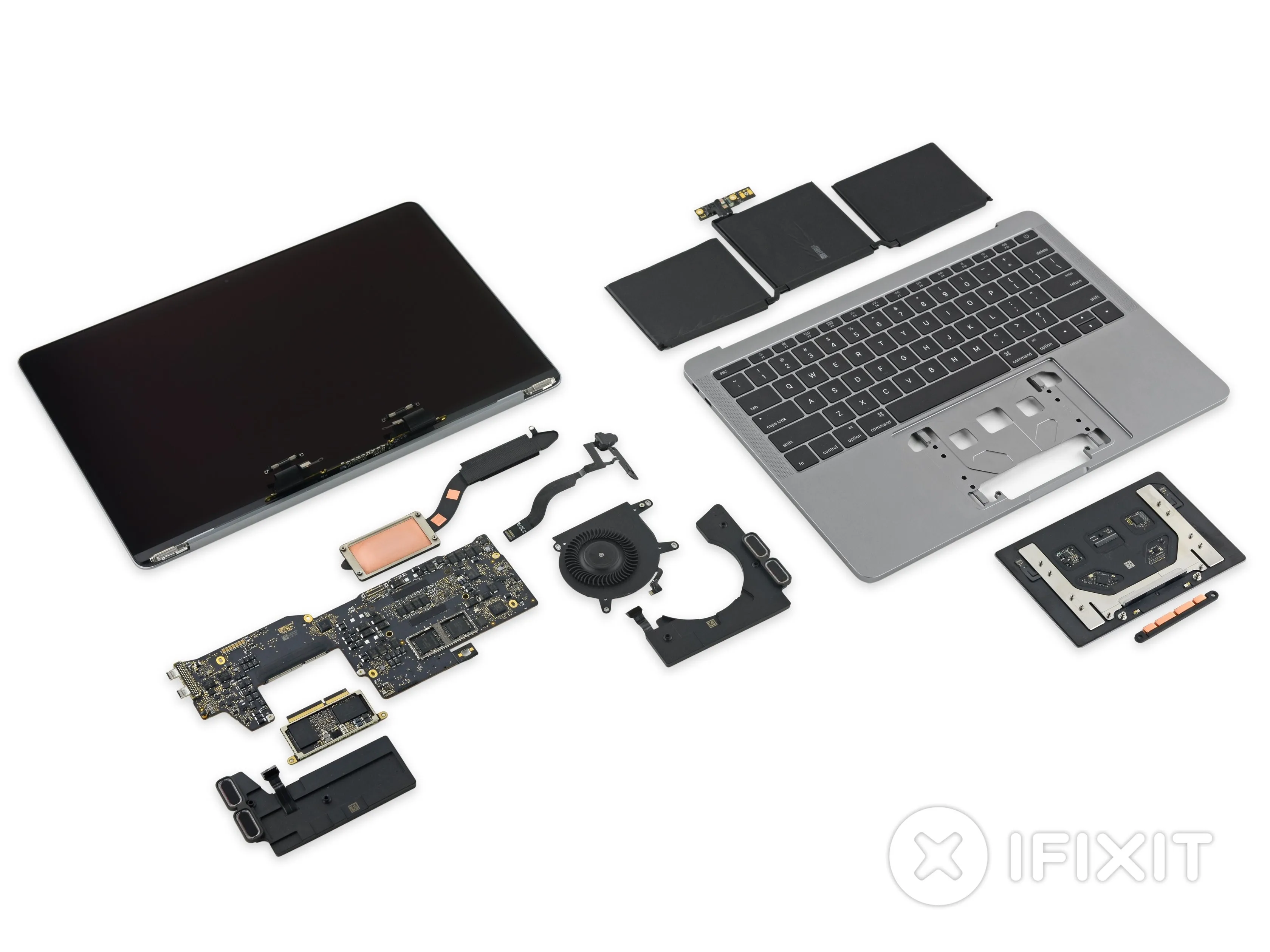

Разборка MacBook Pro 13" с функциональными клавишами в конце 2016 года
Введение
Первое из долгожданных обновлений ноутбуков Apple профессионального уровня уже на нашем столе, но что же это такое? MacBook Pro без Touch Bar? MacBook Pro с функциональными клавишами? MacBook Pro с двумя портами Thunderbolt 3? Никто не знает, как его назвать, но мы точно знаем, что с ним делать. Читайте далее наш разбор MacBook Pro Late 2016 (Escape Edition).
Следите за последними новостями из мира ремонта на Facebook, Instagram или Twitter.
Что вам понадобится
Инструменты
Набор драйверов Mako - 64 прецизионные биты | Источник - ifixit.com
Ручка для отсоса | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пластиковые карты | Источник - ifixit.com
iFixit Щипцы для открывания (набор из 6) | Источник - ifixit.com
Пинцет | Источник - ifixit.com
iOpener | Источник - ifixit.com
Видео обзор
Шаг 1 Разборка MacBook Pro 13' с функциональными клавишами в конце 2016 года
Мы уже много лет ждем обновления MacBook Pro. Что же нас ждёт? Основные сведения нам известны:
13,3-дюймовый IPS-дисплей 'Retina' со светодиодной подсветкой и разрешением 2560 × 1600 (227 точек на дюйм), цветовая гамма P3
Двухъядерный процессор Intel Core i5 'Skylake' с тактовой частотой 2,0 ГГц (Turbo Boost до 3,1 ГГц) и интегрированной графикой Intel Iris Graphics 540
8 ГБ встроенной памяти LPDDR3 с частотой 1866 МГц (возможна конфигурация с 16 ГБ)
Твердотельный накопитель на базе PCIe емкостью 256 ГБ, 512 ГБ или 1 ТБ
Два порта Thunderbolt 3 (USB-C) с поддержкой зарядки, DisplayPort, Thunderbolt, USB 3.1 Gen 2.
Эта модель оснащена функциональными клавишами вместо новомодной сенсорной панели. Если вас интересует именно это, следите за новостями! Мы вернемся через несколько недель с разбором нового MacBook Pro с Touch Bar.
Шаг 2
Два порта Thunderbolt 3 занимают левую сторону этого ноутбука... и это все.
Форм-фактор USB-C универсален, но вам, скорее всего, понадобится куча переходников для подключения к существующему оборудованию.
На правой стороне - одинокий 3,5-миллиметровый разъем для наушников.
Подождите, что?
После всей шумихи вокруг того, что разъем для наушников - это устаревшее оборудование, которое не заслуживает места на iPhone 7, это кажется... странным.
Но кто мы такие, чтобы судить? Это широко используемый стандарт, и мы на 100% согласны с этим. Только знайте, что вы не сможете подключить к iPhone 7 наушники Lightning EarPods, так как так как необходимого донгла не существует.
Завершая осмотр внешнего корпуса, отметим новый номер модели: A1708.
Комментарии к шагу
Если они не поставят джек, когда не смогут показать dj-персонал на презентации
Причина, по которой они не хотели устанавливать его в iPhone, заключается в том, что он занимает слишком много места в таком тонком и маленьком устройстве. Ноутбук, даже новый, тонкий, все еще имеет немного больше места для дыхания и порт, как это имеет меньше влияния. Мне кажется, что вы, ребята, знаете это, знаете, что *мы* знаем это, и просто добавили этот комментарий, чтобы раззадорить людей =P.
Это не просто 'разъем для наушников', это еще и оптический аудиопорт. https://support.apple.com/en-us/HT202730
Вы уверены? На этой странице конец 2016 года не указан...

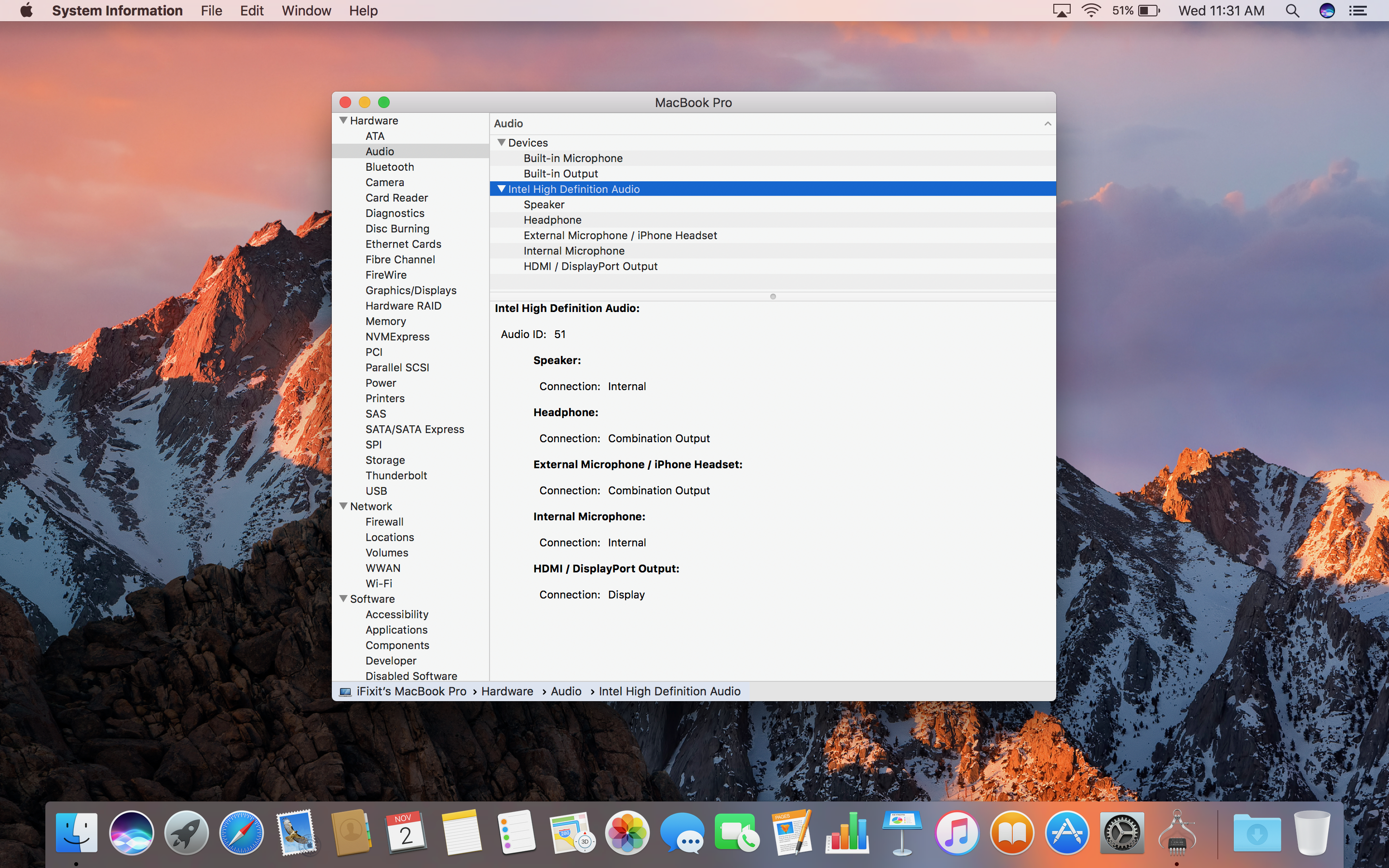

Оптический цифровой аудиовыход S/PDIF также не указан в информации о системе. Почти уверен, что это просто разъем для наушников.
Я не думаю, что это странно иметь разъем. Ноутбук и телефон - это разные машины. Люди используют ноутбуки для просмотра фильмов и редактирования мультимедиа...
Я считаю, что удаление разъема из iPhone было сделано для повышения его водонепроницаемости. С ноутбуками такой проблемы нет.
Кое-что о A1708 (Если вы хотите увидеть больше электронных компонентов продукта-данные, этот веб-сайт является хорошим choic: https://www.hqew.net/product-data)
ОПИСАНИЕ ПРОДУКТА:
Базовая химия: только эпоксидная смола, катионная полимеризация.
Однокомпонентный клей, готовый к применению, без растворителей, УФ- и/или термоотверждение
ПРИМЕНЕНИЕ ПРОДУКТА:
Активное выравнивание компонентов для оптоэлектроники и полупроводниковой упаковки.
Высокоточное склеивание Склеивание непрозрачных подложек и оптических деталей.
ОСОБЕННОСТИ:
Только эпоксидная смола, высокая адгезия, высокая Tg, длительный срок хранения и эксплуатации, стабильность при комнатной температуре, не чувствительна к кислороду в процессе отверждения, отличные показатели надежности, прочная для процесса пайки припоем.
ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ:
1) Очистите подложки от загрязнений, пыли, влаги, соли и/или масла.
2) Нанесите клей на подложки
3) Склеить подложки (с активным выравниванием - опционально)
4) УФ-отверждение для фиксации выравнивания или склеивания
5) Термическое отверждение: для отверждения клея в области тени и улучшения адгезии склеиваемых деталей
Шаг 3
Хотя нам очень хочется отправлять эмодзи одним касанием сенсорной панели Touch Bar, этот 'книжный' лишен главной особенности серии MacBook Pro 2016 года - вместо нее здесь используются физические функциональные клавиши.
Тем не менее, мы видим XL (сверхдлинную) клавишу эвакуации, которая выделяет этот ряд функциональных клавиш.
Взяв паузу перед погружением в чрево зверя, мы достаём нашего старого розово-золотого друга, ноутбук Retina MacBook 2016 года. для сравнения.
Pro выглядит гигантом рядом со своим розовым собратом, а его трекпад значительно больше.
Кроме того, решётки динамиков переместились с верхнего края клавиатуры вниз и расположились по бокам слева и справа, что стало возможным благодаря дополнительной полудюймовой глубине Pro.
Вот последний рентгеновский снимок внутренностей. Пора пачкать руки!
Шаг 4
После шести лет извлечения фирменных винтов pentalobe из ноутбуков MacBook мы можем открутить шесть из них с задней панели этого ноутбука с закрытыми глазами.
Кроме того, мы продаём самую красивую отвёртку pentalobe, которую вы когда-либо видели, и которая пригодится вам для всех ваших нужд по вскрытию MacBook.
Шесть винтов! Это самое малое количество винтов, которое мы видели на MacBook в корпусе unibody любой эпохи: на MacBook 2015 года их 8, а на большинстве MacBook Pro - 10.
Комментарии к шагу
Винты для нижней крышки - это T5, правильно? Шесть винтов.
Также вы не знаете, можно ли купить набор сменных винтов для крышки?
Один из моих винтов сорван, я могу открутить его, но если я это сделаю, то точно не смогу использовать его снова.
Я имел в виду P5, а не T5, тот же размер, что и для MacBook Air и MacBook Pro 2015?
И еще один вопрос, все ли винты одинакового размера (длины)?
Нет, на самом деле есть 3 разных по длине нижних винта.
Шаг 5
Ну, это что-то новенькое. Мы на мгновение оказались в тупике из-за нового, сверхнадежного нижнего корпуса, прежде чем взломали код, чтобы снять его.
Присоска помогает приподнять нижний край настолько, что можно поддеть его ковырялкой, чтобы поддеть скрытые зажимы с каждой стороны. После этого сдвиньте весь нижний корпус вниз, и вы свободны.
Все дополнительные клипсы и крючки помогают нижнему корпусу служить в качестве фиксатора корпуса, вместо обычного количества винтов.
Шаг 6
Взломав код и сняв панель, мы отсоединяем батарею и понимаем, что дела обстоят следующим образом странно.
Этот винт с широкой головкой T5 служит сверхнадежным прижимным разъемом для батареи.
Откинув разъем, вы обнаружите несколько медных площадок. Две большие для плюса и земли от батареи, а также несколько точек поменьше. Возможно... Контрольные точки?
A контрольная точка это открытая металлическая площадка, позволяющая проводить диагностику электронных схем. Считайте, что это портал в схему, показывающий целостность, позволяющий подавать тестовые сигналы и обеспечивающий дополнительные места для замыкания платы.
Комментарии к шагу
Подозреваю, что маленькие штырьки - это i2c или аналогичные точки связи для подключения к любой электронике внутри батареи (или какому-нибудь датчику температуры или чему-то еще).
Определенно, тестовые точки при вскрытии одного из этих плохих мальчиков говорят tp и чем комбинации букв / цифр на каждый меньший контакт, я бы сказал, что трудно сомневаться, что они тестовые точки, если вы прокрутите до шага 9 картинка показывает tp маркировки
Нужно ли вынимать батарею, чтобы заменить разъем для наушников?
Если вы отсоедините один конец разъема этого кабеля (как на фото № 3), он не будет заряжаться и не будет показывать батарею в системном отчете....well, это то, что случилось со мной в конце 2016 года mbp 13' не сенсорный бар
Шаг 7
Следуя своей интуиции, мы попытаемся достать трекпад и будем приятно удивлены легкостью его извлечения.
Это огромное улучшение по сравнению с предыдущим 13-дюймовым MacBook Pro, где трекпад был был зажат под батареей..
Мы находим несколько знакомые цифровое оборудование, используемое в трекпаде:
STMicroelectronics STM32F103VB ARM Cortex-M3 MCU
Сенсорный контроллер Broadcom BCM5976C1KUFBG
Акселерометр Bosch Sensortec BMA282
Texas Instruments TMP421 удаленный/локальный датчик температуры
Taptic Engine, он же электромагнит, стоящий за Force Touch, также просто закреплен винтами и пружинными контактами.
Шаг 8
Идентификация ИС тачпада, продолжение:
Монолитные системы питания MP24830 драйвер белого светодиода
Maxim Integrated MAX11291ENX 20-битный аналого-цифровой преобразователь (вероятно)
Macronix MX25L2006EZUI-12G Последовательная NOR-флэш-память объемом 2 Мб
Maxim Integrated MAX9026 компаратор с внутренним эталоном
Шаг 9
Воодушевлённые успехом трекпада, мы переходим к аккумулятору.
Наша уверенность быстро разбивается о стойкий клей. Наступает разочарование и воспоминания.
Хорошо, что мы вооружены для борьбы с липкими батареями на Делаете.ру. Мы вступаем в бой с жаром и пластиковыми картами.
Хорошо еще, что, вынув трекпад, мы наконец-то смогли добраться до раздражающей центральной ячейки, которая часто становится источником раздражения при ремонте.
Благодаря упорству мы освободили батарею. Продолжаем борьбу!
Комментарии к шагу
Интересно, сколько времени занял этот шаг. Интересно, нужно ли разогревать клей для повторной установки?
Вы продаете эти батареи?
Это руководство ужасно не соответствует стандартам. Немного тепла? На батарее?! Почему бы не использовать немного Iso Alc и не дать ему впитаться в клей? Нет? Разогревать батарею тепловой пушкой - не самый удачный ход, не так ли?
Шаг 10
При емкости 54,5 Вт-ч эта батарея выдает на ~27% меньше энергии между зарядками, чем прошлогодней версии-Хотя с тремя ячейками вместо шести ее, возможно, будет легче извлечь.
Тем не менее, этот Pro действительно обладает большей мощностью, чем его собрат с сенсорной панелью, чей аккумулятор имеет емкость 49,2 Втч.
Кроме того, Apple утверждает, что этой батареи хватит на 10 часов беспроводного веб-серфинга, что эквивалентно прошлогоднему 13-дюймовому MacBook Pro и 41,4 Вт-ч. Retina MacBook 2016.
Сверху мы видим плату управления батареей, которая - в отличие от окружающих её безупречно ухоженных компонентов - покрыта толстым слоем эпоксидной смолы, как у Apple. Молния в наушники донгл Apple.
Шаг 11

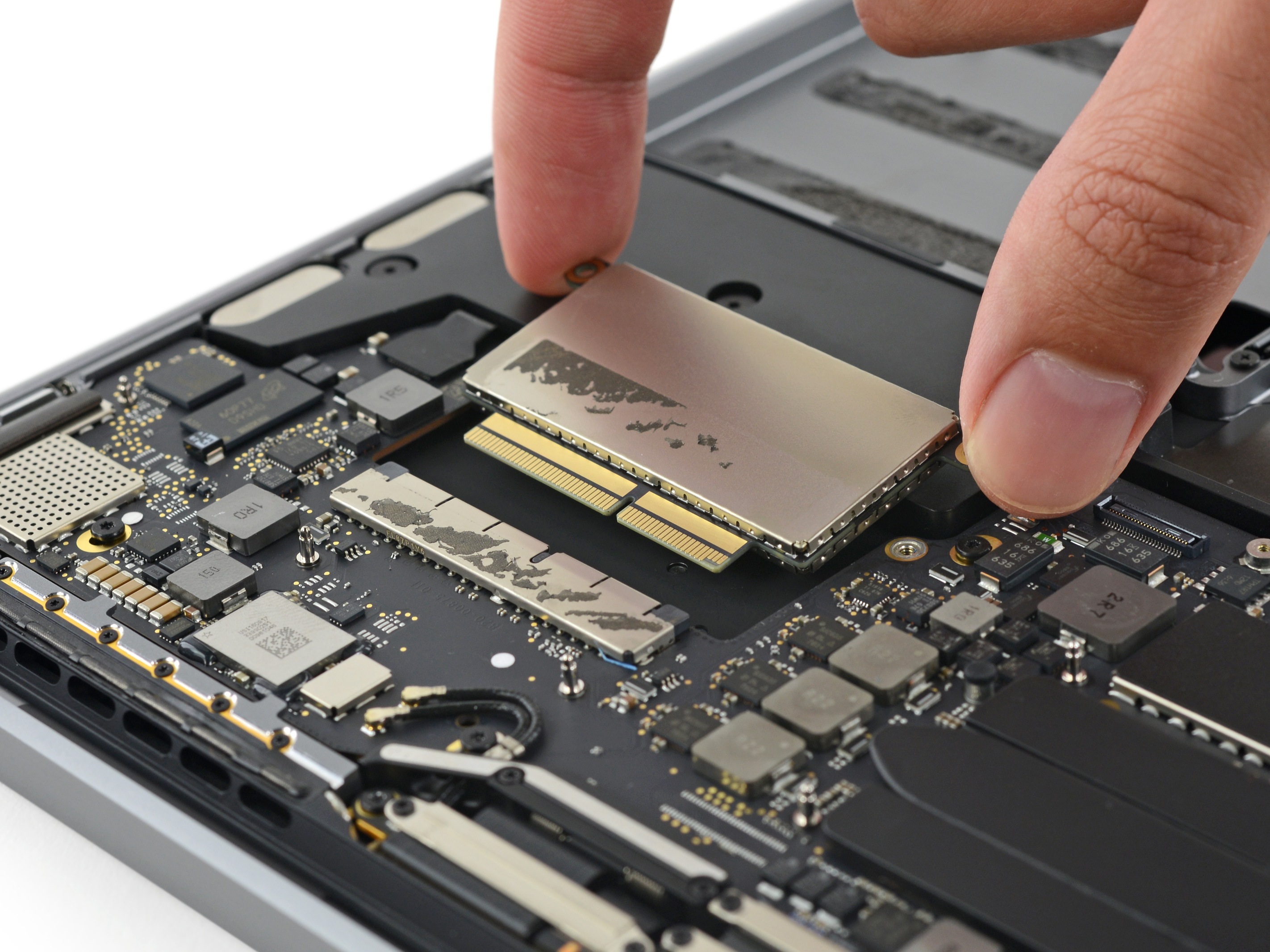

Переключив внимание на очень хорошо защищенный SSD, мы начнем с отклеивания массивной защитной пленки.
По словам Apple, мы знаем, что сам SSD использует высокоскоростной интерфейс на базе PCIe, но этот форм-фактор и конфигурация выводов выглядят по-новому.
Пора снять эти щитки и посмотреть, что именно Apple готовитприготовила...
Приятно, что Apple сделала съемные SSD компонентами первого выпуска, что упрощает модернизацию.
Комментарии к шагу
Это гораздо важнее для восстановления данных, чем для обновления. Только представьте себе ужас, когда вы прольете немного колы на свой mac и 512 ГБ ваших данных исчезнут. Таким образом, вы сможете поменять SSD на новый Macbook Pro и продолжать работать как ни в чем не бывало.
Вы уверены, что он не будет поджарен вместе с другими компонентами?
Шансы на то, что он останется жив, очень высоки, поскольку это небольшой компонент, защищенный с обеих сторон.
Похоже на PCIe 3.0 x8?
Есть ли вероятность, что экран предназначен для уменьшения стрекотания/скрежета SSD? Отличается ли он от модели Early 2015 тем, что может повлиять на уровень высокочастотного шума от SSD?
Что касается замены SSD на новом компьютере - уверены ли мы, что компьютер не вводит UUID компьютера или что-то в таблицу трансляции флэш-памяти (или какую-то другую часть) флэш-памяти? Даже если у вас *не* включено шифрование FileVault?
Сможете ли вы когда-нибудь найти совместимый SSD на альтернативном рынке? Есть ли возможность купить модель на 256 ГБ и обновить ее самостоятельно?
Но это может указывать на то, что в будущем Apple предложит путь 'апгрейда' (Optane/XPoint, когда Intel придумает, как заставить их работать? Да, я знаю, выдаю желаемое за действительное). А может быть, на этой плате установлен какой-то другой чип? Вместо 4 чипов для SSD использовать два чипа повышенной плотности, а на оставшееся место поставить чип M2?
('Наше последнее детище - второе поколение сопроцессора движения M2. Напичканный новыми и захватывающими функциями... мы уверены, что он вам понравится!' - пишу за них пресс-релиз Apple...)
Модель 2017 года также оснащена съемным SSD?
Да, есть. Хотя я бы хотел найти один из SSD.
есть ли еще какая-нибудь модель, в которой есть этот диск pcIe 1 tb? или есть какой-нибудь адаптер, чтобы подключить диск через usb и получить информацию?
Я не смог найти внешний адаптер, но для чего он нужен? Я только что перешел на SSD 1tb, и вы можете загрузить данные со старого диска через резервную копию в машине времени.
Здравствуйте, у меня возникла ситуация с этим MacBook Pro. Я пытаюсь заменить экран. Однако я отправил свой MBP (этот MBP) в плохой технический сервис, и они удалили эту защитную пленку. Ничего страшного, если я оставлю SSD без этой защитной пленки????. Я ценю вашу помощь!!!
Привет, я пытаюсь очистить свой ssd, я слышал, что он продается, так что могу ли я?
Может ли кто-нибудь определить, какой разъем мне нужен для чтения этого SSD? Я сломал компьютер, но диск все еще работает.
Я не хочу покупать/заимствовать у кого-то рабочую модель, чтобы просто вставить туда диск и считать данные.
Шаг 12
Давайте посмотрим, что стоит за этим 'боковым' накопителем:
SanDisk SDRQKBDC4 064G 64 ГБ флэш-памяти NAND (x4 для общего объема 256 ГБ).
Управление питанием твердотельного накопителя Apple 338S00227
МОП-транзистор Texas Instruments CSD58879D
F4432ACPE-GD-F вероятная оперативная память Micron 512 МБ DDR2
По интуицииМы охотились за этим чипом.
Успех! Обнаружена перепайка: контроллер SSD Apple 338S00199
Это первый случай, когда мы видим супернавороченный контроллер SSD от Apple в съемном PCIe SSD. Будем надеяться, что они будут доступны для будущих обновлений!
Комментарии к шагу
Судя по информации, отображаемой в OS X, контроллер SSD должен быть тем же самым, который используется в MacBook, выпущенных в начале 2016 года. F4432ACPE-GD-F может быть 4 Гб LPDDR3 от Micron.
Является ли этот контроллер проприетарным и обязательным для использования или другие компании (OWC) смогут предоставить замену/большие SSD для этого MBP?
Это проприетарный контроллер NVMe SSD от Apple.
У Micron есть номер детали, похожий на F4432ACPE-GD-F.
https://www.digikey.com/product-detail/en...
https://octopart.com/edf4432acpe-gd-f-es...
F4432ACPE-GD-F может оказаться 4 Гб LPDDR3 от Micron.
Контроллер SSD в Apple Macbook 2016. Он имеет номер AP0256J.
https://www.macotakara.jp/blog/archives/0...
Контроллер SSD в Apple MacBook Pro 2016 года. Это также AP0256J.
https://www.macotakara.jp/blog/macintosh/...
Разница заключается в количестве дорожек PCIe. В MacBook 2016 это 2 полосы PCIe 3.0, а в MacBook Pro 2016 - 4 полосы PCIe 3.0.
Впервые мы видим контроллер Apple в съемном корпусе.
Вы не видели iMac и MacBook Air конца 2015 года? В обоих установлены лезвия Apple NVMe.
https://forums.macrumors.com/threads/new-...
https://forums.macrumors.com/threads/2015...
https://blog.macsales.com/33572-owc-unbox...
Напомним, что Apple приобрела Anobit, израильскую компанию по производству контроллеров SSD, еще в 2011 году.
https://arstechnica.com/apple/2011/12/app...
Мне не удалось найти корпус для этого типа SSD. Есть предложения по восстановлению данных?
Удалось найти корпус?
Вы нашли что-нибудь для этого? Все еще ищу...
Шаг 13
Приступая к извлечению динамиков, мы натыкаемся на ещё одну знакомую деталь в этом MacBook: винтовые прокладки, гасящие вибрацию, аналогичные тем, что стоят в iMac.
Эти динамики якобы выдают больше энергии, чем динамики предыдущих поколений, и им явно требуется более прочная система крепления, чтобы не трясти ноутбук с коленей.
Один динамик, два динамика, черный динамик, черный динамик. Эта разборка начинает приобретать приятную рифму.
Комментарии к шагу
https://d3nevzfk7ii3be.cloudfront.net/ig... - Черная штука в левой части экрана - это просто пустой держатель? В моделях Pro (не Air Pro) с выделенной графической картой есть два вентилятора, в этой модели должно быть больше места внутри.
Если я вижу то, что видите вы, я думаю, вы говорите о прямоугольном пространстве, где SSD был подключен?
Что это за серебристые круглые прямоугольники на краю динамиков? Это то, что на самом деле создает вибрацию? (Мне действительно нужно прочитать о современных технологиях динамиков - мои знания ограничиваются динамиками с катушками и конусами...)
Ух, вы все? Странное чувство, как у мальчика в специальном выпуске '25 лет спустя' при повторном просмотре рассказа 'Новая одежда императора', которого еще не было... Я не вижу там устройства, производящего звук. Кроме того, Mactracker указывает три источника аудио, что вызывает недоверие.
Делаете.ру разрывной гид создателей: пожалуйста, объясните, как работает 'стерео аудио'. Сейчас уже не ~1996 anno domini, и подключать микрофон марки Labtec к разъему для наушников моего стерео AM/FM радиоприемника с поддержкой компакт-дисков (и чтобы микрофон слабо излучал звук) уже не так круто, как когда-то. На самом деле, это не повод для смущения по поводу 'звуковых ощущений' жизни.
-Кристофер Гаутам Хота
Шаг 14
Учитывая наш ажиотаж вокруг извлечения логической платы (а также количество украшений и оберточной бумаги, только что появившихся в магазинах), можно подумать, что Рождество наступило на 54 дня раньше.
Мы начинаем искать 'усовершенствованную тепловую архитектуру', которой Apple хвасталась в своём пресс-релизе как ребёнок роется в чулке в рождественское утро.
...Мы немного разочарованы тем, что передовая архитектура на самом деле означает 'перемещение винтов теплоотвода на заднюю сторону логической платы'.
По нашему мнению, это заявление было немного смелым.
Комментарии к шагу
Если вы посмотрите на сайте apple, версия с тачбаром имеет 2 вентилятора вместо одного, а 15-дюймовый имеет 'в два раза больше лопастей'.
Тепловая архитектура имеет гораздо большее значение, чем площадь радиаторного контура и его расположение. Это связано с тем, где расположены источники, проводимостью и длиной пути от источников к радиаторам и т. д. Если вы не построите тепловые модели для сравнения, я не думаю, что вы можете утверждать, что эта система существенно отличается.
Просто интересно, почему термопаста наносится только на часть поверхности? Это не сулит ничего хорошего для теплопроводности между чипом и радиатором.
Только это и есть чипы. Непокрытая часть - это подложка печатной платы.
По-моему, слишком много термопасты. Оттенки 2011 года...
Многие люди жаловались на одержимость Apple чрезмерно тонкими компьютерами и предпочли бы больше батареи, чем уменьшение толщины на 6 мм (я в том числе). Казалось бы, самый простой способ - добавить больше батареи под подставку для ладоней, а остальное оставить как 'пустое место'. Улучшит ли это тепловые свойства устройства в целом? Или это просто создаст турбулентность воздуха внутри или ухудшит ситуацию - перегреет какой-нибудь другой компонент, вместо того чтобы отводить тепло в воздух, который выдувается через отверстия для шарниров? Есть ли у MBP 2016 *любые* другие вентиляционные отверстия, кроме щелей под петлей экрана и клавиатуры? И действительно ли клавиатура что-то делает в этом отношении?
Клянусь, этот большой чип имеет те же пропорции, что и Motorola 68000.
Кто-нибудь может сказать мне, где находятся контакты питания?
Есть ли у кого-нибудь точные размеры/данные о нем? Я бы хотел его отрендерить...
Sony действительно использовала эту 'продвинутую архитектуру' в своей PlayStation 3 :-P
Шаг 15
Переходим к лицевой стороне логической платы:
Intel Core i5-6360U процессор с графикой Intel Iris Graphics 540
Высокоскоростная синхронная оперативная память LPDDR3 SKhynix H9CCNNNBJTML
Модуль Wi-Fi Universal Scientific Industrial 339S0251
Intel JHL6540 Контроллер Thunderbolt 3
Texas Instruments CSD87350Q5D Пара МОП-транзисторов синхронного блока питания NexFET (и некоторые другие МОП-транзисторы находятся на этой печатной плате)
Процессор камеры Broadcom BCM15700A2
Оперативная память Micron MT41K256M16TW-107 512 МБ DDR3L SDRAM
Комментарии к шагу
Это не контроллер Intel DSL6510 Thunderbolt 3. Это также не DSL6540.
Судя по маркировке чипа, это должен быть контроллер Intel JHL6540 Thunderbolt 3.
https://ark.intel.com/products/94031/Inte...
Для чего контроллеру Thunderbolt 512 МБ SDRAM?
Это для Broadcom BCM15700A2.
Можете ли вы пролить больше света на модуль WiFi, например, антенны и спецификации? Спасибо
i5-6460U или i5-6360U?
Не существует i5-6460U
Можете ли вы заменить или переключить процессор или он припаян к логической плате?
Это просто позор. W u line i5 в ноутбуке за 1700$.
Эта модель стоила 1499$.
Здравствуйте, у меня возникла ситуация с этим MacBook Pro. Я пытаюсь заменить экран. Однако я отправил свой MBP (этот MBP) в плохой технический сервис, и они удалили защитную пленку с области LPDDR3 DRAM. Ничего страшного, если я оставлю эту часть без этой защитной ленты????. Я ценю вашу помощь!!!
Шаг 16
Переворачиваем логическую плату на обратную сторону и продолжаем чистить:
SK Hynix H9CCNNNBJTMLAR-NUD LPDDR3 высокоскоростная синхронная память DRAM.
Texas Instruments SN650839 (как в 2016 Retina MacBook) Управление питанием процессора Skylake
2x контроллера USB Type-C Texas Instruments CD3215B03
Winbond W25Q64FV 64 Мб последовательной NOR флеш-памяти
Texas Instruments TM4EA231 контроллер управления системой
Аудиокодек Cirrus Logic CS42L63A
ШИМ-контроллер процессора Intel Intersil ISL95828HRTZ
Комментарии к шагу
Похоже, что для разъемов USB-C есть отдельная дочерняя плата, которая подключается к системной плате, или она припаяна? ИМХО, это было бы очень важно для ремонтопригодности.
Похоже, что они припаяны, это будет очень некрасиво, если вам удастся сломать порты.
Кто-нибудь может дать ссылку на (бесплатную) спецификацию чипа Audio Codec? Мне интересно качество звука. Как качество звука Macbook Pro Retina середины 2015 года (13', 15') по сравнению с этим новым (?). Спасибо.
Есть ли два аудиочипа от Cirrus Logic? Есть аудиокодек Cirrus Logic CS42L63A. И в правом верхнем углу рядом с CS42L63A есть еще один чип. Он имеет маркировку 'CIRRUS'. Это тоже аудиокодек?
Шаг 17
Идентификация микросхем, ч. 2:
2-фазный понижающий контроллер Texas Instruments TPS51980A
Зарядное устройство Renesas (ранее Intersil) ISL9239
Texas Instruments TPS51916 Управление питанием памяти DDR
Каскад питания Vishay SiC635
Vishay SiC532 Каскад питания 30 А
Аудиоусилитель класса-D Analog Devices SSM3515B 31 Вт
Драйвер подсветки LP8548B1 от Texas Instruments (ранее National Semiconductor)
Шаг 18
Идентификация микросхем, часть 3:
Texas Instruments TMP513A Тройной дистанционный/локальный датчик температуры
Winbond W25Q80DVUXIE 8 Мб последовательной NOR флэш-памяти
Winbond W25X20CLUXIG 2 Мб последовательной флэш-памяти NOR
Microchip (ранее Atmel) AT93C66B Последовательная память EEPROM объемом 4 Кб
Maxim Integrated MAX77596 Преобразователь на 300 мА
Texas Instruments TPS22966 Выключатель нагрузки 6 А
Датчик Холла
Шаг 19
Учитывая известную смелость Apple в удалении портов, не было никаких оснований полагать, что разъём для наушников окажется выброшенным на остров ещё до выхода этой серии MacBook Pro.
Чудом разъем для наушников уцелел... но, учитывая, что он представляет собой единый модульный блок (с двумя микрофонами), приклеенный к нижней части вентилятора, от него вполне могут отказаться в пользу разъема Lightning или USB-C в следующем выпуске MacBook.
Далее мы внимательно рассмотрим решетки динамиков: Большинство отверстий на самом деле просто вмятины, выдающие себя за отверстия. Единственные сквозные отверстия предназначены для четырех динамиков и двух микрофонов.
Комментарии к шагу
Приклеивание двух микрофонов к единственному подвижному компоненту всей системы не кажется блестящим решением.
Размещать два микрофона так близко к вентилятору процессора - действительно не лучшая идея. С другой стороны корпуса было бы лучше разместить микрофоны. Не понимаю, зачем Apple придумала такой дизайн.
Шаг 20
Перед тем как перейти к Retina, мы выскребаем модный вентилятор. Эти лопасти якобы очень тихие благодаря асимметрично расположенным лопастям.
Интересно, что в то время, как Джони Айв был в восторге от 'более тонких, с переменным расстоянием между лопастями вентиляторов'. эта технология была включена в некоторые модели MacBook Pro с 2012 года.
Кроме того, значительная часть пространства не занята лопастями - вероятно, это еще одна особенность тепловой системы. К тому же на видео это выглядит красиво.
Вероятно, контроллер двигателя Texas Instruments на гибком кабеле вентилятора
Комментарии к шагу
Так... поправьте меня, если я ошибаюсь, но значит ли это, что если один из этих модных вентиляторов сломается, мне придется снять логическую плату, чтобы заменить его? -_-
Пространство, не занятое лопастями, называется спиральным корпусом и служит для повышения давления рекуперации, поэтому вентилятор способен увеличить поток. Вполне стандартная конструкция обычных вентиляторов, насосов и турбин.
Вероятно, это не тот же дизайн, что у версии с сенсорной панелью, так как эта версия очень похожа на улучшенную версию rMBP13, в то время как у версии с сенсорной панелью лопасти разной длины (как и предполагалось на официальном сайте). Мне интересно посмотреть, что предлагает версия с сенсорной панелью.
Шаг 21
Пришло время отправиться в город дисплеев, мы отсоединяем несколько экранов и заглядываем в аппаратную часть, питающую пиксели:
Контроллер синхронизации Parade Technologies DP805 DisplayPort (вероятно)
Texas Instruments (ранее National Semiconductor) LP8549B1 драйвер подсветки
Texas Instruments TPS65157 управление питанием дисплея
NXP Semiconductor LPC812 32-битный микроконтроллер ARM Cortex M0+
Texas Instruments TPS65158 Микросхема стабилизации ЖК-дисплея высокого разрешения для телевизоров
Texas Instruments TCA9406YZPR 2-битный SMBus транслятор уровня напряжения
Шаг 22
На краю MacBook мы видим блестящую полоску (ее удерживают 12 винтов P2 Pentalobe), которая также служит антенной.
Это 6-я часть! Помните времена, когда можно было обновить оперативную память, удвоить объём памяти и установить SSD с помощью драйвера Phillips и свободного дня? Делаете.ру помнит.
За кронштейном для антенны мы видим несколько модных технологий вдоль позвоночника Pro.
Пружинный механизм наматывает плоский кабель, когда дисплей закрыт, и разматывает, когда дисплей открывается. Кажется, что это немного облегчает закрытие крышки.
Возможно, уменьшение веса дисплея привело к тому, что новый MacBook Pro не может полагаться на силу тяжести, чтобы закрыть крышку так же хорошо, как это делали предыдущие модели.
Комментарии к шагу
Этот шаг может показать самое значительное изменение в новых моделях MacBook Pro, и то, на которое я надеялся, поскольку оно появилось в недавно выпущенной серии MacBook Air. Я полагаю, что перед нами плоский формованный ленточный кабель, по которому передается сигнал дисплея. И почему это так важно?
.
Мерзкие пучки проводов, с которыми эти машины мучились предыдущие 15 лет, почти повсеместно изнашиваются примерно через три года. У меня их целая стопка, и я заменил этот кабель в десятках. После того как Apple перешла на герметичное соединение кабеля с дисплеем, стало очень сложно заменить кабель, не повредив дисплей. Поэтому неисправный кабель приводил к необходимости замены дисплея, который в остальном работал исправно.
.
Насколько я знаю, Pismo был последним ноутбуком Apple профессионального уровня, в котором использовался шарнирно-ленточный кабель, и мой все еще отлично работает после всего этого времени. Возможно, несмотря на то, что плунжер был припаян, Apple наконец-то выпустила достойный ноутбук?
Это, пожалуй, самое значительное изменение в новой модели. Похоже, что для передачи видеосигнала используется плоский ленточный кабель. Такие кабели гораздо долговечнее, чем мерзкие пучки проводов, которыми ноутбуки Apple были прокляты последние 15 лет. Возможно, я потружусь купить его.
Я вижу, что базовая модель теперь имеет модуль Wi-Fi 2x2, в то время как модель годом ранее имела 3x3, если я правильно помню.
'...удерживается 12 винтами P2 Pentalobe... Это 6-й вид бит'.
Нет, это не шестой вид. Задняя панель крепилась пенталобами.
Если вы имеете в виду комбинацию 6-го типа и размера, то к ней можно отнести все ноутбуки, башни и стоечные серверы, которые у меня когда-либо были.
Значит, в Pismo Apple использовала лучшее расположение ленточных кабелей, а затем вернулась к 'пучку проводов, который всегда ломается'?! (И кажется, что ленточный кабель также проще в изготовлении).
Плохие новости. У меня есть один из них, и через 18 месяцев дисплей вышел из строя из-за обрыва ленточного кабеля/гибкой печатной платы. Радиус изгиба гибкой печатной платы составляет около 2,5 мм, что довольно мало для длительного срока службы, даже если толщина и материалы печатной платы оптимальны. (В динамических конструкциях гибких печатных плат обычно используется радиус 5-15 мм для долговечности). В отличие от этого, мои старые ноутбуки Apple (более 10 лет) не страдали от подобных проблем, поэтому мне неясно, является ли это изменение улучшением, а не очередным шагом назад в погоне за тонкостью.
Пружинный механизм для натяжения плоского кабеля, вероятно, предназначен для предотвращения его перекручивания при скольжении в и из паза в основании. Таким образом, при движении в обоих направлениях он 'тянет', а не 'тянет' при открытии и 'толкает' при закрытии. Перегиб может остановить закрытие дисплея и, вероятно, испортит кабель.
Что это за винты на самом деле? Люди говорят, что это 1,1 мм P2, но я нигде не могу найти драйвер для них.
Шаг 23
Мы не будем разбирать сам дисплей - мы уже проходили этот путь. по этому пути как насчет прекрасного рентгеновский снимок вместо этого? Здесь вы можете увидеть плату камеры с длинным кабелем для передачи данных, массивный металлический логотип Apple и даже маленькие магниты, встроенные в крышку для функции сна/пробуждения.
Мы аккуратно отсоединяем выпотрошенную оболочку клавиатуры/верхнего корпуса от дисплея и внимательно рассматриваем новую причудливую систему шарниров.
Иногда, казалось бы, стандартное оборудование заслуживает внимания: Эти маленькие, точные шарниры, скорее всего литые под давлениемчто позволяет изготавливать более тонкие и точные детали.
Что еще более важно, более сложные детали могут быть изготовлены с меньшим количеством отходов, чем при традиционной механической обработке, что, по нашему мнению, означает победу.
Комментарии к шагу
из какого материала изготавливаются литьевые петли?
Надеюсь, что LiquidMetal!
Кстати, еще раз спасибо за информативный разбор!
У меня были проблемы с шарнирами в ноутбуке Gateway, но в новом MacBook они выглядят надежными.
Кажется (на рентгеновском снимке), что пластина с логотипом Apple имеет горизонтальный разрыв примерно на четверть пути вниз, проходящий между плодом и плодоножкой.
Что это?
> горизонтальный разрыв, между плодом
Может быть, это признак того, что Apple 'режет стебель'? Хотя не уверен, хорошо это или плохо... Или, может быть, Apple использует (планирует использовать) ту же часть 'стебля' в других продуктах с большей частью 'яблока', и это позволяет повторно использовать одну часть металлической вставки или проще сделать?
Можно ли удалить логотип яблока? Можно ли заменить его прозрачным логотипом, чтобы он подсвечивался, как на предыдущей модели?
Шаг 24
Клавиши Butterfly 2.0 действительно обновлены! Посмотрите на этот милый переворот MacBook/MacBook Pro (с функциональными клавишами)!
Крышки клавиш Pro (первое изображение) немного выше по краям, что облегчает поиск клавиш пальцами.
Куполообразный переключатель под механизмом 'бабочка' также кажется более массивным и лучше прилегает к крышке клавиатуры, чем у MacBook (второе изображение).
Комментарии к шагу
Лол, эта крышка сломана, как и то, что происходило каждый раз, когда я пытался почистить клавиатуру.
Есть ли у Делаете.ру ресурсы/оборудование для определения состава металлического сплава? Я спрашиваю об этом из-за патентов Apple на 'жидкометаллические' вещи, такие как купольные переключатели, шарниры и пружины внутри тактильных двигателей. Некоторые фанаты LM клянутся, что эти патенты означают, что Apple действительно использует их в продуктах, но мы никогда не видим, чтобы это раскрывалось в разборах.
Да, хороший вопрос. Мне нужно увидеть отдачу от моих огромных инвестиций в LQMT!
Компания Apple уже не раз использовала жидкий металл в своих продуктах. В частности, в инструменте для выпуска лотков для SIM-карт iPhone / iPad.
Мне нужно увидеть отдачу от моих огромных инвестиций в LQMT.
Да! С начала августа по сегодняшний день, благодаря MBP, Liquidmetal подорожал на целых *2 цента*! С 0,15 до 0,17!
Насколько легко кому-то будет снять и заменить клавиши? Скажем, для другой раскладки клавиатуры.
Зажигай!
Я был бы очень признателен, если бы Делаете.ру попробовал это для меня, пока я не испортил свой новый MacBook Pro с сенсорной панелью.
У каждой клавиши индивидуальная светодиодная подсветка, как у MacBook, или какой-то другой механизм подсветки?
Надеюсь, они более качественные. У новых MBP клавиши настолько плоские, что поверхность быстро стирается (частично отсутствующая поверхность из-за истирания или низкого качества через 10 месяцев была признана сервисом Apple нормальной и не подлежащей гарантии).
Не могли бы вы поделиться, как можно сместить клавишу? (Мне нужно изменить расположение некоторых клавиш).
Я попробовал аккуратно поддеть одну из них гитарным медиатором, и она треснула. Пришлось отдать его в ремонт всего через неделю после покупки :(
У функциональных клавиш (ряд 'f') такой же способ блокировки, как на фото?
Что-то застряло под одной из клавиш на моем Mac =(
Я решил свою проблему с застрявшей клавишей. Я использовал баллончик со сжатым воздухом, чтобы выдуть все из-под кнопки, и теперь она работает идеально!
Вы удалили какие-либо клавиши или просто дули воздухом на клавишу сбоку? Кажется, у меня та же проблема с пробелом... :(
К сожалению, я пролил немного кофе на клавиатуру, впервые за двадцать лет я так облажался. Apple хочет 620 долларов за 'ремонт'. Буду очень признателен за дополнительную информацию о безопасном извлечении и замене клавиш.
Например, хотя ясно, что давить нужно со всех четырех углов, было бы полезно узнать, нужно ли отжимать клавиши с боков или сверху и снизу.
Интересно, действительно ли Butterfly 2 'без резины'? Это значит, что она полностью пластиковая, так что можно не беспокоиться о старении.
В каком порядке нужно откручивать винты нижней крышки, кажется, есть 3 размера?
Следуйте руководству, как это. Делаете.ру разборки не предназначены для использования в качестве инструкции.
Шаг 25
И в завершение: Все эти красивые штучки в одном месте!
Не забывайте: У Apple были шикарные компьютерные снимки внутренностей новых машин, но мы получили настоящие! Сегодняшние рентгеновские снимки в высоком разрешении были предоставлены вам замечательной командой из Creative Electron.
Вывод
- Трекпад можно снять без предварительного извлечения батареи.
- Проприетарные винты pentalobe по-прежнему делают вскрытие устройства излишне сложным.
- Аккумуляторная батарея полностью и очень прочно вклеена в корпус, что затрудняет ее замену.
- Оперативная память припаяна к логической плате. Заплатите за обновление сейчас или навсегда останетесь с 8 ГБ. Шансов на обновление нет.
- Проприетарный PCIe SSD по-прежнему не является стандартным накопителем. Скрестите пальцы в ожидании будущих совместимых накопителей, а пока придется довольствоваться тем, что есть.
Оценка ремонтопригодности
Ремонтопригодность 2 из 10 (10 - самый простой ремонт)
Комментарии к статье
Итак, в версии без тачбара нет двухвентиляторной тепловой архитектуры.
В этой версии (без тачбара) также используются процессоры с TDP 15 Вт. 13-дюймовый с тачбаром использует процессоры TDP 28 Вт (и, вероятно, имеет два вентилятора).
Уф. Когда Apple только перешла на SSD с интерфейсом PCI-E, проприетарный разъем был вполне объясним, поскольку консорциум SATA отставал от того, к чему стремилась Apple.
Но теперь через стандартизированный слот m.2 можно передавать столько пропускной способности PCI-E, сколько захочет Apple.
Наличие еще одной фирменной распиновки Apple довольно раздражает. Стоимость обновления SSD моего rMBP 15 середины 2014 года все еще абсурдно высока из-за этого.
Это абсурд. Стандарт M.2 подходит всем. Я понятия не имею, почему Apple отдает предпочтение тощим.
Не хочу показаться грубым, но если вы покупаете устройство Apple, вы вряд ли можете жаловаться, потому что знаете, что Apple намеренно проектирует запланированное устаревание в своем оборудовании. Apple ввела почти все плохие практики, которые теперь копирует вся остальная ИКТ-индустрия:
1. Собственные разъёмы для SSD (первый Mac Air).
2. Припаянная оперативная память (первый Mac Air)
3. Распаянный процессор (первый Mac Air)
4. Несъемный аккумулятор, приклеенный к корпусу (а иногда и припаянный) (первый iPod, первый Mac Air, первый iPhone)
5. Металлический корпус unibody
6. Герметичный корпус с винтами
7. Отсутствие расширяемой памяти в телефонах и медиаплеерах высокого класса (первый iPod, первый iPhone)
8. Полностью стеклянная передняя крышка, склонная к растрескиванию (первый iPhone)
9. Тончайший ободок по краям, снижающий защиту от падений (iPhone 4)
10. Стеклянная задняя панель (iPhone 4)
11. Все тонкие, насколько это возможно
Как только Apple делает это, вся остальная индустрия копирует это, потому что у Apple самая высокая прибыль и самые лучшие отзывы. По этой причине я бойкотирую продукцию Apple.
amosbatto:
Я не думаю, что для большинства устройств Apple запланировано устаревание. Например, iPad 2 на данный момент все еще поддерживается iOS 9.3.5. Я не знаю ни одного другого планшета 2011 года, который бы активно обновлялся производителями сегодня. То же самое касается iPhone и iPod. Паяные процессоры были введены Intel, которая отказалась от PGA-типа межсоединений процессора, перейдя на BGA. Паяная оперативная память - это палка о двух концах: хотя вы не можете ее обновить, вы можете увеличить объем оперативной памяти до 16 ГБ (что уже несколько лет стоит по умолчанию на 15-дюймовых MBP), а также Intel поддерживает более быстрые тактовые частоты памяти LPDDR3, которая не доступна в виде SODIMM. Поскольку объем памяти DDR3 SODIMMS ограничен 8 ГБ на модуль, это не является проблемой. Вы никогда не сможете увеличить объем памяти более чем на 16 ГБ, поскольку DIMMS с более высокой плотностью предназначены только для DDR4+. Аккумуляторы - это общая тенденция в портативных устройствах со времен MP3-плееров. Я поддерживаю тип покрытия экрана Gorilla Glass, так как оно лучше выдерживает нагрузку, чем поликарбонат.
Стивен Чжан
'Это абсурд. Стандарт M.2 подходит всем'.
Очевидно, что он подходит не всем, иначе Apple использовала бы его.
Почему - сложно сказать, но, учитывая, что Apple использует собственный контроллер SSD, они могут делать то, что другие интерфейсные архитектуры просто не поддерживают.
Владение всей цепочкой, из конца в конец, открывает всевозможные возможности, например, для ускорения ввода-вывода, связанного с подкачкой виртуальной памяти. Если бы это было так, то я сомневаюсь, что Apple сказала бы вам что-то, кроме того, что в некоторых ситуациях это намного быстрее, как они и сделали.
Я также хотел бы знать, поддерживает ли аудиоразъем оптический выход! В технических характеристиках предыдущего MacBook Pro это было указано, но в последней версии оптический выход не упоминается. Спасибо!
Является ли устройство полностью герметичным, или есть ли места, где воздух выходит из корпуса? Если в корпусе есть полости, через которые выходит воздух, может ли воздух (и пыль) также попадать внутрь? Чем шасси похоже или отличается от предыдущей конструкции в этом отношении?
Основываясь на демонтаже, я бы сказал, что система охлаждения похожа на MBP до 2013 года по способу перемещения воздуха. Она всасывает воздух из области шарниров и выводит его через другую часть области шарниров. Эта система меньше подвержена запылению по сравнению с моделями 2013+, где для охлаждения имеются дополнительные планки по бокам. Эти планки направлены вниз, и при типичном использовании (ноутбук на коленях, ноутбук на кровати, ноутбук на столе и т.д.) направленный вниз характер воздухозаборника собирает множество мелких волокон и пыли с любой поверхности под ноутбуком. Я заметил именно такое поведение на своем MBP 2013 года по сравнению с более ранним MBP 2011 года (без планок и с воздухозаборником и вытяжкой только на петлях).
Фанбой Apple защищает мошенническую технологию. Забавно, как они реагируют на обреченную технологию.
В то время как большинство из нас учится, исследует, оценивает и ценит инновации, такие как Microsoft, и наслаждается своей жизнью как смертное существо.
Зачем становиться овцой, если жизнь коротка, а 'яблоко' даже не беспокоится о твоем существовании?
В конце концов, это не имеет никакого значения.
Я понятия не имею, что вы пытаетесь сказать. Что такое 'мошеннические технологии'? Что делает его 'обреченным'? Microsoft инновационная? Ваш пост полон гипербол. Похоже, что вы стали овцой с другого ранчо.
Странно, что Microsoft перестраивает весь свой бизнес, чтобы быть более похожей на Apple, например, производить комплексные системы, которые они контролируют из конца в конец, и в основном терпит неудачу, например, эффективно списывает приобретение Nokia.
Вы говорите как противоположность мне... У меня высокий IQ, значит, у вас, скорее всего, нет ;)
Где в этом борде фишка iCloud/ find my mac?
Почему вы хотите знать?
Ну, Apple так наелась своими 'айдевайсами', что больше нет необходимости создавать приличные компьютеры, как раньше! Я думаю, это просто вопрос времени, пока они не продадут компьютерный отдел Lenovo / Dell! (Это была бы настоящая победа!)
Я сам называю эти 'новые' модели полным 'iCrap'! Прежде чем тратить такую сумму баксов, я лучше куплю Dell Core i 5/7 Laptop & соберу себе Hackintosh
Вы правы. Я все еще использую свой 15-дюймовый MBP 2012 года без сетчатки глаза с 2,6 ГГц i7, расширенным 1 ТБ SSD и 2 ТБ HDD + 16 ГБ RAM. И пока они снова не сделают настоящий ноутбук, а не планшет, к которому прилагается клавиатура, я не куплю ничего другого. К сожалению, это, вероятно, никогда не произойдет, поэтому я надеюсь, что это будет работать еще 4-5 лет.
Я уже чувствую необходимость заменить мой '08 Alu и я уже рассматриваю идти Linux путь все пути и быть сделано с этой новой ультра тонкий и блестящий Dark Empire с остальной iStuff выйти из картины вместе с моей основной Alu машины
Привет,
спасибо за хороший разбор. Один вопрос, вентилятор, можно ли его заменить без снятия логической платы? В моих прошлых ноутбуках мне всегда приходилось заменять движущиеся части, но я не люблю трогать слишком много плоских кабелей или логическую плату. Поэтому мне интересно, насколько сложно будет заменить вентилятор после того, как он будет полностью покрыт пылью...
Спасибо
Duc
Вы должны снять логическую плату, потому что винты для вентилятора находятся на противоположной стороне. Однако современные вентиляторы Apple очень долговечны, а конструкция вентиляционных отверстий на шарнирах гораздо меньше подвержена скоплению пыли, чем ноутбуки с воздухозаборниками внизу. Вы должны быть в состоянии просто снять заднюю панель и продуть радиатор сжатым воздухом снаружи, чтобы удалить всю пыль и волокна.
Готов поспорить, что будущие SSD от сторонних производителей будут выглядеть так же, как эти forecmacbook air.
MacBook Pro с сенсорной панелью не имеет шансов на обновление ssd.
Однако все микросхемы можно заменить, имея небольшой опыт и соответствующие инструменты.
Однако основная причина покупки машины Apple заключается в том, чтобы не возиться с ее аппаратным/программным обеспечением так много, особенно когда вам приходится платить около 1 857,87 евро.
чтобы просто снять крышку дисплея, нужно ли еще делать полный разбор?
Нет, но вам придется снять антенну аэропорта и Bluetooth, которая крепится 0,8-мм винтами pentalobe.
Итак, отключите автозагрузку на логической плате (через команду терминала).
Затем снимите нижний корпус
Затем отсоедините аккумулятор
Затем снимите антенну
Затем снимите дисплей.
Убедитесь, что кабели дисплея складываются правильным образом, поскольку они очень хрупкие. Я видел, как люди ломали их, перекручивая или вытягивая слишком сильно.
Я собираю один из этих компьютеров с новой логической платой, но клавиатура не работает. Может ли кто-нибудь указать мне, где подключена клавиатура?
Вы когда-нибудь находили, где она подключена? У меня точно такая же проблема?
