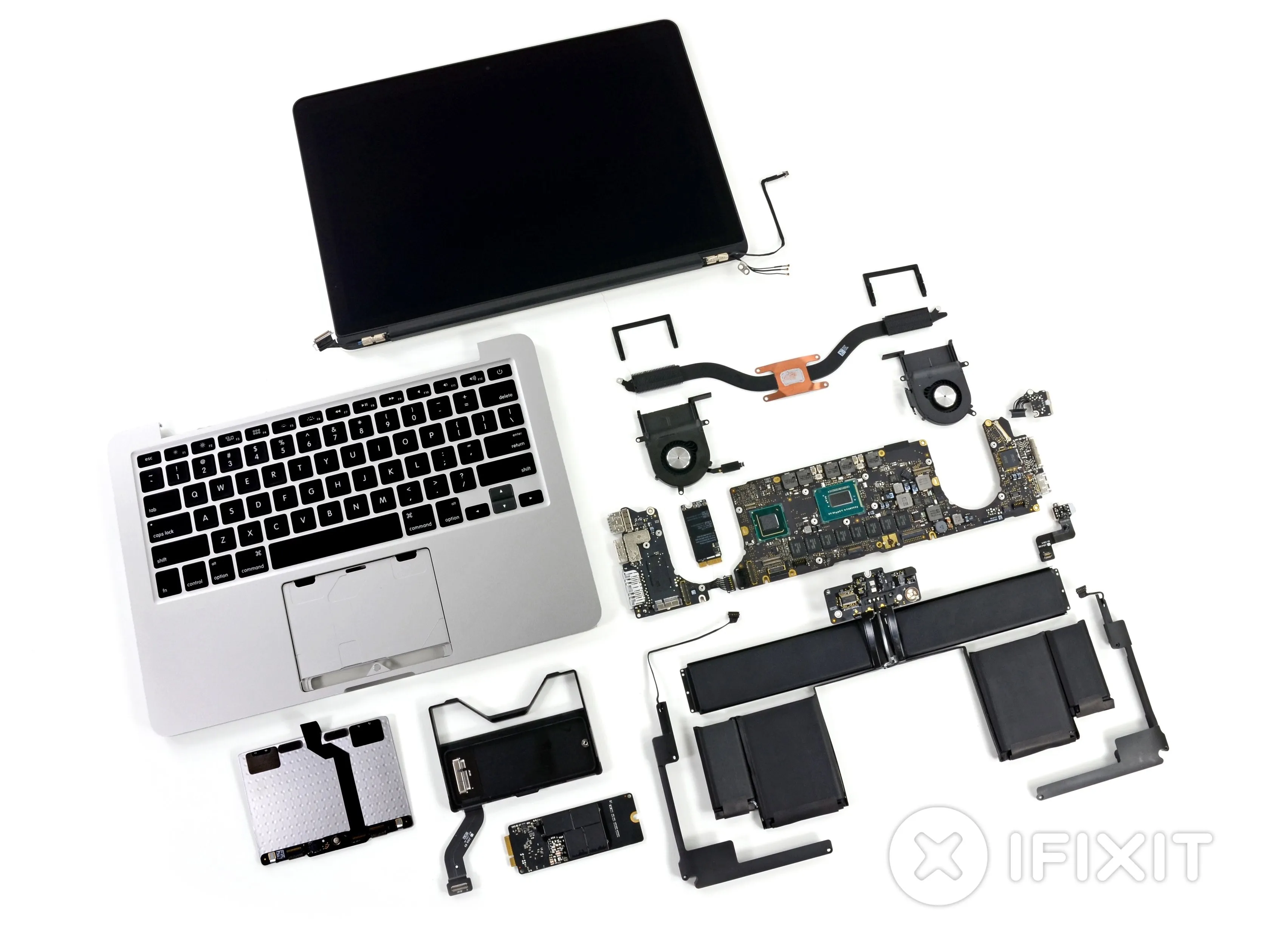

Разборка MacBook Pro 13" Retina Display Late 2012

Введение

Компания Apple только что расширила свое семейство Retina. Новейшее детище: 13-дюймовый MacBook Pro с дисплеем Retina. Он маленький, изящный, а все эти пиксели просто потрясающие. А что лучше всего сочетается с новым гаджетом? Да, вы угадали: котята.* Поэтому для этого разбора мы привлекли большую артиллерию.

Не можете насытиться разборками... или котятами? Следите за нами в Twitterили заходите на старый добрый Facebook чтобы быть в курсе всех последних новостей Делаете.ру.

*Ни один котенок не пострадал при создании этого обзора.

Что вам понадобится

Инструменты

•

•

•

•

  ×3

•

•

•

Шаг 1 Разборка MacBook Pro 13' Retina Display Late 2012

• 13-дюймовый MacBook Pro получил дисплей Retina! Давайте посмотрим, что в него входит.

• 13,3-дюймовый дисплей Retina с разрешением 2560x1600 пикселей (227 ppi)

• Процессор Intel Core i5 2,5 ГГц

• 128 или 256 ГБ флэш-памяти

• 8 ГБ оперативной памяти DDR3L на борту

• Входы/выходы Thunderbolt, USB 3.0 и HDMI

• Intel HD Graphics 4000

Шаг 2

• Обычно за фотографии котят мы берем огромные деньги, но сегодня вы можете получить эти обои по низкой, низкой цене - бесплатно. Они имеют правильное разрешение (а именно 2560 x 1600) для вашего 13-дюймового MBP с дисплеем Retina.

• Ласковый Киттех

• Амбивалентный Киттех

• Mac OS X Snow Kitteh

• Устройства снизу вверх:

• 13' MacBook Pro Early 2011

• 13' MacBook Pro Retina конец 2012 года

• 21-дневный котенок конец 2012 года

Шаг 3

• Этот Retina MacBook Pro имеет номер модели A1425. Вам не знаком этот номер модели? Нам тоже!

• Еще один новый номер модели MacBook Pro?! Мы не были так взволнованы с тех пор, как Apple в последний раз сообщила новый номер модели. Старший брат Ретина.

• Хватит о полностью обновлённом внешнем дизайне... давайте заглянем внутрь!

Шаг 4

• Открыв его, мы обнаруживаем...

• ...ворчливое лицо?

• Это знакомое лицоХотя кажется, что у него нет нескольких зубов. Определенно, изменился дизайн батареи, в частности, два элемента перенесены за пределы трекпада. Мы рассмотрим это подробнее позже, но похоже, что трекпад будет в этот раз будет проще заменить.

• Ворчливый котенок смотрит в ответ на MacBook Pro Retina с ворчливым лицом, вероятно, вспоминая Retinaдисплеяхпрошлое.

Комментарии к шагу

Было бы здорово узнать, можно ли обновить этот SSD после покупки.

Если вы хотите собрать его обратно, то после снятия задней панели обратите внимание на винты. С первого взгляда все они выглядят одинаково, но те два, которые находятся возле вентиляционного отверстия и обычно длиннее, немного короче остальных. Если вы вставите один из длинных в вентиляционное отверстие, он будет немного торчать. Вот фотография!

Шаг 5

• Обслуживание только по сертификату Apple - да, мы это уже видели снова, и снова, и снова.

• Как мы уже неоднократно говорили, мы имеем право удалять наклейки 'Не удалять'.

Шаг 6

• Как обычно, мы начинаем с отсоединения аккумулятора - простой задачи, которая требует не более чем отпускания разъёма - подождите, что это такое?

• Вместо старого доброго разъема для подключения батареи, который мы видели в большинстве других ноутбуков Apple, батарея подключается с помощью нескольких винтов, которые удерживают плату с разъемами на месте.

• Эта маленькая печатная плата служит лишь мостом между платой управления батареей и логической платой.

• ...странно?

Комментарии к шагу

Расположив маленькие пружинные вкладки на плате интерпозера таким образом, Apple снижает вероятность того, что повреждение пружинных вкладок потребует замены всего жгута проводов батареи или логической платы. Повреждённые пружинные вкладки означают просто замену интерпозера за $0,30.

' Повреждённые пружинные вкладки означают всего лишь замену интерпозера за $0,30'.

0,30 доллара для Apple. $49+ для нас с вами, очевидно. На самом деле было бы дешевле обратиться в компанию, занимающуюся изготовлением прототипов печатных плат.

Мне только что пришлось заказывать интерпозер для батареи. Он стоил 69,00, если вы не хотите заказать его из Китая за 35 и ждать 6 недель. Нелепо!

Брэд

Шаг 7

• Сначала мы подумали, что нашли кошачий пух, но оказалось, что Apple приклеила небольшой кусочек металла, похожего на стальную вату, поверх двух винтов динамика.

• Зачем, спросите вы?

• Мы не знаем, но у нас есть несколько гипотез:

• Заземление?

• Шумоподавление?

• Пломбы с защитой от несанкционированного доступа?

Шаг 8

• Самое заметное изменение компоновки, вызванное уменьшением форм-фактора с 15 до 13 дюймов, - это перестановка элементов питания. Это позволило дизайнерам Apple ловко спрятать SSD под блок трекпада.

• Пустое пространство рядом с SSD - это очень не по-яблочному. Не похоже, чтобы они оставляли большие воздушные зазоры в своих самых новых и изящных моделях.

• Сначала мы подумали, что в это пространство может поместиться стандартный 2,5-дюймовый диск для ноутбука, и похоже, что этот маленький уголок был разработан именно с таким расчетом.

• Наш 9,5-миллиметровый SSD Crucial не позволил закрыть нижнюю крышку, но совсем чуть-чуть. Посмотрим, удастся ли вписать в это пространство сверхтонкий жесткий диск диаметром 7 или 5 мм.

Комментарии к шагу

Конечно, возможность заменить SSD на стандартный 7-миллиметровый было бы просто замечательно! Пожалуйста, опробуйте это как можно скорее :)

Поддерживаю!

Да, согласен с Petterwolf и нужно узнать поскорее! Я могу жить со 128 гигами, но не слишком долго.

На самом деле, мне неясно, требует ли шаг 8 (извлечение диска) шагов 5, 6 и 7 (т.е. нужно ли вынимать все эти другие винты, чтобы добраться до фактических частей диска?

И да, и нет - эти винты необходимы для отсоединения батареи, что мы любим делать в качестве первого шага для защиты устройства и себя, но физически это не обязательно. Если вы не против оставить батарею подключенной, то SSD можно вытащить первым, как только вы откроете корпус.

Не позволит ли это пустое пространство использовать SSD большего размера?

Кто-нибудь пробовал установить более емкий SDD? Просто любопытно, пока я сам его не купил.

Шаг 9

• Давайте подробнее рассмотрим SSD-накопитель объемом 256 ГБ, которым оснащен наш MacBook Pro.

• Это блок Samsung MZ-DPC2560/0A2, рассчитанный на 3,3 вольта и 2,39 ампера. Серийный номер - S0X5NYAC703706.

• Samsung S4LJ204X01-Y040

• Samsung K4T2G31QF-MCF7

• Samsung K9FGY8UA7A-HCKO 32 ГБ флэш-памяти NAND (8 x 32 ГБ = 256 ГБ)

Шаг 10

• Вынимаем карту AirPort. Карта теперь расположена за правым вентилятором, и это точно такая же модель, как и в 15' MBPr (номер модели BCM94331CSAX).

• Карта AirPort может быть такой же, как и в нашем последнем разборе Retina, но знаете, что отличается в этом разборе?

• Котята, вот что.

Шаг 11

• ♫ Здесь становится жарко (очень жарко), поэтому снимите все радиаторы. ♫

• Все до одного! Радиатор был немного уменьшен, чтобы соответствовать меньшему 13-дюймовому дисплею Retina, но дизайн выглядит очень похож на своего предшественникавключая две резиновые крышки радиатора.

Шаг 12

• Эти вентиляторы отличный. Асимметричное расстояние между лопастями отлично подходит для устранения раздражающих воздушных потоков, которые могут создавать симметрично расположенные лопасти вентилятора. Благодаря этому вентиляторы работают тише.

• Вероятно, они также неплохо охлаждают компьютер.

• Хотя эти вентиляторы довольно крутые, их нельзя снять без предварительного демонтажа радиатора, что означает, что вам придется достать свой Arctic Silver, чтобы выполнить эту работу должным образом.

Комментарии к шагу

Есть идеи, почему они выбрали кожухи вентиляторов из матового алюминия? Я знаю, что Стив Джобс говорил, что 'внутри должно быть так же красиво, как и снаружи', но в 15-дюймовом ноутбуке используется только пластик, а это должно добавить значительных расходов. (Они даже не используют это в маркетинговых целях, все изображения внутренностей на их сайте относятся к 15-дюймовой модели).

Это просто следы токарного инструмента, а не матовая поверхность. Возможно, они сделаны из металла для стабилизации под высокой температурой (более бесшумные).

Шаг 13

• И точно так же вынимаем логическую плату.

• Лицевая сторона логической платы:

• Intel Core i5-3210M Процессор 2,5 ГГц (Intel HD Graphics 4000 и Turbo Boost до 3,10 ГГц)

• Оперативная память Hynix H5TC4G83MFR DDR3L SDRAM (8x4 Гб спереди и сзади для общего объема 64 Гб или 8 Гб)

• Intel BD82QS77 концентратор контроллера платформы

• Контроллер Intel DSL3510L Thunderbolt

Шаг 14

• Вот взгляд на обратную сторону:

• Texas Instruments Stellaris LM4FS1AH микроконтроллер с интегрированным ARM-ядром

• Память DDR3L SDRAM Hynix H5TC4G83MFR

• SMSC USB2512B Контроллер-концентратор USB 2.0

• Cypress Semiconductor CY8C24794-24L программируемая SoC

• Maxim MAX15119 Контроллер питания CPU/GPU IMVP7, ориентированный на Apple

• Аудиоконтроллер Cirrus Audio 4206BCNZ

• Texas Instruments TPS 51980

Шаг 15

• В последнее время Apple не перестаёт выпускать новые разъёмы ввода/вывода. Впервые мы увидели MagSafe 2 в моделях MacBook Air и Retina, выпущенных этим летом, а теперь их мобильные устройства отказались от 30-контактного док-разъема в пользу Lightning разъем.

• Это лишь вопрос времени, когда Apple решит заменить разъем MagSafe 2 на разъем Kitten.

Шаг 16

• Итак, глубокий вдох. Мы попытаемся извлечь батарею.

• Между нами и верхним регистром стоят шесть ячеек.

• Несмотря на то, что произошло в прошлый размы полны решимости вытащить батарею.

• На этот раз мы с радостью обнаруживаем, что два из шести элементов находятся в металлическом лотке, прикрепленном винтами без клея. Едва начали, а уже на 1/3 сделано!

• Когда мы добираемся до внешних ячеек, процесс замедляется, и мы начинаем медленно поддевать края. Прислушиваясь к щелчкам и хлопкам клея, мы осторожно продвигаемся вперед, пока не освободим все шесть ячеек.

Шаг 17

• Это был медленный и утомительный процесс, но мы извлекли батарею без пробоин.

• На эту задачу у нас ушло примерно 15 минут, причем без использования тепловой пушки. Все, что нам понадобилось, - это отвертка Torx и три шила.

• В отличие от этого, нам потребовалось три попытки, чтобы успешно извлечь батарею 15-дюймового Retina, не проткнув ее, и третья попытка заняла более получаса.

• Тем не менее, исследователи лаборатории EPEAT сообщили что время, необходимое для извлечения батареи MacBook Pro 15' Retina, составило менее 2,5 минут, сослались на то, что операция может быть выполнена 'легко и безопасно', и присвоили ноутбуку золотой рейтинг.

• Мы, конечно, не согласны с этим мнением, учитывая, что это наименее ремонтопригодный компьютер из всех, с которыми мы когда-либо сталкивались.

• Батарея для 13-дюймового Retina - это шаг в правильном направлении в сторону перерабатываемости и ремонтопригодности, но она все еще далека от бесклеевых батарей MacBook Pro прошлых лет.

Шаг 18

• Плата трекпада содержит несколько разъемов и две заметные микросхемы:

• Silicon Storage Technology SST25VF020 2 Мбит последовательная флэш-память SPI

• До сих пор мы не замечали наличия флеш-памяти в трекпаде. Мы не знаем, зачем трекпаду нужна флэш-память. Однако, похоже, что она также была включена в Трекпад для MacBook Pro 15' с дисплеем Retina.

• Broadcom BCM5976 контроллер сенсорного экрана (как в iPhone 5.)

• Причудливо выглядит винт крепления трекпада. Этот крепежный винт гораздо больше, чем те, что встречались в предыдущих поколениях, и фиксируется с помощью фиксатора резьбы.

Комментарии к шагу

Флеш-память, вероятно, предназначена для данных калибровки трекпада

винт - винт регулировки трекпада

Шаг 19

• Мы очень рады появлению трекпада, и вы тоже должны быть рады!

• Всего пять винтов удерживают трекпад на месте. Вы можете заменить его, если он сломается, что практически невозможно на 15-дюймовой модели - он закрыт батареей.

Шаг 20

• Дисплей Retina вынимается после откручивания нескольких винтов Torx.

• Мы не стали пытаться отделить дисплей от стекла, поскольку вся эта энчилада сплавлена воедино. Но если вам интересно, взгляните на наш Разборка дисплея Retina для получения полной информации.

• После того как все будет сказано и сделано, останется только верхний регистр.

Шаг 21

• Мы обещали вам котят, и мы не собираемся разочаровывать наших преданных поклонников.

• Несколько советов по поводу котят:

• Соблюдайте правильную процедуру поглаживания котенка..

• Несмотря ни на что, ваш котенок всегда будет ненавидеть понедельники.

• Если вы соедините своего котика с вишневым пирожным и запустите его в космос, результат будет впечатляющий.

• Котята любят химию.

• Никогда не доверяйте ухмылке без котика.

• По словам великого Боба Баркера'Помогите контролировать популяцию домашних животных. Стерилизуйте или кастрируйте своих питомцев. Всем пока!'

Комментарии к шагу

Я хотел бы получить метаданные о котенке в виде огромной фотографии, пожалуйста.

спасибо

потрясающее дополнение к обзору, я смеялся

для ipad 4 я бы хотел хомяка

еще раз спасибо :D

-Габриэль

ПОЧЕМУ КОТЯТА ТАКИЕ МИЛЫЕ!

Пожалуйста, добавьте больше котят в ваши руководства

Шаг 22

• Ремонтопригодность MacBook Pro 13' Retina Display: 2 из 10 (10 - самый простой ремонт)
