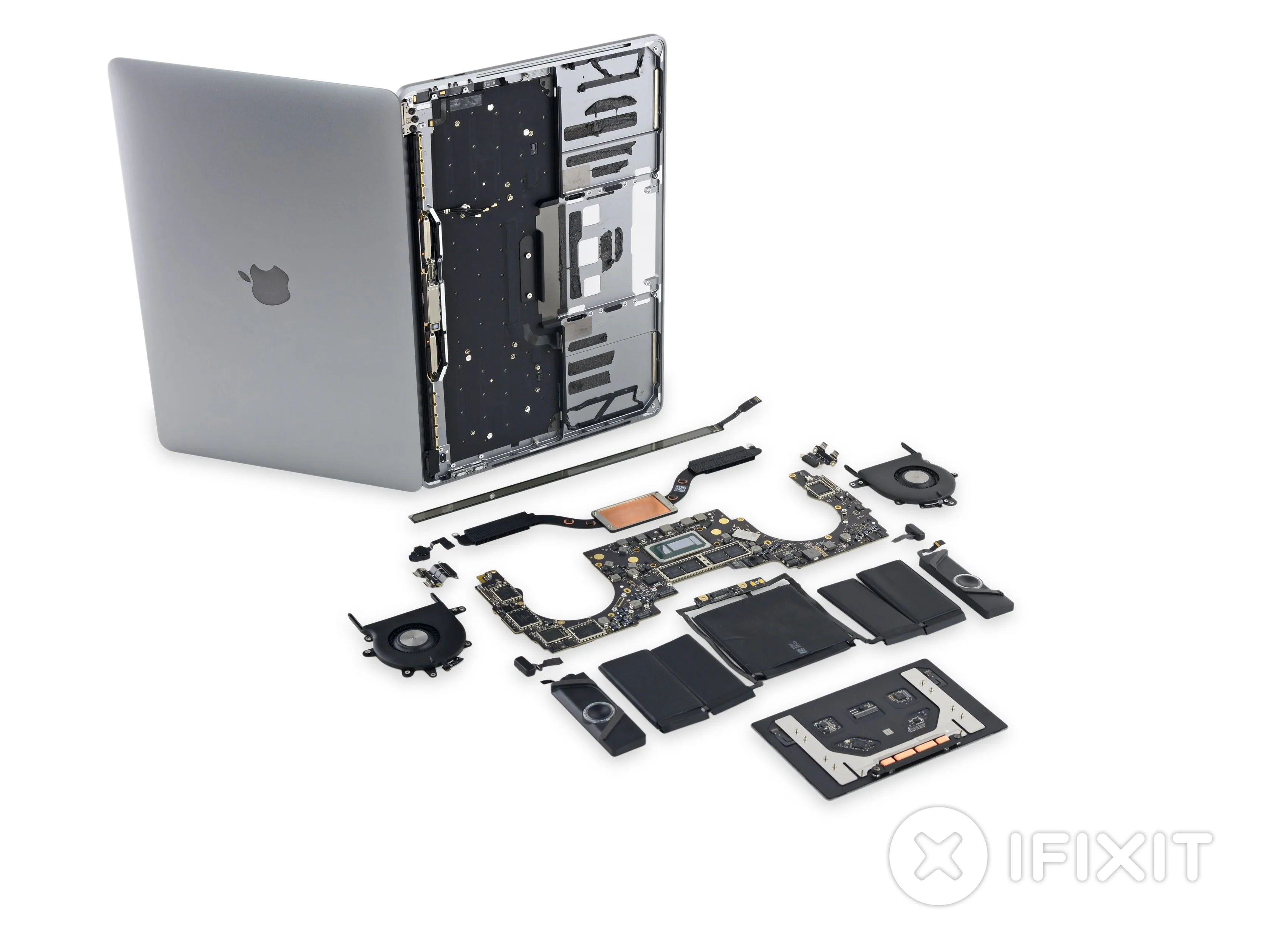

Разборка MacBook Pro 13" с Touch Bar
Введение
Две недели назад мы разбирали новый 13-дюймовый MacBook Pro начального уровня. и обнаружили, что он тоньше, легче, быстрее и (грустное лицо) менее ремонтопригоден, чем большинство других ноутбуков профессионального уровня. Сегодня мы обратимся к его стартовому товарищу, оснащённому Touch Bar. Удивит ли нас эта машина какими-то функциями, удобными для обновления, или она окажется такой же одноразовой, как и коробка, в которой она поставляется? Есть только один способ узнать это: время разборки!
Следите за обновлениями на Facebook, Instagram или Twitter, чтобы быть в курсе последних и самых важных новостей о разборе и ремонте оборудования!
Что вам понадобится
Инструменты
Набор драйверов Mako - 64 точные биты | Источник - ifixit.com
iOpener | Источник - ifixit.com

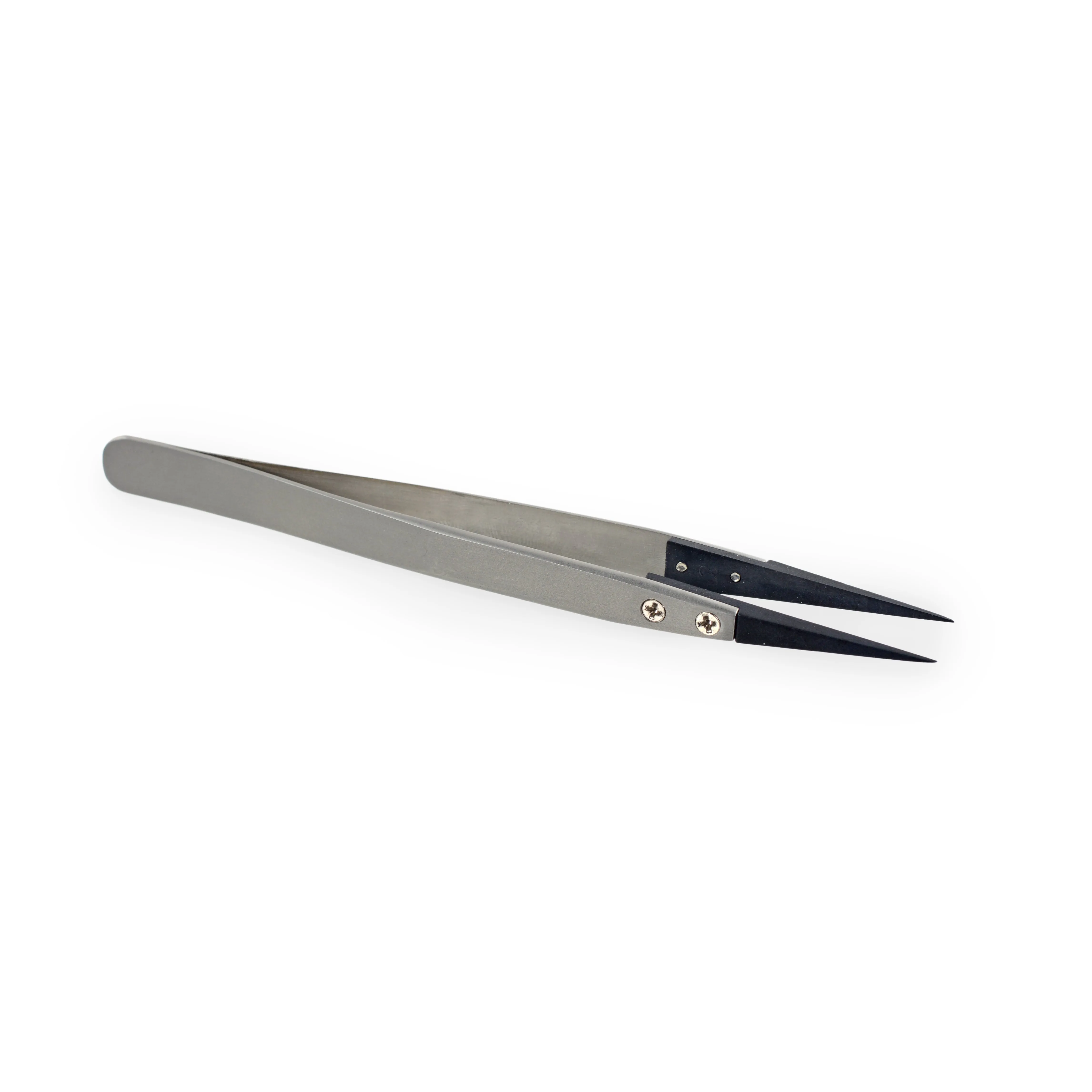

Пинцет с нейлоновым наконечником | Источник - ifixit.com
Пластиковые карты | Источник - ifixit.com
iFixit Открывашки (набор из 6) | Источник - ifixit.com
Spudger | Источник - ifixit.com
Видео обзор
Шаг 1 Разборка MacBook Pro 13' с сенсорной панелью
Сегодняшний вопрос на миллион долларов: Это увеличенная версия 13-дюймового 'Escape Edition' или уменьшенная версия 15-дюймового устройства с Touch Bar? Вот что говорят нам технические характеристики:
13,3-дюймовый IPS-дисплей Retina со светодиодной подсветкой и разрешением 2560 × 1600 (227 точек на дюйм), цветовая гамма P3
Двухъядерный Intel Core i5 с частотой 2,9 ГГц Skylake (Turbo Boost до 3,3 ГГц) и интегрированной графикой Intel Iris Graphics 550
8 ГБ встроенной памяти LPDDR3 с частотой 2133 МГц (возможна конфигурация с 16 ГБ)
Твердотельный накопитель на базе PCIe емкостью 256 ГБ, 512 ГБ или 1 ТБ
Четыре порта Thunderbolt 3 (USB-C) с поддержкой зарядки, DisplayPort, Thunderbolt, USB 3.1 Gen 2
Сенсорная панель со встроенным датчиком Touch ID
Трекпад Force Touch
Комментарии к шагу
'Сегодняшний вопрос на миллион долларов: Это увеличенная версия 13-дюймового 'Escape Edition' или уменьшенная версия 15-дюймового устройства с Touch Bar? Вот что говорят нам технические характеристики:'
Поэтому нам понадобится разборка 15-дюймовой модели, чтобы быть уверенными.
Где я могу найти информацию о замене SSD с 256gb на 1Tb в модели A1706? Невозможно купить hdd!
corpusgc@gmail.com
Шаг 2
При беглом осмотре внешнего корпуса можно обнаружить ожидаемые сертификаты FCC и новый номер модели: A1706.
Touch Bar выглядит симпатично, но ему не хватает ... чего-то.
Нам уже не терпится взять в руки отвертки и приступить к работе, но сначала давайте возьмем другой 13-дюймовый Retina MacBook Pro конца 2016 года для быстрого сравнения...
Шаг 3
По словам Apple, размеры этого MacBook Pro полностью совпадают с размерами модели 'Escape Edition' которую мы разобрали пару недель назад. Верим ли мы в это хоть на секунду? Да, верим..
Вы скучаете по функциональным клавишам? Удерживайте функциональную клавишу, чтобы увидеть отсутствующие функциональные клавиши. Режим хамелеона, включите.
Одна вещь, которая заметно отличается, - это, конечно, расположение портов по правому борту. Эта машина с сенсорной панелью оснащена двумя дополнительными портами Thunderbolt, так что у вас в два раза больше мест, куда можно подключить свои донглы.
Положив обе машины на весы, мы обнаружили, что версия с Touch Bar весит на 20 граммов меньше своего собрата. Мы объясняем эту разницу меньшей батареей этого ноутбука.
Наконец, мы отмечаем пару боковых вентиляционных отверстий на нижней стороне версии с Touch Bar, похожих на те, что мы заметили в предыдущих Retina MacBook Pros, но отсутствующих в модели с функциональными клавишами.
Шаг 4
Пройдя через танец с пенталобом и присосками, обычно предназначенный для iPhone, мы снимаем крышку знакомым скользящим манёвром. знакомым скользящим маневром..
Давайте поиграем в 'Найди отличия!'. Слева у нас MBP с сенсорной панелью, а справа - MBP Escape Edition.
Отличия Touch Bar: меньшая батарея, два вентилятора, двусторонний радиатор, отсутствие SSD-карты и более низкие динамики (которые на самом деле не совпадают с решеткой).
Функциональные особенности: гораздо больше компонентов, которые можно извлечь сразу - SSD, динамики и батарея (ну... вроде того).
В модели с сенсорной панелью, похоже, можно снять только трекпад и разъем для наушников, прежде чем столкнуться с барьером в виде логической платы.
Комментарии к шагу
Очень плохо, что в модель с Touch Bar поставили *меньшую* батарею. У него более быстрый процессор (2,9-2,0 i5), который, предположительно, потребляет больше энергии. У него более быстрая шина памяти - это может изменить энергопотребление, и у него есть еще два порта thunderbolt/USB-C (или, возможно, два thunderbolt/USB-C и два USB-C-only) Я не знаю, добавит ли это больший расход энергии, если не используются все четыре порта.
Могла ли Apple просто добавить полдюйма толщины и впихнуть больше элементов батареи, не превращая его в 'тепловую бомбу'? (Конечно, они никогда бы этого не сделали из-за одержимости Apple тонкостью...)
Почему у MBP Escape Edition только один вентилятор, а у MBP с сенсорной панелью - два?
У Escape edition TDP составляет 15 Вт, а у Touch Bar - 28 Вт. Почти в два раза больше тепла, поэтому при интенсивной работе требуется два вентилятора.
Шаг 5
Похоже, 2016 год - это год нового разъема, поскольку это уже второй раз мы видим новый подход к мосту батареи.
Эти медные площадки предназначены для положительного и отрицательного полюсов аккумулятора.
Apple также включила в комплект разъем, который... никуда не ведет?
Может быть, это диагностический порт? Микросхемы и прошивки нуждаются в тестировании, хотя мы видели достаточно много тестовые точкино обычно их не хватает.

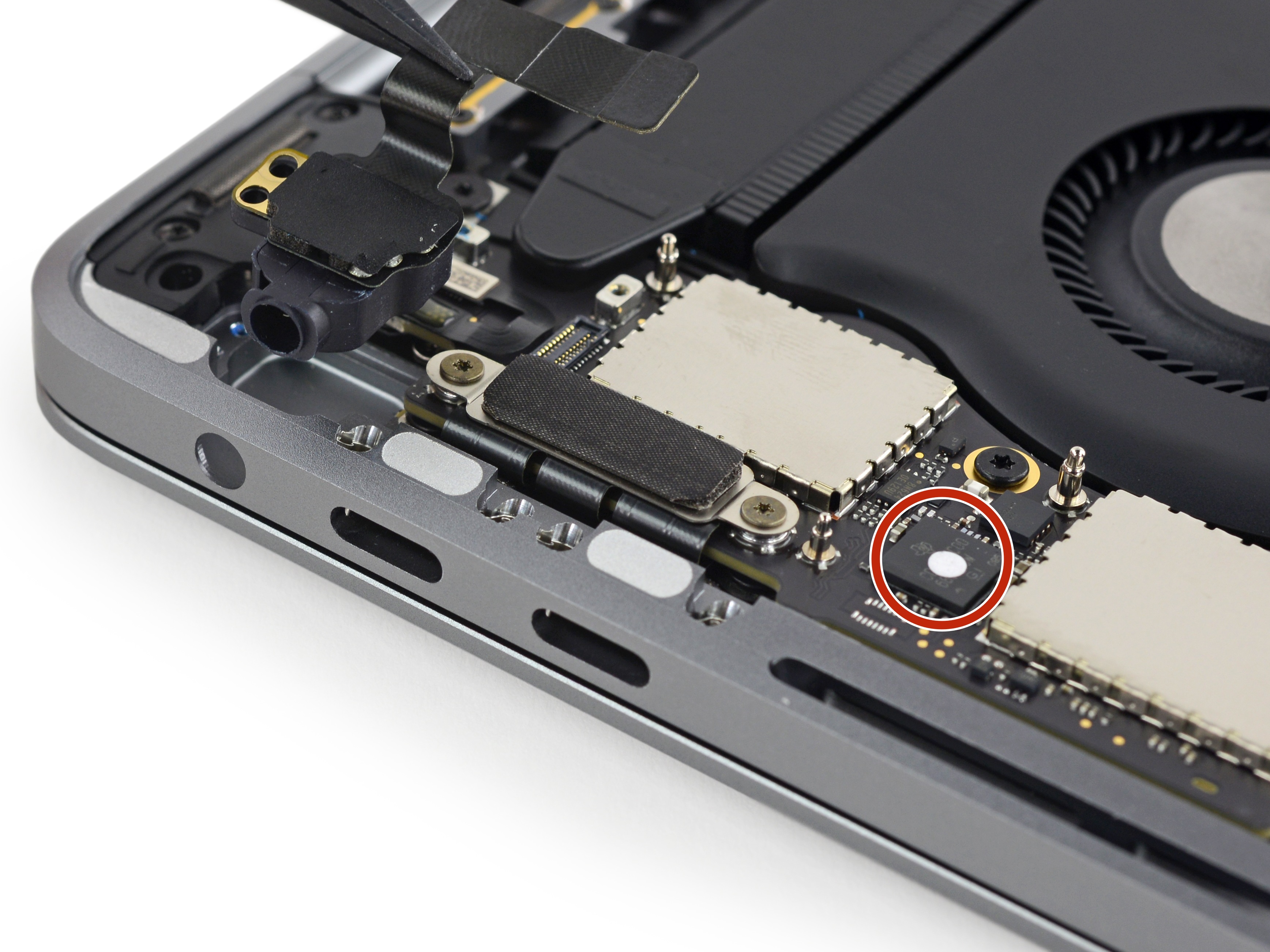

Мы также обнаружили модульный разъем для наушников, на этот раз без микрофонных подвесов. А мы-то думали, что они ушли в прошлое.
Рядом мы видим наклейку-индикатор повреждения водойтерпеливо дожидается того дня, когда вы прольете на Touch Bar холодный чай и он сможет выполнить свое предназначение - окраситься в розовый цвет.
Комментарии к шагу
У него действительно нет микрофонного входа для гарнитуры? Или вы имели в виду что-то другое?
Слишком много линий для диагностического порта, посмотрите на экранирование, это же высокоскоростной интерфейс.
Я думаю, что Apple поняла, что ей нужно средство доступа к впаянному SSD, если остальная часть системы умрет. Таким образом, это блок перемычек для подключения встроенного SSD либо к бортовому процессору, либо к другой системе, чтобы получить доступ к данным на SSD через соединение. Также возможно, что это позволит добавить дочернюю плату для дополнительного SSD-накопителя.
Я бы тоже так подумал, Дэн. Они должны дать себе какой-то выход, если вы испортите свою машину.
Куда добавить дочернюю плату? (Если только они не хотят пойти по пути печально угасшего проекта Ara от Google...)
Дэн, диагностические порты часто имеют высокоскоростные интерфейсы (например, JTAG и HSSTP) для отладки бортовых контроллеров.
Да, это правда, он будет быстрее, но не настолько, чтобы требовалось дополнительное экранирование. Кроме того, обратите внимание на его расположение, а диагностический порт будет иметь меньше линий. Я очень уверен, что вы рассматриваете 8-полосный интерфейс PCIe, учитывая количество линий (1x8+2x4). Таким образом, два 4-полосных интерфейса предназначены для чипов Thunderbolt.
То есть вы хотите сказать, что его 3,5-мм разъем - это TRS, а не TRRS?
Диагностический порт' - это определенно порт 'аварийного выхода' для доступа к файлам с SSD, когда остальная часть машины мертва.
Определенно основано на.......?
Пока кто-то не получит доступ к руководству по обслуживанию или обучению, мы просто гадаем здесь. Здравый смысл и опыт могут привести нас к наиболее вероятной функции.
Получение доступа к мертвой системе SSD является вероятной функцией, другая была бы для диагностики. Я сбрасываю со счетов диагностическую функцию, поскольку для настройки HSSTP в низкоуровневой системе требуется всего около 20 строк. Помните, что MacBook Pro не настолько сложное устройство, чтобы нуждаться в большем, чем базовая настройка (этот разъем предлагает 42 контакта + 4 основания, а также полный экран).
FYI: TS/TRS/TRRS/TRRRS: БОРЬБА С ЭПИДЕМИЕЙ НЕПРАВИЛЬНОГО ПОДКЛЮЧЕНИЯ
Вот специальный инструмент для доступа к SSD! https://9to5mac.com/2016/11/24/apple-spe...
Шаг 6
Как и модель функциональных клавиштрекпад в блоке Touch Bar легко выдвигается после удаления десяти винтов T5 Torx.
Мы также можем с радостью сообщить, что трекпады этих моделей идентичны и, скорее всего, совместимы между собой.
Однако прокладка кабелей отличается, чтобы приспособить их к измененному дизайну логической платы. Поэтому, если вы планируете заменить сломанный трекпад, не забудьте придержать оригинальный гибкий кабель.
Если вы пропустили, вот микросхемы, которые мы идентифицировали в первый раз:
STMicroelectronics STM32F103VB ARM Cortex-M3 MCU
Сенсорный контроллер Broadcom BCM5976C1KUFBG
Maxim Integrated MAX11291ENX 24-разрядный, 6-канальный дельта-сигма АЦП
Монолитные системы питания MP24830 драйвер белого светодиода
Комментарии к шагу
За что отвечают эти микросхемы?
Где находится таптический двигатель? Есть три настройки уровня обратной связи, так что он где-то здесь.
Шаг 7
Идентификация микросхем тачпада, продолжение:
Акселерометр Bosch Sensortec BMA282
Texas Instruments TMP421 удаленный/локальный датчик температуры
Macronix MX25L2006EZUI-12G Последовательная NOR флэш-память объемом 2 Мб
Maxim Integrated MAX9028 компаратор
Шаг 8
Мы готовы к извлечению остальной периферии. Было бы здорово взглянуть на батарею, вентиляторы, радиатор и динамики. Но мы не можем этого сделать.
Симметричная логическая плата стоит на страже остальных компонентов, поэтому мы отсоединяем ее соединительные кабели и вынимаем из корпуса.
Теплоотвод прикреплен к логической плате винтами снизу. Вынув плату из корпуса, мы можем снять радиатор для осмотра - тепловая трубка, идущая в каждом направлении, имеет в два раза больше у модели начального уровня.
Шаг 9
Теперь мы посмотрим на логическую плату, чтобы узнать, какие микросхемы превращают этот MacBook в Pro:
Intel Core i5-6267U процессор с графикой Intel Iris Graphics 550
Intel JHL6540 Контроллер Thunderbolt 3
SanDisk SDRQKBDC4 064G 64 ГБ флэш-памяти NAND (x2 для общего объема 128 ГБ)
Samsung K4E6E304EB-EGCE Память DDR3 DRAM (4 x 2 ГБ для 8 ГБ в сумме)
Texas Instruments SN650839 66AL7XWGI, и TI/Stellaris LM4FS1EHКонтроллер SMC (Замена кодового названия TM4EA231)
Модуль Wi-Fi Murata/Apple 339S00056
Вероятно, контроллер Apple SSD под (также вероятно) Micron R4432ACPE-GD-F 512 Мб памяти, вероятно, аналогичный этой один.
Комментарии к шагу
Почему они используют модули оперативной памяти 4x2 ГБ? В этом есть какой-то смысл? Разве они не использовали один?
Это спецификация JEDEC LPDDR3 и спецификация, которую поддерживает процессор intel.
Микросхема LPDDR3 поддерживает 32-битную ширину данных, а для поддержки 128-битной ширины данных LPDDR3 процессор intel поддерживает . Для этого необходимо 4 четыре микросхемы LPDDR3.
Возможны несколько причин:
- Для поддержки SSD емкостью 1 ТБ (4 x 256 ГБ) необходимо подключить 4 микросхемы.
- Доступ быстрее, когда твердотельное хранилище распределено по большему количеству микросхем (более широкая шина).
Не уверен, что понял вас. Интерфейс оперативной памяти не зависит от интерфейса SSD (PCIe).
Процессор Intel Core i5-6267U поддерживает только LPDDR3 с частотой до 1866 МГц (по ссылке Intel). Если максимальная скорость передачи данных LPDDR3 в MacBook Pro составляет 2133 МГц. Максимальная скорость передачи данных составляет 2133 или 1866 МГц?
Apple контролирует так много того, что они используют, что дает им возможность выйти далеко за рамки.
Учитывая, что они полностью контролируют контроллер SSD, есть вещи, которые они могли бы сделать, чтобы значительно улучшить производительность подкачки на быстрый SSD. И эти вещи вполне могут включать в себя желание получить самый широкий путь к памяти, который они могут получить.
Может ли 'R4432ACPE-GD-F' быть 'F4432ACPE-GD-F'? Это должен быть контроллер SSD, такой же, как в MBP без сенсорной панели.
Какая сетевая карта в нем стоит? ..........
Я ищу микросхему под контроллером Intel JHL6540 Thunderbolt 3 в углу, есть ли у нее название?
Шаг 10
Перевернув логическую плату, мы обнаруживаем множество компонентов, включая:
64 ГБ флеш-памяти NAND SanDisk SDRQKBDC4 (как и в Escape Edition). съёмный SSD) - доведя общий объем до 256 ГБ.
APL1023/343S00137 (вероятно, пользовательский чип Apple T1, который работает в паре с сенсорной панелью)
2x контроллера USB Type-C Texas Instruments CD3215C00 (и 2 на задней панели)
ШИМ-контроллер процессора Intel Intersil ISL95828HRTZ
Управление питанием Apple 338S00193-A1
Winbond W25Q64FVZPIQ Последовательная флэш-память объемом 64 Мб
NXP 66V10 Контроллер NFC, содержащий Secure Element 008 и NXP PN549 (как в iPhone 6s)
Комментарии к шагу
Означает ли наличие чипа NFC, что MBP теоретически можно использовать с Apple Pay? Или есть какая-то другая причина, по которой они должны были включить его? (Apple, *защита от будущего*? Устройства почти герметичны, так что, вероятно, нет возможности даже 'благословенного Apple' варианта обновления) У Chipworks есть свои документы по этому вопросу, но они стоят много сотен или тысяч долларов каждый (возможно, у них есть студенческая скидка?)
Это только для защищенного элемента. Если мне не изменяет память, у iPad тоже есть подобный контроллер, но он не поддерживает NFC.
Вероятно, NFC используется в Mac OS High Sierra для функциональной настройки AirPods и Tethering.
Я хочу купить это. Где я могу найти его? Можете ли вы мне помочь?
2x Texas Instruments TI CD3215C00 68C7QKW G1
Шаг 11
Больше чипов на флипе:
2x Pericom PI3WVR12612 Видеокоммутатор HDMI 2.0, DisplayPort 1.2
Аудиокодек Cirrus Logic CS42L83A
Драйвер подсветки National Semiconductor LP8548B1
Texas Instruments TPS51916 синхронный контроллер с питанием от памяти и синхронный контроллер TPS51980A
Texas Instruments TMP513A удаленный/локальный датчик температуры
2x Fairchild Semiconductor FDMC7570S 40 A N-канальный МОП-транзистор
Fairchild Semiconductor FDMC86106LZ PMIC 7,5 A N-канальный MOSFET
Комментарии к шагу
Есть ли у кого-нибудь даташит на аудио логику? (CS42L83A) Я не могу найти его в интернете.
Два контроллера управляют светодиодной подсветкой дисплея и клавиатуры.
Шаг 12
Идентификация микросхем, ч. 2:
Каскад питания Vishay SIC635
Каскад питания Vishay SIC535
Аудиоусилитель класса D Analog Devices SSM3515B мощностью 31 Вт
Texas Instruments TMP102 датчик температуры
Зарядное устройство Renesas (ранее Intersil) ISL9239
Управление питанием Apple (предположение)
Texas Instruments INA214 усилитель чувствительности к току
Шаг 13
Идентификация микросхем, часть 3:
Macronix MX25U3235F 32 Мб последовательной NOR флэш-памяти
Winbond W25Q80DVUXIE 8 Мб последовательной флэш-памяти NOR
Macronix MX25L2006EZUI-12G 2 Мб последовательной флэш-памяти NOR
Texas Instruments TPS3895 регулируемый супервизор напряжения
Diodes Incorporated PI3USB102E Коммутатор USB 2.0 на 480 Мбит/с
Texas Instruments SN74LVC1G02 один NOR-затвор
Датчик Холла
Шаг 14
Еще одна новая особенность MacBook Pro с Touch Bar - добавление Touch ID.
Хотя это первый компьютер Mac, оснащённый считывателем отпечатков пальцев, технология существует по крайней мере с 2004 года.
Аппаратная часть, обеспечивающая работу этой замечательной функции, содержит кнопку, соединенную с ёмкостными датчиками которые различают пальцы. Ура биометрии!
Эта кнопка также является кнопкой питания, так что ремонт кнопки питания может оказаться более дорогостоящим делом, чем раньше.
Кнопка Touch ID увенчана сапфировым стеклом, которое должно защитить сканер отпечатков пальцев от царапин.
Комментарии к шагу
Видите ли вы какую-либо защиту от воды вокруг кнопки Touch ID и корпуса? Это одна из частей, которую, как я вижу, нужно регулярно чистить (как на iPhone), чтобы избавиться от масел и чтобы она действительно работала.
Как будто емкостные кнопки просто ломаются
'...считыватель отпечатков пальцев, технология существует по крайней мере с 2004 года....'
попробуйте 1994 год.
Но у Apple он работает. Не только в качестве демонстрации, но и на повседневной основе.
В ноутбуках Samsung и Micron/MicronPC/MPC считыватели отпечатков пальцев и программное обеспечение безопасности использовали их с конца 1990-х годов. Не знаю, продолжала ли Samsung делать это после того, как MPC вышла из бизнеса в 2008 году, перекрыв канал продаж ноутбуков Samsung на североамериканском рынке.
Мой Touch ID расшатался... Это общая проблема？
У меня тоже отклеился, не уверен, что это вызовет проблемы
Привет всем
Что это за черный 'пластик', который держат два черных винта?
Это делает кнопку более эластичной?
Спасибо
Шаг 15
С каждого конца логической платы свисает небольшая модульная плата USB-C.
Теперь, когда наш любимый разъем MagSafe был отправлен на пенсиювероятность повредить порты гораздо выше, поэтому радует, что аппаратное обеспечение USB-C можно заменить отдельно (хотя для этого придется снять логическую плату).
На наш взгляд, оба модуля USB-C выглядят идентично, Apple отмечает. что только левый порт обеспечивает полную пропускную способность Thunderbolt 3.
После этого мы наконец-то можем извлечь вентиляторы. Диаметр этих широко разрекламированных вентиляторов составляет 43 мм - на тон меньше, чем у 45-миллиметровый вентилятор который мы обнаружили в MacBook Pro начального уровня (но зато вы получаете два таких вентилятора).
На гибких кабелях вентиляторов, вероятно, установлены контроллеры двигателей Texas Instruments.
Комментарии к шагу
Я считаю, что было большой ошибкой отказаться от концепции MagSafe для шнура питания. Я несколько раз спотыкался о шнур, к счастью, он отключался до того, как ноутбук падал.
Может ли спецификация аппаратного разъема USB-C быть выполнена с магнитной застежкой? Или у Microsoft есть патент на такую возможность для чего-то с более чем 5 контактами?
Шаг 16
Между краем MacBook и клавиатурой расположены две решетки динамиков - тщательно продуманные вентиляционные отверстия, которые направляют звуковые волны из MacBook Pro прямо в ... Подождите.
Динамики расположены не под решетками динамиков. Решетка динамика даже не проходит сквозь корпус.
Скорее всего, эти динамики издают свой впечатляющий звук через боковые вентиляционные отверстия.
Решетки, похоже, носят косметический характер, возможно, для унификации линейки продуктов. Любопытно, что издание Function Key также страдает от фальшивых отверстий, хотя и других.
Обновление: Ладно, большинство из этих отверстий косметические, но после того, как мы выдернем твитеры в следующем шаге, станет ясно, что некоторые из них являются сквозными отверстиями, через которые звук выходит из корпуса Mac.
Комментарии к шагу
Мне кажется, что эти динамики просто портированы - обычная техника, используемая в колонках для домашних кинотеатров, чтобы добиться большего звучания. Кроме того, при такой компоновке динамики находятся дальше от логической платы, что может позволить Apple еще больше усилить басы, зная, что потенциально разрушающие чип низкочастотные звуковые волны имеют большее расстояние для рассеивания.
Все эти перфорации, вероятно, позволяют сэкономить несколько граммов веса по сравнению с цельной алюминиевой плитой.
Возможно - тогда почему они не сделали их больше? Ведь вес, похоже, стоит на втором месте после тонкости в списке приоритетов Apple.
'Эти динамики, вероятно, издают свой впечатляющий звук через боковые вентиляционные отверстия'.
Глаза полезны, но для некоторых вещей уши могут быть лучшим инструментом?
У меня есть этот Mac. Если прикрыть эти 'фальшивые' отверстия, он звучит совершенно по-другому. Попробуйте сделать это в магазине Apple и вы увидите... услышите?
Я пролил всего лишь каплю воды на решетку динамика слева. Повредит ли это моему макбуку?
Если вы накроете решетки динамиков, они будут блокировать звук.
Значит, решетки проходят сквозь корпус только снизу, как показано на рисунке? Я капнул всего несколько капель жидкости на верхнюю решетку рядом с кнопкой удаления и сразу же очистил ее, это безопасно?
Да, несмотря на все нытье в комментариях, все эти отверстия для динамиков наверху - косметические. Единственные реальные, функциональные отверстия в алюминии находятся далеко внизу, рядом с клавишей со стрелкой вправо. Если жидкость не попала на клавиши клавиатуры или кнопку питания, то все в полном порядке - это ничем не отличается от того, если бы вы попали на подставку для ладоней или крышку дисплея. Отдыхайте спокойно!
Большое спасибо, дружище, я очень волновался.
Дорогой Делаете.ру. Во-первых: я люблю вас, ребята! НО... простите, что ваше предположение может быть не на 100% Выступающие вниз динамики - это сабвуферы(!). Прямо над ними есть маленькие закрытые отсеки, похожие на маленькие купола, в которых находятся твитеры. Может быть, вы добавите еще одну фотографию для этой детали
Дорогие Делаете.ру. Во-первых: я люблю вас, ребята! Но... простите, что ваше описание может быть не на 100%. Выступающие вниз динамики - это сабвуферы(!). Прямо над ними есть маленькие закрытые отсеки, похожие на маленькие купола, в которых находятся твитеры. Может быть, вы можете добавить еще одну фотографию для этой детали?
Шаг 17
Натолкнувшись на сопротивление сильного клея, мы используем комбинацию из отмычки и пассатижей, чтобы отклеить правый динамик от верхнего корпуса.
Маленькими глазками мы видим, что в углу, над 'настоящим' динамиком, зажат маленький динамик.
Судя по сквозным отверстиям под маленьким динамиком, мы предполагаем, что это твитер, предназначенный для воспроизведения высокочастотного звука.
Нам понравились симпатичные звукоизолирующие винты с резиновыми бамперами, удерживающие динамики в Функциональные клавиши MBP. Похоже, что для Touch Bar вместо этого решили использовать клей.
Комментарии к шагу
В шаге 13 вы сказали, что динамики не находятся под решетками динамиков, но в этом шаге я вижу, что твитер находится под решетками динамиков. Это правда?
Хммм, двухполосная аудиосистема в ноутбуке Mac? Интересно.
Это двухсторонняя звуковая система. Если закрыть верхние 'дырки' руками, то высокие частоты вырезаются. Однако трудно сказать, все ли отверстия просверлены или только достаточное количество для твитера. В любом случае звук отличный и громкий. Полагаю, что модель с функциональной клавишей будет звучать лучше.
Шаг 18
Мы так близки к Touch Bar, что почти... ну, потрогать её.
Apple, похоже, претендует на крутую технологию, прикрутив винт P2 pentalobe к точке входа в Touch Bar.
Хорошо, что мы всегда приходим подготовленными.
Мы выдергиваем соединительный кабель из нижнего корпуса - он соединяет логическую плату с дисплеем Touch Bar и, вероятно, содержит кремний для дисплея. Находим:
STMicroelectronics STOD32A Управление питанием AMOLED
Winbond W25Q40EWUXIE Последовательная NOR флэш-память объемом 4 Мб
Semtech RClamp3324T 4-линейная защита от электростатического разряда
Комментарии к шагу
'Мы так близко к сенсорной панели, что можем почти, ну, потрогать ее'.
за исключением того, что вы сломали ее в шаге 13, так что следите за тем, чтобы не порезаться.
Кнопка питания/Touch ID должна быть заменена одновременно с логической платой, или наоборот, поскольку на заводе они предположительно сопряжены. Так что кнопка питания означает, что вам придется перенести ВСЕ данные с одного SSD на другой!!!
Шаг 19
Ситуация начинает накаляться. Мы призываем нашего друга iOpener помочь нам снять Touch Bar.
Дети, собирайтесь! Сегодня мы узнаем, как случайно сломать Touch Bar. Наши попытки отделить OLED-панель от верхнего корпуса привели к тому, что дигитайзер отделился от дисплея. Век живи - век учись.
Вдобавок к этому гибкий кабель Touch Bar проложен под верхним корпусом, что делает его извлечение чуть более неприятным, чем мы ожидали.
Шаг 20
Человеческие прикосновения должны обрабатываться мозгом. Сенсорная панель Touch Bar должна обрабатываться чипом. С помощью хирургического вмешательства мы находим мозг Touch Bar:
сенсорный контроллер Broadcom BCM5976TC1KUB60G.
Извлечь OLED-полоску достаточно сложно, но наши усилия не будут напрасными! Может быть, даже немного напрасными. Так, наши усилия потерпели крах (вместе с нашими надеждами и мечтами). Сенсорная панель хрупкая.
В довершение к хрупкой загадке, которой является Touch Bar, мы наткнулись на немаркированный чип. Судя по расположению, это, скорее всего, некий драйвер дисплея.
Вычистив все это, мы обнаруживаем массив из трех микрофонов. Что слушает крайний левый? Вентилятор? Клавиатуру? Кто знает!
Комментарии к шагу
Третий микрофон, скорее всего, нужен для устранения шума вентилятора + шума от нажатия клавиш.
Нет - я бы предположил, что это либо Apple, либо АНБ подслушивает сексуальные чаты... (Ой, простите, это был мой внутренний Стив Бэннон...)
Фото 2 служит подтверждением того, что левая часть сенсорной панели неактивна, а это значит, что клавиша soft escape не может быть правильно расположена достаточно далеко слева, чтобы быть прямо над клавишей backquote/tilde?
Но на самом деле к ней можно прикоснуться. Если вы коснетесь крайней левой части сенсорной панели, клавиша esc будет нажата (и выделена).
Микрофон, вероятно, предназначен для Siri, так как в iphone для Siri используется верхний микрофон, а не 'разговорный' микрофон на задней панели.
Шаг 21
Наконец-то мы вырезали (с большим трудом) 5-ячеечную батарею.
Точнее, пять ячеек. При номинальном напряжении 11,41 В две крайние пары подключены параллельно и имеют такую же емкость заряда, как и центральная, чтобы получить три последовательно соединенных элемента ~3,8 В.
Надейтесь, что ваша карьера 'профи' будет недолгой: замена аккумулятора будет нешуточной.
На плате батареи установлен TI BQ20Z451 (возможный вариант BQ20Z45-R1 который уже давно используется в MacBook Pros).
Имея емкость 49,2 Вт-ч, эта батарея кажется немного маленькой по сравнению с Function Key edition54,5 Вт-ч, особенно если учесть, что он обеспечивает гораздо большую функциональность (каламбур не удался).
Расставив все точки над i, мы положили батареи на весы: вес батареи для MacBook Pro с функциональной клавишей составил 235 граммов, а вес этой батареи - всего 197 граммов.
Разница в весе, вероятно, объясняется более легкой версией Touch Bar, но, похоже, батарея потребляет больше ватт-часов, чем можно было бы предположить по снижению веса.
Комментарии к шагу
Здравствуйте это rMBP 13,3' с сенсорной панелью , батарея сколько mHa ?
Портативный внешний аккумулятор перспективе я заинтересован в
Как может издание с сенсорной панелью иметь меньшую батарею, но при этом работать примерно столько же в течение 10 часов?
Эти ячейки выглядят крошечными. Надеюсь, в следующем году модель будет иметь емкость не менее 70 ватт-часов с двумя ячейками в каждой.
А что насчет клавиатуры? Можно ли ее заменить?
Неужели для того, чтобы извлечь батарею из модели с сенсорной панелью, нужно сделать 18(!) шагов? По-моему, это немного преувеличено.
Это не руководство - это просто обзор аппаратного обеспечения.
Шаг 22
Перед вами 13-дюймовый MacBook Pro конца 2016 года во всей красе Touch Bar!
Разочарованы, что мы не добрались до дисплея? Это та же самая процедура, которую мы нашли в Разборка 13-дюймового ноутбука с функциональными клавишами-Антенная планка, пружинящие ленты, все дела.
Вывод
- Трекпад можно снять без предварительного извлечения батареи.
- Проприетарные винты pentalobe по-прежнему делают работу с устройством излишне сложной.
- Аккумуляторная батарея полностью и очень прочно вклеена в корпус, что затрудняет ее замену.
- Процессор, оперативная и флеш-память припаяны к логической плате.
- Сенсорная панель добавляет второй, труднозаменяемый экран, который может быть поврежден.
- Датчик Touch ID выполняет функцию выключателя питания и сопряжен с микросхемой T1 на логической плате. Чтобы починить сломанный выключатель питания, может потребоваться помощь Apple или новая логическая плата.
Оценка ремонтопригодности
Ремонтопригодность 1 из 10 (10 - легче всего отремонтировать)
Комментарии к статье
Как восстановить питание, если аппарат завис? Раньше вы удерживали кнопку питания в течение нескольких секунд. Будет ли это работать с кнопкой Touch ID?
Это все еще физическая кнопка. Как и в iPhone (кроме iPhone 7).
Я бы предположил, что так и есть - сенсор Touch ID по-прежнему является физической кнопкой, поэтому нет причин, по которым он не работает как обычная кнопка, как и раньше. Однако, чтобы она не выключала компьютер одним нажатием, в macOS есть код, который говорит: 'Если кнопка питания нажимается, когда компьютер включен, это, скорее всего, для Touch ID, так что не выключайте'.
На самом деле вы должны долго нажимать ее, чтобы она действовала как кнопка питания, говорится на странице поддержки Apple :P
MacBook Pro с SSD RAID 0 внутри?
Не здесь, извините ;-{
Так вы можете перенести датчик Touch ID на другой mac? Будет ли он по-прежнему работать? Или у нас будет 'Ошибка 53 для Mac' и 'Подключитесь к iTunes'.
Конечно, не можете. Это как TouchID на iPhone и iPad. Он сопряжен с T1.
Вероятно, все работает, кроме TouchID, надеюсь, Apple усвоила урок.
Тот, кто пишет эти разборы, дорогой сэр/мадам, вы заслуживаете медали.
Я второй! Отличная работа, ребята!
Отсутствие возможности ремонта вполне объяснимо и неизбежно в современном мире одноразовых гаджетов. Если мой ноутбук за 500 долларов сломался, пусть будет так. Однако компьютер стоимостью 2000 долларов не является одноразовым. Я бы никогда не купил еще один macbook.
Он не неремонтопригоден. Его просто не могут отремонтировать неквалифицированные любители, которые и продают свои детали.
И те же самые вещи, которые усложняют ремонт, также снижают вероятность того, что он вообще выйдет из строя.
Опять же, не в коммерческих интересах Делаете.ру поощрять это.
Наверное, я смотрю на вещи немного иначе, чем Алекс. Конечно, Делаете.ру - это бизнес, и поэтому им нужно зарабатывать деньги, но это нечто большее. Видение заключается в том, чтобы не создавать отходов путем перепрофилирования или ремонта. Чем больше Apple будет идти по пути неремонтопригодности, тем больше будет разрушаться их собственная миссия по защите окружающей среды. Люди не хотят выбрасывать систему стоимостью 2-3 тысячи долларов только для того, чтобы получить немного больше памяти или хранилища. Им нужна возможность расширения! Аналогично, вынужденная замена крупных узлов для устранения неисправности небольшой детали - это тоже расточительство!
Случайный вопрос - что вы в итоге делаете с тем, что разбираете? Все ли они снова собираются (и в итоге оказываются в рабочем состоянии)?
Как видите, они уже многое испортили, так что это уже не вернется.
От команды Делаете.ру: 'Не волнуйтесь - мы определенно не позволяем нашим устройствам для разборки пропадать зря. Часто мы используем их для создания полного набора руководств по ремонту. Мы создаем некоторые из них своими силами, а также отправляем устройства в нашу программу edu для обучения техническому письму. Подробнее об этом вы можете узнать здесь. После этого мы заботимся о том, чтобы они нашли хороший дом или были ответственно утилизированы'.
Погодите, в 13-дюймовой модели touchbar тоже нет вентиляторов с раздельными ребрами? Я думал, на их сайте указано, что они есть у touchbar 13'...?
'В 15-дюймовом MacBook Pro инновационная конструкция с раздельными лопастями позволяет увеличить количество лопастей и усилить воздушный поток'.
https://www.apple.com/macbook-pro/
'Динамики расположены не под решетками динамиков. Решетка динамика даже не проходит сквозь корпус'.
Тем не менее, твитер хорошо виден в красной коробке на этом изображении:
https://www.dropbox.com/s/j13u5ev3ypekr8...
Хорошо, тогда Делаете.ру....
Принято к сведению, текст исправлен и уточняет, что отверстия предназначены для твиттер-динамика.
Служит ли шаг 17, фото 2 подтверждением того, что крайняя левая часть сенсорной панели неактивна, что означает, что клавиша soft escape не может быть правильно расположена достаточно далеко слева, чтобы быть прямо над клавишей backquote/tilde?
Эта область является интерфейсом для ленточного разъема, который идет к логической плате. Я согласен с тем, что расположение вызывает беспокойство. Я подозреваю, что дизайнер хотел добиться симметрии с другой стороной, поскольку Touch ID/переключатель питания занимают одинаковое пространство, поэтому сенсорная панель обрезана с этой стороны. Я тоже удивлен, что они не продумали этот момент. Я бы вынес сенсорный дисплей на левый край и использовал нижнюю сторону для точки подключения. Нет причин, по которым он не мог бы быть немного асимметричным.
> Нет причин, по которым [сенсорная панель] не могла бы быть немного асимметричной.
Разве что Джобс любил симметрию.
Пока батарея приклеена, а жесткий диск и оперативная память не могут быть обновлены, я не буду покупать его. Я рад, что купил не ретину в середине 2012 года.
Вы хотите retina.
Конечно, я бы хотел иметь дисплей retina с преимуществами более старого дизайна корпуса! Apple прислушивается?
Какой позор! Apple считает всех своих пользователей глупыми. Возможно, они правы на 99%. Кого волнует, что вы не можете обновить ssd? Следующим шагом будет припаивание батареи? Что еще они могут придумать, чтобы высасывать деньги из идиотов? Я упал от ужаса, windows pc намного хуже... пока что кому какое дело до обновления, по крайней мере, ssd будет в охоте на старые модели. А sandisk? Обычное дело, это только для того, чтобы в следующем году перейти на samsung ssd и анонсировать вдвое более быстрый ssd?
'Что еще они могут придумать, чтобы высасывать деньги из идиотов?' Как вам книга за 300 баксов?
https://www.theverge.com/2016/11/15/13635...
Подставка для вашего Pro Display XDR за 1000 долларов!
Другие сумасшедшие цены:
Адаптер для крепления VESA - $199.00
Комплект колес для Apple Mac Pro - $699.00
Комплект ножек для Apple Mac Pro - $299.00
Это безумие, что Apple разработала отдельную 13-дюймовую модель с функциональными клавишами вместо того, чтобы просто уменьшить модель с сенсорной панелью. Конечно, это может сэкономить деньги в долгосрочной перспективе, но разработка, тестирование и производство двух совершенно разных 13-дюймовых моделей будет означать, что ........................................................................................ люди из отдела macbook air все еще сохранят свои рабочие места.
Это товарищ 13-дюймовой модели с функциональными клавишами. А вот 15-дюймовая модель с сенсорной панелью. Что вы хотите сказать, вы хотите, чтобы у нового MacBook была сенсорная панель?
Зачем, блядь, его открывать?!
ОН ПРОСТО РАБОТАЕТ!
Ладно, SSD Sandisk может сломаться, это может случиться. Но все остальное работает вечно.
Вы понимаете, что SSD SanDisk теперь припаян к логической плате, он может умереть первым, но если он умрет, вся плата станет бесполезной, и вам потребуется замена логической платы. Надеюсь, вы сохраняете резервные копии, потому что без съемного SSD нет шансов восстановить данные.
Похоже, вы не понимаете, для чего создаются руководства по ремонту:
~1 Некоторые люди (например, я) просто обожают разбираться в том, как что работает, - именно так мы становимся инженерами, можем ремонтировать и проектировать другие вещи, принимать взвешенные решения (которые мы можем с уверенностью передать другим людям, не имеющим склонности или интереса разбираться в этих вещах).
~2 Потому что ремонт собственного устройства учит вас независимости и ценным навыкам, которые можно передавать и приносить пользу, а также приятно учиться и практиковаться.
Это также нормально, если вы потребитель, который не делает этого, но это нелогично для вас критиковать или наказывать тех, кто делает это, kapish?
Контакты из золота, а не из меди; медь - это подложка, которая является трассировкой печатной платы.
При всем уважении, Делаете.ру, оставьте каламбуры нам, англичанам, ваши попытки крайне надуманы и... ну... они не работают и отвлекают от статей, в которые вы пытаетесь их впихнуть. Пожалуйста, просто не пытайтесь быть смешным - мы приходим сюда, чтобы увидеть вещи в чистом виде, а не для комедии - другие делают это гораздо лучше.
Спасибо :)
Здравствуйте,
Кто-нибудь знает, есть ли в новых Macbook pros антенны Wi-Fi 3x3, как в моделях 2013 года?
Спасибо!
Эта модель, похоже, имеет 3 передающие антенны (см. изображение задней панели без крышки, рядом с правым вентилятором). Я думаю, что это модель с 3x3 антеннами Wi-Fi. Модель без сенсорной панели имеет 2x2.
За годы работы у меня было много ноутбуков, и по окончании использования я всегда извлекал диск с данными, чтобы защитить свою конфиденциальность. Теперь у меня есть опасения по поводу безопасности/приватности впаянного SSD. Если логическая плата (или сам SSD) выйдет из строя, как вы сможете гарантировать, что данные будут удалены?
Нет, все очень просто. Включите шифрование FileVault (у вас ведь оно уже включено, не так ли?), а затем, когда вы удалите свой идентификатор пользователя и ключ восстановления, вы сделаете SSD нечитаемым.
В качестве альтернативы можно снять логическую плату и уничтожить SSD, разбив чипы данных. Это было бы немного расточительно, но зато безопасно!
Где находится чипсет Wi-Fi 802.11 и Bluetooth? Почему вы не указали его для 15-дюймовой модели, а для 13-дюймовой указали?
Привет, Мо Хан! На шаге 8 находится чип Wi-Fi Murata/Apple. Скорее всего, это комбинация Wi-Fi и Bluetooth. К сожалению, это проприетарный чип, поэтому нет общедоступного листа данных (по крайней мере, насколько я знаю). Это означает, что мы не можем подтвердить, что это точно чип Bluetooth. Мы просто 'почти уверены'. Надеюсь, это поможет вам! (Я также ответил на ваше сообщение о 15-дюймовом MBP с сенсорной панелью).
