Разборка MacBook Pro 13" Touch Bar 2017 года

Введение

Любовь витает в воздухе, и у нас есть новый MacBook Pro 13' Touch Bar 2017 года, чтобы влюбиться. Что нового, заимствованного и синего в этом преемнике MacBook Air? Чтобы узнать это, нам придётся его разобрать.

Завяжите узел вместе с нами или просто пообщайтесь с нами в Instagram, Twitter или Facebook.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разбор MacBook Pro 13' Touch Bar 2017

• Нам нравится запах нового Mac, но насколько новый этот Pro? Узнайте из этих спецификаций:

• 13,3-дюймовый IPS-дисплей Retina со светодиодной подсветкой и разрешением 2560 × 1600 (227 точек на дюйм), широкая цветовая гамма P3

• Двухъядерный процессор Intel Core i5 Kaby Lake с тактовой частотой 3,1 ГГц (Turbo Boost до 3,5 ГГц)

• 8 ГБ оперативной памяти LPDDR3 SDRAM с частотой 2133 МГц

• 256 ГБ твердотельный накопитель на базе PCIe

• Интегрированная графика Intel Iris Plus Graphics 650

• Четыре порта Thunderbolt 3 (USB-C) и 3,5-мм порт для наушников

• Wi-Fi 802.11ac и Bluetooth 4.2

Шаг 2

• Благодаря предыдущему опытуМы уже освоили этот неприятный маневр с отсасыванием и скольжением, и в мгновение ока открываем этого малыша.

• Как только устрица взломана, а жемчужина раскрыта, мы ощущаем серьезное дежавю.

• Сравните MacBook Pro 13' Touch Bar 2017 года (второй)...

• ... с MacBook Pro 13' Touch Bar 2016 года (третий).

• На наш взгляд, все выглядит практически одинаково, вплоть до батареи емкостью 49,2 Вт-ч..

• Единственное отличие, которое мы заметили, - это отделка вентиляторов. Похоже на 4K iMac получил настоящее обновление в этом году.

Шаг 3

• Выбираем несколько манжет из этого ноутбука и превращаем их в усы. Вот какие секреты скрываются внутри:

• Intel Core i5-7267U процессор с графикой Intel Iris Plus Graphics 650

• Intel® JHL6540 Контроллер Thunderbolt™ 3

• SanDisk SDRQKBDC4 064G 64 ГБ флэш-памяти NAND (x2 для общего объема 128 ГБ на этой стороне платы)

• Samsung K4E6E304EB-EGCG LPDDR3 DRAM (4 x 2 ГБ для 8 ГБ в сумме)

• Управление питанием Texas Instruments SN650839 и TI/Stellaris LM4FS1EHконтроллер SMC (кодовое название TM4EA231)

• Память SK Hynix H9CKNNN4GTATMR-NTH с пользовательским контроллером SSD под ней (вероятно)

• Модуль Wi-Fi Murata/Apple 339S00056

Шаг 4

• На противоположной стороне мы находим:

• 2x флеш-накопителя SanDisk SDRQKBDC4 064G 64 ГБ NAND (как в модели 2016 Escape Edition). съёмный SSD), доведя общий объем до 256 ГБ.

• APL1023/343S00736 (вероятно, пользовательский чип Apple T1, который сопрягается с сенсорной панелью) и (Apple?) 338S00193-A1 (вероятно, оба управляют питанием)

• 2x контроллера USB-C Texas Instruments TI CD3215C00 (+2 с другой стороны)

• ШИМ-контроллер Intersil ISL95828 для процессоров Intel (вероятно)

• Texas Instruments HD3SS215 Дифференциальный коммутатор 6,0 Гбит/с HDMI DisplayPort 2:1/1:2

• Последовательная флэш-память Macronix MX25L6473EZNI-10G

• NXP 66V10 (PN66V ?) Контроллер NFC, содержащий Secure Element 008 и NXP PN549 (как в iPhone 6s)

Шаг 5

• Идентификация микросхем, продолжение:

• ИС управления питанием Texas Instruments TPS51980A и, вероятно, зарядное устройство Renesas

• Texas Instruments TPS51916 Блок питания памяти DDR

• Аудиокодек и усилитель Cirrus Logic/Analog Devices (вероятно)

• Датчик температуры Texas Instruments TMPxxx (предположение)

• Каскад питания Vishay SiC635

• Последовательная флеш-память и память EEPROM (вероятно)

• Управление питанием твердотельного накопителя Apple (предположение)

Шаг 6

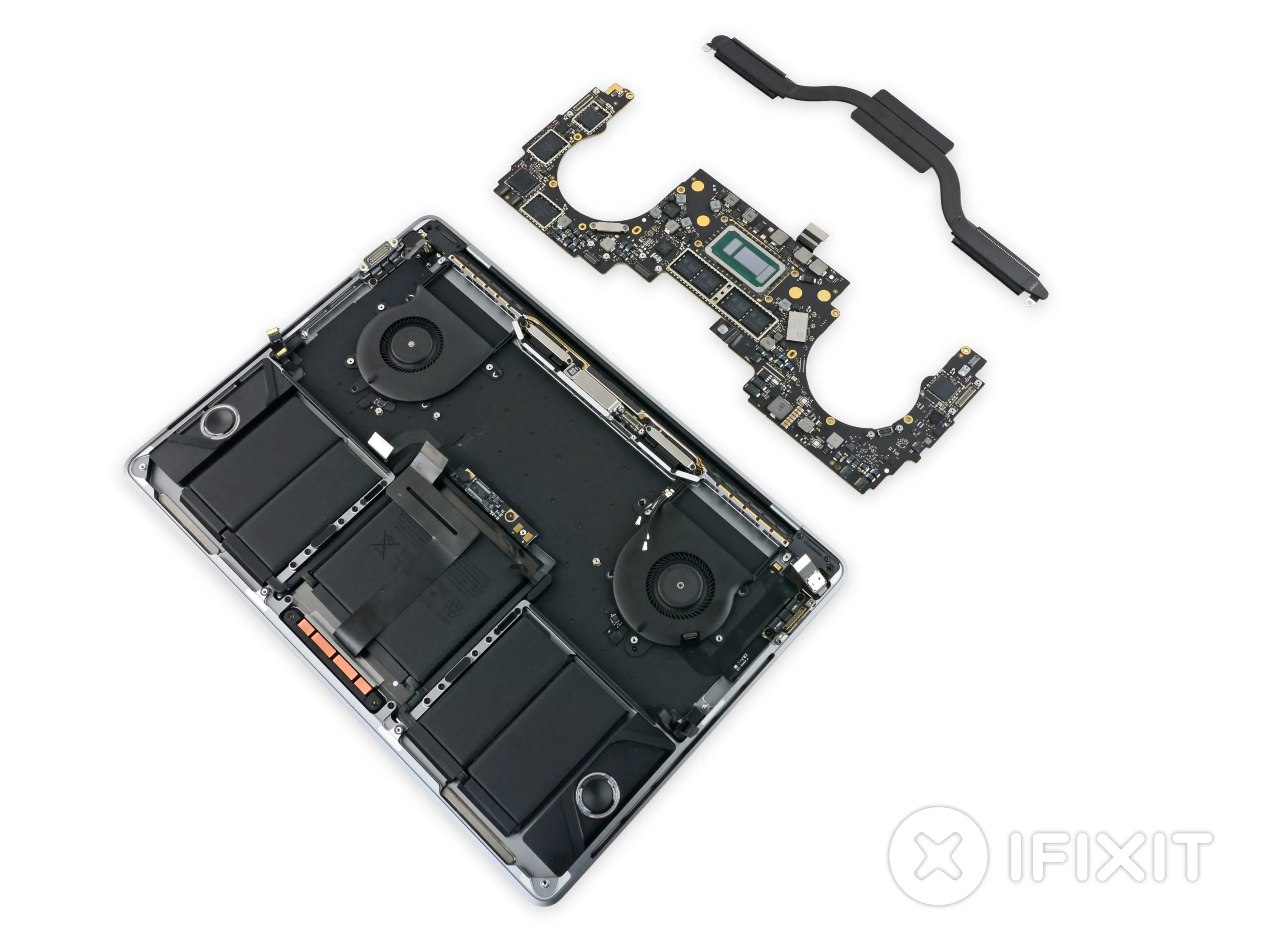

• Вот макет, как он есть, с усами!

• Для более детального разбора аппаратной части этого устройства обратитесь к разбор предыдущего поколения или даже прошлого поколения с большим количеством клавиш, если вам нравится.

• А чтобы пополнить свои знания об обновлении Mac, ознакомьтесь с нашими MacBook и iMac 4K с разбором.

Вывод

• Трекпад можно снять без предварительного извлечения аккумулятора.
• Проприетарные винты с зубчиками по-прежнему излишне усложняют работу с устройством.
• Аккумуляторная батарея полностью и очень прочно вклеена в корпус, что затрудняет ее замену.
• Процессор, оперативная и флеш-память припаяны к логической плате.
• Сенсорная панель добавляет второй, труднозаменяемый экран, который может быть поврежден.
• Датчик Touch ID выполняет функцию выключателя питания и сопряжен с микросхемой T1 на логической плате. Чтобы починить сломанный выключатель питания, может потребоваться помощь Apple или новая логическая плата.

Оценка ремонтопригодности

Ремонтопригодность 1 из 10 (10 - легче всего отремонтировать)
