Разборка MacBook Pro 13" Touch Bar 2018

Введение

Компания Apple потихоньку совершенствует свои ноутбуки профессионального уровня, делая их... тише. Оказывается, они они усовершенствовали хлипкие клавиатуры больше, чем они об этом заявляли.-Поэтому мы задаемся вопросом, что еще нового здесь появилось? Чтобы выяснить это, нам нужна команда разборщиков и несколько тысяч американских зеленых долларов. Захватите свои лучшие инструменты и приступайте к разборке - мы разбираем 13-дюймовый MacBook Pro с Touch Bar, выпуск 2018 года.

Хотите узнать больше о разборке устройств? Следите за нами в Facebook, Instagram и Twitter, чтобы узнать все последние новости о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Шаг 1 Разборка MacBook Pro 13' Touch Bar 2018

• Прежде чем пустить этот ноутбук под нож, давайте рассмотрим, что же мы хотели найти:

• 13,3-дюймовый IPS-дисплей Retina со светодиодной подсветкой и True Tone, разрешение 2560 x 1600 (227 точек на дюйм), широкий цветовой охват P3

• Четырехъядерный процессор Intel Core i5 с тактовой частотой 2,3 ГГц (Turbo Boost до 3,8 ГГц) и интегрированной графикой Intel Iris Plus Graphics 655

• Пользовательский сопроцессор Apple T2

• 8 ГБ оперативной памяти LPDDR3 SDRAM 2133 МГц

• 256 ГБ твердотельный накопитель на базе PCIe

• Wi-Fi 802.11ac и Bluetooth 5.0

• Четыре порта Thunderbolt 3 (USB-C) с поддержкой зарядки, DisplayPort, Thunderbolt, USB 3.1 Gen 2

Шаг 2

• Предупреждение о спойлерах! Как всегда, мы любим начинать с супергеройского взгляда на внутренности нашей жертвы.

• Эти рентгеновские снимки мы получили благодаря нашим изобретательным друзьям из Creative Electron.

• Не волнуйтесь, мы все равно его разберем. Придержите эту мысль...

Шаг 3

• Мы открываем прошлогодний 13-дюймовый MacBook Pro с панелью Touch Bar для быстрого сравнения - и если бы мы судили о MacBook по его обложке, мы бы сказали, что это одна и та же машина.

• Apple утверждает, что клавиатура-бабочка стала немного тише, но в остальном она не изменилась. Постучав по клавишам бок о бок, мы определённо почувствовали более низкий, менее лязгающий тон, но разницу в децибелах обнаружить сложно.

• Конечно, если вы видели наш ранний отчет о 15-дюймовой моделиВы, вероятно, уже знаете, к чему все идет. Не читайте дальше! Мы переходим к этому.

• Самое большое изменение на данный момент: новый номер модели - A1989 и EMC 3214.

• Рентгеновские снимки также показывают возвращение модульного разъема для наушников и позволяют взглянуть на аппаратное обеспечение Thunderbolt, которое теперь работает на полной скорости на всех четырех портахотчасти благодаря четырем дополнительным дорожкам PCIe процессора Core 8-го поколения.

Шаг 4

• Разборка начинается всерьёз - мы откручиваем секстет винтов pentalobe и продираемся сквозь, уже довольно знакомое, пространство. довольно знакомая процедуру вскрытия.

• На первый взгляд, внутренности очень похожи на 13-дюймовый MacBook Pro прошлого года. прошлого года ... и позапрошлого года.

• При втором взгляде мы решаем подойти поближе, чтобы взглянуть в третий раз.

Комментарии к шагу

Внутренние вентиляционные отверстия / круги вентилятора выглядят как сердитое лицо. https://www.youtube.com/watch?v=djVjHOwL... Напоминает Роберто из 'Футурамы'.

Не могли бы вы поделиться версией высокого разрешения изображения три выше? Из этого получился бы отличный скин для ноутбука.

Здравствуйте, я хотел бы узнать название протокола, используемого для подключения usb c/thunderbolt flex к материнской плате.

Шаг 5

• Мы отсоединяем аккумулятор без каких-либо проблем - он закреплена винтом T5 TorxПоэтому мы используем один из наших сине-черных специализированных драйверов Pro Tech для его извлечения.

• При мощности 58,0 Вт-ч эта батарея получила значительный прирост по сравнению с 49,2 Втч которую мы обнаружили в нашем оригинальном 13-дюймовом Touch Bar.

• Оказалось, что дополнительная мощность достигается за счет более емкой батареи - на этот раз она состоит из шести ячеек, а не пяти. Он также тяжелее - его вес составляет 232,7 г против 196,7 г у старой батареи.

• При этом общий вес MacBook Pro не изменился ни на йоту. Мы не знаем точно, какие части устройства были посажены на диету, но похоже, что Apple сбрила немного массы с верхней части корпуса.

• Несмотря на это, время автономной работы Apple оценивает так же, как и у предыдущей модели. Дополнительные процессорные ядра не достались бесплатно.

• Новые и улучшенные динамики (справа) тоже выросли - они стали длиннее и уже, заполнив все оставшееся пространство, и упираются прямо в логическую плату благодаря измененному дизайну верхней части корпуса.

Комментарии к шагу

Не могли бы вы наглядно показать нам разницу, если вы ее заметили?

Правильно ли я понимаю, что для замены батареи нужно полностью вынимать логическую плату, в отличие от нового MacBook Air 2018? Я не могу найти ни одного видео с полной разборкой MacBook Pro 13-inch 2018 и/или полными шагами по замене батареи.

Я использовал руководство по извлечению батареи для предыдущих лет MBP 13', когда я сделал свой, и это было на месте.

Шаг 6

• Одна из радостных новостей ремонта: трекпад, как и прежде, можно заменить. Откручиваем несколько винтов Torx, и он летит.

• Мы впервые видим микросхемы под трекпадом (они выглядят практически неизменными с момента их первого появления в 2016 году):

• STMicroelectronics STM32F103VB ARM Cortex-M3 MCU

• Сенсорный контроллер Broadcom BCM5976C1KUFBG

• Maxim Integrated MAX11291ENX 24-разрядный, 6-канальный дельта-сигма АЦП

• Между тем, мы не можем не заметить, что у предыдущей модели порт в никуда-который, как оказалось, предназначался для восстановления данных, - загадочным образом отсутствует.

• Учитывая несъёмный накопитель этого MacBook, у Apple должен быть новый метод восстановления?

• Обновление: Не было-Пока не придумали.

Комментарии к шагу

Он отсутствует из-за нового чипа T2, управляющего шифрованием диска. Я не знаю, есть ли новый метод восстановления или нет, но, возможно, рядом с чипом T2 есть новый порт?

Похоже, что один из портов Thunderbolt на правой стороне, вероятно, тот, что ближе всего к разъему для наушников, подключен к T2 через USB-переключатель. Возможно, именно этот порт используется для выполнения DFU-восстановления iBridge, как на iMac Pro ( https://help.apple.com/configurator/mac/... ) Возможно, восстановление данных также можно выполнить через этот порт Thunderbolt при наличии соответствующих инструментов.

Неа. MacBook Pro становится похож на iOS-устройства: за исключением резервных копий, восстановить ничего нельзя.

Учитывая T2, наличие сервисного порта или порта Thunderbolt, через который можно извлечь данные, равносильно наличию бэкдора.

С учетом новой информации, я думаю, мы можем с уверенностью сказать, что repoman27 попал в точку.

Разве порт 'в никуда' не находится на другой стороне платы, рядом с правым вентилятором охлаждения? По фотографиям, представленным здесь, похоже на то.

Обновление: Так и есть: https://9to5mac.com/2018/09/20/apple-t2-...

Добавлено в разборку. Спасибо! :)

Шаг 7

• В своём пресс-релизе Apple не преминула упомянуть о клавиатуре третьего поколения. На наш слух дополнительная бесшумность кажется немного недостаточной, и мы подозреваем, что здесь кроется нечто большее.

• После трех лет снятия крышки с клавиш нам удалось открыть крышку, не повредив хрупкие клипсы, и мы были вознаграждены.

• Как вы возможно, вы слышалипод крышкой находится совершенно новый силиконовый барьер.

• Apple утверждает, что это новое дополнение служит исключительно для звукоизоляции.но оно имеет подозрительное сходство с их патент 2016 года на защиту от проникновения-Он может помочь предотвратить сбои в работе клавиатуры, о которых мы постоянно слышим.

• Это требует дальнейшего анализа. В конце недели мы подробнее рассмотрим ситуацию с клавиатурой. Следите за новостями!

Комментарии к шагу

Можете ли вы разместить более подробное руководство по снятию крышки клавиш?

Я могу подтвердить, что клавиатура не является проблемой 'застрявшей грязи'. У меня поздний MacBook Pro 2018 13' touch.

После того, как я узнал о проблемах с клавиатурой в самом начале, я тщательно чистил клавиатуру, часто пылесосил, протирал оптическими салфетками и проводил визуальный осмотр.

Спустя почти 2 года использования клавиатуры началась проблема повторного нажатия клавиш. Несмотря на отключение в macOS настроек автоматического повторного нажатия клавиш, проблема сохранялась. Я был очень разочарован, так как изо всех сил старался предотвратить эту проблему.

Я сдался и отправил его в авторизованный сервисный центр Apple. С тех пор он работает отлично уже 3 месяца.

Шаг 8

• Пора освободить логическую плату и осмотреться!

• Как обычно, за охлаждение процессора и интегрированной графики отвечает относительно скромный на вид радиатор. Еще одна закономерность: типичное для Apple обилие термопасты.

• И наш первый взгляд на кремниевые элементы: это заявленный T2!

• Ранее он был замечен в iMac Proчип T2, разработанный Apple, взял на себя впечатляющее количество функций, но мы все равно ожидаем найти на этой плате много другого кремния. Давайте проверим!

Комментарии к шагу

Здравствуйте,

возможно ли сделать полное видео разборки логической платы с указанием всех шагов/винтов/кабелей, необходимых для снятия? Я хочу перепрошить свой MacBook, но без правильного руководства по снятию логической платы я не очень уверен?

Вы знаете, что номер материнской платы является строка 820-xxxxxx?

У кого-нибудь есть видео/руководство о том, как снять радиатор?

Шаг 9

• Вот знакомые усы, полные чипов:

• Intel Core 8-го поколения i5-8259U Процессор с графикой Intel Iris Plus Graphics 655

• Сопроцессор Apple T2 APL1027 339S00533, установленный поверх 1 ГБ LPDDR4 Micron MT53B256M32D1TG-062 XT:C

• Toshiba TSB 3226 J86404 TWNA1 (вероятно, 2x 64 ГБ флэш-памяти, всего 128 ГБ на этой стороне)

• 4x SKhynix H9CCNNNBJTALAR-NVD 16 Гб LPDDR3 2133 МГц (всего 8 Гб)

• Intel JHL7540 Контроллер Thunderbolt 3

• Модуль Wi-Fi/Bluetooth Apple/Universal Scientific Industrial (USI) 339S00428

• 338S00267-A0 (вероятно, Apple PMIC)

Комментарии к шагу

Нет SSD? Что это, что-то вроде eMMC???? O_o

8,0 ГТ/с NVMe PCIe x4. В чип T2 встроен собственный контроллер Apple NVMe PCIe SSD.

Шаг 10

• И мы переворачиваем его для получения бонусного кремния:

• 2x Toshiba TSB 3226 J86404 TWNA1 64 ГБ флэш-памяти, для 128 ГБ на этой стороне и 256 ГБ всего)

• 2x Texas Instruments CD3215C00 83CFZST

• Аудиокодек Cirrus Logic CS42L83A

• ШИМ-контроллер Intersil ISL95828AHRTZ

• 2x мультиплексор порта дисплея NXP Semiconductor CBTL06142F

• Синхронный контроллер Texas Instruments TPS51980A

• NXP Semiconductor PN80V защищенный модуль NFC

Комментарии к шагу

Кто-нибудь знает, зачем здесь модуль NFC? Некоторые гугления предполагают, что он может содержать защищенный элемент, но, конечно, Apple поместила бы его в T2 вместо этого?

Вы путаете Secure Element и Secure Enclave. Secure Element используется для хранения информации Apple Pay, в то время как Secure Enclave используется для хранения криптографических ключей и является частью чипа серии A, T или S (например, A12, T2, S2). То, что изображено на картинке, - это Secure Element. О них вы можете прочитать в руководстве Apple по безопасности iOS (https://www.apple.com/business/docs/iOS_...)

@Karl B Я предполагаю, что это для того, чтобы помочь с функциями непрерывности. Например, если вы носите Apple Watch, вы можете просто сесть за MacBook Pro, и он разблокируется для вас. https://support.apple.com/en-us/ht204681 Я полагаю, что это также работает через Bluetooth, рассчитывая время полета, но NFC, вероятно, проще / безопаснее.

Нет. Функция Continuity и функция разблокировки Mac на Apple Watch используют Bluetooth.

Как далеко может работать NFC? Быстрый поиск в Google говорит о 10 см, но в Википедии говорится, что активный NFC может быть унесен с расстояния до 10 м - я предполагаю, что 'законный' диапазон связи будет примерно таким же.

Efi IC intersil? Modelo?

Шаг 11

• Идентификация микросхем, продолжение:

• ON Semiconductor FDMF5808A, FDMF5804 и Vishay SIC532 каскад питания

• Apple 338S00438 ? управление питанием

• Акселерометр Bosch Sensortec BMA282 и Texas Instruments TMP464 5-канальный дистанционный/локальный датчик температуры

• Diodes Incorporated PI3USB32 двойной переключатель SPST USB 2.0

• Winbond W25Q80DV 8 Мб последовательной флэш-памяти NOR

• Аудиоусилитель Texas Instruments TASxxxx

• Texas Instruments TPS51916 Управление питанием памяти DDR

Шаг 12

• И на десерт у нас новое блюдо: новый адаптер питания USB-C!

• Адаптер питания, входящий в комплект поставки этого 13-дюймового MacBook Pro, действительно имеет новый номер модели A1947 (против A1718, внизу), так что пришло время достать ультразвуковой резак и отправиться в город.

• Пройдя когтями через большее количество слоев и прорезиненного наполнителя, чем мы когда-либо видели в подобных устройствах, мы наконец-то освободили внутренности.

• Открыть предыдущий адаптер (слева) было проще простого по сравнению с этим устройством, но похоже, что эта модель получила обновленные внутренние компоненты, дополнительную защиту и много ударопрочного поролона.

• При этом Apple также заменила алюминиевый порт USB-C на пластиковый...

Комментарии к шагу

Та 'вспененная резина', о которой вы говорите, скорее всего, силиконовая резина. Силиконовая резина - это тип герметика, который после застывания образует гелеобразную субстанцию. Это вещество служит в качестве непроводящего материала, который помогает зафиксировать электронные компоненты на печатной плате на месте и обладает дополнительными преимуществами - ударопрочностью и влагостойкостью. Силиконовые резиновые смеси также могут иметь различные уровни огнестойкости. Этот компаунд часто встречается в блоках питания и может называться 'силастиком', что является торговой маркой, принадлежащей компании Dow Corning.

Более подробная информация здесь:

https://en.wikipedia.org/wiki/Potting_%2...

https://www.youtube.com/watch?v=1xpcHgDP...

Похоже, что алюминиевый порт USB-C покрыт пластиком/силиконом.

Может ли это быть по какой-то тепловой причине (перегрев портов?)

Шаг 13

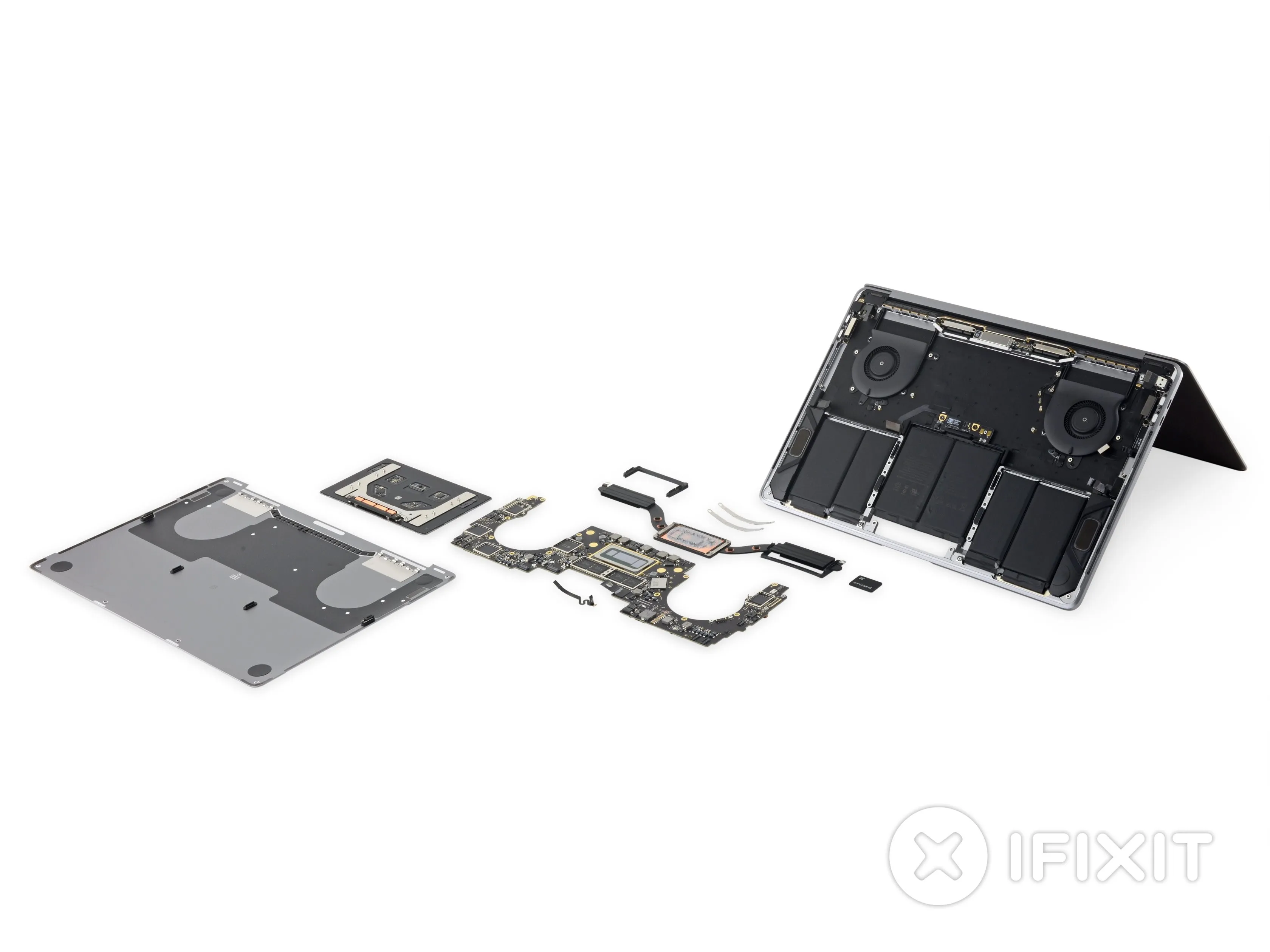

• Вот что осталось после того, как MacBook Pro 2018 года выдал свои секреты, включая:

• A более ёмкий аккумулятор благодаря которой динамики втиснулись в более узкий форм-фактор.

• A клавиатура, покрытая тонким силиконовым барьеромкоторая, возможно, служит для звукоизоляции, но соответствует патентам Apple на защиту от проникновения.

• И, похоже, неизменная система терморегулированиянесмотря на дополнительную мощность под капотом.

• Обновление Teardown: мы хотели немного глубже изучить новую клавиатуру, поэтому провели несколько тестов, а затем сделали еще один разбор. Зацените!

• А если мы что-то упустили, посмотрите наши обзоры 2016 и 2017 модели - вы вполне можете найти его там!

Комментарии к шагу

Учитывая неприличное количество термопасты, которую Apple наносит на эти вещи (ПОЧЕМУ APPLE ПОЧЕМУ?), не могли бы вы порекомендовать нанести ее повторно - особенно на i9 в 15-дюймовой модели. Я уже видел один отчет о дросселировании процессора на MBP 15 i9 и задаюсь вопросом, стоит ли это делать в качестве профилактики.

Зависит от того, насколько это важно для вас, а также от вашего уровня терпимости к риску. Если вы опытны и уверены в своей способности сделать это, ничего не повредив, конечно, делайте. Я лично не решаюсь '''рекомендовать''' делать что-то подобное на совершенно новой машине, которая все еще находится на гарантии, особенно учитывая, что сообщения о дросселировании были немного противоречивыми - если все так плохо, как говорят некоторые, улучшенное нанесение термопасты вряд ли сильно изменит ситуацию. Возможно, стоит немного подождать и посмотреть, как все сложится.

Вывод

• Трекпад можно снять без предварительного извлечения батареи.
• Процессор, оперативная и флеш-память припаяны к логической плате. Ремонт и модернизация будут в лучшем случае нецелесообразны.
• Верхняя часть корпуса, в которую входят клавиатура, аккумулятор и динамики, склеена вместе, что делает замену всех этих компонентов по отдельности нецелесообразной.
• Датчик Touch ID выполняет функцию выключателя питания и сопряжен с микросхемой T2 на логической плате. Чтобы починить сломанный выключатель питания, может потребоваться помощь Apple или новая логическая плата.

Оценка ремонтопригодности

Ремонтопригодность 1 из 10 (10 - легче всего отремонтировать)
