Разборка клавиатуры MacBook Pro 13" Touch Bar 2018

Введение

Как сообщалось в нашем Разбор MacBook Pro 13' с сенсорной панельюмы предлагаем вам подробно рассмотреть клавиатуру Apple MacBook Pro третьего поколения с новым дизайном. Для вашего образования и удовольствия от просмотра мы доведём клавиатуру до предела пылезащищённости, а затем заглянем в её многочисленные слои. Выдержит ли клавиатура наши суровые испытания? Или же она необратимо изменится? Есть только один способ узнать это - разборка!

Хотите узнать больше о глубокой разборке? Следите за нами на Facebook, Instagram и Twitter, чтобы узнать все последние новости о разборке.

Что вам понадобится

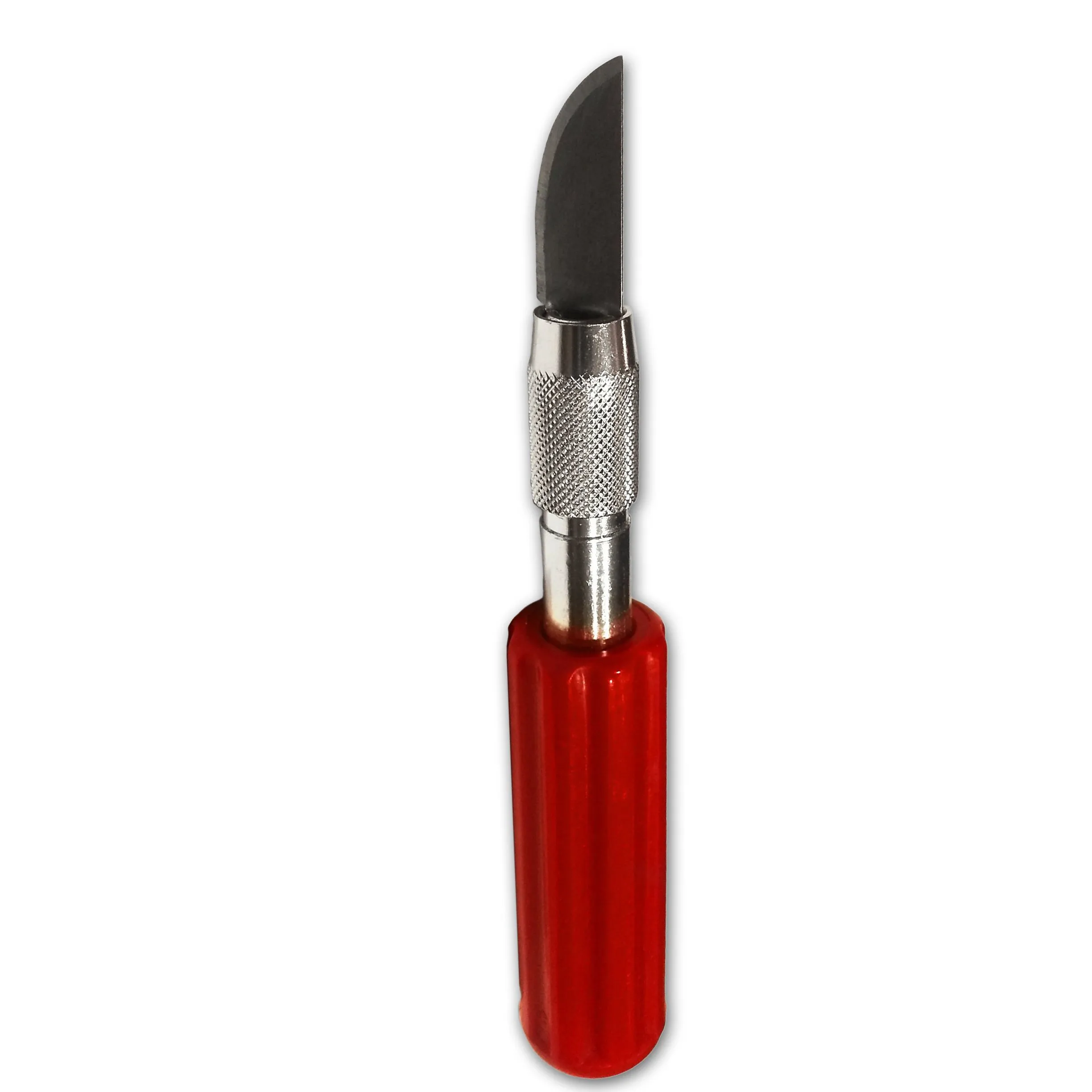

Инструменты

•

•

•

•

•

•

Шаг 1 Разбор клавиатуры MacBook Pro 13' Touch Bar 2018

• Визуально новая клавиатура поразительно похожа на предыдущую модель. На первом изображении вы можете увидеть чуть более высокий символ ⌥ на новой модели.

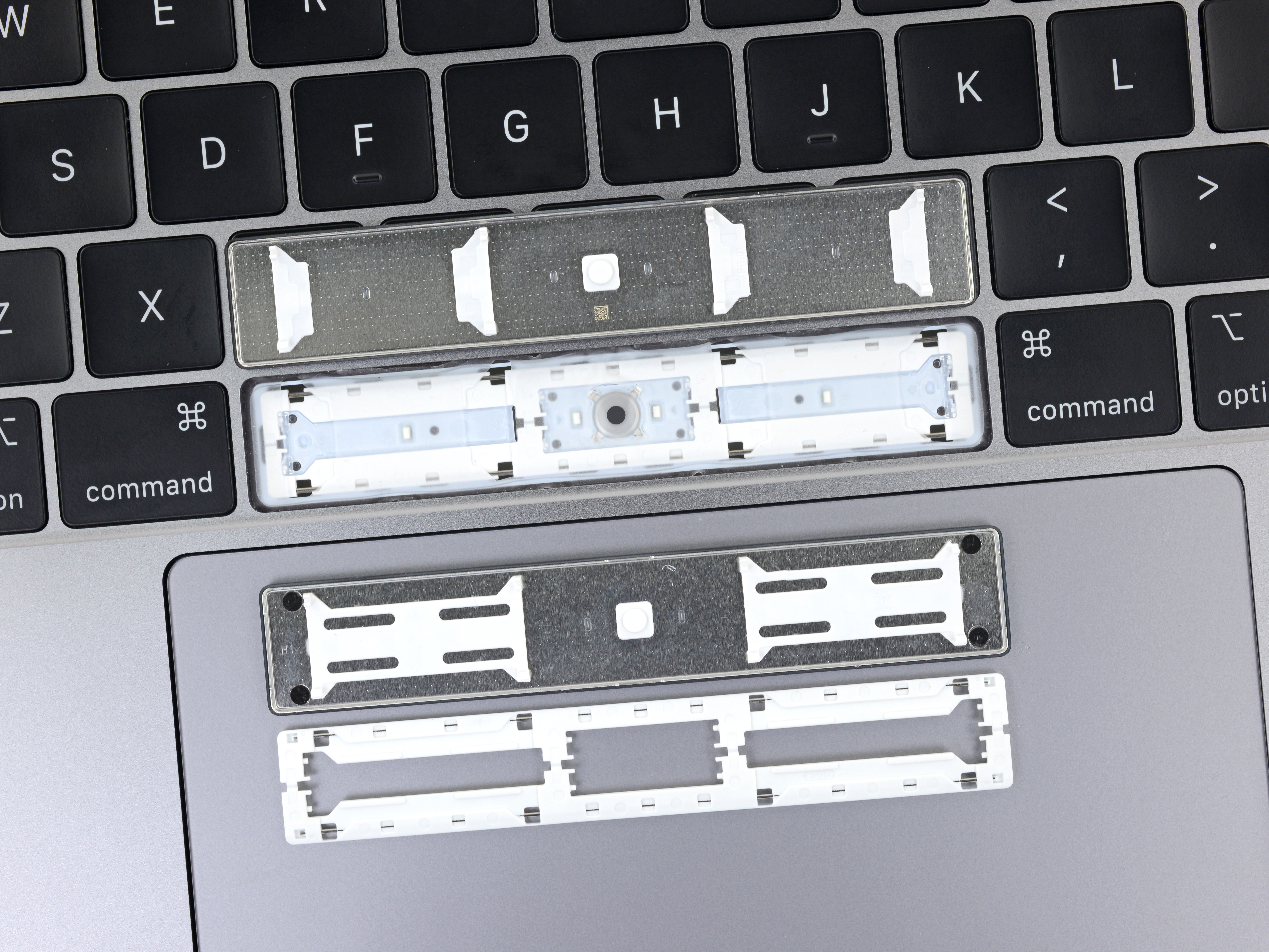

• Новые колпачки стали немного тоньше (около 1,25 мм против 1,50 мм у модели 2017 года), что позволяет легче снимать их с меньшим риском повреждения. Мы также отмечаем, что клавиша пробелабыла слегка переработана.

• И, конечно, новый силиконовый слой, покрывающий хрупкие механизмы бабочки.

• Некоторое время назад Apple подала заявку на патент на всевозможные методы защиты клавиатуры от проникновения. А сегодня Apple, возможно, подтвердила истинное предназначение силикона - защита от пыли.

Шаг 2

• Давайте разберемся с главным вопросом, который волнует всех: работают ли новые силиконовые имплантаты? Вот наш высоконаучный анализ:

• Мы посыпали клавиши синим порошком, помассировали их, а затем сняли колпачки, чтобы посмотреть, куда делся порошок.

• Легкий успех! В клавиатуре третьего поколения (первое изображение) большая часть порошка направляется к краю клавиши и в сторону от нежного механизма 'бабочка'. Прошлогодние механизмы (второе изображение) не так хороши.

• Ускоренное тестирование (оно же 'больше порошка - больше печатания') толкает светящуюся пыль мимо небезупречной защиты мембраны на куполообразный переключатель.

Комментарии к шагу

Можно ли очистить пыль сжатым воздухом, как на предыдущей клавиатуре? Или она проникнет еще глубже?

Похоже, что модель последнего года, которую вы показываете, на самом деле модель 2016 года, судя по ключу Option? Имеет ли модель 2017 года точно такой же дизайн (несмотря на то, что она по-прежнему называется V2)?

Шаг 3

• Этап 1 пройден! Переходим к этапу 2: песочный тест DOOM.

• Мы посыпаем клавиатуру щепоткой песка, печатаем на клавишах в течение минуты, и...

• Нам даже не нужно снимать крышки, чтобы понять, что что-то не так. Несколько клавиш заедают!

• Сняв колпачки, мы обнаружили, что песчинки проникли через угловые перфорации в мембране и заклинили механизм бабочки.

• Вывод: силиконовая мембрана обеспечивает значительную степень защиты от проникновения песка, но не обеспечивает полной пылезащиты.

Шаг 4

• Теперь, когда мы подробно изучили верхнюю часть клавиатуры, пришло время переключить внимание на нижнюю часть, где и начнется разборка.

• Сначала мы отклеиваем сильно приклеенный щиток, обнажая большое основание клавиатуры.

• Прежде чем двигаться дальше, нам придется вернуться в верхнюю часть клавиатуры и снять все оставшиеся колпачки, чтобы получить доступ к силиконовому барьеру.

Шаг 5

• Осталось пройти еще три этапа, прежде чем клавиатура сможет покинуть свою тюрьму:

• В нашей работе винты P2 с зубчатым венцом встречаются так же часто, как, например, айфоны, поэтому у нас есть профессиональные инструменты, чтобы справиться с ними.

• Очевидно, что винты безопасности недостаточно надежны, поэтому клавиатура также оснащена заклепками. Чтобы продолжить работу, нам пришлось вырезать более дюжины этих одноразовых заклепок.

• Остался лишь слабый слой клея; наносим iOpeners и нагреваем.

Шаг 6

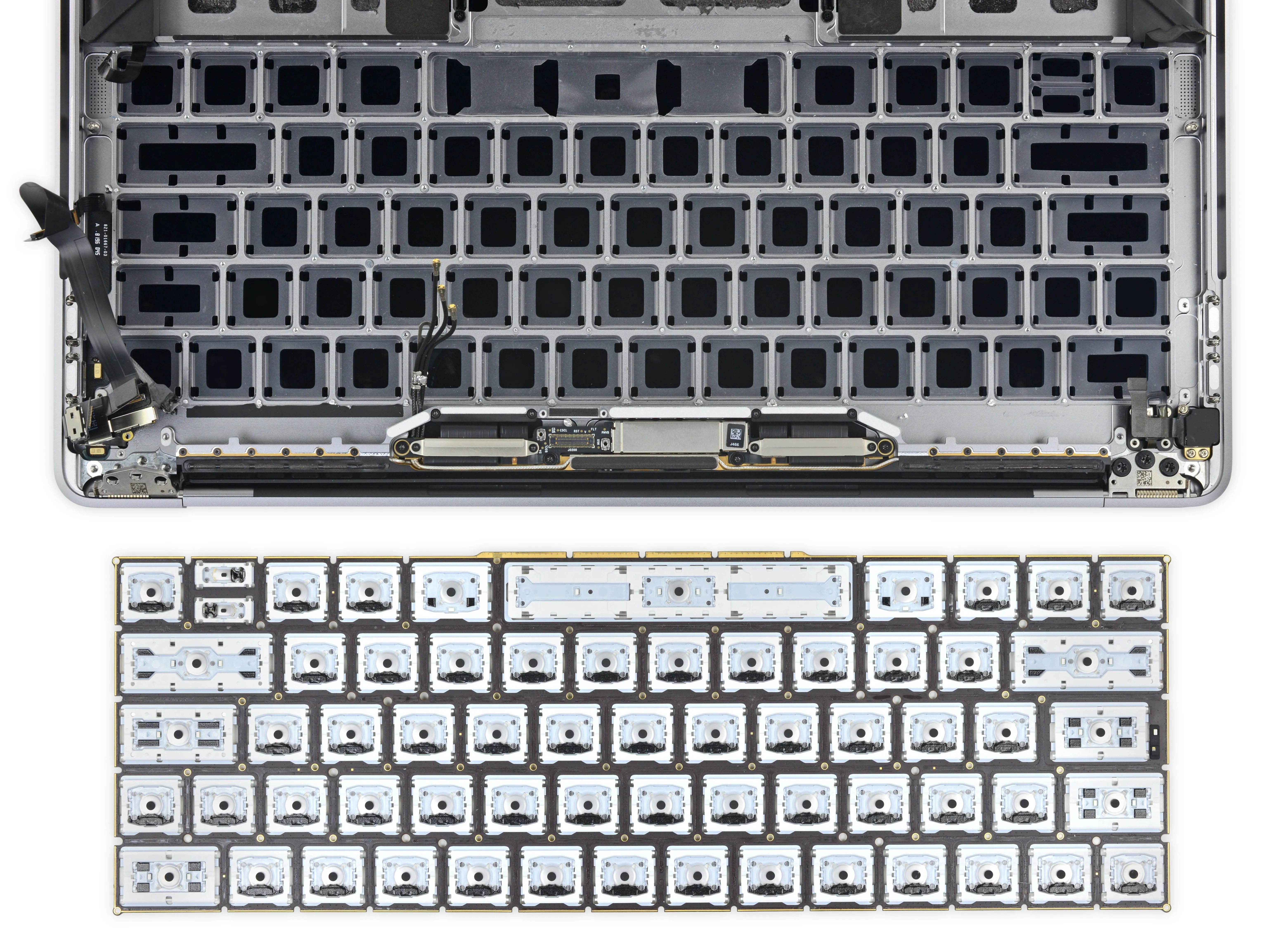

• После того, как все его защитные действия были прерваны, печатная плата клавиатуры поддается и отслаивается от корпуса, полностью обнажая мембрану, которая находилась под ней.

• Мембрана представляет собой один лист вырезанного под давлением силикона, напоминающий некоторые старые клавиатурные крышки.

• Помимо улучшенных колпачков, эта клавиатура по-прежнему не отличается удобством обслуживания. Необходимость разборки, а также наличие таких препятствий, как заклепки и клей, делают замену вышедшей из строя клавиатуры нецелесообразной.

Шаг 7

• Интересно, где остальные части MacBook 2018 года? Ознакомьтесь с нашим разборка 13-дюймового MacBookили наш 15-дюймовый MacBook видео разборки.

• Мы также подготовили для вас более подробный анализ клавиатуры и искрометные комментарии в нашем блоге.

• А если вы задаетесь вопросом, почему нас так волнует эта клавиатура, ознакомьтесь с нашим обзорный пост для тех, кто не знает.
