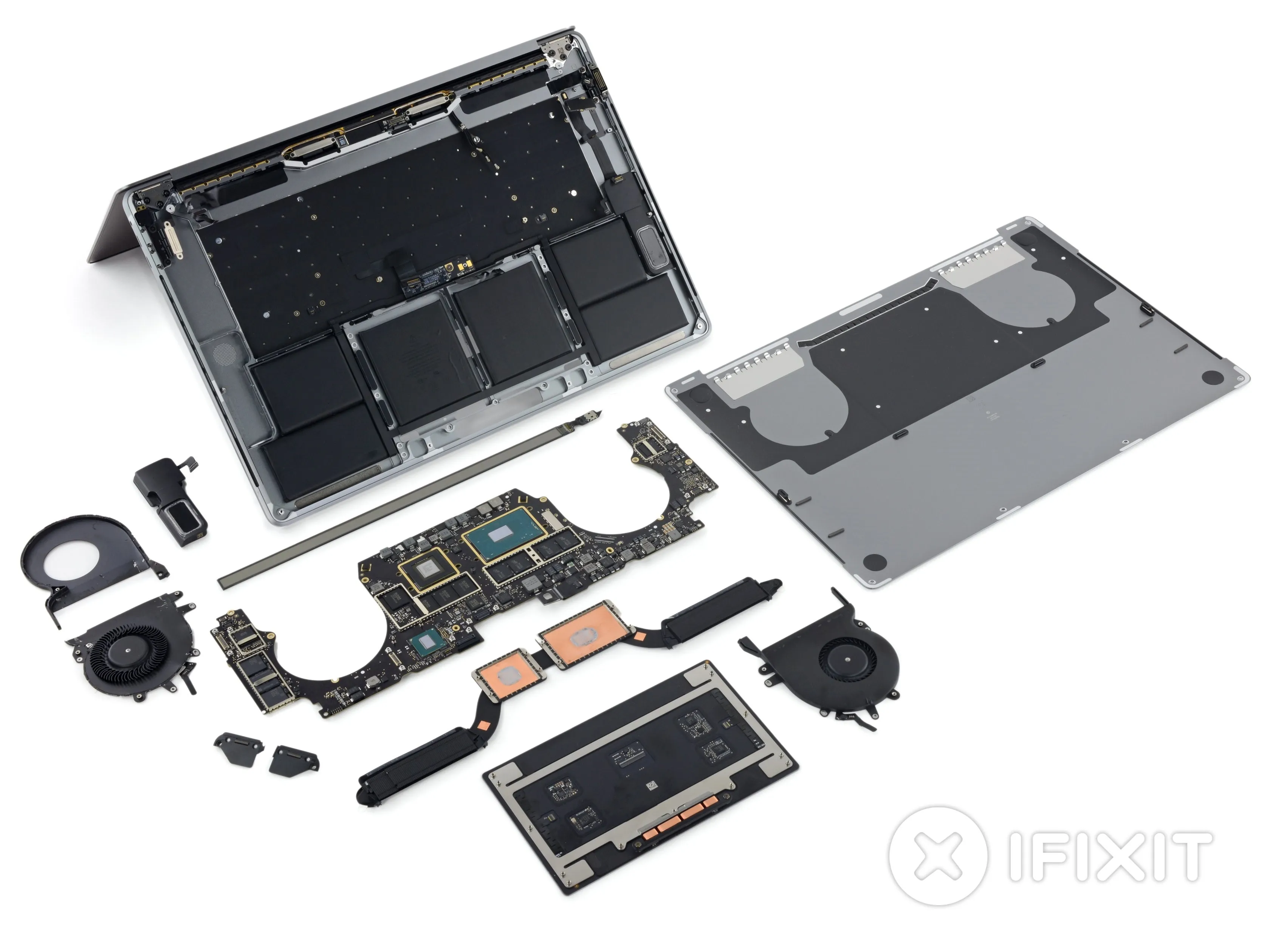

Разборка MacBook Pro 15" Touch Bar

Введение

Apple анонсировала трио новых ноутбуков, и они не дают покоя нашему столу для разбора. Мы начали с MacBook Pro начального уровня 'Escape Editionа сегодня мы добрались до верхней части линейки. В два раза больше вентиляторов, более миллиона пикселей и новая сенсорная панель Touch Bar, которая пытается заменить привычные функциональные клавиши, - всё это может означать только одно: пришло время разобрать новый 15-дюймовый MacBook Pro с Touch Bar.

Не можете насытиться нашими разборами? Следите за нами в Facebook, Instagram или Twitter, чтобы быть в курсе самых свежих и интересных новостей о разборке и ремонте оборудования!

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разбор MacBook Pro 15' с сенсорной панелью

• В 15-дюймовом MacBook Pro миллион пикселей больше, чем в 13-дюймовых моделях, которые мы уже успели разобрать. Вот предварительный обзор технологий, которые мы ожидаем найти внутри:

• 15,4-дюймовый дисплей Retina со светодиодной подсветкой и разрешением 2880 × 1800 (220 точек на дюйм), цветовая гамма P3

• Четырехъядерный процессор Intel Core i7 (2,6 ГГц Skylake, Turbo Boost до 3,5 ГГц) с интегрированным Radeon Pro 450 с 2 ГБ памяти GDDR5

• 16 ГБ встроенной памяти LPDDR3 с частотой 2133 МГц

• Встроенный твердотельный накопитель на базе PCIe емкостью 256 ГБ (настраивается на 512 ГБ, 1 ТБ или 2 ТБ SSD)

• Четыре порта Thunderbolt 3 (USB-C) с поддержкой зарядки, DisplayPort, Thunderbolt, USB 3.1 Gen 2

• Сенсорная панель со встроенным датчиком Touch ID

• Трекпад Force Touch

Шаг 2

• Сложите их в стопку, если они у вас есть. Здесь MacBook Pro 13' лежит поверх главной достопримечательности сегодняшнего дня, MacBook Pro 15', и, если не считать разницы в размерах, они выглядят практически идентично. Нам не терпится узнать, насколько они похожи (или нет) внутри.

• MacBook Pro 15' идентифицируется как модель A1707, которая прекрасно вписывается между A1706 и A1708 из наших предыдущих двух разборов.

• Если вы забыли, этот ноутбук был разработан Apple в Калифорнии и собран в Китае.

• Как и предыдущая линейка MBPс левой и правой стороны расположены длинные воздухозаборные отверстия. Если этот компьютер чем-то похож на своего младший братто эти вентиляционные отверстия должны выполнять двойную функцию - выходы для динамиков.

Шаг 3

• Хьюстон, мы взлетели! В ходе этой разборки удалось отделить первую ступень.

• При первом осмотре 15-дюймовый MBP выглядит... как увеличенная версия 13-дюймовой модели. Мы действительно заметили разницу в расположении аккумулятора, но в целом это как будто смотришь на близнецы.

• Смотрите, с кем мы снова столкнулись! Разъем в никуда.

• По слухам в комментариях к нашему последнему разбору говорят, что Apple, возможно, включила его для доступа к впаянному SSD для восстановления данных.

• Мы бы предпочли съемный/модернизируемый SSD, особенно в машинах, ориентированных на профессионалов, но в этом случае, если ваша логическая плата рассыплется в пыль, у вас будет шанс восстановить данные с помощью Apple. Однако не забывайте делать резервные копии.

Комментарии к шагу

Разъем 'в никуда' - это, вероятно, дорожки PCIe для SSD. В крышке есть печатная плата, которая соединяет дорожки.

Теоретически вы должны иметь возможность использовать адаптер и подключить его к стандартному слоту x4 PCIe (или, может быть, к тому, который преобразует его в Thunderbolt или USB3?).

Существует адаптер/комплект от Apple, который предназначен именно для этого.

Официальный инструмент Apple: CDM Tool Kit для передачи данных по usb-кабелю на ноутбук и по гибкому кабелю на материнскую плату.

Вот инструмент! https://9to5mac.com/2016/11/24/apple-spe...

Где находятся динамики? Где они расположены? Можете выложить несколько фотографий?

Могу ли я заменить динамики на этом шаге? Или мне нужно вытащить логическую плату перед этим?

Где находится разъем для подключения дисплея? Мой выключается, когда я полностью открываю экран, и мне нужно заново установить его, чтобы убедиться, что проблема не в этом, прежде чем я закажу один.

Шаг 4

• Снятие трекпада не требует особых усилий, как и в двух других моделях MBP 2016 года - достаточно выкрутить тринадцать винтов T5, и трекпад у нас в руках.

• И этот трекпад - просто монстр, почти не уступающий iPad mini 2.

• Теперь мы знаем, какой трекпад в нашей семье принимал витамины.

• Мы не удивились, обнаружив в этом трекпаде те же микросхемы, что и в обоих 13-дюймовых MBP. Однако с увеличением размера Apple пришлось добавить второй сенсорный контроллер, чтобы оцифровать весь этот дополнительный трекпад:

• STMicroelectronics STM32F103VB ARM Cortex-M3 MCU

• Сенсорный контроллер Broadcom BCM5976C1KUFBG x2

• Maxim Integrated MAX11291ENX 24-разрядный, 6-канальный дельта-сигма АЦП

• Монолитные системы питания MP24830 драйвер белого светодиода

Комментарии к шагу

Интересно, что здесь у нас два сенсорных контроллера, в то время как у чуть более крупного Magic Trackpad 2 только один такой же.

Каковы реальные размеры по сравнению с 13-дюймовым трекпадом. Мы видим визуальное изображение, но реальных размеров для относительности нет.

Как: заменить трекпад на MacBook Pro 2016 2017 2018 с Touch Bar Retina! A1707

https://youtu.be/08tOjiS_VhA

кажется, два ика Broadcom для обработки левой и правой стороны сенсорной панели трекпада (это точно так же, как два 6plus бок о бок)

генерировать 2 пары сенсорных XY, отправляя их на STM uC.

STM добавляет эти две пары и делает одну XY, а также управляет таптиком?

Шаг 5

• Идентификация микросхем тачпада, продолжение:

• Акселерометр Bosch Sensortec BMA282

• Texas Instruments TMP421 удаленный/локальный датчик температуры

• Macronix MX25L2006EZUI-12G Последовательная NOR флэш-память объемом 2 Мб

• Maxim Integrated MAX9028 компаратор

Шаг 6

• Двигаемся дальше, пришло время вытащить эту логическую плату. Она немного шире посередине, но имеет ту же усатую симметрию своей меньшей сестры.

• Сняв новый и улучшенный радиатор (опять же, прикрученный через заднюю часть логической платы), вы откроете доступ к CPU и GPU.

Шаг 7

• Пришло время взглянуть на этого лоботряса и узнать, что делает его лидером стаи. Основные характеристики:

• Intel Core i7-6700HQ четырехъядерный процессор с частотой 2,6 ГГц (до 3,5 ГГц)

• Micron MT52L1G32D4PG-093 4 ГБ LPDDR3 (четыре чипа по 16 ГБ в сумме)

• Графический процессор AMD Radeon Pro 450

• Elpida (Micron) EDW4032BABG-70-F 512 МБ оперативной памяти GDDR5 (четыре микросхемы по 2 ГБ)

• Intel JHL6540 Контроллер Thunderbolt 3 (по одному на каждый набор портов USB-C)

• Intel SR2NH (вероятно, концентратор контроллера платформы)

• Texas Instruments CD3215C00 (обозначен как чип T1 от Apple в их ключевой презентации; однако, судя по всему, это не так)

Комментарии к шагу

intel JHL6540 поддерживает два порта.

Каждая сторона имеет по два порта USB-C, поэтому необходимость в двух контроллерах USB-C (Thunderbolt-3) вполне логична. Странным является тот факт, что один набор портов (сторона) работает медленнее, чем другой.

А? Я думал, что только 13-дюймовая модель с сенсорной панелью имеет более медленные порты.

Один из контроллеров 13-дюймовой модели с четырьмя портами Thunderbolt 3 имеет только соединение PCIe 3.0 x2 с PCH. Порты работают на полной скорости (40 Гбит/с), могут передавать два канала DP 1.2, обеспечивать работу в сети 10 GbE Thunderbolt и поддерживать собственные сигналы Thunderbolt, DP и USB 3.1 Gen 2 (10 Гбит/с). Различий в их возможностях нет, если не считать уменьшенной пропускной способности PCIe, которая в итоге оказывается эквивалентной Thunderbolt 2. В чипах Skylake-U отсутствуют дорожки PEG для дискретных GPU, а PCH поддерживает только до 12 дорожек PCIe 3.0. 4 ушли на SSD, 1 - на контроллер Wi-Fi, 4 - на левый контроллер Thunderbolt 3, 2 - на правый контроллер Thunderbolt 3, а последний остался бесхозным. Впрочем, связь между процессором и PCH в этих системах эквивалентна PCI 3.0 x4, так что она может быть насыщена одним лишь SSD.

Texas Instruments CD3215C00 - это контроллер питания V-BUS, а не контроллер TouchID.

Здравствуйте, я хотел бы получить больше информации о расположении вентиляторов и их маркировке на 2017 mac book pro 15/

немного запутался, когда называть левый вентилятор левым или правым. использую приложение Macs fan control для регулировки максимальной скорости CPU и GPU для более безопасного использования моего mac book...

Итак, когда левый вентилятор упоминается в приложении macs fan control или вообще, какой вентилятор имеется в виду? как я понимаю, левый вентилятор - это вентилятор процессора.

Проблема в том, что нам нужно перевернуть mac book, чтобы получить доступ к вентиляторам, и не совсем понятно, когда левый - это левый, перевернутый или до того, как он перевернулся.

Кроме того, нехватка знаний может быть моей главной проблемой LOL

заранее спасибо

Привет!

У меня 1707, 2.8Ghz и 256gb. Могу ли я заменить логическую плату на 3.1Ghz и 2TB ssd?

Шаг 8

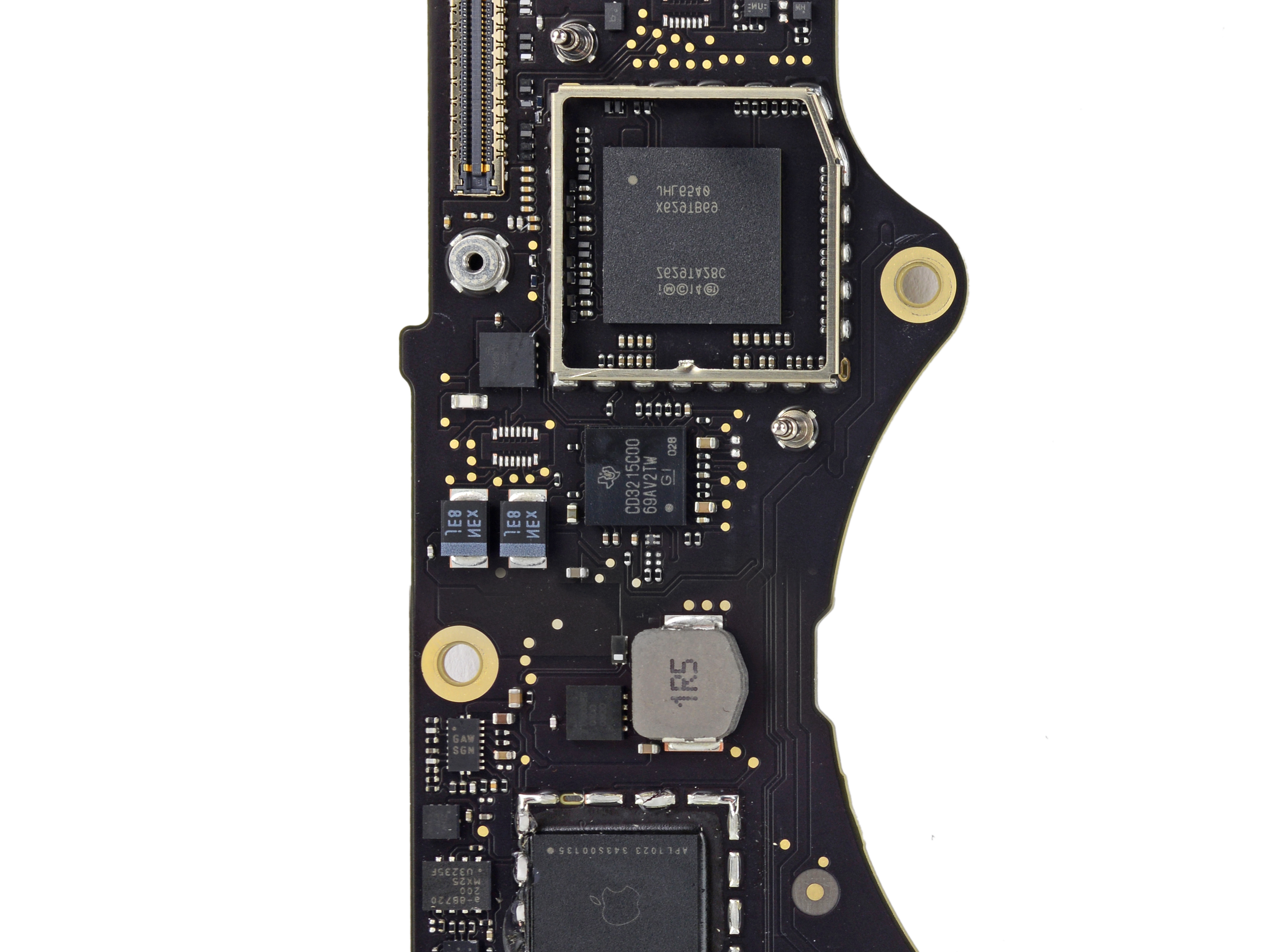

• Вот крупный план этого чипа T1, чип TI?

• Texas Instruments CD3215C00

• Мы не можем опознать этого парня, но он находится в том же месте, где, по словам Apple, находится чип T1, обеспечивающий работу Touch Bar.

• Это довольно неожиданно, учитывая, что на остальной части этой логической платы расположены три аналогичные микросхемы, а также пара из них в модели модель функциональных клавиш.

• Это может быть контроллер питания USB Type-C с микросхемой T1 (APL1023/343S00135).

Комментарии к шагу

Так... зачем вы отфотошопили последнюю фотографию?

Это просто композит реальной платы для прямого сравнения с графиком, чтобы помочь указать на то, что Apple, похоже, неправильно идентифицировала свой собственный чип во время презентации. Это не то, что большинство людей могут заметить, и не очень важно, но довольно забавно.

Шаг 9

• Другие чипы, борющиеся за место на этой стороне доски:

• Samsung K4E4E324EE-PGCF 512 МБ LPDDR3 DRAM, вероятно, с контроллером SSD, изготовленным по заказу Apple проложенный под

• Флеш-накопитель Samsung K9PHGY8S7E-1CK0 (два чипа по 64 ГБ для 128 ГБ на этой стороне)

• Renesas R4F2113XLG Микроконтроллер семейства H8S/2113

• Texas Instruments TM4EA23I ? контроллер управления системой

• Управление питанием Texas Instruments SN650839

• NXP Semiconductor PN66V Контроллер NFC

• Texas Instruments TMP442 двойной дистанционный/локальный датчик температуры

Комментарии к шагу

Это контроллер Samsung Polaris под PoP DRAM, такой же, как используется в Samsung SM961 и 960 Pro. Новые 15-дюймовые MBP, судя по всему, будут поставляться с Samsung 960 Pro на борту.

Это не должен быть SSD-контроллер SAMSUNG Polaris. Это должен быть фирменный SSD-контроллер Apple.

В системном отчете говорится о контроллере Apple SSD. Apple владеет собственным чип-хаусом SSD, поэтому Apple имело бы смысл использовать свой собственный контроллер SSD, если только контроллер Samsung не был настолько лучше. Помните, что Apple заказывает эти чипы (на заказ), поэтому они могут получить то, что хотят.

Для пояснения PoP - это Package on Package. Вот хорошая статья, объясняющая проблемы упаковки памяти для новой эры

Как насчет полной маркировки флэш-памяти NAND? Еще какие-нибудь подробности...

Это заказная деталь, сделанная для Apple по контракту.

Шаг 10

• Взглянув на обратную сторону логической платы, мы обнаружим:

• Флеш-накопитель Samsung K9PHGY8S7E-1CK0 (еще два чипа по 64 ГБ для 128 ГБ на этой стороне и 256 ГБ всего)

• Контроллер доставки питания Texas Instruments CD3215C00 USB Type-C

• Winbond SpiFlash W25Q64FVIQ 64 Мб последовательной флэш-памяти

• Синхронный контроллер Texas Instruments TPS51980A

• ШИМ-контроллер процессора Renesas (ранее Intersil) ISL95828HRTZ

• Intersil ISL6277 ШИМ-контроллер процессора AMD

• Apple APL1023 343S00137 (этот же чип был обнаружен в нашем разборе ноутбука MBP 13' Touch Barи, скорее всего, является контроллером T1, который управляет Touch Bar)

Шаг 11

• И партия микросхем продолжается:

• Модуль Wi-Fi Murata/Apple 339S00056 (очень похож на этот чип Murata)

• Apple 338S00193-A1 управление питанием

• Texas Instruments TMP513A удаленный/локальный датчик температуры

• Управление питанием твердотельного накопителя Samsung S2FPS04X01

• Texas Instruments TPS22969 Переключатель нагрузки 6 А

• Зарядное устройство Renesas (ранее Intersil) ISL9239

• Maxim Integrated MAX77596 Преобразователь на 300 мА

Комментарии к шагу

Не знаете, есть ли у беспроводной карты 339S00056 3x3 MIMO? В 13' без тачбара они использовали чип 2x2, что означает более низкую максимальную пропускную способность Wi-Fi. Есть ли в этой 15-дюймовой системе три антенны?

У нее 3 антенных разъема на материнской плате

+1

Любопытно, какую поддержку имеет этот клиент, .11ac wave 2? MU-MIMO? DBDC?

У меня те же вопросы, я не могу найти ничего об этом чипе. Это 3x3 MUMIMO? Мой еще не пришел по почте, чтобы проверить.

Модуль WiFi разработан по стандарту .11ac wave 1.

Ссылка на 'этот чип Murata' не работает. К ВАШЕМУ СВЕДЕНИЮ

Шаг 12

• Идентификация микросхем, продолжение, часть 1:

• Аудиокодек Cirrus Logic (CS42Lxx) и аудиоусилитель (вероятно)

• Maxim Integrated MAXxxxx ? аудиоусилитель (вероятно)

• NXP Semiconductor CBTL06142E мультиплексор DisplayPort/PCI Express (вероятно)

• Каскад питания Vishay SIC635

• Каскад питания Vishay SIC535

• Блок питания Diodes Incorporated IRF3575 60 A

• Другие каскады питания/МОП-транзисторы в основном от Texas Instruments

Шаг 13

• Идентификация микросхем, продолжение, п. 2:

• Winbond W25Q64FV 64 Мб последовательной NOR флэш-памяти

• STMicroelectronics M24C64-F Последовательная память EEPROM объемом 64 Кб

• Macronix MX25U3235F 32 Мб последовательной флэш-памяти NOR

• Macronix MX25L2006EZUI-12G 2 Мб последовательной флэш-памяти NOR

• Winbond W25Q80DVUXIE 8 Мб последовательной флэш-памяти NOR

• ON Semiconductor CAT93C86BHU4x-GT3 16 Кб последовательной памяти EEPROM

• Последовательная память EEPROM от ON Semiconductor

Шаг 14

• Идентификация микросхем, продолжение, п. 3:

• Texas Instruments INA213 усилитель чувствительности к току

• Texas Instruments INA214 усилитель чувствительности к току

• Понижающий преобразователь Texas Instruments TPS62130B 3 A

• Texas Instruments TPS22966 Переключатель нагрузки 6 А

• Texas Instruments TPS22965 Выключатель нагрузки 6 A

• Texas Instruments REF3330 эталон напряжения

• ON Semiconductor EMI8032MUTAG фильтр общего режима с защитой от электростатического разряда

Шаг 15

• Идентификация микросхем, продолжение, п. 4 (датчики):

• Texas Instruments TMP102 датчик температуры

• Вероятно, датчик Холла

• Вероятно, датчик акселерометра (возможно, типа Bosch Sensortec BMA282).

Шаг 16

• С нетерпением ожидая возможности взглянуть на третий вариант переработанной Apple тепловой архитектуры, мы освобождаем вентиляторы от четырёх винтов T3, крепящих их к задней панели корпуса.

• И они выходят без проблем. Никакого клея на этом щенке!

• То есть снаружи. Чтобы открыть этот вентилятор (справа), нужно очень сильно надавить на клипсы и клей по сравнению с конструкцией, ориентированной на винты, которую мы видели в 13-дюймовых моделях (слева).

• Этот вентилятор также имеет совершенно другие лопасти, чем те, с которыми мы сталкивались ранее.

• И для тех, кто ведет счет, они немного больше, чем у 13-дюймовой модели: 46,6 мм против 42,3 мм.

• На гибком кабеле видны контроллеры вентиляторов Texas Instruments.

Комментарии к шагу

Кроме того, что они больше, чем 13-дюймовая модель, они также имеют два разных размера, как мы можем видеть. В чем причина?

Может быть, все просто - это то, что помещается в отверстия?

Может быть, чтобы они гудели на разных частотах, что делает их менее неприятными на слух.

В 15-дюймовой модели есть выделенный GPU, поэтому она работает жарче. Разница между вентиляторами заключается в количестве воздуха, которое они могут перемещать (CFM). В принципе, больший вентилятор может перемещать больше воздуха.

На второй фотографии, в шаге 11, что за детали/механизмы находятся в центральной части по соседству с вентиляционными отверстиями? Я знаю, что одна из них - это коннектор, но не уверен насчет остальных.

Шаг 17

• После недавних попыток освободить сильно прилипшую батарею в 13-дюймовом MacBook Pro с Touch Barмы решили оставить эту батарею в родном корпусе.

• Считаем ли мы себя ленивыми? Возможно... Но мы все равно смогли определить, что эта шестиэлементная батарея выдает в общей сложности 11,40 В, а ее мощность составляет 76,0 Вт-ч.

• 15-дюймовый MacBook Pro имеет такую же решетку динамика, как и его меньший 13-дюймовым аналогом. Большая часть решетки не имеет сквозных отверстий, что заставляет нас задаться вопросом: зачем эти углубления, Apple?

• В обзоре говорится: для снижения веса, чтобы он ехал быстрее, когда на него ставят колеса.

Комментарии к шагу

'... Большая часть решетки не имеет сквозных отверстий, что заставляет нас задаться вопросом: 'Зачем эти ямочки, Apple? ...'.

Попробуйте объяснить вам, что такое BASS REFLEX... и вы найдете ответ.

Движущий воздух 'за' мембранами для создания звука так же важен, как и движущий воздух 'перед' мембранами.

Простой картинки может быть достаточно, чтобы понять, что 'может быть лишним' то, что отверстия сетки находятся перед мембранами динамика:

https://www.claudionegro.com/projects/spe...

https://www.ciaocrossclub.it/root/discore...

Интересная теория, но я не думаю, что она применима здесь. Посмотрите на среднюю фотографию в разборе. Динамик приклеен непосредственно к металлической части с ямочками (ямочки находятся на другой стороне, которую вы не видите). Так что маловероятно, что эти углубления сделаны для улучшения вибрационных характеристик. Похоже, что конструкция намеренно предотвращает басовый фазоинвертор. В соответствии с другими фотографиями, которые вы предоставили, это будет динамик, прикрепленный к твердому блоку без воздушного потока вокруг динамика. Я не говорю, что это плохая конструкция; просто физика открытого корпуса динамика, похоже, не применима.

У меня нет MBP 2016 года, поэтому я не могу разобрать, но на изображении я вижу сетку за размещением динамика ... но в основном я читаю обзоры, которые дают акустику этих моделей как 'лучшую', а не 'худшую' из прошлых и тех, которые напрямую сравниваются как обременения.

(Прошу прощения за английский гугл...)

Звук, издаваемый новым MacBook Pro 15 дюймов, намного лучше, чем у любого другого ноутбука, которым я когда-либо владел. Ямочки по обеим сторонам клавиатуры, возможно, косметические, но они есть на многих автомобилях, стереосистемах и даже на колонках высокого класса, например на вишнёвом шпоне.

Большая площадь поверхности на внешней стороне алюминиевого корпуса означает большее рассеивание тепла. Возможно, это не самая лучшая новая функция, но раз она уже была, зачем ее менять?

Решетки динамиков носят совершенно косметический характер, так как давно являются неотъемлемой частью дизайна PowerBook/MacBook Pro. Впервые они появились на PowerBook G4 Titanium 2001 года.Решетки были меньше, чем реальный размер динамиков под ними. Но алюминиевый редизайн, появившийся несколькими годами позже в значительной степени закрепила нынешний вид, когда решетки полностью занимают левую и правую стороны клавиатуры. Однако в те времена конструкция корпуса предусматривала минимальное количество вентиляционных отверстий в нижней части, поэтому решетки выполняли двойную функцию - дополнительной вентиляции. Даже в те времена, конечно, динамики никогда не были достаточно большими, чтобы быть ДЕЙСТВИТЕЛЬНО решетками (см. едва заметные более темные круги на решетках на фотографии по ссылке. А также датчик освещенности в левой решетке). И это продолжалось на протяжении всего периода разработки unibody, даже после того, как в моделях Retina и далее были добавлены большие воздухозаборники. К тому моменту это стало узнаваемой частью языка дизайна MBP.

Мне нужно заменить левый динамик, насколько сложно его снять? Применяли ли вы тепло? Apple назначила мне неприличную цену, я нашел два спасенных динамика и два OEM за десятую часть цены.

Привет, Эмилио,

Я прочитал ваши комментарии по поводу левого динамика, и мне тоже нужно заменить свой. Звук, исходящий из него, очень низкий и приглушенный. Я открыл System Preferences>Sound>Output и включил настройки full left и full right, и между ними есть большая разница. Мой левый динамик сломан.

Вы починили свой динамик? Как его починить? Где вы его купили?

Я думаю, что моя проблема была вызвана мной, у меня не работали 3 клавиши (5, 6 и b). Я увидел статью в службе поддержки Apple о том, как очистить клавиатуру с помощью сжатого воздуха. Я последовал этому примеру, но вместо сжатого воздуха использовал спрей Contact Clean Spray. Я держал MacBook под углом 75º и наносил спрей, а излишки жидкости, которые образовывались, выходили на левую сторону. В тот момент я не подумал о динамике. Клавиши вернулись и работают нормально, но левый динамик приглушен.

Возможно, жидкость попала на динамик, пропитала резиновую мембрану вокруг динамика и испортила его.

Надеюсь, вы сможете мне помочь.

Хорошего дня.

Шаг 18

• Touch Bar: Дубль 2.

• В очередной раз случайно отделив дигитайзер от OLED-панели, мы переходим к светодиодному дисплею.

• Два инженера по разборке, кирка, нож X-Acto, изопропиловый спирт, термопистолет и iOpener - все они были на этой вечеринке по разборке OLED-панели, но клей Apple все равно оказался слишком сильным для нашей команды по разделению клея.

• Оказавшись перед лицом чудовищного количества клея, удерживающего OLED-панель на месте, мы смирились с тем, что нам придется убирать осколки стекла и предаваться воспоминаниям.

Комментарии к шагу

Растворители в следующий раз?

Знаете... Если вы возьмете Touch Bar с одного Macbook Pro и поставите его на другой Macbook Pro, он, скорее всего, не будет работать, если Apple все сделала правильно. По сути, это модуль доверенной платформы. Думаю, именно поэтому его называют чипом T1. Загружается ли Macbook Pro без сенсорной панели?

Каковы точные размеры части экрана сенсорной панели? (ширина x высота)

К СВЕДЕНИЮ:

Снятие кнопки TouchID (предположительно для замены подставки для пальцев после попадания жидкости) - это мучение, и если вы ее повредите, то вам придется полностью менять логическую плату, поскольку, как я понял, они 'женаты'. БУДЬТЕ ОСТОРОЖНЫ!

Сама кнопка установлена на черной металлической рамке/шарнире, которая обеспечивает ее раскрытие. Открытый край шарнира расположен сбоку (дальше от центра), а его соединенный край - медиально (к центру ноутбука).

При снятии и установке кнопки на место вы увидите шесть винтов - четыре серебристых и два черных. Серебристые крепят саму кнопку к каркасу, а черные - каркас к рамке. Я обнаружил, что боковой черный винт нужно немного ослабить, чтобы дать кнопке возможность прижаться.

Кроме того, потратьте много времени на то, чтобы убедиться в правильности выравнивания кнопки - ее очень легко сдвинуть или повернуть немного в сторону от правильного положения. Не стоит повторять работу!

Шаг 19

• Макет в выигрыше!

Вывод

• Трекпад легкодоступен и прост в замене.
• Использование проприетарных винтов с зубчатым венцом делает обслуживание и ремонт излишне сложными.
• Весь аккумулятор в сборе сильно вклеен в корпус, что усложняет замену.
• Процессор, оперативная и флеш-память припаяны к логической плате.
• Сенсорная панель добавляет второй, труднозаменяемый экран, который можно повредить.
• Датчик Touch ID выполняет функцию выключателя питания и сопряжен с микросхемой T1 на логической плате. Чтобы починить сломанный выключатель питания, может потребоваться помощь Apple или новая логическая плата.

Оценка ремонтопригодности

Ремонтопригодность 1 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Apple называет этот ноутбук 'профессиональным'? Что за шутка!

Почему это НЕ 'профессиональный' ноутбук?

Вы шутите lol

Лошадь заходит в бар, и бармен спрашивает: 'Почему такое длинное лицо?'.

Вот это шутка.

Постоянно впаянная оперативная память, SSD-накопитель, ограниченный 16 ГБ ОЗУ, отсутствие портов, которые до сих пор широко используются, диковинная сенсорная панель, отсутствие функциональных клавиш, дрянная клавиатура, все склеено, ничего не ремонтируется, и они называют это профессиональным ноутбуком! Нет, это просто завышенная цена, одноразовый, анорексичный, потребительский ноутбук, который немного быстрее, чем остальные ноутбуки в их линейке. Это не то, что нужно нам, профессионалам. Я останусь со своим 17-дюймовым MacBook Pro.

потому что он построен как одноразовое устройство, например, телефон. Пайка SSD зашла слишком далеко. Можно было бы использовать M.2 NVME, и это было бы намного дешевле по стоимости материалов.

Твердотельные устройства, такие как DRAM и FLASH-память, очень надежны, и припаивать их к печатной плате для экономии места за счет отсутствия разъема вполне логично. Что касается лимита оперативной памяти, то я профессиональный разработчик программного обеспечения и могу прекрасно работать только с 8 Гб Dual-Core MacBook Pro. Мне приходится немного дольше ждать полноценных сборок, но это не самая большая часть моей работы. И, наконец, как много ноутбуков с Windows PC имеют ЧЕТЫРЕ порта Thunderbolt 3? Этот ноутбук - больше Pro, чем любой другой.

Те самые вещи, против которых вы возражаете, - это именно то, что сделает эту машину феноменально надежной.

@Eric: FWIW, мой рабочий MBPro Retina начала 2013 года несколько месяцев назад внезапно перестал надежно загружаться или даже доходить до логотипа Apple. Вероятно, у него была проблема, указанная на https://www.apple.com/support/macbookpro.... К счастью, у службы поддержки на моей работе была идентичная винтажная машина на складе, поэтому мы просто поменяли местами SSD, и я был готов к работе менее чем за 20 минут.

Попробуйте это сделать, если SSD припаян к мобу.

Как профессионал с 40-летним стажем, я считаю идеальным 4x Thunderbolt 3.

Где еще я могу получить это?

@Cwerdna

Скорее всего, это был неисправный разъем. В этом случае вам бы это не понадобилось.

@Eric: Кроме того, не заботьтесь о 3 портах Thunderbolt 3. Для меня они бесполезны без адаптеров. Я работаю над программным обеспечением для iOS. Я использую порты Thunderbolt 2 и Magsafe на своем рабочем ноутбуке каждый день, так как у меня есть 2 дисплея Thunderbolt. Иногда я подключаю USB-устройства iOS непосредственно к ноутбуку. Я также ежедневно подключаю внешний жесткий диск USB 3.0 для резервного копирования Time Machine. Иногда мы проецируем информацию на совещаниях через Thunderbolt 2 или HDMI. Теперь мне нужно быть 'профессионалом', которому нужна целая пачка адаптеров.

С одним из этих новых ноутбуков мои дисплеи не смогут питать ноутбук, и дополнительный кирпич Magsafe станет бесполезным. Придется раскошелиться на кирпич за 79 долларов + кабель USB-C за 19 долларов. И если я не найду шнур питания от списанной машины (чтобы кирпич не блокировал кучу розеток), это еще 19 долларов за шнур: https://9to5mac.com/2016/11/10/opinion-m.....

4 порта USB-C с поддержкой Thunderbolt - это не 'профи'... Чтобы использовать их с текущим оборудованием Thunderbolt, вам в любом случае понадобятся адаптеры, и в этом случае вы можете использовать адаптеры на старых MacBook Pro, чтобы добавить больше портов... В чем разница? По крайней мере, на старых MacBook Pro вам не нужны адаптеры, чтобы использовать HDMI, USB, SD Card Reader или Thunderbolt.

Какие еще ноутбуки оснащены Thunderbolt 3? Полный список был бы слишком длинным: Asus, Acer, Dell, HP, Lenovo, Razer и т. д. Но вот список ноутбуков с интерфейсом TB3 - от 13-дюймовых ультрабуков до 17-дюймовых профессиональных машин.

https://www.ultrabookreview.com/10579-lap...

Как вы можете видеть, большинство из них имеют съемные SSD. Многие из них оснащены процессорами, эквивалентными новым MacBook Pro, и имеют схожие размеры/вес, но при этом стоят гораздо дешевле. Есть даже довольно много моделей с 32 ГБ оперативной памяти.

(А с помощью съёмного SSD можно легко обновить ноутбук до HD, такого же быстрого, как новый MBP в следующем году).

Я долгое время был энтузиастом Apple, но новый MBP не впечатляет и разочаровывает.

Для тех, кому интересно, SSD на самом деле не припаян. Это просто специальный форм-фактор, не M.2 или что-то обычное. Все современные ноутбуки имеют впаянные процессоры, несправедливо обвинять Apple в этом, когда Dell, Lenovo, MSI, ASUS, Acer, Razer, HP и другие компании тоже так делают. Люди могут легко получить донгл для USB C, да ладно, ребята, вы тратите ~ 4000 долларов, как я, вы можете позволить себе один адаптер с amazon. Время автономной работы уже значительно лучше, чем у почти всех windows-ноутбуков, единственное исключение - Lenovo ThinkPad. Очень немногие компании предлагают такие яркие/цветные дисплеи, как Apple.

Наконец, M.2/NVMe означает жертвовать скоростью, с которой эти MacBook поставляются сегодня. Почему вы предпочитаете более медленный SSD с обычным форм-фактором, когда у вас есть супербыстрый SSD со специализированным форм-фактором? В любом случае, это SSD, вероятность их выхода из строя крайне мала, если только вы не пишете на диск и не читаете с него 24/7/365.

Аскудра, я с вами полностью согласен, и каждый профессионал знает, что MBP на самом деле не является устройством 'Pro'; это всего лишь маркетинговое слово. Хотя, прежде чем я продолжу, просто задумайтесь на секунду, что Apple®, известные как новаторы, всегда создавали проекты, которые были намного более продвинутыми, чем доступные технологии, создавая конфликт, а другая сторона заключается в том, что доступные технологии были бы слишком дорогими для потребителей, если бы они использовались, что частично объясняет, почему всегда есть задержка на новых технологиях от Apple®.

Что касается отсутствия у MBP потребностей Pro, то я согласен, что потеря аппаратной персонализации - это трагедия. Новая эра Apple привела к тому, что косметический дизайн стал превышать функциональность устройства, плохо продуманная термосистема позволяет температуре достигать 212F / 100C и вызывать потенциальное повреждение оборудования, неэффективная прошивка и очень скоро потеря чипов Intel...

Мы все страдаем от конфликтов, вызванных неспособностью Apple создать MBP, отвечающий повседневным потребностям профессионалов. Не уверен, что это когда-нибудь изменится.

Есть ли у этой модели съемная сенсорная панель (кнопка питания), как у 13-дюймовой модели?

Да, есть.

Нет, не имеет.

Хотя это зависит от того, что вы подразумеваете под: 'съемная'. Теоретически она может быть съемной, то есть есть небольшой шанс, что Apple сможет заменить ее, вместо того чтобы дарить вам новый MacBook? Возможно.

Сможете ли вы сделать это сами или в ремонтной мастерской? С таким количеством клея - ни за что. По крайней мере, не в целости и сохранности. И вы не сможете достать запчасти.

Мы не показали это в разборе, но повторимся: Touch ID / кнопка питания прекрасно снимается. В отличие от сенсорной панели, она крепится винтами, а не клеем. Предположительно, на заводе в целях безопасности она все еще сопряжена с логической платой, поэтому вы не сможете заменить ее самостоятельно, не отключив Touch ID, но если вопрос стоит просто 'Можно ли ее снять?', то ответ будет положительным.

Возможно, eDRAM с интегрированной графикой сделает MacBook Pro 'без GDDR', а значит, на него можно будет установить больше микросхем оперативной памяти.

на задней стороне есть место для оперативной памяти. не нужно удалять дискретную графику.

По мнению Apple, отсутствие возможности установки 32 Гб на данный момент связано со временем автономной работы. Предположительно, в следующем поколении 15-дюймовых ноутбуков будут установлены более производительные процессор и оперативная память, а также более емкая батарея, что позволит использовать дополнительное пространство для оперативной памяти.

Ограничение в 16 ГБ связано с использованием LPDDR3, а не DDR4. Контроллер памяти Skylake не поддерживает LPDDR4, и я не думаю, что Kaby Lake тоже, так что пройдёт некоторое время, прежде чем мы увидим MacBook Pro с более чем 16 ГБ оперативной памяти.

Apple сошла с ума с этим впаянным SSD

Такие комментарии быстро исчезают после первых нескольких месяцев на рынке, потому что их копируют все конкуренты и они теряют актуальность. Про-пользователи будут покупать 1 ТБ или 2 ГБ, а все потребители - 256 ГБ или, может быть, 512 ГБ, если они поймут, что 200 баксов - это недорого для такого быстрого хранилища.

Айк:

Что за чушь! Уже есть компании, которые делают такие же тонкие ноутбуки, как MacBook Pro, которые используют NVME, черт возьми, даже не имеющий сенсорной панели 13' 2016 MBP использует проприетарный порт, но, по крайней мере, его можно обновить... Ноутбуки служат людям довольно долго, и отсутствие возможности обновить накопитель - это смешно, и это касается только небольших планшетных компьютеров, таких как Surface 'Pro', так что, по сути, Apple копирует Microsoft, поскольку они впаяли накопитель и в Surface Pro, и в Surface Book...

Впаянный SSD - отстой, но Apple делает это уже давно, и именно поэтому я так долго ждал обновления до нового ноутбука, так как надеялся, что Apple одумается. Увы.

Если вы iSheep, то это лучший способ выбросить деньги, если вы профи, то переходите на Windows/Linux ноутбуки от таких брендов, как ASUS, MSI или Gigabyte, а если вы хотите максимальной гибкости, то переходите на Clevo бренды, такие как Sager, XMG, Eurocom и многие другие.

У ASUS, MSI и Gigabyte очень 'непрофессиональная' поддержка клиентов. Вы можете зайти в любой магазин Apple Store со своим MacBook и получить персональную поддержку.

MacBook Pro прослужит в два раза дольше, чем любой из них, и при этом будет иметь значительную остаточную стоимость.

henry3dogg: 'MacBook Pro прослужит в два раза дольше, чем любой из них'.

Вы заявляете это так, как будто это 100% факт, не очень умно... Позволю себе не согласиться, и я уверен, что Делаете.ру подтвердит. Мне пришлось ремонтировать MBP 2013 года, в котором был неисправен SSD-накопитель (не порт, а сам накопитель). Если это произойдет на новом MBP, то можете не сомневаться, что вам понадобится новая логическая плата. Если это случится на Clevo, MSI или ASUS, то все просто, как замена детали, все, вплоть до видеокарты и оперативной памяти, тоже подлежит замене/ремонту. Не говорите ерунды, если не знаете, о чем говорите. Очень редко возникают проблемы с самим портом/разъемом.

Эрик: Какой смысл в отличном обслуживании клиентов, если в компьютере нет ни одной исправной детали, кроме трекпада?

Также я бы сказал, что MSI и некоторые бренды Clevo, такие как Sager и Metabox, очень хороши и отзывчивы в плане поддержки клиентов. Там нет такой поддержки, как в магазине, но они быстро отвечают на вопросы, и доставка у них отличная.

iSheep. Как умно и зрело!

И это тоже довольно плохой совет. Для пользователя MBP хорошей заменой будет машина класса рабочих станций, например Dell Precision, Lenovo P-series или HP Z book. (Особенно последняя.)

Все они имеют схожее время автономной работы и вес/толщину с 15' MBP, а некоторые из них могут иметь 32 ГБ оперативной памяти. (Видимо, это не очень сложная инженерная задача).

Я рекомендую людям присмотреться. Apple будет продолжать игнорировать Mac до тех пор, пока не увидит, что продажи падают.

Чтобы заменить клавиатуру, нужно сначала вынуть сенсорную панель или

можно ли заменить клавиатуру, не снимая тачбар.

Хочу узнать его техническую сторону.Мне нужна помощь от Делаете.ру инженеров инженеров pls помочь как можно скорее

Тачбар и клавиатура, скорее всего, будут сниматься отдельно. Так что не беспокойтесь.

Любопытно, есть ли у кого-нибудь проблемы с нагревом нового тачбара? Я вернул свой, так как он слишком сильно нагревался при прокрутке. Возможно, мне попался бракованный блок.

И askudra, правда? Ноутбуки - это баланс, и я подозреваю, что вы это знаете, но просто троллите, чтобы получить реакцию.

Работал ли вентилятор?

В ноутбуке всегда есть компромисс между надежностью и возможностью модернизации. Я занимаюсь обслуживанием и ремонтом компьютеров Mac и PC. Слоты оперативной памяти - самая распространенная точка отказа в портативных устройствах. Я согласен, что немодернизируемый SSD - это проблема, но я редко видел пользователей, даже 'профи', которые обновляют хранилище после первоначальной покупки. Если вам нужно обновить хранилище или оперативную память после покупки ноутбука, вы, очевидно, купили не ту машину, с которой начали.

Два момента: 1: Если вам нужна обновляемая память в ноутбуке Mac, вы не сможете приобрести TouchBar. Вы должны приобрести модель с функциональными клавишами или более старое поколение.

2: Если вы используете ноутбук в течение длительного времени, замена/модернизация хранилища может стать актуальной. Особенно если вы не можете позволить себе купить самый большой SSD на момент покупки компьютера.

Неправда. Со временем накопители становятся быстрее и компактнее. Приятно заменить оригинальный SSD на SSD 2019 года через три года.

Это также одна из причин, почему MacBook имеют такую высокую стоимость при перепродаже. Раньше была. Этот не будет, из-за отсутствия возможности обновления RAM/SSD.

TCO важна для профессионалов.

Ваш аргумент о том, что Apple должна все перепаять, чтобы сделать устройство надежным, не имеет смысла. Оперативная память и SSD редко выходят из строя из-за неисправности или ослабления соединений. Самые распространенные неисправности в ноутбуках - это клавиатура, петли, треснувшие от падений экраны, SSD, которые выходят из строя внутри, HD, которые падают или выходят из строя внутри, а также сломанные разъемы и шнуры питания. Каждый из этих компонентов будет крайне сложно заменить на MBP. Lenovo удается делать очень надежные Thinkpad, которые проходят испытания MILSPEC (падения, вибрация и т.д.), в которых есть сменные клавиатуры, RAM, SSD, wifi и т.д. Мой Thinkpad T450s весит 3,26 фунта с 14-дюймовым экраном и все заменяемо - я знаю, потому что я обновил ЖК-дисплей и оперативную память с помощью *стандартных* деталей. Пытаться обновить 15-дюймовый MBP 2016 года практически невозможно, а чинить его крайне сложно и дорого. Я бы предпочел иметь ноутбук, который стоит в два раза дешевле и поддается ремонту, чем запланированное устаревание Apple.

Твердотельные накопители не вечны. Они ограничены количеством циклов записи. Как только SSD исчерпает их, он умрёт, как и любая машина с припаянным SSD. Новый MacBook Pro - это выброшенный кусок мусора.

какая технология NAND используется в твердотельных накопителях smsg? 3D или 2D?

Лучше, чем 2D или 3D, - 4D!

Где находится чипсет Wi-Fi 802.11 и Bluetooth? Почему вы не указали его для 15-дюймовой модели, а для 13-дюймовой указали?

Привет, Мо Хан! На шаге 10 находится чип Wi-Fi от Murata/Apple. Скорее всего, это комбинация Wi-Fi и Bluetooth. К сожалению, это проприетарный чип, поэтому нет общедоступного листа данных (по крайней мере, насколько я знаю). Это означает, что мы не можем подтвердить, что это точно чип Bluetooth. Мы просто 'почти уверены'. Надеюсь, это поможет вам! (Я также ответил на ваше сообщение о 13-дюймовом MBP с сенсорной панелью).

Чип серебристого цвета, показанный в шаге 10, - это Murata 339S00056 на базе чипа BCM94602.

Чип Radeon 450 припаян к логической плате?

Очевидно, что он должен был быть припаян, так как PCIe-разъем видеокарты занимает слишком много места.

Есть ли еще магнитный переключатель/датчик закрытия крышки?

Раньше использовал трюк со слабым магнитом, чтобы заставить внутренний дисплей гаснуть при использовании внешнего. Магнитная развертка по периметру ничего не дает.

Пришел сюда в поисках такого же ответа. Я немного опасаюсь просто таскать магнит вокруг, пока не найду нужное место. Я надеюсь, что кто-нибудь знает, работает ли еще трюк с магнитом.

Удалось ли вам выяснить, есть ли еще датчик Холла на ноутбуке? Я тоже использовал магнит, чтобы заставить внутренний дисплей выключиться при подключении к внешнему монитору. Я пробовал перемещать магнит по всему ноутбуку, но не смог заставить его заснуть. Возможно, Apple сделала датчик крышки теперь встроенным в шарнир?

Тот же вопрос. Я также пытался перетащить магнит без успеха. Я думаю, что Apple могла изменить механизм магнита для сна. Возможно, они больше не используют метод магнита для сна дисплея :(

Надеюсь, кто-нибудь сможет прояснить это.

Кажется, я нашел ответ: Он больше не использует магнит. Полагаю, механизм засыпания дисплея находится в шарнире.

Попробуйте закрыть крышку и оставить около 1 см до того, как верхняя и нижняя части корпуса сойдутся вместе, это отключит дисплей без полного закрытия крышки.

Не самый лучший способ отключения дисплея по сравнению с магнитным методом, но, по крайней мере, вы можете сделать это, не закрывая крышку полностью. И, по крайней мере, этот способ должен быть более прохладным для машины по сравнению с полным закрытием крышки.

Мой двоюродный брат подарил мне 15-дюймовый macbook pro 2016 года, но он не заплатил лишние 100 долларов, чтобы обновить видеокарту с 455 до 460. Похоже, она не подключена - возможно ли открыть ее и заменить?

невозможно

Просто интересно, где находится Intel HD Graphics 530?

Это внутреннее устройство Intel Core i7-6700HQ - его не видно, если не вскрывать сам процессор, и даже тогда это просто кластер ядер на процессорной плашке. Вот пример того, как это выглядит (хотя и на совершенно другом чипе). ;)

Модуль WiFi также впаян внутрь, и он привязан к серийному номеру ноутбука. Если WiFi сдохнет, то вам конец, вы не сможете его заменить, потому что он требует программирования. Если вы попытаетесь использовать USB-адаптер WiFi, это также не сработает.

Я могу подтвердить, что это просто неправда. Wi-Fi на моем mbp перестал работать после замены верхнего корпуса. Я все еще могу выйти в Интернет с помощью usb-адаптера.

Кто-нибудь знает, можно ли достать микросхемы флэш-памяти Samsung K9PHGY8? Для хорошо оборудованного сервисного центра не должно быть большой проблемой отпаять и припаять их. В обзоре представлены 4x64 ГБ. Есть ли в наличии 4x256GB или 4x512? Можно ли купить SSD Samsung и вытащить микросхемы с платы? Есть ли какая-нибудь информация?

Существует так много поставщиков, у которых можно купить микросхемы. Единственное, вам нужно знать правильных поставщиков, которые могут поставлять качественные продукты.

Куда подключается сенсорная панель?
