Разборка MacBook Pro 15" Unibody

Введение

Сегодня утром мы забрали наш новый MacBook Pro в местном Apple Store. Мы практически ограбили курьера Fedex по дороге в здание и взяли первую коробку с поддона.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка MacBook Pro 15' Unibody

• Новый, на 37% более дружелюбный к белкам и лягушкам-древолазам корпус MacBook Pro. Ура плотности поддонов! О, и она тяжелее, чем кажется.

• Следите за нашими обновлениями в Twitter.

Шаг 2

• Старый слева, новый справа.

• Клавиатура теперь больше похожа на старый MacBook, чем на предыдущий MacBook Pro. Хотя корпус unibody очень крут, это затруднит ремонт клавиатуры.

• Этот экран не просто глянцевыйэто зеркало!

Шаг 3

• Новая, закругленная нижняя часть. И гораздо более темное пластиковое окошко для беспроводной связи.

• В коробке:

• Безумный ход - в комплекте нет видеоадаптера. Мне все равно. DisplayPort является промышленным стандартом или нет, я только что заплатил 2161,92 доллара за компьютер, который не подключается ни к одному монитору, поставляемому Apple на сегодняшний день! Но Apple с радостью продать вам такой за $29.00!

Комментарии к шагу

Для чего предназначено 'беспроводное окно' на задней панели моего 15-дюймового unibody?

Apple называет его 'крышкой сцепления', но по сути это просто косметическая крышка, скрывающая карту AirPort, антенную плату и петли, расположенные в дисплее. Предположительно, она сделана из пластика, чтобы обеспечить прохождение сигналов к/от вашей карты AirPort.

Шаг 4

• Отверстия в решетке динамика значительно меньше, что делает поверхность верхнего корпуса более гладкой.

Шаг 5

• Порты, слева направо:

• Порт питания MagSafe

• Порт Gigabit Ethernet

• Порт Firewire 800 (FW 400 с дополнительным кабелем)

• Порт USB X2

• Mini DisplayPort

• Линейный аудиовход, линейный аудиовыход

• Слот ExpressCard/34

Шаг 6

• Снимаем крышку аккумуляторного отсека.

• Посмотрите на маленький симпатичный логотип Apple.

Шаг 7

• Выкрутите один крестообразный винт, чтобы освободить кронштейн жесткого диска. Винт удерживается в кронштейне.

• Выкрутите четыре винта T6, крепящие жесткий диск.

• Замена жёсткого диска на этом компьютере значительно проще, чем на предыдущем MacBook Pro.

• В этой машине используются те же стандартные для ноутбуков диски SATA, что и в предыдущих моделях MacBook Pro и MacBook.

• Бессовестная заглушка: Конечно, вы можете обновить жёсткий диск в любом ноутбуке Apple. У нас есть бесплатные руководства для каждой модели, которые упрощают замену жесткого диска.

• Спасибо Apple за то, что она сделала это легко. Сокращение расходов на ремонт - это, пожалуй, самое экологичное, что Apple сделала с этой машиной.

Комментарии к шагу

какой тип жесткого диска использует Apple?

Есть ли доступный внутренний порт USB для подключения? Можно ли его легко добавить? Я не смог достаточно подробно рассмотреть фото 20...

SATA

Мы с этим не сталкивались, и у Apple нет никакой официальной документации, указывающей на наличие или отсутствие внутреннего USB.

В этом шаге чего-то не хватает. Здесь есть винт Philips, который крепит пластиковый кронштейн к жесткому диску. Для его извлечения понадобится ключ Philips №00. Затем открутите 4 винта Torx-6 на боковой стороне жесткого диска и используйте их на новом жестком диске (если вы заменяете жесткий диск).

Посмотрите наши руководства по MacBook Pro 15' Unibody для получения подробных инструкций по разборке.

Шаг 8

• Первым шагом к открытию этого устройства является снятие нижней панели.

• Открутите следующие 8 винтов:

• Давайте посмотрим, за счет чего достигается жесткость на кручение, о которой постоянно говорит Джони Айв.

Шаг 9

• Мы внутри!

• Разборка этого ноутбука напоминает старые модели PowerBook G4 Titanium и очень похожа на MacBook Air.

• Вы снимаете нижнюю панель, и всё прикручивается к верхнему корпусу. Теперь это корпус Apple, выполненный по индивидуальному заказу.

• Интерьер стал чище и лучше сочетается друг с другом, чем у предыдущего Pro.

• Прокладка кабелей от различных частей корпуса к логической плате здесь проще, чем в новом MacBook, потому что у Apple было больше пространства для игры.

Шаг 10

• Извлечение двух модулей DIMM объемом 1 ГБ. Эти чипы представляют собой новый для Apple тип оперативной памяти - 1066 МГц DDR3 SDRAM.

• Apple утверждает, что максимальный объем оперативной памяти этой машины составляет 4 ГБ, но чипсет Montevina, похоже, поддерживает до 8 ГБ.

• Бессовестная заглушка: Вы можете обновить свой существующий MacBook или MacBook Pro до 4 ГБ. В ближайшем будущем мы также предложим эту оперативную память для новых Unibody-машин.

Комментарии к шагу

Вот полная спецификация модуля памяти

https://www.hynix.com/products/computing/...

Привет,

Кто-нибудь уже пробовал 8 ГБ? Я видел, что в новом 17-дюймовом Unibody есть возможность установки 8 ГБ, поэтому мне интересно, возможно ли это и в 15-дюймовом Unibody Pro.

Каковы точные характеристики модуля памяти? Это 1066 6-6-6, 1066 7-7-7 или самый медленный 1066 8-8-8?

Спасибо за информацию.

Оригинальный 15' Unibody не поддерживает 8 ГБ, но более поздние 15' Unibody поддерживают.

Привет, Миро.

Спасибо за информацию. Как это происходит? Что изменилось в моделях? Начиная с какой модели 15' MacBook Pro поддерживается 8 ГБ? Та, что без слота ExpressCard, но с кардридером, или более старые модели 15' MacBook Pro. Как я могу определить, поддерживается ли 8 ГБ или нет?

С нетерпением жду вашего ответа в ближайшее время.

Никто не знает?

Время работы памяти также было бы интересно (CL).

Спасибо

Я попробовал в своем unibody (конец 2008 года) и работает идеально - система перерегистрирует все 2x 4GB памяти.

Шаг 11

• Далее мы собираемся извлечь оптический привод.

• Отсоедините эти два разъема.

Комментарии к шагу

Маленькая ленточка, которую вынимают, - это оптический привод; а другая - это кабель для подключения к аэропорту/блютузу/iSight? Мне нужно отключить эти вещи, и я ищу самый простой способ сделать это. У меня еще нет нового 15-дюймового Macbook Pro, потому что мне нужно выяснить это до того, как я закажу его.

Вы правы. Верхний кабель - это то, что Apple называет 'кабель камеры' (ведет к дисплею), а нижний - кабель оптического привода.

Подключается ли этот же кабель к Bluetooth и WiFi?

Да, этот кабель подключается к камере, карте AirPort и карте Bluetooth.

'Отключите эти кабели'... да! КАК? 'Кабель камеры' не совсем похож на стандартный кабельный вкладыш... как, @^%%, вы отсоедините его, не сломав?

Потяните разъем в сторону оптического привода, параллельно лицевой стороне логической платы. Эта страница представляет собой разборку и не должна использоваться для разборки. Подробные инструкции по ремонту MacBook Pro 15' Unibody смотрите на нашей странице.

Не пренебрегайте этим кабелем. У меня отключился BT, а потом, когда я слишком долго с ним возился, отключился аэропорт. Я испугался, но, аккуратно подергав его, все заработало. Не тяните вверх за этот кабель, тяните влево.

Шаг 12

• Чтобы освободить Superdrive, открутите следующие 3 винта

Шаг 13

• Освобождаем оптический привод из пут этой прекрасной машины.

Шаг 14

• Оптический привод впервые работает по интерфейсу SATA. Модель Panasonic #UJ878A.

• В прошлой модели суперпривод был ATA, модель #UJ857.

• На средней фотографии вы можете видеть разные разъемы. Новый разъем SATA находится сверху.

• Крайний правый снимок - это снимок этикетки нового накопителя.

Комментарии к шагу

Подскажите, пожалуйста, высота этого оптического привода 9 мм или 11 мм? Хотелось бы узнать, можно ли заменить его на привод Panasonic Blu-Ray со слотовой загрузкой...

Это Panasonic Super Slim, что означает, что он 9,5 мм.

Поэтому привод Blu-Ray не подходит.

Шаг 15

• Поднимите два разъема вентиляторов из гнезд на логической плате.

• Выкрутите следующие 6 винтов:

• Три винта Philips 3,1 мм.

• Три винта Philips диаметром 3,7 мм.

Комментарии к шагу

Как отсоединить разъем?

Тянуть вверх или в сторону (в сторону вентилятора)?

Спасибо :)

Я отредактировал шаг, чтобы сделать его более понятным. Спасибо, что указали на это!

Можно ли установить второй SSD диск для raid 0 вместо супердиска.

Пока не являюсь пользователем Mac.

Ищу быстрый портативный процессор для Photoshop. Один недостаток, который я вижу в Macbook, - только 256 в видеоплате. Photoshop требует не менее 512 для активации OpenGL и шейдера.

Мне показалось, что проще сначала открутить винты и вынуть вентилятор, а затем приподнять разъем, чтобы снять его.

Шаг 16

• Извлеките два вентилятора охлаждения.

• Apple уже давно использует уникальную конструкцию вентиляторов с большим количеством лопастей. Это позволяет добиться умеренного воздушного потока при низких оборотах. Чем медленнее вращается вентилятор, тем тише он работает.

Шаг 17

• От логической платы необходимо отсоединить несколько ленточных кабелей.

Шаг 18

• Открутите следующие 11 винтов:

• Хотя по нашим кругам кажется, что винтов очень много, на самом деле их меньше, чем у предыдущего MacBook Pro. Все эти винты крепятся непосредственно к цельному верхнему корпусу, что должно немного упростить обслуживание.

Шаг 19

• Извлечение логической платы.

• Мы заметили много аппаратных сходств между MacBook Air, новым Macbook и этим MacBook Pro.

• Apple приняла новый подход к производству близко к сердцу и использует гибкость, которую он обеспечивает, чтобы стандартизировать как можно больше своих разработок.

Шаг 20

• Верхняя часть логической платы с прикрепленным радиатором.

Шаг 21

• Верхняя часть логической платы со снятым радиатором.

• Большой чип сверху - это процессор Intel Montevina с частотой 2,4 ГГц. Он имеет 3M кэш-памяти L2 и шину 1066 МГц. Маркировка: 5827B493 SLB4N AV80577P8600

• Два других больших чипа - это графические чипы Nvidia.

• Мы будем публиковать номера деталей по мере их идентификации.

Шаг 22

• Нижняя часть логической платы.

Шаг 23

• А вот и два чипа Nvidia! Они занимают значительную часть логической платы. Оба этих чипа никак не могут поместиться в MacBook Air.

• Первый чип имеет маркировку 37N3C2 0836B2 PB6623.S03 MCP79MXT-B2. Это GeForce 9400Mтакже выполняющий роль северного моста.

• Второй чип имеет маркировку U807B034 0827C1 NH7962.01W G96-632-C1. Это GeForce 9600M GTкоторый имеет 32 процессорных ядра и способен на 120 гигафлопс.

Шаг 24

• Продолжая разборку, мы собираемся снять дисплей в сборе.

• Открутите шесть 6-миллиметровых винтов T-6 Torx рядом с петлей.

Комментарии к шагу

Поверх этих шести винтов также есть две маленькие детали шарнира, которые нужно снять. Здесь не хватает большого шага. Разборка шарниров и отделение дисплея от нижней части корпуса - сложная процедура, требующая больше фотографий/инструкций.

Абсолютно важный шаг, который отсутствует в шаге 24, заключается в том, что вам нужно открыть дисплей на 90 градусов, прежде чем откручивать петли от основного корпуса!!!

Как сказано во вступлении, эта страница - разборка и не должна использоваться для разборки. Ознакомьтесь с подробными инструкциями по ремонту MacBook Pro 15' Unibody Late 2008 and Early 2009.

Шаг 25

• Снятие нижнего ободка дисплея.

Комментарии к шагу

Помогите!!! Как перейти от шага 24 к шагу 25 и отделить дисплей от нижнего корпуса? Кажется, что здесь не хватает информации.

Карта аэропорта, похоже, не является mini-pci express (и, следовательно, не может быть легко заменена на не-broadcom). Можете ли вы подтвердить это? Являются ли разъемы проприетарными?

Спасибо за ваши руководства!

ПОМОГИТЕ!

Как снимается нижняя рамка дисплея? Какие инструменты использовались?

Необходимо добавить следующее:

'Затем снимите крышку сцепления, сдвинув ее в сторону и слегка надавив вверх'.

Хитрость в том, что перед откручиванием шарнира нужно открыть дисплей на 90 градусов!!! Это совсем не очевидно из фотографии 24, и я очень сильно запутался.

Чтобы снять крышку, нужно сдвинуть ее влево примерно на 0,5 дюйма, чтобы освободить ее.

Шаг 26

• Извлечение карты аэропорта.

• Отсоедините антенный разъем и кабель передачи данных.

• Выкрутите два винта.

• Кабель Bluetooth скрывается в дисплее, и, как сообщают наши источники, он находится между стеклом и металлическим корпусом. Это означает, что если Bluetooth выйдет из строя, вам, возможно, придется заменить весь дисплей!

Шаг 27

• Карта аэропорта (розовая - это термопрокладка).

Шаг 28

• Сборка верхнего корпуса 'unibody'.

• В этот блок корпуса входят клавиатура, стеклянный трекпад и ленточные кабели.

• Несмотря на то, что производство корпуса - дело сексуальное, наши источники утверждают, что Apple рассматривает его как единую заменяемую деталь. Это означает, что если вы сломаете клавишу на клавиатуре, вам придётся заменить весь верхний регистр. Это может оказаться очень дорого.

Комментарии к шагу

Здравствуйте, является ли фотография нижнего корпуса в сборе той, которую мы можем купить 'как есть' в вашем магазине? Я имею в виду, ничего не пропало? Мне нужно поменять верхний корпус на моем MBP, и я хотел бы знать, могу ли я перейти к шагу 28 и вернуться назад от шага 28 к шагу 1 с моим новым верхним корпусом. Спасибо!

Кто-нибудь знает, какой тип светодиодов там используется?

Как называются поролоновые штучки на краю корпуса над клавиатурой?

Пенопластовые прокладки называются прокладками EMI. Они используются для расширения защиты от электромагнитных помех через зазор между двумя другими проводящими поверхностями или для уменьшения утечки электромагнитных помех наружу.

Шаг 29

• В попытке сэкономить многим людям кучу денег, мы попробуем снять клавиатуру с верхнего корпуса.

Комментарии к шагу

Я успешно заменил клавиатуру на своем unibody MBP. Клавиатуру я купил на ebay. Вся процедура заняла два часа.

Мне просто интересно, нужно ли повторно наносить термопасту после замены клавиатуры? Спасибо!

Шаг 30

• Клавиатура крепится множеством крошечных черных винтов Phillips #000. Выкручиваем ВСЕ из них.

Шаг 31

• Хорошо, мы вытащили их все. На клавиатуре 56 винтов, плюс два на кнопке питания.

• Выглядит многообещающе!

Шаг 32

• Мы сняли ее! Фух. На то, чтобы открутить все винты, ушло около 15 минут.

• Похоже, пользователи всё-таки смогут ремонтировать свои клавиатуры самостоятельно! Отличная новость для тех, кто любит тяжелые руки и склонен к проливанию жидкости.

Комментарии к шагу

Итак, можно ли отклеить клавиши?

нет

Здравствуйте, можно ли приобрести клавиатуру на замену? Какой номер детали на клавиатуре? Все ли новые 15' клавиатуры одинаковы?

Есть ли какой-нибудь сайт, который продает только клавиатуру с подсветкой для macbook pro?

Я не смог найти ни одной и в итоге заменил весь корпус. BTW, я прошел этот путь перед покупкой замены - получил панель подсветки от и удалил все 56 из этих винтов. Я даже снял все клавиши (используя зубочистки и термостат), но обнаружил, что мембранный сэндвич под металлической рамкой склеился. Кроме как собирать ключи для замены на другом kybd, нет смысла разбирать его дальше, чем показано здесь.

А жаль, ведь новый заводской нижний корпус стоит от $250 до $280 в зависимости от источника. Один только kybd должен был стоить всего 50 долларов.

Шаг 33

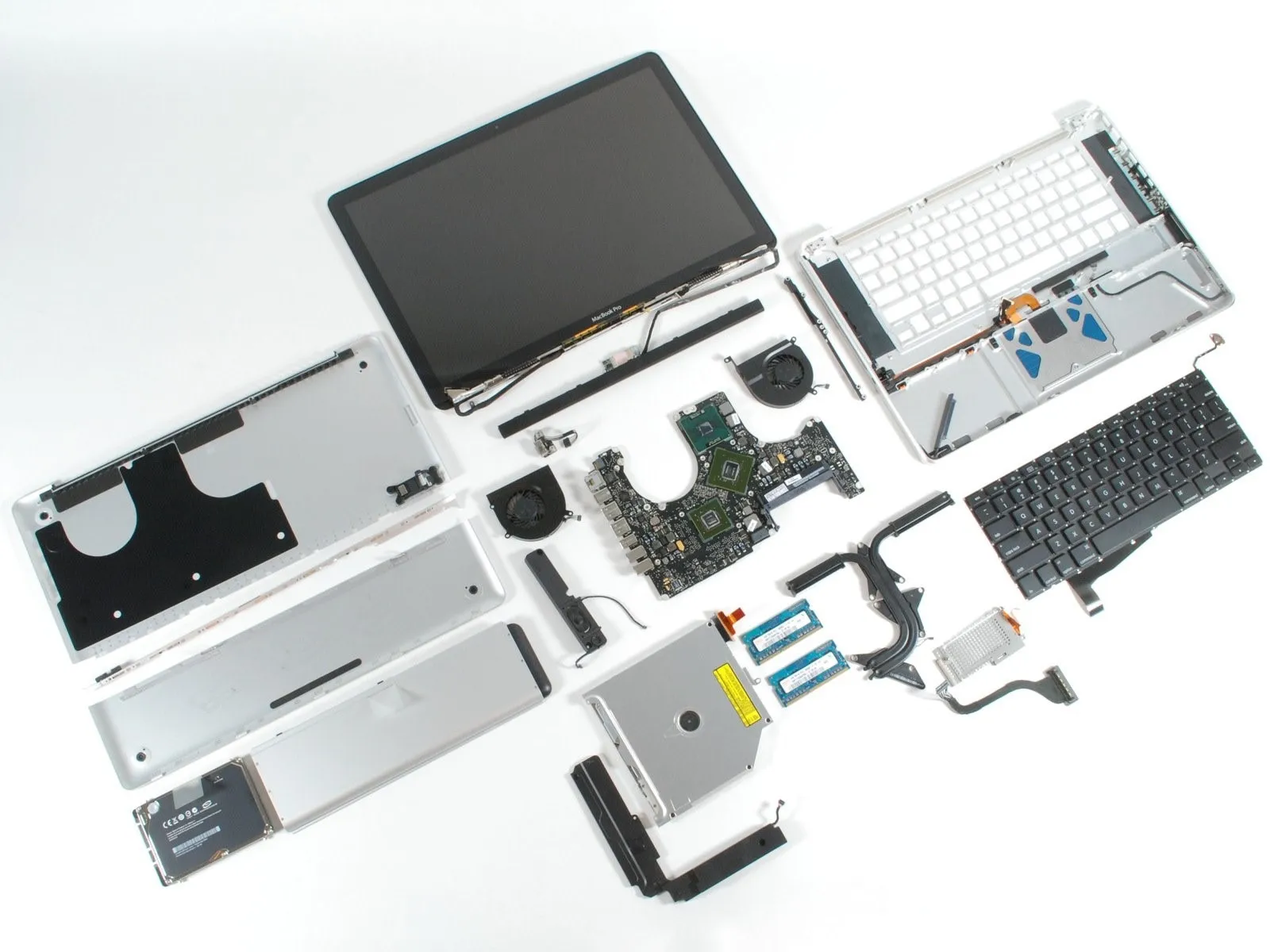

• Вот это да! Какая невероятная машина. Мы очень впечатлены тем, с какой лёгкостью новый MacBook Pro разбирается на части. Работать на этой машине будет одно удовольствие.

• Слева внизу: жесткий диск и аккумулятор.

• Вверху: дисплей

• Центр: Логическая плата, вентиляторы и динамики

• Внизу по центру: сабвуфер, оптический привод, оперативная память и радиаторы.

• Справа: Верхний корпус и клавиатура, изготовленные на заказ.

• Вот изображение в высоком разрешении.

• Ищете больше фотографий? Мы также разобрали новый MacBook.

Комментарии к шагу

Спасибо за это замечательное руководство, было очень приятно его читать!!!

Наконец-то я смогу заменить этот мой ужасный вентилятор, который сводит меня с ума уже 6 месяцев, но я не могу оторваться от своего mbp уже неделю :)))

Я просто хотел спросить: есть ли возможность встроить клавиатуру от предыдущего поколения mbp в этот? (Мне нравилось, что на mbp клавиши были изогнуты, а на этом нет. Просто интересно.

К сожалению, эти две клавиатуры несовместимы. Мы не знаем, как установить клавиатуру MBP 15' Al в MBP 15' Unibody.

В любом случае, спасибо, Миро. Я продолжу мозговой штурм, чтобы совместить мощь unibody с комфортом mbp.

Отличный сайт! Лучший в моем списке!

Скажем, я пролил пиво на клавиатуру (ради спора :)

Судя по всему, некоторые светодиоды потускнели, но не погасли (линия, идущая от F2 к 'v' и все слева от нее). Я не знаю, является ли это электрическим или я могу исправить это, зачистив что-то. Каковы ваши предположения?

Если вам повезет, то это что-то вроде замыкания в проводах. Очистите клавиатуру водой без кальция (купите в местном гараже), смойте пятна от пива со слоев клавиатуры и дайте им высохнуть. При повторном подключении клавиатуры убедитесь, что между нитями нет воды, это может привести к еще более серьезным замыканиям!!!

Другая возможность заключается в том, что пиво разъело провода, в этом случае вы, вероятно, увидите, что провода на нитях превратились из серебристых в серые/черные, в этом случае вам нужна замена клавиатуры или просто смиритесь с текущей ситуацией.

Не могли бы вы упомянуть, как расположены динамики и сабвуфер в Macbook Pro?

Ознакомьтесь с подробными инструкциями на нашей странице Macbook Pro 15' Unibody. У нас есть одна направляющая для левого динамика и одна направляющая для сабвуфера/правого динамика (они находятся в одном корпусе).

Как долго нужно сушить клавиатуру после мытья водой?
