Разборка MacBook Pro 15" Unibody Early 2011

Введение

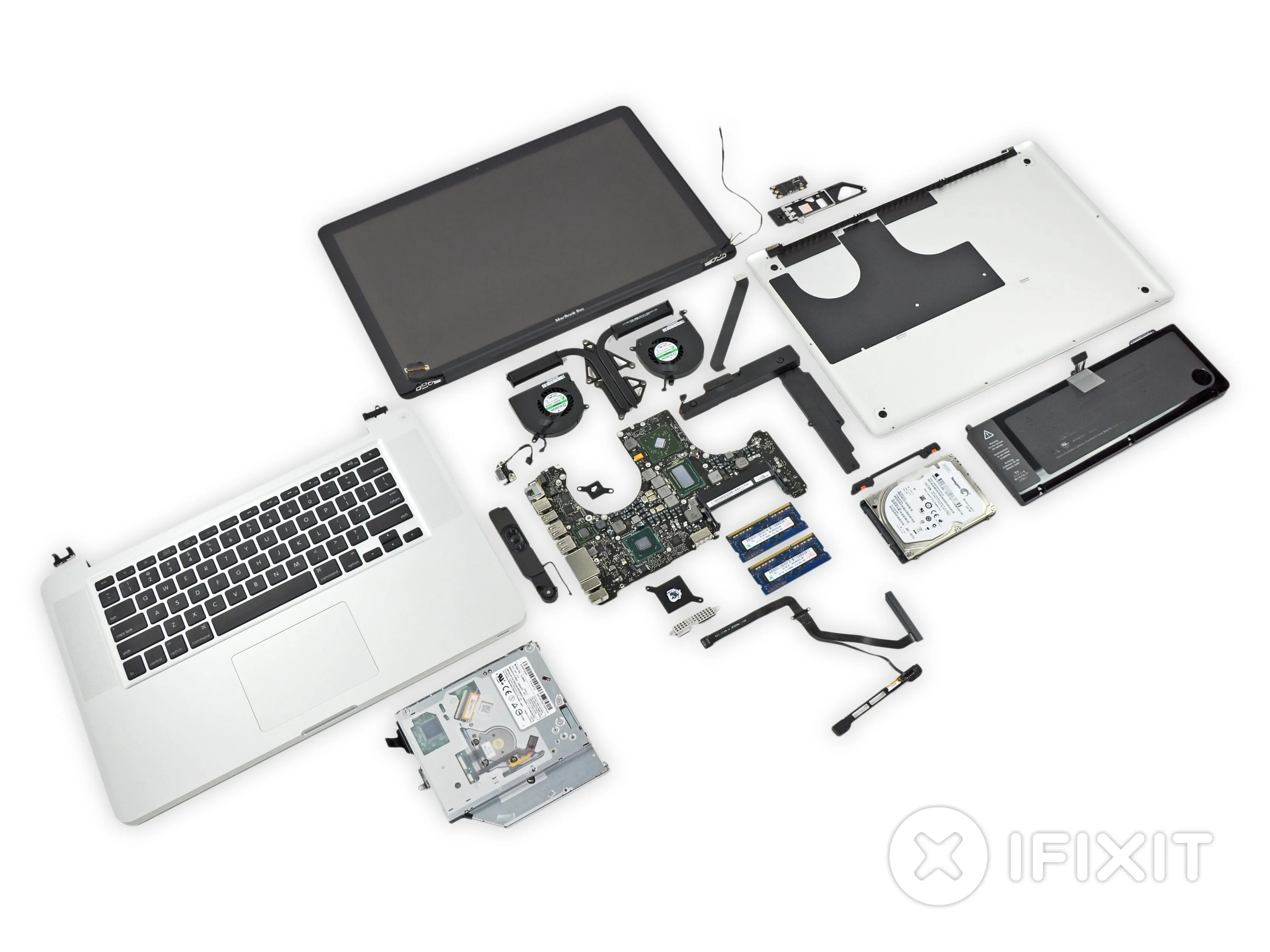

Мы получили в свои руки новейший MacBook Pro 15' от Apple 24 февраля 2011 года. Это первый ноутбук Apple с четырёхъядерным процессором, а также с новой технологией ввода/вывода - портом Thunderbolt. Следите за нами в Twitter чтобы получать все последние обновления.

Что вам понадобится

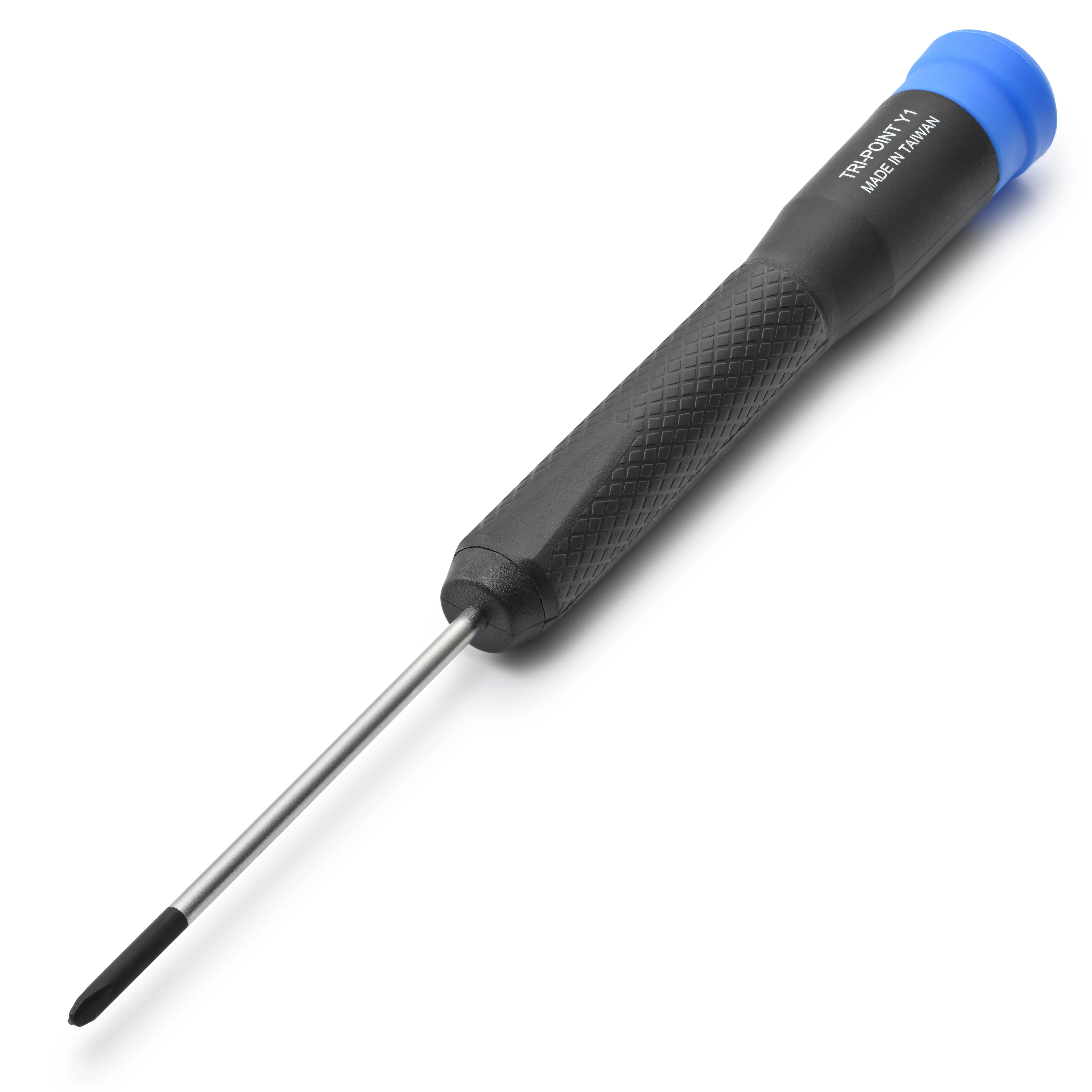

Инструменты

•

•

•

•

Шаг 1 Разборка MacBook Pro 15' Unibody Early 2011

• Мы получили в свои руки новейший ноутбук Apple в корпусе Unibody. Это первый портативный компьютер Apple с четырёхъядерным процессором: Core i7 от Intel.

• Эта машина оснащена Thunderbolt, новым соединением ввода-вывода, которое объединяет PCI Express и DisplayPort в один разъем.

• Thunderbolt заявляет, что обеспечивает пропускную способность 10 Гбит/с как на входе, так и на выходе. Похоже, что и PCI Express, и DisplayPort получают свой собственный канал передачи данных со скоростью 10 Гбит/с. Это очень удобно, поскольку вы не хотите, чтобы ваш дисплей конкурировал с внешним жестким диском за пропускную способность.

• Вы можете подключить к Thunderbolt до 6 устройств, включая до 2 HD-дисплеев. На сегодняшний день это не проблема, поскольку мы пока не знаем даже о 6 устройствах, поддерживающих Thunderbolt. Если соединение получит широкое распространение, ограничение в 6 устройств может стать проблемой для некоторых людей.

• Для сравнения, FireWire поддерживает до 63 устройств в последовательной цепочке, а USB не поддерживает последовательную цепочку.

Шаг 2

• Эта машина по-прежнему является моделью A1286. Apple использует этот номер модели с октября 2008 года.

• Apple по-прежнему включает предупреждение о том, что MacBook Pro нельзя выбрасывать в мусорное ведро. Эти предупреждения отсутствовали на iPhone Verizon, который мы разбирали несколько недель назад..

Шаг 3

• Нижний корпус крепится десятью винтами Phillips #00. Винты pentalobe отсутствуют, поскольку Apple по-прежнему считает оперативную память и жёсткий диск заменяемыми. Однако, как и в аппарате, который он заменяет, батарея не является сменной (по крайней мере, по мнению Apple).

• Оперативная память в этой машине - PC3-10600 RAM. Это та же самая оперативная память, которая используется в 21,5- и 27-дюймовых iMac 2010 года выпуска, но отличается от оперативной памяти более ранних ноутбуков Apple. Оперативная память PC3-10600 обратно совместима с оперативной памятью PC3-8500 в старых моделях MacBook Pro Unibody, но вы не можете использовать старую оперативную память PC3-8500 в этой машине.

Шаг 4

• Этот аппарат может похвастаться батареей емкостью 77,5 Вт-ч. Это та же емкость, что и у предыдущей версии, но заявленное время автономной работы сократилось с 8-9 часов до 7 часов. Действительно ли производительность снизилась, или Apple стала более реалистичной в своих оценках? У нас нет 7 часов, чтобы ждать и выяснять это, поэтому мы оставим это расследование тому, у кого есть полностью собранное устройство.

• Как и в предыдущей версии, батарея крепится винтами Tri-Wing.

Комментарии к шагу

третий винт спрятан в верхнем левом углу

*левый угол

Шаг 5

• Отсоединить батарею достаточно просто с помощью палочки.

• В этой модели вы можете отсоединить батарею, не вынимая ее из ноутбука. Это очень удачный выбор, поскольку перед ремонтом необходимо отсоединить батарею.

Шаг 6

• Беспроводная карта поддерживает беспроводную связь 802.11n с 3 антеннами, а также, похоже, специальную антенну для Bluetooth 3.0.

Комментарии к шагу

На самом деле это скорее вопрос. Это лента или тонкий матовый пластик, удерживающий ленту, похожую на антенну?

Это металлическая тканевая лента, которая, вероятно, заземляет кабель и защищает разъем от электромагнитных помех.

Кто-нибудь внимательно рассмотрел винты, крепящие оптический привод? Мне интересно, какая отвертка мне может понадобиться, поскольку Apple, похоже, больше не использует там крестообразные винты.

Это винты T6 Torx.

Есть ли возможность обновления до 802.11AC?

Здравствуйте

Что делать, если на моем месте WiFi пишет, что не установлено ни одно устройство?

Я его не заменил

Шаг 7

• После удаления припаянного EMI-экрана мы обнаруживаем беспроводную связь 802.11n, обеспечиваемую Broadcom BCM4331 'Одночиповое двухдиапазонное беспроводное решение 802.11n 3x3'. За поддержку Bluetooth 3.0 отвечает BCM2070 в отдельной экранированной секции платы.

• По словам Broadcom, чип BCM4331 обеспечивает 'три передающих и три принимающих потока данных в диапазонах 2,4 и 5 ГГц. Увеличение количества потоков и антенн обеспечивает более высокую скорость, большую дальность действия, меньшее количество прерванных соединений и лучшее общее покрытие беспроводной сети'.

• На сайте Broadcom контроллер Bluetooth BCM2070 описывается следующим образом: 'Broadcom BCM2070 - это монолитный, однокристальный, автономный базовый процессор с высокопроизводительным интегрированным 2,4-ГГц радиочастотным приемопередатчиком. Он полностью совместим с Bluetooth 3.0 и всеми предыдущими стандартными функциями... с использованием передовой 65-нм технологии LP CMOS'.

• Кронштейн беспроводной карты выполнен из алюминия, а не из пластика, как в предыдущих версиях. Возможно, это изменение было сделано по тепловым причинам, поскольку для передачи тепла от платы к ее алюминиевому кронштейну используется заметная розовая термопрокладка.

Комментарии к шагу

Я попытался отредактировать шаг 7, чтобы указать на чип BCM2070 Bluetooth и на то, что 3 антенны предназначены для Wi-Fi, а четвертая - для Bluetooth, но правка была отклонена без объяснения причин. Похоже, полная и правильная информация здесь нежелательна.

Может ли кто-нибудь сказать мне размер винтов, удерживающих пластиковое крепление беспроводной пластины?

Не размер отвертки, а сам винт. На один из них было нанесено слишком много локтида, и он не откручивается, не повредив головку.

Sam problema for me....I Don't know The tape offerte The screw And what kind of screedriver is needed to remove it

Шаг 8

• Как и в большинстве 15-дюймовых ноутбуков Unibody, здесь есть два вентилятора. Чтобы обеспечить прохладу, по всему устройству разбросано множество датчиков температуры, в том числе возле трекпада, в батарее и на логической плате.

Комментарии к шагу

Какой тип отвертки использовался для снятия вентиляторов?

Привет, Родриго! Это руководство по разборке, и его не следует использовать для ремонта! Вы можете посмотреть наше полное руководство или руководство по замене левого или правого вентилятора. Винты будут T6 Torx.

Шаг 9

• Основная плата извлекается вместе с радиатором. Это очень удобно, так как в этом случае снимать радиатор и наносить термопасту придется только при полной замене логической платы.

Шаг 10

• На этой машине есть не только большой основной радиатор, но и два радиатора поменьше.

• Святая термопаста! Время покажет, приведет ли обильное нанесение термопасты на CPU и GPU к проблемам с перегревом в будущем.

• Сайт 15-дюймовый Unibody середины 2010 года был оснащен только одним большим радиатором для охлаждения CPU и GPU. Также в этой ревизии присутствовал чип переключения графики, показанный на втором изображении, но он не получил радиатора.

• Чип под радиатором на третьем изображении - это новый чип, который, скорее всего, является контроллером Thunderbolt.

Комментарии к шагу

Intel BD82HM65 Platform Controller Hub - это не просто 'чип переключения графики'. Это концентратор ввода/вывода, где все различные интерфейсы ввода/вывода собираются вместе, прежде чем попасть в процессор и память. Сюда входят PCIe, USB 2.0, SATA, ethernet, HD audio и другие интерфейсы, а также выходы дисплея.

Вопрос по термопасте. Поскольку большое количество термопасты, нанесенной на CPU и GPU, в будущем приведет к перегреву, рекомендуется ли нам заново нанести термопасту, чтобы избежать проблем в будущем, особенно с перегревом? Полагаю, это, вероятно, приведет к аннулированию гарантии. Кто-нибудь может что-нибудь посоветовать?

Что касается некачественной термопасты;

Почему это может быть проблемой? Пока теплопроводящие поверхности покрыты, простая установка радиатора удалит все излишки, пока они не застыли, оставив необходимую толщину и покрытие для работы.

Конечно, это не так красиво, но разве вы видите это каждый день? А излишки на покрытые зеленым лаком части чипа (чипов) не окажут никакого влияния.

Лучше оставить все как есть, чем вызывать массовую панику не очень способных людей, отрывающих радиаторы, зачищающих чипы наждачной бумагой и наносящих пасту на один угол, думая, что это обеспечит оптимальную производительность или что-то в этом роде...

Наверное, мне также следовало бы сказать: если у одного из них нанесение пасты не слишком эстетично, это не значит, что так будет у всех. Я уверен, что есть инструменты для мониторинга температуры, которые помогут вам увидеть, есть ли недостаток, без необходимости открывать крышку.

Прошло шесть лет с момента выпуска этой модели, и я, как и многие другие, только что поджарил свою третью логическую плату. Большинство людей полагают, что дело в самом графическом чипе, другие считают, что причиной поломки (для которой Apple в итоге запустила программу ремонта, завершившуюся в конце 2016 года) стали неисправные конденсаторы. Интересно, что здесь, недалеко от дня его рождения, мы видим свидетельства работы инженеров, которые явно были очень озабочены охлаждением.

Я снял радиаторы для микросхем IO и Thunderbolt, чтобы поместить плату в печь (проблемы с GPU... это было либо это, либо порог). Когда я пошел ставить эти два радиатора обратно, между ними и поверхностью чипа образовался большой зазор, который обычная термопаста не заполнит. Есть ли специальный тип толстой пасты, которую я должен использовать? В итоге я просто немного подогнул винтовые выступы вверх, чтобы уменьшить зазор, но у меня есть еще один, и мне интересно, есть ли у кого-нибудь какие-нибудь соображения на этот счет.

Есть ли какие-нибудь минусы в замене термопасты на термопрокладки?

Шаг 11

• Порт Thunderbolt показан в левом верхнем углу первого снимка. Также видны следы, ведущие, как мы полагаем, к микросхеме контроллера Thunderbolt.

• На втором снимке - графический процессор AMD Radeon HD 6490M.

• Если вы задаетесь вопросом о GPU AMD, то ATI была приобретена компанией AMD в 2006 году. Однако только в последние несколько месяцев AMD отказалась от имени ATI и начала маркировать свои графические чипы именем AMD.

• На третьем рисунке - четырехъядерный процессор Intel i7.

Шаг 12

• Лицевая сторона логической платы (гигантскую версию можно увидеть здесь):

• Intel BD82HM65 Концентратор контроллера платформы

• AMD Radeon HD 6490M Графический процессор (маркирован как AMD 216-0809000)

• Четырехъядерный процессор Intel i7-2630QM Мобильный процессор (обозначен как 2V041112A0127)

• Интегрированный гигабитный Ethernet-контроллер Broadcom BCM57765B0KMLG и контроллер чтения карт памяти

• Intel L051NB32 EFL (мы предполагаем, что это контроллер порта Thunderbolt)

• Parade PS8301 U08FUC

• TDK 6T213HF 1045 H

Комментарии к шагу

Если верить спецификациям Apple, то на сайте Intel можно найти 3 модели процессоров i7 в 15-дюймовом MBP 2011 года:

Сравнение Intel Mobile i7Гиперссылка

Итак, от низкой до высокой производительности, чипы должны быть:

2,0 ГГц Quad Core i7-2630QM

2,2 ГГц Quad Core i7-2720QM

2,3 ГГц Quad Core i7-2820QM

Хаб Intel H65 PCH, похоже, относится к степпингу B3 без ошибки SATA (SLJ4P). Чипсеты с ошибками степпинга B2 были SLHxx.

Контекст, относящийся к проблеме Sandy Bridge: https://www.tomshardware.com/news/Cougar-...

Вы не отметили важную микросхему контроллера LSI FW843 Firewire в шаге 12 (она находится между Broadcom BCM57765B0KMLG и микросхемой Parade PS8301).

PS8301 может быть повторителем Display Port. Похожая деталь находится здесь:

https://www.paradetech.com/wp-content/upl...

Номер чипа AMD Radeon, который вы указали (216-00809000), неверен, он должен быть 216-0809000.

Будьте здоровы.

Шаг 13

• Обратная сторона логической платы (гигантская версия здесь):

• Samsung K4G10325FE-HC04 Графическая память GDDR5 SGRAM объемом 1 Гб (128 Мб), всего 2 Гб (256 Мб)

• Аудиоконтроллер Cirrus 4206ACNZ

• SMSC USB25138 Семейство контроллеров-концентраторов USB 2.0

• Lattice Semiconductor LFXP2-5E Недорогая энергонезависимая ПЛИС (Field-programmable Gate Array)

• ST Microelectronics 6640 N053

• Intersil ISL6263 CHRZ и ISL6236 IRZ Однофазные синхронно-баксовые ШИМ-регуляторы напряжения для приложений питания ядра GPU

• Cypress CY8C24794-24L

Комментарии к шагу

1гб это не 128мб...

Но 1 Гбит (Гб) - это 128 Гбайт (Гб). Я тоже не в восторге от этой нотации, поскольку она приводит к путанице. Слишком много сокращений, похоже.

Шаг 14

• Кроме различий в логических платах, этот аппарат мало чем отличается от своих 15-дюймовых Unibody-предшественников.

• Небольшие пластиковые пластины, приклеенные рядом с петлями дисплея, похоже, удерживают кабель данных дисплея и пучок антенного кабеля в неподвижном состоянии при открытии и закрытии дисплея.

• SuperDrive, используемый в этой машине, имеет номер модели UJ8A8, что предположительно отличает его от модели UJ898, используемой в 15' Unibody середины 2010 года.

Комментарии к шагу

В вашем обзоре показана машина на базе жесткого диска. Если бы я купил SSD 128gb & добавил HDD через MCE Optibay, я бы стремился переместить SDD в OptiBay, потому что https://www.ehmac.ca/anything-mac/84938-d... 'обычный слот для hdd имеет датчик внезапного движения, который должен быть у hdd, а оптический отсек не имеет датчика внезапного движения, который для ssd не имеет значения'.

Согласно https://en.wikipedia.org/wiki/Sudden_Moti... В прошлом в MacBook Pro использовался чип трехосевого акселерометра Kionix (KXM52-1050) для защиты жесткого диска. Тем не менее, на фотографиях разбора я не увидел чипа KXM (но не нашел их и на прошлых моделях).

Мой вывод/предположение заключается в том, что все модели SSD собираются на заказ, а не на основе готовых HDD. Диск считается заменяемым пользователем - таким образом, пользователи могут поменять HDD на SSD или (что менее вероятно) SSD на HDD - это означает, что материнские платы должны быть идентичными и включать датчик внезапного движения.

Я полагаю, что перемещение SSD в OptiBay и добавление HDD потребует изменения настроек PRAM / NVRAM.

У меня есть запрос в MCE Technologies с просьбой проверить. https://www.facebook.com/permalink.php?st... - они прислали письмо, в котором сообщили, что в течение нескольких дней будут известны их официальные мнения. По этой ссылке видно, что люди уже пристраивают уходящие модели с OptiBay.

Шаг 15

• Одно, что нас немного беспокоит в новых моделях, - это контроль качества.

• Оторванный винт возле корпуса сабвуфера и незакрытый разъем ZIF для ИК-датчика - это не то, что можно найти в абсолютно неповрежденном компьютере с базовой ценой $1800.

Шаг 16

• MacBook Pro Unibody 15' Early 2011 Оценка ремонтопригодности: 7 из 10 (10 - самый простой в ремонте).

• Легко снимаемая нижняя панель и легкодоступный разъём батареи позволяют легко ремонтировать большинство компонентов, не трогая винты батареи.

• Конструкция Unibody обеспечивает легкий доступ к большинству компонентов с минимальным количеством дополнительных усилий, необходимых для того, чтобы добраться до них.

• Невероятное количество предварительно нанесенной термопасты может привести к проблемам в дальнейшем.

• Трехгранные винты не позволяют обычному человеку самостоятельно заменить батарею.

• Замена ЖК-дисплея по-прежнему очень сложна, что может привести к разбитию передней стеклянной панели.
