Разборка MacBook Pro 15" Unibody Mid 2010
Введение
Оставайтесь с нами, чтобы посмотреть на одну из последних ревизий линейки MacBook Pro от Apple - MacBook Pro с процессором Intel Core i5.
Мы рассмотрели Core i5 14 апреля 2010 года.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка Tri-point Y0 | Источник - ifixit.com
Шаг 1 Разборка MacBook Pro 15' Unibody Mid 2010
Потребность Apple в более быстрых и качественных процессорах заставила ее включить Core i5 и i7 в свою последнюю линейку MacBook Pro.
Спецификации нашего нового MacBook Pro:
2,4 ГГц Intel Core i5 с 3 МБ общего кэша третьего уровня
4 ГБ оперативной памяти DD3 SDRAM 1066 МГц
15,4-дюймовый широкоформатный глянцевый дисплей со светодиодной подсветкой
Intel HD Graphics и NVIDIA GeForce GT 330M с 256 МБ оперативной памяти GDD3
Комментарии к шагу
Каковы шансы, что материнская плата для этой модели будет взаимозаменяема с предыдущей для легкого апгрейда?
Ну, я облажался. Моя отвертка не была магнитной, поэтому я потерял один из маленьких винтов. Пока я охочусь, есть ли где-нибудь, что я мог бы купить один или набор?
Так полезно!!!!!!
Мне нужен ic аудио контроллер?
Шаг 2
Apple по-прежнему использует номер модели A1286 для нового MacBook Pro. Нам придется найти новый способ отличить этот ноутбук от предыдущих моделей.
Возможно, модель A1286 Core i5? Только время покажет.
Шаг 3
Сняв заднюю крышку, можно приступить к работе.
Обслуживать батарею не так-то просто, поскольку для того, чтобы извлечь ее из корпуса, вам понадобится трехгранная отвертка.
Комментарии к шагу
Какой размер трехгранной отвертки нужен?
У меня такой же вопрос. Я только что купил новый MacBook Pro и хочу приобрести трехгранную отвертку, чтобы снять задний корпус для замены жесткого диска.
У меня есть 6 наборов отверток, хороших, но без трехгранных насадок.
Делаете.ру предлагает два набора бит для отверток, оба содержат биту Y0, необходимую для извлечения винта:
набор из 54 предметов
набор из 26 предметов
Отлично! Спасибо, Брэди.
Чарли
Действительно ли винты с тремя крыльями держат заднюю панель, или они предназначены только для фиксации батареи? Онлайн-инструкции Apple по замене HD для 17-дюймового i7 (здесь) говорится, что вам нужен только #00 Phillips.
Эрик,
Филлипс нужен только для задней панели. Если вы хотите снять батарею, вам понадобятся биты triwing.
Чарли
Купил! Спасибо. Теперь у меня 6 хороших наборов отверток :-)
Упс, теперь у меня их 7.
Шаг 4
Сняв заднюю крышку, вы обнаружите устройство, которое ничем особенным не отличается от предыдущих моделей MacBook Pro.
Как обычно, есть наклейка, предупреждающая о необходимости извлечения батареи. Почему, Apple?
Шаг 5
Глупая наклейка... Вы не можете нас остановить!
По какой-то странной причине Apple перестала использовать пятиконечные винты Torx, которые встречались в других 15-дюймовых корпусах MBP Unibody, в пользу винтов с тремя точками. Как бы вы ни старались, Apple, вам не победить. Все отвертки у нас здесь.
Аккумулятор теперь рассчитан на 77,5 Вт-ч. Это чуть больше, чем 73 Вт-ч, установленные в прошлогодней 15-дюймовой модели, но недостаточно, чтобы объяснить 1-2 часа автономной работы, которые Apple заявляет для этой машины.
Возможно, они оптимизировали энергопотребление Pro?
Комментарии к шагу
То же самое касается запроса на размер Tri-Wing. Только что заказал новый 1 ТБ HD, и хочу иметь под рукой нужный инструмент, когда он будет доставлен.
Делаете.ру имеет два набора бит-драйверов, оба из которых содержат биту Y0, необходимую для извлечения винта:
Набор из 54 предметов
набор из 26 предметов
Нужно ли вынимать батарею, чтобы заменить жесткий диск? Я вижу на диске тянущуюся пластину, она откидывается?
Только два винта philips удерживают HD. Затем вам понадобится маленький торкс, чтобы открутить 4 шпильки по краям HD.
Шаг 6
Расположение платы Wi-Fi/Bluetooth - одно из немногих значительных изменений, внесённых в новую модель.
Ее расположение очень напоминает таковое в MacBook Unibody.
Шаг 7
Для извлечения блока AirPort/Bluetooth сначала необходимо отсоединить три антенных разъема с помощью пластикового пассатижа.
Единственный винт - это все, что удерживает сборку на месте.
Чтобы отделить карту AirPort Express, необходимо выкрутить еще два винта.
Шаг 8
Крупный план карты AirPort Extreme.
Эта карта AirPort немного отличается от той, что установлена в крышке муфты на MBP 15' Unibody конца 2008 и начала 2009 года..
На самом деле это та же самая плата AirPort/Bluetooth, которая установлена в пластиковом корпусе MacBook Unibody.
Комментарии к шагу
Есть ли дополнительное пространство в крышке муфты, после того как они переместили плату? Поставили ли они на ее место антенну?
Я хотел бы знать, является ли батарея взаимозаменяемой с предыдущим 15 'MBP, т.е. Можно ли поставить НОВУЮ батарею в старый MBP & будет ли он заряжаться до более высокой емкости & если да BMARK, чтобы увидеть, если это достойное обновление для старой батареи.
Если & когда вы будете разбирать 13' MBP, ответ на этот вопрос тоже необходимо знать, пожалуйста!
Шаг 9
Разъемы слева направо:
Антенна Wi-Fi/Bluetooth
кабель камеры
Оптический привод
Провода динамиков
Жесткий диск
В связи с изменением дизайна интерфейса AirPort/Bluetooth его соединения больше не интегрированы в кабель камеры, что значительно уменьшает размер разъема.
Шаг 10
Убрав антенну, можно извлечь оптический привод.
В новом MacBook Pro используется тот же жесткий диск Seagate, что и в предыдущей модели.
Комментарии к шагу
Поддерживает ли отсек HD диски диаметром 12,5 мм?
Подойдет ли крепление для дисков MCE OptiBay, как в предыдущей модели?
Какие винты/разъемы нужно открутить, чтобы вытащить жесткий диск? Я не хочу снимать больше, чем нужно.
Можно ли установить сюда 12,5-миллиметровый жесткий диск?
W801480XAGU - MacBook Pro 15-inch Mid-2010 - ограниченная гарантия
Техническая поддержка по телефону: Активная
Ваш продукт имеет право на бесплатную техническую поддержку по телефону в течение первых 90 дней.
Предполагаемая дата истечения срока действия: 13 июля 2010 г.
Покрытие ремонта и обслуживания: Активно
На ваш продукт распространяется право на ремонт и обслуживание оборудования в соответствии с ограниченной гарантией Apple.
Предполагаемая дата истечения: 13 апреля 2011 г.
Решил проверить гарантию на MacBook Pro, над которым работал Делаете.ру.
Огромное спасибо Делаете.ру, особенно Люку и Кайлу за отличную идею и прекрасные руководства по ремонту! Делаете.ру, vFixit, мы спасаем мир!
Шаг 11
Для извлечения динамика и сабвуфера в сборе требуется открутить четыре жалких винта, крепящих их к верхнему корпусу.
Apple немного изменила конструкцию этого блока динамиков, перейдя от единого пластикового корпуса к отдельным пластиковым корпусам для динамиков и сабвуфера, которые соединены проводами.
Шаг 12
Поскольку плата AirPort/Bluetooth установлена внутри цельнометаллического корпуса этой машины, Apple добавила антенну, которая крепится на рамке для отверстия оптического привода. Очень умно!
Эта антенна не встречается на MacBook Unibody, вероятно, потому, что корпус этого устройства пластиковый и блокирует меньше радиочастотного излучения.
Комментарии к шагу
Эта антенна предназначена только для Bluetooth или является частью системы tri-MIMO 802.11n? Кроме того, не знаете ли вы, где расположены две другие антенны на дисплее? Являются ли эти антенны специфическими для каждого диапазона (выделенные/раздельные антенны 2,4 и 5 ГГц)? Эта информация может быть полезна для оптимизации приема...
Одна из антенн предназначена для Bluetooth. Используемое радио от broadcom поддерживает только MIMO 2x2.
https://www.broadcom.com/products/Wireles...
На шаге 11 в Macbook упоминается:
'Все три антенных кабеля, похоже, направлены в блок дисплея. Это может улучшить дальность действия Bluetooth, поскольку на предыдущих MacBook антенна Bluetooth располагалась над оптическим приводом, а не внутри дисплея'.
Подключена ли эта новая антенна на MBP к тому же порту (J?) на плате Airport, что и вышеупомянутая антенна в блоке дисплея? Похоже, что эта антенна используется только для Bluetooth, а две другие остаются для WiFi (2,4 и 5 ГГц). Правильно ли это? Если да, то никакого улучшения производительности WiFi радио по сравнению с предыдущими MBP не будет.
Как снимается эта деталь? Кажется, что его держит клей или что-то в этом роде. Я удалил один винт, удерживающий его, но он не сдвинется с места... есть помощь?
У меня был тот же вопрос, и после нескольких часов поиска в сети я не смог найти ответа. В запасной части, которую я купил в Китае и которая должна была быть абсолютно новой, но, очевидно, не была, отсутствовала эта антенна. Поэтому я попробовал просунуть под нее лезвие iSesamo, прошел примерно половину пути и остановился, опасаясь повредить тонкую металлическую пластину. Затем я обмакнул ее в клейкую жидкость и снова попытался просунуть под нее, но это нисколько не помогло. Наконец, я приложил к нему тепловую пушку с температурой около 300F, и он вышел довольно легко, если продолжать протаскивать лезвие до конца. Клей все еще был довольно липким и удерживал его на месте на новом корпусе.
Надеюсь, это кому-нибудь поможет...
Я так счастлив, что нашел это сейчас. У MacBook Pro 15' 2012 года выпуска по сути такая же антенна bluetooth. Я случайно сломал провод и нашел замену, но не смог понять, как удалить сломанный. Я собираюсь взять тепловую пушку и размягчить клей, чтобы можно было вынуть его и заменить.
Шаг 13
После снятия двух вентиляторов охлаждения и отсоединения множества разъемов логическую плату и плату DC-In можно извлечь как единое целое.
Шаг 14
Логическая плата и радиатор в сборе.
Расположение динамиков, микрофона и портов не изменилось по сравнению с предыдущими моделями MBP 15' Unibody.
Шаг 15
Процессор Intel Core i5 с интегрированной графикой.
NVIDIA GeForce GT 330M. ОС переключается на графику NVIDIA для более требовательных приложений.
Концентратор контроллеров платформы Intel BD82HM55 S LGZS. Интересно, что хаб не подключен к радиатору. По всей видимости, с поверхности кремния конвектирует достаточно тепла, чтобы отвести небольшое количество тепла, выделяемого при переключении графики.
Комментарии к шагу
Отличная работа. Можете ли вы сделать такую же с 17-дюймовым i& и 13-дюймовым MBP?
Вы допустили ошибку в шаге 15.
Вы поставили неправильную ссылку, она отправляет на https://www.nvidia.com/object/product_gef...
Но нужно отправить сюда:
https://www.nvidia.ru/object/product_gefo...
Очень мало деталей, расположенных под углом, как это было в предыдущих однокорпусных MBP. Может быть, в целях экономии?
MBP 15' Unibody i5 поставляется с двумя возможными разрешениями экрана (1400x900 и 1680x1050). Какая логическая плата используется в данном случае? Одинаковы ли логические платы для обоих вариантов (т. е. одинаковый ли разъем LVDS и просто установлен разный ЖК-экран)?
У процессора intel есть сокет? Возможно ли извлечь процессор i5 для будущих обновлений??? что значит, что i5 2,4 GHZ встроен, а 2,53 GHz нет???
в конце концов, поддерживают ли i5 2,4 ГГц EEC????
с уважением,
Шаг 16
Мы предполагаем, что этот чип может быть своего рода переключателем между графикой Intel и NVIDIA.
Шаг 17
Теплоотводы могут быть отделены от логической платы, оставляя ее очень холодной и одинокой.
Шаг 18
Core i5 оказался не по зубам Делаете.ру.

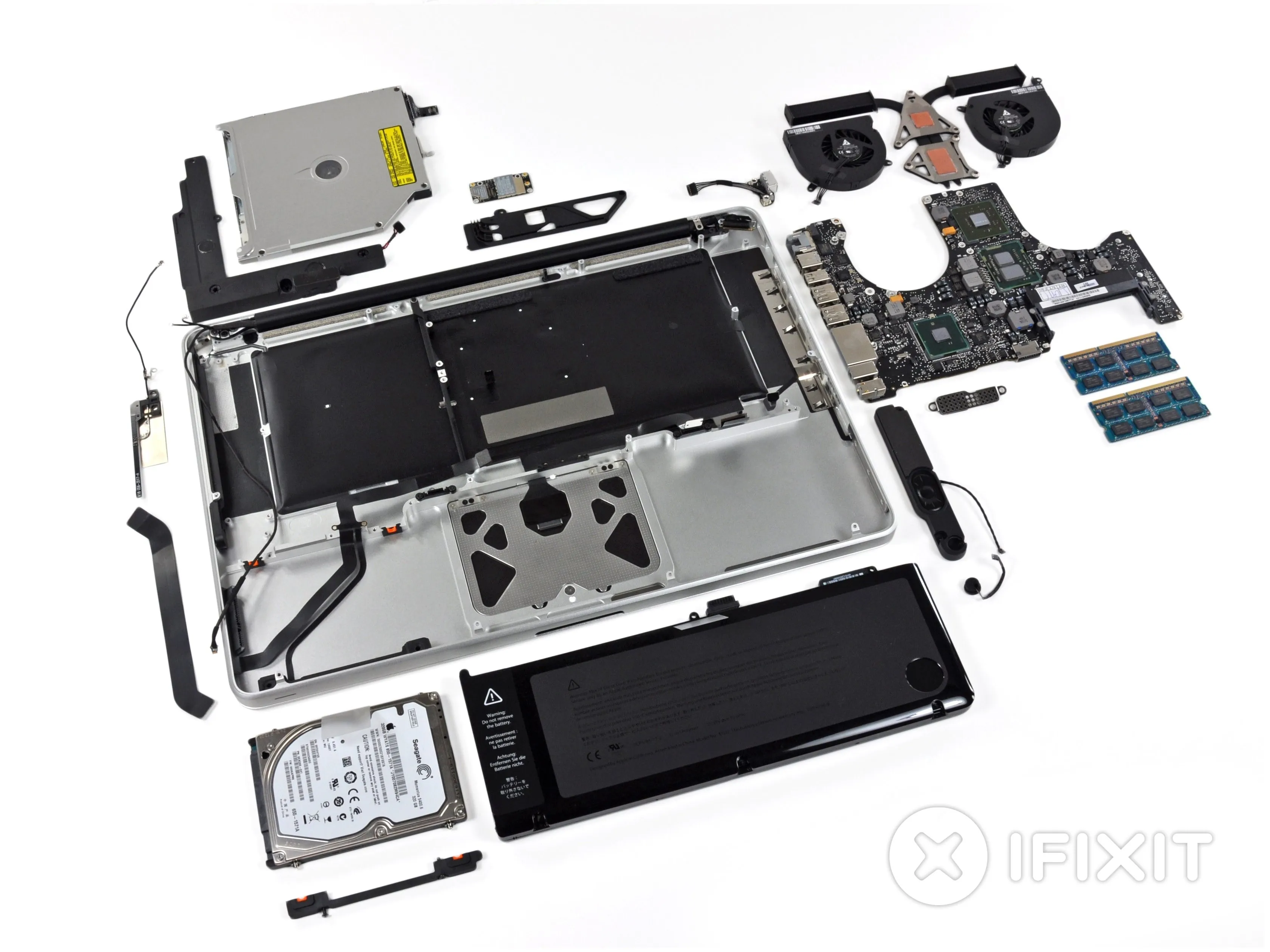

Вот останки этой чудесной машины...
Комментарии к шагу
Фантастика! Есть шанс, что вы опубликуете версию финального снимка в высоком разрешении? Я бы с удовольствием использовал его в качестве рабочего стола на моем идентичном i5 MBP. Ну, не совсем идентичный. У моего был Hitachi 320GB 5400 rpm.
Наведите курсор на миниатюру и нажмите 'Смотреть в большом размере' в левом верхнем углу.
