Разборка MacBook Pro 17" Unibody
Введение
Наш MacBook Pro 17' Unibody прибыл 17 февраля. Мы сразу же приступили к его разборке и разместили здесь фотографии разбора. Мы прокомментируем интересные изменения и проведём сравнение с другими частями MacBook.
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка T6 Torx | Источник - ifixit.com
Отвертка Tri-point Y1 | Источник - ifixit.com
Шаг 1 Разборка MacBook Pro 17' Unibody

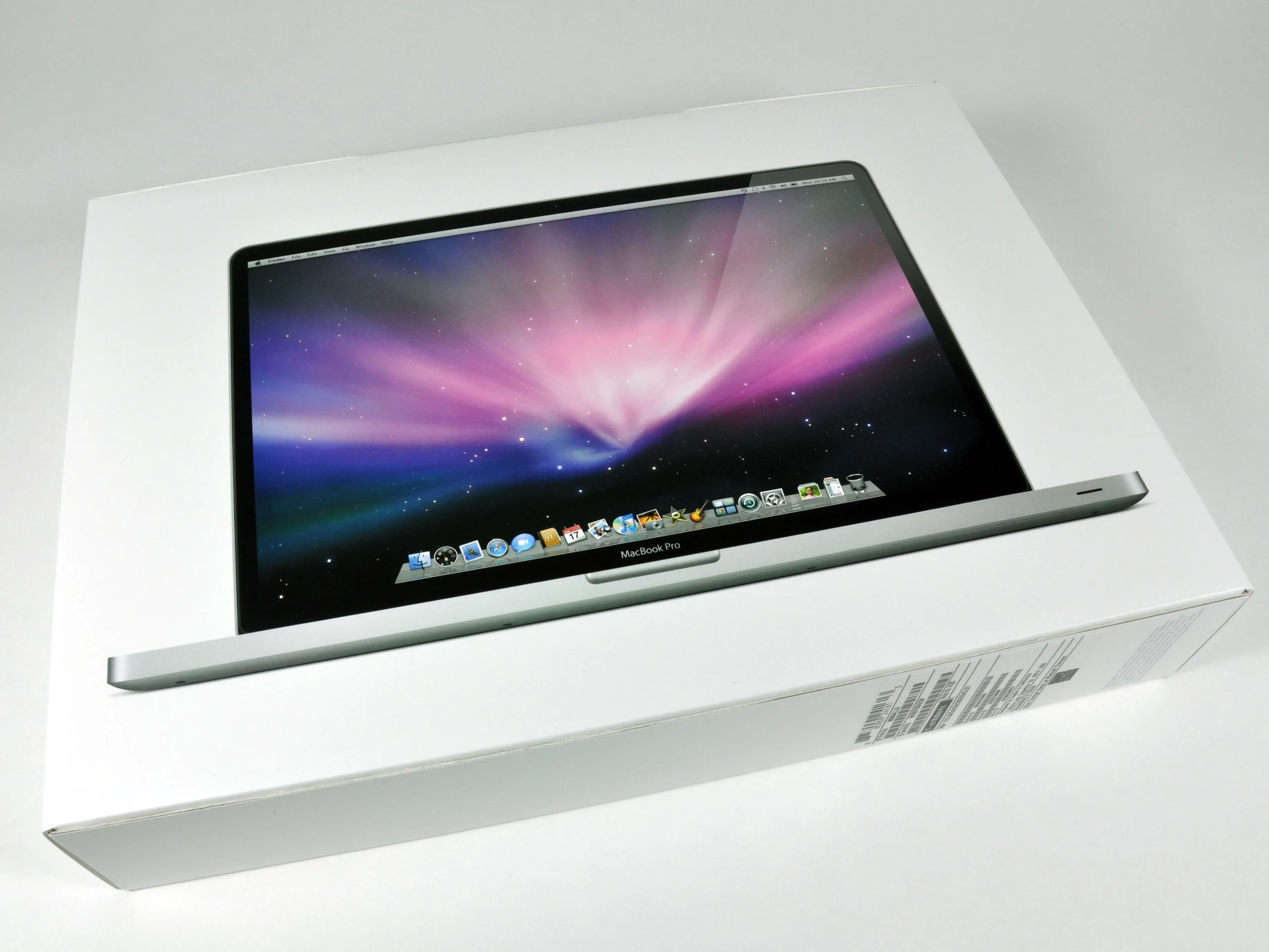

Мы получили его! Наше терпение подверглось серьезному испытанию из-за месячного ожидания этого MacBook Pro 17'.
Мы будем сообщать в Twitter об интересных вещах, которые мы обнаружим по мере эксплуатации. В течение следующих нескольких дней мы также будем публиковать интересные заметки в нашем блоге.
Не стесняйтесь комментировать конкретные шаги по ходу работы. Если у вас есть просьбы о просмотре конкретных частей, мы постараемся сделать все возможное, чтобы удовлетворить их.
Комментарии к шагу
Кто-нибудь, пожалуйста, запустите SwitchResX на 17-дюймовом unibody и используйте функцию 'Export DDC' для извлечения информации о дисплее. Пожалуйста, сообщите номер модели используемой ЖК-панели.
Привет, я только что сделал это - LG Philips LP171WU6-TLA1. Никакой информации не удалось найти через google, кажется, это слишком новая модель.
Здравствуйте, я не смог увидеть модуль Wi-Fi, вы можете определить его?
Шаг 2
Посмотрите на все аксессуары, которые вы получаете за 2799 долларов!
85-ваттный адаптер питания
87-страничное руководство пользователя
Два DVD-диска с восстановлением программного обеспечения
Одна маленькая черная чистящая салфетка
Мы наполовину ожидали, что Тим Кук выпрыгнет из коробки. Но этого не произошло.
В комплекте нет адаптера Mini DisplayPort. С вас 29 долларов, пожалуйста.
Комментарии к шагу
У вас есть чистящая подушечка!?! Черт, Apple снова меня обманула.
Вы получите ее в комплекте с iMac.
Кроме того, $2799 - это очень много.
Шаг 3
Физические размеры: 0,98 x 15,47 x 10,51 дюйма и 6,6 фунта.
Для сравнения, 15-дюймовая модель имеет размеры 0,95 x 14,35 x 9,82 дюйма и вес 5,5 фунта.
В черноте этого экрана есть что-то почти духовное. К нашему огорчению, на нем нет звезд, и Дэвида Боумана нигде не видно.
Комментарии к шагу
'Он [Джонатан Айв, старший вице-президент Apple по промышленному дизайну] понимает, что дело не в самом предмете. А в том, какой опыт этот объект создаст'.
- Виктор Эрмоли, декан Школы дизайна в Колледже искусств и дизайна Саванны, в журнале Mac|life за декабрь 08 г., Знакомство с 10 лучшими влиятельными людьми Apple.
Не могли бы вы выложить сравнение разных моделей бок о бок? Я не могу представить себе только номера.
Лок, мы бы с удовольствием это сделали, но, к сожалению, сейчас у нас нет 15-дюймового корпуса! Если вы найдете фотографию в Интернете, я размещу ссылку на нее.
Что-нибудь мешало вам заменить батарею, что это за наклейка, похожая на бирку, ломается ли она или указывает на то, что вы сняли батарею?
Нет, наклейка не ломается. Я не думаю, что они могли бы как-то определить, что вы его разобрали, если бы вы были осторожны.
https://www.sizeasy.com/page/size_compari...
Спасибо! Это классный сайт, но сравнение не загрузилось для меня, я просто получил колесо спиннинга. Я попробую позже.
У меня работает в Firefox, в других браузерах не пробовал.
Ага, теперь лучше, спасибо!
Большое спасибо, у меня был идентичный вопрос (возможно, плохо сформулированный) на странице 2.
Это именно то, что я хотел узнать.
Я не получил свой, но для настройки 'клика' Glasspad, удаление батереи кажется единственным способом.
Еще раз спасибо
Шаг 4
Лакомые кусочки из системного профилировщика Apple:
Ёмкость 12 820 мАч. Да, это 12,8 АМП ЧАСОВ. Будем надеяться, что он действительно выдержит 1000 циклов разрядки, которые заявляет Apple.
Наш аккумулятор уже успел отработать 3 цикла! Интересно, а знаменитая фабричная девушка протестировала нашу.
В каждый слот, как и ожидалось, установлен чип оперативной памяти DDR3 1067 МГц объемом 2 ГБ.
В качестве жесткого диска используется SATA-накопитель Hitachi HTS543232L95A02 объемом 320 ГБ с контроллером NVIDIA MCP79 AHCI-контроллер.
Модель, которую мы приобрели, оснащена процессором Intel Core 2 Duo с тактовой частотой 2,66 ГГц и общим кэшем L2 объемом 6 МБ.
Шаг 5
Нижний регистр. Apple использует широкие и тонкие черные резиновые ножки на Unibody Pros, что отличается от маленьких бамперов на алюминиевых ревизиях.
По периметру нижнего корпуса расположено десять винтов Phillips, которые необходимо открутить:
Семь 3-мм винтов
Три винта диаметром 14 мм
В руководстве пользователя Apple для этого компьютера есть инструкции по снятию нижнего корпуса. Но в них неправильно указана длина одного из винтов. Мы обещаем исправить это в нашем руководстве по ремонту.
Серийный номер компьютера выгравирован на алюминиевом нижнем корпусе, а не на верхнем, как у других машин Unibody.
Шаг 6
Мы выкрутили винты и теперь откручиваем нижний корпус.
На втором снимке видны прекрасные внутренности. Посмотрите, какой огромный аккумулятор!
Серийный номер теперь выгравирован на нижнем корпусе, а не на верхнем корпусе Unibody, как на 15' Pro и 13' Unibody.
Комментарии к шагу
Не могли бы вы сфотографировать материнскую плату с близкого расстояния, а затем, возможно, с общего вида, чтобы мы могли получить представление о том, как все устроено внутри?
Вот крупный план в высоком разрешении.
ОМГ!!! спасибо!
Насколько открыто вентиляционное отверстие, где экран подключен к основанию? И еще, запечатана ли клавиатура под ним? В клавиатуру уже залетали маленькие жучки, и меня сводит с ума мысль о том, что в моем компьютере могут быть мертвые жучки.
Да, она под всем этим
Шаг 7
Отсоедините разъем аккумулятора.
Вероятно, стоит отсоединить этот кабель, прежде чем продолжать разбирать устройство.
На втором фото - извлечение микросхемы оперативной памяти DDR3 объемом 2 ГБ.
Комментарии к шагу
Попробуйте запустить ноутбук без батареи, т. е. используя только кабель питания. Будет ли он работать?
Поскольку я использую ноутбук, только когда он стоит на столе, и поэтому всегда подключаю его к адаптеру переменного тока, зачем сокращать срок службы батареи, если он может работать без нее.
Да, он будет работать нормально.
Вы можете работать без батареи, но иметь ее в комплекте довольно полезно. Аккумулятор - это, по сути, 'резервная копия', обеспечивающая питание компьютера, если что-то случится с сетью переменного тока. Если вы случайно отключите компьютер от сети, а батареи не будет, вы рискуете испортить жесткий диск или просто потерять информацию.
Кроме того, нежелательно, чтобы батарея сидела без заряда. Прочитайте о том, как продлить срок службы литий-ионные батареи если вам нужна более подробная информация.
Здравствуйте!
Подскажите, пожалуйста, куда подключается карта аэропорта? Спасибо!
Шаг 8
Чтобы извлечь жесткий диск, открутите два маленьких винта Phillips, которыми черный пластиковый кронштейн жесткого диска крепится к корпусу. Потяните вверх за белый пластиковый выступ и извлеките жесткий диск из корпуса, стараясь не перетянуть кабель SATA.
Осторожно отсоедините кабель Serial ATA.
Комментарии к шагу
Не знаете ли вы, кто производит SSD на 256 ГБ, который поставляется в виде опции 'сборка на заказ'?
Нет доказательств, но я уверен, что это тот же производитель, что и SSD на 128 ГБ: Samsung.
Приятель получил свой UB17 с 256SSD.
Похоже, это Toshiba.
Изображение Apple UB17' 256GB SDD : Toshiba 256GB Unibody SSD
Номер модели :
Скриншоты ссылок на проверку www.serialata.org
Клиент, получивший его, кажется, разочарован: максимальная скорость SSD составляет 100 МБ/с, а производительность в 2,5 раза ниже, чем у Intel X25 (80 ГБ MLC).
https://www.marketwire.com/press-release/...
Кто-нибудь знает, поместится ли внутрь SSD емкостью 1 ТБ? Это был бы апгрейд!
Шаг 9
Игнорируя все предупреждения производителя, мы вынимаем несъемную батарею. Задержите дыхание!
К корпусу Unibody батарею прикрепляют три винта с тремя головками.
Комментарии к шагу
Удаление батареи 'заметно': наклейка легко отклеивается или растягивается?
Я слышал, что 'щелчок' стеклянного трекпада можно устранить, аккуратно установив винт под батареей (реальные рабочие советы для Unibody 15' и 13')
или этот доступ останется под запретом для людей, не желающих лишать себя гарантии?
Можно ли заменить надоевший слотовый супердиск на другой SATA-накопитель (скажем, HDD на 500 ГБ)?
- Будет ли достаточно пространства для головы (9,5 мм или лучше)?
- Какой разъем/часть использовать? Подойдет ли существующий разъем SuperDrive для SSD или HDD?
- Насколько сложно будет закрепить 2,5' накопитель на месте SuperDrive?
Спасибо за любую помощь, я собираюсь купить один из этих ноутбуков, и мой опыт со слотовыми накопителями побуждает меня рассмотреть альтернативные варианты использования этого пустого пространства в корпусе :)
Если подумать... дополнительный вентилятор там не помешает: Мне сказали, что 9600GT имеет тенденцию к нагреву, а я собираюсь взять процессор с частотой 2,93 ГГц.
Посмотрите: https://store.mcetech.com/Merchant2/merch...
Шаг 10
Извлеките батарею! Это было довольно просто.
Это лишь вопрос времени, когда вы сможете купить эту батарею онлайн у таких компаний, как мы.
Снятие батареи в 17-дюймовом ноутбуке напоминает MacBook Air - несколько винтов для снятия нижней части корпуса, несколько винтов на батарее, и она свободна.
Аккумулятор Apple модели #A1309, 7,3 В 95 Втч (12820 мАч).
Защитники деревьев с облегчением узнают, что она 'не содержит ртути (Hg)'.
Батарея весит 20,1 унции (1,25 фунта или 570 граммов). Это 20% от веса компьютера!
Комментарии к шагу
Эти фотографии выглядят великолепно. Здесь все так чисто.
Я всегда впечатлен тем, как Apple делает компьютеры. Я разбирал другие 'неяблочные' компьютеры, и их внутренности всегда кажутся беспорядочными и неорганизованными, с кучей пластика повсюду. Конечно, у меня есть ограниченное количество неяблочных компьютеров, но инженерам Apple стоит отдать должное.
Anatel - бразильское агентство по регулированию телекоммуникаций, а логотип - это логотип агентства:
https://www.anatel.gov.br/
Здравствуйте, не могли бы вы предоставить точные размеры 17' и 15' батареи?
Шаг 11
Плата Bluetooth находится прямо за оптическим приводом, рядом с шарниром.
Очень хорошо, что Apple перенесла её из блока дисплея (где она располагается в MacBook Unibody и 15-дюймовом MacBook Pro Unibody). Теперь владельцам Unibody не нужно менять весь дисплей в сборе ($$$), когда пропадает Bluetooth.
На нем есть логотип Anatel: BCM93046MD MINI 003WWA080264 FCC iD:QDS-BRCM1037.
Как и в других аппаратах Unibody, карта Airport находится в крышке муфты блока дисплея.
Шаг 12
Суперпривод с 8-кратной загрузкой слотов (DVD±R DL/DVD±RW/CD-RW).
Внутреннее устройство этого ноутбука вполне соответствует 15-дюймовому MacBook Pro. Позже мы опубликуем несколько сравнительных снимков деталей, чтобы показать относительные размеры.
Комментарии к шагу
Какая модель оптического привода там установлена?
SuperDrive - это SATA SuperDrive, как и в других машинах Unibody, которые мы разбирали. Однако этот привод был изготовлен компанией HLа не Panasonic, как диски, которые мы видели в 13- и 15-дюймовых Unibody-машинах. На этикетке, напечатанной на приводе, написано 'Model: GS21N'. Apple System Profiler сообщает о модели как 'HL-DT-ST DVDRW GS21N' и ревизии 'SA17'.
Не знаете ли вы BD-ROM или BD-RW, которые можно было бы заменить на этот старый DVD-привод? Обидно, что у Apple все такое высококлассное, а привод CD/DVD такой заурядный.
Упс, я пропустил: см. комментарий, ошибочно опубликованный в шаге 9, пожалуйста.
Здравствуйте,
Я также заинтересован в замене оптического привода на BD-Rom DVD/CD писатель, как это:
https://www.sony-optiarc.eu/products/blur...
Подойдет ли он?
Спасибо за ответ
Привет, Ксанталас и друзья,
Привод Blu-Ray не подойдет для MacBook Pro 17'. Привод должен
должен быть высотой 9,5 мм, чтобы поместиться в ноутбук.
Спасибо Миро. Может кто-нибудь подсказать мне, какой привод используется (вендор и ID), так как я не нашел таких маленьких по высоте приводов.
Спасибо.
Привет, xanthalas,
Я украл это у Люка пост от 17 февраля: 'SuperDrive - это SATA SuperDrive, как и в других машинах Unibody, которые мы разбирали. Однако этот диск был произведен компанией HL, а не Panasonic, как диски, которые мы видели в 13- и 15-дюймовых Unibody-машинах. На этикетке, напечатанной на приводе, написано 'Model: GS21N'. Apple System Profiler сообщает о модели как 'HL-DT-ST DVDRW GS21N' и ревизии 'SA17'.'
На моей машине большой провод, идущий от левого угла к плате, закрывает винт.
Это крошечный металлический разъем, и под увеличением можно увидеть маленькие язычки с каждой стороны.
Чтобы снять этот провод с платы, подцепите ногтями язычки и потяните (горизонтально) в сторону DVD-привода.
В этом руководстве подробно описано, как снять каждый разъем:
Замена логической платы MacBook Pro 17' Unibody
Вместо того чтобы показывать все эти сравнения, как насчет того, чтобы показать каждый шаг, каждый маленький незначительный кусочек чего бы то ни было, что вы снимаете, двигаете, чтобы вытащить что-то или сделать вытаскивание чего-то проще... Я собрал MackBookPro 17', и у меня есть около полудюжины деталей, которые куда-то идут, но кто знает.
Как насчет того, чтобы поставить стрелки, указывающие на разъемы, которые снимаются? А не просто перечислить 6-7 штук и предположить, что мы знаем, что это такое и, что более важно, где это находится...
Шаг 13
Нижняя часть логической платы.
Плотность расположения компонентов поражает.
Здесь находятся четыре микросхемы Samsung K4J10324QD-HC12, вероятно, видеопамять для чипсета NVidia 9600.
Шаг 14
Слева: 15-дюймовый вентилятор Unibody. Справа: 17-дюймовый вентилятор Unibody. Ниже: Квартал 'первого полета' из Северной Каролины.
На вентиляторе, изготовленном компанией Sunon, написано 'MagLev'. Это интересно! Артикул: MG45070V1
На сайте Sunon говорится: 'Благодаря использованию силы магнитной левитации (MagLev), эти вентиляторы отличаются нулевым трением без контакта между валом и подшипником. Обладая превосходной стабильностью вращения, вентилятор MagLev устраняет вибрацию и типичные колебания и дрожание, обычно присущие двигателям вентиляторов.'
'MagLev также обеспечивает отличную устойчивость к высоким температурам, что приводит к длительному сроку службы.'
В прошлом Apple уже использовала подобные вентиляторы в MacBook.
Комментарии к шагу
На днях я открыл iBook G4 поздней модели и обнаружил один из этих вентиляторов 'MagLev'... Это самая старая модель, в которой я их видел (примерно конец 2004 года).
Значит, в 15-дюймовом unibody тоже используется вентилятор MagLev?
Насколько я знаю, нет.
Мне интересно, как устроен воздушный поток у этих вентиляторов: они всасывают и выпускают воздух через задние черные радиаторы, или воздух всасывается через нижние боковые отверстия (через которые вы видите лопасти вентилятора на фотографиях), а затем вытесняется через радиатор?
Если верно второе, то я полагаю, что вентиляторы создают поток воздуха 'внутрь' материнской платы (между мобом и нижней панелью), используя все доступные трещины в стыках корпуса в качестве всасывания, что, предположительно, означает, что на компонентах быстро образуется толстая корка воздушной пыли.
Если вентиляторы всасывают и вытягивают воздух в основном через задние порты/радиаторы, как охлаждается остальная часть машины (помимо CPU и GPU)?
Какими винтами крепятся вентиляторы?
Нужно ли снимать вентиляторы с платы, если вы поднимаете плату? Похоже, что одни винты крепят плату, а другие - корпус. Я направляюсь к клавиатуре после того, как пролил воду...
Шаг 15
Откручиваем винты Phillips, крепящие перфорированные металлические крышки к корпусу Unibody. Эти крышки, похоже, защищают ленточные кабели для подключения трекпада, клавиатуры, карты памяти и жёсткого диска с последовательным интерфейсом ATA. Раньше Apple не использовала подобные металлические щитки.
Шаг 16
Нижняя часть логической платы со снятыми вентиляторами.
Отсоединяем несколько кабелей с разъемами:
LVDS, подсветка клавиатуры, iSight, динамик, ИК-датчик/датчик сна, трекпад, клавиатура, карта Express, жёсткий диск и индикатор заряда батареи.
Комментарии к шагу
Не могли бы вы сказать, какой из них является разъемом isight?
Нужна подробная информация о том, как отсоединить кабели. Непонятно, в каком направлении тянуть или поднимать, особенно огромный в правом верхнем углу.
Шаг 17
Снимите логическую плату со всеми разъемами.
Открутите следующие восемь винтов:
Шесть 3 мм крестообразных с логической платы
Два 7,2-миллиметровых крестообразных винта с платы MagSafe
Второе изображение: извлечение логической платы.
Шаг 18
Верхняя часть логической платы.
Слева рядом с портами установлены динамики.
Радиатор закрывает два чипсета NVidia и процессор.
Эта машина оснащена 512 МБ видеопамяти для NVidia 9600M. Чипсет 9400M разделяет 256 МБ системной памяти. Для переключения между графическими чипсетами необходимо выйти из системы.
Шаг 19
Снятие черного радиатора и теплопровода.
Второе изображение: Процессор и два чипсета NVidia раскрыты!
Процессор Intel: Intel 5831C024 SLGEL AV80576T9550 2.66 / 6M / 1066
Никаких сюрпризов: 2,66 ГГц, 6 МБ кэша L2, шина 1066 МГц, как и было заявлено.
Комментарии к шагу
Похоже, в этот раз с термопастой не так мудрено. ;)
Оба динамика расположены только с одной стороны MacBook Pro?
Второй комплект динамиков должен находиться под пишущим DVD-приводом, но пока что разборка не показывает его.
Мы добавили фотографию на шаге 22, показывающую расположение динамиков.
Не знаете, что это за два компонента с наклейками ('Mac', 'Screen')? Они находятся слева от меньшего графического процессора на снимке логической платы.
Какой ревизии чип Firewire? Они использовали ревизию 6 плохого чипа Agere/Lucent. Я читал, что Apple признала наличие некоторых проблем, и что чип 7-й ревизии уже используется в некоторых внешних картах. Это может быть очень важно для некоторых аудиоинтерфейсов firewire, например, RME FireFace 800.
Здравствуйте, есть ли способ заменить nvidia 9400/9600 на другой чип, скажем 8800 или 9800?
Возможно, это действительно вопрос для новичков, но я должен был спросить.
К сожалению, видеопроцессор припаян к логической плате и его очень сложно заменить без механизированных паяльных инструментов.
Есть ли способ удалить и поставить больше барана на логическую плату? Это слишком сложно?
Можете ли вы включить логическую плату без кнопки питания?
Есть ли специальное руководство, чтобы изменить (аппаратную) клавиатуру с qwerty на qwertz?
Бастиан
Шаг 20
Мы удалили термопасту радиатора, чтобы можно было увидеть маркировку матрицы.
Левое изображение: Процессор Intel. Никакой маркировки!
Среднее изображение: NVidia L901B138 0902B3 PB9487.000 MCP79MXT-B3
Правое изображение: NVidia 50N3BF 0850C1 NK6791.S1W NB9P-GS-W2-C1
Комментарии к шагу
этот процессор припаян?
Да, к сожалению, процессор припаян к логической плате. Apple не предлагала ноутбуков с процессором на отдельной плате со времен G3 Pismo в 2000 году.
Почему на материнской плате 2 набора микросхем nvidia, и какая из них является графической картой среди двух наборов микросхем
Шаг 21
Слева: логическая плата 15-дюймового Unibody
Справа: 17-дюймовая логическая плата Unibody
В чем разница? Самое большое отличие для вас - это дополнительный порт USB. И еще 800 долларов.
На сайте недорогая 15-дюймовая плата которую мы разобрали в октябре, имеет только 256 МБ видеопамяти (ОЗУ Samsung припаяно к плате). Высококлассные 15-дюймовые и 17-дюймовые модели имеют 512 МБ видеопамяти.
Комментарии к шагу
Каковы размеры логических плат в 17- и 15-дюймовых моделях?
Плата 17' Unibody имеет размеры 5,5' на 9,5' (14 см на 24 см). Плата 15' Unibody имеет ту же высоту, но ширину около 8,25' (21 см).
Ребята, а вы уже ремонтировали apple tv? В последнее время у них у всех один и тот же глюк - они перезагружаются снова и снова, а мой поставщик Apple здесь, в Исландии, говорит, что это не вина Apple.
Мне нужно купить новый, говорят они!
Большое спасибо за эту веб-страницу и очень профессиональную работу. Мне нравится приходить сюда каждый день и читать!
Похоже, что в 17-дюймовом ноутбуке есть место для видеопамяти, еще 4 места на той же стороне, где находятся процессор и GPU... Так можно ли 'установить' 512 МБ видеопамяти ekstra?
Шаг 22
Самый известный верхний корпус в мире - 'кирпич' Apple, изготовленный на ЧПУ в корпусе Unibody.
На втором снимке показано расположение динамиков. Мы вынули динамики и установили их в верхней части корпуса в том же положении и ориентации, что и внутри.
Шаг 23
Мы сняли дисплей в сборе.
Здесь мы видим дисплеи 13', 15' и 17' MacBook, сложенные вместе.
Комментарии к шагу
Какая марка и модель ЖК-панели используется в 17-дюймовом MacBook Pro в корпусе unibody?
И как крепится полноэкранная черная накладка и маска к дисплею? Оптическое склеивание?
Приветик, Физически невозможно разобрать дисплейную часть? Пока я не видел ни одного изображения, опубликованного кем-либо, даже вами.
Стеклянная передняя панель прочно приклеена к задней панели. Мы не пытались ее освободить. Возможно, нагрев ослабит клей, но так же возможно, что нагрев приведет к задымлению или разрушению стекла. Насколько я знаю, нет ни одного действенного способа проникнуть туда.
Что если частицы пыли попадут между стеклом и ЖК-панелью? Не будет ли способа очистить ее? Эта деталь меня беспокоит.
Спасибо
Какой тип разъема используется на дисплее для подключения к логической плате.
Насколько я могу судить по описаниям производства, которые мне попадались, панели герметичны, поэтому пыль не должна быть проблемой.
Кто-нибудь может это подтвердить?
Мы пока не знаем. Если мы разберем дисплей дальше, то сообщим всем.
Не могли бы вы разобрать ЖК-дисплей, чтобы мы могли увидеть светодиодную подсветку?
Спасибо, это было бы очень ценно.
продолжайте отличную работу!!!
цитируя Бена выше:
Стеклянная передняя панель прочно приклеена к задней панели. Мы не пытались освободить ее. Возможно, нагрев ослабит клей, но так же возможно, что нагрев приведет к задымлению или разрушению стекла. Насколько я знаю, нет ни одного действенного способа добраться туда.
Кто-нибудь знает, как разобрать дисплей по частям? Я хочу добавить планшетную панель Wacom сзади? Насколько это плохая идея с закрытыми стеклом дисплеями Unibodies?
Будет ли работать дисплей в сборе, если его не ставить обратно на петли, а отделить от рамы корпуса? Если он будет работать, можно ли удлинить сигнальные кабели? Я хотел бы сделать подставку для дисплея, использовать беспроводную клавиатуру и мышь и 'спрятать' корпус компьютера.
Стеклянную панель можно снять с дисплея. Ее довольно легко разбить, поскольку она приклеена, как в современных айфонах/айпадах. Тем не менее, купить только панель дисплея и сменное стекло может оказаться дешевле, чем покупать весь дисплей в сборе, так что даже с учетом риска разбить стекло, это неплохая сделка. Стекло можно купить в OWC. Я уже покупал в других местах, но клей на них держался недостаточно хорошо. Прежде чем приступать к работе, пройдитесь по магазинам, чтобы убедиться, что вы сможете приобрести необходимые детали.
Шаг 24
По часовой стрелке слева направо: Логическая плата, радиатор, дисплей, верхний корпус, батарея, жёсткий диск, динамики. Вентиляторы, оперативная память и оптический привод находятся в центре.
Вот и все! Заглядывайте к нам, чтобы увидеть новые обзоры, руководства и качественные детали!
Комментарии к шагу
Это по часовой стрелке, а не против :)
Спасибо ^_^
Люблю вас, ребята из Делаете.ру!
Одно но:
почему так трудно найти руководства по обслуживанию Apple?
(Я очень ценю то, что вы делаете Teardown, но Service Manuals намного более подробны!).
Иран
Извините за тупой вопрос, но есть ли какая-то батарея CMOS? Или все питается только от батареи ноутбука.
Еще раз извините за вопрос, я просто хотел узнать.
Спасибо.
Умело пишете! Если уж на то пошло, вы требуете форму, мой друг нашел образец формы здесь 'https://goo.gl/HM9wjM'.
'Умелое письмо! Если уж на то пошло, вы требуете заполнить форму'.
Похоже на тролля, который надеется, что вы нажмете на вредоносное ПО.
Так как мне снять клавиатуру? Хочу высушить ее. Или просто положить ее на день под горячий воздух?
Комментарии к статье
Я пытаюсь заменить память на новом (2010) MacBook Pro 17'. После удаления всех винтов на дне, дно все еще не хочет сниматься. Такое ощущение, что что-то держит его под сенсорной панелью. Не подскажете, как снять нижнюю часть? Спасибо.
Есть две металлические вкладки (видны на одной из фотографий Шага 6), которые защелкиваются на двух пластиковых клипсах рядом с батареей. Они должны освободиться, когда вы осторожно поднимете нижнюю крышку. Не забудьте прижать их обратно после сборки.
