Разборка MacBook Pro Retina Display
Введение
Если вы пропустили, мы разобрали на части новый MacBook Pro 15' Retina Display Mid 2012 на прошлой неделе. Внутри мы обнаружили множество красивых, но труднодоступных компонентов. На самом деле, MacBook Pro с дисплеем Retina получил самую низкую оценку за ремонтопригодность - 1 из 10 баллов.
А вот на что мы не обратили внимания раньше, так это на тёзку MacBook Pro - дисплей Retina. Apple утверждает, что дисплей Retina в MacBook Pro - это самый потрясающий дисплей, который когда-либо украшал крышку ноутбука. 'Но какой ценой?' - спрашиваем мы себя. Будучи людьми, которые занимаются ремонтом, мы считаем, что единственный честный способ ответить на этот вопрос - это подвергнуть новый дисплей 'процедуре Делаете.ру': откройте его и посмотрите! Может, мы и не офтальмологи, но нам очень нравится делать операции на дисплее Retina. Присоединяйтесь к нам, пока мы исследуем тонкости самого потрясающего дисплея Apple.
Просыпаетесь ли вы посреди ночи, ворочаясь в предвкушении очередного разбора Делаете.ру? Следите за нами в Twitter и немного отдохните. Мы будем держать вас в курсе всех самых горячих разборов гаджетов!
Что вам понадобится
Инструменты
iFixit 6-дюймовая металлическая линейка | Источник - ifixit.com
Инструмент для открывания iSesamo | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Разбор MacBook Pro Retina Display
Вот она: непробиваемая крепость из пикселей, известная как дисплей Retina.
Несмотря на наши опасения по поводу того, что мы будем разбирать столь впечатляющее (и дорогое) оборудование, нам очень любопытно увидеть своими глазами, как Apple удалось втиснуть в 15-дюймовый дисплей больше, чем целый HDTV.
На первый взгляд, это обычная сборка дисплея MacBook Pro с более тонкой рамкой и без логотипа внизу.
Шаг 2

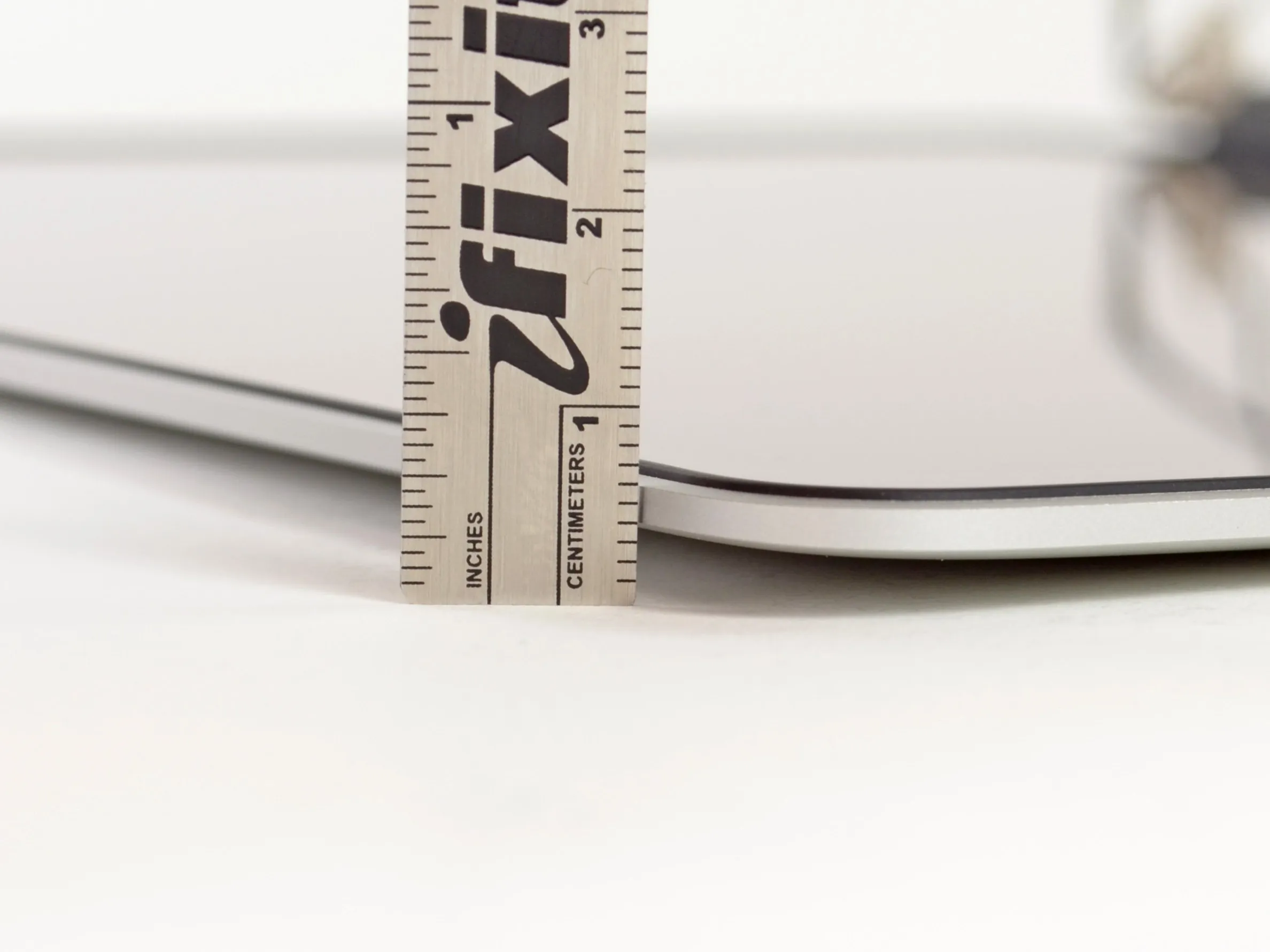

Вы бы назвали нас сумасшедшими, если бы мы сказали, что дисплей последнего MacBook Pro имеет тот же размер, что и его предшественник?
Вы нас поймали, мы солгали. На самом деле новый дисплей на долю миллиметра меньше старого. Отлично!
В самом толстом месте толщина дисплея составляет чуть больше 7 мм, а по краям - чуть больше 3 мм.
Удивительно то, что инженерам Apple удалось вместить в дисплей (почти) того же размера в четыре раза больше пикселей, чем в предыдущем 15-дюймовом MacBook Pro.
Большая экономия здесь - это вес, а не толщина. Дисплей Retina весит 673 грамма, в то время как стандартный 15-дюймовый дисплей MacBook Pro весит 908 граммов. Это солидная экономия в 25 % веса!
Комментарии к шагу
Apple не разрабатывала дисплей, это сделала Samsung. Это заслуга компании.
Есть какой-нибудь источник? Насколько я слышал, Samsung была лишь одной из групп компаний, занимавшихся производством, а не разработкой дисплея iPad Retina.
Для этого дисплея производство было заявлено как LG Philips.
Что касается инженерных разработок, то, по-видимому, есть материалы от Sharp, инженера Apple и, возможно, других.
Это дизайн Sharp, но не совсем IGZO, как я полагаю. Apple, вероятно, тоже немного поработала над ним.
Samsung - лишь один из производителей.
Шаг 3

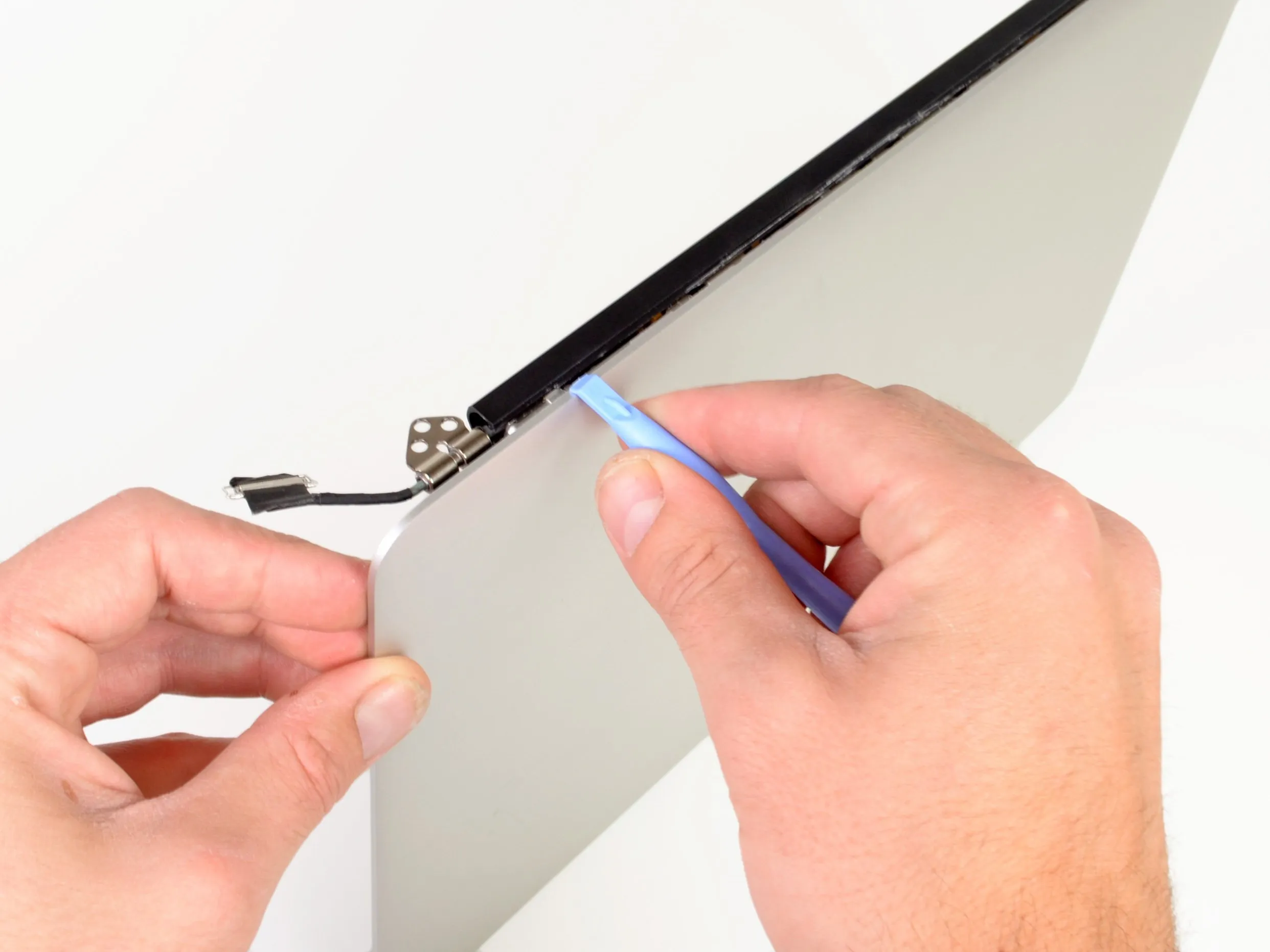

Разборка начинается довольно обыденно. Как и в большинстве ноутбуков Apple, крышка сцепления снимается довольно легко с помощью пластикового инструмента для открывания.

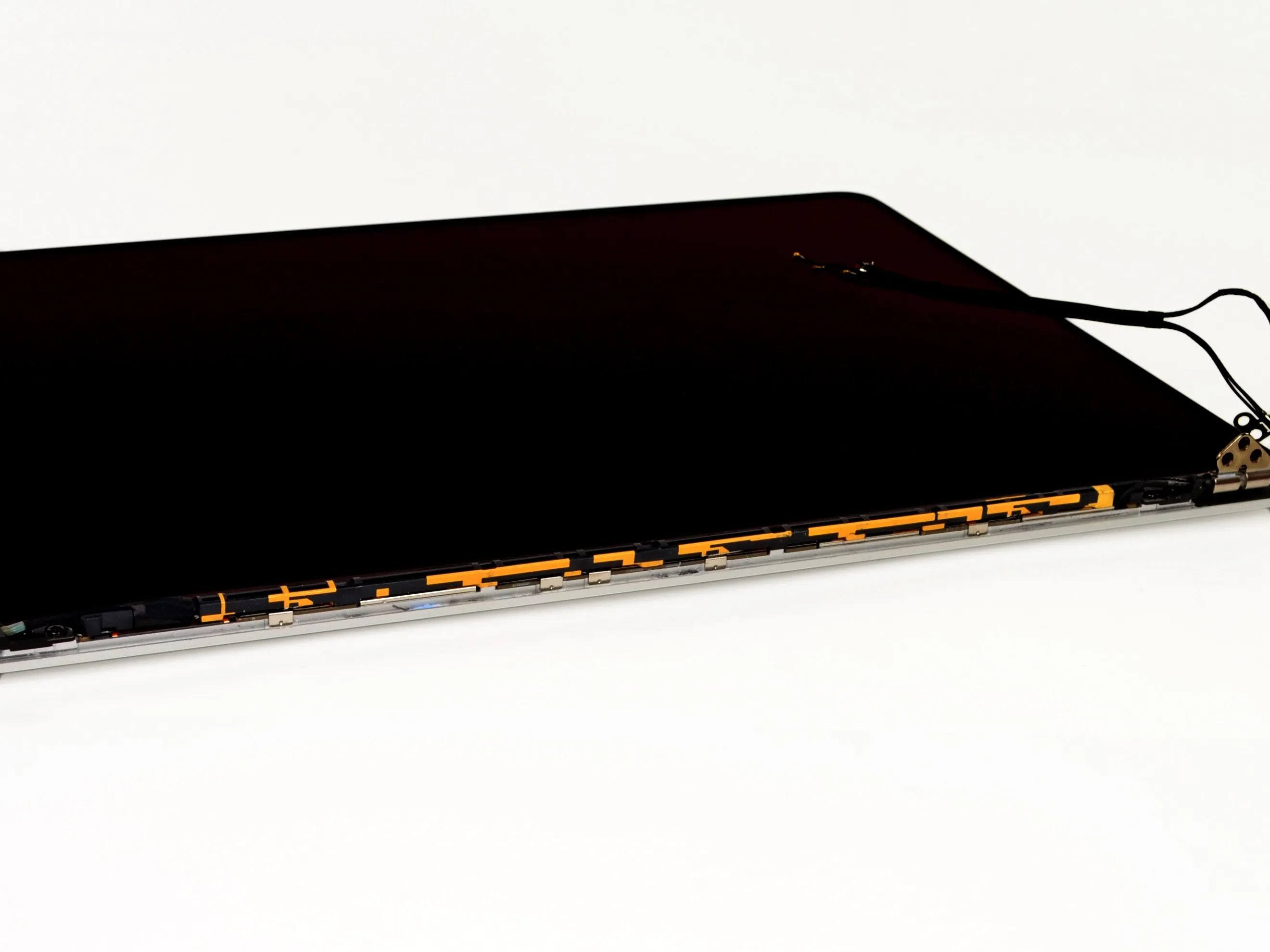

Но различия начинают проявляться, как только снимается крышка сцепления. Массив антенн под крышкой сцепления выглядит гораздо более задействованным, чем в предыдущих поколениях.
Комментарии к шагу
Можно ли защелкнуть крышку сцепления на место или ее придется приклеивать?
Вместо того чтобы отщелкивать крышку сцепления: Если посмотреть на дисплей спереди, когда петли находятся внизу (как будто вы используете экран), просто сдвиньте крышку вправо, до упора в петли. Затем ее можно снять без инструментов. Просто поднимите нижнюю часть. Будьте осторожны с торцевыми крышками. Они держатся на защелках и клейкой ленте. Установка производится в обратном порядке.
Ваша техника сработала отлично! Спасибо!
Я тоже обратил внимание на торцевые крышки.
Здравствуйте, я только что пытался отремонтировать этот LCD (надеюсь), эту пластиковую крышку очень глупо снимать, на этом фото показан неправильный способ, там внутри три маленьких зубчика, сначала снимаем два колпачка рядом (около металлического соединения), а во-вторых, просто переводим (не помню точно) слева, и пластиковая крышка поднимается очень очень просто. Надеюсь, этот совет будет полезен!!!
Шаг 4

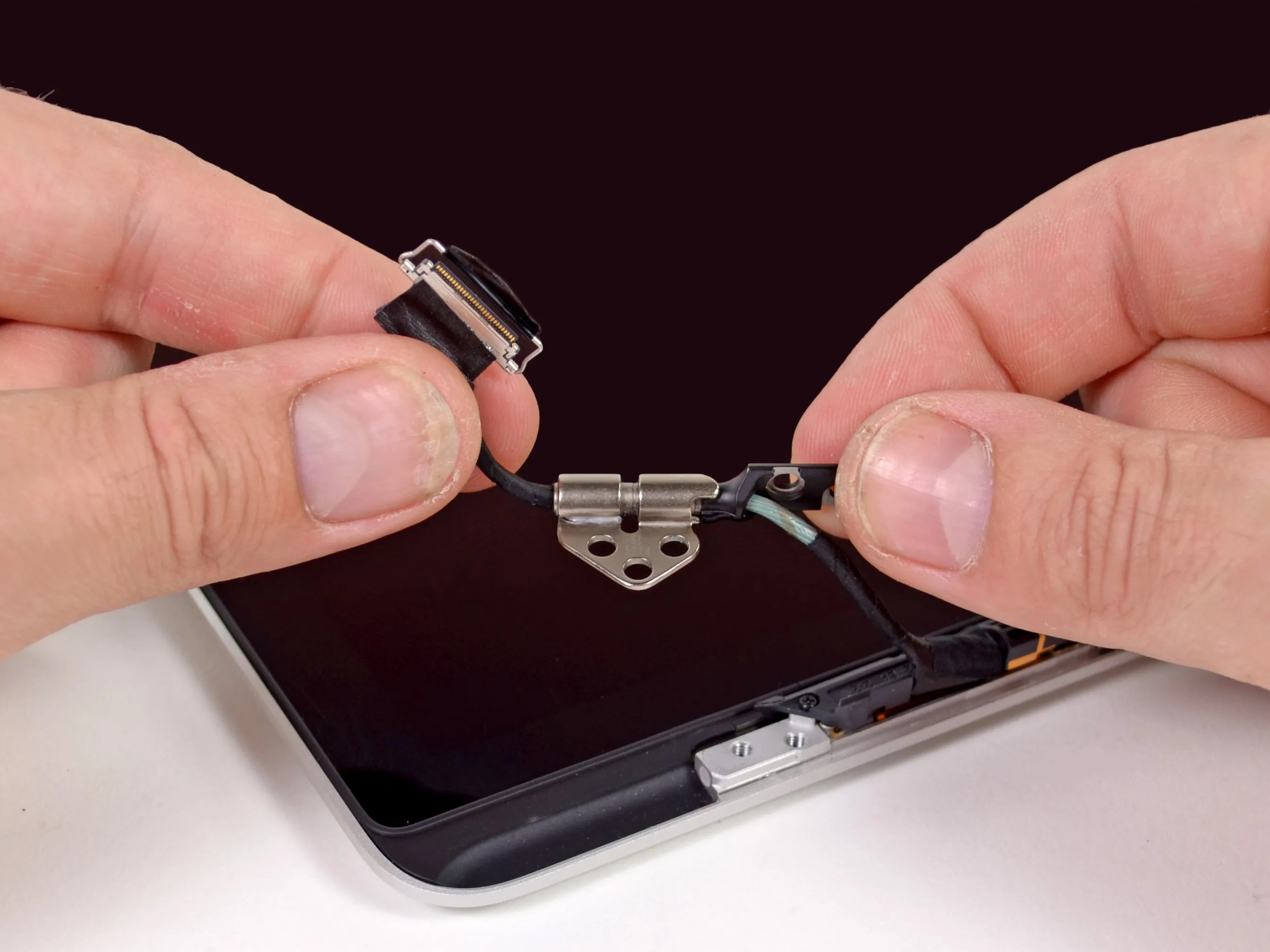

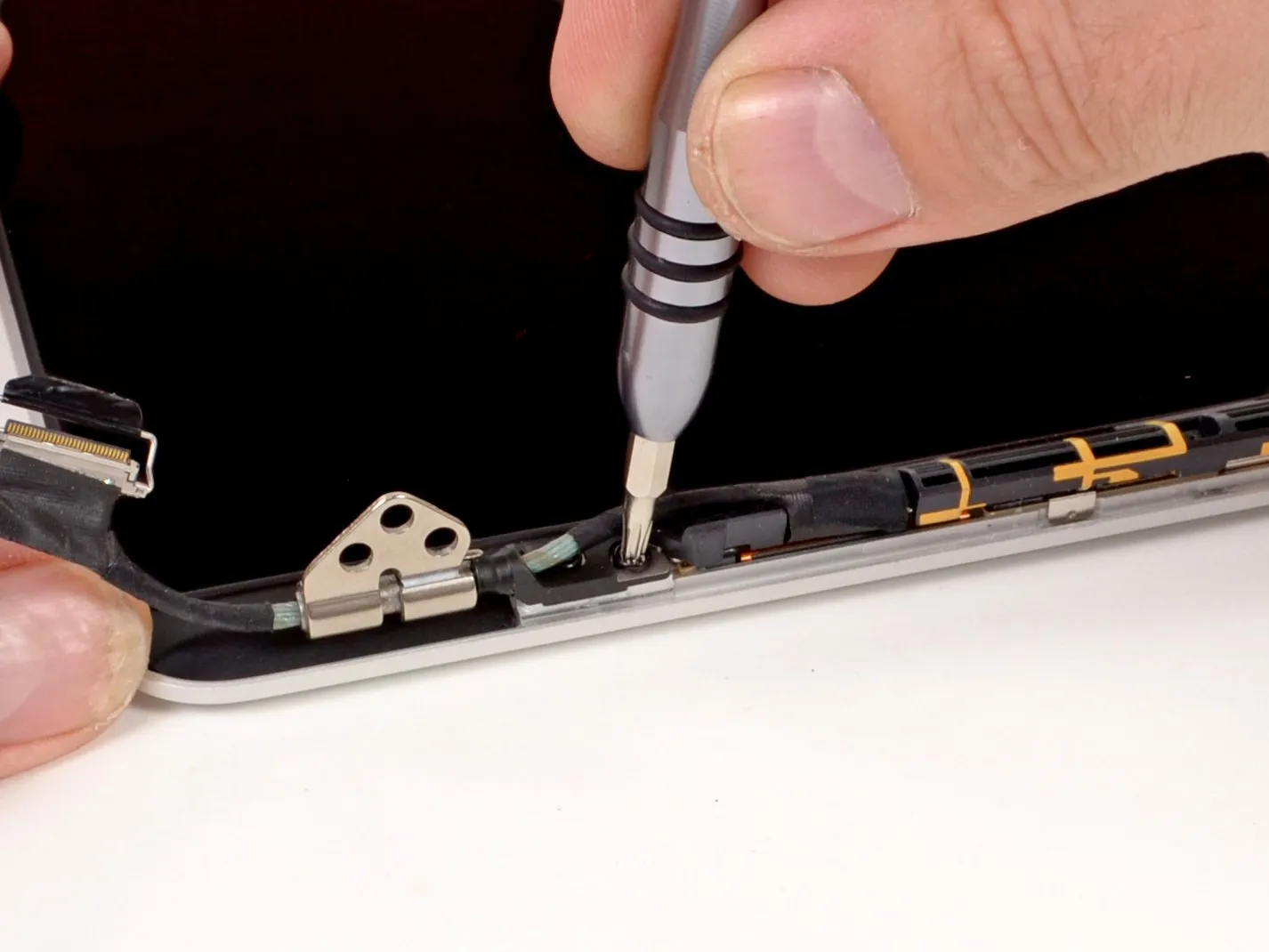

Левая петля дисплея вынимается без проблем, но удачи вам в отсоединении ее от кабеля данных дисплея.
Устройства с кабелями, проходящими через петли, могут стать настоящим мучением для работы. Но с этой машиной такой проблемы не возникнет, поскольку петля дисплея практически герметично закрыта на заводе. Вместо того чтобы прокладывать кабель под фиксатор кабеля -- как это сделано в MacBook Pros без Retina, нужно просто заменить и кабель, и шарнир вместе.
Не думайте, что парни (и девушки), разработавшие эту машину, просто хотят вас подловить. Прокладка кабелей через шарнир - это способ сэкономить место и вес ноутбука.
Комментарии к шагу
Привет, ребята,
есть ли возможность использовать монитор Macbook Pro с обычной видеокартой для ПК? Должен быть переходник с внутреннего разъема (как показано в шаге 4) на питание и dvi/hdmi. У меня сломанный 17-дюймовый Macbook Pro 2009 года выпуска. Дисплей работает и может быть использован в качестве монитора в другом месте.
Спасибо
Привет, ребята, есть ли у вас идея, какие винты используются для подключения петли к дисплею в сборе? Они отсутствуют в одном из MBP моего коллеги. Не знаю, как он это сделал, но я хотел бы починить его. Есть ли набор винтов, который я могу купить?
Удалось ли вам найти его? Мне тоже нужно найти эти винты. Спасибо!
Винты имеют длину 4,8 мм (всего) и ширину 2,4 мм (часть резьбы). Torx T8H.
Сдвиньте черную крышку примерно на 1/4 дюйма вправо, и она отскочит.
Я разрезал черную ленту на антенне, удерживающую разъем для передачи данных.
Я открутил два винта, удерживающих антенну в сборе, и приподнял ее настолько, чтобы снять разъем для передачи данных.
Шаг 5

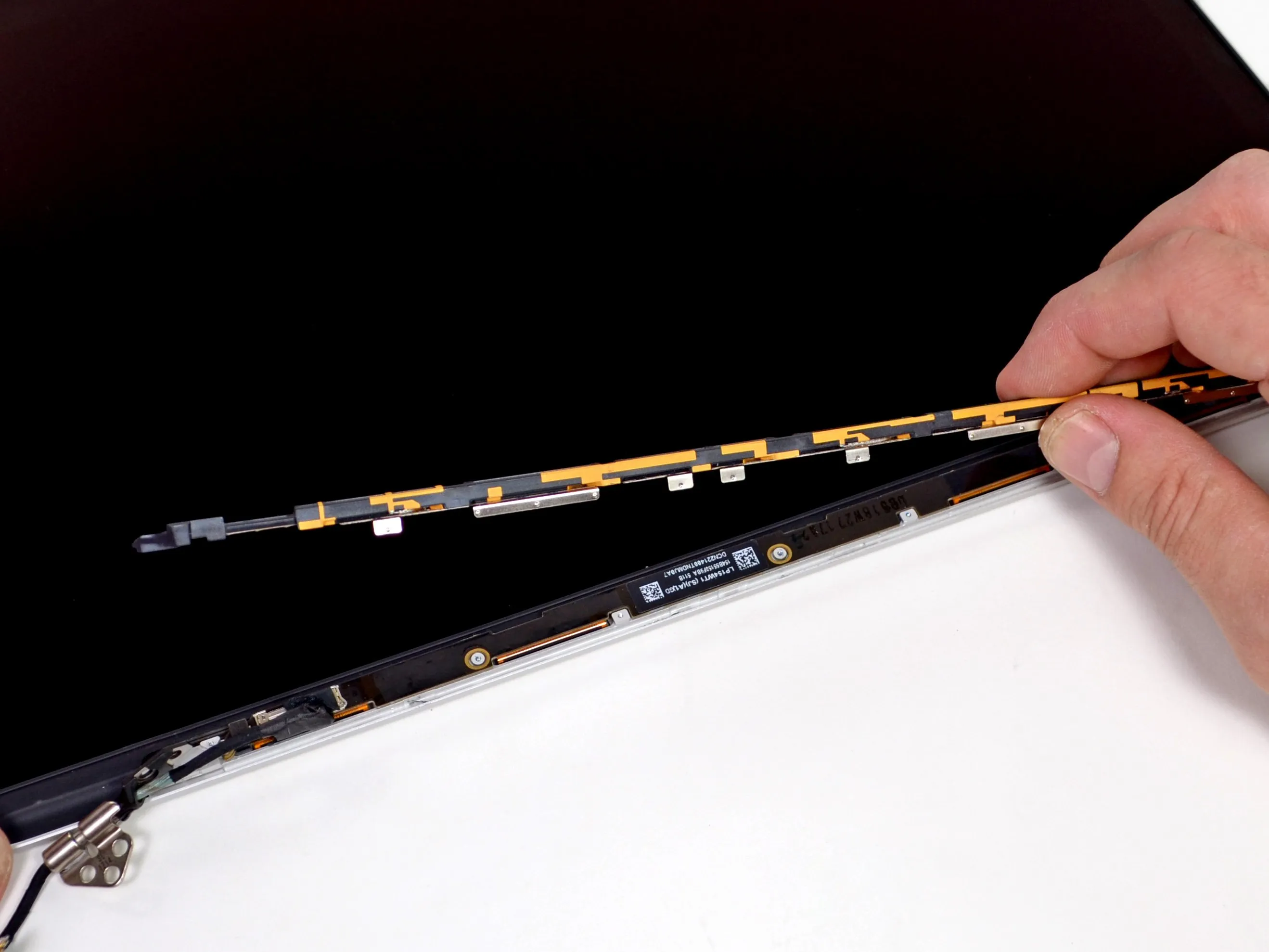

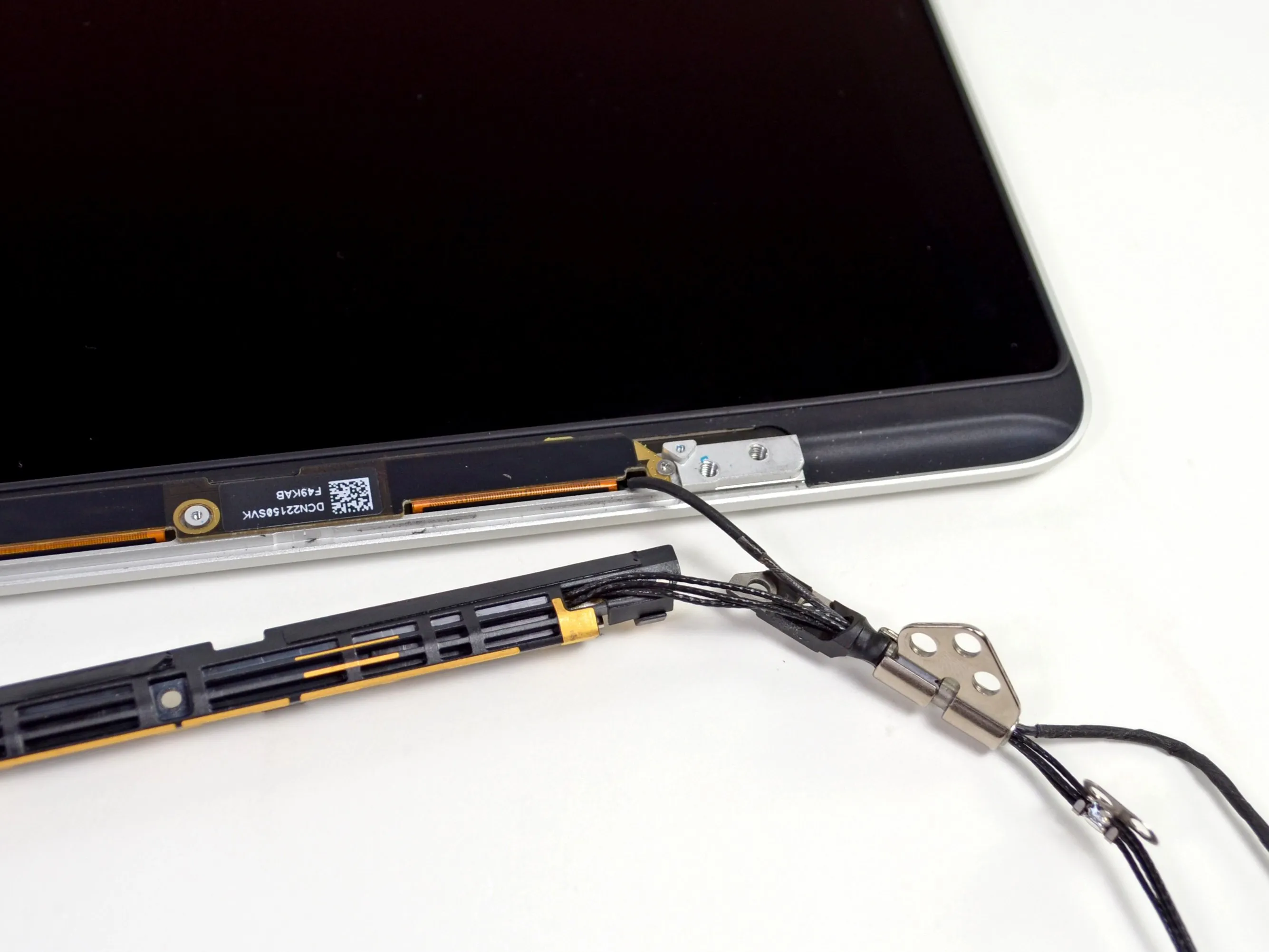

В противоположном углу находится еще один шарнир, который удерживает антенну и кабели FaceTime.
Опять же, если вам нужно заменить эти кабели, шарнир тоже придется снять. Возможно, это не так уж и плохо, но необходимость замены всех этих кабелей только потому, что сломался шарнир, была бы не совсем идеальной.
Маркировка на плате инвертора гласит LP154WT1 (SJ) (A1) GD. Учитывая, что плата припаяна к остальным частям дисплея, похоже, что это дисплей производства LG Display.
Шаг 6

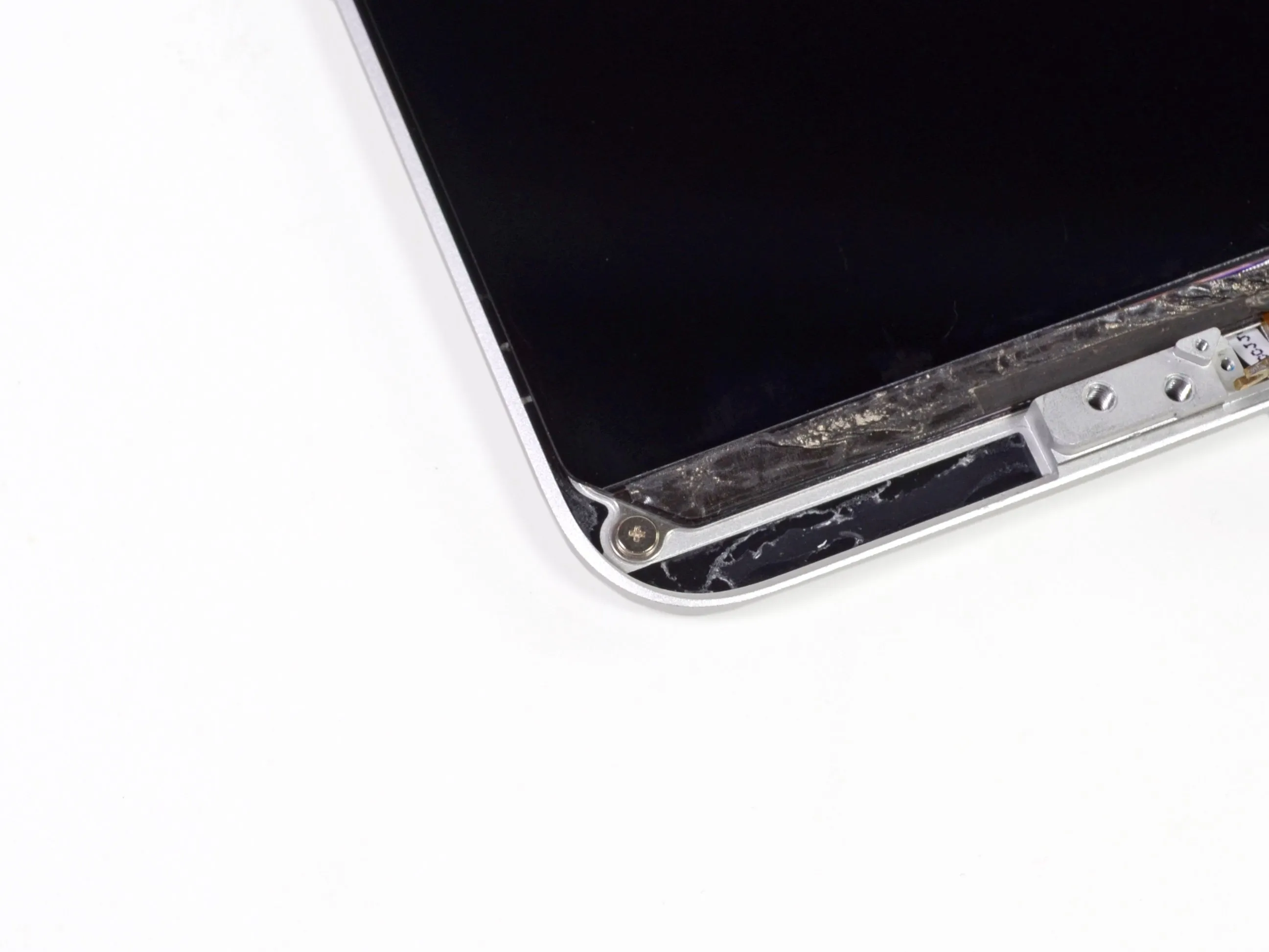

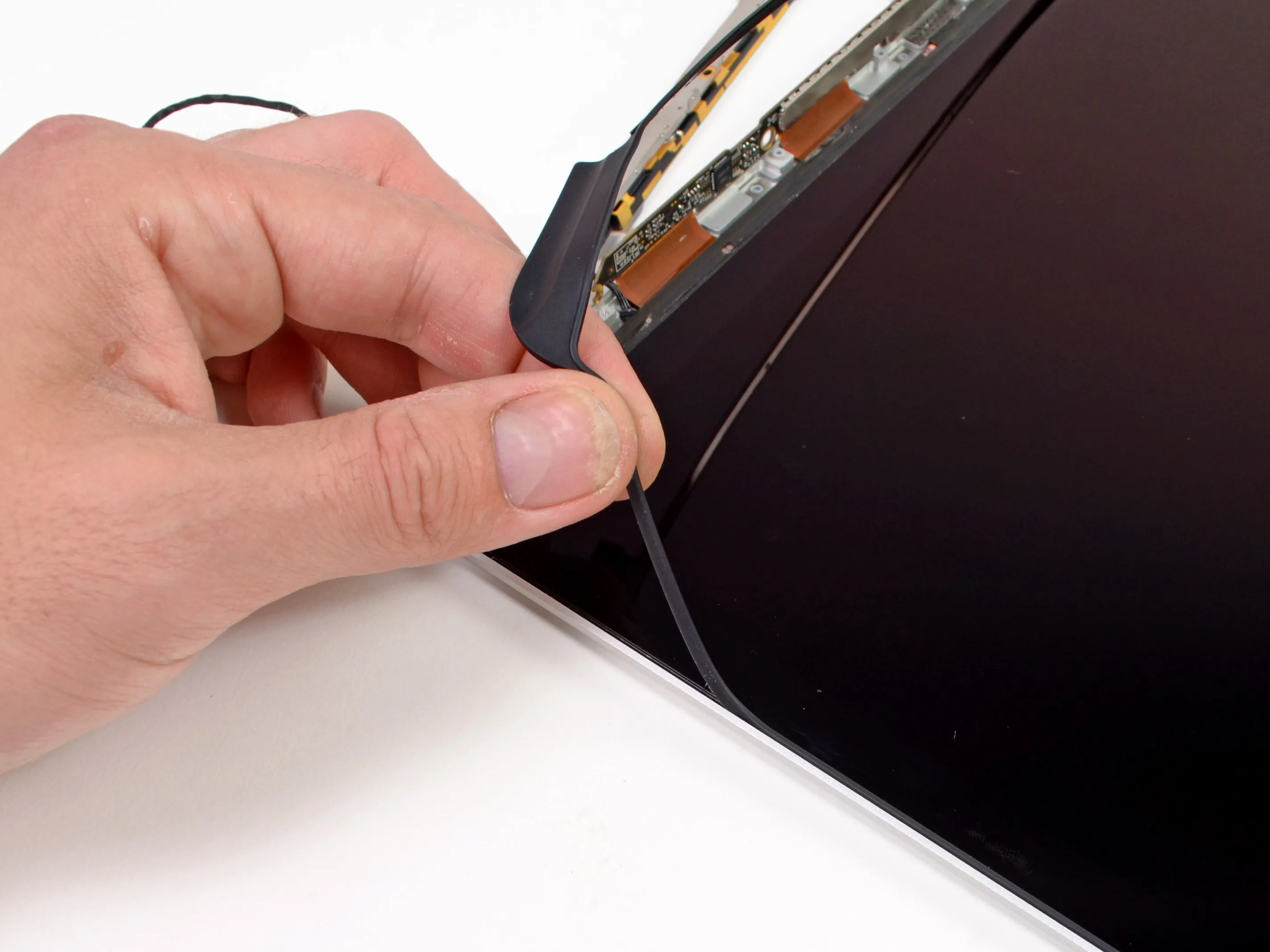

Все становится немного привычнее, когда мы начинаем снимать резиновую прокладку дисплея.
Мы были приятно удивлены, обнаружив крестообразные винты, удерживающие дисплей Retina на месте. Если вы пытаетесь отремонтировать свой дисплей Retina и дошли до этого, вы заслужили право отложить свои биты pentalobe и Torx и вытереть пыль со своих Phillips-винтов.

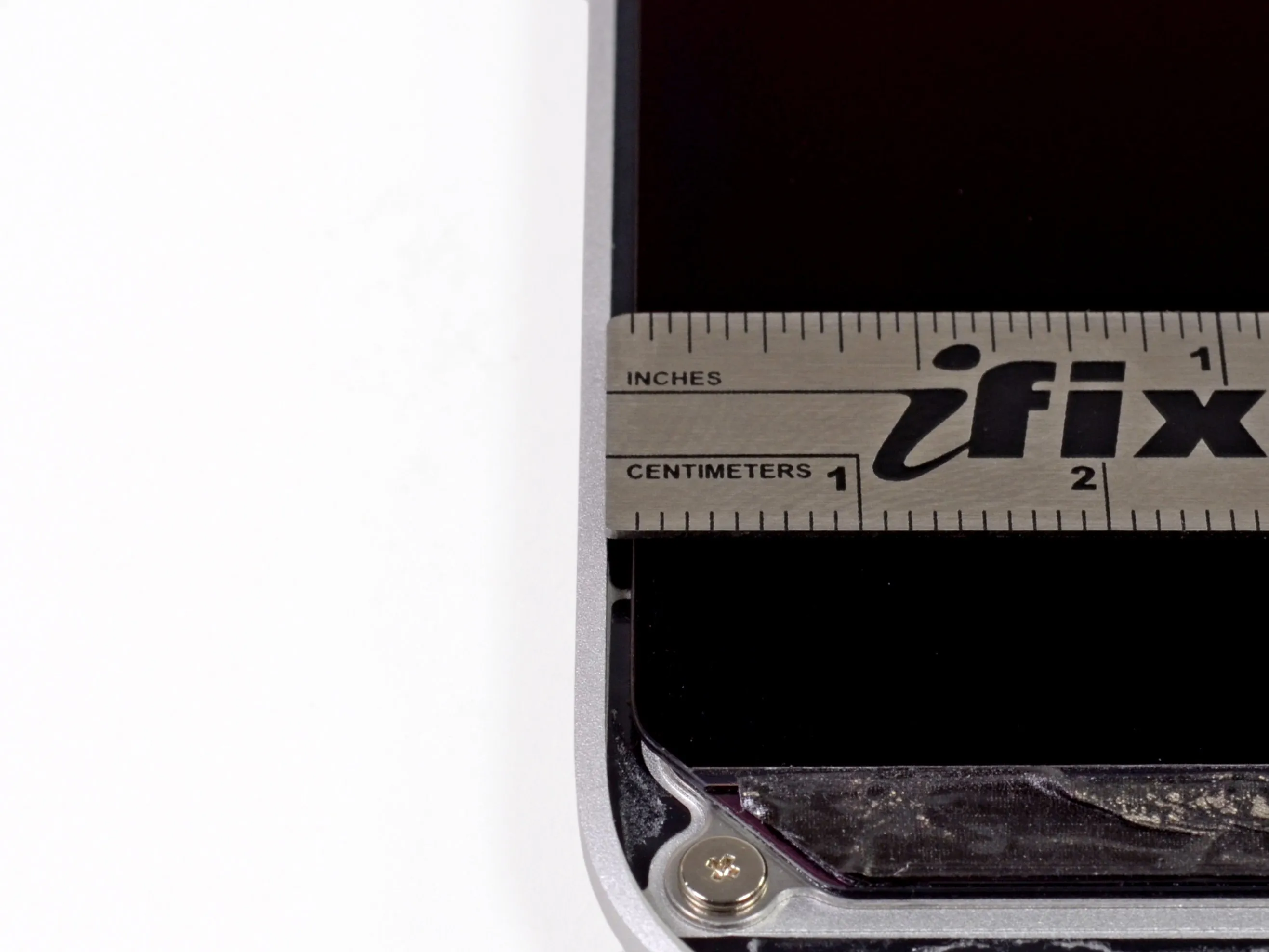

Зазор в 1 мм между алюминиевой панелью и слоями ЖК-дисплея может показаться не очень большим, но для пыли и мусора это зияющая дыра.
Шаг 7
В: Что происходит, когда вы передаёте новаторский дисплей ноутбука группе аккуратных, высококвалифицированных техников?
О: Они его ломают.

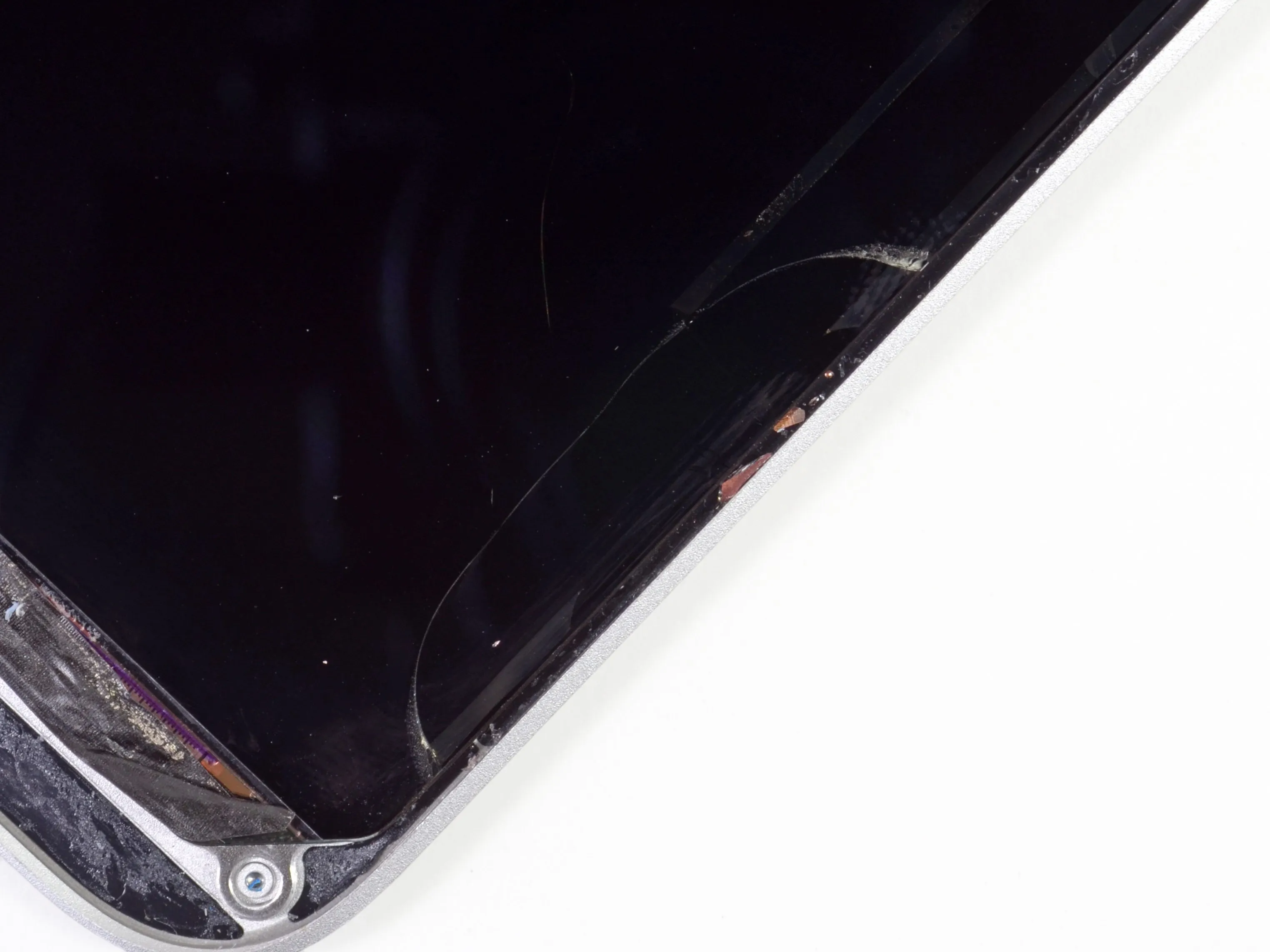

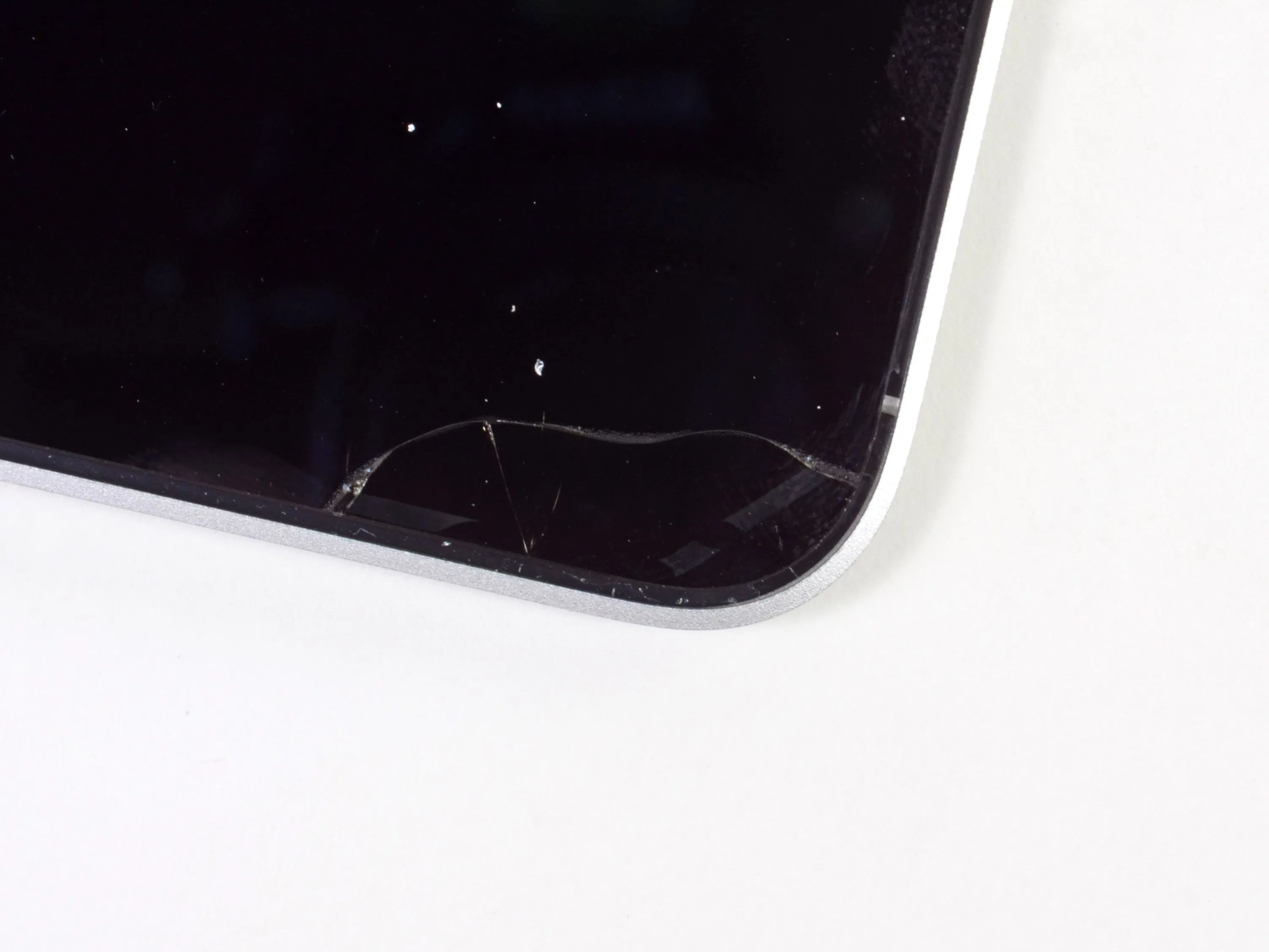

Мы были настолько осторожны, насколько это вообще возможно, но стекло дисплея Retina просто слишком хрупкое.

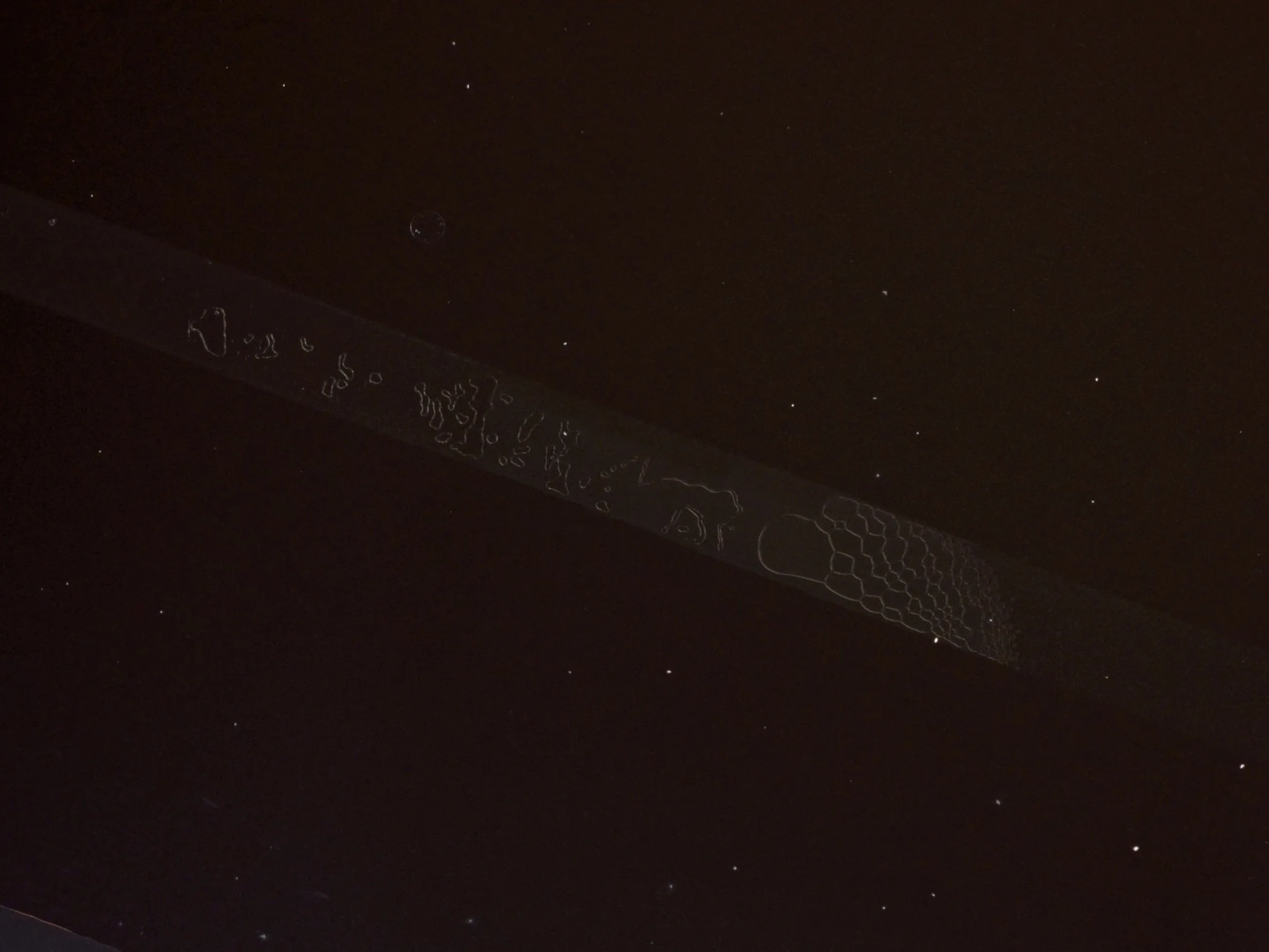

Так насколько сильно мы его разбили? При ближайшем рассмотрении мы заметили две очень четкие линии, идущие по периметру дисплея, внутри которых были крошечные пузырьки.
Может быть, это ЖК-матрицы нашего ЖК-дисплея?
Комментарии к шагу
Используйте пропановый баллончик для заправки прикуривателя и распылите его под дисплеем, и он медленно съест клей и сделает ваш ЖК-дисплей свободным, как птица :-D
Остерегайтесь! Не распыляйте его на другие электронные детали, иначе это может привести к катастрофе.
Бутан разъедает клей, но не пену, которую нужно заменить, но я не знаю, где ее найти. Я просто использовал защитный текстиль ESD, чтобы заменить пену. и немного промышленного клея.
Просто: просто не открывайте его! :-D Он может быть очень грязным, чтобы собрать его.
Привет, Джеймс, мне было бы интересно узнать, пробовали ли вы эту тактику с этим экраном и/или как вы убедились, что пропан не коснется самого ЖК-дисплея (или он может коснуться его без последствий, но не электроники в дисплее?).
Любой совет был бы очень признателен!
С уважением, Виктор
Шаг 8

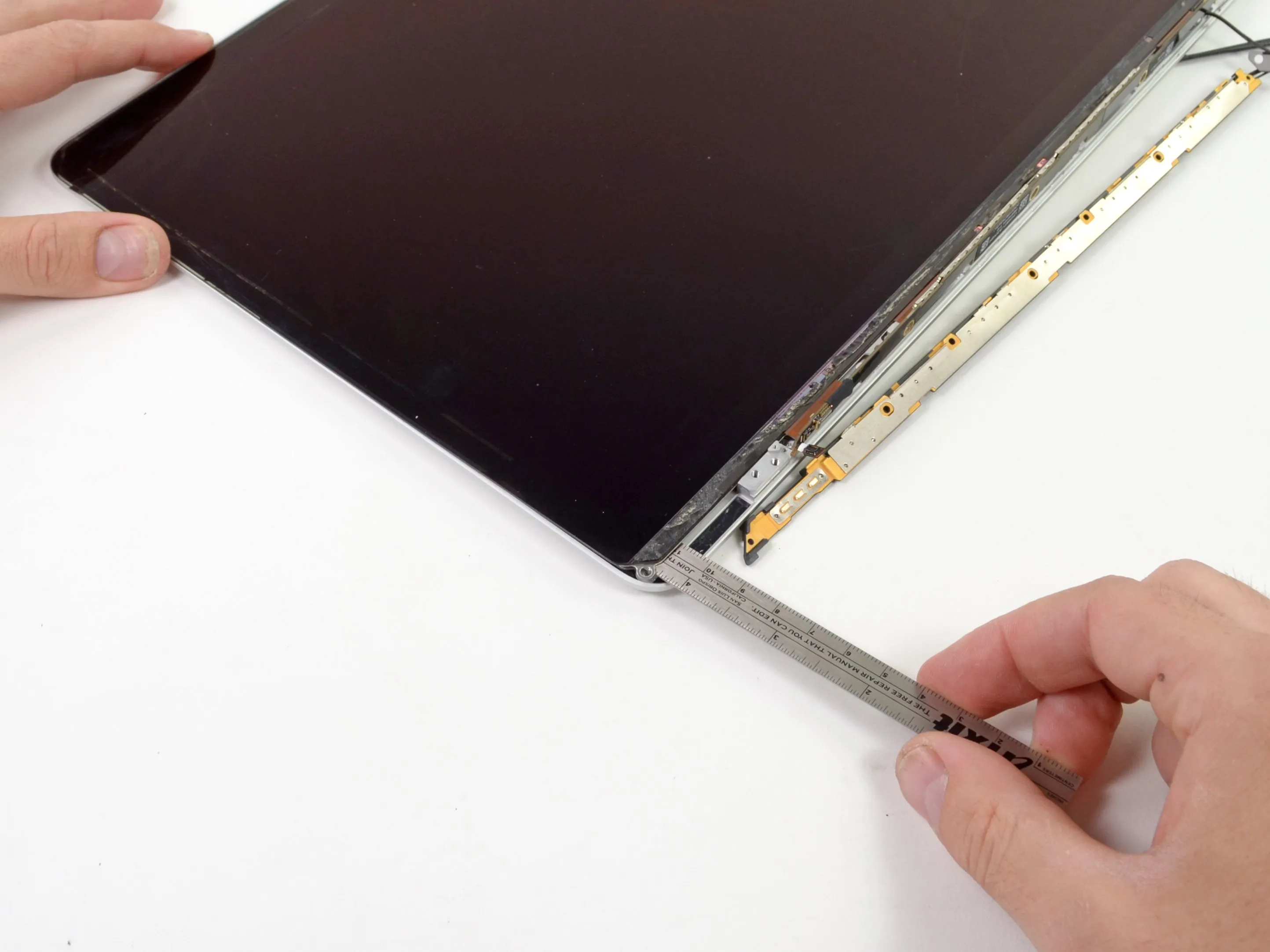

Как только мы смирились с тем, что уничтожение передней панели дисплея - единственный способ его извлечь, мы взяли самый тонкий инструмент, который смогли найти - делаете.ру 6-дюймовую линейку - и начали отжимать.

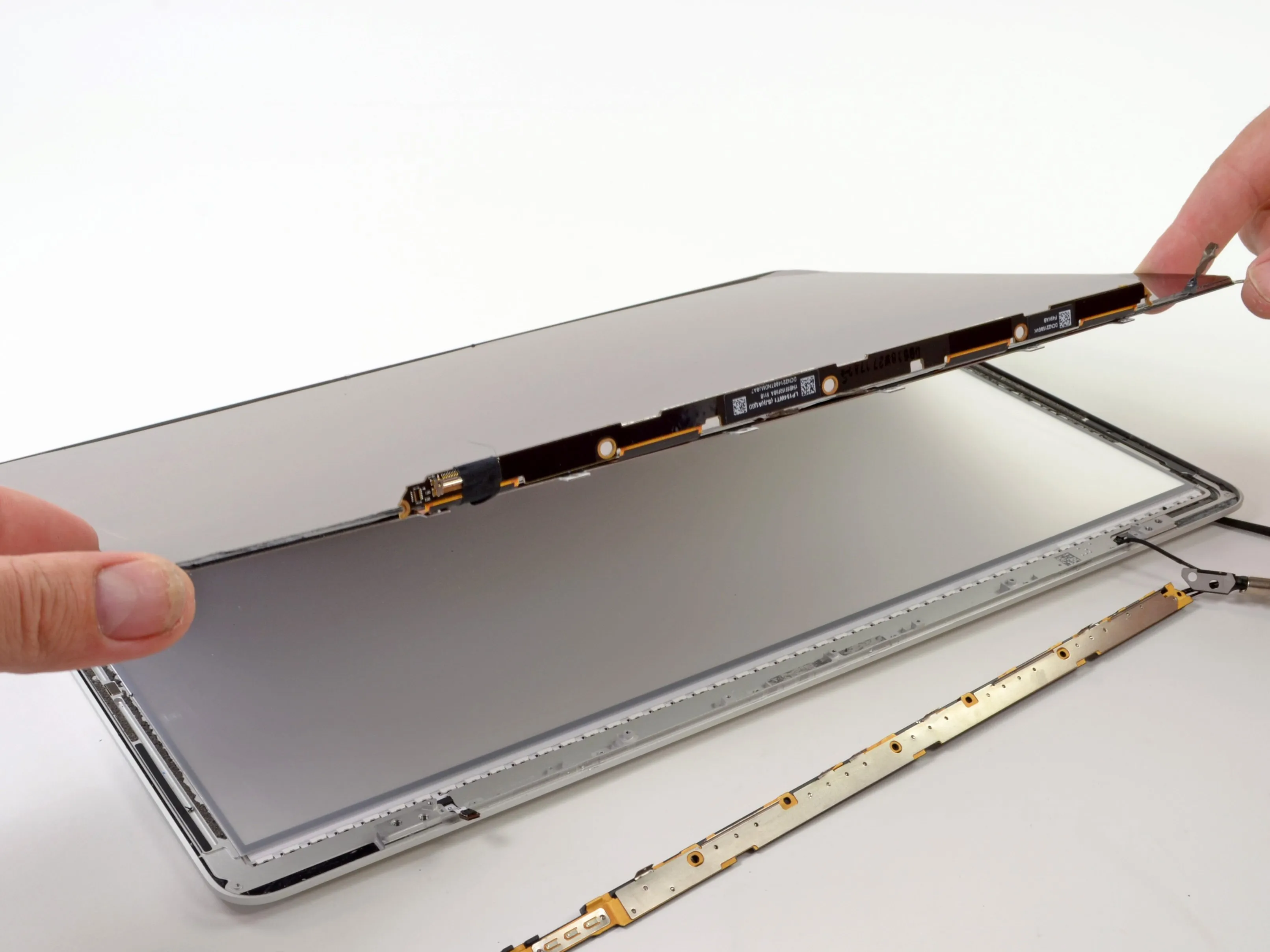

Освободив верхнюю и боковые части панели дисплея, мы смогли вытащить ее осколки из корпуса.

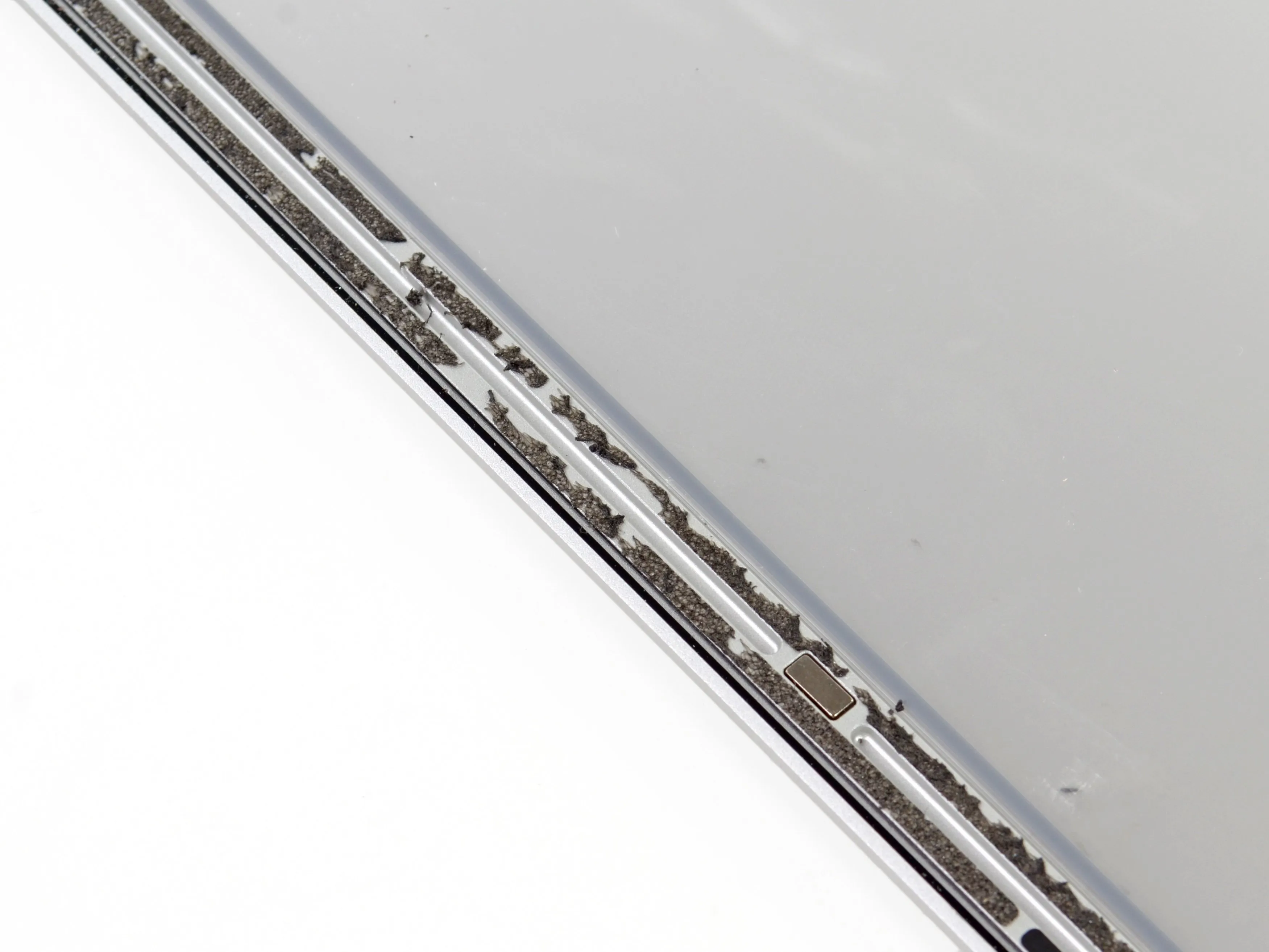

Под стеклом находились две тонкие полоски клея, удерживающие его на месте, с рисунком, который полностью совпадал с нашим следом из пузырьков.
Итак, в чем же здесь урок? Если вам нужен экран ноутбука мирового класса, который не занимает много места, не надейтесь, что его можно будет вынуть и вставить обратно по своему усмотрению.
Шаг 9

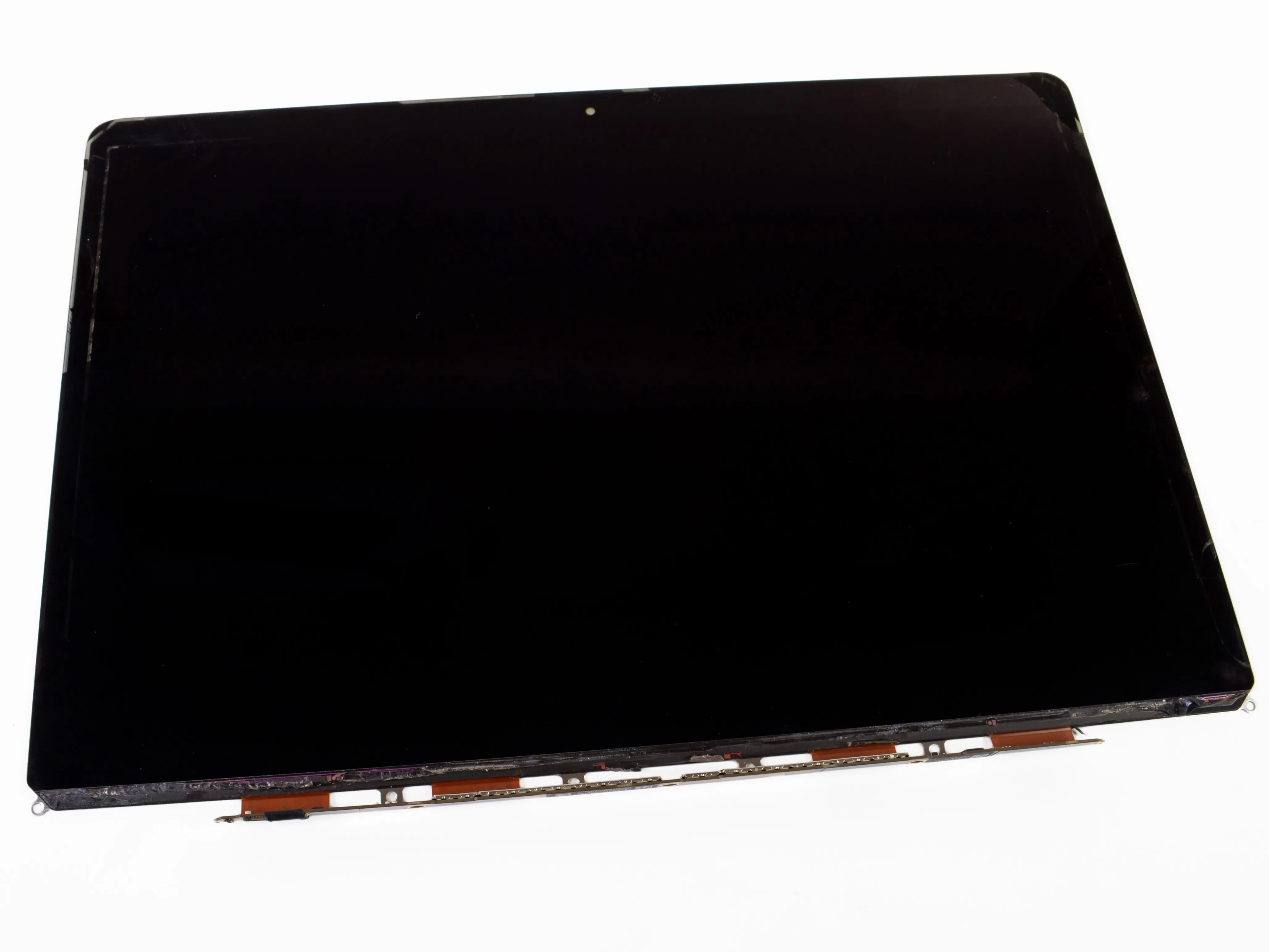

К сожалению, дисплей Retina не так впечатляет, когда его бьют и ломают, но он по-прежнему впечатляюще тонкий.

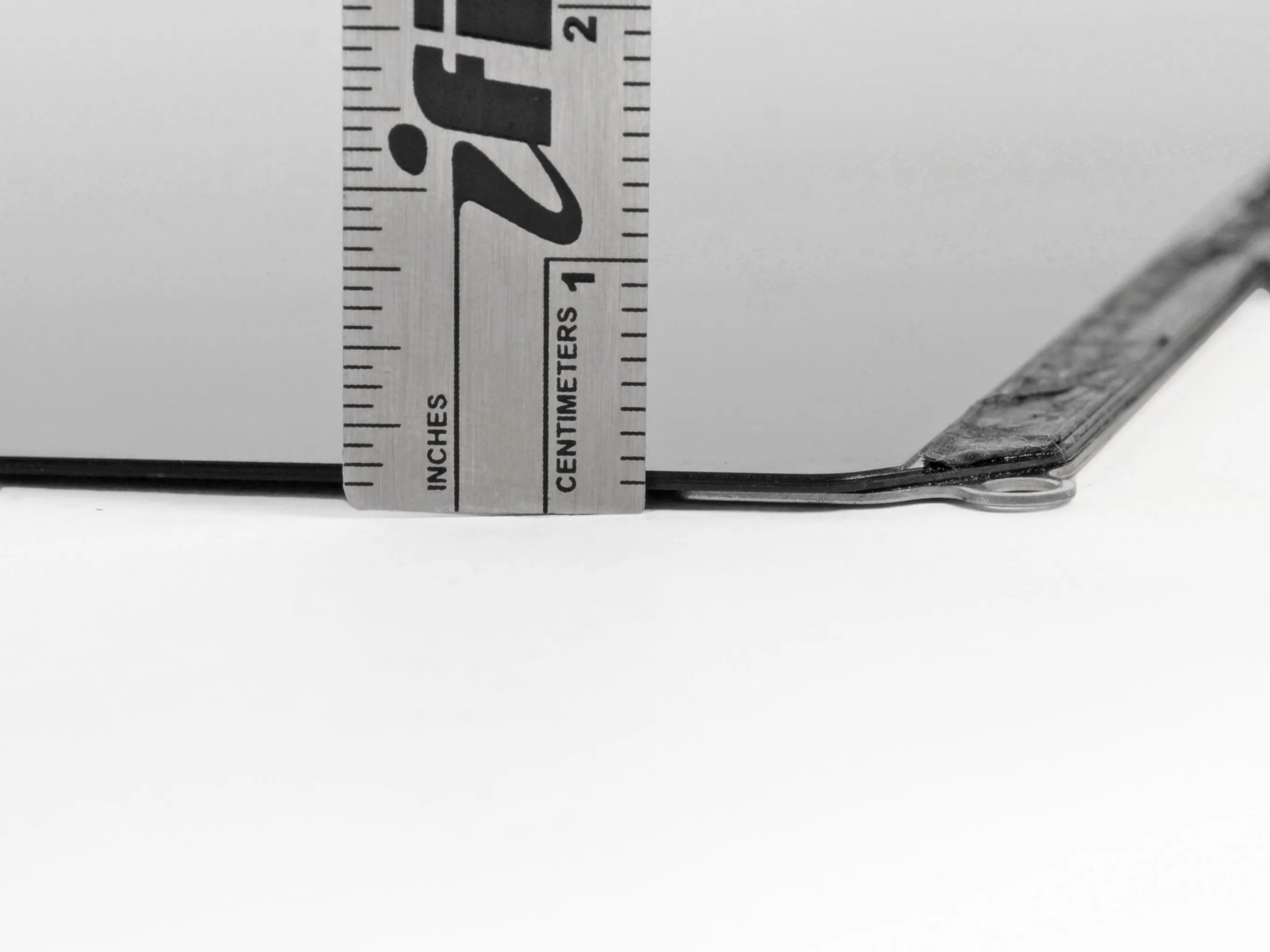

Толщина склеенных слоев составляет около 1,5 мм, и это с учетом металлических крепежных пластин.
Прежде чем продолжить разборку, следует пояснить: Apple не разрабатывала и не создавала ЖК-панель толщиной 1,5 мм. Однако в конструкции этого дисплея они сделали нечто исключительное: вместо того чтобы поместить ЖК-панель между задней панелью и передним стеклом, они использовали сам алюминиевый корпус в качестве рамки для ЖК-панели и использовали ЖК-дисплей в качестве переднего стекла.
TL;DR: Весь дисплей в сборе представляет собой ЖК-панель.
Комментарии к шагу
Я бы назвал это не более чем глупостью, поскольку это делает дисплей гораздо более хрупким и склонным к поломке при ежедневном использовании. Исключительно глупо. И уж точно не первый случай использования ЖК-панелей такого типа.
'[...]они использовали сам алюминиевый корпус в качестве рамки для ЖК-панели и использовали ЖК-дисплей в качестве переднего стекла'.
Чем это отличается от 'обычного' ЖК-дисплея без дополнительного громоздкого стекла?
Например, от матовой версии MBP-early2009, на которой я это пишу?
Значит ли это, что дисплей сильнее или слабее, чем у предыдущего macbook pro?
2022, вступая в разговор... Такая конструкция делает экран более восприимчивым к повреждениям, более дорогим для замены, и невозможно отремонтировать другие компоненты, такие как задние фонари и камеру, не уничтожив стекло lcd в процессе.
Шаг 10

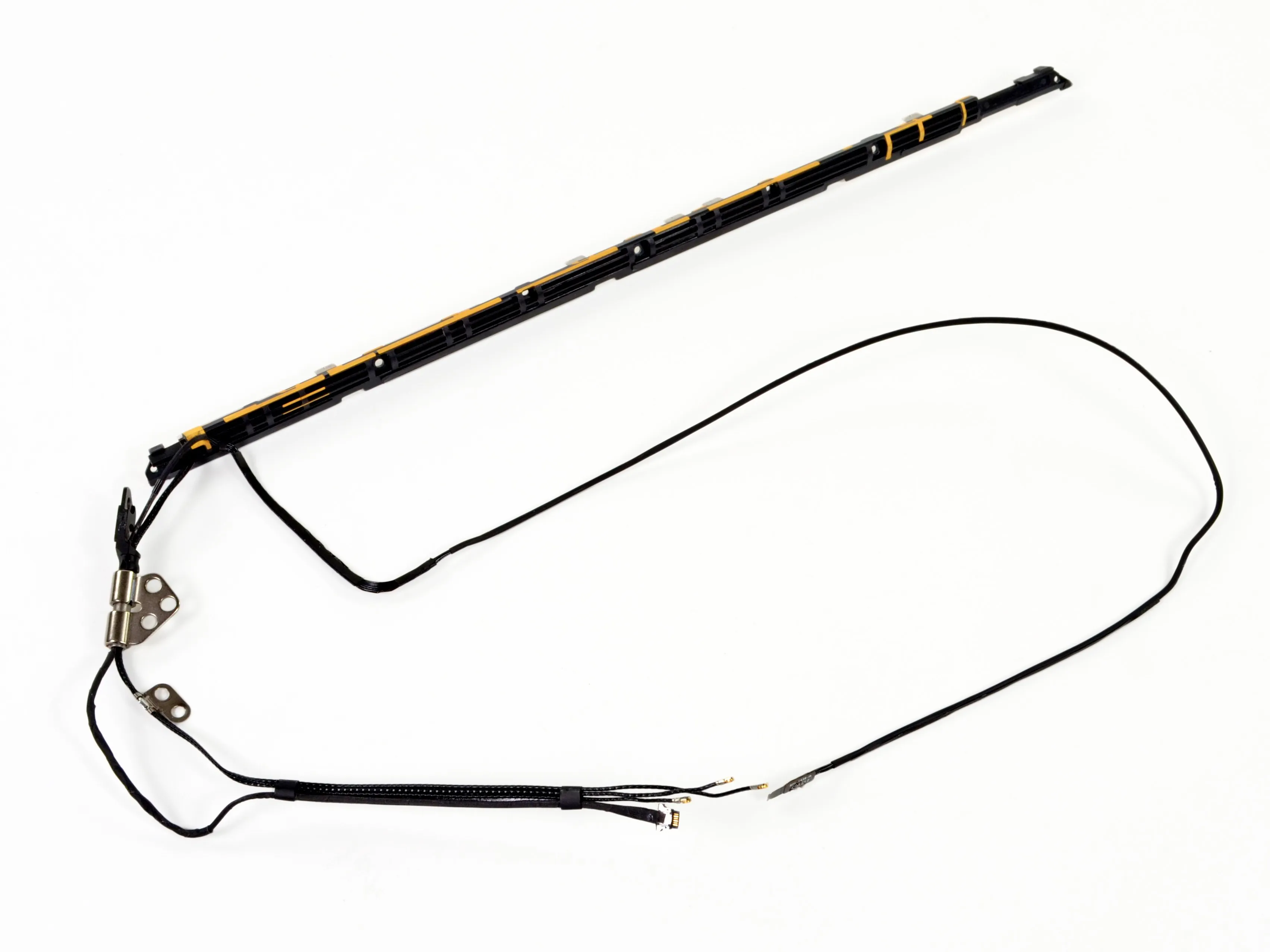

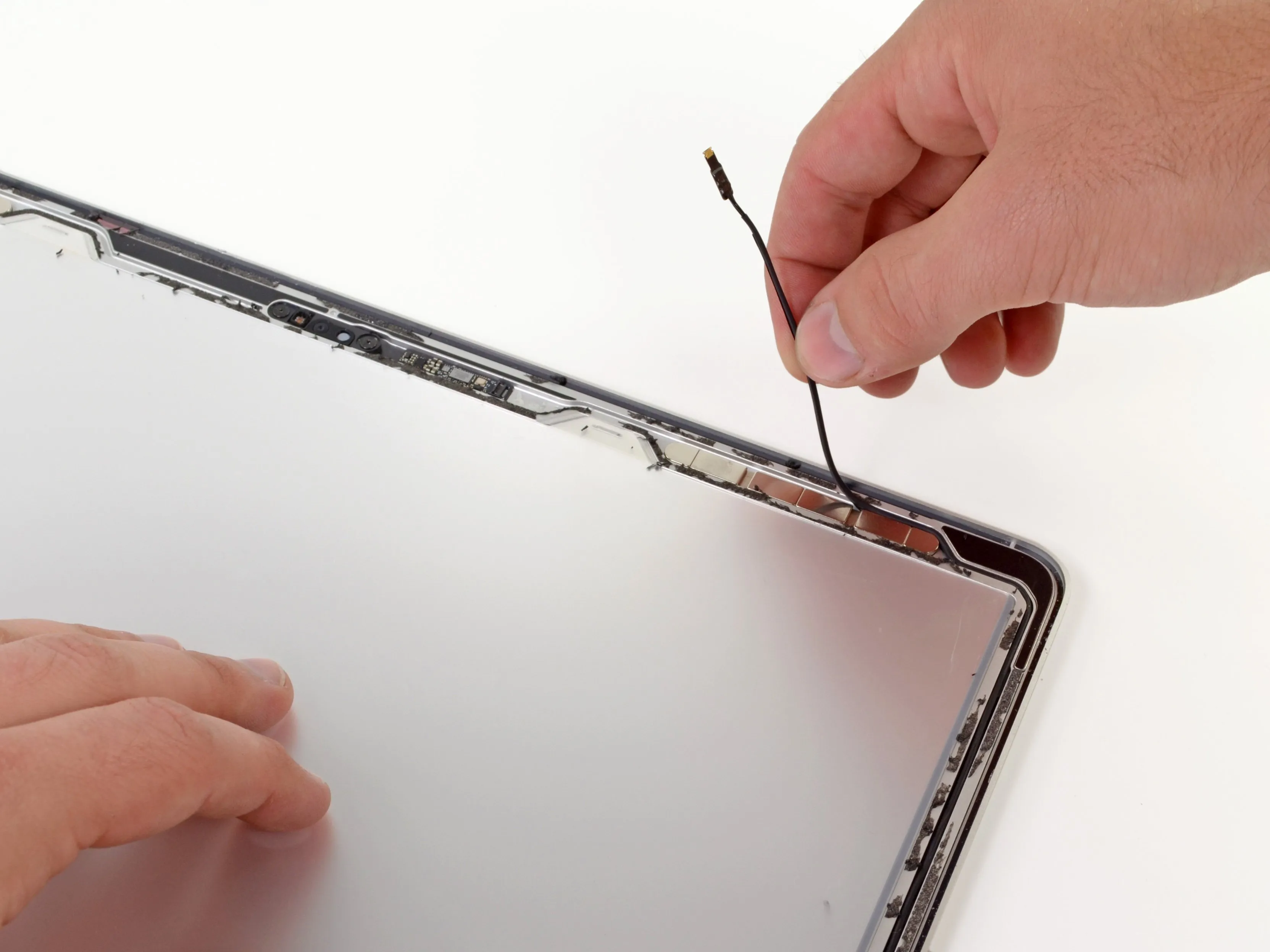

Наконец-то! Сняв ЖК-дисплей, мы можем отсоединить кабели антенны и FaceTime от дисплея в сборе.
Кабель камеры проложен вдоль внешнего края дисплея, что делает его замену очень сложной и дорогостоящей. К счастью, камеры выходят из строя очень редко, если вообще выходят.
Если бы камера FaceTime была расположена в нижней части дисплея, ее было бы гораздо проще заменить, но мы задаемся вопросом, какие неудобные побочные эффекты это вызовет.
Отказ от ответственности: Делаете.ру не считает, что камеру FaceTime следует размещать в нижней части дисплея. Это глупая идея.
Комментарии к шагу
Мы все ждем, что Apple встроит камеру прямо в середину экрана.
Мало кто знал, что в серии XPS от Dell собираются сделать именно это...
Шаг 11

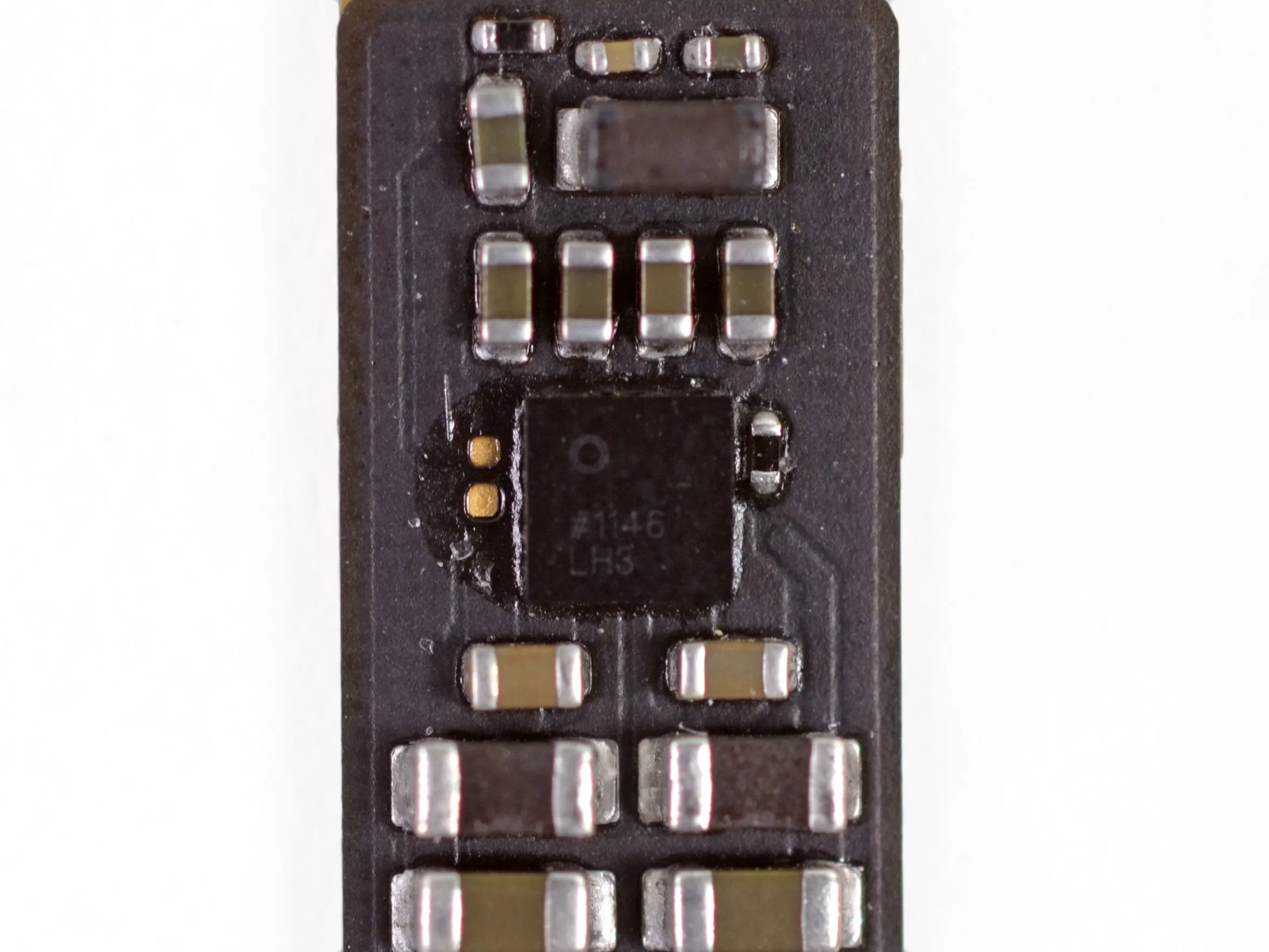

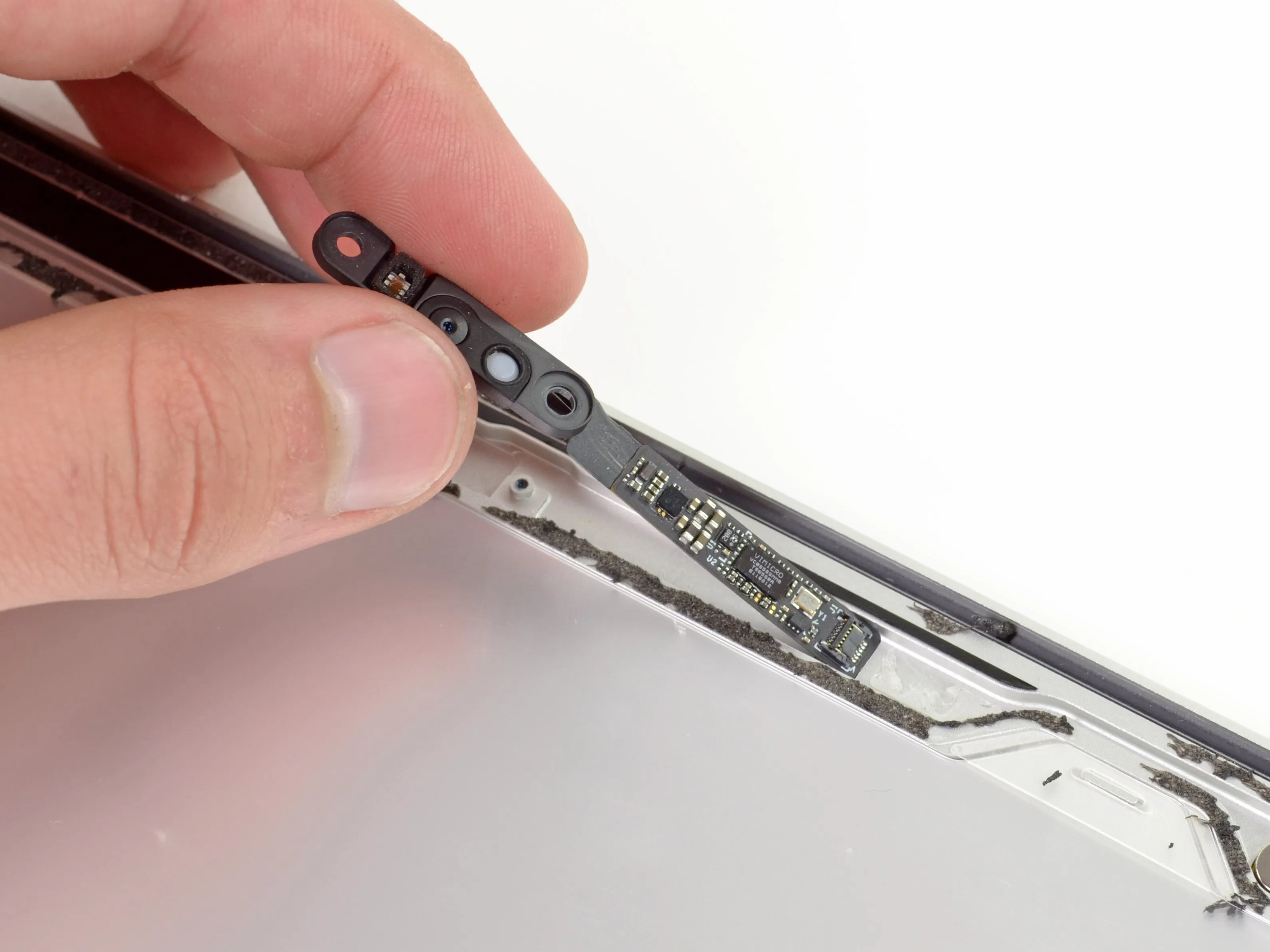

iSight, uSight - все мы вздыхаем над убогими шутками. В любом случае, iSight остался в прошлом. Этот MacBook Pro оснащён камерой FaceTime, позволяющей общаться с бабушкой по видеосвязи в формате Full HD.
Плата камеры извлекается достаточно легко, учитывая, сколько работы потребовалось, чтобы добраться до нее.

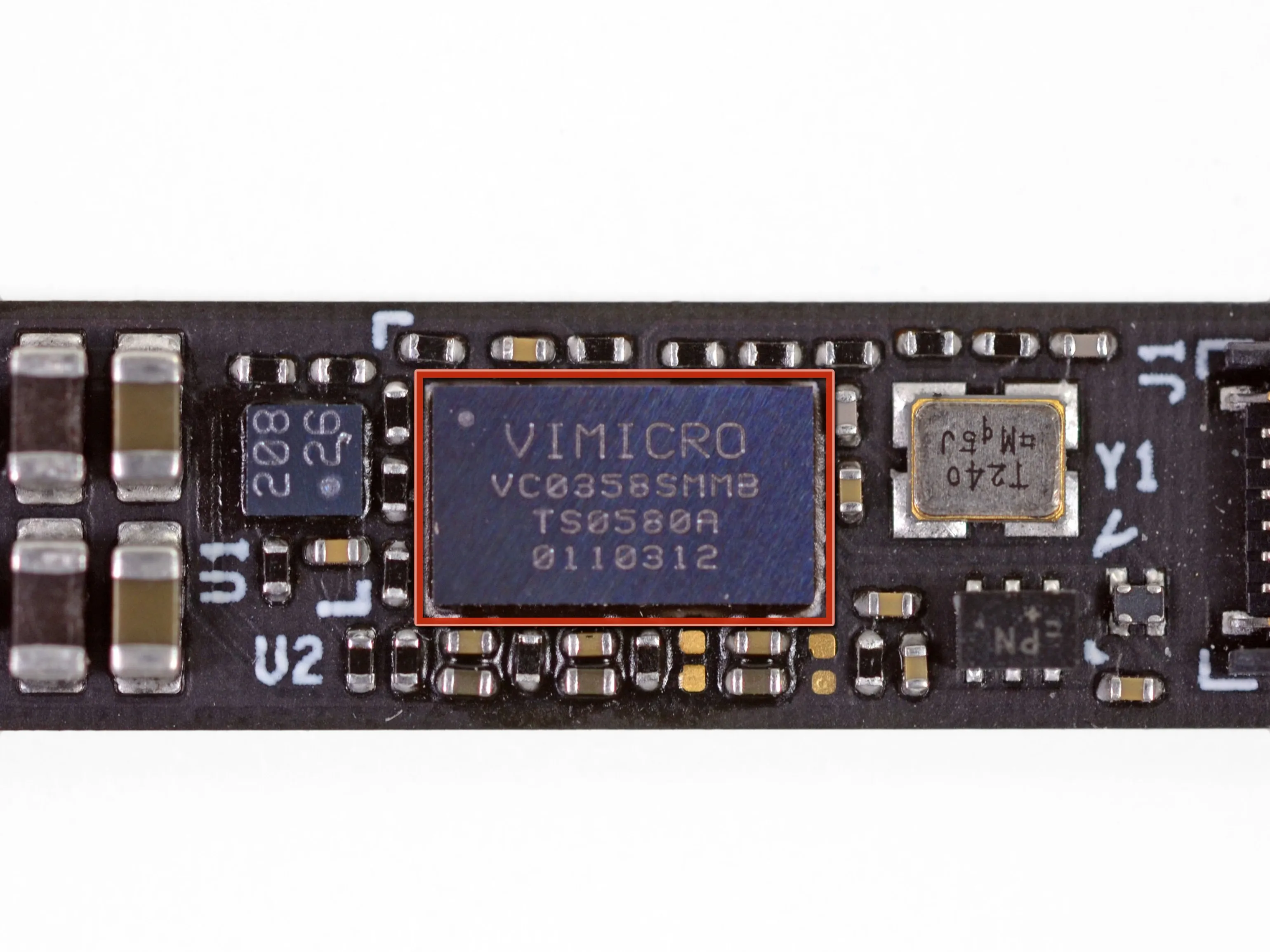

Камера взаимодействует с остальными частями компьютера через Vimicro VC0358 USB-интерфейс камеры.
Комментарии к шагу
Странной деталью веб-камеры является то, что у нее есть разъем для подключения кабеля. Это было бы логичным дизайнерским решением, если бы она (камера) была сменным устройством, но так как для того, чтобы добраться до нее, нужно отделить две части, склеенные вместе (это не похоже на то, что она предназначена для разборки или не может быть разобрана по конструкции, если хотите). Я делаю вывод, что это либо ошибка в конструкции, либо эта же деталь используется в других моделях, где ее можно легко достать/заменить (Apple просто экономит на создании двух разных версий одной и той же детали). Или... есть способ разделить склеенные части, о котором Apple знает...
Оранжево-серебристая деталь слева от камеры, похоже, является датчиком освещенности.
Шаг 12

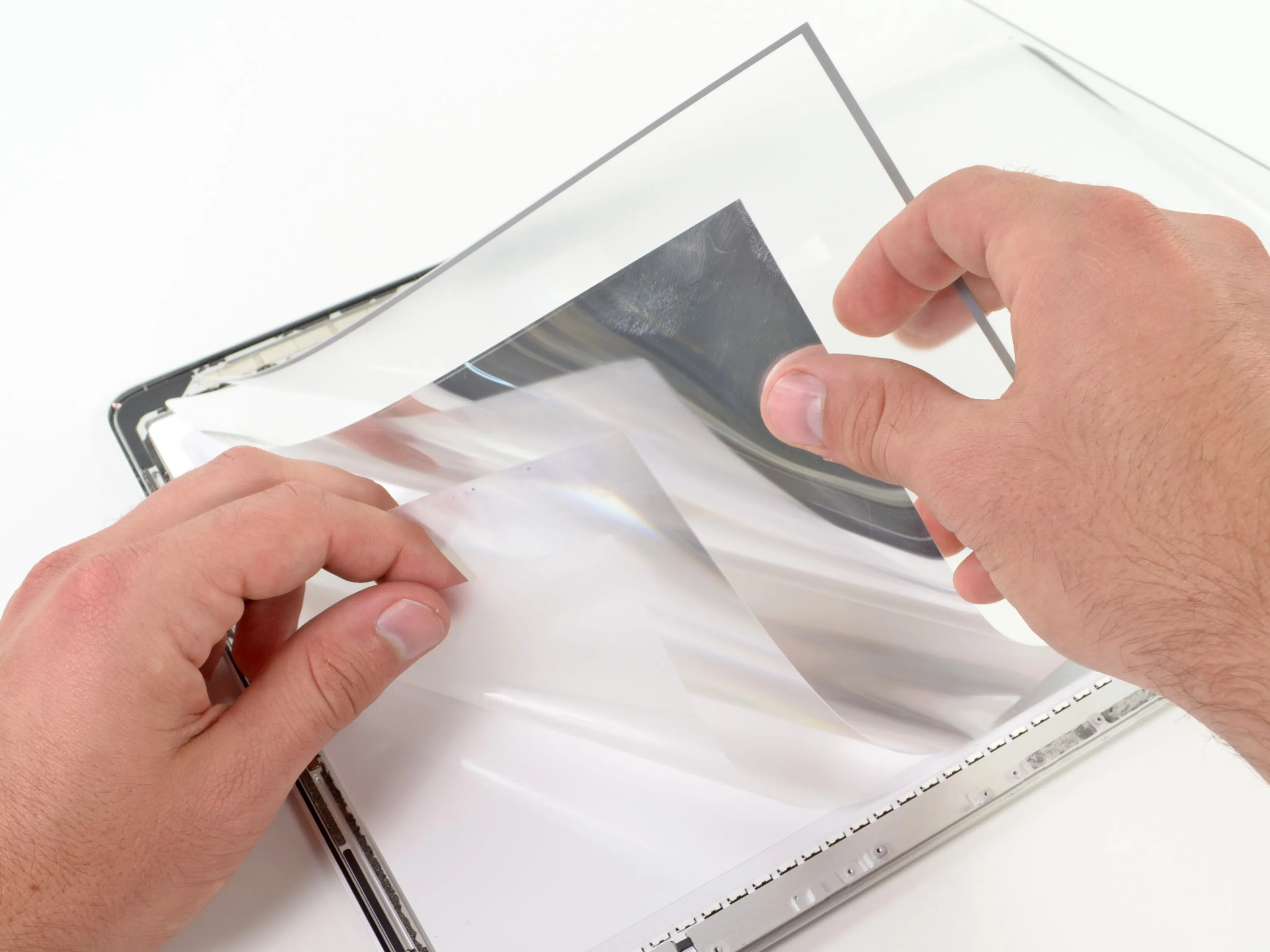

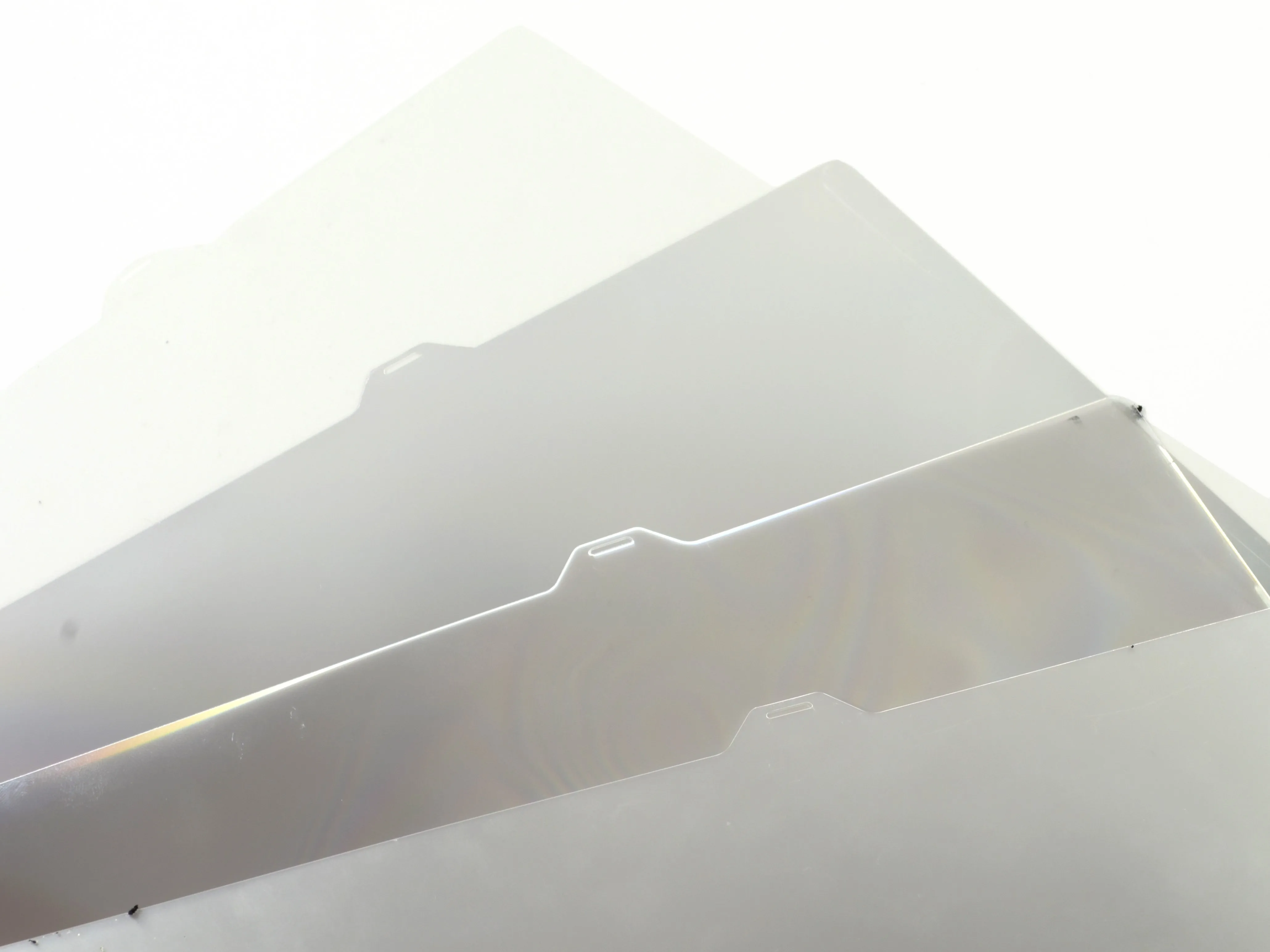

Под верхним слоем ЖК-дисплея находится ряд пленок и листов, которые манипулируют светом, прежде чем направить его в глаз пользователя.
Предупреждаем, что объяснение, которое мы сейчас дадим, будет до боли сокращенным. Если вы хотите легко понять, как работают ЖК-дисплеи, посмотрите статью 'Bill The Engineer Guy's' разборка ЖК-монитора.
Диффузорные и призматические пленки равномерно распределяют свет, создавая равномерную подсветку панели дисплея. Затем стационарный поляризационный лист в сочетании с жидкими кристаллами блокирует или пропускает свет для каждого пикселя, которых насчитывается более 5 миллионов.
Комментарии к шагу
Кто-нибудь знает, где можно купить сменный комплект этих рассеивателей?
Вы когда-нибудь находили, где купить эти листы?
Шаг 13

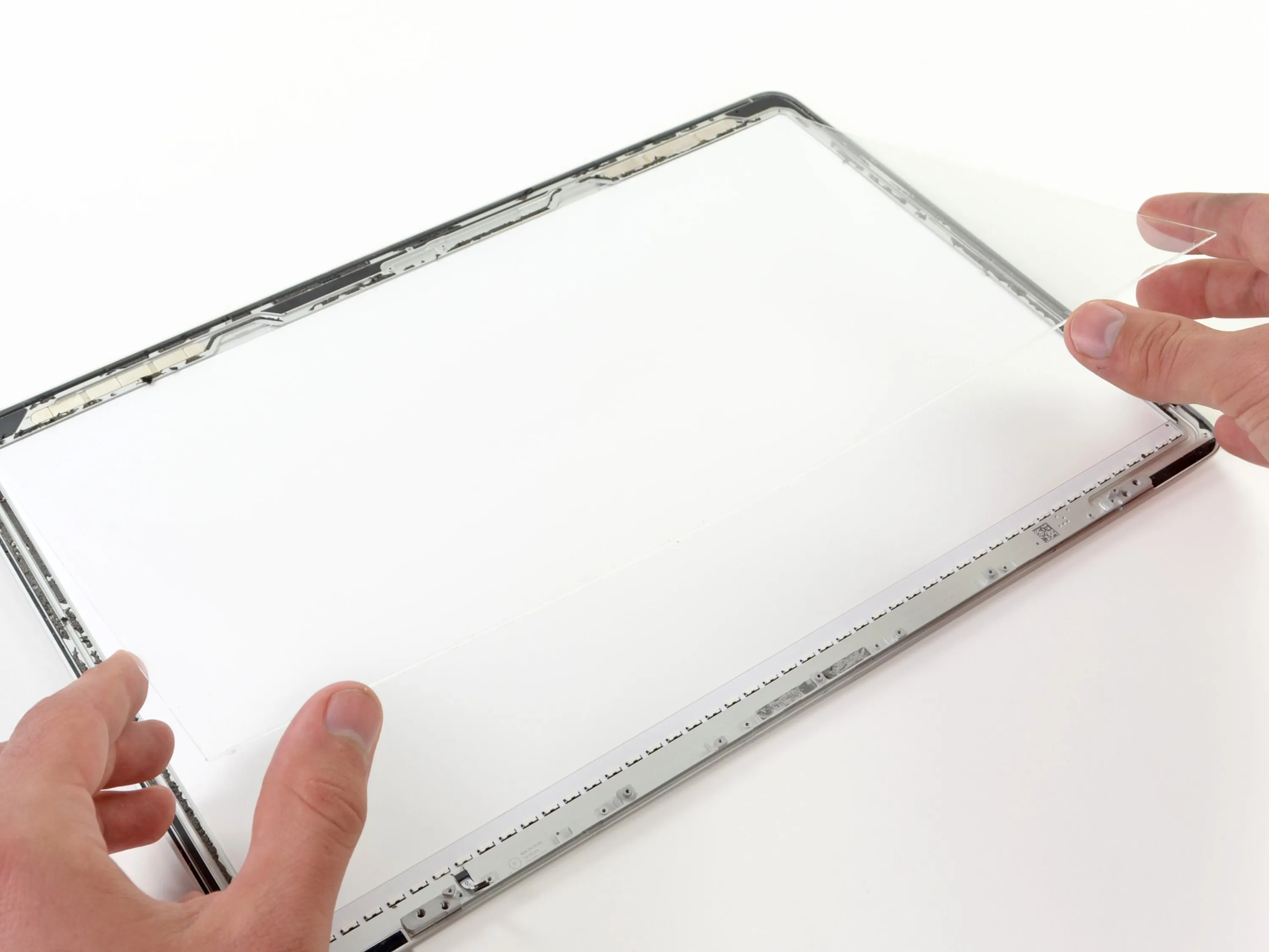

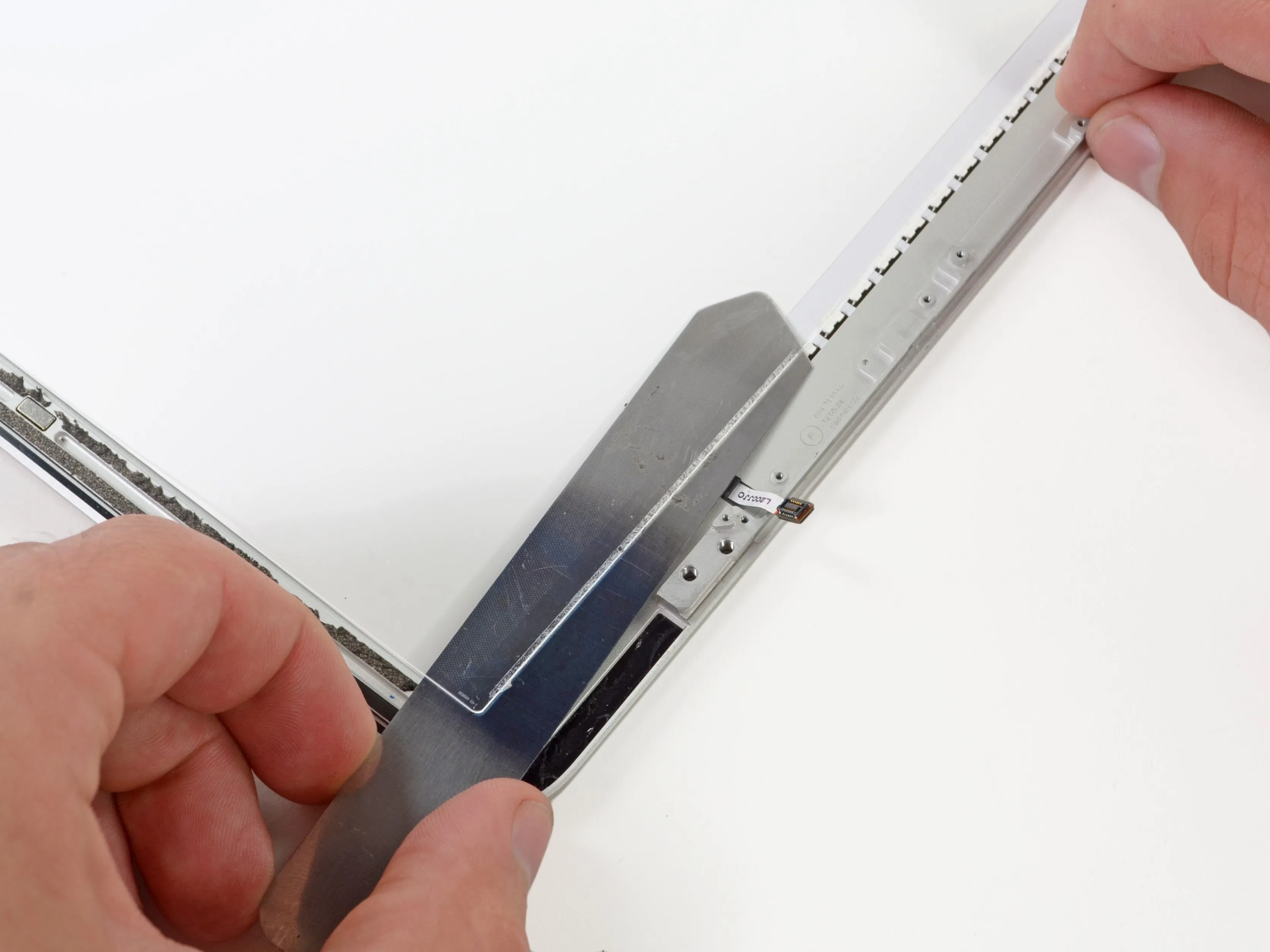

Световодная пластина удерживается небольшой полоской слабого клея - ничего похожего на то, что мы видели раньше.
Соблюдая осторожность, мы очень медленно, используя модифицированный инструмент для вскрытия iSesamo, сняли пластину.
Подсветка отражается от пластины благодаря полному внутреннему отражению, пока не попадает на одну из этих крошечных точек, которые направляют свет вверх и выходят из передней части пластины.

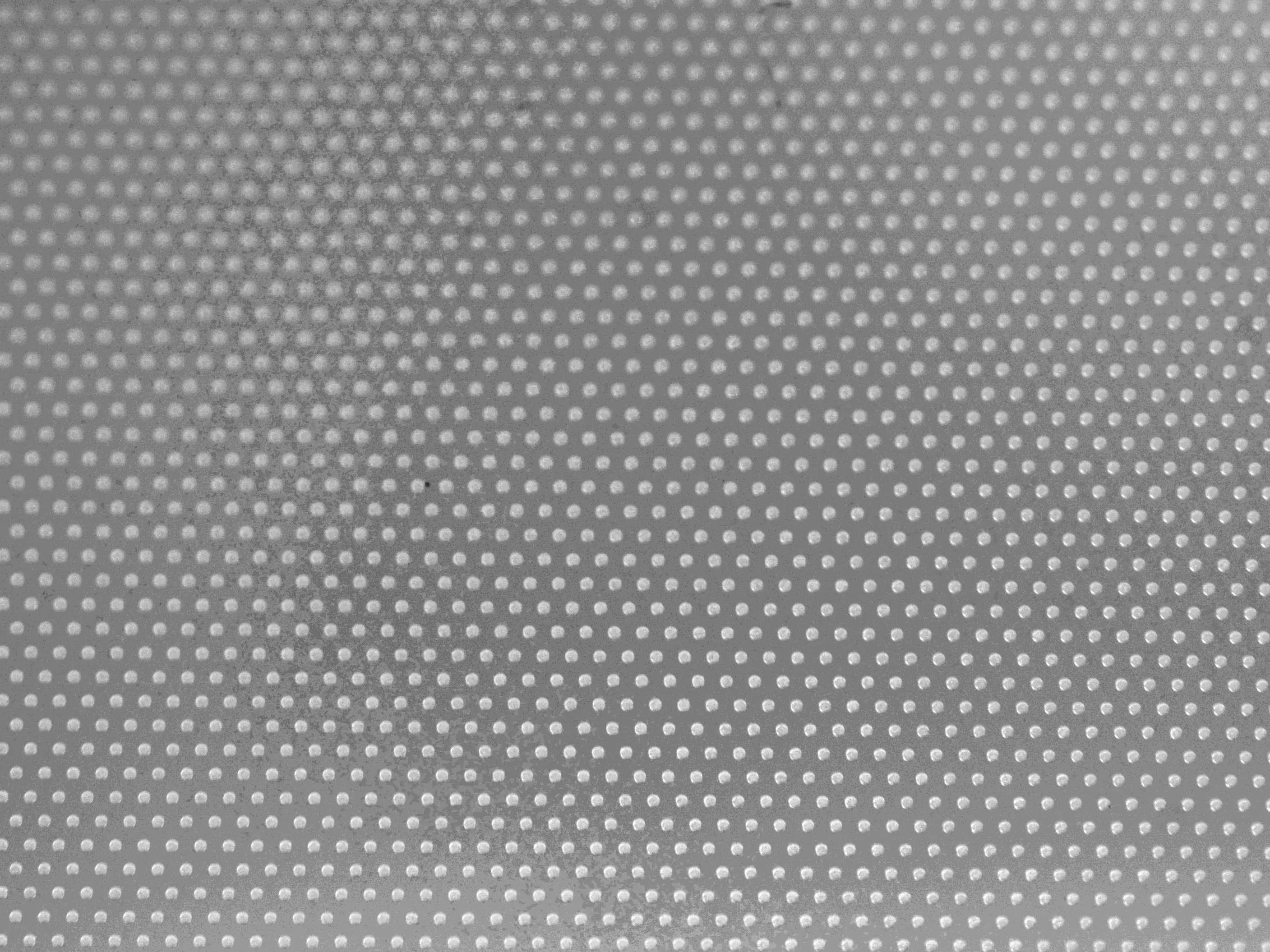

Кстати, третья фотография - это изображение сетки, находящейся в прозрачной пластиковой пластине, которая была удалена на второй фотографии. Нам пришлось немного подправить ее в Photoshop, чтобы она показала свою сетку.
Шаг 14

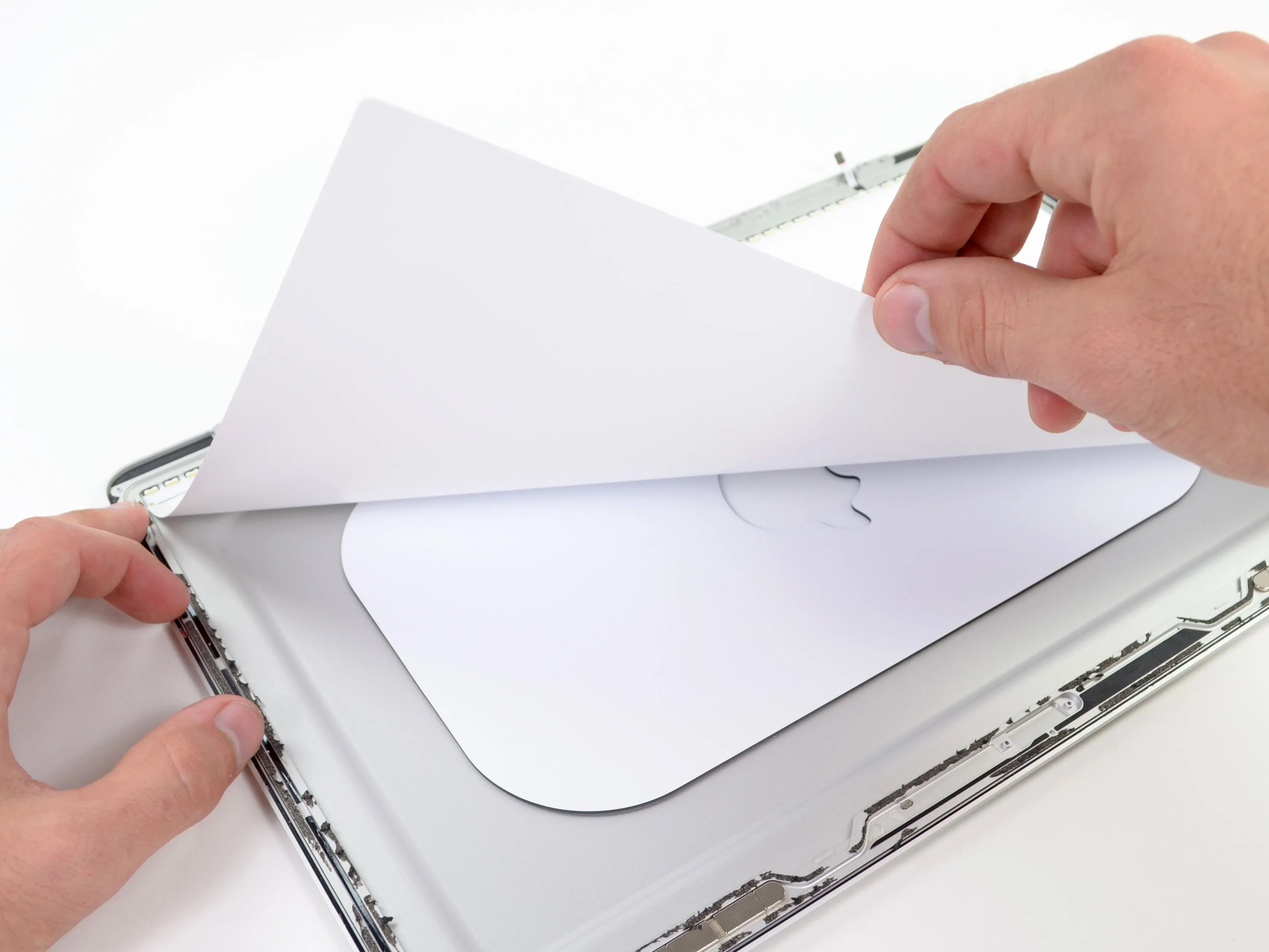

Простой на вид лист белой бумаги служит равномерным белым фоном для подсветки ЖК-дисплея.
Что еще можно использовать для подсветки дисплея со светодиодной подсветкой? Конечно же, светодиоды!

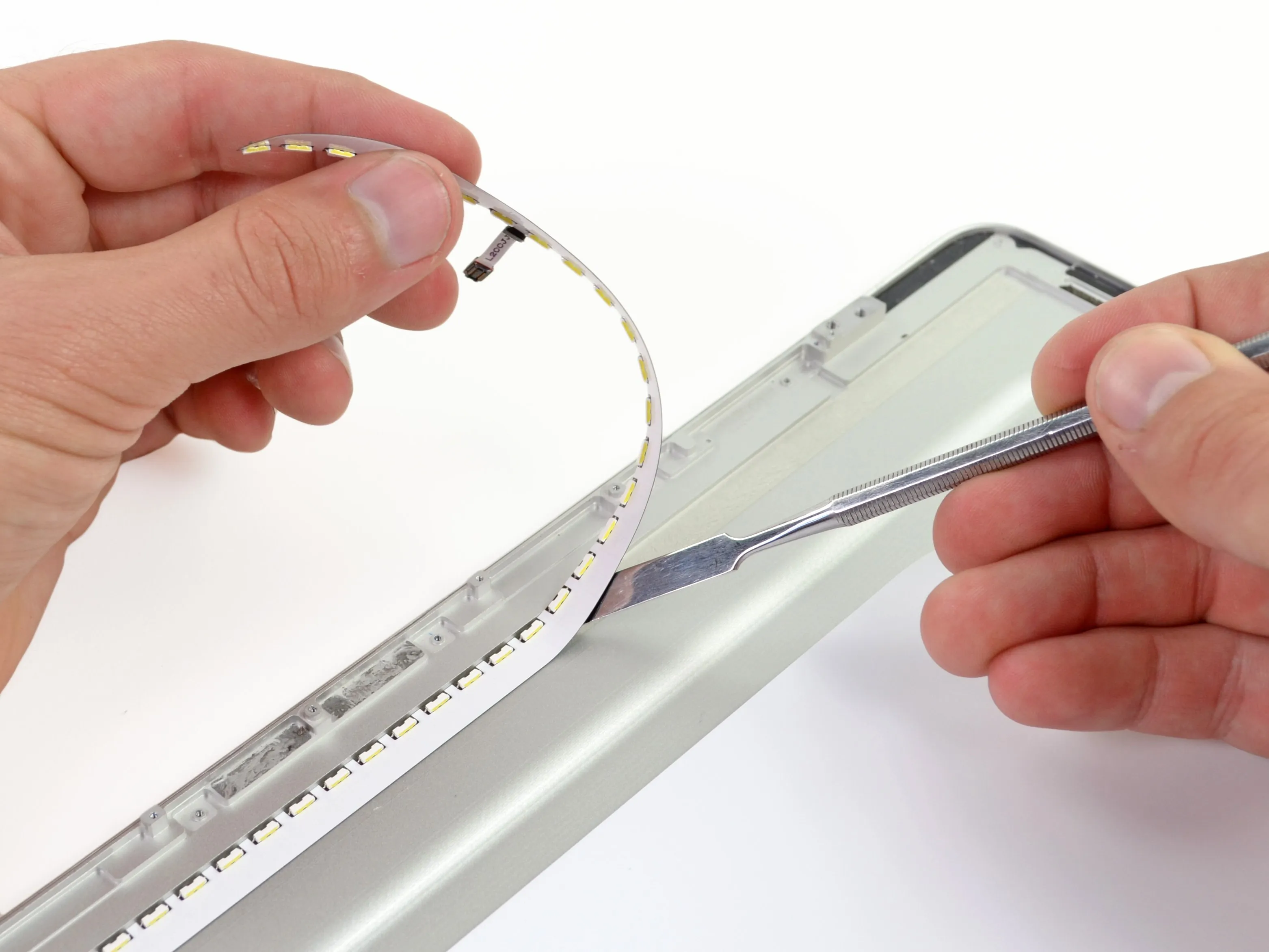

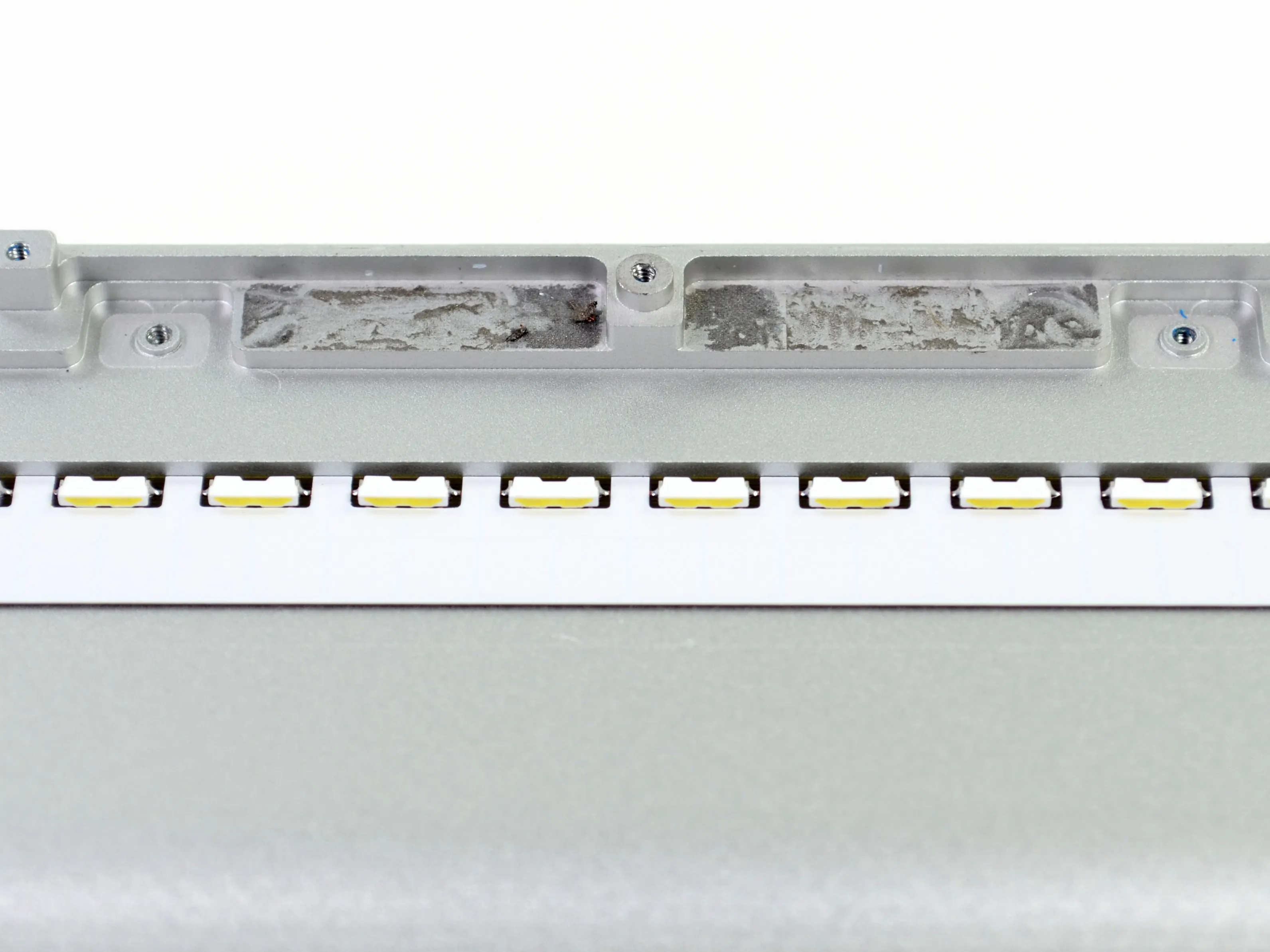

Полоска из 48 светодиодов в нижней части дисплея обеспечивает весь необходимый свет для дисплея Retina.
Шаг 15

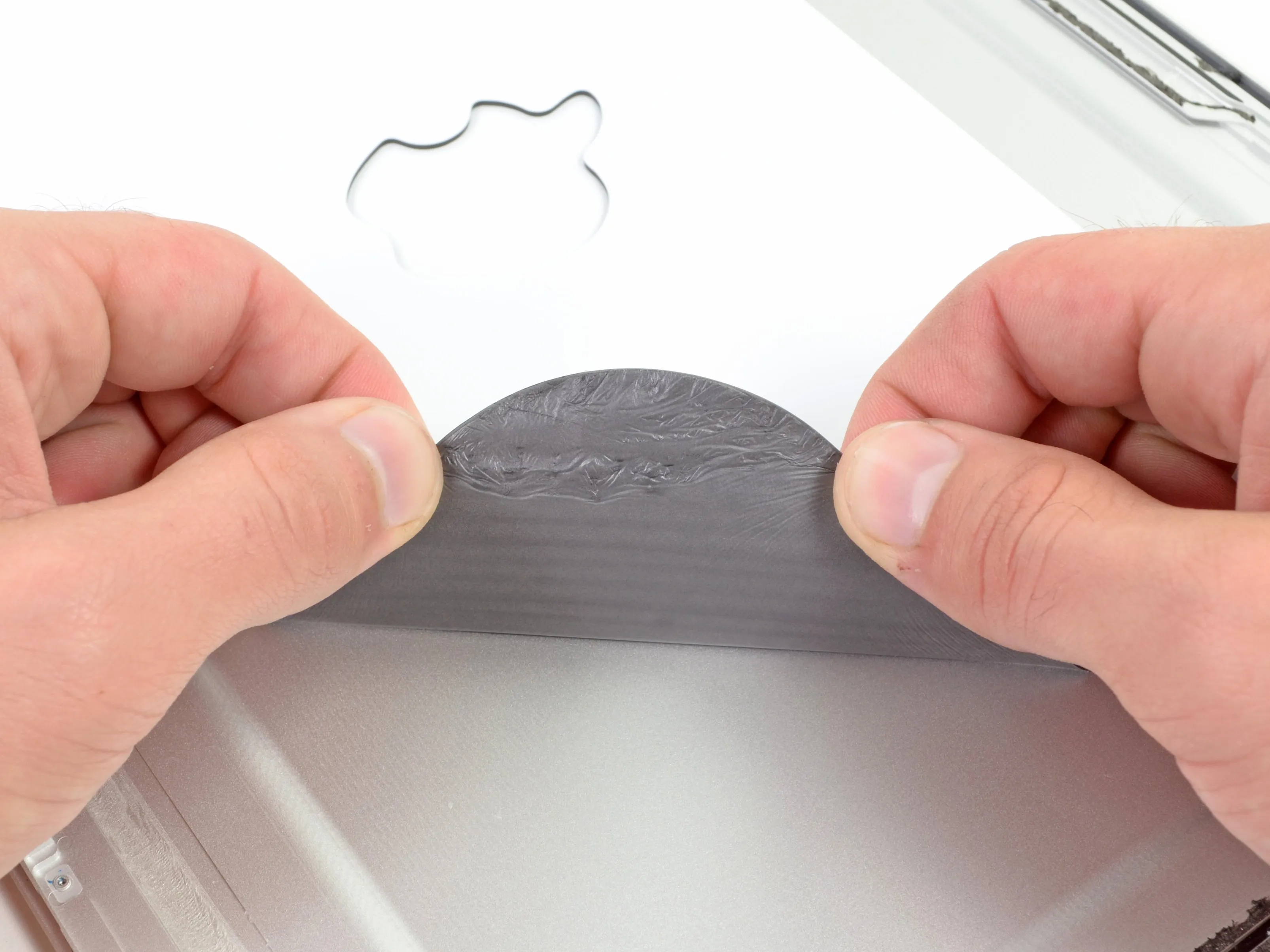

Нет никакой реальной причины вытаскивать пену из внутренней части задней панели, но это разборка, поэтому мы это сделаем.
Мы подозреваем, что пена служит для создания плоской и ровной поверхности, на которую опирается ЖК-стекло. Но есть одна вещь, которую мы знаем о нем: он очень липкий.

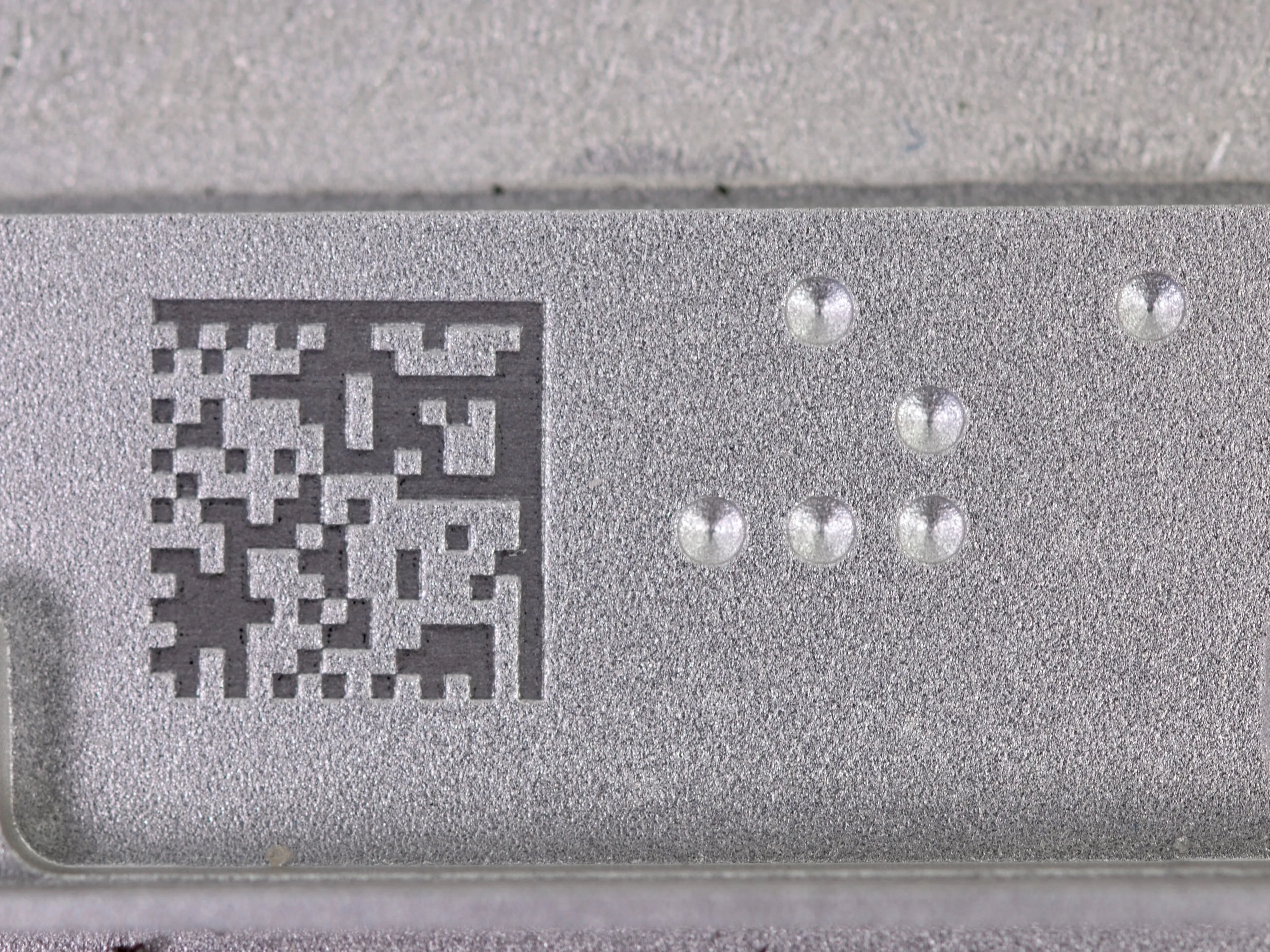

На нижней кромке корпуса есть две особенности, которые показались нам весьма интересными: выгравированный лазером матричный код и причудливое расположение круглых углублений.
При дальнейшем рассмотрении и с помощью некоторых зорких читателей выяснилось, что эти точки образуют рисунок планера планера из 'Игры жизни' Конвея, универсального символа хакеров.
А вот шестая точка справа? Судя по всему, если вы поставите эту точку во время игры, это приведет планер в состояние смерти. Неужели Apple пытается отправить нам сообщение?
Комментарии к шагу
Похоже на планер Конвея.
Код матрицы данных гласит 'DWN0100000573359'. Скорее всего, это просто бегущий номер, используемый в производстве для отслеживания детали.
Это не шрифт Брайля, это приглашение...
Я бы предположил, что это код даты производства в двоичном виде.
x|0|x|0
x|x|0|x
0|0|0|x
превращается в
x|0|0|x
0|x|0|x
x|0|x|x
которая не движется, но и не вымирает, что, наверное, равносильно смерти...
Является ли дисплей Macbook Pro Retina панелью IGZO?
Пожалуйста, подкрепите свой ответ доказательствами. Спасибо!
x|0|x|x|0
x|x|0|x|x
0|0|0|x|x
Если вы добавите намеренное дополнительное пространство, которое они сделали, то получится 'Лодка' Натюрморт
https://en.wikipedia.org/wiki/Conway's_Ga...
гораздо более запутанно и, конечно, не так предвещающе ;)
Я согласен с тем, что точки на самом деле являются каким-то серийным номером:
04404
00220
11110
SN#:
15734
У меня на работе на столе стоят такие бинарные часы:
https://www.thinkgeek.com/homeoffice/ligh...
Серийный номер и дата выпуска. Ребята, это не ракетостроение.
Вопрос: Итак, после внимательного прочтения вашего разбора и анализа фотографий становится ясно, что дисплей в сборе нельзя/не нужно разбирать, чтобы починить фейс-тайм-камеру и т.д.
Теперь, в случае поломки самого дисплея (например, при закрытии крышки с заглушкой MacSafe под экраном), может ли кто-нибудь сказать мне, возможно ли/рекомендуется ли (для человека с хорошими навыками) отремонтировать сборку, просто заменив дисплей?
Оба дисплея и сборка начали появляться на нескольких сайтах, но разница в цене довольно значительна (300 долларов США за простой дисплей, 800 долларов США за сборку), поэтому я задаю вопрос.
Спасибо за любые ответы!
Можете ли вы выложить фотографию, на которой видно, что именно находится под пеной? Мне интересно, как пластиковый логотип яблока установлен на алюминиевом корпусе. Спасибо.
Шаг 16

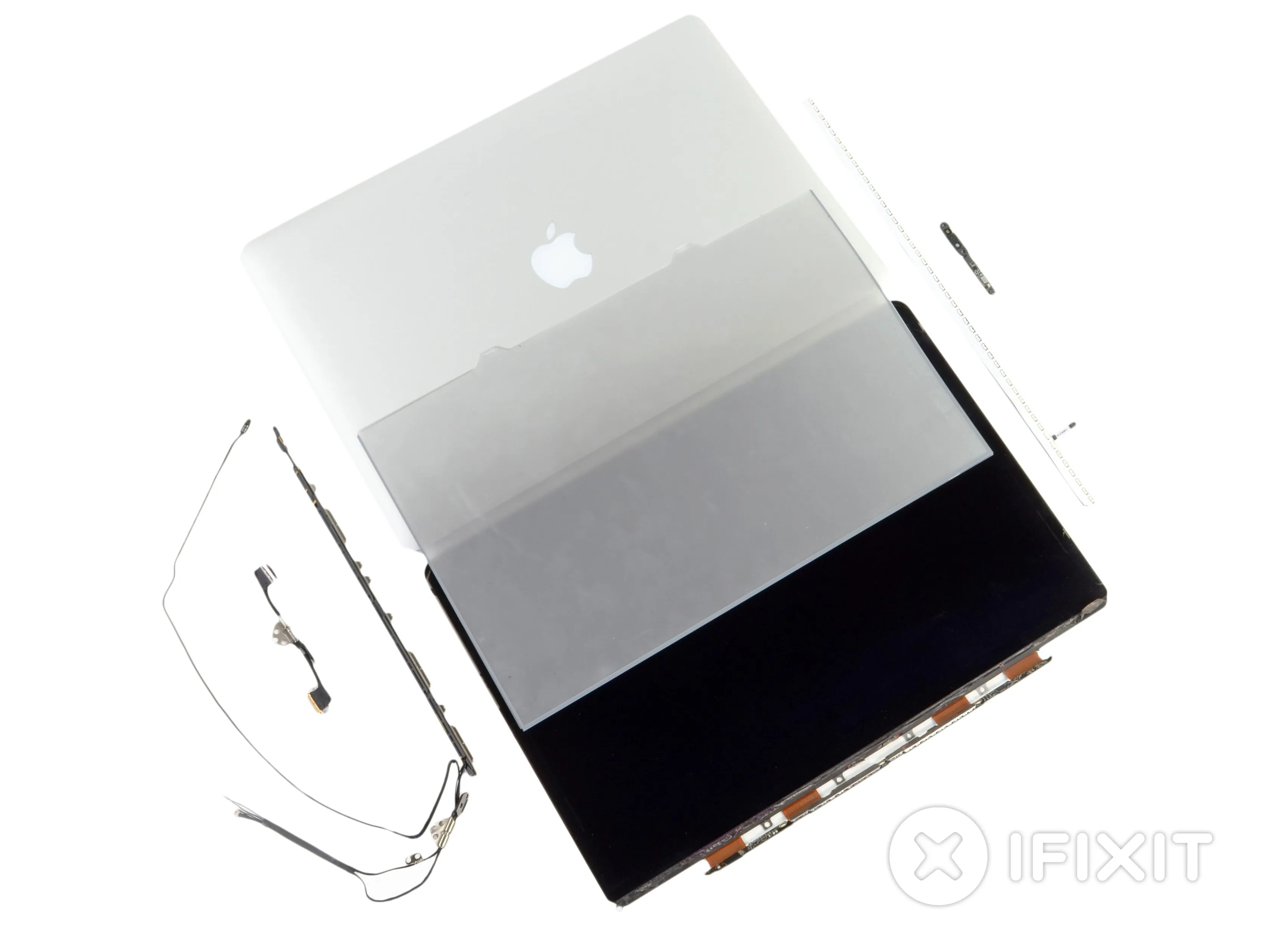

Вот он, дисплей Retina из нового MacBook Pro.
Обычно на этом этапе мы бы дали оценку ремонтопригодности, но поскольку этот дисплей является часть другого устройстваэто не совсем уместно.
Что мы можем сказать, так это то, что если сломается хоть что-то в блоке дисплея, вам придется заменить его целиком. Это будет дороже, чем просто замена ЖК-дисплея в обычном MacBook Pro, но зато выбор (заменить только ЖК-дисплей или весь дисплей в сборе) будет очень простым.
