Разборка MacBook Unibody Model A1278

Введение

Мы разобрали этот компьютер 15 октября 2008 года.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка MacBook Unibody Model A1278

• Apple может похвастаться тем, что 'упаковка нового MacBook на 41% меньше, чем у предыдущего поколения' и сделана из переработанного материала.

• По их словам, меньший размер упаковки означает меньшее количество самолётов для перевозки того же количества продукции.

• Следите за нашими обновлениями в Twitter.

Шаг 2

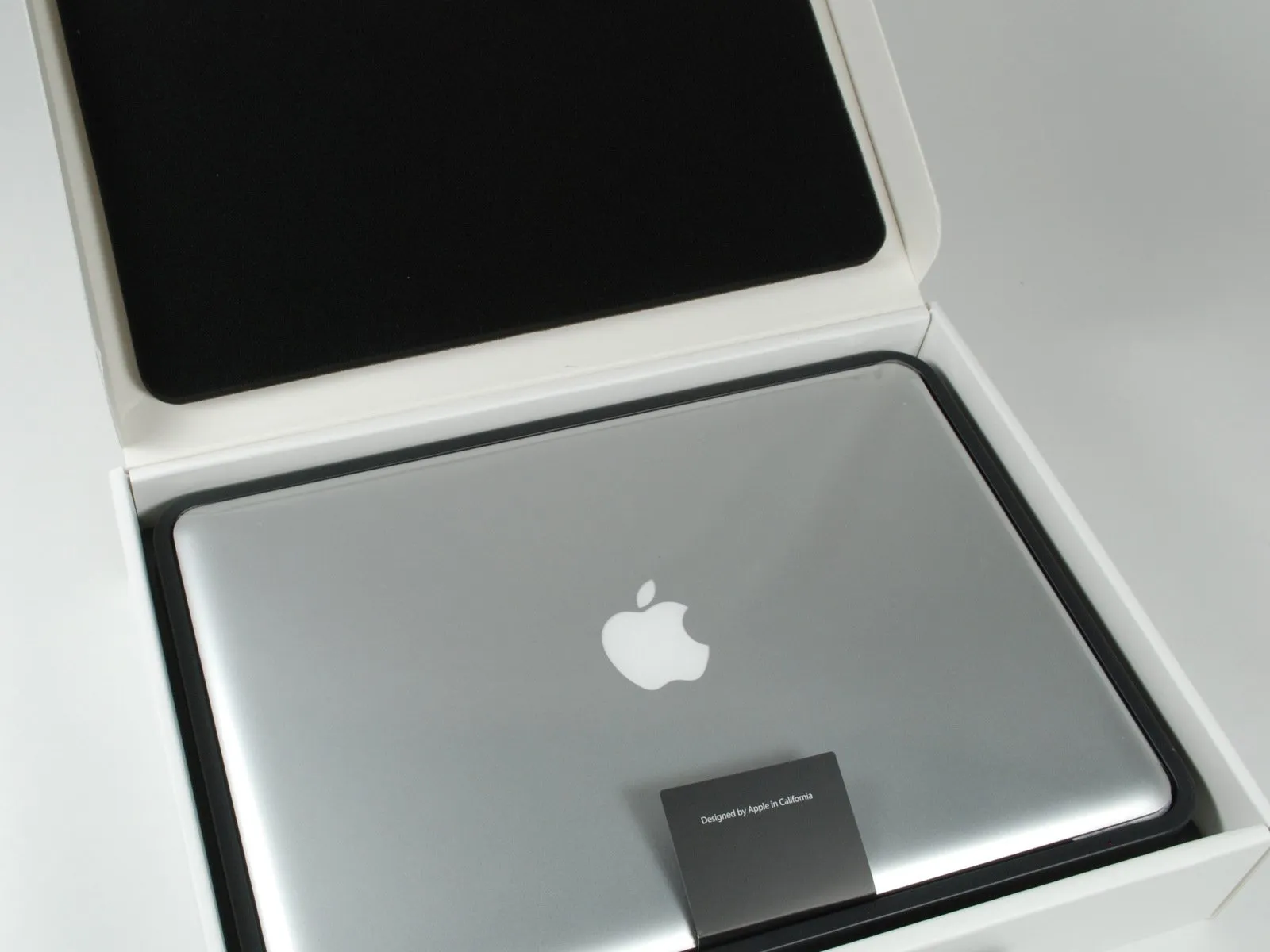

• Сверху он похож на MacBook Air, но его толщина примерно на 25% больше, чем у самой толстой части Air, и почти в 6 раз больше, чем у самой тонкой.

• Хотя, справедливости ради, стоит отметить, что он на 12 % тоньше своего предшественника (0,95 дюйма против 1,08 дюйма) и на 10 % легче (4,5 фунта против 5 фунтов).

Шаг 3

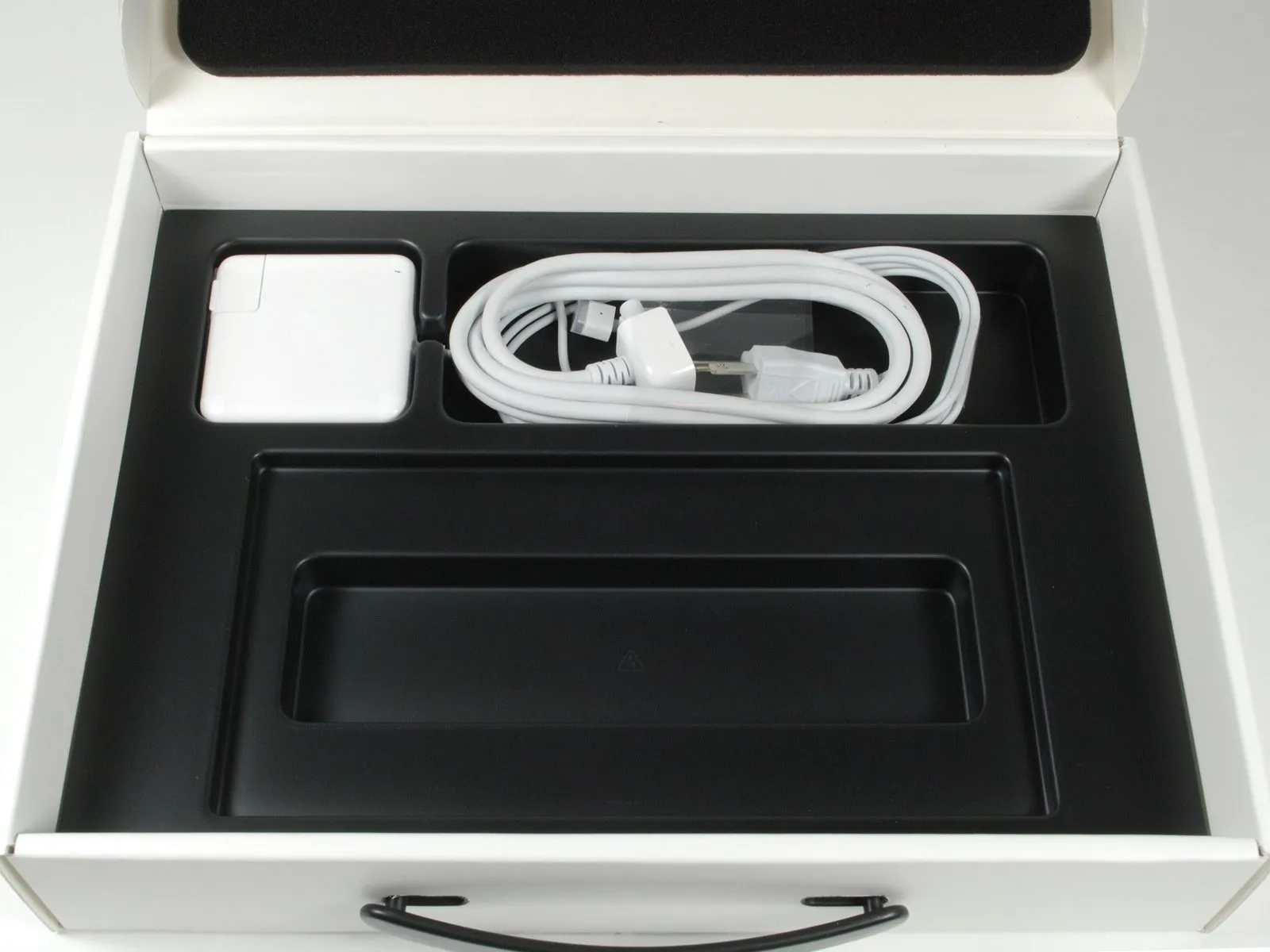

• В коробке:

• 85-страничное руководство пользователя

• Восстановительные DVD-диски

• 60-ваттный адаптер переменного тока

• Удлинительный кабель адаптера переменного тока

• Чистящая салфетка

• Как и в предыдущих моделях MacBook, в комплект поставки не входит видеоадаптер. В коробке есть пустое место, где он мог бы хорошо разместиться, но переходника там нет. Apple предлагает адаптер DisplayPort за 29 долларов.

Шаг 4

• Здесь есть новый порт Mini DisplayPort (четвертый справа) и полностью отсутствует порт FireWire.

• На изображении трудно понять, но теперь на индикаторе батареи 8 лампочек, и он удобно расположен там, где его действительно можно увидеть.

Шаг 5

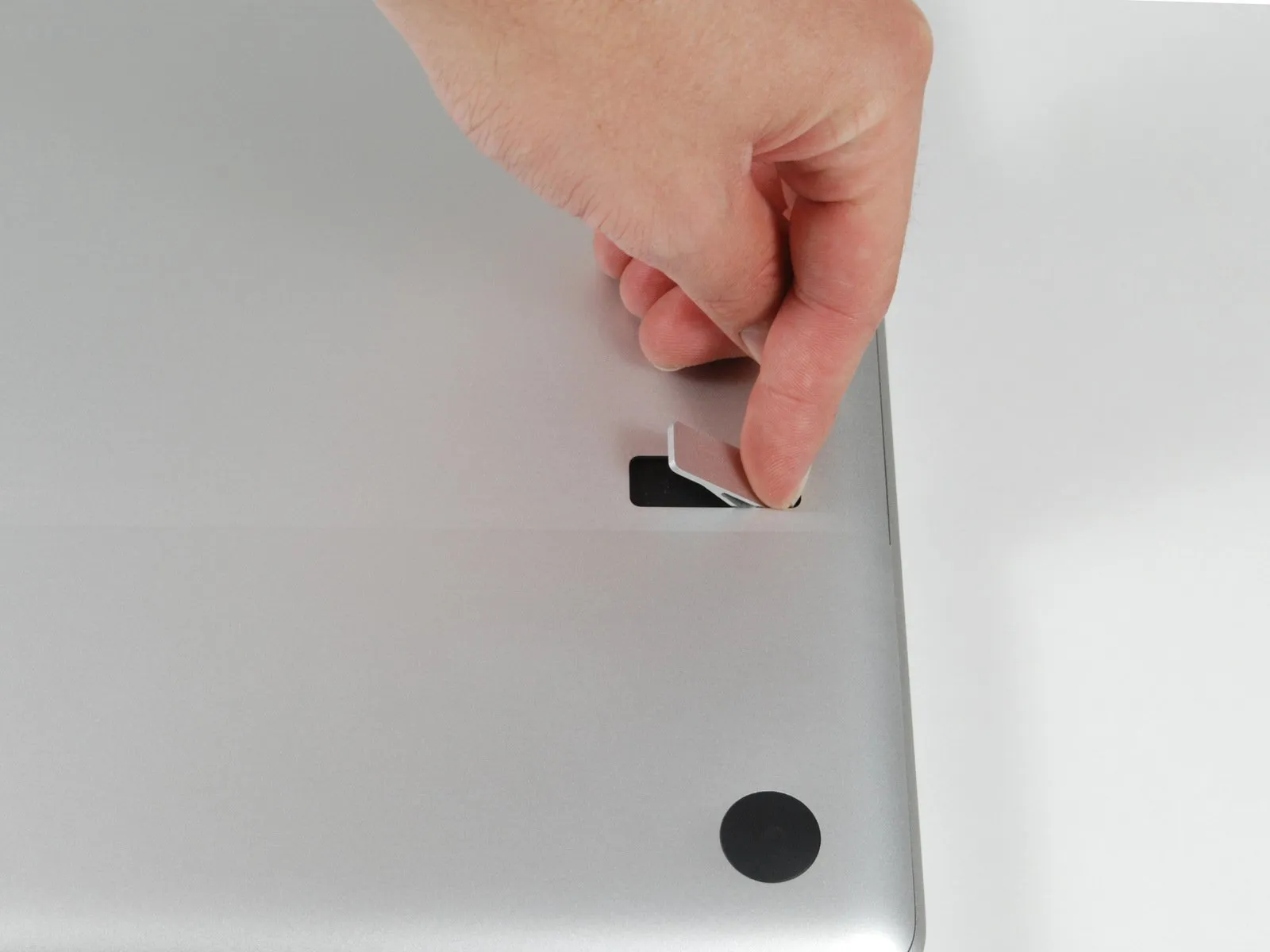

• Открываем защелку аккумулятора.

• Для тех, кто пострадал от финансового кризиса, монета больше не требуется.

Шаг 6

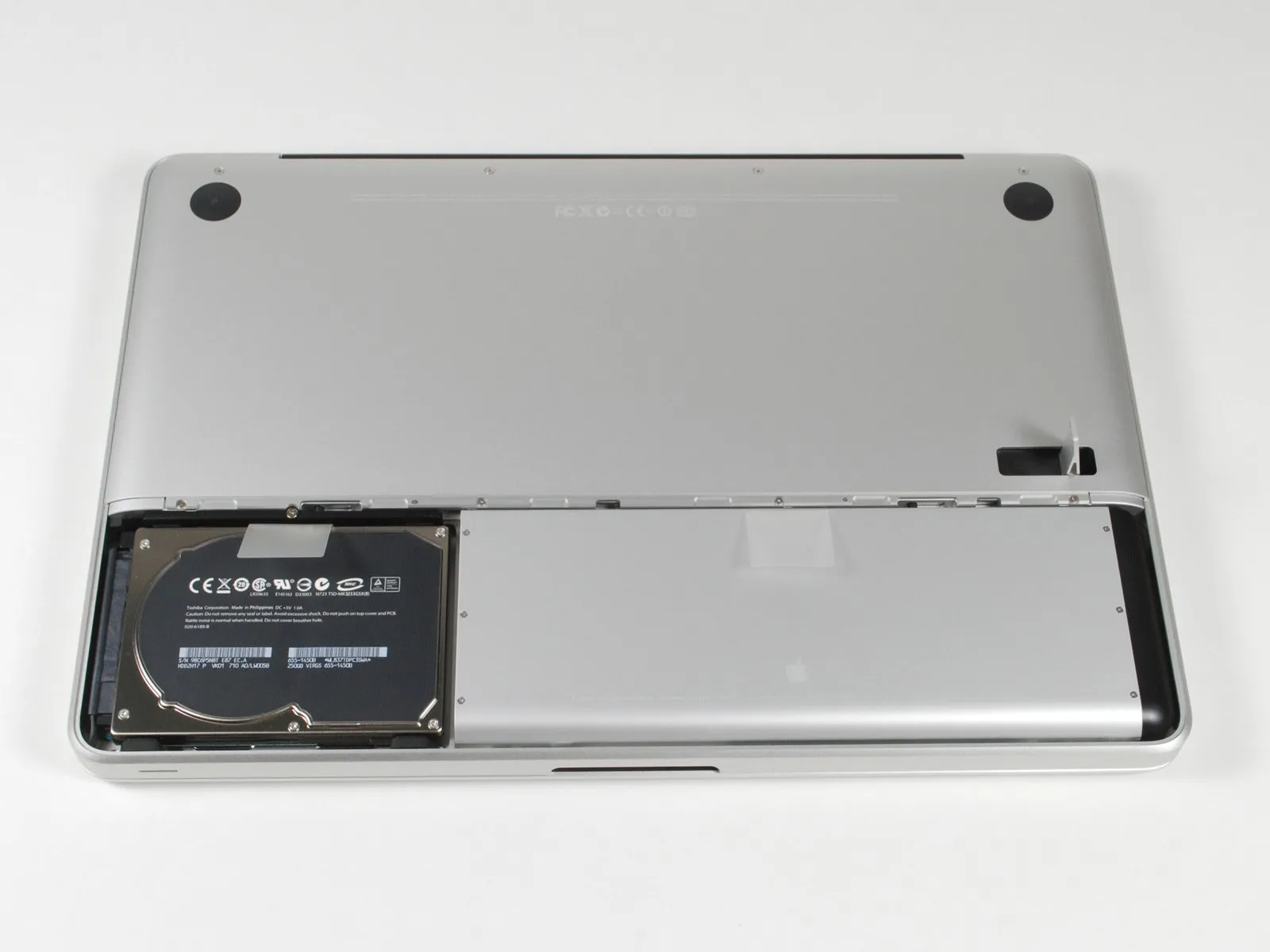

• Жесткий диск находится слева, а батарея - справа.

• В новых MacBook используются те же жёсткие диски, что и в предыдущих моделях MacBook.

• Бесстыжая заглушка: если вы не готовы к покупке новой машины, вы можете обновить жёсткий диск в любом ноутбуке Apple. У нас есть бесплатные руководства для большинства моделей, которые упрощают замену жёсткого диска.

Комментарии к шагу

Красивый компьютер. Даже в 2017 году

'Вы можете обновить жесткий диск в любом ноутбуке Apple'. Это не помогло

Шаг 7

• Батарея рассчитана на 45 ватт-часов по сравнению с 55 у предыдущего поколения. Кроме того, он почти на 20 процентов легче (302 г против 402 г).

• Тем не менее, Apple утверждает, что вы получите 5 часов работы в беспроводном режиме (при яркости дисплея 50 %).

Шаг 8

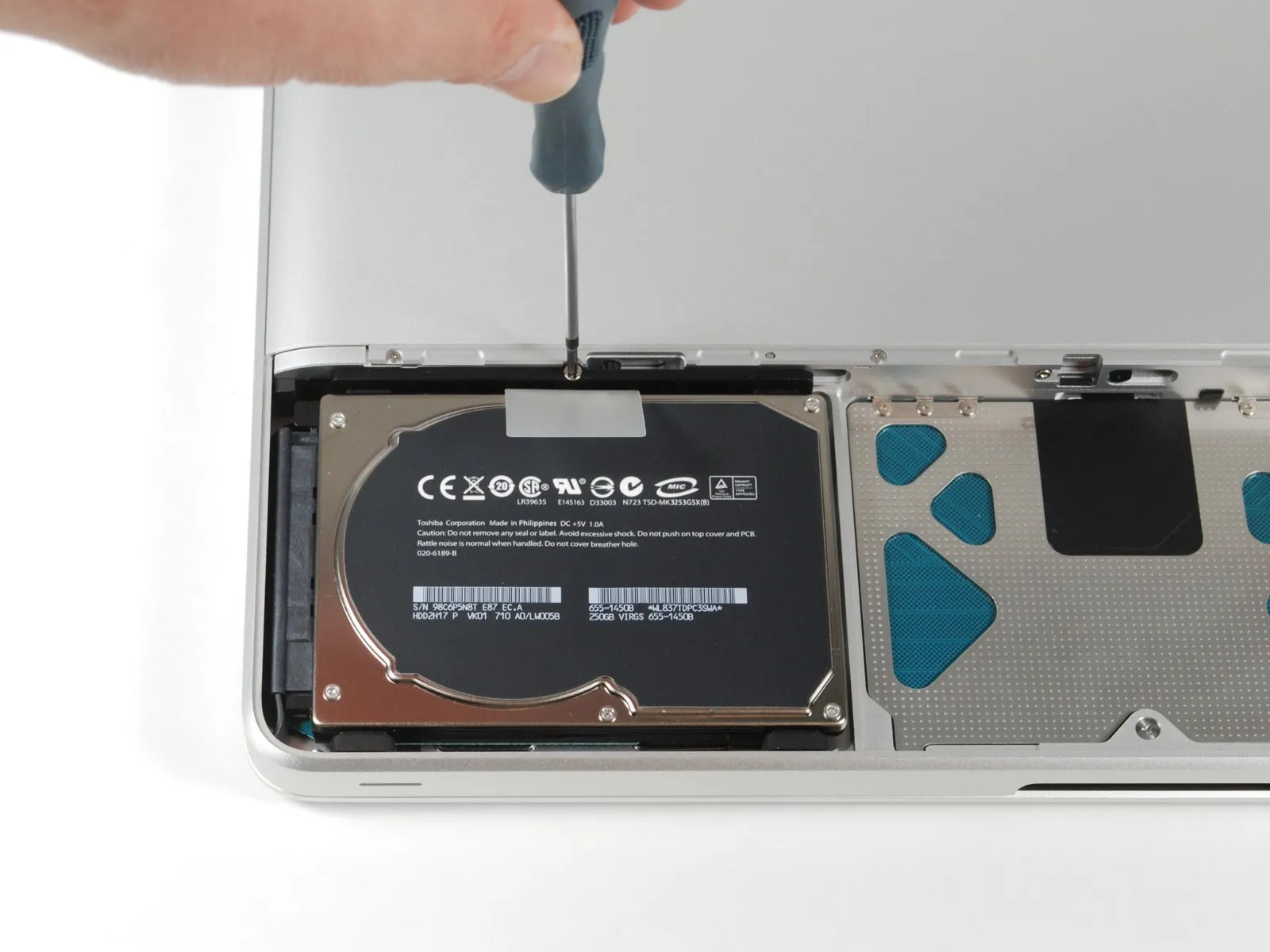

• Жёсткий диск удерживается одним винтом Phillips.

• Как и в последнем чёрном MacBook, стандартный жёсткий диск в модели с частотой 2,4 ГГц - 250 ГБ SATA и 5400 об/мин.

Шаг 9

• Отсоединение жесткого диска.

• Для замены жесткого диска вам понадобится отвертка T6 Torx, чтобы перенести винты крепления жесткого диска на новый диск.

Шаг 10

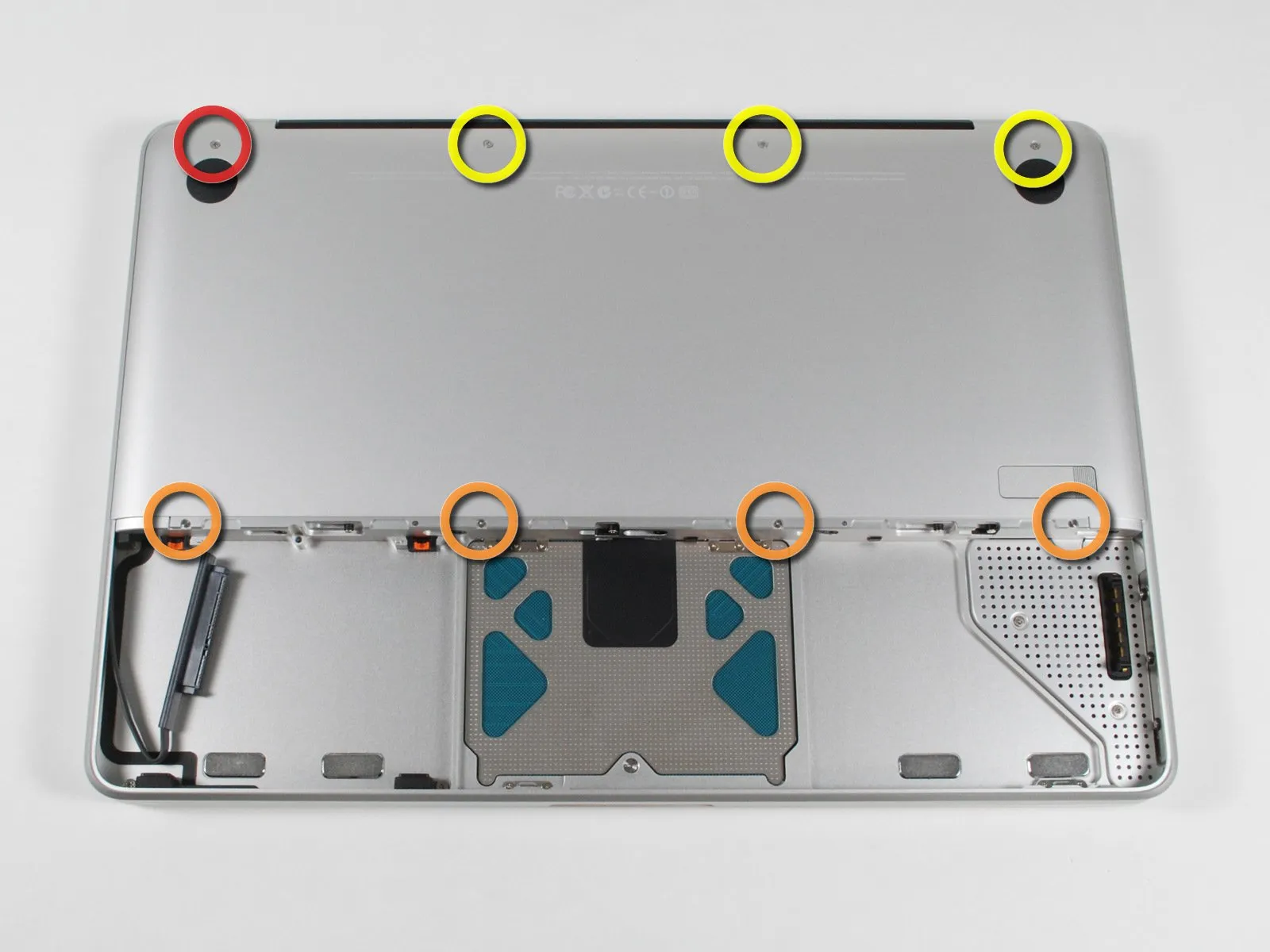

• Нижняя панель крепится 8 винтами:

• Один 3 мм Phillips в левом верхнем углу.

• Четыре 3,5 мм Phillips вдоль дна.

• Три 13,8 мм крестовых винта в верхней части.

Шаг 11

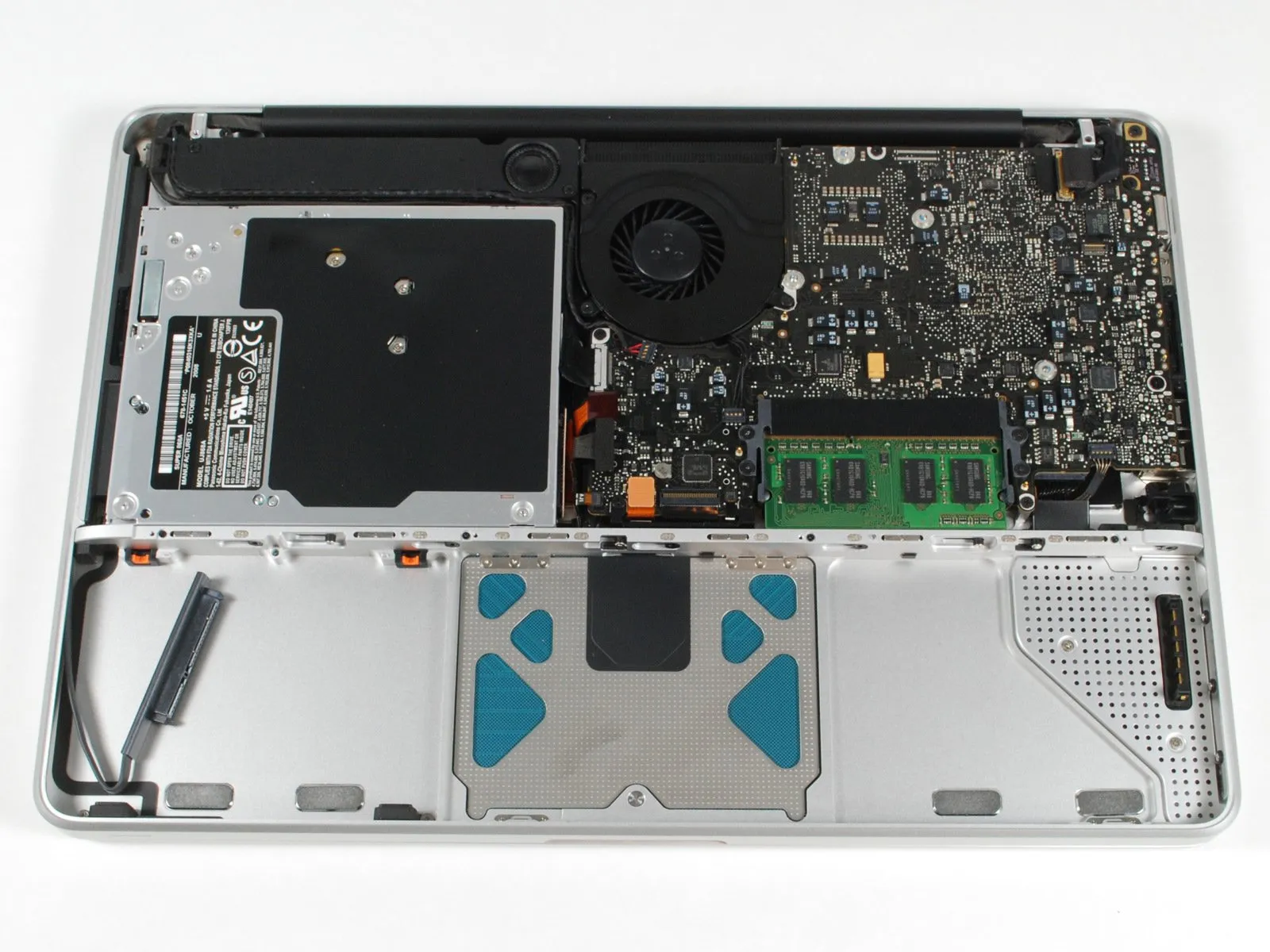

• Снятие нижней панели открывает доступ к оперативной памяти, оптическому приводу, шарниру дисплея, вентилятору и логической плате.

• Похоже, что единственной действительно сложной для замены деталью будет верхний корпус и клавиатура.

Шаг 12

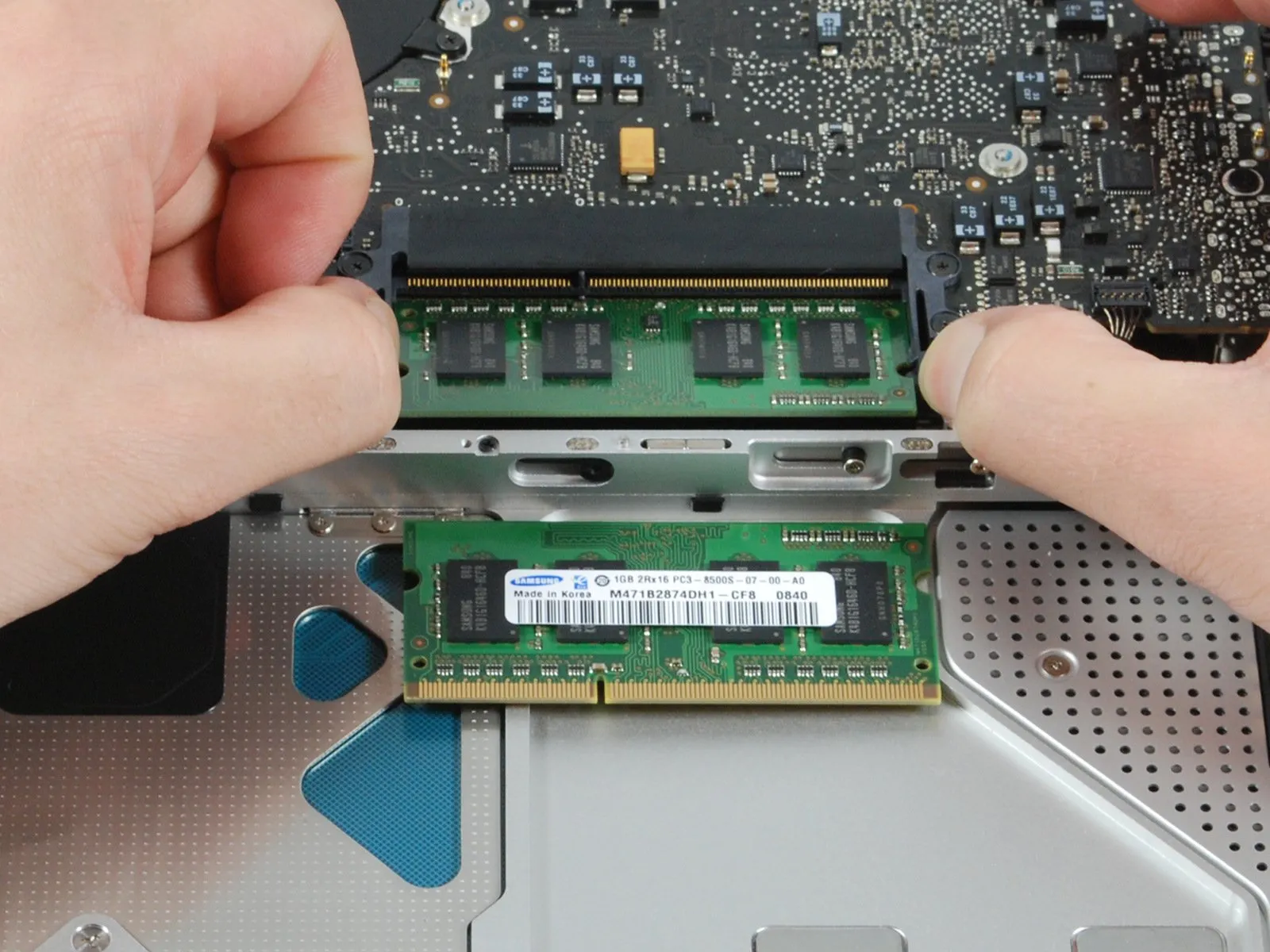

• Извлечение оперативной памяти

• В комплект поставки входит 2 ГБ (два модуля SO-DIMM по 1 ГБ) оперативной памяти DDR3 SDRAM с частотой 1066 МГц. За дополнительные 150 долларов Apple может увеличить объем оперативной памяти до 4 Гб.

• Apple утверждает, что максимальный объем оперативной памяти этой машины составляет 4 ГБ, но чипсет Montevina, похоже, поддерживает до 8 ГБ.

• Бессовестная заглушка: Вы можете обновить свой существующий MacBook или MacBook Pro до 4 ГБ. В ближайшем будущем мы также предложим эту оперативную память для новых Unibody-машин.

Комментарии к шагу

Это было проверено... максимум 6 ГБ. Почему? Кто знает, но компьютер не распознает 8 ГБ (а чип на 4 ГБ для этой машины все еще глупо дорог...)

Неа, неправда. В настоящее время я использую 8 ГБ (2 x 4 ГБ Corsair) в своем MacBook Late 2008 Unibody.

Учитывая, что это, вероятно, было скорректировано в каком-то более позднем обновлении за 5 лет, прошедших с тех пор, как вы опубликовали этот комментарий. Тем не менее, полезно знать.

Да, Кевин, это полезно для меня, у меня Macbook Uni конца 2009 года.

Шаг 13

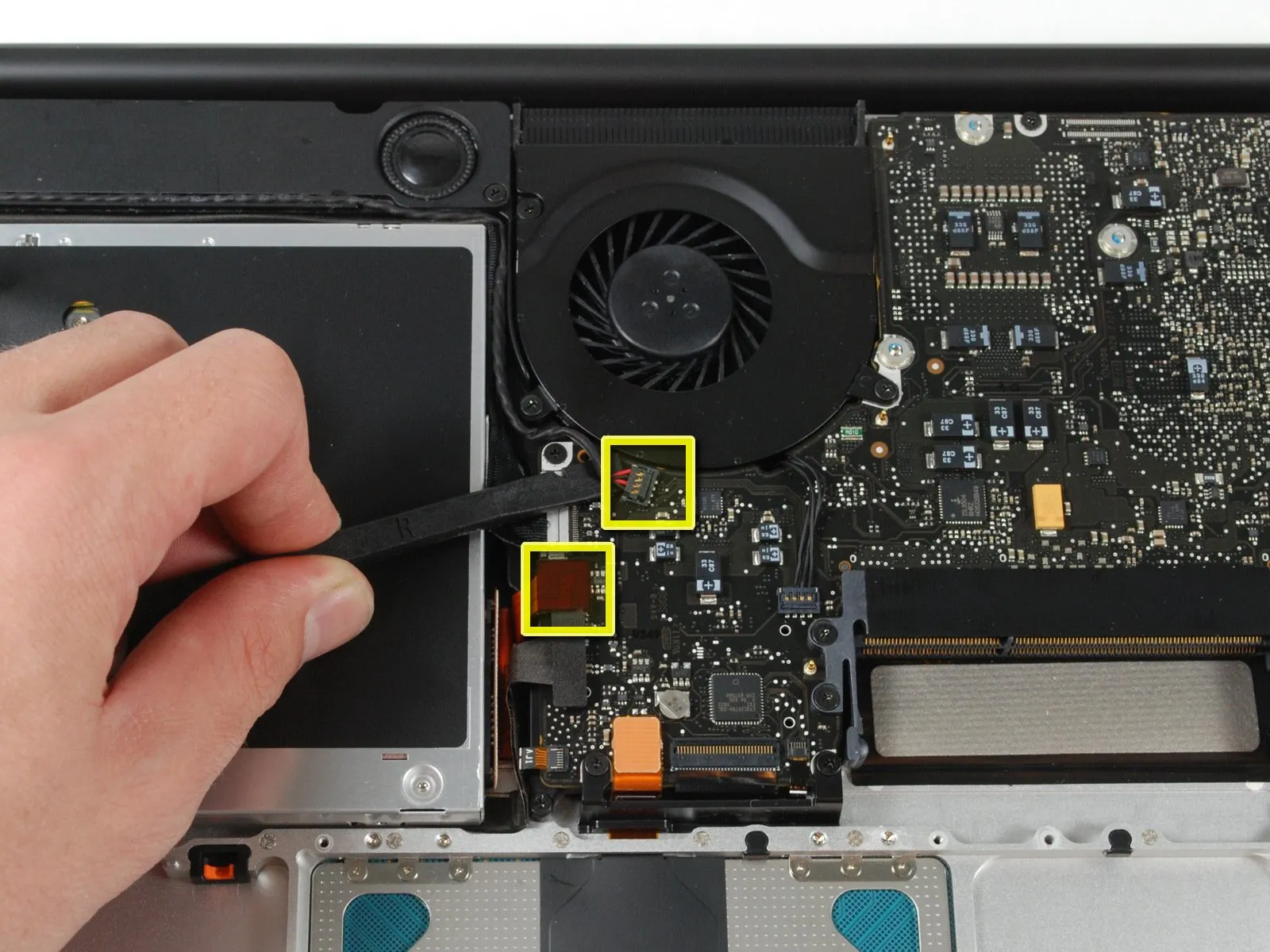

• Теперь мы исчерпали инструкции по установке, напечатанные Apple на задней стороне крышки батарейного отсека.

• Отсоедините кабели сабвуфера и оптического привода.

Комментарии к шагу

Мне трудно отсоединить кабель сабвуфера от логической платы. Он сразу отсоединяется? Есть ли какой-нибудь трюк?

Будьте очень осторожны. На моем тоже был небольшой кусочек пены. Осторожно отклейте его. Не отклеивайте от угла пластикового квадрата. Осторожно сдвиньте проволочную часть в сторону оптического привода. По возможности придерживайте тонкие стороны зажима, пока тянете его в сторону.

Шаг 14

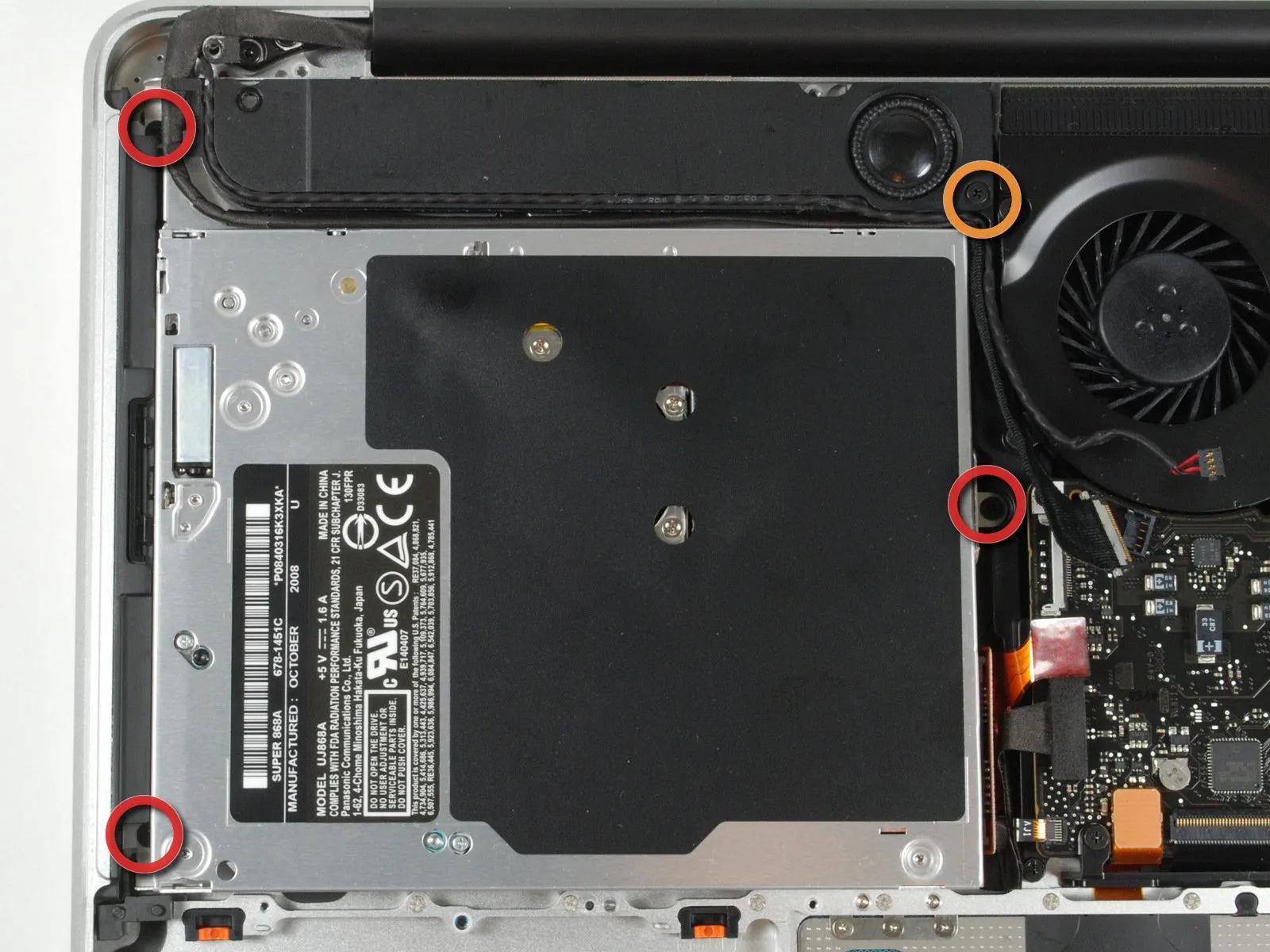

• Оптический привод удерживается следующими 4 винтами:

• Три 2,5 мм Phillips.

• Один 3,7 мм Phillips.

• Apple дает следующую спецификацию: 8x SuperDrive (DVD±R DL/DVD±RW/CD-RW).

Шаг 15

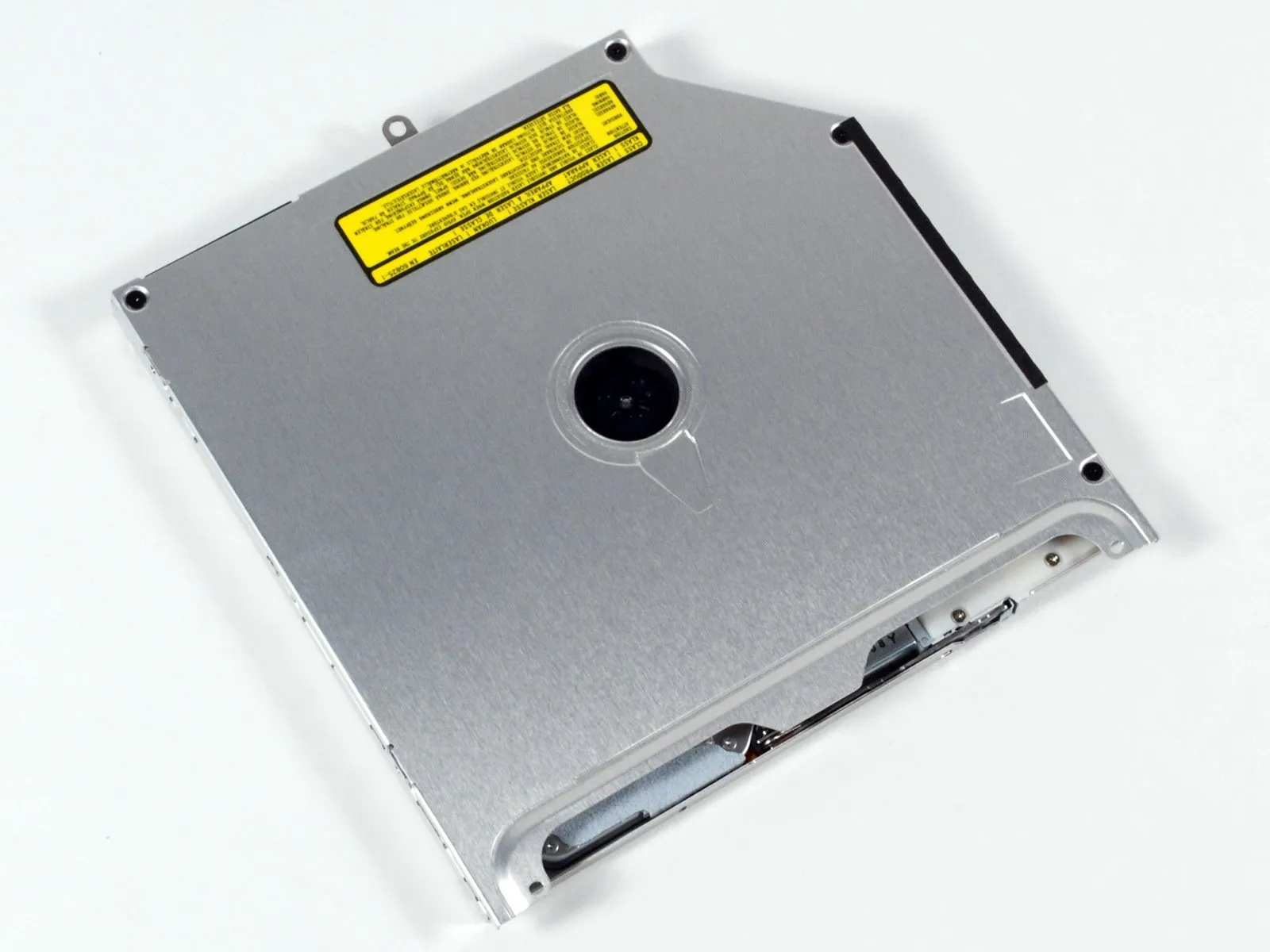

• Оптический привод, теперь SATA.

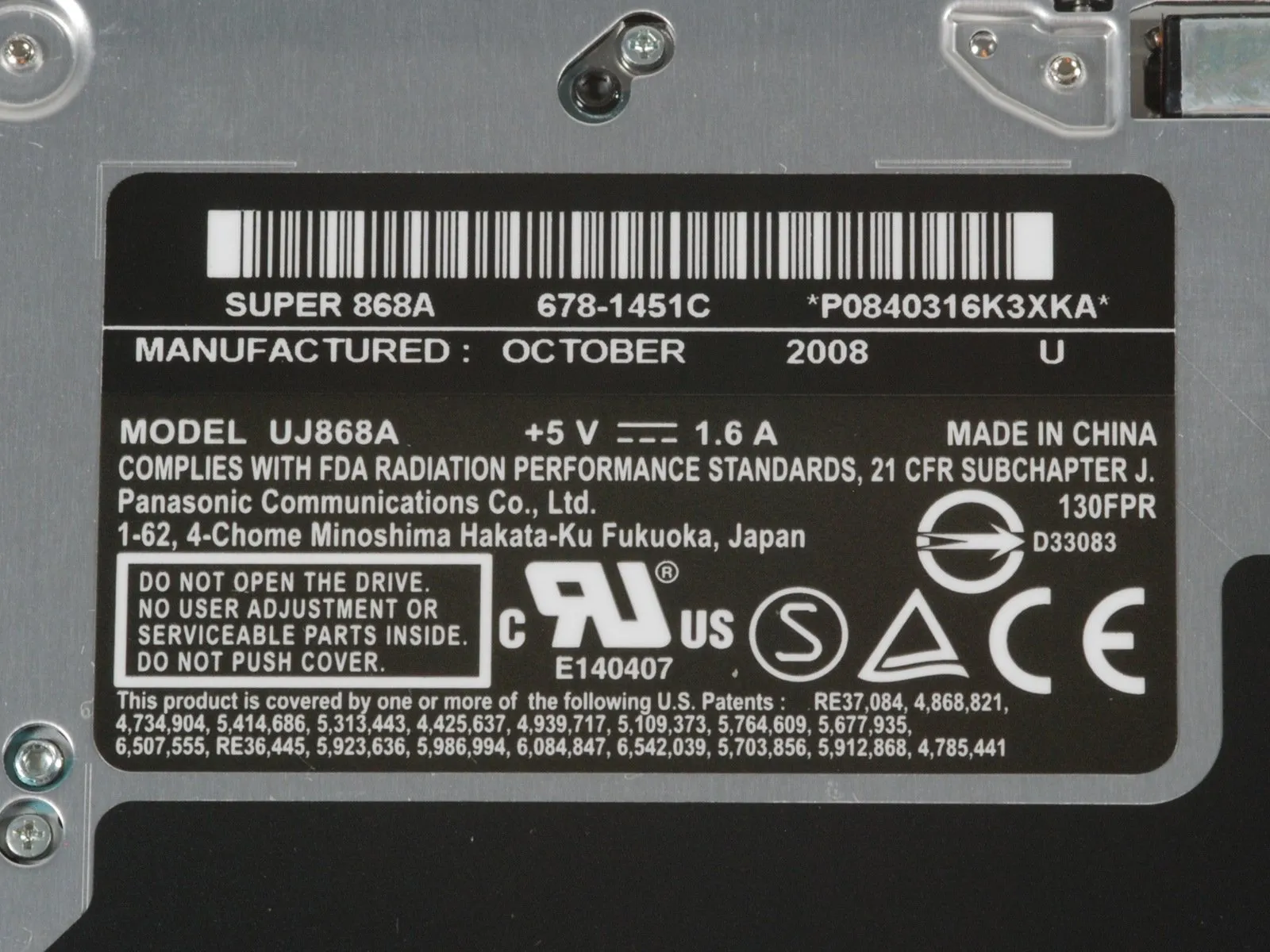

• На оптическом приводе указана дата изготовления - октябрь 2008 года. Этот привод точно быстро добрался до нас с завода!

Шаг 16

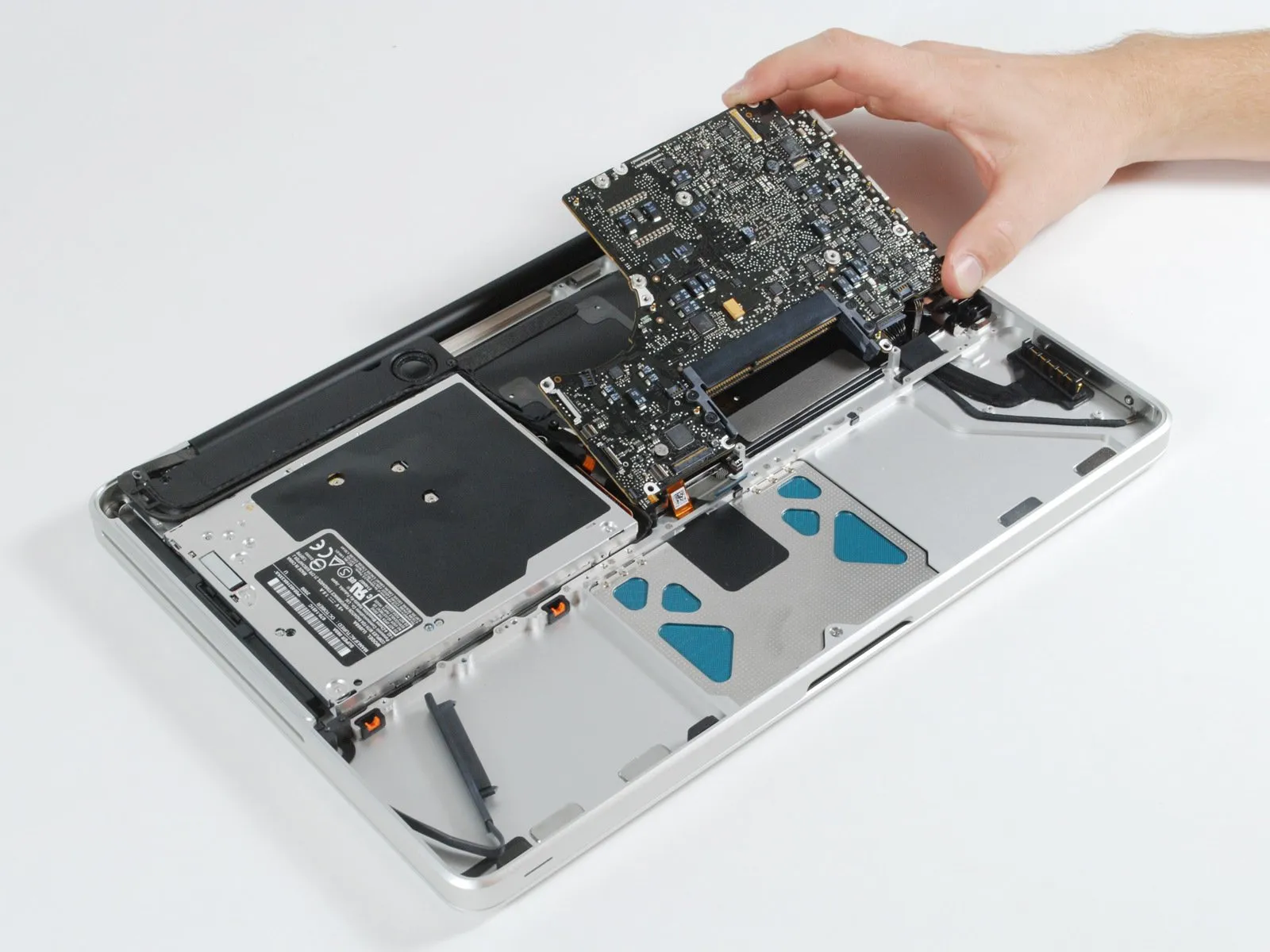

• Извлечение логической платы.

• Возможно, это самый красивый ноутбук, который мы разбирали. Apple вправе гордиться своими инженерами и производственной командой.

Комментарии к шагу

Хотелось бы получить более подробную информацию о том, какие винты нужно открутить, чтобы снять логическую плату.

Это разборка, и ее не следует использовать в качестве руководства по ремонту из-за большого количества пропущенных шагов. Руководство по ремонту этой машины можно найти здесь.

Шаг 17

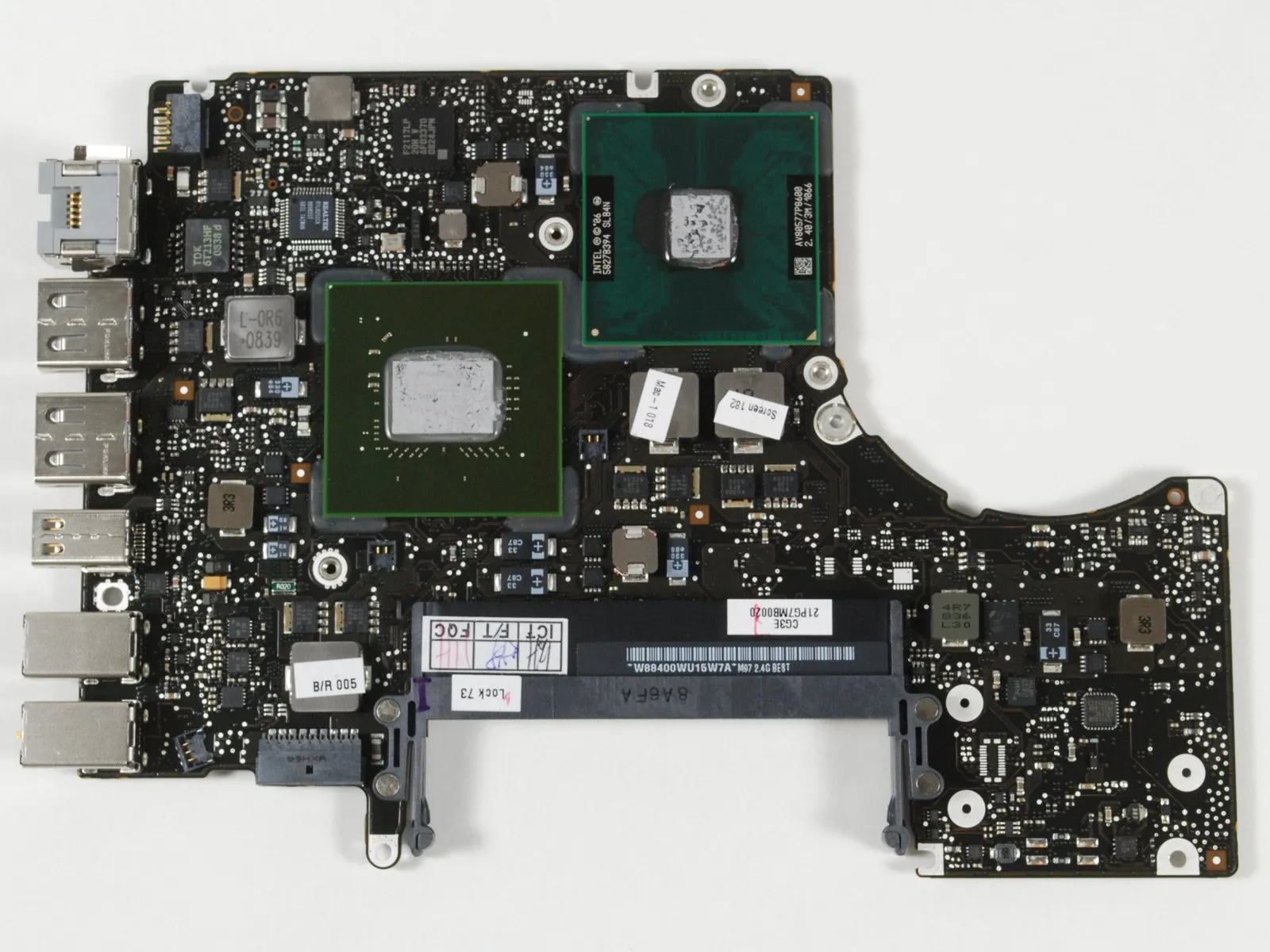

• Верхняя часть логической платы. (Нажмите на изображение, чтобы увеличить его).

• Номера деталей, найденные на данный момент:

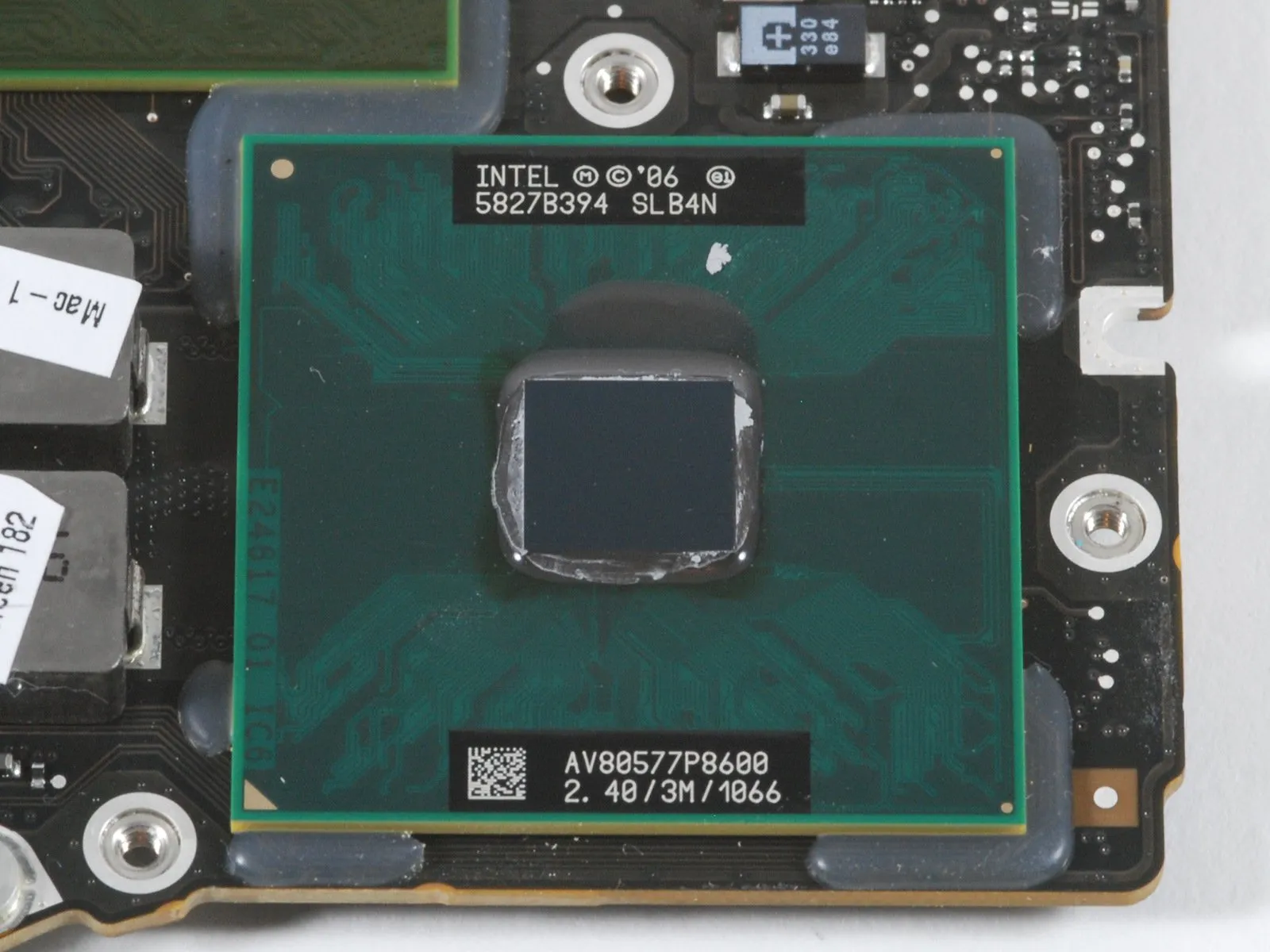

• Penryn Мобильный процессор Intel Core 2 Duo P8600 5827B394 SLB4N AV80577P8600 2.40/3M/1066

• Cypress USB Controller CY7C638 33LFXC 0825 KOR 633013

• K0328 8F1 50C8 & K0305 8F5 5022

• F2117LP 20H V AF03370 0824JPN

• REALTEK RTL8251CA 86085S2 G831 ТАЙВАНЬ

• Сравните это с логической платой предыдущего MacBook.

Комментарии к шагу

Если бы вы удвоили или утроили разрешение огромного изображения, то мы смогли бы прочитать номера деталей и, возможно, помочь в составлении схемы.

существуют ли различные типы логических плат, которыми я могу заменить свою? и где я могу их достать

Шаг 18

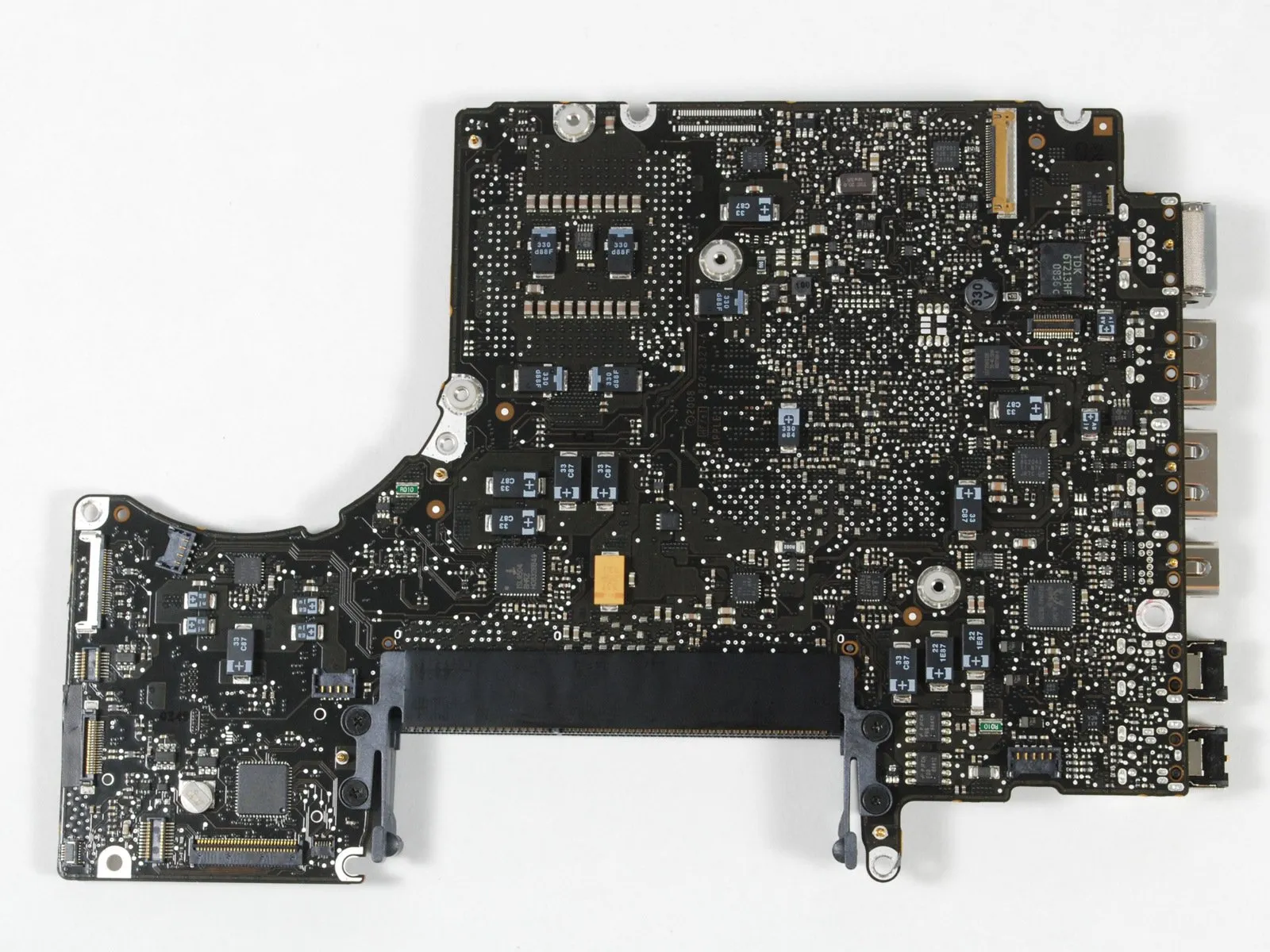

• Нижняя часть логической платы.

• Номера деталей, найденные на данный момент:

• Cypress PSoC Mixed-Signal Array CY8C24794-24L FXI 0831 A 04 KOR CYP 637569

• Аудиокодек Realtek HD ALC885 87J24A1 G83283

• TDK 6T213HF 0838 d

• ISL95O4 BHRZ H0832BB49

• APP001 928 3T 0829A

• SN 802043 TI 87K JR7C G4

Шаг 19

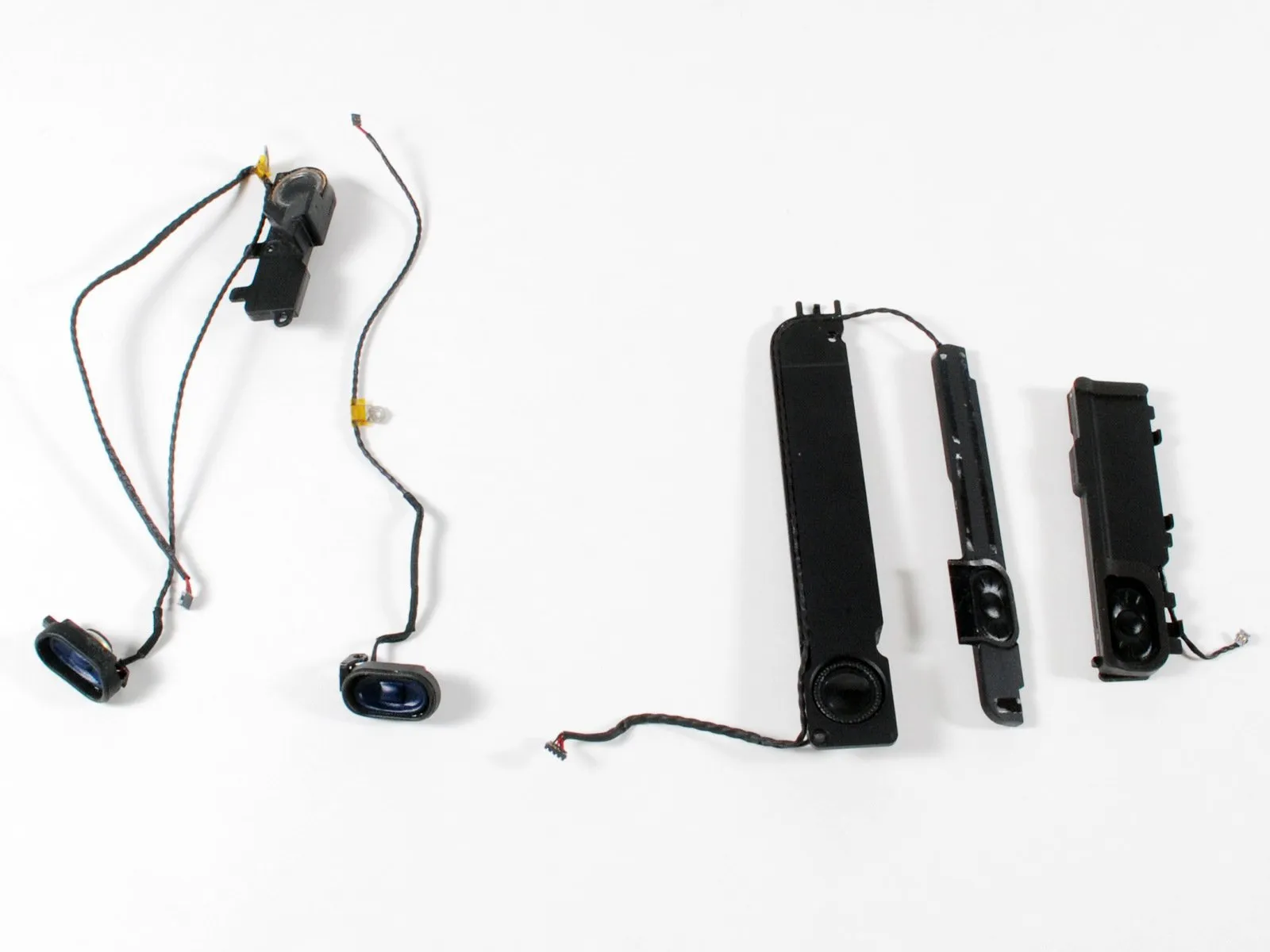

• Извлечение правого динамика и сабвуфера.

• Новый MacBook получил долгожданное обновление динамиков. На втором изображении динамики старого пластикового MacBook расположены слева, а динамики нового MacBook - справа.

Шаг 20

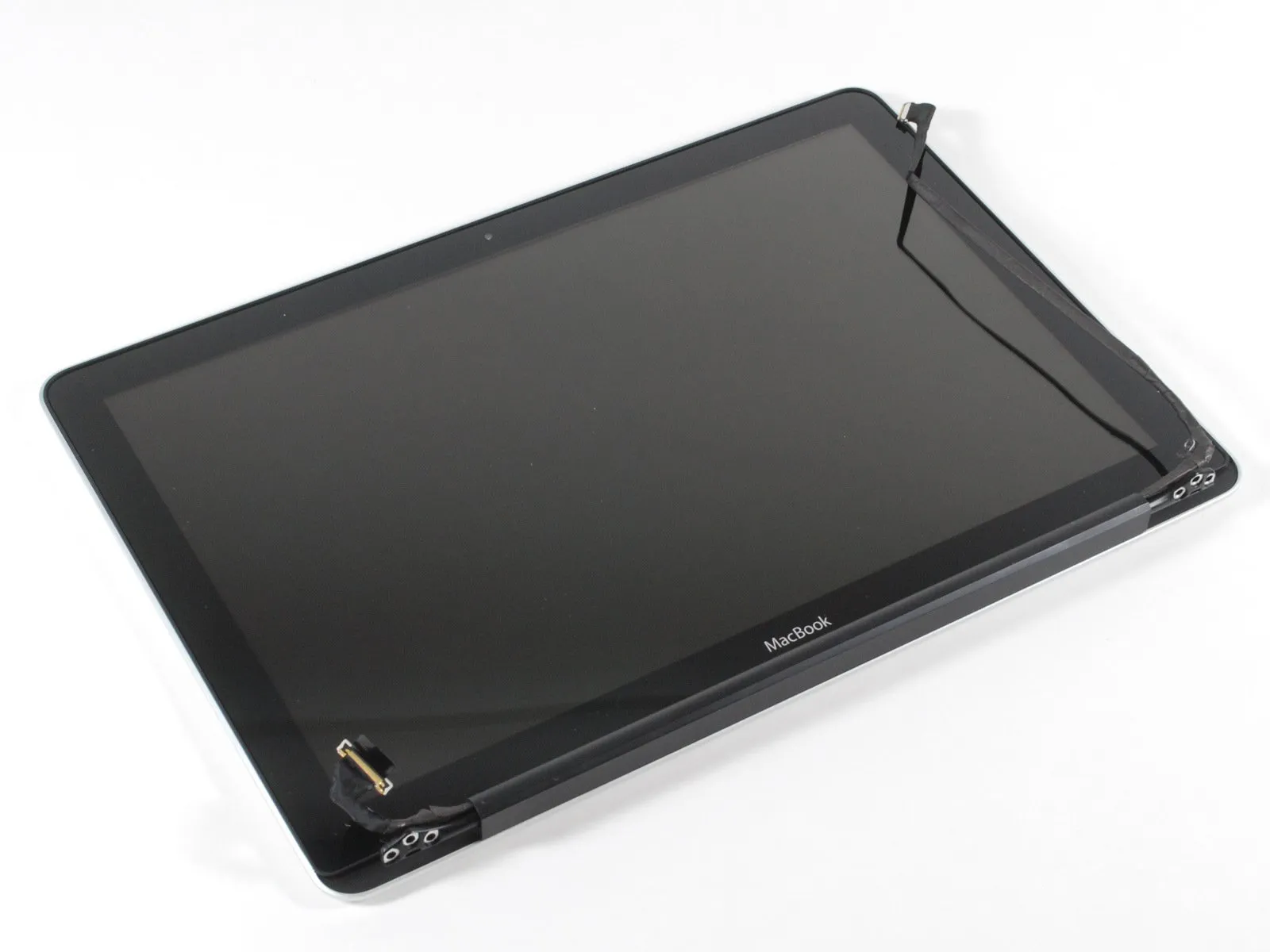

• Новый элегантный дисплей из стекла и алюминия.

• Удивительно, но новый дисплей в сборе весит чуть меньше, чем пластиковый дисплей предыдущего MacBook.

Шаг 21

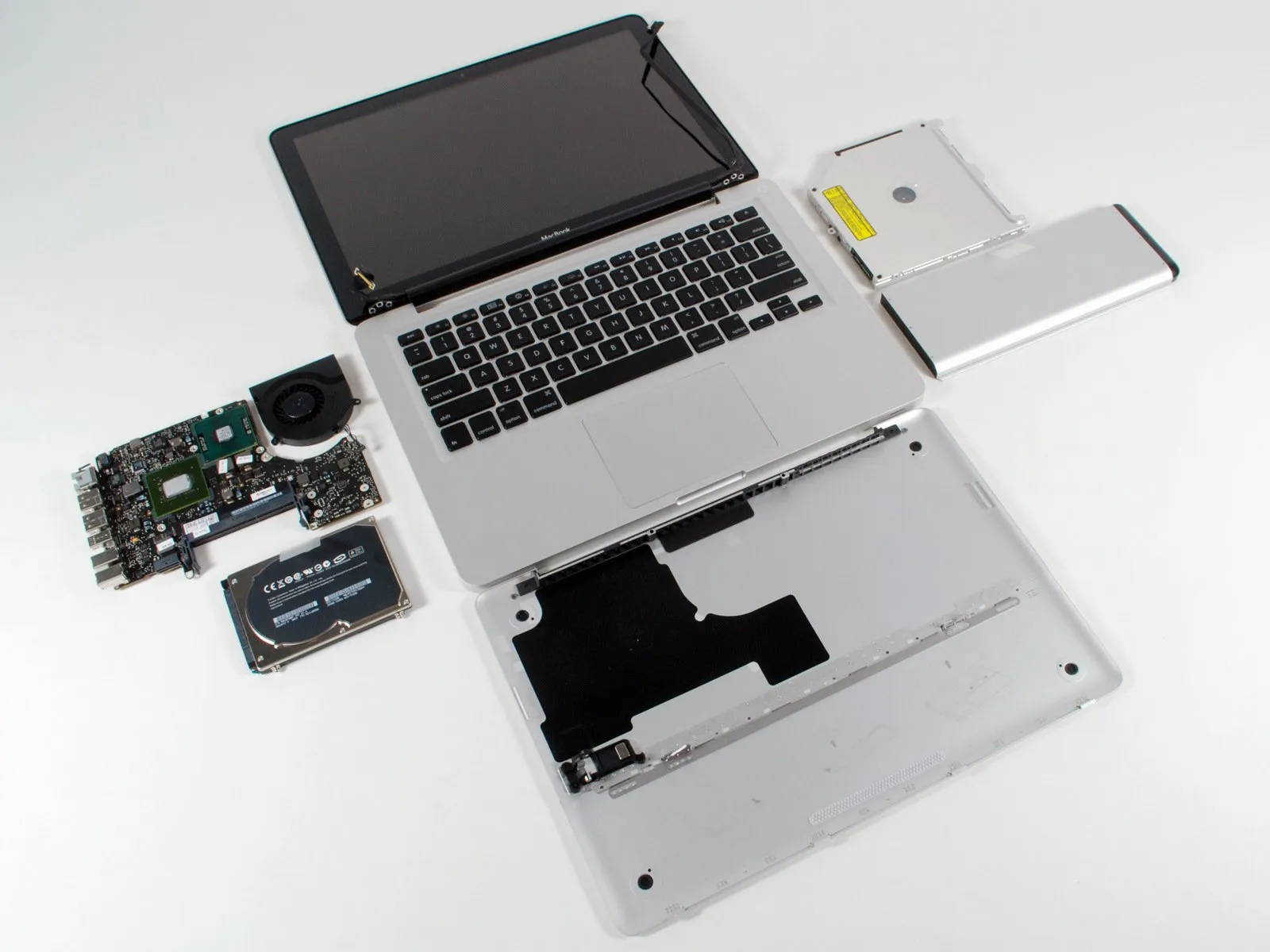

• Все основные компоненты - всего 4,5 фунта, неплохо для полноценного металлического ноутбука.

• Хотите больше фотографий? Мы также разобрали новый MacBook Pro.
