Разборка MacBook Unibody Model A1342

Введение

Нам было интересно узнать, почему Apple считает MacBook Polycarbonate Unibody таким особенным, и мы разобрали его! Мы получили MacBook в местном магазине Apple 20 октября 2009 года.

Хотите получать самые свежие новости? Следите за сайтом @Делаете.ру в twitter. Вы также можете посмотреть на YouTube видео слайд-шоу!

Wired и Делаете.ру проводят конкурс Sony Teardown. Разберите все, что производит Sony, сделайте фотографии и с помощью нашего редактора опубликуйте разборку. Вы можете выиграть PS3 или PSP Go!

Что вам нужно

Инструменты

•

•

•

•

•

Шаг 1 Разборка MacBook Unibody Model A1342

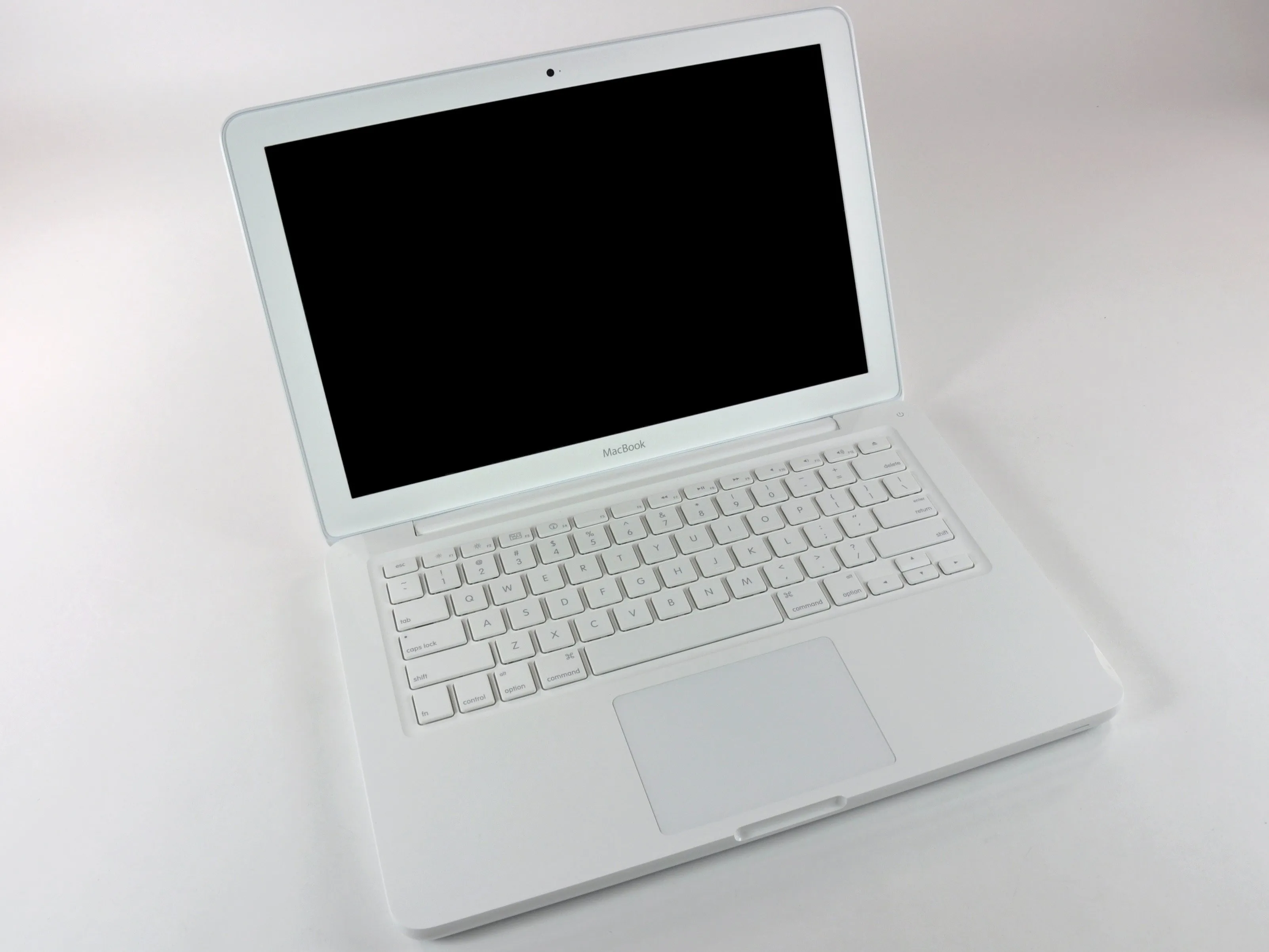

• О, пластиковый MacBook, как мы по тебе скучали...

• Apple внесла множество изменений в свою базовую рабочую лошадку, включая:

• верхний корпус из поликарбоната.

• Дисплей со светодиодной подсветкой и разрешением 1280x800, как и у предыдущих моделей.

• Стеклянный мультисенсорный трекпад

• Встроенный литий-полимерный аккумулятор

• Нескользящее покрытие нижней панели.

• Пересмотр корпуса также позволил Apple обновить эстетику нового Macbook. Его закруглённые края гармонично вписываются в остальную линейку unibody.

Комментарии к шагу

Новый MacBook White Unibody 'использует 64-битное ядро'?

Apple следует обновить этот список: https://support.apple.com/kb/HT3770

Ну, учитывая, что на Macbook вряд ли будет установлена серверная версия OSX, я не думаю, что этот список слишком актуален.......

На официальном сайте Apple говорится, что в макбук встроены стереодинамики. Но я вижу только один динамик посередине. Есть ли другие динамики где-то еще?

Их два. Смотрите фотографии в шаге 17 и шаге 18.

Это не динамик посередине, это вентилятор.

У меня unibody macbook (до того, как они превратили их в pro), и, к сожалению, Apple заблокировала MacBook на 32-битное ядро (на момент написания статьи), в Pro-модели включен 64-битный режим. Я опубликую руководство о том, как я обошел эту проблему, в своем блоге позже www.red91.com.

Раздражает, что они это сделали, хотя лично мне нравится возможность замены батареи, предыдущая сработала 3 раза!

Шаг 2

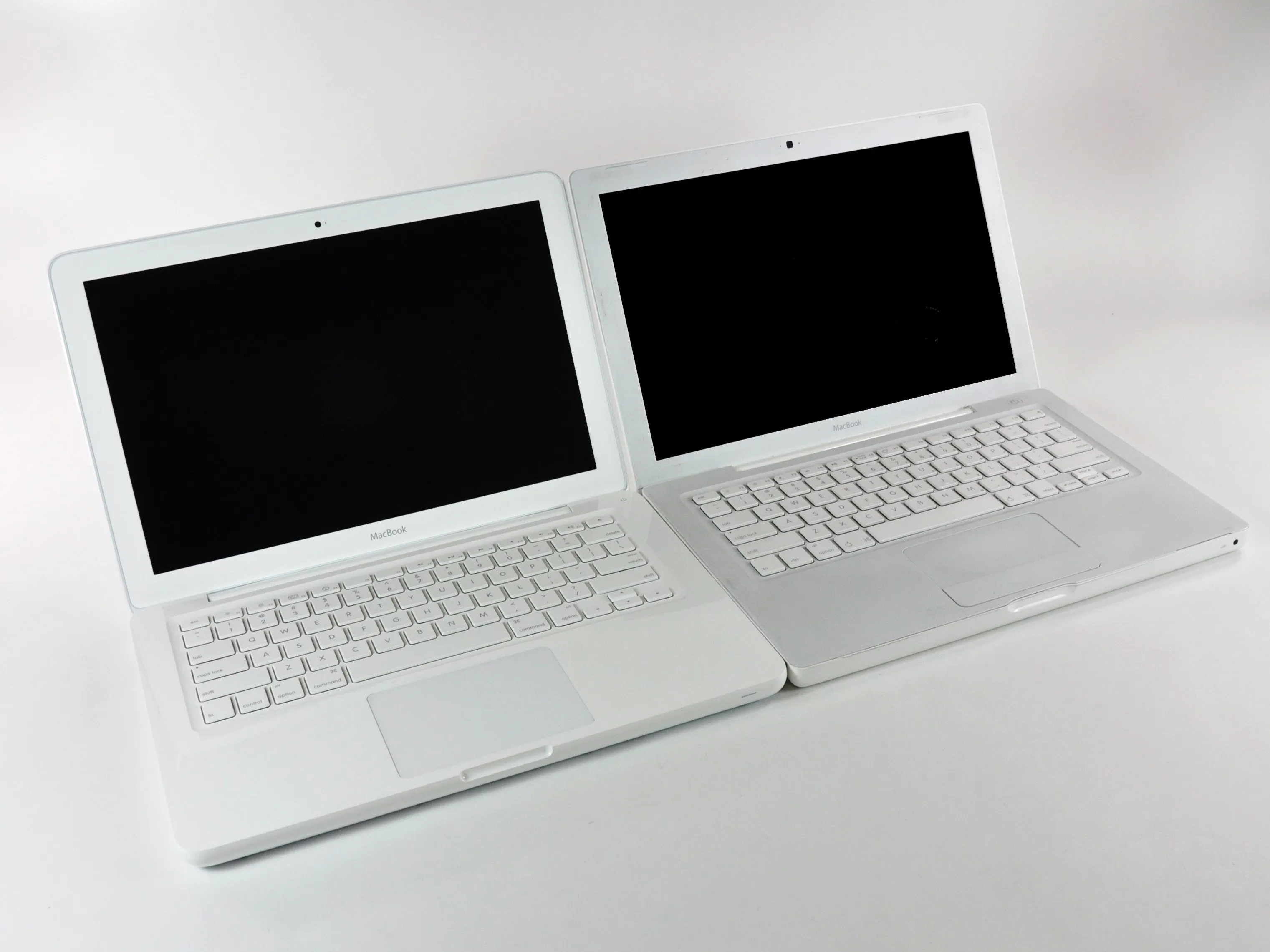

• Вверху: новый MacBook, посередине: MacBook Pro, внизу: Старый MacBook

• FireWire больше нет! Если вам нужен FireWire, то теперь вам подойдет только MacBook Pro.

• Также исчез ИК-порт для пульта ДУ. Насколько нам известно, MacBook является единственным поставляемым в настоящее время ноутбуком Apple, не поддерживающим пульт ДУ.

• Также отсутствует индикатор внешней батареи - эта функция позаимствована у MacBook Air.

• Apple также заменила Mini-DVI на Mini DisplayPort, а два аудиоразъёма заменила одним портом аудиовхода/выхода.

Комментарии к шагу

На новом MacBook нет индикатора заряда батареи

'Также исчез ИК-порт для пульта дистанционного управления. Насколько нам известно, это делает MacBook единственным поставляемым в настоящее время ноутбуком Apple, который не поддерживает пульт дистанционного управления.'

А Mac Pro тоже не поддерживает пульт. Какой контраст.

Этот старый MacBook выглядит довольно грязным. Попробуйте использовать волшебный ластик Mr.Clean, чтобы убрать всю грязь с моего.

Нет. Что довольно печально, это такая замечательная функция обычно.

Вы не хотели сказать 'да, нет......', так как первый человек написал 'нет индикатора батареи' - это просто я или мое английское предложение неверно?

а теперь к теме: есть ли у нового unibody mac подсветка клавиатуры?

Педантично, и, к сожалению, неправильно. Предложение было утверждением, затем второй человек сказал 'нет' в знак согласия. Кроме того, если вы измените исходное утверждение на вопрос: 'нет ли индикатора батареи?', то ответ все равно будет 'нет'.

И поскольку мы педантичны, вопрос 'мне кажется, или мое английское предположение неверно' в принципе тавтологичен. Да, это только вы, и да, ваше английское предположение неверно. Вам следует написать 'это только я или это утверждение неверно?'.

Это вид нижней половины? Я читал о нескользящем дне. Видно ли его здесь или оно было удалено?

Нет, не firewire, ну что ж, у меня все еще есть TiBook и Powermac G4 MDD.

Шаг 3

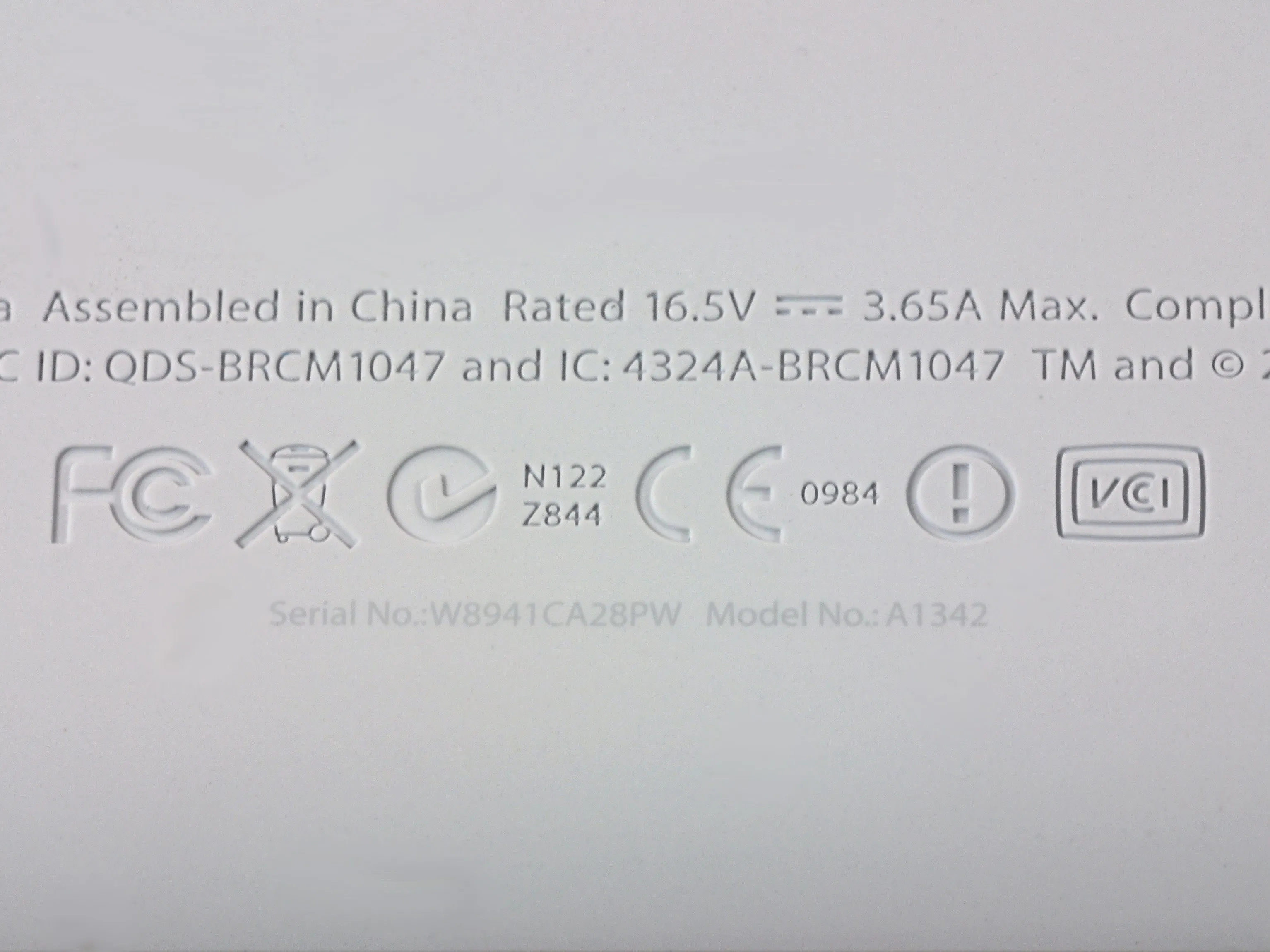

• Спустя три с лишним года MacBook наконец-то получил новый номер модели! A1342.

• К сожалению, Apple позволяет узнать номер модели и серийный номер только тем, у кого зрение 20/20. Этот текст невероятно мелкий и трудночитаемый.

• Новый MacBook весит 4,7 фунта. Это на 0,3 кг меньше, чем старый пластиковый MacBook, но на 0,2 кг больше, чем 13-дюймовый Unibody MacBook Pro.

Шаг 4

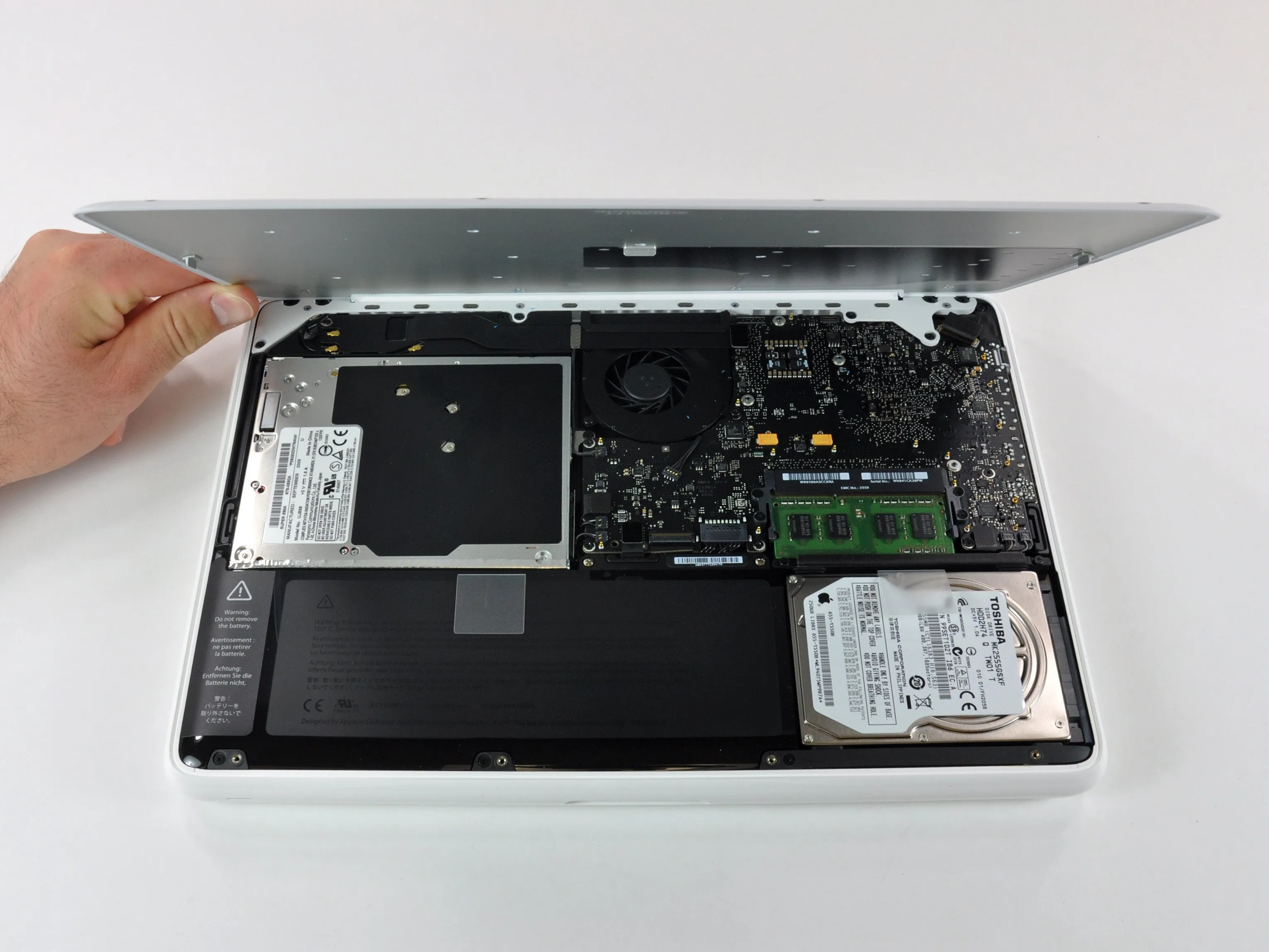

• Снятие нижнего корпуса...

• Больше не нужно отрывать резиновые ножки!

• Восемь винтов Phillips #00 удерживают нижний корпус на месте, на два меньше, чем у 13-дюймового Pro.

• Нижний корпус удивительно тяжелый, его вес составляет 266 граммов. На самом деле нижний корпус представляет собой лист алюминия с прорезиненным покрытием, отлитым под давлением с одной стороны.

• Для сравнения, нижний корпус 13-дюймового Pro весит всего 142 грамма, поэтому прорезиненное покрытие увеличивает вес детали почти вдвое.

Комментарии к шагу

У меня вопрос, когда я пытаюсь открыть нижний корпус, он, кажется, застрял посередине.

Я могу повернуть его примерно на 20° вправо и влево, но не могу открыть его.

Что я делаю не так?

У меня получилось, просто пришлось потянуть немного сильнее xD

Шаг 5

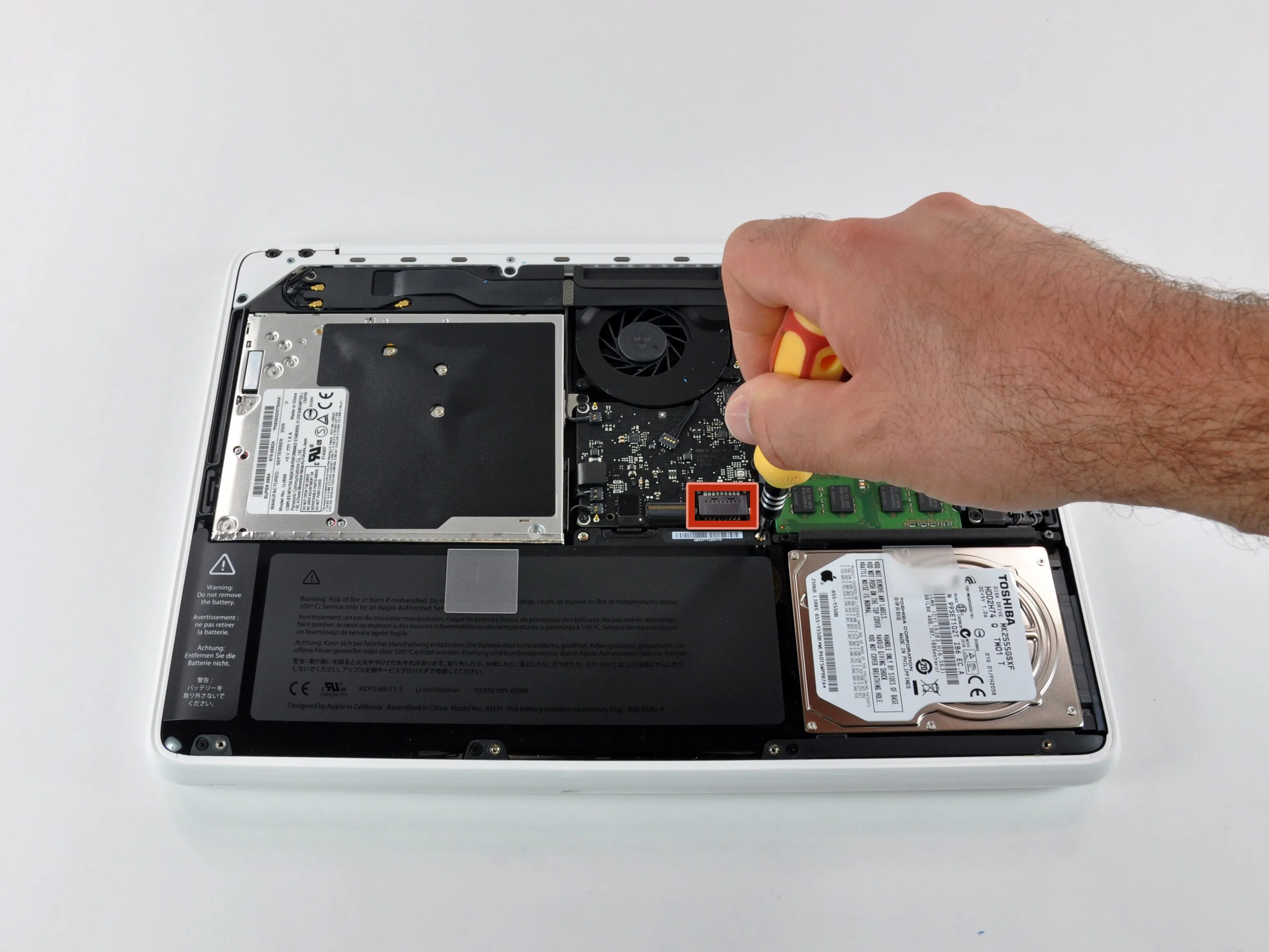

• Apple может похвастаться впечатляющим семичасовым временем автономной работы нового MacBook, не уступающим показателям 13- и 15-дюймовых MacBook Pros.

• Батарея крепится тремя винтами и винтами Phillips, что говорит о том, что Apple не хочет, чтобы вы заменяли батарею самостоятельно.

• Один из трёх трёхгранных винтов находится под предупреждающей наклейкой в левом верхнем углу батареи.

• Для большинства ремонтных работ снимать аккумулятор не нужно, достаточно отсоединить его от логической платы. Для этого можно воспользоваться лопаткой или ногтями, чтобы поддеть разъем батареи и вывести его из гнезда на логической плате.

Комментарии к шагу

Apple не хочет, чтобы вы сами извлекали батарею, чтобы ее можно было правильно утилизировать.

В любой стране, где люди могут позволить себе покупать технику Apple, существует множество инфраструктур для утилизации сменных батарей. Требовать два разных инструмента, чтобы заменить батарею, которая точно не продержится ни в одном значительном международном перелете или рабочем дне, - это бесспорный недостаток. Минимальное время автономной работы, при котором оно становится приемлемым, составляет 10 часов в номинальном режиме, что, вероятно, обеспечит вам 7-8 часов реального использования. По крайней мере, тогда вы сможете продержаться на работе целый день.

Шаг 6

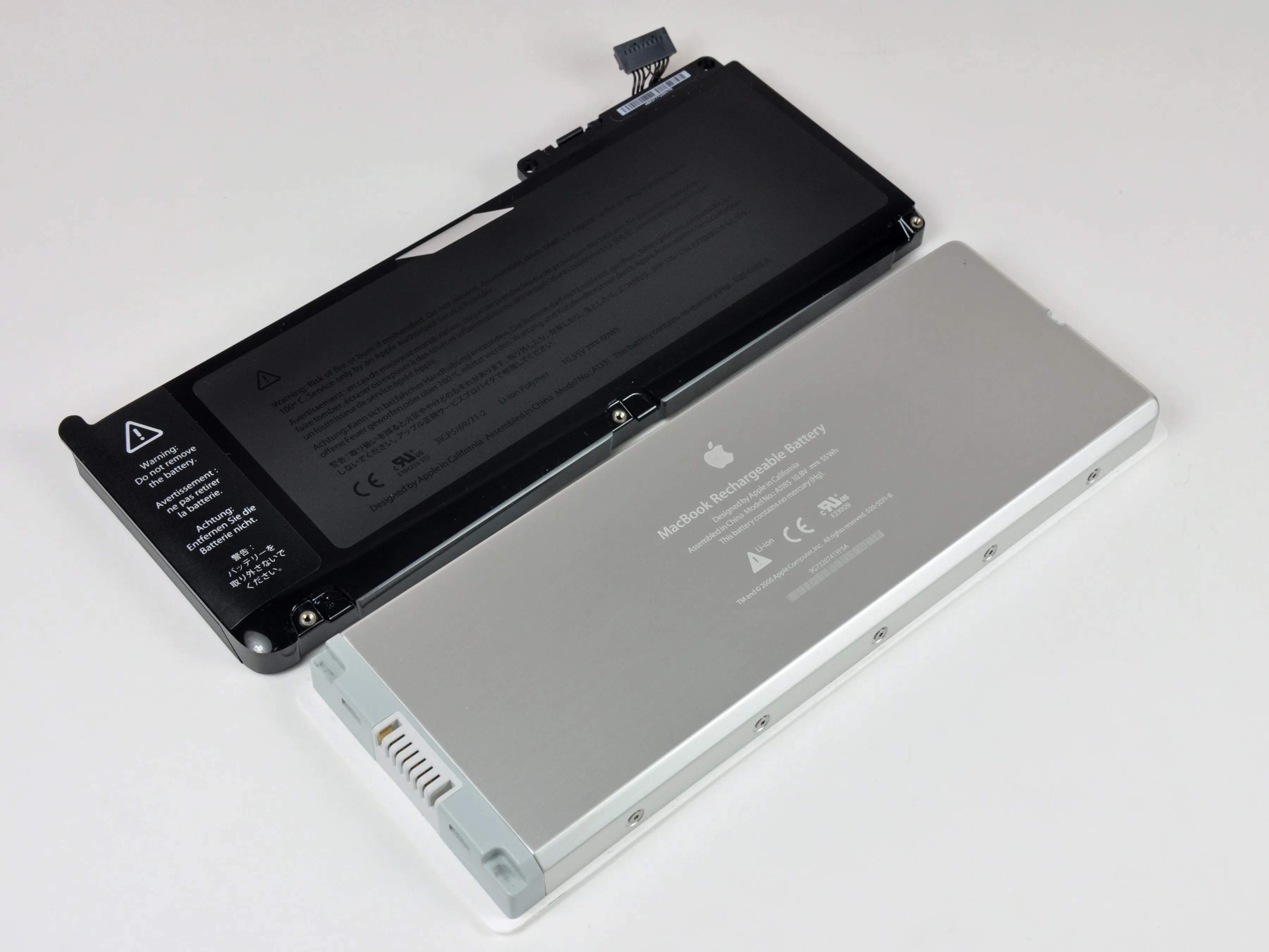

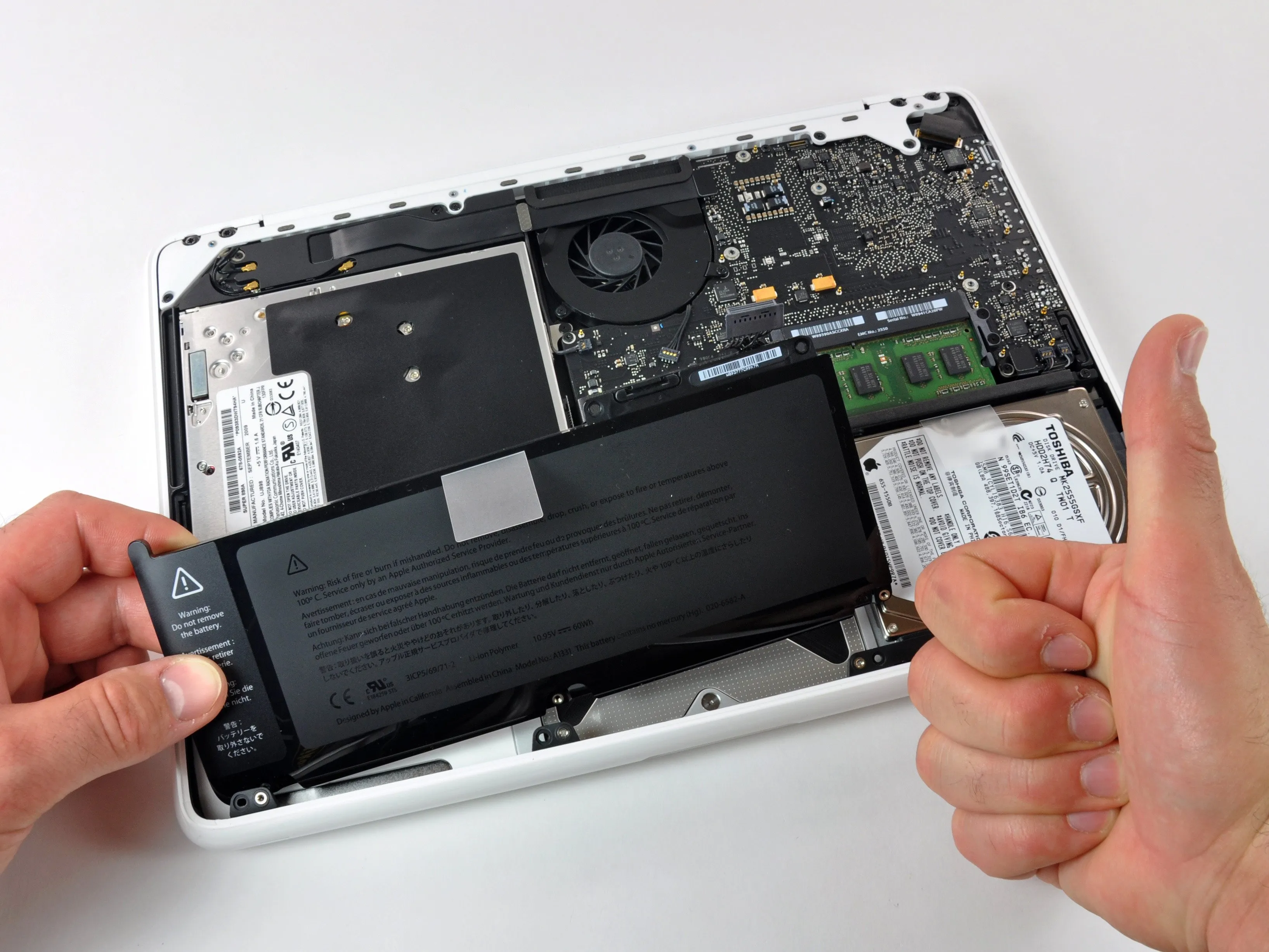

• Батарея рассчитана на 60 ватт-часов, что соответствует емкости 13-дюймового MacBook Pro.

• Предыдущие пластиковые MacBook оснащались батареей на 55 ватт-часов и заявляли о 5-часовом времени работы. Apple добавила 5 ватт-часов ёмкости батареи и два часа времени работы. Либо этот аппарат значительно эффективнее своего предшественника (благодаря светодиодной подсветке?), либо заявления Apple о новом времени автономной работы слишком оптимистичны.

• Несмотря на большую ёмкость, новая батарея на самом деле легче, чем батарея предыдущего MacBook. Соотношение мощности и веса этой батареи на 23,5% лучше, чем у предшественницы.

Комментарии к шагу

Как вы отсоединяете батарею от логической платы?

Я бы поставил на то, что увеличение времени работы связано с использованием светодиодной подсветки по сравнению с ЖК-дисплеем, и что заявленное время работы так же точно, как и у предыдущих моделей.

Вы имеете в виду светодиодную подсветку по сравнению с CCFL?

ЖК-дисплей все еще остается технологией отображения. Возможно, разница будет заметна, если это будет OLED-дисплей, но учитывая количество белого цвета на наших рабочих столах и то, что современные OLED-дисплеи потребляют значительно больше энергии для отображения белого цвета, это может не сэкономить столько энергии, если будет использоваться.

Шаг 7

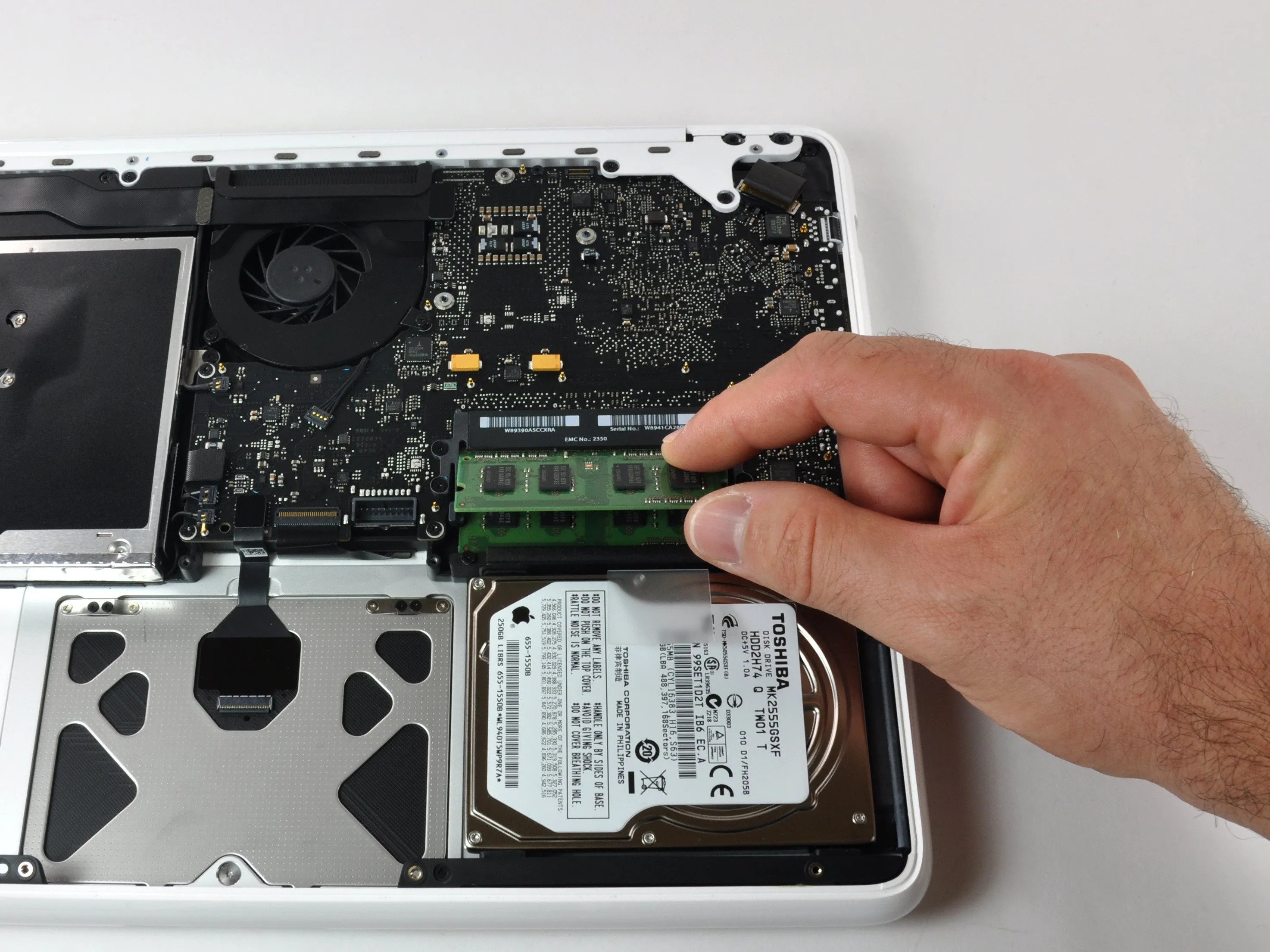

• В MacBook теперь используется оперативная память PC3-8500. Удобно, что все портативные компьютеры Apple с разъёмами для оперативной памяти, а также компьютеры iMac сейчас используют тот же тип оперативной памяти.

• Как и в моделях Pro, микросхемы оперативной памяти расположены вертикально, одна над другой.

• Наша машина поставляется с двумя чипами по 1 ГБ. Apple утверждает, что машина будет поддерживать максимум 4 ГБ. В продаже имеются чипы PC3-8500 емкостью 4 ГБ, и пользователи сообщали об успешной установке в эту модель чипов емкостью 8 ГБ.

Комментарии к шагу

Делаете.ру, пожалуйста, отзыв об увеличении объема оперативной памяти до 8 ГБ?

Можно ли поменять HDD не вынимая батарею?

В Mac Mini тоже используется такая оперативная память, я только что увеличил ее с 1 ГБ до 4, теперь эта штука кричит.

Да, просто открутите два винта Phillips, которые крепят кронштейн жесткого диска, как описано выше в шаге 8.

Шаг 8

• Жесткий диск заменить не так просто, как раньше, но это можно сделать. Apple по-прежнему считает жесткий диск 'заменяемым пользователем'. Странно, что жесткий диск можно заменить, а батарею - нет.

• Открутив два винта Phillips и кронштейн жесткого диска, который они удерживают, извлеките жесткий диск из MacBook за выступ и отсоедините разъем SATA.

• Если вы устанавливаете новый жесткий диск, вам понадобится отвертка T6 Torx, чтобы перенести крепежные винты на новый жесткий диск.

Комментарии к шагу

Какой интерфейс используется между жестким диском и процессором? SATA или SATA2 (1,5 ГБ/с или 3,0 ГБ/с)? Какую марку HDD вы бы порекомендовали для обновления жесткого диска 7200RPH? Спасибо.

Western Digital или Seagate Baracuda 7200.**, если только это не 7200.11, у них много проблем с прошивкой.

Шаг 9

• Чтобы добраться до оптического привода, придется потрудиться...

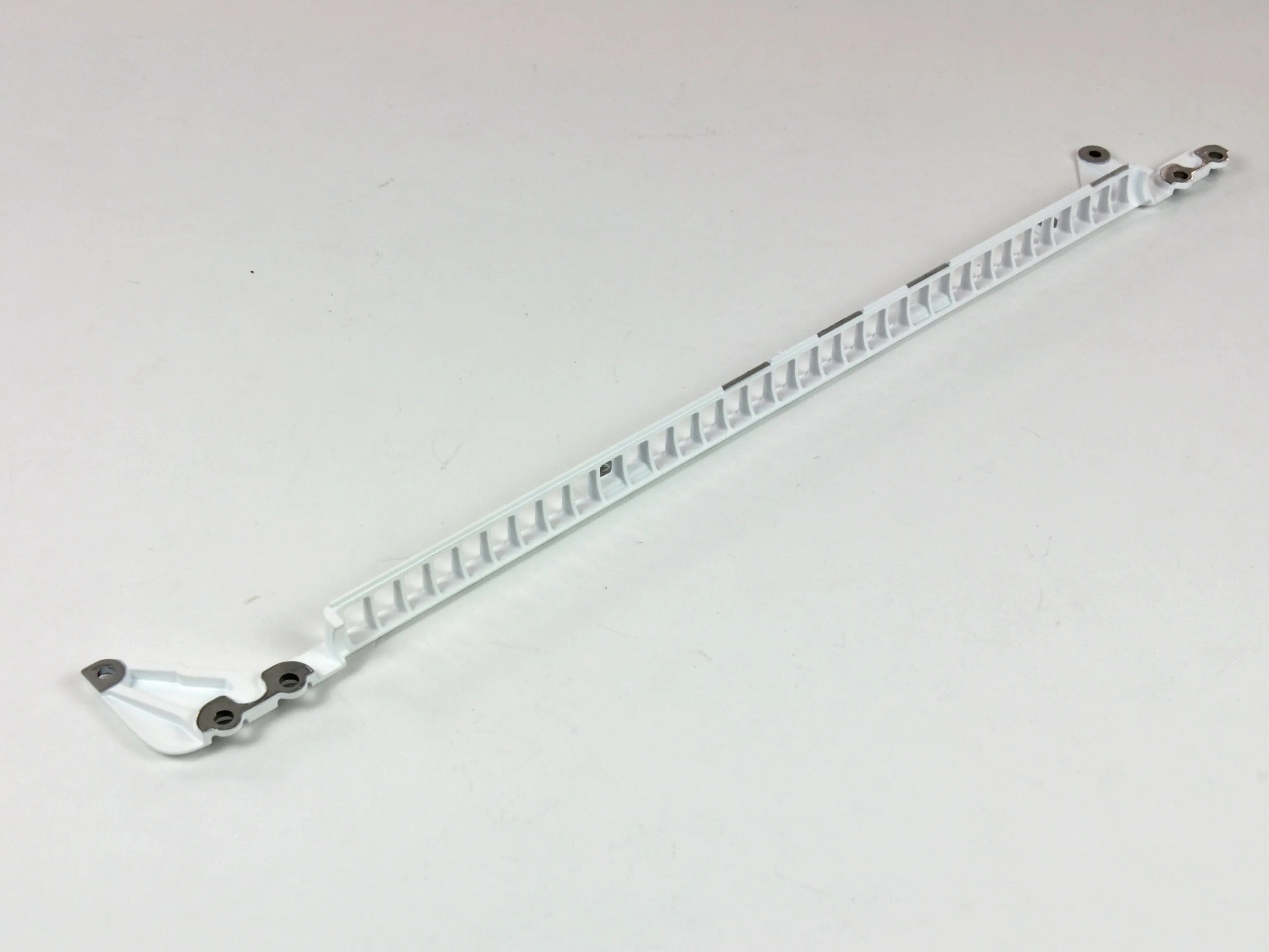

• Заднее вентиляционное отверстие удерживается на месте винтами Phillips #00 и T8 Torx.

• Литая алюминиевая пластина вентиляционного отверстия окрашена матовой белой прорезиненной краской и, вероятно, придает устройству хорошую жесткость.

• Отсутствие подобных структурных опор в предыдущих пластиковых MacBook объясняет их гибкость.

Шаг 10

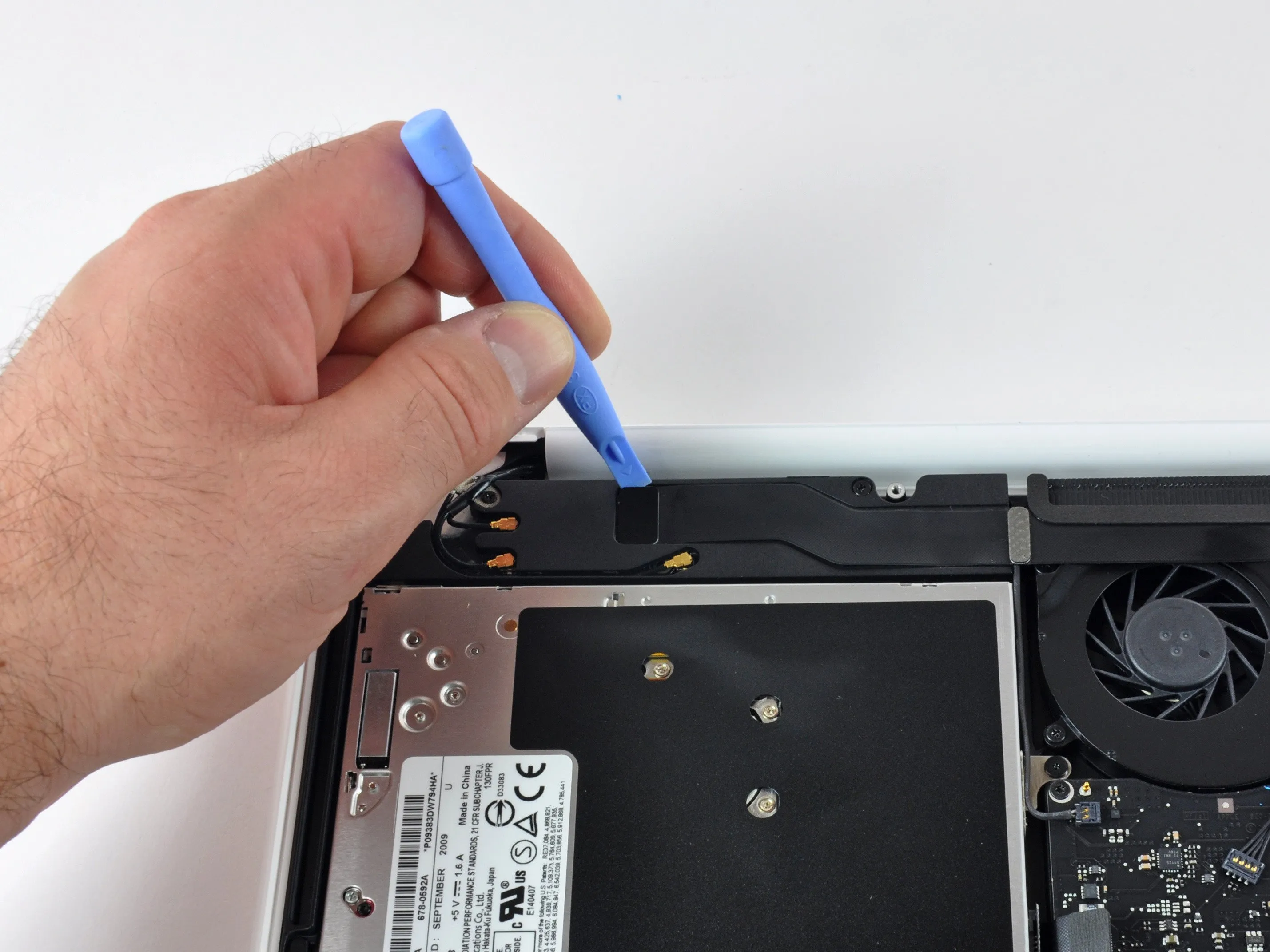

• Продолжаем копать, снимая динамик, воздушный порт и Bluetooth-карту в сборе.

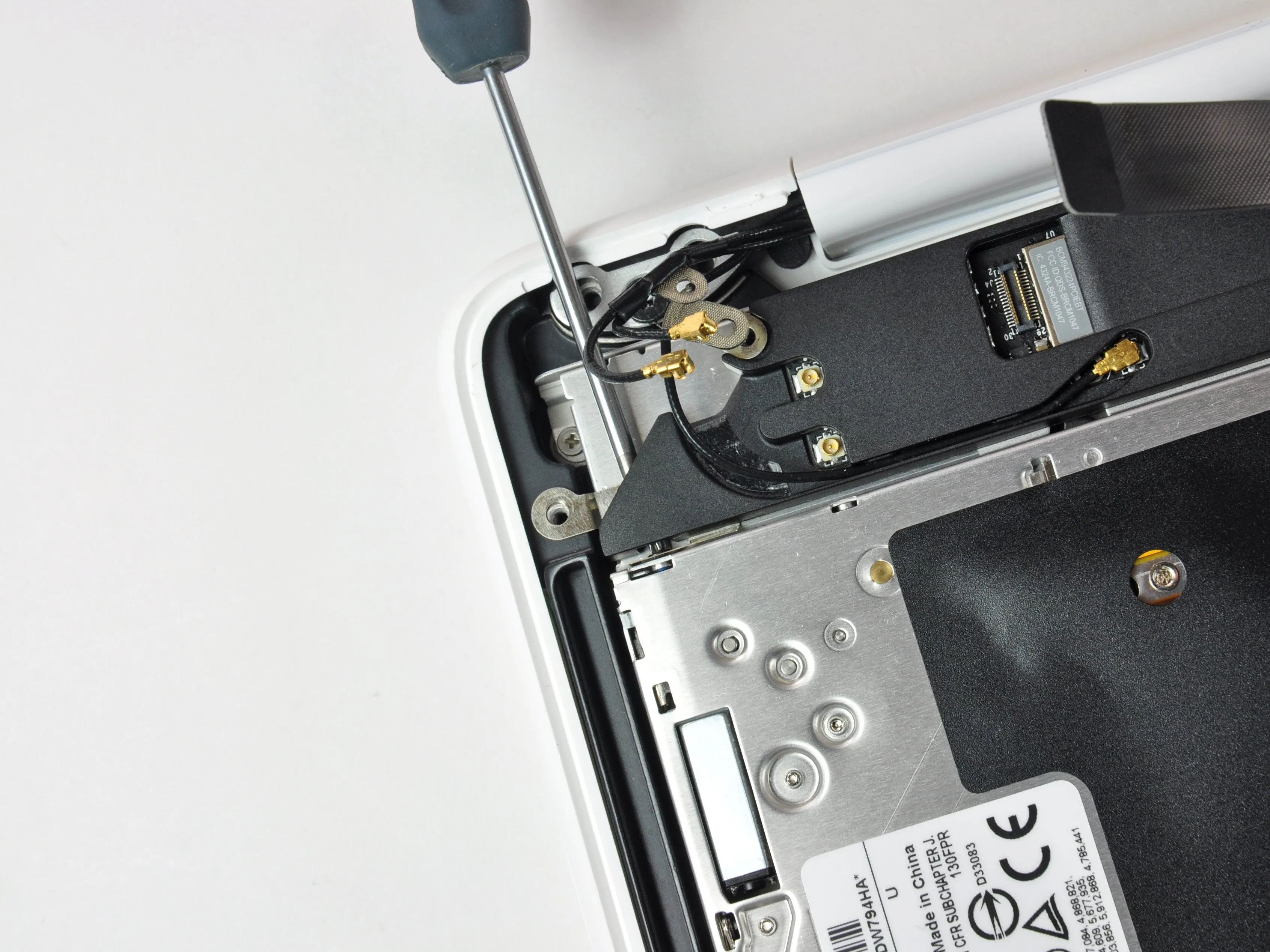

• Отсоединив несколько разъемов и открутив несколько винтов (в том числе один, вставленный в боковую стенку оптического привода), вы почти освободили оптический привод.

Шаг 11

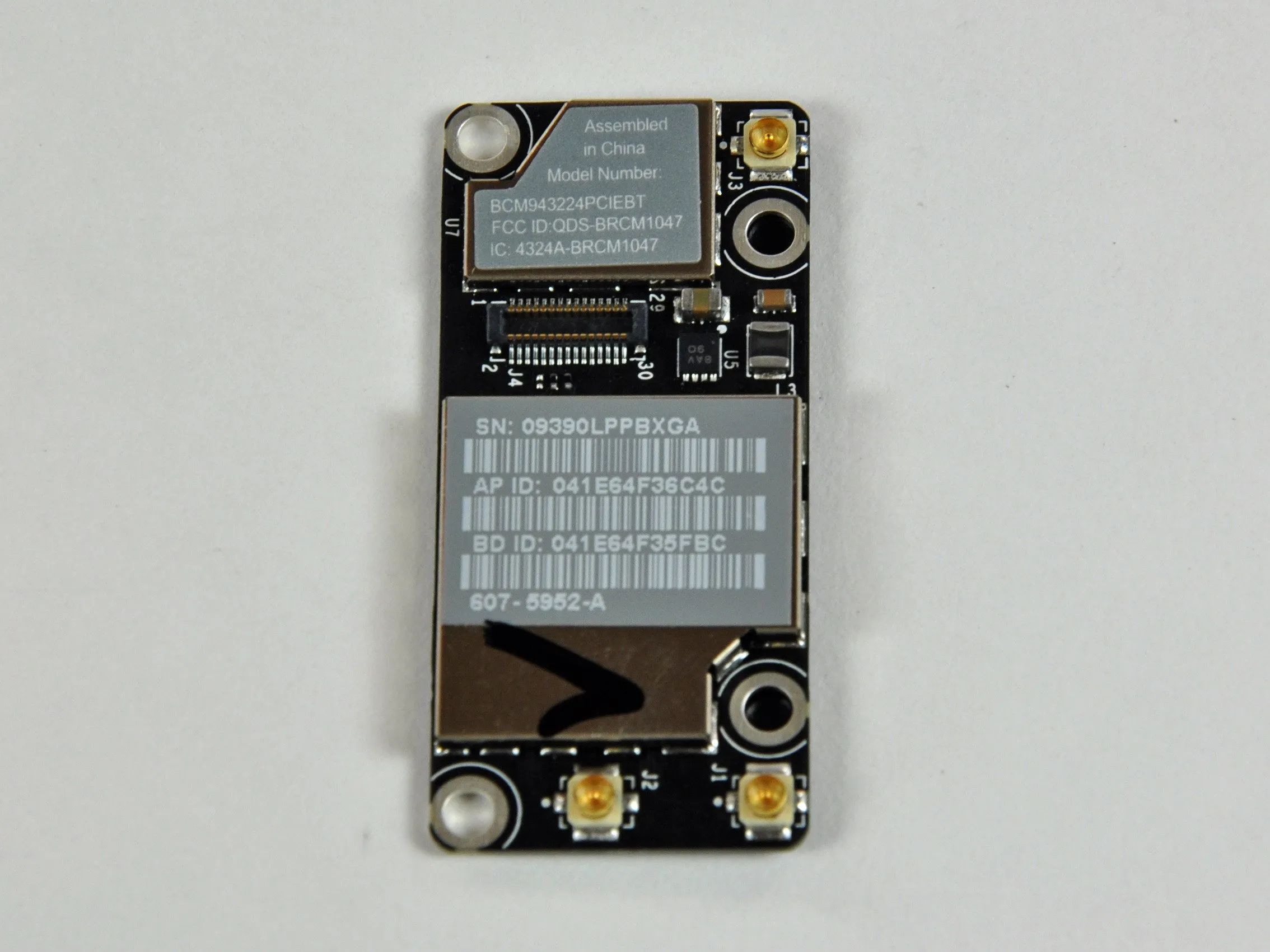

• В отличие от предыдущих пластиковых MacBook, AirPort и Bluetooth работают на одной плате.

• Номер модели Bluetooth - BCM943224PCIEBT.

• Все три антенных кабеля, судя по всему, направлены в блок дисплея. Это может улучшить дальность действия Bluetooth, поскольку в предыдущих MacBook антенна Bluetooth располагалась над оптическим приводом, а не внутри дисплея.

Шаг 12

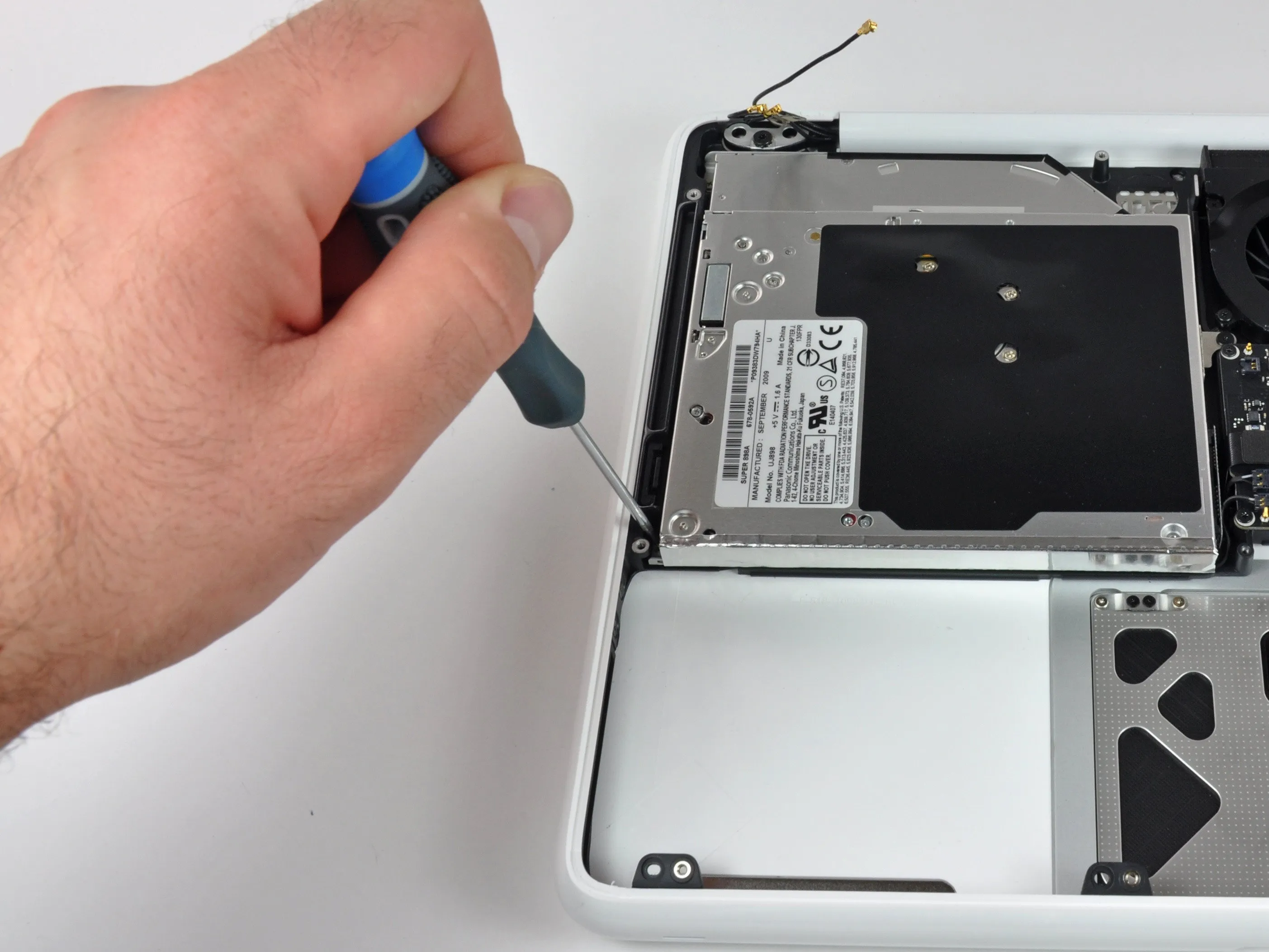

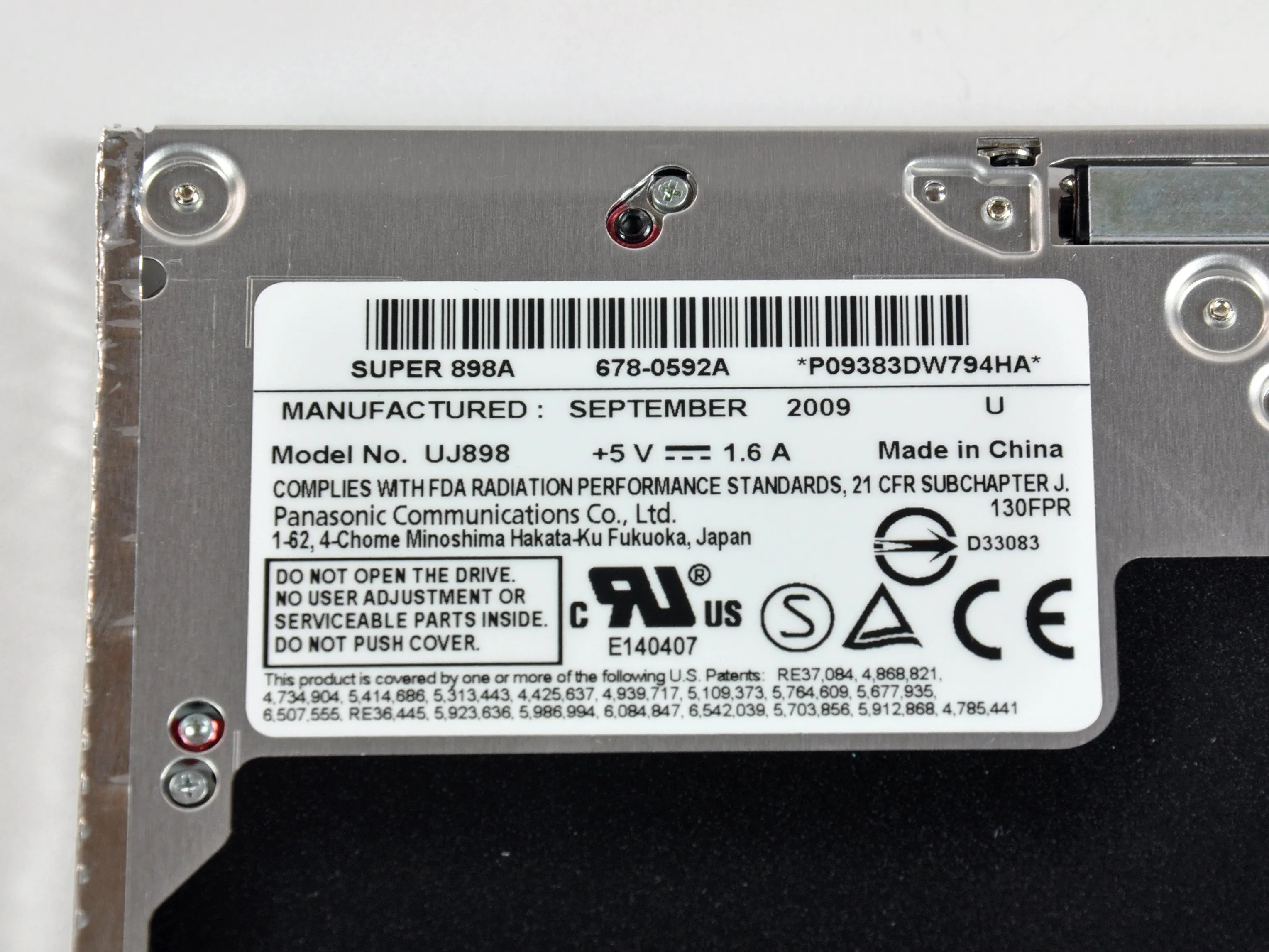

• Открутив последние несколько винтов, извлеките оптический привод из его удобного пластикового корпуса.

• Здесь нет никаких сюрпризов. Оптический привод представляет собой 8x SATA SuperDrive. Это модель Panasonic UJ898, произведенная в Китае в сентябре 2009 года.

Комментарии к шагу

Является ли этот UJ898 стандартной высотой 12,7 мм?

Должно быть, Apple первой получила право на этот новый привод, на сайте Panasonic Industrial я вижу только UJ-875A и UJ-880A.

Сколько весит оптический привод?

Шаг 13

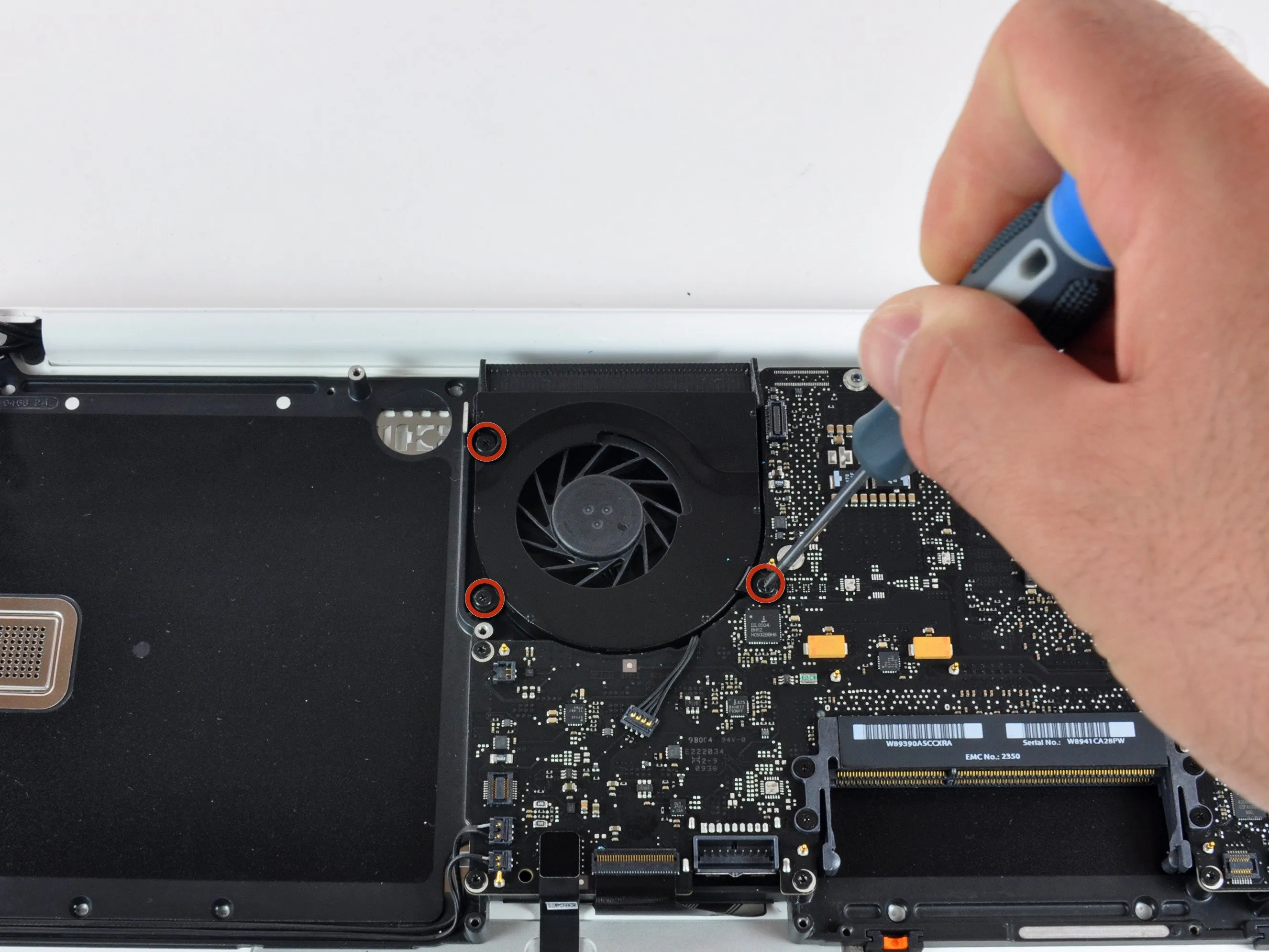

• У него есть вентилятор.

• После нескольких поворотов отвёртки и щелчка палочкой вентилятор извлекается.

• Конструкция вентилятора выглядит относительно неизменной по сравнению с предыдущими пластиковыми MacBook, за исключением того, что в этой модели он крепится к верхнему корпусу.

Шаг 14

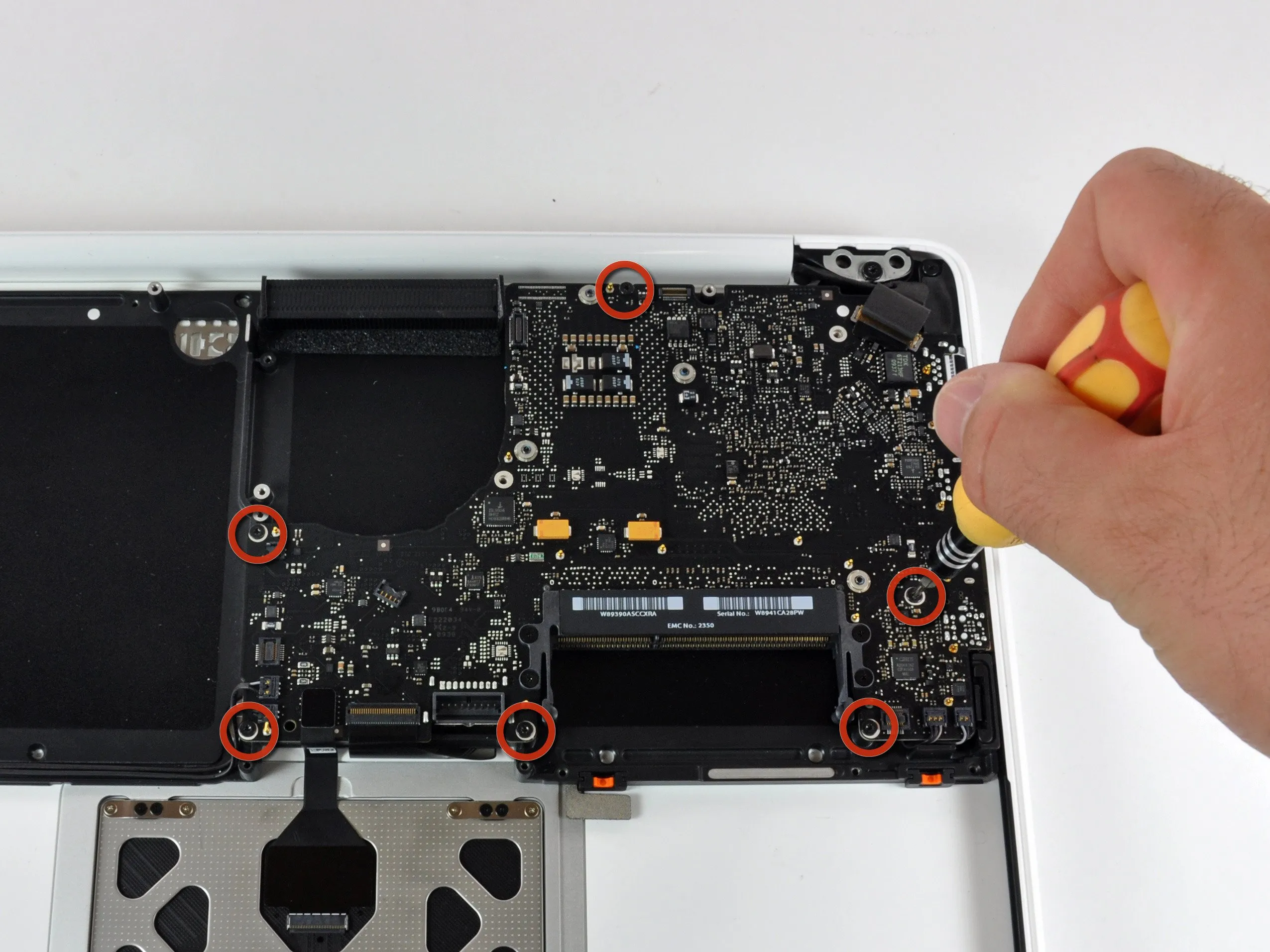

• Шесть винтов T6 и несколько хрупких разъемов стоят между нами и свободой логической платы.

Комментарии к шагу

'Несколько хрупких разъемов стоят между нами и свободой логической платы'

Мне бы очень пригодился совет, как отсоединить эти 'хрупкие разъемы', не повредив их! Я бьюсь над этим уже несколько часов, но не могу найти безопасный способ. Пожалуйста, помогите!

Руководства по ремонту этого устройства можно найти здесь.

Разъем, который вы видите в правом верхнем углу (с накладкой на нем), снимается, если аккуратно потянуть вверх за черный выступ и освободить шарнирное О-образное кольцо.

Для чего нужен разъем в левом нижнем углу?

Я нашел его в другом месте: это разъем для светодиодного индикатора.

Шаг 15

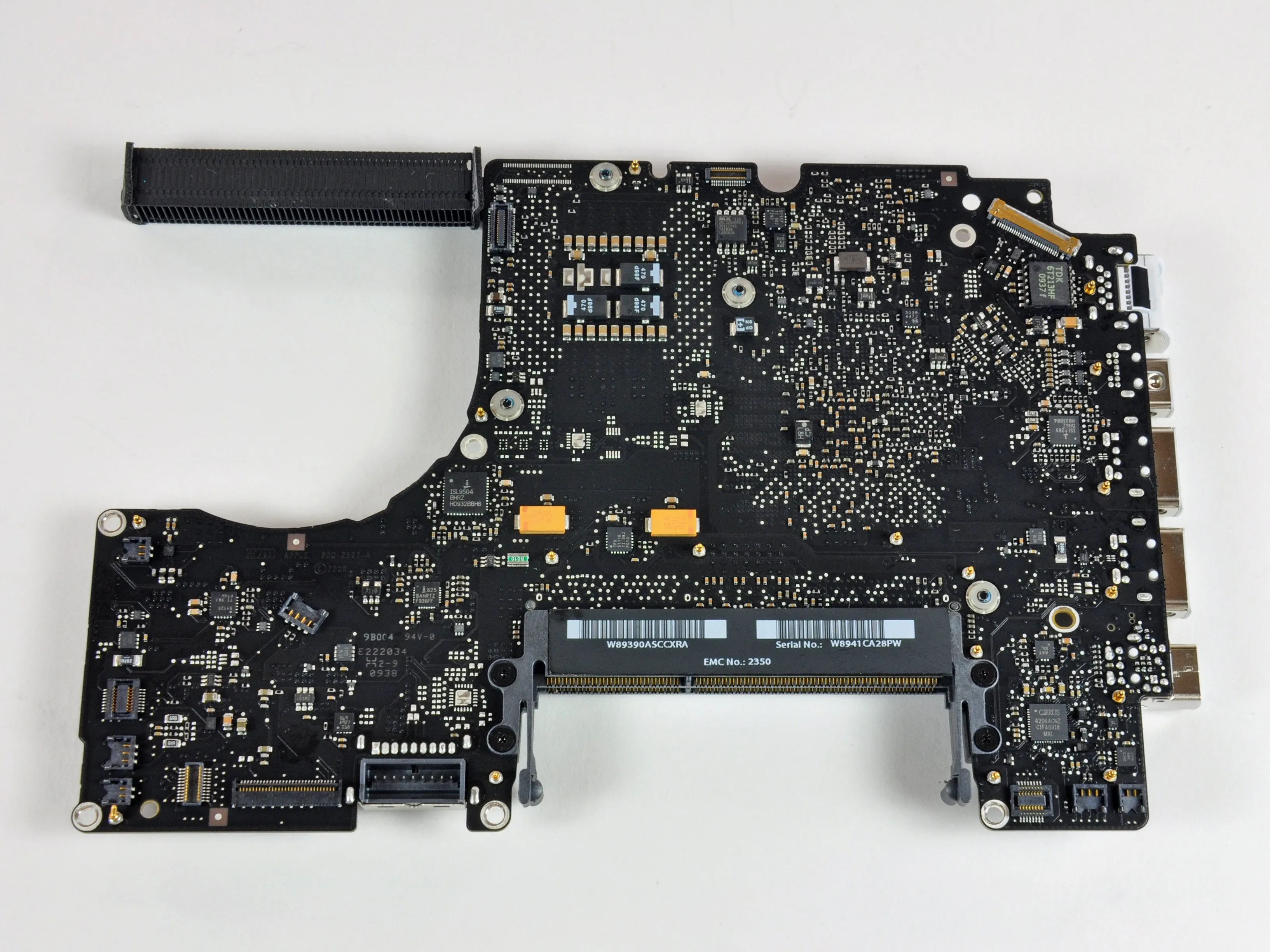

• Логическая плата извлечена.

• Как и в случае с MacBook Pro Unibody, Apple предусмотрительно сконструировала этот аппарат так, что логическая плата и радиатор вынимаются как единая деталь. Таким образом, вам придется пачкать руки термопастой только при замене логической платы.

Шаг 16

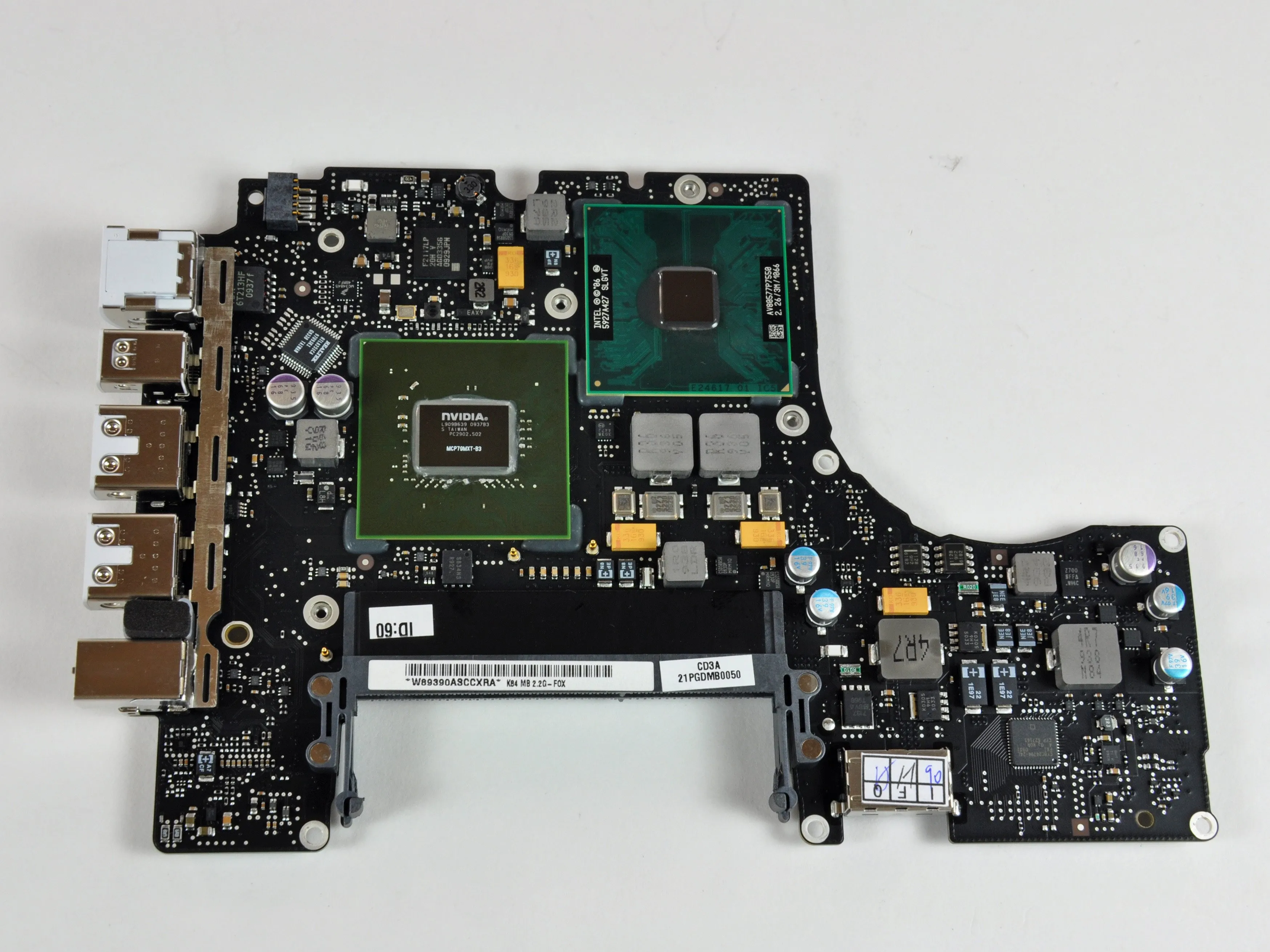

• MacBook оснащён графическим процессором NVidia 9400M и процессором Intel Core 2 Duo 2,26 ГГц.

• Точно такие же GPU и CPU стоят в базовой модели 13-дюймового Unibody MacBook Pro. Частота этого процессора на 130 МГц выше, чем у чипа с частотой 2,13 ГГц, на котором работал старый пластиковый MacBook.

Шаг 17

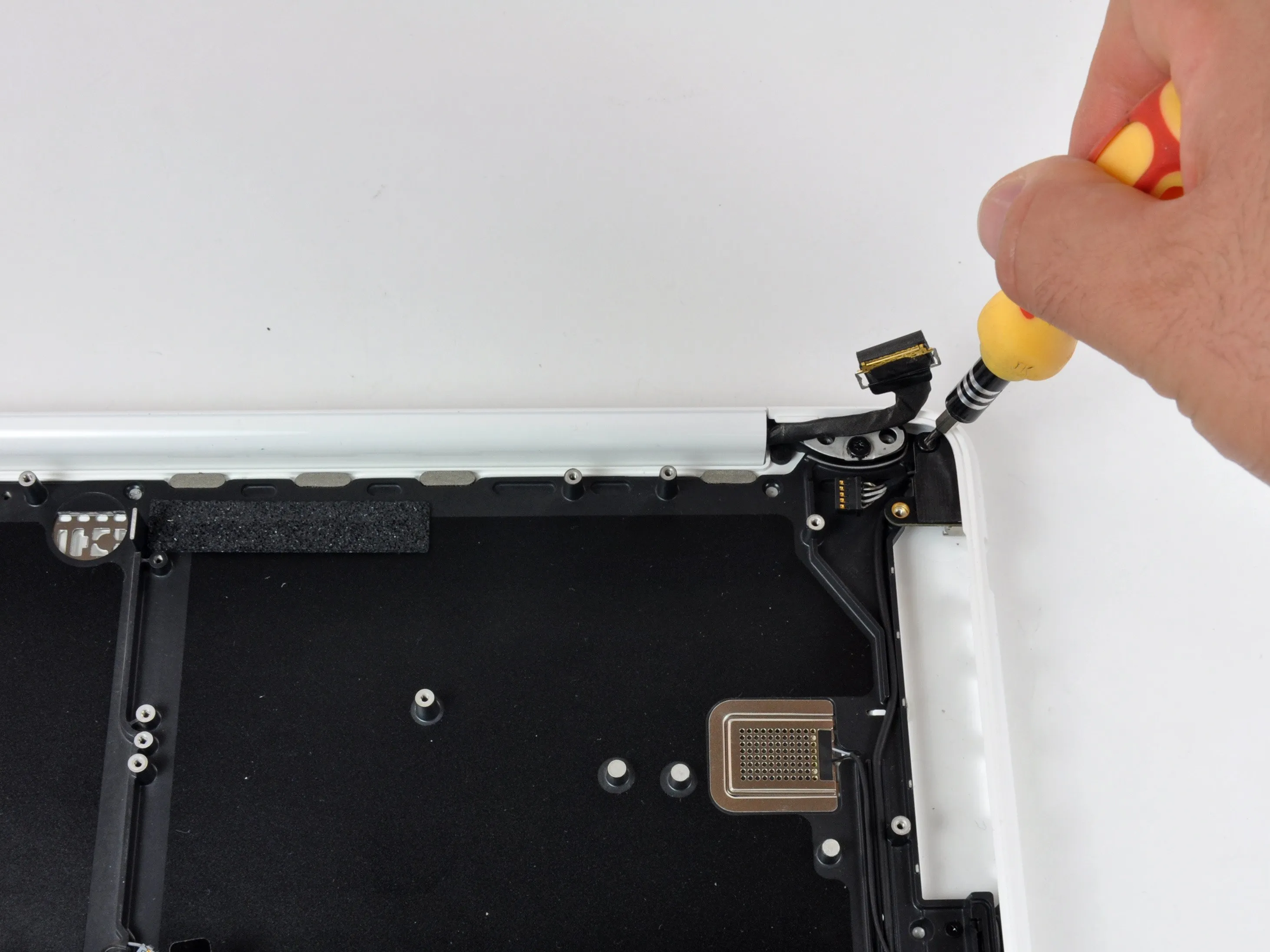

• Как и в других MacBook, порт MagSafe имеет свою собственную плату.

• Несмотря на то, что новые MacBook поставляются с адаптером MagSafe нового образца, старые адаптеры Magsafe должны отлично работать.

• Обратите внимание на серебристую решётку динамика в правой части фотографии. В этом компьютере под клавиатурой расположены два небольших твитера: один под клавишей caps lock, а другой - под клавишей return.

Шаг 18

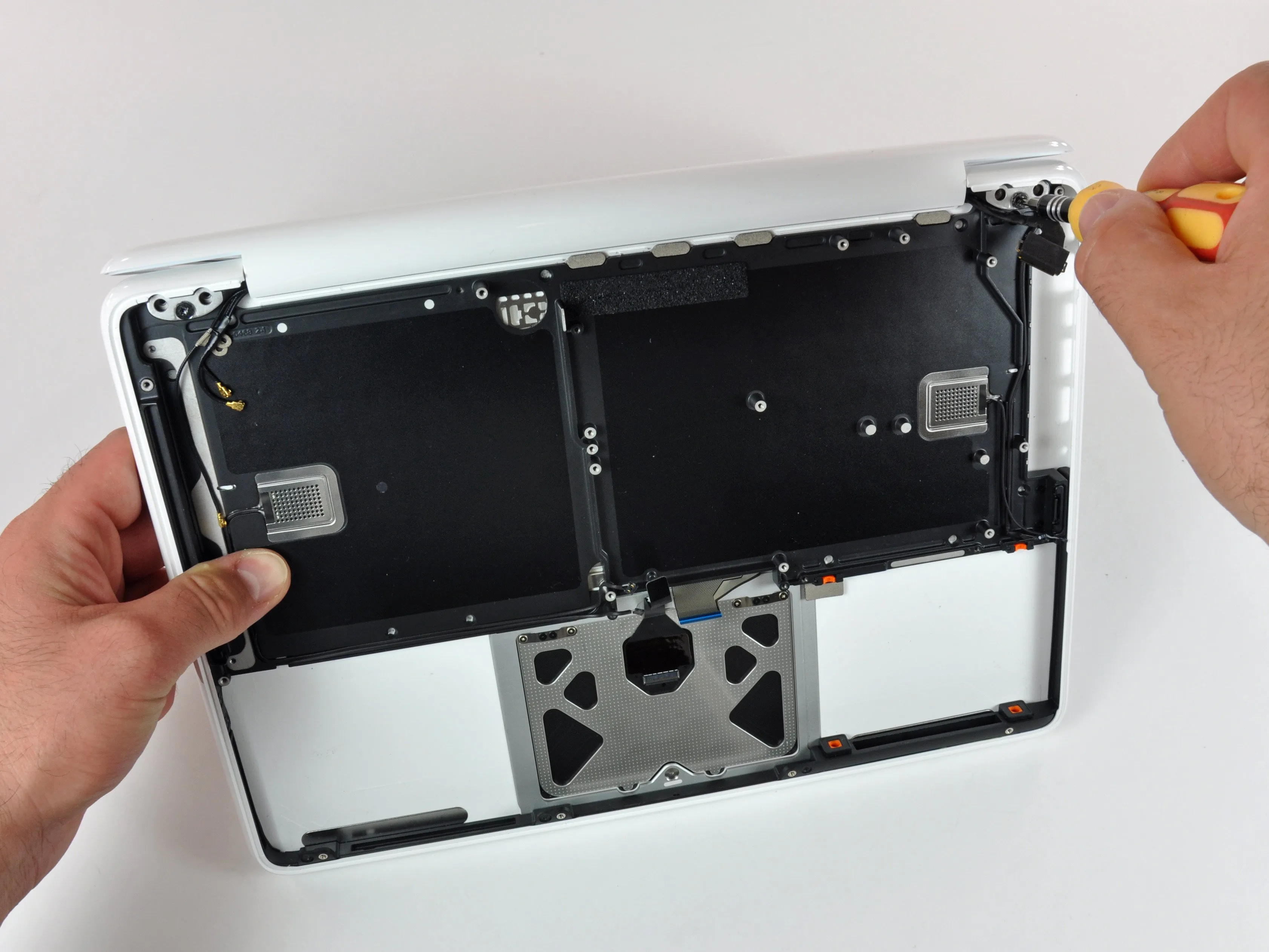

• Дисплей в сборе крепится двумя большими винтами T8, по одному с каждой стороны.

• Apple, безусловно, предоставляет нам довольно большое разнообразие винтов на этом устройстве. Мы нашли винты с трехгранной головкой, Phillips #00, T6 и T8 Torx.

• Мы продаем набор отверток, с помощью которых вы сможете открутить все эти винты.

Шаг 19

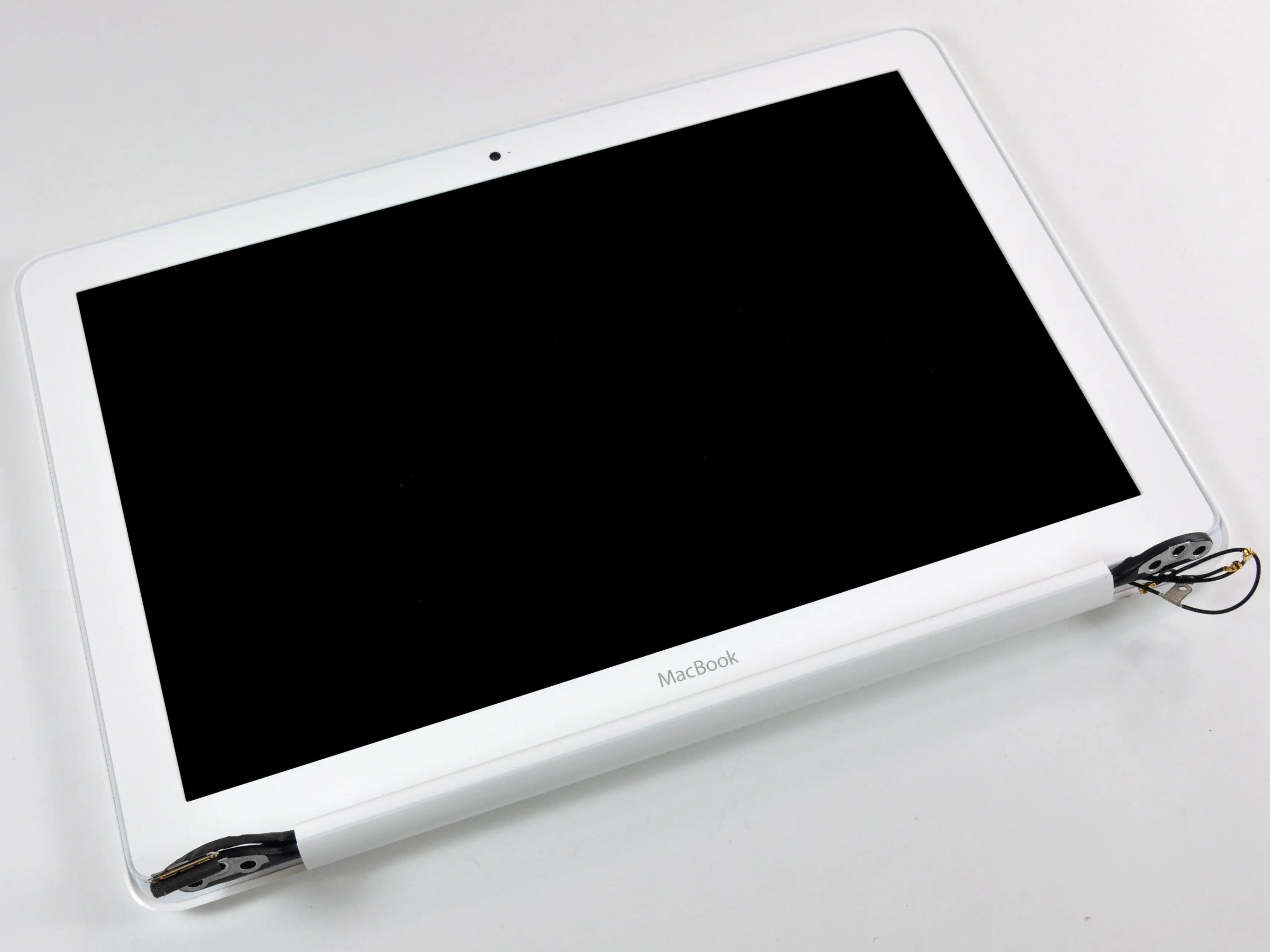

• Дисплей в сборе. (Мы ненадолго включили его, и он выглядит очень красиво!) С правой стороны находятся три беспроводные антенны, а с левой - единственный кабель передачи данных дисплея.

• Поскольку в MacBook теперь используется ЖК-дисплей со светодиодной подсветкой, инверторный кабель отсутствует. Все данные и питание передаются по одному кабелю.

• Apple удалось сэкономить около 50 граммов веса дисплея по сравнению с предыдущим пластиковым MacBook.

Комментарии к шагу

Не знаете, что это за тип панели дисплея? Я полагаю, что в Macbook Pro используется панель S-IPS, но в старом Macbook использовалась панель TN. Это все еще TN, или это S-IPS (или что-то другое)?

Это TN-дисплей. Во всех ноутбуках Apple (и большинства других компаний) используются TN-дисплеи, потому что они тоньше IPS.

При этом TN-панели бывают разного качества. Например, панель Macbook Pro 15' имеет гораздо лучший диапазон углов обзора, чем Macbook Pro 13'.

Эй, ребята, вы можете сказать, был ли пластиковый корпус обработан или отлит под давлением? Просто любопытно... спасибо.

Он был изготовлен методом литья под давлением, вы не сможете обработать что-то подобное с минимальными затратами, и это не будет выглядеть так же красиво, как сейчас.

Насколько сложно извлечь ЖК-дисплей из корпуса? Не могли бы вы показать это?

Можно ли поменять процессор в MacBook Pro core 2 duo 2,53 Ghz?

Процессор припаян к плате, поэтому вам придется заменить всю логическую плату.

Шаг 20

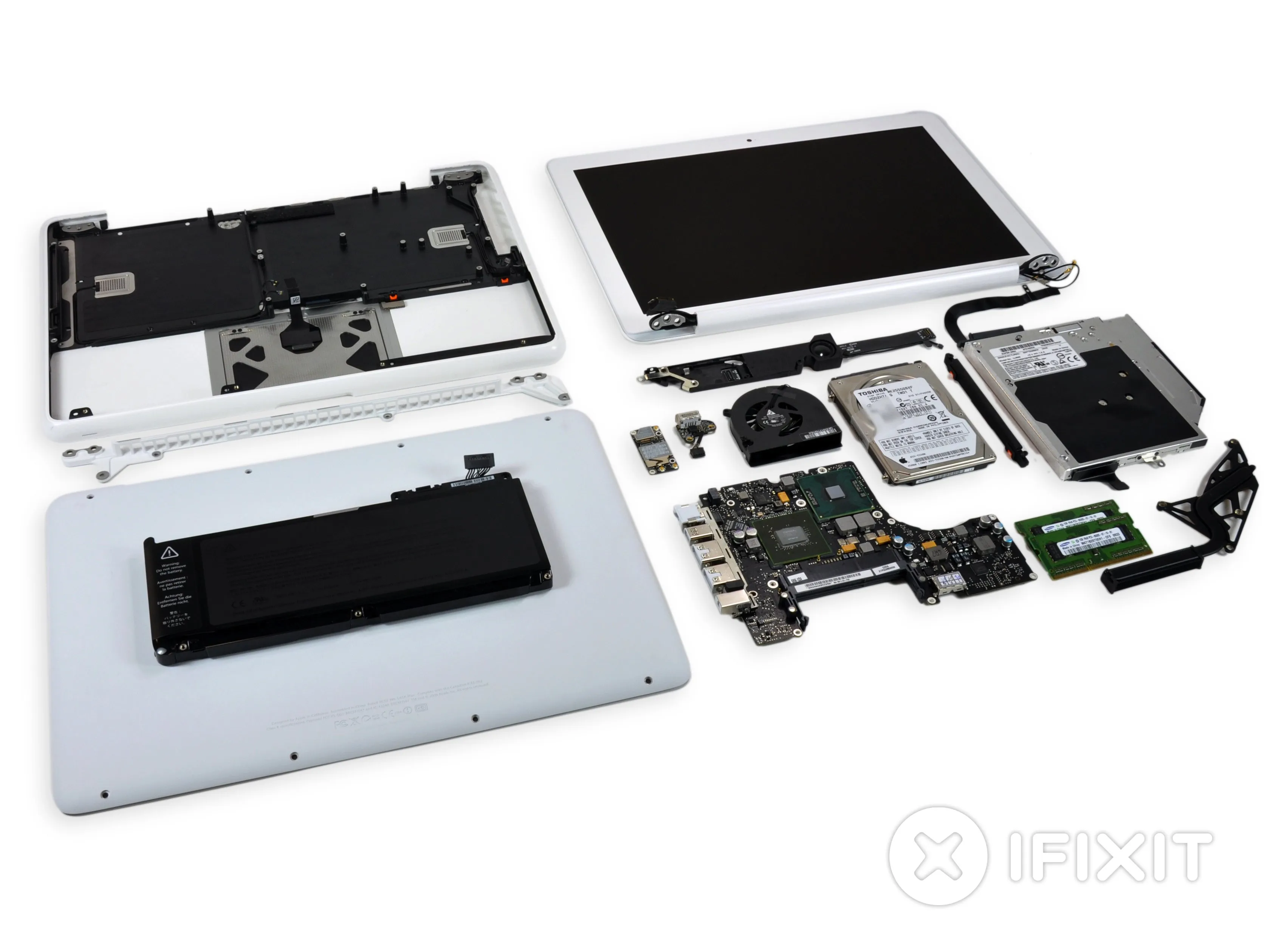

• Успехов! Новый MacBook - довольно приятная в разборке машина.

• В будущем мы будем создавать подробные руководства по ремонту этого устройства, чтобы вы могли отремонтировать свой MacBook, если и когда что-то пойдет не так.

• Мы планируем разобрать новый iMac от Apple, как только он попадет к нам в руки. Apple внесла в новый iMac ряд серьезных улучшений, поэтому будет интересно посмотреть, что находится внутри. Следите за @Делаете.ру в Твиттере и мы будем держать вас в курсе событий.

Комментарии к шагу

С точки зрения конструкции, это больше похоже на армированный алюминием пластик, а не на унибоди-пластик, как утверждают некоторые. Тем не менее, я аплодирую Apple за то, что они улучшили жесткость своего Macbook низкого класса.

Как устанавливается рамка? Это та же конструкция с клипсами, что и в старой модели, так что дети могут зацепиться за нее во время урока и оторвать? (Я работаю в школе с Macbook). Выглядит так, как будто она немного инкрустирована, в отличие от предыдущей модели, где ободок был расположен над рамкой немного.... спасибо за отличный разбор!

Привет, приятель.

Я разбирал свой macbook pro unibody и теперь, когда я положил пакет деталей, он не запускается, нет никакого отклика, что когда-либо. Я так волнуюсь. Могу ли я что-нибудь сделать, чтобы определить неисправную часть. Я все еще нахожусь на гарантии, ведь ему всего 4 месяца. Не могли бы вы прислать мне ваш ответ по почте. -

Спасибо

Арун

mailaved@yahoo.com

Привет всем!!!у меня технический вопрос...возможно ли заменить клавиатуру макбука на клавиатуру макбука про с подсветкой?

Хотелось бы узнать аналогичную вещь. Можно ли разобрать клавиатуру a1342. Мне нужно ее помыть, потому что на нее попадает медвежья чашка.

Можно ли заменить клавиатуру, не снимая все остальное? какова вероятность разрушения деталей во время этой процедуры. безопасно ли это? моя клавиатура не работает, но я не хочу рисковать разрушением логической платы при ее замене
