Разборка MacBook Unibody Model A1342 Mid 2010

Введение

Мы хотели посмотреть, что находится внутри обновленного MacBook от Apple! Эта машина имеет точно такой же номер модели 'A1342', но отличается более долговечной батареей и новым графическим процессором NVIDIA GeForce 320M. Мы получили это устройство в Apple Store 19 мая 2010 года.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка MacBook Unibody Model A1342 Mid 2010

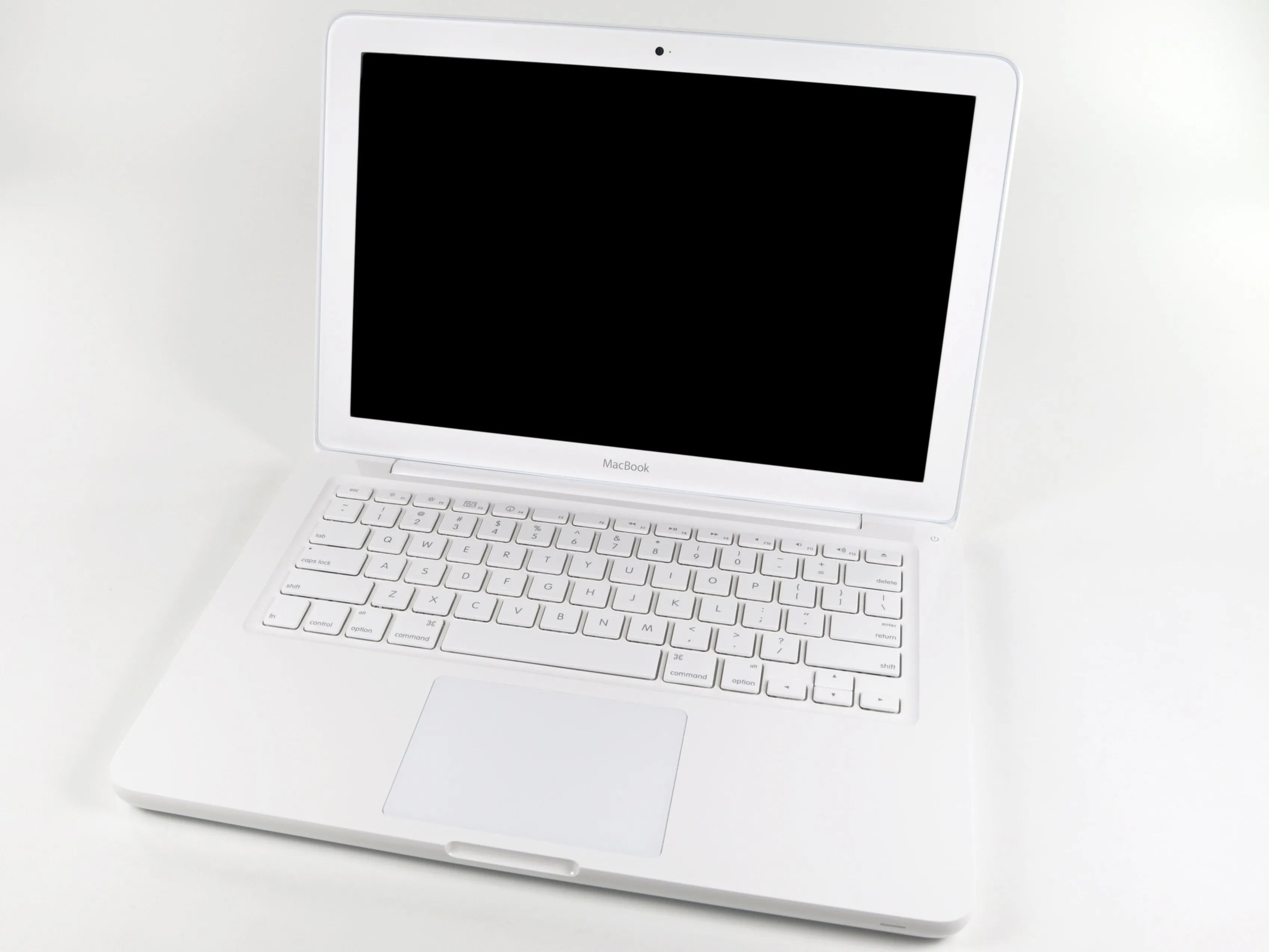

• Новая ревизия MacBook Unibody Model A1342 была достаточно любезна, чтобы осчастливить нас своим присутствием.

• Технические характеристики:

• Процессор Intel Core 2 Duo с тактовой частотой 2,4 ГГц и общим кэшем L2 объёмом 3 МБ.

• Графический процессор NVIDIA GeForce 320M с 256 МБ общей памяти DDR3 SDRAM.

• Литий-полимерный аккумулятор емкостью 63,5 Вт-ч, рассчитанный на 10 часов работы.

• Порт Mini Display с поддержкой аудиовыхода. *GASP*

Шаг 2

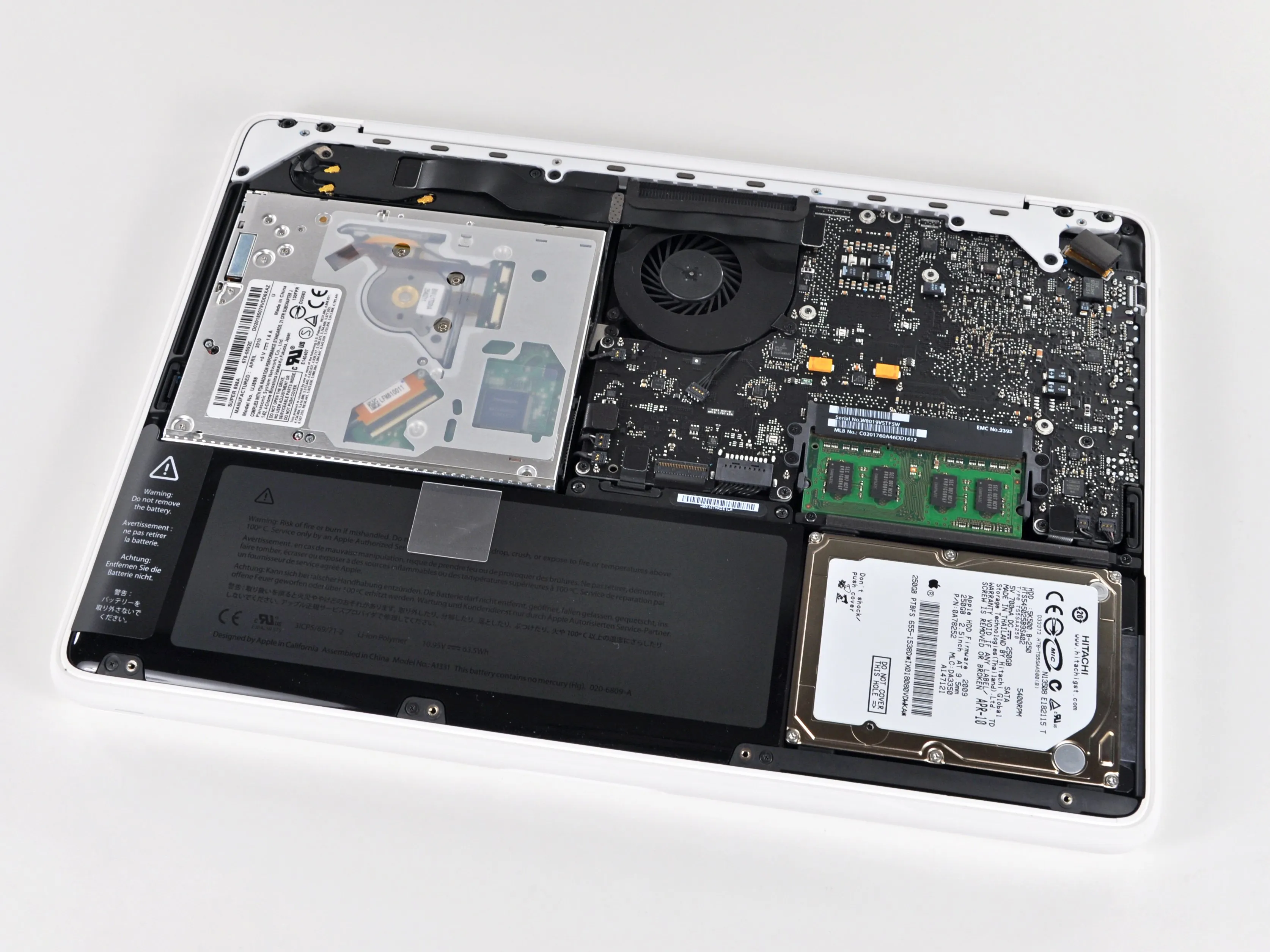

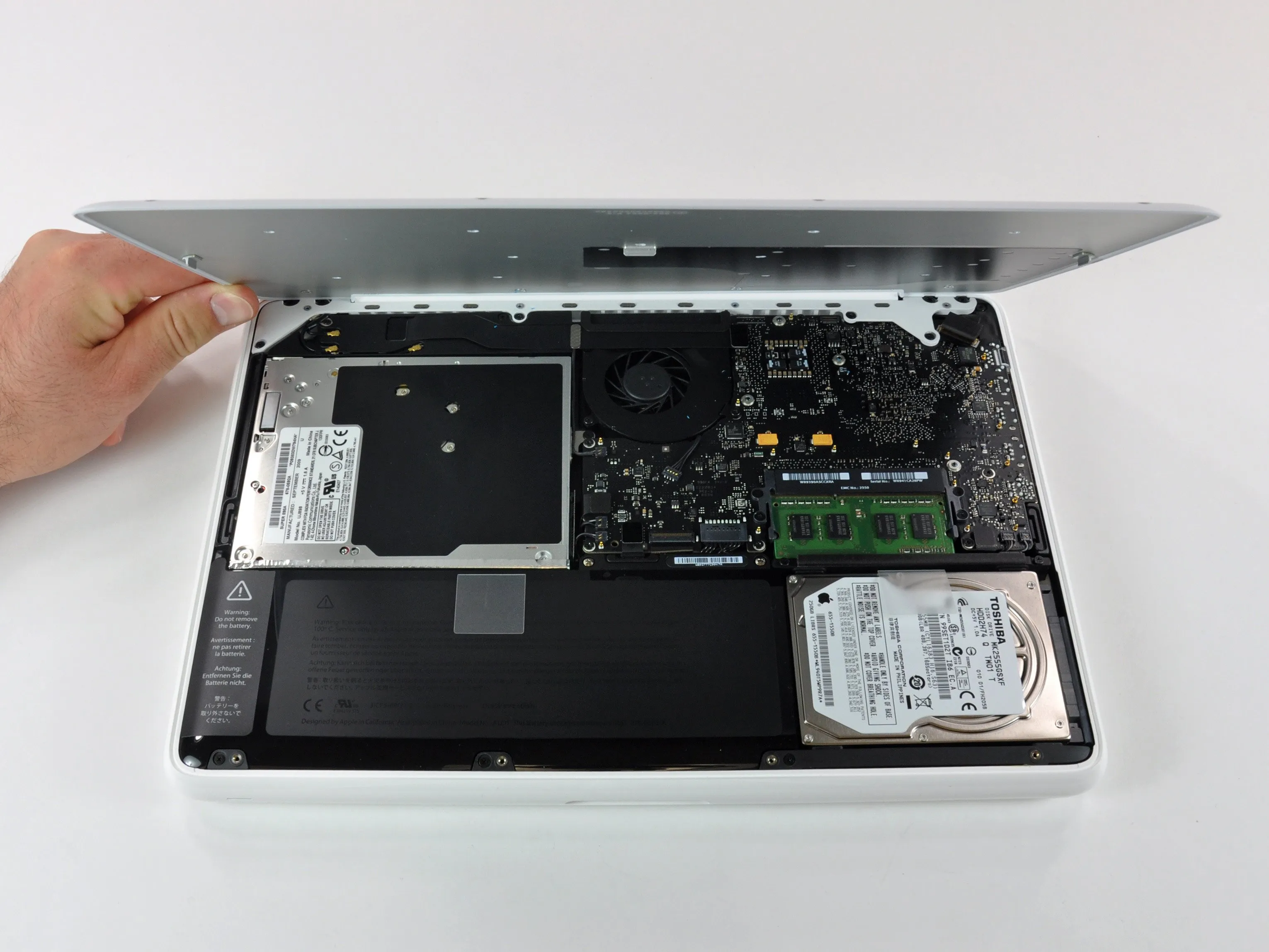

• Как и у предшественника, нижний корпус держится на восьми винтах Phillips #00.

Шаг 3

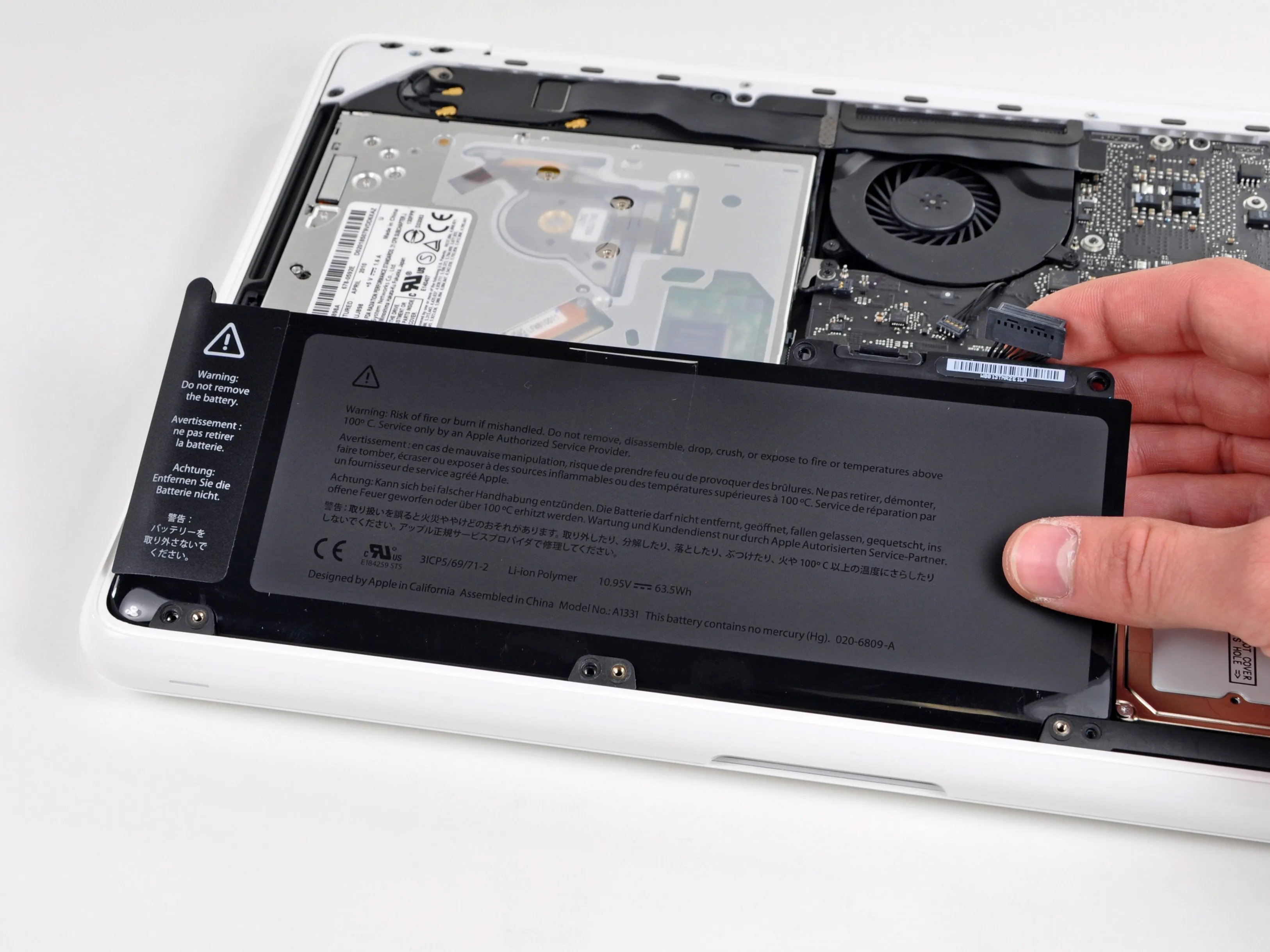

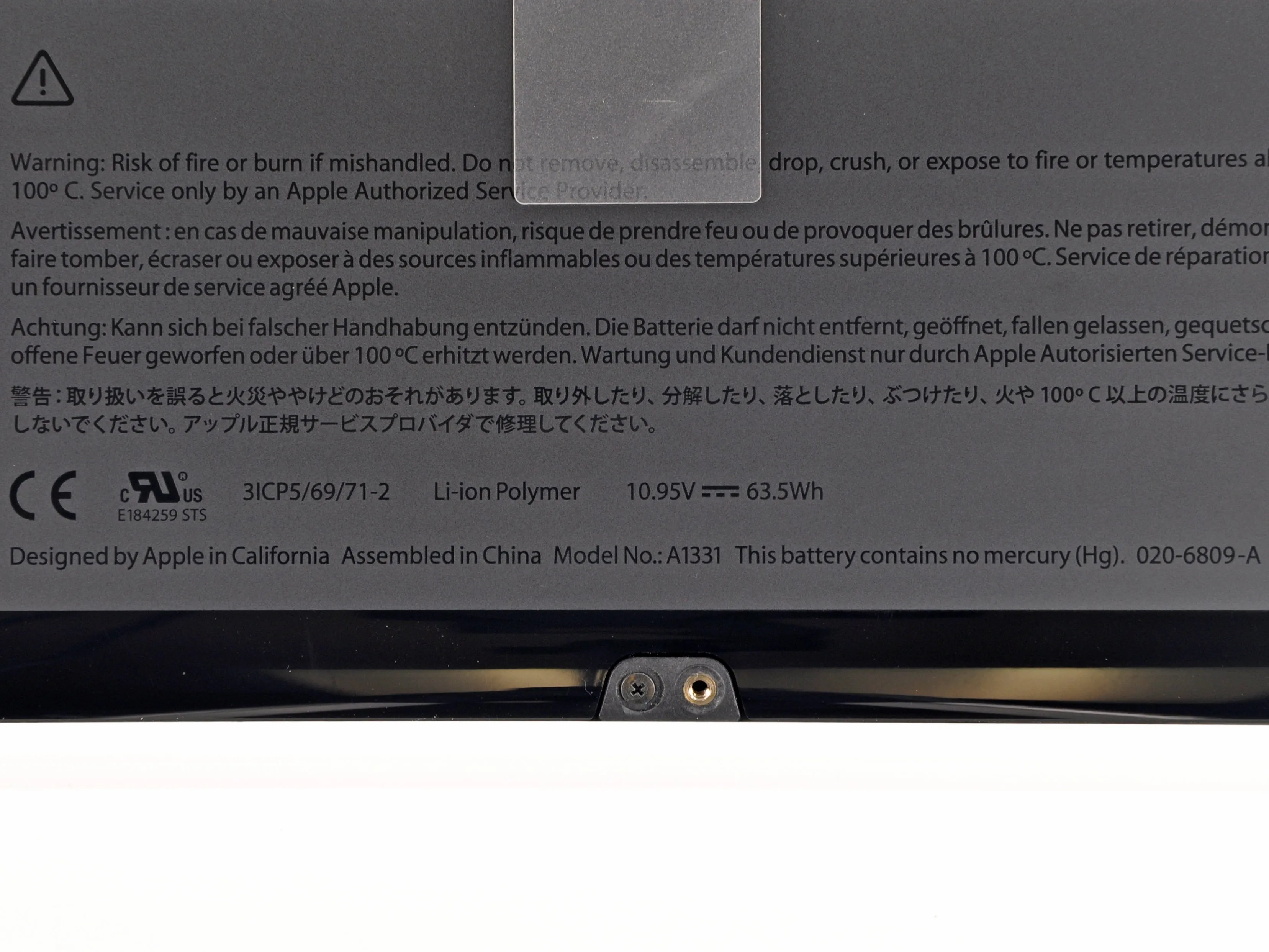

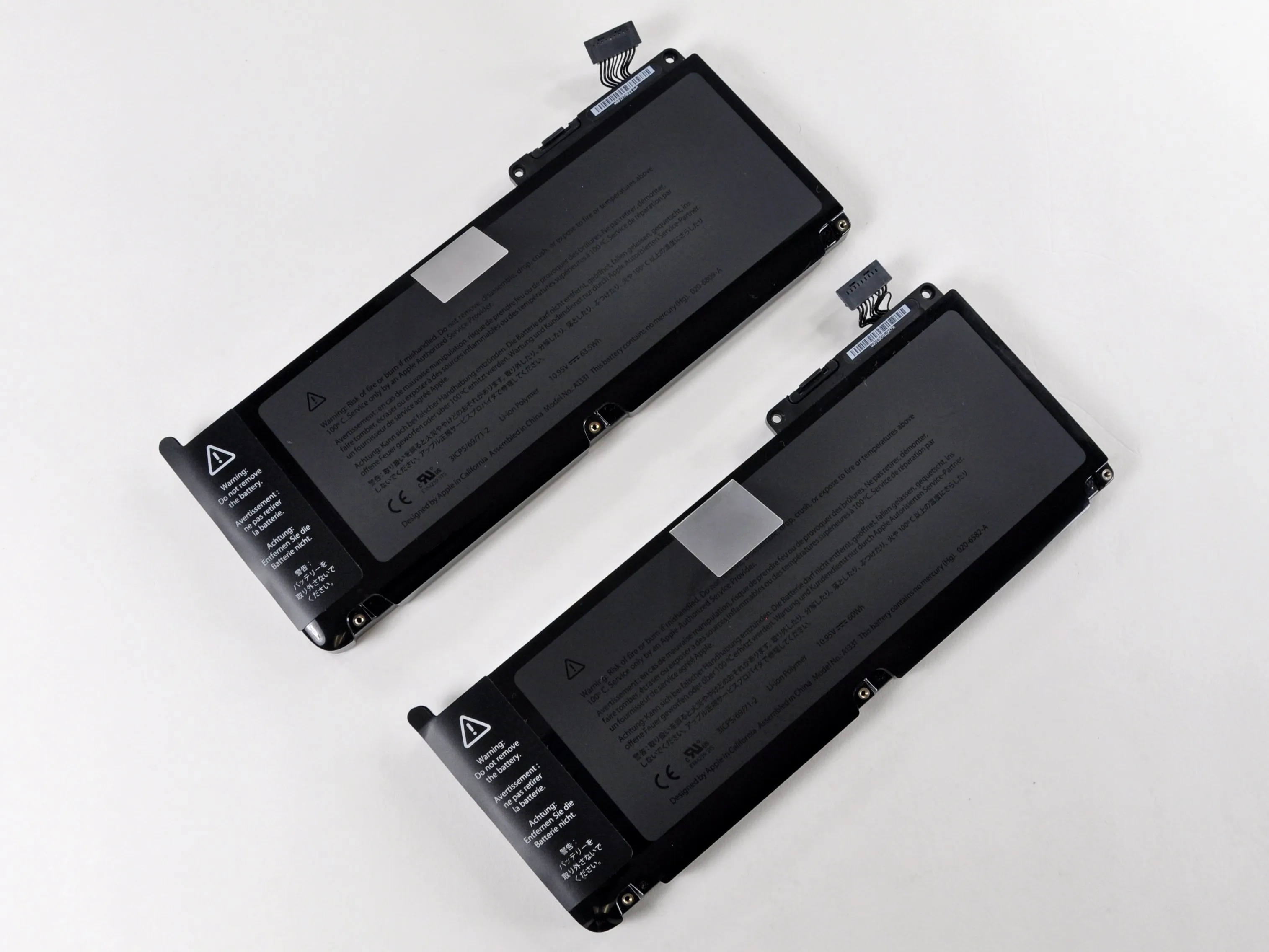

• Батарея выглядит очень похоже на предыдущий. На самом деле, настолько, что она идентична по размеру и форме, а также имеет тот же номер модели (A1331).

• Несмотря на это, в ней по-прежнему используются винты Tri-Wing для крепления батареи на месте. Почему Apple? Почему? Почему вы не можете освободить нас от гнета и тирании, которыми являются винты Tri-Wing?

• Однако будьте осторожны... внешность может быть обманчивой, и это, безусловно, так.

• Батарея в A1342 Mid 2010 составляет 63,5 ватт-часа и весит 355 граммов.

• Для сравнения, в более ранней модели A1342 батарея составляет 60 ватт-часов, а вес - 347,5 грамма.

Комментарии к шагу

Трехкрылый? Кажется, он называется Tri-point. Try-Wing похож, но, скорее всего, повредит винты и лезвие отвертки.

channy8 действительно прав. Слава Фонду Викимедиа за то, что он нас всех поправил.....

'Трехточечный (или Y-образный)

Привод винта безопасности TP (или Y-типа) похож на головку винта Phillips, но с тремя, а не четырьмя точками. Эти специализированные винты обычно используются в электронном оборудовании, включая большинство аппаратов Nintendo, сотовые телефоны Sanyo и Kyocera, цифровые камеры Fuji. ^[71]

'Apple использует винты Y-типа для крепления батареи в MacBook Pro 2010 и 2011 годов, а также очень маленький тип в Apple Watch, iPhone 7 и iPhone X.^[72][73]'

Источник: https://en.wikipedia.org/wiki/List_of_sc..., посещено 9/6/19

Шаг 4

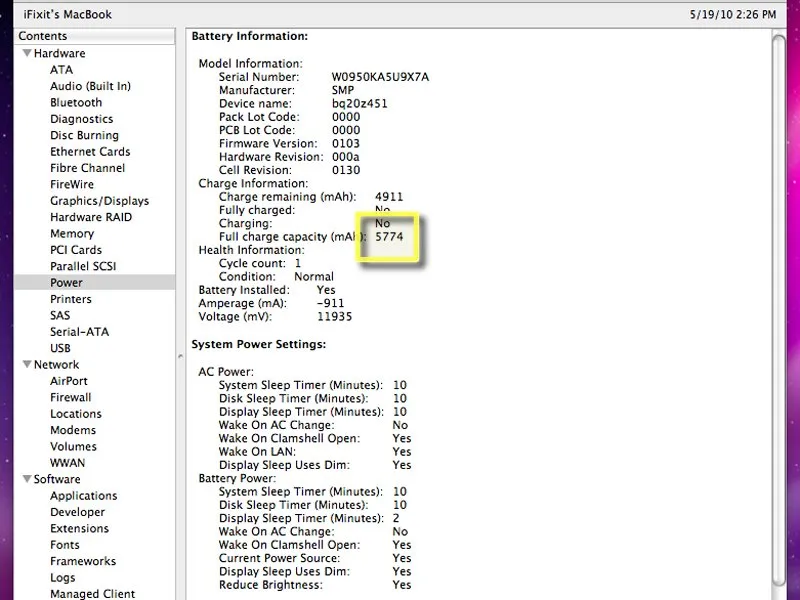

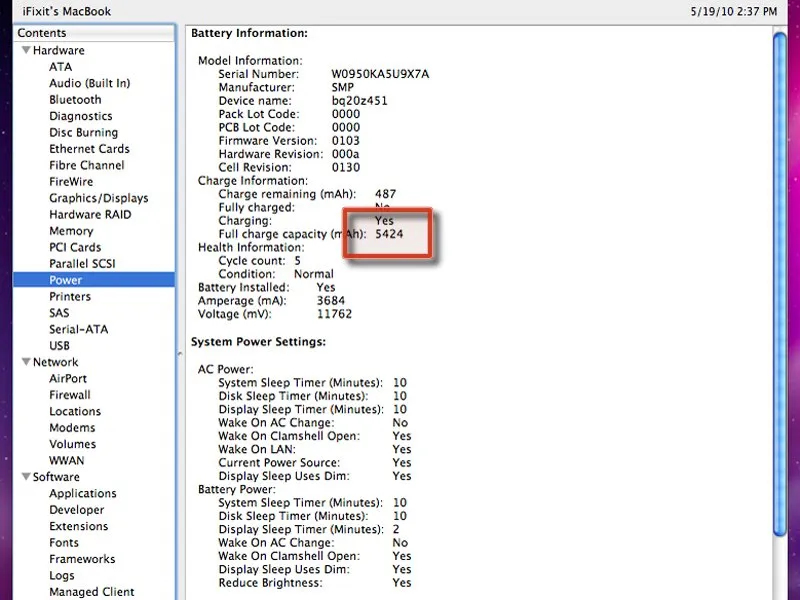

• Опаньки, новая батарея работает в A1342!

• Оба скриншота были сделаны с предыдущей итерации MacBook Unibody A1342.

• Вы можете получить дополнительные 350 мАч энергии, если готовы добавить 7,5 грамма к своему 'старшему' MacBook.

Шаг 5

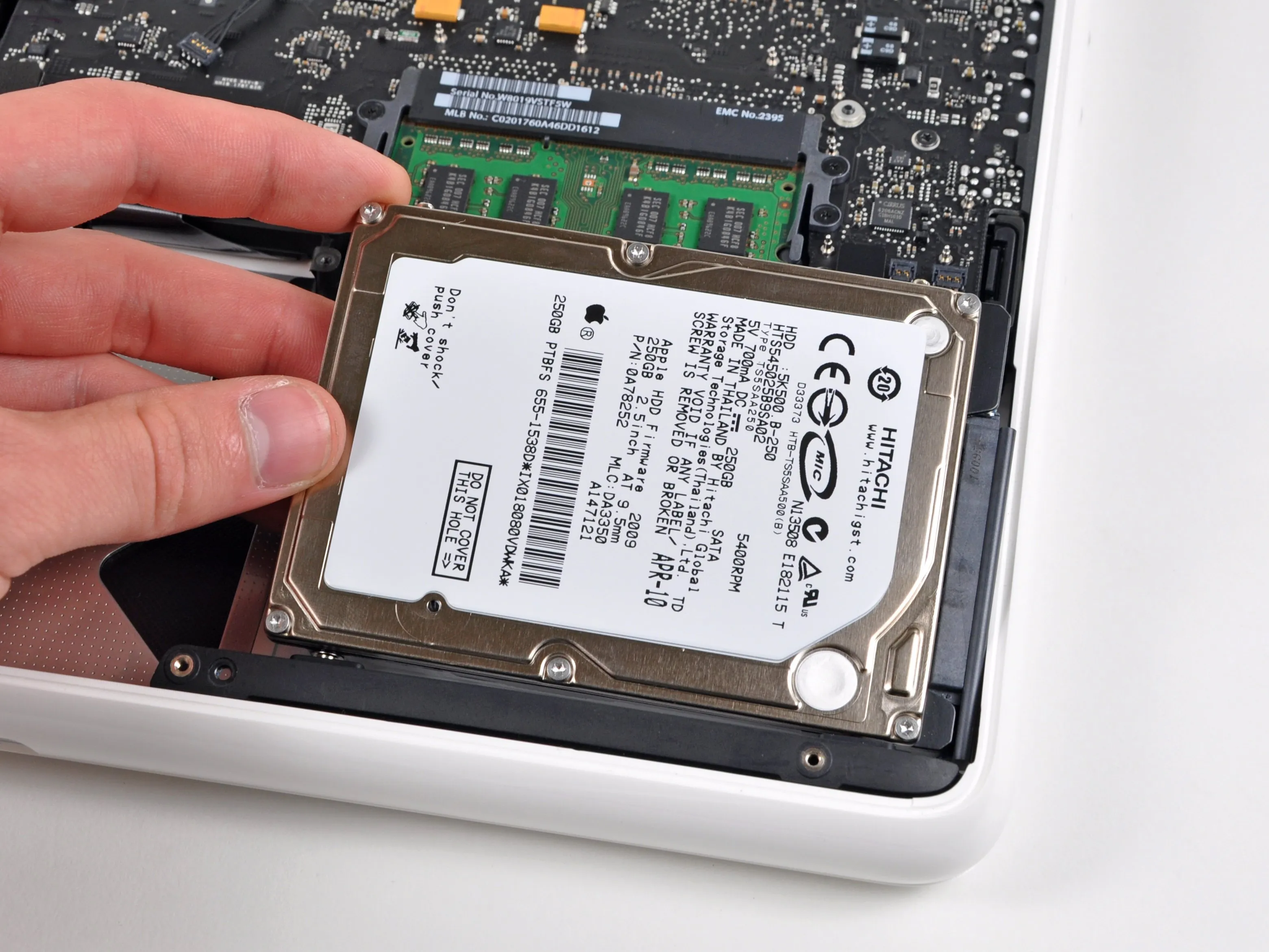

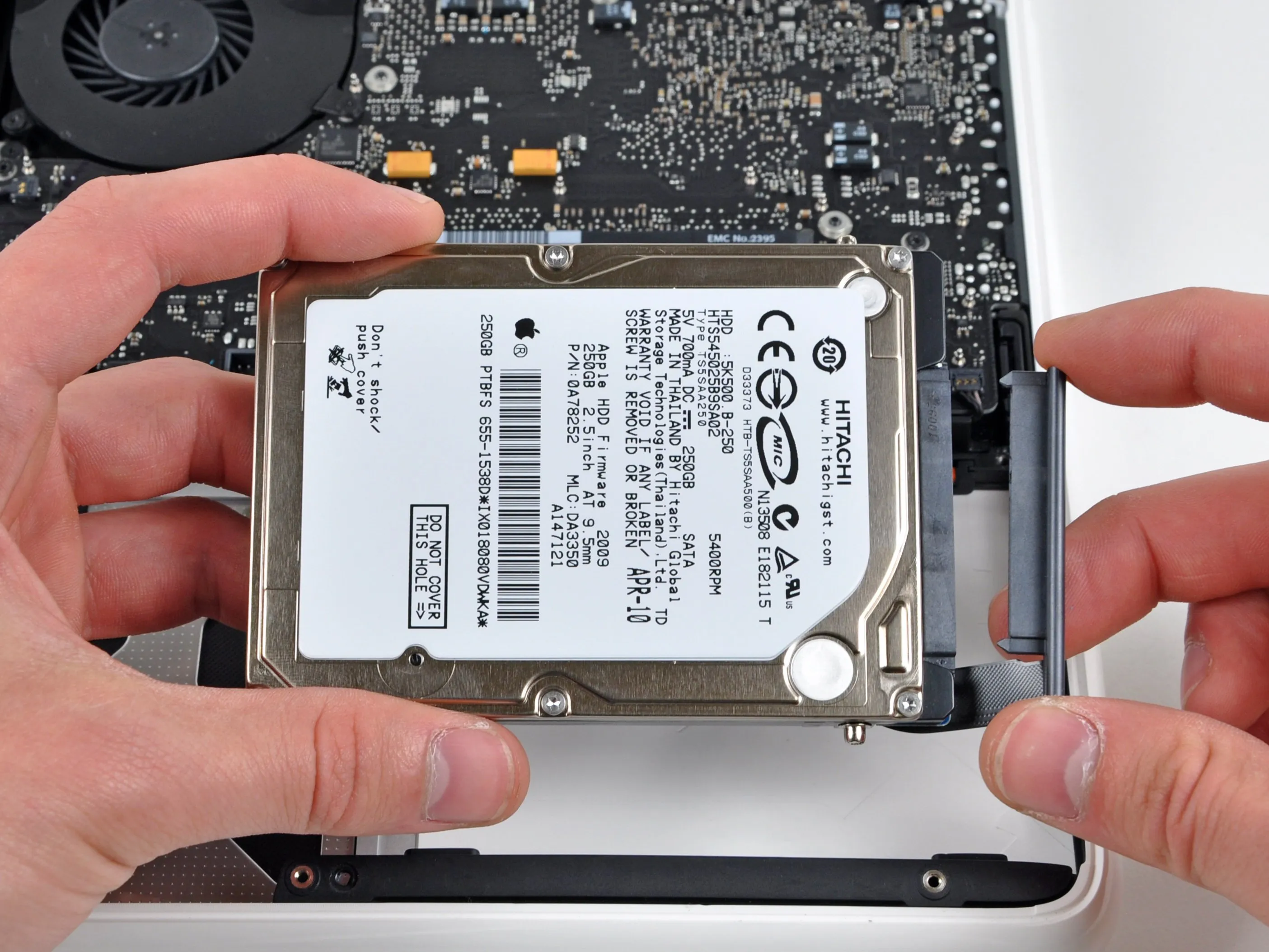

• Открутив два винта Phillips и сняв кронштейн жесткого диска, извлеките диск из MacBook за тяговый выступ и отсоедините разъем SATA.

• Если вы устанавливаете новый жесткий диск, вам понадобится отвертка T6 Torx, чтобы перенести крепежные винты на новый жесткий диск.

Шаг 6

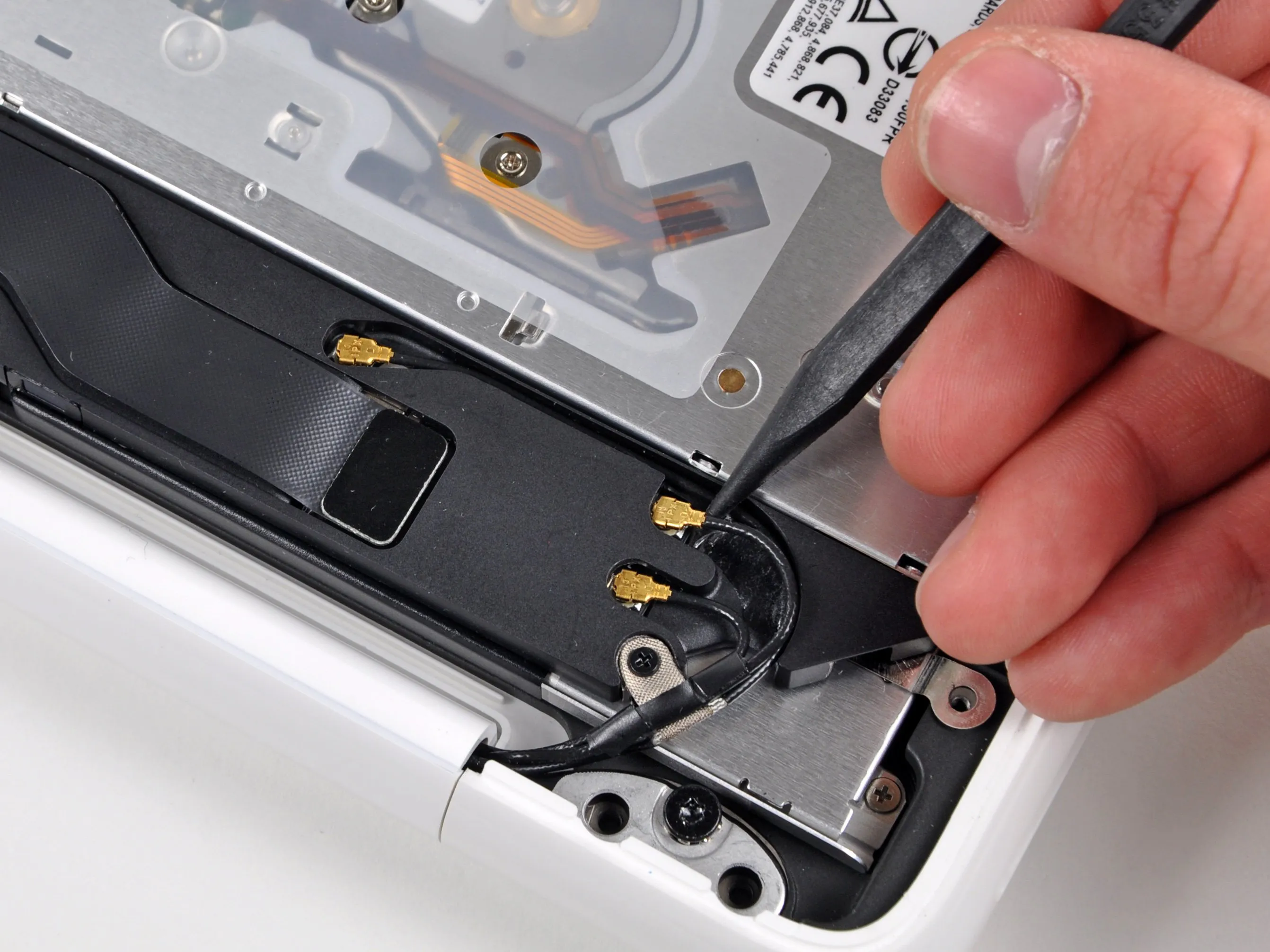

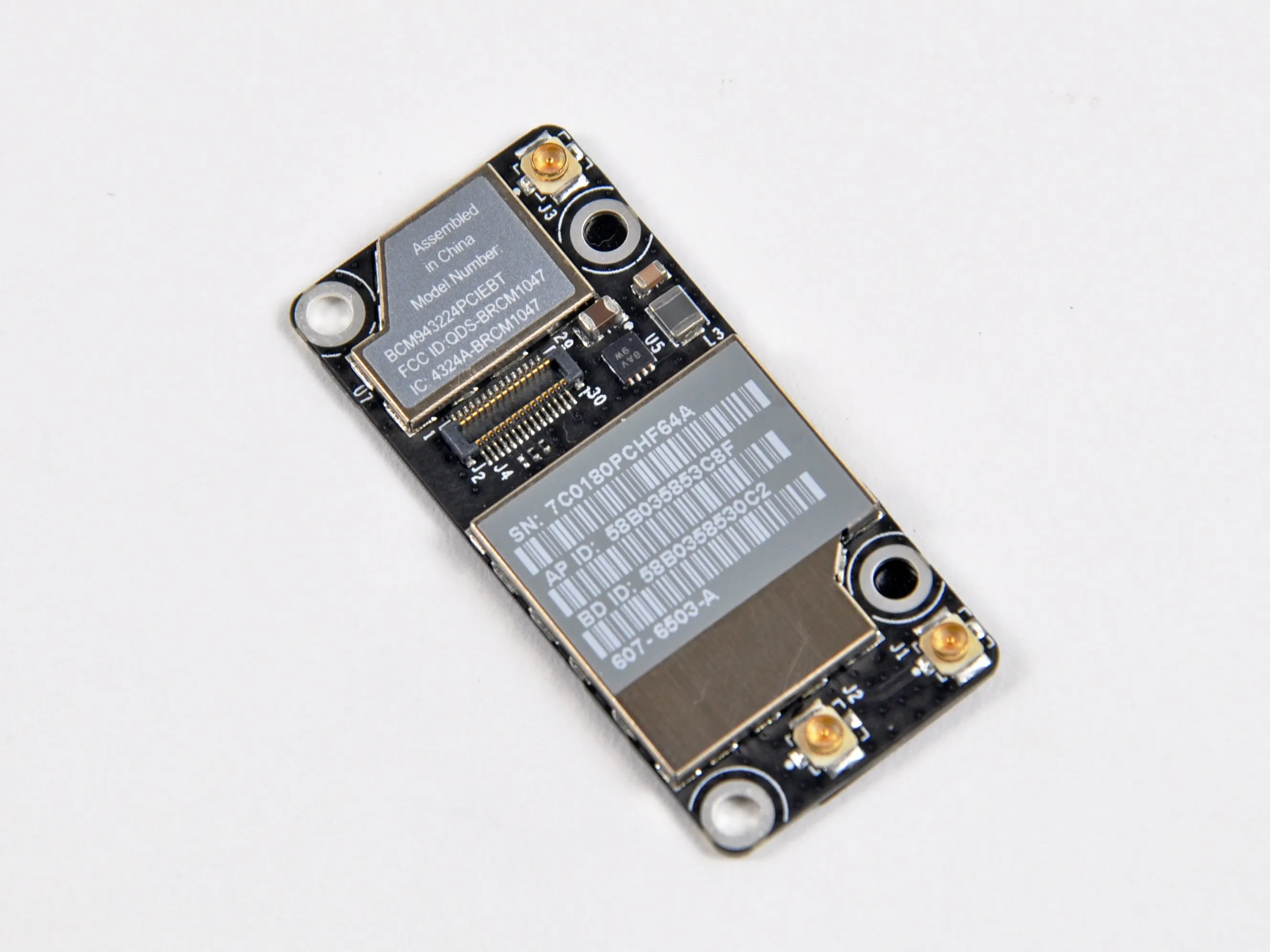

• Снятие динамика в сборе и платы AirPort/Bluetooth требует некоторой работы, но ничего такого, с чем бы мы в Делаете.ру не справились.

• Номер модели Bluetooth - BCM943224PCIEBT.

• Это та же самая плата, которая использовалась в предыдущей модели, A1342.

Шаг 7

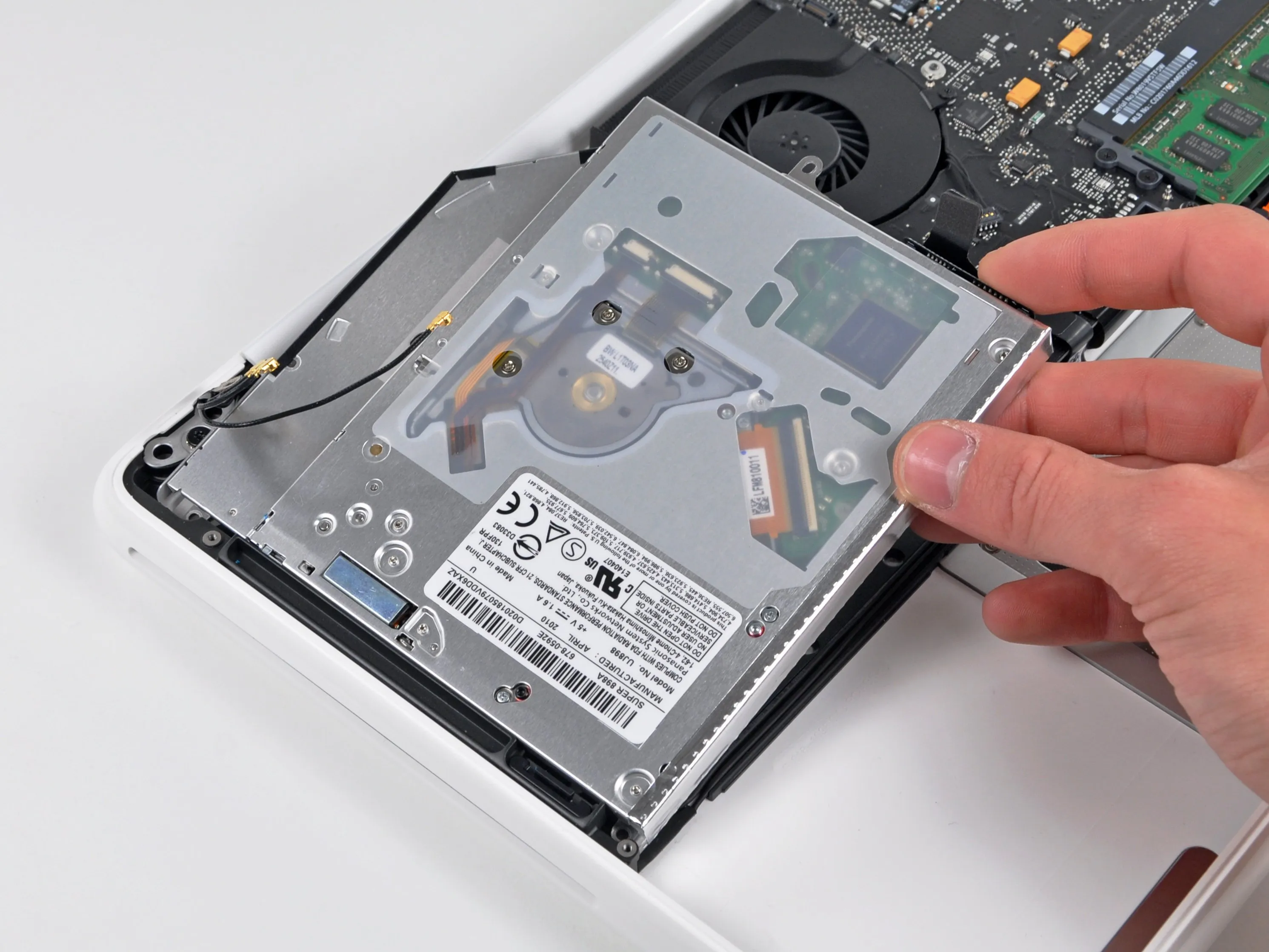

• Открутив последние несколько винтов, извлеките оптический привод из его уютного жилища.

• Вы будете рады узнать, что в MacBook Unibody Model A1342 Mid 2010 по-прежнему используется 8x SATA-супердрайв производства Panasonic, модель UJ898.

Шаг 8

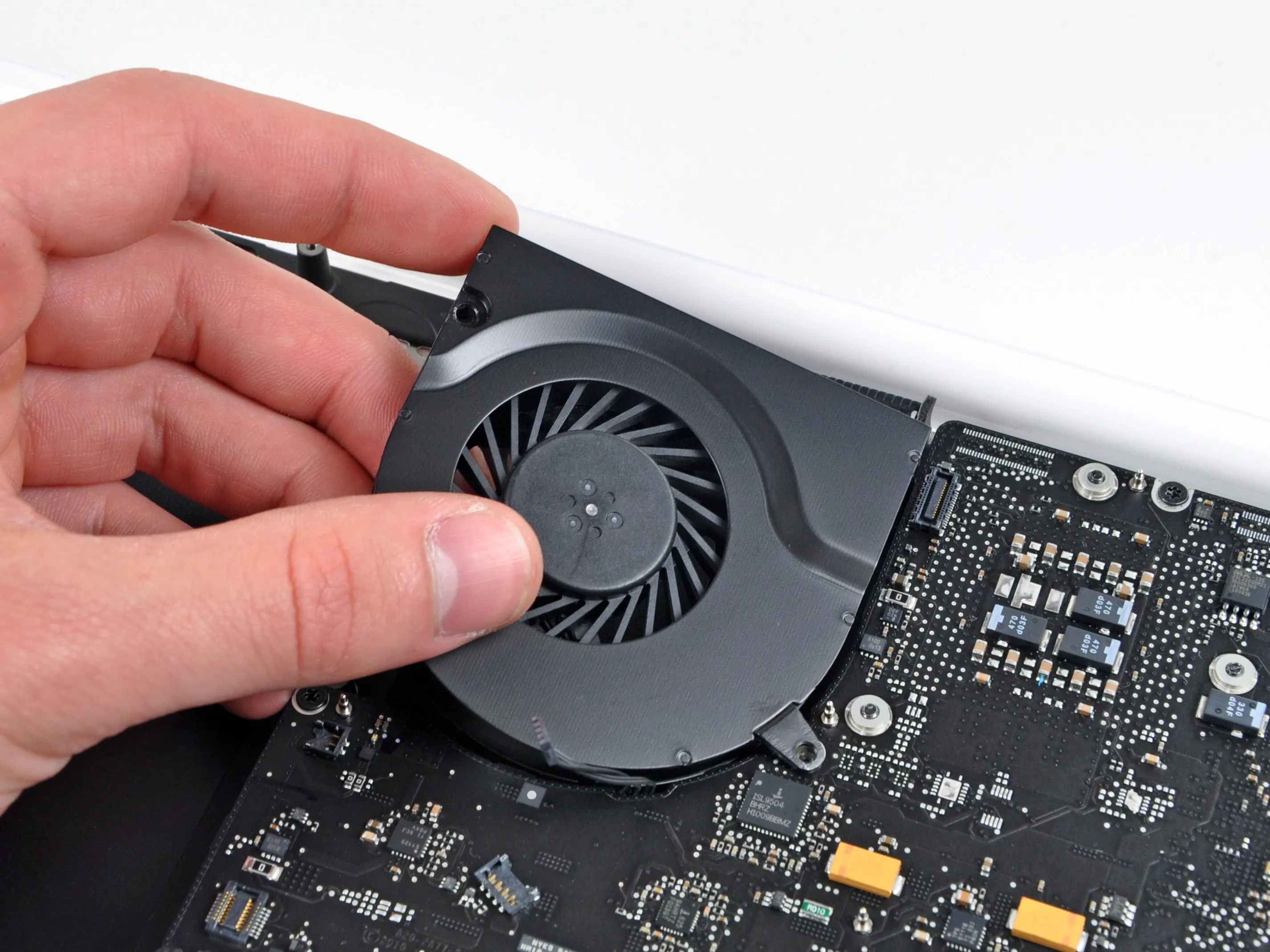

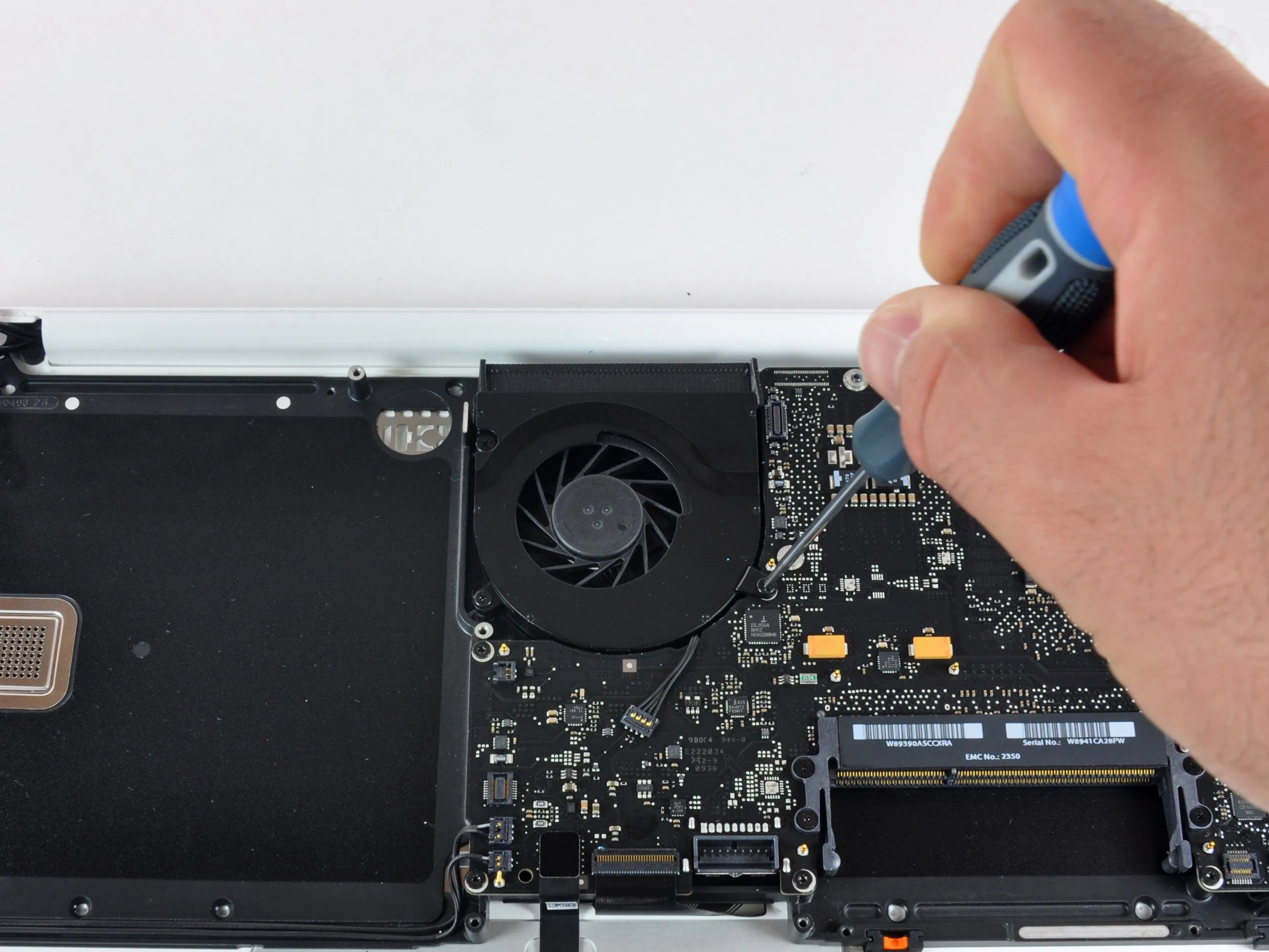

• Снятие вентилятора не составило особого труда. Для этого потребовались лишь крестовая отвертка и пассатижи.

Шаг 9

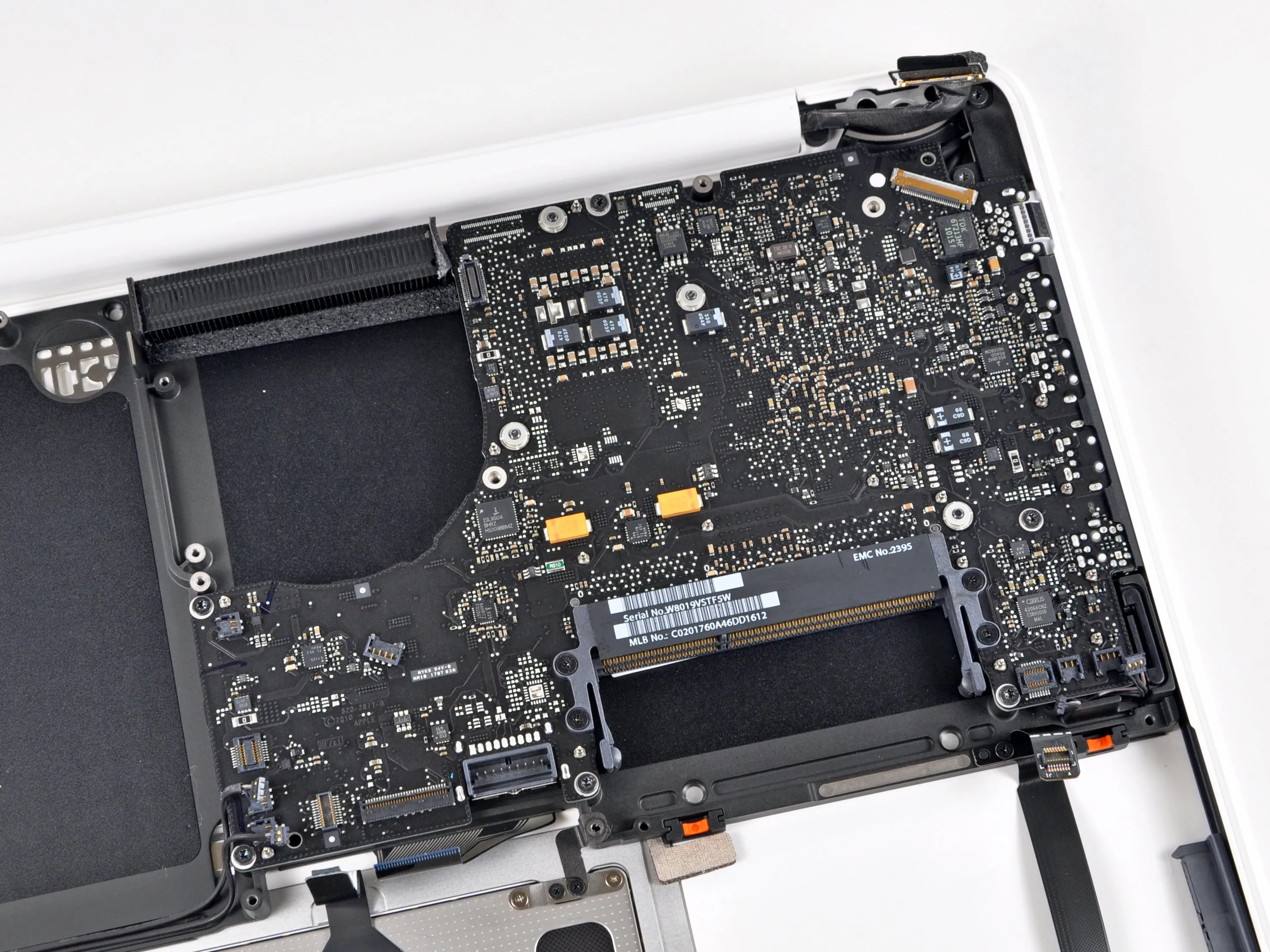

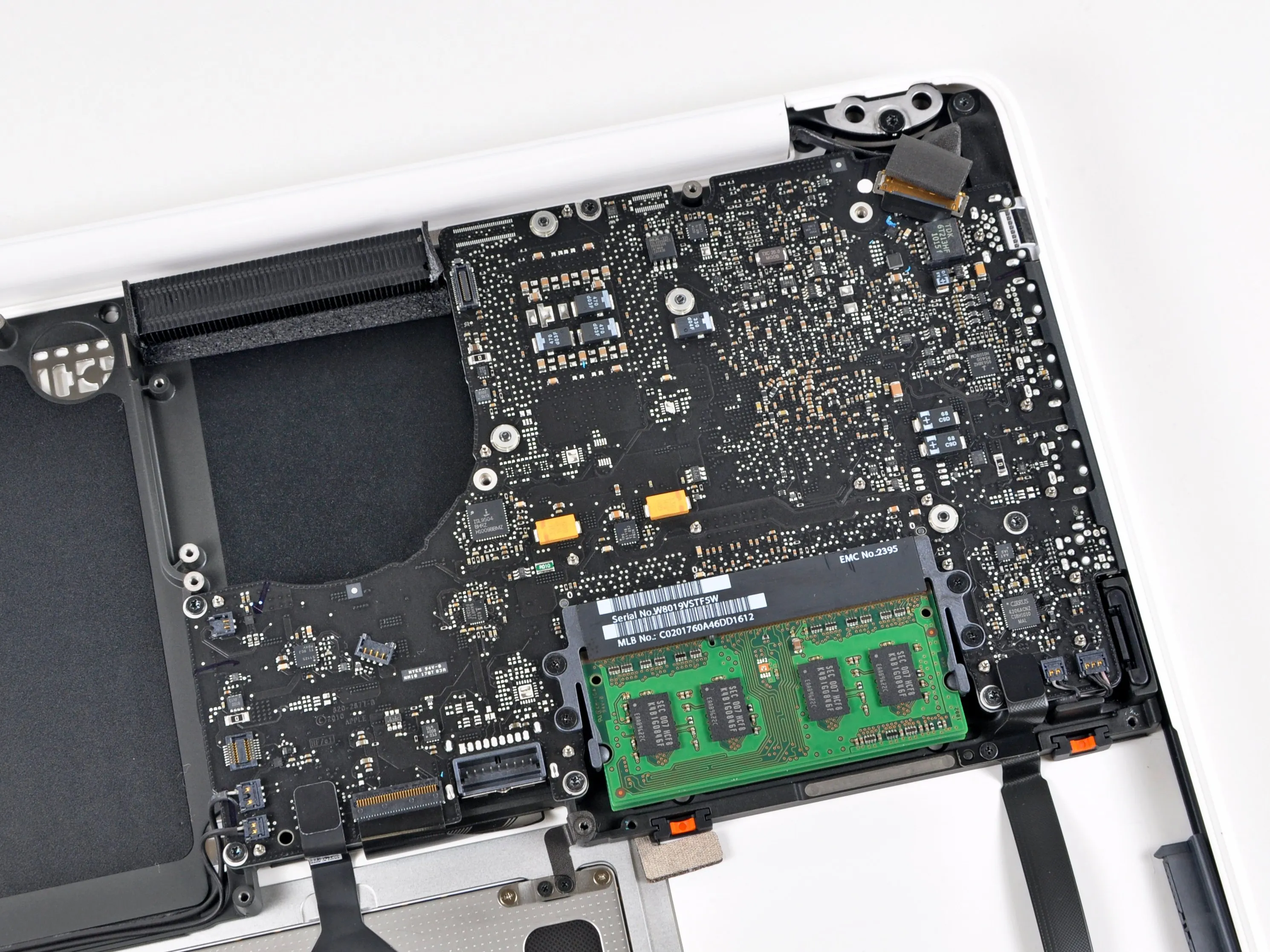

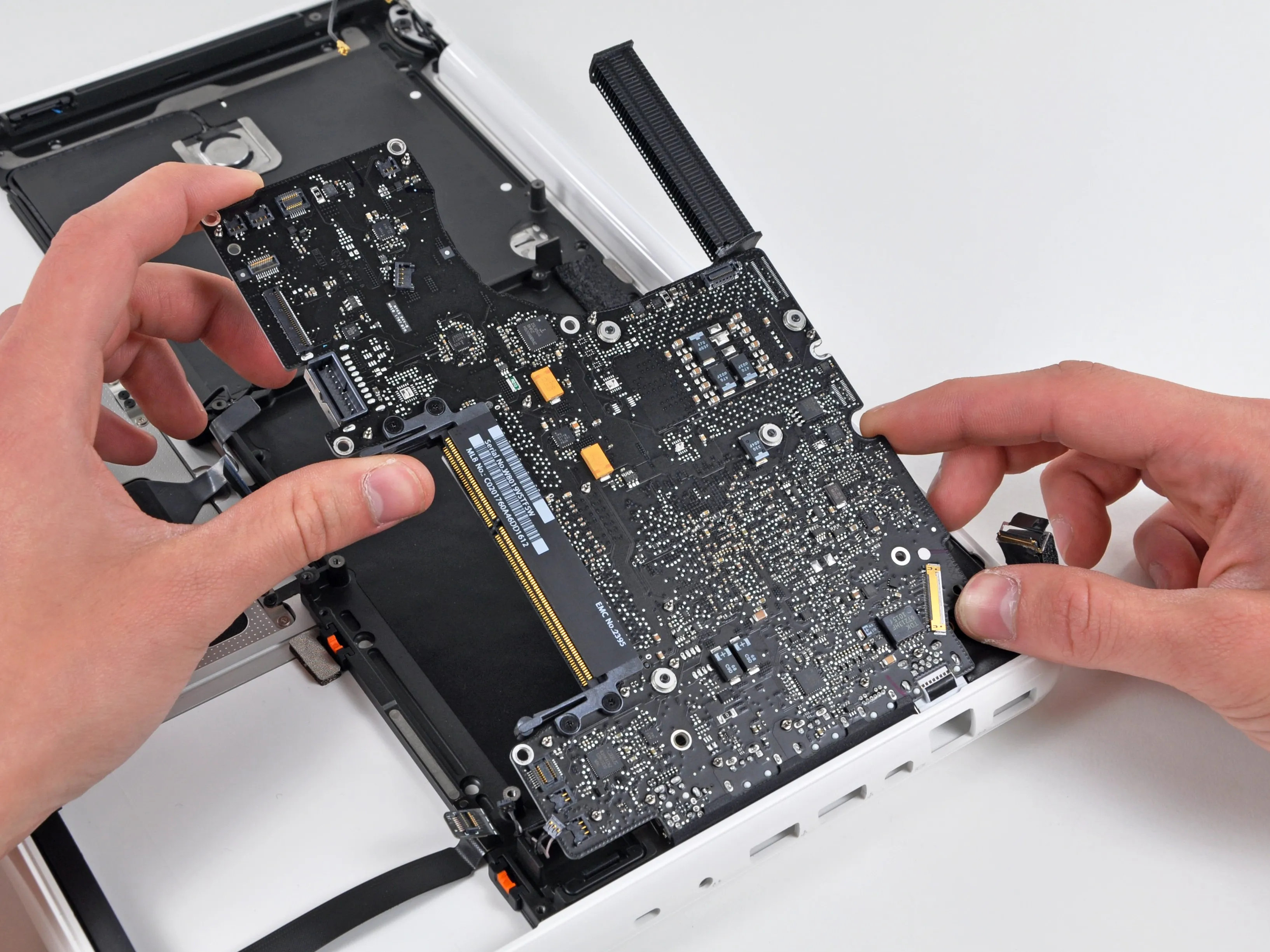

• Очевидно, что логическая плата должна быть извлечена, иначе это не разборка.

• Щелчком нашей верной лопатки мы продолжаем отсоединять несколько разъемов по периметру логической платы, а также извлекаем оперативную память.

• Осторожно извлеките логическую плату из верхнего корпуса.

Шаг 10

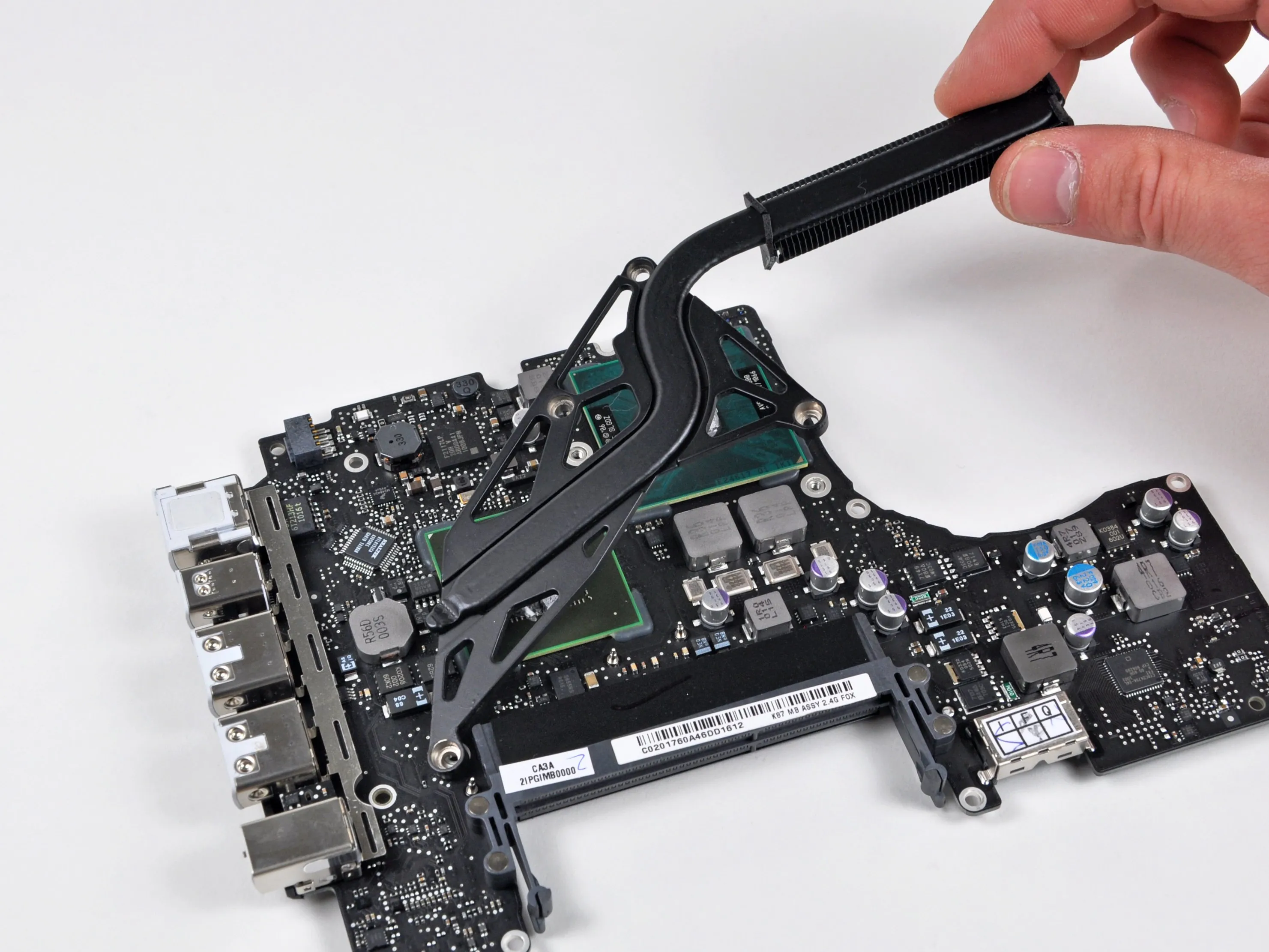

• Перед тем как открыть оптимизированные процессор и графические чипы, необходимо снять радиатор.

Шаг 11

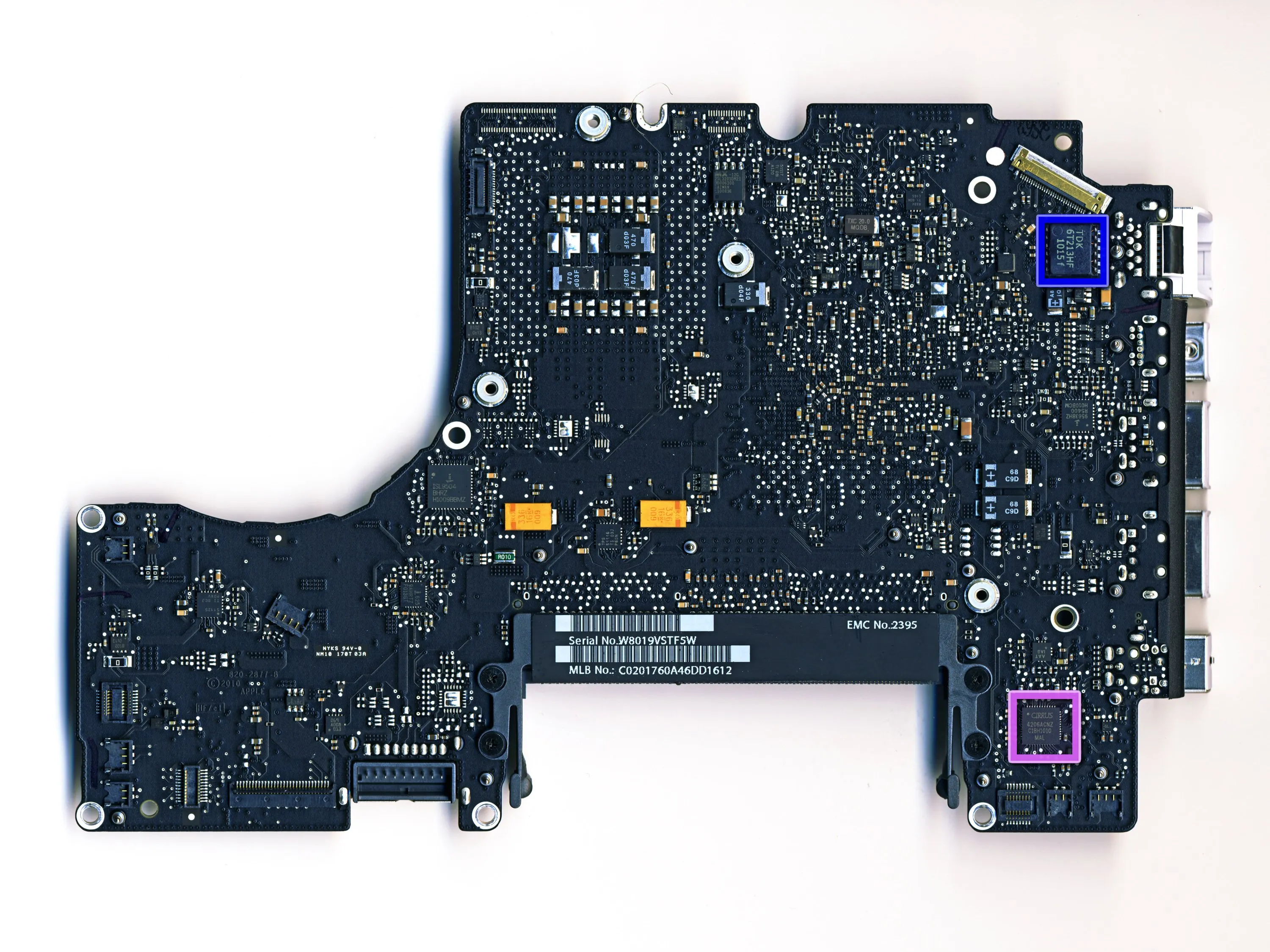

• Номера деталей, найденные на данный момент:

• Мобильный процессор Intel Core 2 Duo E006B705 SLDGZ AV80577P8600 2.40/3M/1066

• NVIDIA GeForce 320M интегрированная видеокарта на чипсете: Преемница GeForce 9400M.

• Realtek RTL8251CA GigE Ethernet

• CYPRESS CY8C24 16 КБ флэш-памяти PSoC

• TDK 6T213HF

• Cirrus Logic 4206ACNZ

Комментарии к шагу

Спасибо, что указали на чип Cypress, я его не заметил.

Какую роль он играет? EFI Firmware или SMC dfu?

Отличное и понятное руководство.

Шаг 12

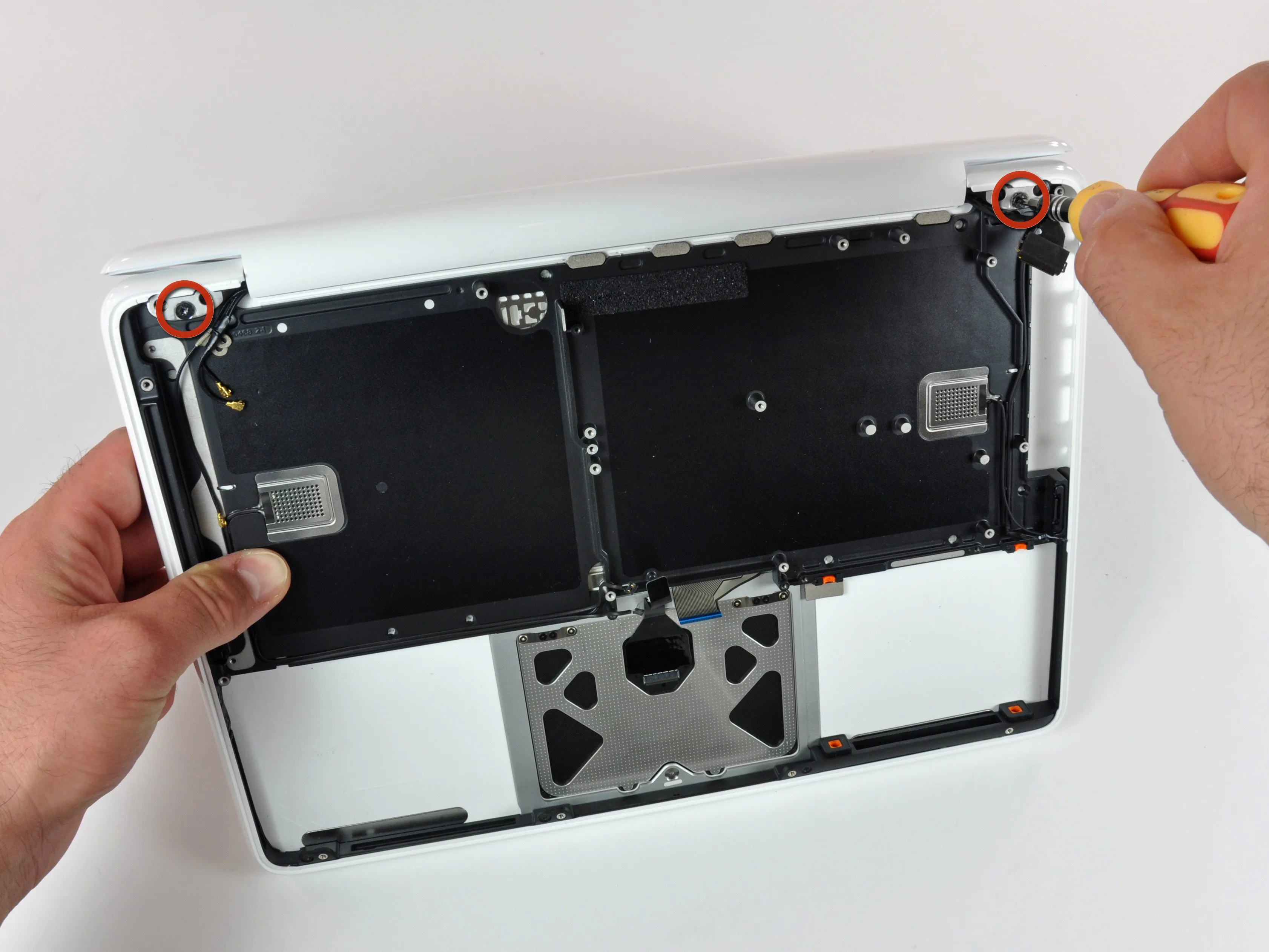

• Дисплей в сборе крепится двумя большими винтами T8, по одному с каждой стороны.

• Бессовестная заглушка: Мы продаем набор отверток, с помощью которых вы сможете открутить эти винты.

Шаг 13

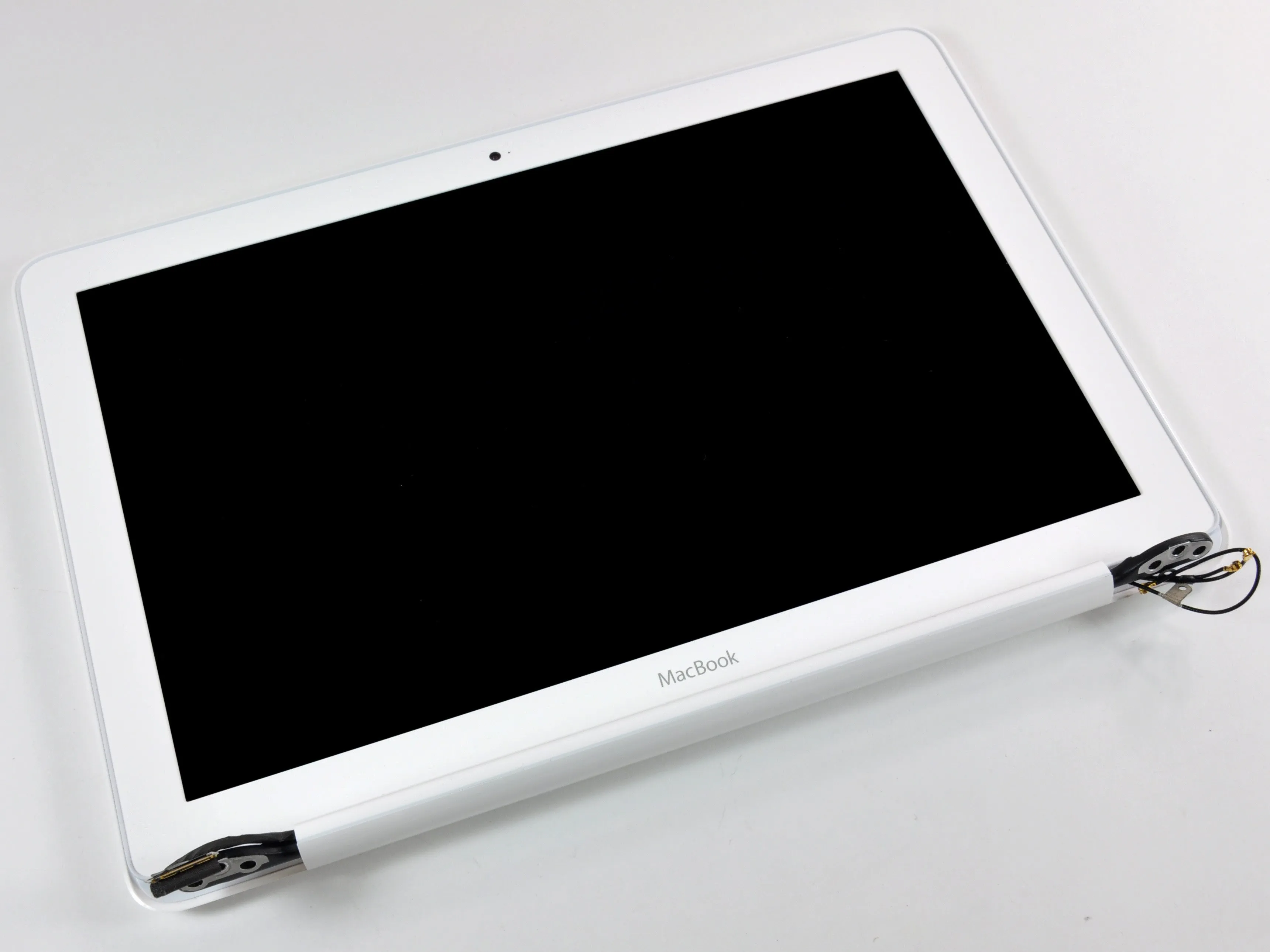

• В рамках постоянного стремления Apple снизить негативное воздействие на окружающую среду, дисплеи со светодиодной подсветкой в MacBook A1342 и Mid 2010 A1342 не содержат ртути.

• Интересуетесь, как заменить дисплей в сборе? Просто следуйте этим шагам, и вы быстро приступите к работе.

• Спойлер: скоро в ближайшем браузере появится замена дисплея со светодиодной подсветкой... следите за новостями!

Шаг 14

• Отказ от ответственности: в процессе разборки ни один MacBook не пострадал ни в каком виде, ни в какой форме.

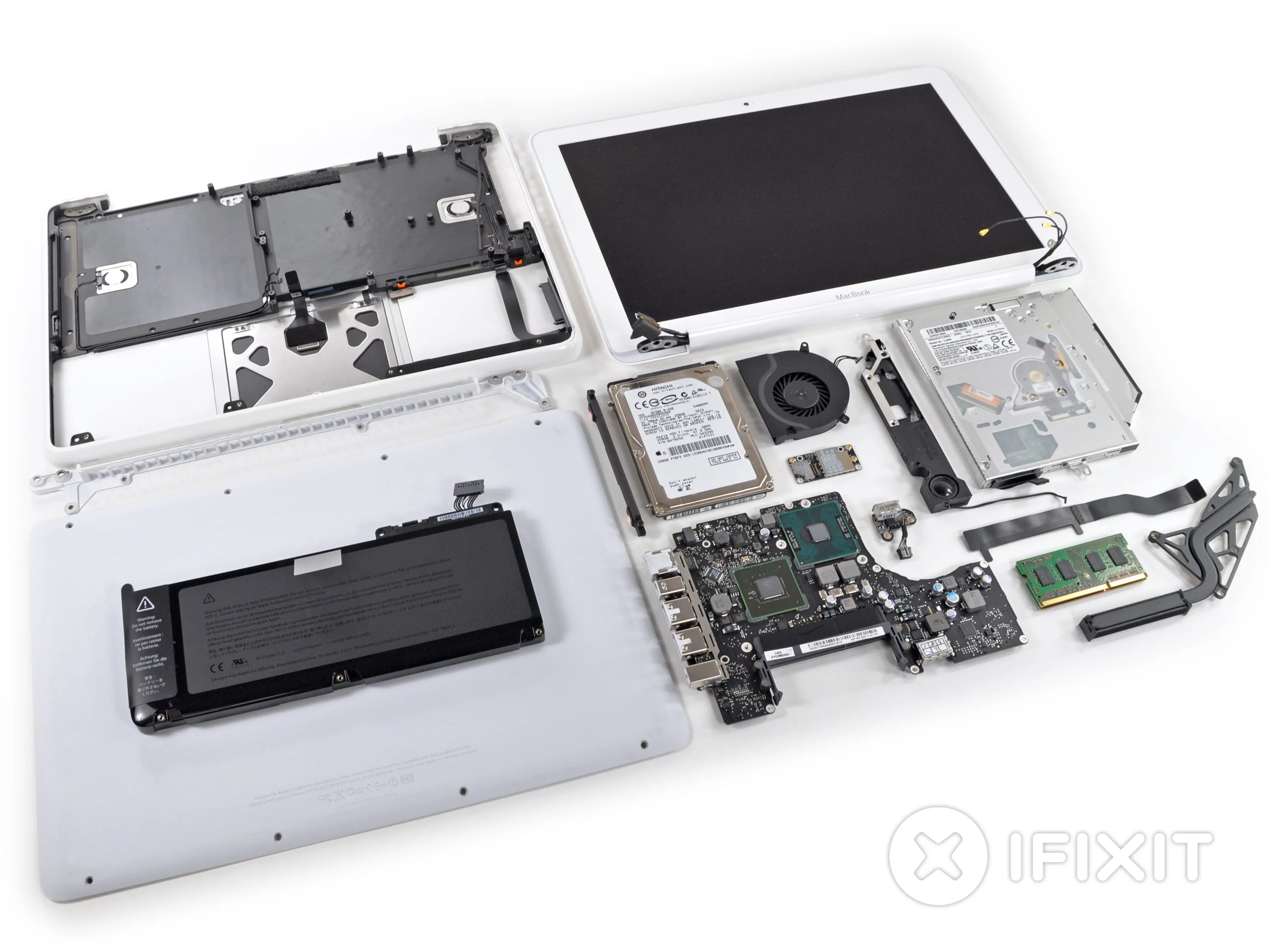

• Теперь, когда мы разобрались со всеми этими юридическими тонкостями, которые волнуют некоторых людей (но не волнуют большинство), перед вами окончательная схема того, что раньше было MacBook Unibody Model A1342 Mid 2010.

Комментарии к статье

Просто хотел сообщить людям, что черная клавиатура 13-дюймового macbook pro A1278 взаимозаменяема с белой клавиатурой macbook A1342 2009/2010 года... Выглядит очень круто! :) . Просто снимите металлический кронштейн и используйте эпоксидный клей, чтобы приклеить клавиатуру и металлический кронштейн обратно :). Ура.

Включая подсветку? Это было бы безумно круто!

Я не думаю, что подсветка будет работать, потому что на логической плате MacBook нет оборудования для ее питания.

Можно ли поменять местами материнские платы от macbook конца 2009 года и macbook середины 2010 года?

скорее всего, нет

Их можно менять местами, я попросил сертифицированного специалиста Apple заменить логическую плату на моем MacBook середины 2010 года на MacBook конца 2009 года, и она работает просто отлично. Я использую его в данный момент.
