Разборка Macintosh 128K

Введение

Присоединяйтесь к нам, чтобы пережить мечту путешественника во времени - глубокое, ясное, оруэлловское видение надежды, страха и ностальгии, которым является 1984 год. Как раз к его 30-летию мы взяли в руки оригинал 84-го года - Macintosh 128K. И, вы уже догадались, мы сносим его, как Берлинскую стену.

Сегодняшний взрыв из прошлого мы предлагаем вашему вниманию благодаря потрясающей помощи Cult of Mac и Музея винтажных компьютеров. Cult of Mac хочет, чтобы мы отметили, что ни один винтажный Macinti не пострадал при создании этого руководства. Наш 128K уже перешел за грань до своей благородной жертвы.

Зажигайте флюсовые конденсаторы и найдите наш Facebook, следите за нашими своевременными Tweetsи получите дозу ностальгии от нашего удобного для фильтров Instagram Instagram.

Хотите классные обои для Mac 128K? Приходите к нам!

Что вам нужно

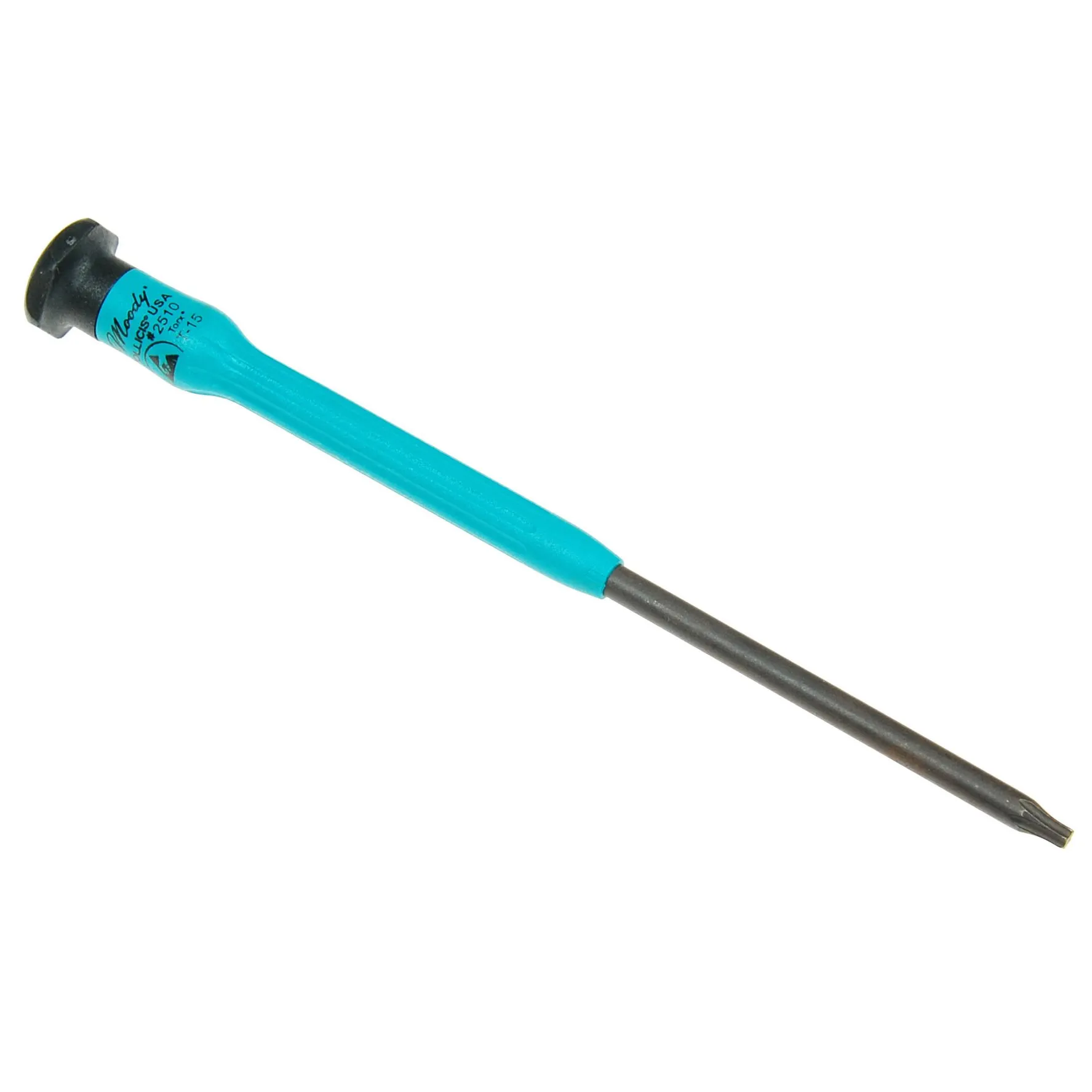

Инструменты

•

•

•

•

Видео обзор

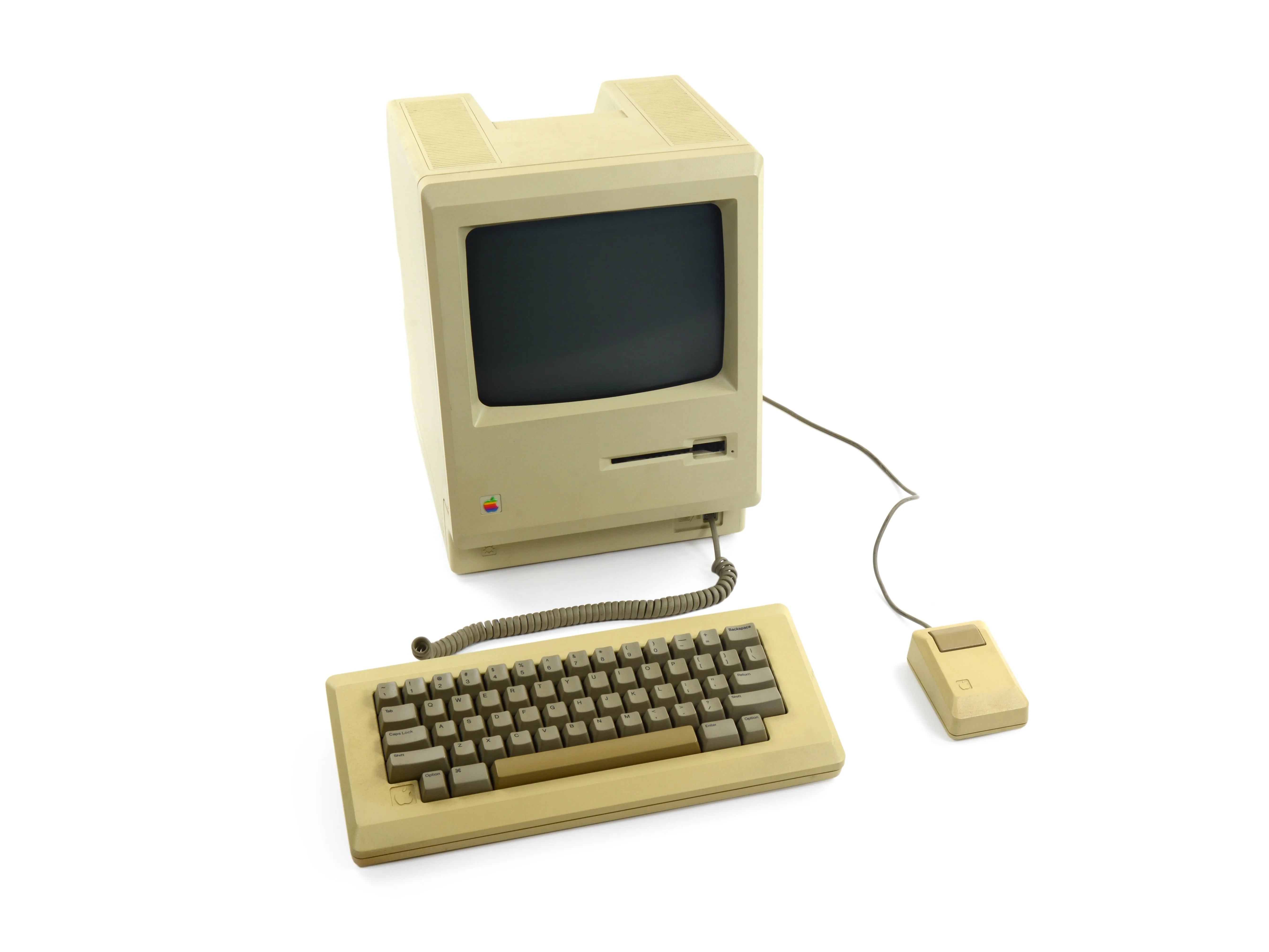

Шаг 1 Разборка Macintosh 128K

• Оригинальный Mac продавался по цене $2 495 - это $5 594,11 в в сегодняшних долларах. Что же вы получили за эти деньги?

• 8 МГц процессор Motorola 68000

• 128 КБ ОПЕРАТИВНОЙ ПАМЯТИ

• 9-дюймовый черно-белый ЭЛТ-дисплей с разрешением 512 x 342 (72 точки на дюйм)

• 400 КБ общей памяти через односторонний 3,5-дюймовый флоппи-дисковод

• Однокнопочная мышь и тяжелая клавиатура

• Несмотря на инфляцию, это сокровище 80-х не стоило нам ни цента. Огромное спасибо нашим друзьям из Музею винтажных компьютеров за то, что одолжили нам этот Mac, и Cult of Mac за то, что привнесли в разборку дополнительный колорит 80-х!

Шаг 2

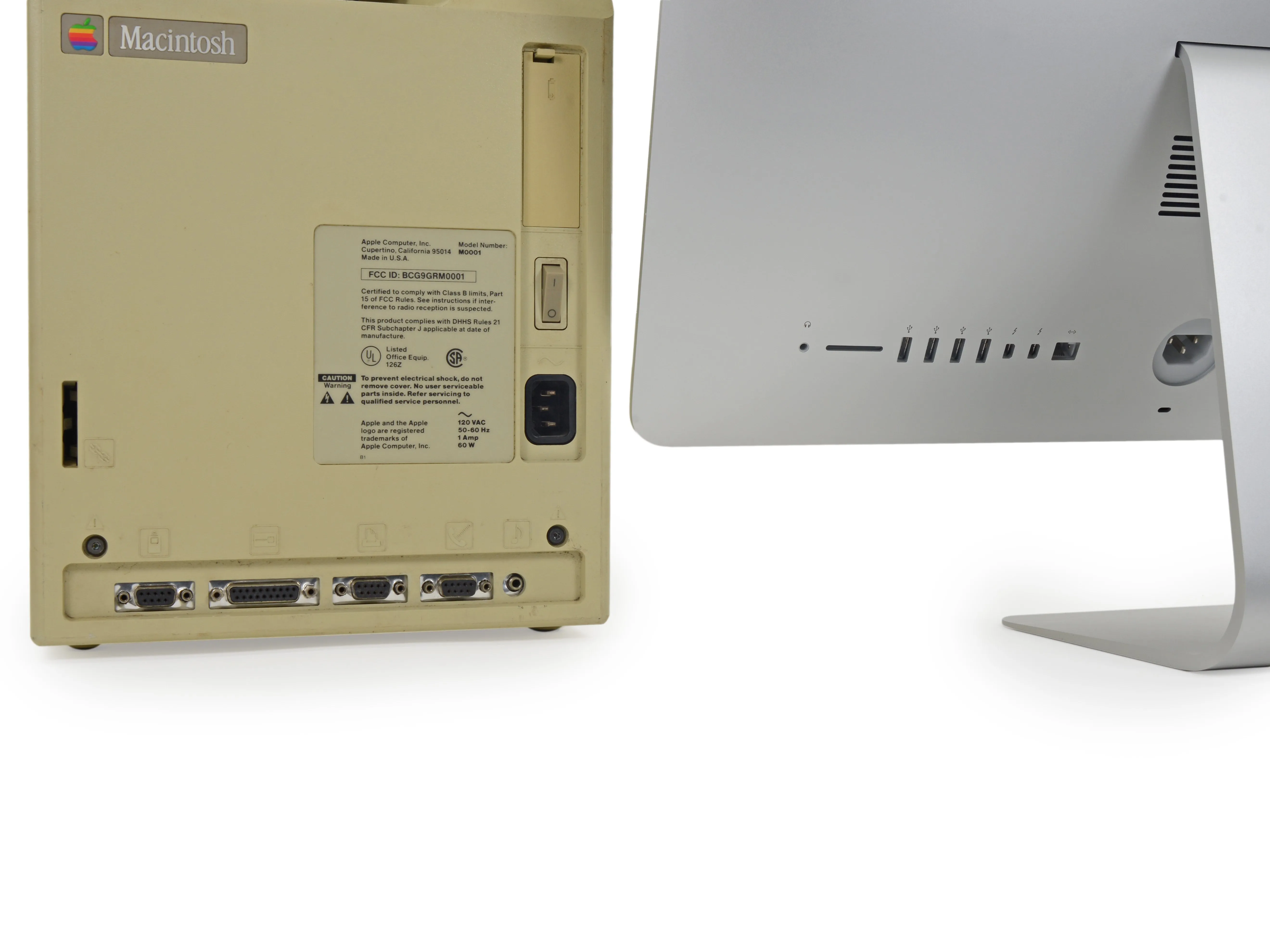

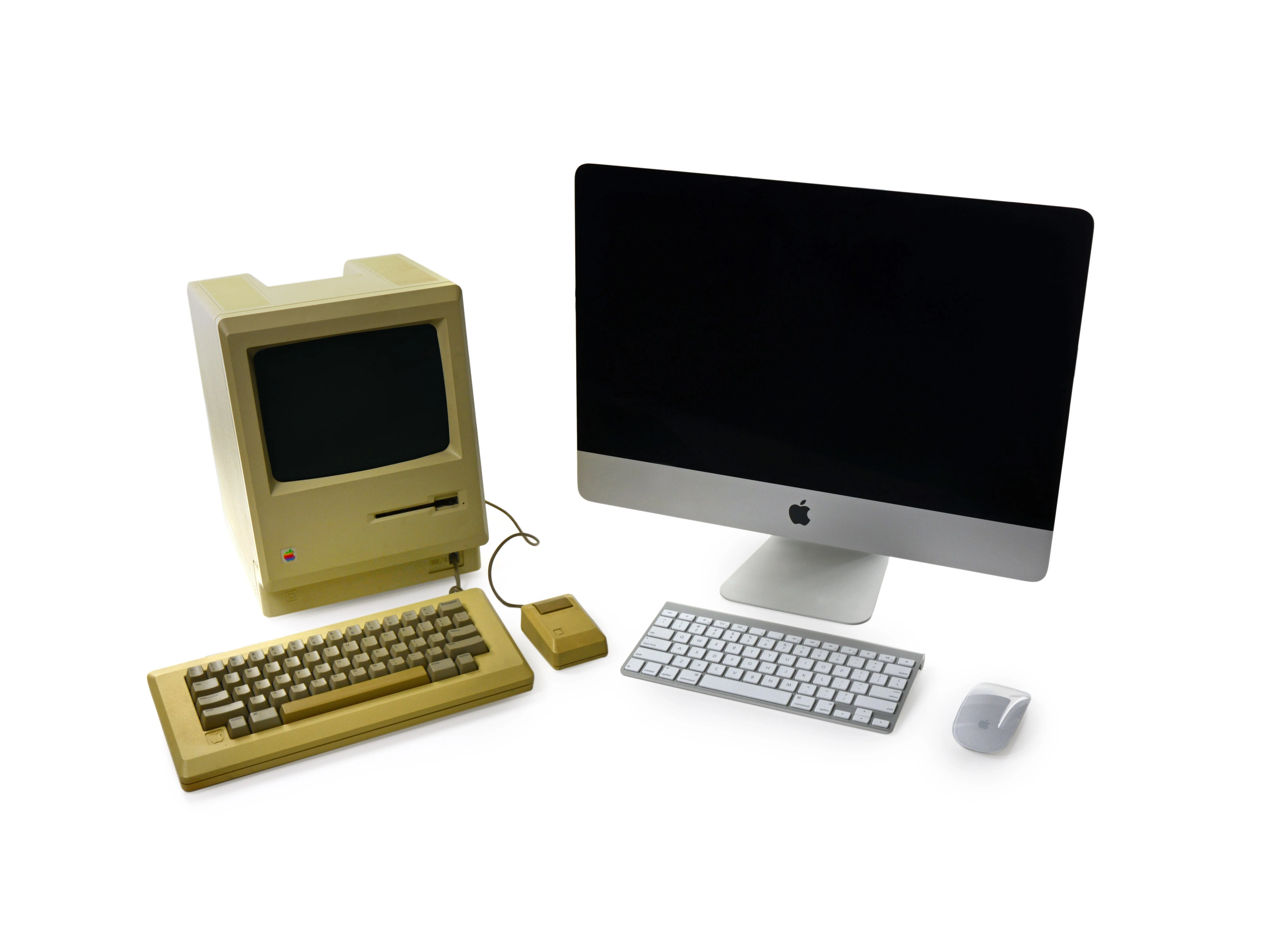

• Прежде чем мы вскроем эту капсулу времени (нет, не капсулу времени), давайте посмотрим, как далеко мы продвинулись за три десятилетия.

• Во-первых, дисплеи. Mac 128K 1984 года выпуска оснащался 9-дюймовой ЭЛТ с разрешением 512 x 342 и поддержкой двух цветов: чёрного и белого. Справа наш прекрасный iMac позднего 2013 года выпуска имеет 21,5-дюймовый дисплей с разрешением 1920 x 1080 пикселей и миллионами цветов. А оригинальный iPhone имел экран 480 × 320 пикселей с разрешением 163 ppi.

• Пока Apple работает над популяризацией ThunderboltЕсли интерфейс ввода-вывода 20 Гбит/с, то давайте вспомним высокоскоростной последовательный порт, скорость которого измеряется тысячами бит/с, а не миллиардами.

• Но, по крайней мере, вилка переменного тока осталась прежней.

Комментарии к шагу

Неправда - последовательный порт был RS-422, поддерживающий гораздо более высокие скорости.

RS-422 появился в Macintosh Plus. Его не было ни в Mac 128, ни в Mac 512.

Неверно - RS422 был там с самого начала - возможно, вы думаете о портах типа DIN, которые действительно появились в Mac Plus.

Нет, ДжонС прав.

Вы пишете: 'Быстрая коричневая лиса перепрыгивает через ленивую собаку'.

Как владелец 128K Mac 1984 года, я могу подтвердить, что у него с самого начала было два 9-контактных порта RS422.

Я достал коробку с документацией на Mac 128K и Mac 512k, и они подтверждают, что последовательные порты были RS422. Mac 128k тоже стоит в гараже с клавиатурой, осталось найти мышь...

Эй, вы забыли включить разрядку высоковольтного колпачка!

Мой сосед Фред из Fred's Retort разобрал мой 128-й, чтобы обновить его до 512K! С внешней дискетой я был в раю!

Что? Никакого взломщика корпусов или инструмента для разрядки ЭЛТ? В те времена это были незаменимые инструменты для вскрытия классических Mac. Особенно инструмент для разрядки, используемый для того, чтобы вы не узнали, почему они называют черную коробочку на конце анодного провода ЭЛТ 'флайбэк' трансформатором.

https://www.pcmag.com/encyclopedia/term/3...

Эта плата блока питания не была такой же, как первые платы для 128k Mac. В первом варианте по всему внутреннему краю платы блока питания был оловянный экран, чтобы плата не прогибалась. Трансформаторы flyback первой конструкции были примерно на 1/2 меньше, чем на фотографии. Я перепаял, наверное, 1000 плат питания Mac 128, 512 и Plus после замены обратного трансформатора и всех конденсаторов, поскольку те, которые использовала Apple, не имели большого срока службы и часто выходили из строя в ранних моделях Mac.

Чип RS-422 поддерживал два порта, а также мог работать с RS-232 (который является небалансным, в то время как RS-422 - балансный). Но Apple 'украла' один из управляющих сигналов, что несколько затрудняло работу со стандартными модемами того времени. Вам требовался хакерский кабель, который обходил эту проблему (недостающим сигналом был RTS/CTS, я думаю).

А для чего использовался недостающий сигнал? А вот куда уходил сигнал мыши: в один порт - ось X, в другой - ось Y. Это были аппаратные прерывания, поэтому отслеживание мыши было очень хорошим.

Шаг 3

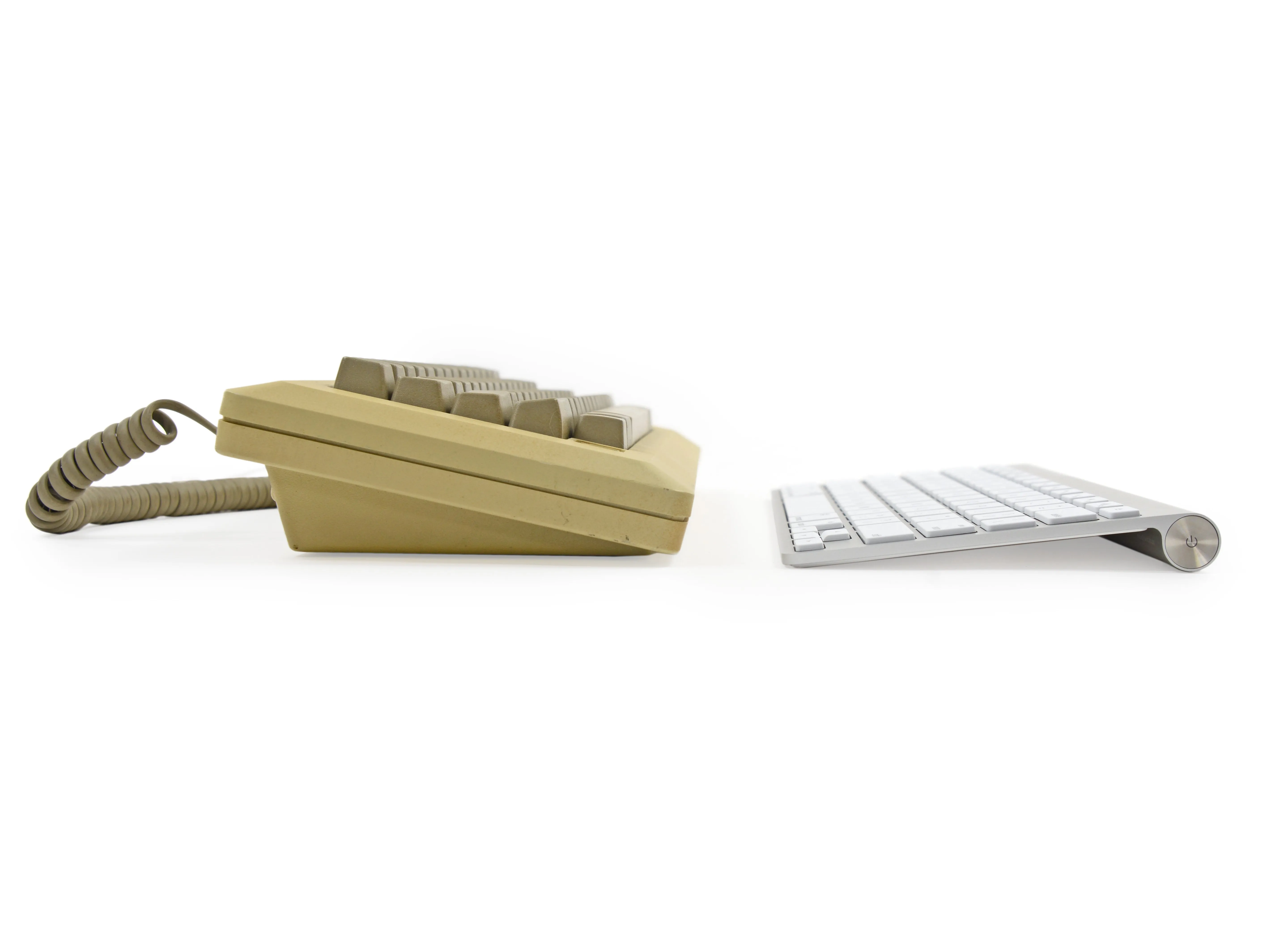

• Тридцать лет прогресса привели к впечатляющим изменениям в периферийных устройствах ввода. Клавиатуры и мыши стали беспроводными, тонкими и состоят в основном из прочного, не желтого металла.

• И теперь у нас есть клавиши со стрелками! В типичной манере Apple отказалась от стрелок в оригинальном Mac, чтобы заставить людей использовать мышь - странный новый аксессуар. странным новым аксессуаром в то время.

• Cult of Mac добавляет:Эта тенденция продолжилась. С выходом первого iMac в 1998 году Apple отказалась от SCSI и последовательных портов, что ускорило принятие USB. Плюс изменения, плюс парей.

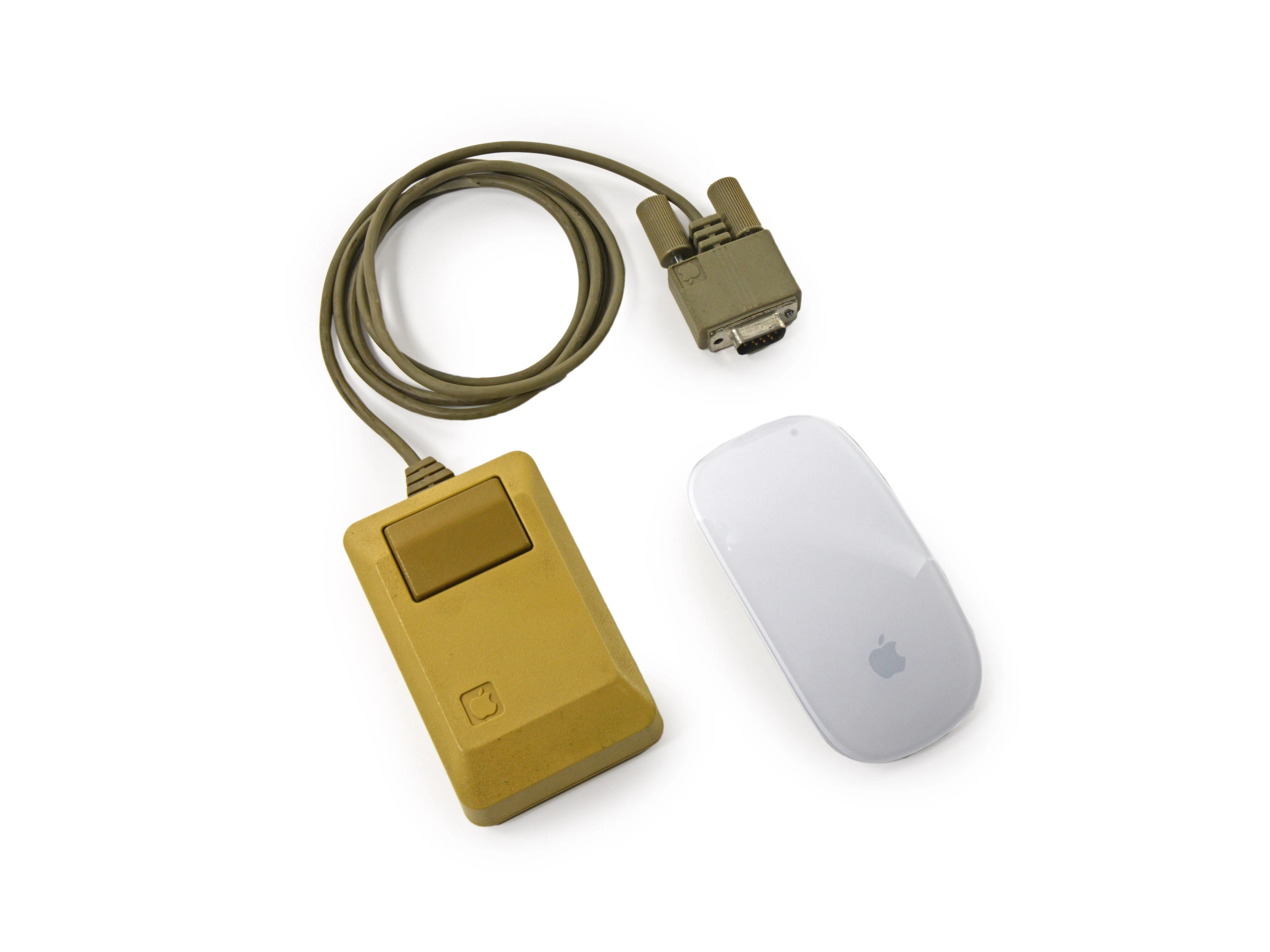

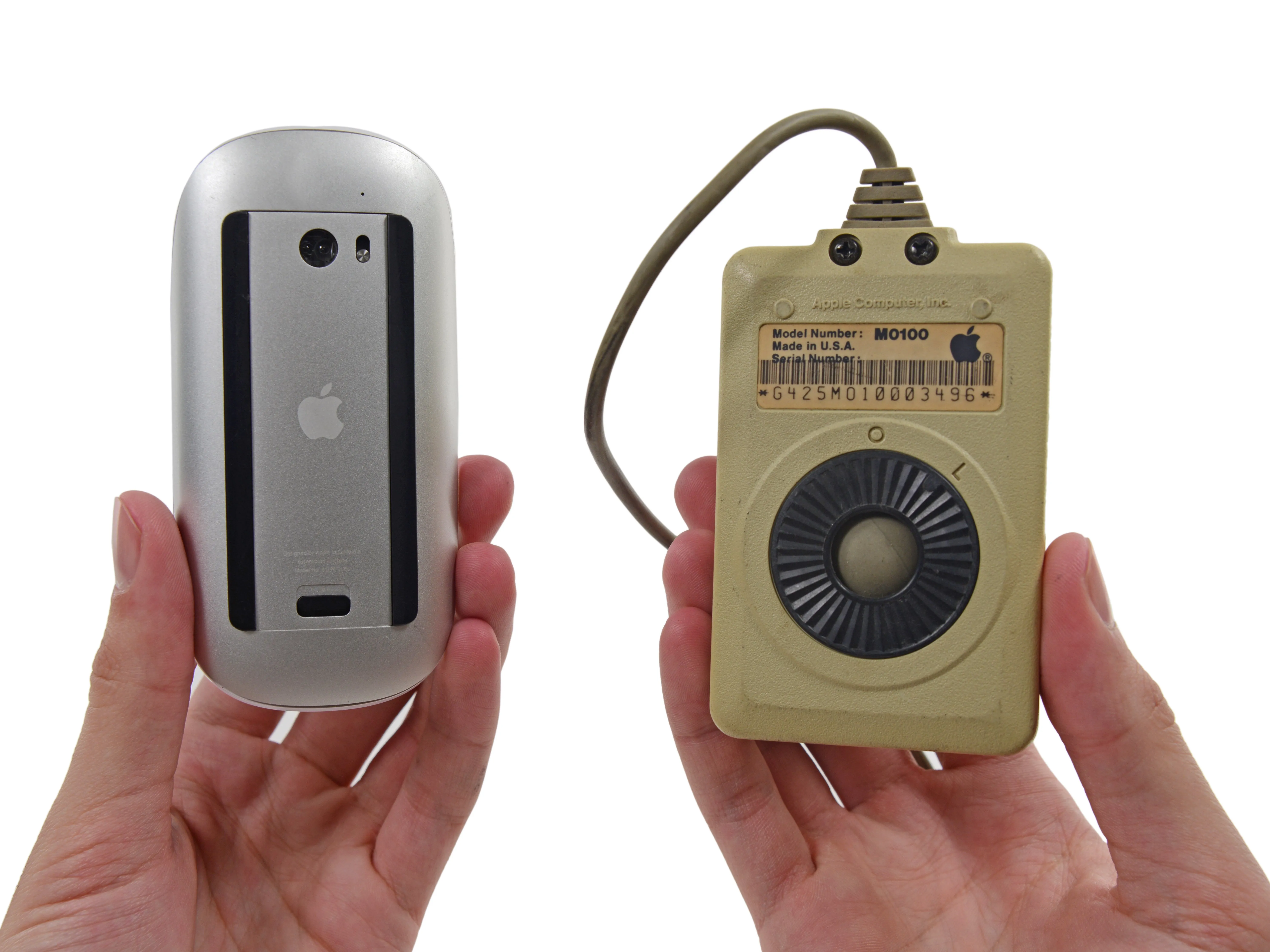

• Вот боковое сравнение однокнопочного периферийного устройства с голосовыми командами и беспроводного устройства ввода с поддержкой жестов.

• Ладно, технически эта коробочка - Apple Mouse II, номер модели M0100. В ней используется последовательный разъем D-subminiature (если быть точным, DE-9). Космическое яйцо - это Magic Mouse.

Шаг 4

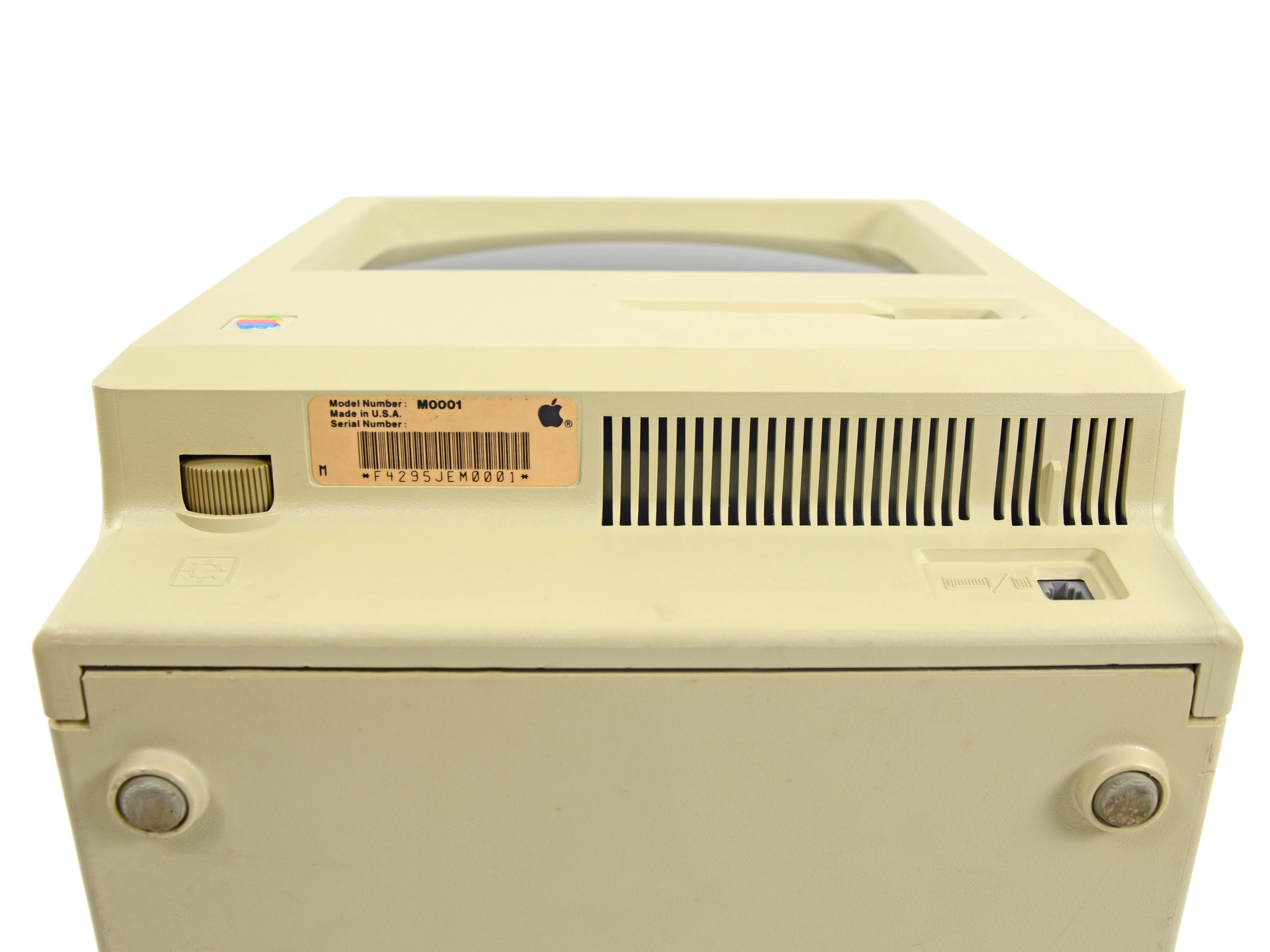

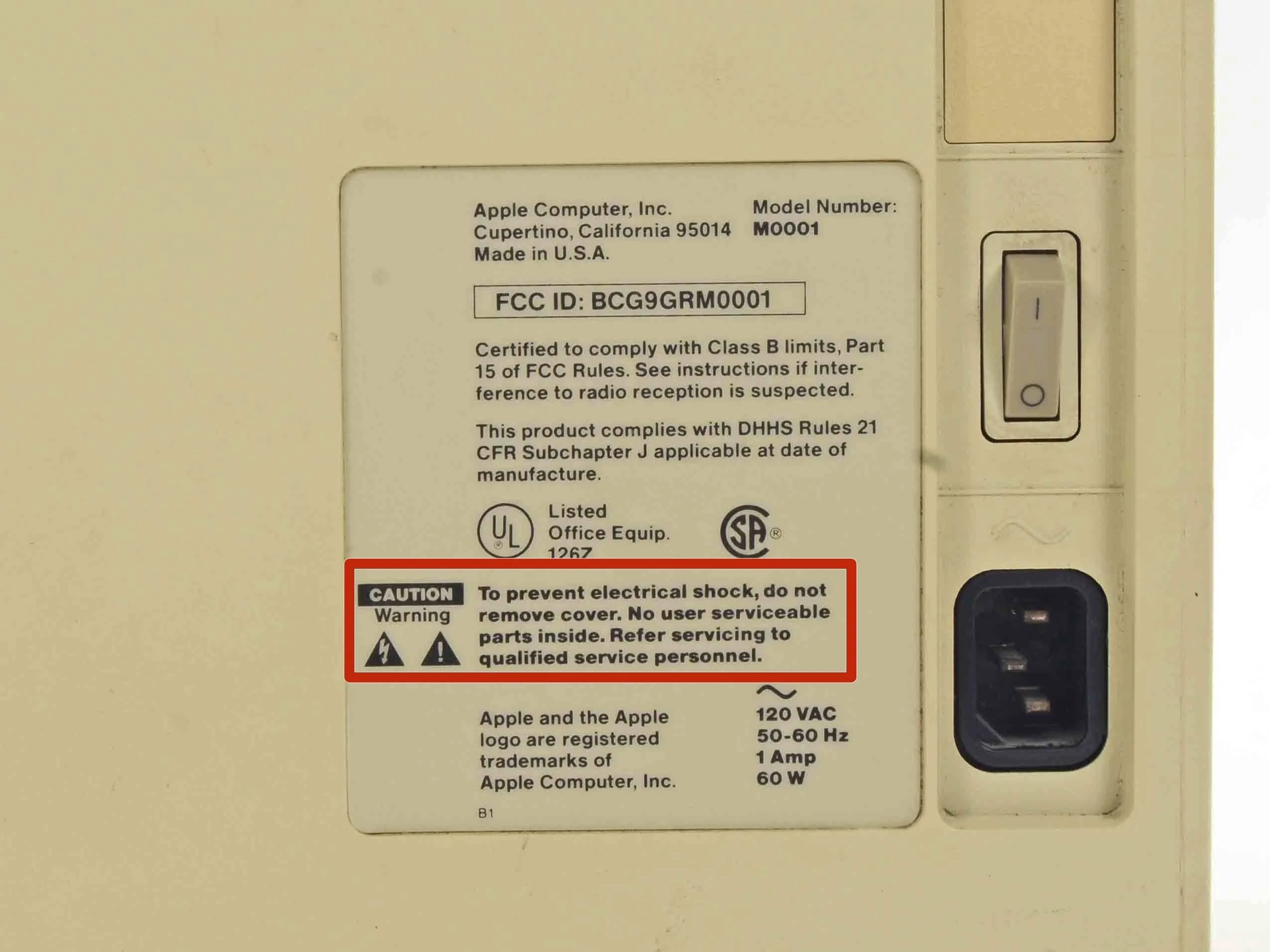

• Вот это номер модели: Macintosh Model M0001. (Apple сделала небольшой запас для будущих моделей).

• Эти ранние маркировки - печальная весть: даже в молодые и дикие дни Apple не хотела, чтобы люди сами обслуживали свои гаджеты.

• Вот оно, начало захватывающего испытания - бороться за право на ремонт!

• Наклейка FCC означает: если вы собираетесь возиться со своим Mac, вы рискуете получить локальные радиопомехи. (Мы полагаем, что в 1984 году Pandora не была жизнеспособной альтернативой).

Комментарии к шагу

В те времена надпись 'Внутри нет деталей, пригодных для обслуживания' предупреждала пожилых людей о том, что это не устройство с вакуумной трубкой, и если оно перестанет работать, вы не сможете просто открыть его, вытащить трубку и отнести в аптеку к тестеру.

Сделано в США, вот это были времена!

Во время POST он сидел с абсолютно серым экраном......

Но курсор мыши по-прежнему работал прекрасно.

Никаких драйверов... никакой загруженной ОС... мышь просто работала.

Я только что купил одну с той же проблемой. Я намерен вернуться и рассказать вам, как я ее решил.

Шаг 5

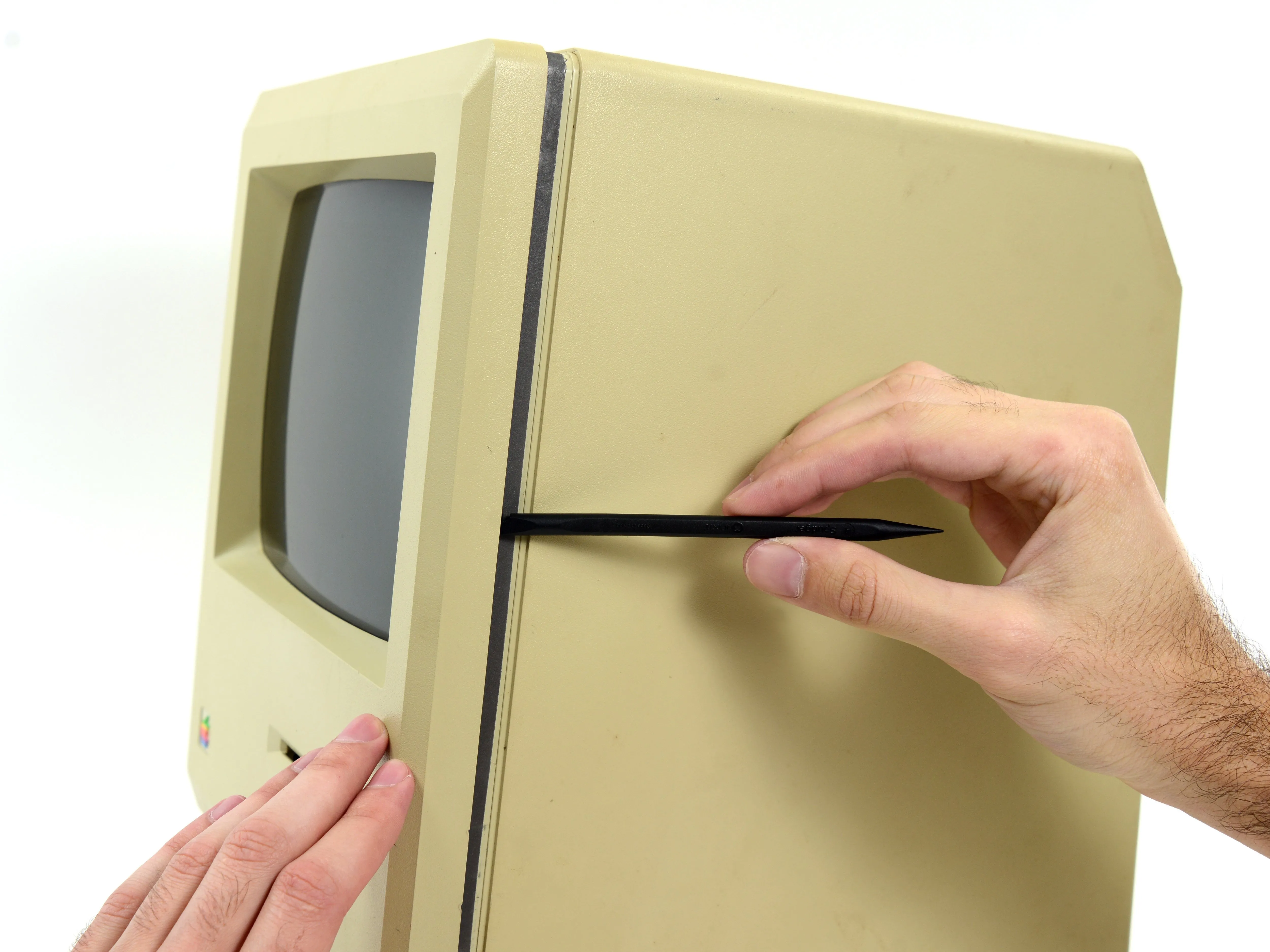

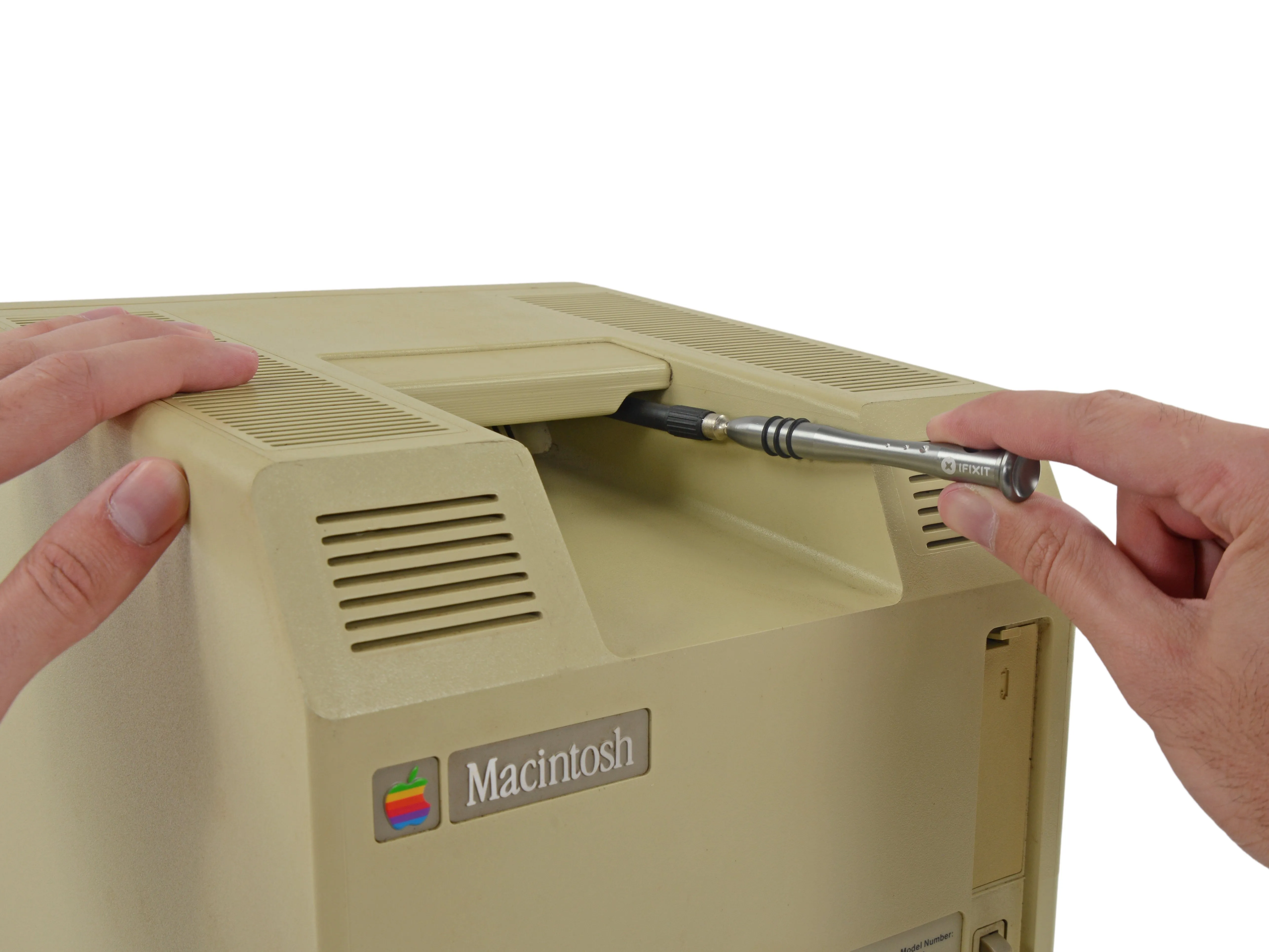

• Для нашего набора инструментов Pro Tech Toolkit нет разницы, когда был выпущен этот Mac - в нём собраны все инструменты, необходимые для ремонта вчера, сегодня и завтра.

• Наш гибкий удлинитель берется за глубоко утопленные винты T15 в корпусе.

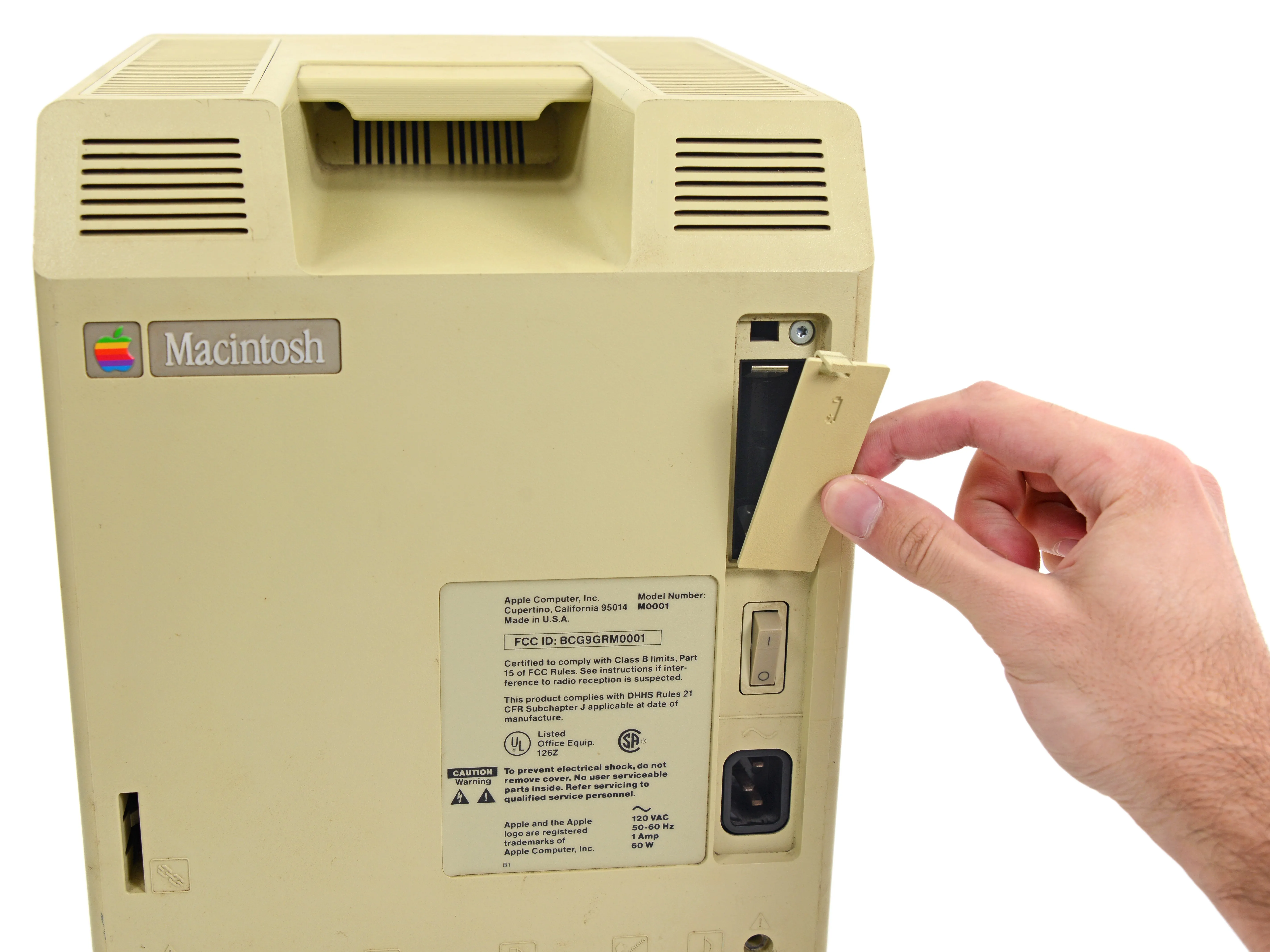

• Как и положено, Apple спрятала винт, на этот раз под крышкой батарейного отсека. Без лишних хлопот мы выкручиваем его и погружаемся в историю.

• Cult of Mac добавляет:К счастью, ранние компьютеры Mac не были склеены между собой и даже имели сменную батарею.

Комментарии к шагу

Просто открутите 2 утопленных винта примерно наполовину, а затем надавите на ручку драйвера - это самый простой способ 'вскрыть' корпус.

К тому времени, когда Mac Plus вышел с заменяемыми SIMM, продавцы, такие как TechWorks, поставляли в комплекте с оперативной памятью дешевый ключ Torx T15. Кроме того, кто-нибудь помнит книгу Ларри Пина 'Секреты ремонта и модернизации Macintosh'? Мне пришлось перепаивать множество холодных паяльных соединений на аналоговых платах. Такое прекрасное чувство, когда эти машины снова работают.

Пара моментов, которые я помню: если пойти в Home Depot, то можно было найти зажим с тонкими пластинами на концах, которые входили в паз вокруг заднего корпуса, и все, что нужно было сделать, это сжать зажим (то есть открыть зажим) и скользить им по пазу, пока корпус не откроется. Это гораздо проще, чем пытаться использовать пассатижи (или, как многие из нас, портить корпус отверткой). На аналоговой плате частым местом перегрева был 4-контактный разъем molex. Он подавал высокое напряжение на ЭЛТ, и от нагрева плавился припой, а последующее охлаждение приводило к холодному паяному соединению, что означало, что ваше видео будет входить и выходить, а удары по нему сбоку иногда восстанавливали его.

При разборке компактного Mac следует помнить об одном моменте: Если вы установили 'кнопки сброса/программирования' над вентиляционными отверстиями в нижнем боковом углу задней панели, их следует вынуть перед снятием корпуса. В противном случае они будут цепляться за заднюю панель материнской платы. Кнопки позволяют перезагрузить Mac, не выключая его. Также есть кнопка NMI (немаскируемое прерывание), которая может быть полезна программистам (как аппаратный ctrl-C для взлома зависшей программы).

Шаг 6

• Мы доставляем и открываем хранилище; мы лишь слегка разочарованы отсутствием крутые пневматические звуковые эффекты.

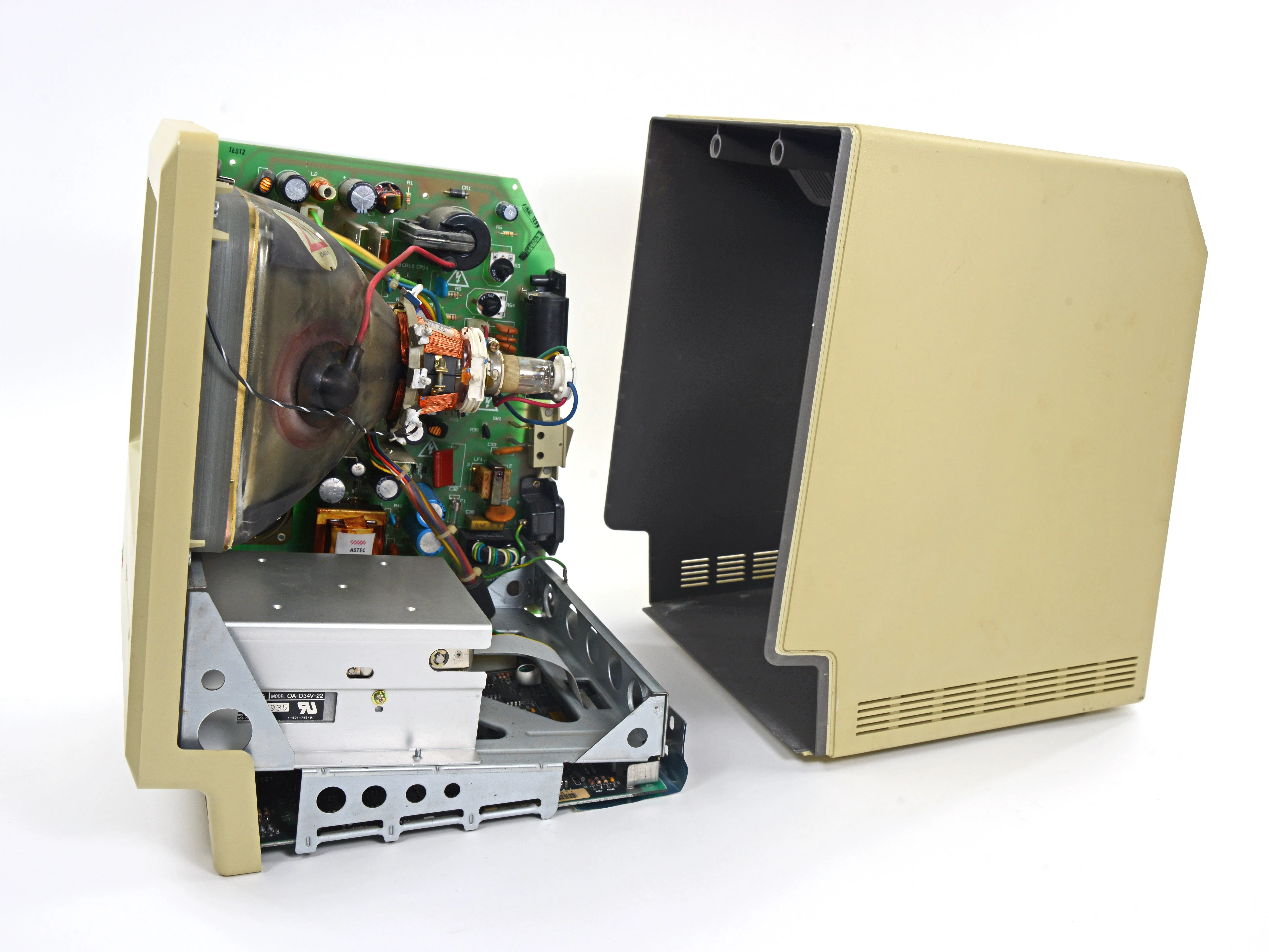

• Вся машина выдвигается из заднего корпуса, обнажая блок питания, ЭЛТ-дисплей, 3,5-дюймовый флоппи-дисковод и скрывающуюся под всем этим логическую плату.

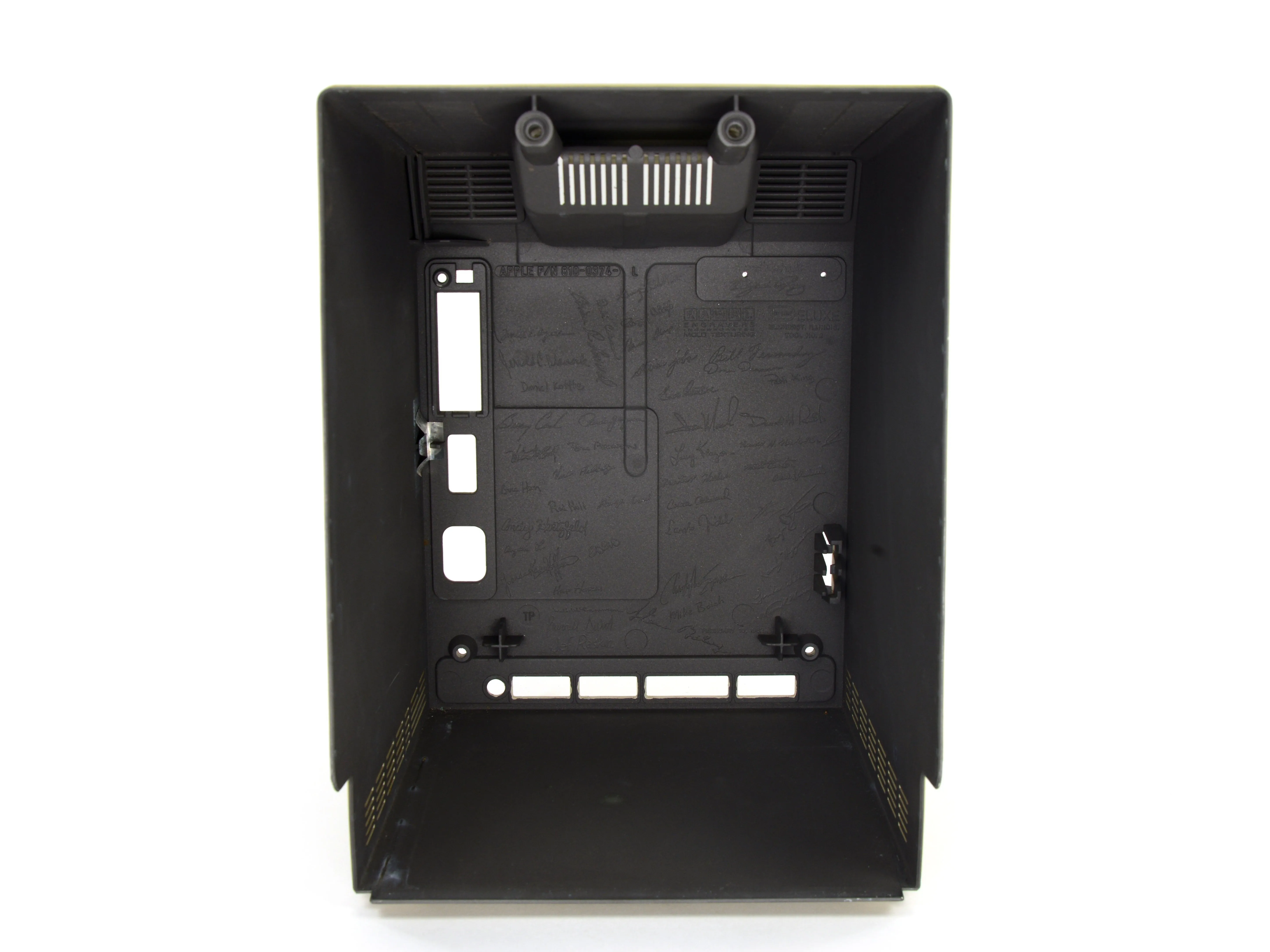

• На внутренней стороне заднего пластикового кожуха находятся автографы Стивена Джобса, ВозБилла Аткинсона, Энди Херцфельда, Брюса Хорна, Джефа Раскина и других членов исторической команды.

• Cult of Mac добавляет:Настоящие художники подписывают свои работы.

Комментарии к шагу

Мы включили мягкое кресло в нашу подборку инструментов для разборки/модернизации классических Mac: по крайней мере, в первый раз, когда вы взломали корпус одного из них. Выкрутите винты, положите Mac экраном вниз на кресло и потрясите. Вы также могли купить специальный инструмент для взлома Mac, похожий на нечто среднее между плоскогубцами и дверной петлей.

Попробуйте найти и узнать все имена. :) Все, кто здесь подписался, - пионеры персональных компьютеров и заслуживают особого внимания.

Шаг 7

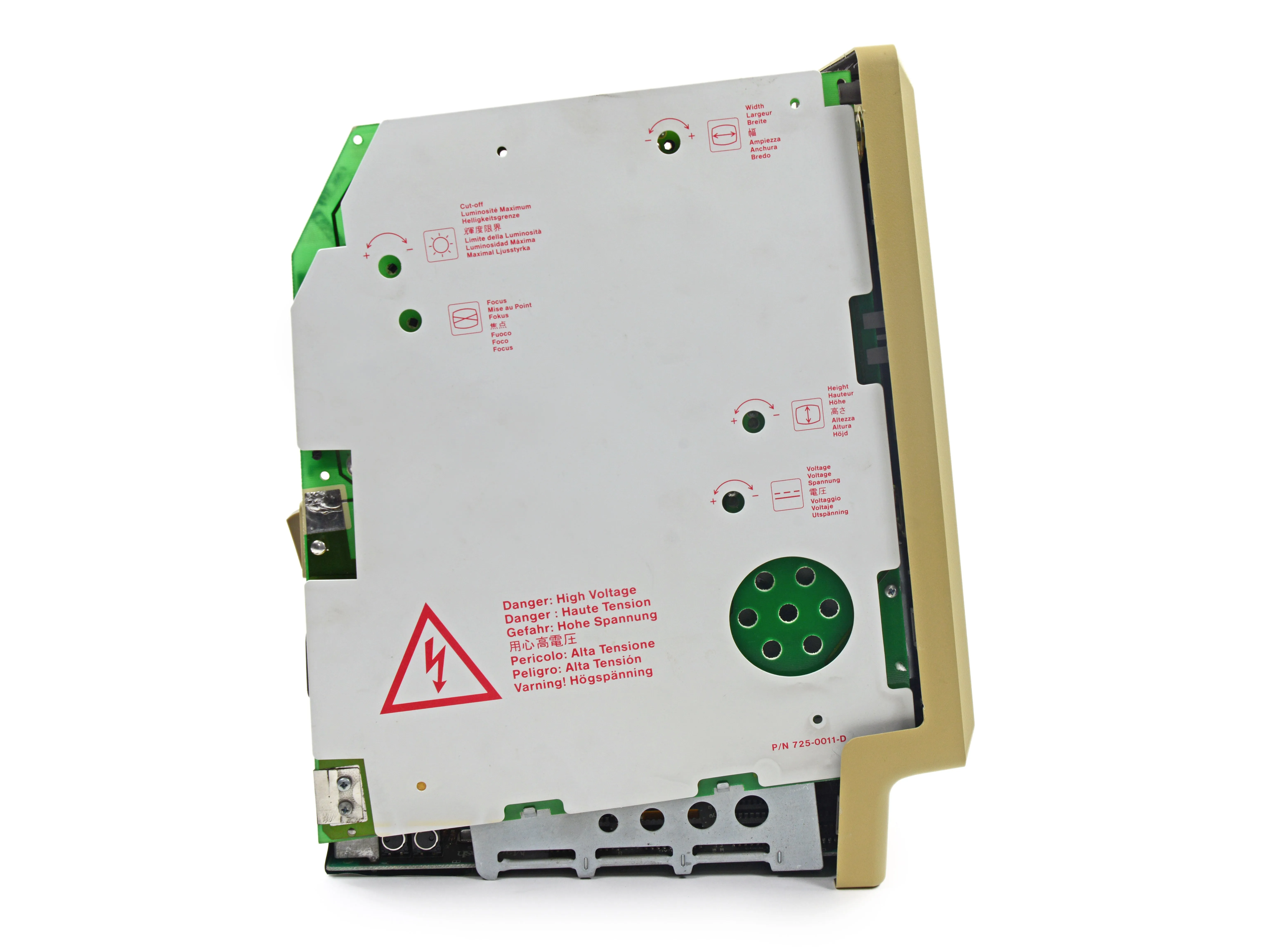

• Теперь, когда мы находимся только в стране авторизованного сервисного персонала, мы нашли несколько калибровочных потенциометров для точной настройки дисплея.

• Старые добрые ЭЛТ были очень удобны для ремонта - доступ к ним был проще, чем к современным плоским панелям, но они были опасны при неправильном обращении. Предупреждения о высоком напряжении - это не шутка.

• Свинец (Pb) в стекле ЭЛТ - это немного больше шутокно все равно не очень смешно.

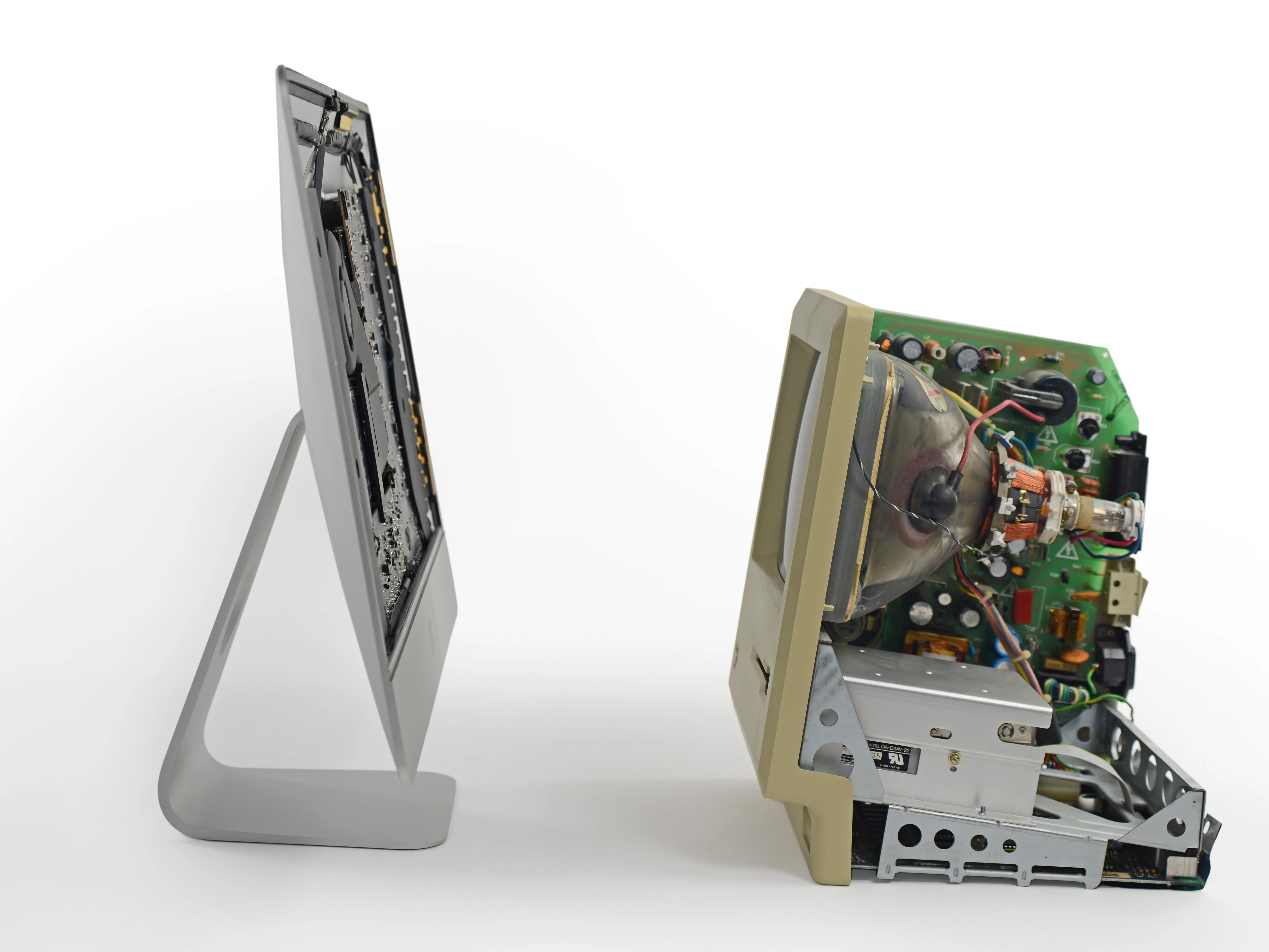

• Настоящее, познакомься со своим прошлым, лицом к лицу. И если вы оба будете здесь через 30 лет, возможно, вы встретитесь с будущее.

Комментарии к шагу

Будьте очень осторожны при снятии корпуса (и на каждом этапе), чтобы не коснуться задней части ЭЛТ-трубки. Многие техники сломали ее (при этом вы услышите характерное печальное шипение выходящего воздуха).

(Примечание: я не являюсь администратором домена - профиль предназначен для другого сайта)

Я довел себя до шока, пытаясь отрегулировать эти горшки металлическим ключом. Не делайте этого. Найдите что-нибудь пластиковое.

Шаг 8

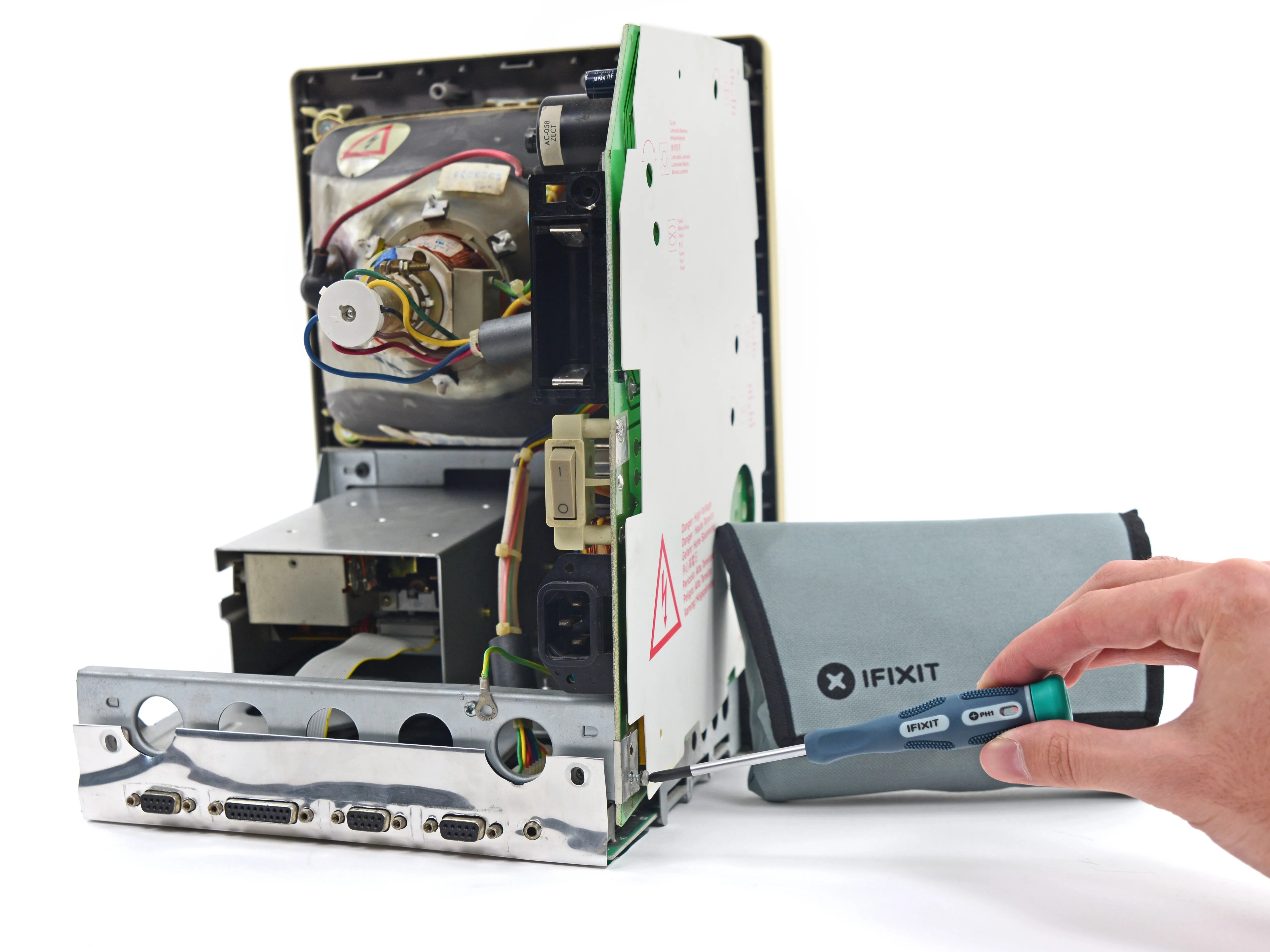

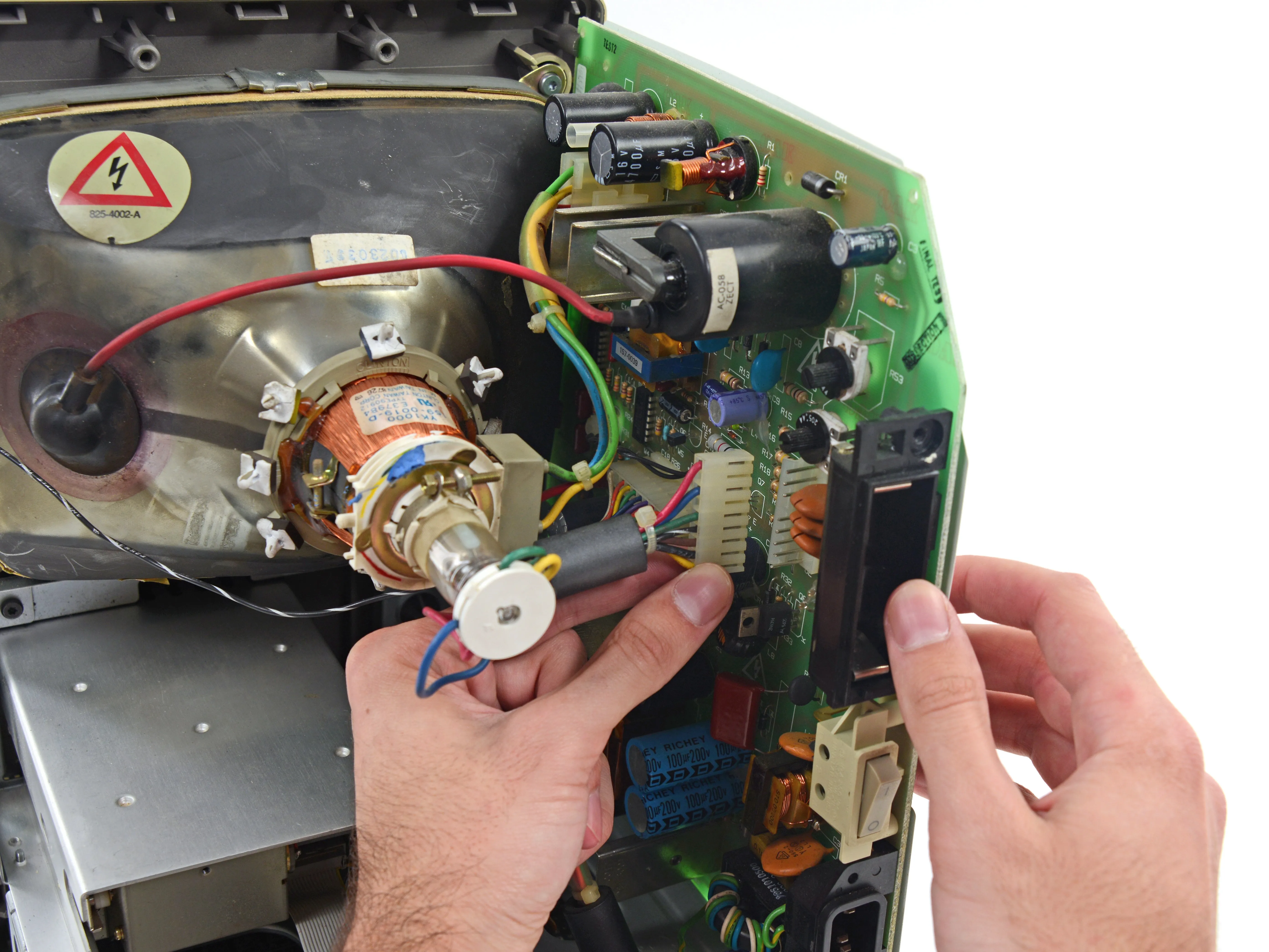

• Отключение этого блока питания - между ЭЛТ и конденсаторами - похоже на обезвреживание бомбы.

• Apple сделала все возможное, чтобы оградить обычных пользователей от Macintosh, используя винты Torx на внешней стороне. Но как только вы оказываетесь внутри, вы обнаруживаете забавное сочетание типов винтов, включая крестовые и плоские головки. Пора достать наш любимый набор отверток с фиксированной рукояткой - Pro Tech Screwdriver Set.

• Cult of Mac добавляет:Мы всё ещё предпочитаем разбирать 128K Mac, чем iMac в любой день!

Комментарии к шагу

Эй!!! Вы должны разрядить ЭЛТ! 1500 Вольт!!! Это очень важно!

Кроме того, после разрядки ЭЛТ вы должны вытащить кабель разъема ЭЛТ (тот белый диск) из ЭЛТ, потому что если вы ударите его, вы отломите немного стекла на конце ЭЛТ, и это будет все для этой ЭЛТ.

Я могу подтвердить это. Я отколол кусочек стекла от Mac Plus, пока клиент ждал обновления оперативной памяти. Дох.

К этому следует добавить, что ЭЛТ будет держать заряд напряжения до трех дней после выключения из розетки. Раньше у нас был инструмент, который подключался к отверстию заземления розетки A/C (круглое третье отверстие, а не щелевое). На другом конце провода была ручка с длинной иглой. Проведите иглой по черной присоске на ЭЛТ на фотографии выше - это разрядит ЭЛТ. После этого мы снимали присоску.

Большинство техников в моем старом магазине рассказывали, как их 'швыряло через всю комнату', если они забывали об этом и касались кончика ЭЛТ. Мне повезло, что я никогда этого не делал.

(Примечание: я не являюсь администратором домена - профиль предназначен для другого сайта)

Шаг 9

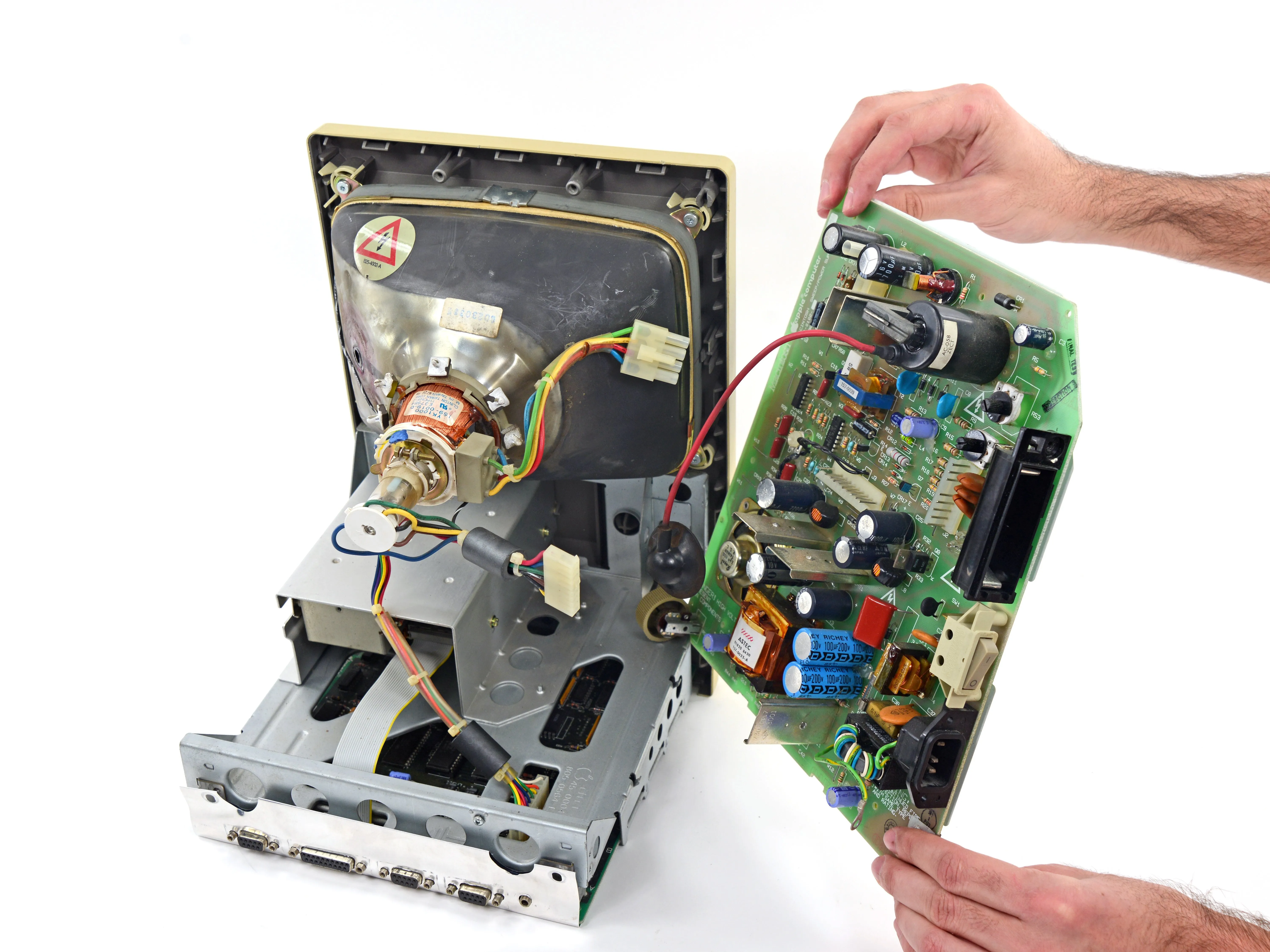

• Под музыку Миссия невыполнимамы быстро и безопасно отсоединяем блок питания. Никаких убитых током технических писателей... сегодня.

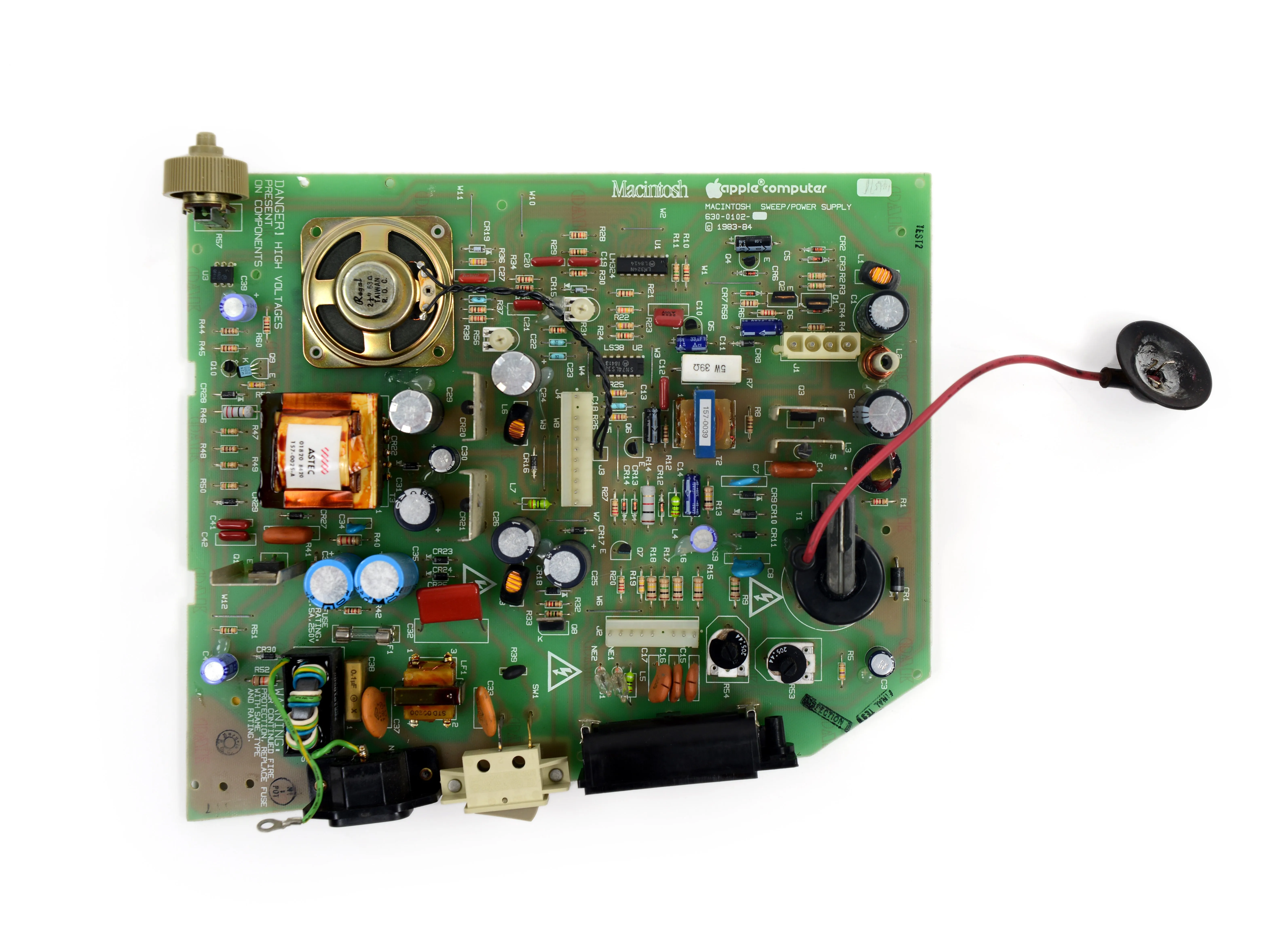

• Этот 60-ваттный блок питания - артикул Apple 630-0102.

• Мы считаем, что 60 ватт в пике - это довольно впечатляюще для всего компьютера и ЭЛТ-дисплея.

• Наш сравнительный iMac оснащен 186-ваттный блок питаниякоторый помещается на значительно меньшей печатной плате, чем у 128K.

Комментарии к шагу

Плата справа - это не просто блок питания: она называется 'Аналоговая плата' и включает в себя достаточное количество видеосхем (не помню, есть ли на ней аудио).

Это не просто блок питания - это схема высоковольтного питания, отклонения и видеопривода для ЭЛТ.

(...и аудиоусилитель, и динамик...)

Хорошая новость заключается в том, что если бы вы могли взять батарею от одного из новых ноутбуков Apple (скажем, возможно, от последнего Macbook со сменной батареей), подключить ее к Macintosh и получить столько же времени автономной работы, сколько и у ноутбука. А может, и гораздо больше, поскольку старый компьютер вам вряд ли пригодится.

У меня есть общие компоненты (в основном колпачки) и flyback-трансформатор, ремонтный комплект для mac plus аналоговая плата все еще под рукой. Я постоянно их ремонтировал.

Здесь, вероятно, уместно указать, что 128, 512 и Plus поставлялись без вентиляторов. Все это было частью одержимости Стива Джоба бесшумными машинами, независимо от того, как это вредило аппаратному обеспечению. Для установки вентиляторов в корпус существовало множество способов. У Kensington было устройство, которое вставлялось в ручку и служило одновременно блоком питания и вентилятором корпуса. Некоторые из различных внутренних плат модернизации поставлялись с маленькими внутренними вентиляторами.

Надеюсь, вы разрядили ЭЛТ перед тем, как выдернуть анодное соединение! Учитывая, что трубки с картинками сегодня практически ушли в прошлое, не лишним будет рассказать о куриных палочках и работе с напряжением 20 - 30 кВ постоянного тока.

Шаг 10

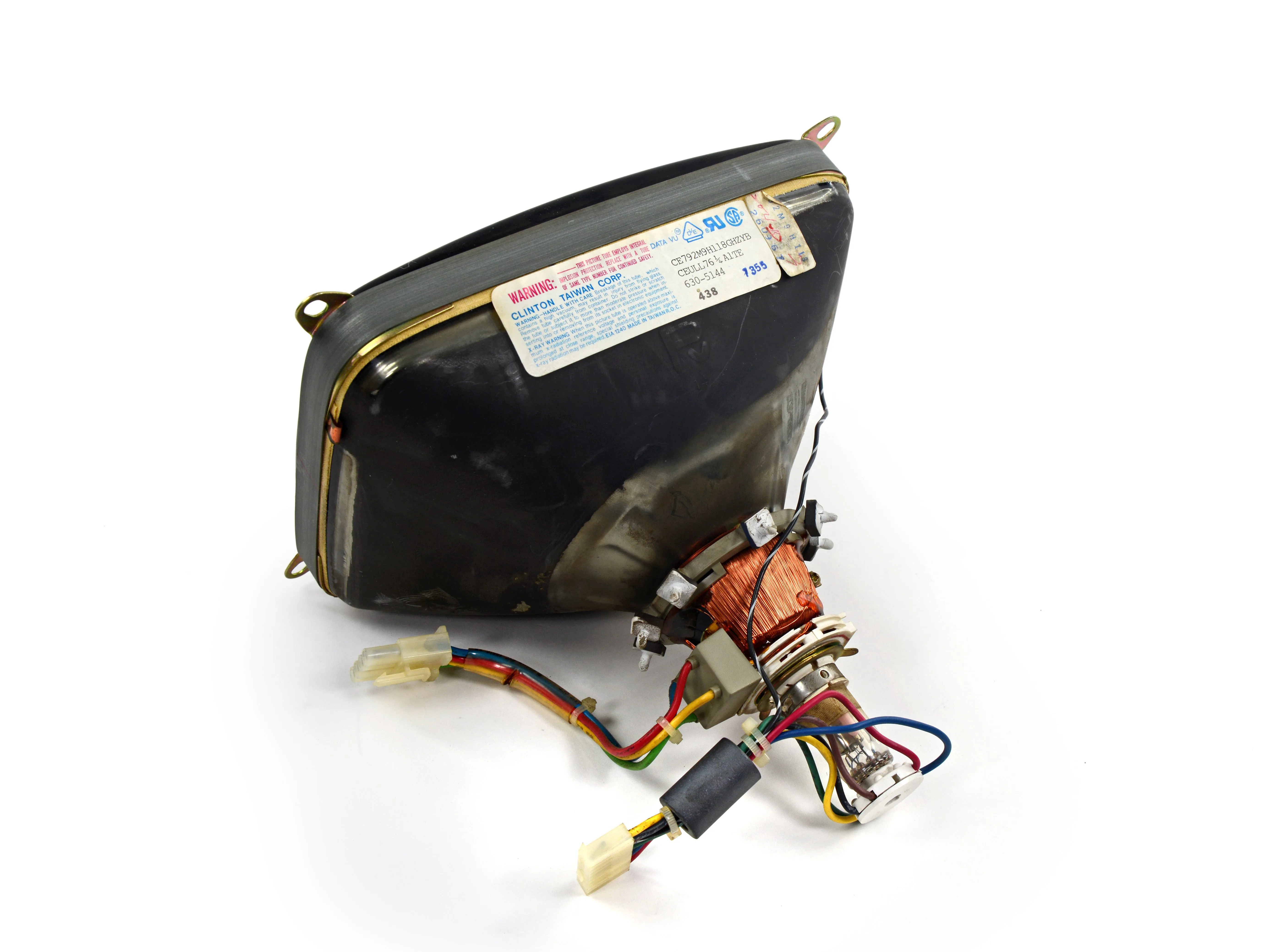

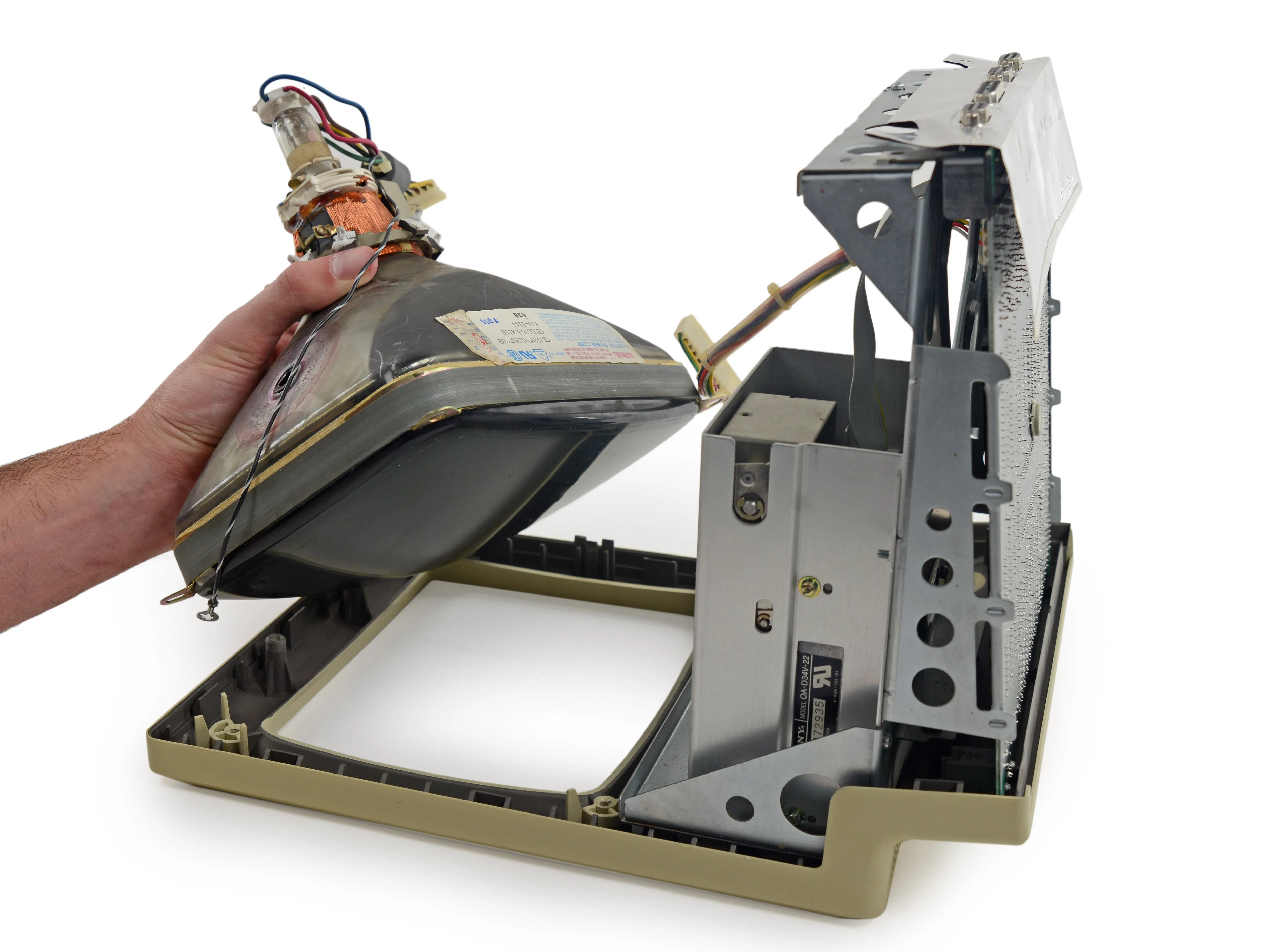

• И награда за самое заметное технологическое достижение достается: Дисплеи Mac. Огромная старая ЭЛТ - это далеко не та графика, которую предлагают современные ультратонкие дисплеи Retina.

• Громоздкие, тяжелые и полные свинца, эти старые электронные пушки на вакуумных трубках и их отклоняющие катушки были в моде в 80-е годы. Абсолютно трубчатые!

• Cult of Mac добавляет: оригинальный дисплей Macintosh был всего лишь 1-битным чёрно-белым, но он положил начало революционной эре WYSIWYG (What You See Is What You Get) графики и настольных издательских систем.

Шаг 11

• Даже 30 лет назад Apple любила аккуратную упаковку. Немного усилий, и логическая плата аккуратно выдвигается из своего лотка.

• На этом 'папочке' Mac нет активного охлаждения. У процессора Motorola 68000 есть небольшое пространство для дыхания, но не более того.

• Этот процессор, обычно называемый 68k, является удивительно популярным чипом. Помимо Macintosh, его можно встретить в Sega Genesis, Commodore Amiga, Atari STи даже в графическом калькуляторе TI-89.

• Cult of Mac добавляет:На 68k также работали Lisaпредшественника Macintosh от Apple.

Комментарии к шагу

Не забывайте, что m68k был в первых КПК Palm! (В течение примерно десятилетия!).

Давно не проверял характеристики, но я уверен, что у моего TI-89 больше оперативной памяти и мощности, чем у этого Mac!

Вы написали: 'Даже 30 лет назад Apple стремилась к аккуратной упаковке'. Это правда, но аккуратная упаковка Apple восходит как минимум к Apple II. У него был компактный (для своего времени) импульсный блок питания, расположение материнской платы было очень аккуратным (у Apple I тоже было аккуратное расположение), и не забудьте про гладкий пластиковый корпус.

Шаг 12

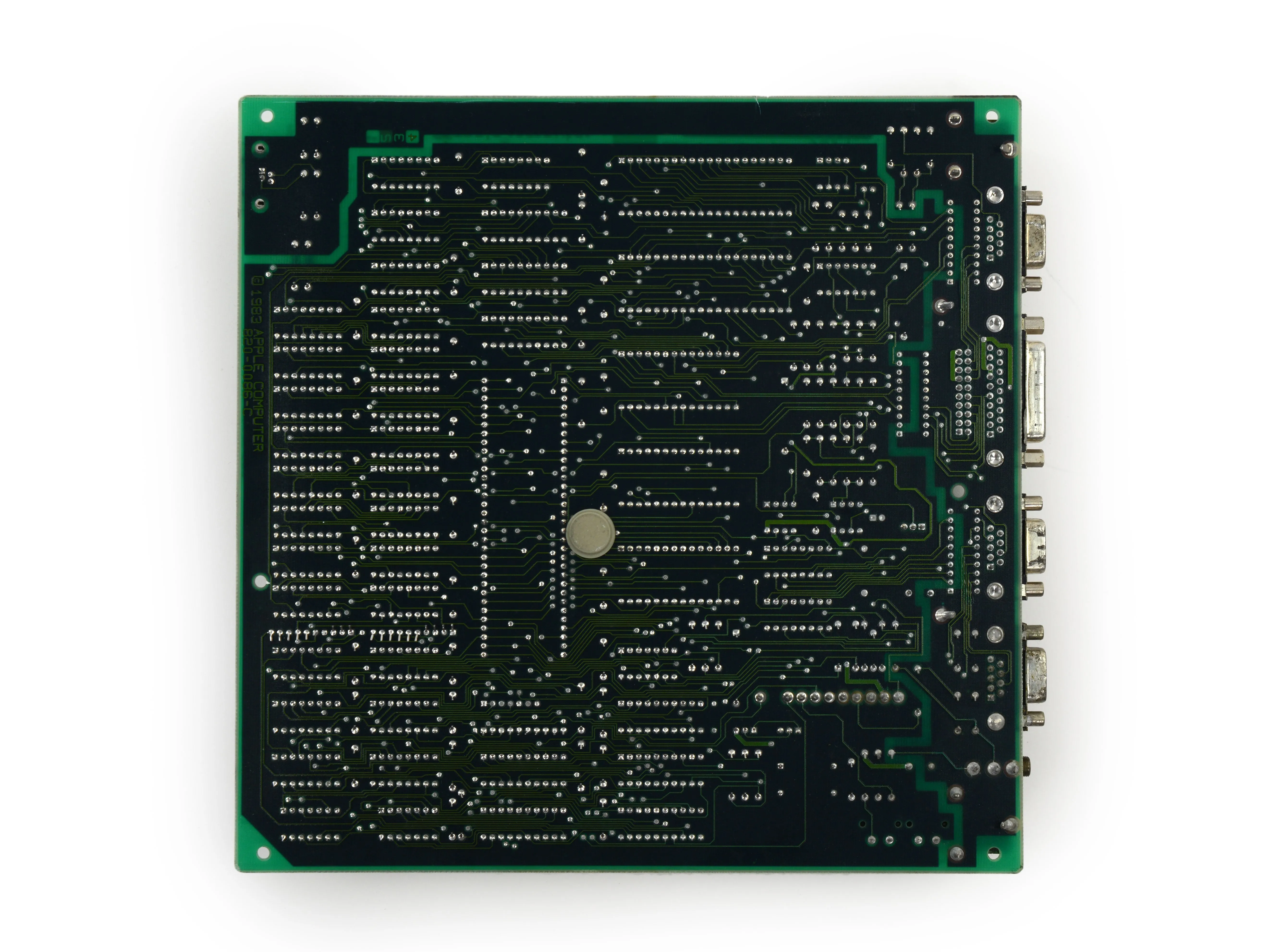

• Примечательные микросхемы на логической плате Mac 128K:

• Motorola MC68000G8 Микропроцессор

• Видеосчетчик Fairchild Semiconductor 74LS393

• ОЗУ Micron 4264 64 кб (64 кб x 16 микросхем = 1024 кб, или 128 Кб).

• Именно этот массив оперативной памяти, не подлежащий модернизации, стал тезкой для 128 КБ. Предвидя, что покупатели захотят получить больше мощности, инженеры Apple тайно разработали логическую плату, чтобы облегчить производство 512-килобайтной версии, которая была выпущена лишь девять месяцев спустя.

• Simtek C19728 и C19729 32 КБ ПЗУ (32 КБ x 2 микросхемы = 64 КБ)

• Simtek 344-0041-A 'Интегрированная машина Woz' Дисковый контроллер

• Zilog Z8530PS Контроллер последовательной связи

Комментарии к шагу

На самом деле, любители и ремонтные мастерские-отступники в полевых условиях модернизировали 128-килобайтные машины до 512-килобайтных, устанавливая дополнительную оперативную память на существующие чипы.

Ага! Один мой друг (бывший техник Cray!) так поступил с моим 128-м, обеспечив мне дешевый апгрейд с удвоенной оперативной памятью!

Эти чипы Synertek, а не Simtek.

https://www.datasheetarchive.com/integrat...

У меня была напольная модель, которая, как я полагаю, была выпущена в первую неделю. В январе 1985 года обновление оперативной памяти стоило ~750 долларов, но к декабрю цена упала до 75 долларов - если вы хотели впаять ее самостоятельно. Я купил свою в MacMemory - и там же получил длинную отвертку Torx. Я отрезал старый плунжер и отсосал старый припой. У меня был выбор: припаять держатели микросхем или припаять ОЗУ напрямую, и я выбрал напрямую - это должно было быть быстро и точно, потому что печатная плата была четырехслойной, и нельзя было перегревать микросхемы. Вы не представляете, какое это было прекрасное чувство, когда я включил его, появился смайлик и он заработал!

О чем не говорится в статье, так это о том, для кого был секрет модернизации материнской платы MAC (от кого они должны были держать его в секрете) - Стива Джобса. Он запретил им делать материнскую плату модернизируемой. Однако они смеялись до последнего. В ряд пластин рядом с процессором может быть впаяна маленькая плата с одной микросхемой на ней. 74S158, если мне не изменяет память. Затем можно отпаять 64-килобайтные микросхемы и вставить 256-килобайтные. Помню, я так поступил с хакинтошем, который сделал еще в 1986 году.

Это отсутствие возможности модернизации/ремонта пронизывало почти все, что создавал Джобс. Думаю, его оскорбляла мысль о том, что кто-то захочет расширить (это означало бы, что он неадекватен) или изменить его совершенные творения.

Re: Обновление Mac 512K. В то время я работал на производителя полупроводников, поэтому достать необходимые 74S157 и 16 ea 256Kx1 DRAM было довольно просто. Найти подходящий драйвер Torx было сложнее.

Друзья приносили свои 128K Mac, и через два часа у них был 512K Mac... а у меня в кармане было 200 долларов. Большие деньги в 1984 году!

У меня не было Mac 128, но была пара машин Macintosh Plus. Когда я открыл одну из них, меня посетил вопрос, почему она называется 'Plus', а не 'Minus'. Потому что в ней не было дискового контроллера, не было видеоаппаратуры, не было ничего, кроме простейшей аудиоаппаратуры, не было никакой шины расширения, кроме SCSI. Все это 'железо' фактически эмулировалось программно при загрузке процессором.

Хотя это и является данью уважения к возможностям процессора 68000, задача создания и поддержки всего этого фантомного оборудования означала, что для реальной работы оставалось совсем немного.

Приходилось удивляться, почему эта машина стоит так дорого, если в ней так мало всего. Это, а также намеренное отсутствие возможности обновления, олицетворяет мировоззрение Джобса, которое повлияло на все, что делала Apple, вплоть до сегодняшнего дня. Меня удивляет то, что многие люди, похоже, смирились с этим.

Не отмечены как 'заметные', но очень важны 6 микросхем HAL (Hardcoded Array Logic), расположенные в D1, D2, D3, E1, E2 и E14. IIRC это был первый случай использования этих микросхем в настольном компьютере; они отвечали за координацию синхронизации и декодирования всех процессоров, ОЗУ, ПЗУ и периферийных устройств, и для потенциальных клонов их было сложнее перепрошить, чем стандартные TTL.

Шаг 13

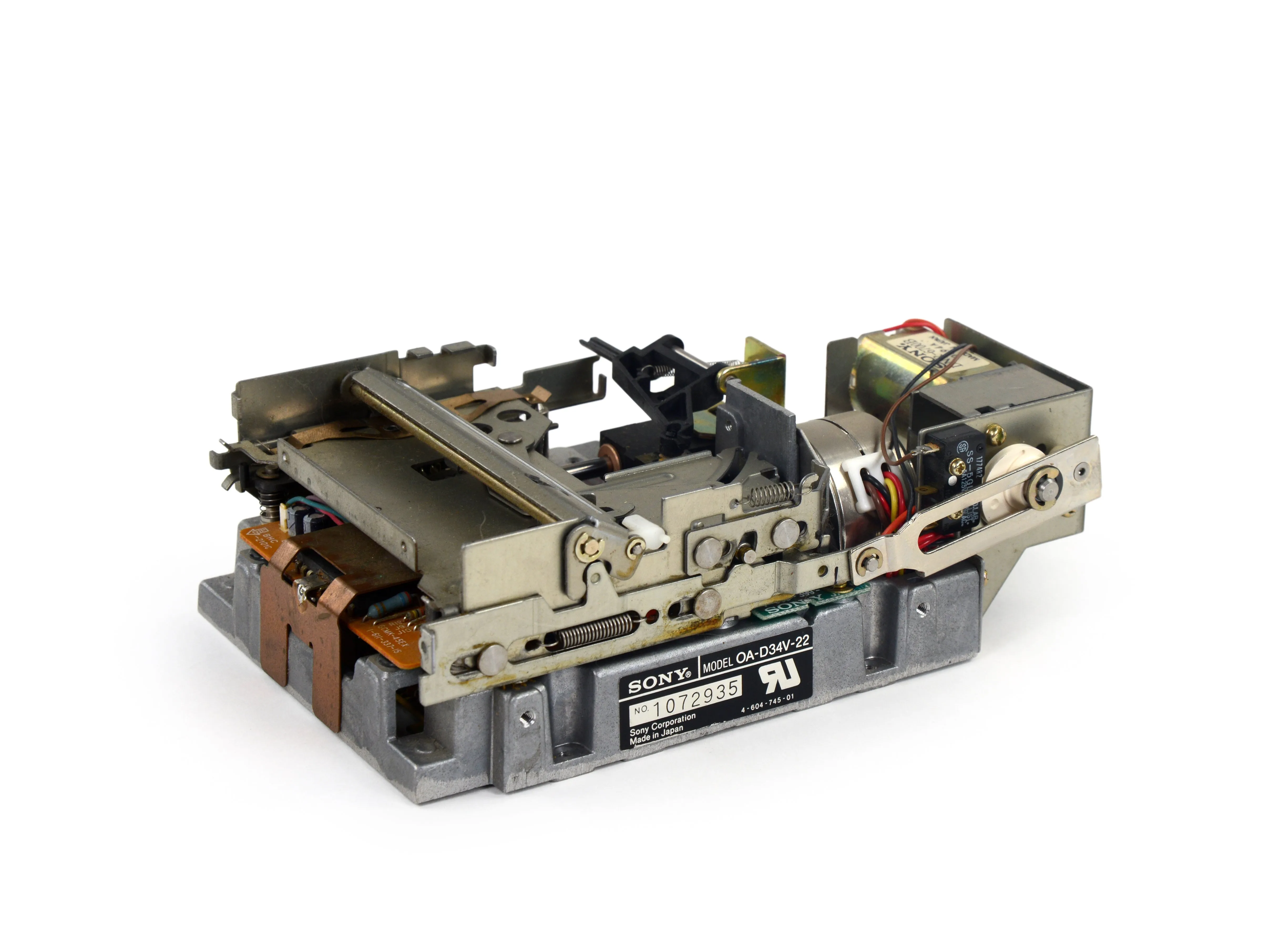

• Что у нас тут? Sony... печатный станок? Строгальный станок? Турбокодировщик?

• Мы знаем, что вы догадались правильно: это 3,5-дюймовая дискета, которая снова возглавила движение к новым технологиям, оставив старые 5,25-дюймовые диски в прошлом.

• Cult of Mac добавляет:Macintosh практически поставлялся с тем же 5,25-дюймовым 'Twiggy', которым оснащались ранние Lisa, но 3,5-дюймовый дисковод Sony заработал в довольно интересной манере. интересным способом.

Комментарии к шагу

А коробка с 10 такими дисками стоила 50 долларов, если их вообще можно было найти в первые дни.

Они были очень дорогими. К счастью, HP использовала такие же диски в некоторых своих системах. Мне удалось убедить друга, работавшего в HP, купить ящик дискет (10 коробок, каждая из которых содержала 10 дискет) со скидкой для сотрудников по цене всего 290 долларов.

Вы можете увидеть, что отверстие в передней части металлической рамки, через которое просовывается маленький 3,5' дисковод, предназначено для 5,25' флоппи-механизма Twiggy. Странно, но это очень широкое отверстие в рамке пережило несколько оригинальных редизайнов Mac и присутствовало в серии SE, а также в серии Classic компактных Mac в течение почти 10 лет.

Шаг 14

• КЛИК КЛАК КЛИКИТИ КЛАКИТИ

• Некоторые говорят, что нет нет ничего более успокаивающего чем щелчки и клацанье механической клавиатуры.

• Другие говорят ПОСЛУШАЙТЕ МОЮ ГРОМКУЮ КЛАВИАТУРУ!

• Как бы то ни было, первый, кто угадает, что мы набираем на видео, получит приз: удобный карманный инструмент для извлечения батареи.

Комментарии к шагу

Быстрая коричневая лиса перепрыгивает через ленивую собаку.

Вы выиграли! Поздравляем, vwlou89, мы доставим вам приз как можно скорее :D

Быстрая коричневая лиса перепрыгивает через ленивую собаку

Джекдау любят моего большого кварцевого сфинкса!

В видео вы, ребята, набираете: The quick brown fox jumps over the lazy dog

Спасибо за видео и аудио. Музыка для моих ушей!

У кого-нибудь есть лишний кабель для клавиатуры или не могли бы вы одолжить мне свой, чтобы я мог отсканировать его и сделать 3D-копию разъемов. Мне нужно снова запустить мой старый Mac (@vassko)

У меня есть хороший запас совершенно новых кабелей для клавиатуры Mac 128K-Plus. Но они платинового цвета, для более поздней версии модели Plus.

Вы можете обжать свой собственный; просто обжмите один из стандартных разъемов RJ9 вверх ногами, чтобы получился 'прямой' кабель.

Шаг 15

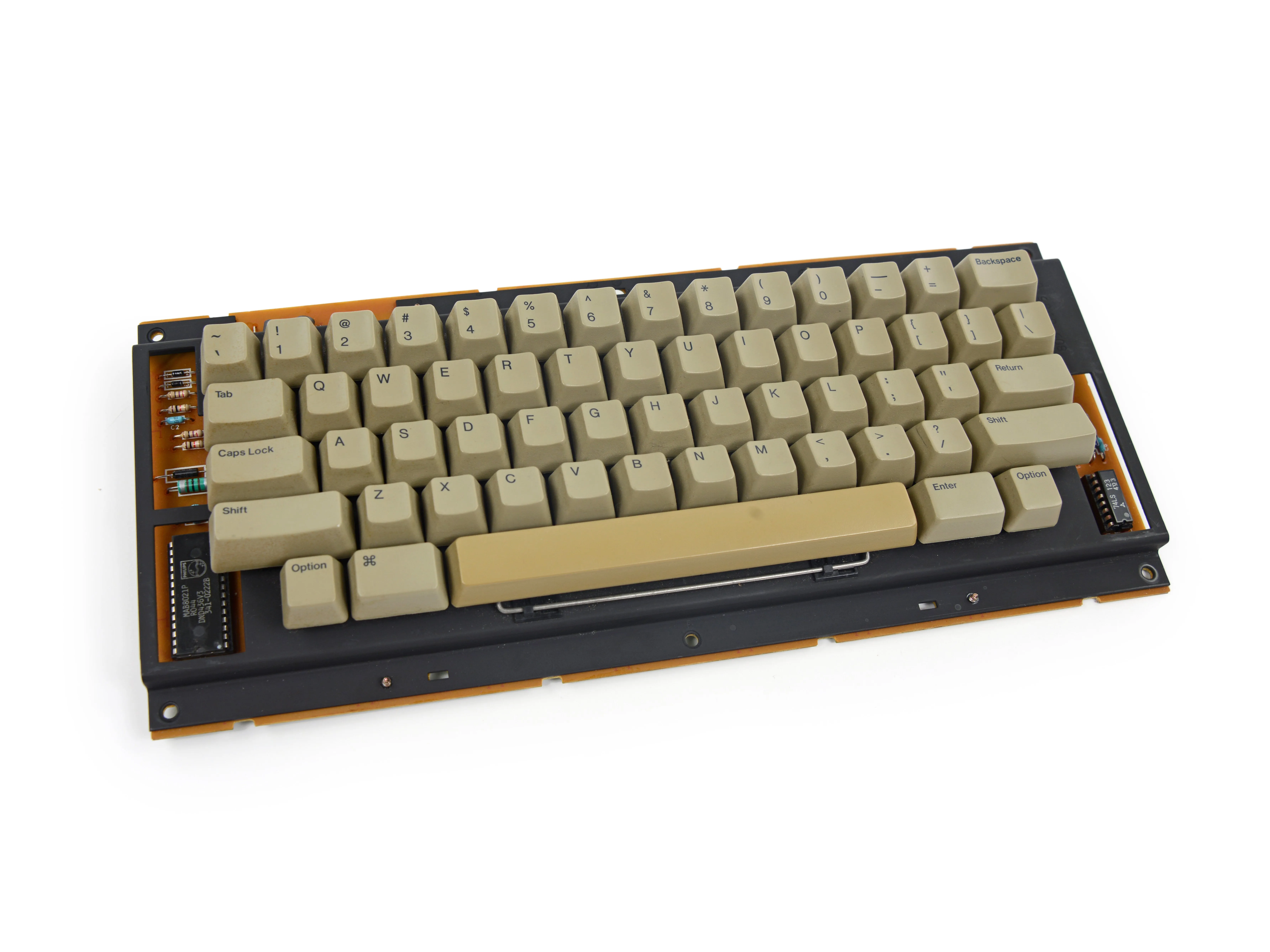

• Открутив несколько винтов, мы можем заглянуть внутрь клавиатуры.

• Но дальше этого мы не продвинемся. Каждая механическая кнопка припаяна к плате. Так что если вы не хотите 12 шагов, как мы отламываем пластиковые клавиши...

• Cult of Mac добавляет:В кабеле клавиатуры используется стандартный разъём RJ9 разъем телефонной трубкино разводка контактов была другой. Это означает, что существующие телефонные шнуры не подойдут в качестве замены.

• Нечестивый союз телефона и компьютера был никогданикогда не виделибольше.

Шаг 16

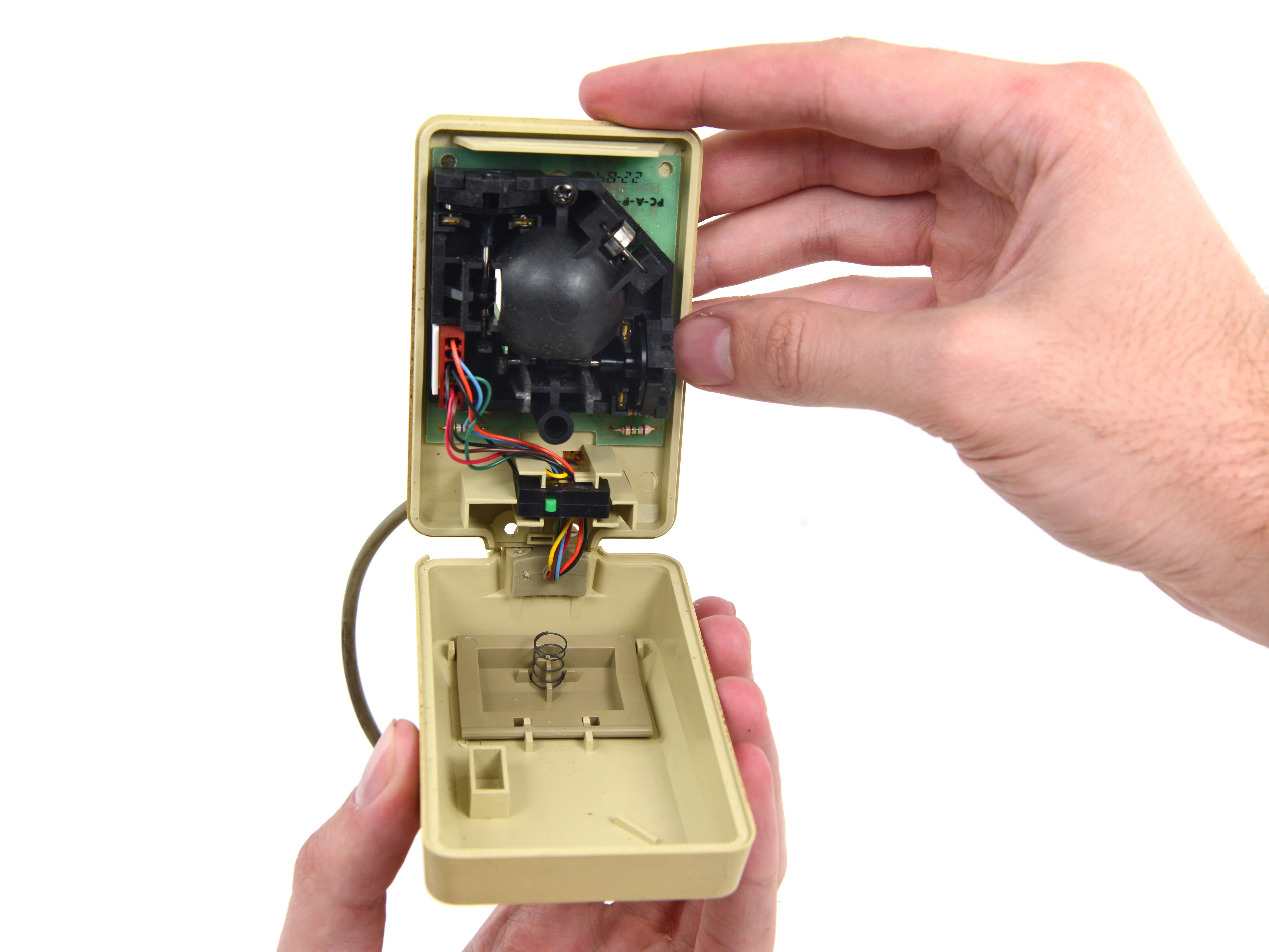

• А теперь приступим к расчленению мыши! Не волнуйтесь - это будет гораздо гуманнее, чем то, что происходило на школьном уроке биологии..

• Вытаскиваем шарик быстрым движением.

• Cult of Mac добавляет:Ах, мы помним о потерянном искусстве чистки механических мышей...

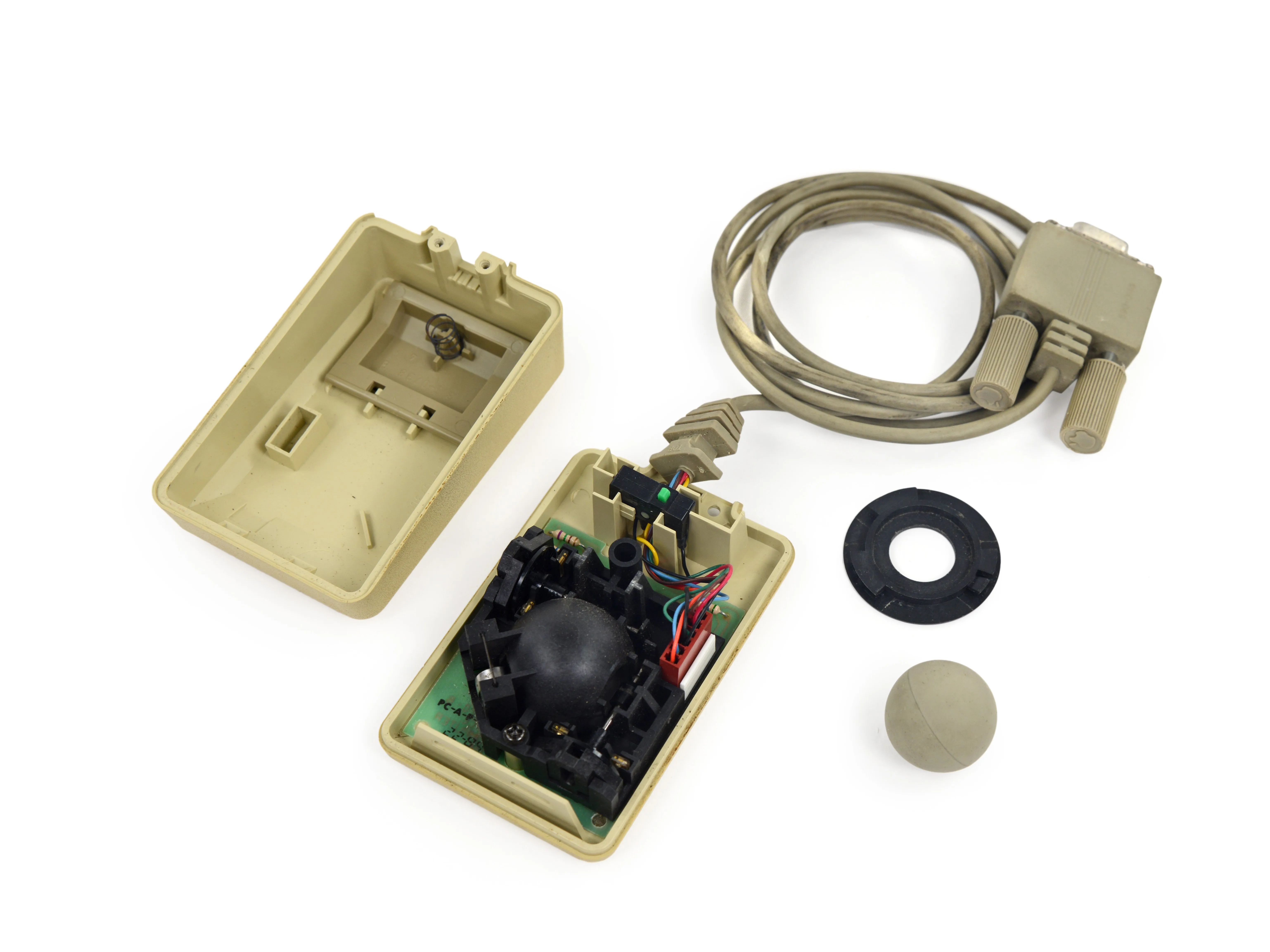

• Вскрыв его, мы обнаруживаем множество пластиковых внутренностей, два квадратурных энкодера и несколько резисторов. Удивительно, но это почти все, что мы нашли.

• Эта упрощенная конструкция позволила снизить стоимость и повысить надежность, вынеся сложную схему из мыши на рабочий стол, и проложив путь к дешевым настольным мышам на долгие годы.

Шаг 17

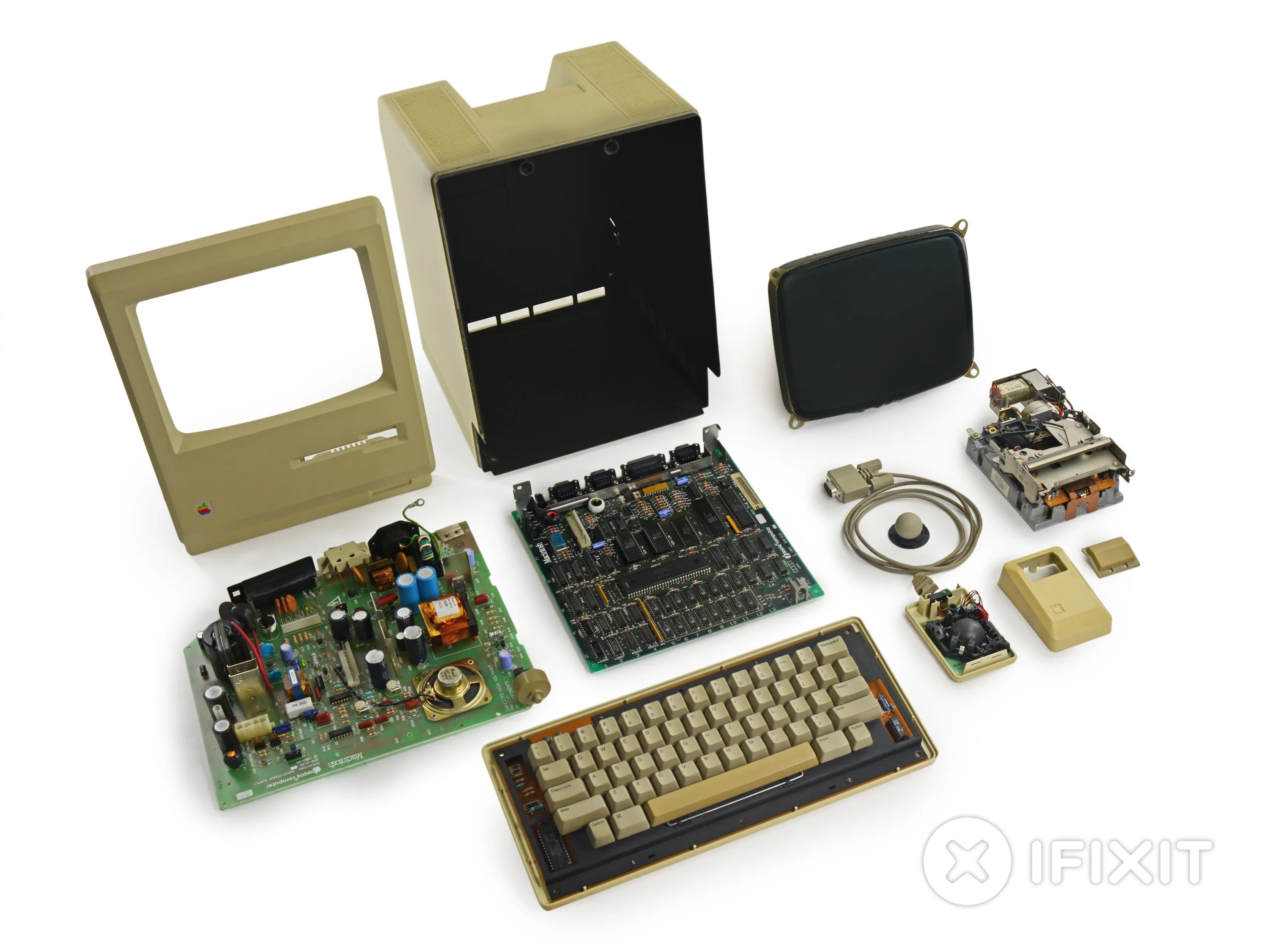

• Оценка ремонтопригодности Macintosh 128K - 7 из 10 (10 - самый простой в ремонте).

• Оказавшись внутри, можно легко и просто заменить любой из основных компонентов: флоппи-дисковод, блок питания, логическую плату или ЭЛТ-дисплей.

• Нигде нет клея.

• Заменяемая пользователем батарейка для часов.

• Ограниченная возможность модернизации: Оперативная память припаяна к логической плате и не может быть заменена, также нет слота/порта для установки внутреннего накопителя. Однако вы можете расширить память с помощью дополнительного внешнего флоппи-дисковода.

• Открыть корпус довольно сложно: винты глубоко утоплены, а панель плотно прилегает.

• На блоке питания и ЭЛТ имеются опасные высокие напряжения, что делает ремонт потенциально опасным.

Комментарии к шагу

Сторонняя компания предложила жесткий диск, который крепится внутри, с помощью зажима на процессоре.

Вы имеете в виду обновление интерфейса SCSI. Он крепился к процессору, а ленточный кабель выводился через крышку батарейного отсека. Что касается установки внутреннего диска, то нужно было помнить, что 3,5-дюймовые HD-диски появятся еще не скоро, а их высота изначально была такой же, как у 5,25-дюймовых дисков высотой 1/2 (полная высота - около 3,25 дюйма).

А, гипердвигатель: https://www.flickr.com/search/?q=hyperdri...

Я думал о чем-то вроде Dove MacSnap: https://www.vintagemacworld.com/macsnap.h...

Hyperdrive был довольно редким и дорогим, в то время как комплекты модернизации, такие как MacSnap, в конечном итоге стали дешевыми и распространенными.

Вы думаете о Hyperdrive. Он появился раньше SCSI на довольно длительное время.

Динь-динь-динь, Дэйв все правильно понял. https://en.wikipedia.org/wiki/General_Com...

Был жесткий диск Paradise, который пытался соответствовать дизайну mac и был подключен к последовательному порту. Для его активации требовался загрузочный диск, он работал немного медленнее дисковода, но имел 10 МБ! (по крайней мере, у моего - была версия и на 20 МБ).

Оперативная память 'могла' быть заменена. Я знаю, потому что помню, как обновлял свою 128-килобайтную машину до 512-килобайтной на кухонном столе. Я бы не рекомендовал никому пробовать это делать, потому что нужно выпаивать много микросхем.

В те времена я зарабатывал неплохие деньги, модернизируя и ремонтируя старые компьютеры Mac. Модернизация оперативной памяти заключалась в выпаивании старой, замене её микросхемами 256K x 1, а также в установке небольшой печатной платы, которая впаивалась в 7 сквозных отверстий, расположенных на одном конце процессора 68000 (рядом с блоком резисторов).

У меня до сих пор хранится большое количество деталей и частей Mac 128K.

Я ищу совета по поводу Mac 128k, который я купил несколько месяцев назад, тогда он включился. Теперь питание включено, свет виден через слот для дискет, но монитор не включается, даже статический. Есть идеи, кто-нибудь работал с этими устройствами?

Пожалуйста, посветите фонариком в корпус. На пластике выгравированы подписи команды, разработавшей этот mac.

Серьезно, Делаете.ру? Жалуетесь на не обновляемую оперативную память? Кому вообще может понадобиться больше 128k оперативной памяти?

Но вы можете обновить память. Я сделал это на своем!!! Иду по памяти:

1) Закажите 16 DIP-чипов динамической RAM-памяти (4164, по 64 килобита каждый) за несколько сотен баксов.

2) Аккуратно подгибаем пин /RAS (а может, это был пин /CAS) каждого DIP.

3) Установите DIPS на имеющиеся микросхемы памяти и припаяйте остальные 15 контактов на каждую из них.

4) Припаяйте провод, последовательно соединяющий загнутые контакты /RAS на всех 16 новых микросхемах 4164.

5) Я забыл, пришлось ли вам впаивать на плату 74xx TTL, или соответствующий чип-селект уже был в схеме, но каким-то образом вы получили нужный сигнал на последовательно соединенную линию RAS.

И это все.

Комментарии к статье

Я открываю свой mac, той же модели. Есть ли риск получить удар током от монитора или любой другой детали, если компьютер недавно включался?

Возможно. Вы всегда должны быть уверены, что разрядили все крышки, включая ЭЛТ. ПРИМЕЧАНИЕ: ЭЛТ может нести заряд даже при выключенном мониторе или системе и может накапливать вторичный заряд после отключения питания. Из-за опасно высокого напряжения важно не прикасаться к следующим деталям внутри корпуса устройства до тех пор, пока дисплей не будет отключен от источника питания и должным образом разряжен.
