Разборка Macintosh Quadra 610

Введение

В этом руководстве мы разберем Macintosh Centris 610, который, по сути, является тем же самым, что и Quadra 610.

Для начала давайте рассмотрим технические характеристики этого компьютера:

• Centris 610
• 80 МБ жесткий диск
• 32 МБ ОПЕРАТИВНОЙ ПАМЯТИ
• 512 КБ VRAM

Что вам понадобится

Инструменты

•

•

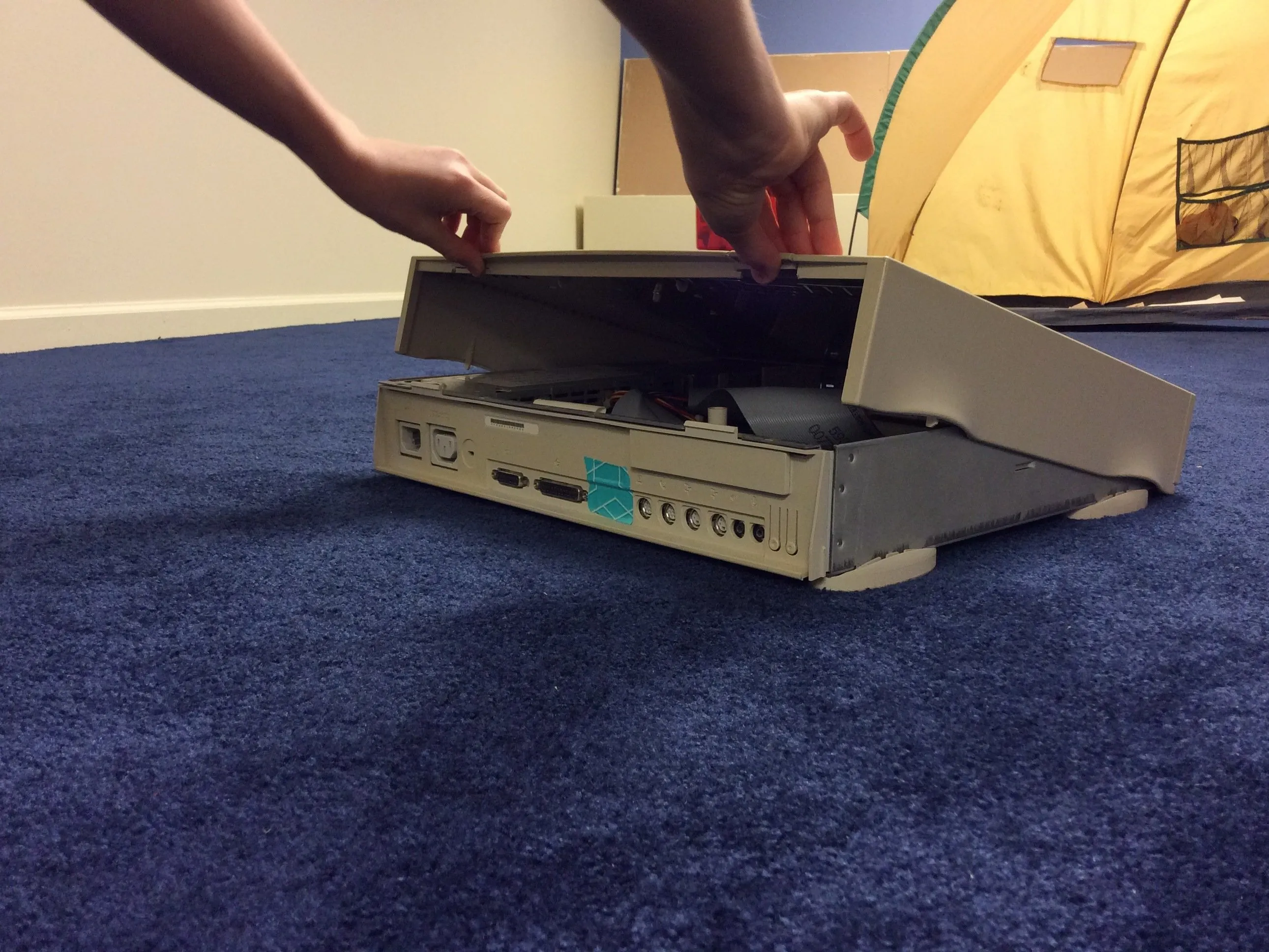

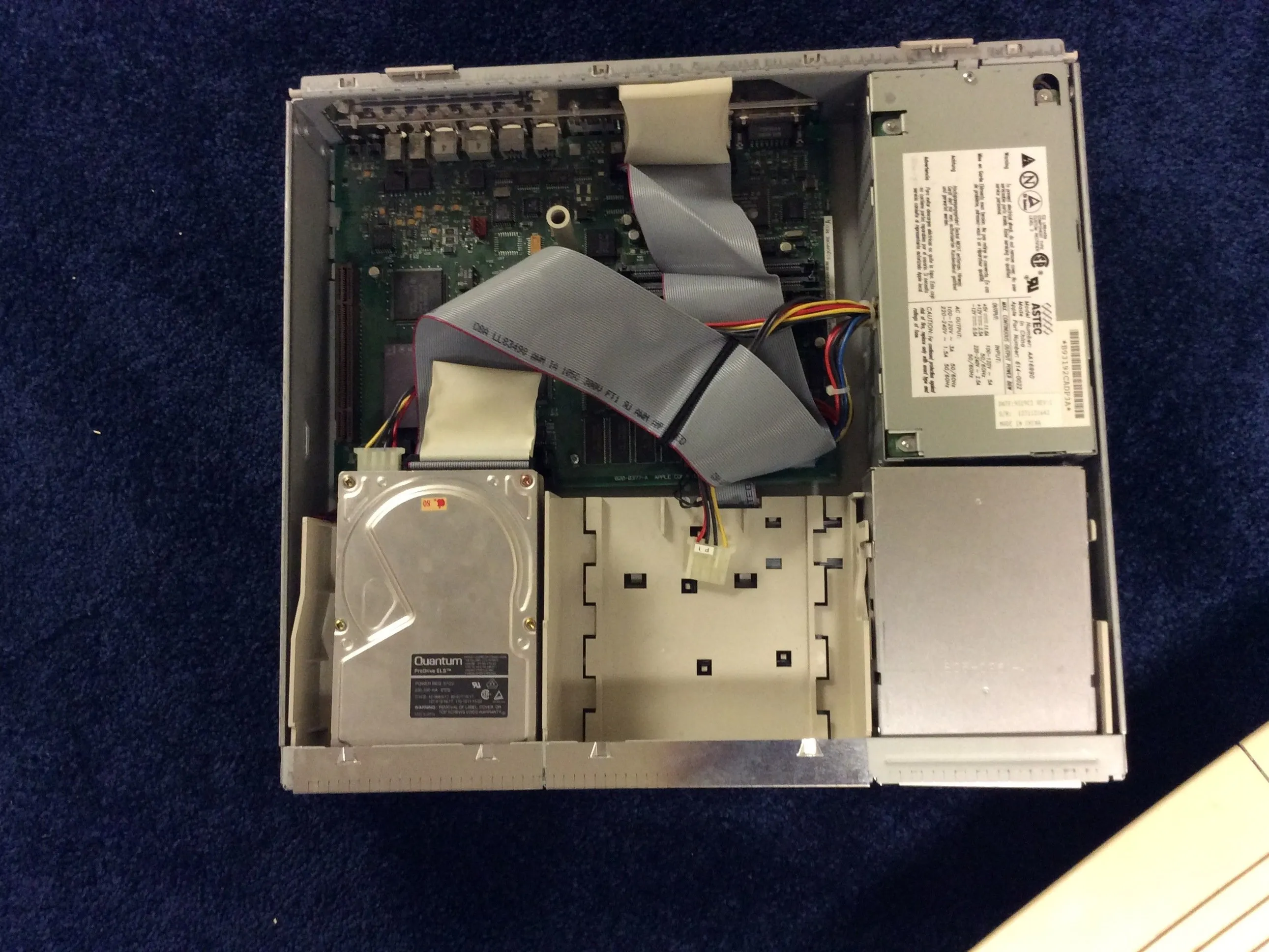

Шаг 1 Верхняя крышка

• Для начала поднимите два выступа на задней панели компьютера и снимите крышку.

Шаг 2 Блок питания

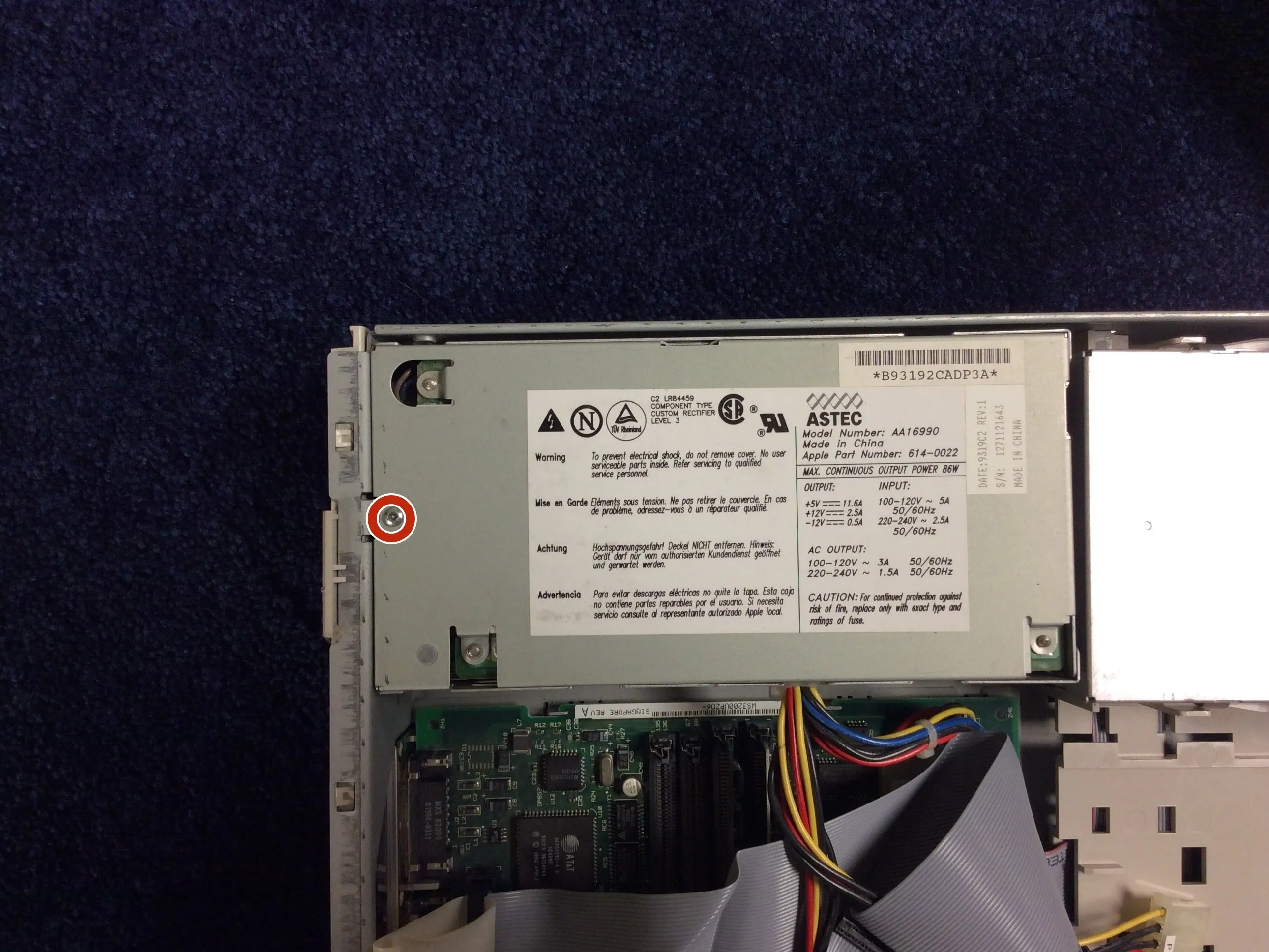

• Открутите винт, удерживающий блок питания на месте, с помощью крестовой отвертки №1.

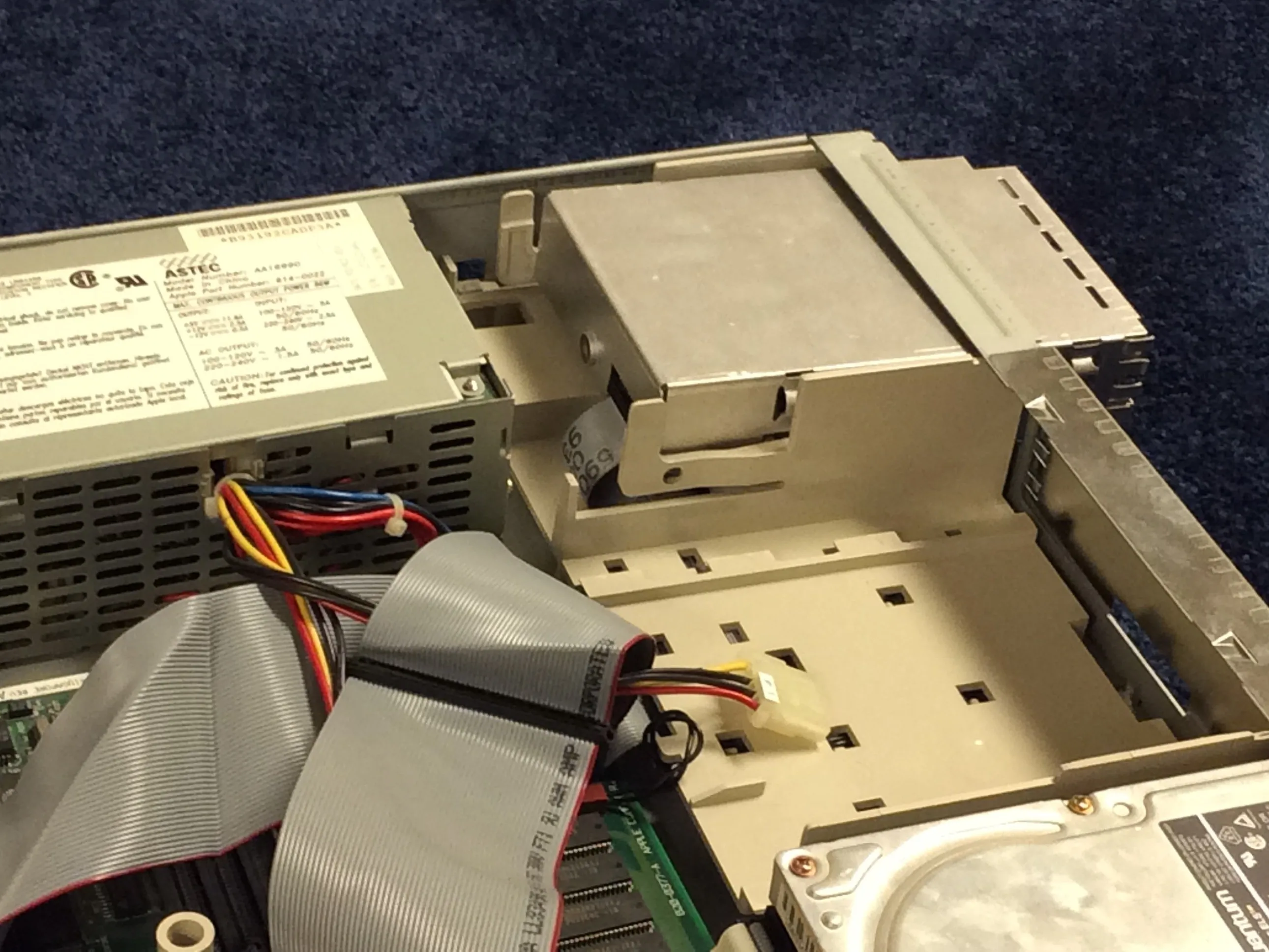

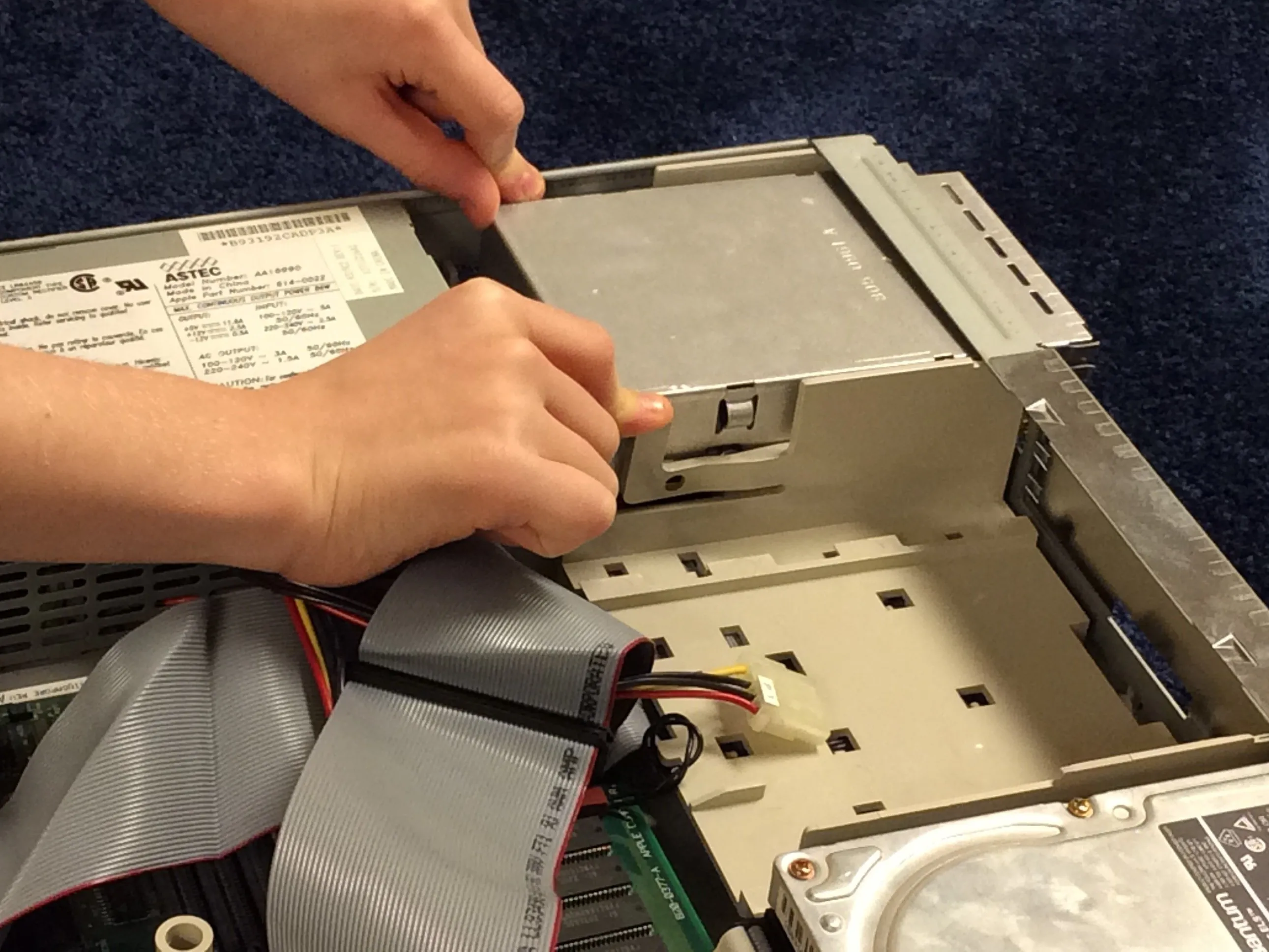

Шаг 3

• Чтобы получить лучший доступ к блоку питания, отожмите два выступа, фиксирующих дисковод для дискет, и сдвиньте его на несколько сантиметров вперед.

• Если в Mac установлен дисковод CD-ROM, отсоедините ленточный кабель SCSI, кабель питания CD-ROM и аудиокабель CD-ROM. Также снимите экран EMI на передней панели привода CD-ROM.

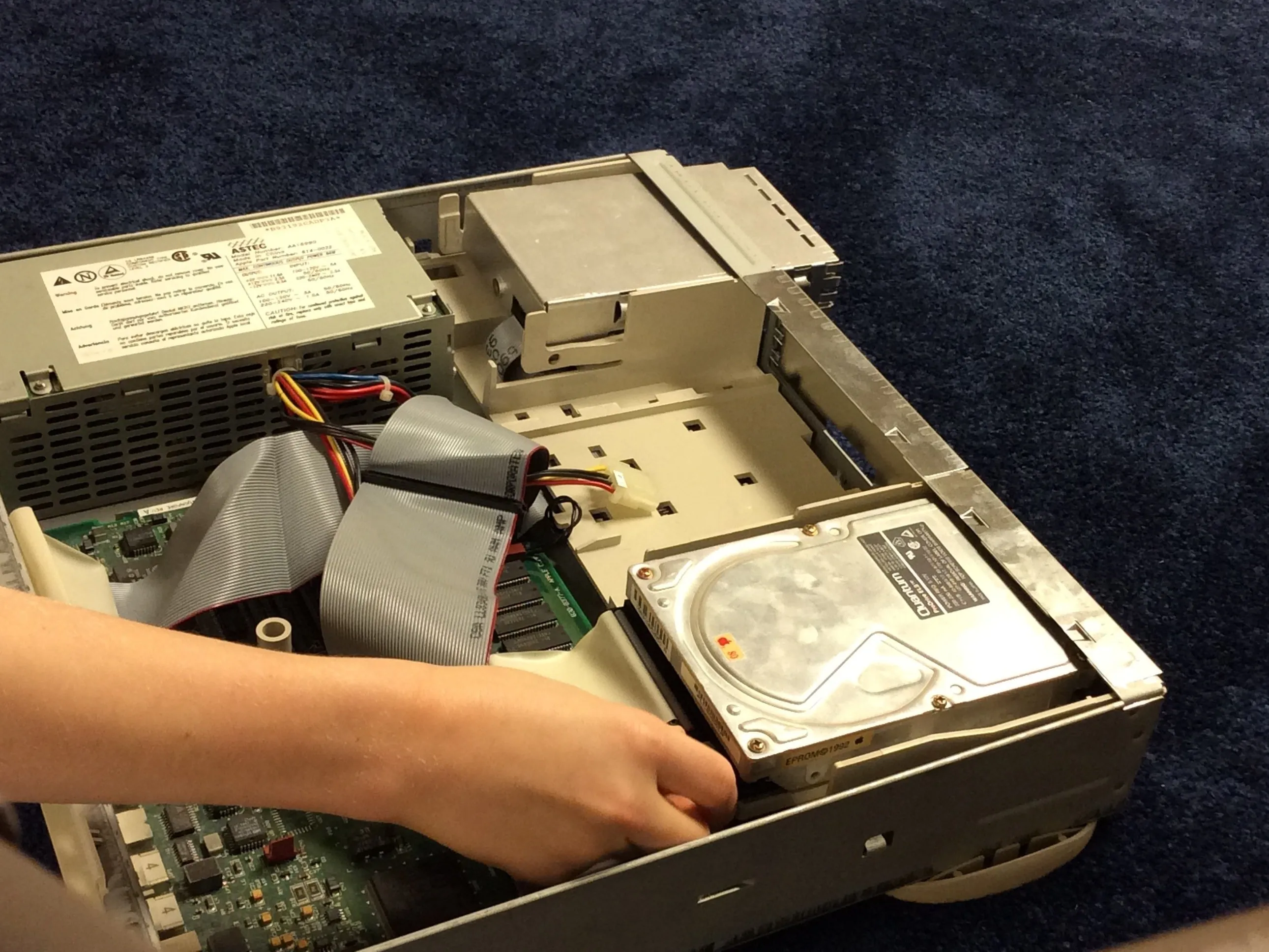

Шаг 4

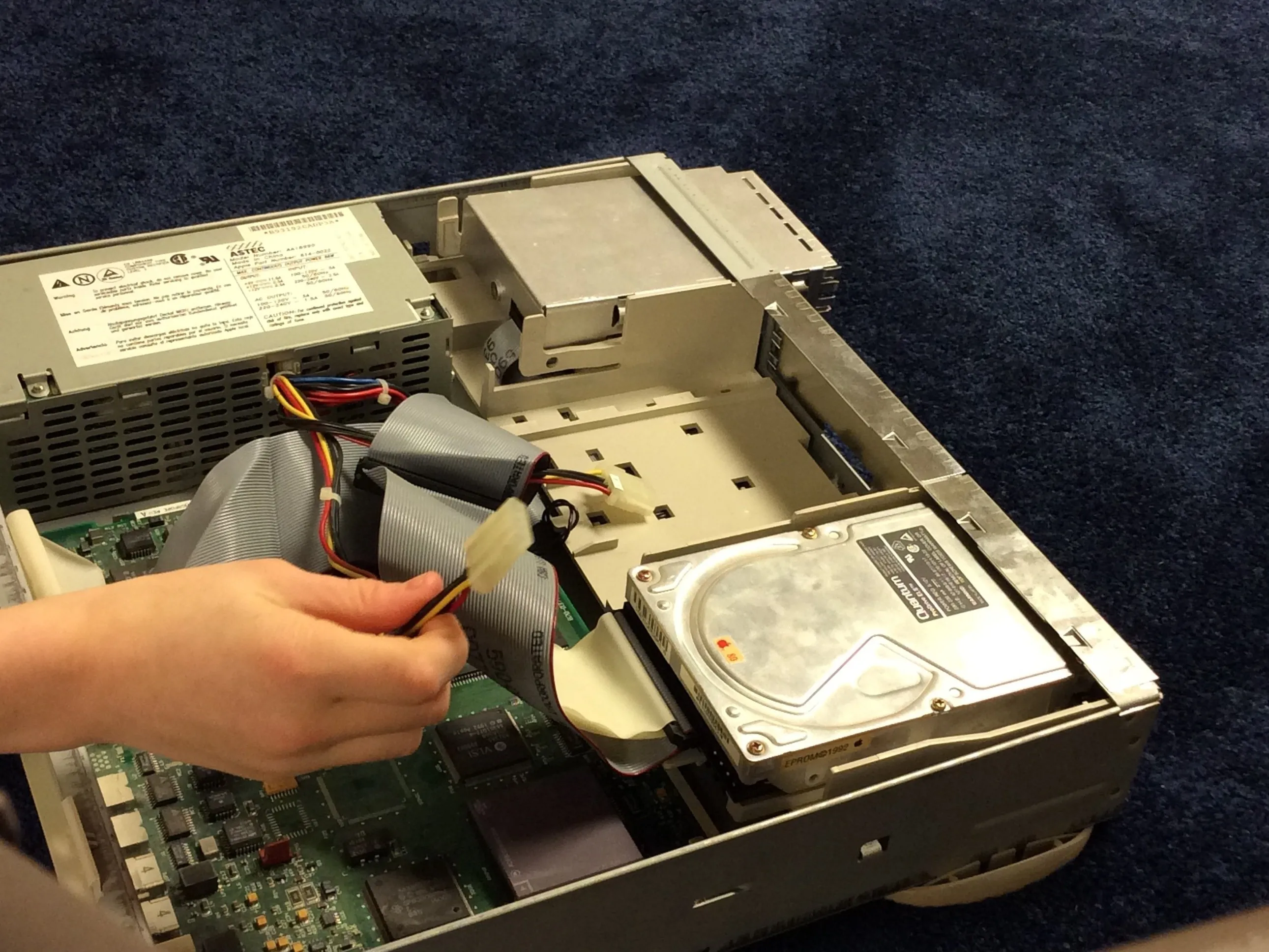

• Возьмите разъем питания жесткого диска и вытащите его из жесткого диска.

• Убедитесь, что вы взяли именно разъем, а не провода, иначе вы рискуете повредить соединение.

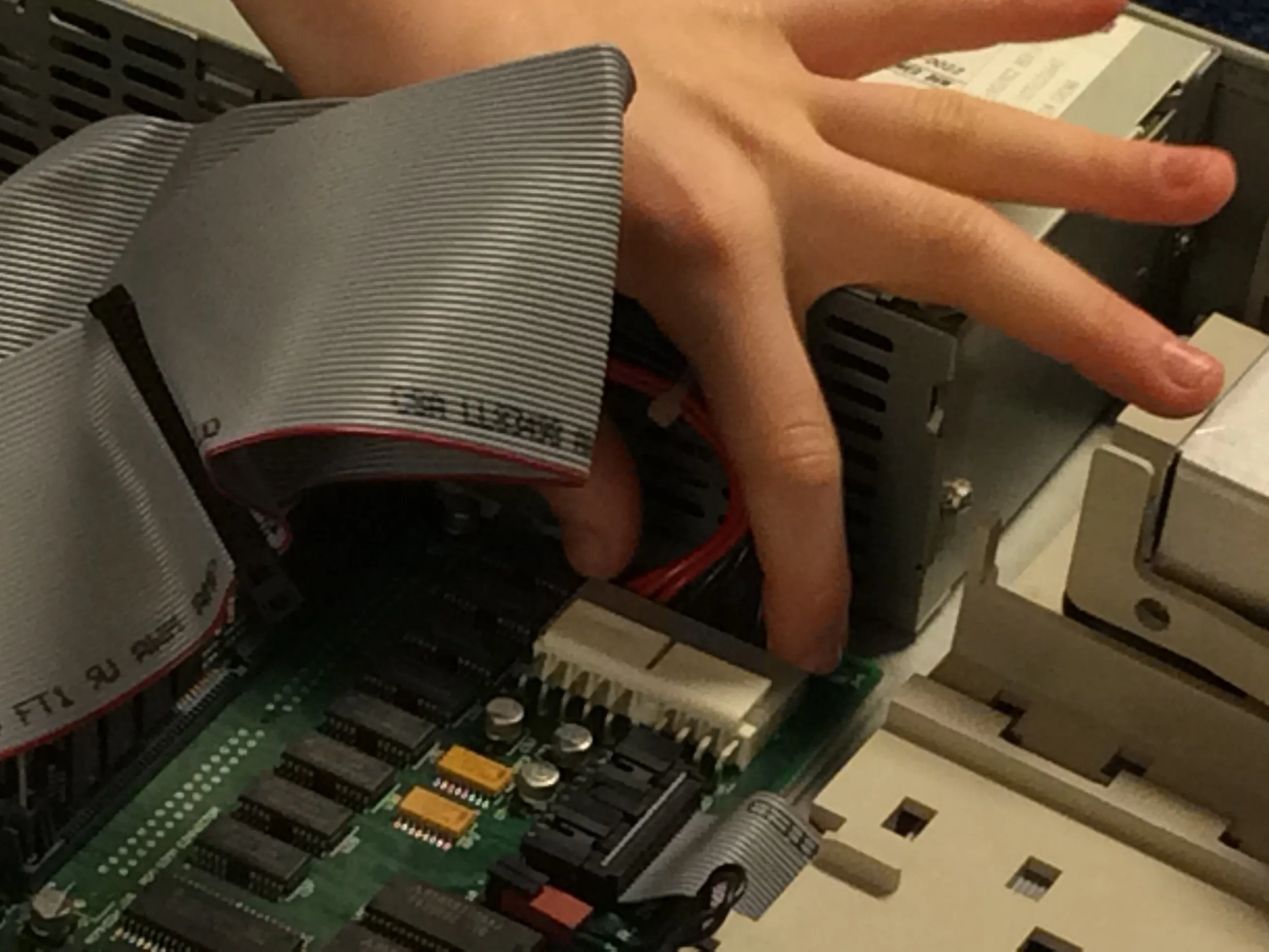

Шаг 5

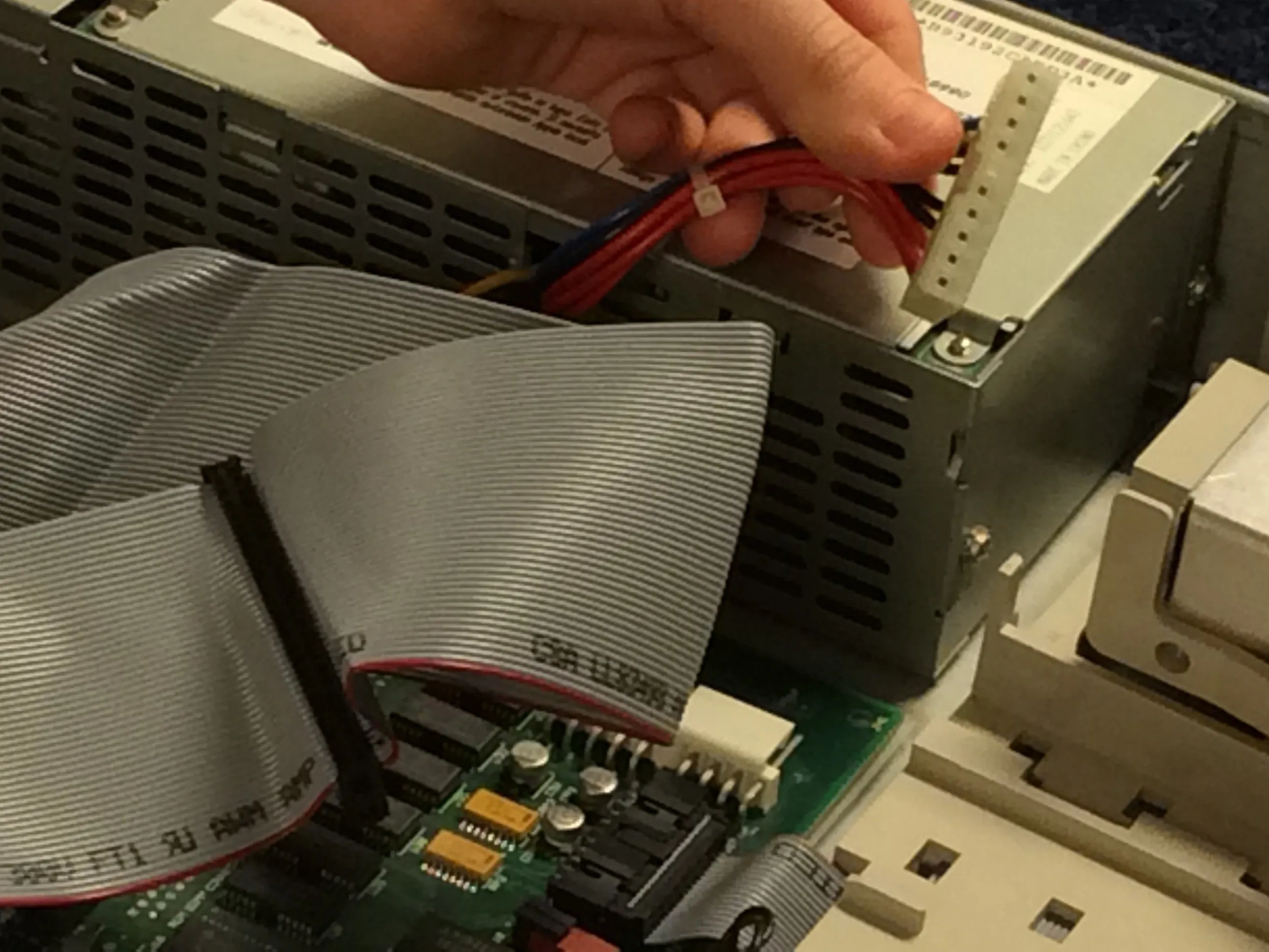

• Возьмитесь за главный разъем питания, подключенный к материнской плате, и постепенно и сильно потяните его в сторону блока питания.

• Убедитесь, что вы схватили именно разъем, а не провода, иначе вы рискуете повредить соединение.

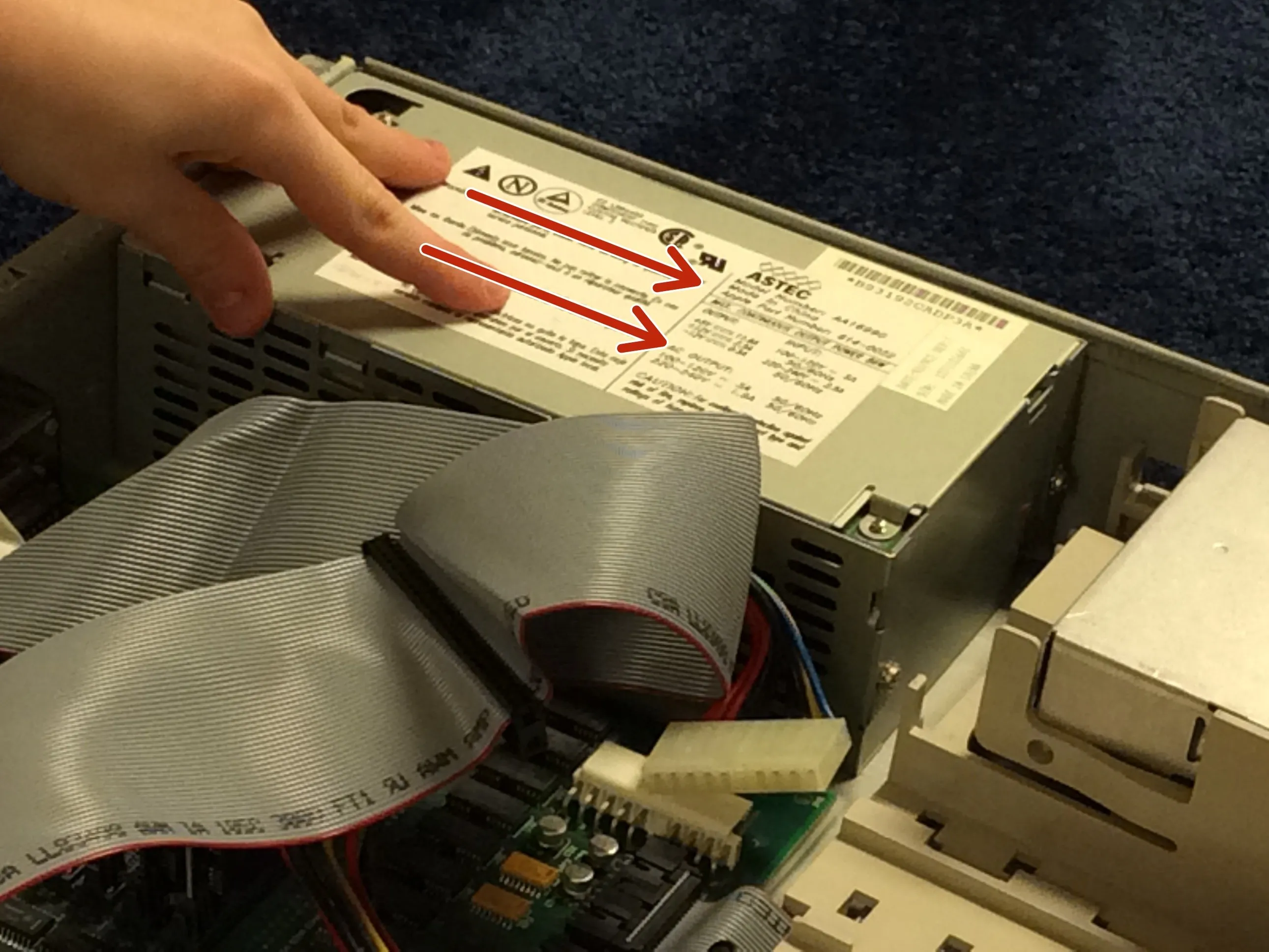

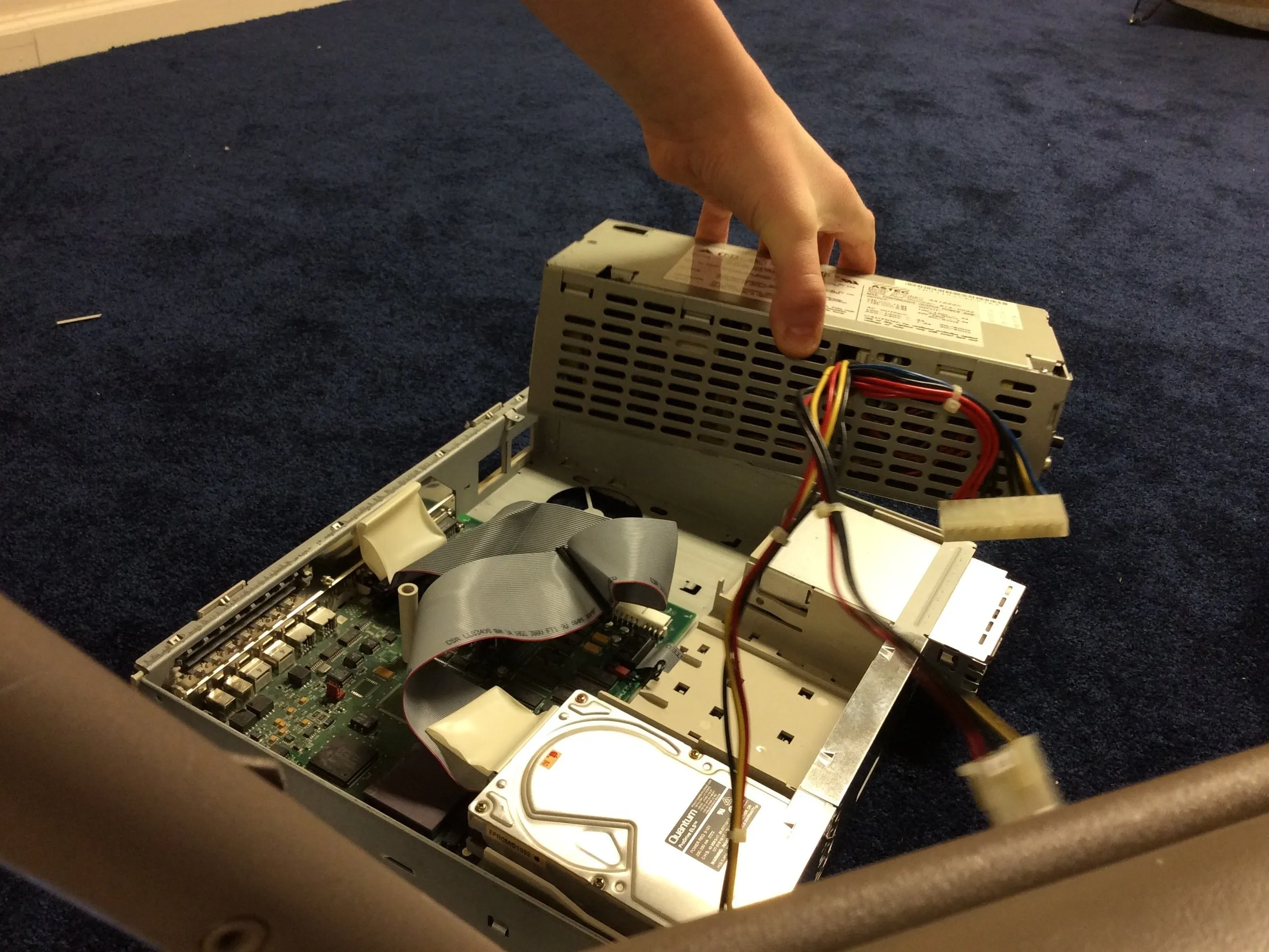

Шаг 6

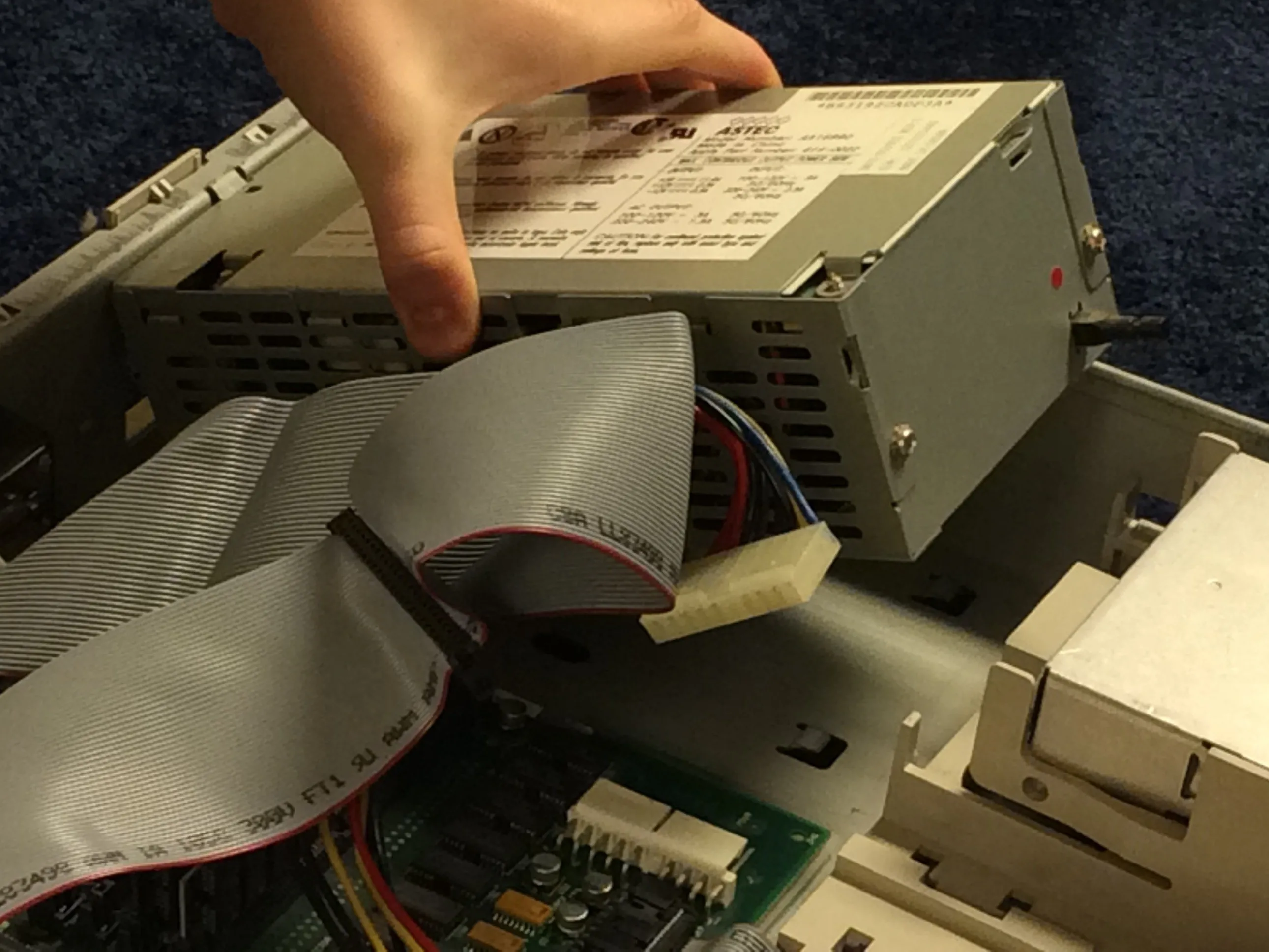

• Потяните блок питания в сторону передней панели компьютера, поднимите сторону блока питания, расположенную ближе к флоппи-дисководу, и выньте блок питания из Mac.

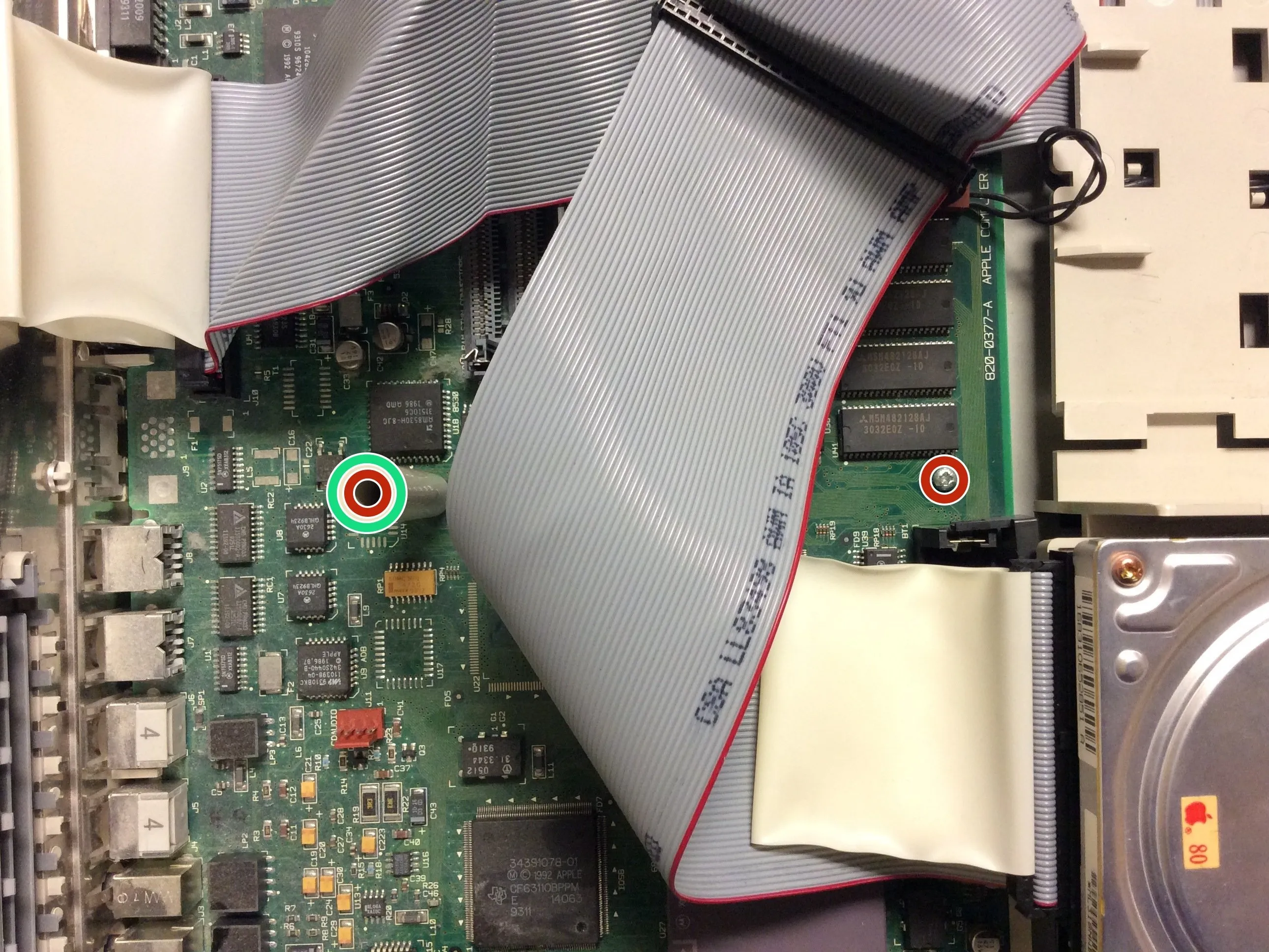

Шаг 7 Материнская плата

• Выкрутите два винта с помощью отвертки Phillips #1.

• Снимите стойку.

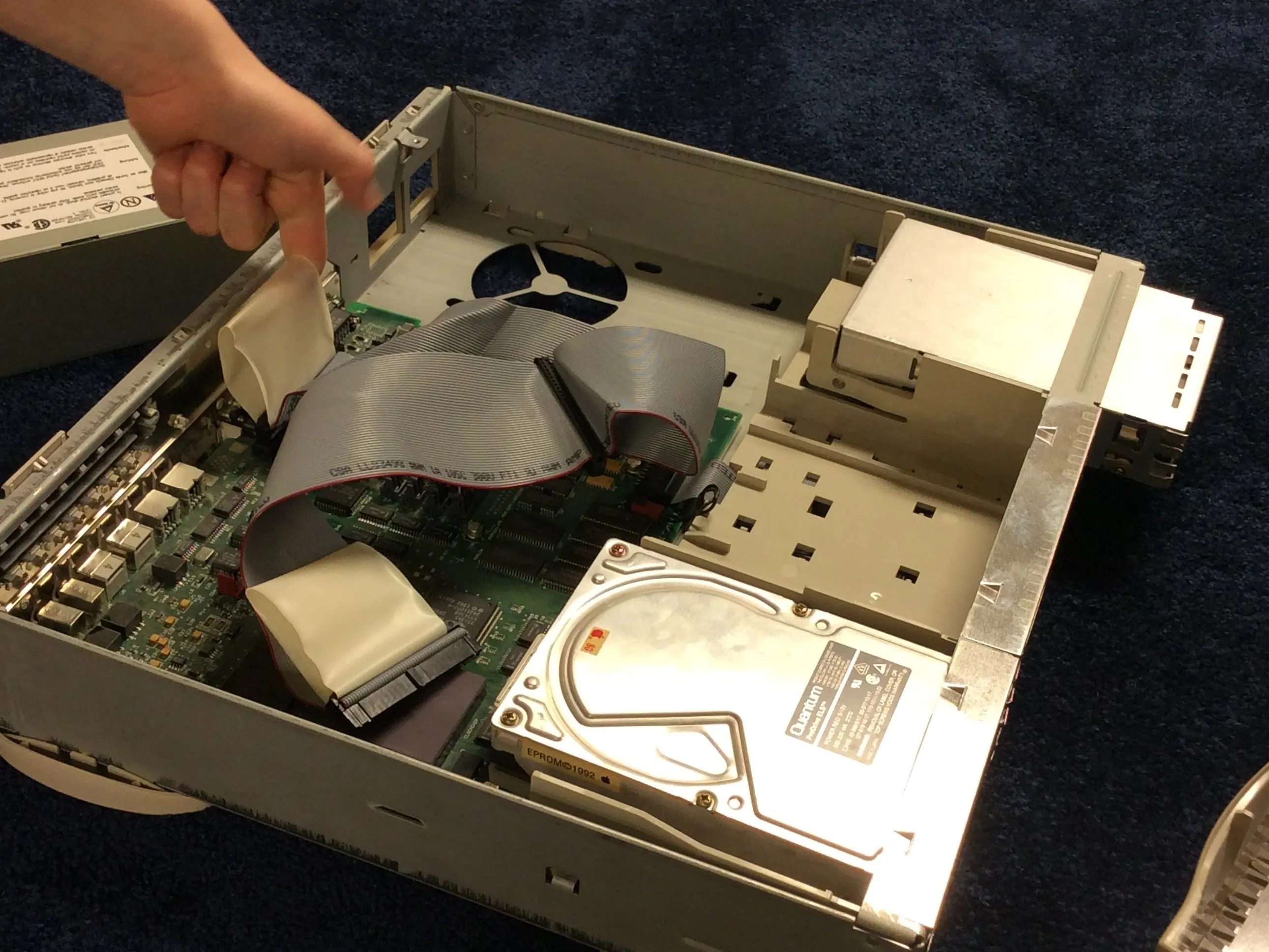

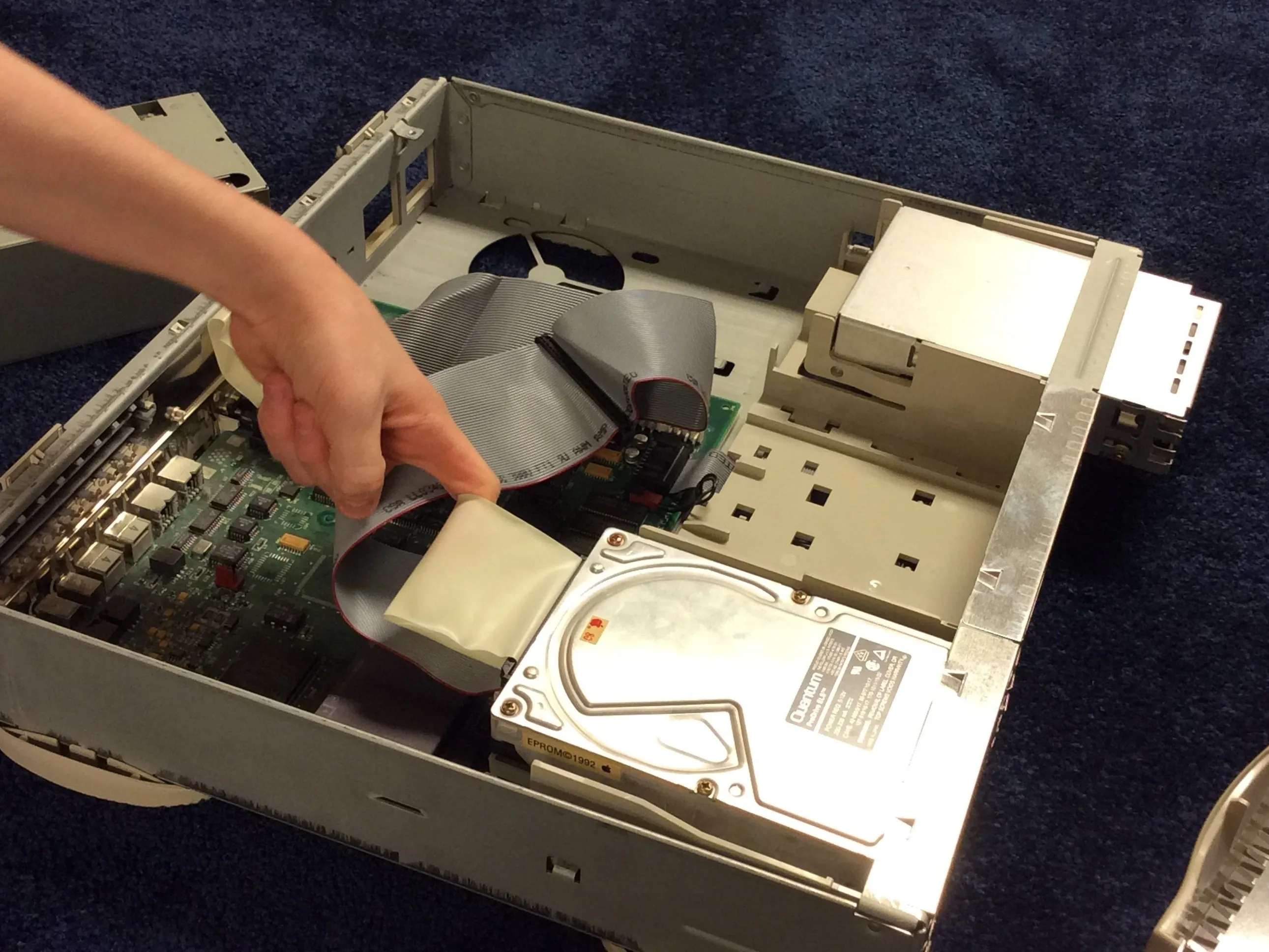

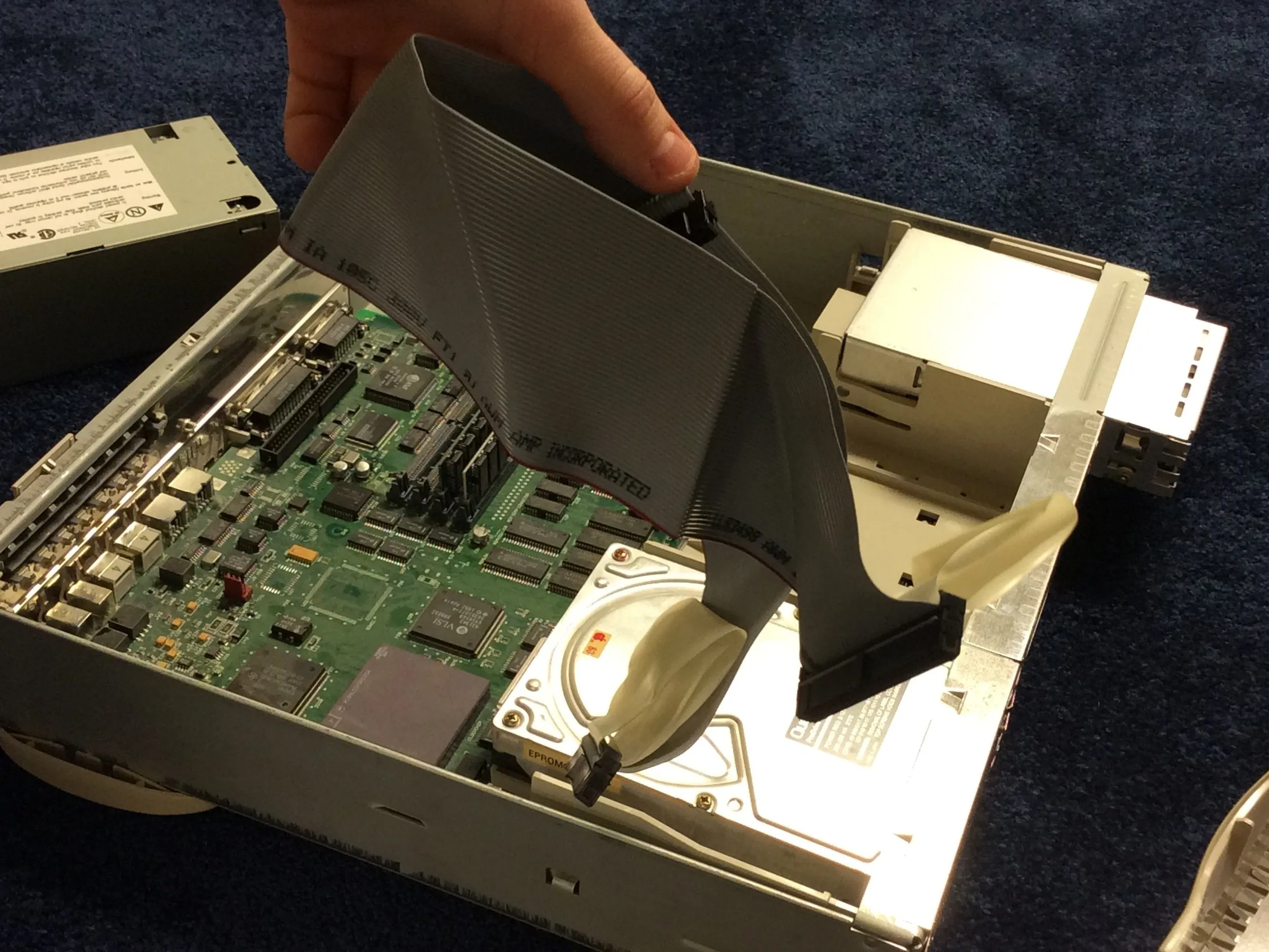

Шаг 8

• Извлеките ленточный кабель SCSI, используя для этого прилагаемые хомуты, подсоединенные к кабелю.

• Не тяните за сам кабель, иначе вы рискуете повредить соединение.

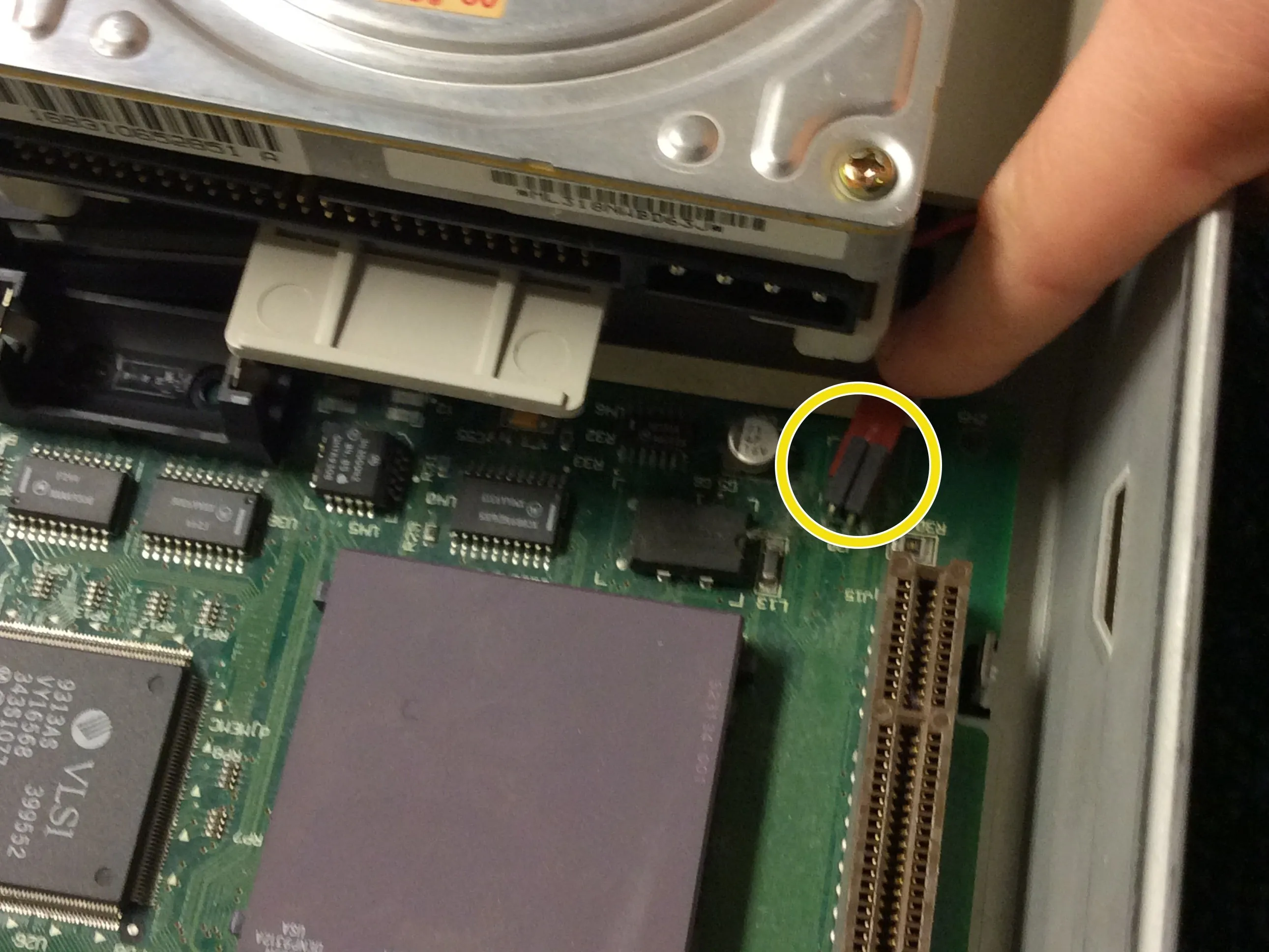

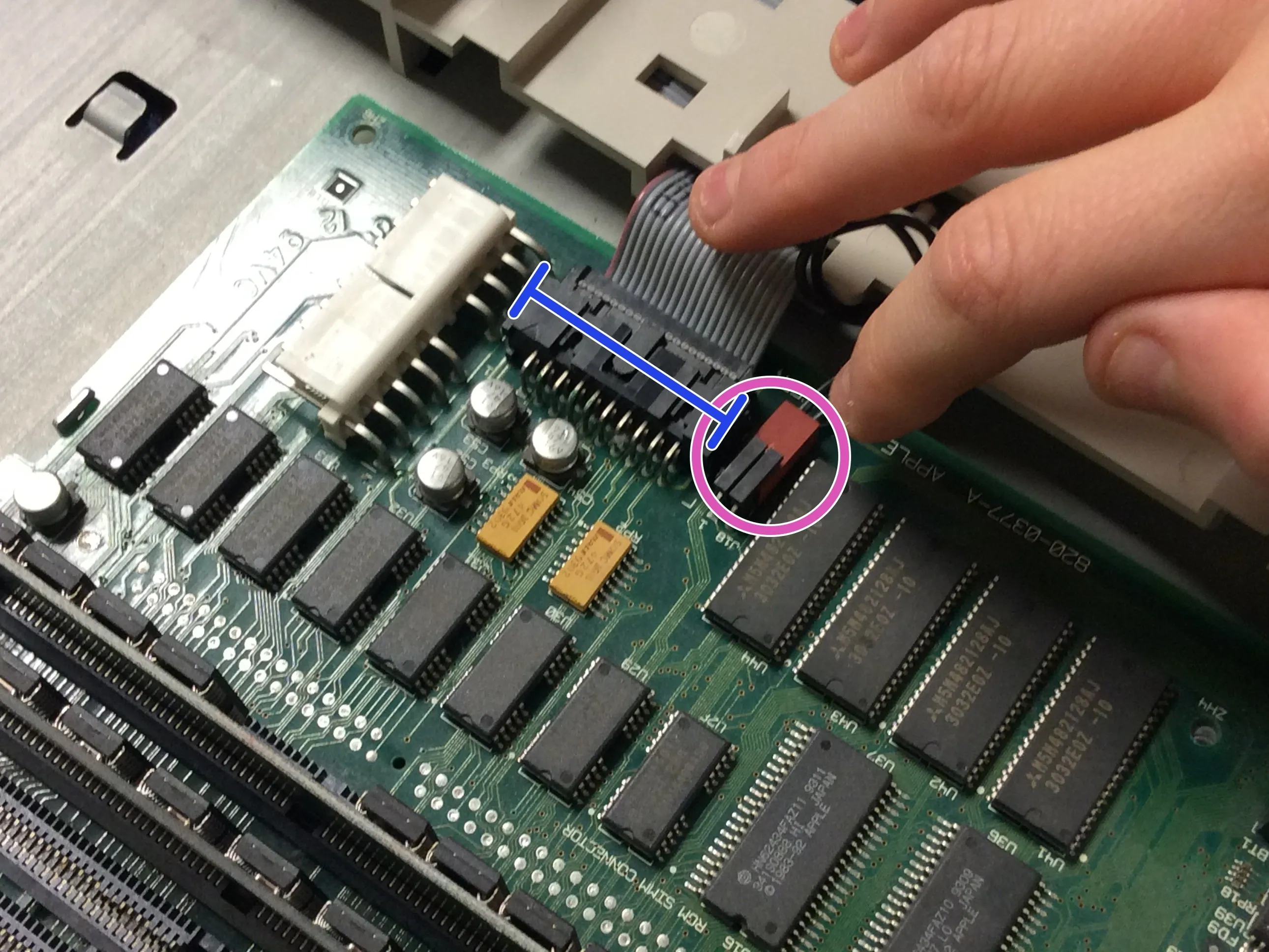

Шаг 9

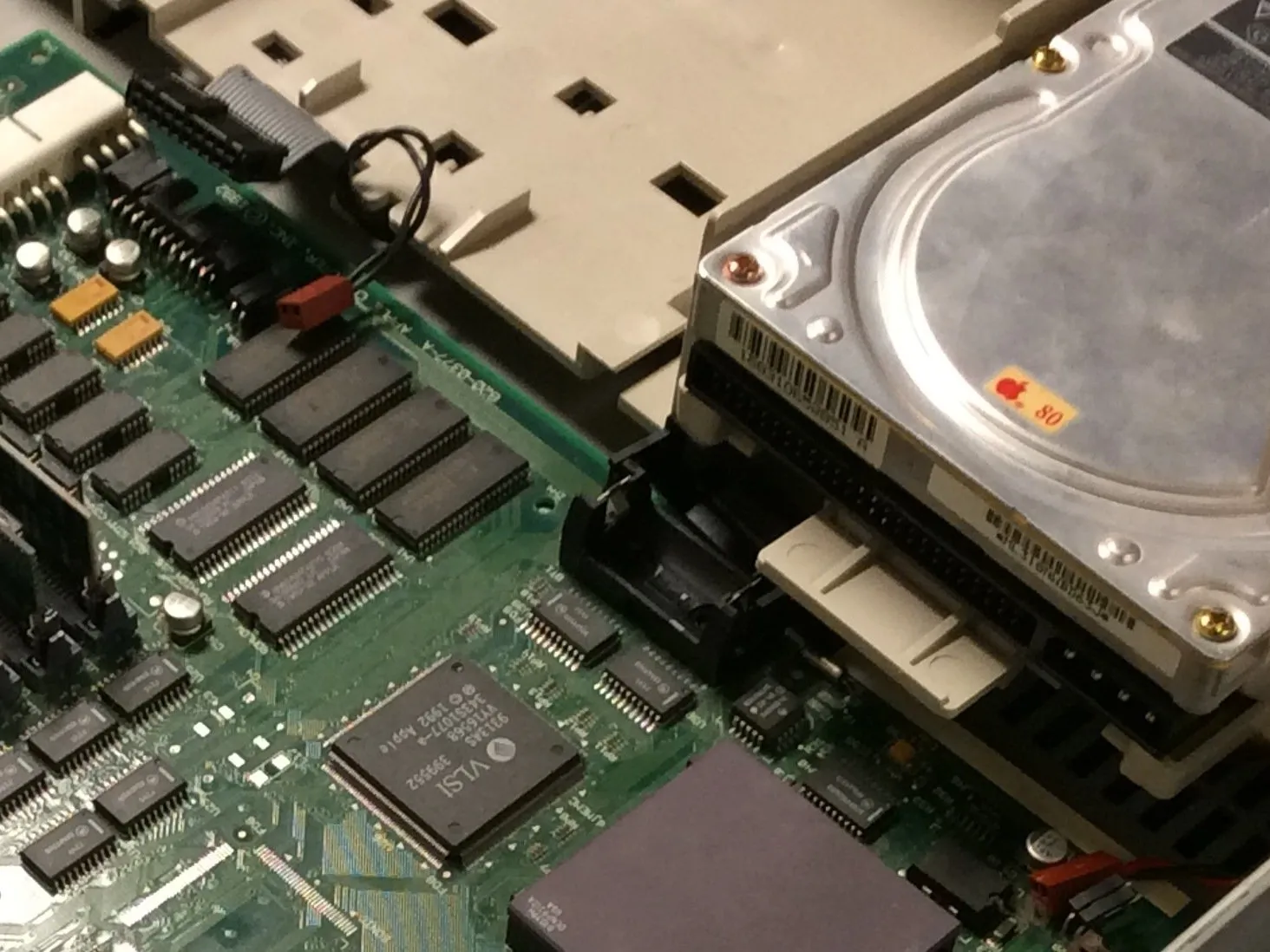

• Отсоедините кабель флоппи-дисковода от материнской платы. Возможно, потребуется приподнять край материнской платы, чтобы легче было извлечь разъем.

• Отсоедините кабель динамика от материнской платы.

• Отсоедините кабель светодиода от материнской платы.

• Следите за тем, чтобы тянуть только за разъем, а не за провода, иначе вы рискуете повредить соединение.

• Если в Mac установлен привод CD-ROM, отсоедините аудиокабель CD-ROM от материнской платы.

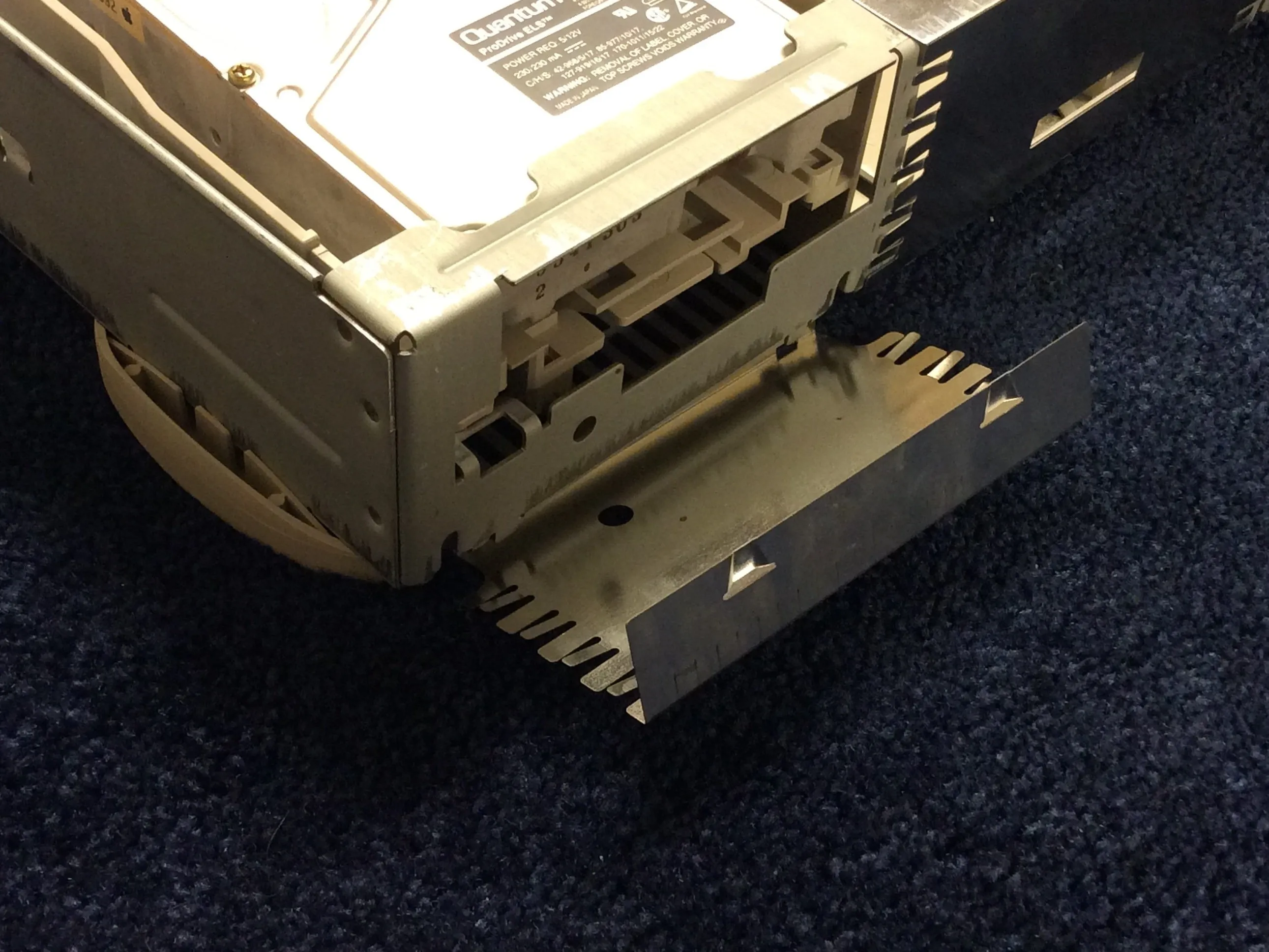

Шаг 10

• Надавите на два выступа для EMI-экрана и откиньте его вниз.

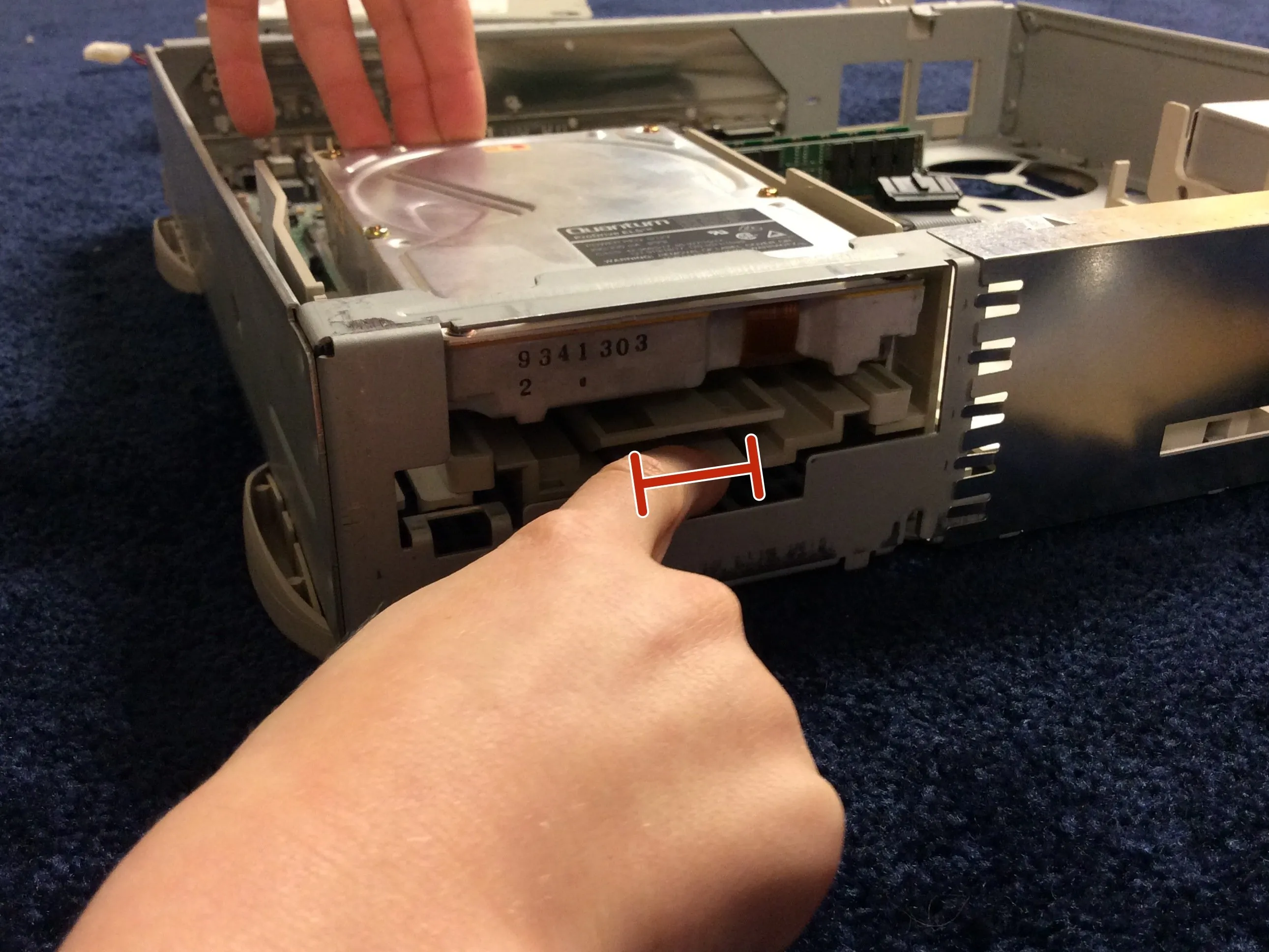

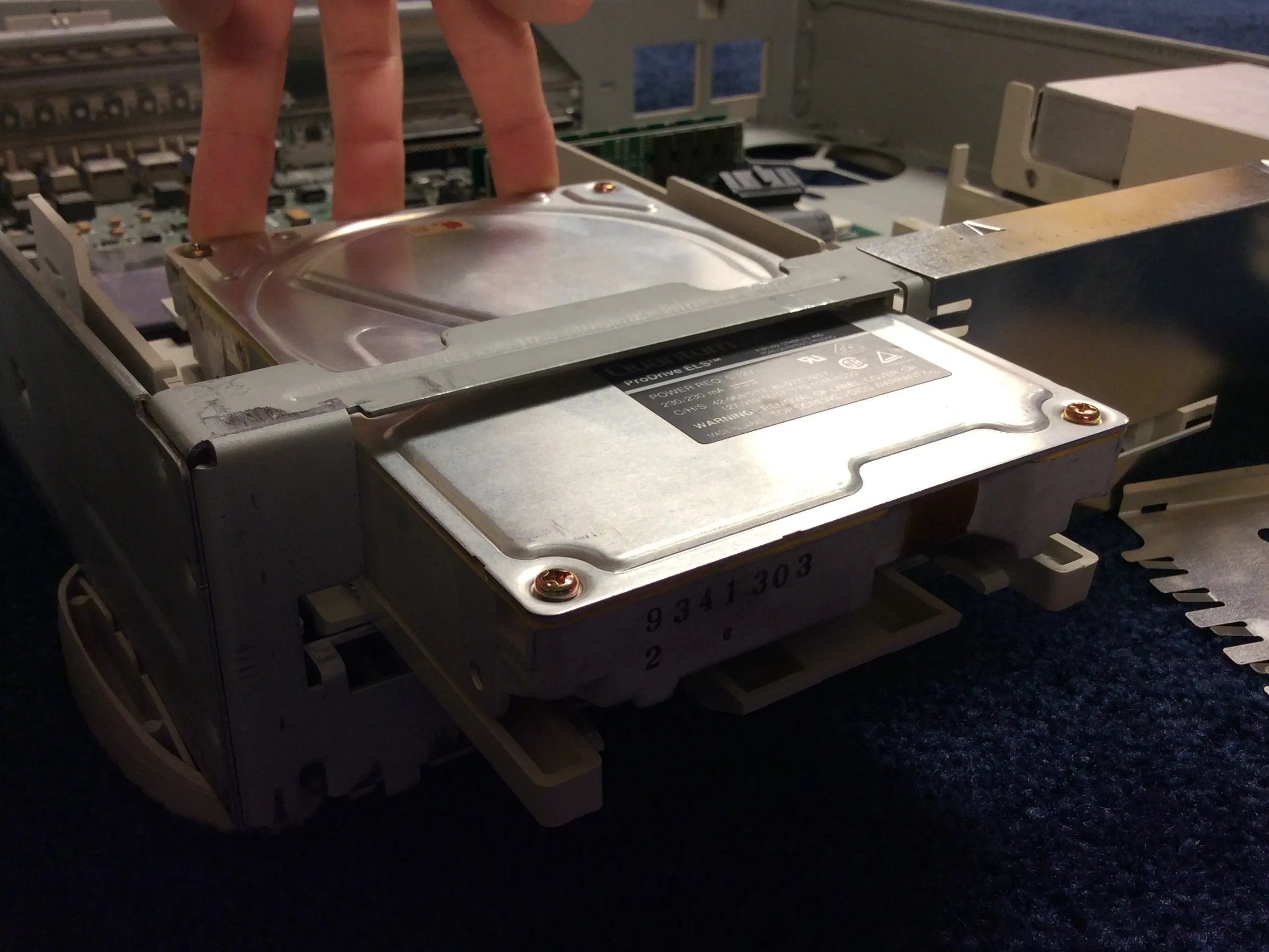

Шаг 11

• Надавите на отмеченный выступ и сдвиньте жесткий диск вперед на несколько дюймов.

• Если в Mac установлен привод CD-ROM, нажмите на выступ в передней части компьютера и сдвиньте привод CD-ROM вперед на несколько дюймов.

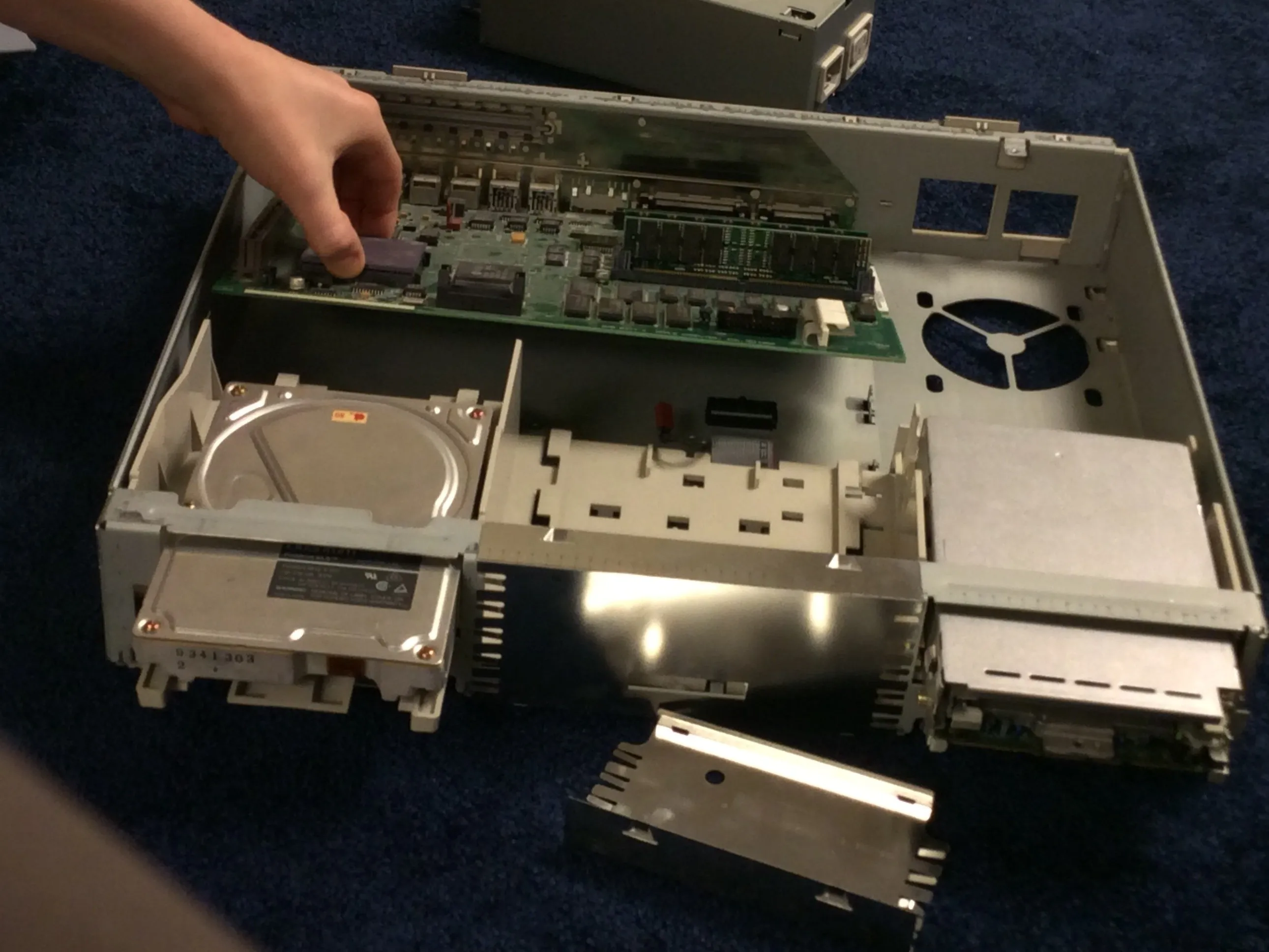

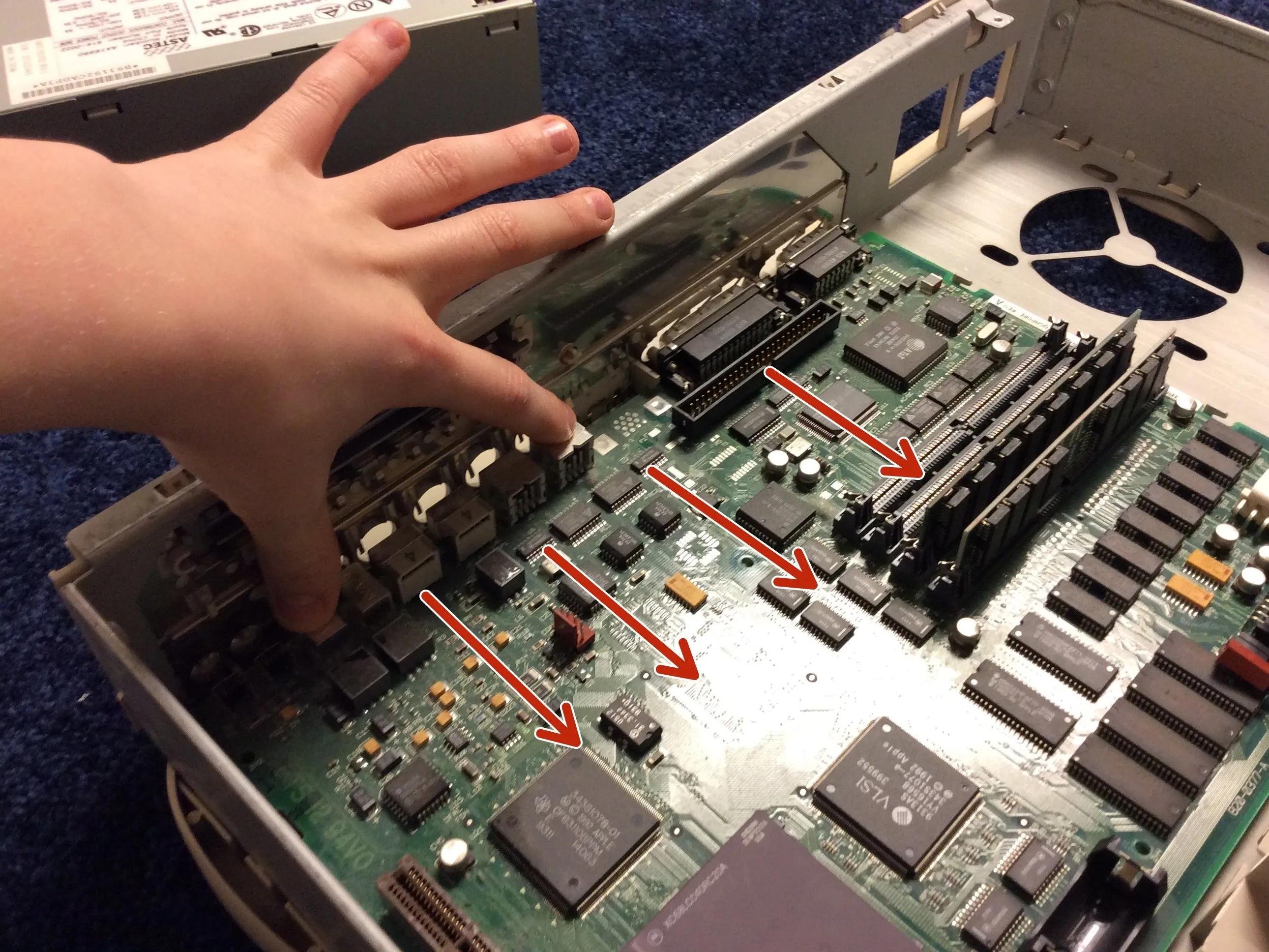

Шаг 12

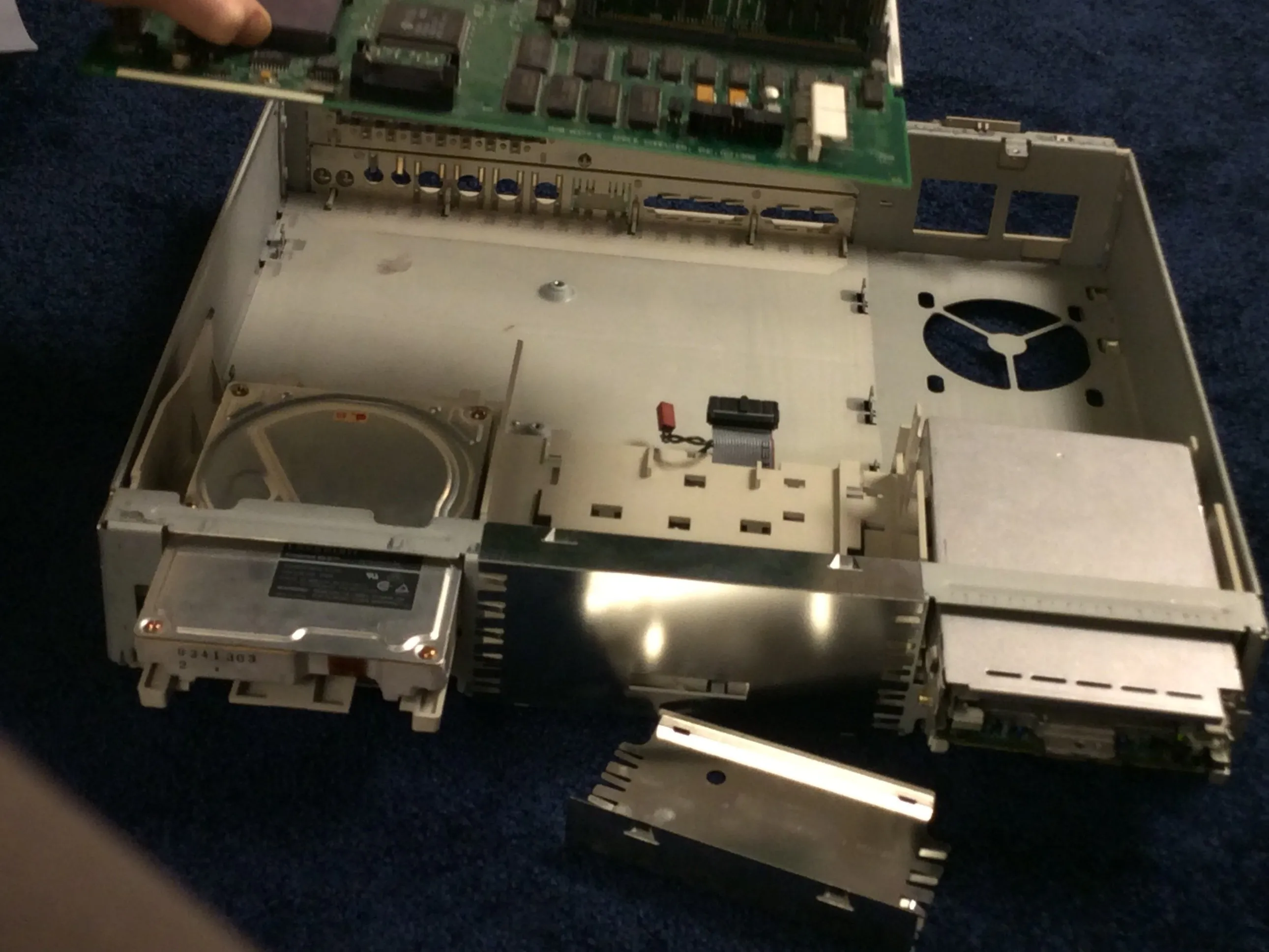

• Сдвиньте материнскую плату вперед и извлеките ее из Mac.

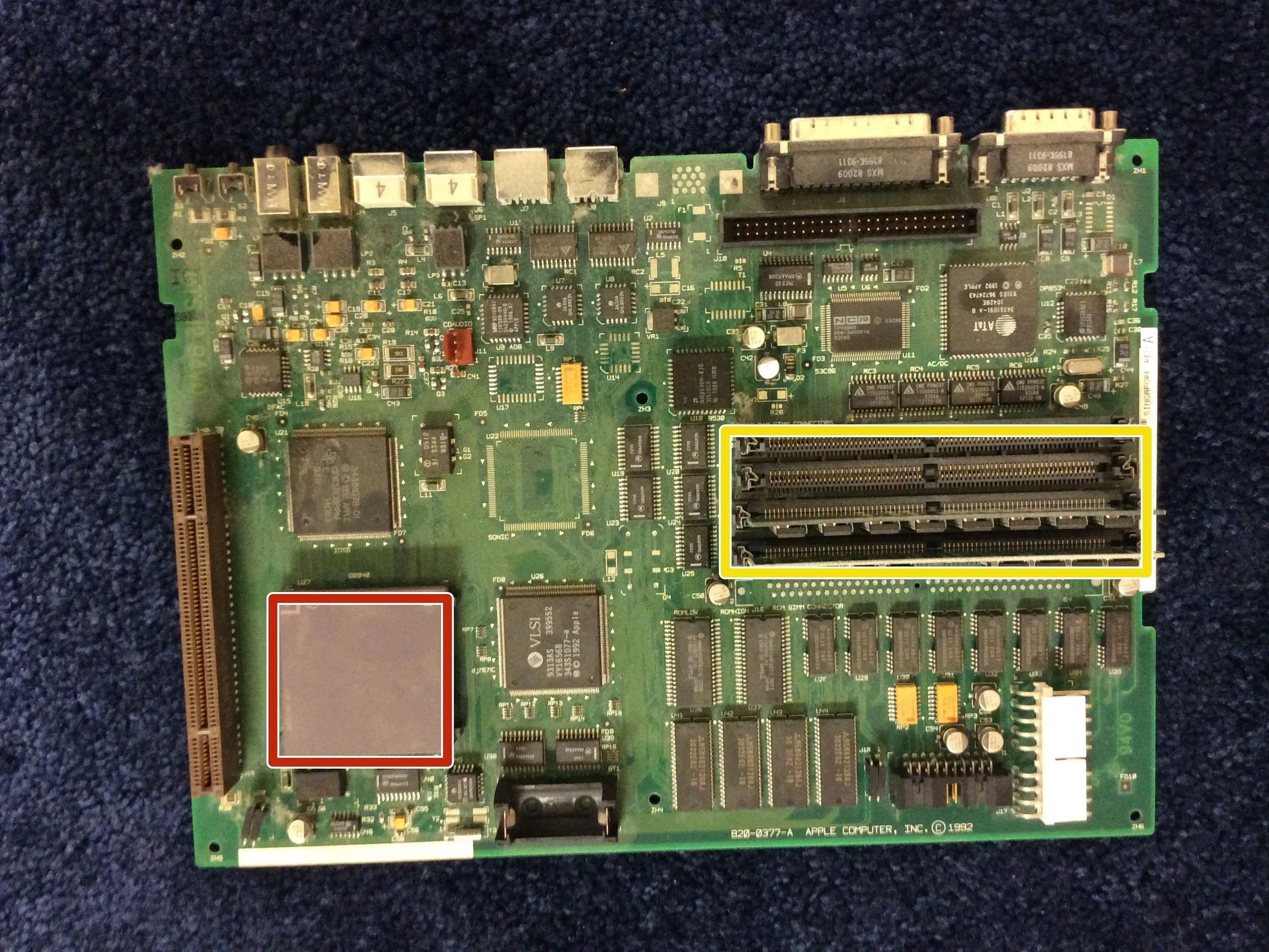

Шаг 13

• Давайте посмотрим на внутренние компоненты:

• 20 МГц Motorola 68LC040

• 32 Мб оперативной памяти с возможностью расширения до 68 Мб.

Шаг 14 Флоппи-дисковод

• Отсоедините кабель флоппи-дисковода от дисковода, потянув за него.

• На этот раз можно потянуть за кабель, но делайте это с постепенным усилием, не выдергивайте его просто так.

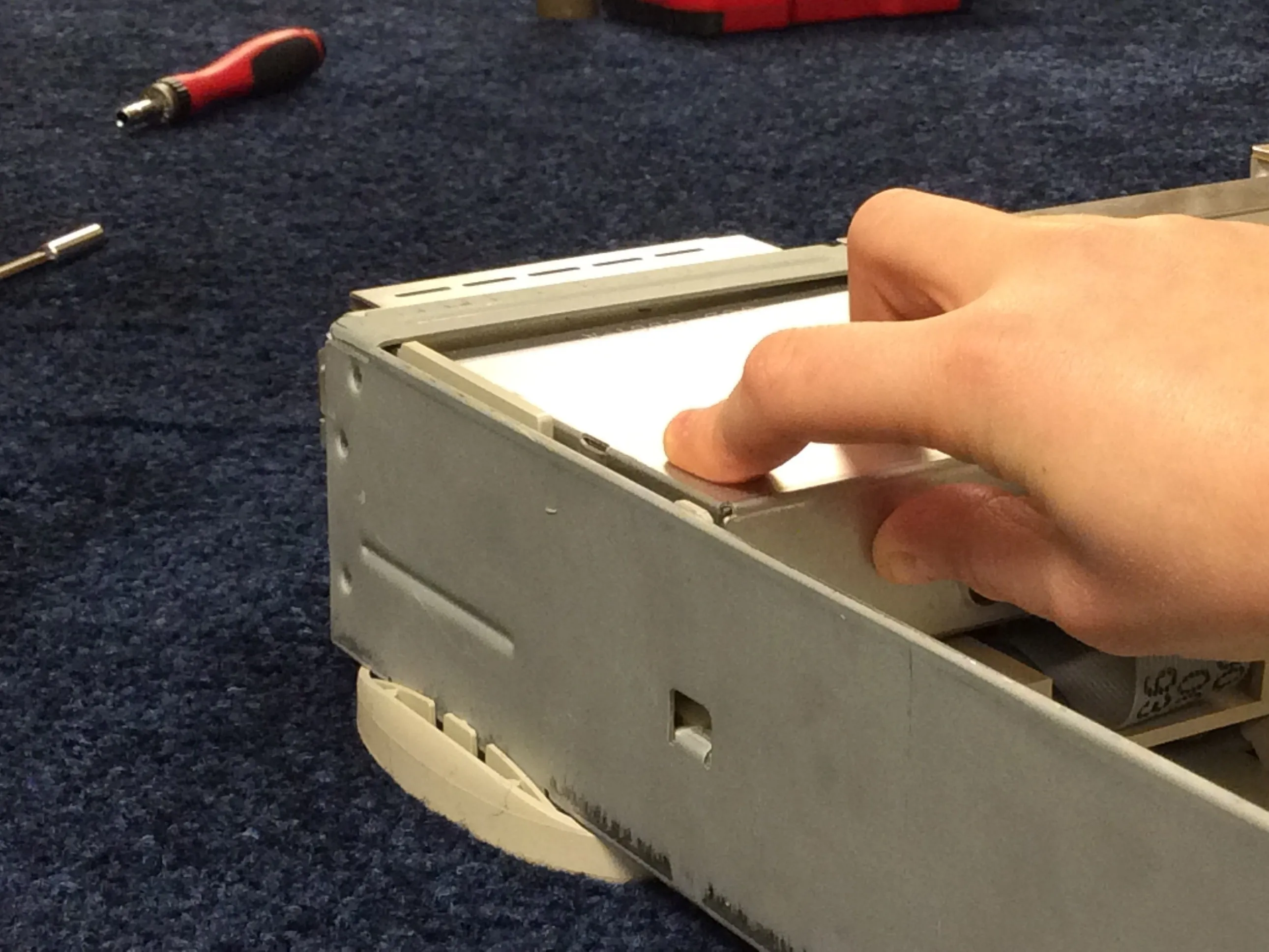

Шаг 15

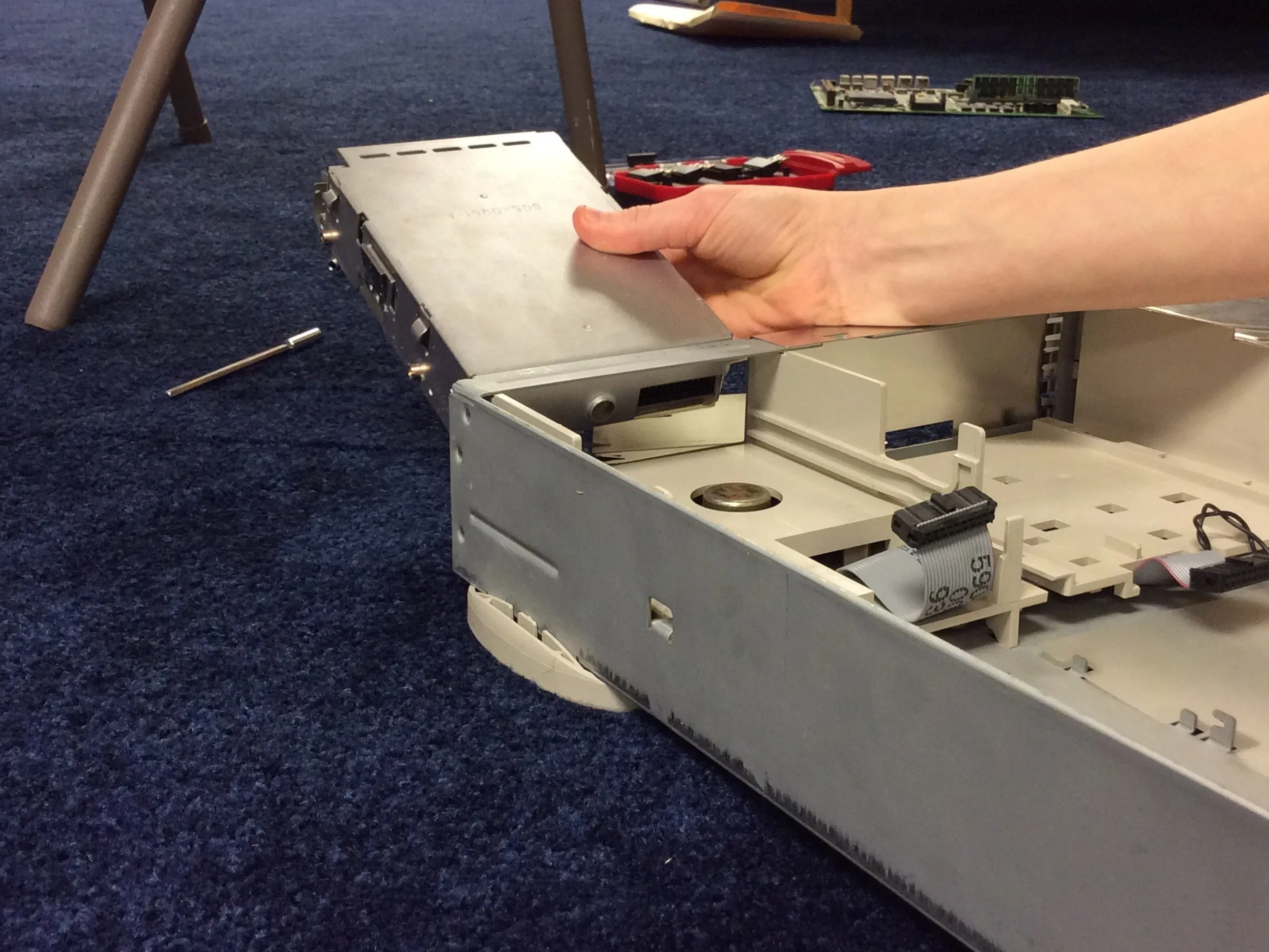

• Вытащите флоппи-дисковод из Mac.

Шаг 16 Жесткий диск

• Возьмите жесткий диск и вытащите его из передней части Mac.

Шаг 17 Привод CD-ROM (если установлен)

• Если в вашем Mac не установлен привод CD-ROM, перейдите к шагу 18.

• Вытащите привод CD-ROM из компьютера (в моем компьютере привод CD-ROM не установлен, поэтому я не могу дать вам никаких фотографий. Извините!).

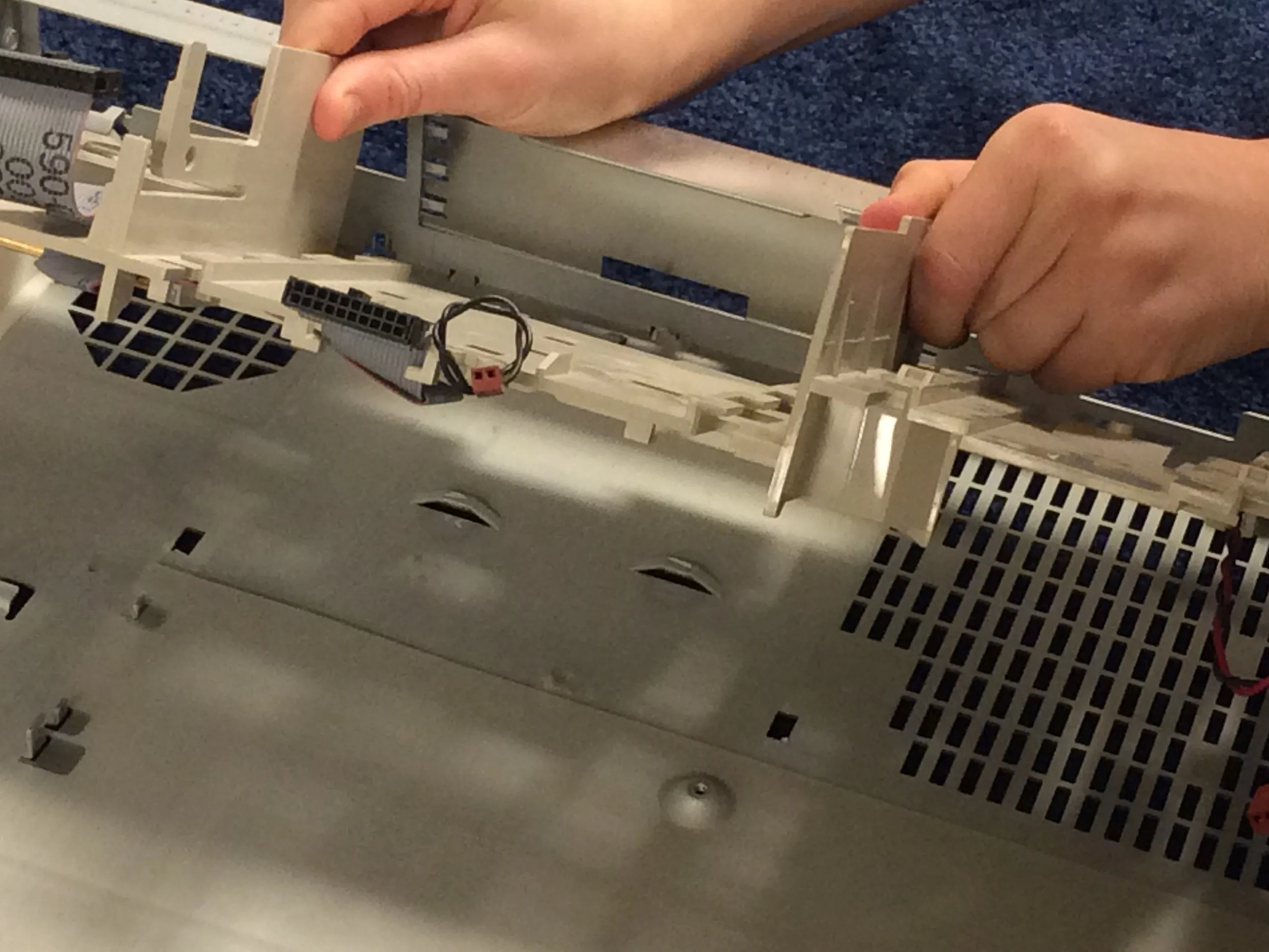

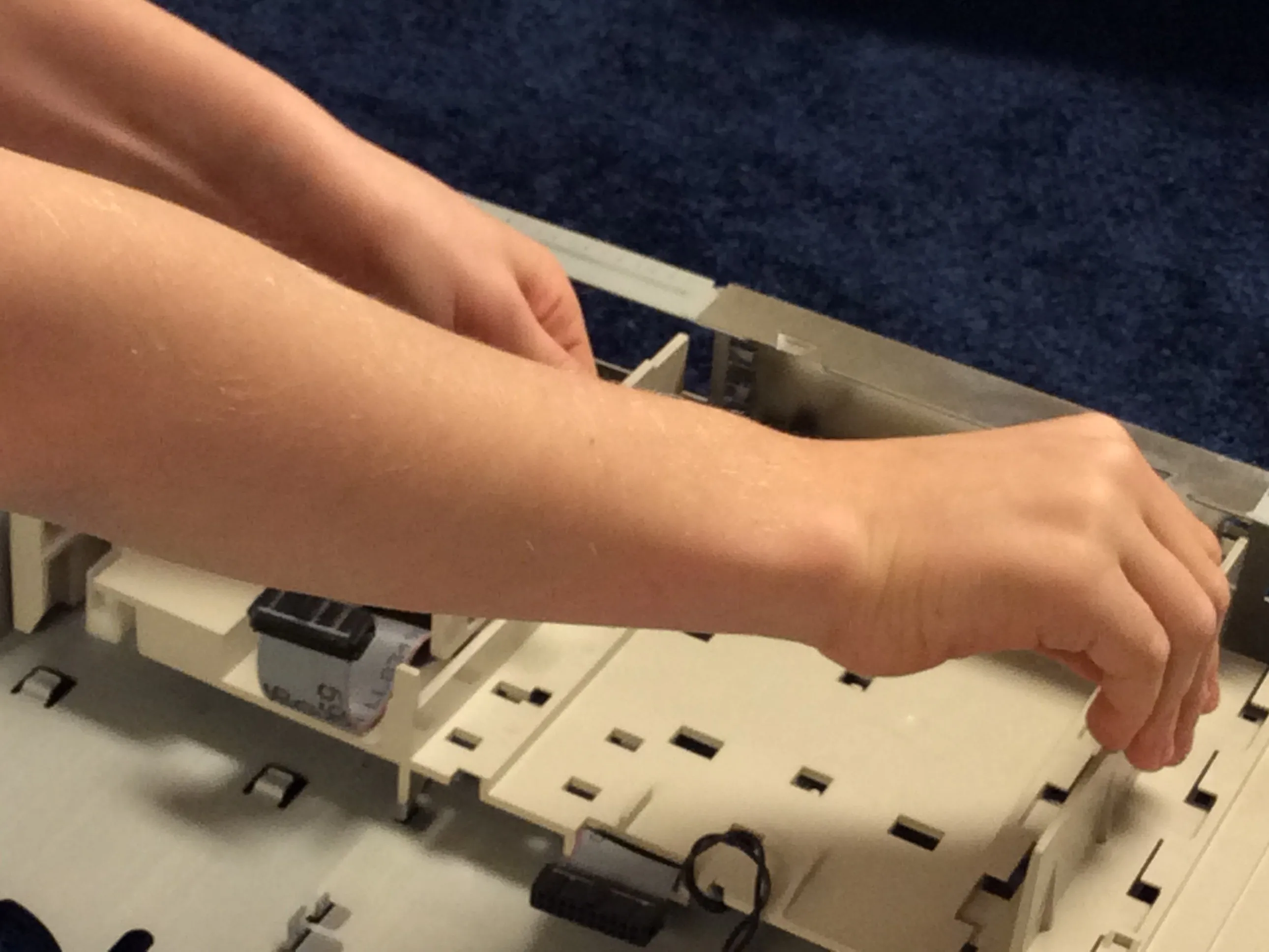

Шаг 18 Внутреннее шасси

• Шасси крепится к нижней крышке с помощью двух выступов в передней части устройства, двух комплектов направляющих и выступов по бокам устройства, опорных стоек в задней части шасси и скрытых кронштейнов, которые вставляются в нижнюю крышку.

• Шаг 1: Нажмите на один из передних выступов, приподнимая опорную стойку. Шаг 2: Повторите этот шаг с другой стороны, пока внутреннее шасси не будет легко скользить к задней панели компьютера.

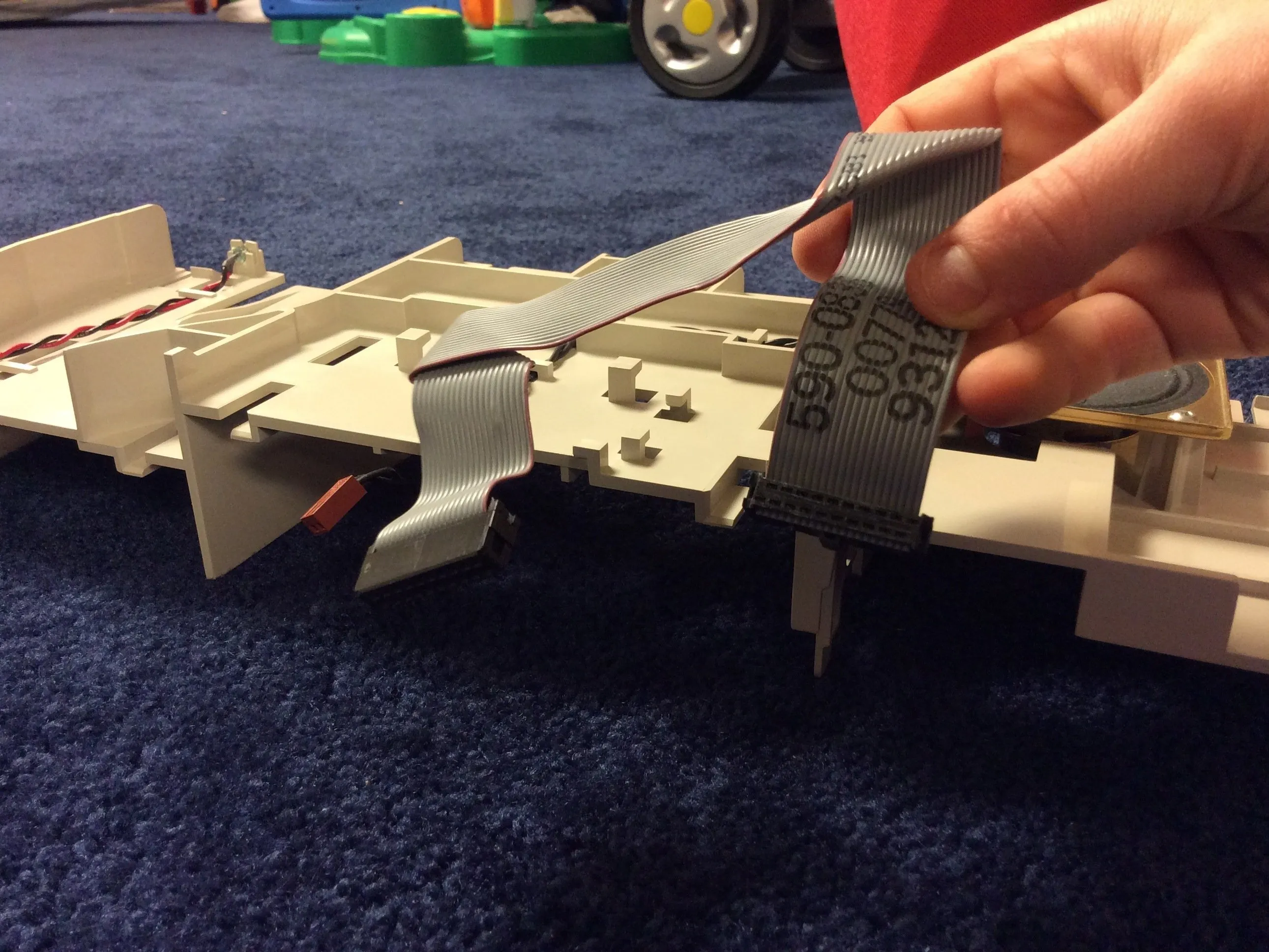

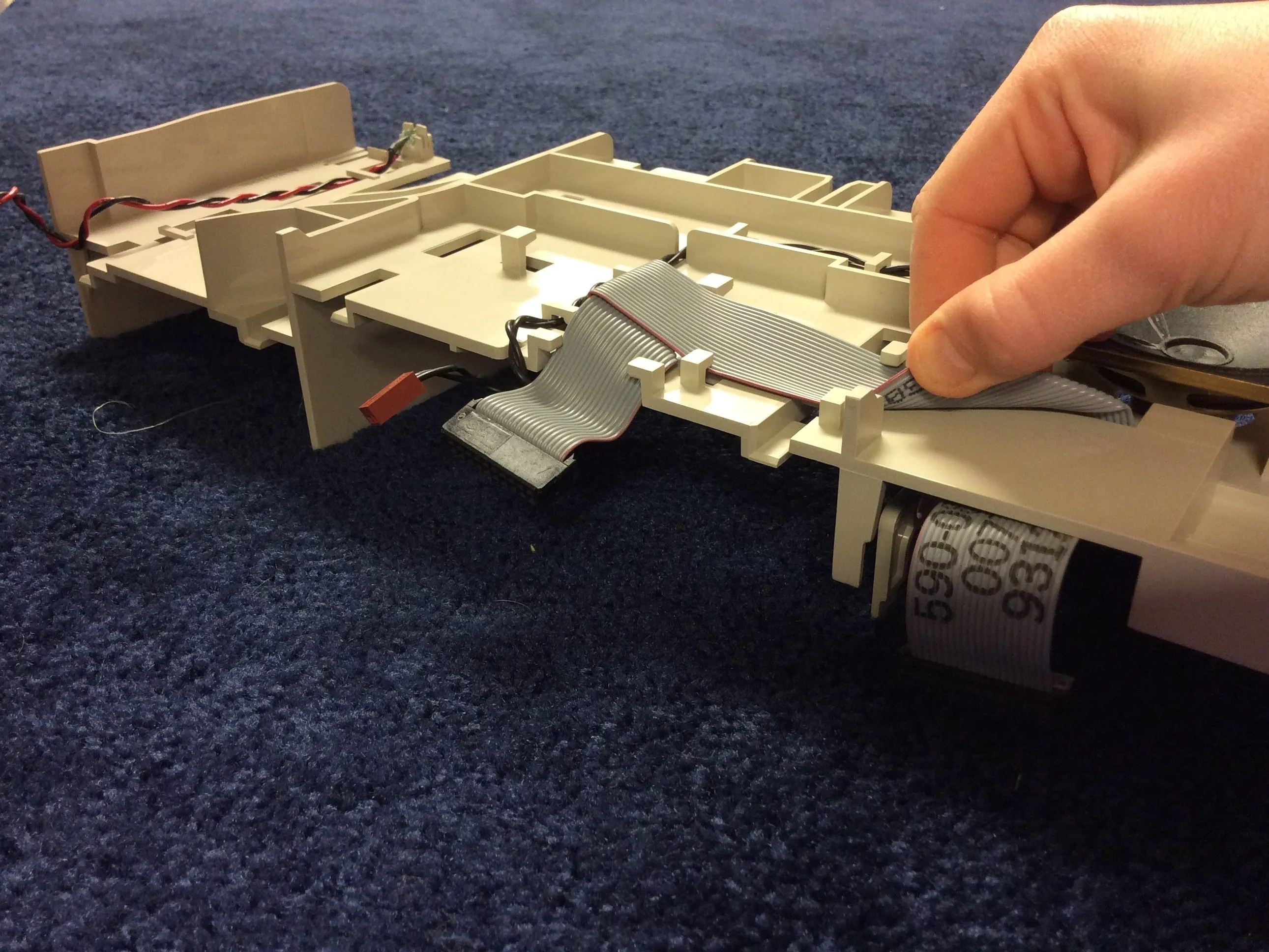

Шаг 19

• Переверните внутреннее шасси и извлеките кабель флоппи, аккуратно выкрутив его из направляющих.

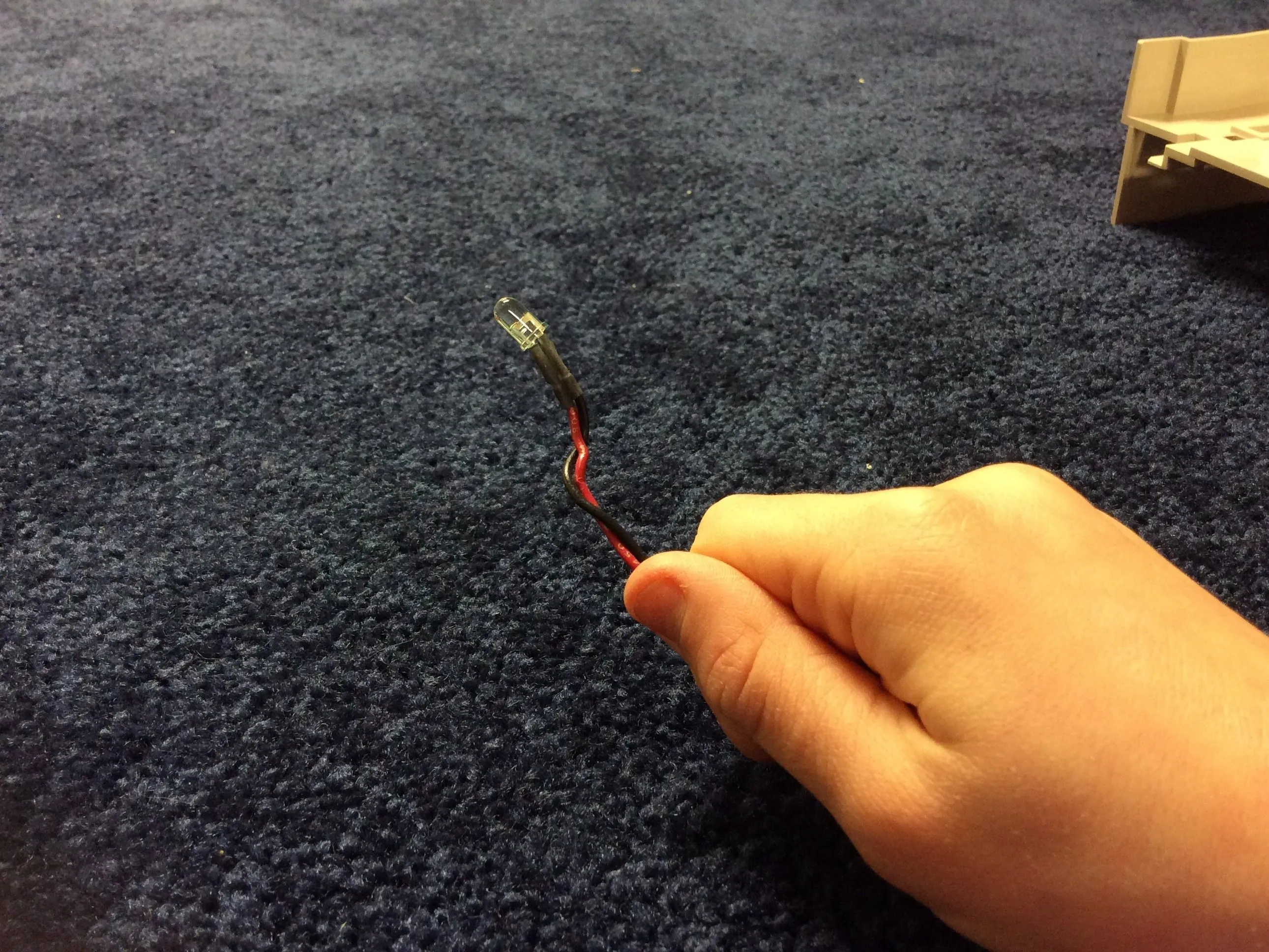

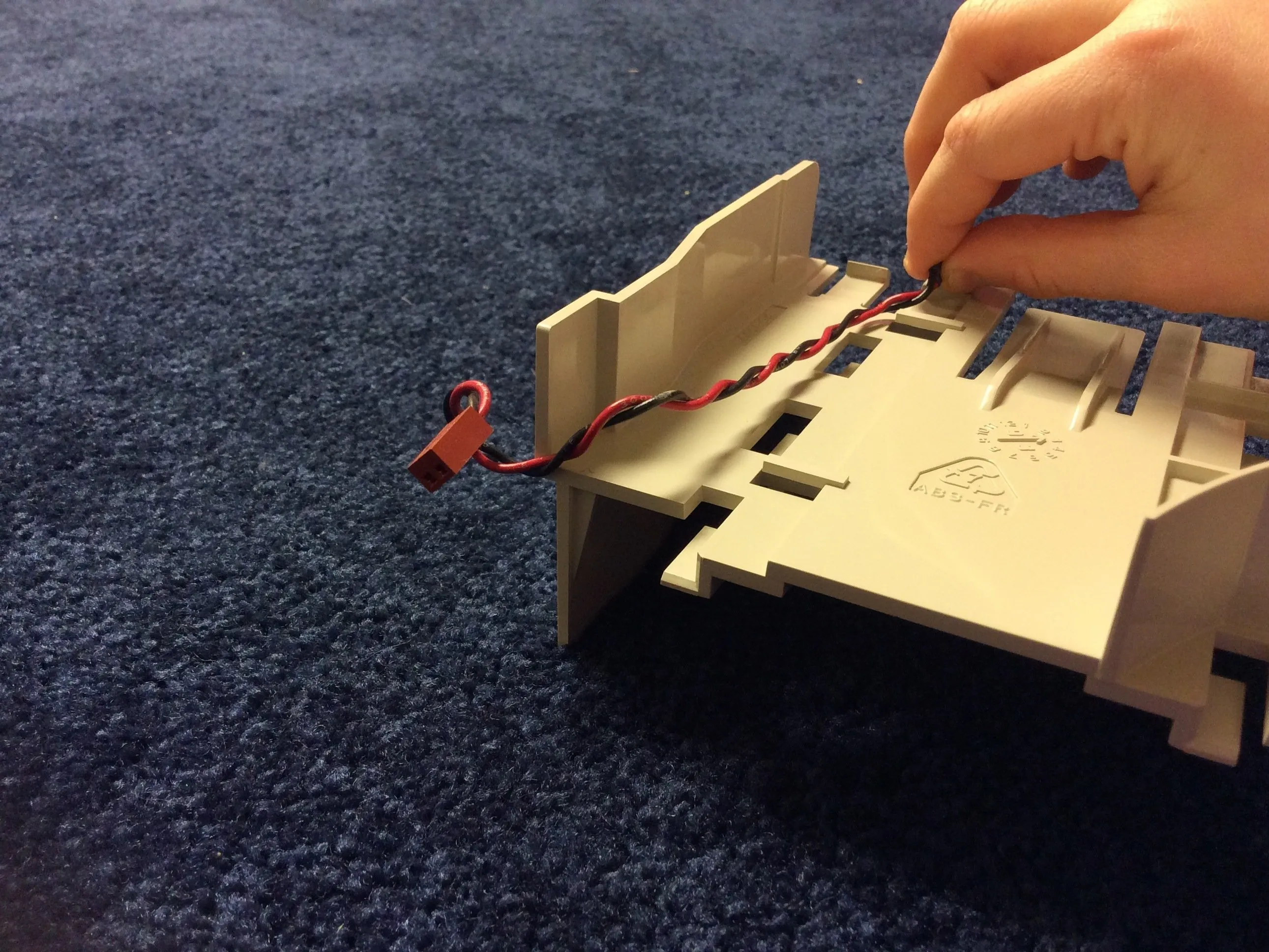

Шаг 20

• Вытащите светодиодный кабель, аккуратно извлекая его из направляющих.

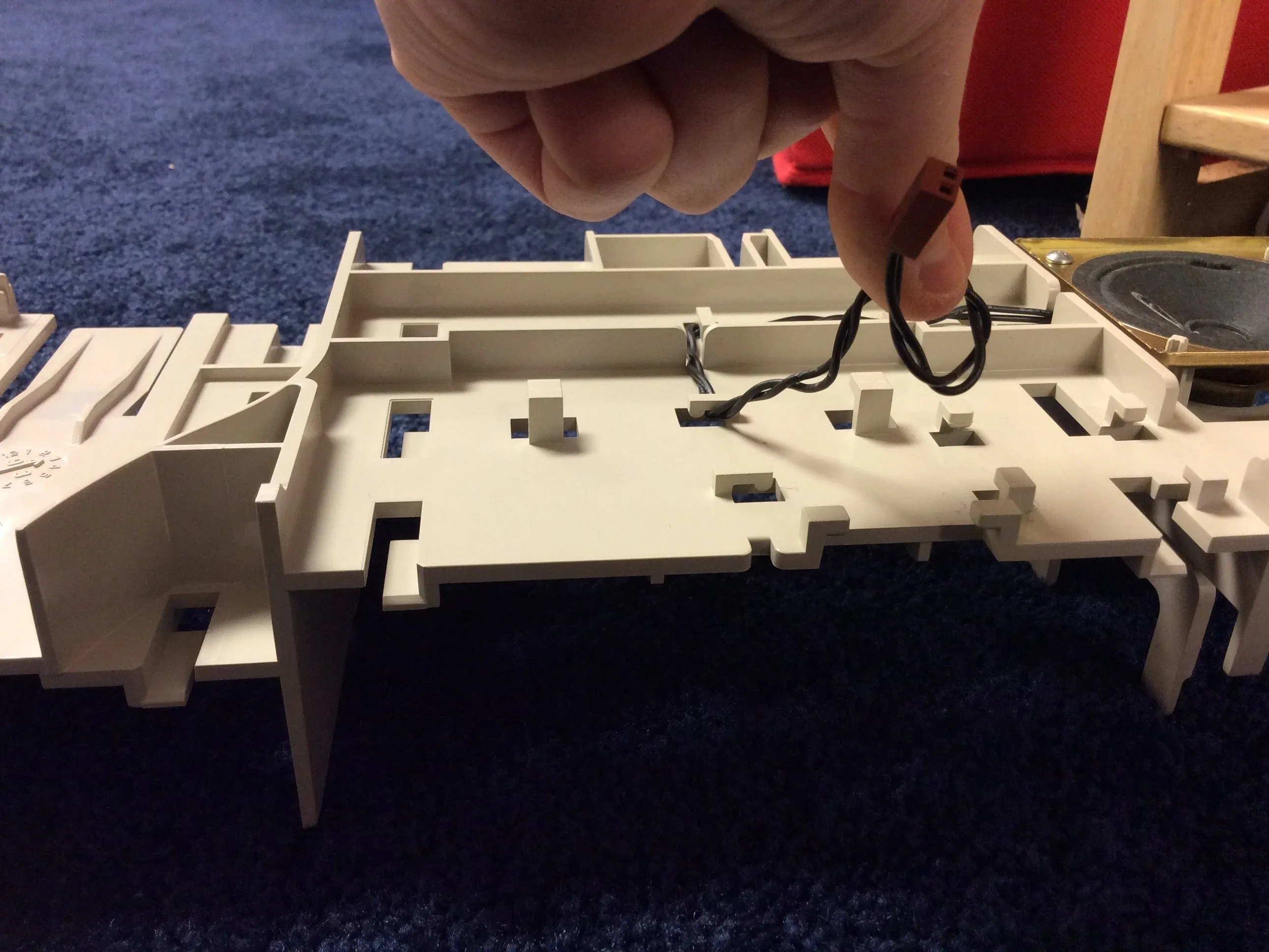

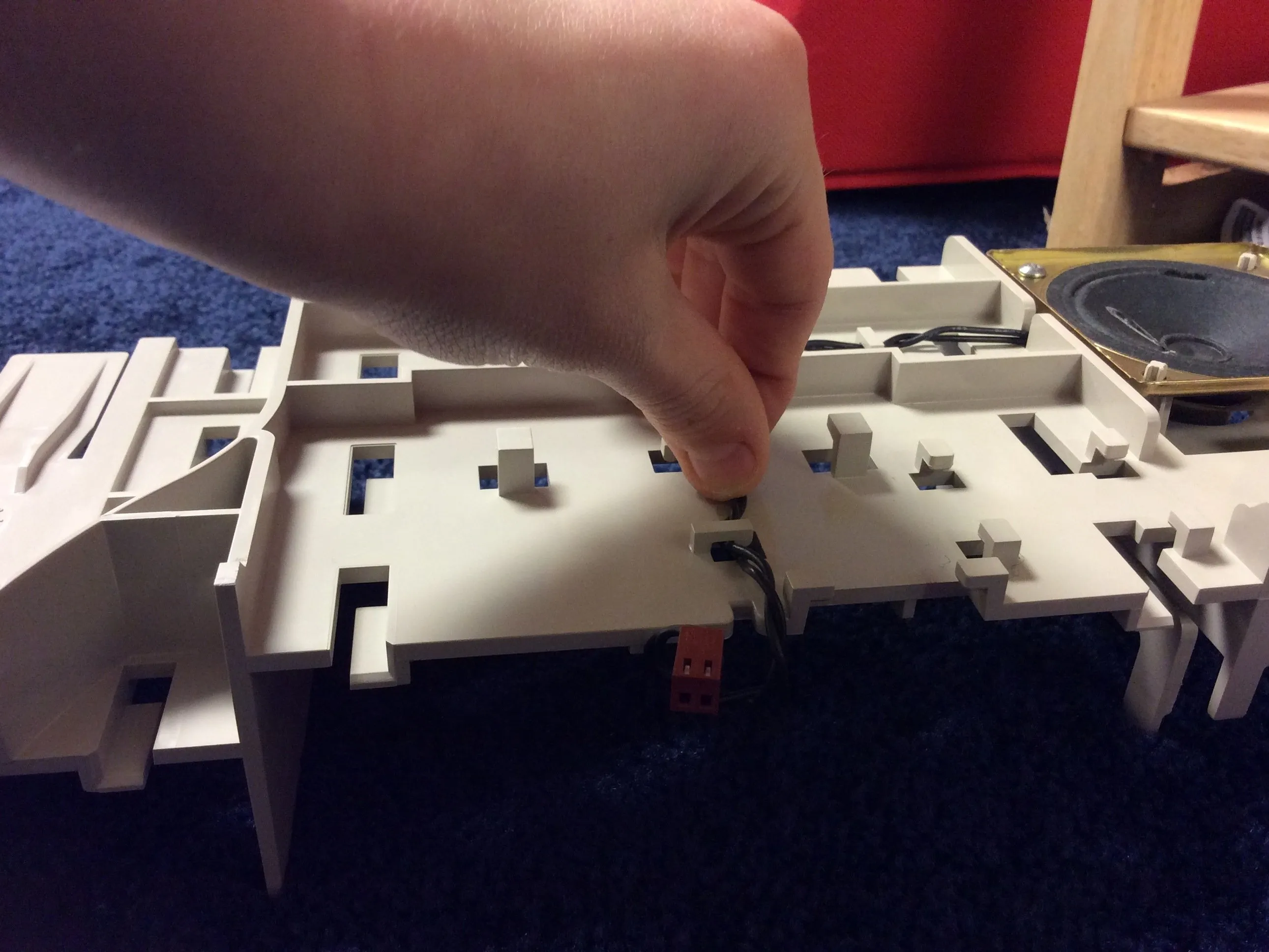

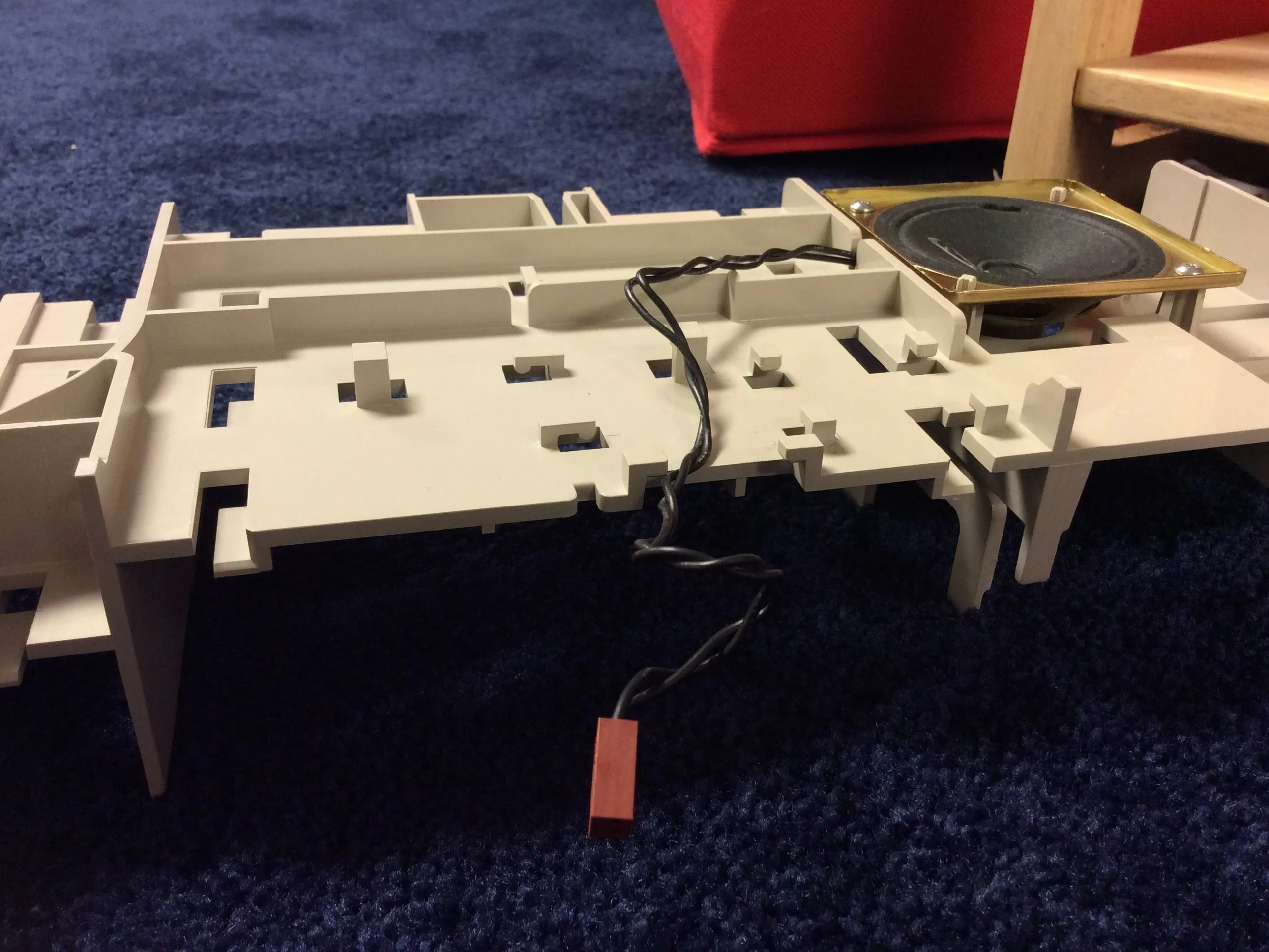

Шаг 21

• Осторожно извлеките провод динамика из направляющих.

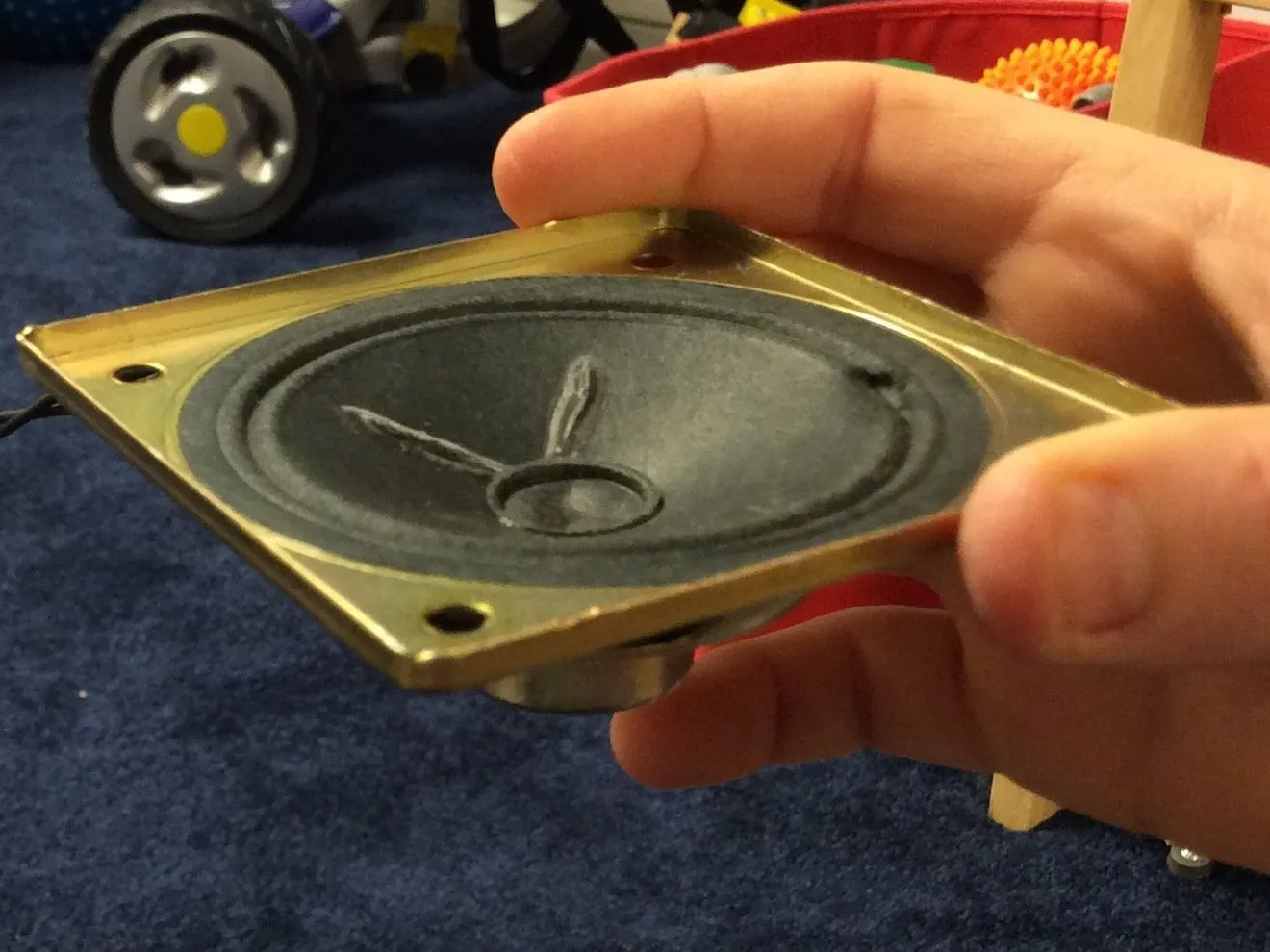

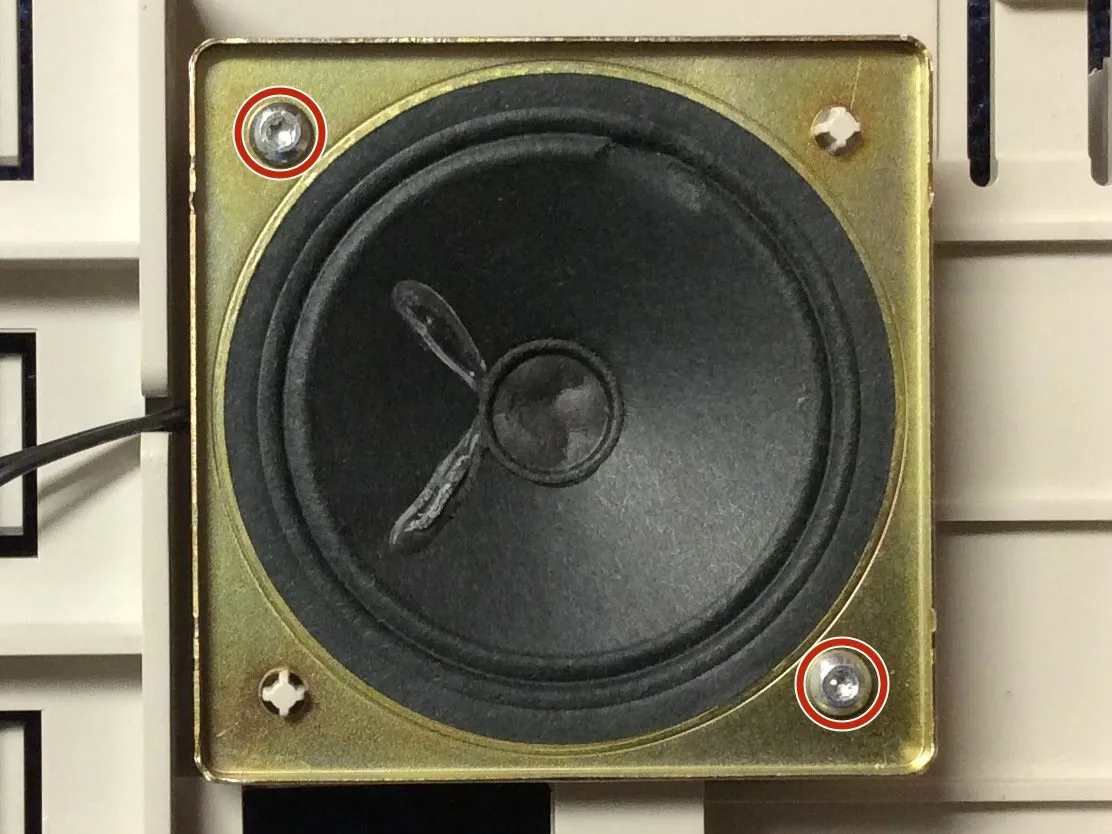

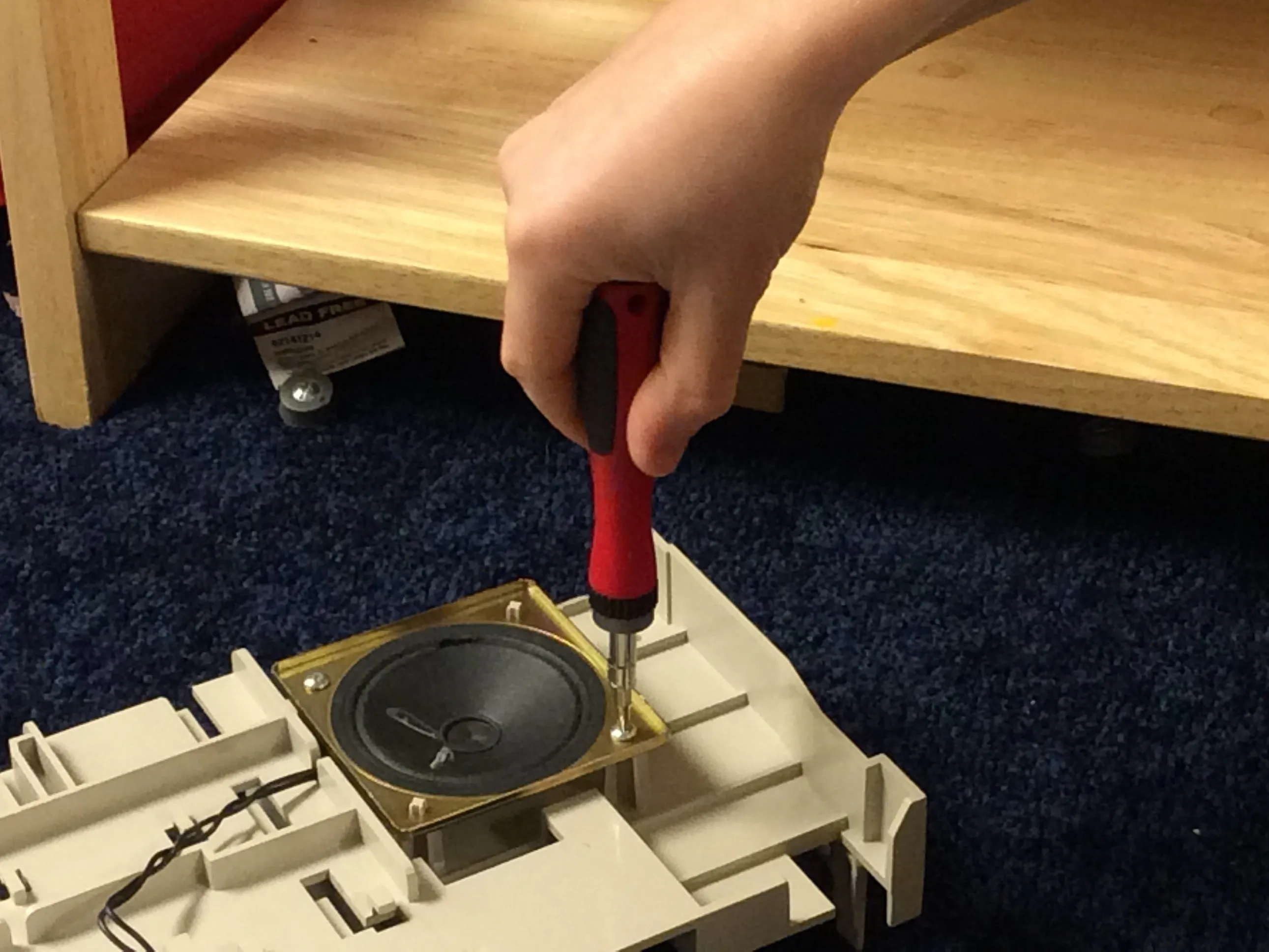

Шаг 22

• Открутите два отмеченных винта Torx с помощью отвертки T10 Torx и снимите динамик.

Шаг 23 Хорошая работа!

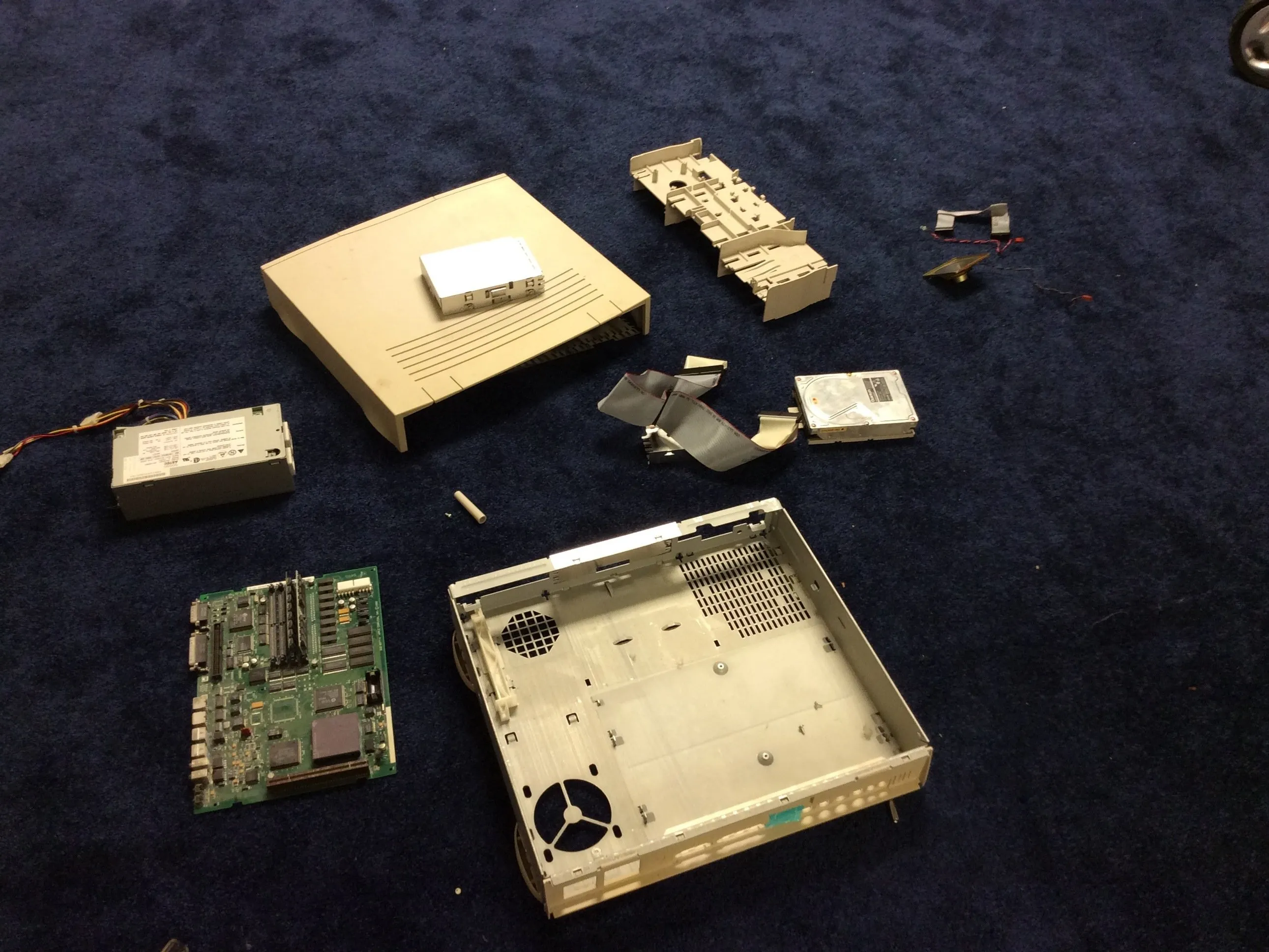

• Поздравляем! Вы только что разобрали свой Macintosh Quadra / Centris 610!

Шаг 24

• Чтобы собрать его обратно, выполните эти действия в обратном порядке.
