Разборка "Волшебная пуля

Введение

После прочтения эта статья и наткнувшись на упоминание авторов о том, что они проверили Делаете.ру, я первым делом проверил наличие инструкции к Magic Bullet. К сожалению, у них ее пока нет. Может быть, я создам ее!' Я подумал, что, может быть, мы сможем опередить Дэвида Лэнга:-) Наконец-то мне в руки попала неработающая 'Волшебная пуля', и я решил начать с ее разбора, так что вот она.

Что вам нужно

Инструменты

•

•

•

  Посмотреть

Шаг 1 Разбор волшебной пули

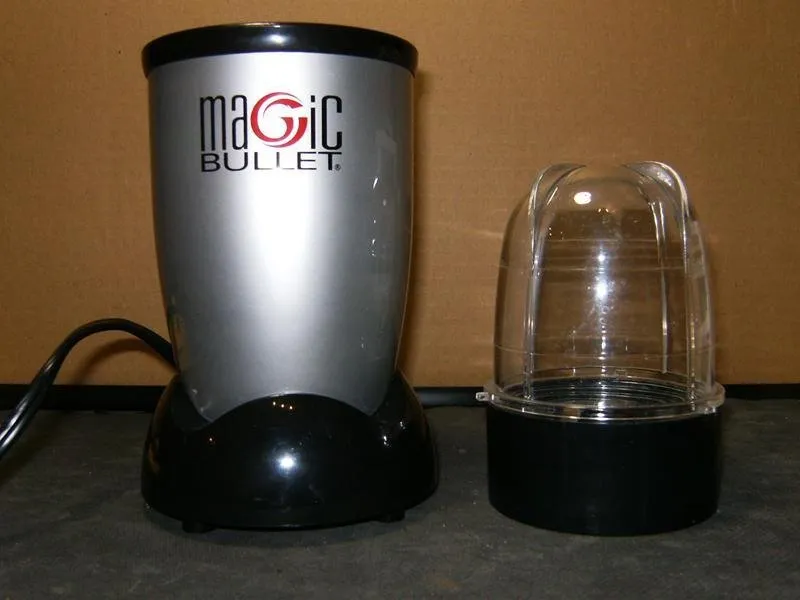

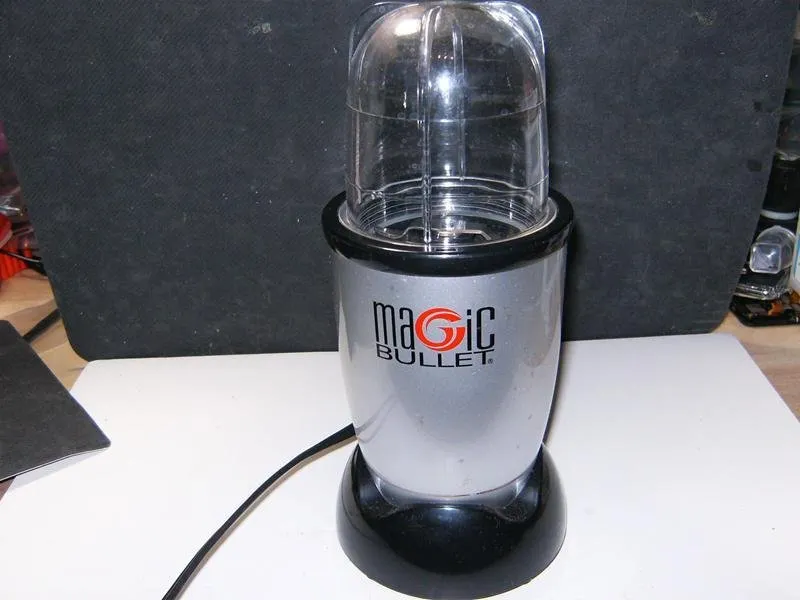

• Итак, вот полный комплект Magic Bullet, рекламируемый как 'высокоскоростная система смешивания, измельчения, взбивания, смешивания и многого другого' У этой конкретной модели были проблемы с мотором.

• Сначала снимите короткую чашу-пулю с базы питания, быстро повернув и подняв ее.

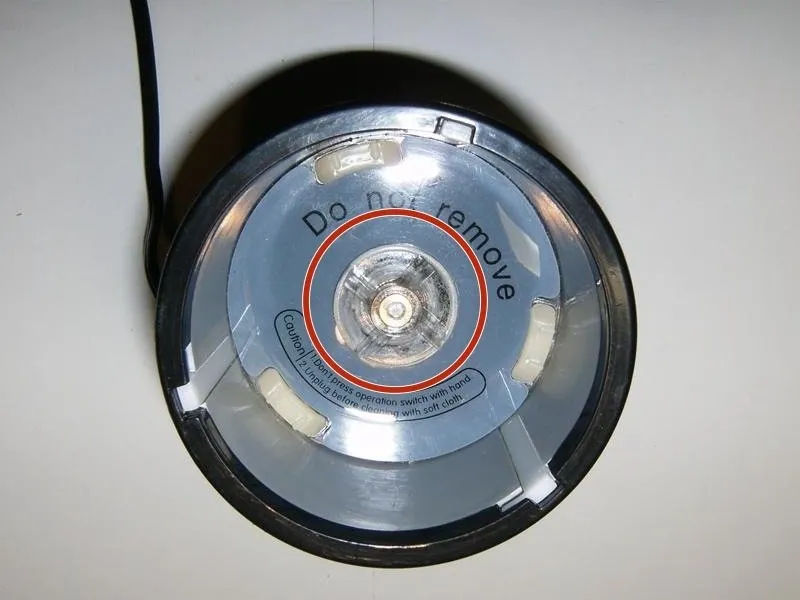

• Здесь показана шестеренка, которая приводит в движение лезвия внутри чашки пули, когда чашка сопрягается с основанием. Вопрос 'не снимать' мы рассмотрим позже.

Шаг 2

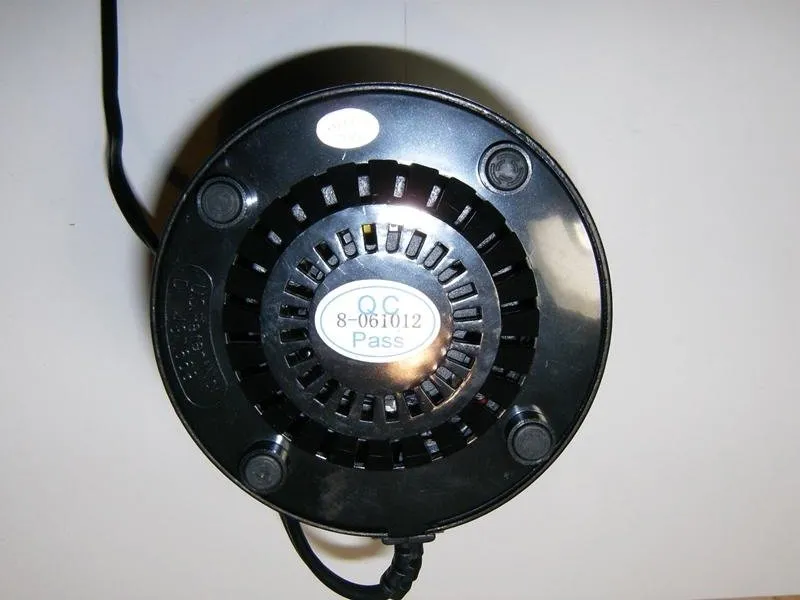

• Чтобы снять шестерню ножа, поверните основание питания так, чтобы нижняя часть была обращена вверх.

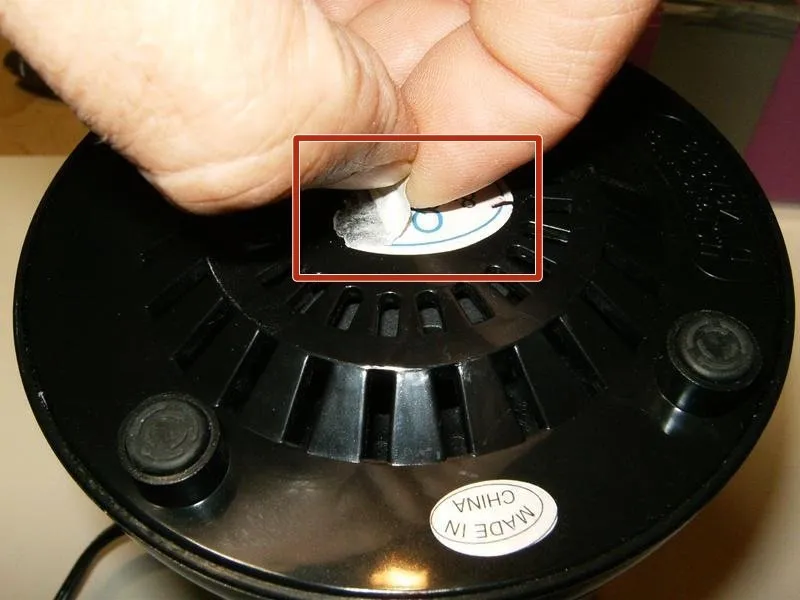

• Снимите наклейку контроля качества

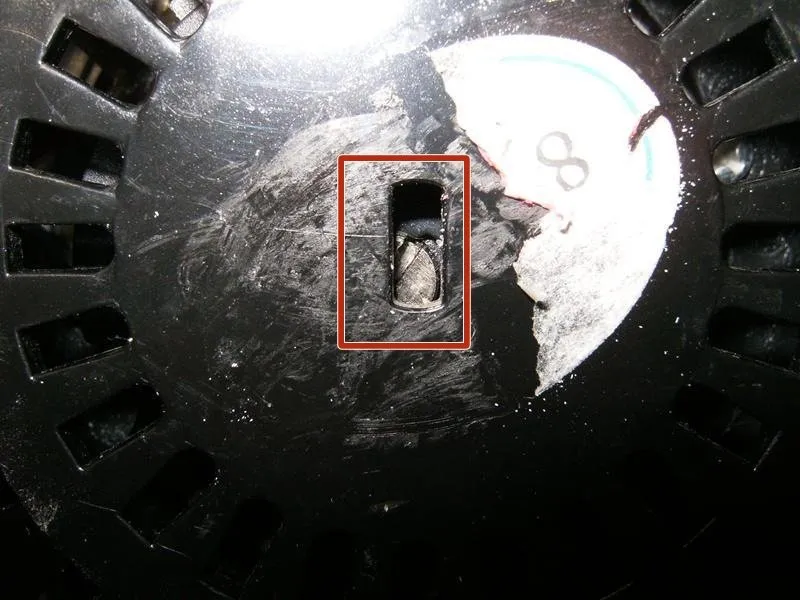

• Наклейка закрывает прямоугольное отверстие. Внутри этого отверстия находится прорезь для отвертки с плоским наконечником. Возможно, что он немного смещен от центра, как на этой фотографии.

• Это происходит из-за того, что двигатель не отцентрирован в основании. Это часто встречается (двигатель не имеет нижней опоры в основании).

Шаг 3

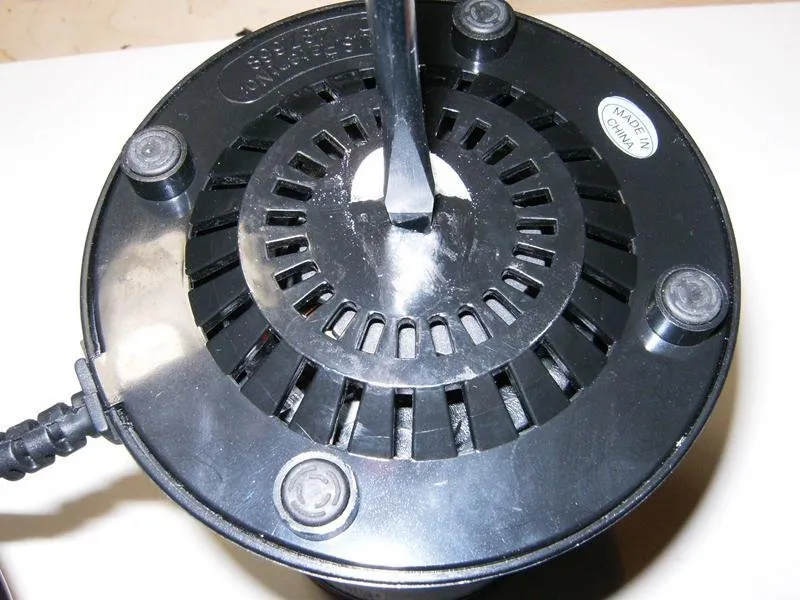

• Эту проблему можно решить, вставив отвертку и аккуратно поддев щель.

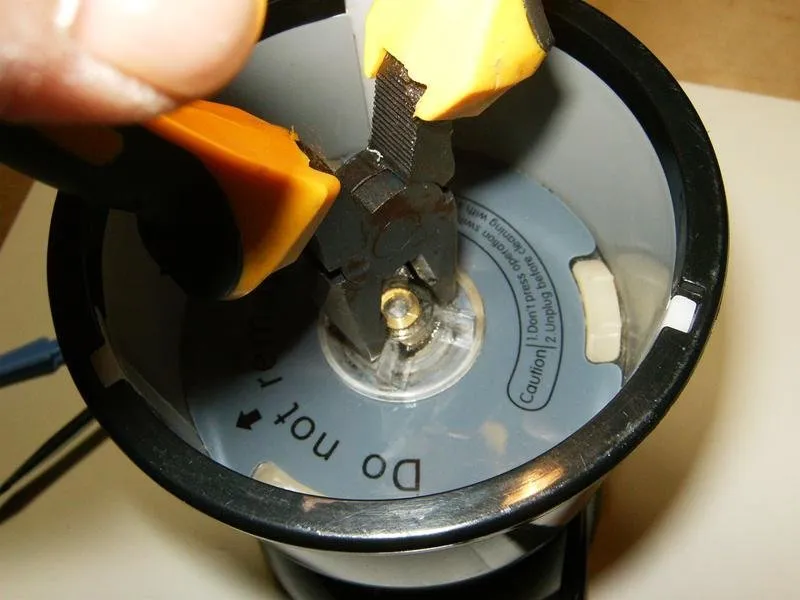

• Далее для удержания шестерни понадобятся комбинированные или шарнирно-губцевые клещи,

• Чтобы снять шестерню ножа, переверните Magic Bullet на бок и используйте отвертку с плоским наконечником на нижнем конце, а плоскогубцы - на основной шестерне. Поверните шестерню ножа в направлении по часовой стрелке, чтобы снять ее с вала.

• Шестерня лезвия имеет левую резьбу, которая противоположна обычной резьбе винта. Поэтому при вращении по часовой стрелке она будет ослабевать.

• Возможно, вам будет легче снять лопастную шестерню после того, как двигатель в сборе будет извлечен из корпуса на этапе 8.

• Если шестерня не поддается, резко постучите по ней небольшим молотком с шариковым наконечником, направленным в центр бобышки.

• Обратите внимание, что шестерню лопастей нужно снимать только в том случае, если ее необходимо заменить.

Комментарии к шагу

Я все еще не могу ослабить шестерню ножа.

Что еще мне делать?

Возможно, вам стоит перейти к шагу 4 и снять нижнюю крышку. Это откроет доступ к вентилятору большего размера, в котором находится винт, который мы пытаемся установить. Аккуратно придерживая этот вентилятор, вы получите надежное основание для снятия шестерни.

Винт застрял быстро. Это все еще проблема? Мой мотор Magic Bullet работает, но лопасти не вращаются. Шестерня не выглядит сломанной или поврежденной.

Заменил шестеренку в точном соответствии с вашей инструкцией! Спасибо большое! (кстати: ссылка на инструкции Magic Bullet не предлагает никаких инструкций :-|. Похоже, их не существует)

Шаг 4

• Когда шестеренка с лезвиями снята, пришло время заняться базой питания. С помощью небольшой отвертки или аналогичного инструмента отсоедините четыре резиновые ножки от основания. Клей не используется, они просто вдавливаются в отверстия.

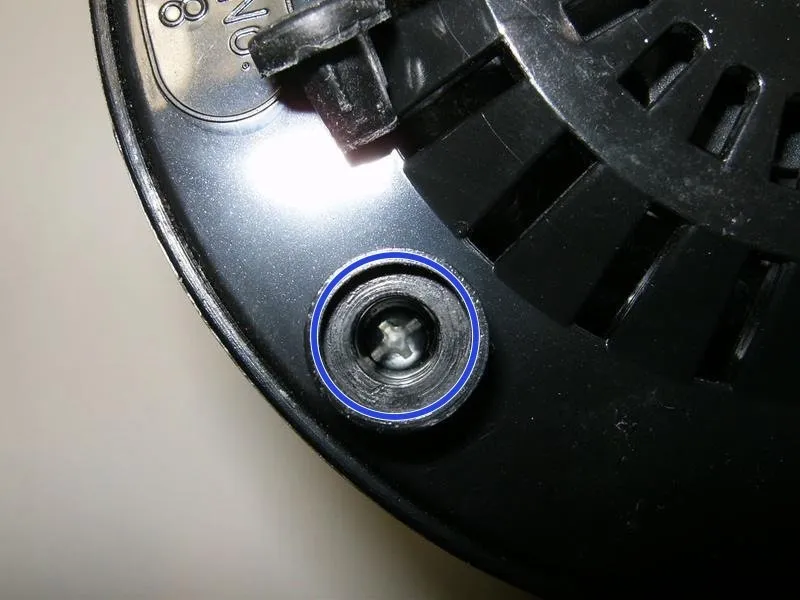

• Под каждой из резиновых ножек находится винт, который можно выкрутить с помощью крестовой или плоской отвертки.

• Вот четыре винта и резиновые ножки после их удаления. Винты имеют размер 1/8X1/2 с самонарезающими головками.

Шаг 5

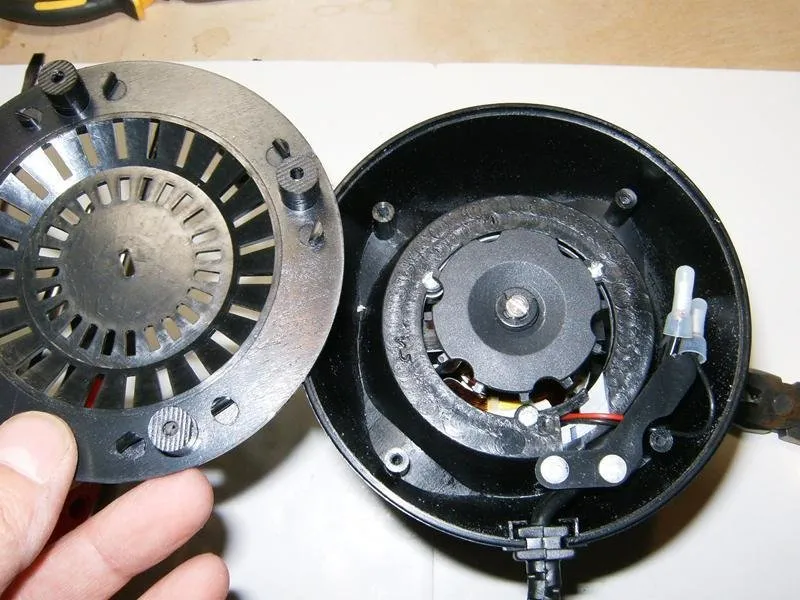

• Когда резиновые ножки и винты будут удалены, нижняя панель снимется.

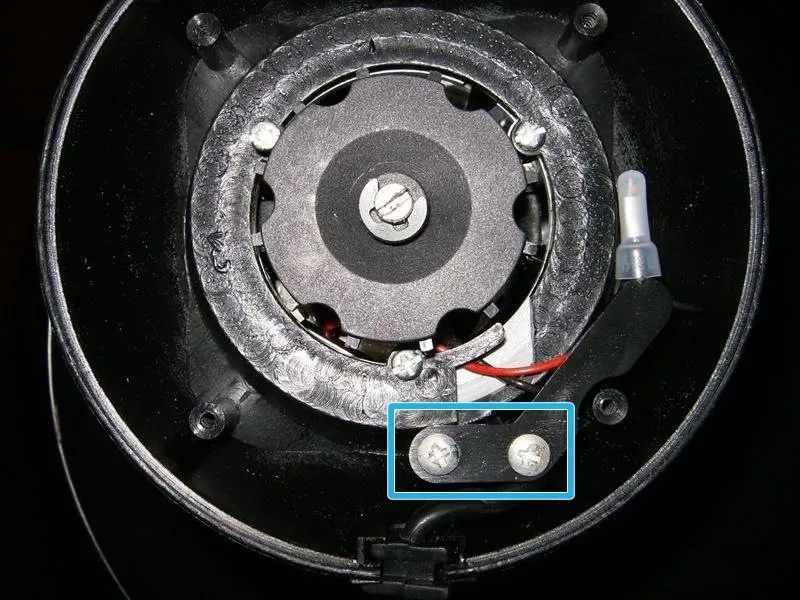

• Снимите направляющую для кабеля, открутив два винта с головкой Phillips.

• Вот направляющая кабеля и два винта 1/8 x3/8

Шаг 6

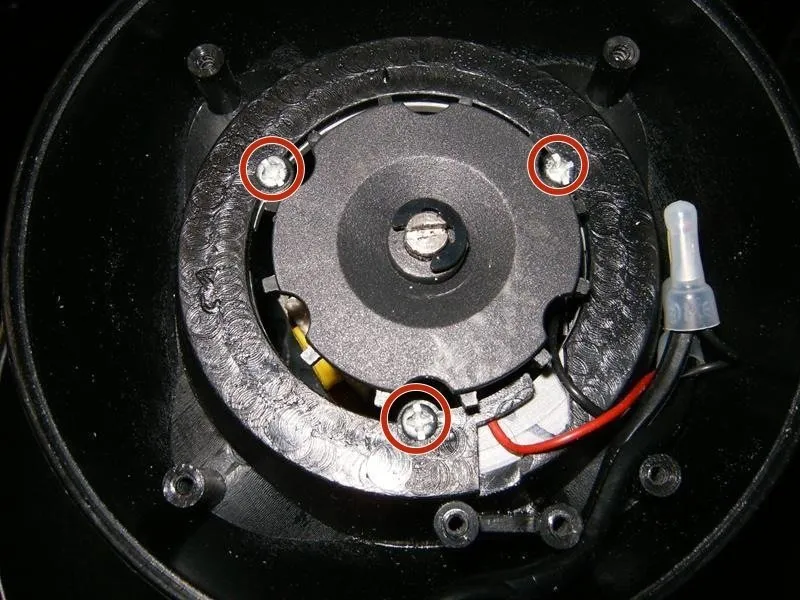

• Открутите три винта с крестообразной головкой, которые крепят корпус к основанию.

• Винты можно открутить как крестообразной головкой, так и отверткой с плоским наконечником.

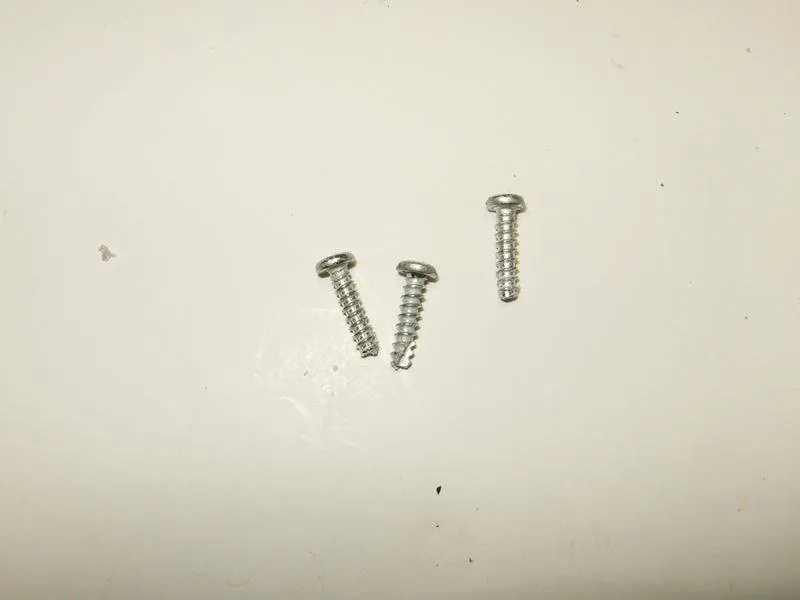

• Вот три самонарезающих винта 1/8 x3/8

Шаг 7

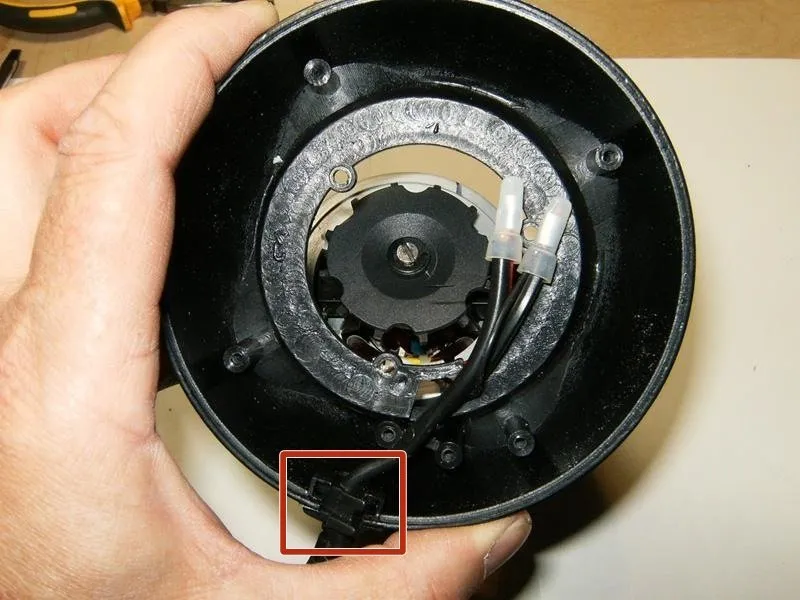

• Открутив винты, поднимите основание корпуса. Извлеките из основания крепление для проводов и проведите электрический провод через основание.

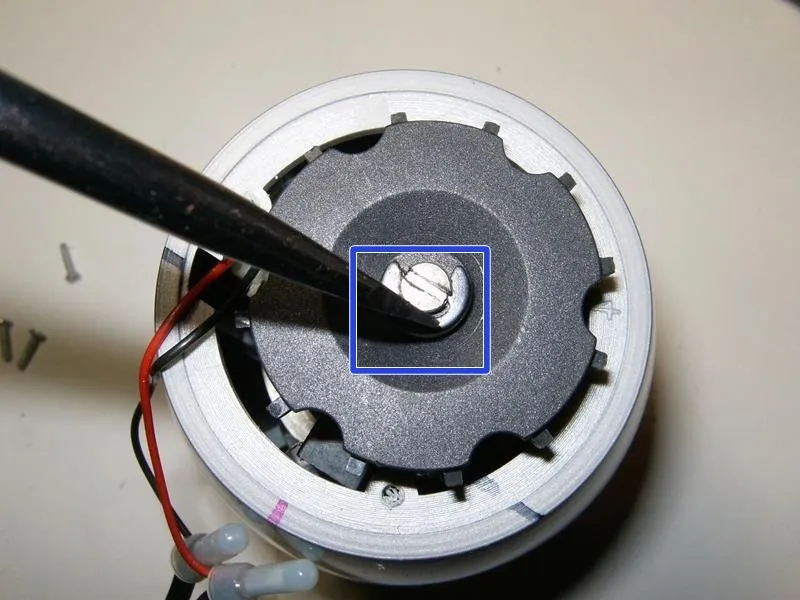

• Для этой разборки была снята лопасть вентилятора на валу двигателя. Снимите стопорное кольцо, вставив в него уголок отвертки с плоским наконечником.

• Просто поверните отвертку так, чтобы стопорное кольцо сошло с вала.

Шаг 8

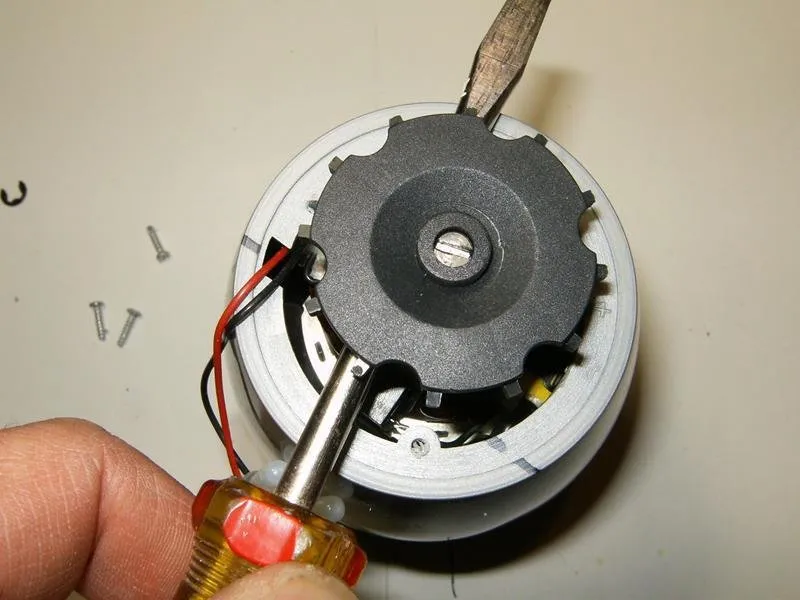

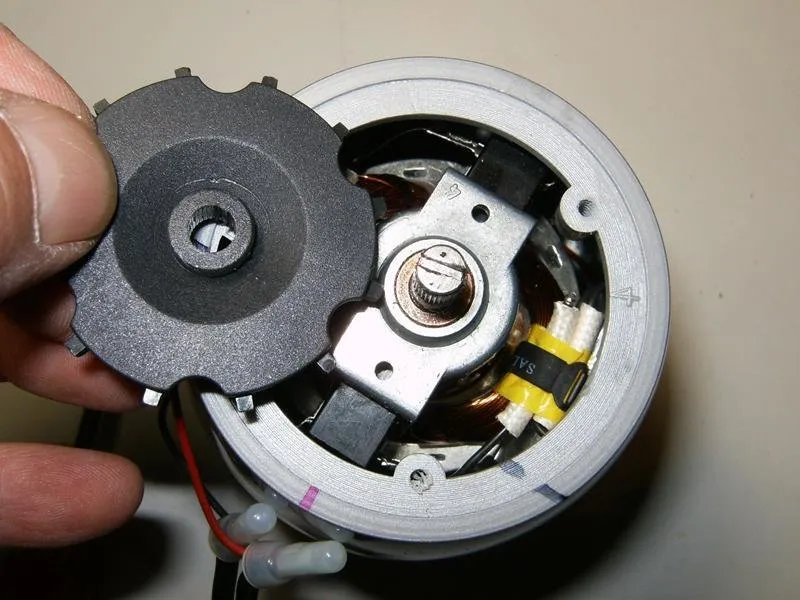

• Чтобы снять лопасть вентилятора, возьмите отвертку и поместите ее между корпусом Magic Bullet и лопастью вентилятора. Затем потяните отвертку вверх.

• Возможно, придется проделать это несколько раз с противоположных сторон, поскольку лопасть вентилятора плотно прилегает к валу.

• Переверните корпус смесителя и снимите три резиновые прокладки.

Шаг 9

• Выкрутите три винта под распоркой

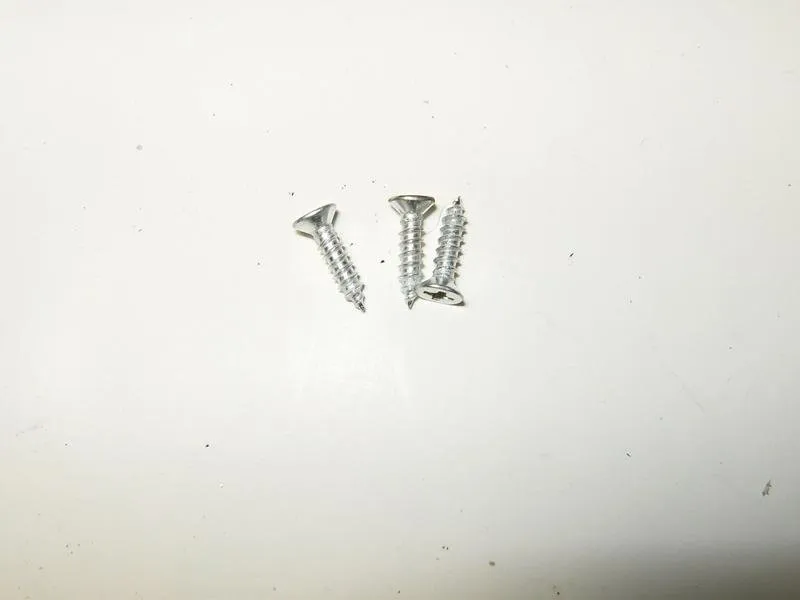

• Вот три винта с крестообразными головками 1/8 x3/8

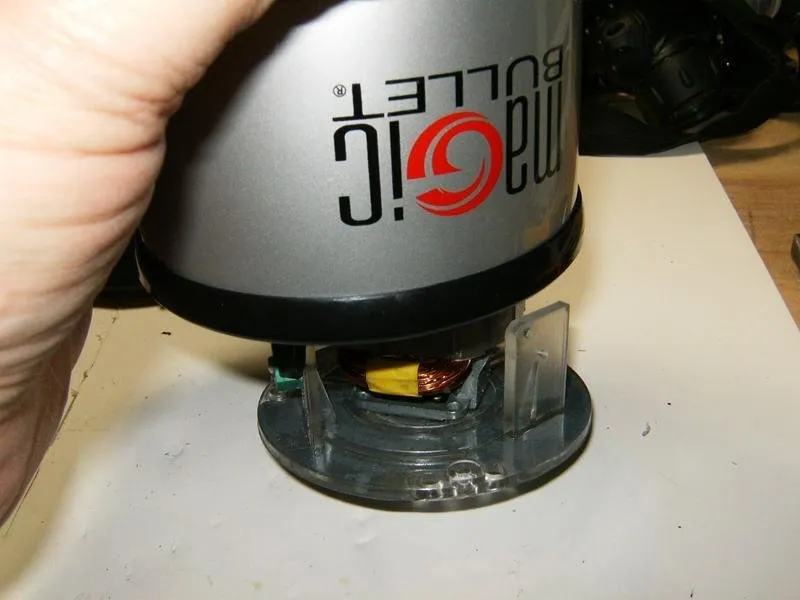

• Выкрутив винты, поверните миксер нижней стороной вверх. Это позволит освободить электродвигатель из корпуса.

Шаг 10

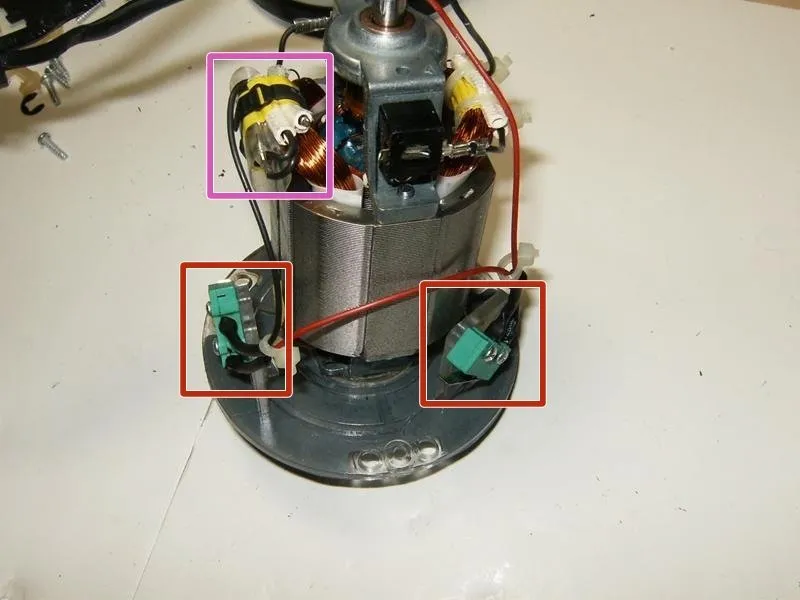

• Вот двигатель, извлеченный из основания. На табличке двигателя указано, что это D.S.D. Motor Co. LTD Model 5443/125 M12

• Есть два однополюсных, субминиатюрных микропереключателя, маркировка на которых: Donghai KW4-3Z-3 5A 250VAC

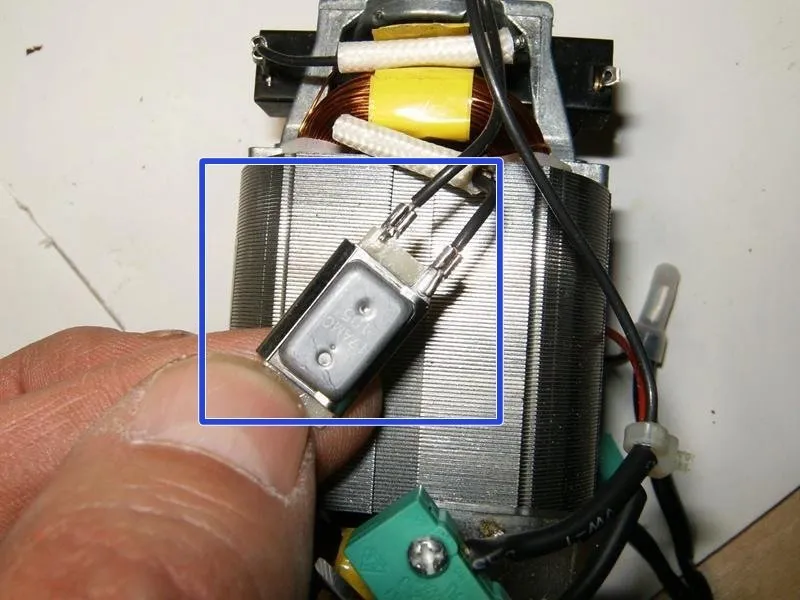

• На одном из выводов переключателей установлен термопредохранитель.

• Чтобы добраться до предохранителя, снимите металлическую стяжку, а также резиновую втулку.

• Вот термопредохранитель. Это термопредохранитель Avertronics 17AMC 105deg.

Комментарии к шагу

Моя волшебная пуля работает идеально, но черная полоска, которая приклеена к корпусу, сломалась, и теперь мне приходится нажимать на чашку и удерживать ее во время вращения. Я не могу найти замену. Кажется расточительным выбрасывать отлично работающую машину только из-за сломанного куска пластика. Есть идеи, как его заменить?

Подскажите, где можно купить угольные щетки?

Измерьте щетки и отправляйтесь в местный хозяйственный магазин. Вам не нужны оригинальные щетки, только те, которые подходят. Если вы похожи на меня и собираете всевозможные 'сокровища', вы можете найти те, которые можно сделать подходящими. Вы можете обработать щетки напильником и сделать их подходящими.

Шаг 11

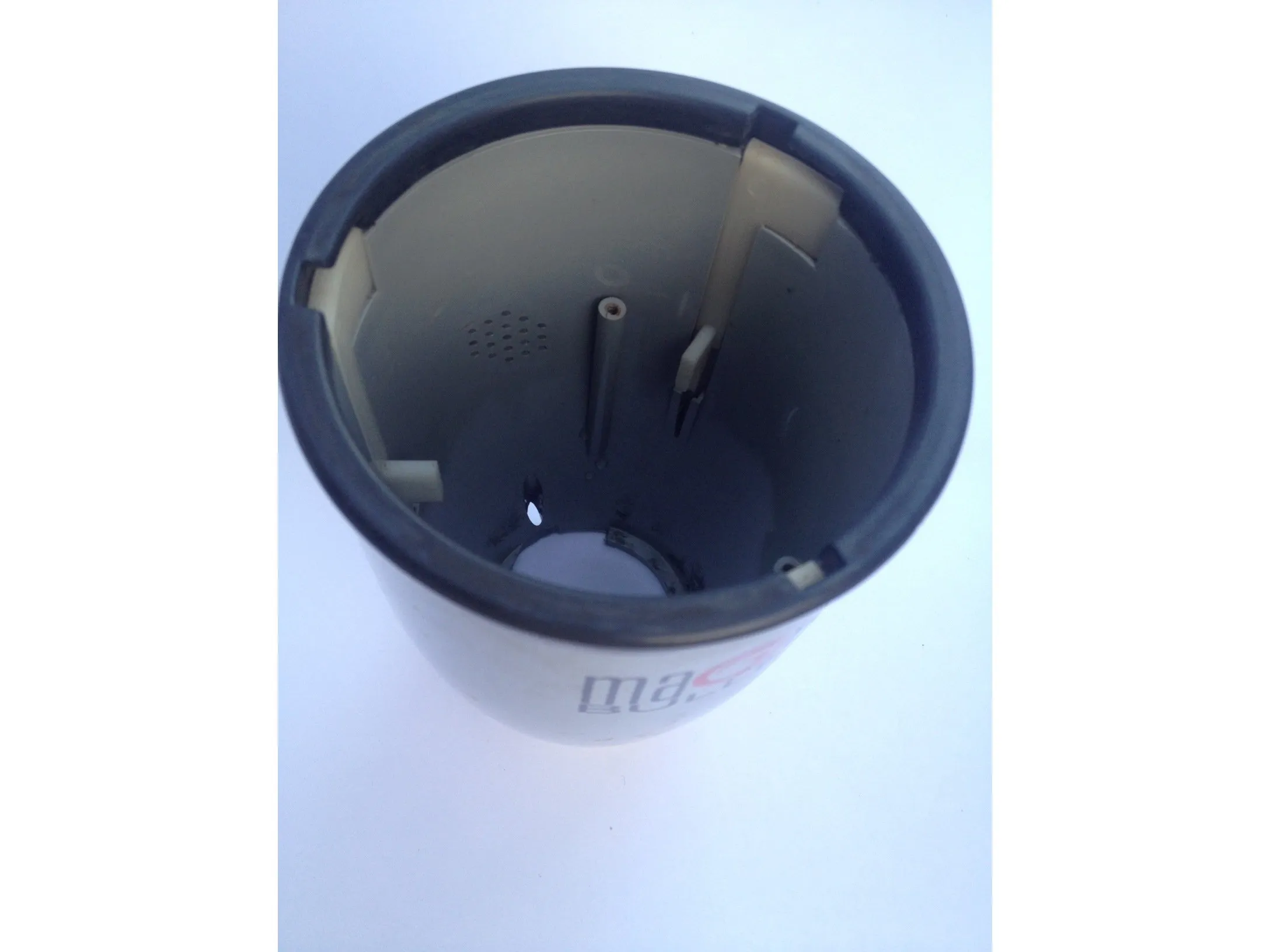

• Это пустой корпус Magic Bullet со снятым мотором.

• Внутри находятся три белые пластиковые стойки, которые сдвигаются вниз, когда банка присоединена. В нижней части каждой стойки есть пружина, которая поднимает ее обратно, когда банка снимается.

• В нижней части стоек есть выступы, один из которых входит в зацепление с микропереключателем на моторе.

• Стойки могут заклинить, если внутрь корпуса прольется жидкость, так как очистить скользящую часть стоек невозможно.

• Чтобы снять стойки, необходимо удалить черную пластиковую полоску на верхней кромке корпуса.

• Поскольку черная полоска приклеена к корпусу, самый простой способ освободить ее - окунуть в кипящую воду.

• Подождите несколько минут, а затем отделите ее. Продолжайте сильно тянуть по всему краю, и она оторвется с небольшим усилием.

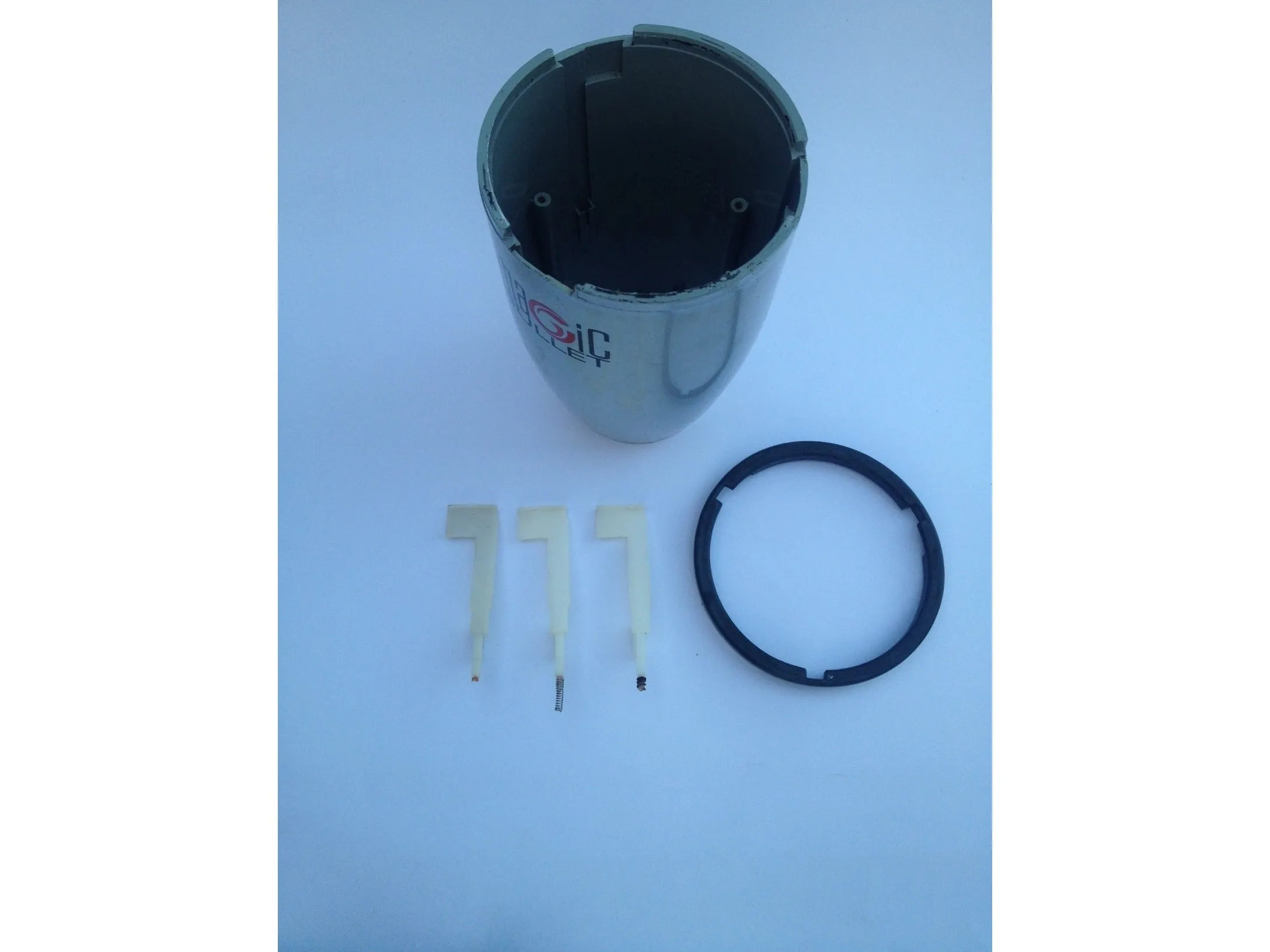

• Вот корпус с черной полосой и тремя белыми стойками. Пружины на концах стоек в моем Bullet были полностью проржавлены.

Шаг 12

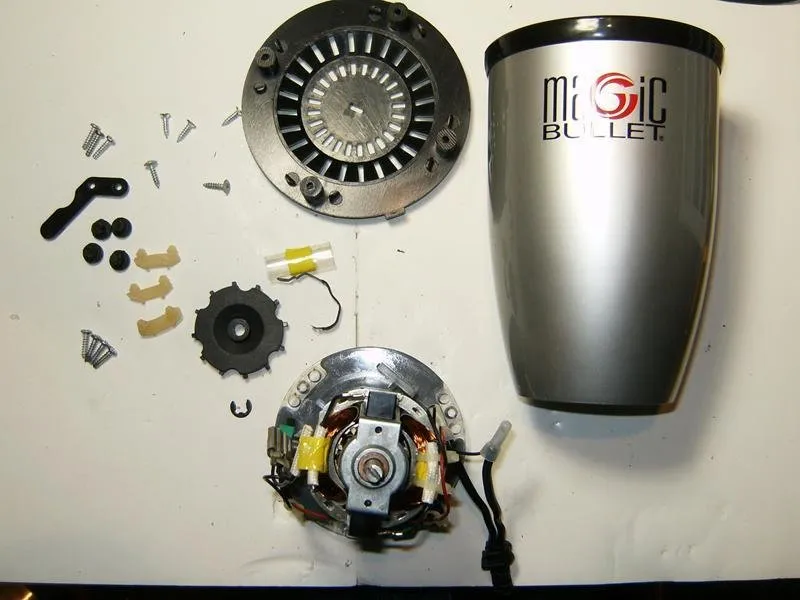

• Вот разобранный Magic Bullet. Здесь не так много деталей, и добраться до них довольно просто. Шестеренка не показана, так как она не пережила своего удаления. Снимать ее - сущее мучение.

Комментарии к статье

Теперь как мне собрать их вместе????? Помогите???????

Я также хотел бы знать, как собрать его обратно!!!!!

шаг 3 - я не могу снять шестерню лопастей - она не сдвигается с места - какие-нибудь предложения?

Поверните шестерню ножа по часовой стрелке
