Разборка Magic Keyboard

Введение

Компания Apple только что выпустила свою новую клавиатуру Magic Keyboard на фоне целого ряда новых аксессуаров и некоторых новых блестящих компьютеров iMac. Этот 'волшебный' новый аксессуар Apple вызвал определенную шумиху благодаря своей перезаряжаемой батарее, мгновенному сопряжению и новому механизму клавиш, но как обстоят дела с ремонтопригодностью? Нам не терпится это узнать, так что пора присоединиться к веселью с помощью лучшего фокуса, который мы знаем. Alohomora! Время разборки!

Ищете остальную линейку Maccessory 2015 года? Посмотрите на Magic Mouse 2 и Magic Trackpad 2 и Magic Trackpad 2!

Хотите стать частью волшебства? Найдите нас в Twitter, Instagramили Facebook, чтобы узнать больше новостей о технологиях.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

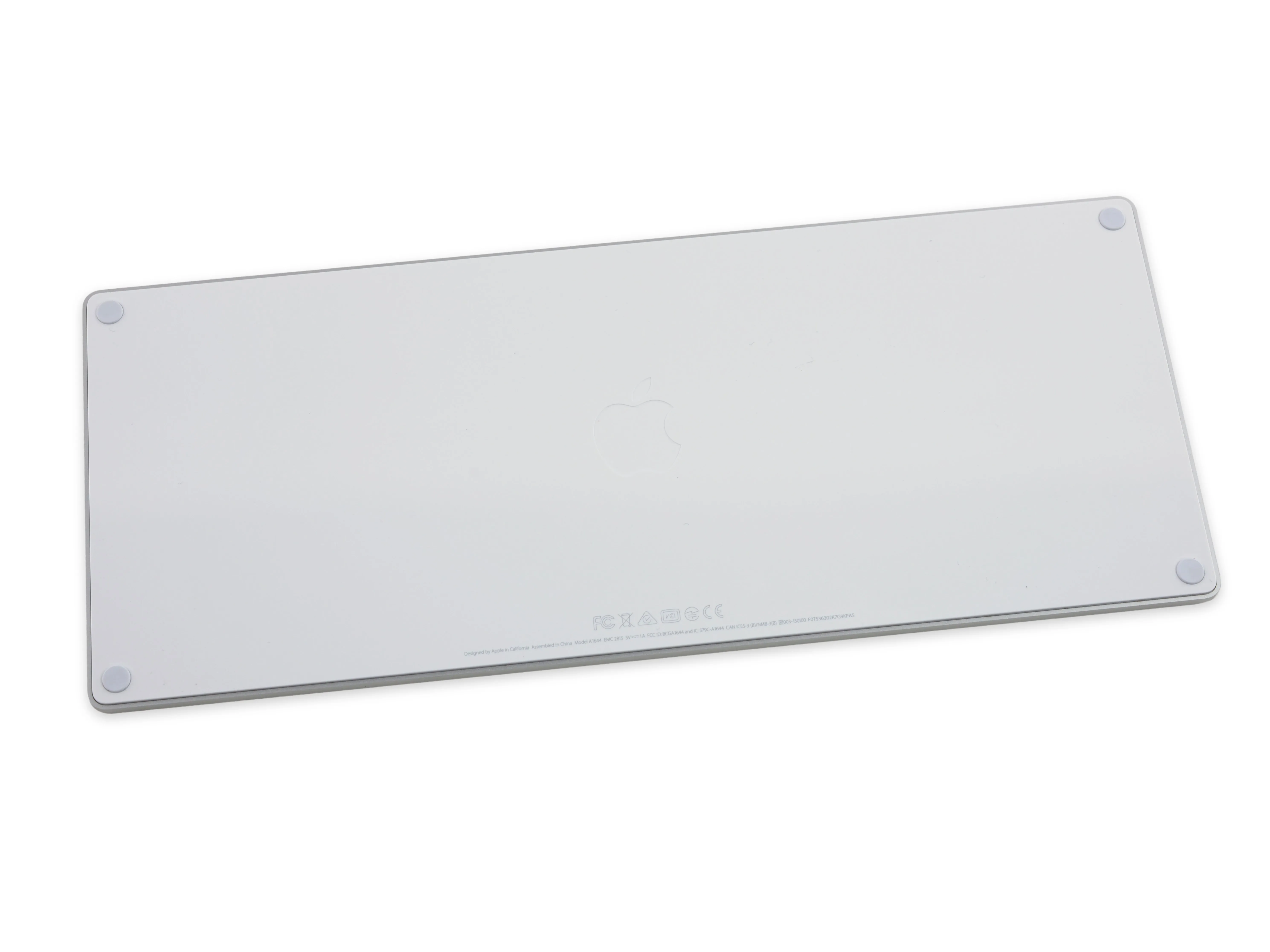

Шаг 1 Разбор волшебной клавиатуры

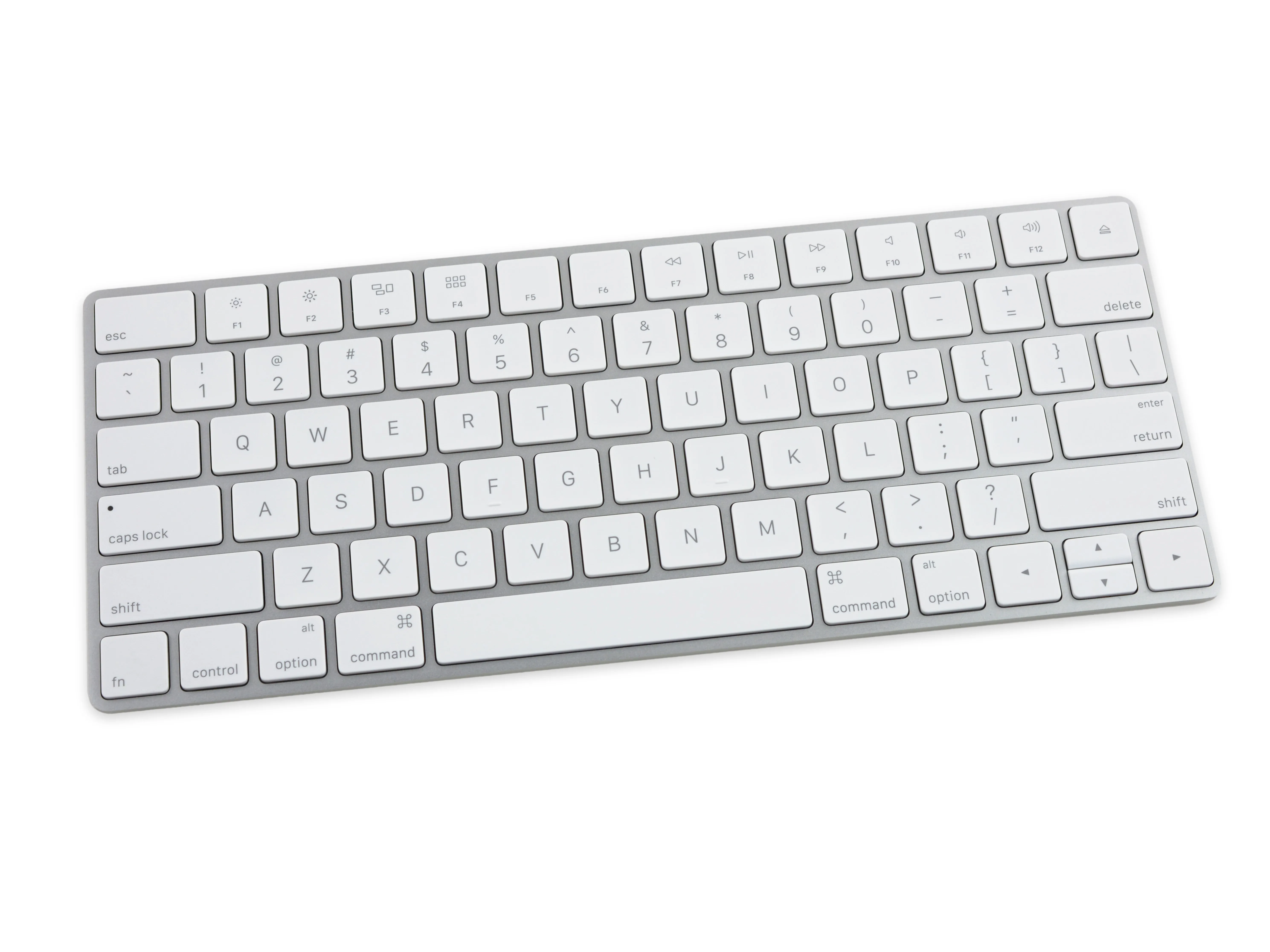

• Прежде чем начнут разлетаться пластиковые кусочки, давайте заглянем в спецификацию:

• Размеры: 0.43' × 10.89' × 4.52'

• Беспроводная связь Bluetooth

• Внутренний литий-ионный аккумулятор

• Порт Lightning (для зарядки и сопряжения)

Комментарии к шагу

Все еще нет клавиш с подсветкой... и сменного аккумулятора? Нет, спасибо. Я сохраню то, что у меня уже есть, а когда они сломаются, я все равно куплю старую модель.

Сменная батарея? Это что, 1999 год?

Шаг 2

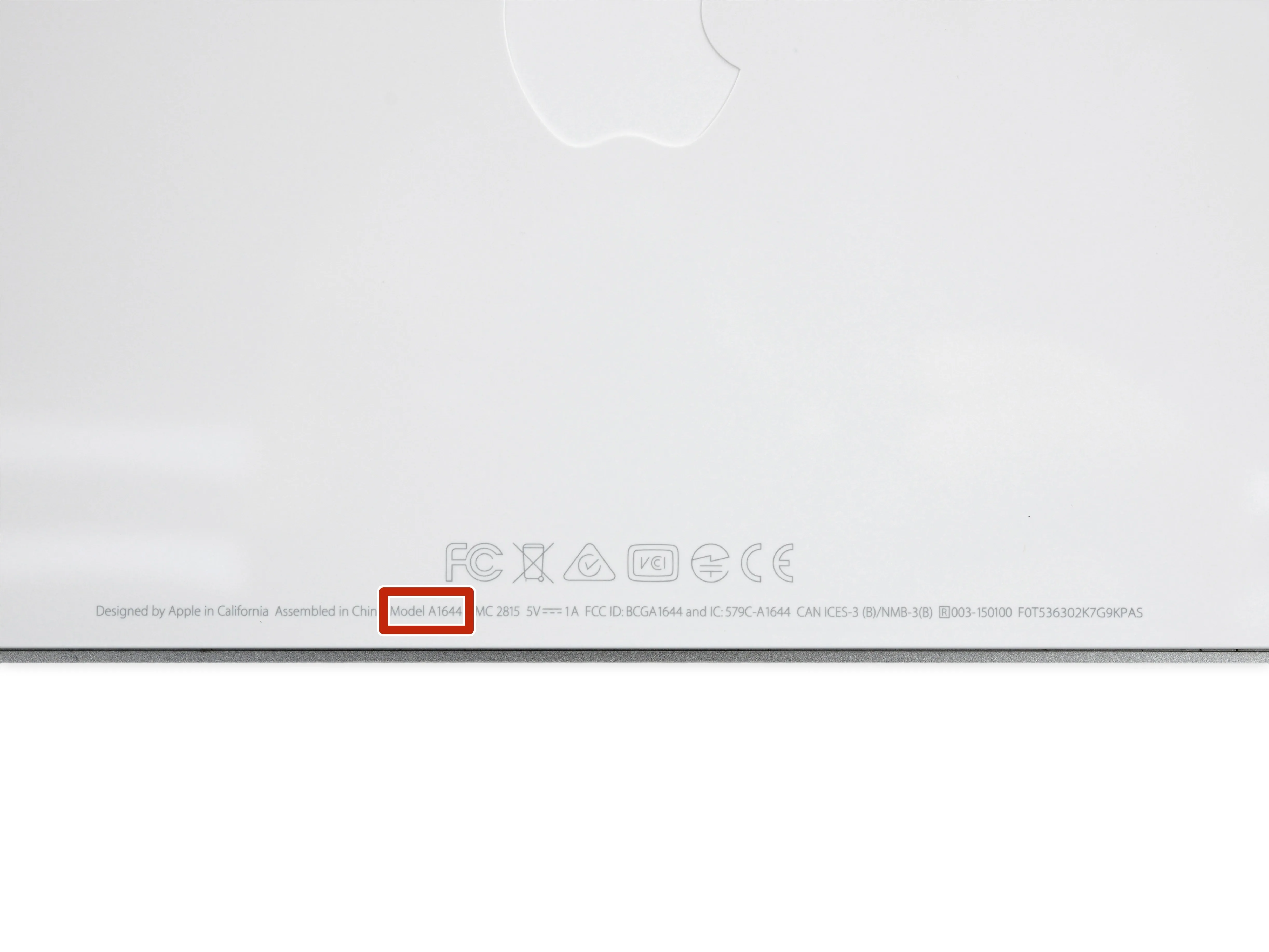

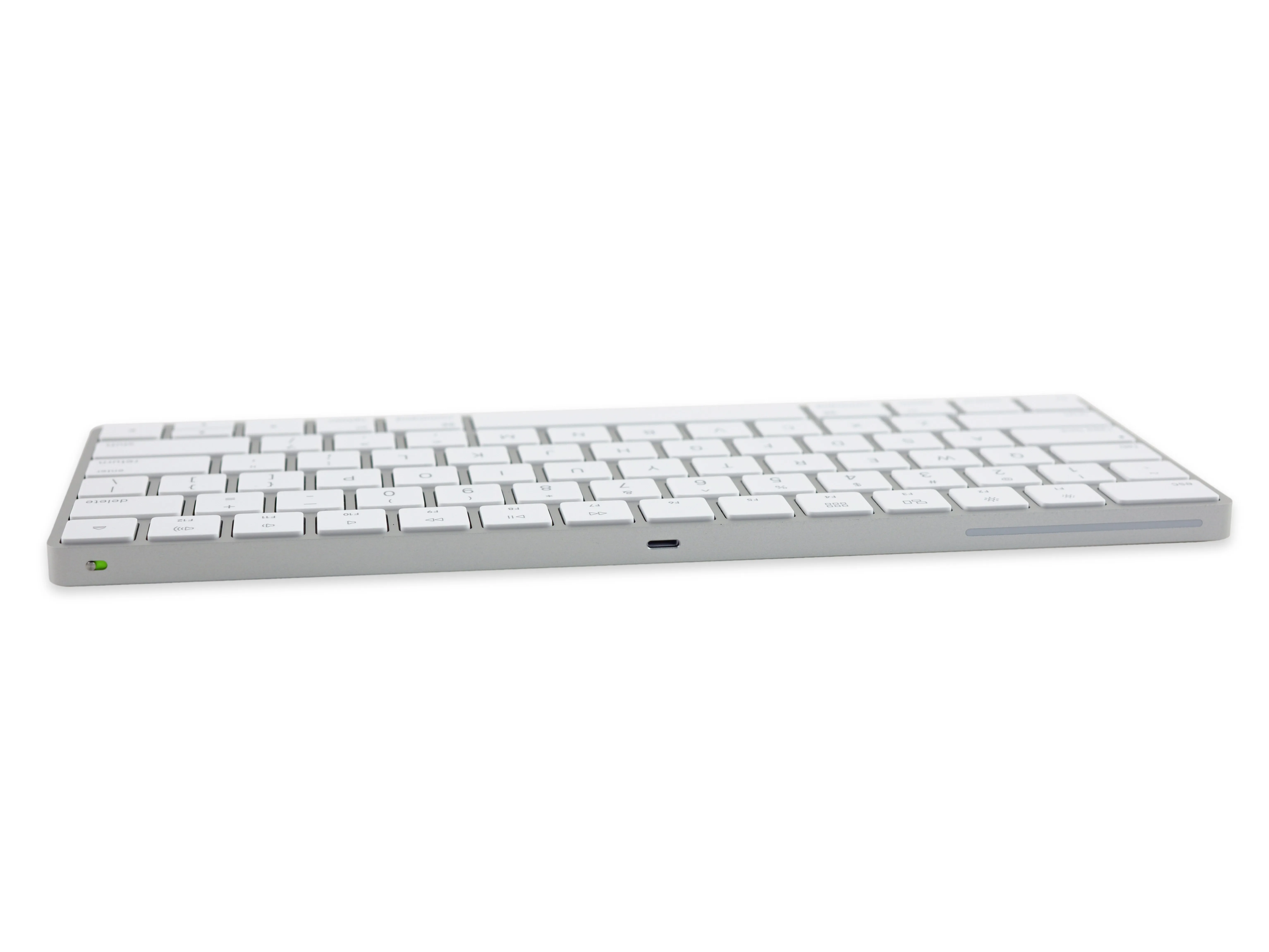

• Перевернув новую клавиатуру, мы обнаруживаем магический номер новой модели: A1644.

• И порт Lightning! Если вы только что почувствовали легкое дуновение ветерка, то, возможно, это миллионы телевизионных пультов вздохнули с облегчением: больше не нужно воровать батарейки для клавиатуры!

• Порт Lightning служит для двух целей - быстрого и простого (волшебного?) сопряжения с Mac по кабелю и подзарядки встроенного аккумулятора.

Комментарии к шагу

Справа от порта подсветки (напротив кнопки питания) есть вырез в алюминии, похоже, что это место для слота. Есть идеи, для чего это?

Антенна с прорезью!

https://en.wikipedia.org/wiki/Slot_anten...

Шаг 3

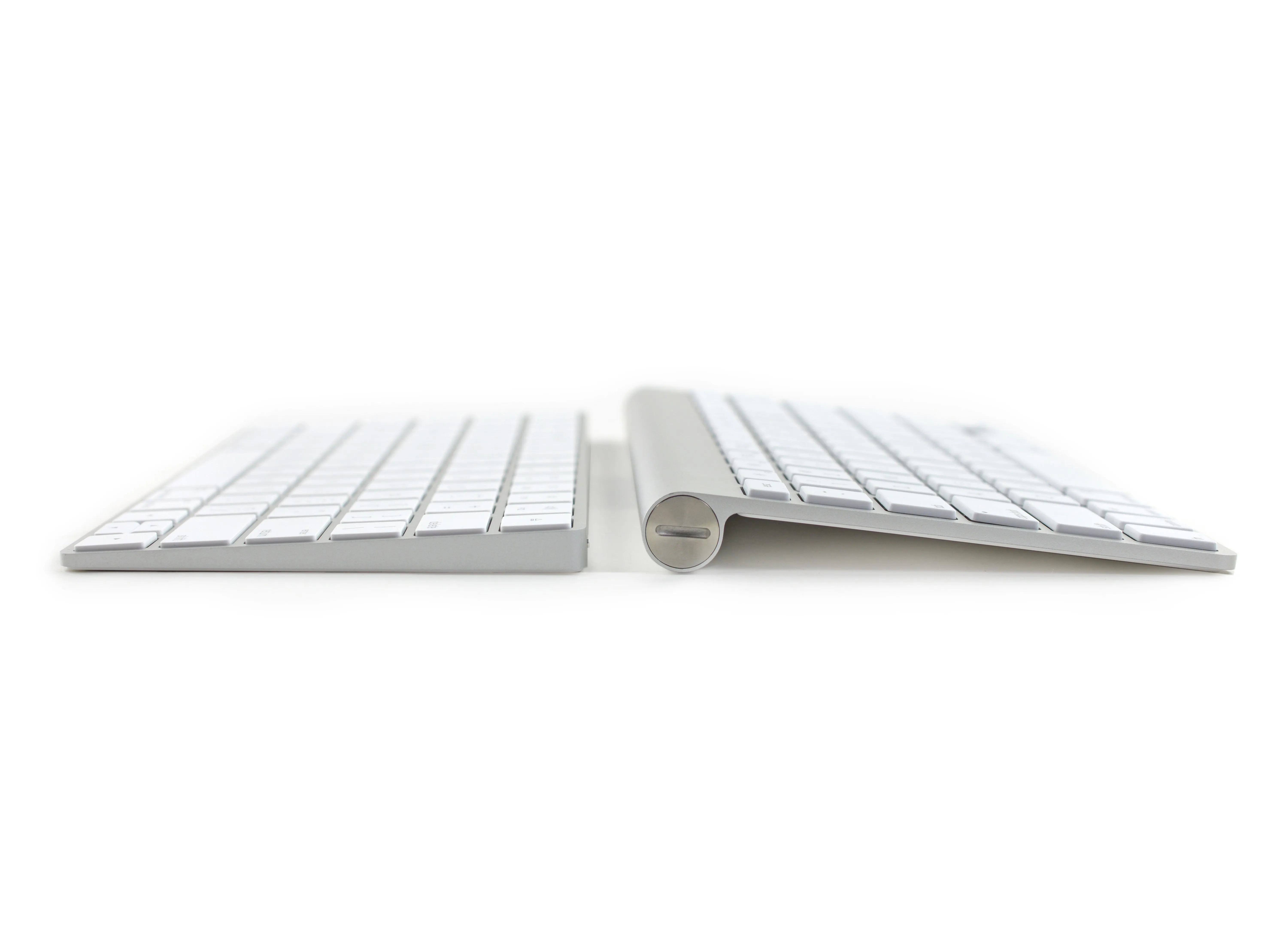

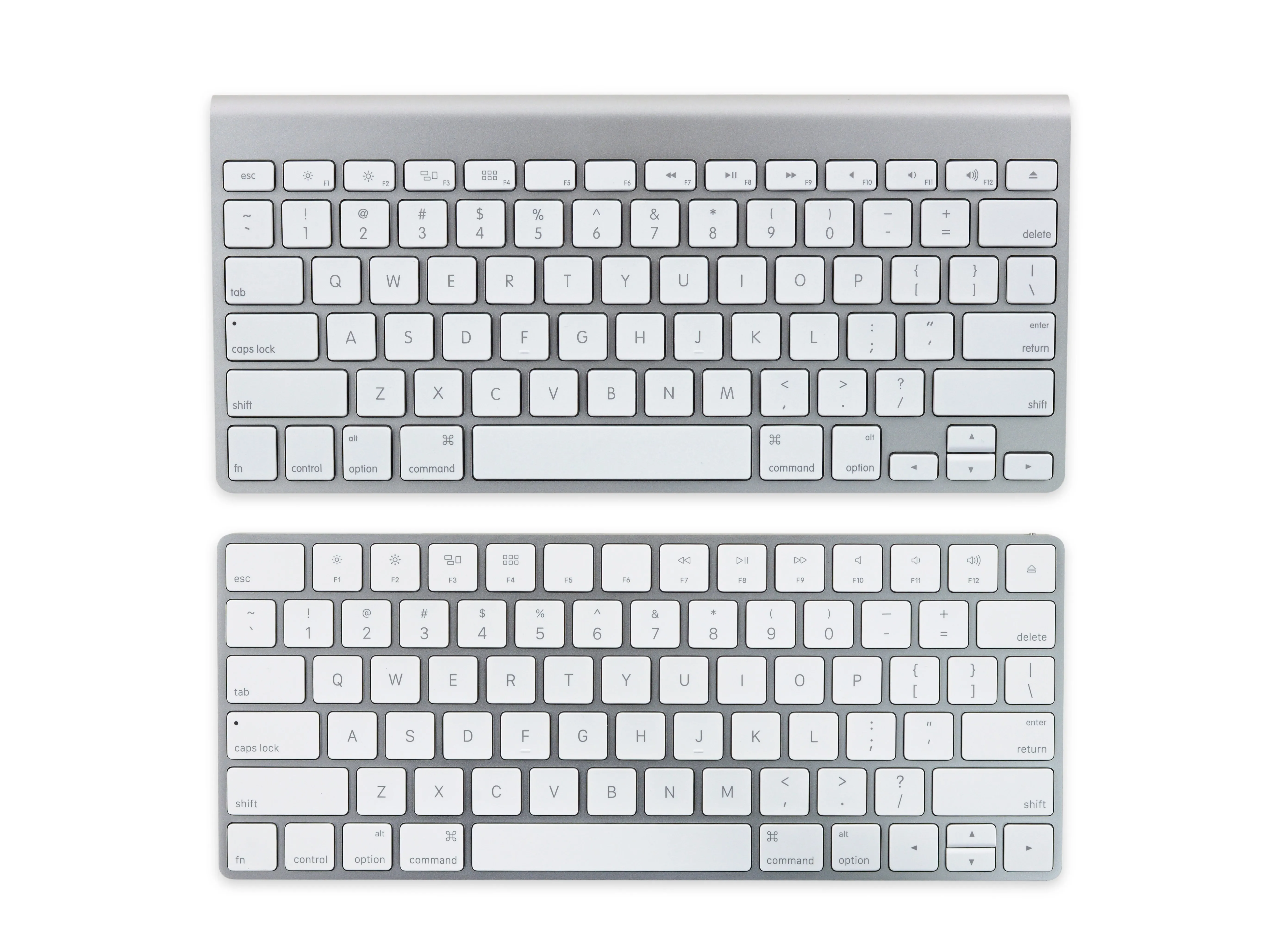

• Время сравнений! Давайте посмотрим, как Magic Keyboard смотрится в сравнении с беспроводной клавиатурой 3-го поколения.

• Новая клавиатура использует немного изменённую раскладку MacBook 2015 года включая 'полноразмерные' клавиши со стрелками влево и вправо, а также функциональные клавиши.

• Переход на внутреннюю батарею означает, что инженерам Apple удалось избавиться от батарейного отсека, придав клавиатуре более низкий профиль. Это должно стать хорошей тренировкой для набора текста на нашей новой клавиатуре iPad Pro Smart Keyboard!

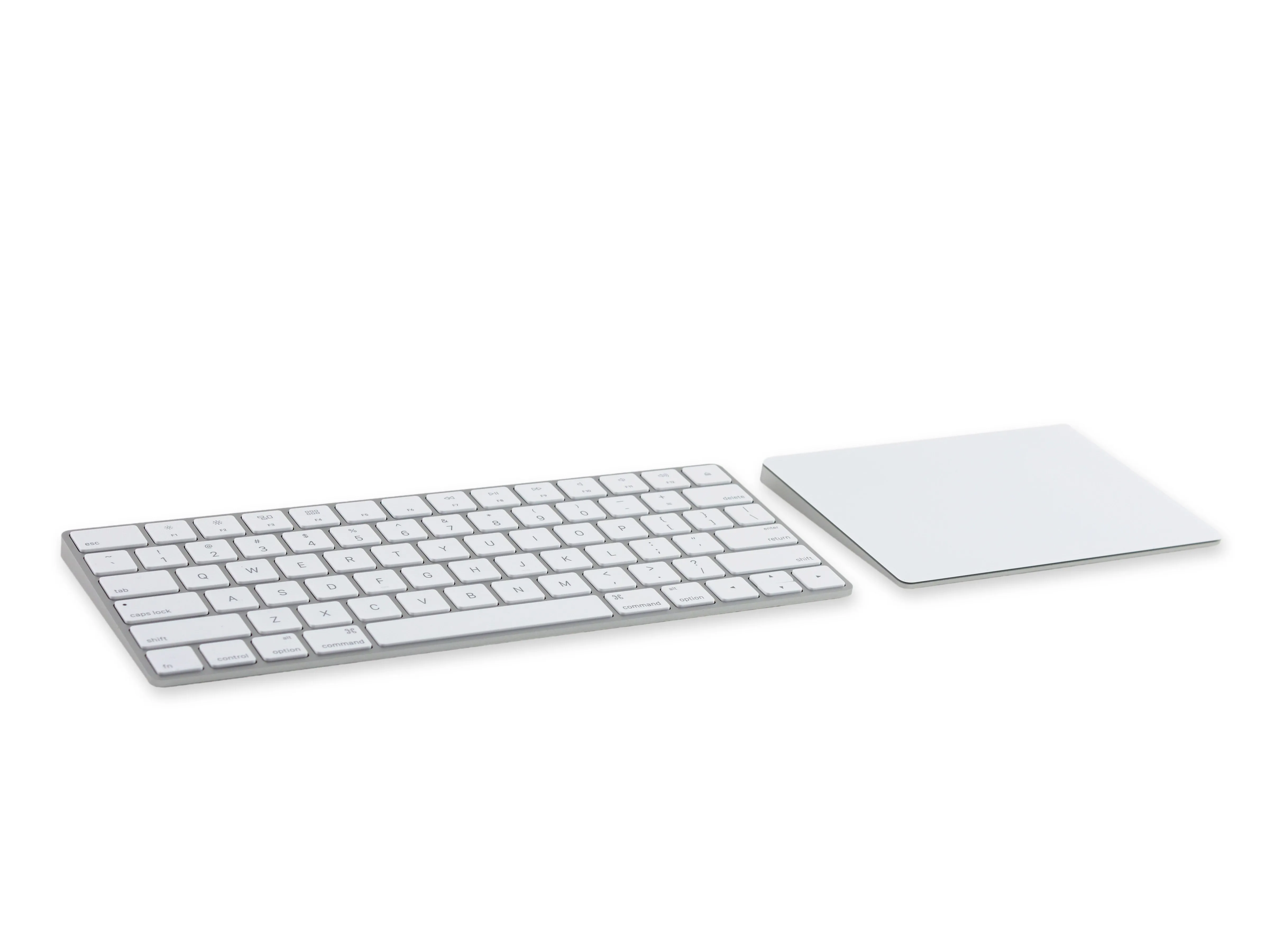

• Клавиатура Magic Keyboard сочетается с Magic Trackpad 2, имея схожий тонкий профиль. Чтобы узнать больше об этом, перейдите к нашему разбор Magic Trackpad 2!

Шаг 4

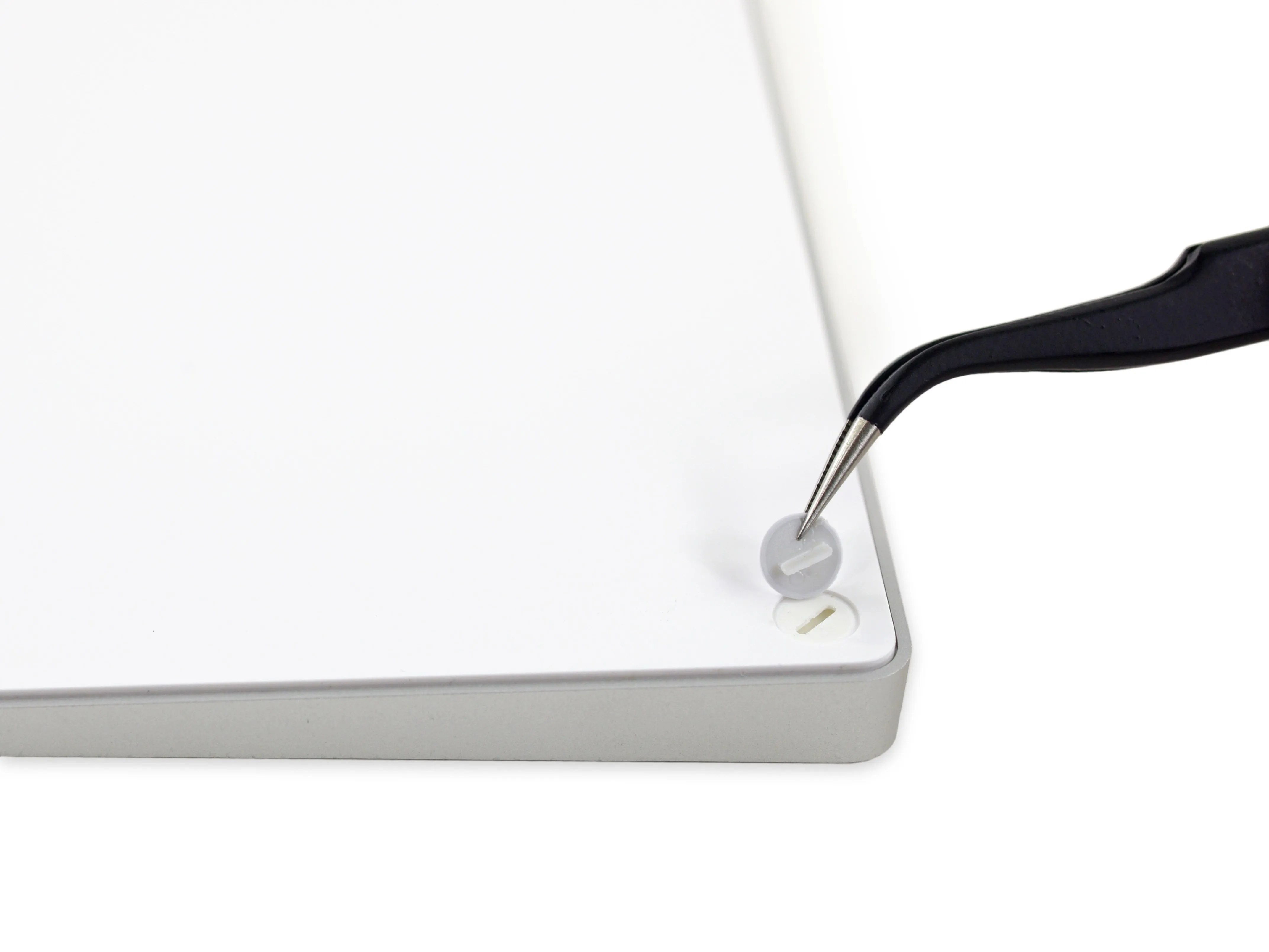

• Похоже, это хорошее место для начала. Производители часто прячут винты под резиновыми ножками, чтобы добиться чистого и целостного вида корпуса.

• Если вынуть резиновую ножку пинцетом, то можно обнаружить прорезь, которая удерживает ножку на месте. Почти винт! Но нет. Это просто литой пластик.

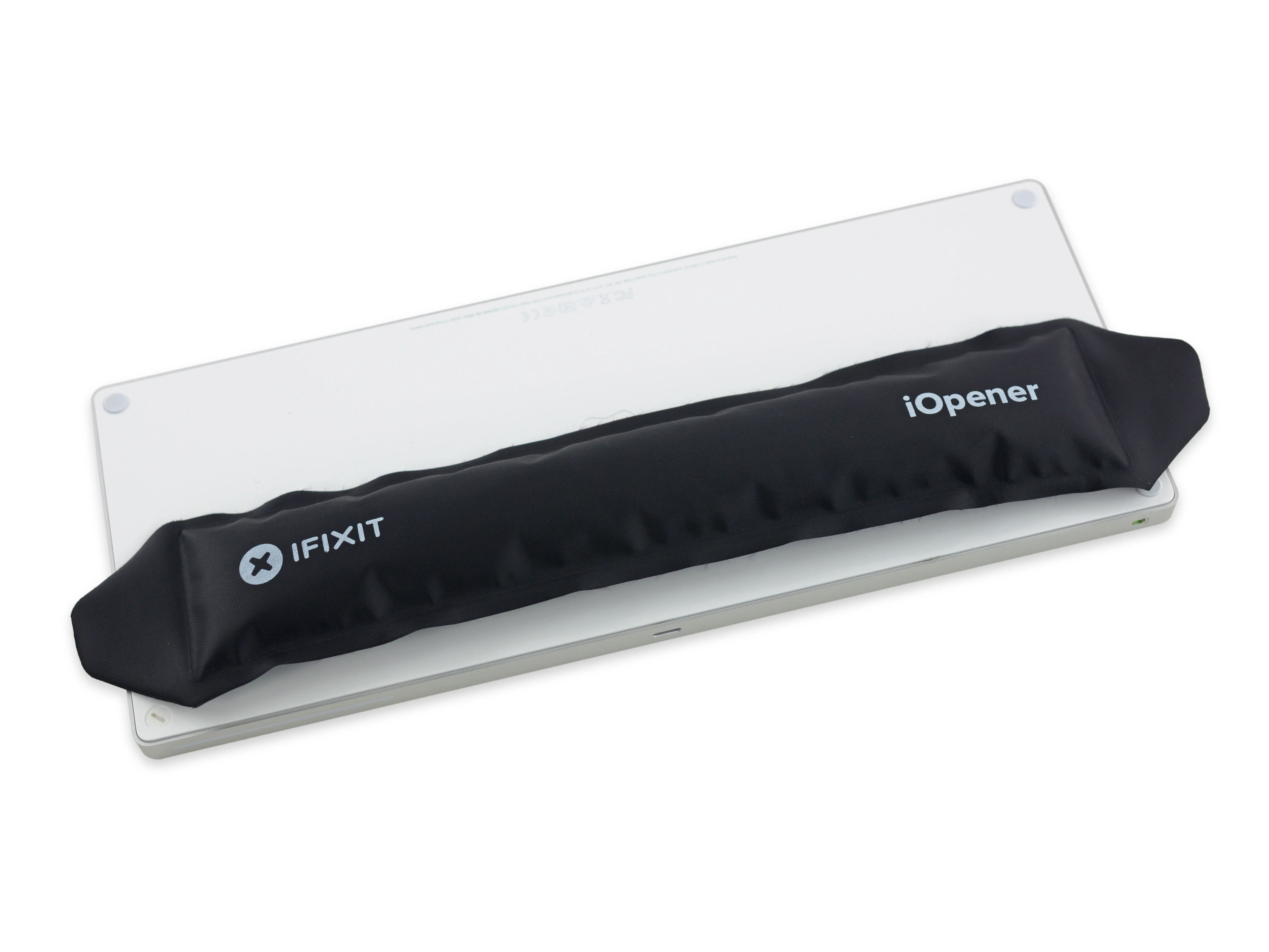

• Благодаря полному отсутствию застежек или швов пришло время открыть глаза с помощью iOpener.

Шаг 5

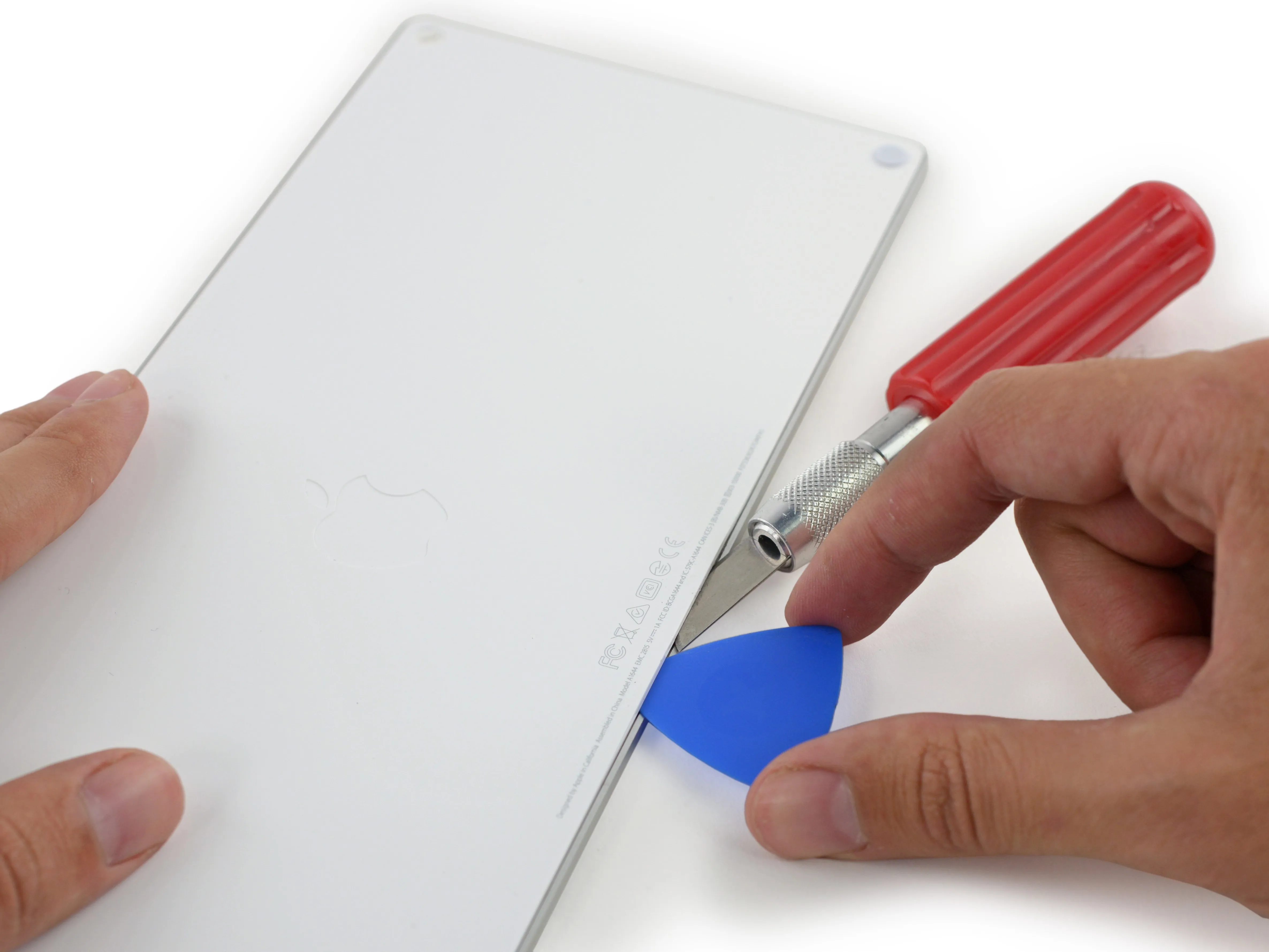

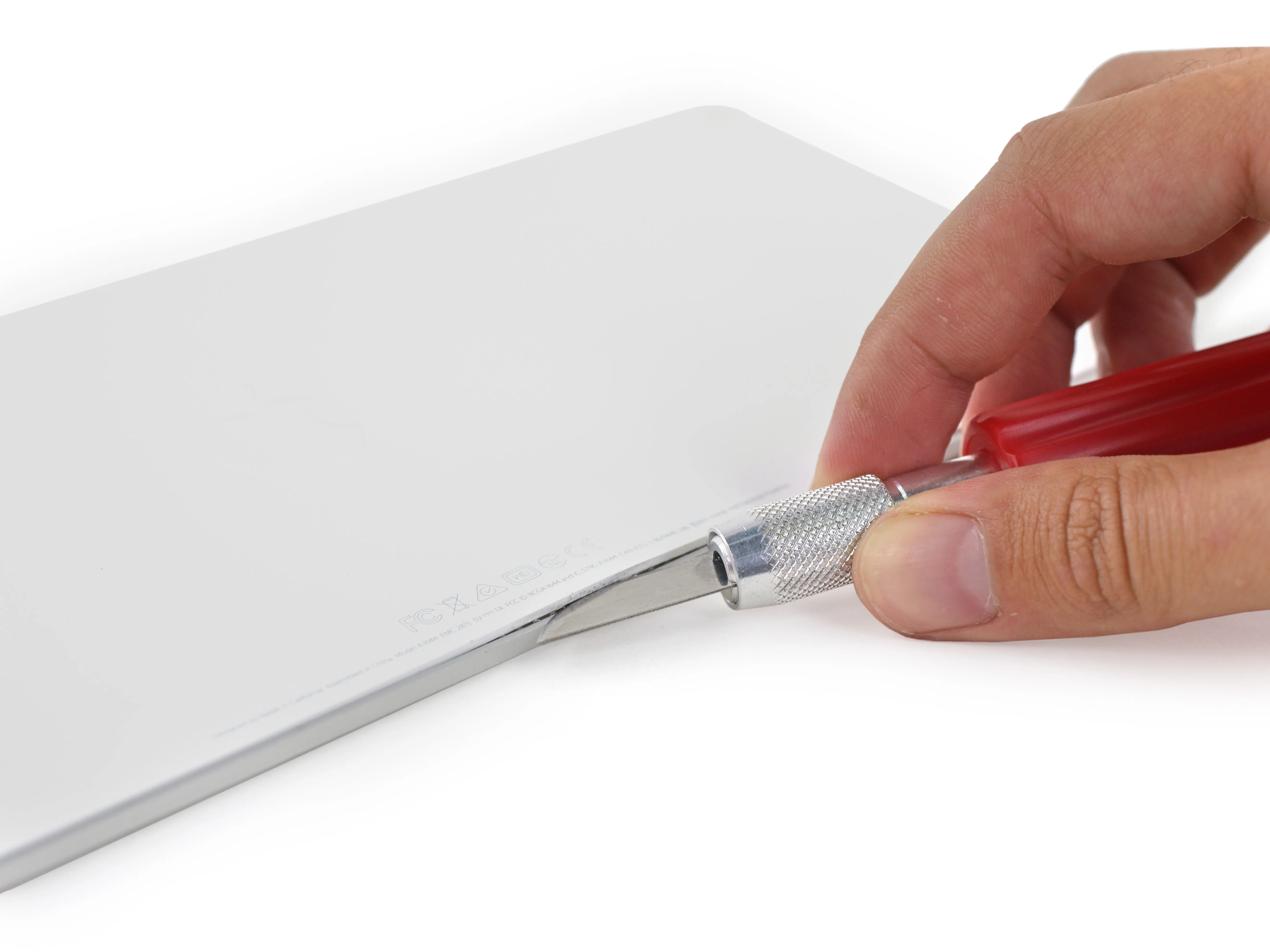

• Зазор между пластиковой нижней частью и алюминиевой рамкой слишком тонкий даже для наших инструментов для открывания, поэтому вместо этого мы используем наш инструмент для открывания Apple Watch, надеясь на то, что нам удастся немного поддеть их.

• Как только зазор будет достаточно открыт, мы убираем нож в ножны и переходим к пластику. Точнее, к пластиковым открывашкам.

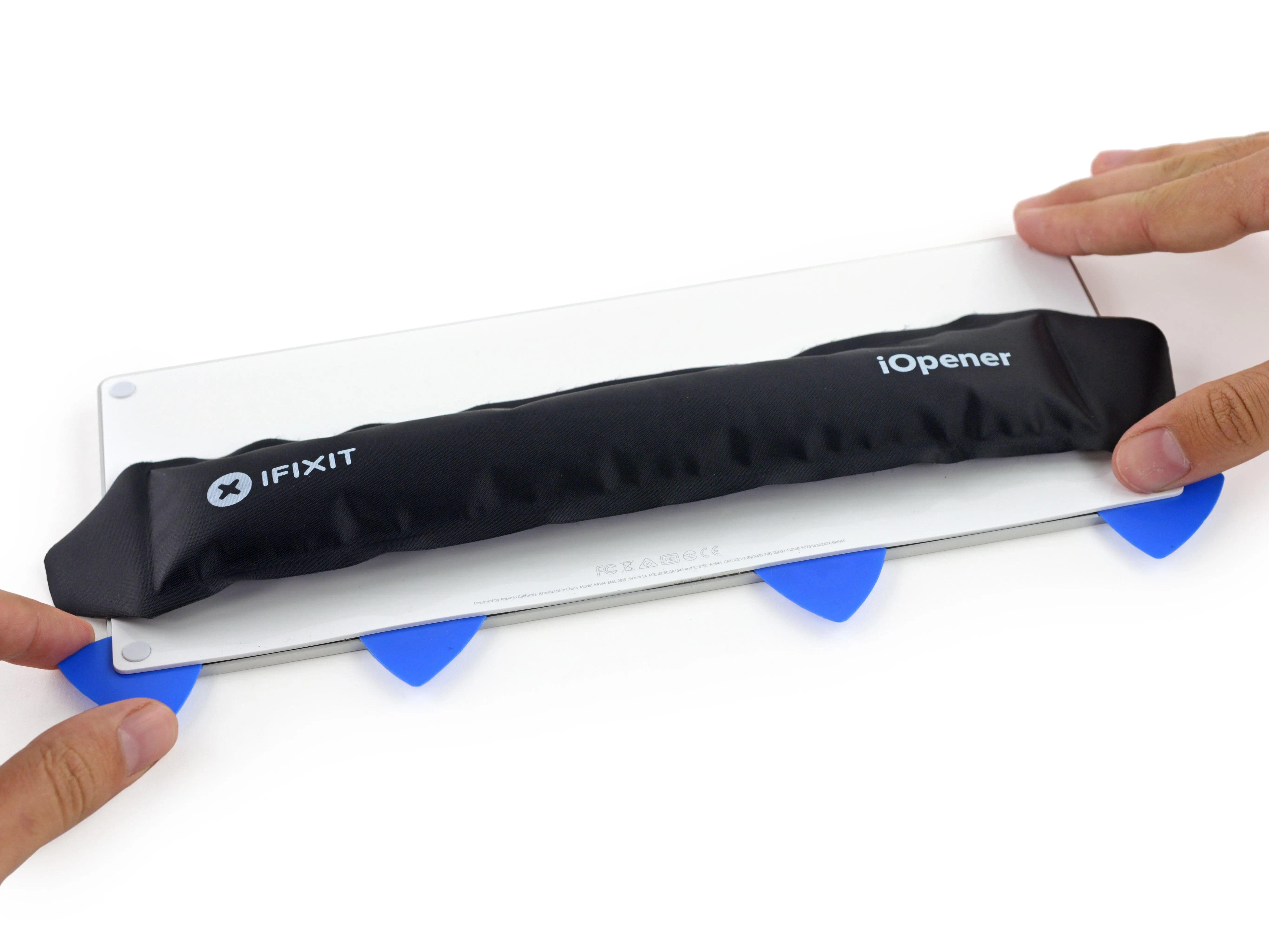

• Вся нижняя панель приклеена на место, поэтому мы делаем парфе 'нагреть-отжать-повторить'. Вкусно. Но сложно для ремонта.

Шаг 6

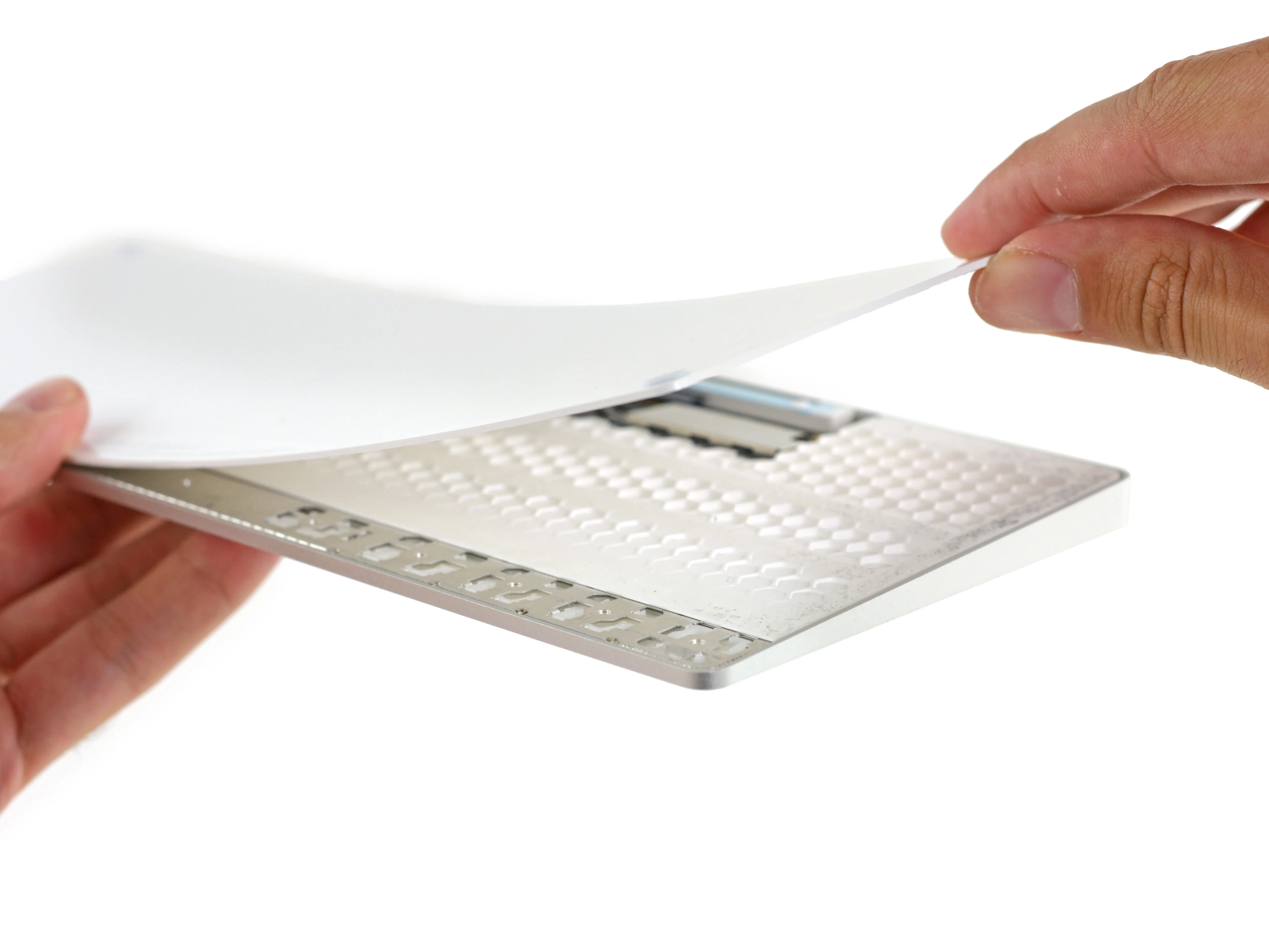

• Достаточно подковырнув заднюю панель, мы после некоторых усилий можем снять ее с задней панели.

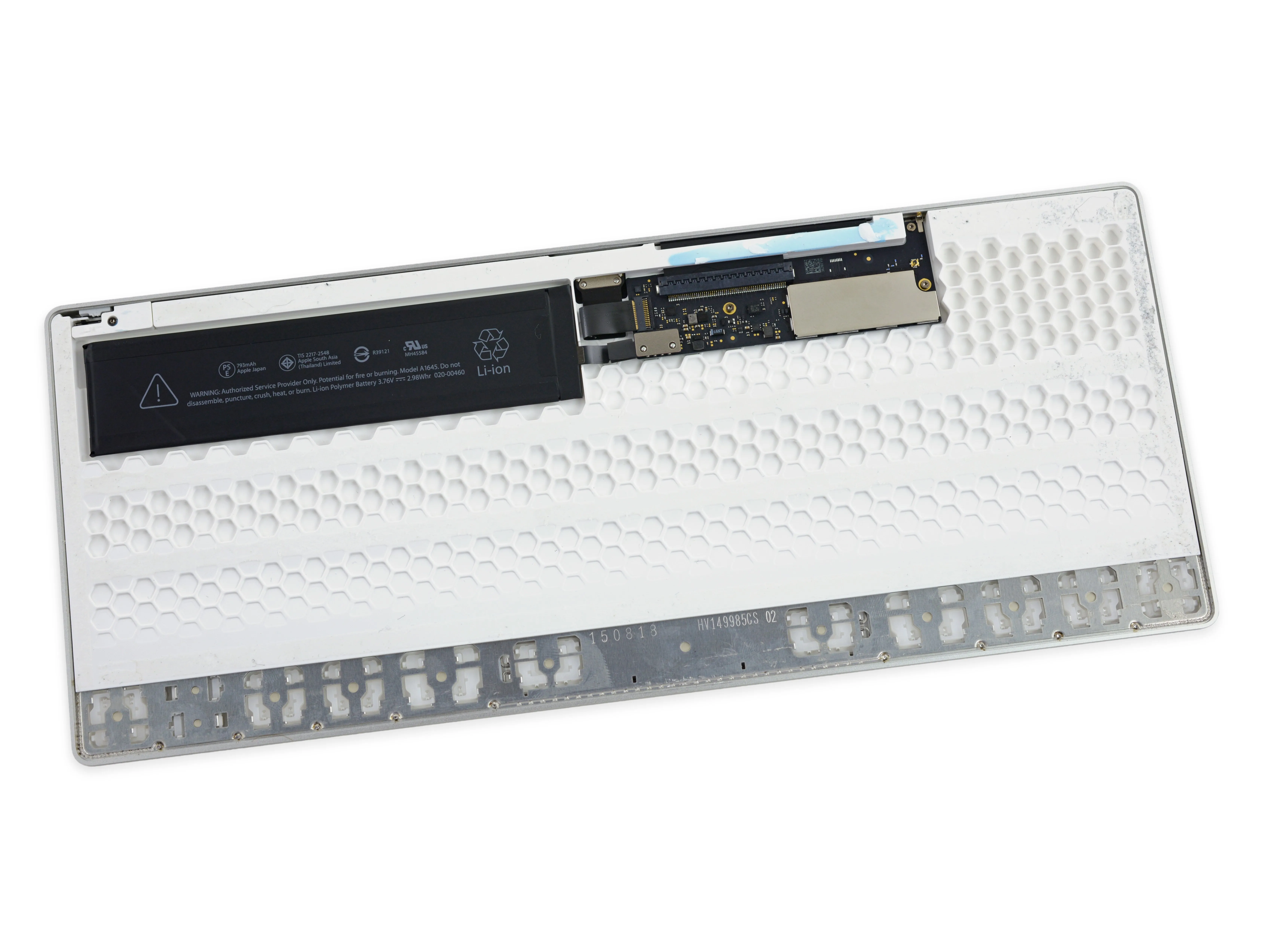

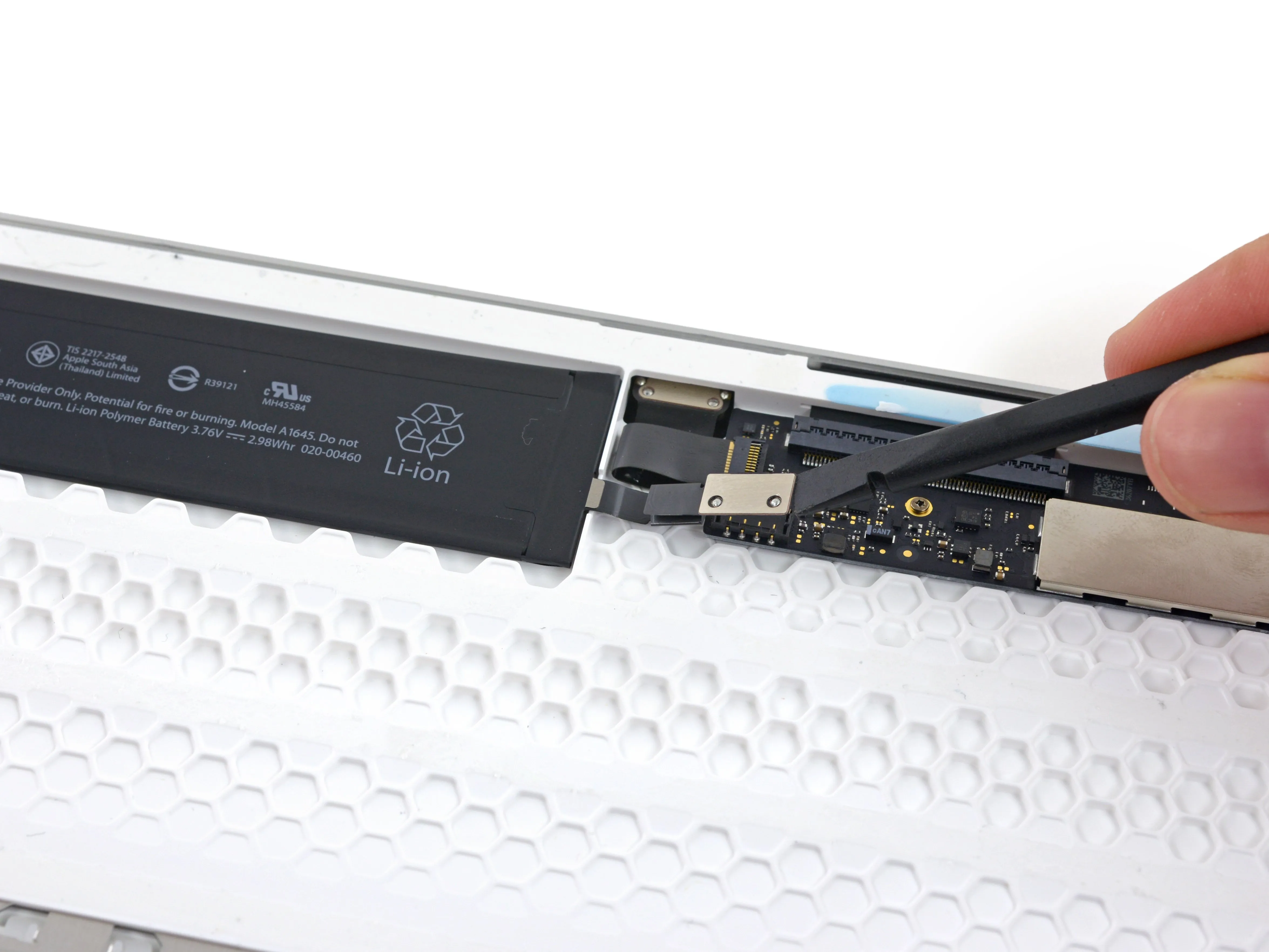

• Под ней находятся первые компоненты - логическая плата и аккумуляторная батарея. И еще один слой пластика, покрытого клеем.

• Аккумулятор легко отсоединяется - никакого припоя, так что Apple намерена сделать его хотя бы в некоторой степени сменным.

• Неужели кто-то приклеил аккумулятор от iPhone сюда?

• Ладно, не совсем. Размеры этой батареи отличаются от размеров батареи iPhone, но она имеет схожие концепции дизайна. К сожалению, эти удобные клейкие полоски не входят в их число.

Комментарии к шагу

Я видел, что вы также сломали переключатель включения/выключения, этот учебник недостаточно конкретный, я почти сломал его, вывернув пластик изнутри. Вы должны указать, что нужно открывать только тонкую часть, а не весь пластик.

В верхней части каждого разбора мы размещаем баннер 'Этот разбор не является руководством по ремонту. Для ремонта клавиатуры Magic Keyboard используйте наше ++сервисное руководство++.' в попытке удержать людей от использования этой статьи в качестве руководства по ремонту. Вы можете сами создать руководство и помочь будущим ремонтникам!

Забавный ответ Сэма Голдхарта на этот комментарий, поскольку никакого 'сервисного руководства' не существует - страница есть, но никакого руководства в ней нет.

'Удобные клейкие полоски?' Правда? Я провел около двух десятков замен аккумуляторов iPhone и ни разу не смог извлечь их неповрежденными или так, как было заявлено в рекламе. Моя теория заключается в том, что это зависит от возраста полосок. Я думаю, что происходит химическое изменение клея, пластика или того и другого, и полоска ломается после удаления 25-50 %. Тогда приходится выковыривать батарею любым доступным способом. Я думаю, что обучающие видео сняты на относительно новых устройствах, когда клей еще не успел застыть, а пластик, из которого сделаны полоски, 'свежий'. Возраст и тепловой цикл (зарядка аккумулятора) меняют уравнение. 'Шикарные' - это не то слово, которое я бы выбрал для их описания. Просто мое мнение.

Шаг 7

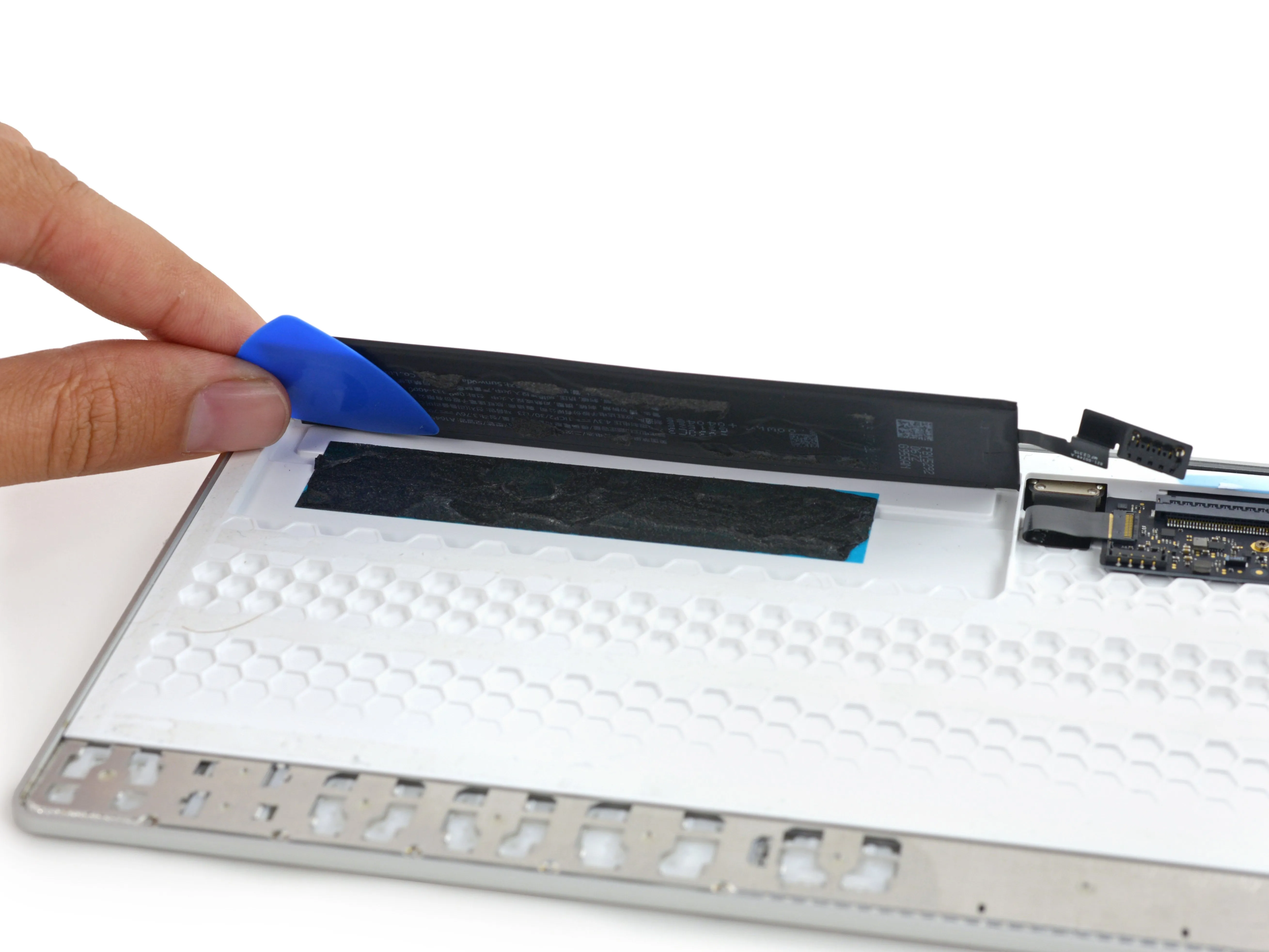

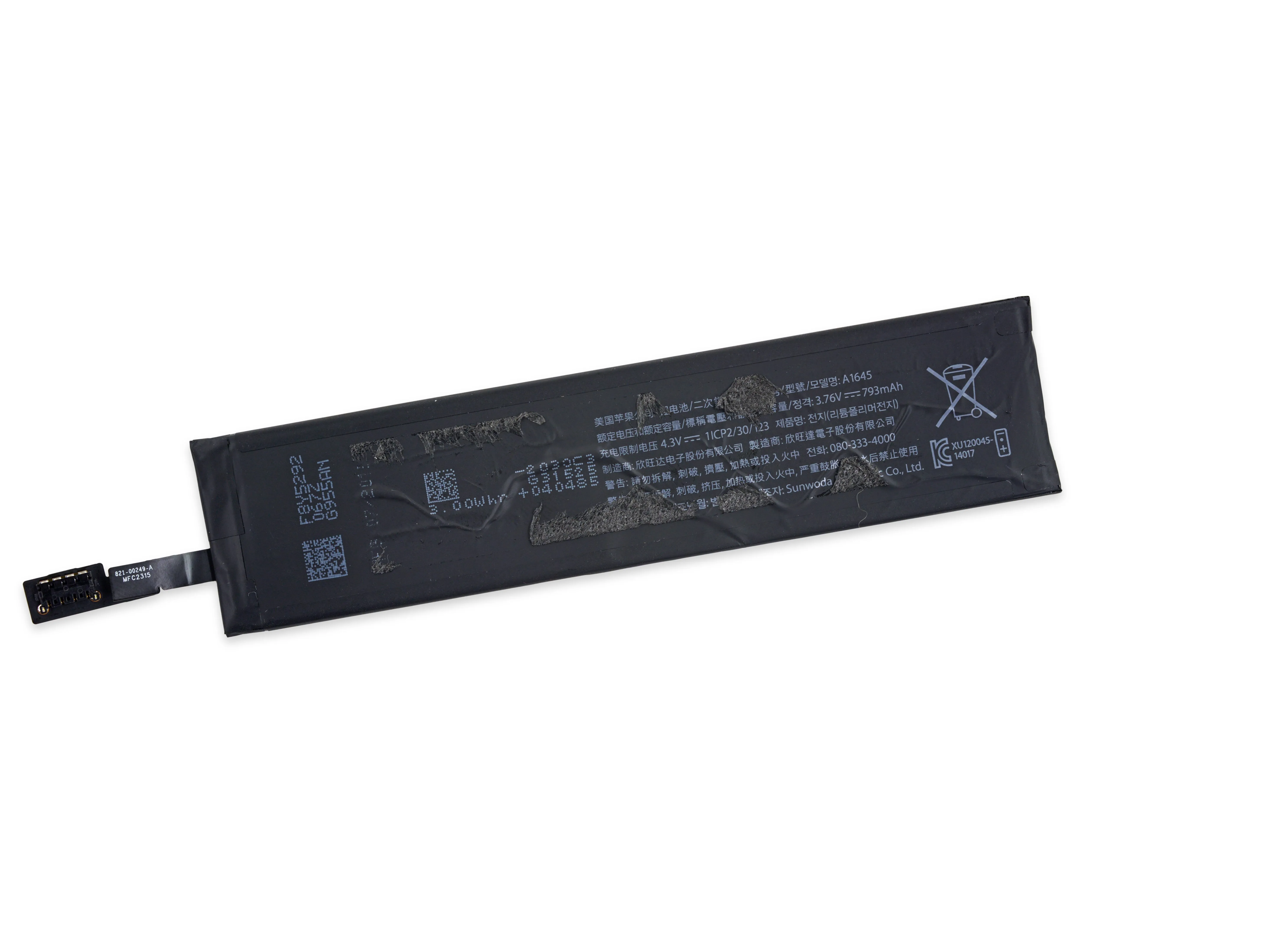

• Без отклеивающихся клейких полосок, чтобы освободить батарею, потребуется более энергичное поддевание и ковыряние.

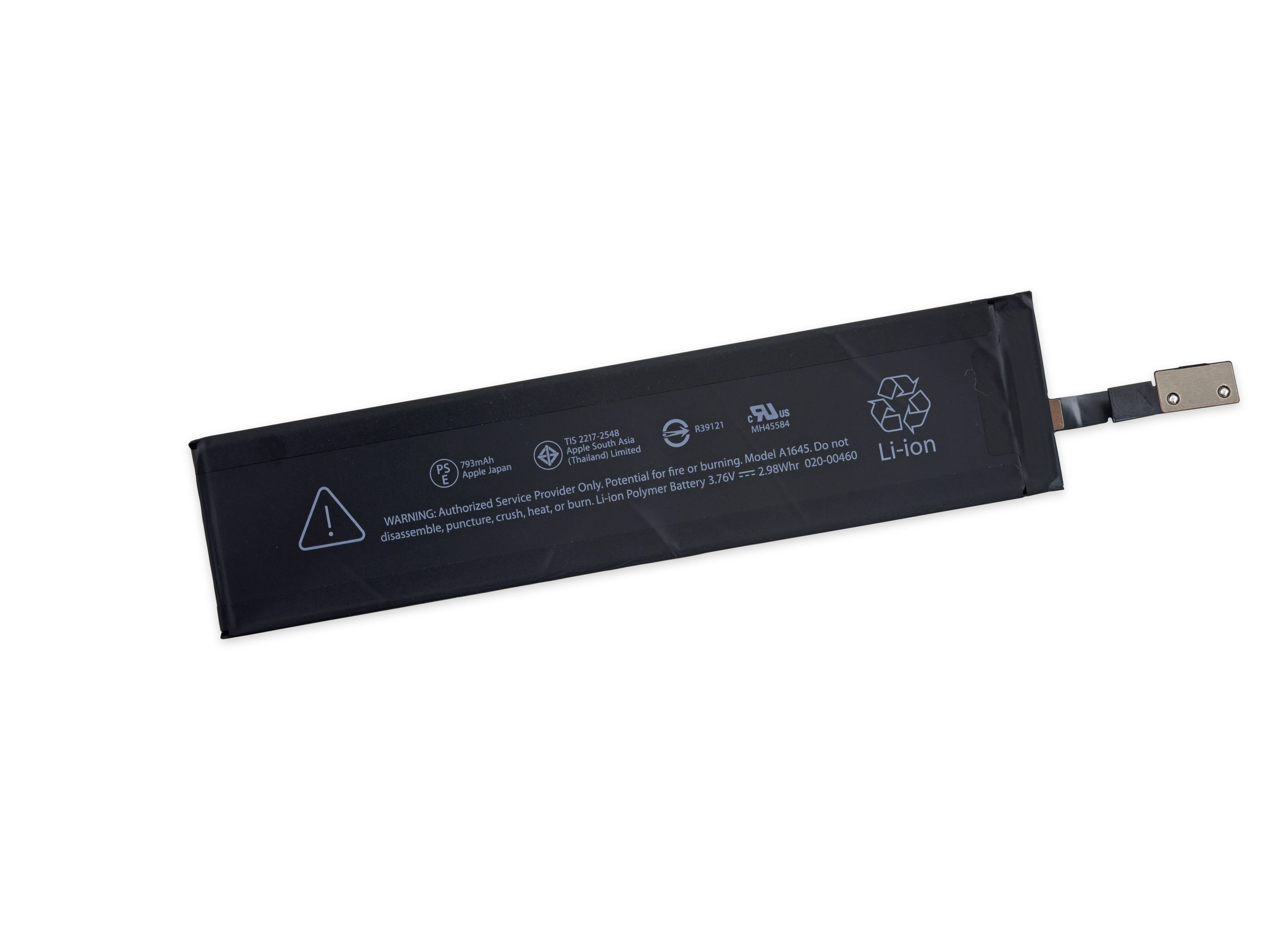

• Батарея емкостью 2,98 Втч имеет менее половины емкости батареи емкостью 6,55 Втч в iPhone 6s. Но при меньших затратах батарея должна проработать несколько месяцев на одном заряде.

• Поскольку перезаряжаемые аккумуляторы позволяют отказаться от одноразовых батареек, Apple с гордостью называет эту клавиатуру (как и Трекпади Мышь) более экологичной.

• Возможно, это и так, но важно отметить, что все несменные аккумуляторы ограничивают срок службы устройств, лишают пользователей возможности использовать съемные и перезаряжаемые батареи и значительно затрудняют переработку отслуживших свой срок изделий.

Комментарии к шагу

Каков срок службы такого аккумулятора?

У меня еще не было перезаряжаемой мыши или клавиатуры, но я знаю, что батарея моего iPhone разрядилась всего через 2 года.

Я знаю, что это на два года позже, но около 2-5 лет.

Лиам, не может быть! Учитывая, что батарея получает около 5 циклов зарядки в год, срок службы 2-5 лет очень мал (особенно для клавиатуры). В противном случае я бы предпочел купить клавиатуру 3-го поколения.

Здравствуйте, мне нужна помощь с батареей этой клавиатуры, где я могу получить или купить, другая модель яблока совместима, я не могу найти его, чтобы изменить, у меня сломался опухший.

У меня точно такая же проблема. Вы когда-нибудь находили замену аккумулятору?

Интересно - может, батарейки от компьютеров подходят для клавиатур?

https://www.plbateria.pl/bateria-do-lapt...

Шаг 8

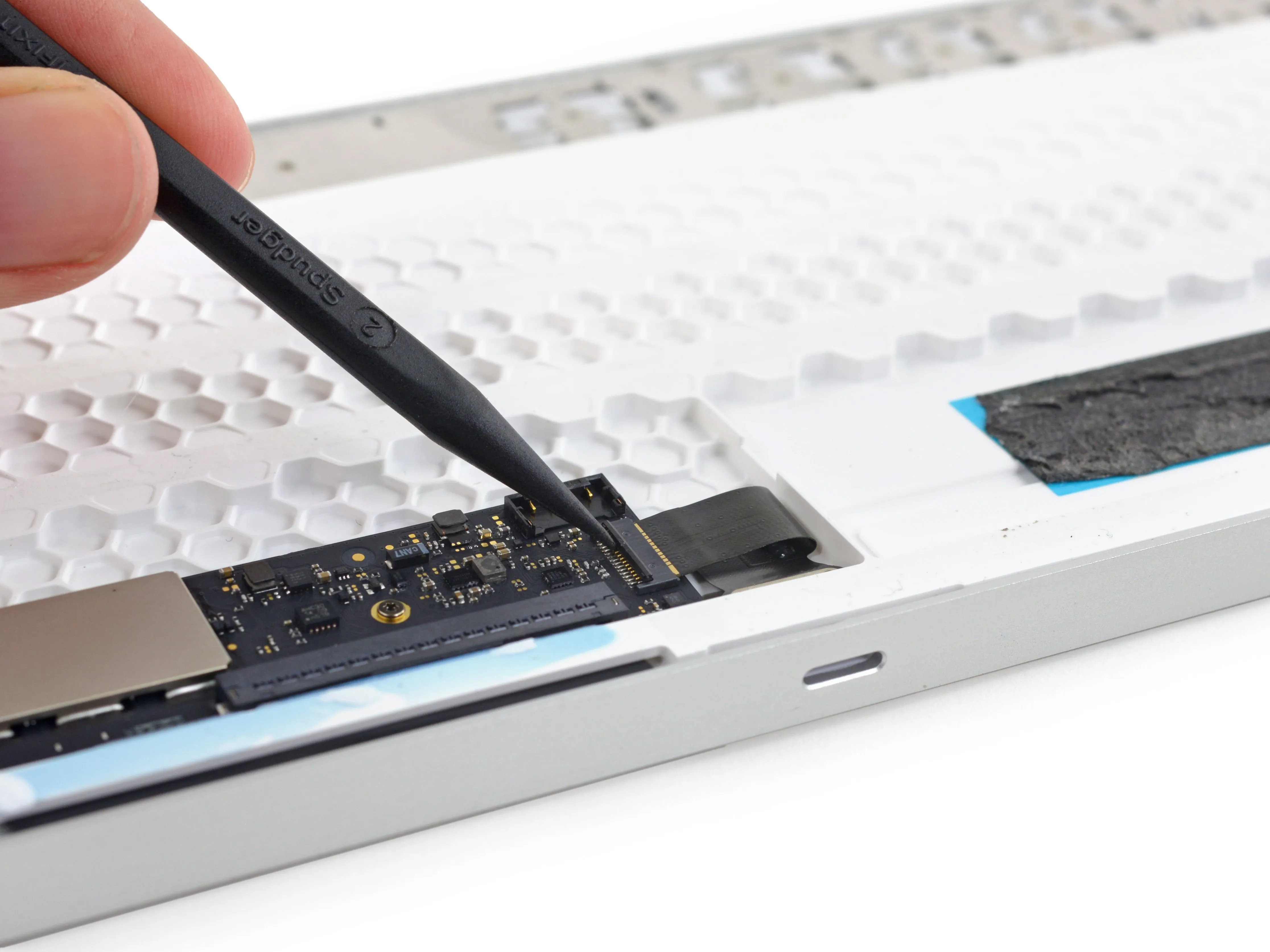

• Мы отсоединяем перспективный кабель с разъемом Lightning, и хотя он не спаянный клубокпорт отказывается двигаться.

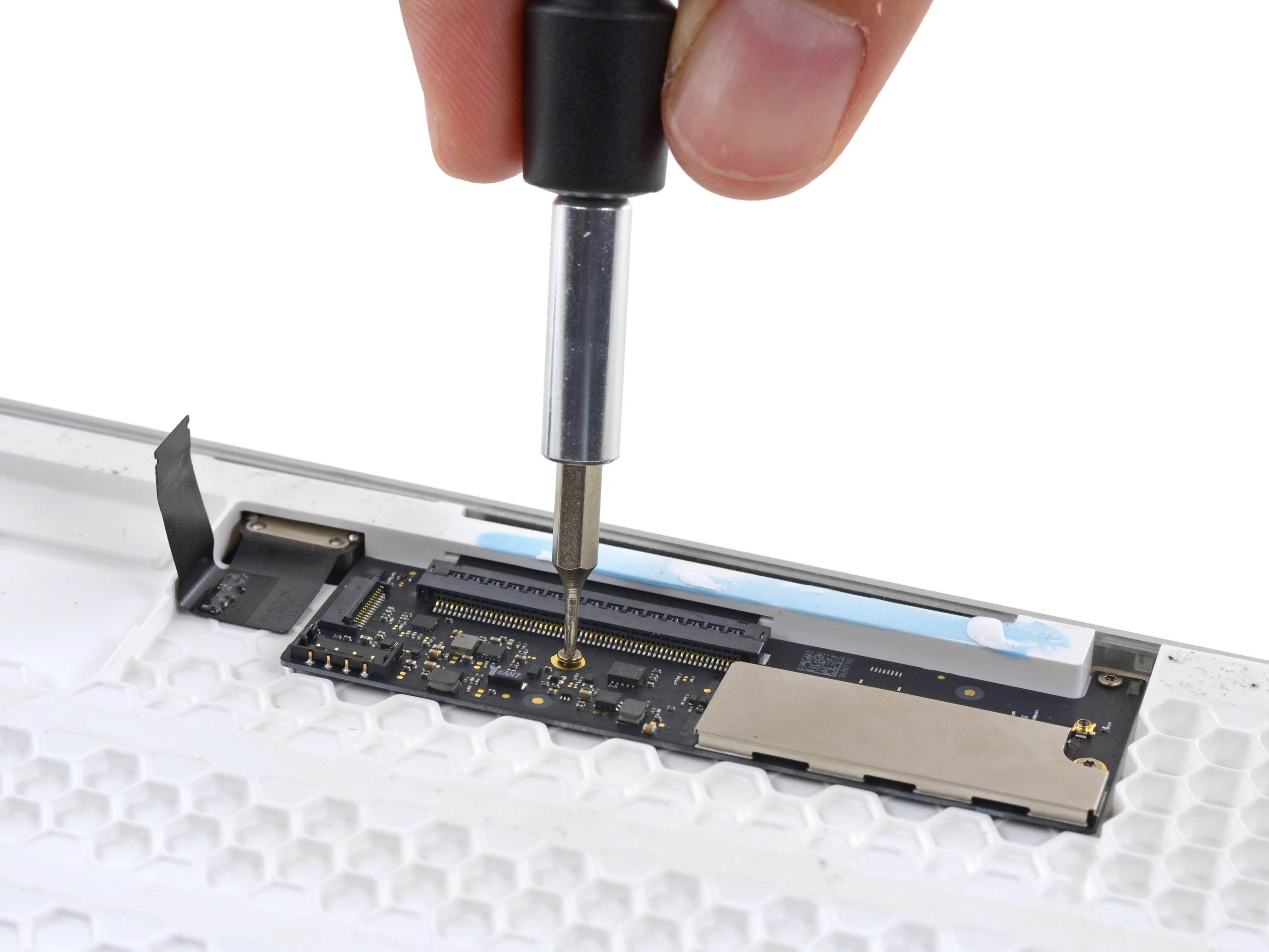

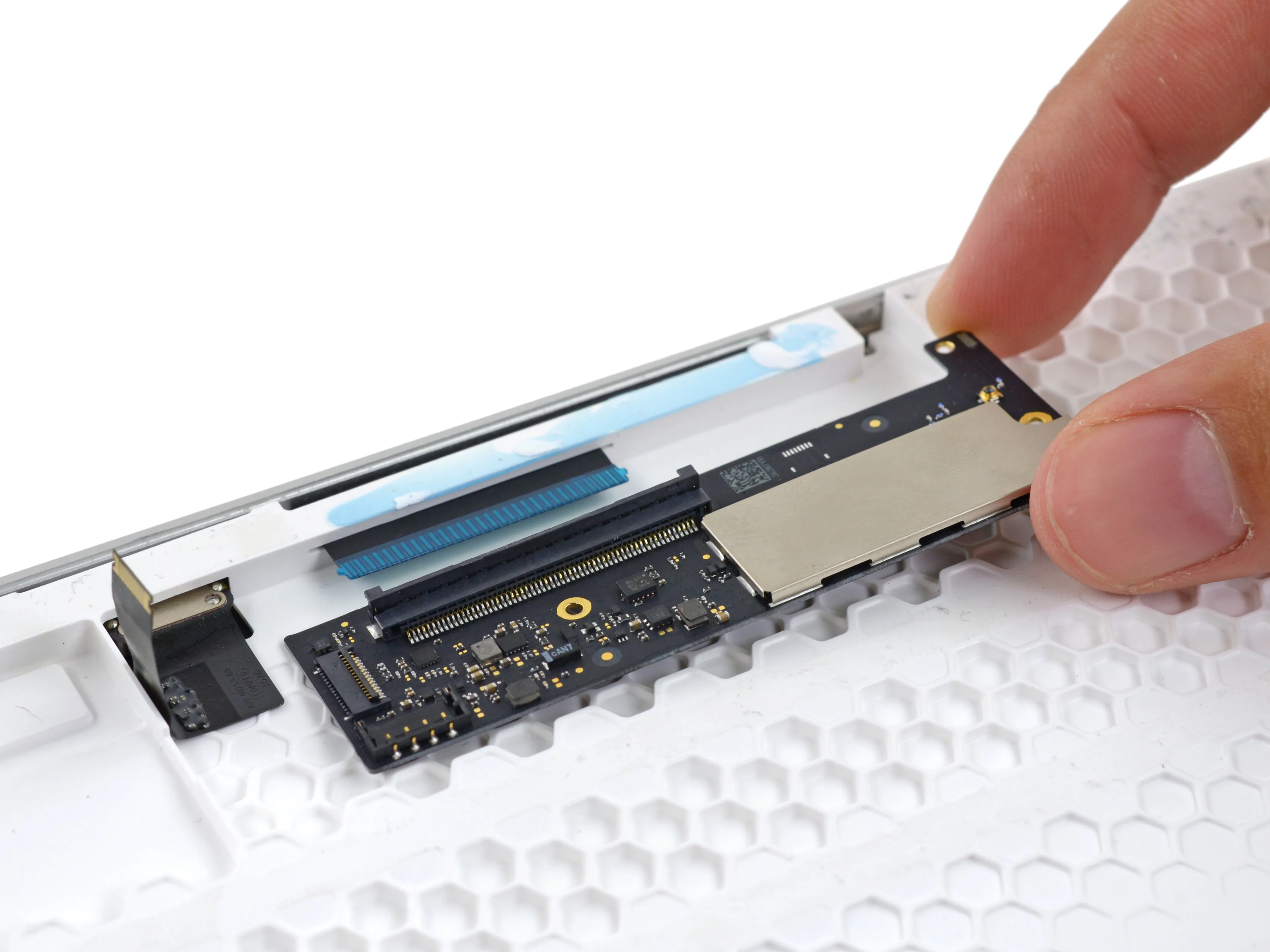

• Все, что стоит на нашем пути, - это пара винтов T3, и тогда (крошечная!) логическая плата свободна!

• Никаких пенталоб? Спасибо, Apple! Видимо, они не ожидали, что мы справимся с этим жутким клеем.

Комментарии к шагу

Как же работает антенна Bluetooth? Кажется, на логической плате есть антенный разъем, на котором, очевидно, не вытравлена антенна, но ни в одном из шагов не показано, что к этому разъему что-то подключено.

Я знаю, что прошло много времени после вашего комментария, но...

Посмотрите на второе изображение шага 6 в верхней правой части логической платы, над неиспользуемым гнездом антенны, там есть пружинный контакт с корпусом. Разъем, вероятно, предназначен для тестирования перед сборкой, я уверен, что они не захотят использовать весь этот клей, чтобы приклеить нерабочую логическую плату к бесполезному устройству за $99 / £79 / €119; пустая трата клея для начала ;-).

Шаг 9

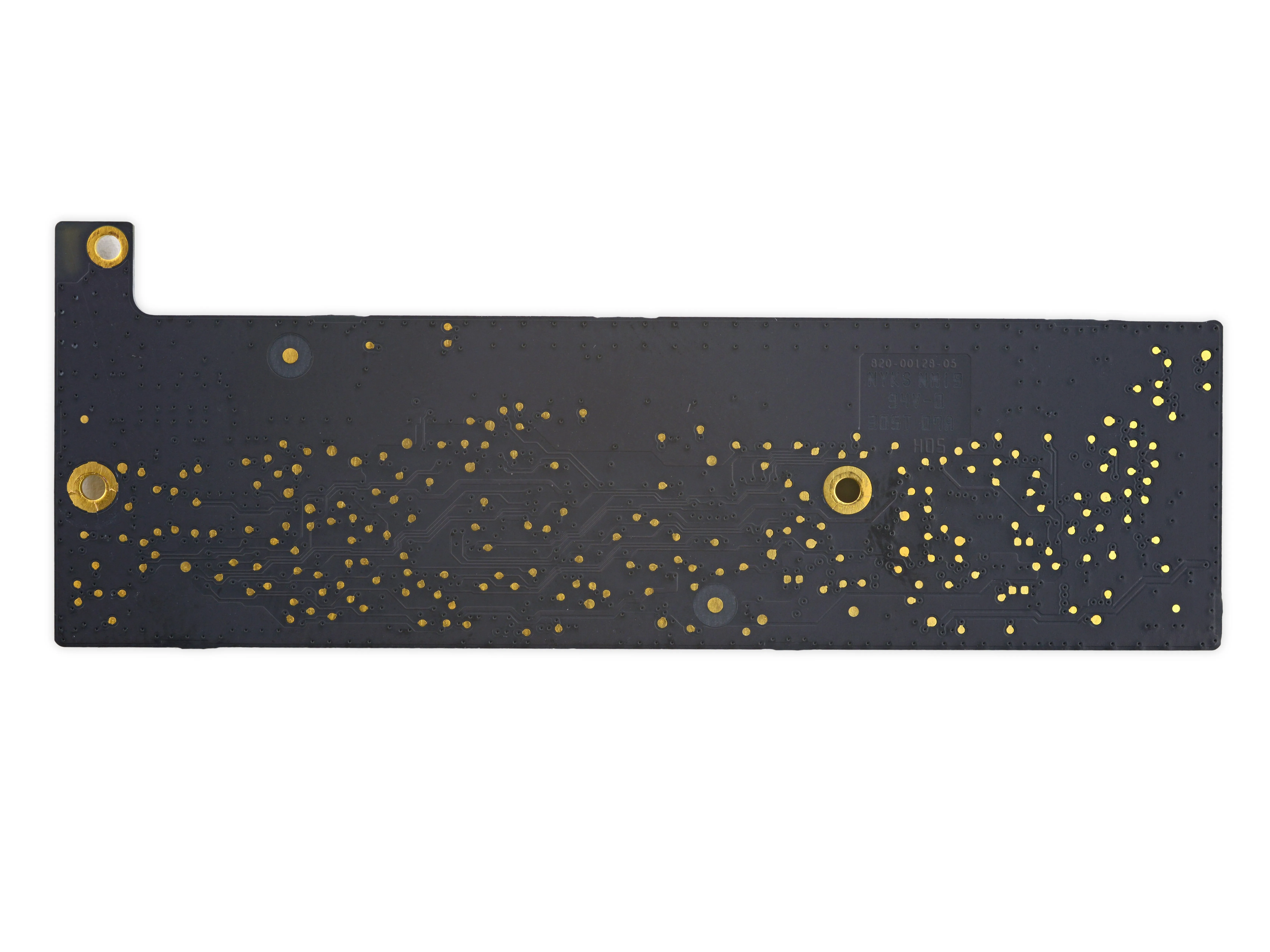

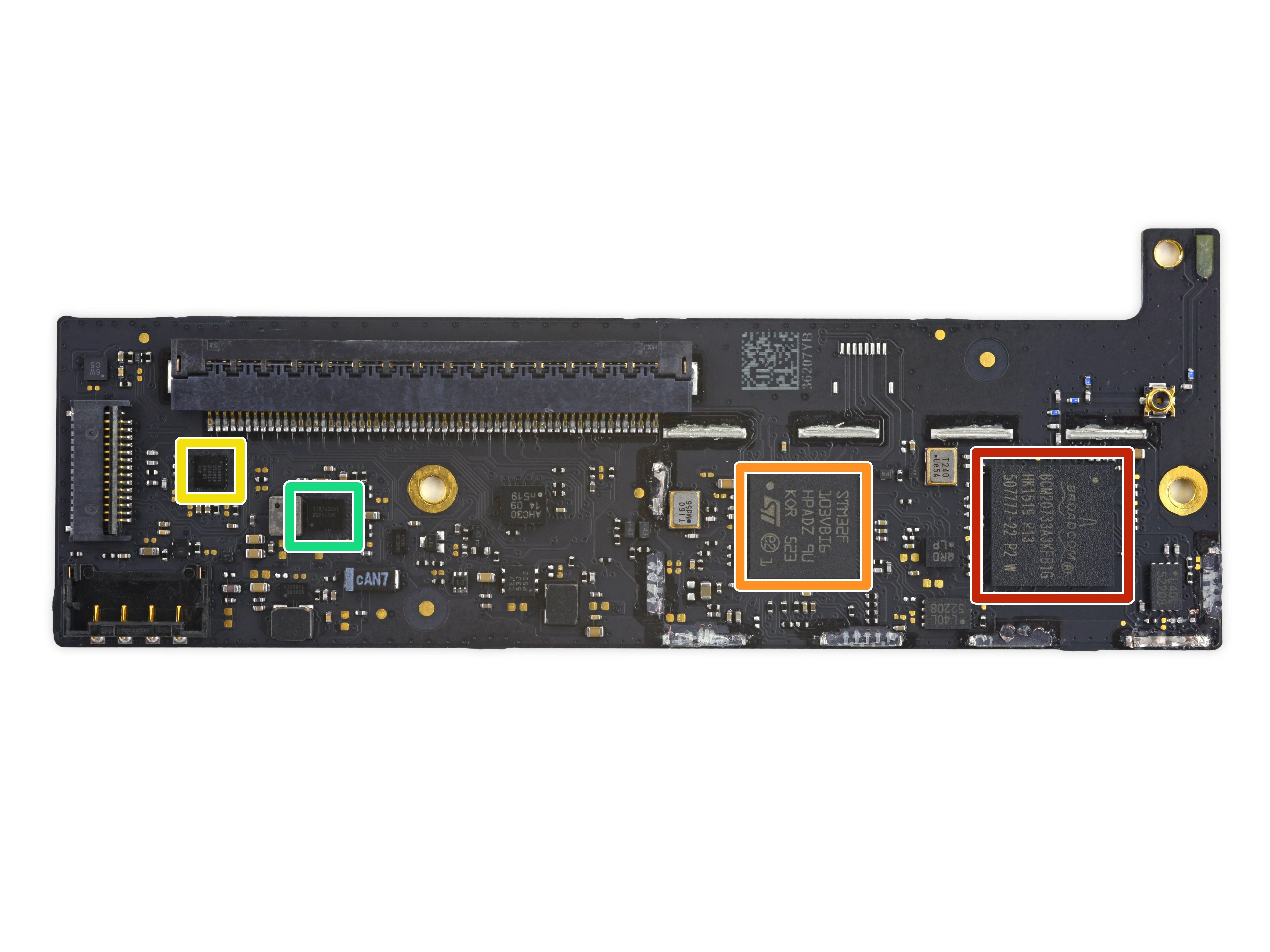

• Беглый взгляд на логическую плату обнаруживает пыль кремния, которую не терпится рассмотреть поближе. Примечательное оборудование включает:

• Broadcom BCM20733 Одночиповое решение Bluetooth 3.0 с повышенной скоростью передачи данных

• ST Microelectronics STM32F103VB 72 МГц 32-битный RISC ARM Cortex-M3

• NXP 1608A1 ИС зарядки

• Texas Instruments BQ24250C Зарядное устройство для литий-ионных аккумуляторов с одним входом I2C/Standalone в коммутируемом режиме

Комментарии к шагу

Bluetooth 3.0 ? Я ожидал клавиатуру Apple с bluetooth LE... очень разочарован.

32-битный процессор 72 МГц? Это больше вычислительной мощности, чем у всех моих компьютеров, которыми я владел до 18 лет вместе взятых... И это только для клавиатуры... :-P

Антенна bluetooth отсоединилась от платы. Я вижу это при устранении неполадок. Теперь я не могу подключиться к нему. Есть ли способ исправить это?

Я вижу разъем антенны на плате. Мы знаем, какой это тип порта? Я отломал металлический плавник от платы, и прием стал ужасным. Я надеюсь, что смогу использовать антенну, подключаемую к этому порту.

Шаг 10

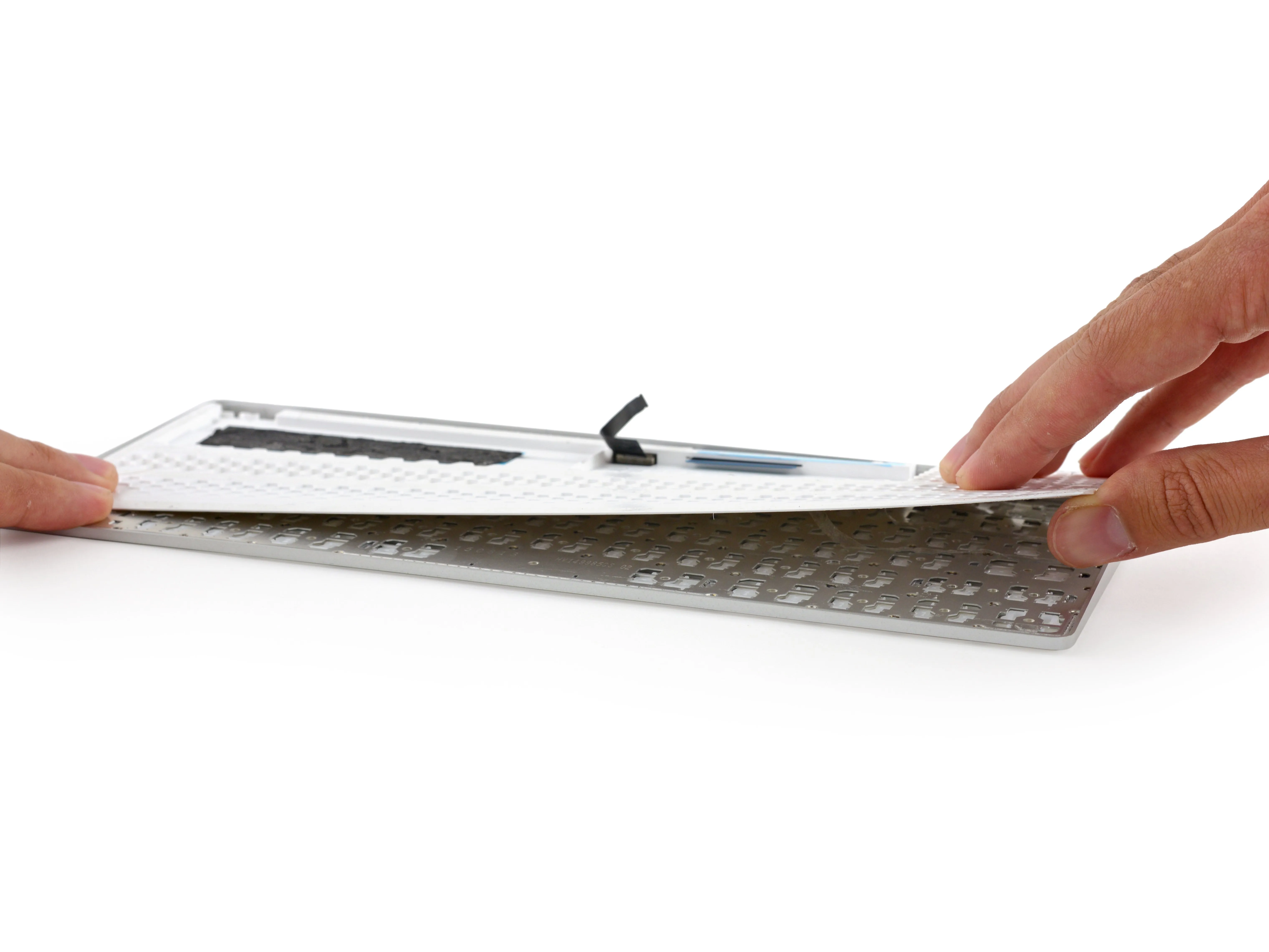

• Еще один слой кусает пыль!

• Этот слой с сотовыми ячейками скреплен клеем, что придает клавиатуре прочность, позволяющую противостоять даже самым... энтузиастов.

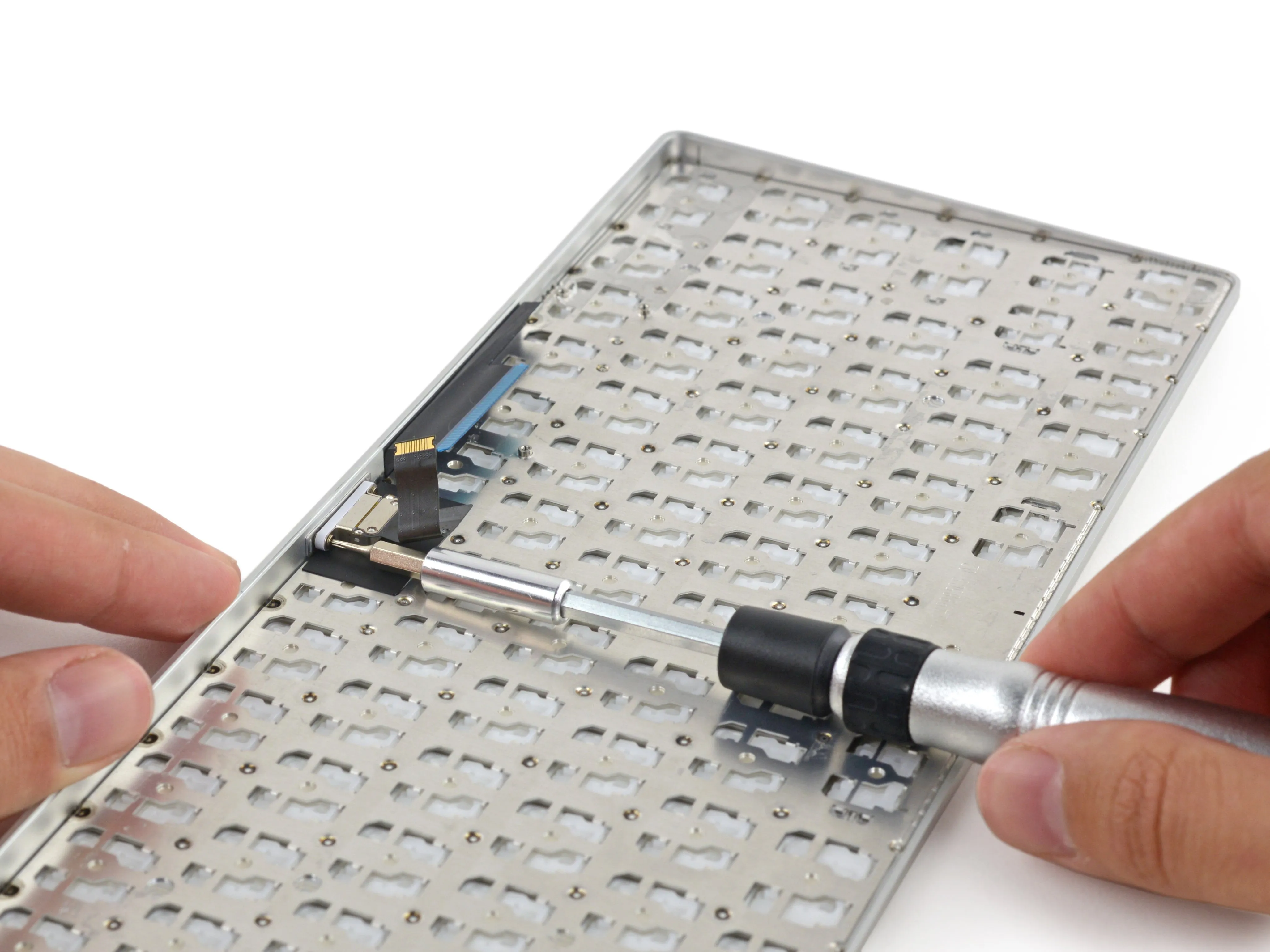

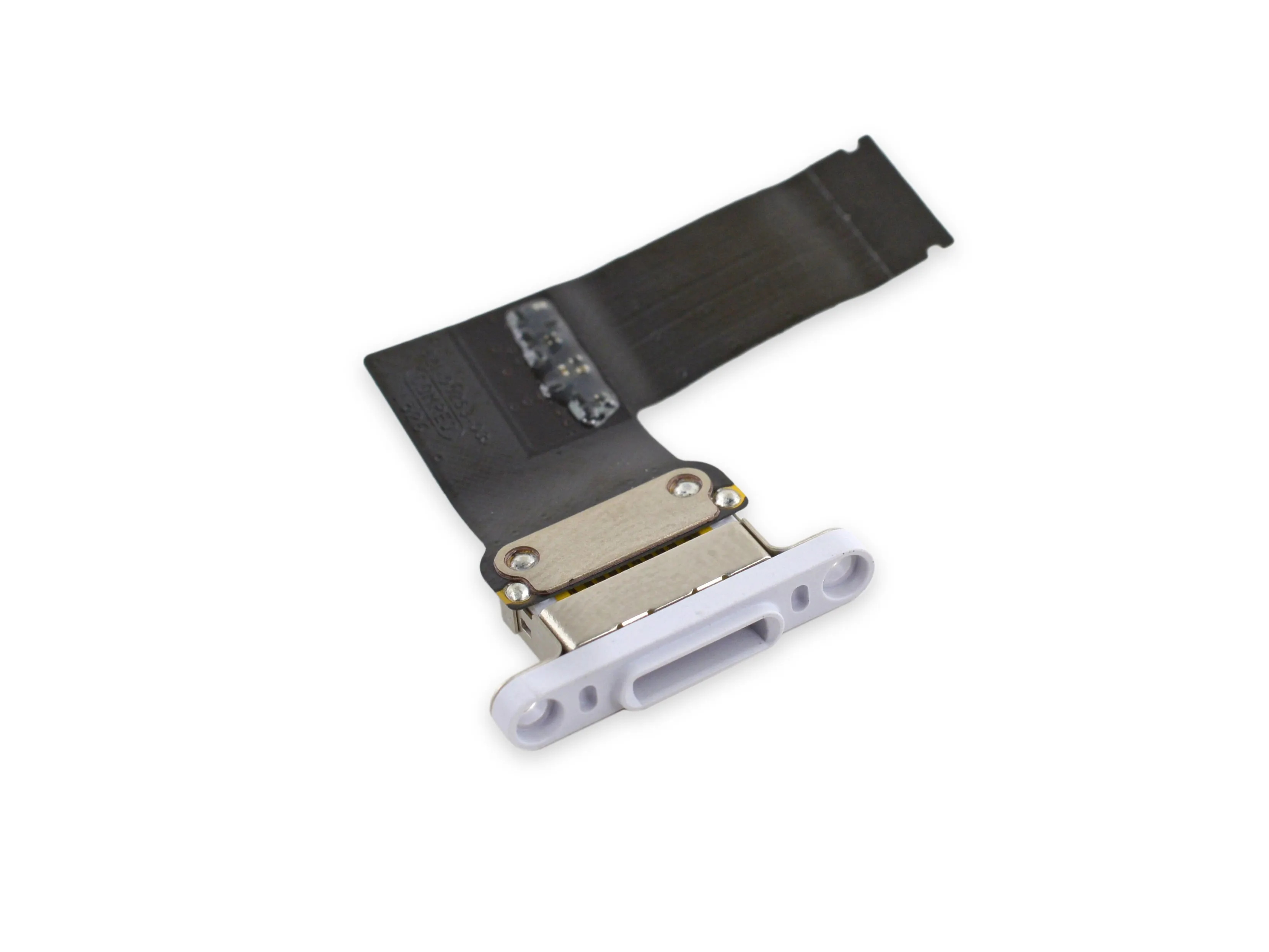

• Порт Lightning наконец-то, после пары винтов, свободен.

• По крайней мере, замена порта стала возможной, хотя и крайне неприятной.

Шаг 11

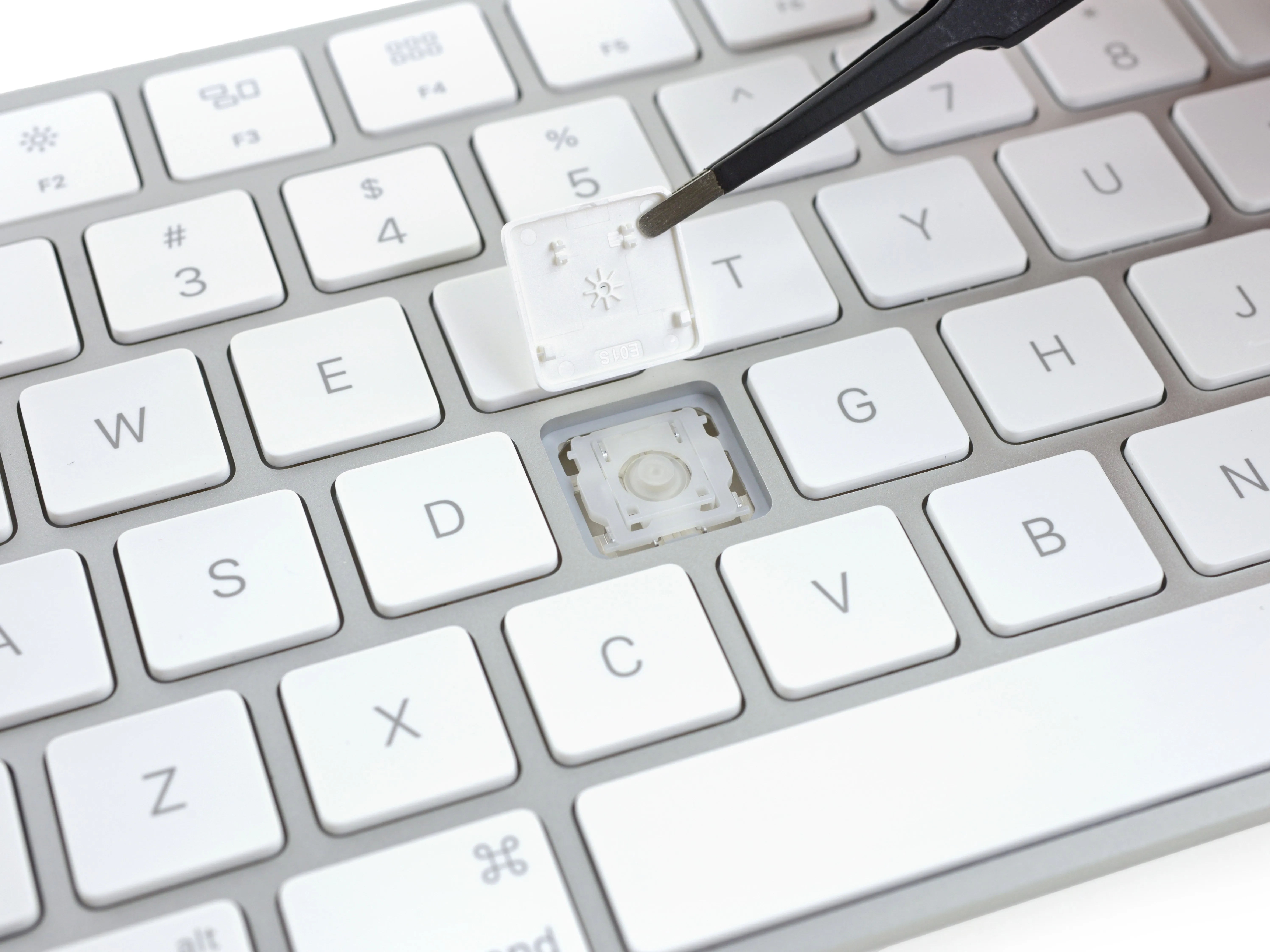

• Снимаем крышки с клавиш!

• Предупреждение спойлера: в этой сетке нет клавиш-бабочек, только новый модный механизм ножниц Apple.

• На первый взгляд, это тот же механизм, что и в MacBook 2015 года.

• Однако, по словам Apple, они на самом деле переработали ножничный механизм, чтобы повысить стабильность и улучшить ход клавиш. По нашим лучшим замерам, новая конструкция обеспечивает ход в 1 мм и абсолютно плоское нажатие клавиш - или что-то в этом роде.

• Похоже, пользователям настольных компьютеров придется подождать Magic Keyboard 2, чтобы получить клавишу-бабочку.

Комментарии к шагу

Я не могу поверить, что Apple потратила столько времени на создание дизайна клавиатуры-бабочки и рекламировала ее как гораздо лучшую, чем обычная клавиатура, но вместо того, чтобы продолжать поддерживать ее, они выпускают новую клавиатуру с механизмом ножниц... Это похоже на то, что они больше не считают механизм бабочки чем-то хорошим... lol

Для меня это прозвучало так, будто клавиатура 'бабочка' - это *тонкая и все еще хорошая*, а не *лучшая*. Поэтому она имеет смысл только в продукте, который должен быть тонким.

Механизм 'бабочка' в MacBook-2015 имеет ход всего 1 мм; его трудно использовать для любого набора текста, очень трудно использовать для длительного набора текста.

Новая клавиатура Magic имеет ход всего 1,5 мм, она не такая жесткая, как Butterfly, но пользоваться ею также сложно. Она меньше шатается, чем предыдущее поколение ножничных переключателей Apple, но вы должны понимать, что предыдущее поколение было шуточным и очень шатким.

Эта и Butterfly подходят для коротких сообщений и набора текста. Я не рекомендую ни одну из них для длительного набора текста.

Я программист и использую свой MacBook для разработки, и у меня нет никаких проблем с этой клавиатурой в плане набора текста.

Более того, я считаю, что она намного лучше. Достаточно хода и гораздо меньше шума. Мои коллеги ценят, когда я не достаю свою старую механическую клавиатуру IBM из 90-х годов - ее громкость отвлекает и раздражает.

Тем не менее, я считаю, что Apple еще есть куда стремиться со своими клавиатурами.

На дворе 2017 год, а они до сих пор не придумали, как сделать клавиатуру, устойчивую к мельчайшим каплям кофе.

Да ладно, Apple, я не могу представить, что ваша грандиозная идея заключается в том, чтобы получать прибыль, продавая больше клавиатур.

Я попытался поменять местами крышки клавиш и не смог прикрепить их обратно. Может, нужны специальные инструменты?

То же самое... Пробел выключен. Не возвращается.

На

То же самое, нет возможности вернуть ее на место. Пожалуйста, подскажите решение!

Какой старый ножничный механизм подойдет для этой клавиатуры? Я сломал один ножничный механизм при замене клавиш, и мне нужно купить другой. Подойдет ли ножничный механизм от Macbook Pro Retina? Или? Спасибо.

Возможно ли перестроить эту клавиатуру на раскладку dvorak? Я пробовал с предыдущей проводной клавиатурой Apple, и некоторые клавиши были прикреплены в другой ориентации.

Какой инструмент используется для удаления клавиш?

У меня возникла проблема с клавишей delete, и я не хотел тратить 180 долларов на замену всей клавиатуры, как мне посоветовала служба поддержки Apple.

Я использовал лезвие экзекутора, чтобы снять крышку клавиатуры, хотя это может быть нецелесообразно.

Извлечение клавиш:

1. Осторожно вставьте палочку с нижней стороны крышки (то есть с южной стороны от цыпочки). Не следует вставлять более чем на 1-2 мм.

2. Осторожно поддевайте вверх, пока клавиша не соскочит с ножничного механизма.

3. Осторожно снимите колпачок с ключом с узла.

Установка ключей на место:

1. (Только для длинных ключей) Вставьте выступающие крючки металлического кронштейна в соответствующие пазы справа и слева от ножничного механизма.

2. Очень осторожно опустите северную сторону колпачка, чтобы 2 маленькие прорези на северной стороне колпачка совпали с 2 северными штифтами на ножничном механизме.

3. Как только северная сторона будет прорезана должным образом, опустите южную сторону колпачка, выровняйте цыпленка так, чтобы он был концентричен с рамкой вокруг него, затем нажмите вниз, пока колпачок не защелкнется на месте.

Как вы думаете, можно ли заменить клавишу - например, верхнюю клавишу со стрелкой - на клавишу от предыдущей беспроводной клавиатуры, скажем, просто с помощью суперклея? Или все маленькие блокировки должны быть очень точными.

В дополнение к этому комментарию: Если после 'прикрепления' клавиши она не поднимается. Крючки' на задней стороне ключа могут быть согнуты при попытке повторного подключения.

У меня была точно такая же проблема с клавишей 'Control', и только после использования отоскопа я обнаружил, что они были погнуты. После использования очень тонкой отвертки (Делаете.ру #1) крючки были приведены в нужное положение, и клавиша смогла встать на место в пазах механизма.

Шаг 12

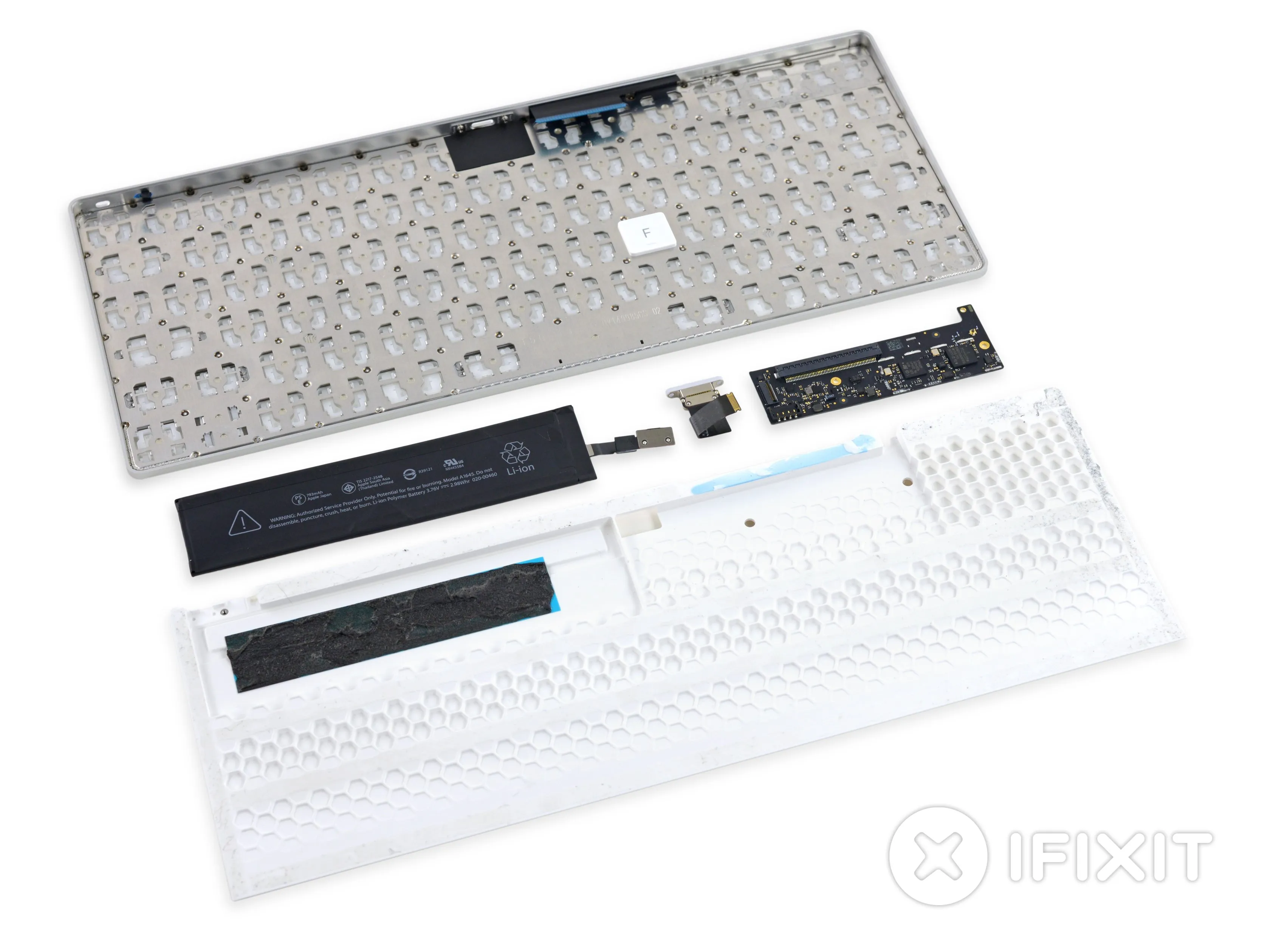

• Оценка ремонтопригодности Magic Keyboard: 3 из 10 (10 - самый простой ремонт)

• Порт Lightning и аккумулятор можно заменить независимо от логической платы - если вы сможете открыть устройство.

• Хотя клавиатура хрупкая, ее можно снять и заменить.

• Чрезмерное использование сильного клея сильно затрудняет снятие задней панели, затрудняя доступ к каждому внутреннему компоненту.

• Без руководства по обслуживанию трудно открыть клавиатуру, не повредив внутренние компоненты.
