Разборка Magic Leap One

Введение

Технология смешанной реальности Magic Leap One долгое время оставалась чем-то вроде пирога с неба, и мы с трудом можем поверить, что она находится на нашем столе для разбора. Судя по количеству денег, собранных на этот проект, мы надеемся, что он работает на пикси-пыли, но только разборка покажет это.

Хотите увидеть больше аппаратных секретов? Тогда подключайтесь к нам в Facebook, Instagram или Twitter, чтобы получать самые свежие новости о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Magic Leap One

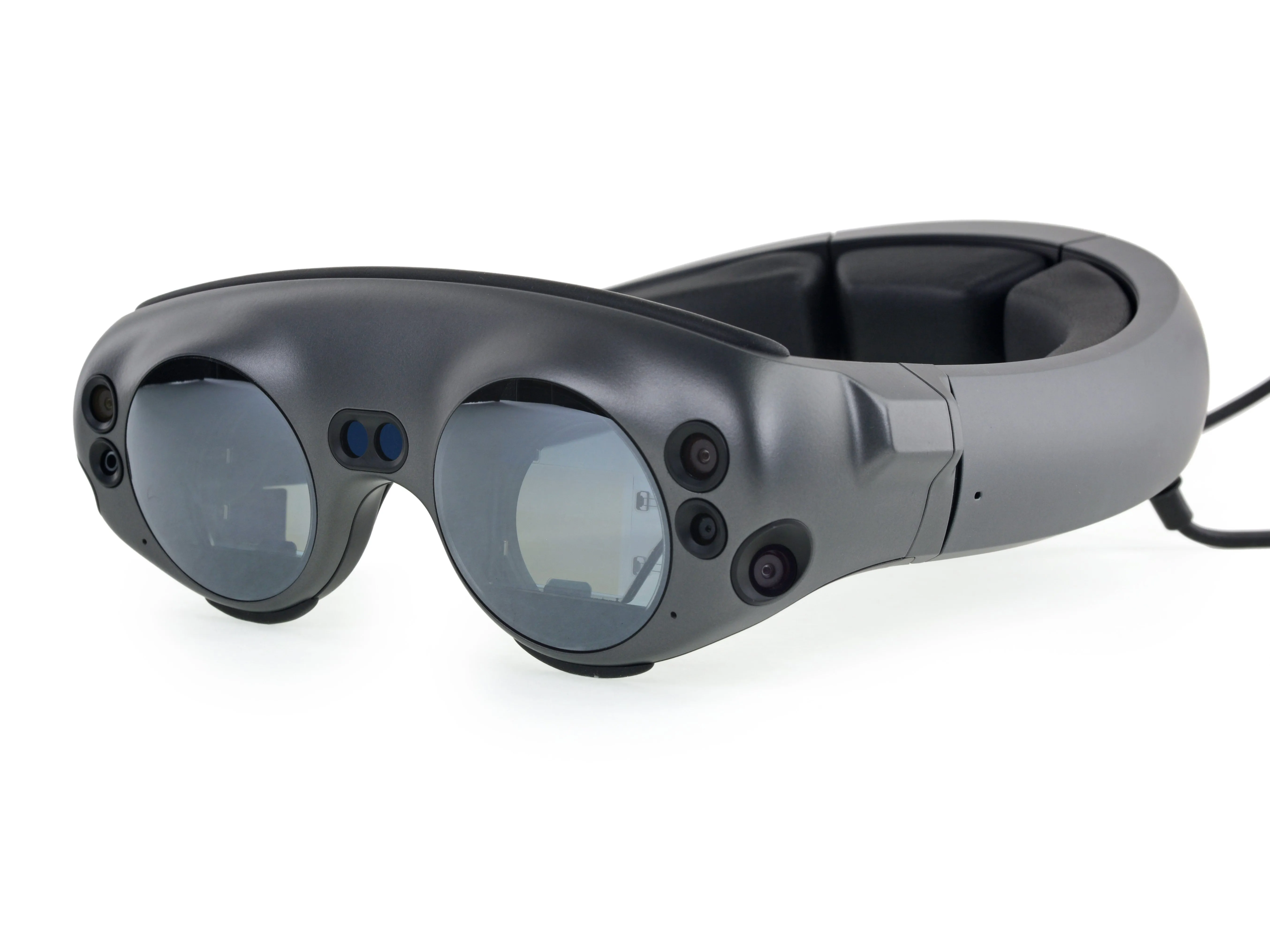

• Здесь есть много интересного. Давайте начнем с некоторых спецификаций... э-э-э, спецификаций:

• SoC Nvidia Tegra X2 (Parker) с двумя 64-битными ядрами Denver 2.0 и четырьмя 64-битными ядрами ARM Cortex A57

• Интегрированный графический процессор на базе Pascal с 256 ядрами CUDA

• 8 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• 128 ГБ встроенной памяти

• Bluetooth 4.2, Wi-Fi 802.11ac/b/g/n, USB-C, 3,5-мм разъем для наушников.

• Эта SoC от Nvidia разработана для автомобильных приложенийи часто используется в автономных транспортных средствахвключая Teslas. Это кажется нецелевым использованием, пока вы не подумаете о том, что Magic Leap оснащен множеством внешних датчиков для отображения и понимания окружающей среды, как и самоуправляемый автомобиль.

Шаг 2

• После заявлений Magic Leap о том, что эта гарнитура потусторонние ощущениямы должны были попробовать ее сами.

• Благодаря нашей надежной инфракрасной камере мы можем увидеть стробирующий ИК-проектор для определения глубины прямо над переносицей - по принципу действия он похож на тот, что мы нашли в iPhone Xа до него - в Kinect ..

• Если присмотреться, можно также заметить четыре дополнительных ИК-светодиода в каждой линзе, которые 'незаметно' подсвечивают глазные яблоки для отслеживания. (О трекерах мы расскажем в ближайшее время).

Шаг 3

• Прежде чем приступить к работе, давайте сориентируемся и проведем экскурс на высоком уровне:

• Создание контента начинается в Lightpack. Он обеспечивает питание и обрабатывает данные, отправляя изображение и звук на гарнитуру.

• Тем временем гарнитура Lightwear отслеживает положение и ориентацию контроллера, а также отображает окружающую обстановку, чтобы помочь вставить виртуальные элементы.

• Как создаются эти виртуальные элементы - это уже совсем другая тема.

Шаг 4

• 'Смешанная реальность' - это сложно. Одно дело - дополнить то, что вы видите на экране (например, смартфона или VR-дисплея изображением с внешних камер).

• Гораздо сложнее дополнить реальную, нефильтрованную реальность, поступающую прямо в глаза. Чтобы создать такую иллюзию, Magic Leap One использует несколько интересных технологий:

• Волноводный дисплей - по сути, прозрачный экран, который подсвечивается невидимым светом сбоку. Дисплей волновод (то, что Magic Leap называет 'фотонным чипом светового поля') направляет свет-в данном случае изображение - через тонкий слой стекла, увеличивая его и направляя в глаза.

• Плоскости фокусировки - на дисплее VR все постоянно находится в фокусе. В реальности все иначе: некоторые вещи выглядят четкими, а другие могут казаться размытыми, в зависимости от того, на чем сфокусирован взгляд. Magic Leap имитирует этот эффект, укладывая несколько волноводов для создания плоскостей фокусировки - нарезки изображения на четкие и размытые области.

Шаг 5

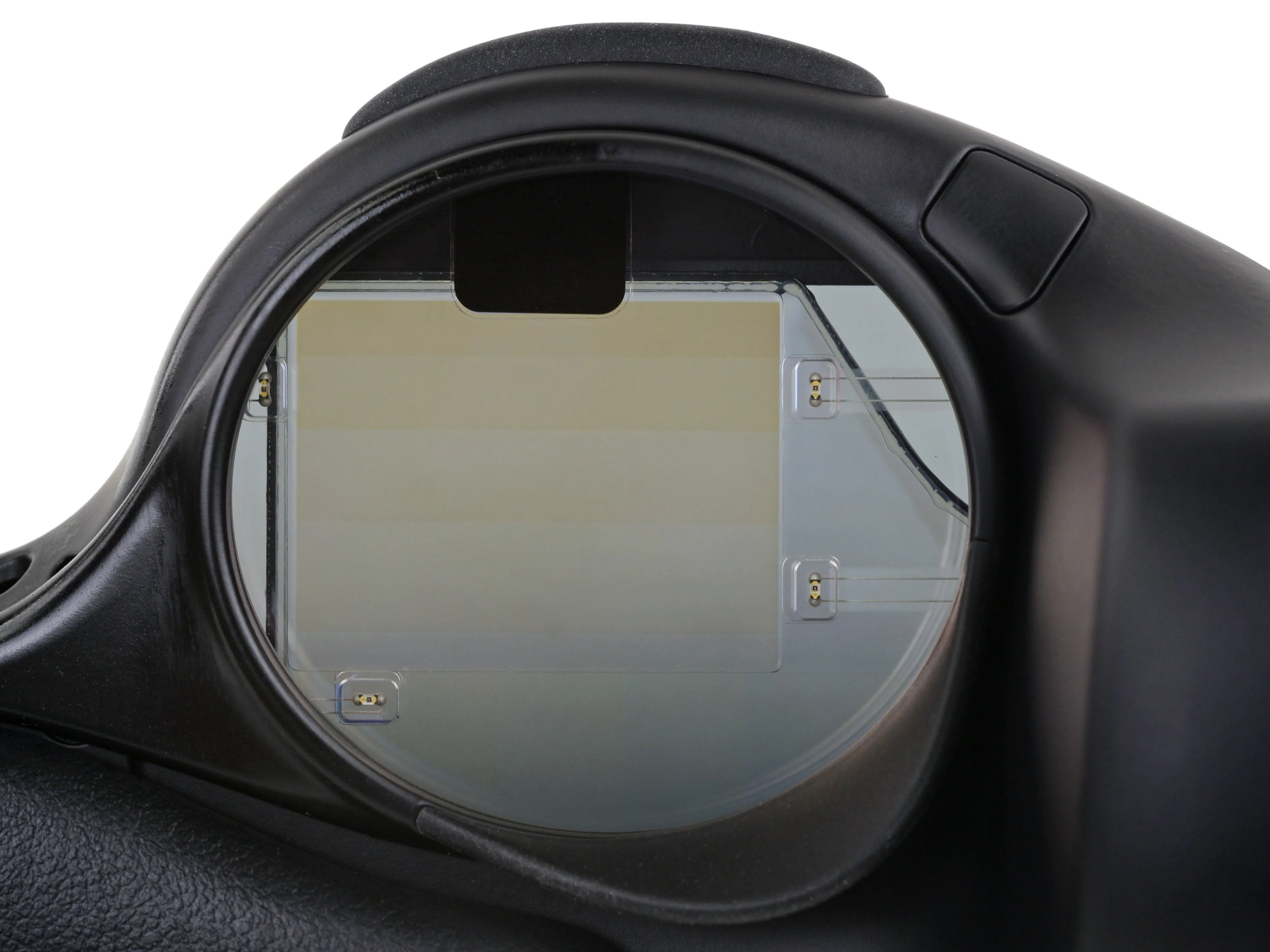

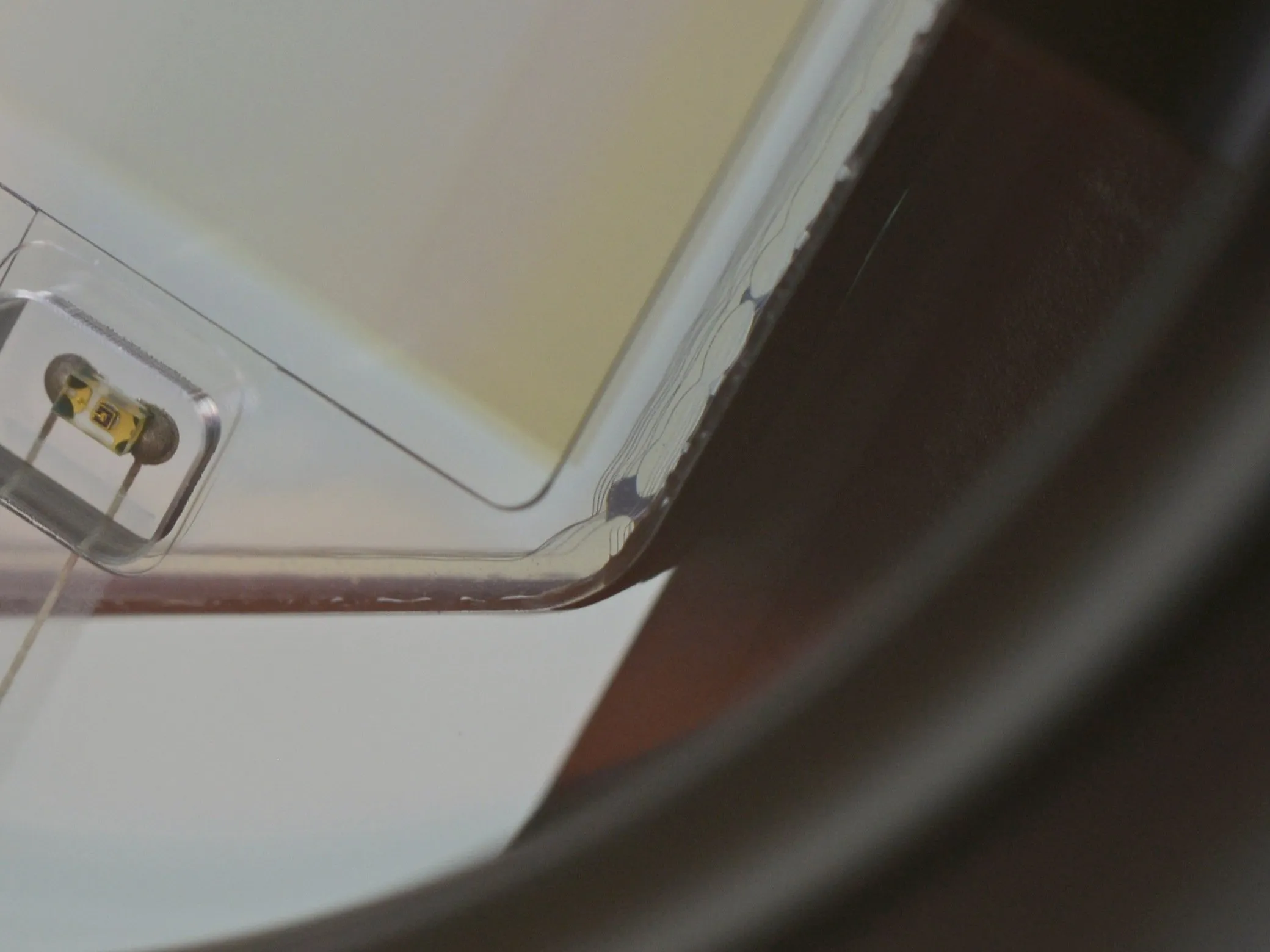

• Перейдем к оптическим сокровищам этой штуки! Быстрый тест исключает наличие поляризованных линз - нам придется копнуть глубже, чтобы сделать какие-либо открытия.

• Внутренности линз на удивление уродливы: заметные ИК-светодиоды, заметно полосатая область волновода 'дисплея' и странное нанесение клея.

• Волновод состоит из шести не слишком аккуратно заламинированных слоев, каждый из которых имеет небольшой воздушный зазор.

• Края, похоже, вручную окрашены в черный цвет, вероятно, для минимизации внутренних отражений и интерференции.

Комментарии к шагу

Я бы больше склонялся к тому, что волноводы оптически скреплены и воздушных зазоров нет. Обычно оптическое соединение минимизирует частичные отражения на границах раздела, чтобы повысить общий контраст. Но волноводы должны также полагаться на полное внутреннее отражение. Это звучит как противоречивые цели.

Меня это тоже удивило, но я думаю, что если бы он был склеен по всей длине с помощью OCA, вы бы не смогли увидеть очевидные слои клея по краям.

Волноводы работают за счет полного внутреннего отражения (TIR), вызванного несоответствием показателя преломления между стеклом и воздухом. Если бы слои стекла были склеены вместе без зазора (или другого несоответствующего по показателю материала между ними), то свет выходил бы из волновода в следующий слой, и у вас не было бы волновода/TIR.

Шаг 6

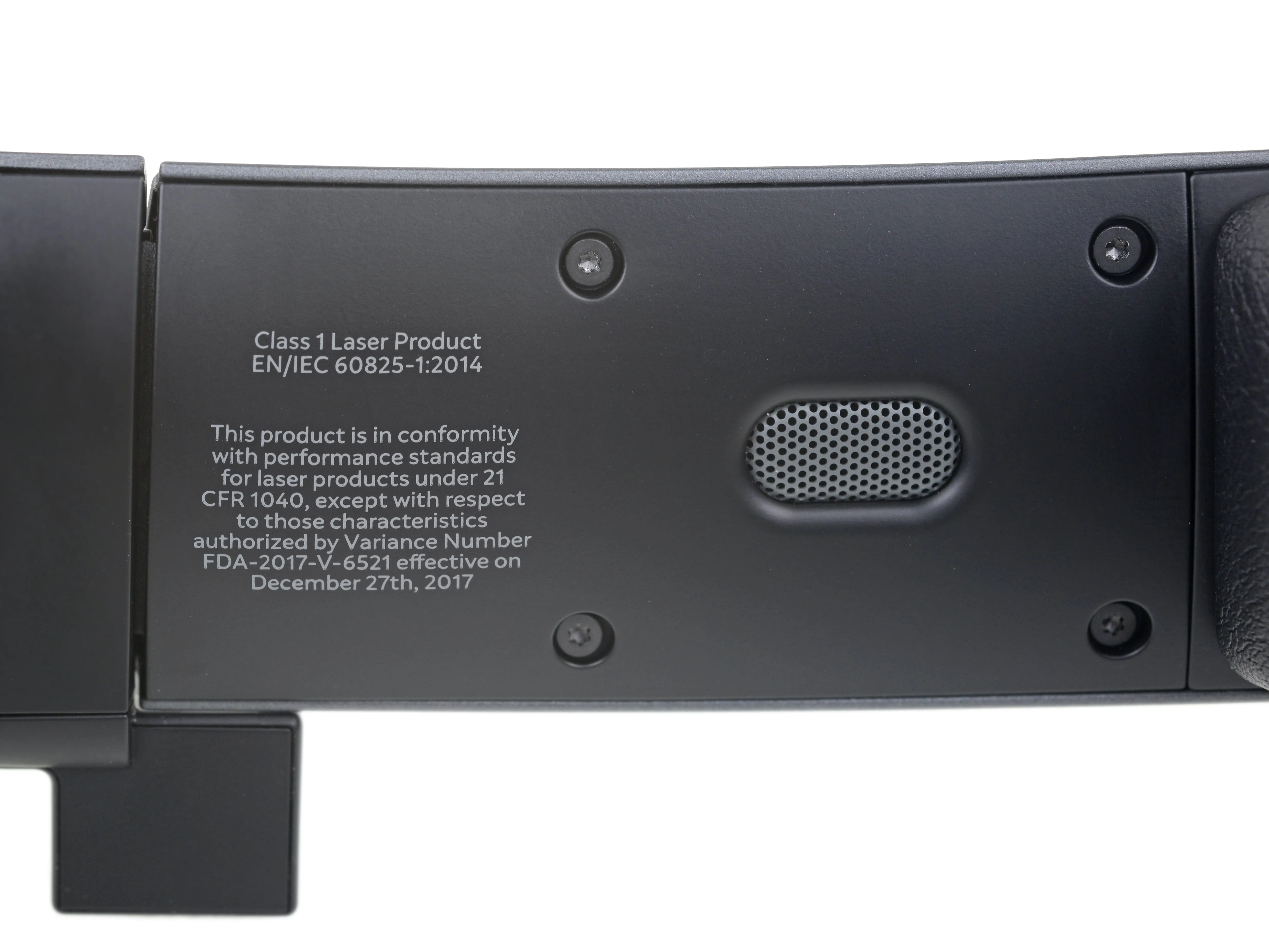

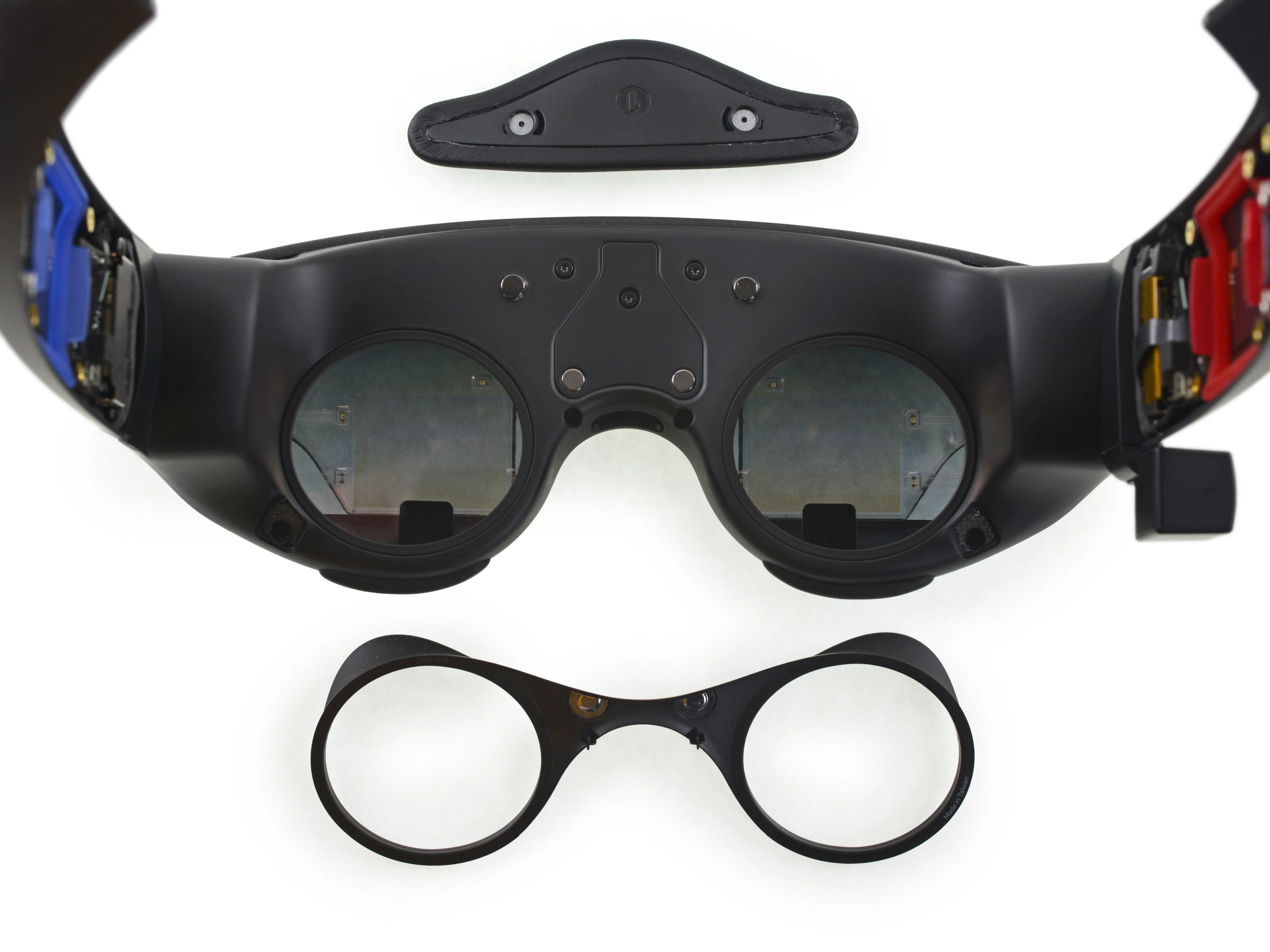

• Внутри оголовья мы видим наклейку Class 1 Laser. Это может показаться пугающей вещью, которую можно обнаружить на очках, но они безопасно для всех обычных условий использования и, скорее всего, не более опасен, чем CD-плеер.

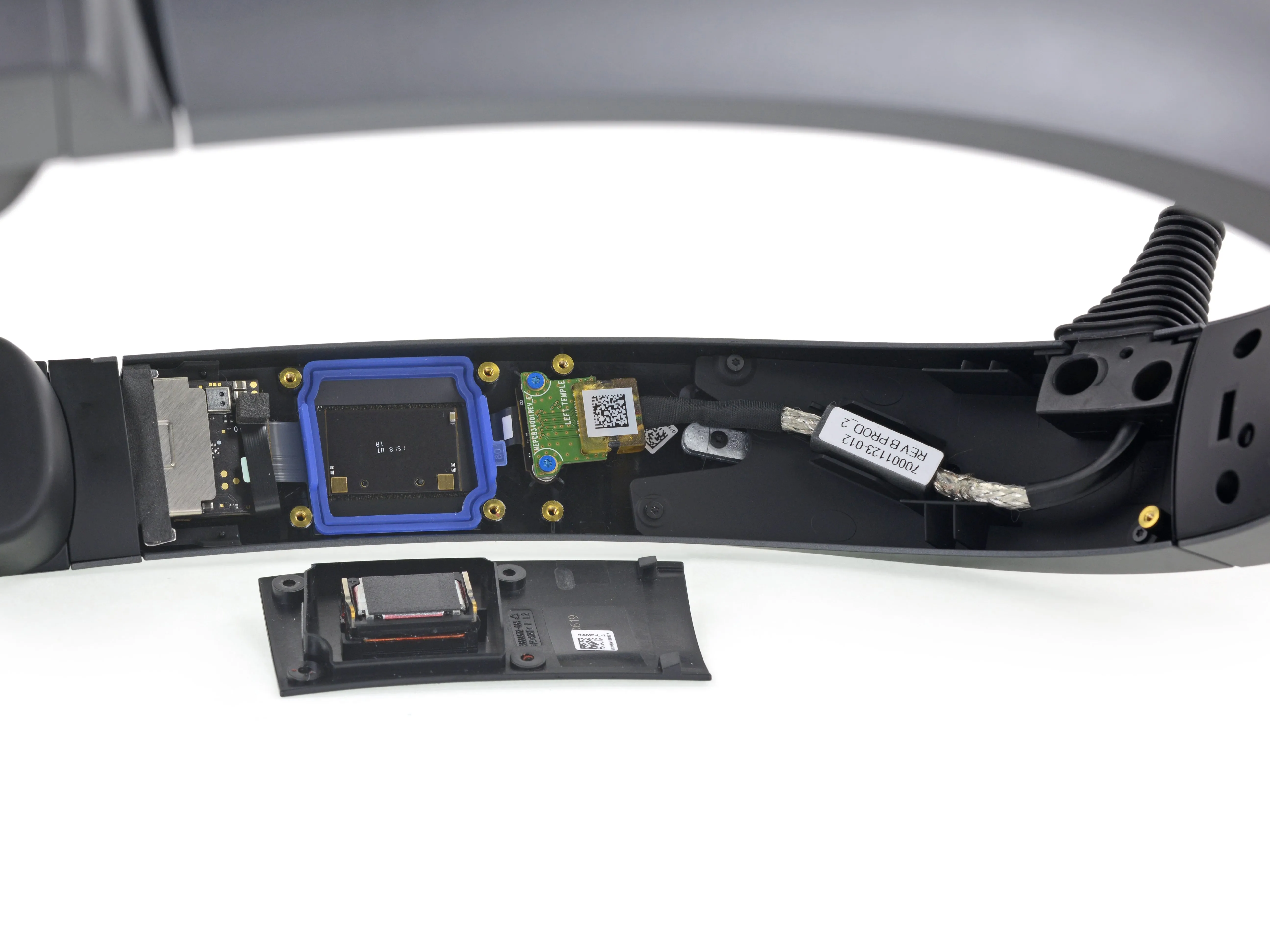

• Открутив стандартные винты Torx и сняв панель, вы обнаружите первый из двух динамиков, подключенных через пружинные контакты и защищенных прокладками с цветовой маркировкой - отличная ремонтопригодность на данный момент!

• Под этими панелями также скрываются два верхних конца единственного встроенного кабеля устройства и несколько магнитных насадок, которые помогают регулировать его положение.

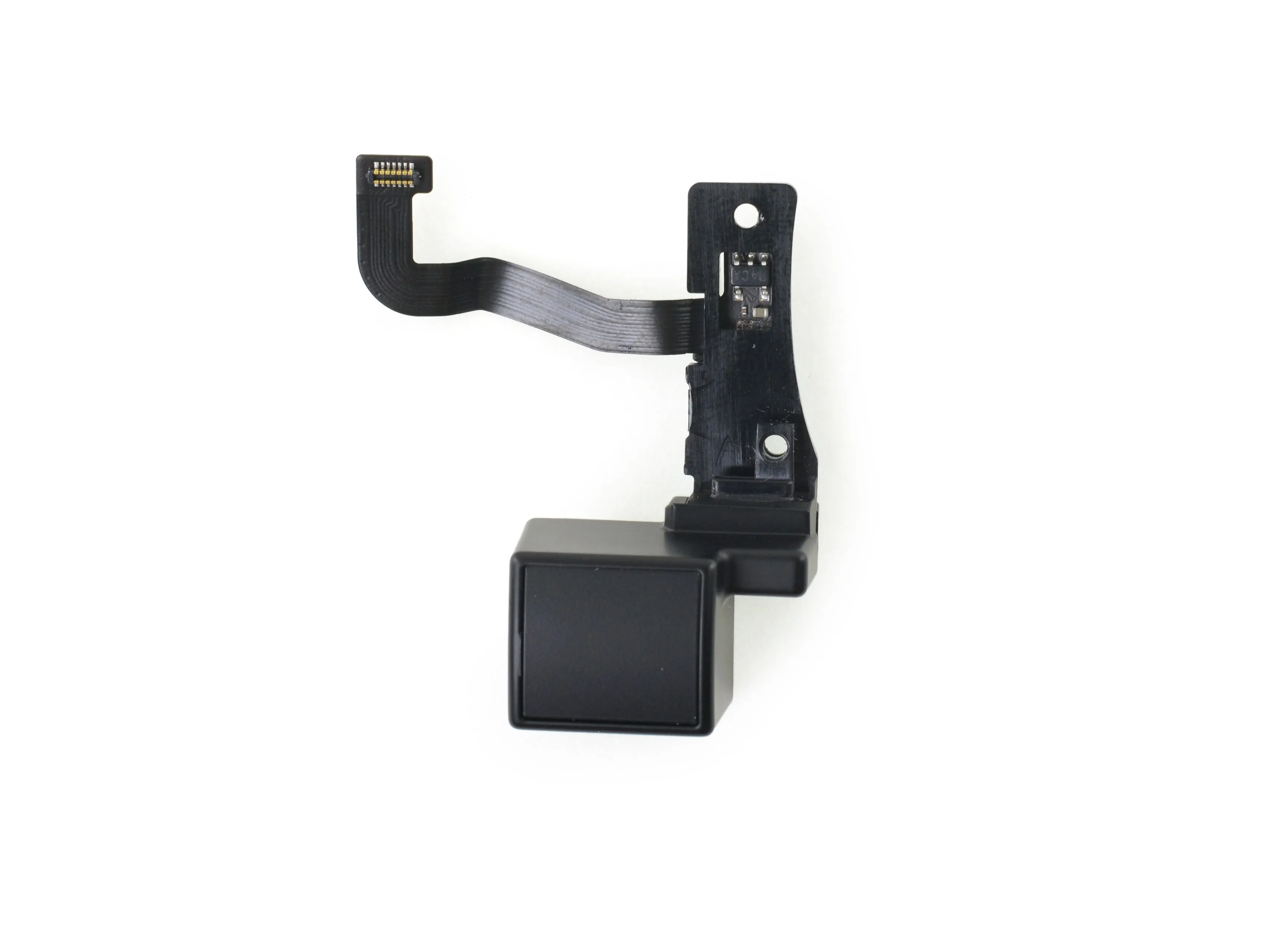

• Но что это за странная маленькая черная коробочка, торчащая с правой стороны оголовья?

Шаг 7

• В обзоре говорится: шестиградусная катушка магнитного датчика для отслеживания положения контроллера.

• Интенсивность трех перпендикулярных магнитных полей измеряется для определения положения и ориентации контроллера относительно гарнитуры.

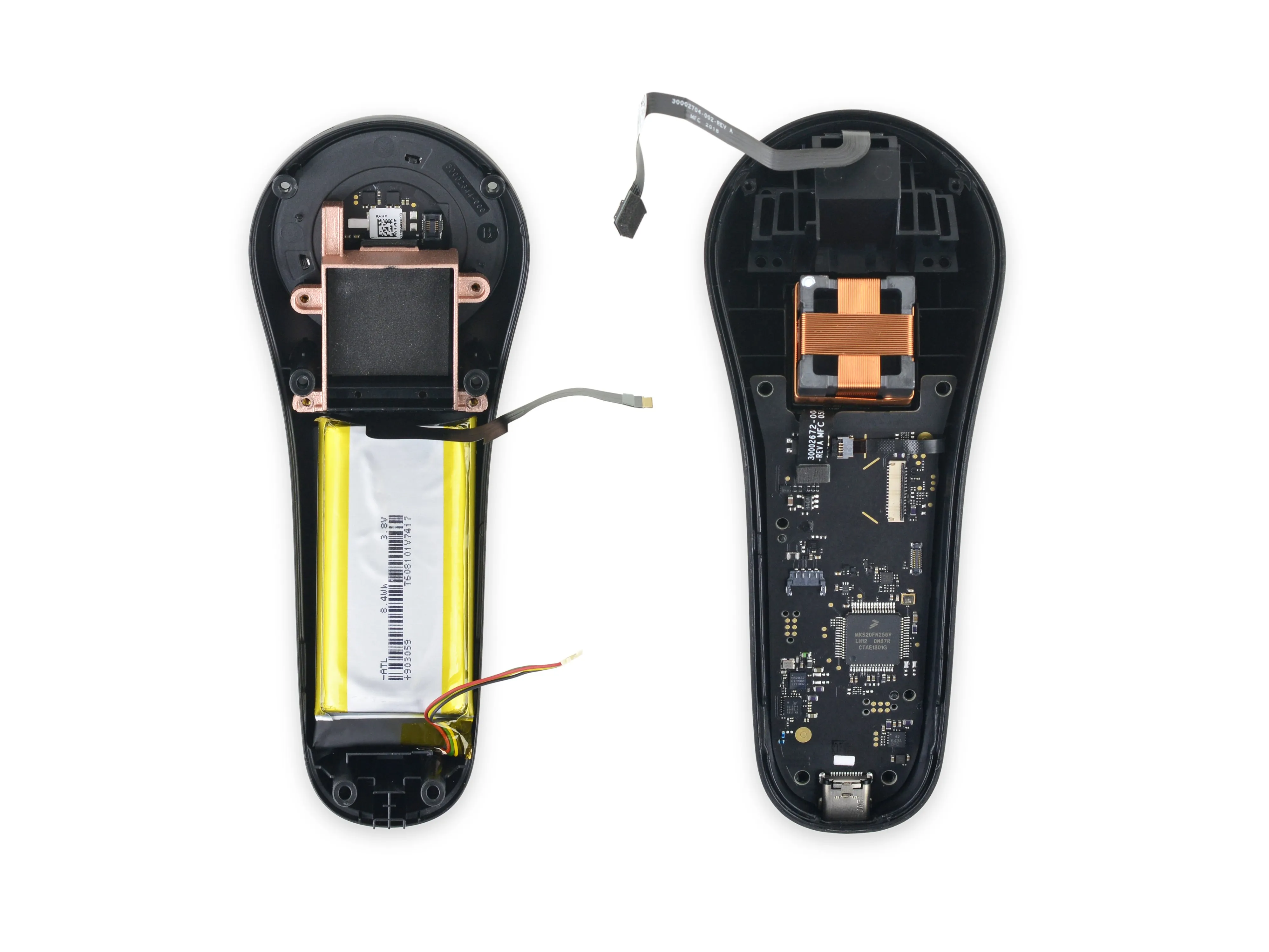

• Открыв контроллер, мы обнаруживаем (гораздо большую) излучающую половину трекера и аккумулятор емкостью 8,4 Втч в придачу.

• Медный экран, напыленный на корпуса катушек, вероятно, защищает от радиочастотных помех, одновременно пропуская магнитное поле.

• Помехи могут объяснить странное расположение трекера, и это может быть временным решением. Это 'старая' технология, и она, вероятно, будет хуже для левшей.

• На фото нет: мы также нашли то, что похоже на разработанный на заказ трекпад, окольцованный светодиодами (возможно, для будущего оборудования, отслеживающего свет?).

Комментарии к шагу

Магнитная катушка с датчиком 6 dof почти наверняка адаптирована либо к магнитной системе переменного тока компании Polhemus, либо к магнитной системе постоянного тока компании Ascension Technologies. Патенты на обе системы давно истекли.

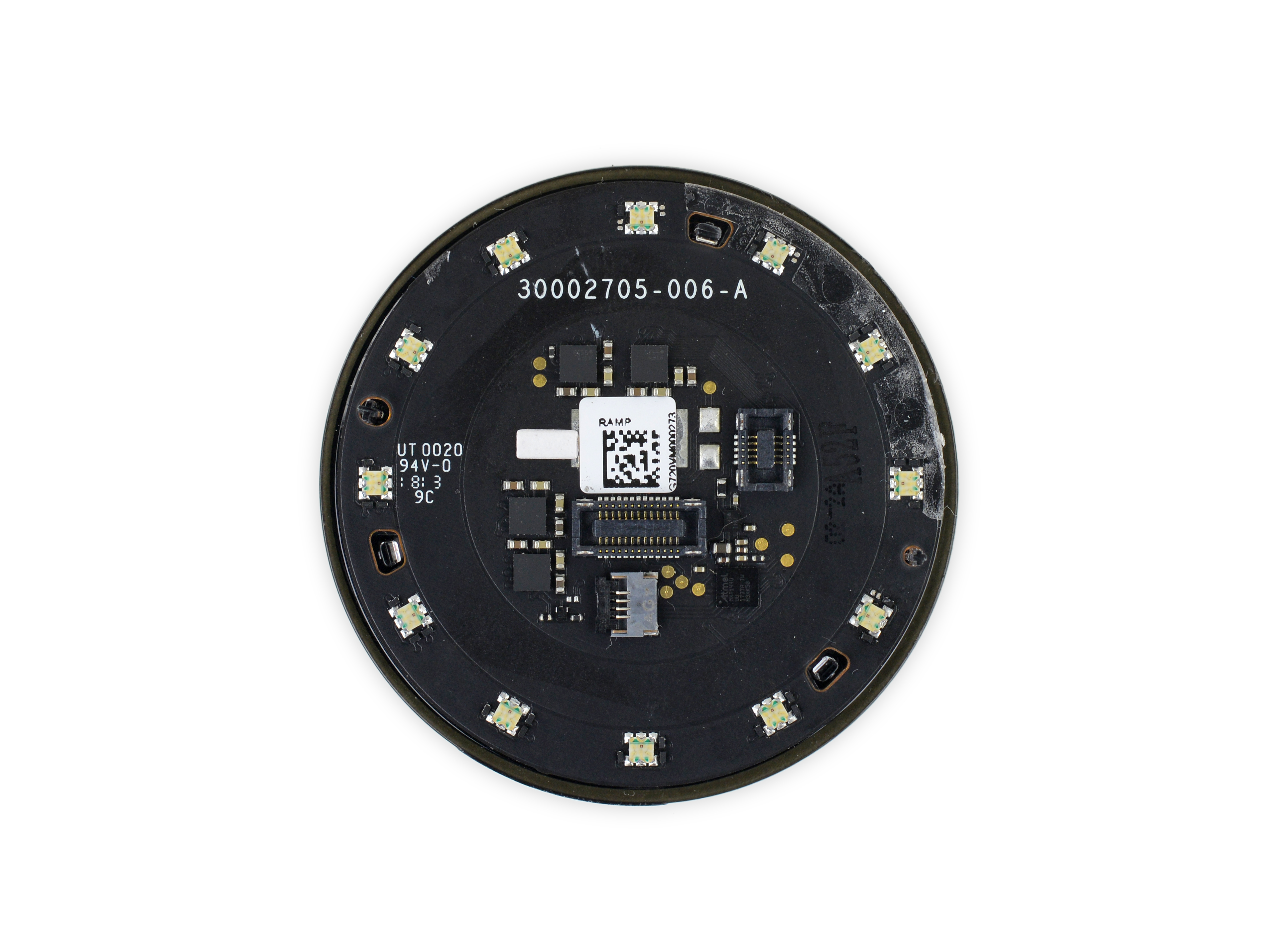

Кольцо светодиодной подсветки служит только для эстетики, анимации и т.д.

Откуда мы знаем, что магнитное слежение переменного или постоянного тока, судя по этому изображению?

От 28,5 кГц до 42,2 кГц https://www.tomshardware.com/news/magic-...

Источник для кубических антенн https://neosid.de/en/news/3d-cube-antenn...

Шаг 8

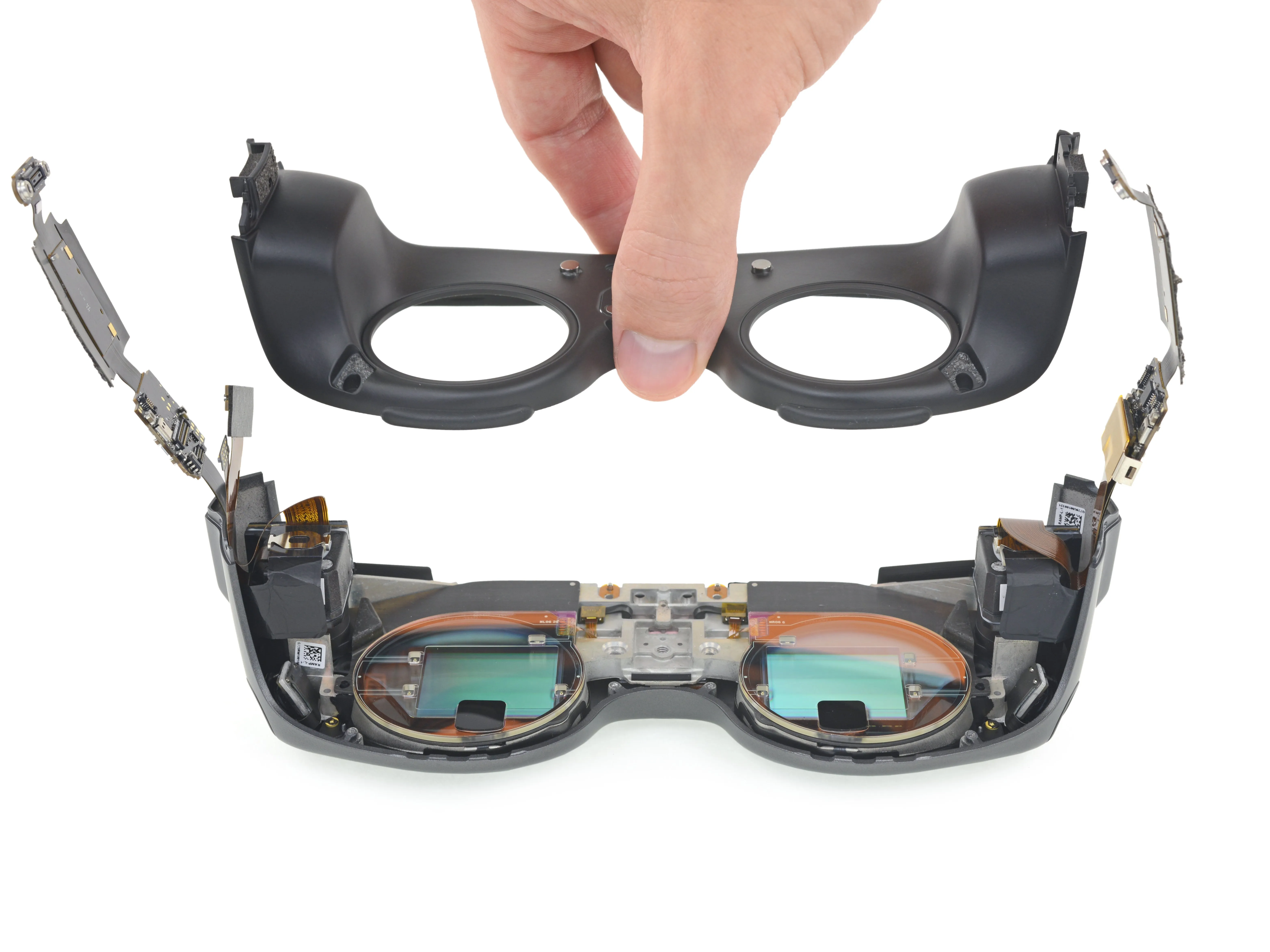

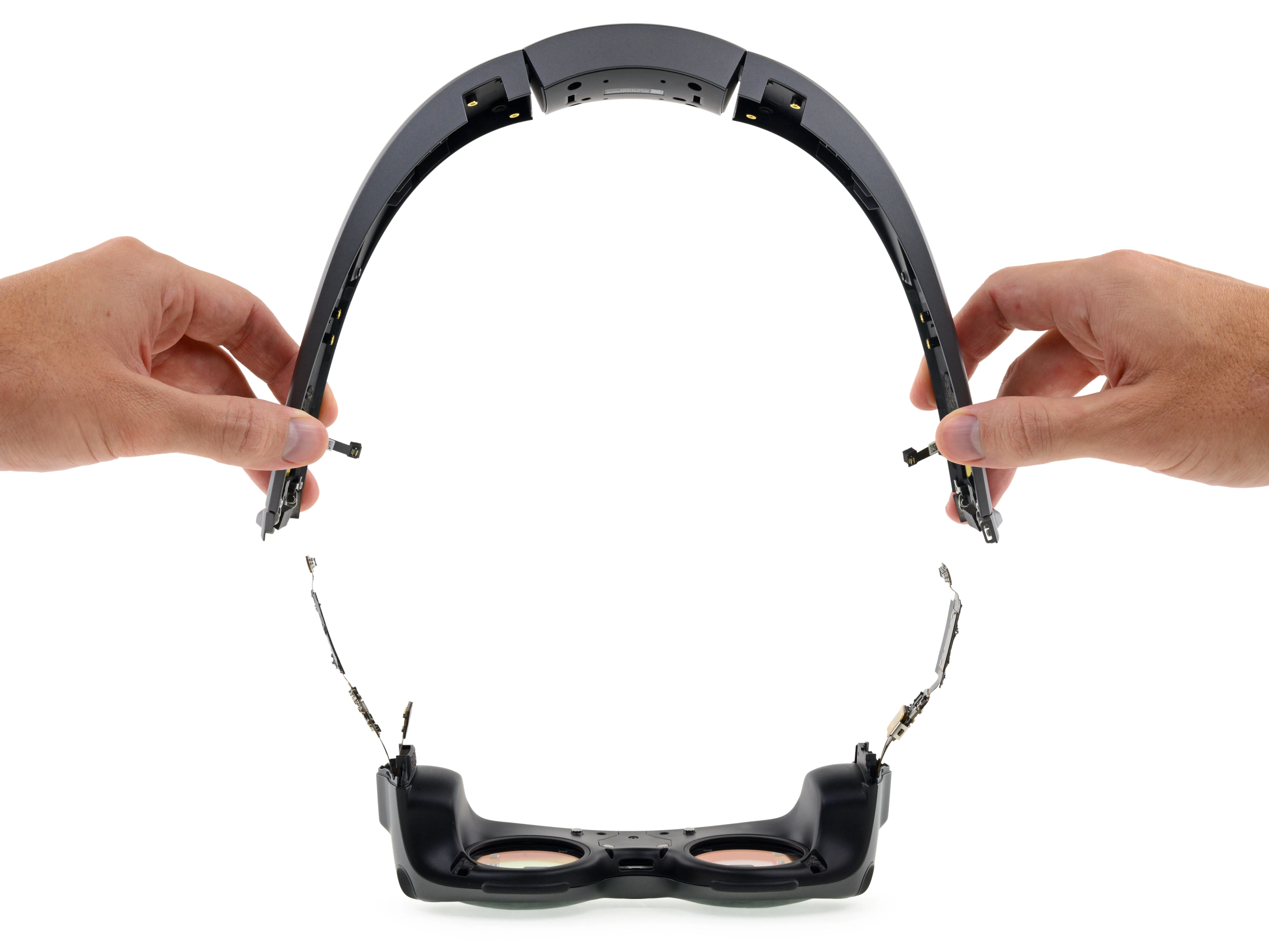

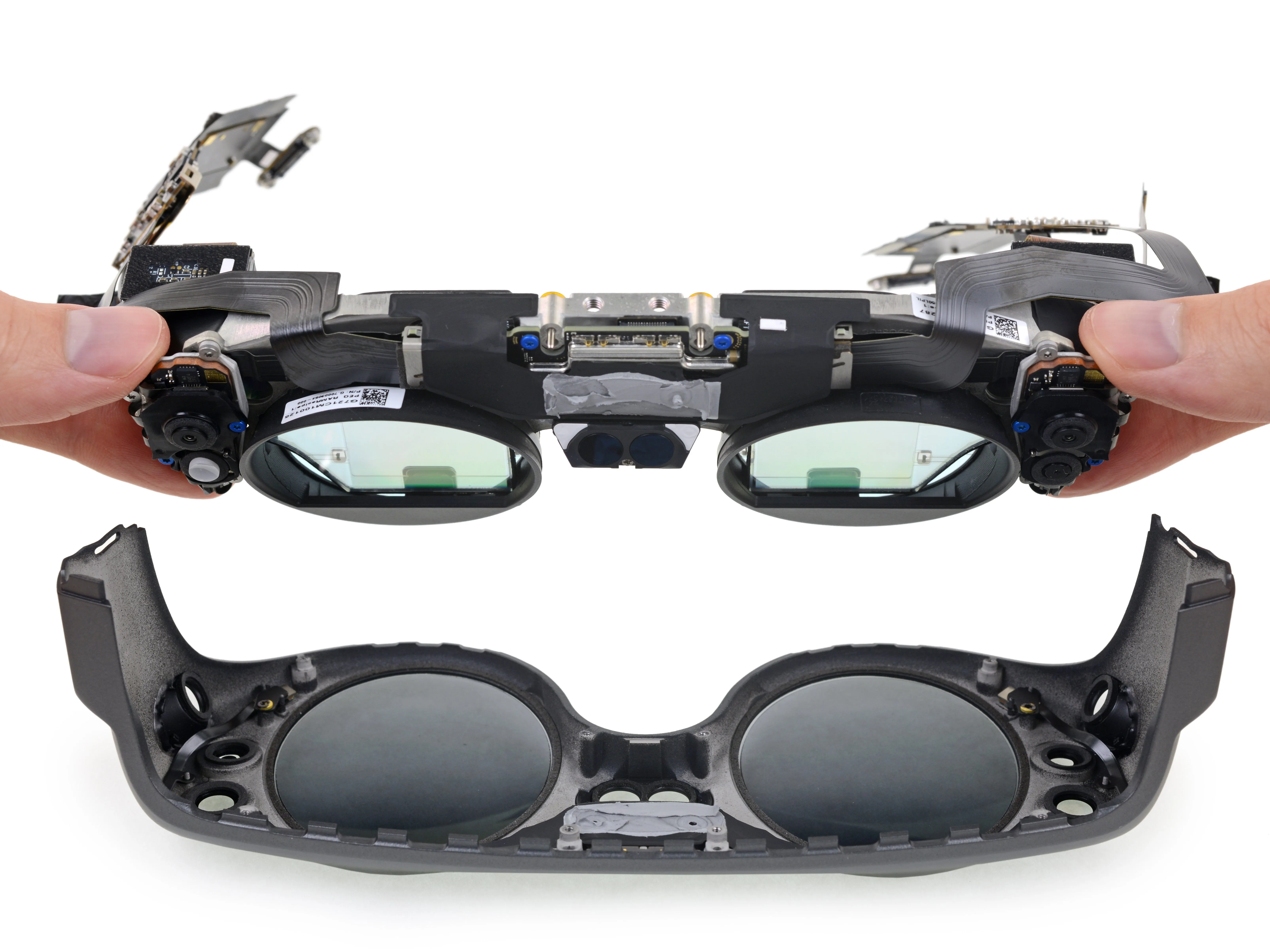

• После отсоединения оголовья и внутренней лицевой панели мы получили лучший вид на ИК-излучатели, отслеживающие движение глаз. Отметим, что все они подключены последовательно, а не управляются по отдельности.

• И наконец, под рукой - сердце Magic Leap: оптика и дисплей в сборе.

• Мы идем до конца, так что пристегните ремни.

Комментарии к шагу

Не могли бы вы разобрать и ремешок? Такого механизма мы еще не видели ни в одном HMD. Упакован в небольшое пространство, должен прослужить годы с достаточным усилием, чтобы удерживать его на голове разного размера. Мне очень хочется узнать, что за пружину они использовали для этого.

Шаг 9

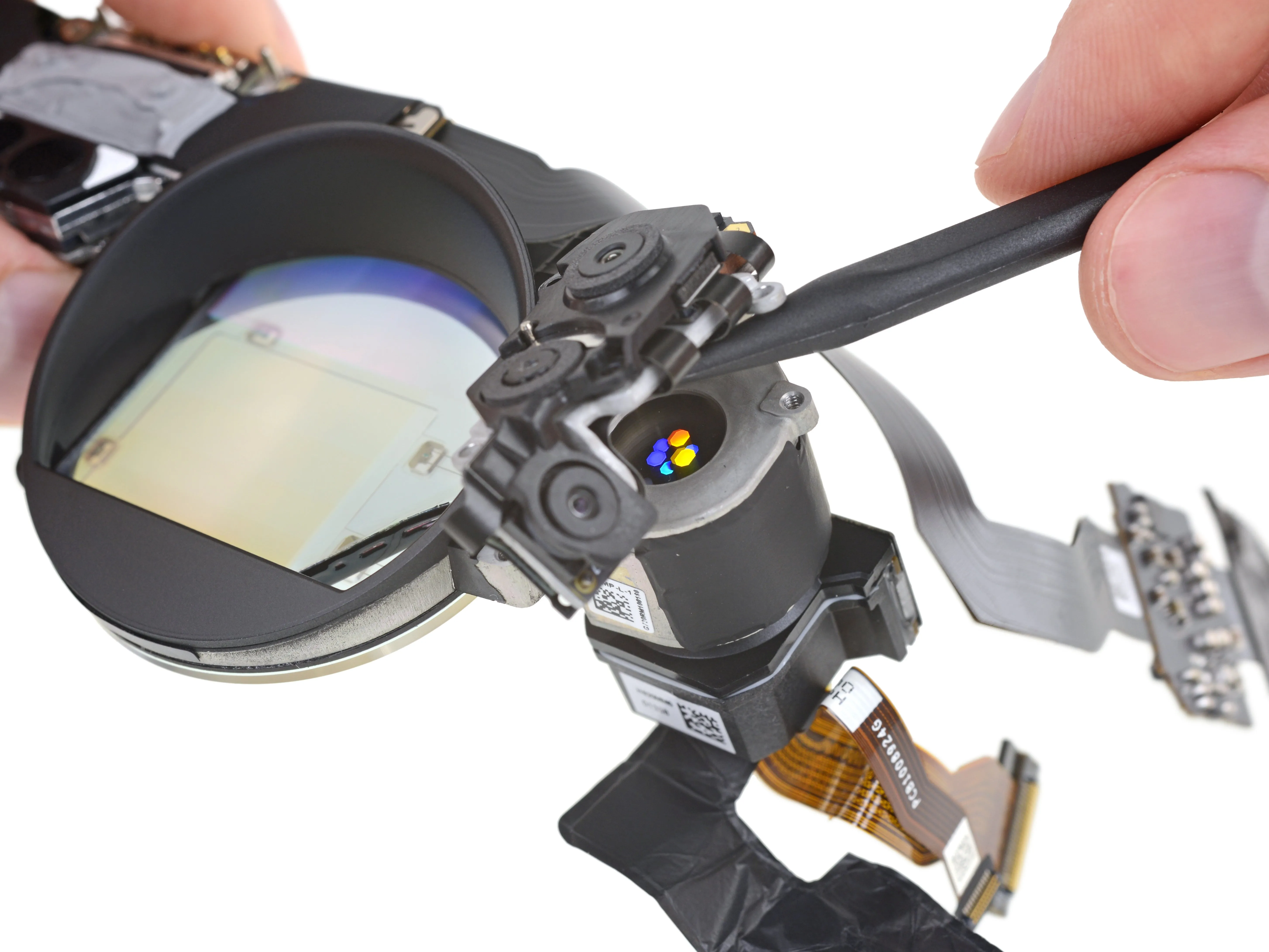

• Подняв одну из внешних сенсорных матриц, мы обнаруживаем под ней оптическую систему для передачи изображения в волноводы.

• Эти яркие цвета возникают благодаря окружающему свету, отражающемуся от дифракционных решеток, и не представляют собой определенные цветовые каналы.

• Каждое пятно находится на разной глубине, что соответствует одному слою волновода.

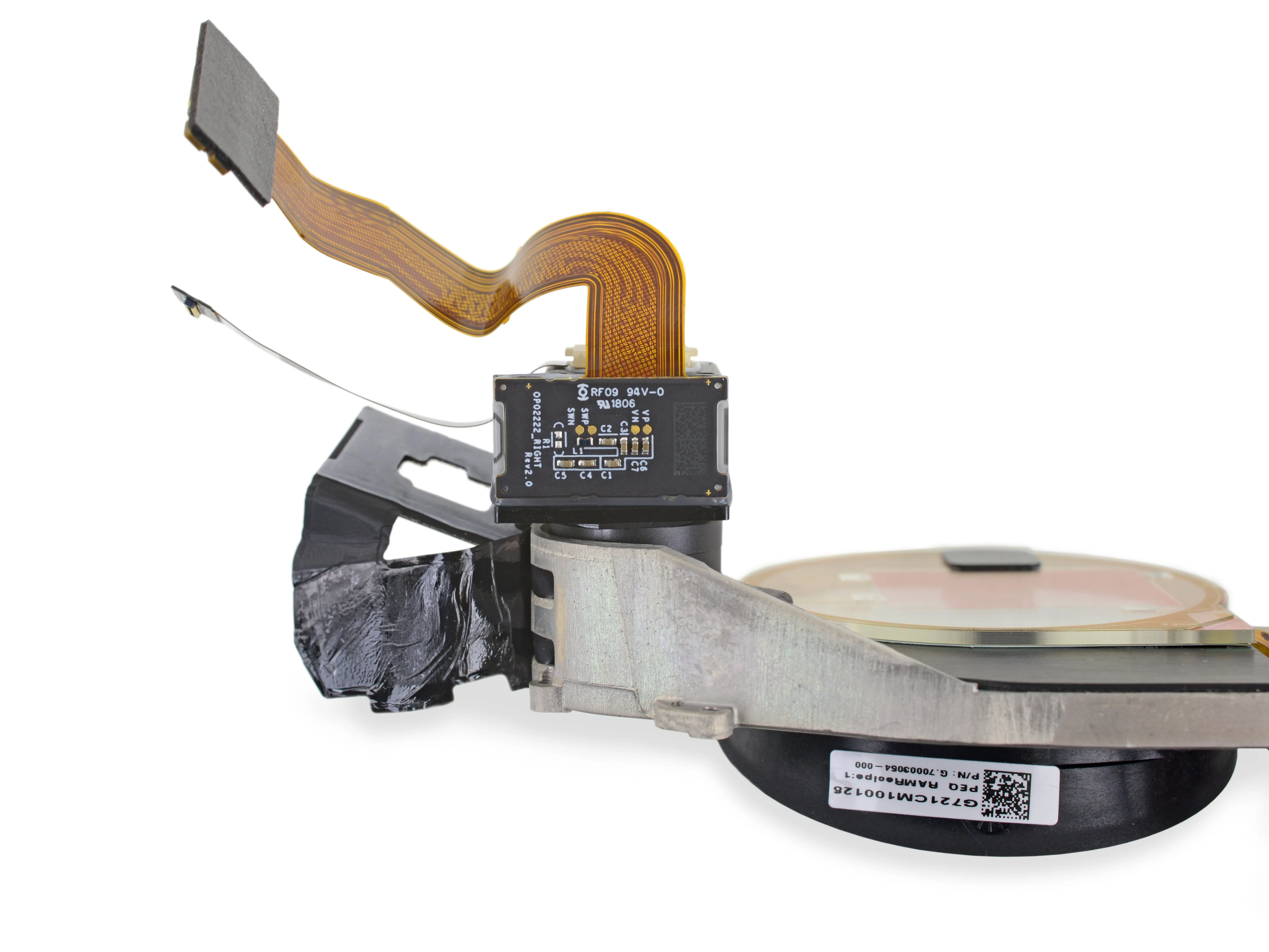

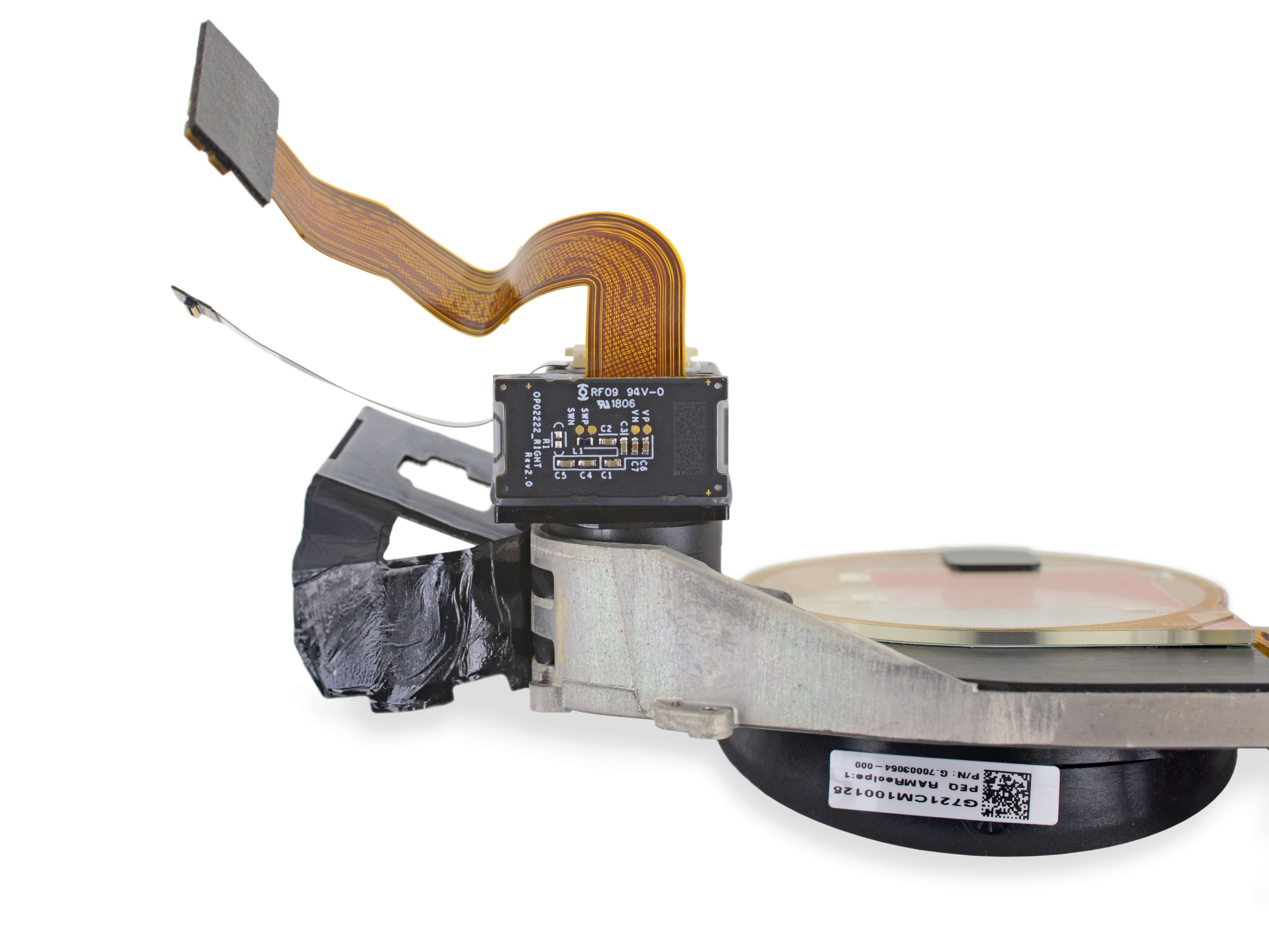

• Сзади находится собственно устройство отображения: OmniVision OP02222 полевой последовательный цвет (FSC) Устройство LCOS. Скорее всего, это адаптированный вариант OmniVision OP02220.

• Блог KGOnTech правильно предположил, что именно этим занимается Magic Leap, основываясь на патентных документах, поданных еще в 2016 году.

Шаг 10

• Давайте подробнее рассмотрим проектор и волноводную оптику.

• Так что же это за шесть слоев? Для каждого цветового канала (красного, зеленого и синего) существует отдельный волновод на двух разных фокальных плоскостях.

• Если бы не было волноводов для каждого цвета, каждый цвет фокусировался бы в несколько иной точке и деформировать изображение.

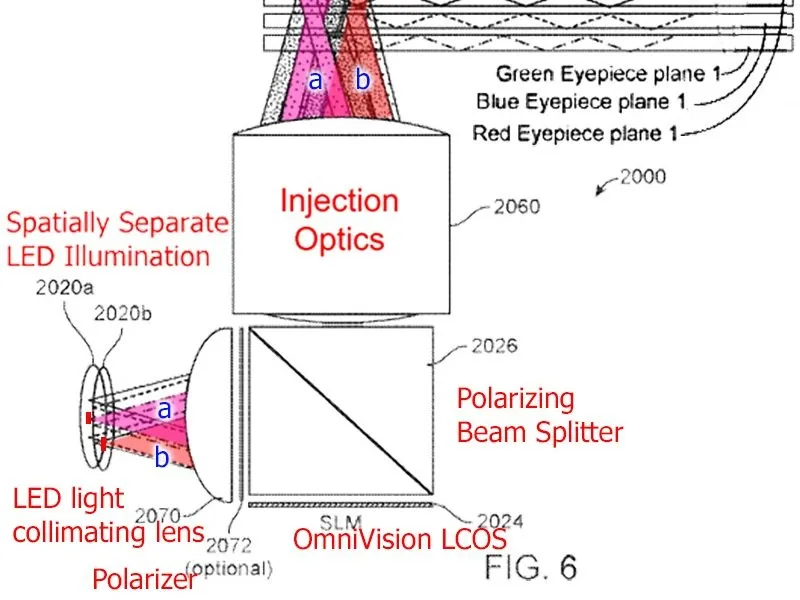

• 'Рисунок 6 из патентной заявки Magic Leap 2016/0327789 проливает свет на внутреннюю работу оптики.

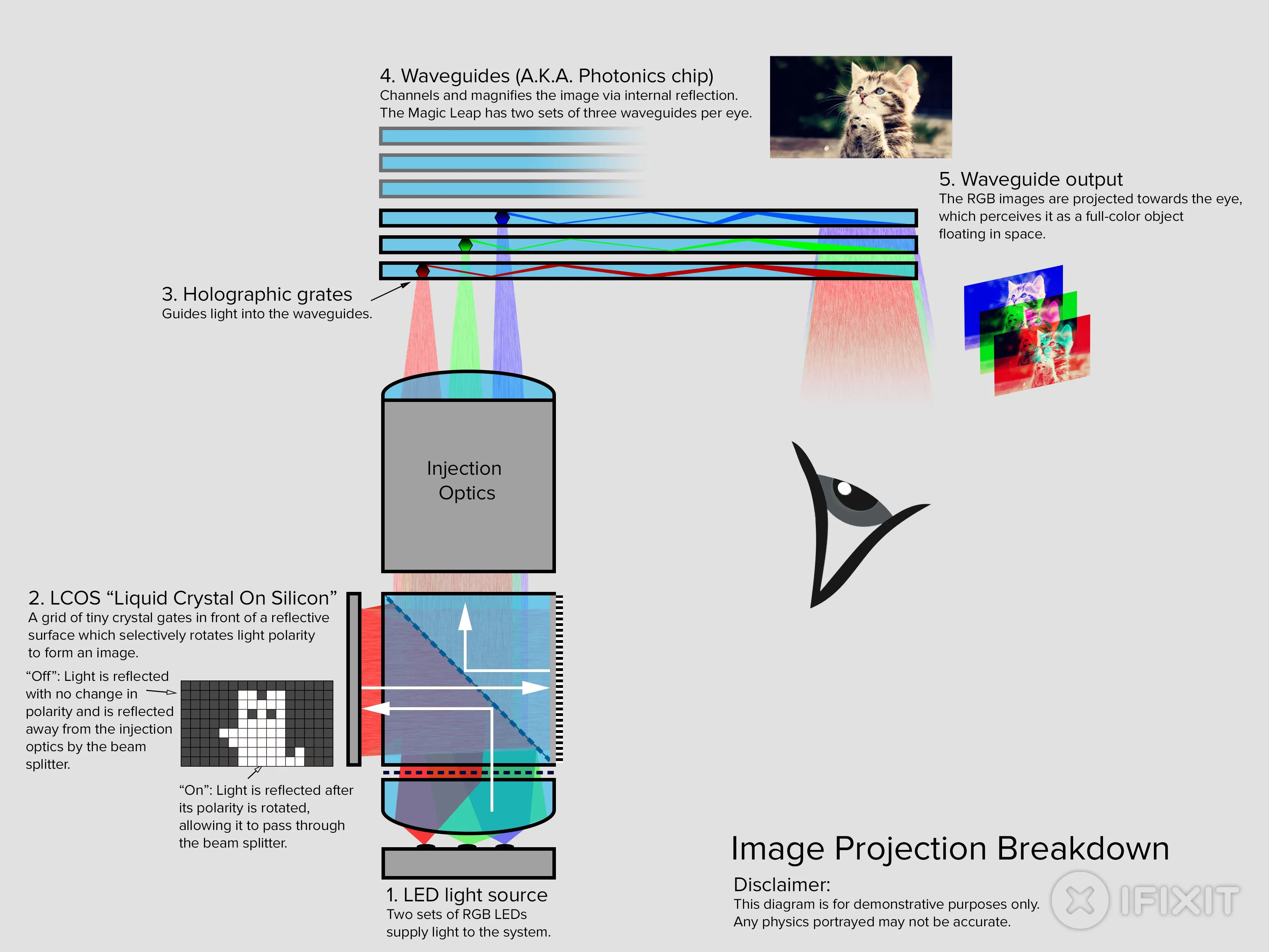

• Для вашего назидания и удовольствия мы привели собственную 'tl;dr диаграмму' этой системы, дополненную кошками.

Комментарии к шагу

В 'tl;dr-диаграмме' позиции светодиодного источника света и сетки LCOS поменяны местами: Свет от LCOS не будет отражаться в волновод. Рисунок из патента Magic Leap правильный.

И да, и нет. Расположение компонентов на нашей схеме правильное - не такое, как на рисунке из патента, физический Leap Oneисточник света находится сзади и направлен вперед (к волноводам). Сетка LCOS находится сверху, обращена вниз. Однако наш график неполный и не показывает все оптические компоненты - если вы попытаетесь проследить путь света через всю систему, вы запутаетесь, и система не будет 'работать'. Наш график изначально задумывался как концептуальный обзор высокого уровня и, вероятно, получился слишком подробным для собственного блага. Он, конечно, не удовлетворит ни одного эксперта по оптике. Но если вы пытаетесь понять всю систему, то вот вам подсказка: зеркало находится по другую сторону от делителя луча, прямо напротив панели LCOS.

Мне бы хотелось, чтобы вместо попыток объяснить процесс были представлены более подробные изображения полного разбора проекционной системы. Некоторые из нас уже хорошо понимают процесс и полагаются на Делаете.ру, чтобы показать нам компоненты для проверки наших предположений. При наличии всего нескольких изображений мы все еще полагаемся на расплывчатые блок-схемы.

Шаг 11

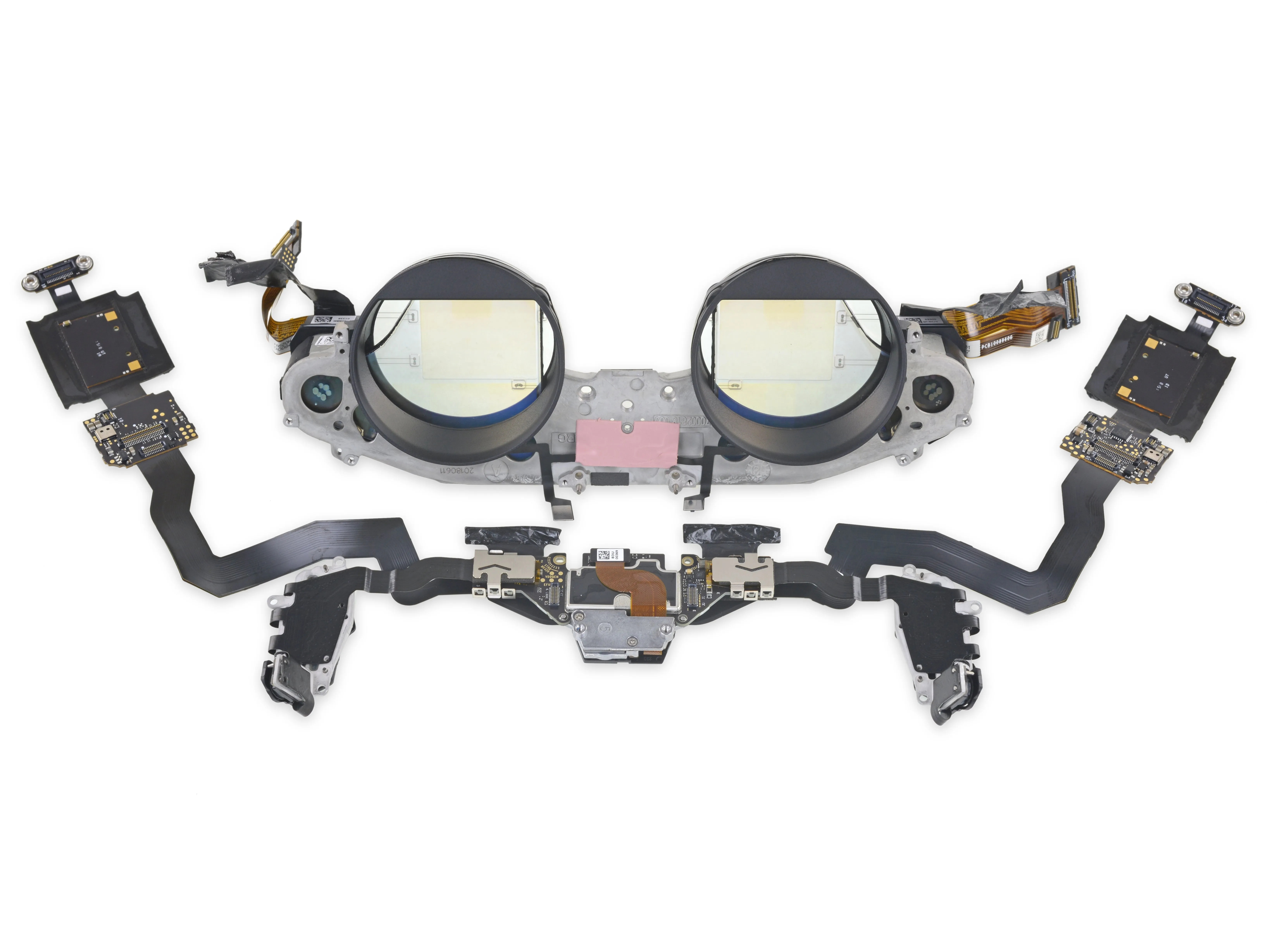

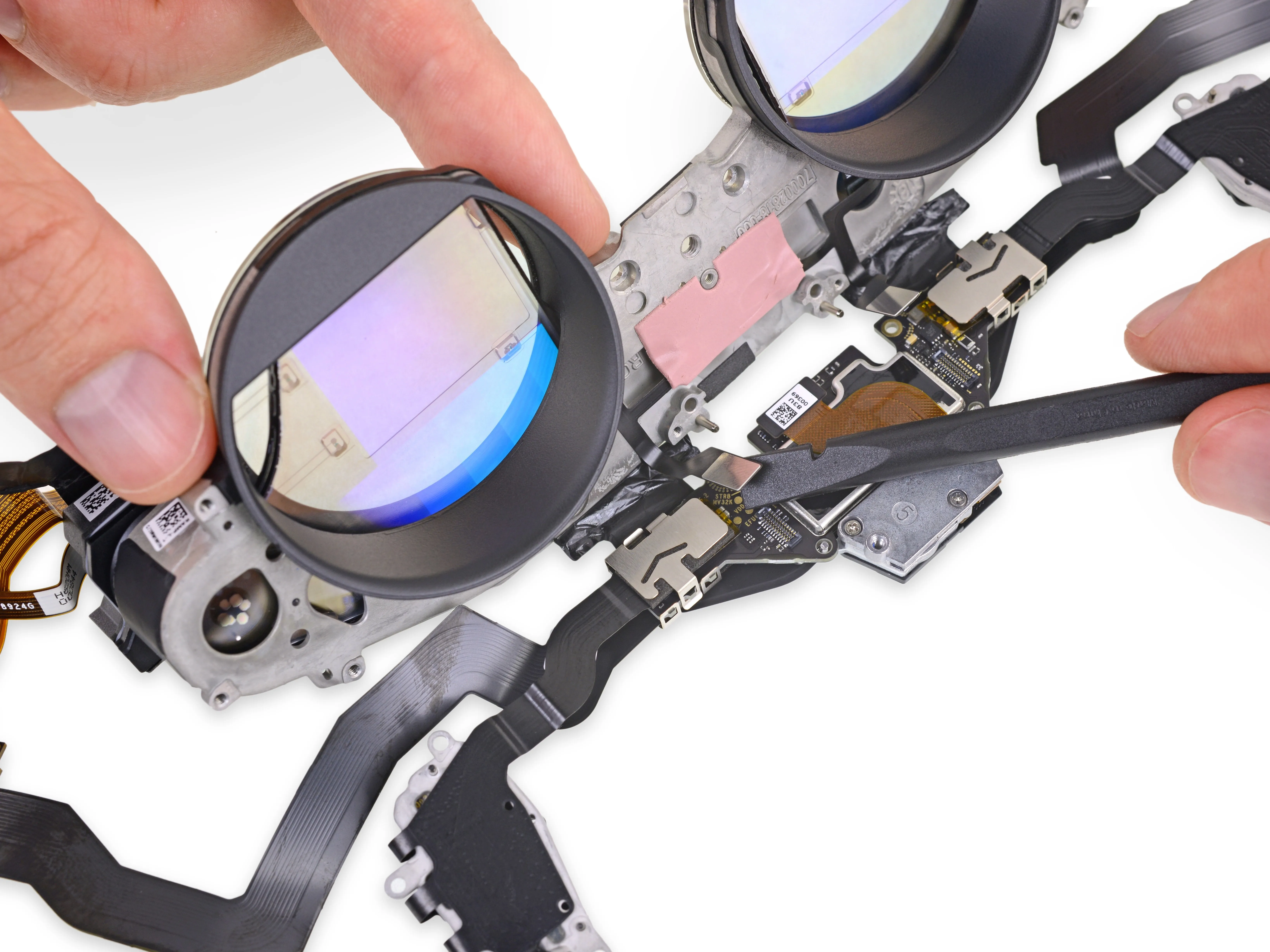

• Литой магниевый блок вмещает всю оптику и датчики, и он удивительно прочен для HMD. Сайт VRгарнитуры которые мы разбирали, использовали легкий пластик.

• Но металл лучше отводит тепло, а электроника и ИК-подсветка (скорее всего VCSEL устройства) выделяют тепло.

• Эта розовая штучка - термопрокладка, помогающая передать тепло ИК-дальномера в алюминиевую рамку.

• Металл также обеспечивает более жесткое крепление, чтобы оптика оставалась стабильной и сфокусированной после тщательной калибровки.

• Но жесткость не всегда лучше - некоторые из этих компонентов крепятся с помощью вспененного клея, который будет более щадящим при изгибе при нагревании.

Шаг 12

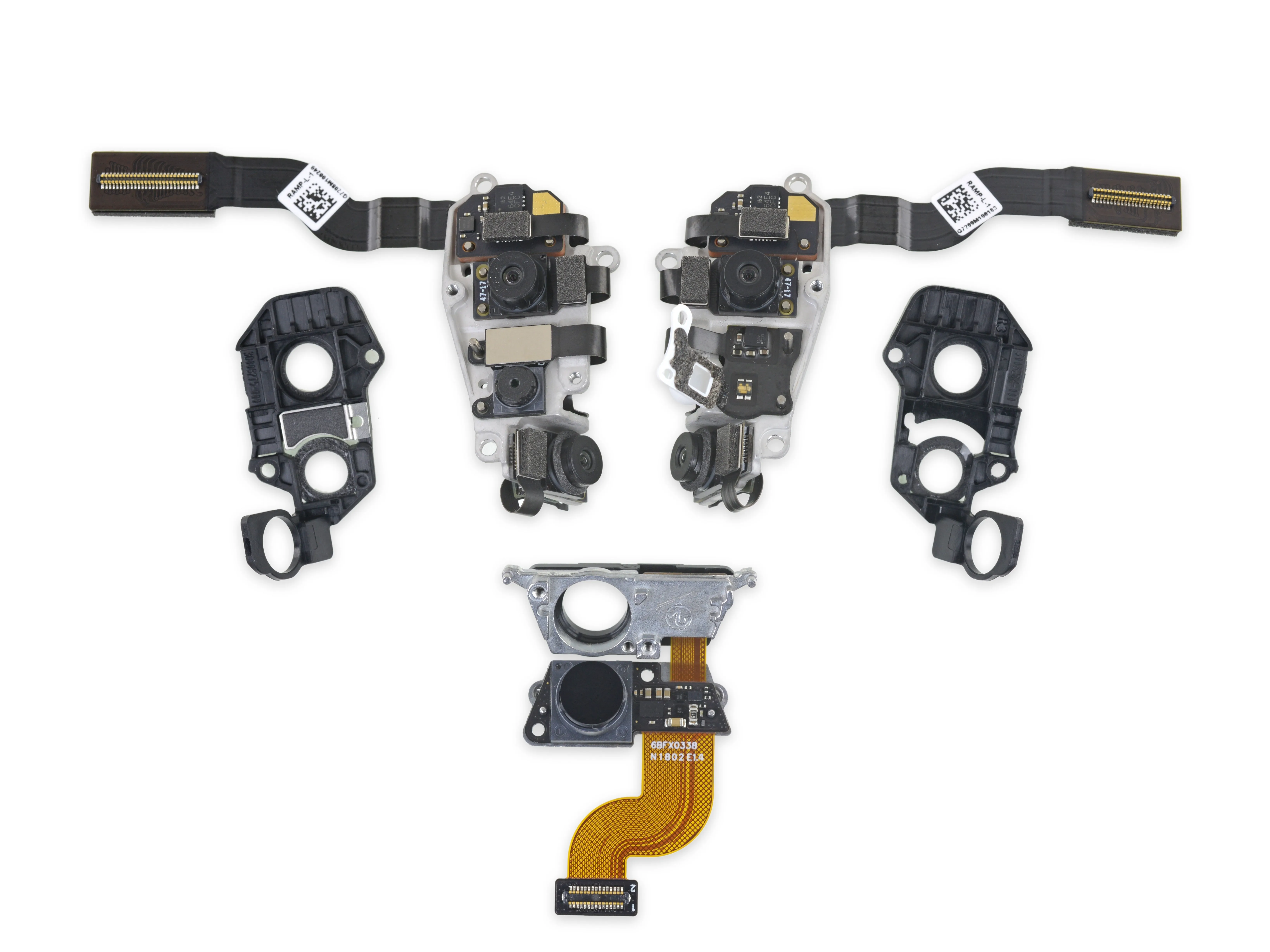

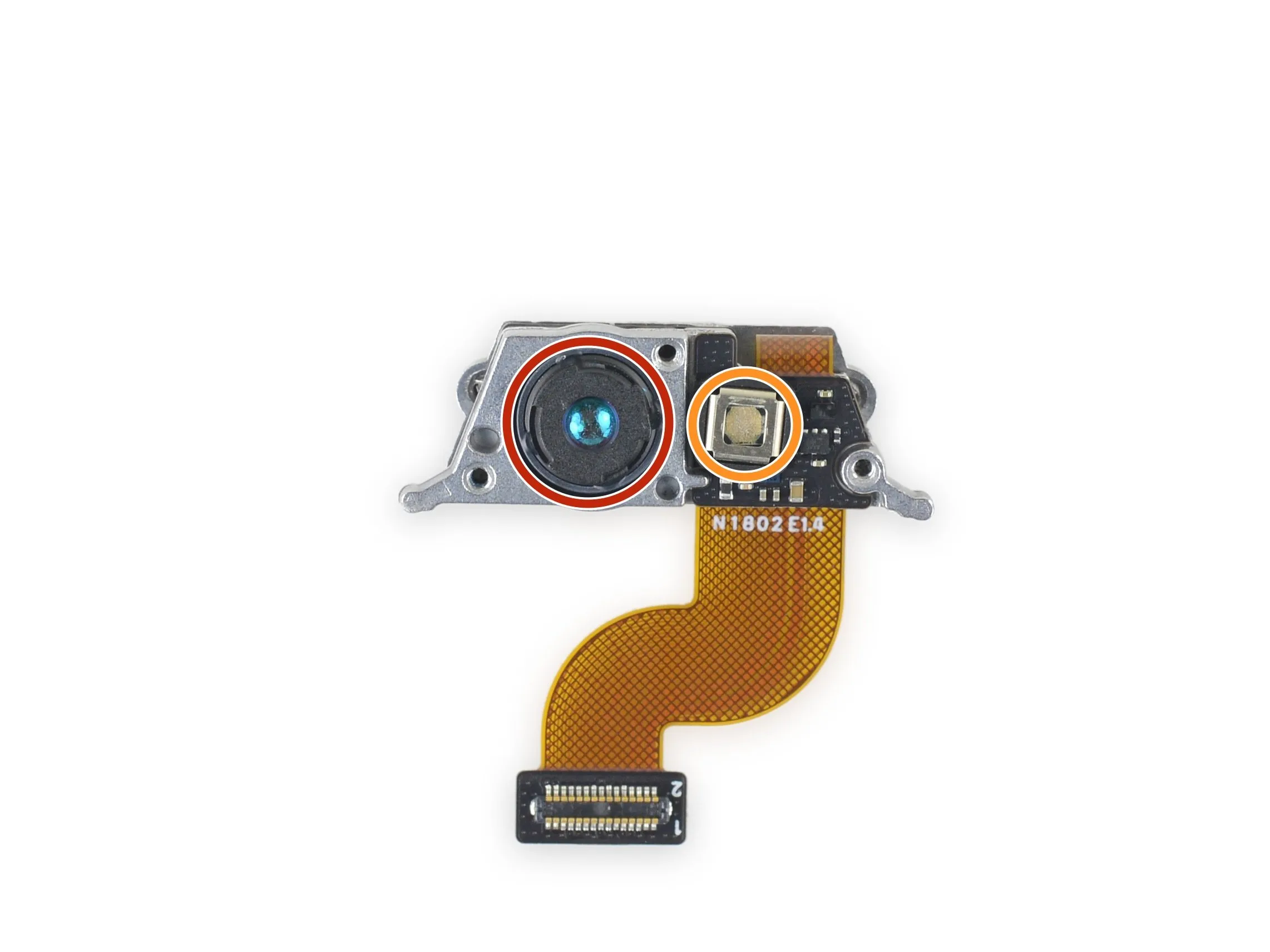

• Теперь, когда датчики расположены не идеально, мы можем снять с них крышку, чтобы рассмотреть их поближе.

• Эти сдвоенные датчики расположены на каждом виске, а стробируемый ИК-датчик глубины находится прямо посередине.

• Датчики движения AKM Semiconductor и Invensense (теперь TDK), вероятно, находятся в верхней части печатной платы камеры.

• При ближайшем рассмотрении датчик глубины на носовом мостике оказывается аппаратным обеспечением для считывания информации из помещения:

• ИК-сенсорная камера

• ИК-проектор

• Для этого устройства не нужно устанавливать приемные станции - оно само справляется с проецированием и считыванием информации!

Шаг 13

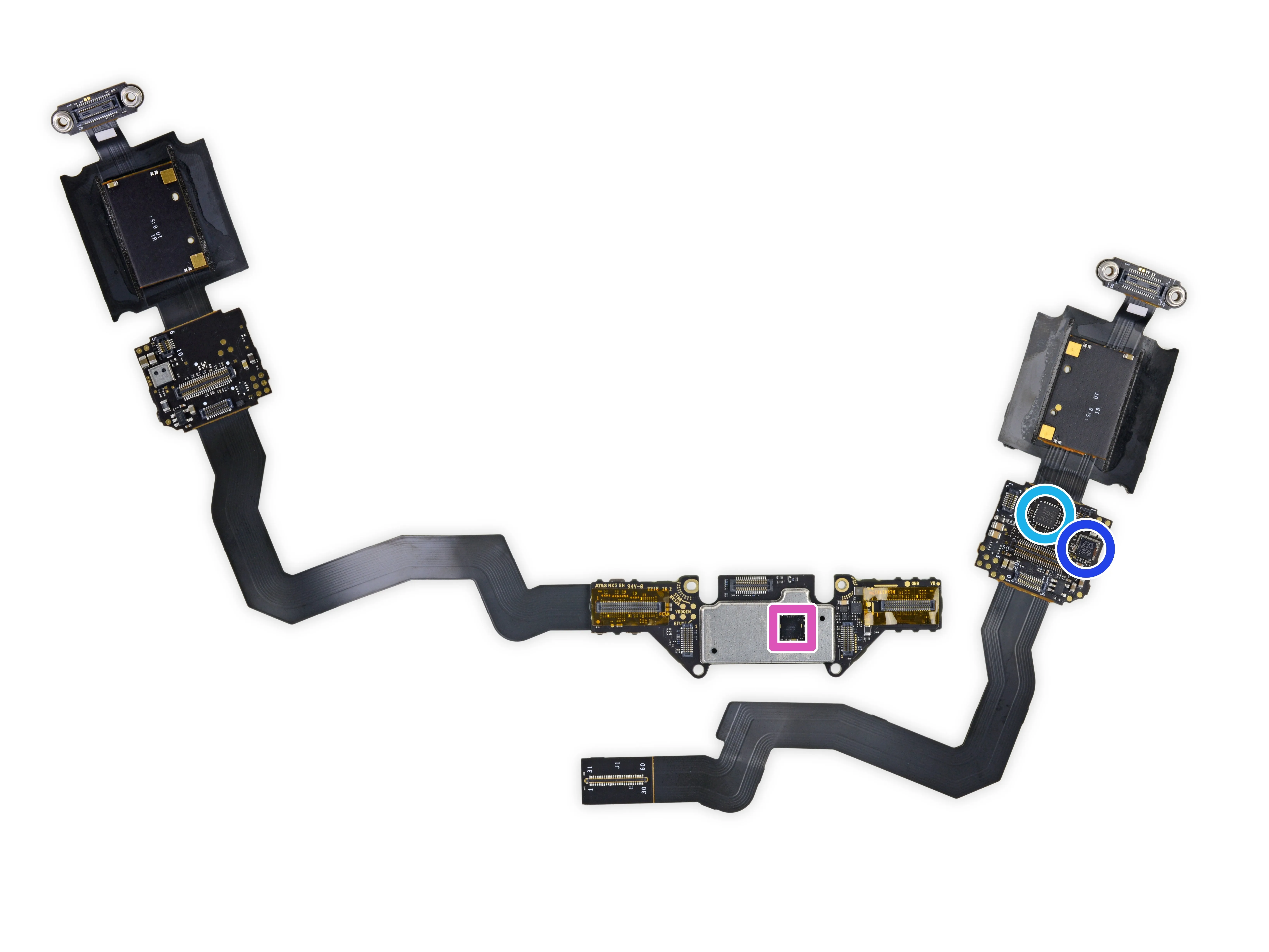

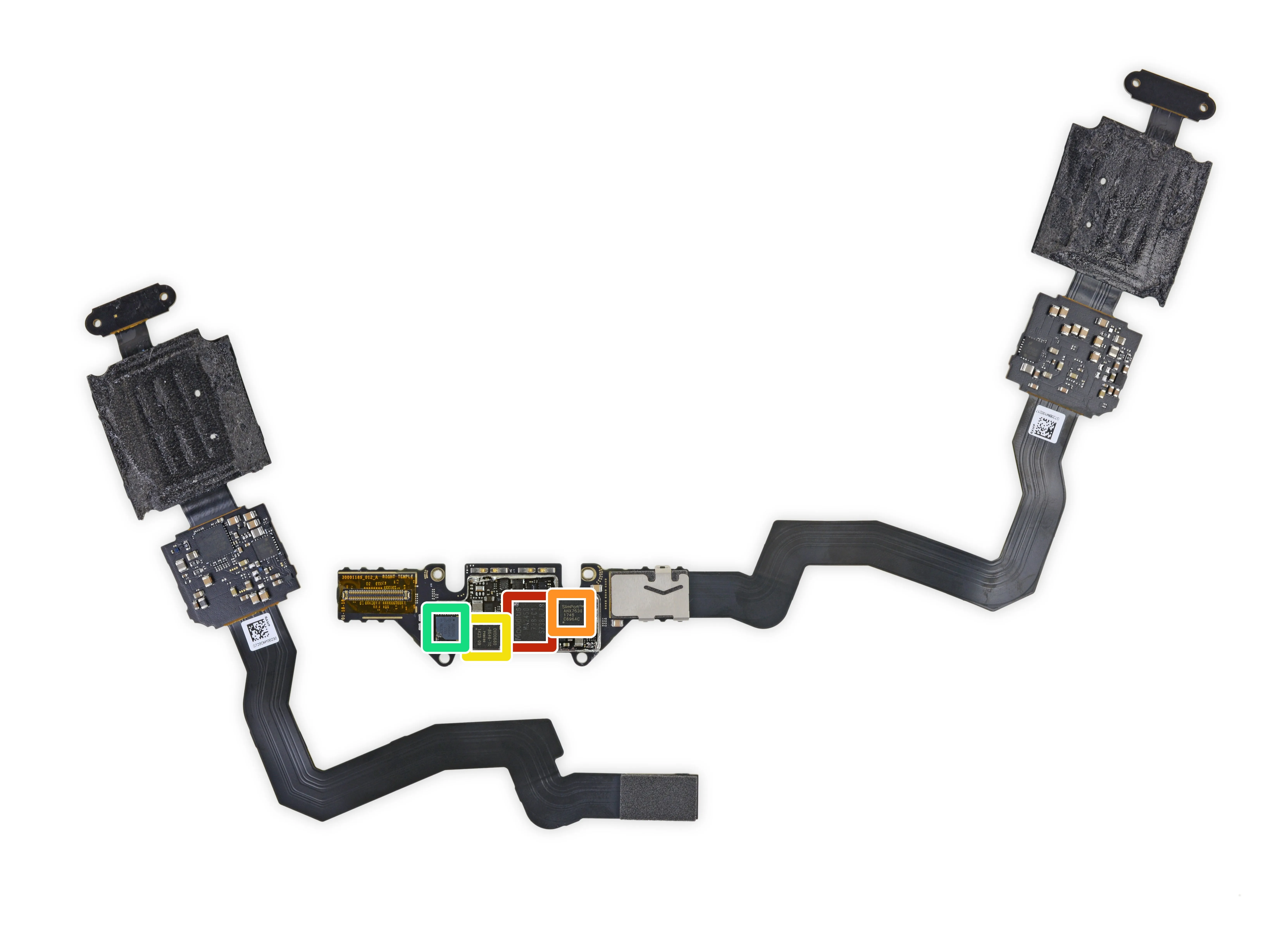

• Для подключения всего этого сенсорного оборудования к оголовью используются дорогие многослойные гибкие кабели:

• Movidius MA2450 Блок обработки зрения Myriad 2

• SlimPort ANX7530 Приемник 4K DisplayPort

• OmniVision OV680 сенсорный мост для обработки одновременных потоков изображения с нескольких камер (как в устройстве Amazon Fire Phone)

• Altera/Intel 10M08V81G - ПЛИС на 8000 логических ячеек, возможно, для клеевая логикаили управления данными моста MV-части или камеры

• Parade Technologies PS8713A Двунаправленный USB 3.0 редрайвер

• NXP Semiconductors TFA9891 аудиоусилитель

• Texas Instruments TPS65912 PMIC

Комментарии к шагу

Эта страница больше полезна для того, чтобы рассказать, что находится внутри микросхемы Altera/Intel 10M08V81G (в приведенном по ссылке техническом описании указаны только условия эксплуатации и технические характеристики, которые не представляют интереса для большинства людей)

https://www.intel.com/content/www/us/en/...

Таблица семейств

https://www.intel.com/content/dam/www/pr...

Myriad 2 - это процессор зрения, а не процессор дисплея. Он будет использоваться здесь в качестве внешнего процессора для камер.

Исправлено! Спасибо за подсказку. Не знаю, как мы умудрились промахнуться с этим - была ссылка на нужный даташит, но почему-то не на описание :p.

'Возможный чип объединителя камер' - это, точнее, сенсорный мост OmniVision OV00680-B64G.

Хорошая находка - спасибо, что поделились! Мы обновили описание.

Учитывая то, как TI маркирует упаковки, '78CS9SI' не является номером детали; вместо него используйте вторую цифру. По изображению трудно сказать точно, но похоже, что это может быть '65912', что означает, что это микросхема блока управления питанием TPS65912.

Подтверждаю (снова - 2 из 2!). Спасибо большое!

Шаг 14

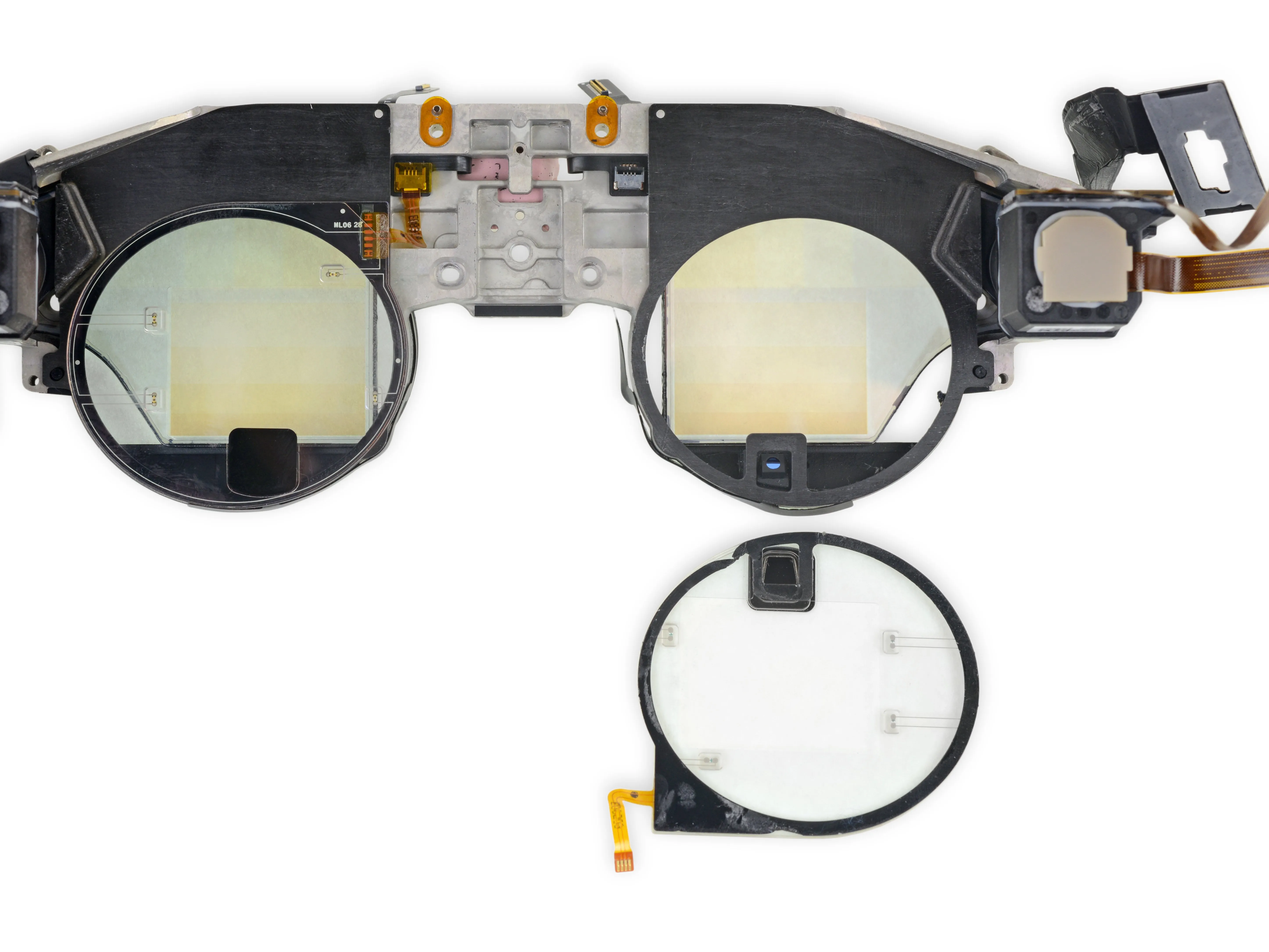

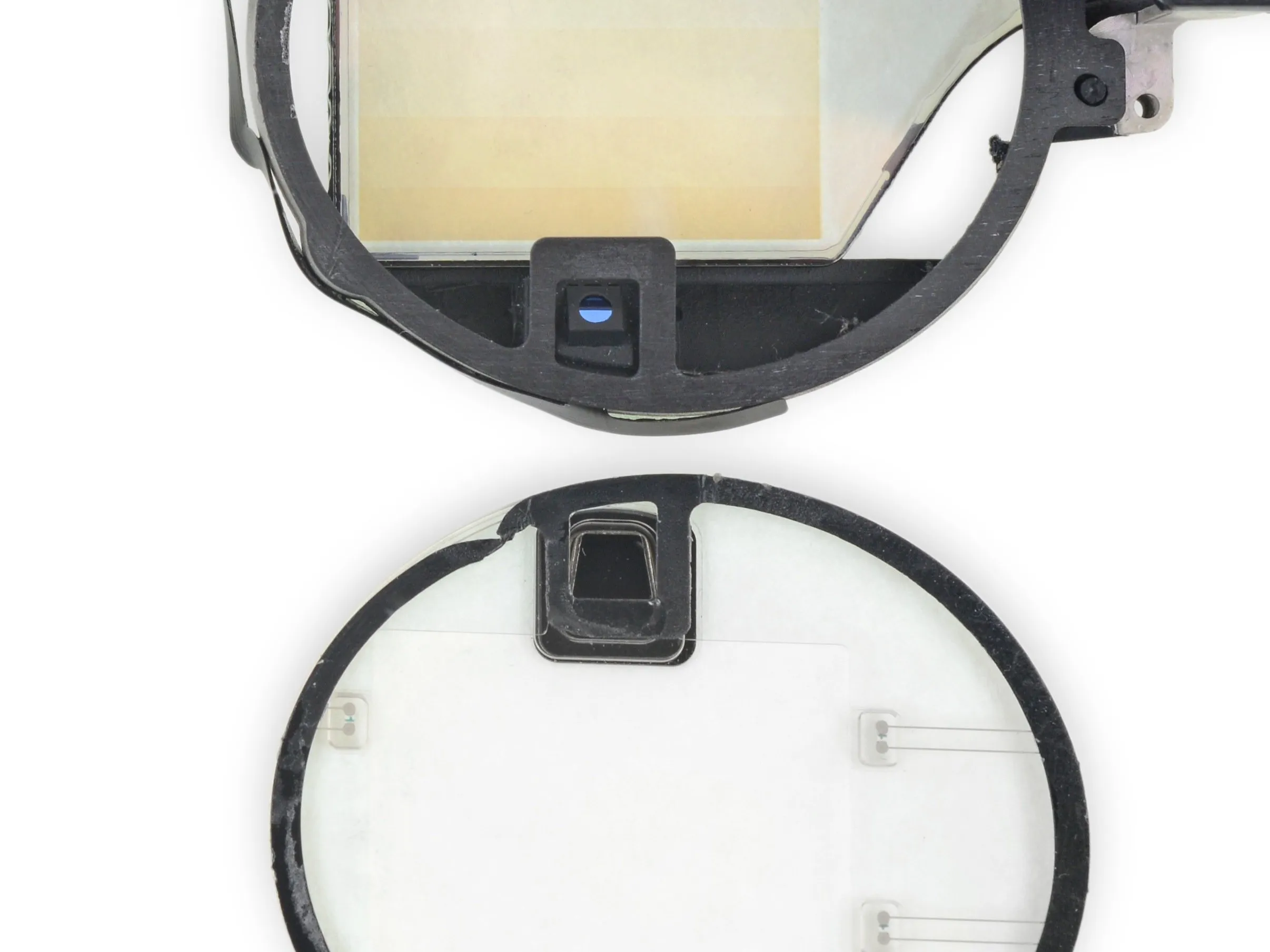

• Отсоединив одно из двух колец ИК-излучателя, мы обнаруживаем неуловимую ИК-камеру с отслеживанием глаз, скрывающуюся за темным фильтром.

• Похоже, что это OmniVision CameraCubeChip камеры с установленными снаружи дихроичными фильтрами.

• Отслеживание движения глаз в VR и AR позволяет реализовать несколько довольно крутых новых варианты интерфейсаа также повысить реалистичность и эффективность рендеринга.

• Размещение одной камеры под каждым глазом может ограничить точность и диапазон отслеживания глаз - камера лучше видит глаз/зрачок, когда пользователь смотрит вниз, а не вверх.

Шаг 15

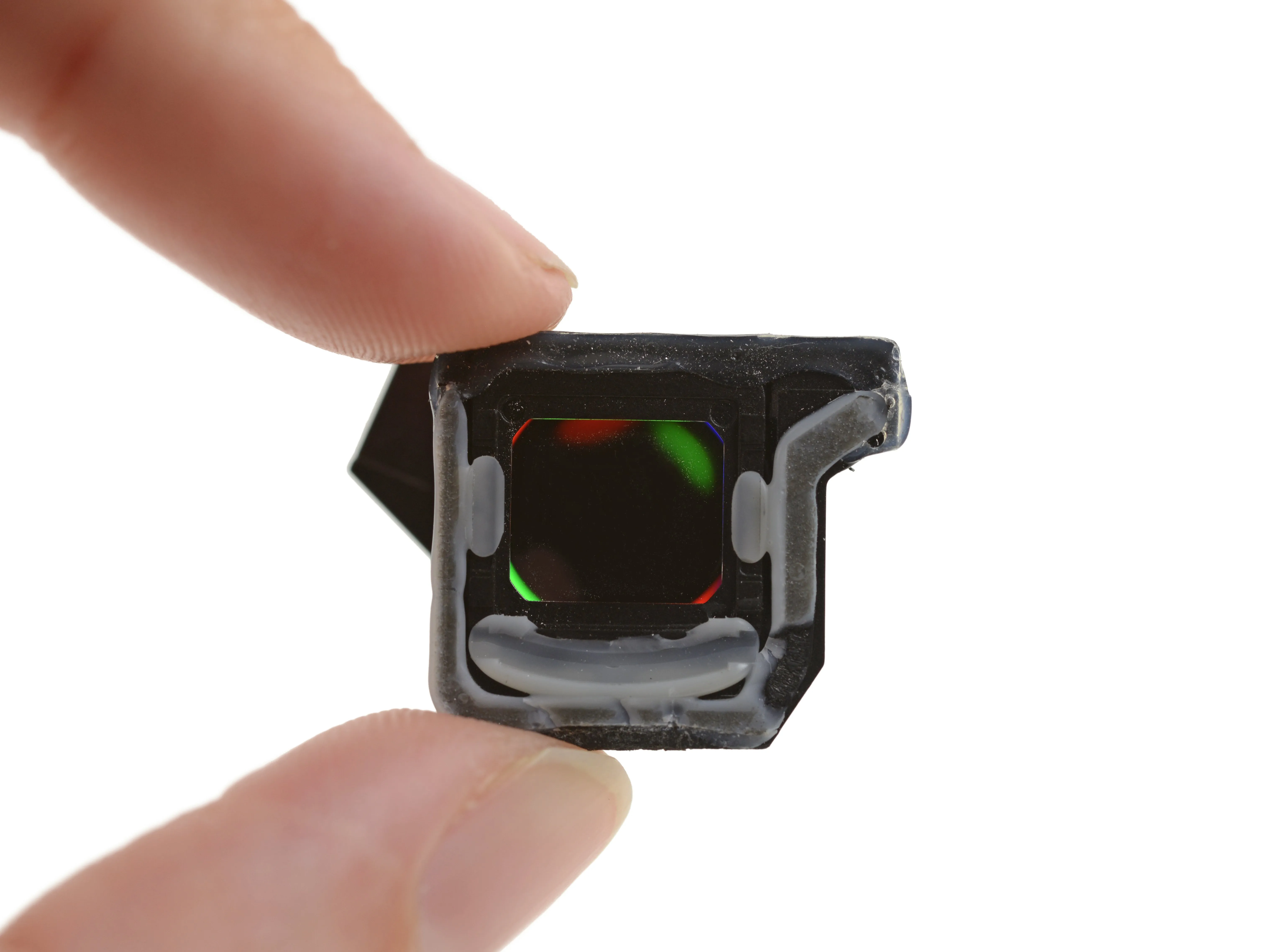

• Теперь все становится немного разрушительным, но это стоит того, чтобы взглянуть на цепочку оптики.

• Крошечное кольцо из шести светодиодов запускает процесс - красный, зеленый и синий, по два на две плоскости фокусировки.

• Затем светодиоды светят на микродисплей LCOS, формируя изображение. Он закреплен в черном пластиковом корпусе рядом.

• Внутри этого корпуса коллимирующая линза выравнивает исходный световой поток от светодиодов и крепится к поляризационному делителю луча.

• Затем поляризованные лучи проходят через ряд линз, чтобы сфокусировать изображение на входных решетках волноводов.

• Сами входные решетки выглядят как крошечные точки, встроенные в шесть (теперь уже слегка потрепанных) волноводов.

• Мы поднимаем блок 'инжекции', чтобы рассмотреть его поближе, и видим цвета, связанные с каждой входной решеткой: два красных, два зеленых и два синих.

Шаг 16

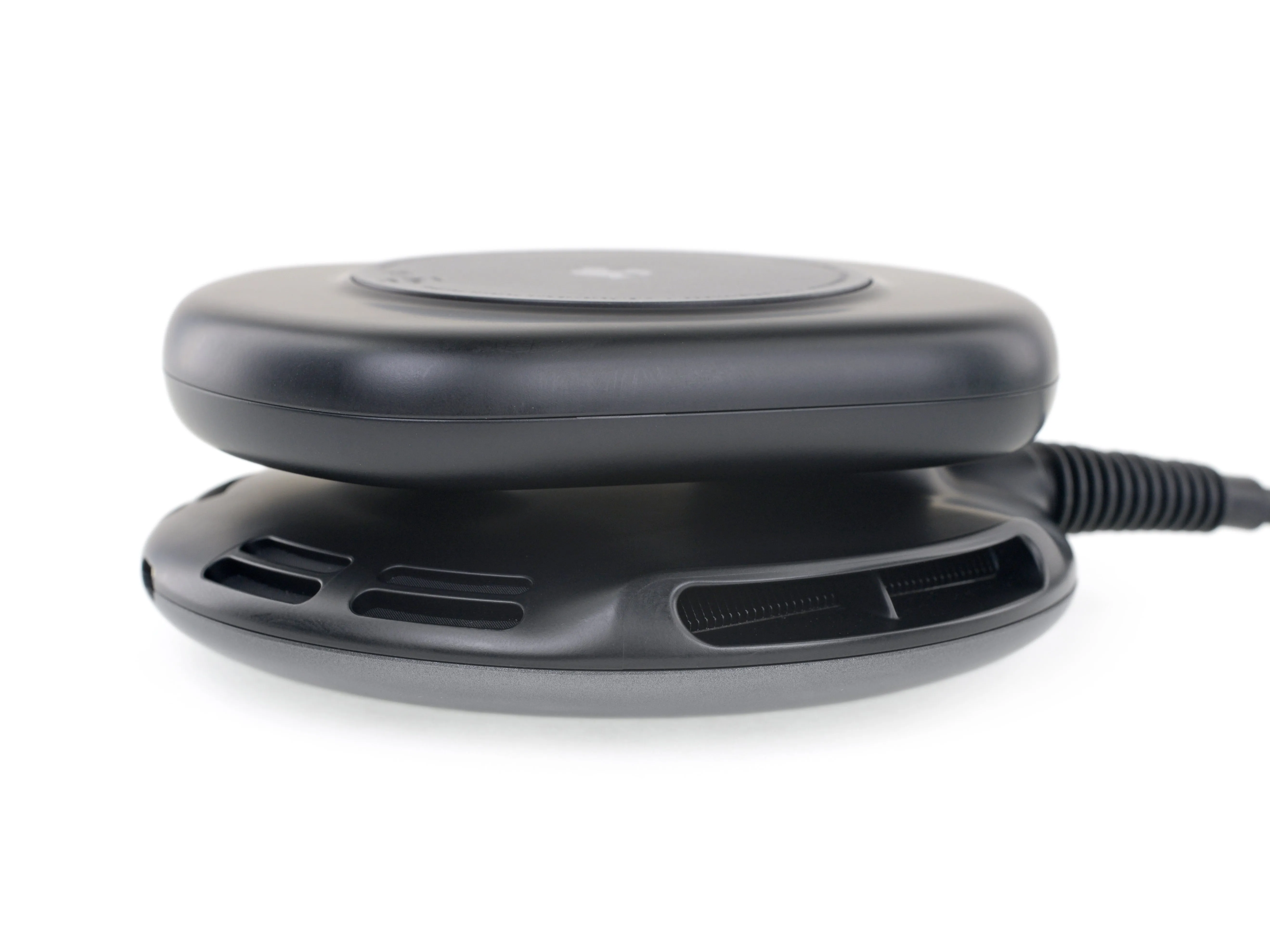

• Теперь, когда мы попробовали наше оптическое лакомство, пришло время обратить внимание на мозг этой операции - Lightpack!

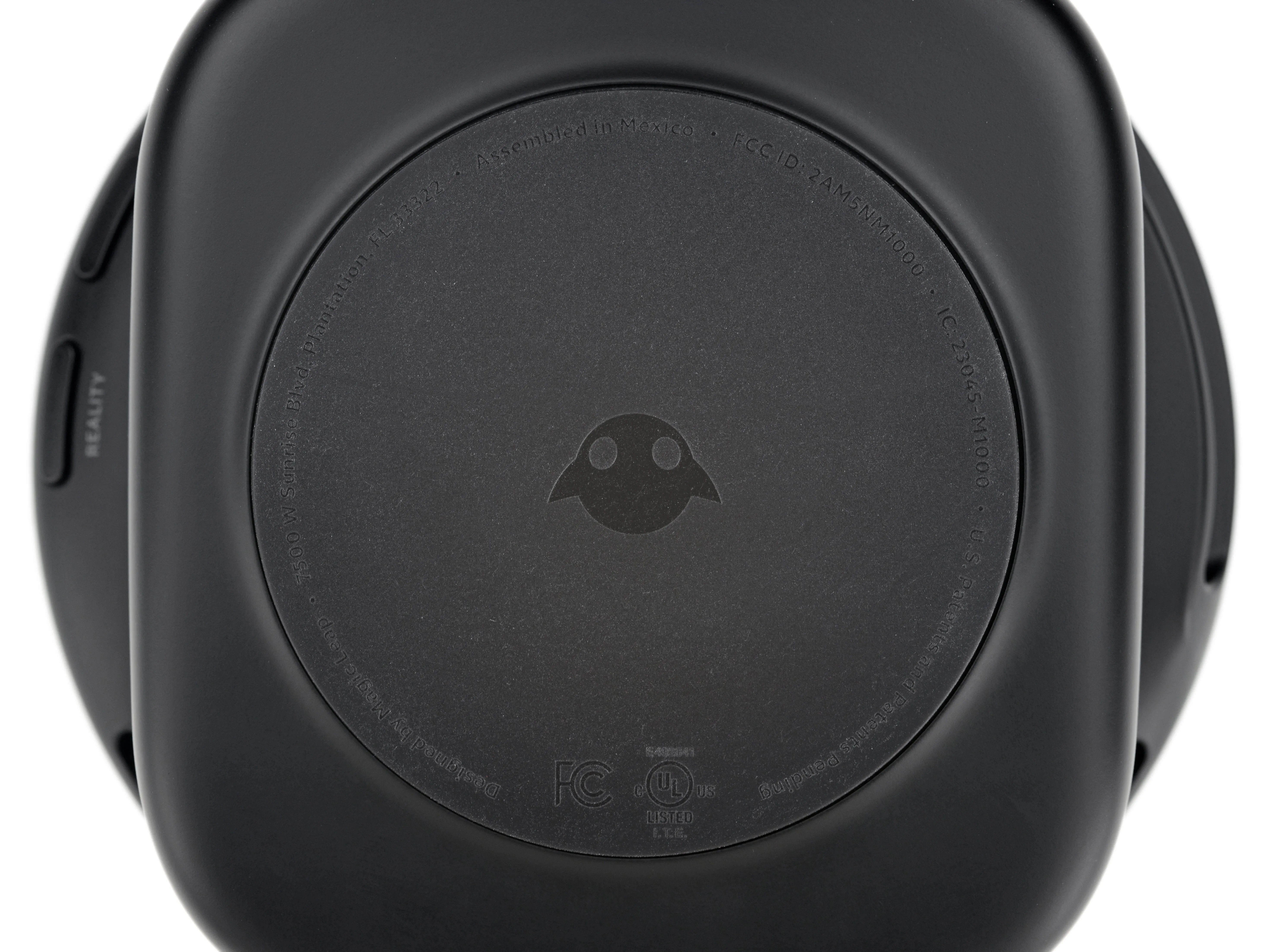

• Трудно не заметить эти заметные вентиляционные отверстия. Есть ли у этого маленького карманного компьютера активная система охлаждения? Скоро узнаем.

• Маркировка FCC не дает особых сведений, кроме того, что устройство разработано Magic Leap и собрано в Мексике. Идентификация реального производителя оборудования, как говорят, является тщательно охраняемым секретом.

Шаг 17

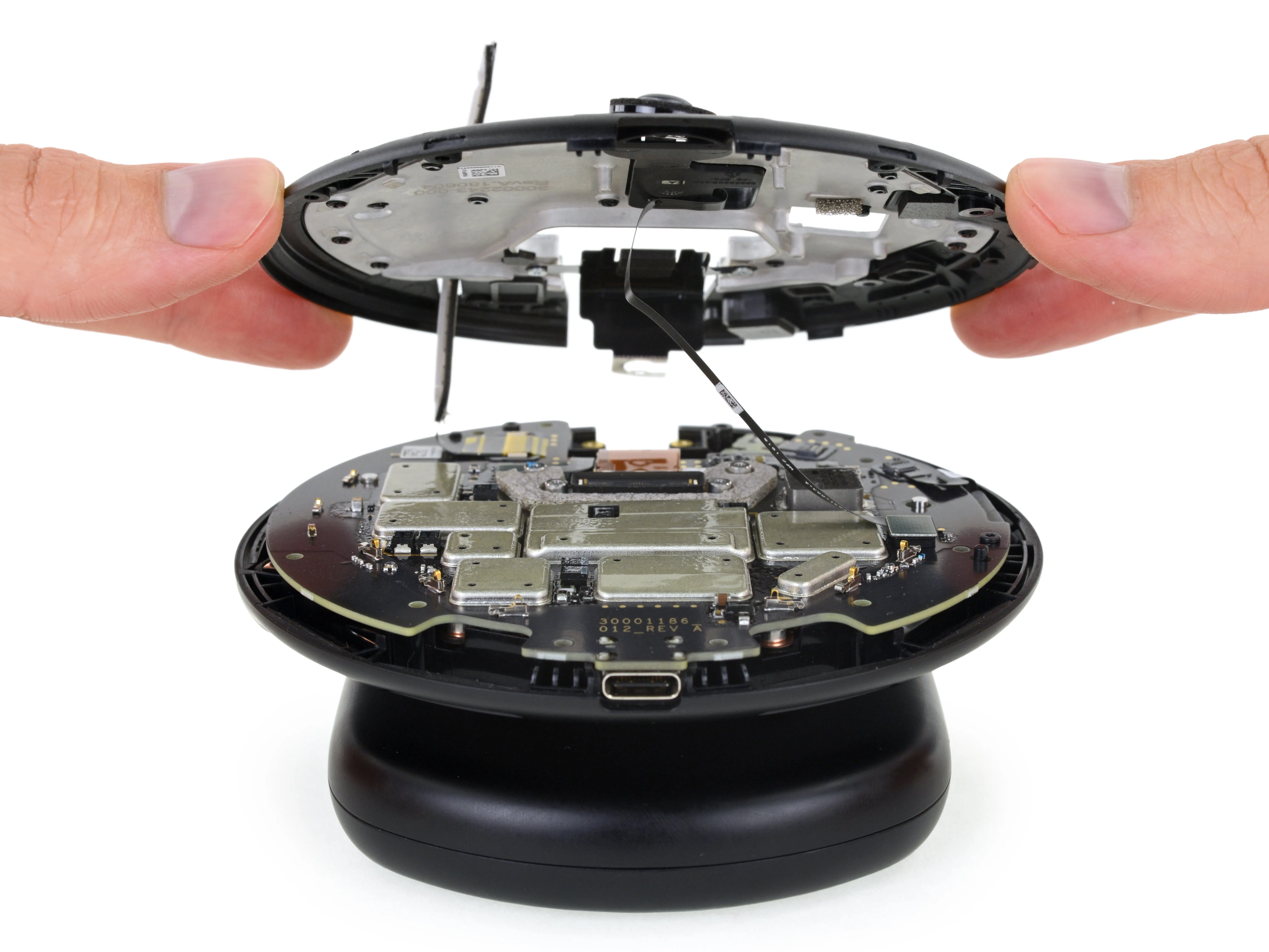

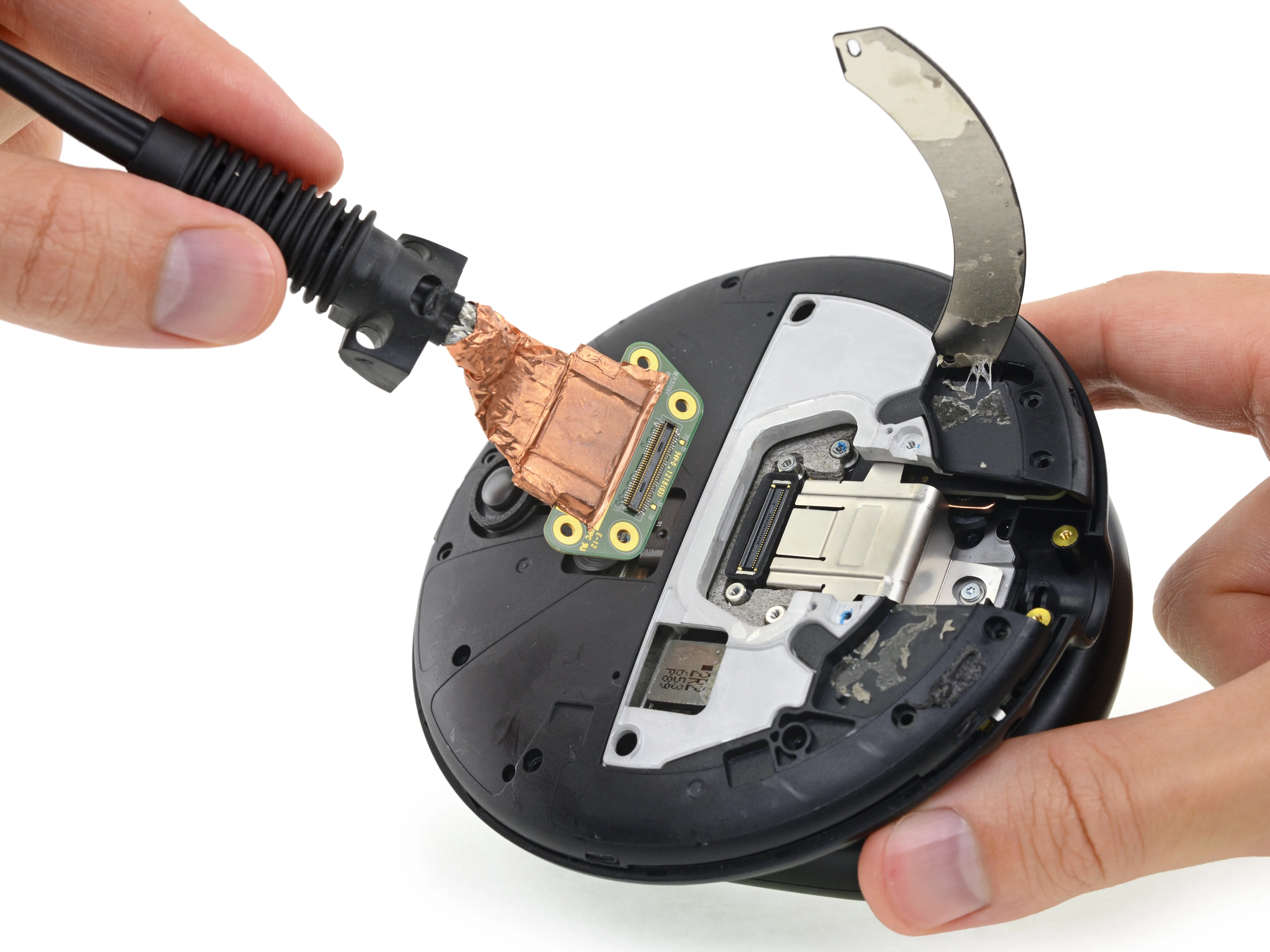

• Чтобы вскрыть Lightpack, придется потрудиться, но нагрев и осторожное надавливание в конце концов помогают.

• Большинство гарнитур виртуальной реальности, похоже, берут пример с компьютеров с множеством кабелейНо в этой гарнитуре всего один постоянный кабель, зажатый под светодиодной полосой состояния, несколькими винтами и медной лентой.

• Единственный кабель к гарнитуре обеспечивает элегантную эргономику, но вашей кошке лучше не перегрызать эту линию жизни, иначе устройству придет конец.

• Еще один массивный кусок литого магния убран с дороги, и мы видим материнскую плату!

Шаг 18

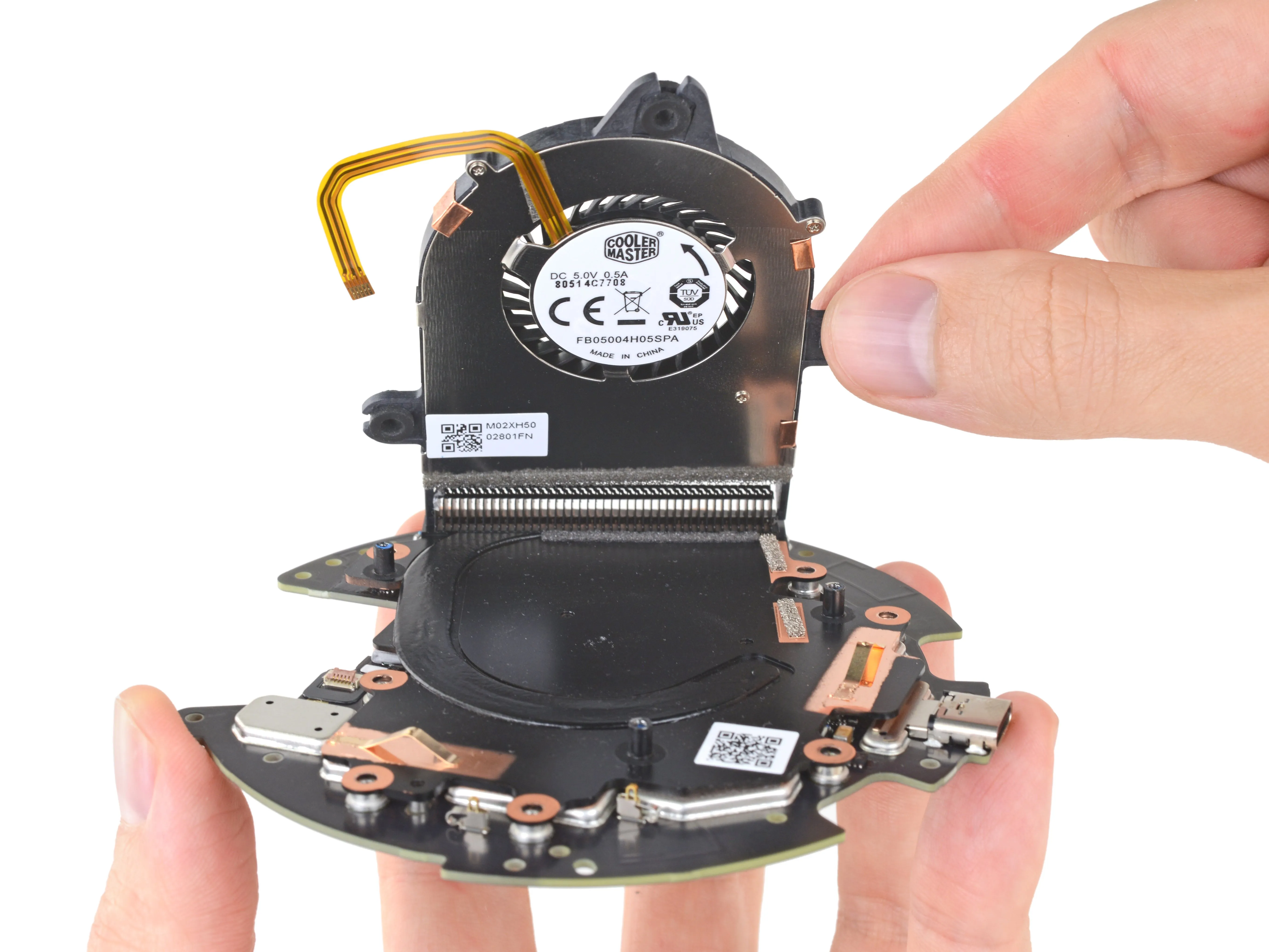

• Мы игнорируем модульный разъем для наушников и плату с кнопками, отдавая предпочтение этому силиконовому полю, заполненному экраном.

• Вентилятор Cooler Master, любимый ПК, украшает эту печатную плату, объясняя те вентиляционные отверстия, которые мы видели ранее.

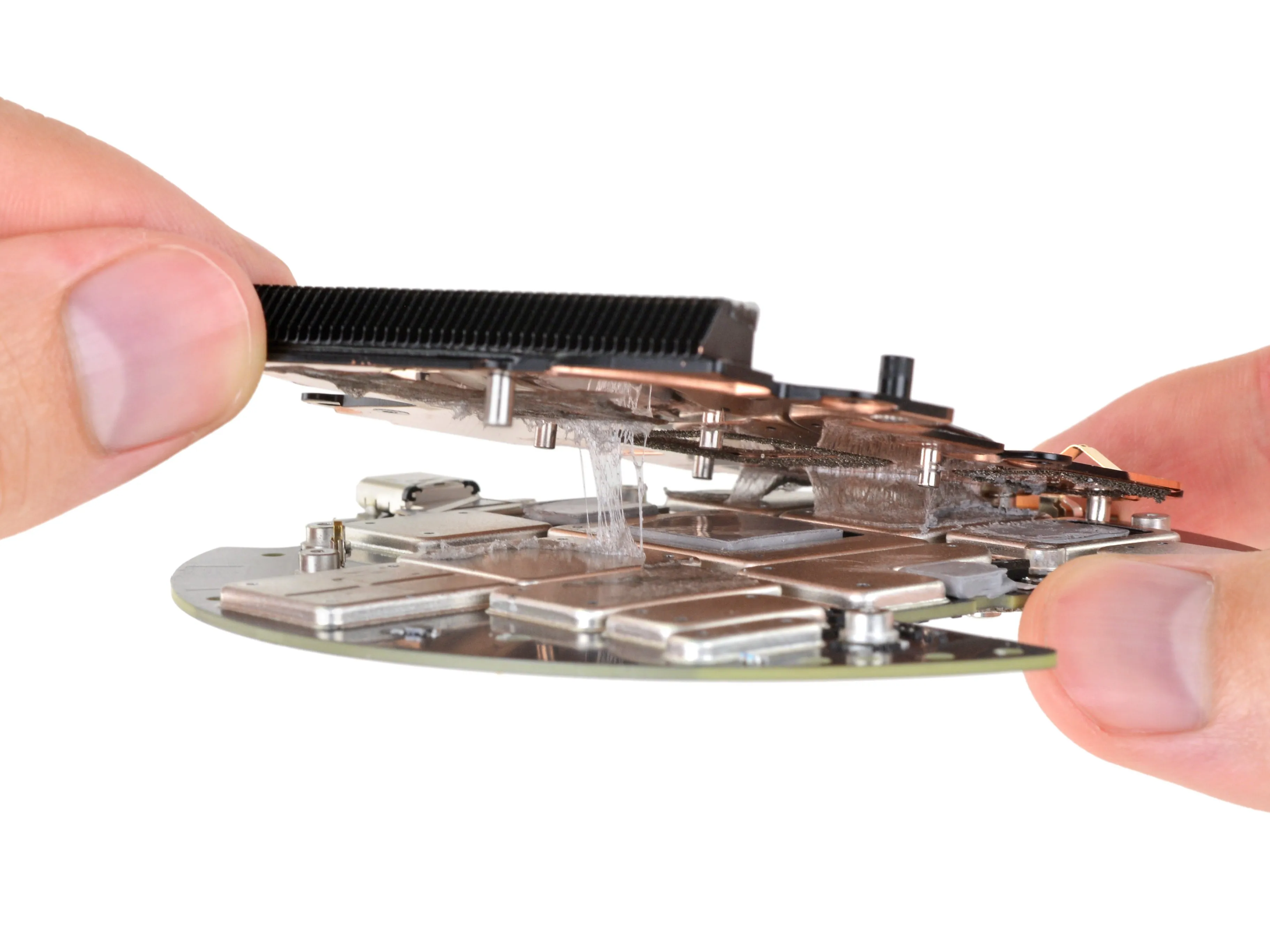

• Откручивания винтов недостаточно, чтобы освободить радиатор, который очень упрямо приклеен на место. После десяти минут нагревания и отжимания он наконец ослабляет свою токопроводящую хватку.

• Это очень много охлаждения для маленького носимого устройства, но это имеет смысл, учитывая работу, которую оно должно выполнять. В нем много кремния, выделяющего тепло, и в этом случае горячие карманы это плохо.

Шаг 19

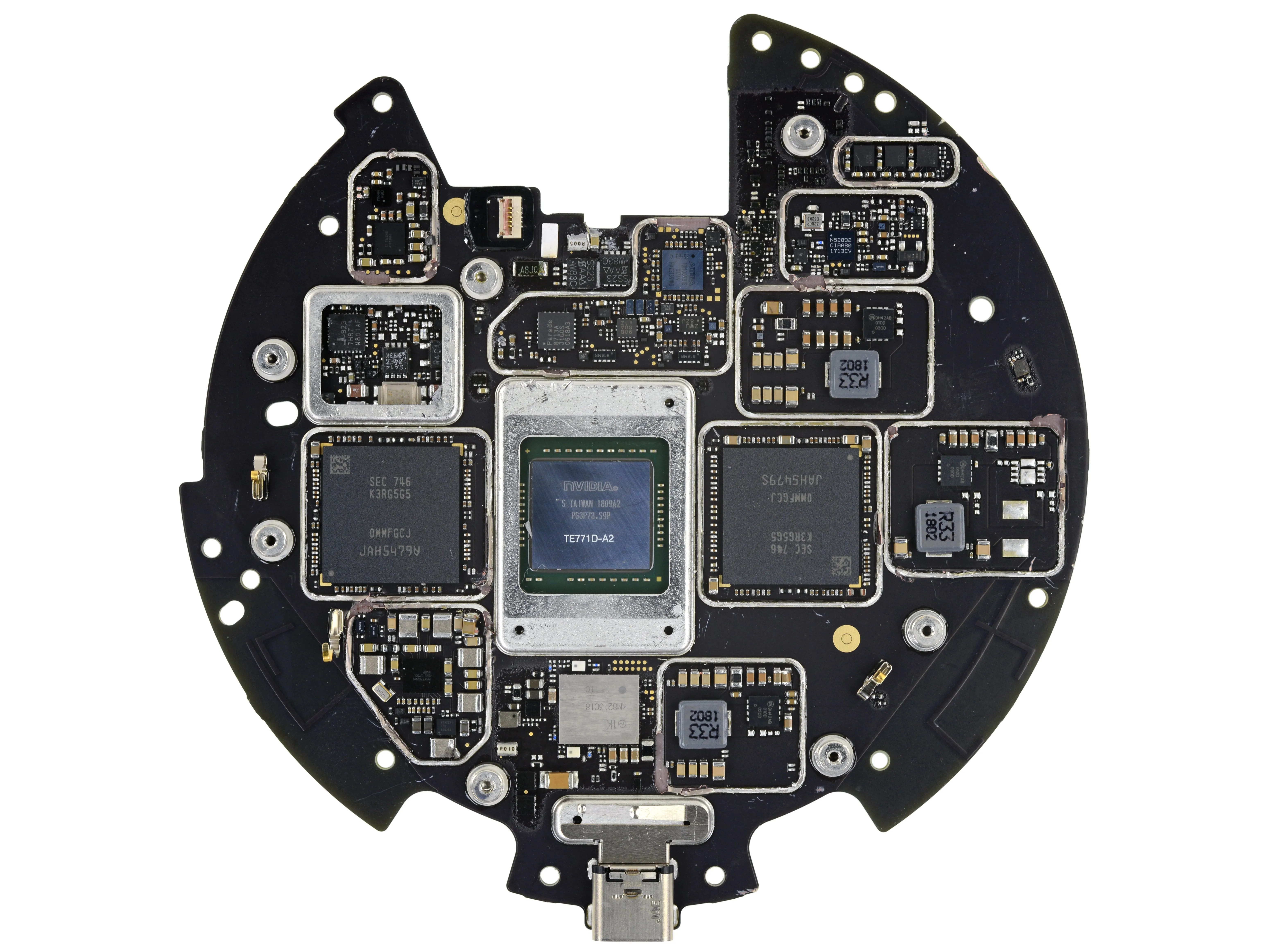

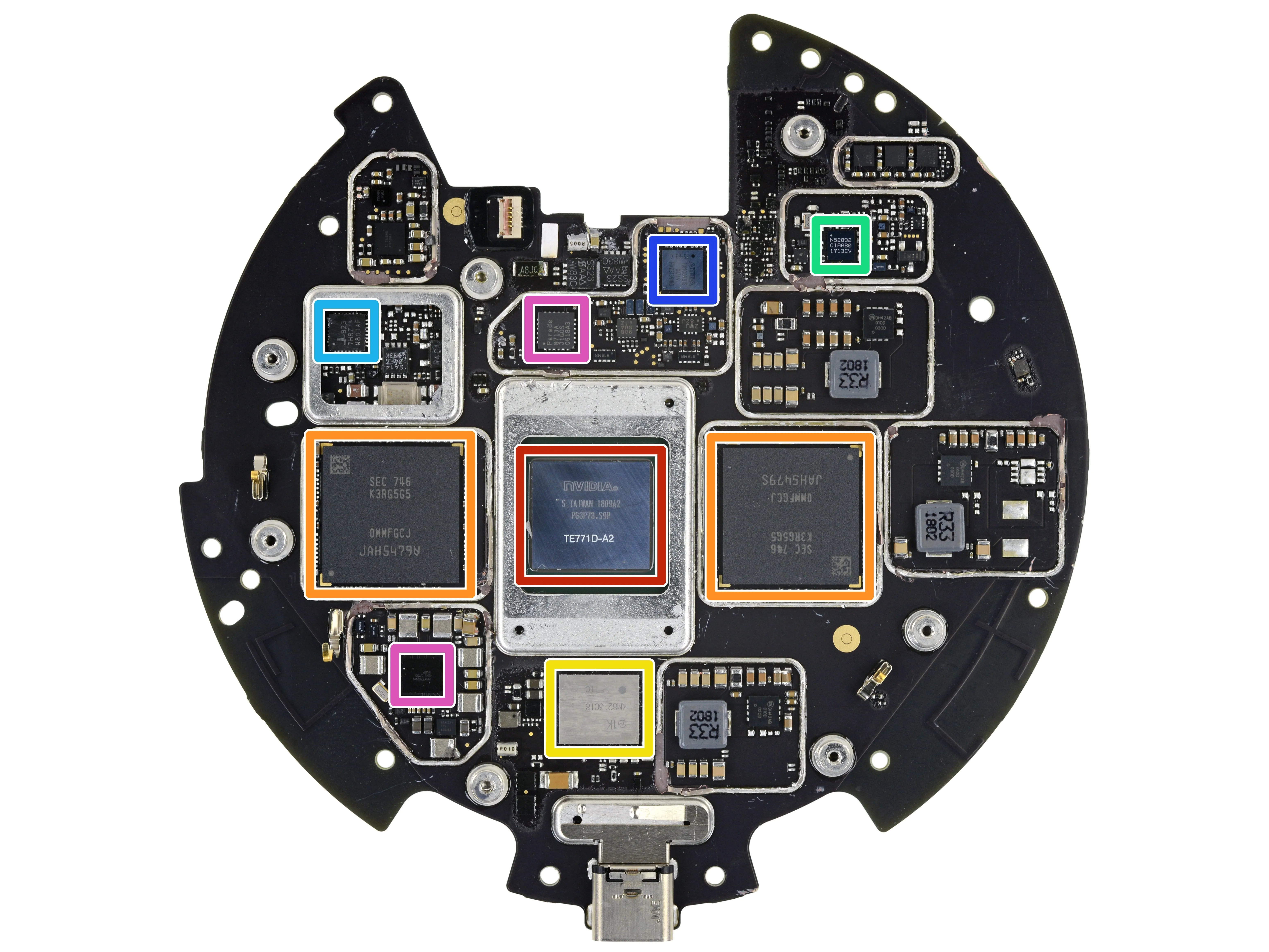

• Несколько щитов спустя и время посмотреть на чипы, которые делают волшебство:

• NVIDIA Tegra X2 'Parker' SoC, с NVIDIA Pascal GPU

• 2x Samsung K3RG5G50MM-FGCJ 32 Гб LPDDR4 DRAM (64 Гб или 8 Гб всего)

• Murata 1KL (вероятно, модуль Wi-Fi/Bluetooth)

• Nordic Semiconductor nRF52832 RF SoC

• Renesas Electronics ISL9237HRZ зарядное устройство

• Altera (принадлежит Intel) 10M08 Полевая программируемая вентильная матрица MAX 10

• Maxim Semiconductor MAX77620M ИС управления питанием и Parade Technologies PS8713A двунаправленный USB 3.0 редрайвер

Комментарии к шагу

проверьте, не являются ли эти оперативные памяти POP (Package On Package), и спрячьте под ними еще немного вычислительной мощности...

Желтая коробка - это не Parade Technologies 8713A, это WIFI AC, BT MODULE от Murrata.

Спасибо, что указали на это, я перепутал два чипа. Теперь все правильно.

Шаг 20

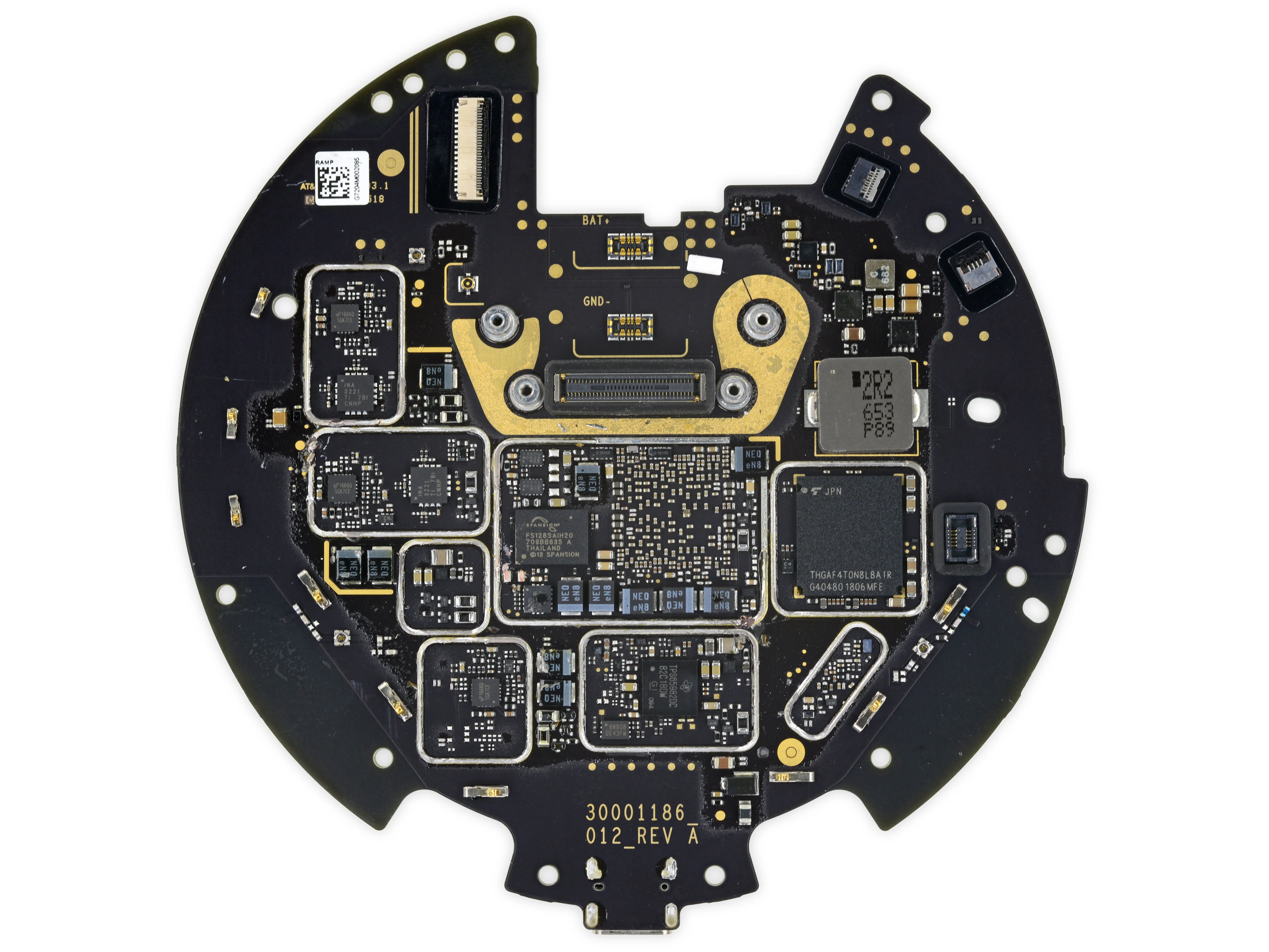

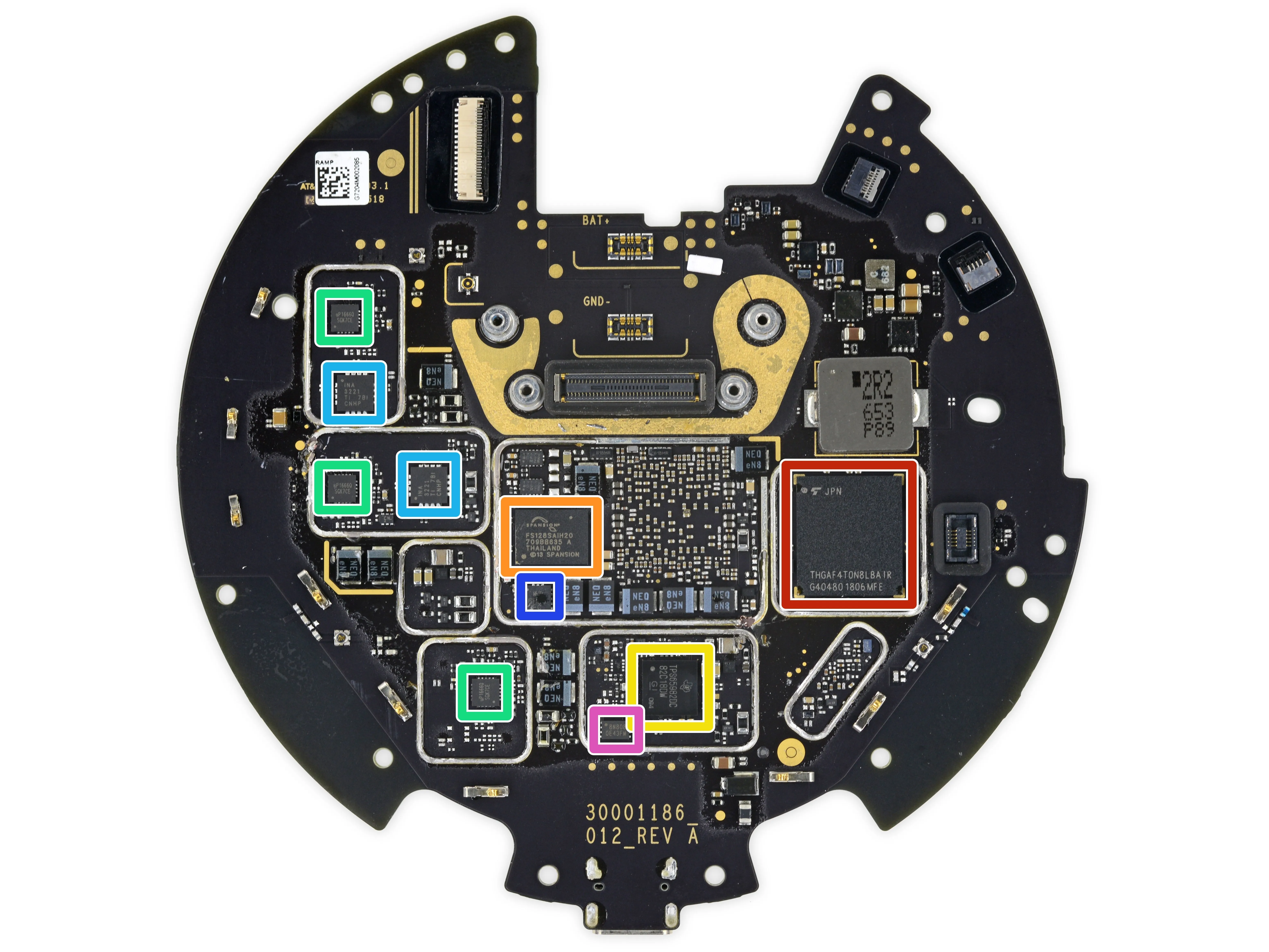

• И еще немного волшебства с обратной стороны:

• Toshiba THGAF4T0N8LBAIR Универсальная флэш-память NAND объемом 128 ГБ

• Spansion (теперь Cypress) S25FS128S Флэш-память NOR с четырьмя интерфейсами SPI объемом 128 Мб

• Texas Instruments TPS65982 Контроллер USB Type-C и USB Power Delivery

• uPI Semiconductor uP1666Q Двухфазный контроллер

• Texas Instruments INA3221 двунаправленный монитор напряжения

• Акселерометр Invensense (теперь TDK)

• Winbond W25Q80DVUXIE 8 Мб последовательной NOR флэш-памяти

Шаг 21

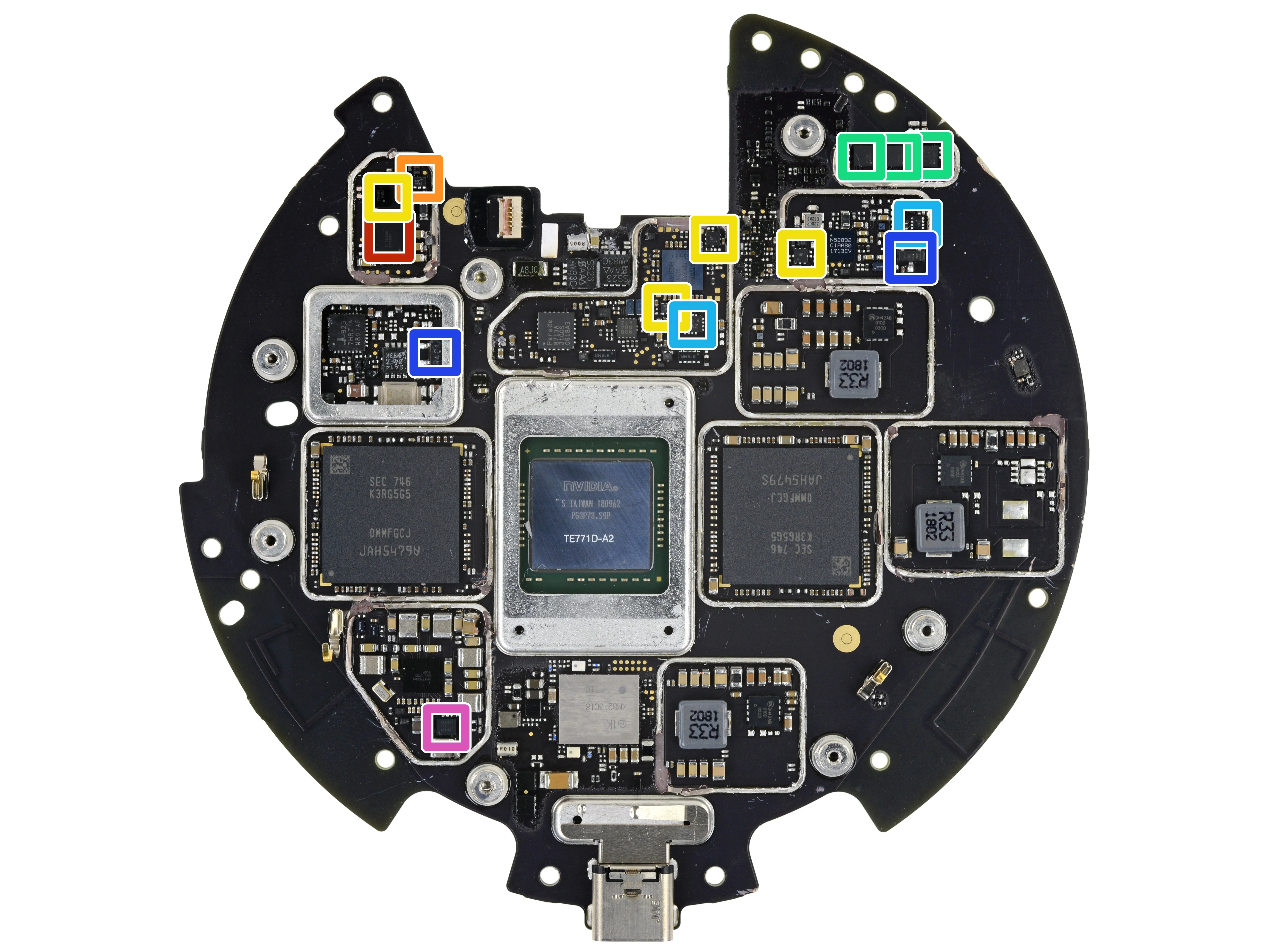

• Идентификация микросхем, продолжение:

• Texas Instruments TLV320AIC3206 стереофонический аудиокодек

• ON Semiconductor NC7SB3157L6X Аналоговый переключатель SPDT

• Texas Instruments TS5A21366 и вероятные аналоговые переключатели ON Semiconductor

• Texas Instruments LP5523 9-ч. светодиодный драйвер

• Texas Instruments PCA9306 транслятор уровня напряжения и SN74AVC4T245 двухбитный приемопередатчик шины

• Texas Instruments TLV809J25 Детектор напряжения 2,25 В и LM4132AMF-2.5 Опорное напряжение LDO 2,5 В

• Texas Instruments TPS630252 Повышающий преобразователь на 4 А

Шаг 22

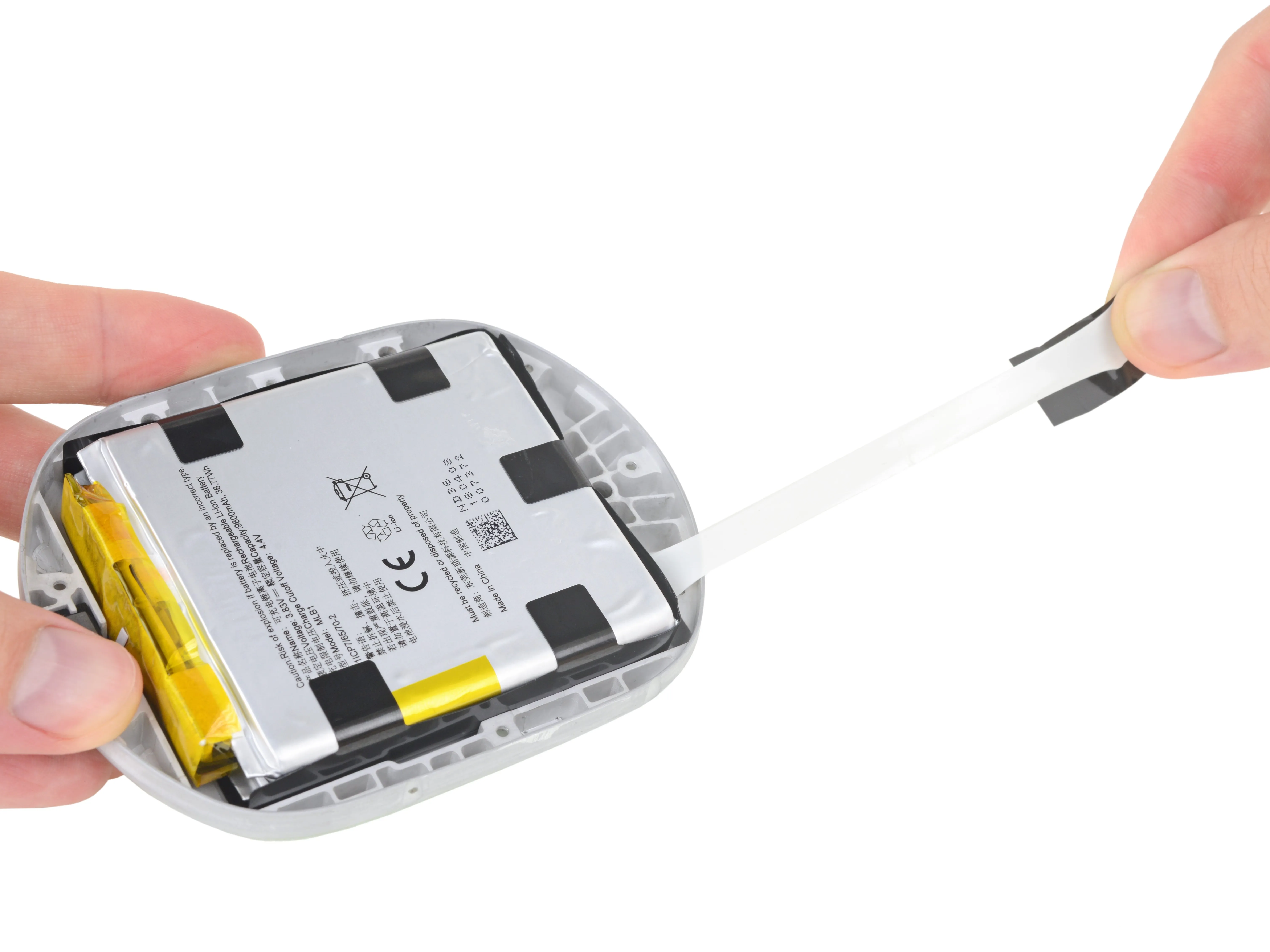

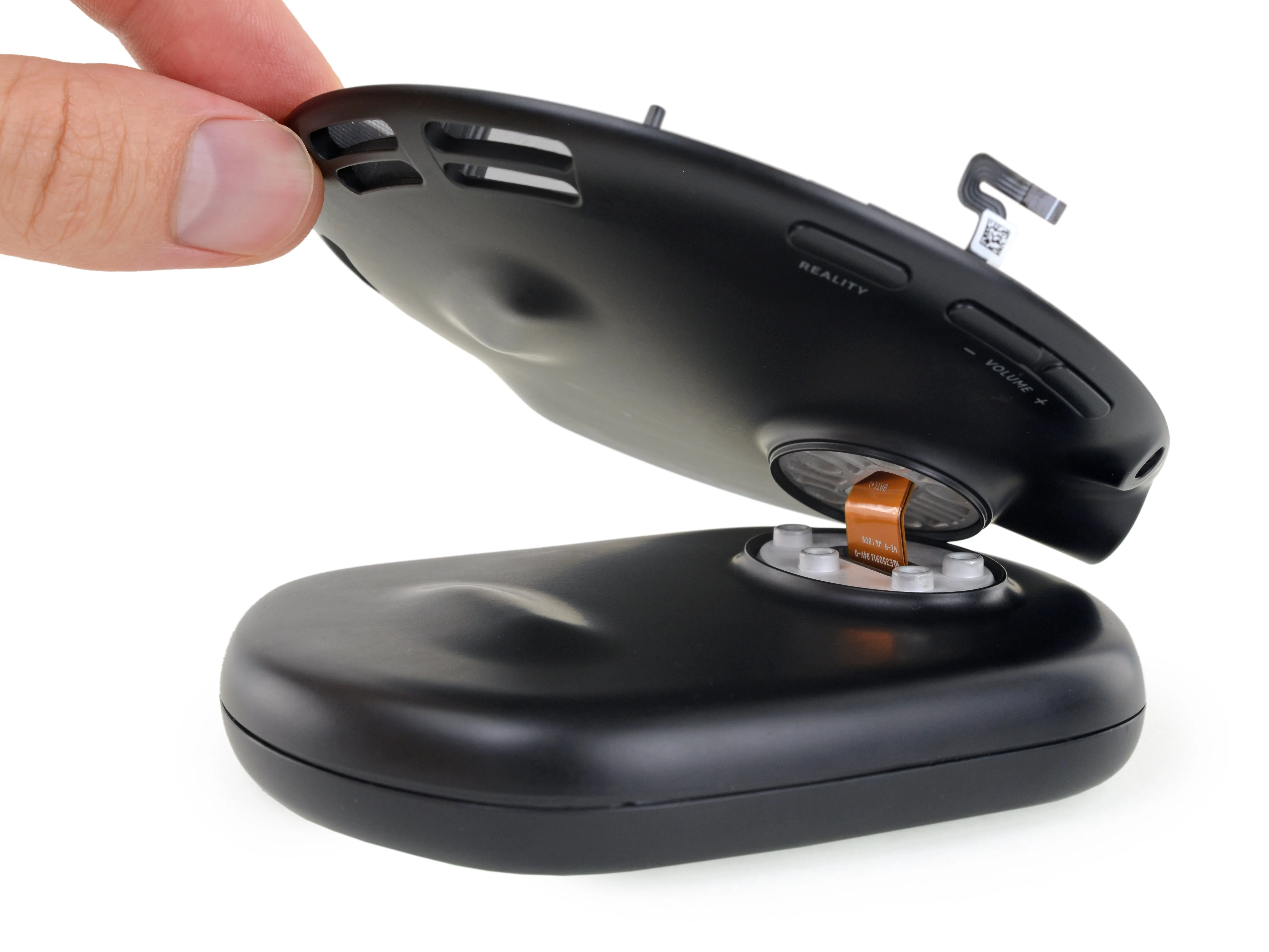

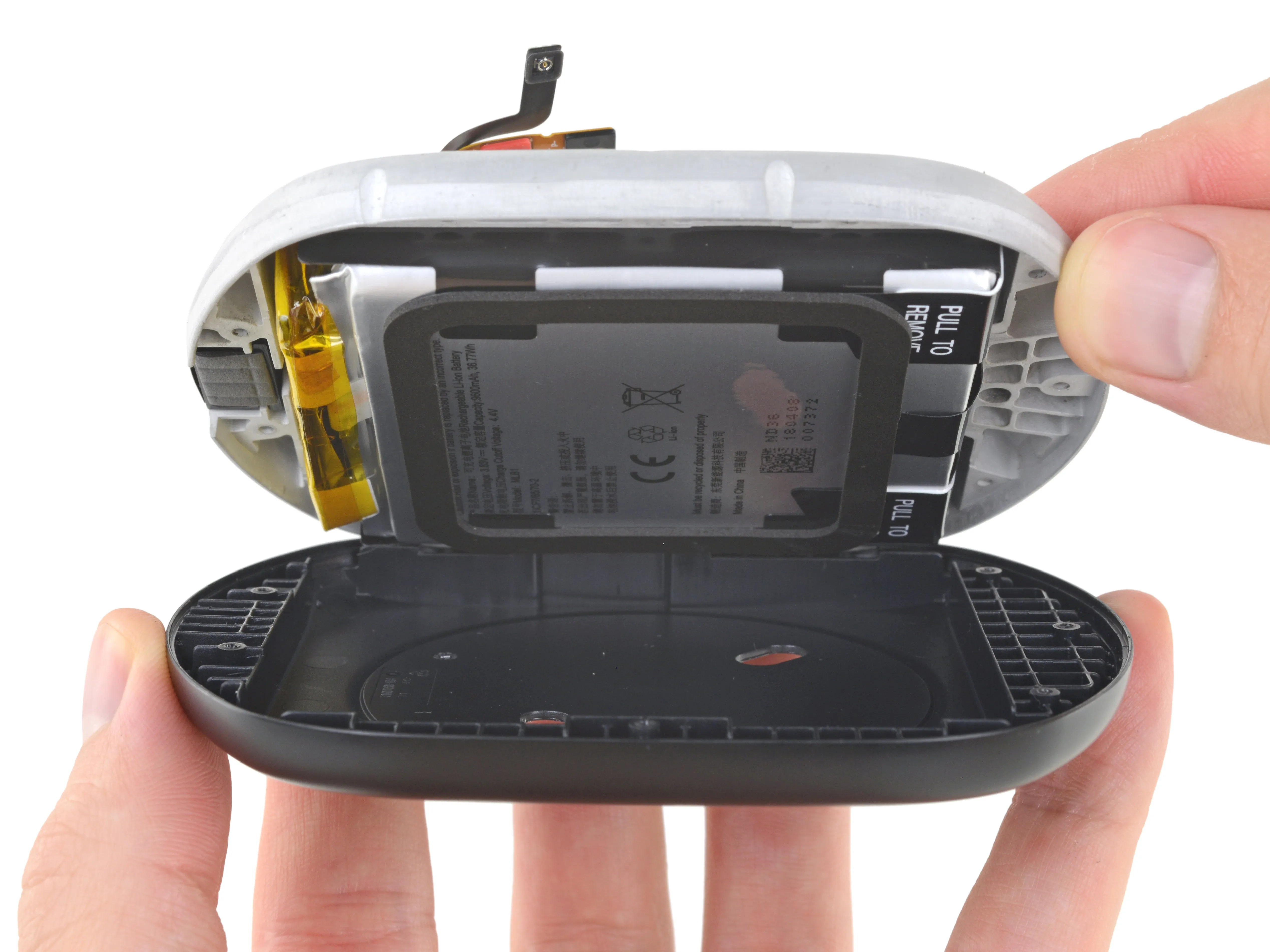

• Далее секция блюдца снимается, оставляя корпус батареи уязвимым для наших любопытных рук.

• Добраться до батареи было так сложно, что почти иронично обнаружить вкладки для извлечения, но это лучше, чем ничего!

• Все эти слои и клеи, вероятно, способствуют ударопрочности и долговечности. Но когда батарея неизбежно сядет, вам предстоит полная замена устройства или сложный ремонт, который, скорее всего, станет головной болью для переработчиков.

• Magic Leap оснащает этот сэндвич двухъячеечной батареей мощностью 36,77 Вт-ч, работающей при напряжении 3,83 В. Это в том же диапазоне, что и некоторыепопулярныепланшетов ..

Шаг 23

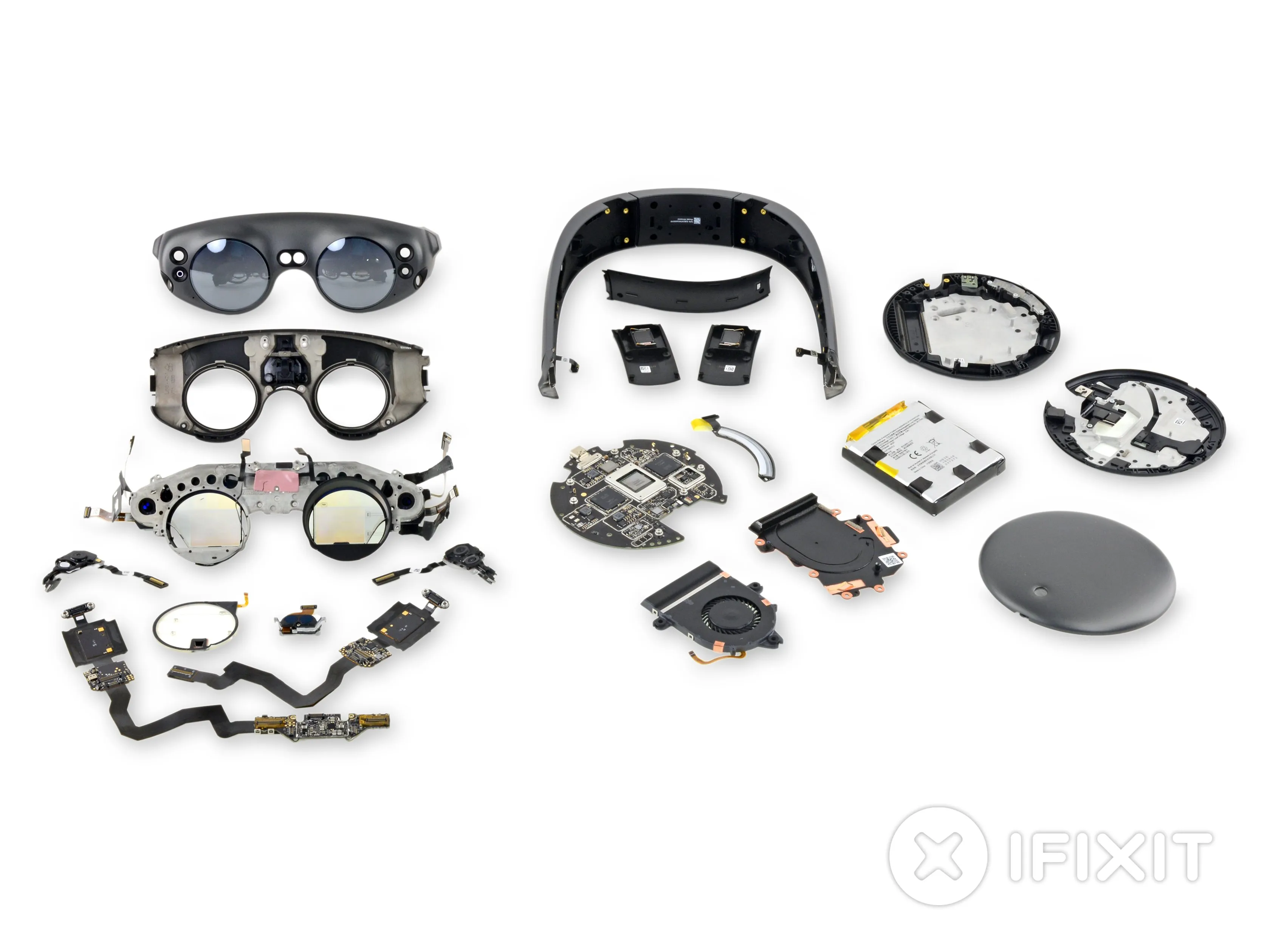

• Magic Leap One - это явно дорогое оборудование, выпущенное в короткие сроки. Каждая деталь конструкции призвана поддерживать точную калибровку в течение всего срока службы устройства. Мы предполагаем, что его выпустили на полной скорости, невзирая на цену, чтобы выпустить хоть что-то на рынок.

• Будем надеяться, что потребительское издание сохранит продуманный дизайн и долговечность, избежав при этом недальновидности этого устройства.

• Отдельное спасибо Карлу Гуттагу из KGonTech, который уделил нам бесценное время и помог разобраться с устройством.

• Эксперт в области VR, а иногда и наш заклятый враг, Палмер Лаки (Palmer Luckey) также предоставил нам отличный контент, а также доступ к аппаратному обеспечению. Вы можете прочитать его полное мнение о Magic Leap One здесь ..

• Любые ошибки в этом обзоре - это почти наверняка наши ошибки, а не ошибки наших авторов.

• Наконец, пришло время оценить ремонтопригодность.

Вывод

• Динамики легко снимаются и заменяются с помощью одной лишь отвёртки.
• Все резьбовые крепежи - стандартные Torx и Phillips.
• Разборка в основном неразрушительна - во всяком случае, на бумаге. При таком количестве клея на стольких хрупких компонентах лучше запастись ведрами терпения и очень твердой рукой.
• Батарею можно заменить только в том случае, если вы готовы снять материнскую плату и на цыпочках пройти через несколько сильных клеевых барьеров.
• Оптика и процессор не подлежат модернизации, что несколько разочаровывает для устройства стоимостью 2300 долларов.

Оценка ремонтопригодности

Ремонтопригодность 3 из 10 (10 - самый простой ремонт)

Комментарии к статье

На шаге 10, рисунок 2 (рисунок из патента) 'дополнительный' поляризационный фильтр (2072) не является очень уж дополнительным. И вы пропустили его в своем кратком изображении.

Скорее всего, это трехволновый 1/4-волновой замедлитель, используемый для преобразования линейно-поляризованного света в циркулярно-поляризованный до того, как он отразится от LCOS. Отраженный свет проходит еще 1/4 волны, так что теперь он составляет 1/2 волны от входного света. То есть он линейно поляризован на 90 градусов по отношению к исходному свету. Вот почему поляризационный разделитель лучей способен отделить входное поле (100% покрытие) от отраженных от LCOS полей. Они отличаются по поляризации на 90 градусов.

Кроме того, это означает, что RGB-излучатели, скорее всего, не светодиоды. Они должны быть лазерными диодами (или VCSEL'ами), чтобы иметь узкий спектр, необходимый для 1/4-волновой замедляющей пленки.

Вик, вы, кажется, что-то знаете об этом предмете, но вы ошибаетесь насчет рисунка из патента. Расщепитель луча будет поляризовать свет, но два могут работать лучше.

В окончательной конфигурации и в соответствии с диаграммами Делаете.ру (3-й рисунок по отношению к шагу 10) им абсолютно необходим поляризатор (как показано на рисунке) сразу после светодиодов, иначе половина света пойдет прямо в инжекционную оптику без модуляции. На этом 3-м рисунке не указаны четвертьволновая пластина и поляризационное зеркало на правой стороне куба делителя луча, которые необходимы для отражения света обратно в делитель луча, чтобы он мог быть направлен на инжекционную логику. Как показано на рисунке, свет от LCOS проходит через светоделитель и выходит через боковую сторону куба.

Хочу добавить к своему предыдущему комментарию, что я видел только фотографии разбора и должен был мысленно восстановить происходящее по картинке. Я не видел компонентов в снятом виде. Основываясь на фотографиях, я пытался заставить его работать, основываясь на том, что я видел на статических фотографиях.

В этой конструкции меня беспокоит то, что светодиодный свет направляется прямо на разделитель луча, и если поляризация не очень хорошая с первым/светодиодным поляризатором и разделителем луча, то в центре изображения будет пятно неконтролируемого света (размером примерно со светодиод). Я предполагаю, что они используют поляризаторы с проволочной сеткой в обоих местах.

Еще одна проблема с этой конструкцией заключается в том, что изображение должно проходить через разделитель луча и отражаться от него (если верить тому, что мне показали и рассказали). Обычно при использовании поляризатора с проволочной сеткой вы не хотите пропускать 'изображение' LCOS через поляризатор, так как это может повредить изображение. FIG 6 из патентов - это 'нормальная' конфигурация.

Кроме того, мне не хватило места, чтобы написать, насколько я потрясен качеством этой разборки. Помимо просто физической работы, дополнительное исследование, проведенное для объяснения, просто великолепно. Запутанные части техники легко понять, а включение ссылок на источники и данные о деталях прямо в тест, а не просто куча сносок внизу, позволяет мне решить, насколько глубоко в кроличью нору технологий я хочу залезть!

Я читал и любил многие из этих статей от Делаете.ру, но вы, ребята/девочки/роботы, подняли планку (снова) с этой. Молодцы!

Согласен, это совершенно потрясающая работа от Делаете.ру!

Смущает одна камера, может ли Magic Leap отслеживать каждый глаз независимо?

Одна камера для отслеживания каждого глаза, вы можете увидеть соответствующий черный квадрат в объективе напротив того, который мы открыли!

Делаете ли вы.ру по сравнению с Microsoft HoloLens 3-летней давности?

И как Magic Leap One сопоставляется с HoloLens?
