Разборка Magic Mouse
Введение
Нам интересно, что же такого волшебного в волшебной мышке Apple... и мы заглянем внутрь, чтобы узнать это!
Хотите получать самые свежие новости? Следите за @Делаете.ру в twitter.
Wired и Делаете.ру проводят конкурс Sony Teardown. Разберите все, что произведено Sony, сделайте фотографии и с помощью нашего редактора опубликуйте разборку. Вы можете выиграть PS3 или PSP Go!
Что вам нужно
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разбор волшебной мыши

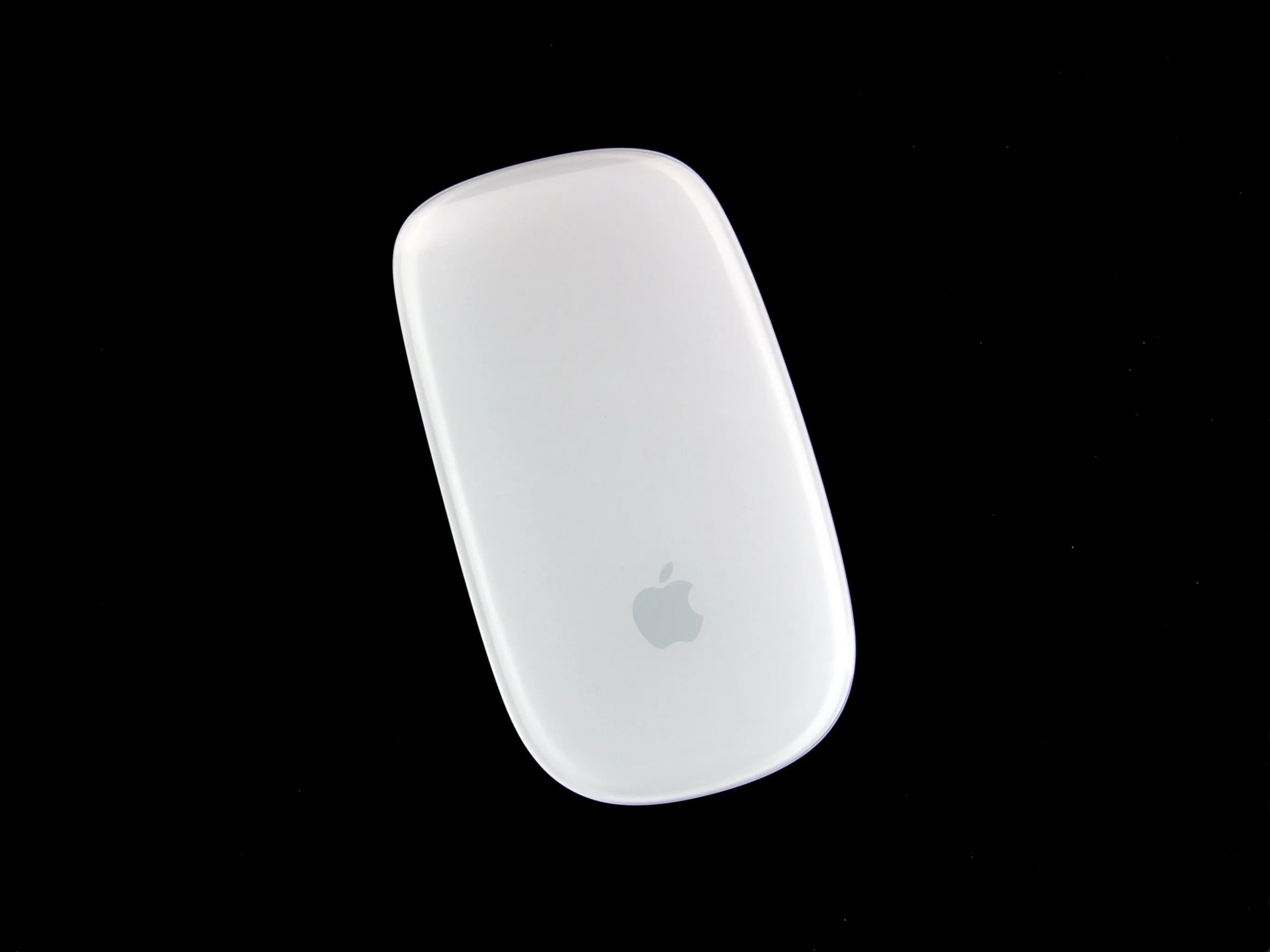

Дамы и господа, дети всех возрастов, добро пожаловать в удивительный мир гаджетов Magic Teardown, спонсором которого является Делаете.ру.
Сегодня у нас в гостях специальный гость. Из Купертино, штат Калифорния, мы рады представить вам первую в мире мышь, использующую революционную технологию Multi-Touch от Apple, - Magic Mouse.
Позвольте нам, Делаете.ру, первыми поприветствовать вас, Magic Mouse, на самой великой сцене, пожалуйста, просто стойте там и позвольте нам полюбоваться вами во всей вашей бесконечной славе.
Шаг 2

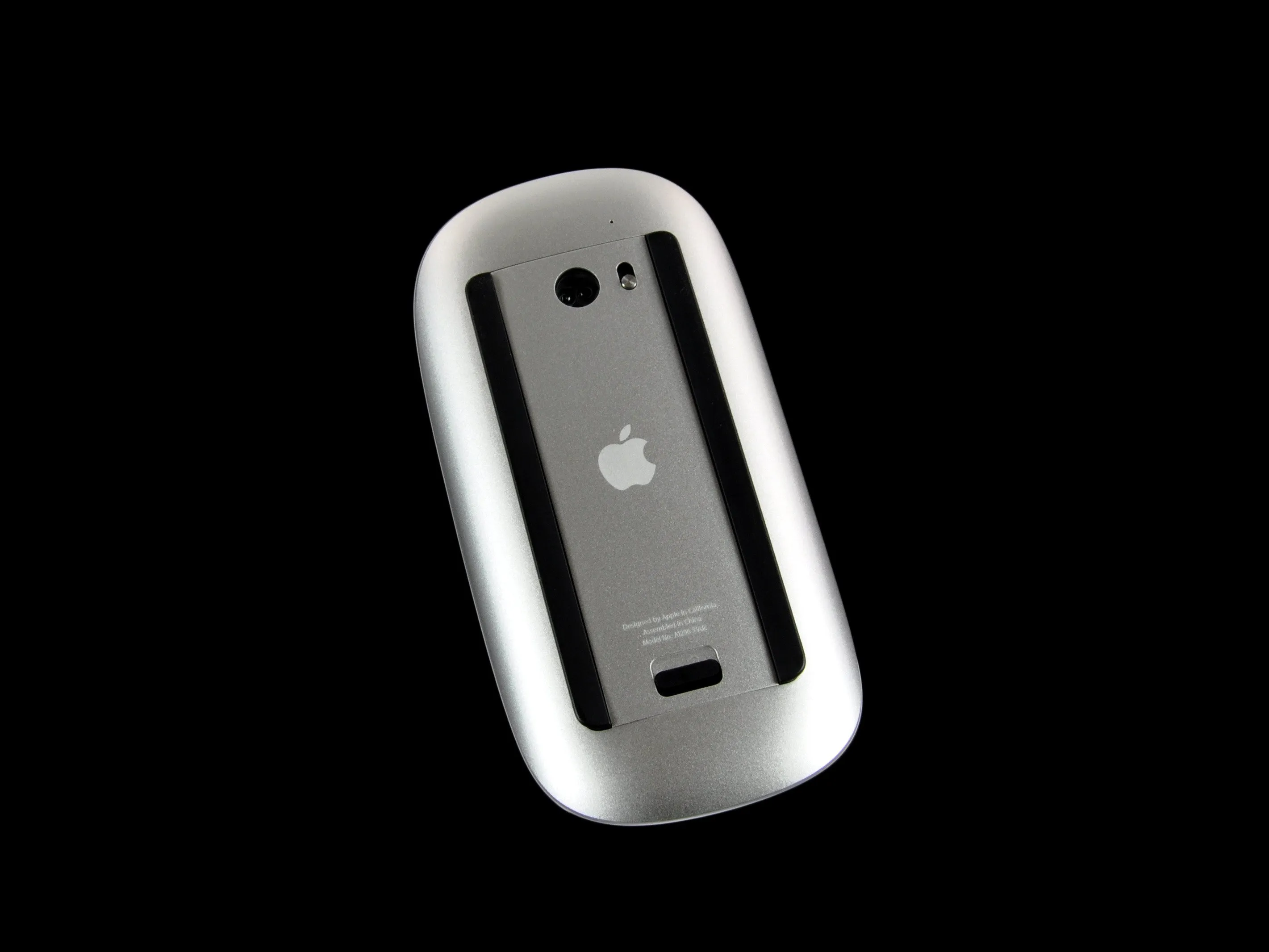

Итак, Magic Mouse, не стоит скромничать, давайте расскажем немного о себе.
Мышь Magic Mouse состоит из алюминиевой основы, покрытой гладкой мультитач-панелью, что придает ей блестящий вид без кнопок.
В отличие от предыдущей мыши Apple, Mighty Mouse, Magic Mouse полностью полагается на жесты, чтобы улучшить работу пользователя.
Прокрутка в любом направлении одним пальцем, пролистывание веб-страниц двумя пальцами благодаря мощной технологии импульсной прокрутки, при которой скорость прокрутки рассчитывается в зависимости от скорости жеста.
О, Волшебная Мышь... ты такая волшебная!
Комментарии к шагу
Волшебная Мышь - это не Скромная Мышь?
Поэтому мне интересно, что вы думали найти? Горшочек с золотом? Конечно, кучу емкостных датчиков...
Я согласен... LOL
Modest Mouse - это группа, конечно.
https://www.modestmousemusic.com/
:)
:)) Я знаю, о чем вы говорили, лол, просто ради интереса.
Что это за черные полоски внизу?
Это планеры, снижающие трение. Они позволяют Magic Mouse легко скользить по гладким поверхностям, например, по столу. У обычных мышей есть 'ножки', а у Mighty Mouse - одна длинная светло-серая полоска, которая проходит по всему основанию мыши.

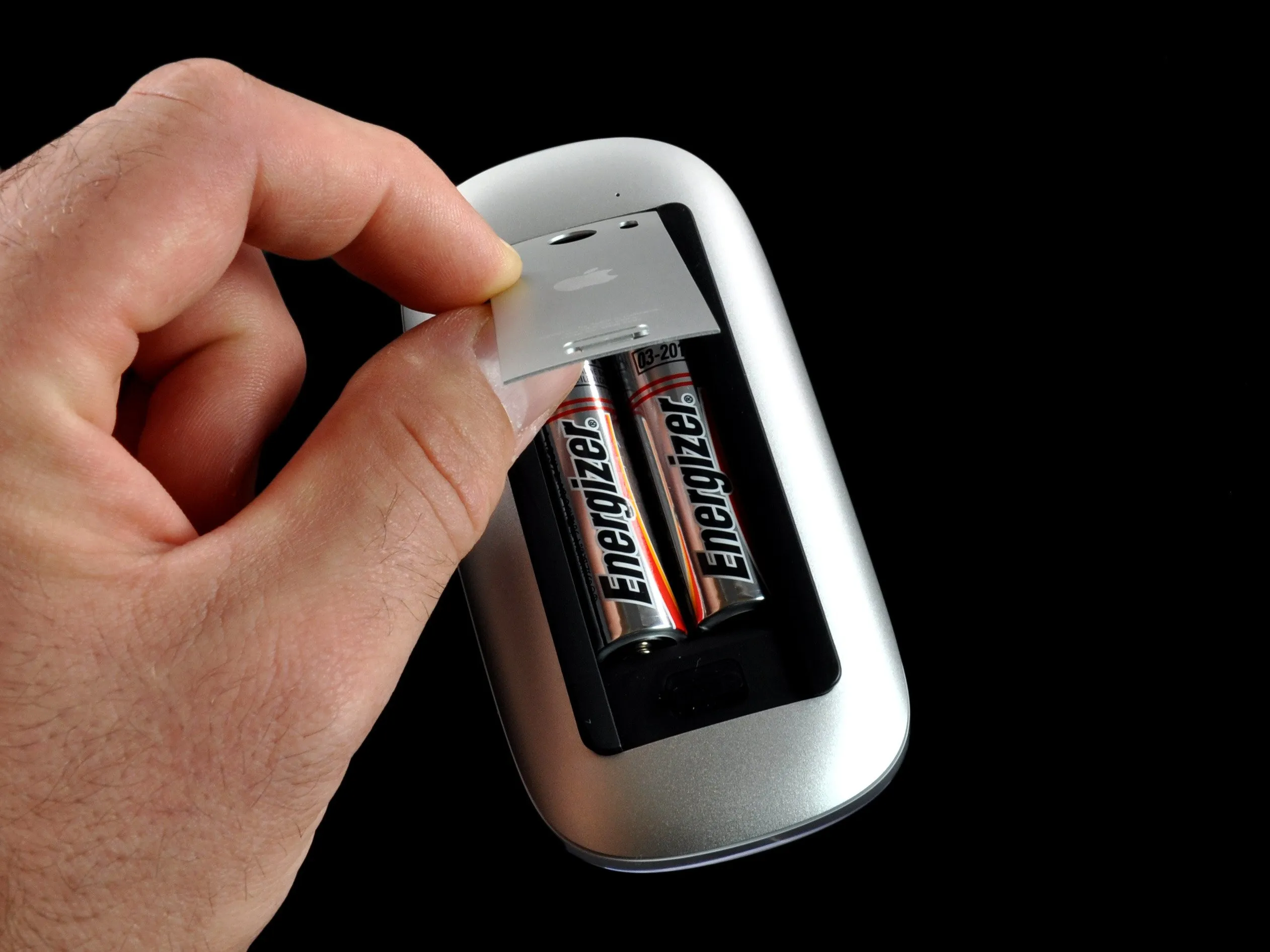

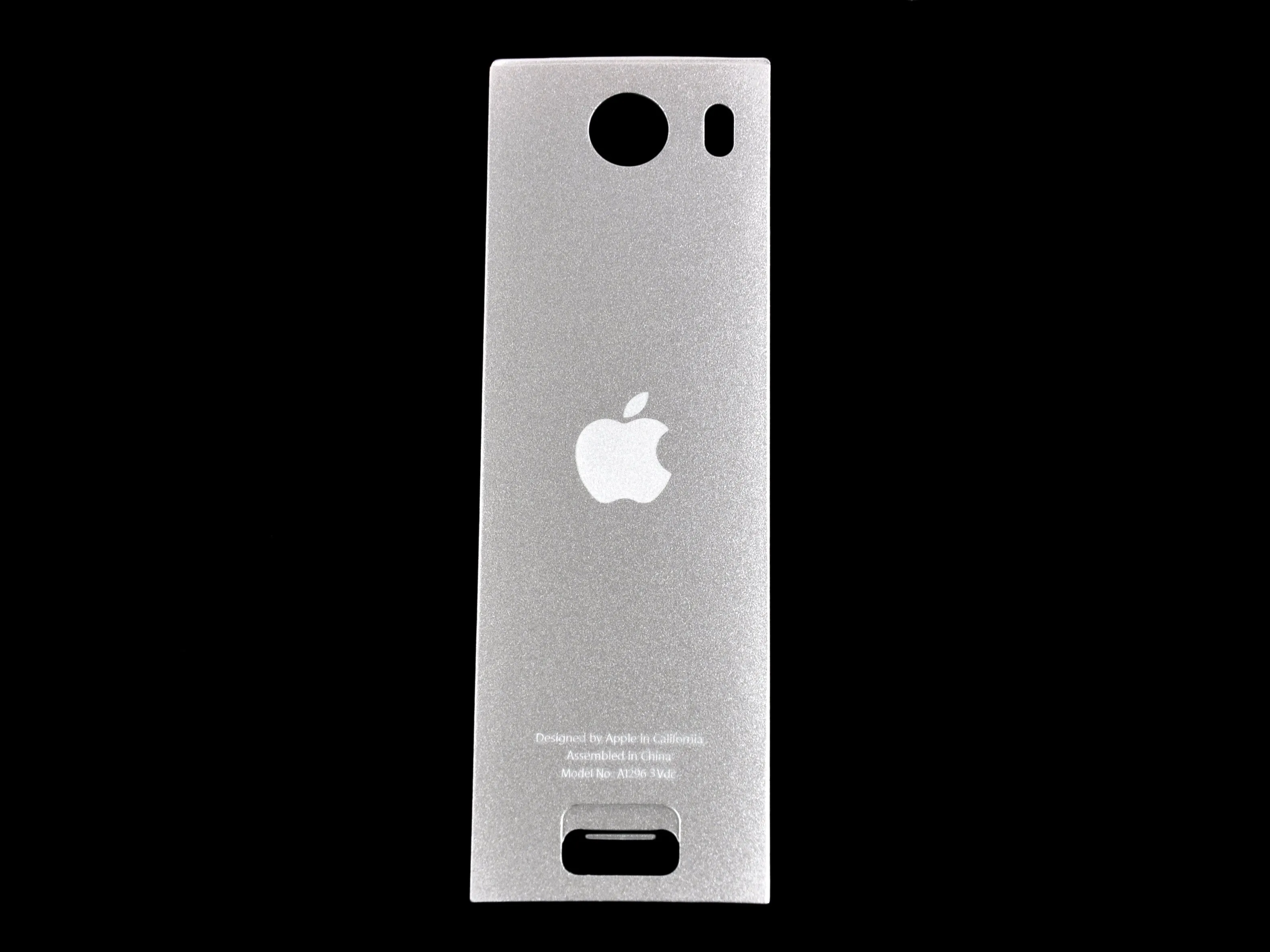

Шаг 3
Для следующего трюка нам понадобится доброволец из зрителей... да, ты, Волшебная Мышь... ну что ж, поднимайся!
Леди и джентльмены, в следующем разделе представлены трюки, выполненные профессионалами или под наблюдением профессионалов. Соответственно, Делаете.ру настаивает на том, чтобы никто не пытался воссоздать или повторить любой трюк или действие, выполненное на этом слете.
После публичного отказа от ответственности мы можем приступить к разбору Magic Mouse.
Батарейки входят в комплект. Это обычные щелочные Energizer. Мы удивлены, что у Стива нет фирменных батареек Apple, но, возможно, он был слишком занят работой над другими вещами, чтобы заметить это... возможно, планшет... возможно, Стив... нет... да?

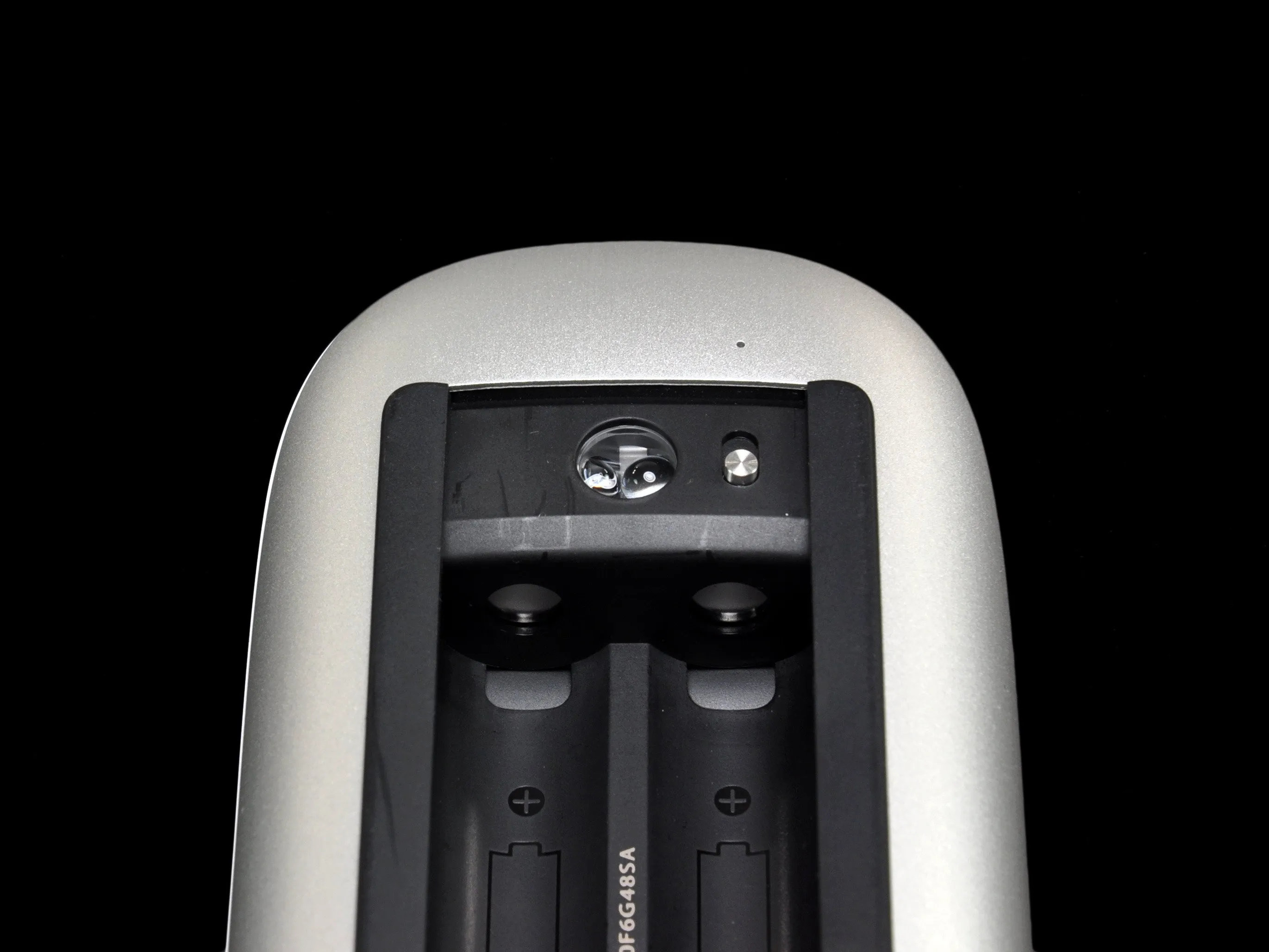

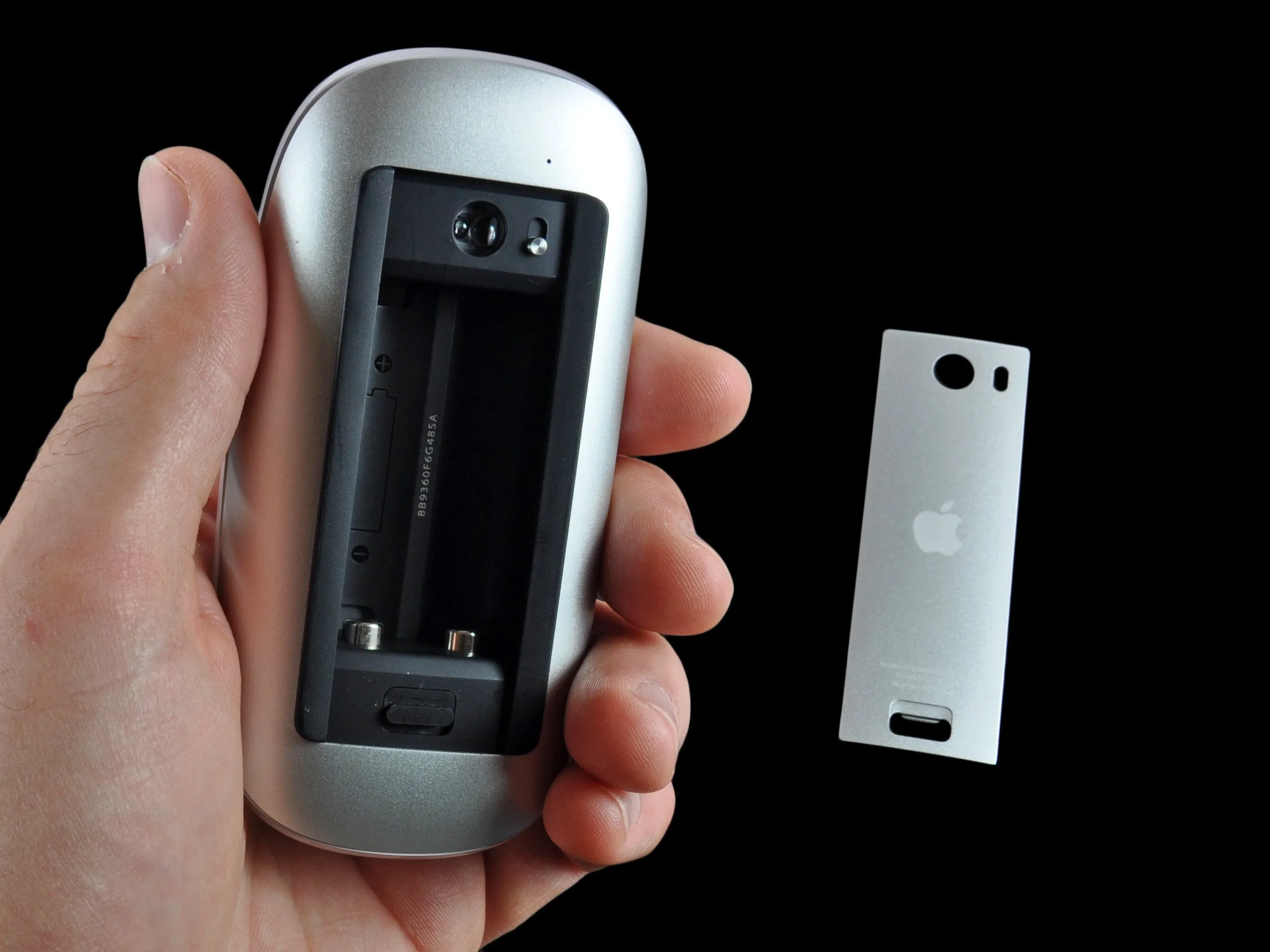

Шаг 4
Алаказам! Ух ты, при цене в 69 долларов, Magic Mouse не дешевая. Можно подумать, что за 69 долларов Magic Mouse действительно способна совершать магические действия.
Чтобы достичь целевой показатель прибыли на следующий квартал, Apple необходимо продать около 164 миллионов Magic Mouse. (Впрочем, нам сказали, что Apple продает и другие продукты). При таких темпах пройдет около девяти лет, прежде чем у каждого человека в мире будет своя Magic Mouse.
Шаг 5

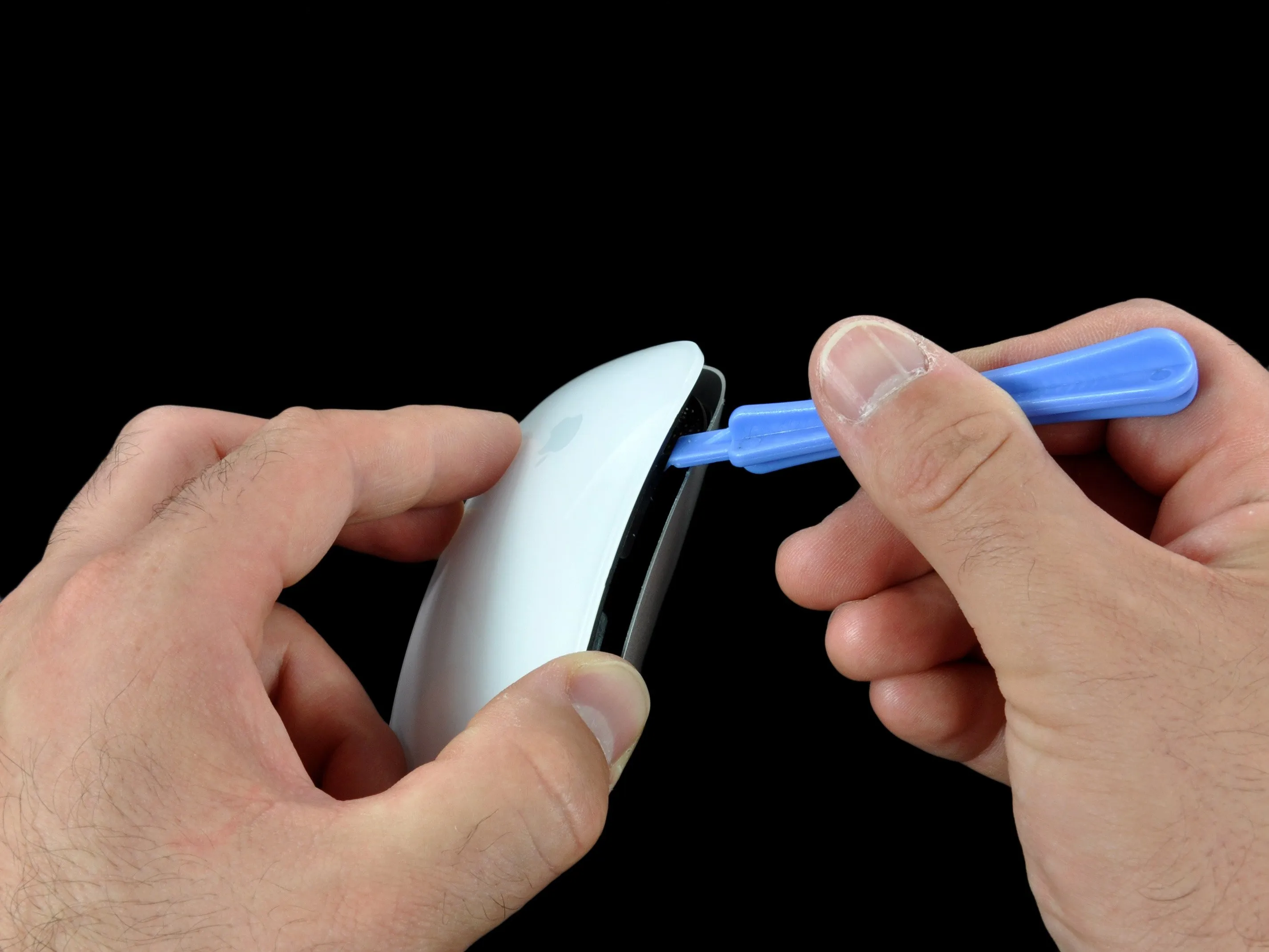

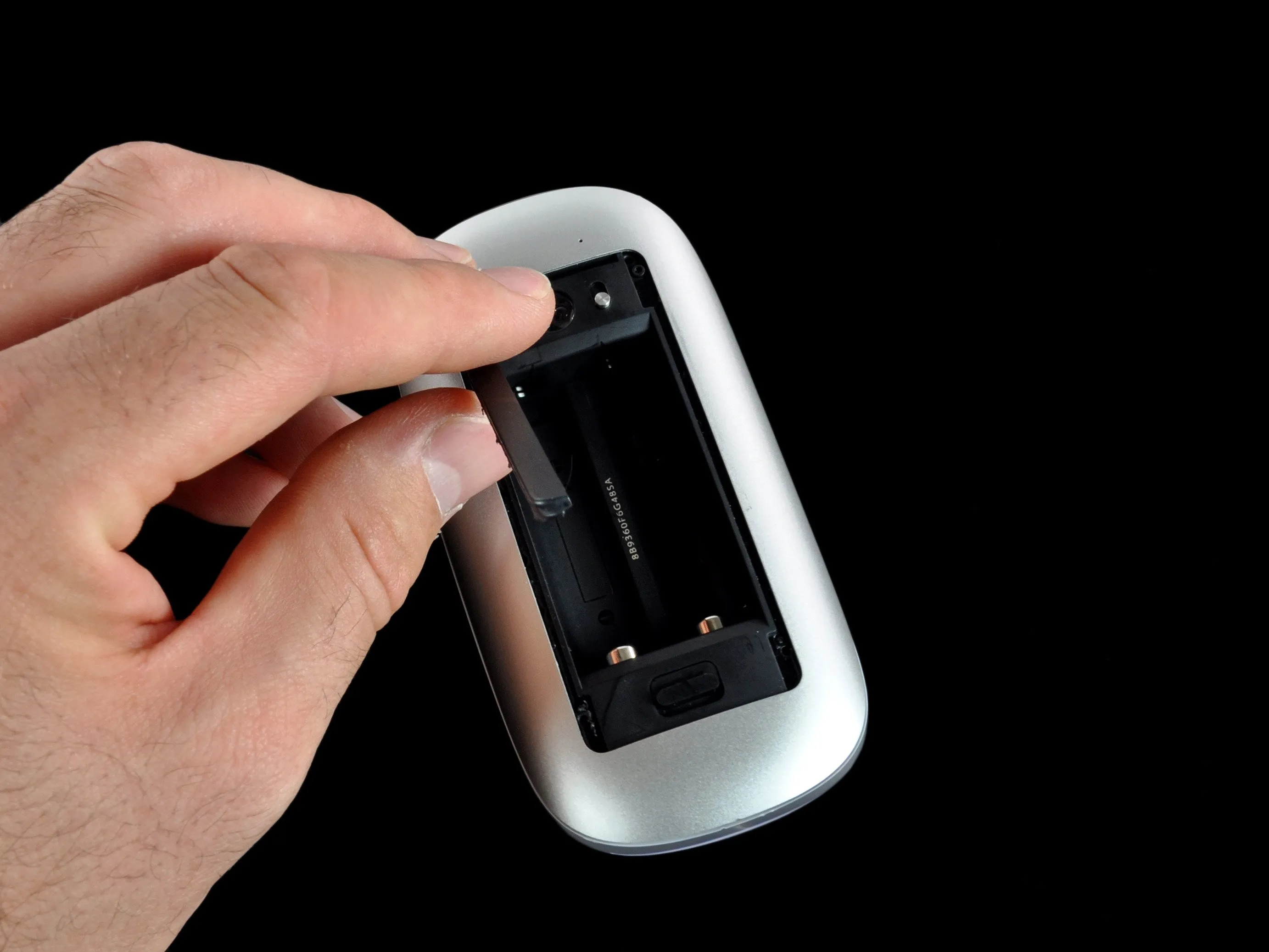

Давайте заберемся внутрь и найдем волшебный амулет, который наделяет Magic Mouse могущественной силой. Неудивительно, что между нами и нашей целью стоит огромное количество магического клея.
Мы использовали инструмент для вскрытия пластика, чтобы выковырять мышь из ее оболочки.
Комментарии к шагу
Два моих черных позолотчика сильно износились. Я по глупости использовал мышь на деревянной поверхности без коврика. Не подскажете, где можно купить запасные части для этого?
Да - в магазине APPLE Store за 69 долларов XD
Я заменил один отсутствующий черный планер (отломился и засосало пылесосом, наверное), приклеив два слоя CABLE TIES (стяжки). Я использовал кабельные стяжки 4,5x350 мм, что, по моему мнению, является правильной шириной. Два слоя дают одинаковую высоту. Они скользят как новые.
Шаг 6

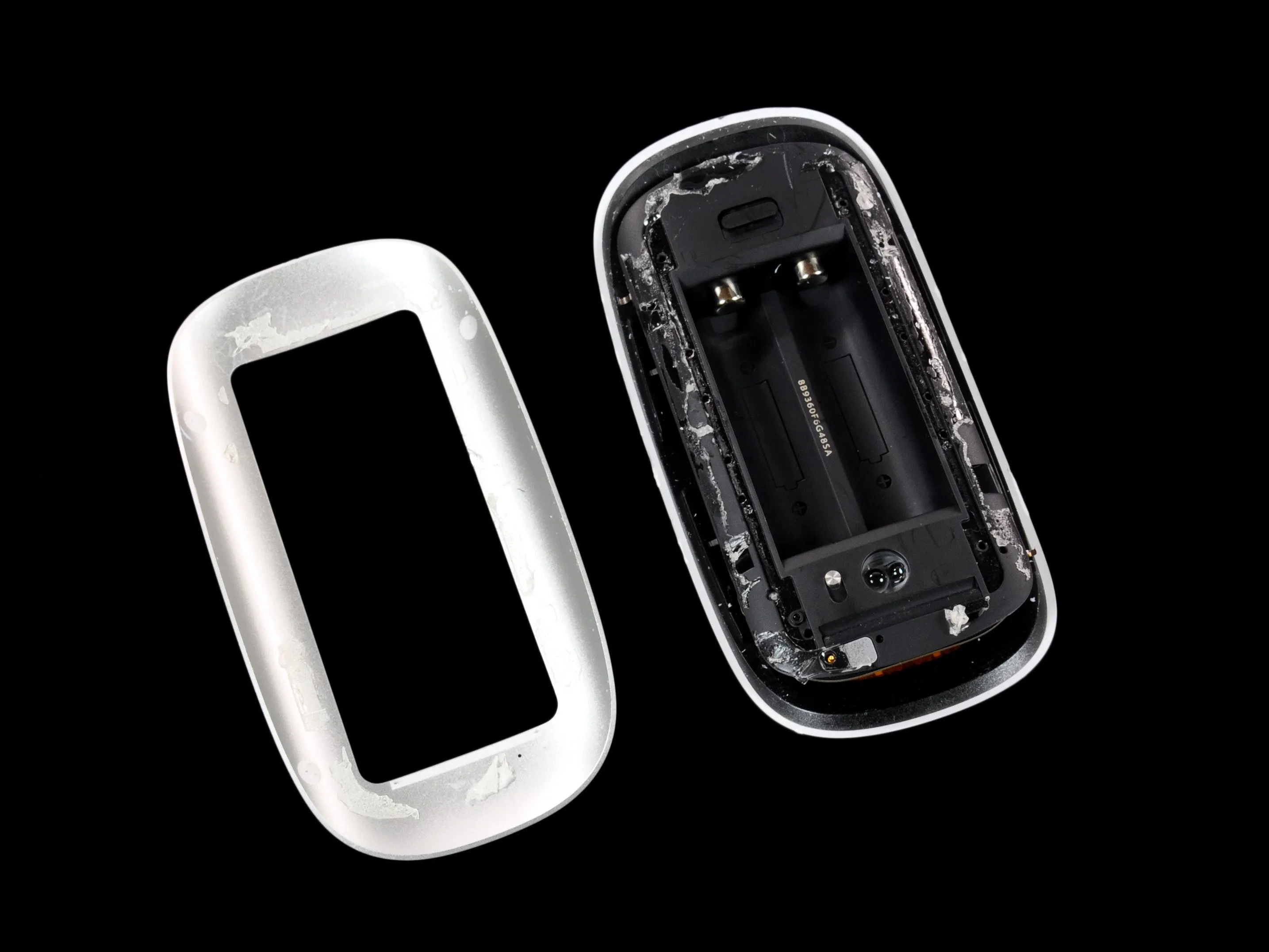

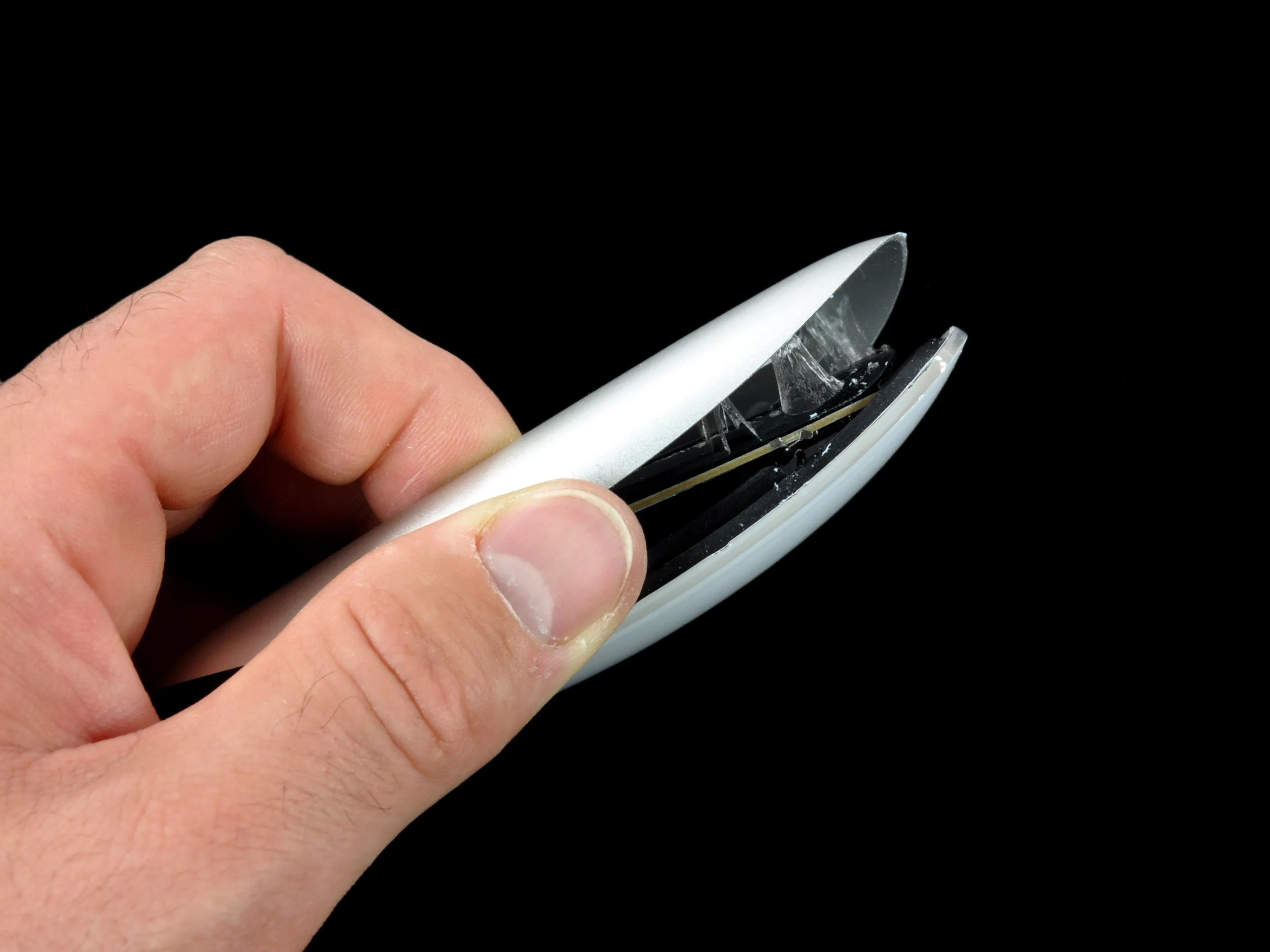

Клей никак не хотел отклеиваться, но мы справились с ним одним взмахом волшебной палочки. С винтами было бы гораздо проще разобрать (и гораздо приятнее собрать).
Алюминия в мышке немного, мы весили всего 10 граммов. Это по сравнению с 37 граммами пластика и 47 граммами батареек. Почти половина веса мыши приходится на две батарейки AA.

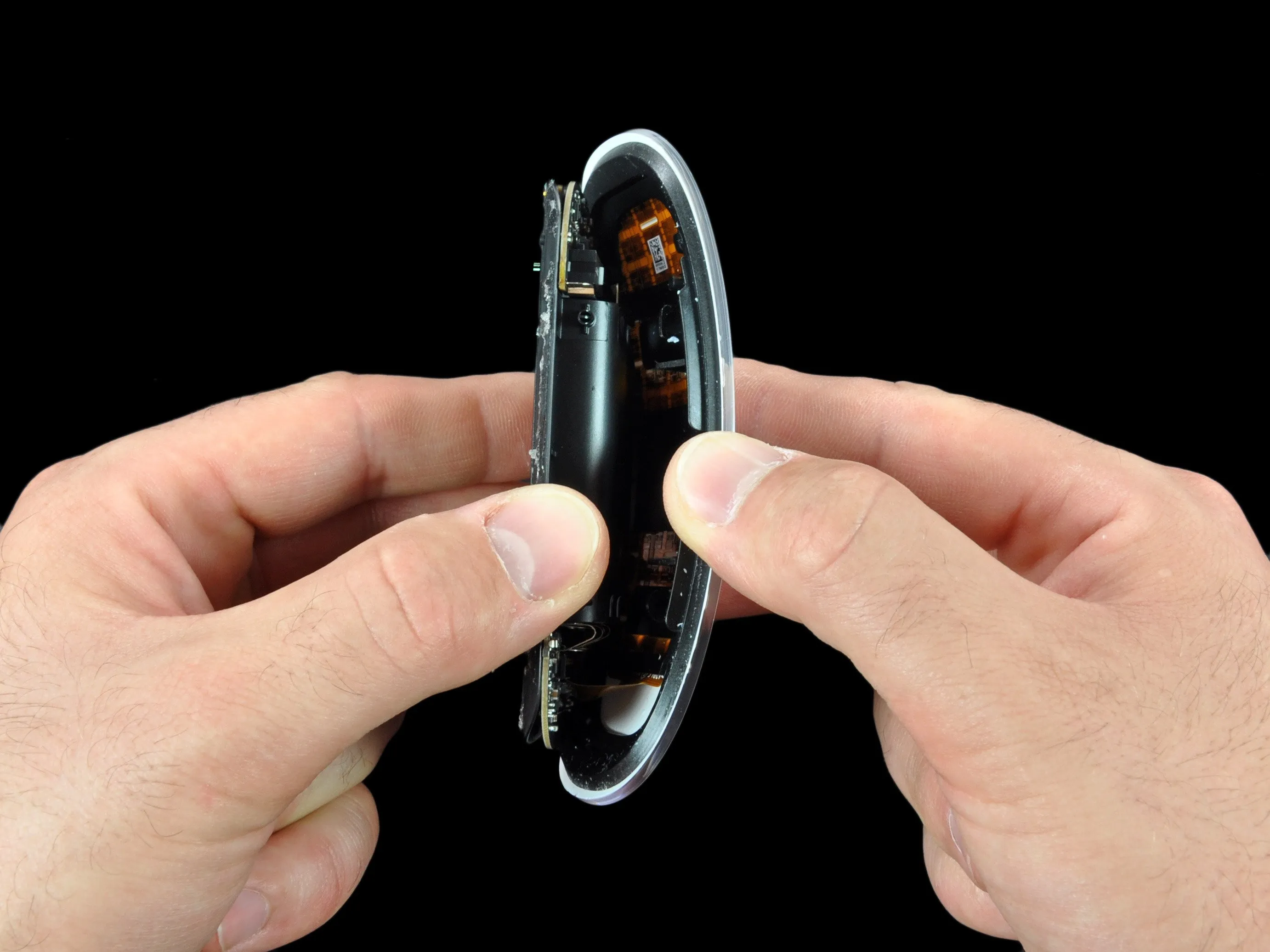

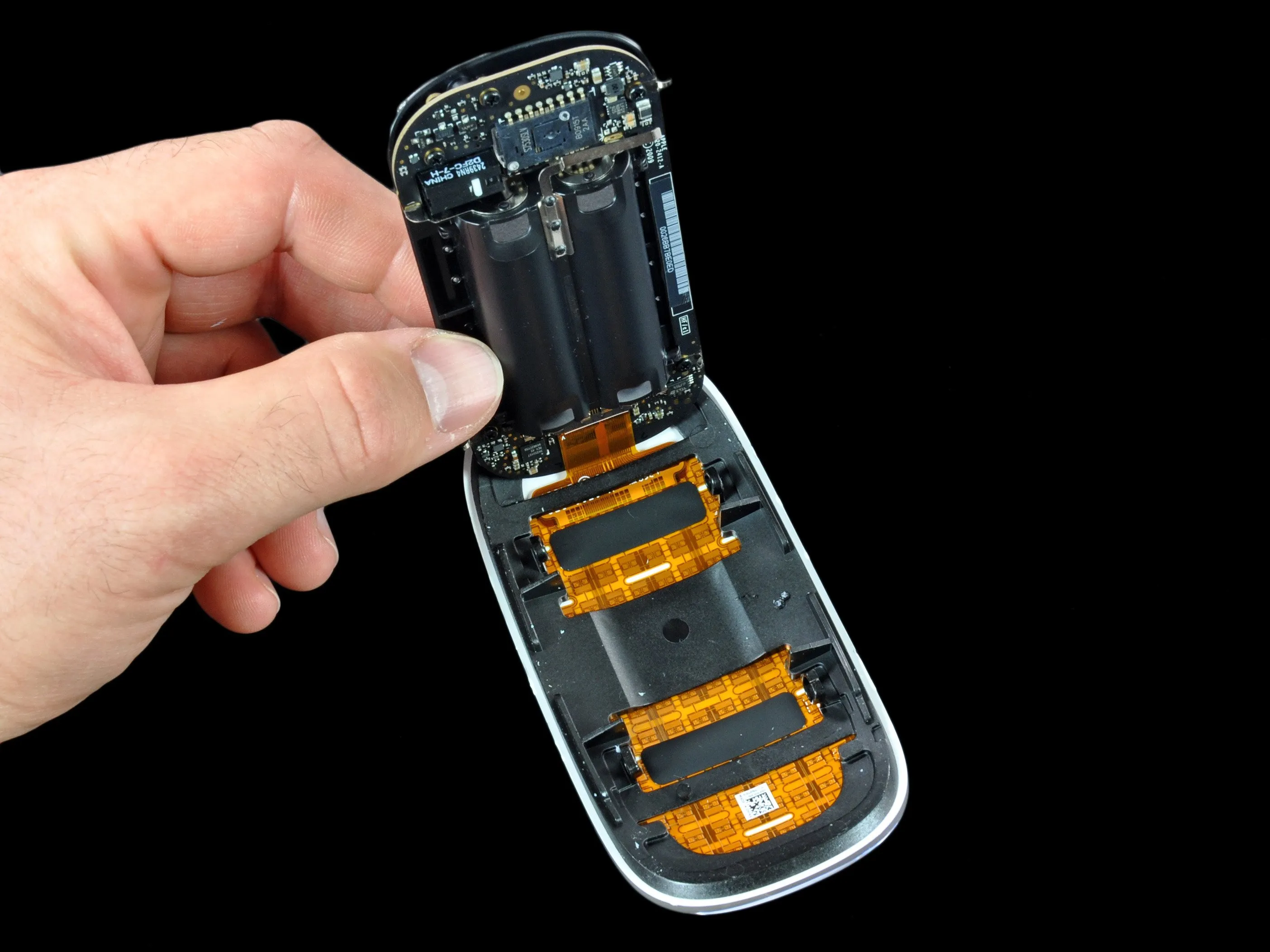

Шаг 7
Откройте сарсапариллу! Открыть Саскачеван! Открыть септуагенарий! Открыть седельное мыло! ... ОТКРЫТЫЙ СЕЗАМ! Это было достаточно просто.

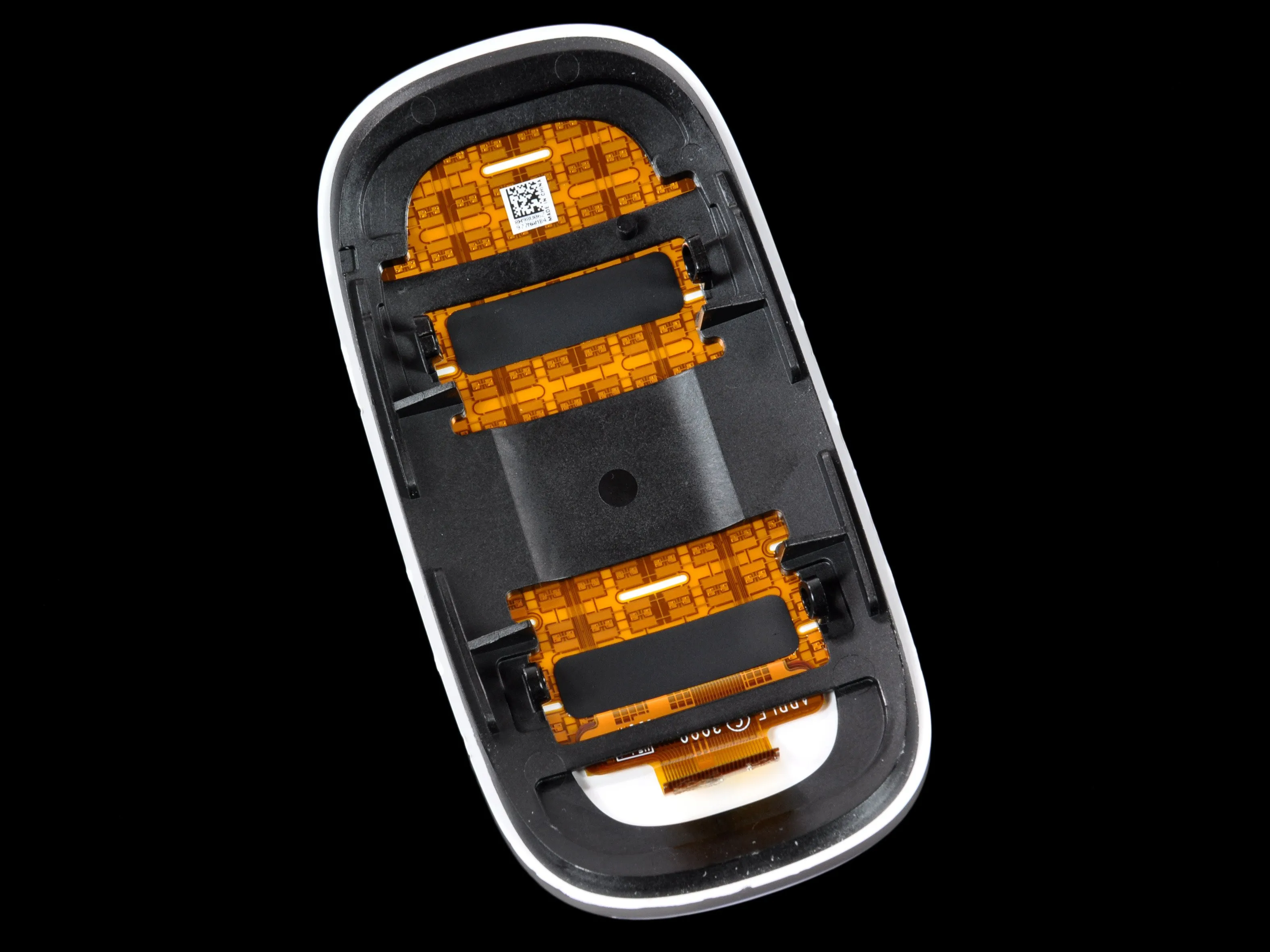

Здесь мы получаем первый проблеск магии. (ака оранжевые емкостные сенсорные датчики).
Верхняя часть мыши подключена к основной плате и питанию с помощью одного большого ленточного кабеля.
Комментарии к шагу
Очень трудно снова подключить оранжевый кабель на magic mouse!!!!
ОМГ, что бы вы ни делали, не позволяйте оранжевому кабелю сзади отсоединиться, его очень сложно подсоединить. Я попытался отсоединить черный корпус на шаге 9 в надежде, что это даст мне немного больше 'слабины' для повторного присоединения оранжевого кабеля, и в итоге я разрушил свою мышь. Черное шасси приклеено, и когда я использовал SlyPry, то нечаянно прорезал датчики. Осторожно, оранжевый кабель может запутать вас.
Невозможно. Вы не можете этого сделать.
Только что сделал это :-)
Как? Не хватает кабеля или места для работы?
После долгих поисков мне это удалось. Вот мой метод:
1. Защелкните крышку на месте с помощью трех из четырех пластиковых стоек, оставив одну открытой на конце кабеля. Это обеспечивает правильное выравнивание кабеля, но дает небольшой зазор для доступа.
2. С помощью очень плоского пинцета (желательно с резиновым покрытием) закрепите кабель на месте. Если у вас возникли проблемы с захватом кабеля (он очень блестящий), прикрепите тонкую полоску электрической ленты по всей ширине. Убедитесь, что она находится вдали от контактов и гнезда!
3. Защелкните последний штырь в гнездо.
Для облегчения извлечения и повторного подключения ленточного кабеля посмотрите на https://youtu.be/2sk8pR3AmT4?t=3m28s (3:28), где он скрепкой приподнимает фиксатор кабеля от разъема. После того как вы вставите кабель обратно, нажмите на него наоборот.
Как вы освободили внутренний корпус из 4 шарниров? ПОЛУЧИЛОСЬ! Сначала я сломал пластиковую лопатку, но затем (под легким контролем) использовал маленькую отвертку, чтобы выкрутить болты с одной стороны из шарниров. Этот шаг пропущен между шагами 6 и 7.
Спасибо!!! Все вы - ваши комментарии помогли мне починить мою Magic Mouse (особенно koenigt, так как в этой инструкции определенно не хватает одного шага). Я не знаю точно, как, но черная лента на оранжевых разъемах сползла вниз, так что оранжевые штучки были видны, когда были вынуты батарейки. Открыл мышь (со страшными вздохами и ужимками), аккуратно отклеил ленту и вставил ее на место (с помощью пинцета), восстановил мышь И ОНА РАБОТАЕТ!
Чтобы легко вставить ленту обратно - отломите пластиковую часть, закрывающую сложенную ленту - это даст вам больше ленты, чтобы легко вставить ее обратно
Остерегайтесь 4 скрытых фиксаторов вокруг батарейного отсека. Их трудно заметить, и нужно быть осторожным, чтобы не сломать их. Также остерегайтесь соединительного кабеля на 'яблочном' конце мыши. Извините, но инструкции к этому шагу ужасны. Хотелось бы, чтобы она была менее 'милой' и более полезной.
Шаг 8

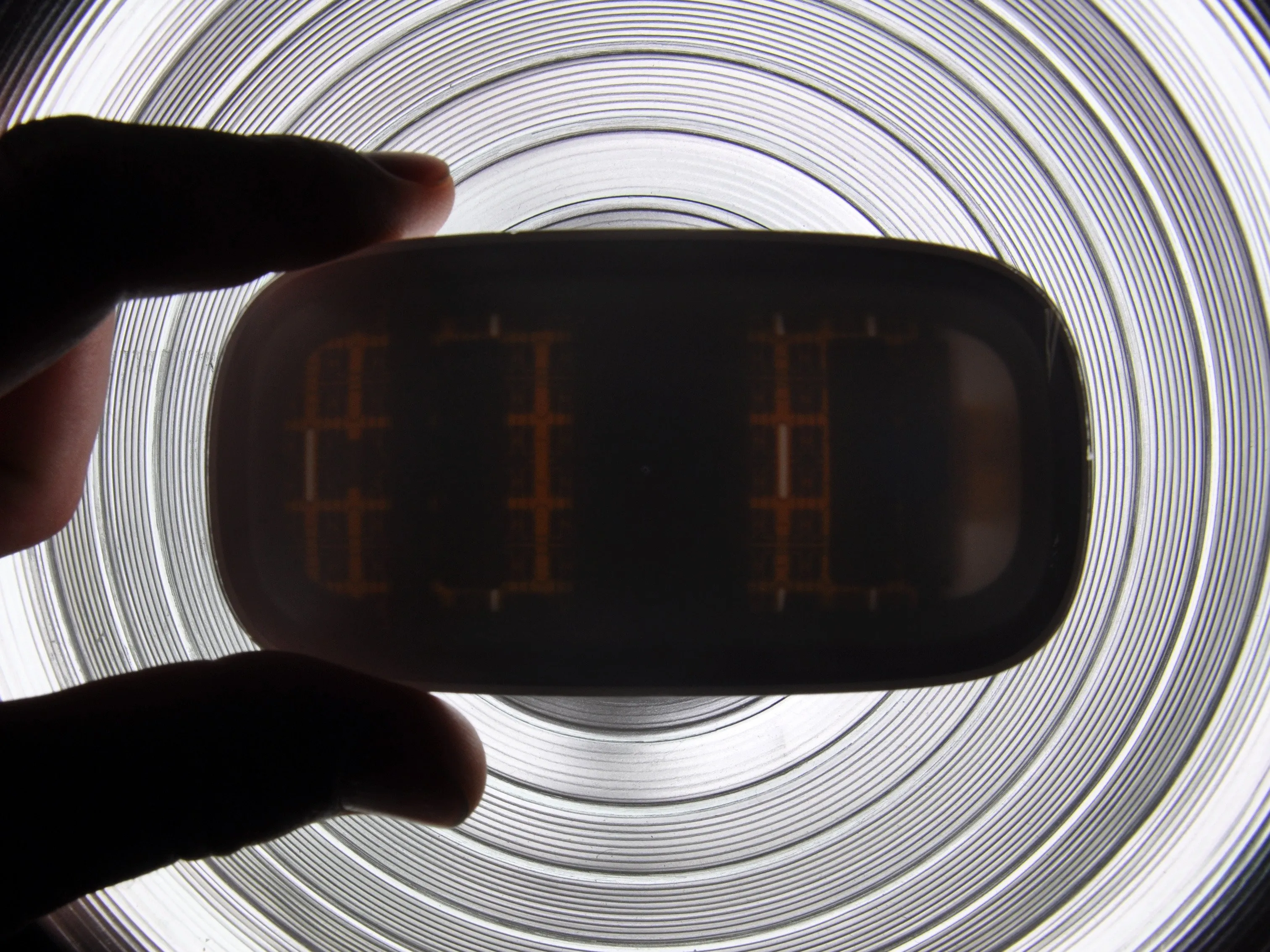

Верхняя часть мыши полупрозрачная. Возможно, Apple стоит сделать мышь с подсветкой.
Шаг 9

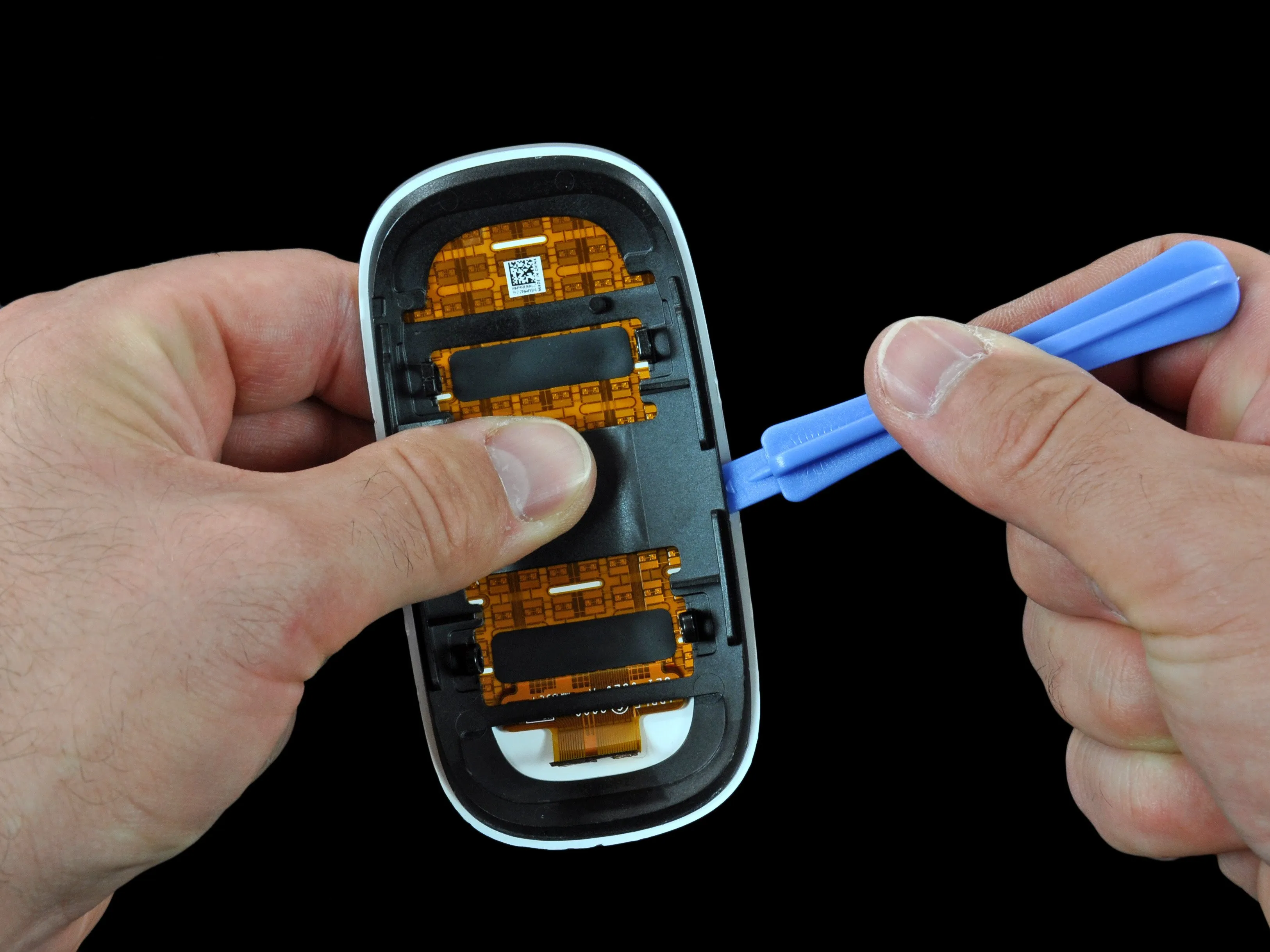

Поддев черную пластиковую внутреннюю рамку, мы наконец-то получаем беспрепятственный вид на датчики.

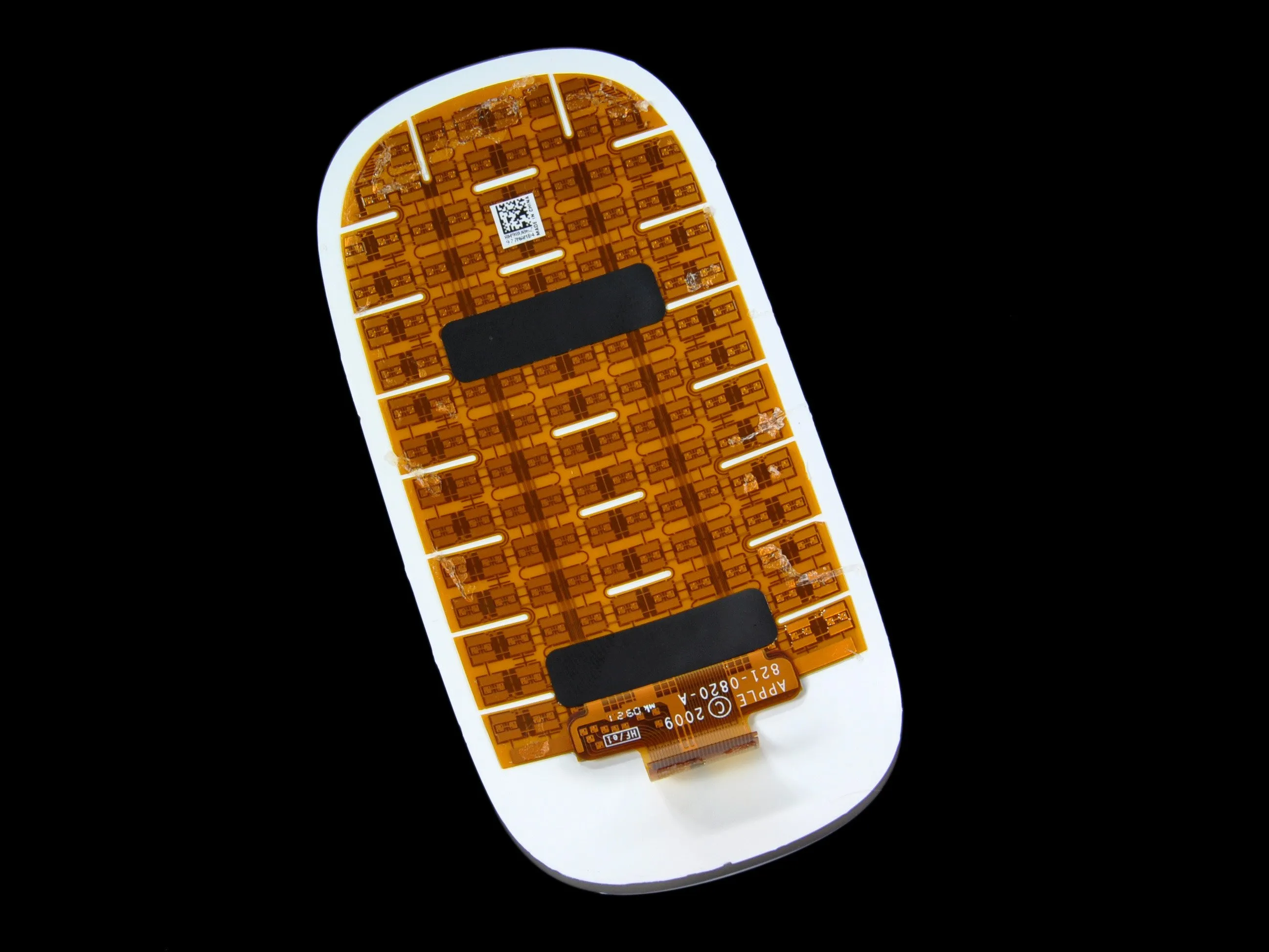

От логотипа Apple и выше вся поверхность мыши покрыта емкостными сенсорными датчиками.
Комментарии к шагу
Это QR-код в верхней части? Вы не знаете, что на нем написано?
Нет, это код матрицы данных. Скорее всего, он предназначен для отслеживания запасов/гарантийных обязательств.
'Сделано в Китае'.
Прозрачная крышка защелкивается на черной внутренней рамке или она приклеена?

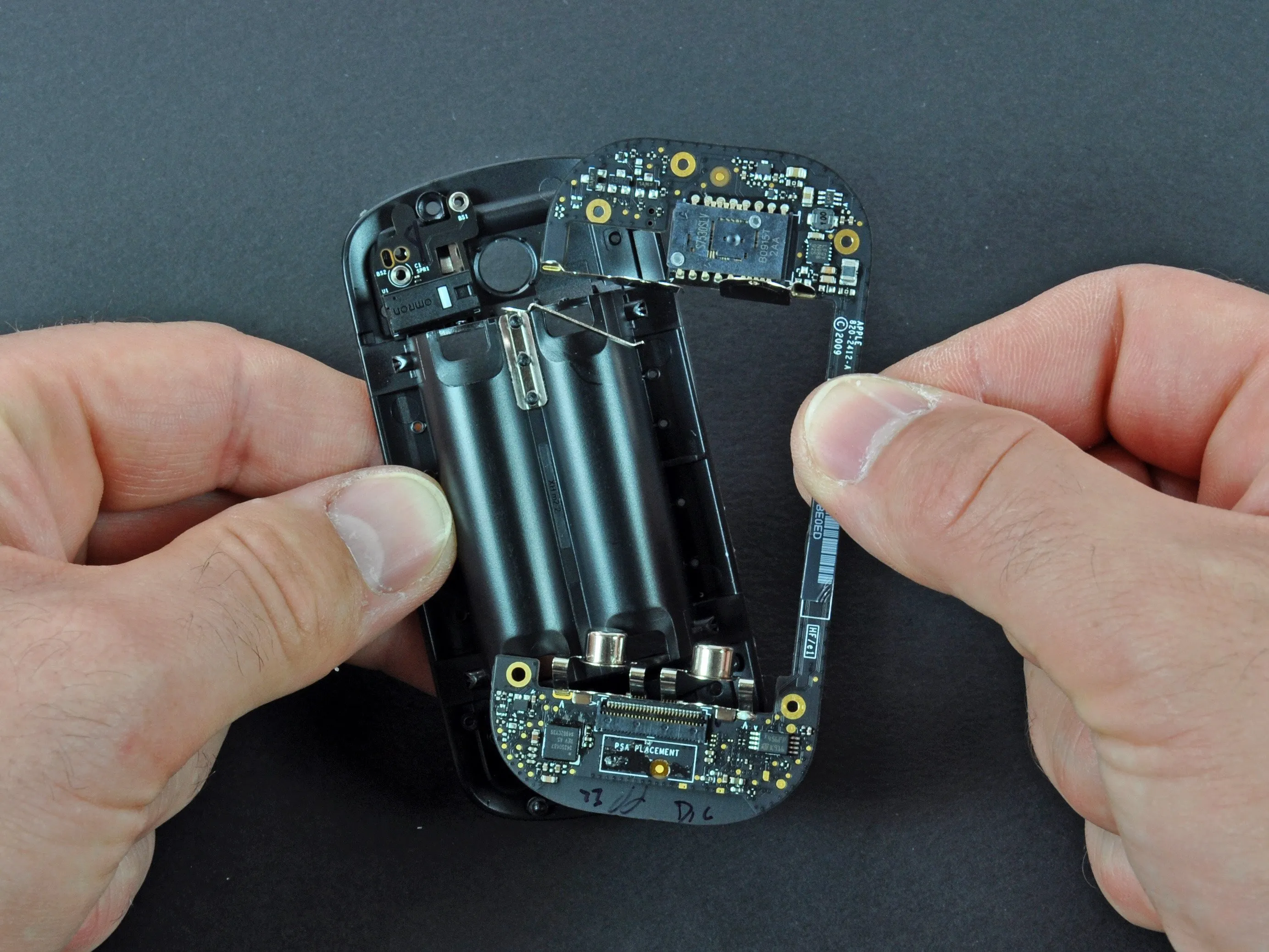

Шаг 10

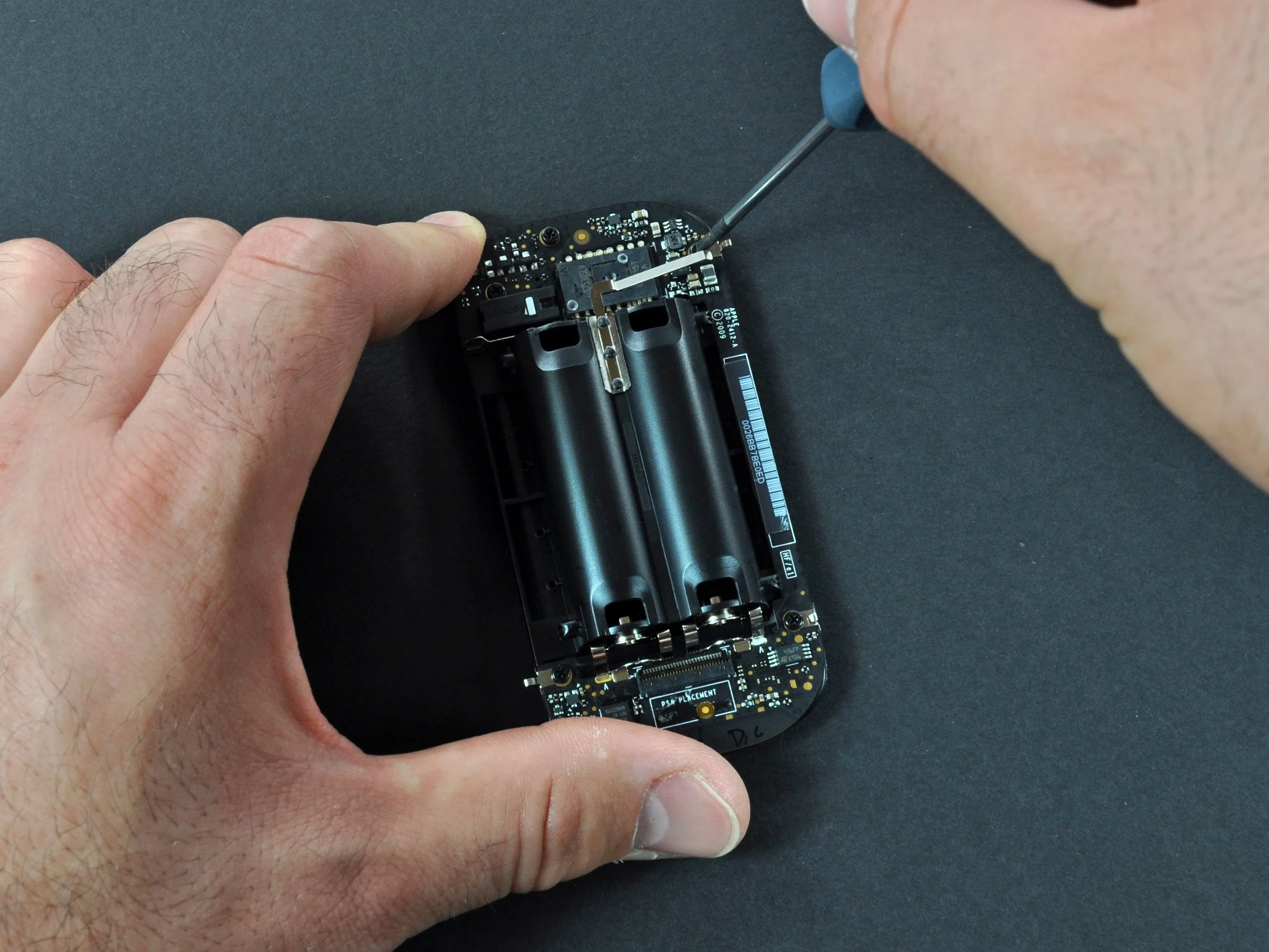

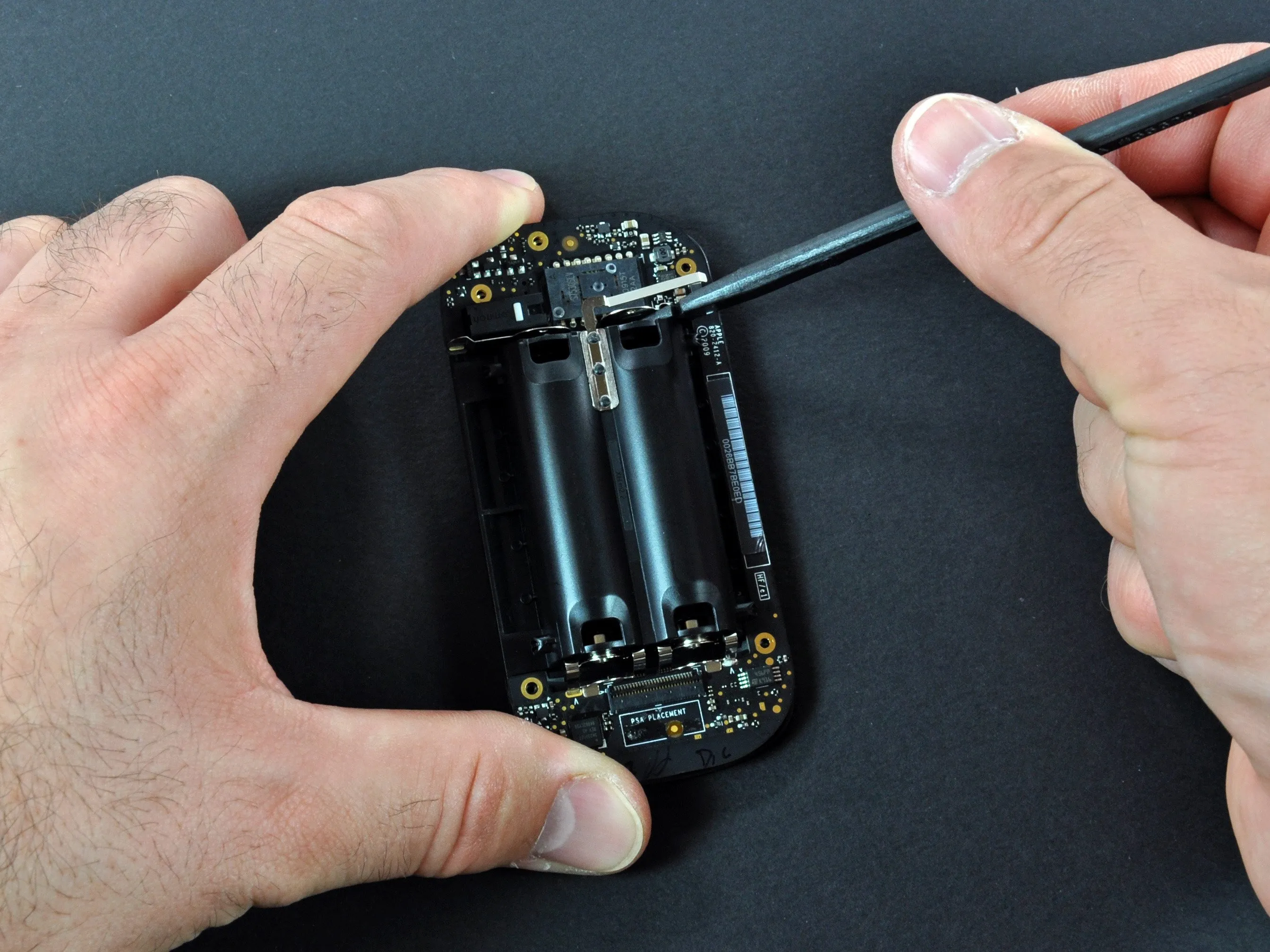

Мозги.
Средний мозг мыши весит 0,4 грамма. Мозги Magic Mouse весят 9 граммов. Это значит, что Волшебная мышь в 22,5 раза умнее вашей обычной мыши. Кто бы мог подумать?
Комментарии к шагу
Я бы хотел увидеть более высокое разрешение последнего (разделенного) снимка на этом шаге, как на шаге 11, который имеет умопомрачительно потрясающее разрешение!
Спасибо за подробные разборы, шаг за шагом - это потрясающе (и вы, ребята, делаете такую отличную работу, что я открываю одну из этих вещей только тогда, когда не ожидаю, что они снова соберутся и будут работать, я оставлю это вам, когда у меня возникнут проблемы.
Продолжайте в том же духе (и вы быстро!).
Вы, ребята, совсем не смешные.
Где часть механизма щелчка?
Шаг 11

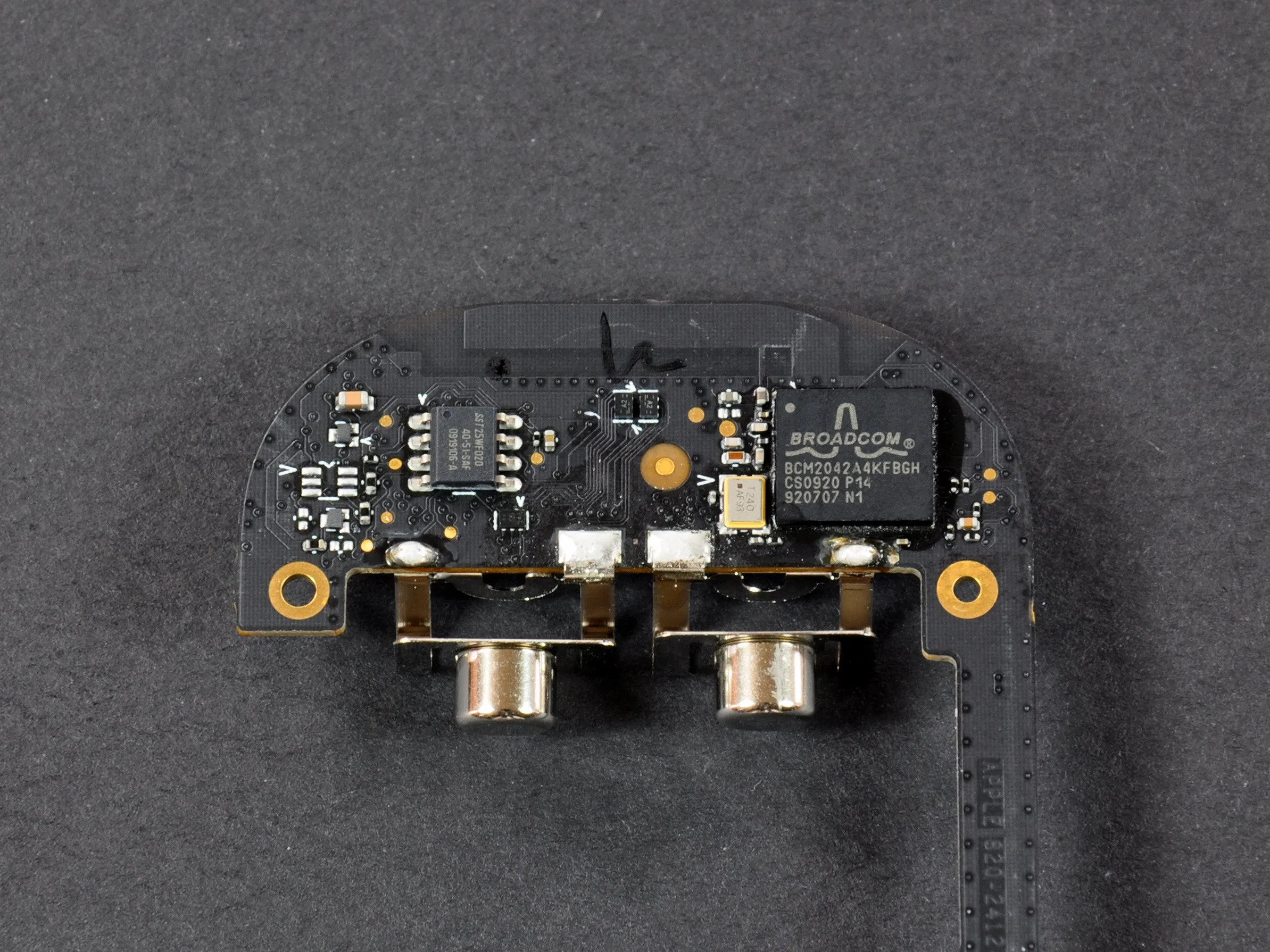

Вот чип Broadcom BCM2042A4KFBGH, который позволяет Magic Mouse общаться со своим хозяином.
Это BCM2042 'усовершенствованный чип беспроводной клавиатуры/мыши Bluetooth'.
По словам Broadcom, 'благодаря интеграции всех компонентов современных мышей и клавиатур в BCM2042 можно добиться низкой стоимости системы и приблизиться к цене устаревших проводных мышей и клавиатур'. Очевидно, Apple пропустила эту заметку.
Комментарии к шагу
'Благодаря интеграции всех компонентов современных мышей и клавиатур в BCM2042 можно добиться низкой стоимости системы, приближающейся к цене устаревших проводных мышей и клавиатур.' Очевидно, Apple пропустила эту заметку'.
Это говорит о предвзятости, которой наполнен этот обзор... Возможно, если бы они создали мышь, используя стандартную (недорогую и не требующую значительных R&D и инженерных разработок) пару микропереключателей и оптическую пару прерывателей, они могли бы продавать ее за $20-40, за которые Logitech продает свои проводные мыши.
Но это не тот случай, не так ли?
Занимайтесь техникой, ненавистники никому не нужны.
Что касается 'значительных исследований и разработок', то емкостные технологии существуют уже давно, простой набор датчиков не является чем-то новым.
В этом действительно нет ничего, что оправдывало бы смешной ценник.
Кроме идеи, я не видел много устройств, подобных этому, а вы?
Именно, и это оправдывает цену (по крайней мере, большую ее часть...)
Я собираюсь купить его. Дело в программном обеспечении, а не в аппаратной части.
И все же мультитач никогда не был реализован должным образом до недавнего времени, когда Apple и несколько других компаний наконец-то сделали это правильно. Не стоит недооценивать то, что было сделано.
Хорошо, но вот текущее предложение Logitech с Bluetooth-лазером, и оно стоит $59,99.
https://www.logitech.com/index.cfm/mice_p...
9 долларов за мультисенсорную поверхность с возможностью дальнейшего расширения жестов и функций, как у трекпадов, кажется более чем справедливой ценой. Лазер темного поля с USB-портом стоит 20 долларов. По вашим меркам в лазере темного поля нет ничего нового или инновационного, и все же он стоит вдвое дороже? Очевидно, что здесь есть какая-то неувязка.
За такую цену я бы ожидал перезаряжаемые батареи и коврик для мыши с питанием, который передает энергию без контакта с мышью. Это действительно было бы 'волшебством'.
Apple уже является одним из крупнейших в мире производителей электронных отходов, и их производственные процессы тоже нельзя назвать 'зелеными'. А теперь добавьте к этому списку аккумуляторы Aa. Гринпис снова устроит полевой день...
У вас есть актуальный источник для вашего неверного экологического шлема? Если вы потрудитесь заглянуть в раздел 'Окружающая среда' на сайте Apple, вы найдете исчерпывающие отчеты о воздействии на окружающую среду в течение всего жизненного цикла. Это то, что превосходит все стандарты в отрасли. Я думаю, что вы слишком поспешили и устарели (примерно до начала 2007 года) со своим слэмом.
Кроме того, электронные отходы незначительны в глобальной экологической схеме. Попробуйте найти современную свалку с проблемой выщелачивания электронных отходов. Вы не сможете. Проблема заключается в переработке электронных компонентов в странах третьего мира. А не в захоронении старых изделий).
Есть ли в ней динамик? Интересно, смогу ли я избавиться от надоедливых щелчков и получить абсолютно бесшумную мышь. В старой мыши был маленький динамик. Но не было программы для его отключения.
Ну... я думаю, вы не являетесь клиентом Apple. Я - да, и #$5& с Гринпис!
Вот вам доказательство: большая часть продукции Apple (ipod, iphone и даже некоторые ноутбуки не рассчитаны на заменяемую пользователем батарею). Выбрасывайте и покупайте новые...
только вчера получил свой новый iMac и обожаю мышку.... но она громкая когда на нее нажимаешь!!! надеюсь найду способ смягчить звук
Я думаю, что люди с ПК захлопывают волшебную мышь, потому что они наконец-то получили обновление ОС с Win XP. Жаль, что на PC до сих пор используются только кнопки... лохи.
Вы знаете, что такое оптическая пара прерывателей? Это пара ИК-излучатель/рецептор, используемая для отслеживания вращения колеса прокрутки. Я не думаю, что у этой мыши есть колесо прокрутки (или пара прерывателей).
Для отслеживания поверхности (лазер) не используется пара прерывателей (ни одна мышь не использует).
Я инженер (производство электроники PLC) и могу сказать, что это большое изменение (инженерное и производственное) по сравнению со стандартной 3-кнопочной мышью. (И я отмечаю, что Logitech CORDED мыши с лазерным отслеживанием работают $25-$80 (bluetooth работать $50 & $60), так что цена кажется чертовски разумной.
R&D инженерия и получение производства до скорости (QC) все стоит много денег (поверьте мне)
Меня просто тошнит от (в основном плохо информированных) людей, ругающих инновационные компании за то, что им приходится окупать свои затраты на исследования и разработки и создание производства. Если вы не можете (или не хотите) себе это позволить, подождите год или два, пока это не станет обычным явлением и большая часть затрат на R&D не окупится, цена, несомненно, немного снизится.
На сайте Logitech я вижу цены в 80 и 100 долларов для мышей Anywhere и Performance с функцией Logitech Darkfield Laser Tracking™.
Увеличенные изображения смотрите на сайте https://www.cnblogs.com/lzhdim/news/2009/..., и не волнуйтесь, если вы не можете прочитать язык (китайский?). Он включает в себя разборы Magic Mouse и iMac.
Эмм, тупица, ты можешь поставить свои собственные перезаряжаемые батарейки AA. У меня есть 2 комплекта для моей Mighty Mouse, один в мышке, другой наготове.
Чип Broadcom, похоже, не справляется с функцией емкостного сенсора (сенсорного касания пальцами). Должен быть еще один чип, который декодирует сенсорный датчик. Не могли бы вы выложить фотографию задней стороны платы? Или укажите название другого чипа. Спасибо.
Вам не стоит жаловаться. Здесь, в Дании, Magic Mouse стоит 106 долларов!!!
Да, конечно, в этом 'нет ничего нового', вот почему никто еще не выпустил такой продукт... ничего нового...
купите себе один из тех уродливых прототипов от microsoft, которые лежат на столе у какого-то неудачника.

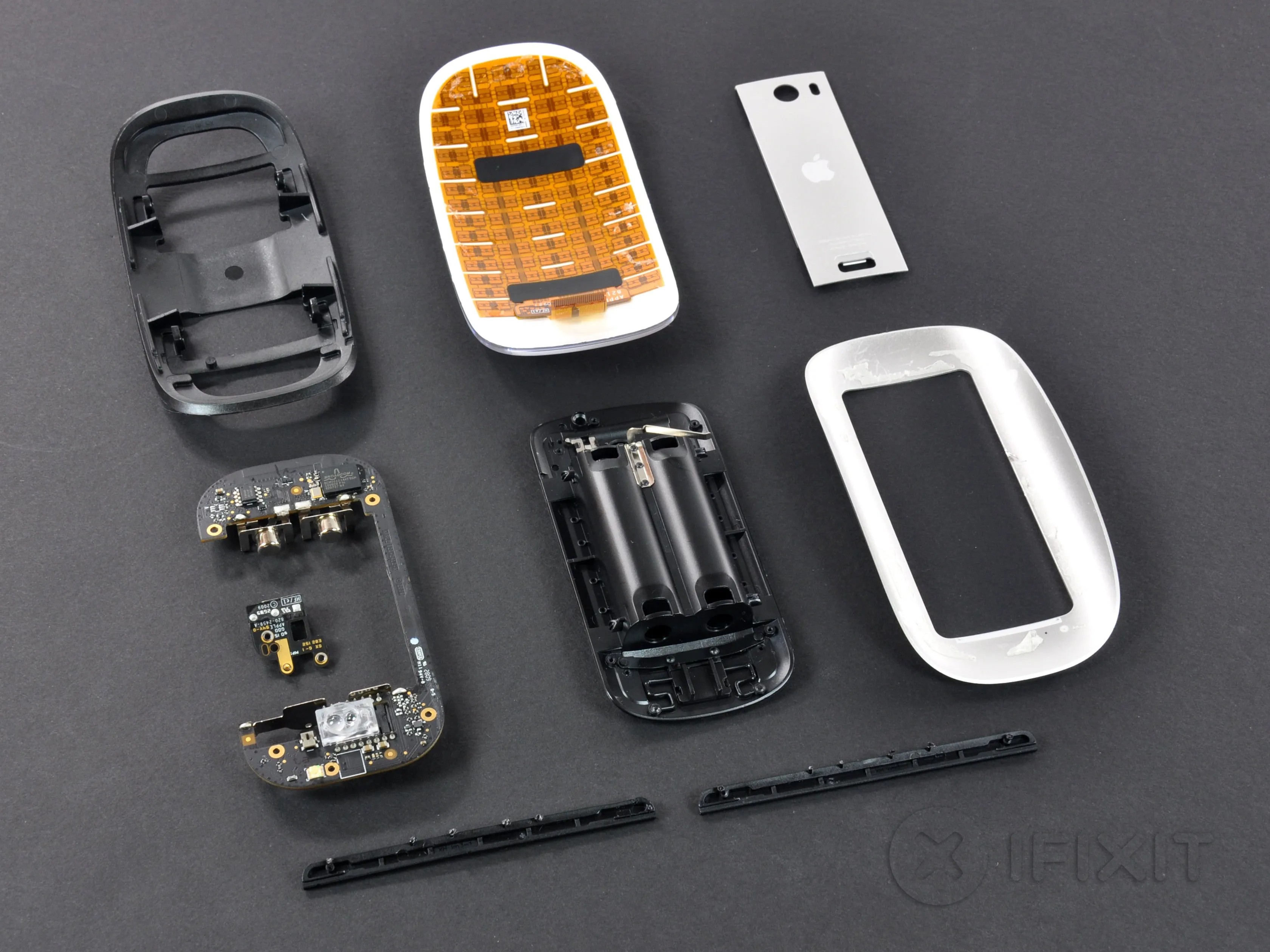

Шаг 12
Волшебная мышь, RIP. Еще одна мышь, убитая во имя науки. Мы ничего не сломали, но склеить ее обратно будет непросто. Обновление: Мы собрали ее обратно, и она по-прежнему работает!
Далее мы разберем iMac, который шел в комплекте с нашей Magic Mouse. Следите за @Делаете.ру в твиттере и мы будем держать вас в курсе событий.
Комментарии к шагу
'Далее мы разберем iMac, который поставляется вместе с Magic Mouse.'
Я тут умираю! Давай!!!
Я умираю! Возьми бензопилу и разбери iMac!
Значит, маленькая плата является выключателем питания и имеет контакты с основной платой? Прошивка на чипе broadcom считывает данные с сенсорных датчиков или где-то спрятан еще один MCU, если да, то какой?
Как насчет фотографий задней части платы.
Спасибо, что так быстро приняли к сердцу мое предложение в Twitter. Но я вижу неопознанный и не закрытый чип в нижней части платы... что это может быть...
Из любопытства хотелось бы узнать, кто является производителем лазерного датчика. На фотографиях его не видно.
Я хочу мышь Apple, которая использует индуктивную подставку для зарядки. Никакой ерунды с заменяемыми батареями, не отвечающей требованиям экологии. Как это было бы здорово! Сделайте индуктивную док-станцию, которая может заряжать iPhone, ноутбук, мышь и т.д... вот это было бы интересно.
Кто-нибудь может подтвердить, соприкасается ли какая-либо часть внутренней электроники с алюминиевой нижней частью корпуса, поскольку я постоянно испытываю странное покалывание в пальцах при использовании этой мыши, и оно проходит, если я вынимаю батарейки.
Так, я испортил свой первый пост... это для Роба С - не трогайте дно. Я не чувствую покалывания.
И для всех остальных, кто имеет проблемы с Apple 'вещи' - если вы хотите Cadillac, вы платите дополнительно. Довольно просто. Последние 30 лет я пользовался оборудованием, не принадлежащим Cadillac. Наконец-то я перешел на новое оборудование и, как и большинство перешедших, удивляюсь, почему я так долго ждал. Спасибо
Под нижней частью я имел в виду всю алюминиевую часть, которую нужно держать в руках, чтобы использовать ее.
Единственное объяснение - это то, что внешний корпус каким-то образом заземлен, и через него проходит крошечный кусочек статического электричества.
Возможно, это начало синдрома запястного канала?
Если серьезно, просто отнесите его в магазин Apple, и вам заменят его.
Если в нем используется та же технология, что и в стеклянной сенсорной панели MacBook, то нет, вы не представляете себе покалывание. Я тоже его ощущаю. Я, например, поражен сенсорной технологией в волшебной мыши, она на голову выше всего, что могут придумать Logitech или MacAlly.
iMac, к которому прилагается волшебная мышь? Я бы сказал, что iMac - это главное событие.
Кто-нибудь может подсказать мне самый простой способ подключить тачпад к материнской плате?
'Обновление: Мы собрали его обратно, и он все еще работает!'
Что касается вопроса Эшли Делтора - как насчет инструкции по восстановлению?
Можете ли вы сказать мне, какой клей вы использовали, чтобы склеить и собрать его обратно?
