Разборка Magnavox Odyssey 100

Введение

Magnavox Odyssey была первой в мире домашней игровой приставкой. Машина, разработанная Ральфом Баером (отцом видеоигр), была выпущена в 1972 году. Эта конкретная модель - Odyssey 100 - непосредственный преемник той революционной консоли. Мы совершим путешествие в 1975 год и заглянем внутрь одного из великих прародителей индустрии видеоигр.

Эта система представляла собой попытку Magnavox упростить видеоигровую систему до минимального количества компонентов. В результате Odyssey 100 состояла из четырех интегральных схем и включала в себя встроенные элементы управления. В итоге получилась одна из самых простых консолей всех времен.

Что вам понадобится

Инструменты

•

•

  Посмотреть

Шаг 1 Magnavox Odyssey 100 Teardown

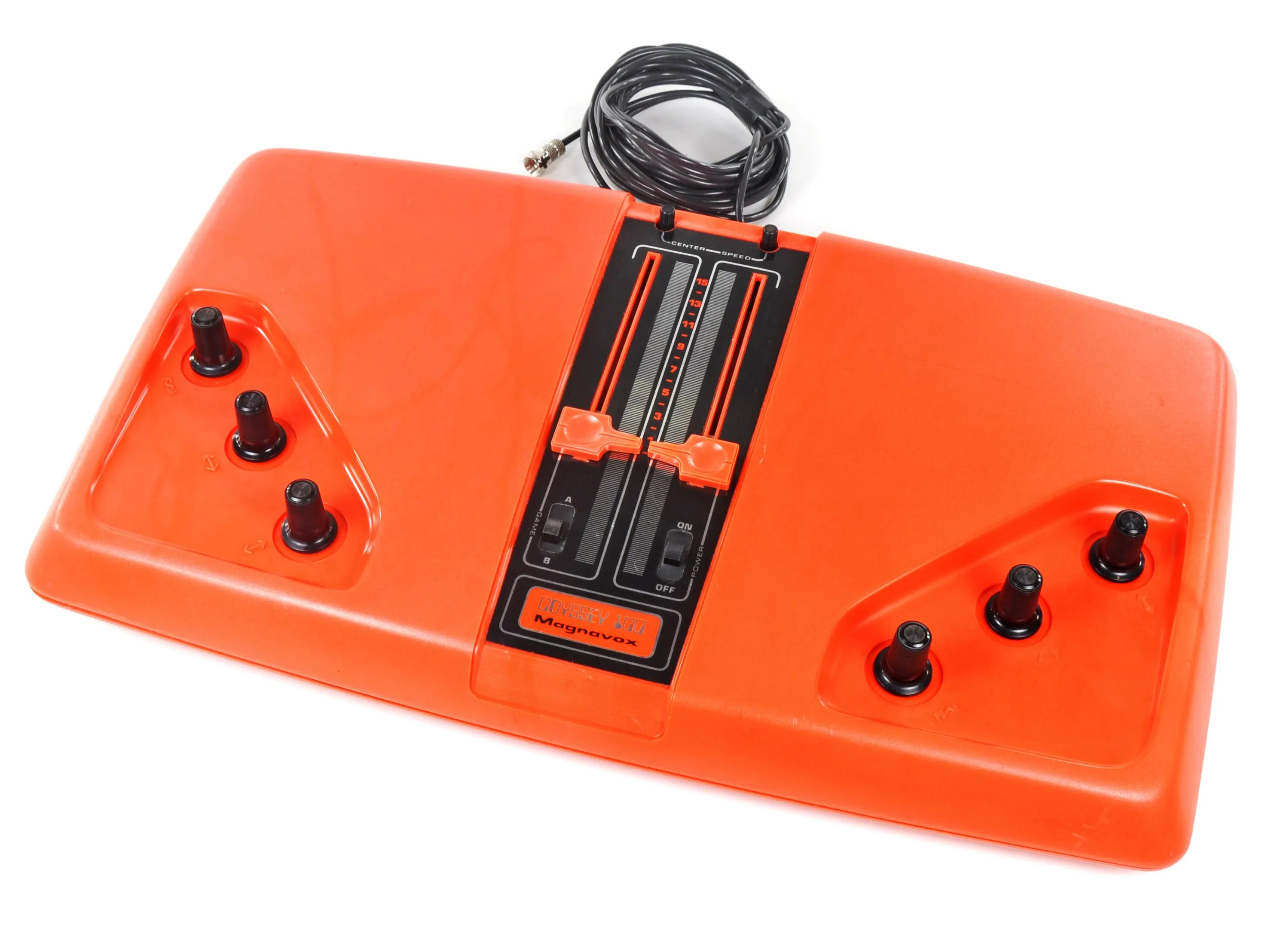

• Magnavox Odyssey 100 был просто потрясающим (для 1975 года):

• Черная и белая графика

• Две игры! (теннис и хоккей)

• Ручной подсчет очков

• Три ручки управления для каждого игрока

• Встроенный 'звук'

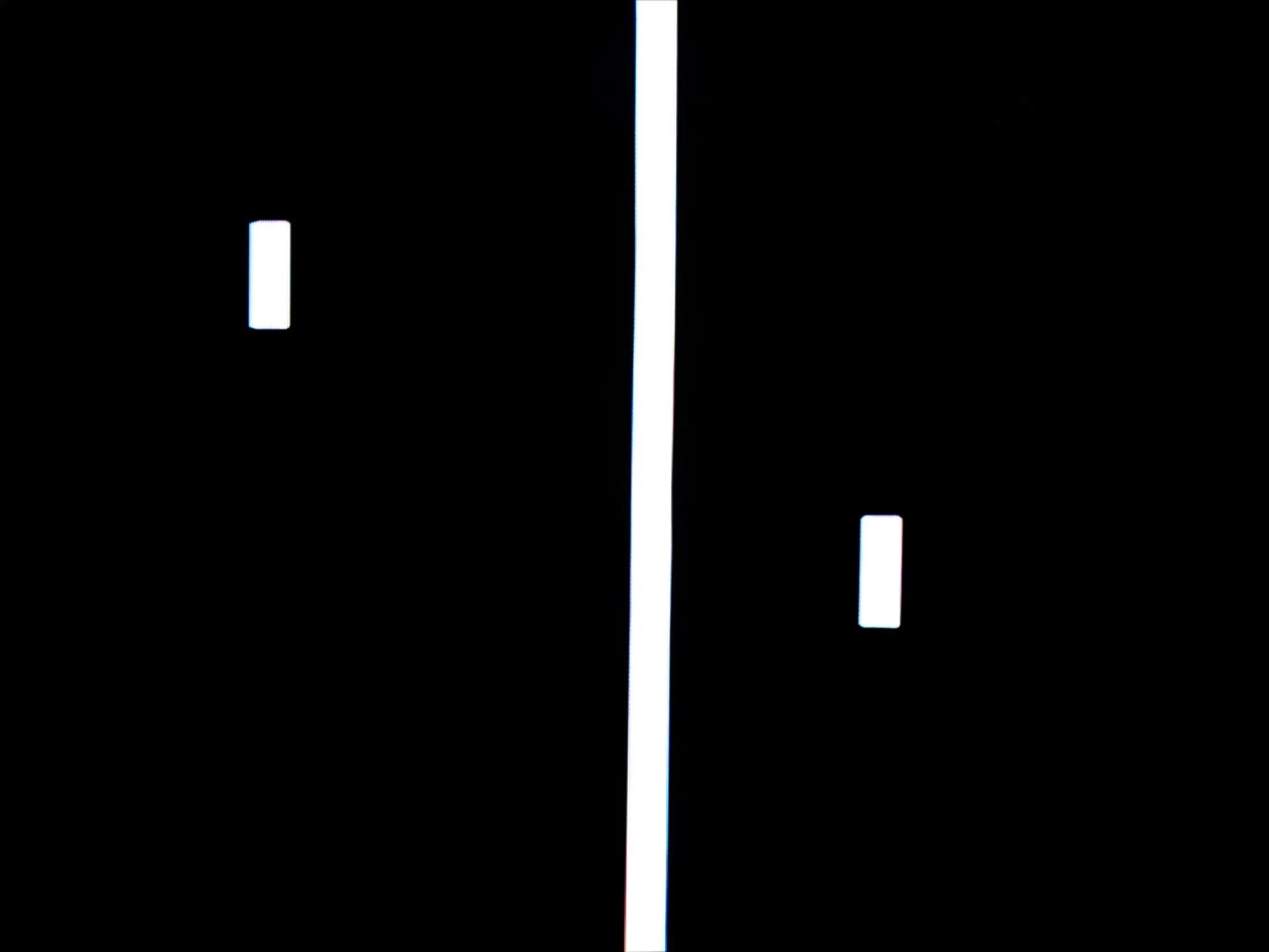

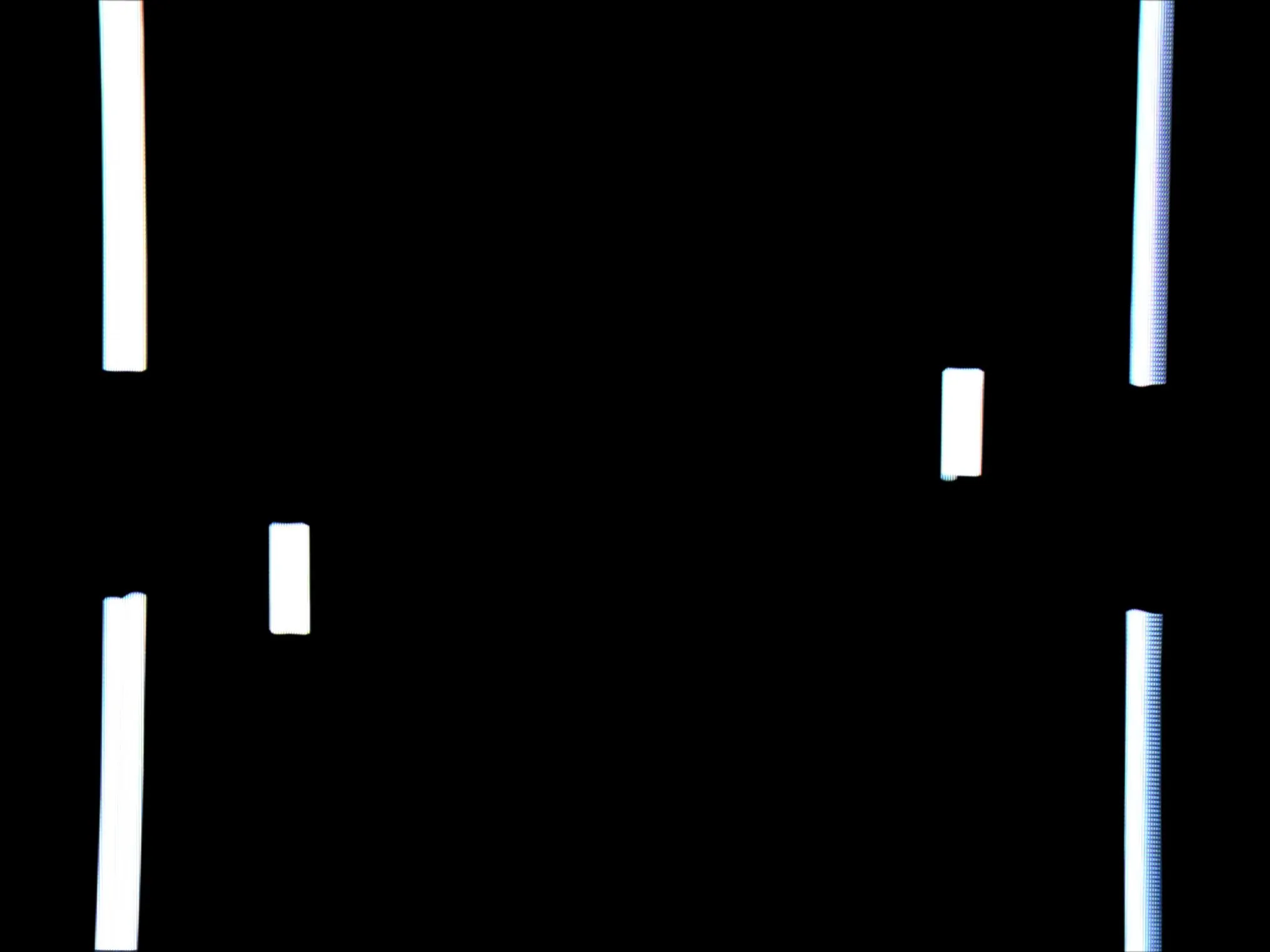

• Вот несколько снимков экрана тенниса и хоккея. Сможете ли вы угадать, кто из них кто?

Шаг 2

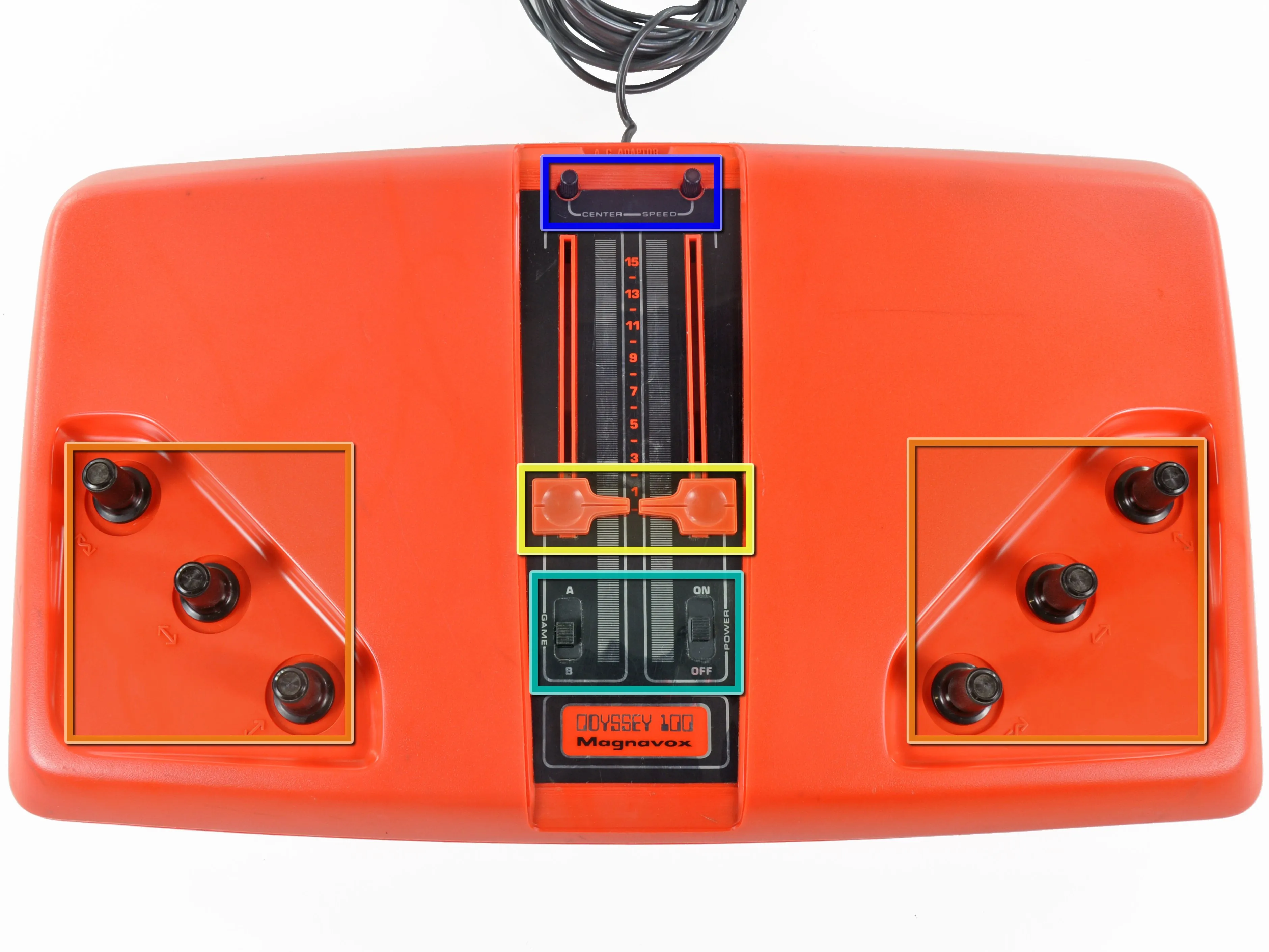

• Модель Odyssey 100 имела чрезвычайно простой дизайн. Элементы управления включают в себя:

• Ручки управления (X, Y и траектория полета мяча)

• Ползунки ручного табло

• Переключатели входов/выходов и выбора игры

• Ручки положения стены и скорости игры.

• Это совсем не похоже на современный контроллер DualShock 3, который имеет два аналоговых стика, d-pad и 13 кнопок.

• Давайте посмотрим, что находится внутри...

Шаг 3

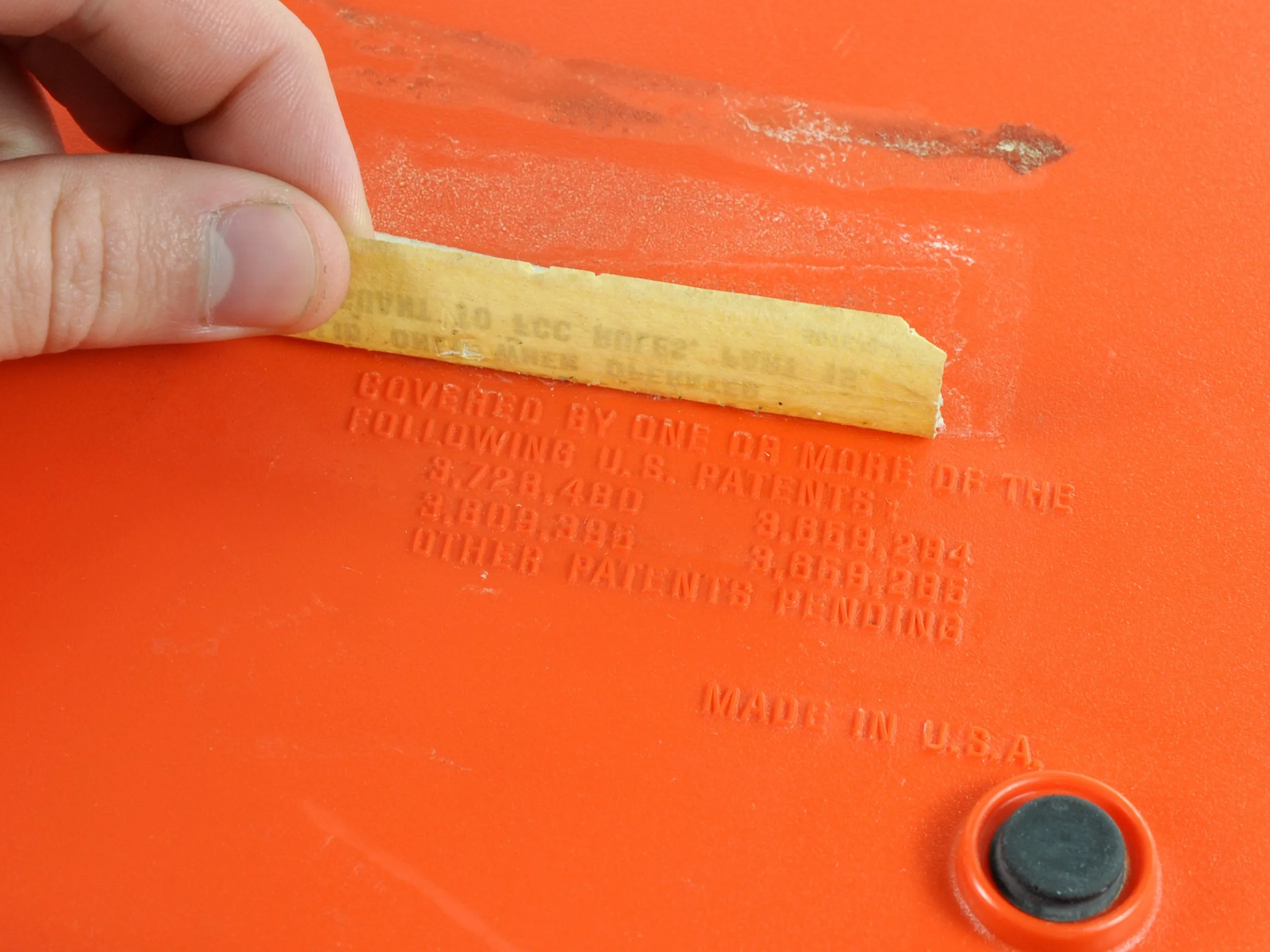

• Эта штука защищена как минимум четырьмя патентами США. Кто бы мог подумать?

• То, что не так часто встретишь в наши дни... Сделано в США!

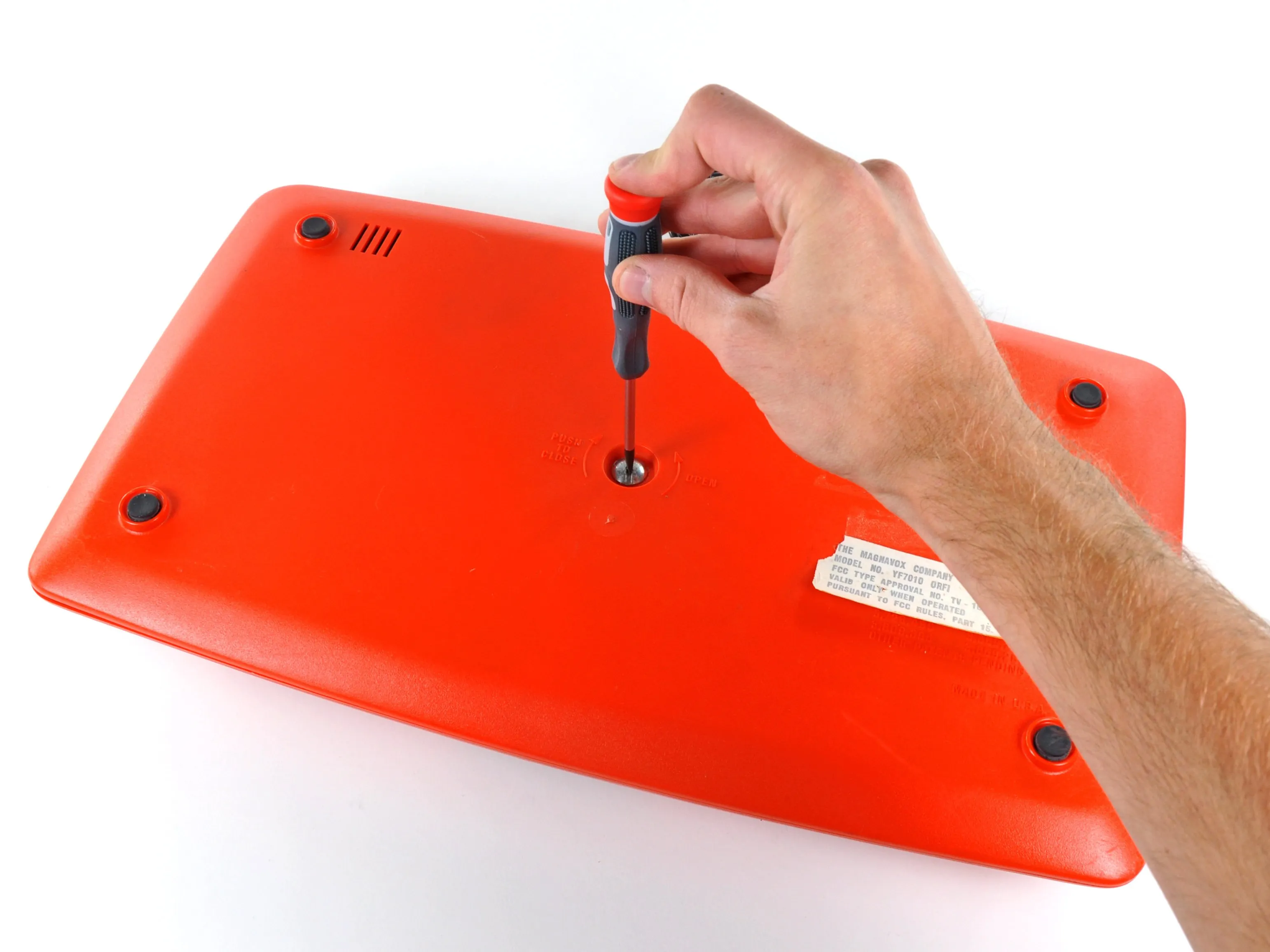

• Единственный винт с плоской головкой - это все, что удерживает нижнюю панель на Odyssey 100.

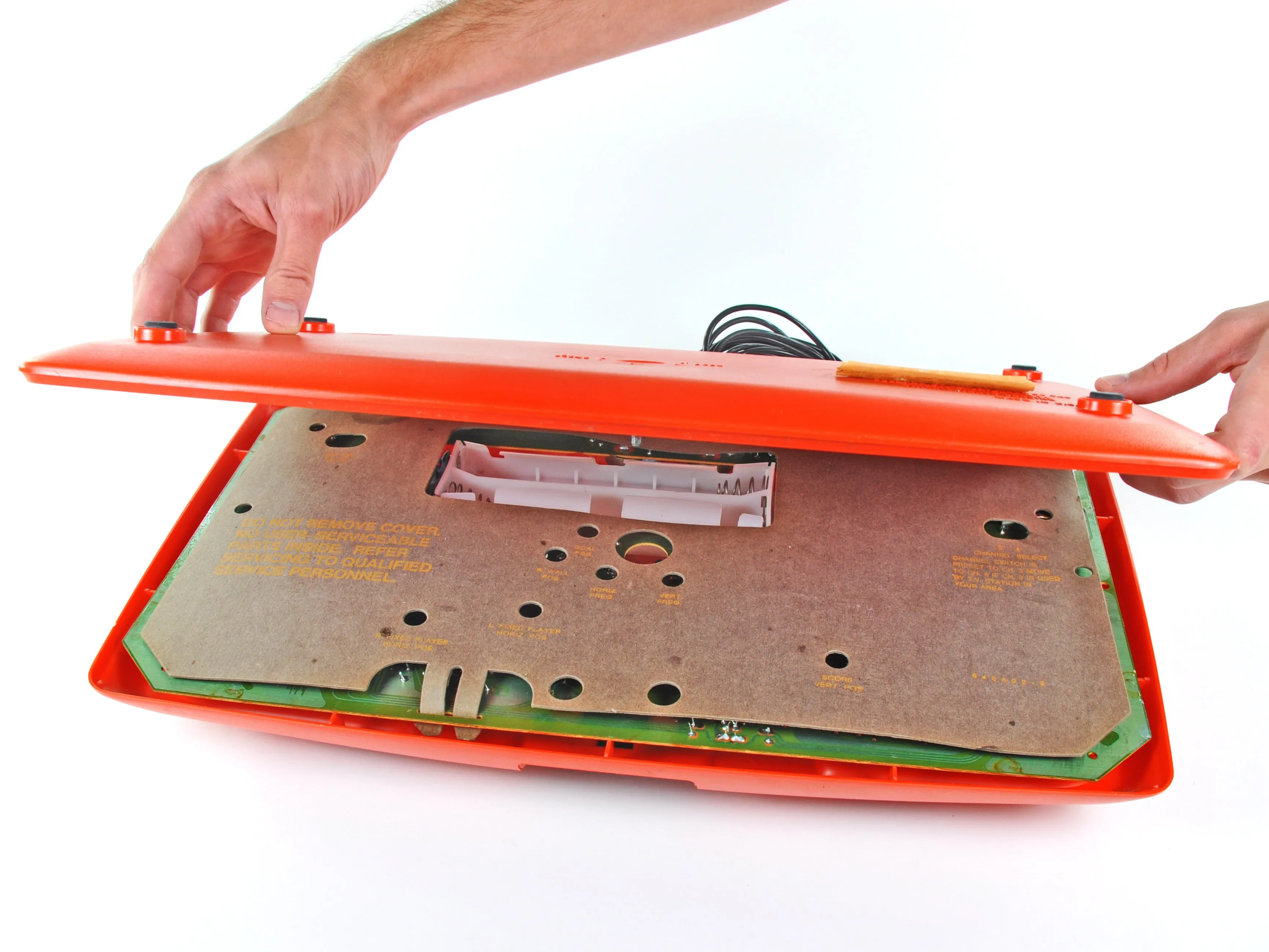

• Нижний корпус можно поднять, чтобы открыть...

Шаг 4

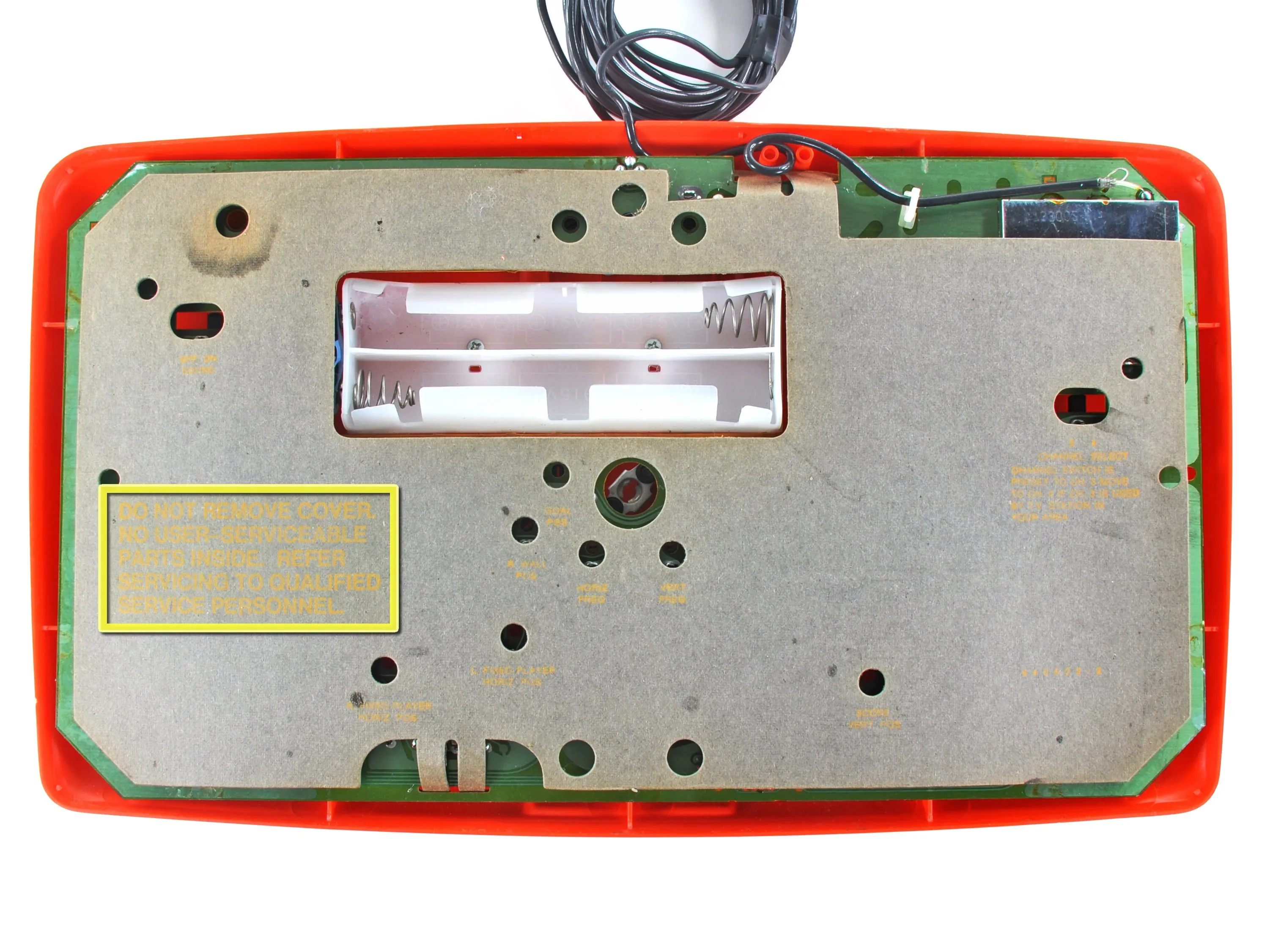

• ... Картонный [!] экран.

• Судя по всему, Odyssey 100 не имеет внутри никаких обслуживаемых деталей. Есть только один способ это выяснить...

• На этом месте виден держатель для шести батареек типа 'C'.

• Odyssey 100 мог питаться как от внешнего настенного адаптера, так и от батареек.

• Также здесь можно увидеть потенциометры, используемые для настройки различных параметров, таких как положение правой стены, положение ворот и вертикальная/горизонтальная частота. Кому нужны автоматические настройки?

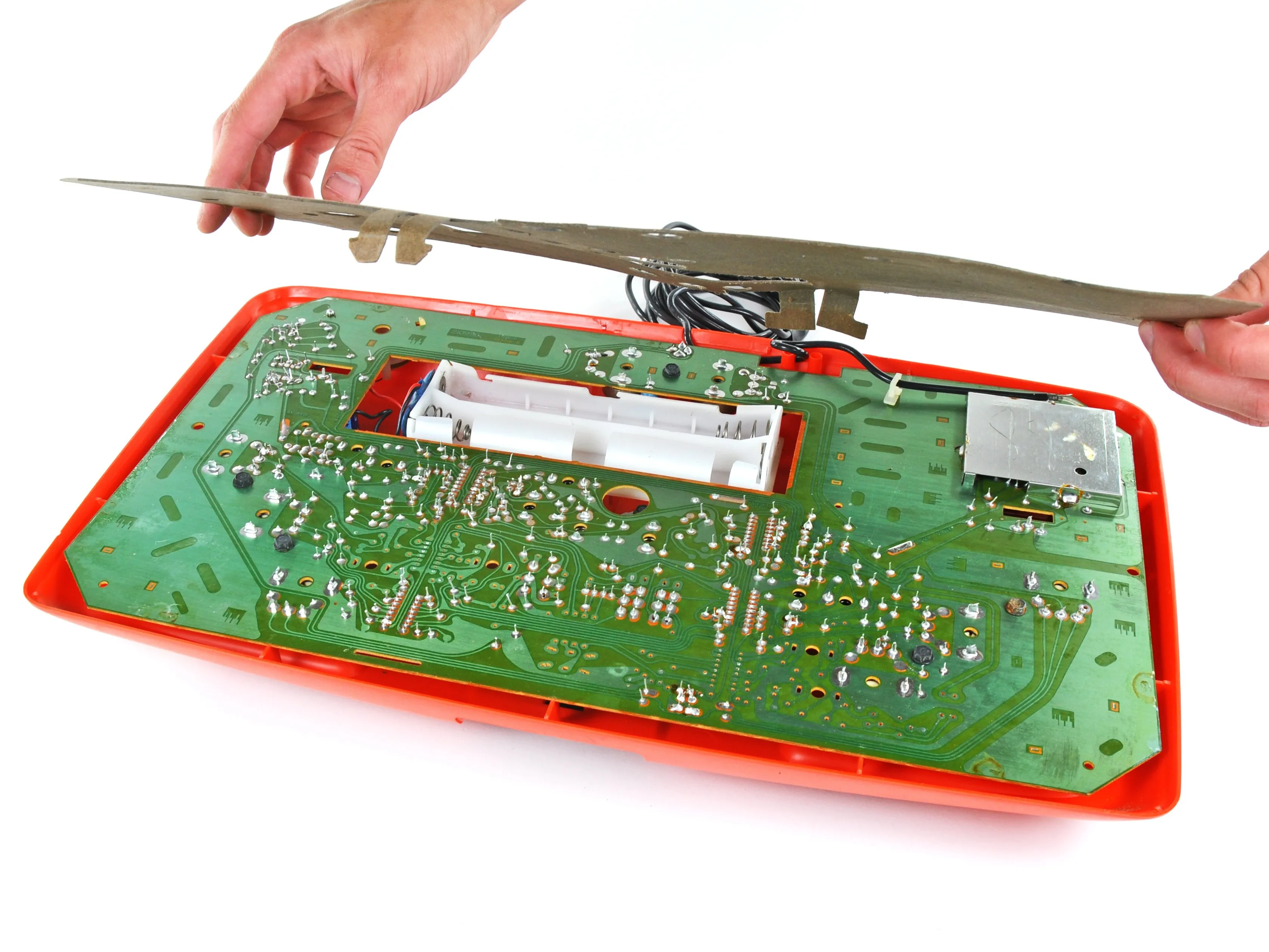

• Картонный экран можно легко снять, чтобы открыть заднюю часть платы.

Шаг 5

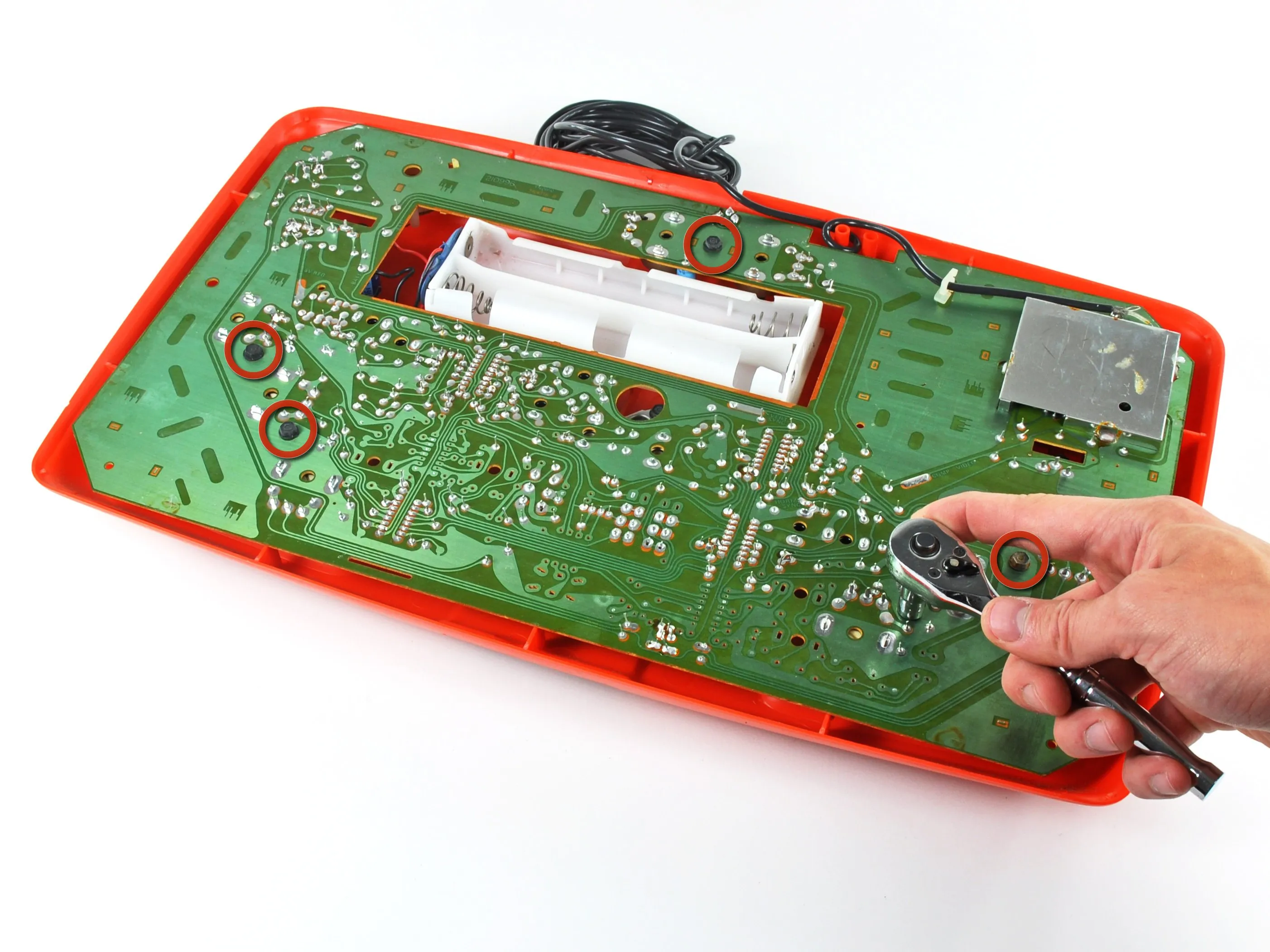

• Задняя часть платы относительно без особенностей из-за использования компонентов со сквозными отверстиями.

• Пара винтов с шестигранной головкой надежно прикрепляют плату к верхнему корпусу. Видимо, Magnavox не хотела, чтобы она покидала свой дом.

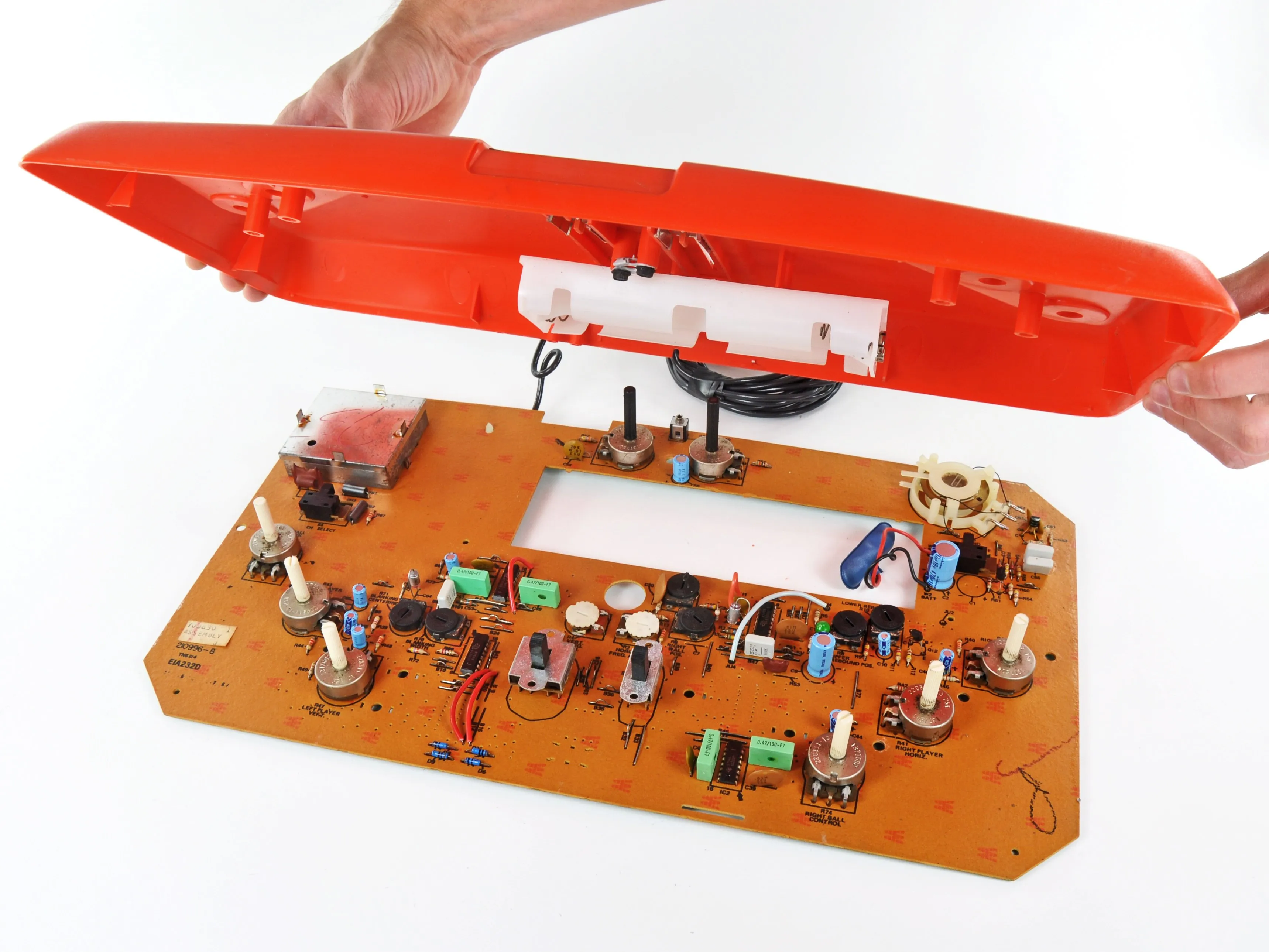

• Отсоединив шесть ручек управления, верхний корпус можно снять прямо с платы.

Шаг 6

• Плата интересна тем, что имеет один слой проводящих дорожек, соединяющих все компоненты. В отличие от современных печатных плат, которые иногда могут иметь восемь [!] слоев.

• К крупным компонентам на плате относятся:

• радиочастотный модулятор

• зуммер

• Микросхемы, предоставленные компанией Texas Instruments. Эти 16-контактные DIPs довольно сильно отличаются от TI OMAP 3630 Логотип все такой же крутой, как и в Droid 2.

Комментарии к шагу

Есть места еще для двух микросхем. Интересно, с какой целью они были созданы? Возможно, для подсчета очков?

Современные печатные платы могут иметь до 30+ слоев. Обычно это 16-18 слоев.

В компании, где я работаю, наши платы имеют 22 слоя...

Шаг 7

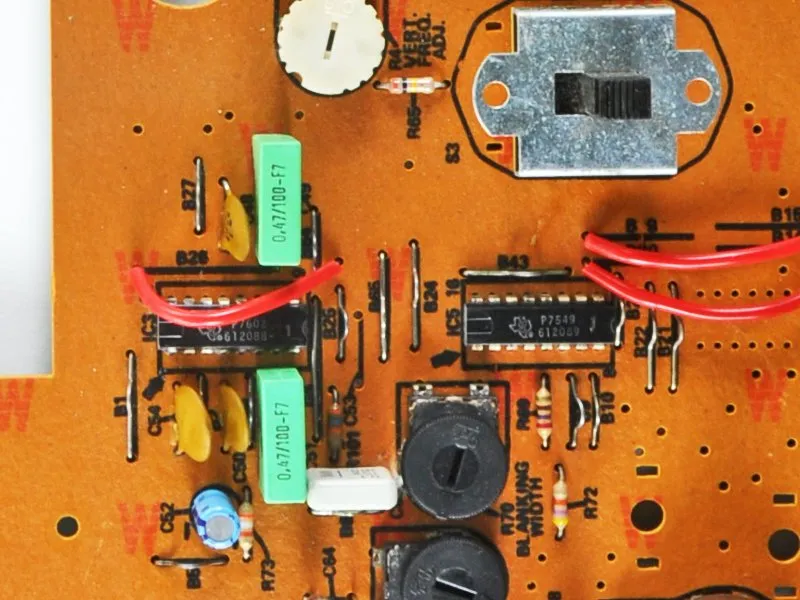

• Интересно также отметить, что в Odyssey 100 использовалась дискретная схема. Компания Magnavox предложила одночиповый дизайн для Odyssey 100, но хотела получить устройство, которое можно было бы выпустить немедленно, даже если Texas Instruments не поставит чипы в срок. Одночиповая конструкция стала одним из усовершенствований Odyssey 200.

• Дискретный дизайн схемы объясняет наличие множества внешних проводов-перемычек и сквозных отверстий для компонентов, расположенных на плате.

Шаг 8

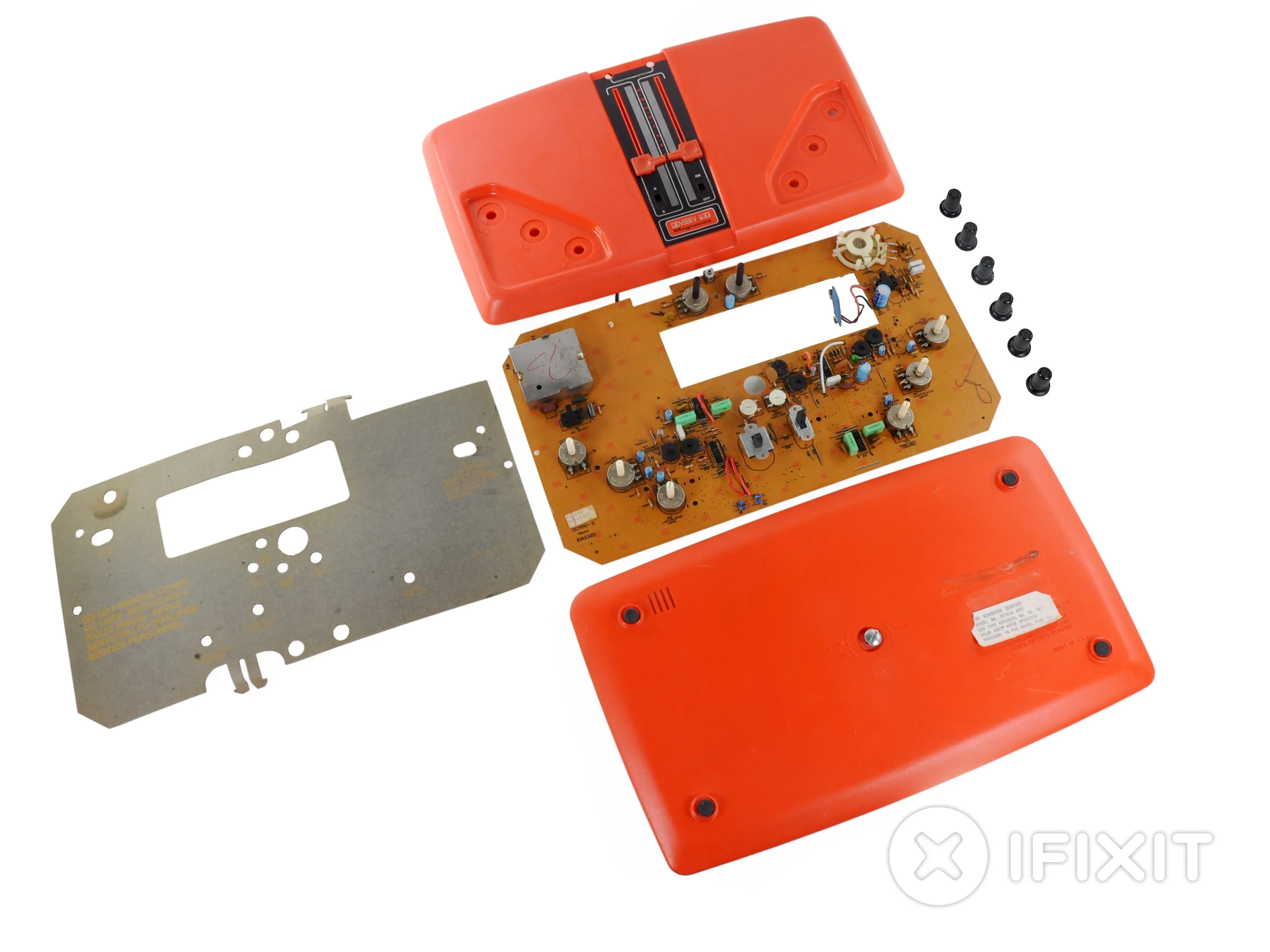

• Всего за семь шагов невероятно простая в разборке консоль Odyssey 100 разлетелась на части.

• Мы не слышали большого количества запросов на запчасти для этой консоли, но у нас есть новый магазин запчастей для игровых консолей, который поможет вам поддерживать работоспособность ваших (чуть более современных) консолей.

• Следите за нашей страницей разбора или блогом, чтобы завтра подробно рассмотреть еще одну ретро-игровую консоль!
