Введение

Просто хорошее представление о внутреннем устройстве, для тех, кто любит микросхемы MSP430

Что вам понадобится

Инструменты

  • Spudger
    Spudger | Источник - ifixit.com
  • Молоток
    Молоток | Источник - ifixit.com
    Посмотреть

Шаг 1 Разбор MasterLock 1500EDBX

Разборка MasterLock 1500EDBX, разборка MasterLock 1500EDBX: шаг 1, изображение 1 из 2
MasterLock 1500EDBX разборка, MasterLock 1500EDBX разборка: шаг 1, изображение 1 из 2 | Источник - ifixit.com

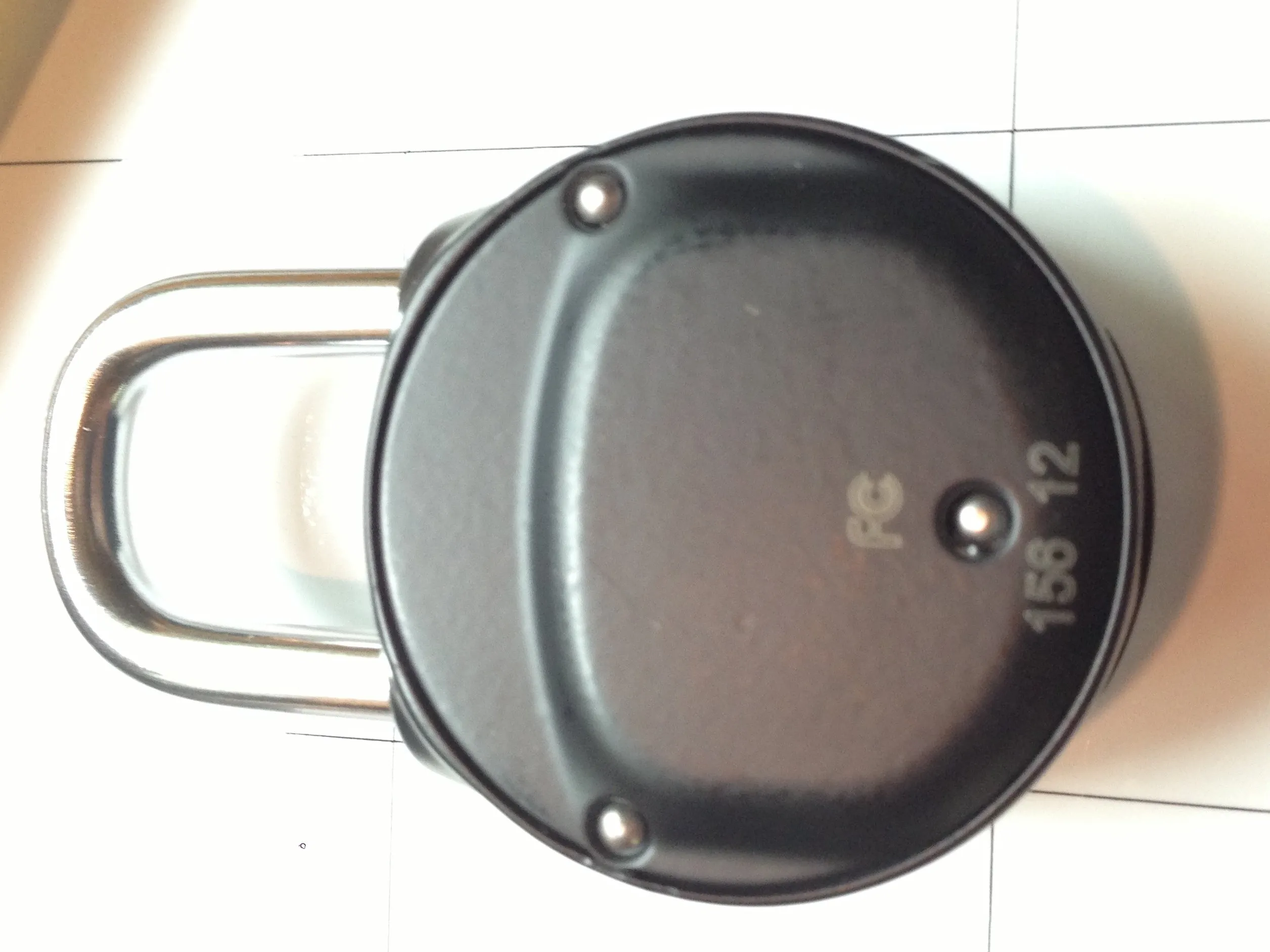

MasterLock 1500EDBX разборка, MasterLock 1500EDBX разборка: шаг 1, изображение 2 из 2
MasterLock 1500EDBX Teardown, MasterLock 1500EDBX Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

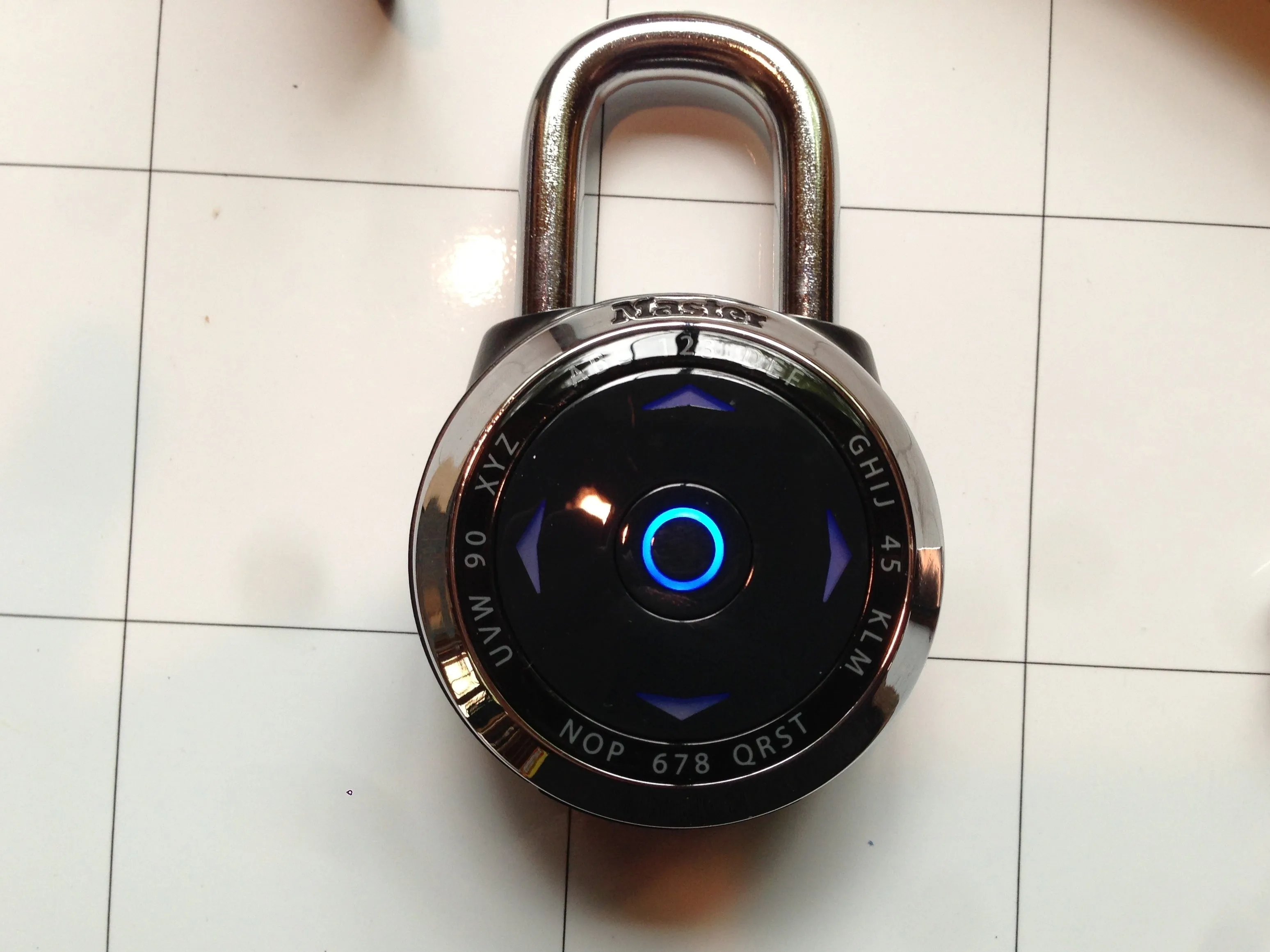

  • Новый замок, теперь с большим количеством кнопок и меньшим количеством крутящихся элементов!

Шаг 2

Разбор MasterLock 1500EDBX: шаг 2, изображение 1 из 3
MasterLock 1500EDBX Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка MasterLock 1500EDBX: шаг 2, изображение 2 из 3
MasterLock 1500EDBX разборка: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разборка MasterLock 1500EDBX: шаг 2, изображение 3 из 3
MasterLock 1500EDBX Teardown: шаг 2, изображение 3 из 3 | Источник - ifixit.com

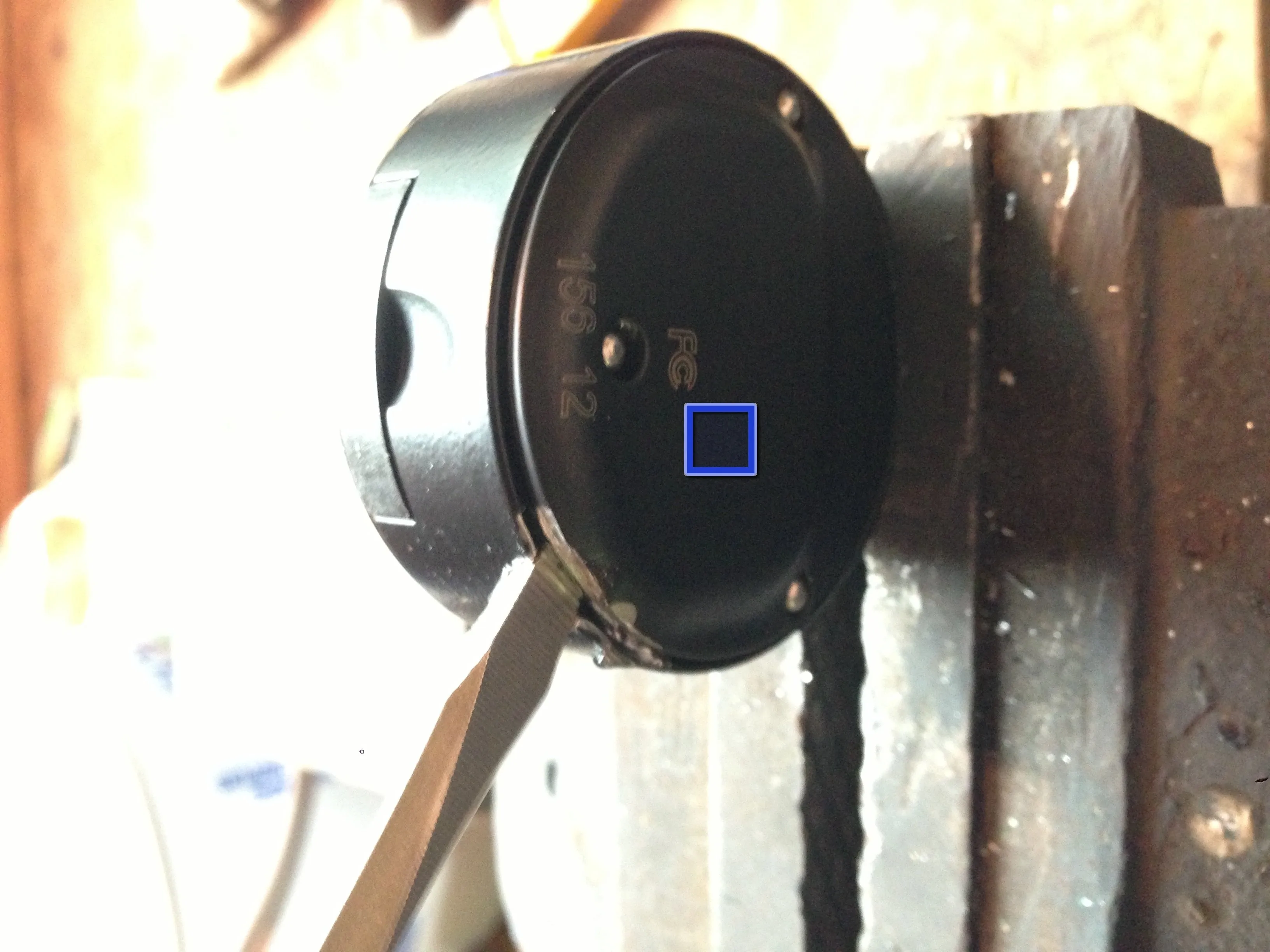

  • Подготовьте замок к вскрытию

  • Вставьте пробойник и постучите молотком.

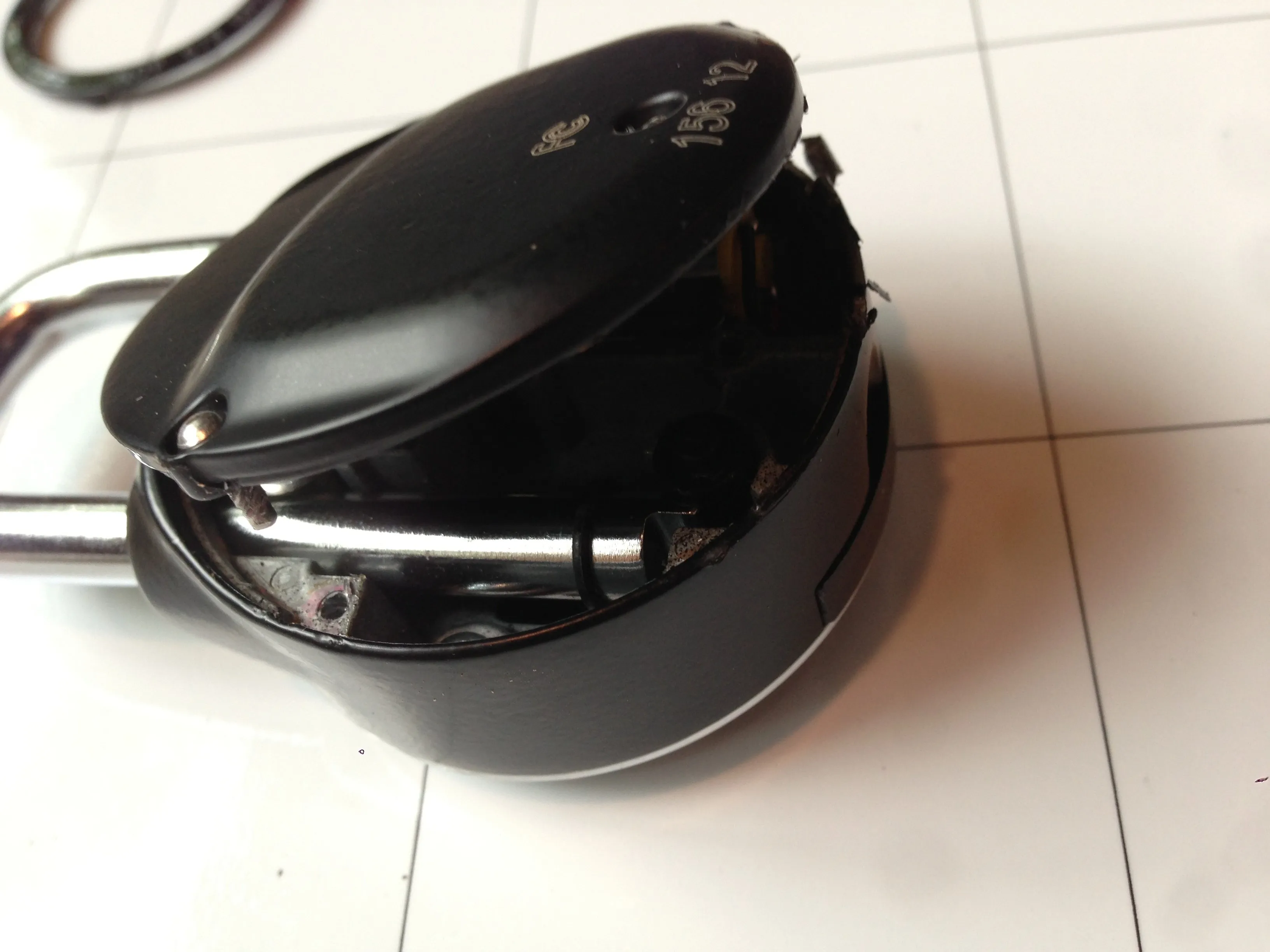

  • Аккуратно подденьте замок, пока он не откроется

Шаг 3

Разбор MasterLock 1500EDBX: шаг 3, изображение 1 из 2
MasterLock 1500EDBX разборка: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Разборка MasterLock 1500EDBX: шаг 3, изображение 2 из 2
MasterLock 1500EDBX разборка: шаг 3, изображение 2 из 2 | Источник - ifixit.com

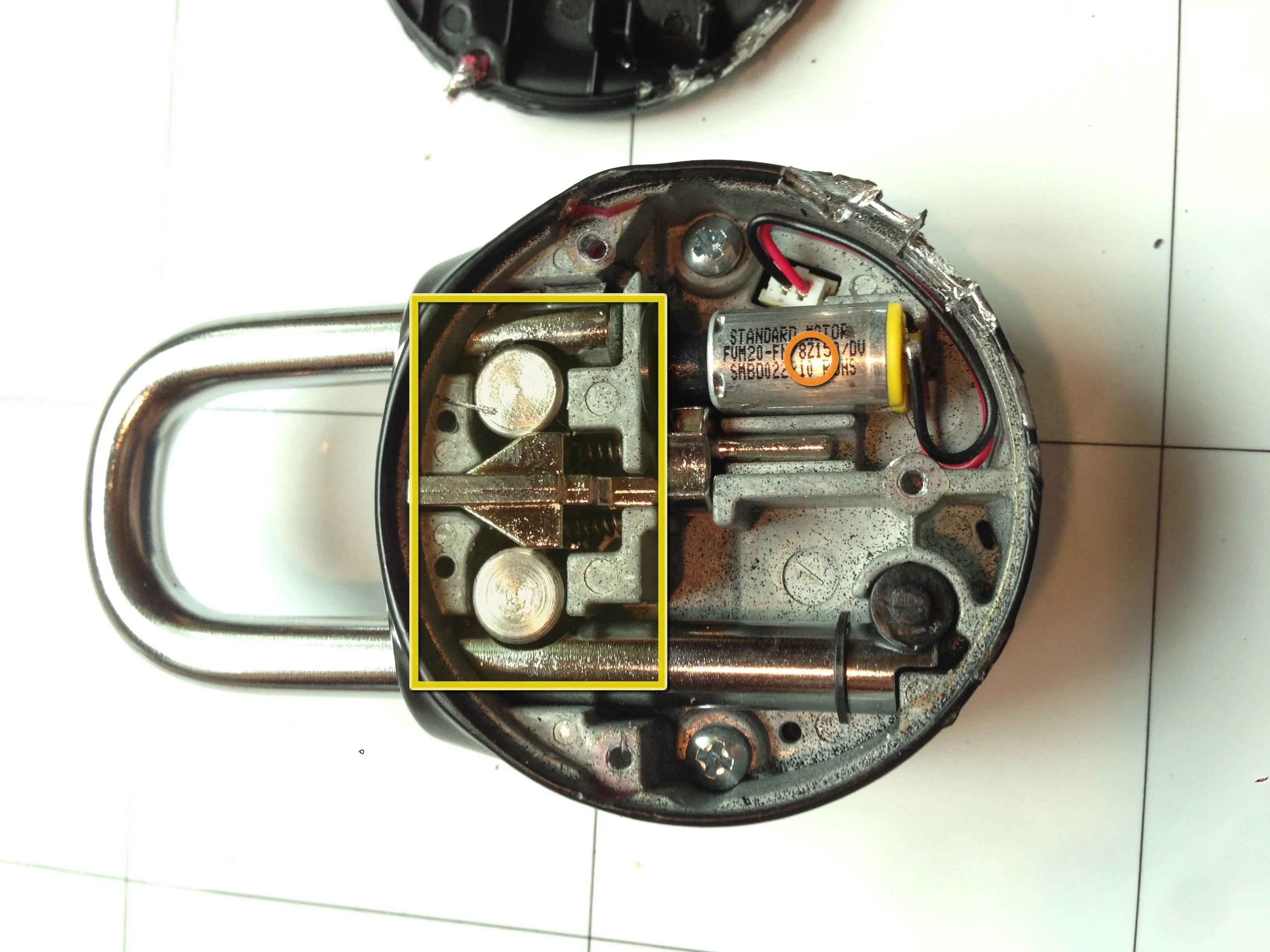

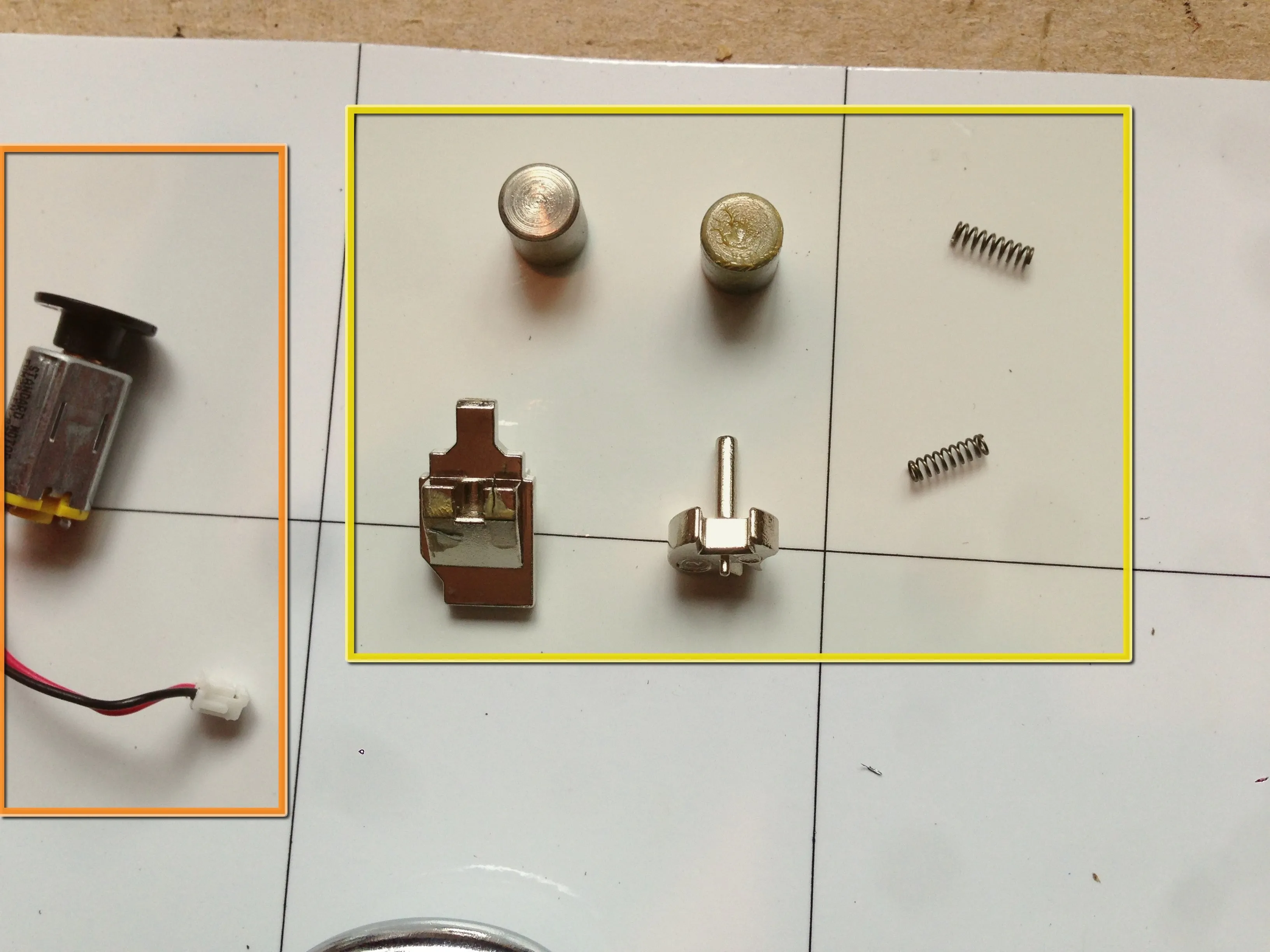

  • Открытый замок с открытыми механизмами

  • Вибратор

  • Запирающие механизмы

Шаг 4

Разборка MasterLock 1500EDBX: шаг 4, изображение 1 из 3
Разбор MasterLock 1500EDBX: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Разборка MasterLock 1500EDBX: шаг 4, изображение 2 из 3
MasterLock 1500EDBX разборка: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разборка MasterLock 1500EDBX: шаг 4, изображение 3 из 3
MasterLock 1500EDBX разборка: шаг 4, изображение 3 из 3 | Источник - ifixit.com

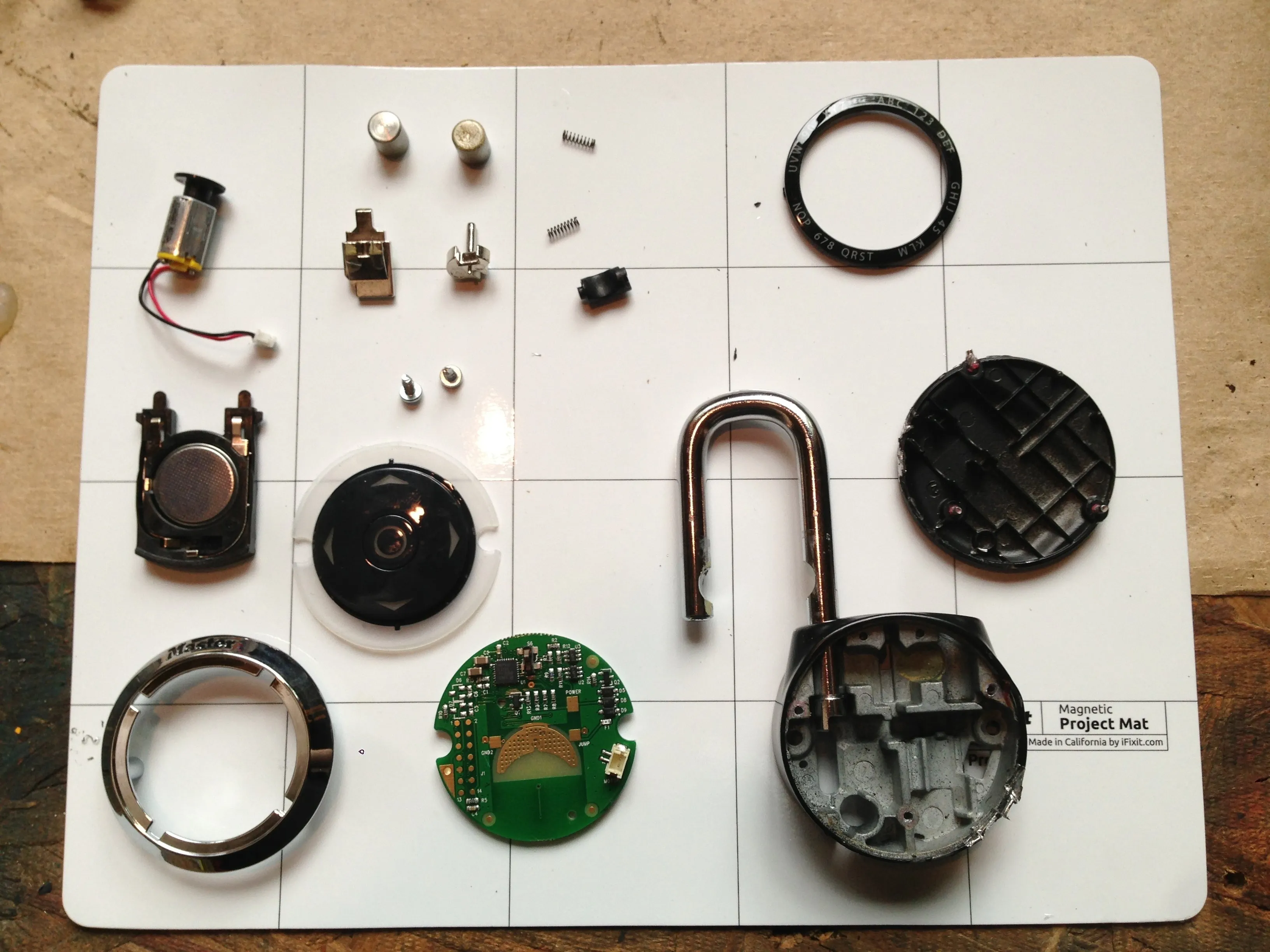

  • Внутренние компоненты замка

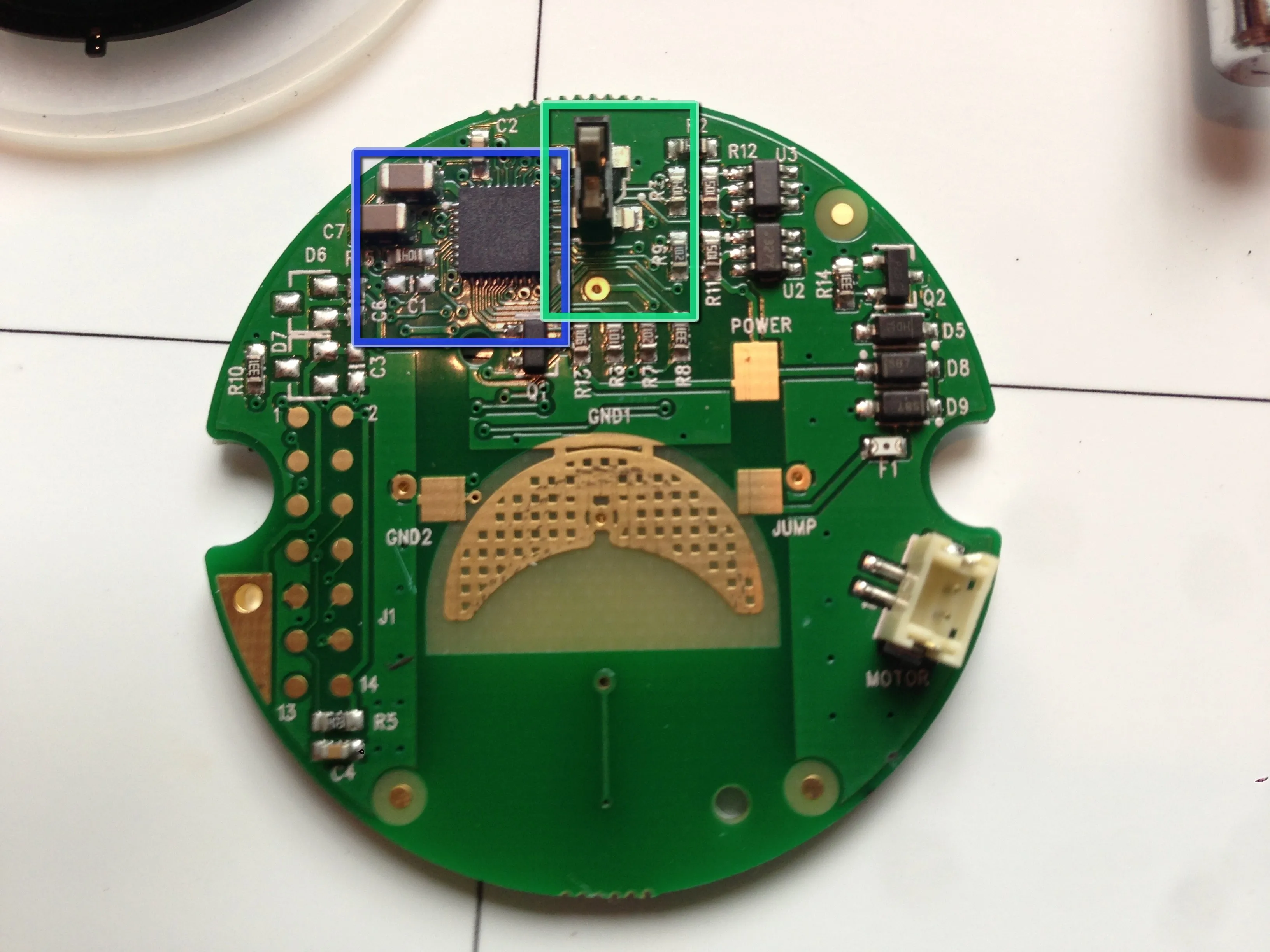

  • Основная плата обработки

  • На базе MSP430!

  • Сервопривод, взаимодействующий с компонентами замка

  • Реактивные кнопки и светодиоды

Шаг 5

MasterLock 1500EDBX Teardown: шаг 5, изображение 1 из 1
MasterLock 1500EDBX Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

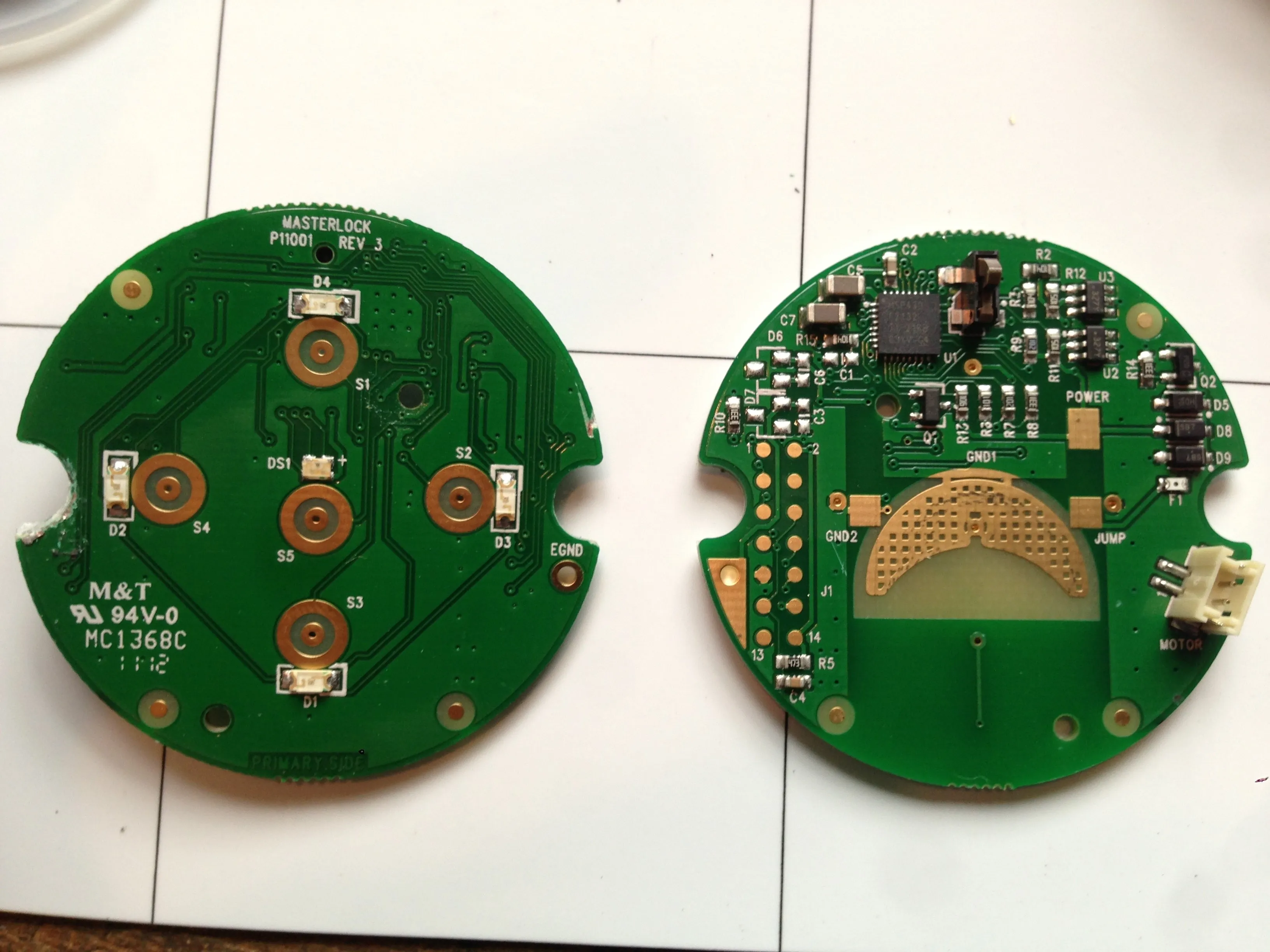

  • Настоящая печатная плата замка

  • Обратите внимание, что после разборки это устройство не работает как замок. Ремонтопригодность = 0.
