Разборка Maxtor OneTouch 4 Mini
Введение
Этот жесткий диск OneTouch 4 Mini был куплен в магазине Fry's в 2007 году. Его емкость составляет 80 ГБ, а буфер - 8 МБ.
Скорость чтения/записи диска оценивается в 28 МБ/с.
Я разбираю его на части, чтобы поместить его под Spinrite для восстановления диска от нечитаемых секторов.
Что вам нужно
Инструменты
Отвертка 6-в-1 | Источник - ifixit.com
Металлический шпатель | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com

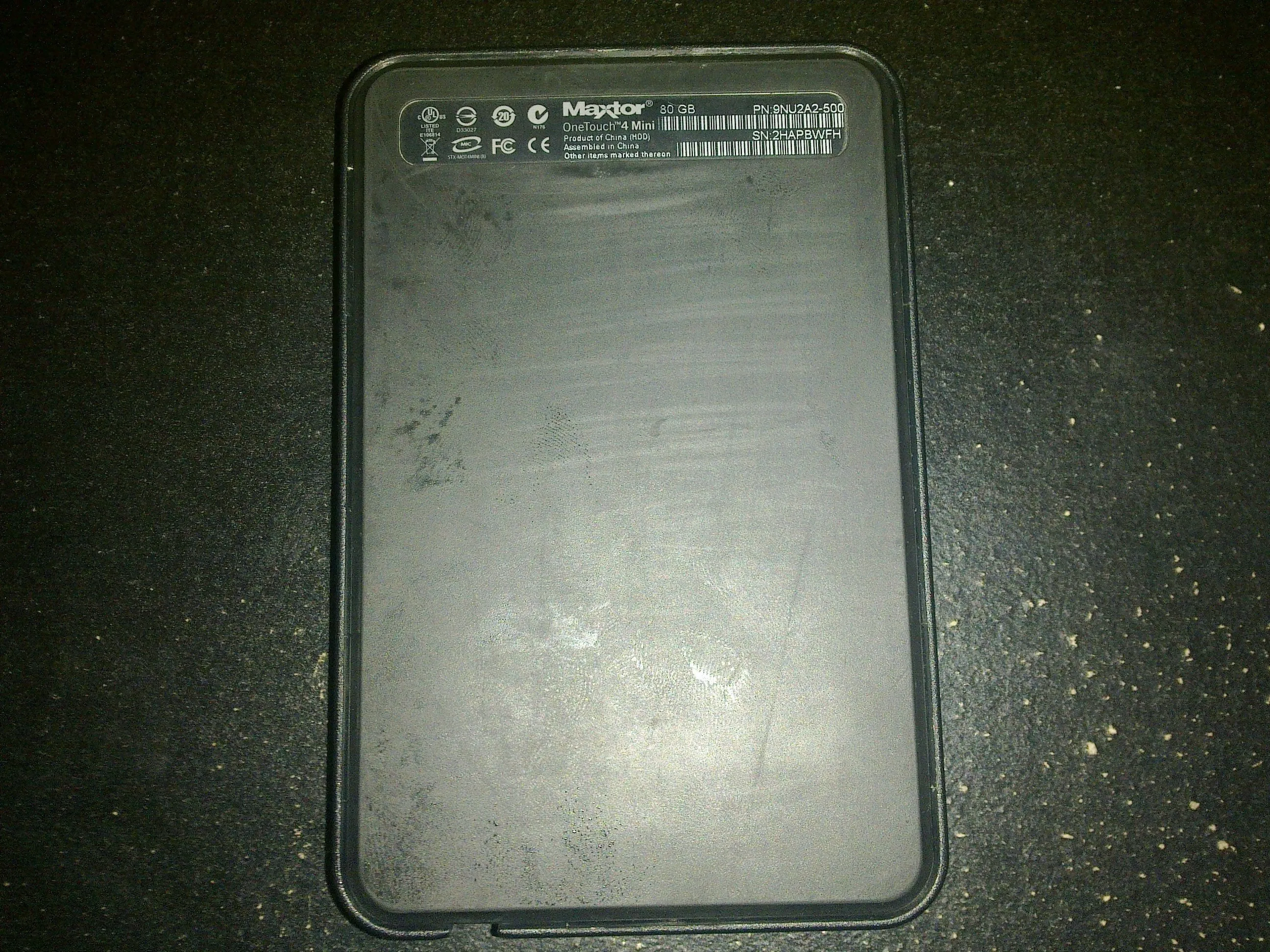

Шаг 1 Разборка Maxtor OneTouch 4 Mini
Эта разборка аналогична разборке других моделей onetouch 4 mini.

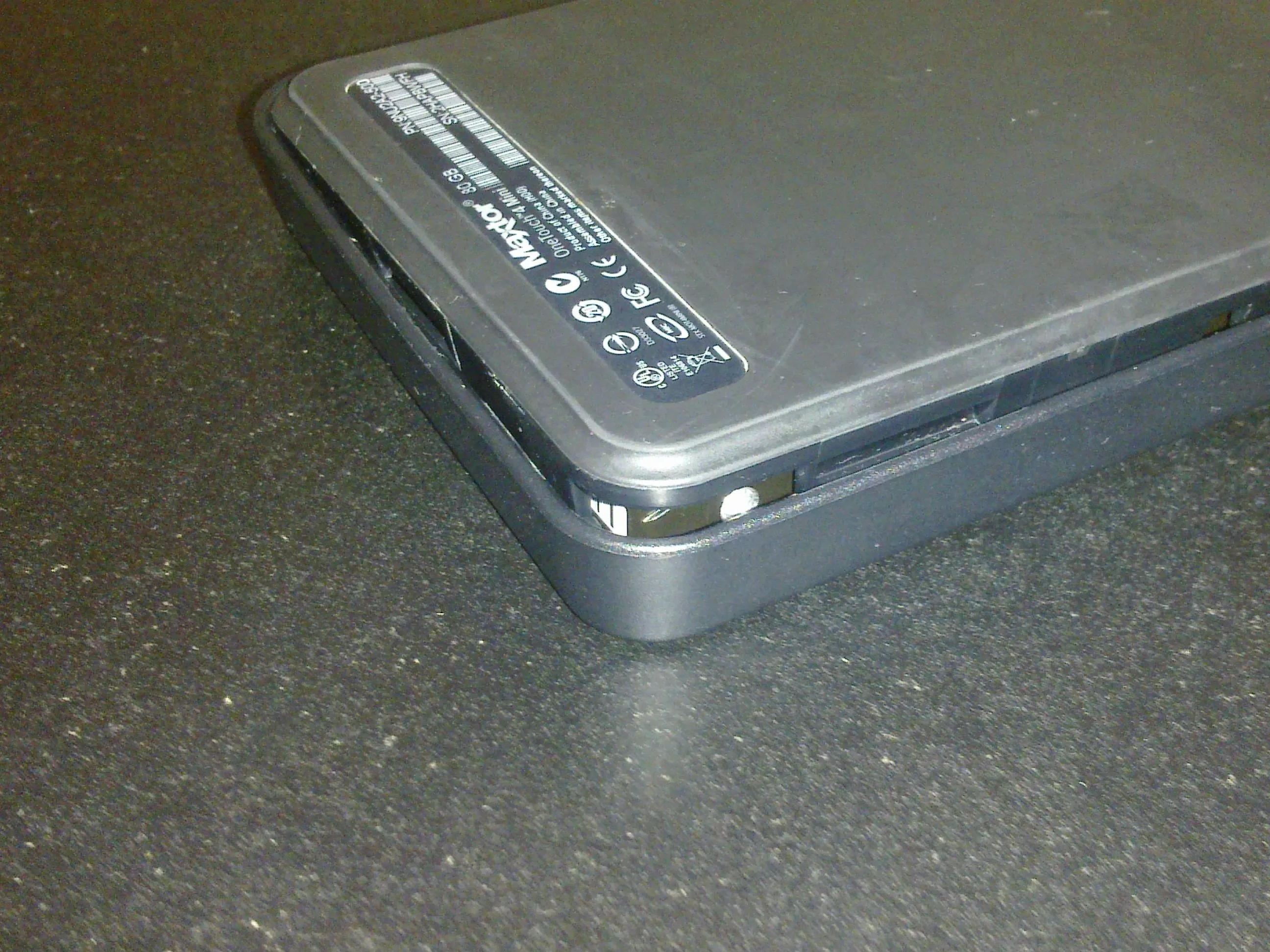

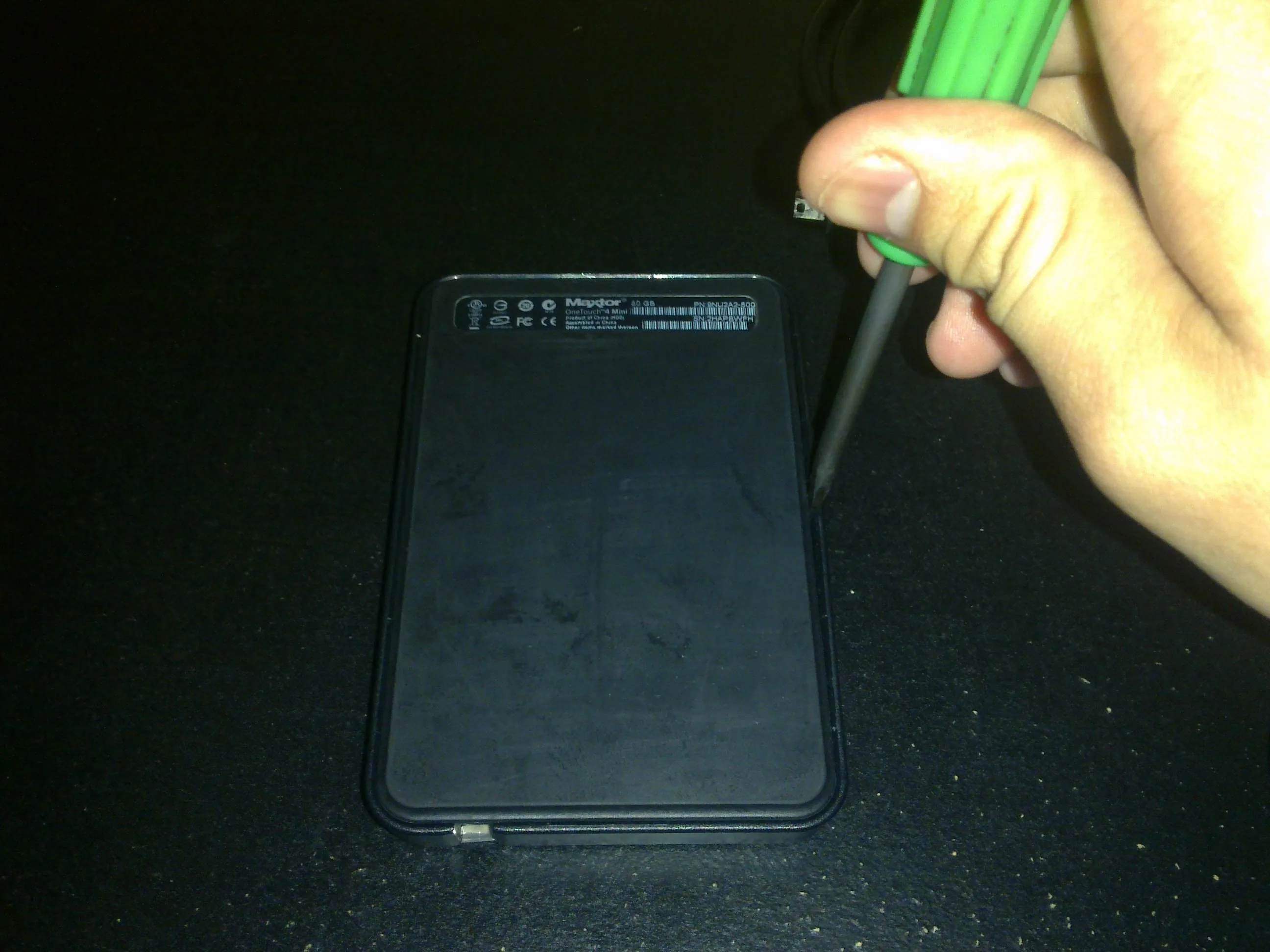

Шаг 2

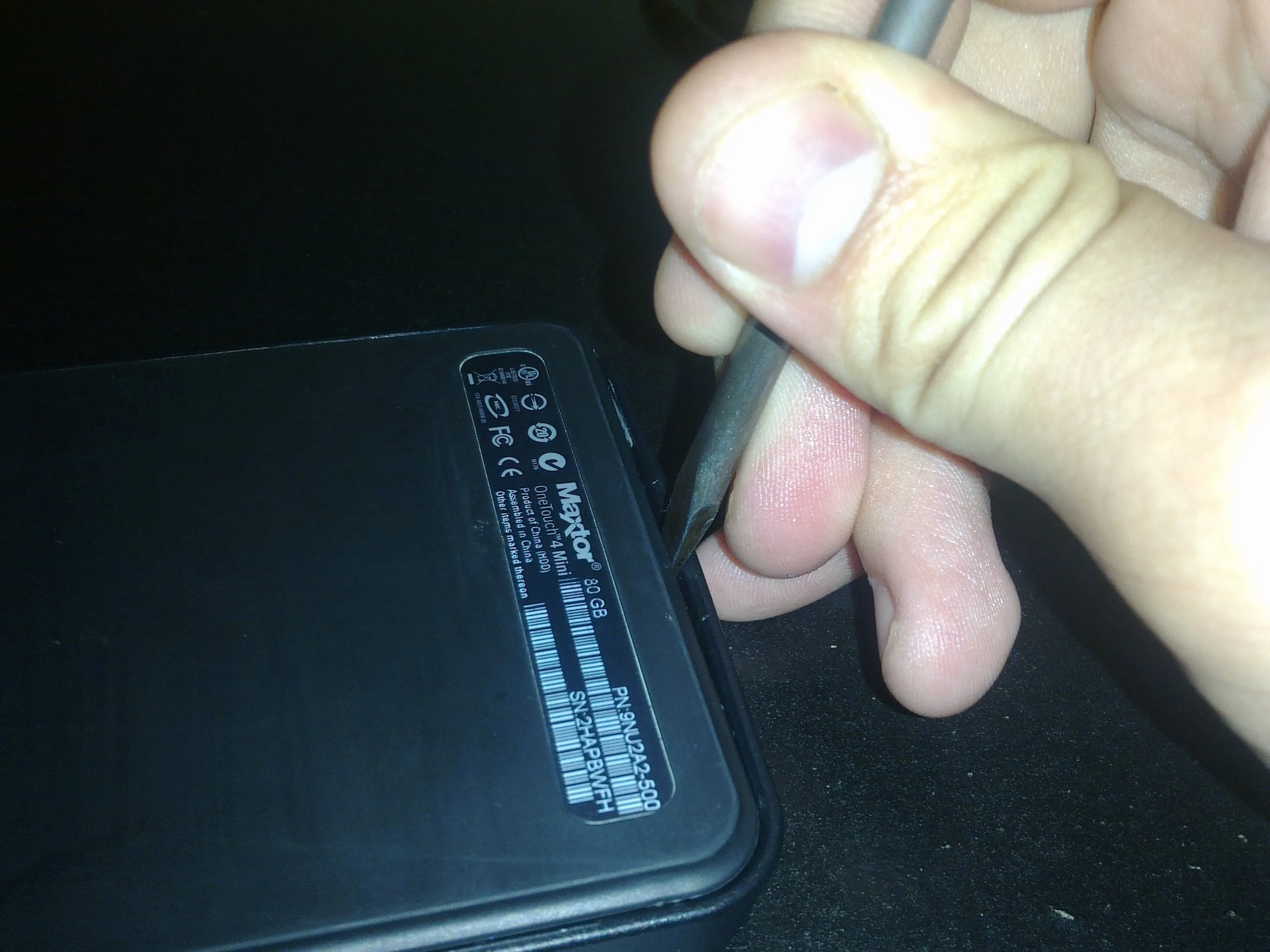

Корпус накопителя не имеет винтов или клея, удерживающих его на месте, он имеет конструкцию типа 'ракушка', в которой диск находится внутри.
На нижнем краю диска есть шов, где две половинки расходятся. Плоская отвертка поможет поддеть его.

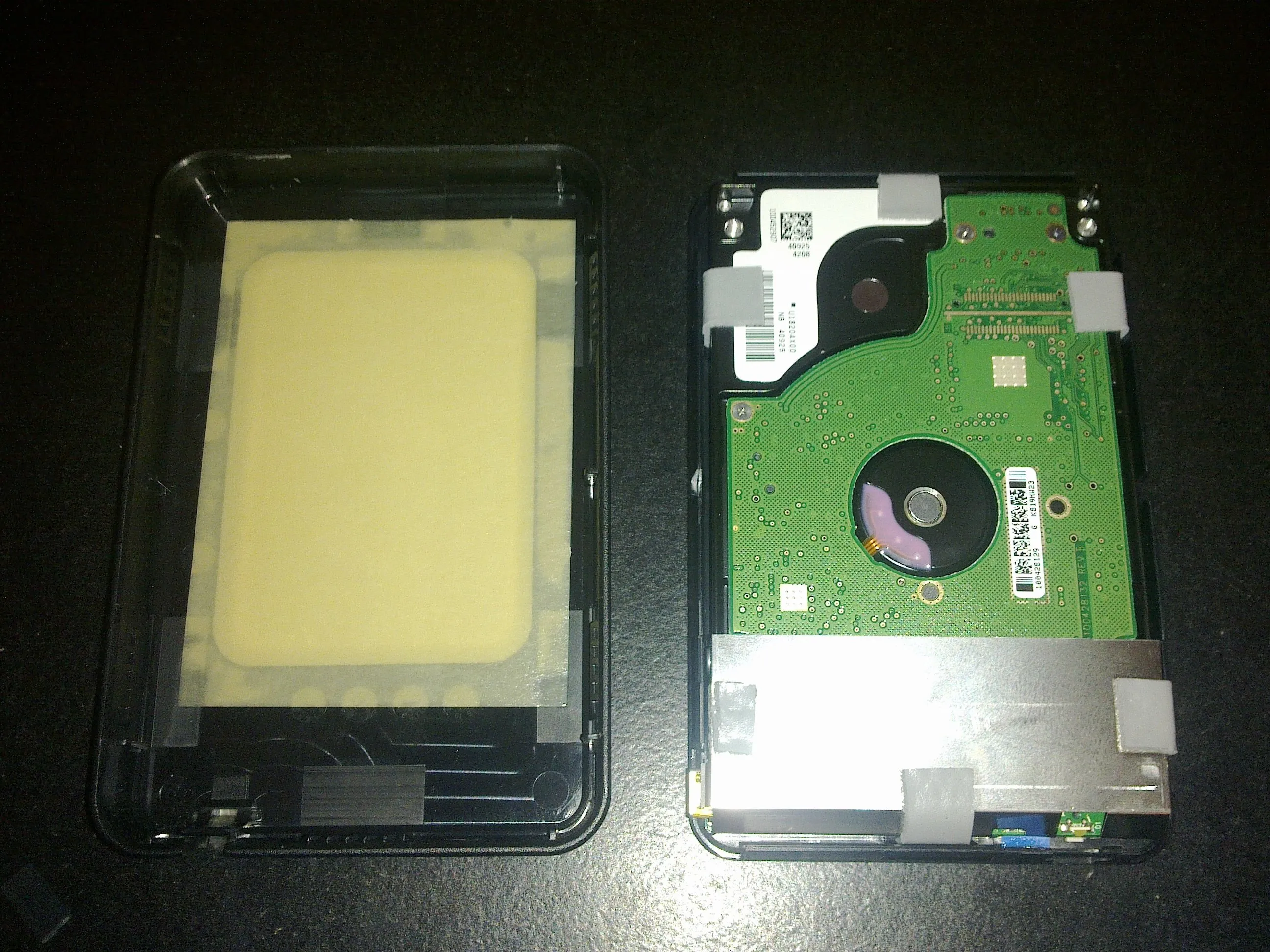

Шаг 3

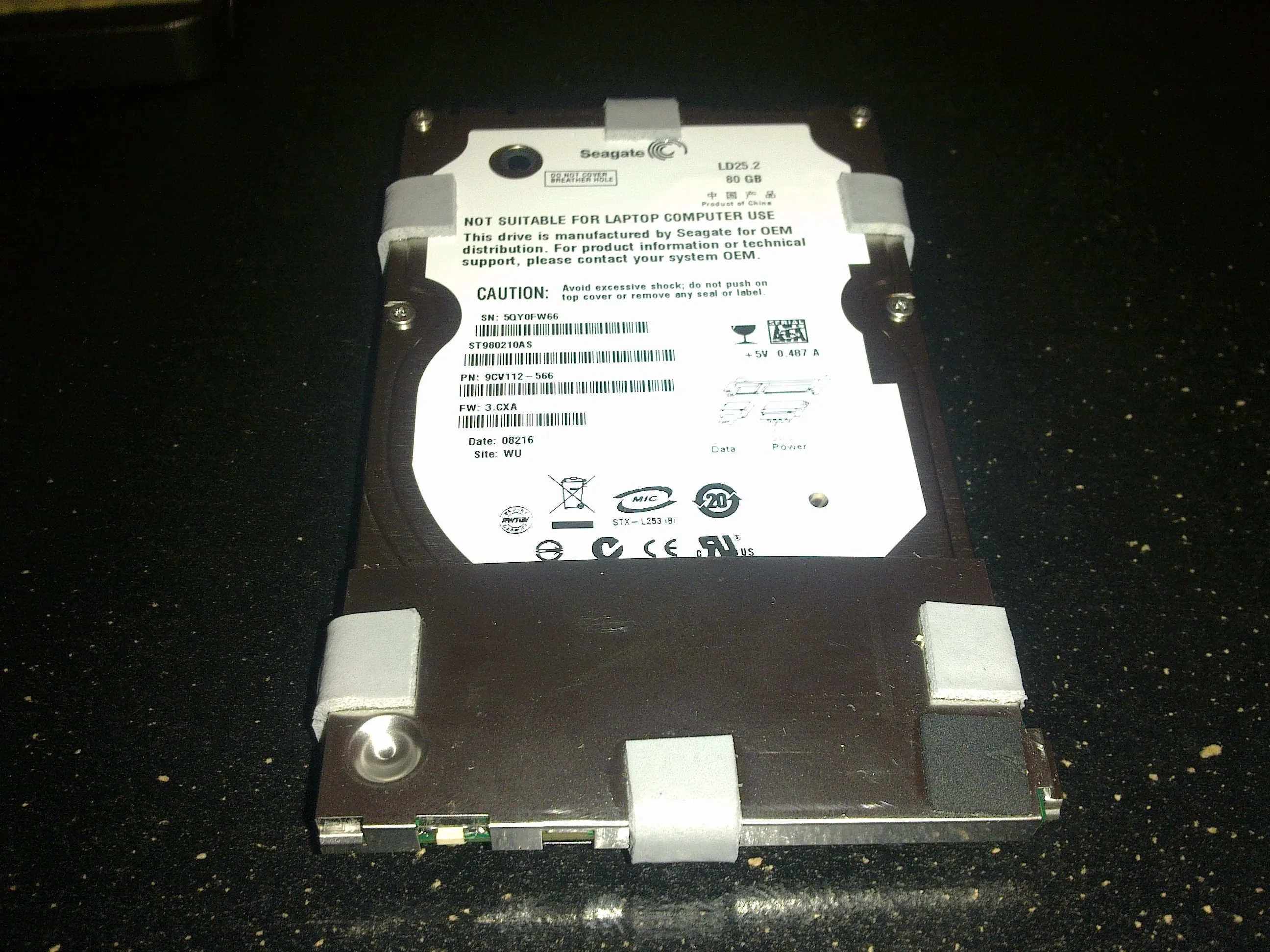

Накопитель подвешен в центре корпуса с помощью нескольких поролоновых прокладок, которые обеспечивают тишину и минимальную вибрацию.
Металлическая пластина, закрывающая нижнюю часть накопителя, является защитой от электромагнитных помех, и именно в ней находится плата SATA-USB.

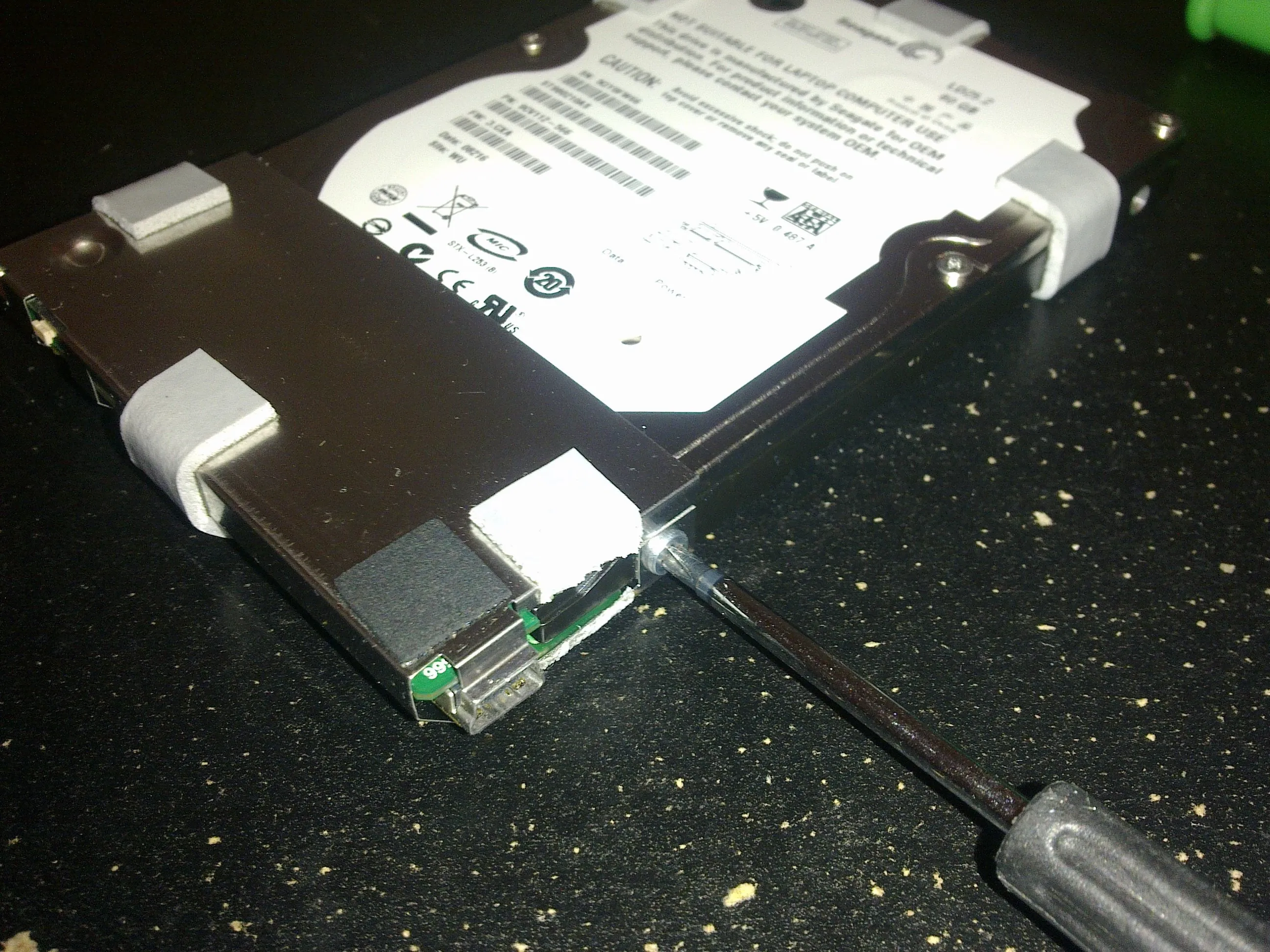

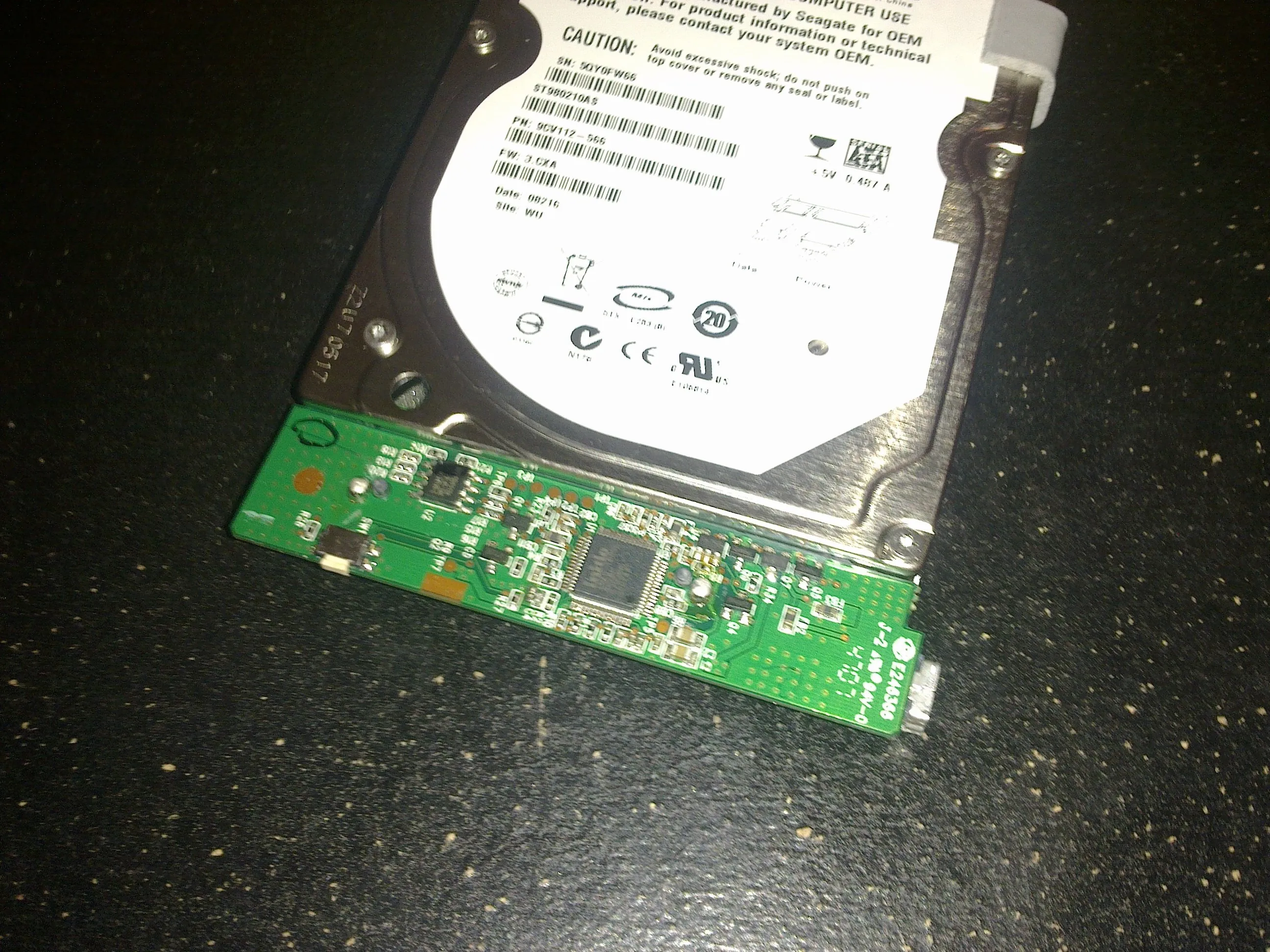

Шаг 4
Снятие экрана заключается в откручивании 2 винтов philips на боковой стороне накопителя, на которых держится экран.
Посмотрим, что за чип и диск у нас здесь на следующем шаге.....
Шаг 5

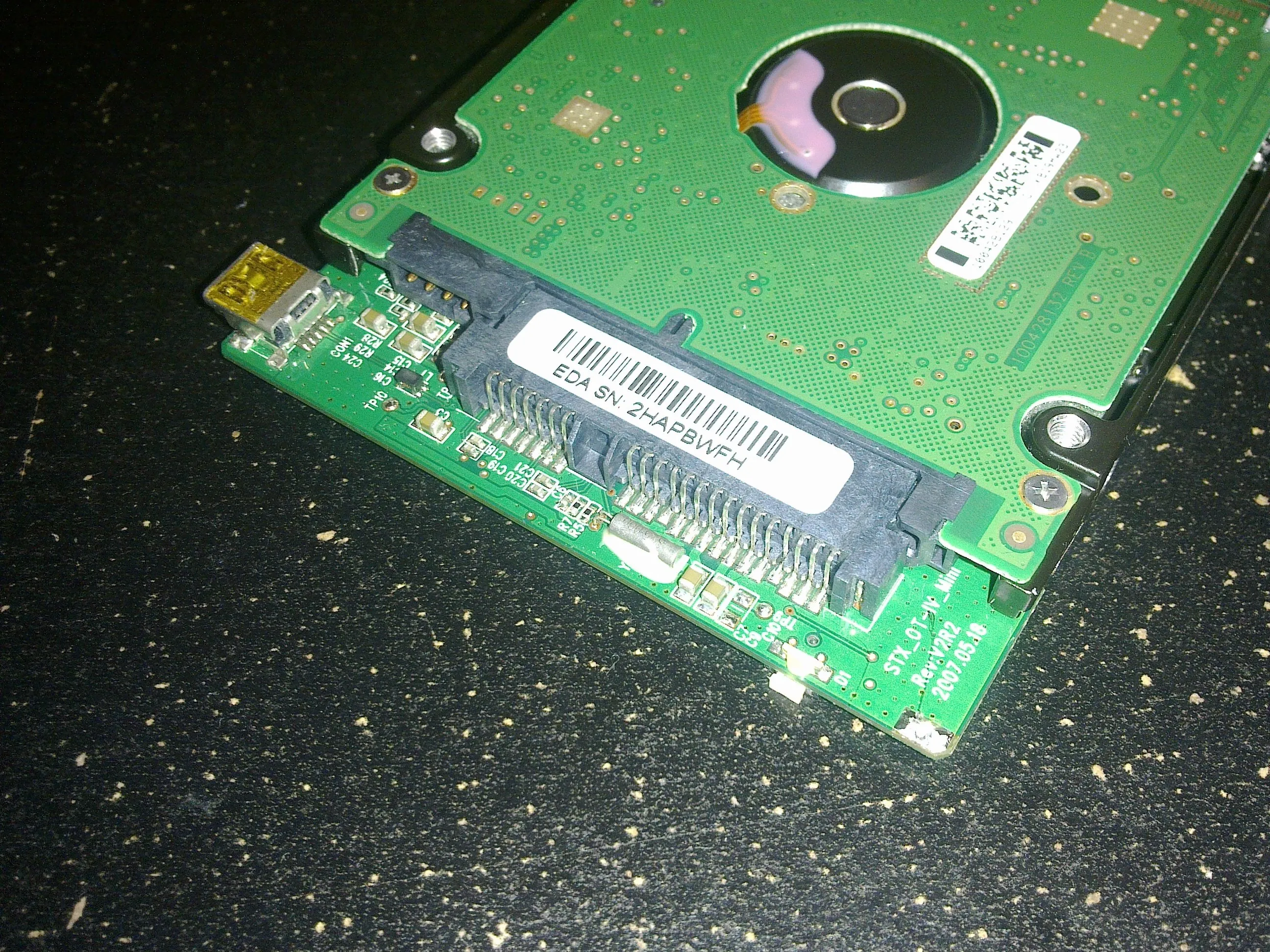

Другая сторона накопителя. Наклейка на разъеме - серийный номер.
Плата контроллера и диск подключены по интерфейсу SATA.
Шаг 6

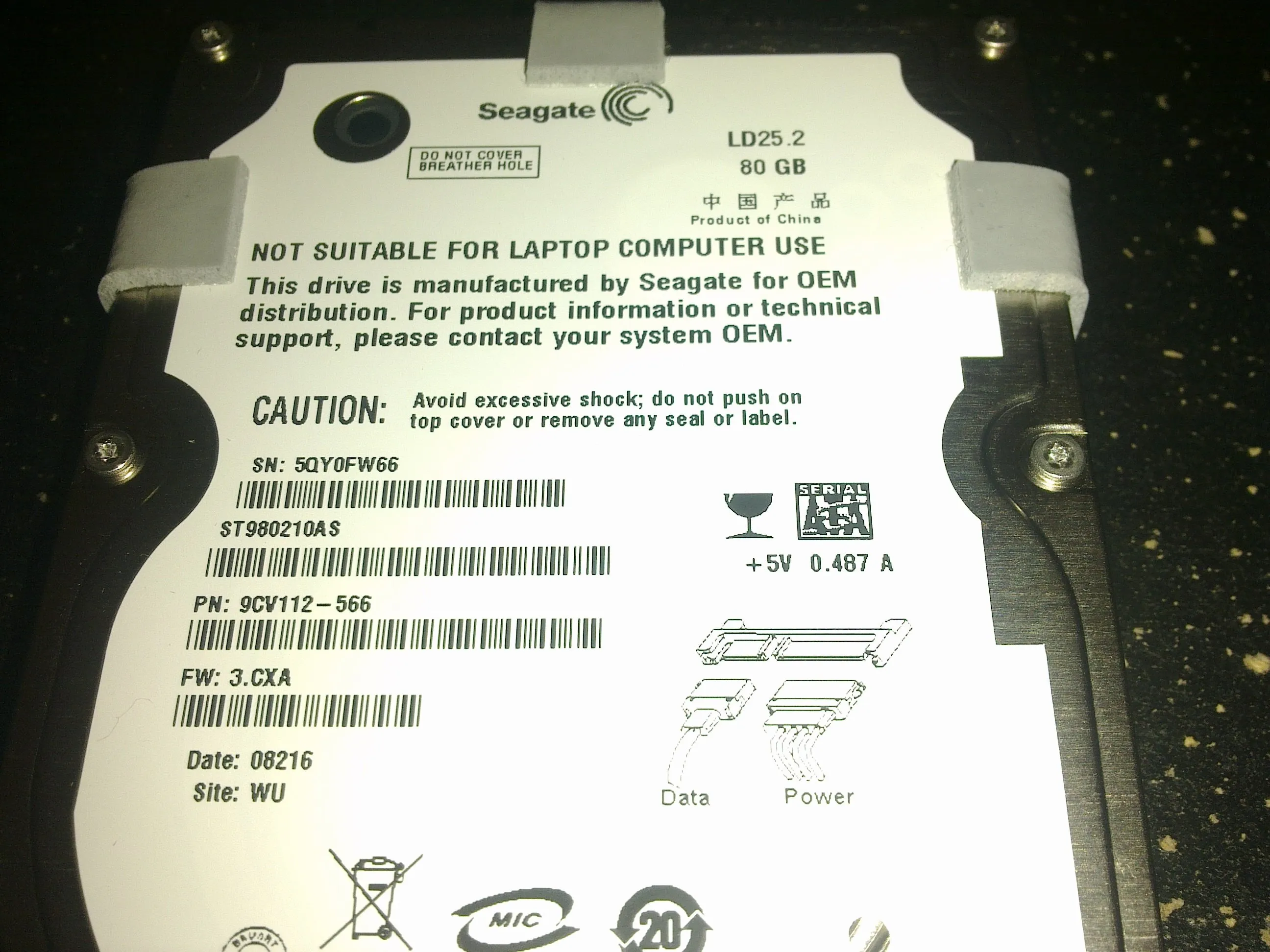

2,5-дюймовый жесткий диск в Maxtor OneTouch 4 Mini - это вовсе не диск Maxtor. Это жесткий диск Seagate Momentus 5400.5 LD25.2.
Вот обзор продукции Seagate для жесткого диска Momentus 5400.2, номер модели ST980210AS
Сняв защитный экран, можно обнаружить небольшую печатную плату, которая подключается непосредственно к разъемам SATA и питания Momentus 5400.5. Она даже не имеет физического соединения с экраном RFI - она просто висит на задней панели самого диска. Подключения SATA к накопителю припаяны к самой печатной плате.

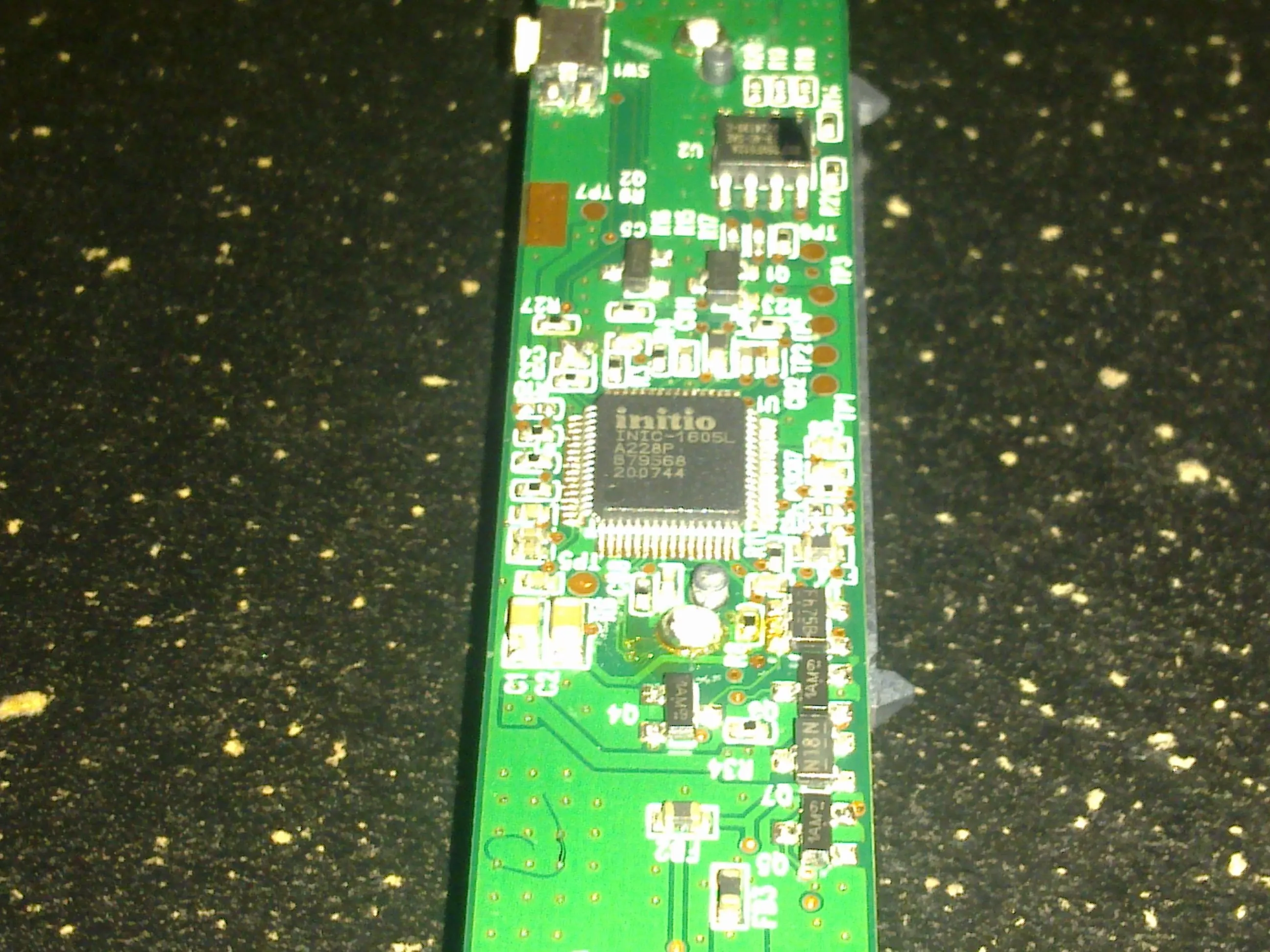

Микросхема платы управления изготовлена компанией Initio. Это Initio INIC-1605 USB to SATA Bridge Chip

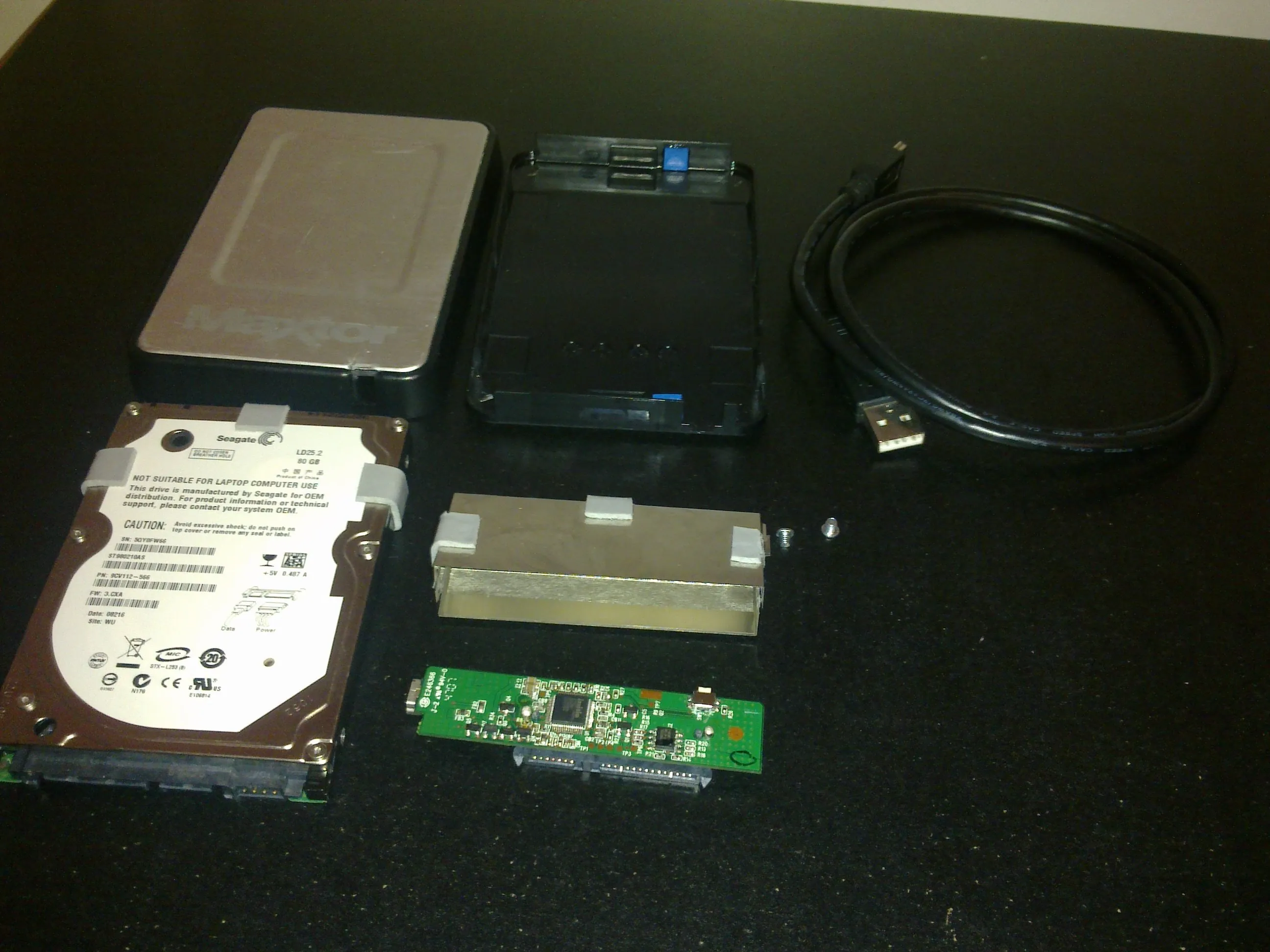

Шаг 7
Имейте в виду, что разборка внешнего накопителя приведет к аннулированию гарантии на него. Это просто необходимо знать, если ваш внешний диск находится на гарантии.
Несмотря на то что на этикетке жесткого диска написано 'Не подходит для использования в ноутбуках', он отлично работает в качестве жесткого диска для ноутбука.
