Введение

Будет показан процесс разборки компьютерной мыши, в которой для отслеживания движения используется шарик.

Что вам понадобится

Инструменты

  • Отвертка Phillips #2
    Отвертка Phillips #2 | Источник - ifixit.com
    Посмотреть

Шаг 1 Разбор механической мыши

Разбор механической мыши, разбор механической мыши: шаг 1, изображение 1 из 3
Разбор механической мыши, разбор механической мыши: шаг 1, изображение 1 из 3 | Источник - ifixit.com

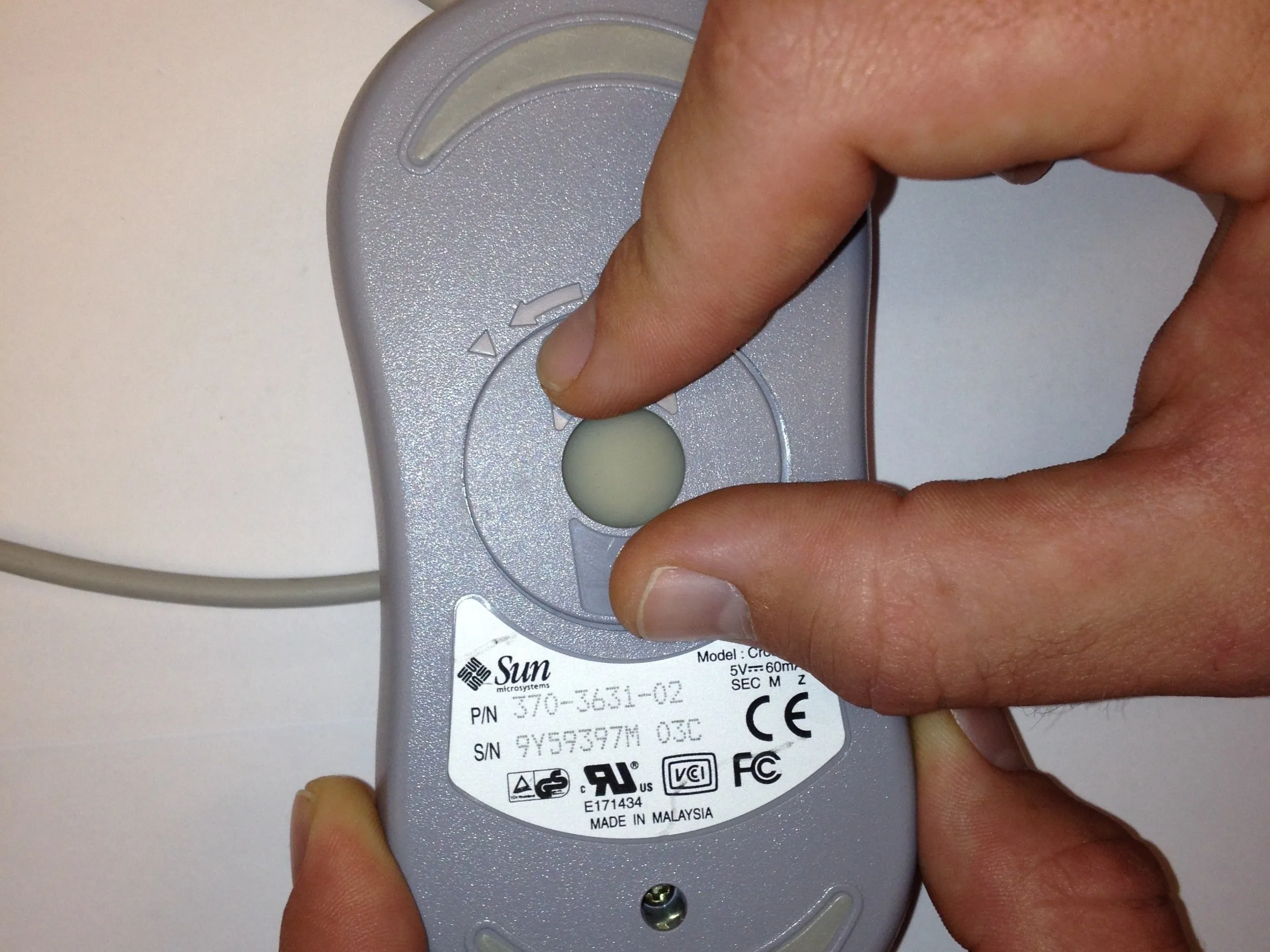

Разбор механической мыши, разбор механической мыши: шаг 1, изображение 2 из 3
Разбор механической мыши, разбор механической мыши: шаг 1, изображение 2 из 3 | Источник - ifixit.com

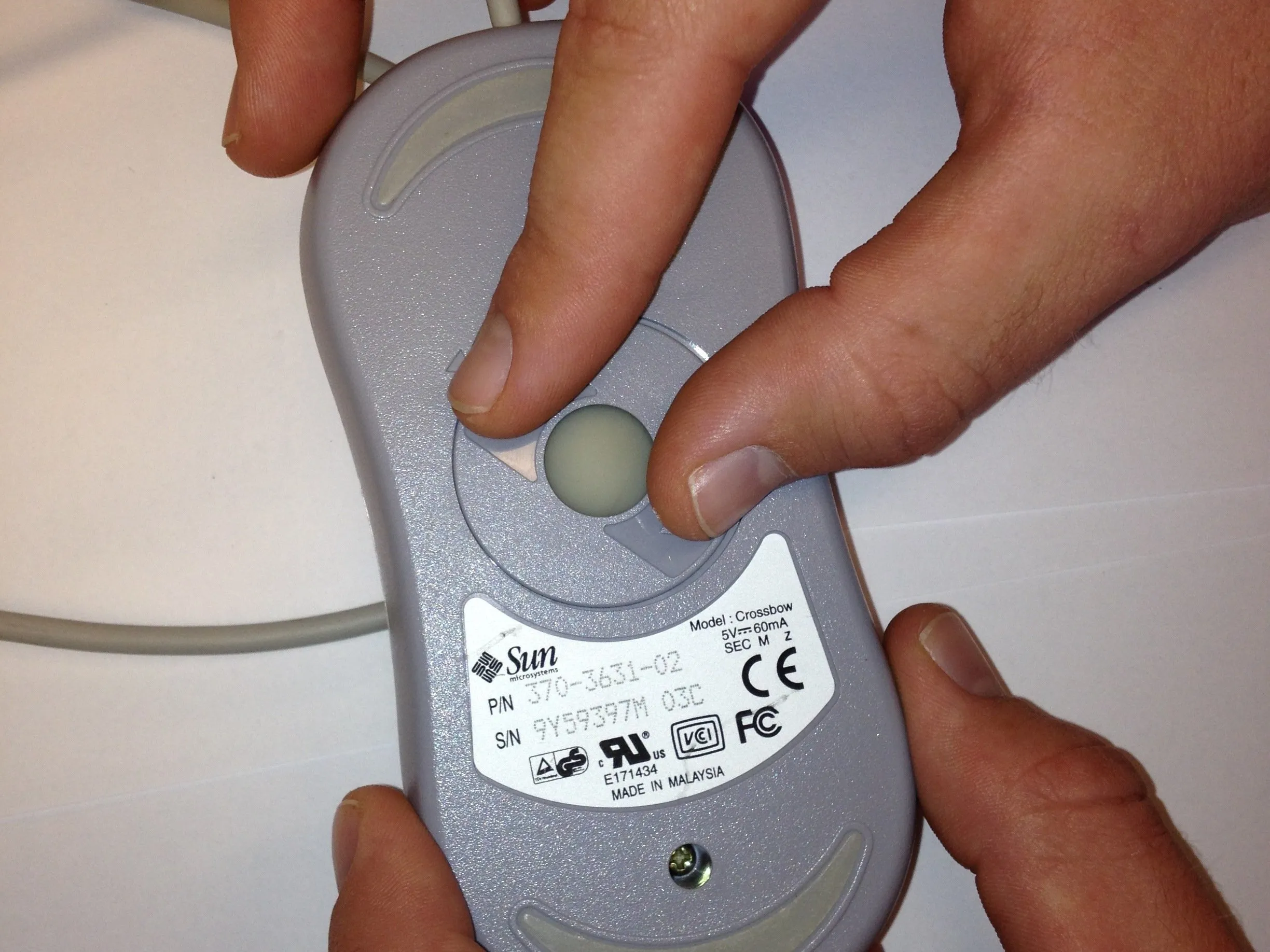

Разбор механической мыши, разбор механической мыши: шаг 1, изображение 3 из 3
Разбор механической мыши, разбор механической мыши: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Поверните мышь и найдите крышку трекбола.

  • Используя указательный и большой пальцы, поверните ее против часовой стрелки

Шаг 2

Разбор механической мыши: шаг 2, изображение 1 из 3
Разбор механической мыши: шаг 2, изображение 1 из 3 | Источник - ifixit.com

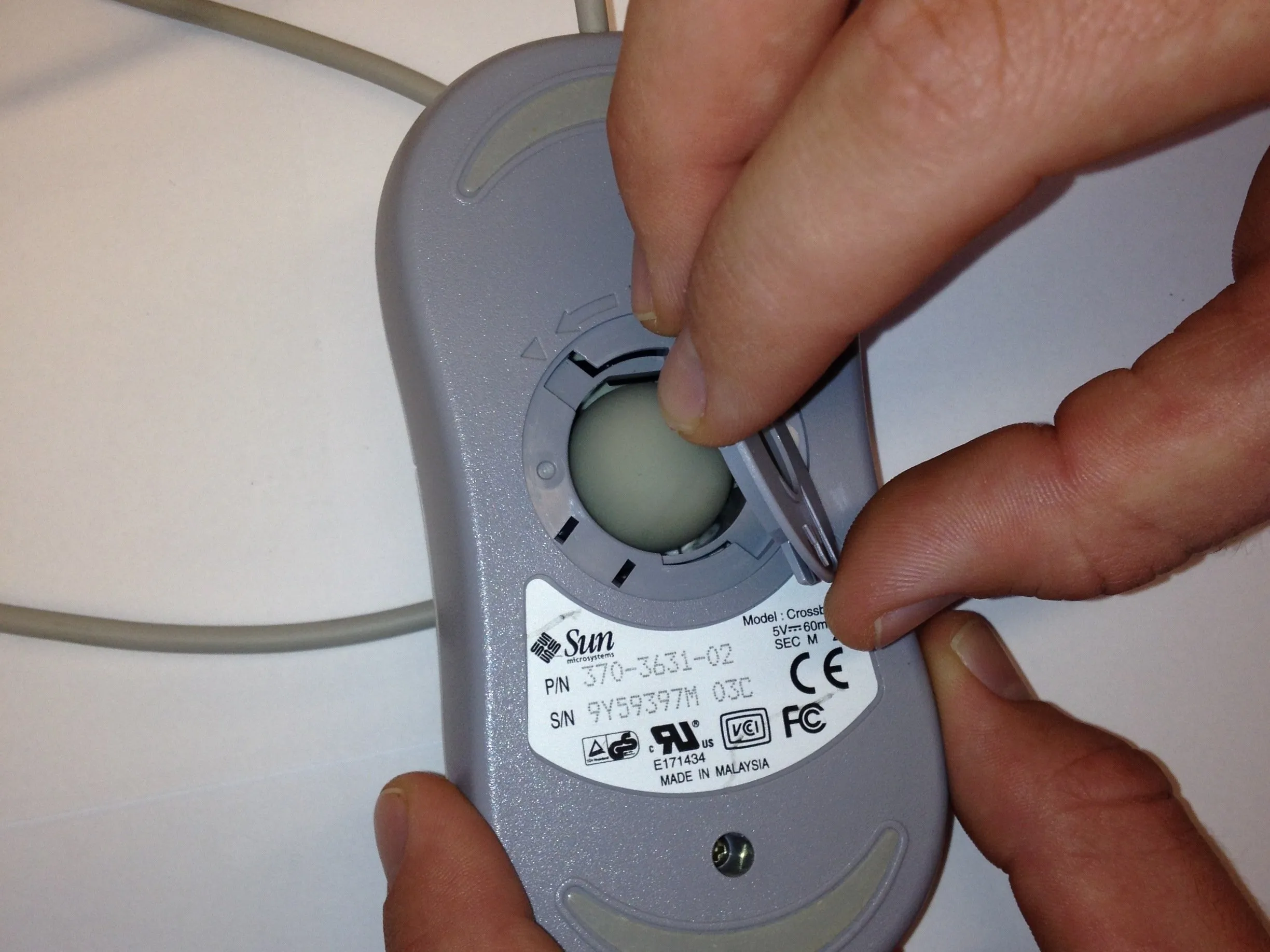

Разбор механической мыши: шаг 2, изображение 2 из 3
Разбор механической мыши: шаг 2, изображение 2 из 3 | Источник - ifixit.com

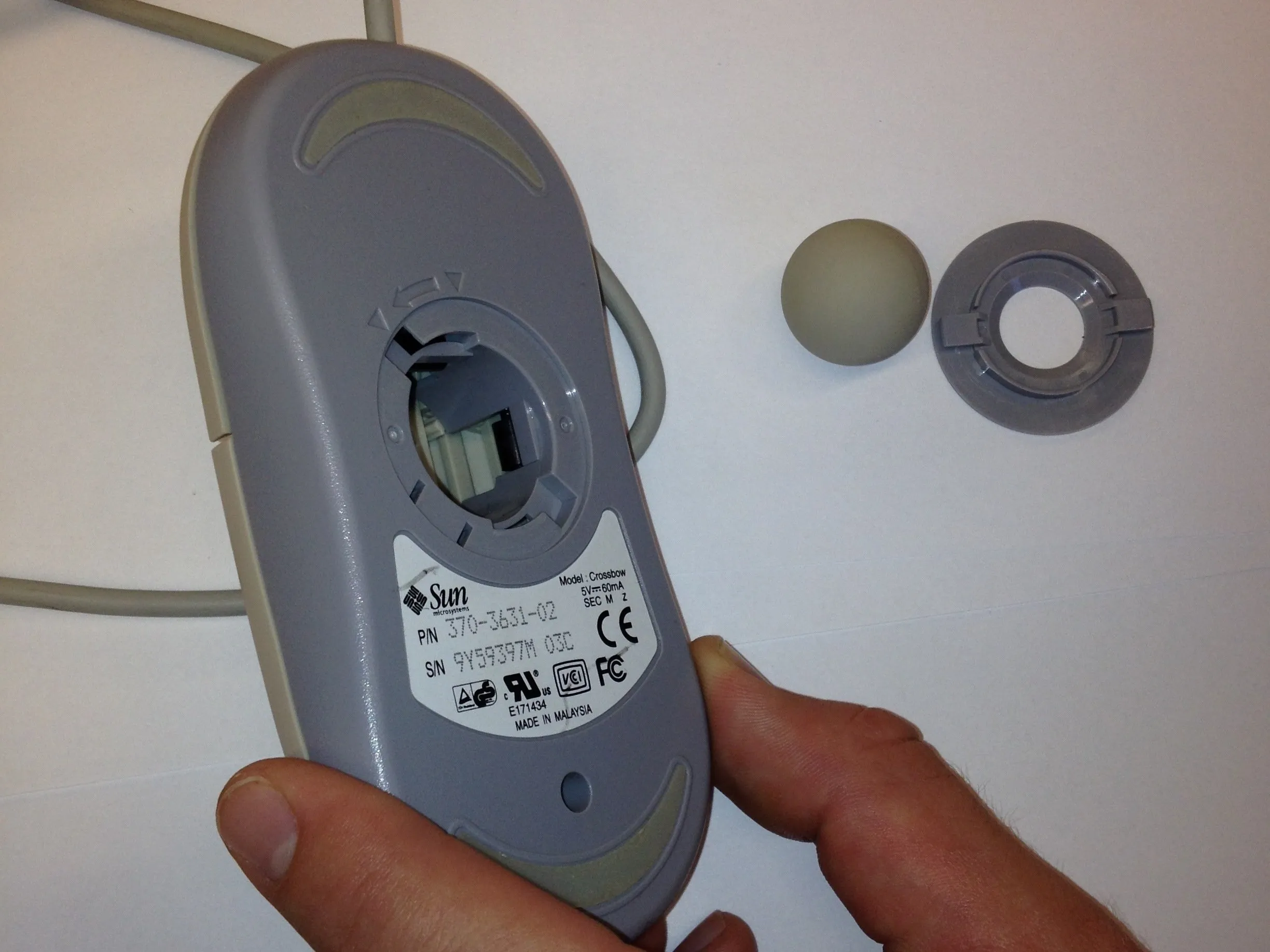

Разбор механической мыши: шаг 2, изображение 3 из 3
Разбор механической мыши: шаг 2, изображение 3 из 3 | Источник - ifixit.com

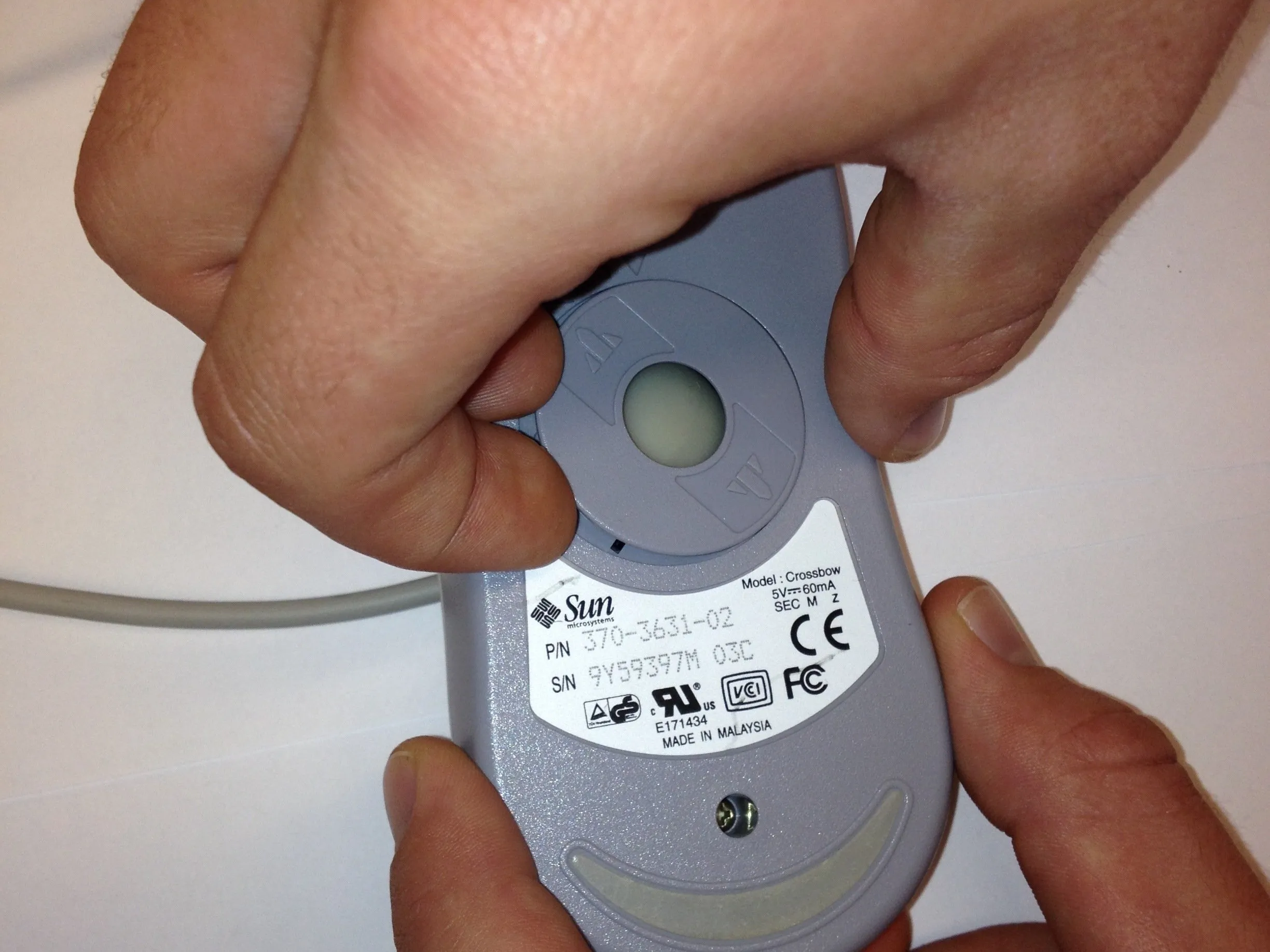

  • После поворота крышки трекбола подденьте крышку ногтями.

  • Снимите крышку трекбола и отложите ее в сторону.

  • Поверните мышь под углом, чтобы извлечь трекбол из корпуса.

Шаг 3

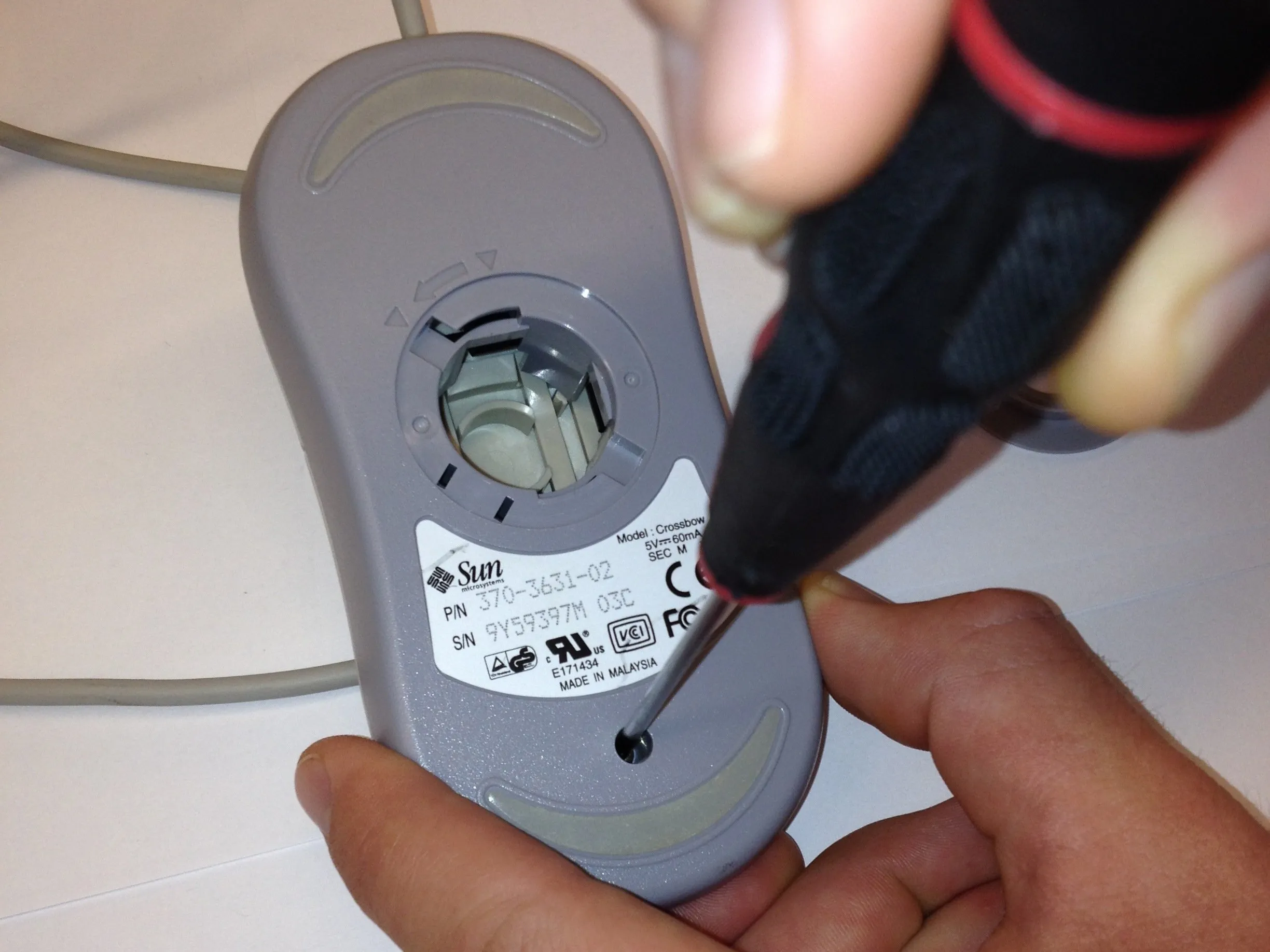

Разбор механической мыши: шаг 3, изображение 1 из 3
Разбор механической мыши: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разбор механической мыши: шаг 3, изображение 2 из 3
Разбор механической мыши: шаг 3, изображение 2 из 3 | Источник - ifixit.com

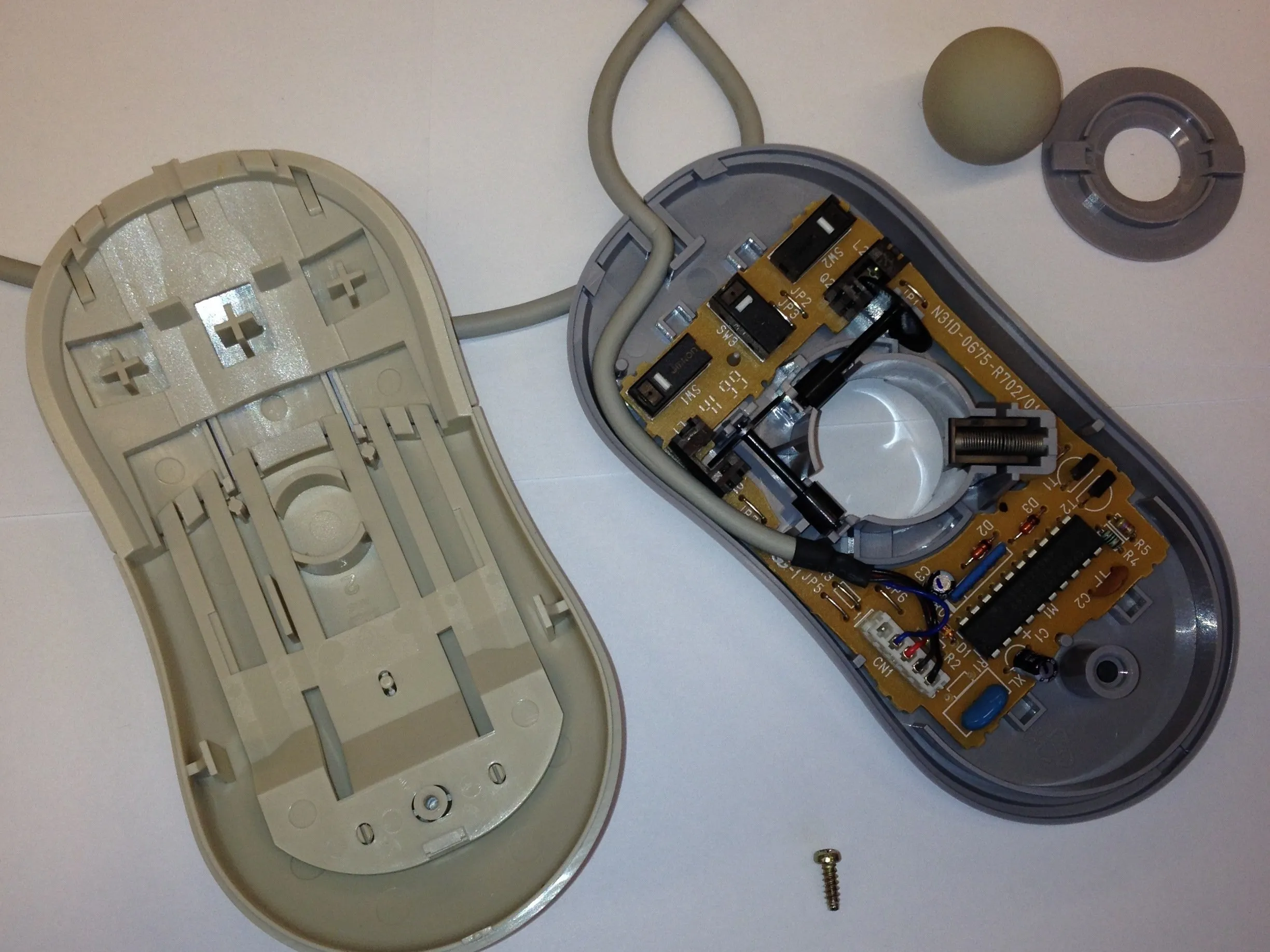

Разбор механической мыши: шаг 3, изображение 3 из 3
Разбор механической мыши: шаг 3, изображение 3 из 3 | Источник - ifixit.com

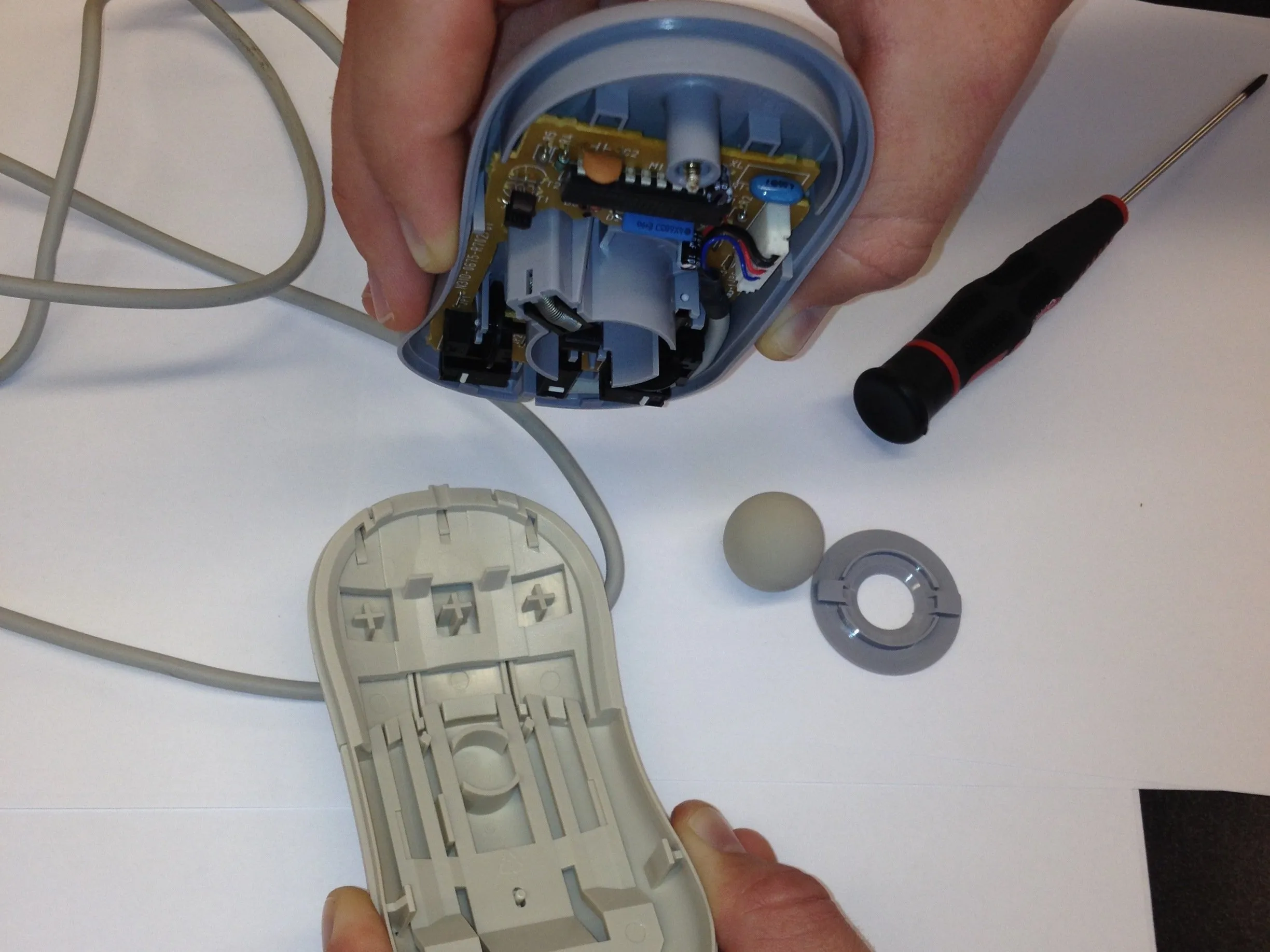

  • С помощью крестообразной отвертки найдите отверстие для винта и выкрутите винт внутри.

  • Поднимите два корпуса и отложите винт в сторону.

Шаг 4

Разбор механической мыши: шаг 4, изображение 1 из 3
Разбор механической мыши: шаг 4, изображение 1 из 3 | Источник - ifixit.com

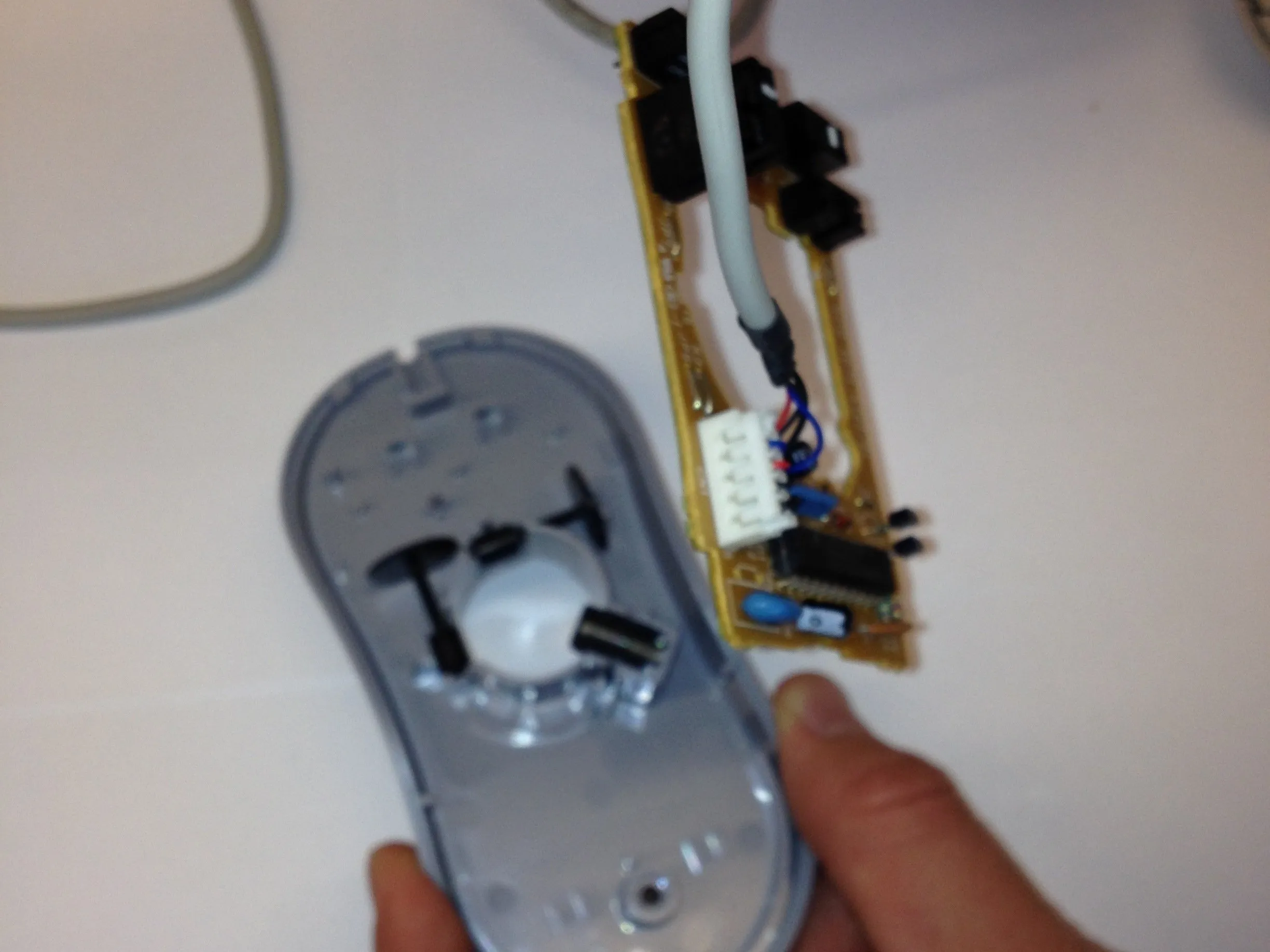

Разбор механической мыши: шаг 4, изображение 2 из 3
Разбор механической мыши: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разбор механической мыши: шаг 4, изображение 3 из 3
Разбор механической мыши: шаг 4, изображение 3 из 3 | Источник - ifixit.com

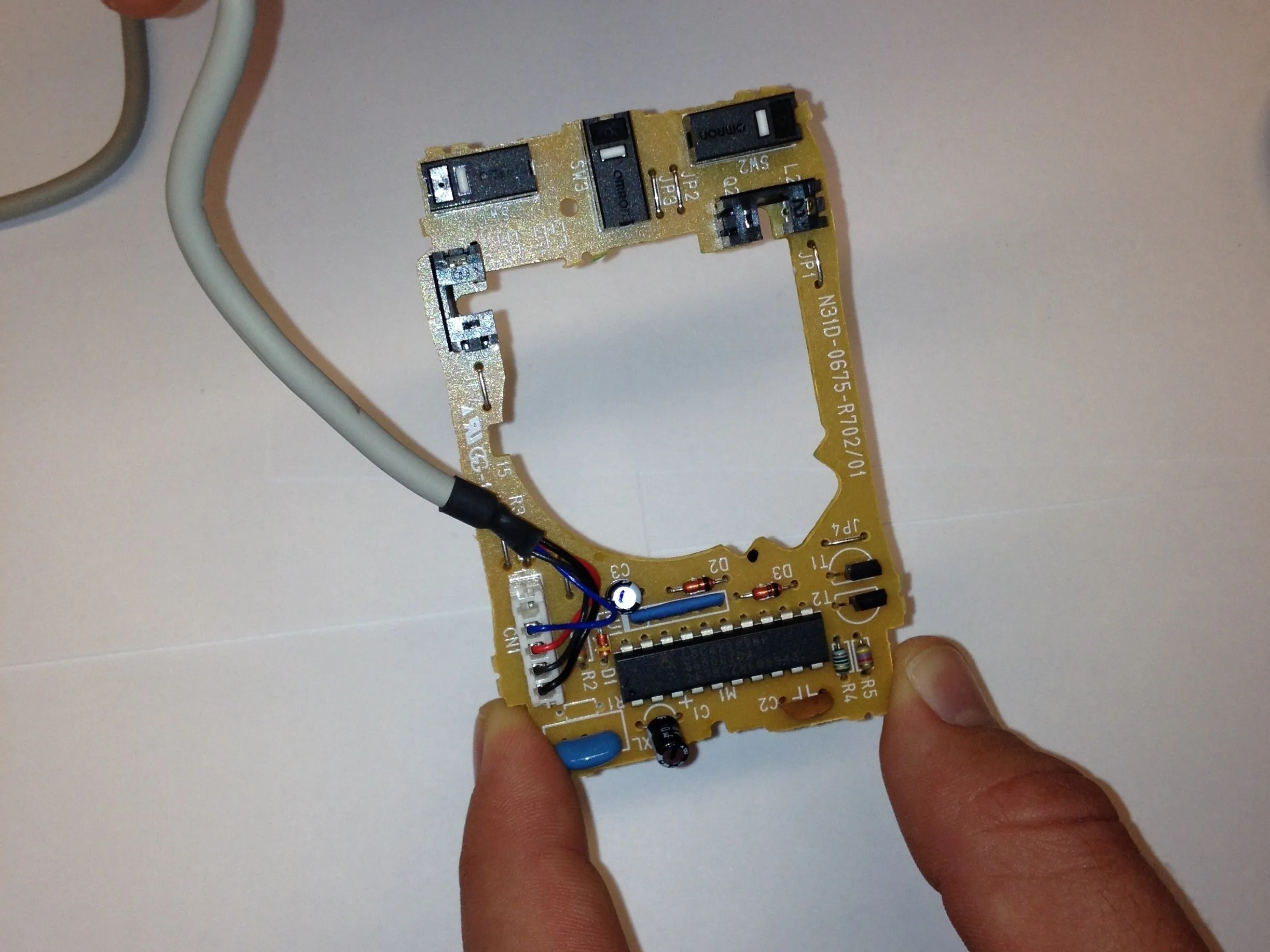

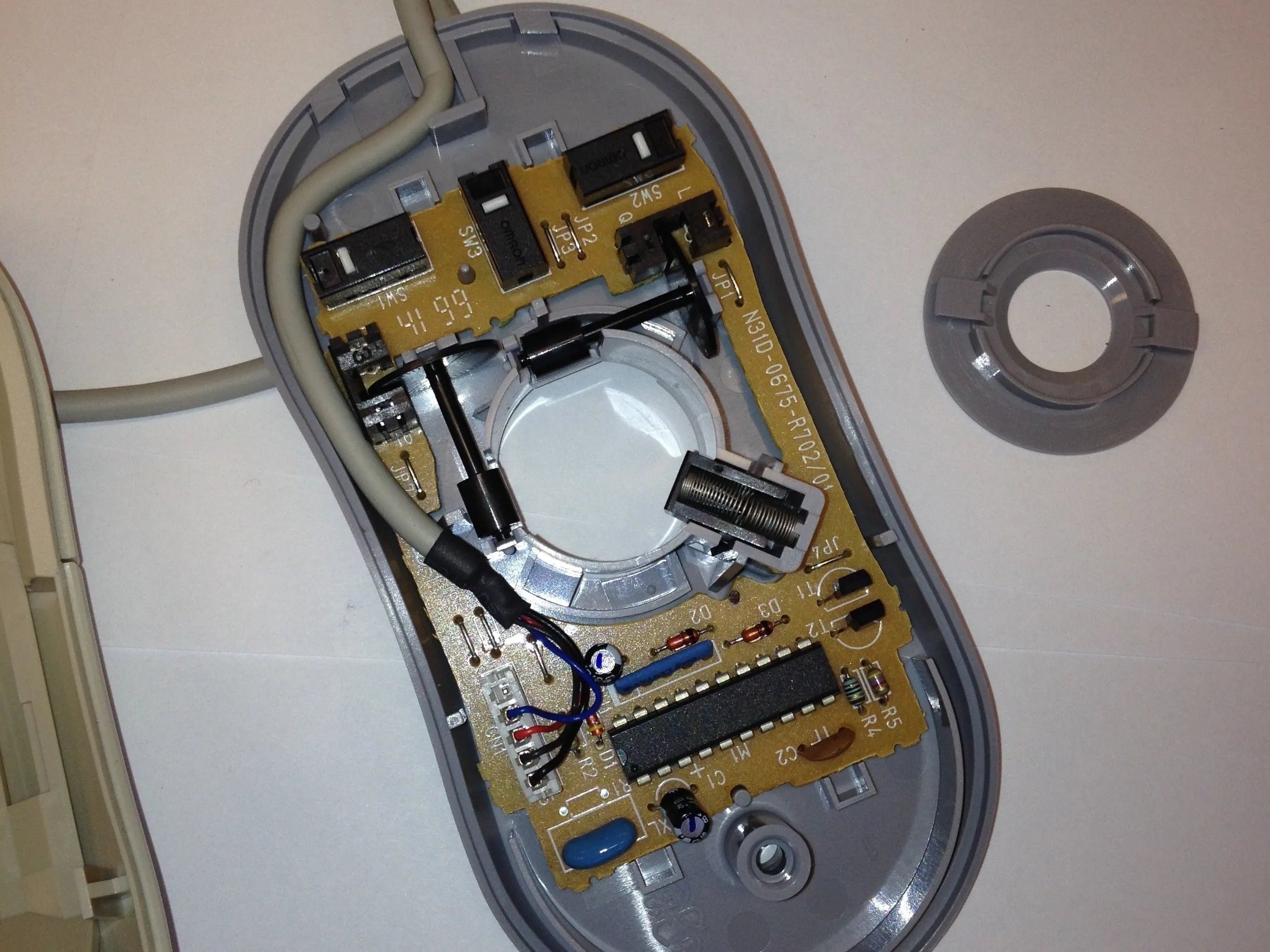

  • Отсоедините провод от пластикового корпуса в верхней части мыши.

  • Поднимите вверх, чтобы извлечь печатную плату, которая прикреплена к мыши.

  • Отложите корпус в сторону.

Шаг 5

Разбор механической мыши: шаг 5, изображение 1 из 3
Разбор механической мыши: шаг 5, изображение 1 из 3 | Источник - ifixit.com

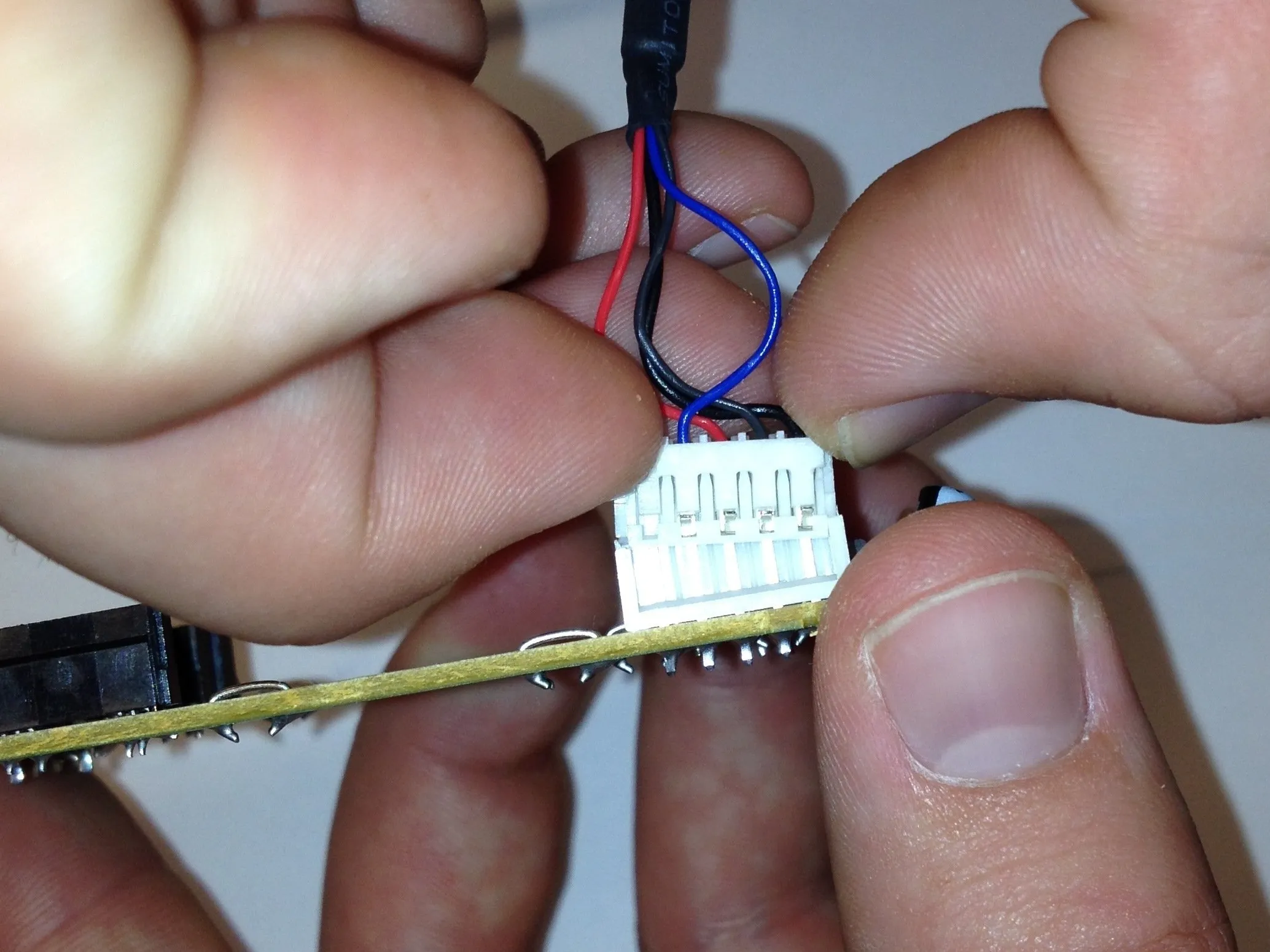

Разбор механической мыши: шаг 5, изображение 2 из 3
Разбор механической мыши: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Разбор механической мыши: шаг 5, изображение 3 из 3
Разбор механической мыши: шаг 5, изображение 3 из 3 | Источник - ifixit.com

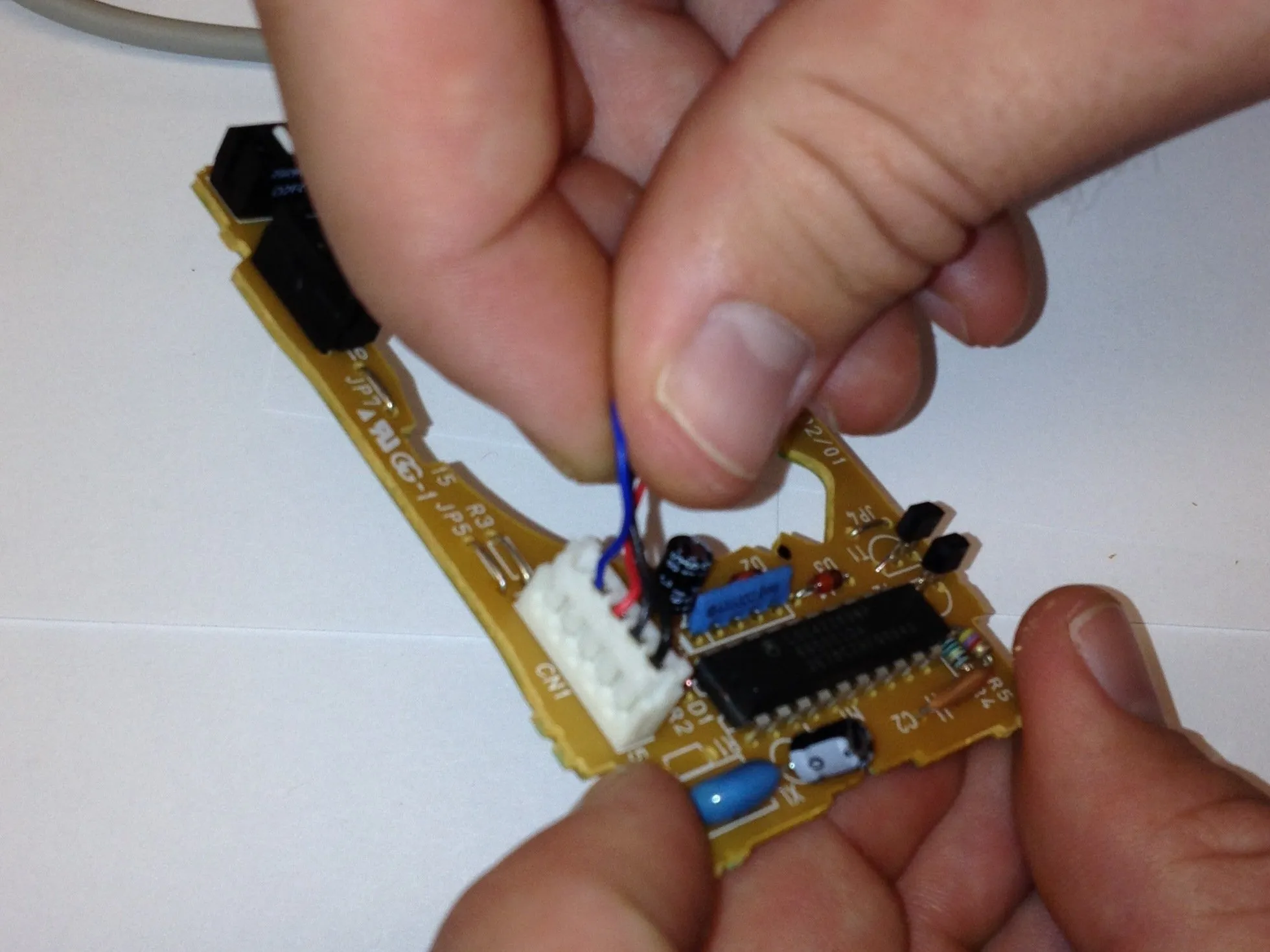

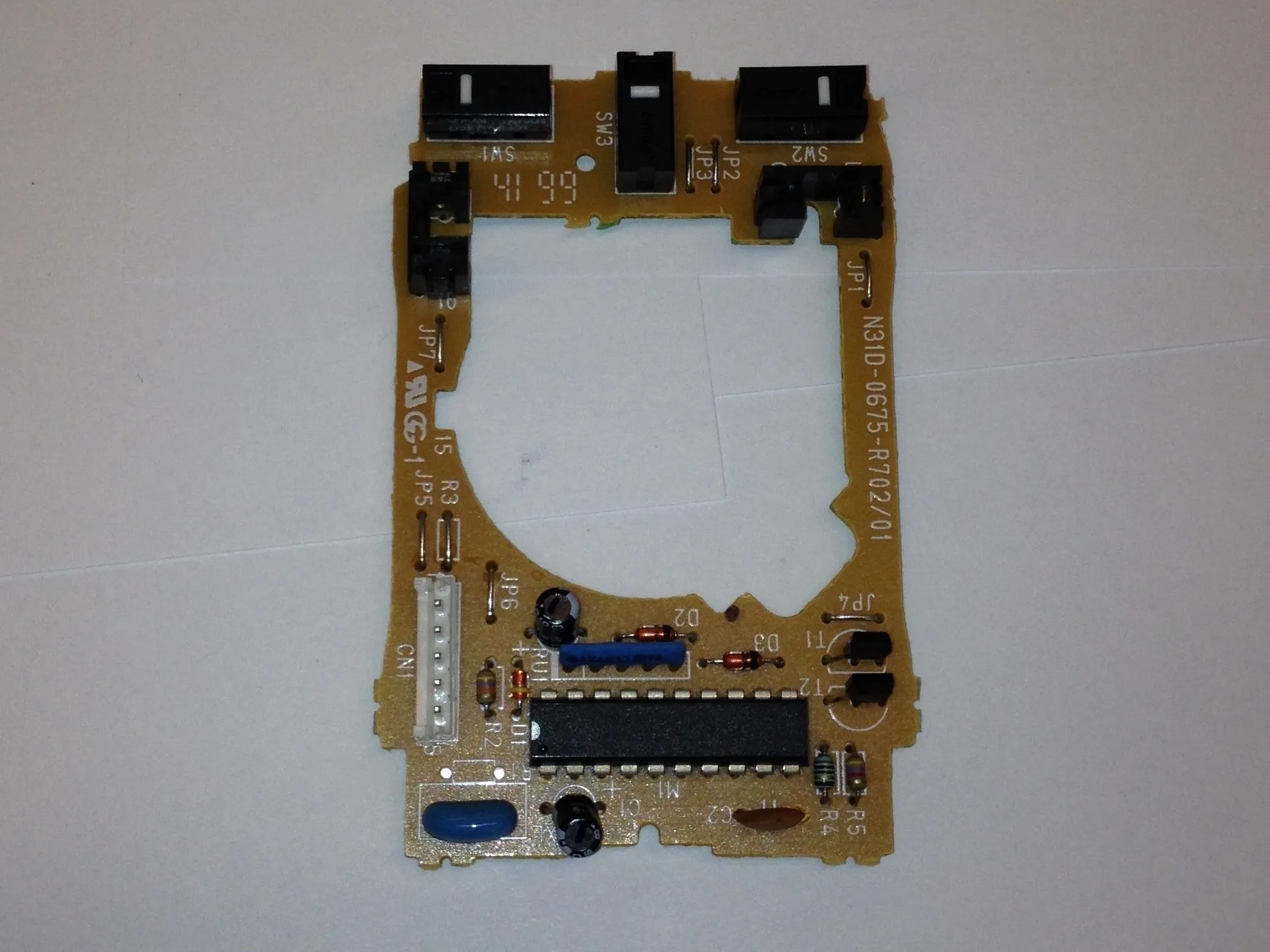

  • Найдите место, где провод подключен к печатной плате через белое соединение.

  • Разъедините соединения и отложите кабель в сторону.
