Разборка Meizu MX6

Введение

По горячим следам Huawei P9Meizu MX6 - следующий смартфон китайской разработки, попавший на наш стол разбора. На первый взгляд, этот двойник iPhone заставляет нас видеть двойников! Не может же MX6 быть давно потерянным близнецом iPhone? Давайте начнем разборку и узнаем это.

Следите за последними новостями о ремонте и смотрите за кулисами, где происходит магия разбора, следуя за нами на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Meizu MX6

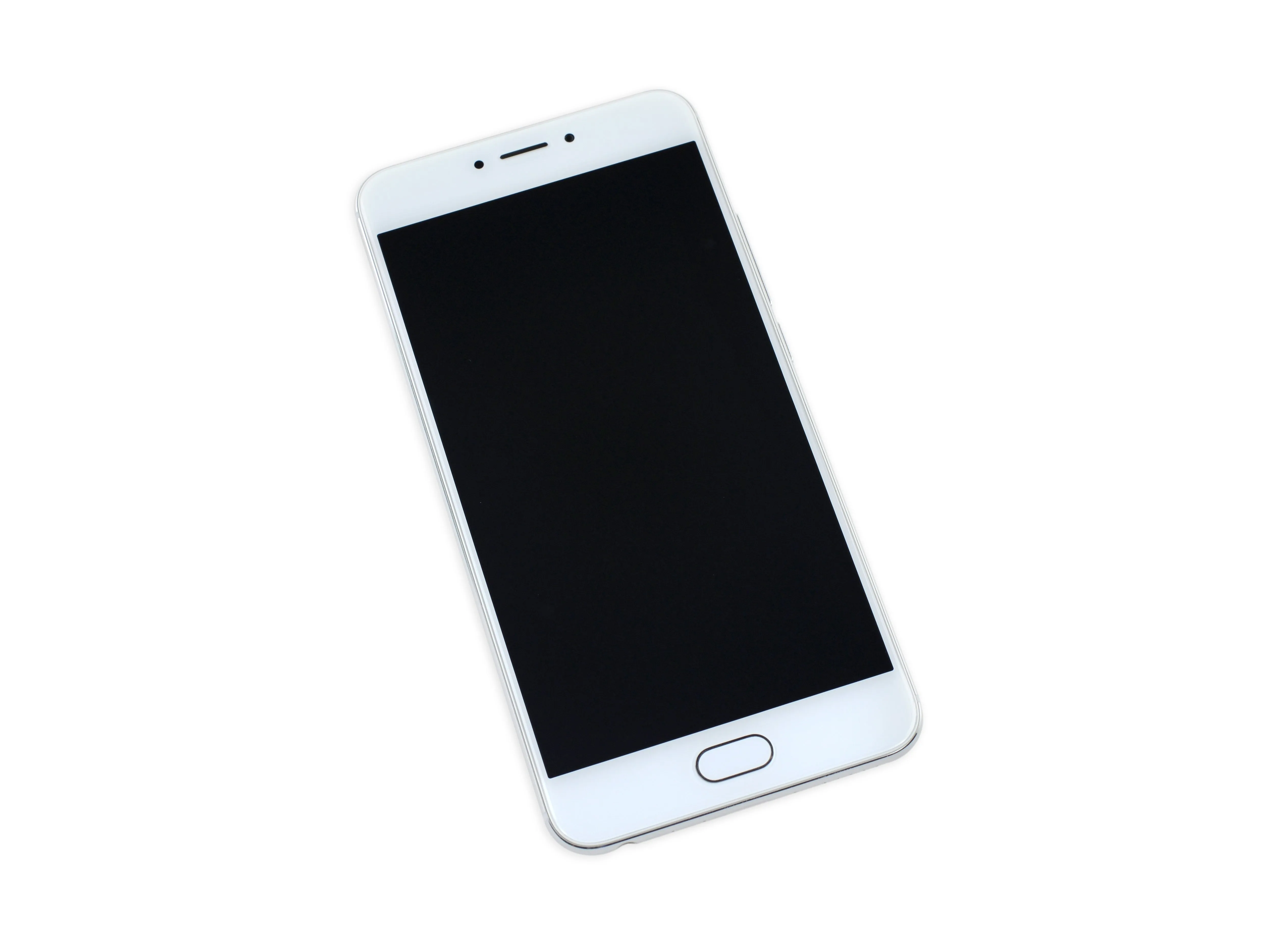

• Внешне MX6 похож на iPhone, но говорит ли он о нем? Вот что мы знаем на данный момент:

• Десятиядерный (10 ядер!) процессор MediaTek Helio X20 с графическим процессором ARM Mali-T880.

• 4 ГБ оперативной памяти LPDDR3 и 32 ГБ хранилища

• 5,5-дюймовый высокоточный дисплей с разрешением 1080p (~401 ppi)

• Основная камера 12 МП ƒ/2.0 с пикселями 1,25 мкм и фронтальная камера 5 МП

• Flyme OS 5.2 поверх Android 6.0 Marshmallow

• Аккумулятор емкостью 3 060 мАч с быстрой зарядкой 24 Вт

• Порт USB-C, поддержка двух SIM-карт и датчик отпечатков пальцев Meizu mTouch

Шаг 2

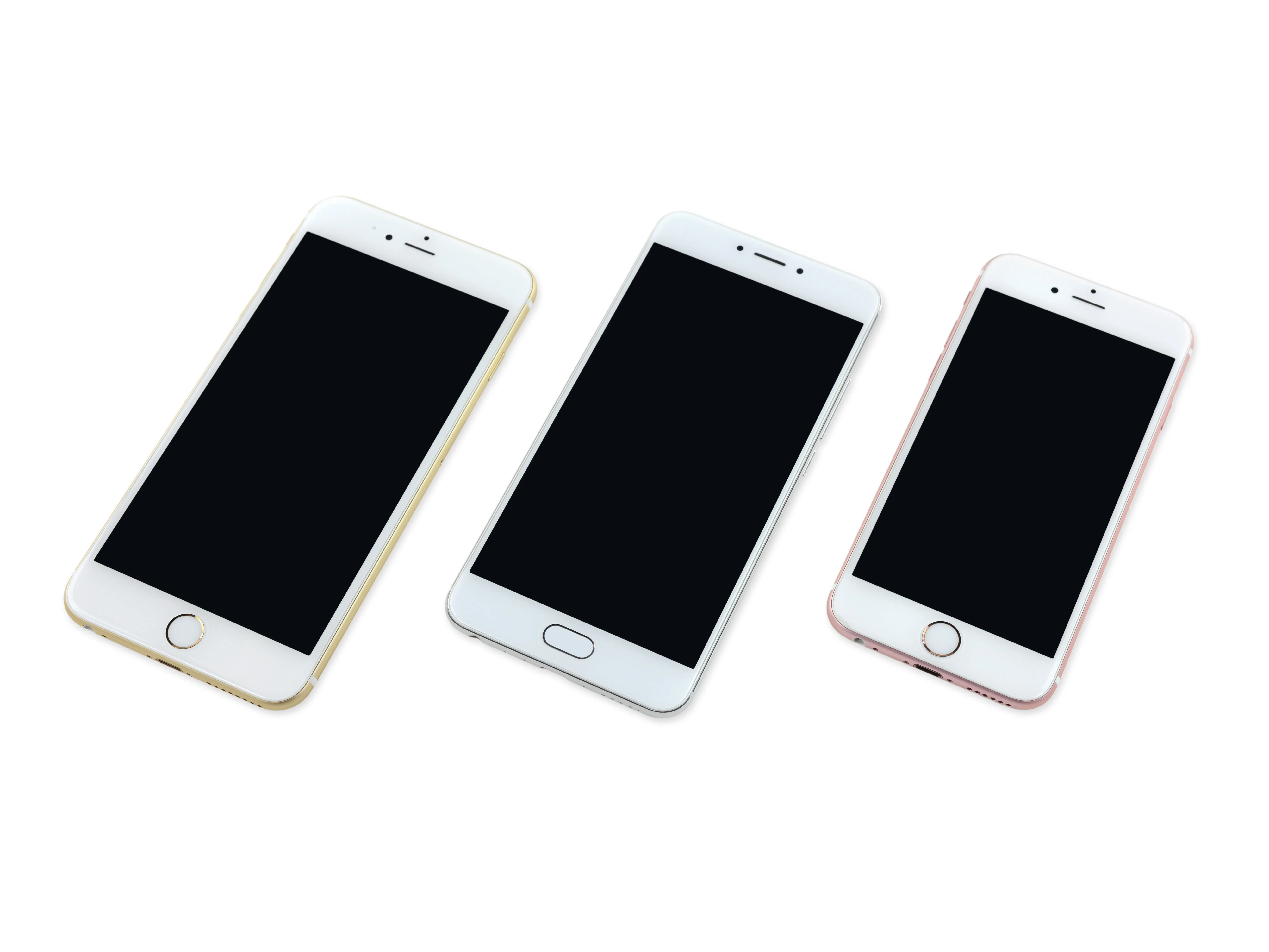

• Мы остановились на трех телефонах, чтобы бегло взглянуть на то, как MX6 сравнивается со своими кумирами iPhone.

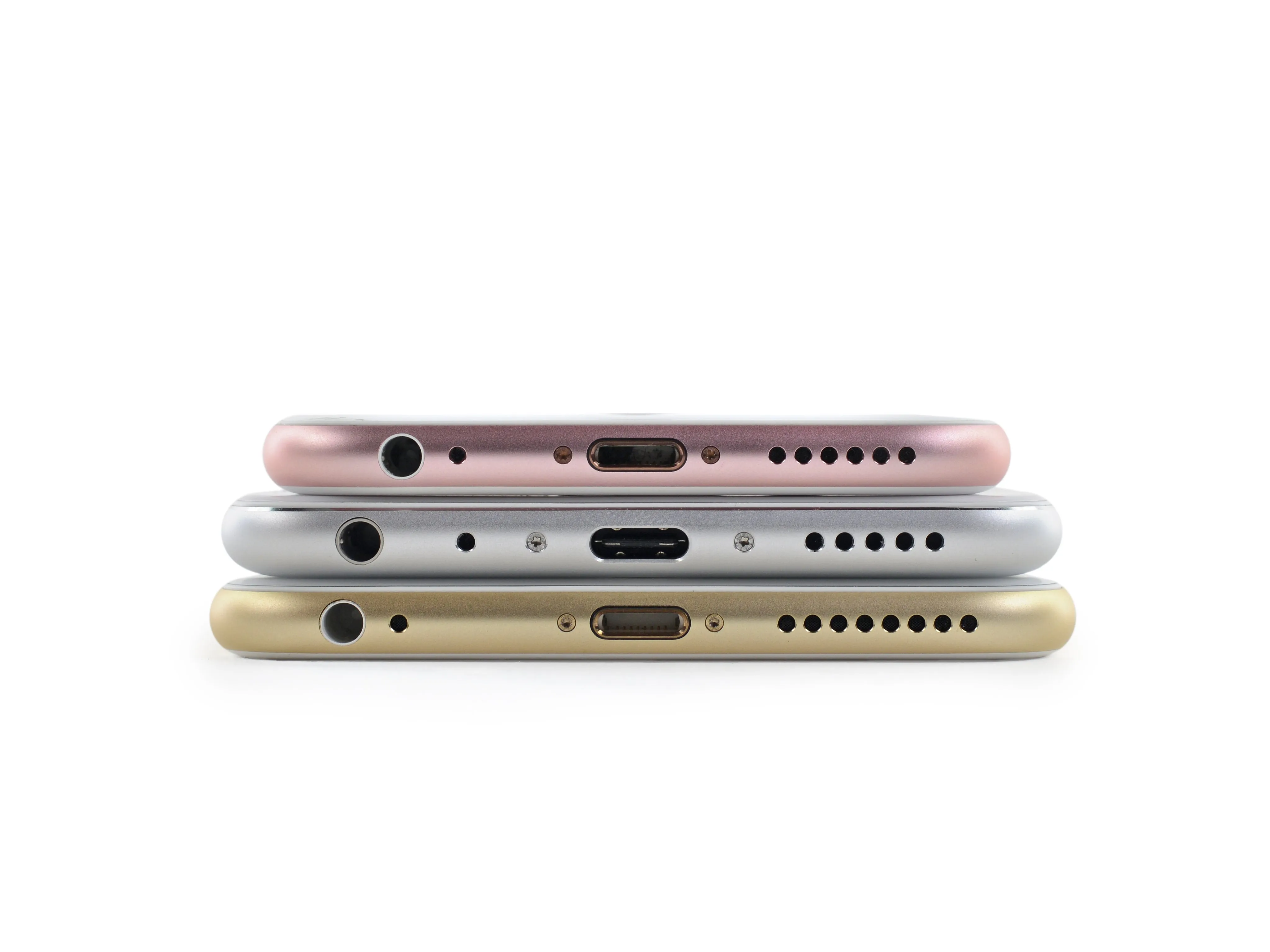

• Быстрое сравнение показывает... не так уж много. Кроме разъема USB-C и немного смещенного порта микрофона, нам трудно отличить MX6 от его собратьев из Купертино.

• Аналогичная история и в верхней части. Если не считать овальной кнопки 'Домой' и другой конфигурации боковых кнопок, MX6 вписывается в линейку iPhone - благодаря металлическому корпусу и панели из 2,5D-стекла.

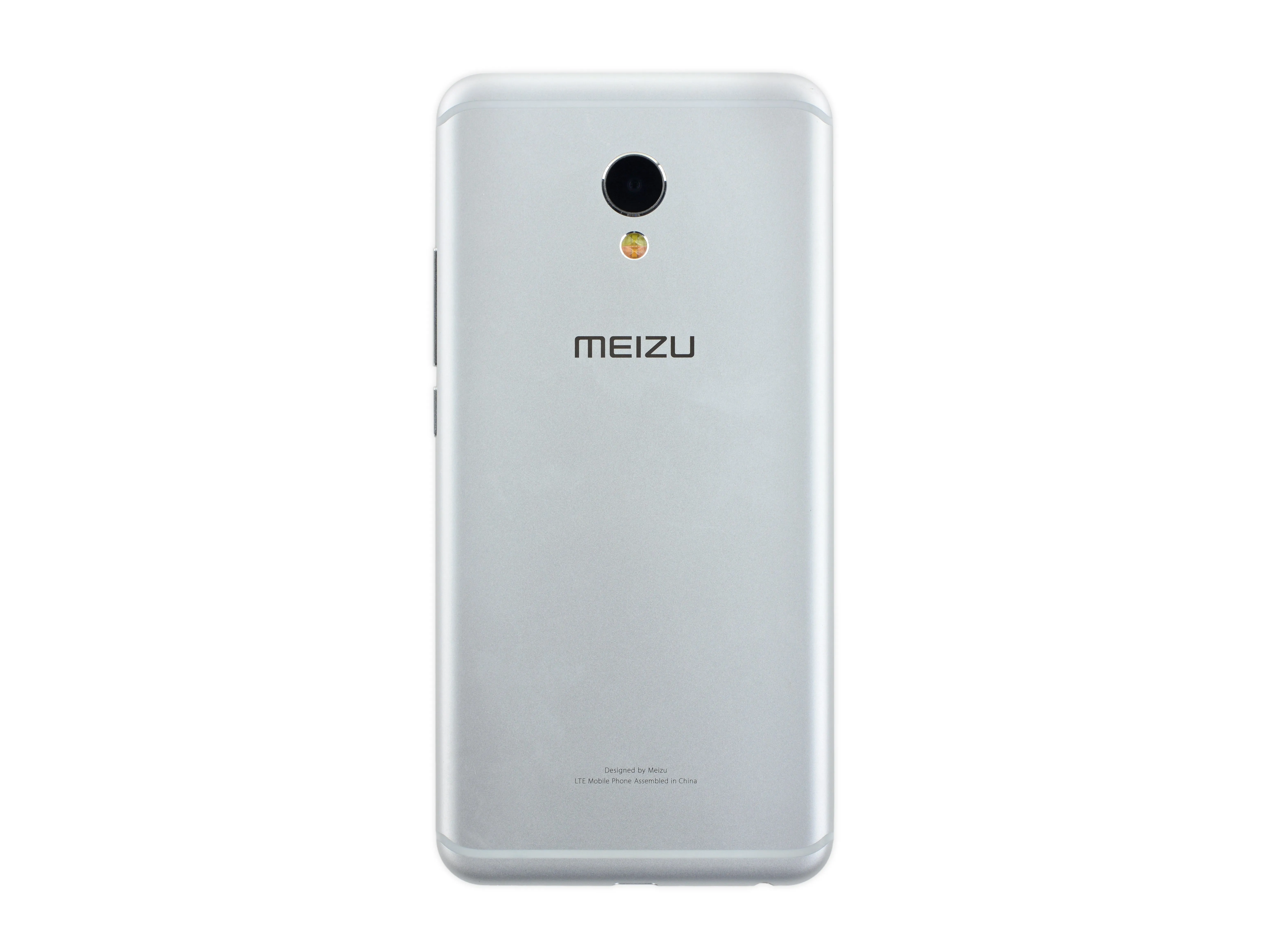

• MX6 отличается расположенной по центру задней камерой и двойной вспышкой, но эти тонкие полосы антенн напоминают о некоторые слухи об iPhone 7.

Шаг 3

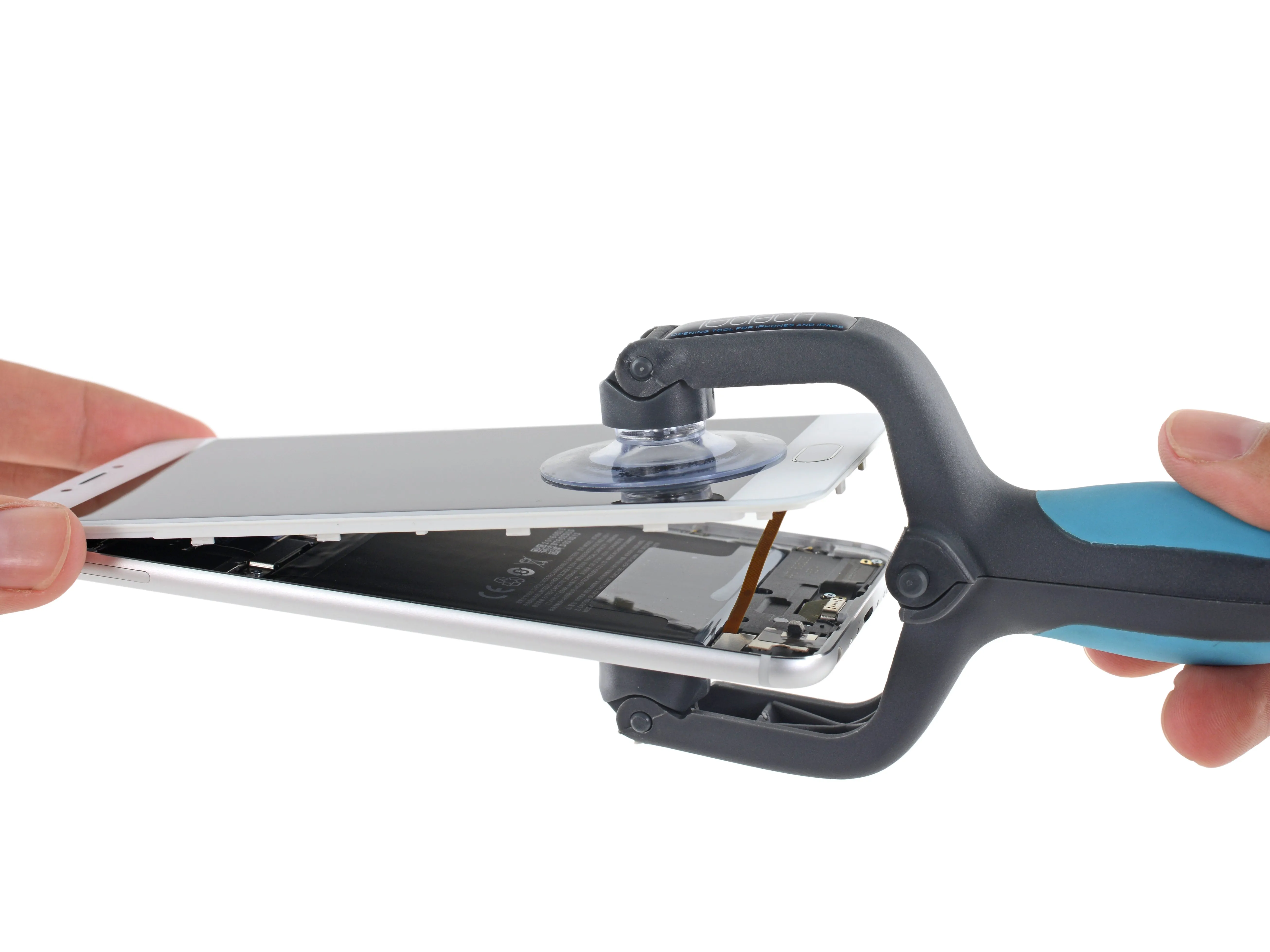

• Как и Huawei P9MX6, похоже, вдохновлен iPhone не только внешне: два винта Pentalobe крепят дисплей MX6 к корпусу.

• Мы все еще недоумеваем, зачем производителям копировать дизайн винтов Apple, если обычные винты Phillips или Torx делают ту же работу лучше и с меньшими хлопотами.

• Рух-рух, Рэгги! Мы также нашли кабель-ловушку для считывателя отпечатков пальцев как в iPhone 5s/SE!

• Не волнуйтесь, Скуби Ду, Meizu дала нам слабину (в буквальном смысле), так что кабель вряд ли порвется при открытии телефона.

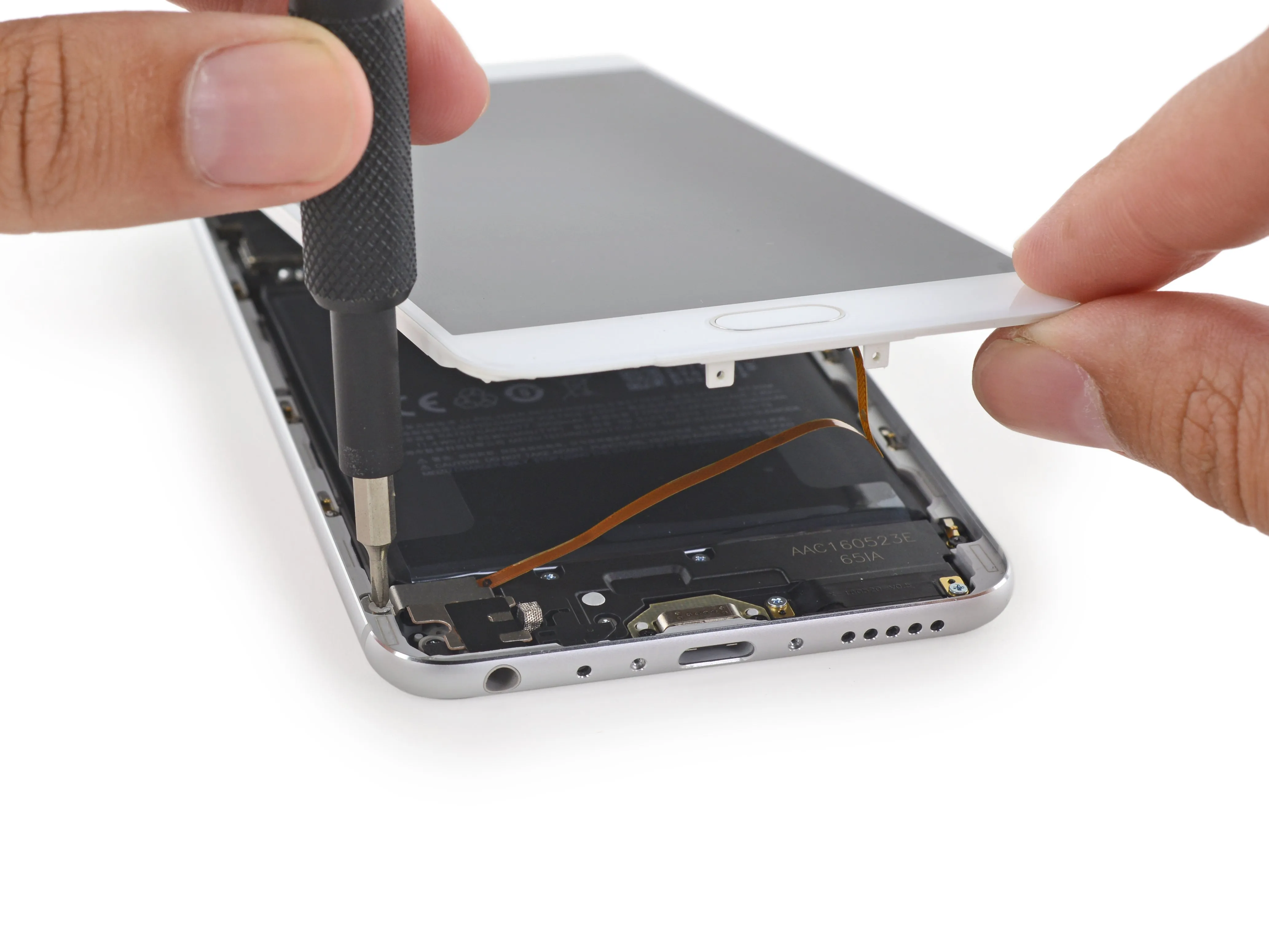

• Разъем кабеля находится под привинченным кронштейном с защитой от несанкционированного доступа, что, пожалуй, проще, чем ужасная пружинная защелка Apple.

Шаг 4

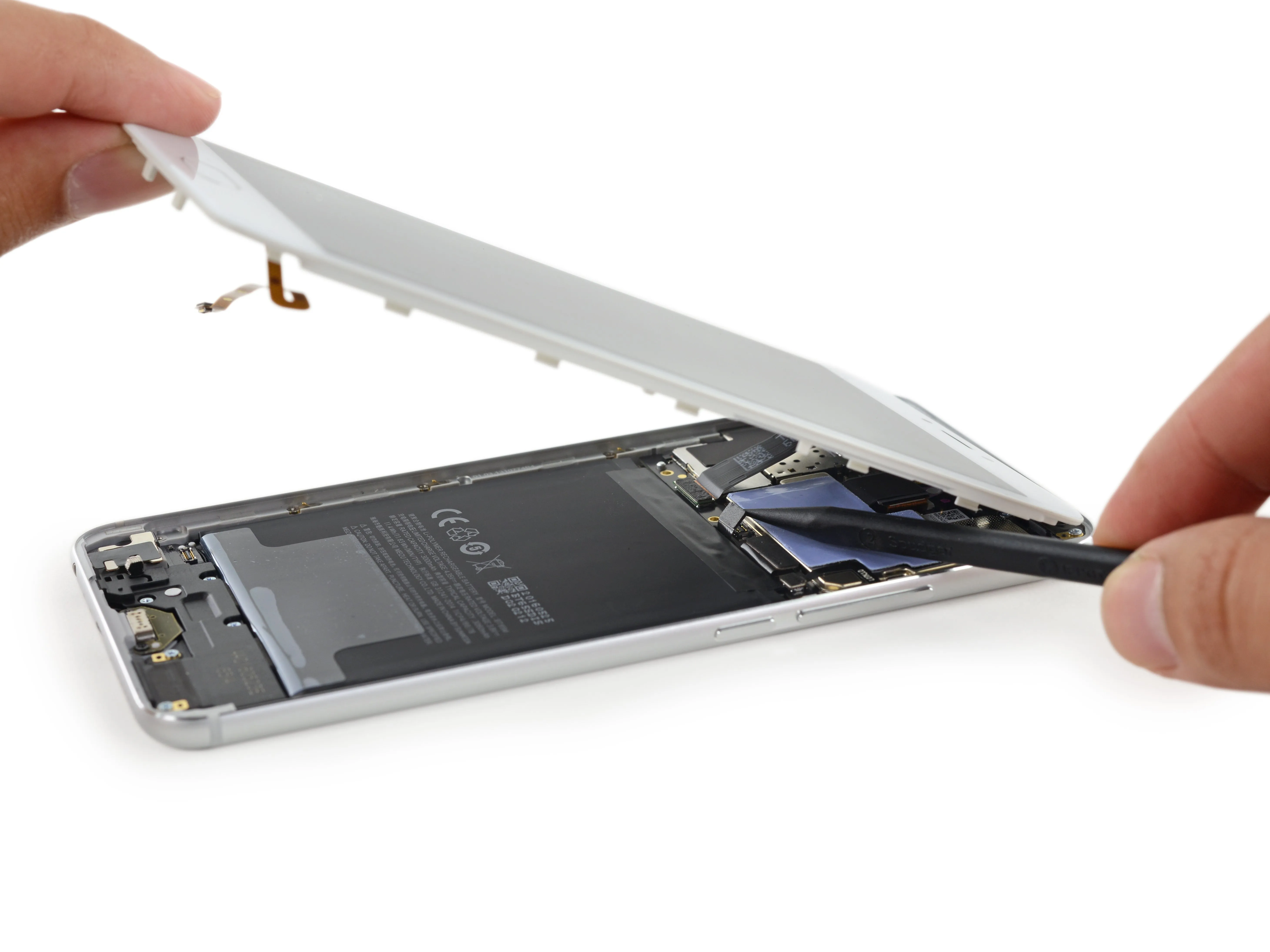

• Прежде чем приступить к разборке, мы отсоединяем батарею; ее маленький разъем снимается одним движением руки. Безопасность превыше всего.

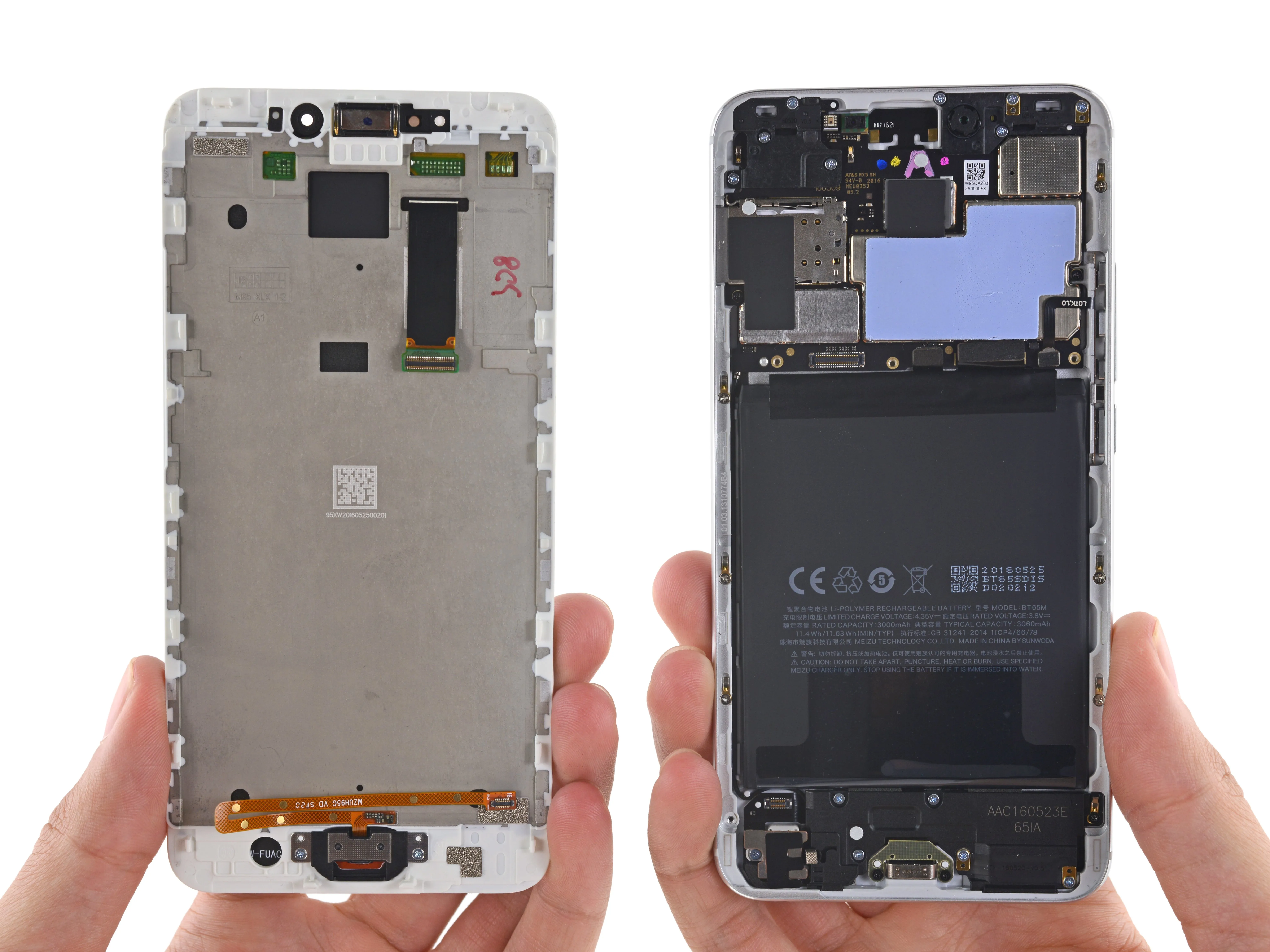

• Обесточив MX6, мы отсоединяем кабель дисплея и заглядываем внутрь.

• Первое наблюдение: Крестовые винты - повсюду! Вокруг стола для разборки начинается небольшой праздник.

• Второе наблюдение: Похоже, что от iPhone осталась только кожа, посмотрите на этот большой аккумулятор! Мы просто не можем дождаться, чтобы покопаться в нем.

Шаг 5

• Интересно, что периметр дисплея полностью пластиковый, включая клипсы и края. Возможно, это связано с проблемой прочности, но риск отслоения кронштейна дисплея исключен.

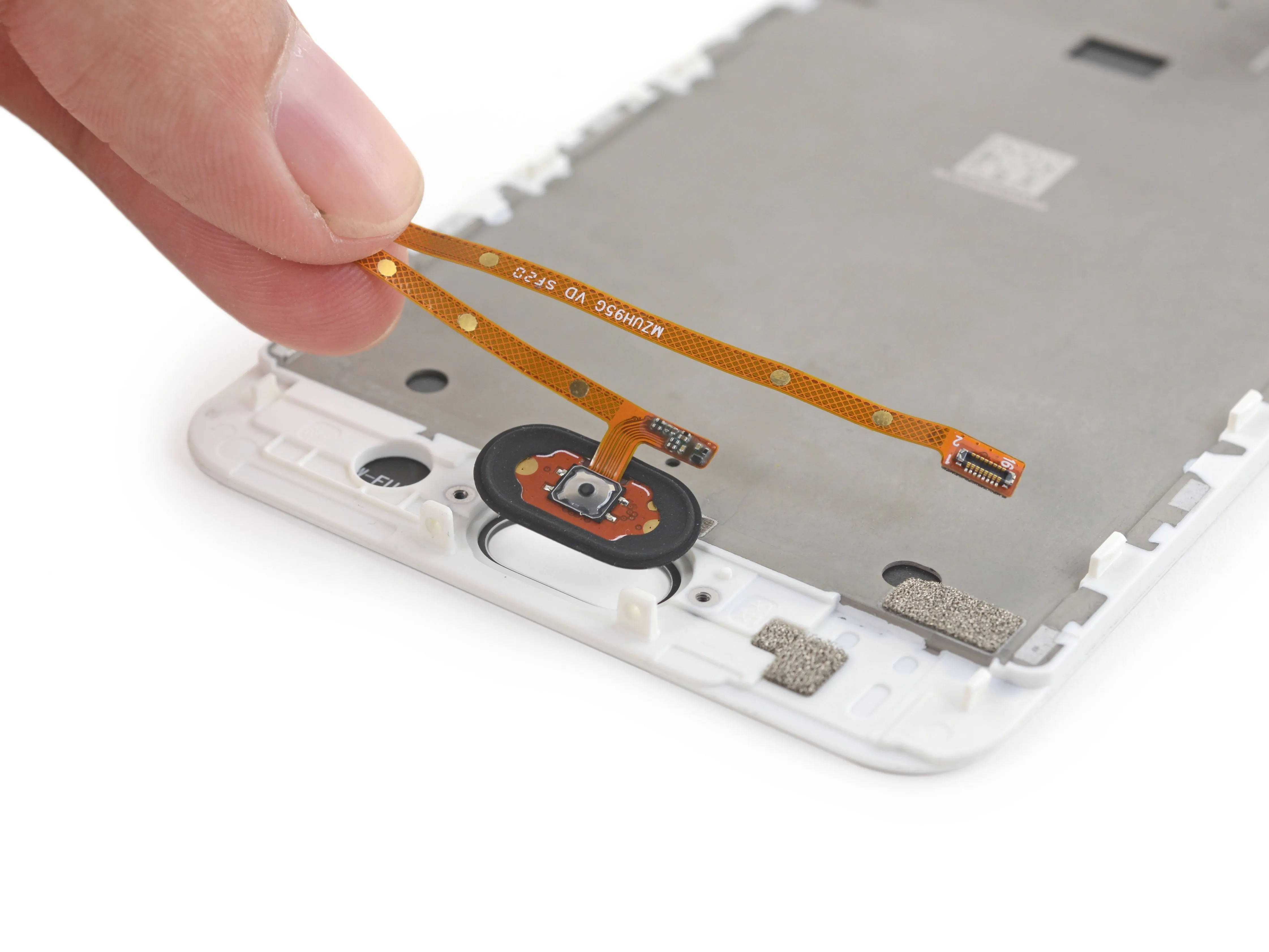

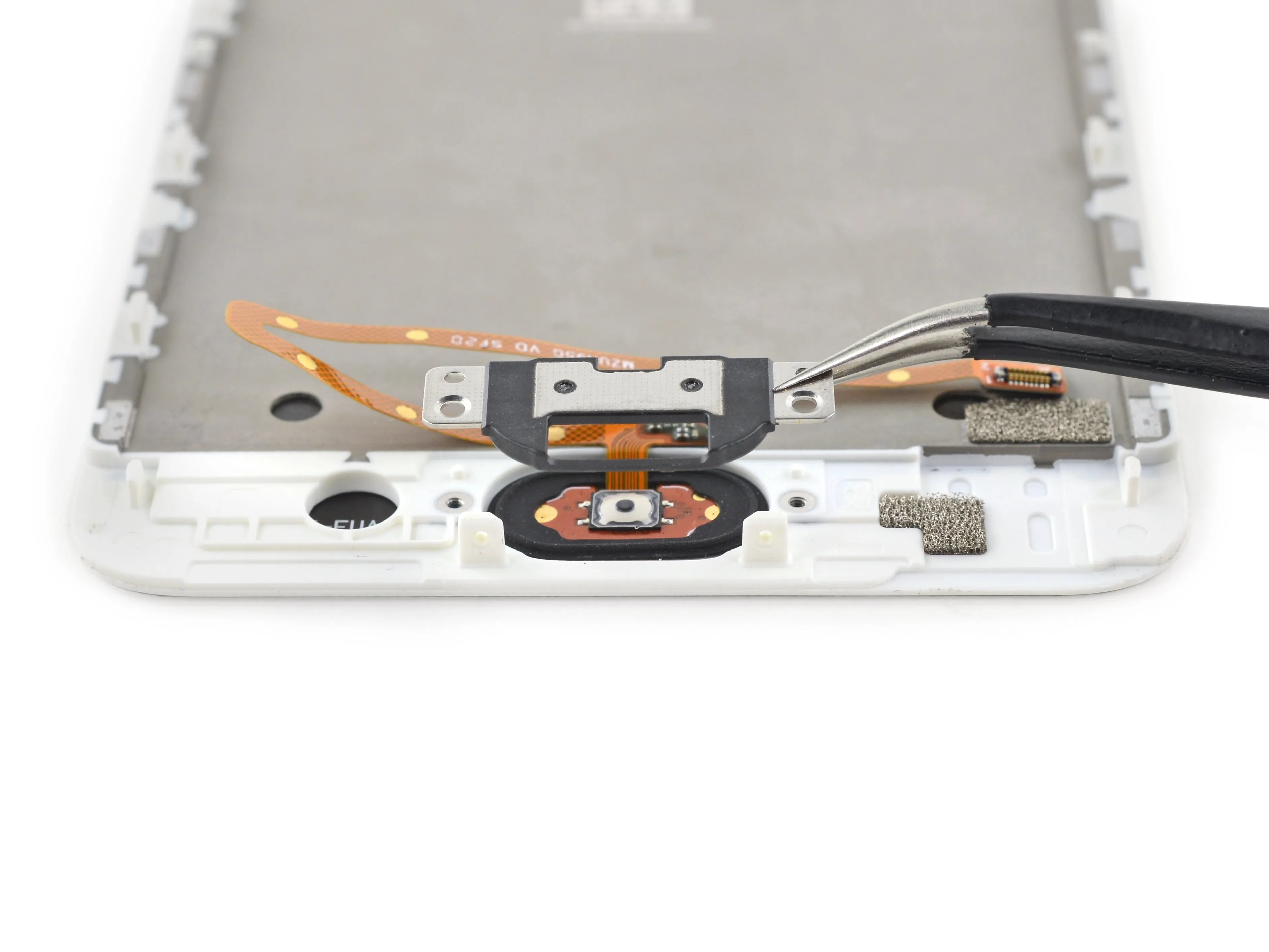

• Выдвигается кронштейн для крепления датчика отпечатков пальцев, а затем и сам датчик с длинным переключателем кабелем.

• Этот узел дисплея гораздо проще, чем в аналогичном iPhone (или телефоне на Android!), благодаря удобным пружинным контактам и установленной на материнской плате фронтальной камере.

• Это означает более дешевый и простой ремонт!

Шаг 6

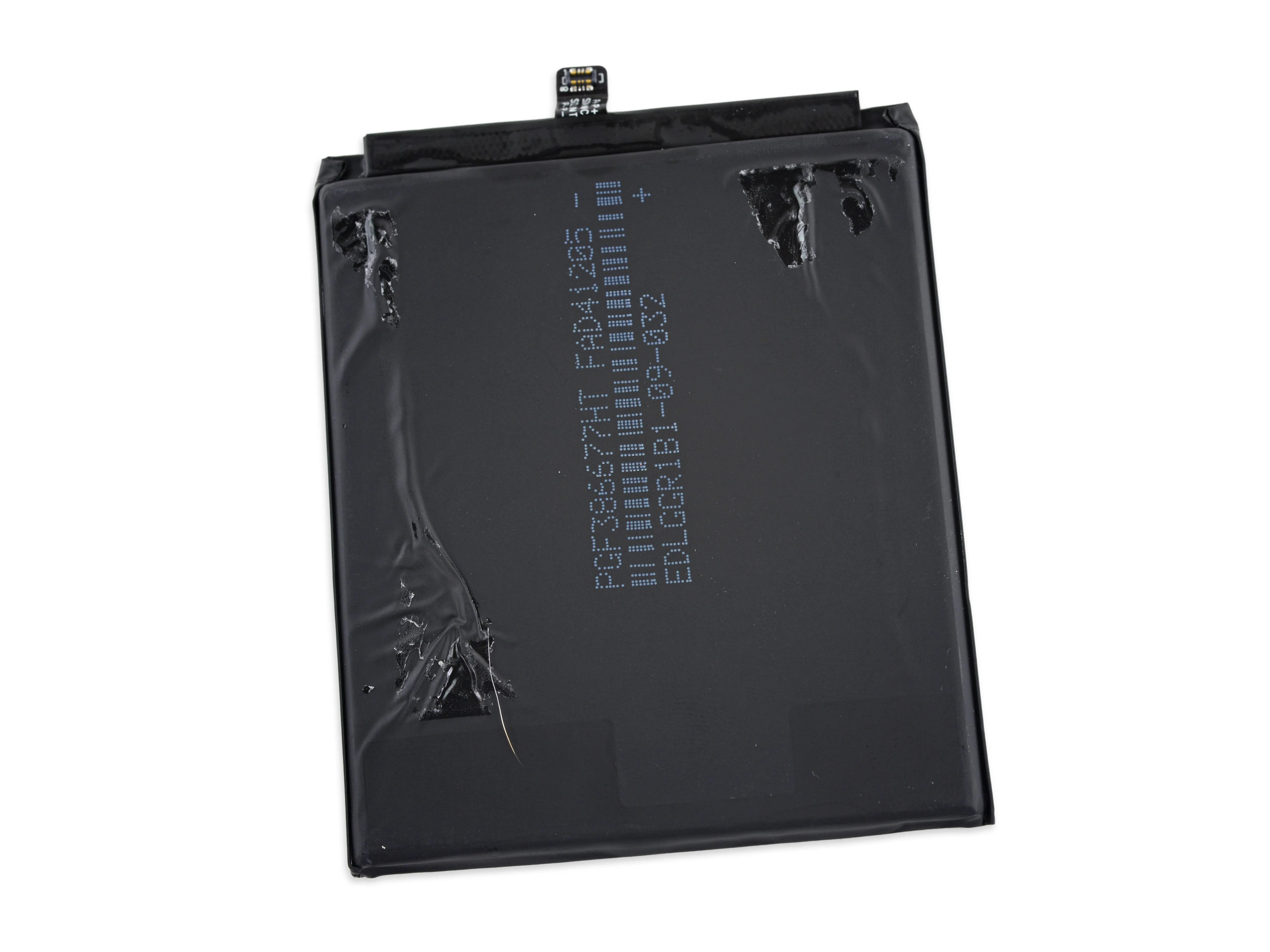

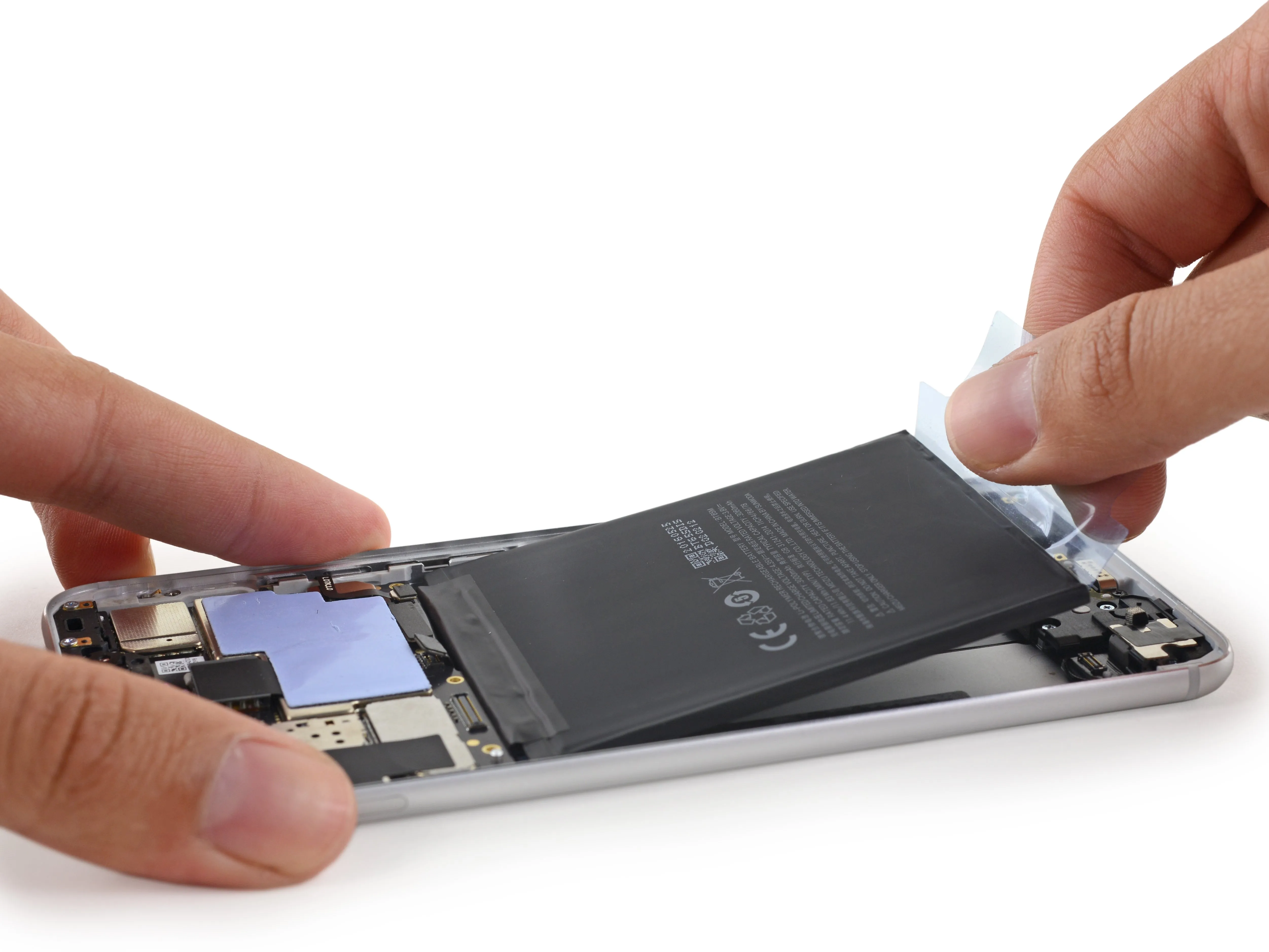

• Убрав с дороги дисплей, мы аккуратно вынимаем упорно сопротивляющуюся батарею MX6. К счастью, батарея оснащена Выдвижной язычок аккумулятора в стиле iPhone 4 что делает работу немного проще.

• В MX6 установлен не съемный литий-полимерный аккумулятор 3,8 В, 11,63 Втч.

• Благодаря этому батарея MX6 лидирует в борьбе за мощность, опережая iPhone 6s Plusс батареей 10,45 Вт-ч, и лишь немного превосходит батарею Samsung Galaxy S711,55 Втч.

• Meizu утверждает, что технология быстрой зарядки mCharge 24 Вт (12 В при 2 А) позволит полностью зарядить аккумулятор MX6 всего за 75 минут, по сравнению с 90 минут для Galaxy S7.

Шаг 7

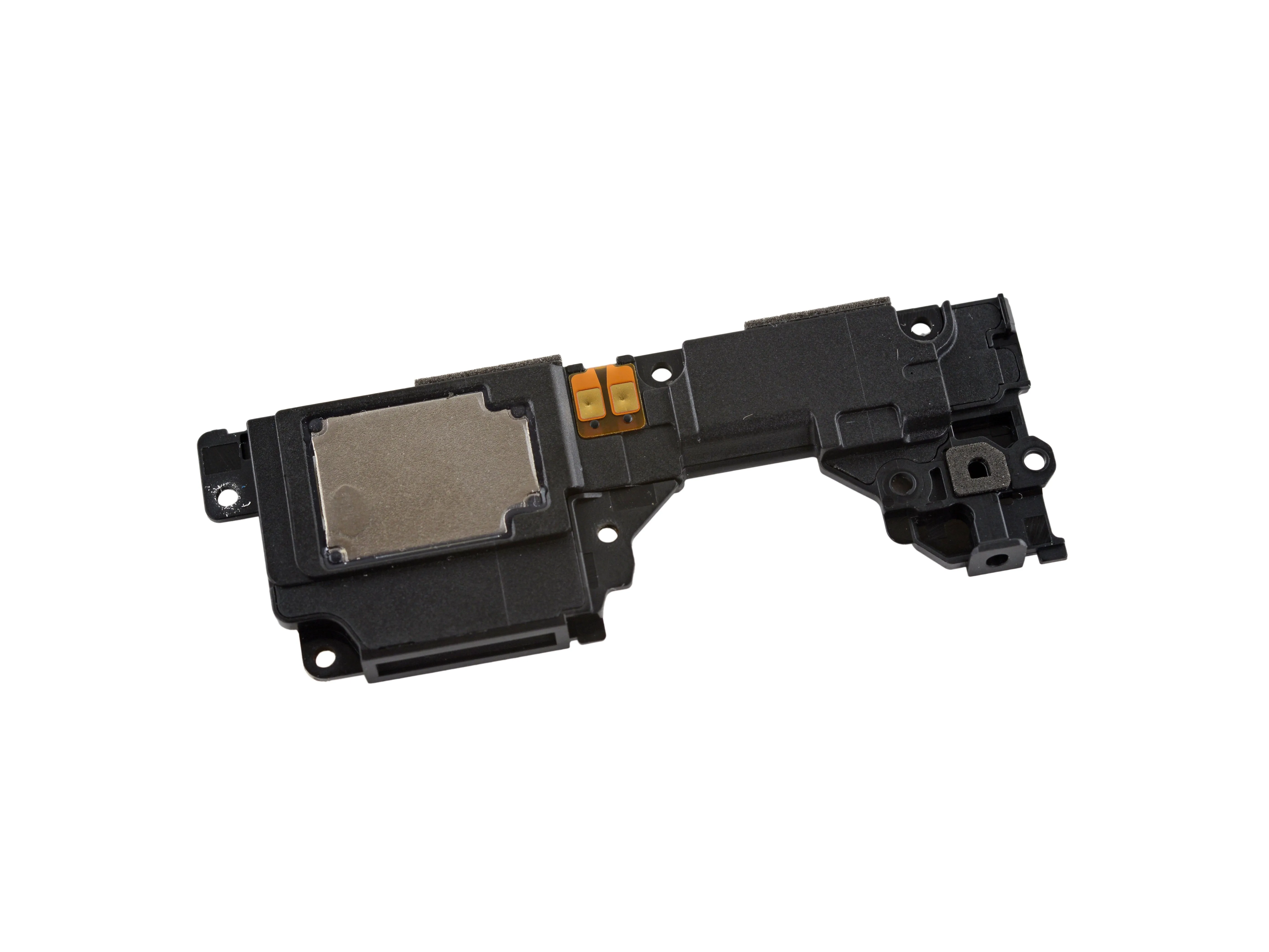

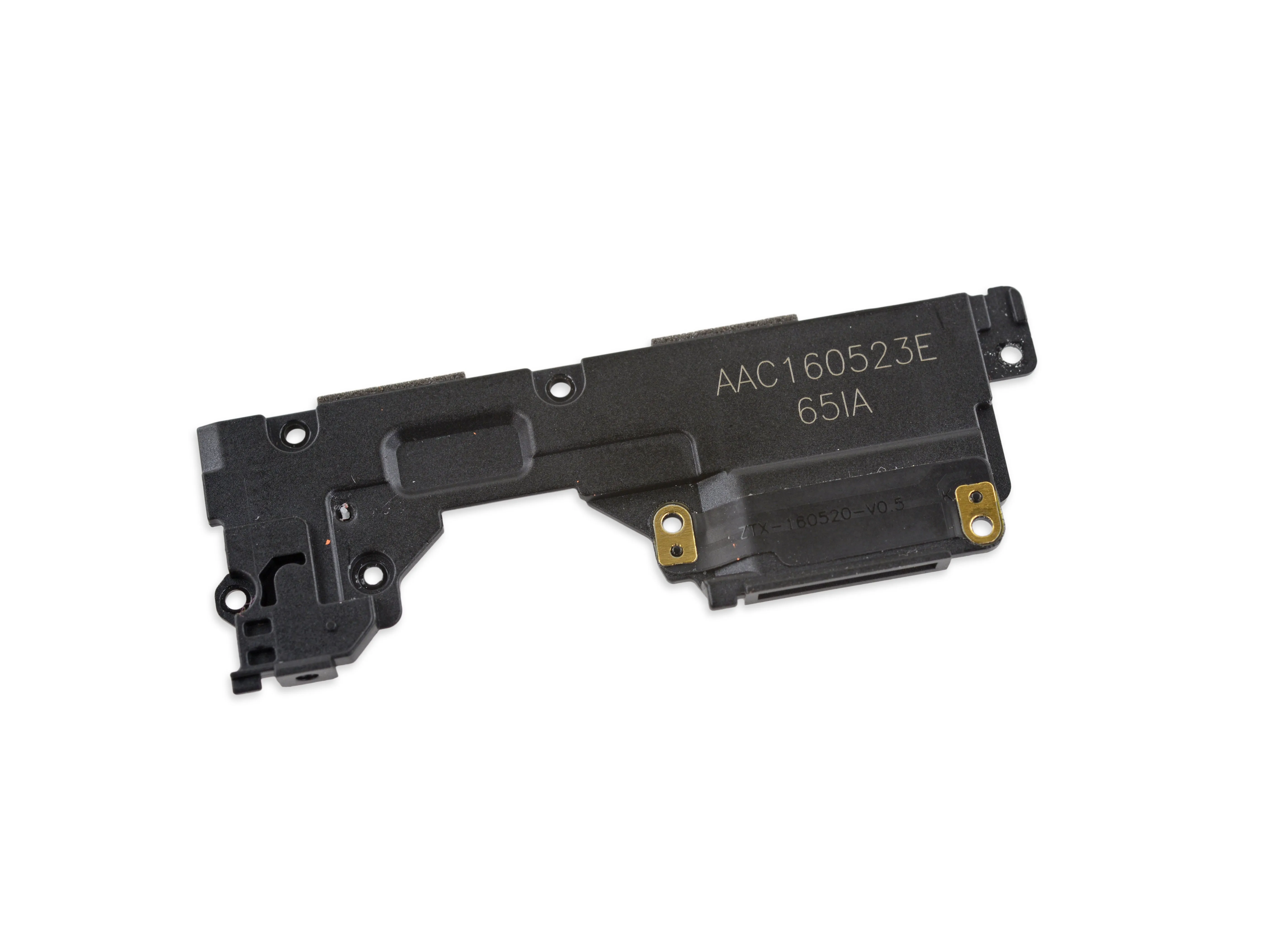

• Что дальше? Динамик в сборе с пружинными контактами и, похоже, наклейкой для антенны.

• Часть блока совпадает с нижним отверстием микрофона - но если вы будете искать здесь микрофон, вас ждет разочарование!

• В этой сборке есть крошечный канал акустической трубки с изгибом в 90 градусов, передающий звук из внешнего мира в микрофон, расположенный в другом месте...

Шаг 8

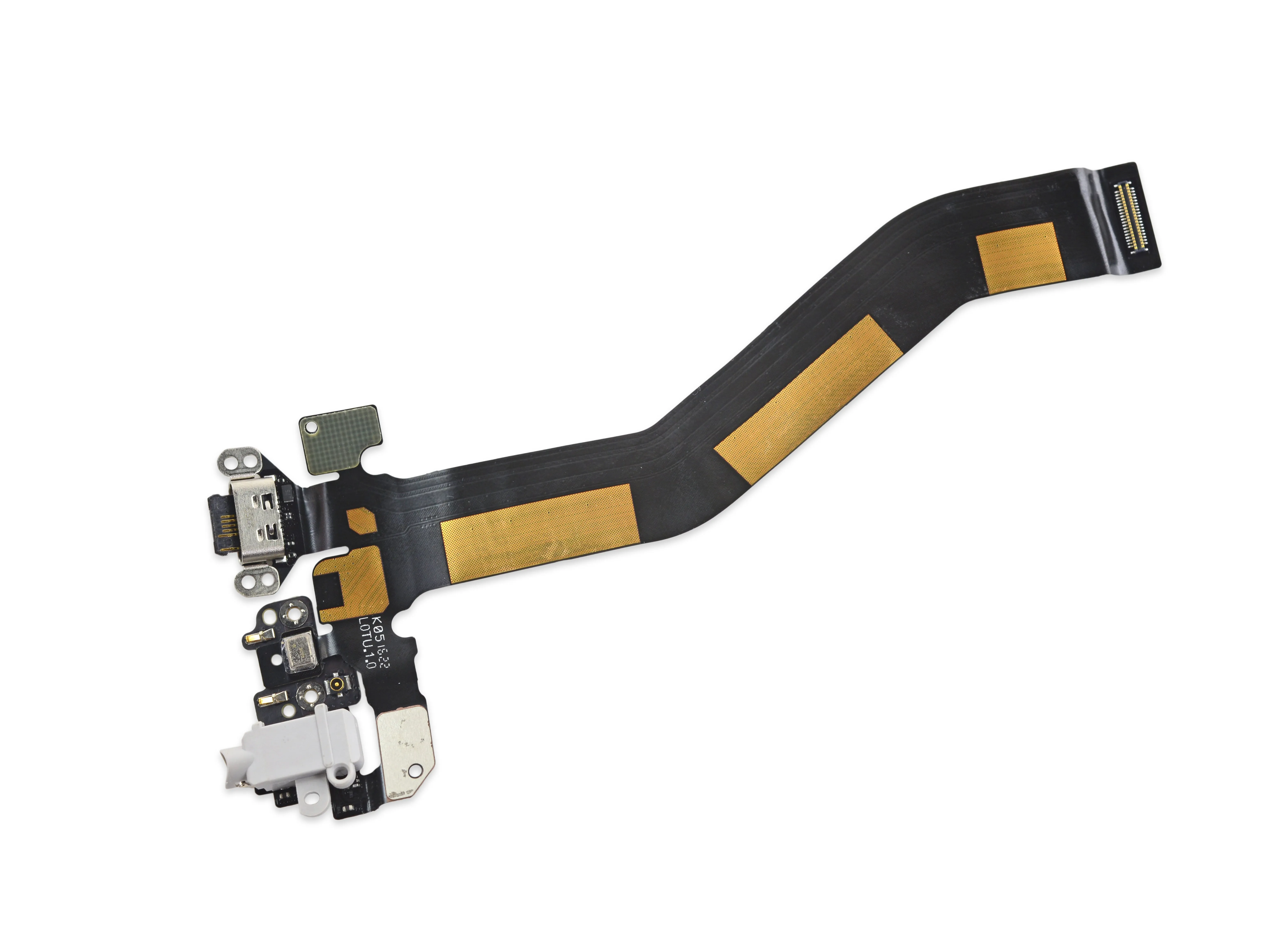

• 'В другом месте' оказался комбинированный разъем USB-C, разъем для наушников и микрофон, который мы послушно извлекли из корпуса MX6.

• Небольшое количество клея прикрепляет кабель к корпусу, но это не представляет проблемы для нашего инженера по разборке.

• При осмотре мы обнаруживаем антенные разъемы на нижней части кабеля, а также на нижней части материнской платы.

• Похоже, производители соревнуются в том, чтобы впихнуть как можно больше как можно больше как можно больше на кабель порта зарядки. (Что означает более дорогой ремонт, когда порт в конце концов отсоединяется).

Шаг 9

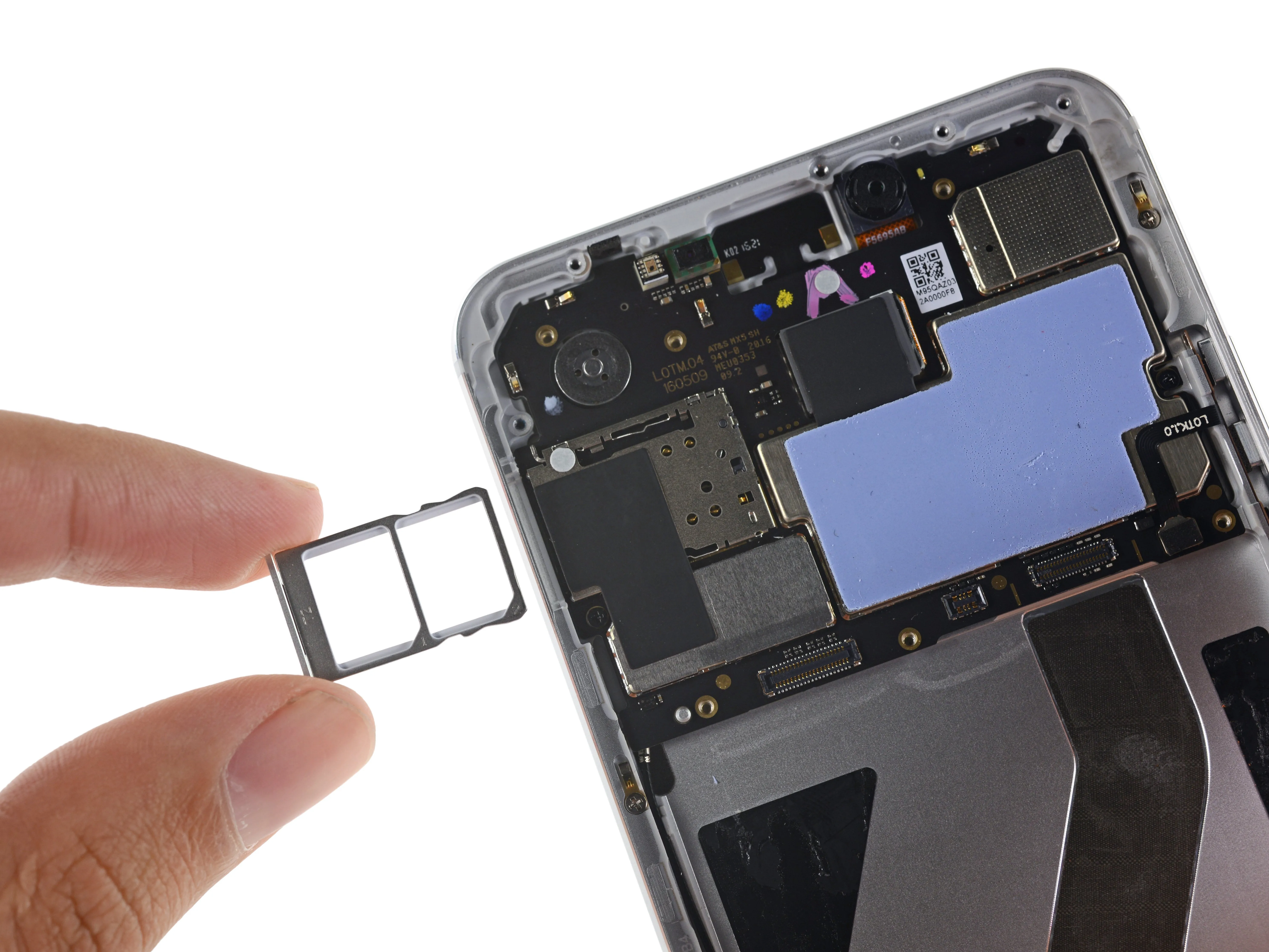

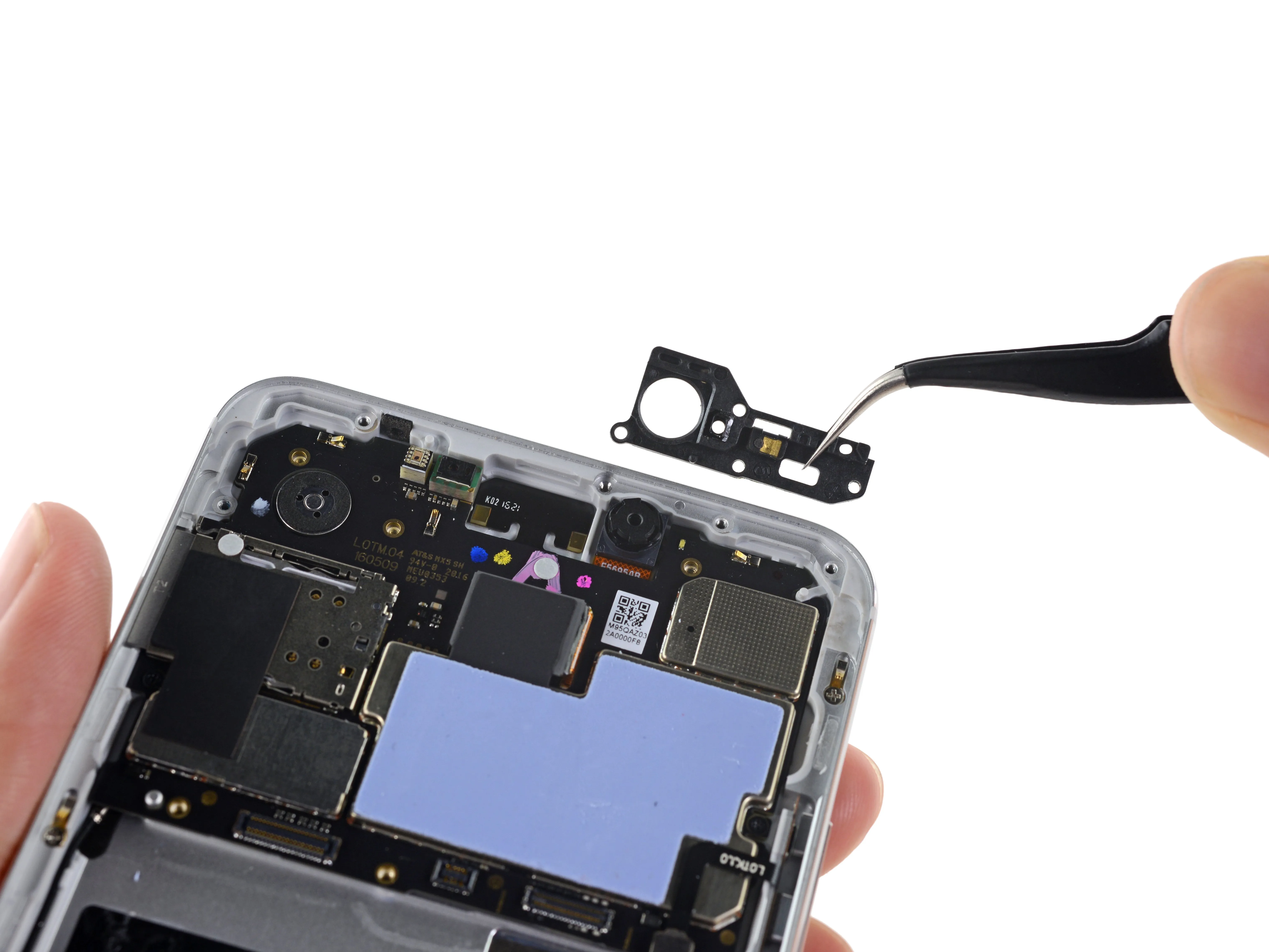

• С пинцетом в руках мы ловко вынимаем несколько деталей:

• Кронштейн антенны/вибратора

• Кронштейн антенны/фронтальной камеры

• Лоток для двух SIM-карт

• Турбо-энкодер

• Шутка ;)

Шаг 10

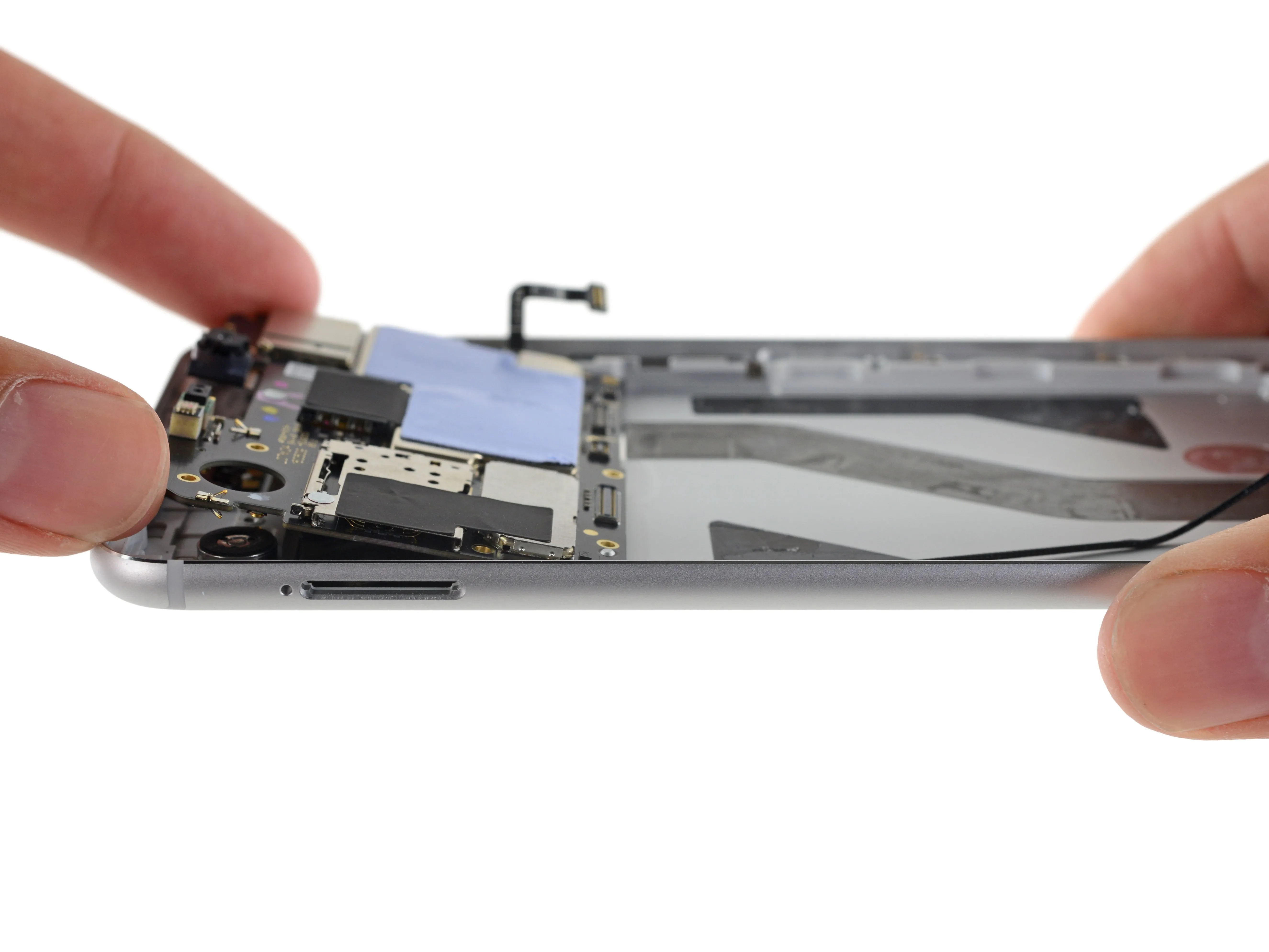

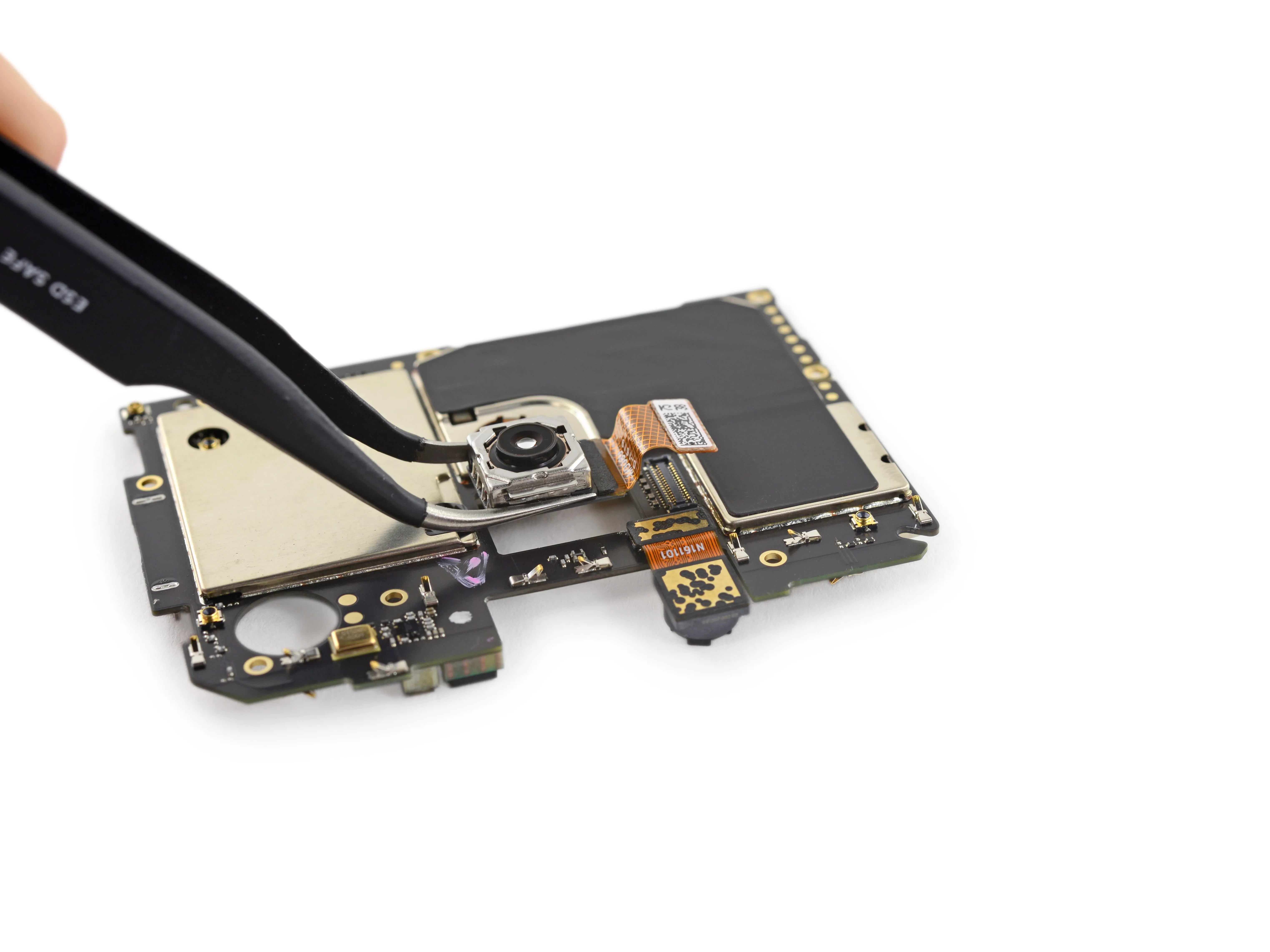

• С этими деталями мы вынимаем материнскую плату и ближе знакомимся с камерами.

• Задняя камера оснащена 12-Мп CMOS-датчиком Exmor RS IMX386 от Sony и 6-элементным объективом ƒ/2,0, а передняя - 5-Мп датчиком с 4-элементным объективом ƒ/2,0.

Шаг 11

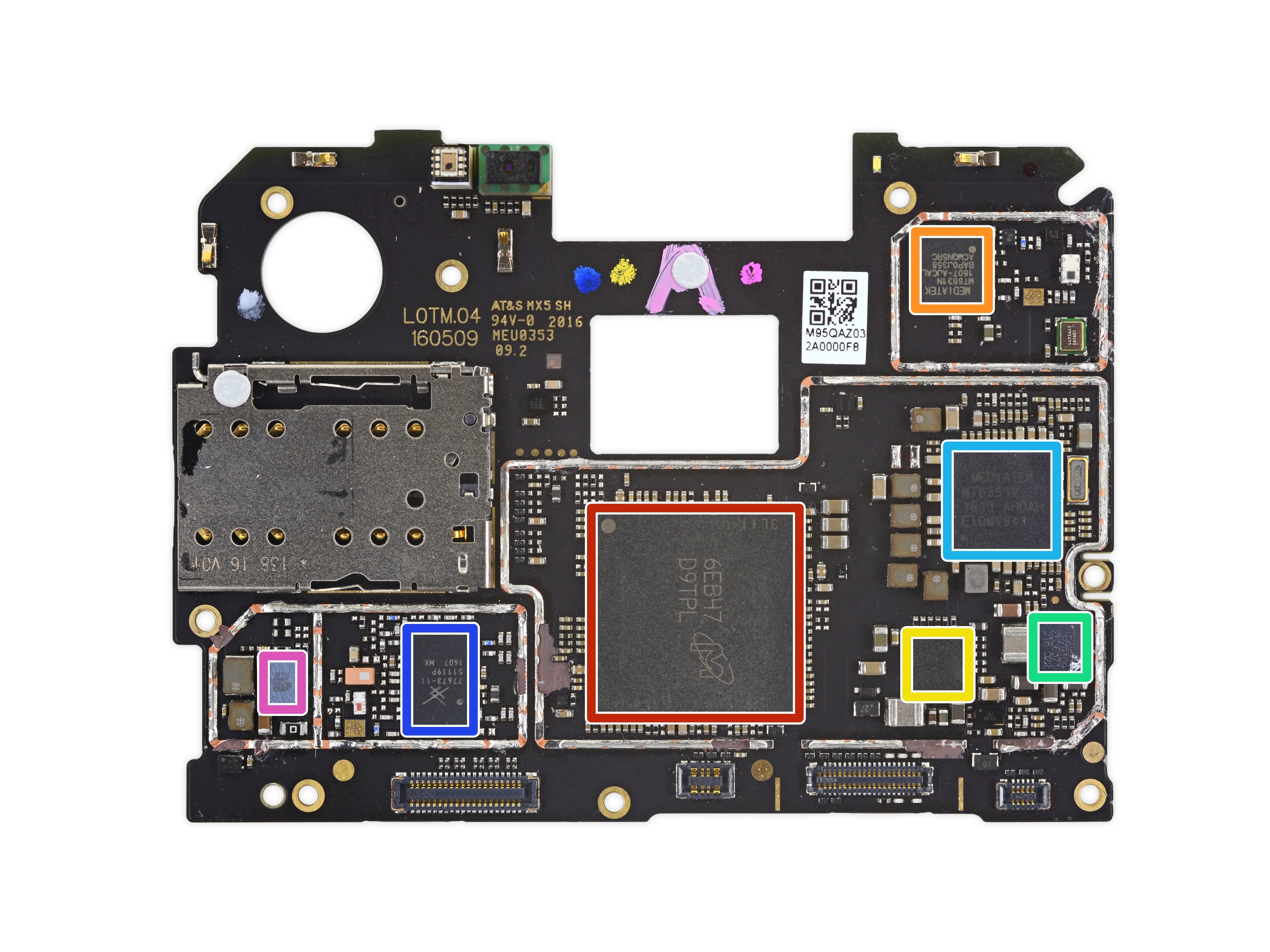

• Вытащив материнскую плату из задней части корпуса, мы на секунду задерживаемся, чтобы изучить состояние кремния MX6. Основные моменты включают:

• Micron MT52L512M64D4GN-107 WT:B 32 Гб (4 Гб) мобильной LPDDR3 SDRAM с MediaTek Helio X20 SoC, расположенная под ней

• MediaTek MT6631N Модуль Wi-Fi

• Texas Instruments BQ25892 микросхема быстрой зарядки

• NXP TFA9911 аудиоусилитель

• MediaTek MT6351V PMIC

• Модуль усилителя мощности Skyworks SKY77673-11 (вероятно)

• MediaTek MT6300P (возможно, итерация MT6302 контроллер для двух SIM-карт)

Шаг 12

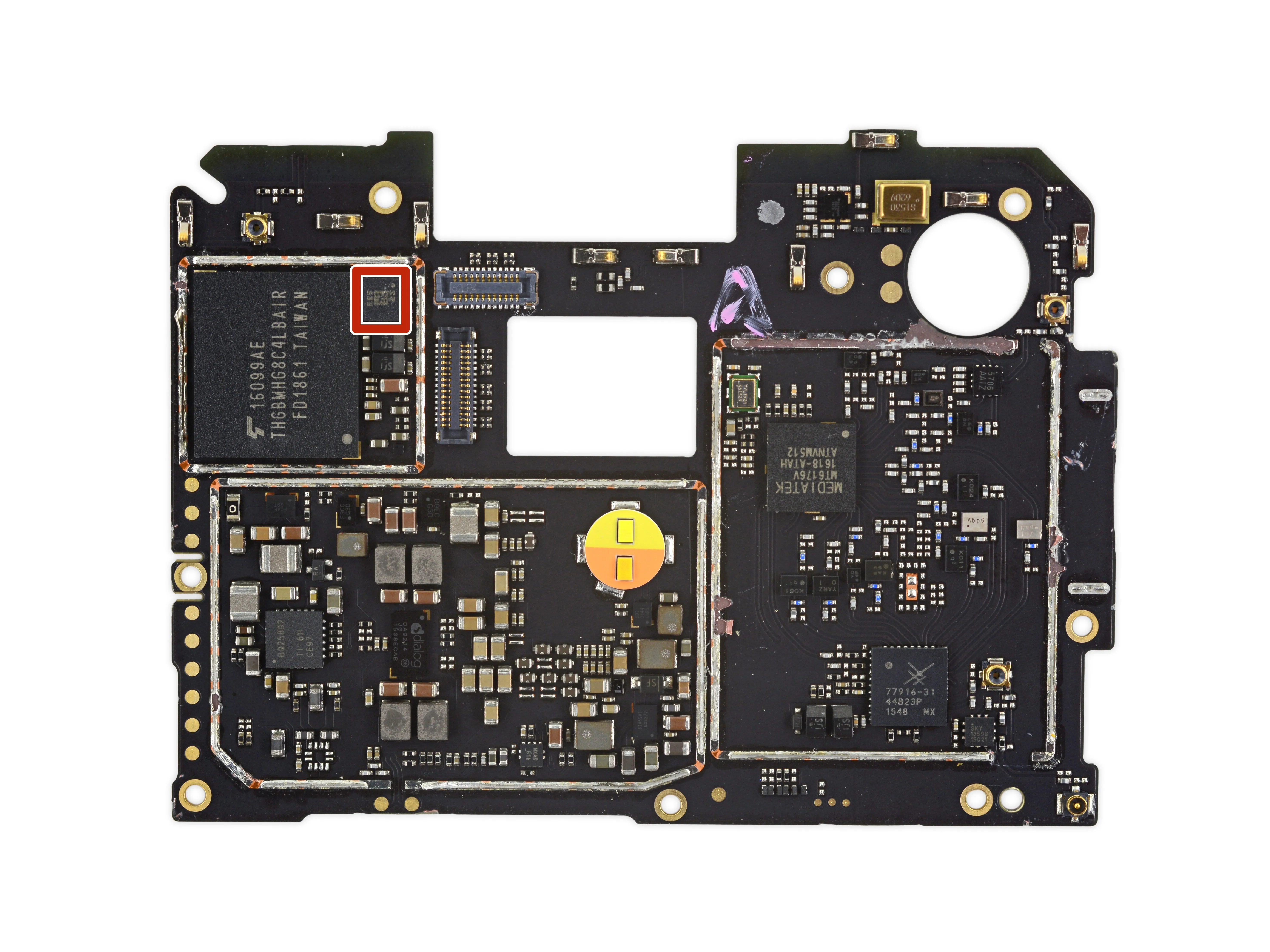

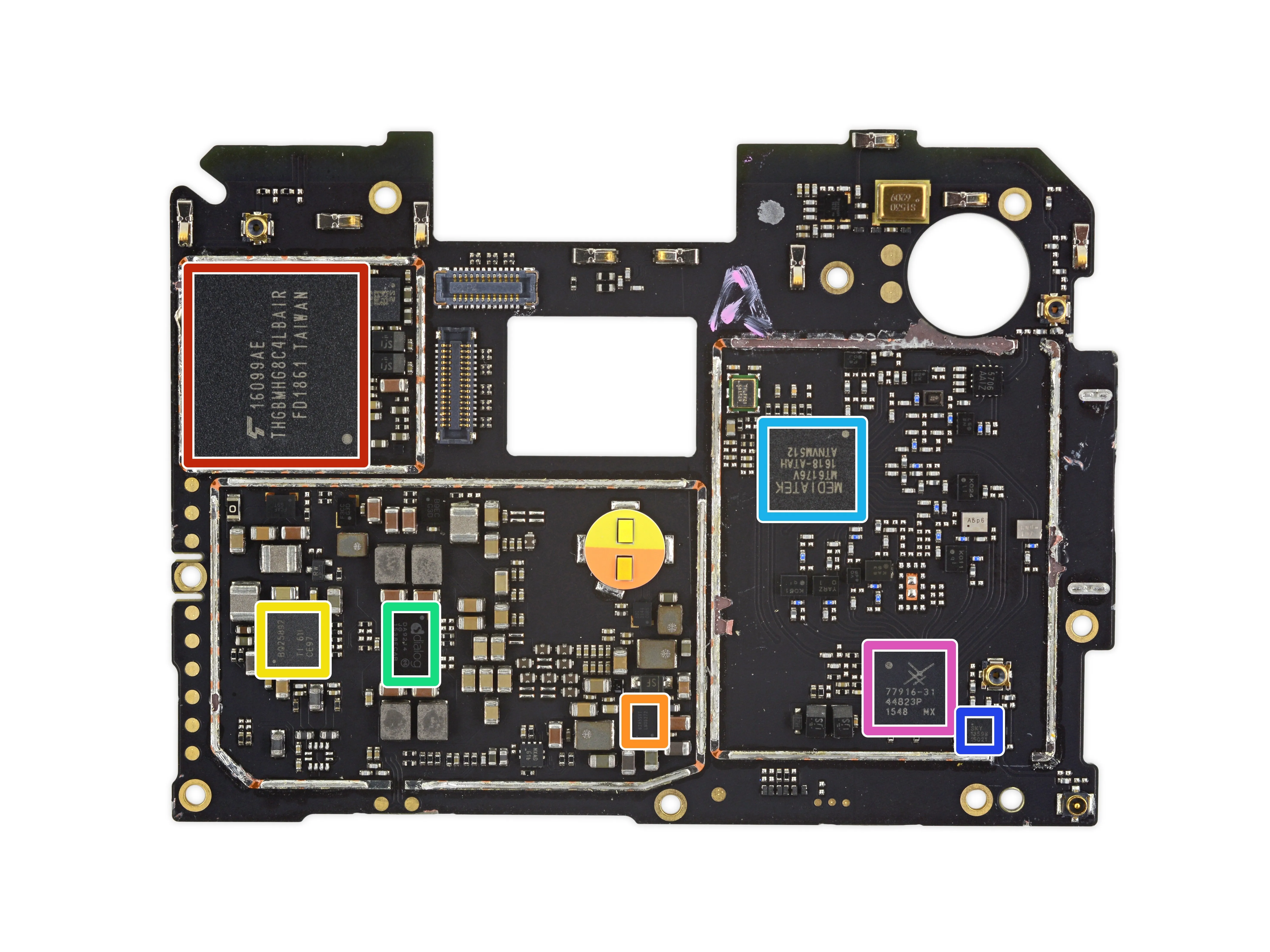

• С другой стороны:

• Toshiba THGBMHG8C4LBAIR 32 ГБ eMMC 5.1 NAND flash

• Texas Instruments LM36272 Драйвер подсветки ЖК-дисплея

• Texas Instruments BQ25892 ИС быстрой зарядки

• Dialog Semiconductor DA9214 PMIC

• MediaTek MT6176V Радиочастотный трансивер

• Skyworks SKY13596-397LF Радиочастотный коммутатор

• Skyworks SKY77916-31 РАДИОЧАСТОТНЫЙ PAM

Шаг 13

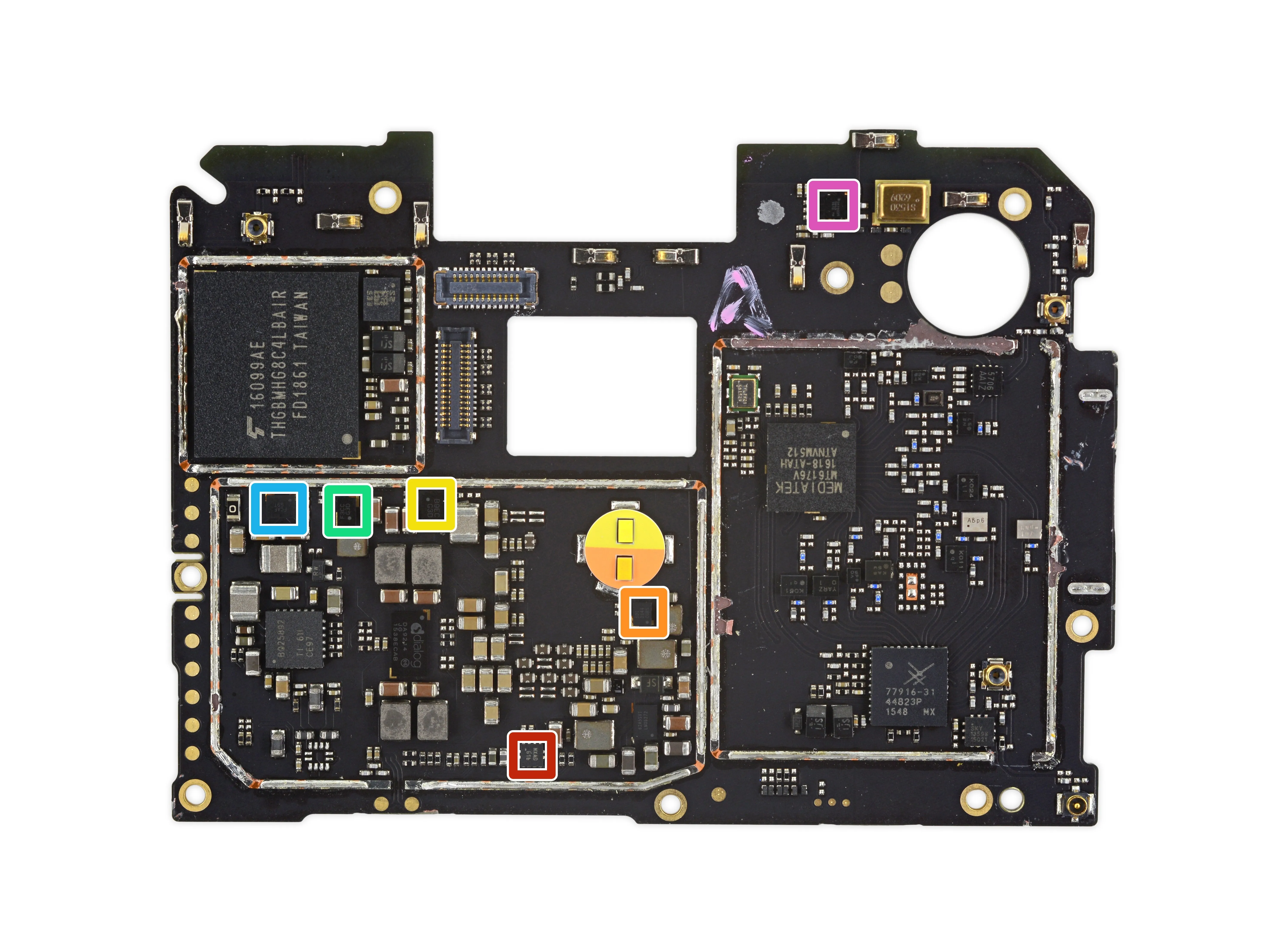

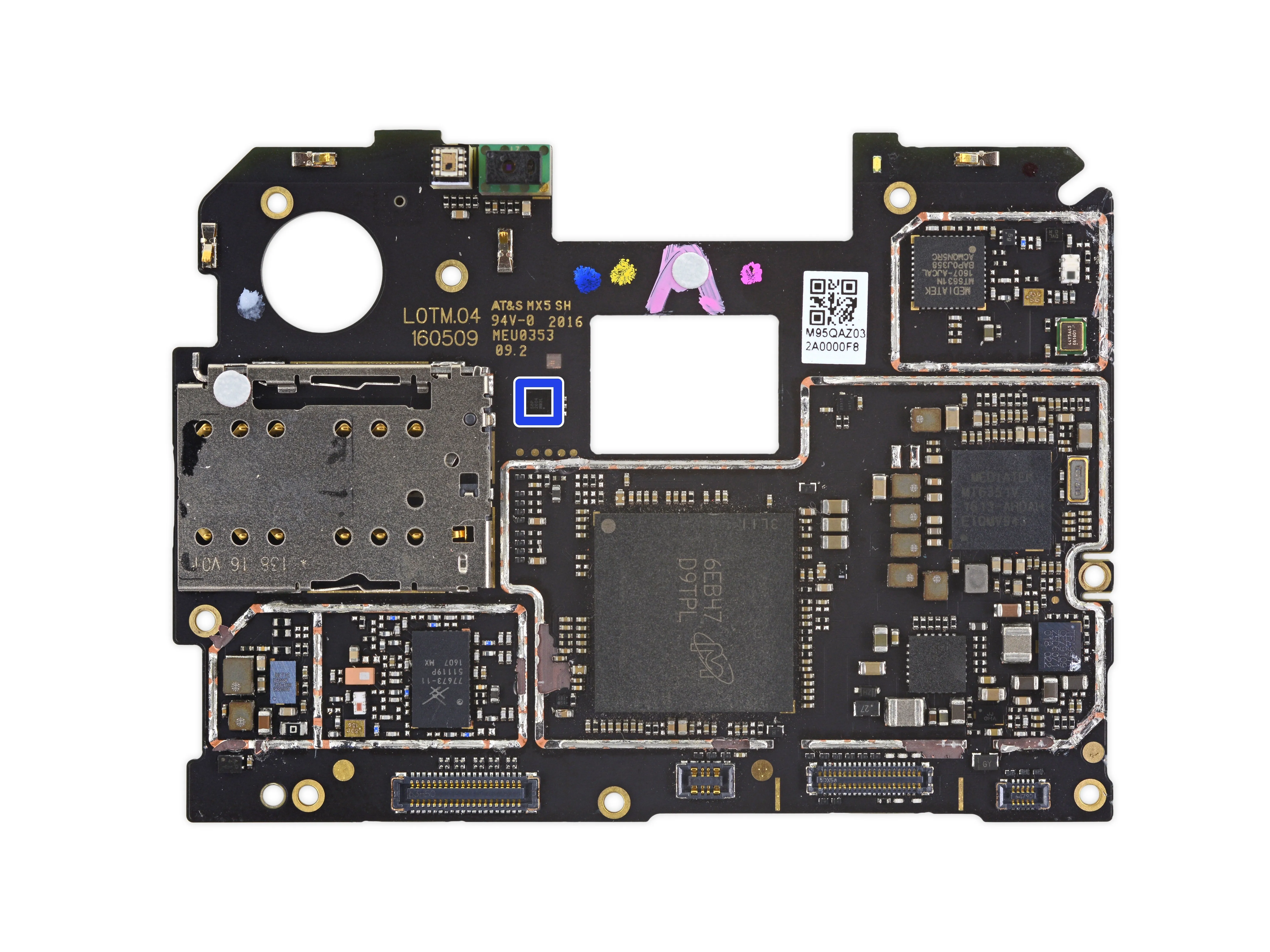

• Идентификация микросхем, часть 2:

• ON Semiconductor FUSB301A Контроллер USB Type-C

• Texas Instruments LM3644 светодиодный драйвер вспышки фотоаппарата

• ON Semiconductor FAN53200UC35X Регулятор на 5 А

• ON Semiconductor FAN53526UC128X DC-DC преобразователь 3,0 А

• ON Semiconductor FAN49101 2 A buck-boost регулятор (вероятно)

• Texas Instruments DRV2604 тактильный драйвер

• Антенный тюнер Skyworks SKY9225 (вероятно)

Шаг 14

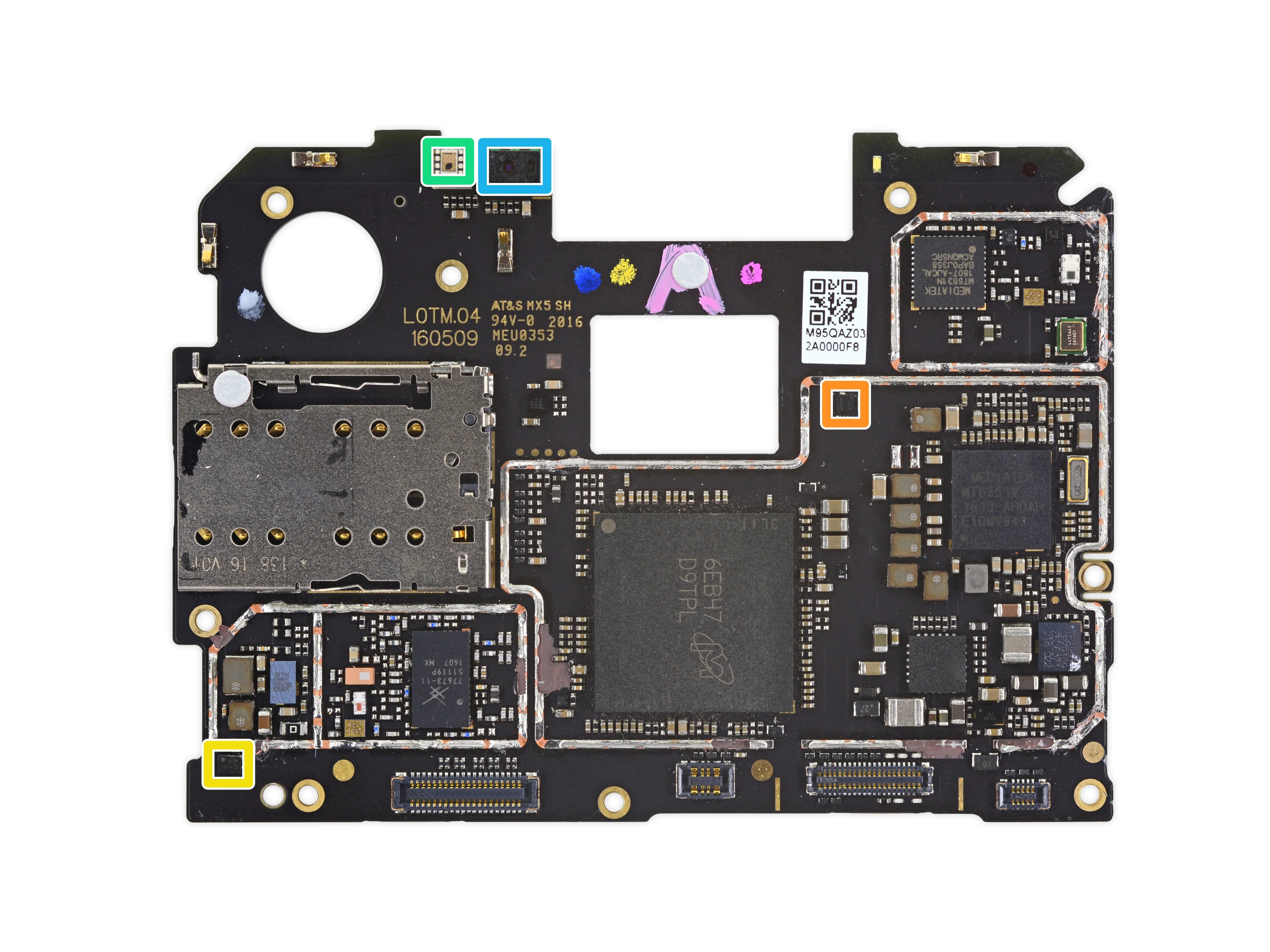

• Идентификация микросхем, часть 3 (датчики):

• STMicroelectronics LSM6DS3 3-осевой акселерометр/гироскоп

• AKM Semiconductor AK09911 3-осевой электронный компас

• Rohm BU52031NVX датчик на эффекте Холла

• Датчик цвета Rohm BH1745

• Broadcom APDS-9922-001 датчик освещенности/приближения

Шаг 15

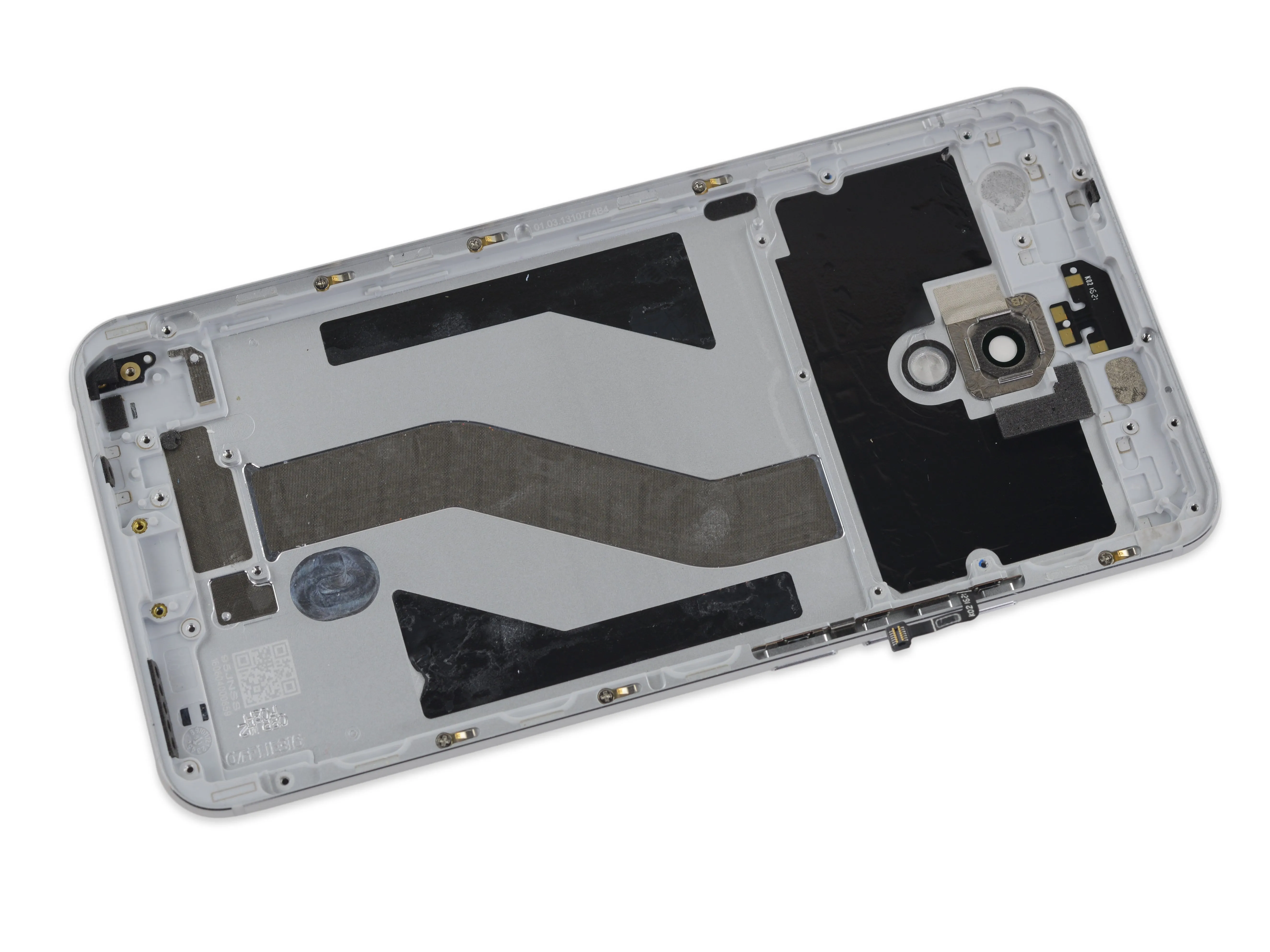

• Последние несколько деталей находятся в корпусе MX6.

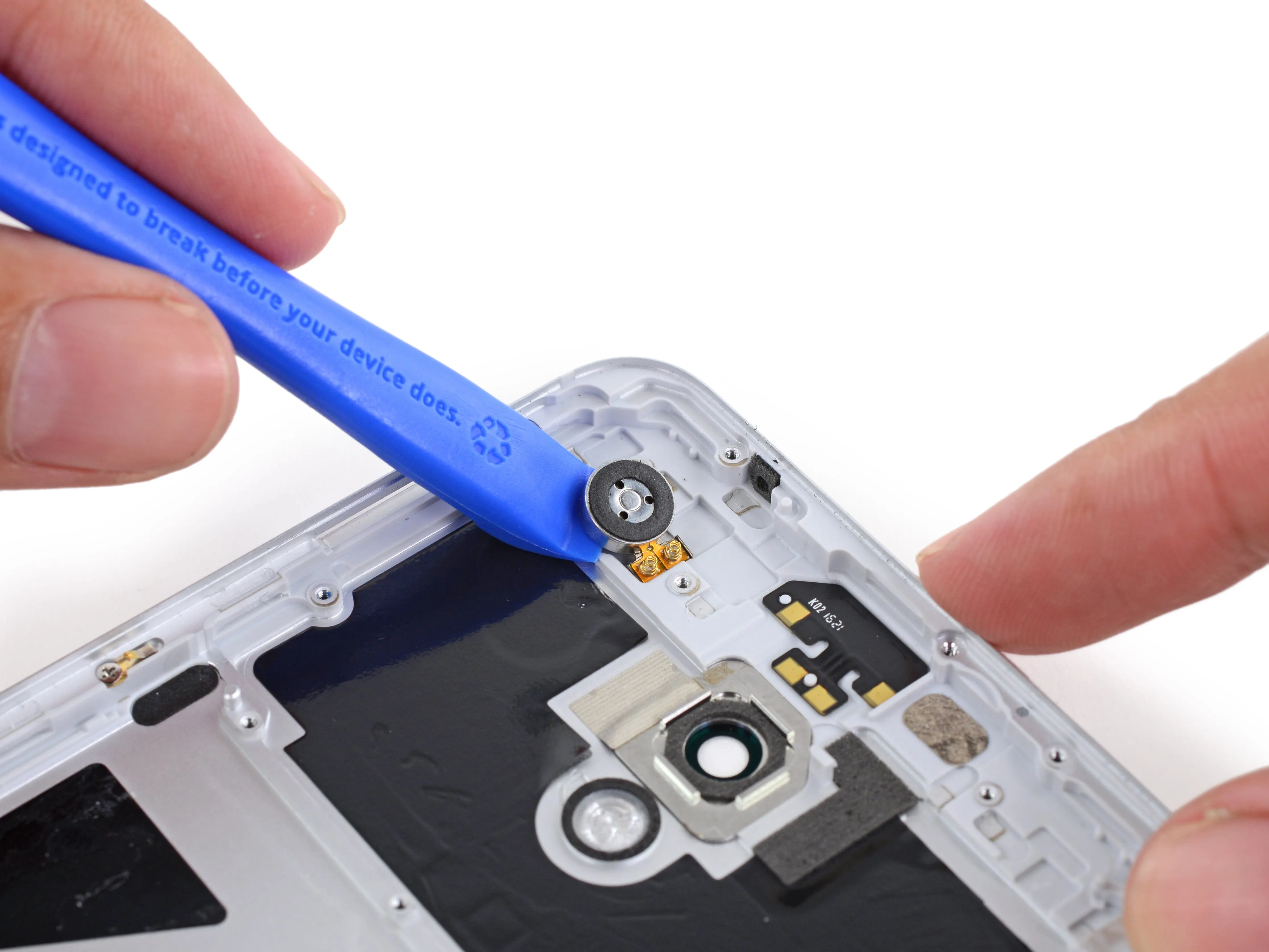

• Мы вынимаем (крошечный!) вращающийся вибромотор. Он отличается от линейных колебательных моторов и 'тактильных двигателей', используемых во многих (не во всех) моделях iPhone, а также занимает меньше места.

• Само шасси усеяно пружинными контактами, что, несомненно, значительно облегчило наш путь к разбору.

Шаг 16

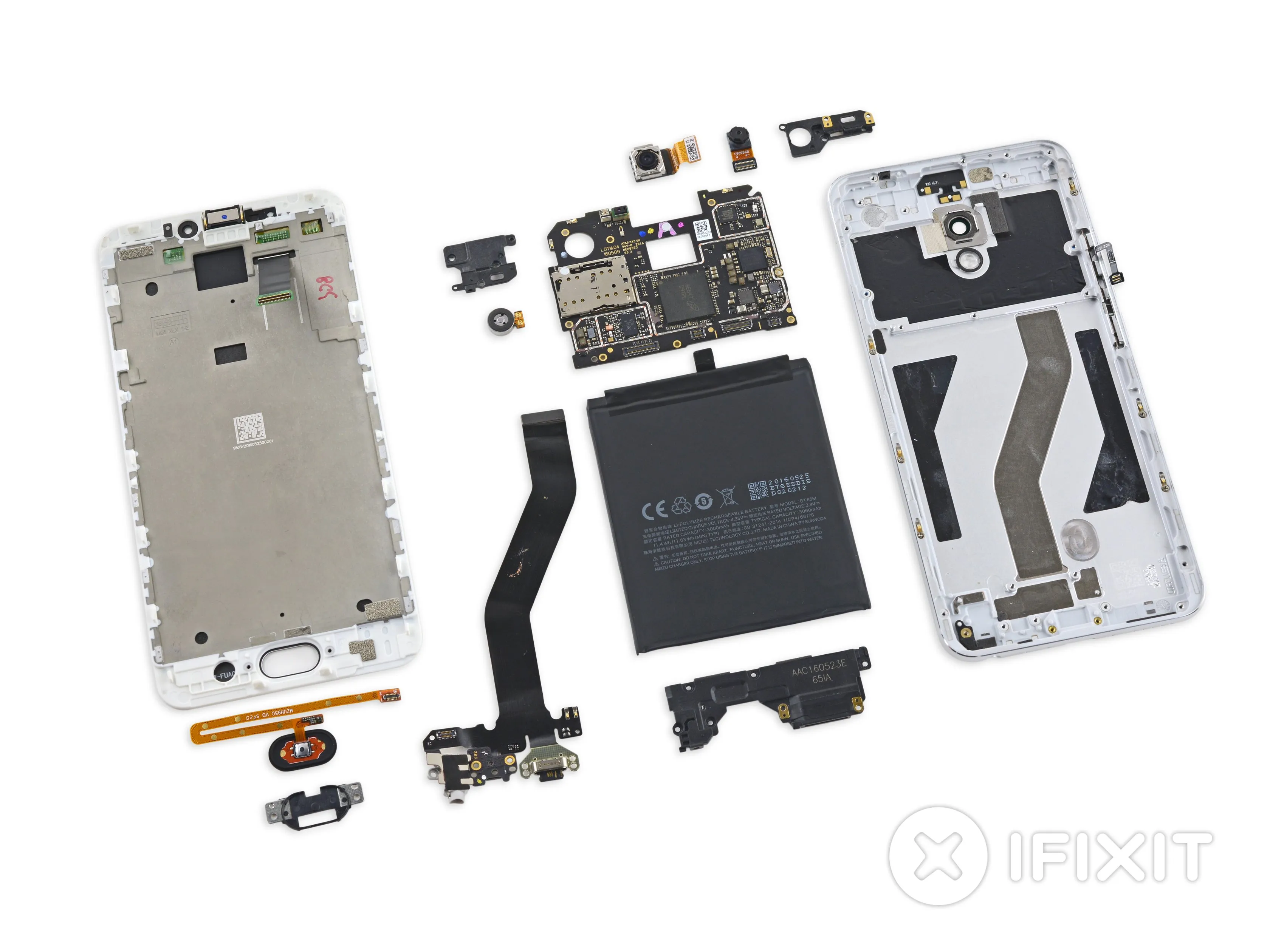

• Хотя внешний дизайн, несомненно, похож на iPhone, аппаратная компоновка заставляет вспомнить другой недавний Android-хит из Китая..

• Вот и все! Пора поставить этому телефону оценку.

Вывод

• Дисплей в сборе - первый компонент, упрощающий ремонт экрана.
• Модульные компоненты с пружинными контактами, крупные винты, продуманные кабели - все это удешевляет и упрощает ремонт.
• Аккумулятор оснащен съемной накладкой, но из-за жесткого клея для его извлечения требуется приложить немало усилий.
• На внешней стороне MX6 используются винты Pentalobe, поэтому перед ремонтом потребуется специальная отвертка, чтобы открыть телефон.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - самый простой в ремонте)
