Разборка Mele F10 - USB-пульт

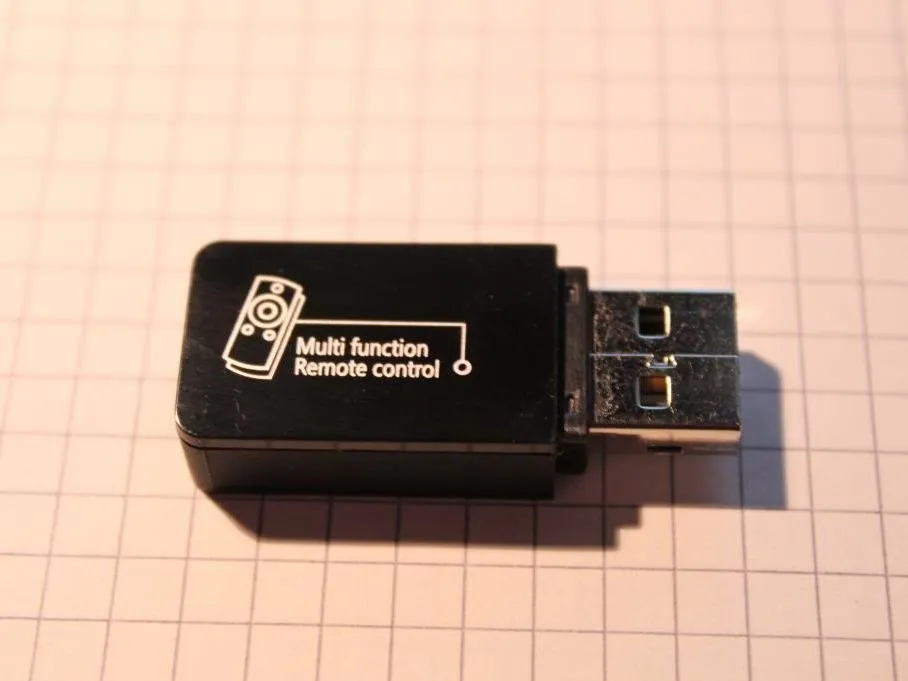

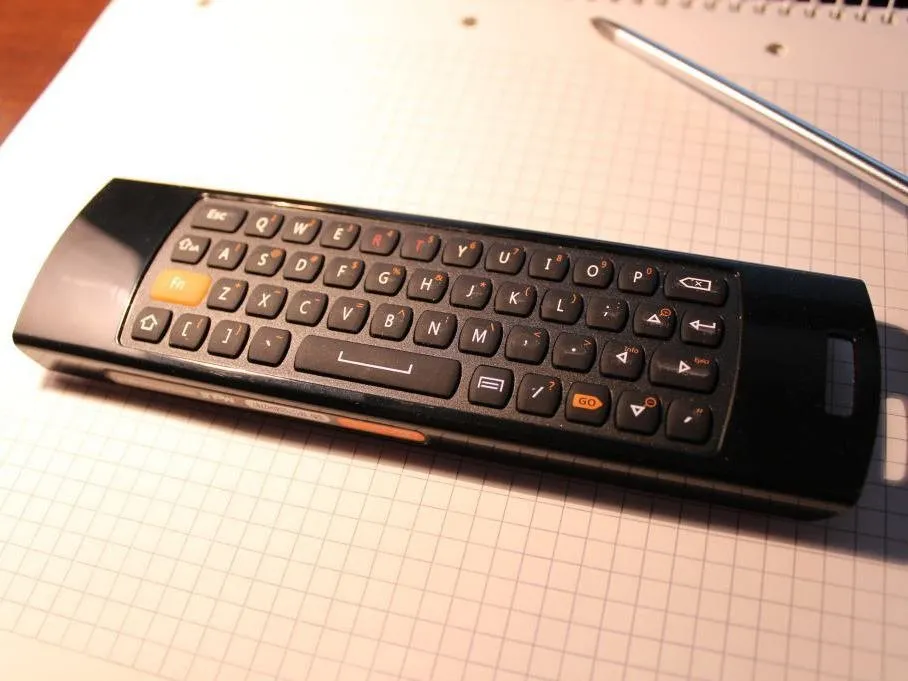

Шаг 1 Mele F10 - USB Remote Teardown

• Беспроводная частота 2,4 ГГц

• Макс. дальность управления: 30 метров

• Дальность действия ИК-пульта: 10 метров

• Встроенный аккумулятор 500 мАч

Шаг 2

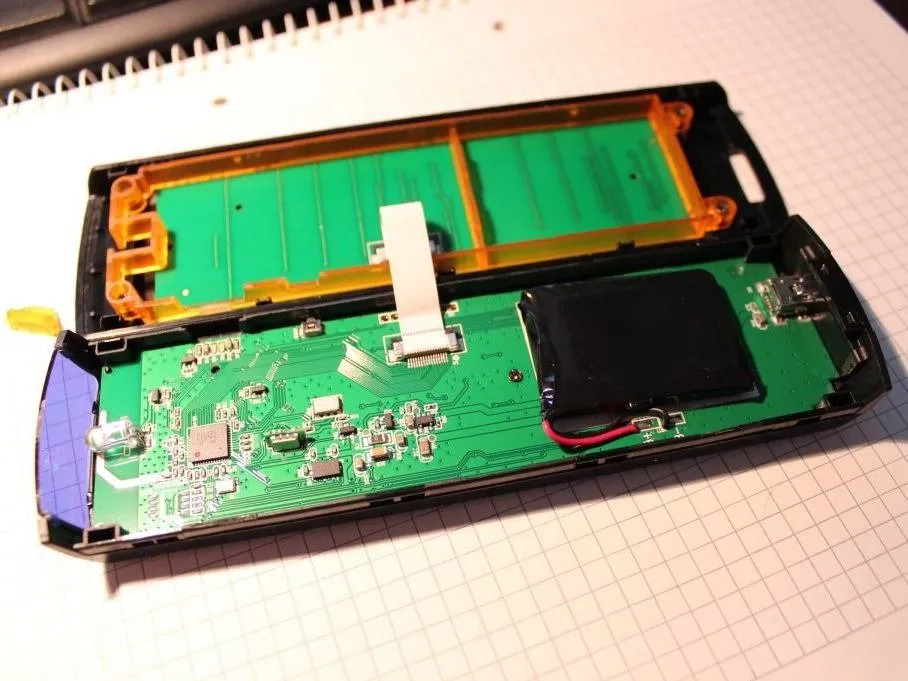

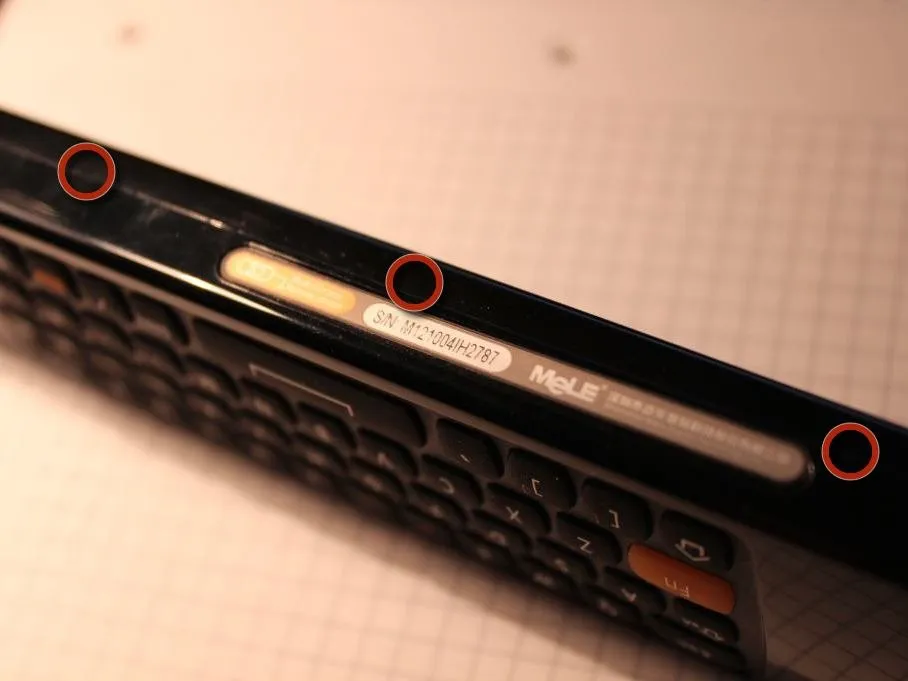

• Винтов нет. Я открывал пульт только руками, отгибая края.

Шаг 3

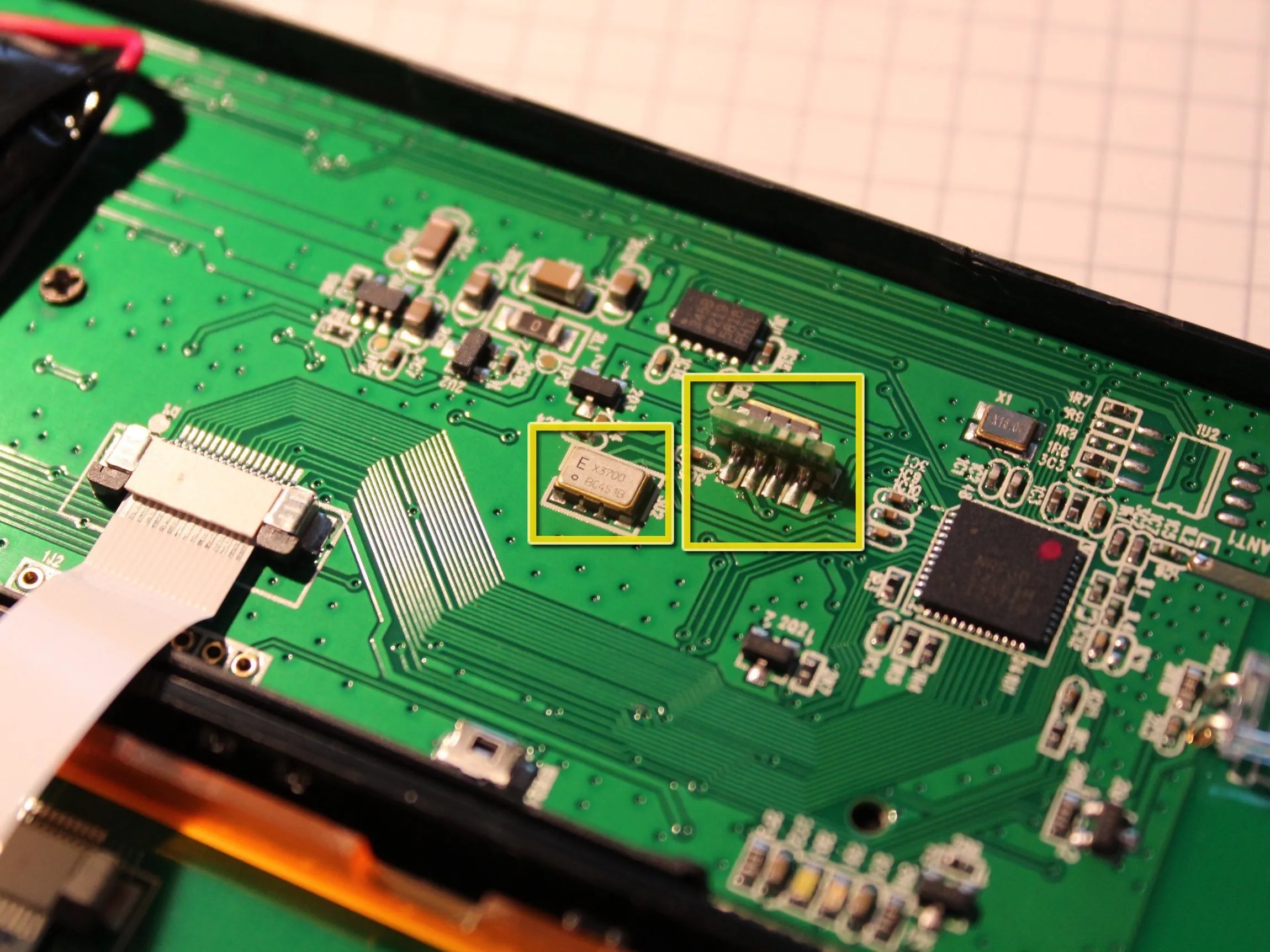

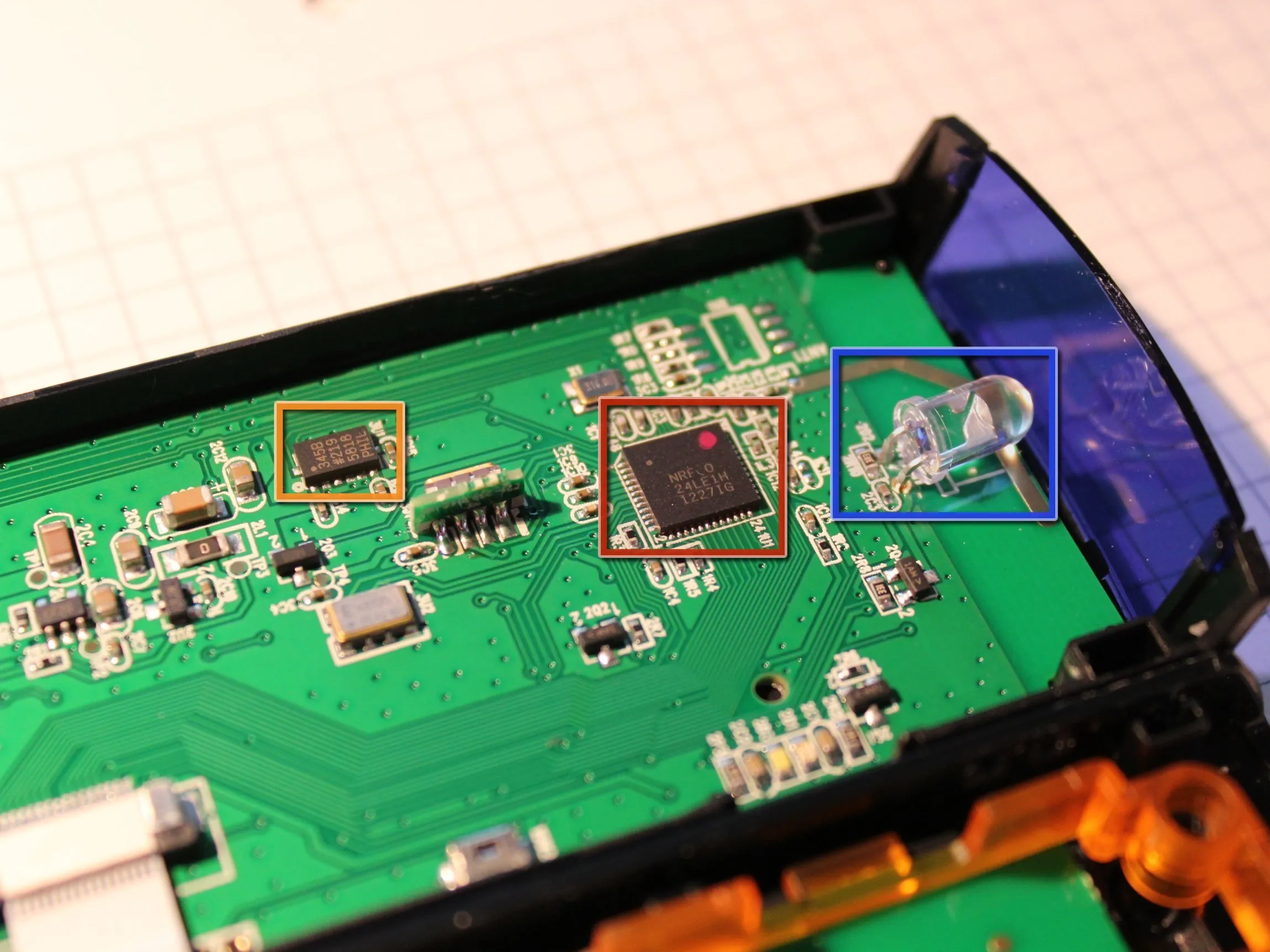

• Итак, давайте посмотрим, какие детали у нас внутри

• nRF24LE1 - решение для беспроводной системы на кристалле с ультранизким энергопотреблением

• ADXL345 - маленький, тонкий, сверхмаломощный, 3-осевой акселерометр с высоким разрешением (13 бит) при измерении до ±16g

• Два гироскопа XV - 3700CB Ультраминиатюрный гироскоп с двойным выходом с высокой стабильностью

• ИК-диод TX

Шаг 4

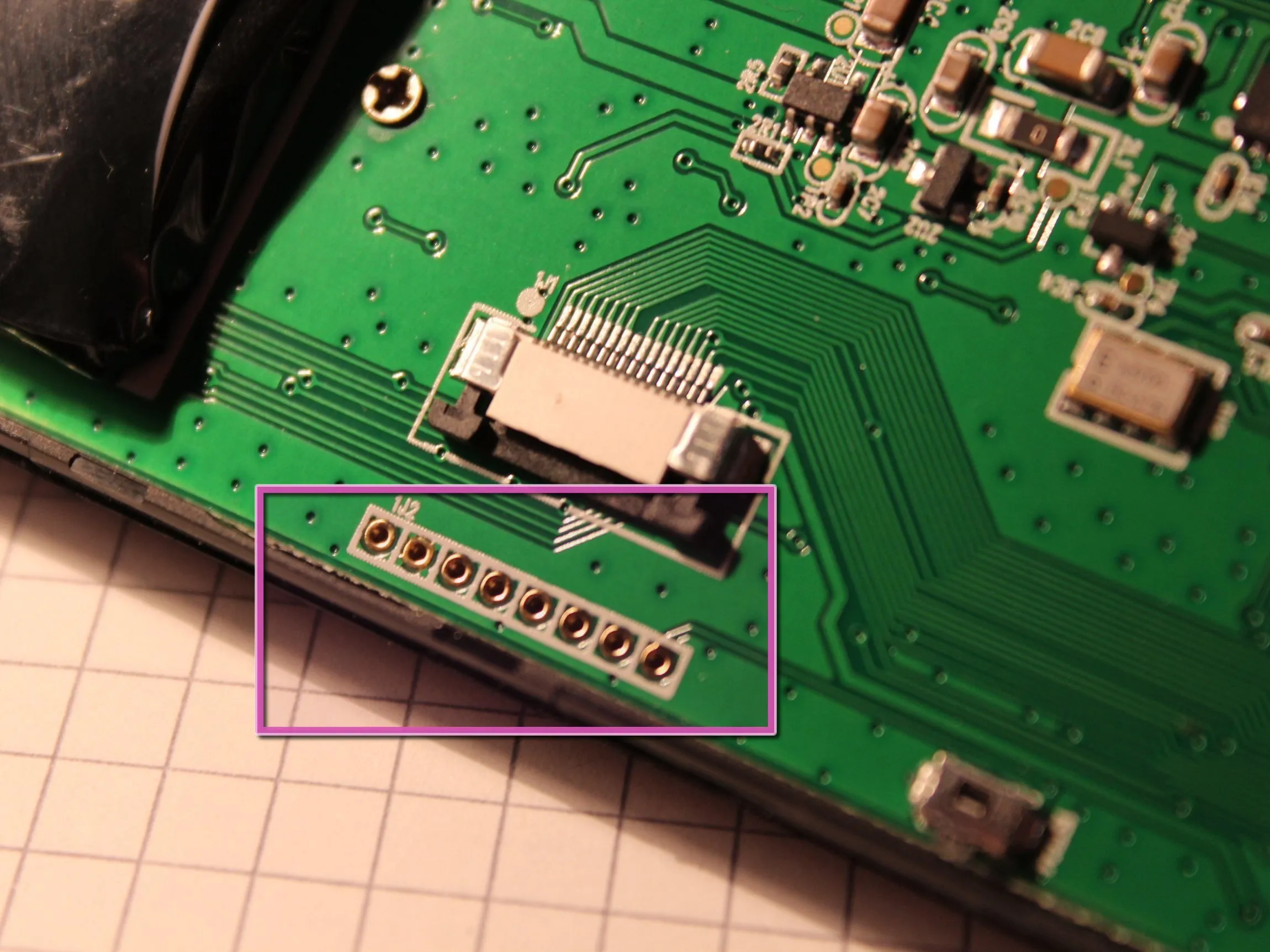

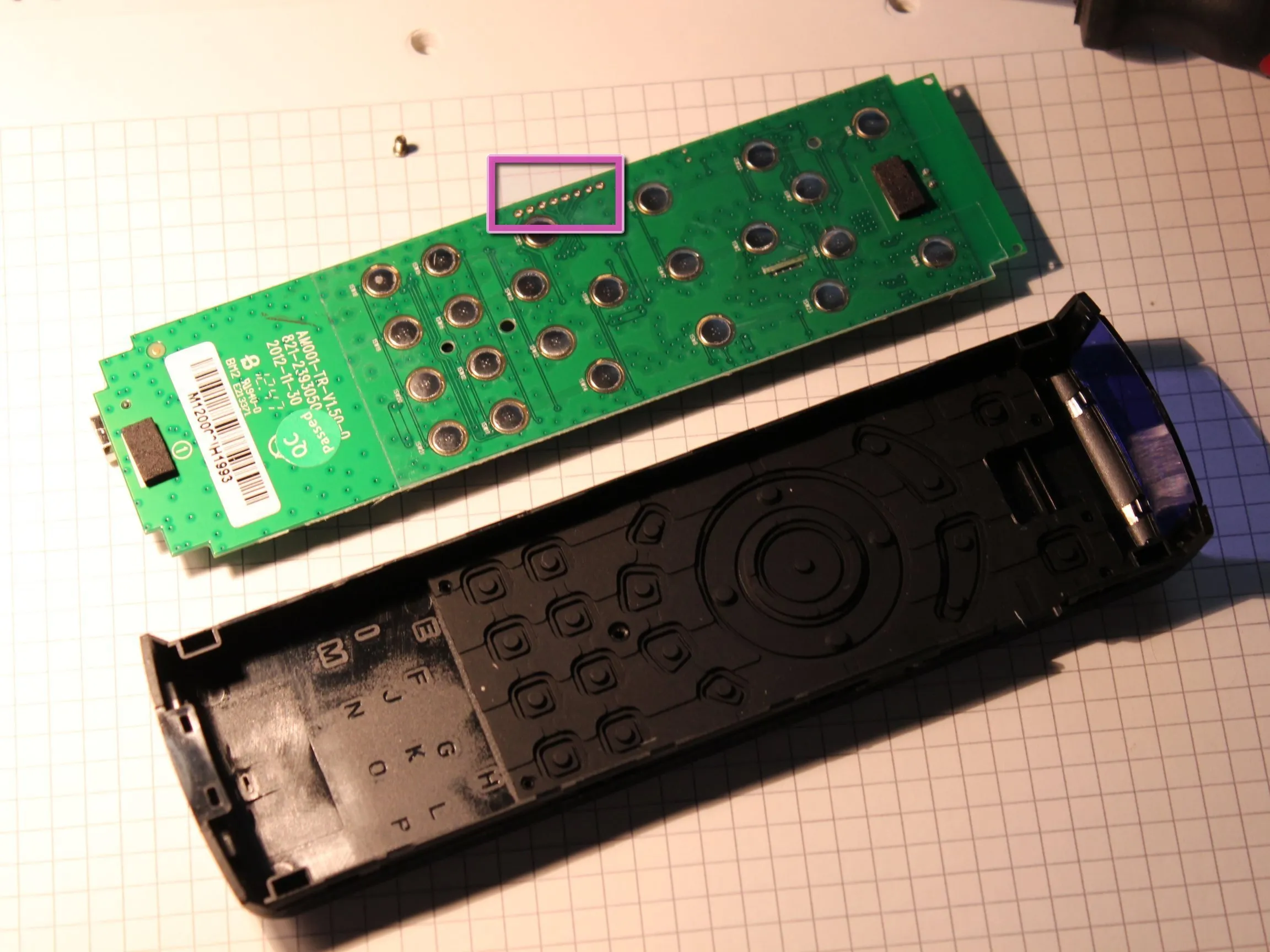

• Другие детали

• JTAG?

• Mini-USB порт - насколько я знаю, может использоваться только для зарядки

• аккумулятор 500 мАч

Шаг 5

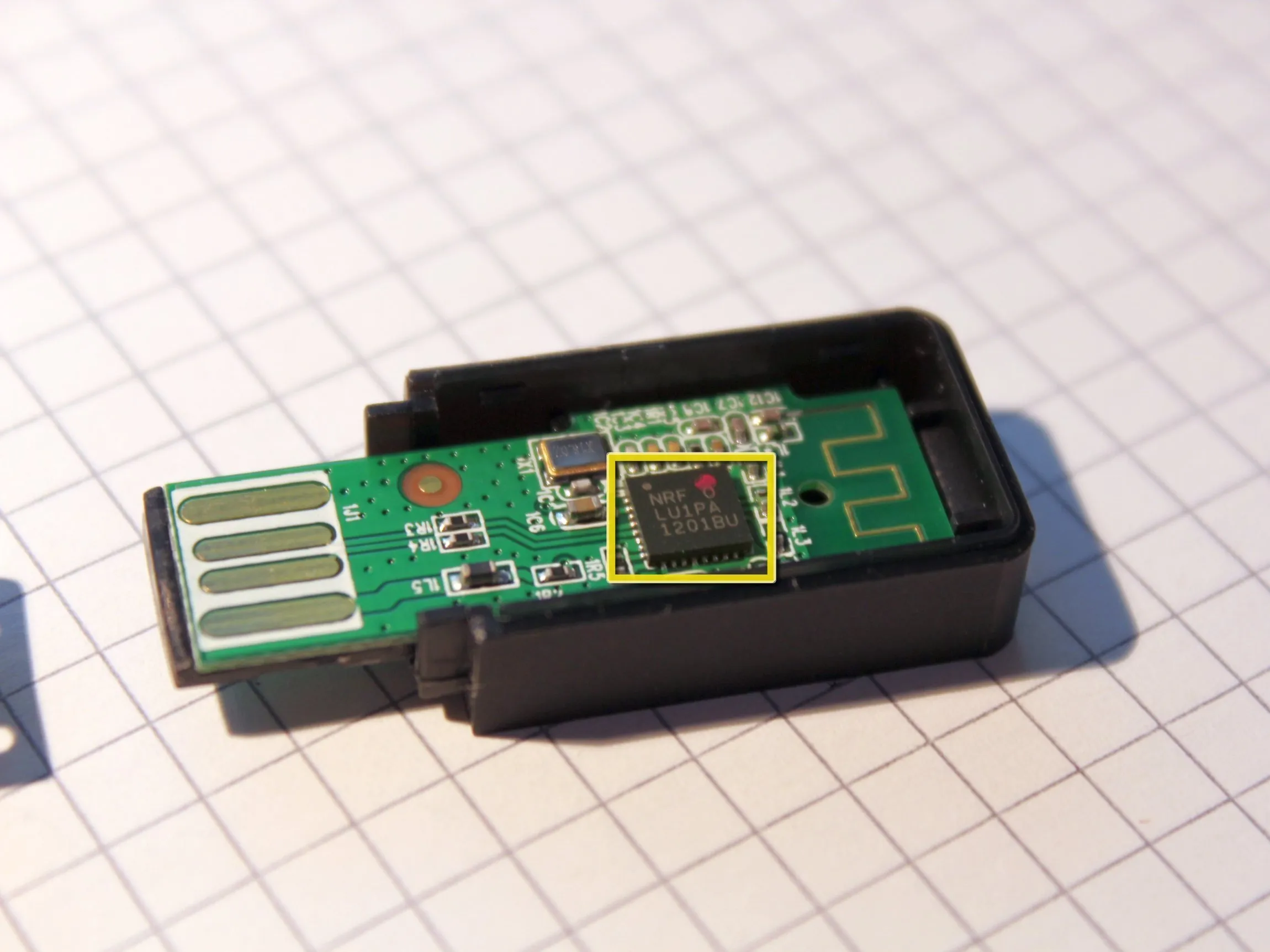

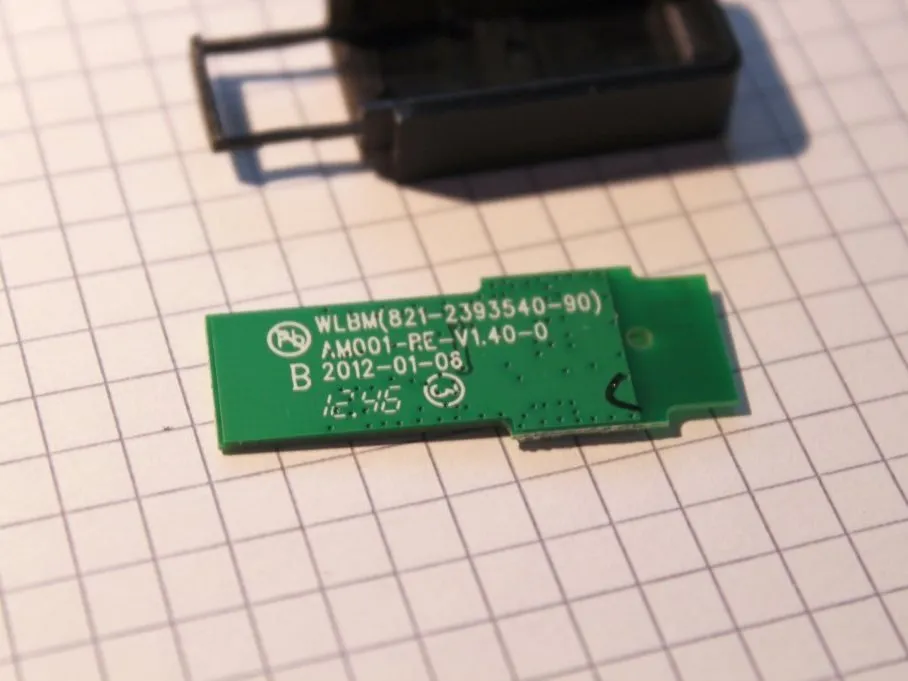

• USB-приемник

• nRF24LU1 - однокристальный трансивер на 2,4 ГГц с USB-микроконтроллером и OTP-памятью

Комментарии к статье

он не узнает коды от телевизоров Panasonic (я тестировал) и от denon, как я читал здесь.

https://forum.mele.cn/showthread.php?tid=...

Подтвердите, что пульт не работает с телевизором Panasonic

Я случайно уронил пульт, теперь он работает только с подключенным mini usb. есть идеи, где и что искать?

Спасибо

Только что была точно такая же проблема, которая привела меня сюда в поисках разборки, как. Работал только подключенный. Открыл его и рад сказать, что теперь он исправлен. Мой положительный провод батареи был отломан. Припаял и проверил. Пока все хорошо

Здравствуйте,

Я потерял свой usb-ключ. Есть ли способ сопрячь его с новым или мне придется покупать новый пульт?

У меня такая же проблема! Но у меня только что сломался крошечный кристаллический осциллятор, и я не надеюсь найти нужные характеристики, чтобы купить другой.

Можно ли заменить батарейку? Спасибо за ответ.

Да, можно, для замены закажите аккумуляторную батарею 500 мАч 3,7 В. Просто убедитесь, что вы купили правильный размер (измерьте его после открытия)
