Идентификатор микросхемы Meta Quest 3
Введение
Здесь представлена информация об идентификации микросхем гарнитуры и контроллера Meta Quest 3. Для получения дополнительной информации ознакомьтесь с нашим разбором Meta Quest 3.

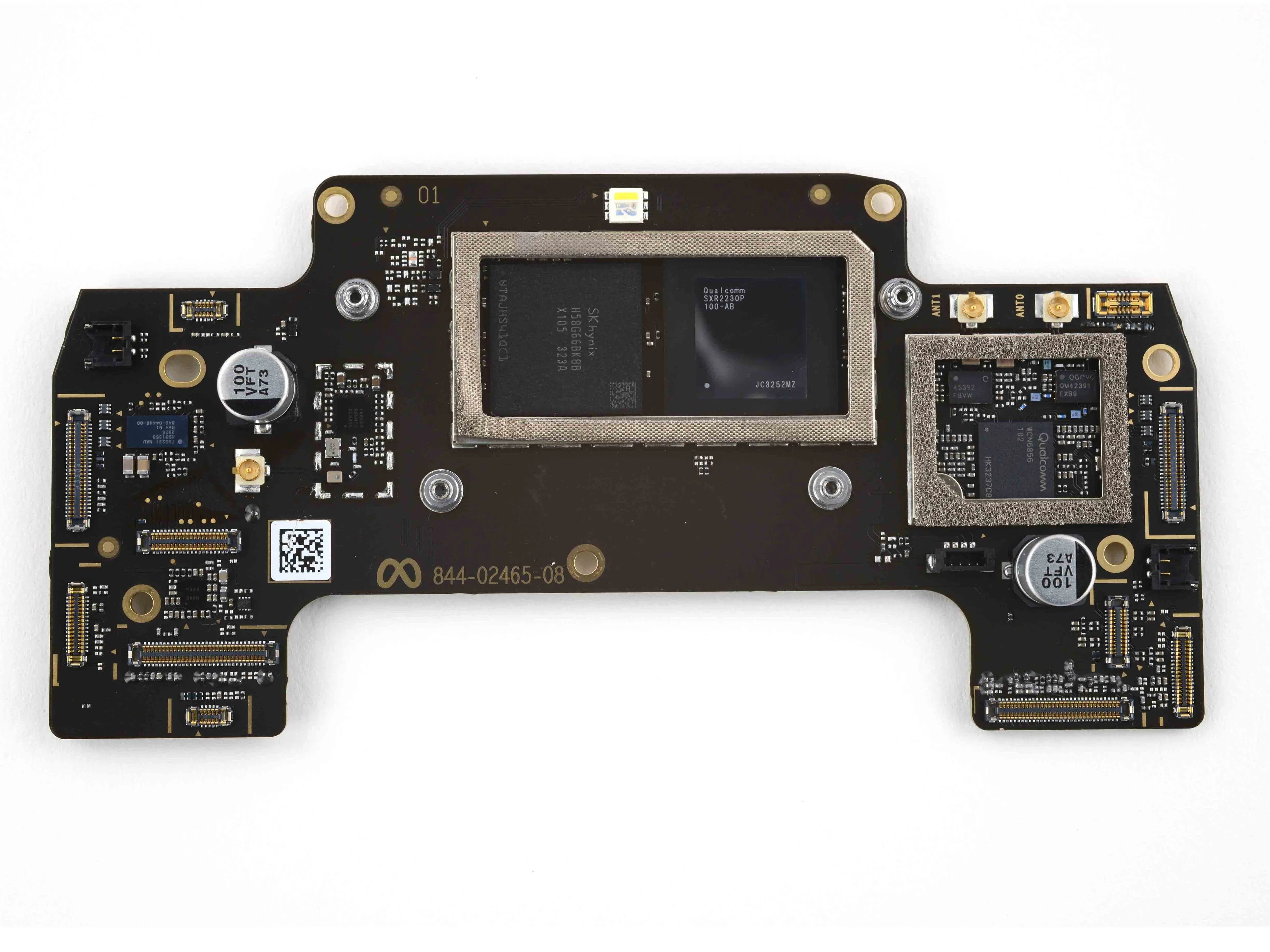

Шаг 1 Сторона 1 платы гарнитуры
Qualcomm SXR2230P-100-AB Прикладной процессор Snapdragon XR2 gen 2
Оперативная память SK hynix H58G66BK8BX105 8 ГБ LPDDR5 SDRAM
AKM Semiconductor AK4333ECB 32-разрядный стереофонический ЦАП
Возможно, Triad Semiconductor TS5231 Аналоговый ИК-фронтальный преобразователь

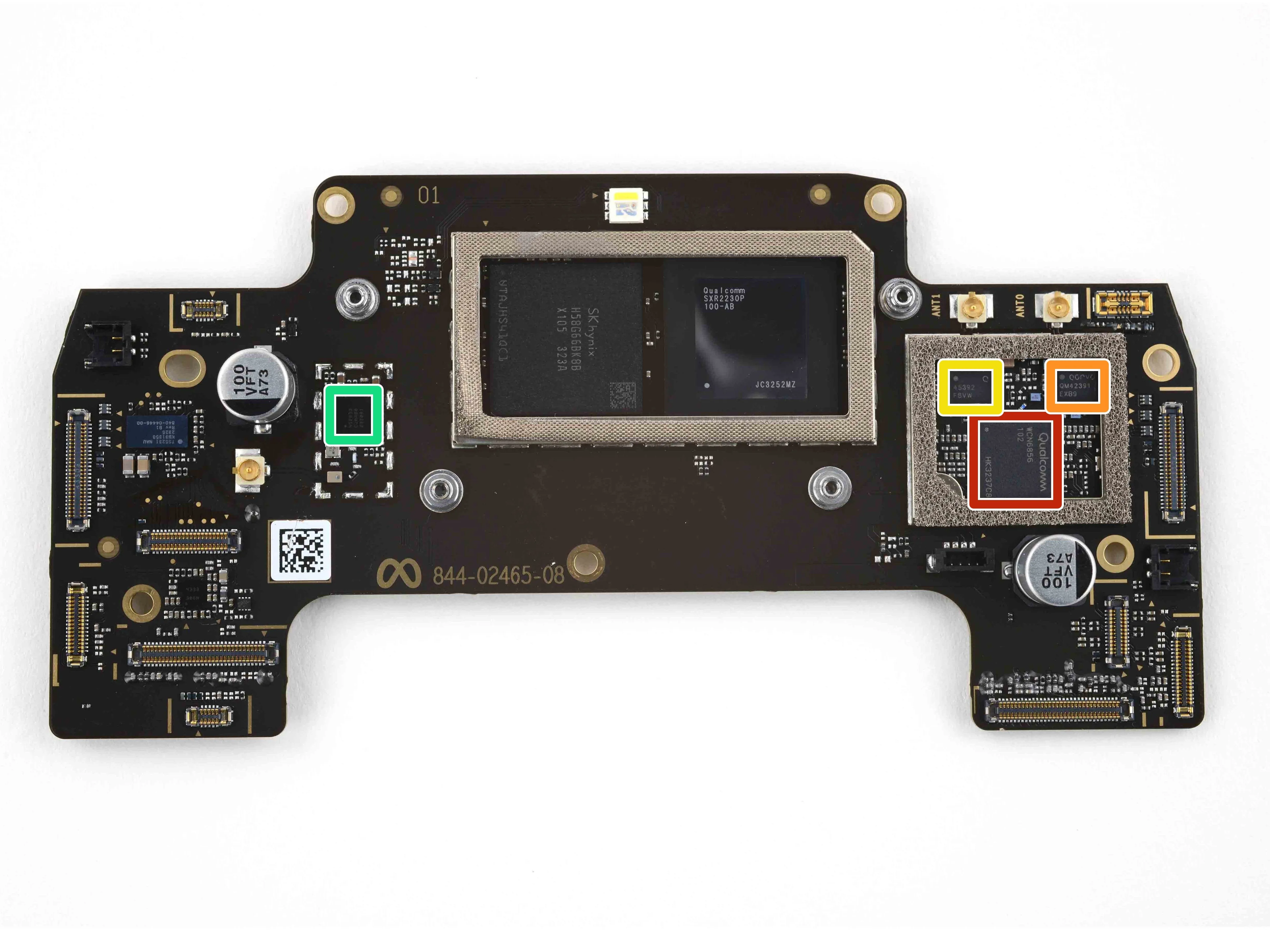

Шаг 2 Сторона 1 платы гарнитуры - подключение
Qualcomm WCN6856-102 Wi-Fi 6E SoC
Фронтальный модуль Wi-Fi 6E Qorvo QM42391 2,4 ГГц
Qorvo QM45392 5 ГГц Wi-Fi 6E фронтальный модуль
Nordic Semiconductor nRF52833 Bluetooth Low-Energy 5.4 SoC

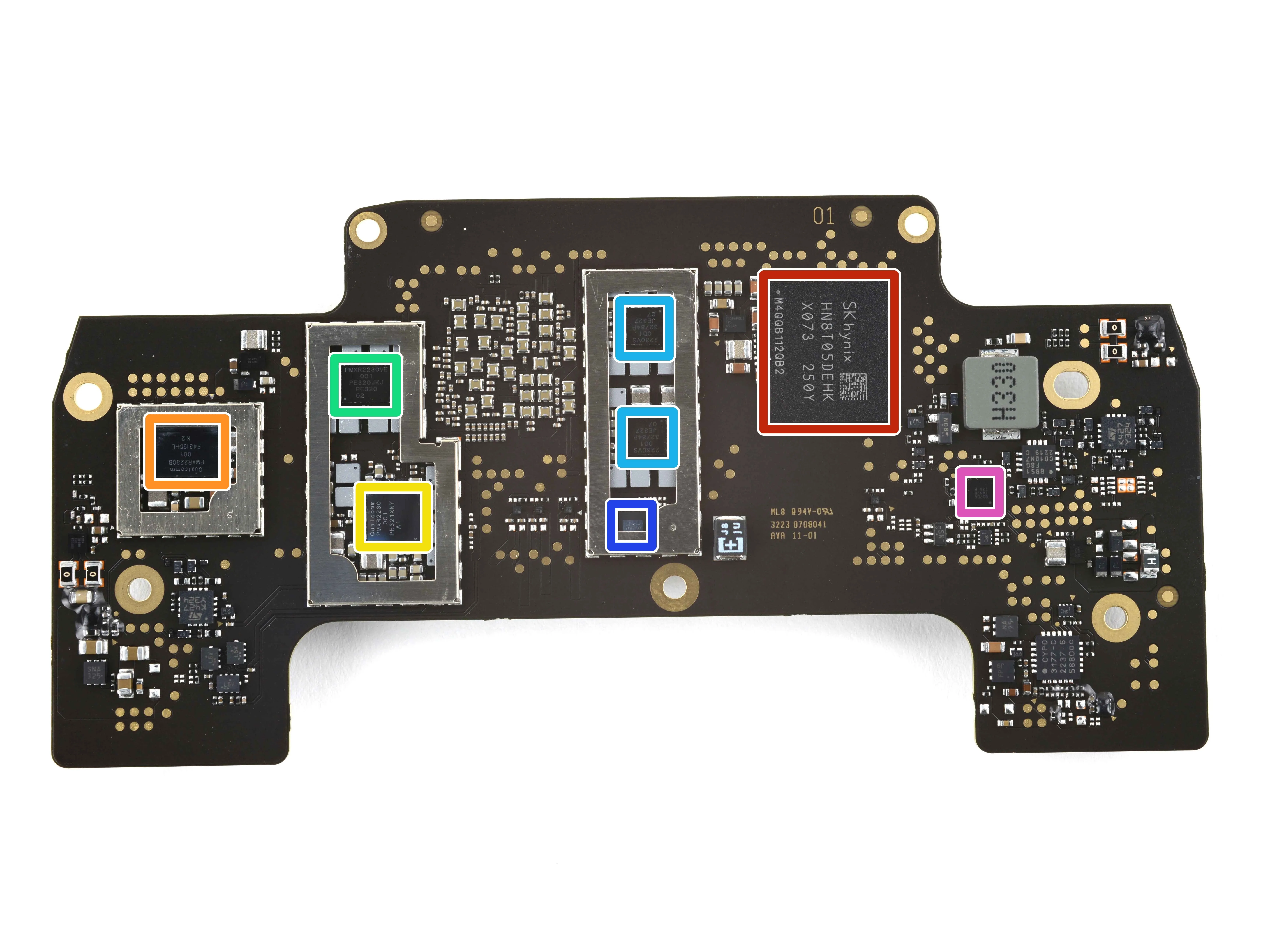

Шаг 3 Плата гарнитуры Сторона 2
SK hynix HN8T05DEHKX073 128 ГБ флэш-памяти NAND
Управление питанием Qualcomm PMXR2230B-001
Управление питанием Qualcomm PMXR2230-001
Управление питанием Qualcomm PMXR2230VE-001
Управление питанием Qualcomm PMXR2230VS-001
Тактовый генератор Qualcomm
STMicroelectronics STM32G071EB 32-битный микроконтроллер ARM Cortex-M0+

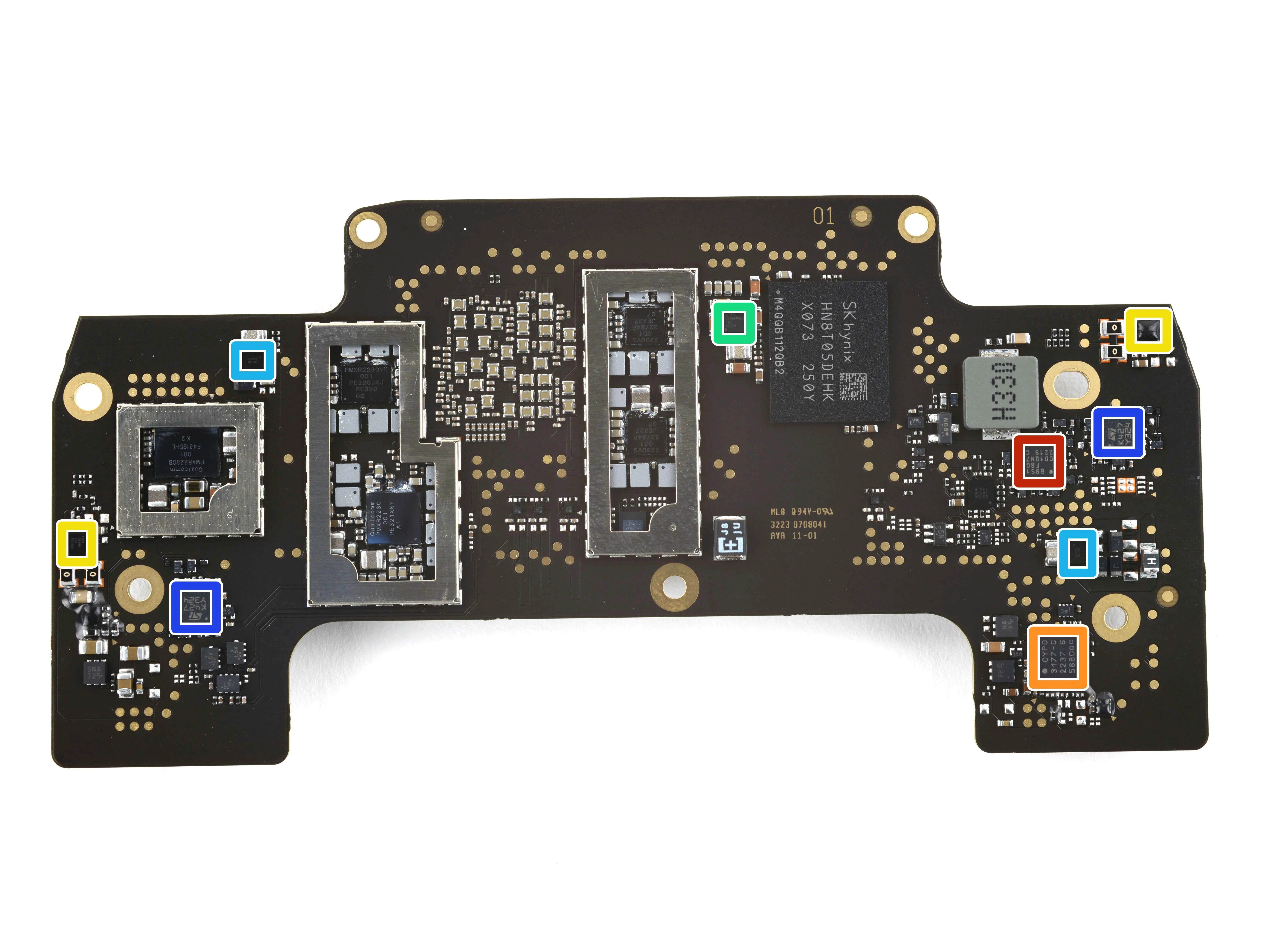

Шаг 4
Кремниевые лаборатории EFM8BB51F8G 8-битный микроконтроллер
Infineon CYPD3177-24LQXQ Контроллер порта USB Type-C
Аналоговые устройства MAX98388 монофонический усилитель звука класса D
Texas Instruments TPS65132L источник питания с двумя выходами
SG Micro SGM62110 Буст-преобразователь на 2,5 А
STMicroelectronics LM324QT четырехканальный операционный усилитель

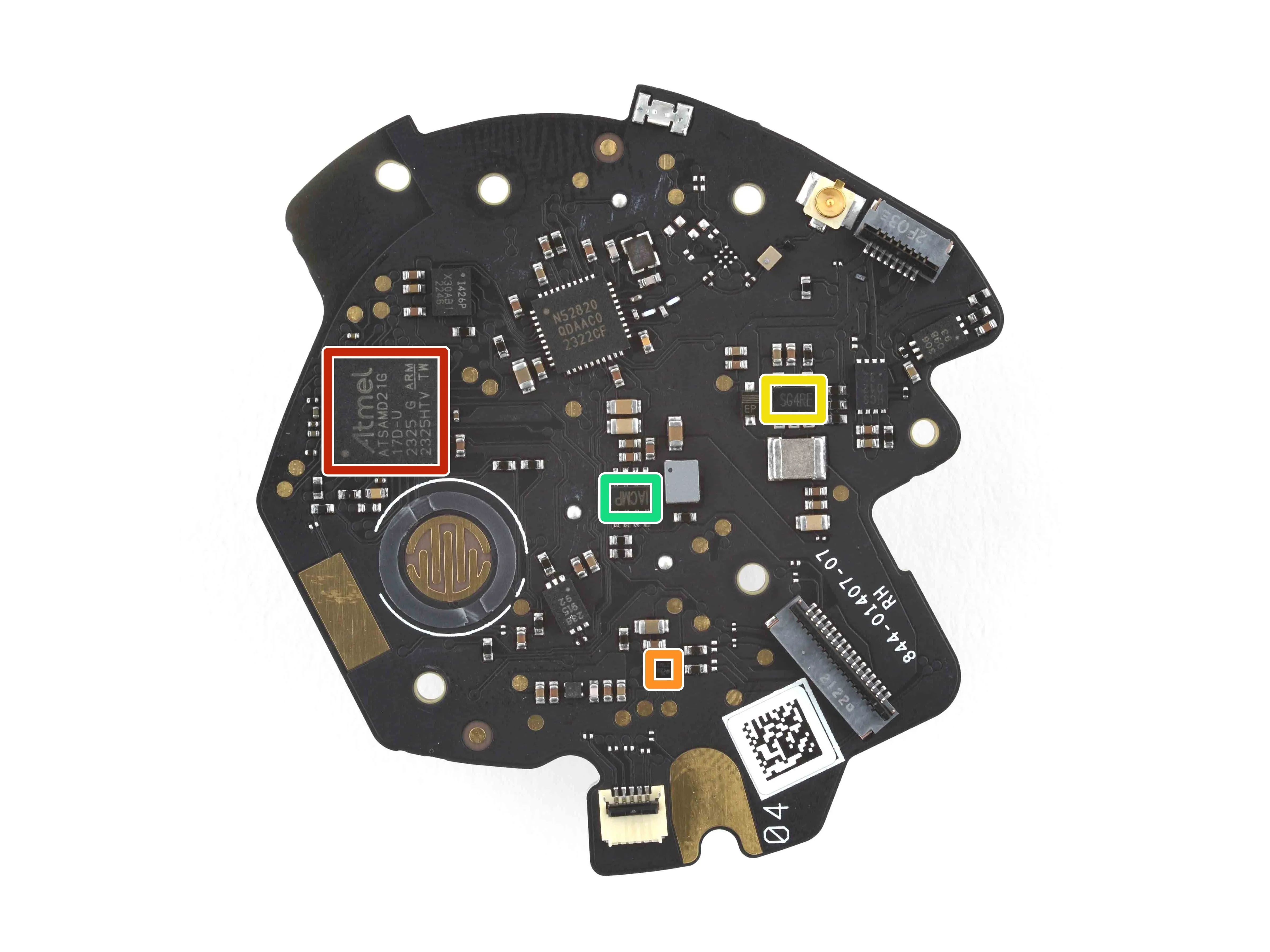

Шаг 5 Сторона 1 платы контроллера
Микрочип ATSAMD21G17D 32-битный микроконтроллер ARM Cortex-M0+
Аналоговые устройства MAX98361AEWL+ Аудиоусилитель мощностью 3,2 Вт
SG Micro SGM6601 Повышающий DC-DC преобразователь
Монолитные энергетические системы MP3414 Синхронный повышающий преобразователь 1,8 А

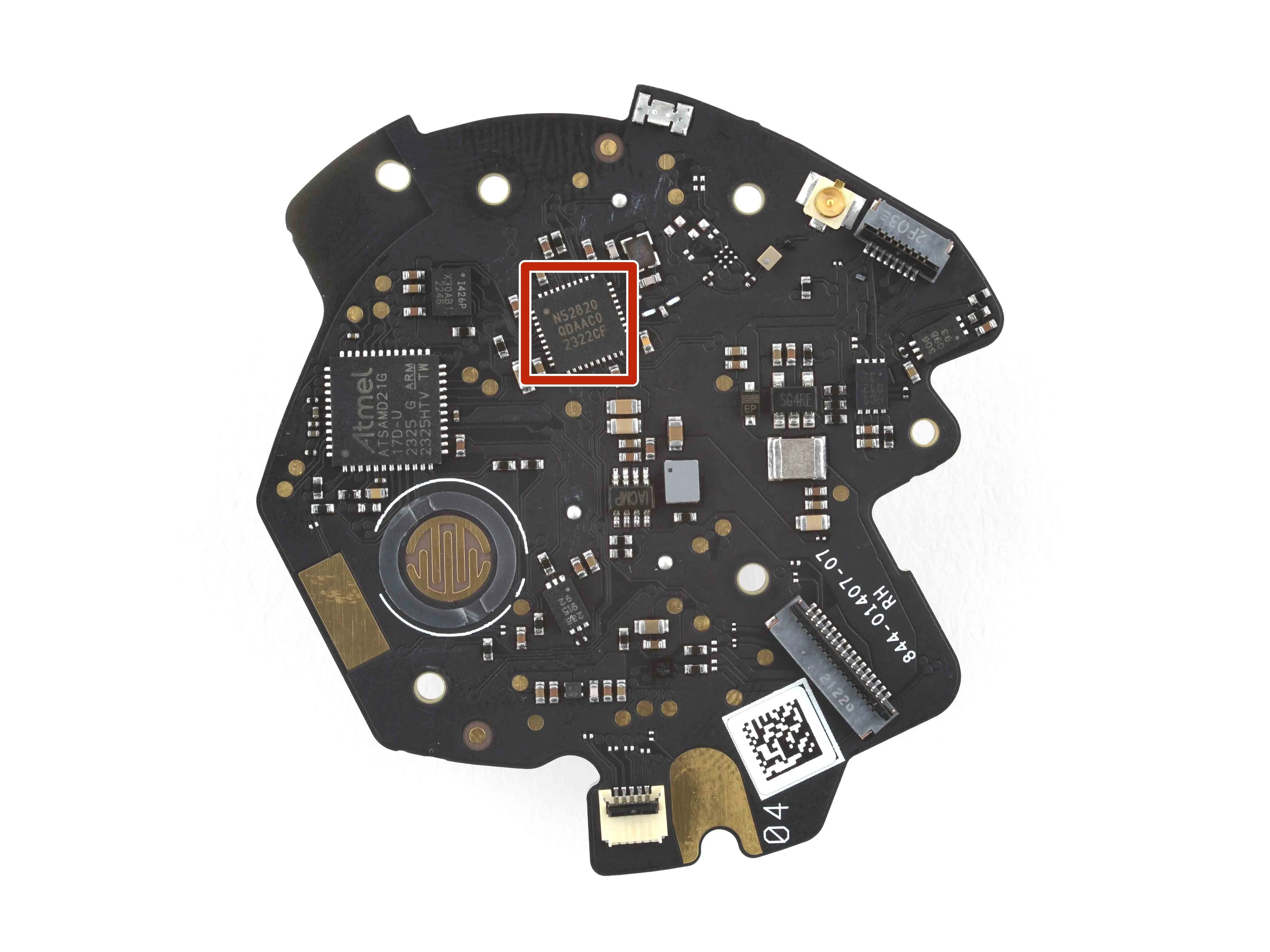

Шаг 6 Сторона 1 платы контроллера - подключение
Nordic Semiconductor nRF52820 Bluetooth Low-Energy 5.4 SoC

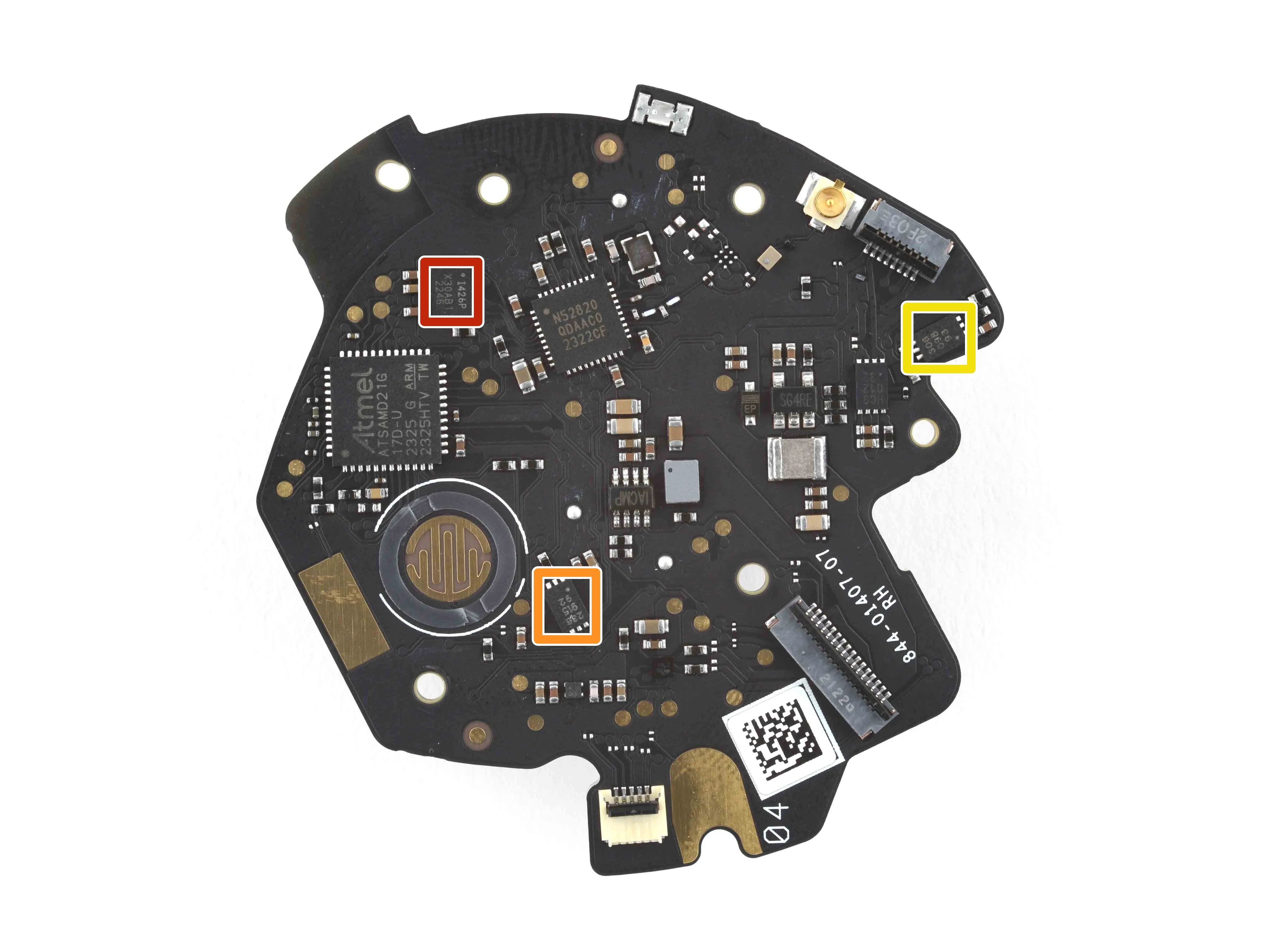

Шаг 7 Сторона 1 платы контроллера - датчики
