Идентификатор микросхемы Meta Quest Pro

Введение

Здесь представлена сводка идентификации микросхем гарнитуры и контроллера Meta Quest Pro. Для получения дополнительной информации ознакомьтесь с нашим разбором Meta Quest Pro.

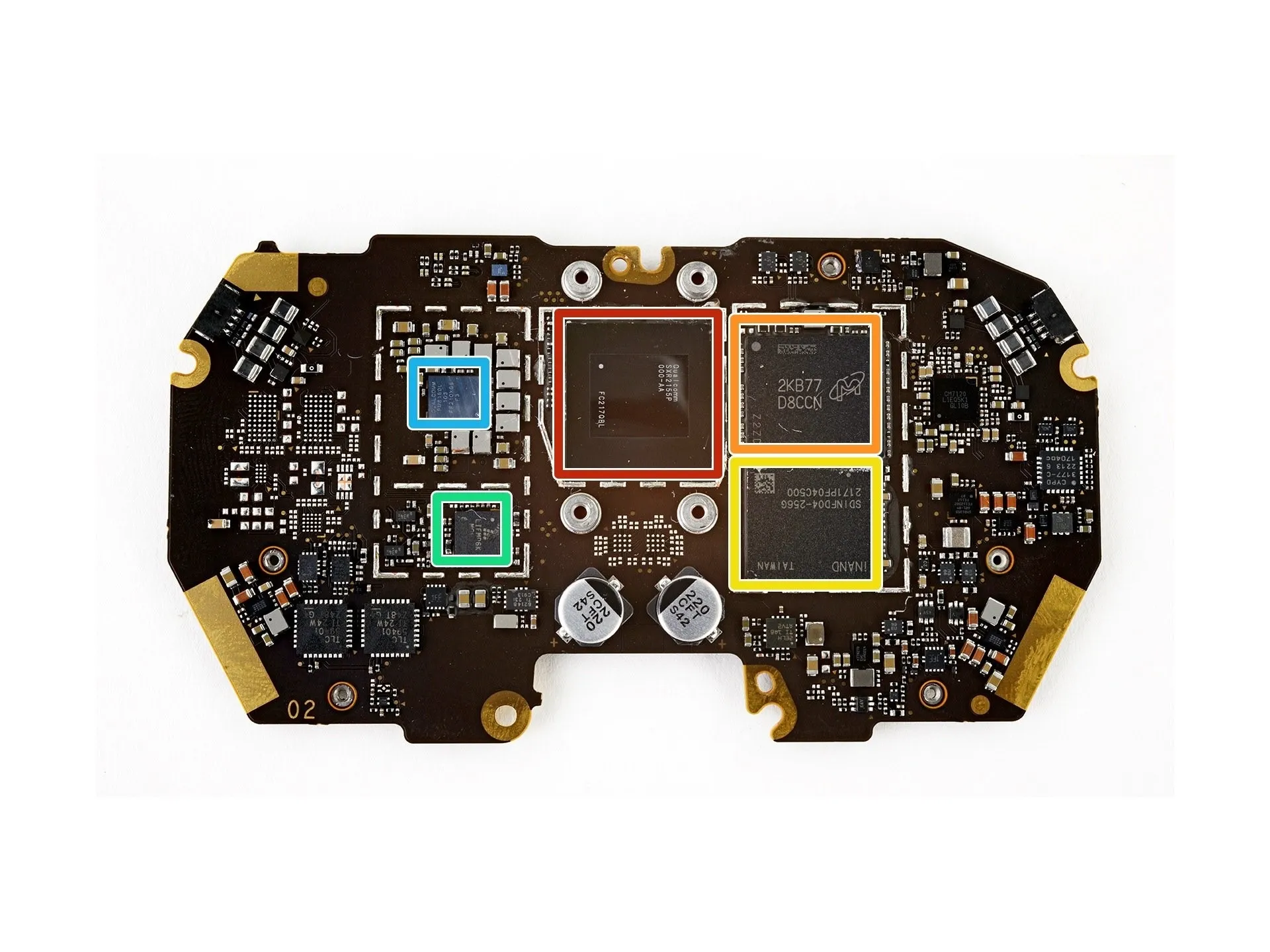

Шаг 1 Материнская плата гарнитуры со стороны A

• Qualcomm SXR2155P Прикладной процессор Snapdragon XR2+

• Микрон MT62F1536M64D8CL-026 WT:B Память 12 ГБ LPDDR5 SDRAM

• Western Digital SDINFDO4-256G 256 ГБ флэш-памяти NAND (UFS)

• Lattice Semiconductor LIF-MD6000-6 CrossLink FPGA

• Управление питанием Qualcomm PM8150L

• Cmedia CM7120 Аудио DSP & концентратор кодеков

• Аналоговые устройства MAX98360AENL Монофонический аудиоусилитель класса D мощностью 3,2 Вт

Шаг 2

• Infineon CYPD3177 Контроллер порта USB Type-C

• Qualcomm SMB1355 Зарядное устройство для литий-ионных аккумуляторов с функцией быстрой зарядки 2.0/3.0/5.0

• Управление питанием Qualcomm PM3003A

• Texas Instruments TLC59401 16-числовой светодиодный драйвер

• Texas Instruments TS3USB221 Аналоговый переключатель USB 2.0 SPDT

• Awinic AW37504CSR ? Источник питания с двумя выходами

• Аналоговые устройства MAX77827B Buck Boost-преобразователь на 1,6 А

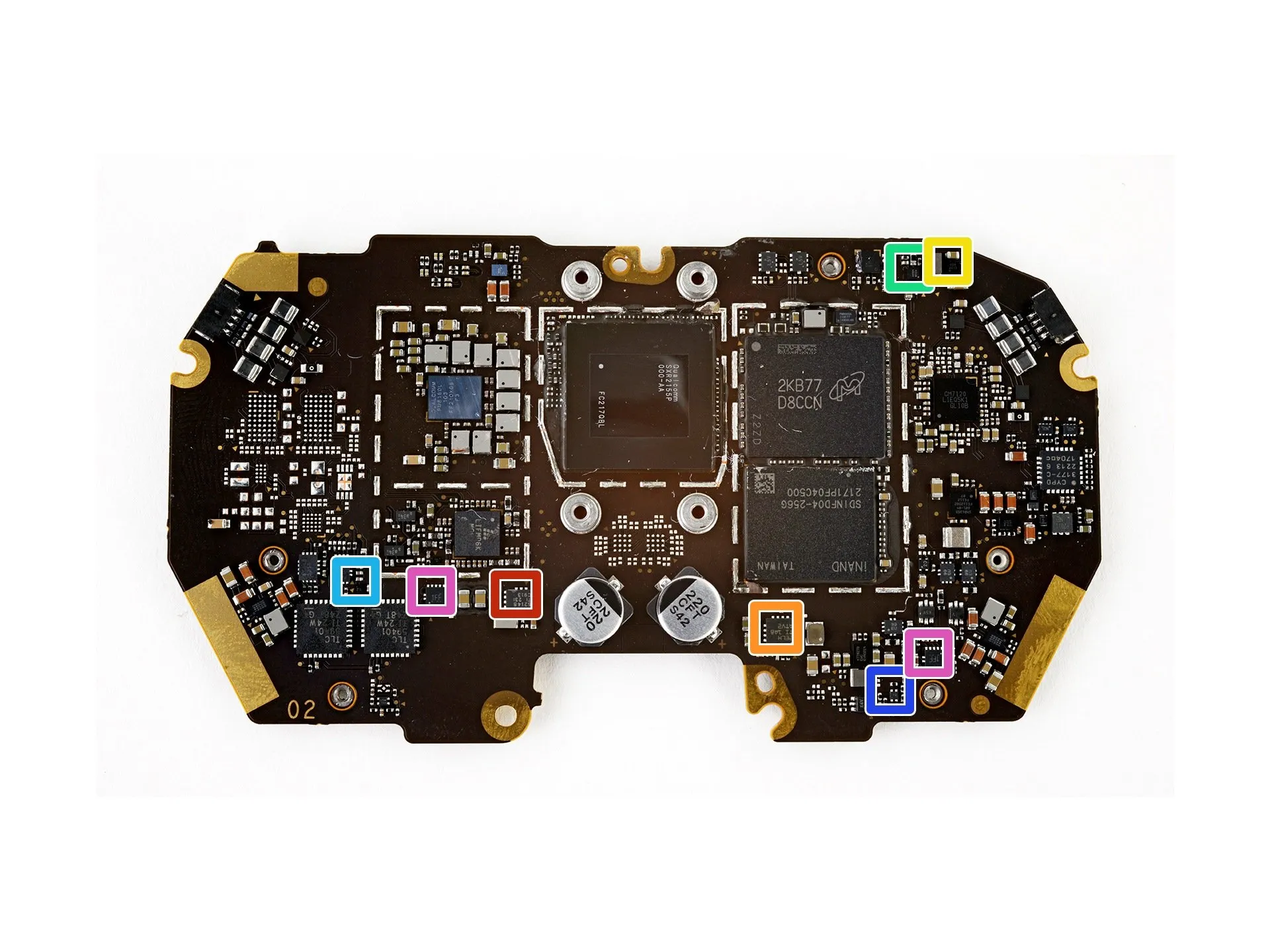

Шаг 3

• Texas Instruments TPS62148 Понижающий преобразователь 2,0 А

• Texas Instruments TPS61378-Q1 Синхронный повышающий преобразователь 4,8 А

• SG Micro SGM66056 Синхронный повышающий преобразователь 2,2 МГц

• OmniVision WS4694C Защита от перенапряжения 28 В; переключатель нагрузки с защитой от перегрузки по току

• SG Micro SGM2578AAD Выключатель нагрузки 2 А

• Texas Instruments TLV7031 одиночный компаратор

• Texas Instruments TLV9054 четырехканальный 5-МГц операционный усилитель с переходом от шины к шине

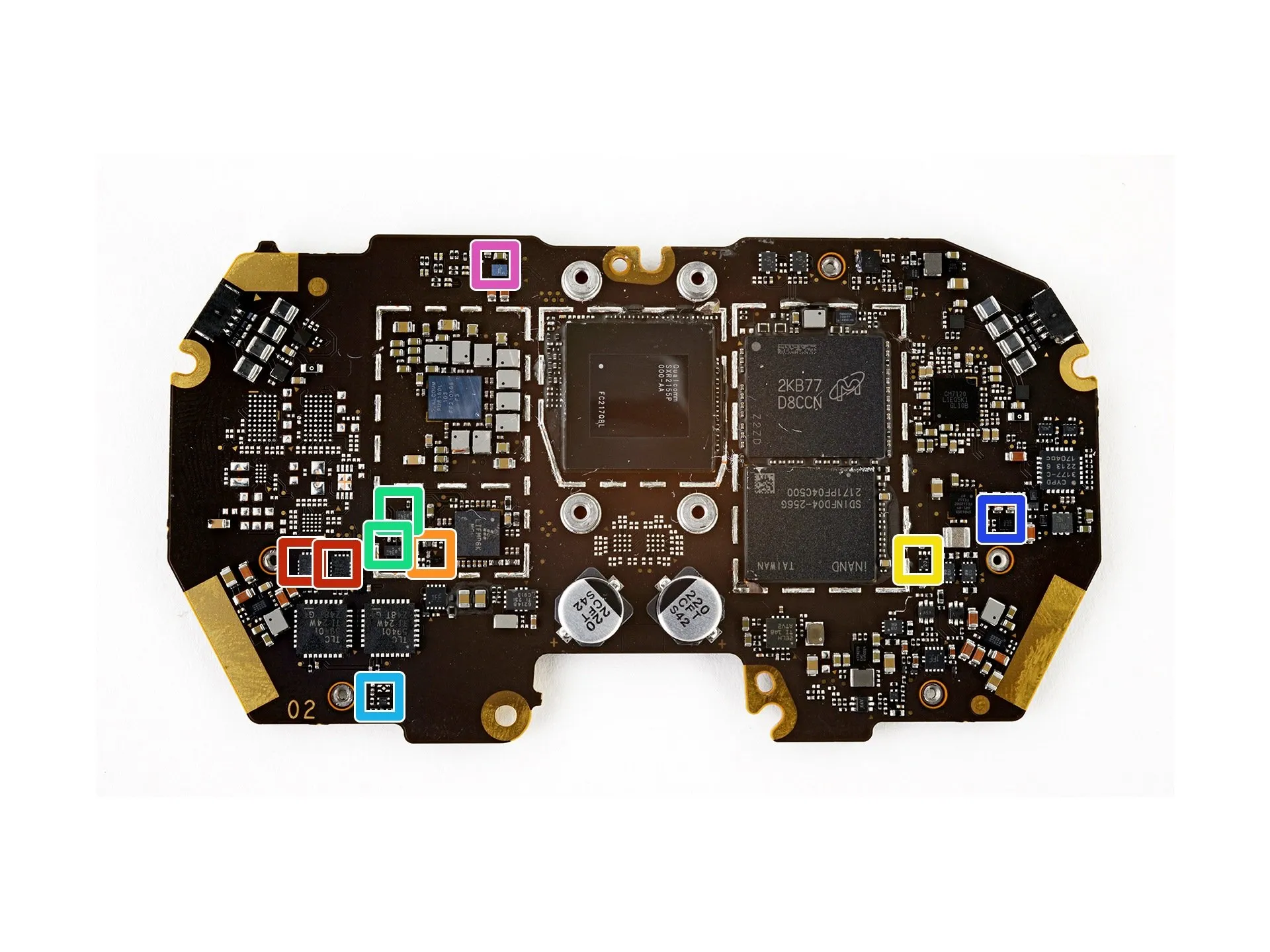

Шаг 4

• SG Micro SGM4T245 4-битный приемопередатчик шины

• SG Micro SGM2045-1.20 LDO-регулятор 300 мА / 1,2 В

• SG Micro SGM2045-3.00 300 мА / 3,00 В LDO-регулятор

• Тройной буфер Nexperia 74AUP3G34

• Nexperia 74LVC1G07 одинарный буфер

• NXP Semiconductor NX30P0121UK Защита от перенапряжения 3 А

• Переключатель нагрузки с защитой от перенапряжения Awinic AW32710CSR

Шаг 5

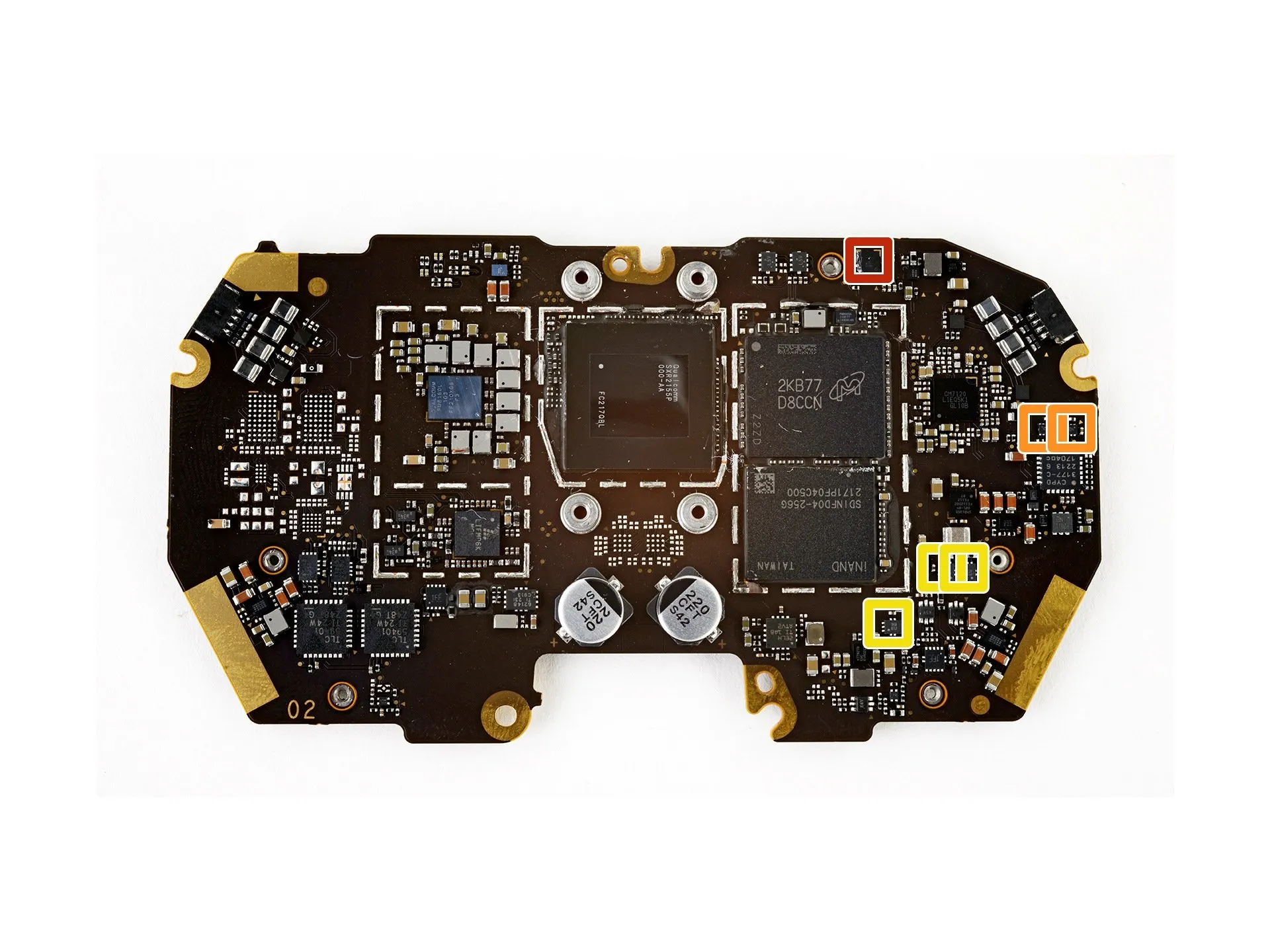

• onsemi FSA4480UCX Аналоговый переключатель USB Type-C

• SG Micro SGM4553 2-битный двунаправленный транслятор уровня напряжения

• Аналоговый переключатель OmniVision DPDT (возможно)

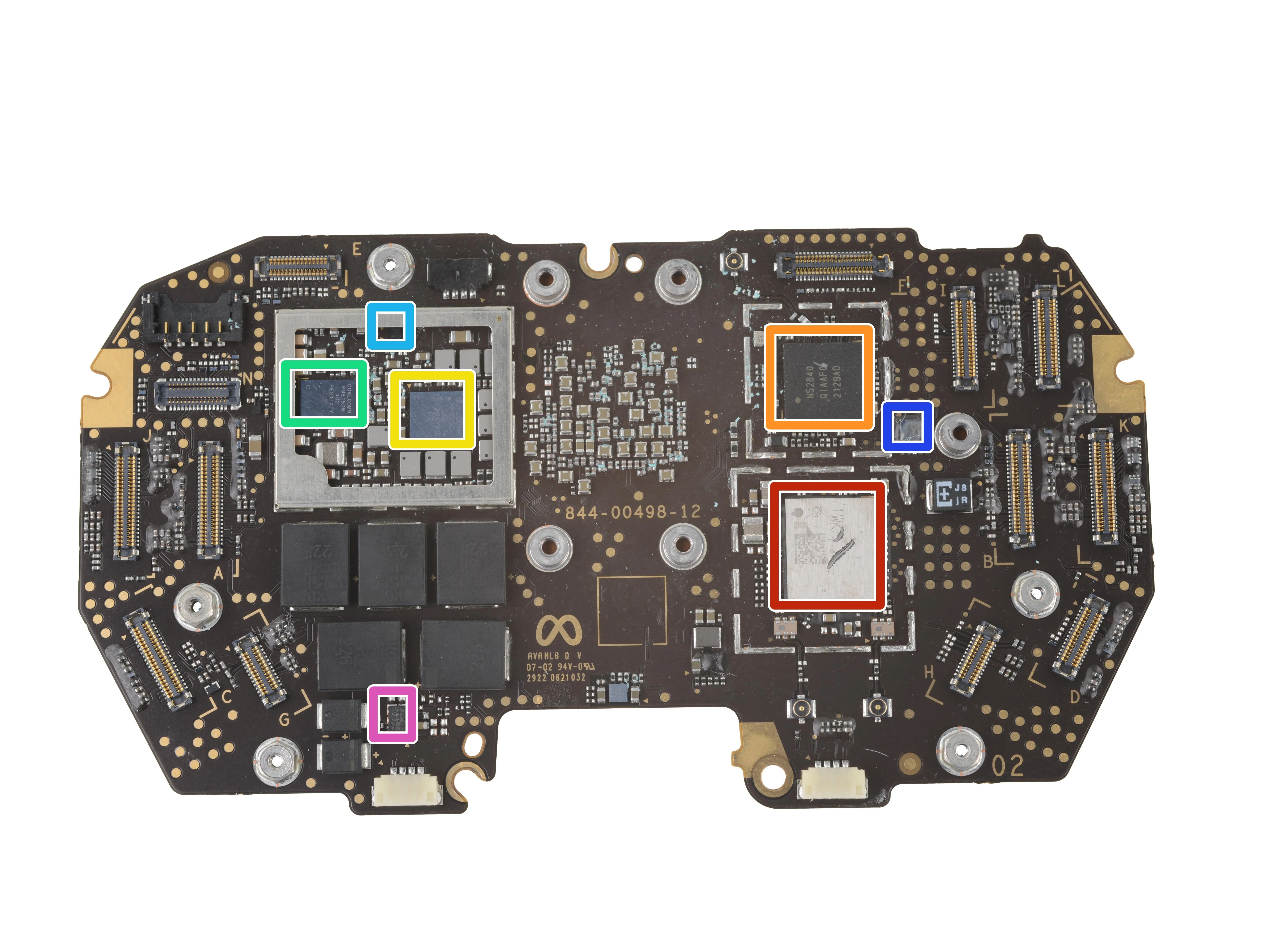

Шаг 6 Материнская плата гарнитуры со стороны B

• Модуль Bluetooth/WiFi Murata LBEE5xx1WK ? тип 1WK

• Nordic Semiconductor nRF52840 Bluetooth 5.3 SoC с низким энергопотреблением

• Управление питанием Qualcomm PM8250

• Управление питанием Qualcomm PM8150B

• Qualcomm PMK8002 ? тактовый генератор

• Texas Instruments TCA6418E 18-разрядный расширитель ввода/вывода

• Renesas SLG59M1717V Переключатель нагрузки 5 А

Шаг 7

• Скорее всего, Texas Instruments LP5907UVE-1.2 LDO-регулятор 250 мА / 1,2 В

• DC-DC преобразователь

Шаг 8 Материнская плата гарнитуры сторона B - датчики

• Bosch Sensortec BMM150 3-осевой магнитометр

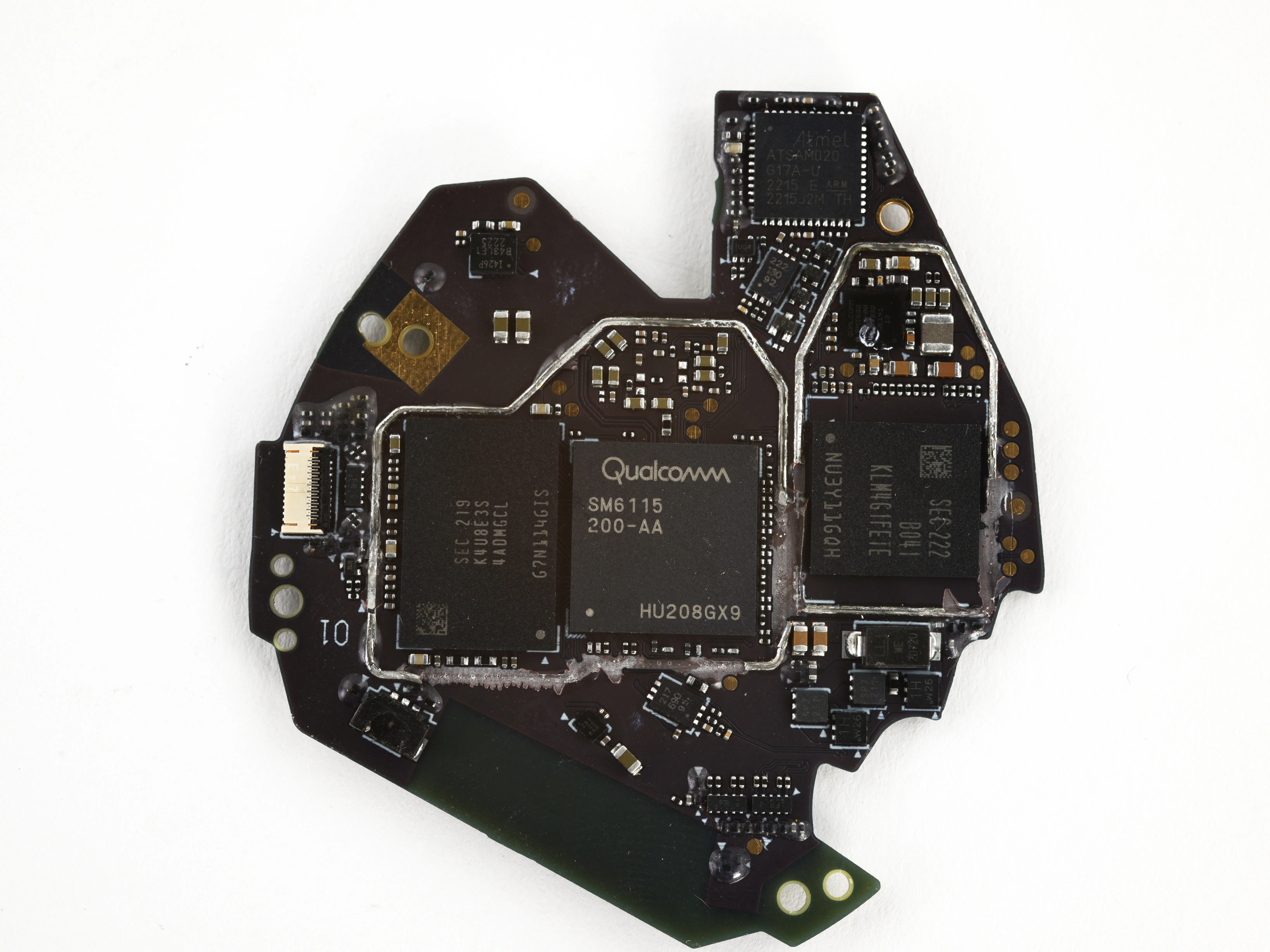

Шаг 9 Материнская плата контроллера со стороны A

• Qualcomm SM6115 Окта-ядерный процессор Snapdragon 662 для приложений/базовой полосы

• Память Samsung K4U8E3S4AD-MGCL 1 ГБ LPDDR4X SDRAM

• Samsung KLM4G1FETE-B041 4 ГБ флэш-памяти eMMC NAND

• Управление питанием Qualcomm PMI632

• Microchip ATSAMD20G17 32-разрядный микроконтроллер

• Renesas DA7281 тактильный драйвер

• Texas Instruments SN74AUC1G32 одиночный 2-входовой ИЛИ-гейт

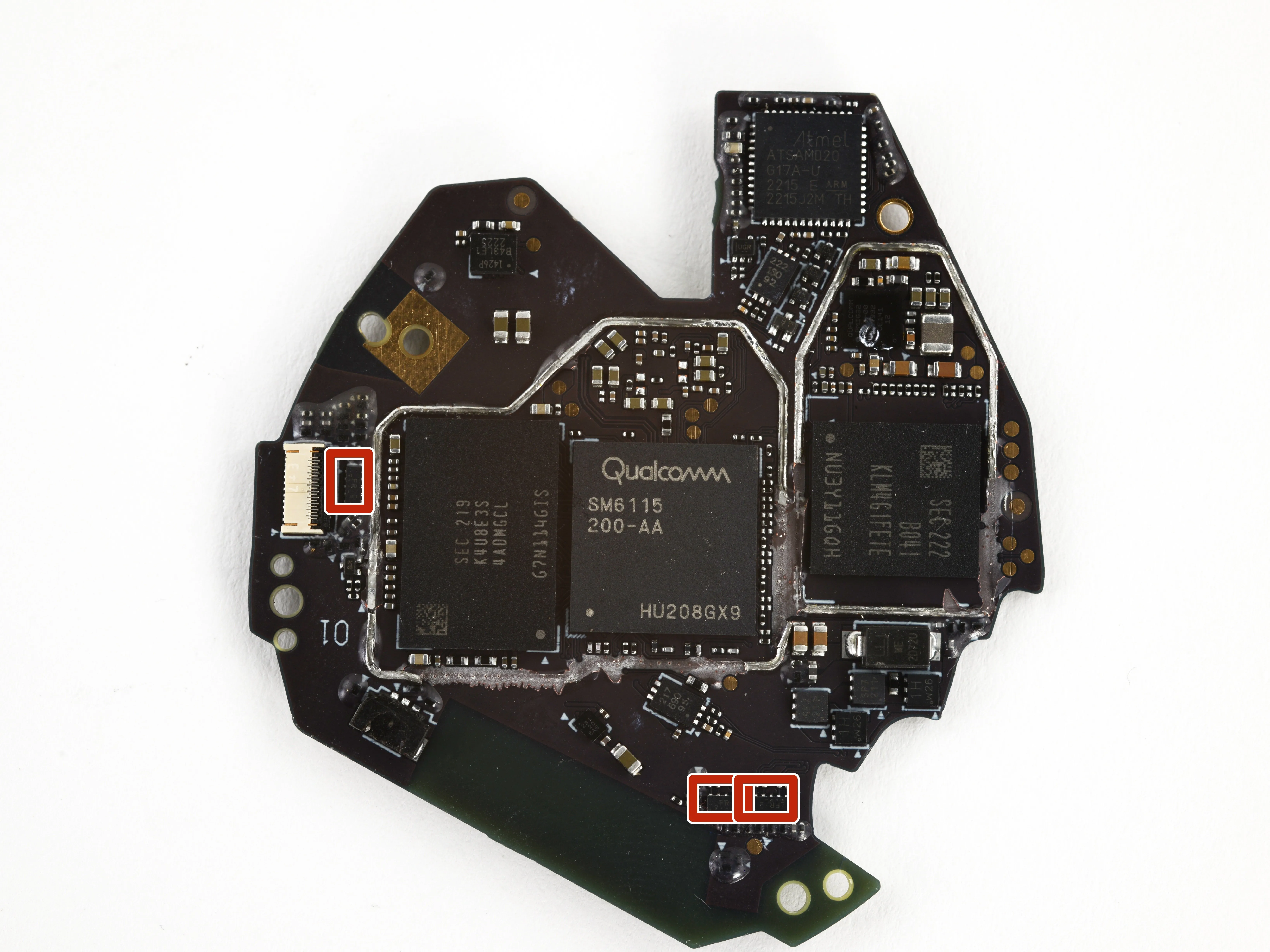

Шаг 10

• Nexperia PUSB3FR4 Защита от электростатического разряда 4 ч.

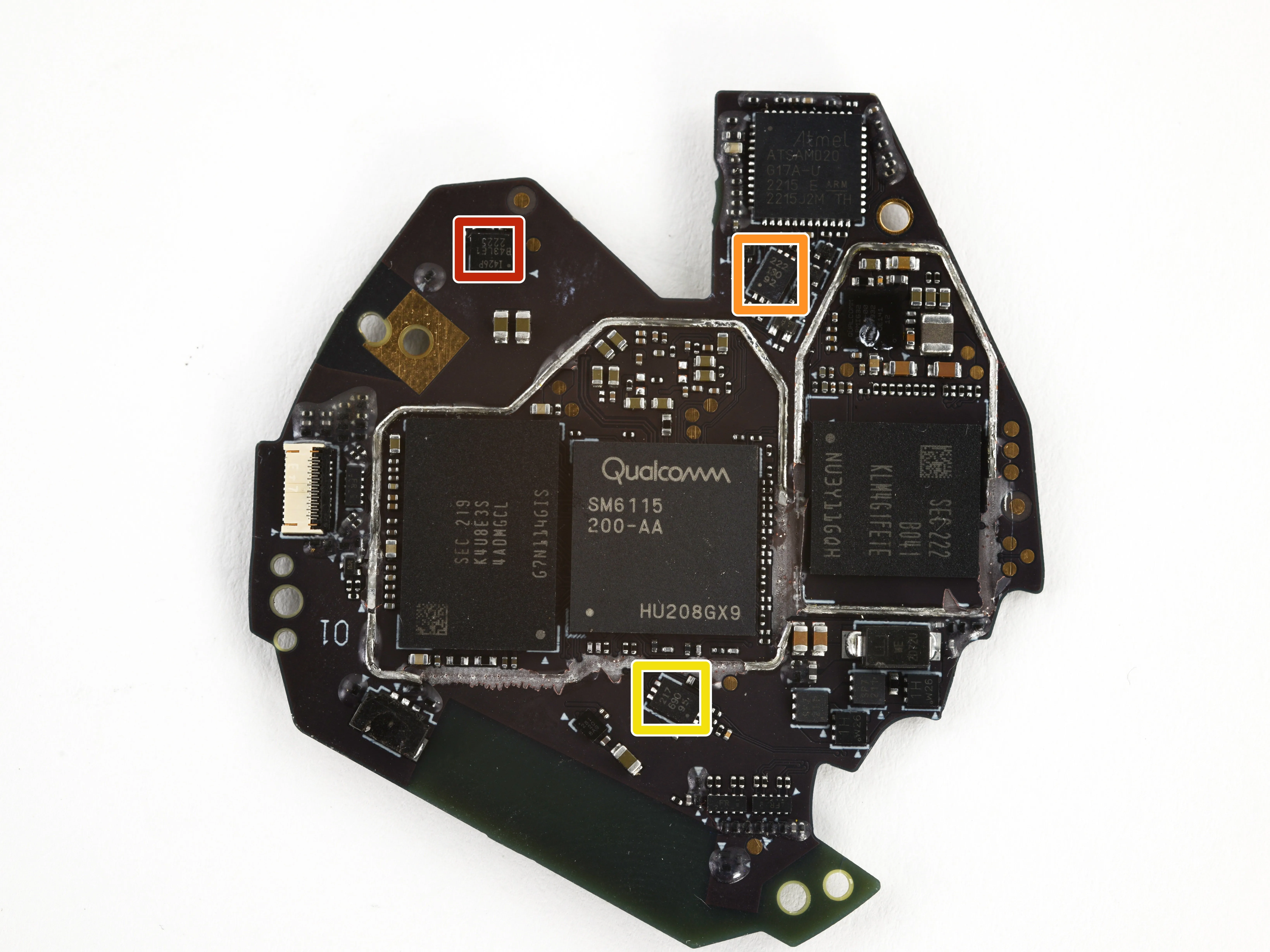

Шаг 11 Материнская плата контроллера со стороны A - датчики

• TDK-InvenSense ICM-42686-P 6-осевой акселерометр & гироскоп

• Allegro MicroSystems A1392 датчик на эффекте Холла

• Allegro MicroSystems A1395 датчик эффекта Холла

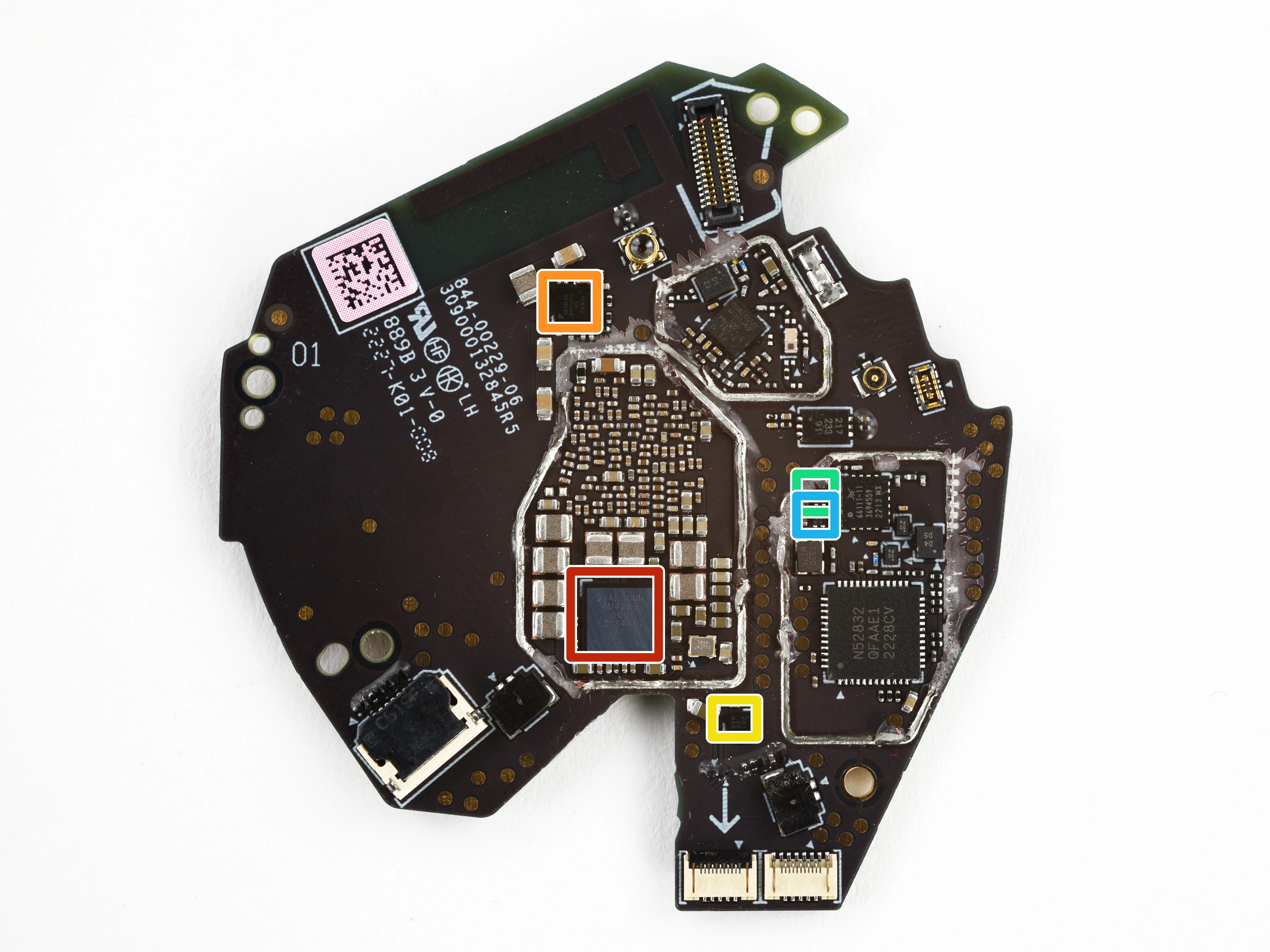

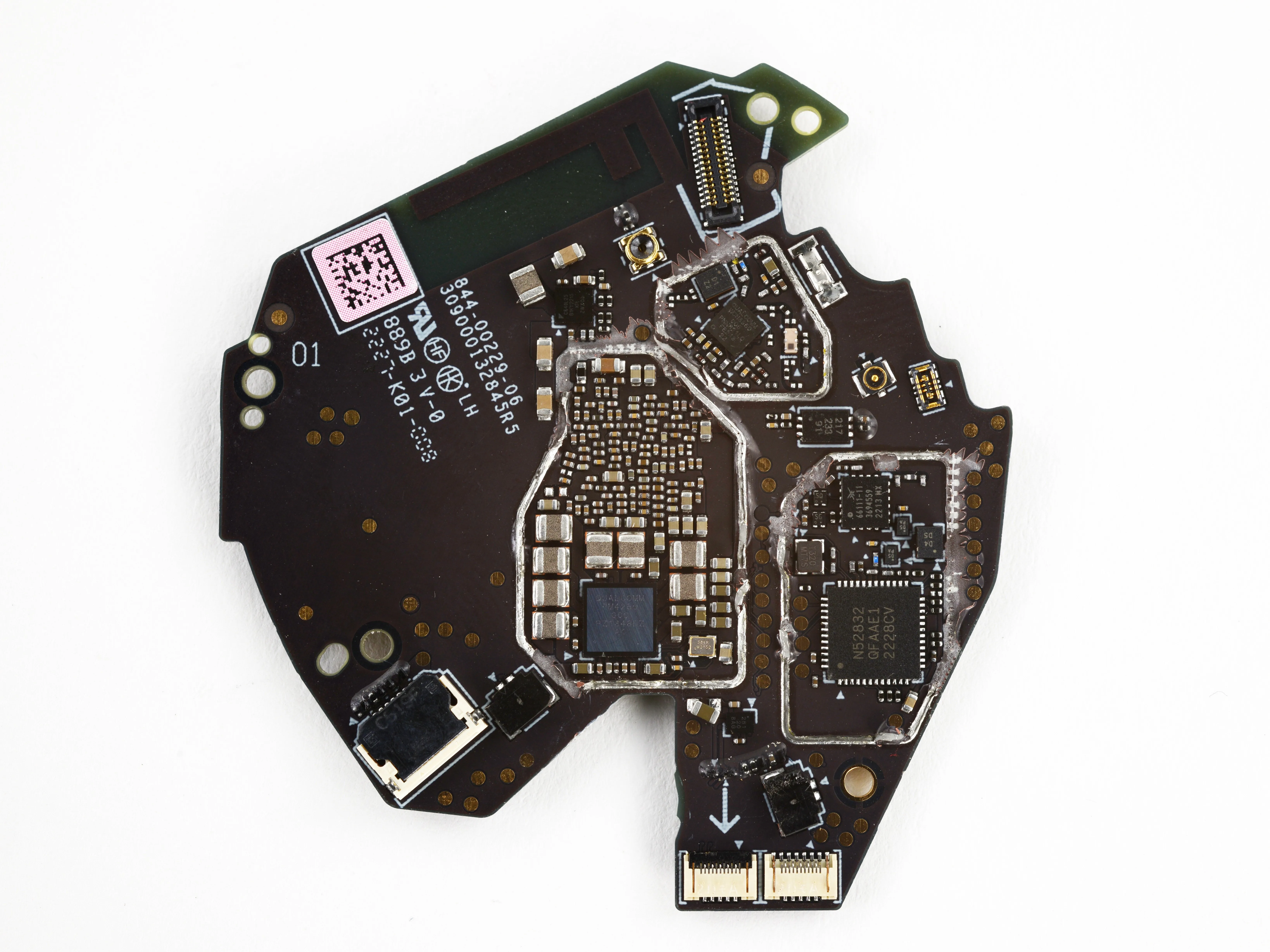

Шаг 12 Материнская плата контроллера сторона B

• Управление питанием Qualcomm PM4250

• Cirrus Logic CS40L25 тактильный драйвер

• Renesas DA7281 тактильный драйвер

• Одинарный трансляционный буфер Nexperia 74LV1T34

• Однотрансляционный преобразователь Nexperia 74LV1T04

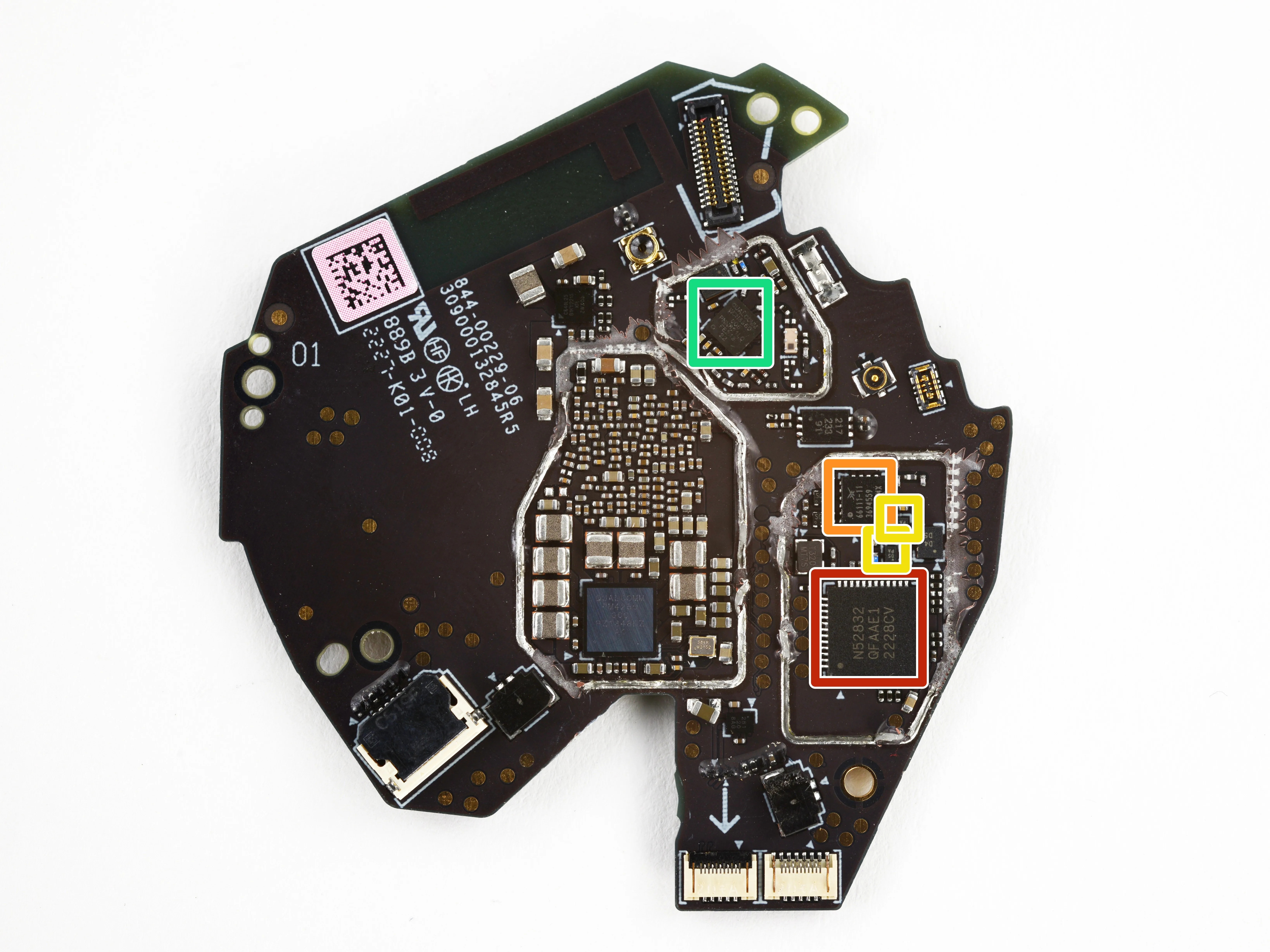

Шаг 13 Материнская плата контроллера со стороны B - радио

• Nordic Semiconductor nRF52832 Bluetooth Low-Energy 5.3 SoC

• Skyworks SKY66111-11 Фронтальный модуль Bluetooth Low Energy

• Возможно, Qorvo QPC8019Q Радиочастотный переключатель DPDT

• Qualcomm WCN3950 WLAN 802.11a/b/g/n/ac, Bluetooth 5.0, & FM-радио

Шаг 14 Материнская плата контроллера со стороны B - датчики

• Allegro MicroSystems A1391 датчик эффекта Холла

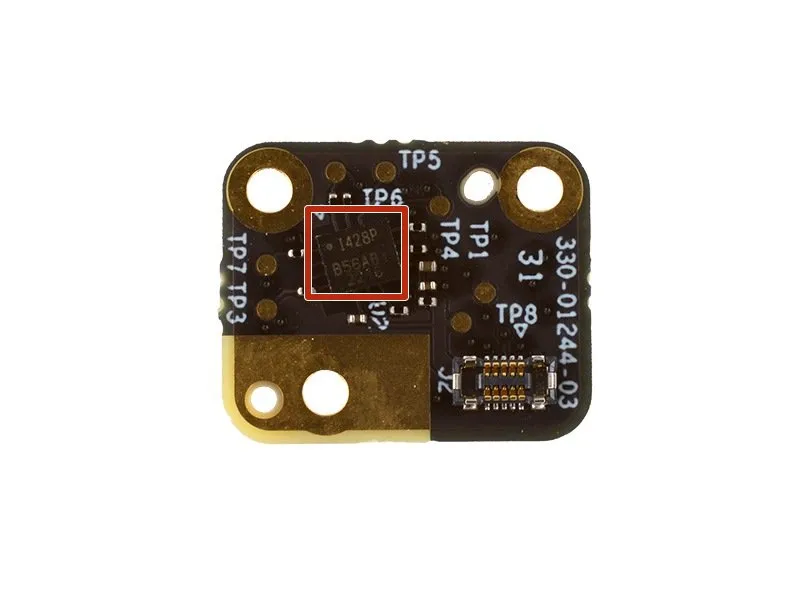

Шаг 15 Плата акселерометра консоли

• TDK-InvenSense ICM-42688-P 6-осевой MEMS-акселерометр и гироскоп

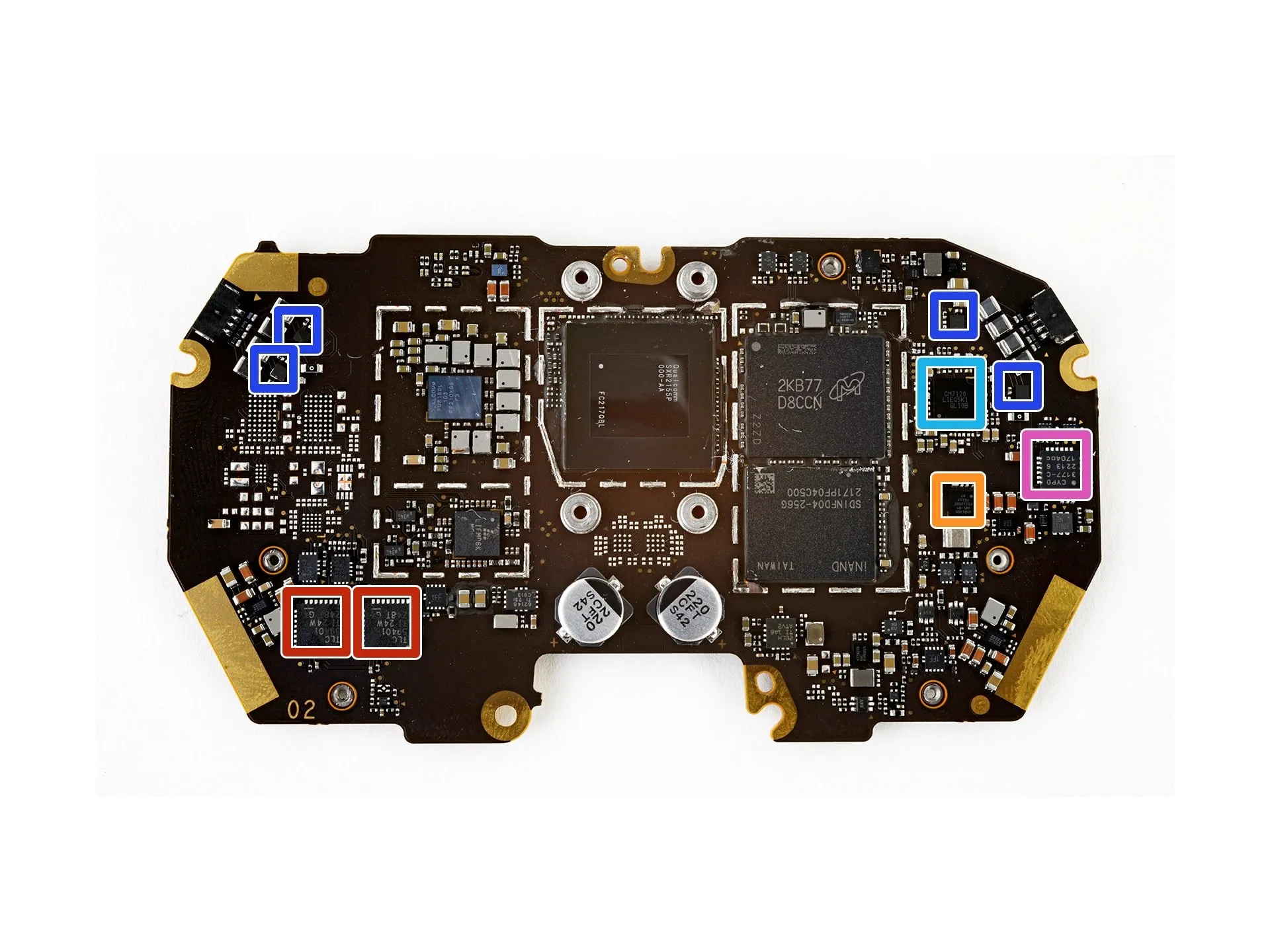

Шаг 16 Материнская плата гарнитуры сторона B

• Cmedia CM7120 Audio DSP & CODEC Hub

• Аудиоусилитель класса D Analog Devices MAX98360A

• Зарядное устройство Qualcomm SMB1355

• Контроллер порта USB Type-C Infineon CYPD3177

• Драйвер светодиодов Texas Instruments TLC59401 16-Ch.

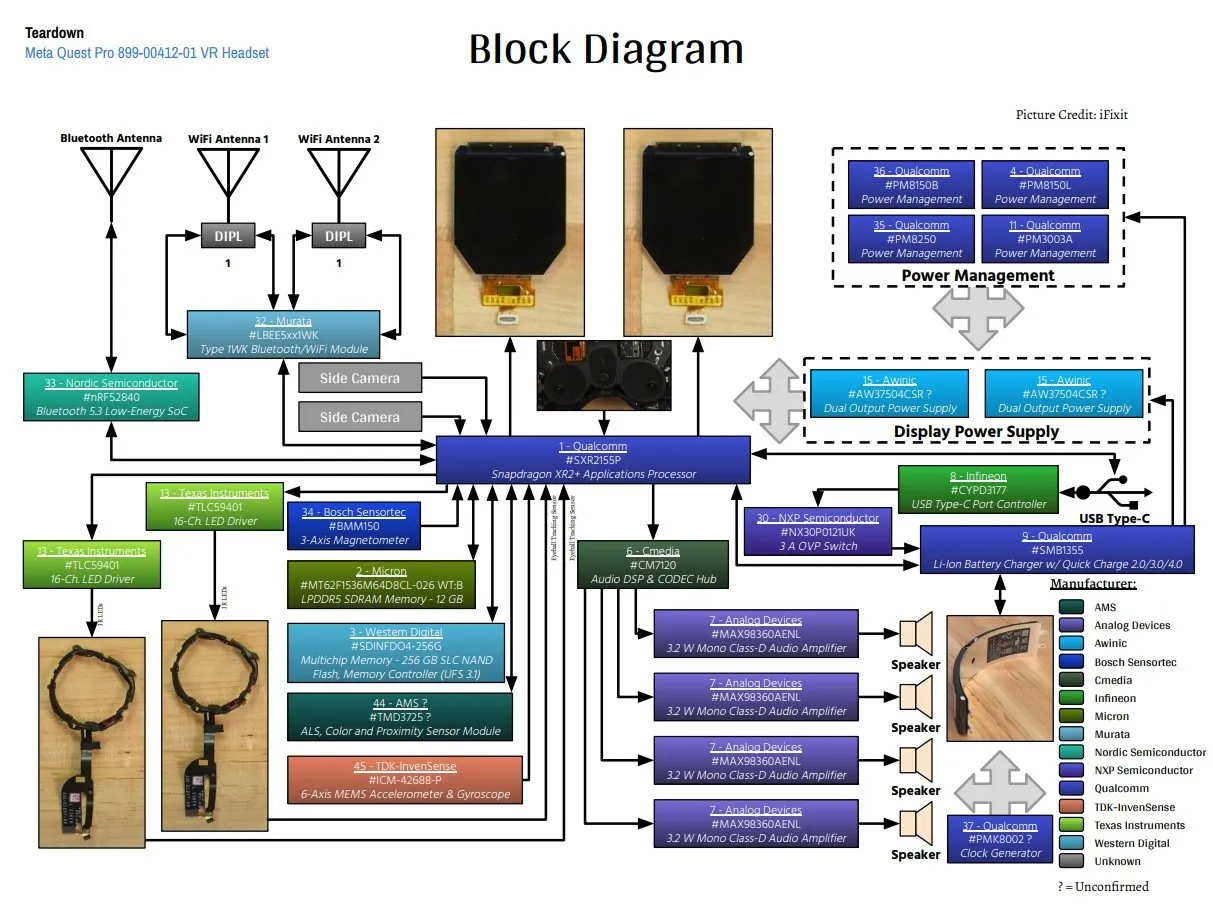

Шаг 17 Блок-схема гарнитуры

• Предполагаемая блок-схема основана на доступных технических характеристиках и наблюдаемой реализации в продукте.

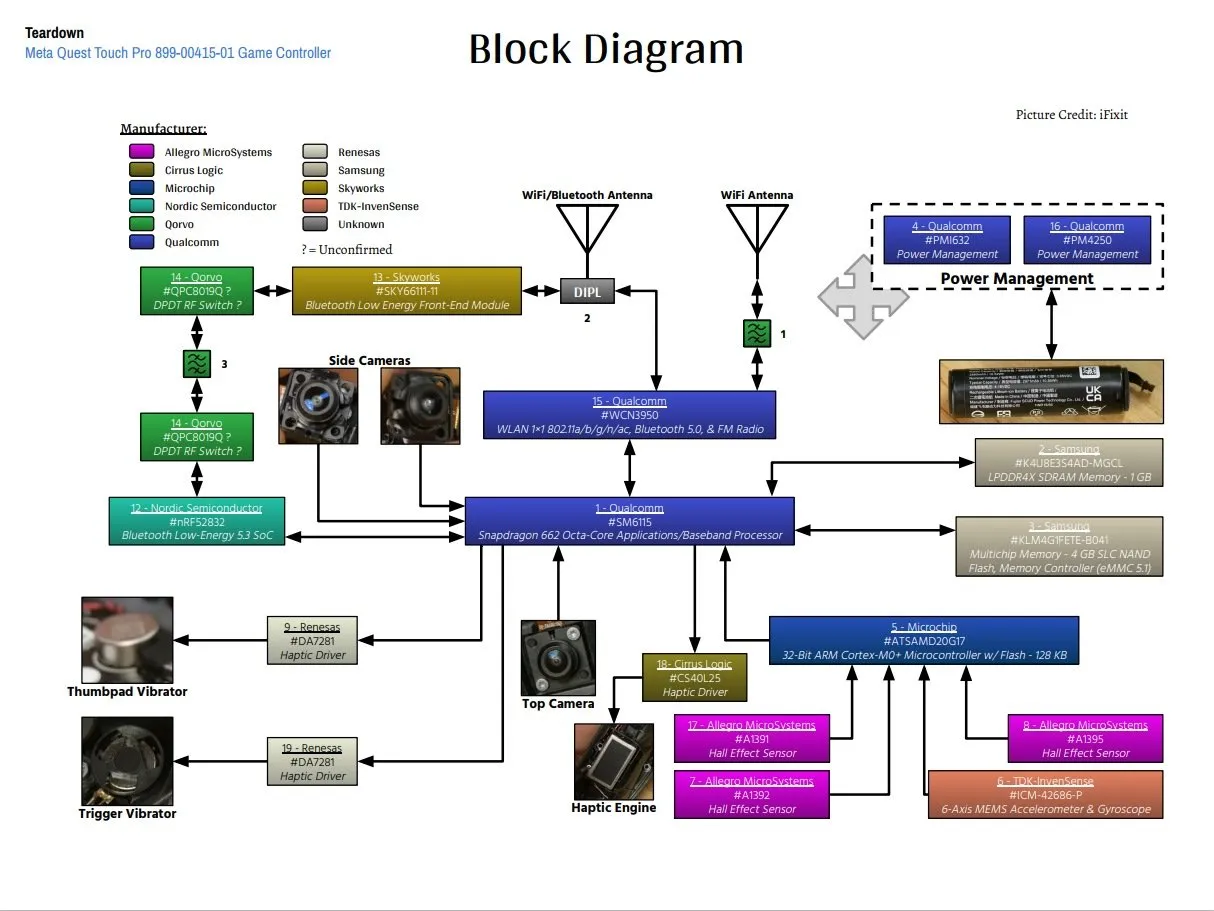

Шаг 18 Блок-схема контроллера

• Предполагаемая блок-схема, основанная на доступных даташитах и наблюдаемой реализации в продукте.
