Введение

Сайт TK85 был ZX81 клон, созданный Microdigital Eletrônicaкомпьютерная компания, расположенная в Бразилия.

Шаг 1. Корпус и разъемы TK 85

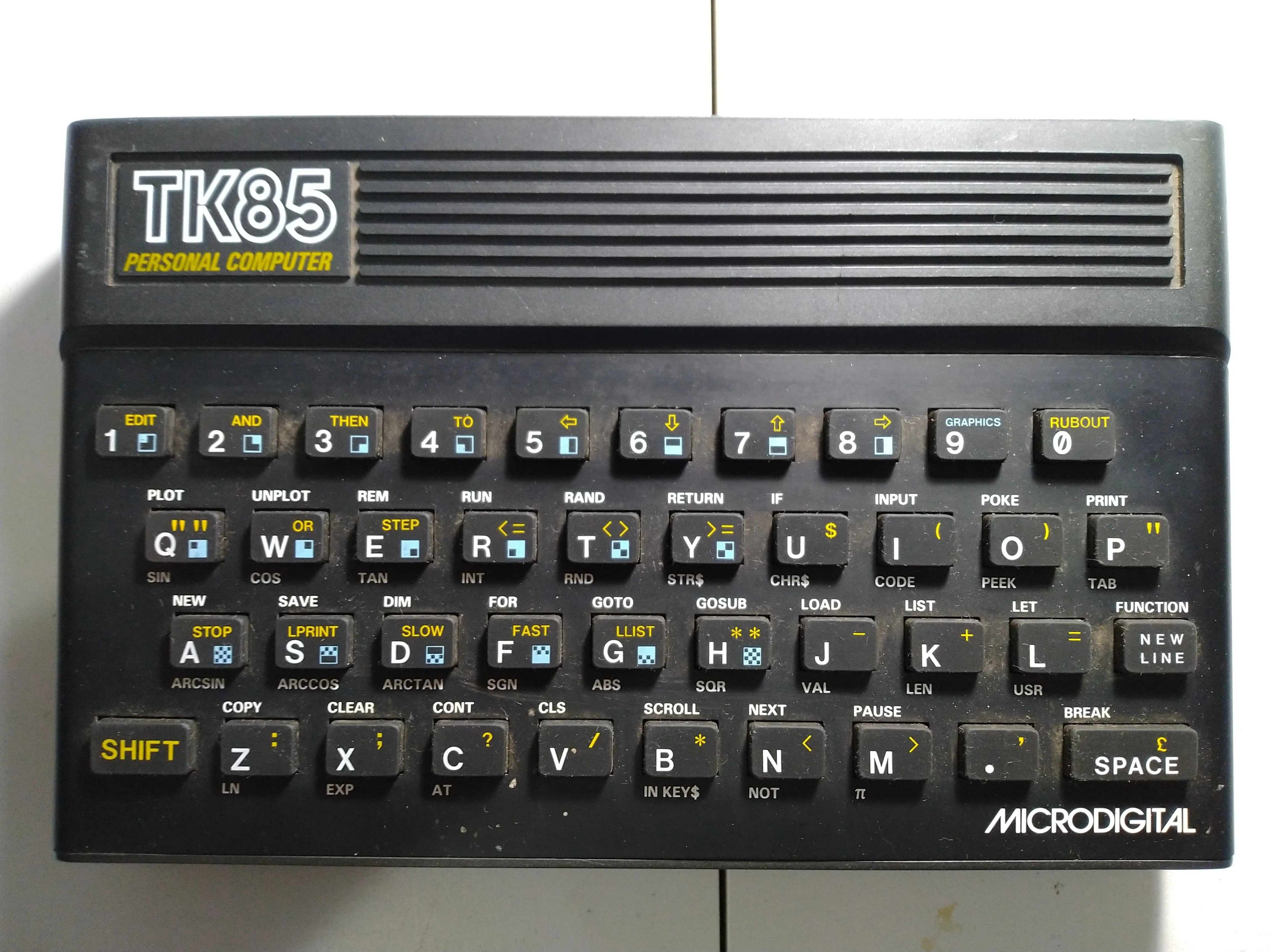

Microdigital TK 85 Teardown, Корпус и разъемы TK 85: шаг 1, изображение 1 из 3
Microdigital TK 85 Teardown, корпус и разъемы TK 85: шаг 1, изображение 1 из 3 | Источник - ifixit.com

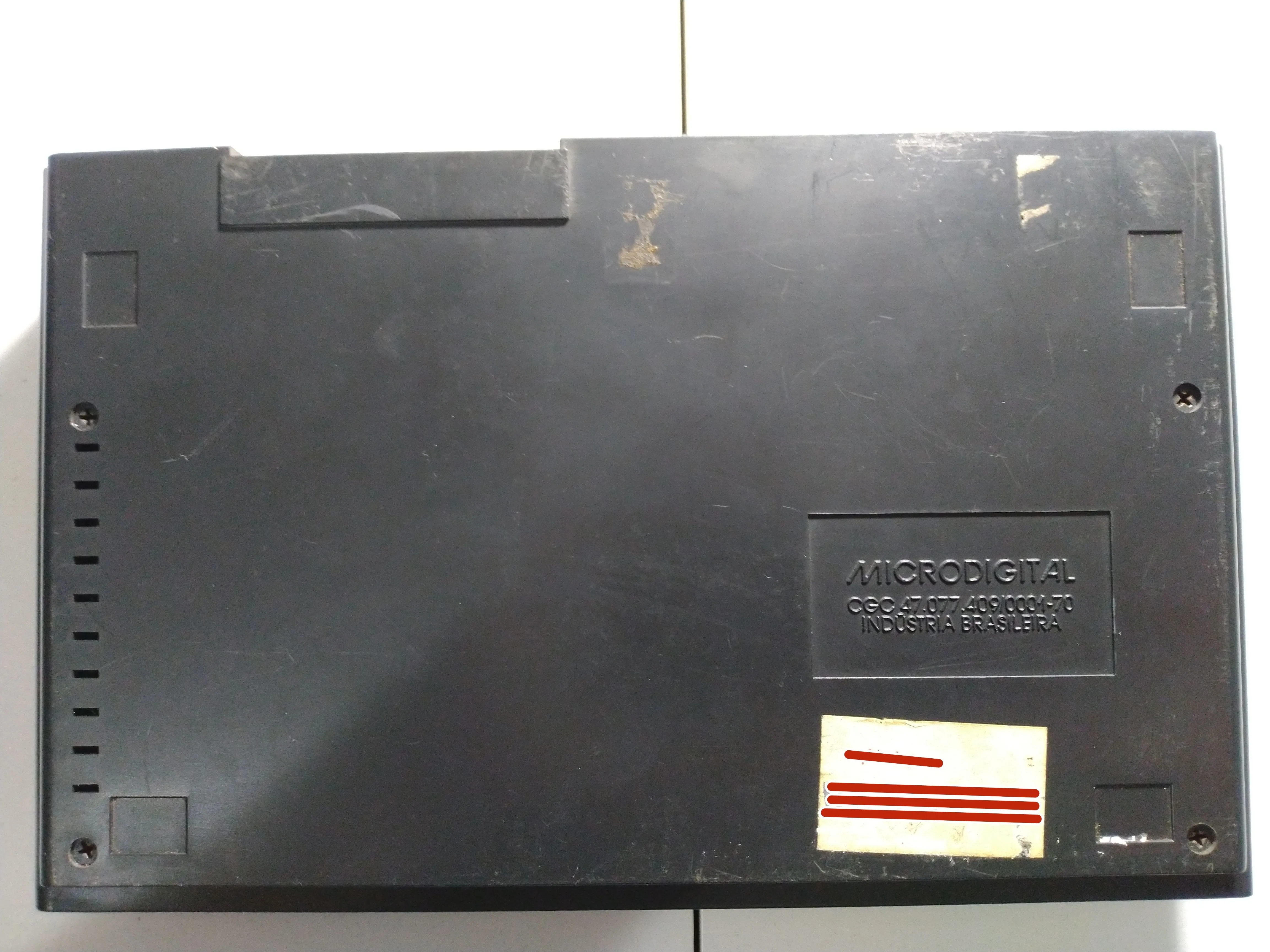

Microdigital TK 85 Teardown, корпус и разъемы TK 85: шаг 1, изображение 2 из 3
Microdigital TK 85 Teardown, корпус и разъемы TK 85: шаг 1, изображение 2 из 3 | Источник - ifixit.com

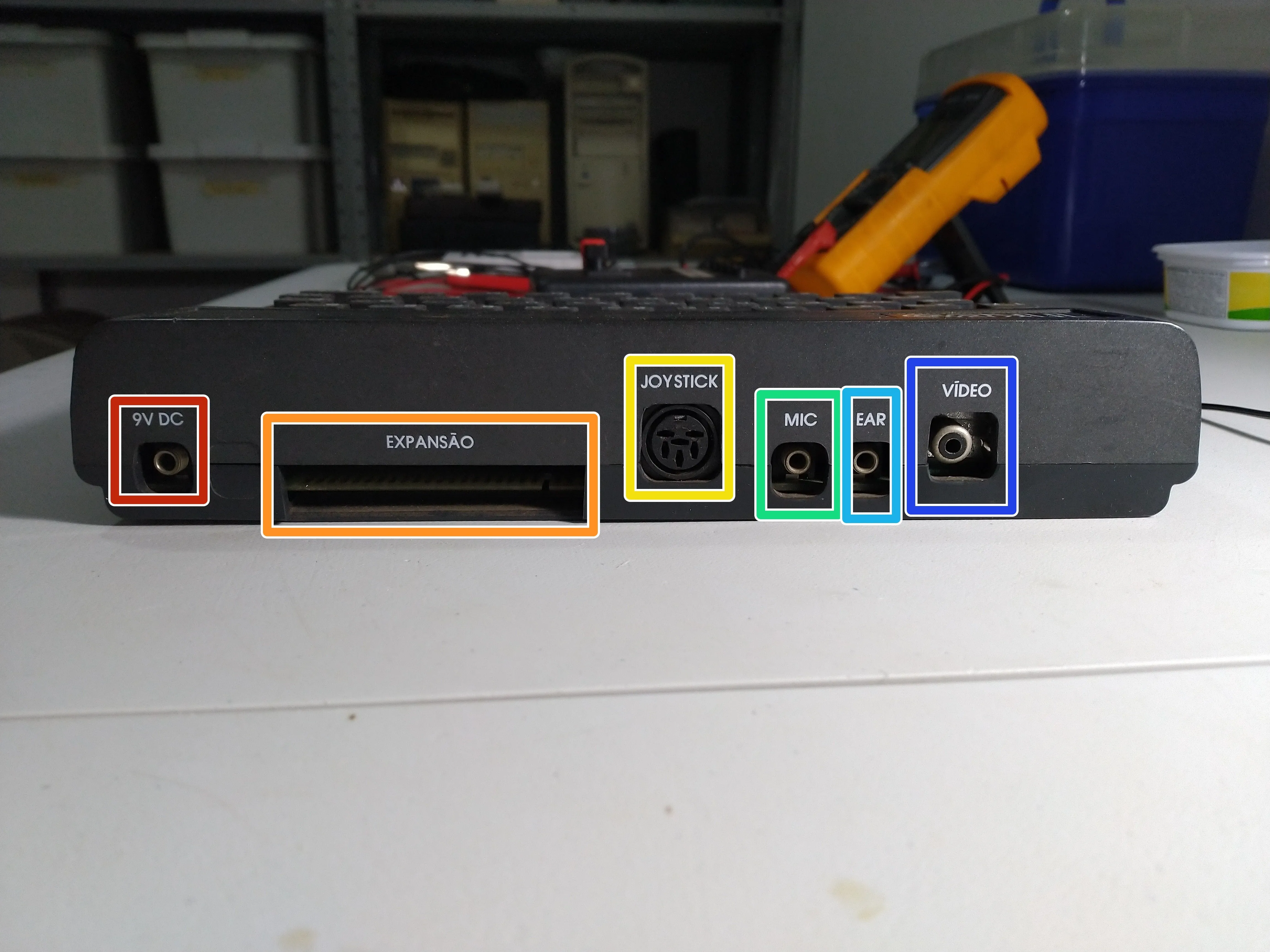

Microdigital TK 85 Teardown, корпус и разъемы TK 85: шаг 1, изображение 3 из 3
Microdigital TK 85 Teardown, корпус и разъемы TK 85: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • 9 В DC = Блок питания Nomo P2

  • Expansão = Разъем расширения 2x23 крайних штырьков.

  • Джойстик = разъем для джойстика DIN-6-07M.

  • Mic = аудиовыход для датакордера.

  • Ухо = аудиовход для датакодера.

  • Видео = выход радиочастотной панели 3 УКВ.

Шаг 2 Внутри TK85

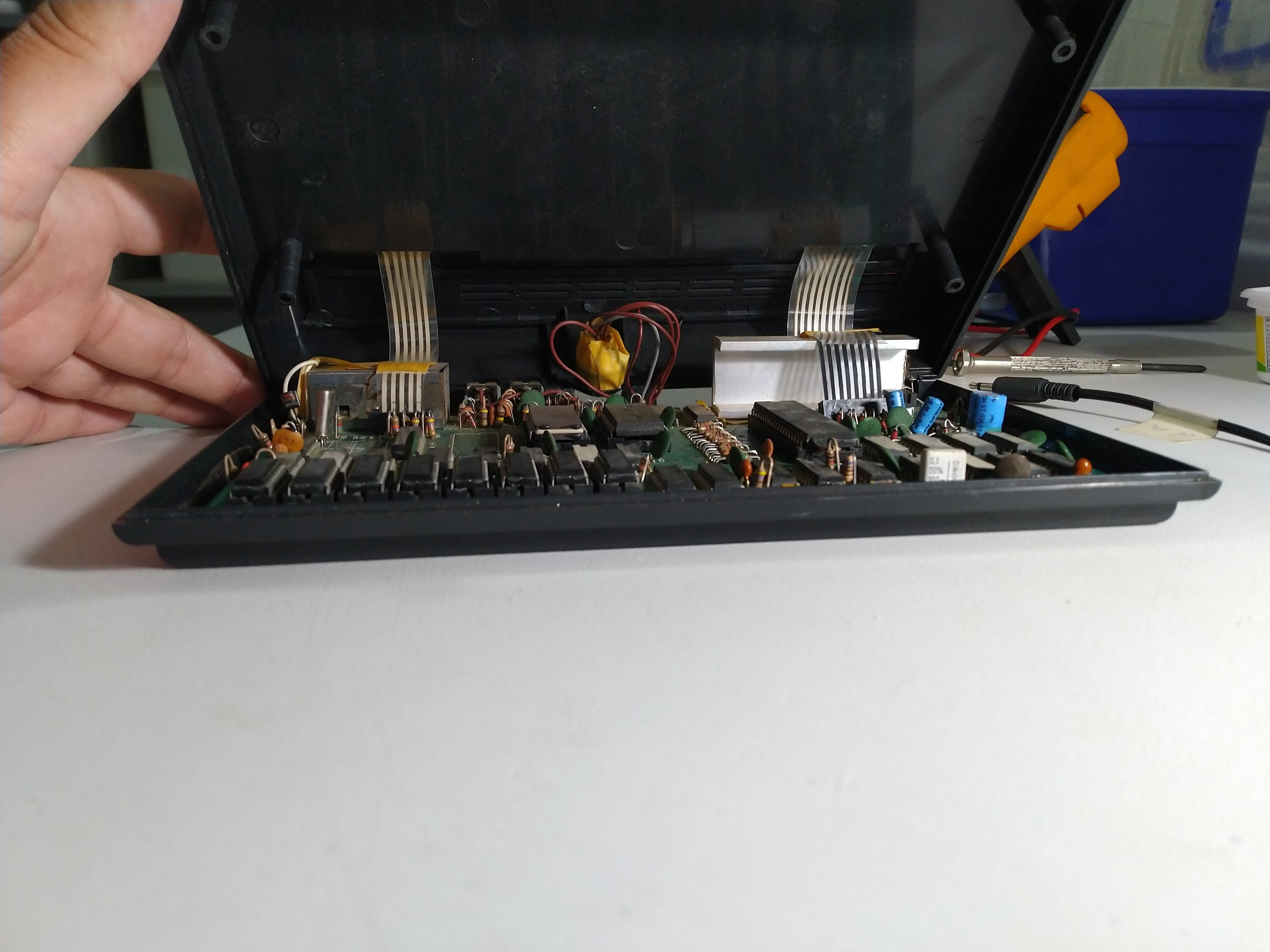

Microdigital TK 85 Teardown, Внутри TK85: шаг 2, изображение 1 из 3
Microdigital TK 85 Teardown, Внутри TK85: шаг 2, изображение 1 из 3 | Источник - ifixit.com

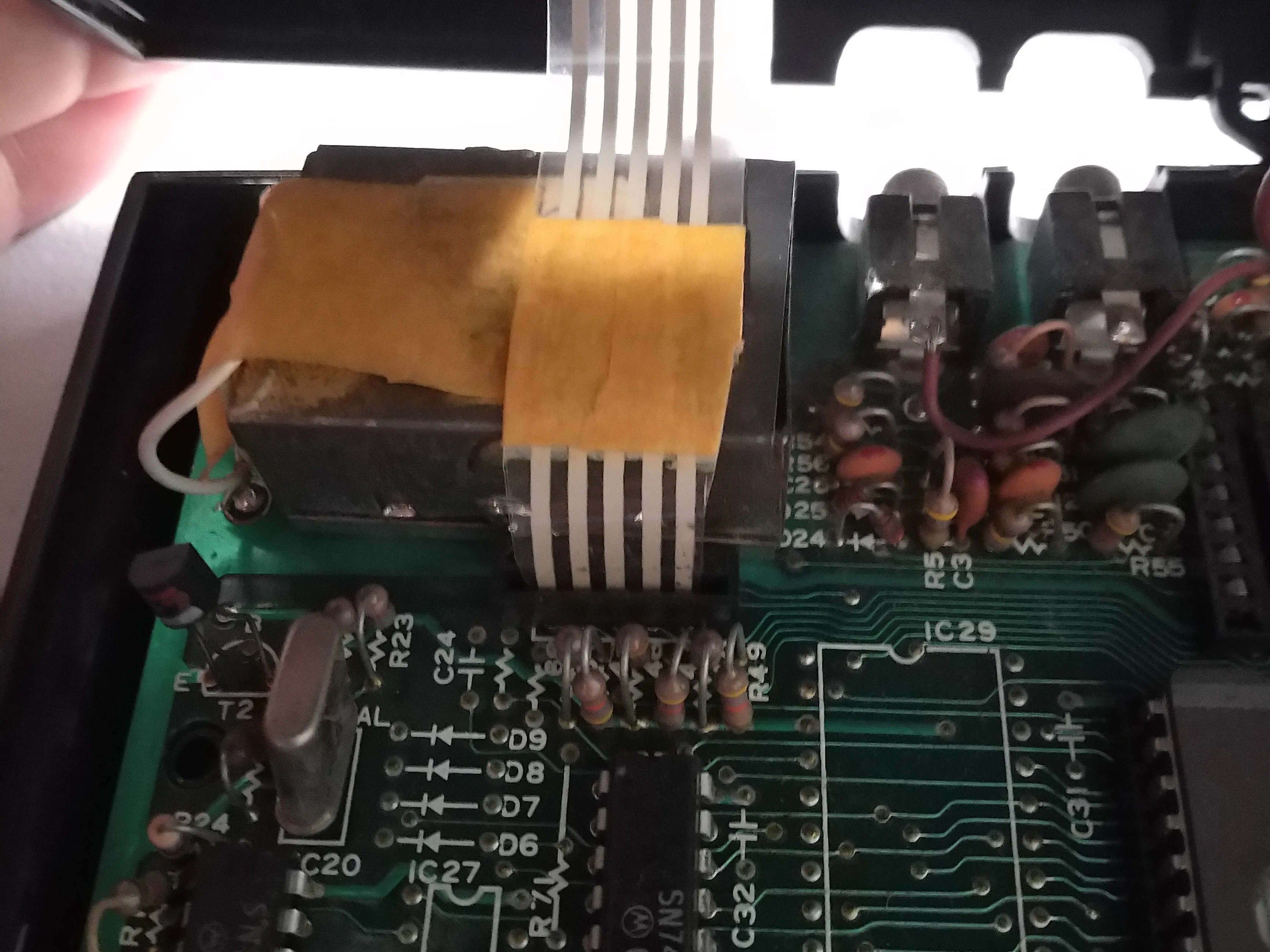

Microdigital TK 85 Teardown, внутри TK85: шаг 2, изображение 2 из 3
Microdigital TK 85 Teardown, Внутри TK85: шаг 2, изображение 2 из 3 | Источник - ifixit.com

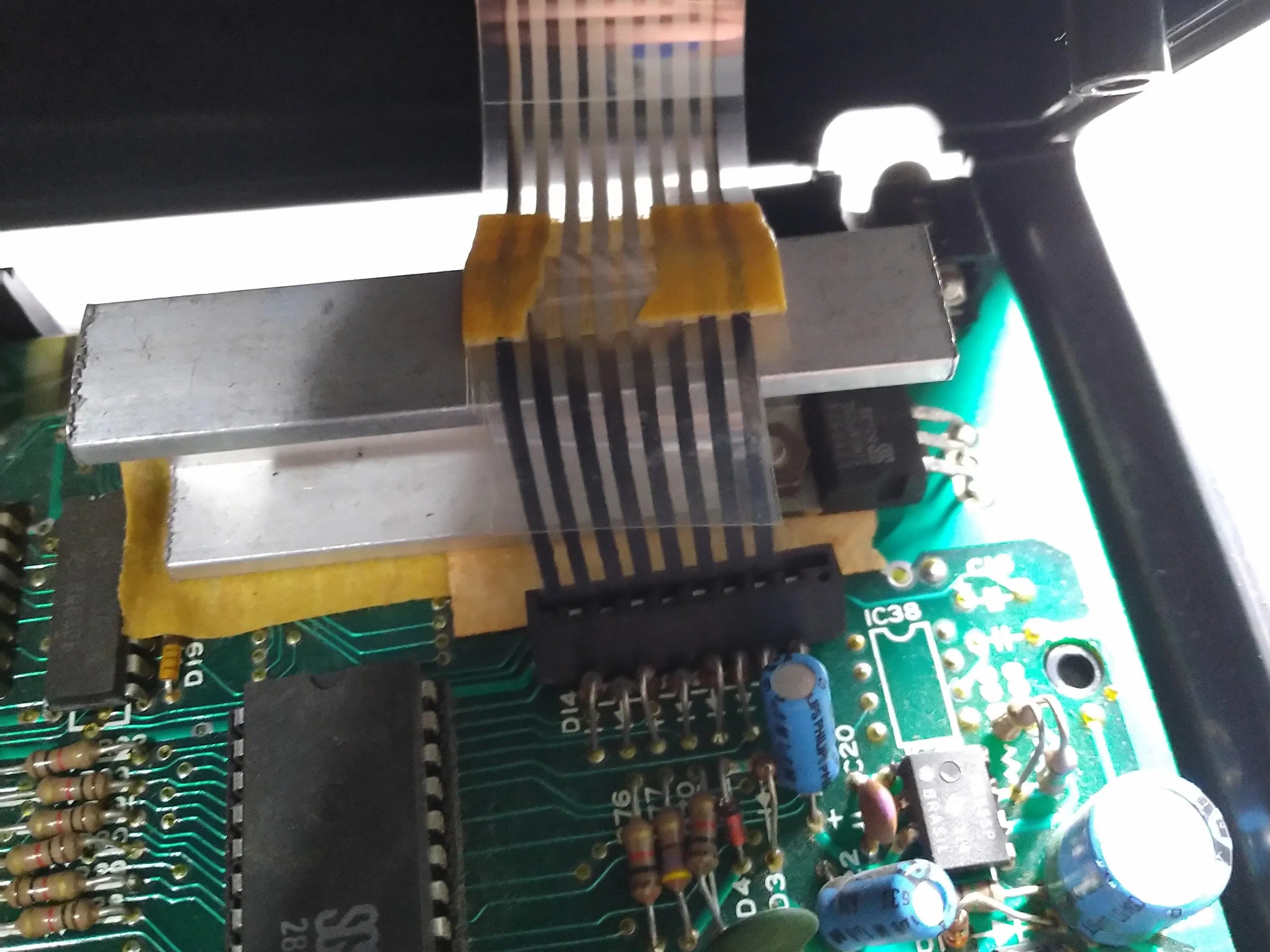

Microdigital TK 85 Teardown, внутри TK85: шаг 2, изображение 3 из 3
Microdigital TK 85 Teardown, Внутри TK85: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Открывайте его осторожно, так как в нем находятся 2 плоских кабеля для клавиатуры.

  • Эти плоские кабели очень проблематичны

Шаг 3. Клавиатура снята

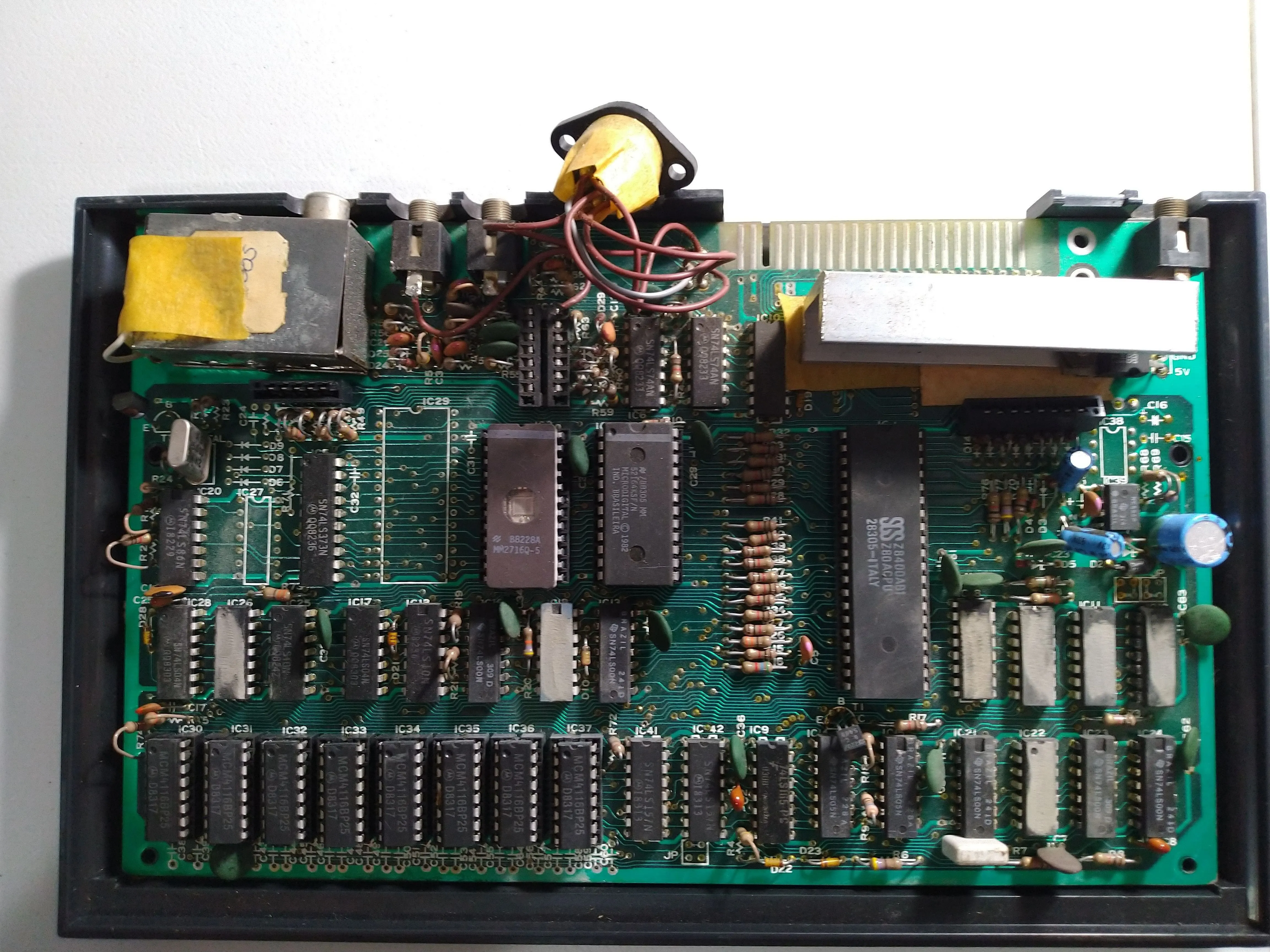

Microdigital TK 85 Teardown, извлечение клавиатуры: шаг 3, изображение 1 из 2
Microdigital TK 85 Teardown, клавиатура снята: шаг 3, изображение 1 из 2 | Источник - ifixit.com

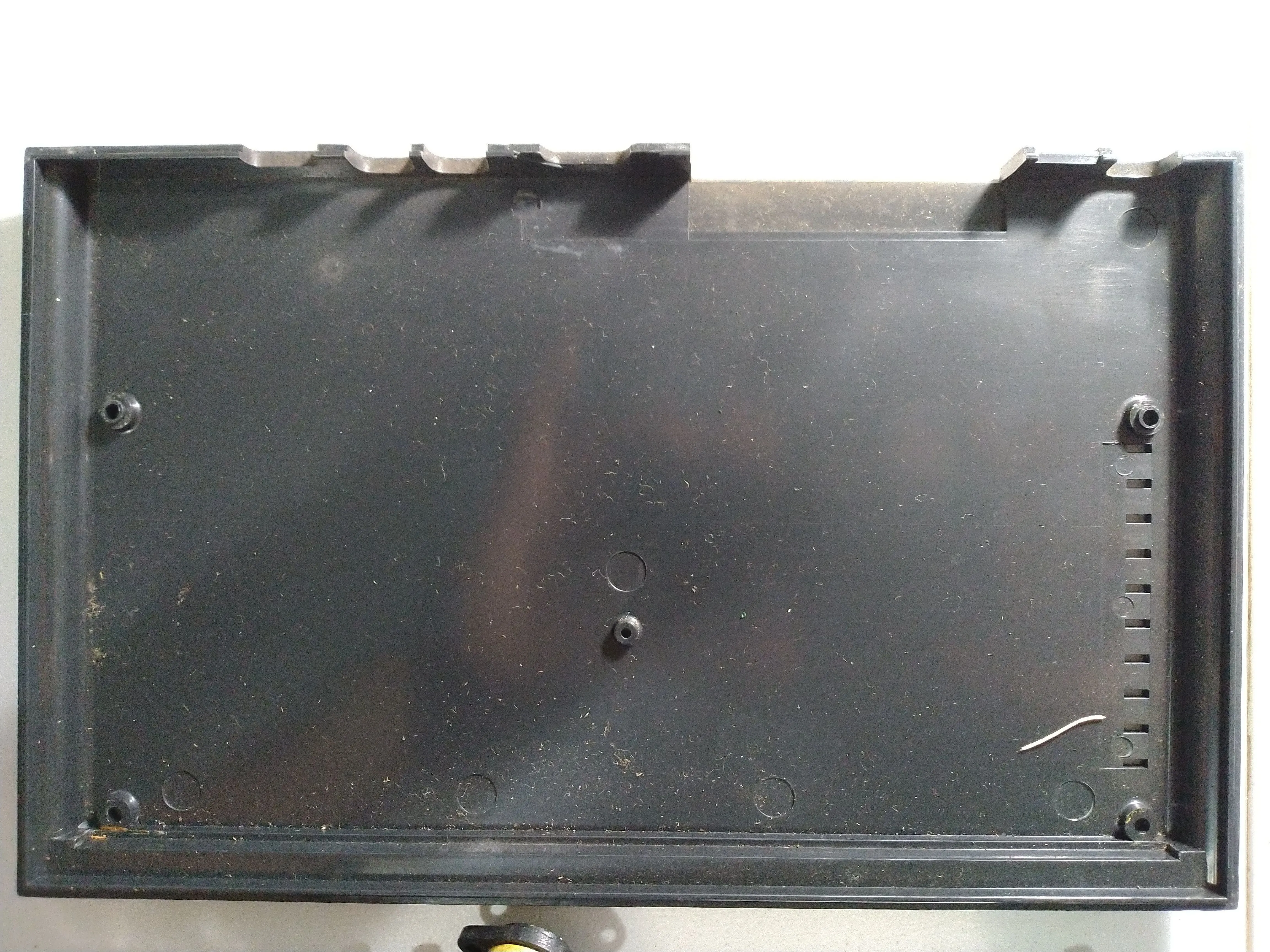

Microdigital TK 85 Teardown, клавиатура снята: шаг 3, изображение 2 из 2
Microdigital TK 85 Teardown, клавиатура снята: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Верхняя часть корпуса - это клавиатура, но сама клавиатура не снимается.

  • Нижняя часть корпуса - это просто пластиковая деталь.

Шаг 4 Печатная плата

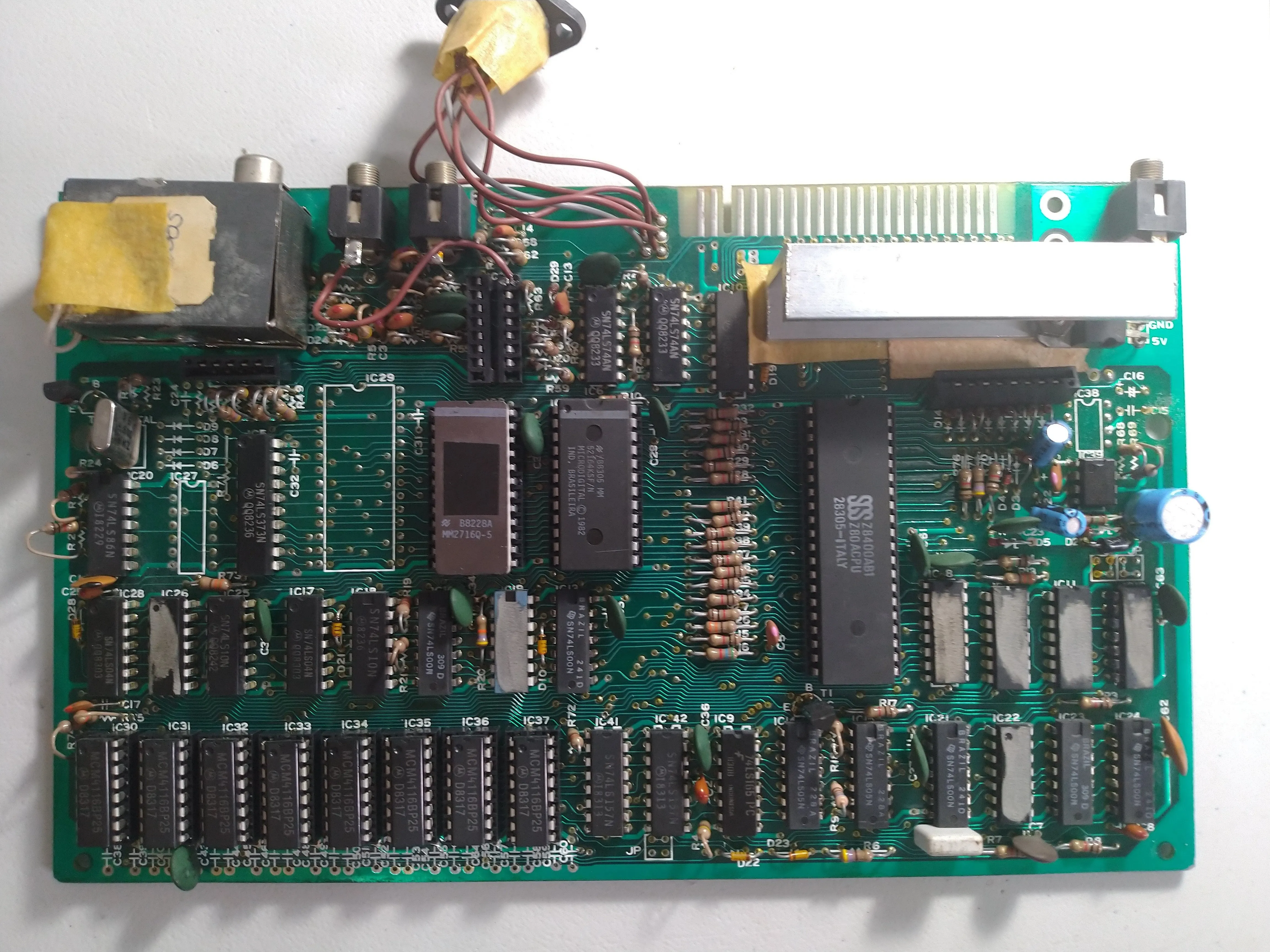

Microdigital TK 85 Teardown, печатная плата: шаг 4, изображение 1 из 2
Разборка Microdigital TK 85, печатная плата: шаг 4, изображение 1 из 2 | Источник - ifixit.com

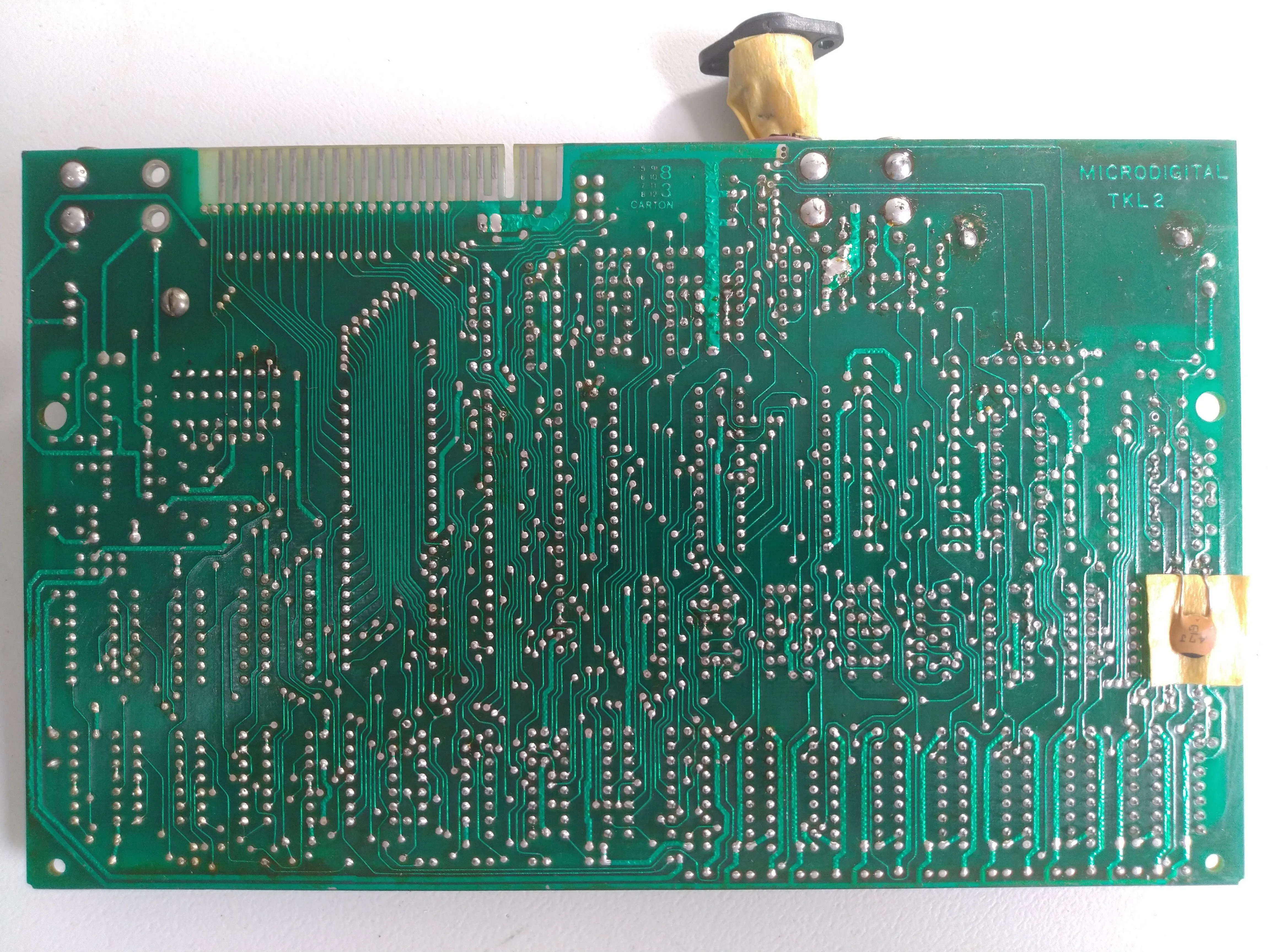

Microdigital TK 85 Teardown, печатная плата: шаг 4, изображение 2 из 2
Microdigital TK 85 Teardown, печатная плата: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Печатная плата представляет собой очень компактную плату с двухслойными траками.

Шаг 5 Ром и оперативная память

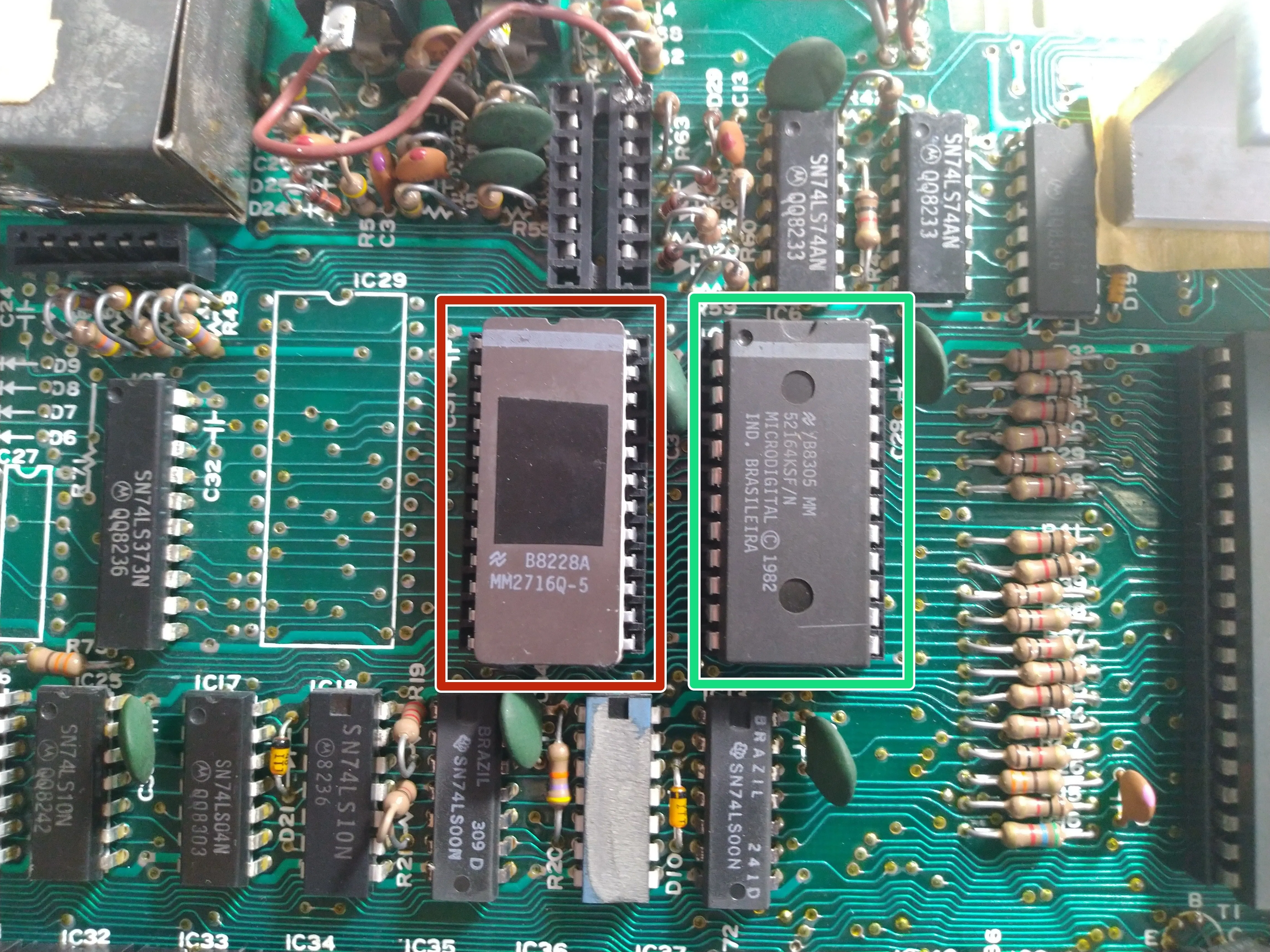

Разборка Microdigital TK 85, установка платы памяти: шаг 5, изображение 1 из 2
Microdigital TK 85 Teardown, Rom и Ram: шаг 5, изображение 1 из 2 | Источник - ifixit.com

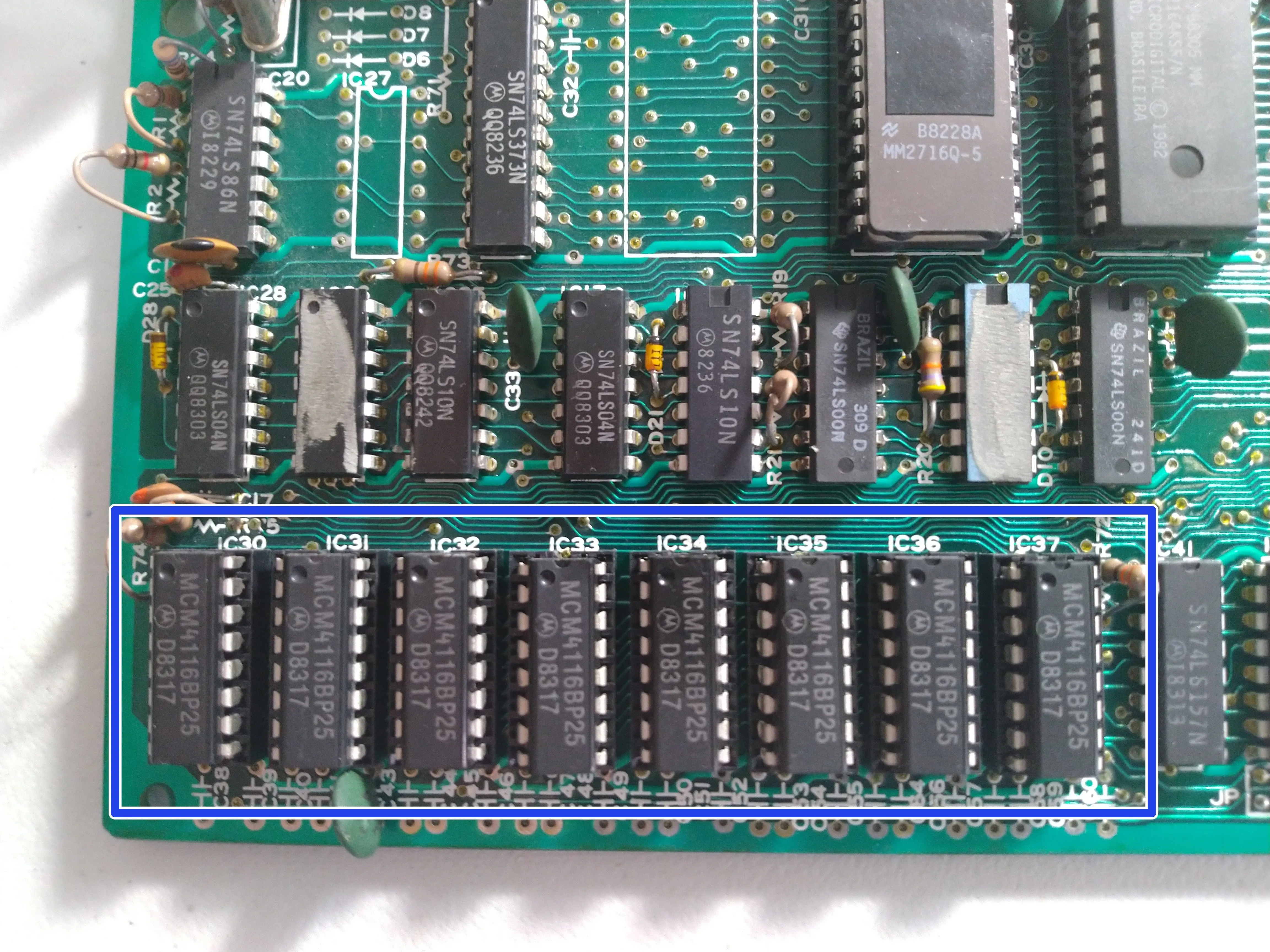

Microdigital TK 85 Teardown, Rom и Ram: шаг 5, изображение 2 из 2
Microdigital TK 85 Teardown, Rom и Ram: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • MM2716Q-5 => 16 Кб Eprom

  • 52164KSF/N => 64kb Rom ? Это пользовательский Microdigital Rom, совместимый с NMC2764.

  • MCM4116BC-15 => 8 x 16,348 бит памяти = 16 Кб памяти

Шаг 6 ВЧ-генератор

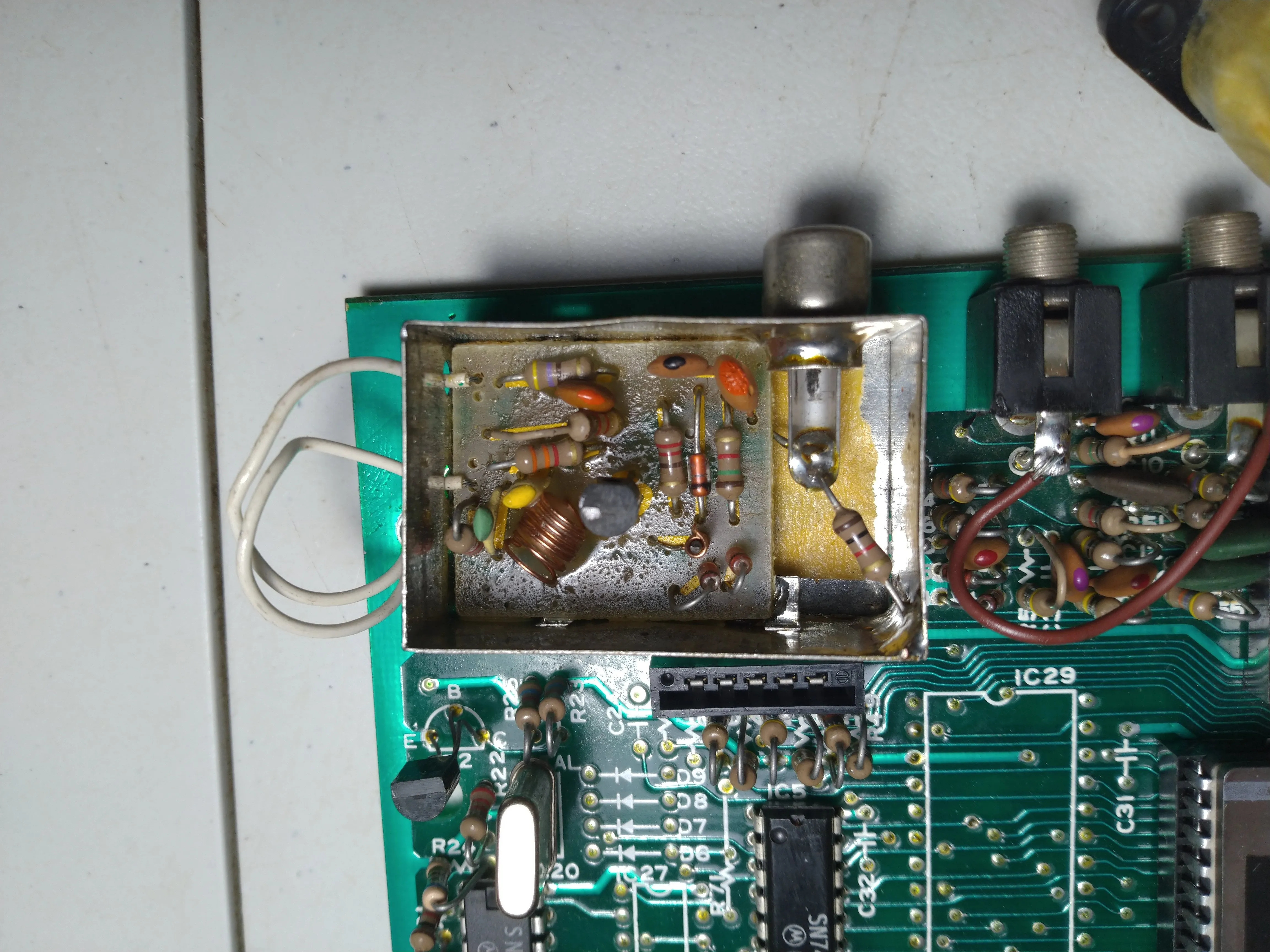

Microdigital TK 85 Teardown, ВЧ-генератор: шаг 6, изображение 1 из 3
Microdigital TK 85 Teardown, радиочастотный генератор: шаг 6, изображение 1 из 3 | Источник - ifixit.com

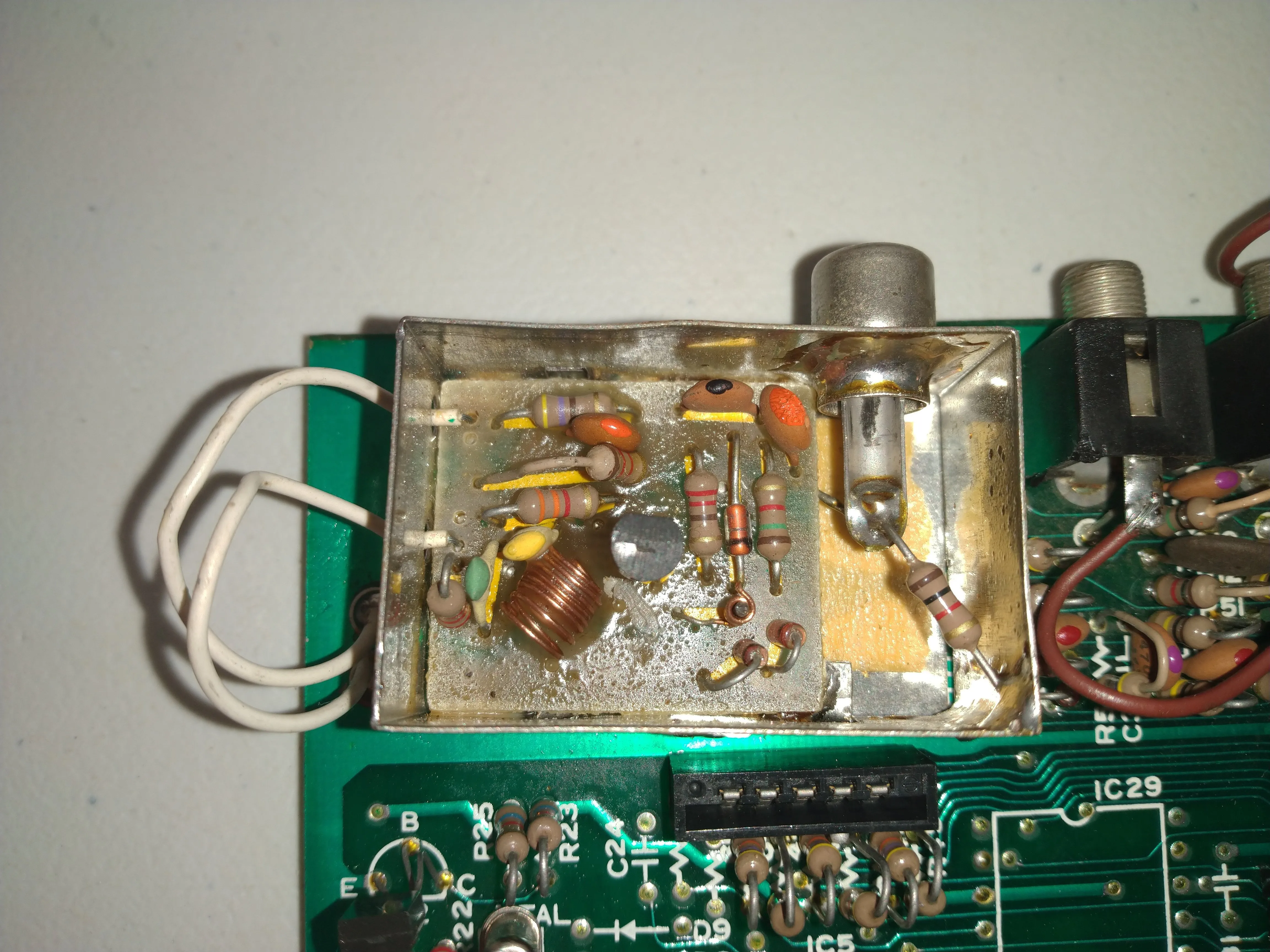

Microdigital TK 85 Teardown, радиочастотный генератор: шаг 6, изображение 2 из 3
Microdigital TK 85 Teardown, ВЧ-генератор: шаг 6, изображение 2 из 3 | Источник - ifixit.com

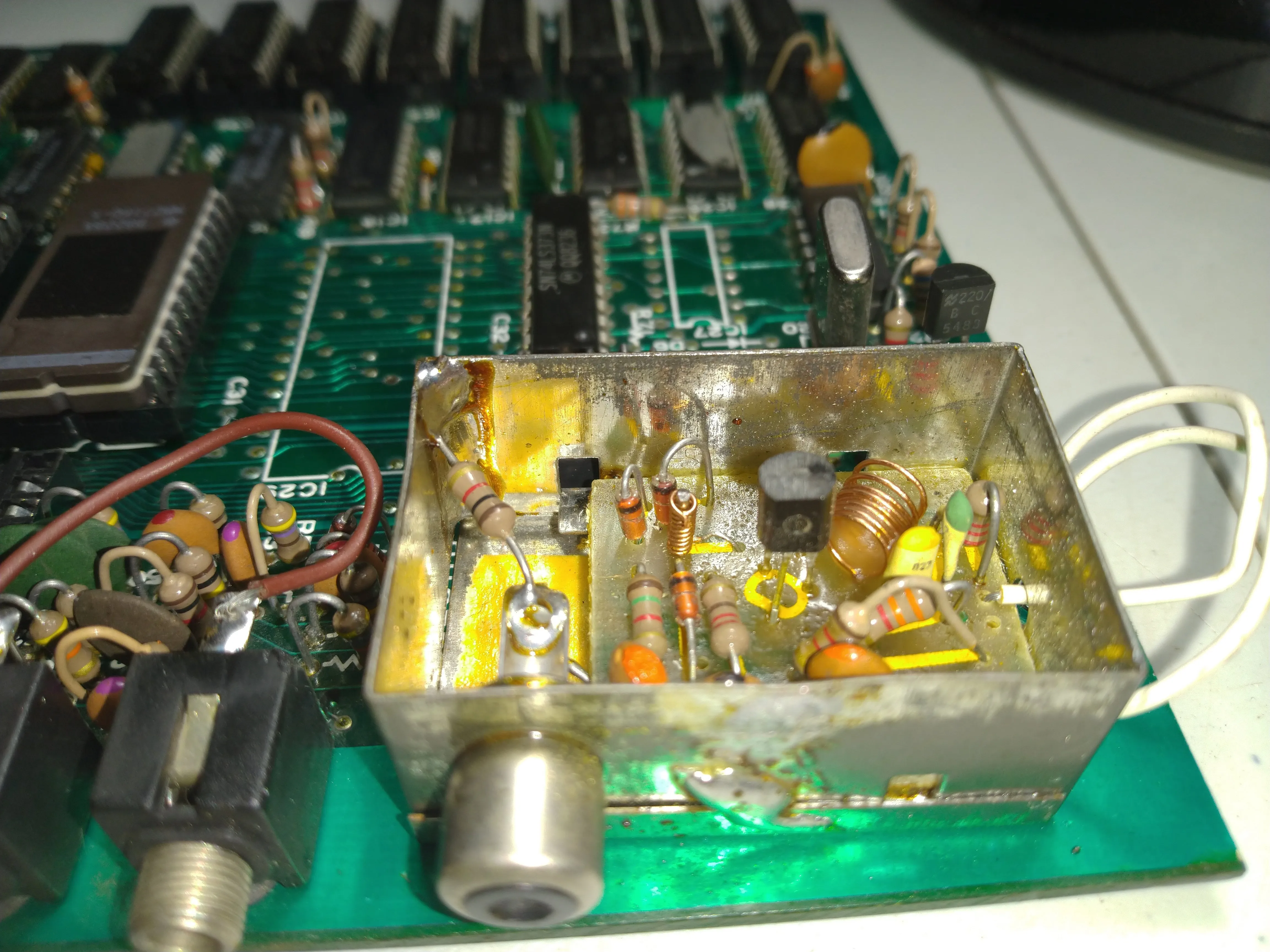

Microdigital TK 85 Teardown, радиочастотный генератор: шаг 6, изображение 3 из 3
Microdigital TK 85 Teardown, ВЧ генератор: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Просто УКВ модулятор RF Chanel 3.

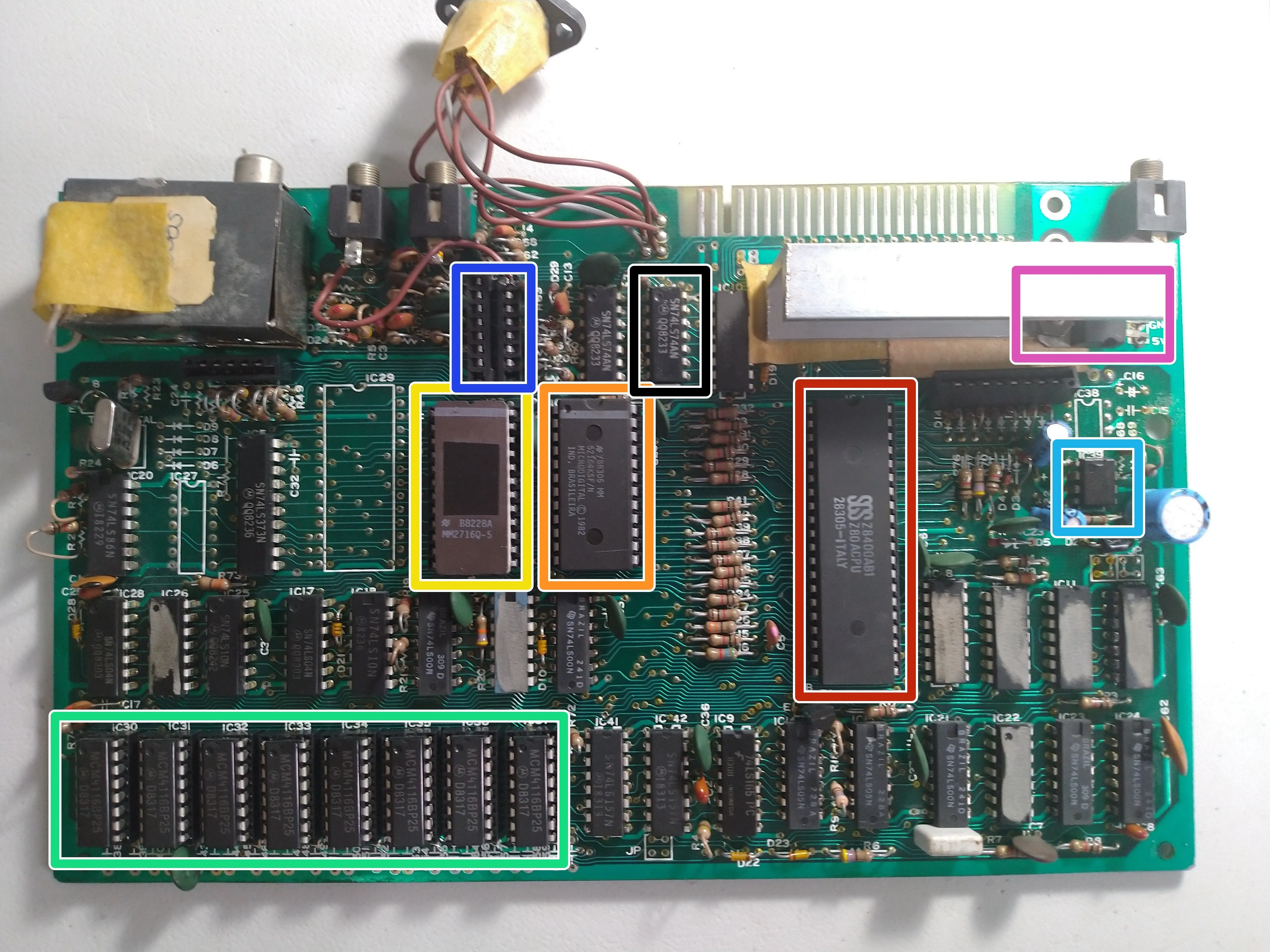

Шаг 7 Идентификация микросхем

Microdigital TK 85 Teardown, идентификация микросхем: шаг 7, изображение 1 из 2
Microdigital TK 85 Teardown, идентификация микросхем: шаг 7, изображение 1 из 2 | Источник - ifixit.com

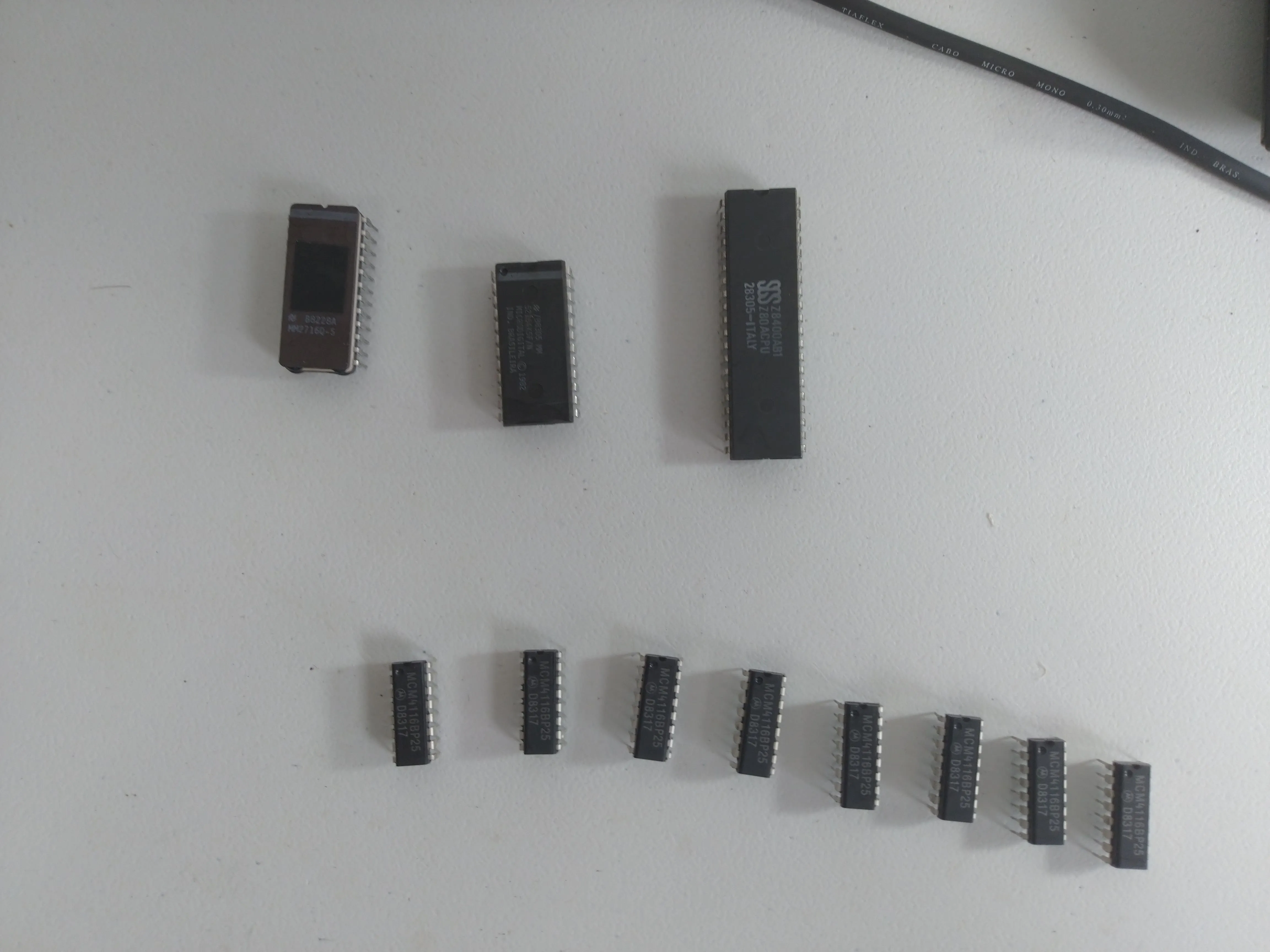

Microdigital TK 85 Teardown, идентификация микросхем: шаг 7, изображение 2 из 2
Microdigital TK 85 Teardown, идентификация микросхем: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Микропроцессор

  • Ром

  • Eprom

  • Рам

  • Осцилятор 555. Работает как ШИМ-питание 5 вольт для микропроцессора.

  • Запасное место для звуковой интегральной схемы. В данной модели она так и не была реализована в производстве.

  • Стабилизатор напряжения 7805

  • Делитель частоты = 6,5Mhz используется для видео и 3,25Mhz используется для фактических часов.
