Разборка Microsoft Kin Two
Введение
Мы сотрудничаем с компанией Chipworks, чтобы представить вам разборку совершенно нового Microsoft Kin Two!
Microsoft Kin Two является старшим братом Kin One и производится компанией Sharp Electronics.
Что вам понадобится
Инструменты
Pro Tech Toolkit | Источник - ifixit.com

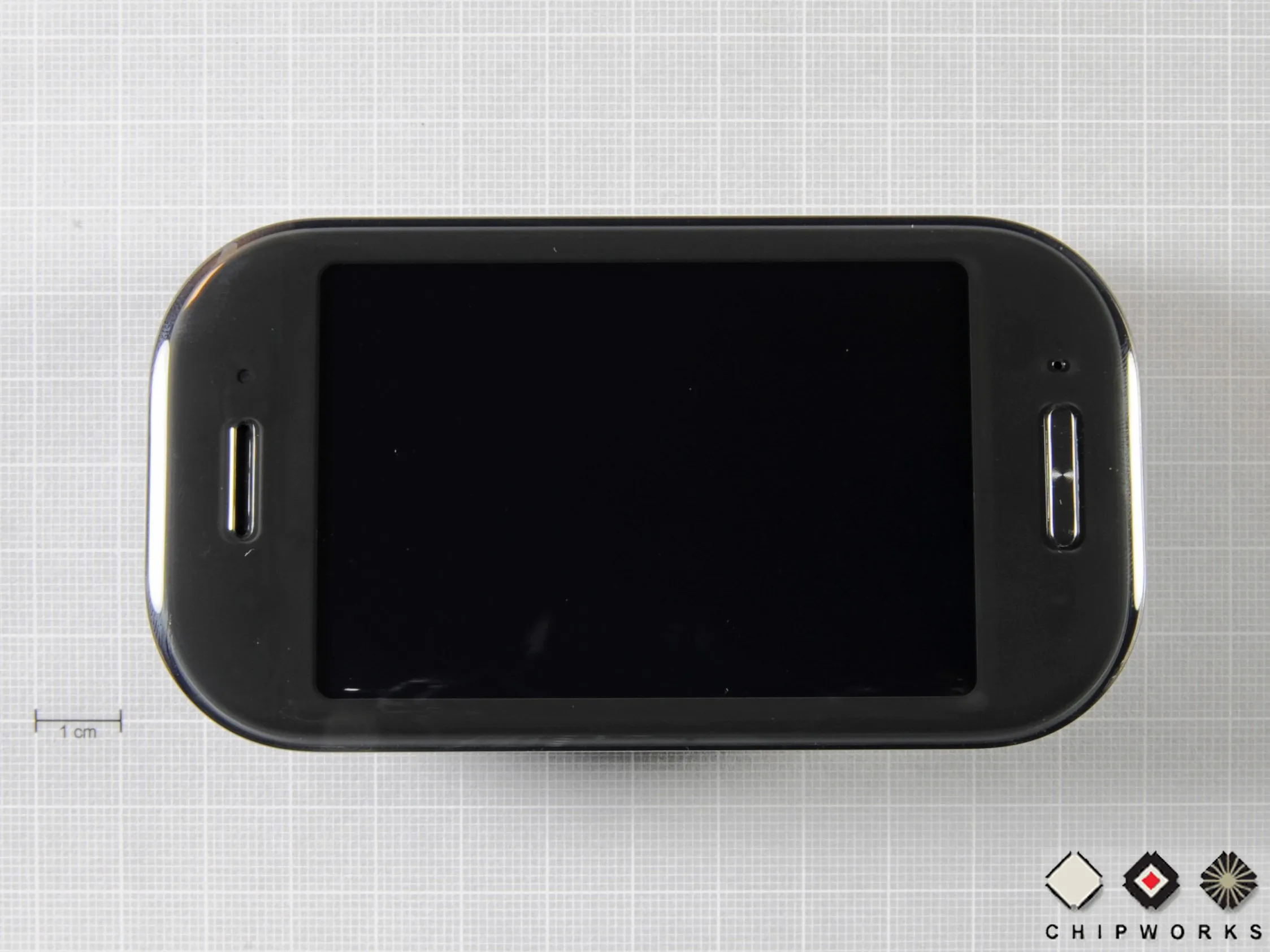

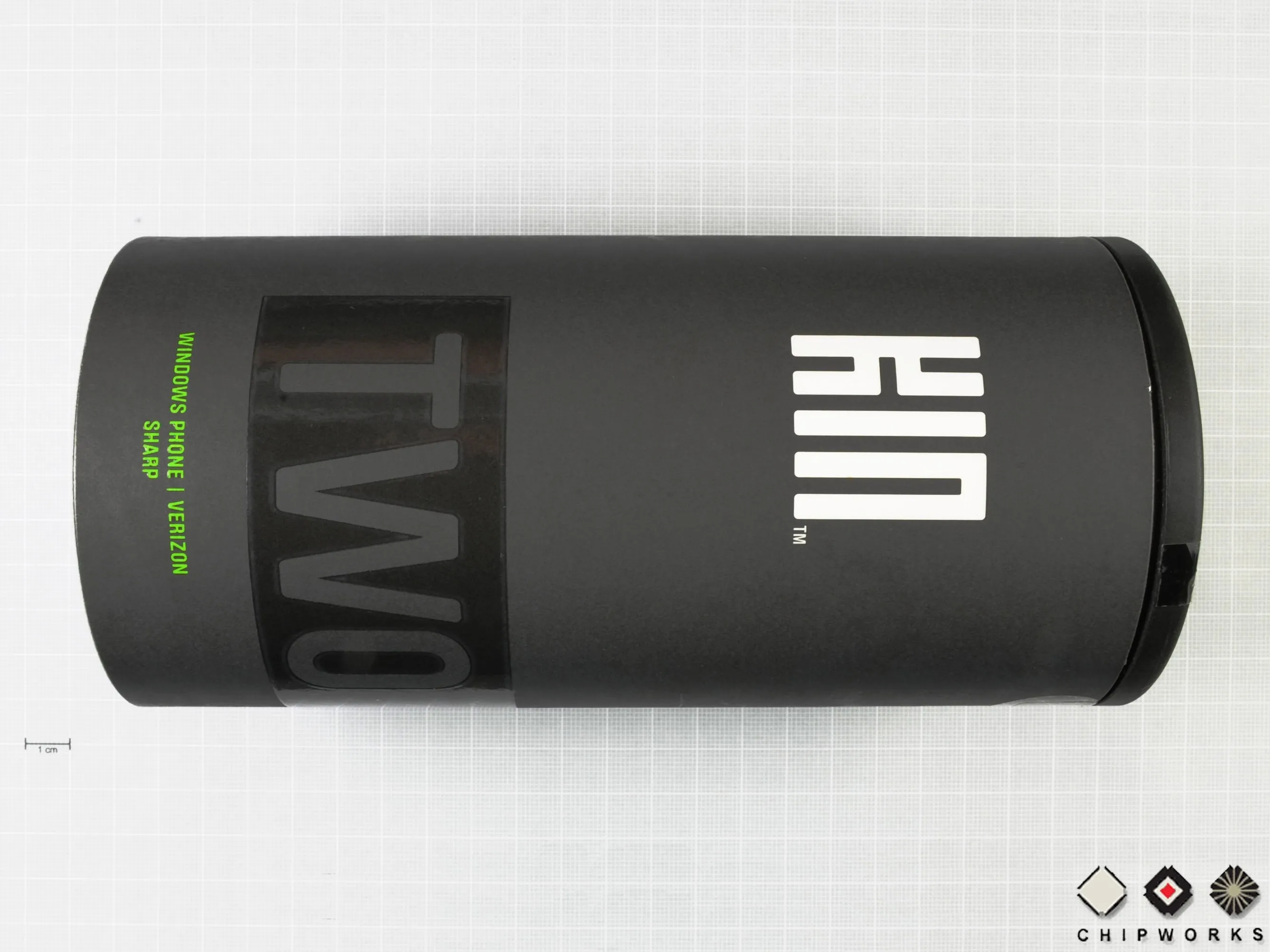

Шаг 1 Microsoft Kin Two Teardown
Фотографии любезно предоставлены Chipworks.

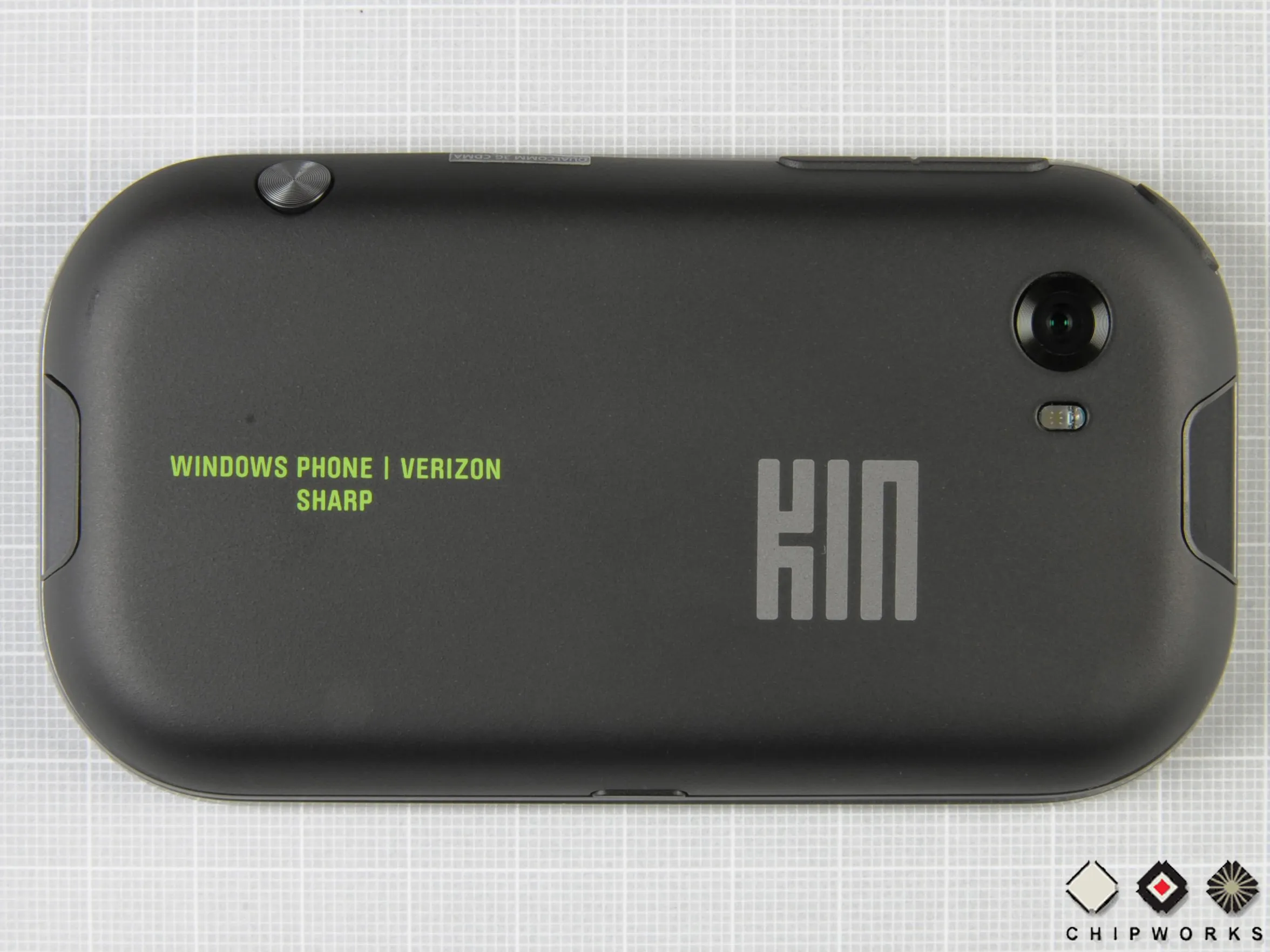

Kin - это первый опыт Microsoft в области мобильных телефонов. Как отмечается на задней панели Kin Two, они очень острый Телефоны Verizon, на которых есть окна.
Мы называем это махинациями. Они вовсе не были острыми, и никаких окон на них не было. Глупая Microsoft.
Шаг 2

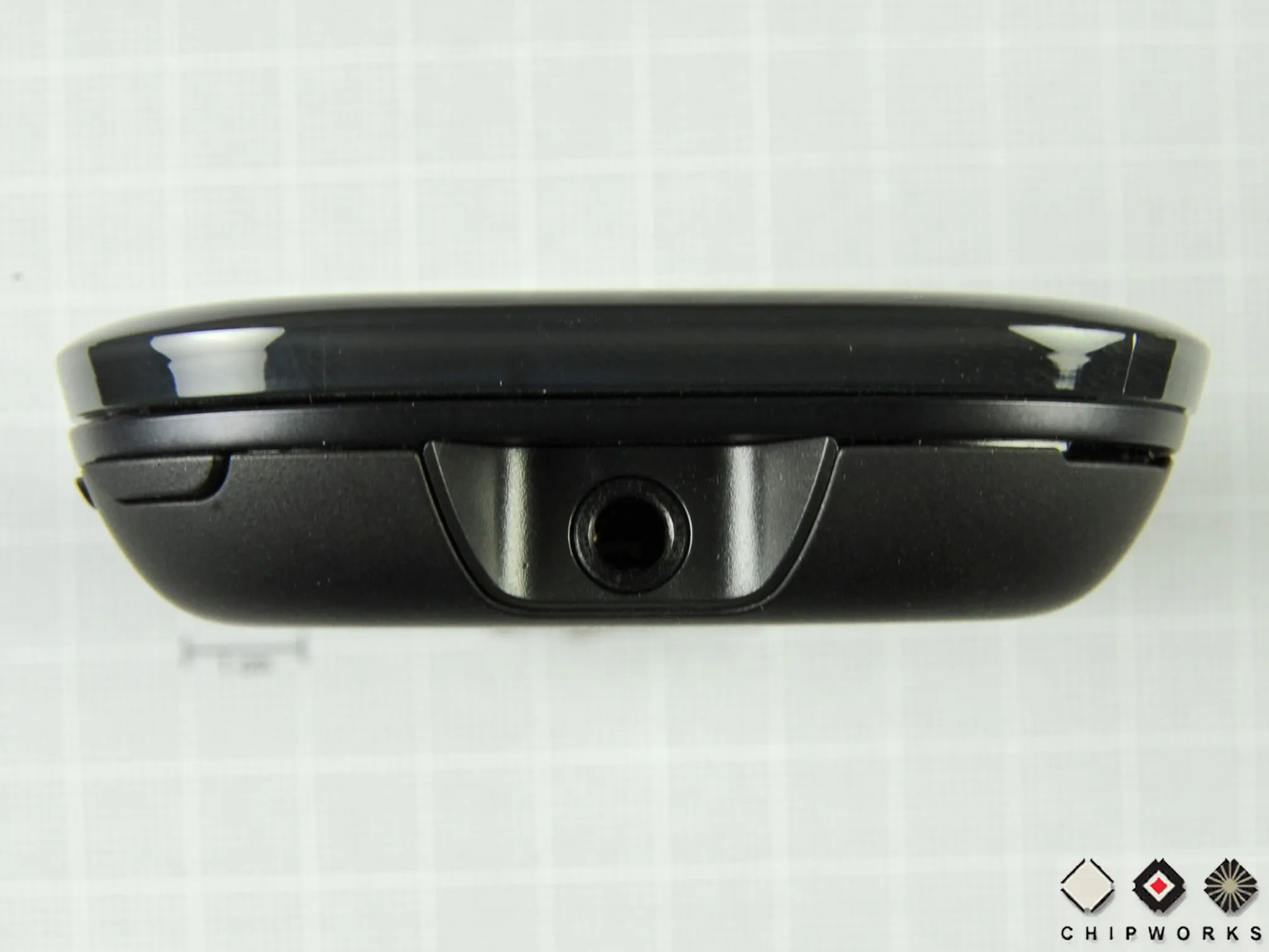

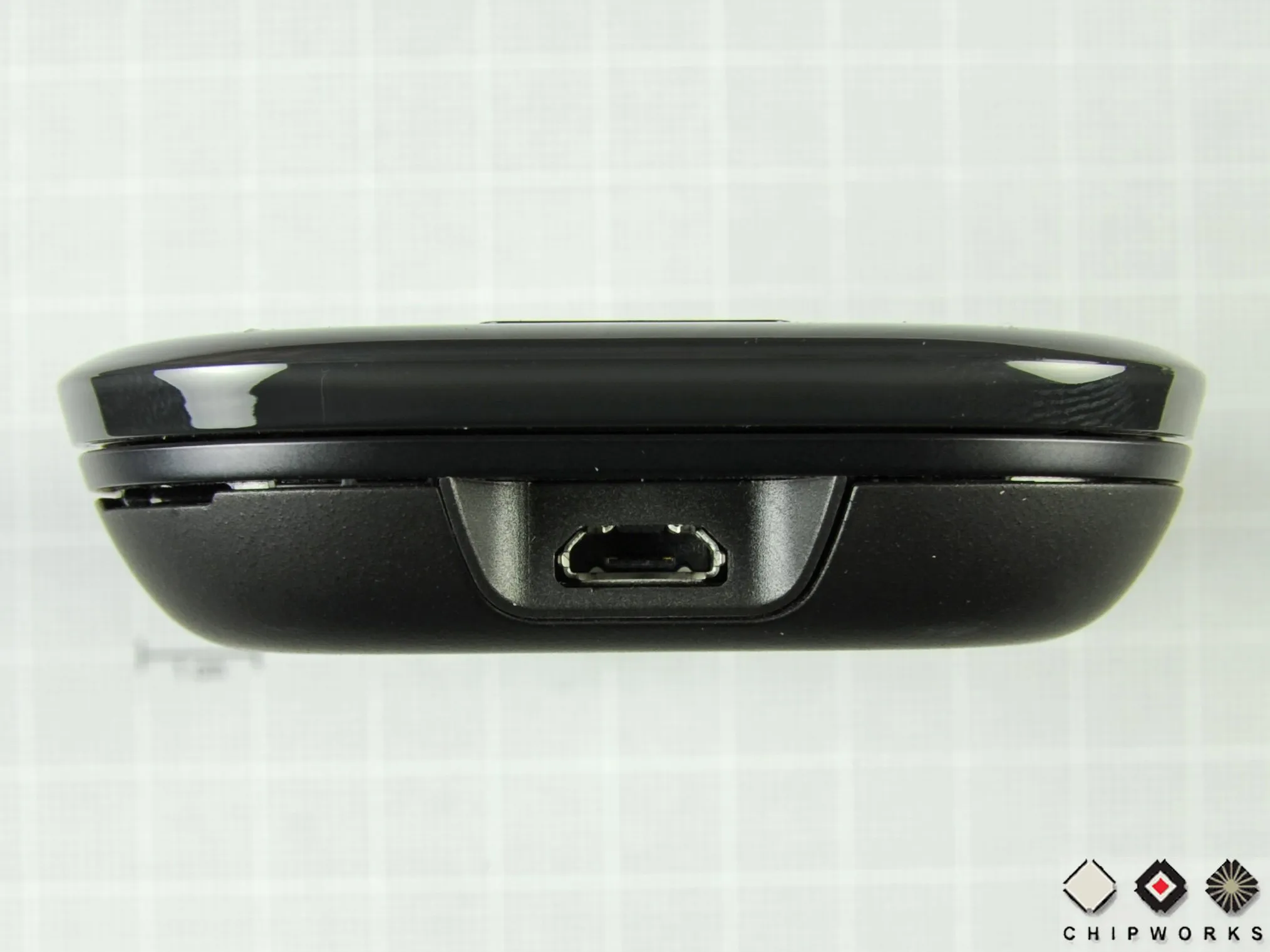

В верхней части телефона находится разъем для наушников, а в нижней - порт Micro USB.
Толщина Kin Two составляет 19,05 мм. Это делает его более заметным, учитывая, что толщина iPhone и Motorola Droid составляет 12,3 мм и 13,7 мм соответственно.
Шутки типа 'Это Kin Two, или ты рад меня видеть?' можно читать здесь.
Шаг 3

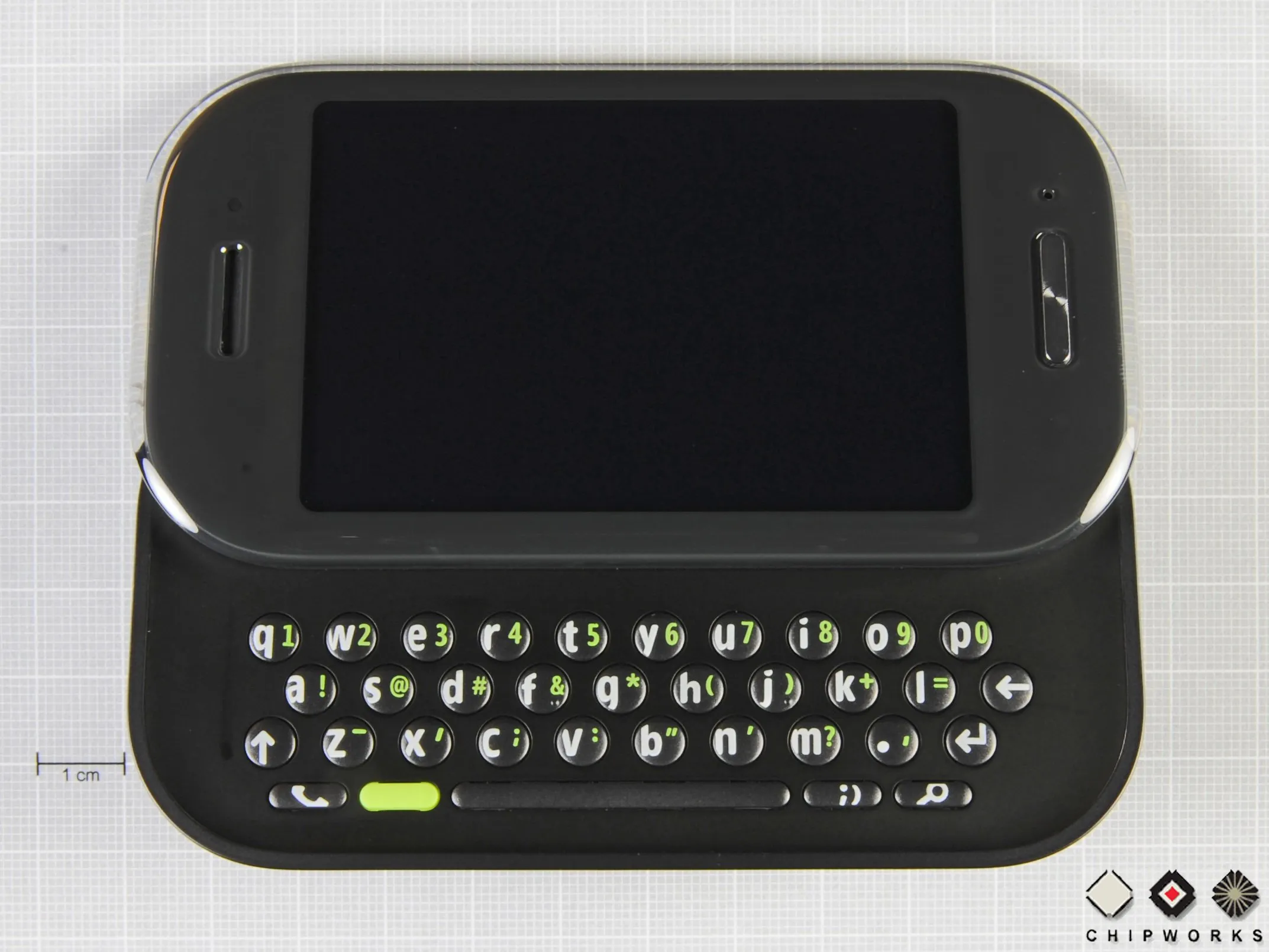

Сдвинув экран вверх, можно обнаружить относительно простую клавиатуру. Никакого модного D-pad, только одна 'альтернативная' текстовая кнопка. Судя по внешнему виду клавиатуры, Microsoft продвигает этот телефон среди 12-летних пользователей.
На задней стороне можно увидеть прекрасную 8-Мп камеру и светодиодную вспышку...

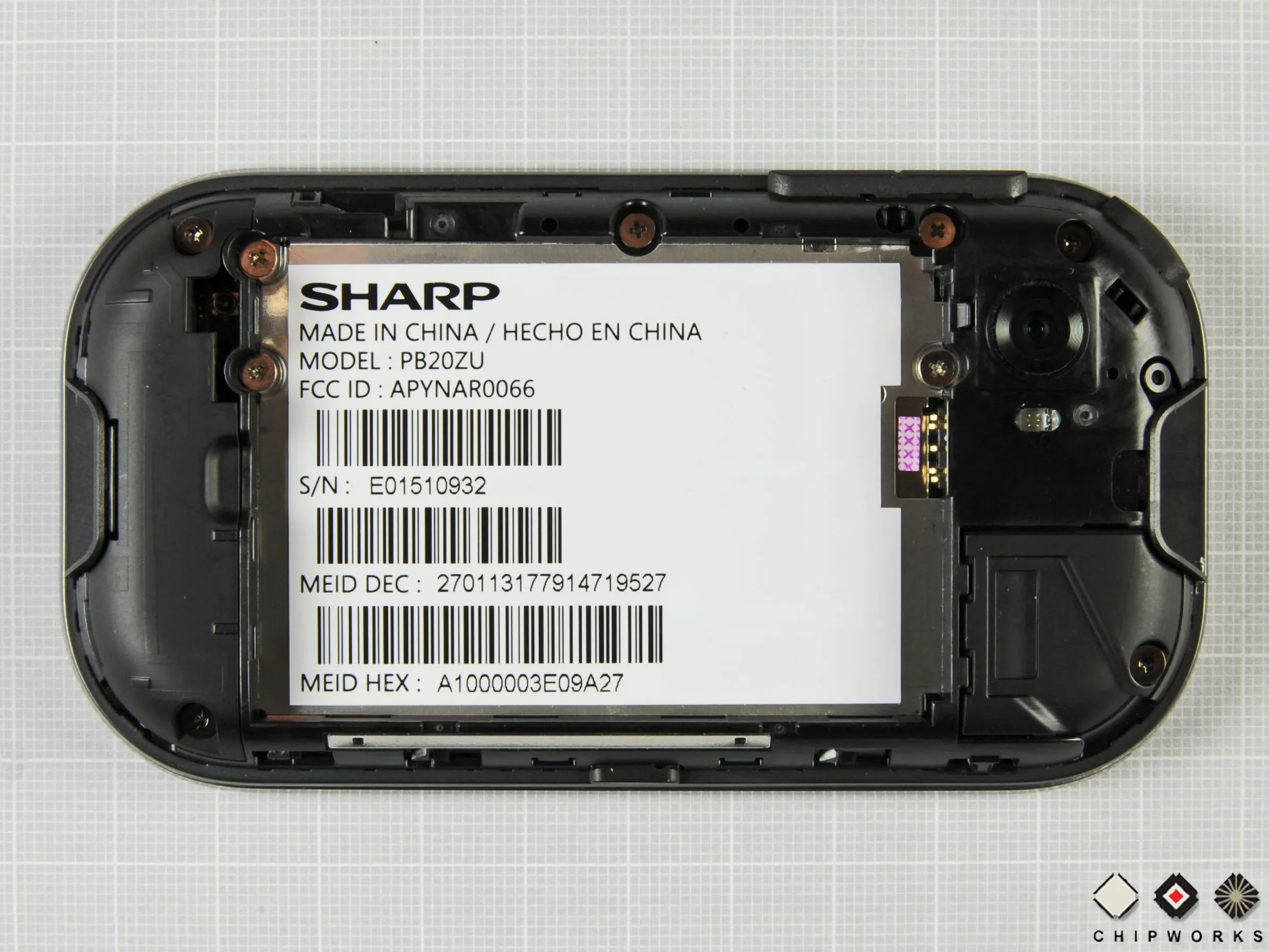

...И задняя крышка снимается, чтобы обнаружить под ней несколько винтов!
Похоже, что заменить батарею в Kin Two довольно просто. Подсказка, подсказка, Apple!
Шаг 4

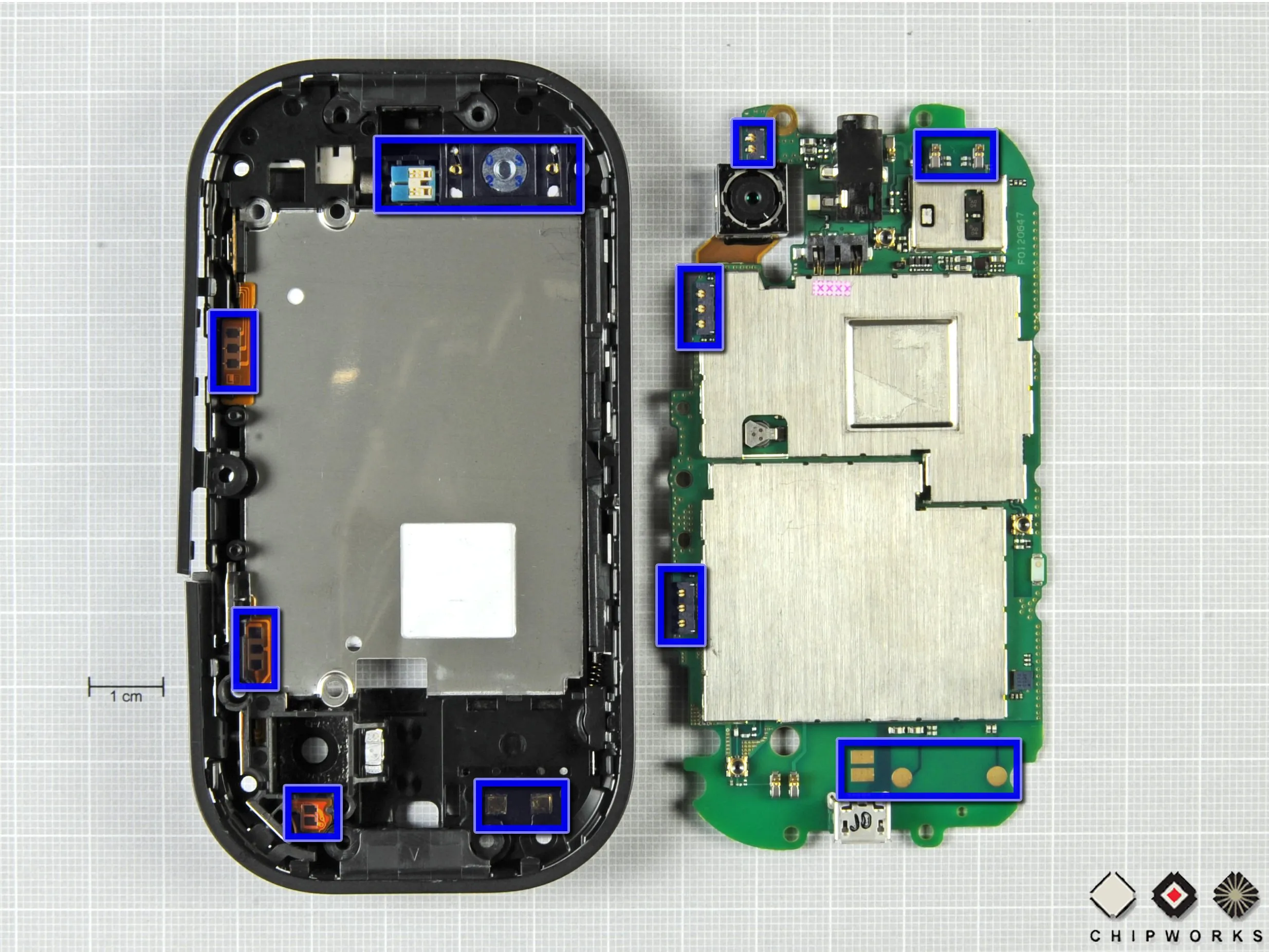

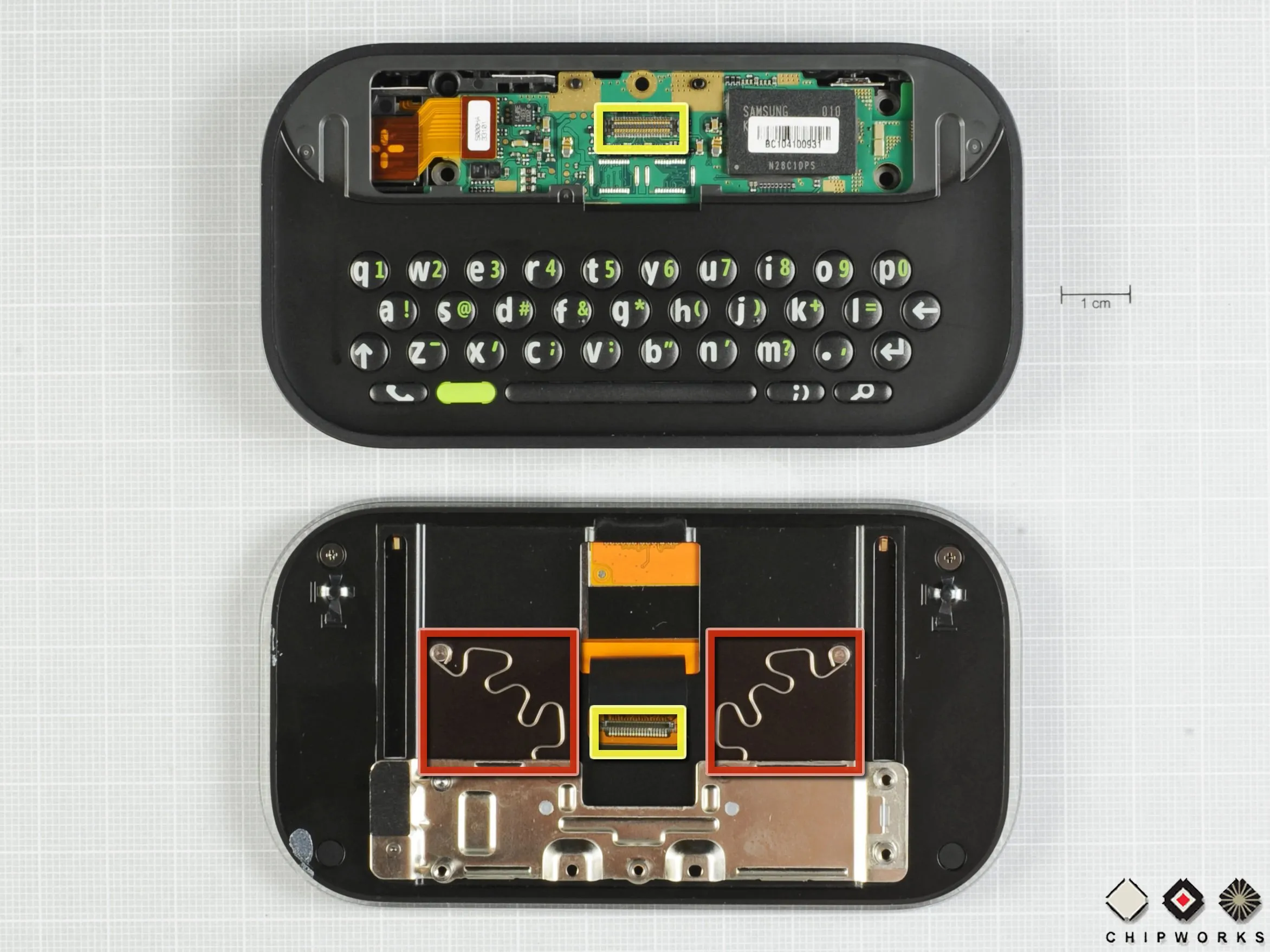

Раздвинув две половинки телефона, вы можете легко увидеть пружины странной формы, которые удерживают телефон либо полностью открытым, либо полностью закрытым.
Разъем, выделенный желтым цветом, отвечает за передачу данных между основной платой и дисплеем, микрофоном, динамиком и сенсорным экраном.
Несколько рядов прижимных контактов помогают обмениваться данными между основной платой и внешними кнопками, микрофоном, динамиком и антеннами, встроенными во внешний корпус.
Шаг 5

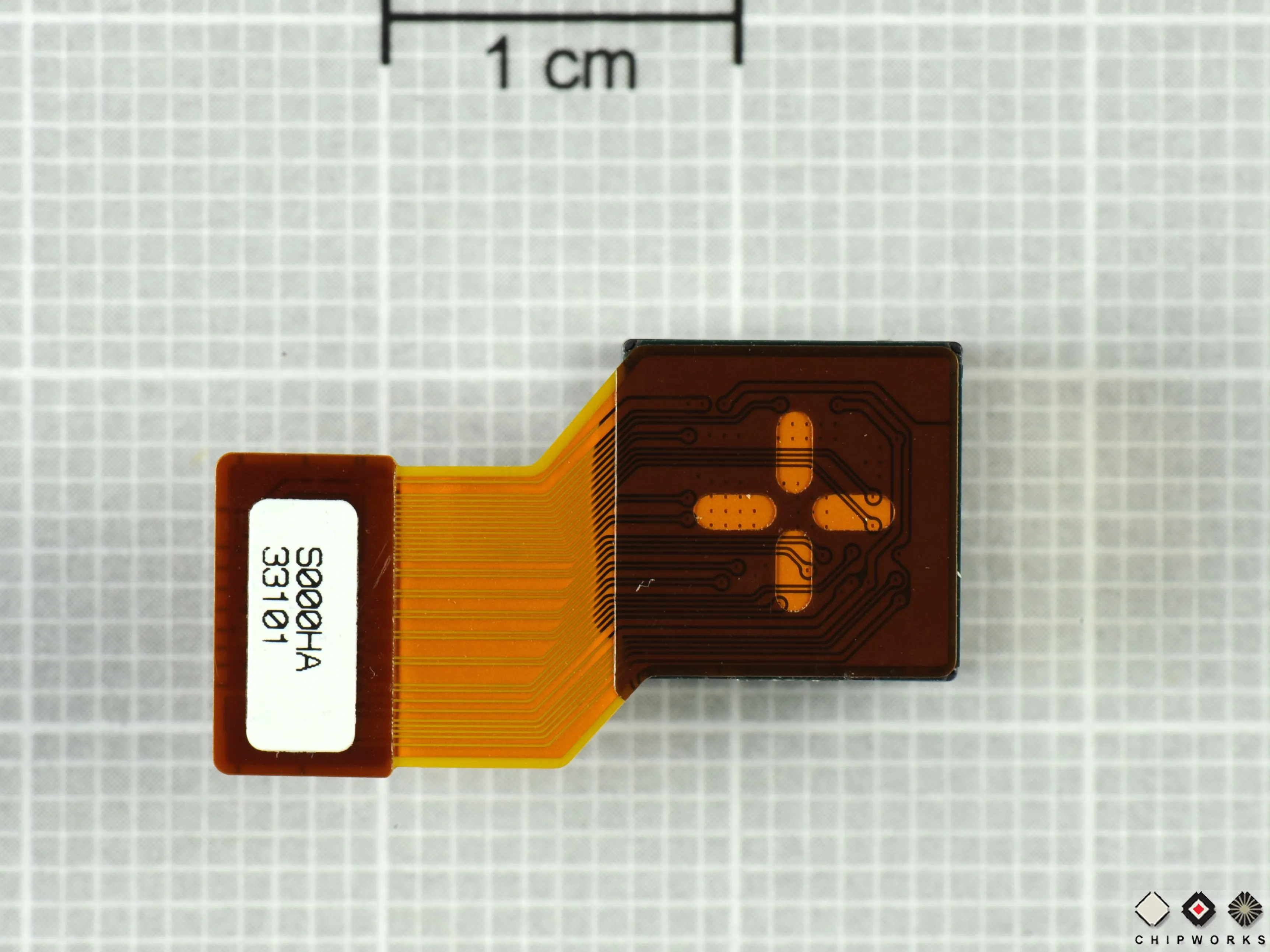

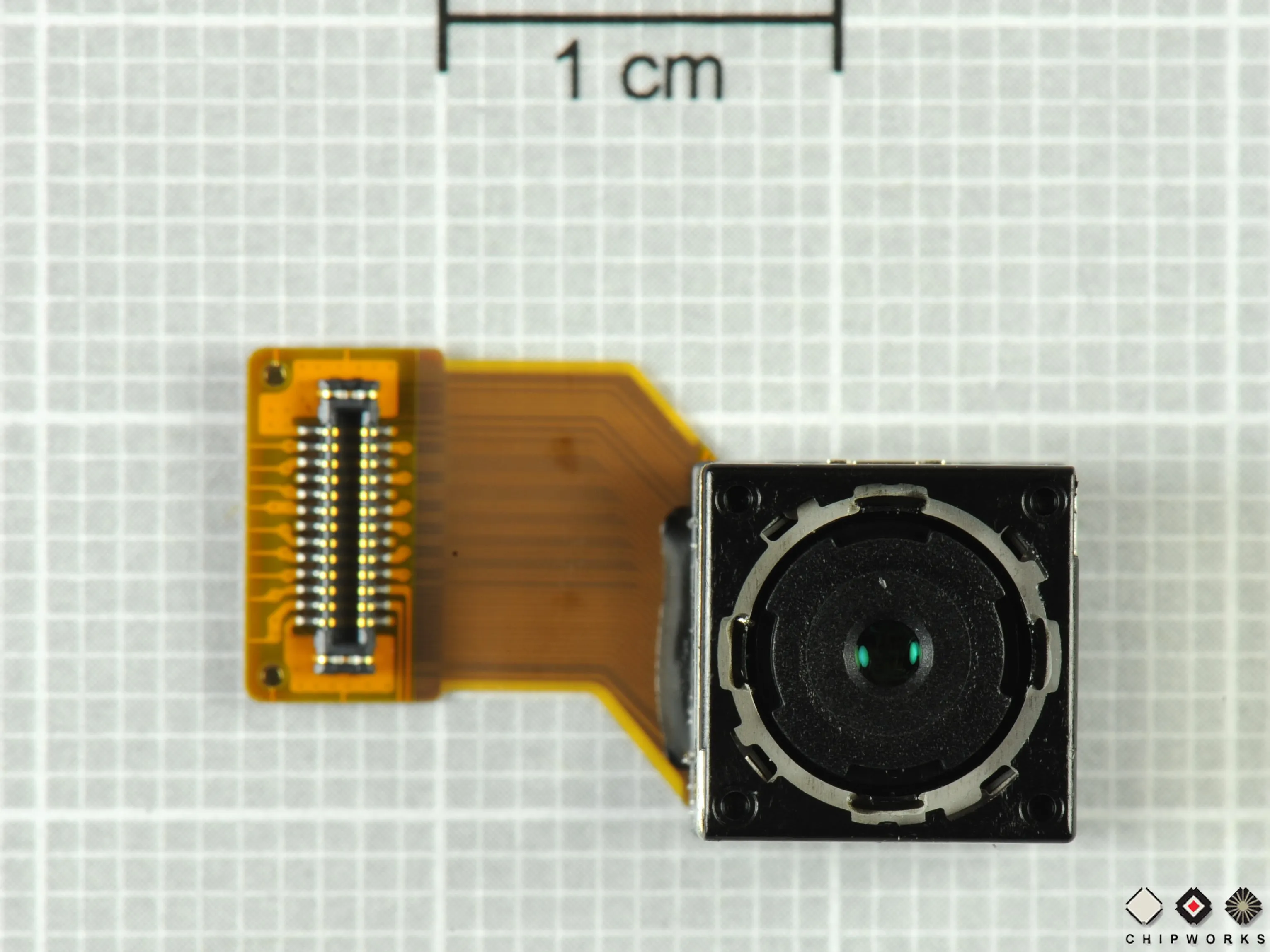

В качестве камеры используется Sony IMX046, изготовленная по 90 нм КМОП-технологии. Разрешение камеры составляет 8,11 эффективных мегапикселей (8 активных мегапикселей), размер пикселя 1,4 мкм, оптический формат 1/3,2 дюйма. Samsung первой использовала эту камеру в модели M8800.
Светодиодная вспышка, расположенная рядом с объективом камеры на заднем корпусе, проливает свет на ночные снимки.
При всех своих пикселях камера занимает всего около 0,5 см3 пространства внутри Kin.
Шаг 6

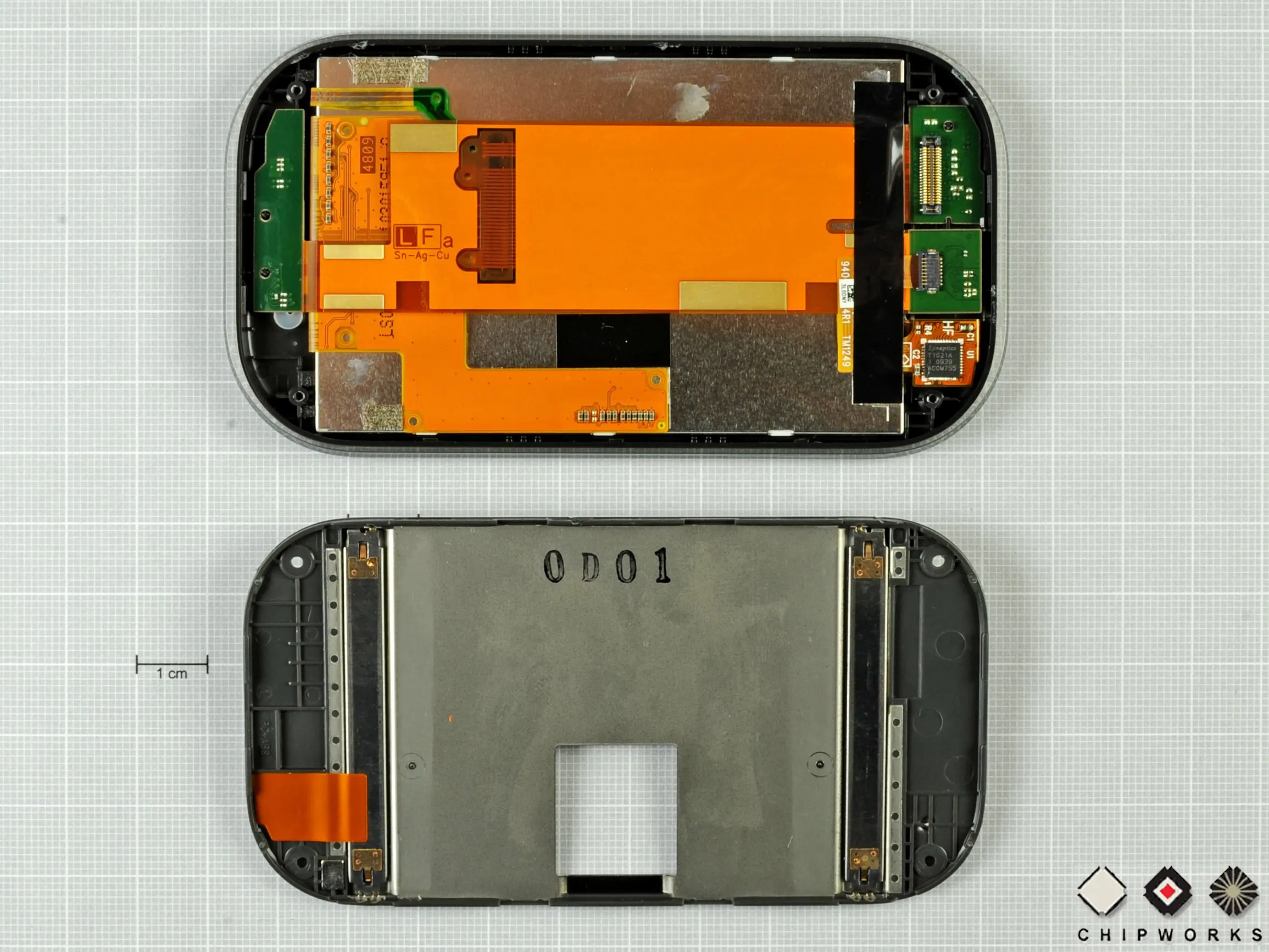

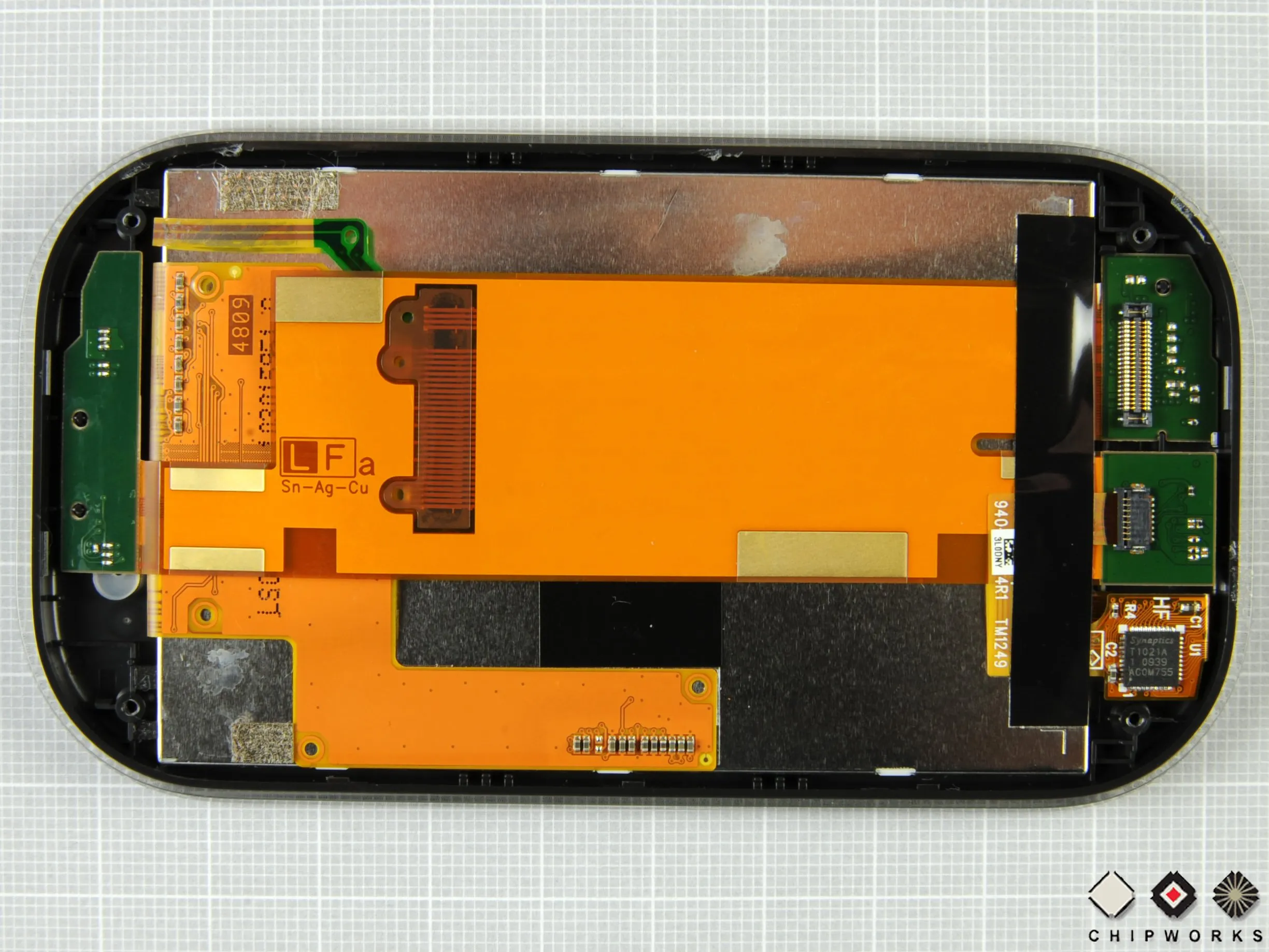

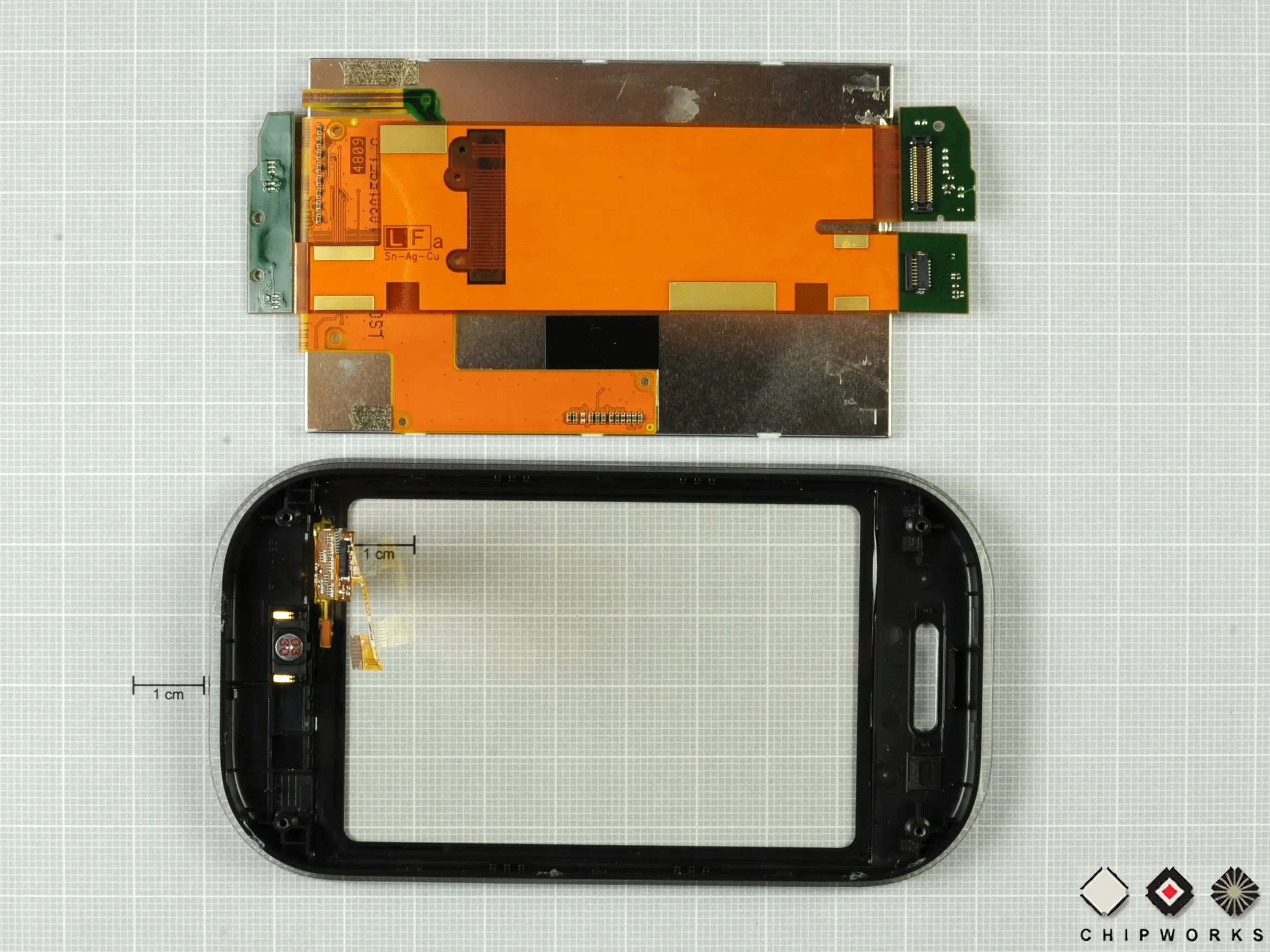

Разделив две половинки дисплея, можно обнаружить кучу кабелей, соединяющих микрофон, динамик, дисплей и дигитайзер с основной платой.
Шаг 7

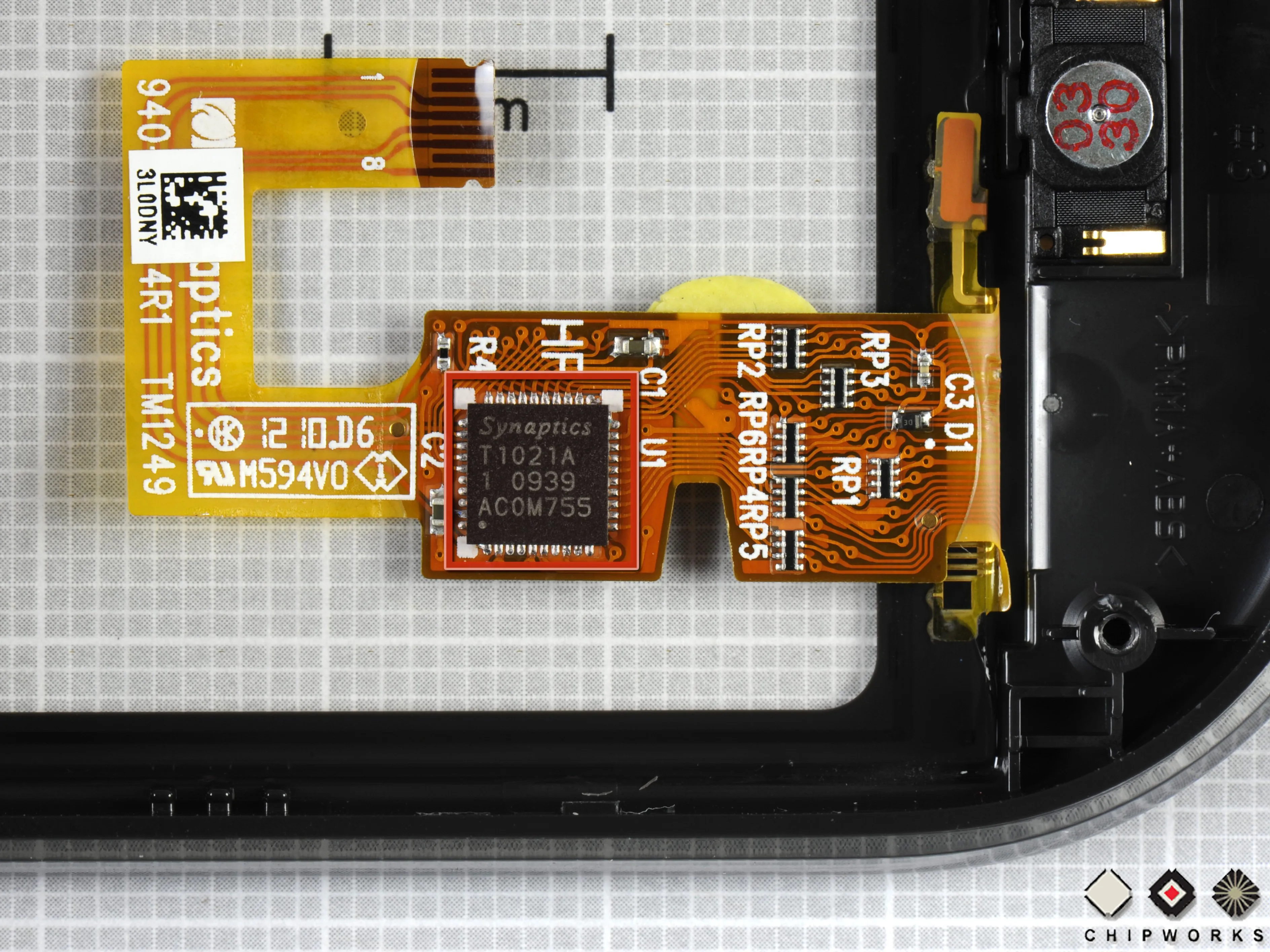

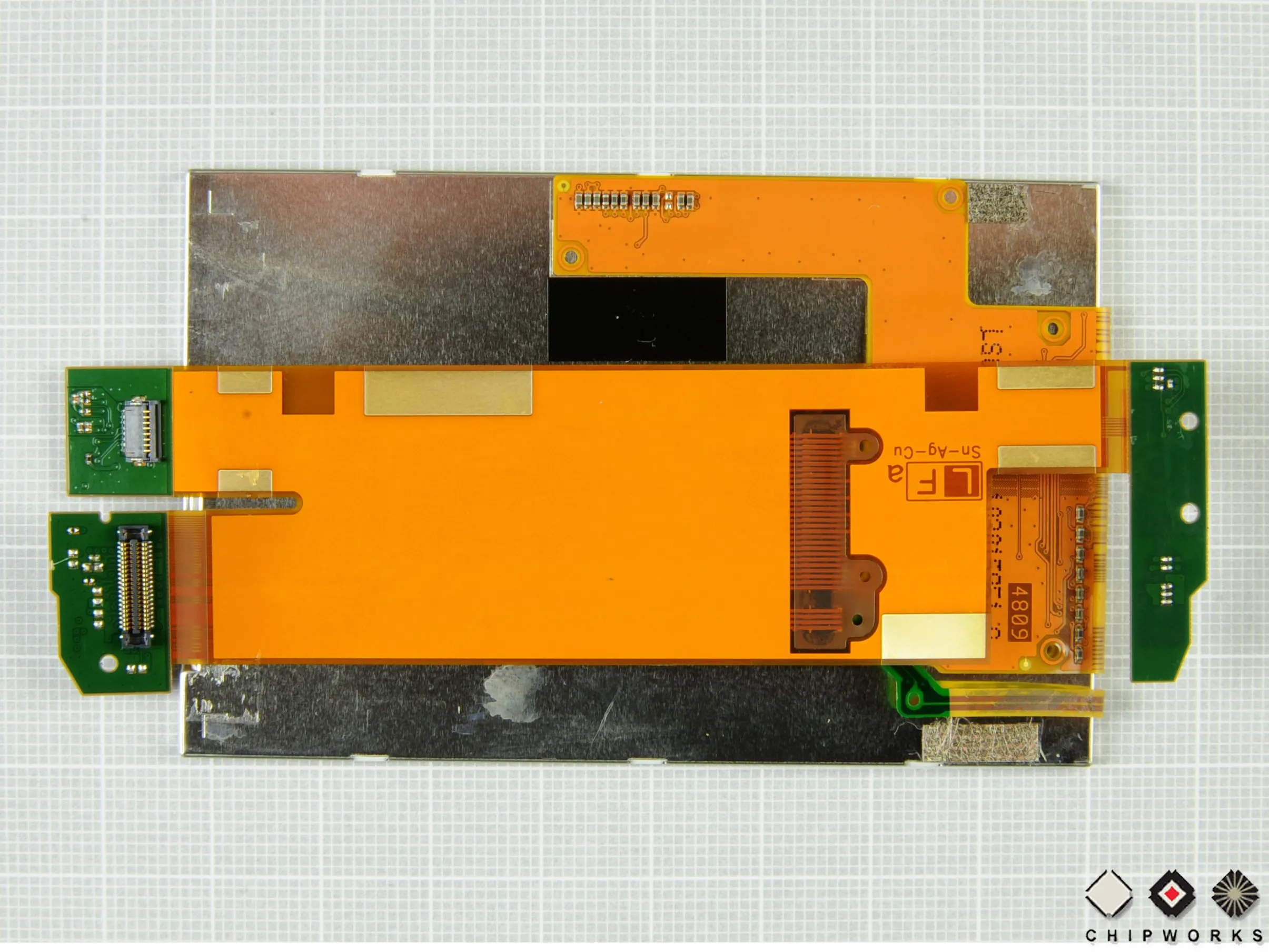

Дигитайзер - это устройство Synaptics, а основной чип контроллера имеет маркировку T1021A 1 0939 ACOM755.
Шаг 8

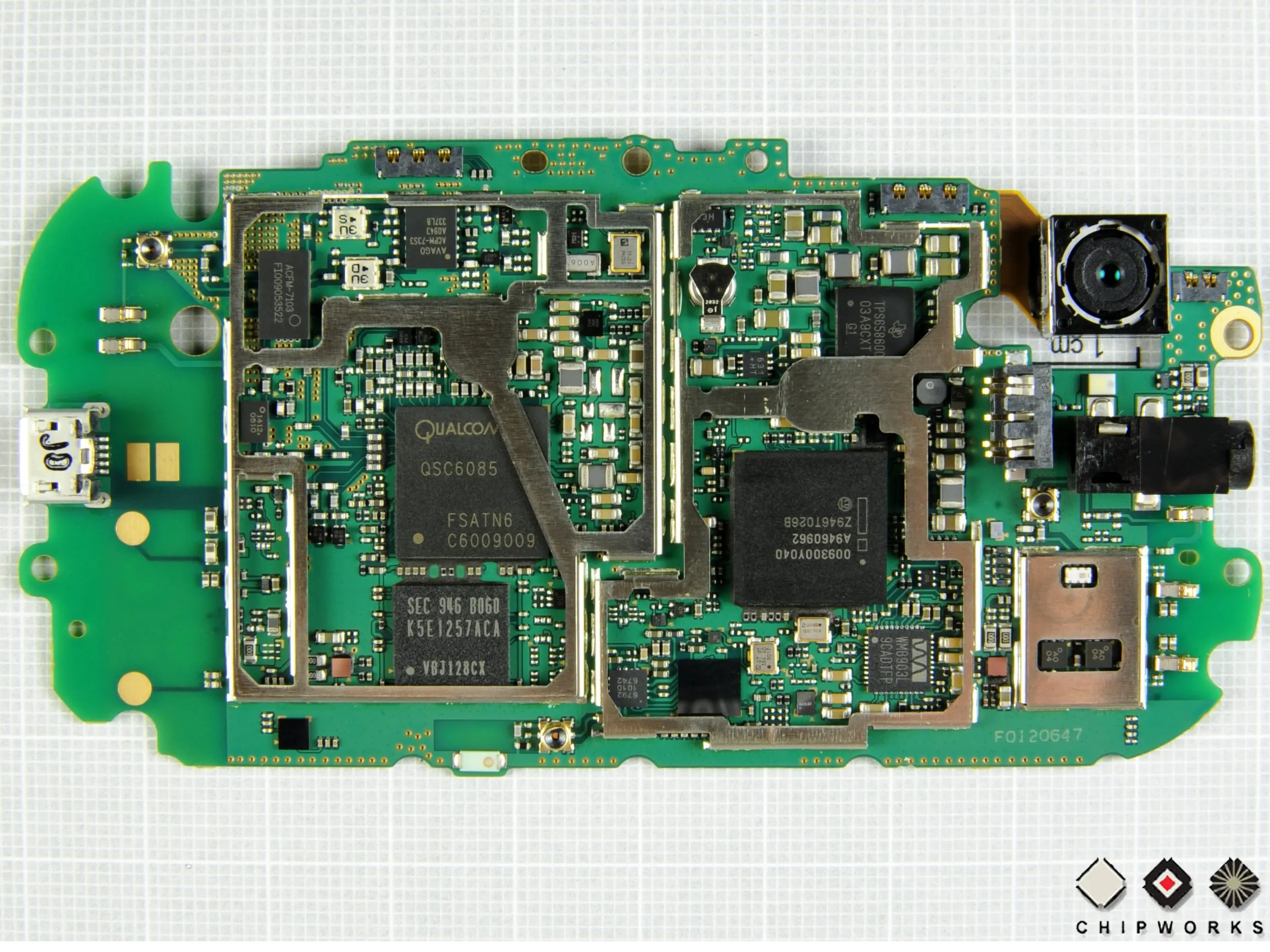

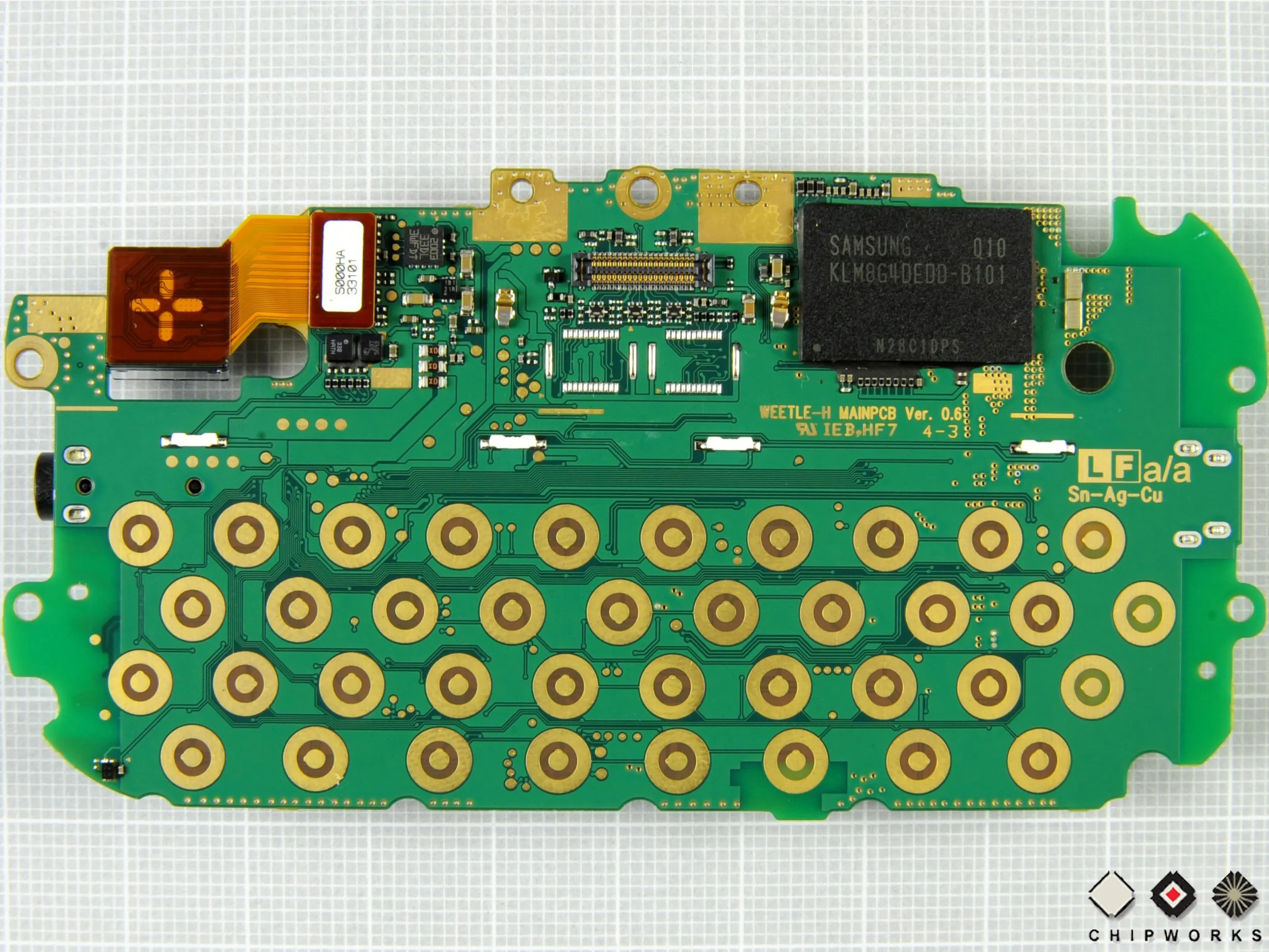

Передняя и задняя части основной платы.
Камера уютно расположилась в небольшом вырезе в верхней части платы.
Когда на QWERTY-клавиатуре нажимаются кнопки, они просто соединяют золотое кольцо с центральной точкой.
Если бы только стальные опоры экрана исчезли, чтобы мы могли беспрепятственно рассмотреть плату...
Шаг 9

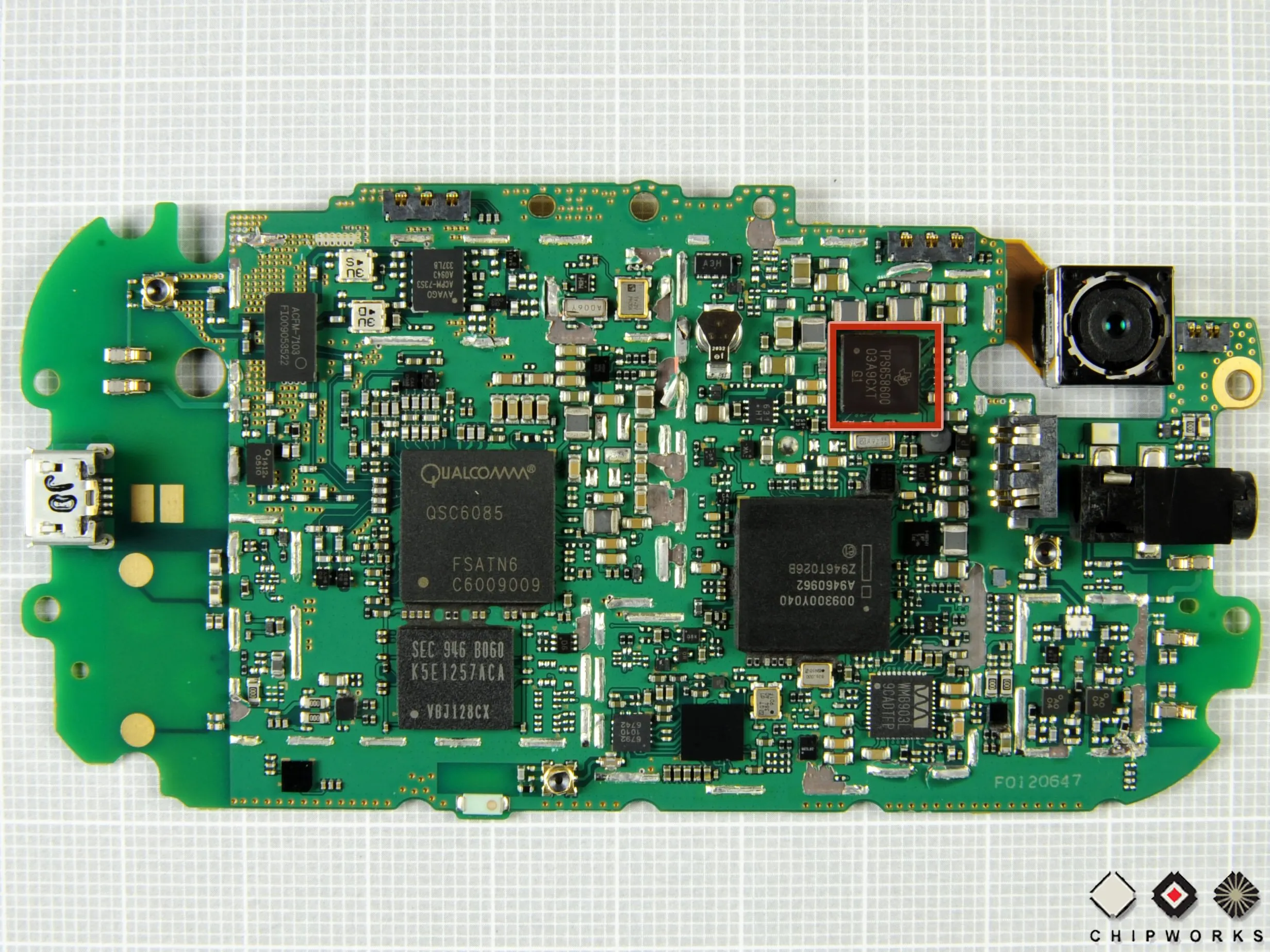

Если вы захотите снова использовать свой телефон, не удаляйте держатели экрана, которые были припаяны к логической плате.
Усовершенствованный блок управления питанием TPS-6586 от Texas Instruments управляет питанием на борту Kin и заботится о зарядке его литиевой батареи.
Шаг 10

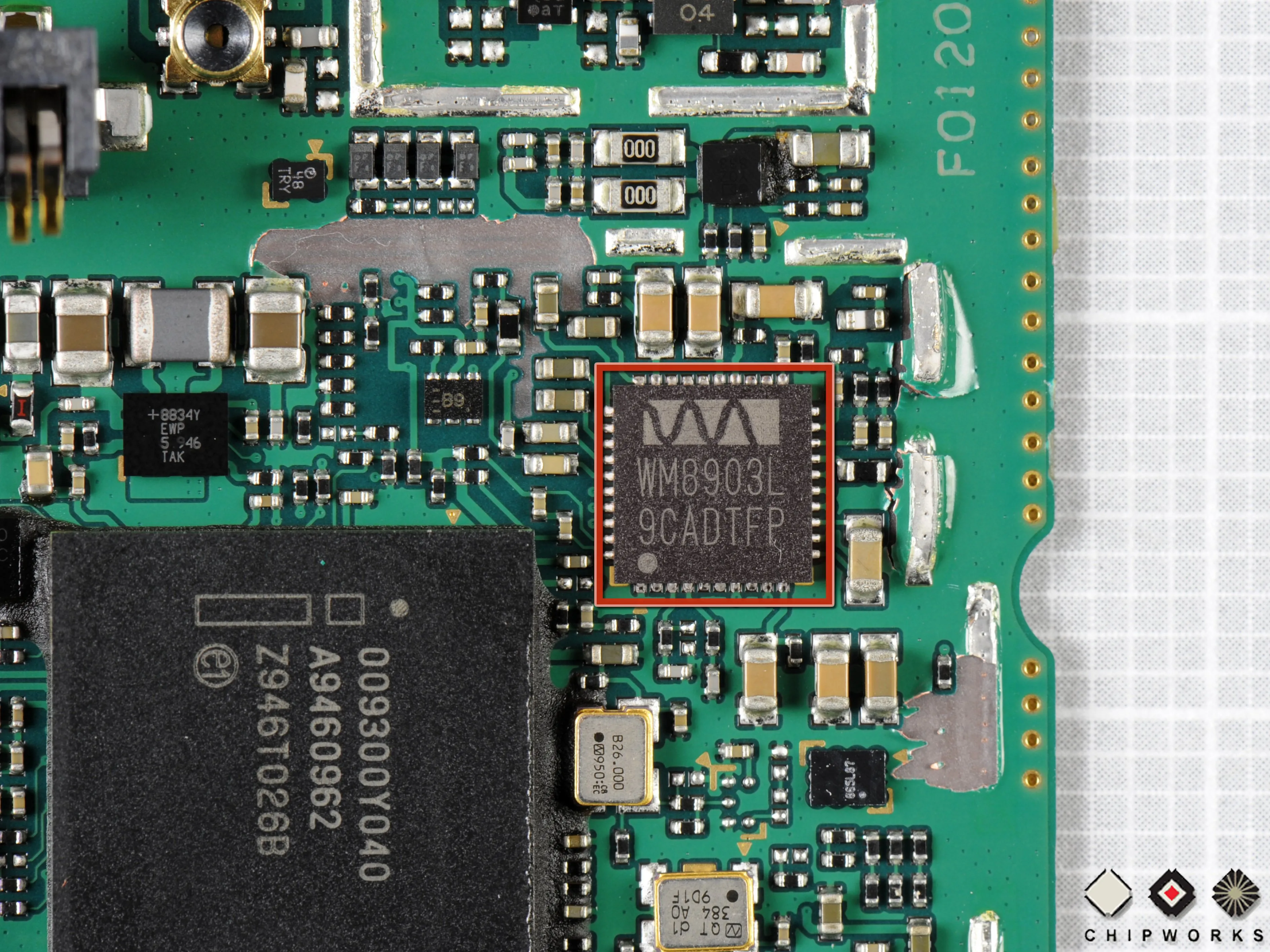

Сайт Wolfson Micro WM8903 это маломощный стереокодек со всевозможными наворотами вроде программируемых последовательностей управления аудиотрактом, псевдодифференциальных и полностью дифференциальных аналоговых входов, регулятора динамического диапазона и прочей технической дребедени.
Шаг 11

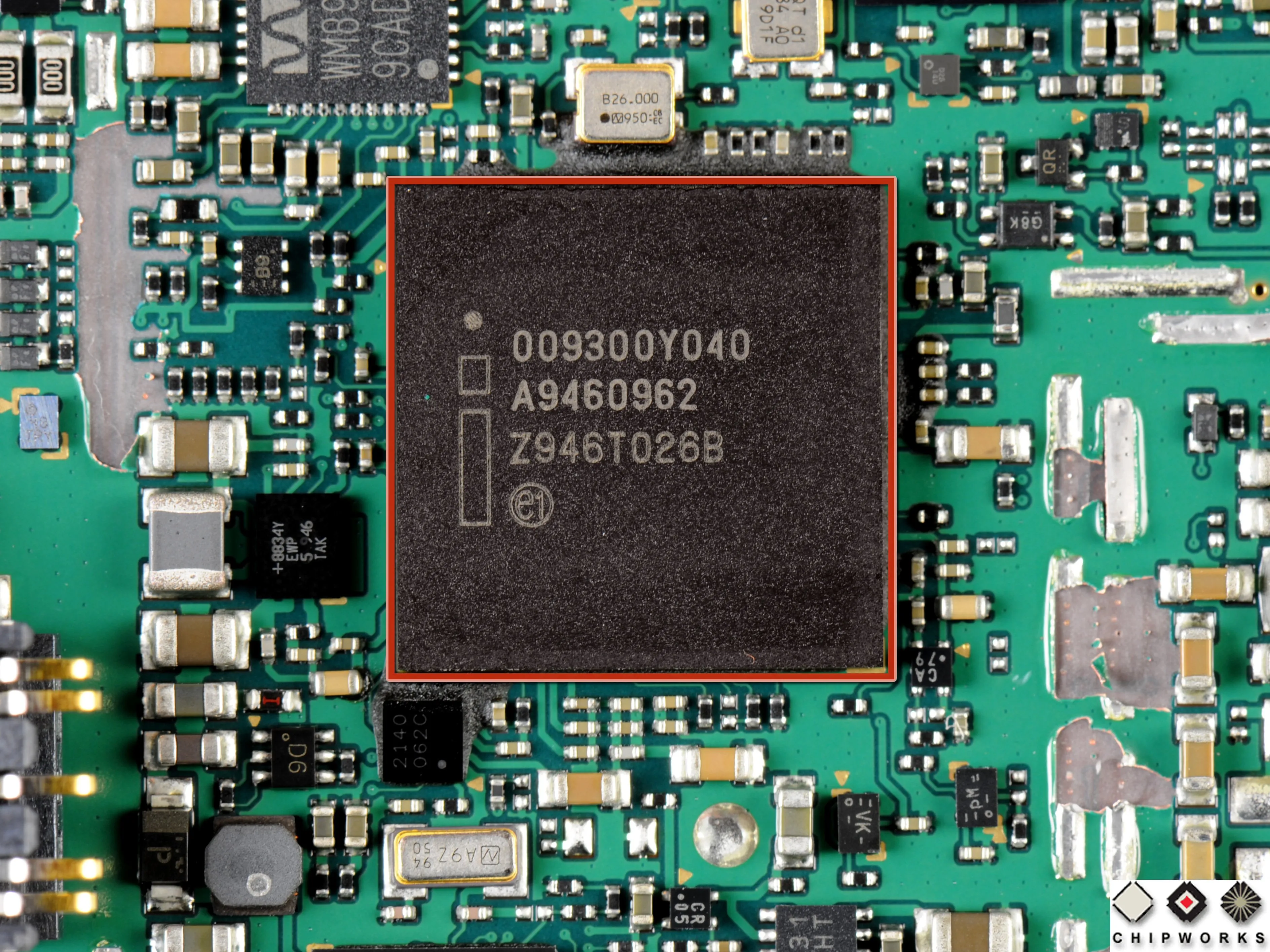

Что это? На самом деле это процессор Nvidia Tegra, скрытый под упаковкой Numonyx, которая видна на поверхности.

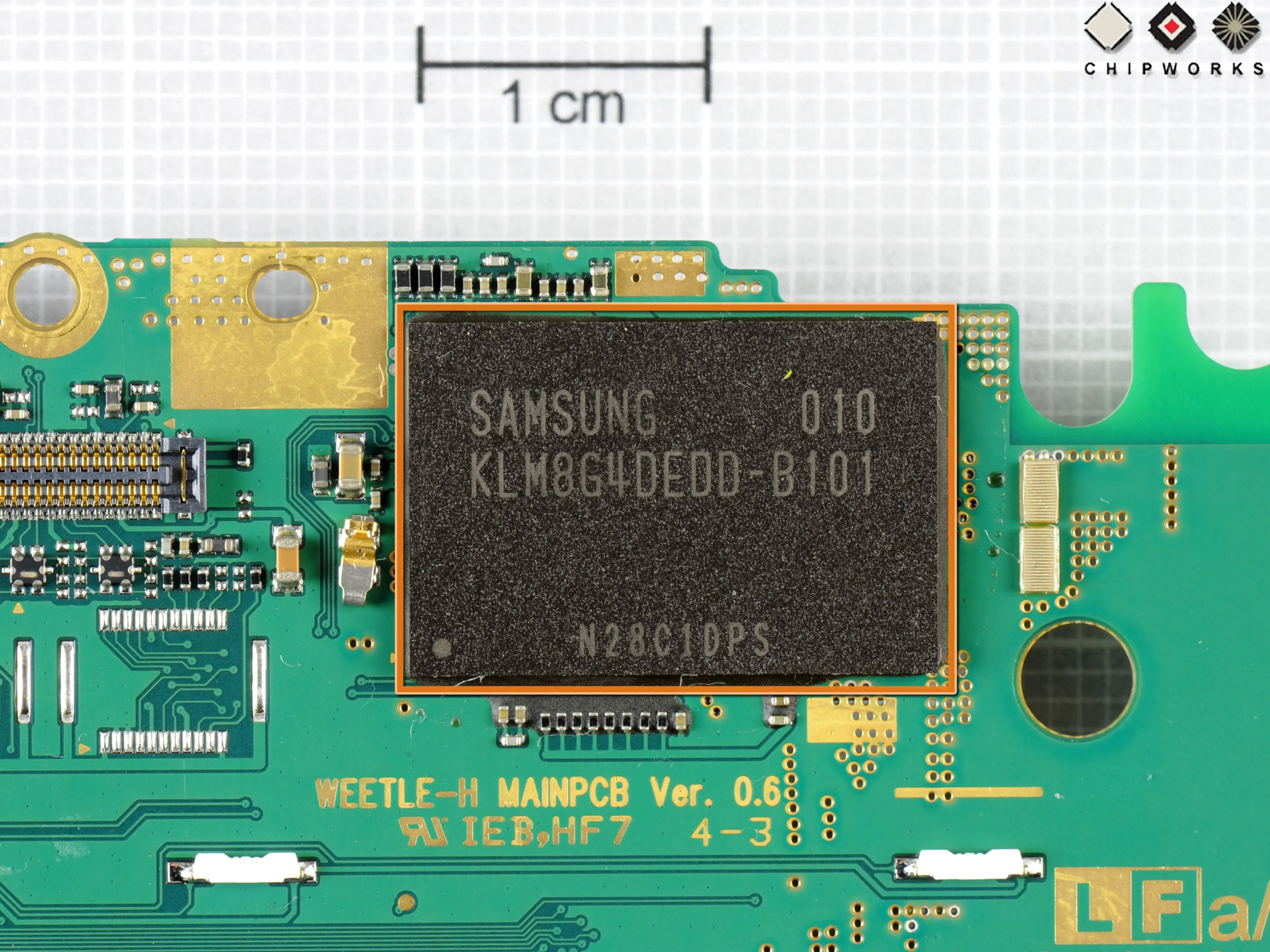

Чип moviNAND от Samsung обеспечивает 8 ГБ памяти для Kin.
Пакет moviNAND способен передавать данные со скоростью до 52 МБ/с.

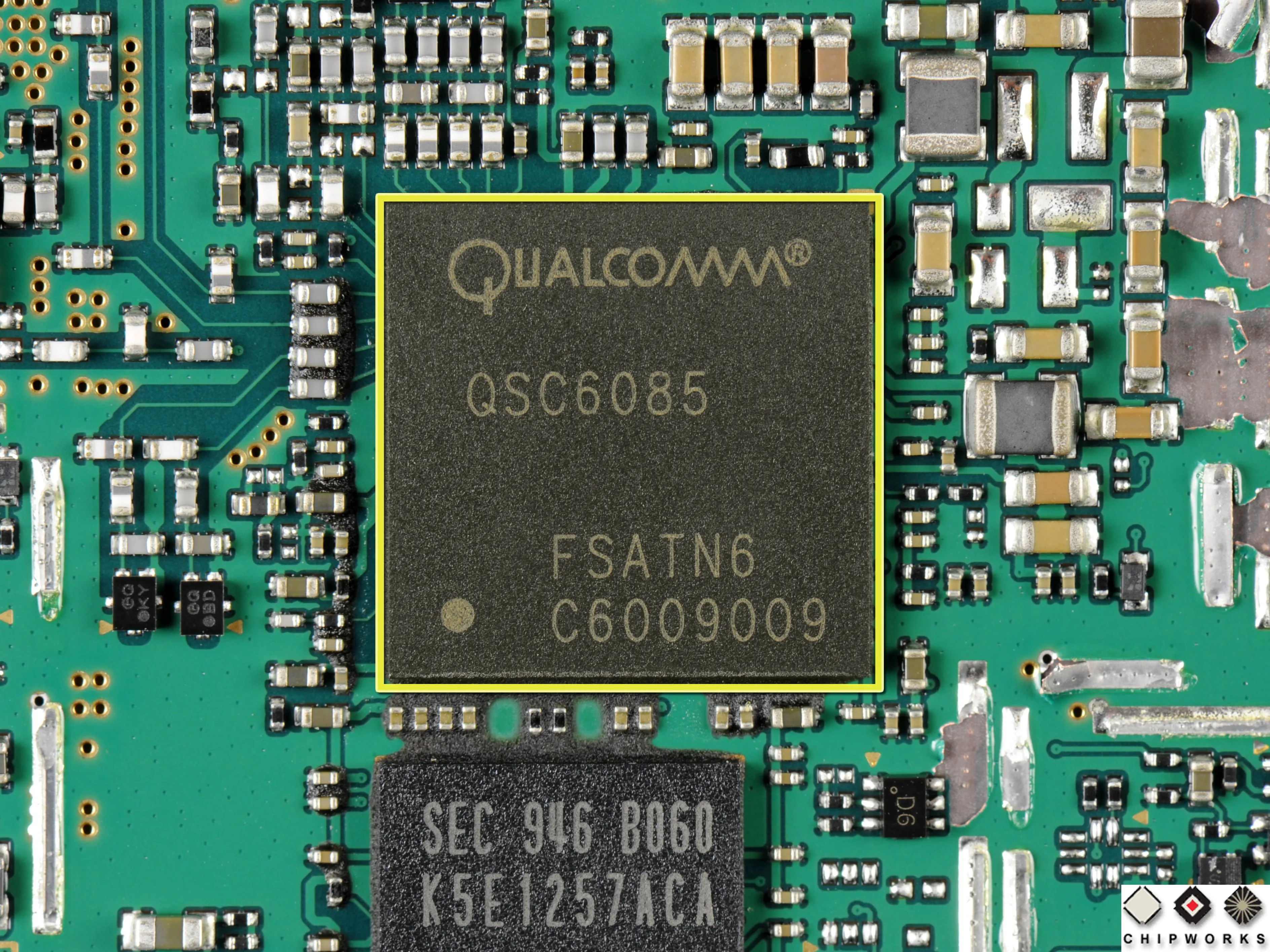

Чип Qualcomm QSC6085 обеспечивает скорость до 1,8 Мбит/с в обратном направлении и 3,8 Мбит/с в прямом в сетях CDMA-2000.
Шаг 12

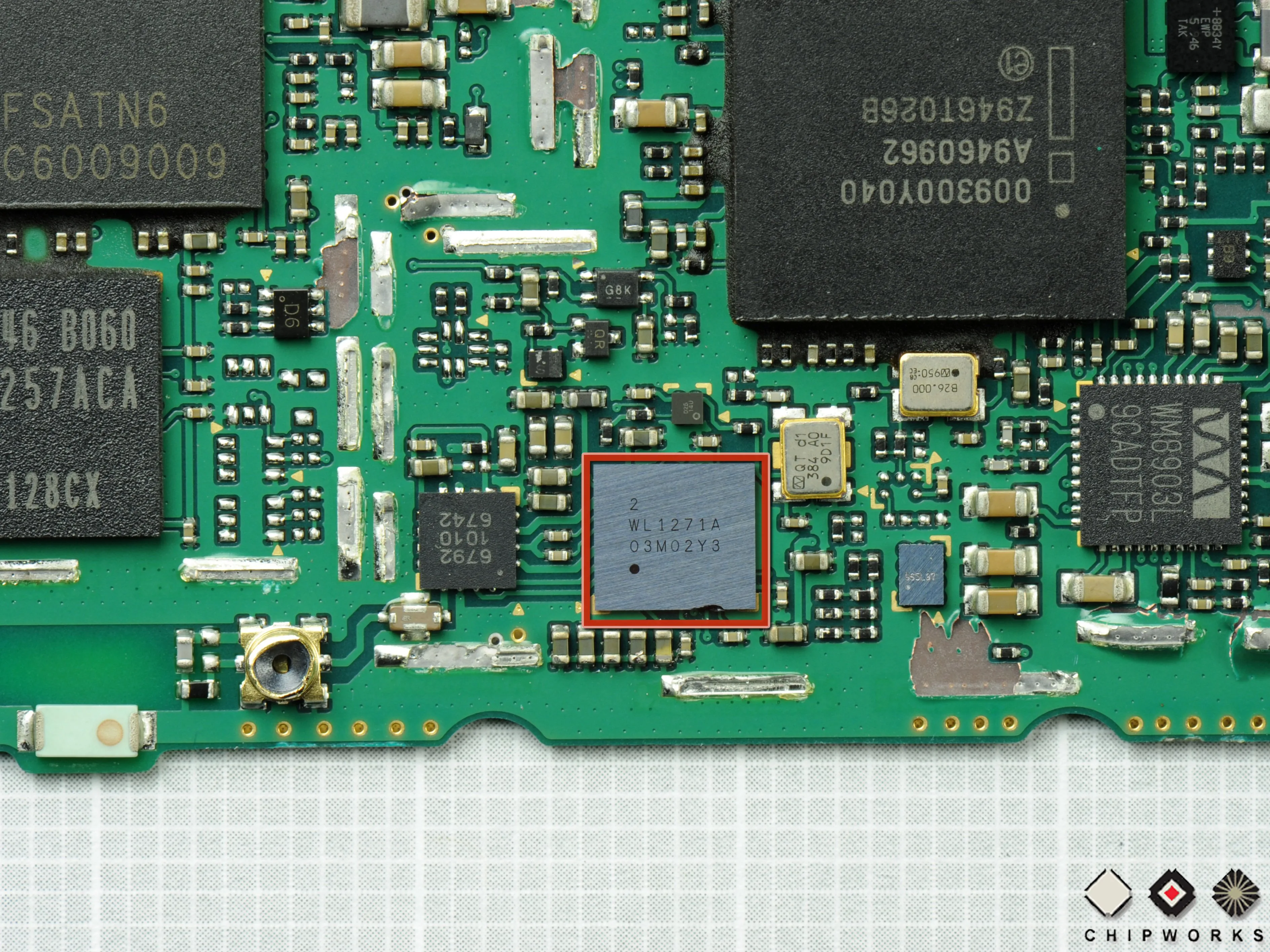

Небольшой кремниевый чип, изображенный на фото, похоже, является Texas Instruments WL1271 для WLAN и, возможно, Bluetooth.

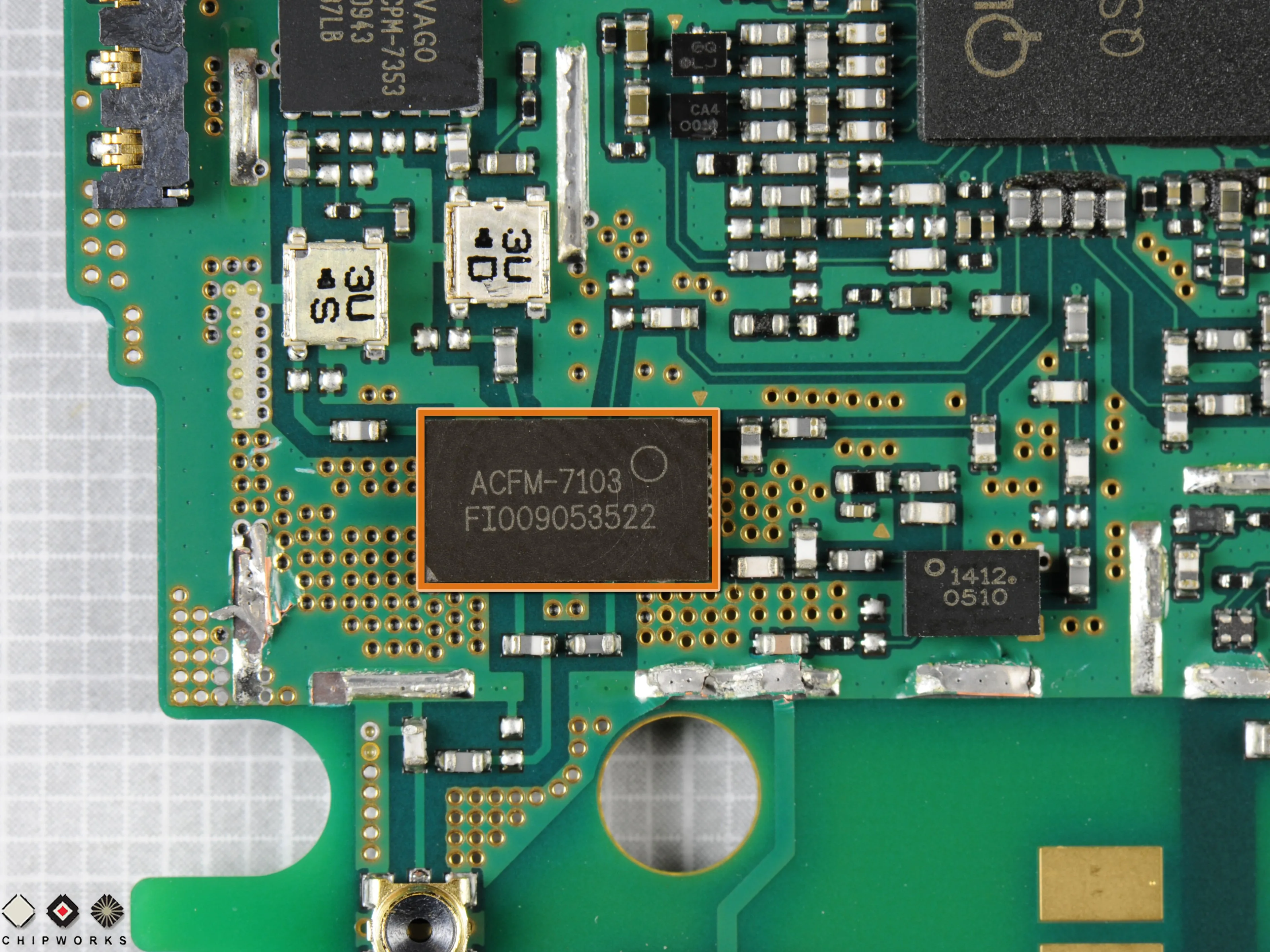

Квинплексор ACFM-7103 компании Avago упрощает работу мобильных приложений, предназначенных для одновременного предоставления голосовых услуг и определения местоположения по GPS.

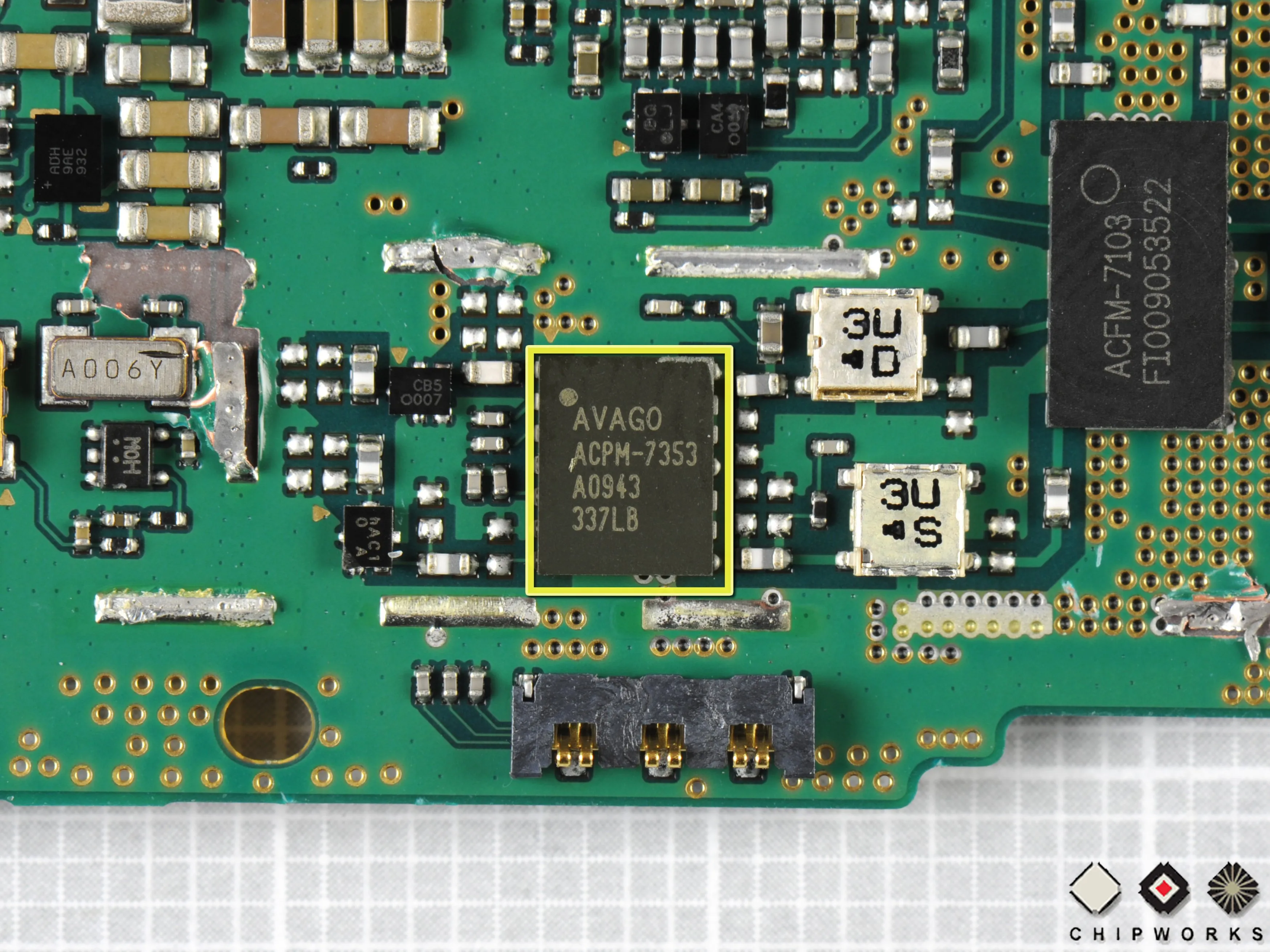

Еще одна микросхема Avago, ACPM-7353, обеспечивает двухдиапазонное усиление мощности для сотовой и PCS-связи.
Шаг 13

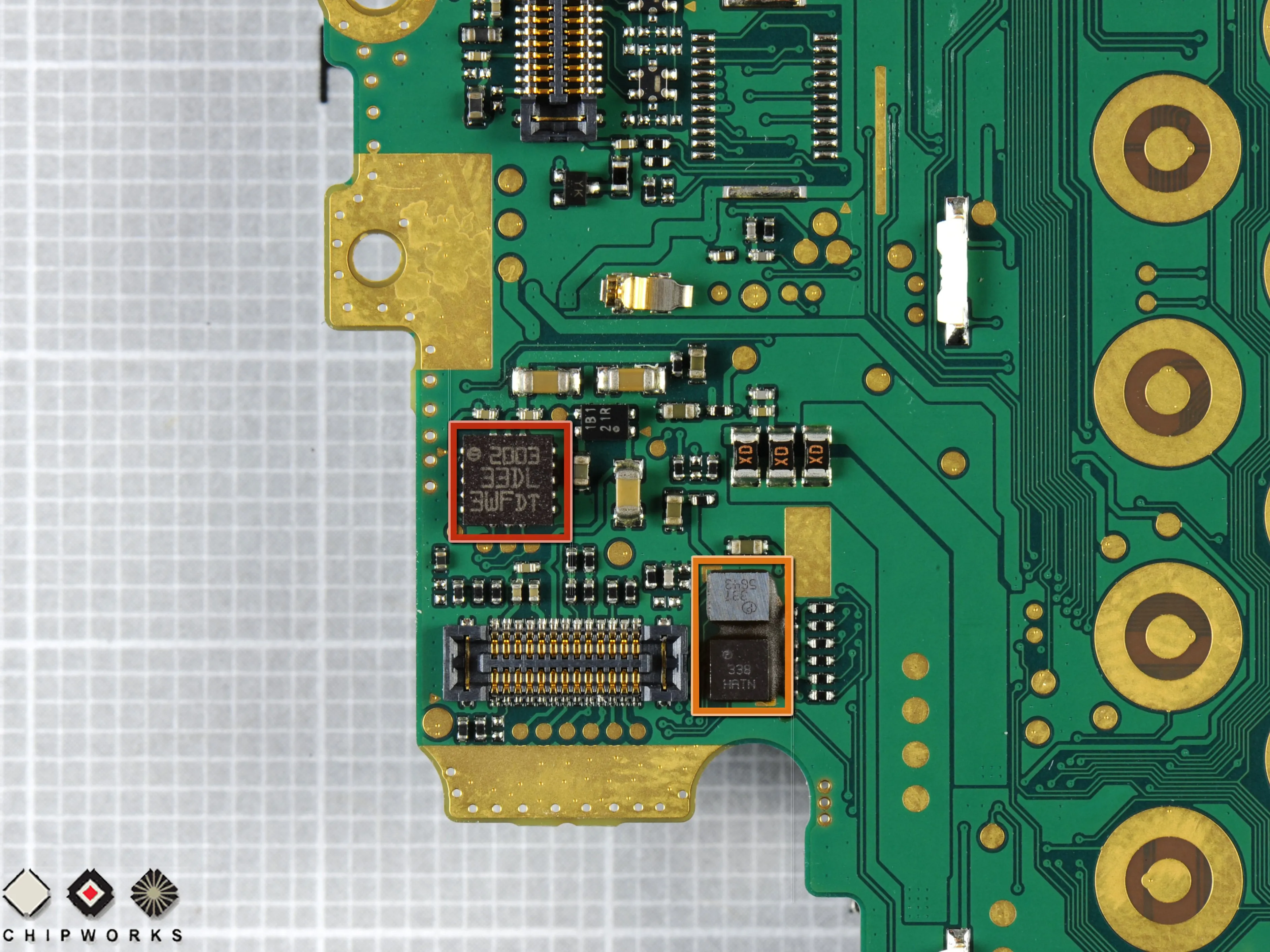

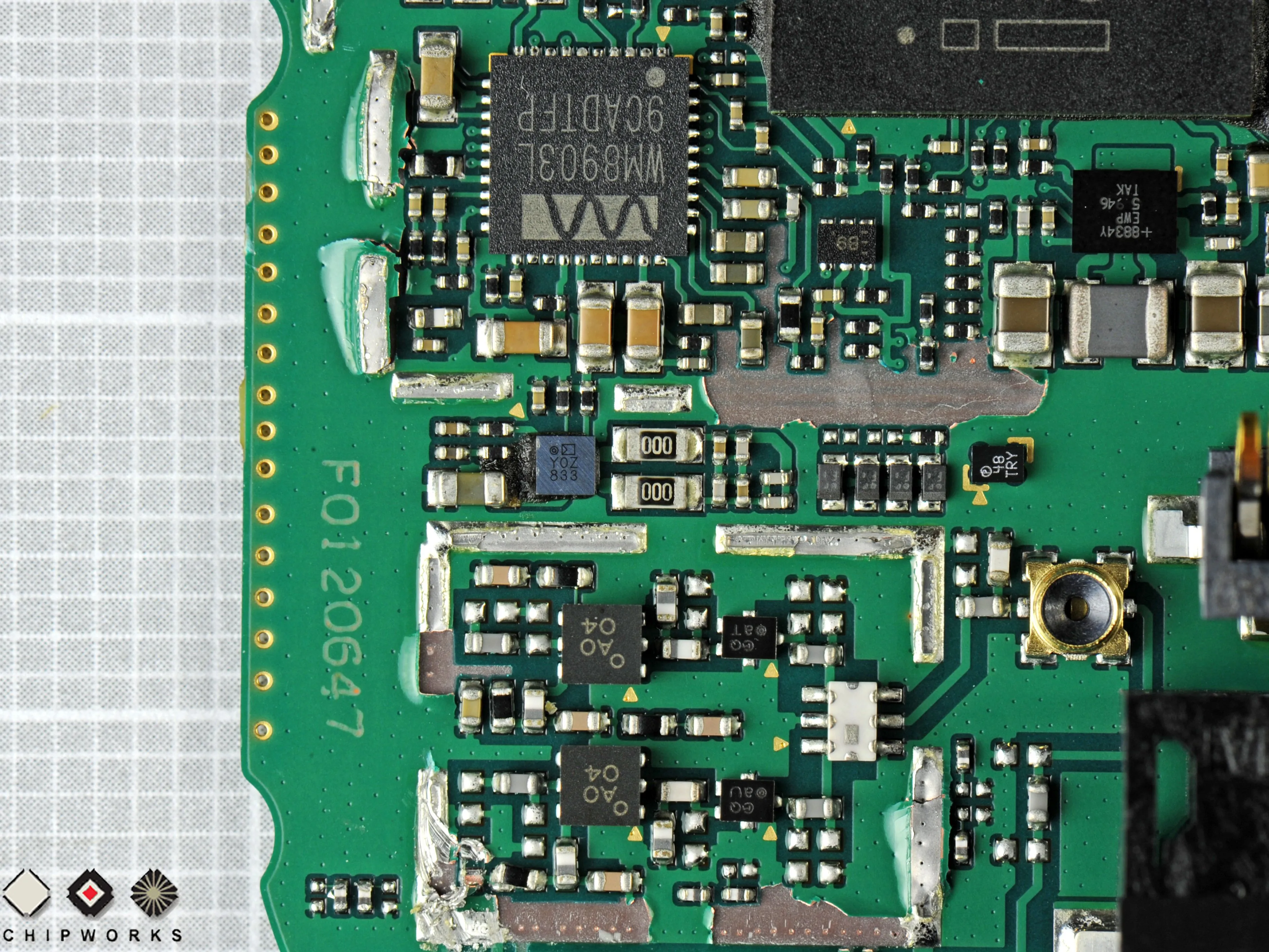

STMicroelectronics LIS331-DL инерционный датчик (3-осевой цифровой МЭМС-акселерометр).
Другие микросхемы рядом с разъемом камеры не были легко идентифицированы, но, скорее всего, они помогают передавать данные между камерой и основной платой.

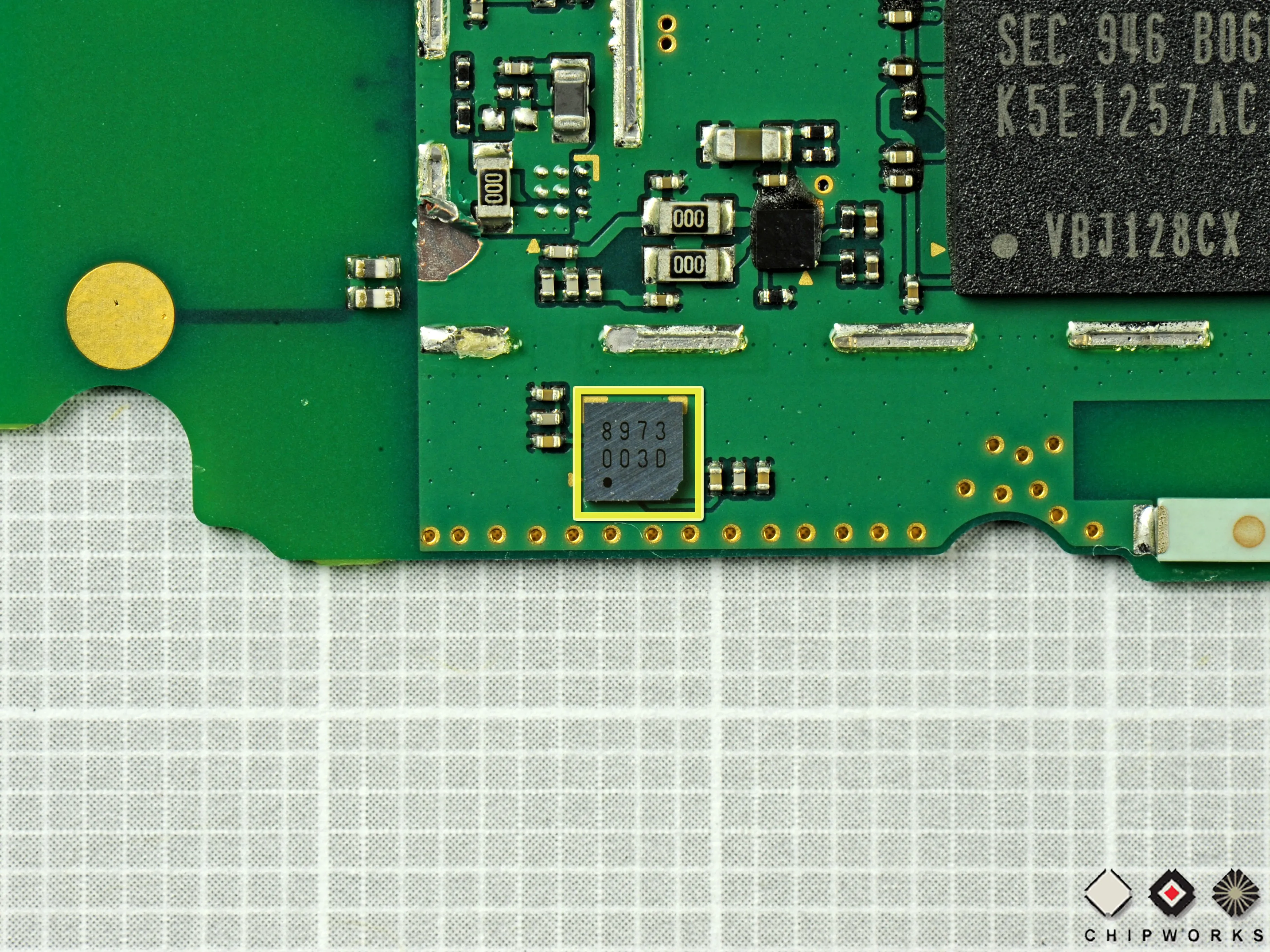

3-осевой электронный компас AKM AK8973. Такой же, как в большинстве современных мобильных устройств. Размещен вне экрана, чтобы свободно чувствовать геомагнитное поле.
Мы будем обновлять информацию о разборе по мере поступления новых сведений. Следите за @Делаете.ру чтобы быть в курсе последних событий в мире аппаратного обеспечения.
Еще раз спасибо нашим друзьям из Chipworks за фотографии!
