Разборка Microsoft Surface Book
Введение
Только на прошлой неделе мы рассмотрели Surface Pro 4планшет, который якобы может заменить ваш ноутбук. Сегодня у нас есть Surface Book, ноутбук, который может, э-э-э, заменить планшет, который заменил ваш ноутбук. Это первый в истории ноутбук от Microsoft, и благодаря своему хитрому съемному дисплею и чувствительному к давлению Surface Pen он не поддается классификации, но не разбору. Присоединяйтесь к нам и разберите Surface Book!
Сезон разборок разгорается - следите за нами в Instagram, Twitter или Facebook, чтобы быть в курсе всех новостей!
Что вам понадобится
Инструменты
iOpener | Источник - ifixit.com
Отвертка T3 Torx | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Spudger | Источник - ifixit.com
Видео обзор

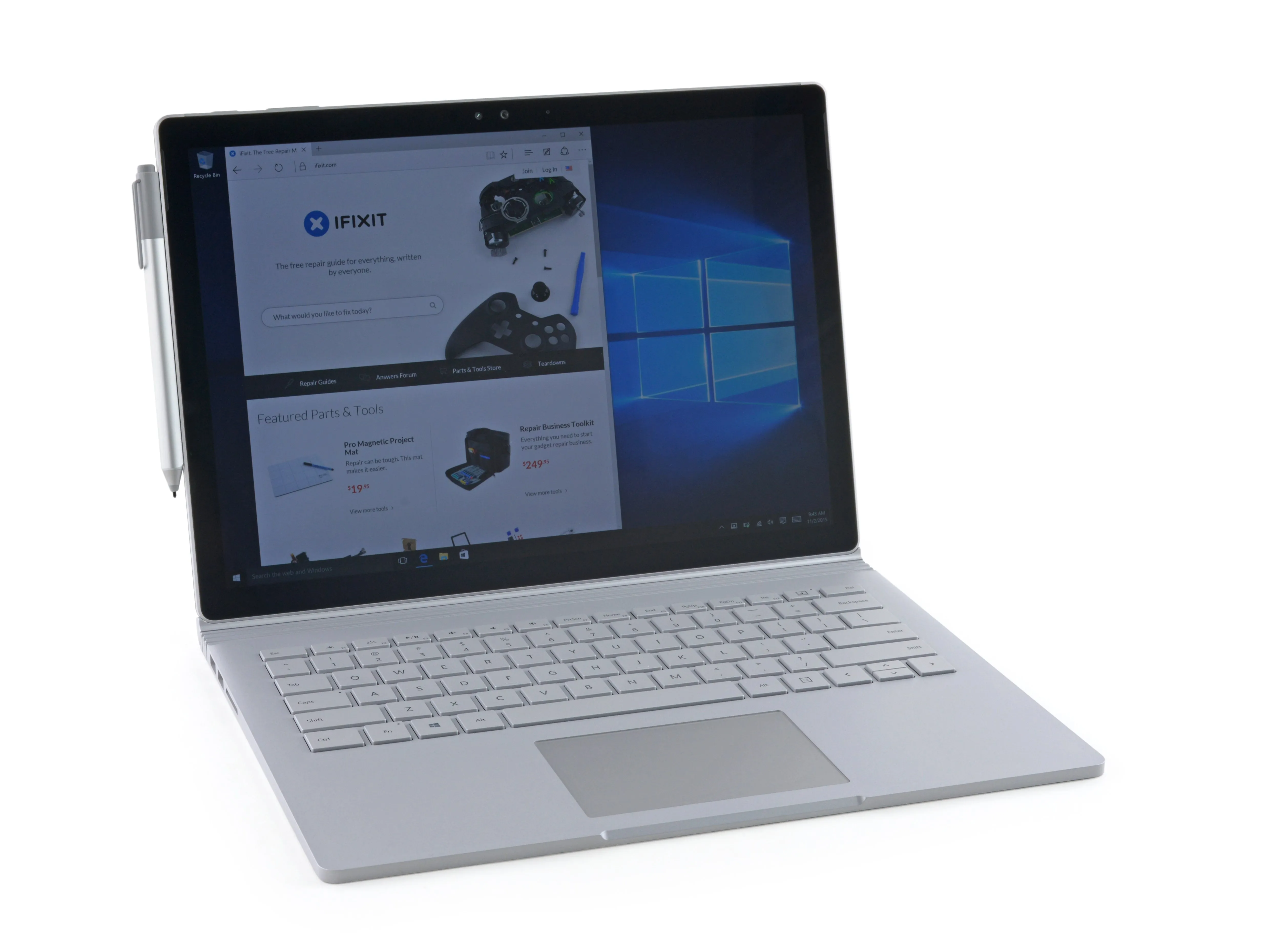

Шаг 1 Разборка Microsoft Surface Book
Что такое 'поверхностная книга'? Мы проверим спецификации, чтобы найти подсказки:
13,5-дюймовый мультисенсорный дисплей PixelSense с разрешением 3000 x 2000 (267 PPI)
Intel Core i5 6-го поколения с выделенным графическим процессором NVIDIA
8 ГБ ОПЕРАТИВНОЙ ПАМЯТИ
Твердотельный накопитель 128 ГБ
Wi-Fi 802.11ac + Bluetooth 4.0
8,0-мегапиксельная камера с задней стороны с поддержкой видео 1080p + 5,0-мегапиксельная камера с передней стороны
Перо Surface Pen с 1024 уровнями чувствительности к нажатию
Шаг 2

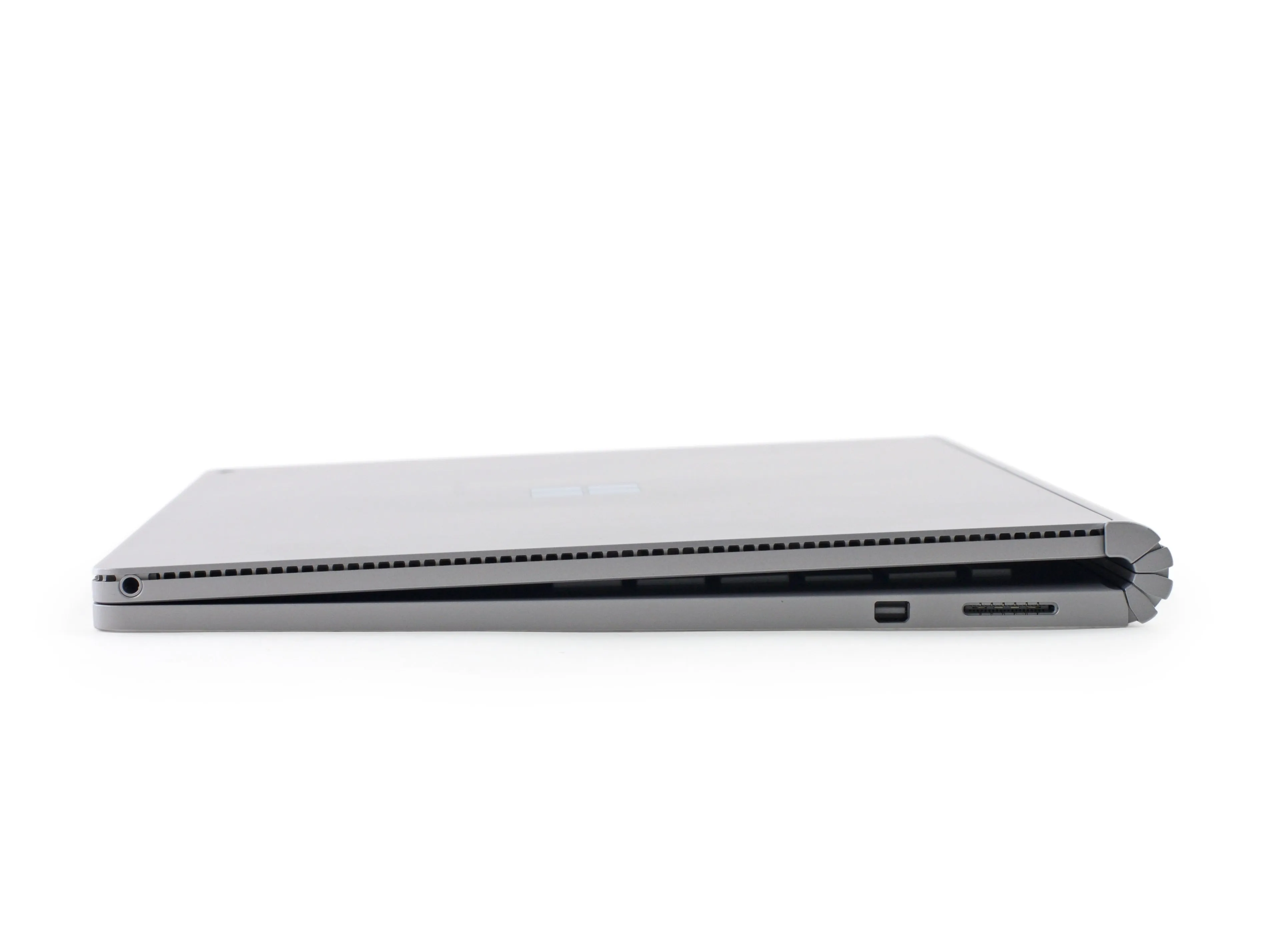

На правой грани основания Book находится разъем Mini DisplayPort и фирменный порт Microsoft SurfaceConnect.
В качестве дополнительного бонуса на дисплее, а не на основании, расположен 3,5 мм разъем для наушников, чтобы вы могли слушать аудио в дороге, хотя нас немного смущает его расположение в верхней части Book.

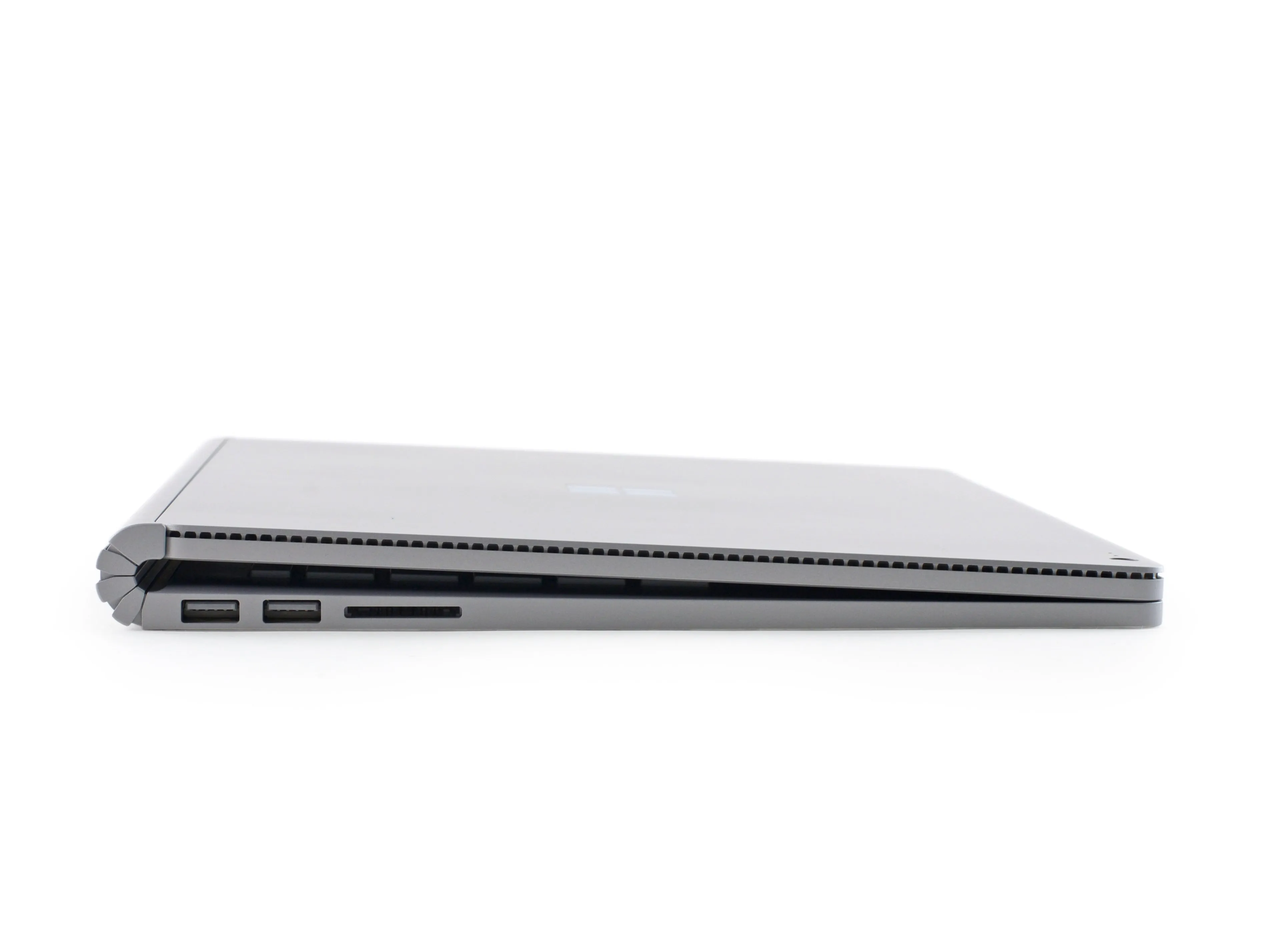

На левой грани находятся два полноразмерных порта USB 3.0 и устройство для чтения карт памяти SD.
Шаг 3

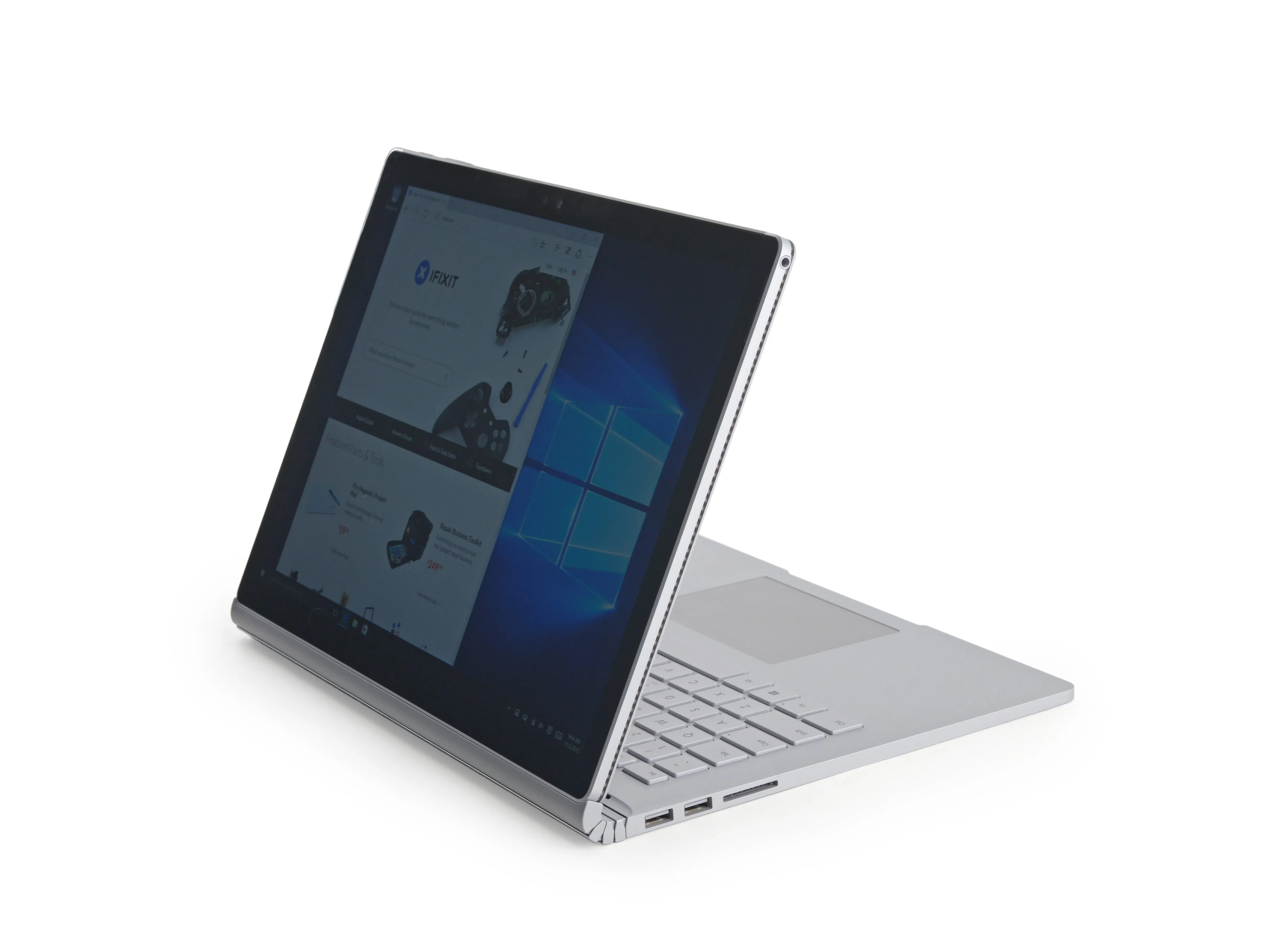

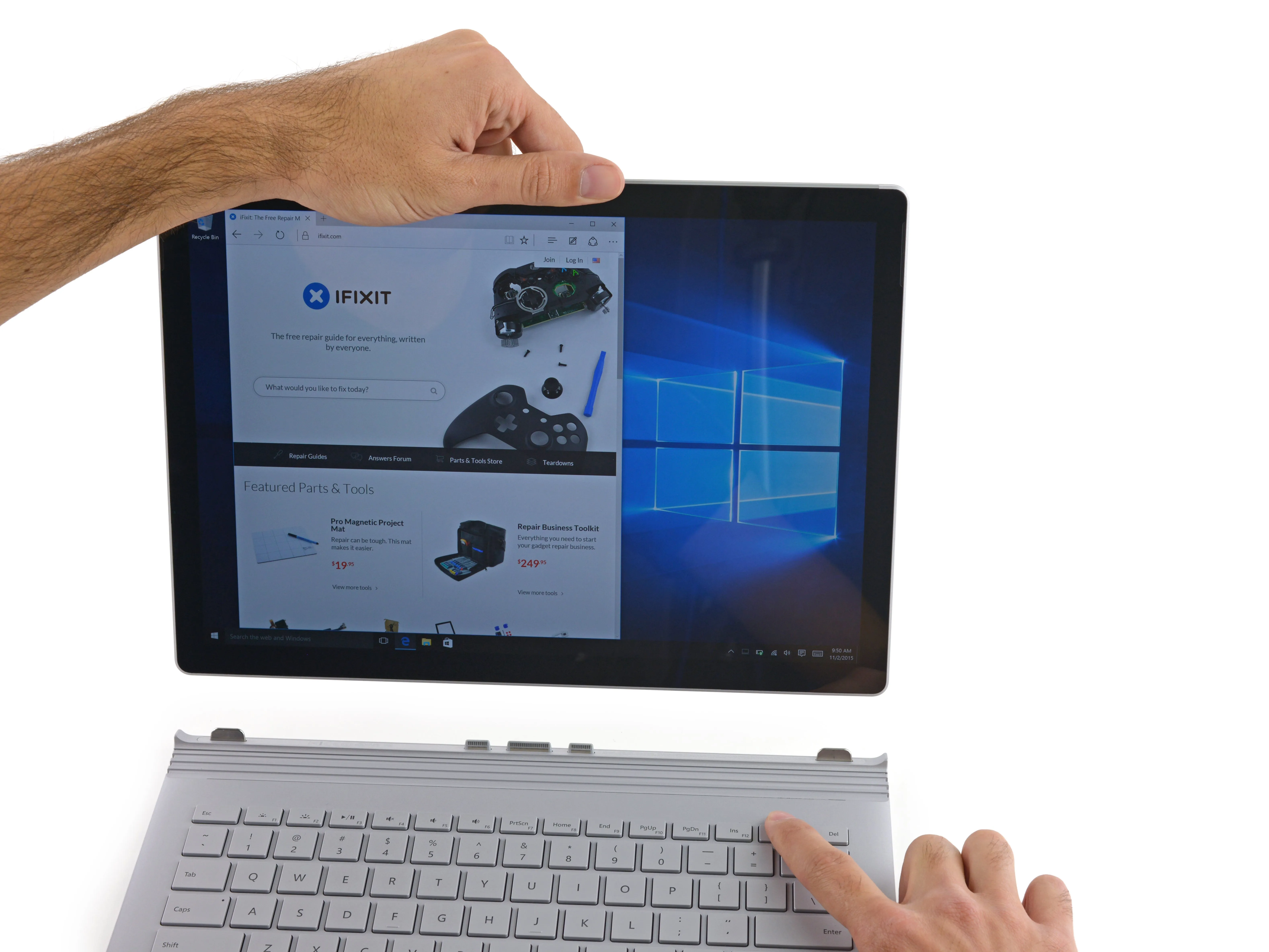

'Подъем через 3...2... о, подождите, батарея разряжена'.
Когда заряд батареи уменьшается, Surface Book не хочет сотрудничать, заставляя нас выключить его, прежде чем мы, кхм, позволим себе отсоединить дисплей.
Что отличает Surface Book от конкурентов, так это то, что (как правило) вы можете быстро отключить его, с минимальным отрывом от работы. Другие устройства, как правило, требуют, чтобы вы каждый раз выключали питание.
Теперь, когда мы отделили устройство, мы можем снова его подключить, но в обратном порядке!
Microsoft предполагает, что Surface Book будет использоваться как 'творческий холст' в такой ориентации.
Комментарии к шагу
Как вы отменили блокировку низкого заряда батареи? Аккумулятор моего буфера обмена не заряжается от базы, поэтому я хочу извлечь его и попробовать зарядить напрямую.
Если вы возьмете скрепку, то сможете открыть рукоятку управления, лучше всего зайти в 6-е отверстие снизу с левой стороны.
Примерно под углом 45. Тогда вы сможете освободить одну сторону, а другая последует за ней.
Шаг 4

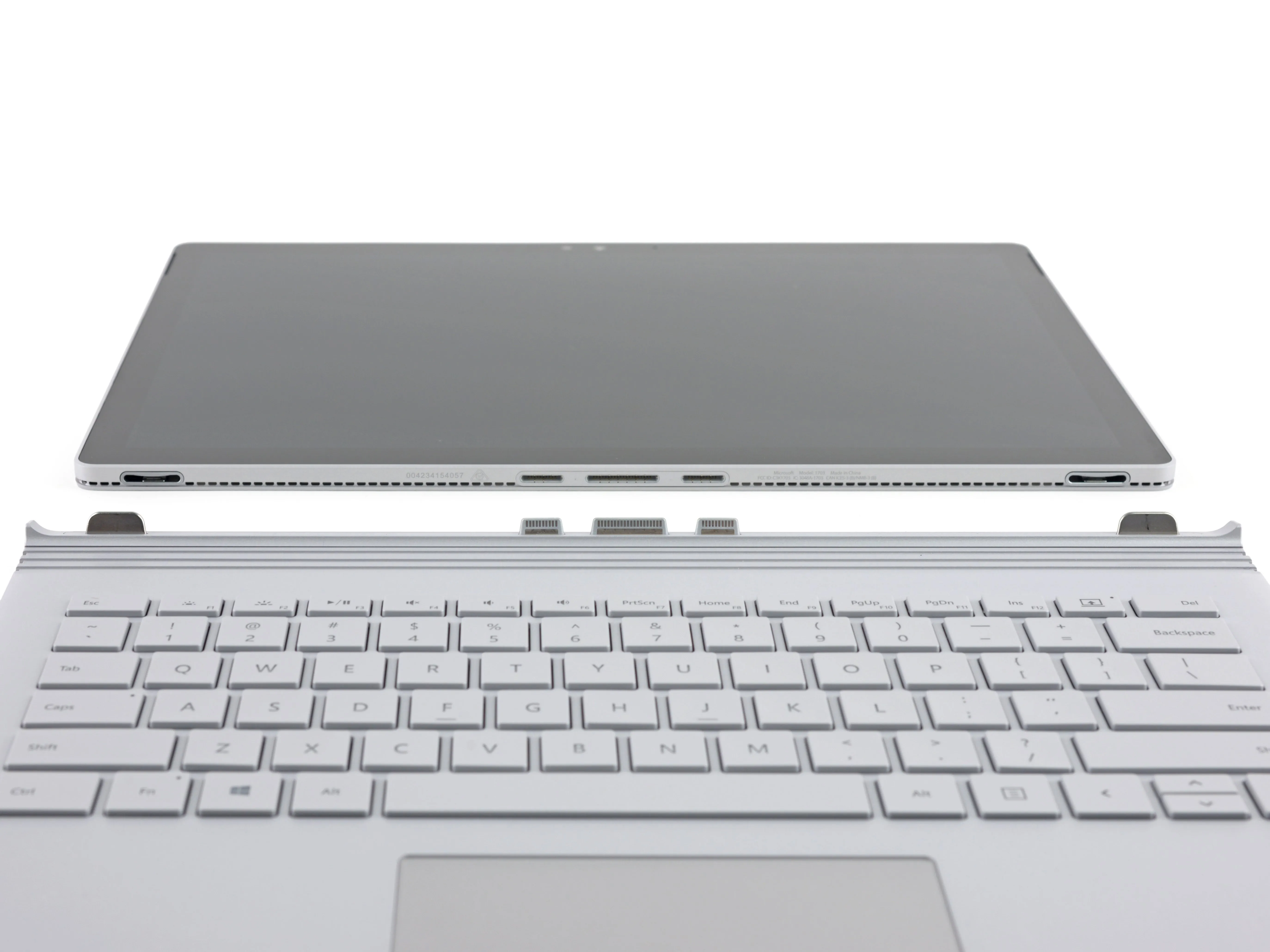

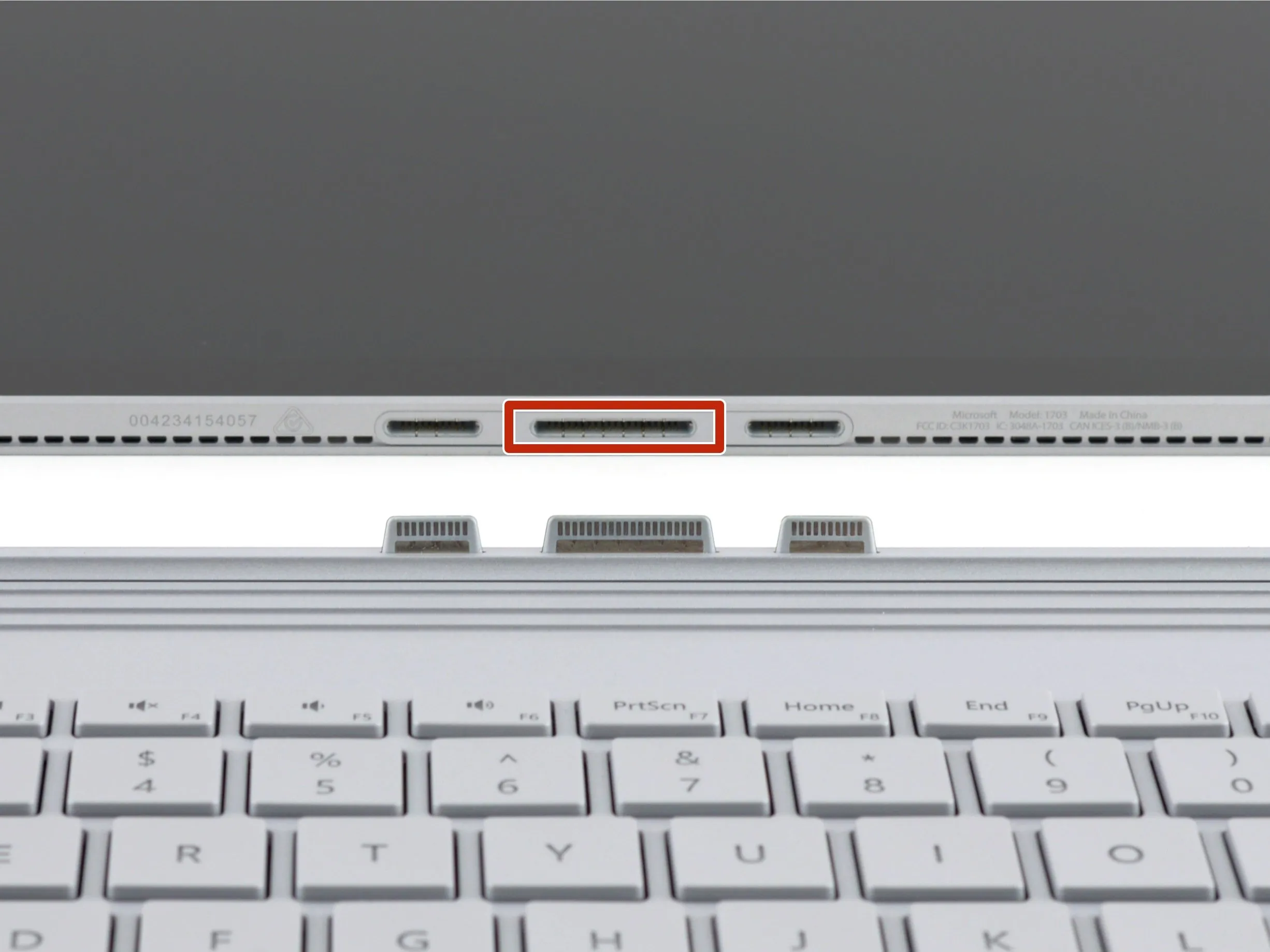

Отсоединив дисплей от основания, мы получаем четкое представление о док-разъемах Surface Book и мелких нормативных отметках.
Дисплей использует стандартный порт SurfaceConnect для подключения к базе, получая питание по мере необходимости.
Это также означает, что вы можете заряжать аккумулятор дисплея без базы, если вы хотите обойтись без платы.
Шаг 5

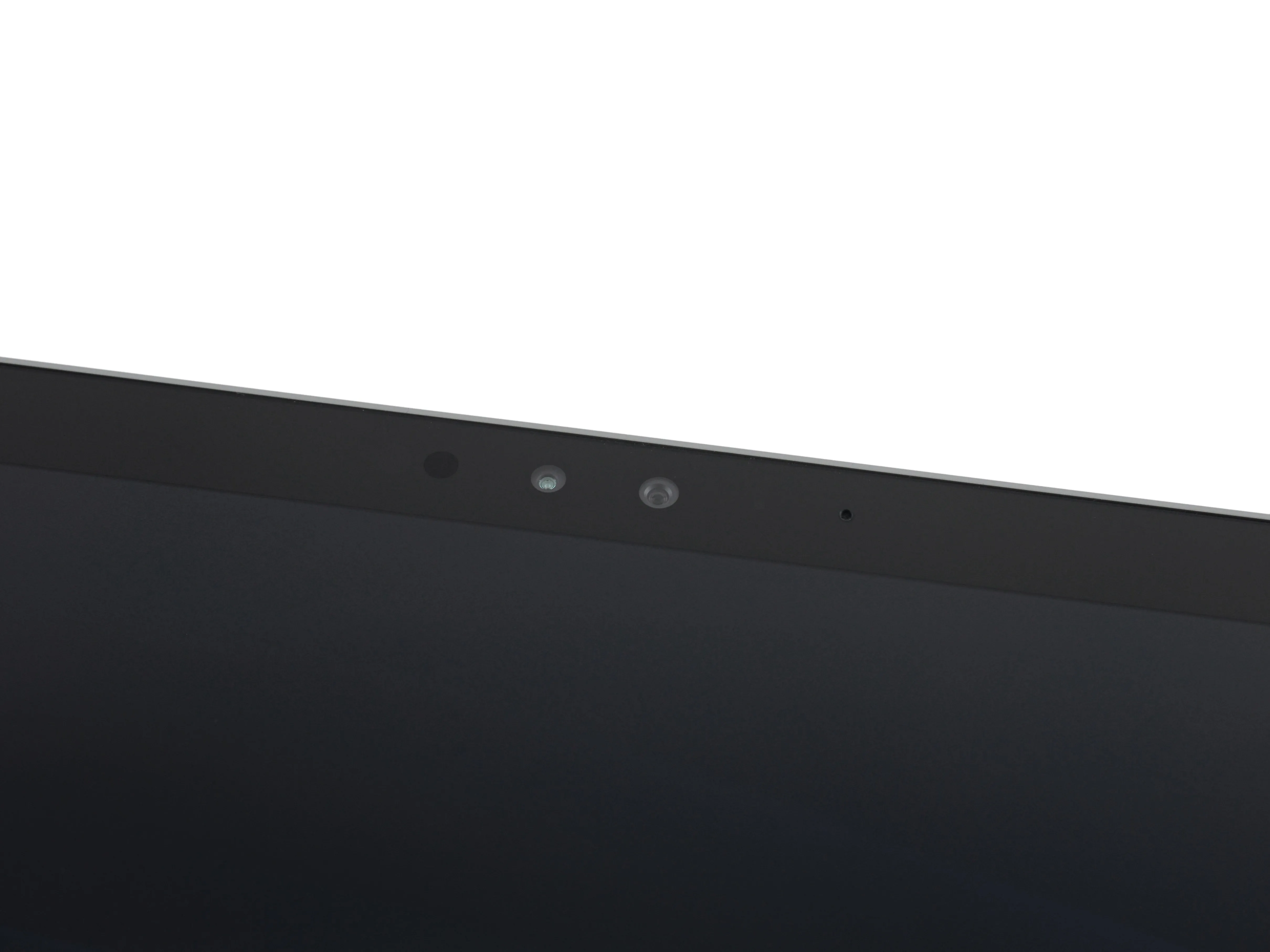

Взглянув на верхнюю часть дисплея, мы видим знакомое лицо.
Как и в Surface Pro 4, на передней панели Book расположены ИК-датчик, 5-Мп камера, микрофон и датчик освещенности.

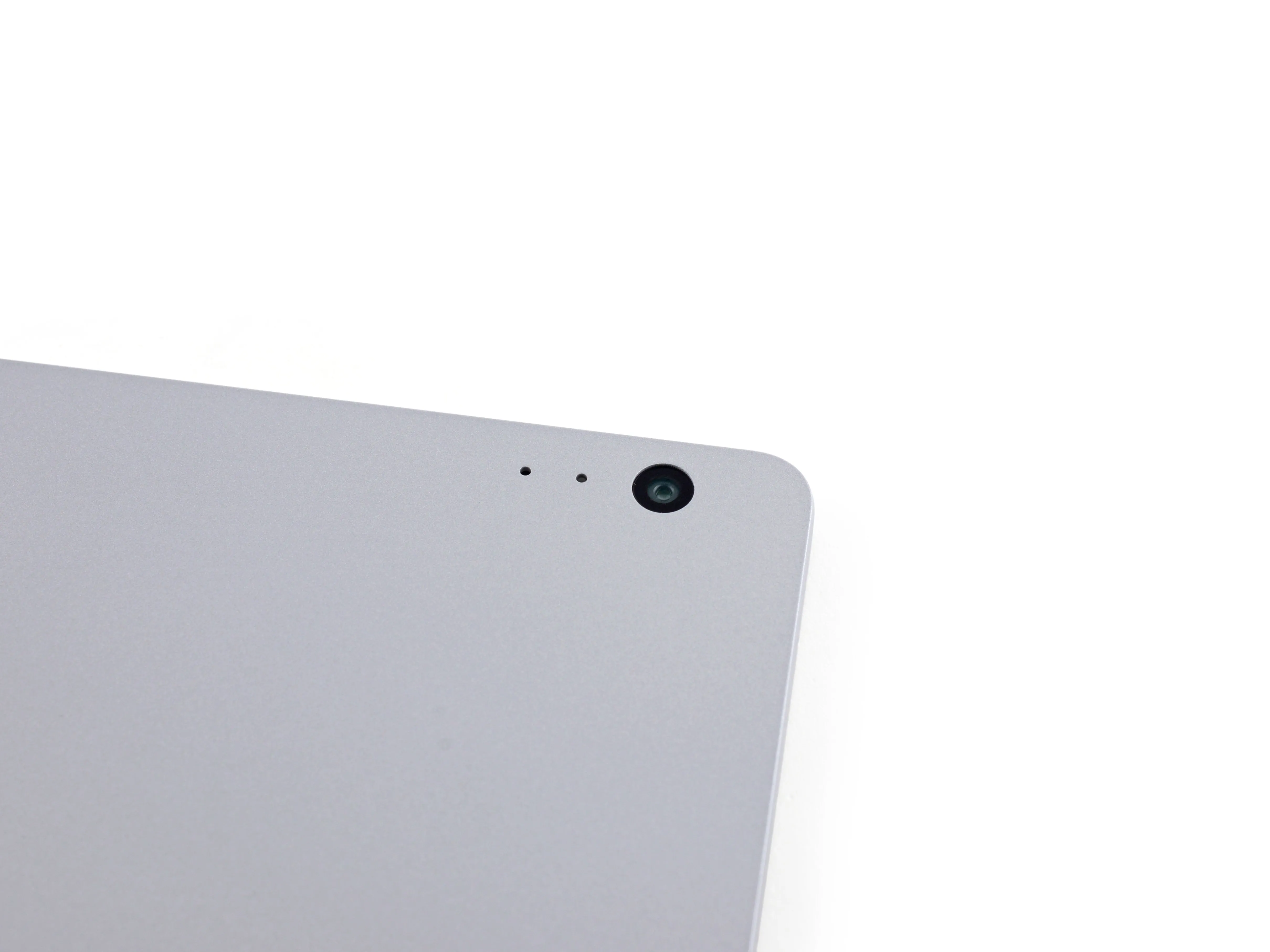

Аналогичным образом, на задней стороне дисплея мы находим камеру 8 МП, 1080p и микрофон, что соответствует аппаратному обеспечению на задней панели Surface Pro 4.
Неудачный каламбур: Похоже, мы читаем Microsoft как книгу.
Шаг 6

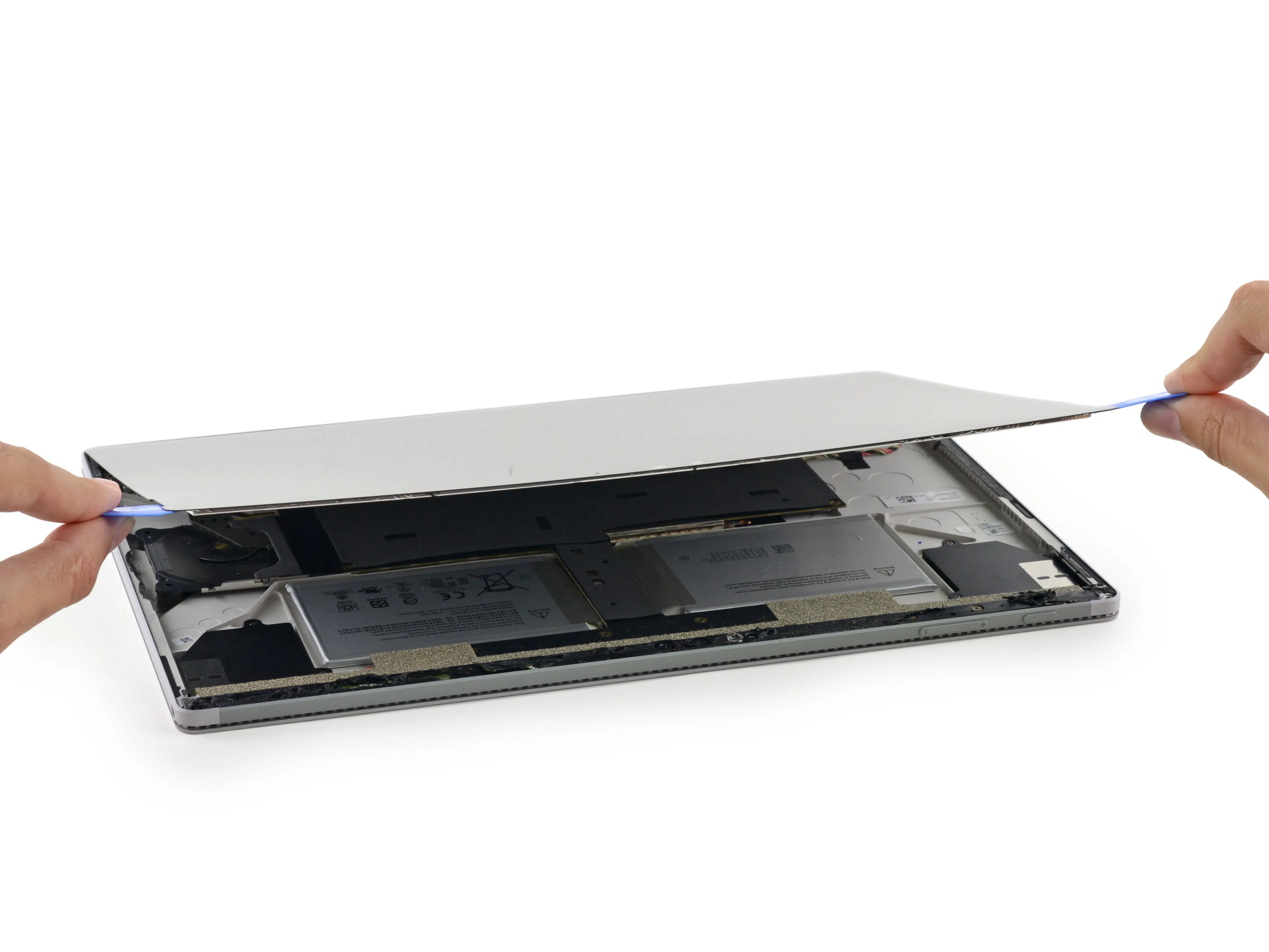

Мы знаем, как пройти мимо этого дисплея. Это может быть более крупное (и, похоже, более гибкое) стекло, чем то, которое мы видели в Surface Pro 4 teardownно открывается он тем же паролем: iOpener.
Толщина стекла составляет 0,4 мм, как и у Surface Pro 4.
Опыт не делает его менее нервным. Линейка Surface прошла долгий путь, но мы бы хотели увидеть обновление процедуры открытия. Может быть, что-то, что не грозит разлететься осколками стекла при малейшей оплошности...
Комментарии к шагу
Вы открываете со стороны стекла или со стороны дна? На изображении трудно понять, какая сторона обращена вверх.
Наконец-то я нашел поставщика для тех, кто хочет отремонтировать треснувший экран.
https://www.aliexpress.com/item/High-qual...
Мне не повезло с вышеупомянутым поставщиком, и я попробовал двух других поставщиков для этого же вторичного экрана. Тот, который я в итоге получил, оказался бракованным - сенсор не работал вообще, а на экране были линии по всему экрану. Наконец я нашел на eBay экран, доступный в США, идентичный оригинальному, и он отлично работает! Опасайтесь вторичного рынка - в том, который я получил, также отсутствовала металлическая часть для крепления кабеля дисплея. Трудно найти хороший вариант, надеюсь, в будущем они будут более доступны и их будет легко достать.
К сведению тех, кто ищет хороший рабочий запасной экран, продавец, у которого я купил свой запасной экран, теперь имеет больше доступных, так что их становится намного легче достать! И они очень хорошо продаются. Если кому-то интересно, продавца зовут 'cknappsalesinc' на eBay. Они находятся в США, и из всех сменных экранов, которые я пытался купить (как уже упоминалось в моем предыдущем посте), они были единственными, кто действительно доставил рабочую идентичную замену, в которой не было ни одной детали и которая работала на 100 процентов с первой попытки (и все еще работает без проблем шесть месяцев спустя!). Не покупайте ничего из того, что продается в Китае! В них отсутствует кронштейн для крепления дисплея, и они могут даже не работать по прибытии, как это было в моем случае.
Шаг 7

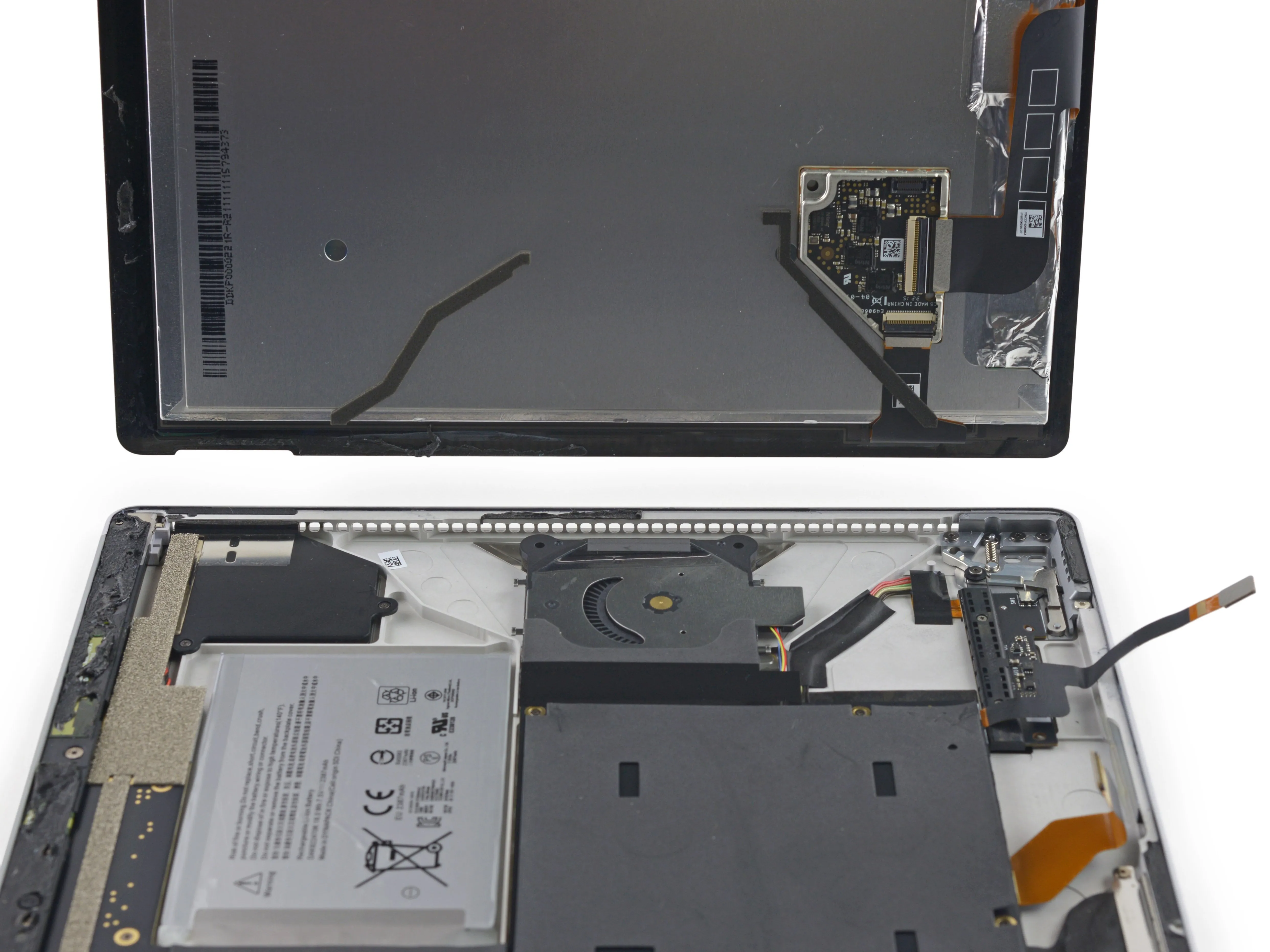

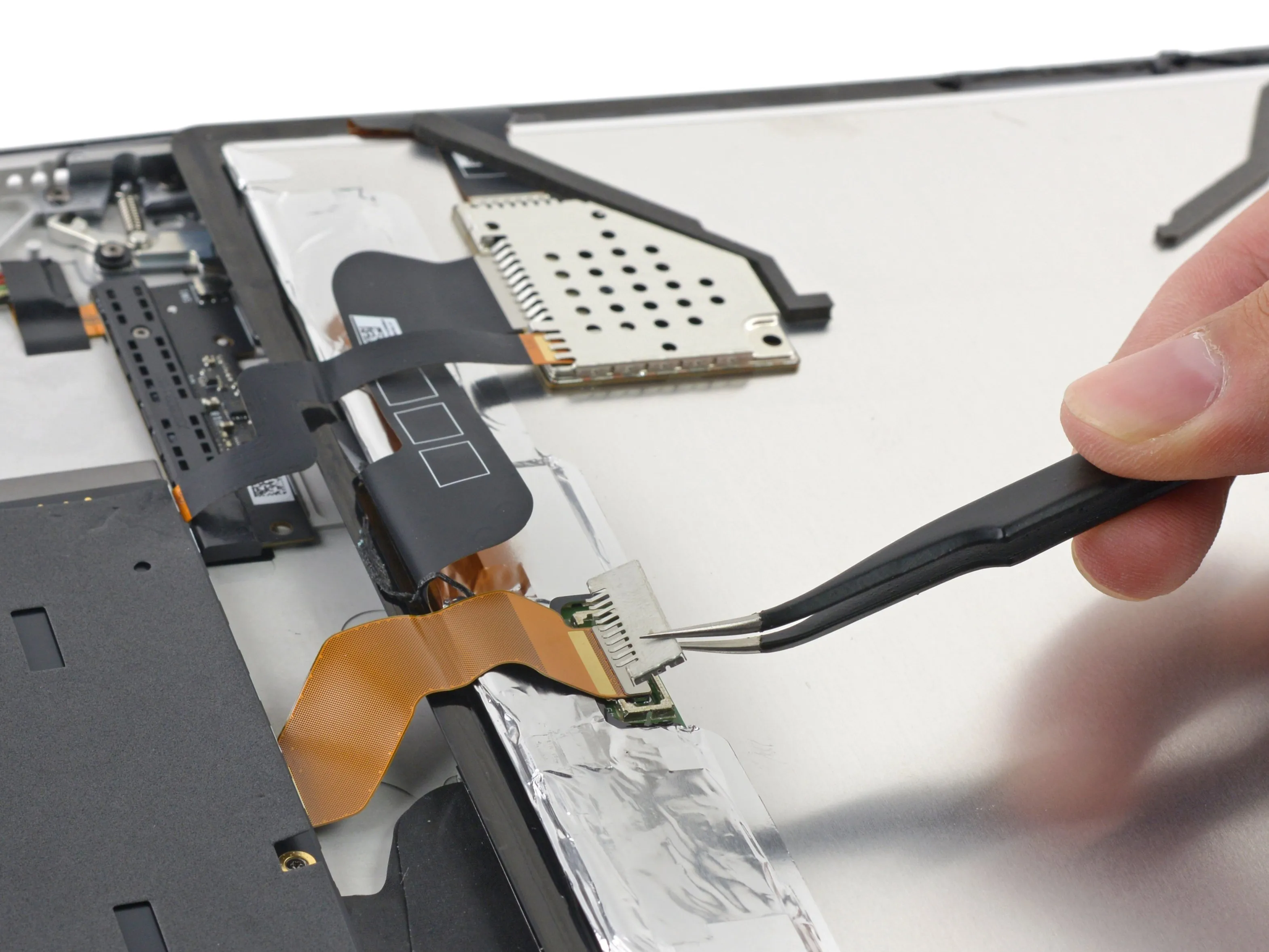

Никогда не судивший о книге по обложке, мы рады возможности заглянуть под крышку.
Сразу же мы замечаем два кабеля, соединяющие дисплей с материнской платой. К счастью, они удобно расположены вдоль одного края - значит, мы действительно можем открыть эту штуку, как книгу, - и мы легко избавляемся от их нажимных разъемов.
К сожалению, эти кабели проходят прямо под материнской платой, которая выглядит перевернутой.
Мы видим небольшой канал вентилятора, который в паре с соответствующим поролоном на задней панели дисплея направляет воздух именно так.
Время было выбрано как нельзя лучше - мы все еще немного разгорячены ситуацией с материнской платой, и нам нужно остыть.
Шаг 8

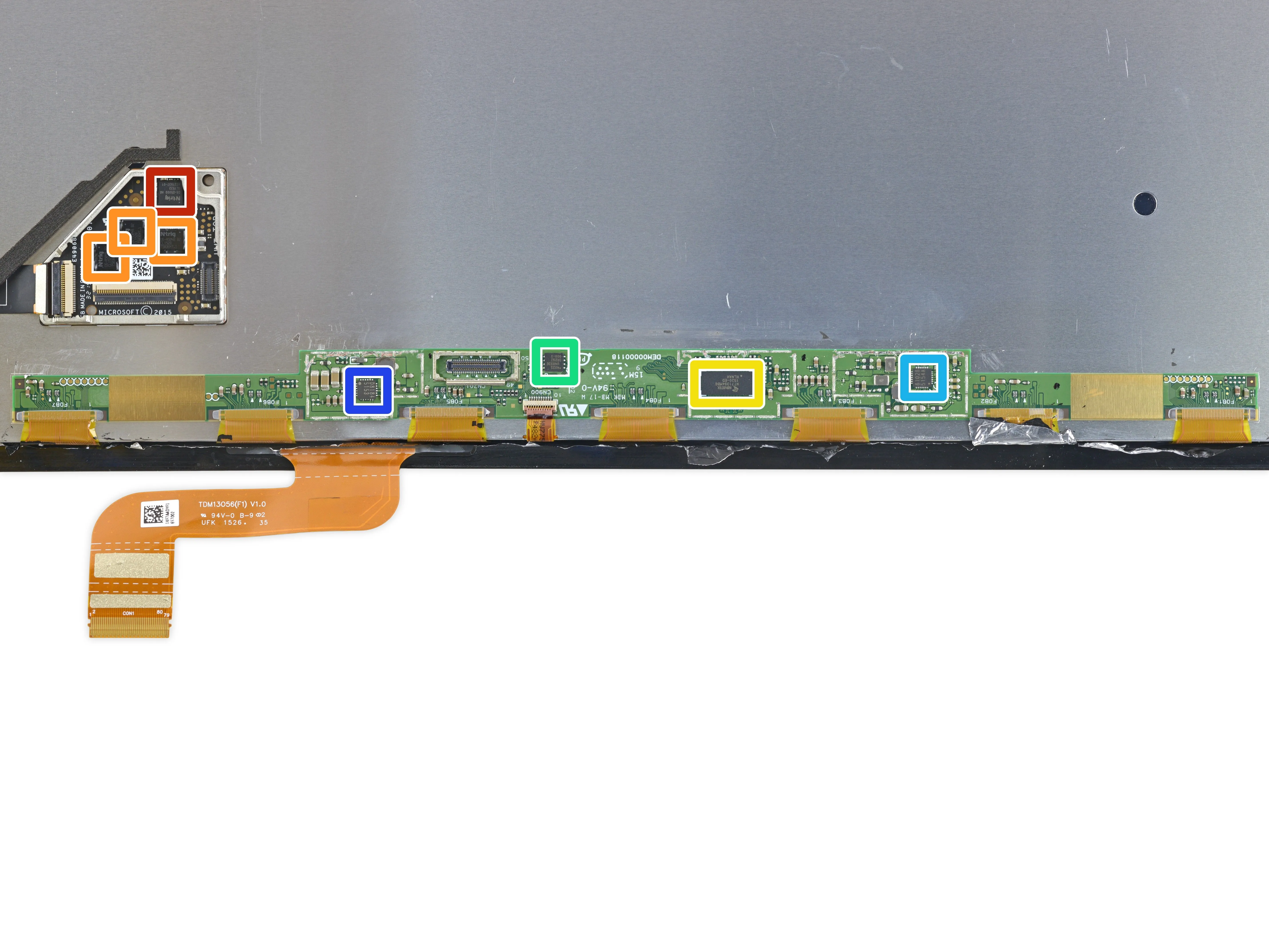

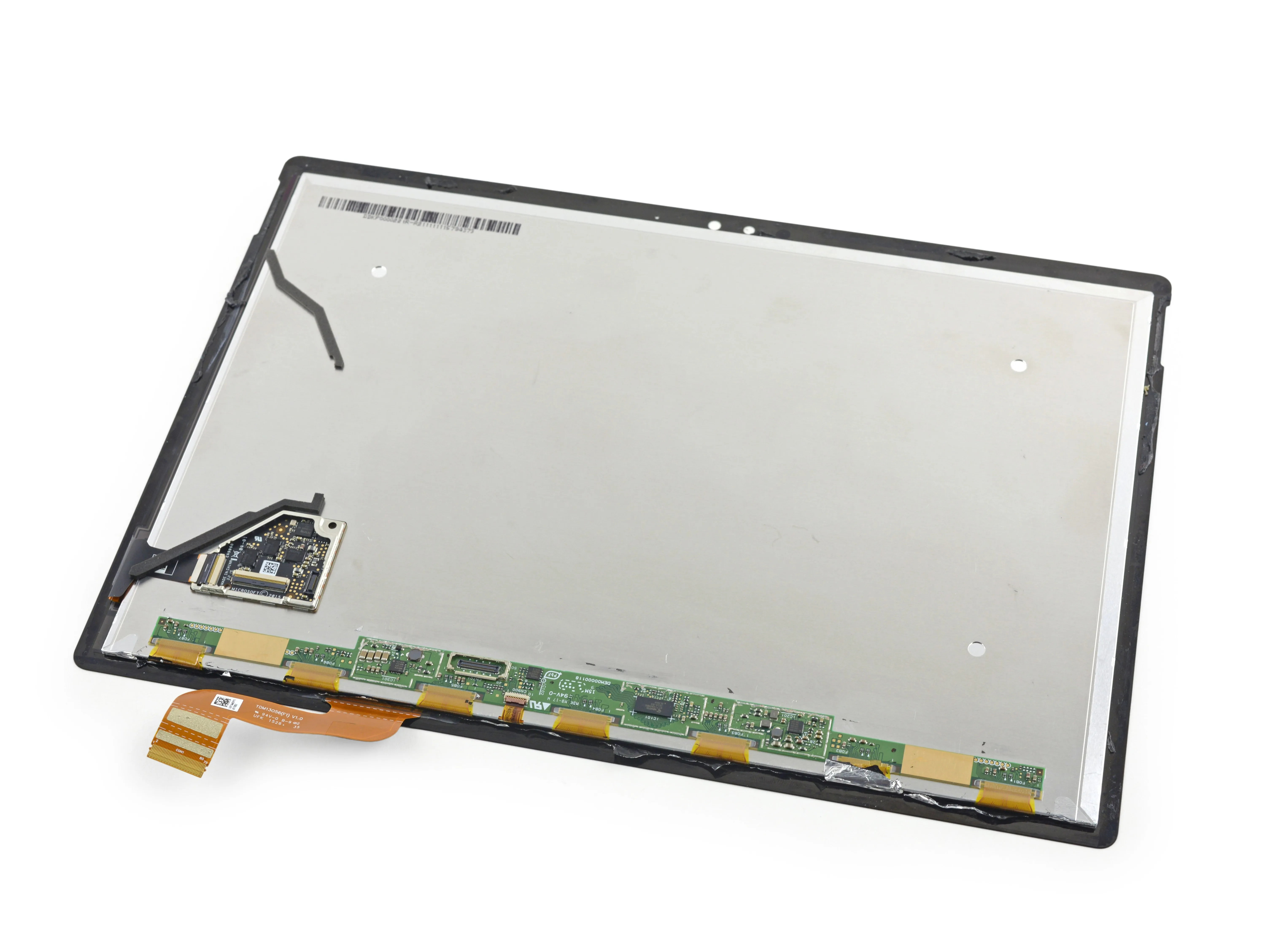

Выглянув из-под защитной оболочки, мы обнаруживаем чипсет, аналогичный тому, что установлен в дисплее Surface Pro 4. дисплей Surface Pro 4:
Драйвер ряда сенсорных экранов N-trig DS-D5000 (вероятно)
Драйвер строки сенсорного экрана N-trig DS-A5048 (вероятно)
Контроллер синхронизации Novatek NT71394MBG
Macronix MX25U4033E 1,8 В 4,0 Мб последовательной NOR флэш-памяти с несколькими входами и выходами
Rohm BD81028 Генератор гамма-напряжения LCD
Rohm BD8184MUV Источник питания ЖК-дисплея
Комментарии к шагу
Привет!
Кабель рибона, который мы смотрим на шаге 8, порван: мой экран мертв? Только сенсорный? Могу ли я его отремонтировать?
Спасибо.
Que tal, necesito conseguir esa plaquita que va detrás de la pantalla pegada, la que tiene forma semi-cuadrada que tiene una tapadera metálica encima. jairocamposgt@gmail.com
Шаг 9

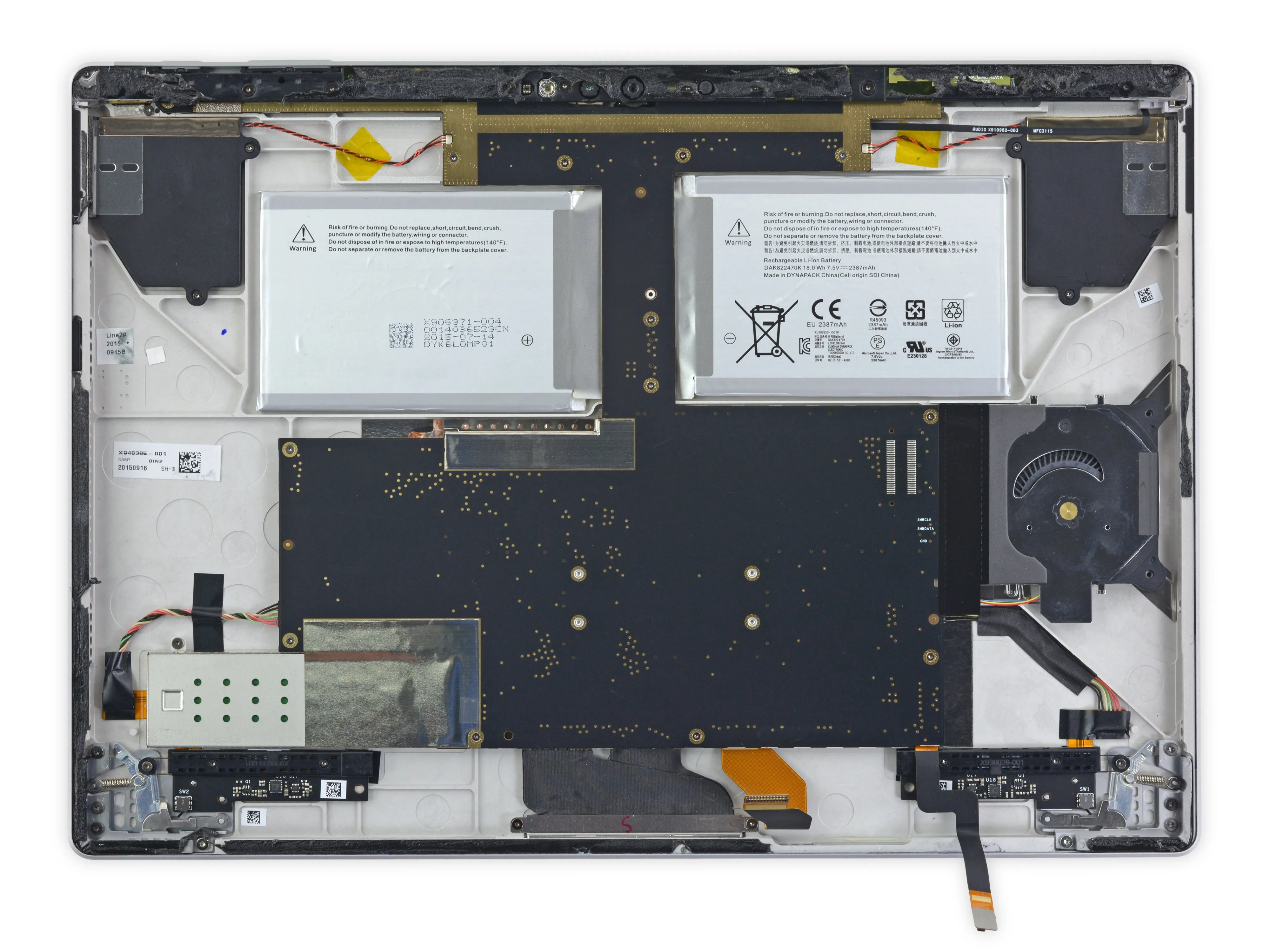

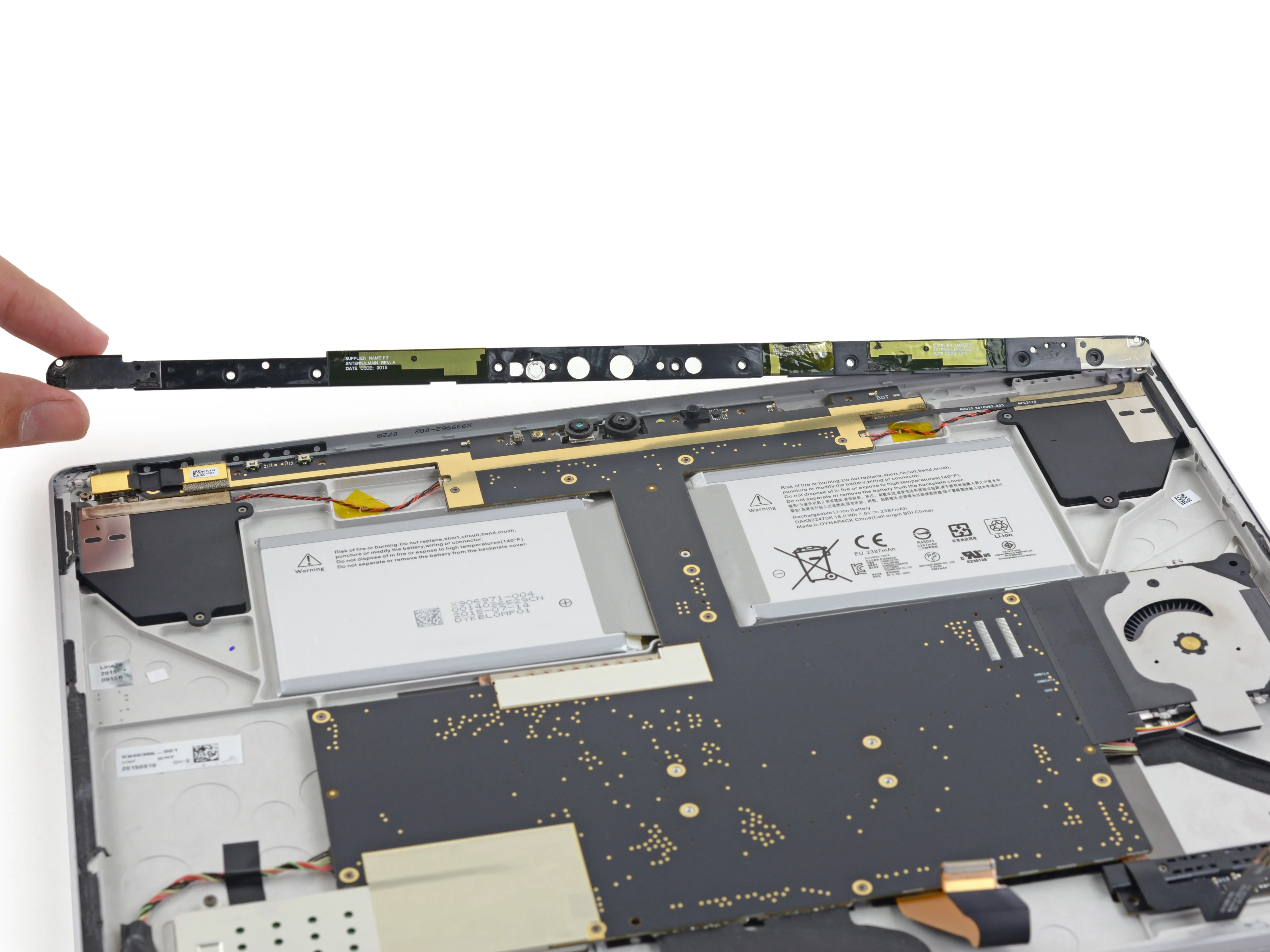

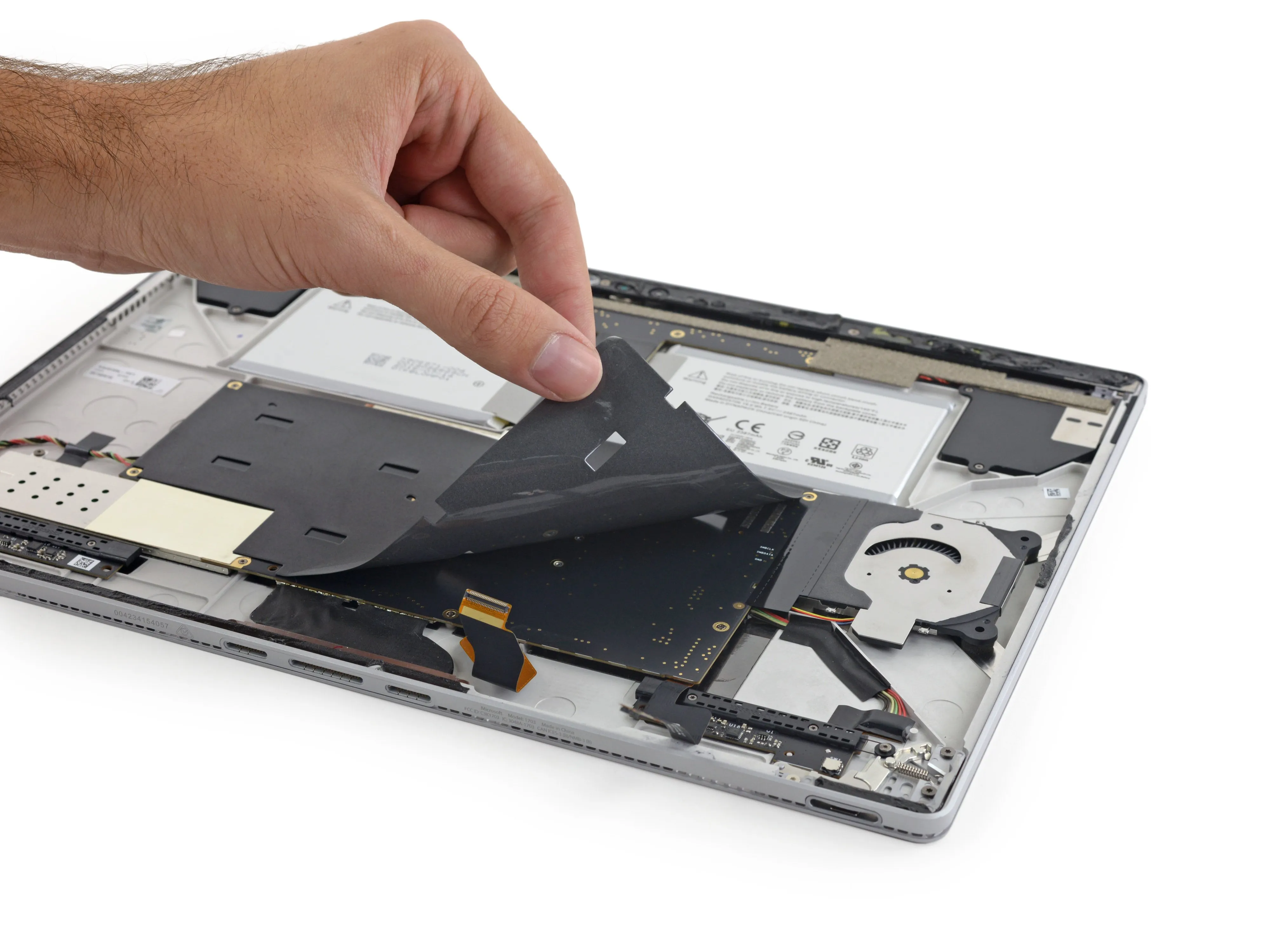

Отслоение тонкого слоя пены подтверждает наши подозрения - материнская плата действительно перевернута вверх ногами: гладкая задняя панель сверху, разъемы и микросхемы снизу.
Мы можем предположить, что Microsoft хотела получить гладкую основу для поддержки большого и довольно гибкого дисплея.
Удивительно, но материнская плата также расползается по всему корпусу, напоминая какой-то кошмарный Тетрис.
Более того, нет никаких признаков разъемов для периферийных компонентов.
По крайней мере, панель камеры поднимается без проблем. Возможно, под ней мы найдем какое-нибудь лакомое сокровище.
Комментарии к шагу
Материнская плата лицевой стороной вниз размещает радиатор процессора на задней стороне планшета (против металлического корпуса), чтобы улучшить рассеивание тепла. Это звучит как более веская причина, чем плоская опора для панели дисплея.
В действительности это то, что кажется более логичным, особенно когда мы обнаруживаем терморассеиватель, используемый для процессора, а также его вентилятор. Мне интересно узнать температуру модели core i7...
Что это за ленточные кабели в верхней части сенсорного блока? Мне сказали, что это антенны wifi, но я испортил экран и в итоге порвал ленту при извлечении. Что делают эти ленты?
Шаг 10

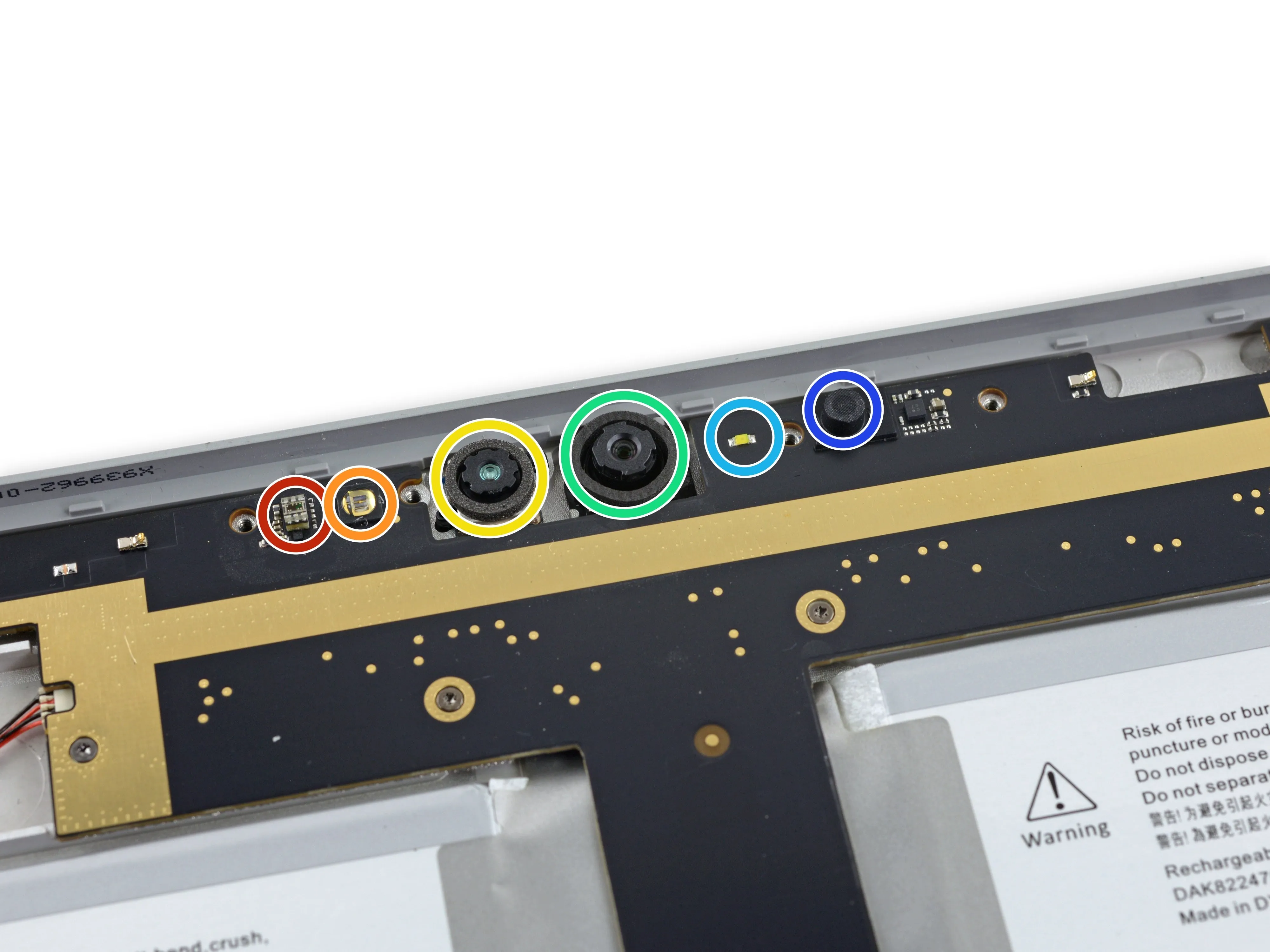

В то время как камера на задней панели освободилась без боя, остальная часть команды сенсоров застряла за стойкой (PCB).
Слева направо:
Датчик рассеянного света
Инфракрасный излучатель
Инфракрасная камера
Фронтальная камера
Светодиодный индикатор 'Privacy Light'
Микрофон
Шаг 11

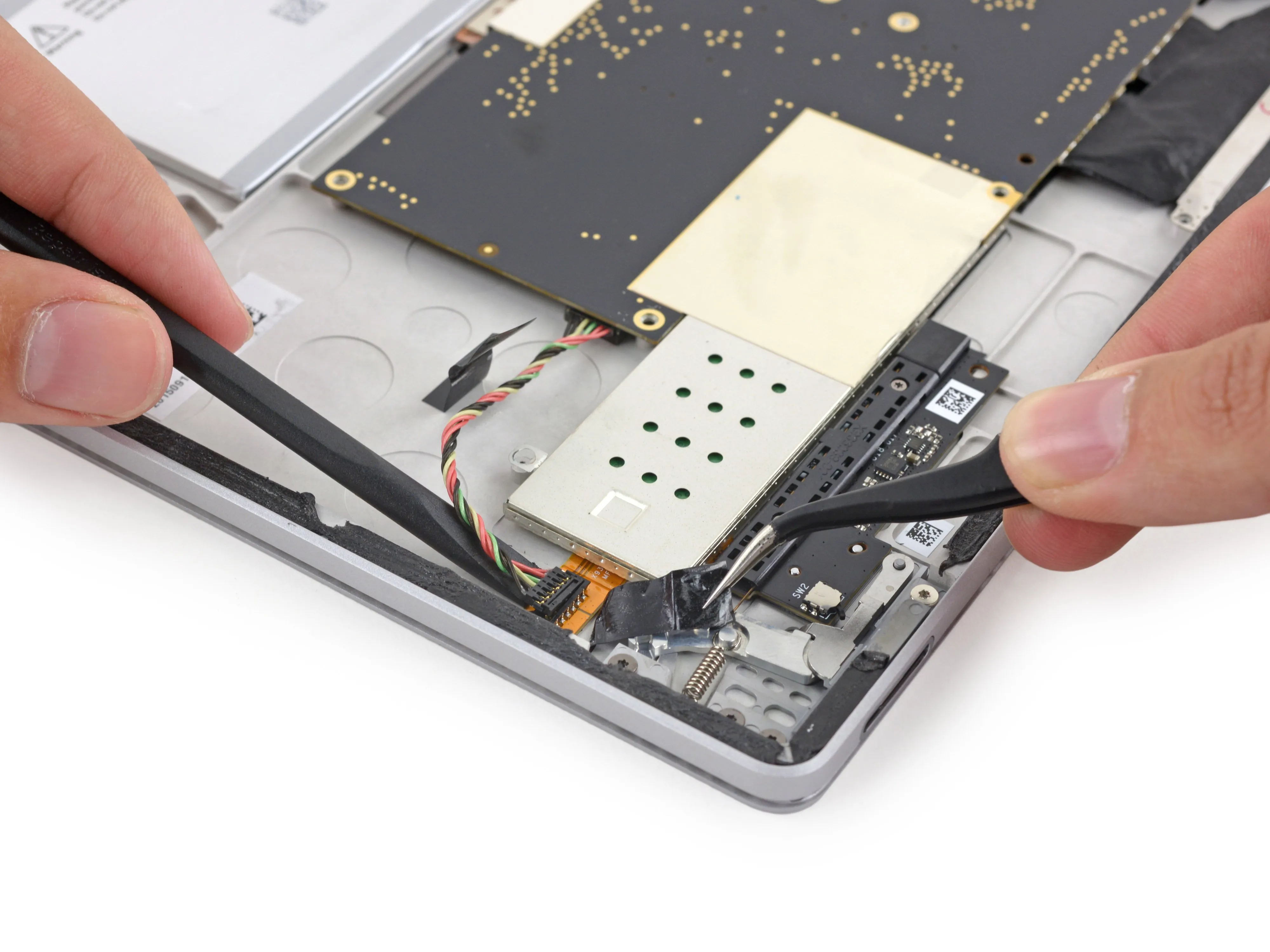

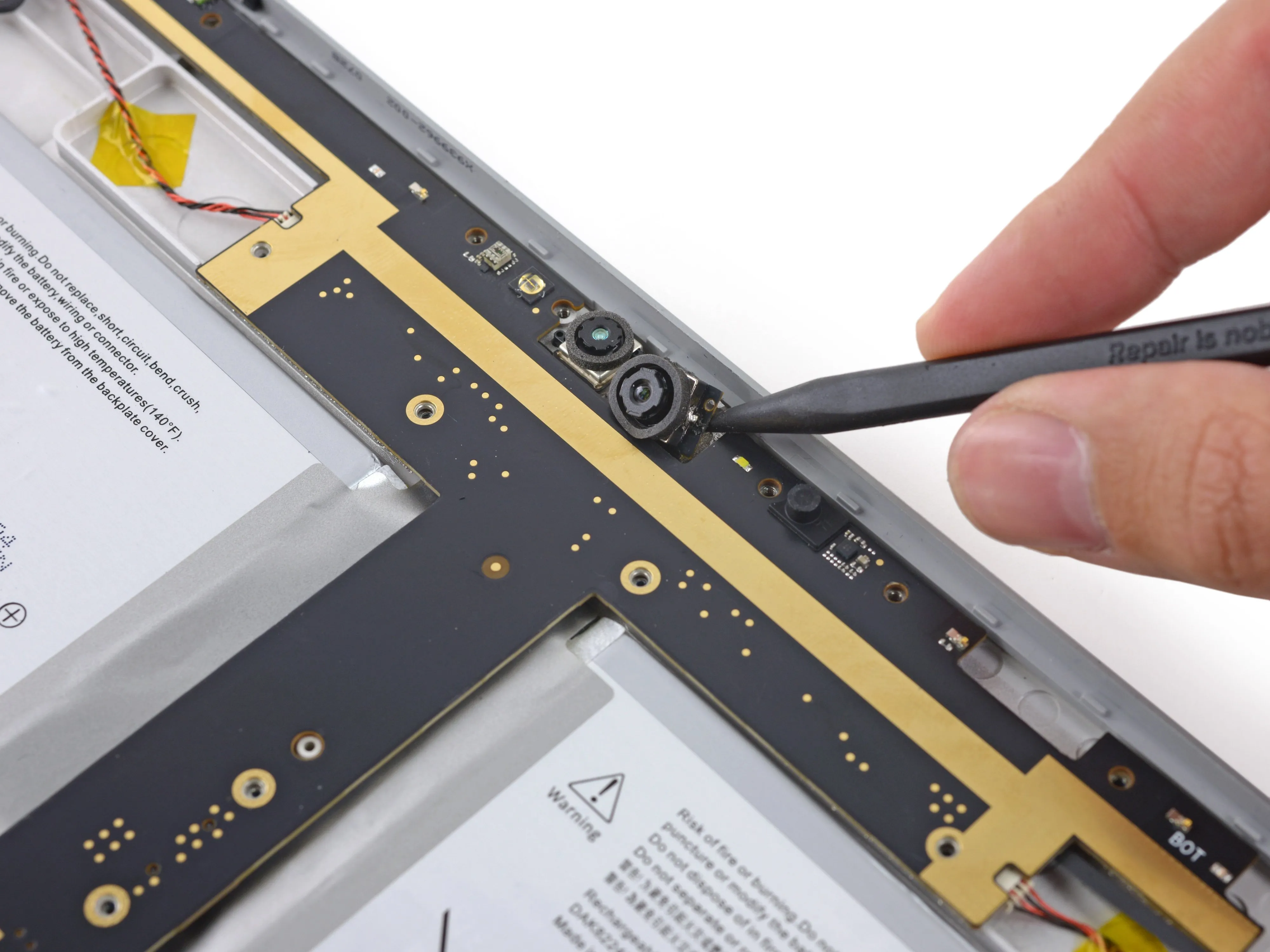

Пришло время начать раскопки Surface!
Фронтальная камера и ИК-датчик приклеены к корпусу и зажаты под материнской платой, что создает определенные трудности при выковыривании.
Далее мы справляемся с тоннами проблемной ленты и ловко отсоединяем клубок разъемов.

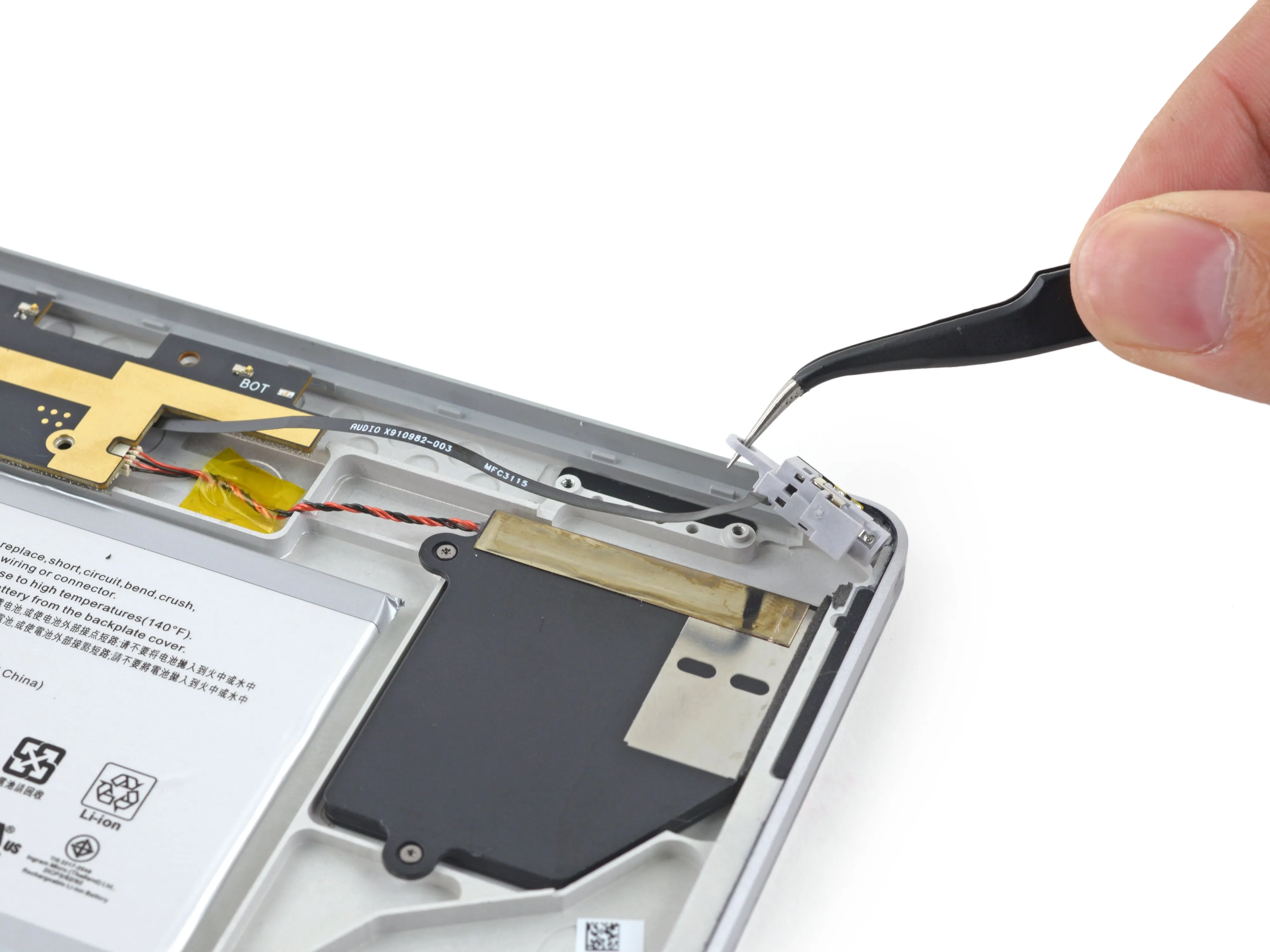

Мы добираемся до разъема для наушников, но обнаруживаем, что он соединен с нижней частью системной платы длинным кабелем.
Шаг 12

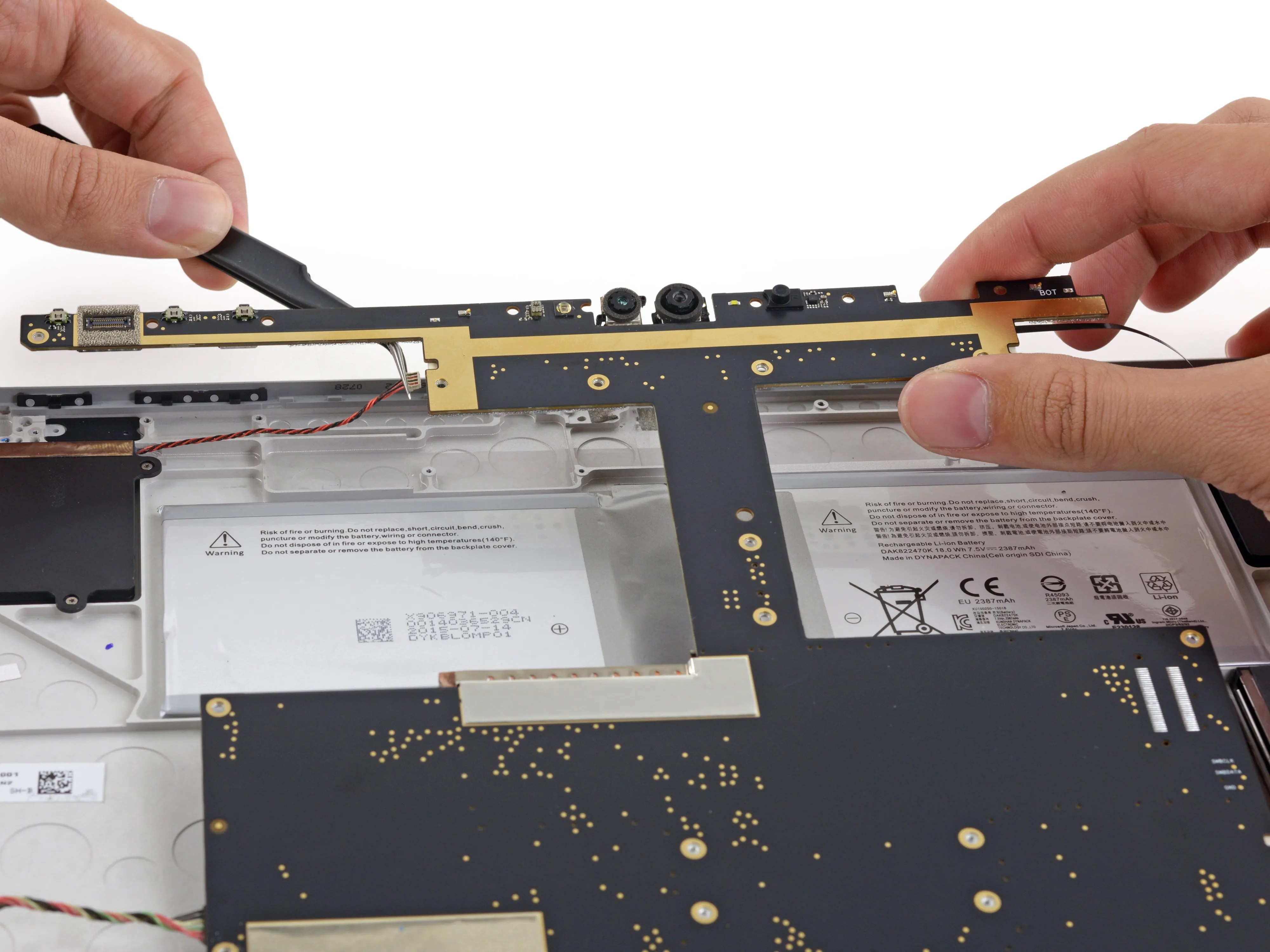

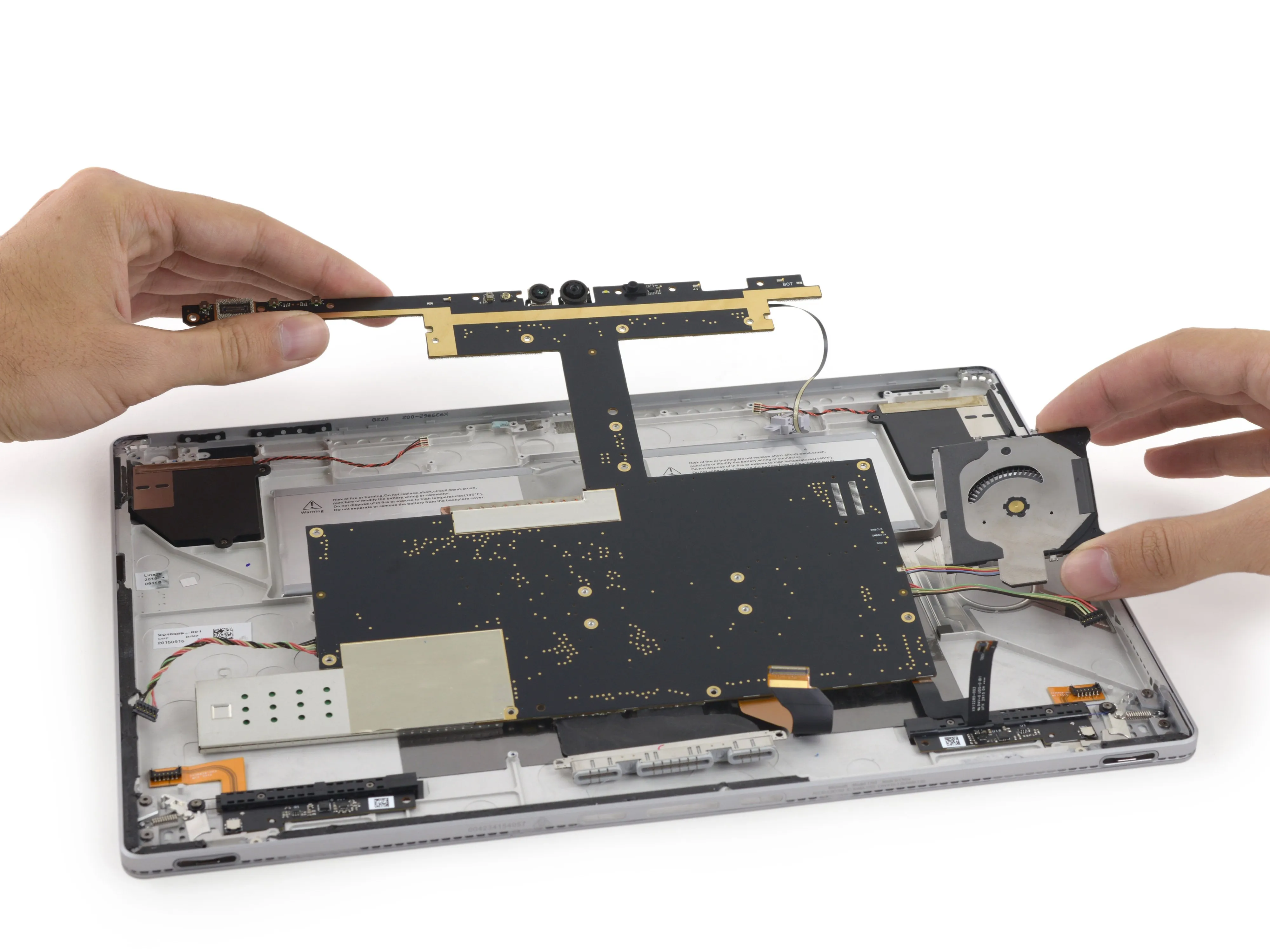

Немного повозившись, мы освобождаем разъемы динамиков, что позволяет нам поднять и снять кошмарный узел материнской платы.
Такая материнская плата может понравиться только матери...
Шаг 13

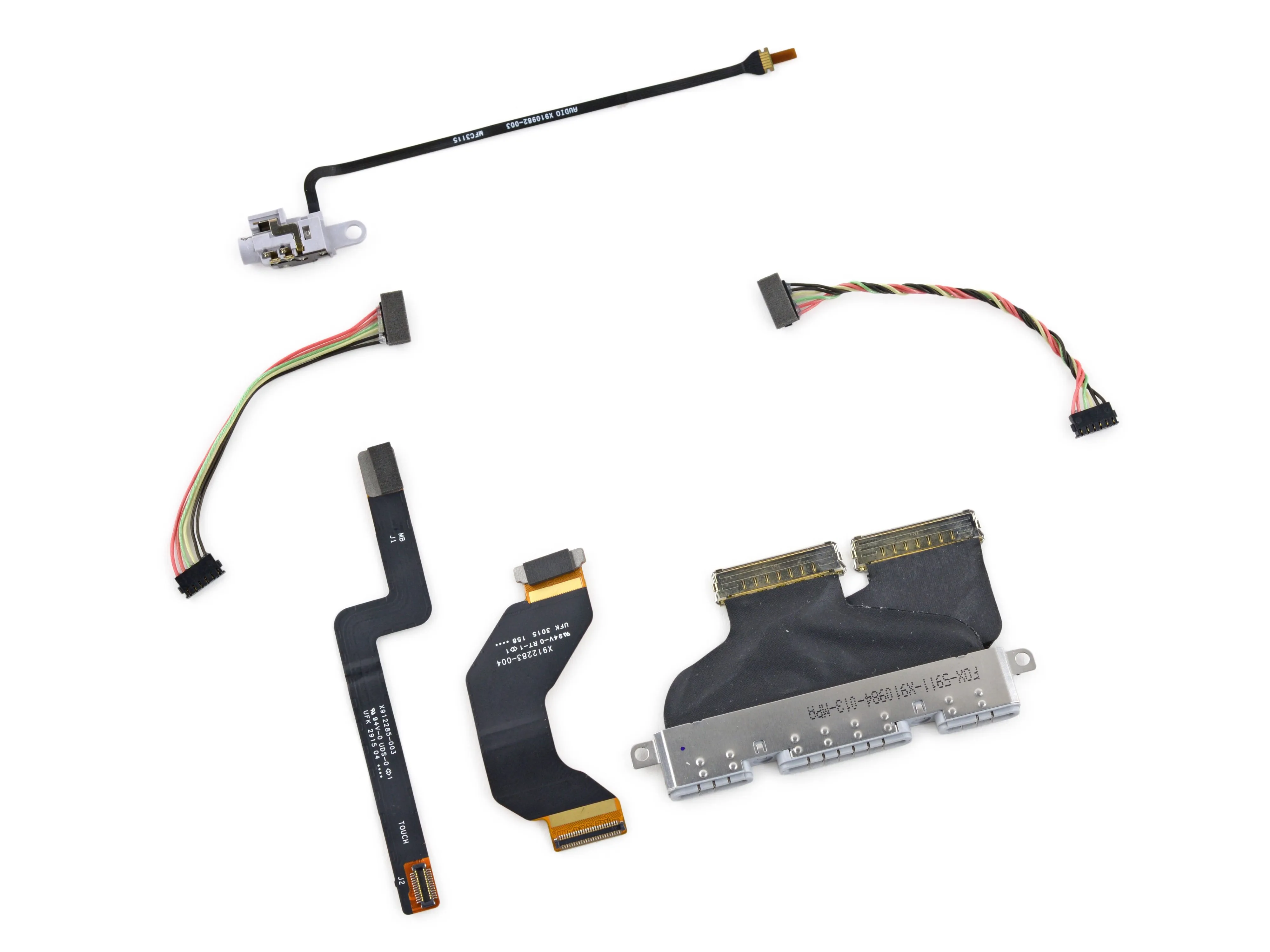

Подготовив материнскую плату к гламурному снимку, мы приступаем к нелегкой задаче отсоединения кабелей. Очень много кабелей.
Модульная конструкция означает, что замена любого отдельного межблочного кабеля обойдется дешевле, но замена материнской платы (более распространенная) займет немного времени.
Шаг 14

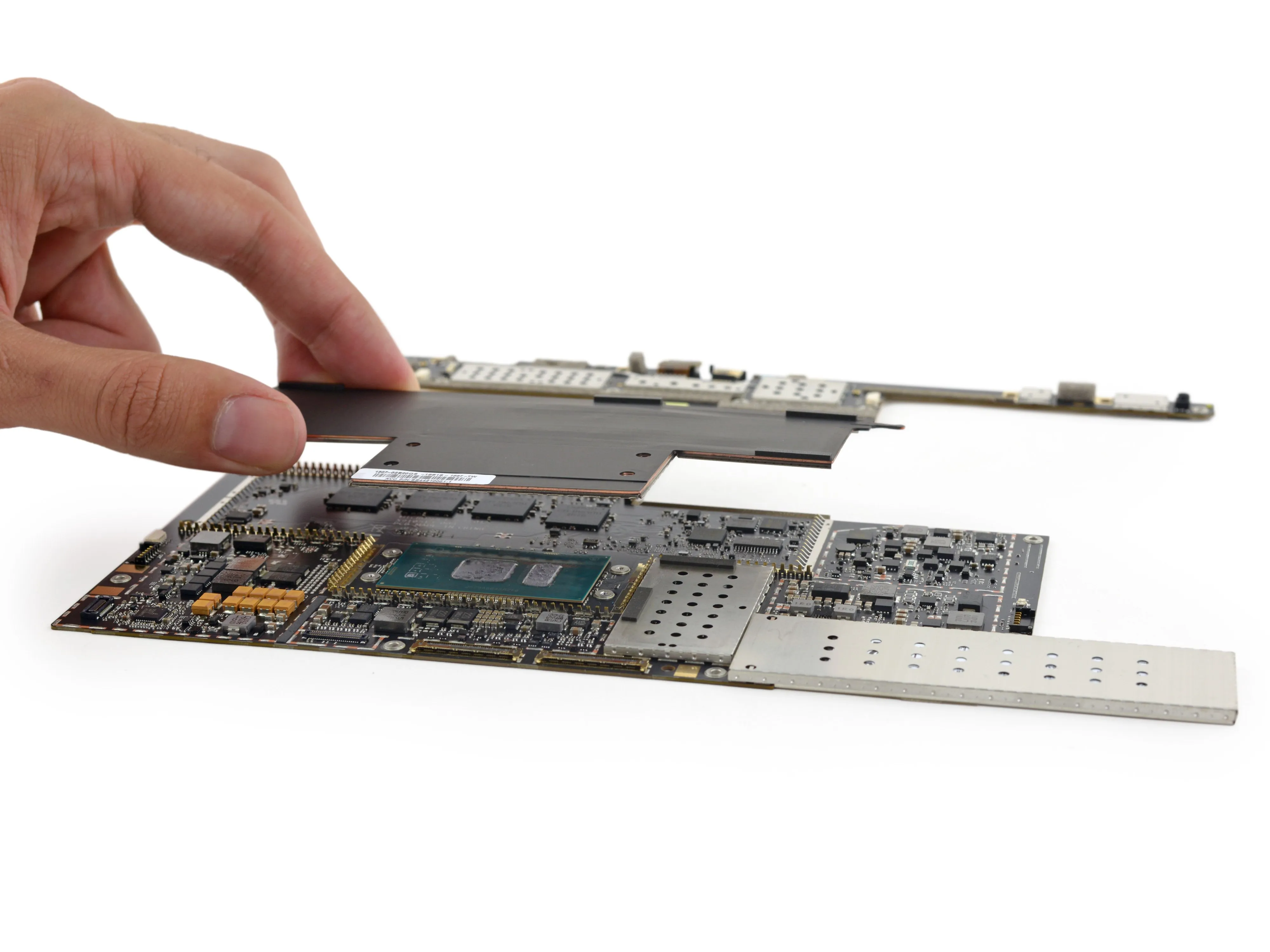

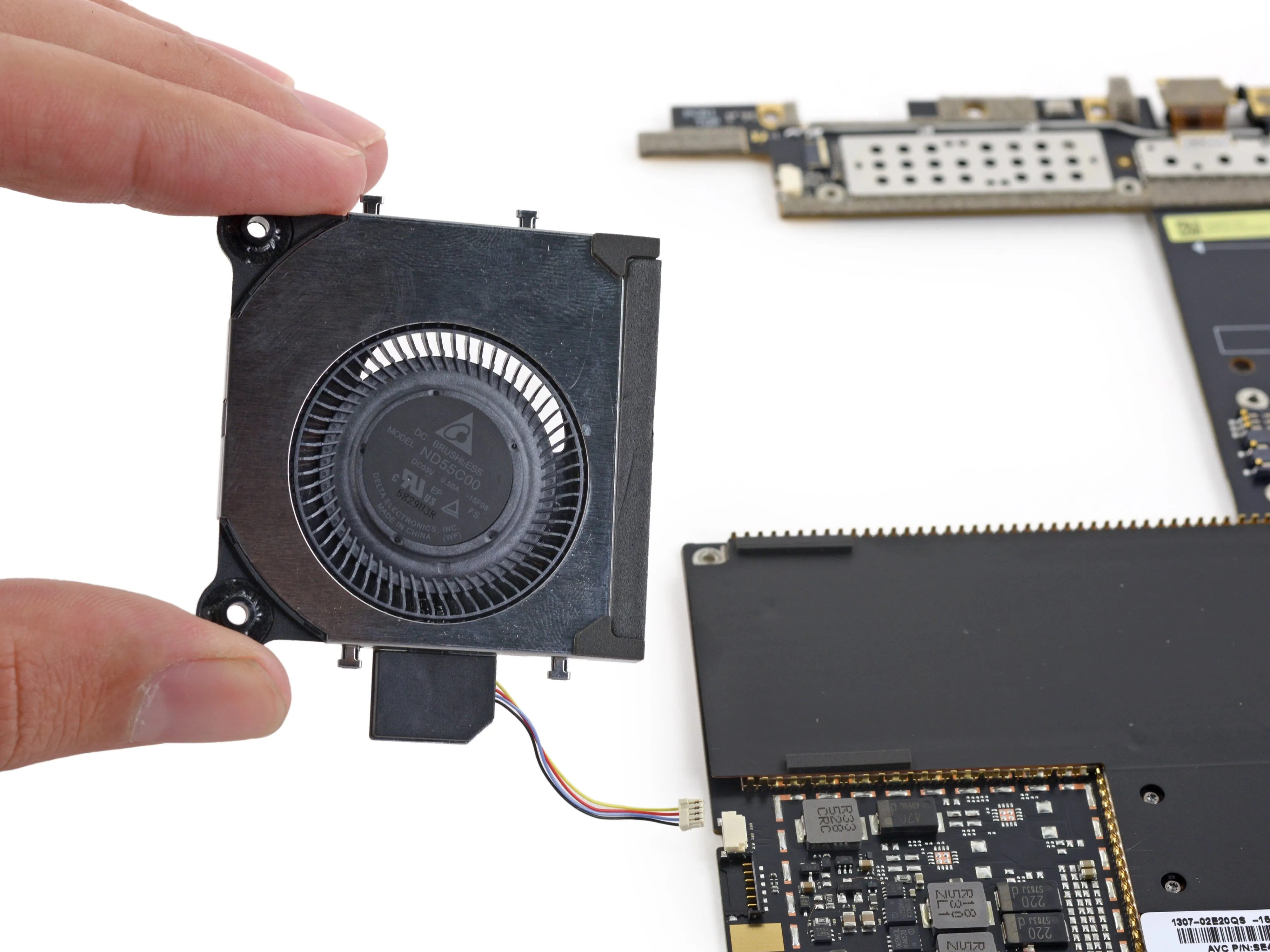

Повернув материнскую плату солнечной стороной вверх, мы вытаскиваем бесщеточный 0,5-амперный вентилятор.
Желая попробовать на вкус этот сладкий, сладкий кремний, мы также освободили материнскую плату от разросшегося радиатора.

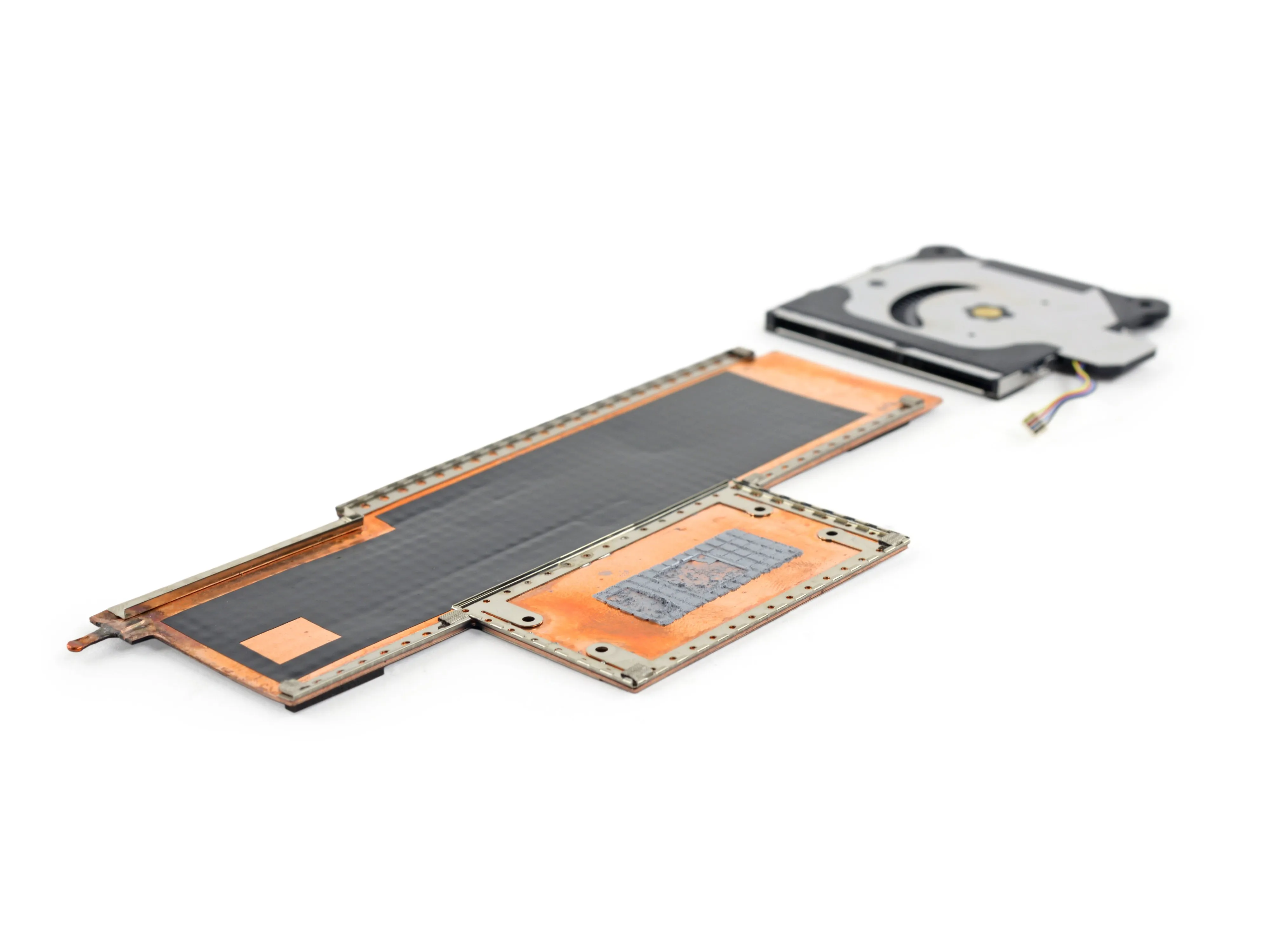

Система охлаждения в Surface Book имеет мимолетное сходство с большой медной пластиной, прикрепленной к батарее в Surface Pro 4. Surface Pro 4но вместо литий-ионного аккумулятора используется кремниевый.
Дисплей оснащен единственной тепловой трубкой большого размера, образующей верхнюю часть канала, по которому вентилятор отводит тепло от процессора и основных бортовых компонентов.
Шаг 15

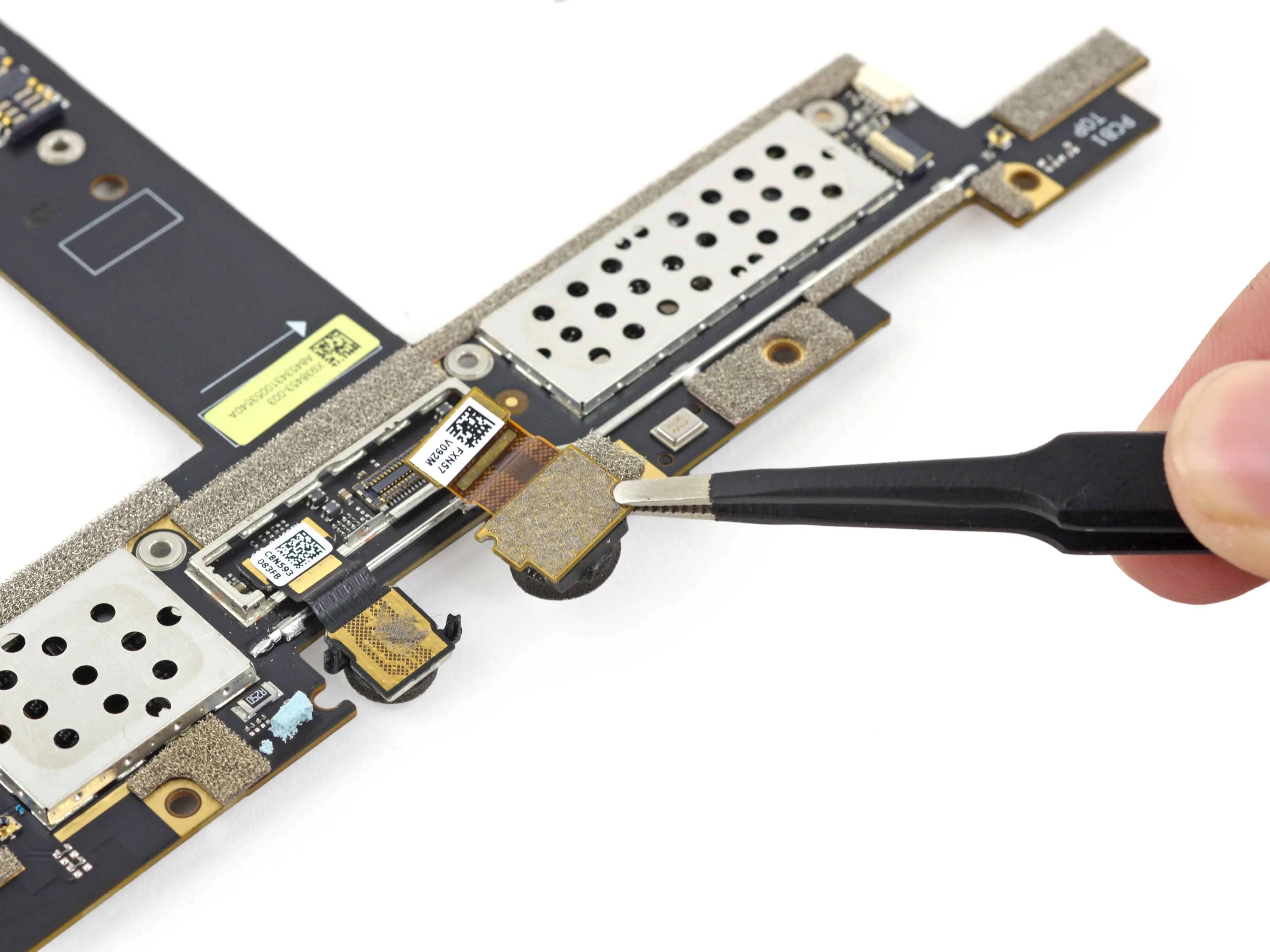

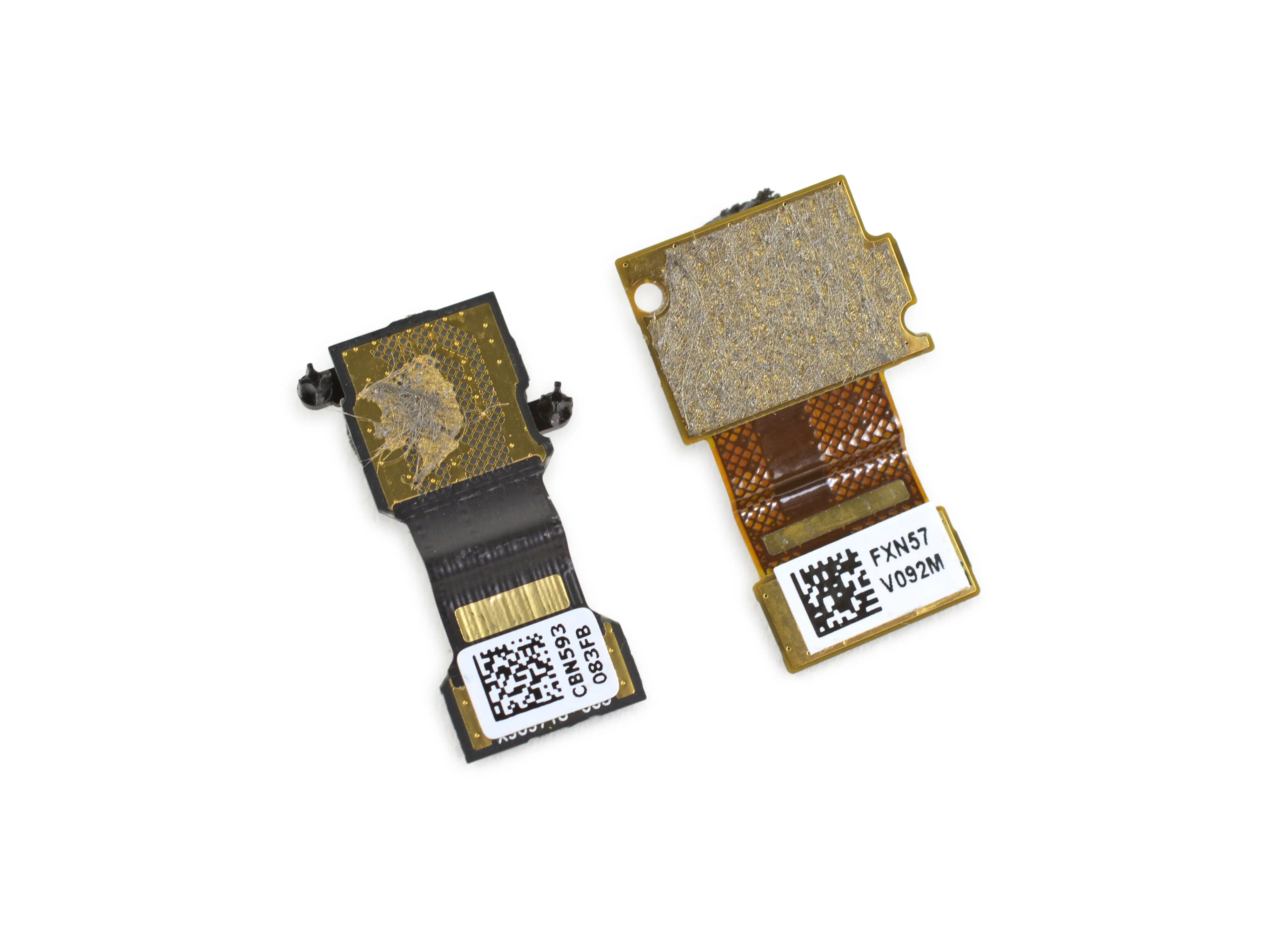

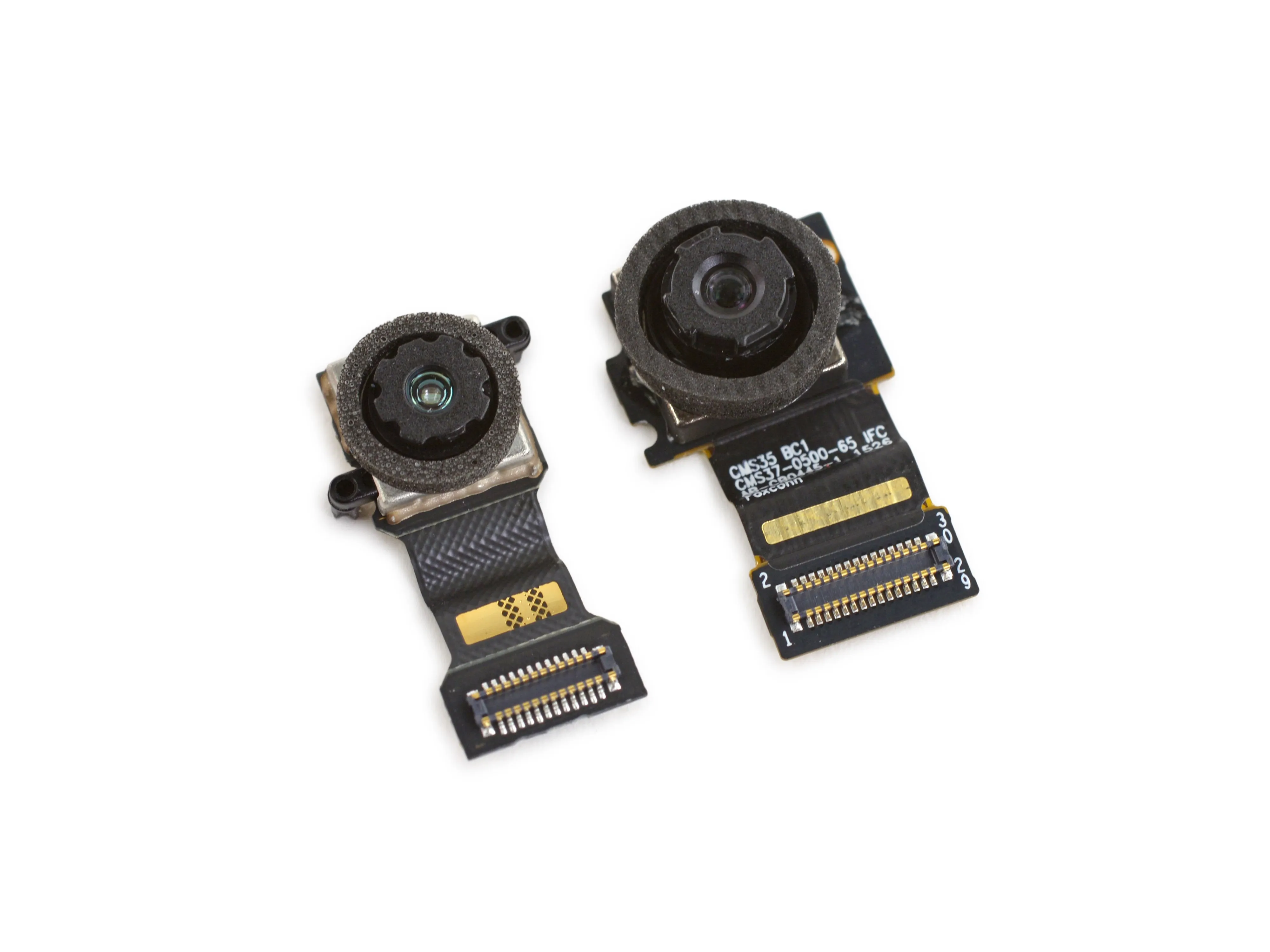

Отслужив свой срок, фронтальная и инфракрасная камеры вырываются из своей тюрьмы с помощью нашего любимого пинцета.
Благодарные за помощь, они соглашаются попозировать для пары снимков.
Инфракрасная камера (слева) используется для распознавания лиц для Windows Hello.
Камера 5 МП справа идеально подходит для повседневных селфи.
Шаг 16

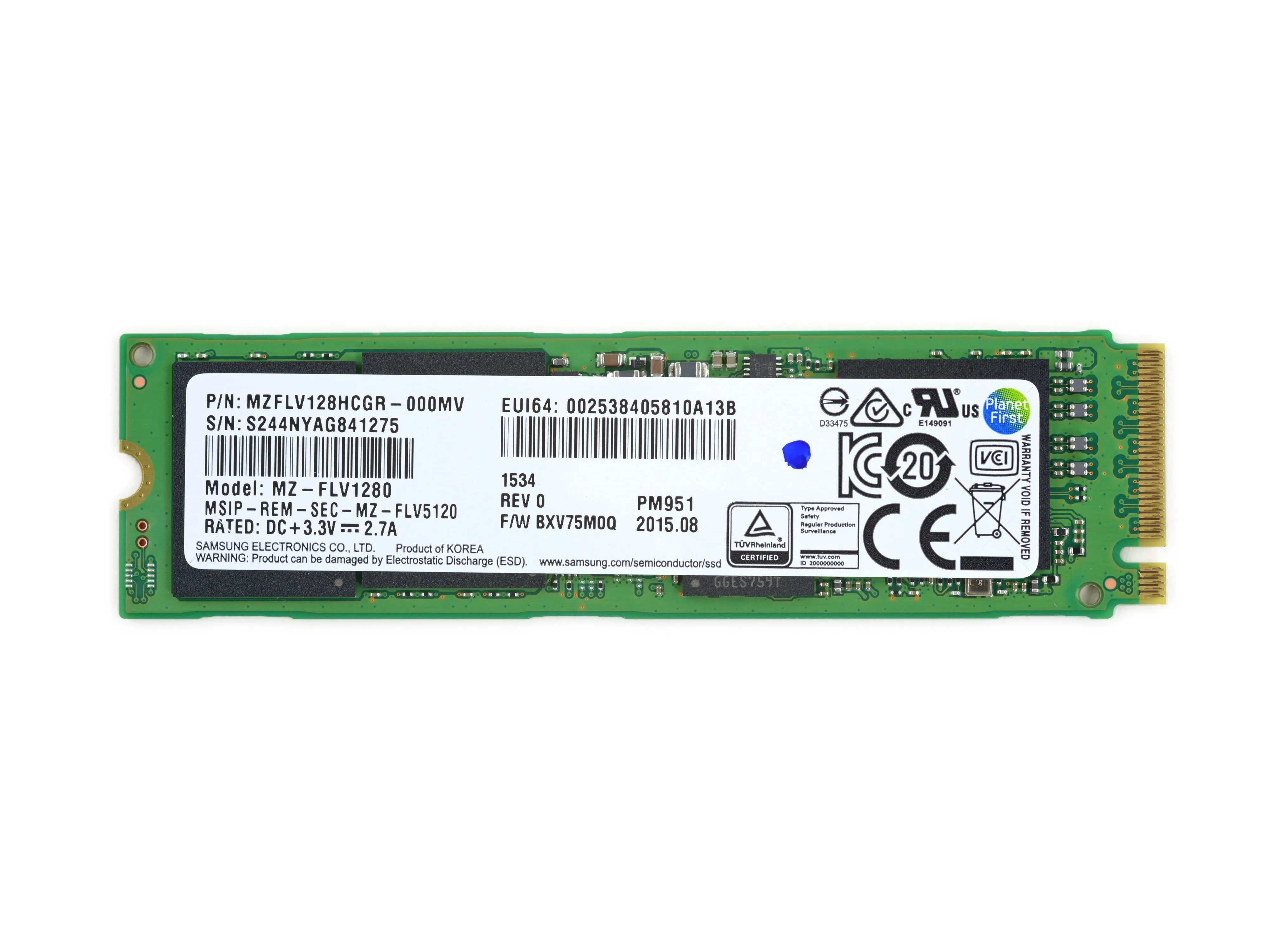

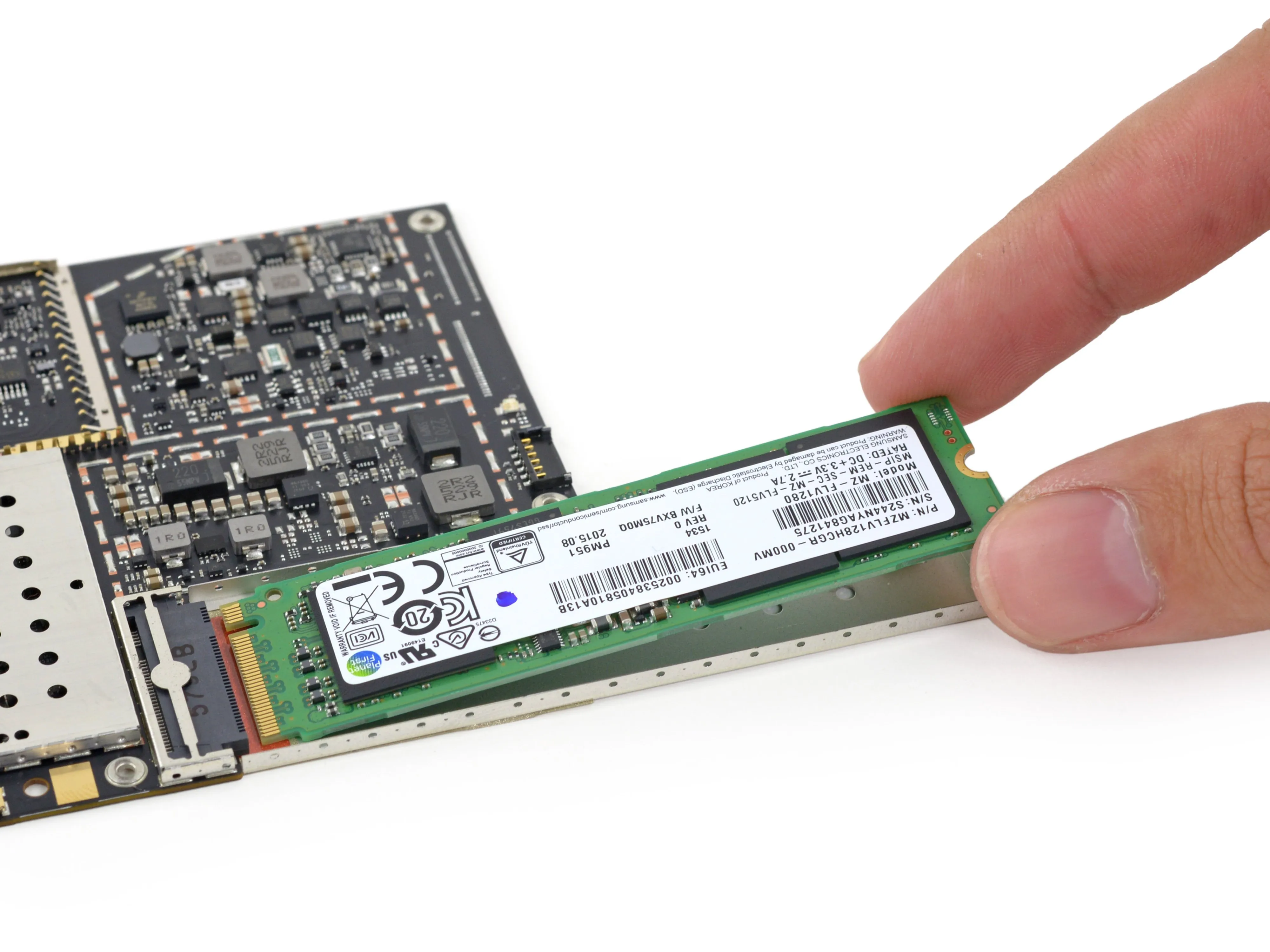

Мы на финишной прямой - между нами и полным освобождением материнской платы стоит 128 ГБ Samsung PM951 SSD.
Этот модуль памяти вызывает у нас чувство дежа вю - он идентичен тому, который мы нашли в Surface Pro 4 (хотя, в отличие от Pro, этот алюминиевый лоток SSD буквально приклеен к задней панели материнской платы):
Samsung S4LN058A01-8030 Флеш-контроллер PCIe 3.0 x4 NVMe
Samsung K9CHGY8S5C-CCK0 64 ГБ флэш-памяти NAND
Оперативная память Samsung K4E4E324EE-SGCF 4 Гб (512 Мб)
Texas Instruments TPS22966 Двухканальный переключатель нагрузки 5,5 В, 6 А, 16 мОм
Texas Instruments TPS22965 Переключатель нагрузки 5,7 В, 6 А
Silergy Power Management (вероятно)
Комментарии к шагу
Можно ли в таком случае обновить оперативную память?
Альтернатива для этого SSD?
Шаг 17

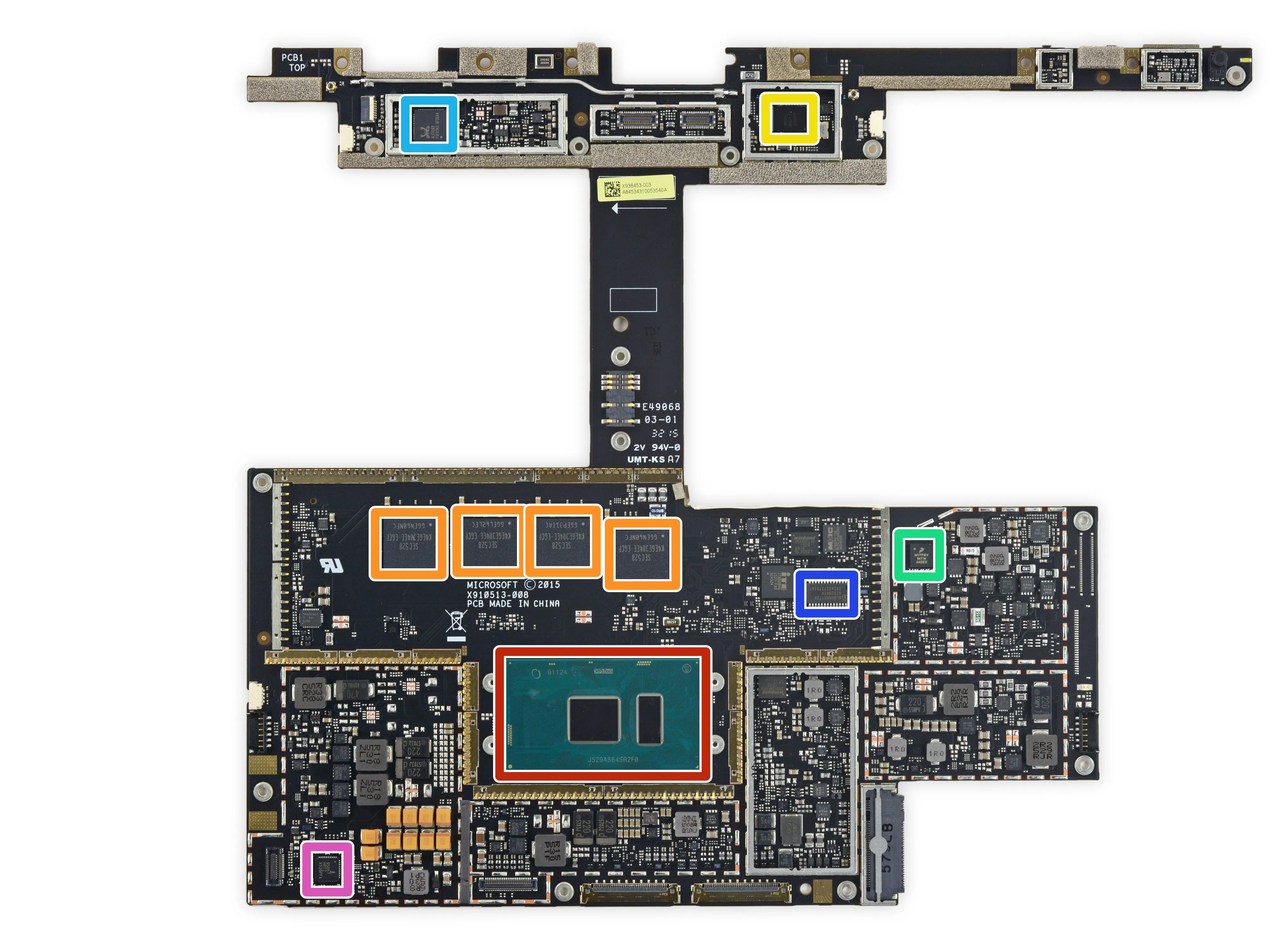

Наконец-то голая логика... эээ... материнская плата. Эта черная печатная плата в стиле Стива Джобса на секунду сбила нас с толку.
Intel SR2F0 Процессор Core i5-6300U (3M кэш, до 3,00 ГГц)
Samsung K4E6E304EE-EGCF 16 Гб LPDDR3 1867 МГц SDRAM (4 чипа общим объемом 8 Гб)
Marvell Avastar W8897скорее всего, комбинированный чип Wi-Fi/Bluetooth
Freescale Kinetis KL17 MKL17Z256VFM4 48 МГц ARM Cortex-M0+ микроконтроллер
Аудиокодек Realtek ALC3269
Infineon Technologies SLB9665TT20 Модуль доверенной платформы
Intersil ISL95857 Регулятор напряжения 1+2+1 для процессоров Intel IMVP8
Комментарии к шагу
Является ли черная печатная плата Apple-esque? Материнские платы, память, графические процессоры и карты расширения уже много лет используют черные печатные платы. Комментарий 'а-ля Стив Джобс' неуместен.
Большинство комментариев неуместны. Все это - один большой каламбур/метафора/шутка.
Вы даже не можете легко пропустить шутки, потому что иногда они находятся прямо внутри шагов, а иногда полезная информация находится внутри разделов с булавками.
Я думаю, что это шутка на тот факт, что хотя черный цвет выглядит более привлекательно, зеленый, как известно, более качественный.
Есть идеи, что они используют в моделях на 1 Тб? Я не могу найти в Интернете такой большой пакет m2 PCIe.
Теперь они доступны на Newegg. Я буду вскрывать свой, чтобы починить экран, и, возможно, обновлю его до диска на 1 ТБ, пока буду этим заниматься.
Шаг 18
Но подождите, это еще не все!
ITE Tech, Inc. Встраиваемый контроллер IT8528VG
Winbond W25X40CL последовательная флэш-память
Macronix MX25L4006E 3 В, 4 Мб [x 1/x 2] КМОП последовательная флэш-память
Winbond W25Q128FV Последовательная флэш-память 128 Мб
Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп
Texas Instruments BQ24780S контроллер заряда аккумулятора
На задней (передней?) панели мы находим несколько датчиков, несколько загадочных надписей, но не так уж и много...
Шаг 19

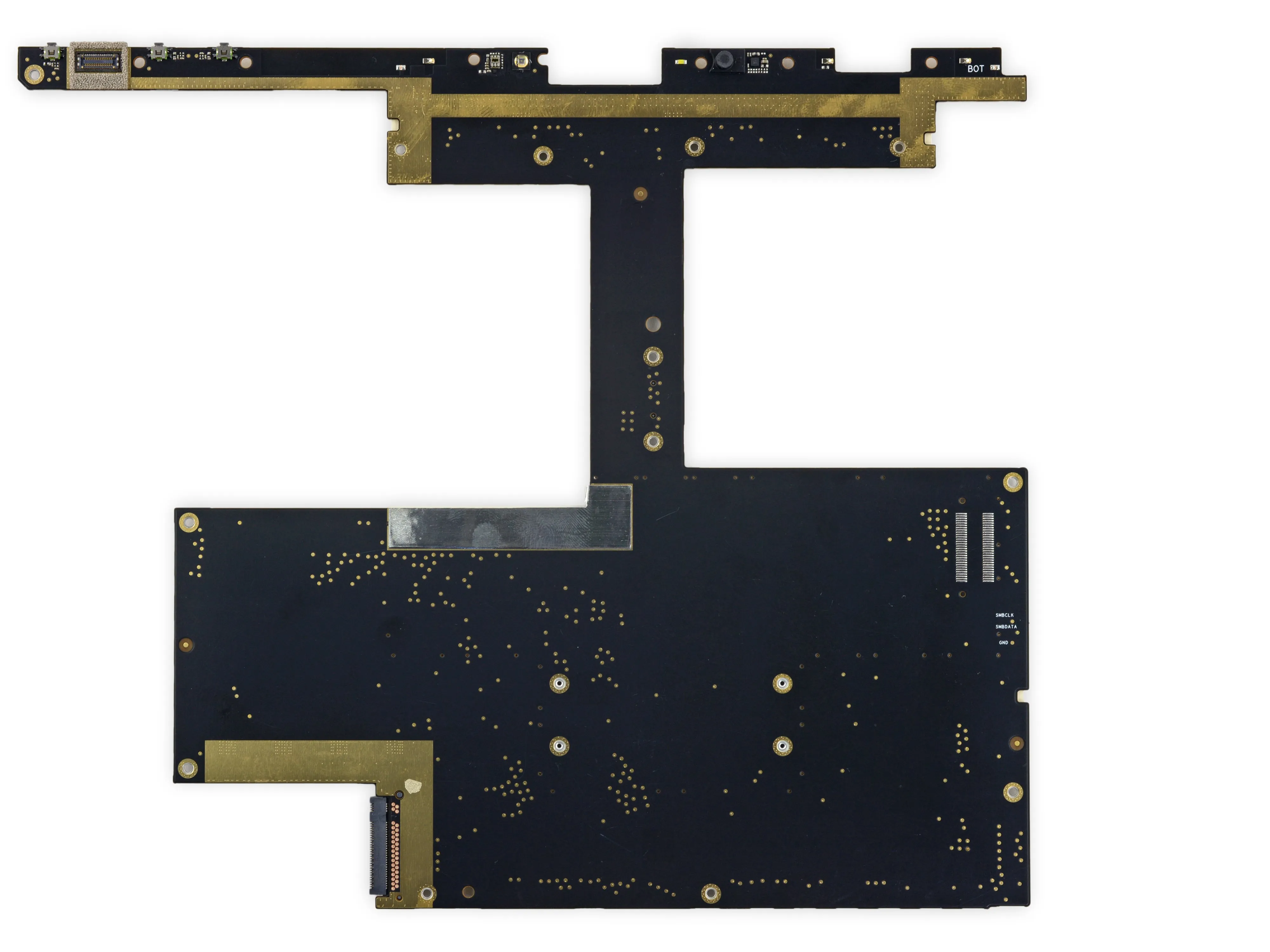

Идентификация микросхем, часть 2:
STMicroelectronics STTS751-1DP3F датчик температуры
Rohm BR24T16NUX-W Последовательная память EEPROM 16 Кб
Монолитные системы питания MP2370DGT драйвер белого светодиода
Texas Instruments TPS51285A двухсинхронный контроллер
Texas Instruments TPS51367 Синхронный преобразователь 12A
Texas Instruments TPS62140 Понижающий преобразователь 2A
Analog Devices (ранее Linear Technology) LTC4412 Контроллер PowerPath с низкими потерями
Шаг 20

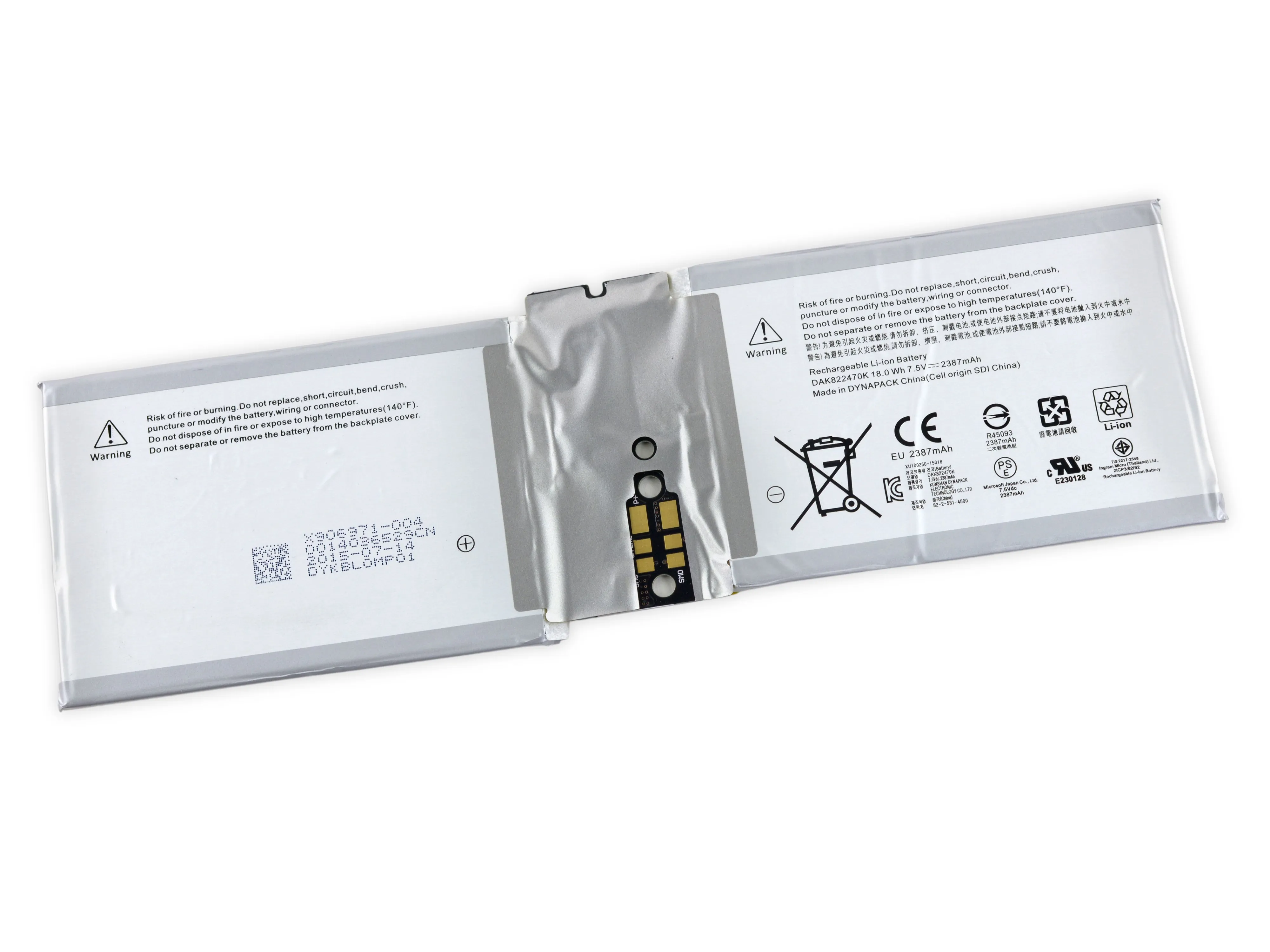

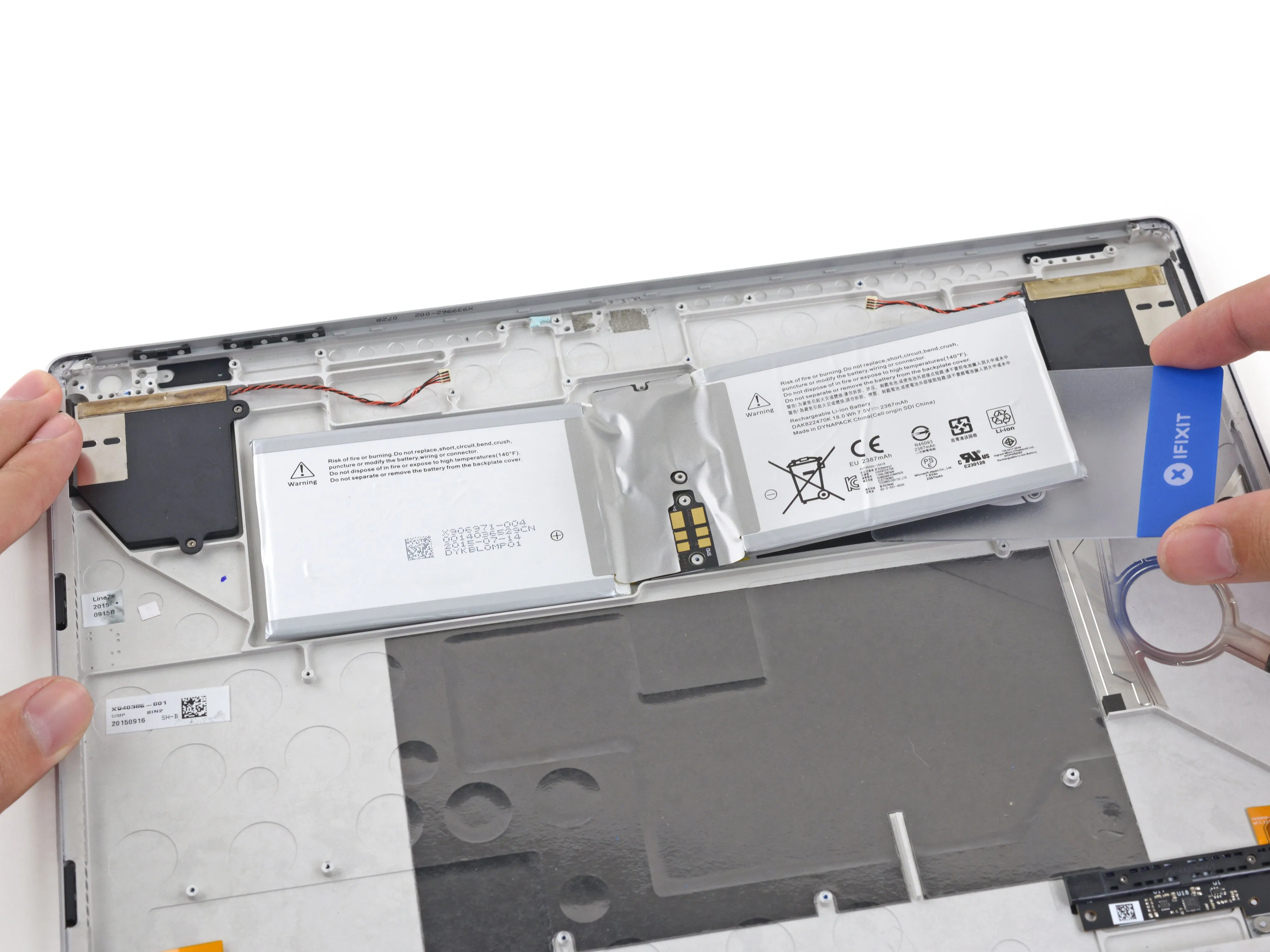

Батарею дисплея Book на самом деле легче извлечь, чем элемент в Surface Pro 4.
Скорее всего, это связано с тем, что он меньше по размеру и имеет меньшую площадь поверхности - то есть меньше клея.
Хотя Surface Book предназначен для использования в доке, его дисплей оснащен аккумулятором емкостью 18,0 Вт-ч, 7,5 В, 2387 мА-ч и, как утверждается, обеспечивает четыре часа автономной работы.
Судя по Surface Pro 4батарея 38,2 Втч и iPad Air 227,62 Втч, мы ожидаем найти в базе этого Book достойный элемент, чтобы соответствовать спецификация 12 часов автономной работы.
В конце концов, дисплеи с разрешением 3000 x 2000 пикселей имеют привычку потреблять много энергии.
Шаг 21

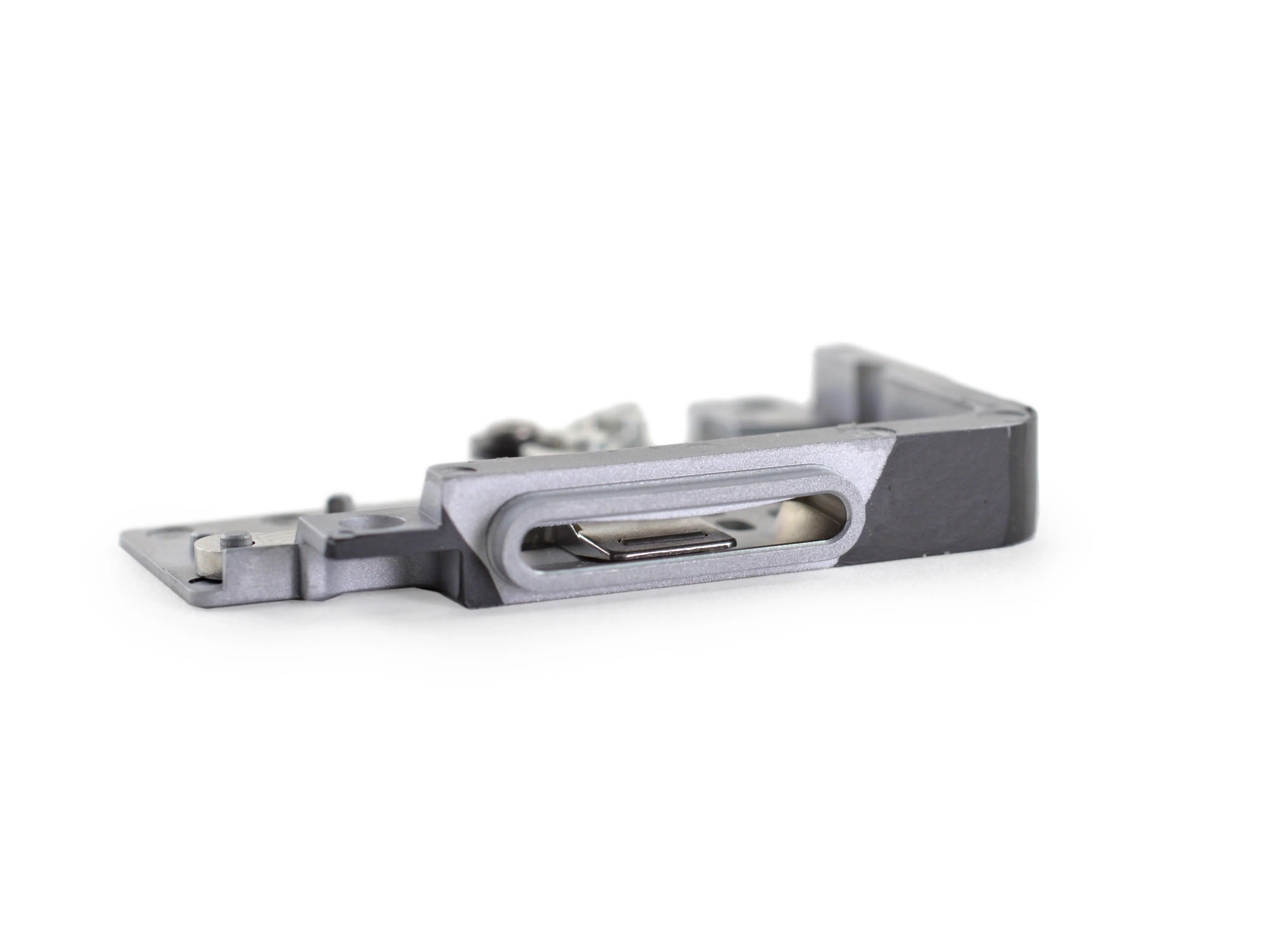

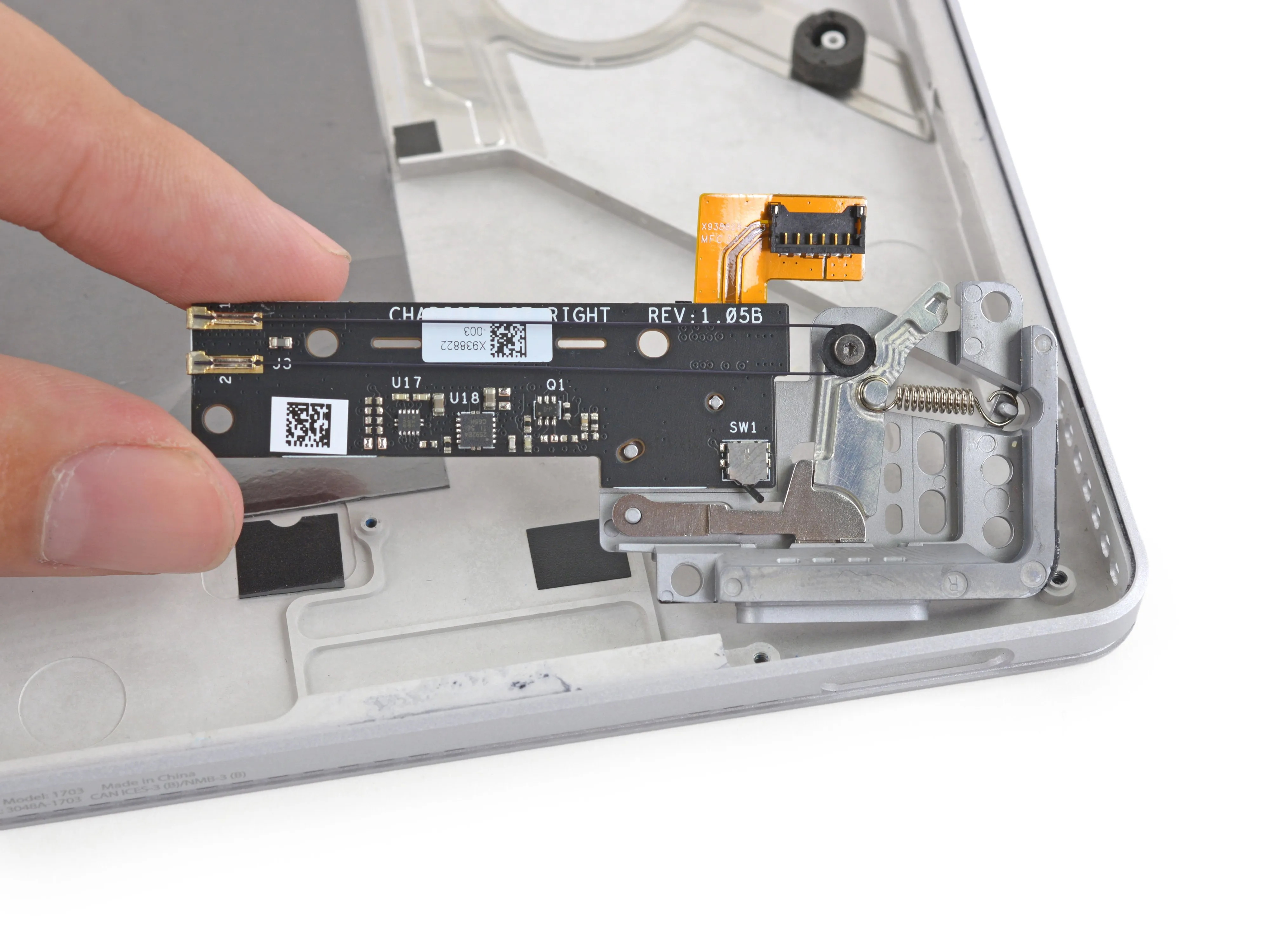

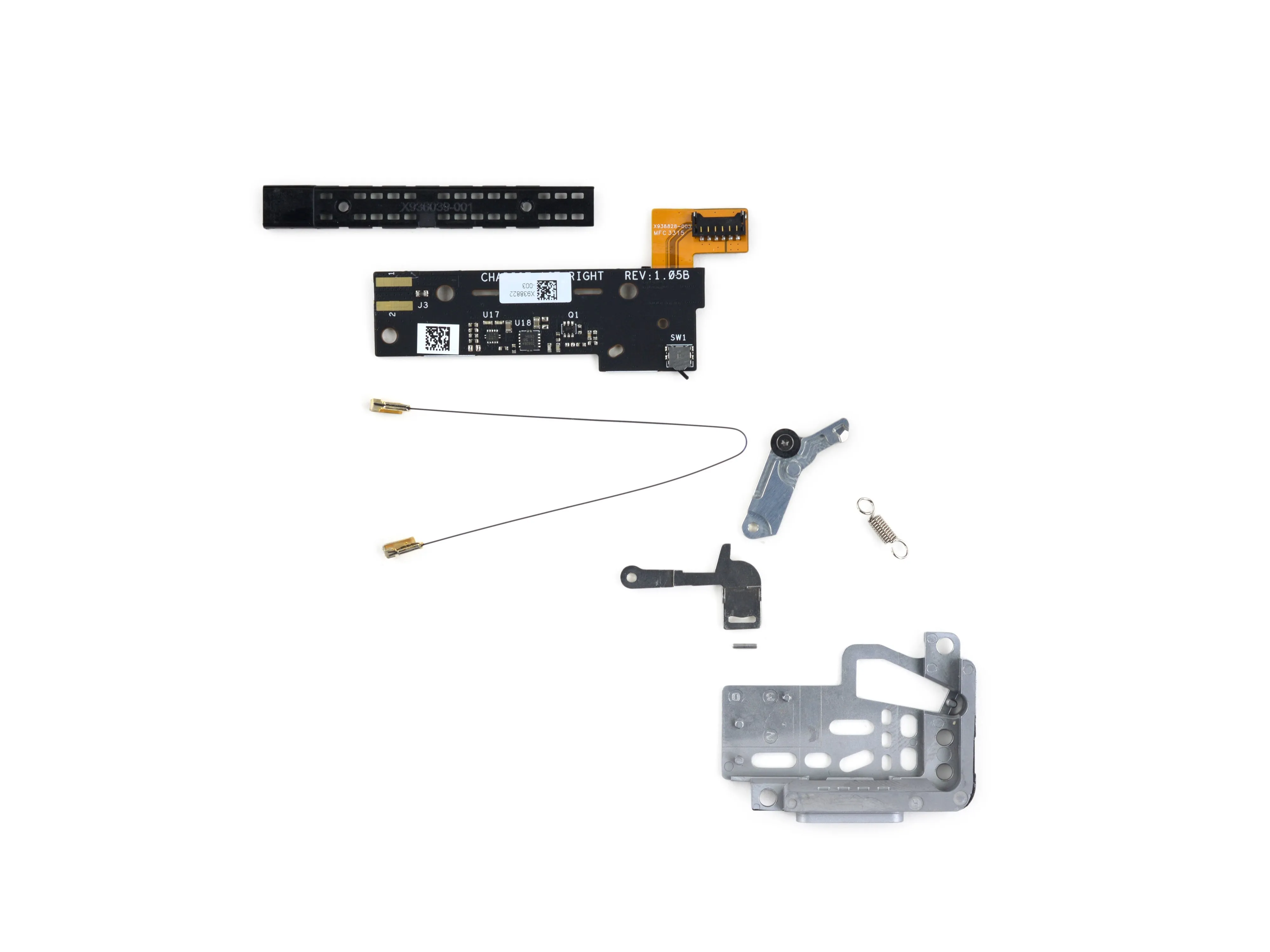

Surface Book оснащен замком 'Muscle Wire Lock', который надежно прикрепляет дисплей к основанию, пока не придет время отсоединить его и стать более мобильным.
Мышечная проволока - это одно из многих названий для сплав с памятью формыЭто класс материалов, которые могут подвергаться деформации, а затем возвращаться к прежней форме при нагревании.
В этом случае через проволоку пропускают электричество, нагревая ее и заставляя сжиматься. Это тянет черный шкив внутрь, к пружине, поднимая нижнее плечо рычага.
Этот нижний рычаг держит в плену очень маленький стержень. Стержень служит в качестве захвата, который удерживает металлический выступ базового блока. Когда рычаг втягивается, стержень выкатывается и отпускает базу.
Комментарии к шагу
Можем ли мы увидеть, как работают тяги 'мускульного замка'?
Да. Описание этого мускульного замка без стрелок и меток на фото оставило меня в полном замешательстве. Жаль, что им приходится не только срывать его, но и делать эти изображения в высоком разрешении, а потом не обозначать их.
Было очень странно видеть этих ребят в действии, когда я снимал свой разбитый экран. Приятно видеть объяснение того, как это работает, потому что я был в замешательстве!
Итак, он отключается при полной зарядке или полной разрядке?
Шаг 22

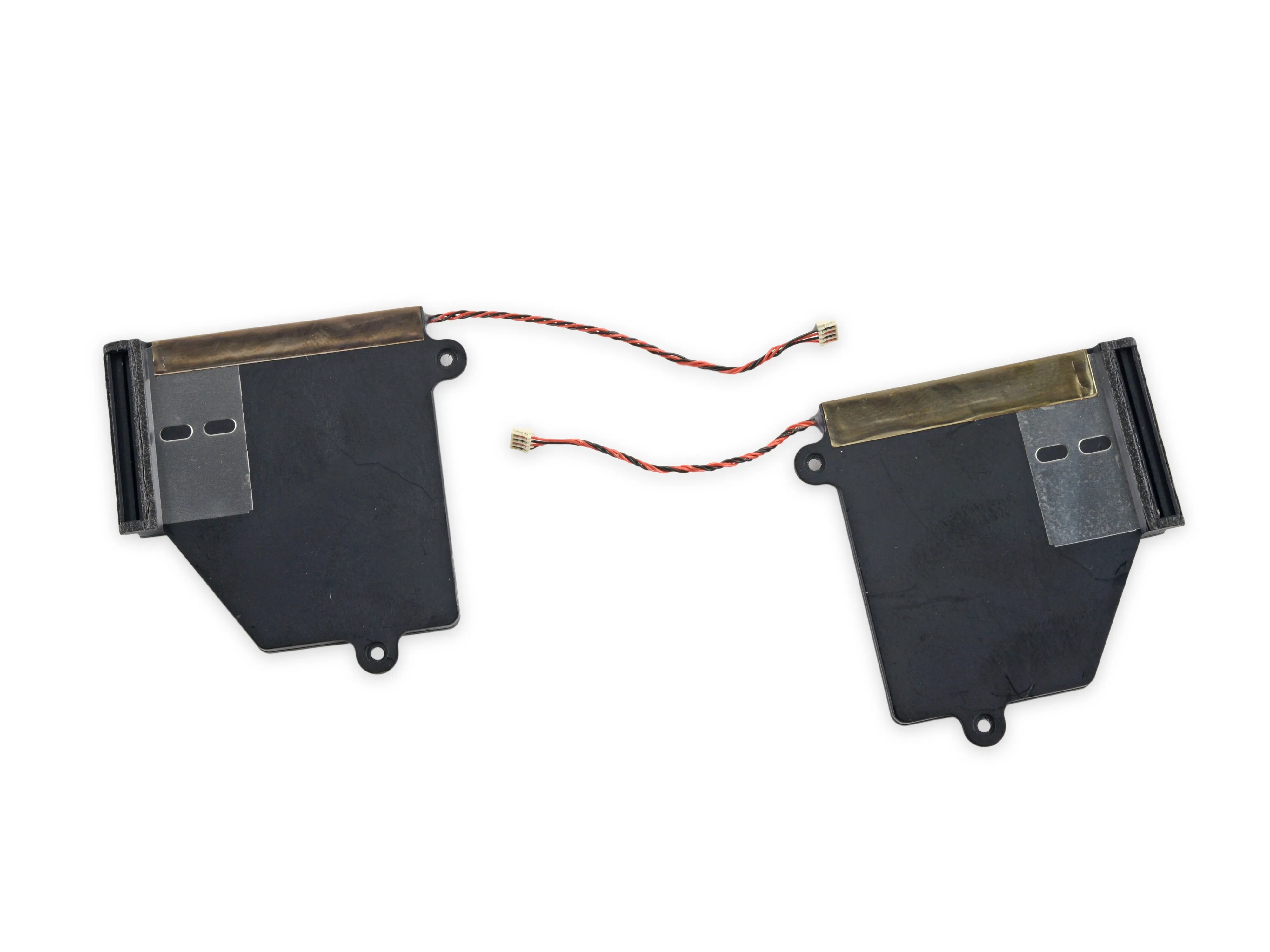

Нам интересно, в каком состоянии находятся аудиокомпоненты, поэтому мы извлекли из книги Nevada-образный динамик книги для более детального изучения.
Конечно, у нашего величественного динамика есть близнец: Нега-Невада. К счастью, у него нет крошечной козлиной бородки, чтобы предположить, что это злой близнец.
Шаг 23
Включите музыку антракта! Мы уже на полпути к этой книге, но с нетерпением ждем второй главы!
Наслаждайтесь этим начальным макетом, но все самое интересное еще впереди!
Лучшая... основа... Вы поняли? Да?
Шаг 24

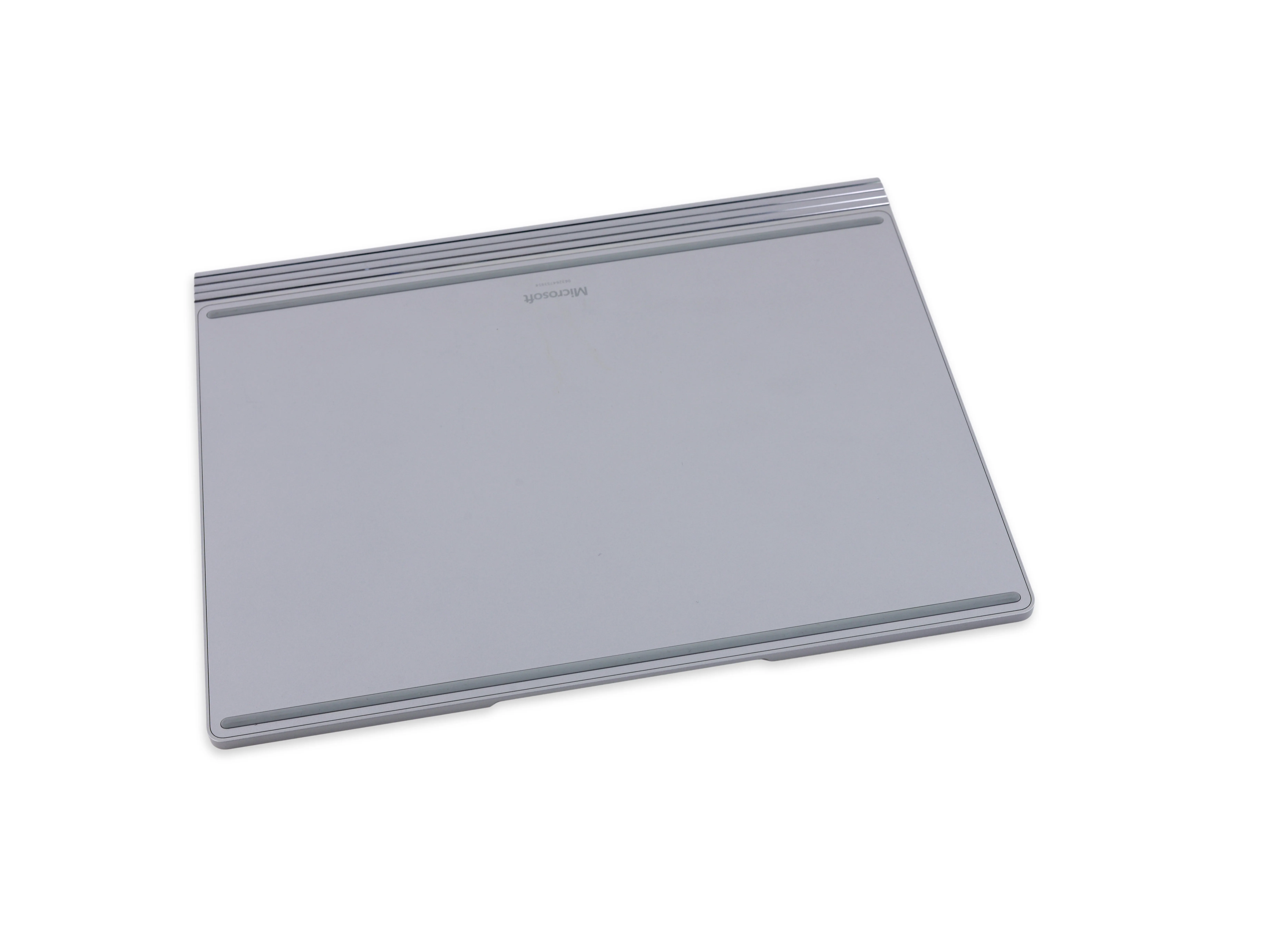

Хватит возиться с верхней частью, давайте вернемся к основам и разберем эту базу.
Нижний регистр сидит ровно и гладко, с очень тонким зазором. Мы знаем, что это значит - пора снова нагреть iOpener и приготовиться к отковыриванию.

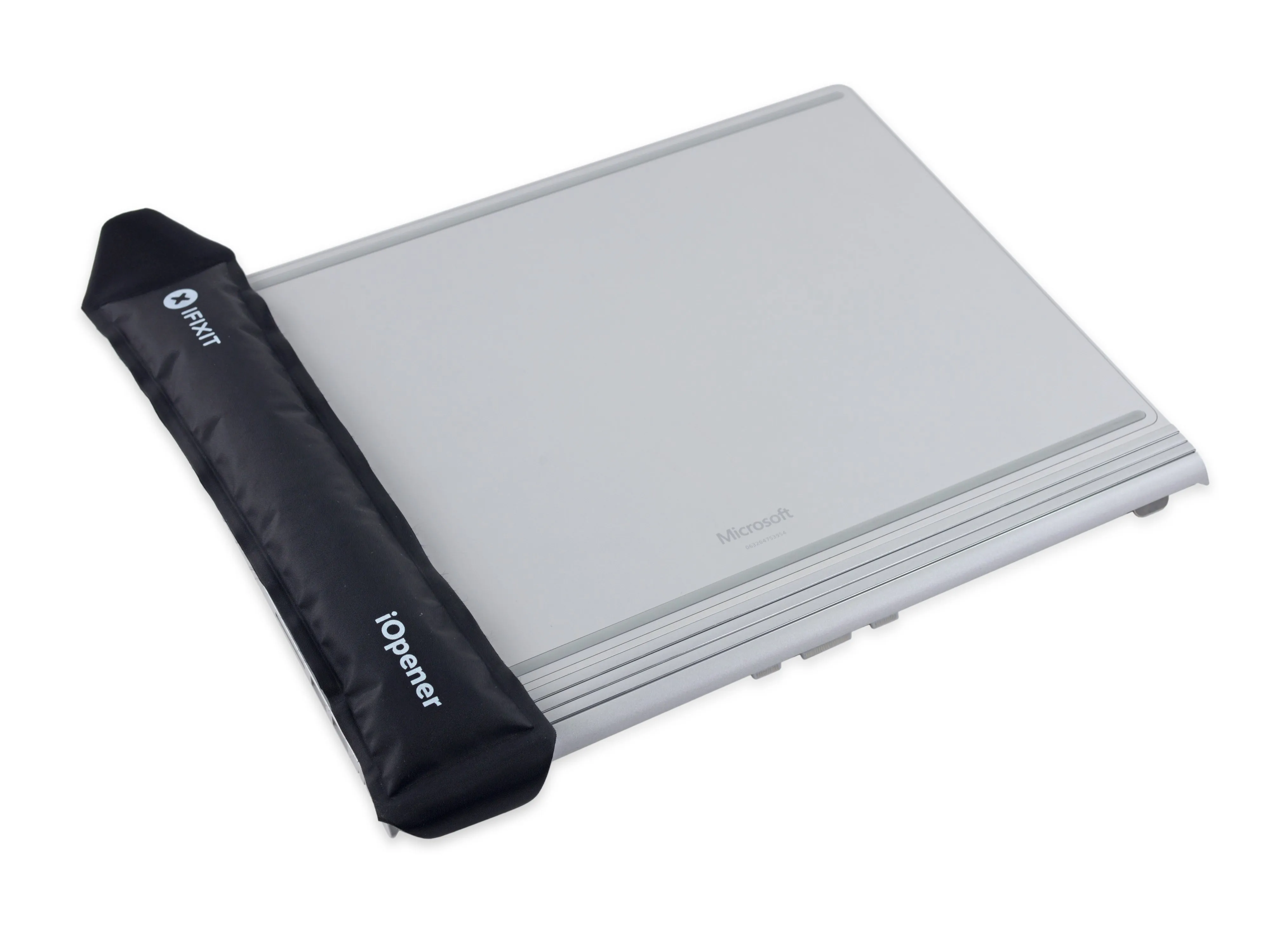

Пока мы ждем, пока iOpener сделает свое дело, мы проводим тщательную проверку и отклеиваем эти две широкие резиновые ножки. И находим каналы для широких резиновых ножек. Увы, никаких винтов.
Комментарии к шагу
Можно ли приобрести сменные резиновые ножки?
Я бы тоже хотел это знать!
Шаг 25

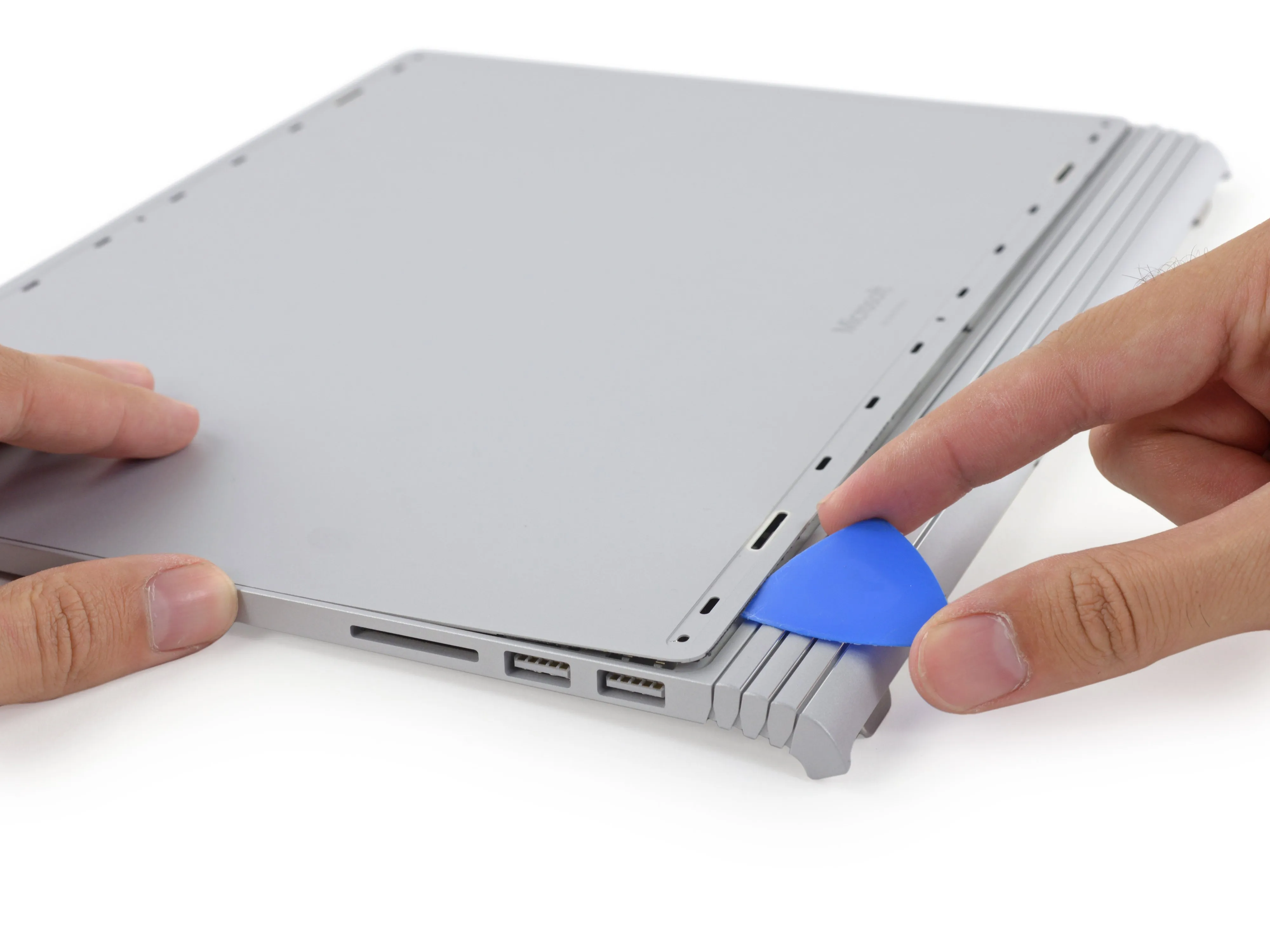

После сильного нагрева и очень упорного отжима мы наконец-то добрались до мощного клея, удерживающего нижнюю панель.

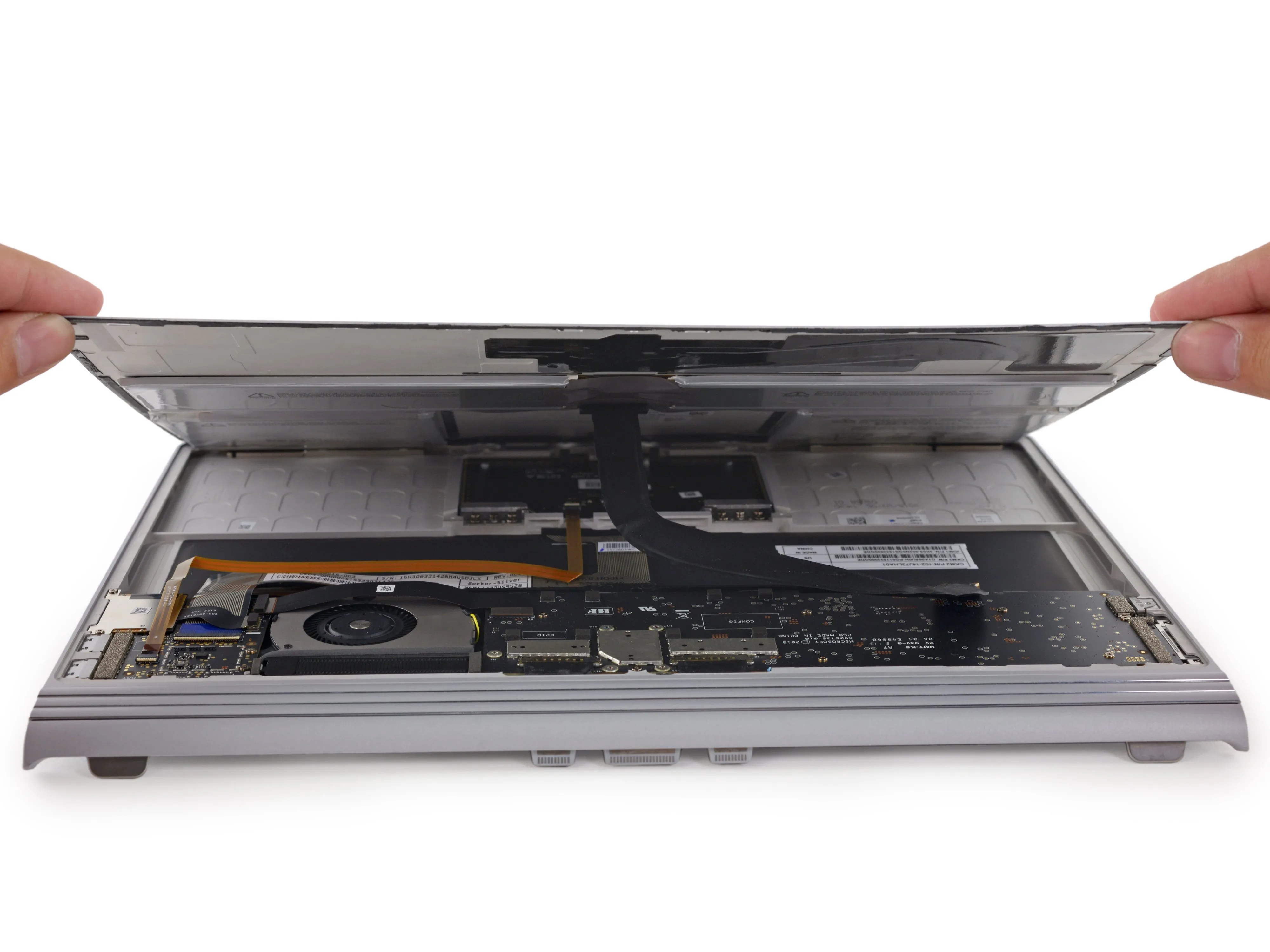

Сюрприз! Батарея снимается вместе с нижней панелью а-ля Retina MacBook.
Отключив питание, давайте поближе познакомимся с настоящей силой, стоящей за Surface Book. Базовая батарея мощностью 51 Втч (6800 мАч при 7,5 В) обеспечивает почти в 3 раза больше энергии, чем планшет.
Обе батареи вместе дают нам 69 Втч, что совсем немного меньше 74,9 Втч, которые можно получить в этом году в 13-дюймовый Retina MacBook Pro.
Комментарии к шагу
Будьте очень осторожны, чтобы не проткнуть ячейки батареи, когда будете поддевать заднюю панель с помощью прокладок. Обратите внимание на то, где находятся батареи на изображениях выше. Также обратите внимание на черный клей по периметру трекпада.
Это хорошие советы, однако, как указано в баннере вверху, это не руководство и не должно использоваться как инструкция. Делаете.ру разборки состоят из обзора аппаратной части и первоначальной оценки ремонтопригодности. Мы рассказываем о главном и специально пропускаем многие детали. Спасибо!
Джефф Суованен ...Мы сделали основные моменты и специально пропустили много деталей... ПОЧЕМУ?
Шаг 26

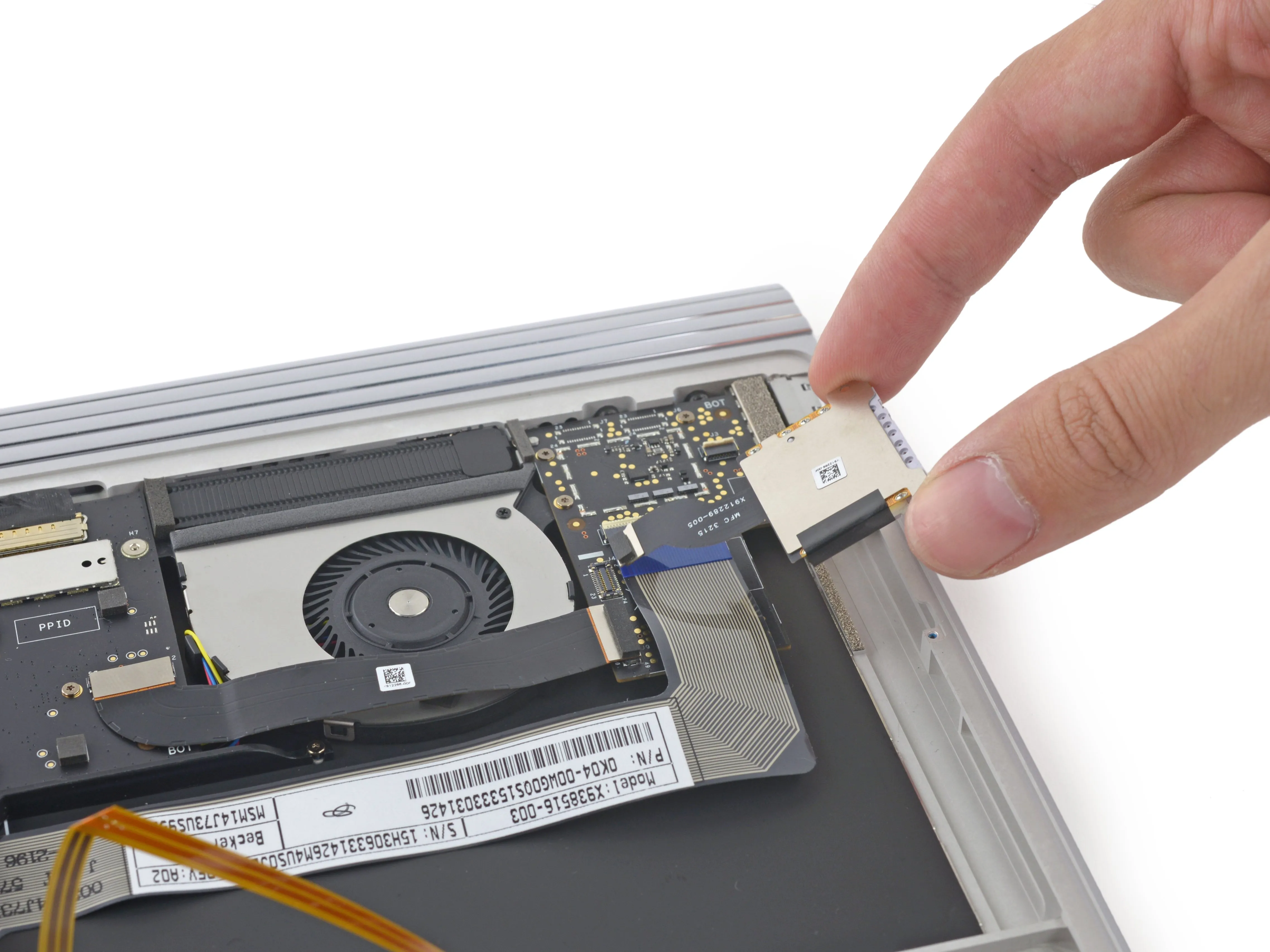

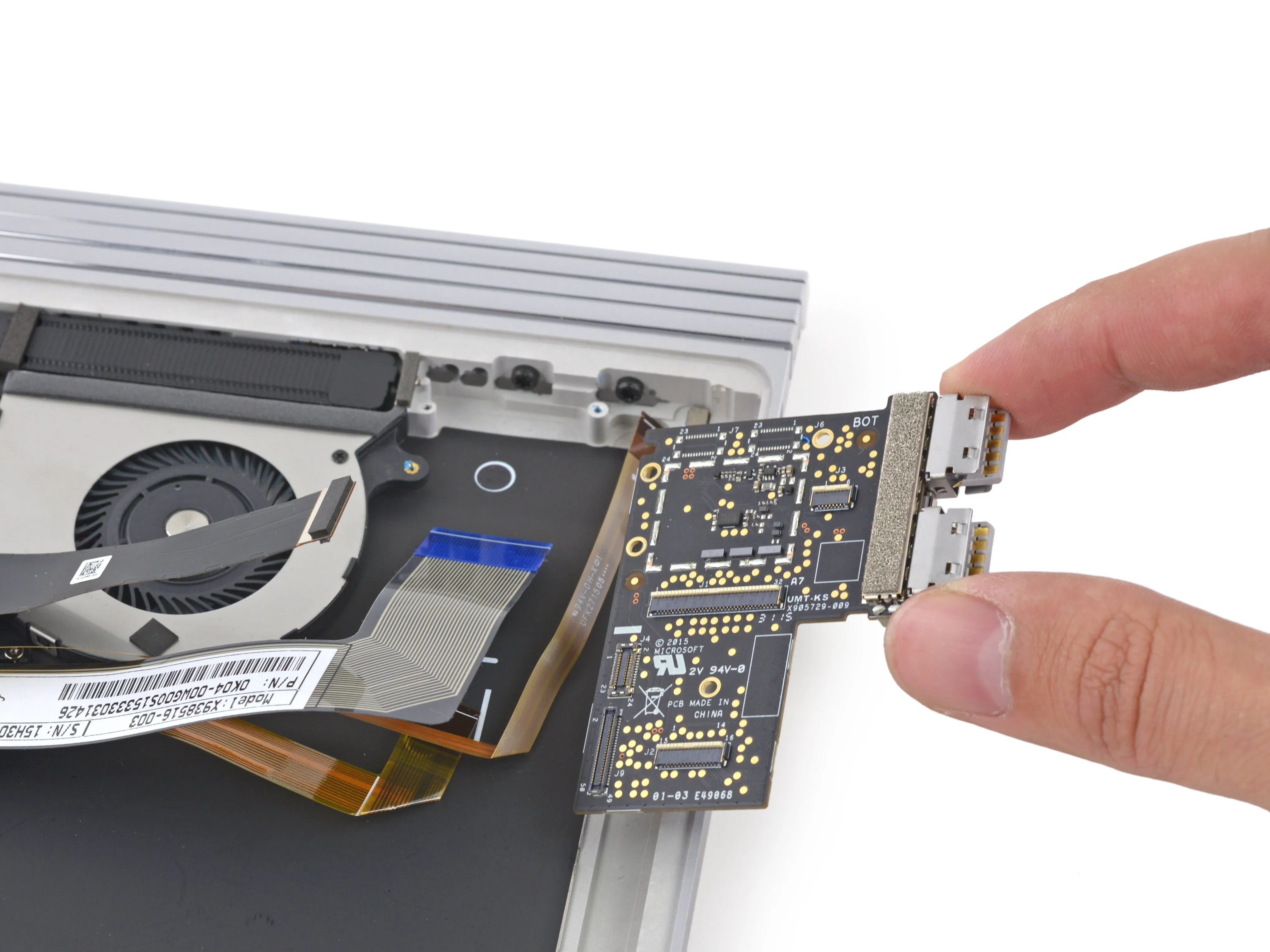

Первым из этой крошечной подставки выходит SD-ридер, закрывающий доступ к плате ввода-вывода.
Это и гнездо кабелей.

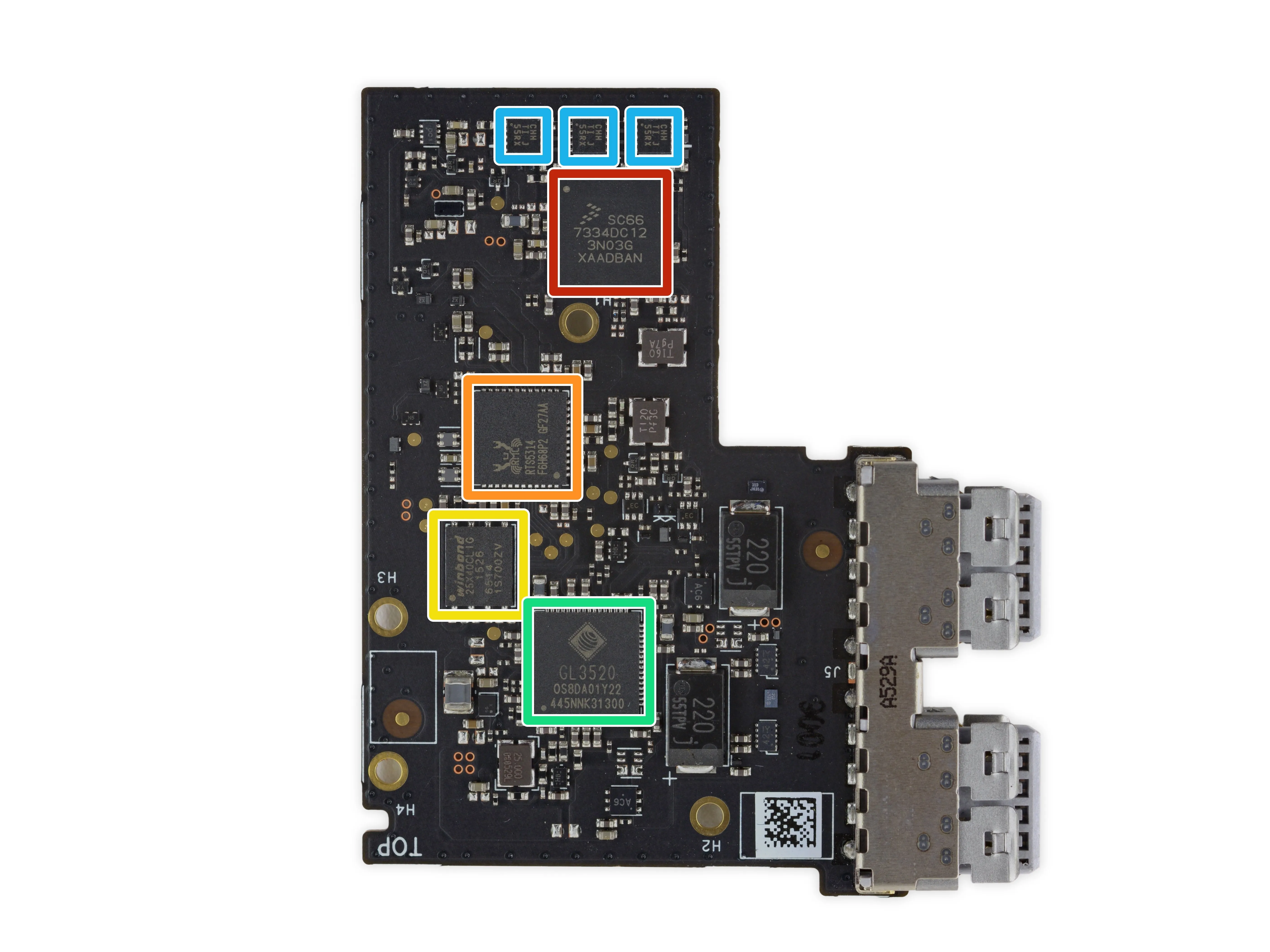

Наконец-то плата свободна. Вот что на ней собрано:
Freescale SC667334DC (возможно, пользовательский микроконтроллер)
Контроллер чтения SD-карт Realtek RTS5314
Winbond W25X40CLIG последовательная флэш-память
Genesys Logic GL3520 Контроллер-концентратор USB 3.1
Texas Instruments TPS75105 Драйвер светодиодов
Комментарии к шагу
Если у кого-то есть один из этих модулей SD Reader, я заплачу за него хорошие деньги. У моего считывателя погнуты контакты, и это как раз то, что доктор заказывал. Буллер? Буллер?
Два винта T-4 для снятия устройства чтения SD-карт и четыре винта T-4 для снятия остальной части платы ввода-вывода (один находится под ленточным кабелем клавиатуры. Все они одинаковой длины.
Шаг 27

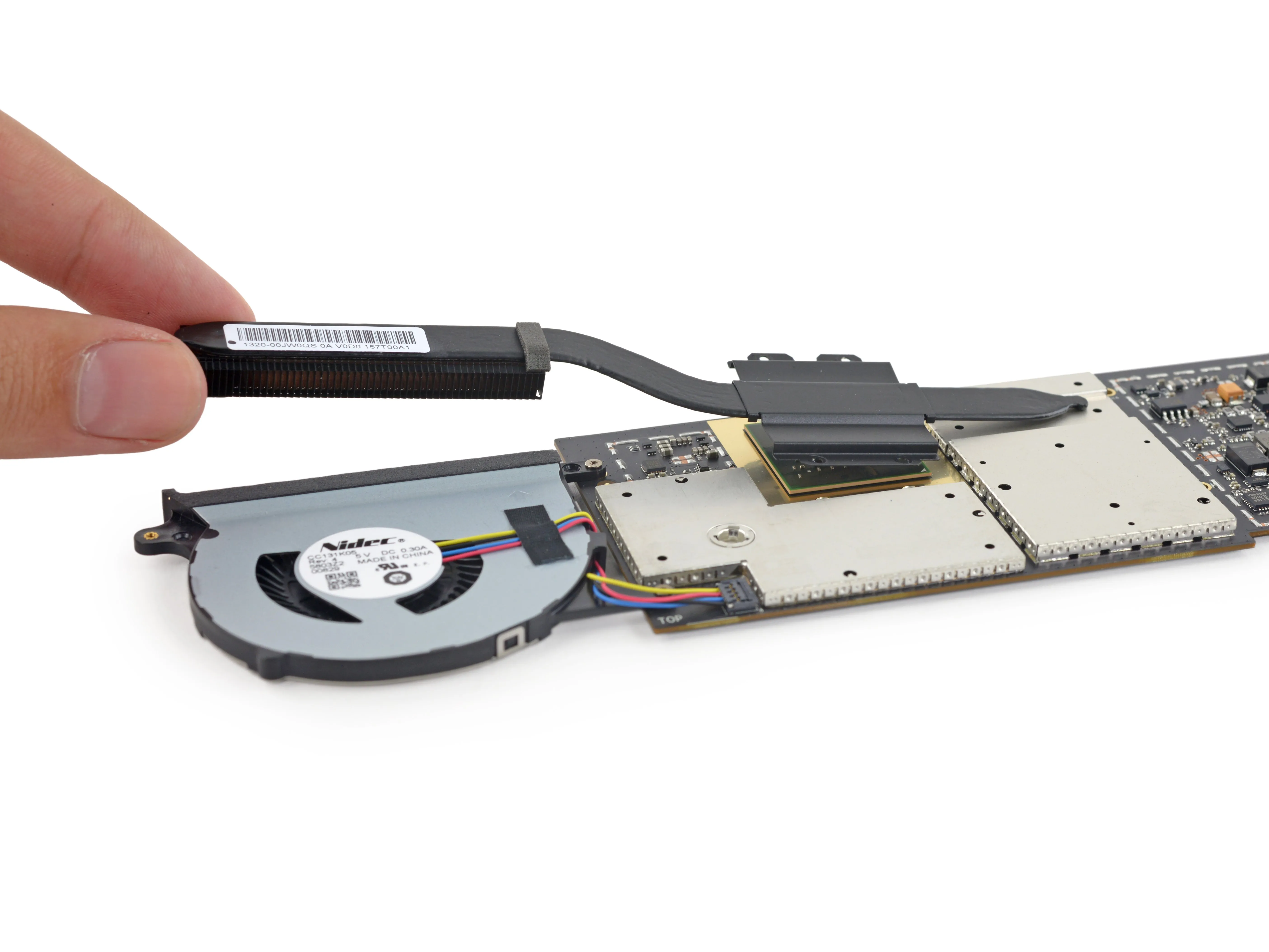

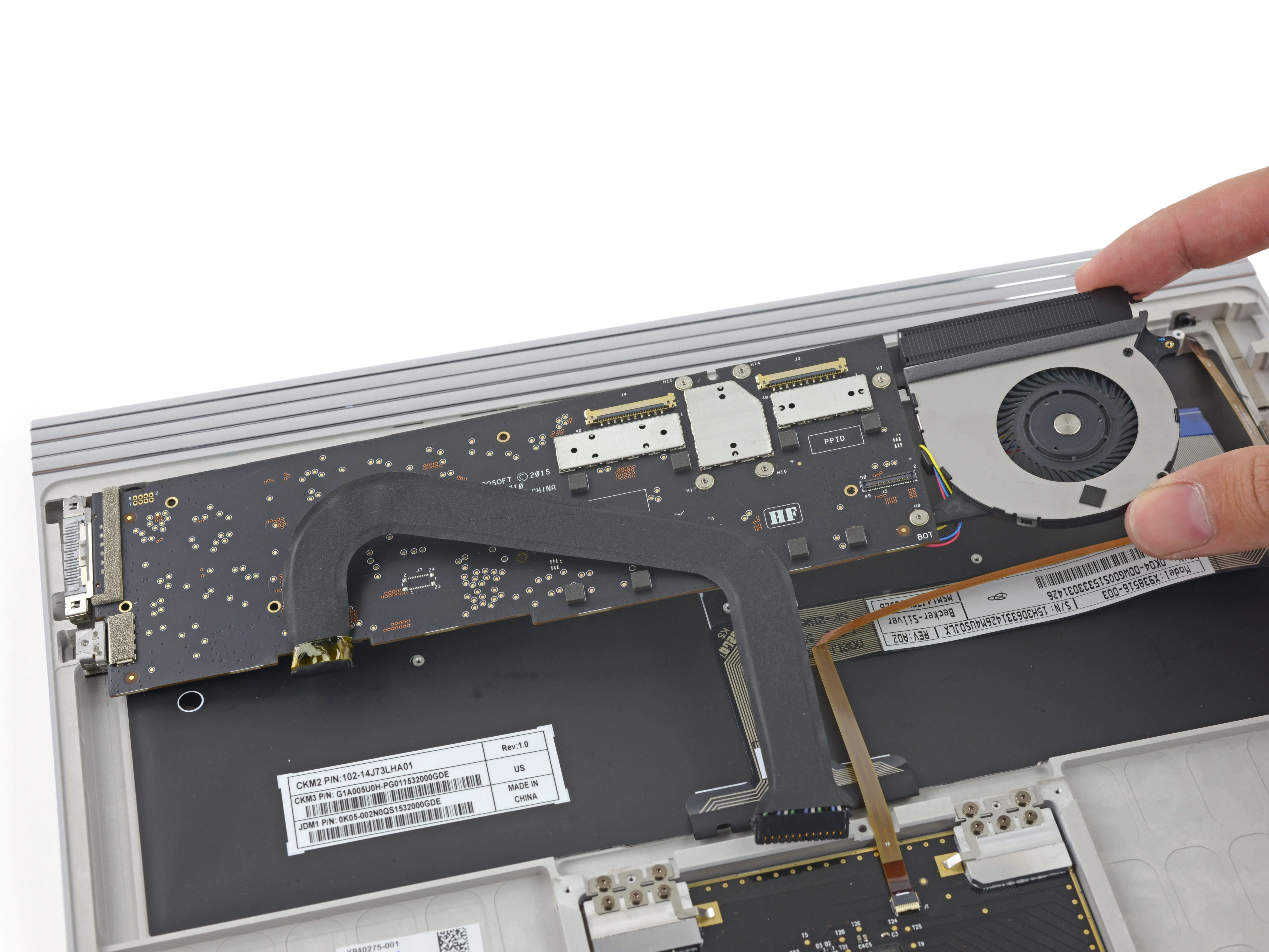

Утолив аппетит, мы вынимаем плату графического процессора книги и прикрепленный к ней вентилятор.
Мы обнаруживаем подозрительно похожий на Mac радиатор, установленный на GPU.
Вау, это действительно создает ощущение Apple.
Мы всегда говорили, что нам не помешали бы еще несколько вентиляторов. Если убрать теплоотвод, то модель базы на 0,30 ампера будет в нашем распоряжении.
Пришлось бы потрудиться, чтобы почистить пыльный вентилятор. Будем надеяться, что этого никогда не случится.
Комментарии к шагу
Это очень странно, так как система теплового рассеивания графической карты кажется правильной по размерам, как и вентилятор, но почему же процессорная система так нелепа? Déséquilibre réel dans la conception de la surface book...
Логическую плату удерживают на месте 8 винтов T-4. Самый хитрый из них находится под черной пеной на той же стороне вентилятора охлаждения, что и устройство чтения карт памяти SD. Еще один находится под большим черным кабелем питания. Два ленточных кабеля возле петли можно освободить, аккуратно приподняв зажим и потянув за зажим и кабель в сторону от гнезда.
Шаг 28

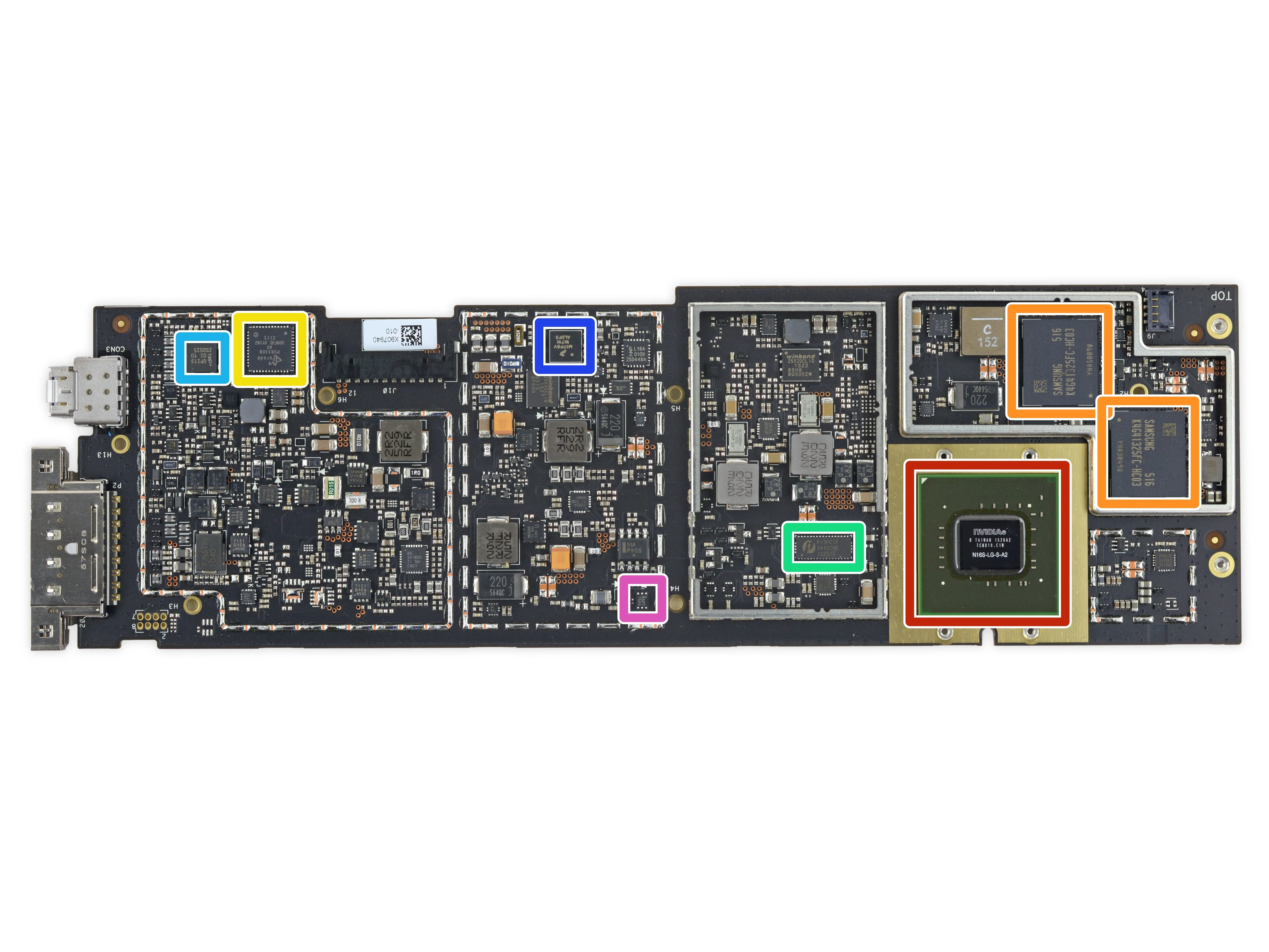

Наконец, мы добрались до нижней части стопки и получили возможность взглянуть на этот фантастический выделенный графический процессор GeForce. Это пользовательская работа, которая, по мнению интернета, примерно соответствует GeForce 940M.
Nvidia N16S-LG пользовательский GeForce GPU
Samsung K4G41325FC 512 МБ графической оперативной памяти GDDR5 (всего 1 ГБ)
Парад PS8330B Двухрежимный повторитель DisplayPort версии 1.2
Pericom PI3PCIE Коммутатор/мультиплексор PCIe
NXP Semiconductor CBTL06GP213EE Шестиканальный мультиплексор для DisplayPort, HDMI и PCI Express
Freescale Kinetis KL17 ARM 48 МГц Cortex-M0+ микроконтроллер
STMicroelectronics STTS751-1DP3F датчик температуры
Шаг 29

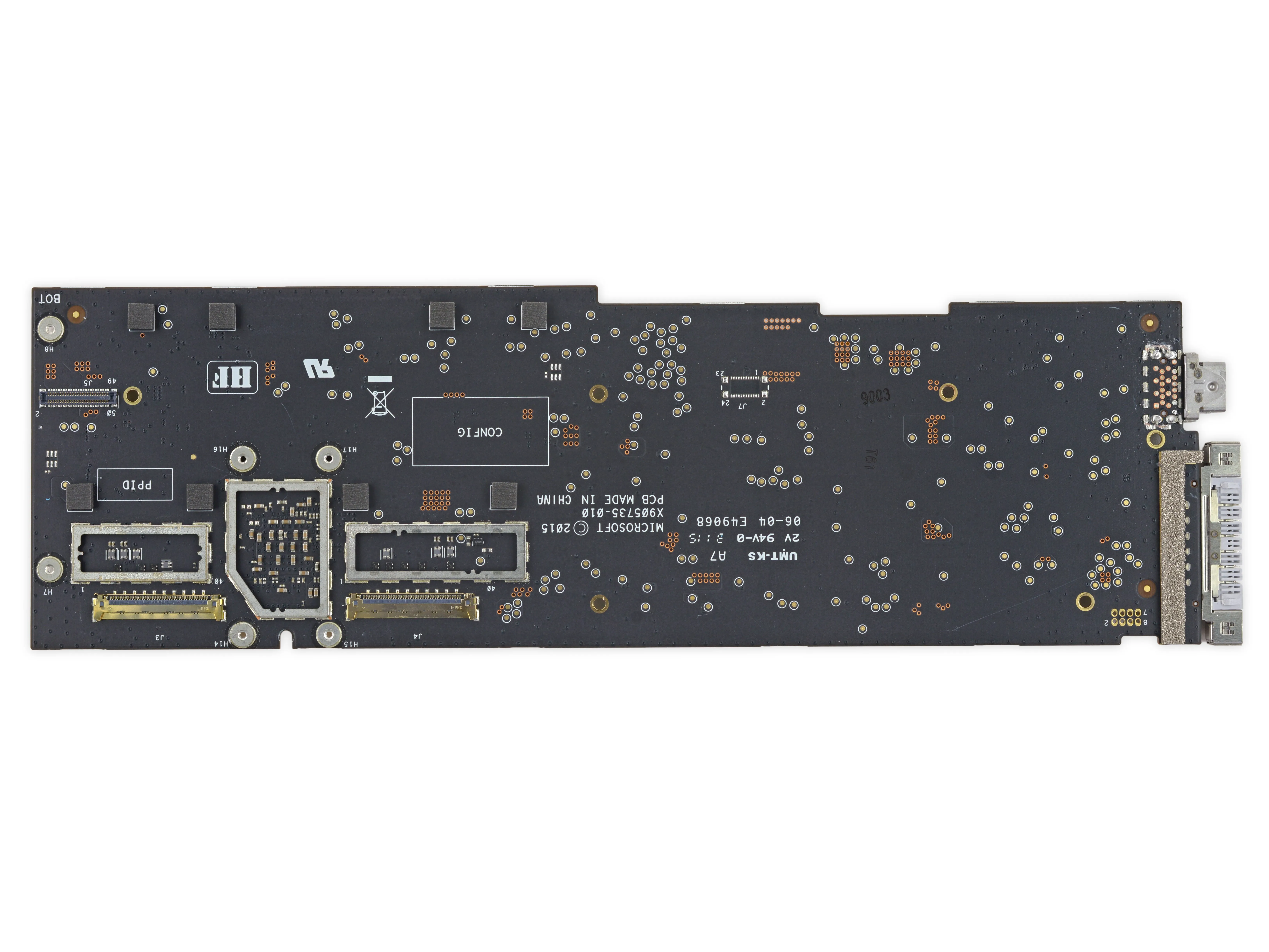

Идентификация микросхем GPU, часть 2:
Texas Instruments BQ24780S контроллер заряда батареи
Maxim Integrated MAX34407 SMBus 4-х канальный аккумулятор питания с широким динамическим диапазоном
Winbond W25X40CL и W25X20CL Последовательная NOR флэш-память объемом 4 Мб и 2 Мб
Texas Instruments TUSB211 480-Мбит/с кондиционер сигналов USB 2.0
Analog Devices (ранее Linear Technology) LTC4412 Контроллер PowerPath с низкими потерями
NXP Semiconductor PCAL6416A 16-разрядный расширитель ввода/вывода
Diodes Incorporated (ранее Pericom) PI3DBS3224 Дифференциальный мультиплексор/демультиплексор 2:4
Шаг 30
Идентификация микросхем GPU, часть 3:
Texas Instruments TPS51285A двойной синхронный контроллер
ШИМ-контроллер uPI Semi uP1658P
Texas Instruments TPS54620 Синхронный преобразователь 6A
Texas Instruments TPS54218 Синхронный понижающий преобразователь 2A
Texas Instruments TPS62175 Синхронный понижающий преобразователь 0,5A/28V
ON Semiconductor NCP380HMUAJAATBG регулируемый токоограничивающий переключатель распределения питания
ON Semiconductor LP2951A Регулируемый LDO-регулятор на 100 мА
Шаг 31

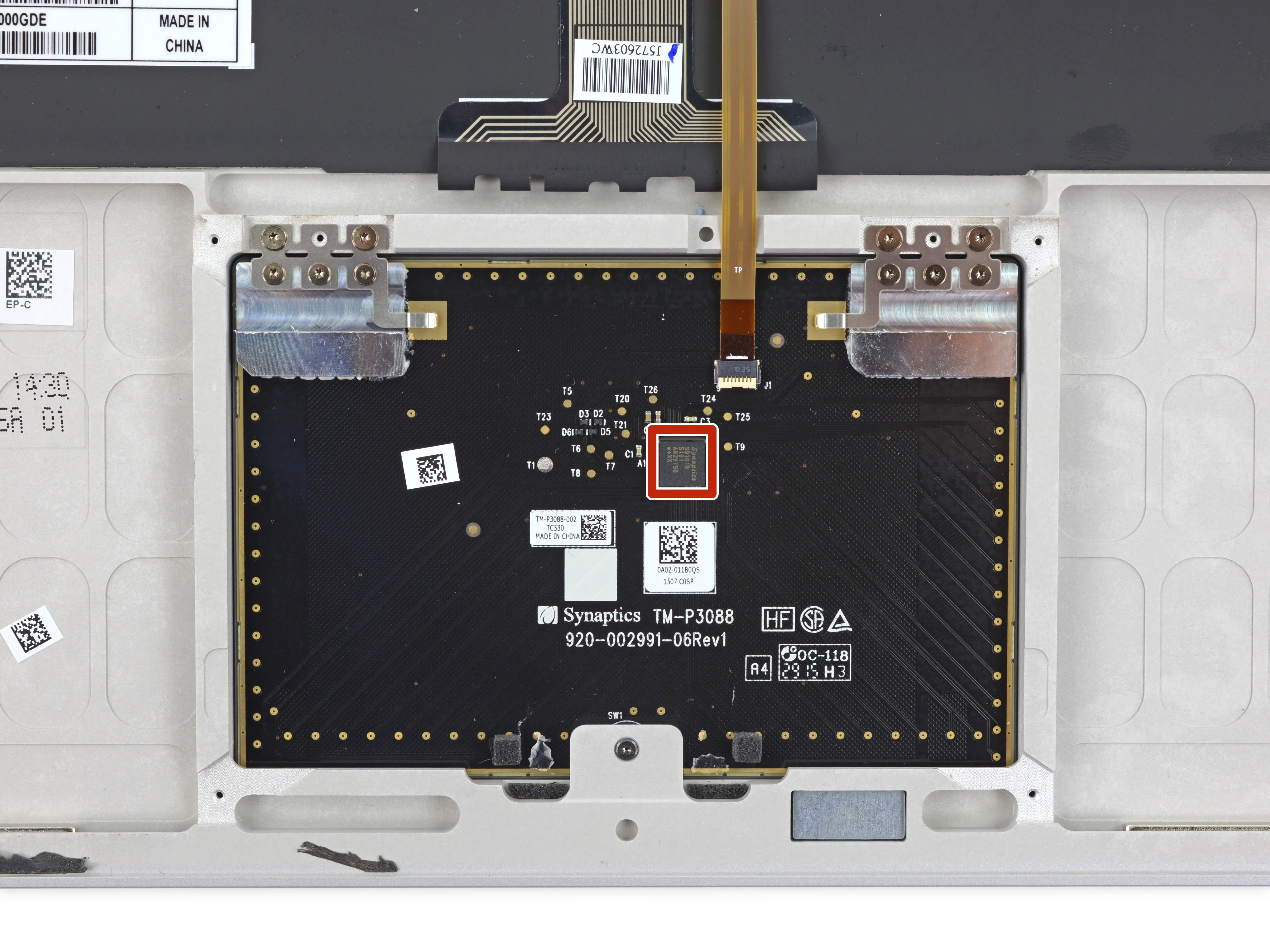

Для тех, кто следит за этим дома, у нас есть тачдаун!
Наша отвёртка набрала шесть очков с каждой стороны этого трекпада Synaptics - или пять? Похоже, что с обеих сторон есть пустое пространство, где должен быть винт. Интересно...
Мы делаем шаг вперед, чтобы справиться с единственным оставшимся винтом в нижней части трекпада, вынимаем разъем трекпада и направляемся к цели (или, по крайней мере, к месту с меньшим количеством спортивных метафор).
По пути к цели мы замечаем контроллер тачпада Synaptics S9101.
Комментарии к шагу
Для тех, у кого тачпад отклеился спереди, есть небольшая металлическая клипса, которая приклеивается к передней нижней части самого тачпада.
- Сверху она имеет форму широкой перевернутой буквы U, а с неприклеенной стороны на верхнем и нижнем горизонтальных краях имеются выступы, предположительно для того, чтобы воспринимать силу сильного щелчка, а не для того, чтобы эта сила уходила в кнопку кликера в центре.
- Клипса имеет два зубца, которые входят в покрытые пеной углубления по обе стороны от выступа кликера в нижней части посередине этой фотографии.
- Вы можете увидеть остатки клея прямо над этими поролоновыми подушечками.
- Та, над которой я сейчас работаю, отклеилась и оказалась зажатой под одной из серебристых скоб в верхней части этой фотографии.
- Я еще не пробовал, но собираюсь счистить старый клей, прикрепить ее на место пинцетом (из i-Fixit, вынужден добавить я), нанести немного резинового клея и прижать тачпад к нему, пока клей не затвердеет. Я обновлю эту заметку результатом после нескольких дней использования.
Я решил не пытаться починить его самостоятельно и отнес его в местную ремонтную мастерскую. Парень снял заднюю панель и приклеил деталь заново. Он сказал, что это было бы практически невозможно сделать, не открывая устройство.
Шаг 32
Теперь настало время откручивать и откручивать.

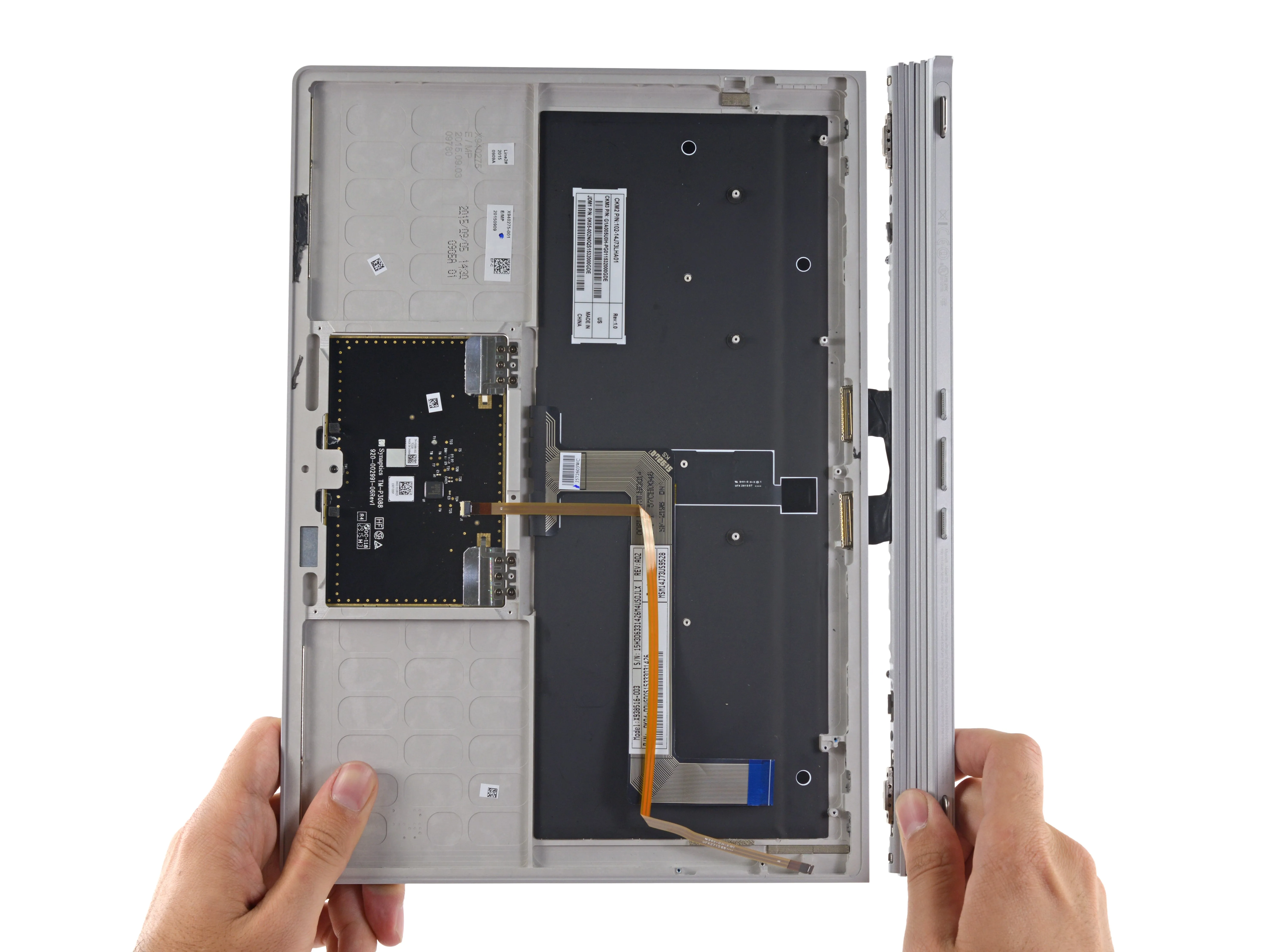

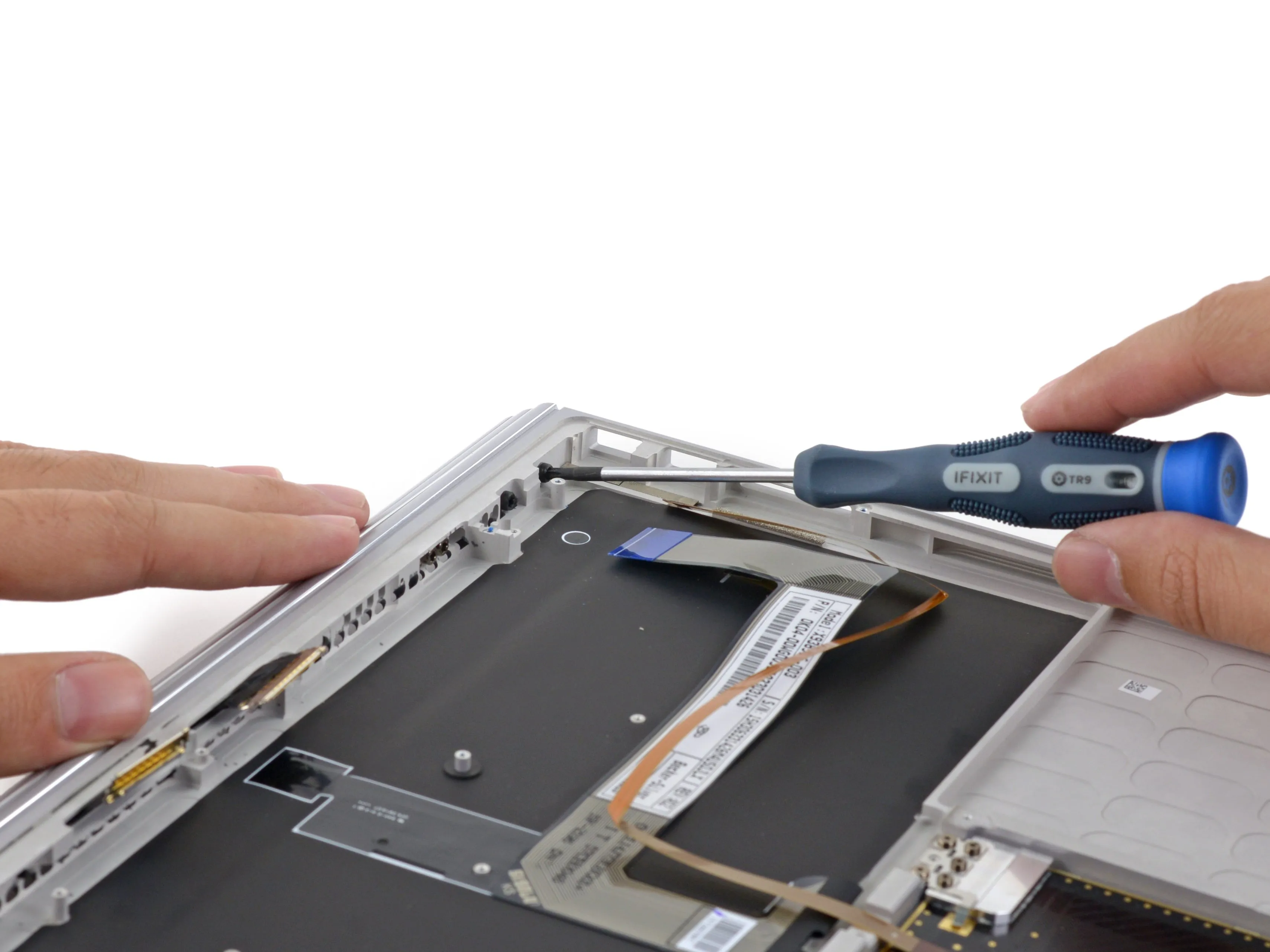

С помощью удобного прецизионного ключа Torx мы освобождаем сегментный шарнир от основания.
Провода довольно легко выскользнули из своего основного жилища, но затем исчезли в позвоночнике шарнира...
Сегменты крепятся различными винтами, поэтому шарнир, позвоночник и кабели, скорее всего, можно заменить в случае их износа.
Комментарии к шагу
Как называется эта деталь, кто-нибудь знает?
После того, как я разобрал его на части и успешно заменил обе батареи, производительность Wifi упала: Видимо, что-то сломалось в процессе открытия экрана.
Шаг 33

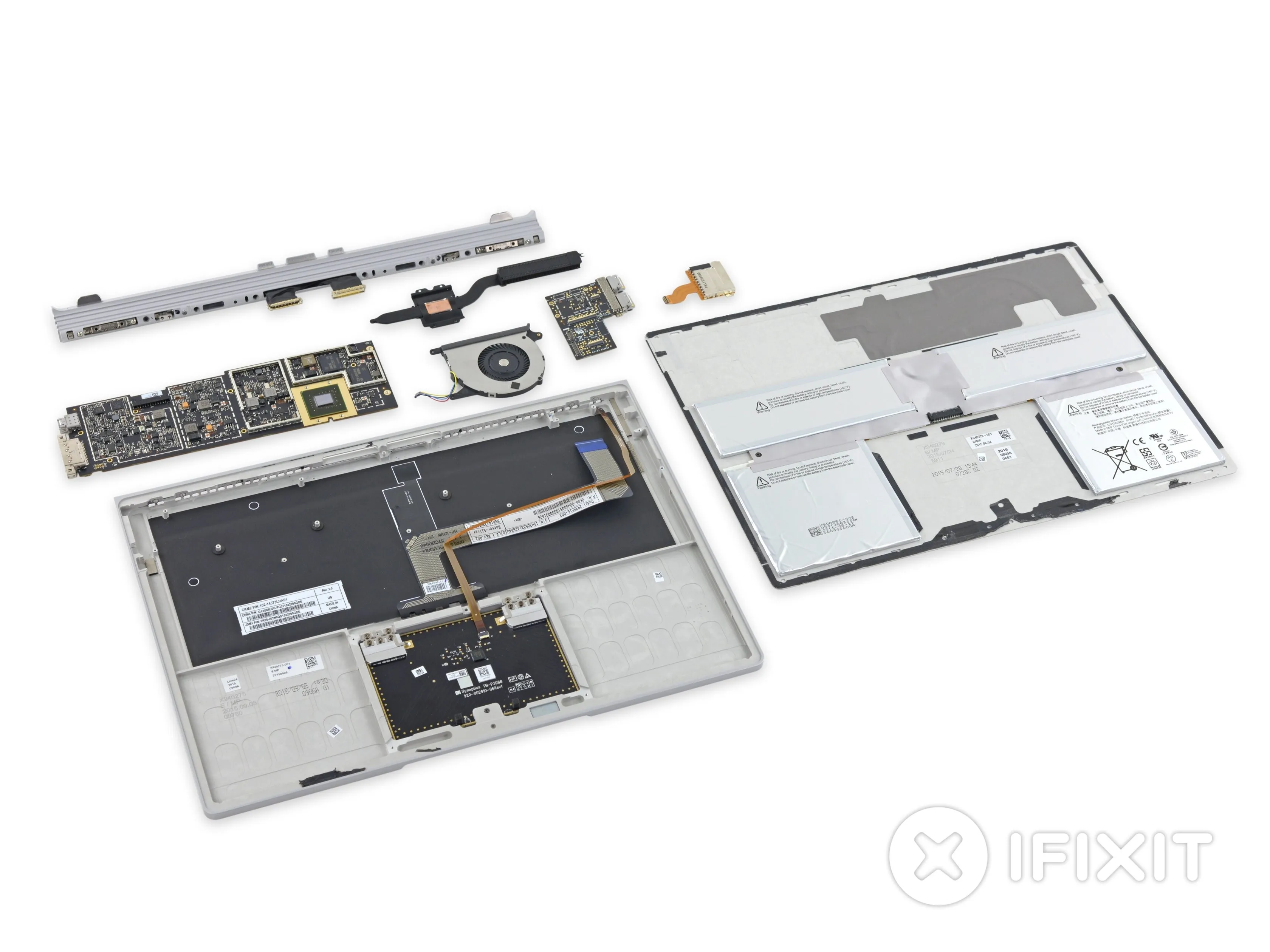

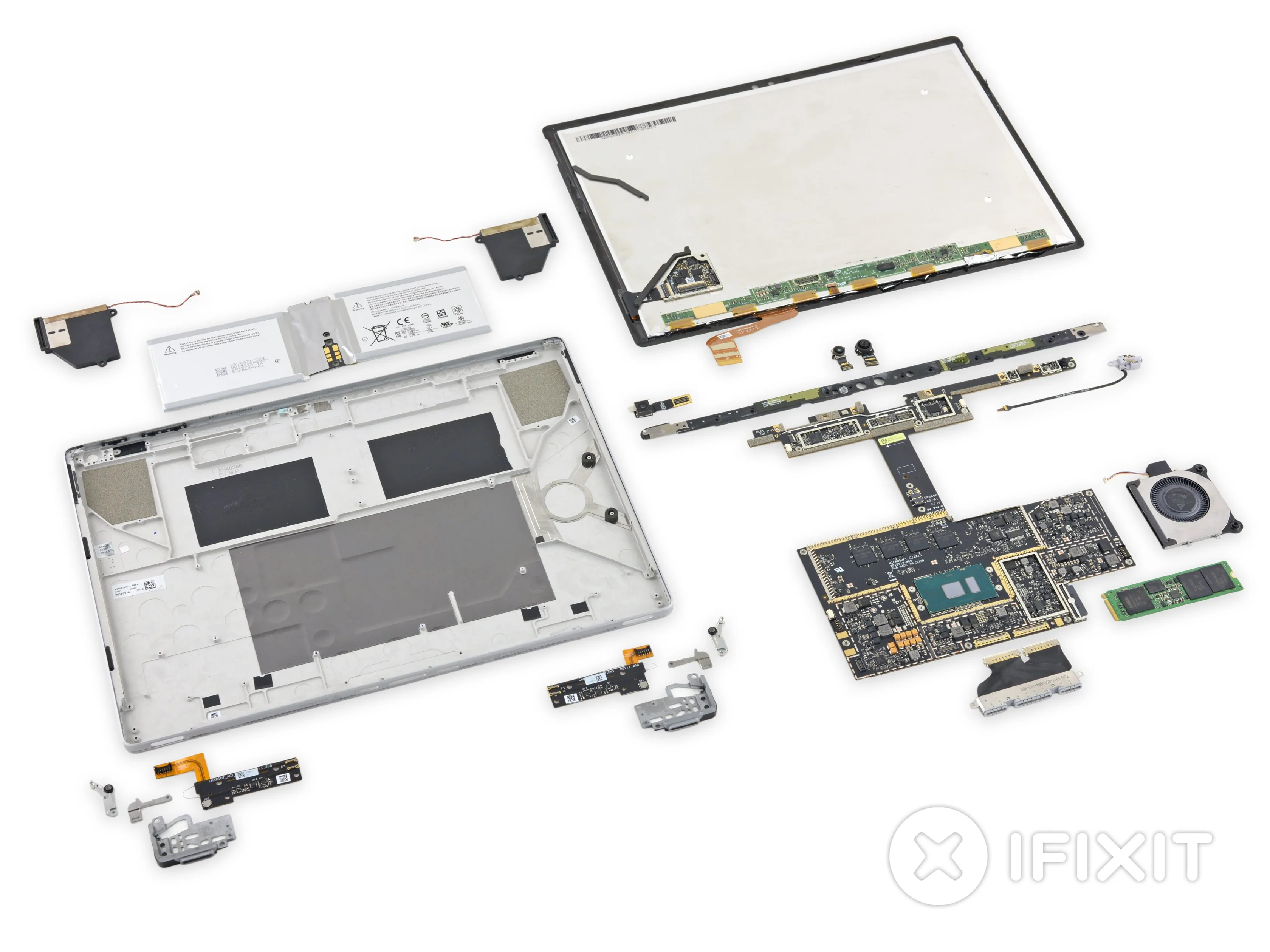

Все ваши базы принадлежат нам. Но не волнуйтесь, вы получите крутой макет!
Microsoft Surface Book (в целом) получает оценку ремонтопригодности 1 из 10 (10 - самый простой ремонт).
После сложной процедуры вскрытия твердотельный накопитель можно заменить. Также как и приклеенную батарею в дисплее. Однако базовая батарея приклеена очень сильно.
Дисплей состоит из панели из плавленого стекла и ЖК-дисплея, его сложно снимать и заменять.
Процессор и оперативная память припаяны к материнской плате.
Сильный клей удерживает многие компоненты на месте, включая дисплей, крышку основания и оба аккумулятора.
Многие компоненты находятся на задней стороне соответствующих плат, что требует демонтажа материнской платы для замены простых компонентов.
Комментарии к статье
Совершенно безумно, что устройство стоимостью до $2700, которое рекламируется как замена ноутбука, требует столько всего, чтобы добраться даже до SSD. О чем они вообще думали, приклеивая крышку на базу?! Они должны были хотя бы сделать основание открываемым с помощью винтов и поместить в него второй слот m.2 для обновления хранилища. Поскольку выпуск экрана уже основан на программном обеспечении, сделать горячую замену накопителя было бы проще простого.
Это устройство разочаровывает все больше и больше. Цена абсолютно безумна по сравнению даже с macs, время автономной работы жалкое без базы, что делает планшет в основном бесполезным, теперь вы даже не можете реально обновить SSD. Вау, Микрософт, просто вау.
Пожалуйста, имейте в виду, что Microsoft (и Apple) используют меньшие & более легкие компоненты и клей, чтобы сэкономить место, вес и стоимость. Винты больше, тяжелее и дороже в процессе производства. Люки, обеспечивающие легкую замену компонентов, также увеличивают размер и вес, не говоря уже о том, что потенциально могут нарушить 'эстетику дизайна'.
Также помните, что компании не хотят, чтобы вы могли легко обновить его... Если вы можете выкрутить винт и увеличить объем SSD с 128 до 256 за 80 долларов, как они могут заставить вас заплатить на 200 долларов больше за 256-ю версию (на которой они получают больше прибыли)?
В конце концов, простота модернизации приносит жертвы в виде дополнительных размеров, веса и других компромиссов в дизайне. К сожалению, рынок высказался, и ему нужны более тонкие, легкие и 'более эргономичные' устройства, такие как Surface Book.
Пока не найдется достаточно людей, готовых голосовать своими кошельками за возможность обновления, а не за 'тоньше, легче и красивее', ничего не изменится...
Нет. Цена находится на одном уровне с его прямым конкурентом, 13-дюймовым Retina MacBook. Примерно за ту же цену вы получаете устройство с чуть меньшим весом, большим и более высоким разрешением экрана, аналогичным временем автономной работы, более новым процессором (хотя и с сопоставимой производительностью для большинства задач), сенсорным экраном и возможностью отсоединять экран и использовать его в качестве 'буфера обмена'. А за дополнительную плату можно добавить выделенный графический процессор (что увеличивает вес до идентичного с rMBP).
Кажется, это разумное предложение. Что касается 3-4 часов автономной работы экрана, то это на 3-4 часа больше, чем экран любого MacBook, когда он отсоединен.
Сейчас у меня такое желание купить самое громоздкое устройство, например, Toughbook, Panasonic, Thinkpad, да что угодно. Эти устройства поставляются с неизвестно каким количеством обновлений? Что? 3 батареи? Да. Больше памяти? Да. Обновление графического процессора? Вы получили это
В общем, модульные компьютеры типа 'назовите, что у нас есть'. У них есть считыватели смарт-карт и т.д.
И САМОЕ ЛУЧШЕЕ? Они устойчивы к взлому (и вы можете переехать их машиной, и они выживут).
И это, и новый macbook кажутся довольно явными случаями того, что компании намеренно блокируют любые значимые обновления.
То есть, я понимаю всю абсурдность жалоб на то, что премиальное оборудование не является достаточно премиальным... Тем не менее, трудно не раздражаться из-за неприкрытого завышения цен на дополнительные обновления SSD/ОЗУ.
На самом деле это довольно очевидный случай, когда в противовес ремонтопригодности выбирают чистую эстетику, функциональность (оптически склеенный дисплей + сенсорный стек) и меньший вес.
Разве Mac Book Pro 13' начала 2015 года и новый MacBook также не получили 1 из 10 оценок?
Эффективно, ремонт macbook pro кажется очень простым по сравнению с surface book...
Я за самостоятельный ремонт и модернизацию, но при покупке любого ультратонкого или легкого компьютерного устройства вы просто обязаны отложить это в сторону. Многие детали, на которые здесь указывают, просто не соответствуют действительности. ВСЕ ноутбуки очень сложно ремонтировать, а когда речь заходит об ультратонких версиях, не говоря уже о гибридных планшетах, чего можно ожидать? А критика за то, что чипы впаяны в MB? Сколько ноутбуков за последние 5-10 лет действительно имеют чипы, использующие съемные/заменяемые процессоры? Я был бы удивлен, если бы нашел хотя бы 1. Если вам нужно простое обслуживание, купите рабочую станцию в башенном корпусе. Они становятся очень тяжелыми для переноски...
Я не согласен. Если у нас есть смартфоны со съемными батареями, то мы точно можем сделать это и для ультрабуков! Google даже говорит об обновляемых смартфонах (память, датчики, батарея и т.д.). Кроме того, я бы отметил, что некоторые отличные ультрабуки на рынке имеют съемные батареи и легко обновляемые память и накопители, особенно в профессиональном сегменте, где клиенты (ИТ-отделы) требуют легкой ремонтопригодности. Так что если потребители будут немного больше заботиться о ремонтопригодности своей электроники, можно надеяться, что производители примут это во внимание. Именно здесь Делаете.ру делает большую работу, повышая осведомленность о ремонтопригодности (выставление оценок - отличный способ сделать это) и снижая сложность ремонта/модернизации нашей бытовой электроники с помощью подробных руководств.
Простите, но я не сторонник тонкости, если она означает запланированное устаревание!
На самом деле ошеломляющее количество ноутбуков все еще используют процессоры с сокетами, просто они не относятся к категории тонких и легких. На самом деле все зависит от конкретной линейки продуктов Intel: некоторые процессоры продаются только в одной упаковке, некоторые - в нескольких; поэтому некоторые из них должны быть припаяны (как правило, ULV и SULV), а некоторые - подключены к сокету (как правило, для высокопроизводительных приложений, например, мобильных рабочих станций [i7 Extreme Mobile]).
Хотя я понимаю, что люди хотят обновлять и заменять элементы компьютера, наличие разъемов вместо их припаивания означает жертву в весе и размерах, т. е. делает компьютер толще и громоздче. Припаяв оперативную память и процессор, они могут сделать его намного тоньше. Представьте себе телефон, в котором можно заменять процессоры и прочее. Он будет толстым и громоздким, чтобы вместить сокеты. Если вам нужно что-то, что можно легко обновить и разобрать, купите ноутбук. Если вы хотите что-то легкое и тонкое, вам придется пожертвовать возможностью замены и открываемостью.
Вау, мне нравится эта машина, я даже не представлял, как она устроена.
Это удивительная, почти идеальная машина. Пока не сломается. Microsoft абсолютно точно не будет ее чинить. Они только обменивают его, и если у вас нет плана защиты, это стоит минимум 600 долларов. В Geek Squad мне сказали, что могут починить его за 300, но по прибытии и после изучения моей информации сказали: 'Не берите в голову, он не на гарантии и не может быть отправлен в ремонт'. Так что теперь я вынужден пытаться сделать это сам.
кто-нибудь знает, где можно приобрести запчасти для surface book? Мне нужно заменить экран, так как он был поврежден, а гарантия на устройство закончилась.
Пока очень сложно найти надежное место для замены экрана. Цены варьируются от 250 до более чем 400 долларов. Лучше всего мне повезло, когда я регулярно просматривал eBay, пока не нашел тот, который был отправлен из США с доступным планом защиты. Это была идентичная замена оригиналу. До того, как я нашел этот вариант, я купил экран на вторичном рынке у одного человека в Китае, но его доставка заняла более месяца, и он был не только неисправен, но и не имел металлической части, к которой подключается кабель дисплея. К сожалению, у человека, у которого я купил хороший экран, в наличии было только пять штук, и все они проданы. Поэтому просто продолжайте искать на eBay, убедитесь, что это не универсальный запасной экран из Китая, и вы сможете приобрести его менее чем за 300 долларов.
В продолжение комментария Хесуса Переса, кто-нибудь знает, можно ли приобрести комплекты уплотнений для Surface Book, или может ли кто-нибудь порекомендовать клей / клей для использования при повторной сборке? Я успешно разобрал свой, чтобы добраться до неисправного SSD, но мне бы не помешали рекомендации о том, как обеспечить правильную герметизацию при повторной сборке. Большое спасибо заранее.
Используйте силиконовый клей для электроники
Достойный компьютер, пока он работал, но обе батареи разрядились настолько, что он набирает бесконечные пробелы в режиме clamshell / docked, потому что экран настолько прогибается, что он давит на клавишу пробела. (после 3 лет, 1 месяца.)
На данный момент я успешно снял экран, с помощью тепловой пушки и двух часов, возможно, поджарил немного экрана, потому что температура плавления клея близка к точке повреждения экрана.
На батарее так много клея с обеих сторон, что это просто смешно.
Почему они не могут использовать тянущуюся/растягивающуюся ленту, как в батареях iPhone?
Ну и собака. Надеюсь, я смогу его починить, но в качестве замены купил Razer Blade Stealth. Я открыл Razer и заменил ssd примерно за 10 минут. Батарея выглядит легко заменяемой.
Никогда не куплю другой ноутбук, не посмотрев еще раз на разборку и плохое отношение Microsoft к этому - 600 баксов и мне придется восстанавливать машину на голом железе? Нет, спасибо.
Вот как вы теряете клиентов... так как я никогда не куплю еще один Surface.
Привет, Тимоти, у меня точно такая же проблема. Погнул экран и заказал новые батареи. Также я хочу поменять ssd, пока я нахожусь в этом. Можете ли вы рассказать мне больше о том, какой ssd работал для вас, и, возможно, базовый шаг в обеспечении работы этого ssd с вашей материнской платой. Например, клонировали ли вы старый диск и нужно ли было что-то подправить? Это было бы очень полезно. Большое спасибо. Diederik
