Разборка Microsoft Surface Dial

Введение

В начале этой недели мы провели день, знакомясь с новейшим устройством Surface от Microsoft, Studio. Studio. Сегодня, в ответ на всеобщее недовольство (несколько человек спросили об этом на нашем YouTube-канале), мы открываем его со-звезду, хоккейную шайбу, Surface Dial. Приготовьтесь, шутки про 'сделайте громче на 11' не за горами.

Не пропустите следующий разбор устройства. Следите за нами на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

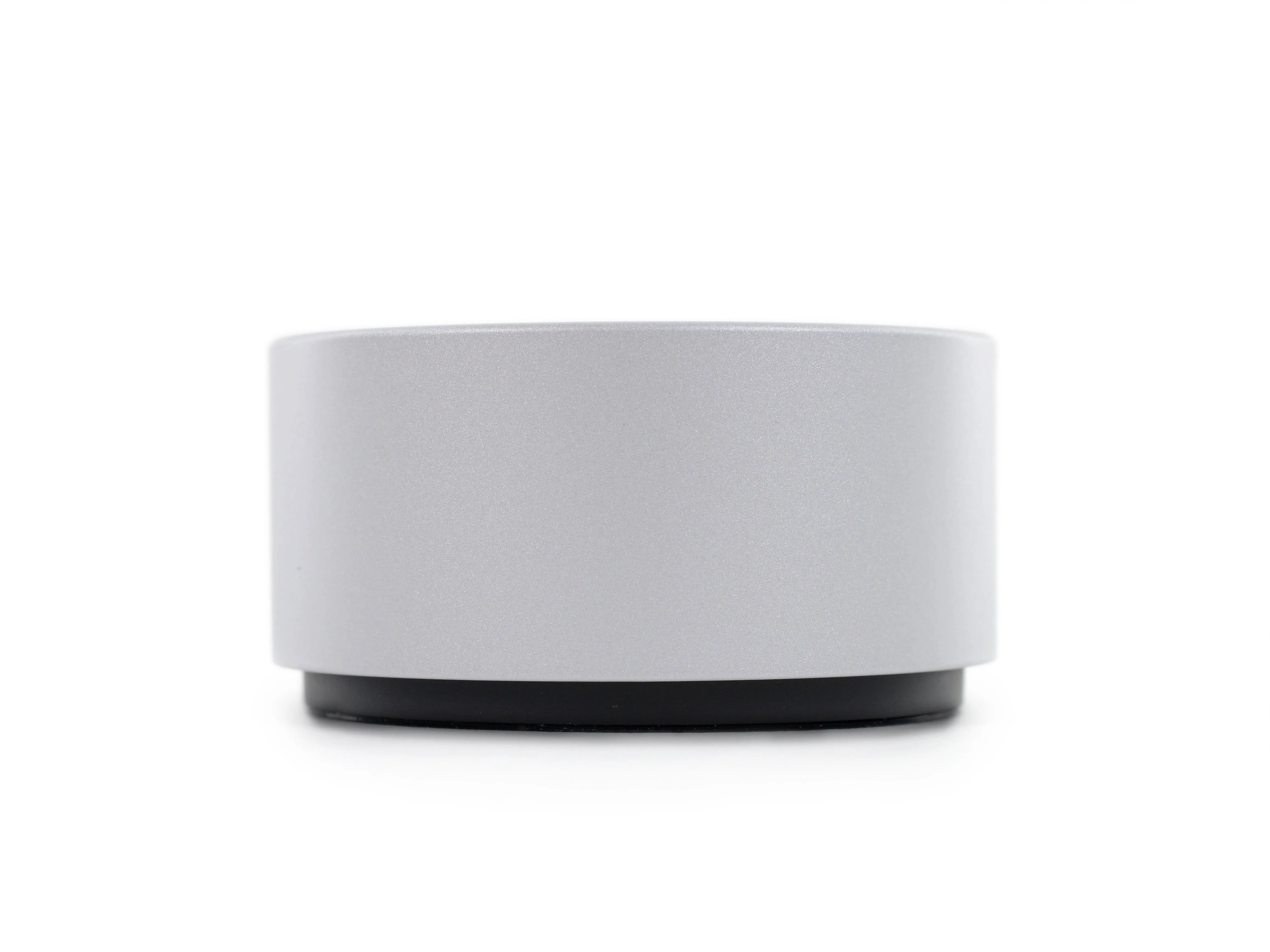

Шаг 1 Разборка циферблата Microsoft Surface

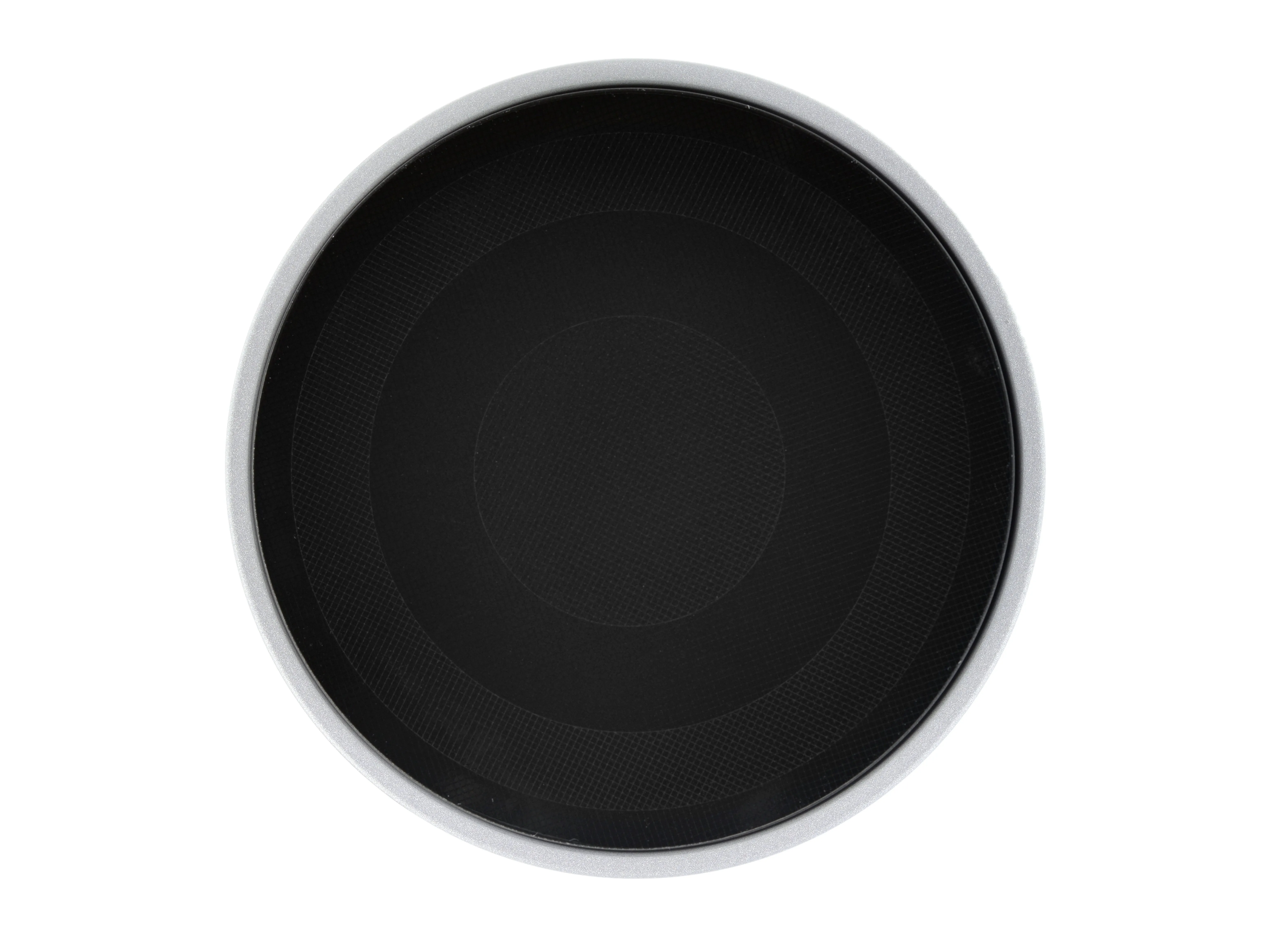

• Некоторые особенности Surface Dial:

• Bluetooth 4.0 LE

• Совместимость с Surface Studio, Surface Pro 4, Surface Book и любыми ПК под управлением Windows 10 Anniversary Update

• Две батарейки AAA

• Два способа ввода: вращающийся и кликовый

• Липкая резиновая ножка для фиксации на стекле Surface Studio

Шаг 2

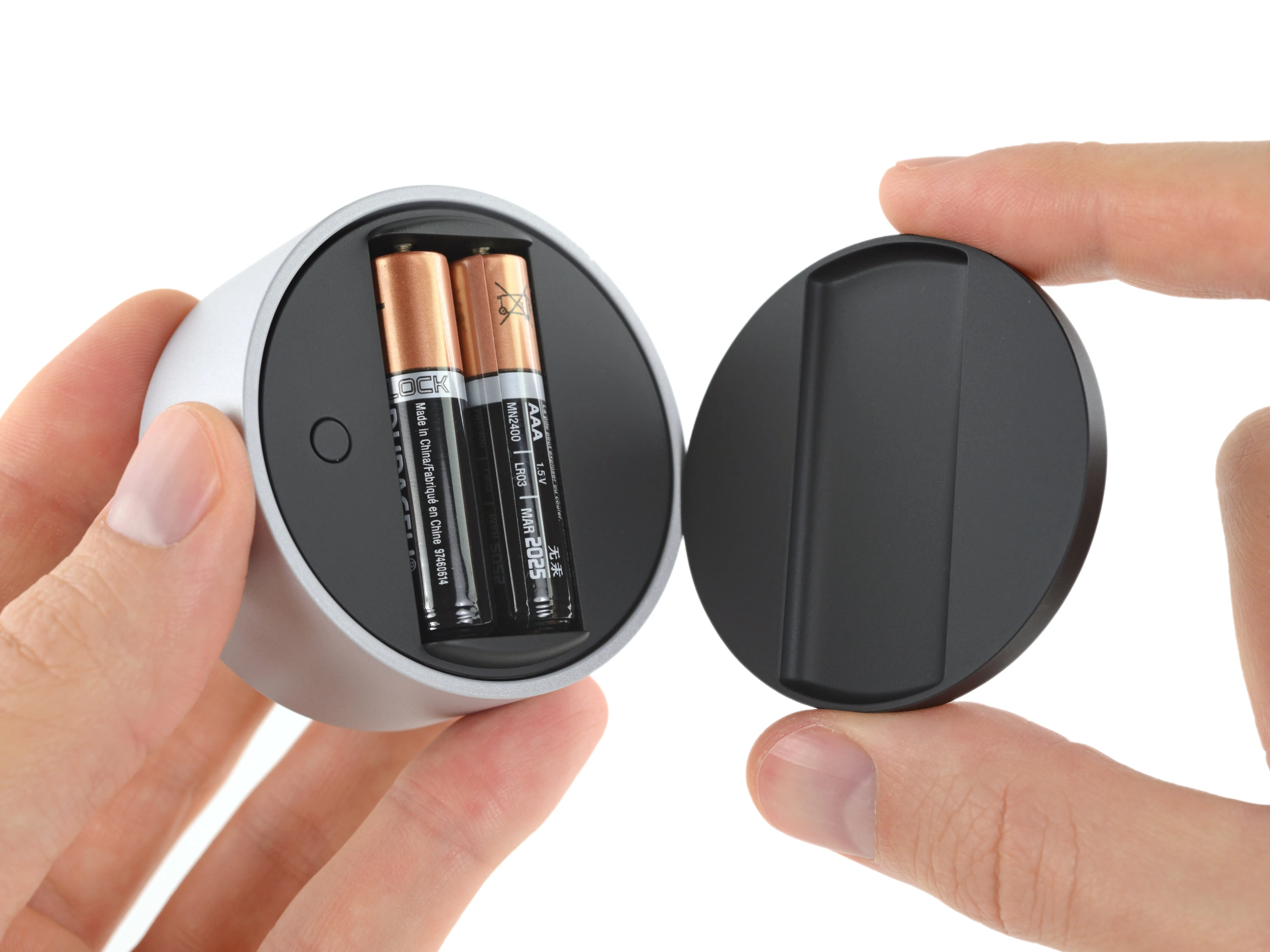

• Резиновая ножка не имеет видимых креплений. На самом деле, она имеет невидимые крепления - она держится на магнитах, снимается и устанавливается обратно без клея, инструментов или утомительных пластиковых клипс. Мило!

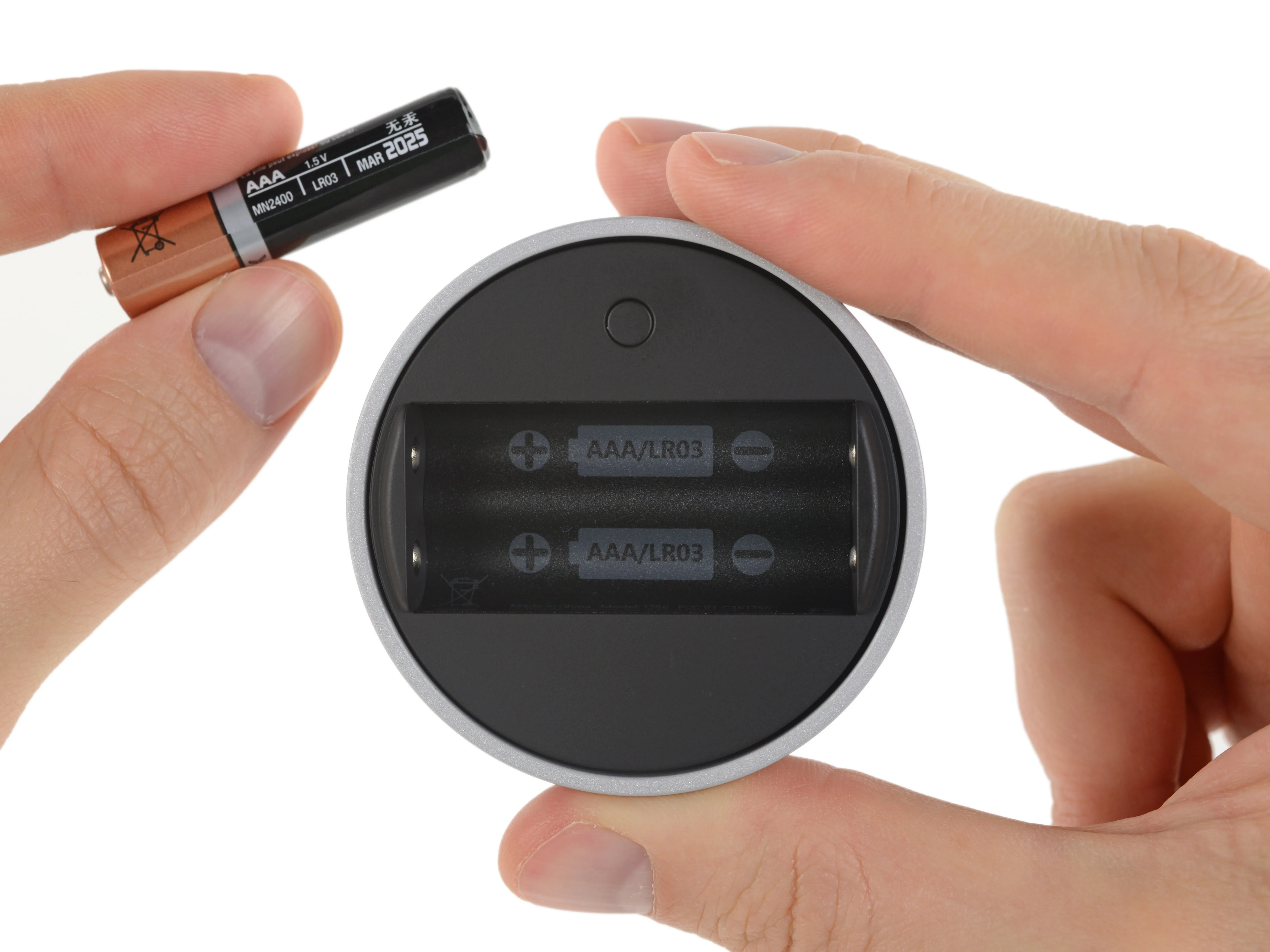

• Внутри находятся две батарейки типа ААА, питающие шайбу - входящие в комплект Duracell не перезаряжаются, но вы можете заменить их на свои собственные перезаряжаемые элементы, когда придет время.

• Кнопка синхронизации - единственная другая функция на входе в Dial.

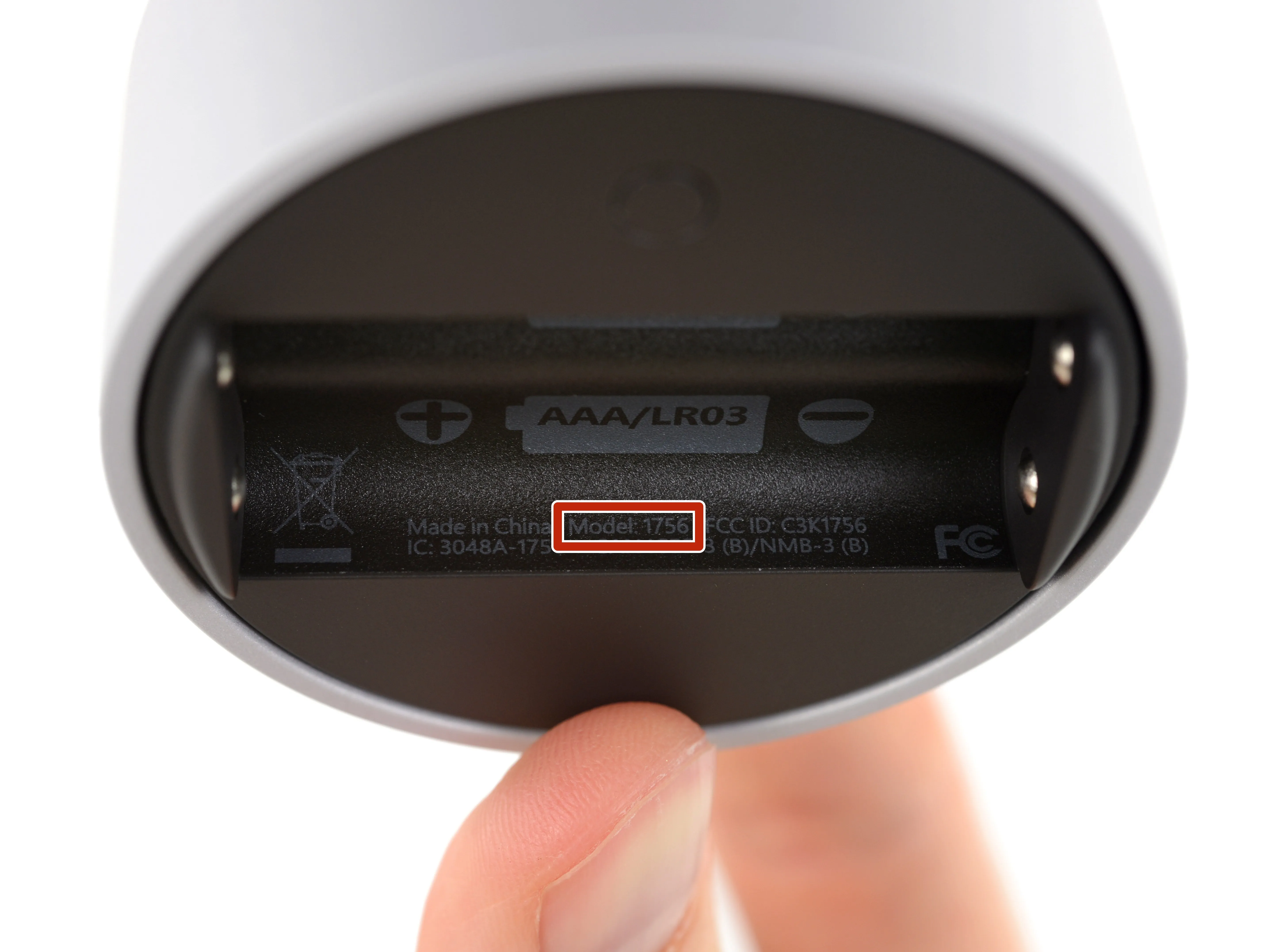

• Microsoft спрятала номер модели Dial, 1756, за батарейками.

Шаг 3

• Прочная конструкция этого циферблата просто великолепна (особенно если в итоге он соскользнет но также делает его сложным для проникновения...

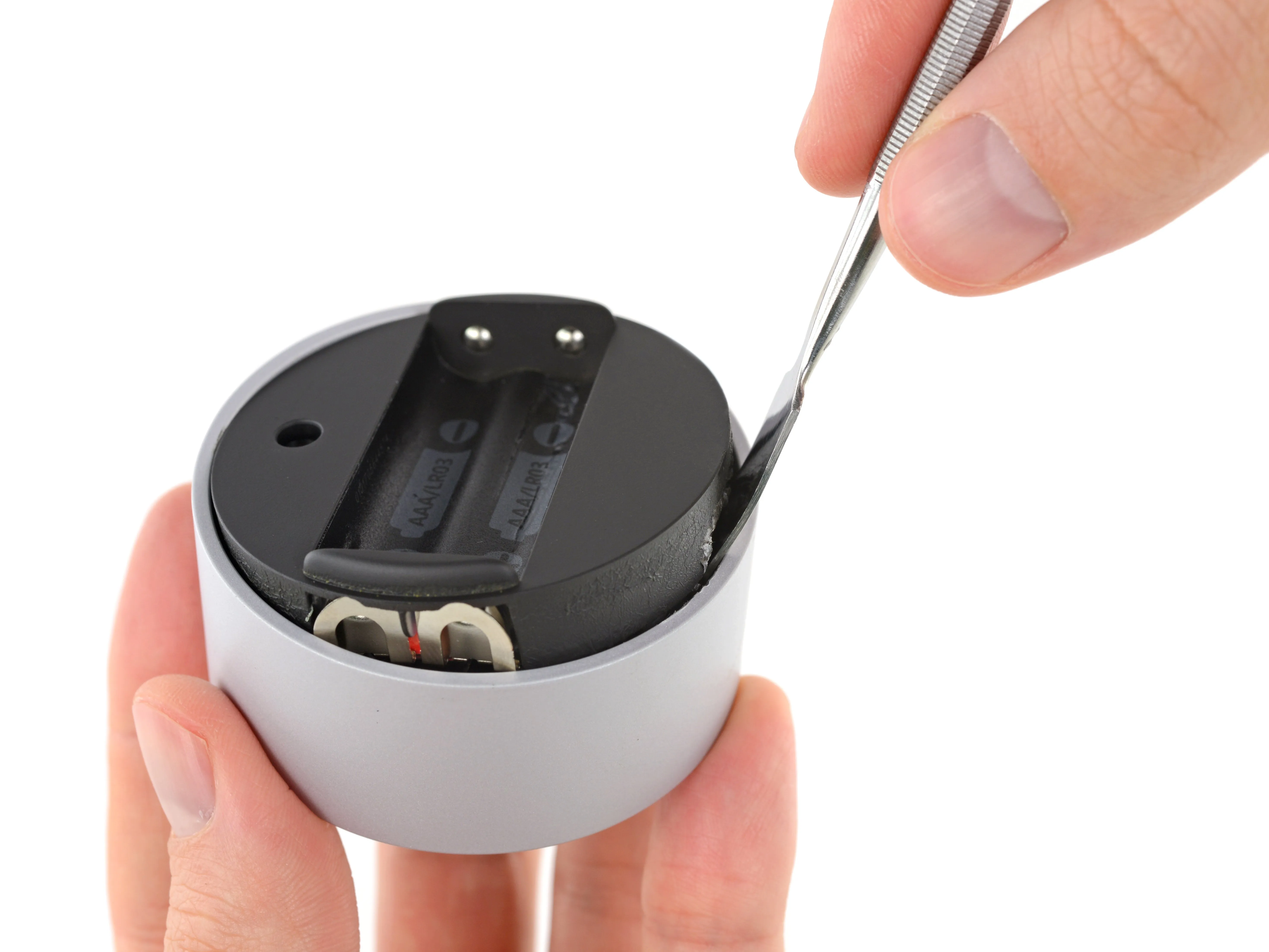

• Агрессивное надавливание привело к агрессивному защелкиванию, которое привело к агрессивному... ну, скажем так, средняя рамка не вышла без боя.

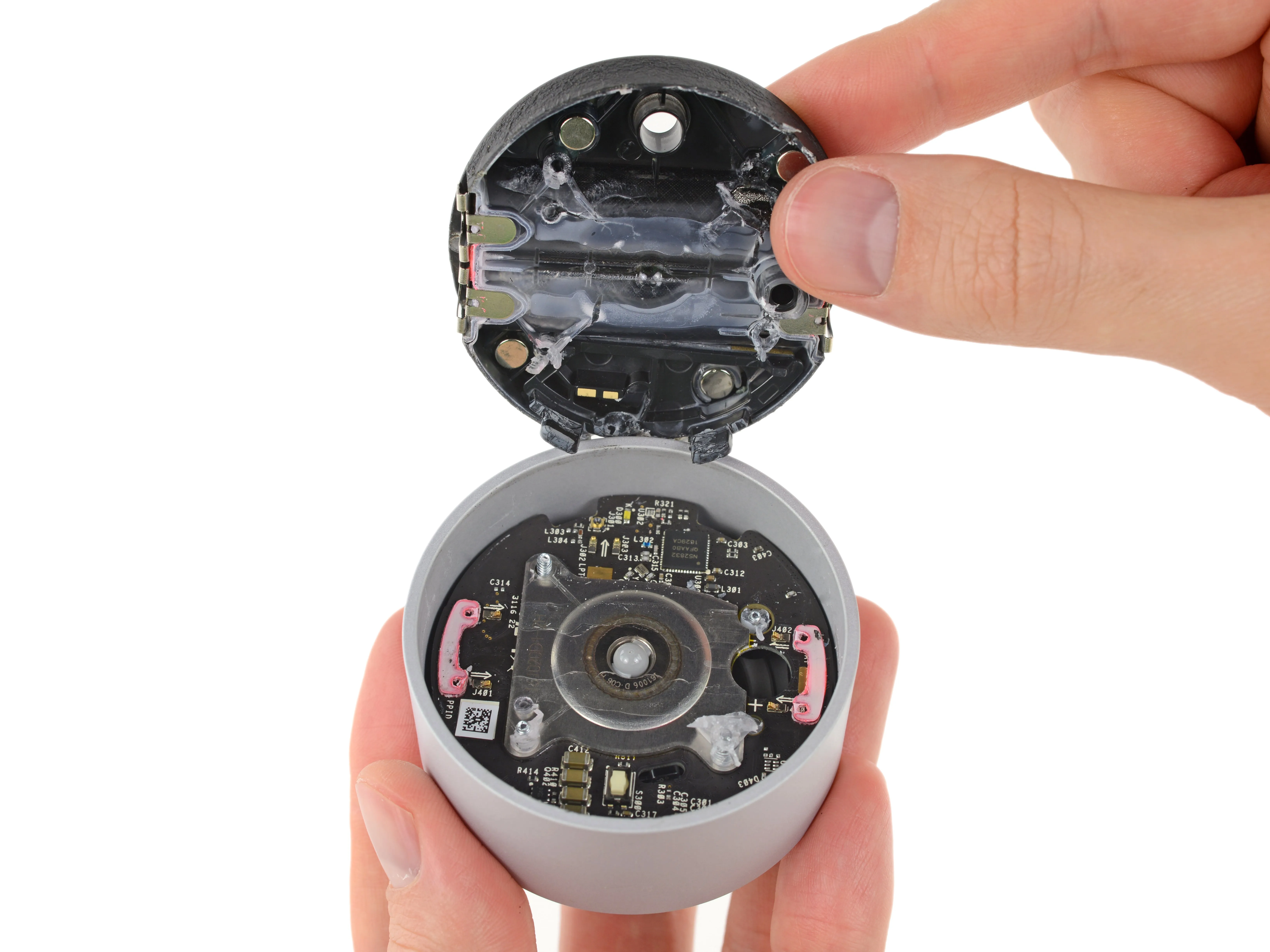

• Сняв среднюю рамку и отсек для держателя батареи, мы видим милый подшипник и немного силикона!

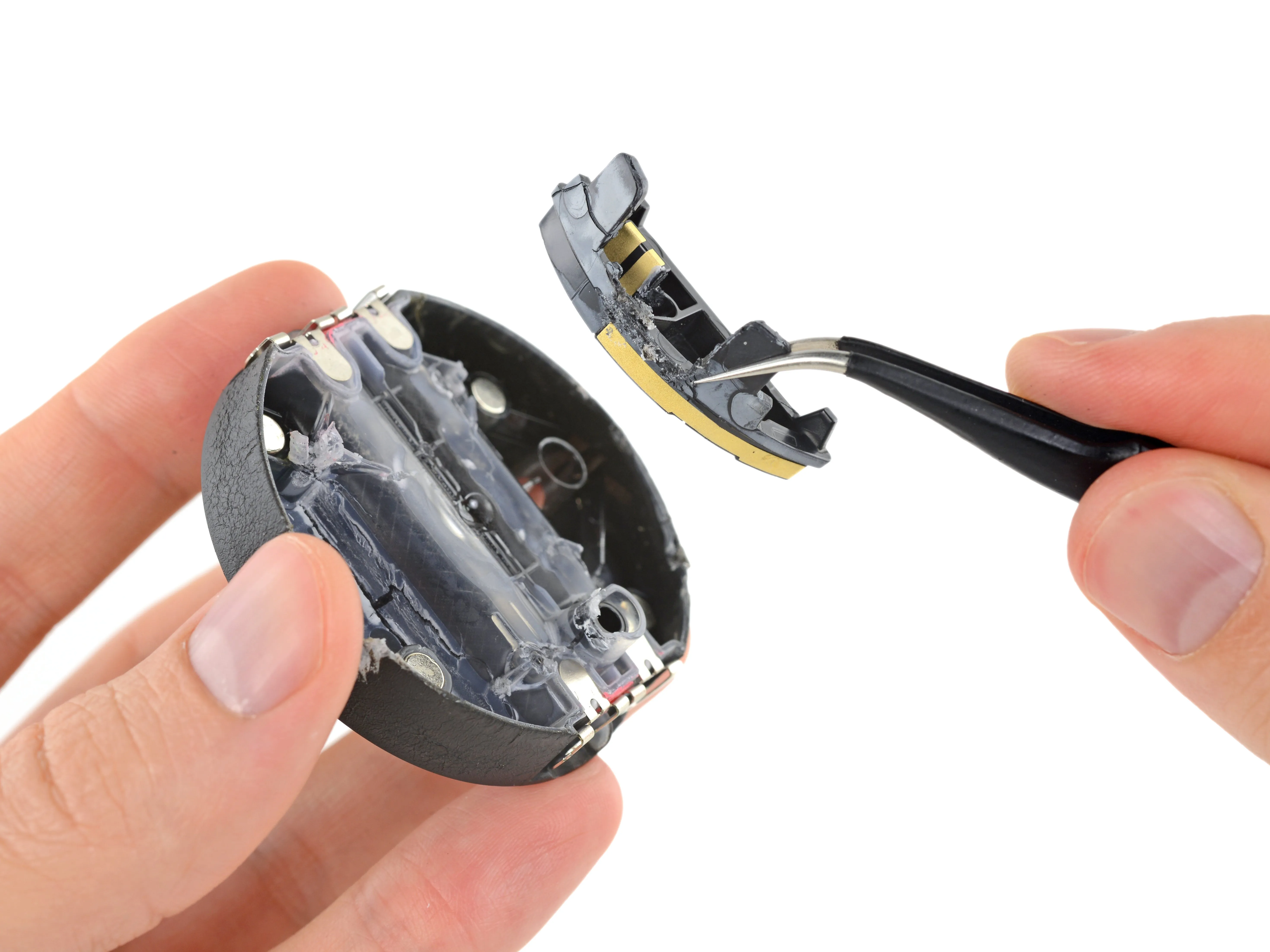

• Мы также можем снять эту антенну (предположительно Bluetooth) с батарейного отсека.

• Вместе с ней находятся четыре магнита, равномерно расположенные вокруг батарейного отсека. Они не только фиксируют эту милую магнитную крышку, но и обеспечивают дополнительное сцепление циферблата с экраном Studio для борьбы со скольжением вниз.

Шаг 4

• Болезненное вращающееся действие циферблата в полной мере используется как при разборке, так и при повседневном использовании.

• Единственное отверстие для доступа оставляет больше места для стружки, а гладкий подшипник позволяет добраться до каждого из винтов T6, крепящих корпус к серебристой крышке.

Шаг 5

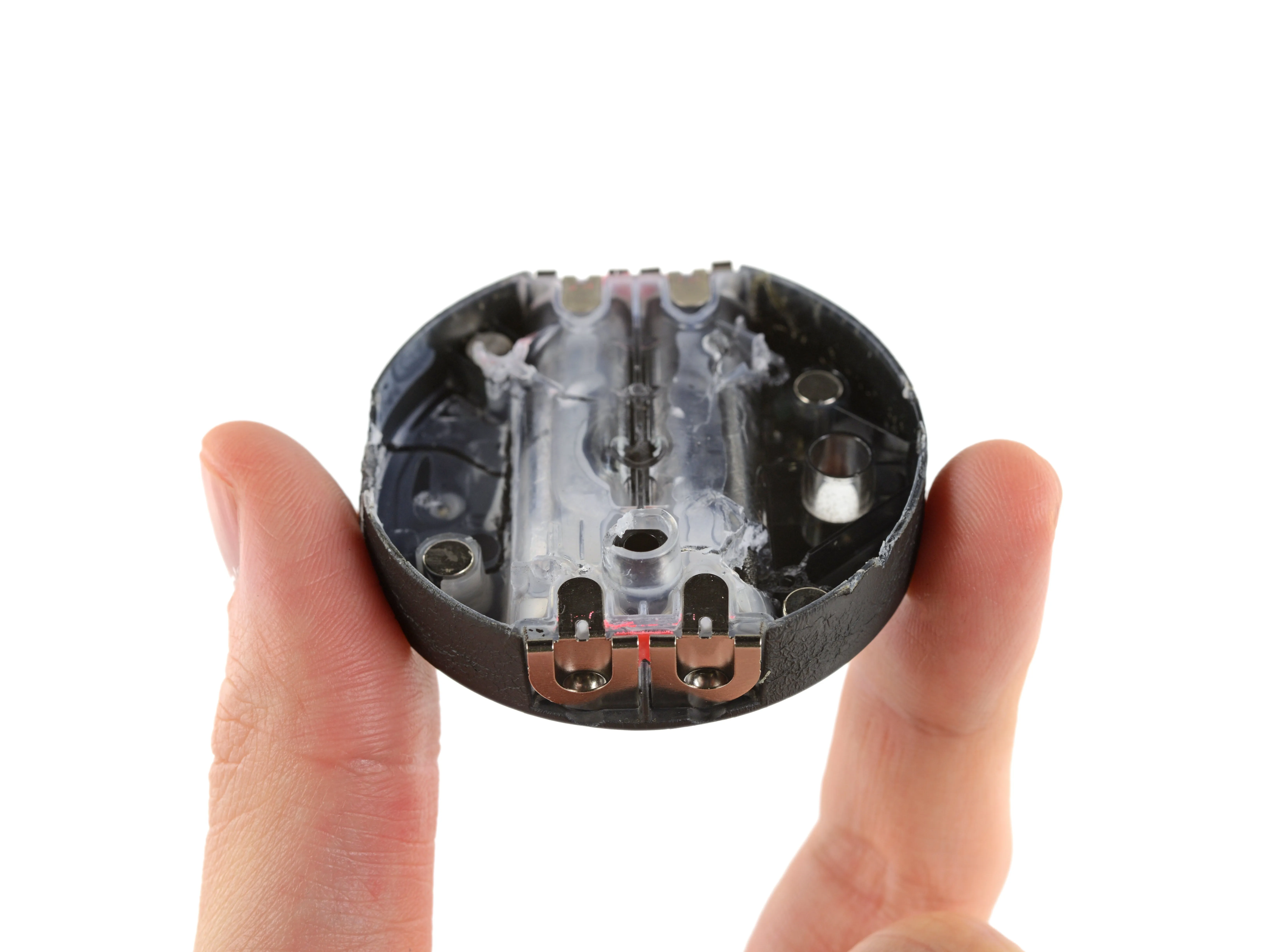

• После не совсем удачного проникновения внутрь устройства мы с некоторой долей вины заметили отверстие под батарейным отсеком. Может быть, это и есть настоящий вход?

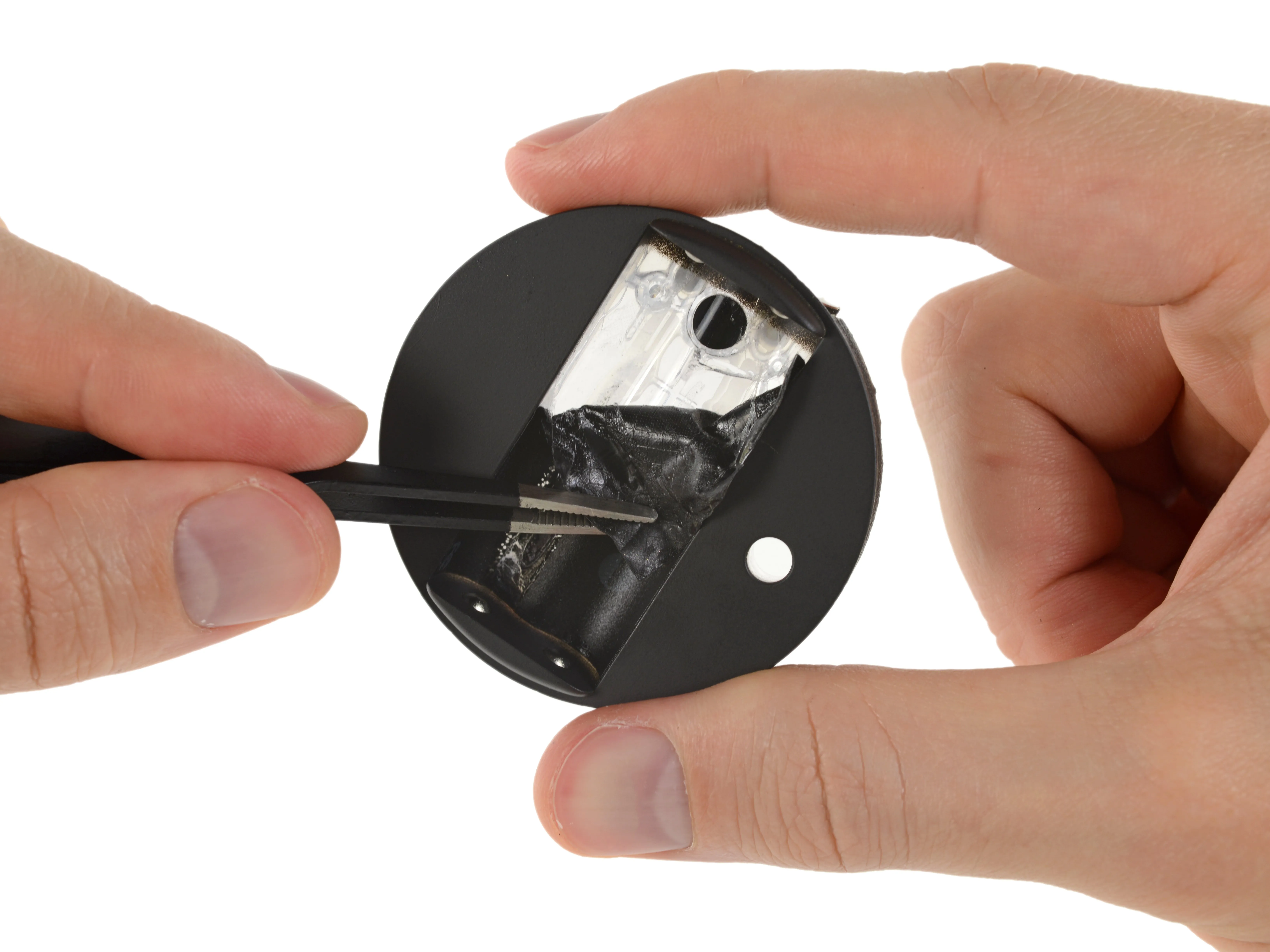

• Мы отклеиваем наклейку и...

• Отверстие для доступа к трем винтам, удерживающим циферблат в корпусе, было закупорено!

• За исключением таинственных методов, которыми Microsoft может поделиться с нами, наша лучшая рекомендация для открытия циферблата - просверлить эту пробку и получить доступ к трем винтам, используя описанный выше метод с поворотным столом.

Шаг 6

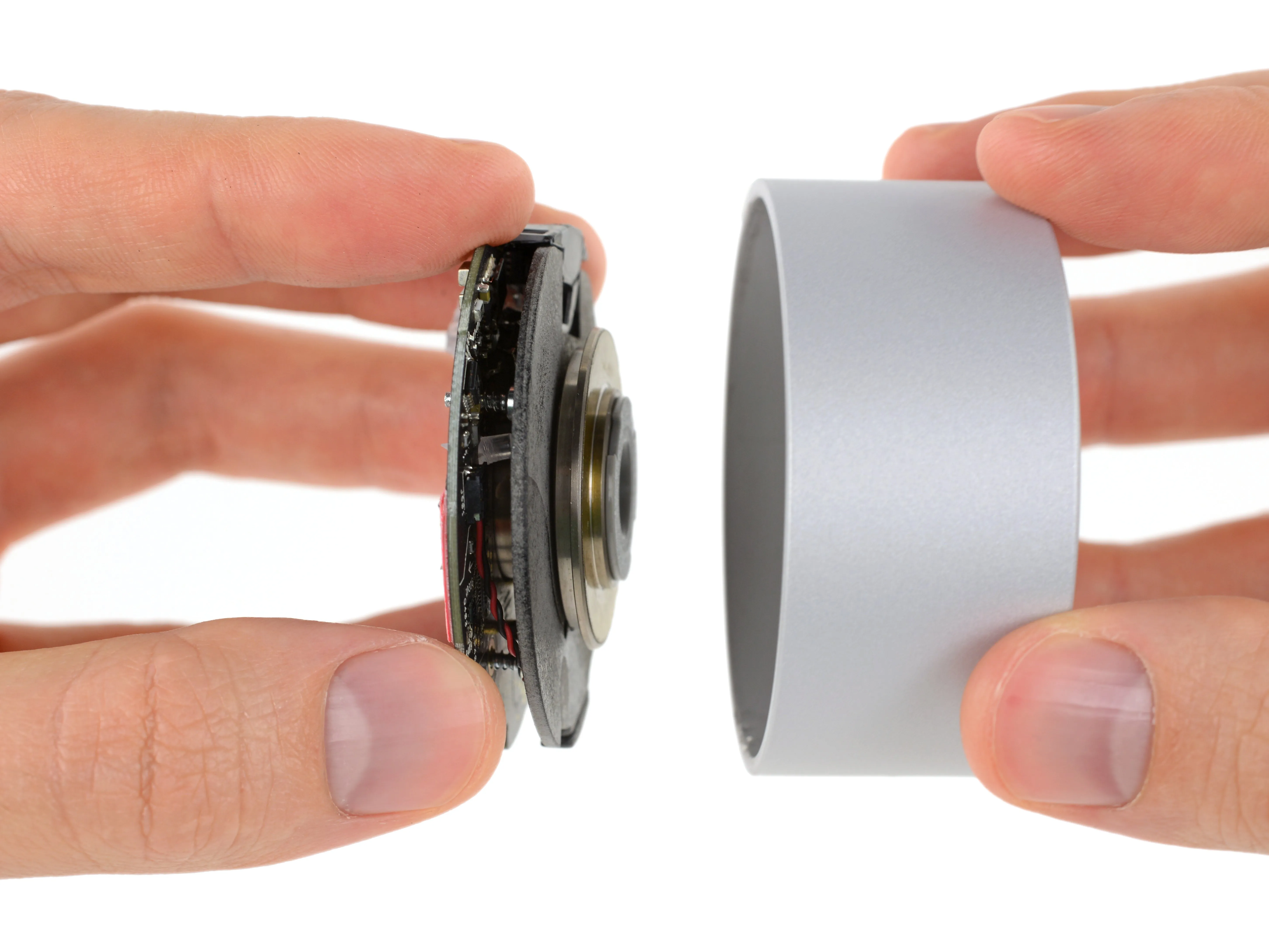

• Вернемся к регулярному разбору: Благодаря технике откручивания и закручивания мы можем отделить внутренности от внешнего корпуса.

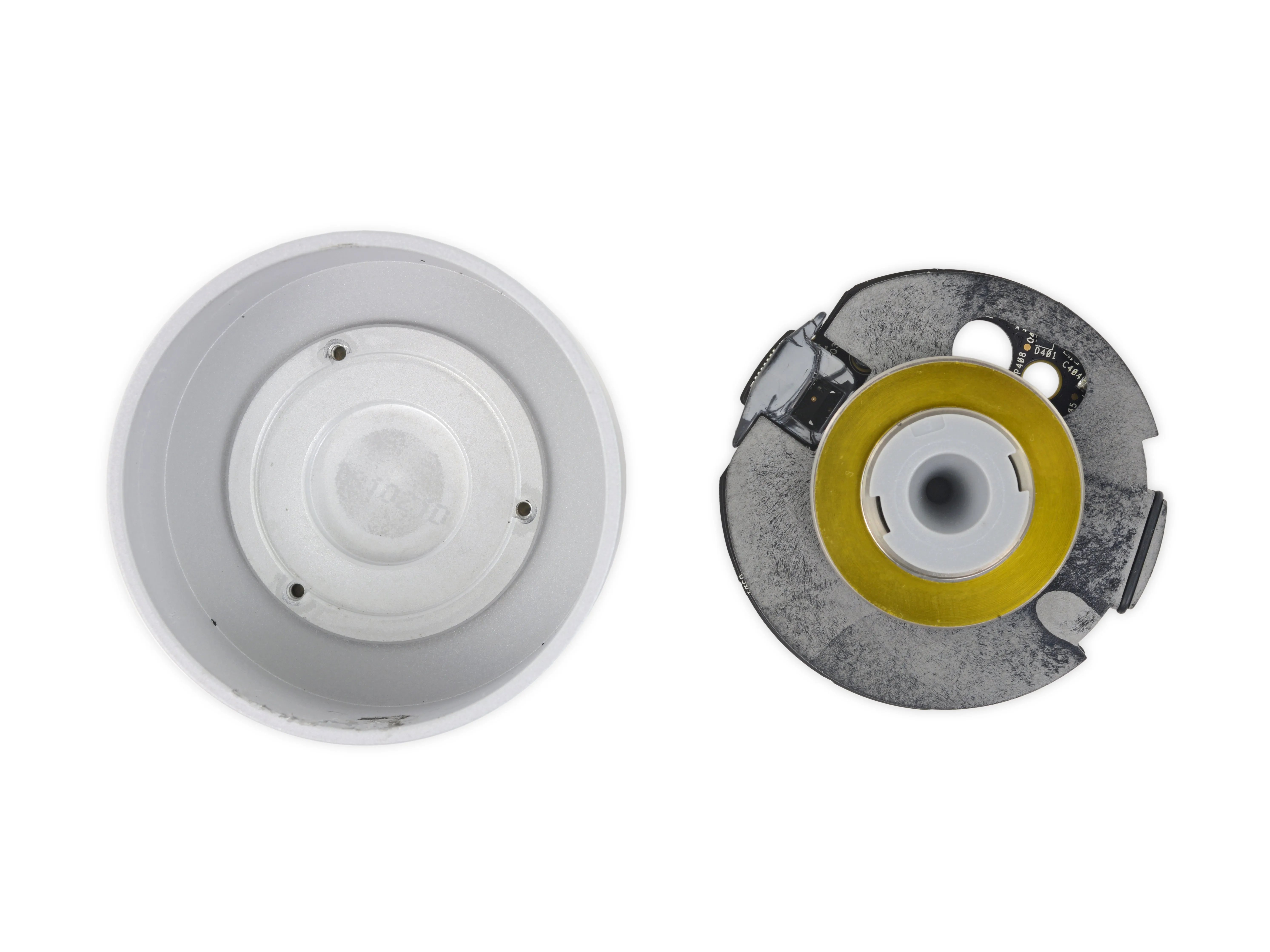

• Сняв внутренности, мы видим, что винты не проходят через подшипник, а только вокруг него, захватывая его по краям.

Шаг 7

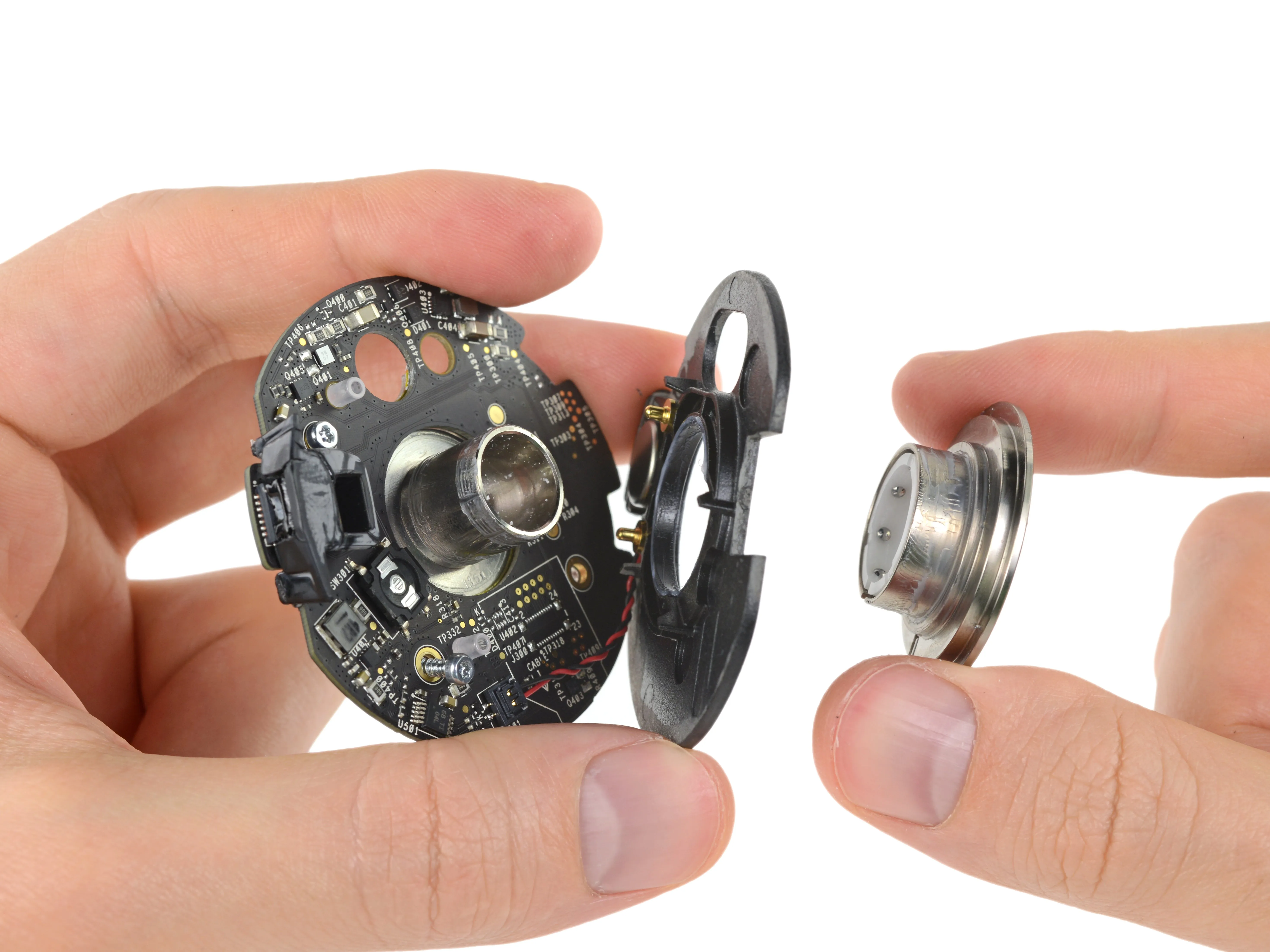

• Чтобы проникнуть внутрь, нужно разобрать подшипник. Он немного смазан и имеет пластиковый сепаратор для шарикоподшипников, что, несомненно, является специальным рецептом, разработанным для придания кнопке роскошного, высококлассного ощущения легкого сопротивления.

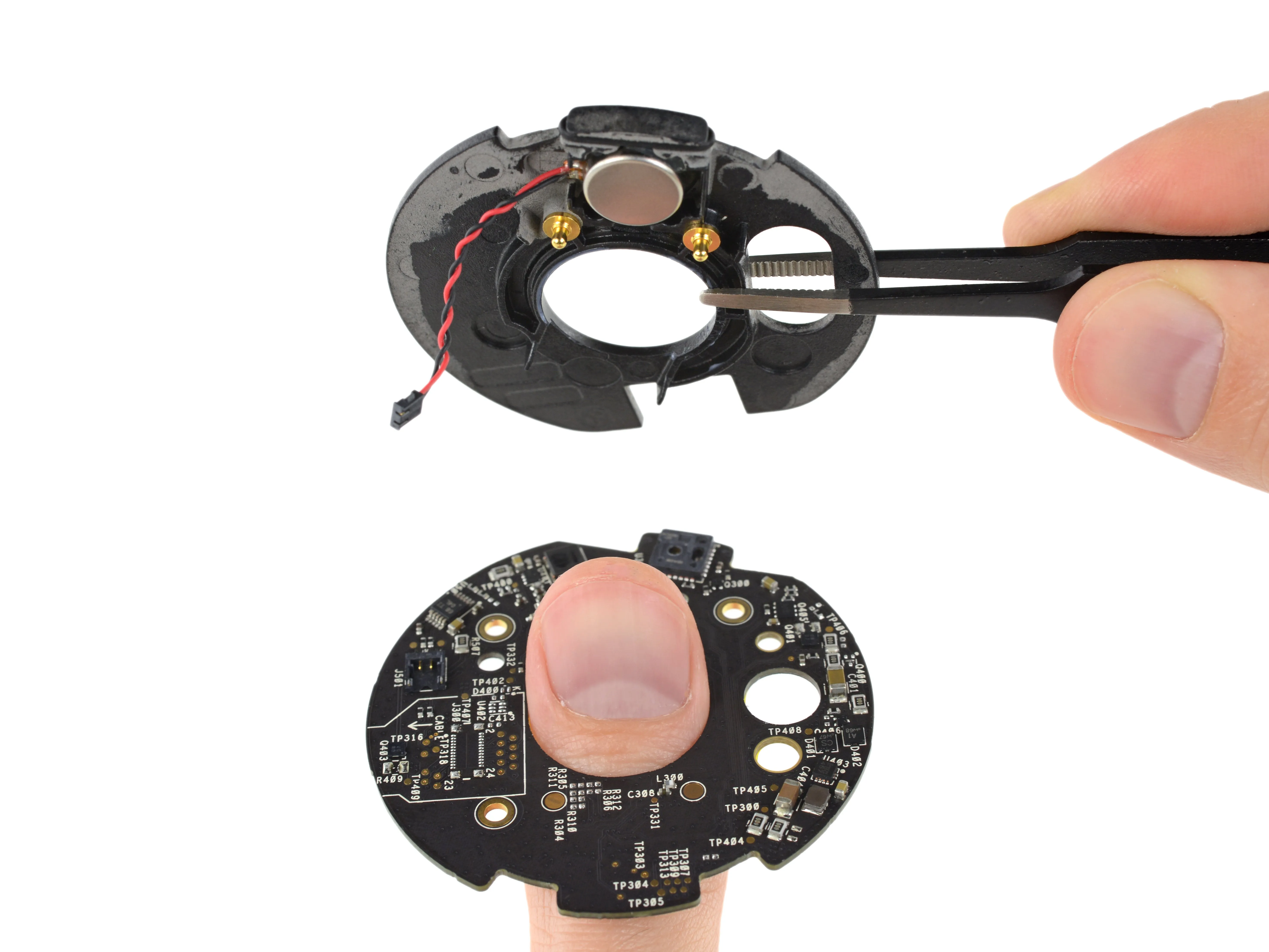

• Сняв среднюю рамку, вы обнаружите две пружинящие стойки напротив переключателя. Эти пружины выравнивают давление, поэтому независимо от того, куда вы нажимаете, ощущения будут одинаковыми.

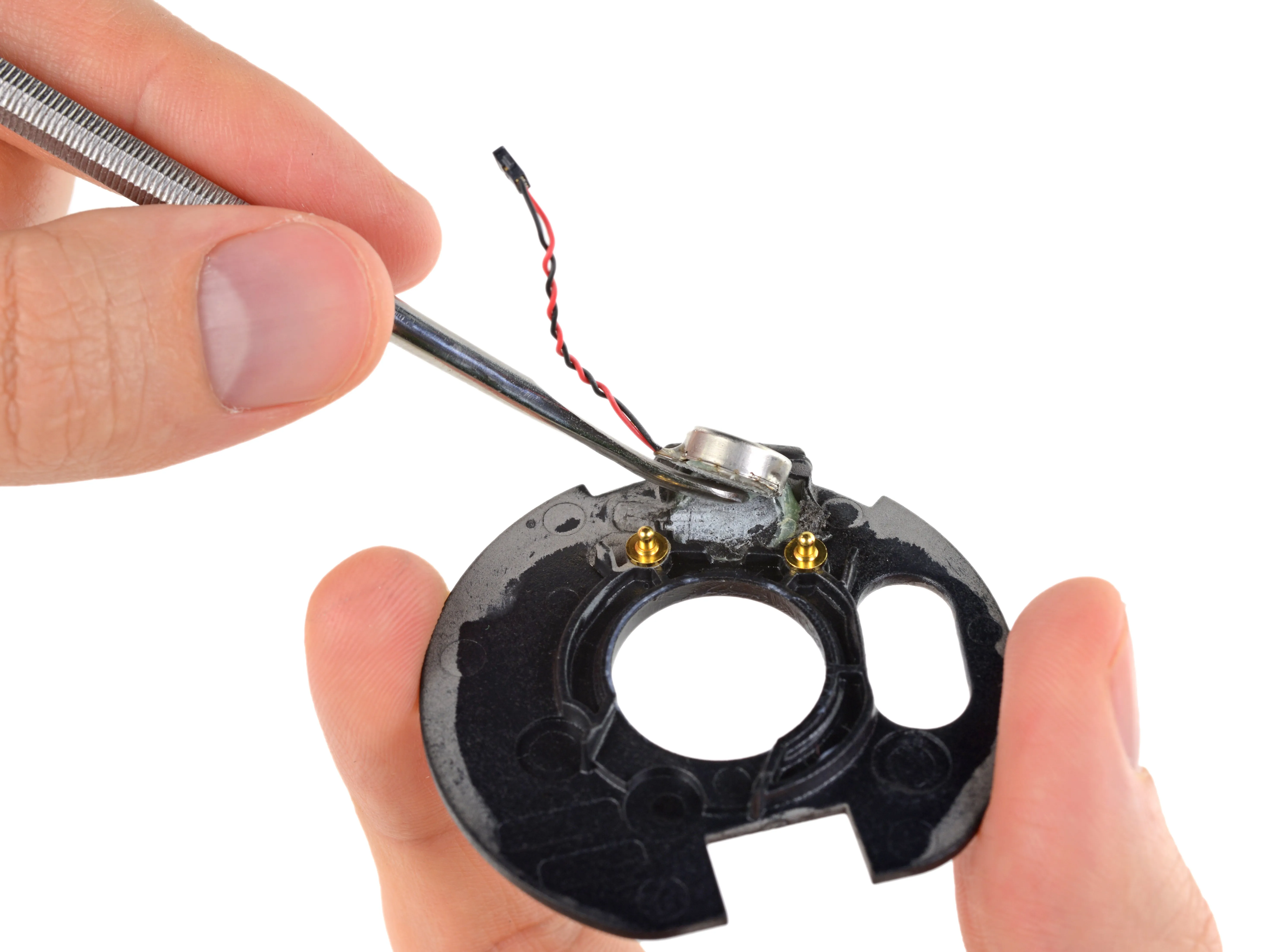

• Мы также выскребли вибромоторчик, который отвечает за жужжание, возникающее при вращении или нажатии на циферблат.

• В средней части корпуса, где находится вибратор, есть резиновое уплотнительное кольцо, предположительно для гашения вибрации.

Шаг 8

• А теперь - грандиозный финал: аппаратное обеспечение, отвечающее за все многочисленные функции Surface Dial. Щелчок и вращение.

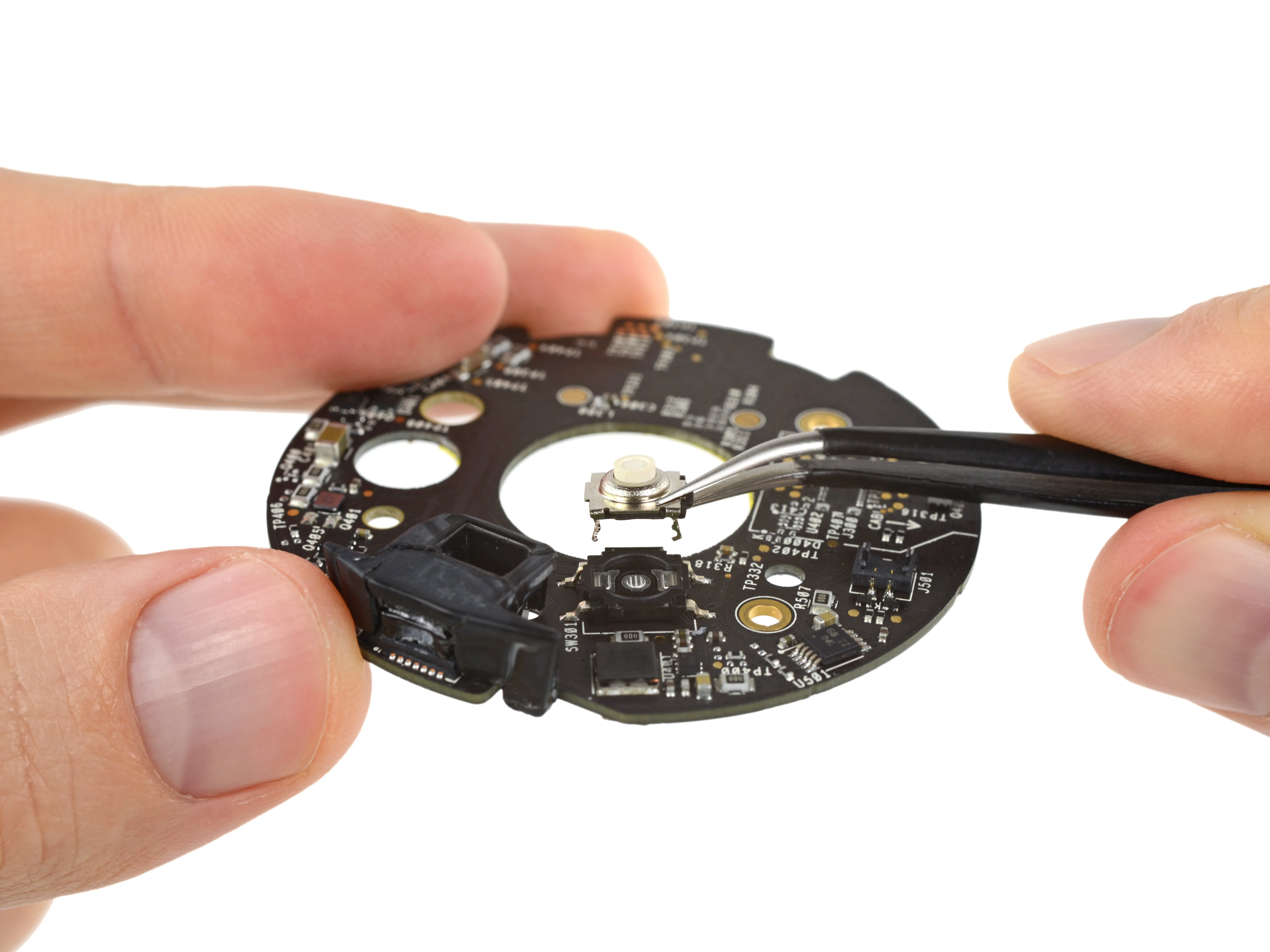

• Этот микропереключатель отвечает за функцию нажатия на циферблат.

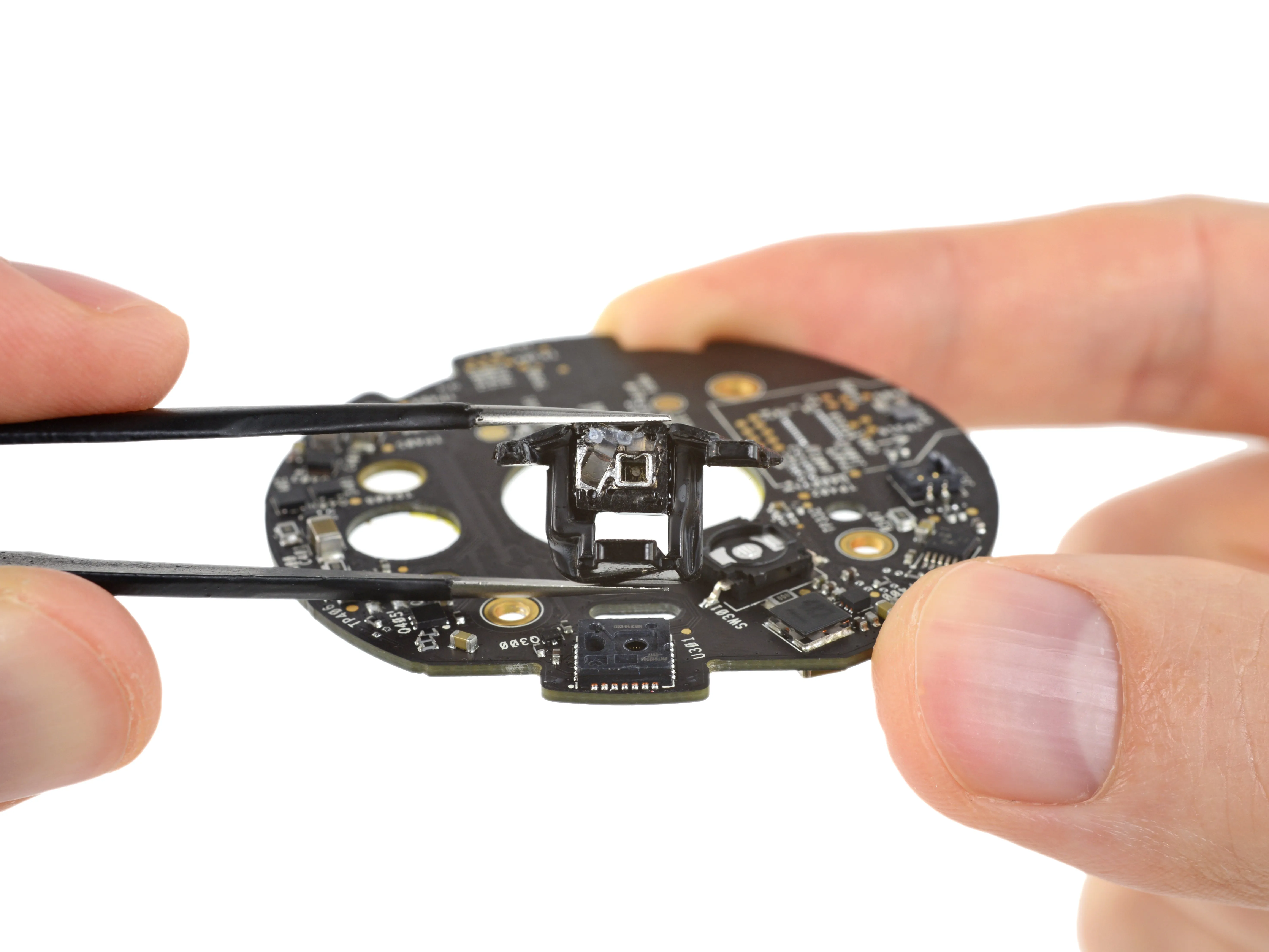

• Что касается функции вращения, то этот компонент ужасно похож на оптический датчик в Nestкоторый работал так же, как оптическая мышь, направленная на внутреннюю стенку металлического корпуса.

• В отличие от Nest, здесь мы находим световод, который, похоже, изгибает свет к оптическому датчику и от него на 90 градусов, чтобы не устанавливать датчик на собственной плате, параллельно корпусу.

Шаг 9

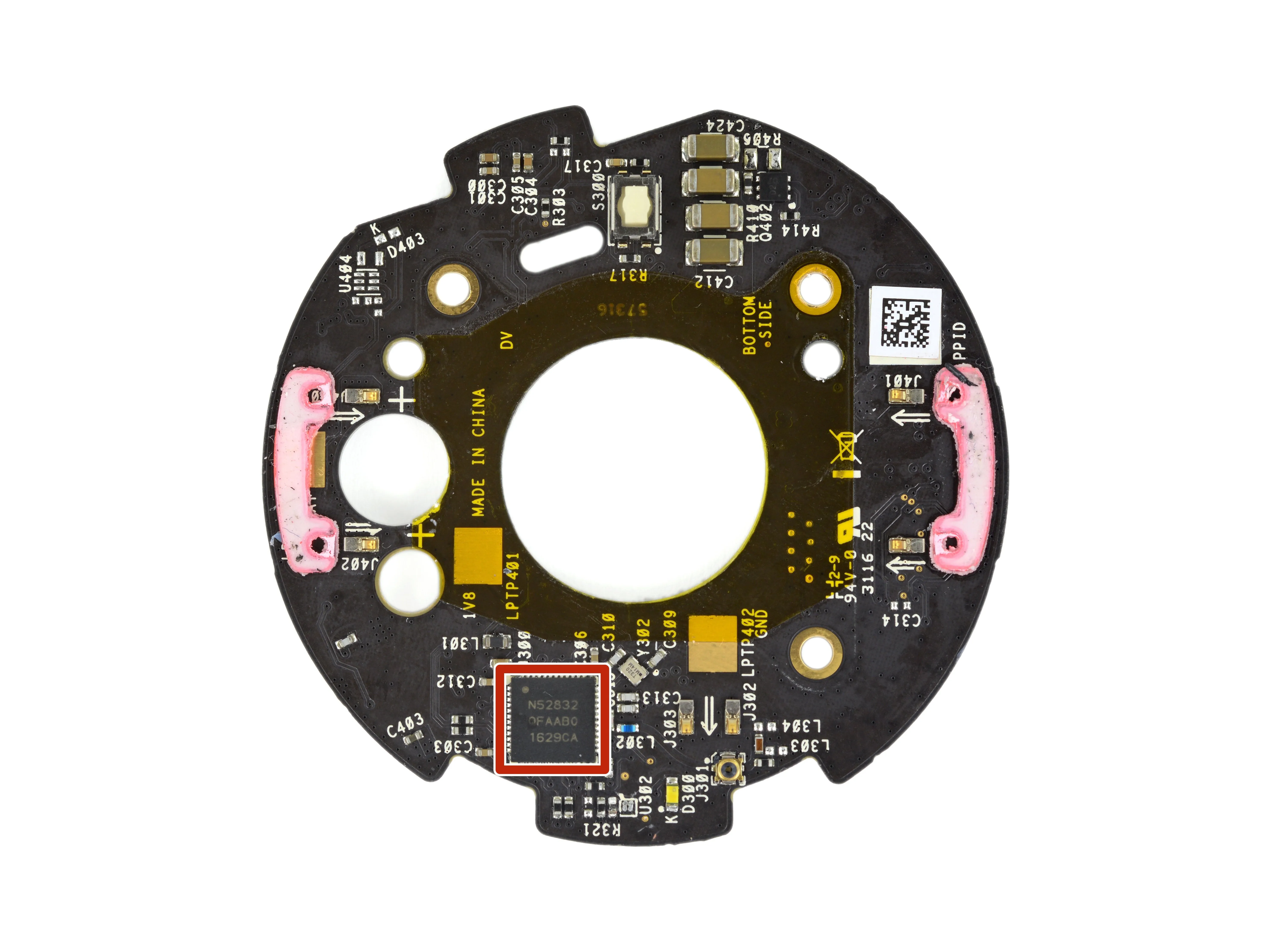

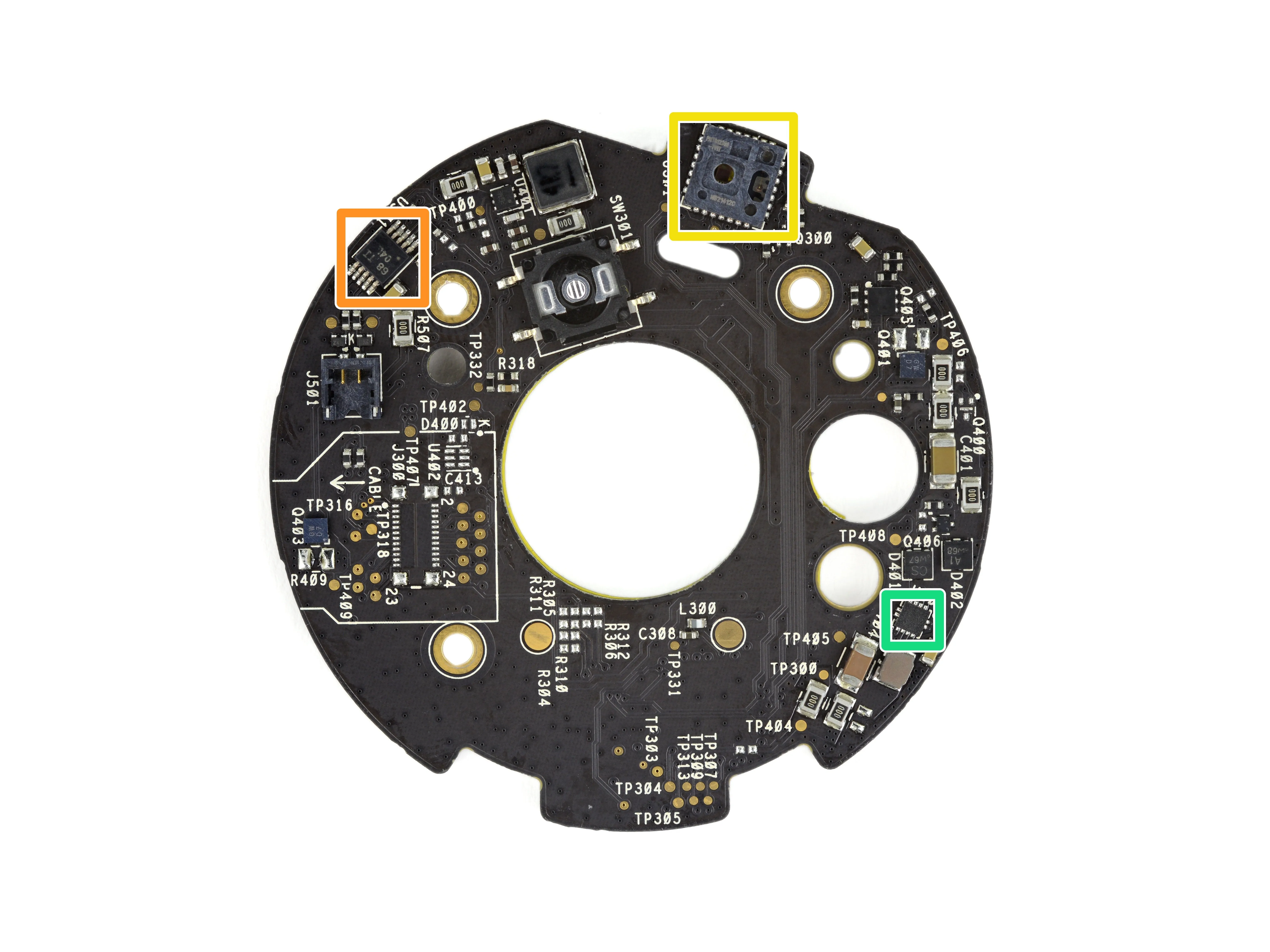

• Такие фишки. Вот они.

• Nordic Semiconductor nRF52832 Bluetooth Low Energy SoC

• Texas Instruments DRV2604L Тактильный драйвер

• Оптический датчик

• DC-DC преобразователь

Шаг 10

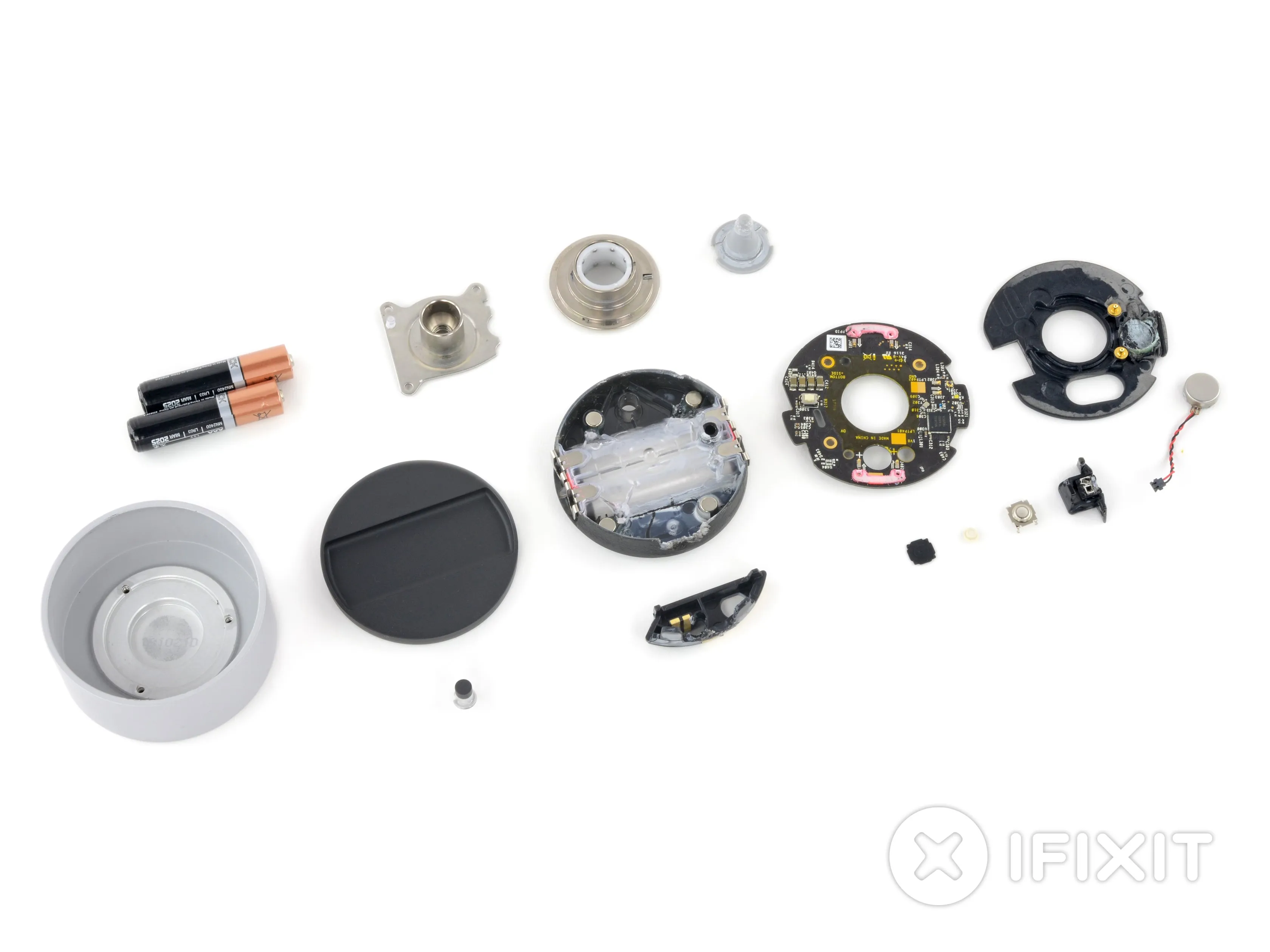

• Этот циферблат заставляет нас бегать по кругу! Или, по крайней мере, выкладывать круги. Вот список всех круглых деталей, которые заставляют эту штуку вращаться!

Вывод

• Вы можете заменить обычные перезаряжаемые батарейки ААА за несколько секунд без каких-либо инструментов.
• Несмотря на то, что устройство долговечно и ремонт маловероятен, компоненты, которые чаще всего выходят из строя, невозможно заменить, не повредив устройство.
• Тактильный вибромотор прикреплен с помощью очень прочного клея.
• Вы не станете ничего здесь обслуживать, если у вас нет руководства и смелости, чтобы высверлить пластиковую заглушку, защищающую единственную, хорошо спрятанную точку доступа.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)
