Разборка Microsoft Surface Duo

Введение

По слухам, Microsoft работала над Surface Duo в течение шести лет. Возможно, мы сможем разобрать его за меньшее время, но в случае с любым совершенно новым форм-фактором нет никаких гарантий. Будем надеяться, что Duo сможет похвастаться ремонтопригодностью, как недавние продолжения Microsoft, такие как Surface Laptop 3 или Surface Pro X - в противном случае нас может ждать долгий путь. Давайте начнем разборку!

Если вы хотите узнать больше о разборе, у нас есть трио социальных сетей: для быстрых текстов у нас есть Twitter, для милых фотографий - Instagramа для фаблетов в мире медиа есть Facebook. Если вы предпочитаете получать полную информацию о том, чем мы занимаемся, подпишитесь на нашу рассылку!

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Microsoft Surface Duo

• Долгожданный Surface Duo уже здесь! За 1400 долларов вы получаете два невероятно тонких кусочка аппаратного обеспечения, которые можно сложить и положить в карман... вроде как. Нам не терпится узнать, что внутри, и вот что мы знаем на данный момент:

• Два 5,6-дюймовых AMOLED-дисплея (каждый 1800x1350, 401 PPI).

• Два аккумулятора, работающих в тандеме, общей емкостью 3577 мАч

• SoC Qualcomm Snapdragon 855 в паре с 6 ГБ оперативной памяти

• 128 ГБ или 256 ГБ встроенной флеш-памяти

• Одиночная камера 11 МП f/2.0, оптимизированная для использования как спереди, так и сзади

• Аппаратные средства подключения WiFi-5, Bluetooth, 5.0, 4x4 MIMO LTE и USB-C 3.1

• Шарниры на 360° для неограниченного потенциала складывания

Шаг 2

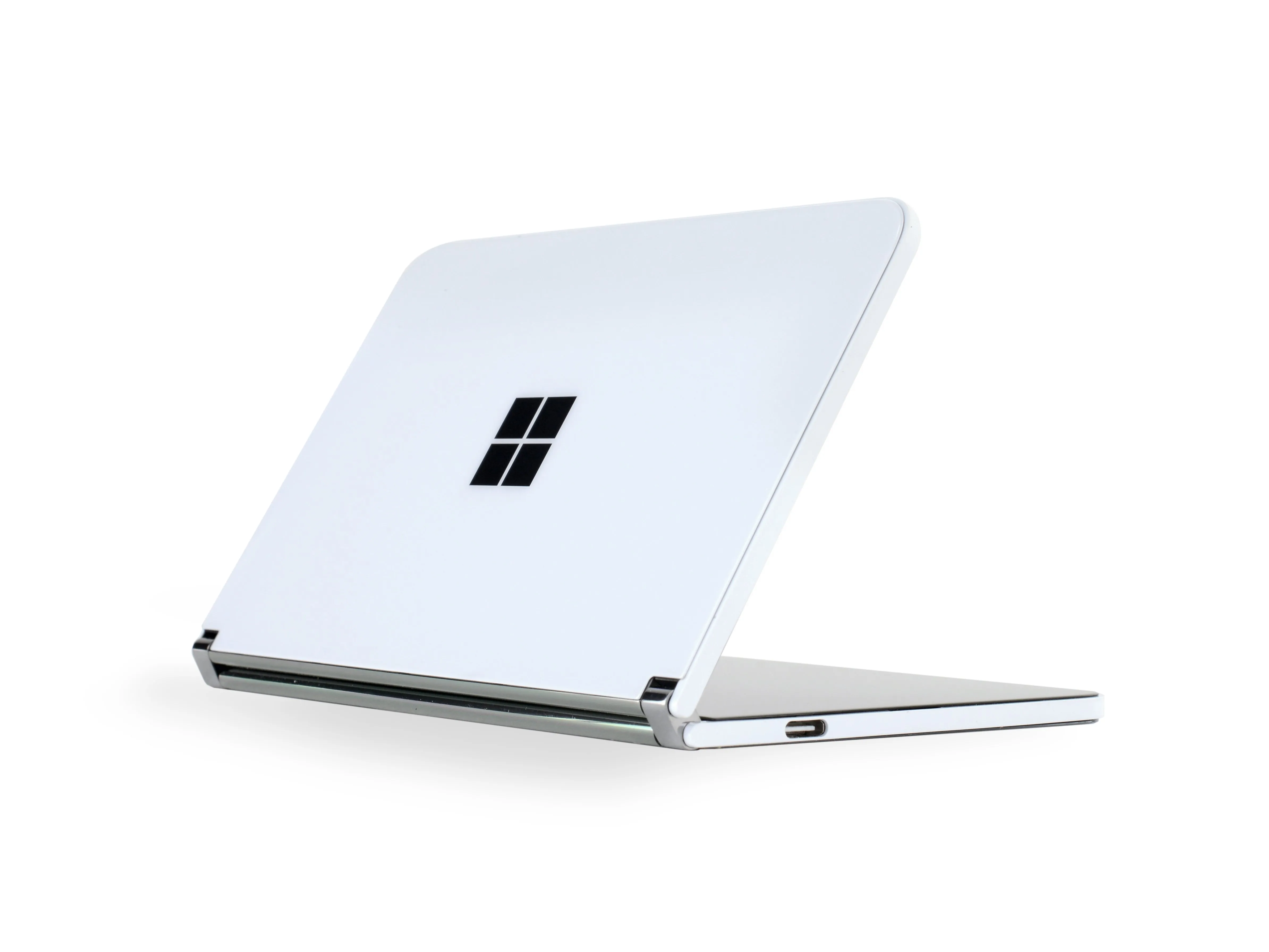

• В разложенном виде этот 'не телефон' очень тонкий - всего 4,9 мм. Для сравнения, толщина знаменитого iPhone 6 Plus составляет 7,1 мм.

• Несмотря на то, что это не телефон, Duo оснащен съемной SIM-картой, как и другие устройства Surface. другие устройства Surface. (Никаких удобных дверцы-ловушки).

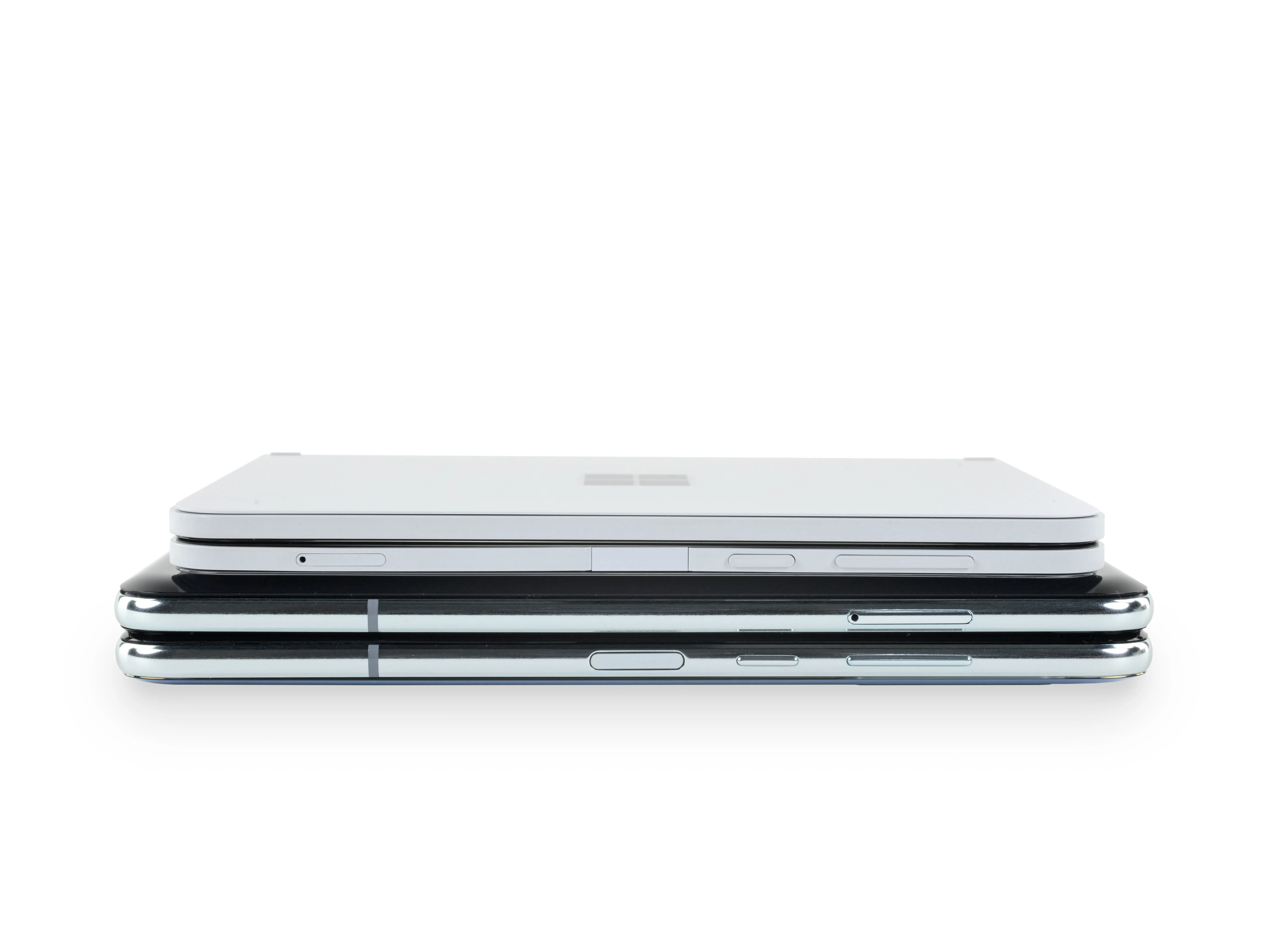

• В сложенном состоянии Duo меньше, чем Samsung оригинальная модель Fold на 7 мм (толщина 9,8 мм против 17 мм у Fold) - до смешного тонкий, хотя и менее карманный, чем, скажем, Moto Razr.

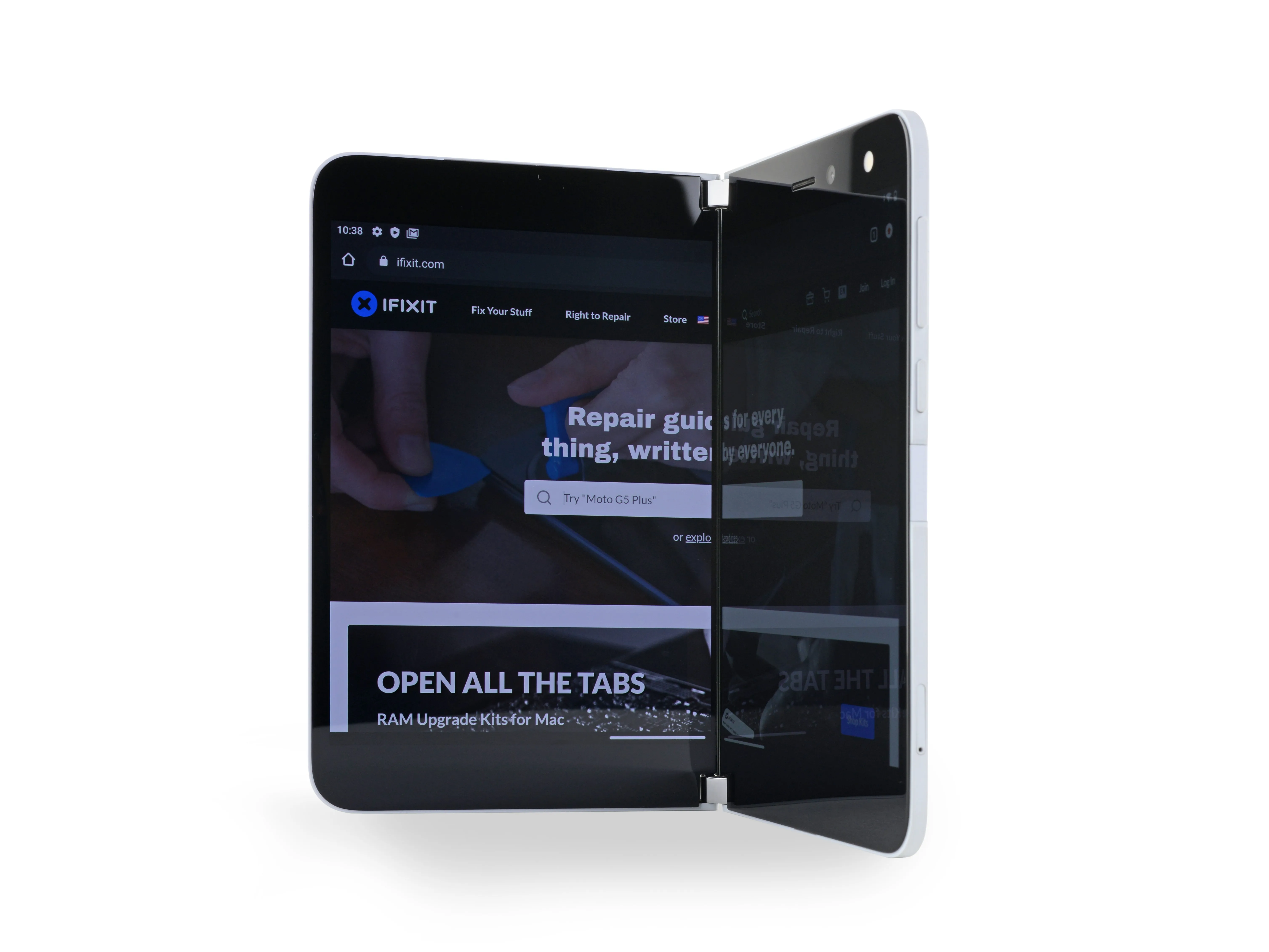

• Аппаратный медовый месяц заканчивается, когда мы пытаемся использовать неработающее программное обеспечение для загрузки веб-страницы. Сбои, мигающие экраны и мерцание!

• Мы привыкли пользоваться сломанными устройствами (мы и сами иногда ломаем), но многие рецензенты, похоже, сталкиваются с подобными проблемами с программным обеспечением.

• К счастью, Microsoft пообещала три года обновлений программного обеспечения для Duo - достаточно долго, чтобы устранить многие недостатки. Но продержится ли эта ультратонкая, полностью стеклянная плита в ваших руках так долго?

Шаг 3

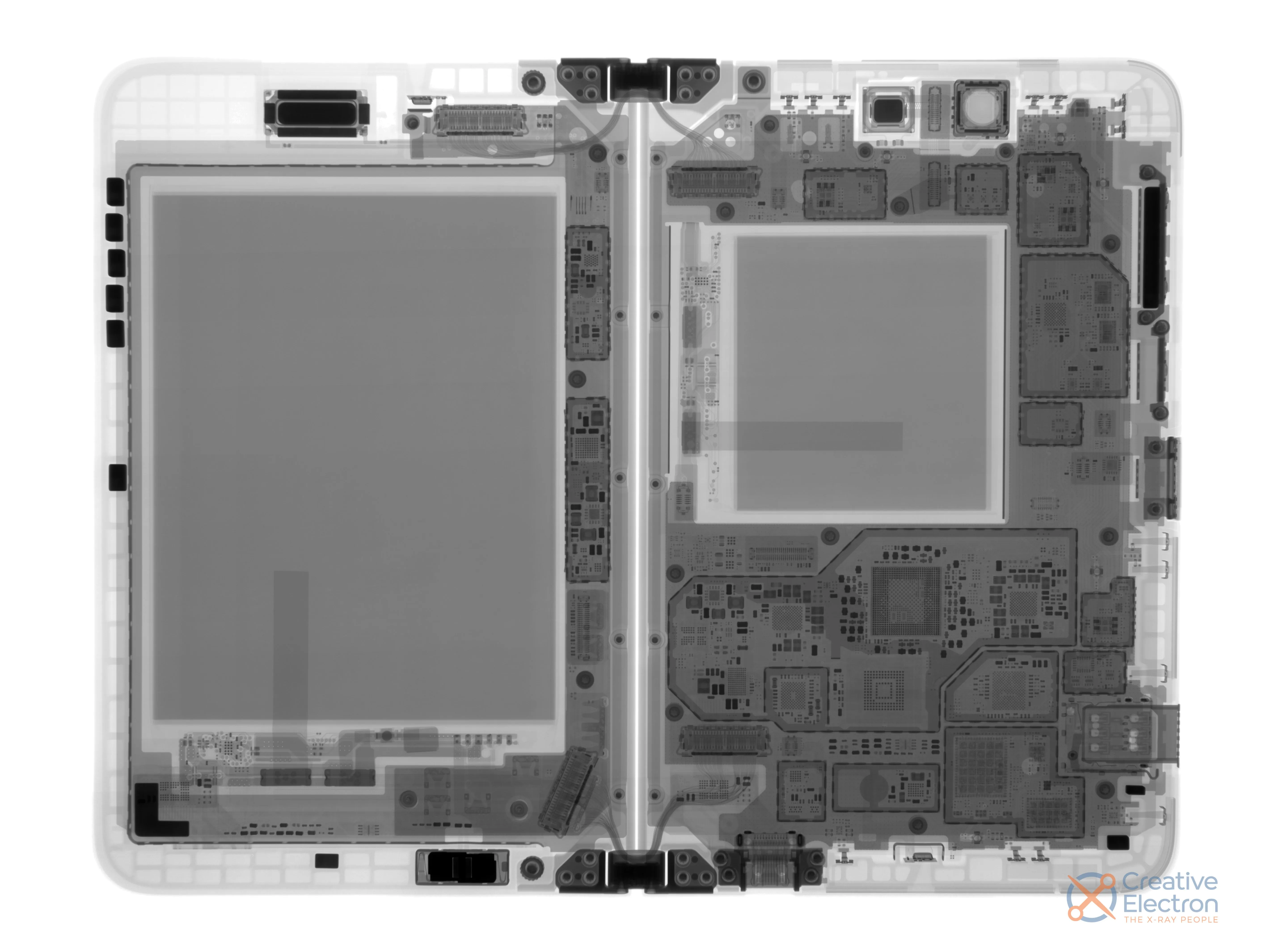

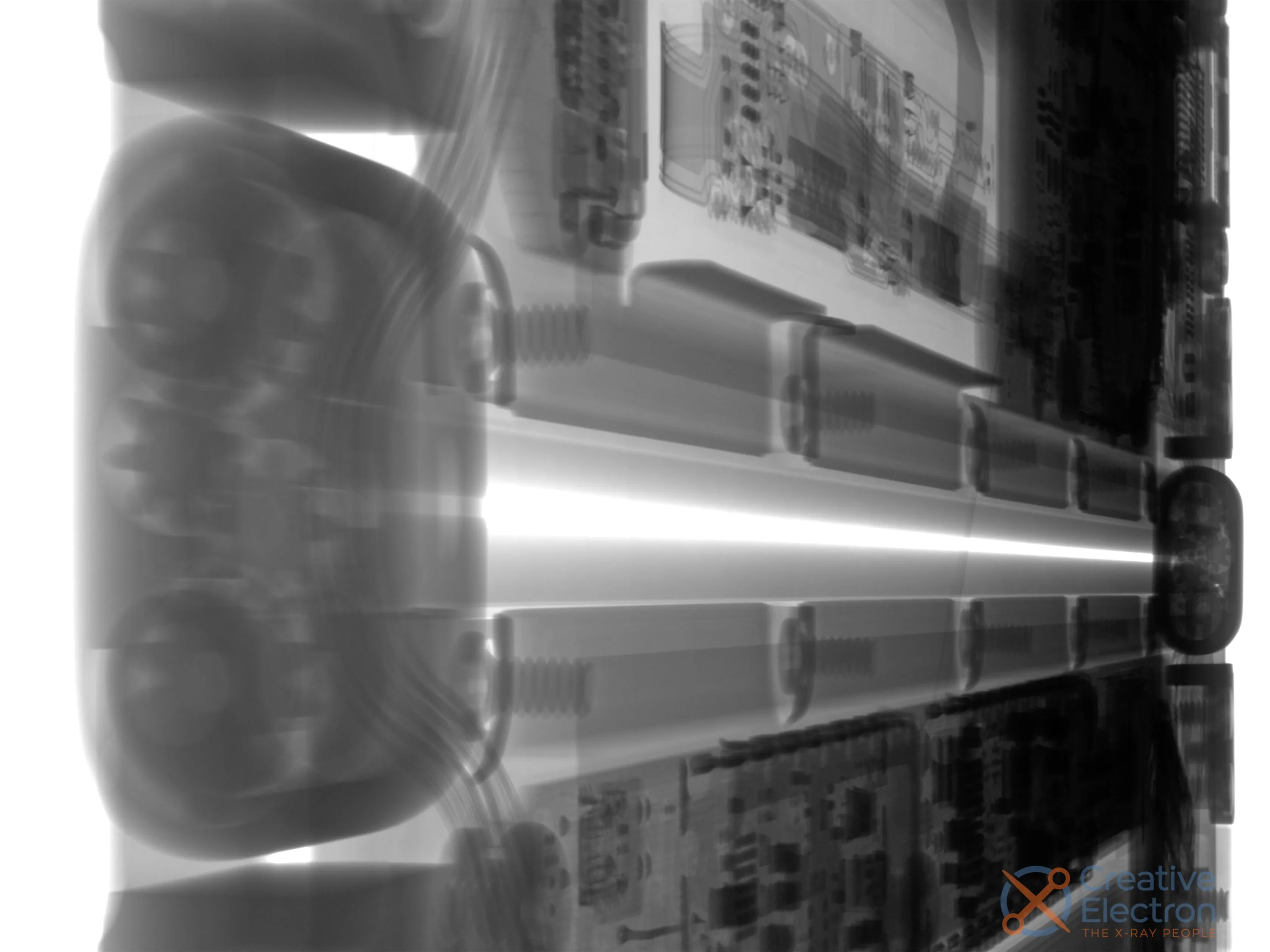

• Вот вид, который вы больше нигде не увидите, если только у вас нет рентгеновского аппарата. Creative Electron. В то время как наша разборка только начинается, их разборка уже закончена.

• Вся левая половина Duo поразительно похожа на миниатюрный iPad-большой аккумулятор, а по правой стороне тянется тоненькая печатная плата.

• Правая половина не похожа ни на что, что мы видели раньше - это почти сплошная стена из печатной платы, с небольшим окошком посередине для второго аккумулятора.

Шаг 4

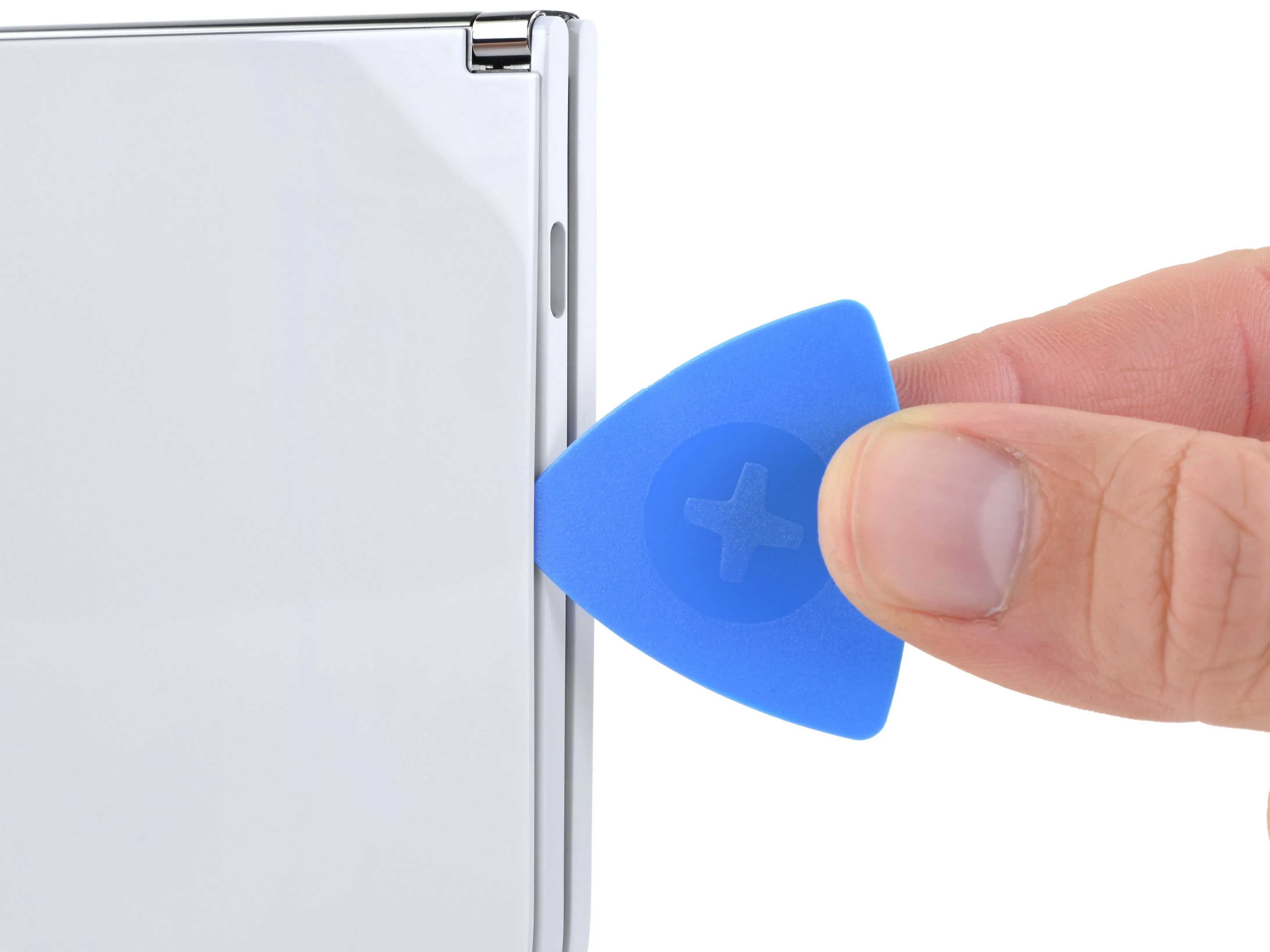

• Открываем ковырялку, встречаем зазор в корпусе. Правильно, пока не нужно нагревать или использовать присоски! Это слишком хорошо, чтобы быть правдой!

• ...и так оно и есть. Мы быстро увязаем в клее и вынуждены достать тепловую пушку.

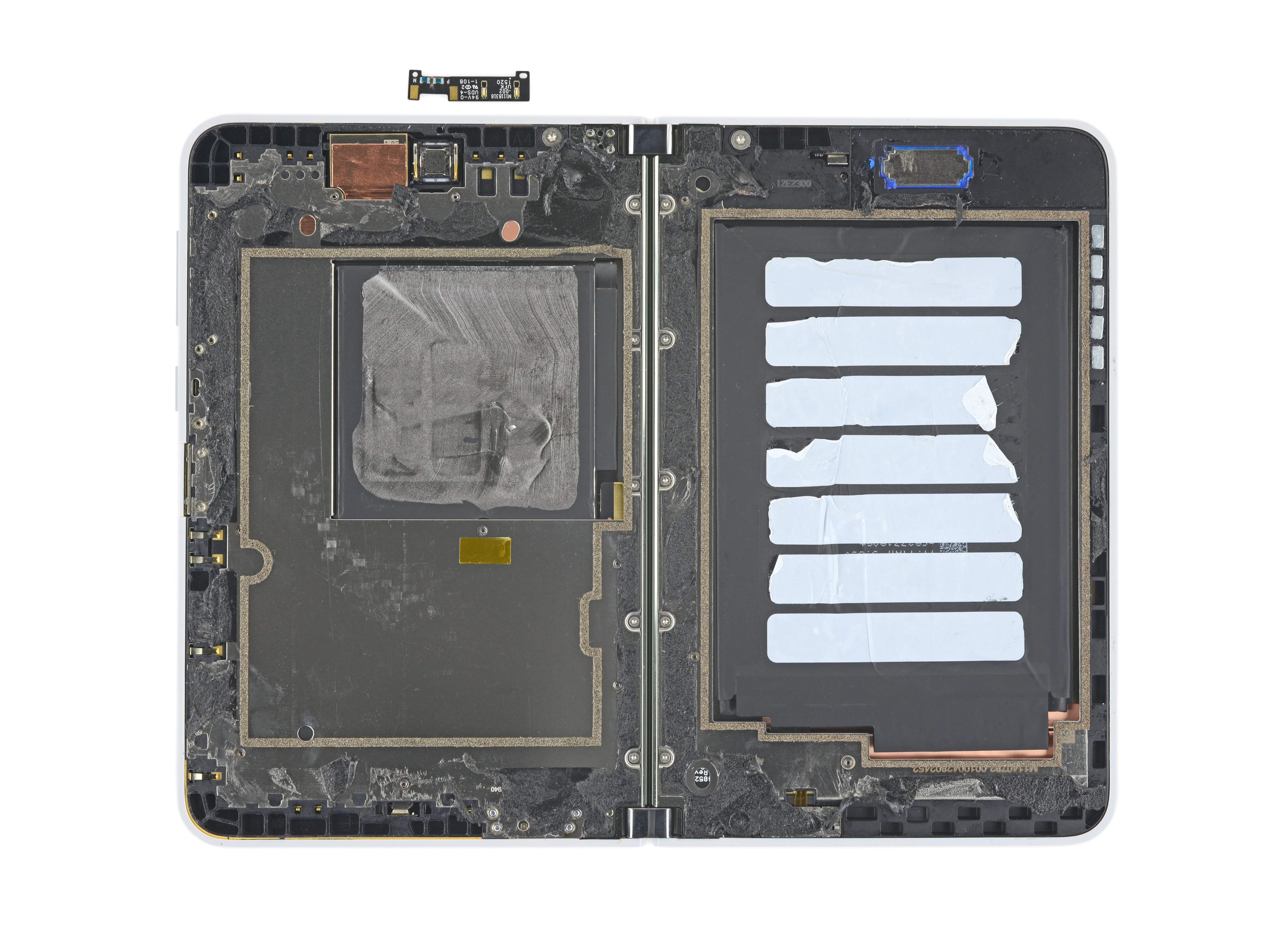

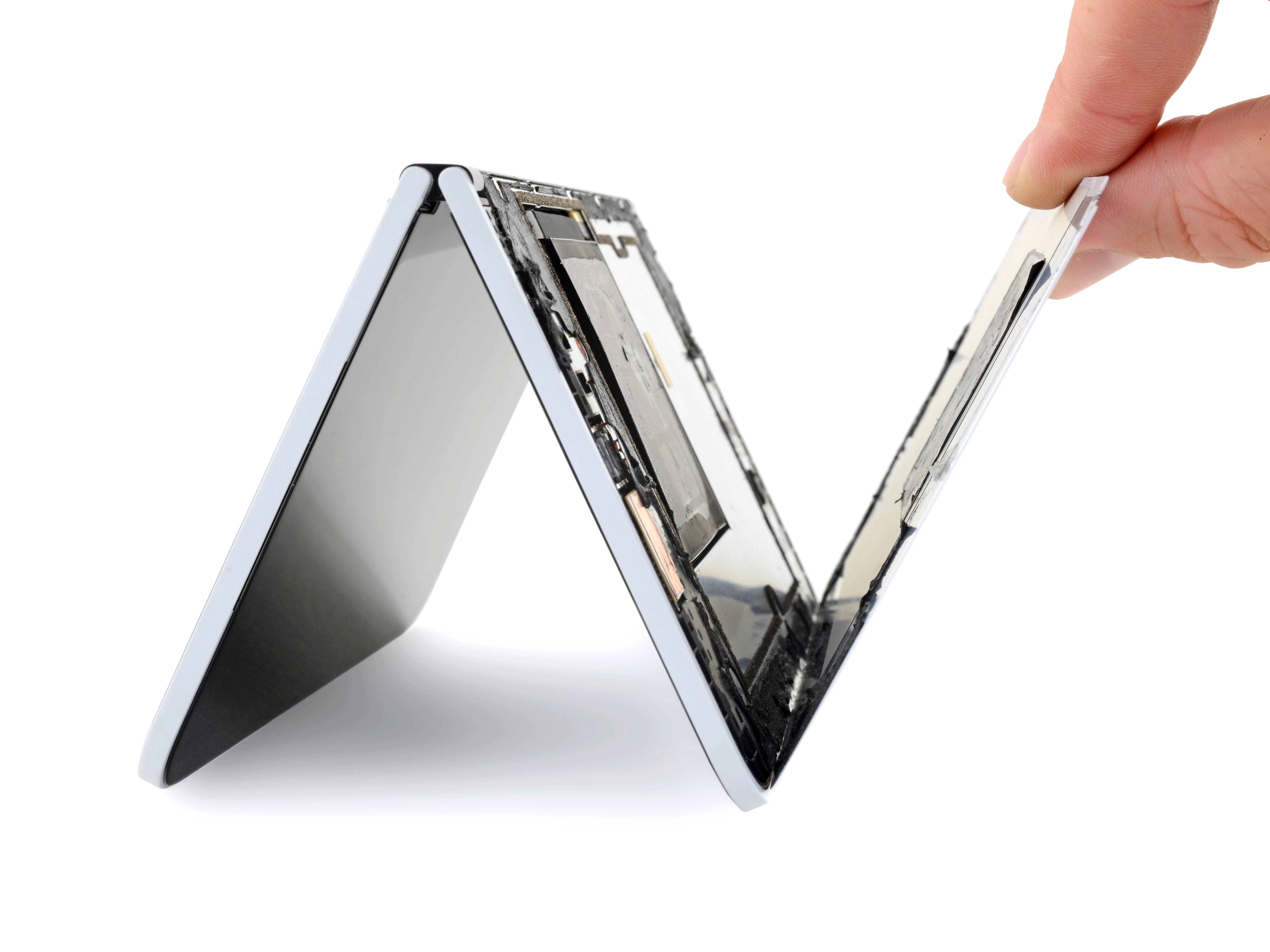

• Еще больше осложняет дело то, что панели заминированы. Обе батареи прочно приклеены к соответствующим задним панелям, а к остальным частям телефона привязаны хрупкими кабелями.

• Осторожное вырезание графеновых охлаждающих листов и липких полосок клея в конце концов помогает, но не обходится без жертв.

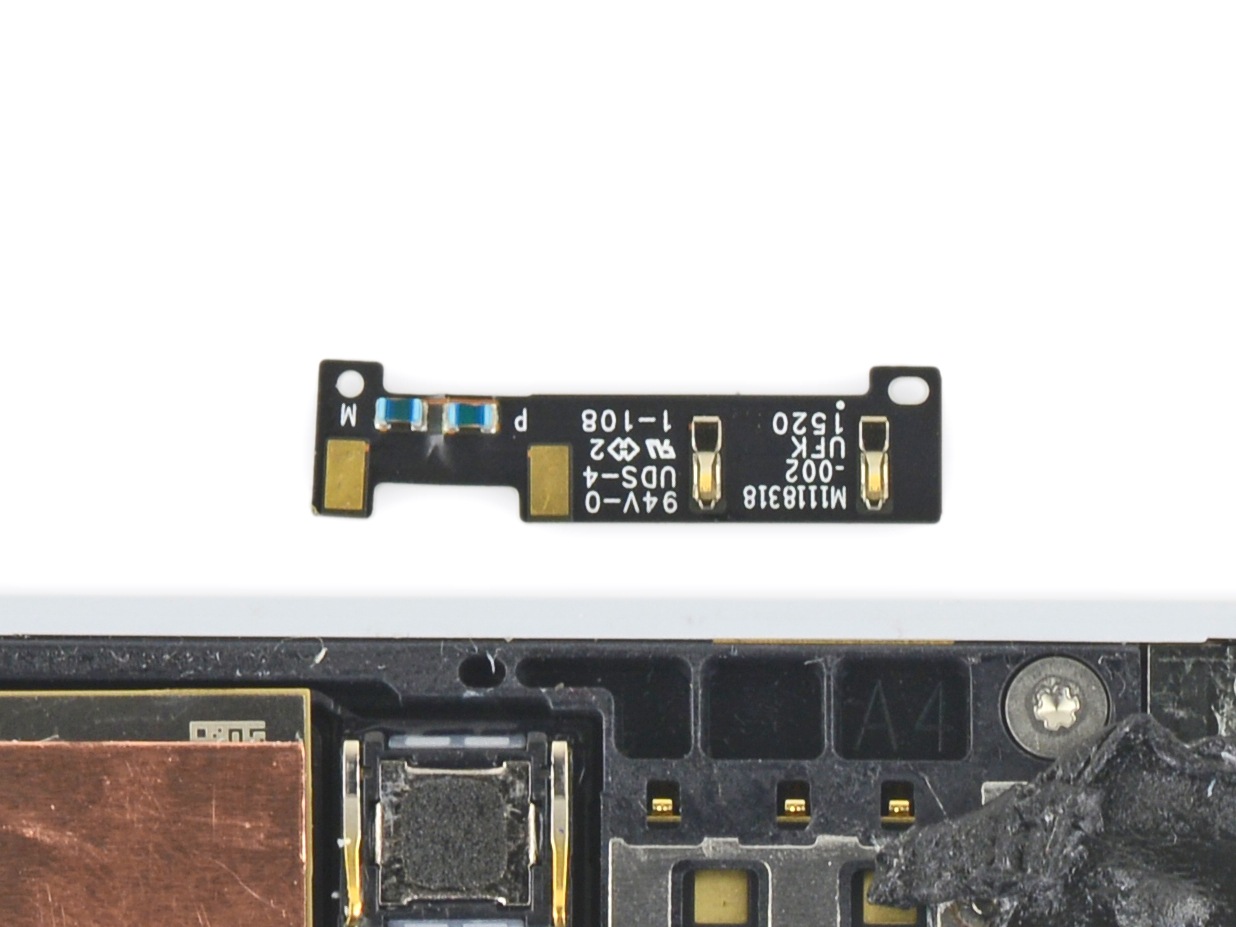

• Мы почти уничтожили маленький гибкий кабель который содержит несколько индикаторных светодиодов и соединяет динамик наушников с расположенной рядом печатной платой.

• В итоге все оказалось гораздо сложнее, чем мы ожидали по первым впечатлениям. Правильный ли это путь внутрь? Может быть, сначала нужно снять экраны...

Шаг 5

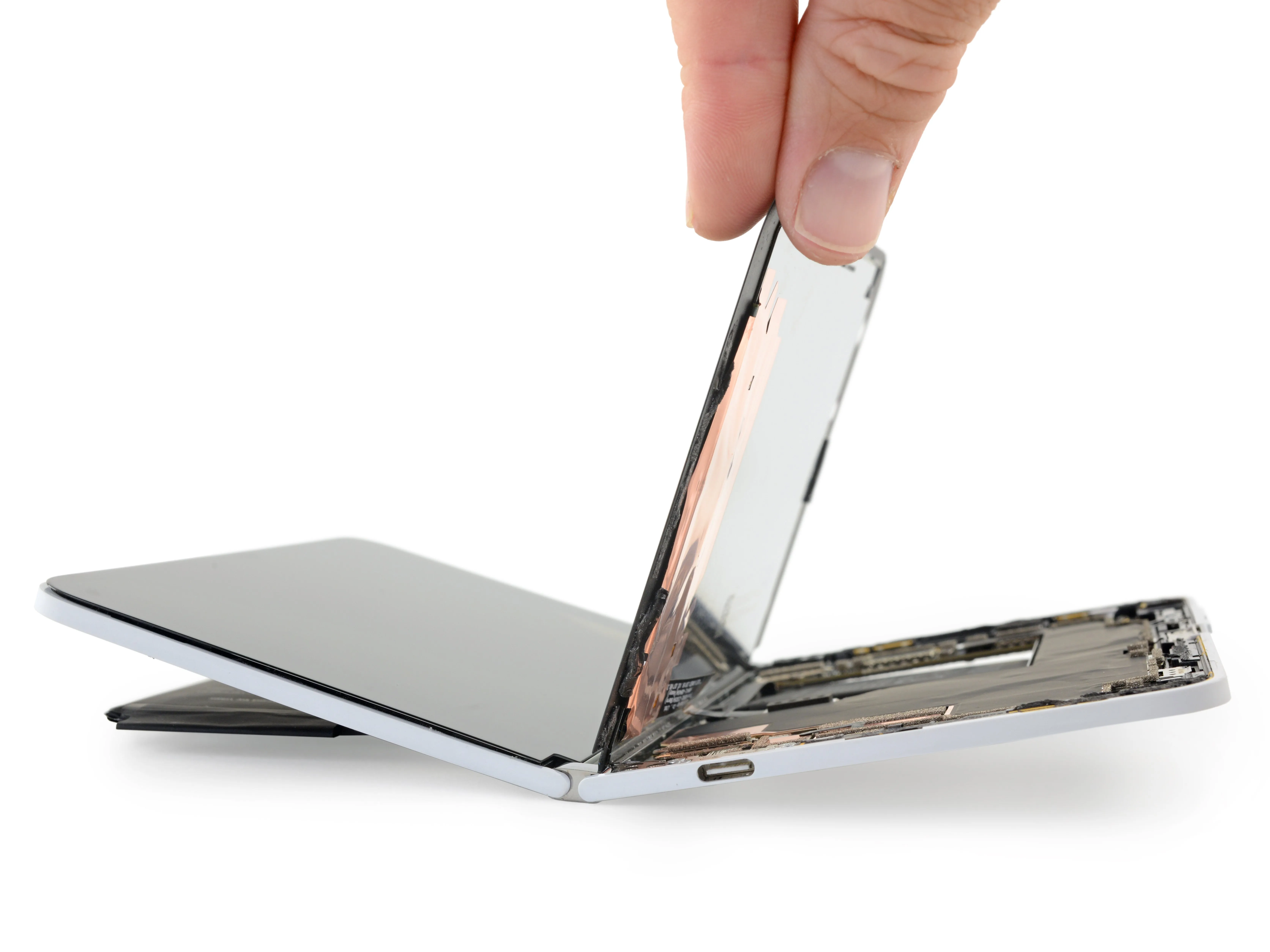

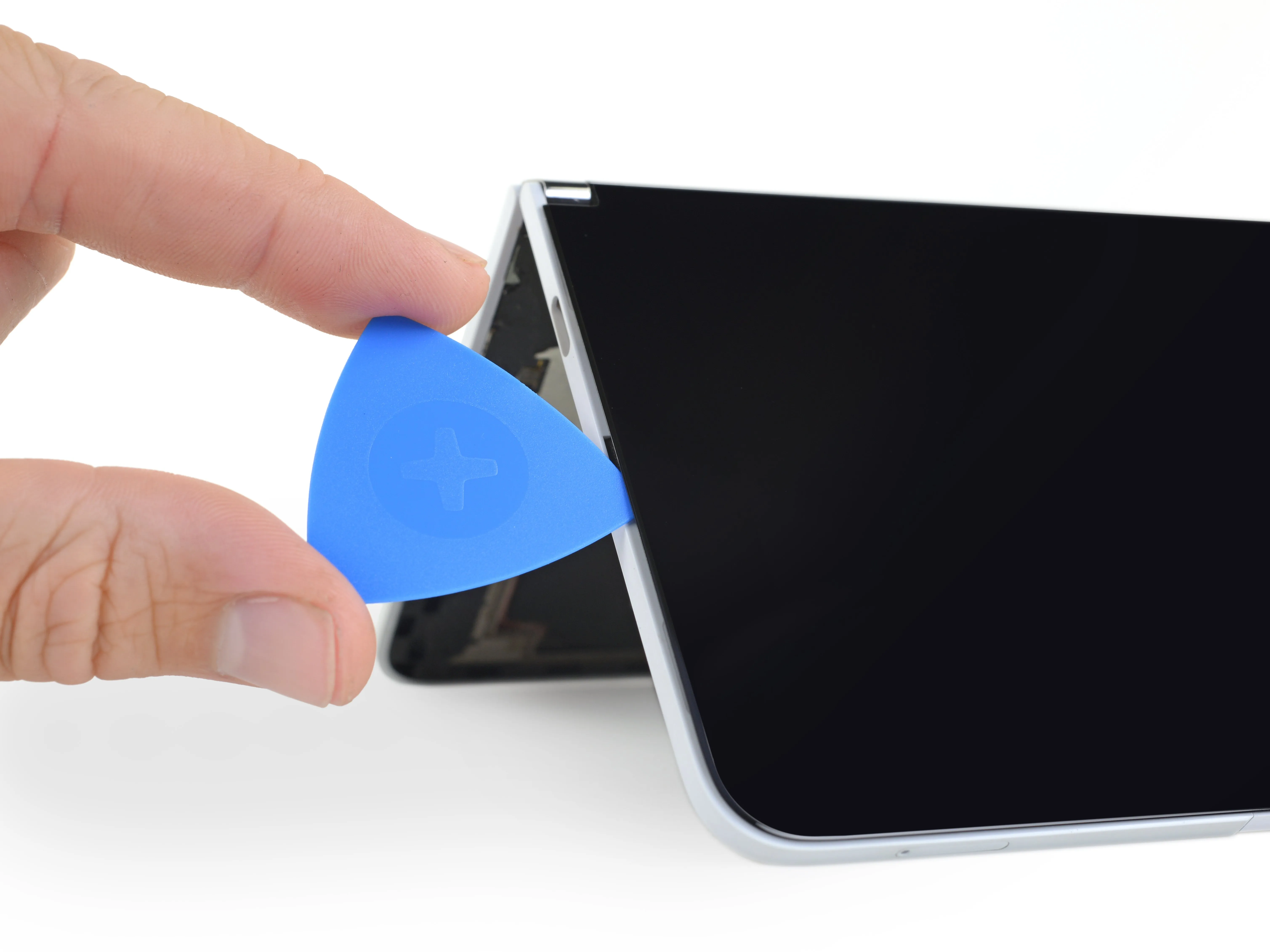

• С другой стороны, мы находим легкое приобретение под решеткой динамика - вырез удобно расположен в корпусе, а не в тонкой части экрана, что делает стекло немного менее подверженным трещинам в районе нашего корпуса..

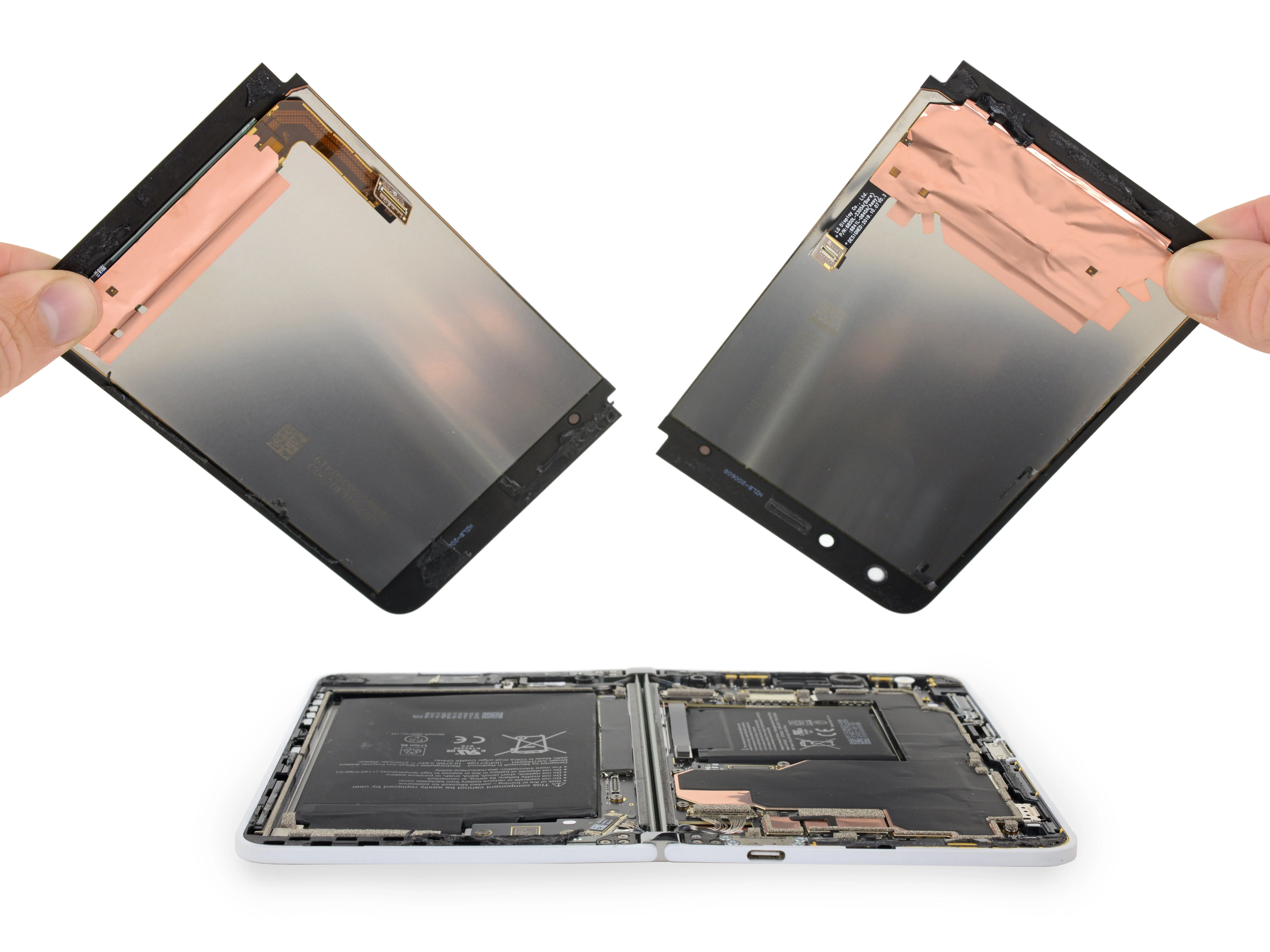

• Тем не менее, этот первый экран - не пикник. Сильный нагрев, несколько кабелей-ловушек и незащищенные дисплеи под стеклом превращают эту процедуру в сущий пустяк.

• Отказ от модных и не очень проверенных складных дисплеев в пользу двухэкранной конфигурации - это смело, но потенциально много работы, если вам придется ремонтировать два треснувших экрана. Двойная опасность!

• Мы полагаем, что именно фактор двойного экрана делает его 'дуо'. Это означает, что если и когда они перейдут на складной дисплей, то это будет ... Solo?

• Как и некоторые другие характеристики этого устройства, дисплеи являются флагманскими по меркам 2019 года, что означает отсутствие высокой частоты обновления. Просто две почтенные 60-герцовые AMOLED-панели от LG Display.

Шаг 6

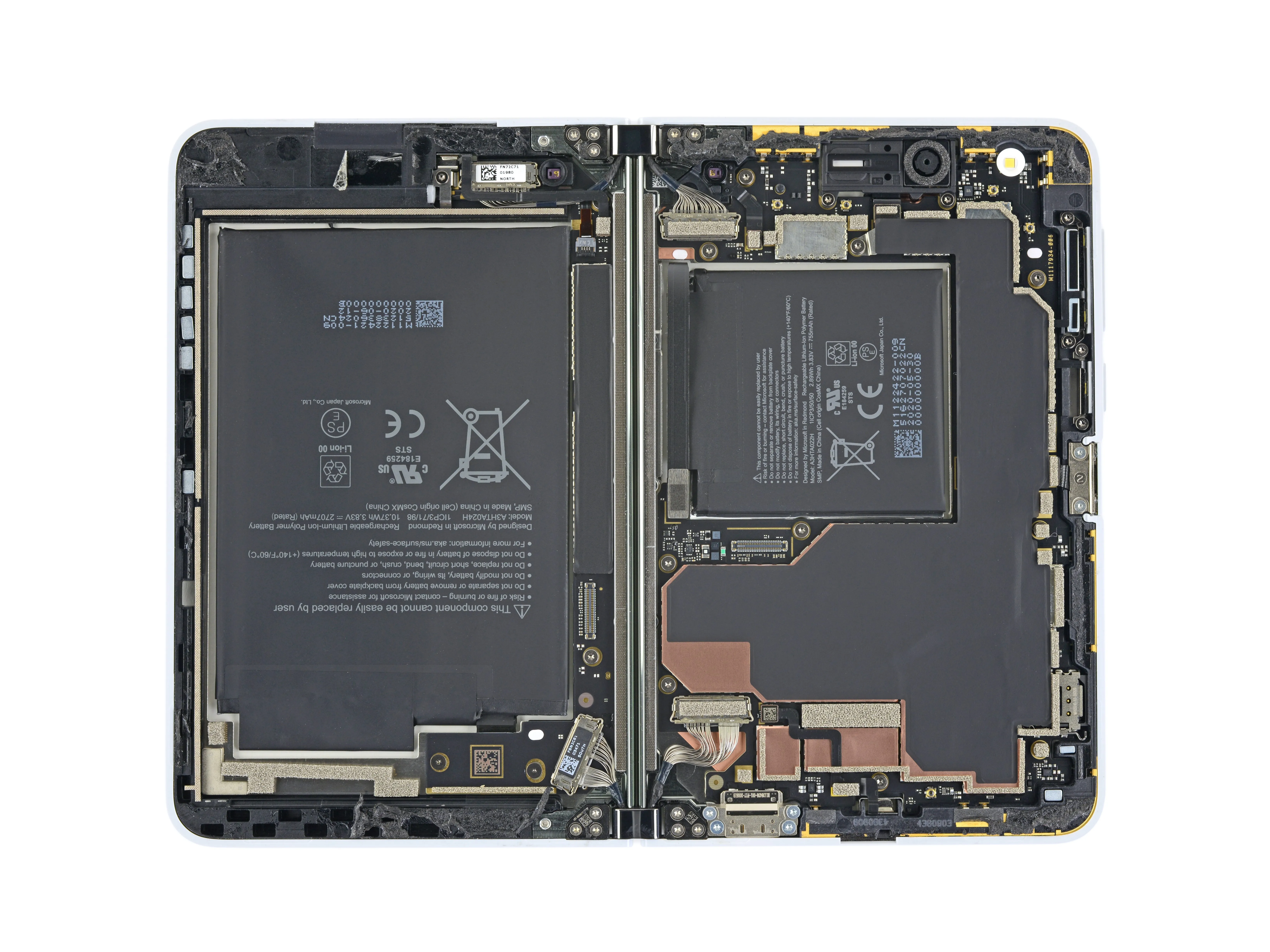

• Стекло снято, и сразу же мы замечаем двойную батарею Duo. По одной батарее в каждой половине - это уже стандарт для складной техники. Однако, в отличие от других складных устройств, большая батарея в Duo безумно огромна - ее емкость в два раза больше, чем у ее собрата.

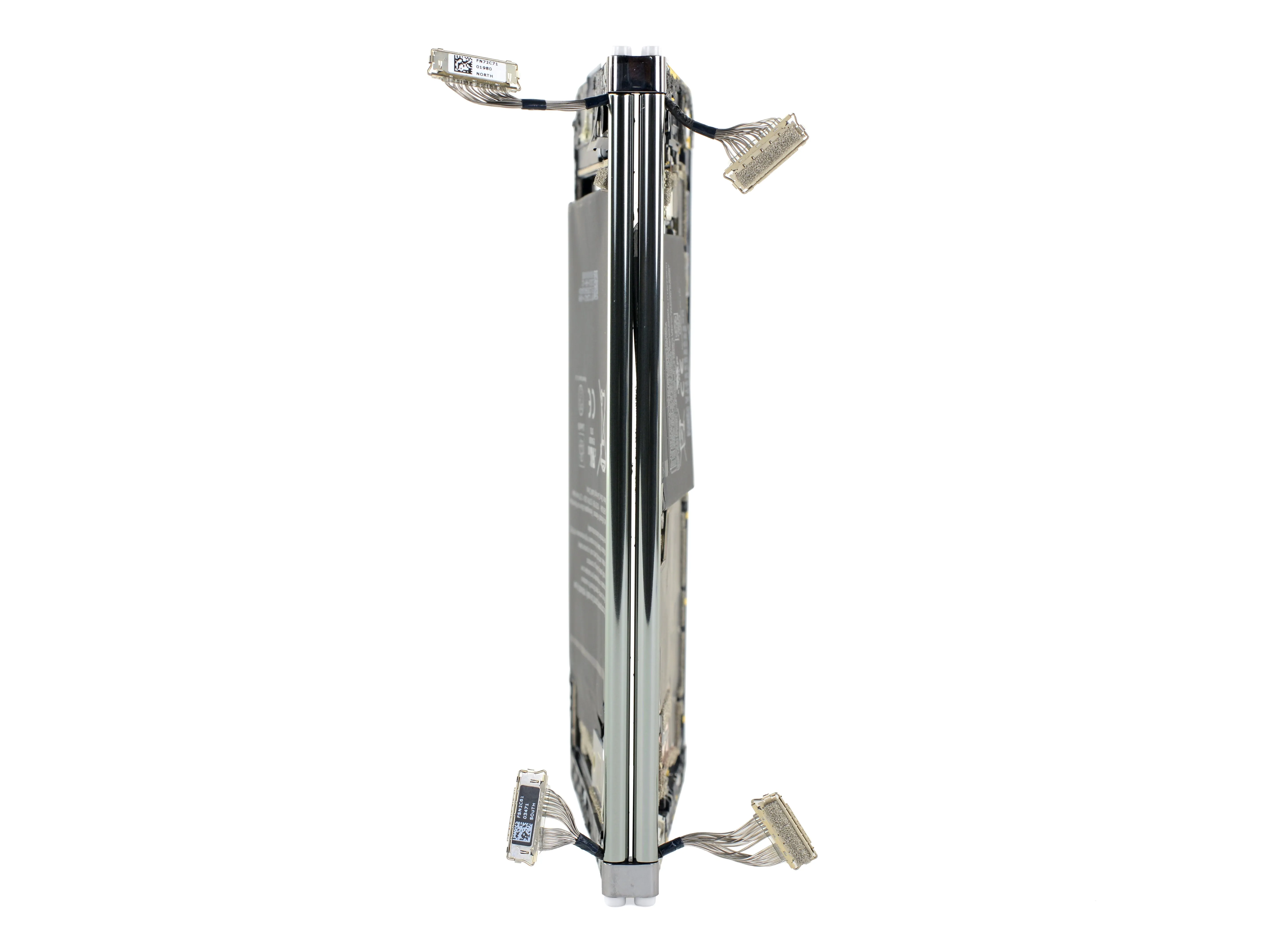

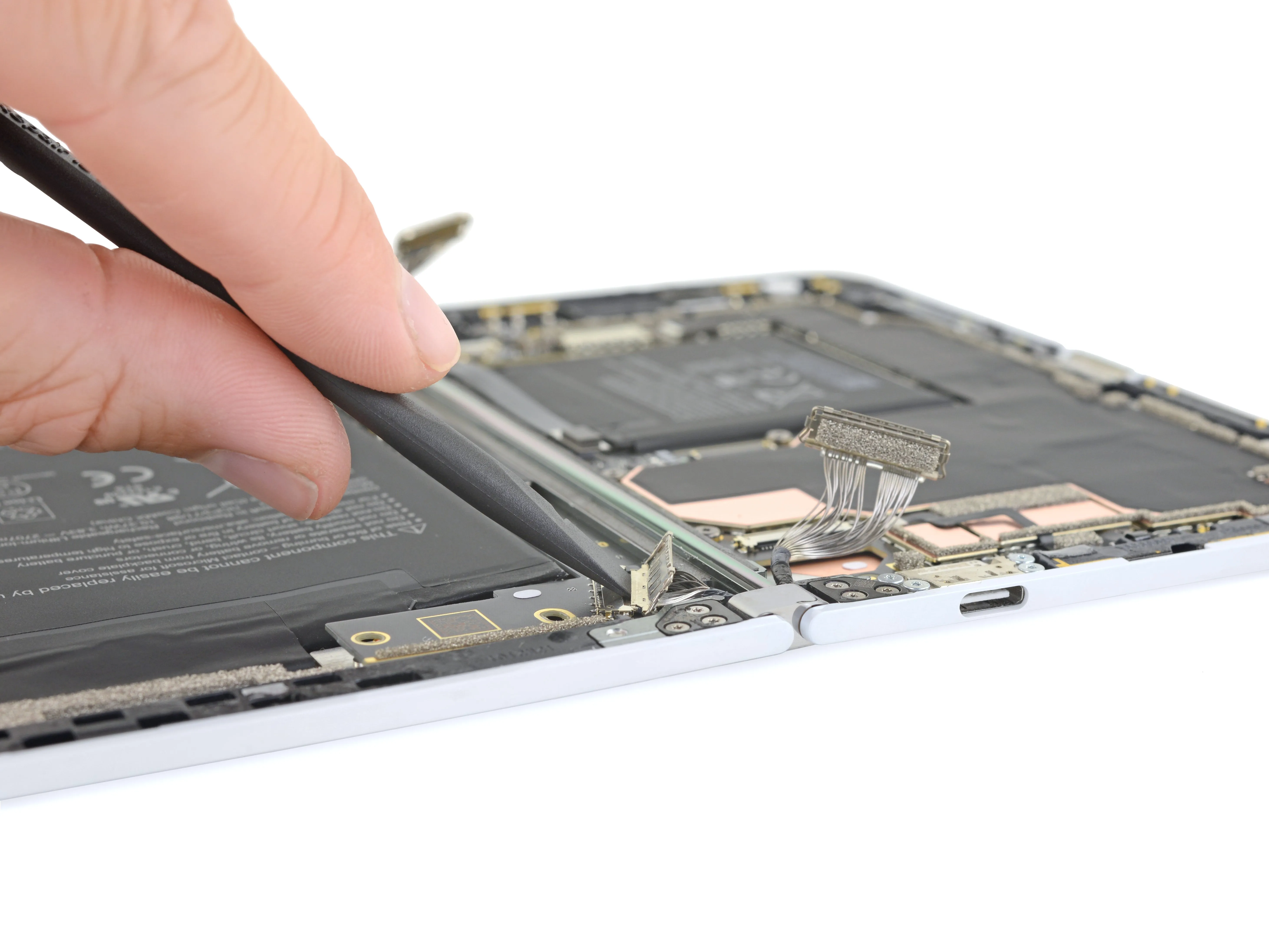

• Полусферы Duo соединены двумя многожильными соединительными кабелями, проложенными через шарниры. Они больше напоминают дисплейные кабели MacBook старой школы, чем плоские ленточные кабеликоторые мы видели в других шарнирах.

• Мы надеемся, что такой кабель сможет выдержать много злоупотреблений - с ленточными кабелями иногда возникают проблемы.

Шаг 7

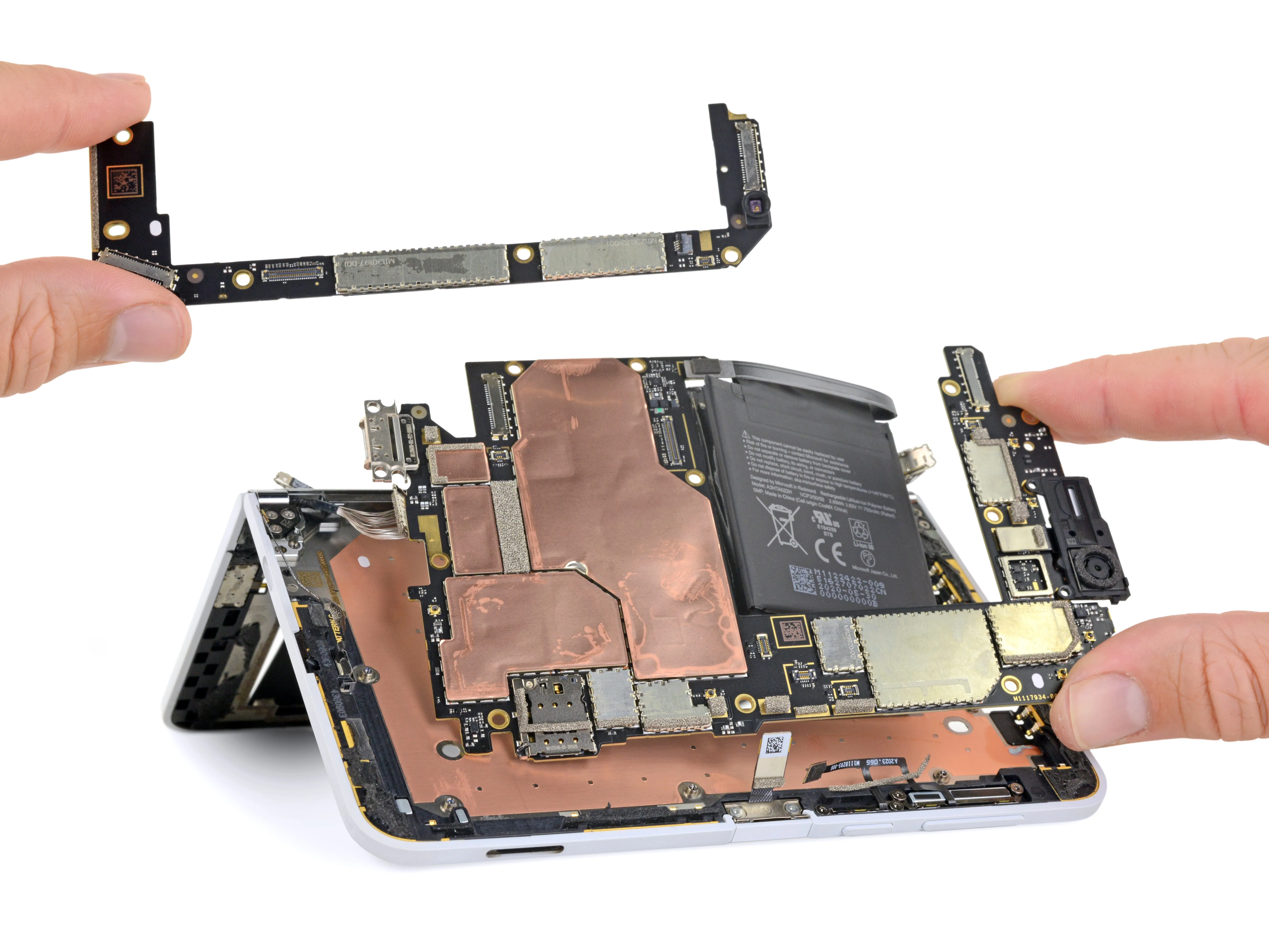

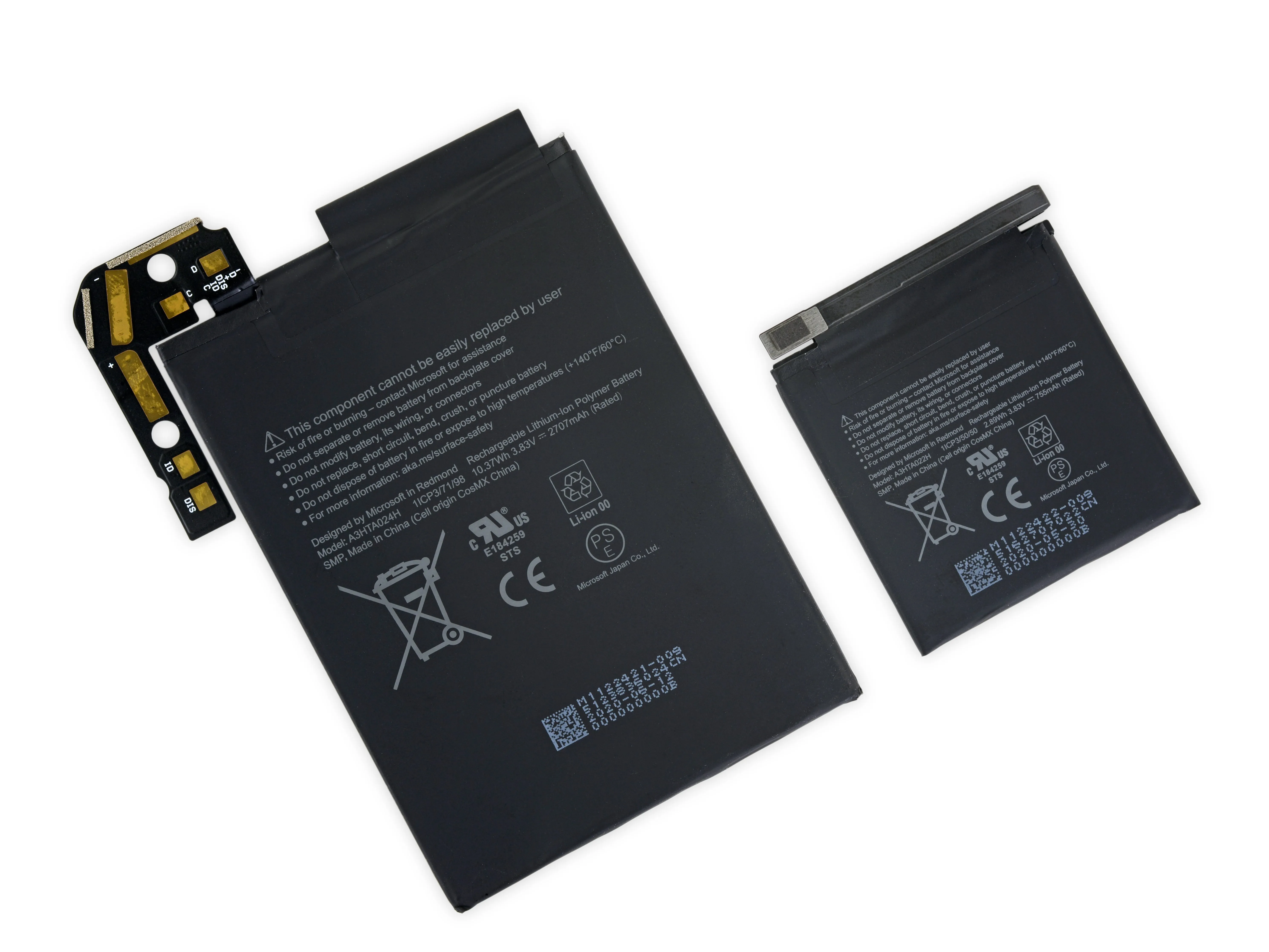

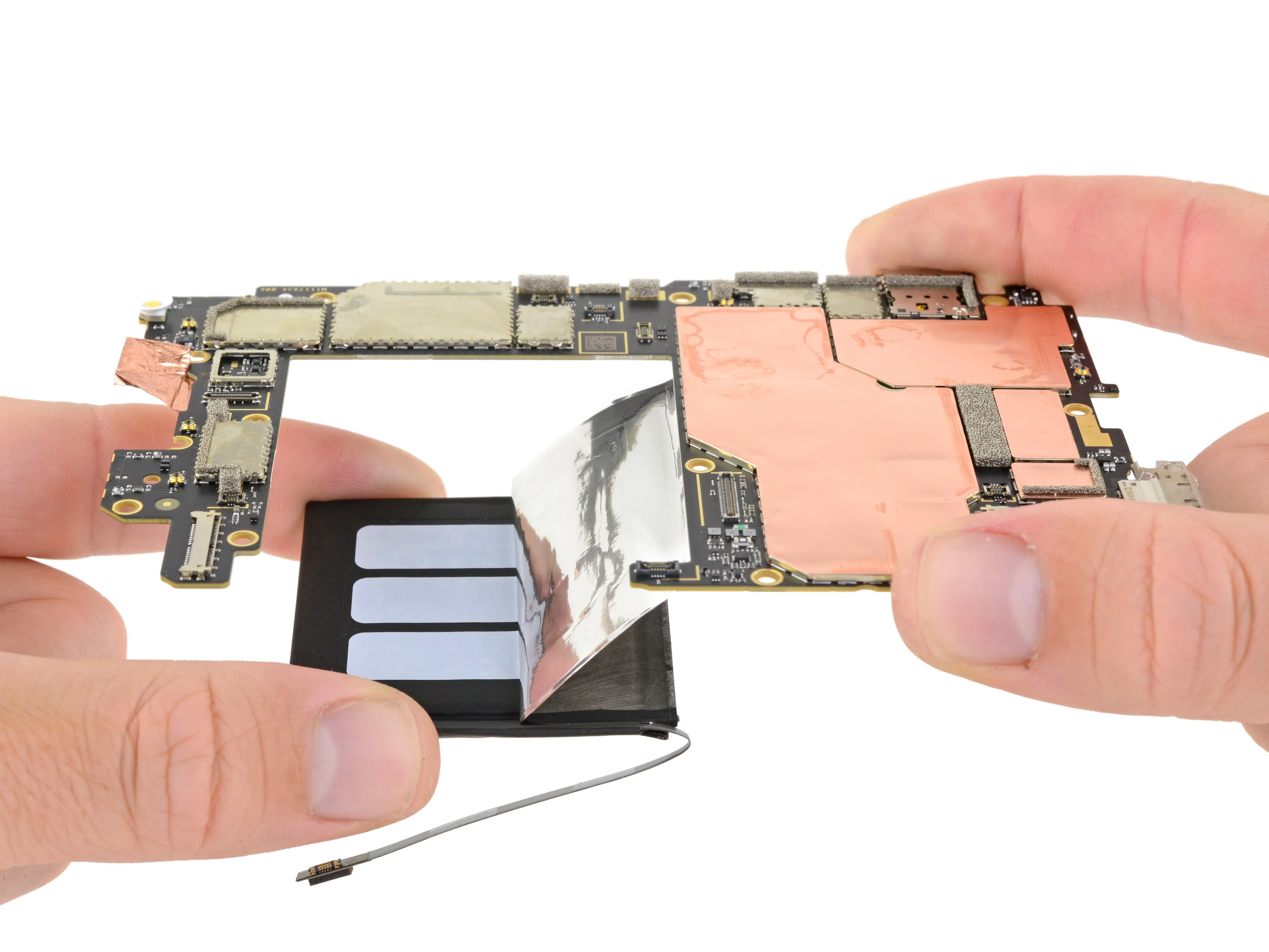

• Давайте поговорим о замене батареи. Препятствие 1: клей. Много. Препятствие 2: винты с тремя точками. Фу. Препятствие 3: разъем одной батареи зажат под материнской платой.

• Как это часто бывает с устройствами Microsoft, кажется, что единственный способ отключить питание - это полностью снять плату... В результате любой ремонт превращается в короткое замыкание.

• Не похоже, что в Microsoft предусмотрели возможность замены батареи. 1400 долларов - это очень много для любого устройства, тем более для устройства со встроенными часами смерти.

• Большая из двух батарей имеет емкость 10,37 Вт-ч, а меньшая - 2,89 Вт-ч. В сумме это составляет 13,26 Вт-ч.

• На обоих вполне уместно написано: 'Этот компонент не может быть легко заменен пользователем'. (То есть, вы хотите сказать, что у нас есть шанс!)

• Это не совсем Galaxy Fold или Huawei Mate Xs (16,87 Втч и 17,32 Втч, соответственно), но это лучше, чем у обоих небольших складных устройств: Galaxy Z Flip12,74 Втч и Moto Razr9,7 Втч.

Шаг 8

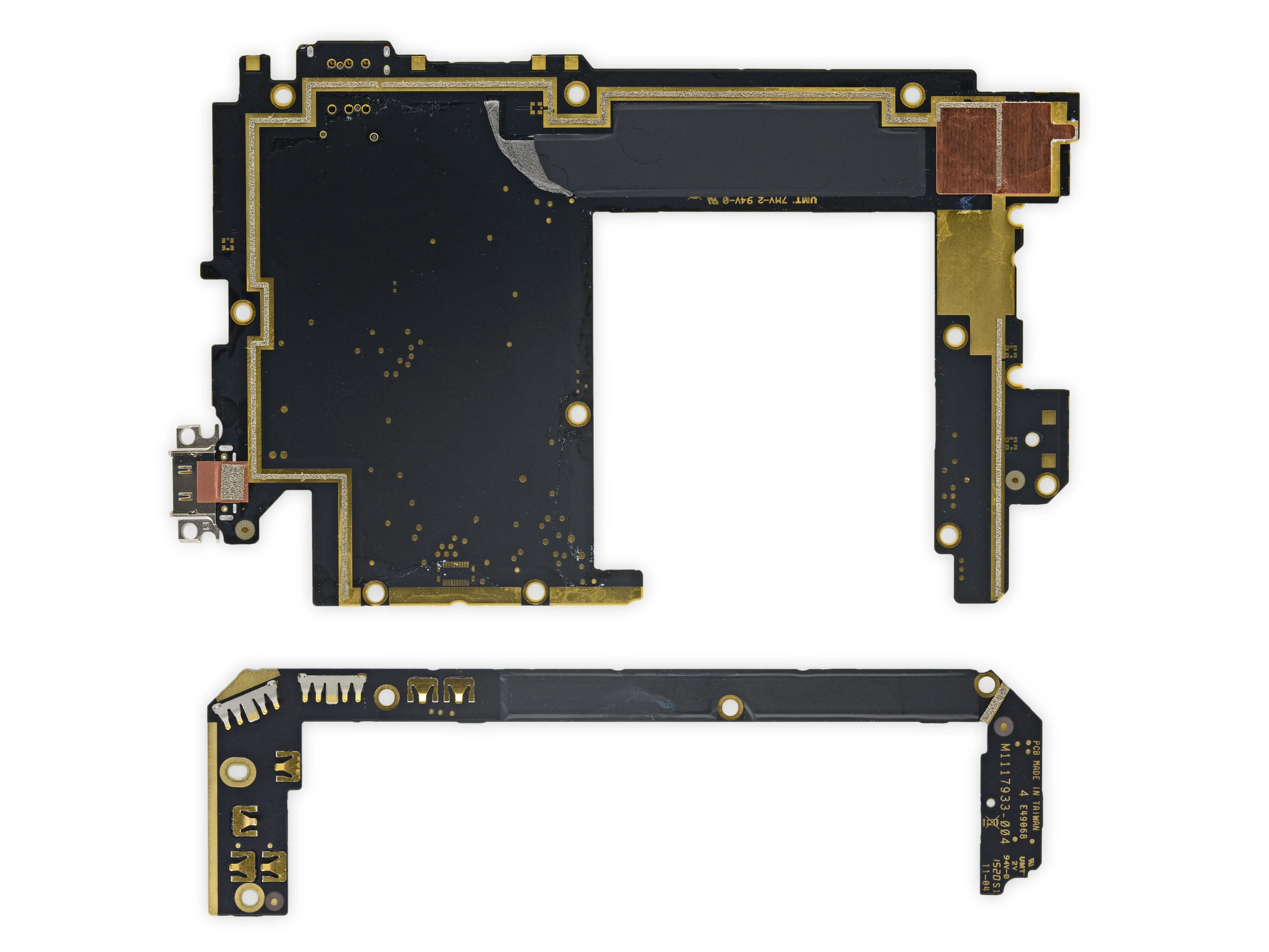

• А теперь к главному событию - чипам! Многие из них - прошлогодние, но это не значит, что на них не стоит останавливаться:

• Qualcomm Snapdragon 855, под 6 ГБ оперативной памяти SK hynix DRAM

• 128 ГБ накопитель Toshiba UFS 3.0

• Фронтальный модуль Qorvo 78052 RF Fusion MHB

• Драйвер дисплея Microsoft X904163

• LTE-трансивер Qualcomm SDR8150

• Qualcomm WCD9340 аудиокодек

• ИС управления питанием Qualcomm PM8150

Комментарии к шагу

Что управляет динамиком? Есть ли отдельный аудиоусилитель Qualcomm, как WSA8815?

Здравствуйте, где я могу найти замену экрана?

Шаг 9

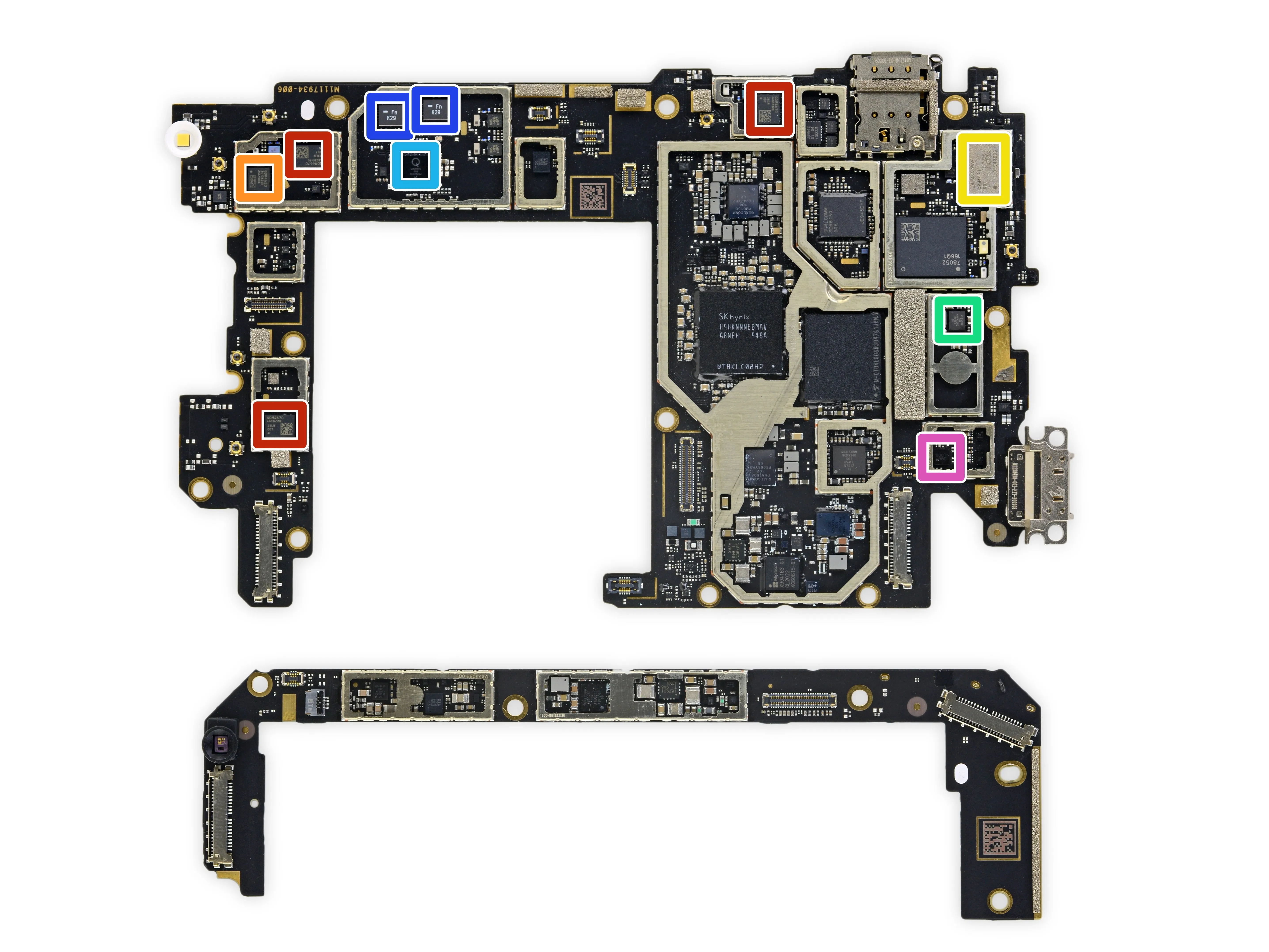

• Если вы подумали, что последние чипы были крутыми, подождите, пока вы не увидите, что еще мы нашли:

• фронтальный модуль Qualcomm QDM4670

• Передовой модуль Qualcomm QDM4620

• Вероятно, модуль усилителя мощности Qualcomm QPM4621

• Огибающая трекера Qualcomm QET5100

• Qualcomm Atheros WCN3998 802.11 WiFi трансивер

• Вероятно, фронтальные модули Murata K29

• ON Semiconductor FSA4480UCX Аналоговый переключатель USB-C

Шаг 10

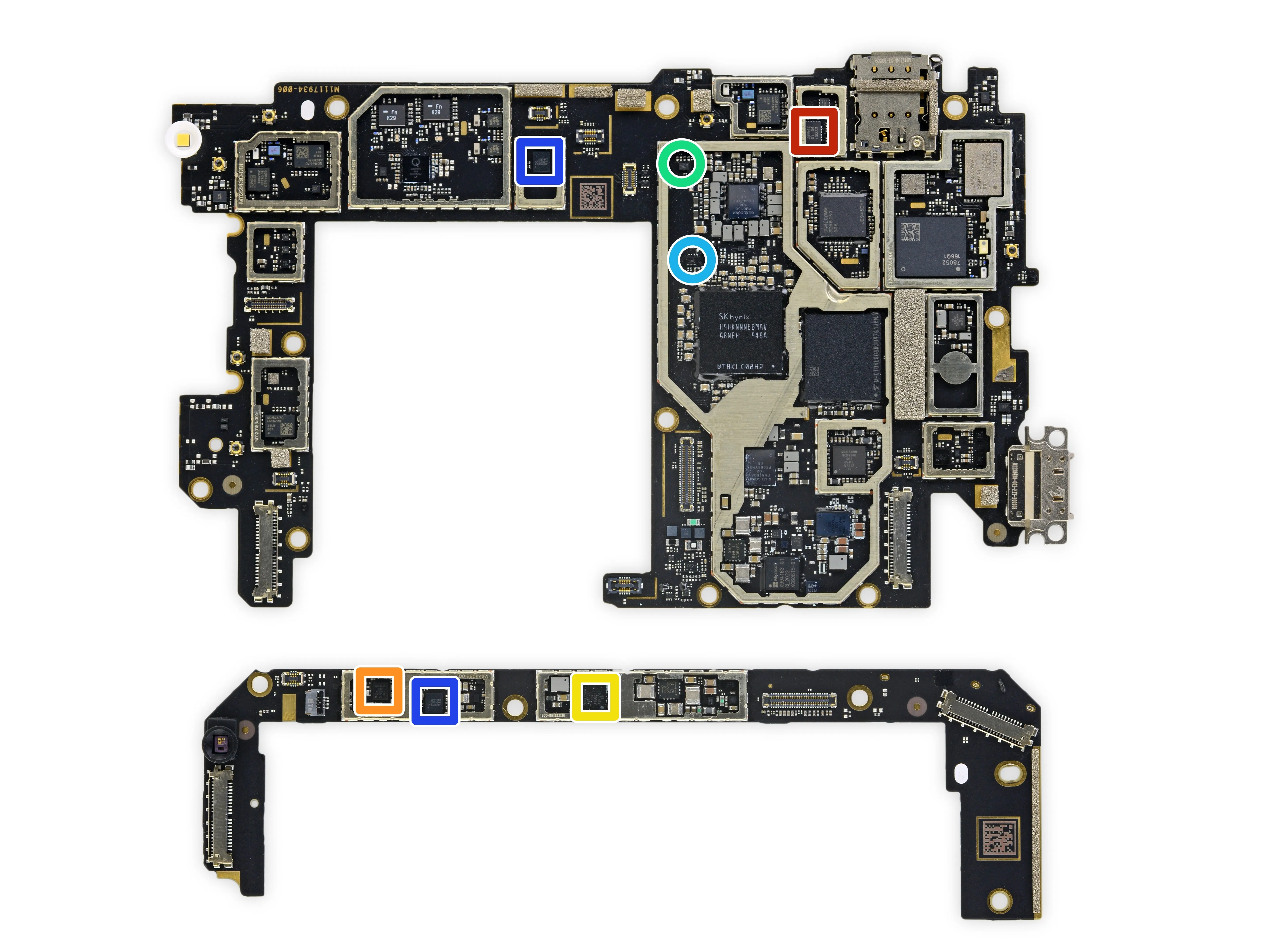

• Третий раунд, мы угощаем:

• NXP Semiconductor NX3DV642 3-полосный высокоскоростной MIPI-совместимый коммутатор

• Qualcomm WSA8815 Усилитель для смарт-динамиков мощностью 4 Вт, класс D

• Qualcomm SMB1381 быстрое зарядное устройство

• Nexperia 74LVC1G332GV-Q100 3-входной ИЛИ-гейт

• Nexperia 74HC1G08GW-Q100 2-входовой И-шлюз

• STMicroelectronics LSM6DSO Инерциальный измерительный блок 6 DoF

Шаг 11

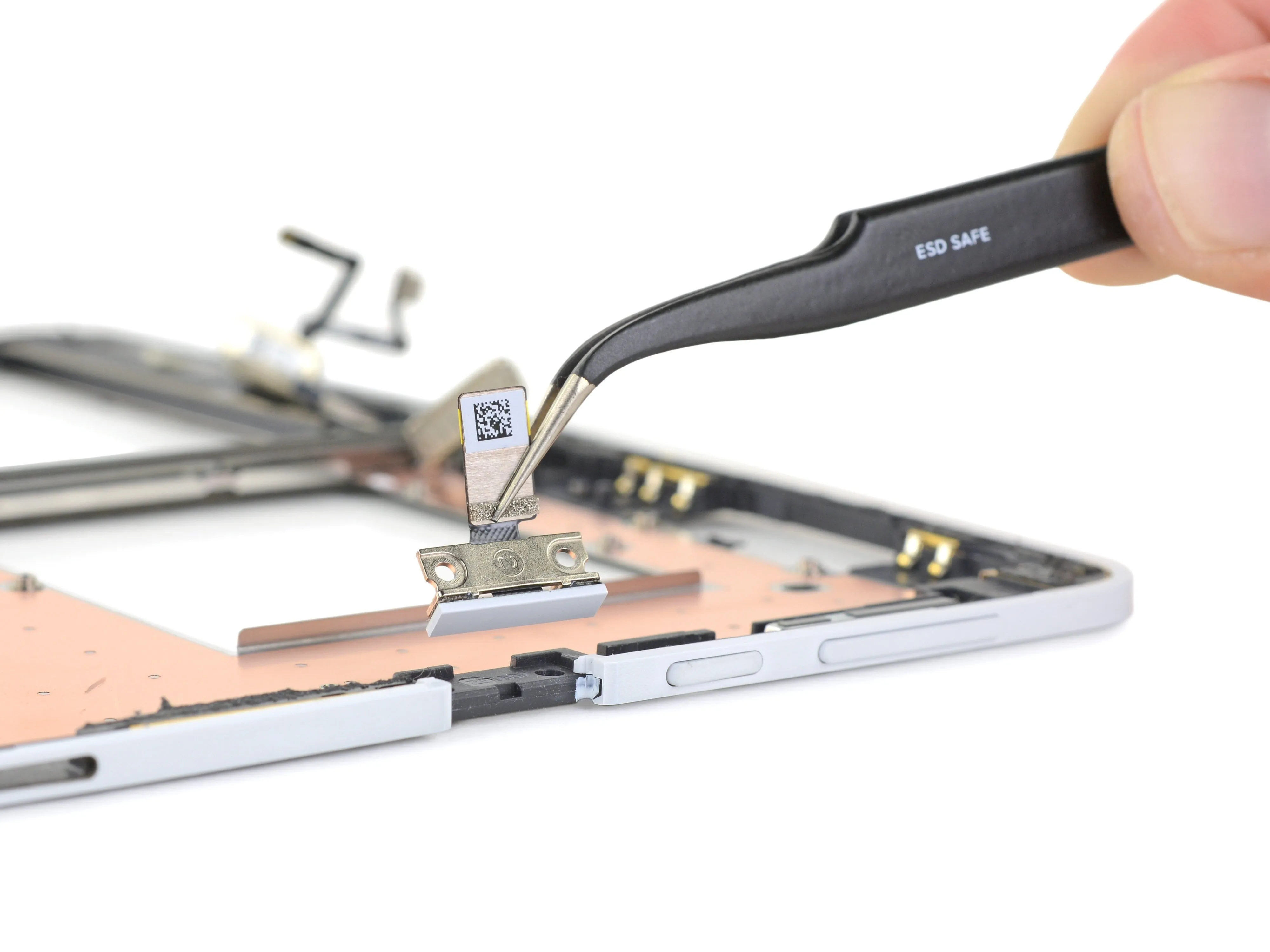

• В небольшом углублении на боковой грани под кнопкой питания находится этот незаметный модульный датчик отпечатков пальцев - к нему легко получить доступ на этом этапе разборки, но не так легко получить доступ в любом другом смысле этого слова.

• Большинство устройств Surface полагаются на Windows Hello для биометрической верификации (хотя существуют случаи считывания отпечатков пальцев). Мы полагаем, что технология Hello была слишком громоздкой, чтобы включать ее в этот гиперутонченный форм-фактор.

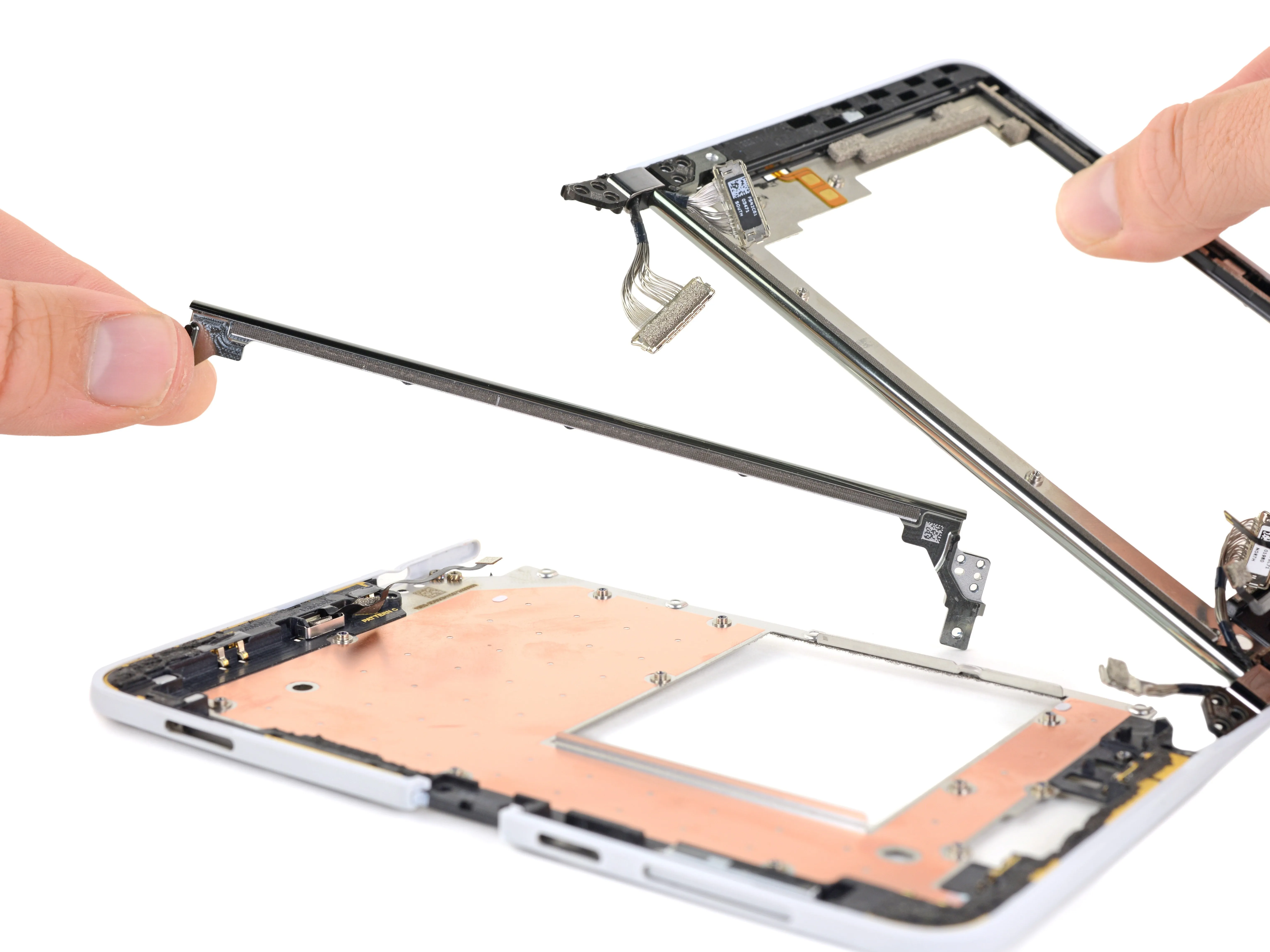

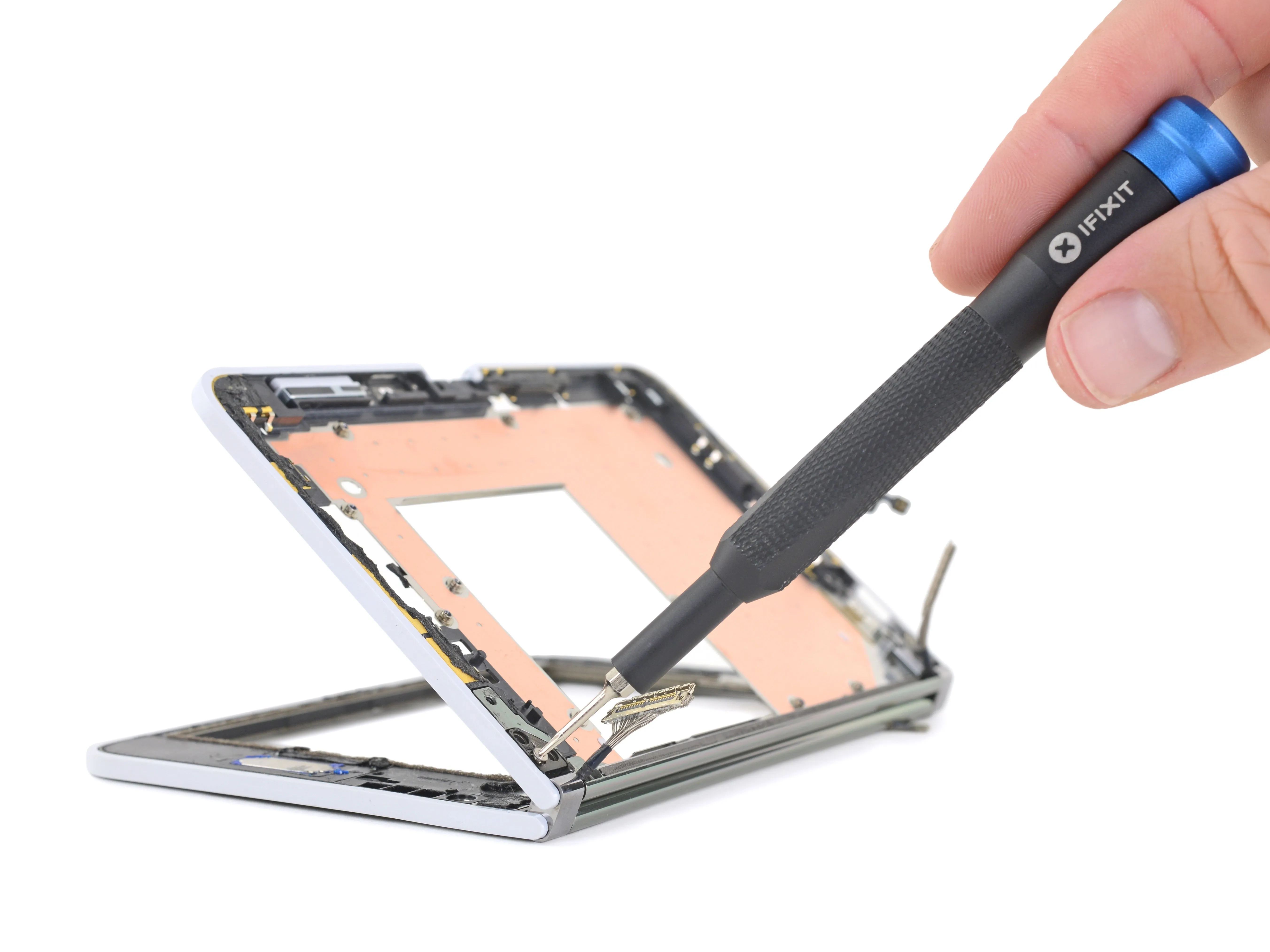

• Далее мы выкручиваем тонны маленьких винтов Torx, крепящих позвоночник и шарниры - к счастью, не так интенсивно, как на оригинальный Surface Proдевяносто винтов, но это все равно тренировка.

• После окончательного удаления костей два больших крыла свободно отлетают от центрального позвоночника.

• Эти рамы обеспечивают большую часть структуры устройства и жесткость на кручение, помогая двум половинкам равномерно раскрываться. Они также обеспечивают точки крепления для большинства внутренних компонентов, поэтому все они не приклеены к дисплеям или задней крышке.

Шаг 12

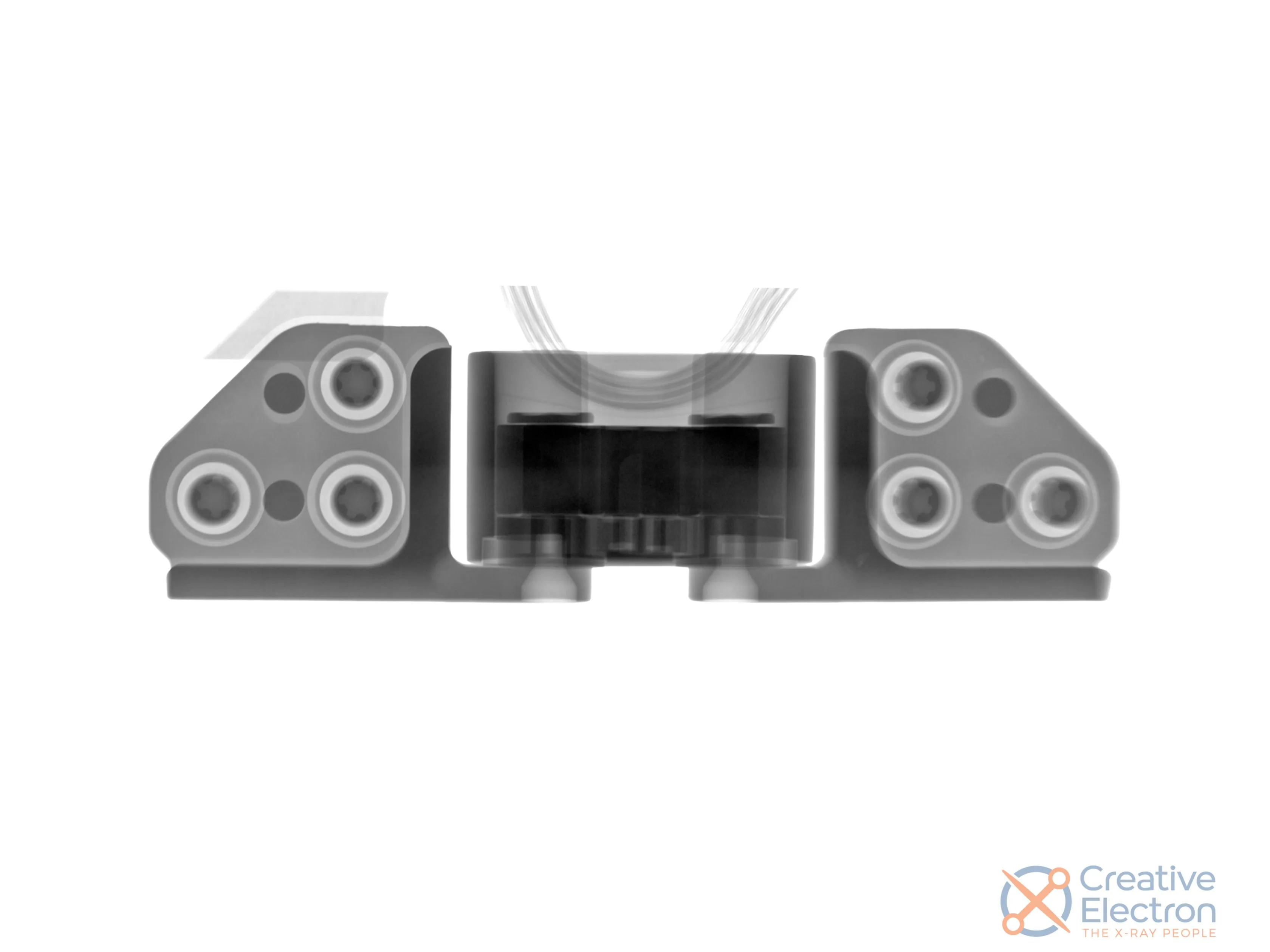

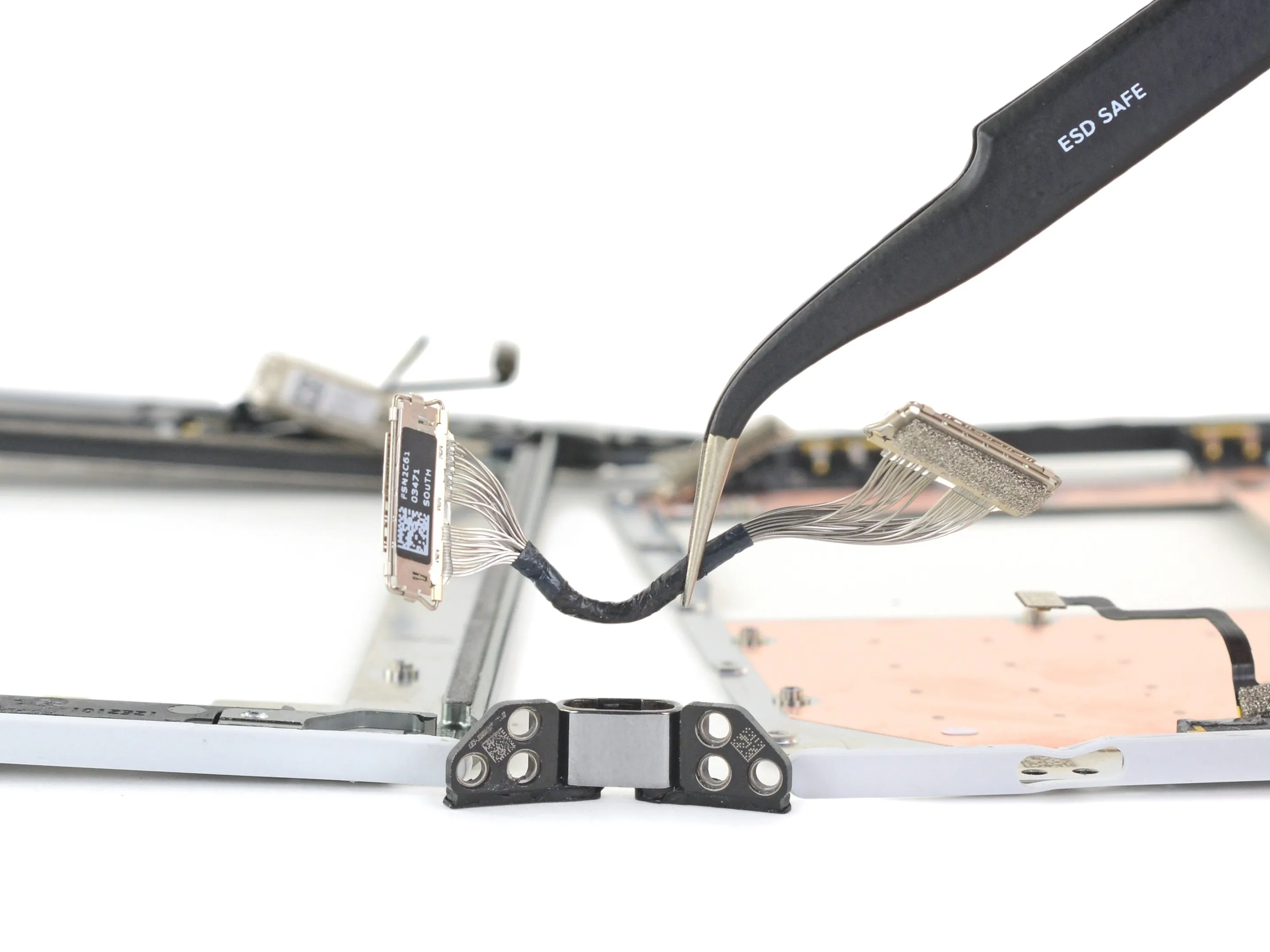

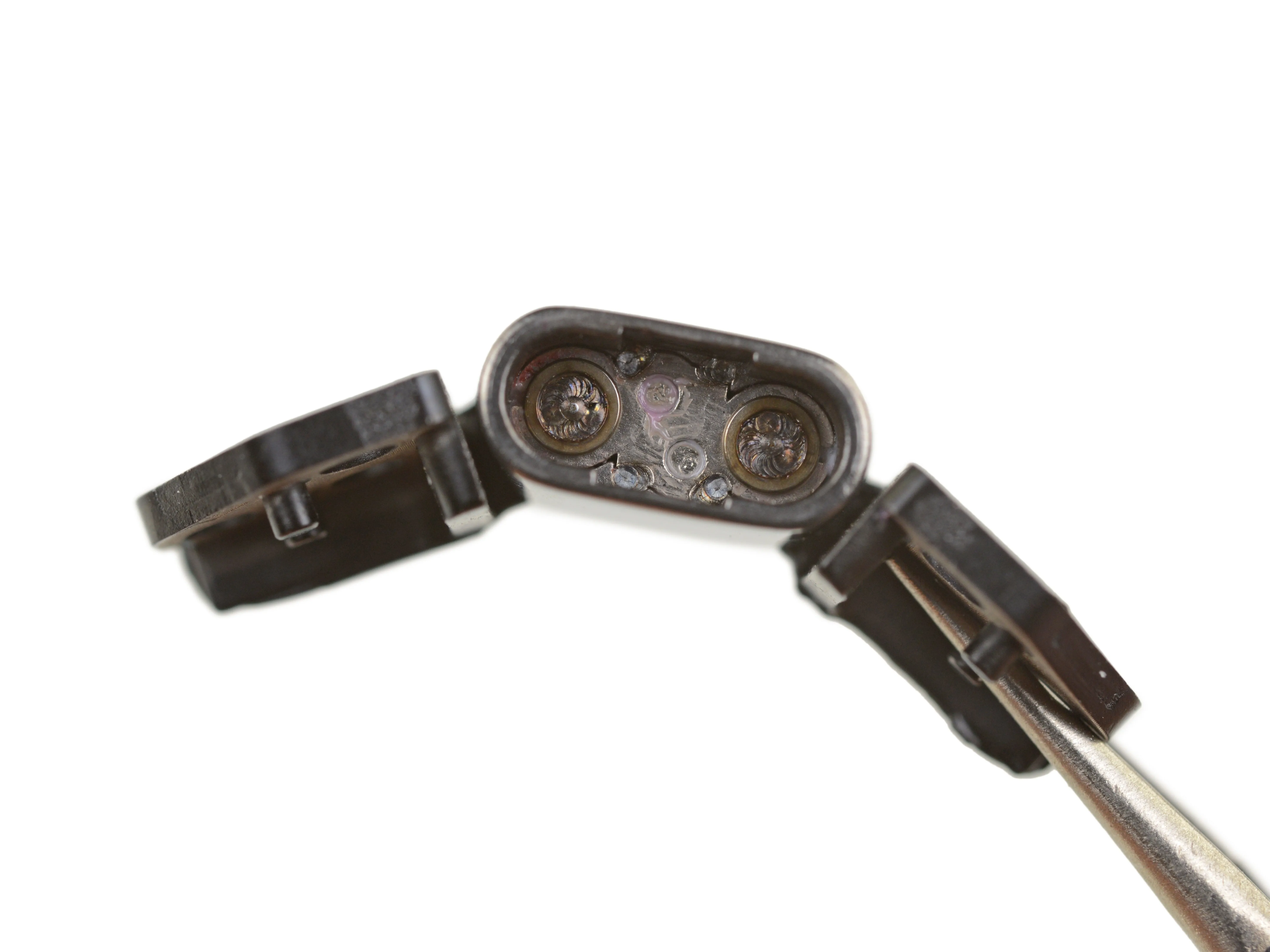

• Два шарнира с зубчатыми колесами расположены вдоль большого разрыва и крепятся к стабилизаторам с каждой стороны с помощью трио винтов.

• Межплатные соединительные кабели погружаются в корпус каждого шарнира при переходе на другую сторону, что предотвращает их защемление при выполнении Duo трюков со складыванием.

• Все это делает конструкцию шарнира освежающе простой по сравнению с теми, что мы видели в других складных устройствах. Это что-то вроде миниатюрного шарнира для ноутбука на 360°, с прокладкой кабелей и прочим.

• Простота не означает легкость. Несомненно, Microsoft потратила много времени на настройку этих маленьких складных механизмов, и их труд окупился. Открывать и закрывать Duo невероятно приятно.

Шаг 13

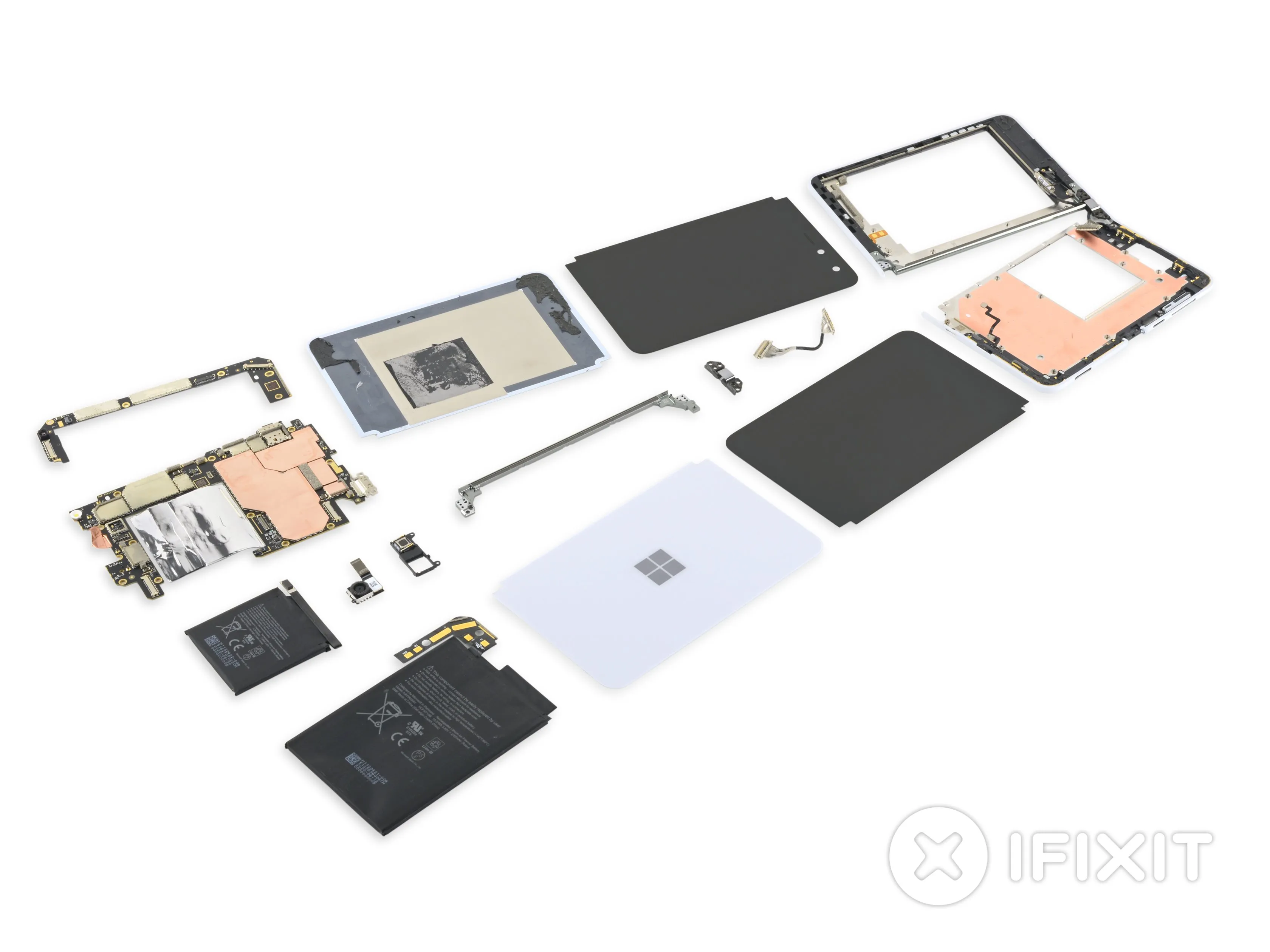

• Пришло время сложить наш набор инструментов и поразмыслить. Чему мы научились?

• Там, где Samsung и Motorola потратили тысячи часов на создание сложных шарниров, внешних микроэкранов и пылеуборочных машин, Duo - это изысканная простота.

• Это смелая, впечатляющая идея, даже если ее немного сложно разобрать.

• Как и предыдущие портативные компьютеры Microsoft первого поколения, тонкий, премиальный, создающий новую категорию Duo не предназначен для ремонта, возможно, даже не Microsoft.

• Последние Surfaceустройства поднялись в рейтинге ремонтопригодности, так что мы надеемся, что это только первая глава в истории Duo.

• Хватит разговоров, давайте оценим эту штуку. Подсказка: это Duo.

Вывод

• Дисплеи и задние стеклянные крышки можно заменить, не разбирая другие компоненты.
• Аккумуляторы приклеены и требуют значительной разборки для обслуживания.
• Порт USB-C припаян непосредственно к основной плате.
• Необычные винты с трехгранной головкой фиксируют ключевые компоненты.
• Нежные OLED-панели плохо защищены от случайного нажатия, поэтому для большинства ремонтных работ их приходится снимать.
• Устойчивый клей во всех местах входа усложняет любые попытки ремонта.

Оценка ремонтопригодности

Ремонтопригодность 2 из 10 (10 - легче всего отремонтировать)
