Разборка Microsoft Surface Go

Введение

Компания Microsoft только что представила планшет 2-в-1 для тех, кто находится в движении - для тех, кто хочет получить Surface с чуть меньшим профи и чуть большим ходом. У этого Surface может быть много достоинств, но нас волнует только одно: сможете ли вы обслуживать его на ходу, или его остановят уставшие батареи и разбитые экраны? Есть только один способ узнать это - готовность, готовность, разборка!

Никогда не знаешь, когда может появиться следующая статья! Оставайтесь в курсе событий, присоединившись к нам на Facebook, Instagram или Twitter, а если вы предпочитаете старую добрую электронную почту, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Microsoft Surface Go

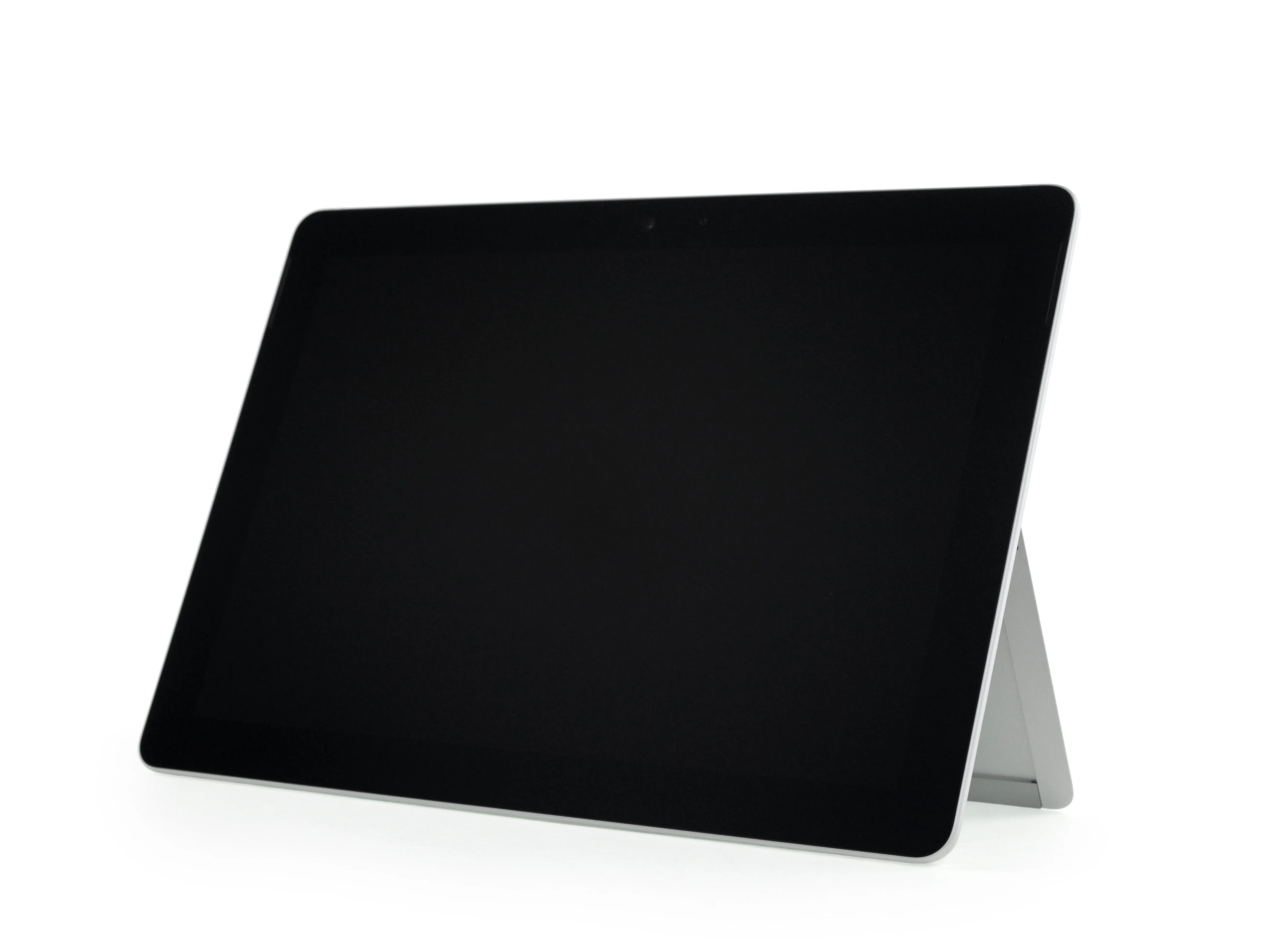

• Как обычно, наш разбор начинается с беглого описания характеристик:

• 10-дюймовый сенсорный IPS-дисплей с соотношением сторон 3:2 и разрешением 1800 × 1200 (217 ppi)

• Двухъядерный процессор Intel Pentium Gold 4415Y с частотой 1,6 ГГц и интегрированной графикой Intel HD Graphics 615

• 4 ГБ оперативной памяти (8 ГБ опционально)

• 64 ГБ eMMC-накопитель (128 ГБ NVMe SSD опционально), с возможностью дополнительного хранения данных через microSDXC

• Основная камера 8 МП с поддержкой видео 1080p; камера selfie 5 МП / 1080p

Шаг 2

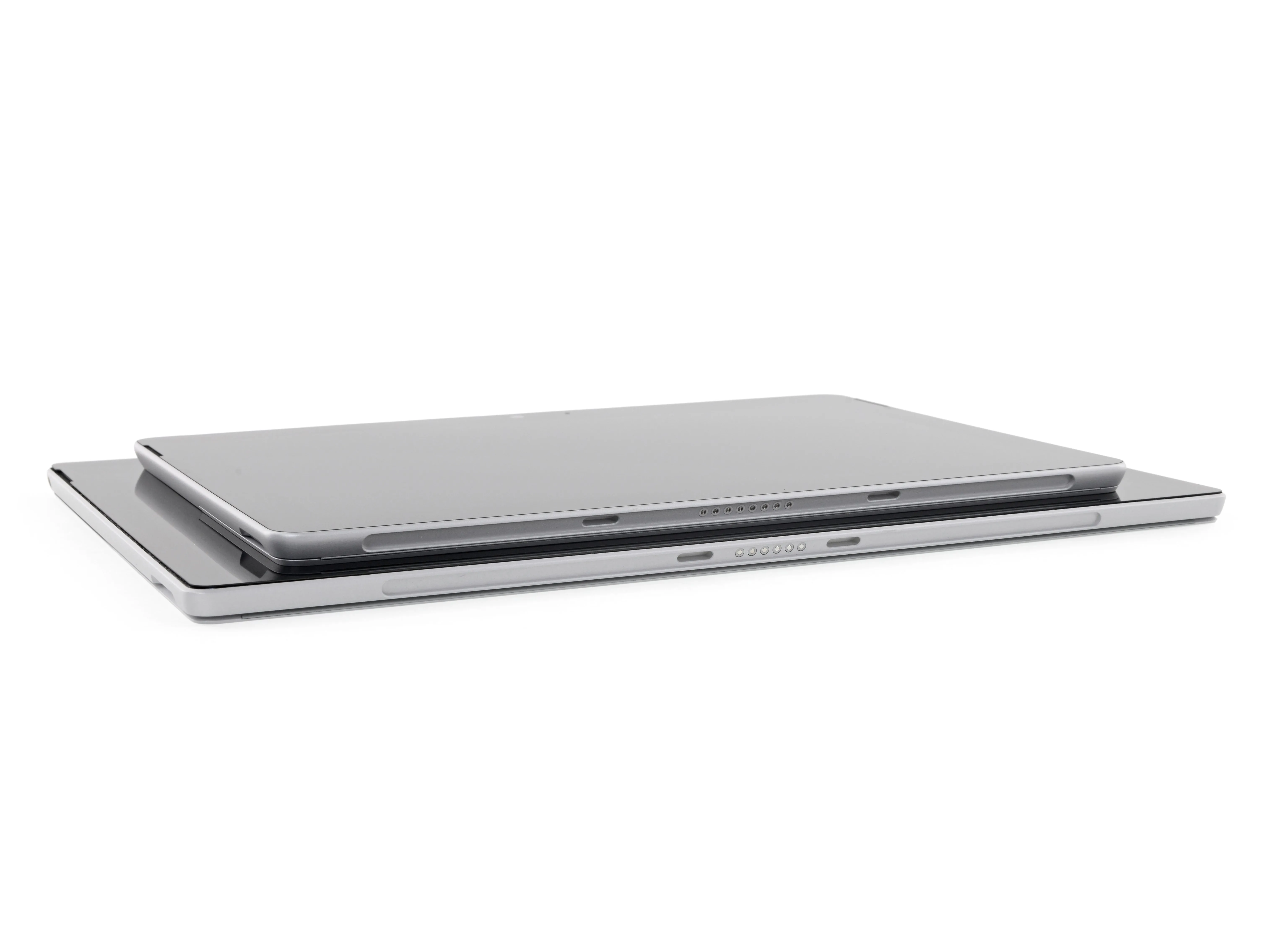

• По сравнению с Pro, Go имеет более плавные изгибы, более круглые края и эстетику, напоминающую iPad.

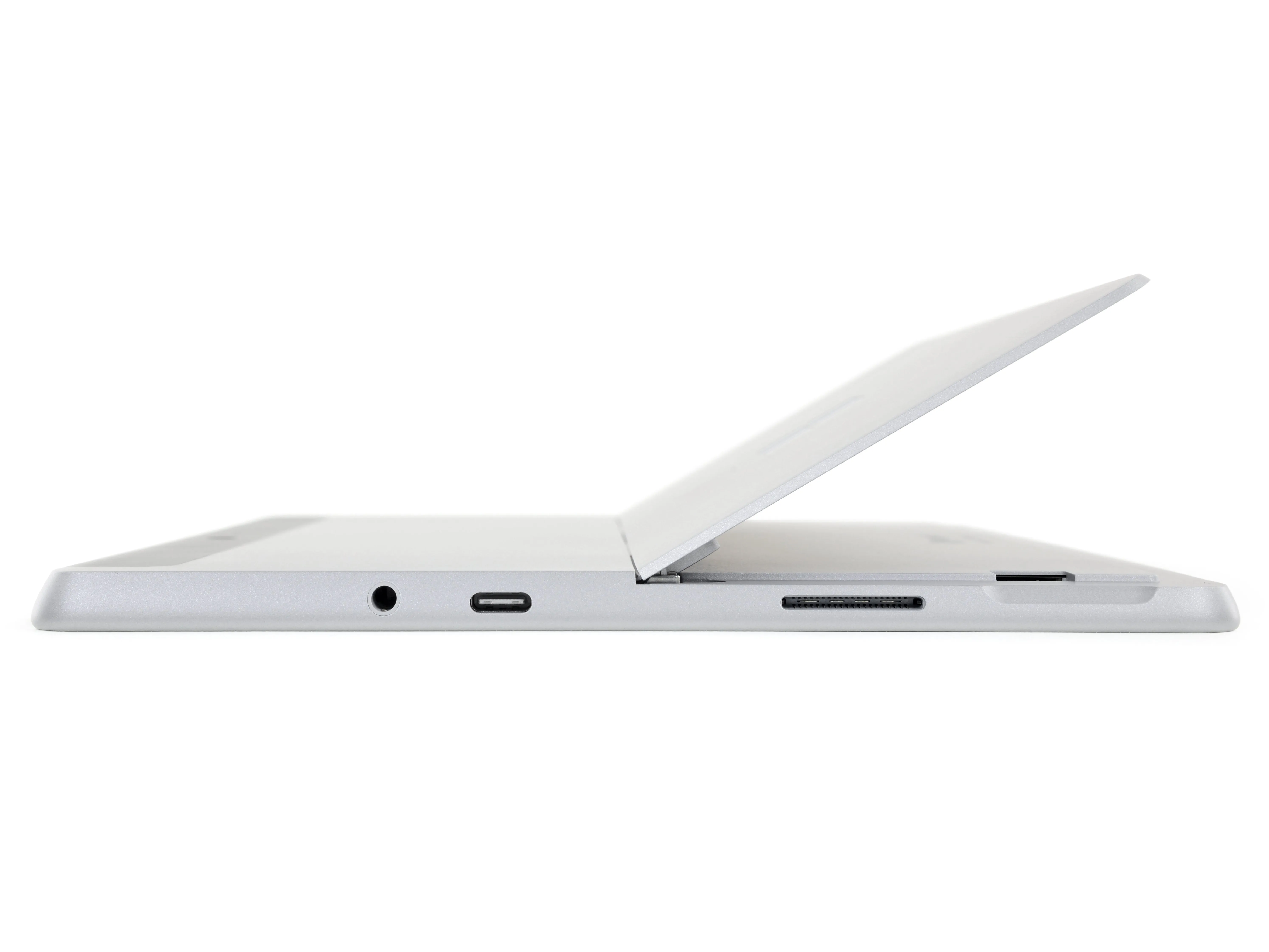

• Surface Go не верит в lesser-ports-это больше портов. Этот планшет оснащен портом USB-C, разъемом для наушников, парой проприетарных разъемов и устройством для чтения карт памяти SD.

• Охотясь за SD-портом, мы случайно разбудили спящий Go - предположительно, магнитометр заметил, когда кикстенд с магнитом сдвинулся с места.

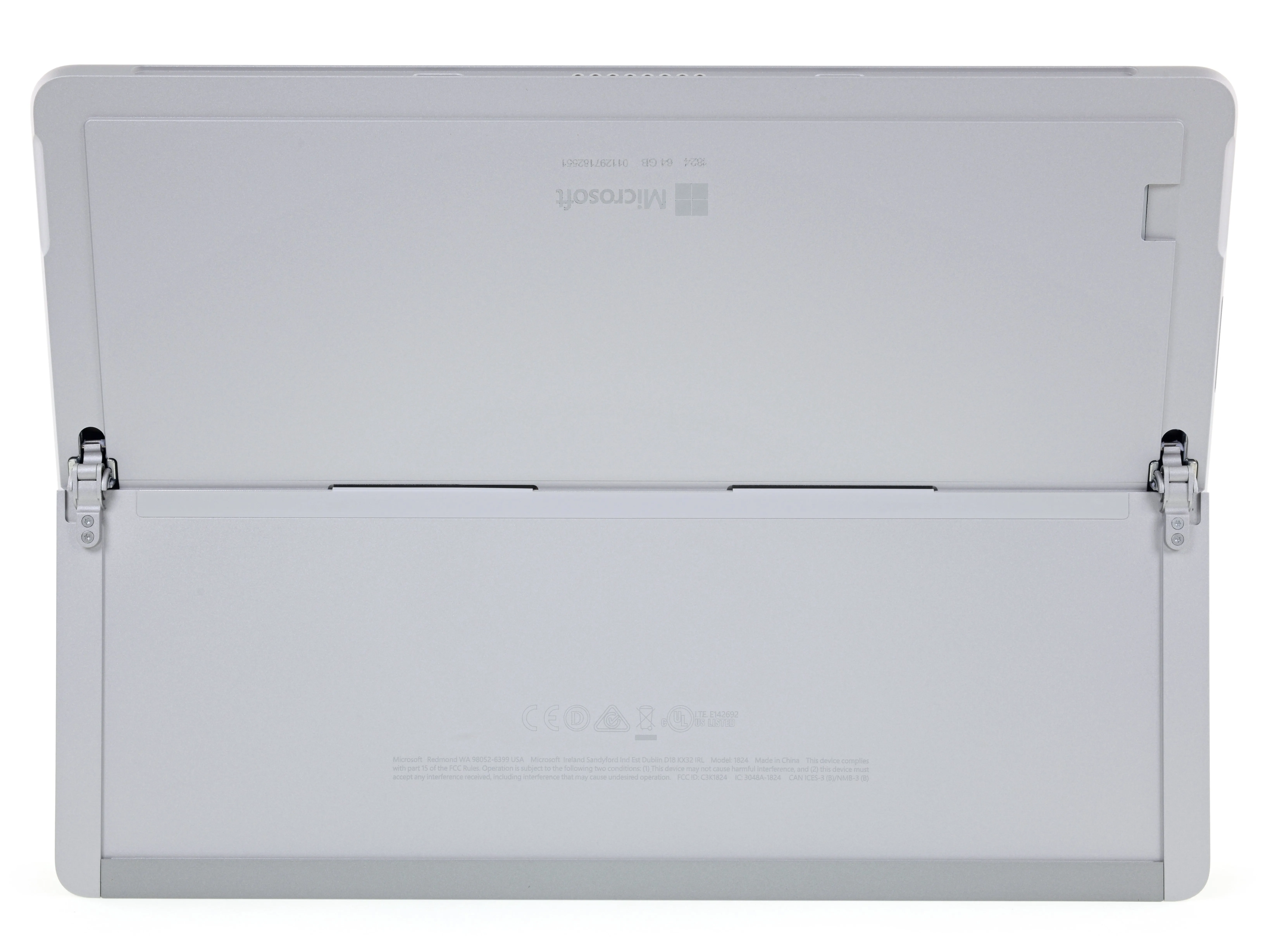

• Заглянув между слегка обновленными петлямимы увидели информацию FCC, номер модели (1824), а также характеристики хранения и памяти.

Шаг 3

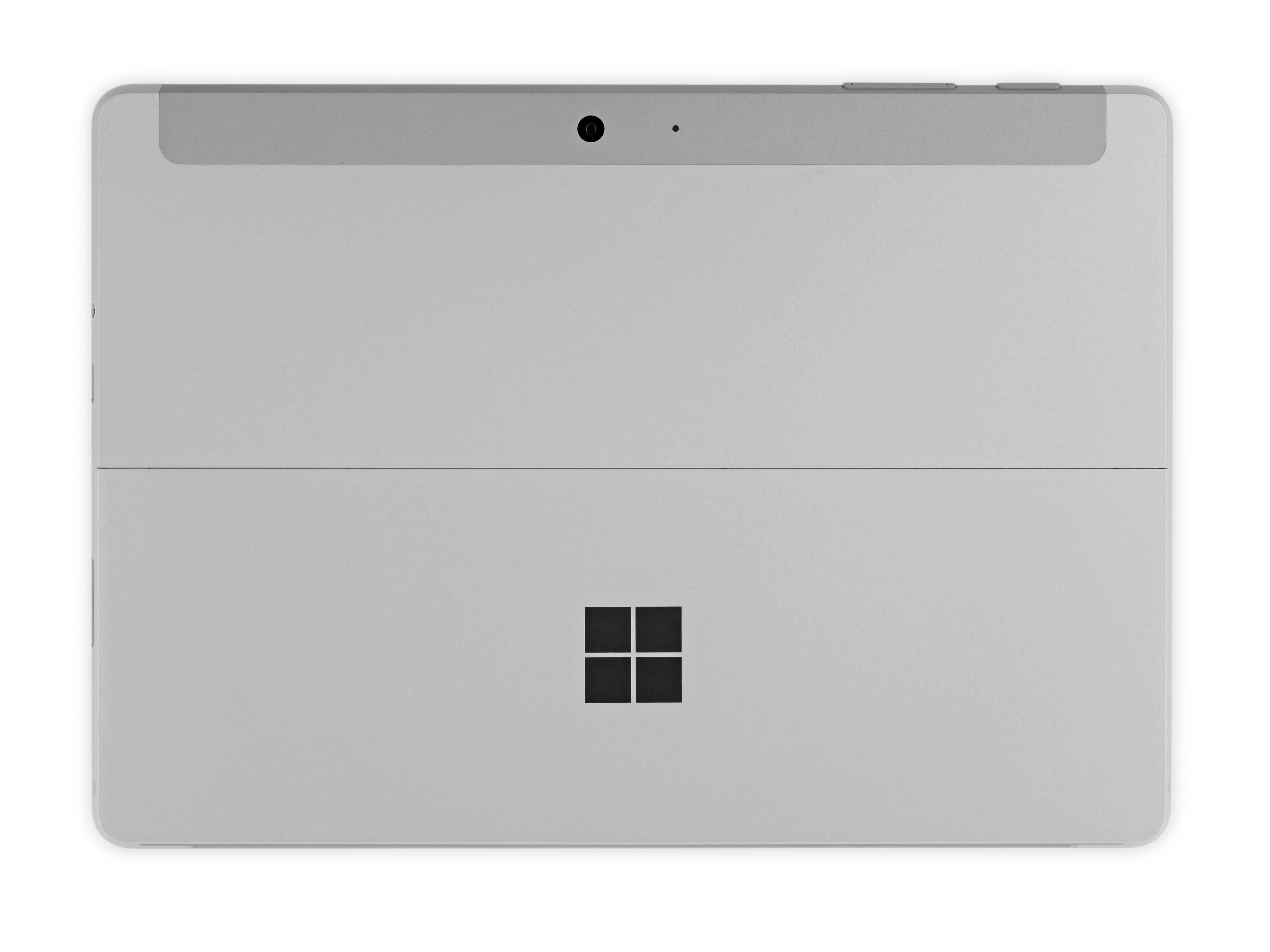

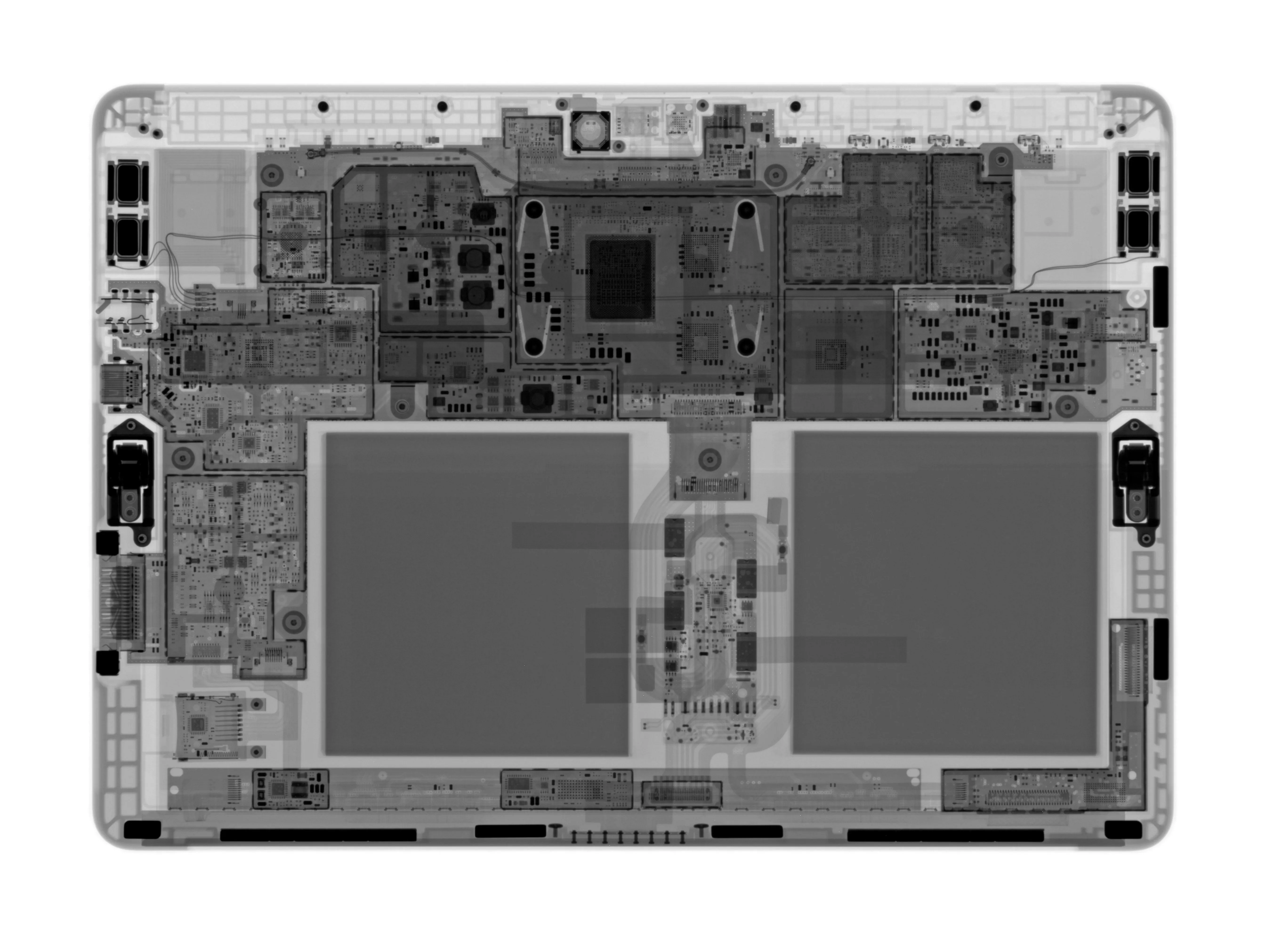

• Существует более одного способа разборки. Наш способ занимает много времени, поэтому наши друзья из Creative Electron предоставили нам рентгеновскую версию.

• Предварительная информация: два элемента батареи, много печатной платы и никаких видимых тепловых трубок! Похоже, Surface сидел на диете с низким содержанием меди.

Шаг 4

• Если мы чему-то и научились за пять лет существования Surfacing, так это тому, как открывать эти устройства.

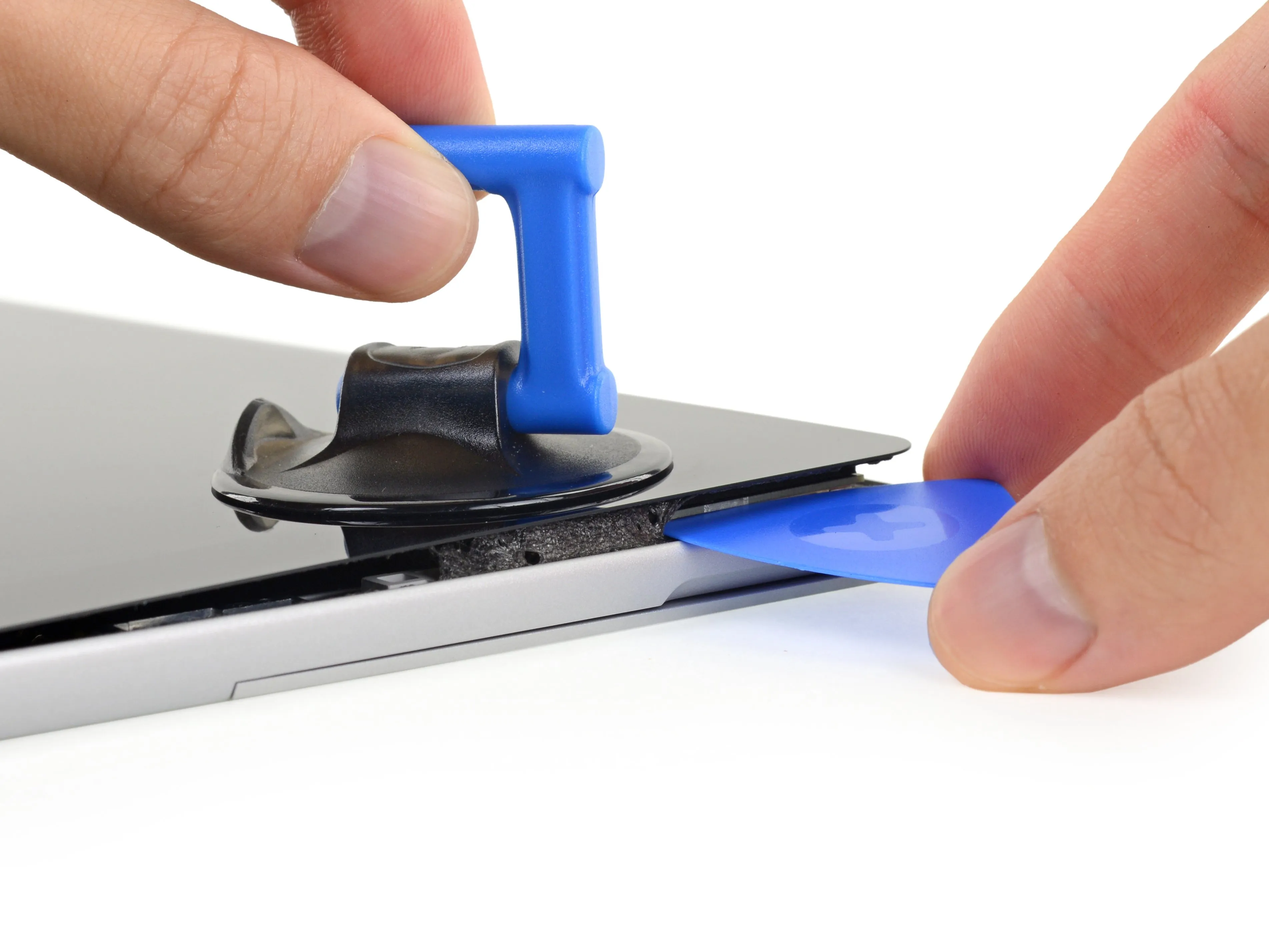

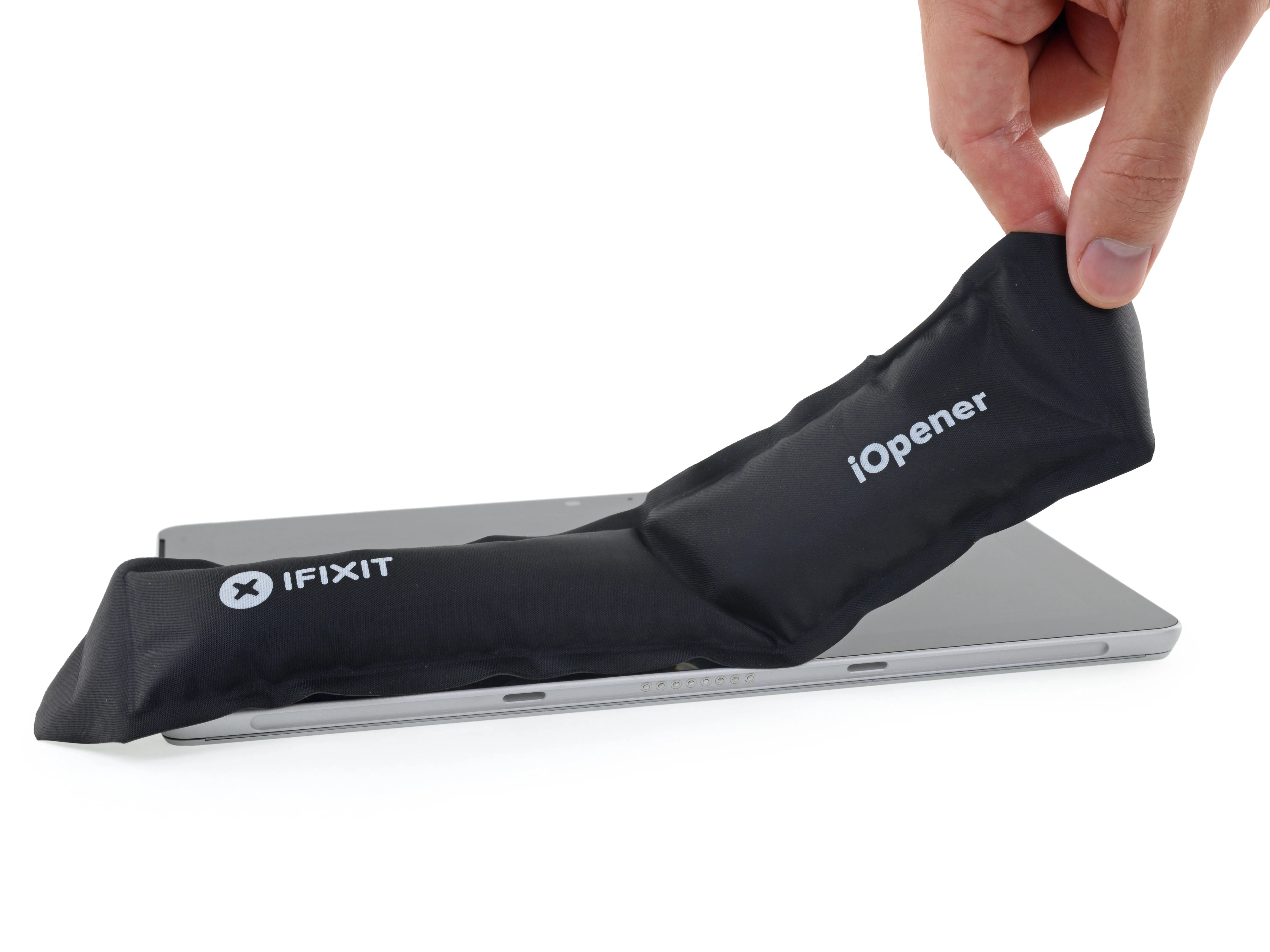

• Наш хорошо зарекомендовавший себя iOpener дает жару, затем ручка с присоской и открывающие резцы (в этот раз их всего несколько).на этот раз всего несколько) атакуют обильный клей.

• Мы сталкиваемся с тем же видом липкого клея, что и раньше, но благодаря меньшему размеру и прочности дисплея процедура открытия кажется не такой страшной. страшной ..

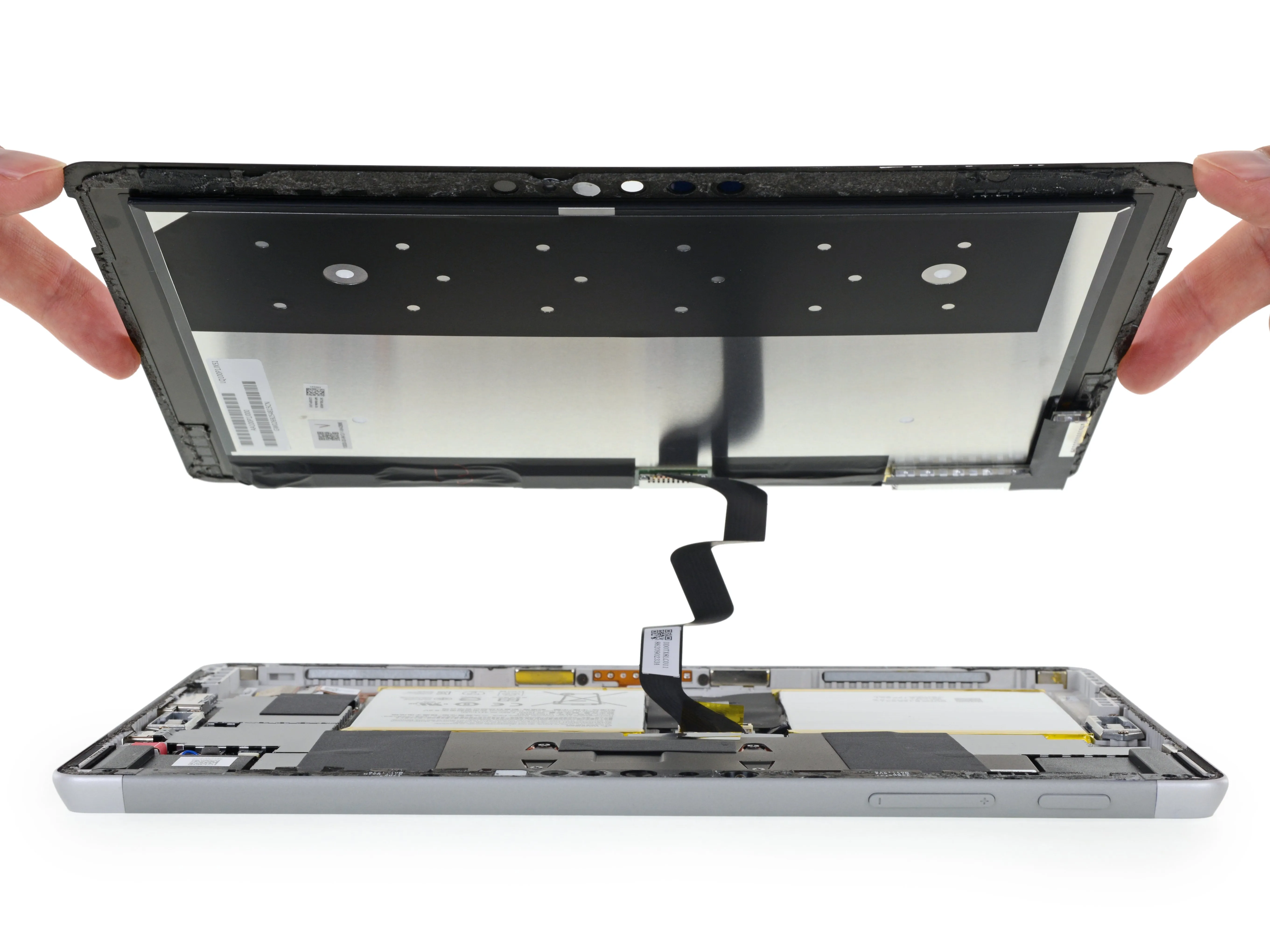

• Дисплей снят, и мы рады видеть, что Microsoft позволила ему довольно длинный поводок.

• Длинный кабель дисплея позволяет легче отсоединить дисплей, не повредив кабель, что обеспечивает более безопасное и простое извлечение дисплея.

Шаг 5

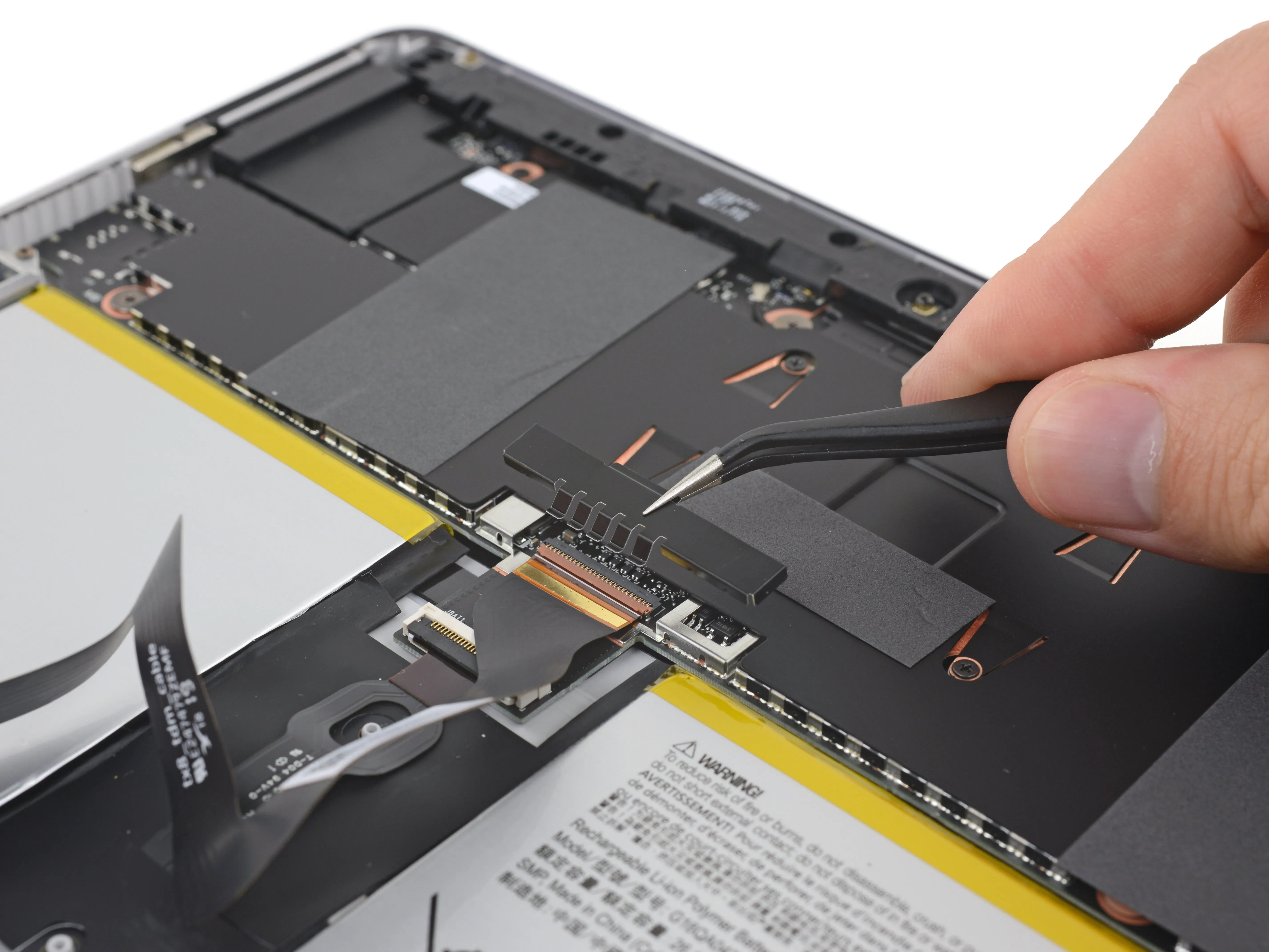

• Последнее препятствие перед тем, как освободить дисплей - экран EMI, защищающий разъем ZIF дисплея.

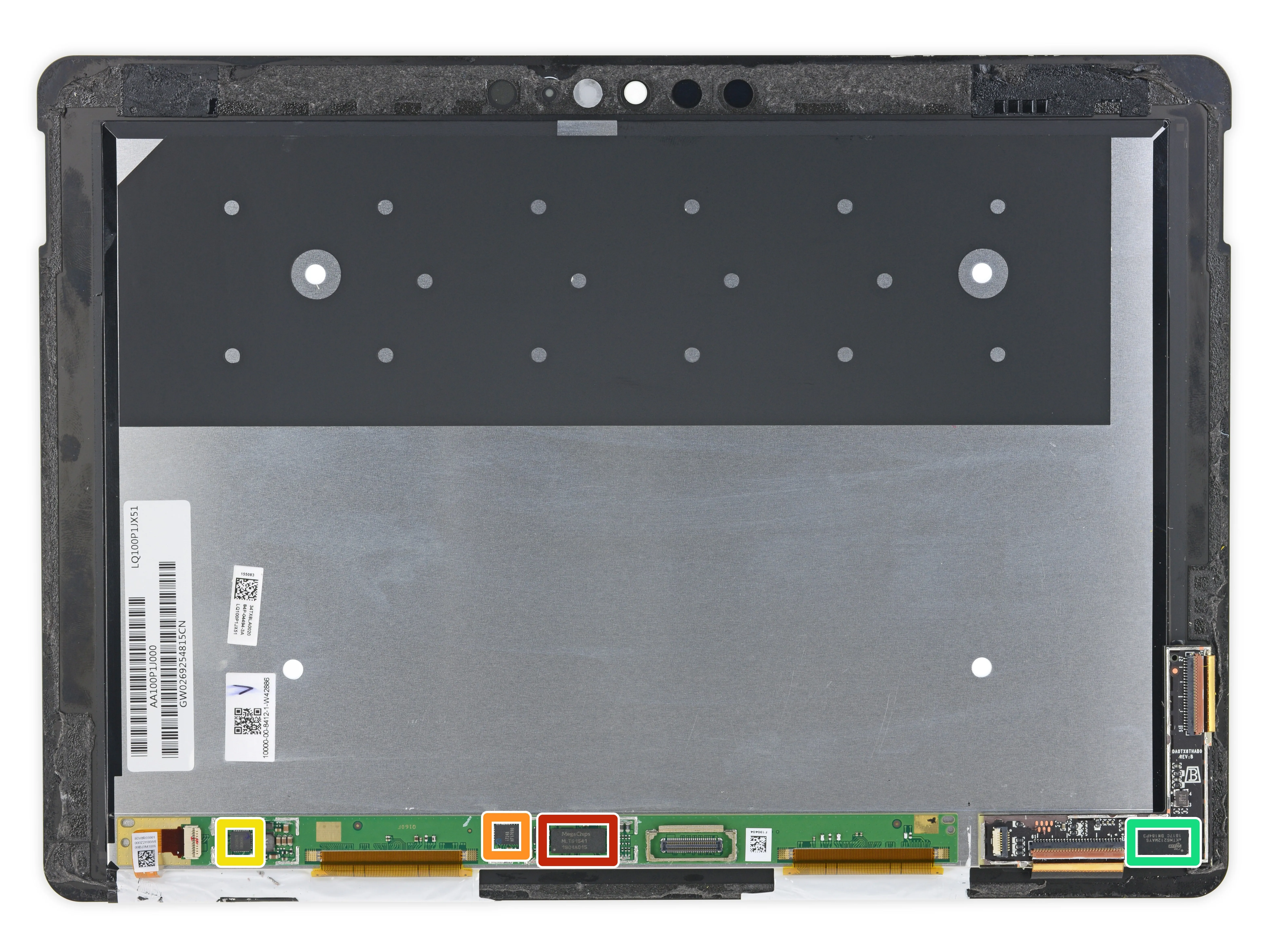

• Освободив дисплей, мы обращаем внимание на нижний край и обнаруживаем несколько дисплейных микросхем в их естественной среде:

• Likely MegaChips S15 series LCD timing controller

• i7248 H717690

• 18996MB N746547

• KTH6212MAYS

Шаг 6

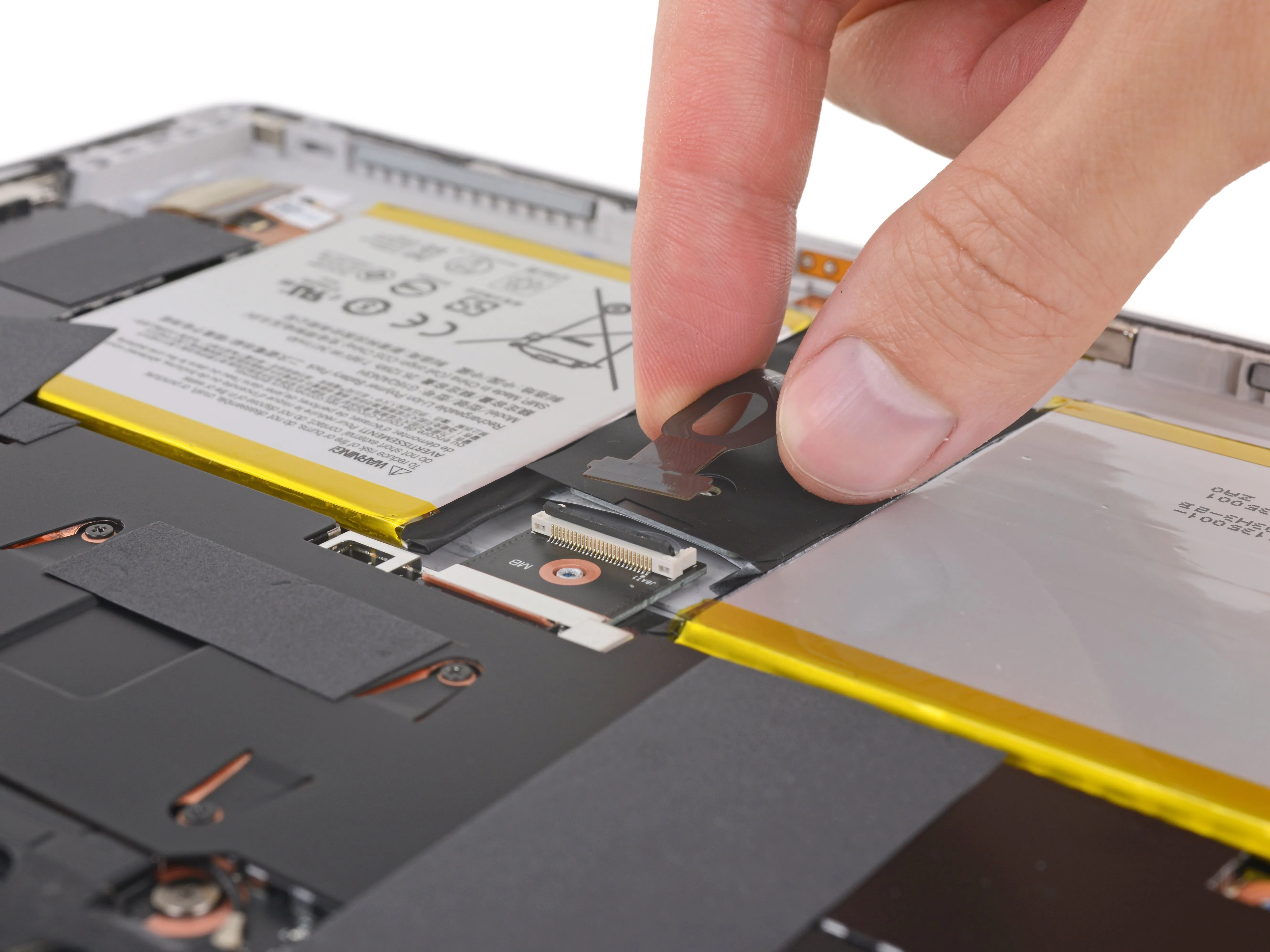

• К нашему большому удивлению, Surface Go имеет сразу же отсоединяемую батарею! Не нужно полностью снимать материнскую плату, значит, ремонтопригодность на высоте.

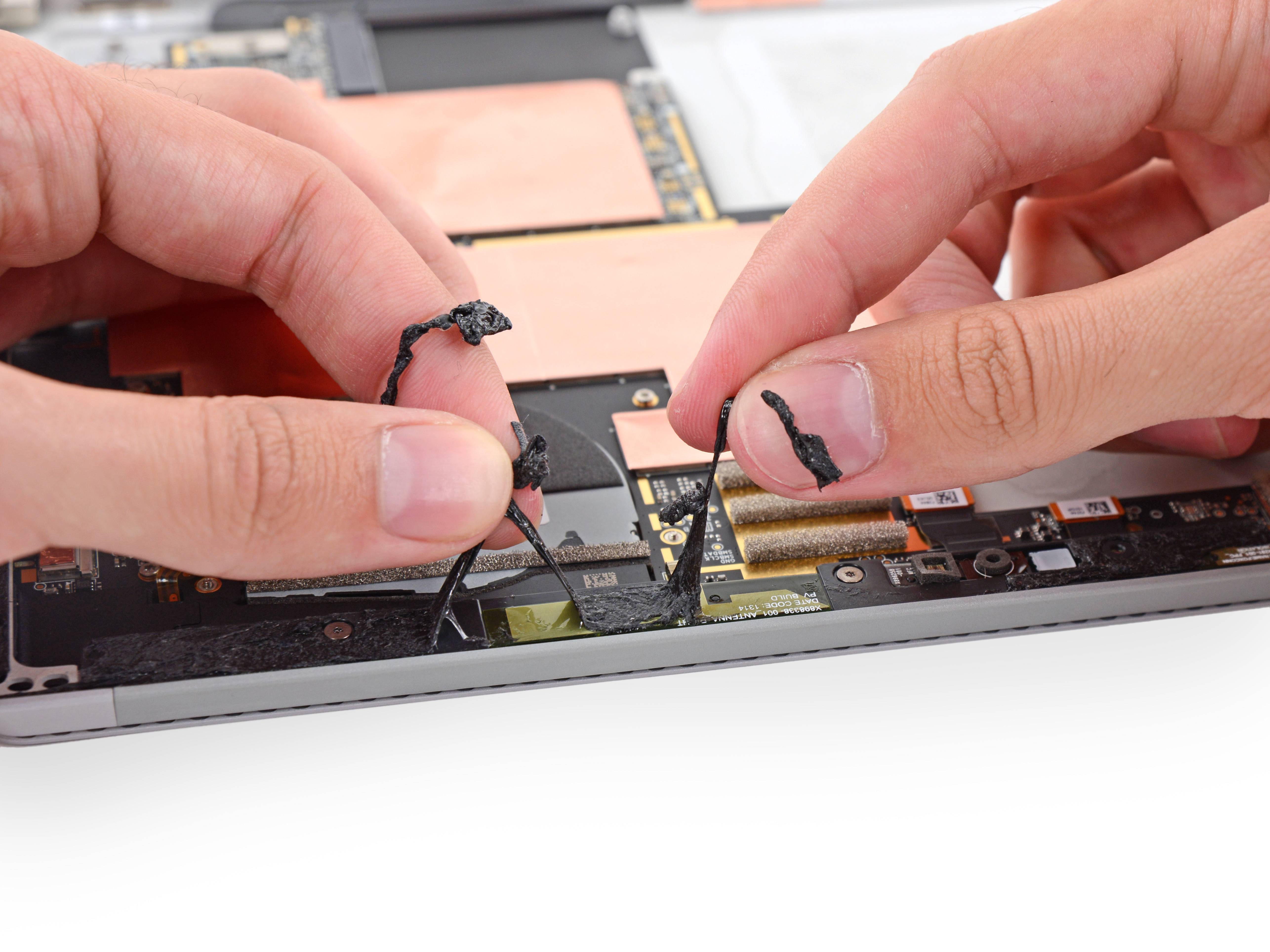

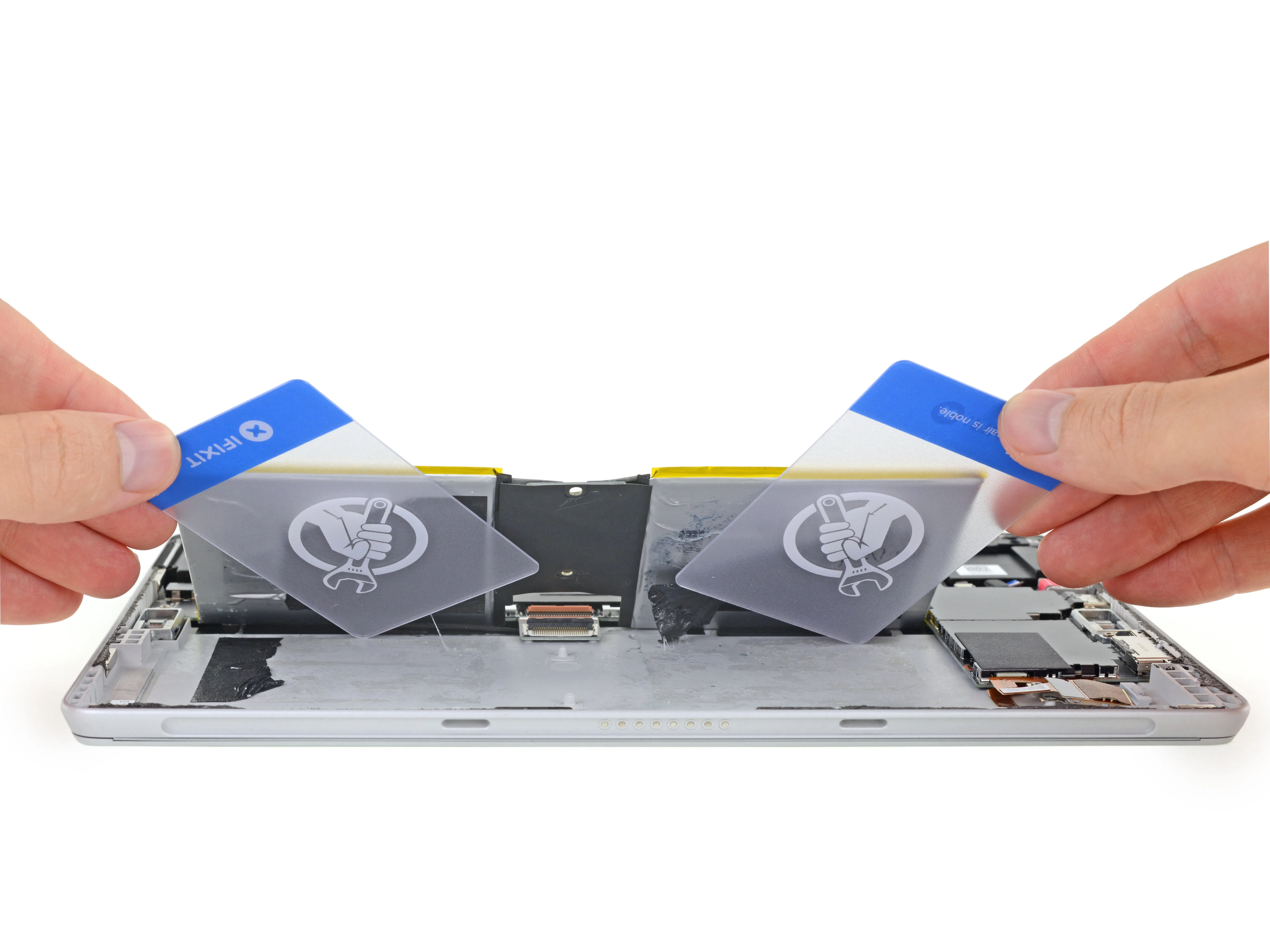

• Или нет? Извлечение батареи - это как как в старые добрые времена-Две огромные подушечки клея упорно сопротивляются нашему средству для удаления клея и пластиковым картам.

• Вклеенные батареи не позволяют потребителям легко продлить срок службы устройства и увеличивают расходы на переработку по окончании срока службы.

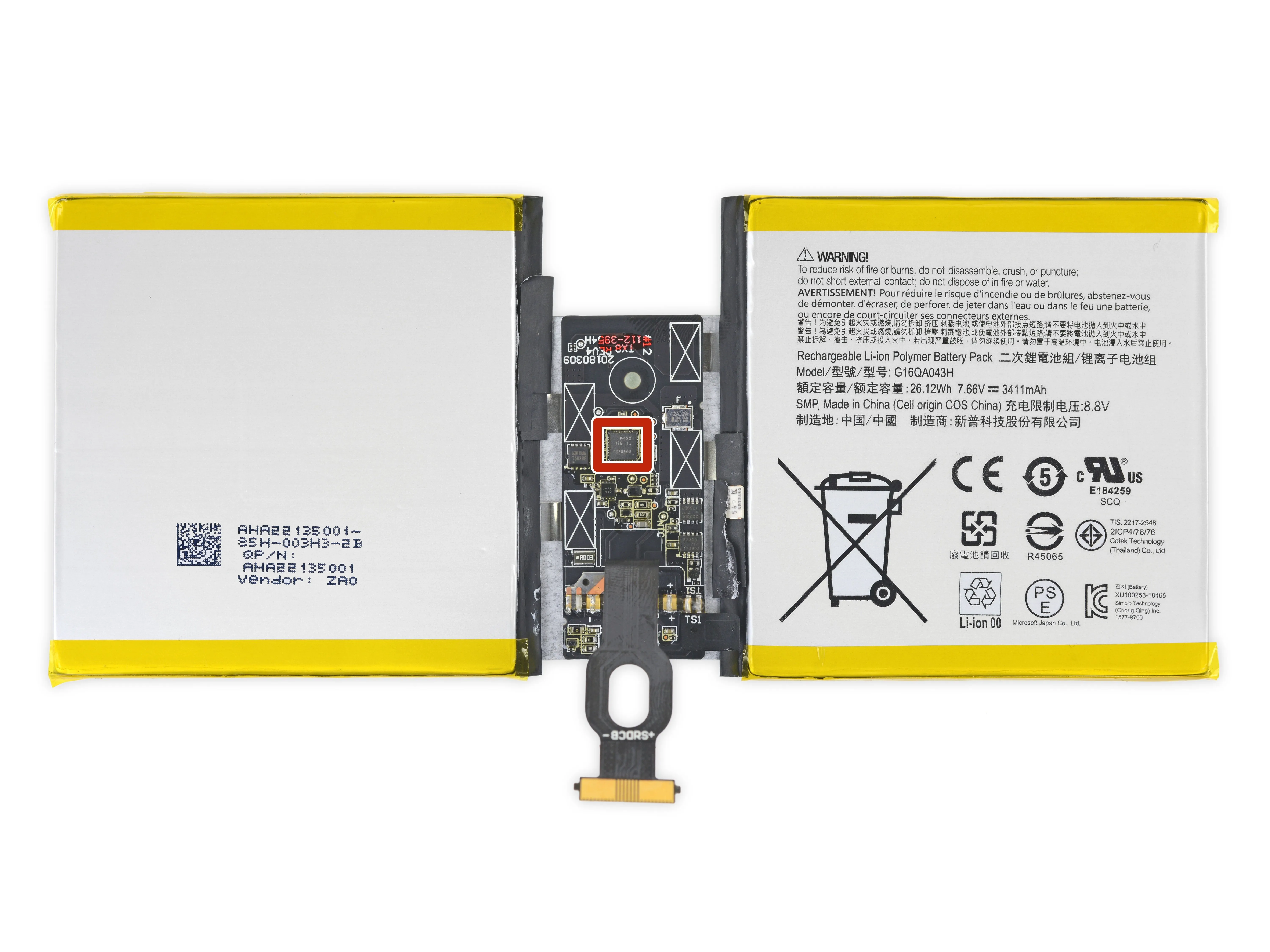

• Аккумулятор в Go гораздо меньше, 26,12 Вт-ч, чем в любом другом устройстве. изегоpro-уровняпредшественников-Даже аналогичный по размеру iPad 6 оснащен аккумулятором емкостью 32,9 Втч.

• Texas Instruments BQ40Z50 менеджер литий-ионных аккумуляторов серии BQ40Z50 является 'мозгом' этой операции.

Шаг 7

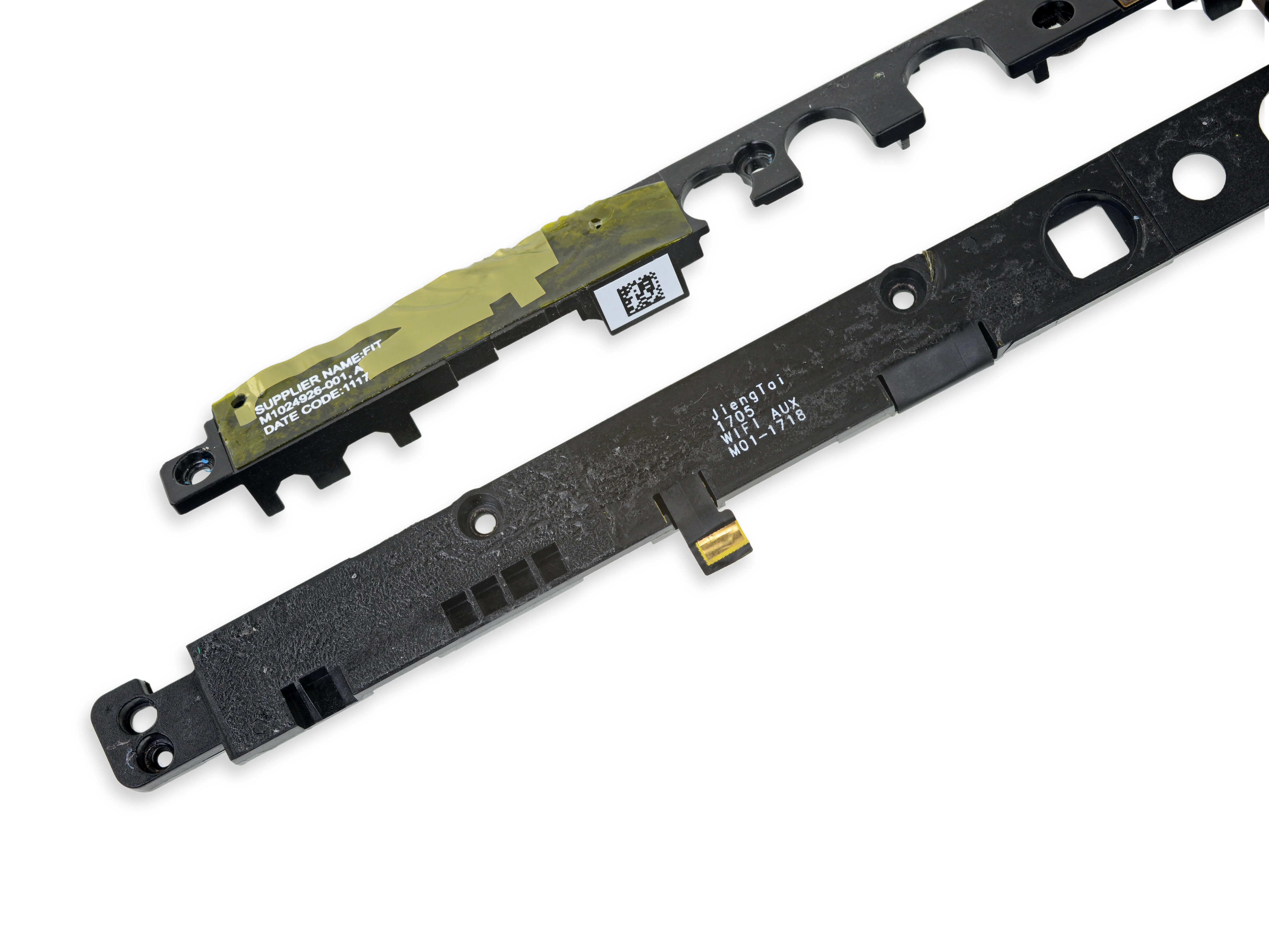

• Обращая внимание на антенны Wi-Fi, мы вполне ожидаем, что они будут искалечены после того, как мы отделили дисплей.

• Стекло крышки дисплея наклеено прямо поверх антенны Wi-Fi, что привело к разрушению многих попыток ремонта Surface Pro. В большинстве случаев антенны не выживают после снятия дисплея.

• В этот раз нам приходится искать... и искать.

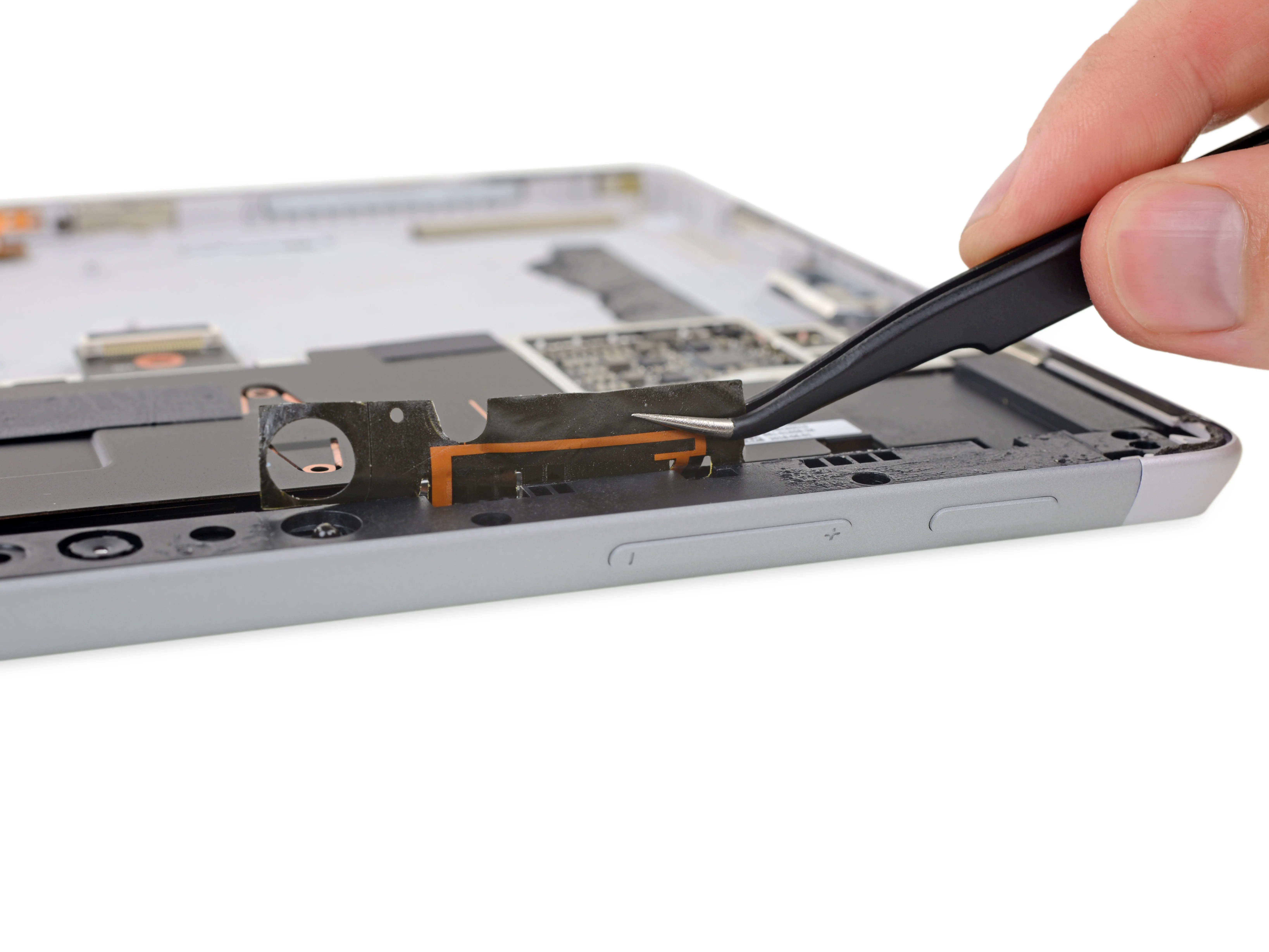

• На самом деле эти антенны трудно обнаружить, и они кажутся чудом невредимыми. Это одна из наших бедных антенн Surface Pro 5-го поколения вверху, для сравнения.

• Они определенно были переработаны - возможно, для того, чтобы ремонт был не таким мучительным?

Шаг 8

• Наше путешествие под Surface не становится проще, когда мы переходим к материнской плате.

• К счастью, здесь нет клея, но нам приходится прокладывать путь через бесконечные слои экранов, скотча и скрытых винтов, чтобы откопать плату.

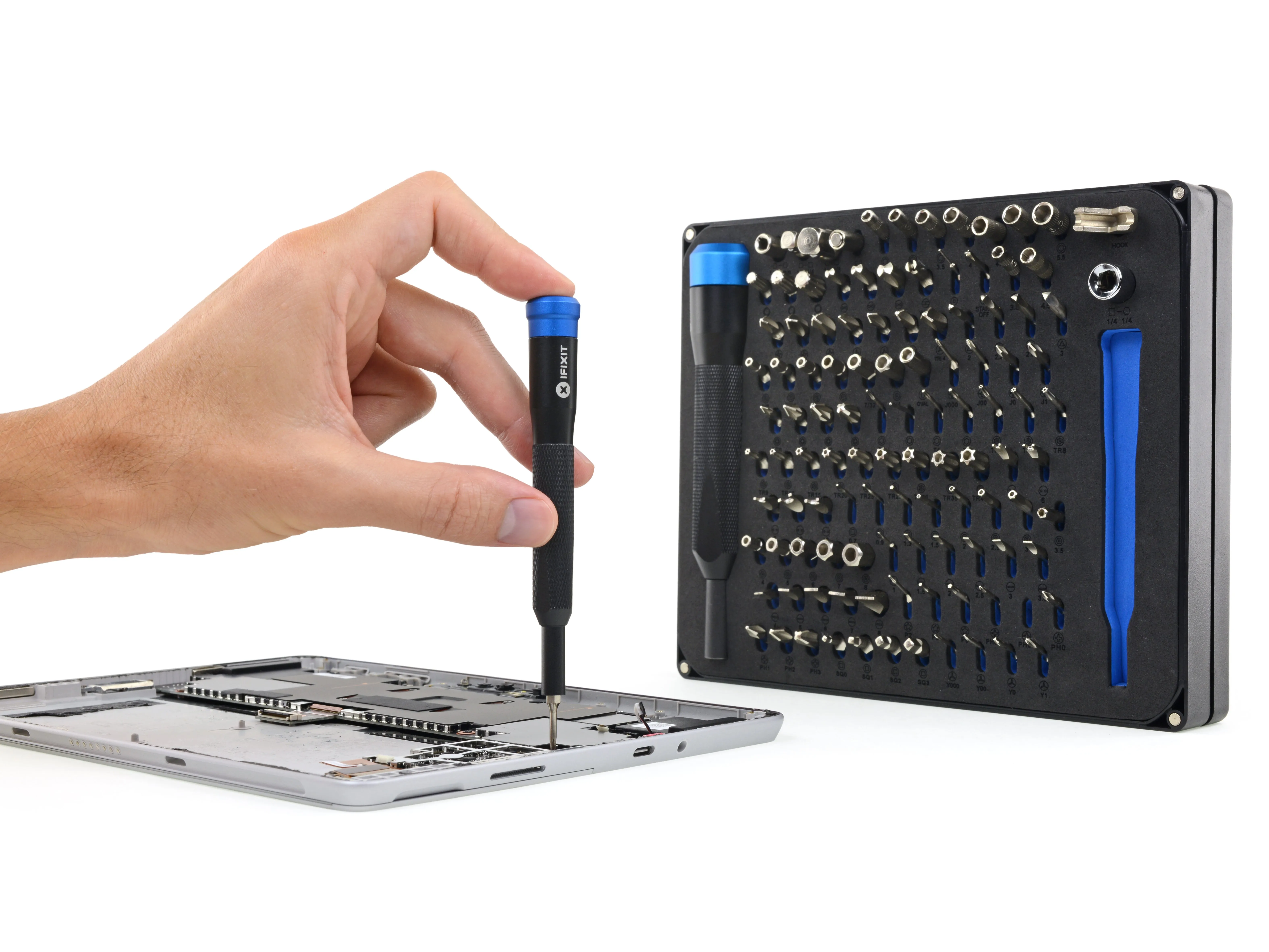

• К счастью, у нас есть набор Manta Driver Kit, который составит нам компанию и поможет справиться с любым найденным крепежом.

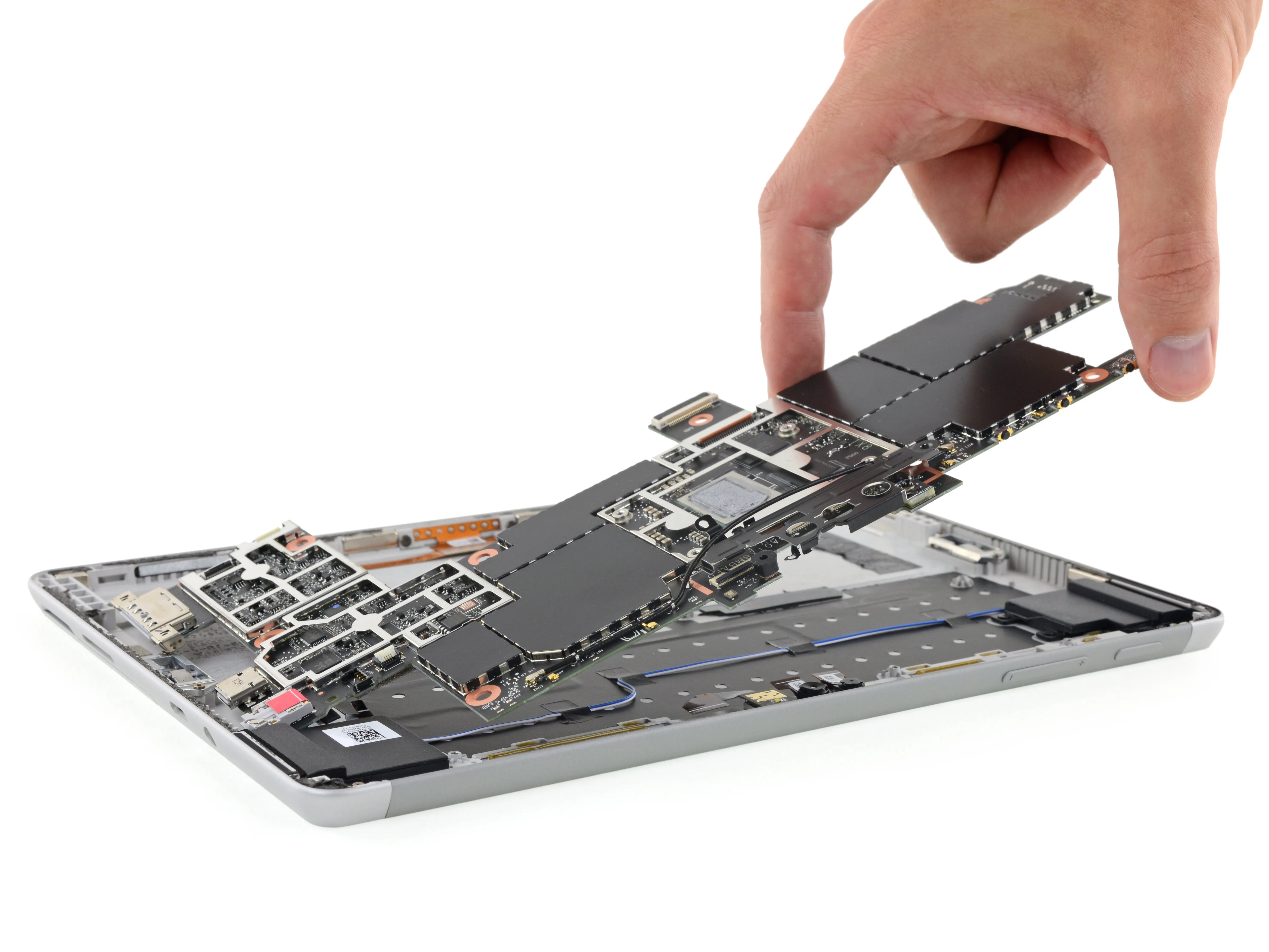

• Наконец, мы освобождаем материнскую плату от последних ограничений и освобождаем ее из металлической и пластиковой тюрьмы.

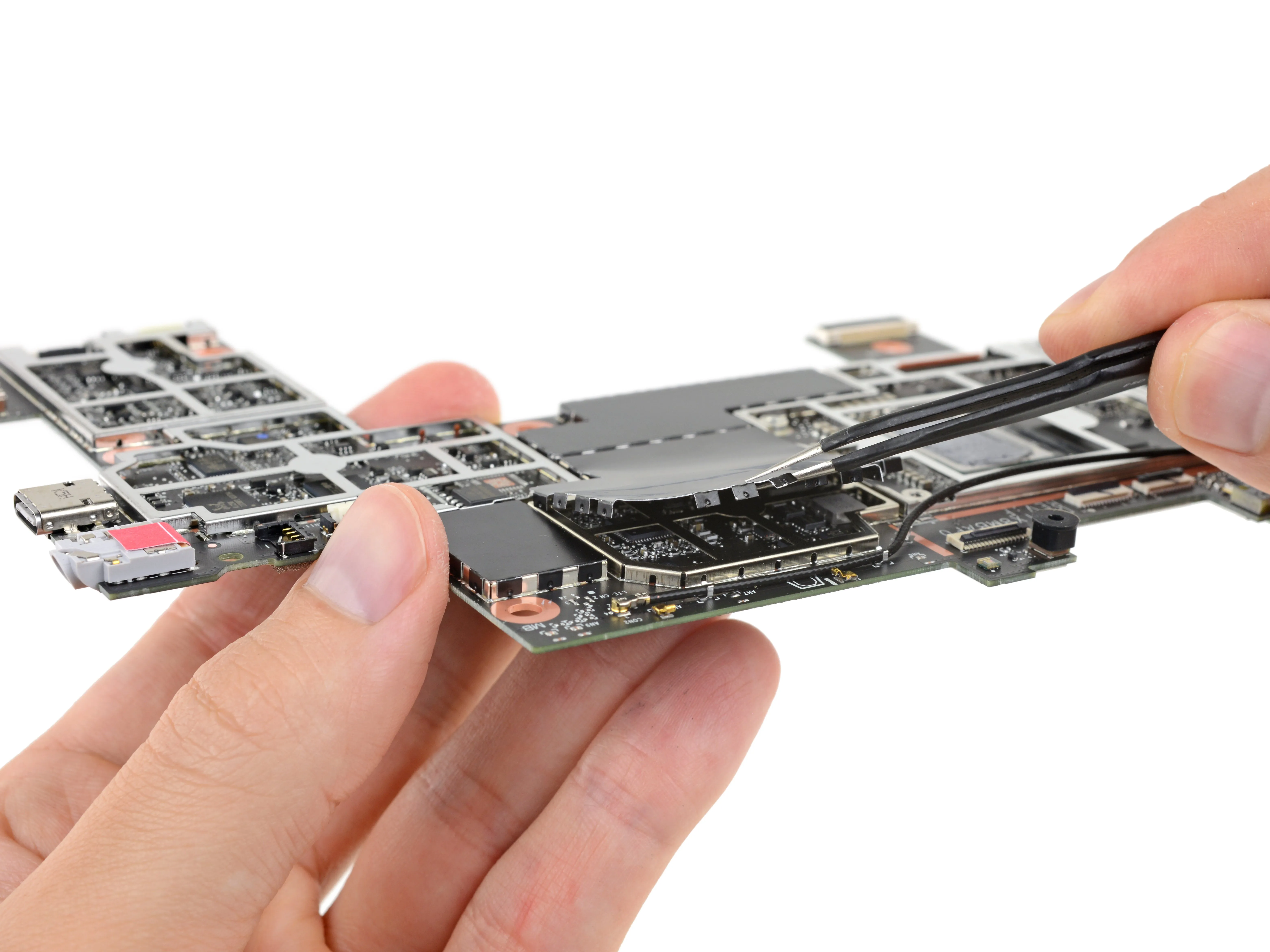

• Даже освободив материнскую плату, мы продолжаем копаться в ней через экраны и тканевые наклейки, чтобы найти кремний, который скрывается под ней.

Шаг 9

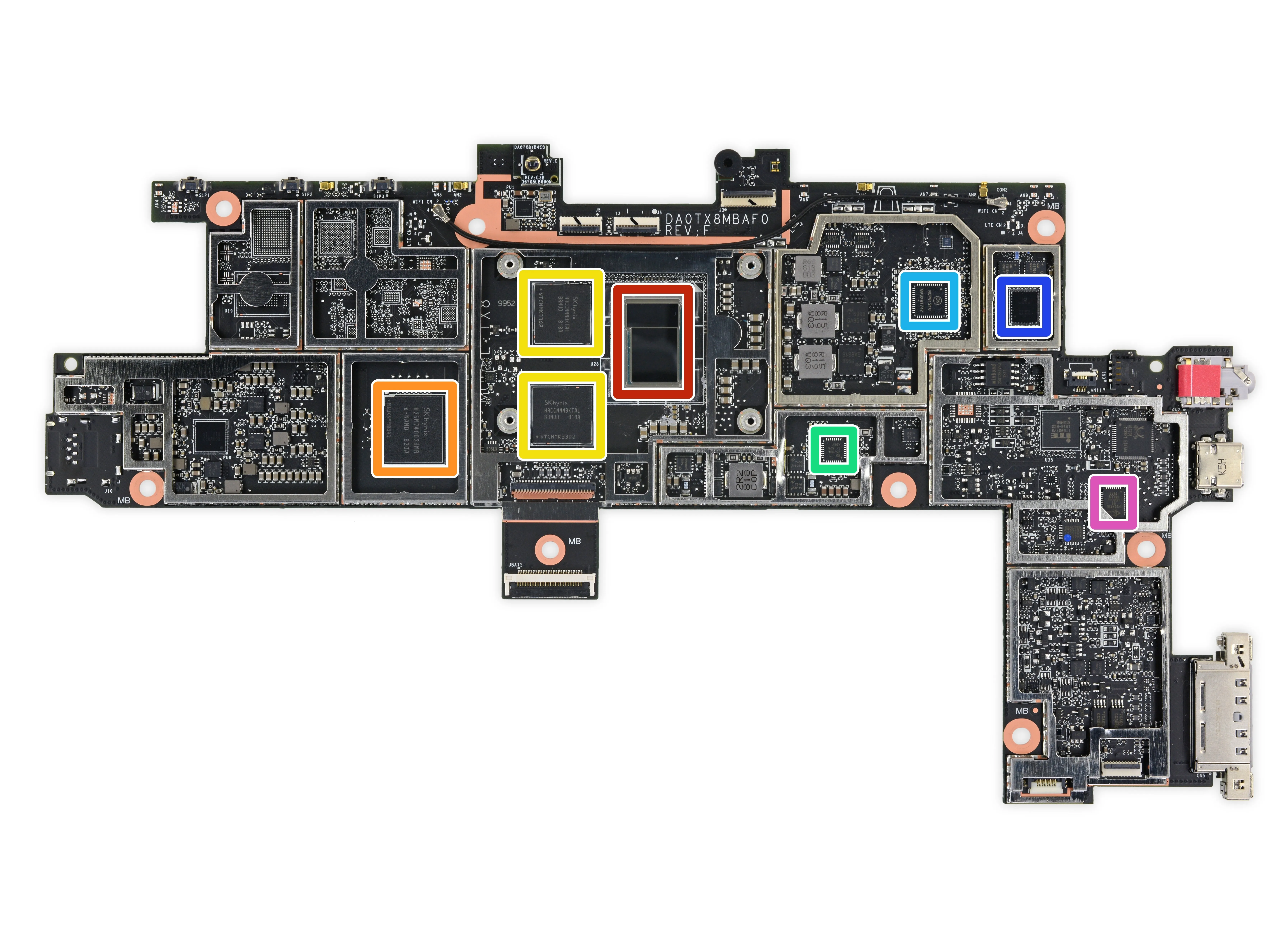

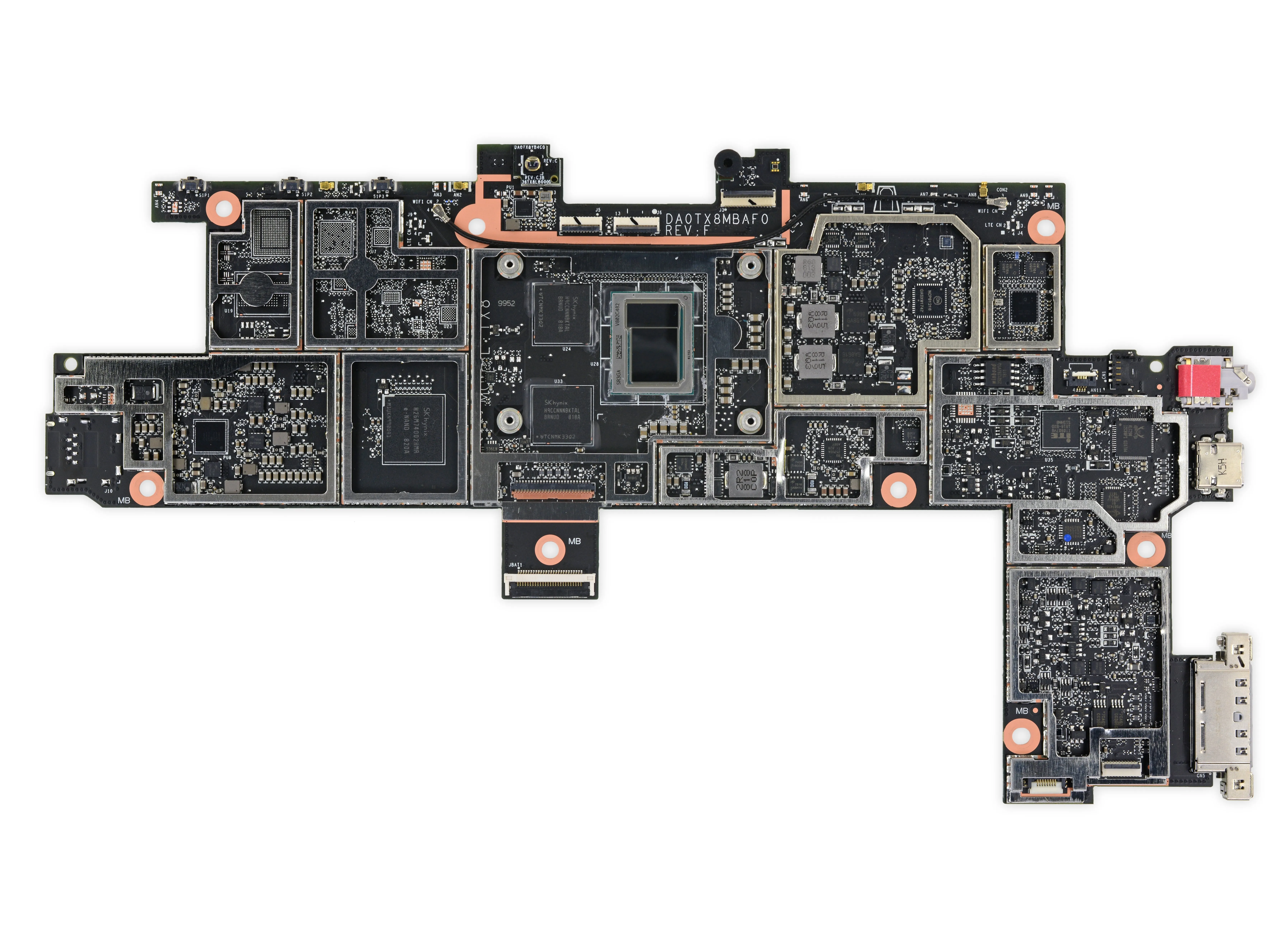

• Наконец-то мы вознаграждены за наши труды сокровищем кремния:

• Intel Pentium 4415Y процессор

• Флеш-память SK Hynix H26M74002HMR 64 ГБ eMMC5.1 NAND

• 2x SK Hynix H9CCNNNBKTAL 16 Гб LPDDR3 SDRAM (всего 4 Гб)

• Texas Instruments BQ25700A контроллер заряда батареи buck-boost

• ON Semiconductor NCP81216 фазовый контроллер

• Qualcomm QCA6174A Wi-Fi/Bluetooth SoC

• Parade Technologies PS87430 (вероятно переключатель USB-хоста)

Комментарии к шагу

捷騰光電 (Solteamopto Inc.,) JSA-1138 環境光源感測器

Можно ли снять жесткий диск, и если да, то каковы его размеры.

Шаг 10

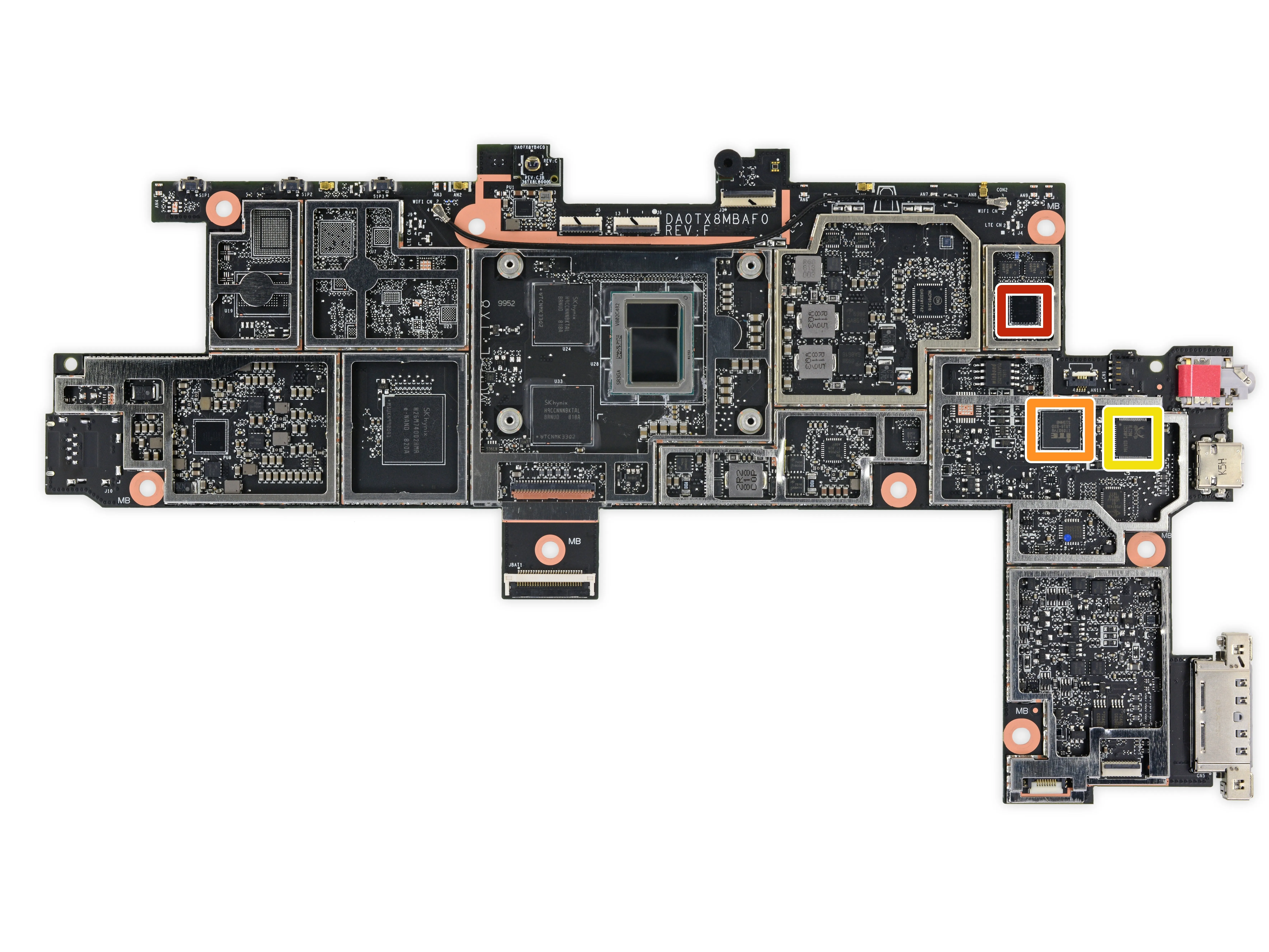

• Больше чипов на передней панели:

• Qualcomm QCA6174A Wi-Fi/Bluetooth SoC

• ITE Tech Inc. IT8987 Контроллер шины LPC

• Realtek ALC298 аудиокодек

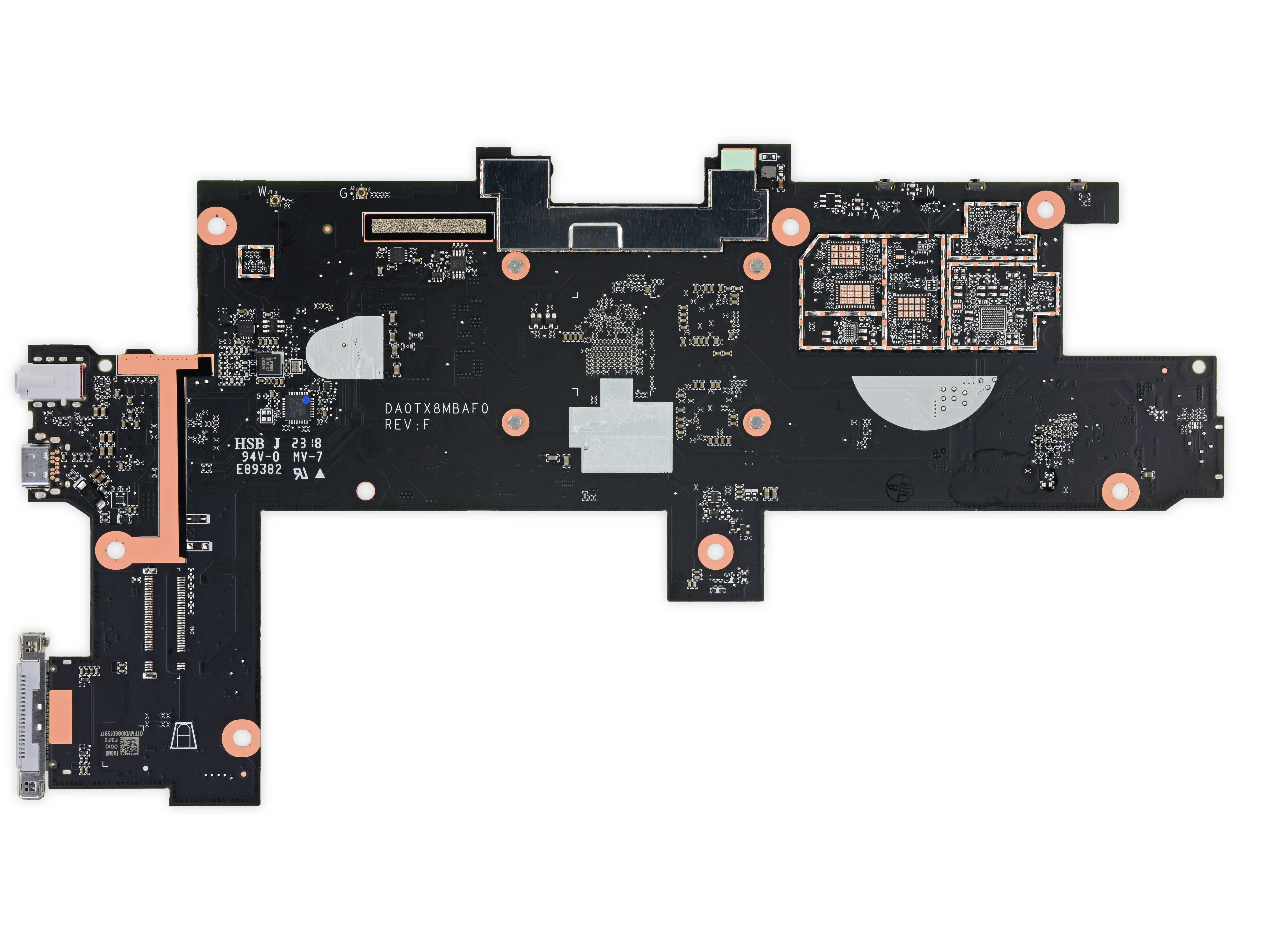

• Микросхемы на задней стороне:

• NXP P3003

• Atmel ATSAMD20E ARM-микроконтроллер

Шаг 11

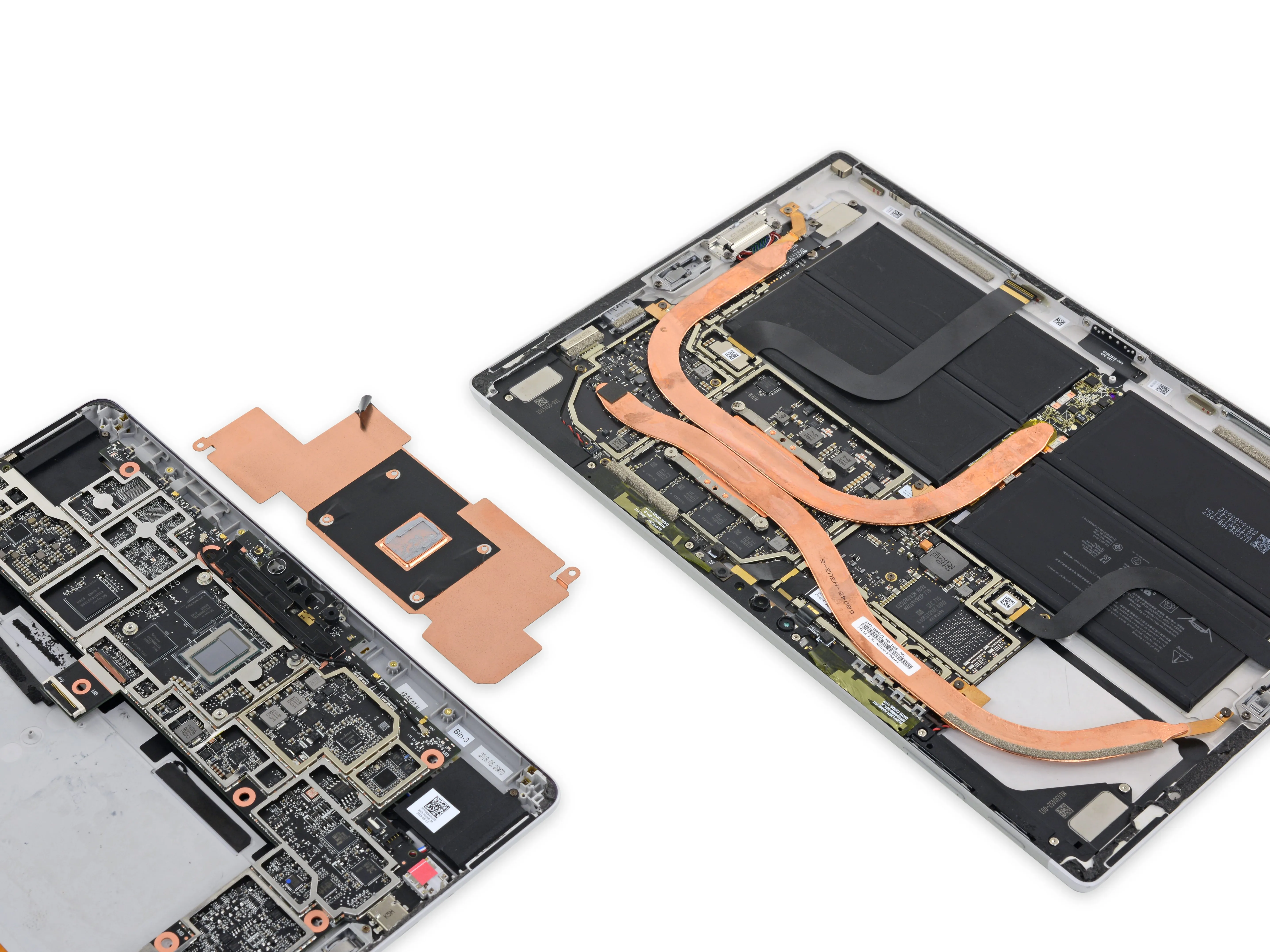

• Столько кремния, и при этом Go без вентилятора и тепловых трубок. Тонкий медный экран и немного термопасты будут выполнять функцию теплоотвода для этого потенциального ПК. (С другой стороны, вы всегда можете запустить его в морозильной камере...)

• Это, конечно, радикальный отход от толстых медных щупалец, которые мы обнаружили на 5-м поколении Pro (справа). Надеемся, этого будет достаточно для энергоемкого процессора Go без турбонаддува.

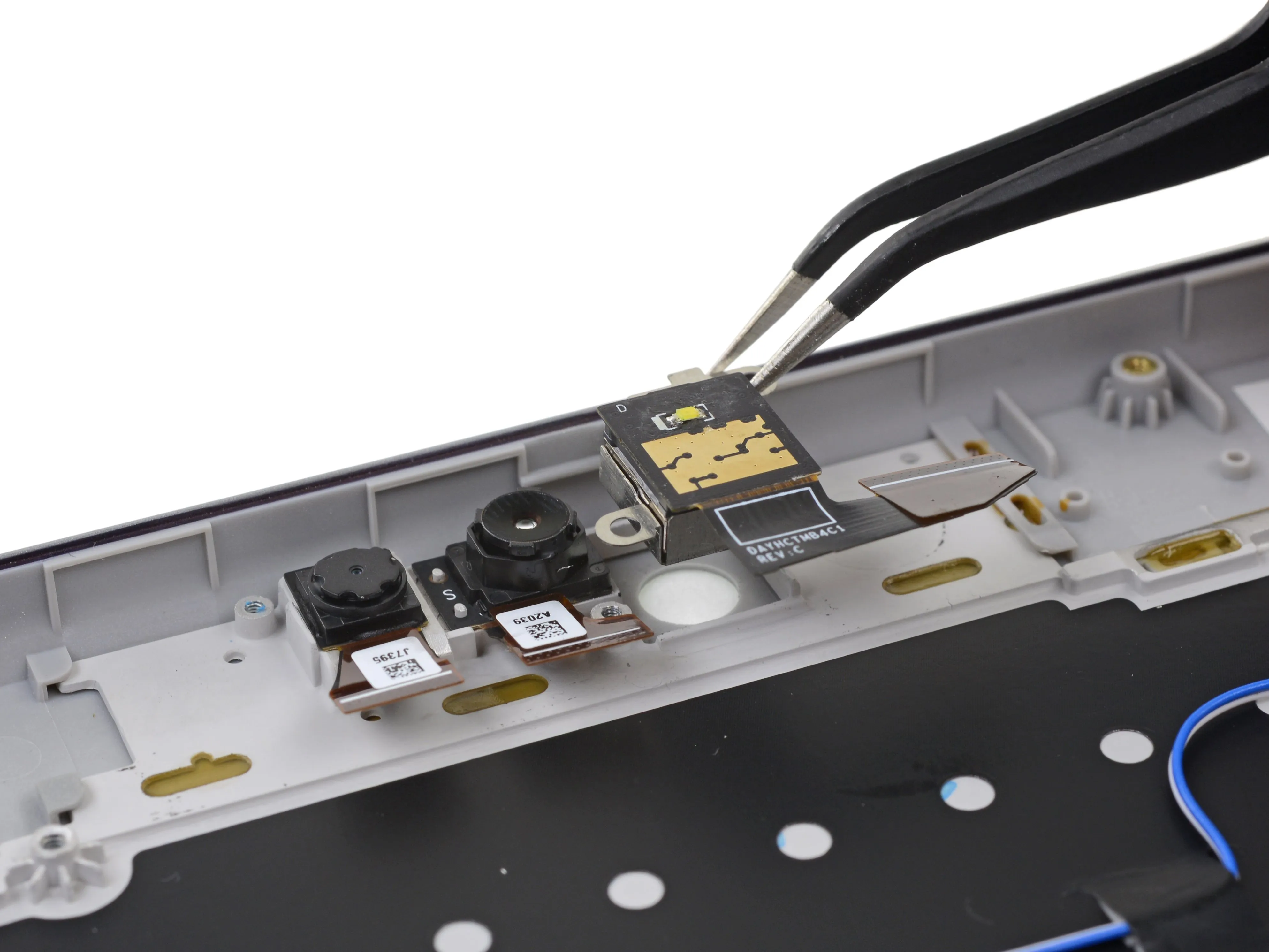

• А теперь перейдем к последним строчкам этого обзора. Например, камера Windows Hello, фронтальная камера на 5 МП и тыловая камера на 8 МП (со встроенным светодиодом), расположенные в ряд.

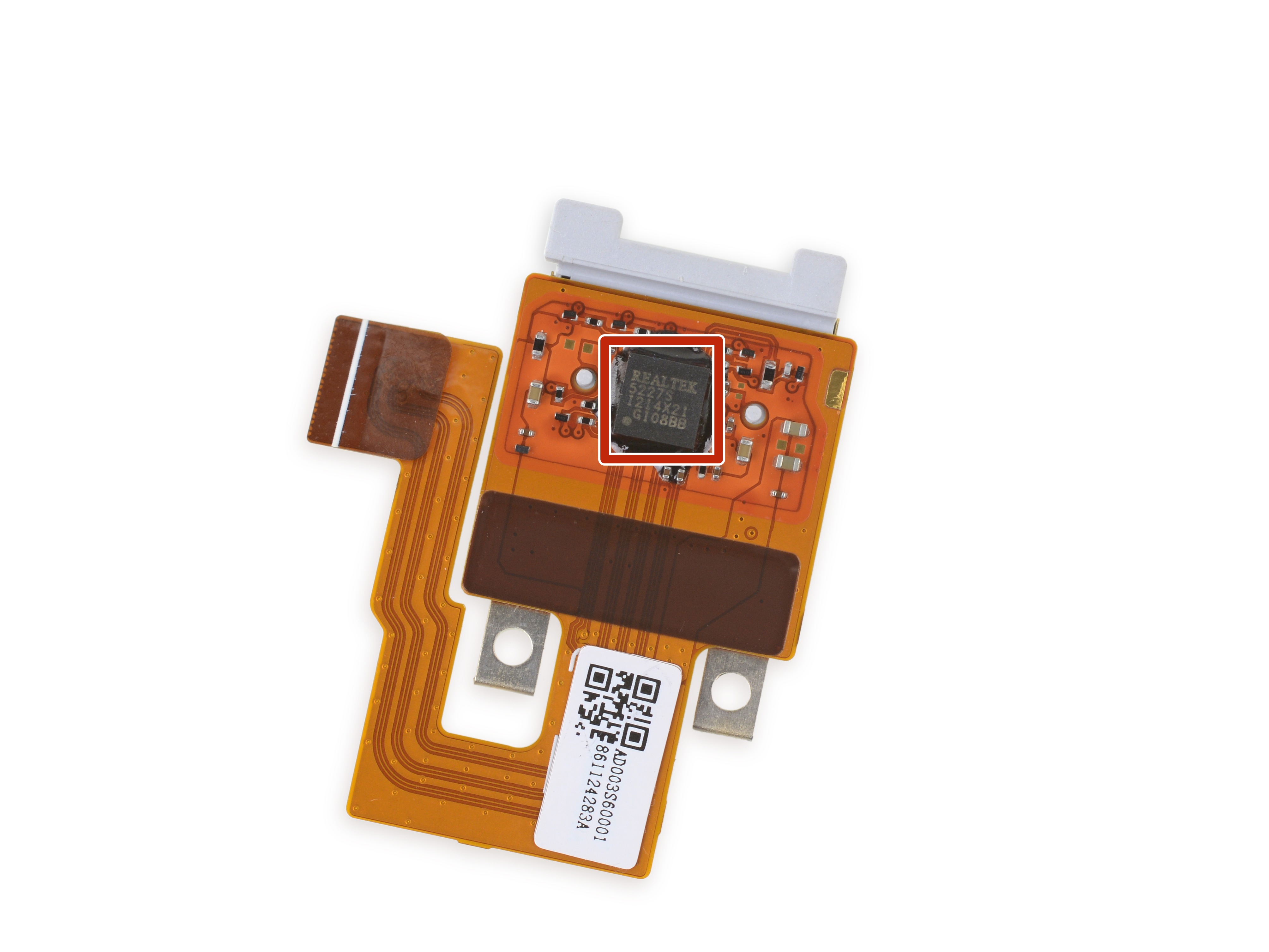

• Наконец, модульный порт microSDXC с контроллером Realtek 5227S контроллер чтения карт памяти-это технически обновляемый накопитель!

• Не совсем та возможность обновления, на которую мы надеялись, но мы возьмем то, что сможем получить.

Шаг 12

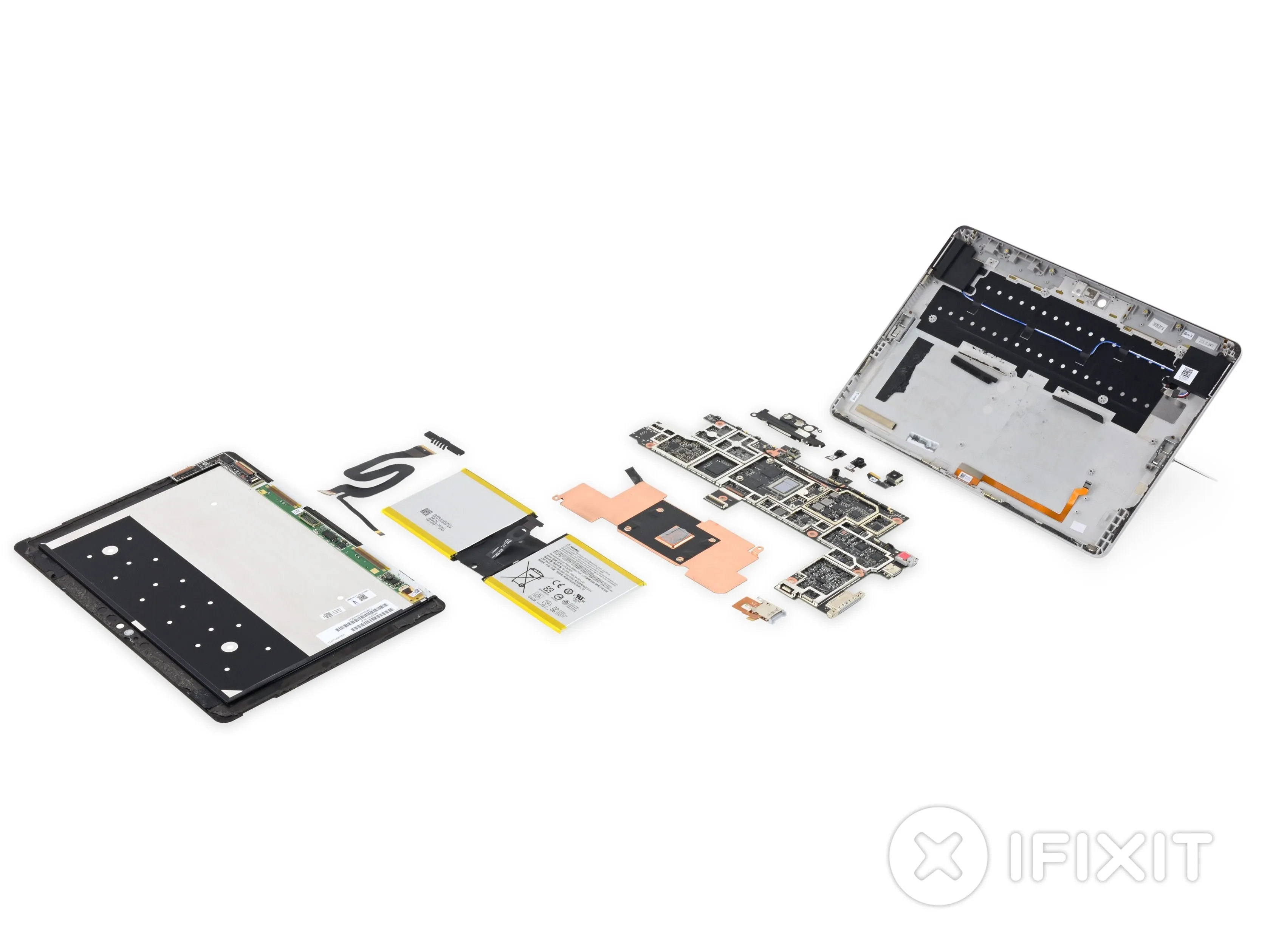

• Вот все детали, скрывающиеся под Surface. Спасибо, что присоединились к нам!

• И, как обычно, спасибо Creative Electron за их X-тастические изображения!

Вывод

• Благодаря меньшему форм-фактору стекло, похоже, легче снять, не разбив, но оно все равно ужасающе твердое.
• Если предполагается, что это устройство заменит ПК, то отсутствие возможности обновления сильно ограничит срок его службы.
• Отсутствие модульности, особенно в портах с высоким уровнем износа, делает ремонт неоправданно дорогим.
• Клей удерживает на месте многие компоненты, включая дисплей и аккумулятор.
• Замена любой детали требует демонтажа дисплея, который легко (и дорого) повредить.

Оценка ремонтопригодности

Ремонтопригодность 1 из 10 (10 - легче всего отремонтировать)
