Разборка Microsoft Surface Laptop

Введение

Разборка - слово дня, и сегодня мы планируем погрузиться в новый Surface Laptop от Microsoft. Сможет ли этот обтянутый алькантарой ноутбук преуспеть в нашей комнате для разбора? Вся мощь в наших руках. Давайте перейдем к делу... Дамы и господа, настало время разборки!

И это еще не все! Посмотрите на наш Surface Pro 5 чтобы ознакомиться со всеми новинками аппаратного обеспечения Microsoft.

Вам нужно больше информации о разборах? Не пропустите ни одного окна и

Что вам нужно

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор ноутбука Microsoft Surface

• Итак, Surface Book извлечен из коробки и лежит на нашем столе для разбора. Вот что мы хотим найти сегодня:

• 13,5-дюймовый IPS-дисплей PixelSense™ с разрешением 2256 × 1504 (201 PPI)

• Процессор Intel Kaby Lake Core i5 (3M Cache, до 3,10 ГГц) или Core i7 (4M Cache, 4,00 ГГц)

• 4 ГБ/8 ГБ/16 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• SSD-накопитель PCIe емкостью 128 ГБ/256 ГБ/512 ГБ

• Фронтальная камера 720p с функцией входа в систему Windows Hello

• Порт USB 3.0, Mini DisplayPort и порт для зарядки SurfaceConnect

• Беспроводная сеть Wi-Fi 802.11ac, совместимость с IEEE 802.11 a/b/g/n, технология Bluetooth Wireless 4.0

Шаг 2

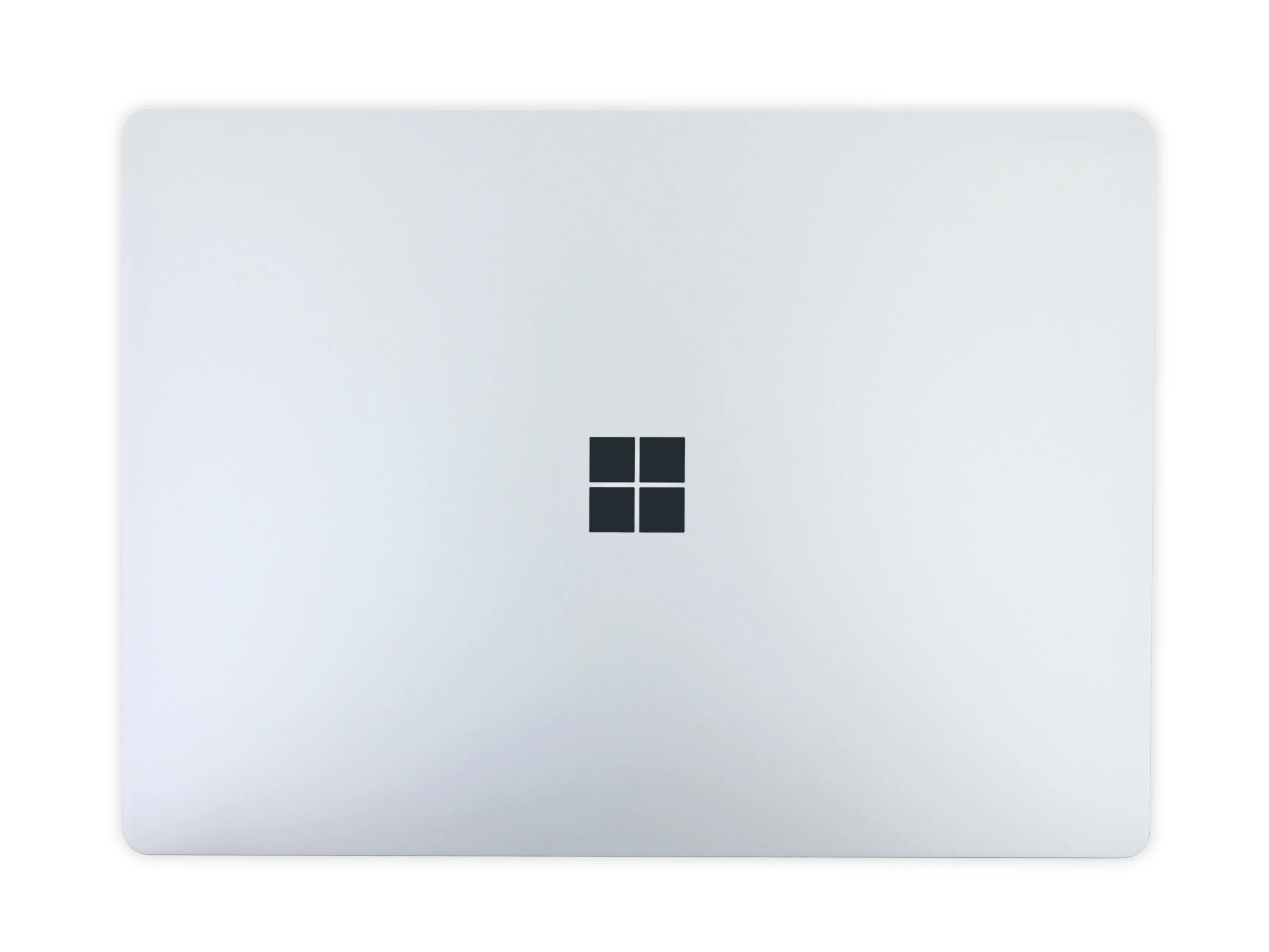

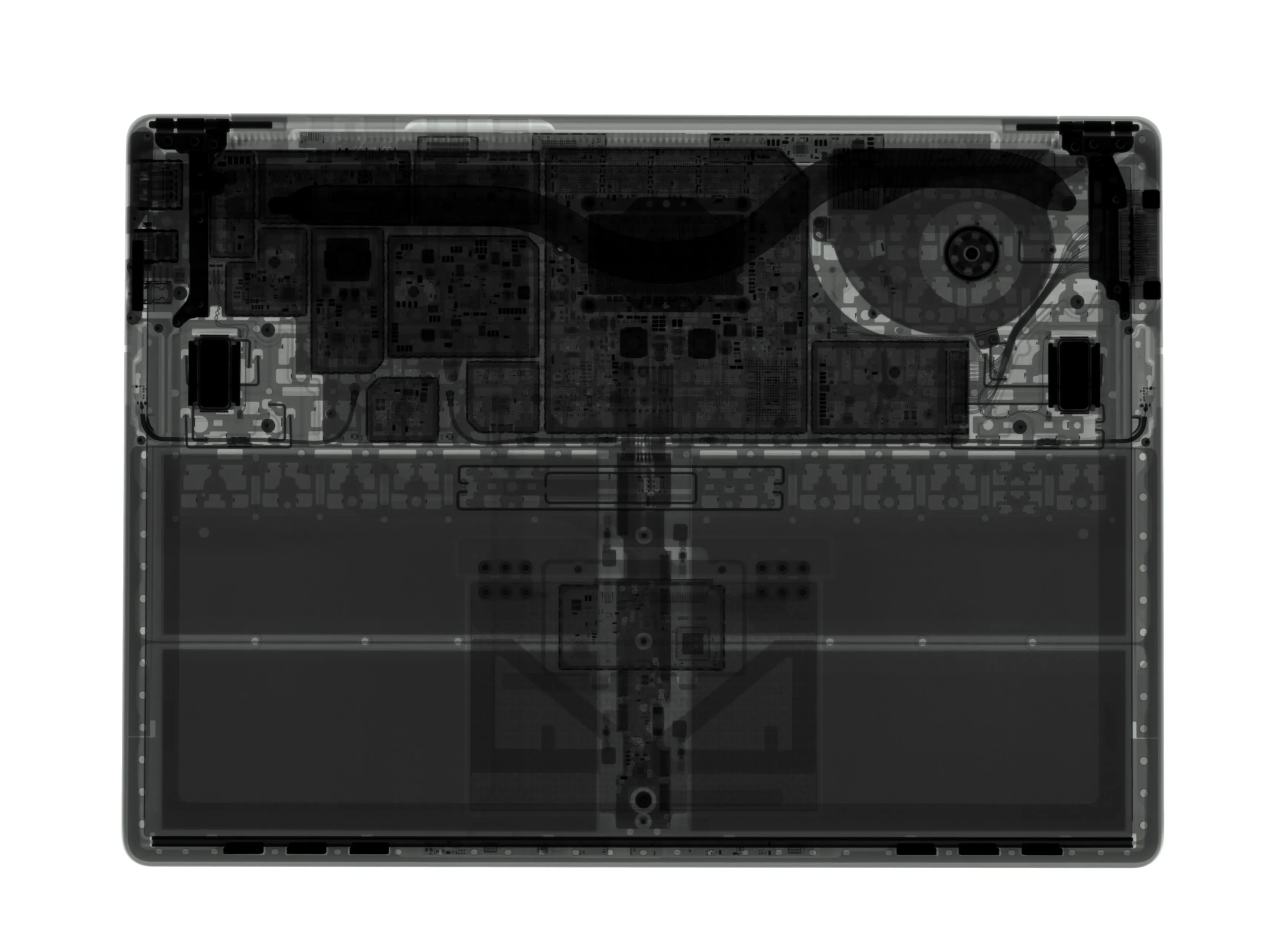

• Прежде чем мы углубимся в (предположительно) другойремонткошмар, давайте разберемся в ситуации с помощью нескольких милых рентгеновских снимков.

• Спасибо, Creative Electron!

• Похоже, мы увидим много батареи, вентилятор и мощный радиатор.

• Плюс, много экранировки. Эта штука уже выглядит устрашающе.

Шаг 3

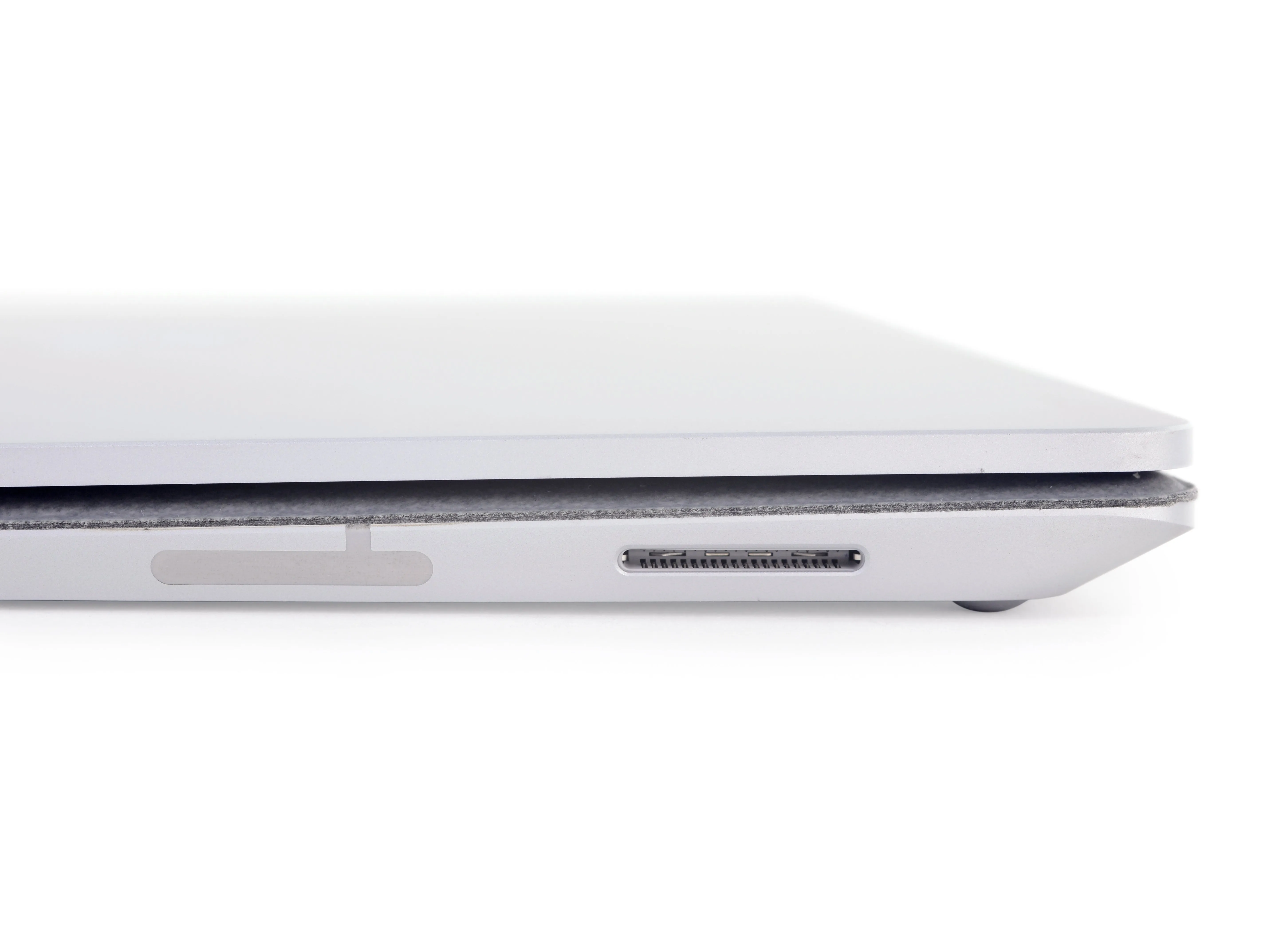

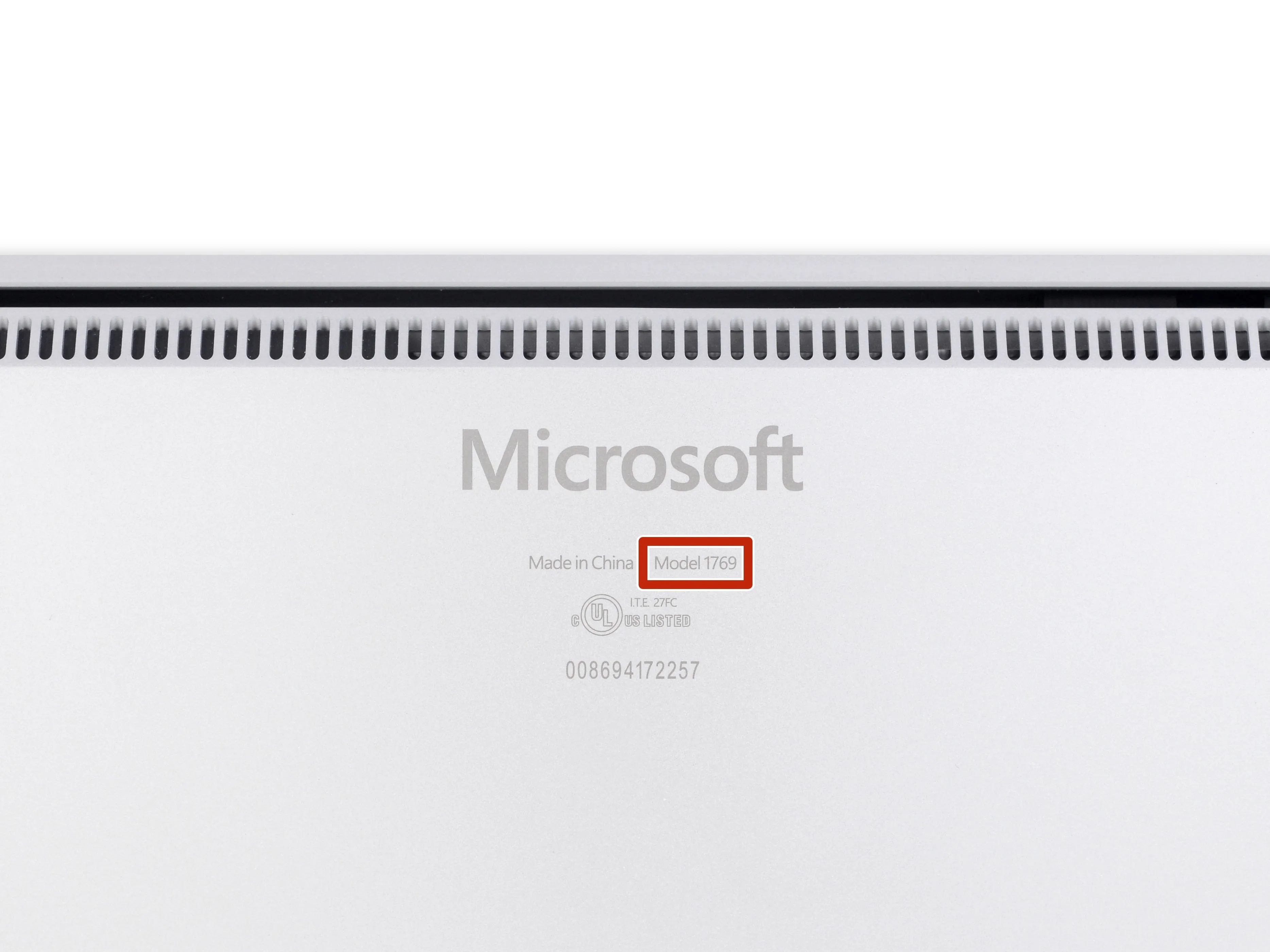

• Все обычные маркировки скрываются на нижнем регистре рядом с номером модели: 1769.

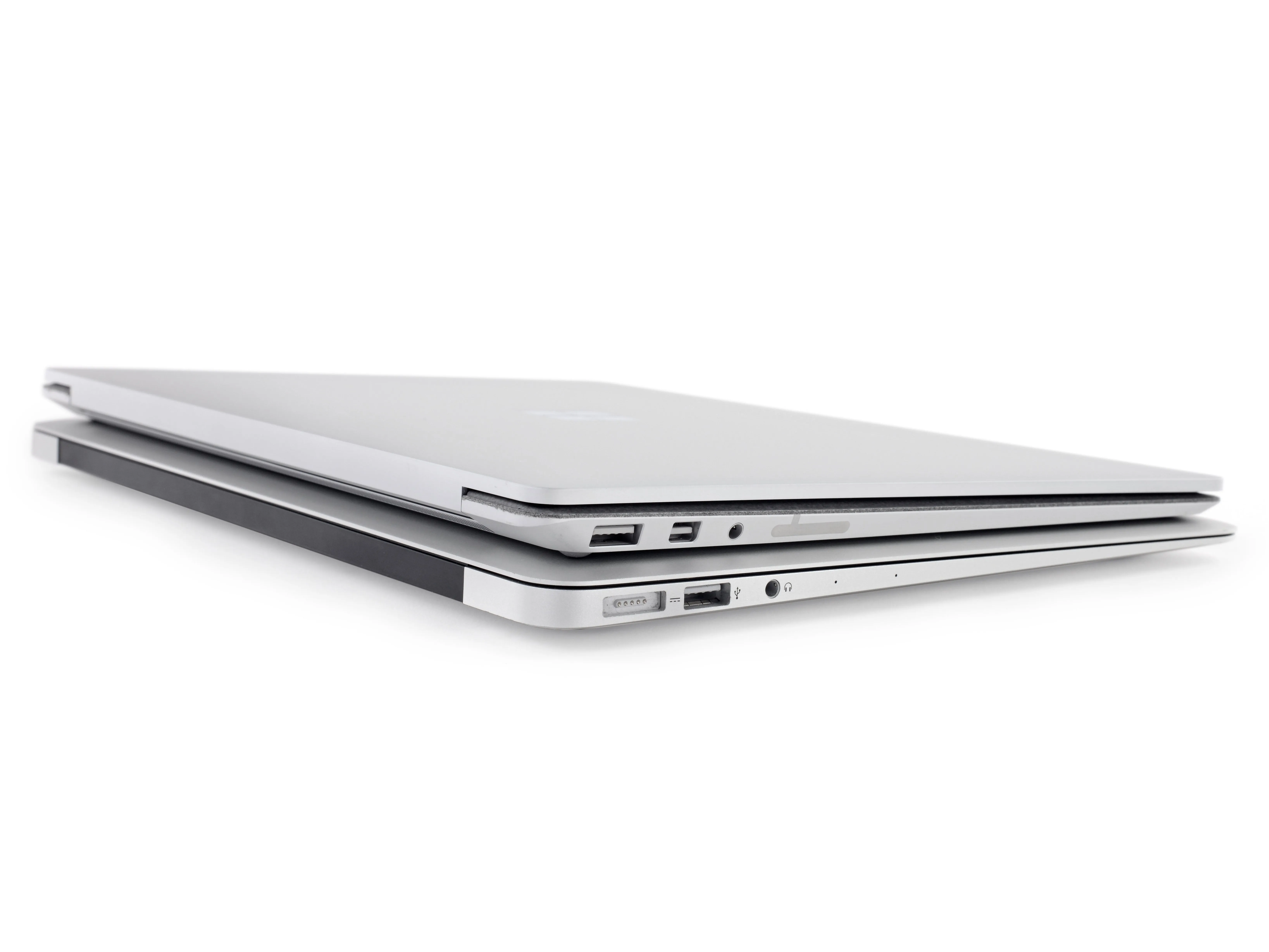

• Мы ставим его (в буквальном смысле) в один ряд с MacBook Air, чтобы поиграть в игру 'найди отличия'...

• ... Но кроме расположения, отличий не так уж и много. Оба устройства оснащены разъемом для наушников, проприетарным портом для зарядки, разъемом Mini DisplayPort и как минимум одним портом USB 3.0.

• Отличия в подключении: кардридер SDXC и второй порт USB в Air.

Шаг 4

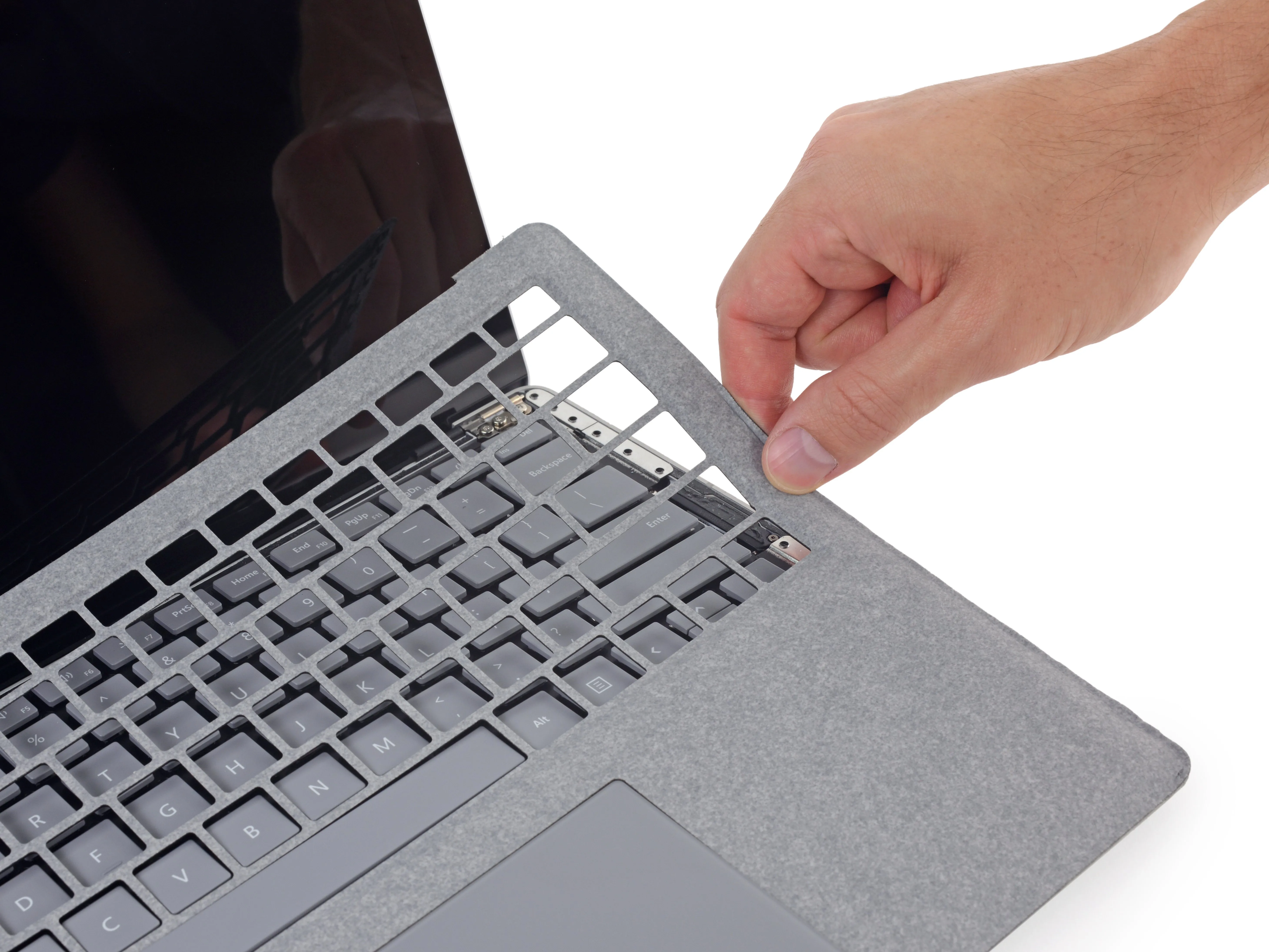

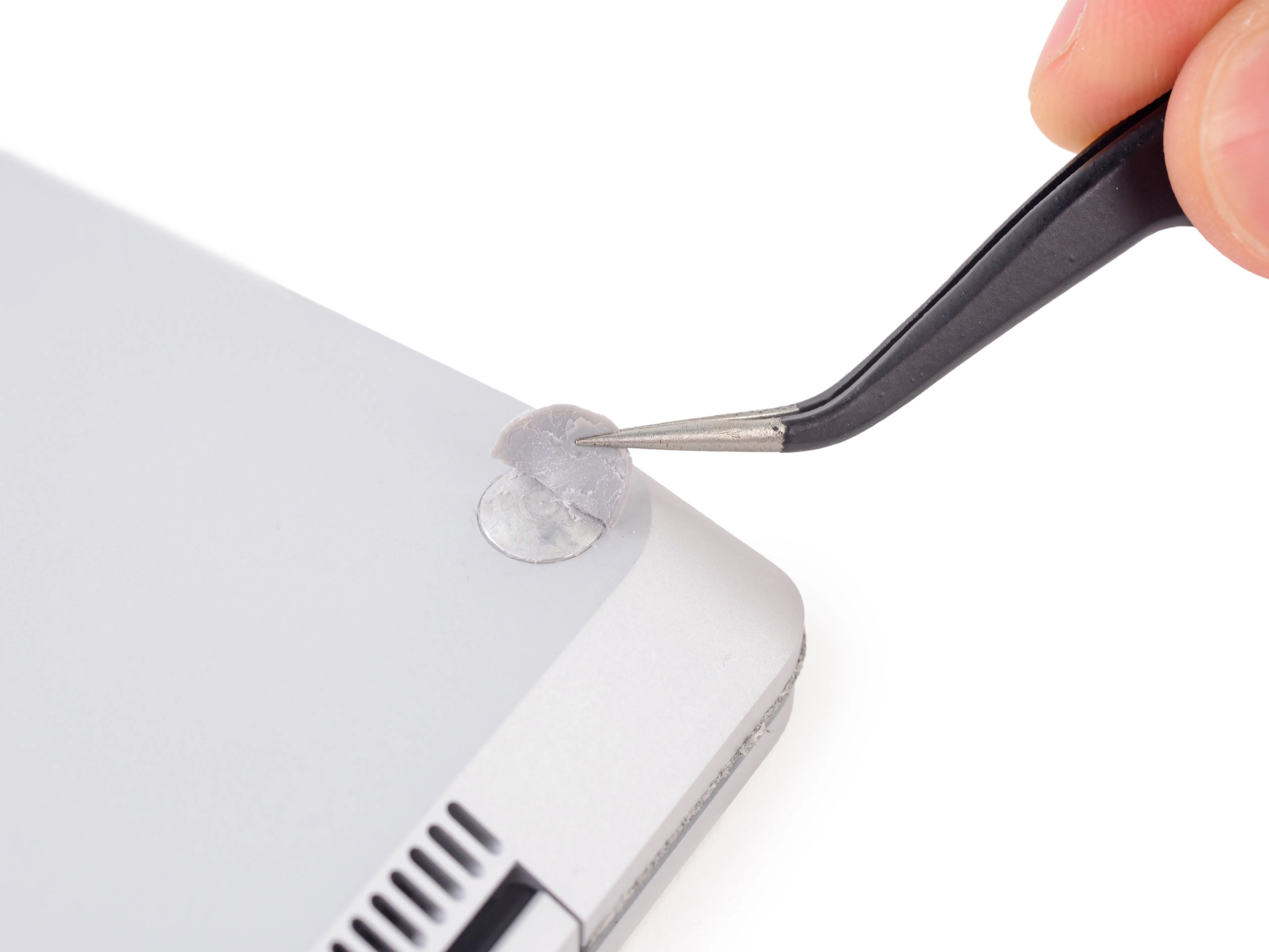

• Мы заглядываем под подозрительные резиновые подставки для ног, но обнаруживаем металлические ножки вместо винтов, на которые мы надеялись.

• Похоже, нам придется отклеить эту (сомнительной роскоши) алькантару.

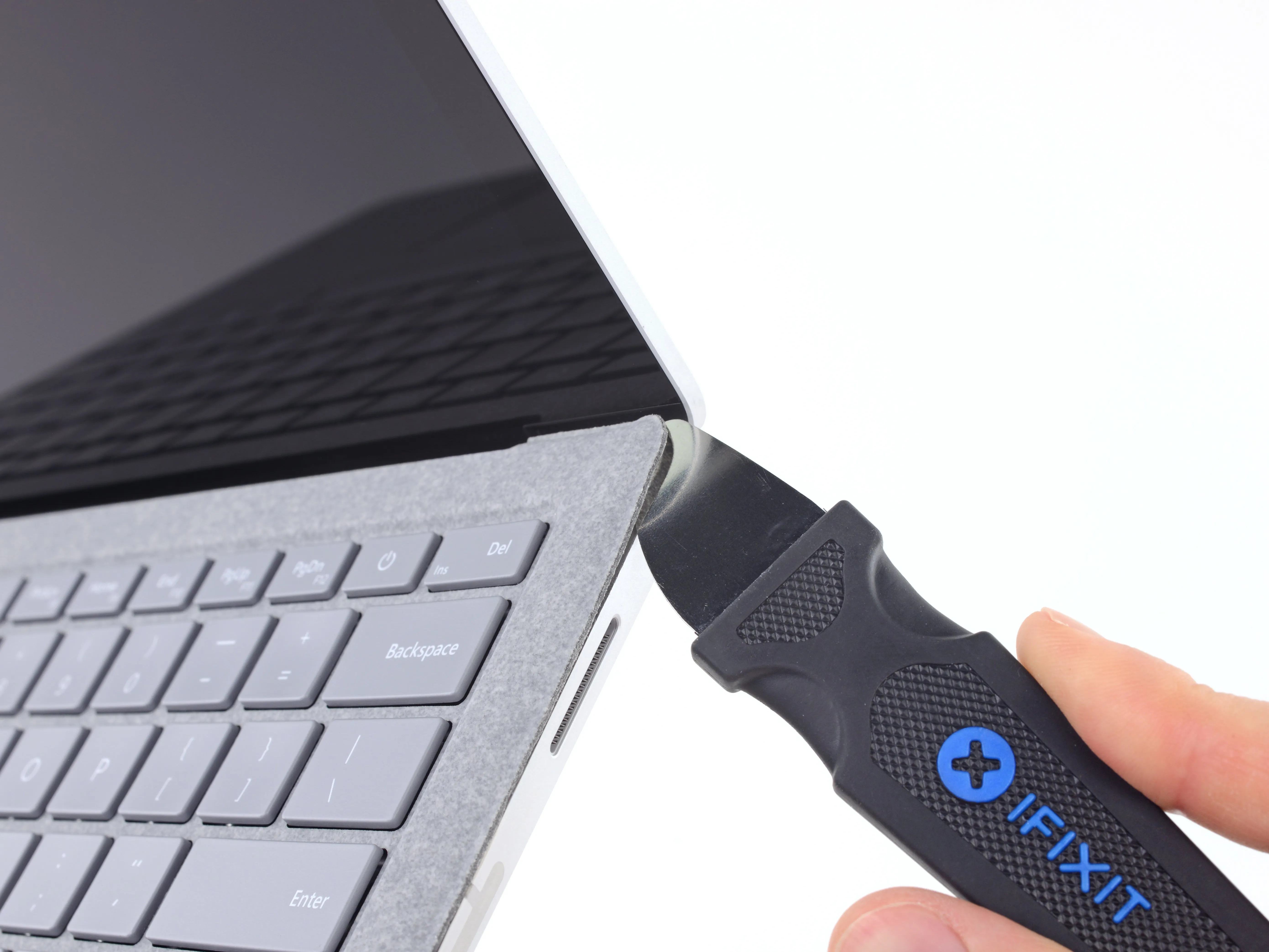

• Джимми в руках, мы начинаем отщелкивать клипсы и отдирать клей. Уже сейчас кажется, что все это не собирается обратно.

• Мы пытаемся снять тканевый чехол, но к югу от клавиатуры это сделать гораздо сложнее. Что здесь происходит?

Комментарии к шагу

Пробовали ли вы использовать тепловой вентилятор для облегчения снятия ткани?

Мы сделали это! К сожалению, она закреплена с помощью очень прочного клея и десятков пластиковых швов. (Примечание: алькантара очень термостойка и даже используется в качестве огнезащитного материала в некоторых случаях). Насколько мы можем судить, нет никакого неразрушающего способа проникнуть внутрь.

Шаг 5

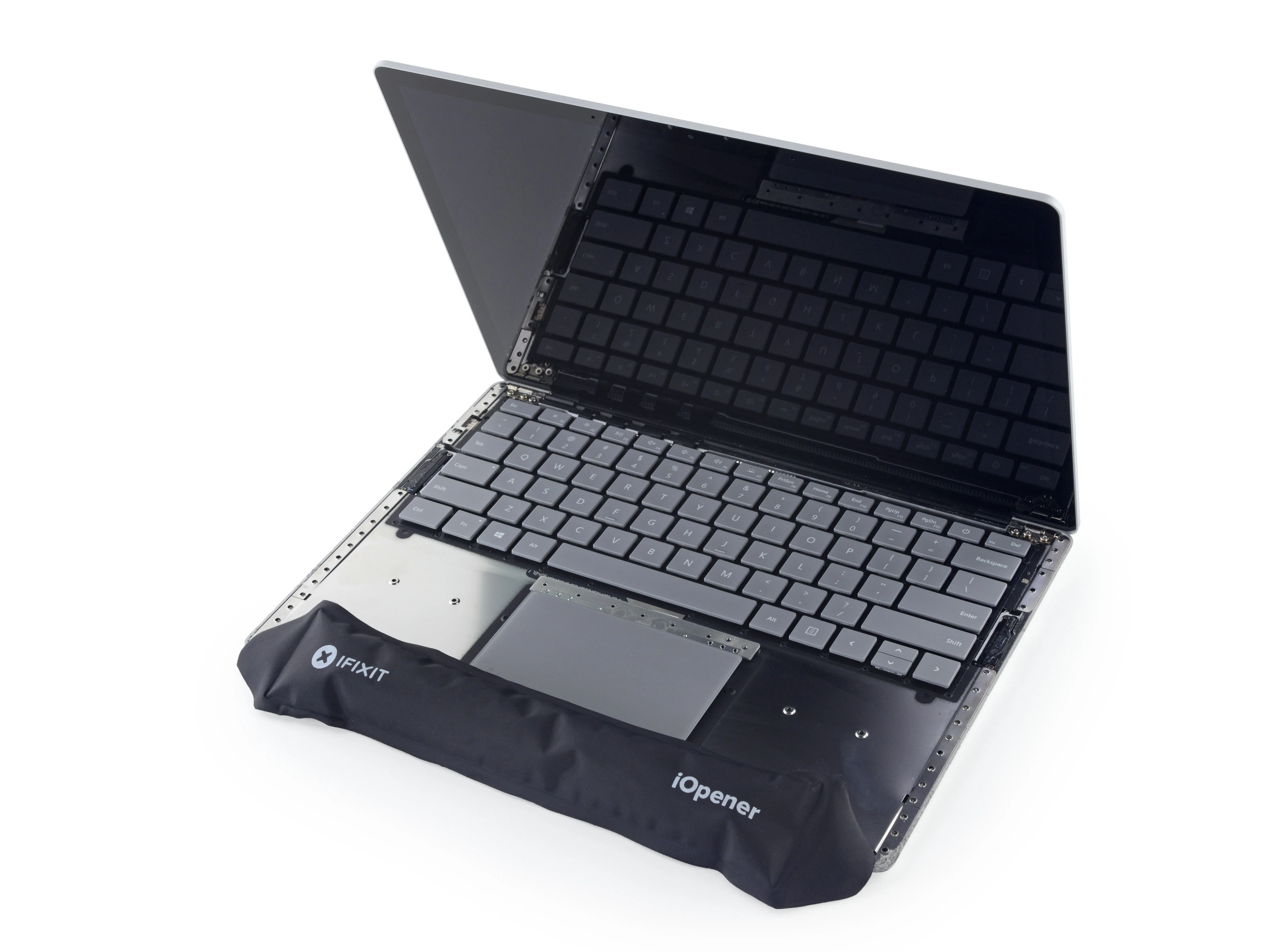

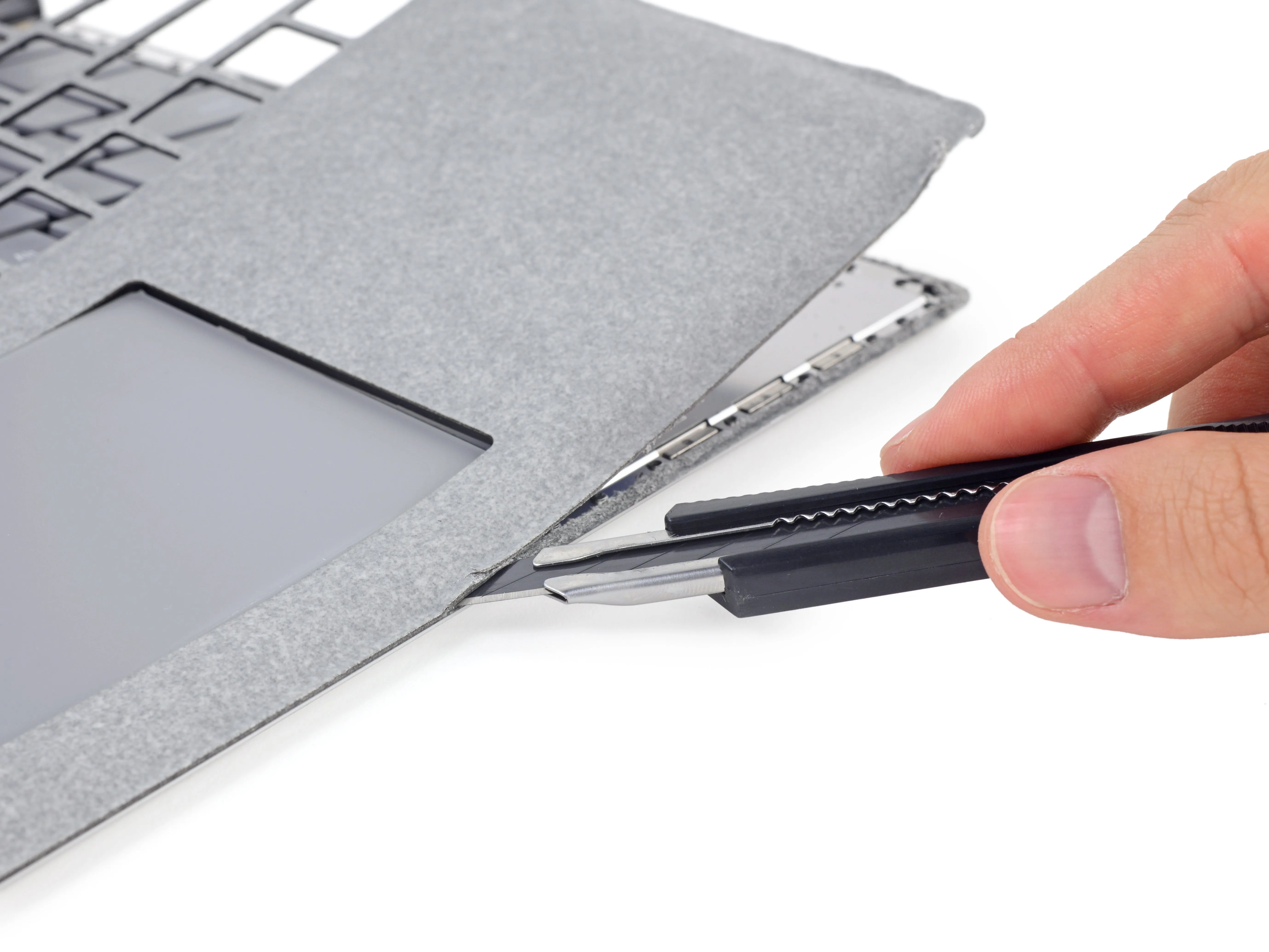

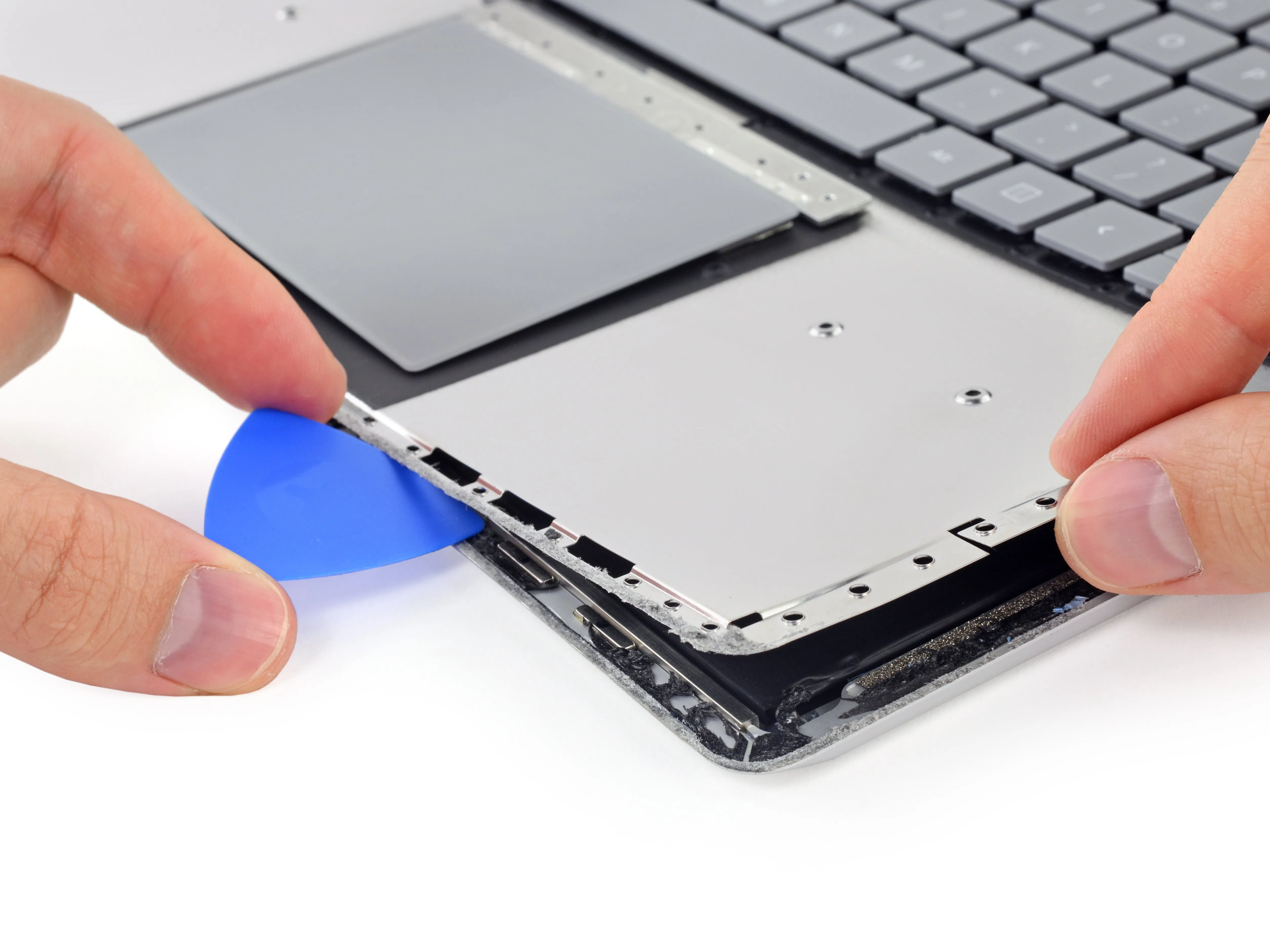

• Теперь нам придется достать большой нож, чтобы отрезать оставшуюся часть шкурки. Под слоем шкуры мы обнаружим металлический щит - мясо в нашем сэндвиче с Surface.

• С помощью клея и пластиковых кусочков, удерживающих экран снизу, мы запускаем iOpener и возвращаемся к работе.

• Теперь, когда мы хорошо рассмотрели пластик, кажется, что это вовсе не многоразовые клипсы, а слабые ультразвуковые точечные сварные швы, через которые мы прорывались. Без рулона скотча здесь точно не обойтись.

Шаг 6

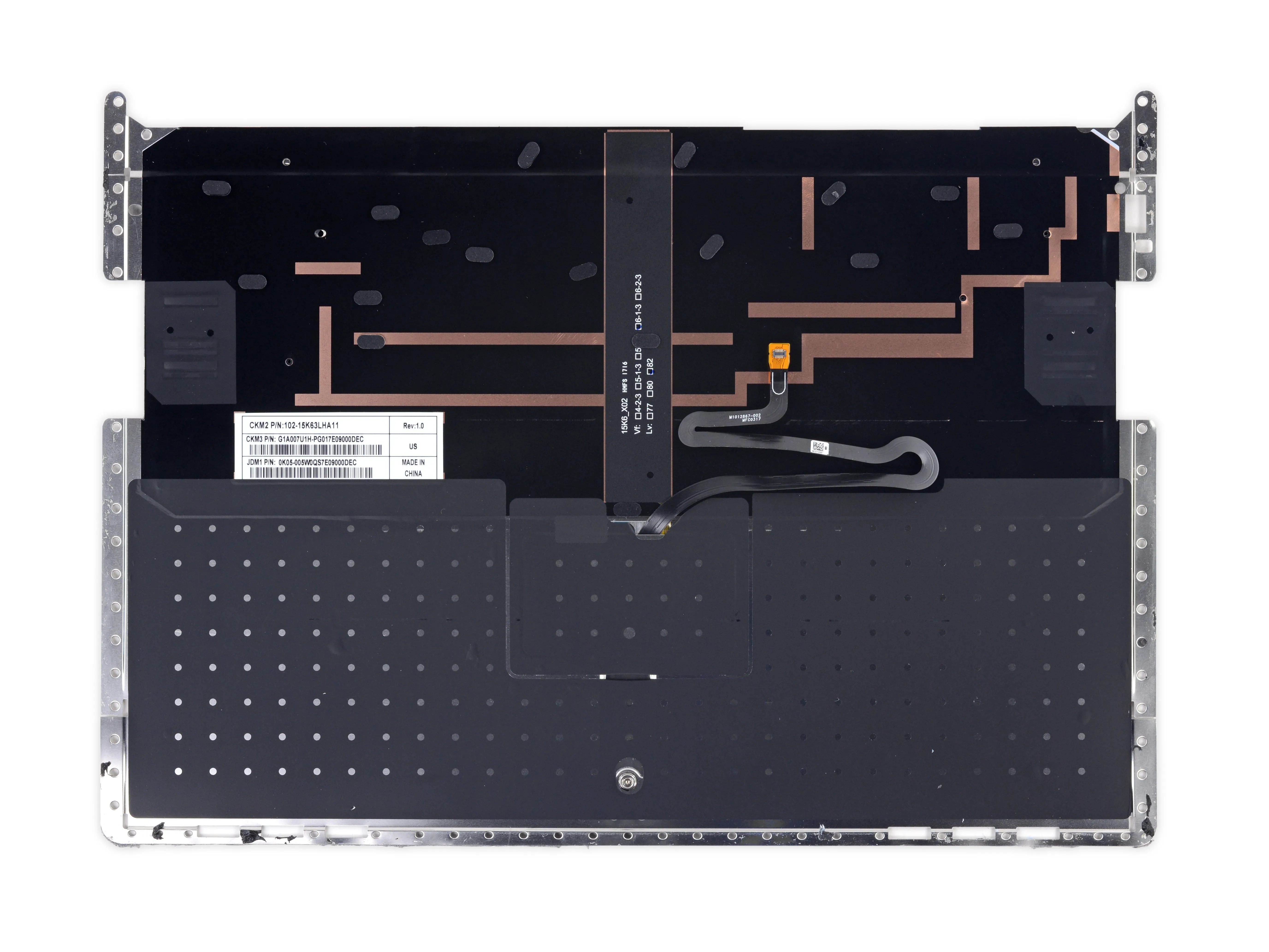

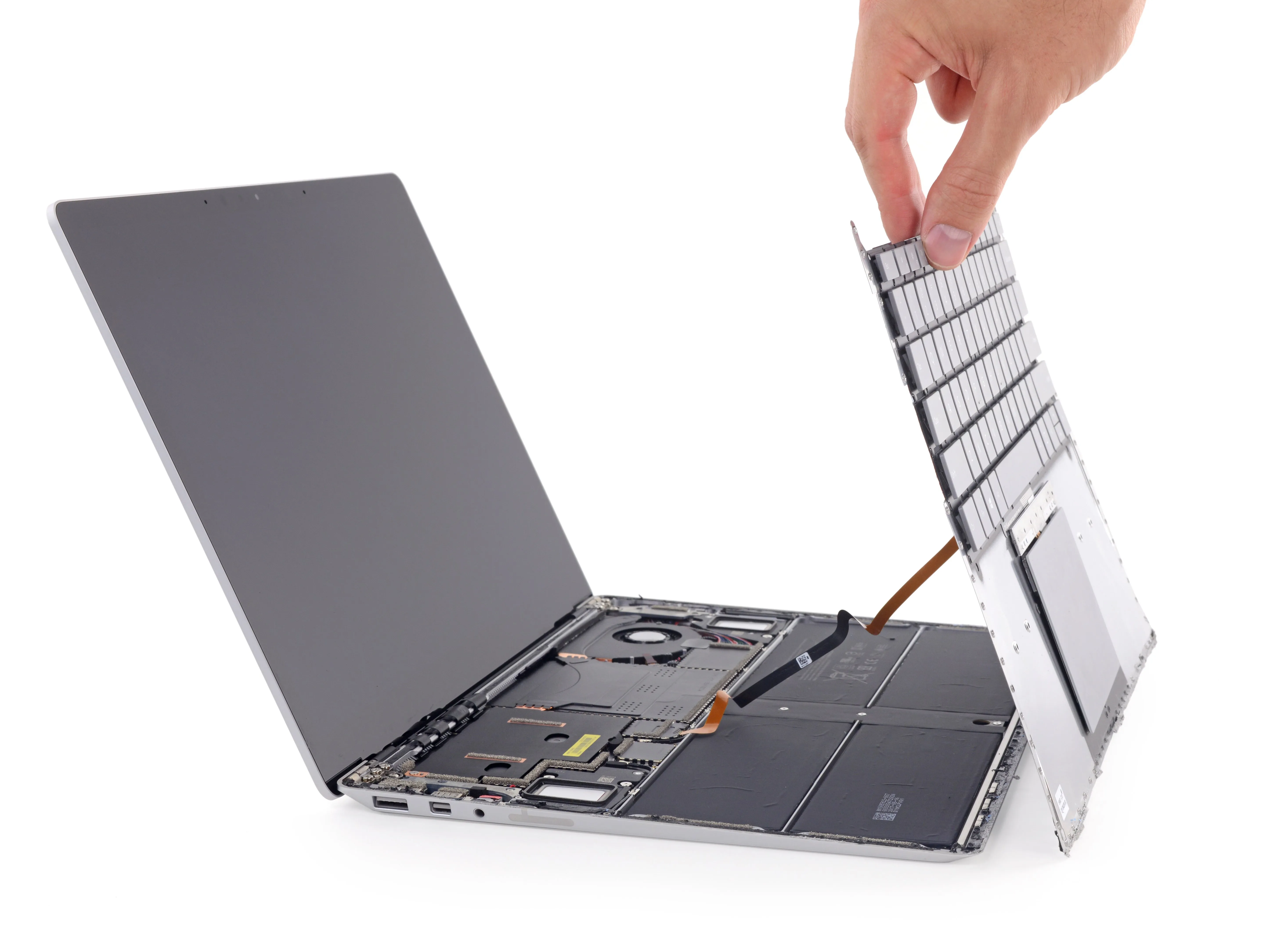

• Когда клавиатурная панель наконец-то освободилась от своих липких и пластиковых тюремщиков, нас, по крайней мере, порадовал длинный кабель, соединяющий ее с корпусом.

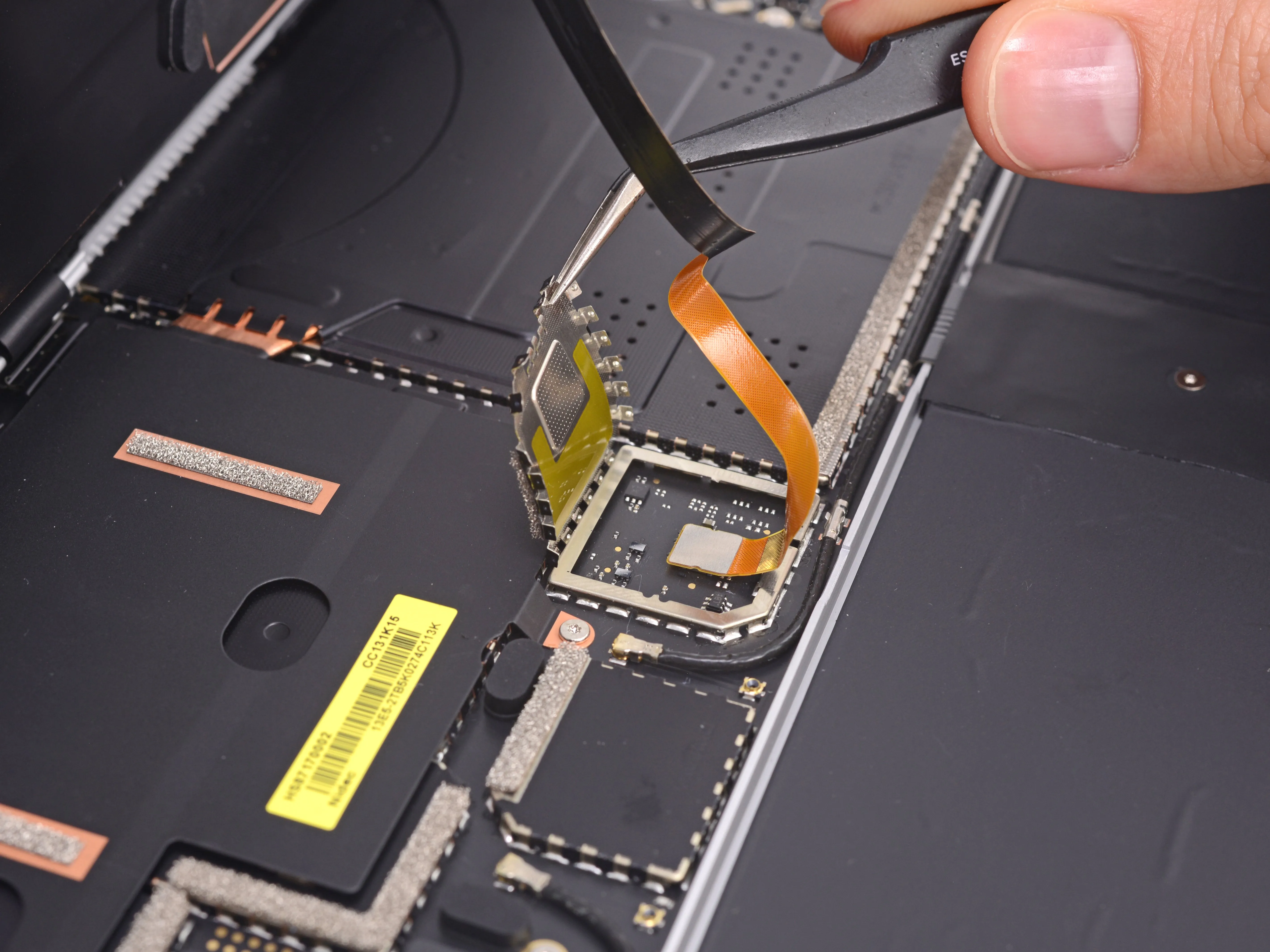

• Наше удовольствие оказалось недолгим. Разъем застрял под защитной клипсой на материнской плате, что затрудняет его извлечение.

• Это, на удивление, не так уж редко встречается в последних моделях Surface..

• Вынув клавиатуру, мы начинаем поиски трекпада. Предположительно, он находится где-то здесь, давайте проследим за кабелем!

Шаг 7

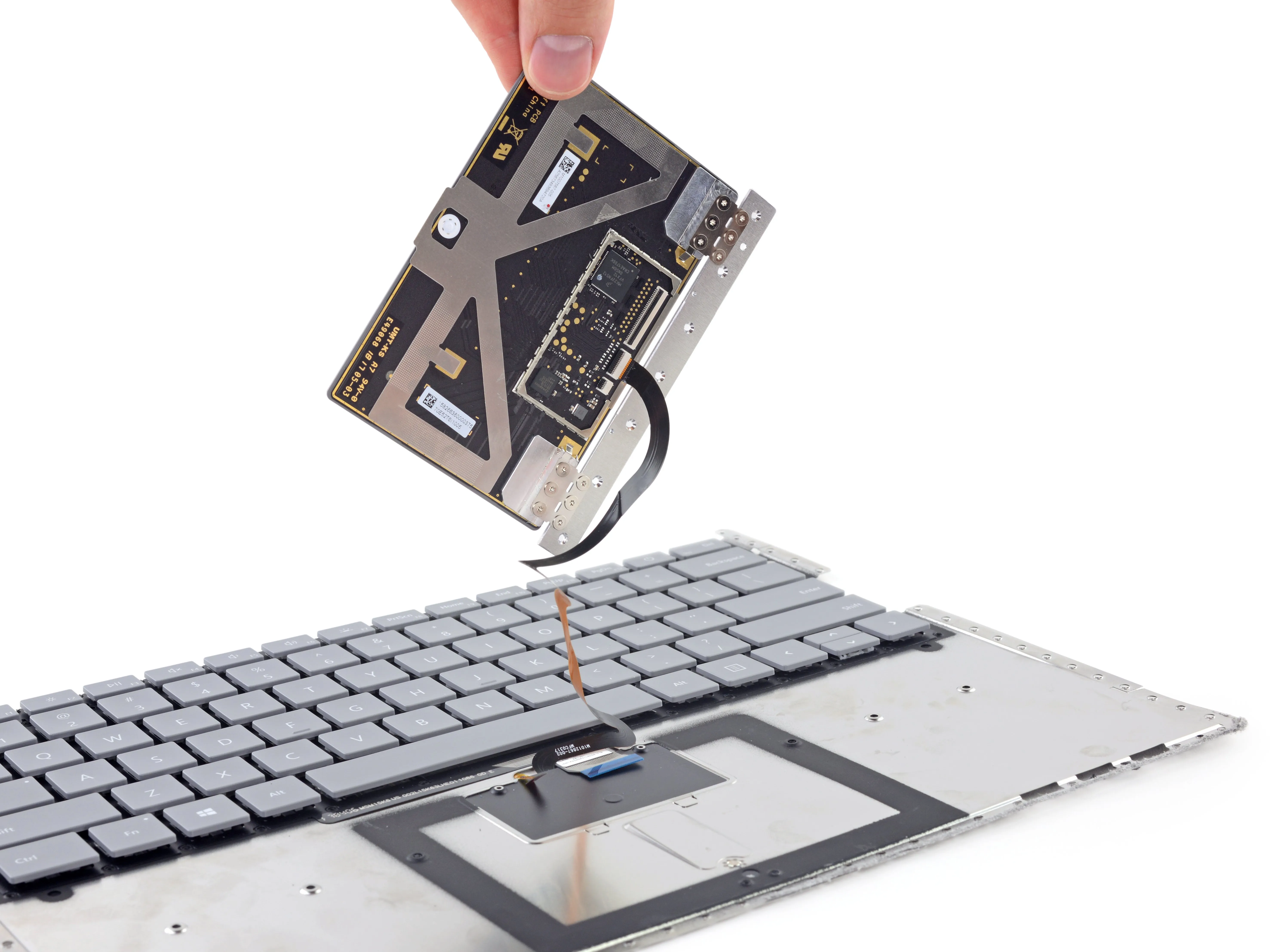

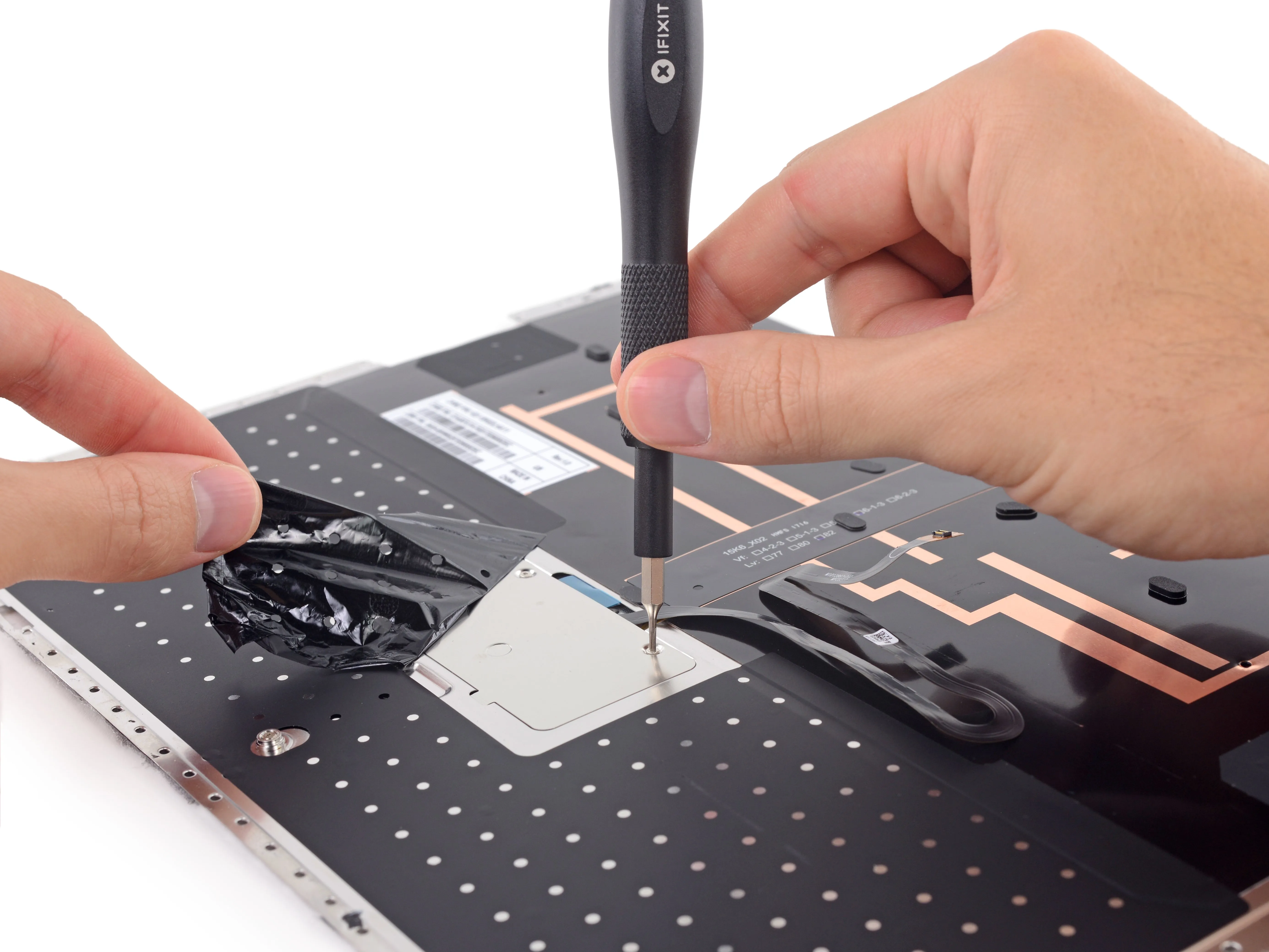

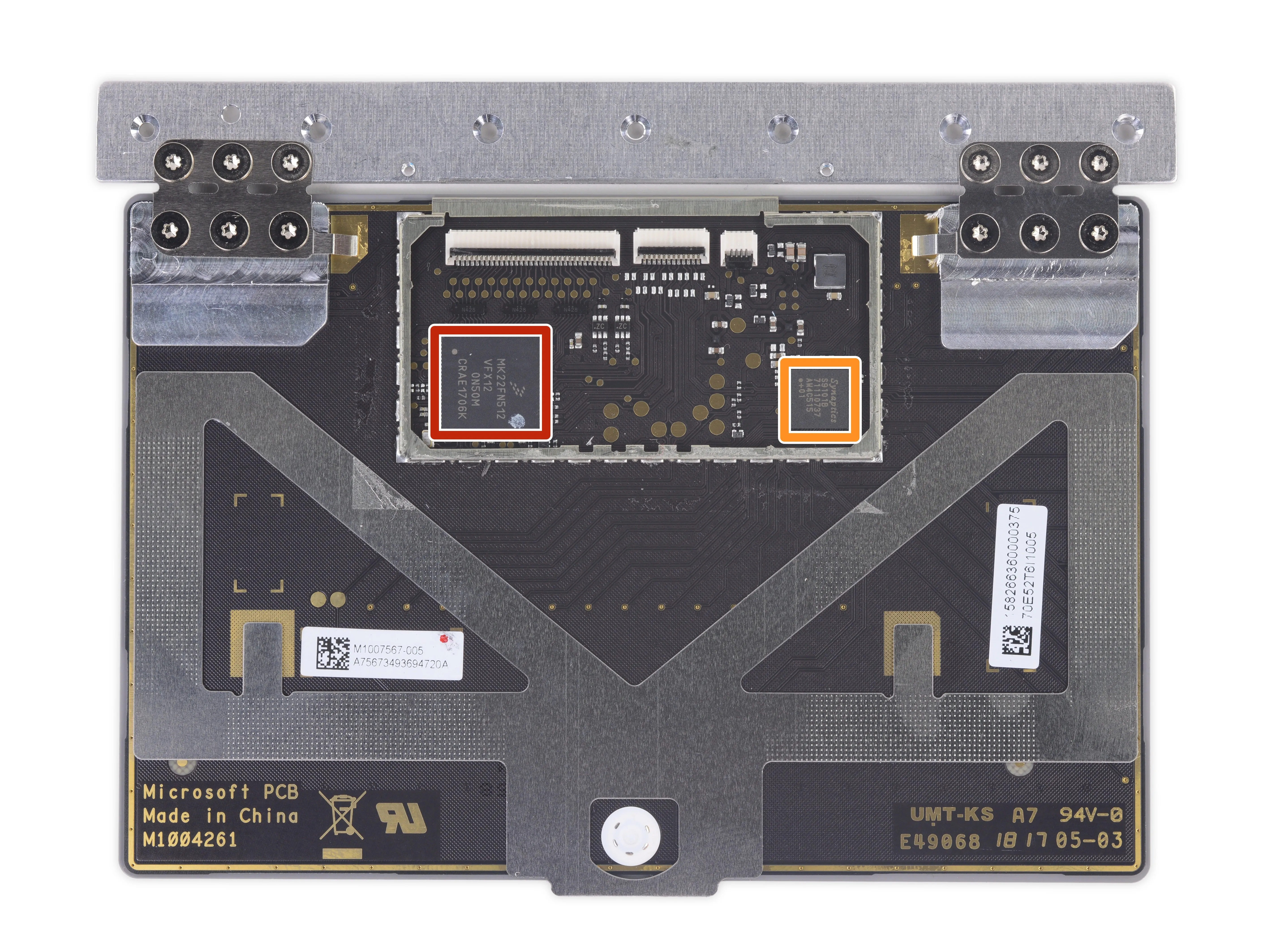

• Трекпад находится под изолентой и металлическим щитком, но это не то, с чем мы не сталкивались раньше.

• Прежде чем выпустить этот трекпад на волю, мы проверили кремний:

• NXP/Freescale MK22FN512 Kinetis K22-120 МГц ARM Cortex-M4 Core MCU

• Сенсорный контроллер Synaptics S9101B (как в модели Surface Book)

Шаг 8

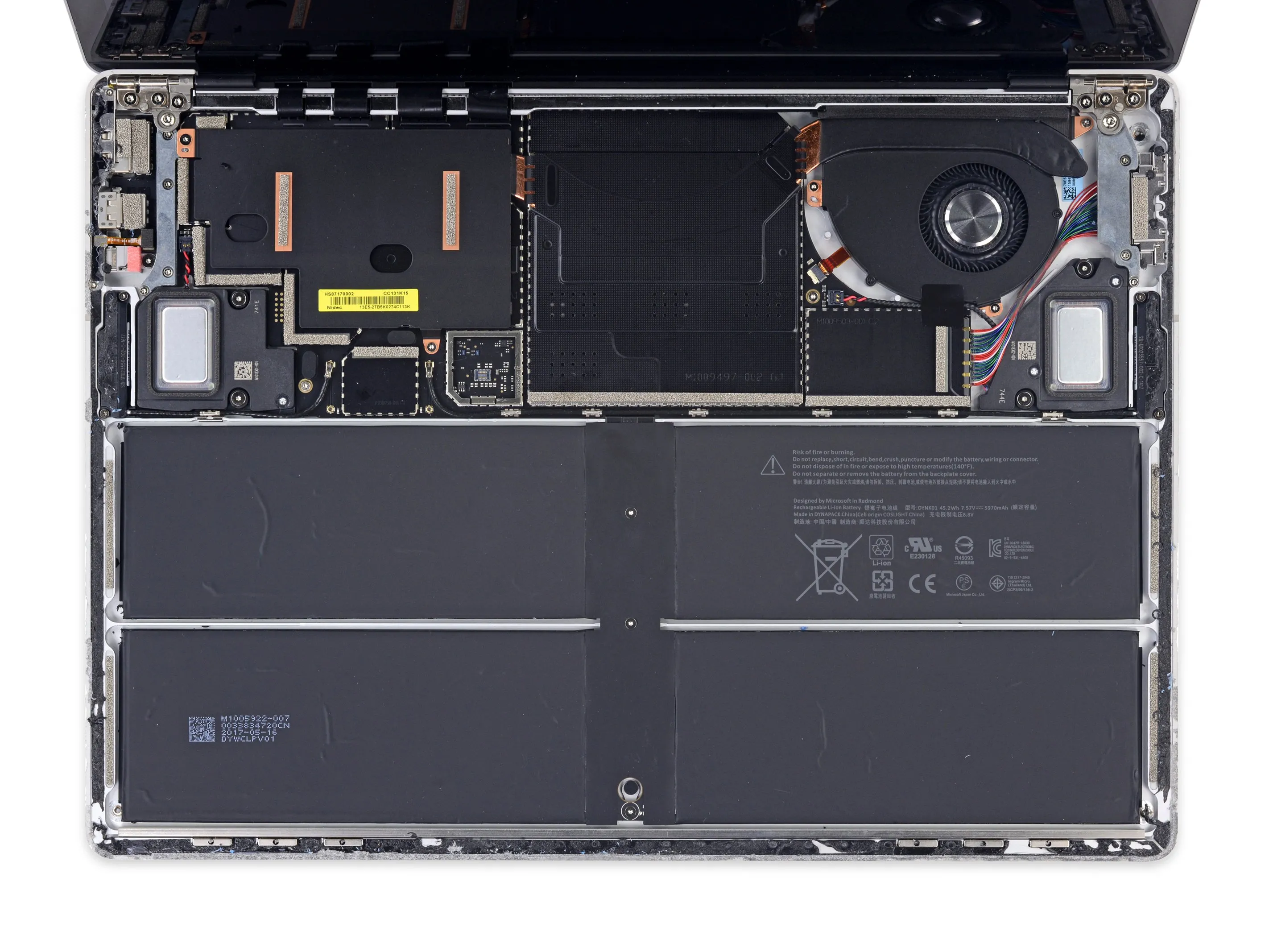

• Мы оглядываемся в поисках разъема батареи, но его нигде не видно. Похоже, мы делаем это в прямом эфире! Пора доставать детали!

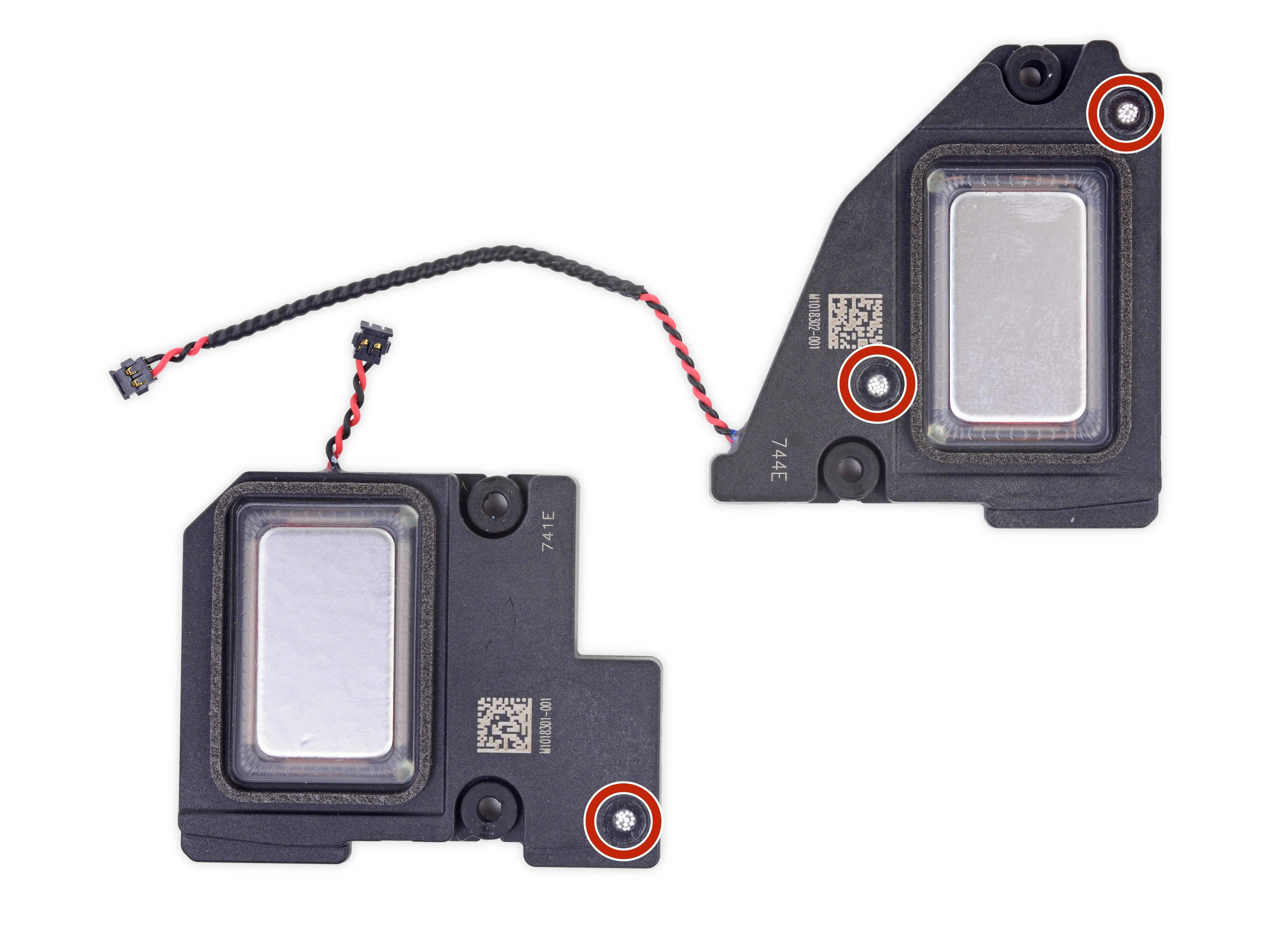

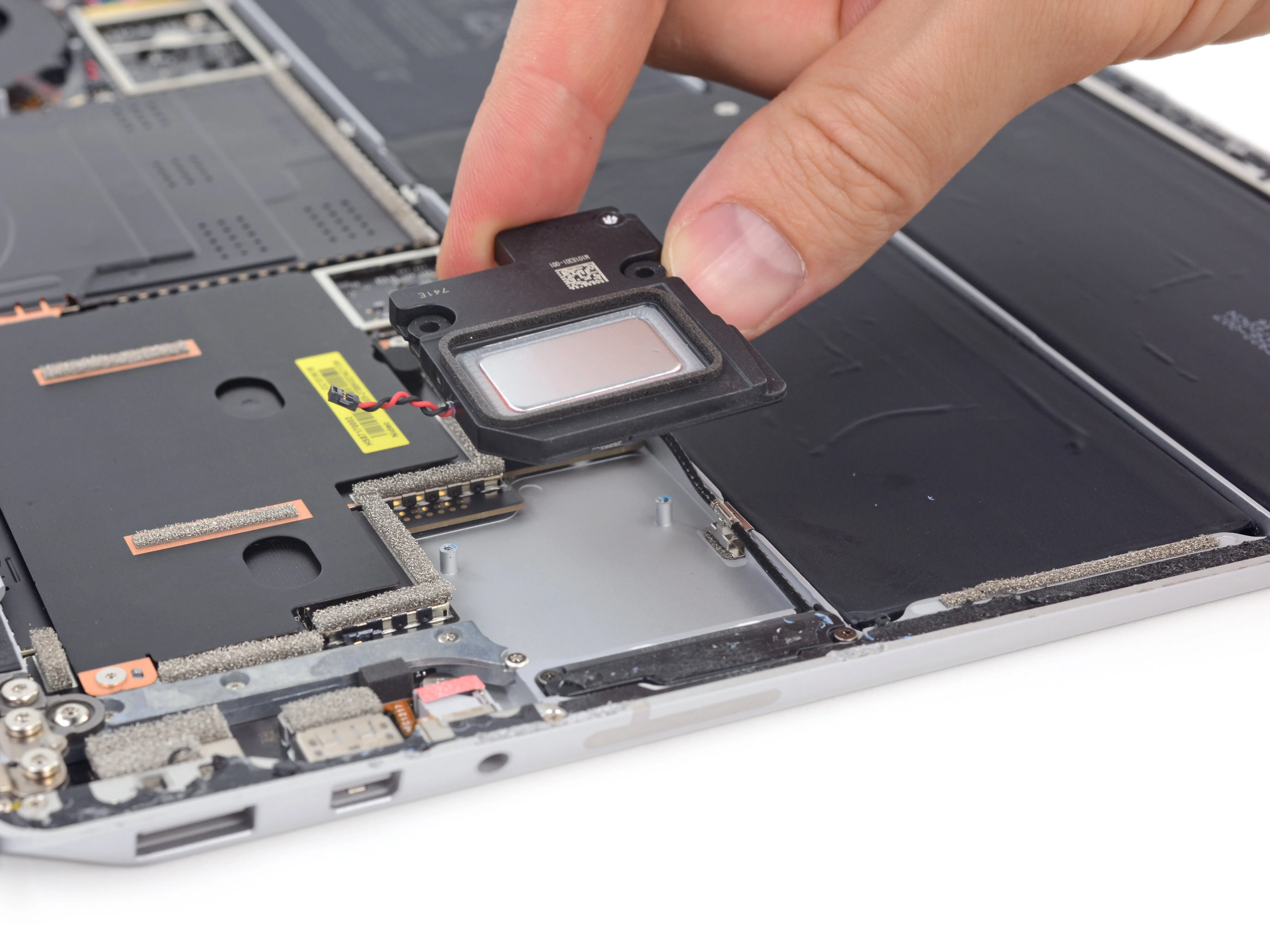

• Сначала - динамики. Что можно сказать о динамиках? Они выглядят так, будто умеют говорить.

• Как в Surface Pro 4они не совсем симметричны. Как и в Surface Bookих две.

• На первый взгляд кажется, что эти белые точки - индикаторы повреждения водой. При более тщательном осмотреоказывается, что на самом деле это крышки портов, в которых находится демпфирующая пеначто увеличивает басовую отдачу колонок.

Шаг 9

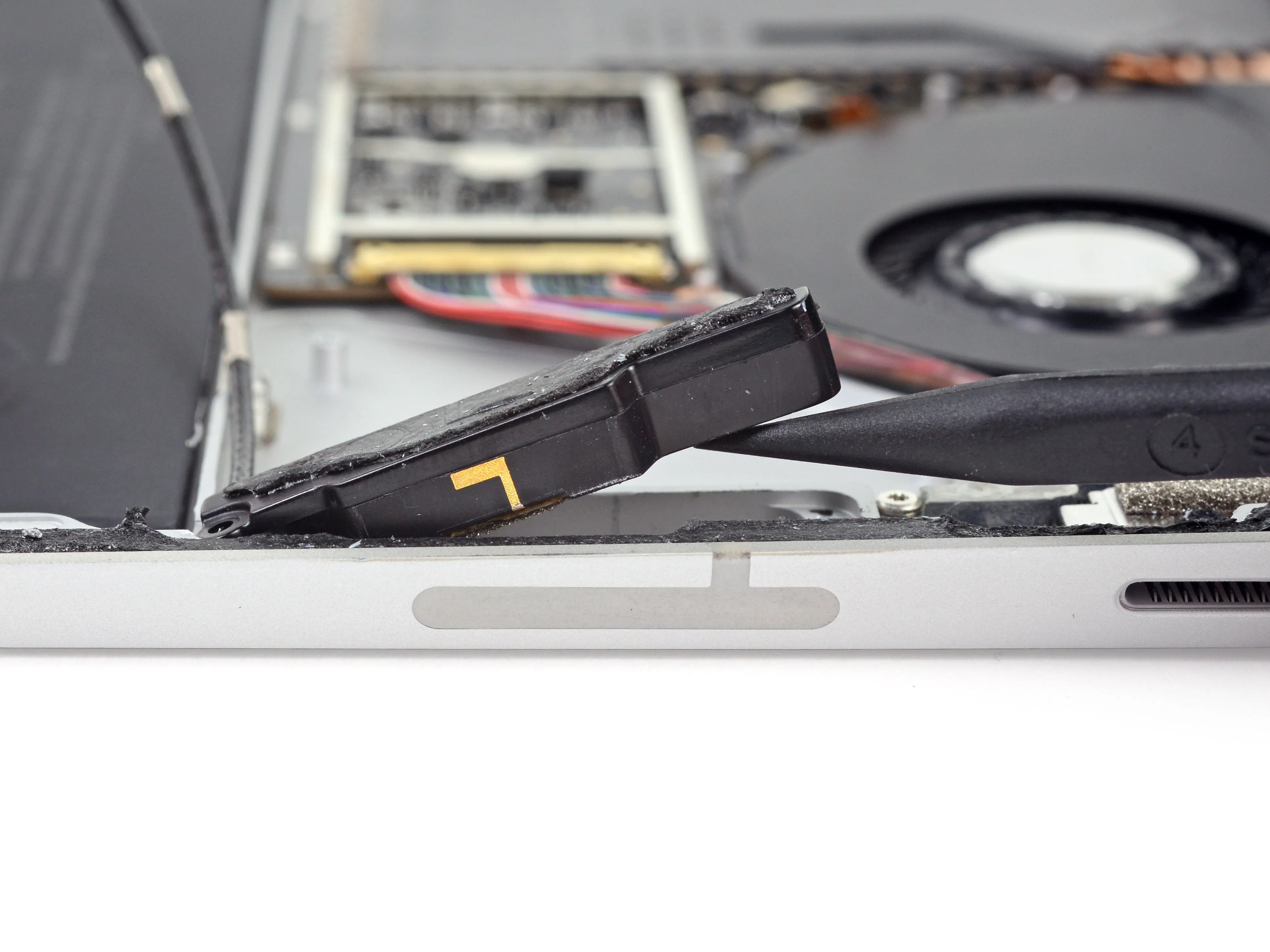

• Мы не удивились, обнаружив антенну, спрятанную за пластиковым радиочастотным проходом на боковой стороне корпуса.

• Возвращаясь к материнской плате, отметим, что все самые интересные элементы скрыты под экранами с термопрокладками. Похоже, здесь много чего греется.

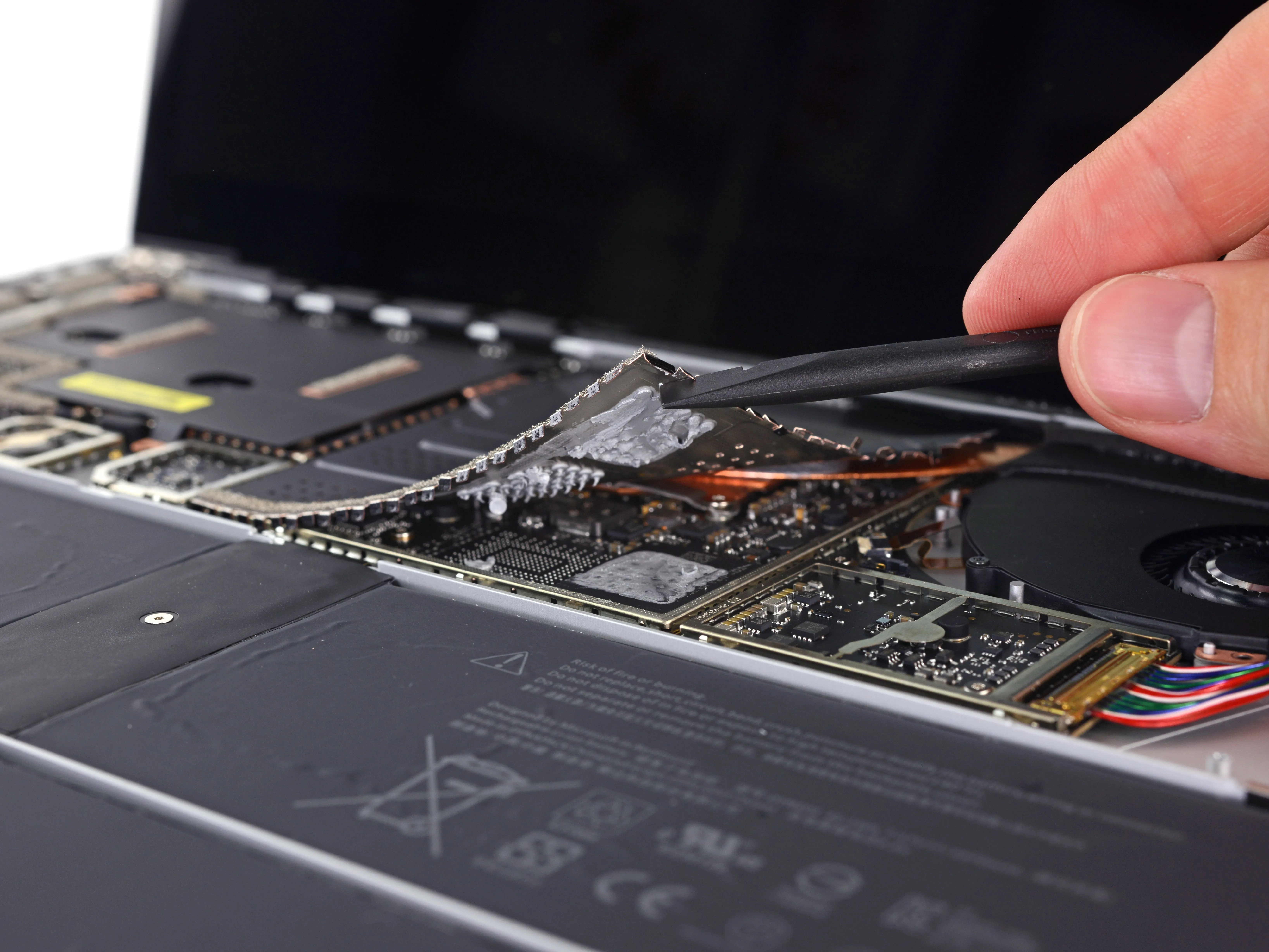

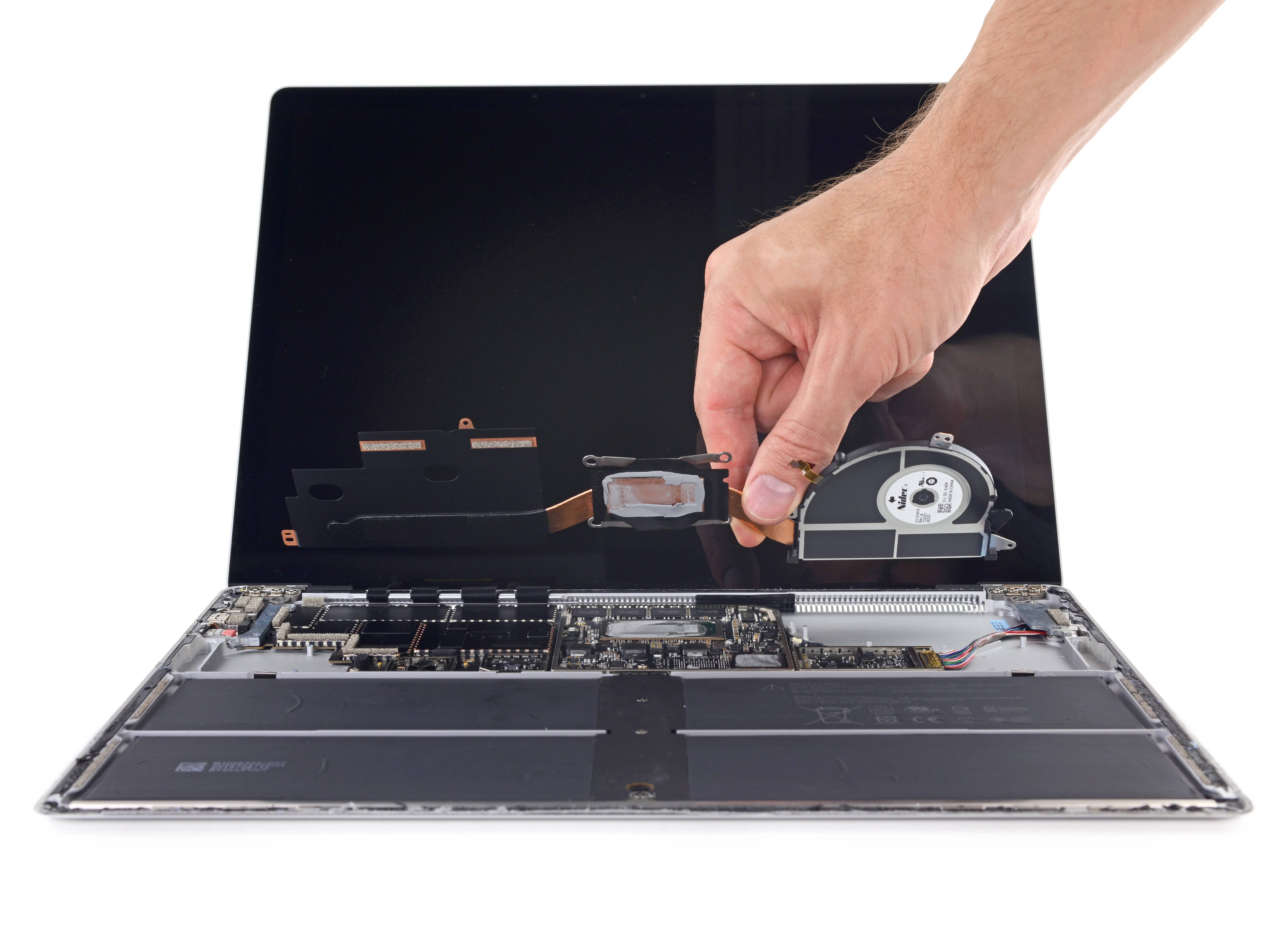

• Придется просто терпеть, ведь на очереди радиатор. Вынимаем его, и его маленький вентилятор тоже.

Шаг 10

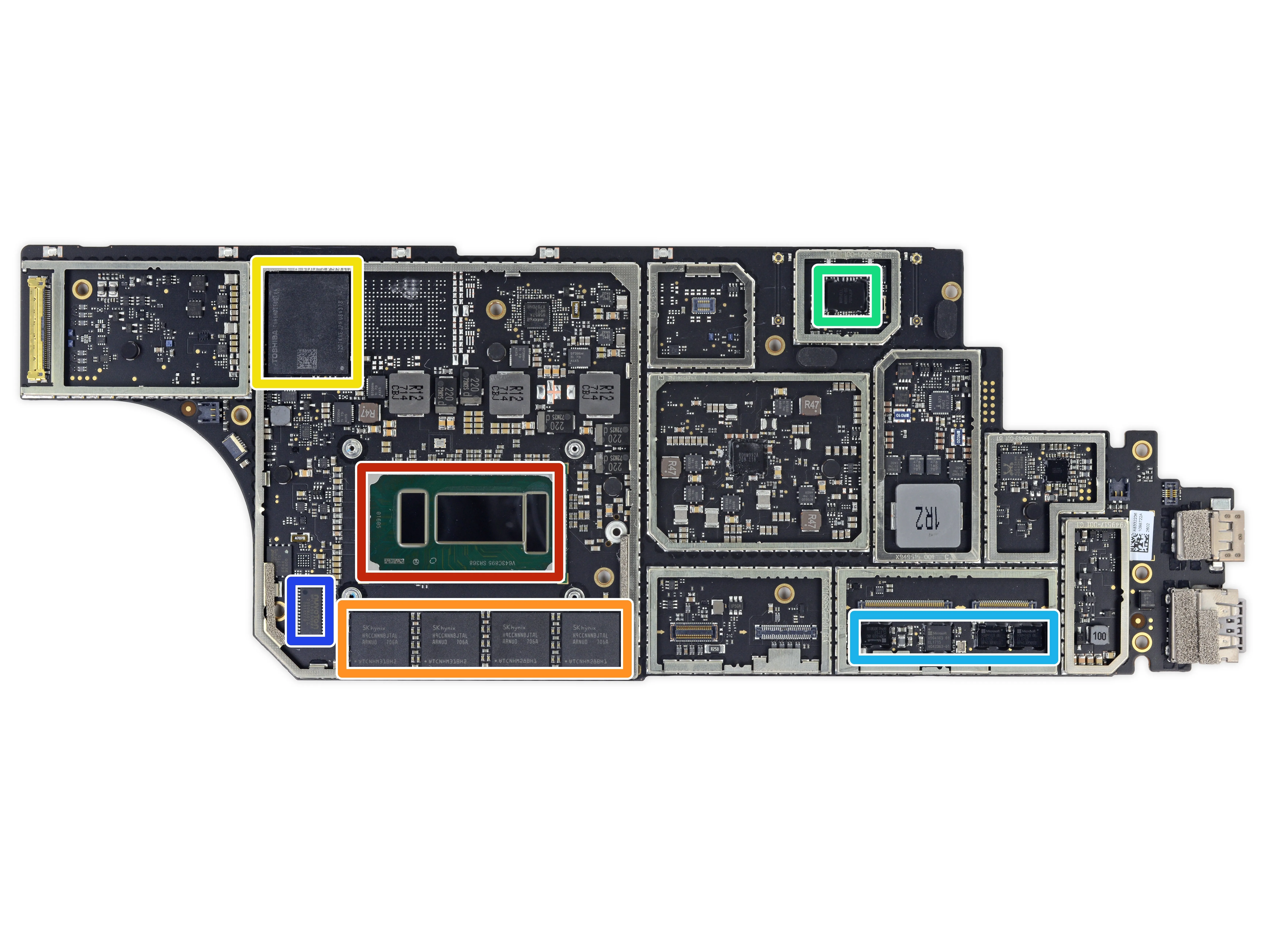

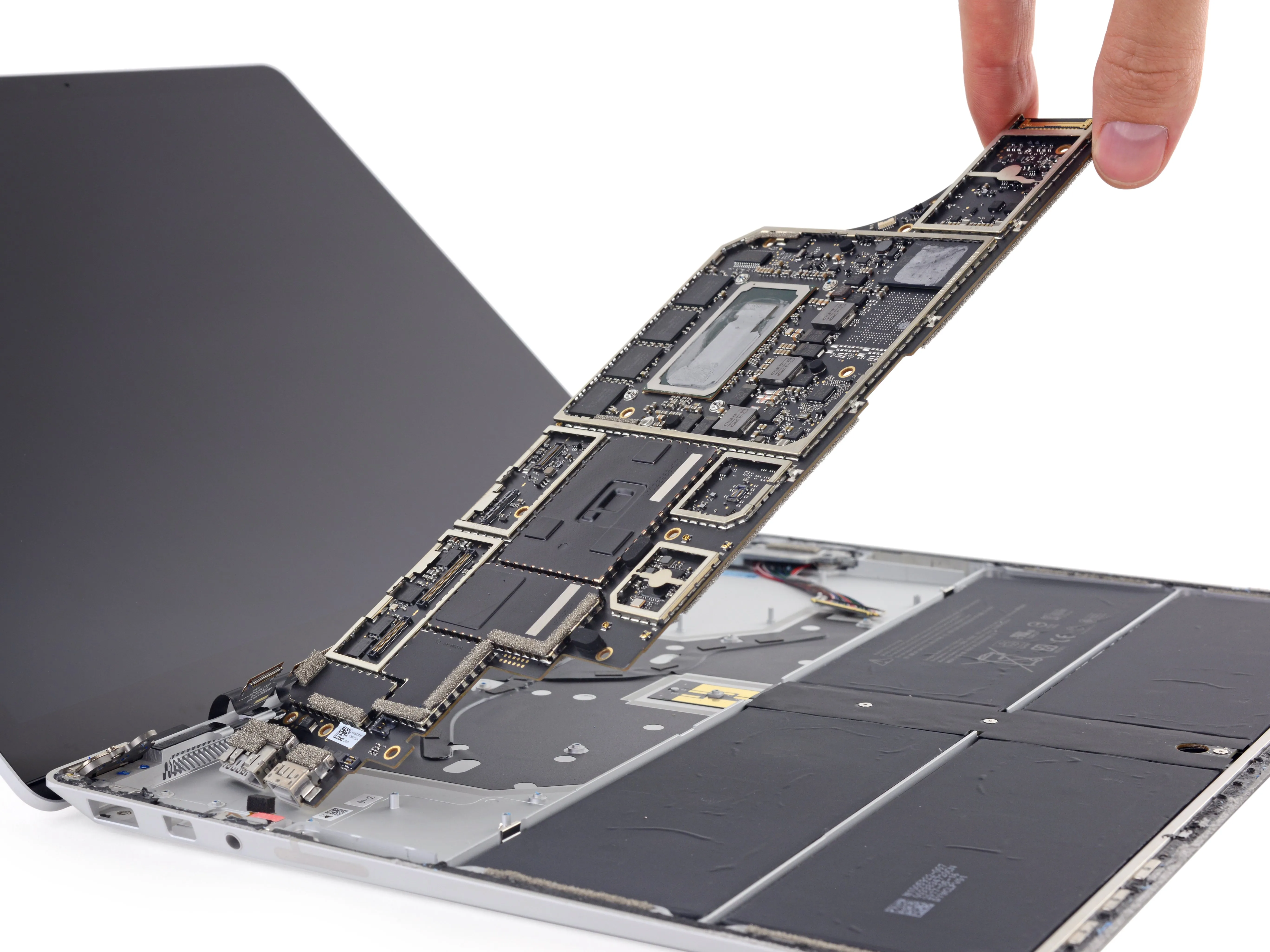

• Стоп. Время материнской платы!

• Intel SR368 Процессор Core i7-7660U

• Оперативная память LPDDR3 SK Hynix H9CCNNNBJTAL

• Твердотельный накопитель Toshiba THNSND256GTYA 256 ГБ

• Marvell Avastar 88W8897 WLAN/BT/NFC SoC

• ИС драйвера дисплея Microsoft X904169 (x3) и X904163

• Nuvoton NPCT650SBBWX ИС TPM

• Freescale/NXP M22J9VDC Микроконтроллер Kinetis K22F 512 КБ 120 МГц на базе ARM Cortex-M4

Шаг 11

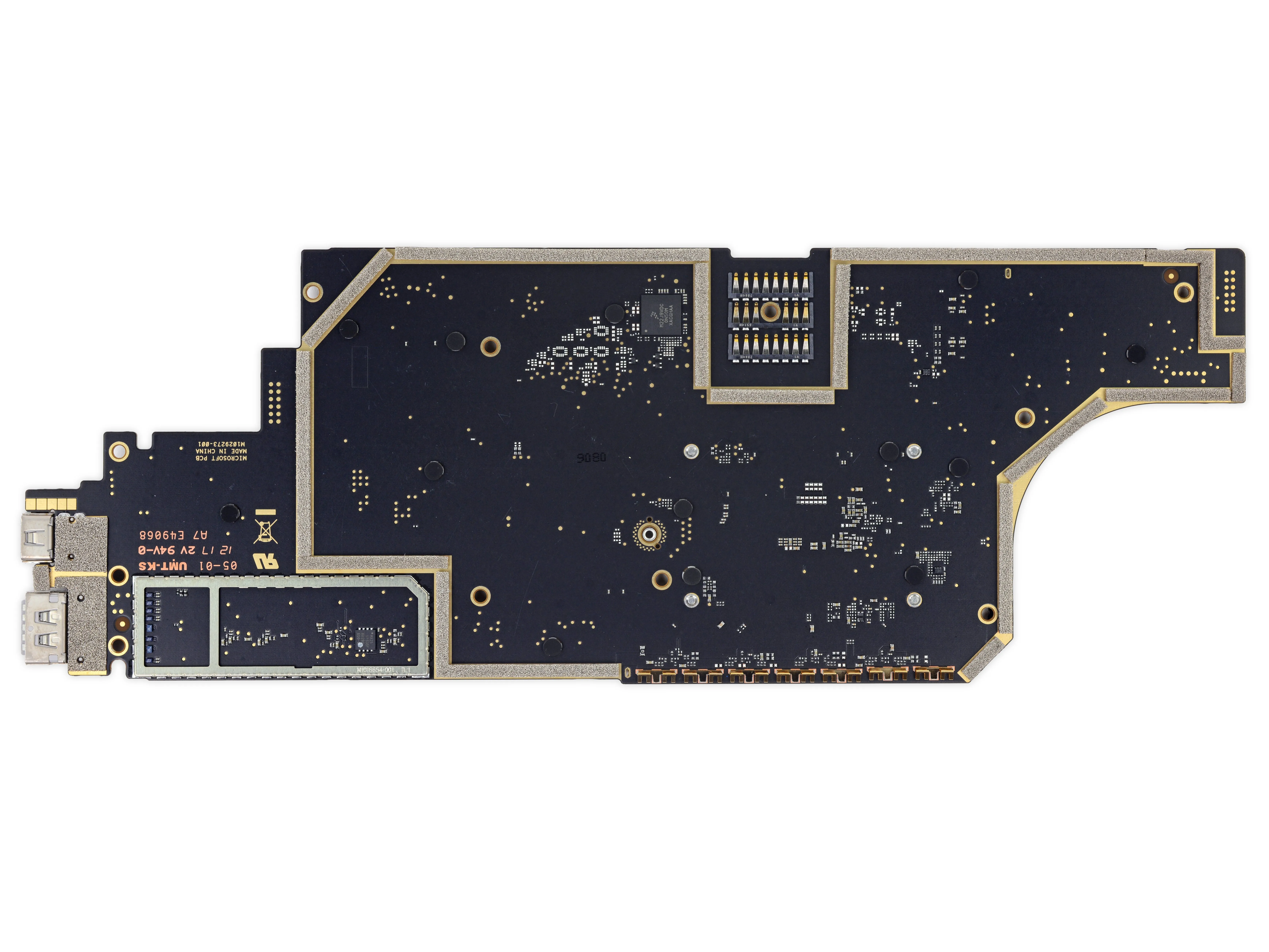

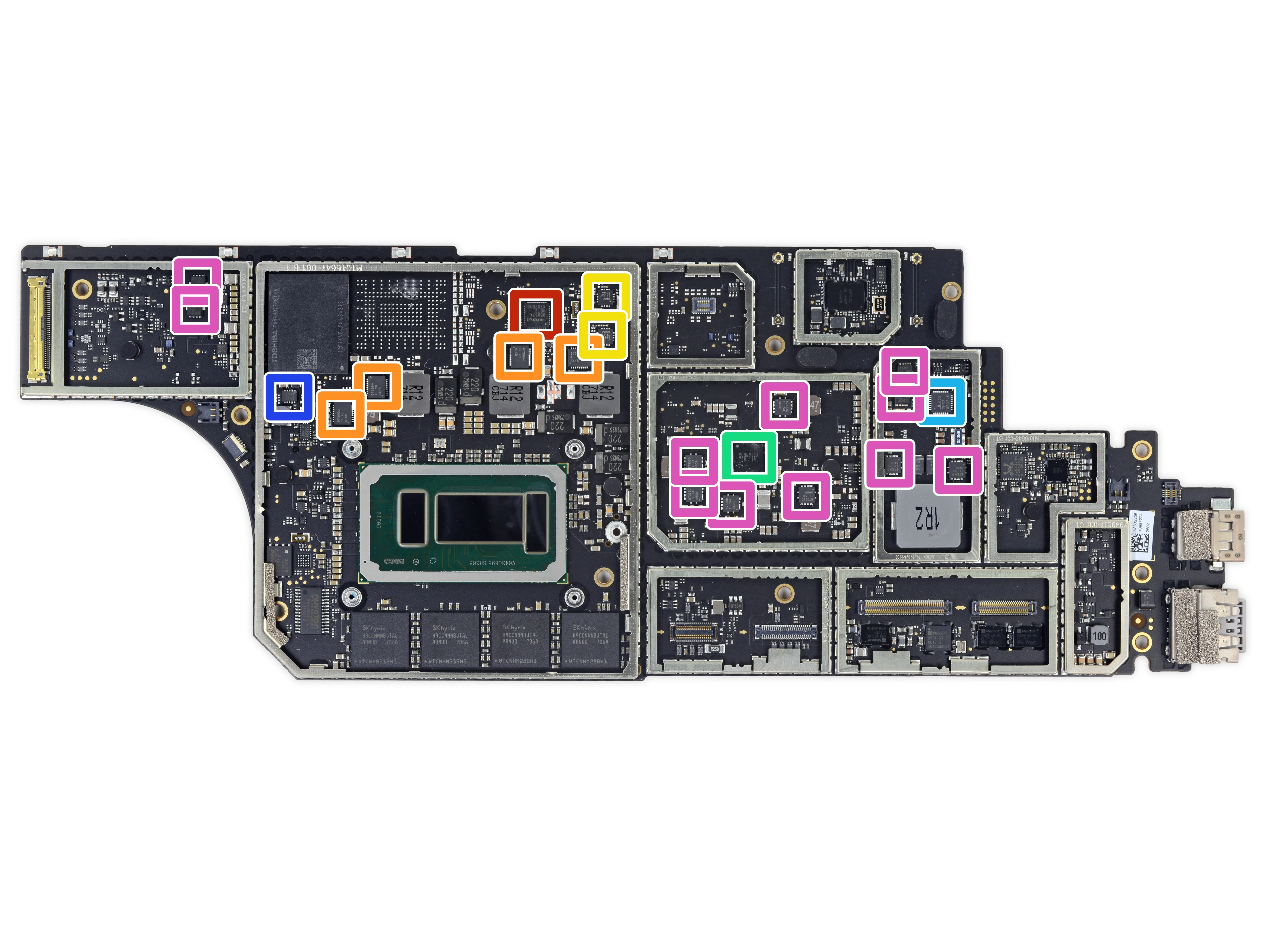

• Идентификация микросхем, часть 2:

• Renesas (ранее Intersil) ISL95857A Блок питания процессора Intel

• Texas Instruments CSD97396Q4M синхронный каскад питания

• Texas Instruments TPS62134C 3.2 Понижающий преобразователь для процессоров Intel Skylake

• Управление питанием Rohm

• Renesas (ранее Intersil) ISL9237 Зарядное устройство для литий-ионных аккумуляторов с интерфейсом SMBus

• Texas Instruments TPS62177 Понижающий преобразователь на 0,5 А

• Texas Instruments CSD87333Q3D, CSD87334Q3D, CSD25402Q3Aи TPCC8105 МОП-транзисторы

Шаг 12

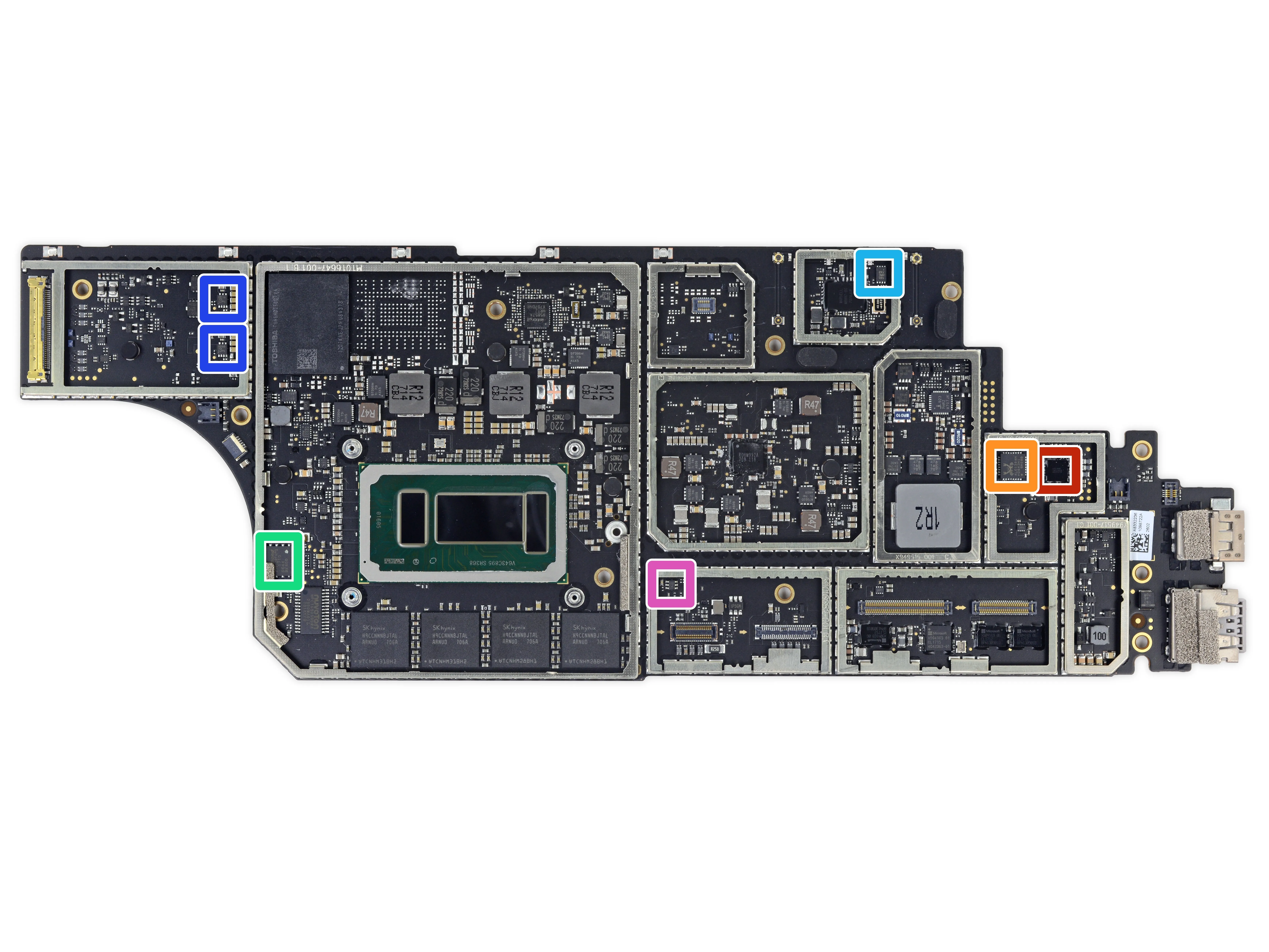

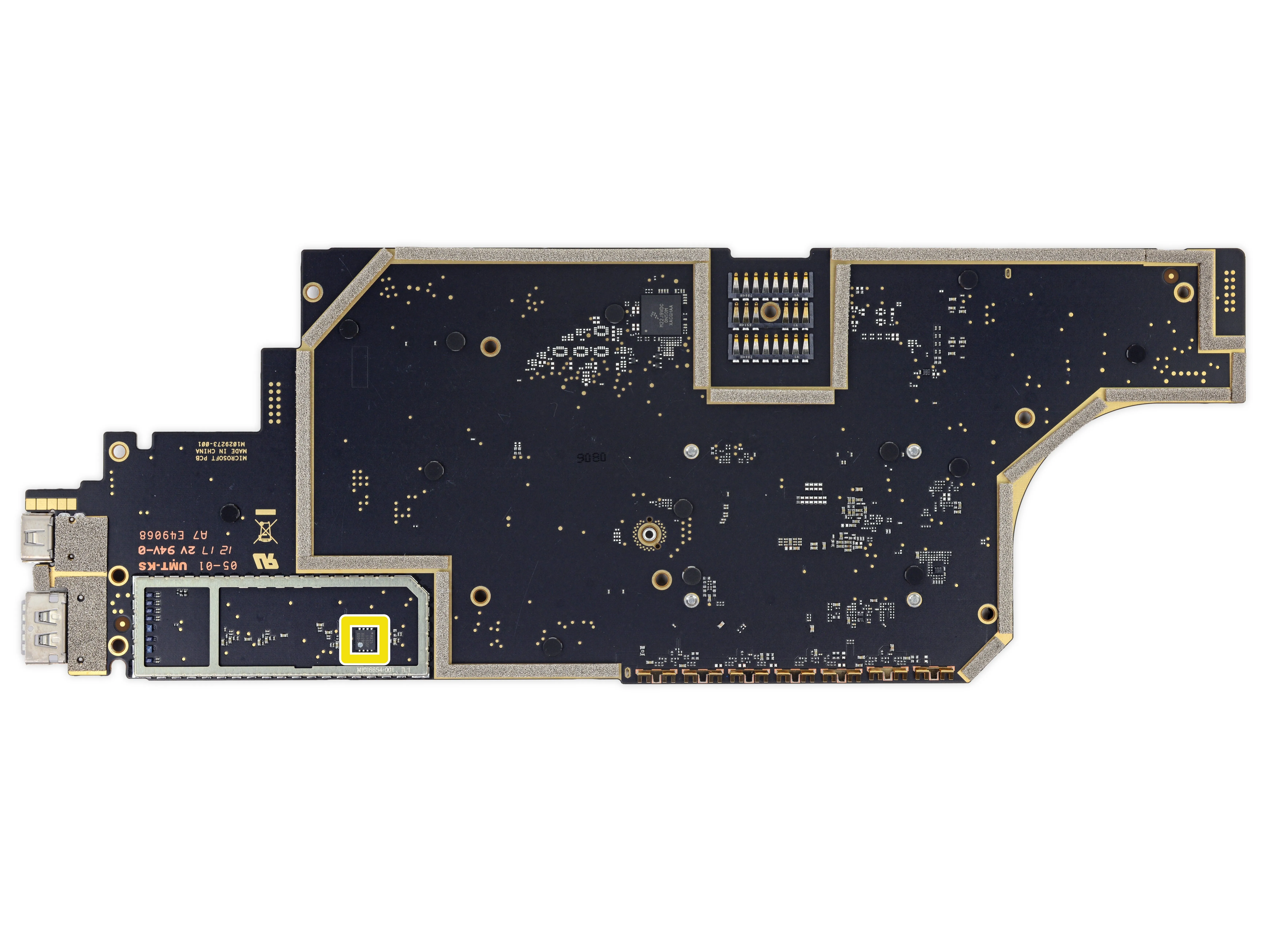

• Идентификация микросхем, часть 3:

• Аудиокодек Realtek

• Картридер Realtek ALC1304M (скорее всего)

• Macronix MX25U1635F 16 Мб последовательной флэш-памяти NOR

• Winbond W25Q128FV 128 Мб последовательной флэш-памяти NOR

• Likely Ablic (ранее Seiko Instruments) S-24C16D-A8T1U5 16 Кб последовательной памяти EEPROM

• Texas Instruments TPS62085 Понижающий преобразователь на 3 А

• Texas Instruments TLV3011 компаратор с опорным напряжением 1,242 В

Шаг 13

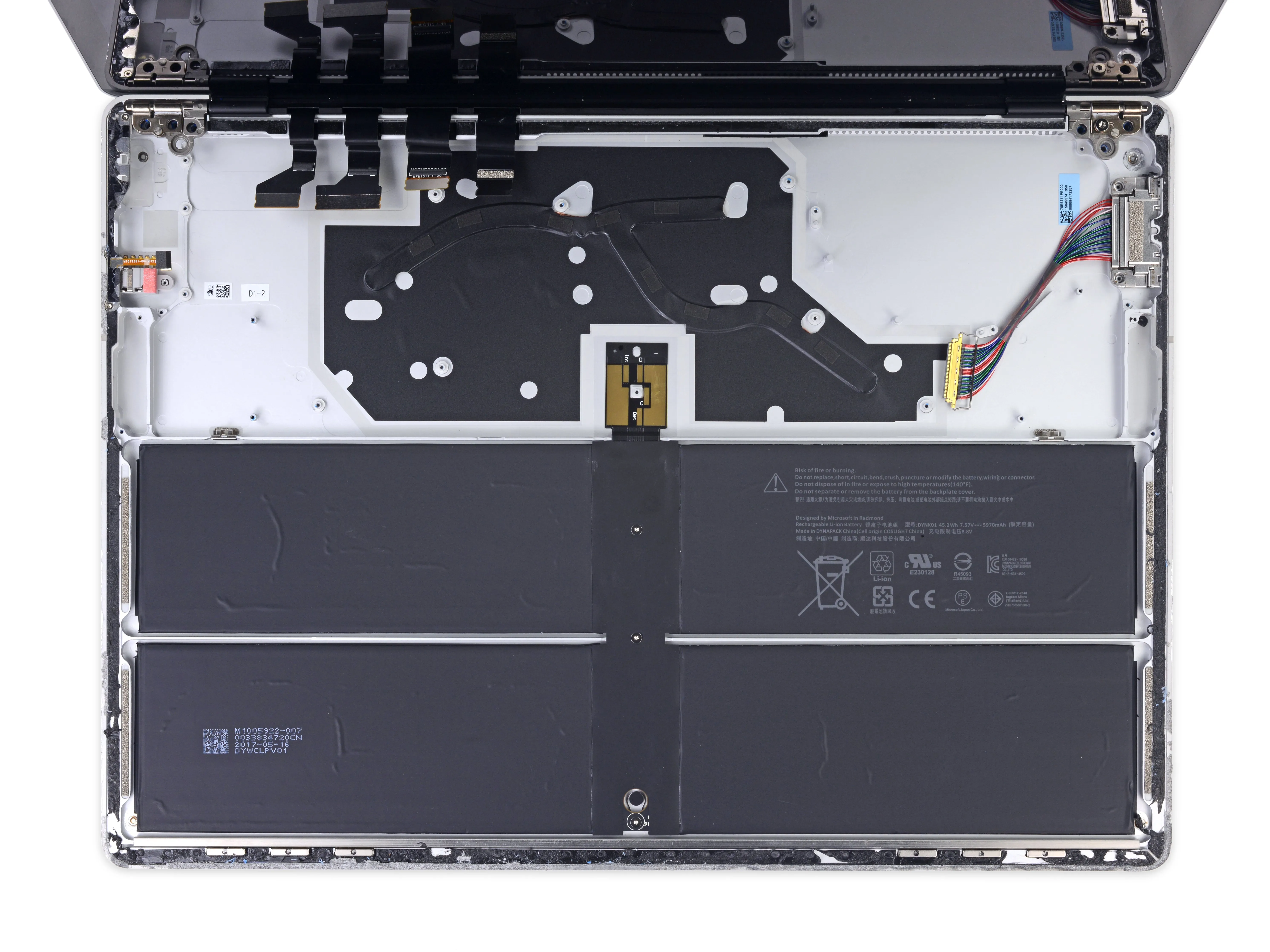

• Вот так, друзья, десять шагов, и батарея наконец-то отсоединена!

• Ноутбук оснащен батареей емкостью 45,2 Втч, примерно такой же, как у последней модели Surface Pro (45 Втч), и больше, чем у обоих iPad Pro 10.5' (31 Втч) и последнего MacBook Retina 41 Втч).

• Также на заднем корпусе видна вторичная тепловая трубка, прилипшая к заднему корпусу и помогающая отводить тепло с обеих сторон материнской платы.

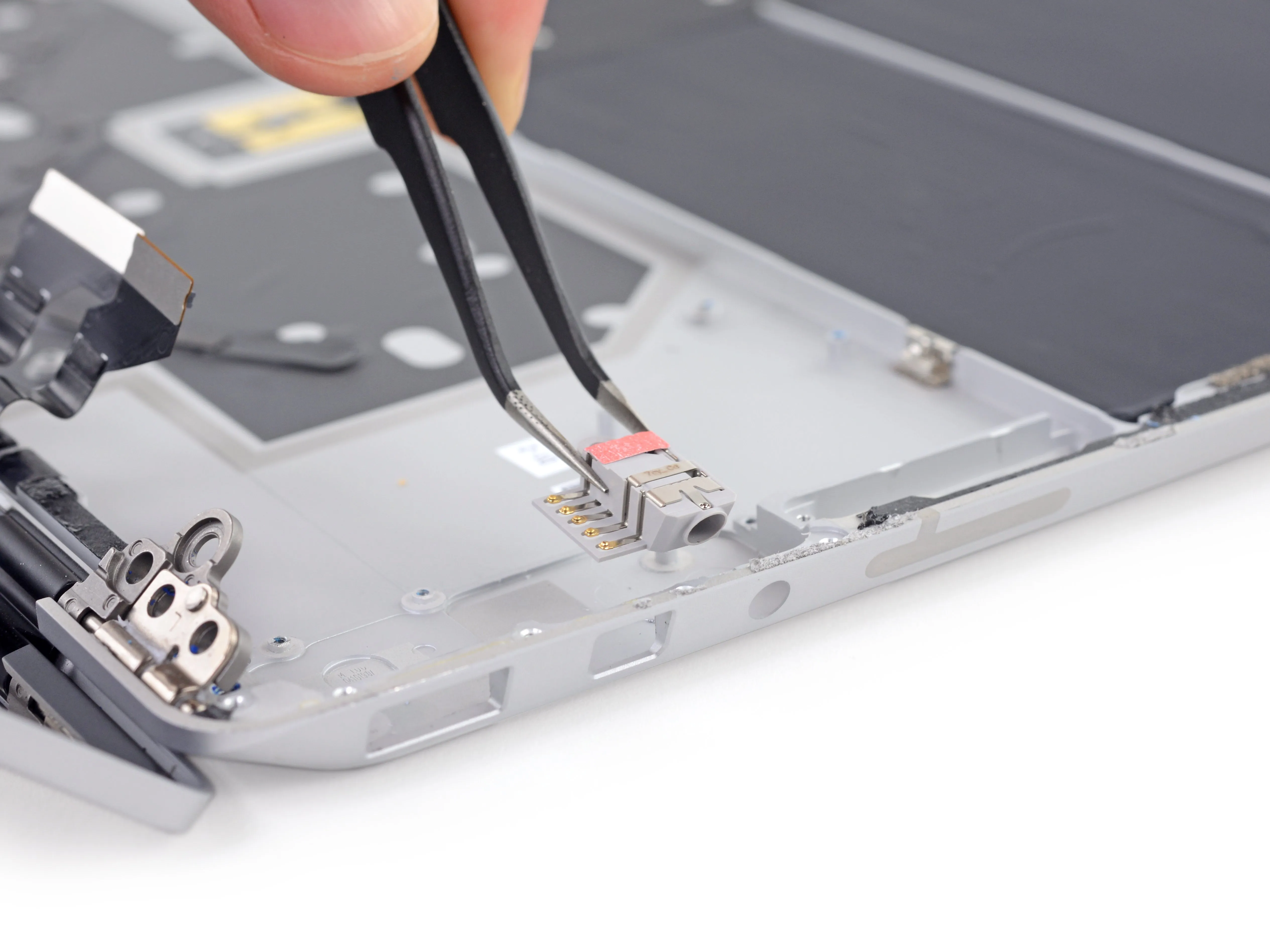

• Модульный разъем для наушников, не обвиняемый ни в каком преступлении, свободен, контакты и все остальное.

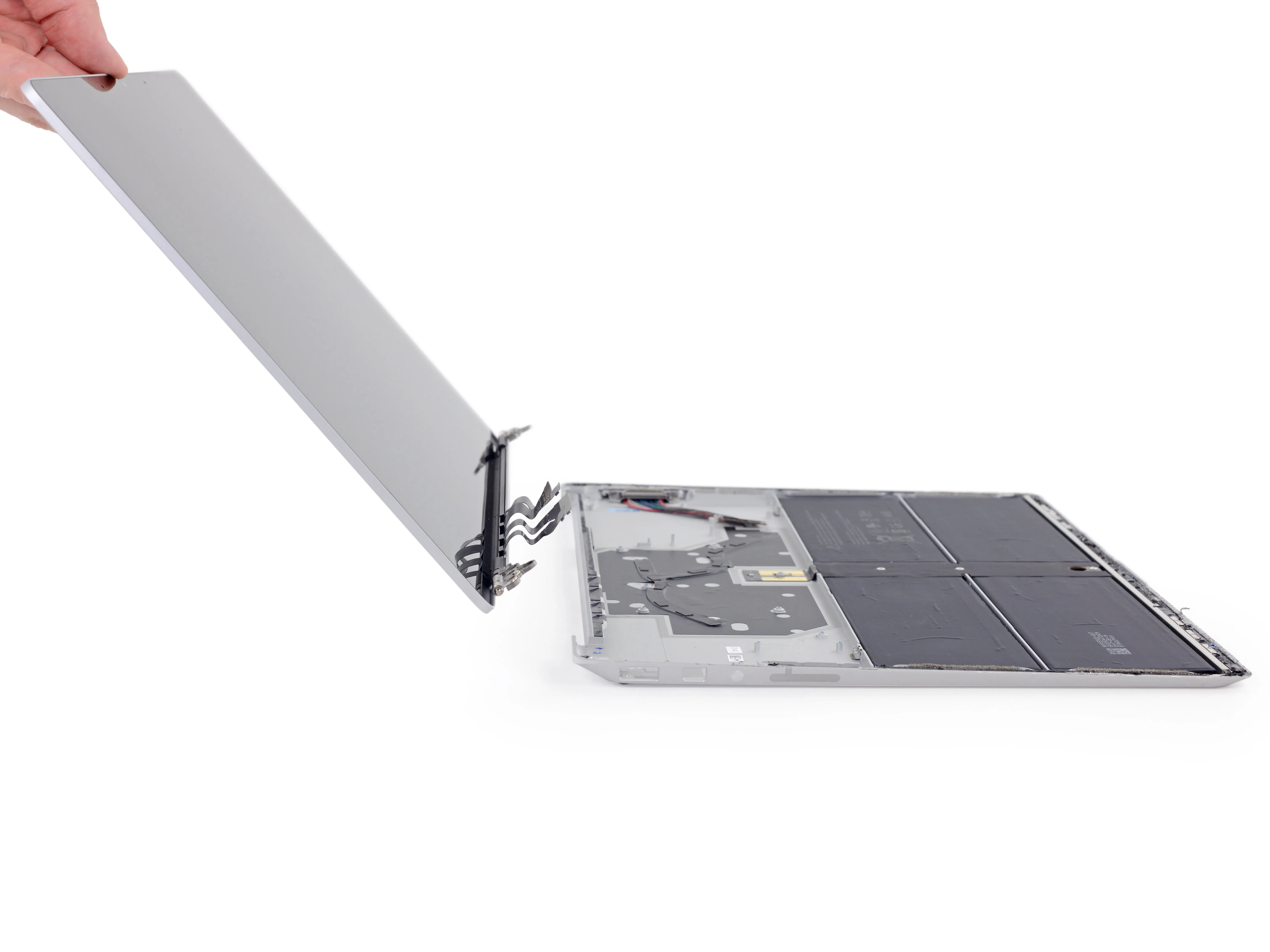

• Ни один продукт Surface не обходится без шарниров, но эти шарниры кажутся немного обыденными по сравнению с другими предложениями. И вот дисплей отсоединен.

Шаг 14

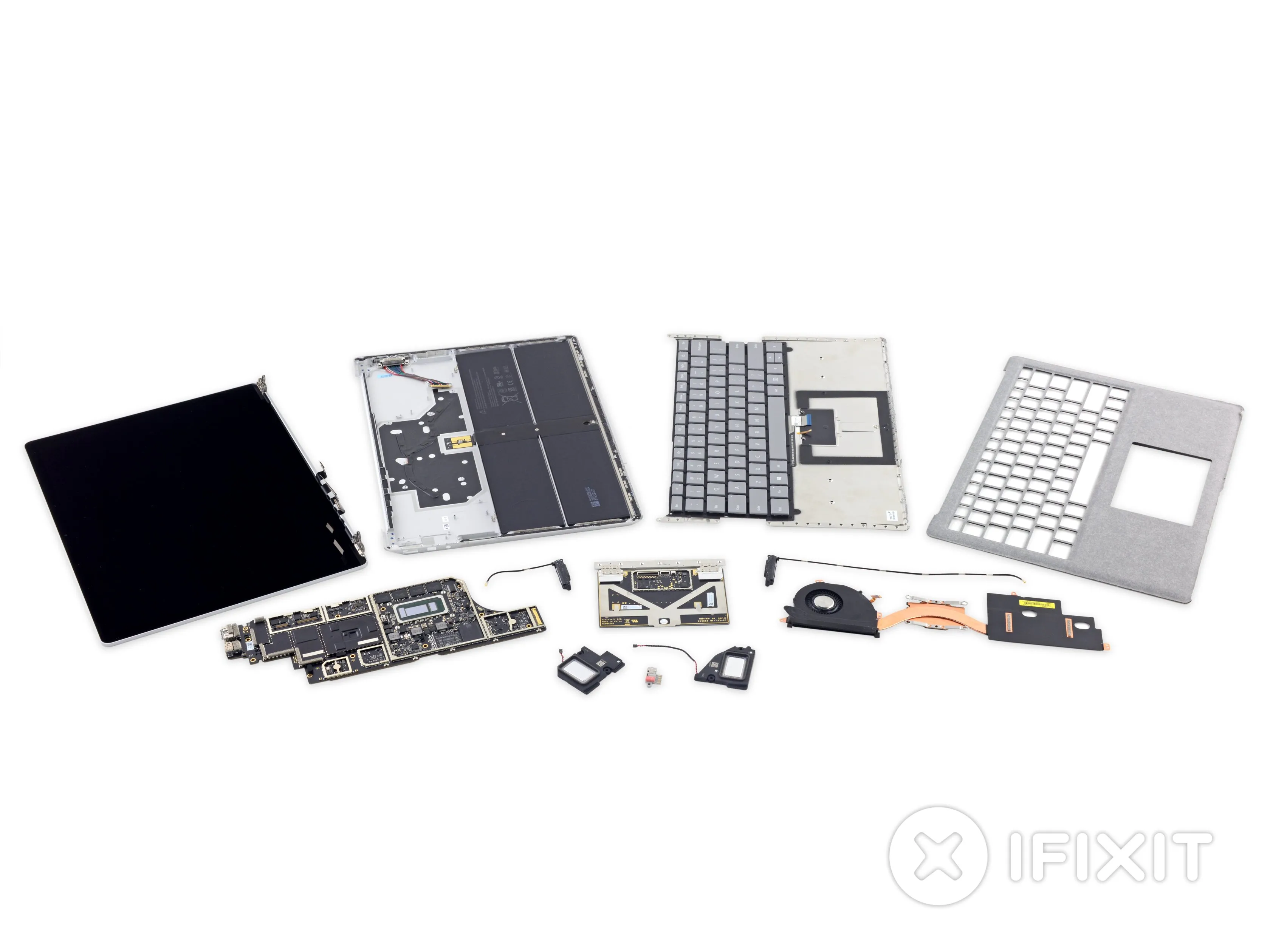

• Ноутбук Surface Laptop наконец-то разобран!

• Вердикт: Surface Laptop - это не ноутбук. Это чудовище, залитое клеем. В нем нет ничего, что можно было бы обновить или продлить срок службы, и его буквально невозможно открыть, не разрушив. (Покажите нам процедуру, Microsoft, мы будем рады ошибиться).

• Вот для вашего удовольствия: части, которые уже никогда не будут целыми...

• Чтобы узнать больше о разборе Surface, ознакомьтесь с 2017 Surface Pro Разборка!

Шаг 15 Заключительные мысли

• Оценка ремонтопригодности ноутбука Microsoft Surface: 0 из 10 (10 - самый простой ремонт)

• Этот ноутбук не предназначен для вскрытия или ремонта; вы не сможете проникнуть внутрь, не нанеся себе значительных повреждений.

• Процессор, оперативная память и встроенный накопитель припаяны к материнской плате, что исключает возможность модернизации.

• Доступ к разъему для наушников, хотя он и модульный, возможен только при снятии радиатора, вентилятора, дисплея и материнской платы.

• Батарею сложно и опасно заменять, поэтому срок службы устройства ограничен.
