Разборка Microsoft Surface Laptop 3 (15 дюймов)

Введение

Разборка ноутбуков Surface Laptop исторически была болезненным занятием-но с Surface Laptop 3 Microsoft намекнула, что кое-что изменилось. Стоит ли пытаться сделать это снова? Мы советуем убрать инструменты и дать профессионалам попробовать это сделать. О, подождите, это же мы.

Хотите еще больше интересных новостей о разборке? Загляните на наш YouTube-каналследите за нами в Twitter, Instagram или Facebook и подписывайтесь на нашу рассылку.

И посмотрите наш 13,5' Alcantara Laptop 3 teardown видео!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Microsoft Surface Laptop 3 (15-дюймов)

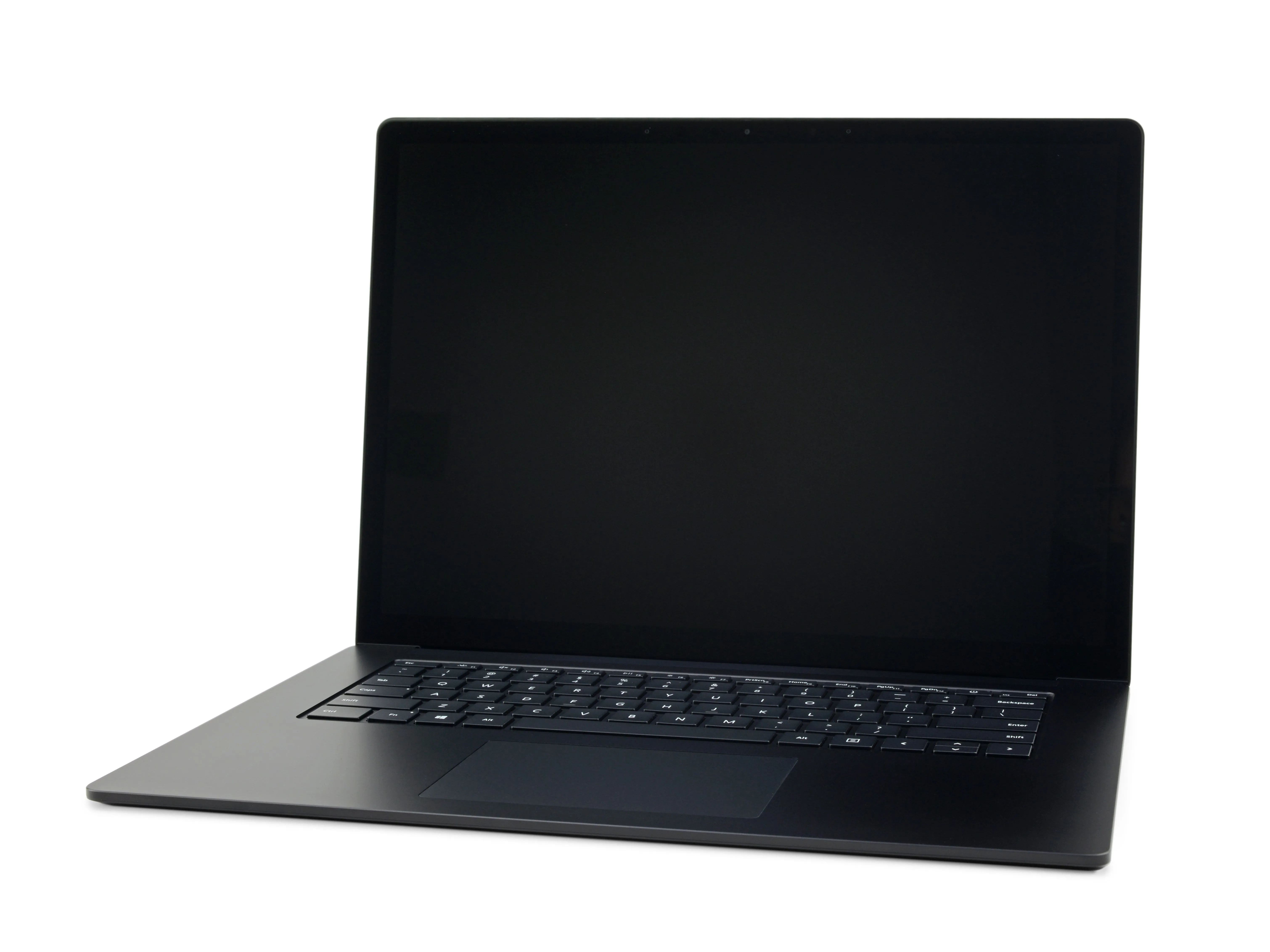

• Прежде чем мы начнем, давайте посмотрим на некоторые технические характеристики Surface:

• 15-дюймовый дисплей PixelSense Display с разрешением 2256 × 1504 (201 ppi)

• Мобильный процессор AMD Ryzen 5 3580U с графикой Radeon Vega 9

• 8 ГБ оперативной памяти DDR4

• Съемный SSD-накопитель емкостью 256 ГБ

• Фронтальная камера 720p с функцией входа в систему Windows Hello

• USB-C, USB-A, 3,5-мм разъем для наушников и порт Surface Connect

• Wi-Fi 5 (802.11ac), Bluetooth 5.0

Шаг 2

• Пока что Surface Laptop 3 выглядит довольно знакомымНо мы слюной исходим от изменений под этим фасадом с момента презентации.

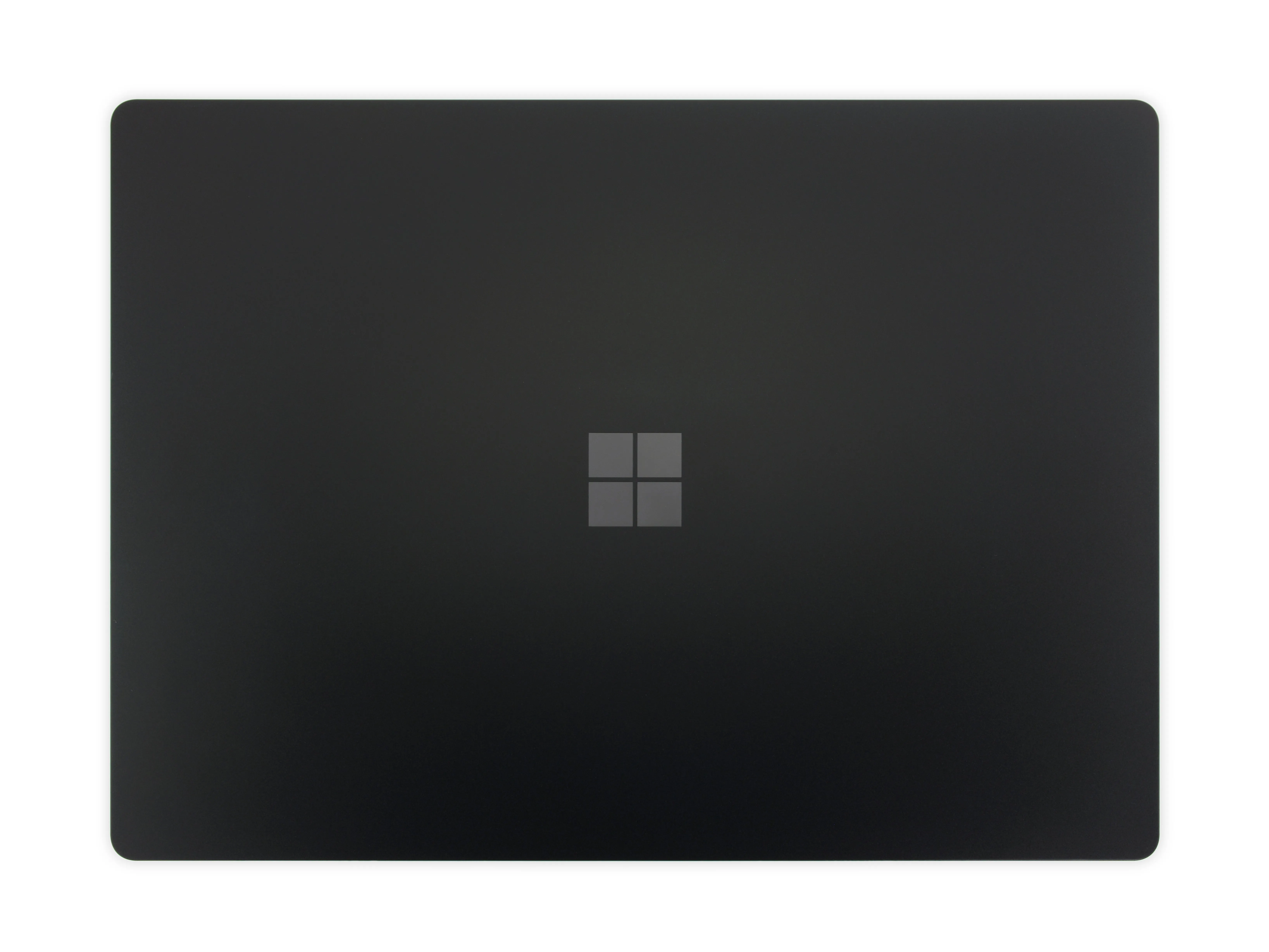

• К слову о фасадах, этот сохранил стилизованный монохромный логотип Windows, характерный для предыдущих Surface Products. По слухам ходят слухи, что цветные логотипы возвращаются, так что, возможно, Microsoft присоединится к вечеринке?

• И раз уж речь зашла о монохроме, посмотрите на этот удивительный рентгеновский снимок (спасибо Creative Electron). Мы видим все обычные элементы ноутбука, а также необычные темные полосы по периметру. Неужели это магниты?

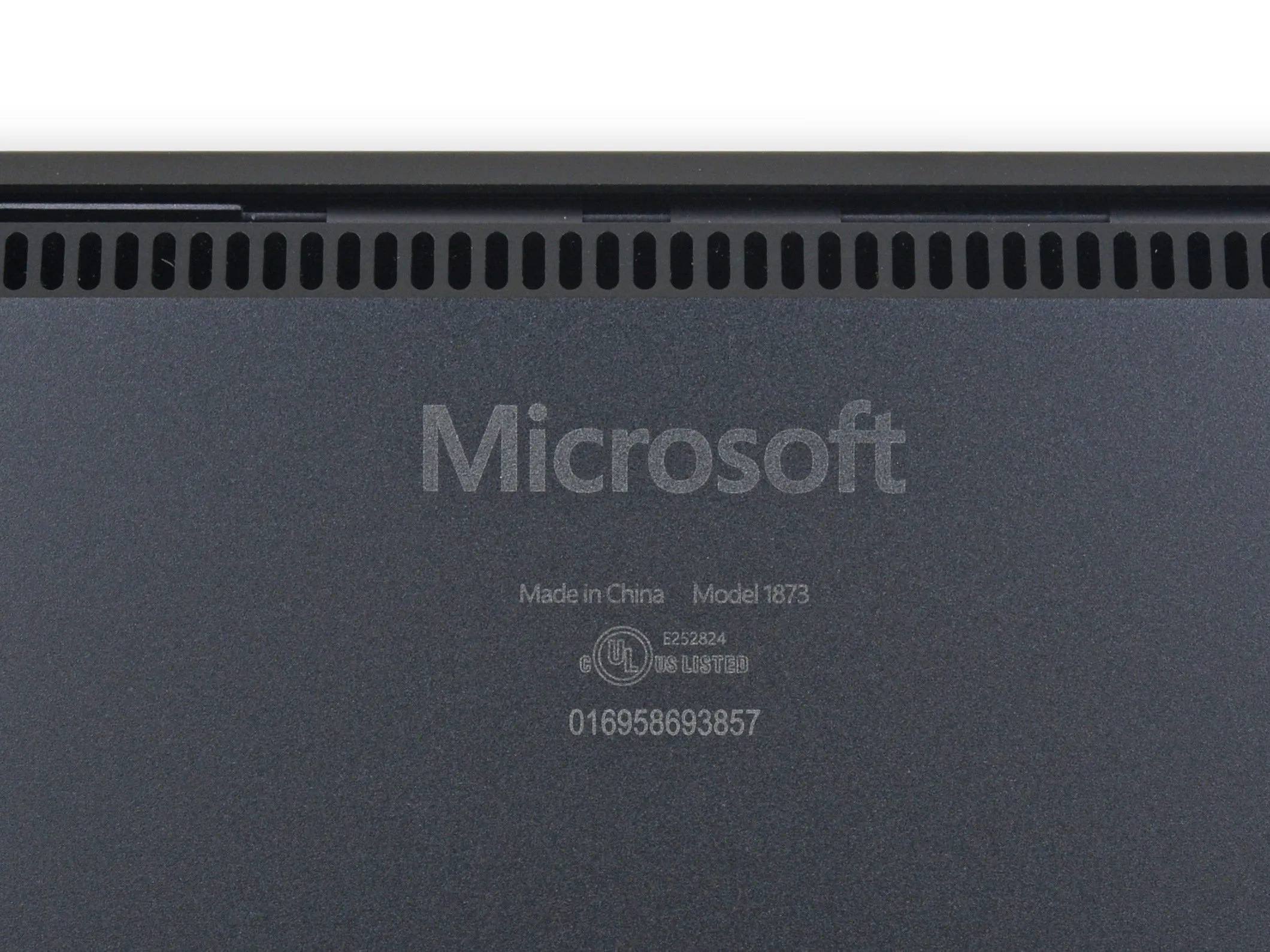

• Под ним, наряду с вентиляционными отверстиями и стандартной маркировкой, мы находим новый номер модели: 1873.

Шаг 3

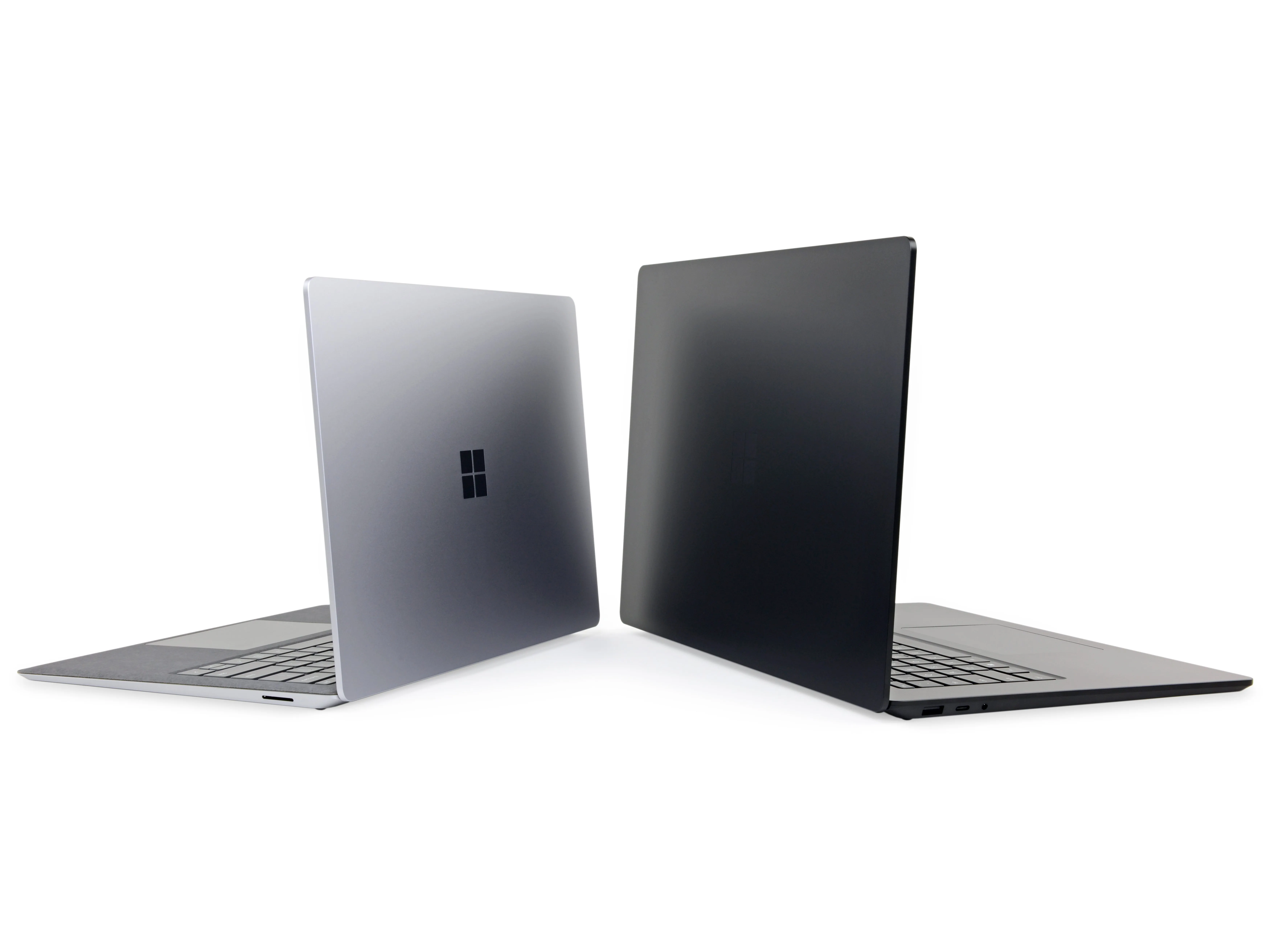

• Совершенно новый 15-дюймовый Surface Laptop возвышается над своим 13,5-дюймовым собратом. Он может быть больше, мощнее и оснащен процессором Ryzen, но у 13,5-дюймовой модели есть то, чего не хватает 15-дюймовой линейке: уютное ложе для ваших ладоней.

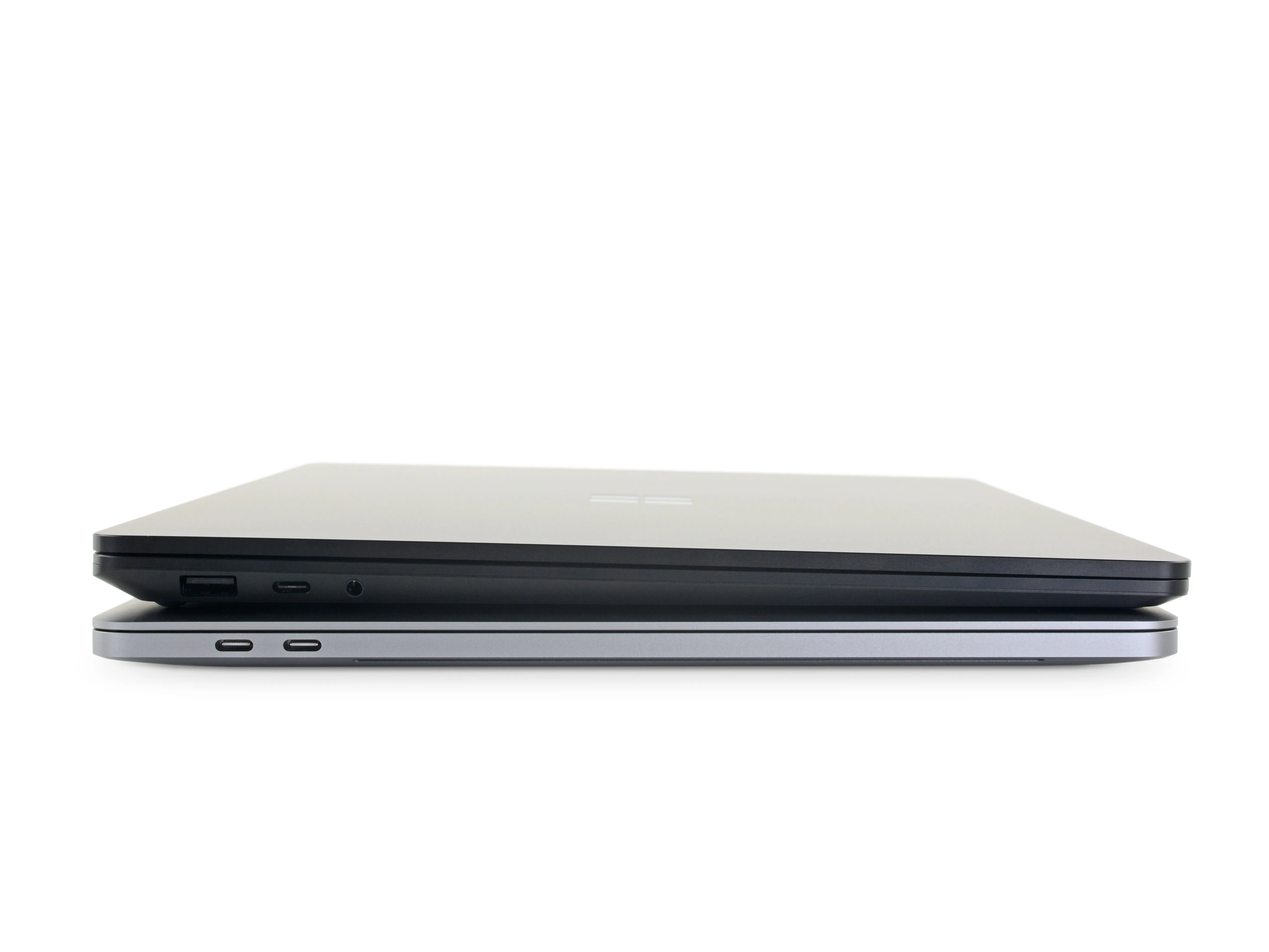

• В сравнении с 15-дюймовым MacBook Pro 2019 года можно заметить еще несколько контрастов: Surface Laptop немного толще, с более клином-подобный профиль. У обоих есть порты USB, но у Surface один USB-C заменен на USB-A.

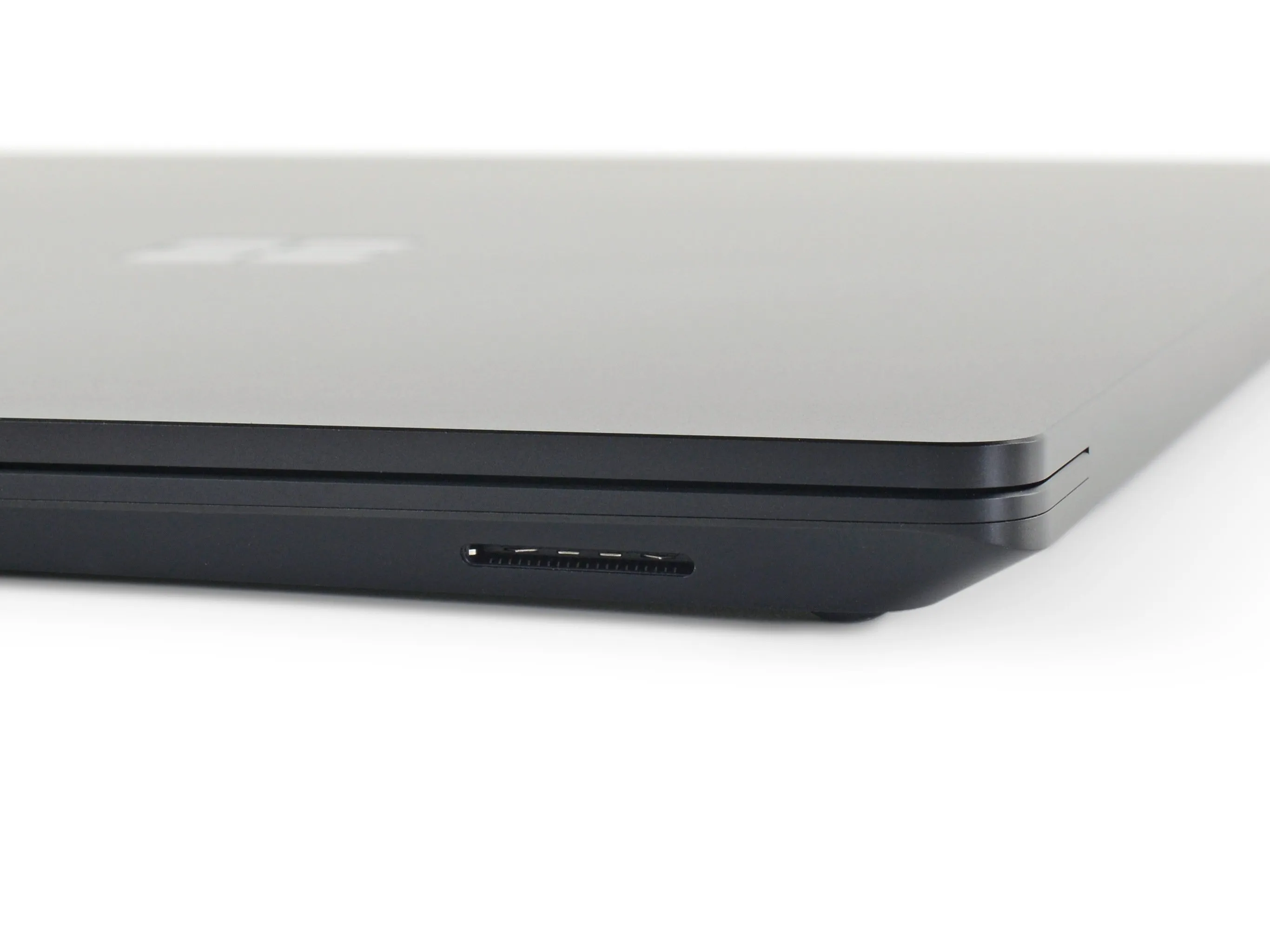

• И, как и в каждом ноутбуке Surface, на другой стороне мы находим одинокий проприетарный порт Surface Connect, через который можно передавать как питание, так и высокоскоростные данные.

• Удобные магнитные порты для зарядки раньше были уделом Apple, но теперь их переняла Microsoft.

Шаг 4

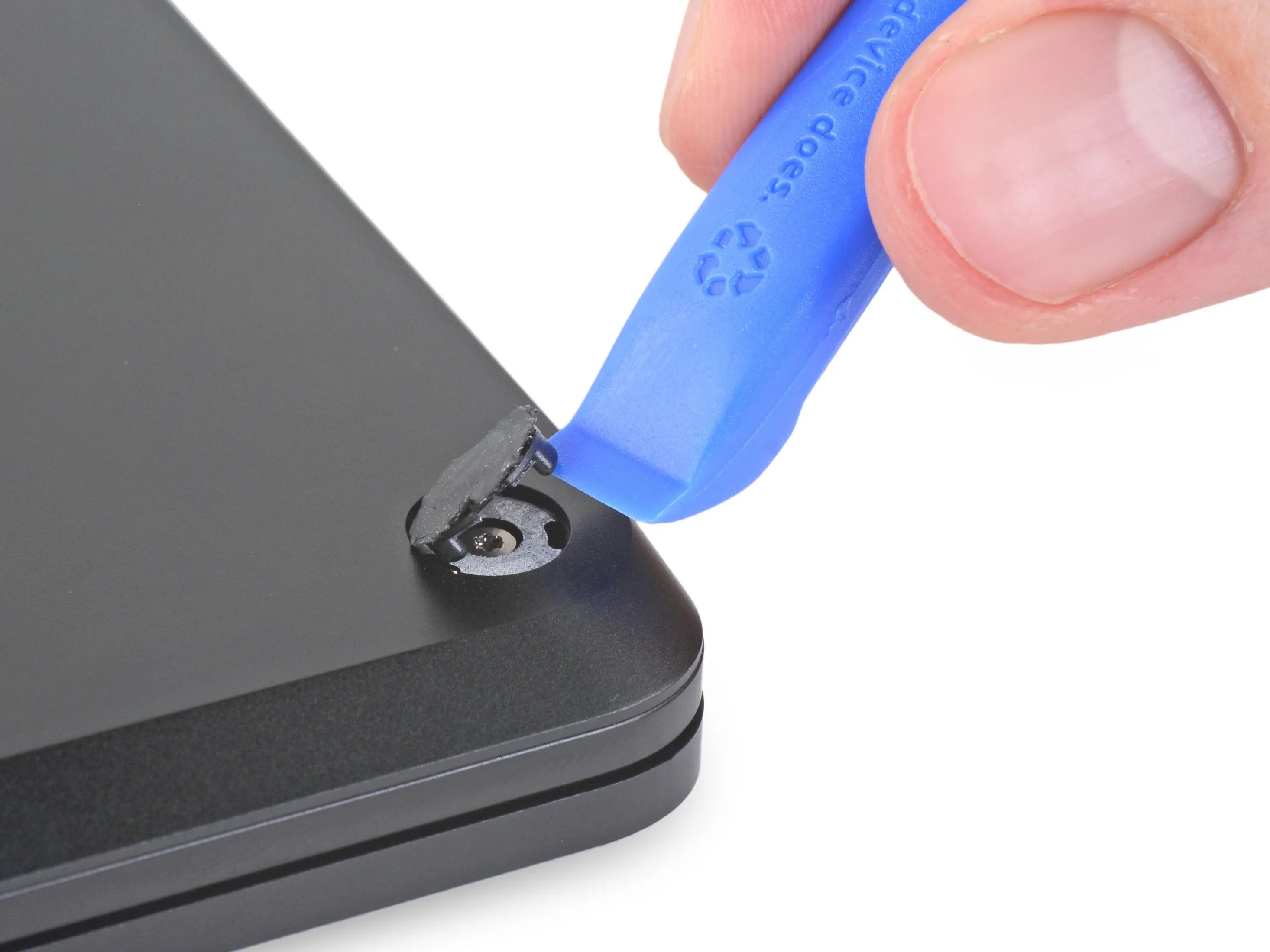

• Наши ожидания невелики, поскольку мы отрываем нижние ножки. В прошлый раз мы пытались это сделать, и это стало началом болезненного, разрушительного пути...

• Подождите, что это? Винт???

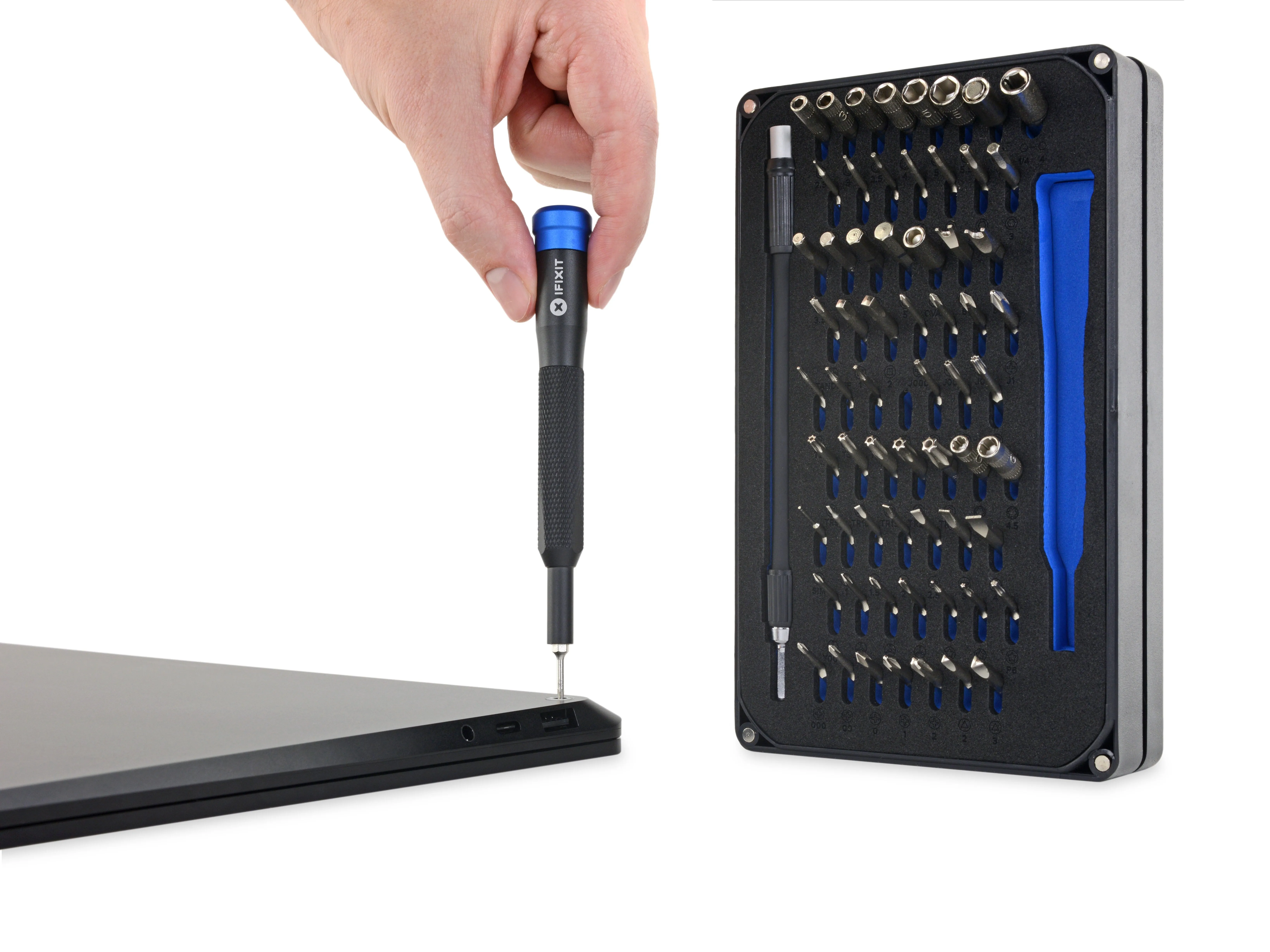

• Под каждой нижней ножкой скрывается винт Torx Plus - не самая распространенная головка в мире, но нет ничего, с чем бы не справился наш набор Mako, если бы не было немного сноровки.

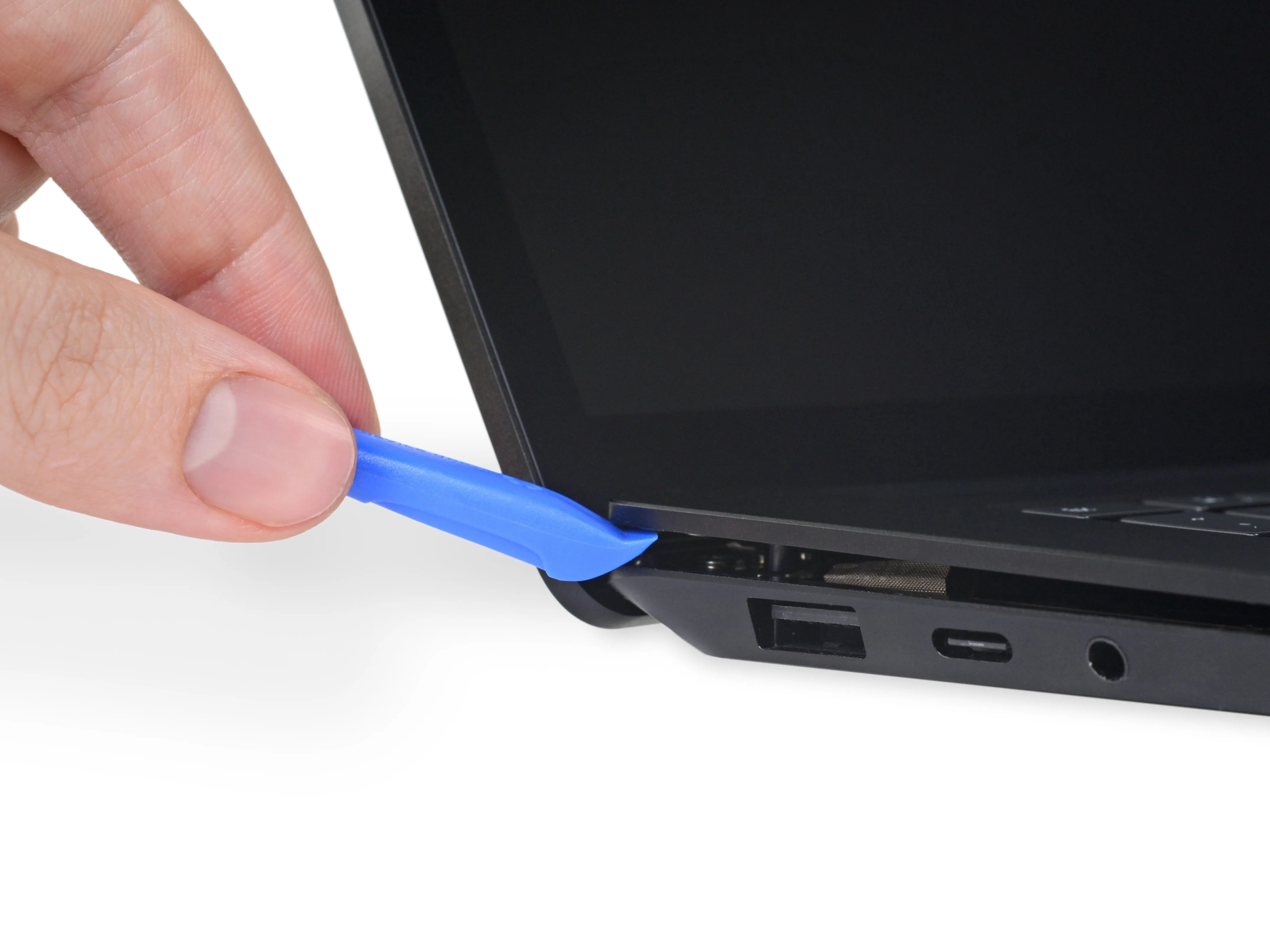

• Открутив четыре винта Torx Plus, мы поддеваем инструментом для открывания шов между верхним и нижним корпусом, и... он тут же расходится! И ни малейшего пятнышка неприглядного клея!

• Возьмите пинцет с защитой от электростатического разряда и крепко ущипните нас - должно быть, это сон.

• Когда шок прошел, мы также попробовали открыть 13,5-дюймовый Surface Laptop с покрытием Alcantara. Результаты те же!

Комментарии к шагу

Здравствуйте, какой размер этого винта.

Где я могу найти замену винтам, которые находятся под ножками?

Я потерял свои.....

Есть успехи в этом, Тони? Мой тоже сбежал, когда SSD вырос со 128 ГБ до 512 ГБ.

Я знаю о сообщении Microsoft о доступности деталей. Плохая новость заключается в том, что эти SKU отсутствуют на складе везде, где я проверяю. Источник: Новые съемные комплекты SSD для Surface Laptop 3 теперь доступны - Microsoft Tech Community

Шаг 5

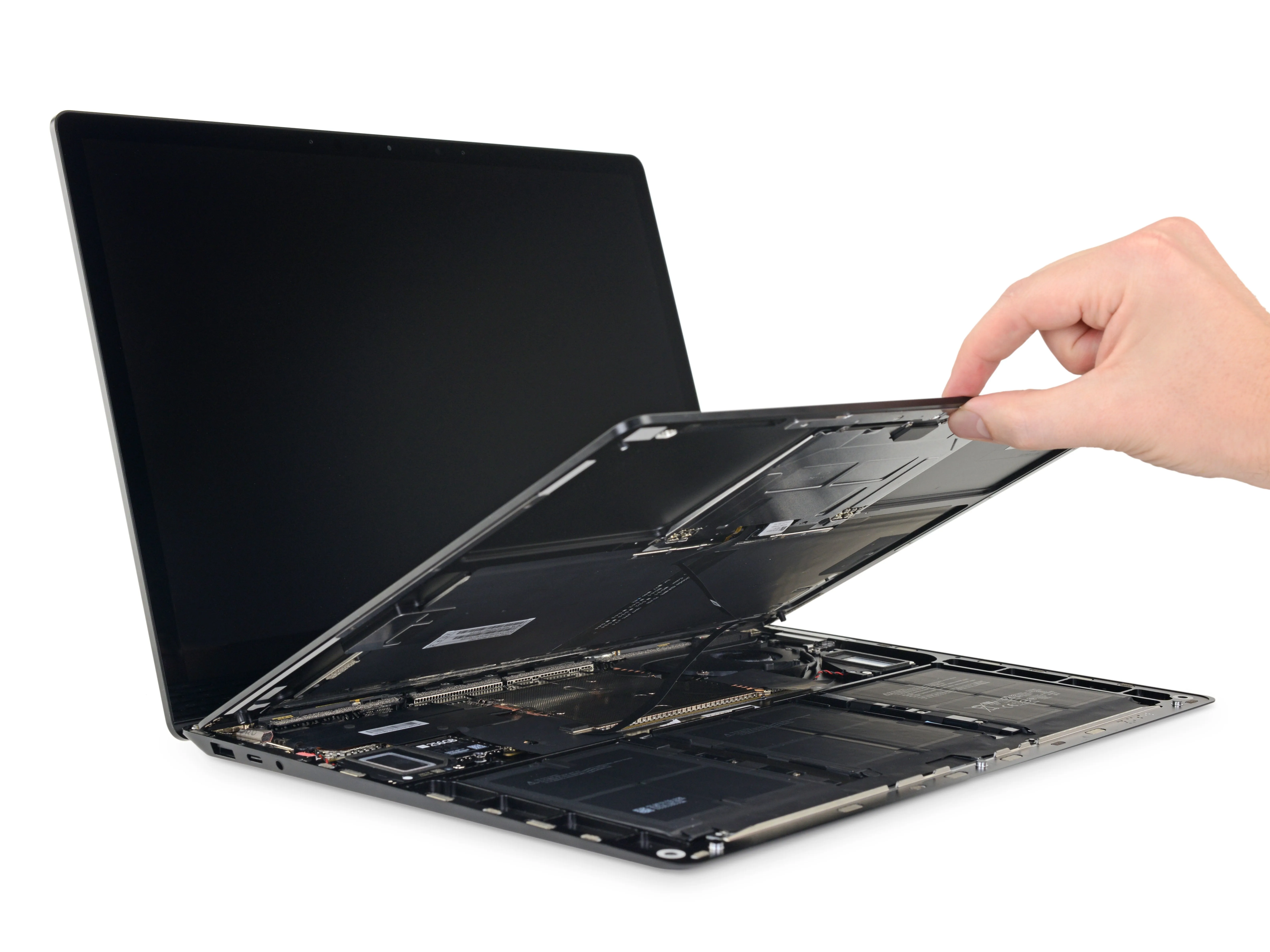

• Вот так просто отделяется вся верхняя крышка в сборе! Это волшебный момент. Мы вздыхаем с облегчением и откладываем нож, который был у нас под рукой, чтобы чтобы вскрыть эту штуку..

• В качестве бонуса крышка крепится одним гибким кабелем с большим запасом прочности... а разъем на конце крепится с помощью магнита, а не этих суетливых скоб, которые мы постоянно портим. Очень ловко.

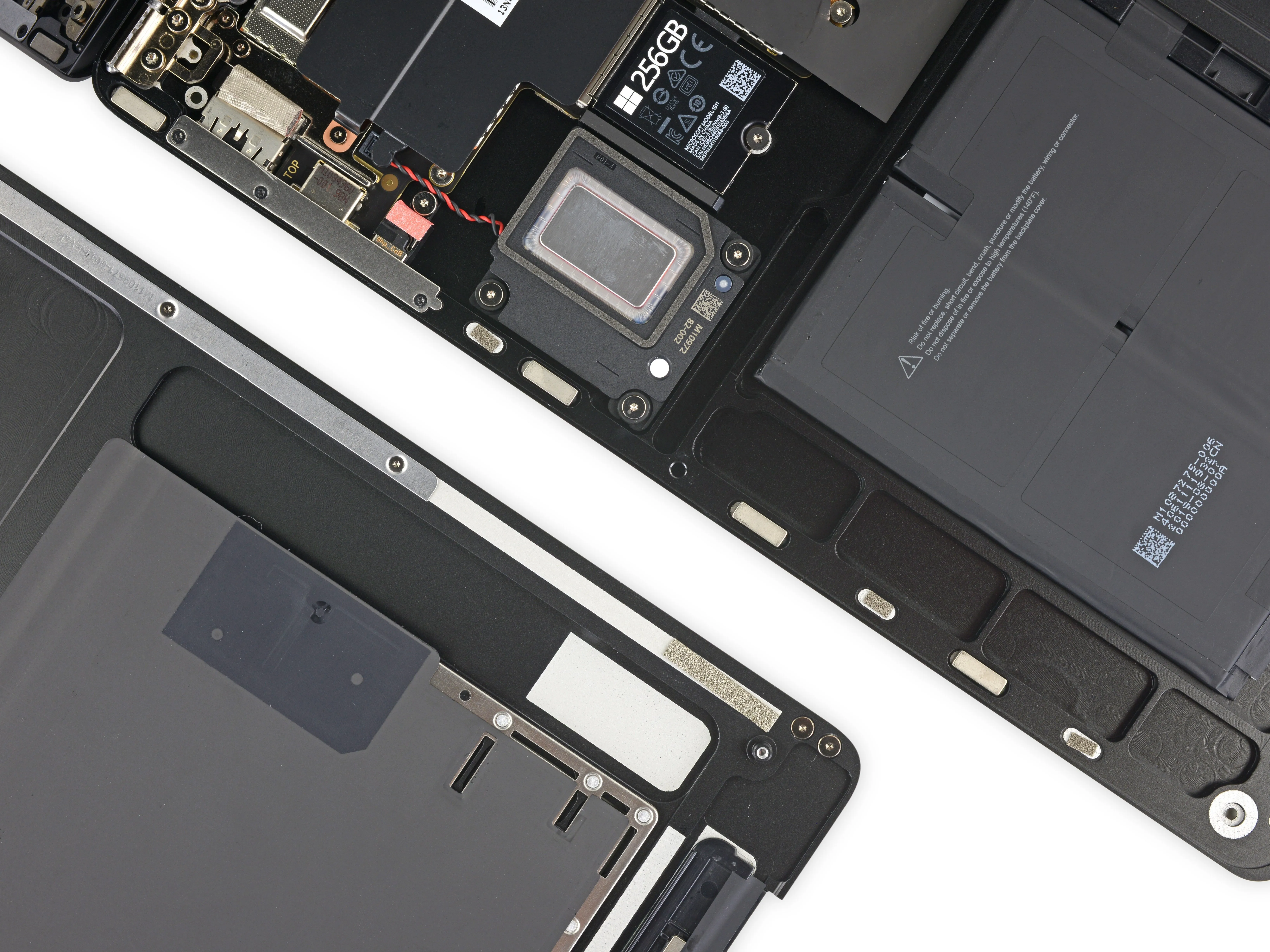

• Перевернув верхний корпус, мы видим... магниты. Магниты! Неудивительно, что Панос смог так легко снять эту штуку на сцене..

• Правда, он сказал, чтобы мы не пробовали делать это дома. Хорошо, что мы на работе!

• Разъем батареи не выглядит доступным, что является повторяющаяся тема в устройствах Surface. Однако на основной плате рядом с разъемом верхней крышки мы обнаружили крошечный значок батареи. Возможно, перемыкание этих двух контактов приведет к безопасному обесточиванию платы?

Шаг 6

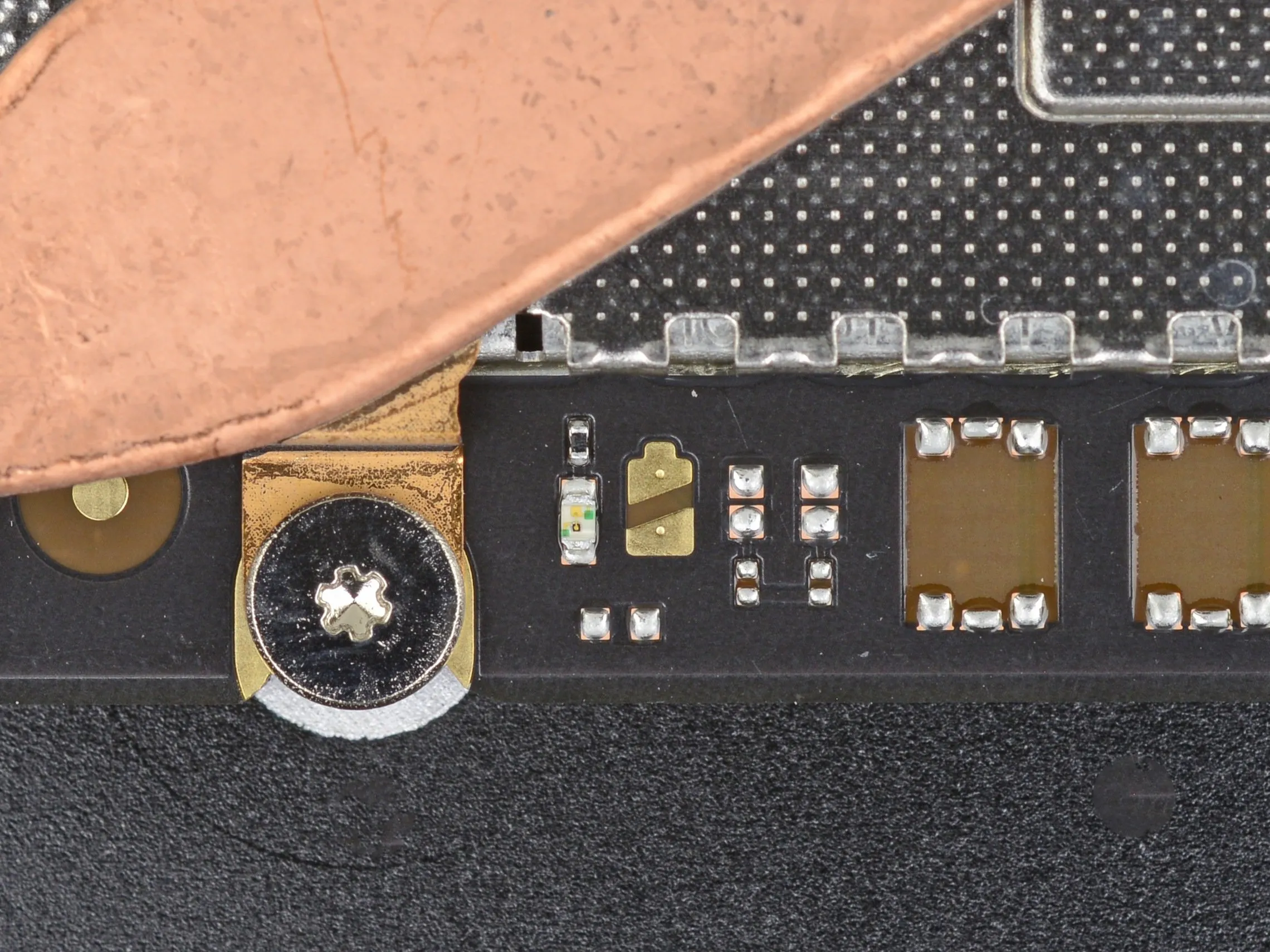

• Обновление разборки: оказалось, что у загадочного значка батареи есть сопутствующий светодиодный индикатор состояния! Похоже, он загорается, когда на плату подается напряжение. Перемыкание контактов значка батареи не гасит свет, а вот извлечение SSD - да...

• Возможно, извлечение SSD является секретным выключателем, чтобы смягчить отсутствие легко отсоединяемой батареи?

Комментарии к шагу

Лол, но ведь при установке SSD обратно светодиод не загорается, верно?

Есть какие-нибудь новости о том, что это такое? У меня есть поверхность 3, которая не загружается и не принимает зарядку от поверхностного зарядного устройства или USB-C. Когда я открываю ноутбук, этот индикатор горит. Есть идеи?

Шаг 7

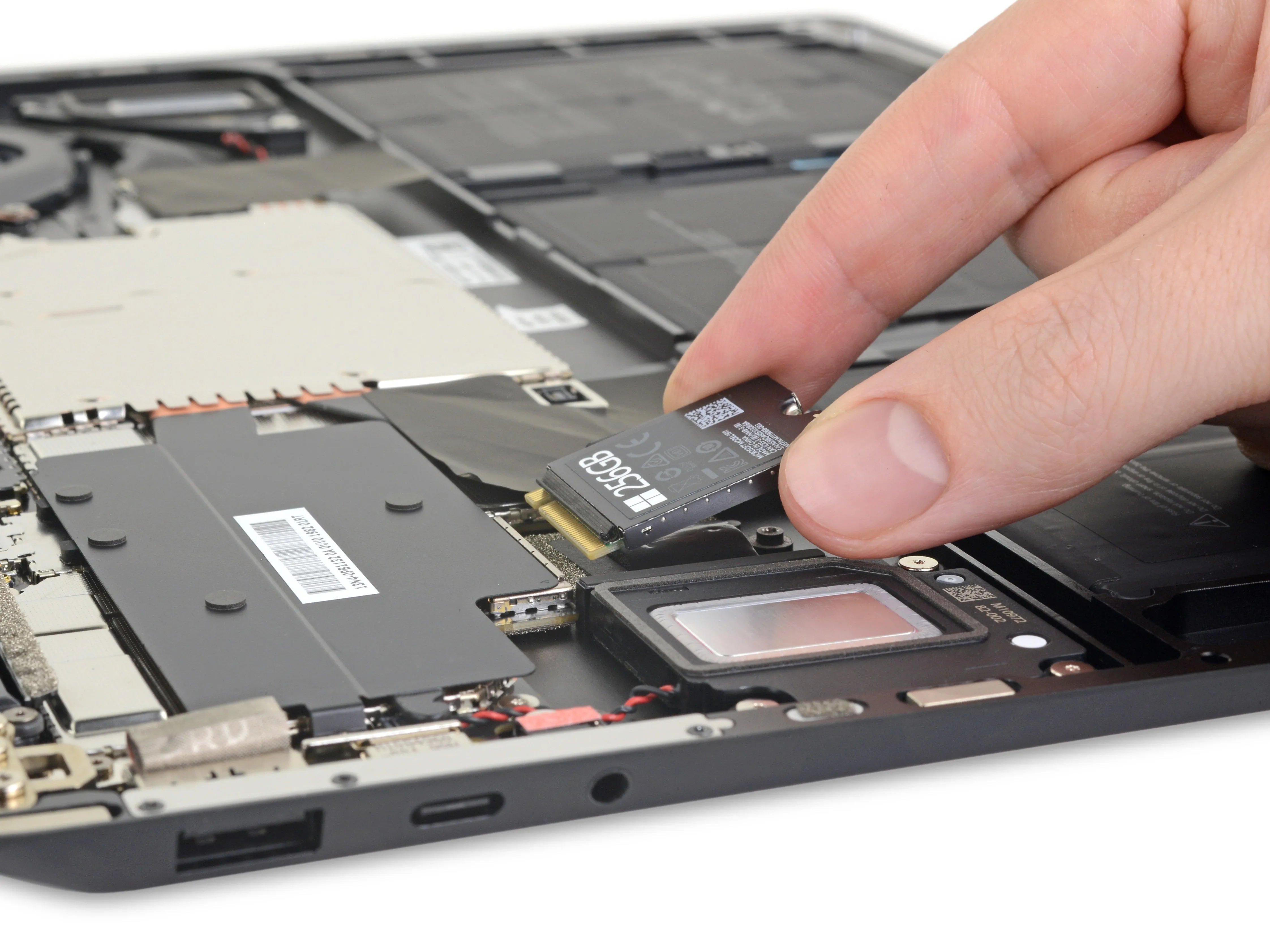

• Первое, что мы замечаем, убрав с дороги верхнюю крышку на магнитах, - съемный SSD-накопитель. Если бы мы не увидели его на презентации Microsoft, то, наверное, уже потеряли бы сознание в своих креслах.

• Один-единственный винт Torx Plus закрепляет этот SSD M.2 2230, делая замену, обновление и управление конфиденциальностью пользователя реальностью для массового пользователя - о, подождите, он 'не съемный."

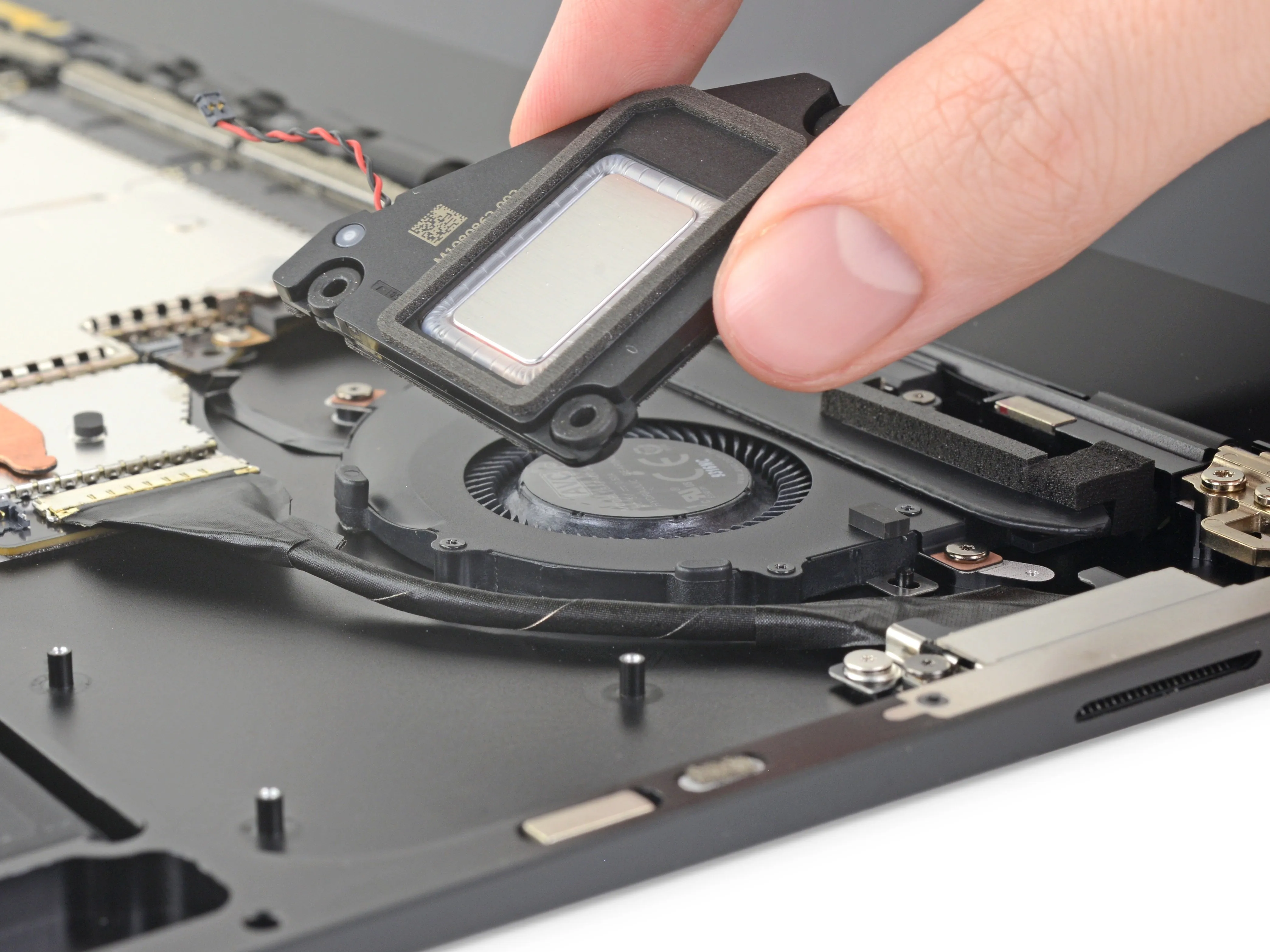

• Из двух говорящих братьев и сестер только одному позволено свободно выйти. Другой пока остается запертым под радиатором.

• Неужели мы только сейчас заметили, что эти динамики выходят прямо через клавиатуру, без специальных внешних портов или решеток? Клавиатура и есть решетка.

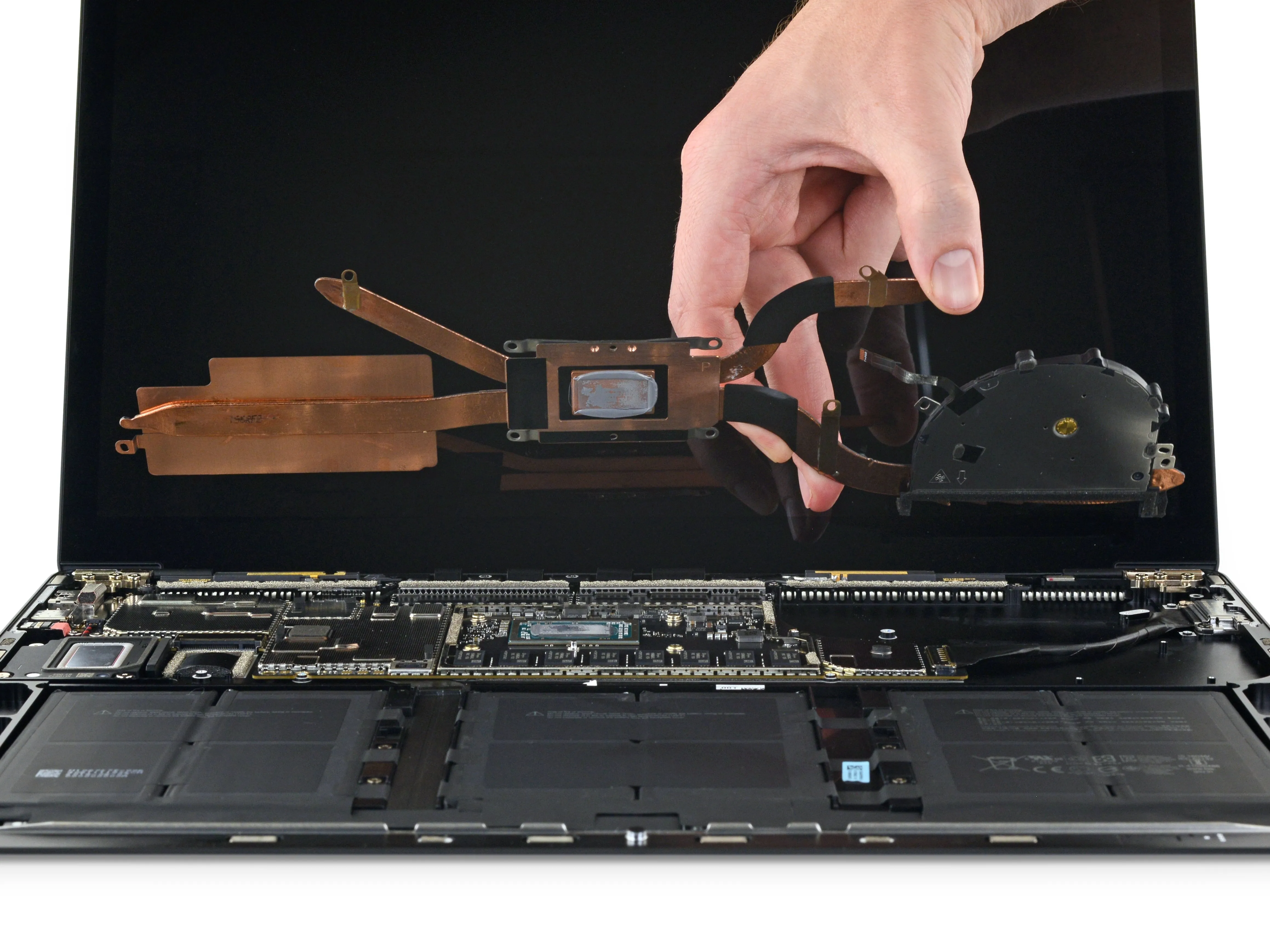

• Несмотря на обязательные упорные щитки, разборка кажется почти слишком простой - радиатор уже освобожден, и пока ничто не непоправимо повреждено.

Комментарии к шагу

Я удивлен, что вы не указали марку и модель используемого SSD. Поскольку формат M.2 2230 не так широко распространен, как другие размеры M.2, его возможности довольно ограничены. На данный момент я вижу только Toshiba TLC (серия BG3), и мне хотелось бы сравнить его с тем, что находится внутри Surface Laptop 3.

В верхней части страницы спецификации говорится о замене SSD-накопителя:

Съемный твердотельный накопитель (SSD)⁶ варианты: 128 ГБ, 256 ГБ, 512 ГБ, 1 ТБ.

Сноска 6 гласит:

6] Жесткий диск не снимается пользователем. Жесткий диск может быть извлечен только квалифицированным специалистом в соответствии с инструкциями Microsoft.

:)

Вероятно, это сделано для того, чтобы кто-то не заменил SSD, а потом не удивлялся, почему Windows не загружается, а данные больше не сохраняются. Если это будет делать 'квалифицированный специалист, следующий инструкциям Microsoft', Microsoft может гарантировать, что все будет правильно клонировано на новый диск.

Шаг 8

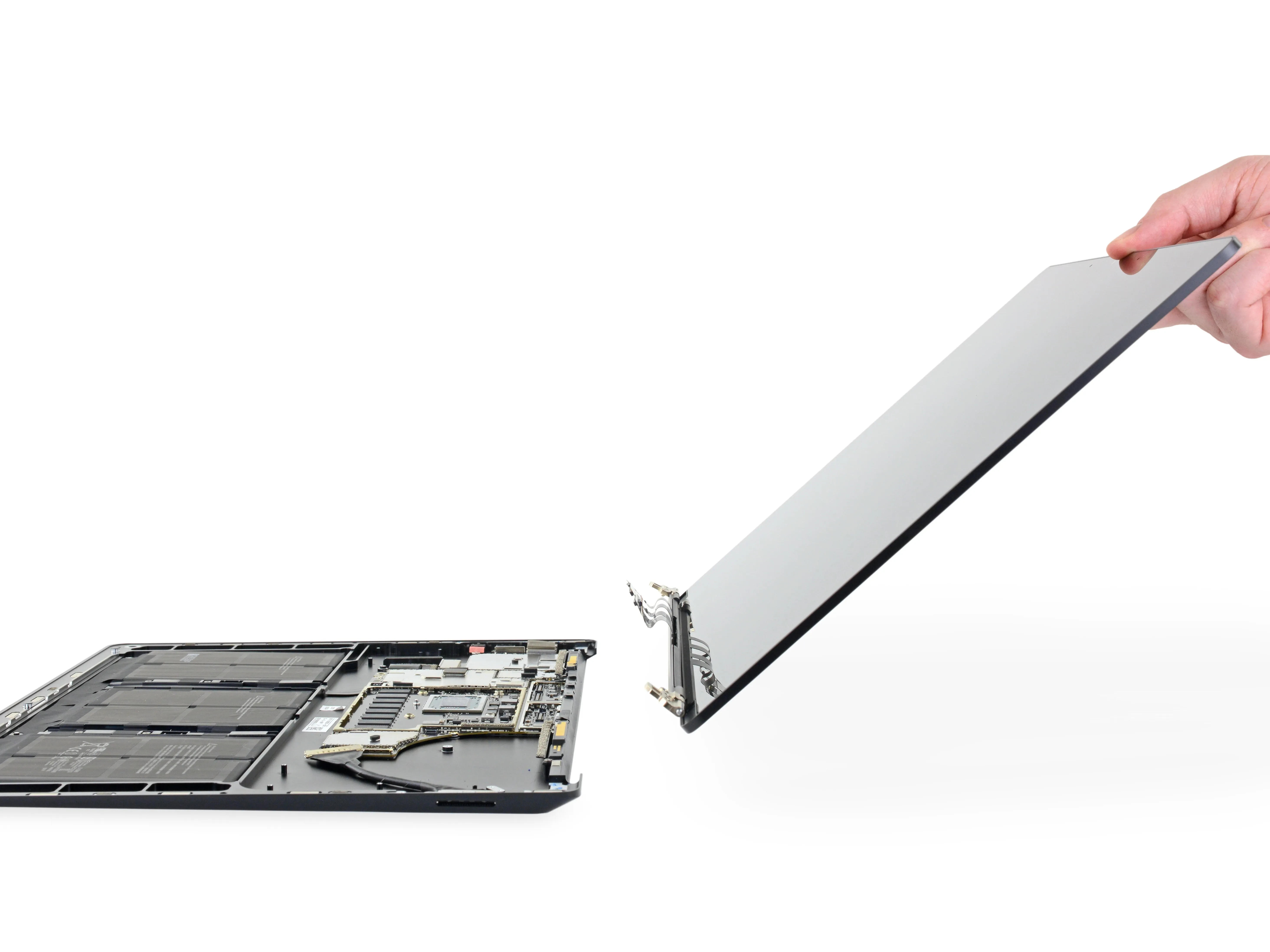

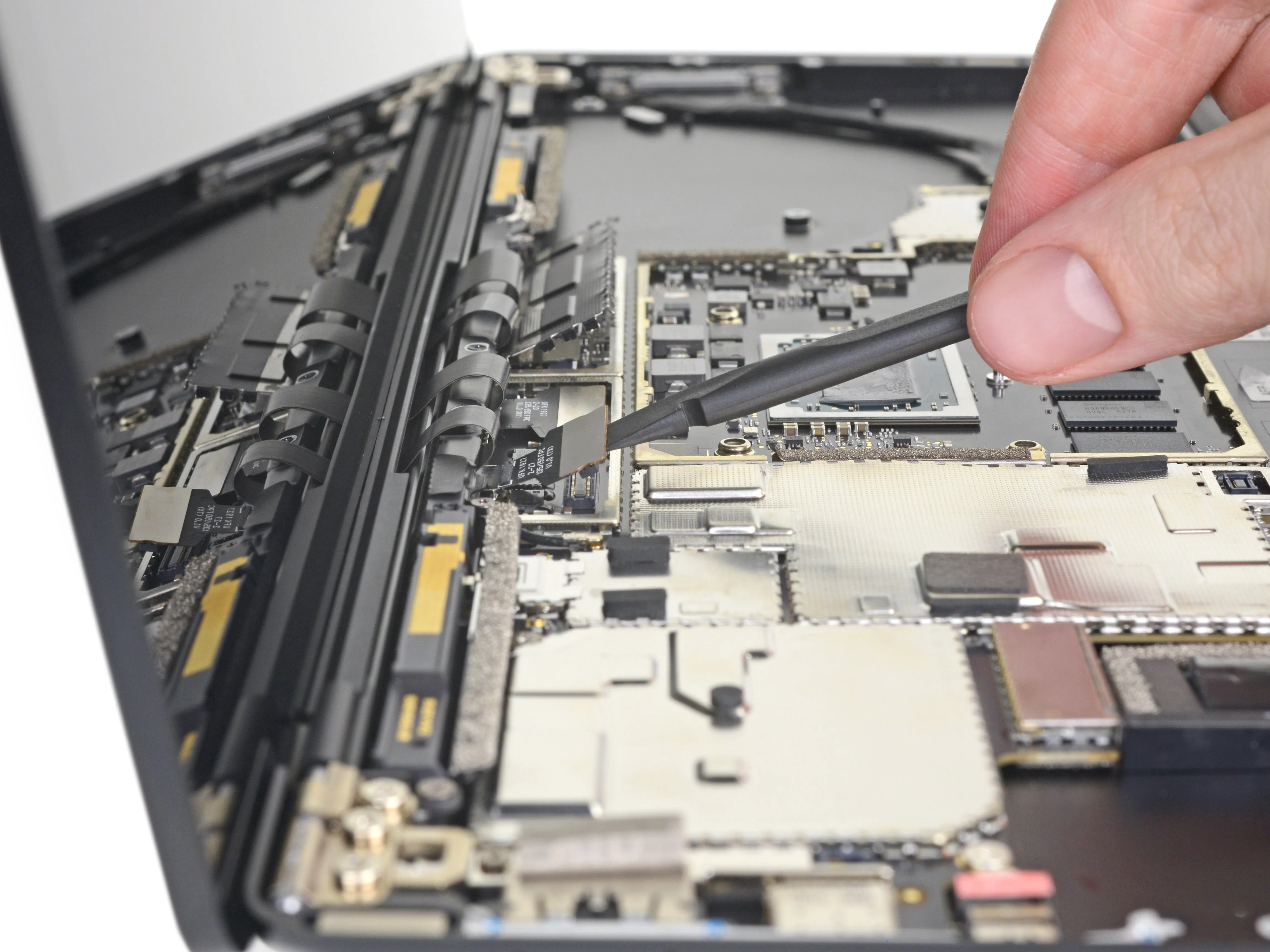

• Мы немного забежали вперед, но на самом деле вы можете снять этот дисплей, как только устройство будет открыто.

• Четыре гибких кабеля перекидываются через шарнир и уходят в заднюю часть рамки, где их прикрывают колючие металлические щитки. Поддеть и вынуть щитки, не повредив кабели, - та еще задача.

• Эти кабели не модульные, поэтому если вы перережете один из них, вам придется вытаскивать MacBook Pro и заменять весь дисплей.

• Отложив экраны в сторону и открутив еще несколько винтов, мы легко снимаем дисплей.

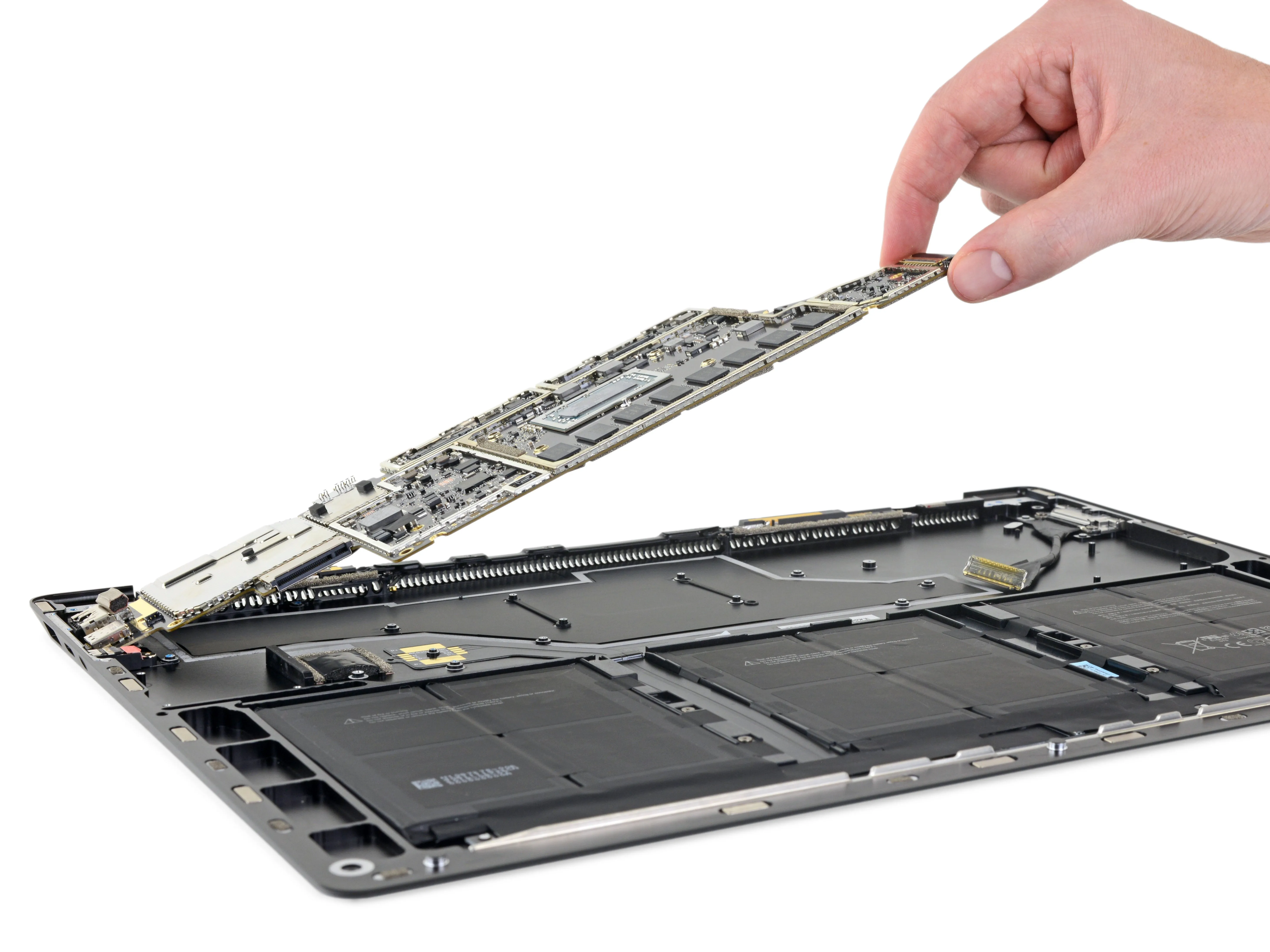

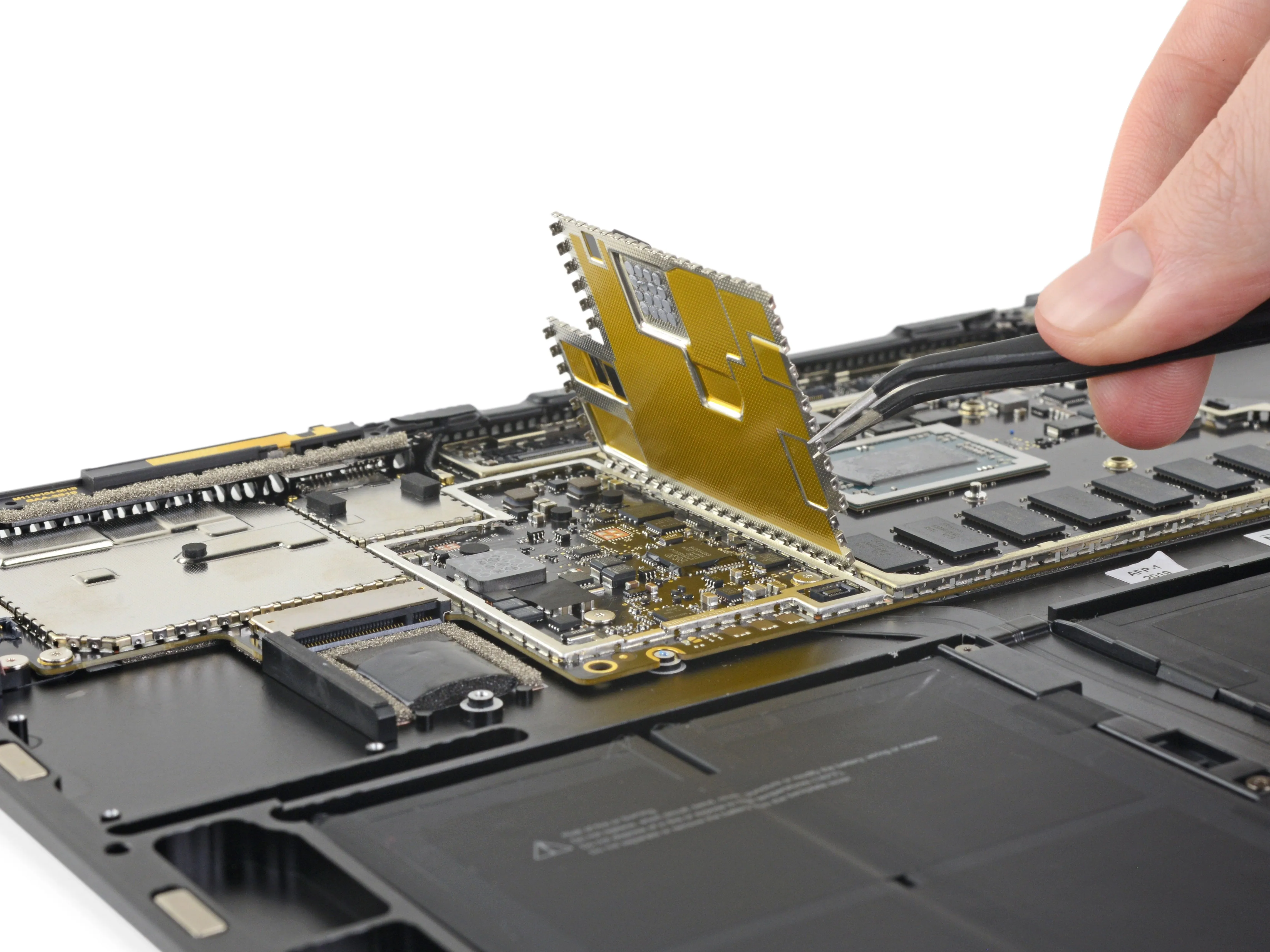

• На этом этапе мы уже близки к тому, чтобы освободить материнскую плату, но нас тормозят винты, спрятанные под другими экранами.

Шаг 9

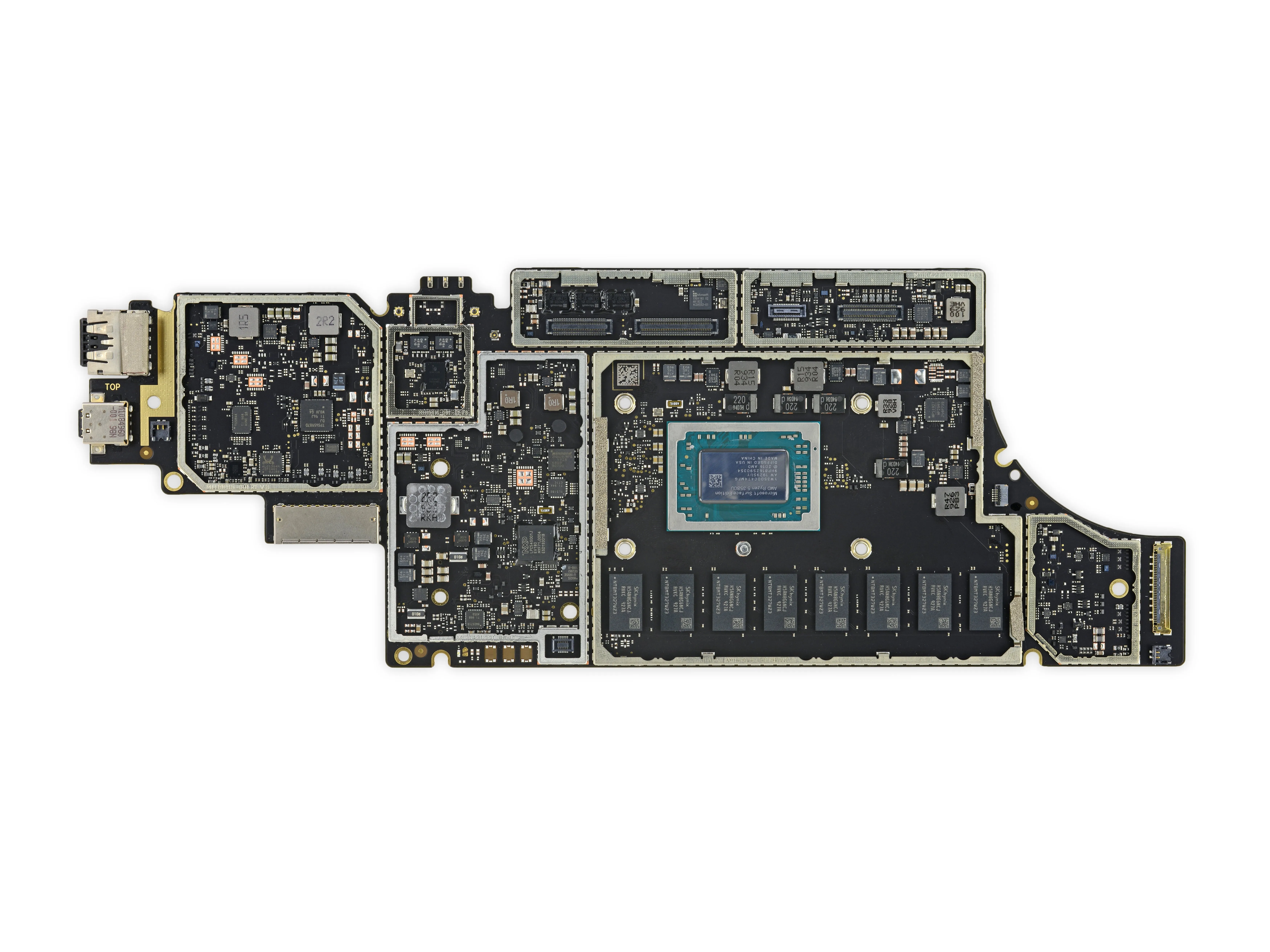

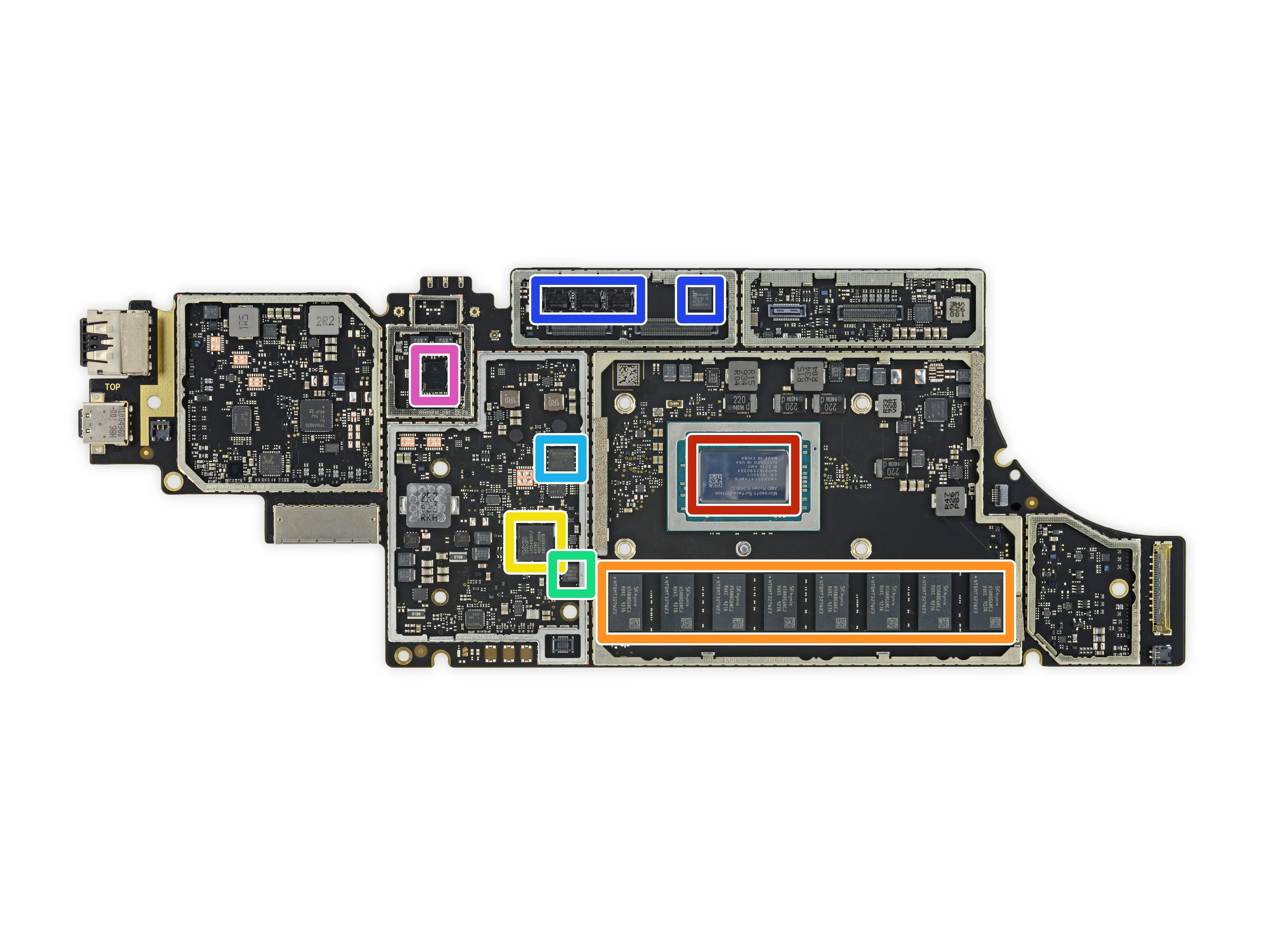

• Разборка проходит быстро, так что не забывайте останавливаться и нюхать чипы:

• Microsoft Surface Edition AMD Ryzen 5 3580U процессор

• SKhynix H5AN8G6NCJR восемь 8 Гб DDR4 SDRAM - к сожалению, все еще припаянные и не обновляемые - всего 8 Гб

• Микроконтроллер NXP LPC54S001J

• Macronix MX25U1635E последовательная NOR флэш-память

• Winbond 25Q128JW 128 Мб последовательной флэш-памяти

• ИС драйвера дисплея Microsoft X904169 и ИС драйвера дисплея X904163

• Qualcomm QCA6174A Wi-Fi/Bluetooth SoC

Шаг 10

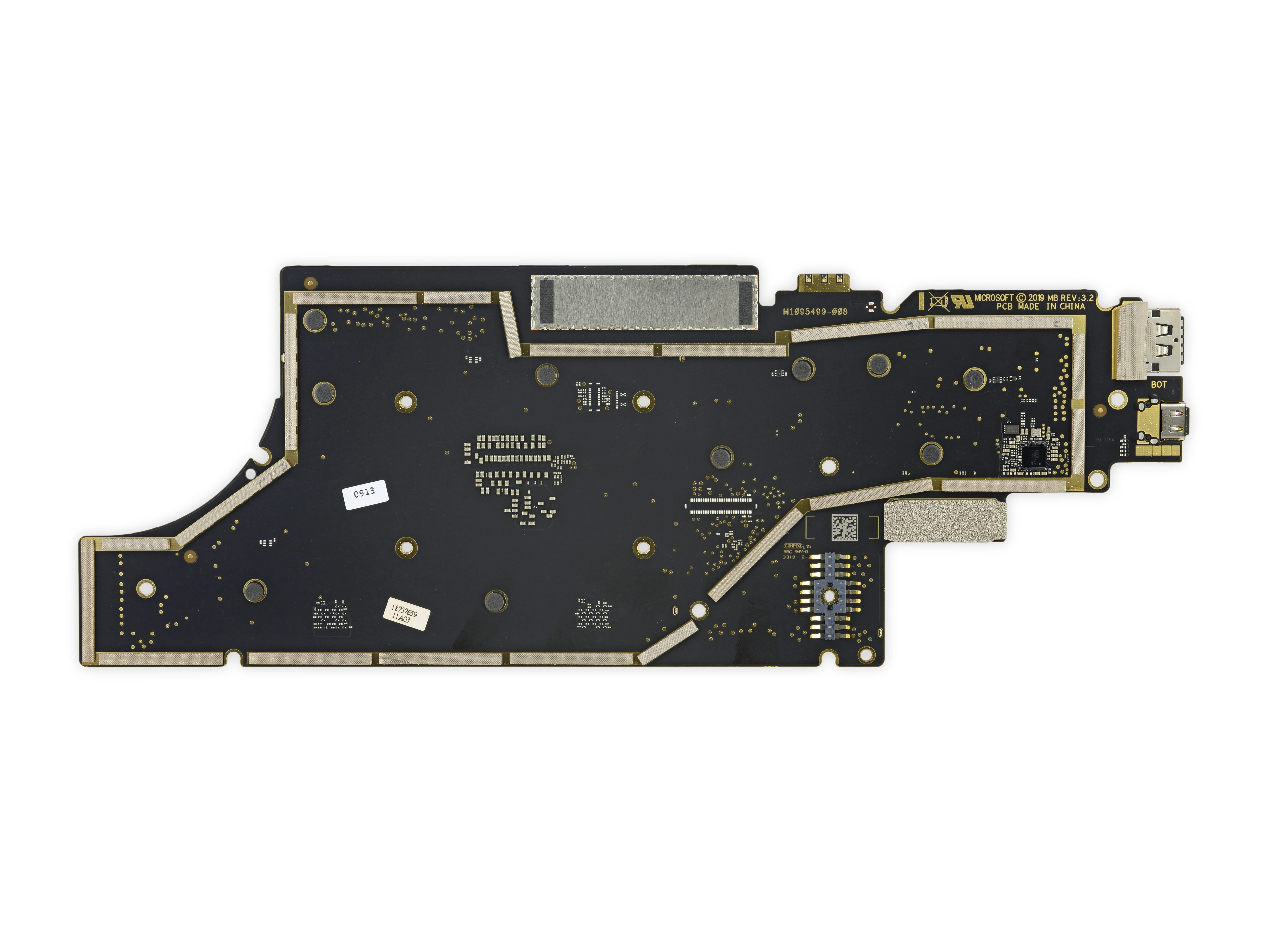

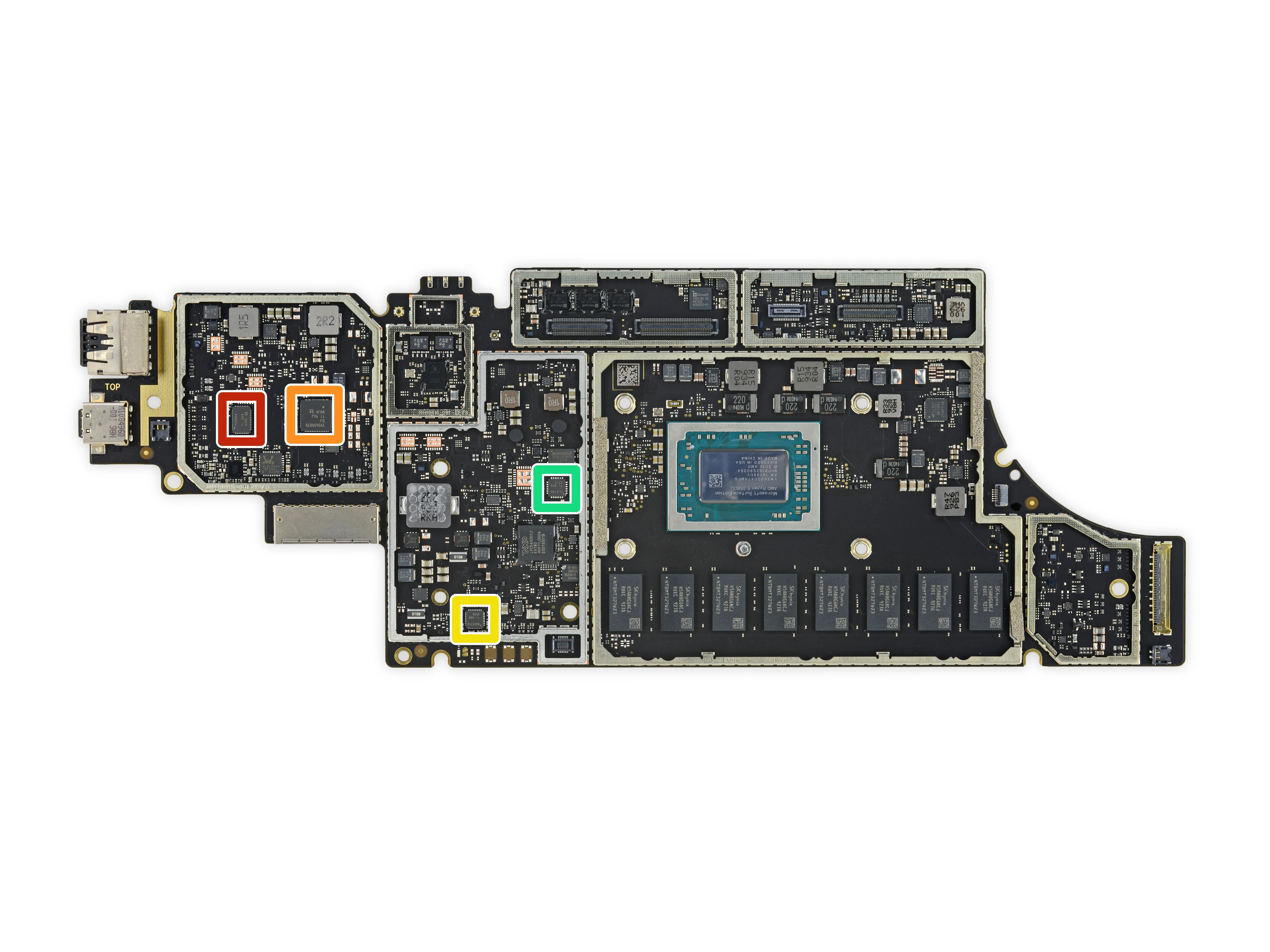

• Мы так веселимся, что эта статья стала бонусной! Плюс, взгляд на (сравнительно без особенностей) заднюю сторону:

• Texas Instruments TUSB1044 Линейный преобразователь USB Type-C 10 Гбит/с

• Texas Instruments TPS65987D Контроллер USB Type-C и USB PD

• Texas Instruments BQ25713 контроллер заряда аккумулятора

• Texas Instruments TS3A27518E 6-канальный мультиплексор

Шаг 11

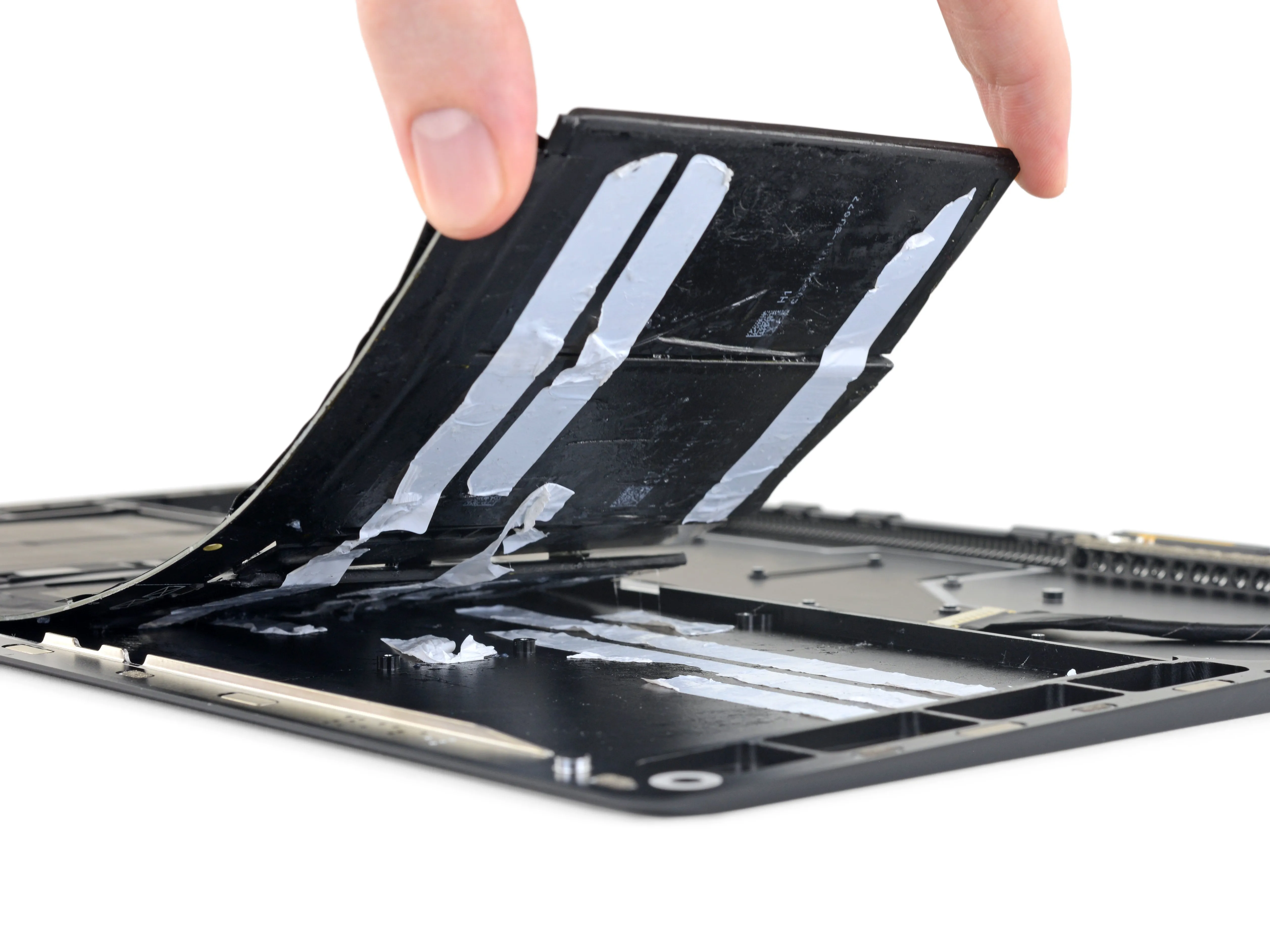

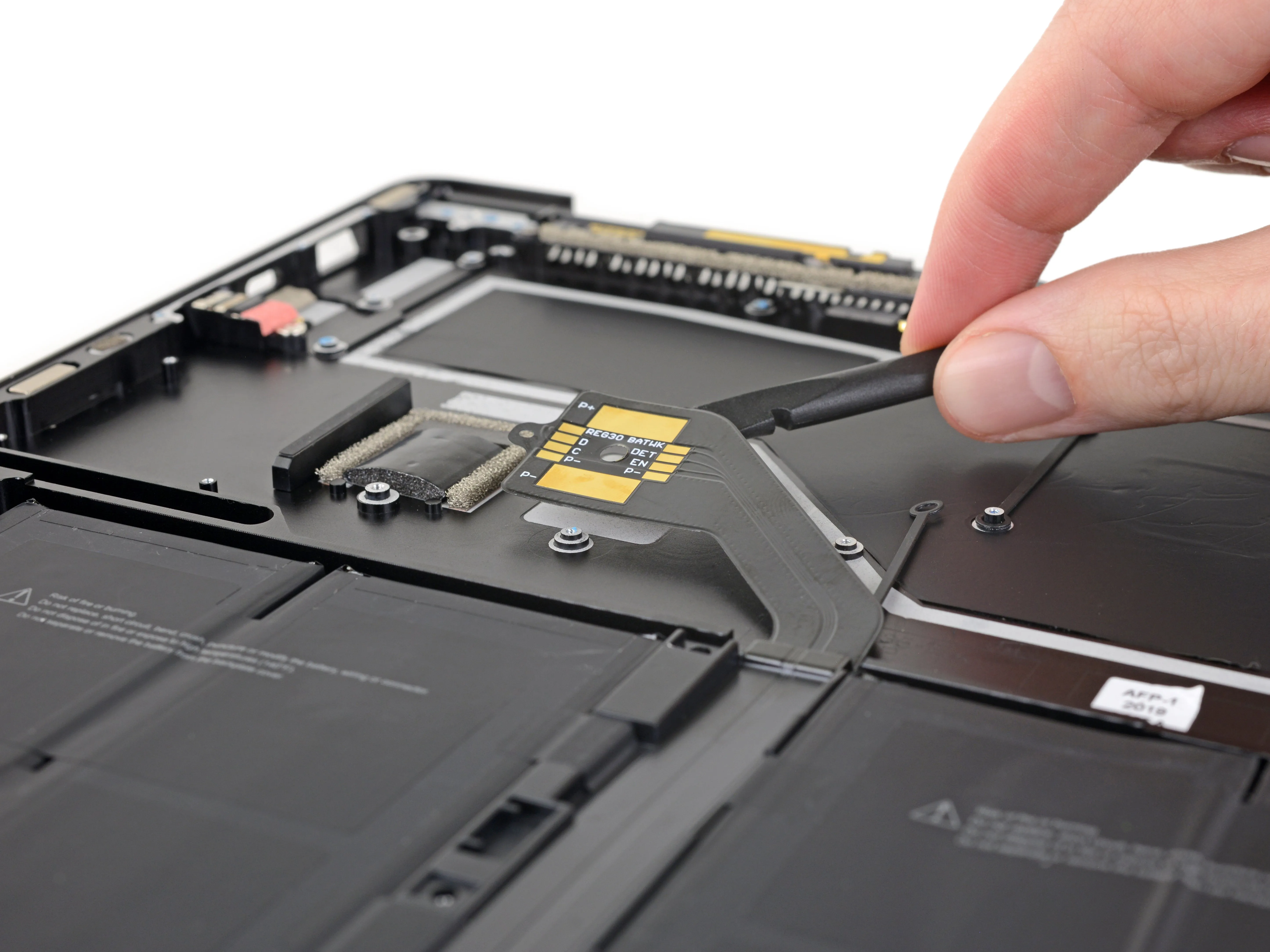

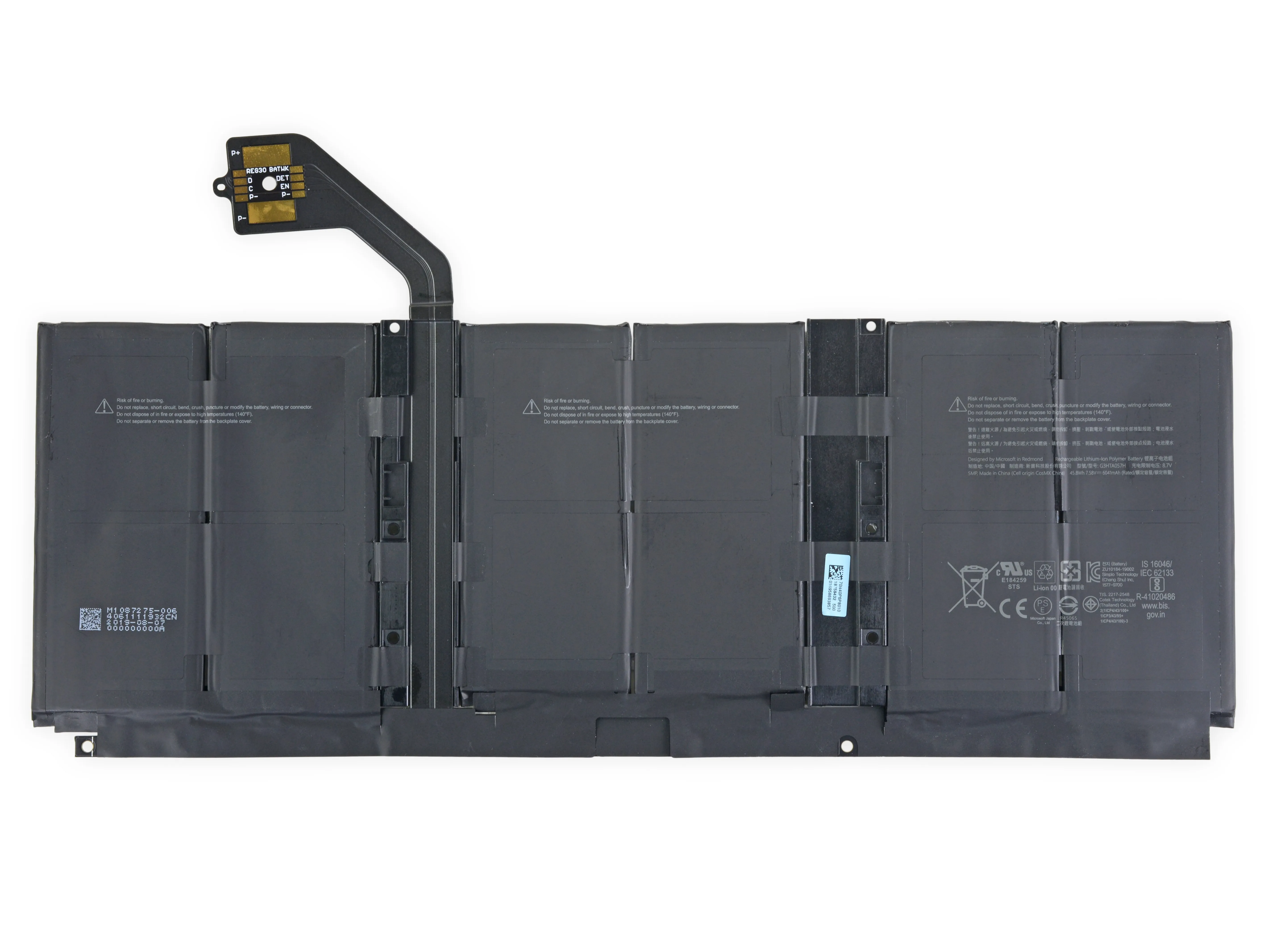

• Несмотря на другие радикальные изменения, аккумулятор Surface Laptop 3 выглядит относительно неизменным - тот же штырьковый разъем под платой, тот же жалкий процесс извлечения.

• Много растворителя, отжимания и терпения - и вот мы уже в сборе. Никаких клей-растяжитель здесь нет - эта лента прочная и действительно хочет держаться.

• По техническим характеристикам батарея составляет 45,8 Вт-ч как в 15-дюймовой, так и в 13,5-дюймовой моделях. Фактически, это одна и та же батарея.

• Это немного больше, чем у оригинального Surface Laptop (45,2 Втч) и Surface Pro 6 (45 Втч). Для тех, кто измеряет все в яблоках, это меньше, чем в 15-дюймовом MacBook Pro (83,6 Вт-ч).

Шаг 12

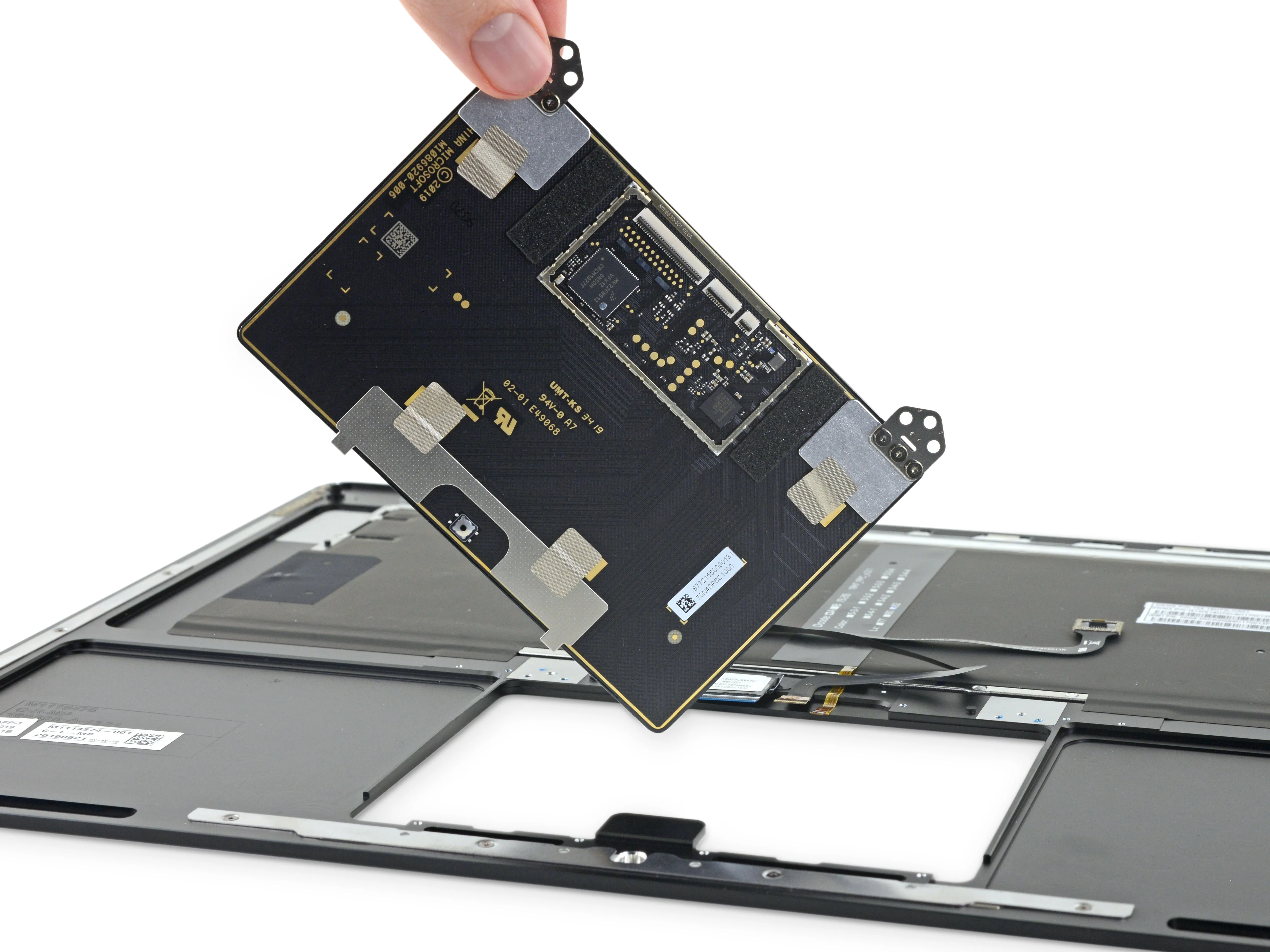

• Что осталось? Откручиваем еще несколько винтов и два щитка, и трекпад освобождается от плавающей магнитной верхней крышки.

• Прикрепленные к трекпаду, мы находим несколько знакомый кремний: NXP/Freescale MK22FN512 Kinetis MCU и сенсорный контроллер Synaptics S9101B.

• Увы, мы надеялись обойтись без заклепок на этот разНо мы все равно остались с клавиатурой, которая приклепана к крышке.

• Тем не менее, если трекпад не работает, замена клавиатуры + верхней крышки может стать разумным ремонтом. И это примерно в 1,5 миллиарда раз проще, чем в любой нынешний MacBook Pro..

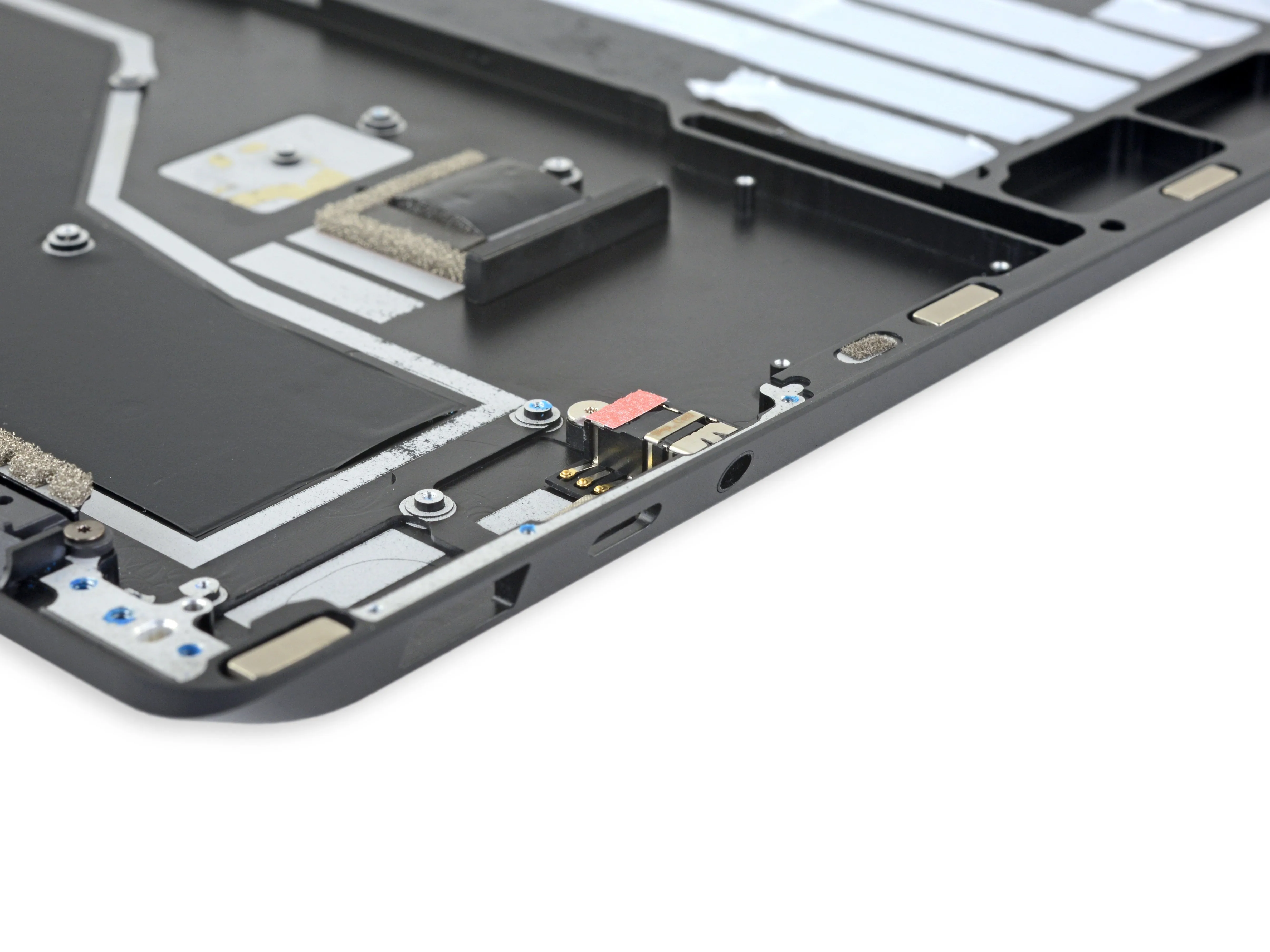

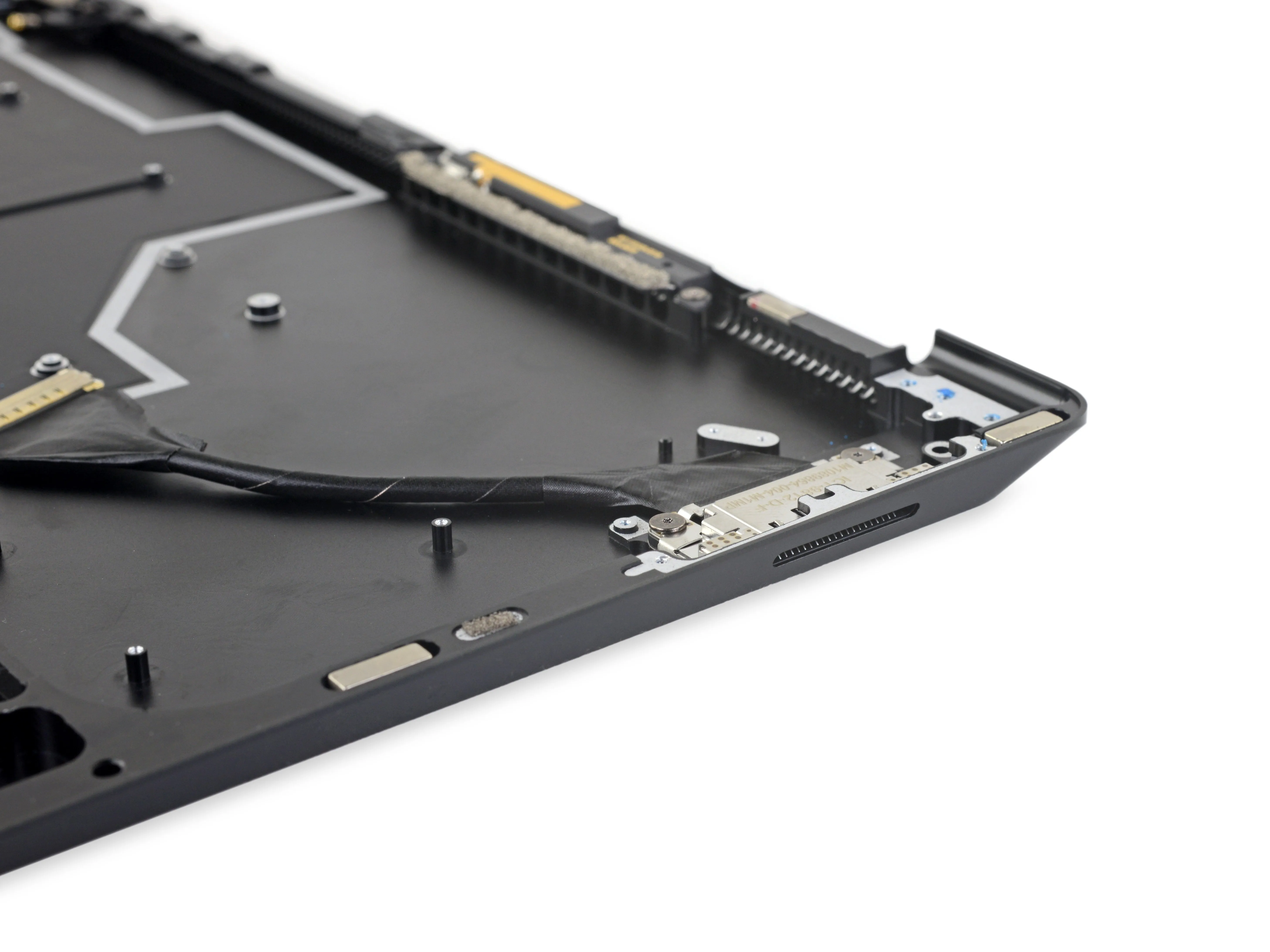

• Последние элементы задней панели включают в себя все еще модульный разъем для наушников, который можно выковырять из-под основной платы, если быть осторожным.

• Небольшое замечание: жгут кабелей Surface Connect выглядит на этот раз более собранным, одетым в красивую черную ленту вместо радужной изоляции проводов. Это что-то!

Шаг 13

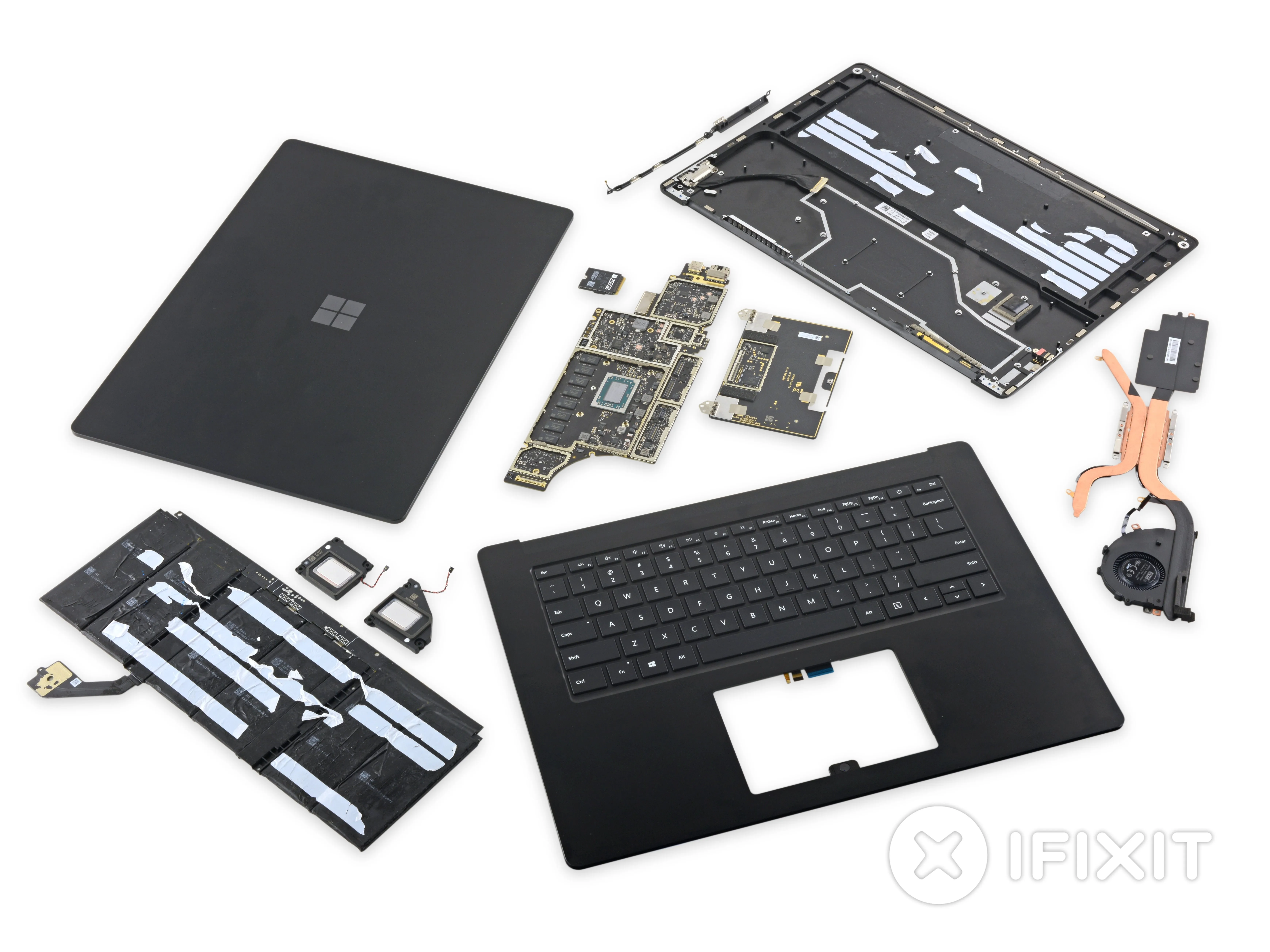

• На этом мы завершаем один очень удивительный разбор Surface Laptop.

• Основываясь на его поверхностном сходстве с прошлыми моделями Surface Laptop, мы ожидали увидеть нечто совершенно не обслуживаемое. Вместо этого Surface Laptop третьего поколения уверенно движется в лучшем направлении, более ремонтопригодном.

• Microsoft удалось добиться этого, не сделав ноутбук ни на йоту толще или громоздче, бросив вызов всем скептикам, утверждающим, что ремонтируемые конструкции не могут быть изящными и привлекательными.

• Хотя эта итерация все еще далека от совершенства, если Microsoft продолжит двигаться в этом направлении, будущее их линейки ноутбуков будет ярким. В этой машине есть несколько очень продуманных штрихов в области дизайна и ремонтопригодности.

• Давайте оценим его.

Вывод

• Процедура вскрытия очень проста, а продуманная конструкция значительно улучшилась по сравнению с предшественниками.
• Твердотельный накопитель M.2 полностью модульный и легкодоступный.
• Для винтов Torx Plus требуются относительно редкие драйверы, но наши стандартные драйверы Torx сработали в крайнем случае.
• Доступ к дисплею хорошо продуман, но его нужно заменять в сборе (дорого) - субкомпоненты не являются модульными.
• Хотя многие компоненты являются модульными, сложная многослойная конструкция затрудняет их обслуживание.
• Прочно приклеенную батарею будет очень сложно обслуживать, когда она неизбежно выйдет из строя.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - легче всего отремонтировать)
