Разборка Microsoft Surface Pro 2

Введение

Сегодня компания Microsoft добавила новую поверхность в линейку своих планшетов. Нет, не третье измерение - оставьте 3D-очки в кинотеатре. Вместо этого позвольте вашим друзьям из Делаете.ру достать рентгеновские снимки и показать вам, что находится внутри нового Surface Pro 2.

Хотите заглянуть в другие интересные места Делаете.ру? Загляните в наш Facebook, посмотрите через розовый объектив Instagram или загляните в наш Twitter.

Что вам понадобится

Инструменты

•

•

  ×3

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Microsoft Surface Pro 2

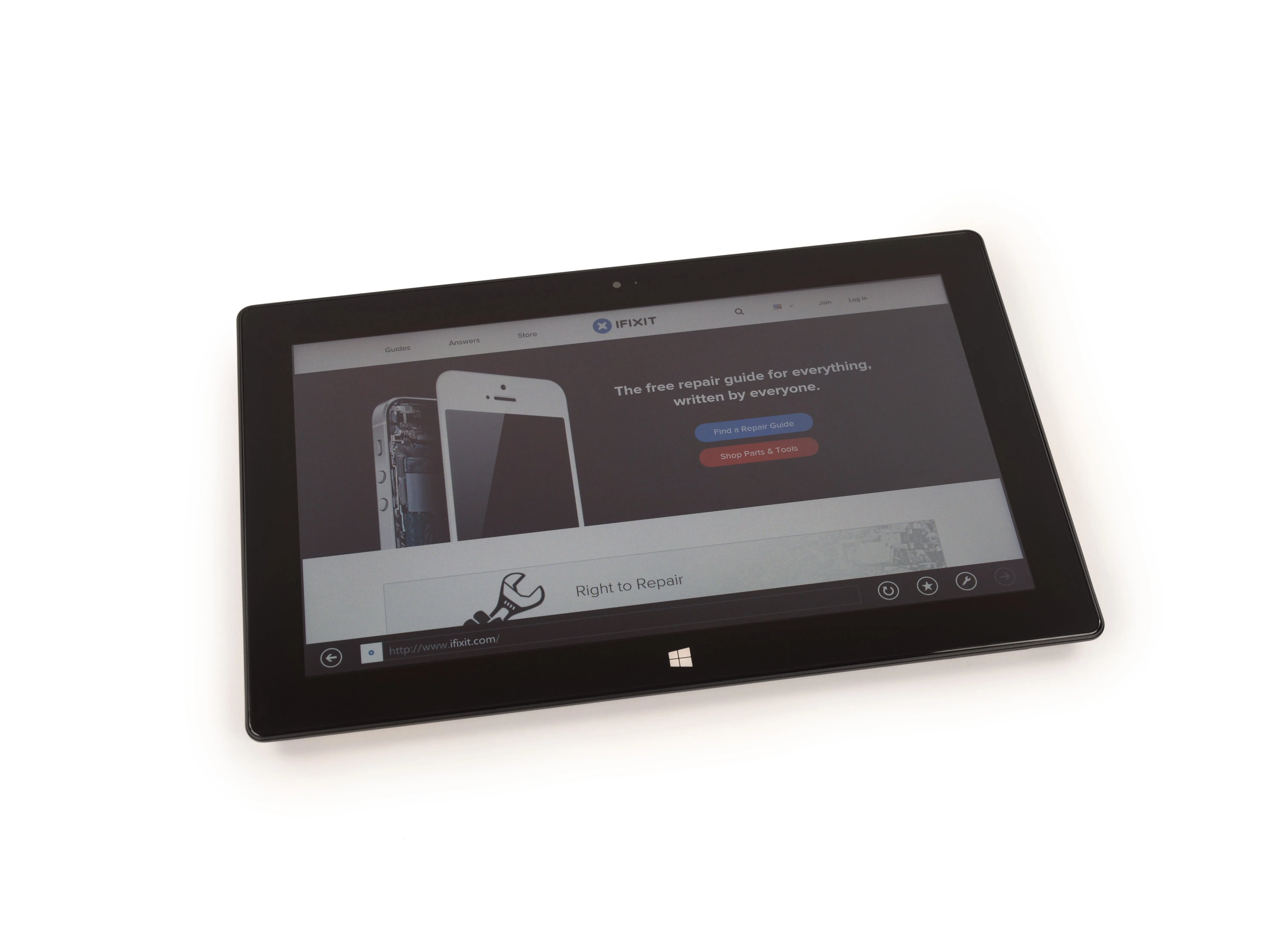

• Что скрывается под поверхностью новейшего планшета Microsoft? Изрядное количество каламбуров, а также знакомое и улучшенное аппаратное обеспечение:

• 10,6-дюймовый дисплей ClearType Full HD с разрешением 1920 x 1080

• Процессор Intel® Core™ i5 4-го поколения

• Wi-Fi (802.11a/b/g/n) + технология Bluetooth 4.0 Low Energy

• Объем памяти 64/128 ГБ или 256/512 ГБ

• 4 ГБ оперативной памяти (модели с накопителем 64/128 ГБ) или 8 ГБ оперативной памяти (модели с накопителем 256/512 ГБ)

• Две HD-камеры 720p, фронтальная и тыловая

• Полноразмерный порт USB 3.0, Mini DisplayPort и устройство для чтения карт памяти microSDXC

Шаг 2

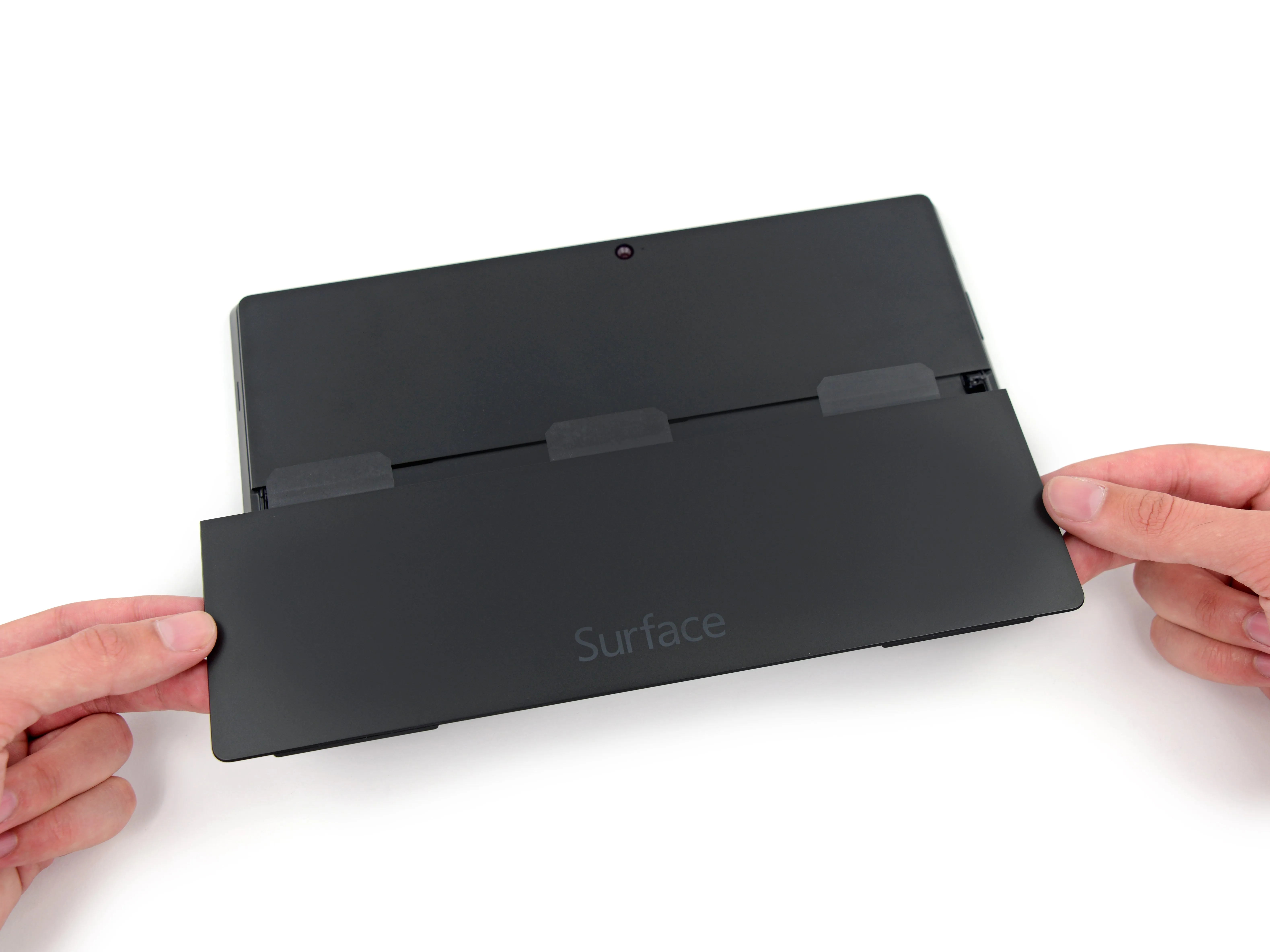

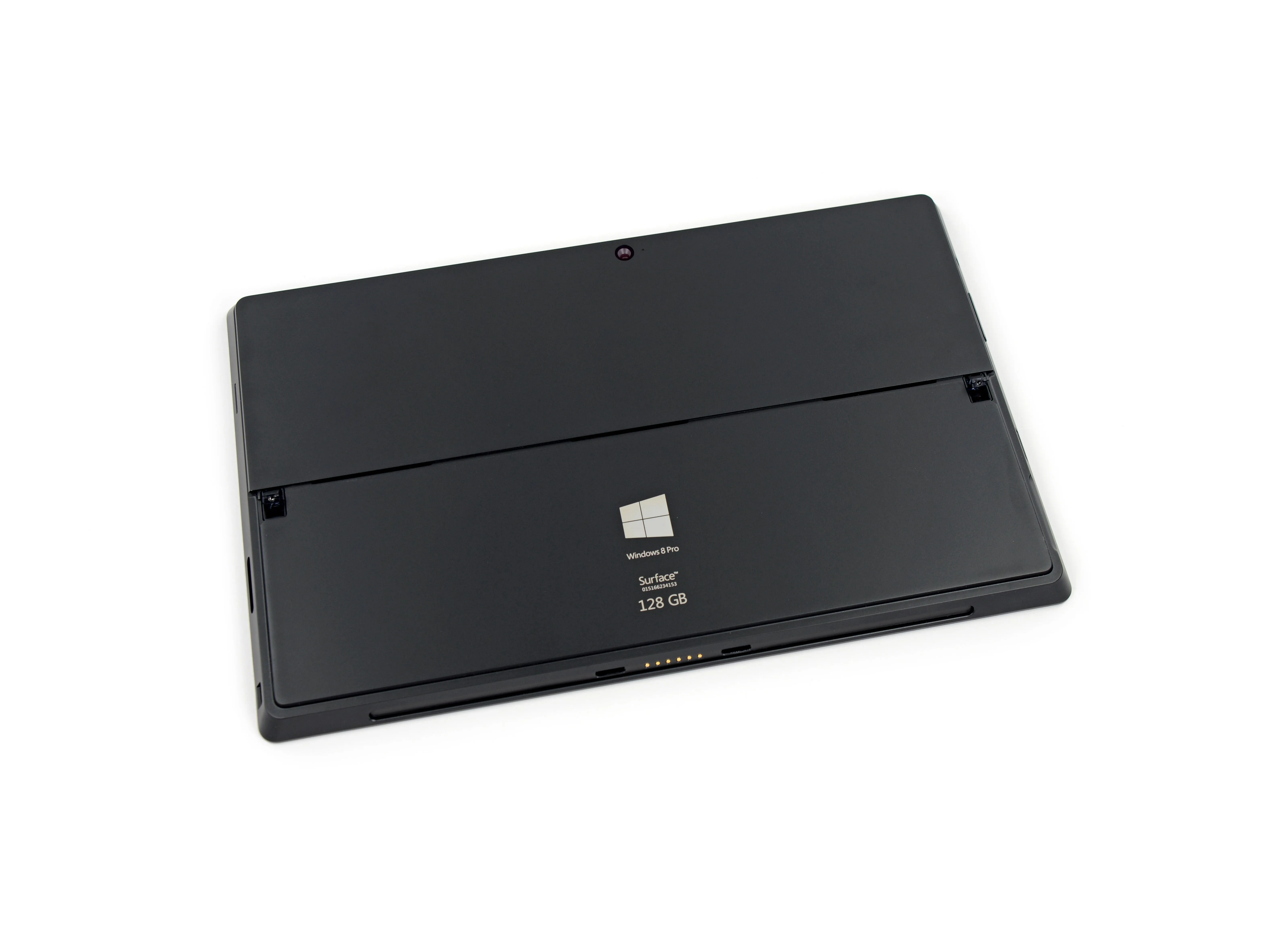

• Surface Pro 2 оснащен двухступенчатой подставкой для ног с возможностью выбора угла обзора 24 или 40 градусов.

• О, как развивались подставки для ног с тех пор как мы были детьми ...

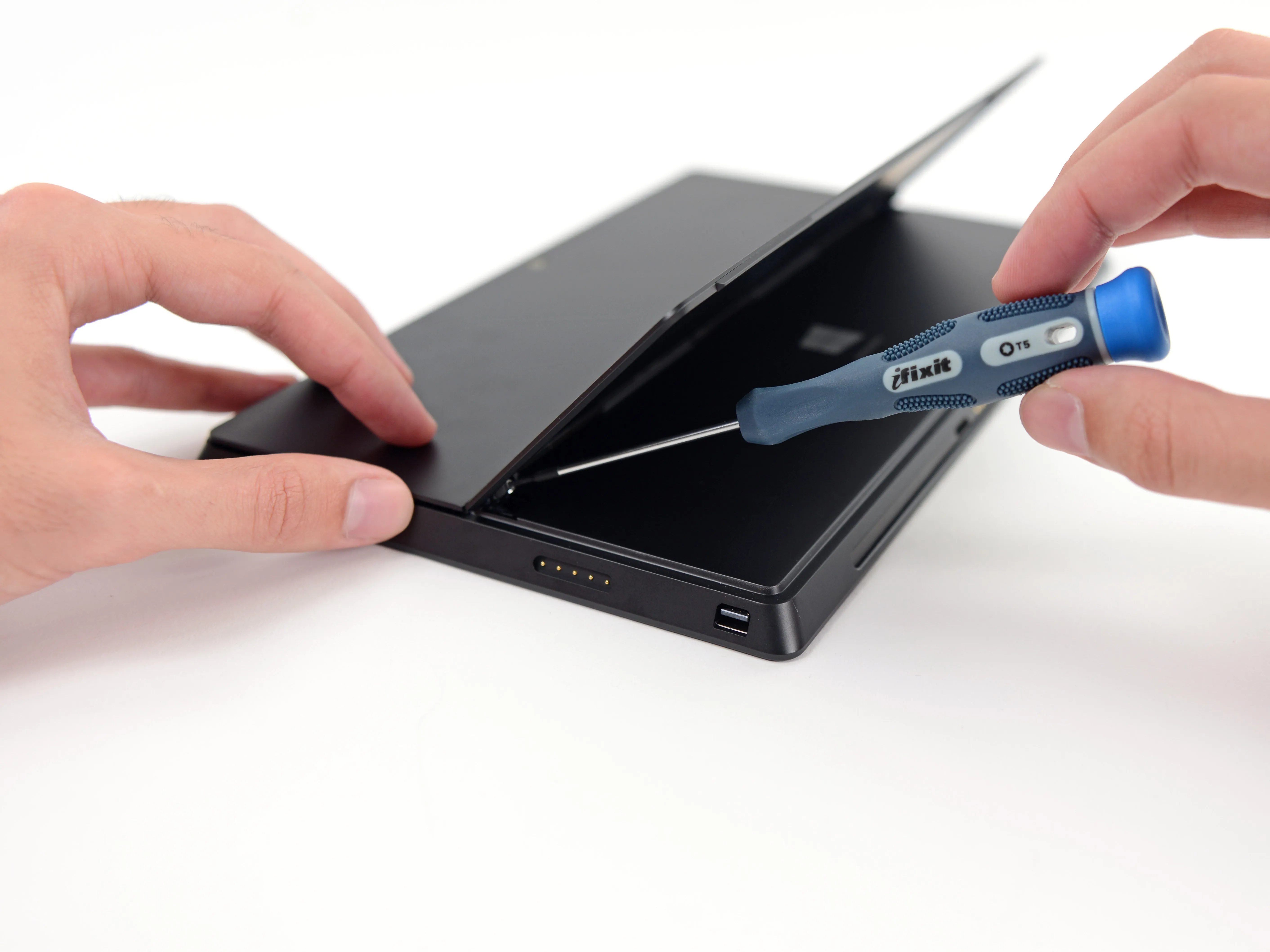

• Подставка крепится двумя винтами. К счастью, наш новый набор отверток Pro Tech включает в себя идеальную отвертку T5 Torx, чтобы добраться до них и начать разборку.

• Подставка для ног снимается без особых усилий, но если предыдущая модель то проблемы с ремонтопригодностью скоро начнут... проявляться.

Шаг 3

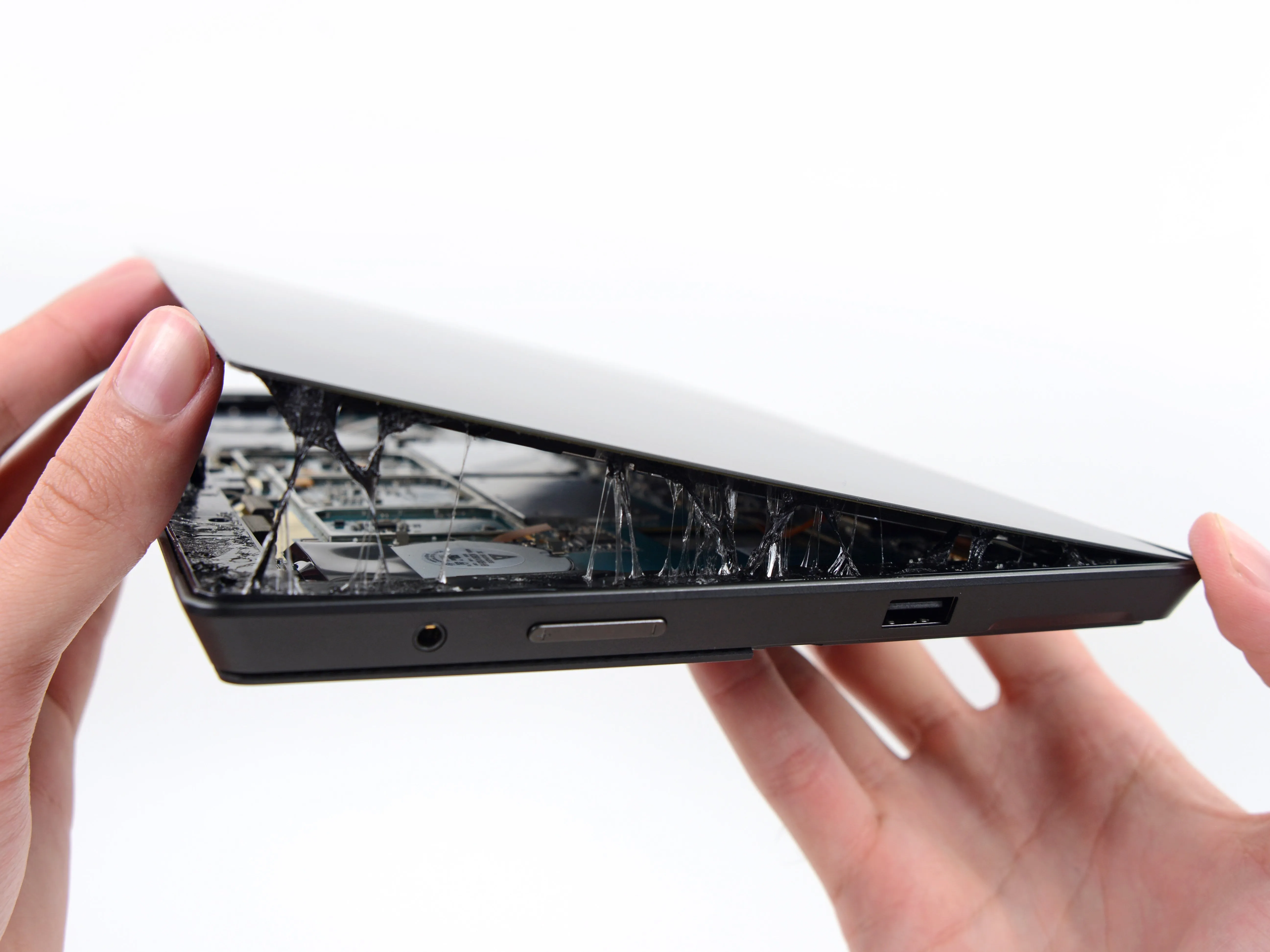

• Как пацифисты, мы предпочитаем наш надежный iOpener. Но когда на нас давят, мы не боимся ответить большими (тепловыми) пушками.

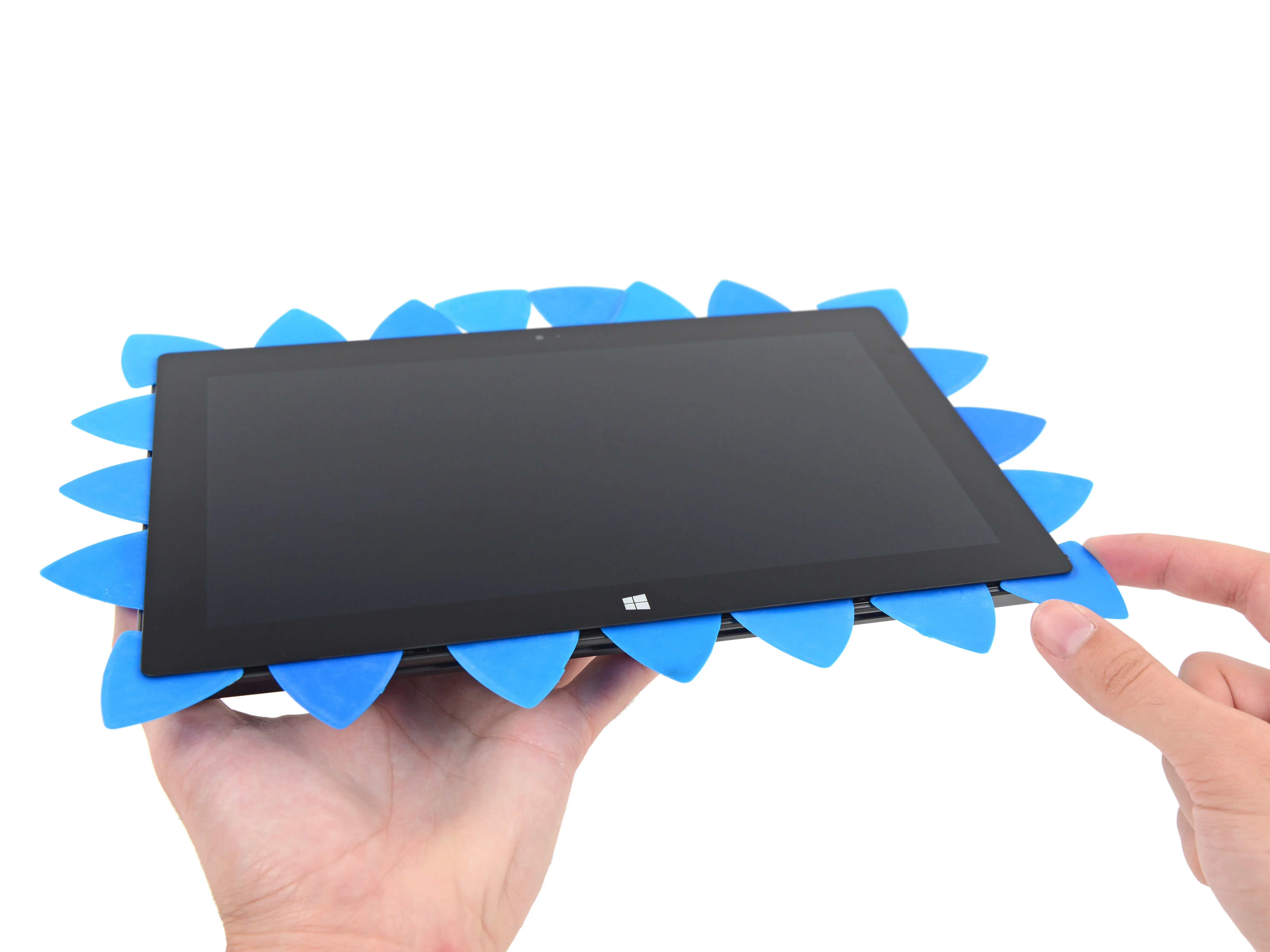

• Пришло время потыкать множество ковырялок под расплавленным клеем. Использование множества мелких ковырялок вместо грубой силы гарантирует защиту наших ленточных кабелей.

• Зафиксируем, что под дисплеем Surface Pro 2 можно разместить не менее 21 Делаете.ру открывающих ковырялок.

• Мы медленно, но верно освобождаем дисплей Surface Pro 2, застрявший, как детеныша диплодока в коварной смоляной яме черного клея.

Шаг 4

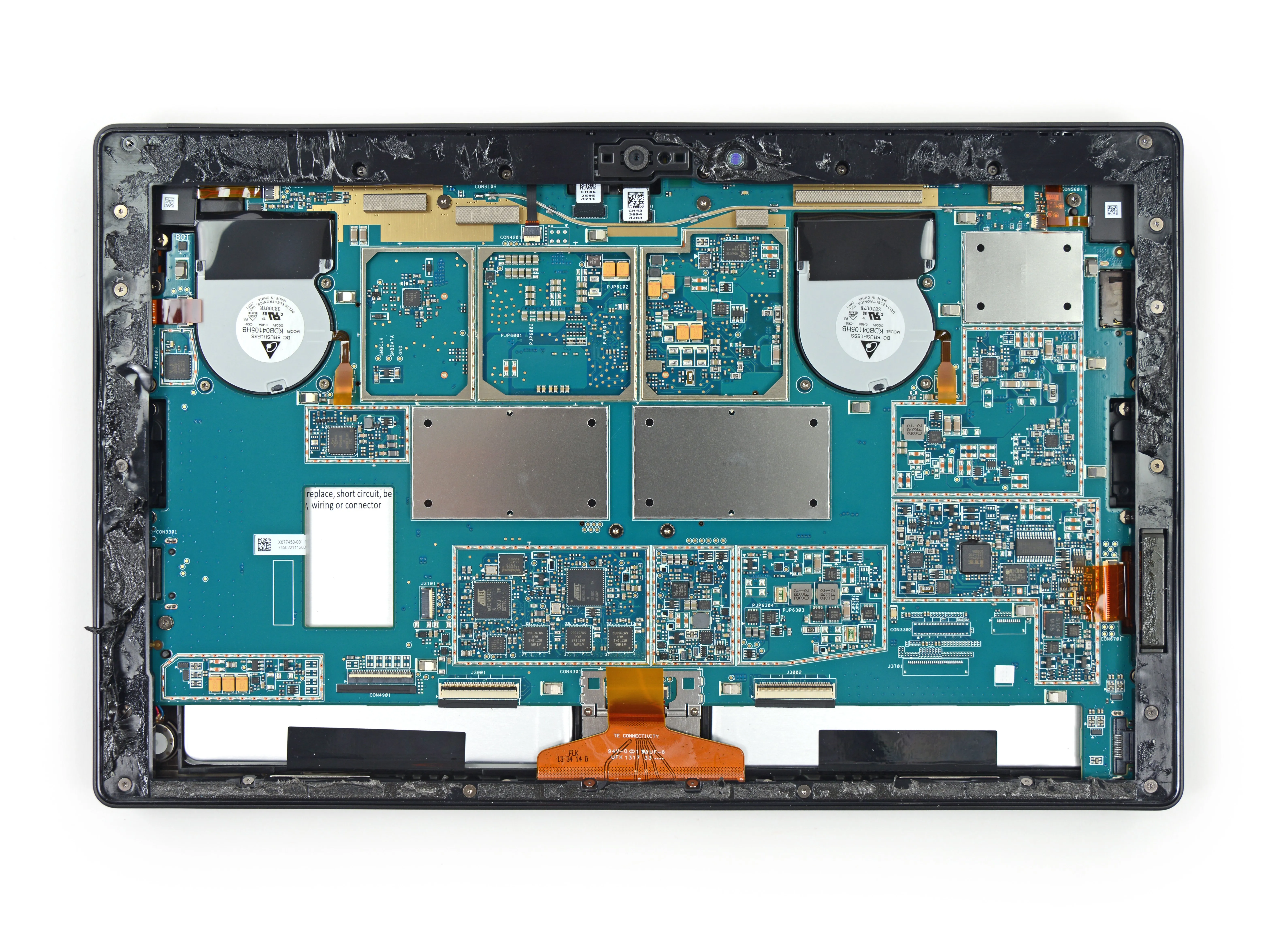

• Отсоединяем четыре ленточных кабеля, и вот внутренности планшета открыты миру.

• На первый взгляд все выглядит до жути похоже на прошлый раз, хотя материнская плата имеет довольно новый оттенок...синего? Зеленый?

• Прежде чем мы сможем потыкать пальцем в какие-либо компоненты, нам придется открутить десятки винтов, удерживающих эту штуковину вместе.

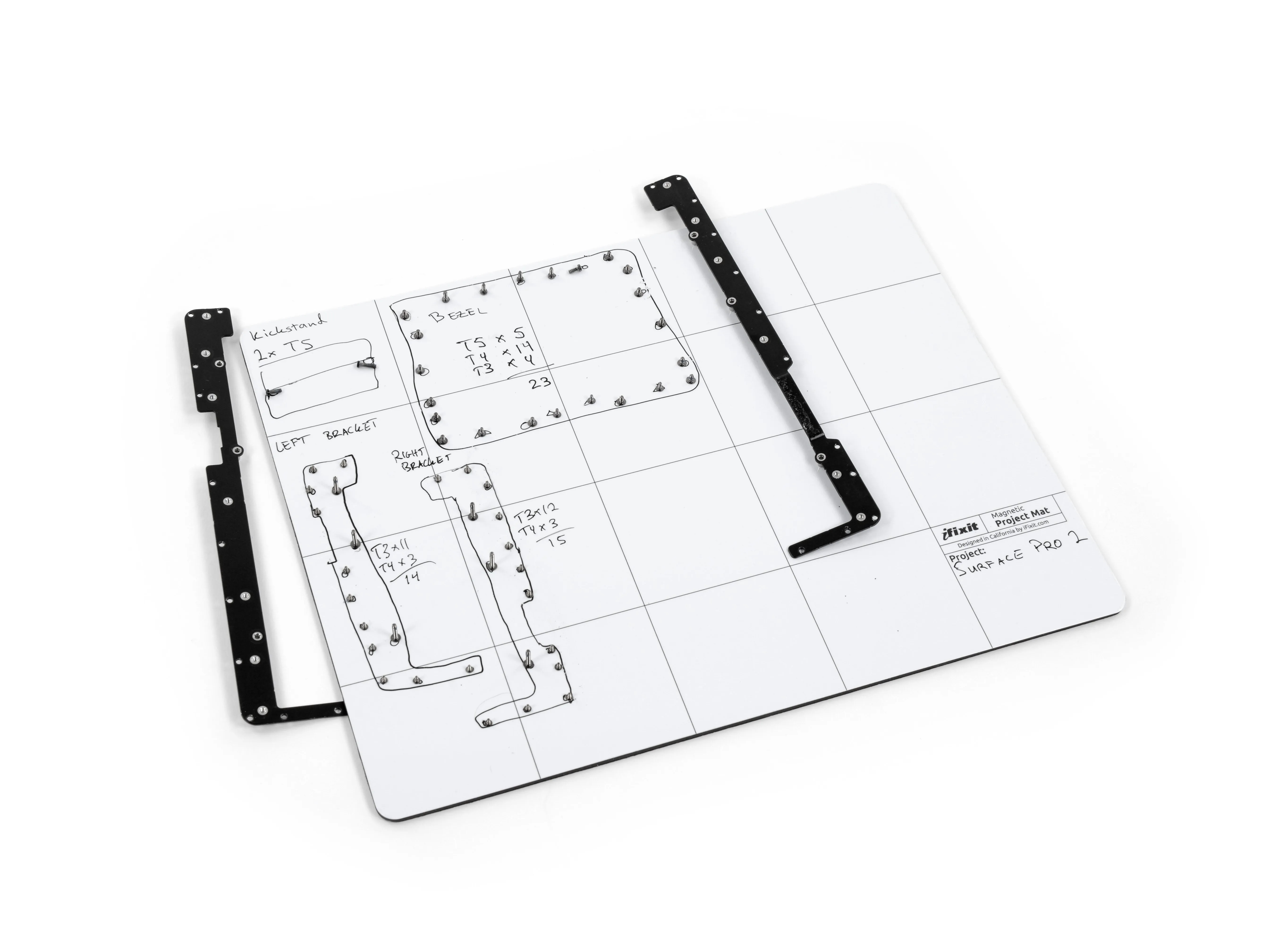

• И кто бы мог подумать - это те же самые 52 винта (3 разных размеров), которые были в предыдущем поколении, удерживают пластиковый ободок и два металлических кронштейна.

• Как бы мы ни любили винты, но 52 кажется излишеством, а ведь мы только поцарапали... внешний вид этого устройства.

Комментарии к шагу

Остерегайтесь двух ленточных кабелей, прикрепленных клеем к рамке, которые также подключены к экрану. Они предназначены для дигитайзера, и я сломал свой.

Я купил набор инструментов Делаете.ру Minnow, в который входят торксы T5, T4 и T3... и эти T3 НЕ подходят. Возможно, вам больше повезет с T2.

Что значит 'отбросить в сторону'? Покажите, как закреплены кабели на материнской плате. Я сломал выступ на центральном кабеле.

Было бы неплохо показать, как отсоединить 4 ленточных кабеля. Кажется, большинство видео и в том числе этот сайт пропускают основную информацию.

Шаг 5

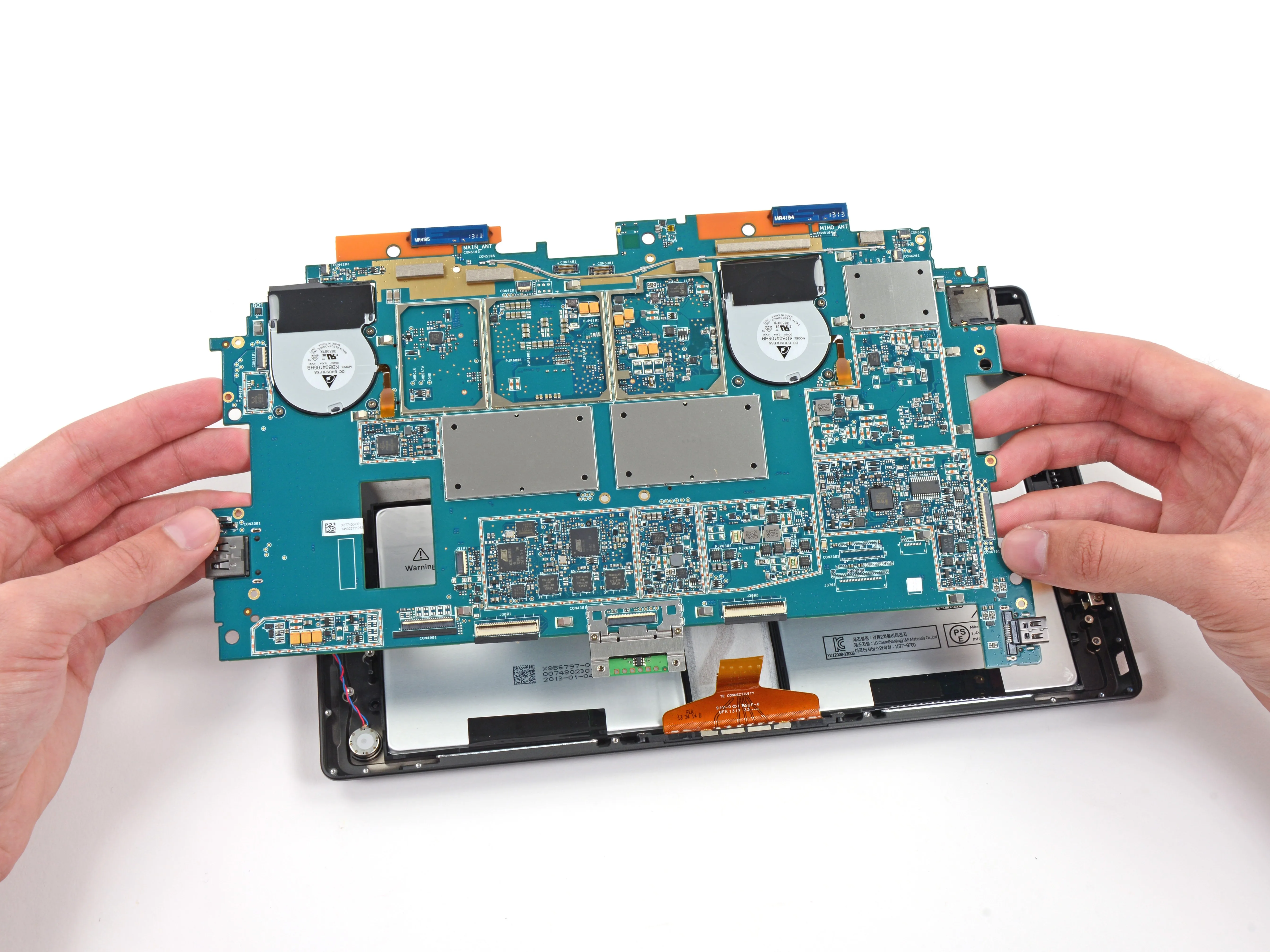

• Наконец-тоМатеринская плата свободна, и мы можем приступить к самому интересному.

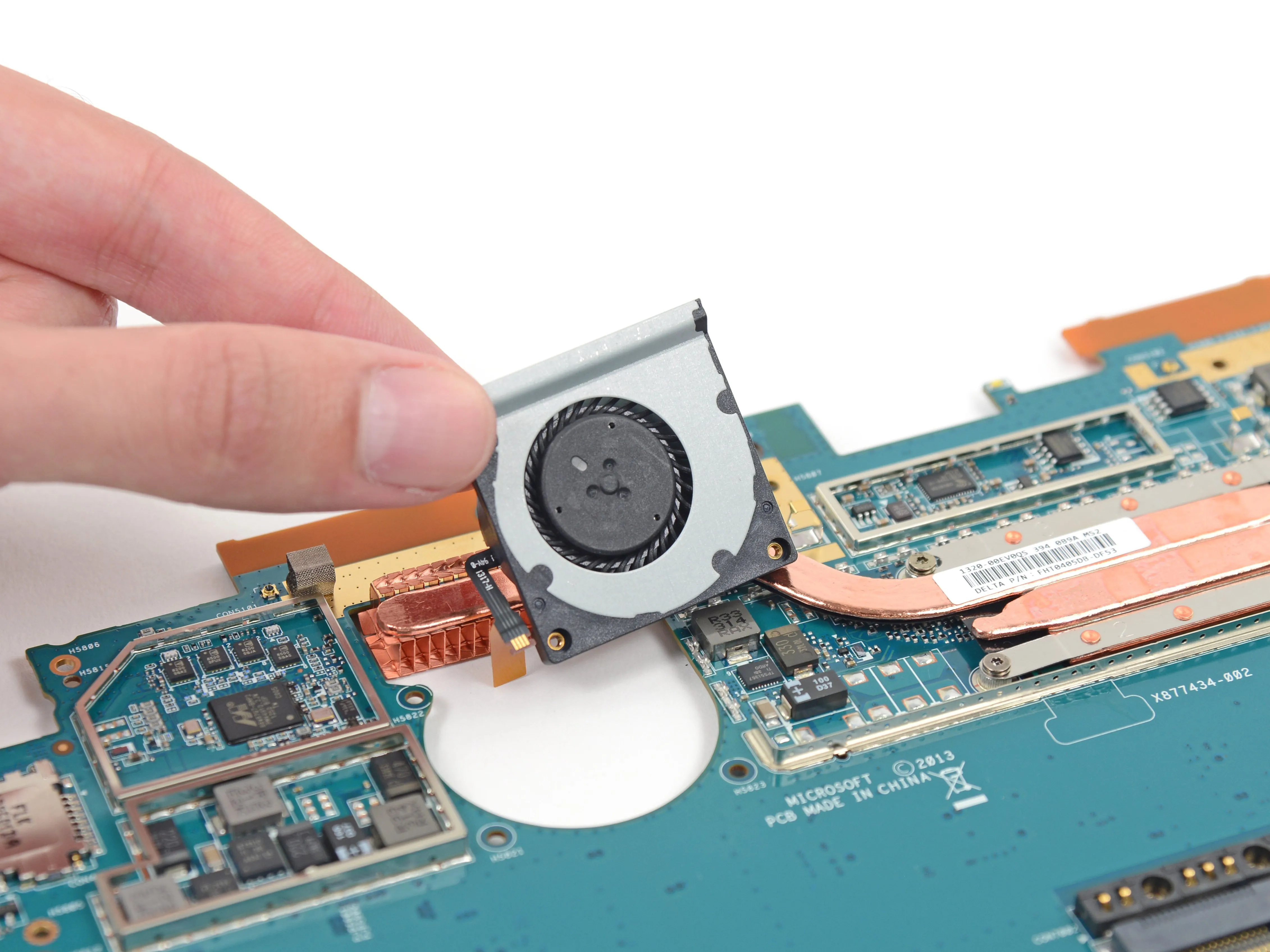

• Изменения в способах охлаждения по сравнению с оригинальным Surface Pro носят исключительно программный характер: вентиляторы остались прежнимино работают реже чтобы минимизировать энергопотребление.

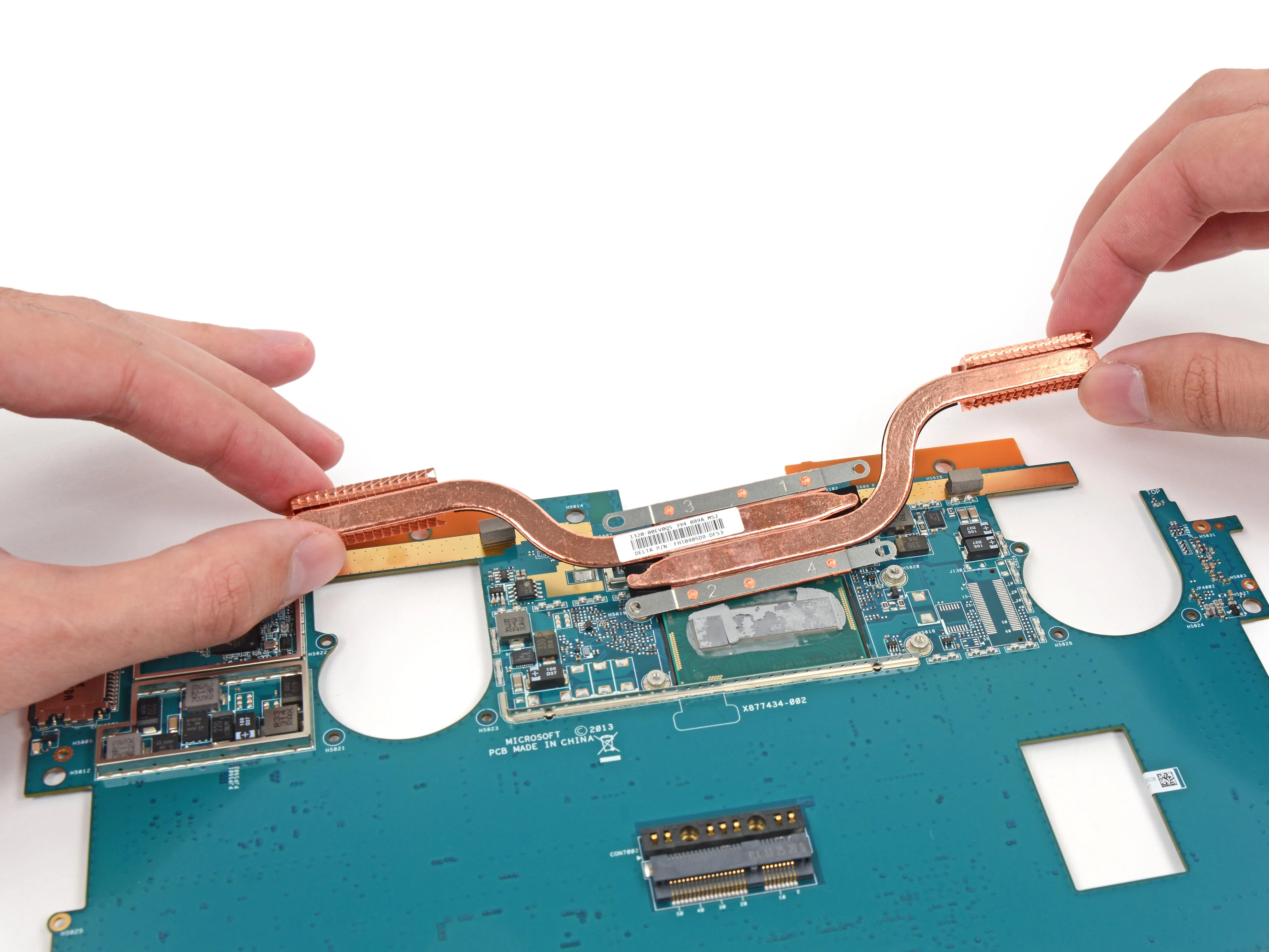

• Если вам нравится немного меди в вашем планшете, Surface Pro 2 имеет ее: радиатор, достойный ноутбука, дополняет охлаждение.

Шаг 6

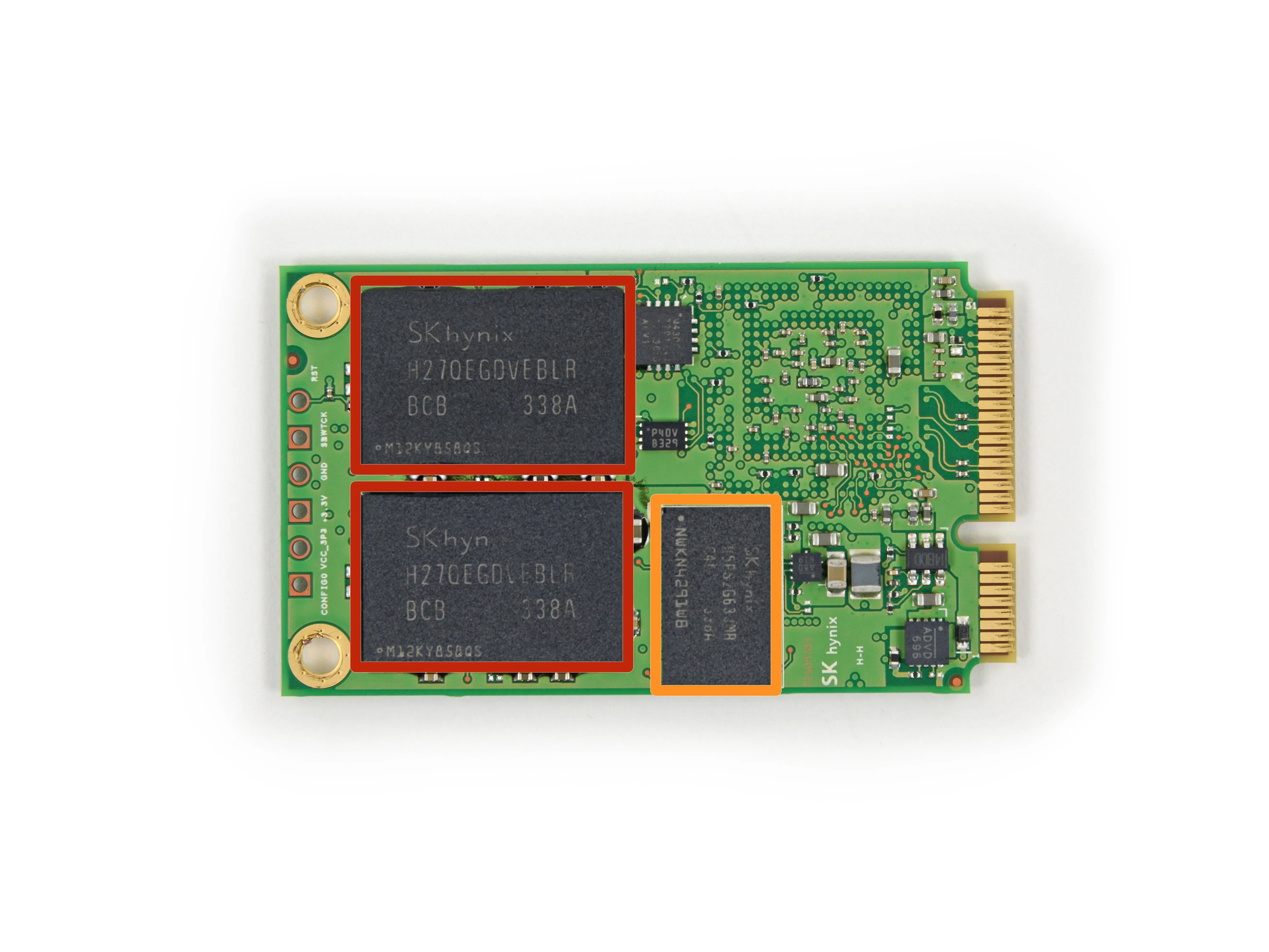

• У нас есть хранилище! На этот раз Microsoft переходит от комбинации Micron/Marvell к одному производителю микросхем - SK Hynix.

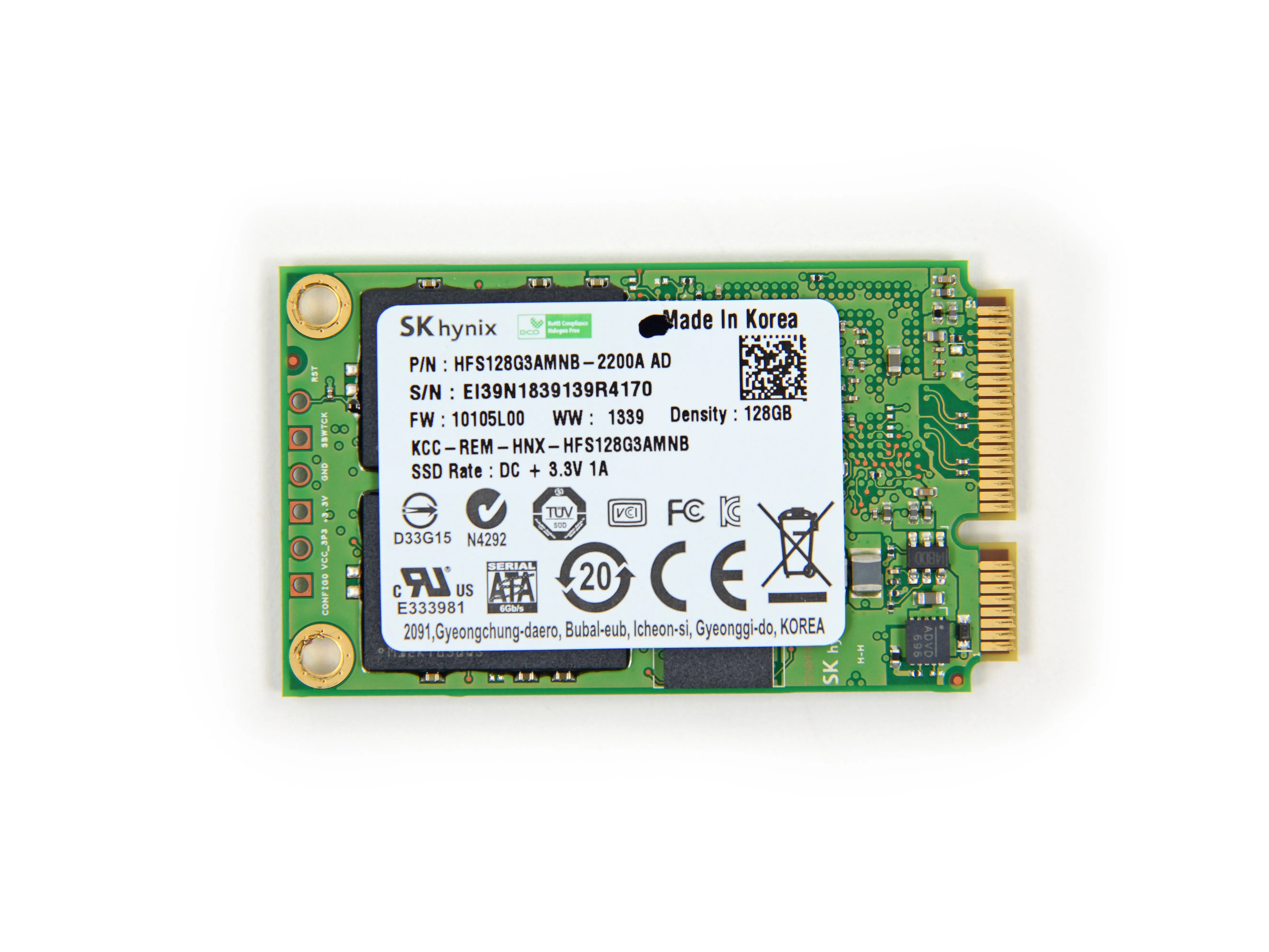

• Твердотельный накопитель SK Hynix HFS128G3AMNB 128 ГБ mSATA 6.0 Гбит/с, используется:

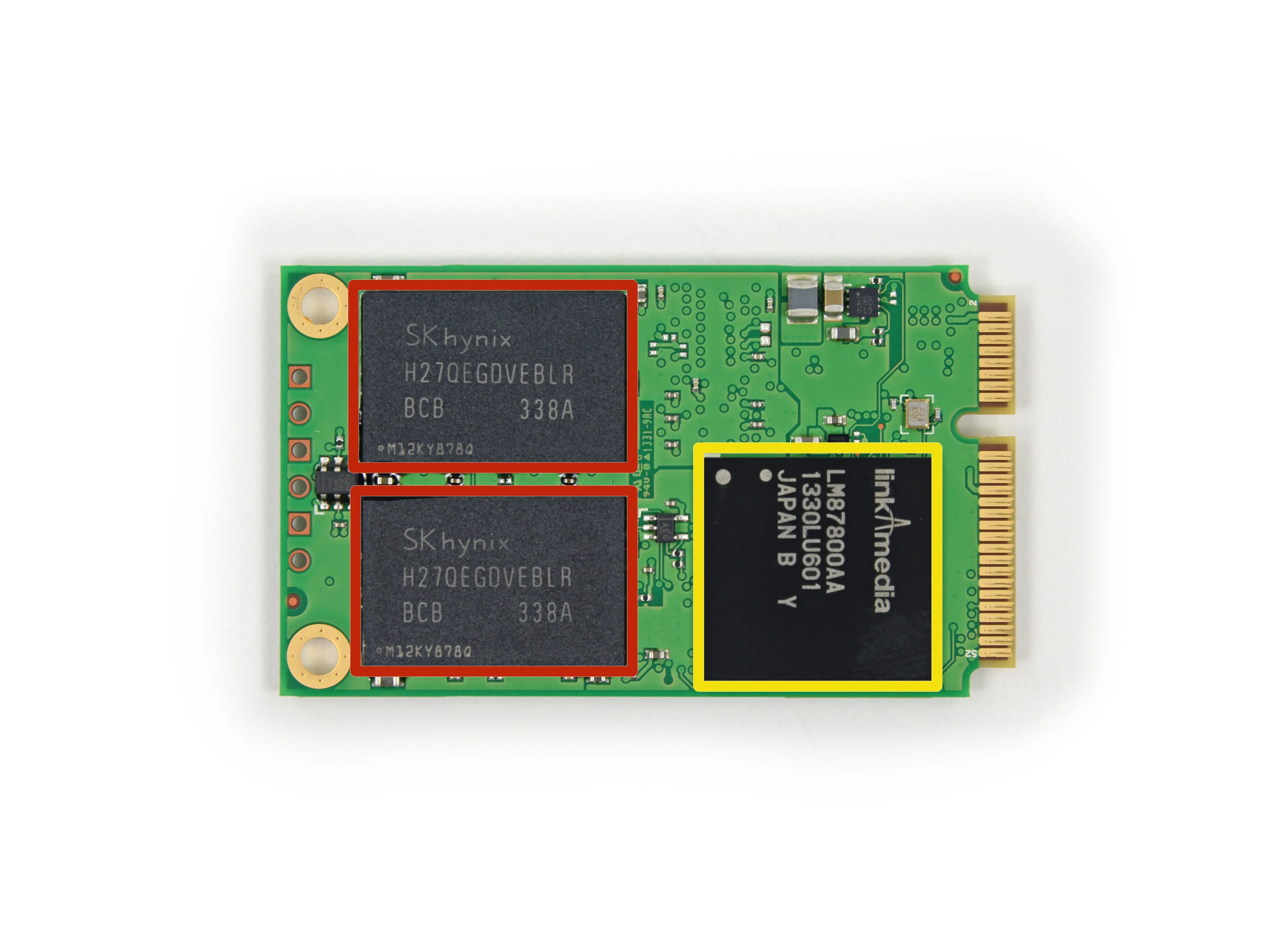

• SK Hynix H27QEGDVEBLR 32 ГБ NAND Flash (четыре микросхемы для 128 ГБ в сумме)

• SK Hynix H5PS2G63JMR 32 МБ DDR2 SDRAM

• Контроллер SSD Link A Media LM87800AA

Шаг 7

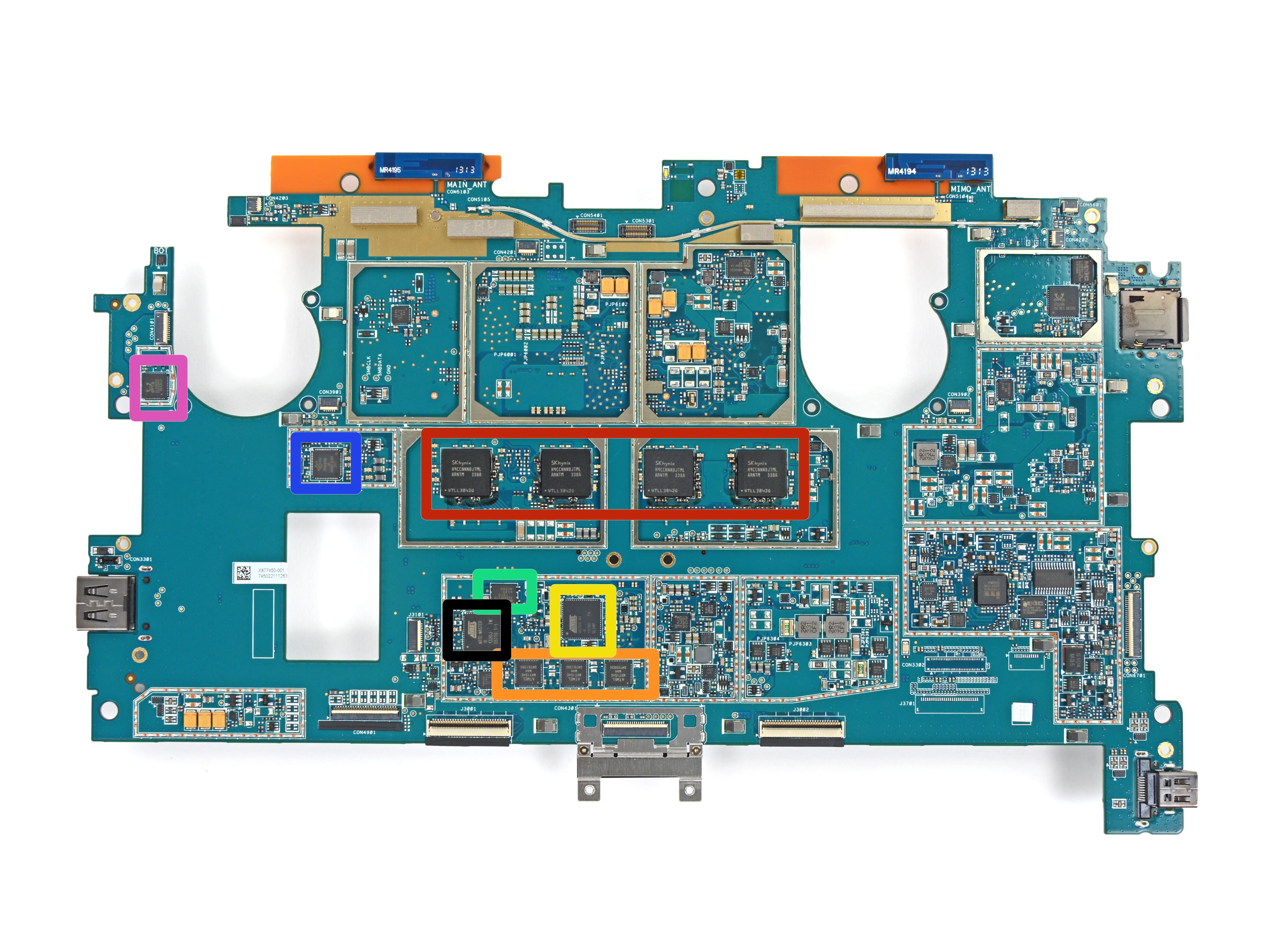

• Микросхемы на лицевой стороне материнской платы снаружи могут выглядеть как маленькие черные квадратики, но под ними скрываются высокотехнологичные мозги:

• SK Hynix H9CCNNN8JTML 8 Гб (1 Гб) оперативной памяти LPDDR3 (всего 4 * 1 Гб = 4 Гб)

• Контроллеры для сенсорных экранов Atmel MXT154E

• Atmel UC256L3U 256 КБ флэш-памяти, 32-битный микроконтроллер AVR

• Winbond 25X40CL1G 4M-bit Serial Flash

• Parade PS6625

• Аудиокодек Realtek ALC3230

• Atmel U1320J

Шаг 8

• Еще больше микросхем украшают эту сторону материнской платы:

• Realtek RTS5304

• MXIC MX25L4006EZNI 4Mbit SPI (Serial Peripheral Interface) Flash

• Novatek NT96132QG

• Texas Instruments TPS5162 (АКТИВНЫЙ) 2-фазный понижающий контроллер DCAP+

• ITE IT8528VG

• Texas Instruments TPS51367 Интегрированный FET-преобразователь с ультранизким уровнем покоя

Шаг 9

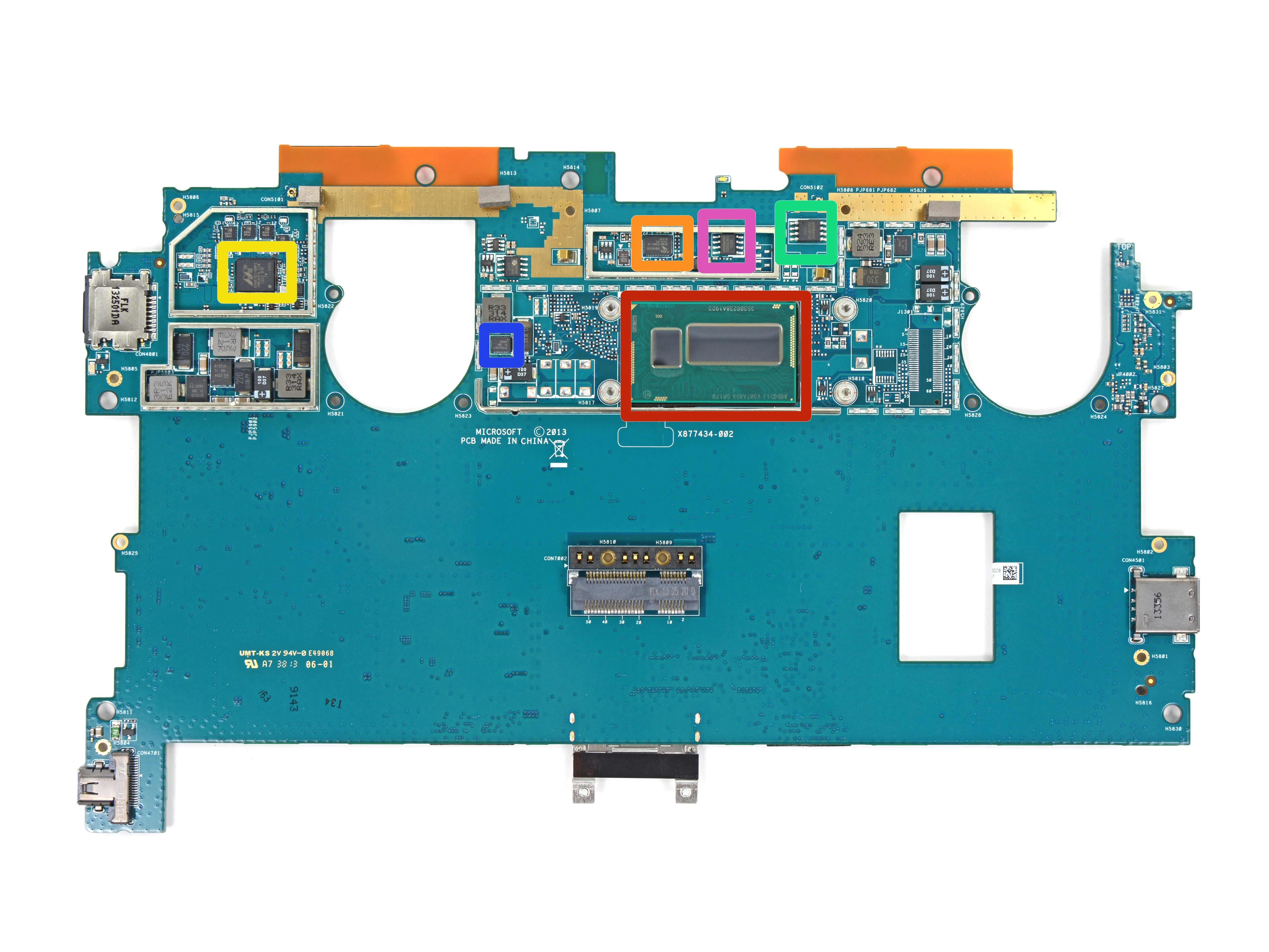

• The вечеринка ICy продолжается на задней стороне материнской платы:

• Intel Core i5-4200U Процессор

• Novatek NT96132QG

• Marvell Avastar 88W8797 Интегрированная одночиповая SoC с 2x2 WLAN/Bluetooth/FM

• Winbond 25Q128FVSQ Последовательная флэш-память, предположительно следующее поколение предыдущей модели 25Q64FV

• Texas Instruments TPS51367 Интегрированный FET-преобразователь с ультранизким уровнем покоя

• Последовательная флэш-память Winbond 25X05CL

Комментарии к шагу

Есть ли какие-либо признаки того, что они обновили / изменили слот MicroSDXC по сравнению с Surface RT? Например, добавили дополнительные контакты для чтения карт UHS-1 / 2 на более высоких скоростях?

Согласен, есть новости об этом?

'Дисплей в сборе состоит из плавленой стеклянной панели и ЖК-дисплея, и его очень сложно снять и заменить'.

ЛОЛ! Это хорошо. Это называется оптически склеенный экран, и он гораздо предпочтительнее, чем несклеенный, по очевидным причинам.

Кроме того, какой идиот будет пытаться ремонтировать свой планшет. Отправьте его в сервисный центр и почините.

Ребята, вы не знаете, какой протокол у разъема (крышки)?

@Hubert Hammack. Как долго служит батарея? 2-3 года! Значит, я должен выбросить свою поверхность, просто батарея повреждена? Или я должен заплатить 300$ или больше. Я совершенно уверен, что через 3 года я смогу купить новую поверхность за эти деньги. Так что мы просто снова тратим ресурсы Земли.

И почему, черт возьми, я не могу поменять SSD. Конечно, чтобы я заплатил 1800$ за самый большой 512GB SDD, вместо 899$ за 64GB. 900$ за 512GB SSD??? Этому нет оправдания. Это просто глупо и жадно. Если MS может использовать 52 винта, почему, черт возьми, они не могут использовать 4 из них для демонтажа дисплея?!

Твердотельный накопитель Samsung 840 EVO 1 ТБ mSATA стоит всего 859 долларов.

Вдвое больше емкости. Та же цена.

Привет, ребята,

Я заметил, что SSD по умолчанию - это 1,8-дюймовый mSATA, но, например, Samsung 840 EVO - это 2,0-дюймовый mSATA. Вы случайно не знаете, подойдет ли 2-дюймовый (я еще не открывал Surface Pro 2)?

Я использую свой Surface Pro 2 с mSATA Samsung 850 EVO с тех пор, как оригинальный SSD Liteonit сгорел. Работает просто замечательно.

Здравствуйте,

Кто произвел заднюю камеру и какова ее модель?

Шаг 10

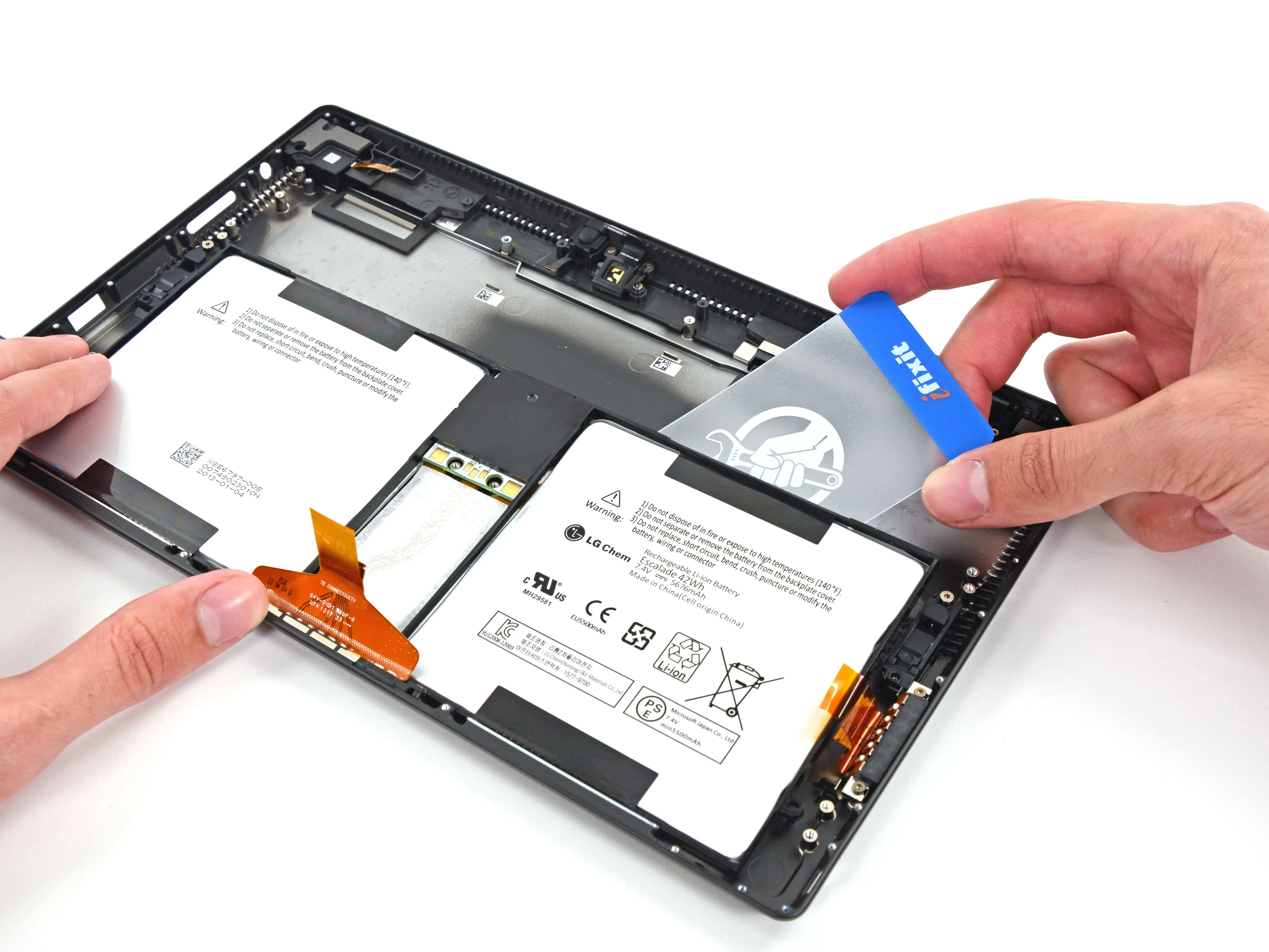

• Microsoft по-прежнему приклеивает батарею к заднему корпусу и предупреждает пользователей не снимать ее.

• Довольно иронично, учитывая, что они явно знают толк в удобных средствах крепления батареи.винты.

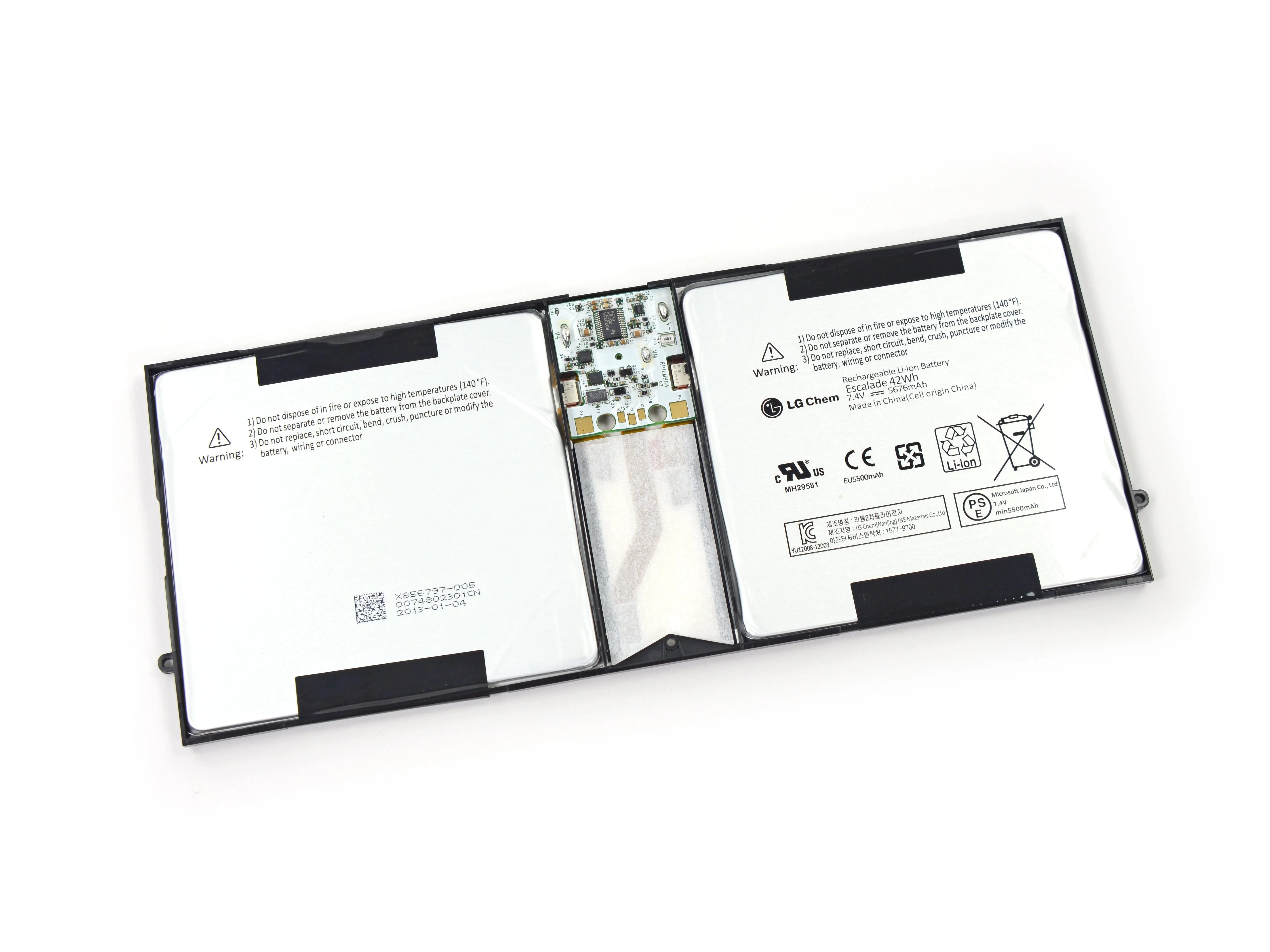

• Если вы ищете секрет увеличенного времени автономной работы Surface Pro 2, ищите его в другом месте: это точно такая же батарея 'Escalade' на 42 Втч, которую мы видели в начале этого года.

• Вместо этого обратите внимание на более эффективное управление питанием и чип Haswell i5, который гарантирует, что планшет будет пить в меру.

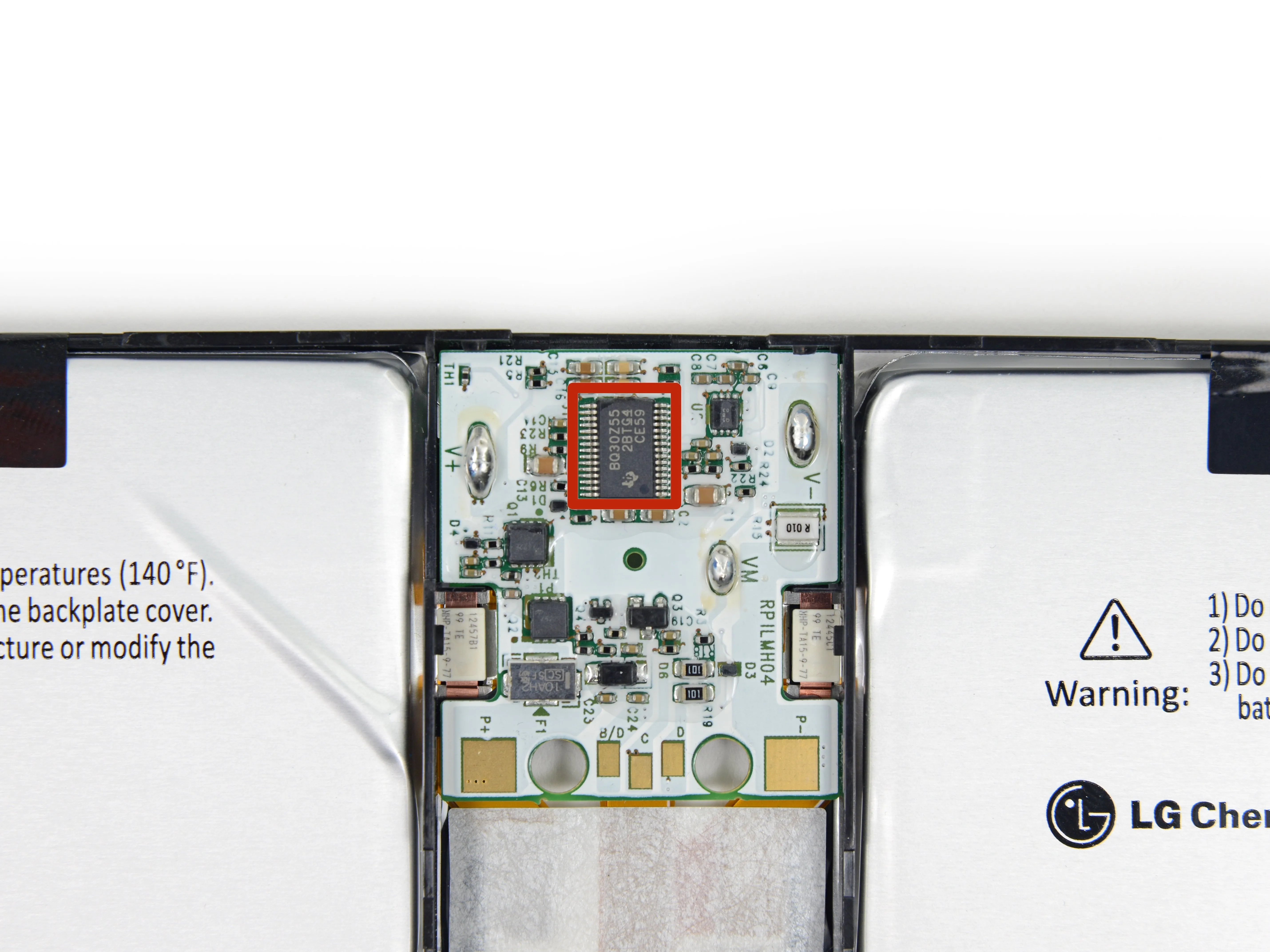

• Два элемента батареи управляются процессором Texas Instruments BQ30Z55 менеджер батарейного блока.

Шаг 11

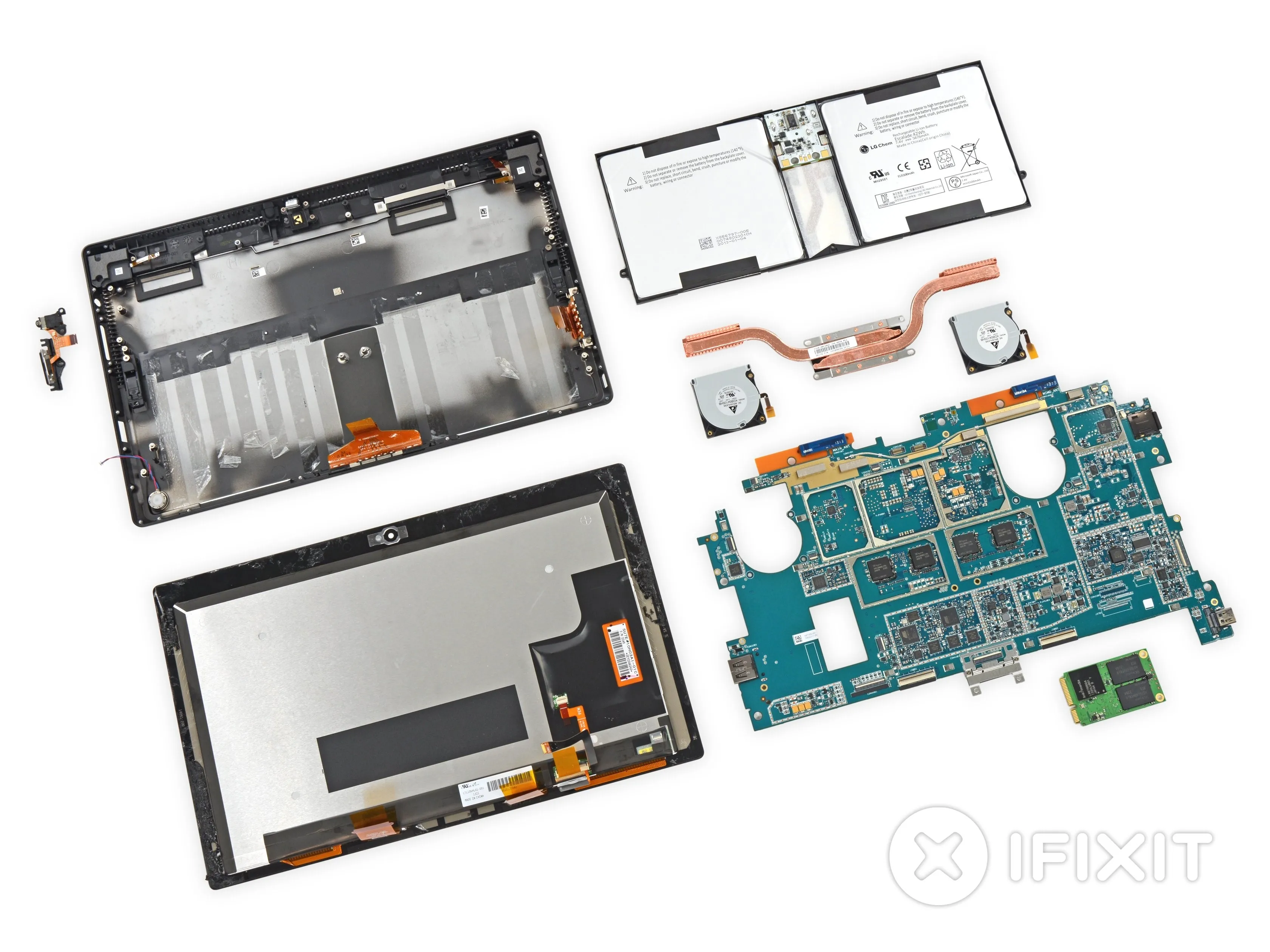

• Оценка ремонтопригодности Microsoft Surface Pro 2: 1 из 10 (10 - самый простой ремонт)

• Аккумулятор не припаян к материнской плате, поэтому его можно заменить без пайки, хотя и с большим трудом.

• Твердотельный накопитель можно заменить, но не без риска повредить планшет, просто открыв его.

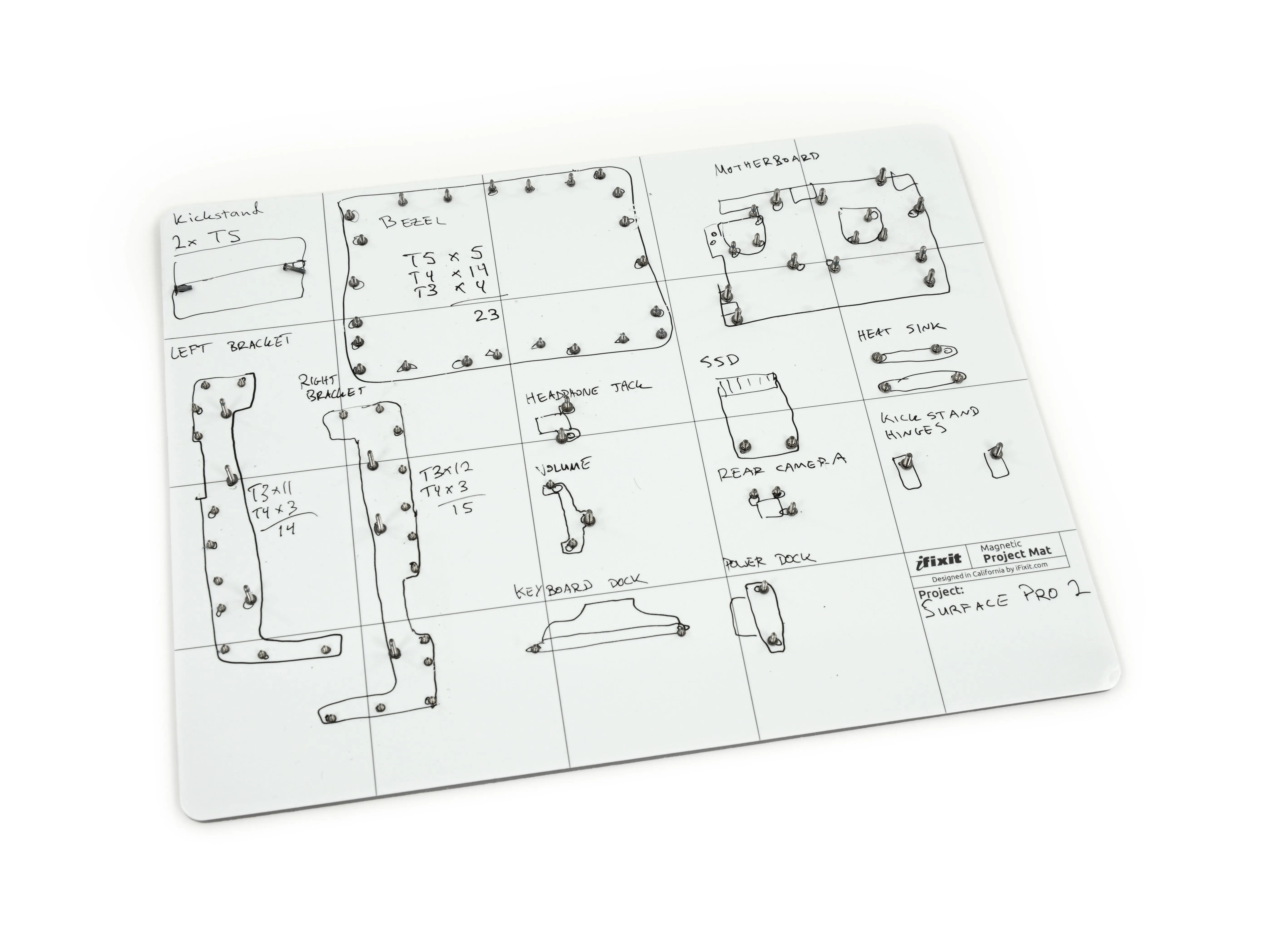

• Внутри устройства находится более 90 винтов. Механические крепежи - это здорово, но, честно говоря, мы переходим черту на 89.

• Дисплей, состоящий из стеклянной панели и ЖК-дисплея, крайне сложно снять и заменить.

• Тонны клея удерживают все на месте, включая дисплей и аккумулятор.

• Тонкая и сложная процедура открытия не оставляет места для ошибок: одна ошибка, и вы, скорее всего, перережете один из четырех ленточных кабелей в краю дисплея.

Комментарии к статье

Дисплей такой же, как у Surface 1?

Насколько я могу судить, экран/дигитайзеры выглядят идентично. Было бы неплохо, если бы фотографии Surface 2 были достаточно высокого разрешения, чтобы подтвердить это - но это не так. Поскольку никто не хочет разбирать их на части из-за клея и очень дорогой запчасти ($300.00!!!), нам придется подождать и посмотреть.

С помощью четырех пачек Делаете.ру и некоторых инструментов, приобретенных на месте, я справился с задачей по замене заклинившего выключателя питания на моем Surface Pro 2. Эта задача ничуть не хуже описанной выше. Хорошая новость: я смог завершить ремонт. Плохая новость: я слишком сильно надавил на один из резцов и разорвал соединение под дигитайзером, и теперь левая 1/3 экрана не реагирует на прикосновения. Облом. Я пытаюсь решить эту проблему, изменяя размер окон и часто перемещая экранную клавиатуру, но, возможно, придется пойти дальше и заменить экран. Но после этих шагов мне уже не страшно браться за это.

Если вы вдруг увидите это сообщение, подскажите, где вы смогли найти замену кнопки питания в сборе для surface pro 2?
