Разборка Microsoft Surface Pro 3
Введение
Наконец-то это случилось: Совершенно новый Surface Pro 3 от Microsoft - новый в том смысле, что это третий в трилогии устройств. Если второе устройство было просто повторением оригинала, то третье обещает стать самостоятельным. Молодец, Surface Pro 3! Время подтвердить или опровергнуть единственным известным нам способом - разборкой.
Альтернативные названия, которые Microsoft, вероятно, рассматривала для Surface Pro 3:
- Surface Pro: Возвращение короля
- Surface Pro III: The Search for Spock
- Sufrace Pro: With a Vengeance
- Surface Pro и последний крестовый поход
- Surface Pro: Восстание машин
- Surface Pro: Revolutions
Заходите на наши страницы в Facebook, Twitter и Instagram, чтобы всегда быть в курсе событий в стиле Pro.
Что вам нужно
Инструменты
iOpener | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Отвертка T3 Torx | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пластиковые карты | Источник - ifixit.com
Видео обзор
Шаг 1 Разборка Microsoft Surface Pro 3
Красота Surface Pro 3 не только в глубине кожи - и это хорошо, потому что мы не остановимся, пока не дойдем до костей. Внутренности включают:
12-дюймовый ЖК-дисплей ClearType Full HD Plus IPS с разрешением 2160 x 1440 пикселей.
Процессор Intel Core i3, i5 или i7 четвертого поколения (i5 в нашей модели)
Wi-Fi 802.11ac/802.11 a/b/g/n и Bluetooth 4.0 Low Energy
Хранилище 64 ГБ/128 ГБ с 4 ГБ ОЗУ или хранилище 256 ГБ/512 ГБ с 8 ГБ ОЗУ
Фронтальная и тыловая камеры 5,0 МП/1080p
Полноразмерный порт USB 3.0, кардридер microSD и Mini DisplayPort

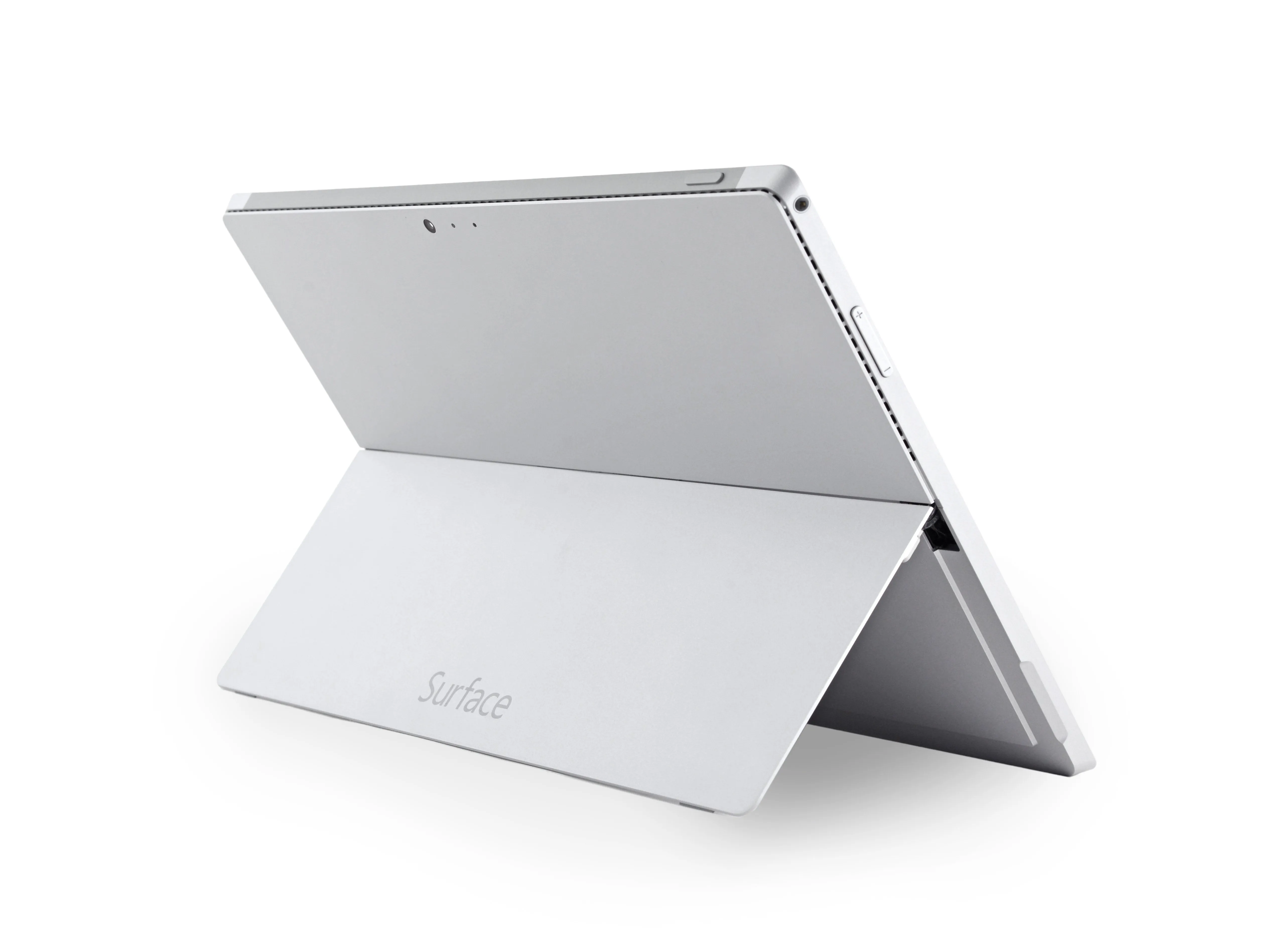

Шаг 2

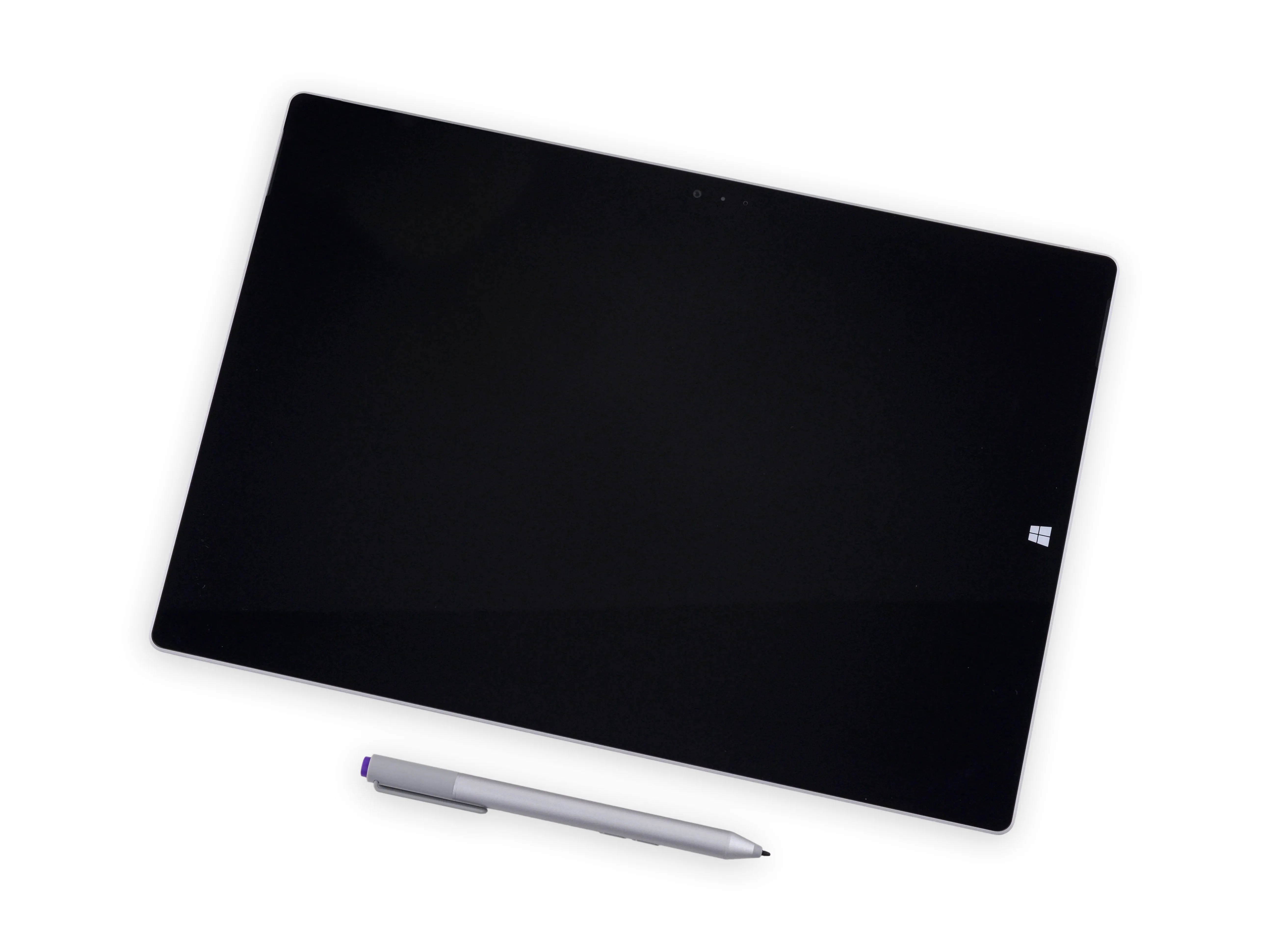

В комплекте с Surface Pro 3 поставляется новая версия пера Surface Pen, разработанная компанией N-trig.
Что случилось со старым пером? Мы думаем, что теперь оно украшает Mercedes.
Если ничего не сломалось, не чините. Microsoft придерживается конструкции кикстенда, столь заметной в прошлых версиях Surface Pro, но добавила опцию угла 150°, позволяющую Surface лежать почти горизонтально.
Шаг 3
Пользователи попросили рассказать о подставке для ног - вот наш подробный практический обзор со всеми подробностями:
ОТКИДНАЯ КРЫШКА. Он закрывается.
Если вам понравилось это видео, не забудьте подписаться.
Шаг 4
В соответствии со своим названием, этот триквел предлагает аппаратное обеспечение в трех экземплярах:

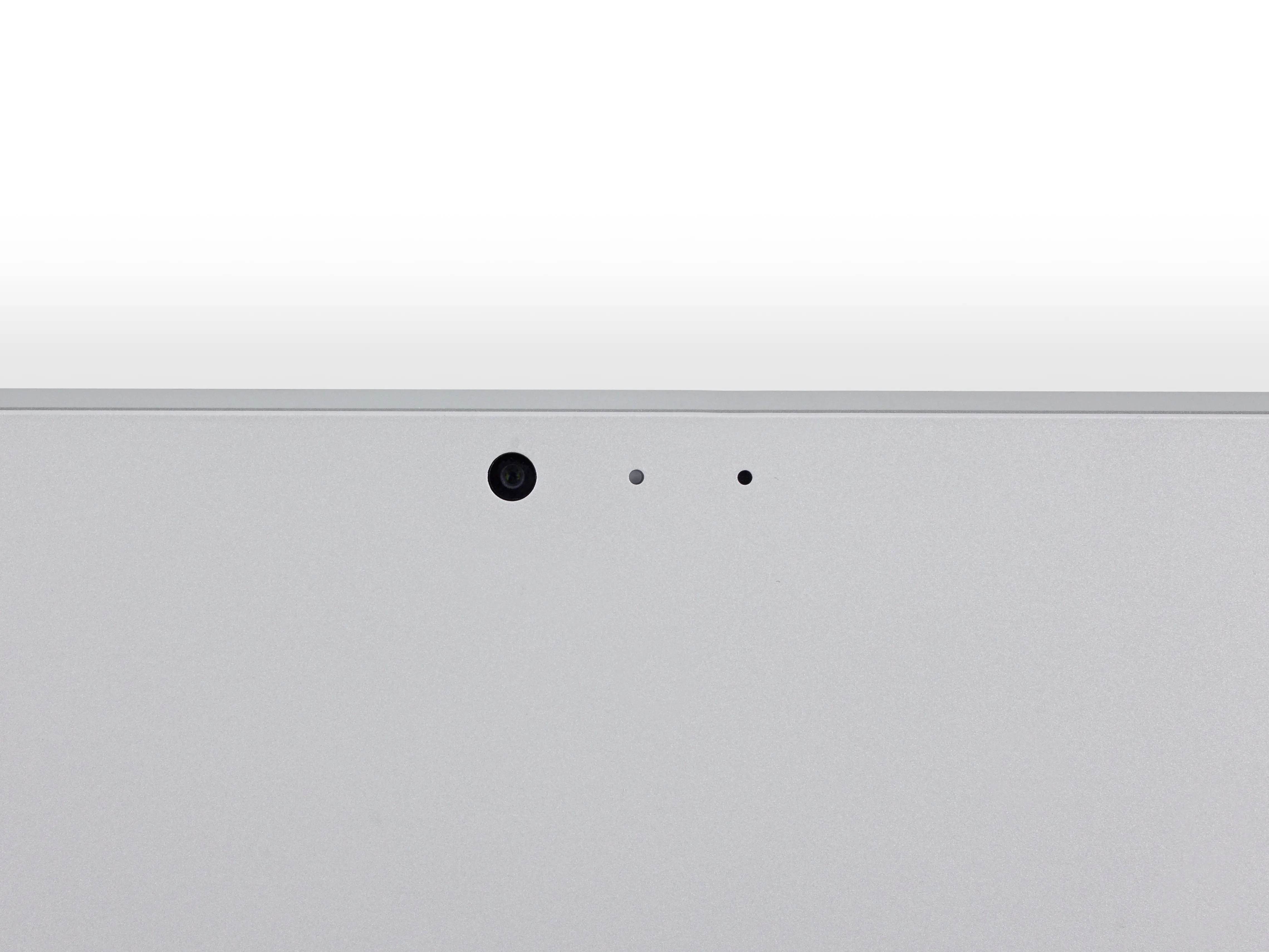

По всей задней панели расположена камера заднего вида, а также два дополнительных индикатора - светодиод состояния и микрофон.

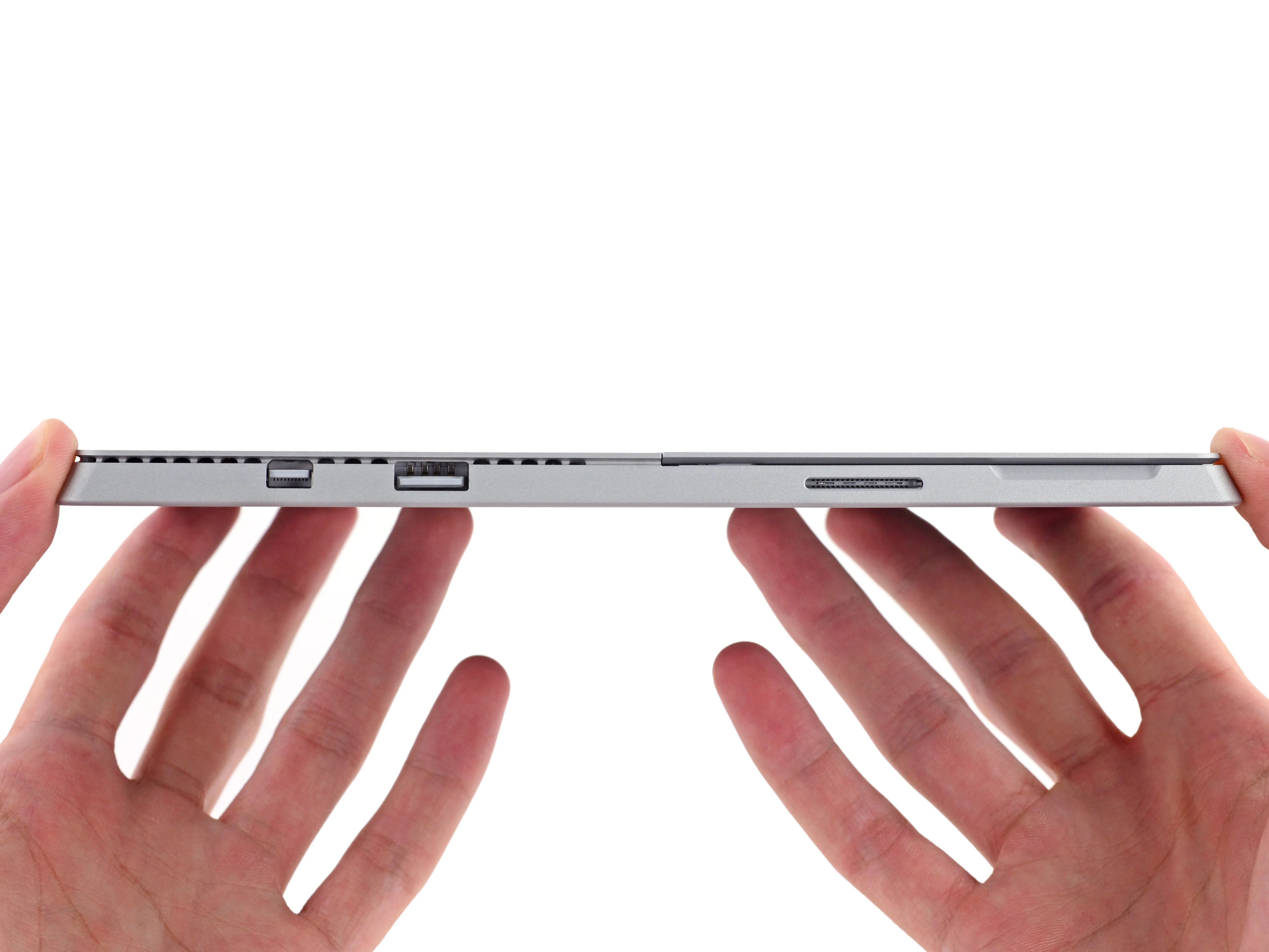

А по краям - еще одна тройка, на этот раз для подключения: полноразмерный порт USB 3.0, Mini DisplayPort и порт для зарядки.

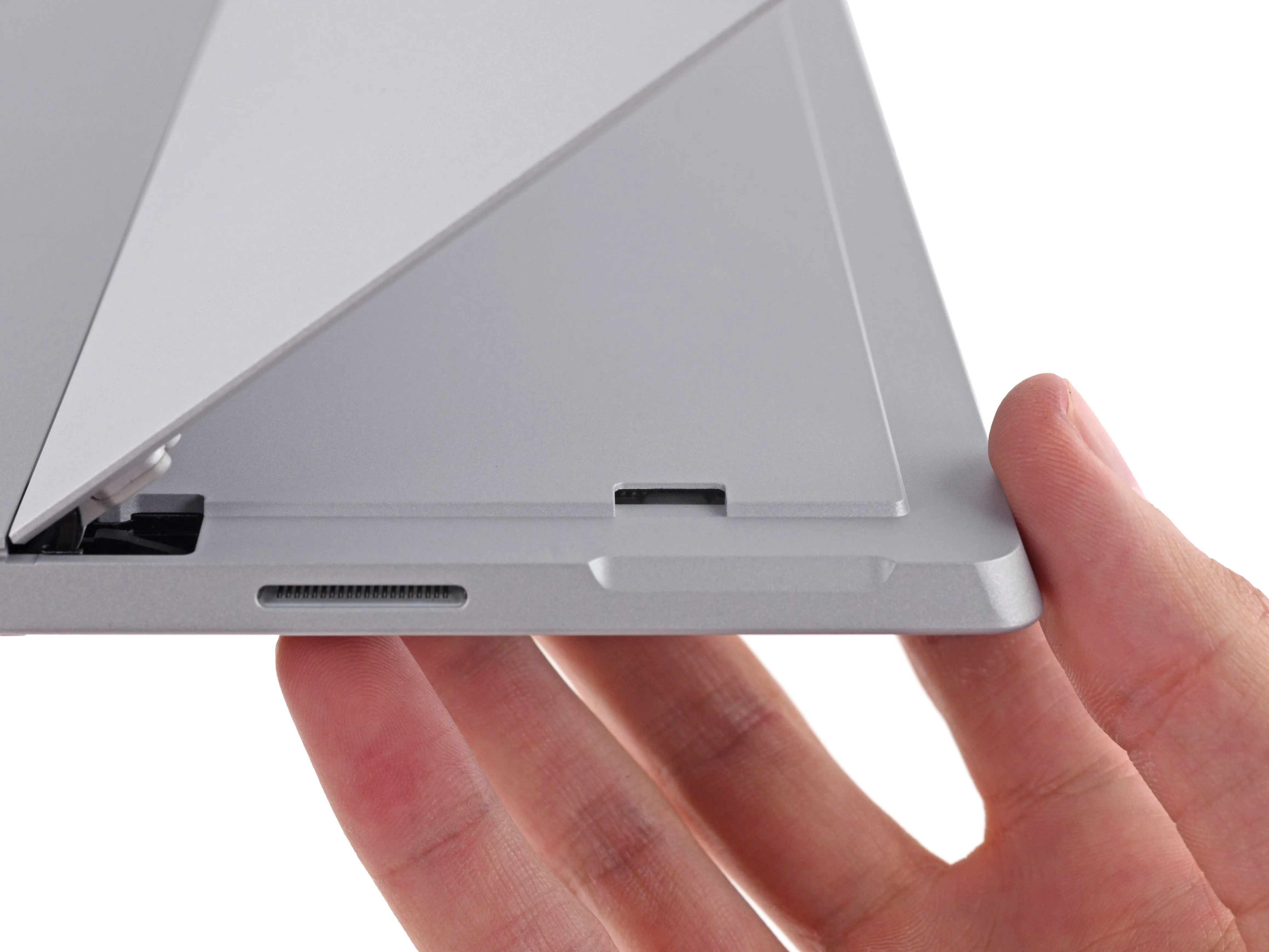

Под подставкой для ног находится слот для карт памяти microSD, позволяющий использовать до 128 ГБ дополнительного хранилища.

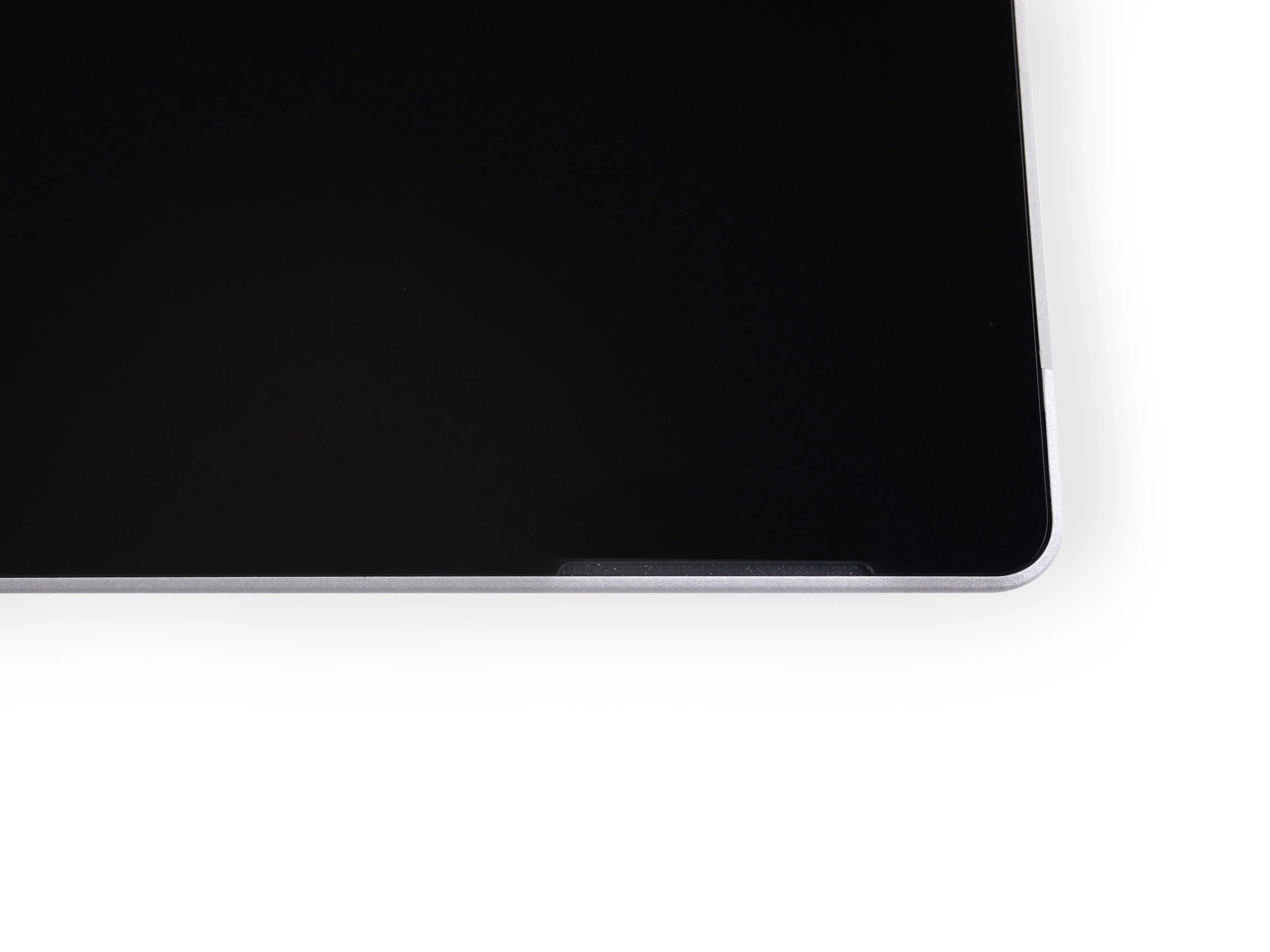

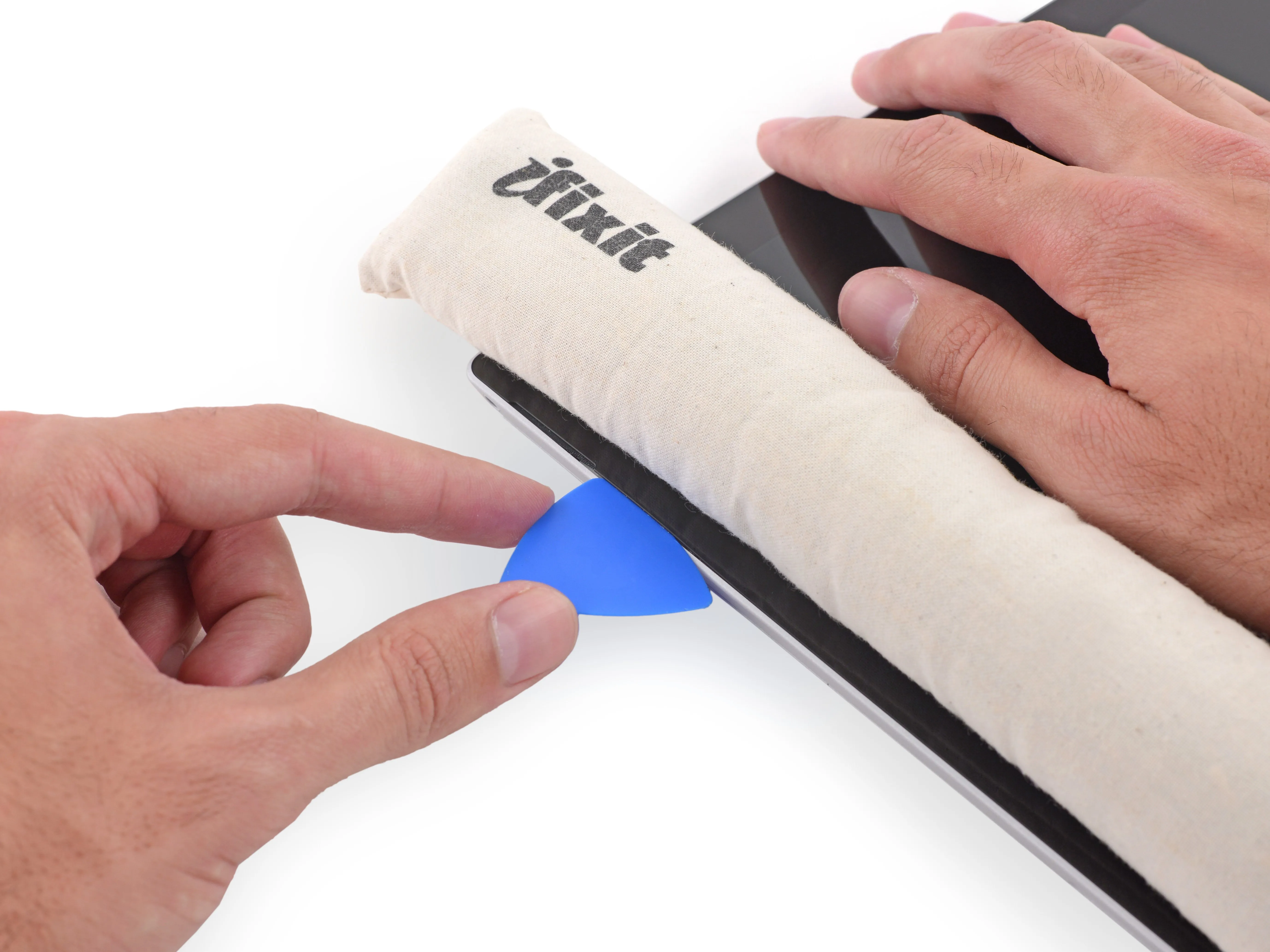

Шаг 5

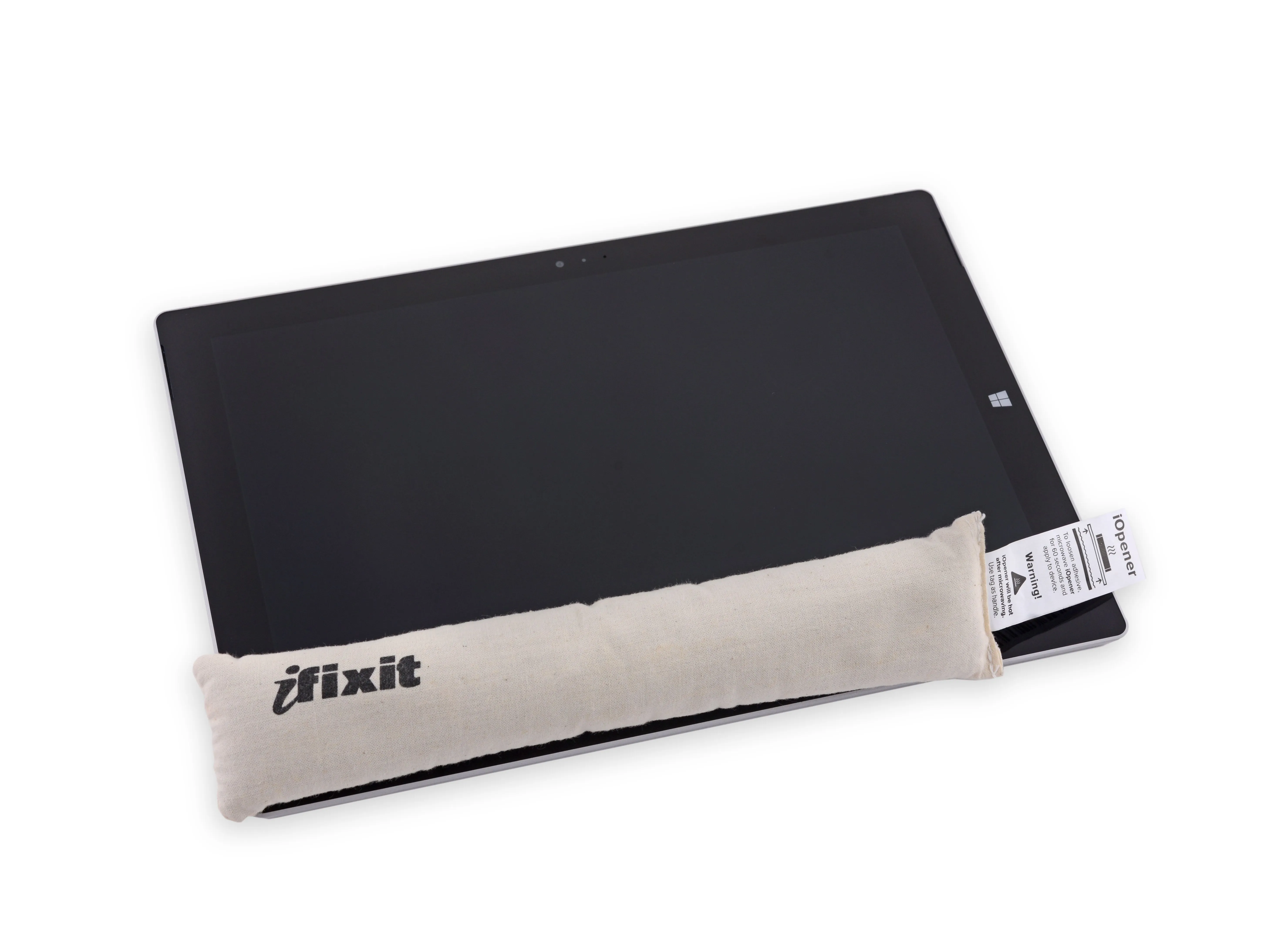

Беглый взгляд - это все, что нужно, чтобы понять, что нам придется приложить немало усилий для вторжения с дисплеем. В ход идет верный iOpener.
Если старый Surface Pro 2 может о чем-то рассказать, нам понадобятся кирки...уйма и уйма отмычек..
Эти вырезы в динамиках дают нам удобную точку доступа.
Отмычки, прочь!

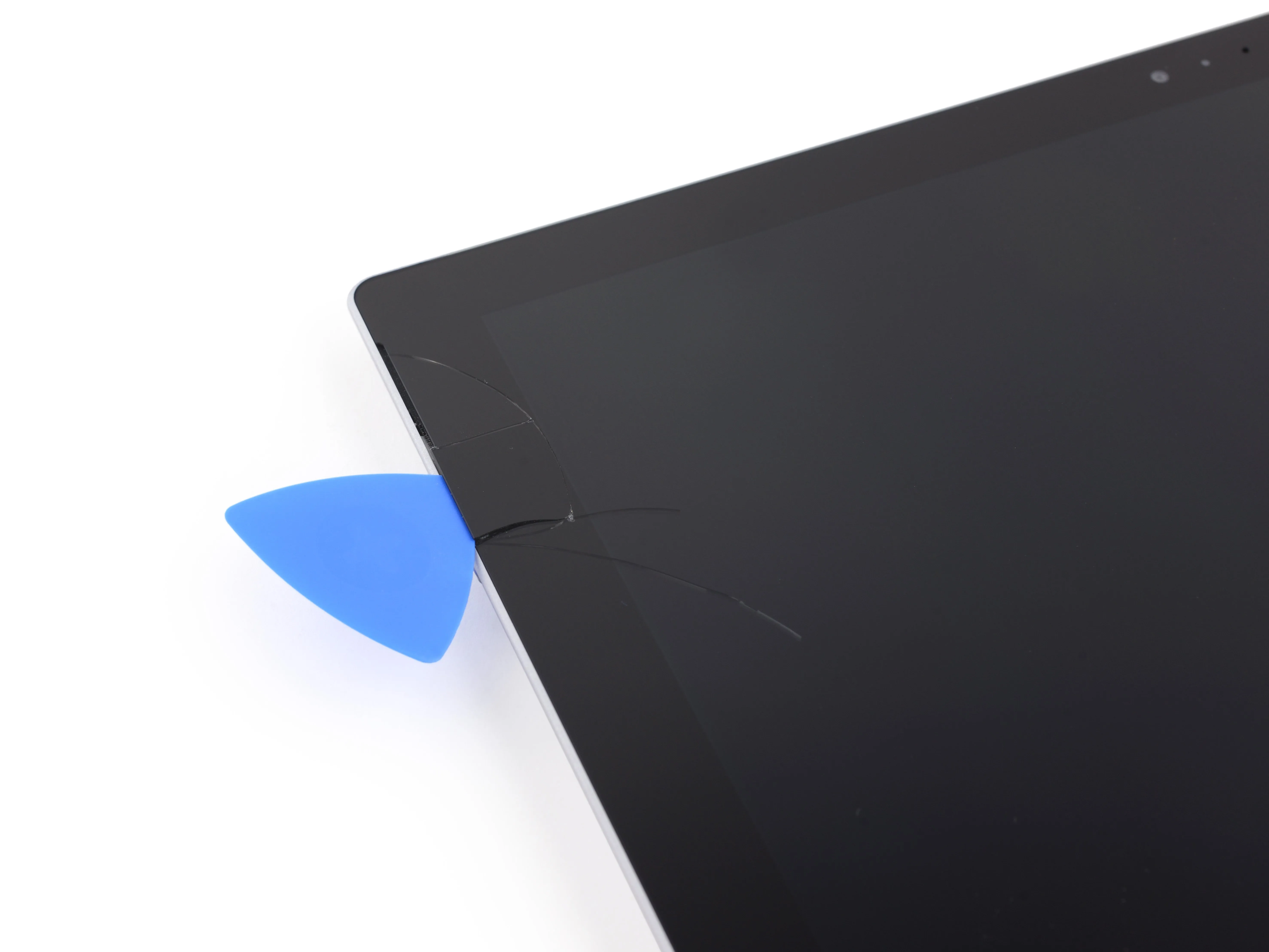

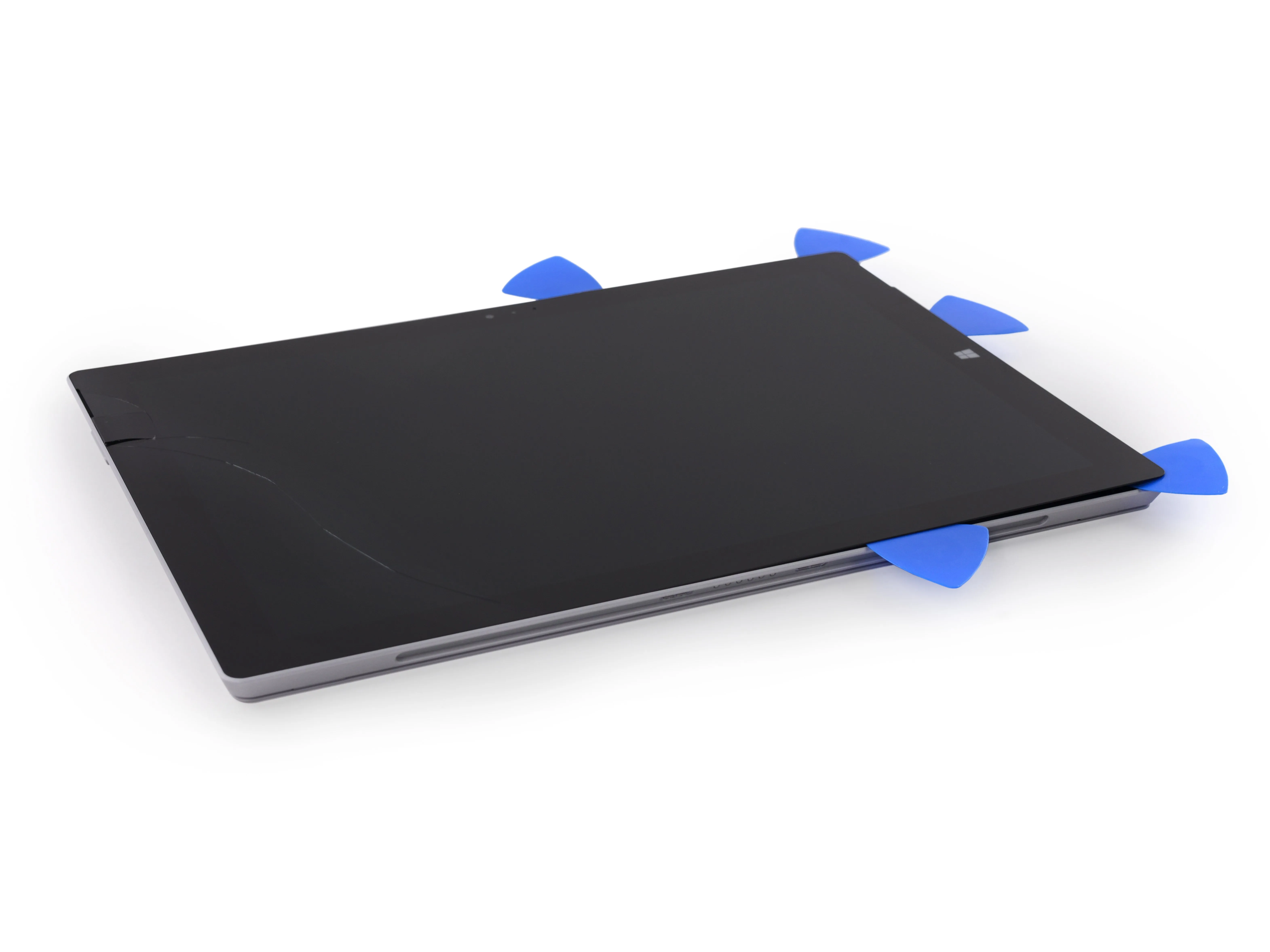

Шаг 6
Упс.
К сожалению, слабое место Pro 3 - это именно слабое место.
Наш инженер по разбору тщательно нагрел и подковырнул стекло на краю устройства, но одного только охлаждающего клея оказалось достаточно, чтобы стекло треснуло на нашем фотостоле.
Microsoft приложила все усилия, чтобы сделать Surface Pro 3 суперпортативным, уменьшив его толщину с 0,53 дюйма у Pro 2 до всего лишь 0,36 дюйма, но, похоже, более тонкое стекло не сулит ничего хорошего для прочности или ремонта.
Мы просто поработаем здесь, пока эта трещина распространяется быстрее, чем армия по Вестеросу...
Комментарии к шагу
парсинг очень сложный(((
Трещина появилась в результате того, что кирка была вставлена и стекло остыло слишком быстро, или это было исключительно результатом теплового расширения остывающего экрана? Т.е. если бы у меня кто-то стоял с тепловой пушкой, пока я не освободил экран или что-то в этом роде...
Трещина появилась спонтанно после того, как мы сделали шаг 5, поэтому мы предполагаем, что это результат остывания клея и притягивания экрана к застрявшему в нем резцу. Если бы устройство все время нагревалось, это, вероятно, предотвратило бы трещину, но, безусловно, вытащить неповрежденный экран было заметно сложнее, чем в случае с предыдущим Surface Pro.
Что произойдет, если на радиаторе накопится многолетняя пыль? Как пользователь будет его чистить?
Пользователь очистит его, очистив свой кошелек на новом Surface Pro 4.
Я искренне считаю, что у экрана есть серьезные проблемы с прочностью. Мой Surface Pro 3 опрокинулся вперед из стандартного положения стоя после очень легкого удара по крышке. Никакой чрезмерной силы не было приложено. Никаких падений. Экран треснул в районе отверстия микрофона рядом с камерой, а затем трещина распространилась по всему экрану.
До этого момента мне нравилось устройство, но теперь я сомневаюсь в его долговечности в качестве замены ноутбука :( Теперь мне осталось ждать три недели, пока устройство появится в продаже в моей стране, и заплатить 300 долларов США, чтобы его починили :(
Вчера только открыл экран Surface Pro 3, чтобы заменить SSD.
Экран не треснул, и все работает нормально после обновления SSD с 128 ГБ до 500 ГБ.
Привет Trungvo47, я был бы очень заинтересован/благодарен услышать любые советы, которые вы получили в результате успешного обновления. Что касается стекла, то, очевидно, Делаете.ру уже довольно хорошо позаботились об остальном :) Я знаю, что вы писали 2 года назад, но если вы или кто-то еще может поделиться историями успеха, это было бы очень полезно для таких людей, как я, которые никогда не владели вещью, которую они не раздели по какой-то причине в какой-то момент. %#*@ Ненавижу эти 'одноразовые устройства', совсем не весело.
Edit: major lols @ цензура слова очень похоже на danm
Почти невозможно сделать ремонт, не повредив этот экран... Лучший способ, который я нашел, - это купить 100 упаковок лезвий для бритвы с прямыми краями, нагреть край стекла и вставлять по одному лезвию за раз и оставлять каждое лезвие, пока весь внешний край экрана не будет заполнен лезвиями... Затем последний быстрый нагрев всего экрана, прежде чем аккуратно поддеть экран, используя внешний край лезвий для бритвы...
Есть гораздо более простой способ снять его... и если у вас есть опыт снятия экранов imac, вы должны знать ответ.... он называется резак для пиццы... инструмент для снятия экрана imac из набора... вместе с черной палочкой паяльник и какой-то тепловой пистолет. в моем случае я использовал бутан паяльная палочка с тепловой вентилятор инструмент. За стойкой для удара, глядя на петли, есть отверстие для штифта, который вы можете применить некоторое давление с черной палкой, применяя тепло вокруг этой области на вершине затем вы скольжения в пиццы резак на этой боковой край и начать прокатки, применяя тепло вдоль краев, как вы ролл и не спешите. оказывается, что центральная часть, где есть наименьшее количество клея, чтобы начать ваш prying процесс. вы должны быть в состоянии отменить клей без трещин на экране. Камера часть экрана имеет больше всего клея, так что вам, возможно, придется применить дополнительное время с тепла и несколько проходов с пиццы резак. если тщательно выходит идеально. Клиновые инструменты не нужны.

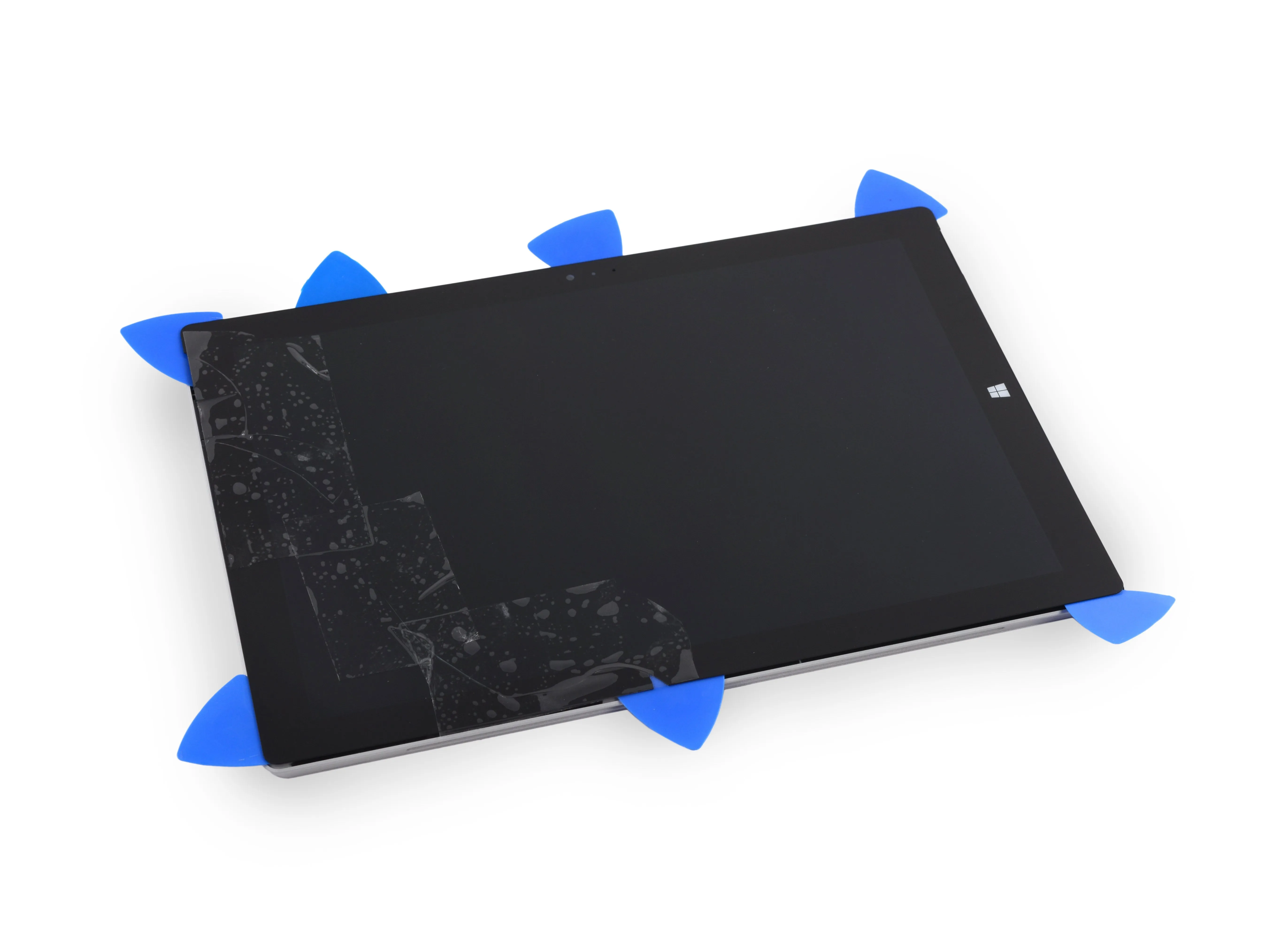

Шаг 7

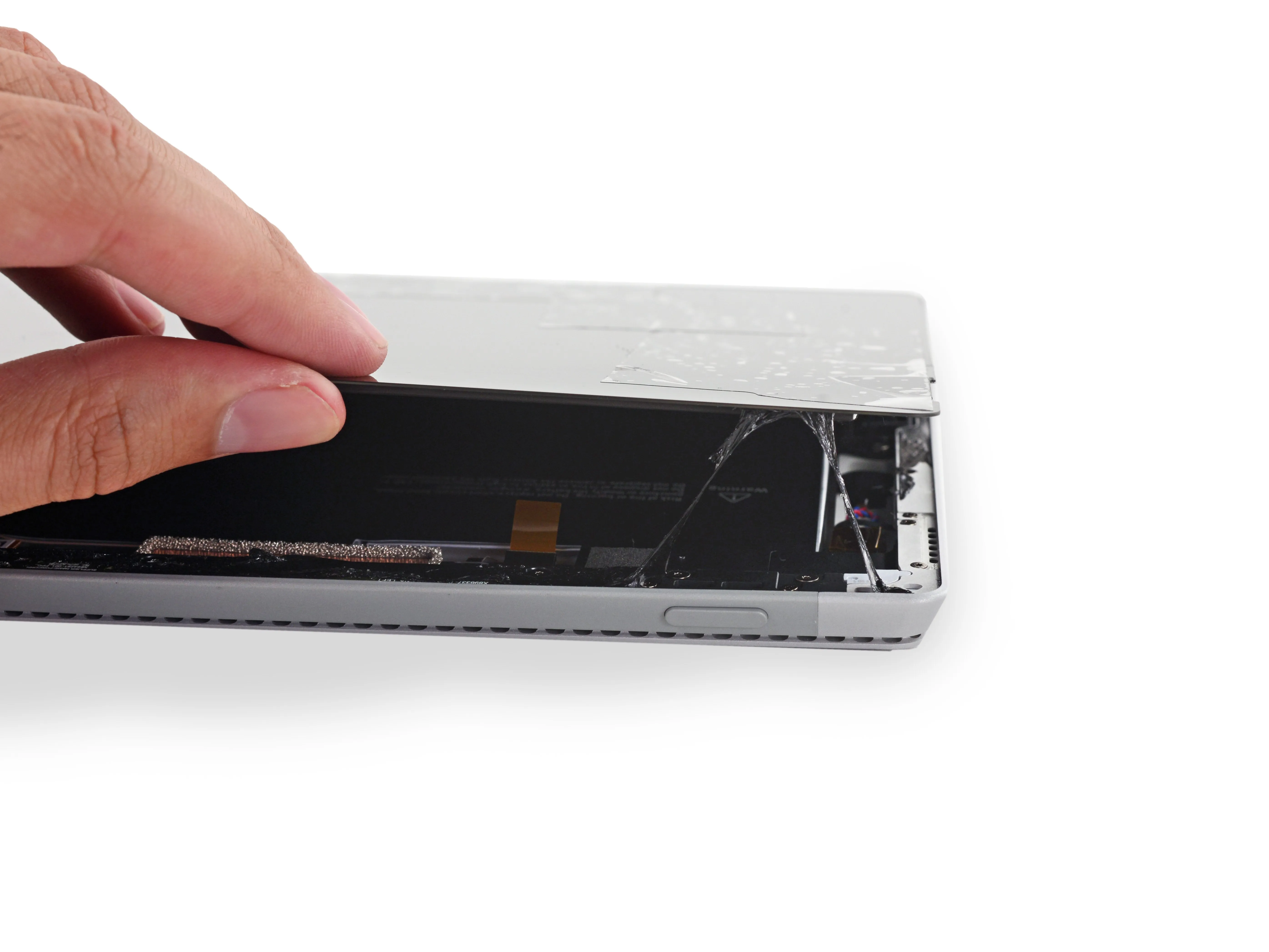

Мы приклеиваем его к этому непокорному устройству - ленту, чтобы держать все части вместе, пока мы все отклеиваем.
Гораздо больше тепла, много аккуратного отжимания и разрезания, и клей начинает поддаваться...
Мы победим Kragle и его клейких друзей. У нас есть работа.

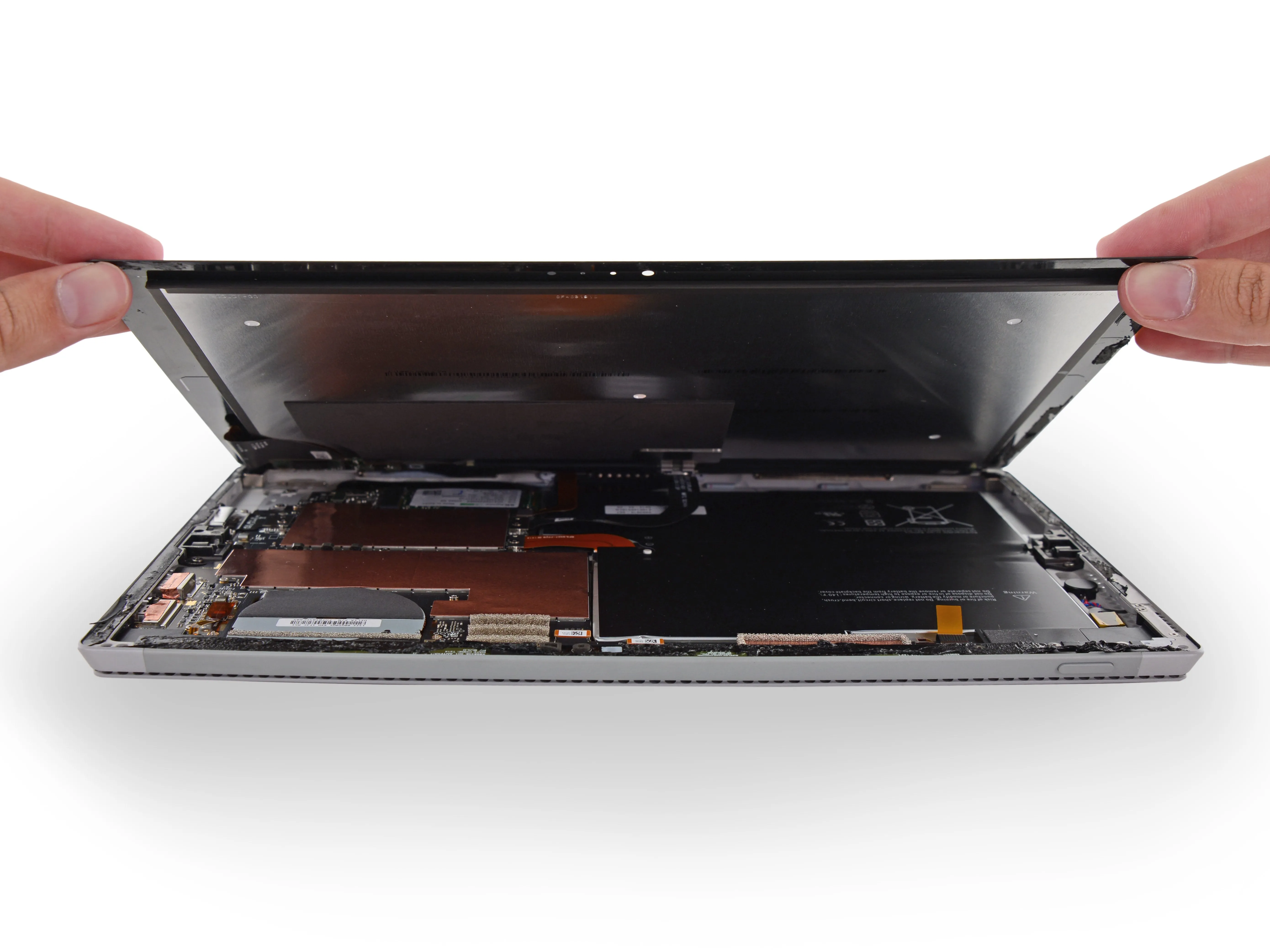

Защита прорвана, и мы впервые заглянули под поверхность Поверхности. Этот липкий клей, безусловно, изо всех сил старался сохранить внутренности Pro 3 в тайне. Время покажет, была ли эта дополнительная защита оправдана...
Комментарии к шагу
Где я могу отправить отзыв для удаления экрана... есть гораздо более простой способ удалить его... и если у вас есть опыт удаления экранов imac вы должны знать ответ.... он называется резак для пиццы... инструмент для удаления экрана imac из набора... вместе с черной палочкой паяльник инструмент и какой-то тепловой пистолет. в моем случае я использовал бутан паяльник с тепловой вентилятор инструмент. За стойкой для удара, глядя на петли, есть отверстие для штифта, который вы можете применить некоторое давление с черной палкой, применяя тепло вокруг этой области на вершине затем вы скольжения в пиццы резак на этой боковой край и начать прокатки, применяя тепло вдоль краев, как вы ролл и не спешите. оказывается, что центральная часть, где есть наименьшее количество клея, чтобы начать ваш prying процесс. вы должны быть в состоянии отменить клей без трещин на экране. Часть экрана камеры имеет наибольшее количество клея, поэтому вам, возможно, придется потратить дополнительное время на нагрев и несколько проходов ножом для пиццы.
Клиновые инструменты не нужны...
Шаг 8

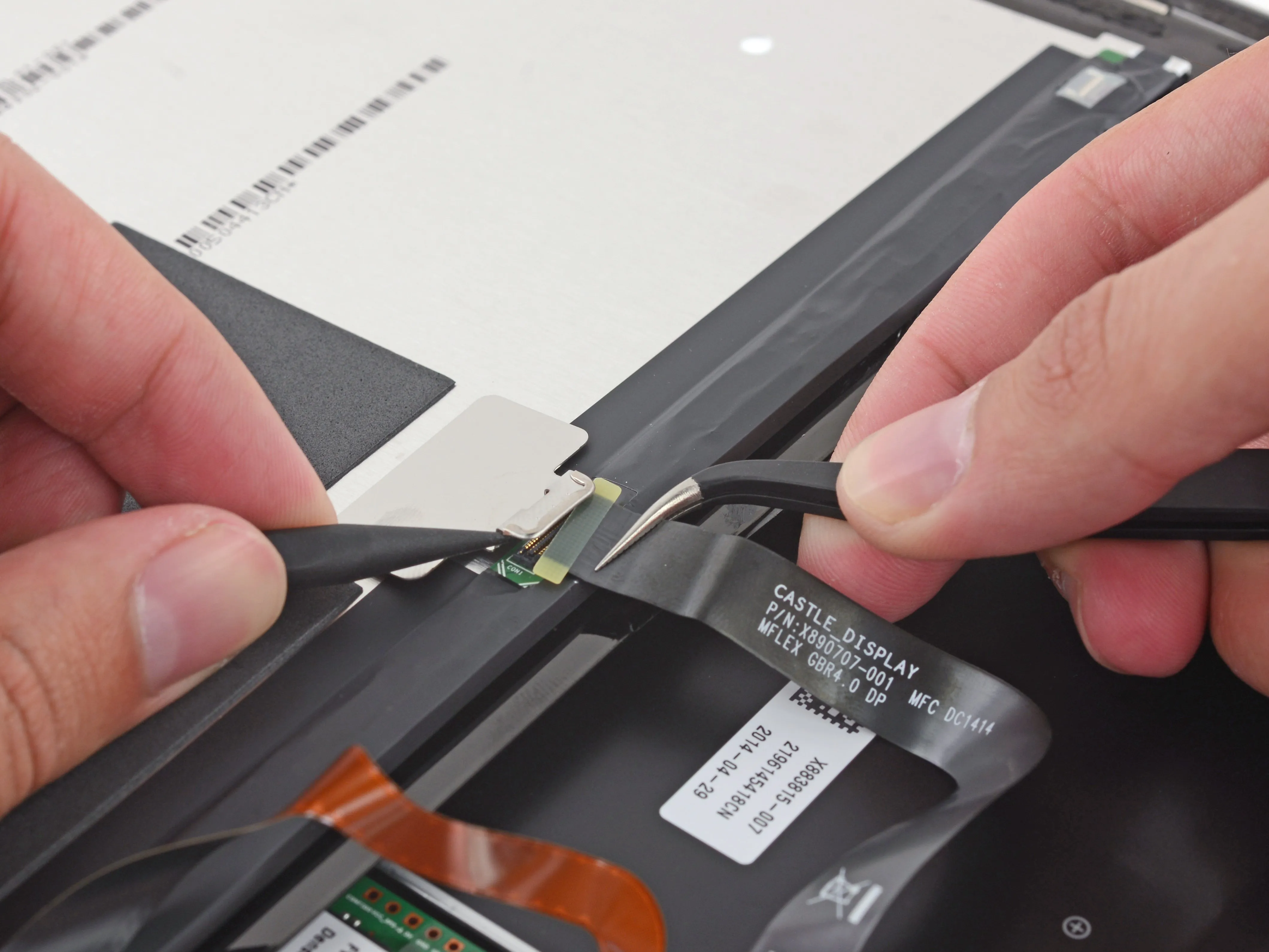

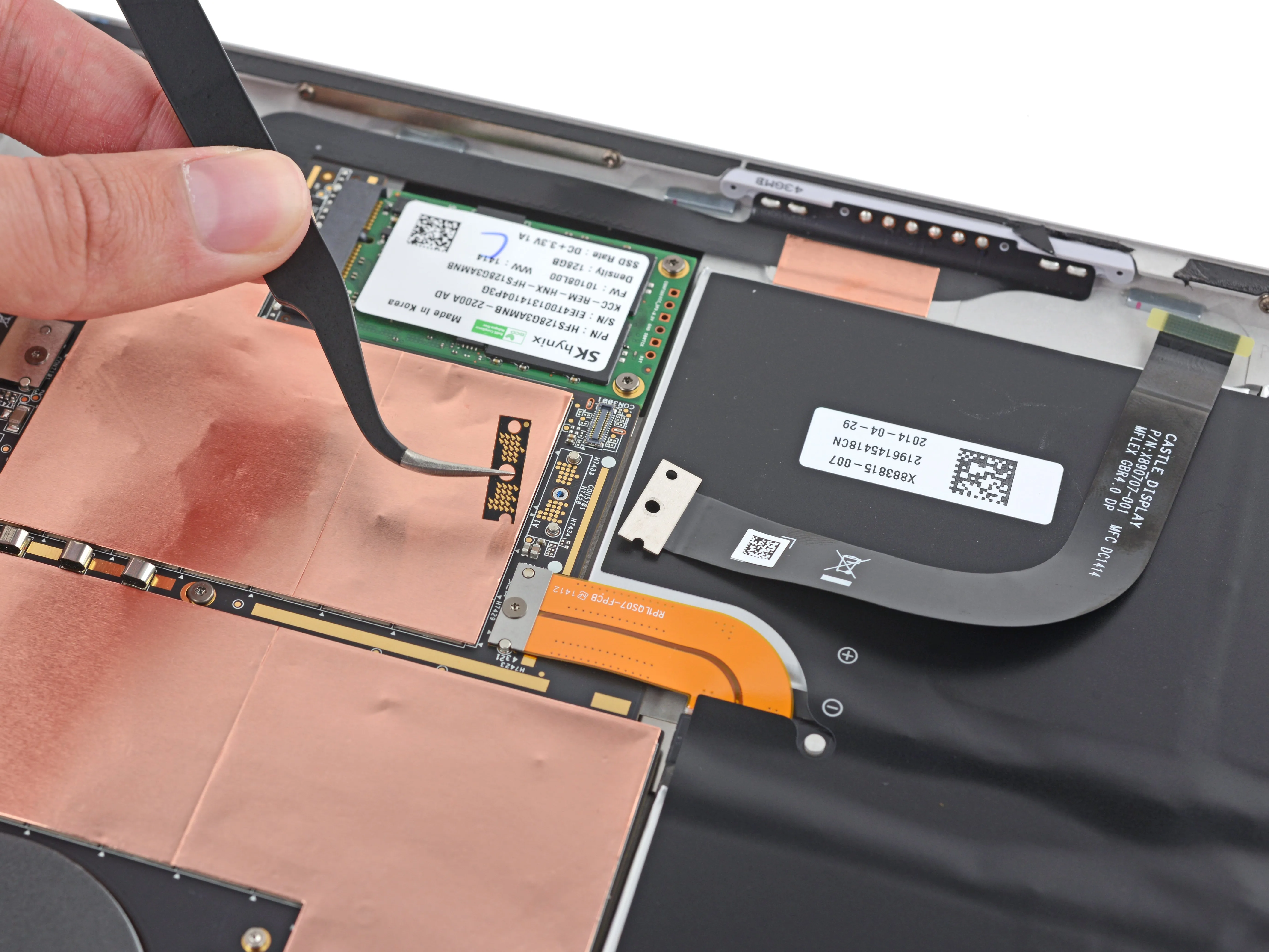

Пока мы штурмуем замок-ее, дисплей, мы обнаруживаем нечто новое: пружинящую металлическую скобу, прижимающую разъем дисплея на месте. Это не самый дружелюбный приятель, но после небольшого убеждения с помощью нашего пассатижей он соглашается отпустить разъем.
На другом конце кабеля - еще один сомнительный разъем с тоненькой контактной платой на буксире. Потому что, почему бы и нет?
Но на самом деле мы предполагаем, что это более тонкий и дешевый разъем, чем тот, в котором используется физическое защелкивание. Впервые мы увидели подобный контакт на 13-дюймовом MacBook Pro Retina.

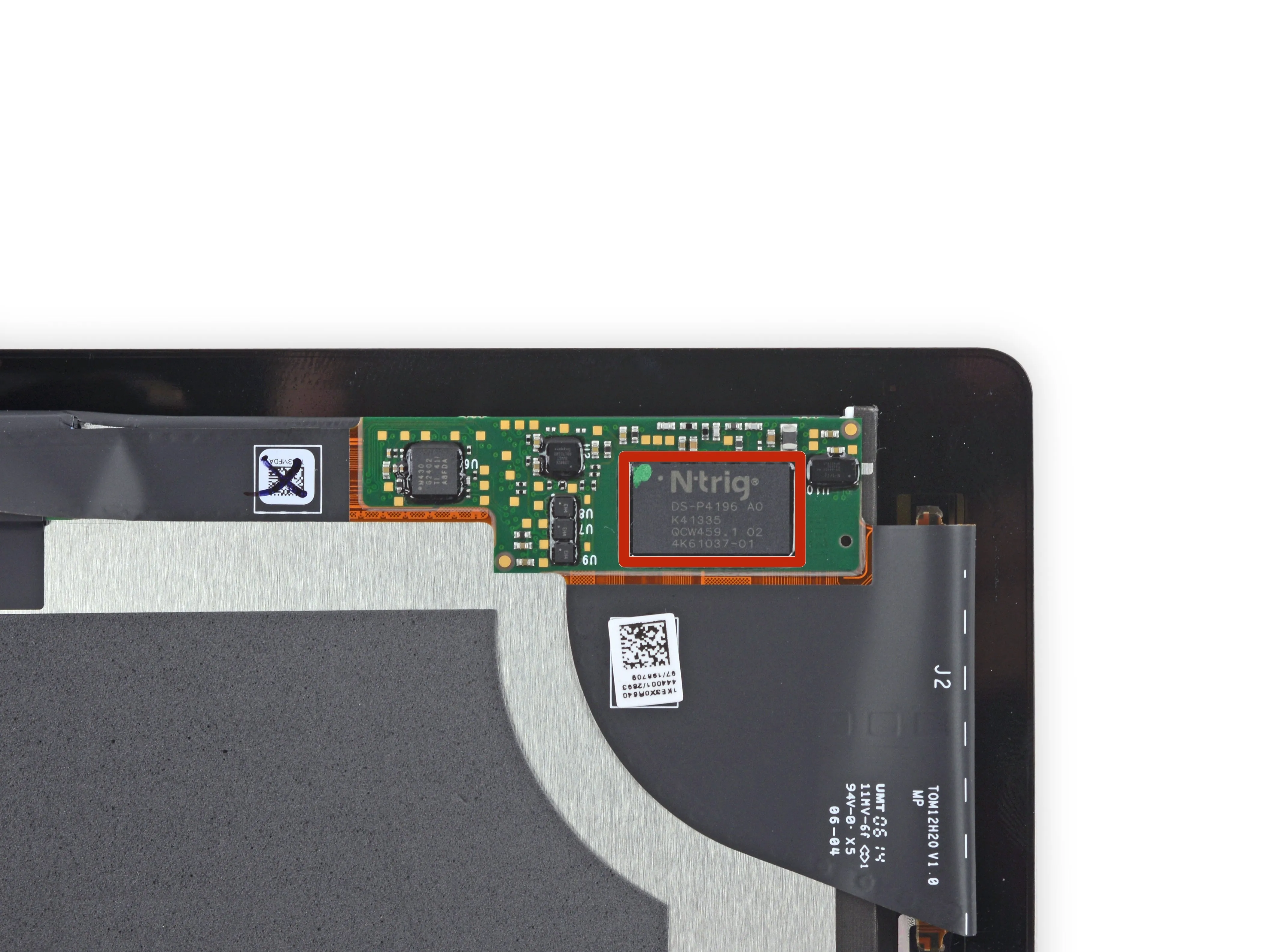

На задней панели дисплея расположен N-триг DS-P4196 сенсорный контроллер, обеспечивающий необходимую технологию для работы с чувствительным к давлению Surface Pen.
Комментарии к шагу
Какая панель дисплея используется в SP3?
SP3 хрупкий... сегодня уронил с 3 футов на бетон... я никогда не видел большей трещины и экран разлетелся на куски!!! SP3 намного более хрупкий, чем любой другой планшет на рынке...!
Я задаюсь вопросом, почему не имеет смысла поместить тепло на металлические края корпуса, а не на стеклянный экран, чтобы он расширялся от стекла по мере расплавления клея (как если бы склеенную банку из-под желе поместить под горячую воду).
Было бы полезно, если бы кто-нибудь разместил фотографию всех мест приклеивания липкого слоя на обратной стороне экрана (расстояние от края, ширина липкого слоя, непрерывный он или нет и т. д.), чтобы можно было более стратегически правильно применить тепло. Возможно, экран трескается из-за того, что он представляет собой композит из материалов с разными значениями k (подумайте о биметаллических полосках).
P.S. В ближайшее время я заменю планку фронтальной камеры в своем SP3 (просто жду, пока прибудут все детали/инструменты), и буду документировать процесс и сообщать вам, ребята, о результатах, особенно о снятии очевидно очень слабого экрана. Держите пальцы скрещенными!
Привет, ребята,
Очевидно, мой друг потерял маленькую часть, которая проходит между ЖК-флексом и логической платой. Где я могу найти эту деталь, чтобы я мог ее купить? Спасибо всем и удивительное руководство!
https://www.ebay.com/itm/Original-Microso...
Привет! Я хочу подключить мой SP3 к внешнему экрану (без Display Port), как называется разъем, который выходит из SP3. Я имею в виду разъем между SP3 и экраном.

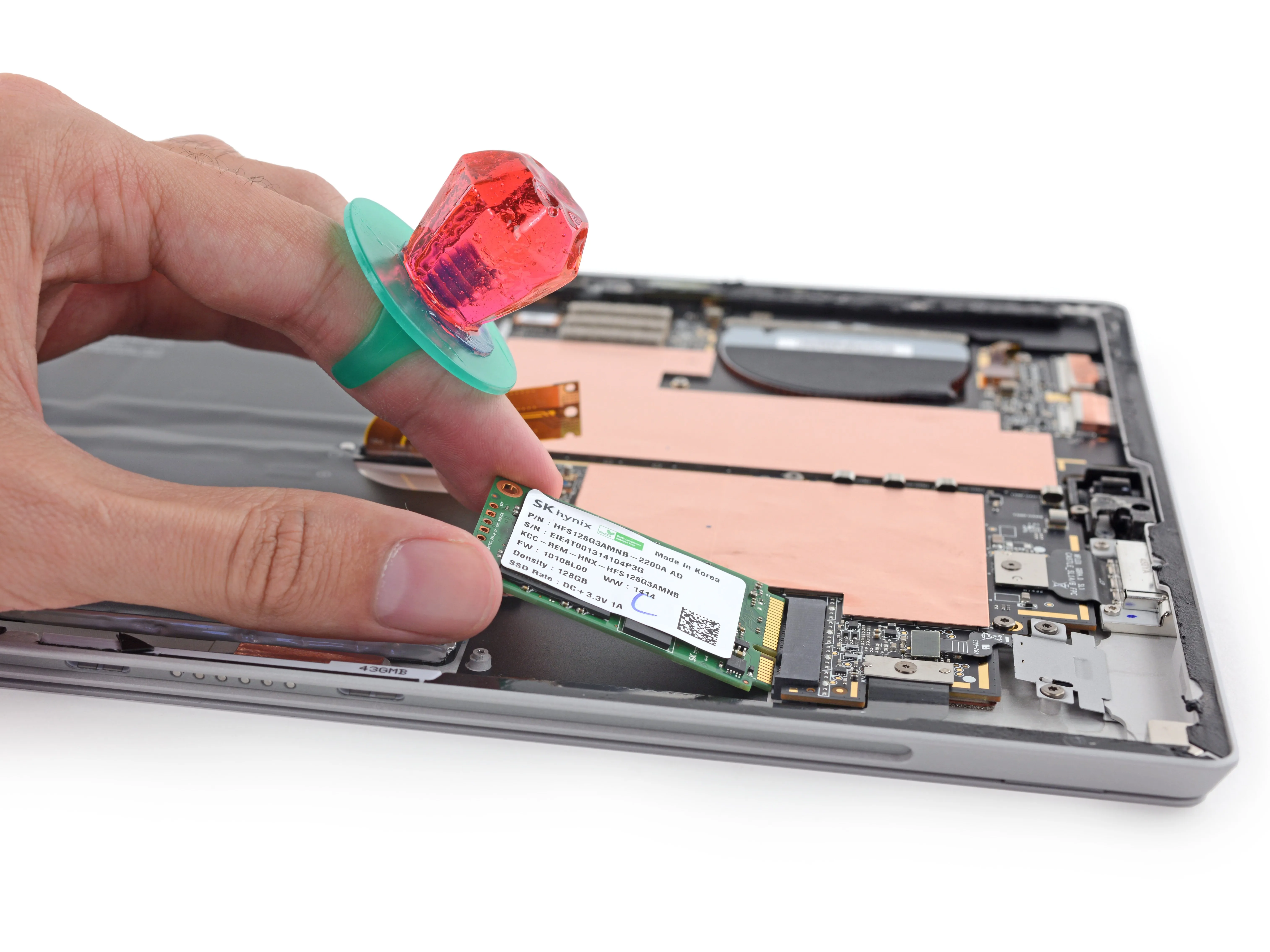

Шаг 9

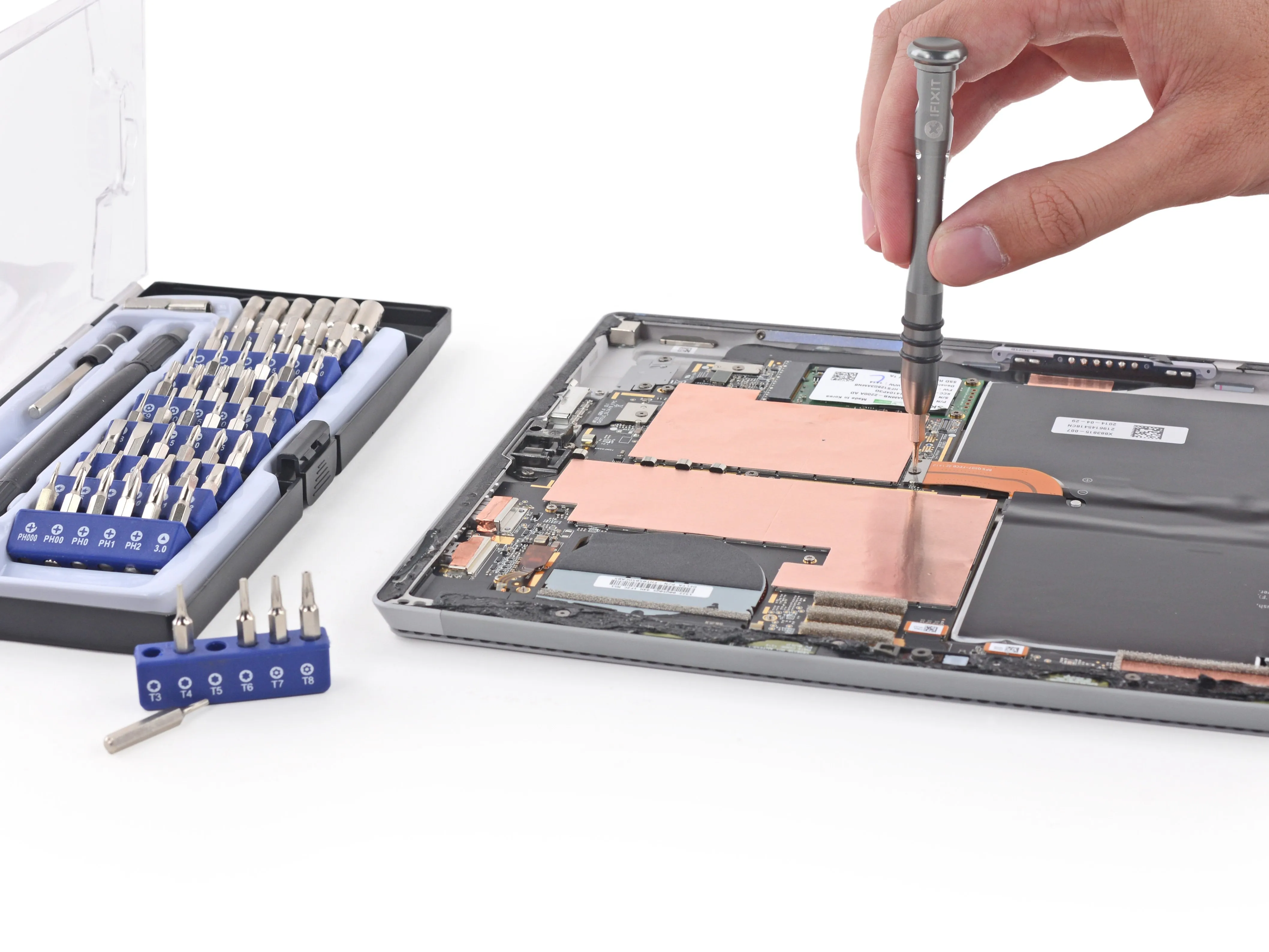

Безопасность превыше всего! Мы отсоединяем аккумулятор перед зарядкой. Для этого разъема аккумулятора требуется относительно редкая бита T3 Torx. К счастью для нас, наш набор из 54 бит-драйверов никогда не бывает под рукой.
Далее мы поддеваем этот поверхностный SSD с задней панели, чтобы рассмотреть его поближе.
Вы можете спросить себя, почему именно Ring Pop? Как вы прекрасно знаете.за исключением большинства природных голубых алмазов, которые являются полупроводниками из-за примесей бора, замещающих атомы углерода, алмазы являются отличным электрическим изолятором, имеющим удельное сопротивление от 10^11 до 10^18 Ом-м. Так что на самом деле мы просто осторожны.

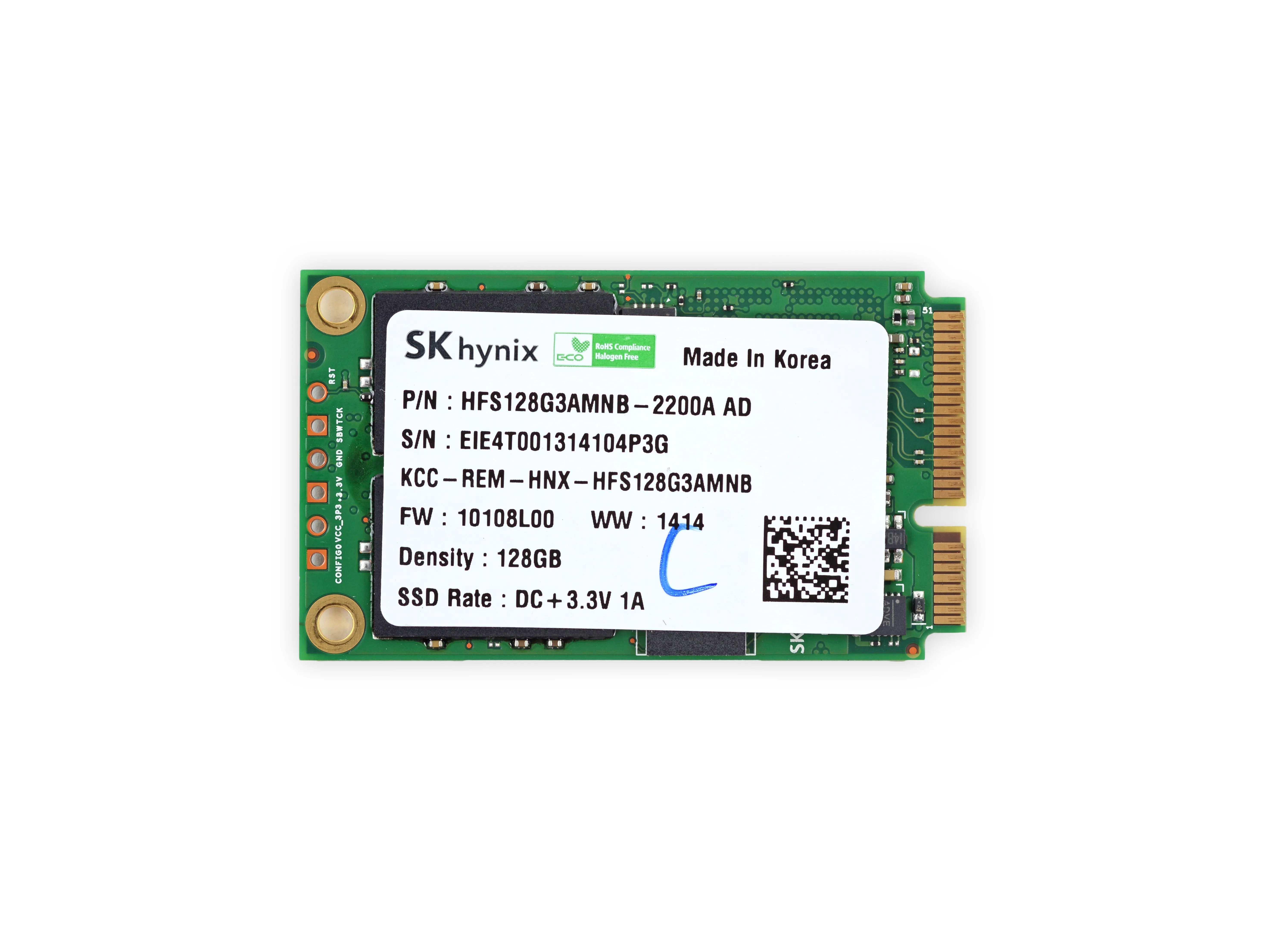

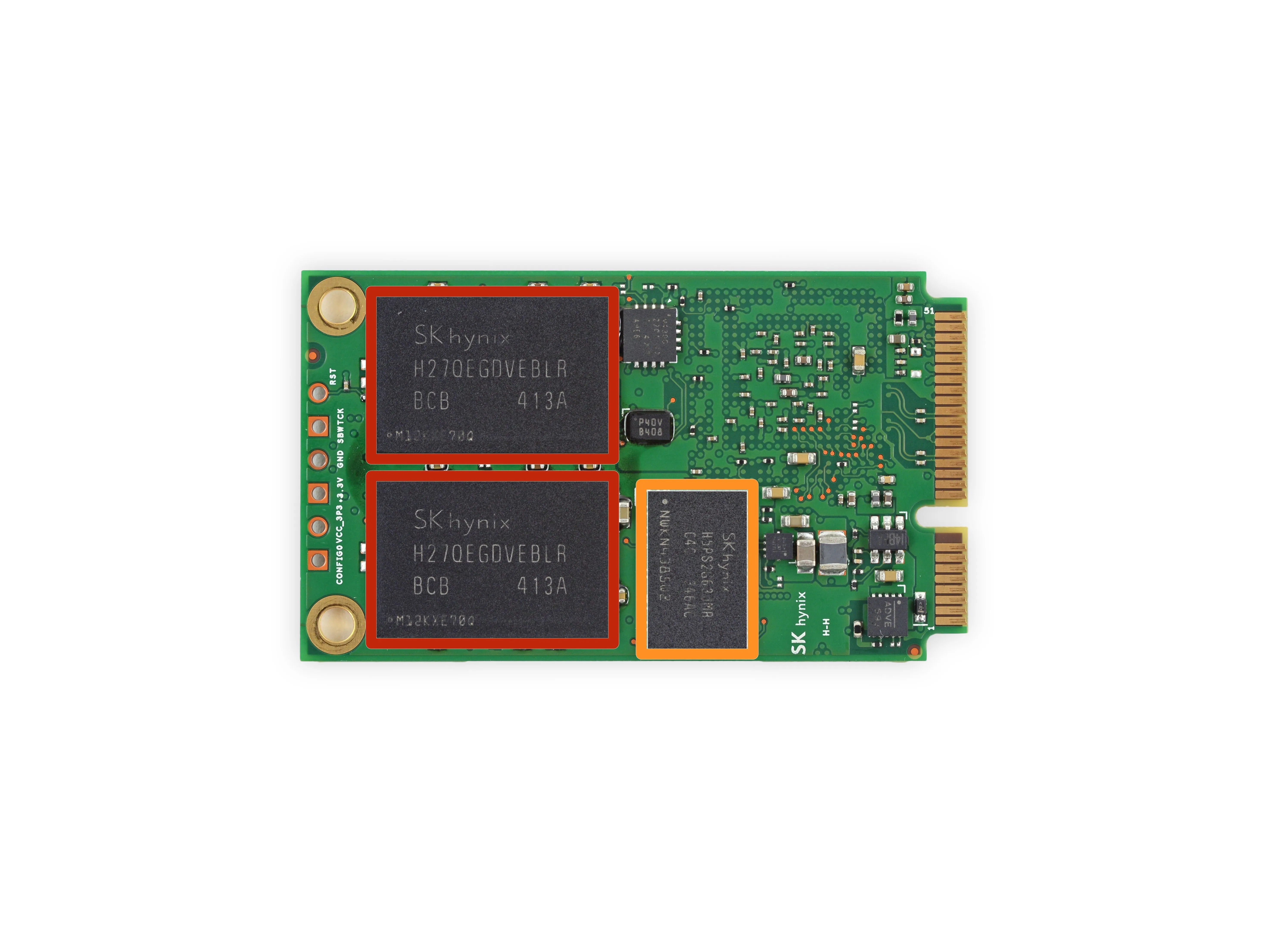

Шаг 10

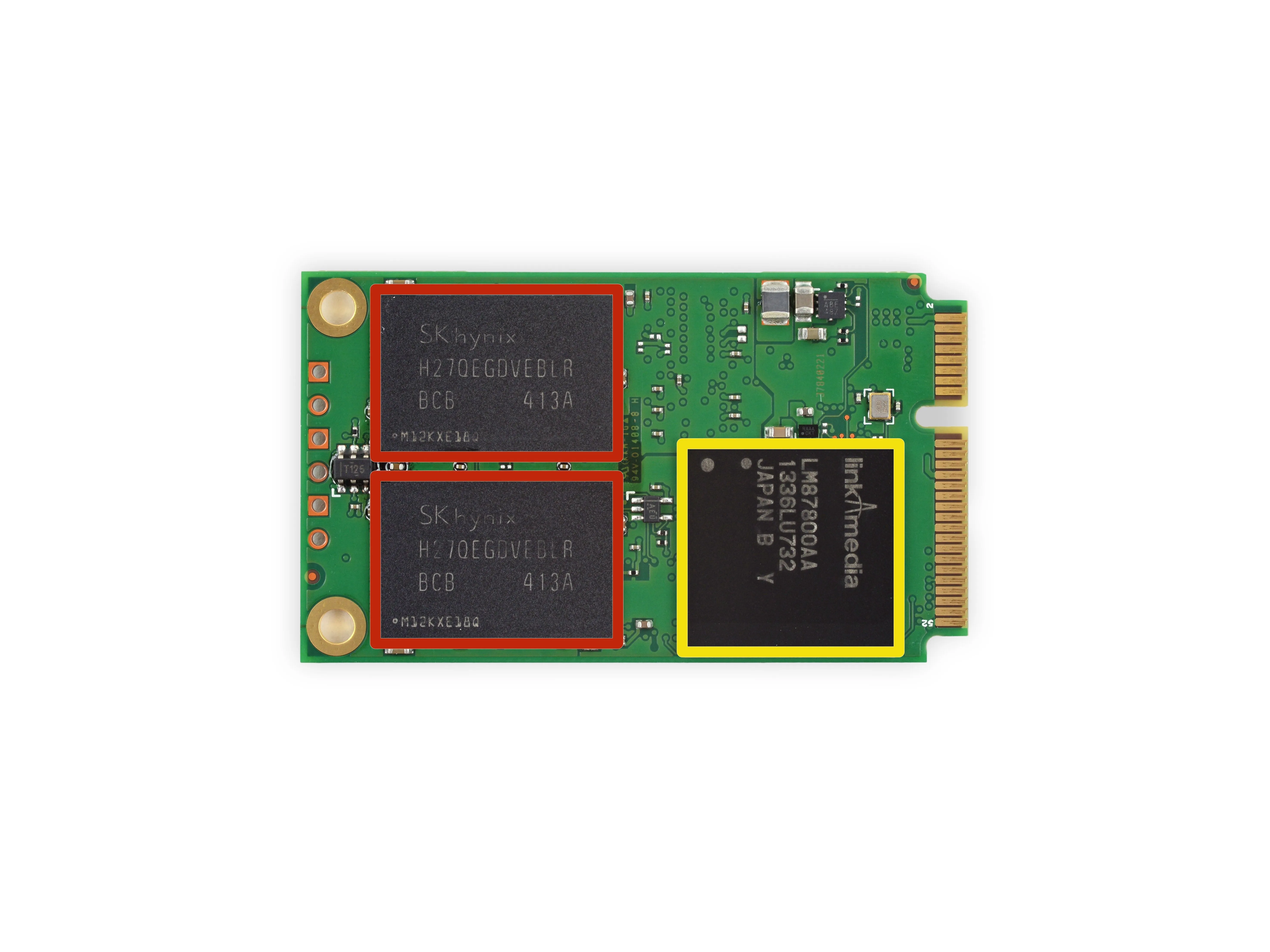

Повторяя свою свою главную роль в Pro 2 это твердотельный накопитель SK Hynix HFS128G3AMNB 128 ГБ mSATA 6.0 Гбит/с, оснащенный следующим аппаратным обеспечением:
SK Hynix H27QEGDVEBLR 32 ГБ NAND Flash (четыре микросхемы для 128 ГБ в сумме)
SK Hynix H5PS2G63JMR 32 МБ DDR2 SDRAM
Контроллер SSD Link A Media LM87800AA

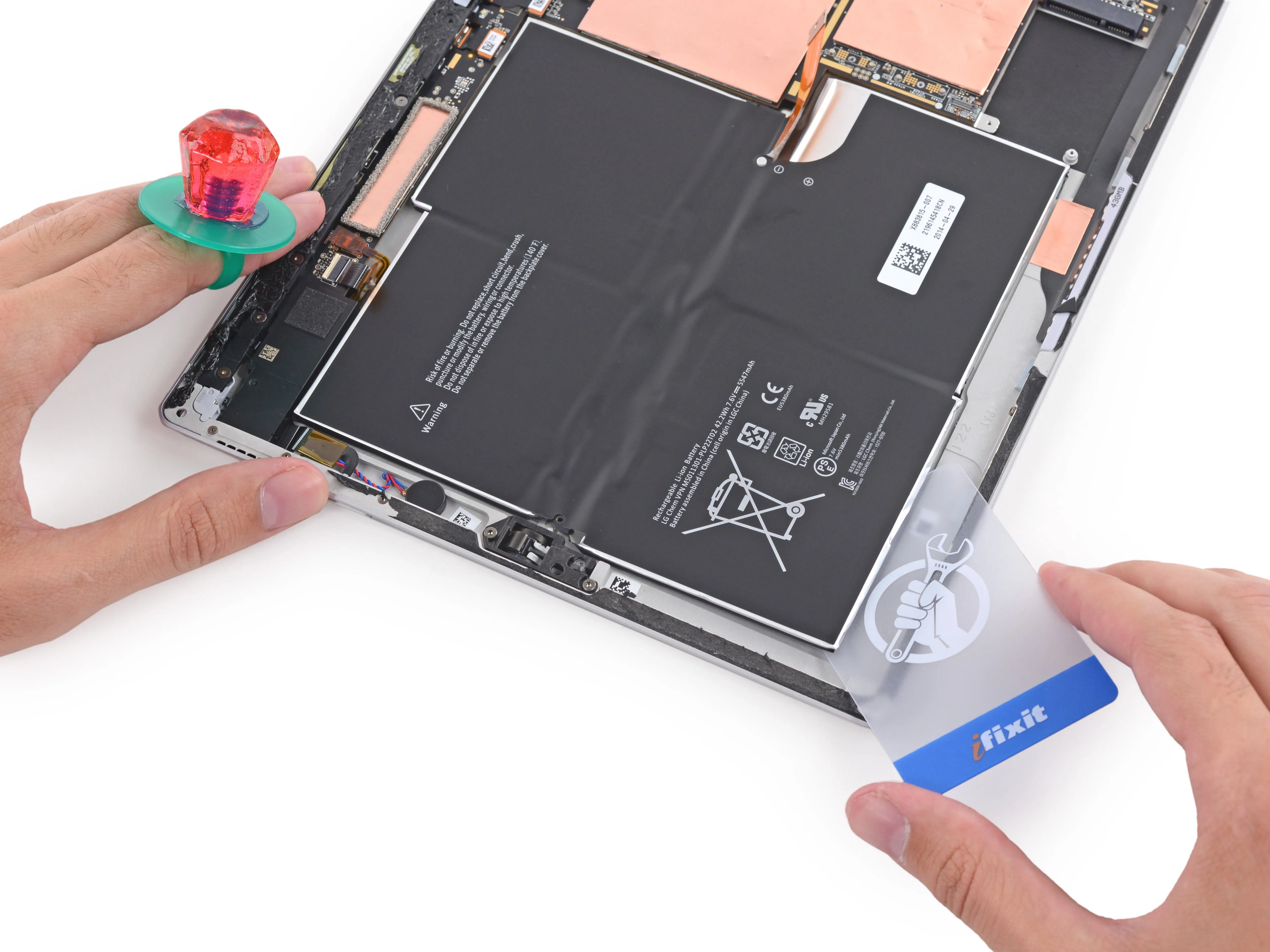

Шаг 11

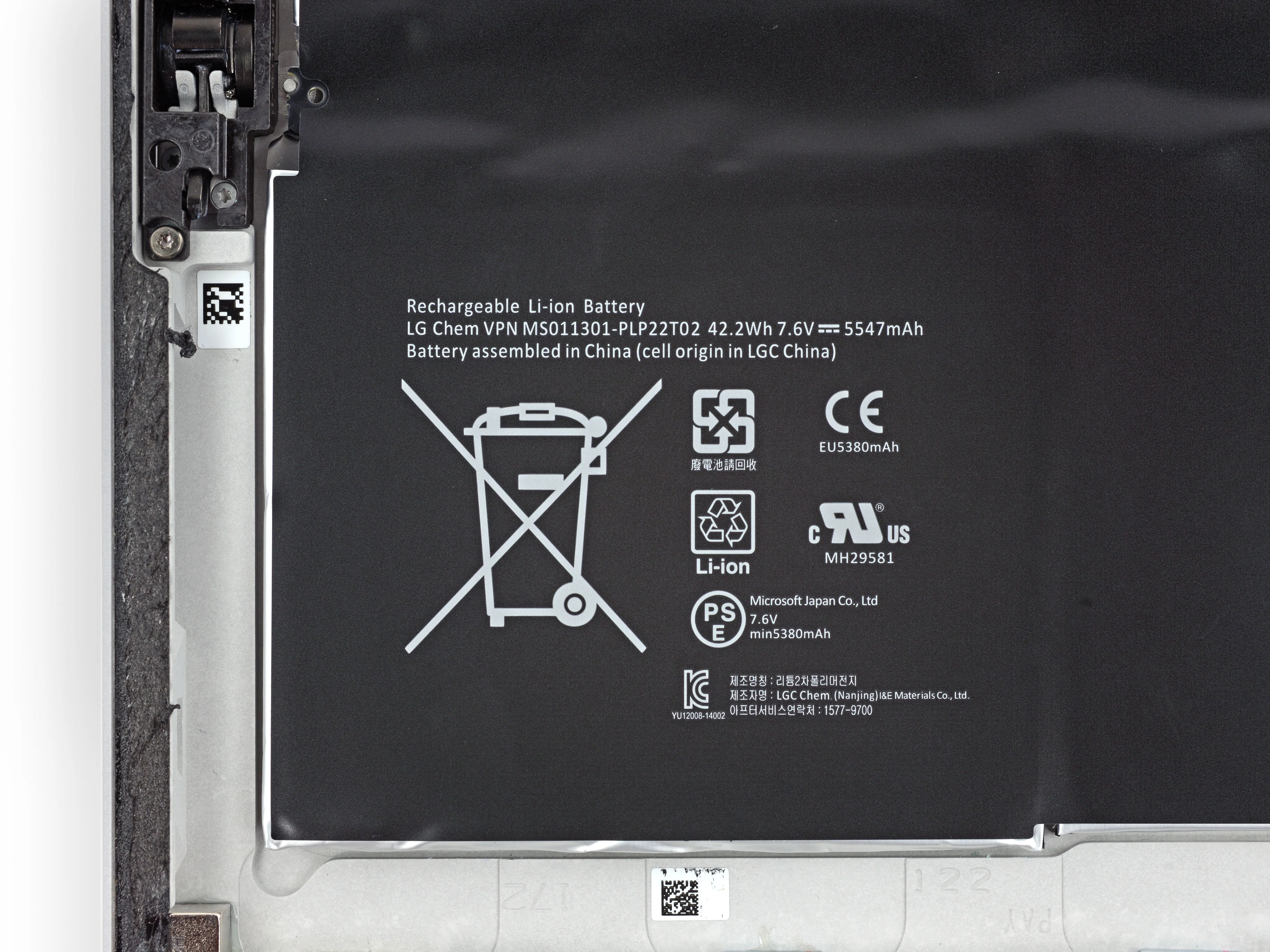

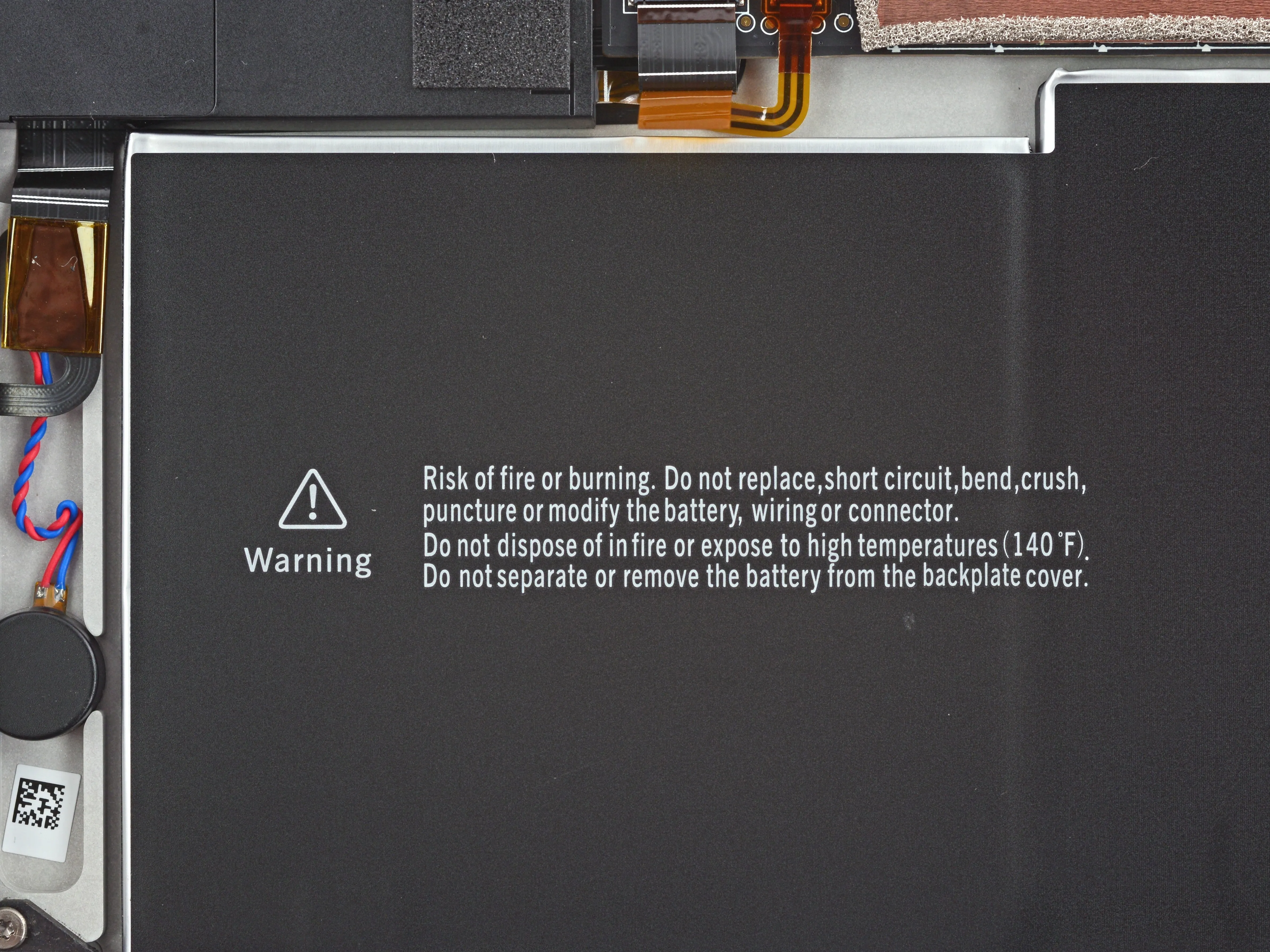

Мы добрались до батареи. В этом Surface установлена литий-ионная батарея емкостью 42,2 Вт-ч, 7,6 В. бомба замедленного действия.
Все батареи умирают, поэтому замена батареи - необходимый ремонт для любого устройства. Прежде чем приступить к обезвреживанию бомбы, мы прочитаем все предупреждения, которые мы планируем проигнорировать, включая очень четкое указание, что мы не должны заменять эту батарею. Ну разве это не шикарный.
При первом же попытке поддеть батарею мы замечаем сильное сопротивление, и нам кажется, что есть большая вероятность того, что мы разрушим ее во время извлечения, что заставляет нас нервничать, как злая ведьма вокруг ведра с водой (которое она должна открыть).
Пора приступать к выковыриванию *вставьте высокопарную шутку о прионах*

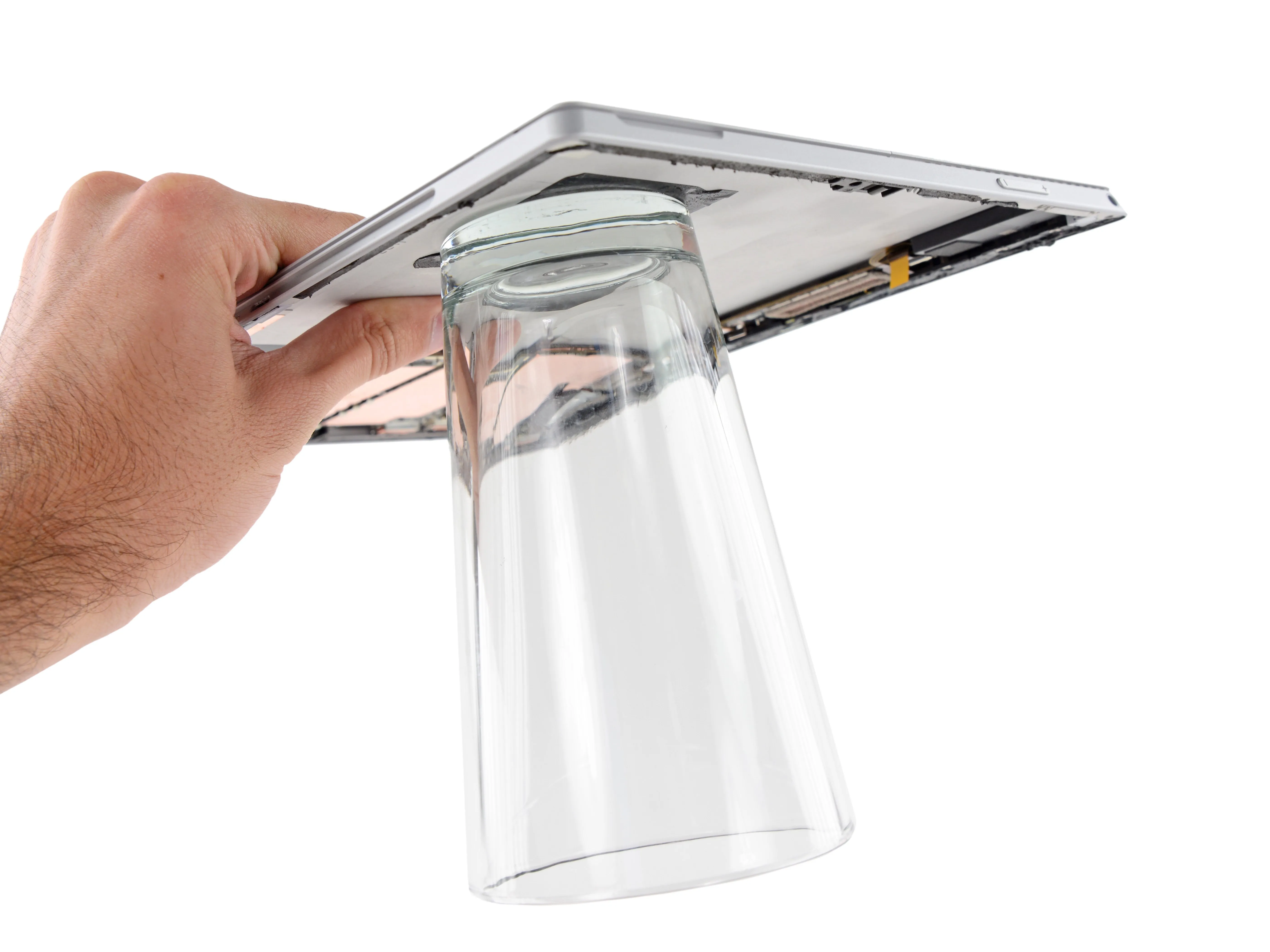

Шаг 12

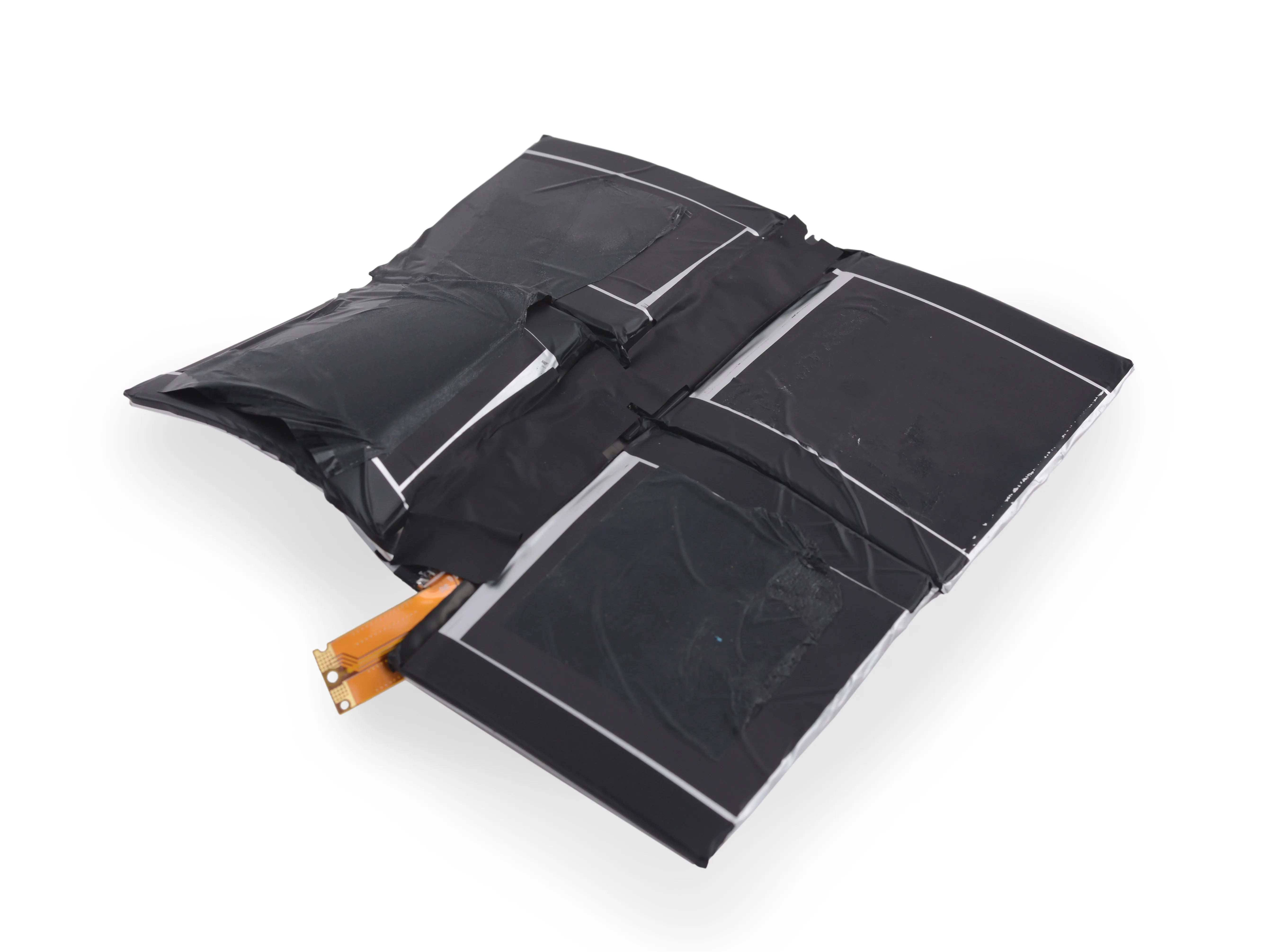

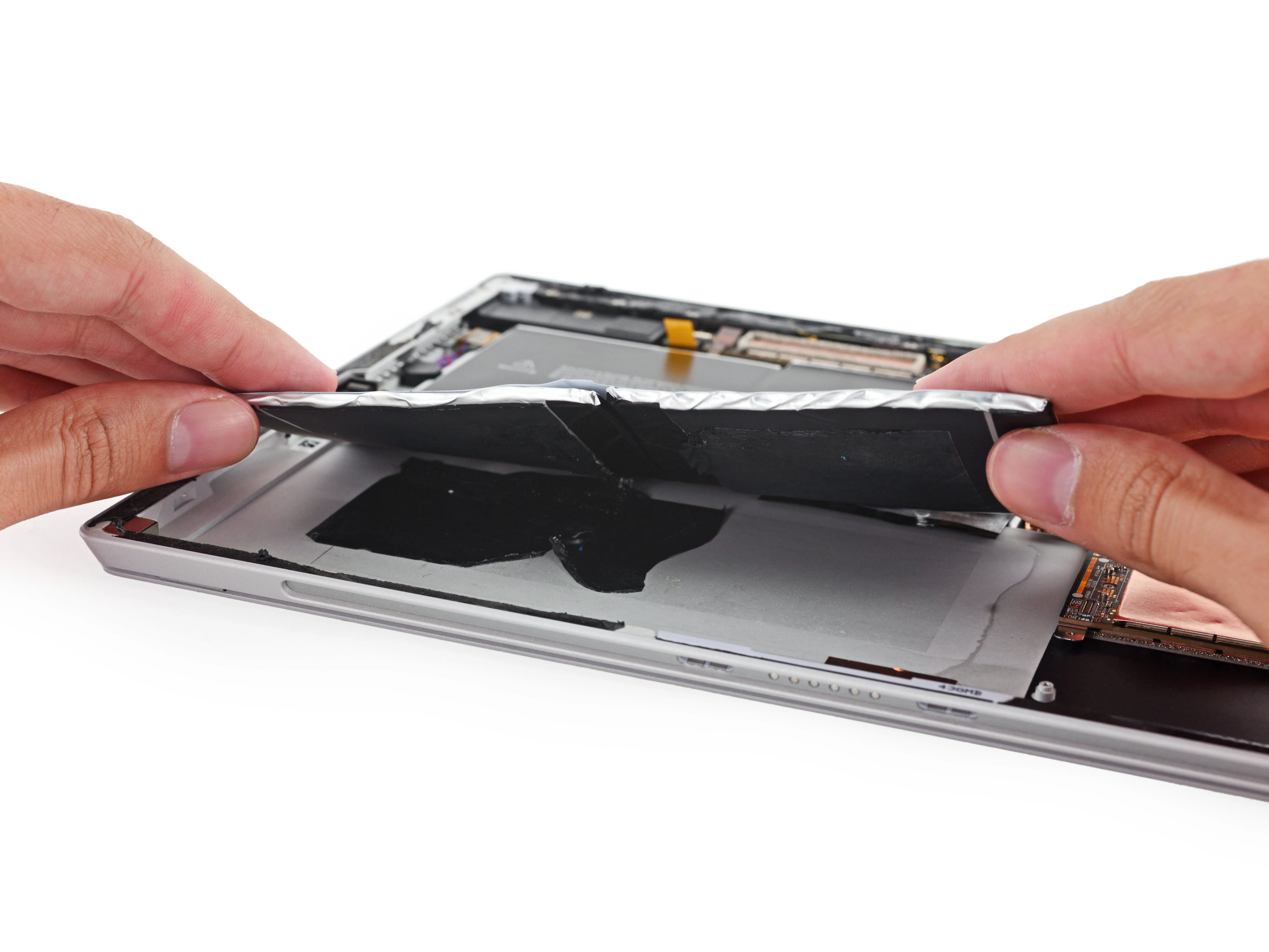

Эта батарея застряла, как мастодонт в смоляной яме.
Клей, похожий на смолу, делает снятие батареи без сильного деформирования практически невозможным.
Батарея извлечена, но выглядит она так, будто прошла через зеркало в доме развлечений чтобы освободиться. Мы не очень любим клоунов, которые верят в приклеенные батареи.
Думаете, мы шутим по поводу клейкости этого клея? Подумайте еще раз. Этот маленький трюк на вечеринке - то, что мы называем липкая ситуация.

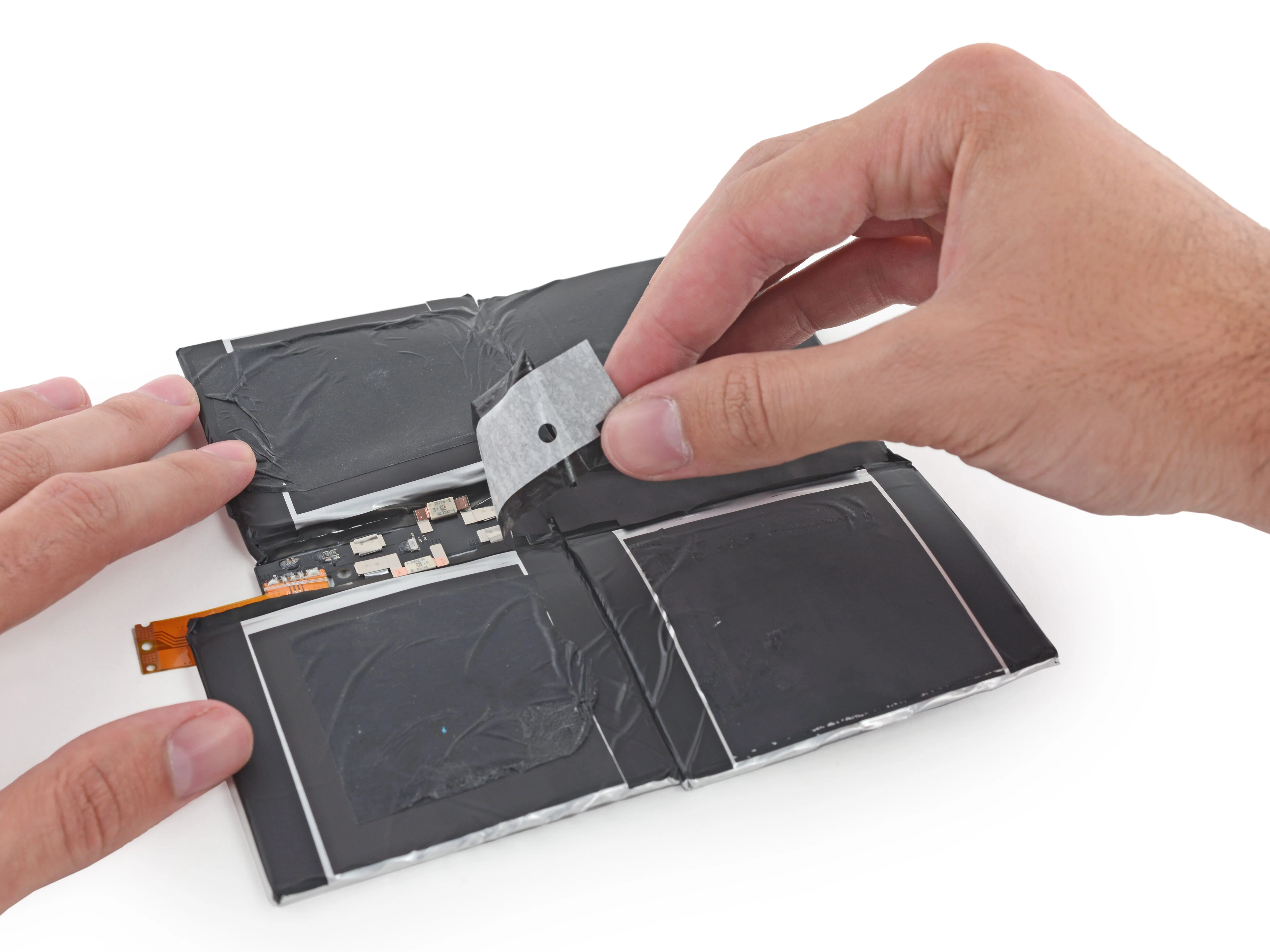

Шаг 13

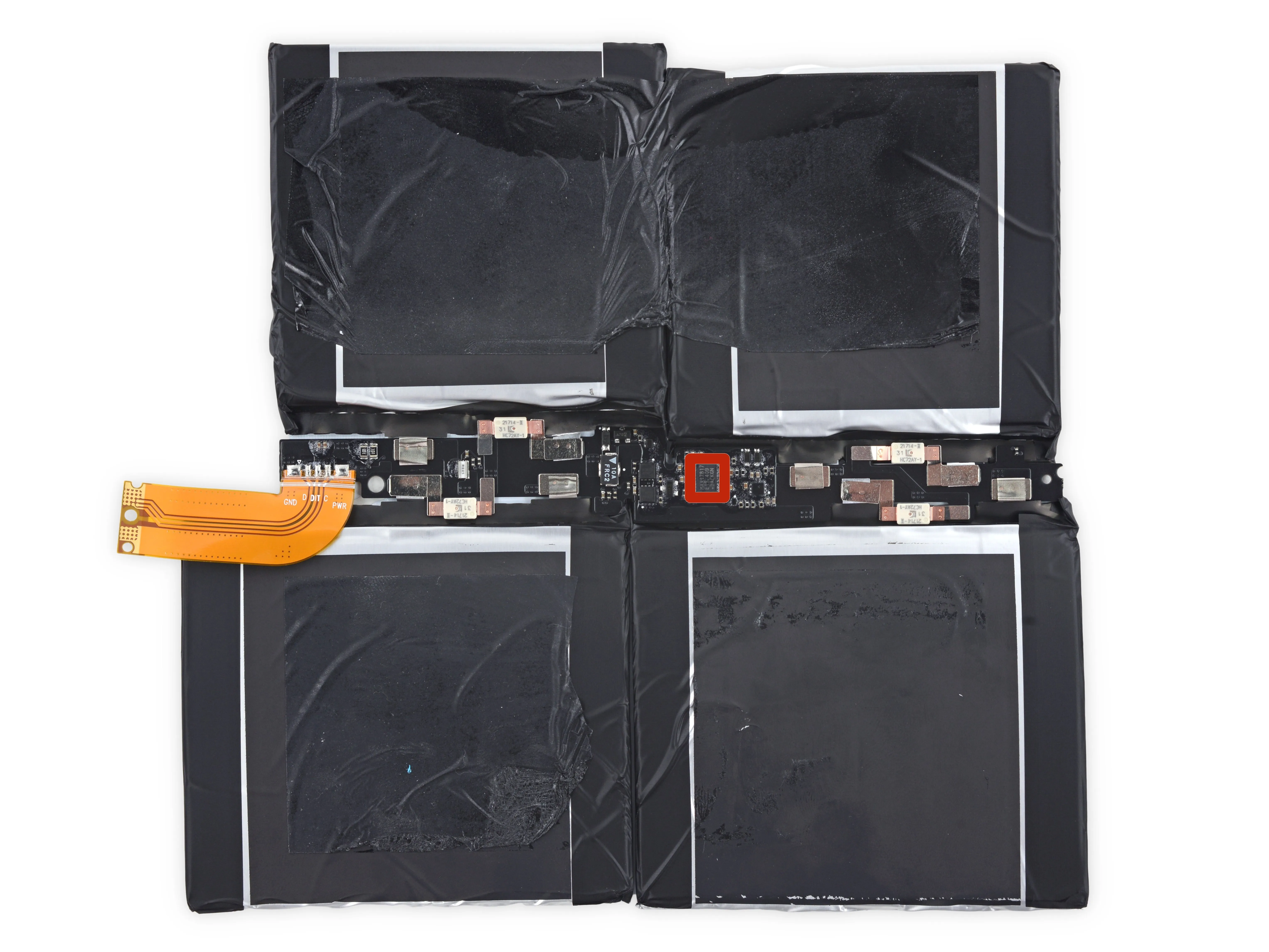

Мы начинаем раскопки и обнаруживаем, что этот Surface хранит несколько секретов между ячейками батареи.
Эта скрытая плата батареи содержит ИС управления батареей MAX17817 компании Maxim Integrated.

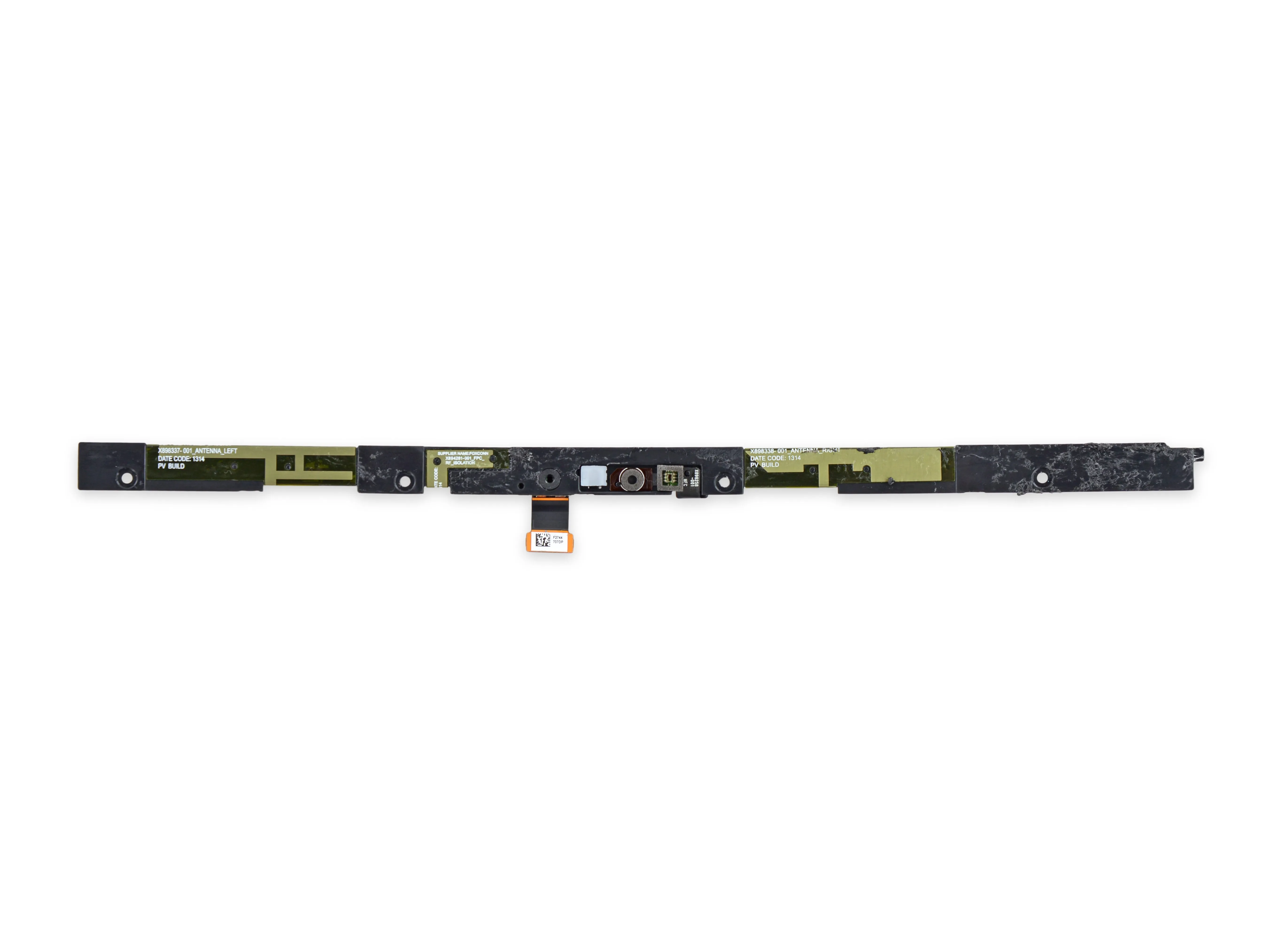

Шаг 14

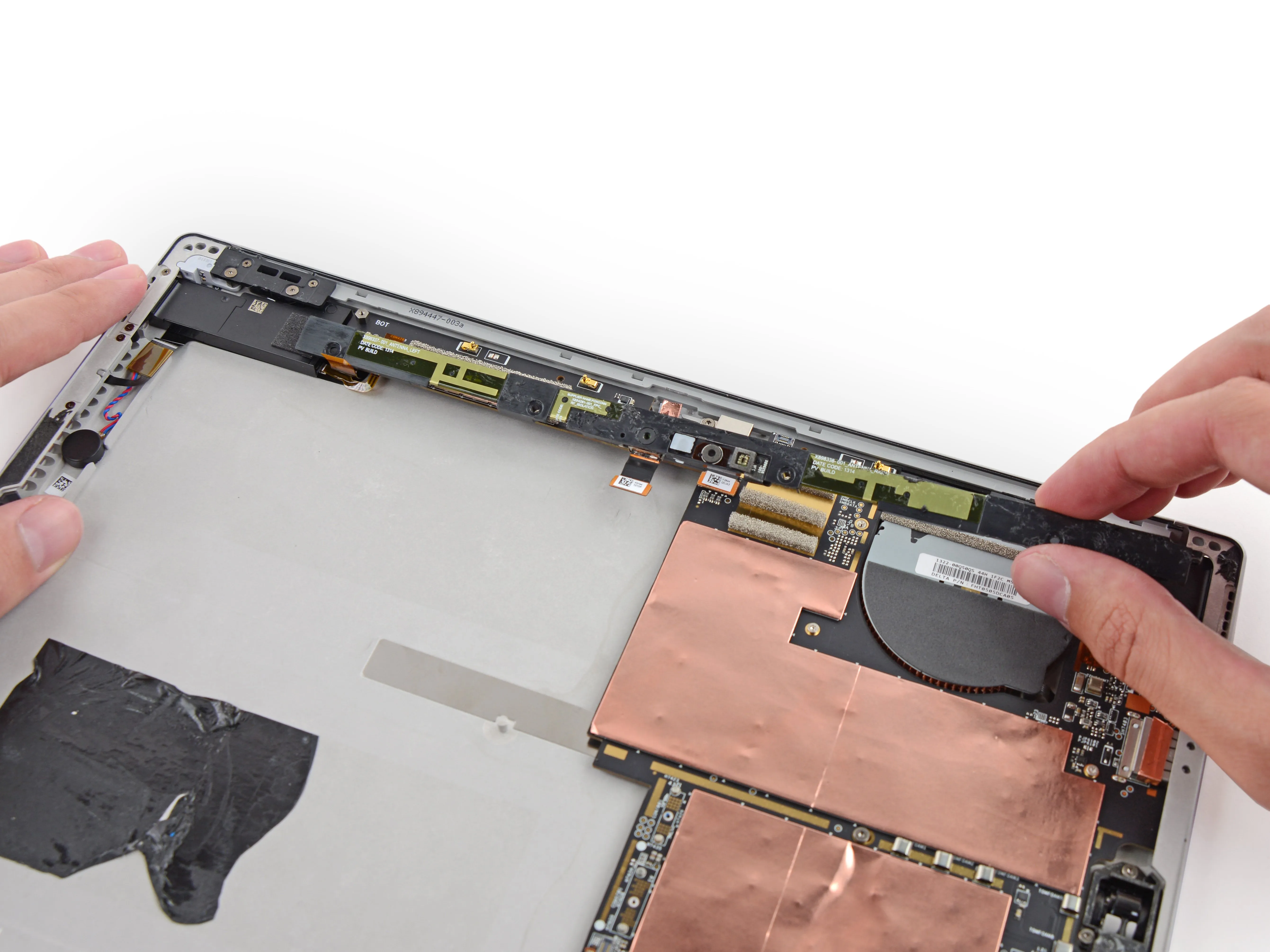

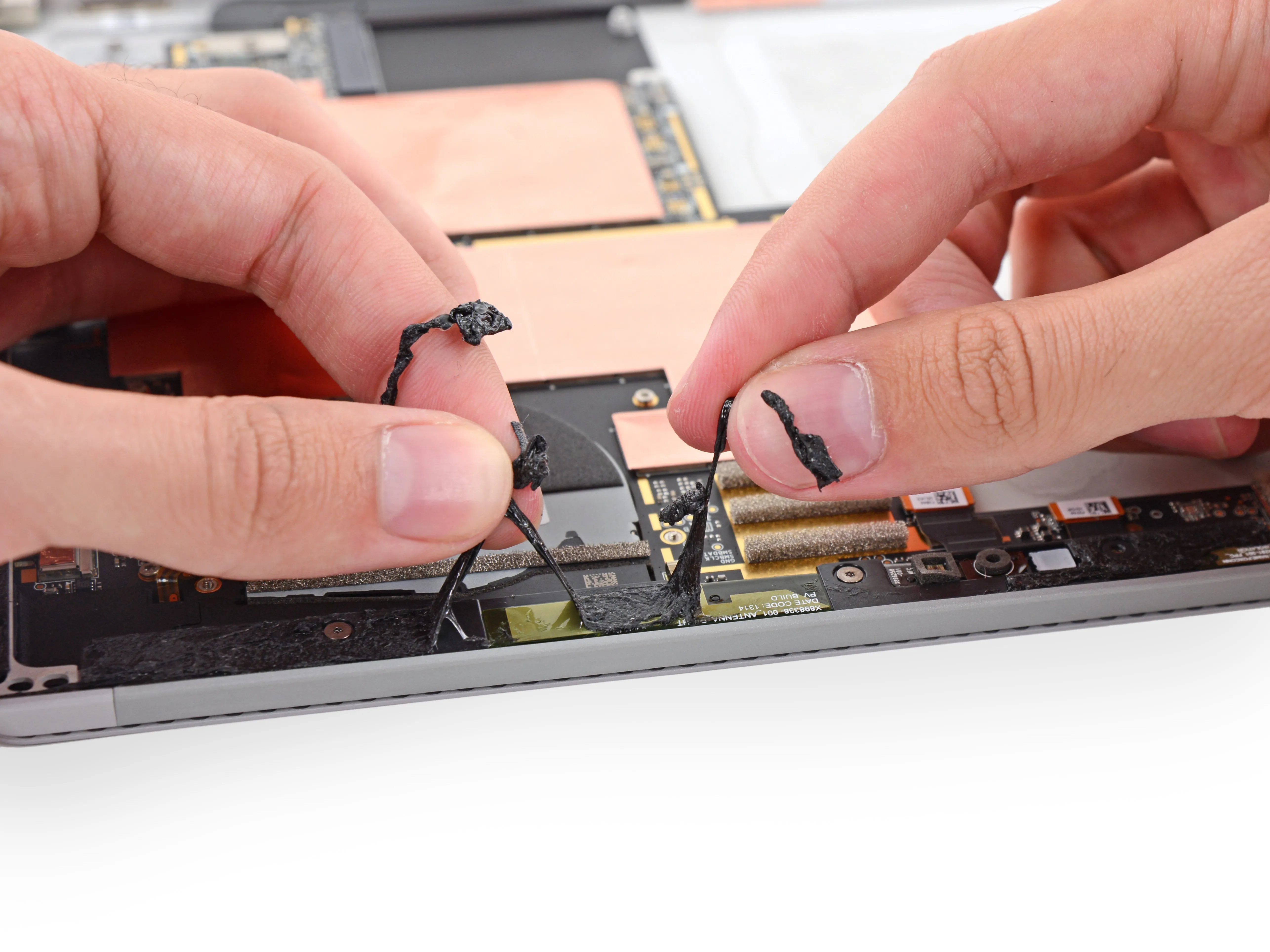

Это устройство кажется бесконечная история о темном липком клее..
Мы надеемся, что это конец глупой замазки и утиная лента одержимости Microsoft.
Мы быстро избавляемся от липкого слоя и освобождаем тонкую периферийную плату.
На этой тонкой маленькой плате, похоже, разместилась фронтальная камера и несколько других элементов, включая остатки клея. Гадость.
Комментарии к шагу
Привет всем, кабель датчика 2-й слева на снятой плате, кто-нибудь знает, что это такое и откуда я могу получить замену вообще?
Это RF изолятор. Я думаю, вам нужно заменить всю снятую плату. Что вы сделали?

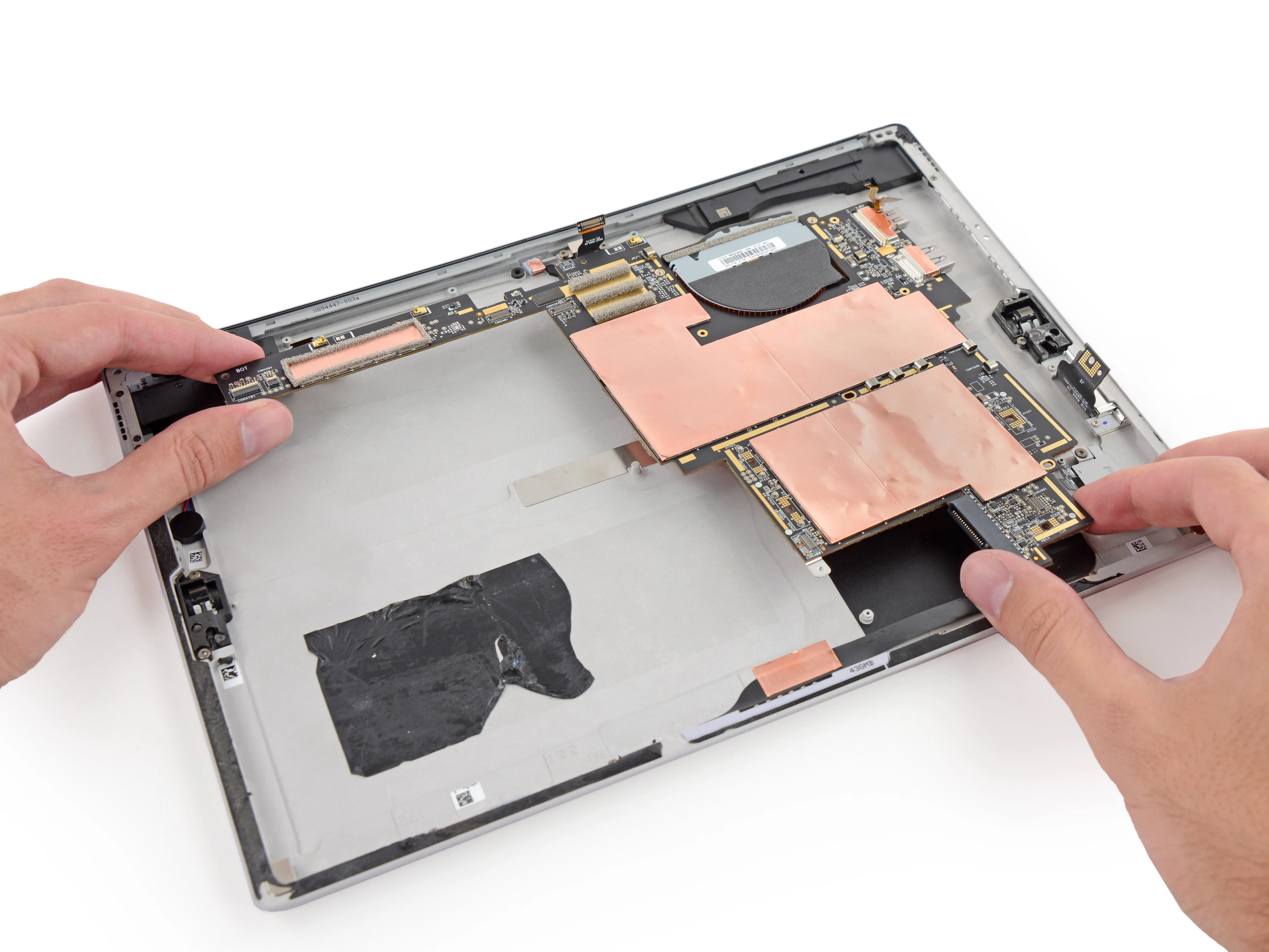

Шаг 15

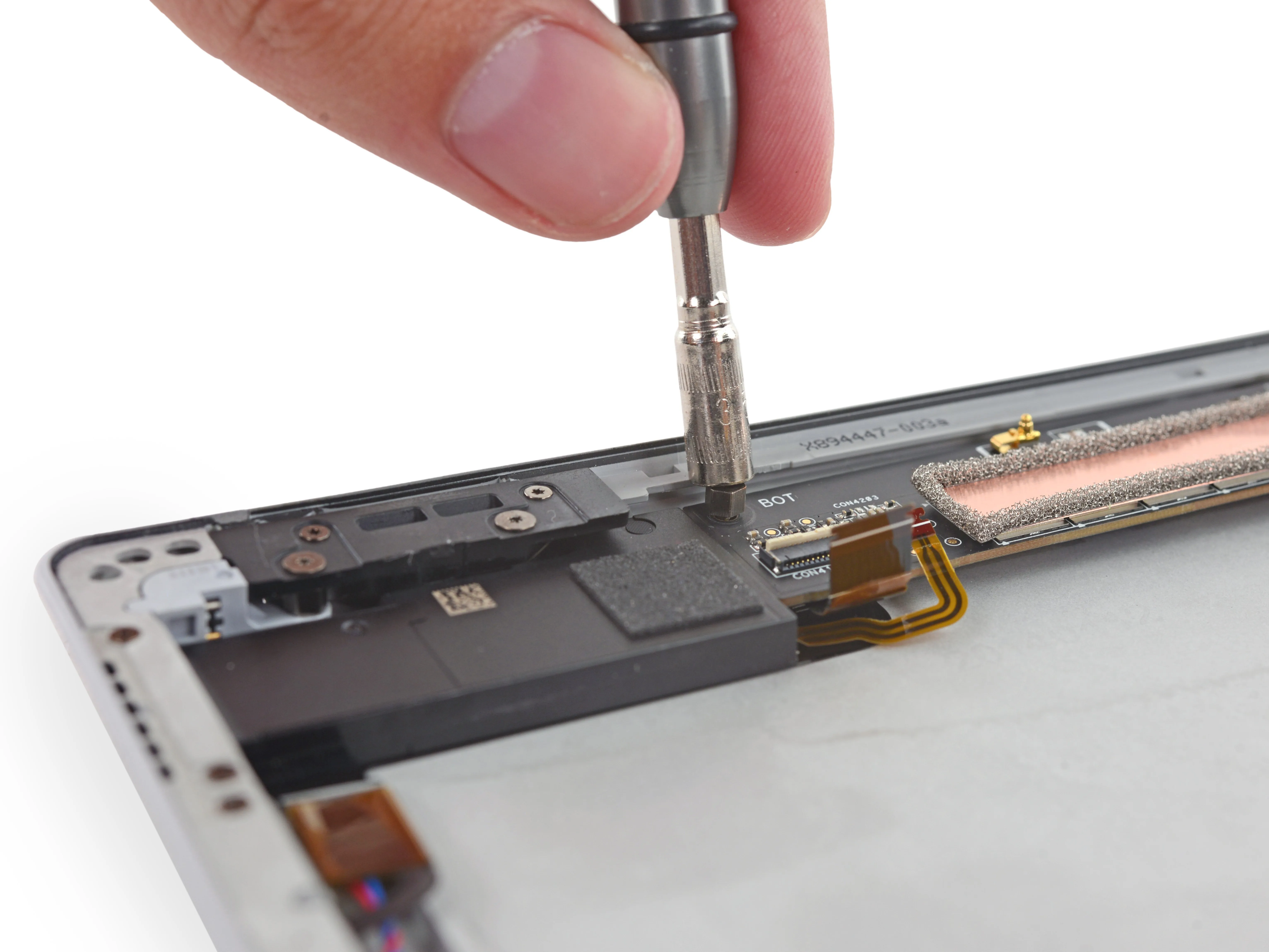

Продвигаясь к материнской плате, мы сталкиваемся со странной магией: случайный шестигранный болт.
Болт Accio! К счастью, мы пришли подготовленными: с помощью нашего набора инструментов Pro Tech Toolkit любой шестигранник можно быстро поднять.
Нам приходится продолжать работать, чтобы освободить материнскую плату. Она не только прикреплена к корпусу, но и покрыта медным экраном - проклятием против внешней магии.

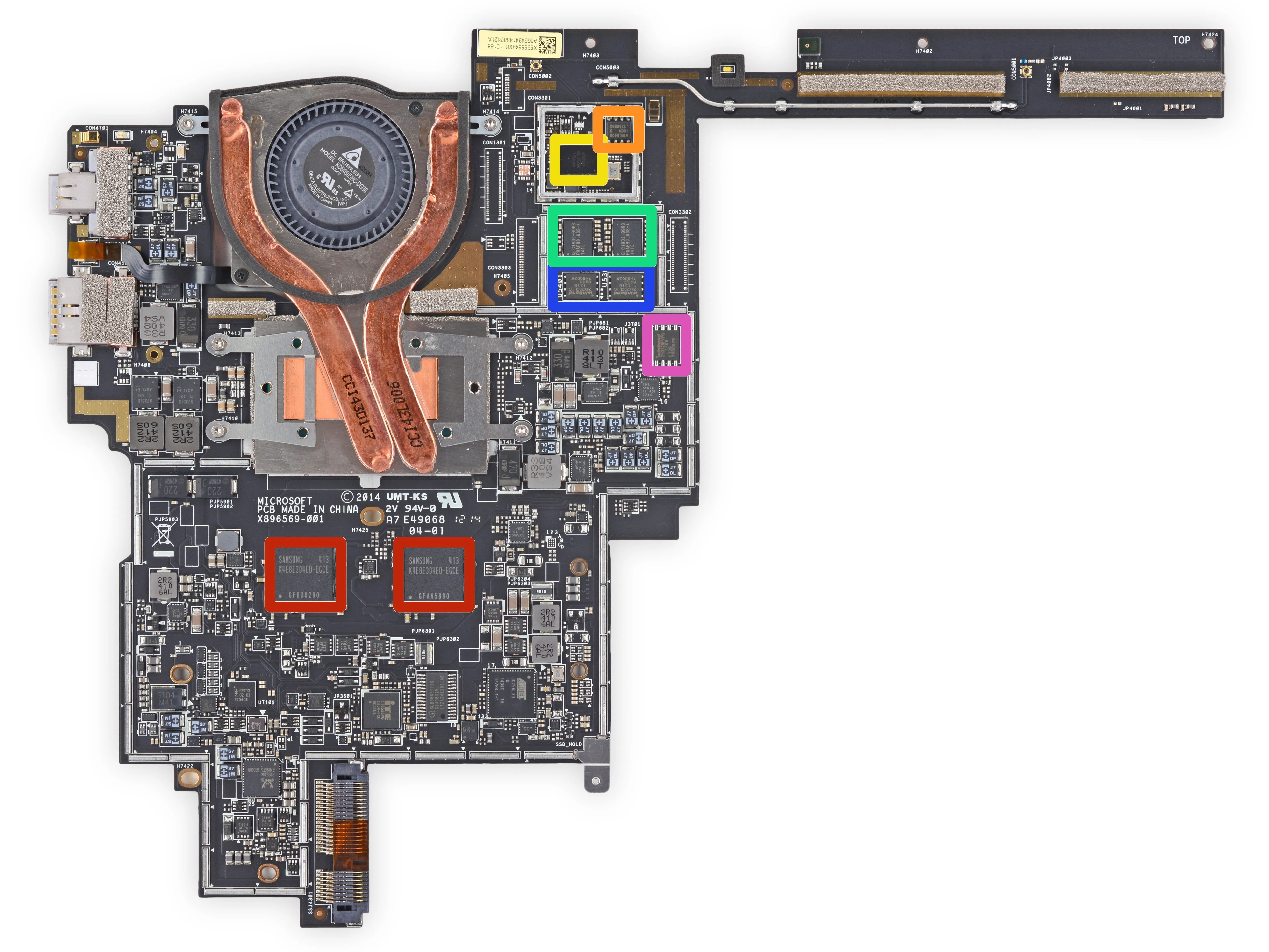

Шаг 16
Вытащив мобильник, мы застали целую кучу микросхем в разгар заседания совета директоров:
Samsung K4E8E304ED-EGCE 8 Гб (1 Гб) оперативной памяти LPDDR3 (всего 4 * 1 Гб = 4 Гб) Две передние, две задние.
Atmel AT24C16 двухпроводная последовательная память EEPROM
Marvell 88W8897 Комбо-чип WLAN + BT4.0 + NFC (без поддержки NFC в устройстве)
QIC1832-B98B
Winbond 25X20CL1G 2M-Bit Serial Flash Memory
Winbond 25Q128FVPQ Последовательная флэш-память 128 Мбит
Комментарии к шагу
Какой чип биоса необходимо заменить, если я его повредил?
Winbond 25Q128FVPQ - это чип биоса. Он имеет 16 Мбайт памяти.
Этот S.H.I.T. просто умора!!! Очень умный! (Закрывает шторы) и боже мой, как трудно намеренно ругаться l.m.f.a.o

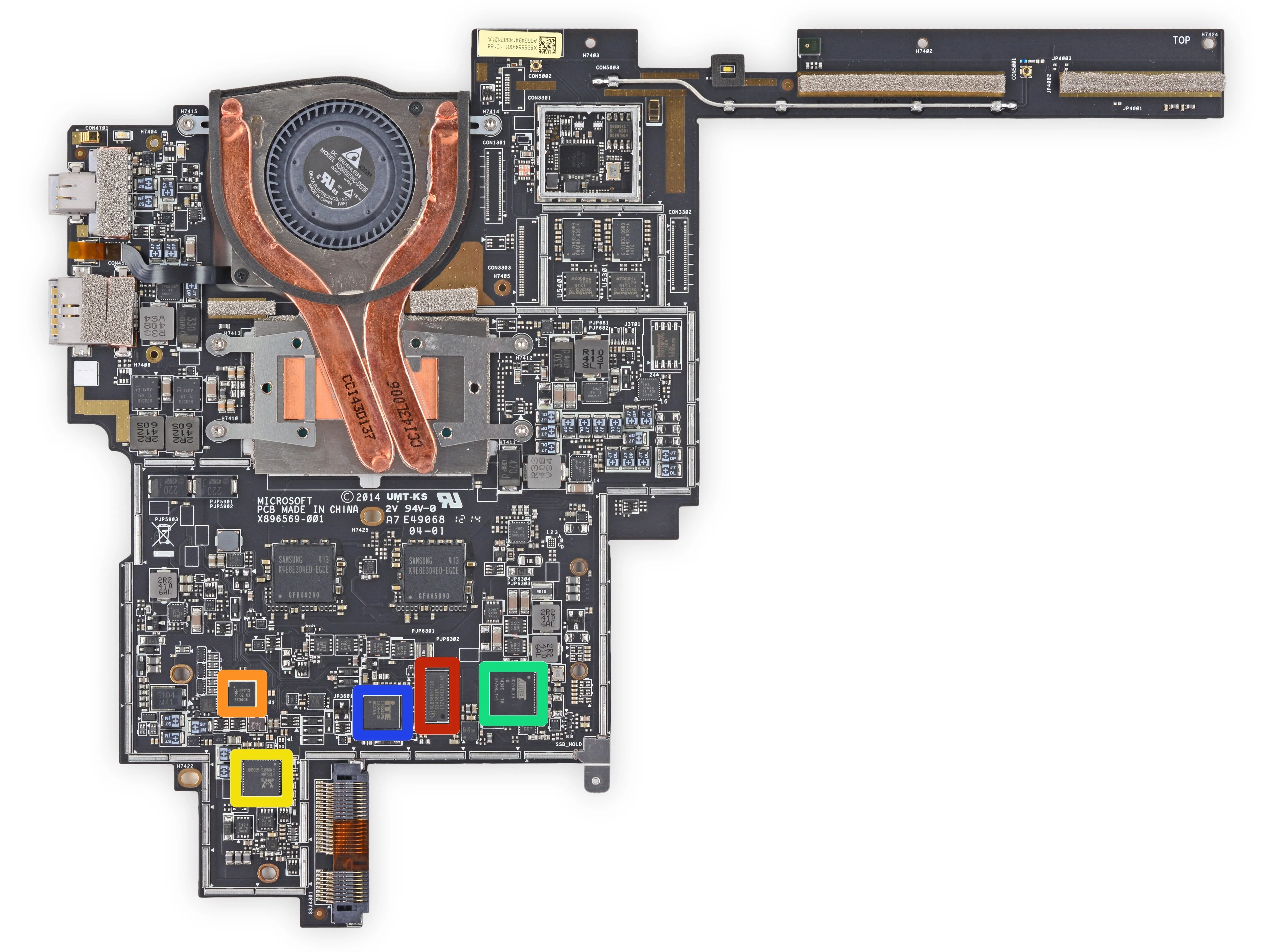

Шаг 17
Остальные машины на передней стороне этого чипа:
Криптоконтроллер безопасности Infineon SLB 9665 TT2.0 для модулей доверенных платформ
NXP CBTL06GP213 Шестиканальный мультиплексор
Realtek RTS5304
Atmel UC256L3U 256 КБ флэш-памяти, 32-битный микроконтроллер AVR
ITE IT8528VG
Шаг 18

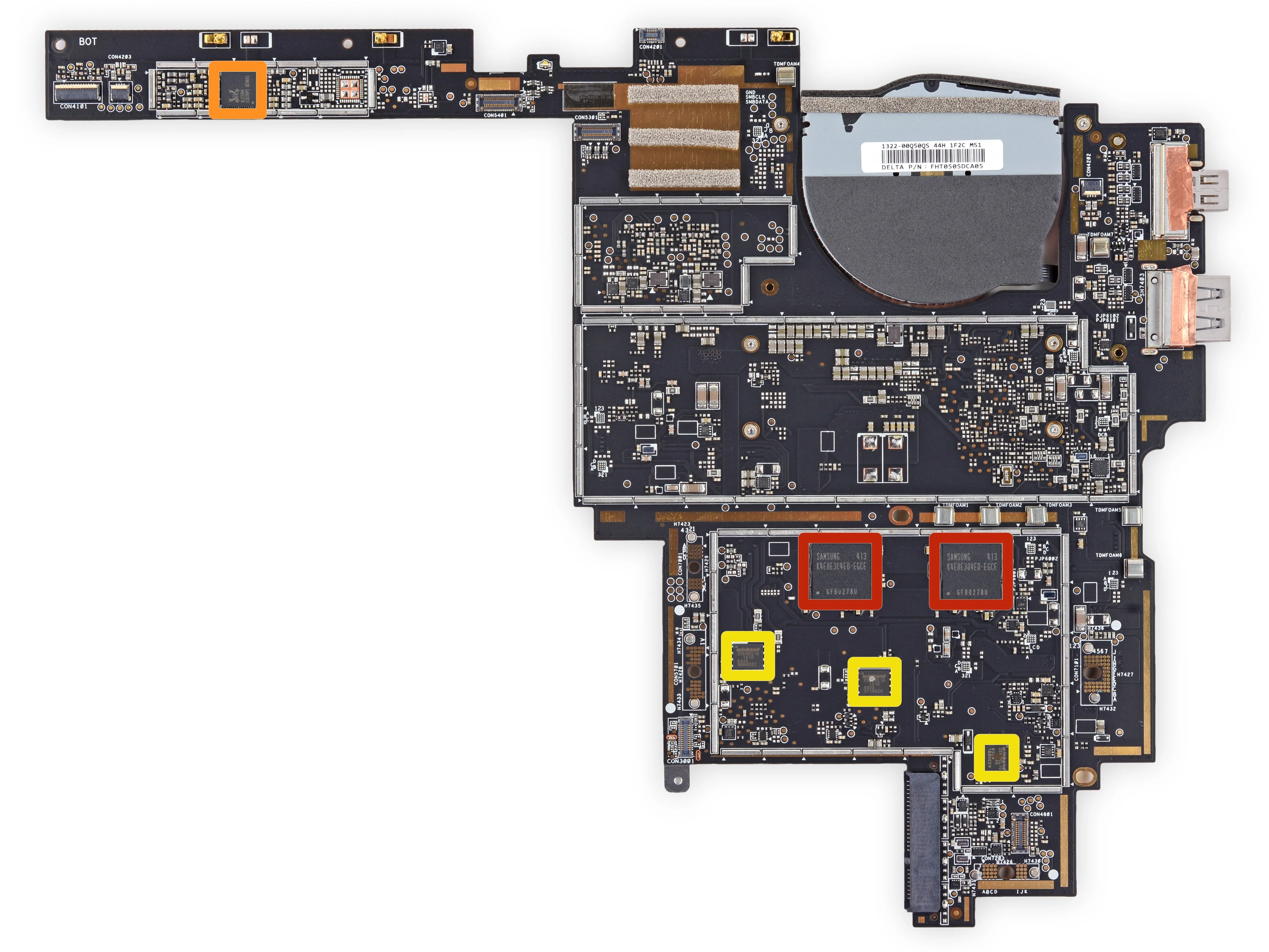

Мы нашли еще несколько чипов на темной стороне моба:
Вторая пара микросхем оперативной памяти Samsung K4E8E304ED-EGCE LPDDR3.
Аудиокодек Realtek ALC3264
Winbond 25X40CL1G 4M-bit Serial Flash

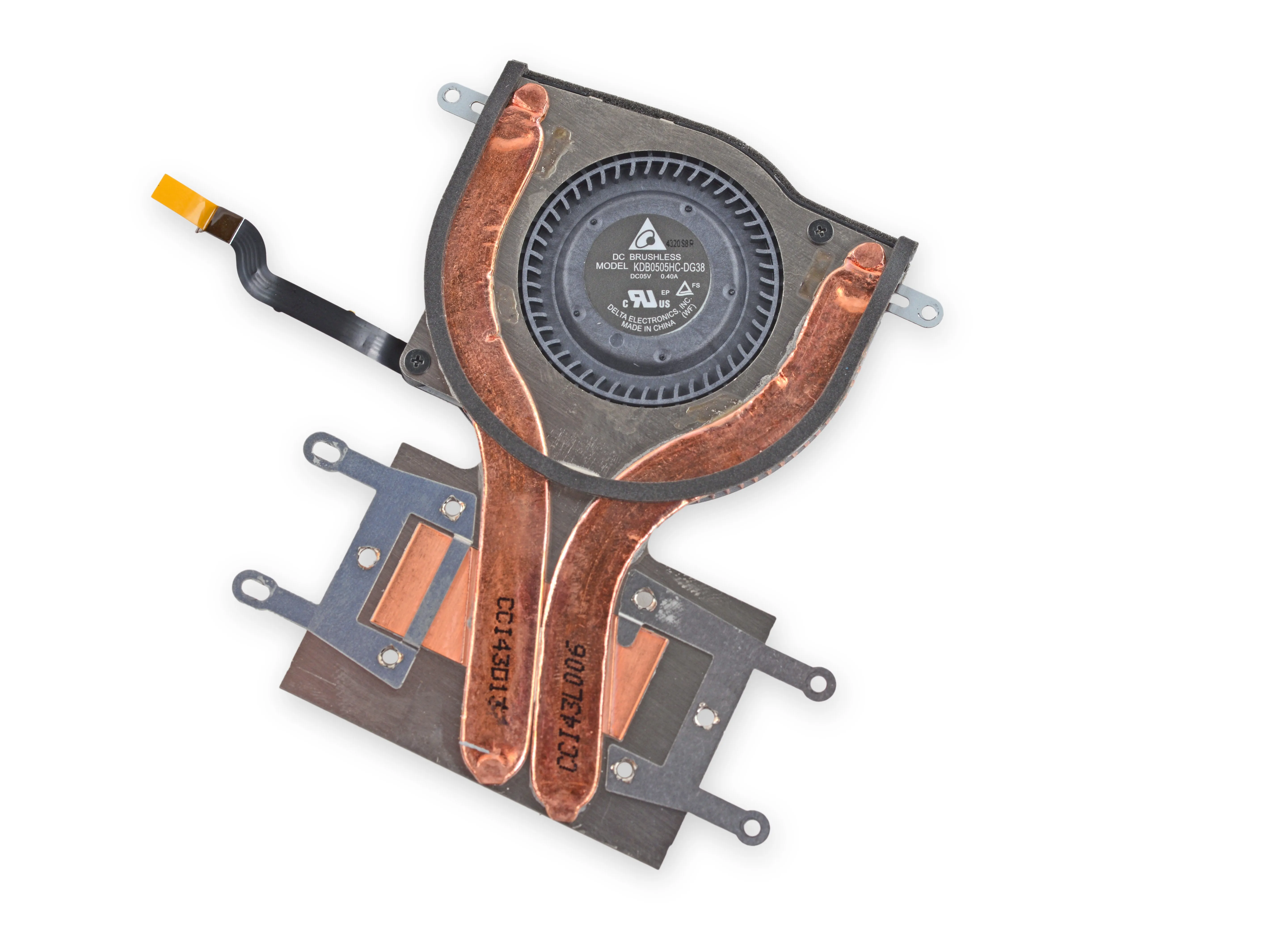

Шаг 19

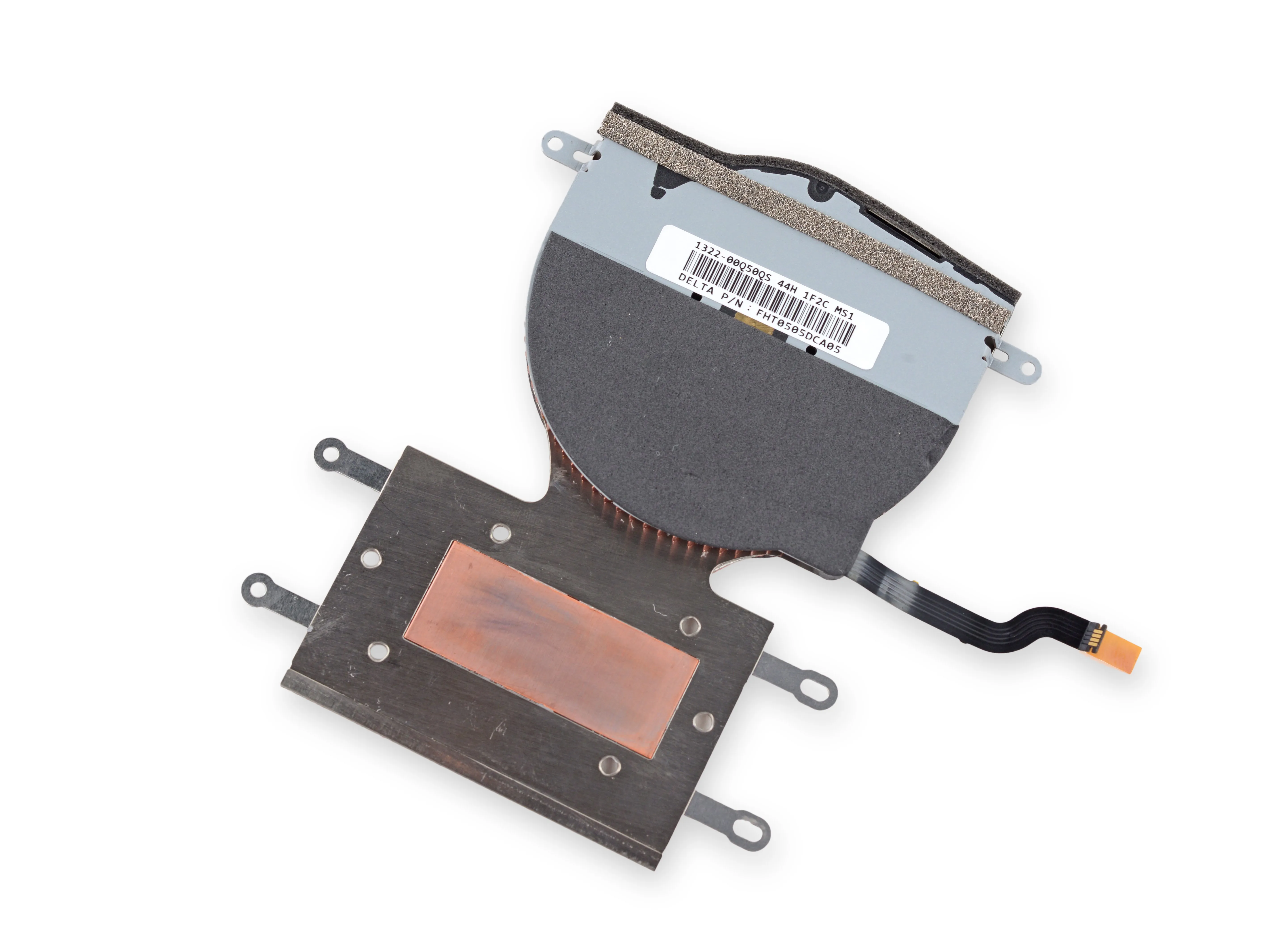

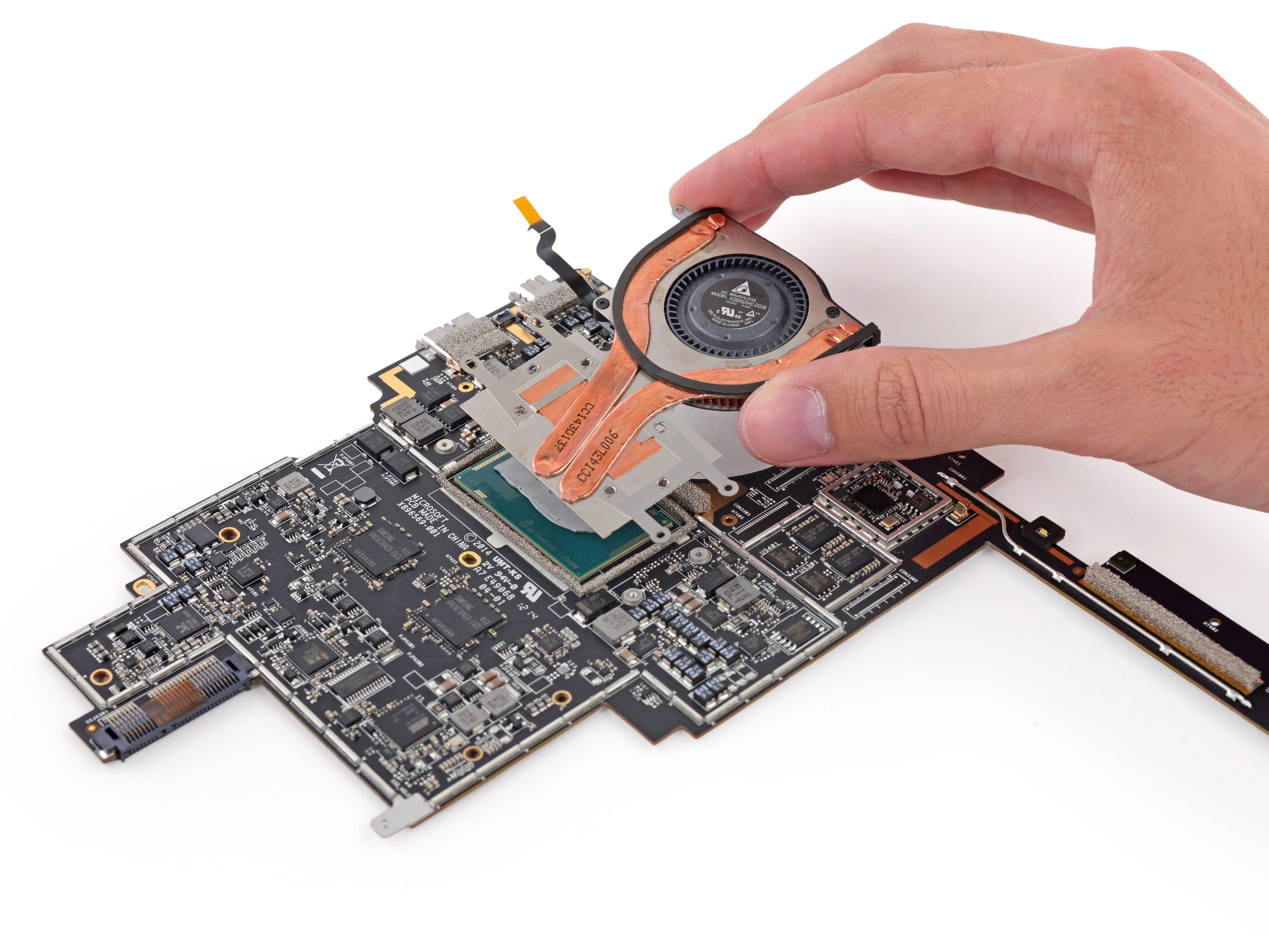

Йо-хо и сдуваем вентилятор! Далее мы разбираем комбинацию вентилятора и радиатора.
При ближайшем рассмотрении мы видим систему охлаждения, больше похожую на ту, что используется в ноутбуках, чем в планшетах: радиатор втягивается в вентилятор.
Если вы ведете подсчет, то это ровно в два раза меньше, чем в устройствах 1и 2. И мобо, и система охлаждения отличаются кардинальными изменениями.

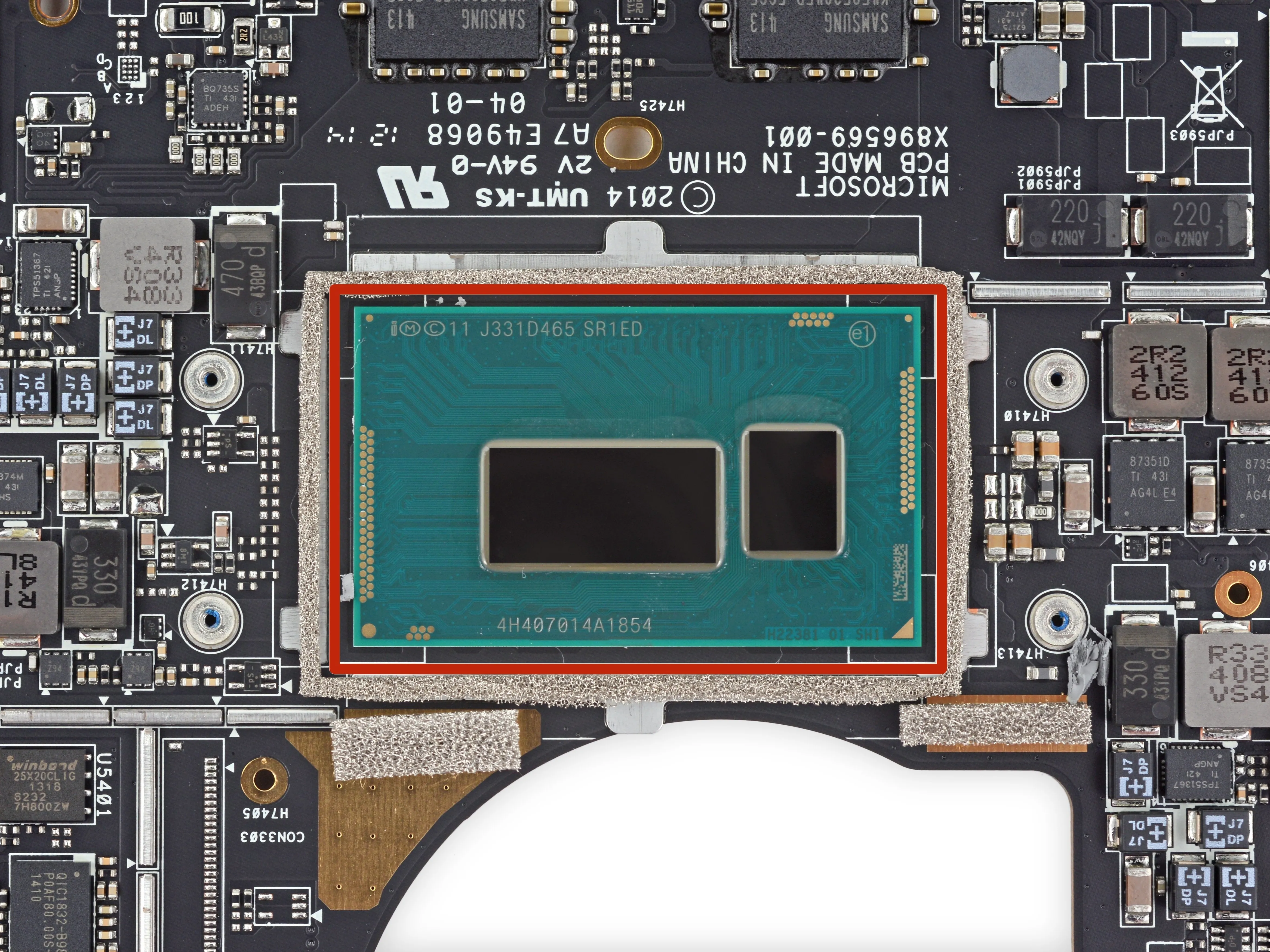

Шаг 20
Под радиатором мы находим...BRAAAAINS! Или, в данном случае, процессор.
Microsoft оснастила эту итерацию процессором Intel Core i3, i5 или i7 4-го поколения в зависимости от модели.
Наша модель оснащена двухъядерным процессором с частотой 1,9 ГГц. Core i5-4300U с графикой Intel HD Graphics 4400.
Если мы являемся техническими зомби, то нам придется довольствоваться тем, что этот процессор остался на месте, так как он не снимается с платы.
Миллионы любителей апгрейдов вдруг закричали от ужаса и внезапно замолчали.

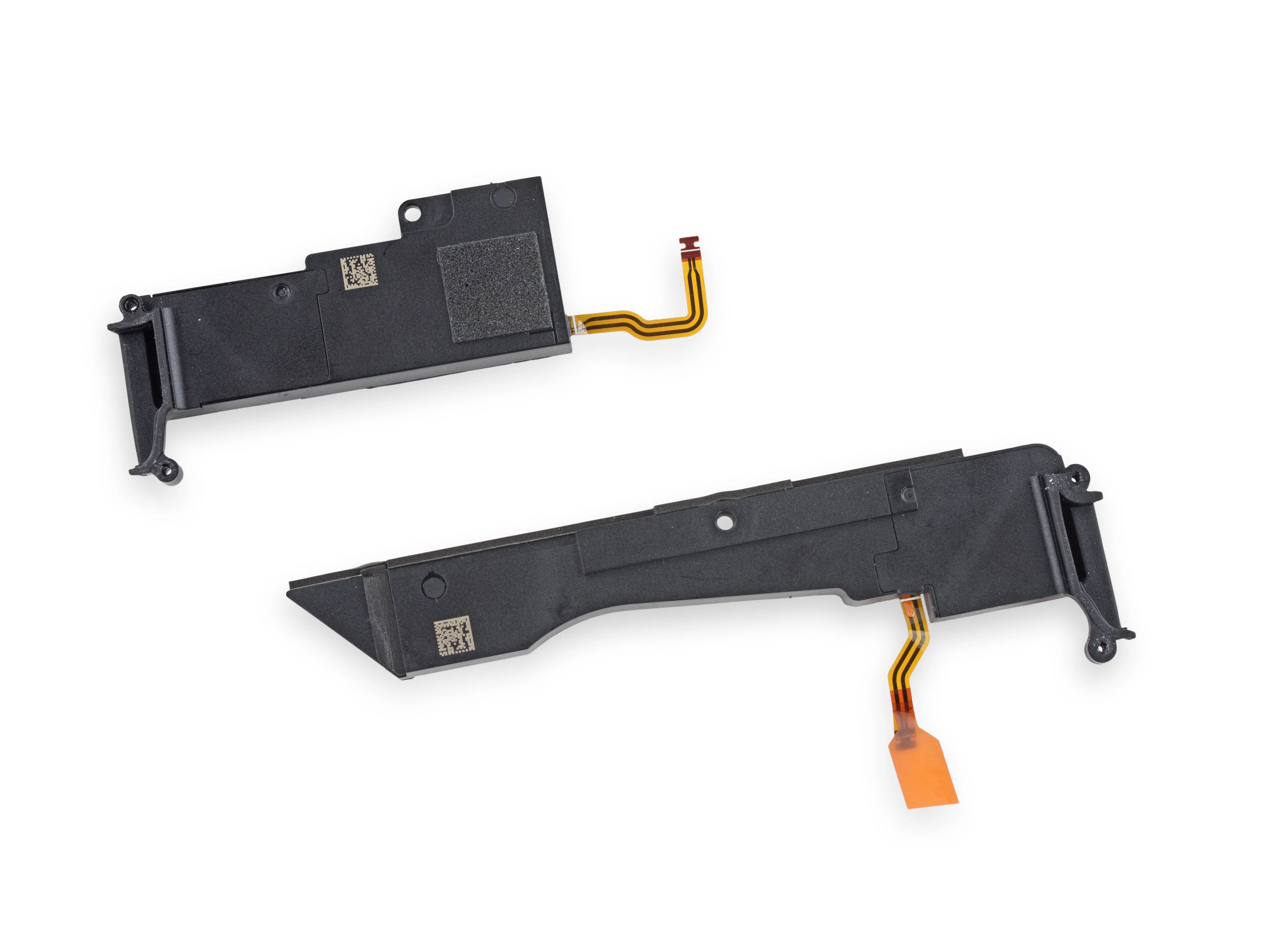

Шаг 21

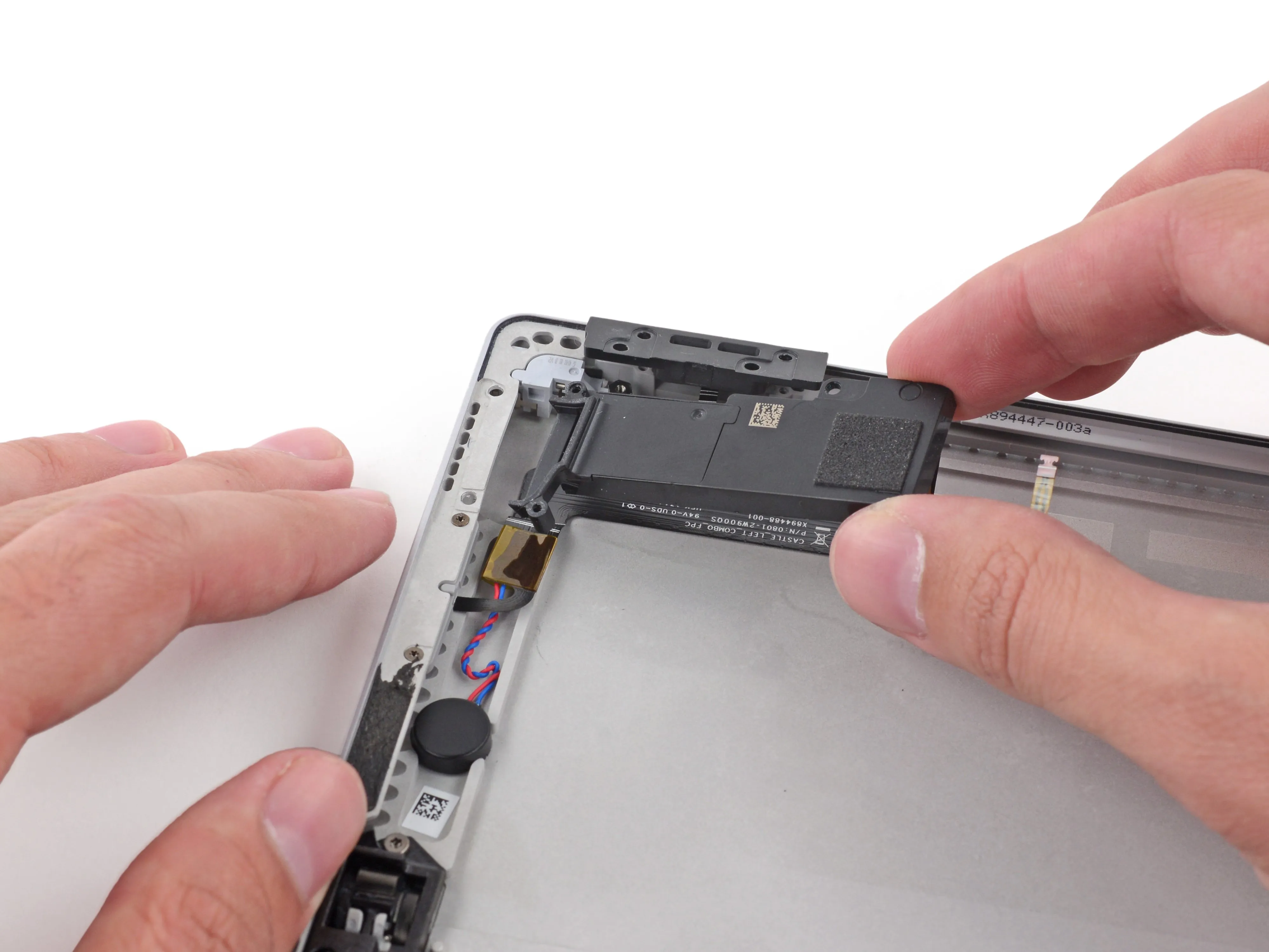

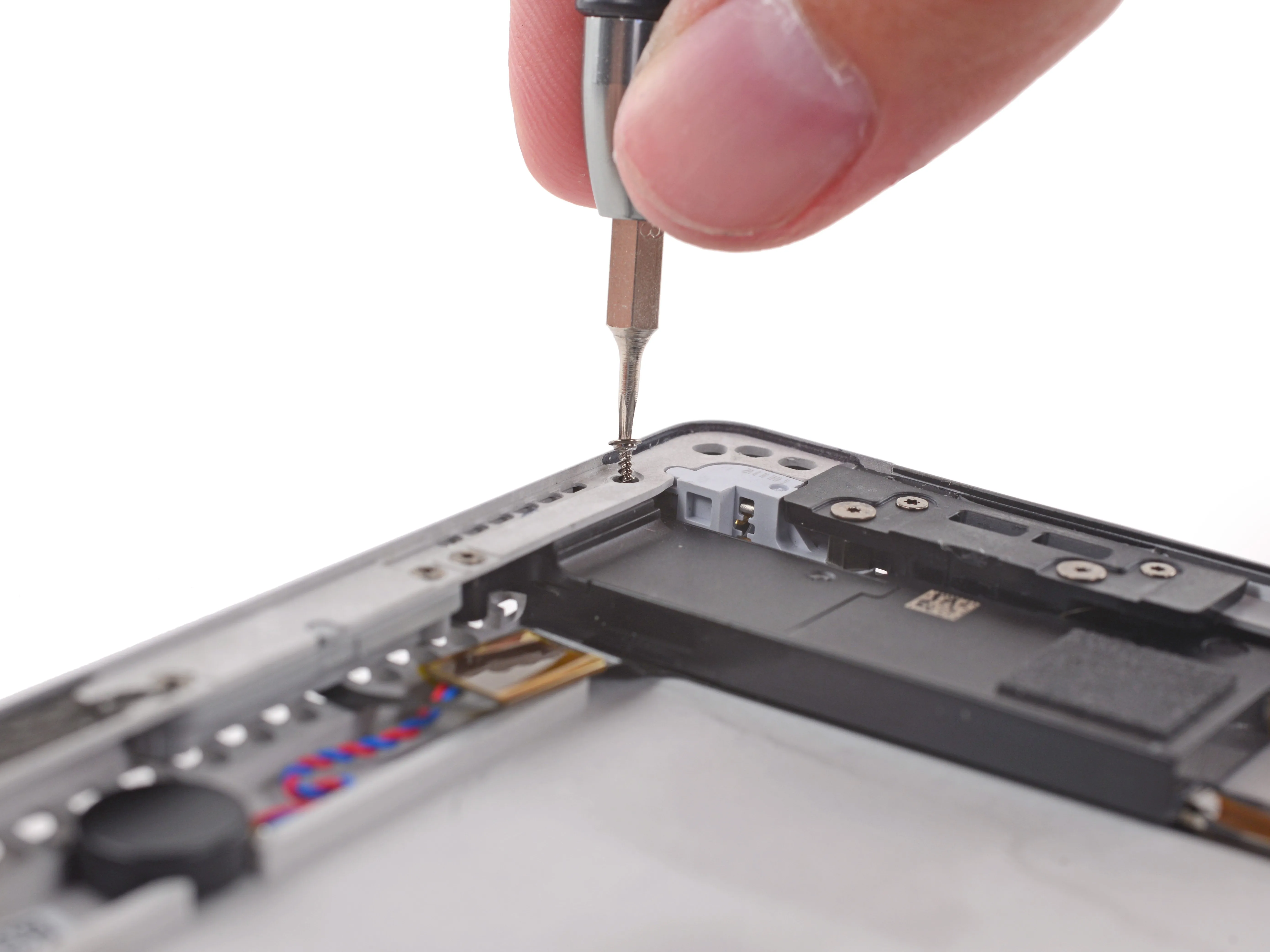

С помощью быстрого поворот и крикстереодинамики извлечены!
Забавный факт: из-за шага на этих винтах они больше похожи на шурупы по дереву, а не по металлу. Нет дерева в этом планшетеОднако.
Пара неопознанных динамиков Dolby вынимается для более тщательного осмотра.

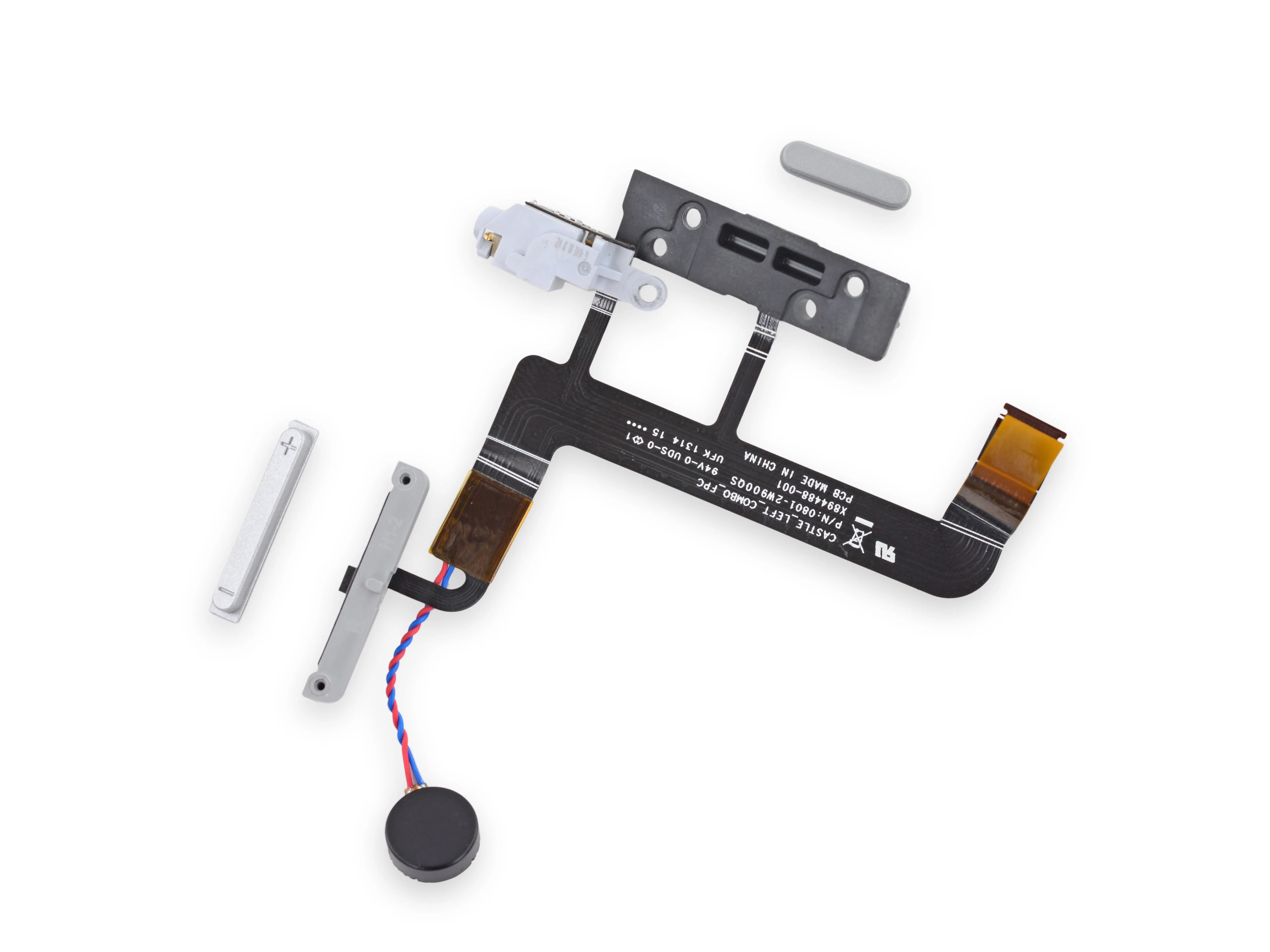

Шаг 22

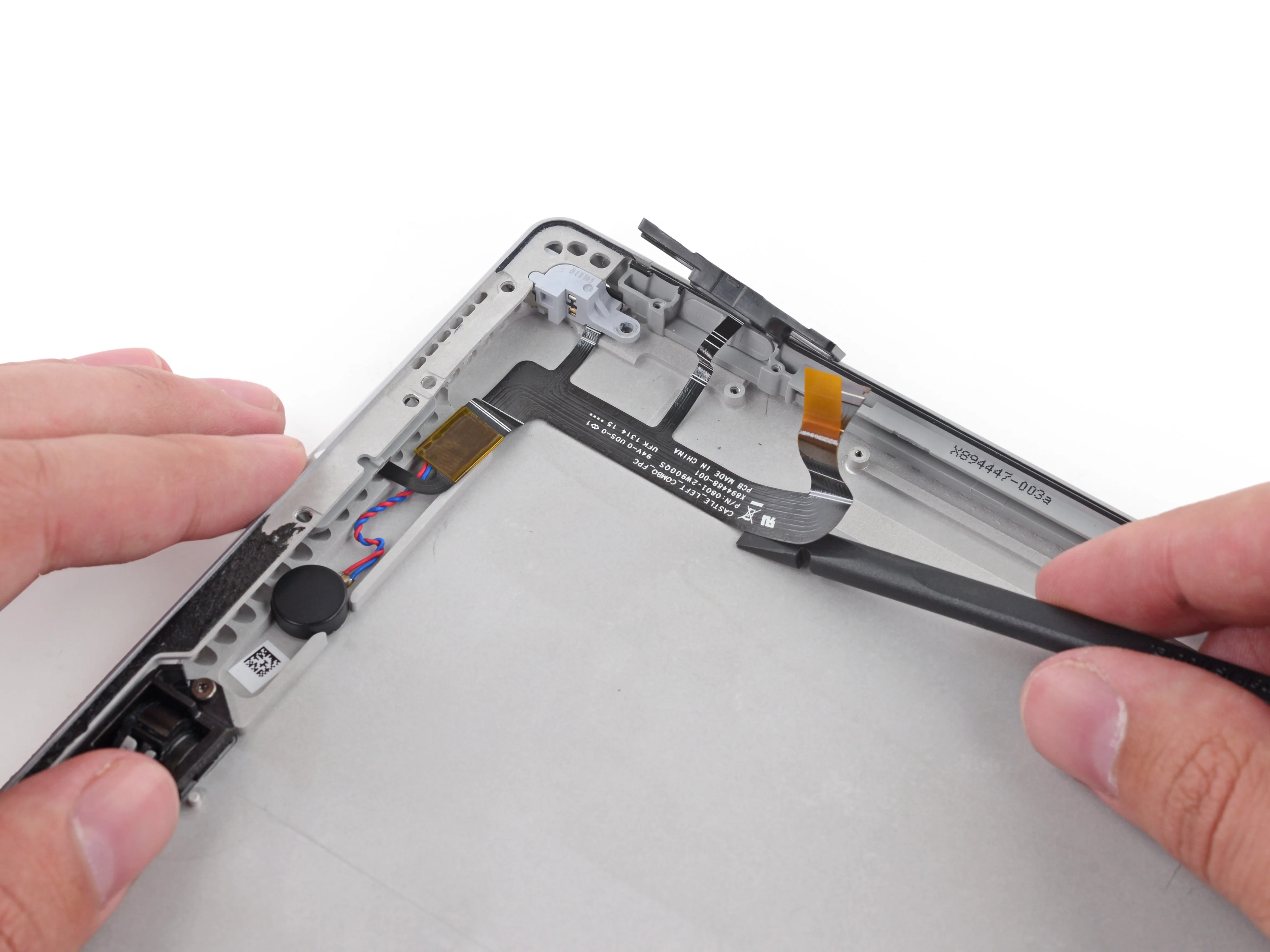

На кабеле находятся разъем для наушников, кнопки регулировки громкости и питания, а также вибратор.
В то время как в многочисленных обзорах речь шла о кризисе идентичности этого планшета и о том, сможет ли он заменить вам планшет и ноутбук, Гейб из Penny Arcade обнаружил некоторые проблемы с аппаратным обеспечением. Похоже, что если вы рисуете с помощью входящего в комплект пера Premium, вы столкнетесь с проблемами с домашней кнопкой, в буквальном смысле. Возможно, в ближайшее время появится программное исправление?

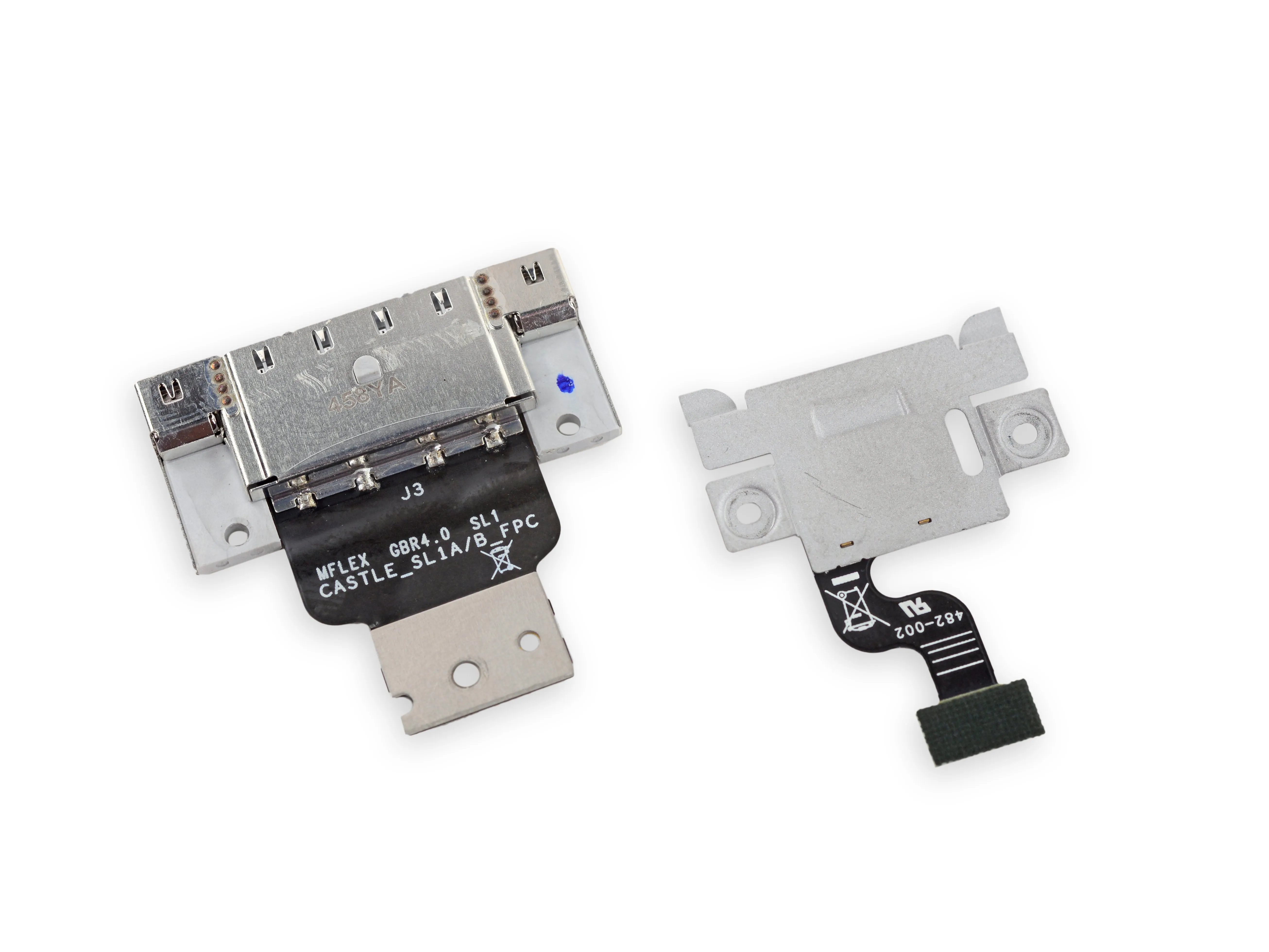

Шаг 23

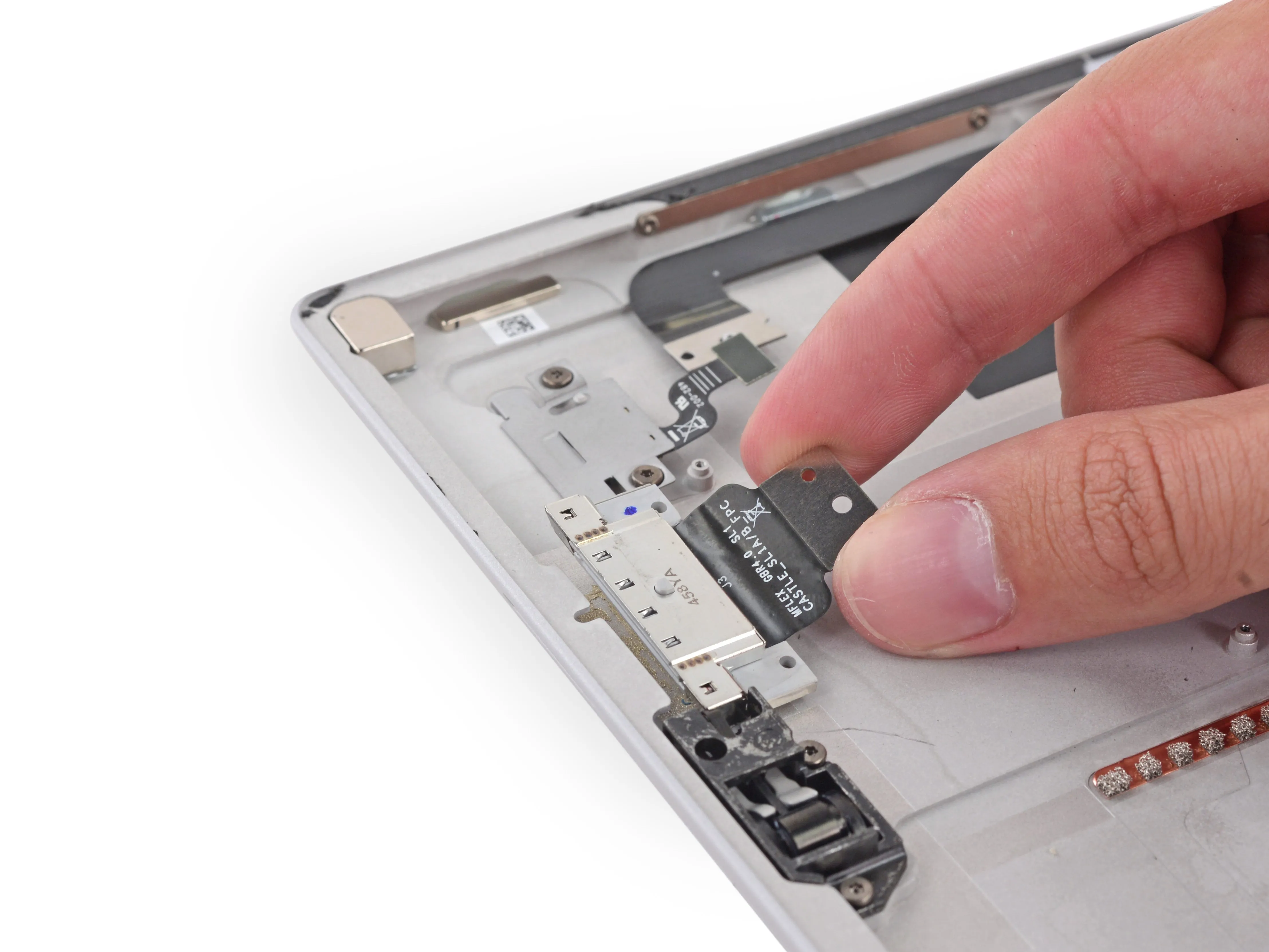

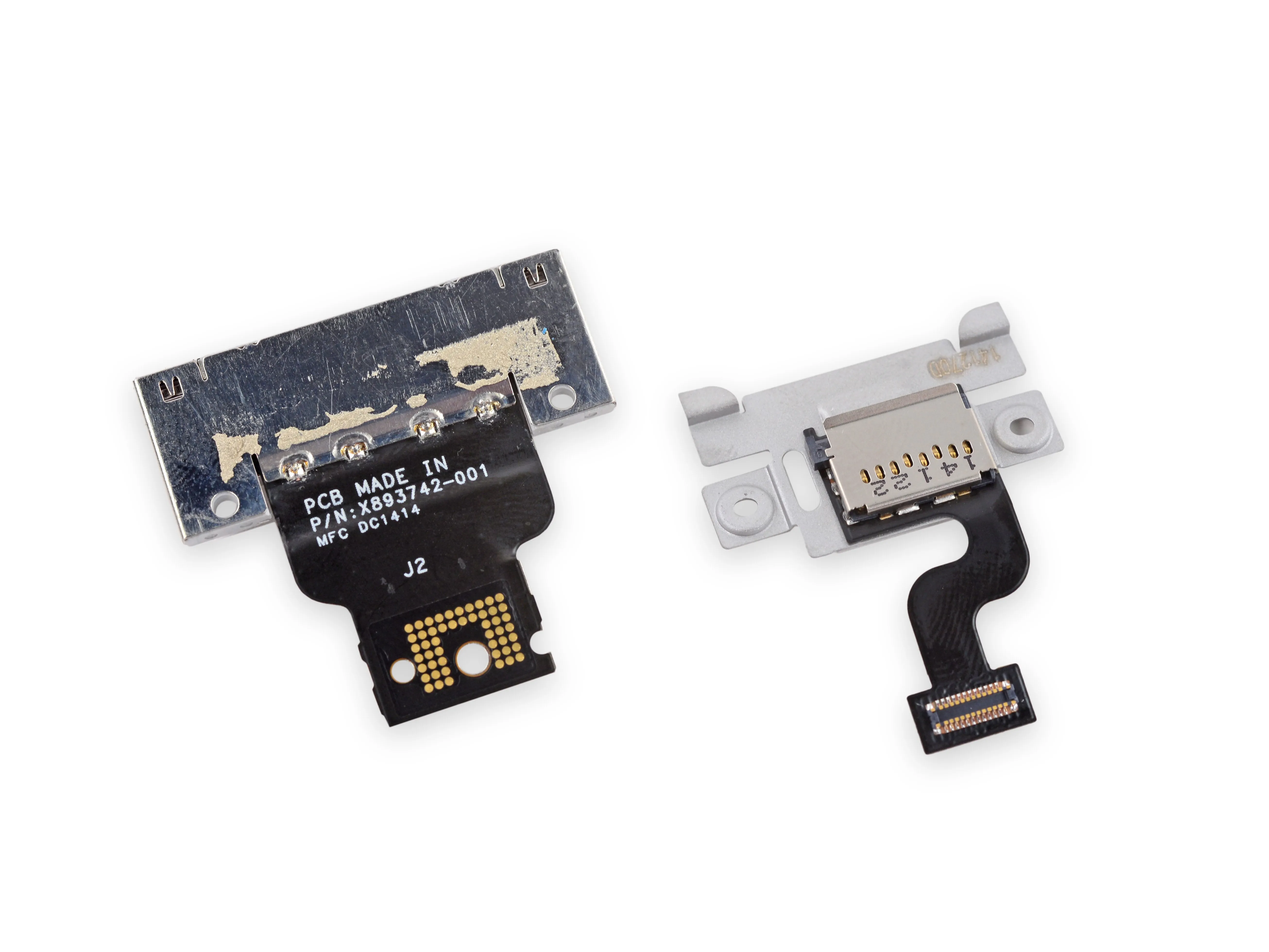

Через остатки задней крышки мы получаем зарядку (порт). Мы быстро освобождаем microSD и порт зарядки для более тщательного осмотра.
Мы рады видеть, что Microsoft по-прежнему предоставляет слот microSD. Хотя это не совсем то, на что мы надеемся и о чем мечтаем в плане расширяемого хранилища, это долгожданное включение.

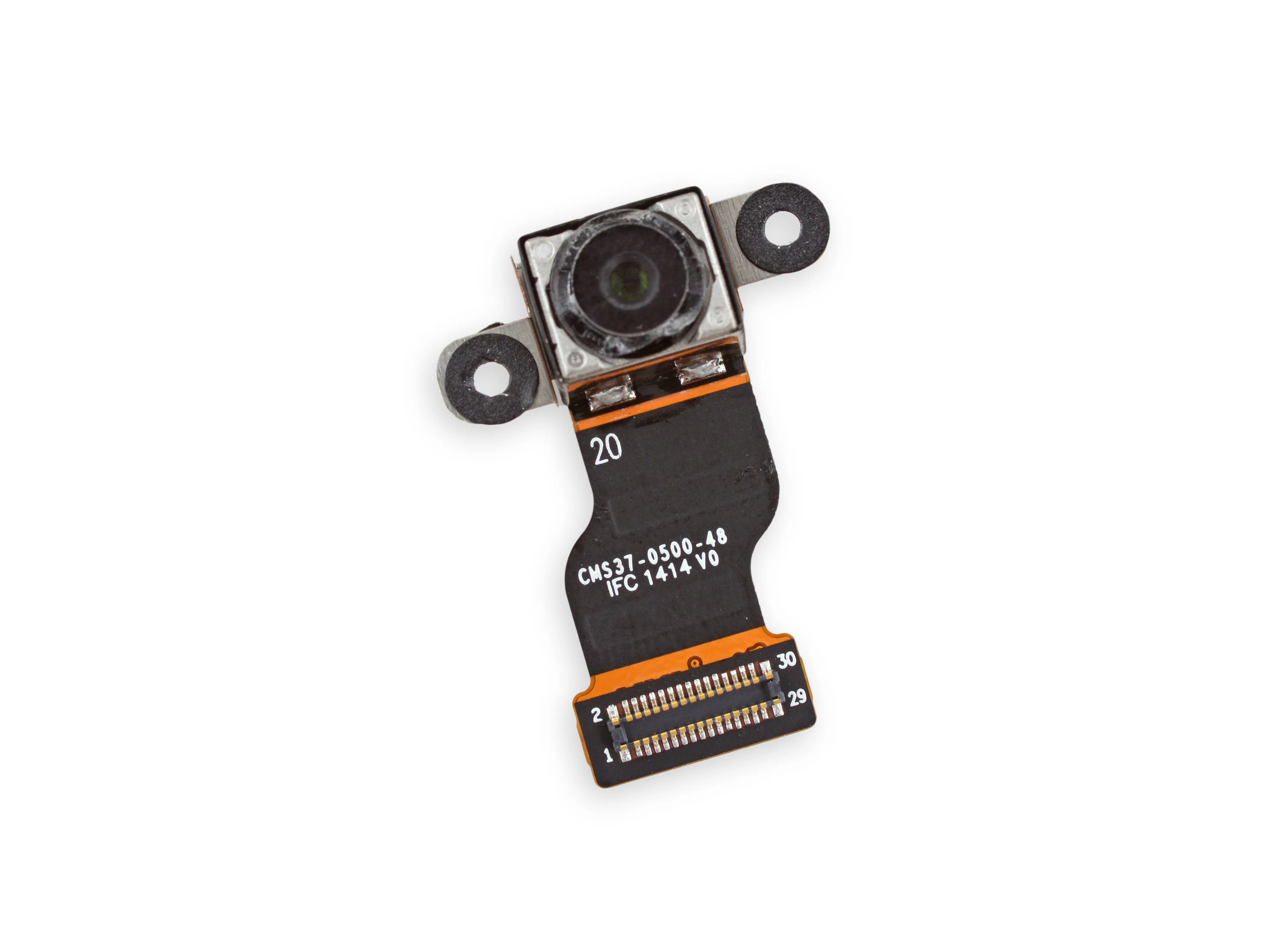

Шаг 24
Далее мы видим детскую камеру заднего вида в ее естественной среде обитания. Это маленькое существо наблюдает за своей добычей, ожидая удара в любой момент.
Обе камеры в этом сафари Surface имеют разрешение 5,0 МП, что является недостаточной характеристикой в современном мире. современном мире фотографий на мобильных устройствах. Однако нас это вполне устраивает, поскольку мы не любим планшетные селфи.

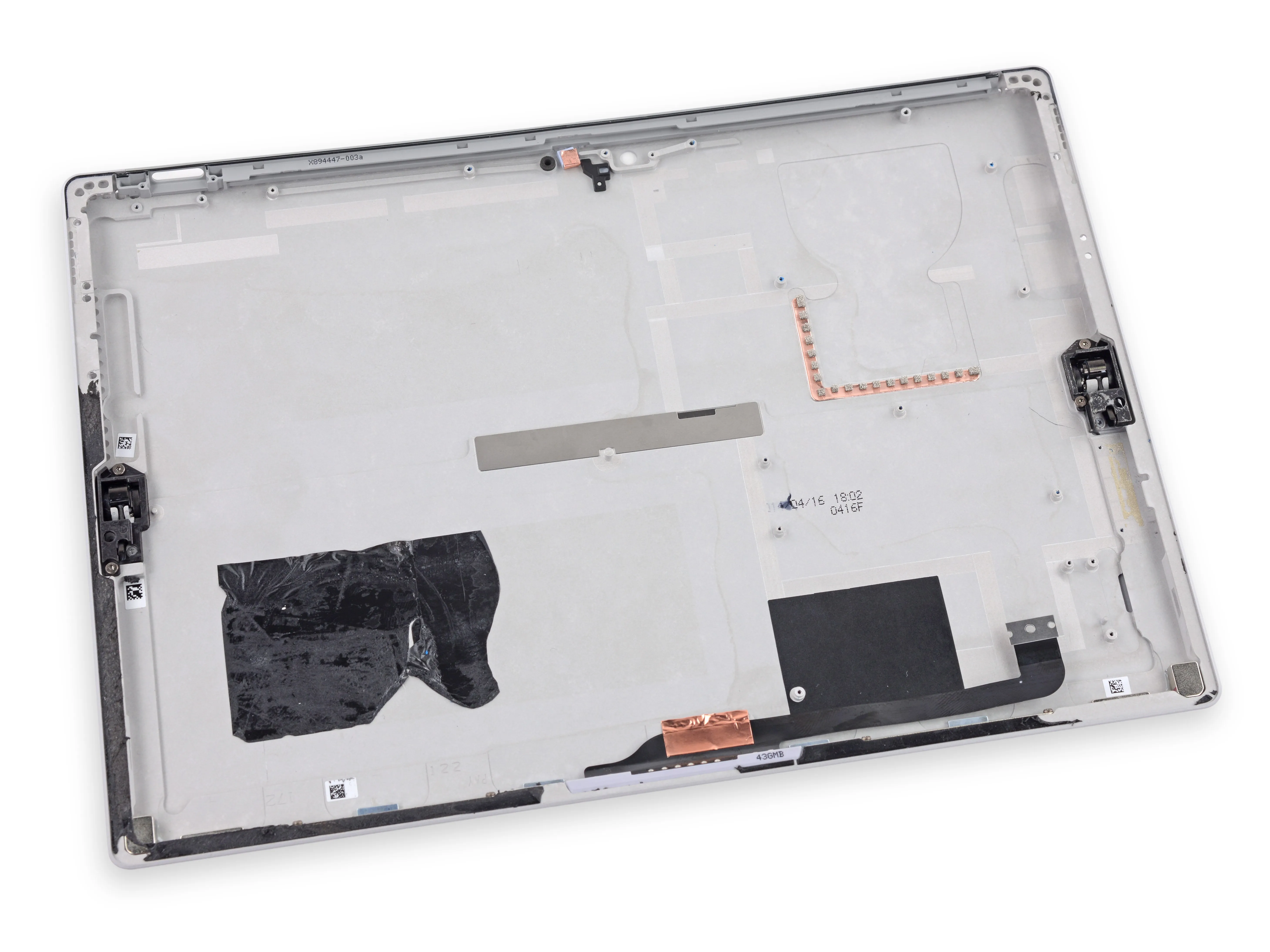

Когда солнце садится за очередной разборкой, мы остаемся наедине со своими мыслями... и задним корпусом.

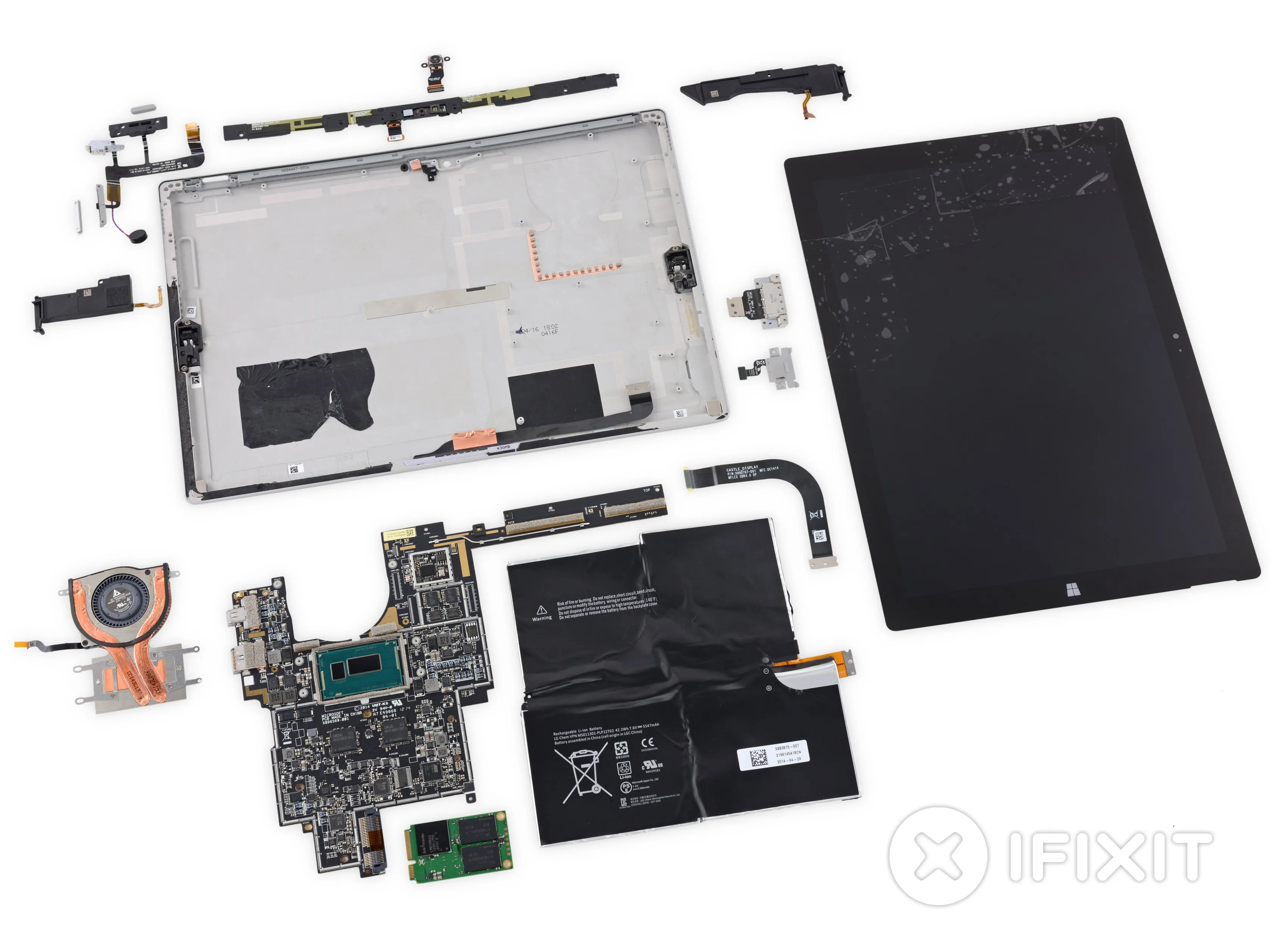

Шаг 25
Оценка ремонтопригодности Microsoft Surface Pro 3: 1 из 10 (10 - самый простой ремонт).
Твердотельный накопитель можно заменить, но не без риска повредить планшет, просто открыв его.
Аккумулятор не припаян к материнской плате, но очень сильный клей превращает его извлечение и замену в опасное занятие.
Нестандартные разъемы затрудняют извлечение дисплея.
Дисплей состоит из стеклянной панели и ЖК-дисплея, которые очень сложно снять и заменить.
Тонны клея удерживают все на месте, включая дисплей и аккумулятор.
Тонкая и сложная процедура открытия не оставляет места для ошибок: одна оплошность - и вы останетесь без экрана.
