Разборка Microsoft Surface Pro 5
Введение
Аппаратное обеспечение Microsoft переживает небольшой кризис идентичности. Microsoft называет новый Surface Pro 'самым универсальным ноутбуком', что означает, что этот планшет на самом деле является ноутбуком (который может трансформироваться в студийную поверхность). Вот что, Microsoft, мы собираемся заглянуть глубоко внутрь и посмотреть, не сможем ли мы помочь. Друзья, представляем вам разбор Surface Pro 5!
Мы хотим помочь всем устройствам Microsoft понять, из чего они сделаны. Вы можете посмотреть наш Разбор Surface Laptop здесь!
Хотите помочь нам помочь устройствам? Следите за нами в Facebook, Instagram или Twitter, чтобы получать самые свежие новости о разборе.
Что вам понадобится
Инструменты
iOpener | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Отвертка T3 Torx | Источник - ifixit.com
Видео обзор
Шаг 1 Разборка Microsoft Surface Pro 5

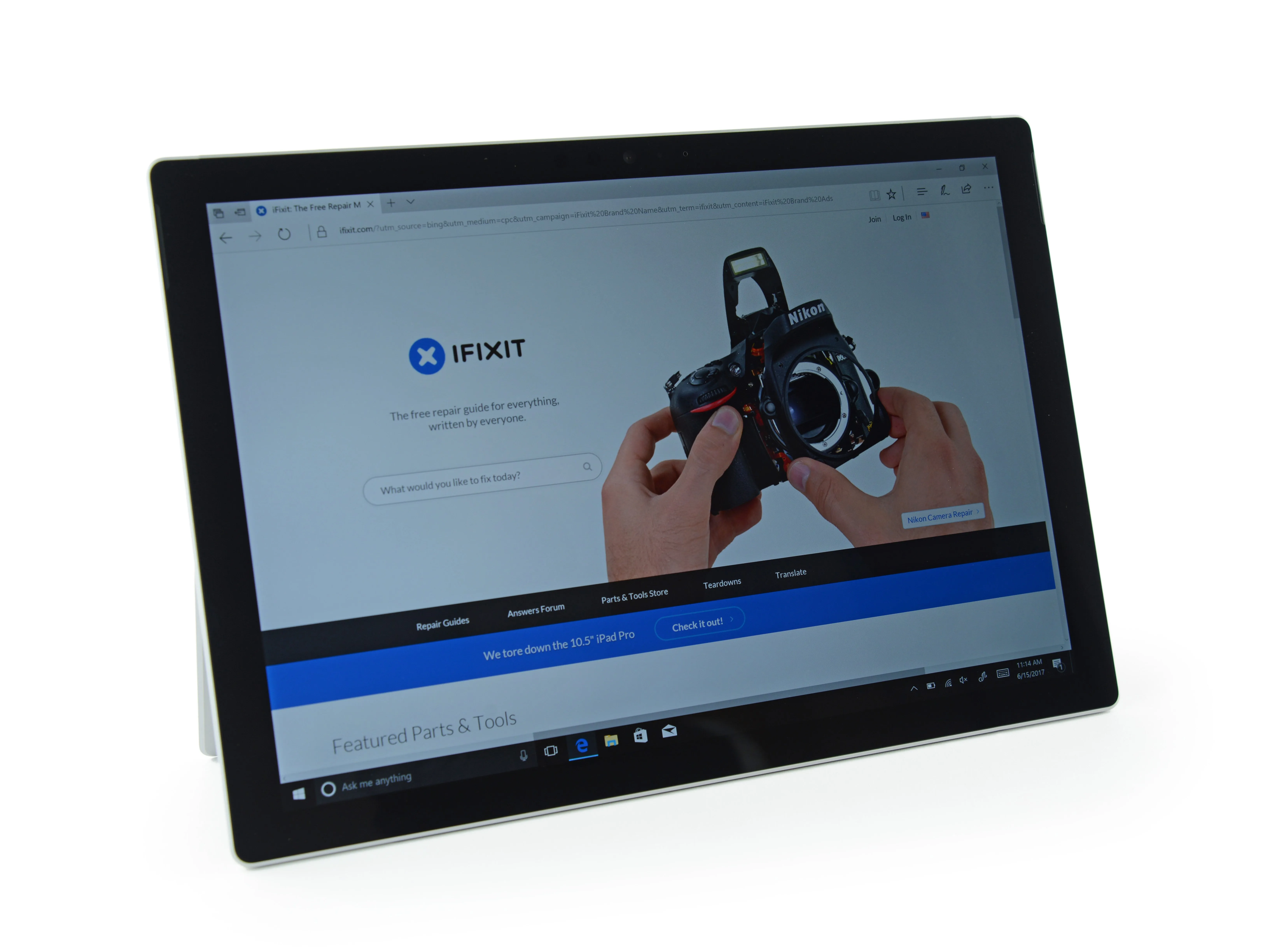

Снаружи этот Surface Pro выглядит довольно похоже на прошлогоднюю модель. Но, как говорится, важно то, что внутри:
12,3-дюймовый IPS-дисплей PixelSense с разрешением 2736 × 1824 (267 PPI)
Процессор Intel Kaby Lake Core m3 (4M Cache, 2,70 ГГц) до Core i7 (4M Cache, 4,00 ГГц)
4 ГБ/8 ГБ/16 ГБ 1600 МГц DDR3L Оперативная память
Твердотельный накопитель 128 ГБ/256 ГБ/512 ГБ/1 ТБ
Задняя камера 8 МП 1080p и передняя камера 5 МП 1080p с поддержкой Windows Hello
Порт USB 3.0, слот micro-SD, Mini DisplayPort и порт для зарядки SurfaceConnect
Wi-Fi 802.11a/b/g/n/ac, Bluetooth 4.1
Шаг 2

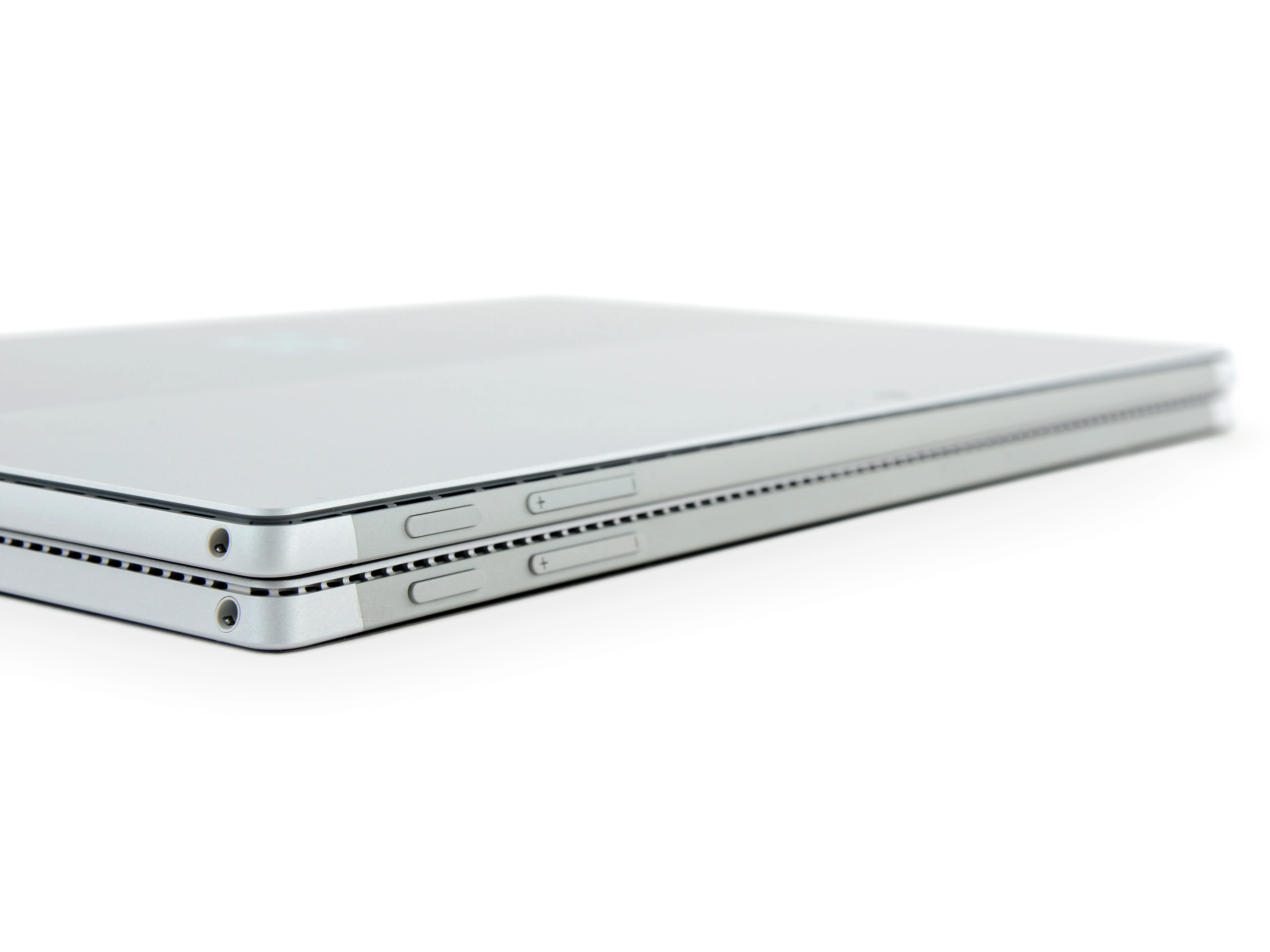

Положенный поверх своего старшего брата, Pro 5-го поколения выглядит практически идентично. У него точно такие же порты в точно таких же местах и такие же физические размеры.
Единственное отличие - вентиляционные отверстия больше, но они вырезаны в другой части периметра. траншеячто делает их гораздо менее заметными.

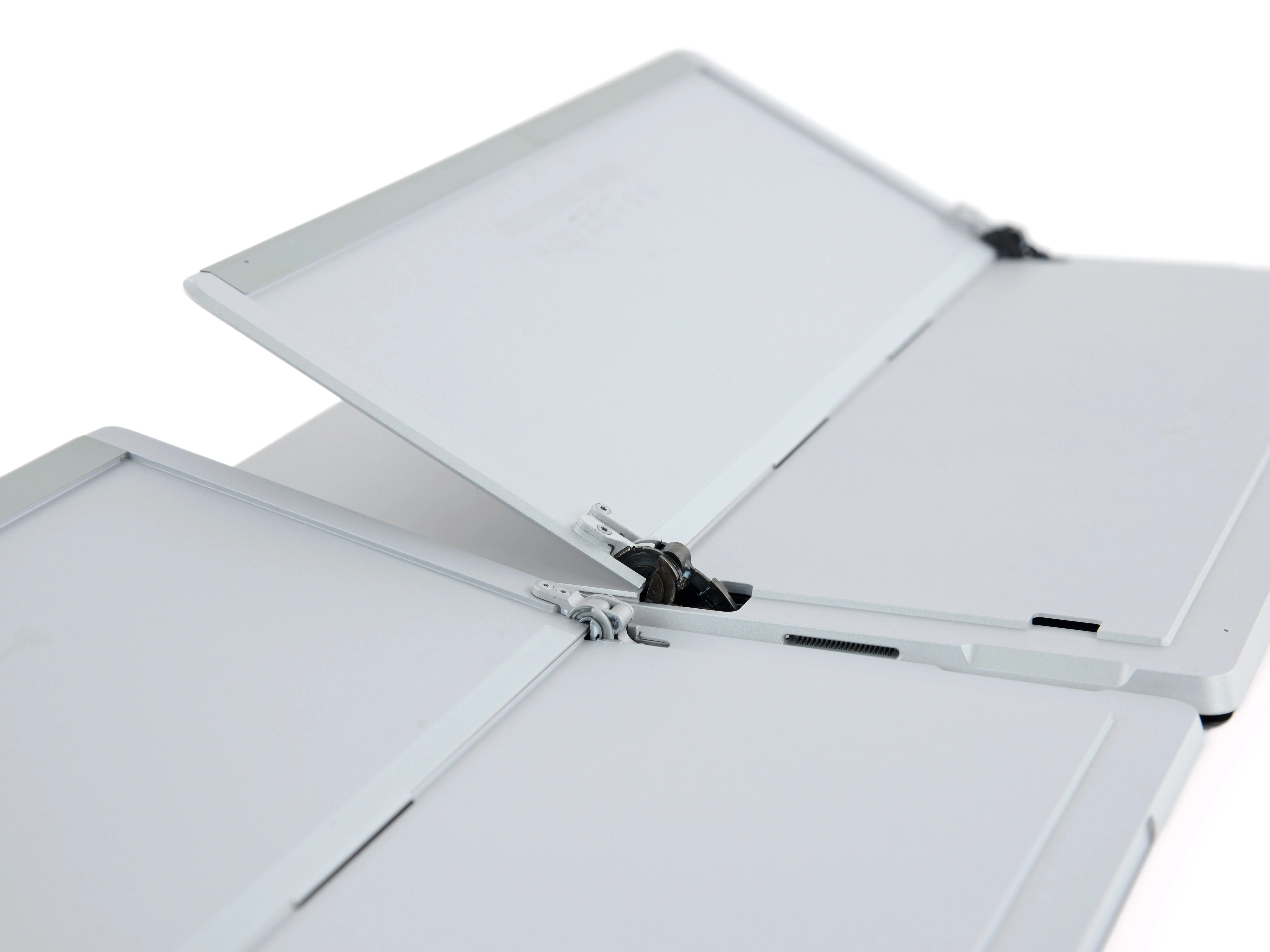

На задней стороне инженеры Microsoft демонстрируют свое последнее достижение в технологии шарниров: новый механизм позволяет увеличить угол поворота на 15 градусов, вплоть до 165º. Фантастика.
Шаг 3

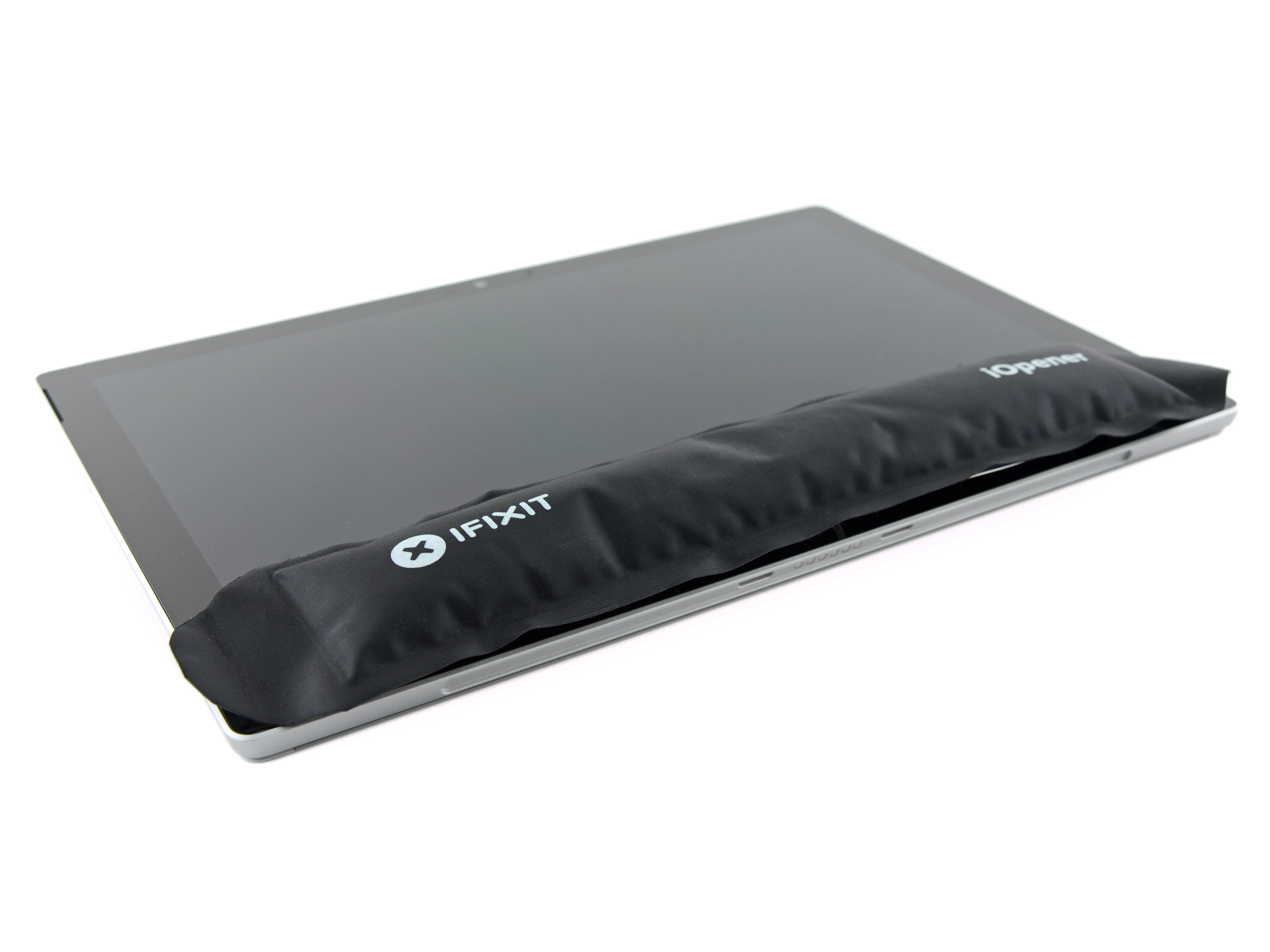

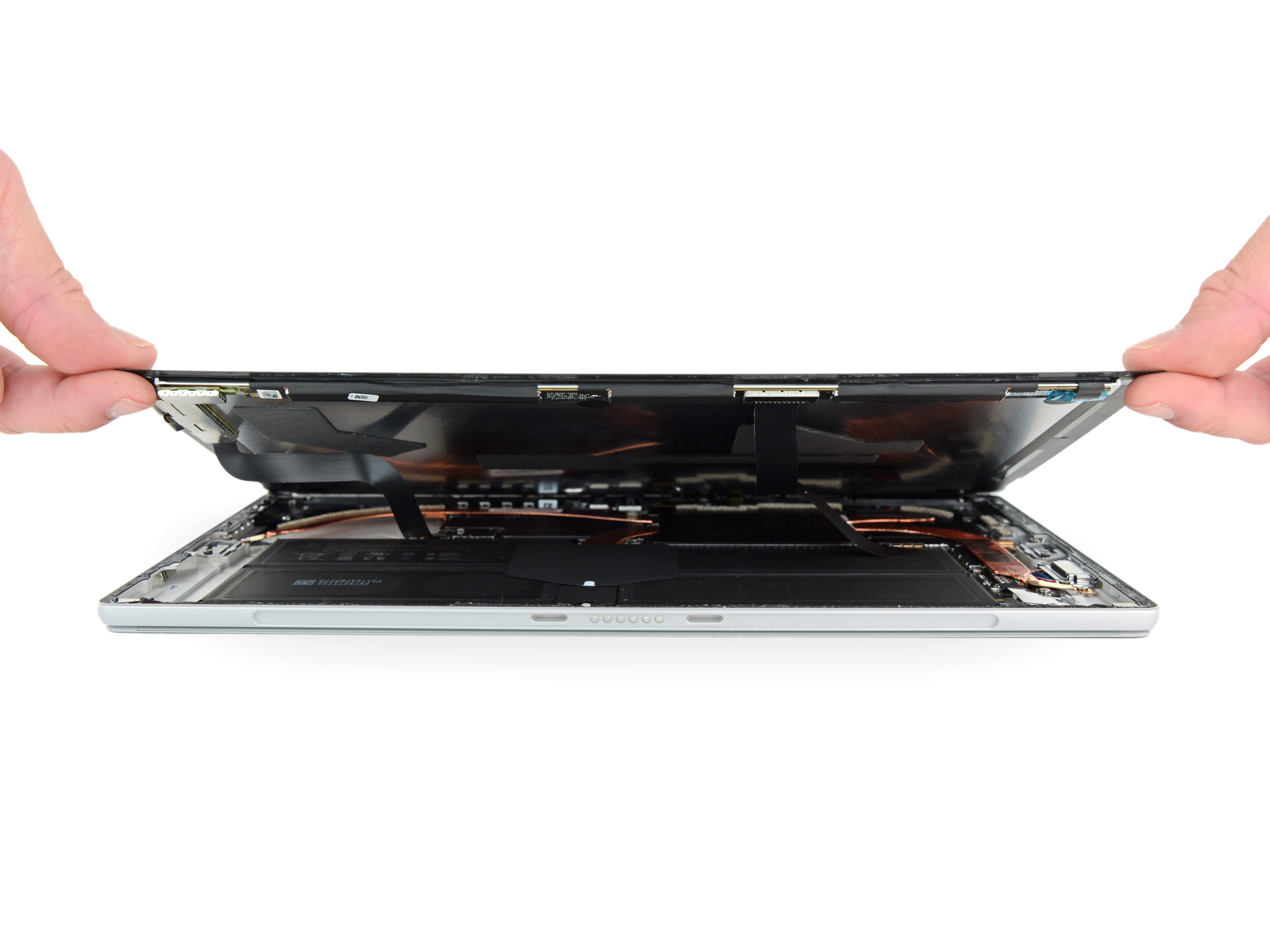

При таком схожем внешнем виде неудивительно, что процедура вскрытия идентична. Как и в Surface Pro 4мы наносим немного тепла iOpener, присасываем дисплей и поддеваем клей с помощью ковырялки.

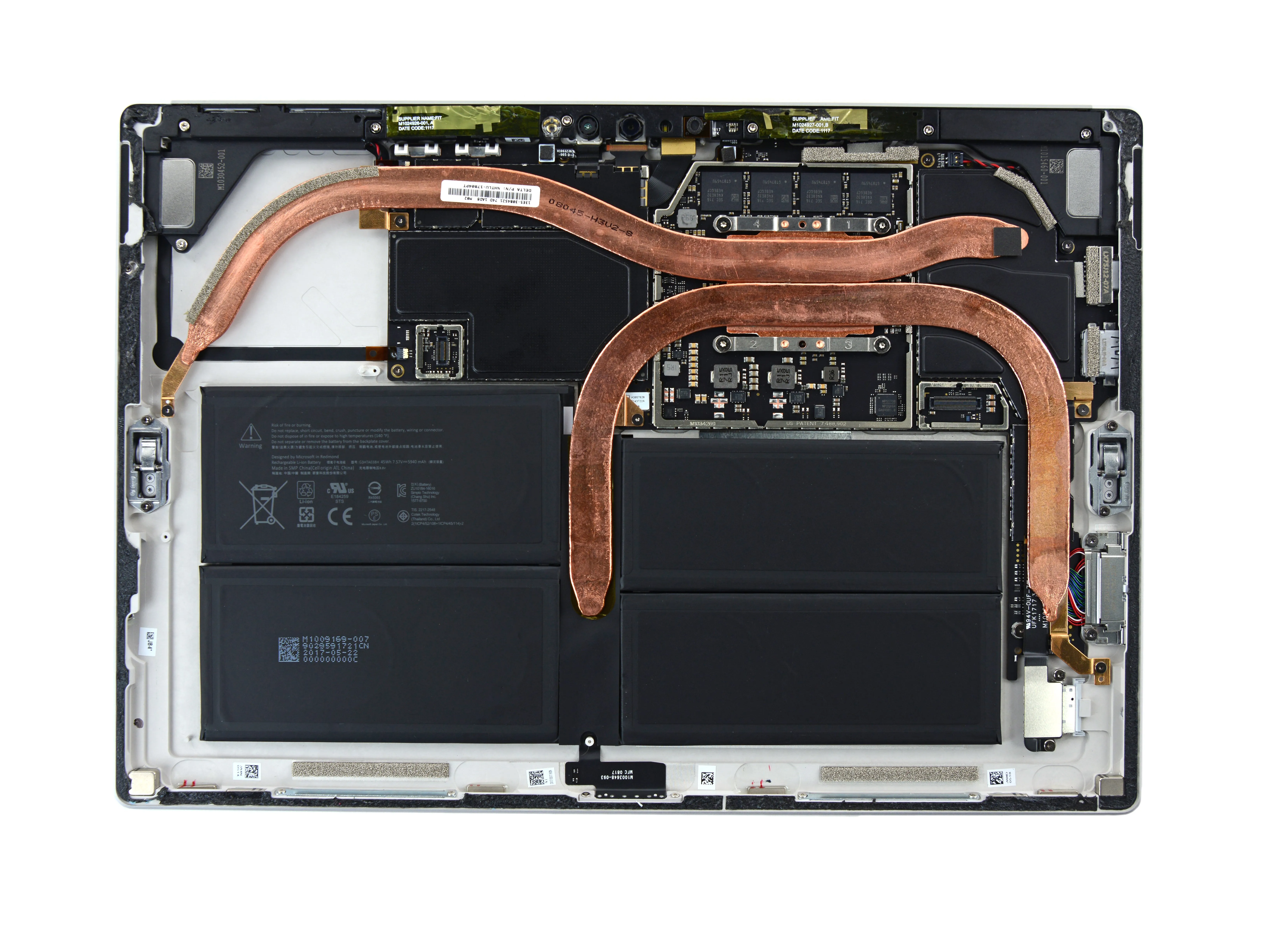

Мы начинаем искать различия И находим одно - компания Microsoft отказалась от съемного твердотельного накопителя с лезвиями в пользу аккумулятора. Исчезла единственная функция обновления, оставшаяся от прошлогодней модели.
Среди других, менее впечатляющих отличий - более остроконечный дизайн радиатора, четырехъячеечная батарея вместо двухъячеечной и новая изящная черная цветовая схема.
Шаг 4
На задней стороне дисплея расположен ряд микросхем, подозрительно похожих на модули N-trig установленные в Surface Pro 4:
Microsoft X904169 06 CL1714
Microsoft X904163 01 CL1715
Macronix MX25U1635F 1,8 В 16 Мб последовательной флэш-памяти MXSMIO
Microsoft приобрела N-trig в 2015 году. Похоже, они наконец-то полностью интегрировали свои технологии, наклеив на чипы лейбл Microsoft.
Шаг 5

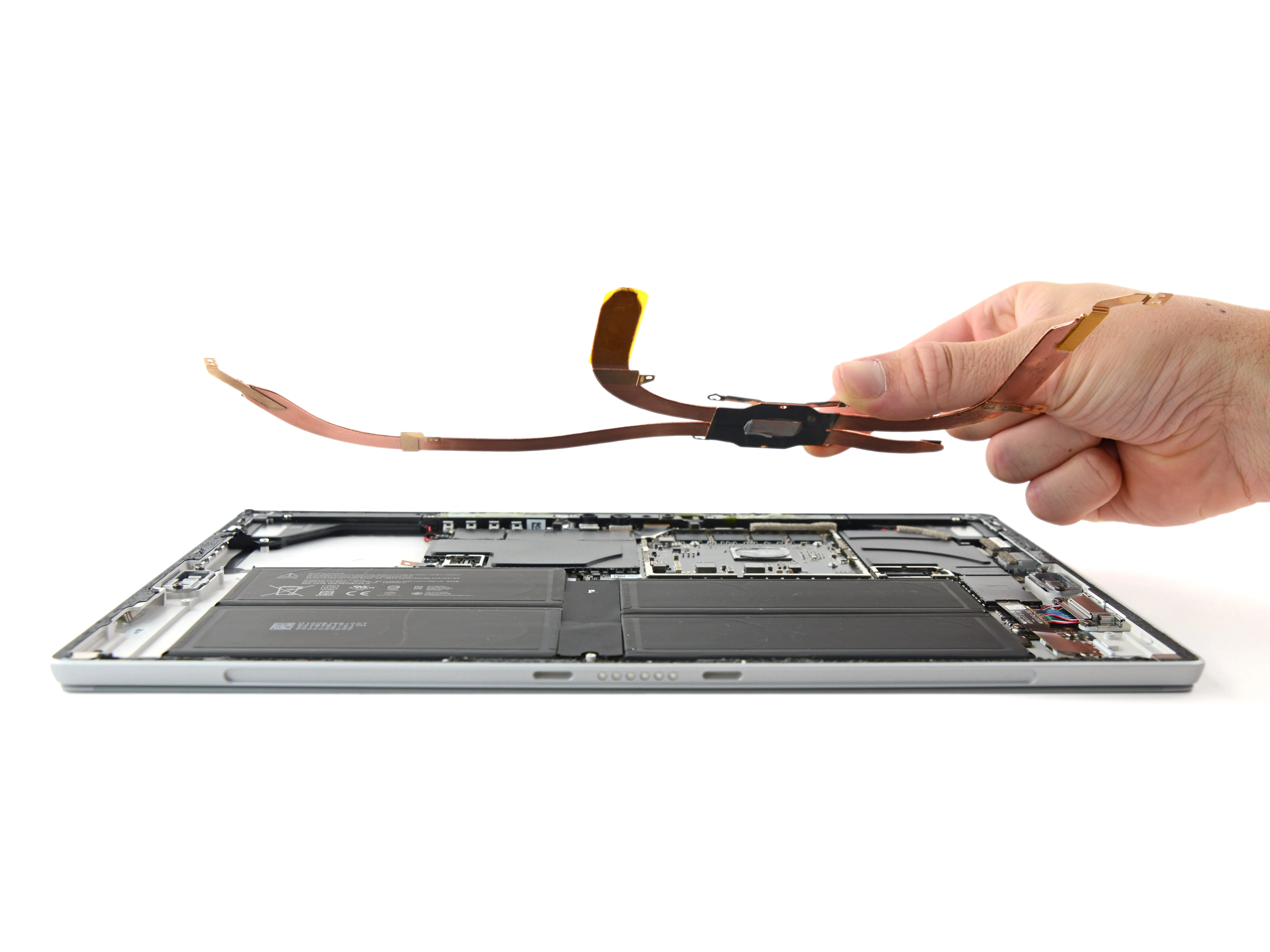

Microsoft утверждает, что пассивное охлаждение было полностью переработано, чтобы позволить моделям Core m3 и Core i5 работать на 100% без вентиляторов, а не только модели m3, как в прошлом году.
Похоже, что большая часть улучшений была достигнута за счет изменения формы радиатора, как в определенном Zerg юнита.

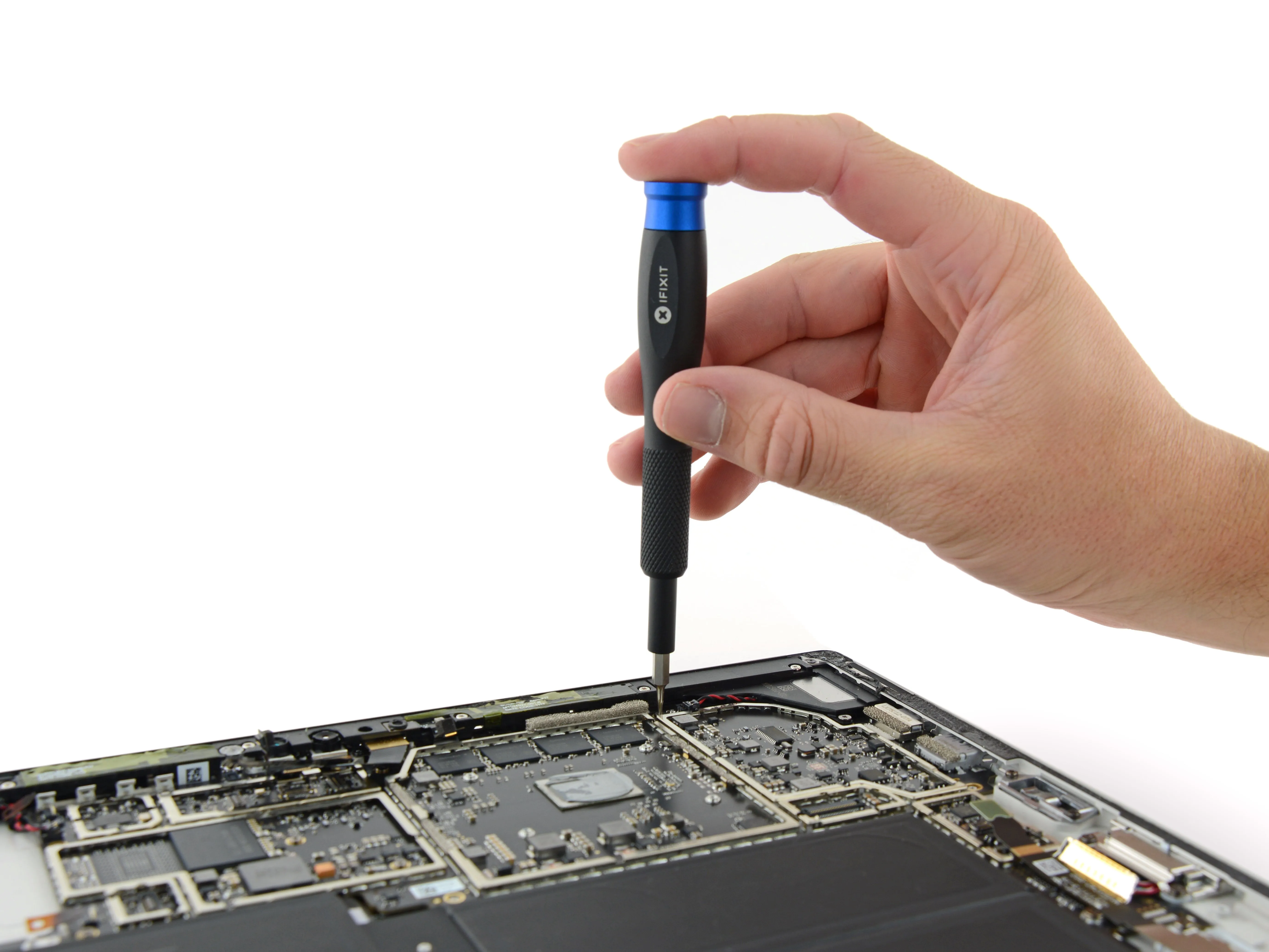

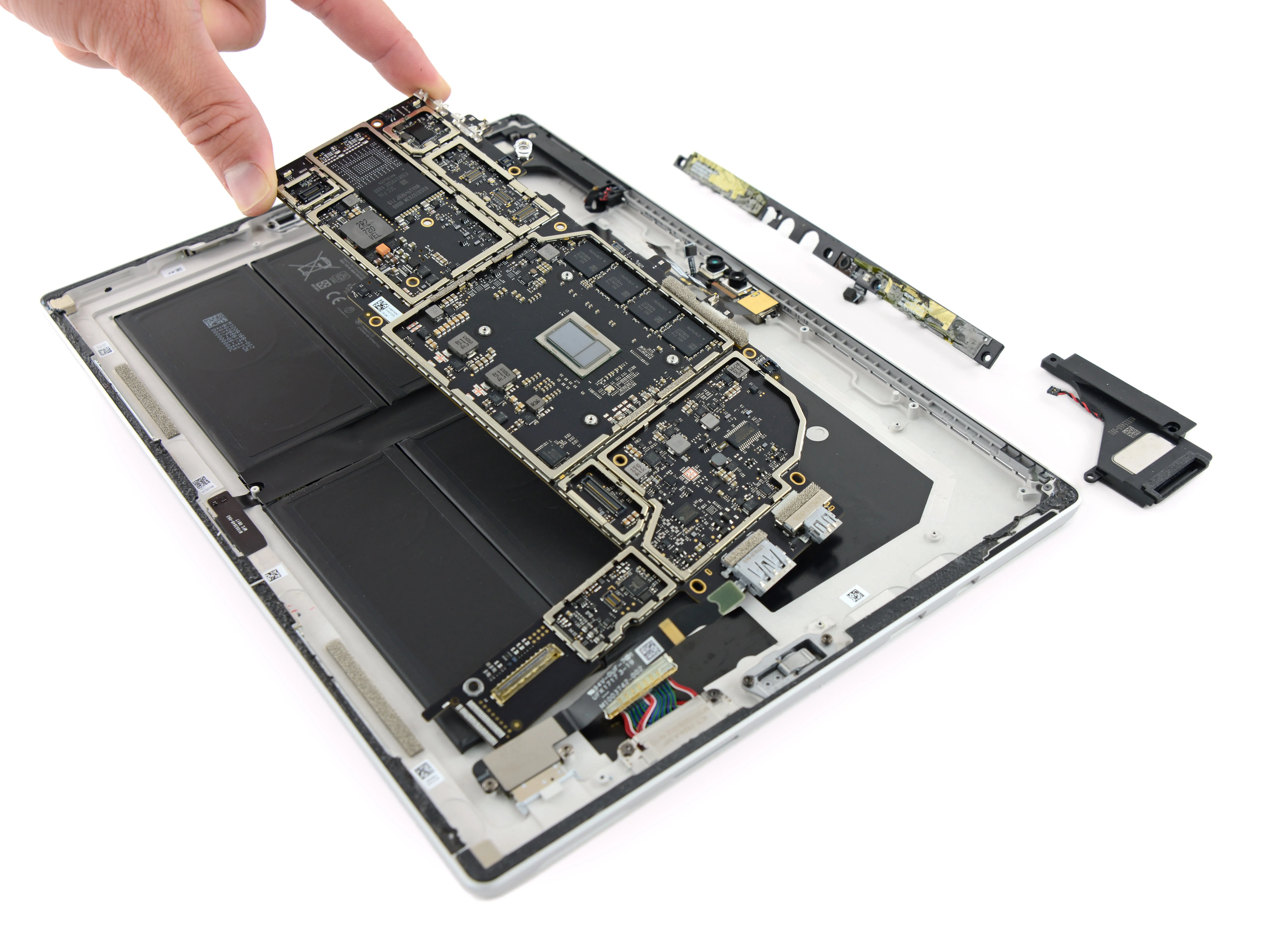

Вытащив радиатор, мы должны снять еще пару компонентов, прежде чем освободить материнскую плату. Она зажата под одним динамиком и ободком датчика/камеры.
Шаг 6

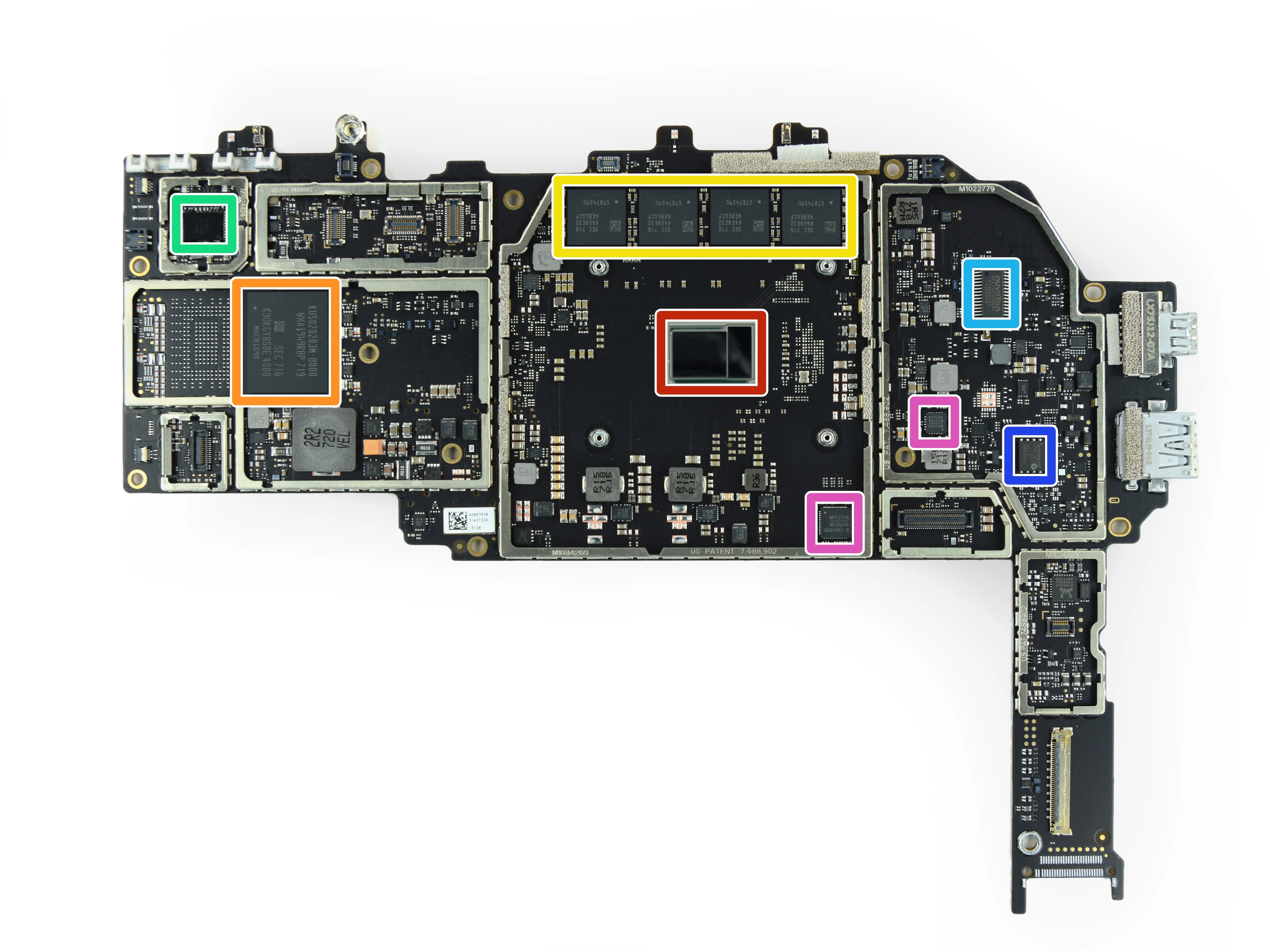

Теперь, когда материнская плата извлечена, давайте посмотрим на чипы:
Intel Core m3-7Y30 Процессор
Samsung KUS020203M-B000 Флэш-память NAND
Samsung K4E8E324EB-EGCF 1 ГБ LPDDR3 1866 МГц DRAM (4 чипа по 4 ГБ в сумме)
Marvell Avastar 88W8897 SoC с поддержкой 802.11ac, NFC и Bluetooth
Nuvoton NPCT650SBBWX модуль доверенной платформы
Winbond W25Q128FV 128 Мбит последовательная флэш-память
Monolithic Power Systems MP2949A трехконтурный цифровой многофазный контроллер с интерфейсом PMBus и MP3376A 8-ч. WLED драйвер
Комментарии к шагу
SAMSUNG KUS020203M-B000 должен быть NVMe SSD в корпусе BGA, а не чип NAND Flash.
Для чего предназначен Winbond W25Q128FV?
Скорее всего, для UEFI
Monolithic Power Systems MPS1708 и MPSG53, это монолитная система питания для задней подсветки и питания ядра. но номер детали указан неверно. прочитайте номер детали во второй строке верхней метки.
Является ли NFC активным или неиспользуемым через материал корпуса?
В модели i5 256 ГБ используются чипы Toshiba, а номер модели - KBG30ZPZ256G.
Есть ли шанс, что чип Marvell Avastar можно заменить на плате? Моя только что вышла из строя. Нет проблем с пайкой, просто не могу найти, где это вообще возможно.
У меня есть microsoft surface pro 5 stick on starting on the windows logo.
Команда Microsoft пытается сделать все, чтобы не помочь.
И они не позволили мне, что не так с ним?
Просто они сказали, что я должен обменять его и заплатить 800 долларов.
Будет в состоянии помочь и дайте мне знать, как я могу сделать заменить материнскую плату или часть не удается?
Мой Pro-5 столкнулся с некоторой проблемой UEFI и попытался восстановить, а также не может обнаружить мой встроенный SSD. Отправил в ремонтную мастерскую, мне сказали, что один из чипов памяти на материнской плате неисправен и этот чип также связан с бортовым SSD. Они также сказали мне В большинстве случаев при замене этого чипа памяти (не уверен, что это Winbond W25Q128FV 128M-bit Serial Flash Memory, что я читал ранее комментарий может быть связано с UEFI) есть высокий шанс, что мой бортовой SSD также должны быть заменены.... кто-нибудь знает, если это правда? Pro-5 кажется плохим дизайном.....
Есть ли возможность заменить только чип Bluetooth?
Шаг 7
С другой стороны, бонусные фишки:
Freescale/NXP M22J9VDC Kinetis K22F 512KB 120 MHz ARM Cortex-M4 Based MCU
Texas Instruments BQ25700A Контроллер заряда аккумулятора Buck-Boost
Аудиокодек Realtek ALC3269
Шаг 8

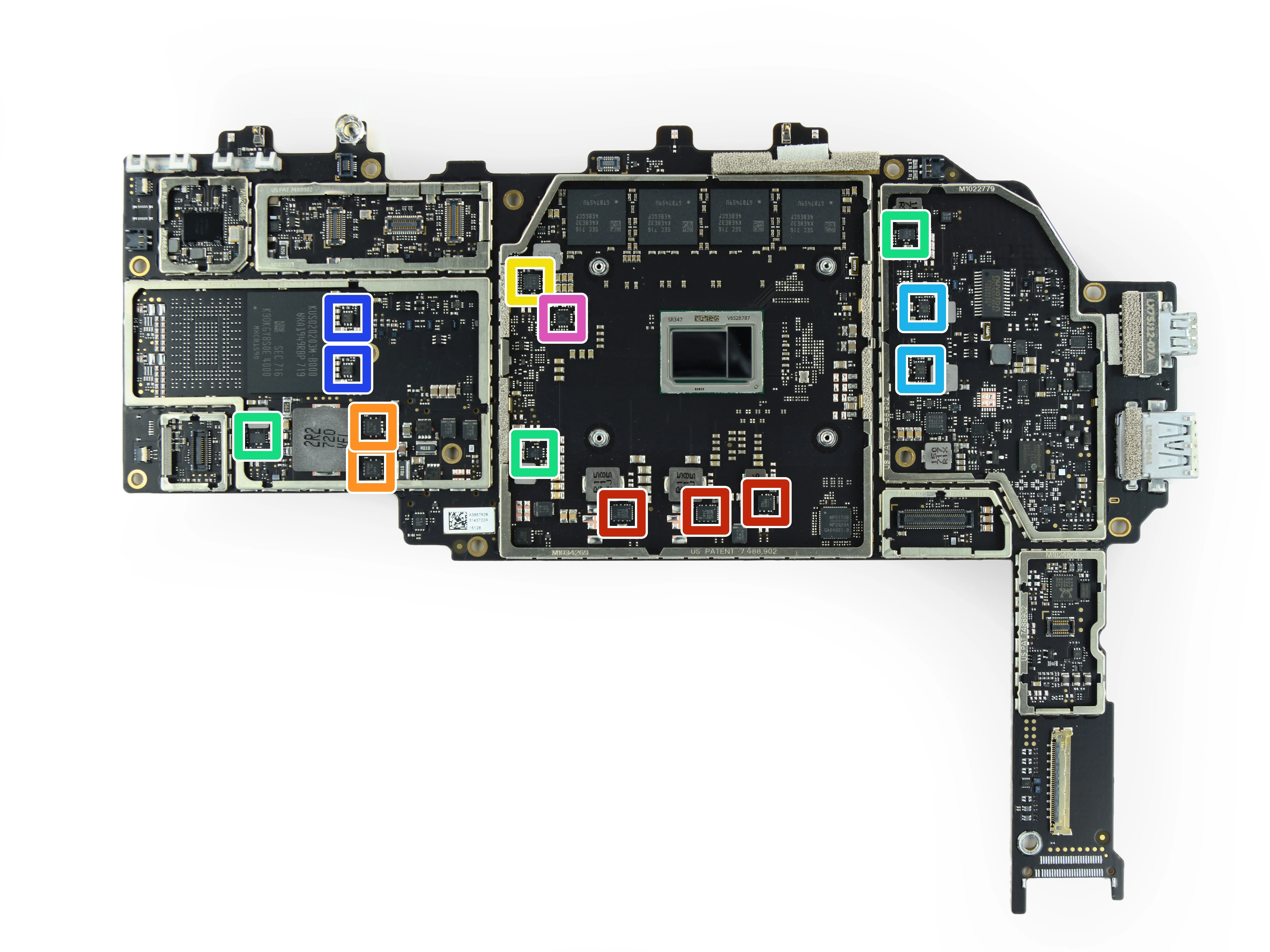

Идентификация микросхем, часть 2:
Монолитные системы питания MP86901-A и MP86902-B с фазой питания
Texas Instruments CSD87334Q3D Блок питания 20 А
Монолитные системы питания NB685A Синхронный преобразователь на 12 А
Монолитные энергосистемы NB679A и NB680GD Синхронный преобразователь 8 А
Монолитные системы питания NB681 Синхронный преобразователь 6 А
Texas Instruments TPS62085 Понижающий преобразователь на 3 А
Texas Instruments TPS62140 2 A понижающий преобразователь
Шаг 9

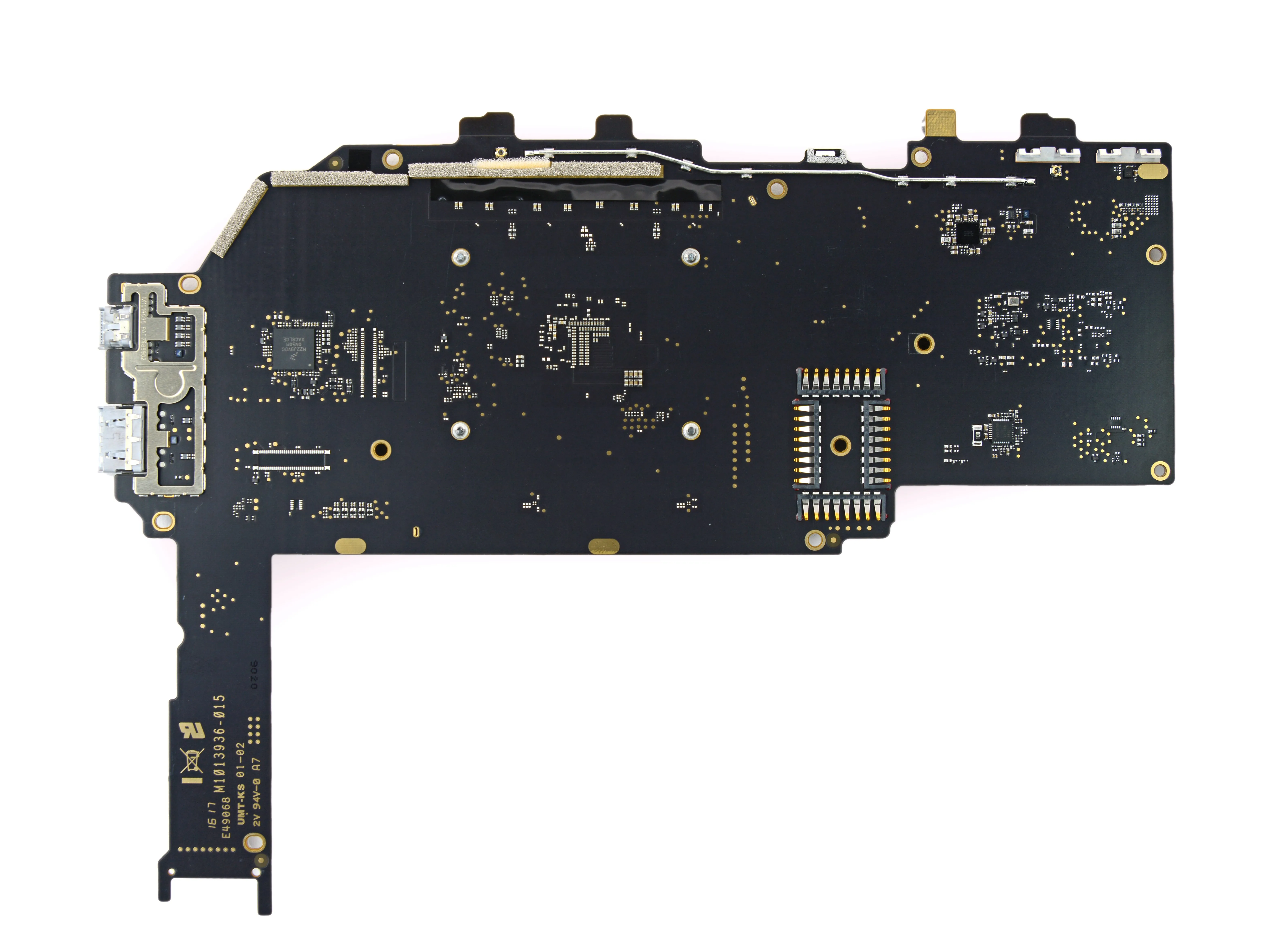

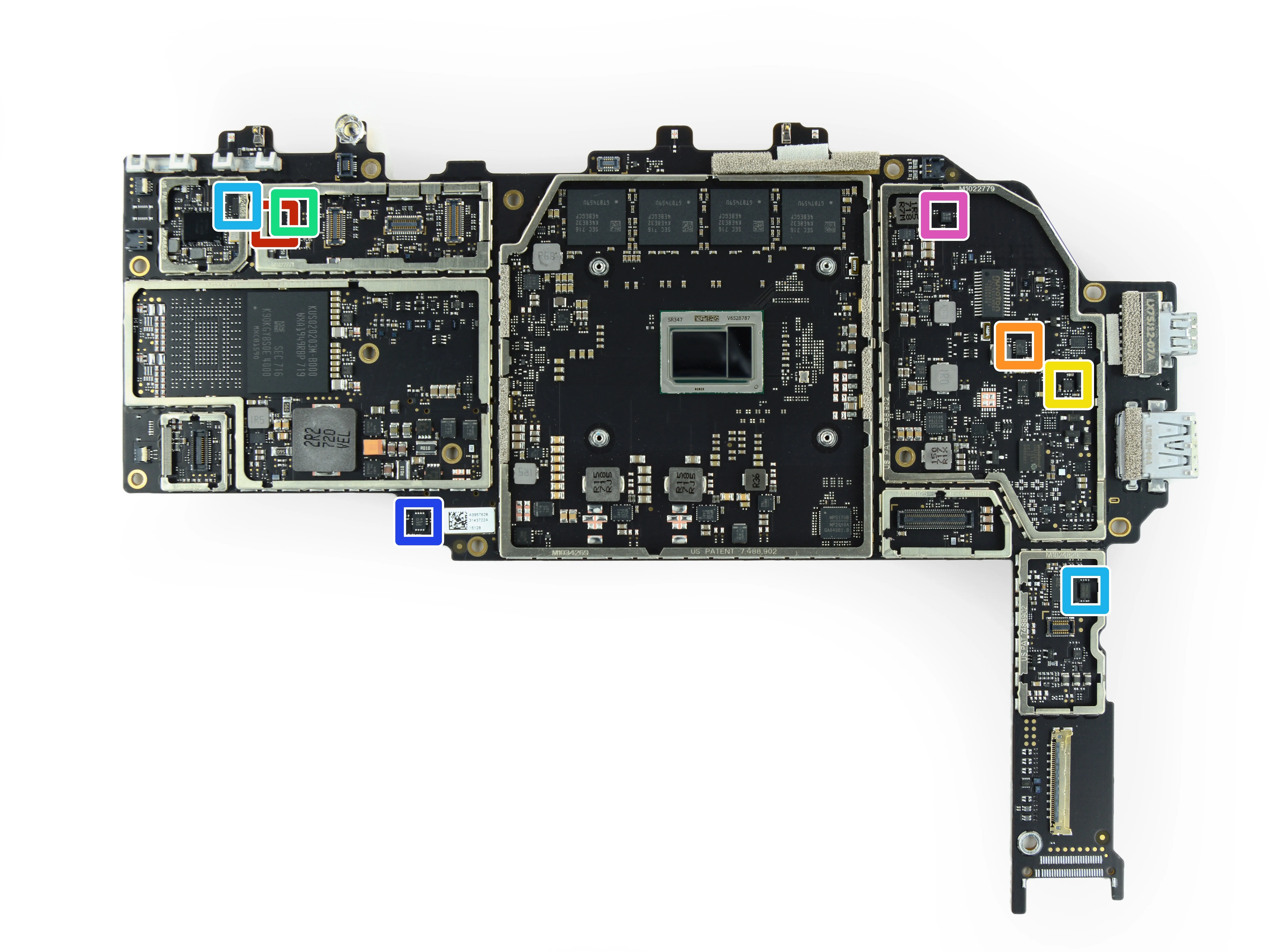

Идентификация микросхем, часть 3:
Монолитные системы питания MP2370DGT драйвер белого светодиода
Texas Instruments TPS62175 Понижающий преобразователь 0,5 А
Texas Instruments TPS70933 LDO-регулятор 150 мА
Texas Instruments TLV3011 компаратор/опорное напряжение
ON Semiconductor CAT24C16 16 Кб последовательной памяти EEPROM и Winbond W25X40CL Последовательная NOR флэш-память объемом 4 Мб
Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп
Акселерометр Bosch Sensortec BMA254 (вероятно)
Шаг 10

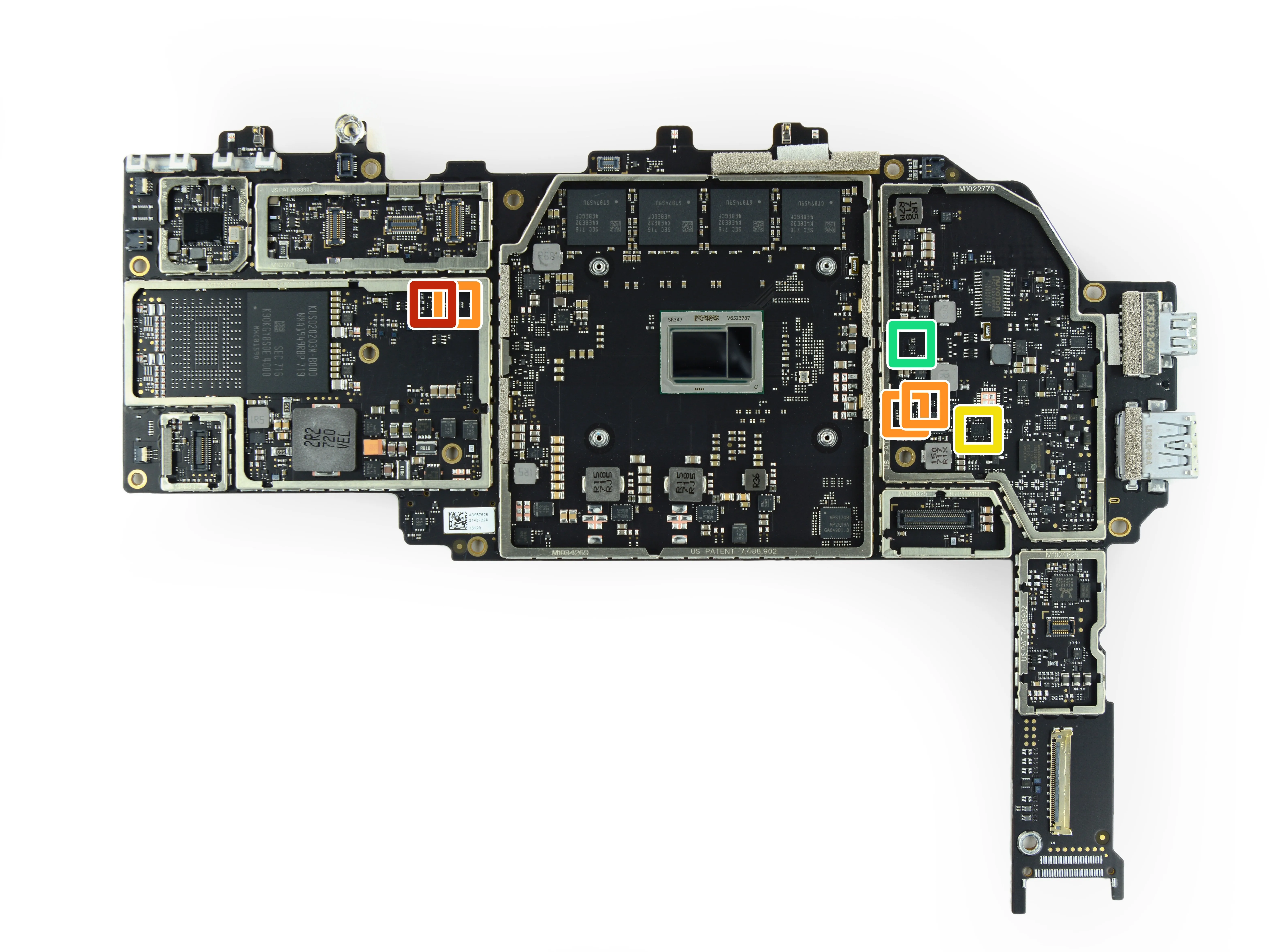

Идентификация микросхем, часть 4:
Texas Instruments SN74AVC2T245 Приемопередатчик шины с двумя источниками питания
Texas Instruments TS3USB30E высокоскоростной коммутатор USB 2.0 1:2 mux/demux
Nexperia (ранее NXP Semiconductor) 74LVC125A 3-позиционный четырехканальный буфер/линейный драйвер
Двухвходовый OR-затвор Nexperia (ранее NXP Semiconductor) 74AUP1G32
Шаг 11

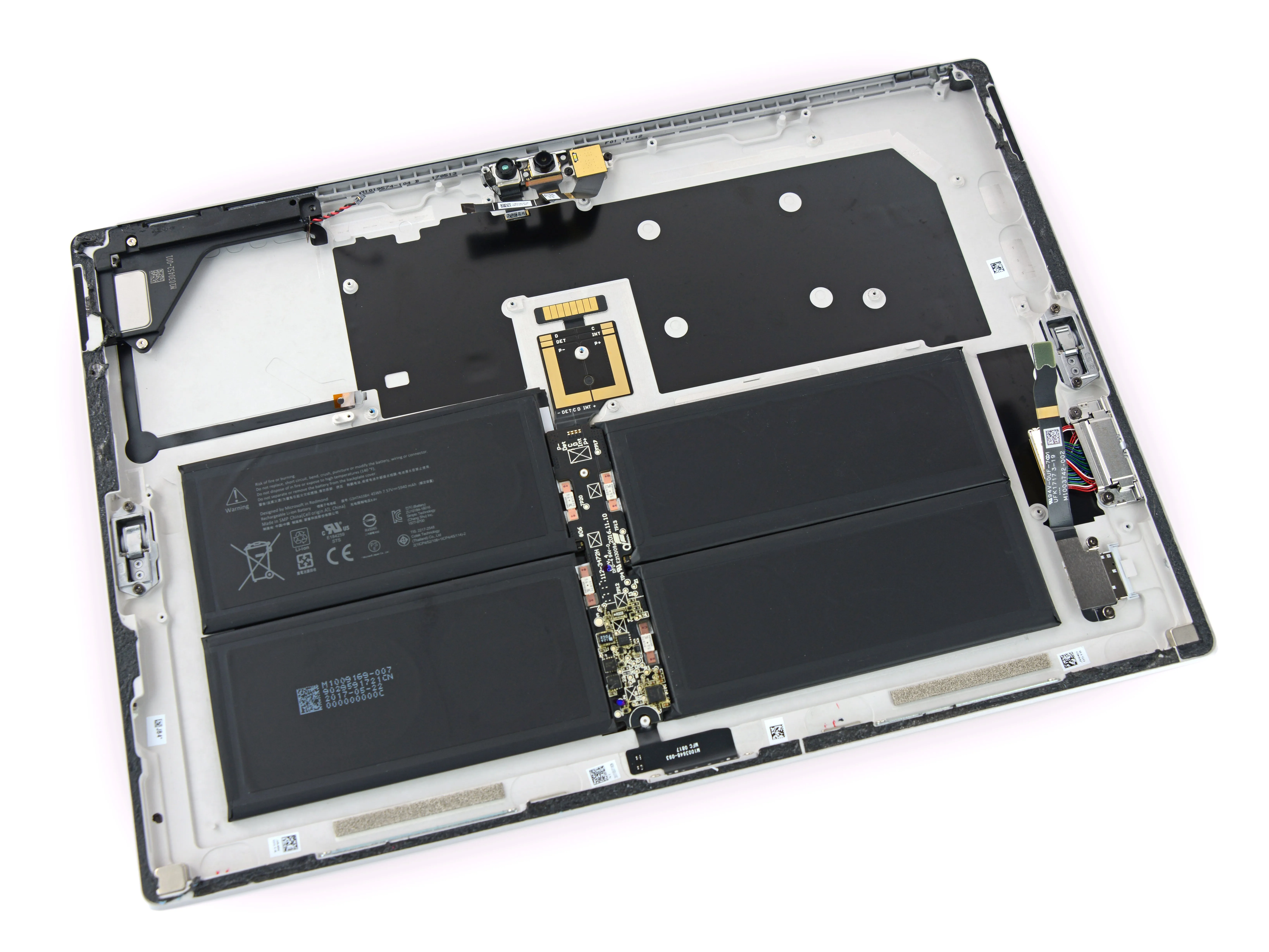

Если мы чему-то научились на примере последнего Surface Pro то это то, что батарею очень сложно извлечь, и она не вставляется обратно точно так же.
Поэтому сегодня мы будем держать его приклеенным...
Этот четырехэлементный LiPo имеет емкость 45 Вт-ч (7,57 В x 5940 мА-ч). Это почти на 18 % больше емкости батареи (и на 100 % больше ячеек) по сравнению с предыдущей моделью.
Чтобы сравнить яблоки с поверхностями, отметим, что 10,5-дюймовый iPad Pro который мы разобрали на прошлой неделе, оснащён аккумулятором ёмкостью 30,8 Вт-ч.
Шаг 12

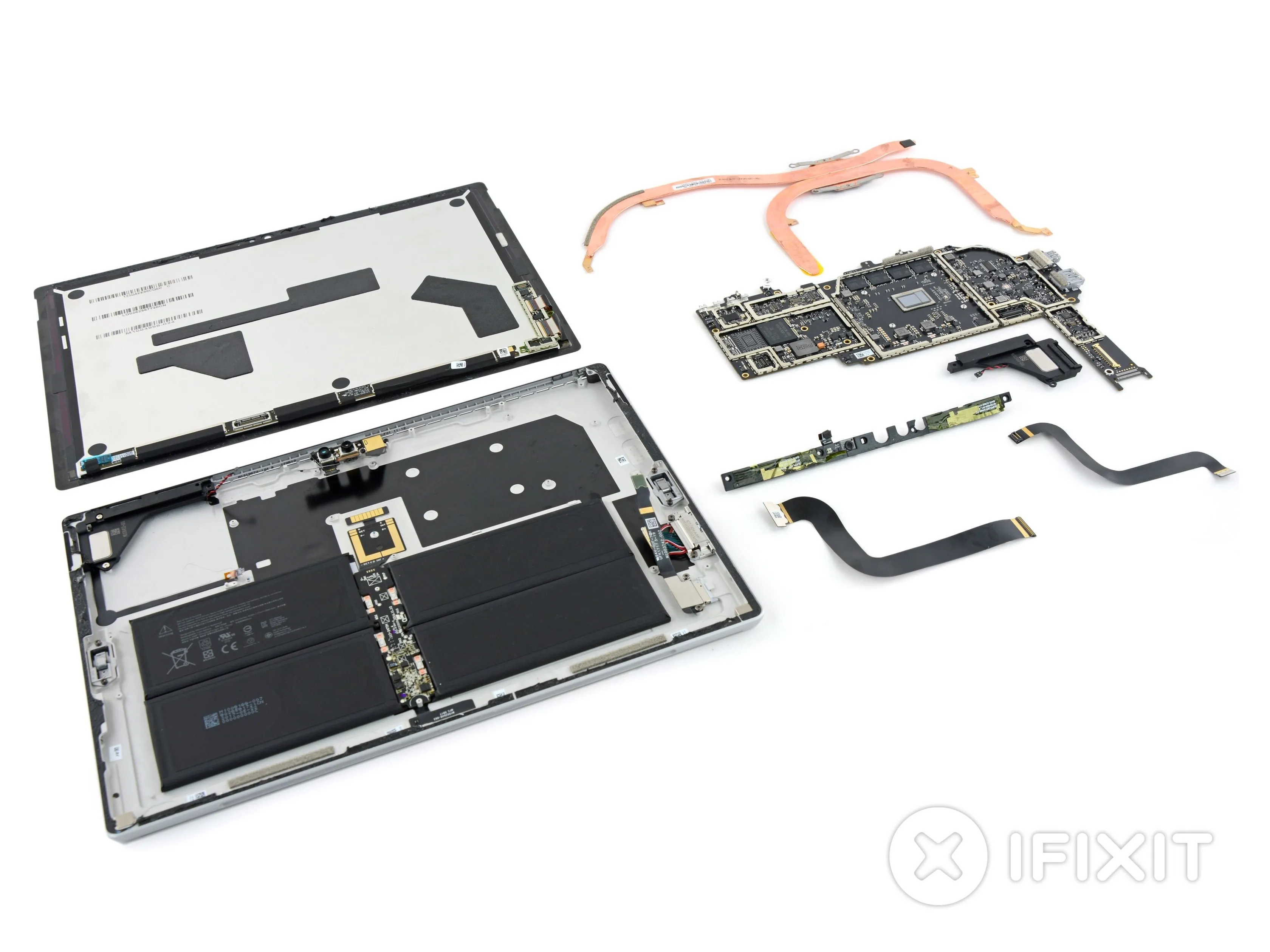

Вот и все, друзья!
В целом, он практически идентичен своему предшественнику, за исключением отказа от последнего компонента, который можно обновить, - модульного SSD. Да, Microsoft впечатлила нас, оказавшись гораздо хуже, чем мы ожидали.
Чтобы узнать больше о разборе, ознакомьтесь с нашим ноутбук Surface разборка!
Хотите взглянуть на Core i7 Surface Pro? Благодаря Creative Electronу нас есть все необходимое.
Разница между моделями невелика, но таинственное пустое пространство под радиатором действительно заполнено дополнительной мощностью охлаждения в виде вентилятора.
Вывод
- Хотя нам нравятся разъемы, в Surface Pro они нестандартные, что затрудняет снятие дисплея.
- Процедура снятия дисплея упрощается благодаря использованию тонкого вспененного клея и вплавленного дисплея, но все равно не является тривиальной.
- Клей удерживает на месте многие компоненты, включая дисплей и аккумулятор.
- Замена любой детали требует демонтажа дисплея, который легко повредить.
- Твердотельный накопитель больше не подлежит замене.
Оценка ремонтопригодности
Ремонтопригодность 1 из 10 (10 - легче всего отремонтировать)
