Разборка Microsoft Surface Pro 6

Введение

Microsoft снова решила украсить свои Surface цифрами. В этом году Surface Pro 6 получил новую гладкую черную окраску и первый в истории четырехъядерный процессор в устройствах Surface! Что еще мы найдем внутри? Есть только один способ узнать это - давайте разберем его на части!

Следите за нами на Facebook, Instagram или Twitter, чтобы быть в курсе всех последних разборов. Чтобы получить информацию о разборе устройства прямо на ваш почтовый ящик, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Microsoft Surface Pro 6

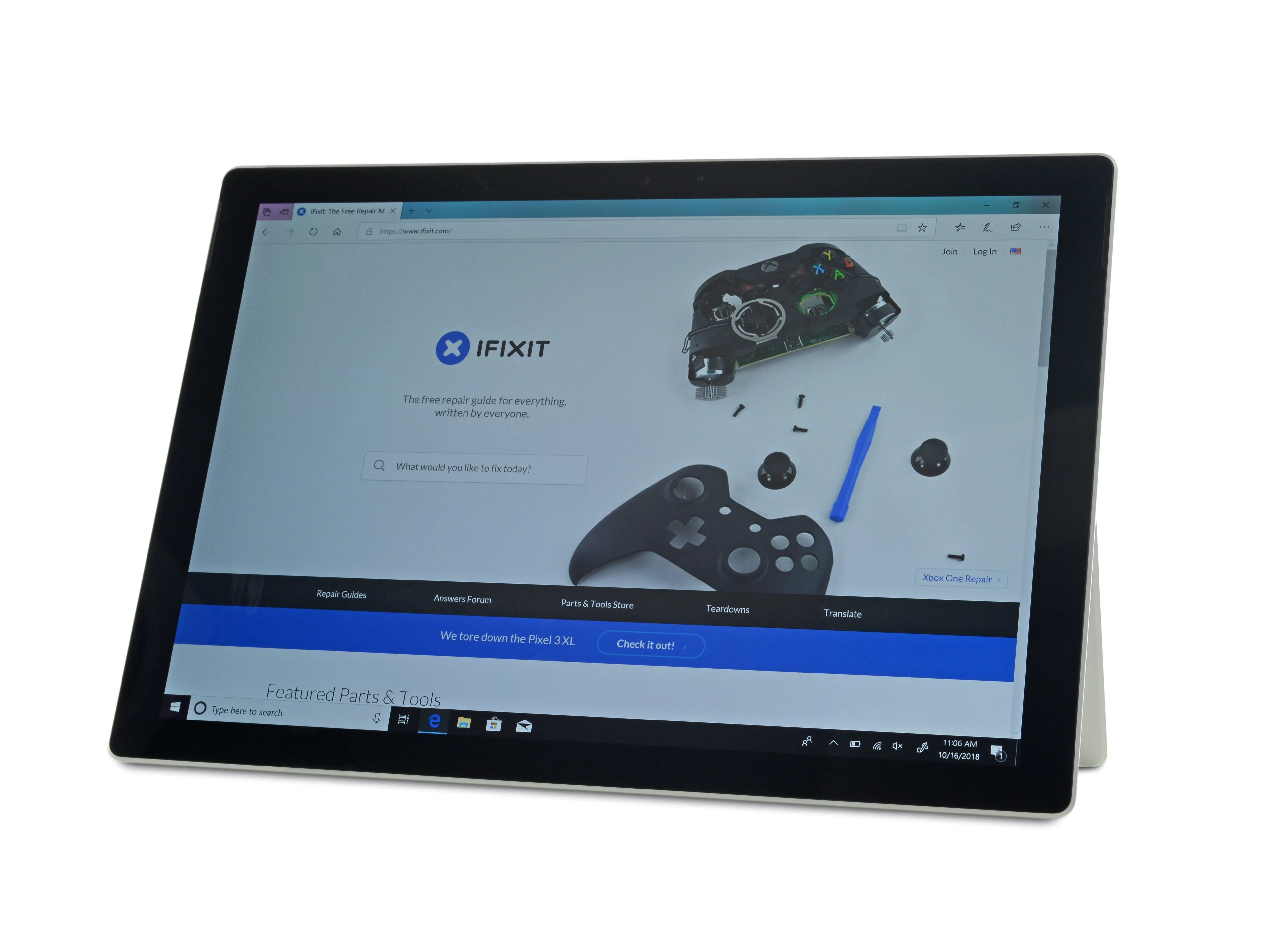

• Новый Surface, новые характеристики (вроде как):

• 12,3-дюймовый дисплей PixelSense с разрешением 2736 × 1824 (267 ppi)

• Четырехъядерный процессор Intel Core i5 8-го поколения (Kaby Lake R) с графикой Intel UHD Graphics 620

• 8 ГБ оперативной памяти (16 ГБ опционально)

• Твердотельный накопитель на 128 ГБ (опционально можно заказать конфигурации на 256 ГБ, 512 ГБ и 1 ТБ)

• Задняя камера 8 МП с поддержкой видео 1080p и фронтальная камера 5 МП / 1080p с поддержкой Windows Hello

• Порты USB 3.0, microSDXC, Mini DisplayPort, SurfaceConnect и аудиопорт 3,5 мм

• Wi-Fi 802.11a/b/g/n/ac, Bluetooth 4.1

Шаг 2

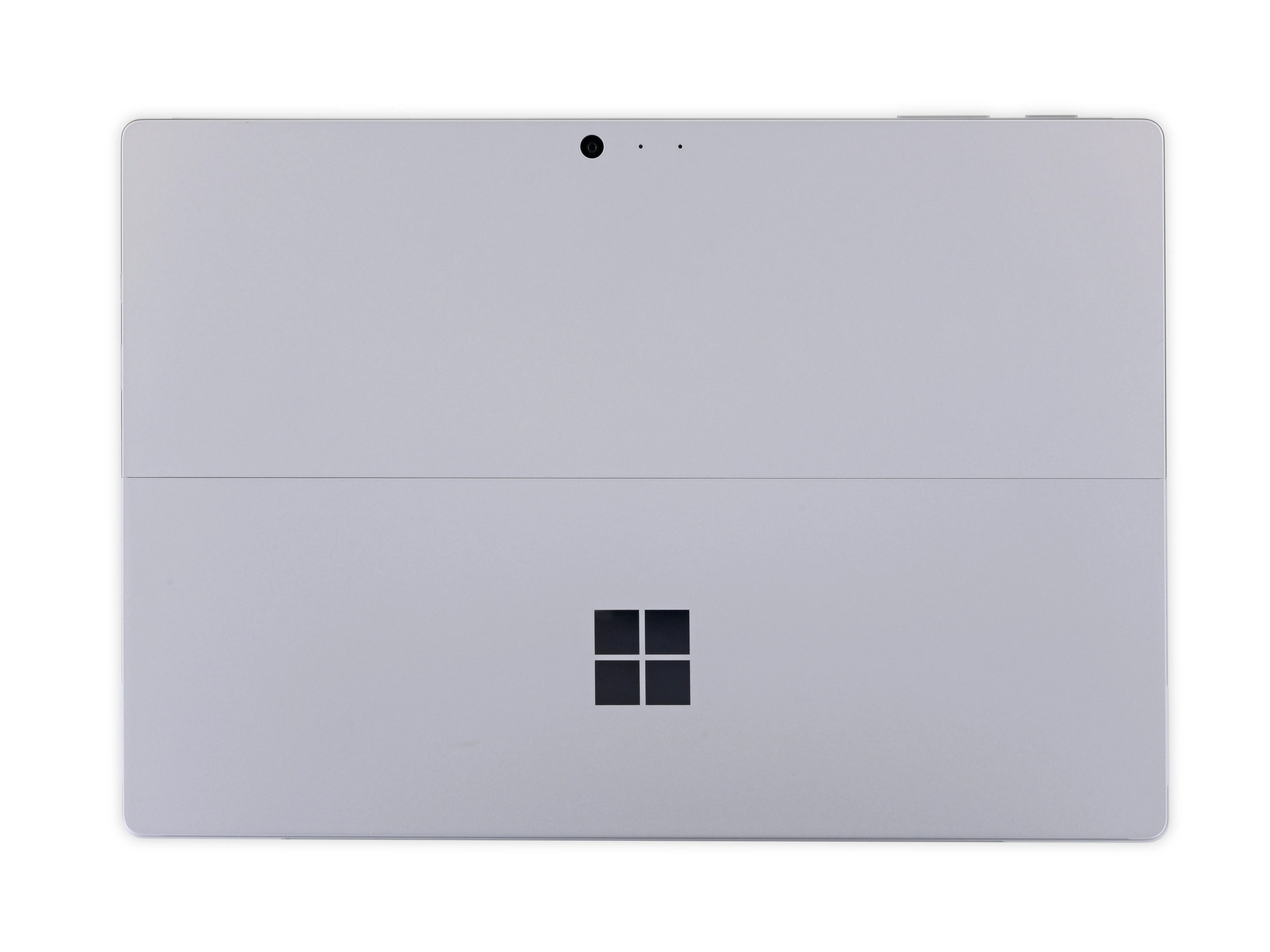

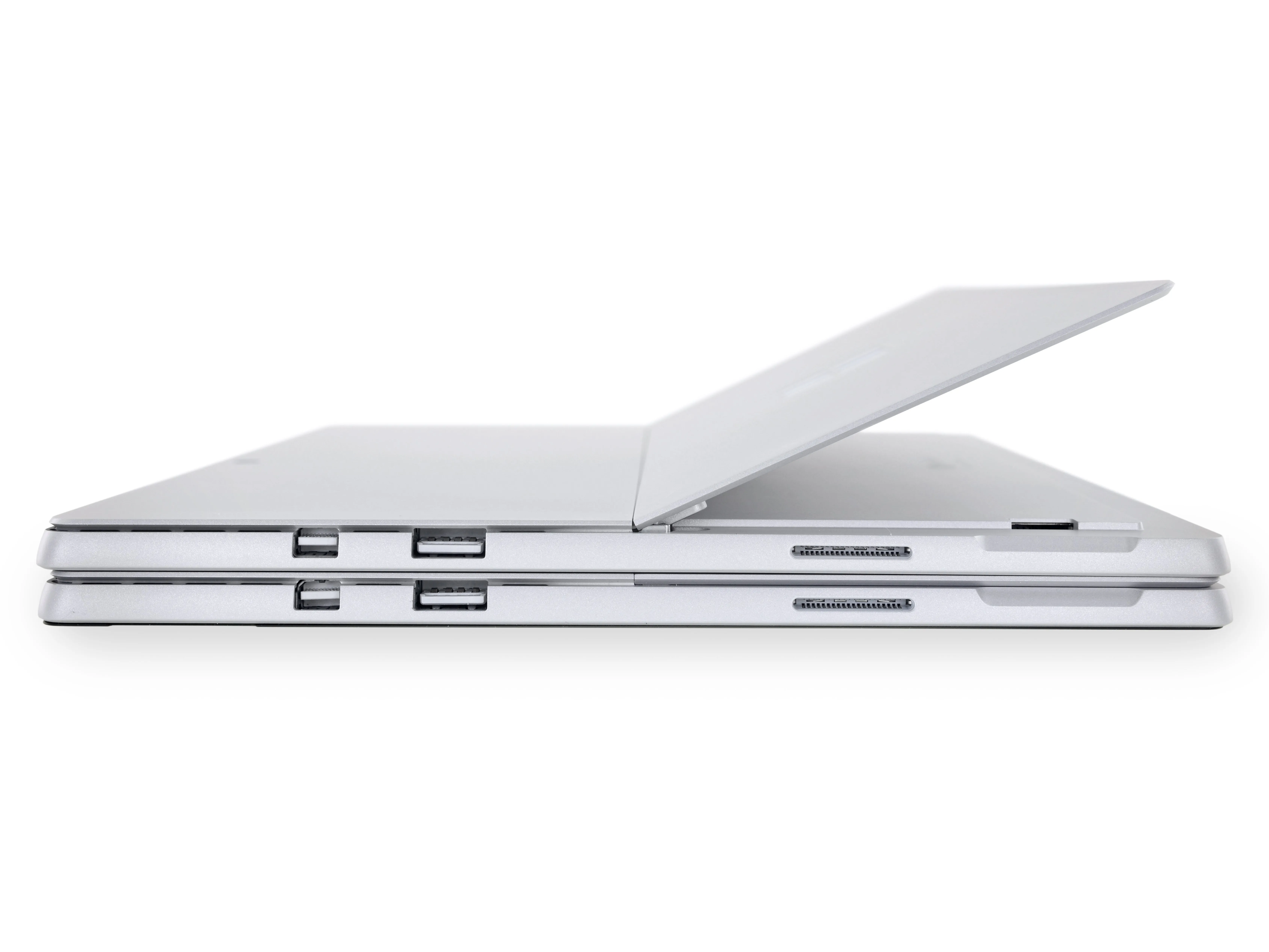

• Похоже, у нас есть лишний Surface Pro 6 - эрр, подождите, один из них прошлогодний Surface Pro.

• Внешне мало что изменилось по сравнению с прошлым годом. Все тот же корпус, шарнир и относительно большое количество портов.

• Заметно, что в 2018 году отсутствует всегда популярный порт USB-C, который появился на Surface Go.

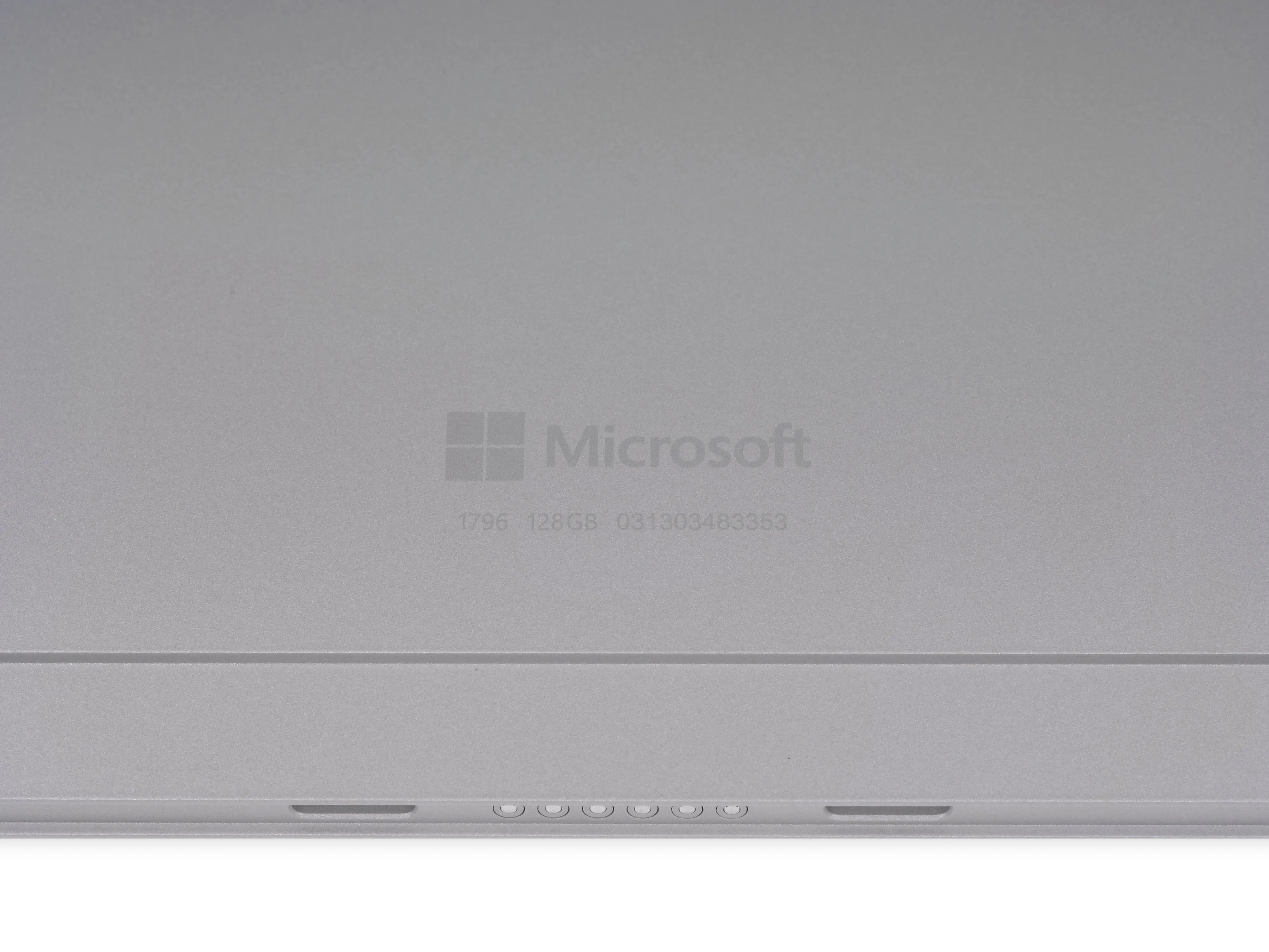

• Чтобы отличить эти Surfaces друг от друга, нужно присмотреться. Даже номер модели под подставкой для ног такой же, как и в прошлом году: 1796.

Шаг 3

• Серия Surface Pro имеет несколько различных конфигураций, и все они поставляются в стандартной комплектации с обновленным клеем.

• К счастью, у нас есть попробовали-и-верный рецепт успешного разделения экрана Surface:

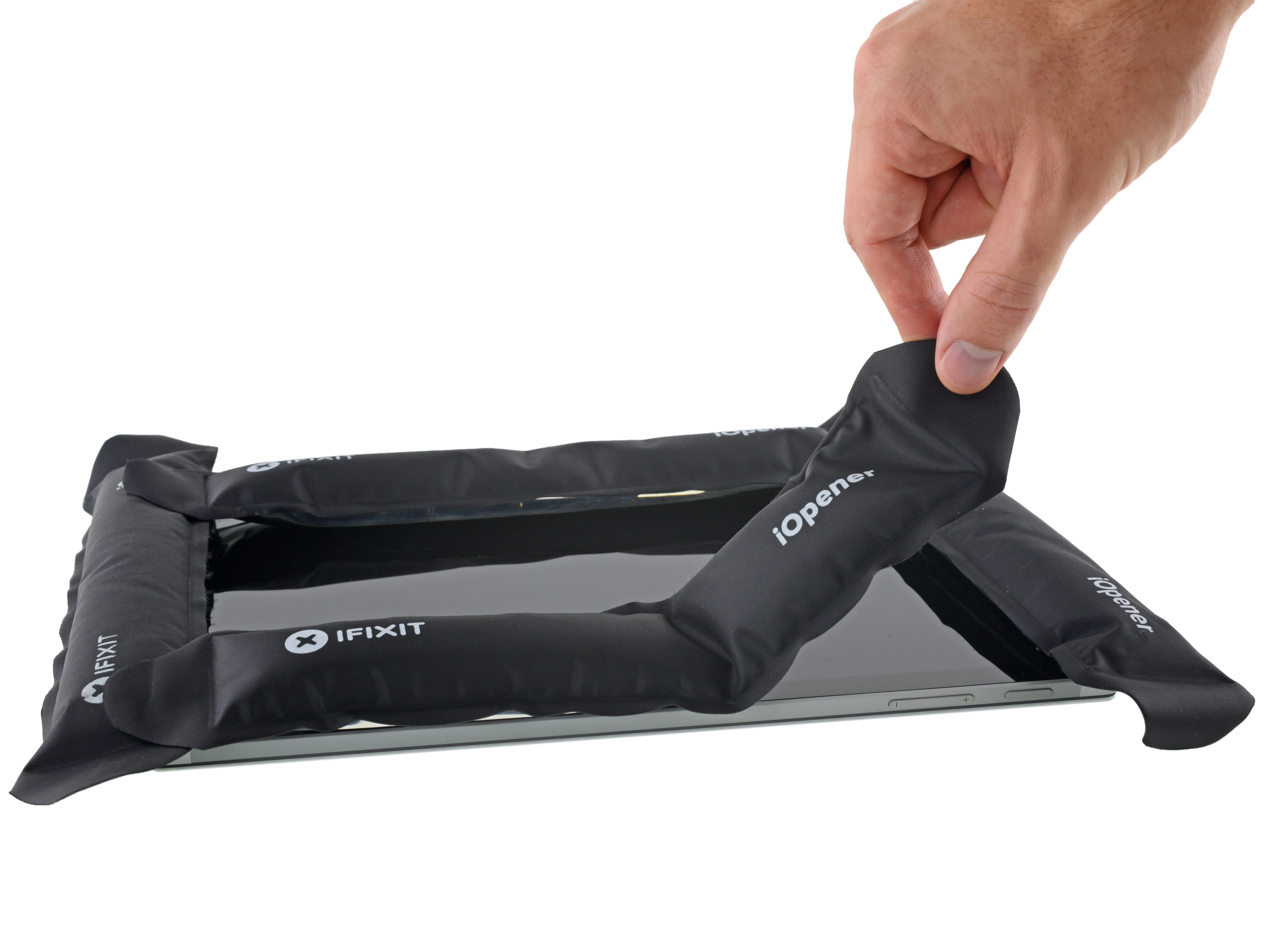

• Шаг 1: обильно нанесите iOpener.

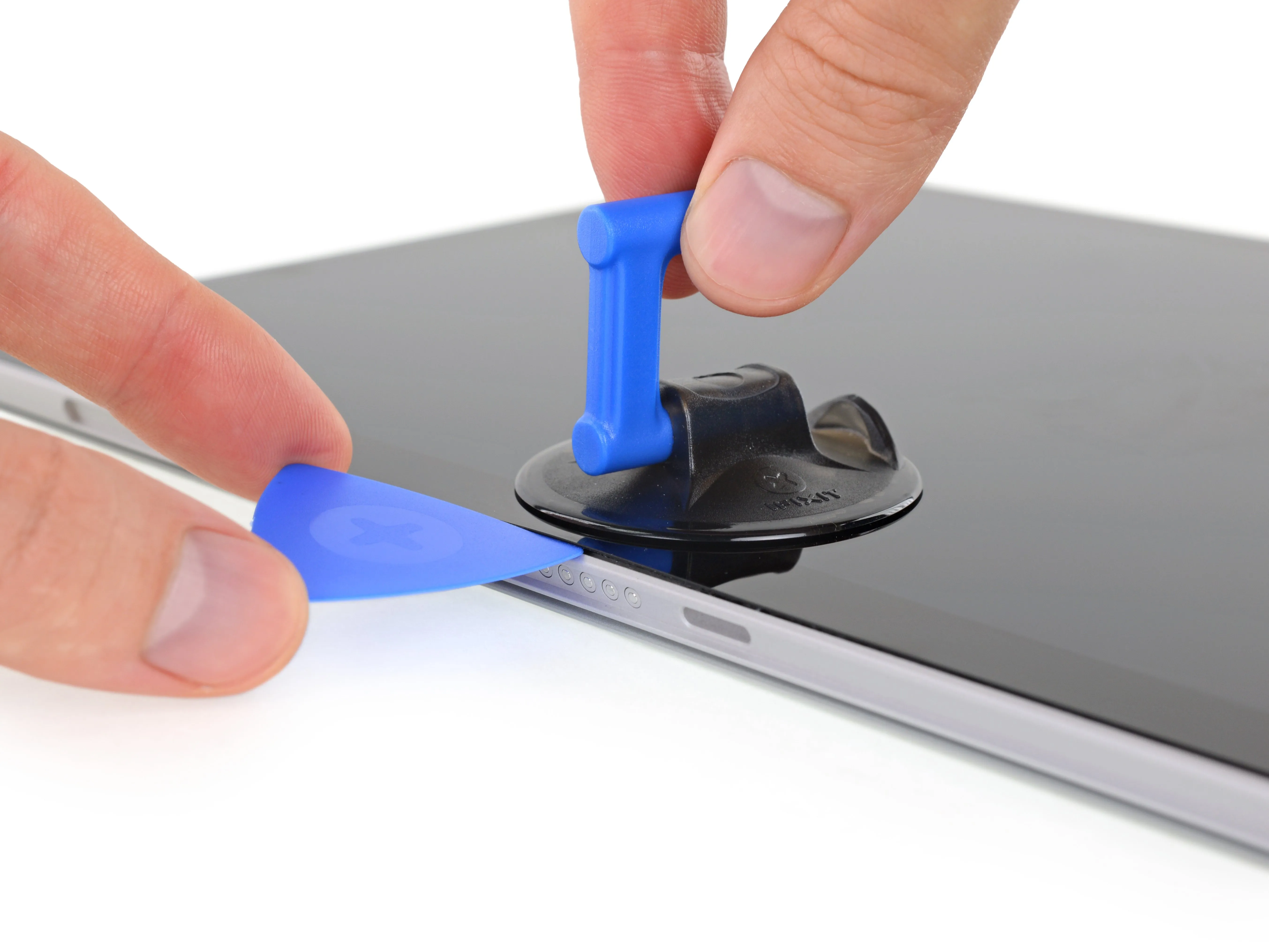

• Шаг 2: возьмите открывающую пику и ручку для присасывания и боритесь за жизнь через клейкую перчатку Microsoft.

• Шаг 3 (необязательный): проявите нетерпение и разбейте экран.

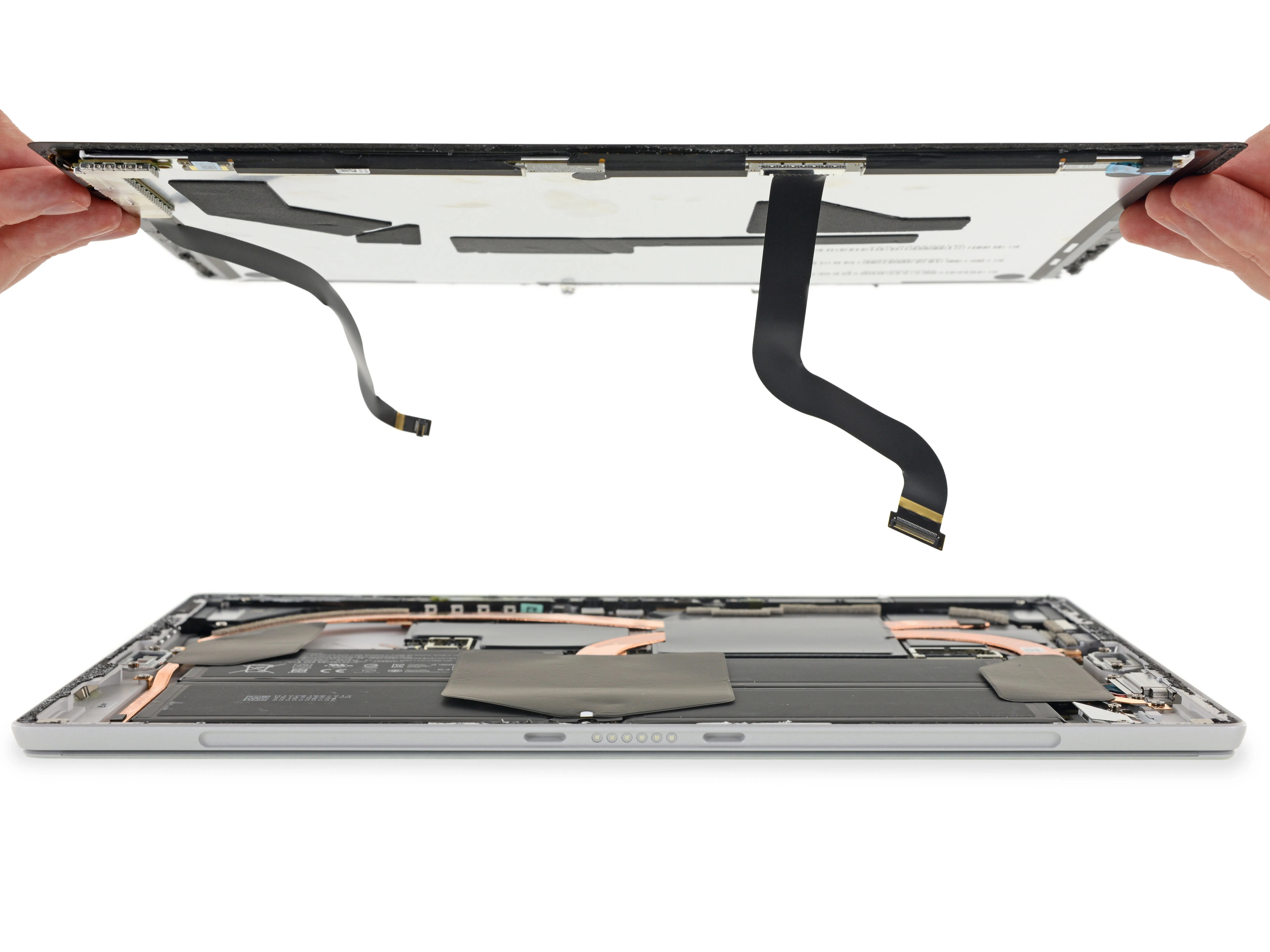

• К счастью, при освобождении дисплея мы не столкнулись ни с какими сюрпризами - все осталось практически таким же, как и доЗа исключением дополнительного кабеля для подключения дисплея, по сравнению с Surface Go.

Шаг 4

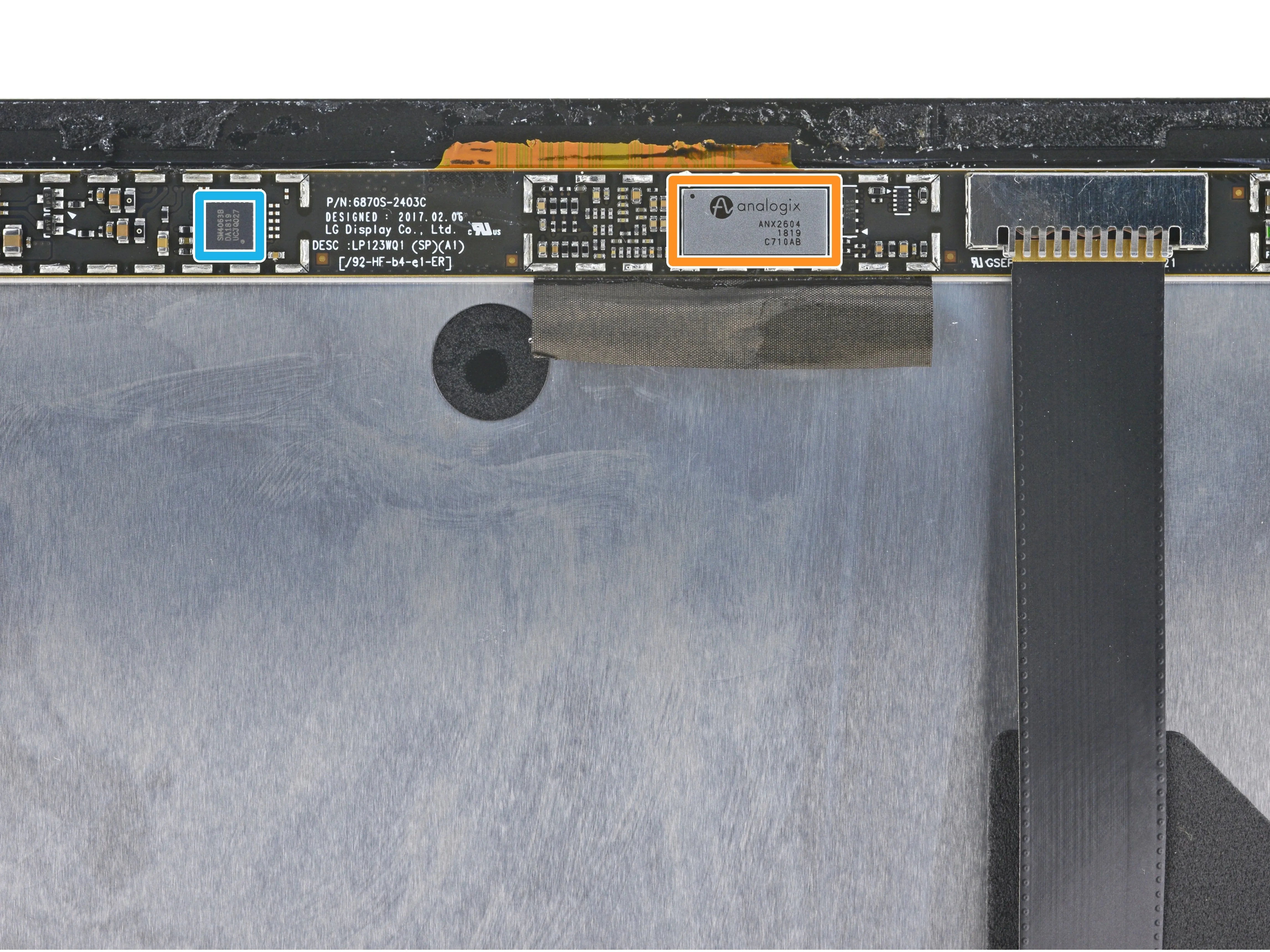

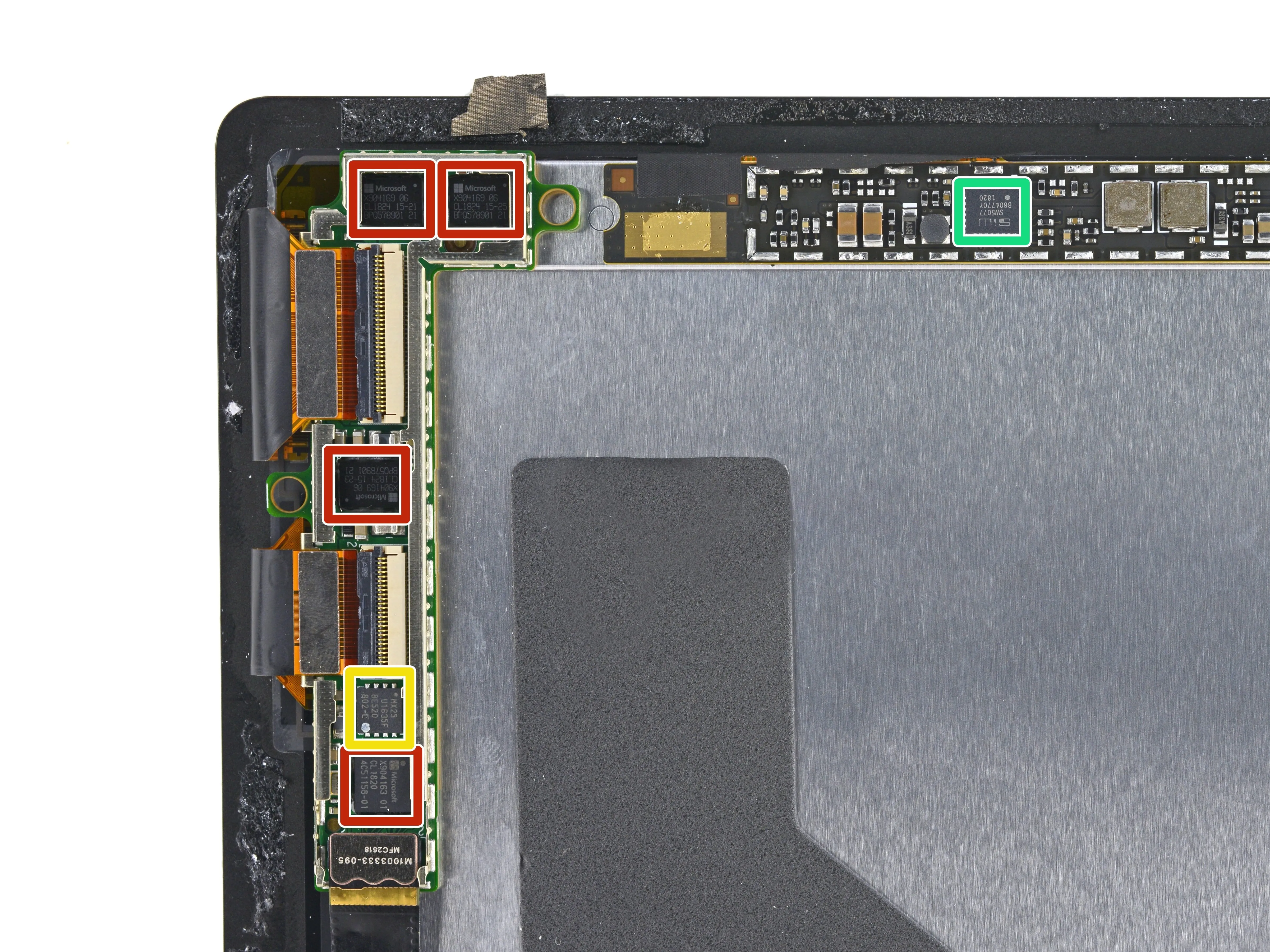

• Мы прерываем разборку, чтобы представить вам микросхемы дисплея!

• Microsoft X904169, возможно, контроллер Surface Pen от N-Trig и X904163 (вероятно, драйвер линии тачскрина)

• Analogix ANX2604, возможно, преобразователь DisplayPort.

• Macronix MX25U1635F 16 Мб последовательной флэш-памяти NOR

• Управление питанием Silicon Works SW5077

• Вероятно, программируемый гамма-буфер Silicon Mitus SM4063B

• LG производит этот дисплей, который кажется подозрительно похожим на тот, что мы нашли на Surface Pro 5.

• Могут ли они быть кросс-совместимыми? Да, могут - мы вставили прошлогодний дисплей в наш Surface Pro 6, и он работал так, как будто кто-то так и планировал.

Шаг 5

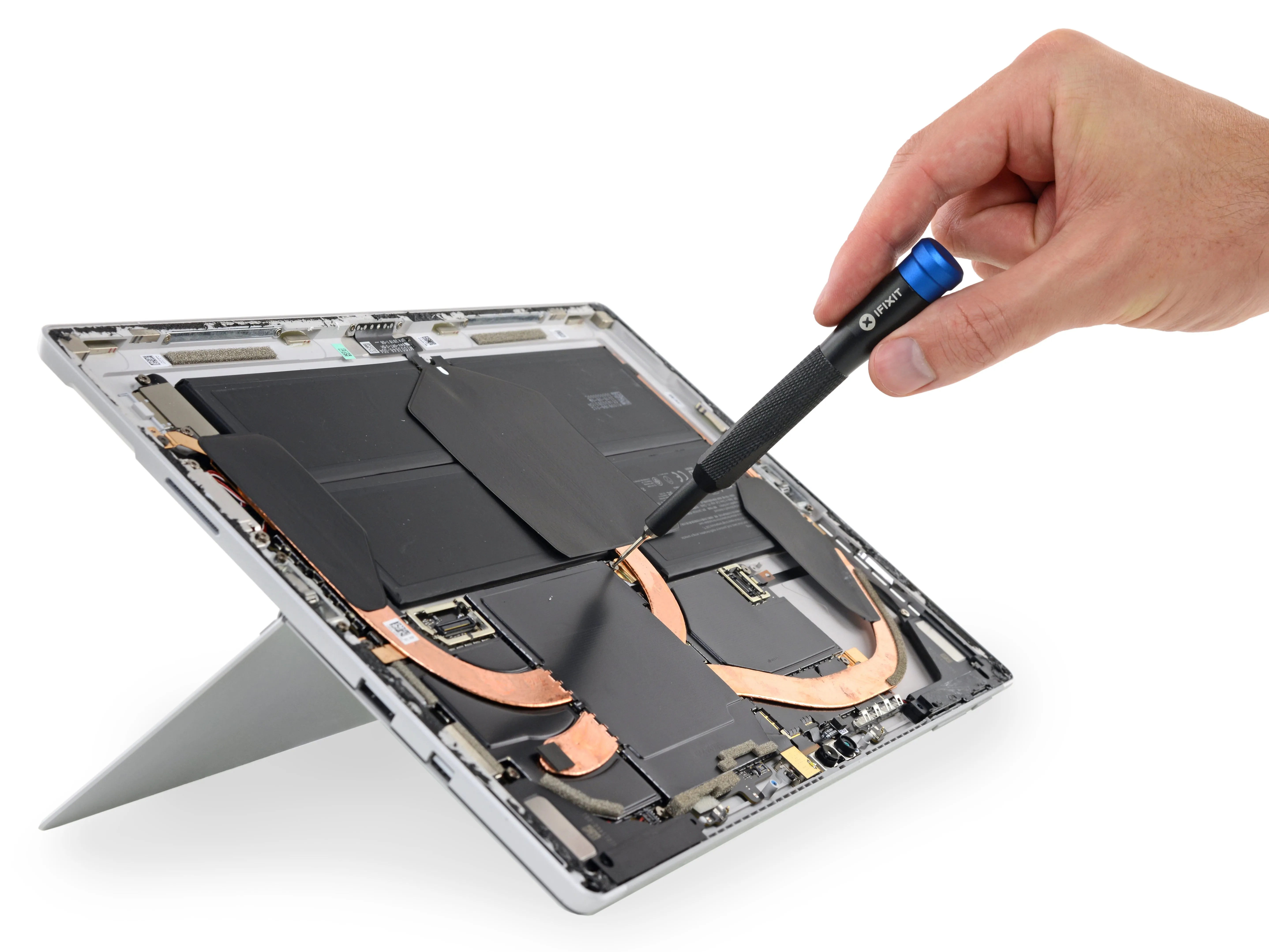

• С дисплеем покончено, и мы можем приступить к самому интересному.

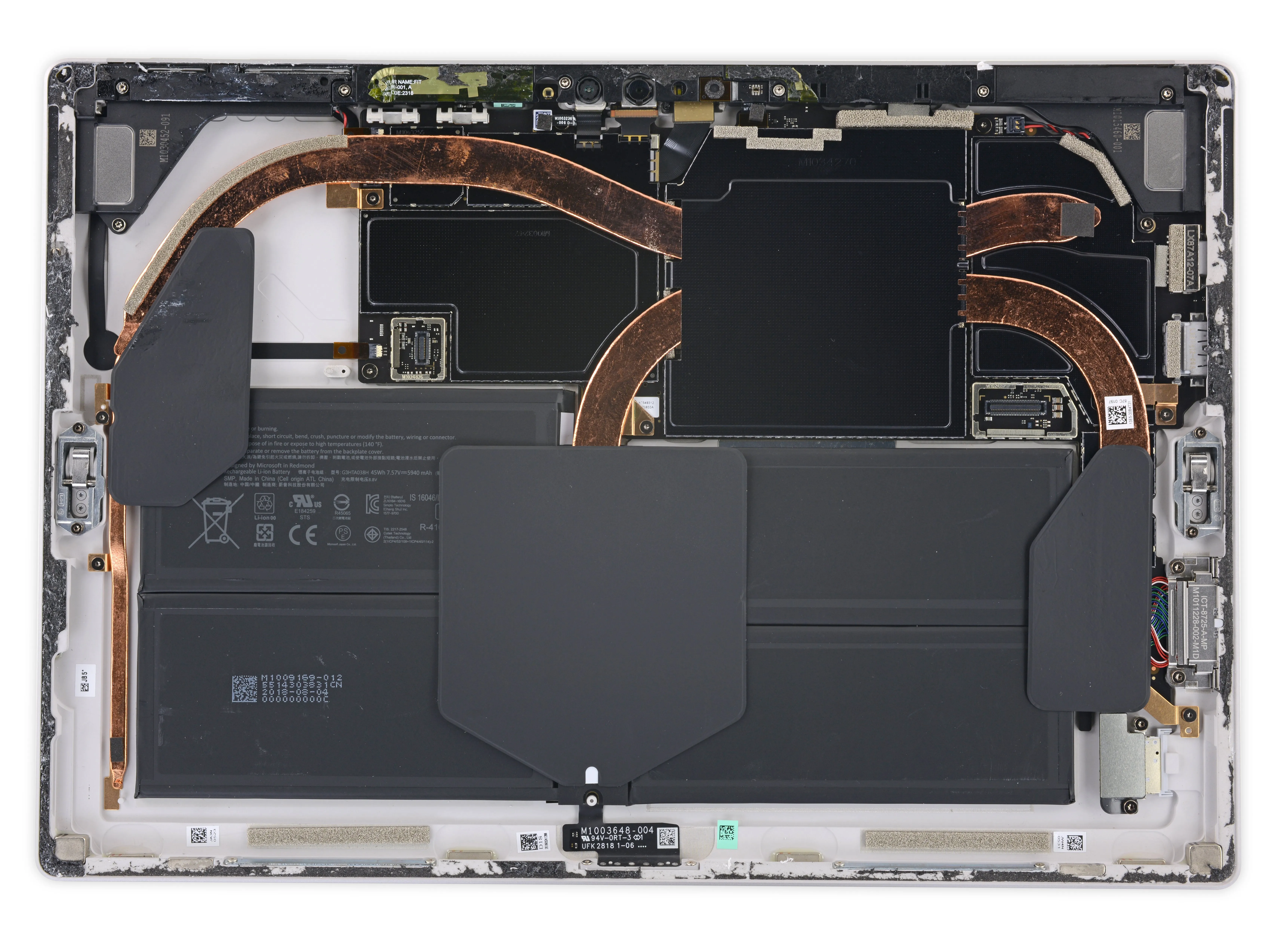

• Похоже, Microsoft немного повозилась с пассивным кулером - он выглядит как прошлогоднийно с дополнительной маленькой трубкой с левой стороны, а также с несколькими забавными теплораспределительными прокладками.

• Впечатляет, что Microsoft продолжает наращивать вычислительную мощность без дополнительного управления теплом. Будет интересно посмотреть, насколько хорошо эта новая система справляется с нагревом под нагрузкой.

• Если посмотреть на юг, то сходство продолжается: большую часть корпуса занимает четырехъячеечная батарея.

• К плюсам можно отнести то, что все винты пока что - стандартные Torx. Приступаем к их выкручиванию!

Шаг 6

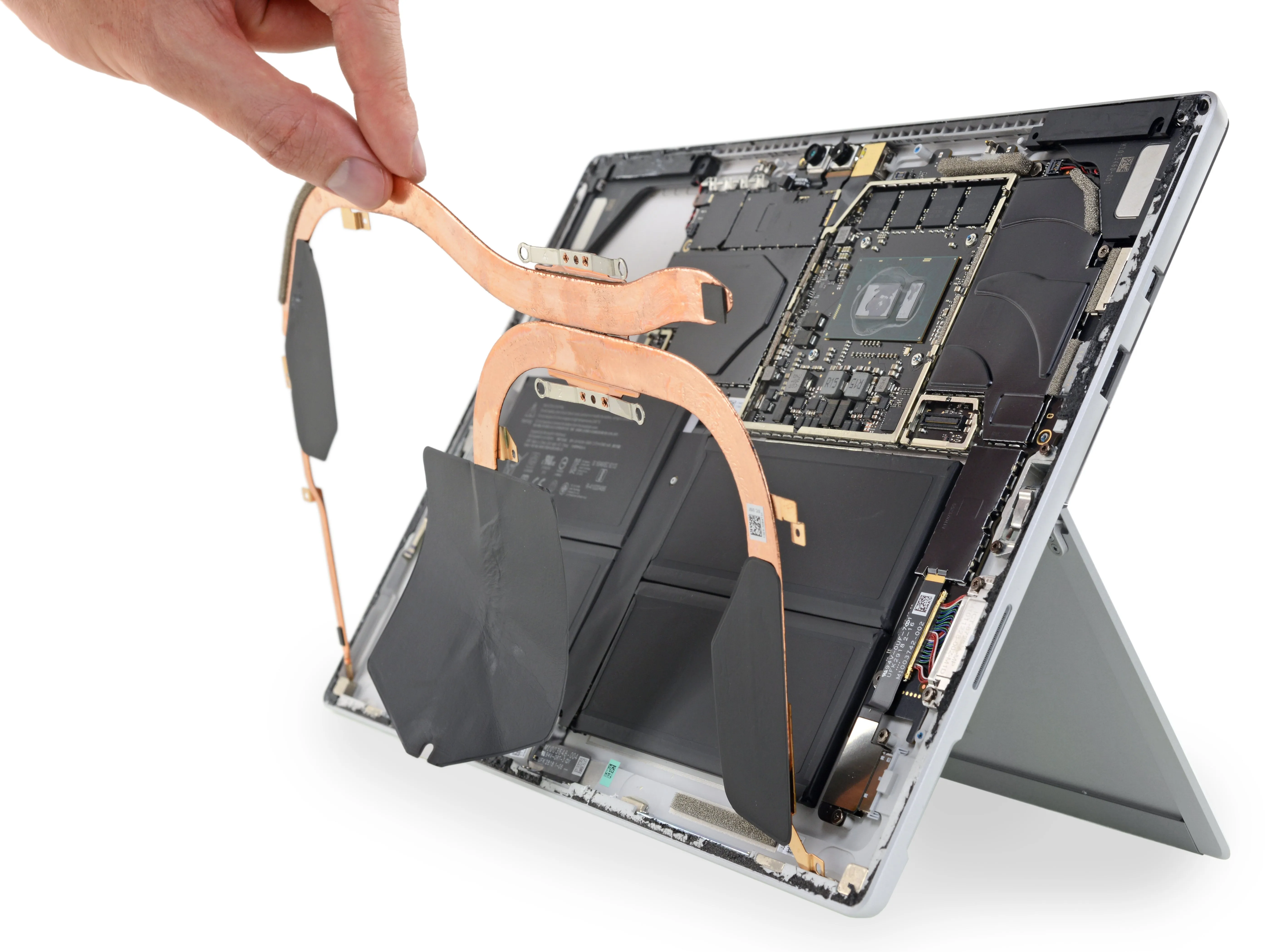

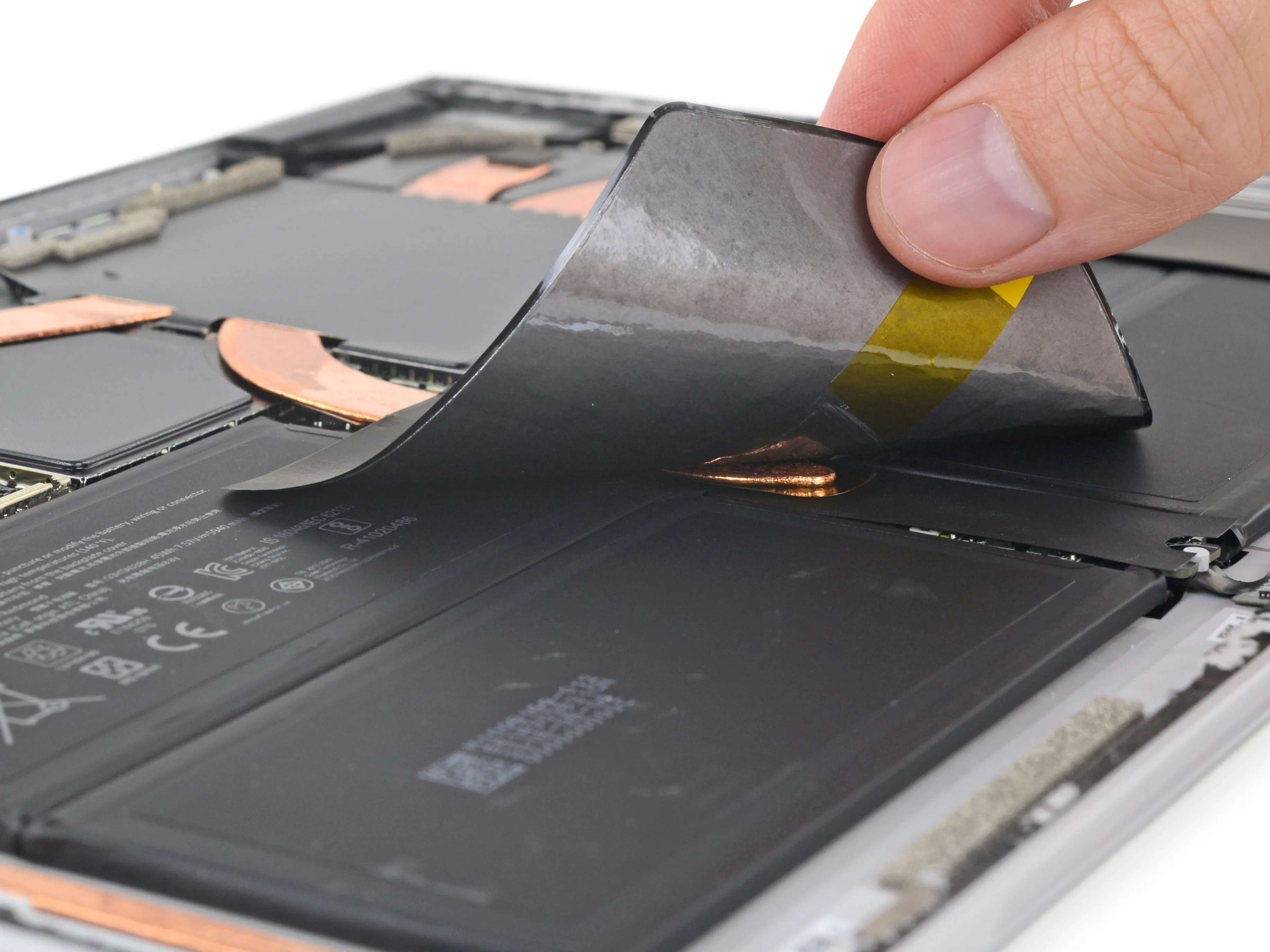

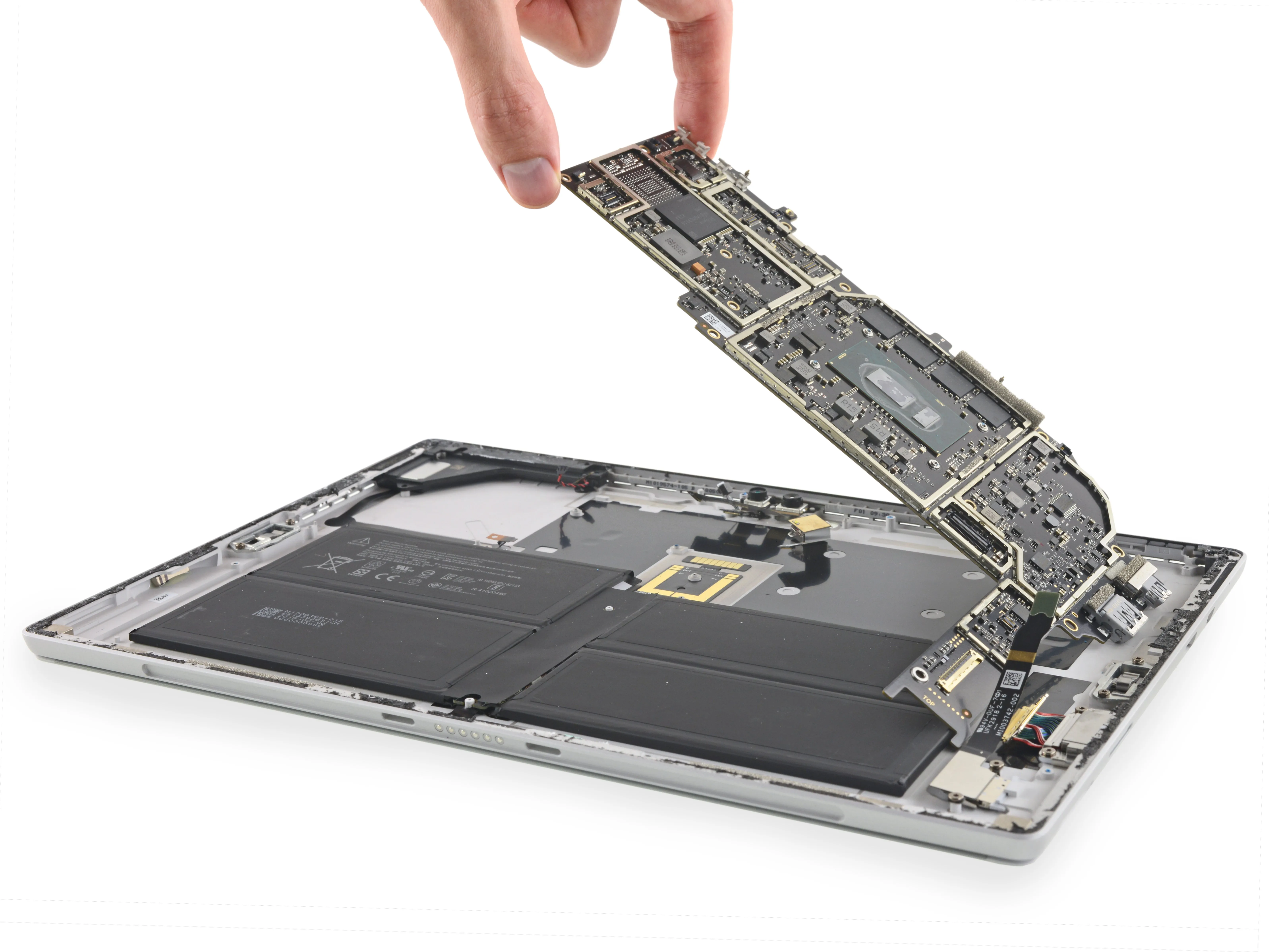

• В поисках золота на конце радиатора мы отклеиваем несколько ... штук. Сайт Surface Pro 4 имел медный теплораспределитель, но эти выглядят как графитовые.

• Заглянув под эти теплораспределители, мы не обнаружили никакого золота, но теперь мы можем свободно снять радиатор.

• Сняв радиатор, мы получаем доступ к теплогенераторам - весь этот кремний!

Шаг 7

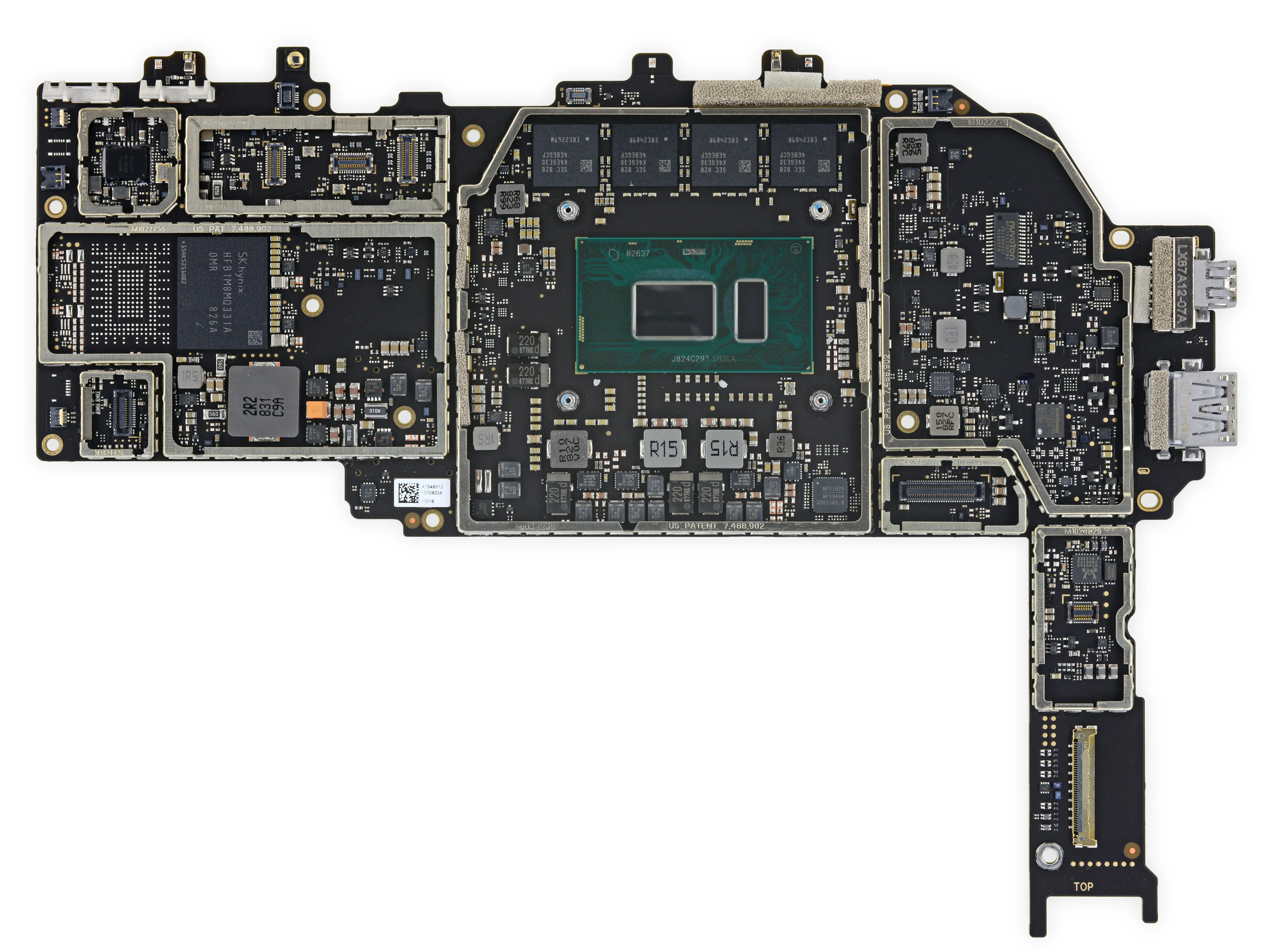

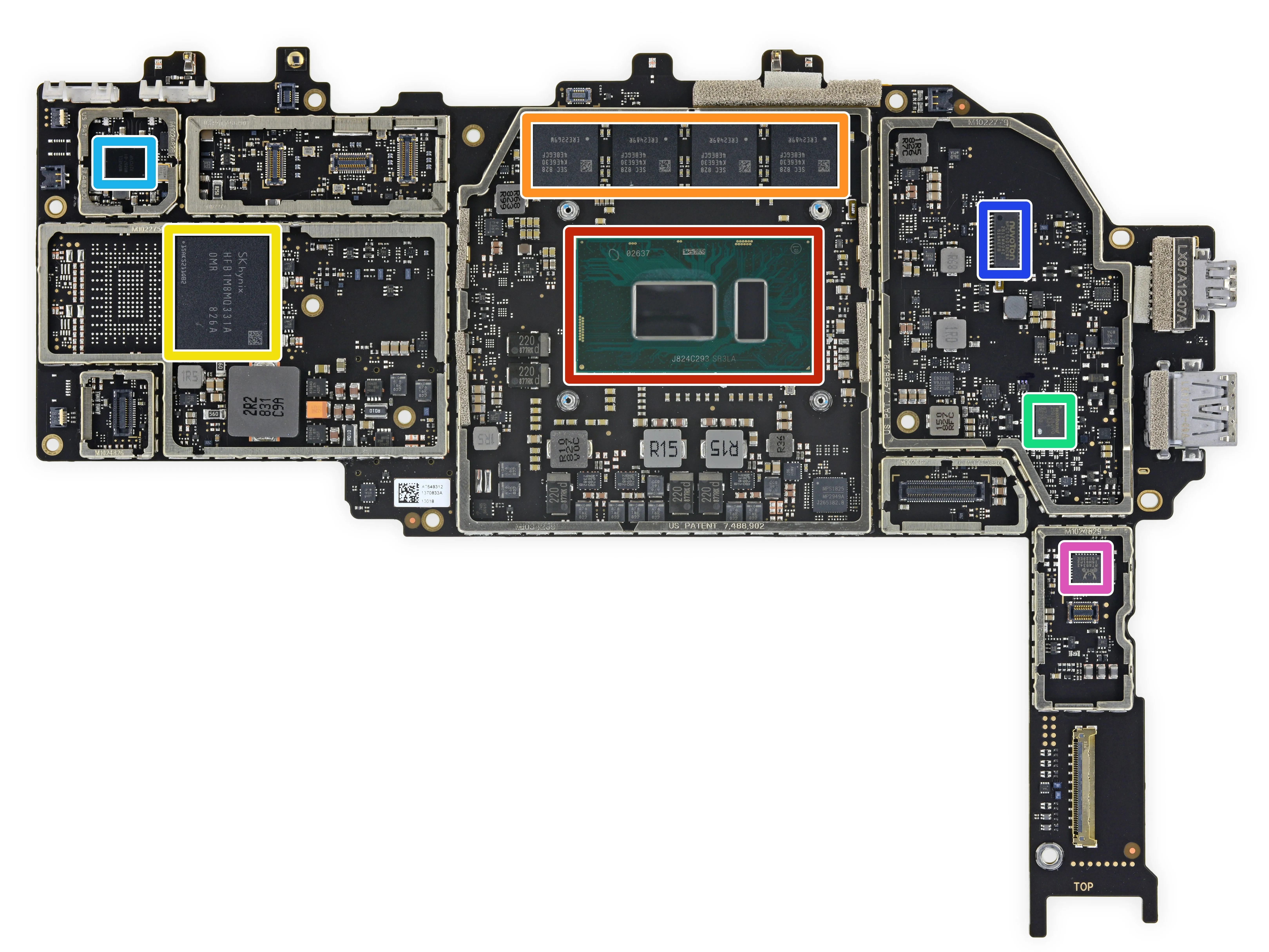

• Новые чипы и устаревшие чипы (в основном последние):

• Intel Core i5-8250U процессор

• Samsung K4E6E304EB-EGCF 2 ГБ LPDDR3 DRAM (4 чипа по 8 ГБ в сумме)

• Твердотельный накопитель SK Hynix HFB1M8M0331A (BC501) 128 ГБ NVMe

• Winbond 25Q128JVPQ 128 Мб последовательной флэш-памяти

• Marvell W8897 SoC с поддержкой 802.11ac, NFC и Bluetooth

• Nuvoton NPCT650SBCWX Модуль доверенной платформы

• Контроллер чтения карт памяти microSD Realtek RTS5343

Комментарии к шагу

Но все же DDR3? MacBook Pro и большинство других ноутбуков работают с DDR4...

Не DDR3, а LPDDR3. Это ограничено процессором intel, который поддерживает только LPDDR3 и DDR4. Процессор intel не поддерживает LPDDR4x.

Можно ли заменить твердотельный накопитель NVMe?

Поскольку она припаяна к материнской плате, ее замена маловероятна. Однако, возможно, удастся установить дополнительную память, так как, похоже, есть свободная площадка для более низких конфигураций памяти (см. область слева от желтой метки на шаге 7).

Есть ли место для добавления оперативной памяти в версию с 8 ГБ?

Мне нужно заменить SSD. Я умею паять и хочу попробовать, но я не нашел этот SSD на рынке (я пишу из Италии).

Может ли кто-нибудь помочь мне найти совместимый SSD на 128 ГБ в Европе? Большое спасибо!

есть ли в наличии гнездо для разъема ленточного кабеля на дисплее. у меня есть одно, которое было повреждено при удалении ленточного кабеля. я хотел бы знать, где я могу его заказать.

доступно ли гнездо для ленточного кабеля на материнской плате? где я могу его приобрести? похоже на 26-контактное гнездо.

Шаг 8

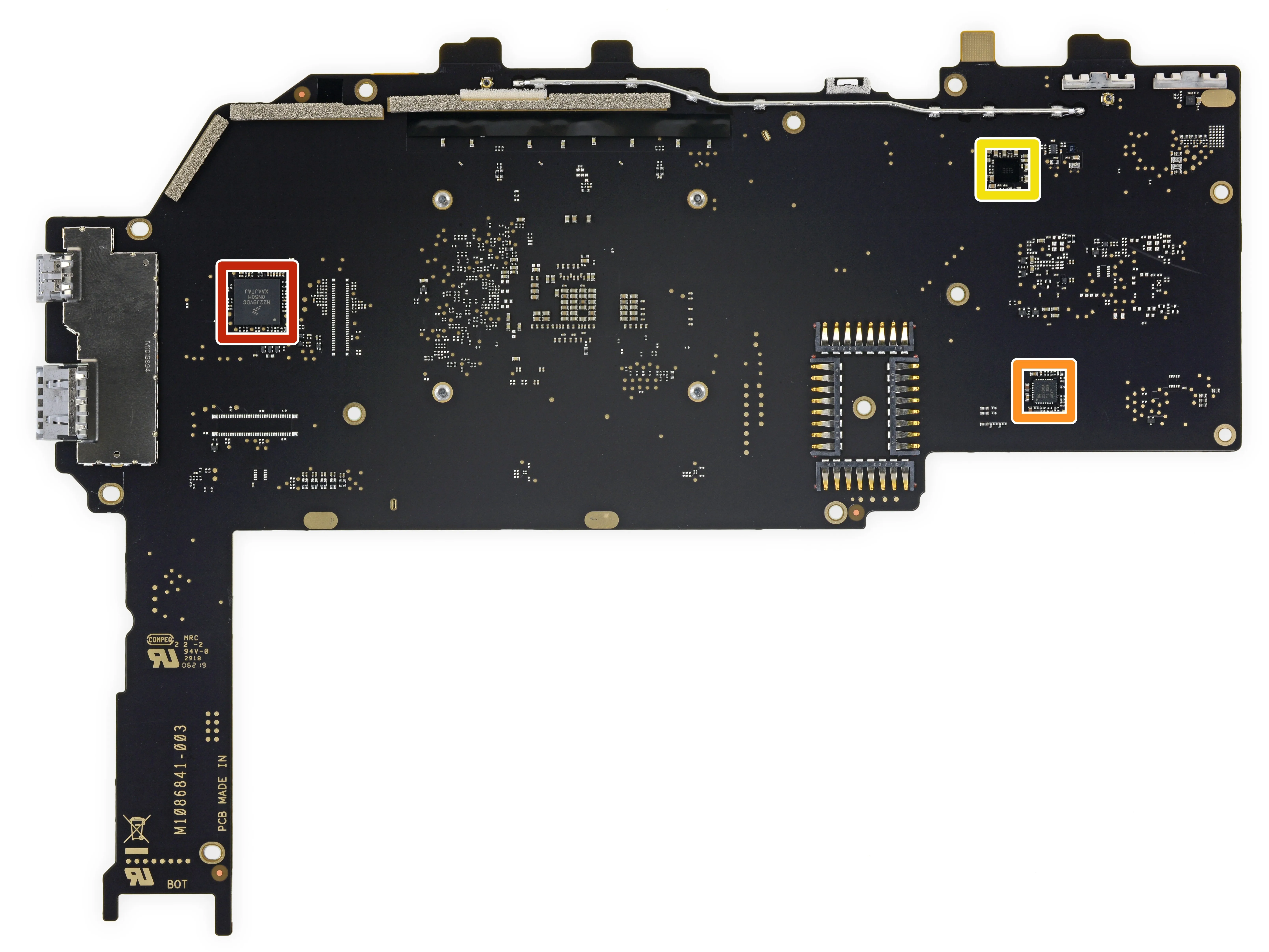

• С другой стороны:

• Freescale/NXP M22J9VDC Микроконтроллер Kinetis K22F 512 КБ 120 МГц на базе ARM Cortex-M4

• Texas Instruments BQ25700A контроллер заряда батареи buck-boost

• Аудиокодек Realtek ALC3269

Шаг 9

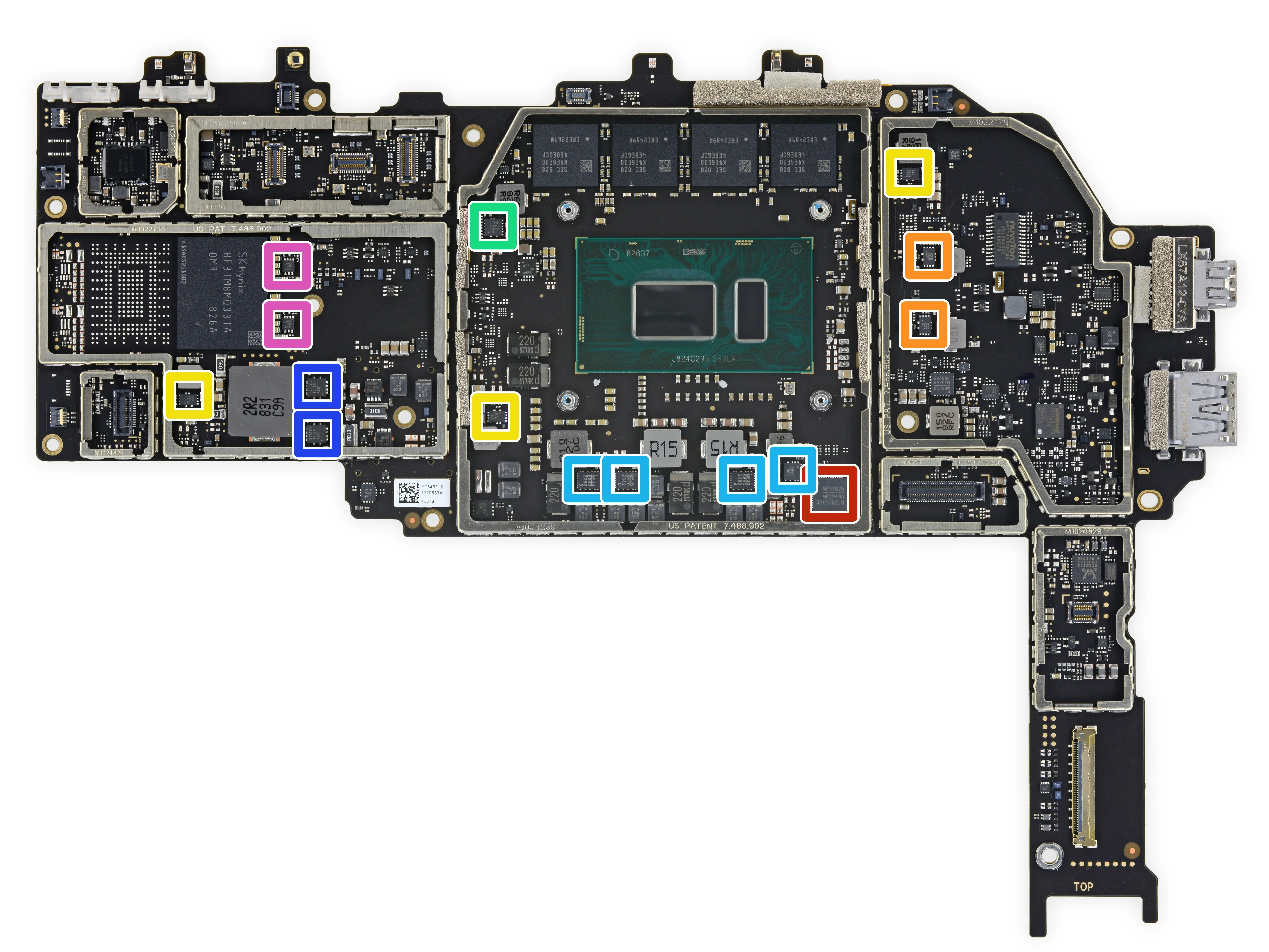

• Идентификация микросхем, часть 2:

• Monolithic Power Systems MP2949A трехконтурный цифровой многофазный контроллер с интерфейсом PMBus

• Монолитные силовые системы NB681 Синхронный преобразователь 6 А

• Монолитные силовые системы NB679A и NB680GD Синхронный преобразователь 8 A

• Монолитные энергетические системы NB685A Синхронный преобразователь 12 А

• Фаза питания Monolithic Power Systems MP86901-A и MP86902-B

• Texas Instruments CSD87334Q3D Блок питания 20 А

• Texas Instruments TLV62085 Понижающий преобразователь 3 А

Шаг 10

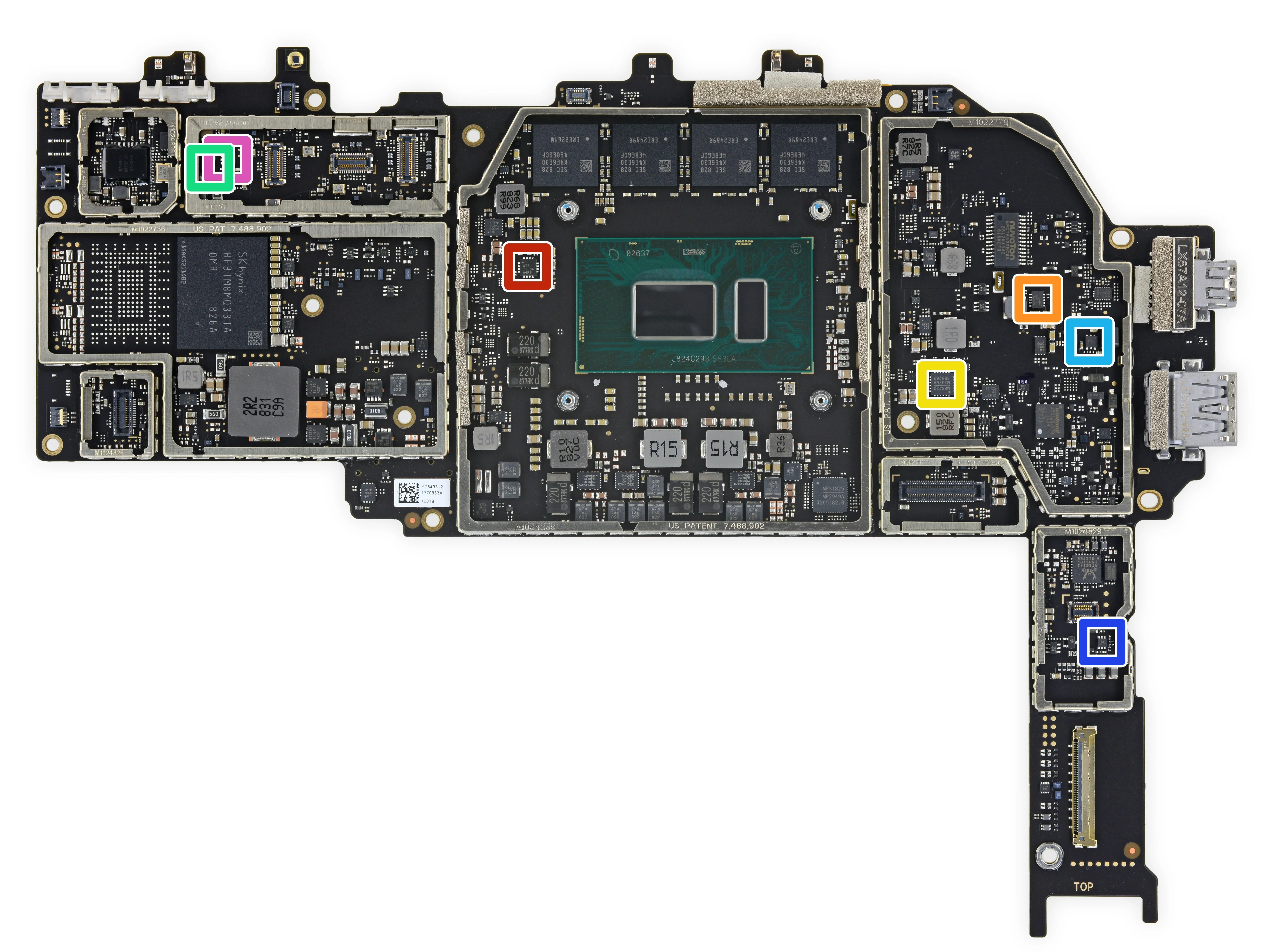

• Идентификация микросхем, часть 3:

• Texas Instruments TPS62140 Понижающий преобразователь на 2 А

• Texas Instruments TPS62175 Понижающий преобразователь 0,5 А

• Монолитные силовые системы MP3376A 8-ч. WLED драйвер

• Monolithic Power Systems MP2370DGT драйвер белого светодиода

• Texas Instruments TPS70933 LDO-регулятор 150 мА

• Texas Instruments TPS3700 Детектор напряжения 18 В

• Texas Instruments TLV3011 компаратор/опорное напряжение

Шаг 11

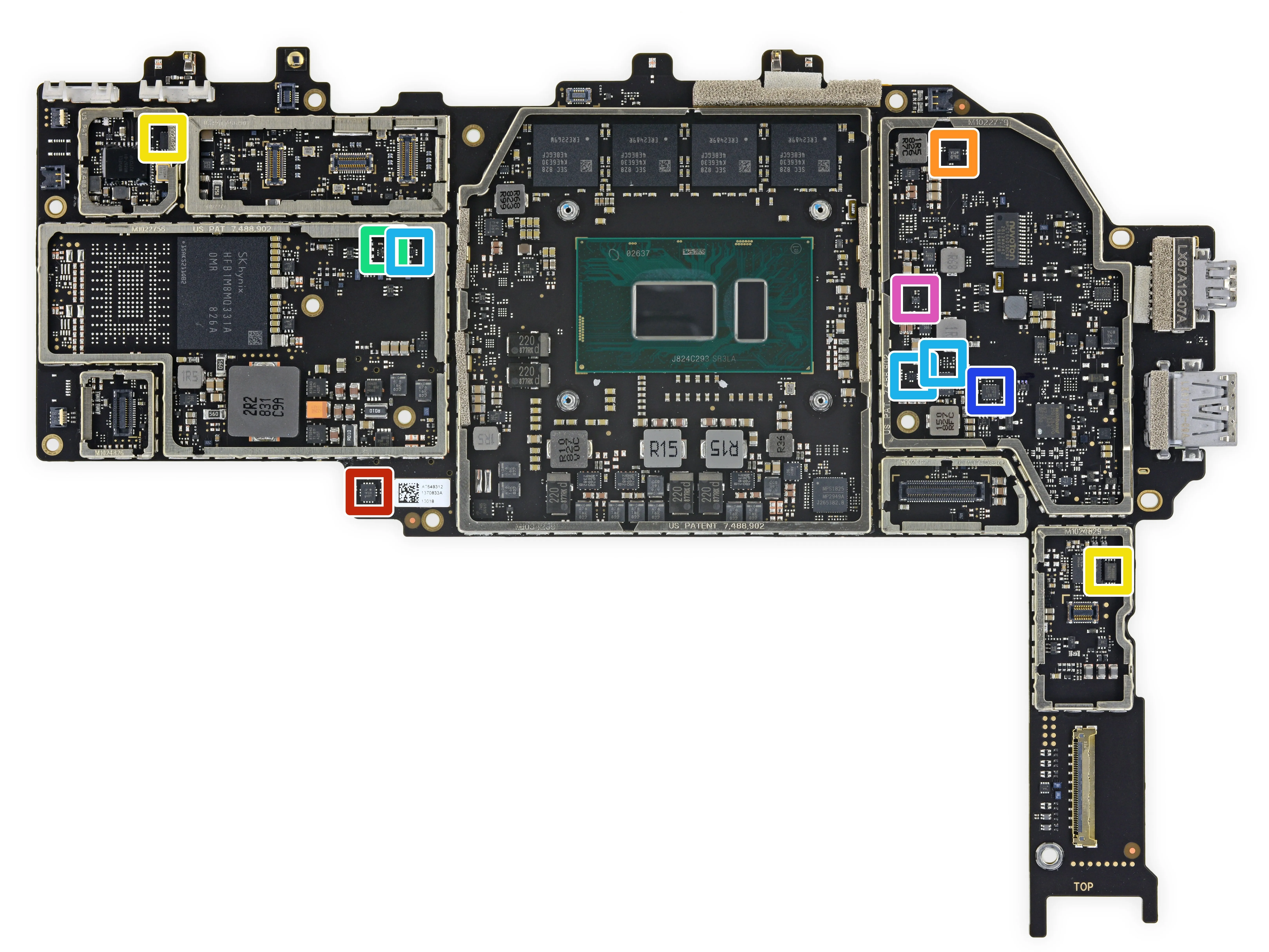

• Идентификация микросхем, часть 4:

• Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп

• Акселерометр Bosch Sensortec BMA254 (вероятно)

• ON Semiconductor CAT24C16 16 Кб последовательной памяти EEPROM и Winbond W25X40CL 4 Мб последовательной флэш-памяти NOR

• Texas Instruments SN74AVC2T245 Приемопередатчик шины с двумя источниками питания

• Texas Instruments TS3USB30E высокоскоростной коммутатор USB 2.0 1:2 mux/demux

• Nexperia (ранее NXP Semiconductor) 74LVC125A Трехпозиционный квадратный буфер/линейный драйвер

• Nexperia (ранее NXP Semiconductor) 74AUP1G32 2-входной OR-затвор

Шаг 12

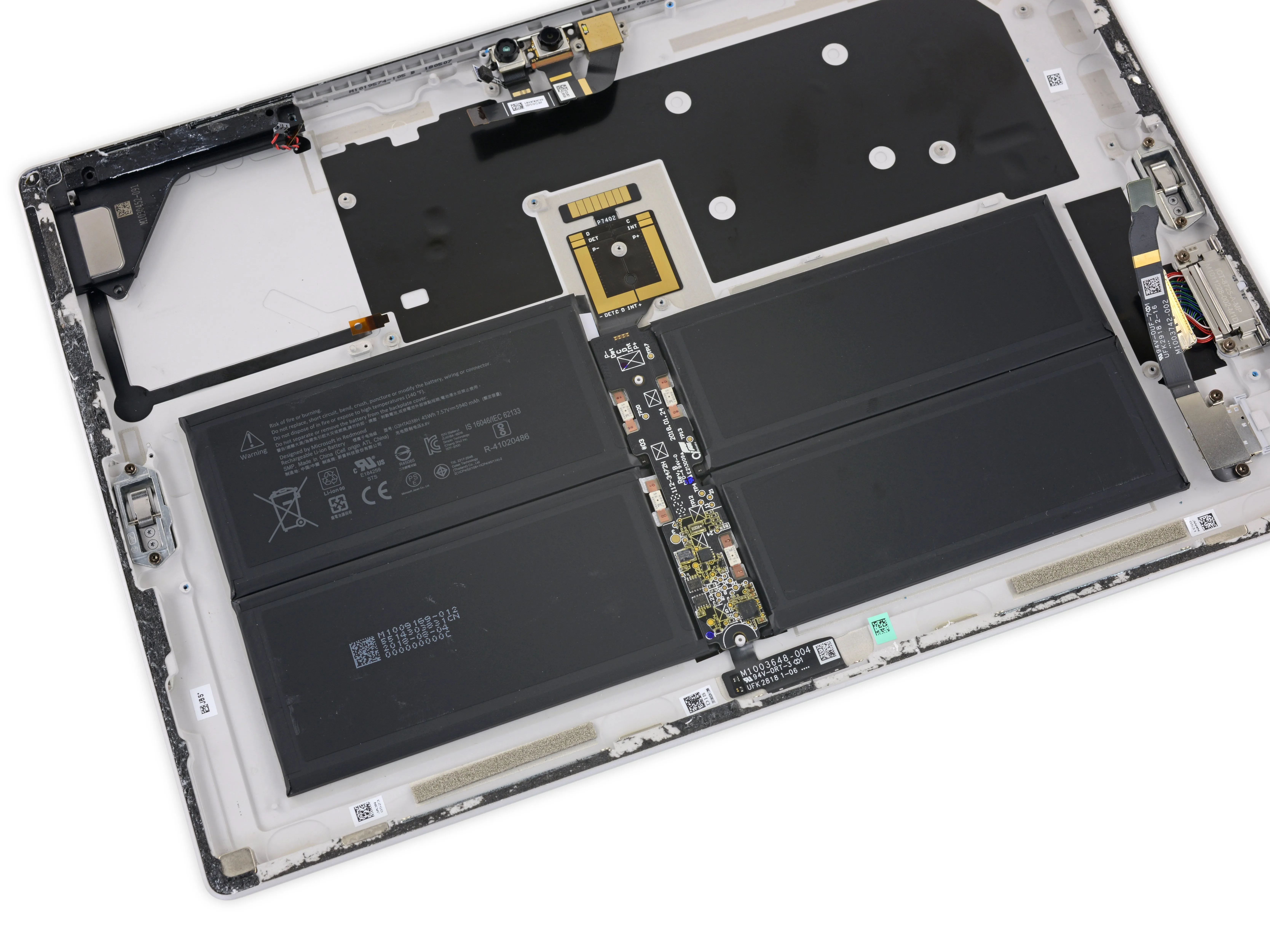

• Мы снова подошли к неизбежному этапу разборки любого Surface: вынуть сильно приклеенную батарею или оставить все как есть?

• Учитывая, что никаких тянущихся выступов на батарее нет, и мы уже достаточно намучились, мы решили пока оставить зверя дремать.

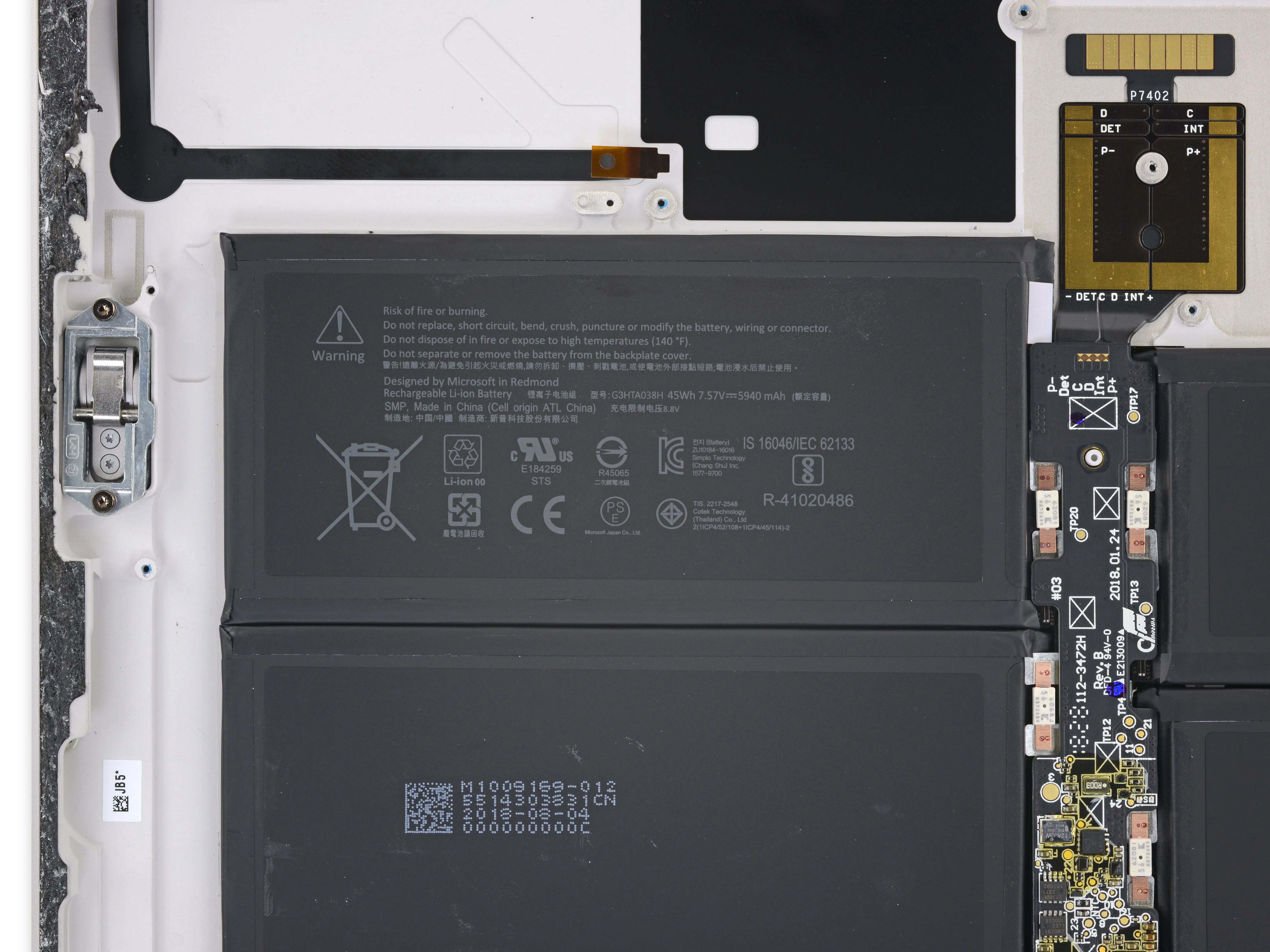

• Батарея весит 45 Вт-ч (7,57 В x 5940 мА-ч), точно такая же, как и в прошлом году. в прошлом году.

• Это ожидаемо больше, чем у его более мобильного собратаи даже немного больше, чем у последнего iPad.

Комментарии к шагу

Я видел на youtube, как кто-то использовал тепловую пушку на задней стороне батареи, безопасно ли это?

Мы настоятельно не рекомендуем нагревать батарею с помощью тепловой пушки, так как существует значительный риск возникновения теплового удара.

Могу ли я использовать батарею pro 5 внутри pro 6?

Шаг 13

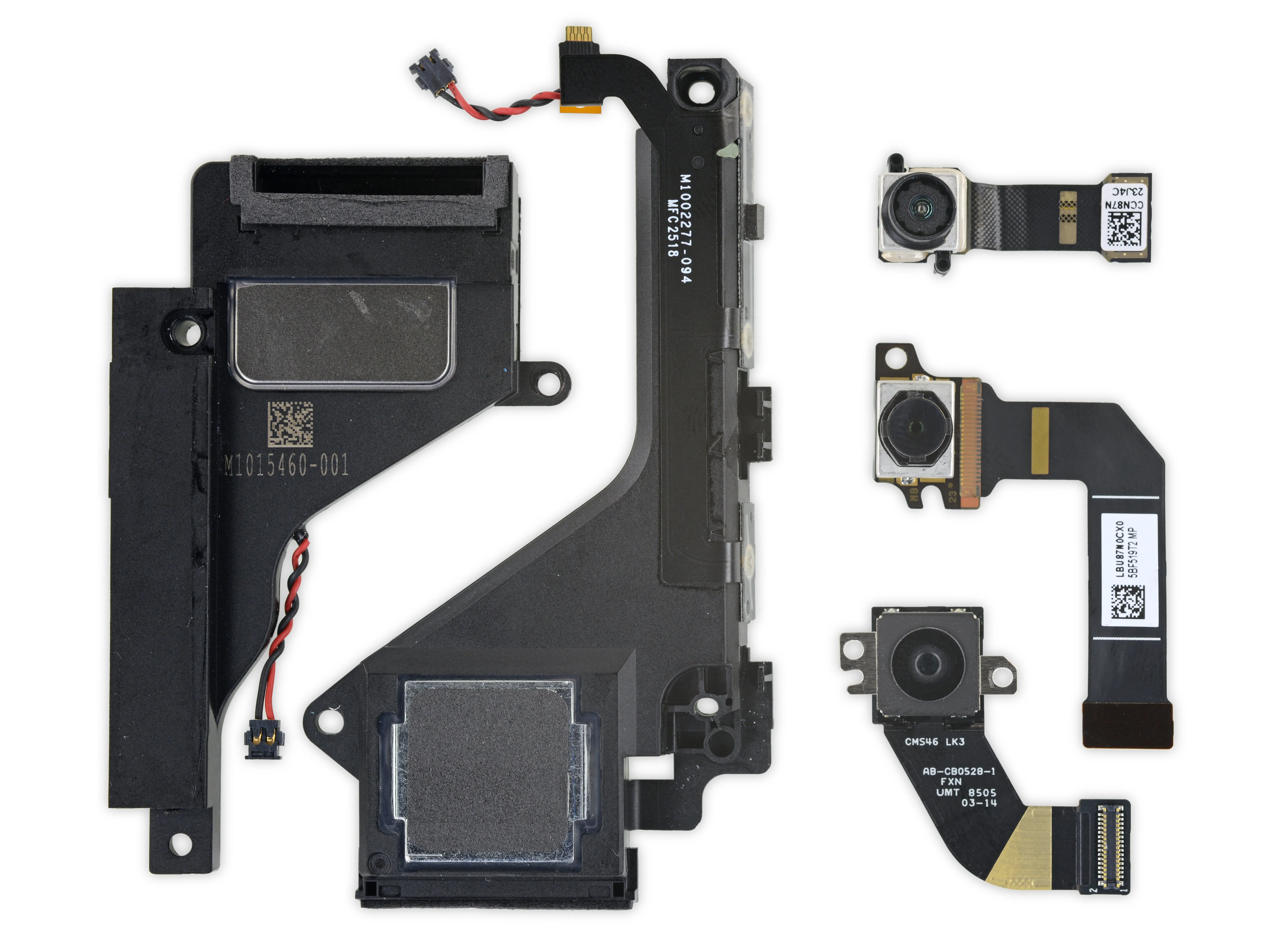

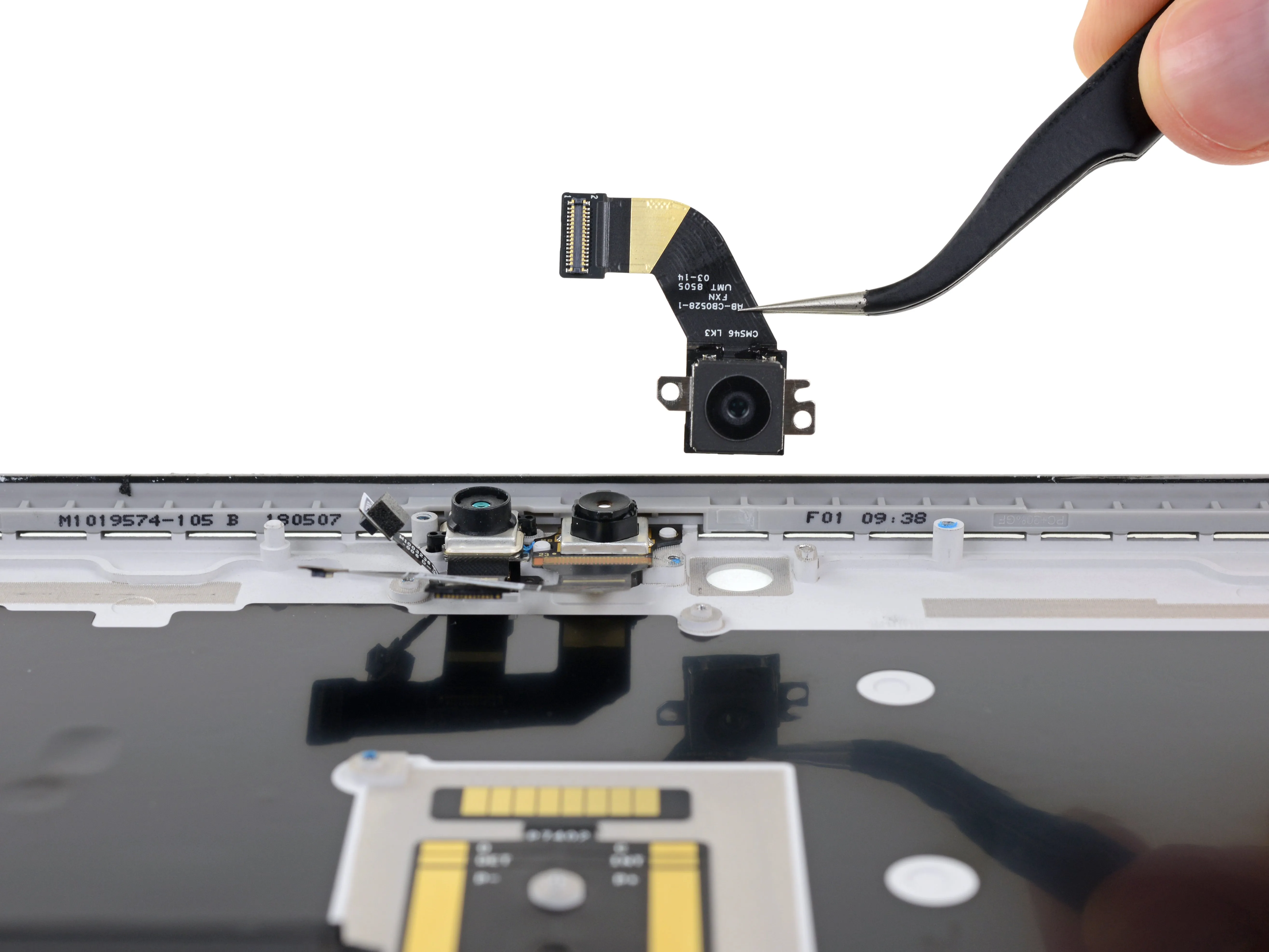

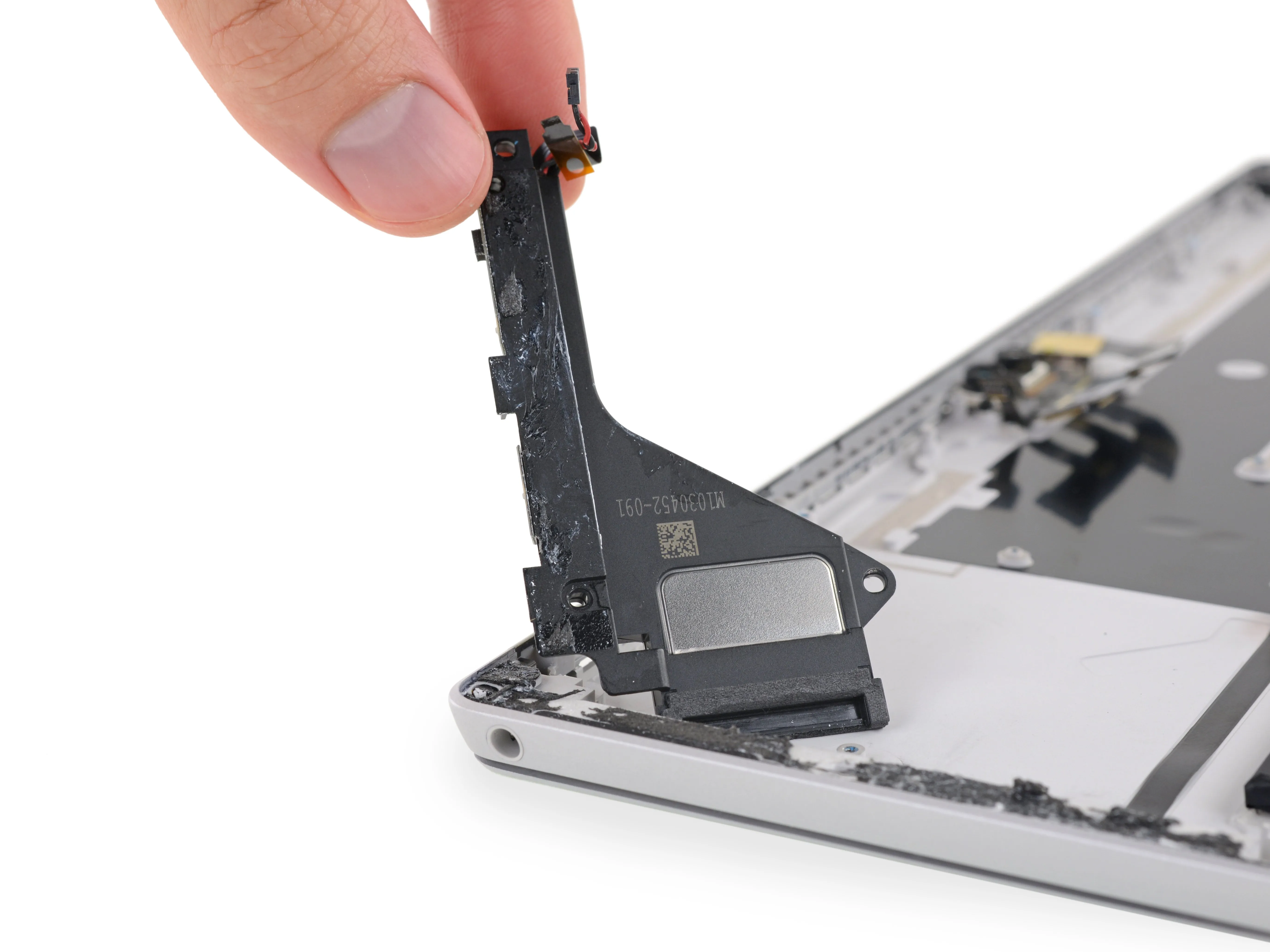

• Поскребя дно корпуса в надежде найти что-то новое, мы вытаскиваем динамики и камеры.

• Камеры по-прежнему спрятаны под кронштейном, удерживающим антенны (которые невероятно легко повредить при открытии).

• Динамики по-прежнему представляют собой треугольники, установленные в углах, для создания ощущения объемного звука.

• Думаю, на данный момент этот планшет мало что может сделать, чтобы повысить свой рейтинг ремонтопригодности..... Но ремонтник может мечтать...

Шаг 14

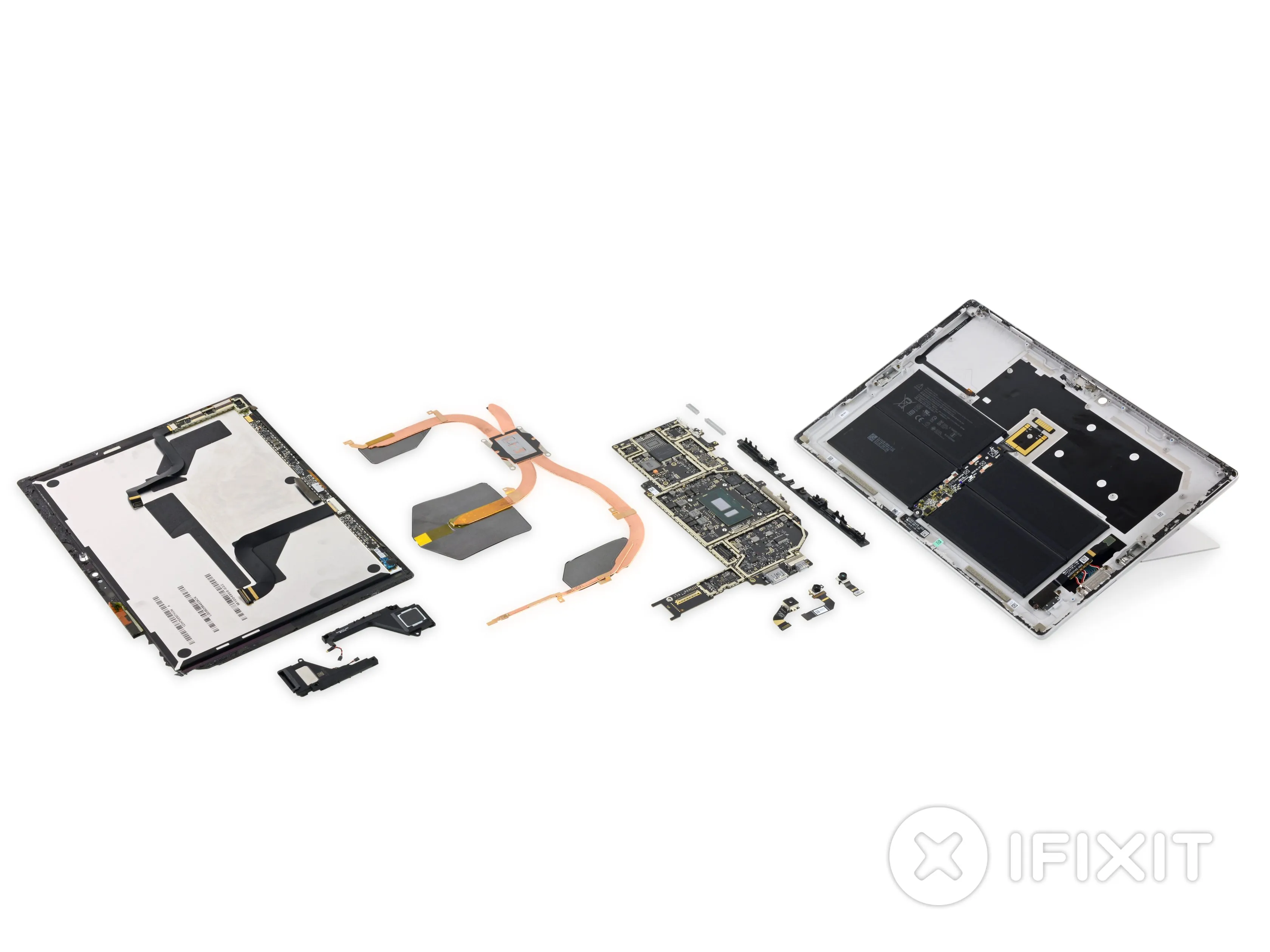

• Представляем вашему вниманию разобранный Surface! Теоретически это планшет, но в реальности он оказался болью в заднице!
