Разборка Microsoft Surface Pro X

Введение

Не прошло и месяца после выхода нового Surface Pro 7, как Microsoft вернулась с еще более новым Surface Pro X - свежий дизайн с намеком на улучшенную ремонтопригодность. При разборе любого другого Surface мы бы приготовились к серьезной боли, но с тех пор, как мы разобрали Surface Laptop 3мы испытываем осторожный оптимизм. Наступит эра ремонтопригодных планшетов, Microsoft - мы готовы. Давайте посмотрим, что у вас есть.

Чтобы узнать больше о разборках, закулисных материалах и последних новостях ремонта, посетите наш YouTube-канал-и не забудьте следить за нами в Instagram, Twitter или Facebook, а также подписаться на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Microsoft Surface Pro X

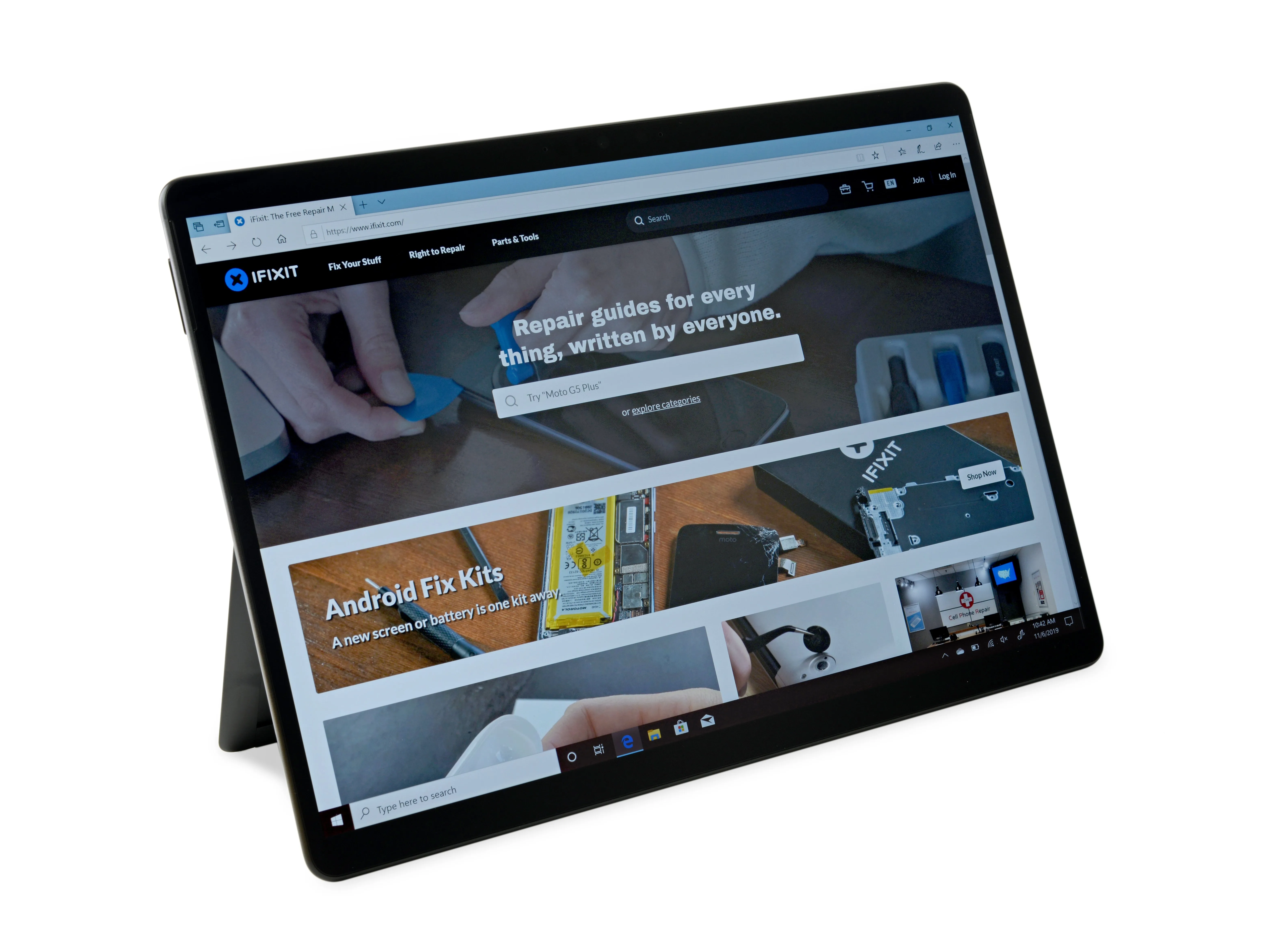

• Кроме этого милого кикстенда, мы не знаем, чего ожидать от этого устройства, и это хорошо. Наш образец может похвастаться следующими характеристиками:

• 13-дюймовый дисплей PixelSense с разрешением 2880 × 1920 (267 ppi)

• ARM-процессор Microsoft SQ1 3,0 ГГц (на базе Snapdragon 8cx от Qualcomm) с графическим процессором Microsoft SQ1 Adreno 685

• 8 ГБ оперативной памяти LPDDR4X (16 ГБ опционально)

• Съемный твердотельный накопитель емкостью 128 ГБ (256 ГБ или 512 ГБ опционально)

• Фронтальные камеры 5 МП и Windows Hello, а также одна тыльная камера 10 МП

• Два порта USB-C и один порт Surface Connect (разъемы для наушников, по-видимому, не являются профессиональными)

• Wi-Fi 5 802.11ac, Bluetooth 5.0, Gigabit LTE

Шаг 2

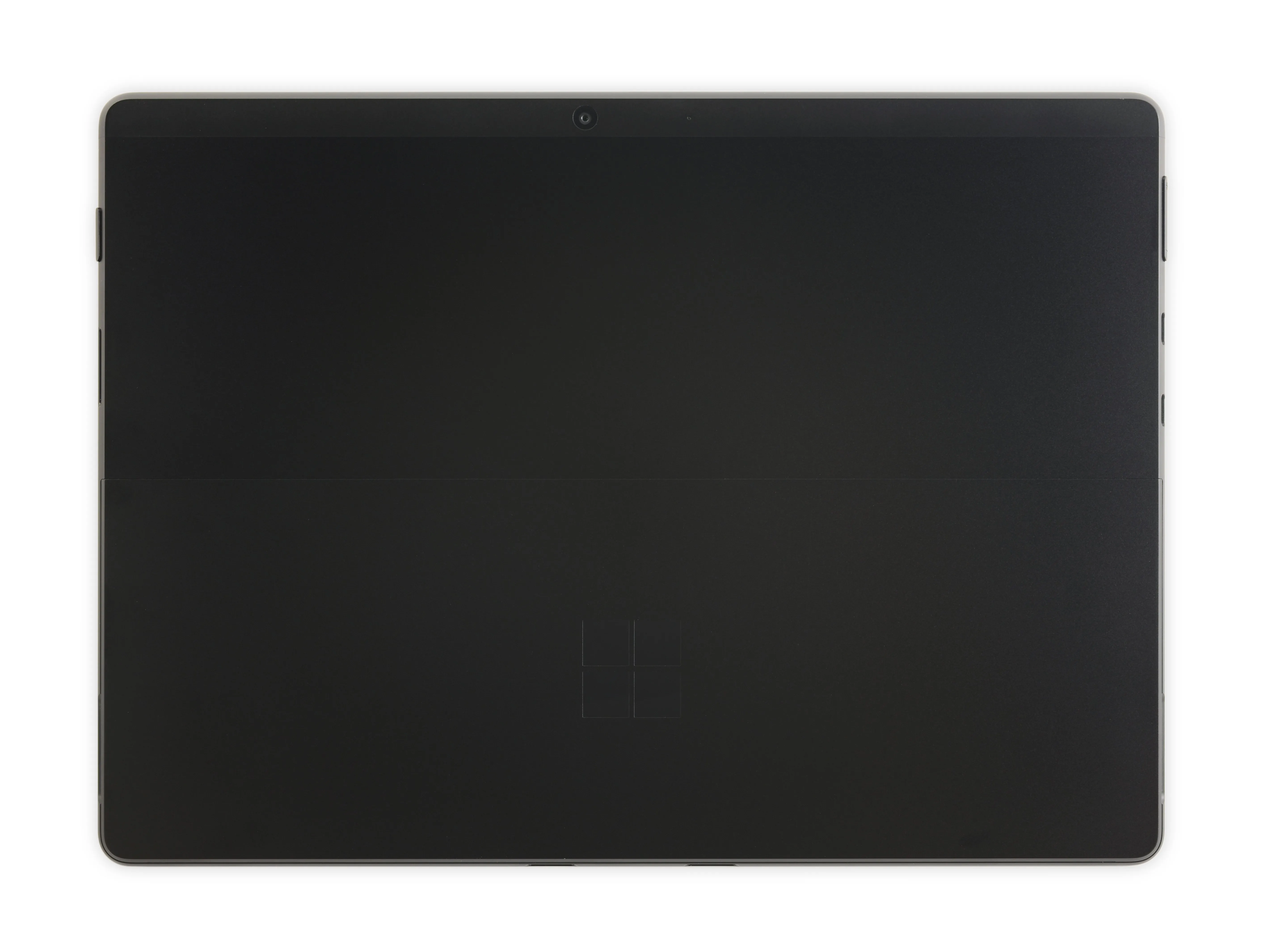

• В отличие от достаточно перспективного Surface Pro 7, выпущенного в прошлом месяце, Pro X - это полный редизайн, первый за много лет. И он поставляется с новый номер модели: 1876.

• Какой замечательный год, 1876. Кажется, будто только вчера мы разбирали новый 'телефон' Александра Грэма Белла.телефон."

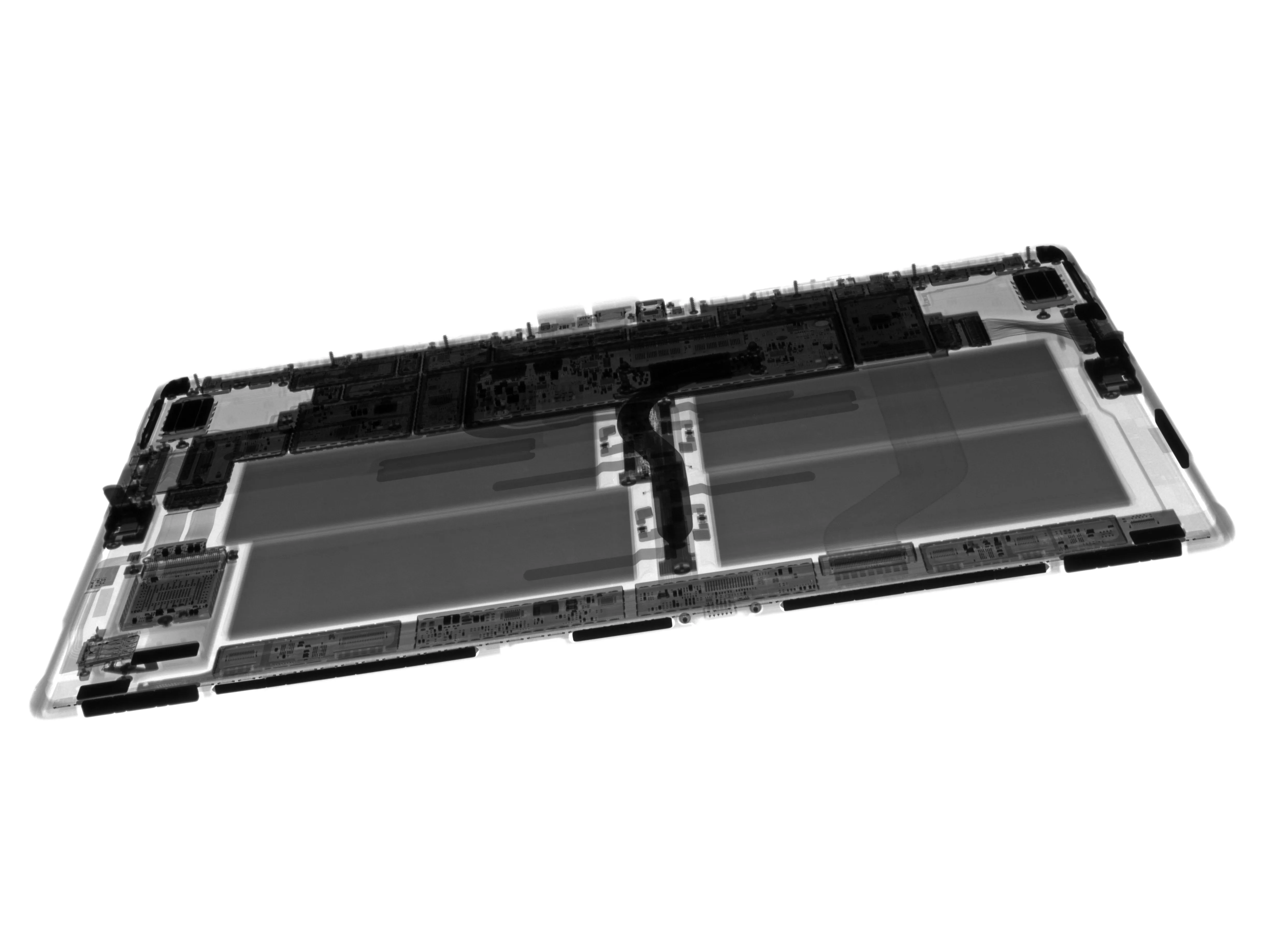

• Если вам нужен разбор TL;DR, то вот обзор рентгеновского снимка от Creative Electron в котором показано все, что было на повестке дня.

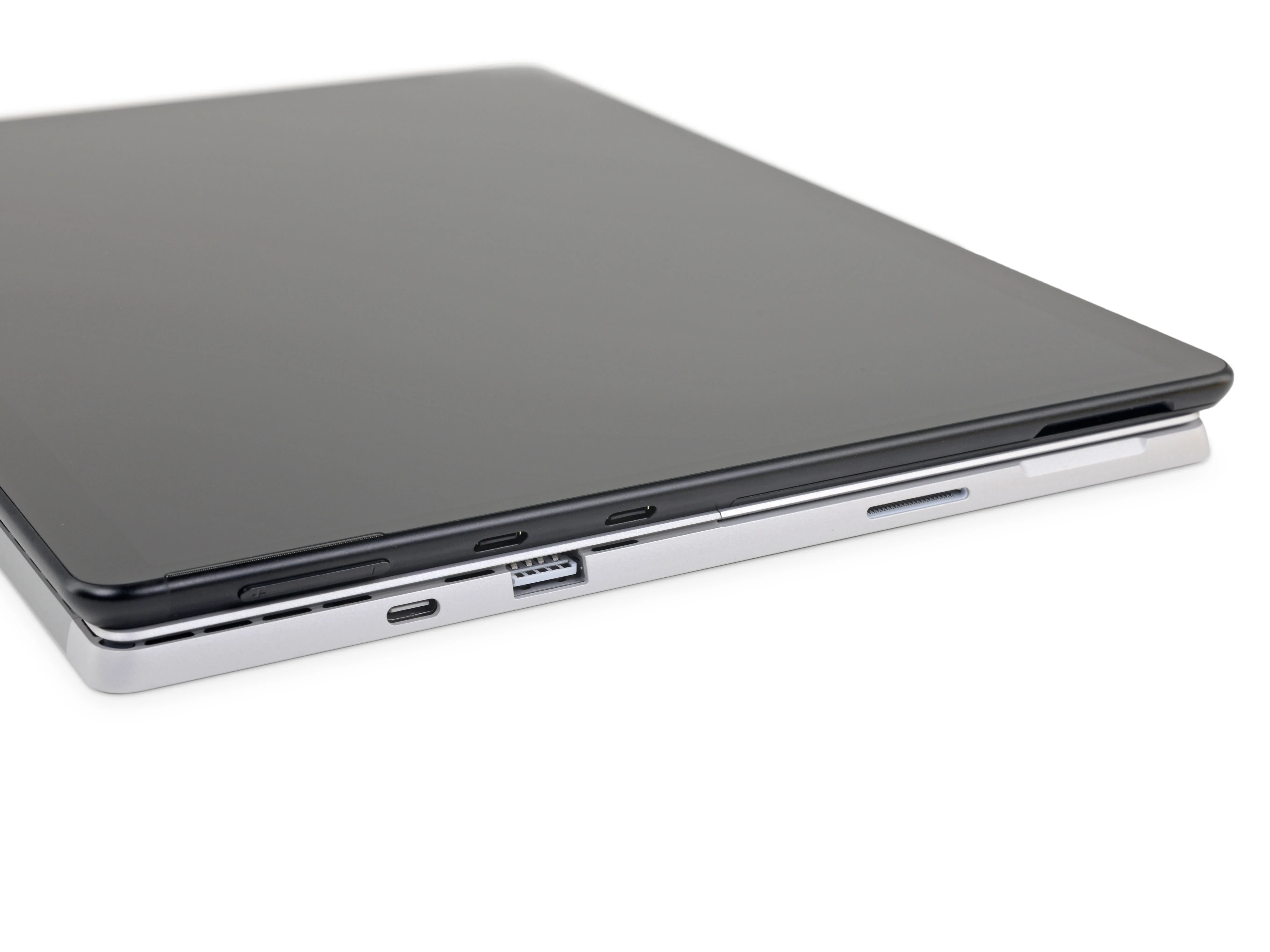

• По сравнению с Pro 7, мы отмечаем закругленные углы, более узкий профиль и сокращение количества портов у Pro X.

• Если вам нужен тонкий профессиональный Windows-планшет, попрощайтесь с портом USB-A, слотом для карт MicroSD и разъемом для наушников. Похоже, за USB-C будущее.

Шаг 3

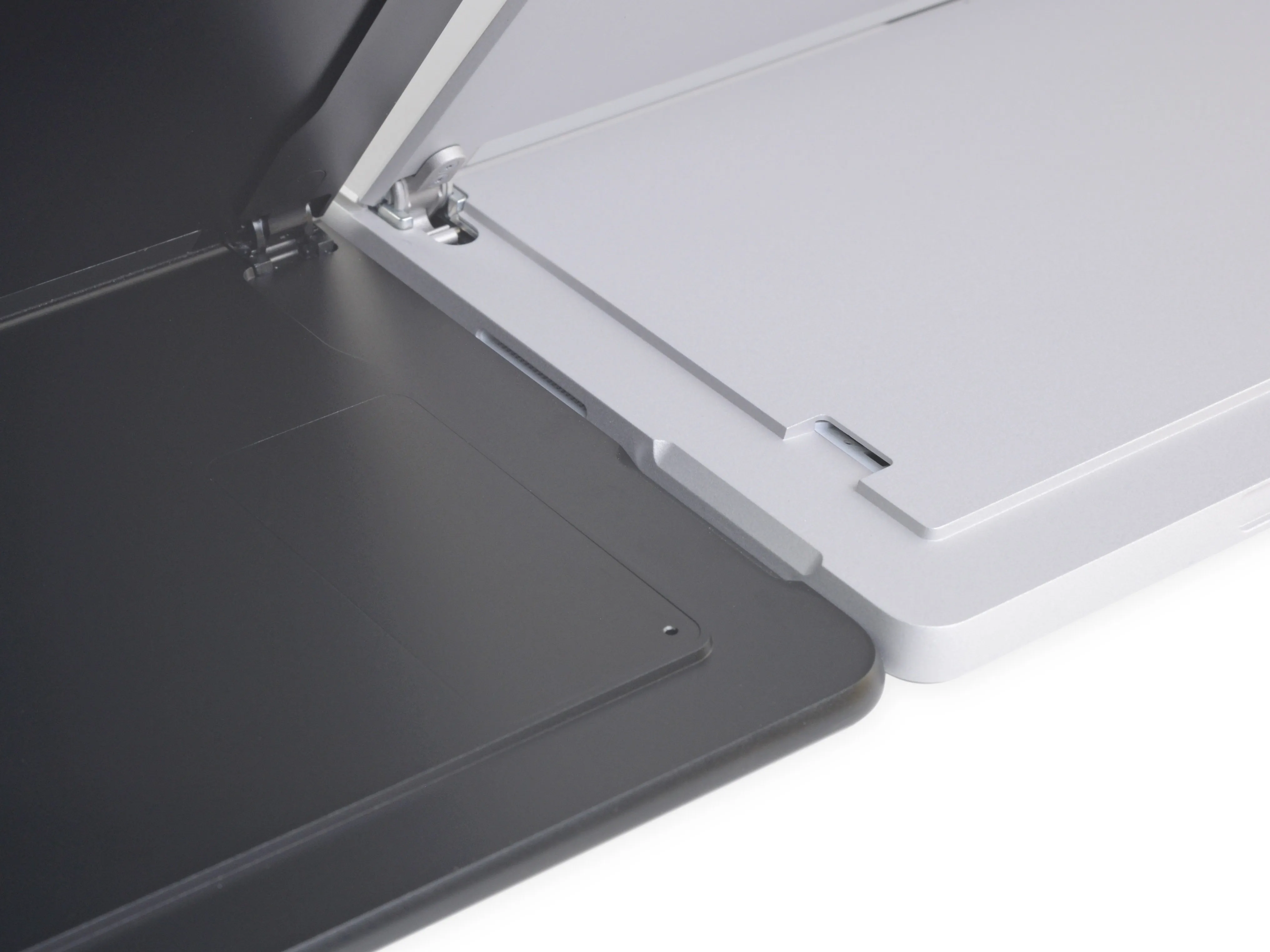

• Подняв подставки, мы видим, что Pro X получил более гладкий шарнир, что, вероятно, позволило сэкономить толщину.

• И если вы присмотретьсявы обнаружите слабые очертания того, что можно назвать секретной дверью-ловушкой в Pro X. К счастью для нас, ее не охраняется трехголовым псом..

• Мы нажимаем на кнопку (магнитная заблокированную!) дверь-ловушку нашей насадкой для извлечения SIM-карты, и...

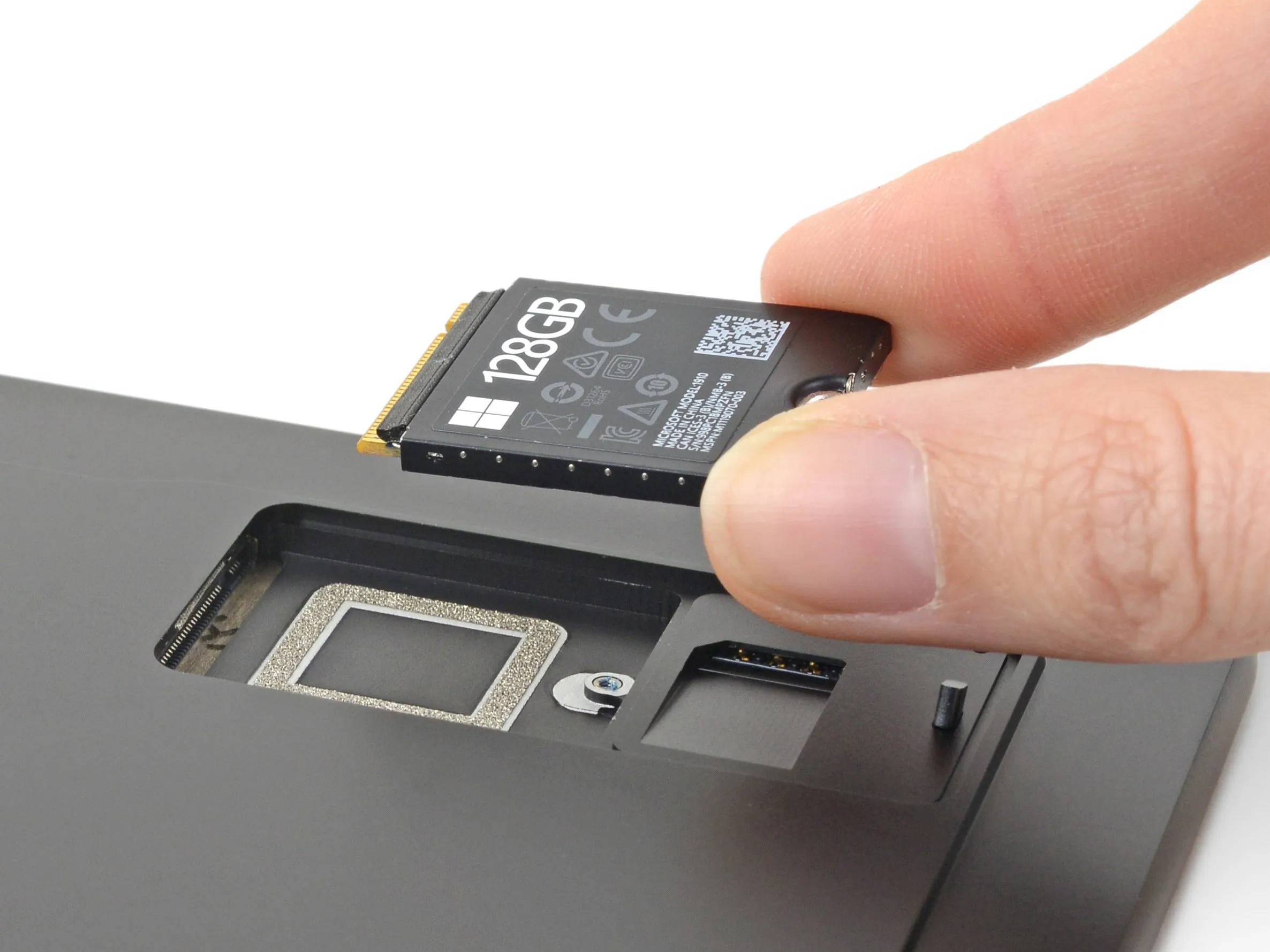

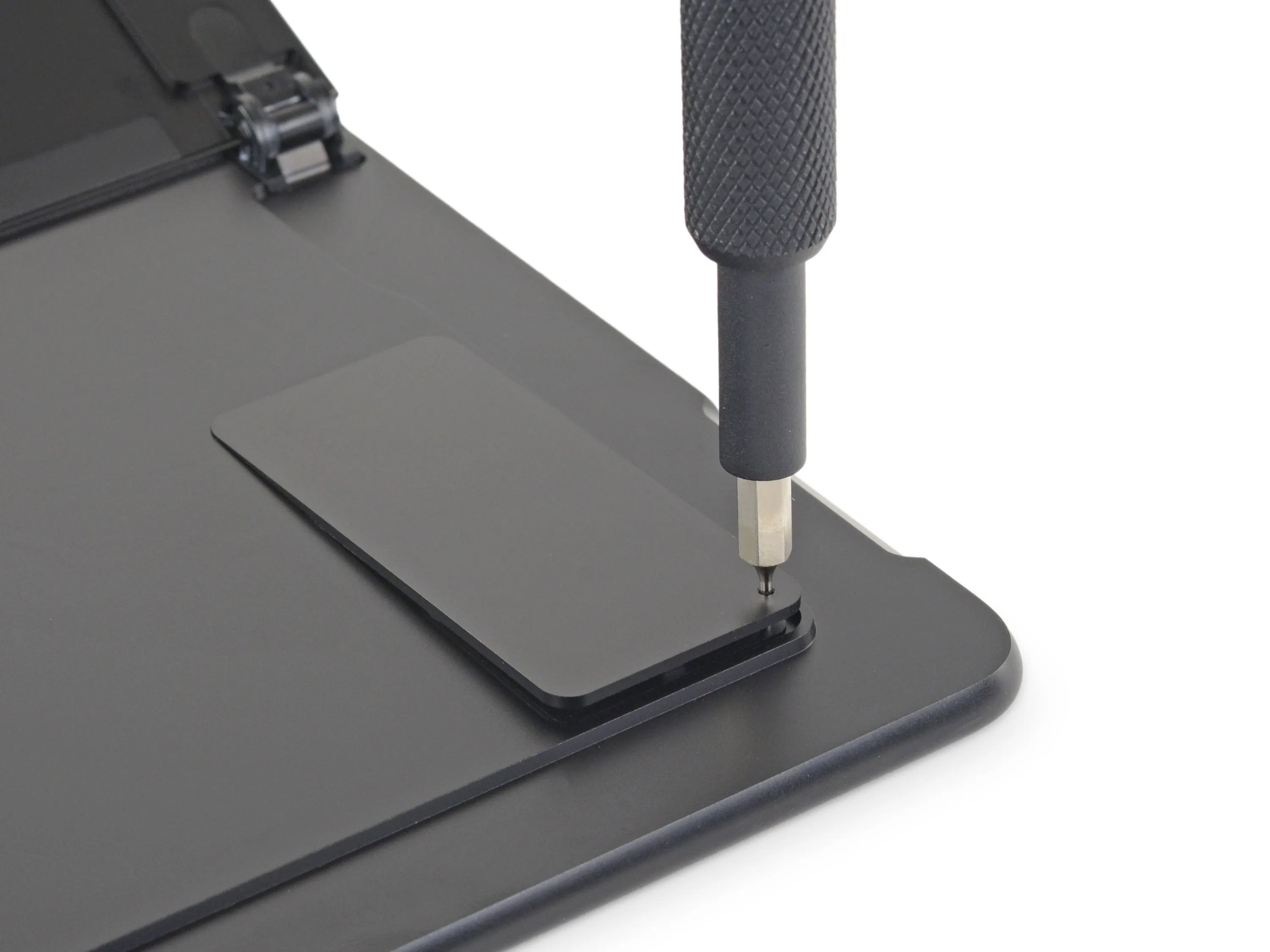

• Вуаля! Под ней - SSD (удерживаемый винтом T3) и слот SIM!

• И этот SSD выглядит очень знакомо. A быстрое сравнение с накопителем на 256 ГБ, который мы извлекли из Surface Laptop 3, подтверждает, что в обоих устройствах используется один и тот же диск. Стандартизация - это здорово для ремонта!

• В качестве эксперимента мы попробовали включить Pro X без SSD, и... никаких признаков жизни. Мы и не ожидали, что он загрузится, но он настолько мертв, что мы подозреваем, что SSD работает как выключатель батареи. как в ноутбуке 3..

• В отличие от Laptop 3 с его скрытыми винтамимы не обнаружили никаких крепежных элементов под этой подставкой. Увы, это, вероятно, не будет волшебным опытом открытия. Вооружаемся iOpeners и готовимся к тяжелым клеям...

Шаг 4

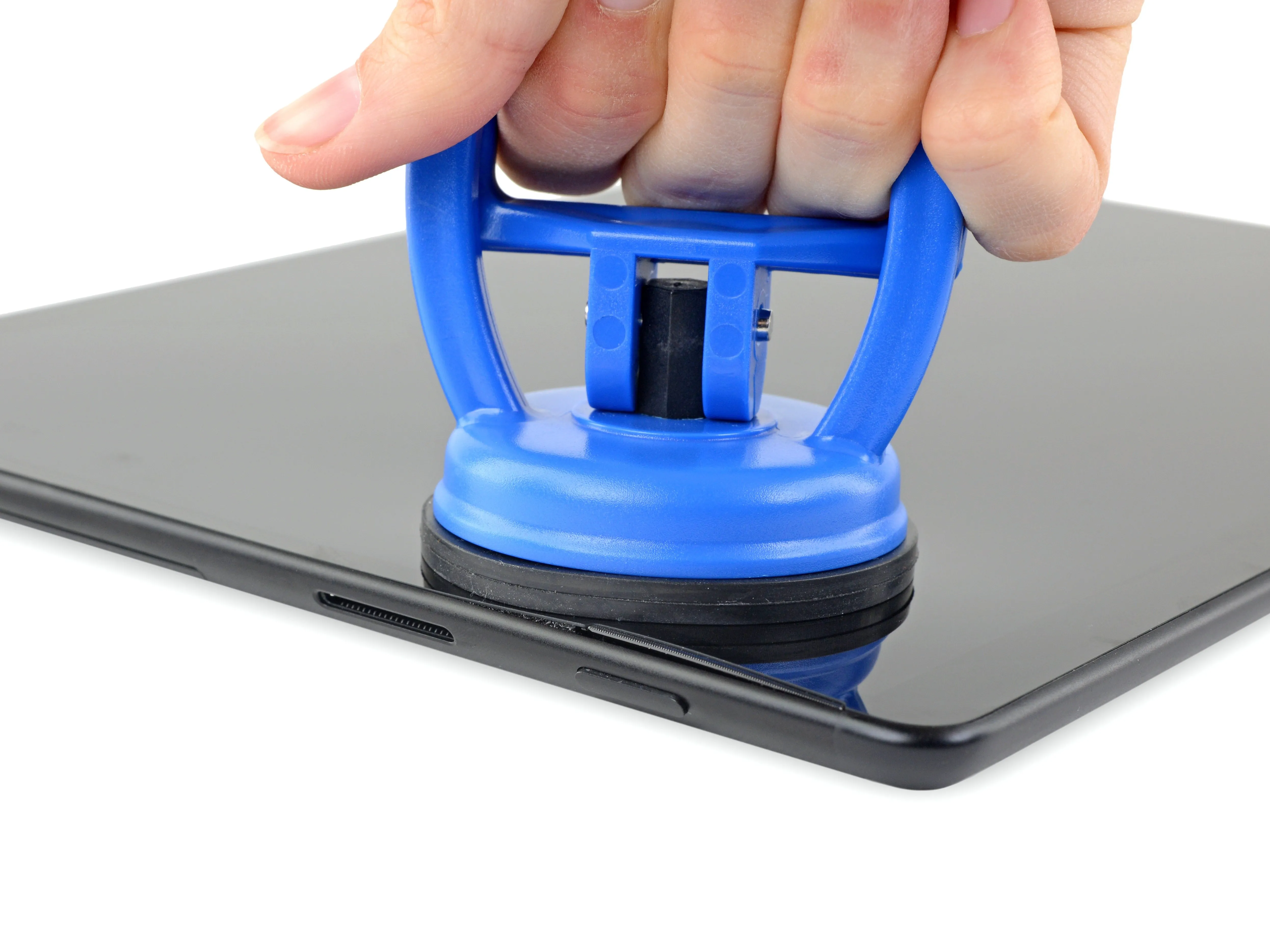

• Но сначала - немного отсоса (может быть, даже больше, чем немного), чтобы попытаться приподнять дисплей возле решетки динамика.

• Смотрите, ма, никакого тепла! Возможно, наши iOpeners могут взять выходной - мы можем войти прямо внутрь, в стиле iMac.

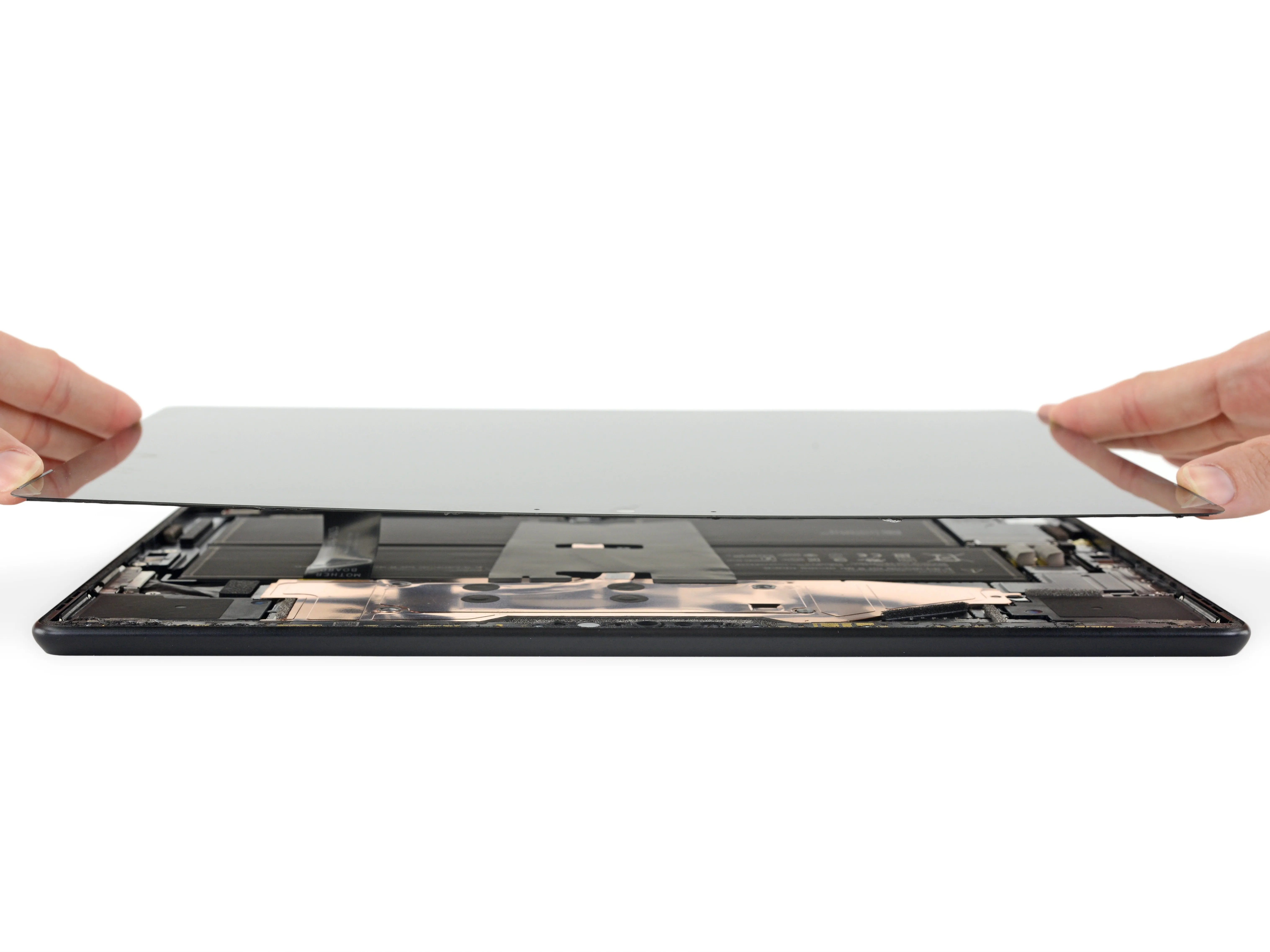

• Никакие липкие усики не удерживают этот дисплей - он снимается чисто!

• Этот дружелюбный, легко режущийся клей из вспененного материала - настоящее улучшение по сравнению с предыдущих устройств Surface Pro-и практически всех других планшетов с приклеенными экранами. Сильный нагрев, яростная резка и вырывание, инструменты, покрытые клеем, и (часто) случайно треснувшие экраны это 'особенности', с которыми мы с радостью распрощаемся.

• На фото нет: команда разборки исполняет праздничный танец вокруг стола для фотографий. Мы никогда не думали, что так легко разберем Surface Pro.

Шаг 5

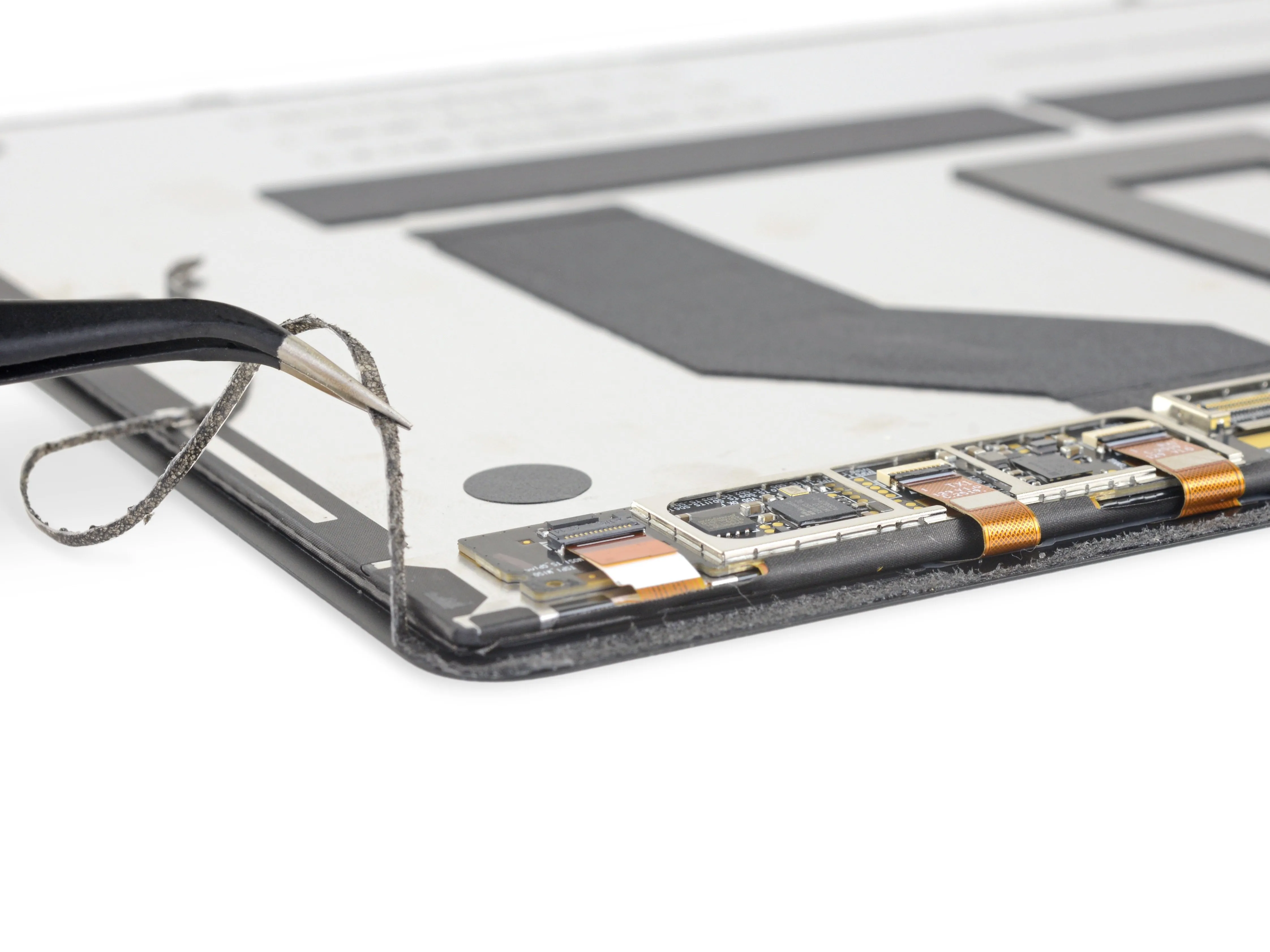

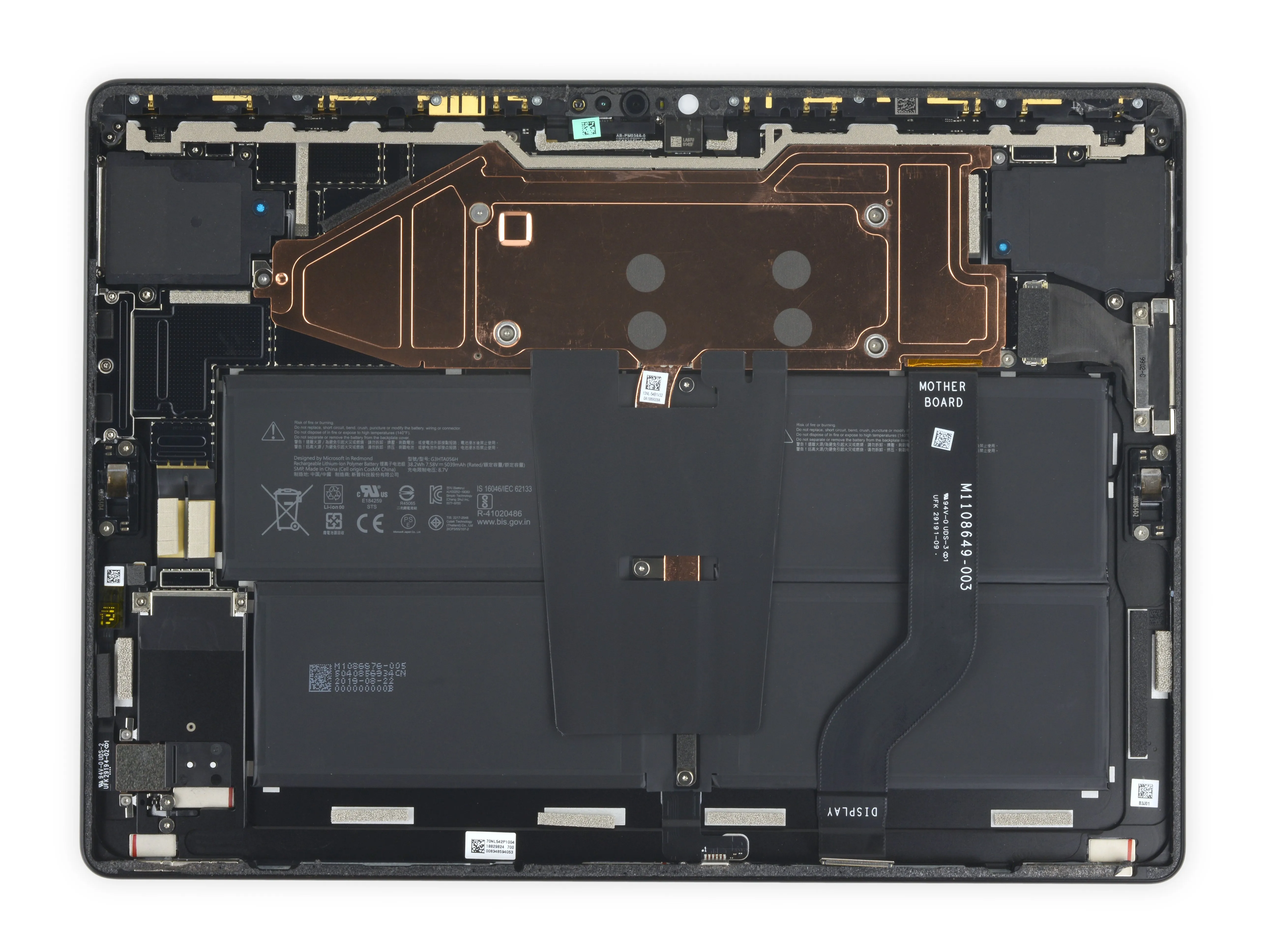

• Несмотря на относительную безболезненность, процедура вскрытия не обходится без препятствий - мы видим несколько гибких кабелей вдоль нижней части дисплея, которые находятся в опасной близости от пути наших режущих инструментов.

• Но когда мы начинаем удалять клей, все становится еще более безболезненным. Он отклеивается как по волшебству - никакого беспорядка! Это именно то изменение, о котором мы так долго мечтали. Если вам нужно склеить супертонкое устройство с ограниченным пространством, то вам следует сделать это именно так. (Но не делайте этого на настольном компьютереладно? Потому что это просто отстой.)

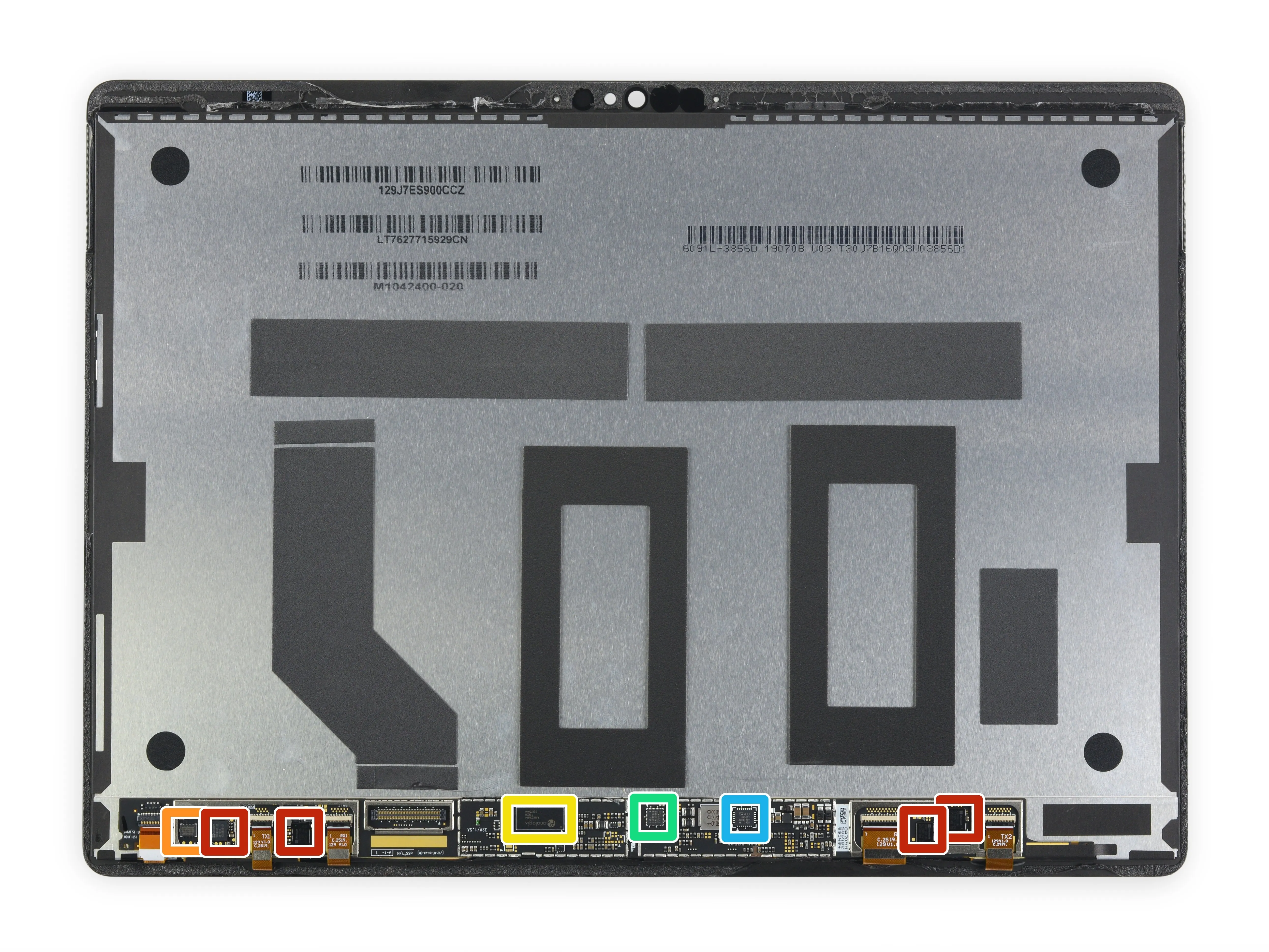

• Наш восторг неподдельный, но давайте сделаем паузу, чтобы рассмотреть эти дисплейные чипы. У нас есть:

• драйверы дисплеев Microsoft X904163 и X904169

• Winbond Q16FWUXB2 1921-681C DR80006

• Analogix ANX2684 1920 C975AA

• SiW SW50014A 8266631T 1844

• SiW SW5077 J004370V 1920

Шаг 6

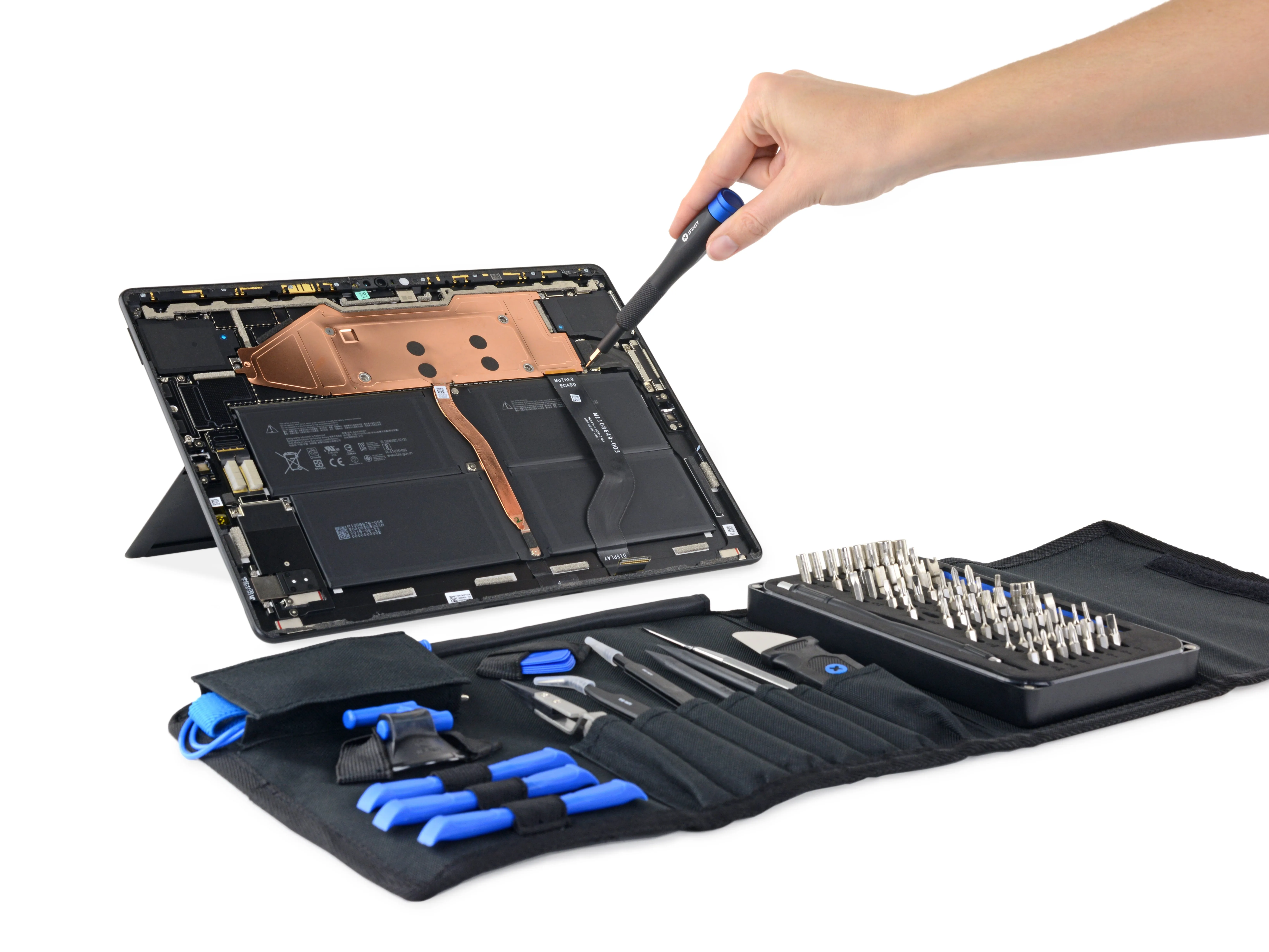

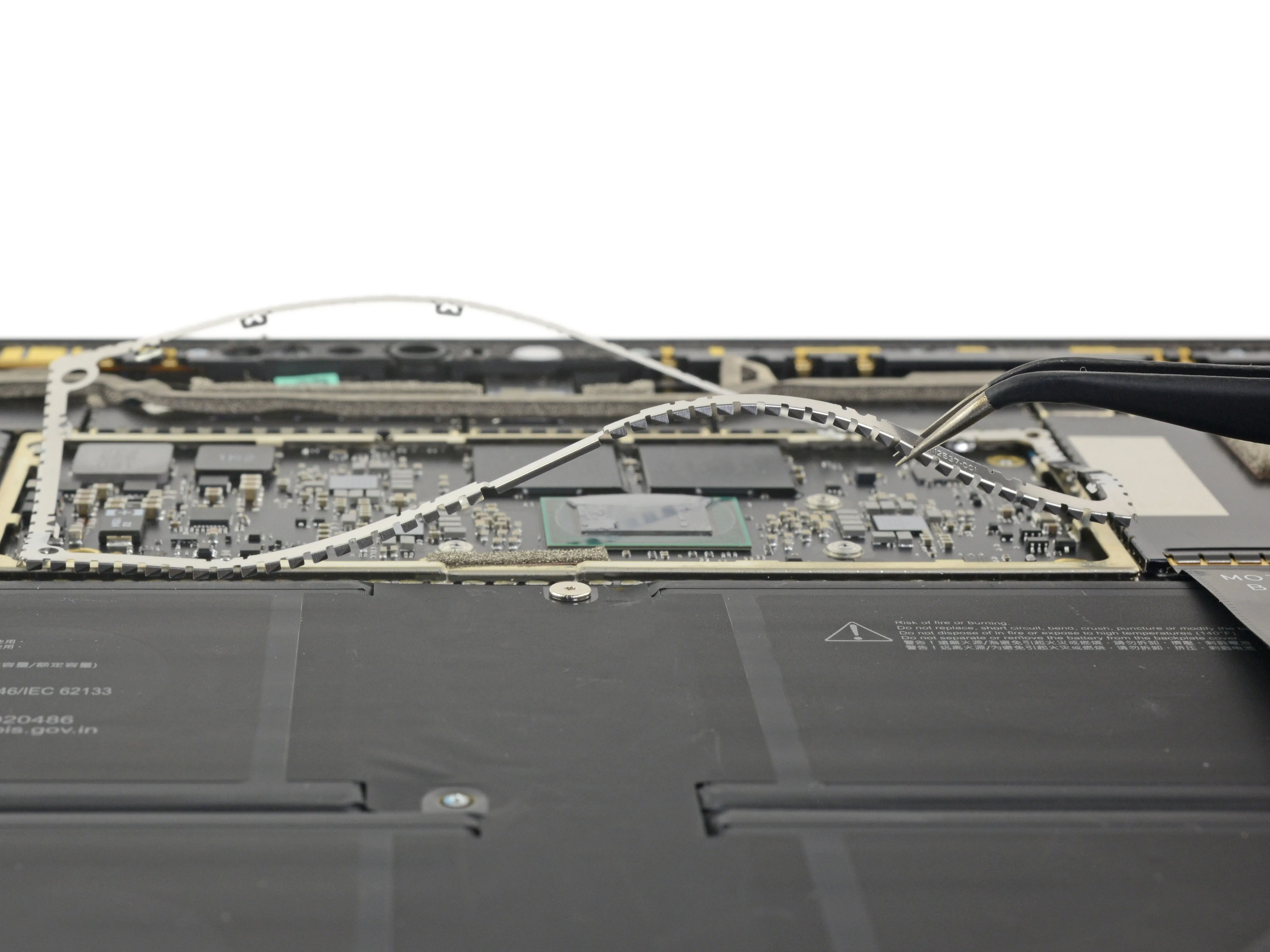

• Мы вооружились всем набором инструментов Pro Tech Toolkit, но нам понадобилась лишь одна бита Torx, чтобы открутить винты теплоотвода.

• Мы рады, что Microsoft ничего не изменила: Все винты до сих пор были только Torx. Так было и в предыдущий Surface Pro единственным положительным моментом в плане ремонтопригодности, и приятно видеть его возвращение.

• На теплоотводе есть интересная промежуточная рамка. Мы ненадолго задумываемся о его значении, прежде чем отсоединить его от платы.

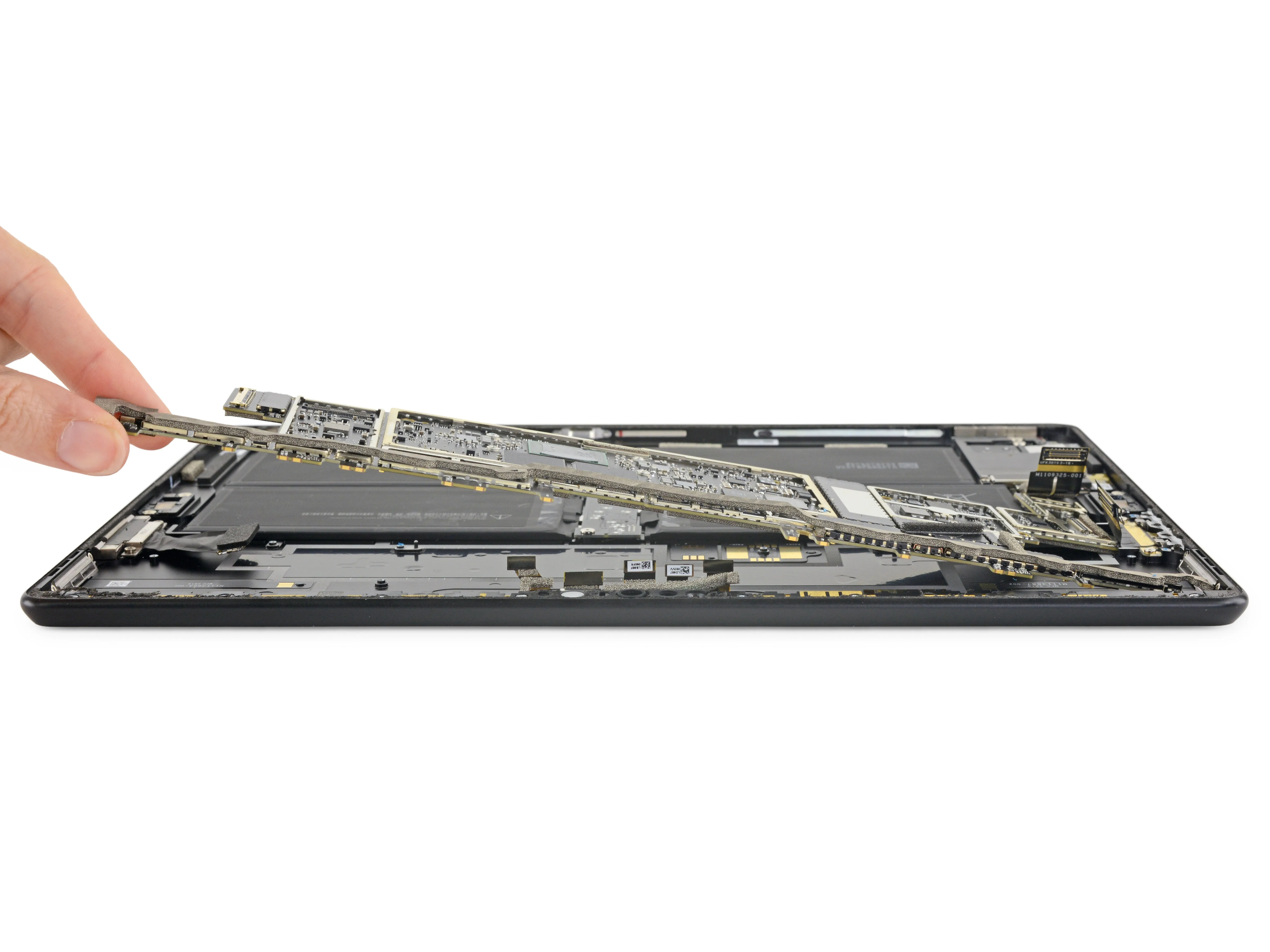

• Вытащив радиатор и множество щитков и винтов, материнская плата вынимается. Пора заняться поисками кремния!

Шаг 7

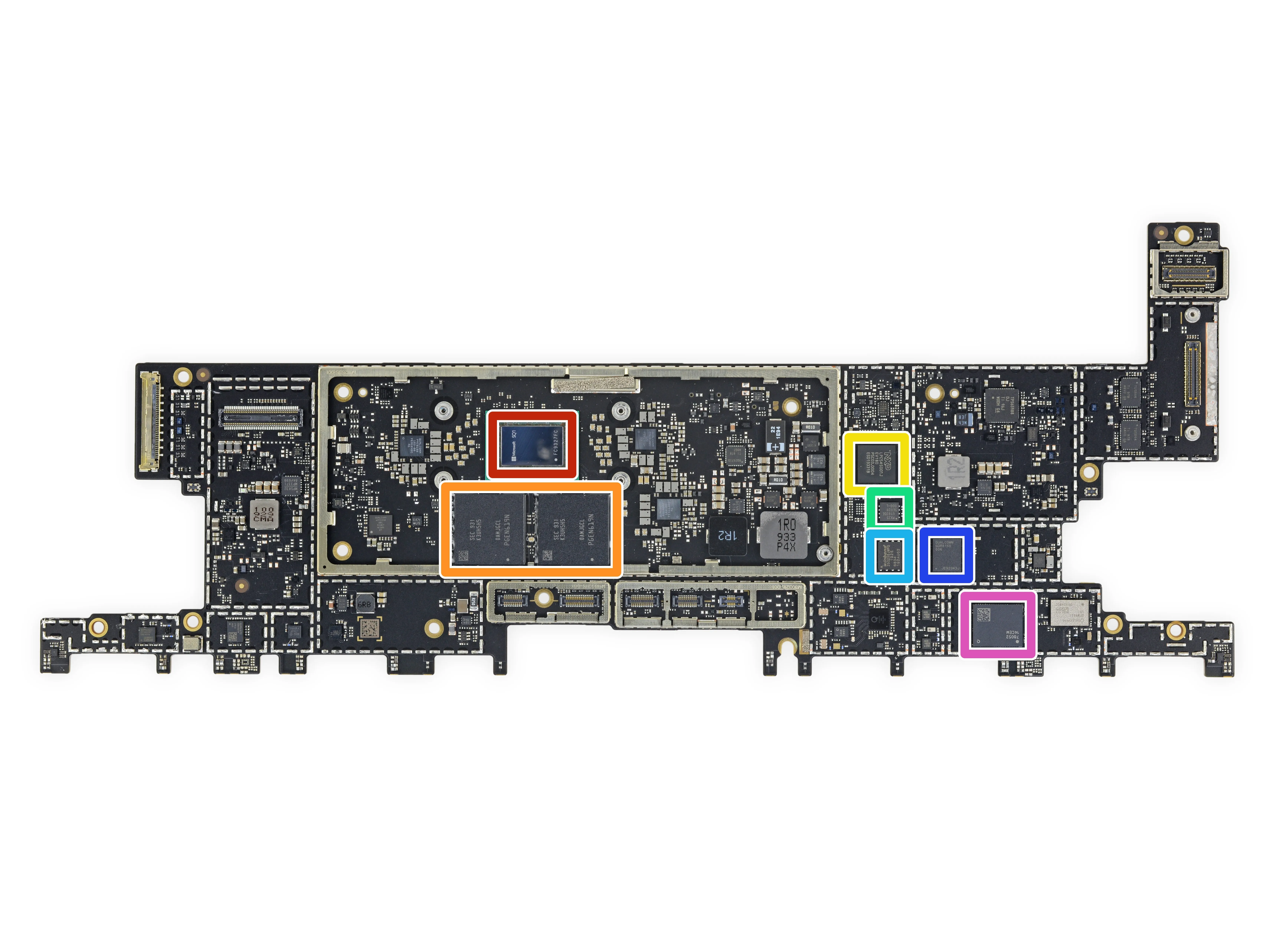

• Вот что мы откопали:

• Microsoft SQ1 ARM-процессор с частотой 3,0 ГГц

• Samsung K3UH5H50AMJGCL 4 ГБ оперативной памяти LPDDR4X x2, всего 8 ГБ

• Микроконтроллер NXP LPC54S00TJ EV180

• Macronix MX25U1635E последовательная NOR флэш-память

• Winbond 26Q256JW 256 Мб последовательной флэш-памяти

• Радиочастотный приемопередатчик и модем Qualcomm SDR8150

• Qorvo 78052 14CEM RF Fusion MHB

Комментарии к шагу

Модуль оперативной памяти - Samsung (SEC), а не SK Hynix.

Отличный улов!!! Не знаю, как мы это пропустили. Я исправил это в ТД.

Шаг 8

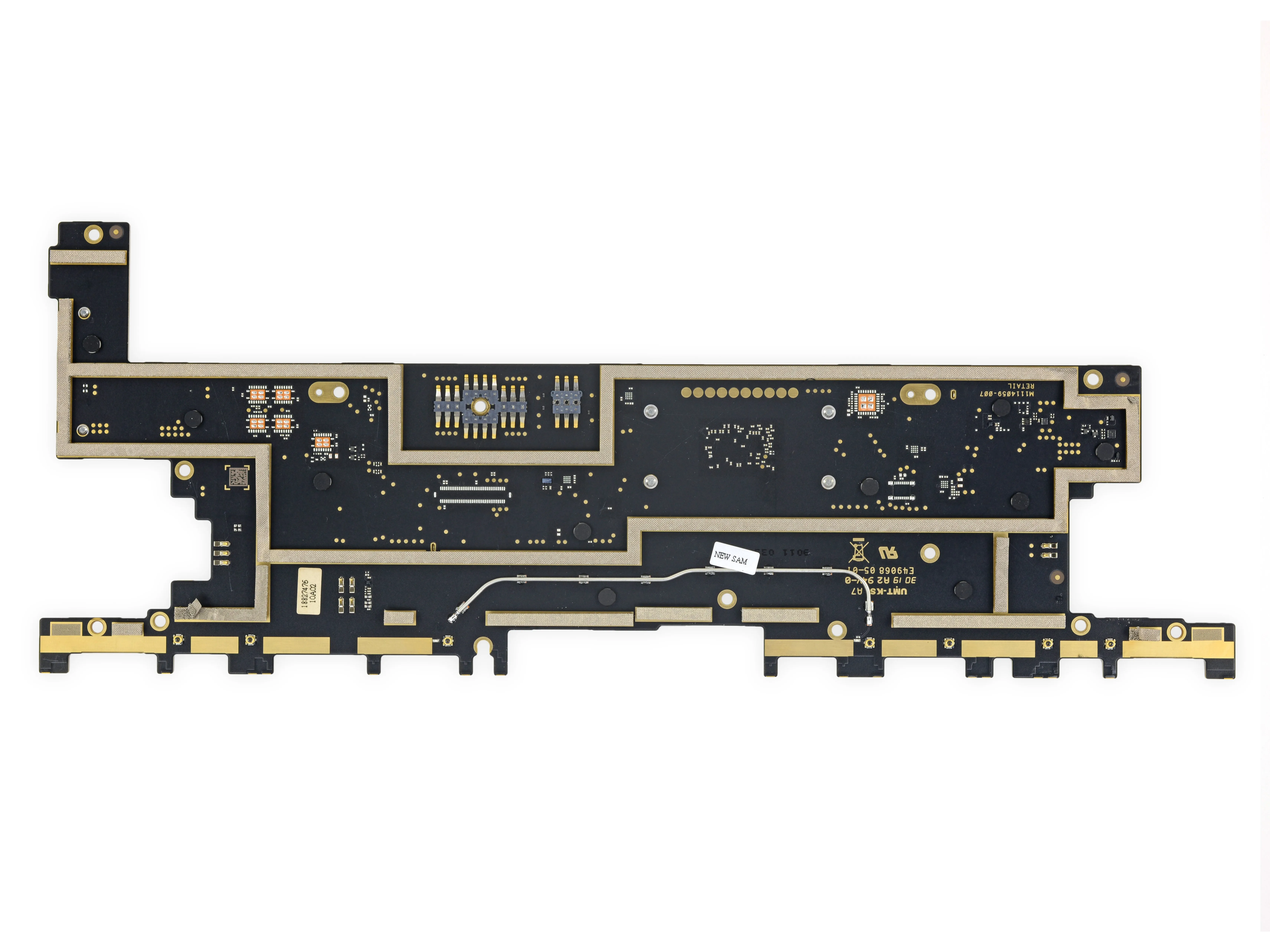

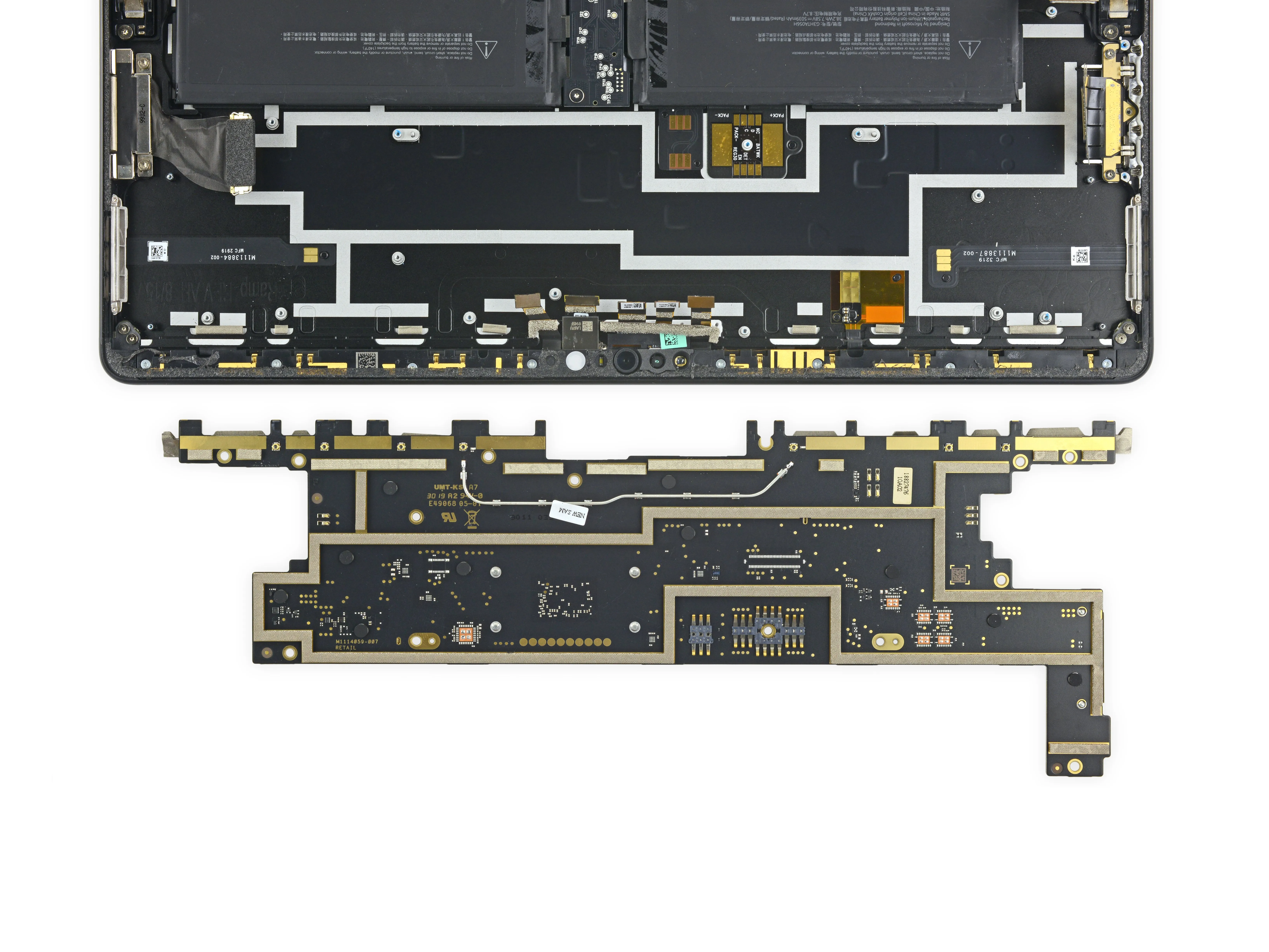

• Обратная сторона платы лишена интересного кремния, но мы не можем не заметить странный серебристый провод-перемычку, прилипший к ней. Эй, погодите-ка, эта штука действительно выглядитвроде какзнакомой.

• Для чего она? Приглашаем вас осмотреть, куда она проложена, и попытаться угадать!

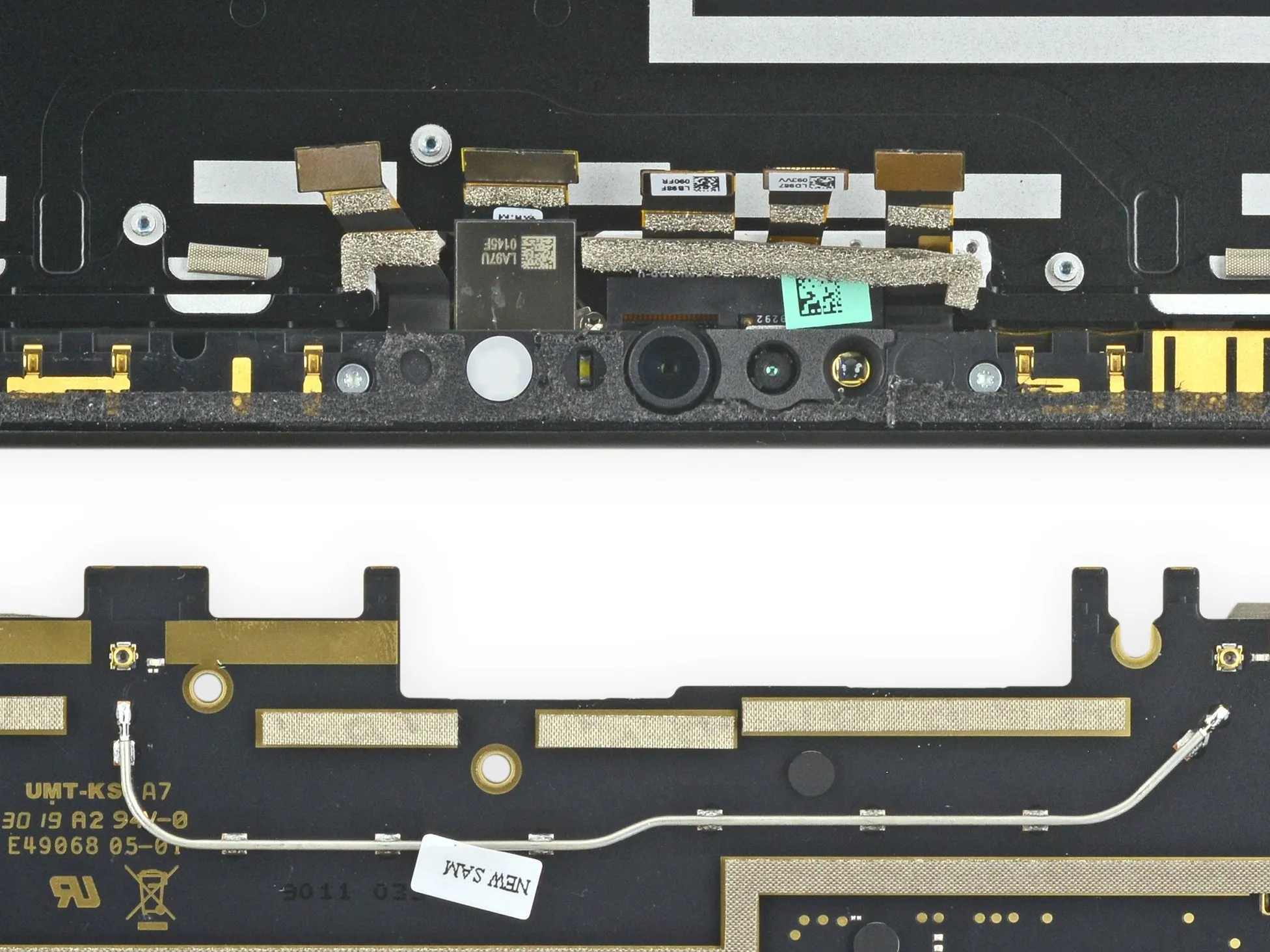

• Мы думаем, что это может быть экранированная разнонаправленная антенна, с заземленной внешней стороной для изоляции радиочастот от внутреннего сигнального провода. Сопровождающая наклейка NEW SAM может обозначать провод как Surface Antenna Mount.

• Впрочем, NEW SAM может быть чем угодно: Super Activity Monitor; Серебряный мастер аэробики; скользкий ловкий сурикат; затвердевший аэродинамический измеритель... Возможности безграничны. Оставляйте свои предположения о NEW SAM в комментариях ниже.

Комментарии к шагу

NEW SAM на самом деле относится к их новому стажеру Сэму, которого вы должны винить, если увидите какие-либо проблемы с радиочастотами.

Самостоятельный адресный конверт

Это новый Сэм из Microsoft, очевидно. https://en.wikipedia.org/wiki/Microsoft_...

Если я правильно думаю, этот кабель используется для... ну, для соединения двух коаксиальных разъемов. Возможно, поверхностная трассировка принесет слишком много помех или что-то в этом роде.

Шаг 9

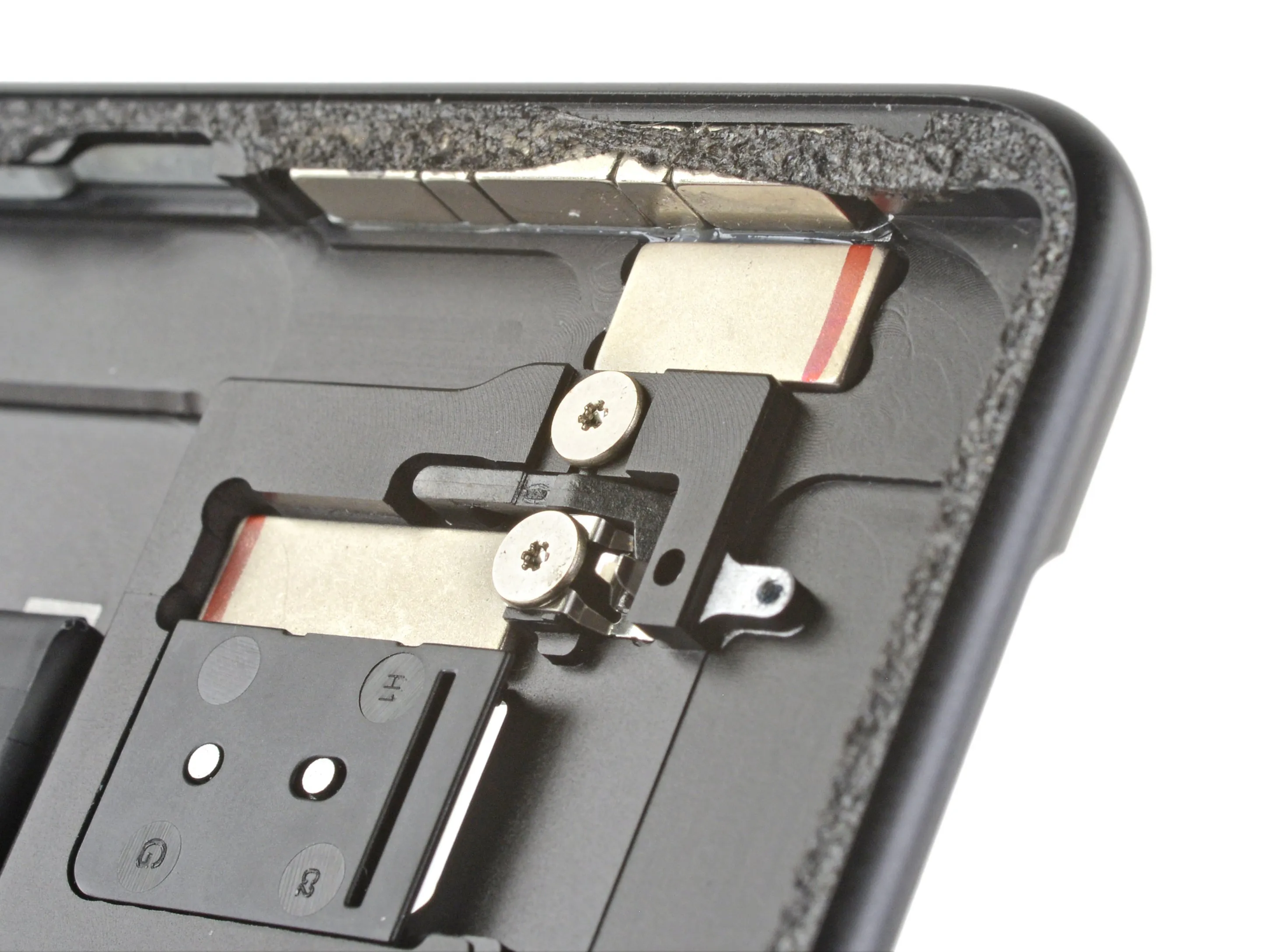

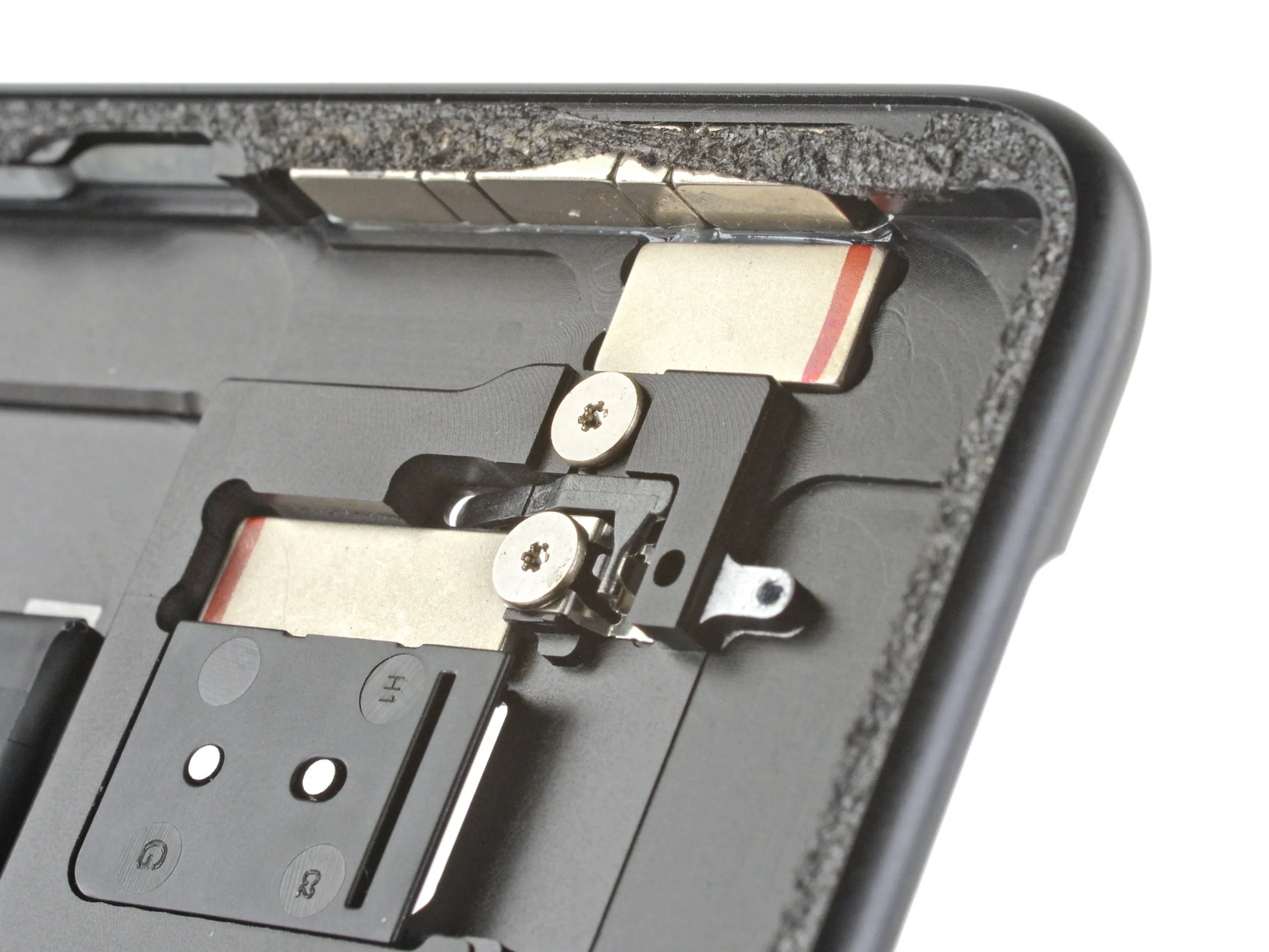

• Мы уже привыкли к тому, что в этих Surface Pro шарнир кикстенда управляется причудливой механикой, но в этот раз нам предлагают еще более причудливую механику.

• Крышка SSD находится на одной стороне крошечной пилы, ожидая, пока дружественный инструмент для извлечения SIM-карты или скрепка не окажутся на другой стороне. Когда это произойдет, пила оттолкнет крышку SSD от корпуса, и бам! Вот так просто вы можете обновить свое хранилище.

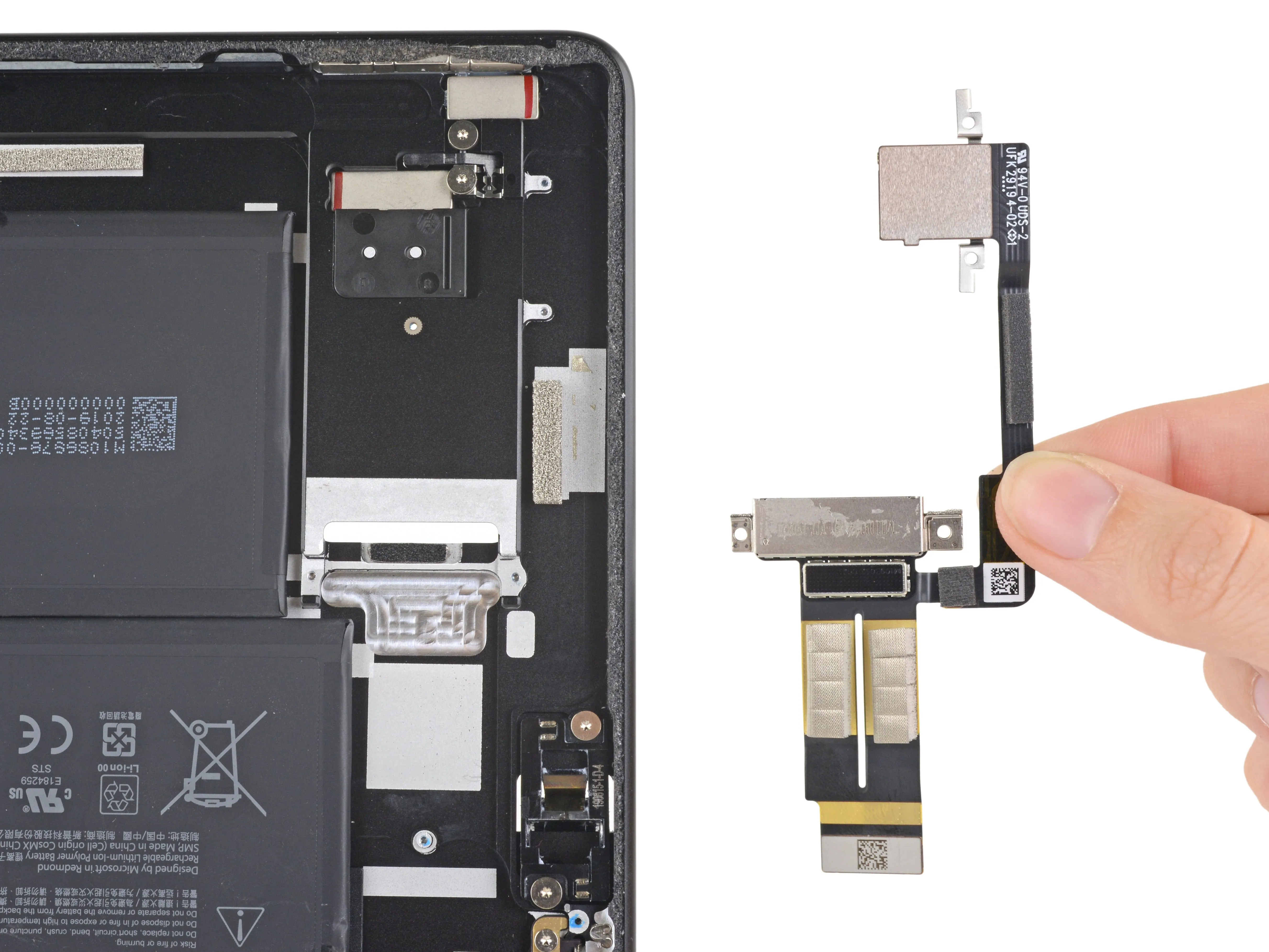

• Когда мы закончили с самой маленькой в мире игровой площадкой, мы переходим к интерфейсу SSD и SIM-ридеру, которые выходят в виде единого модуля.

• Мы заинтригованы тем, как много места занимает этот модуль, и тем более впечатлены тем, что Microsoft выделила необходимую площадь, чтобы включить такую удобную для ремонта функцию в такой тонкий и легкий планшет, как Pro X.

Шаг 10

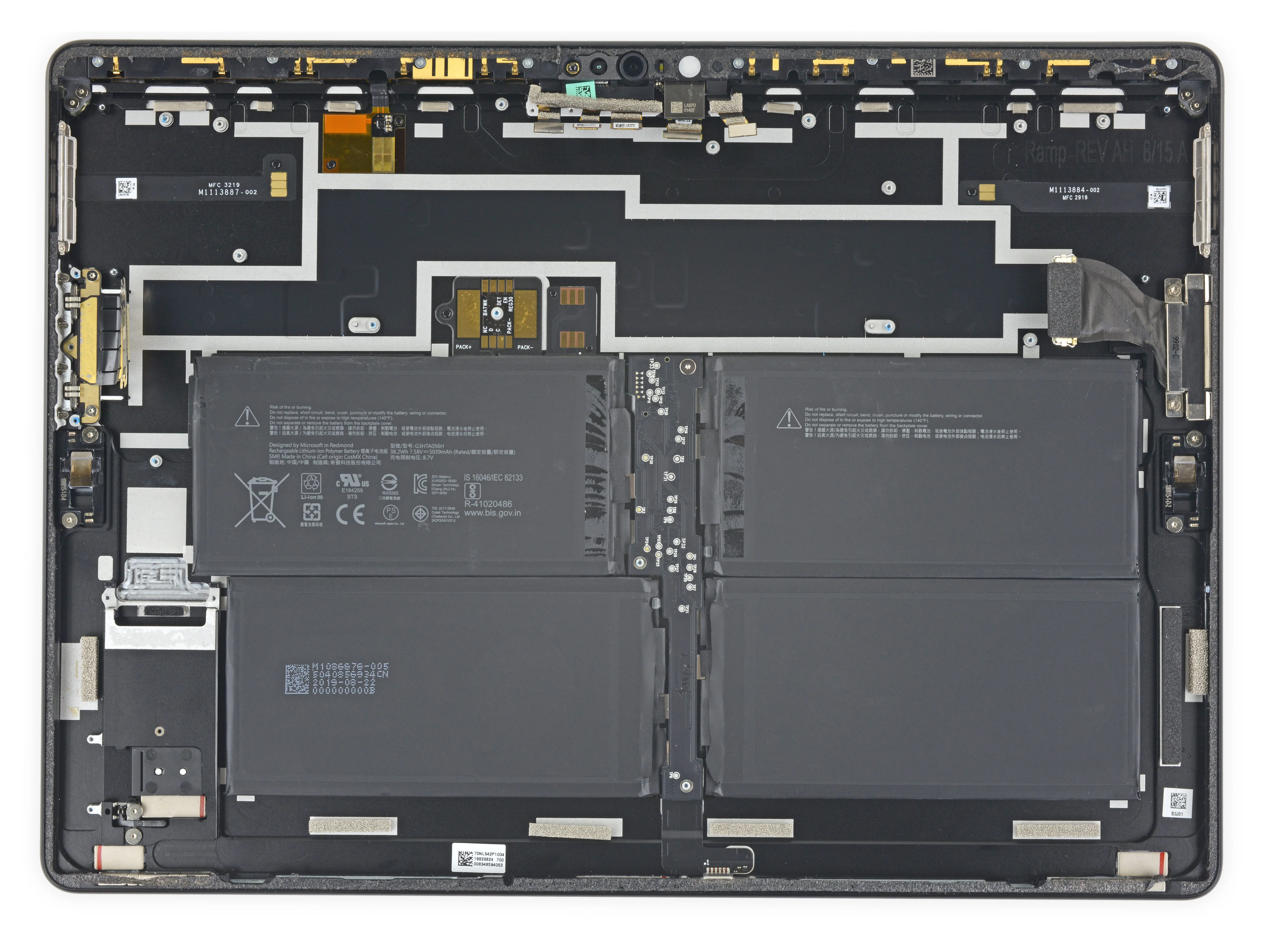

• Поднимитесь и узнайте характеристики батареи! Мы достаточно долго возились с последней вездесущей батареей Microsoft чтобы понять, что с этой лучше не связываться. Мы решили оставить все как есть.

• Четырехъячеечная батарея емкостью 38,2 Втч, как это ни удивительно, меньше, чем 45-ваттной батареи в Surface Pro 6и лишь немного больше, чем у 12,9-дюймового iPad Pro с двумя ячейками на 36,5 Вт-ч..

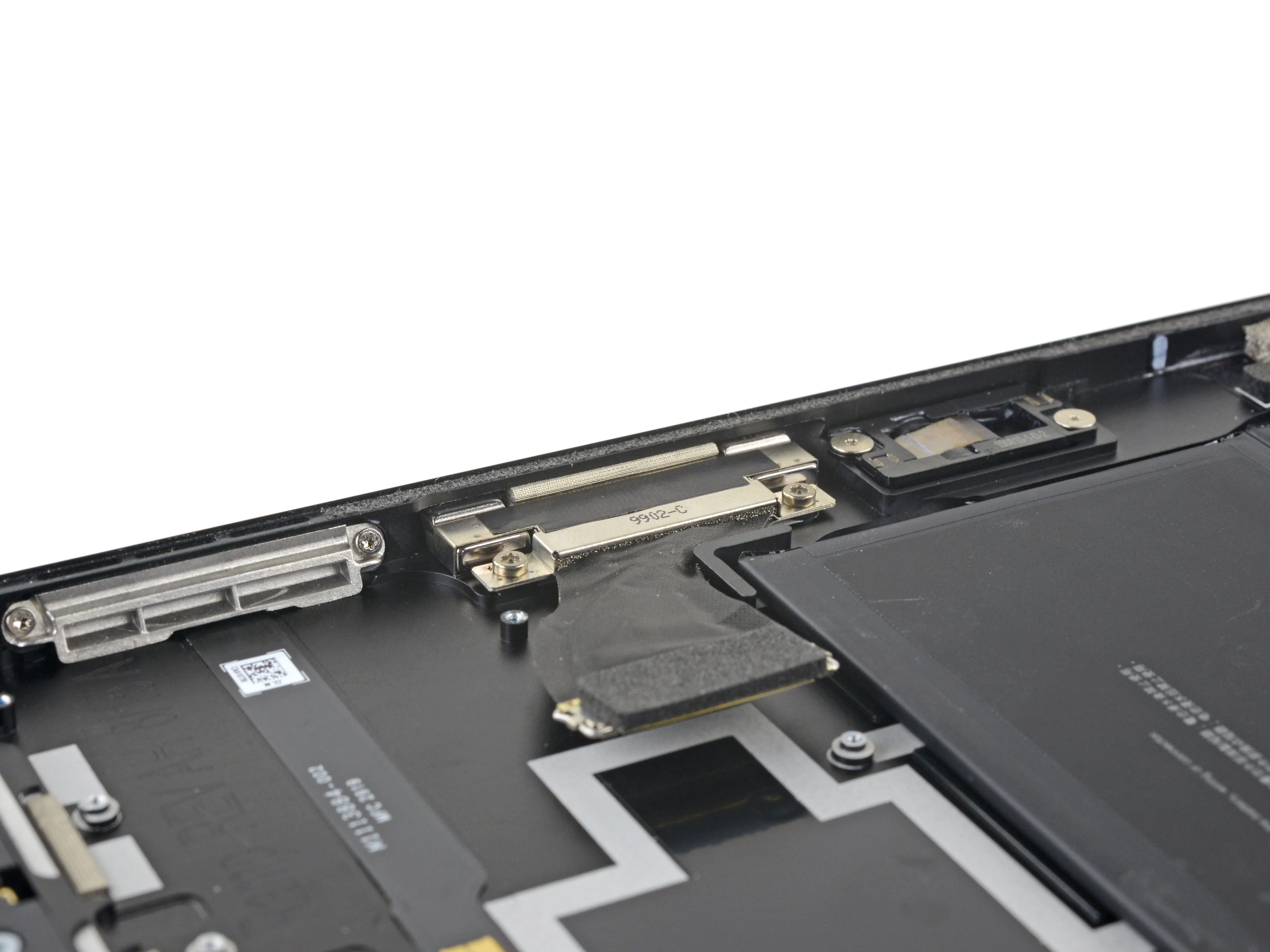

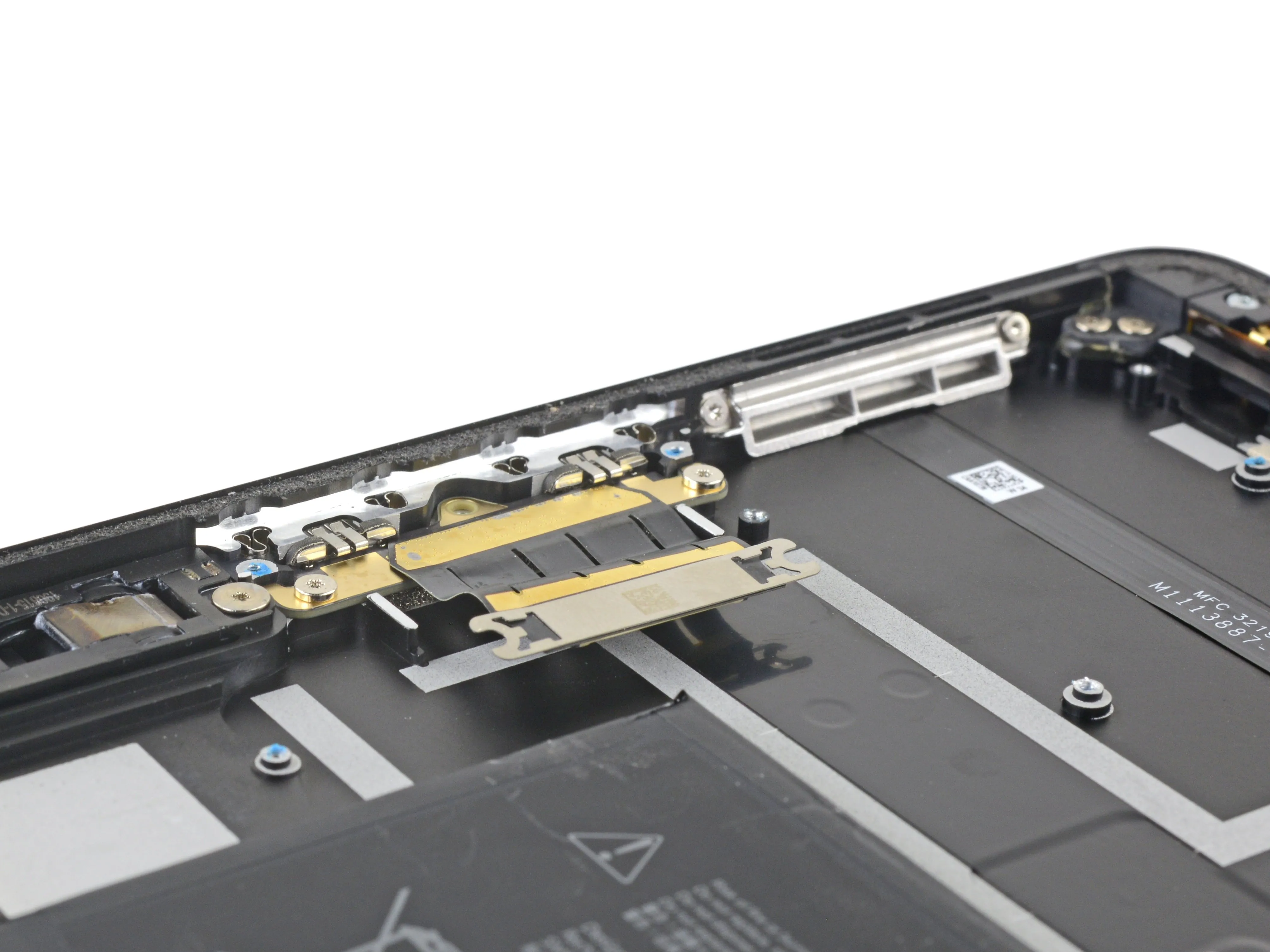

• Что осталось? Модульные порты USB, по бокам - шарнирный механизм кикстенда и кнопки управления корпусом. А на дальнем конце находится порт Surface Connect - тоже модульный.

• Вы можете удивиться, прочитав слово 'модульный' в обзоре Surface Pro. Мы тоже! Мы сделали несколько глубоких вдохов и ущипнули себя несколько раз, но, похоже, это действительно реальность.

• Если бы только они могли как-то закрепить эту батарею, более удобным для ремонта способом. Может быть, в следующий раз?

Шаг 11

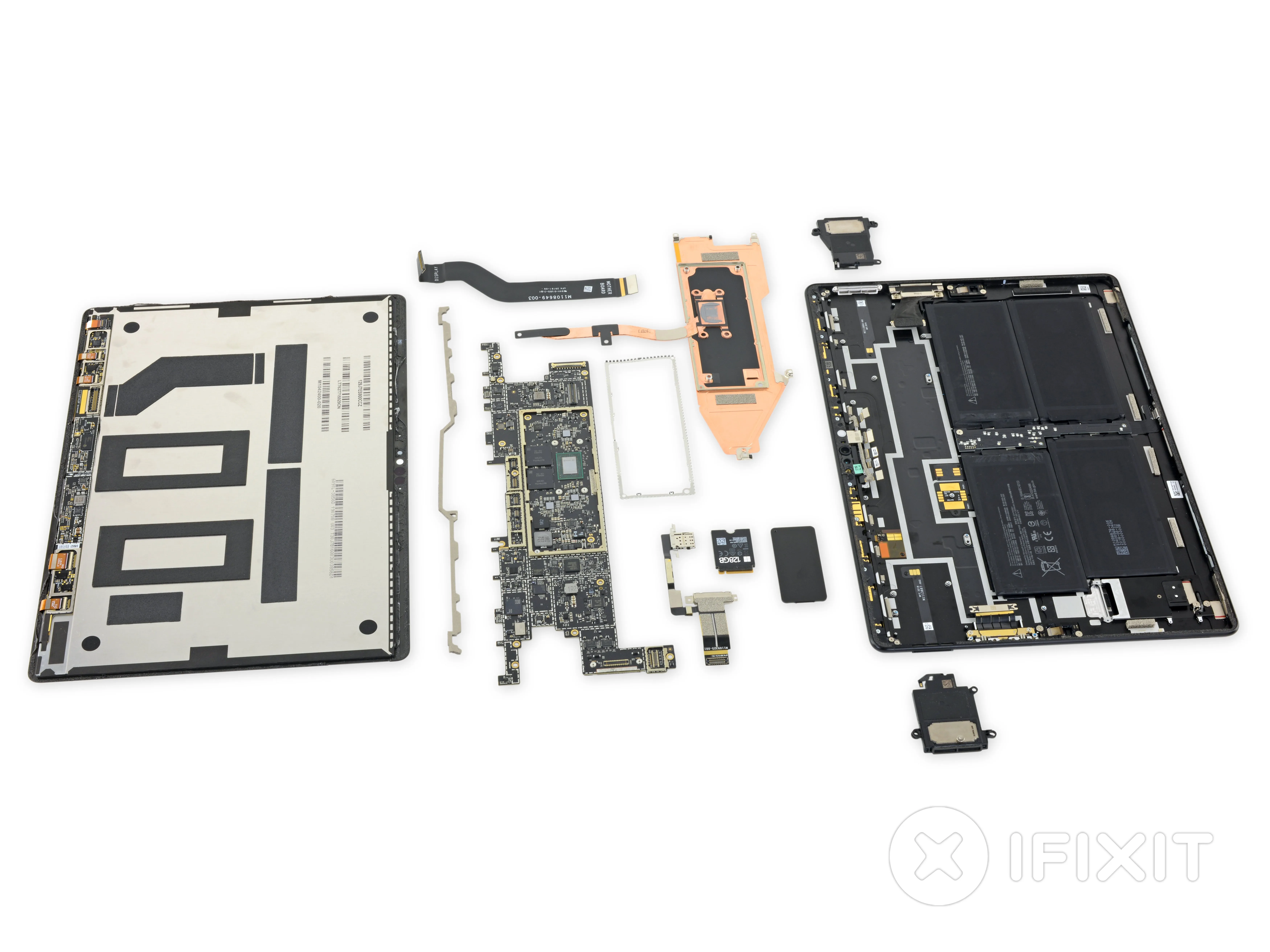

• Та-да! На этом все, друзья. Вот все мелкие детали этого Surface.

• Похоже, что компания Microsoft как минимум одной ногой встала на поезд ремонтопригодности - между этим Pro X и Laptop 3 мы с трудом можем поверить во все те изменения, которые они сделали для ремонта!

• Твердотельный накопитель действительно можно заменить, для этого требуется только штырь для извлечения SIM-карты и драйвер T3 - снимать экран не нужно. Это потрясающе для такого тонкого форм-фактора. Кроме того, это тот же SSD, что и в Laptop 3, что означает большую стандартизацию и лучшую поддержку со стороны сторонних производителей.

• Впервые для планшетов дисплей крепится с помощью дружественного вспененного клея, который не требует нагрева или растворителей для удаления. Мы по-прежнему не любим клей, но для планшета это вполне приемлемый компромисс.

• Что все это значит? Пора поставить этому устройству оценку.

Вывод

• Съемный SSD-накопитель обеспечивает простоту обновления и сохранность данных, не требующую уничтожения устройства.
• В качестве винтов используются стандартные крепежные элементы Torx.
• Многие компоненты являются модульными и могут быть заменены независимо друг от друга.
• (Почти) все ремонтные работы требуют снятия дисплея, причем для этого используется усовершенствованная процедура, не требующая нагрева, но требующая осторожного поддевания.
• Аккумулятор прочно приклеен, а его разъем зажат под материнской платой, что требует практически полной разборки для обслуживания.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
