Разборка беспроводной мобильной мыши Microsoft 4000

Разборка беспроводной мобильной мыши Microsoft 4000

Введение

Для этой разборки у вас должна быть маленькая крестовая отвертка, плоская отвертка или другое приспособление для откручивания. Для всех винтов в этой разборке подойдет крестовая отвертка диаметром 3 мм. Примечание: Этот разбор не включает в себя извлечение каких-либо компонентов из внутренней печатной платы.

Что вам понадобится

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Извлеките аккумулятор

Microsoft Wireless Mobile Mouse 4000 Teardown, извлечение аккумулятора: шаг 1, изображение 1 из 1
Microsoft Wireless Mobile Mouse 4000 Teardown, извлечение аккумулятора: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Отстегните нижний зажим для батареек и извлеките все батарейки AA.

  • Извлеките USB-приемник, если он сохранен.

  • Устройство должно выглядеть так, как показано на фото.

Шаг 2 Снимите нижнюю резиновую тягу

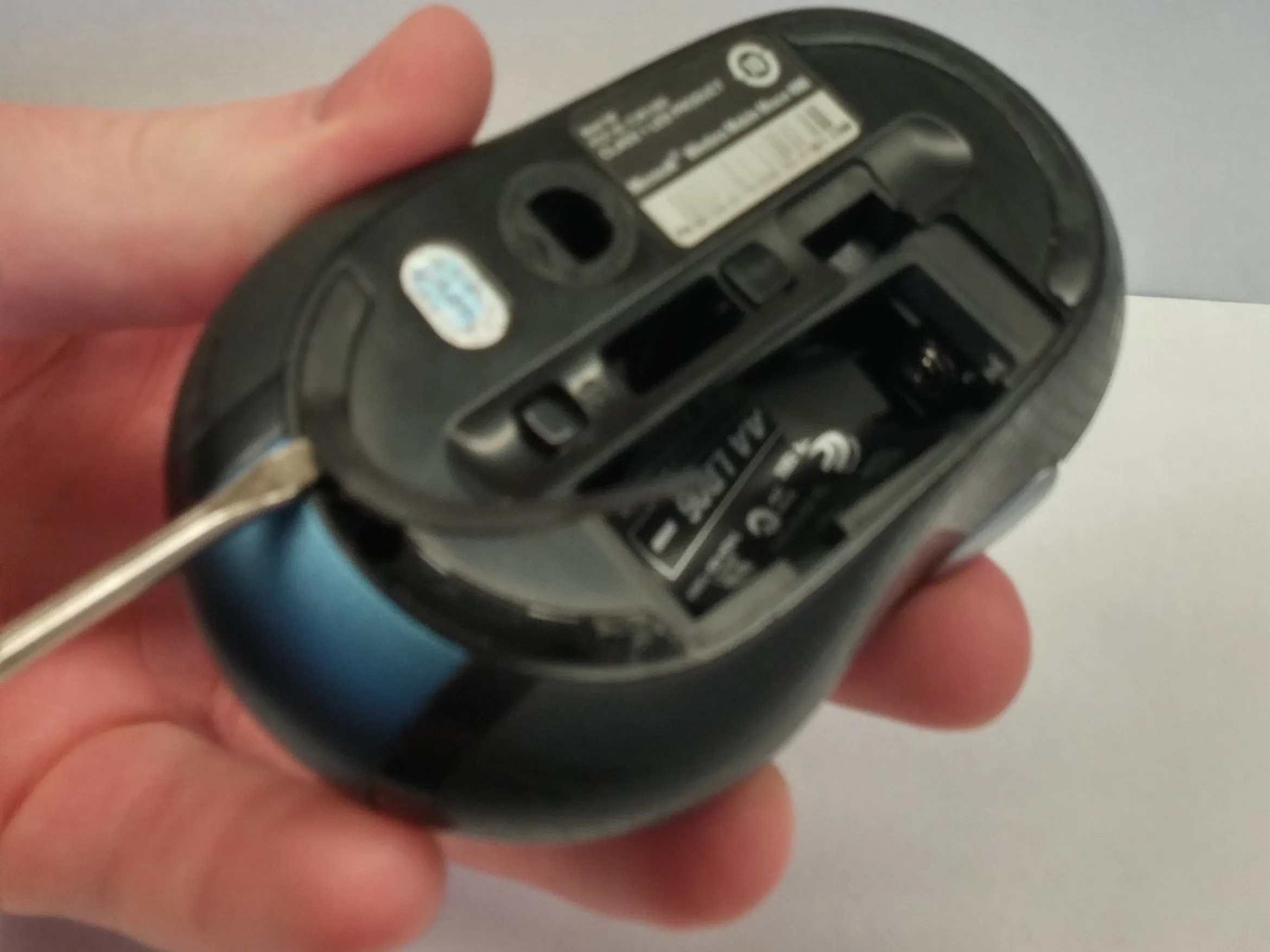

Microsoft Wireless Mobile Mouse 4000 Teardown, Remove Bottom Rubber Traction: step 2, image 1 of 3
Microsoft Wireless Mobile Mouse 4000 Разборка, удаление нижней резиновой тяги: шаг 2, изображение 1 из 3 | Источник - ifixit.com

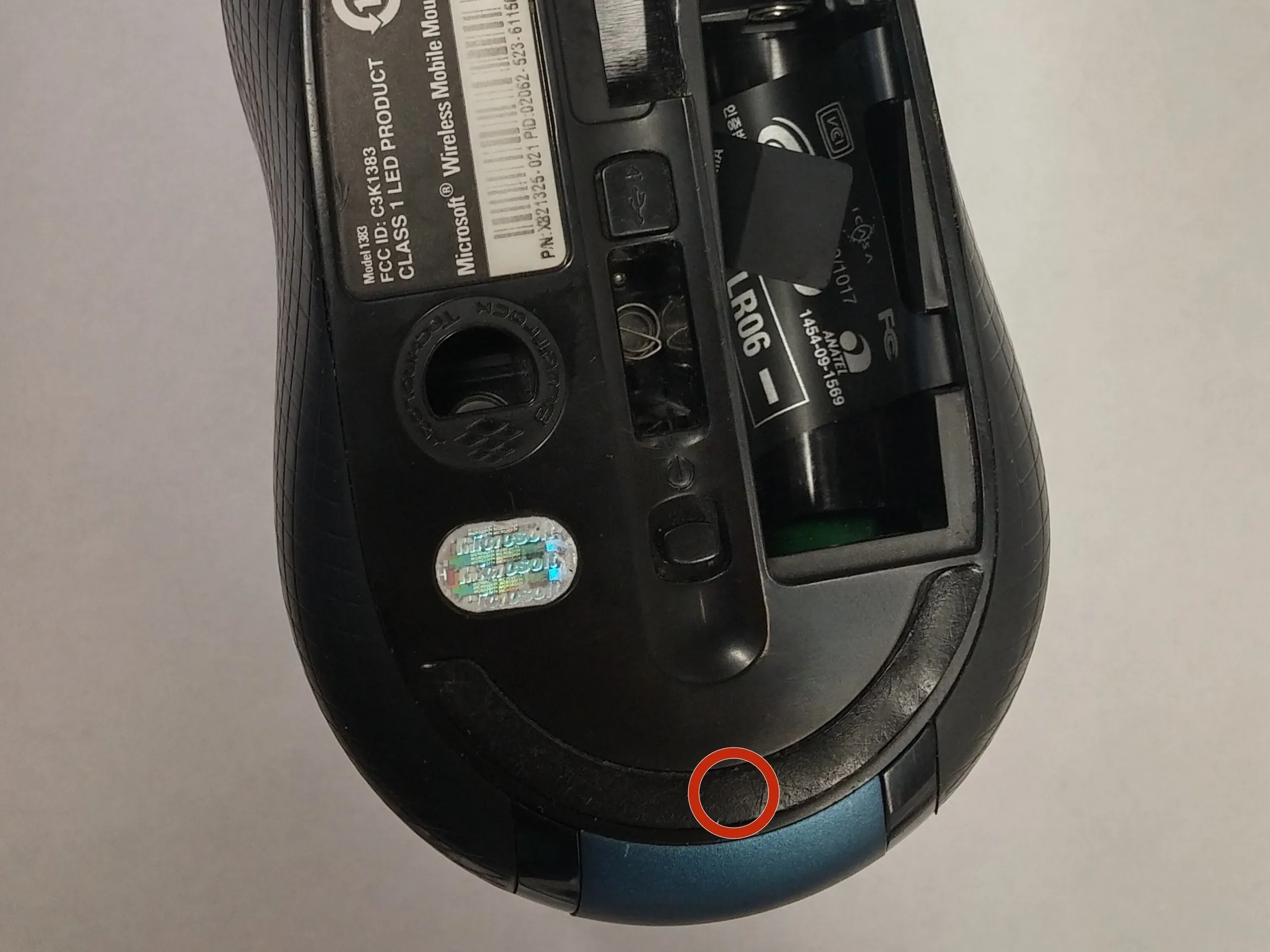

Беспроводная мобильная мышь Microsoft 4000 разборка, снять нижнюю резиновую тягу: шаг 2, изображение 2 из 3
Разборка Microsoft Wireless Mobile Mouse 4000, удаление нижней резиновой тяги: шаг 2, изображение 2 из 3 | Источник - ifixit.com

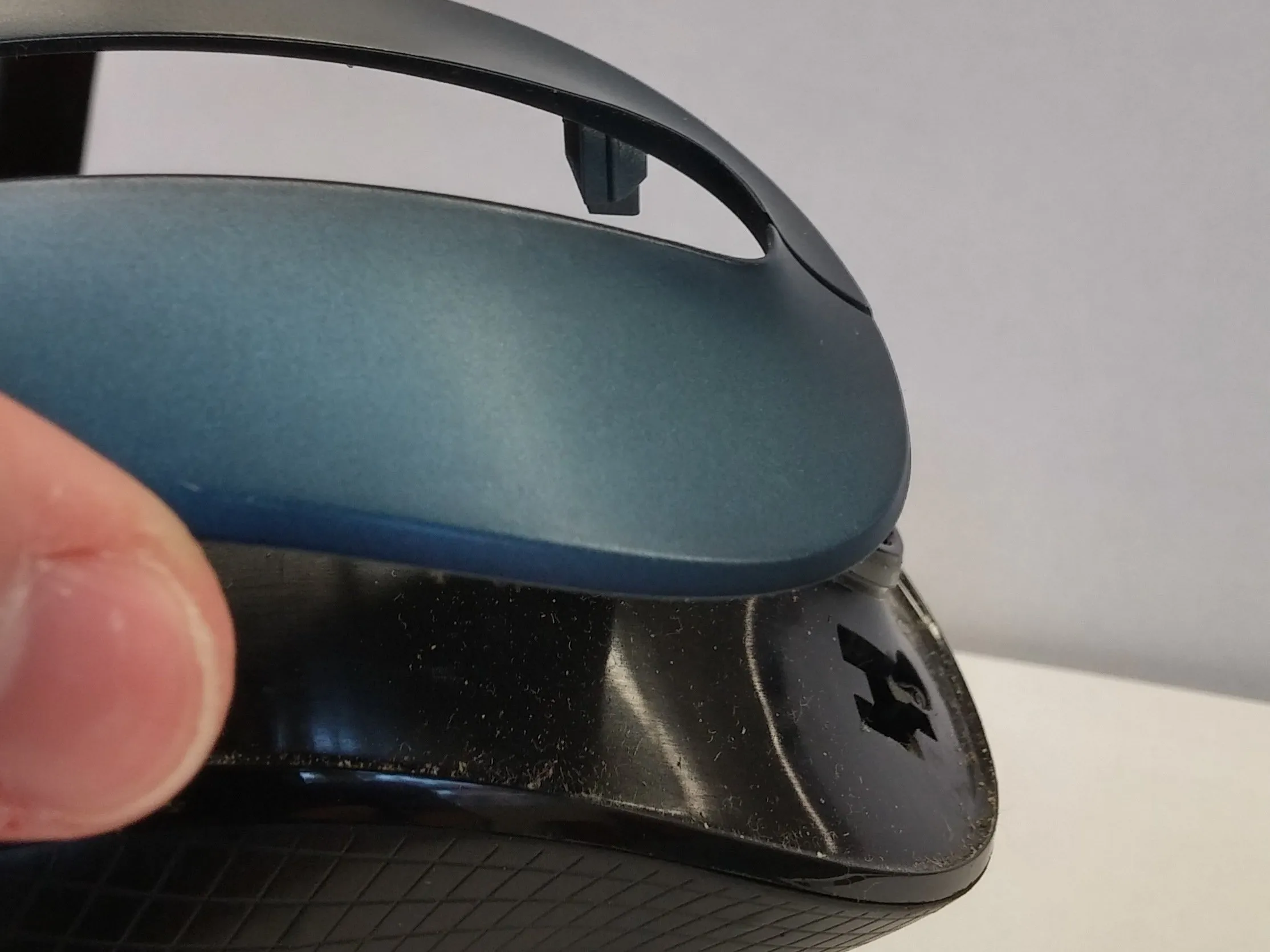

Беспроводная мобильная мышь Microsoft 4000 разборка, удаление нижней резиновой тяги: шаг 2, изображение 3 из 3
Беспроводная мобильная мышь Microsoft 4000 разборка, удаление нижней резиновой тяги: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Подцепите угол нижней резиновой тяги на нижней части устройства.

  • Потяните эту накладку на себя, чтобы обнаружить под ней винт.

  • Открутите средний винт с помощью маленькой крестообразной отвертки диаметром 3 мм.

  • Осторожно отсоедините верхние накладки.

  • Примечание: Перемещение каждой из них к соответствующему внешнему краю облегчает задачу.

Шаг 3 Отсоедините заднюю часть зажима.

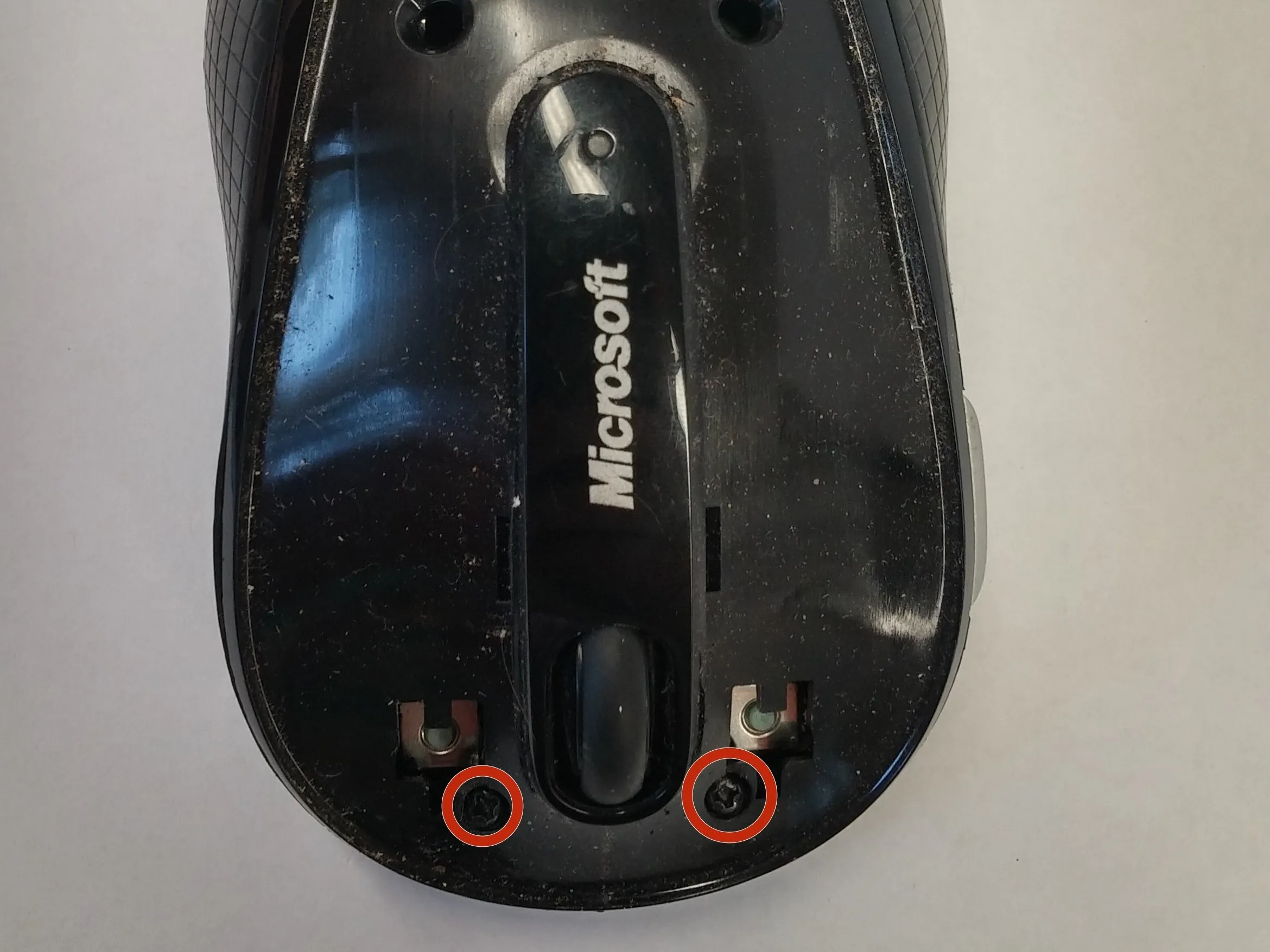

Microsoft Wireless Mobile Mouse 4000 Teardown, Открутите заднюю часть зажима.: шаг 3, изображение 1 из 2
Microsoft Wireless Mobile Mouse 4000 Разборка, отстегивание задней части зажима.: шаг 3, изображение 1 из 2 | Источник - ifixit.com

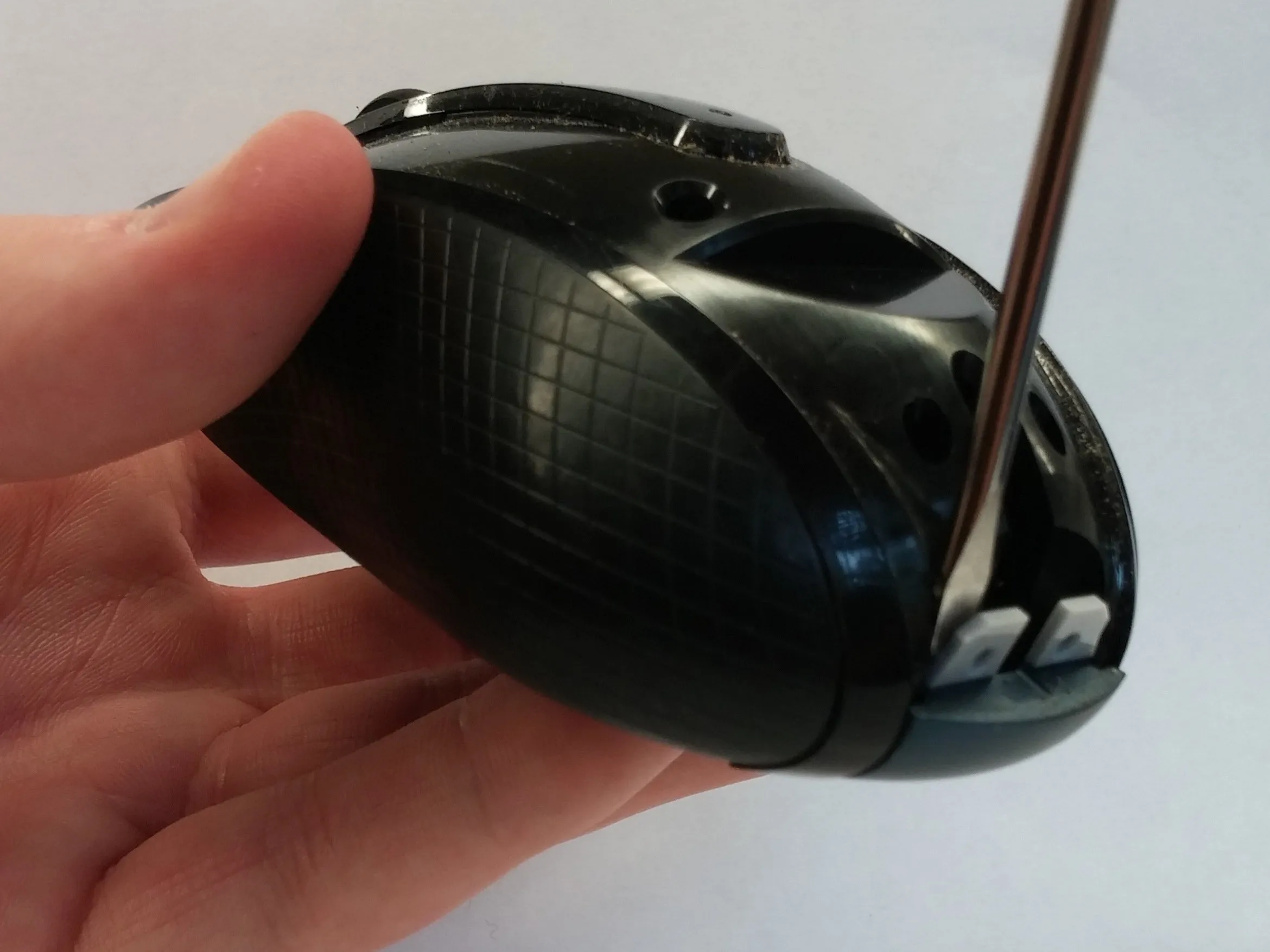

Microsoft Wireless Mobile Mouse 4000 Teardown, отстегните заднюю часть зажима.: шаг 3, изображение 2 из 2
Беспроводная мобильная мышь Microsoft 4000 разборка, открутите заднюю часть зажима.: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Открутите два винта на верхней передней панели устройства.

  • С помощью выколотки отсоедините заднюю часть зажима, как показано на рисунке.

Шаг 4 Отделите верхнюю и нижнюю половинки

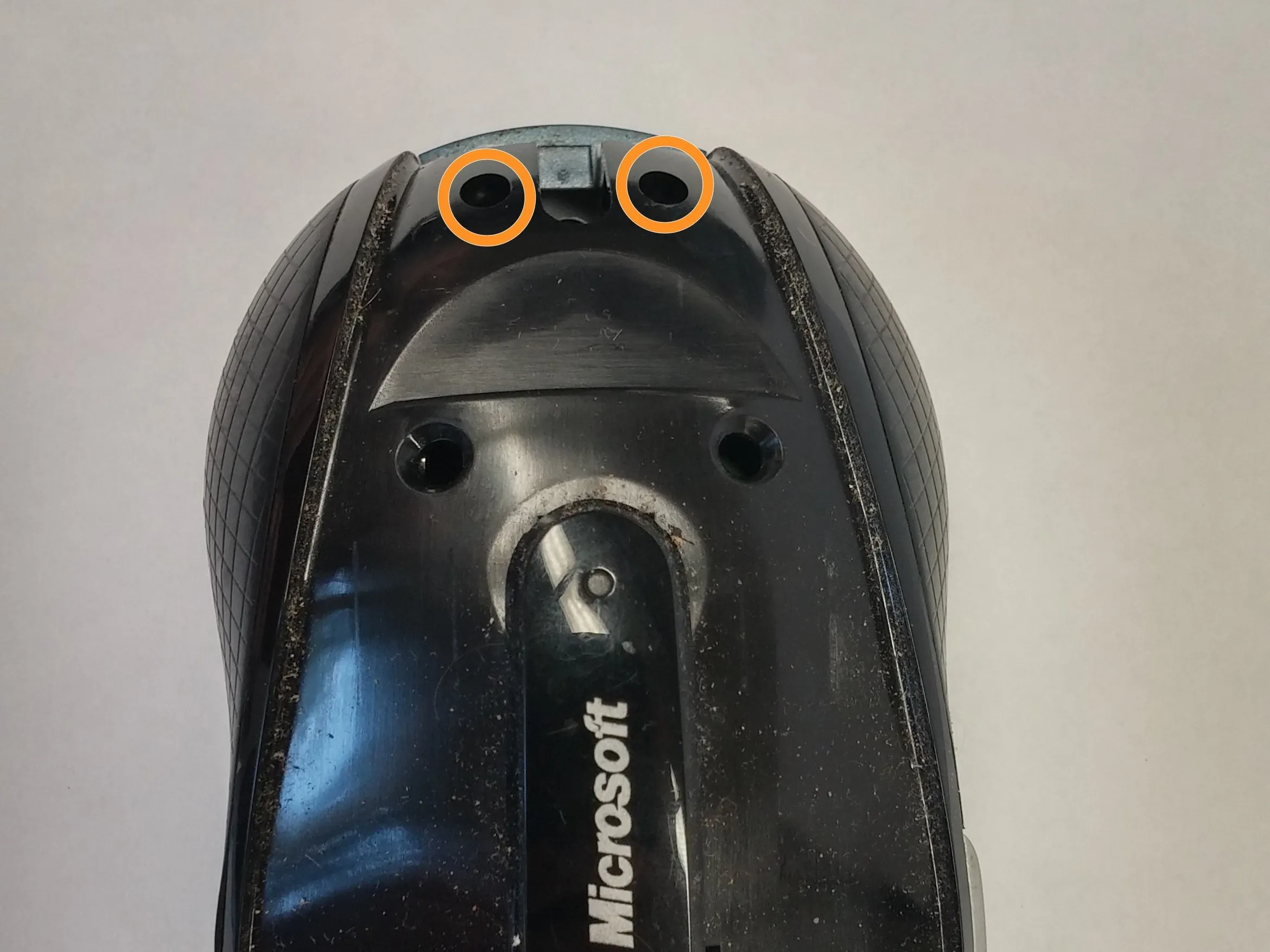

Microsoft Wireless Mobile Mouse 4000 Teardown, Разделение верхней и нижней половин: шаг 4, изображение 1 из 3
Microsoft Wireless Mobile Mouse 4000 Разборка, Разделение верхней и нижней половин: шаг 4, изображение 1 из 3 | Источник - ifixit.com

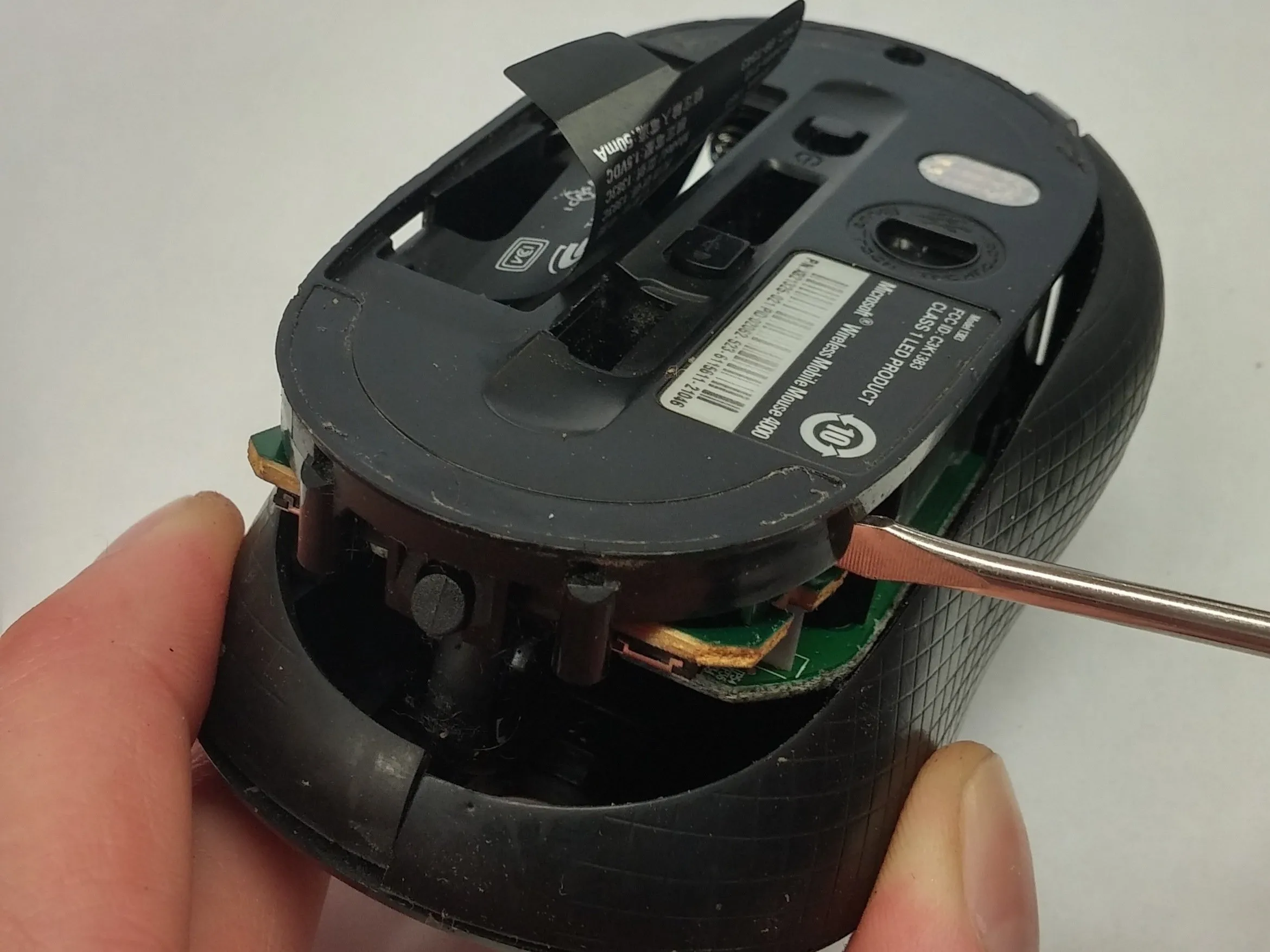

Беспроводная мобильная мышь Microsoft 4000 разборка, разделение верхней и нижней половин: шаг 4, изображение 2 из 3
Microsoft Wireless Mobile Mouse 4000 Разборка, Разделение верхней и нижней половин: шаг 4, изображение 2 из 3 | Источник - ifixit.com

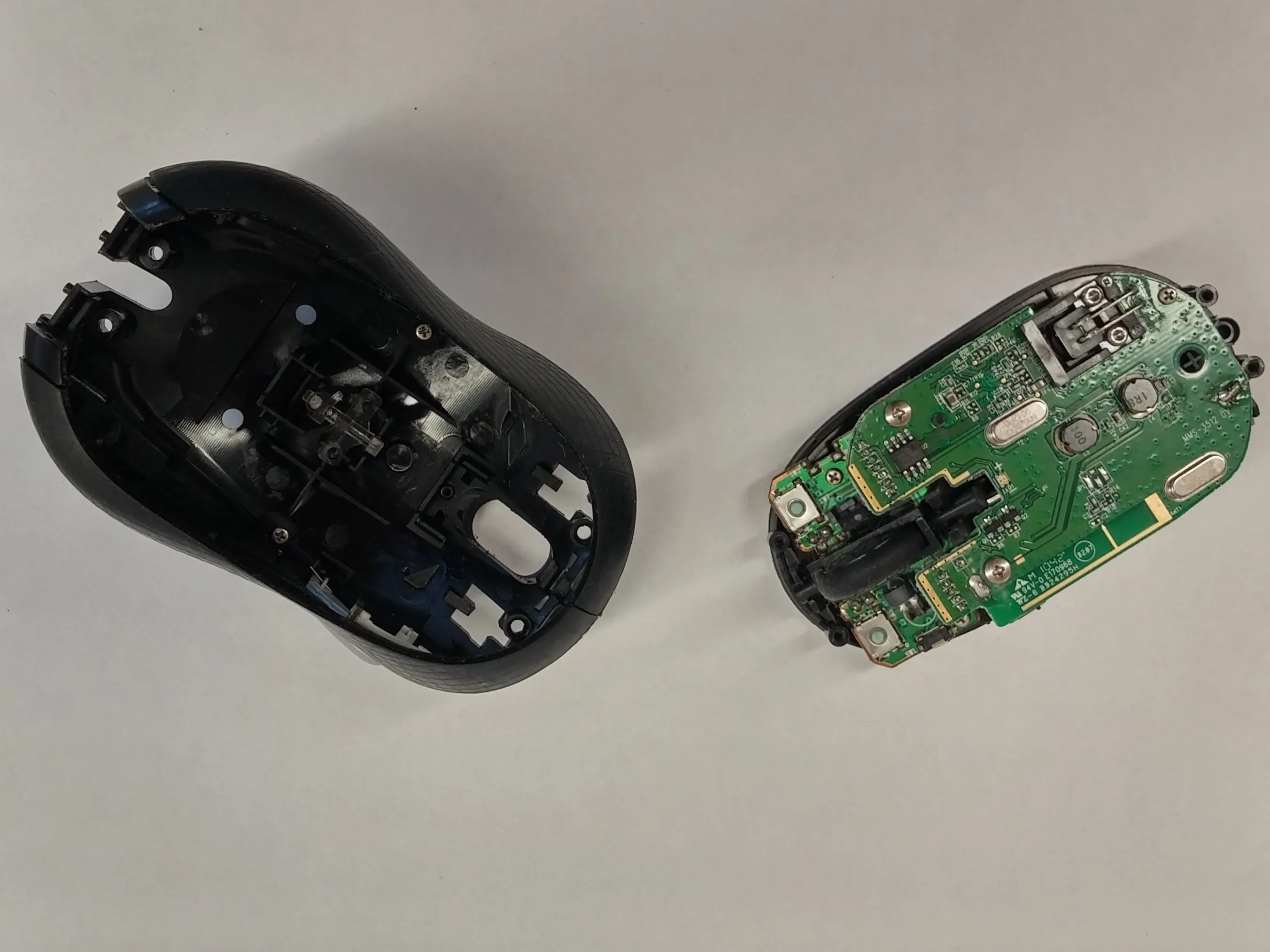

Microsoft Wireless Mobile Mouse 4000 Teardown, Разделение верхней и нижней половин: шаг 4, изображение 3 из 3
Беспроводная мобильная мышь Microsoft 4000 разборка, разделение верхней и нижней половин: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите два винта в верхней задней части мыши.

  • Разделите верхнюю и нижнюю половинки.

  • Для этого нужно немного поддеть внешние части, которые соединены с верхней половиной, и пластиковую нижнюю половину.

  • Теперь мышь должна состоять из двух отдельных частей, как показано на рисунке.

Шаг 5 Извлеките колесико для щелчков

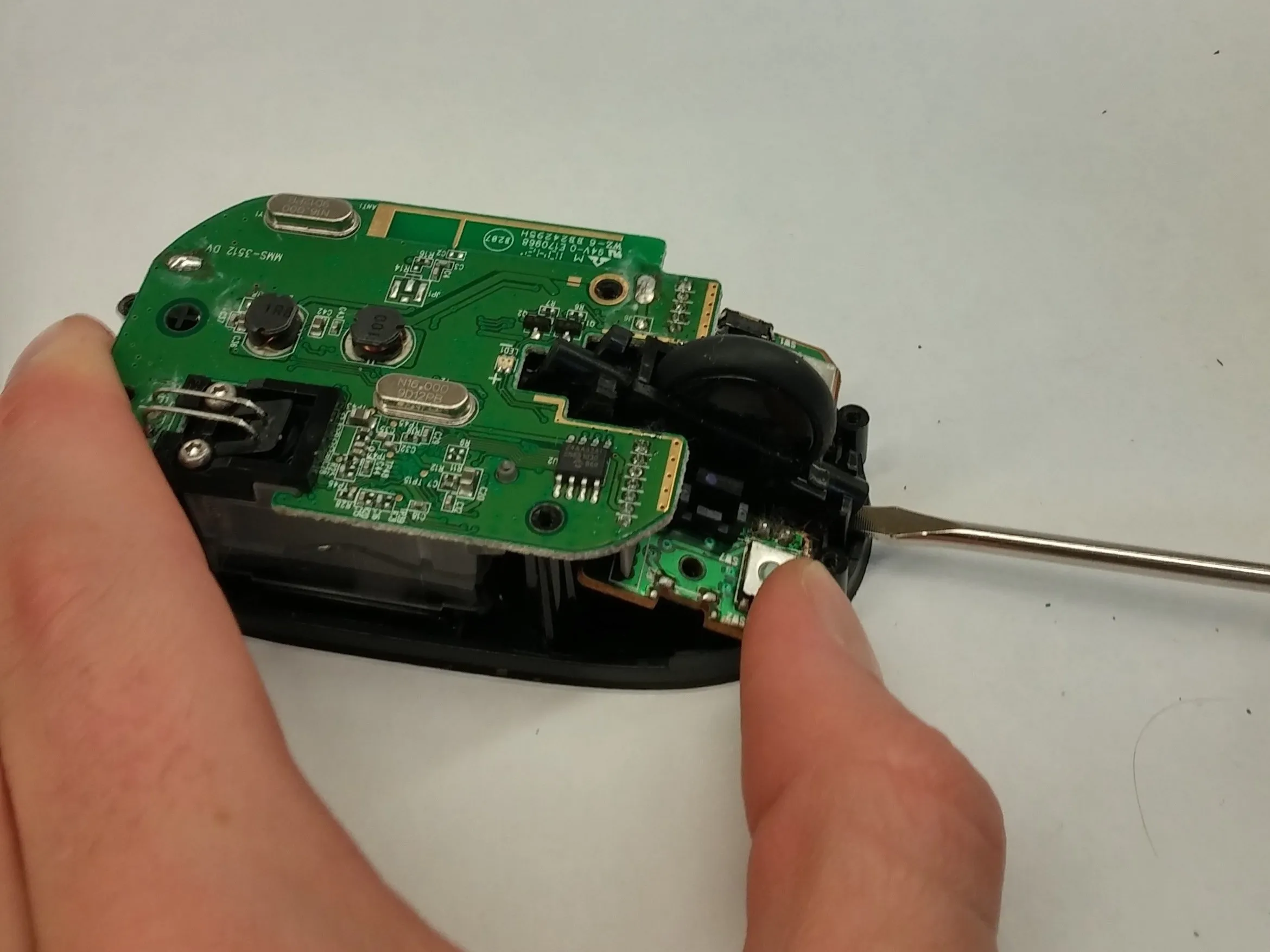

Microsoft Wireless Mobile Mouse 4000 Teardown, снятие колесика: шаг 5, изображение 1 из 2
Microsoft Wireless Mobile Mouse 4000 Teardown, извлечение колесика: шаг 5, изображение 1 из 2 | Источник - ifixit.com

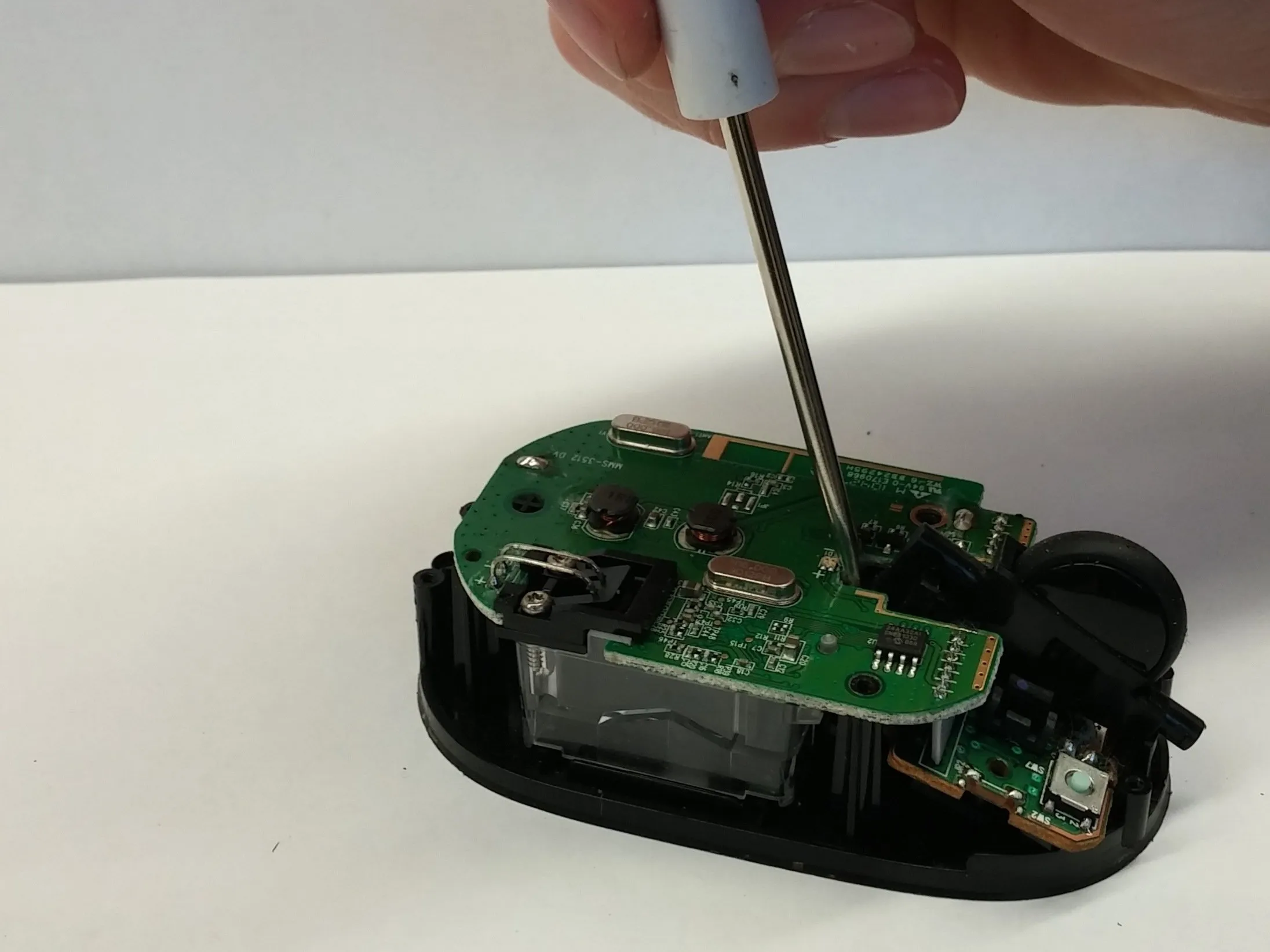

Microsoft Wireless Mobile Mouse 4000 Teardown, извлечение колесика: шаг 5, изображение 2 из 2
Microsoft Wireless Mobile Mouse 4000 Разборка, извлечение колесика: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • С помощью выколотки надавите на нижнюю часть каждой стороны колесика, чтобы оно соскочило с места.

  • Конец колесика, расположенный ближе к центру мыши, снять сложнее, для этого нужно просунуть выколотку в щель, чтобы добраться до места, где оно зажимается.

Шаг 6 Отделите печатную плату от нижнего пластикового кожуха

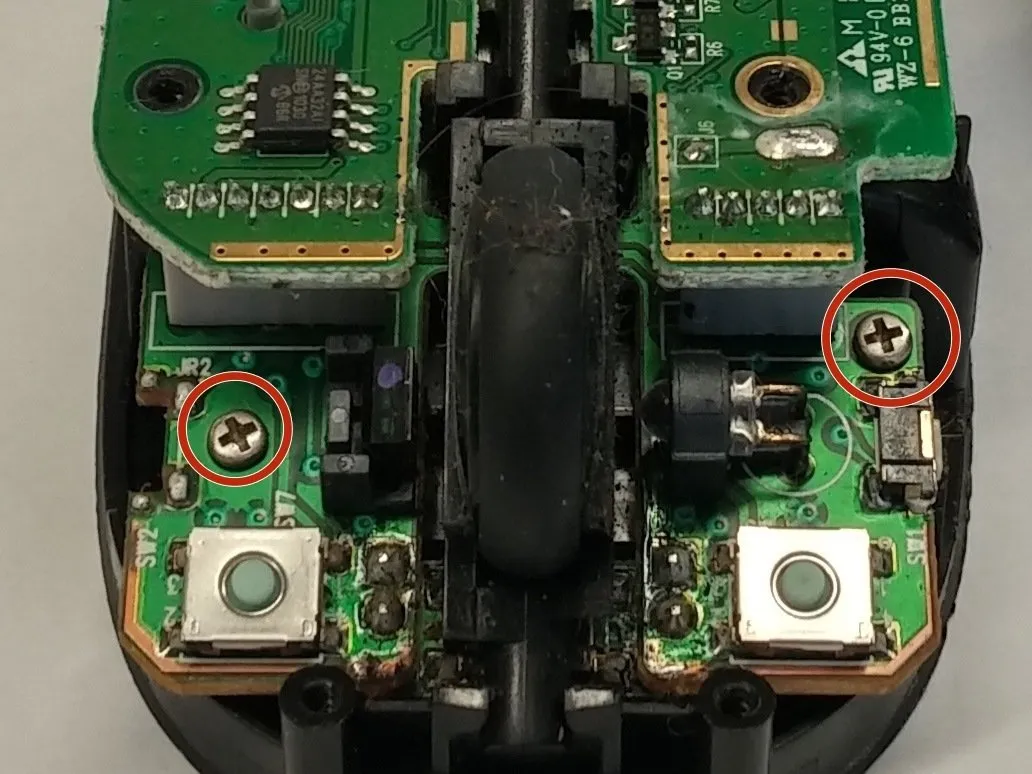

Microsoft Wireless Mobile Mouse 4000 Teardown, Отделите печатную плату от нижней пластиковой защиты: шаг 6, изображение 1 из 3
Microsoft Wireless Mobile Mouse 4000 разборка, отделить печатную плату от нижней пластиковой защиты: шаг 6, изображение 1 из 3 | Источник - ifixit.com

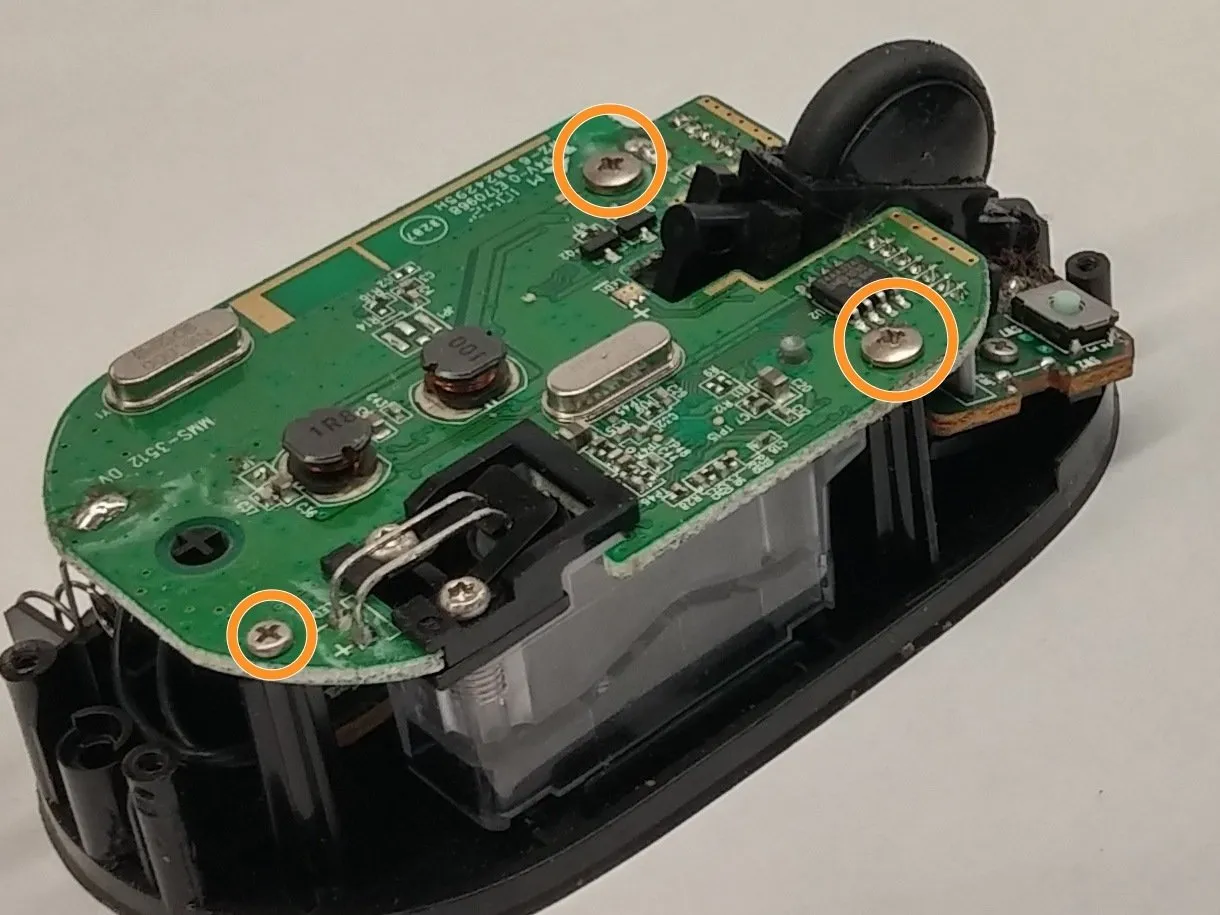

Microsoft Wireless Mobile Mouse 4000 Teardown, Отделите печатную плату от нижней пластиковой защиты: шаг 6, изображение 2 из 3
Разборка Microsoft Wireless Mobile Mouse 4000, отделение печатной платы от нижнего пластикового кожуха: шаг 6, изображение 2 из 3 | Источник - ifixit.com

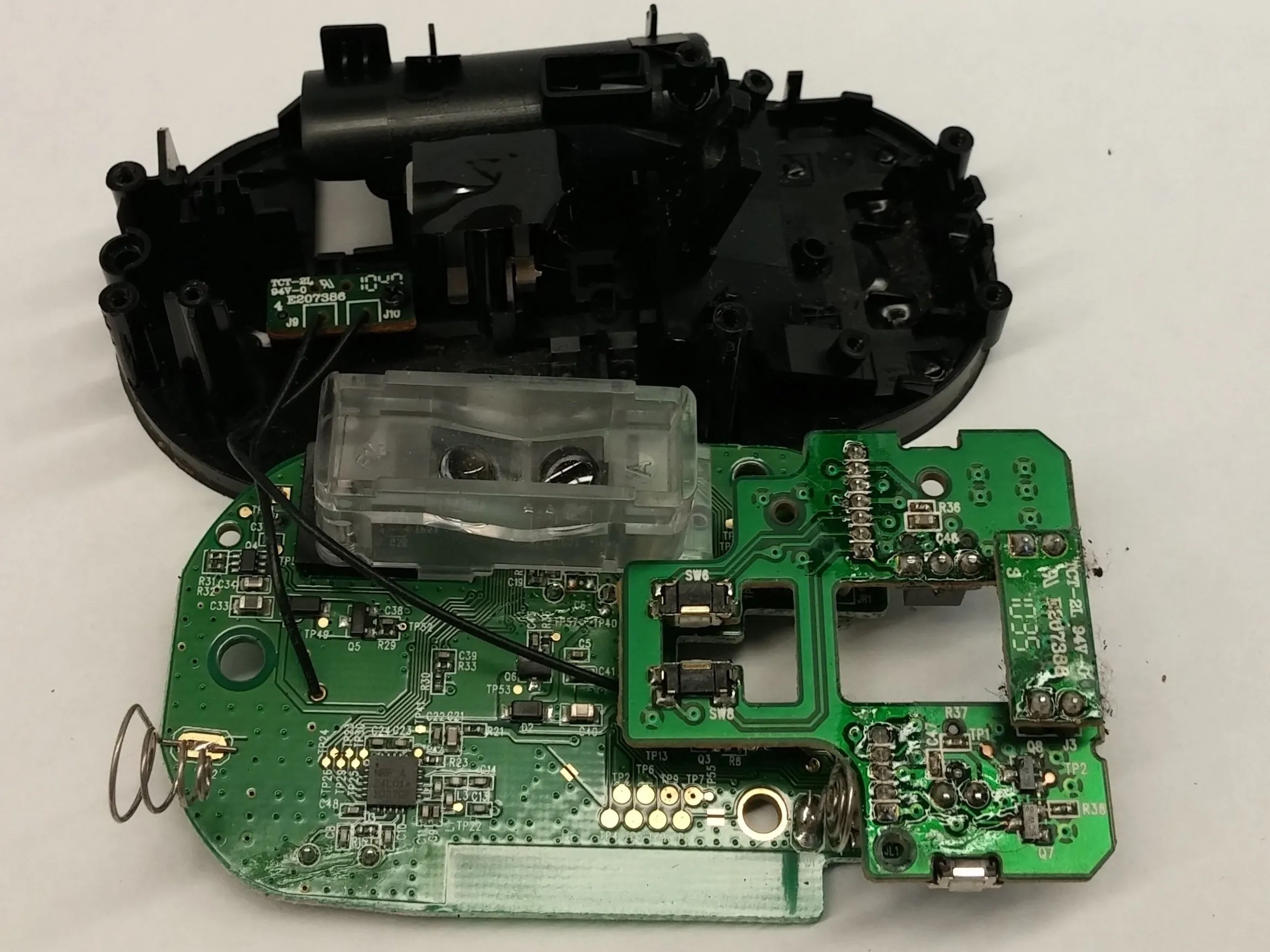

Microsoft Wireless Mobile Mouse 4000 Teardown, Отделите печатную плату от нижней пластиковой защиты: шаг 6, изображение 3 из 3
Разборка Microsoft Wireless Mobile Mouse 4000, отделение печатной платы от нижнего пластикового кожуха: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Открутите 2 винта с обеих сторон колесика на нижнем ярусе печатной платы.

  • Открутите 3 винта с верхнего яруса печатной платы.

  • Не отделяйте печатную плату от пластиковой подложки слишком быстро. В пластиковую подложку ввинчена отдельная маленькая печатная плата, которая соединена с основной печатной платой 2 проводами.

  • Выкрутите винт, крепящий маленькую печатную плату к пластиковой подложке.

Шаг 7 Печатная плата теперь может быть удалена

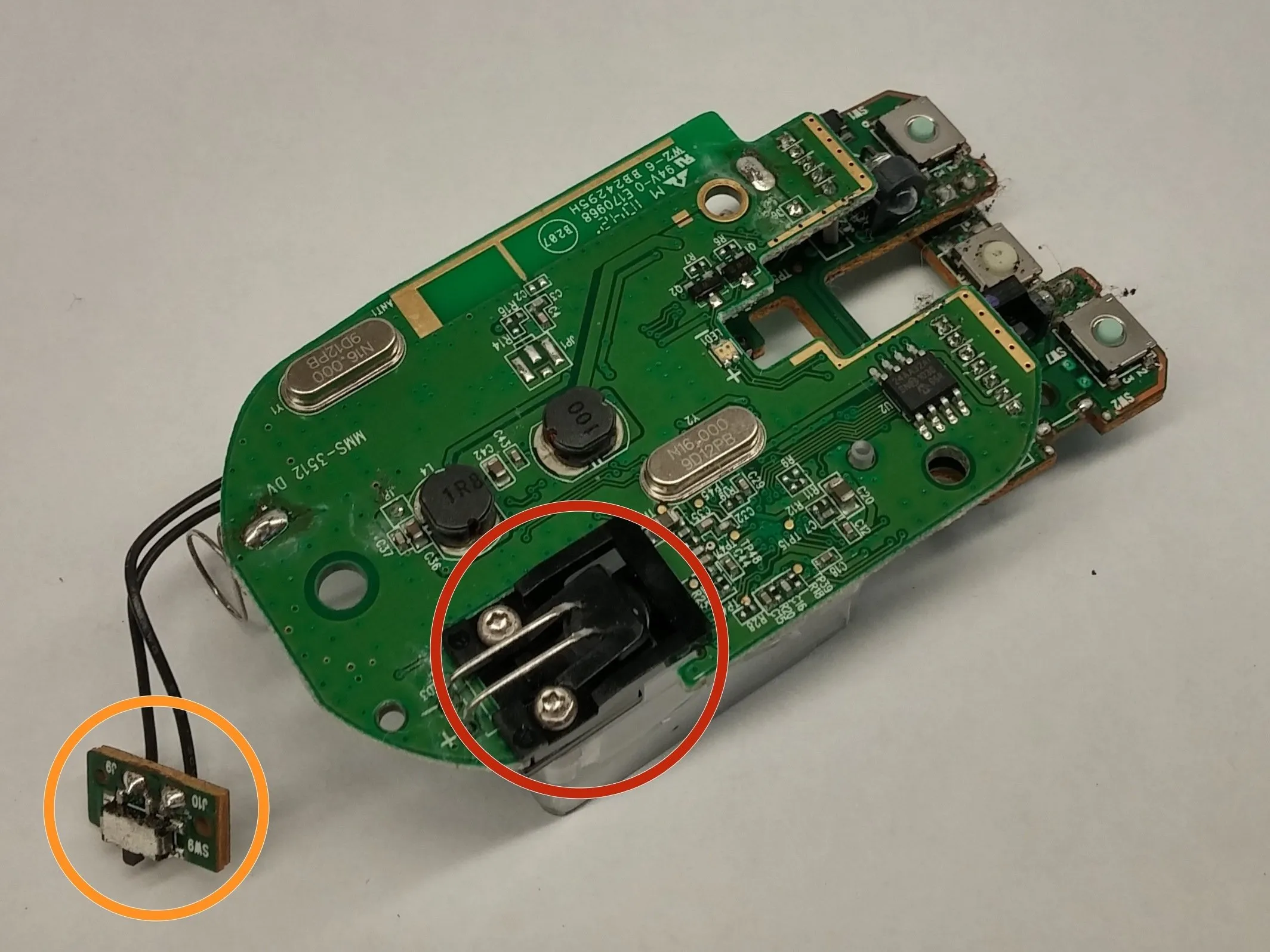

Microsoft Wireless Mobile Mouse 4000 Teardown, печатная плата может быть извлечена: шаг 7, изображение 1 из 2
Microsoft Wireless Mobile Mouse 4000 Teardown, печатная плата теперь может быть удалена: шаг 7, изображение 1 из 2 | Источник - ifixit.com

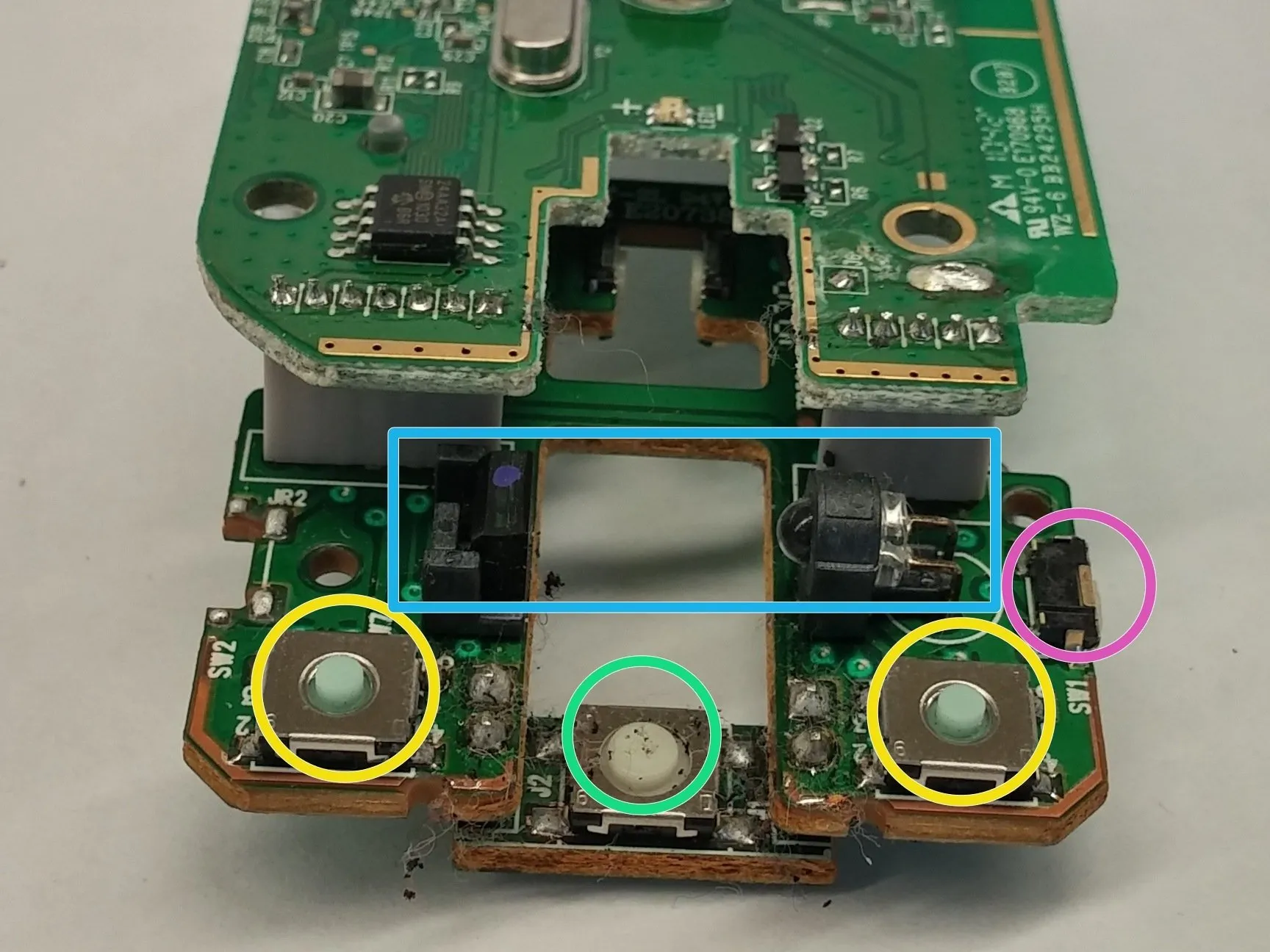

Беспроводная мобильная мышь Microsoft 4000 разборка, печатная плата теперь может быть удалена: шаг 7, изображение 2 из 2
Беспроводная мобильная мышь Microsoft 4000 разборка, печатная плата теперь может быть удалена: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Части печатной платы перечислены ниже и соответствуют цветным кружкам на фотографиях

  • Устройство слежения за светодиодами

  • Механизм приема энергии от аккумулятора

  • Кнопки левого и правого клика

  • Кнопка колеса прокрутки

  • Сенсорное устройство колеса прокрутки

  • Программируемая кнопка
