Разборка Microsoft Zune HD

Введение

Посмотрите, что мы сегодня получили в свои руки! Не кто иной, как новый Zune HD от Microsoft.

Хотите получать самые свежие новости? Следите за @Делаете.ру на twitter.

Вы также можете ознакомиться с нашим Zune HD видео с разбором!

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Microsoft Zune HD

• К нам в руки попал совершенно новый Zune HD. Это очень красивое устройство, но это не спасет его от ножа.

• Не жалея средств, мы приобрели модель Platinum с 32 Гб памяти. Однако, похоже, вам придется потратить еще 90 долларов, если вы хотите получить HD от Zune HD...

• К чести Microsoft, наш 32-гигабайтный Zune стоил на 10 долларов меньше, чем 32-гигабайтный iPod touch, который мы разбирали на прошлой неделе. разобрали на прошлой неделе. Однако если вам нужно больше 32 Гб в вашем Zune, вам пока не повезло.

Комментарии к шагу

Отличная разборка!

Отличный обзор!

Найдите еще несколько обзоров на сайте zune review.

Удачи!

Шаг 2

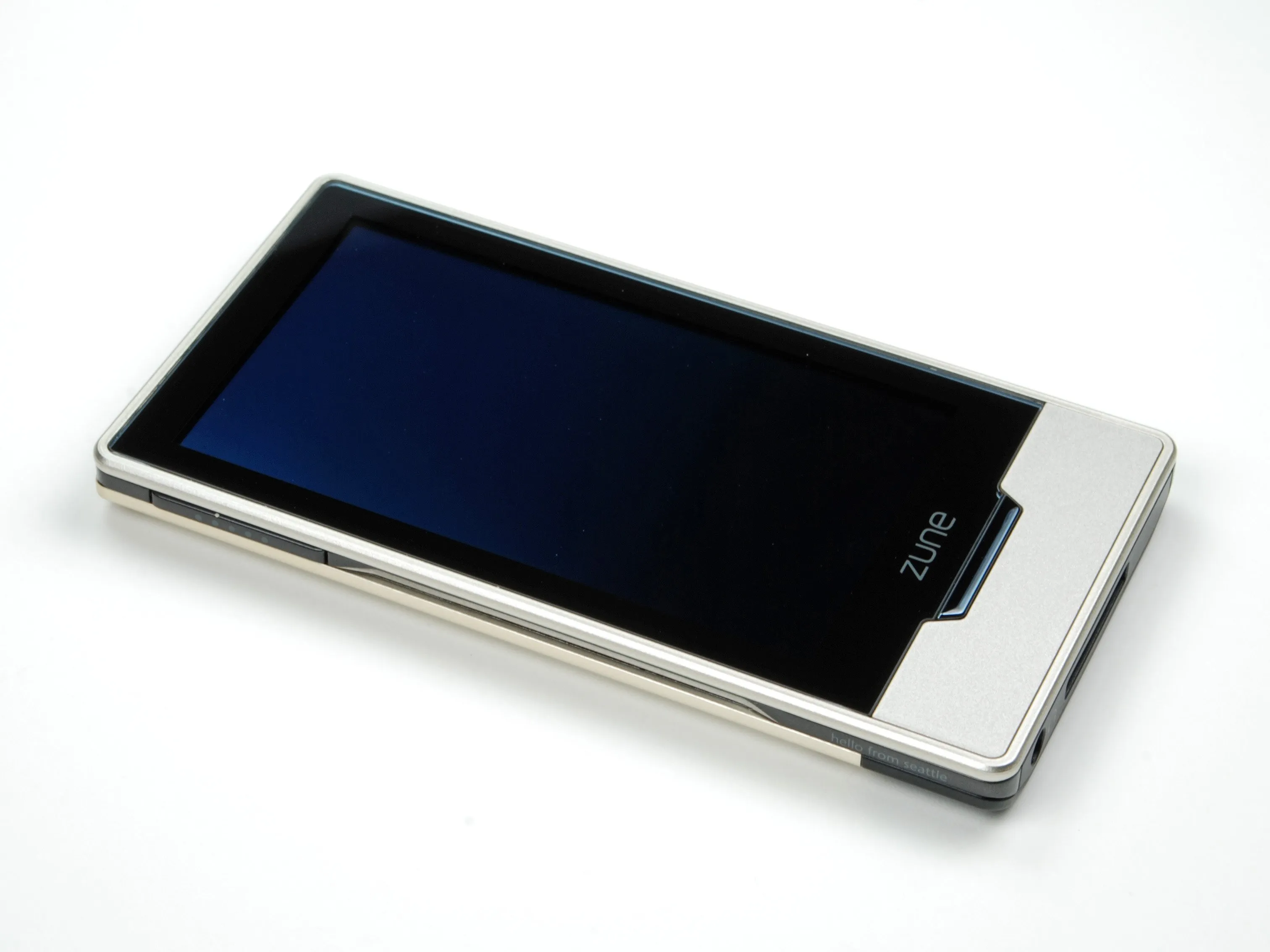

• Zune оснащен 3,3-дюймовым OLED-дисплей и емкостным сенсорным экраном. OLED-экраны не требуют подсветки, как традиционные ЖК-дисплеи. Это означает, что они могут потреблять значительно меньше энергии, чем традиционные ЖК-дисплеи. Это не первый продукт с OLED-дисплеем, но это, безусловно, передовая технология, которую мы еще не видели ни в одном устройстве Apple.

• OLED-дисплей Zune имеет разрешение 480x272, соотношение сторон 16:9. Microsoft явно хочет, чтобы вы смотрели фильмы на Zune.

• Microsoft утверждает, что аккумулятор Zune обеспечивает 8,5 часов воспроизведения видео. Этого достаточно, чтобы ваши глаза износились гораздо раньше, чем батарея.

Шаг 3

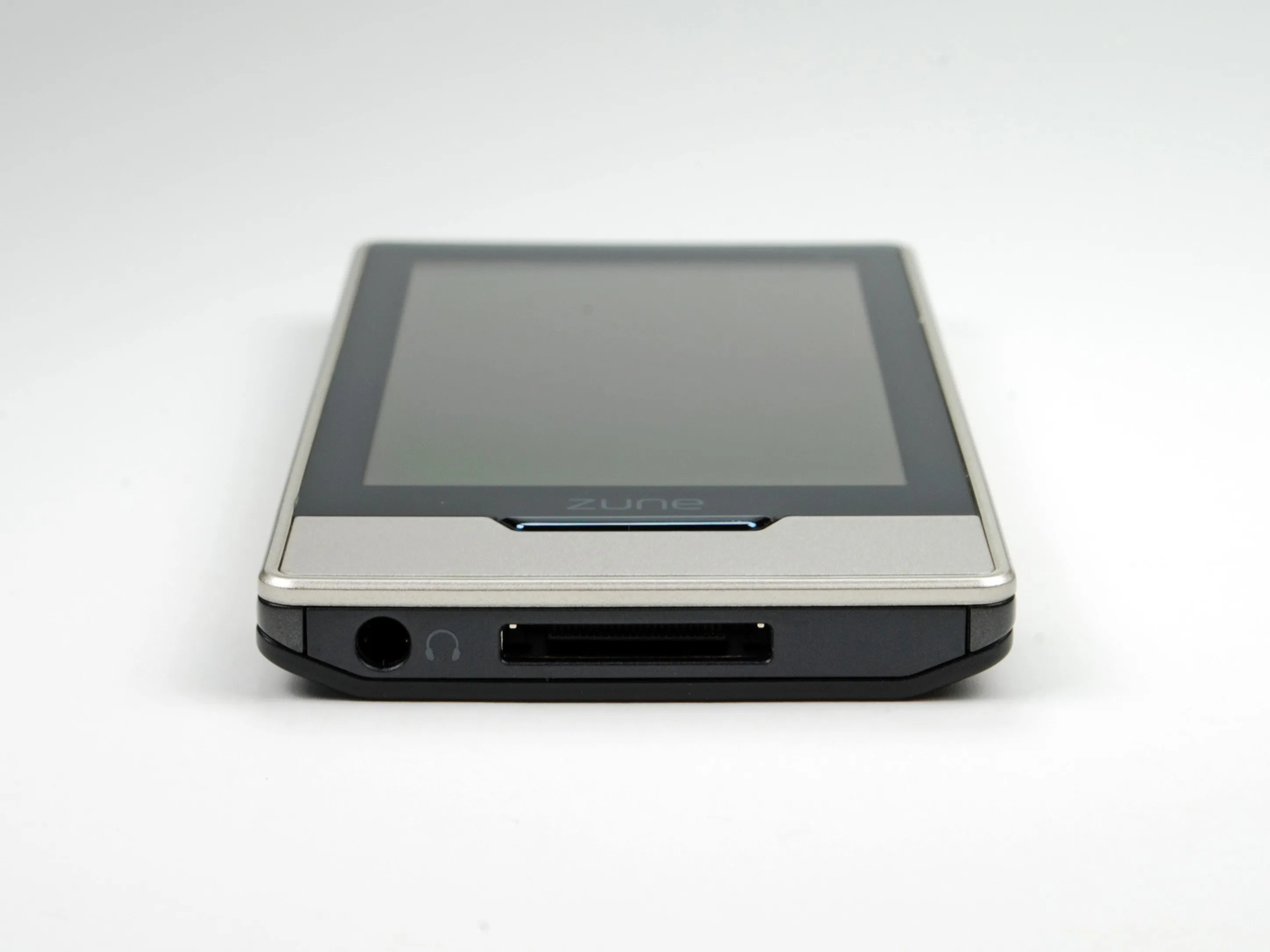

• Почему? Как тебя зовут, красавица? Ты очень красивое устройство.

• Zune говорит 'Привет'. Мы говорим 'Привет' в ответ. Очень радушный этот Zune.

• Zune легче, чем кажется. Его вес составляет всего 2,6 унции (74 грамма). Это более чем на 35% меньше, чем аналогичный по размеру iPod touch.

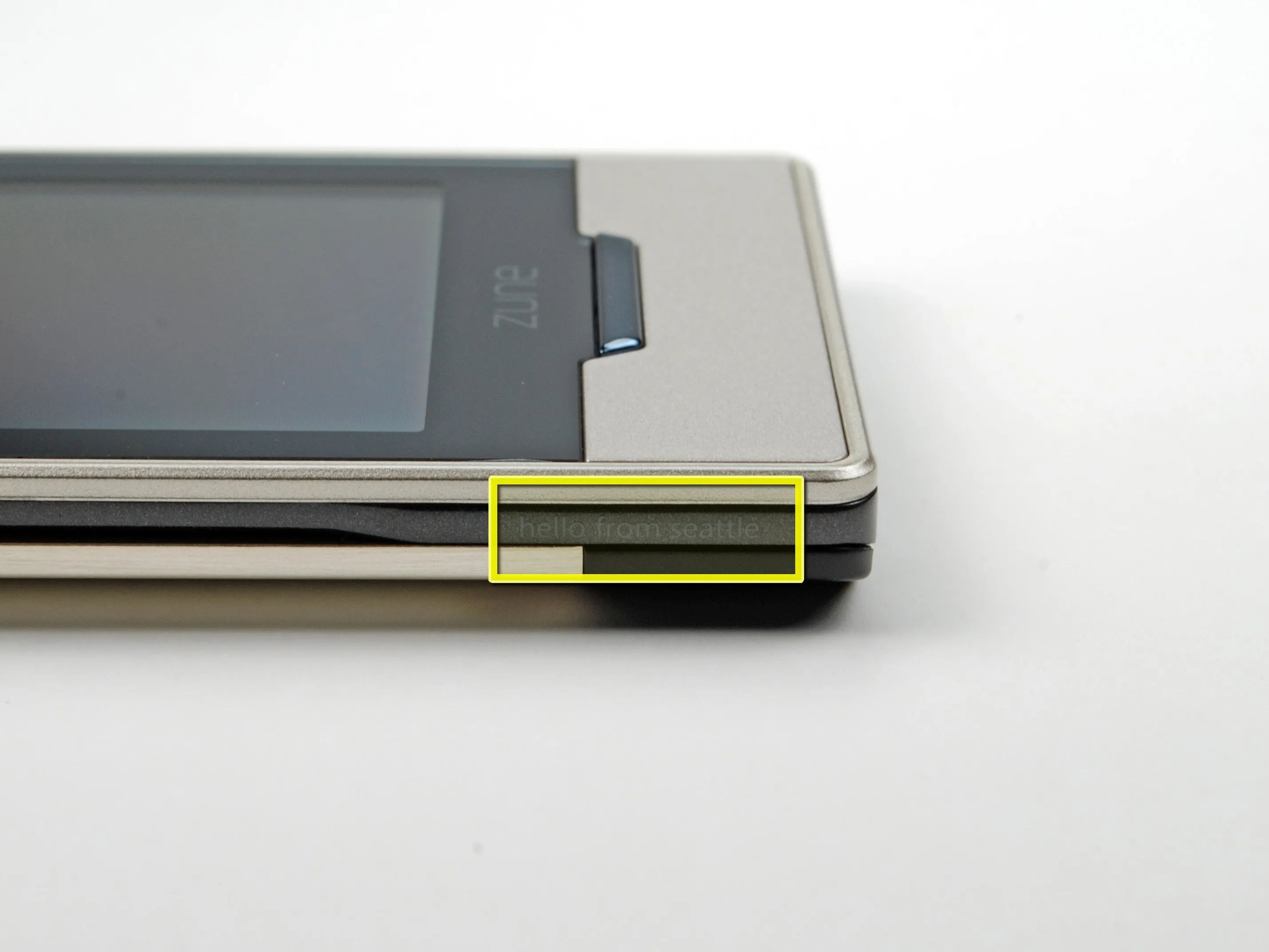

• Microsoft даже оставила нам сообщение! (фото 3). Привет вам, Сиэтл, из Сан-Луис-Обиспо!

• Размеры Zune HD составляют 102,1 мм x 52,7 мм x 8,9 мм, а iPod touch - 110 мм x 61,8 мм x 8,5 мм. Если бы iPod touch был квадратным, его объем был бы на 20% больше, чем у Zune. Мы могли бы интегрировать, чтобы вычислить площадь под этими кривыми, но оставим это занятие для любителей математики.

Шаг 4

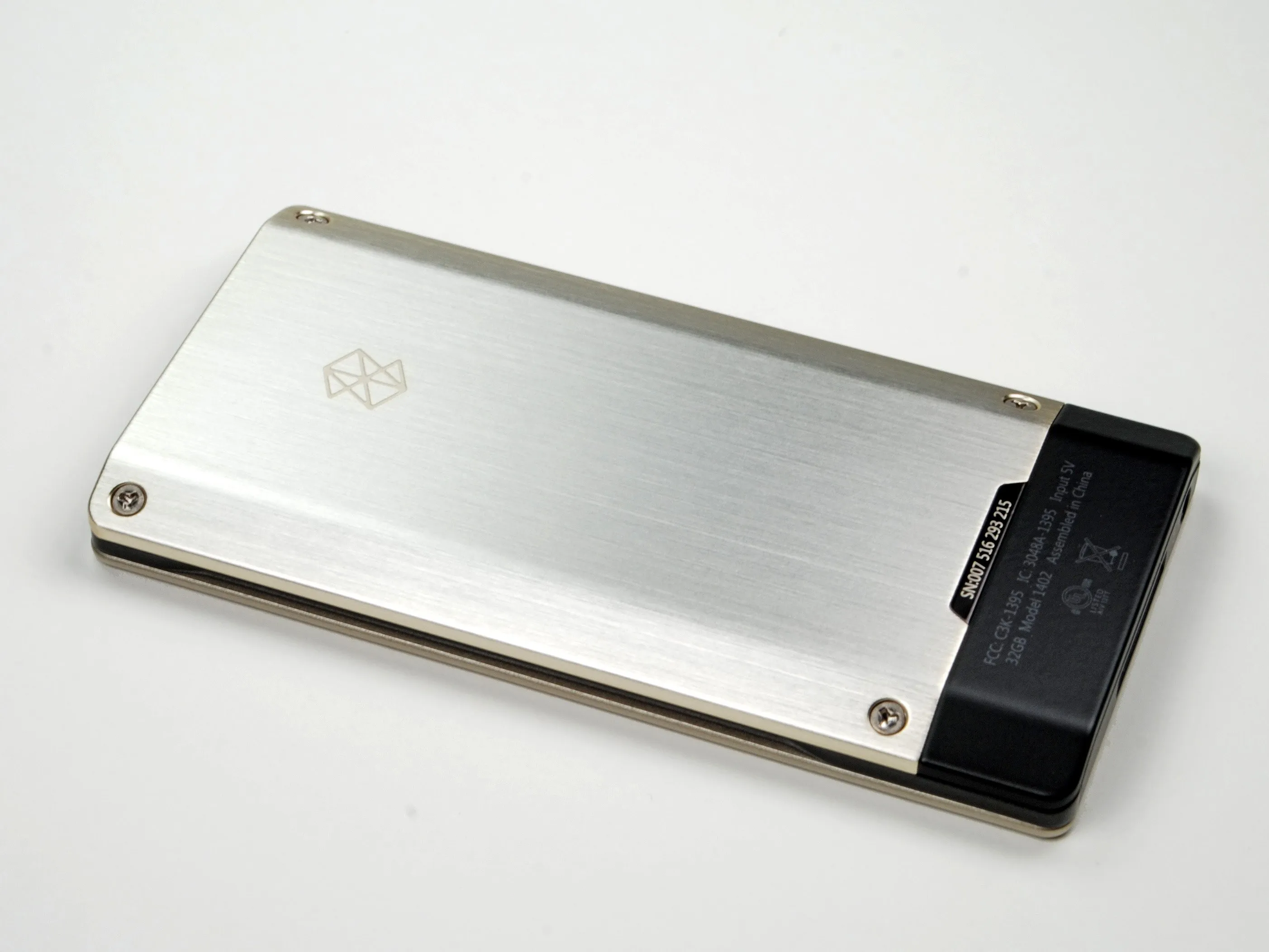

• В отличие от Apple, Microsoft, похоже, не боится демонстрировать свои винты. Вероятно, они не хотят, чтобы все делали то же, что и мы, поэтому они украсили внешний вид Zune трехкрылыми винтами.

• Черная пластиковая полоса в нижней части Zune напоминает нам о оригинальный iPhone.

Шаг 5

• Трехгранная отвертка в помощь!

• При вскрытии Zune нет наклейки 'гарантия недействительна' или пломбы, которую нужно сломать. Спасибо Microsoft!

Шаг 6

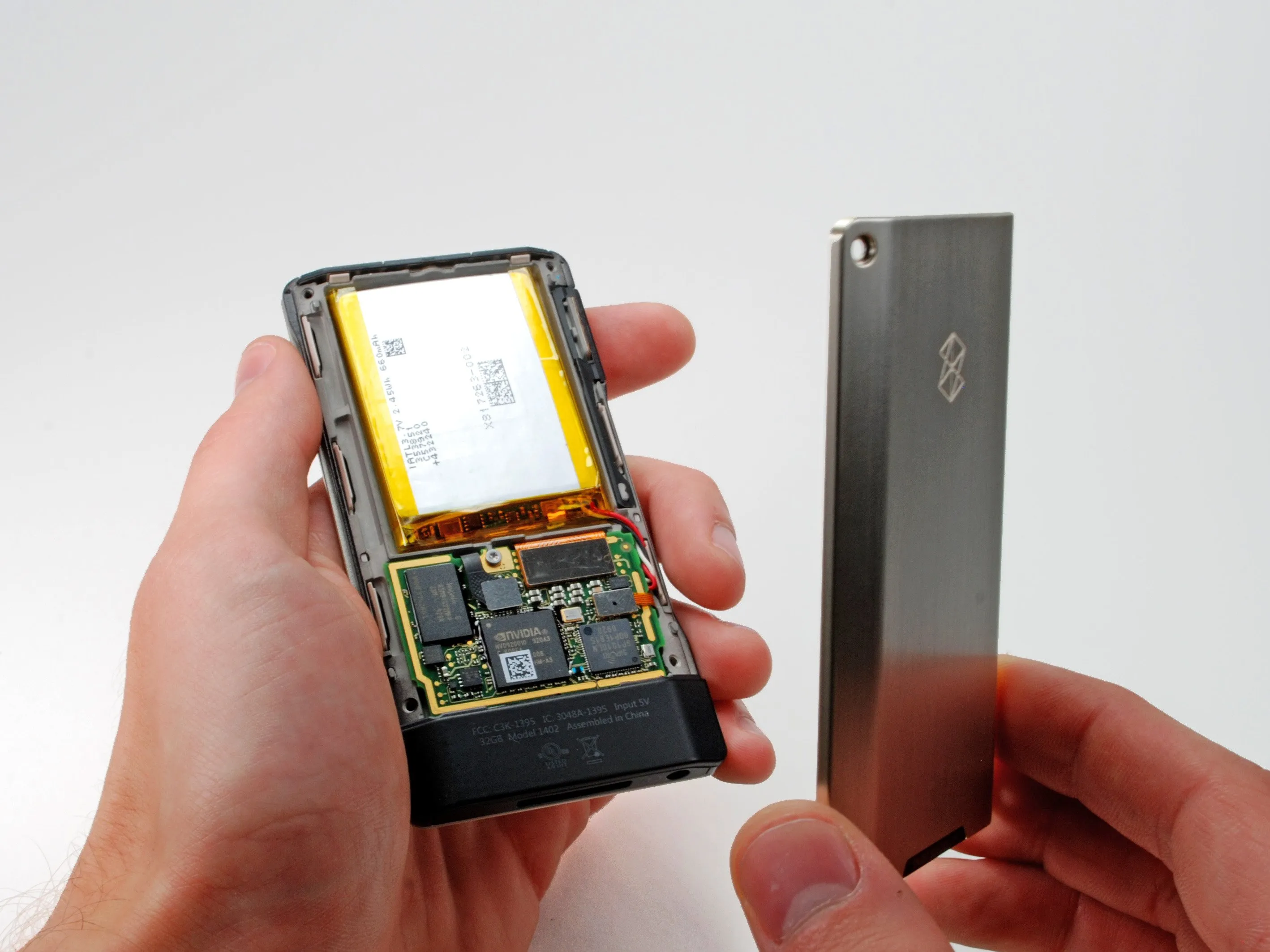

• Открываем чудесное устройство...

• Это гораздо проще, чем открыть iPod touch.

• Да, Apple, мы говорим с тобой. Очевидно, можно сделать что-то одновременно красивое и удобное...

Комментарии к шагу

Есть ли какие-либо признаки аннулирования гарантии? Другими словами, не возражает ли Microsoft, если вы замените батарею?

Нет, сэр, никаких следов наклеек 'Не удалять' или 'Гарантия теряет силу, если удалена'.

Шаг 7

• Дань уважения члену команды Zune, который скончался во время разработки. Пусть она покоится с миром.

Комментарии к шагу

Один из членов команды проекта Zune, как говорят, скончался во время разработки HD... Это дань ее памяти... Очень мило, подумал я!

Действительно, очень мило с их стороны! Мы обновим текст, чтобы отразить этот добрый жест.

Это сообщение для одного из членов команды Zune, который скончался.

Я вижу, что задняя часть выточена из куска алюминия.....

Выглядит намного красивее, чем оригинал.

Это более дорогостоящий и медленный процесс производства, чем модификация и прессование.

Шаг 8

• Прекрасные внутренности.

• Процессор NVIDIA Tegra в центре внимания. Это резко контрастирует с отношениями Apple с Samsung, на странице продукта NVIDIA есть ссылка на покупку Zune HD.

• Справа находится SiPORT HD Radio приемник. Этот чип поддерживает AM, FM, HD Radio, Microsoft MSN Direct Data Services и множество других частот (включая Weather Band).

• Память SDRAM - Hynix! H5MS1G22MFP J3M 926A. В левом верхнем углу находится 1-гигабитный Мобильная память DDR SDRAM от Hynix.

• Акселерометр находится под памятью Hynix SDRAM и слева от процессора Nvidia. Это Kionix KXSD9.

Комментарии к шагу

У него есть 1gb ram :o?

У ipod touch 3g только 256?

1 Гбит = 128 МБ.

Шаг 9

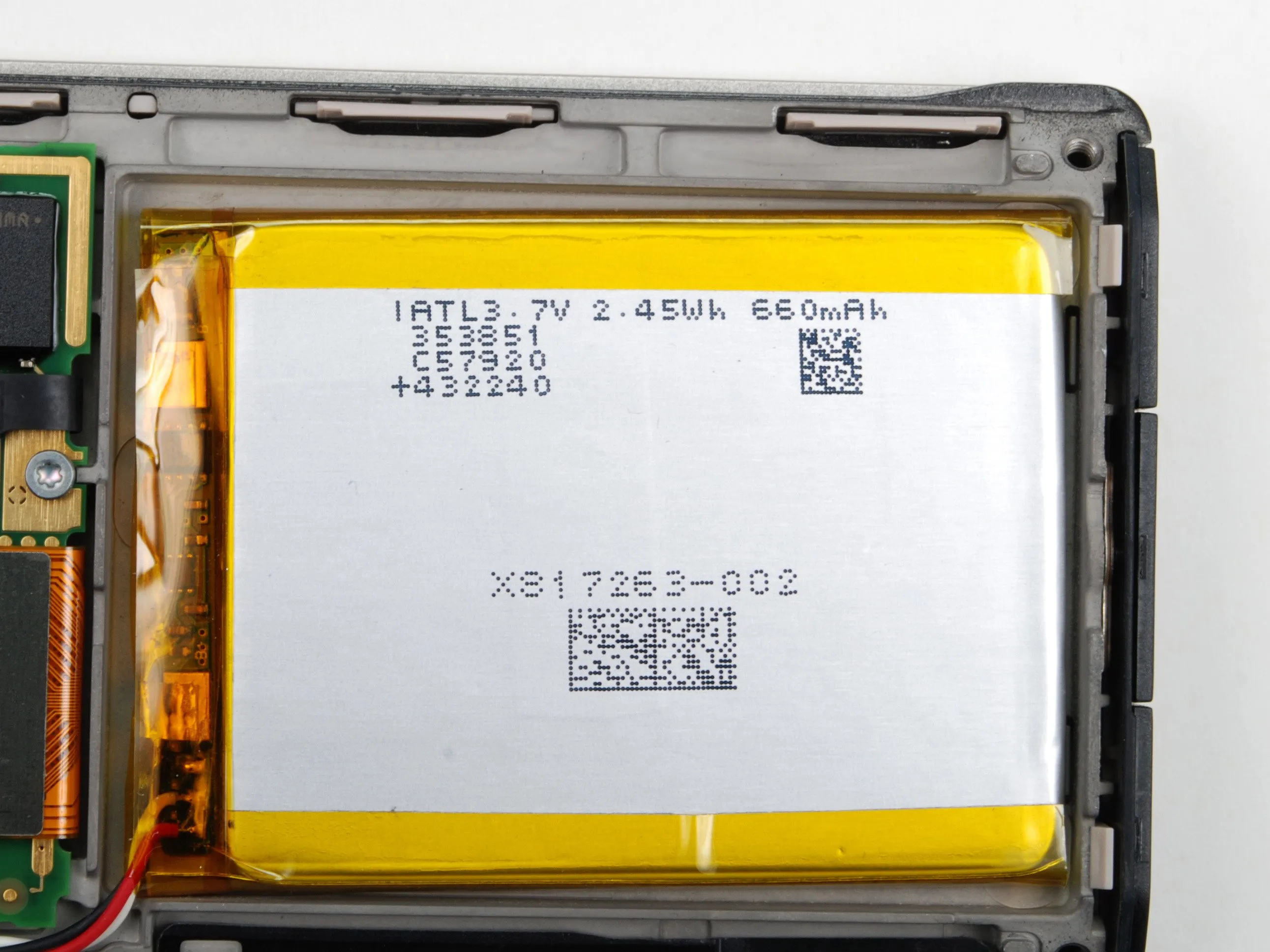

• Аккумулятор: 3,7 В, 2,45 Втч, 660 мАч

• Это примерно на 16% меньше, чем батарея емкостью 789 мАч в новом iPod touch. Однако Microsoft обещает большее время работы, чем у Touch, как для музыки, так и для видео.

• Давайте придумаем несколько забавных единиц измерения. Apple заявляет о 30 часах работы в режиме прослушивания музыки для touch, а Microsoft - о 33 часах для Zune. Это означает, что touch использует 26,3 миллиампер-часа в час, а Zune - всего 20 миллиампер-часов в час. Однако если вы действительно заботитесь о том, чтобы получить максимальную отдачу от миллиампер-часов, вам не удастся превзойти iPod shuffle (7,3 мАч/час).

Комментарии к шагу

Я думаю, вы можете смело сказать, что мАч/ч = мА, то есть он потребляет 26,3 мА.

Думаю, нет,

мАч - это единица электрического заряда, которая равна 3,6 кулонам,

в то время как мА - это единица электрического тока, равная 0,001 кулонов/секунду.

Хм... 1 час = 60 минут = 3600 секунд. Следовательно, 0,001 кельвина/с равняется 3,6 кельвина/час, не так ли? Если устройство потребляет 26,3 мА, то каждую секунду оно пропускает через себя 0,0263 кулона, то есть 2840,4 кулона (789 мА-ч) за 30 часов.

Технические характеристики iPod Touchсноска 8: устройства iPod были подключены к сети Wi-Fi, автояркость была отключена; все остальные настройки - по умолчанию

Технические характеристики Zune HD: Музыка, до 33 часов (беспроводная связь отключена); видео, до 8,5 часов

Ну, вы правы.

Я напутал с устройствами.

Шаг 10

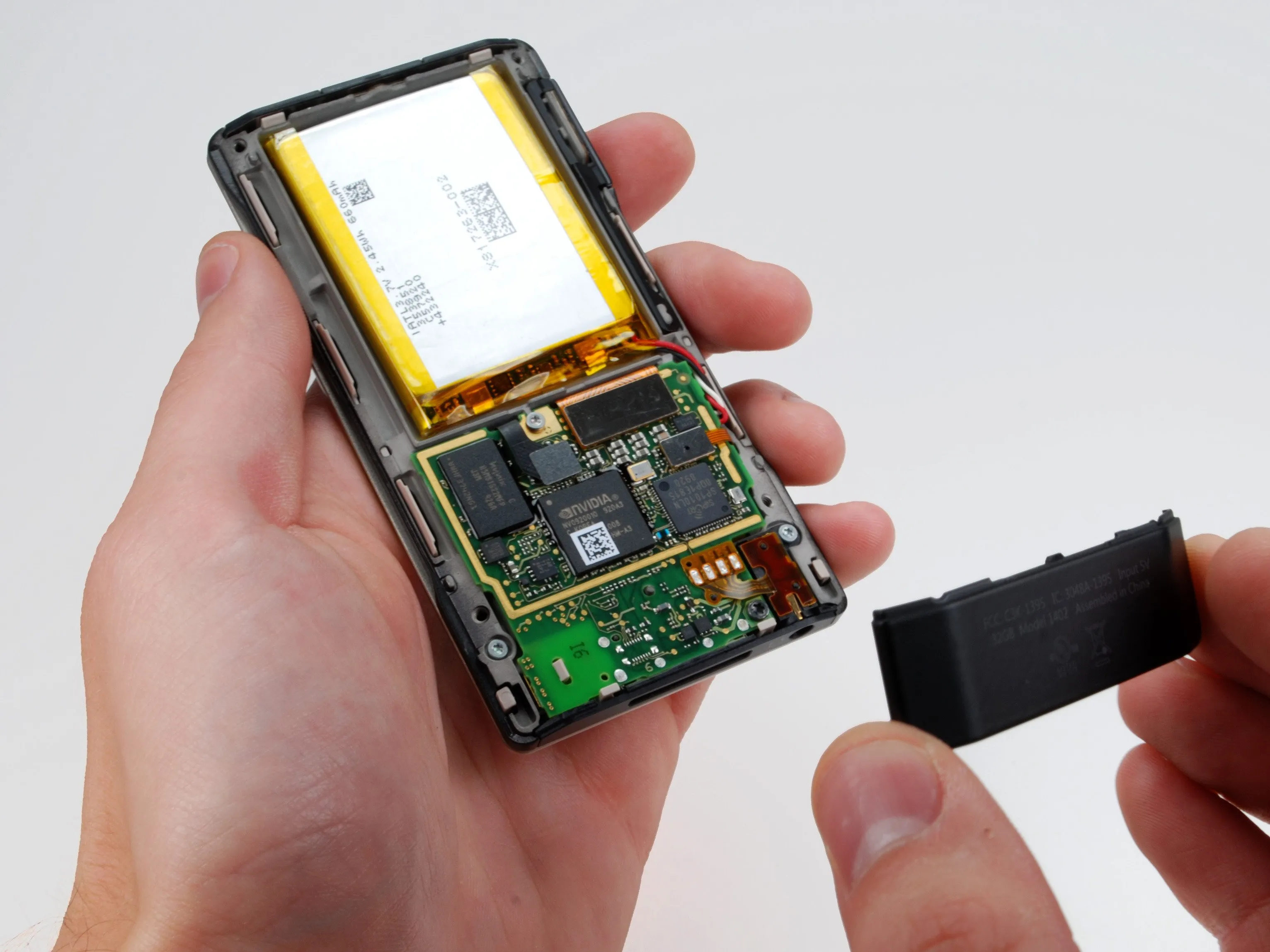

• Снимаем нижнюю заднюю панель.

• Мы предполагаем, что это сделано для улучшения приема сигнала антенной (антеннами) Zune. Приятной особенностью (которой нет в iPod touch) является встроенное в Zune HD-радио. Это единственное HD-радио, которое можно воспроизводить на Zune.

Комментарии к шагу

Для тех, кто не знает, стоит отметить, что 'HD' в HD Radio означает 'Hybrid Digital', а не High Definition.

Спасибо! Это новость для моих ушей.

Рад, что это было полезно :) Продолжайте в том же духе, мне очень нравится ваш сайт!

На самом деле, это неверно. Это чисто маркетинговый термин, придуманный iBiquity для продвижения своего цифрового радио простым и понятным способом. Я знаю, так как работал с ними напрямую. Это маркетинговый термин, который не означает ничего конкретного.

Спасибо Rheiblim :) Насколько я понимаю, это начиналось как Hybrid Digital, а потом стало чисто маркетинговым термином (как DVD). Но если вы работали с ними, то вы более надежный источник, чем, скажем, Википедия ;)

Пожалуйста, сообщите мне, где находится антенна WiFi.

Она была в правой руке в шаге 10?

Мне не нужен Wifi в ZUNE HD.

Если я удалю плату LAN (которая включает в себя Atheros AR6002) или антенну WiFi, то ZUNE HD будет работать? Как я могу удалить его?

Из корейского

Шаг 11

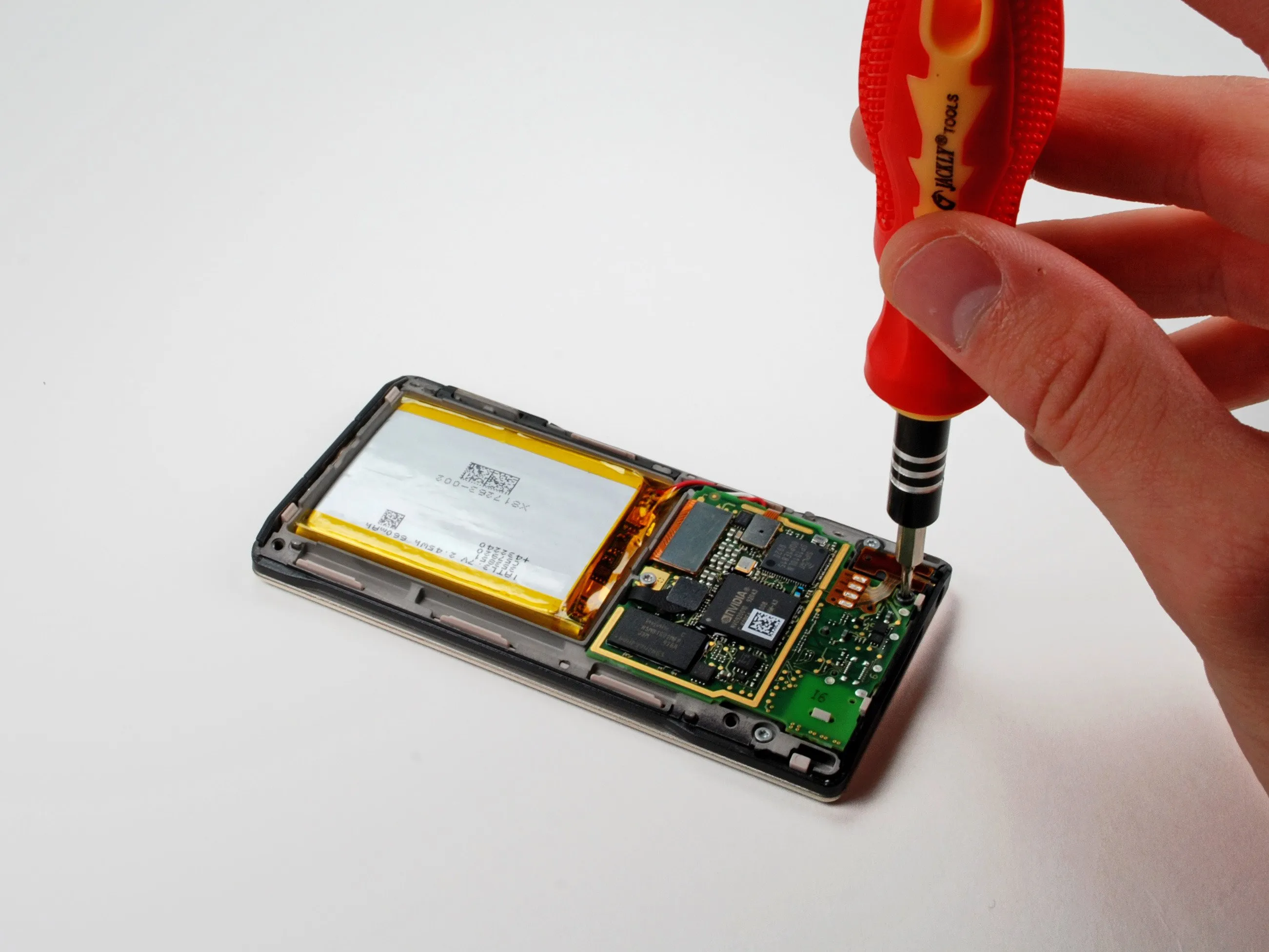

• Откручиваем винт Torx в нижней части логической платы.

• Схема устройства выглядит немного проще, чем у iPod touch.

Шаг 12

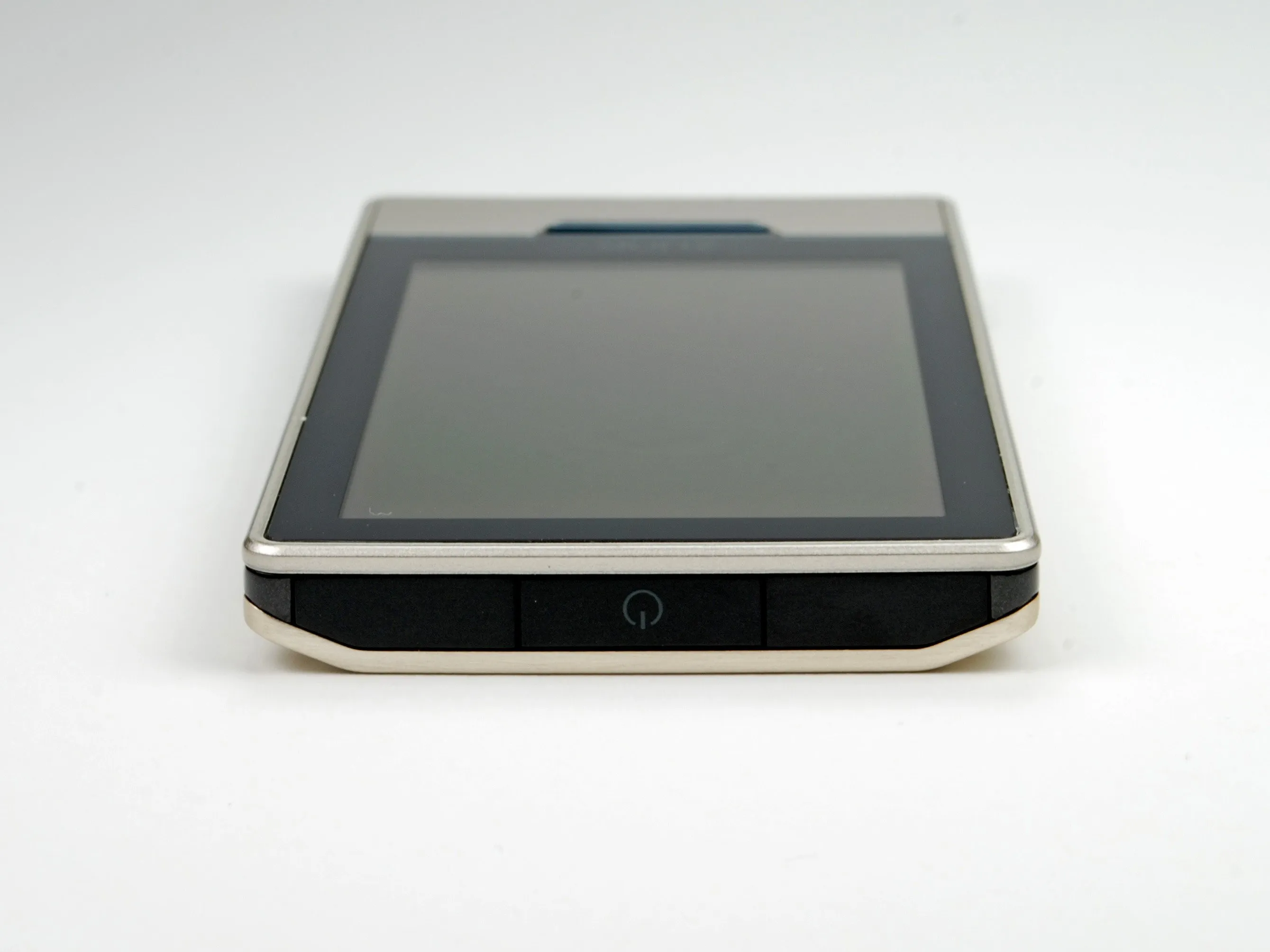

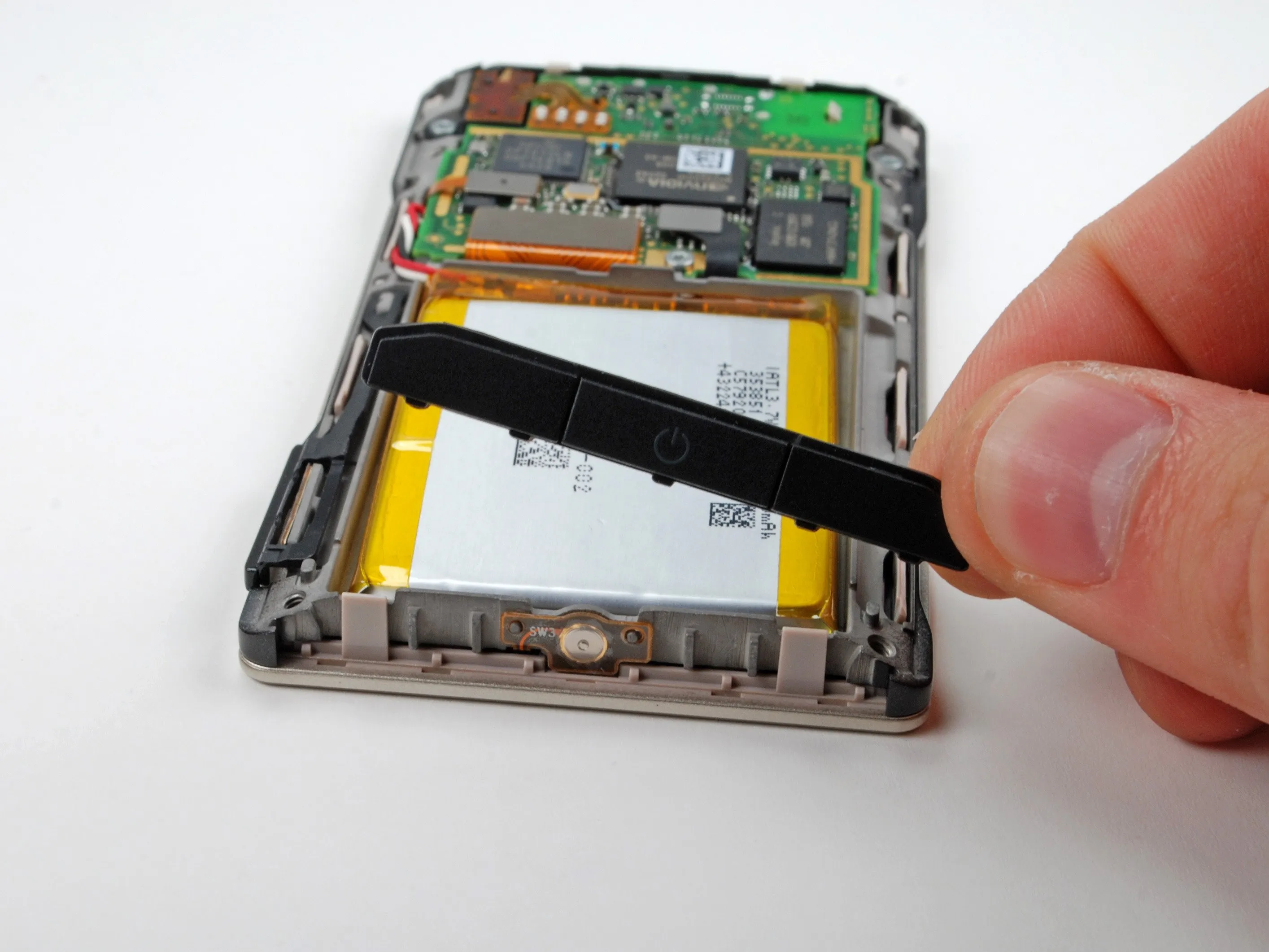

• Снимаем верхнюю крышку кнопки питания...

• У Zune всего три внешние кнопки, в то время как у iPod touch их четыре. Apple считает, что пользователи не настолько умны, чтобы справиться с многокнопочной мышью, но они ожидают, что люди смогут использовать четыре разные кнопки на iPod touch. Стив Джобс, вероятно, уже пытается придумать, как убрать две кнопки с iPod touch.

Комментарии к шагу

4 кнопки против 3 кнопок?

Zune - качалка громкости, кнопка питания и кнопка 'домой'... 3

Touch-Volume rocker, power buton, and home button...3.... где же 4-я?

На Zune есть только одна кнопка 'мультимедиа' сбоку. На iPod touch есть две отдельные кнопки на боковой стороне, увеличение и уменьшение громкости.

В последний раз, когда я проверял, у Apple Mouse было 4 кнопки плюс шарик прокрутки.

Шаг 13

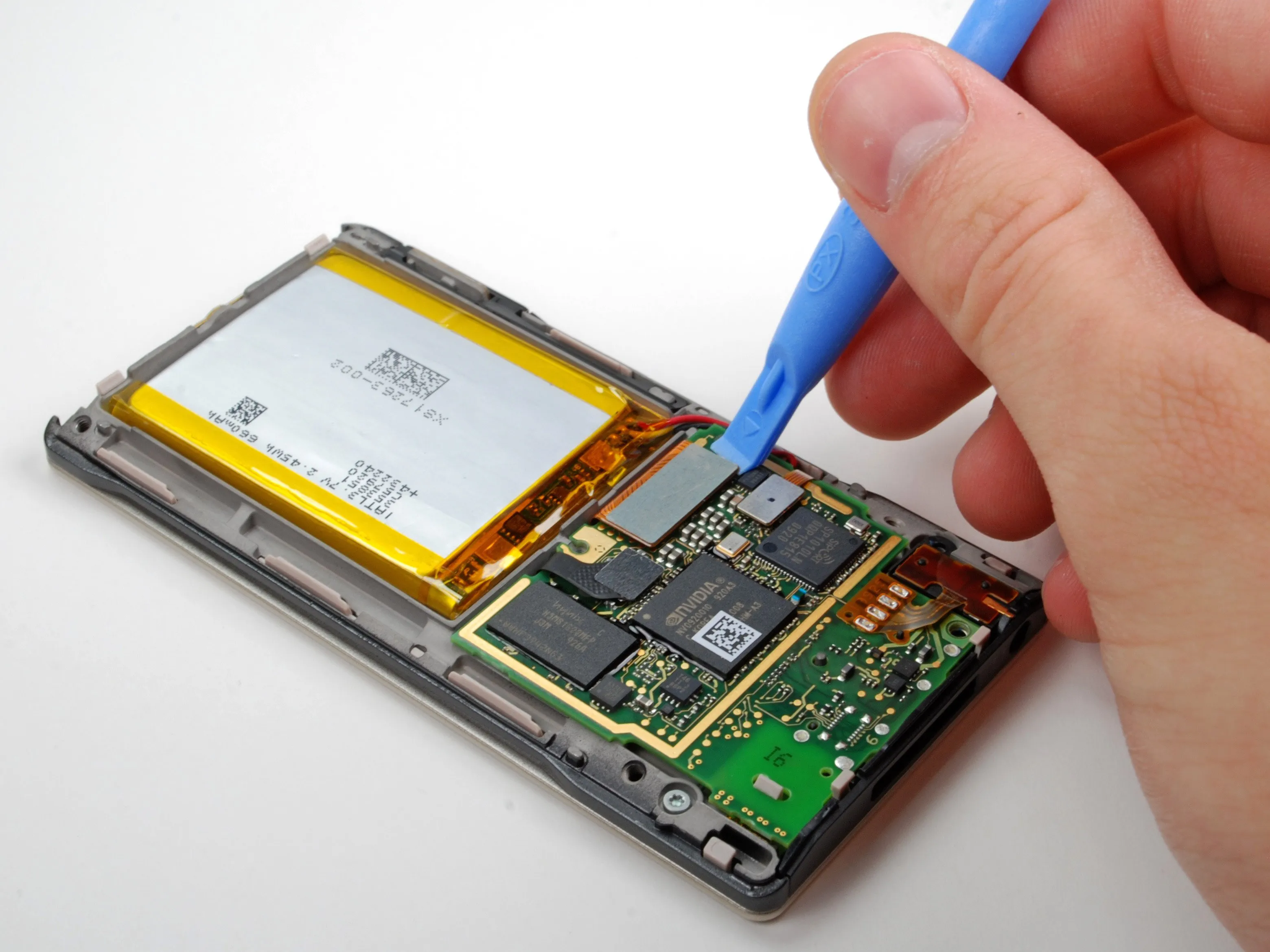

• Отсоединяем дисплей...

• Утилита для открытия Zune справится с этой задачей достаточно легко.

Шаг 14

• Логическая плата выходит наружу!

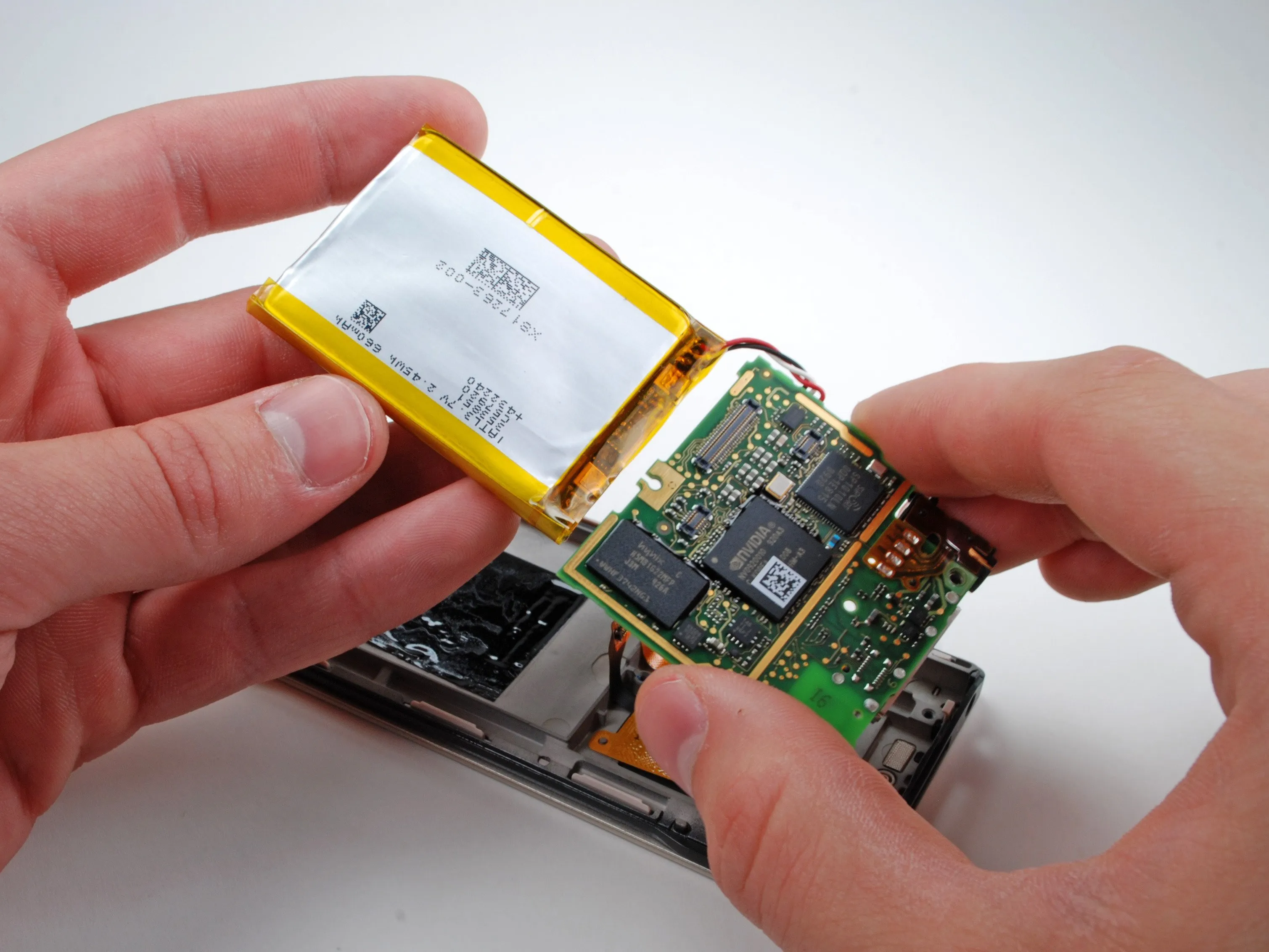

• Как и iPod touch, Zune имеет впаянный аккумулятор. Заменить батарею будет проще, чем в новом iPod touch, поскольку в Zune батарея имеет отдельные провода для подключения. В сенсорном устройстве выводы батареи проходят через один ленточный кабель, что делает пайку вручную сложной задачей.

Шаг 15

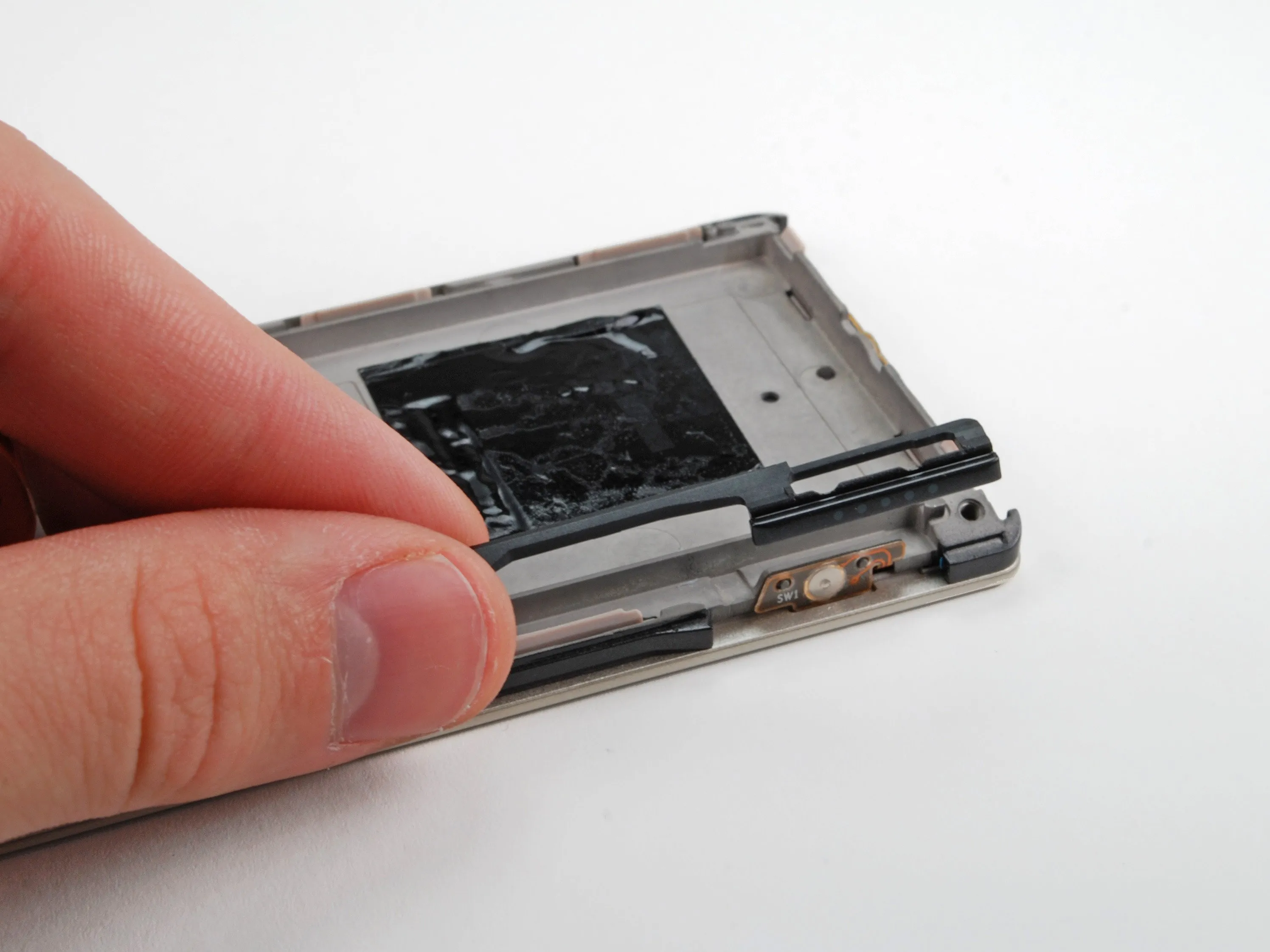

• Отделите внутреннее шасси от передней панели.

• Вы можете видеть дигитайзер (слева) и кабели передачи данных OLED.

• Внутреннее шасси изготовлено из литого алюминия и придает Zune солидный вид. Сайт iPod classic имеет аналогичный корпус, но в iPod touch внутреннего корпуса нет.

Шаг 16

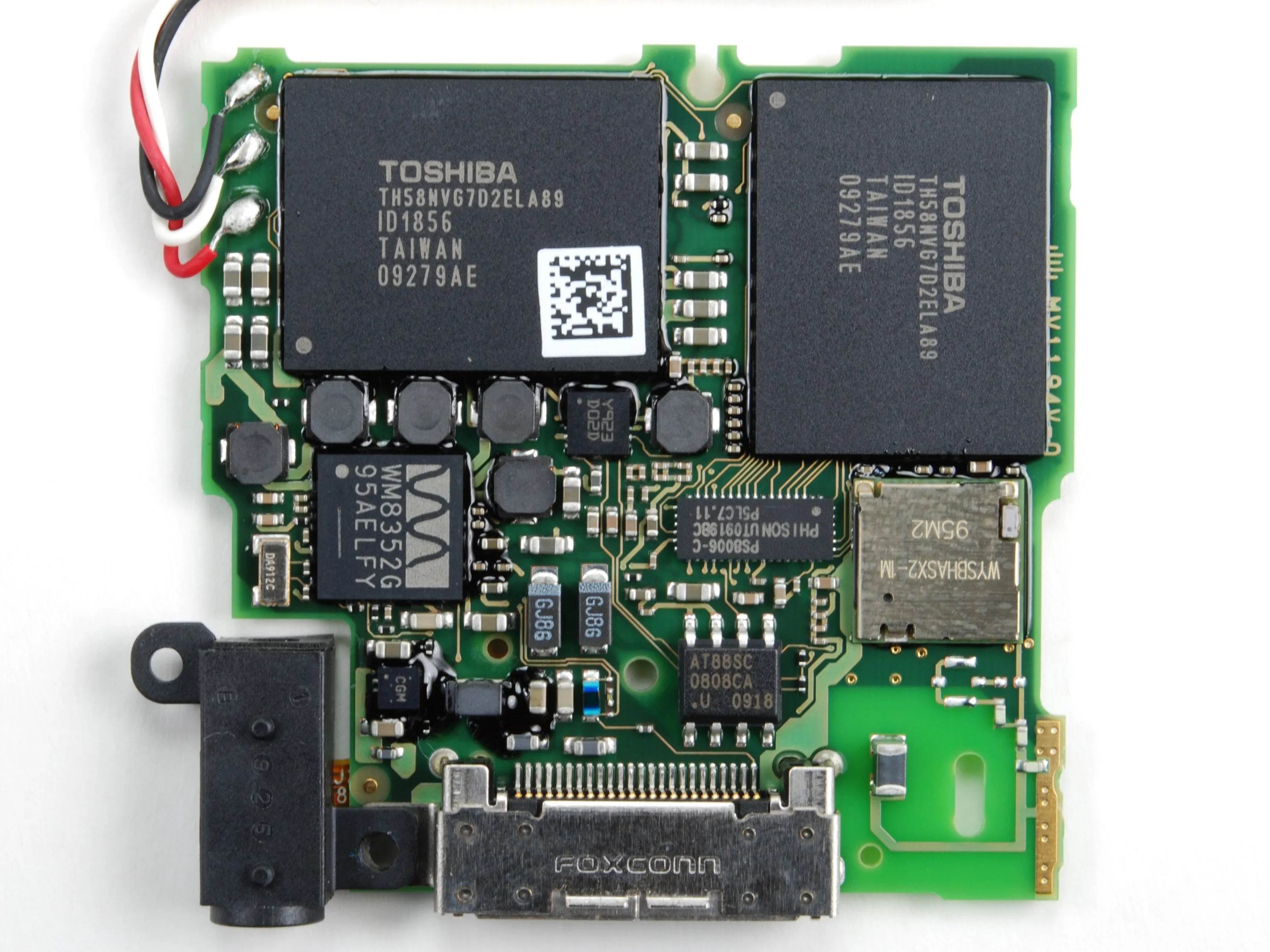

• По крайней мере, в нашем Zune поставщиком флэш-памяти NAND является Toshiba, и она поставляется в двух отдельных упаковках. Нам сказали, что в 16-гигабайтной версии используется один пакет Hynix NAND.

• Длинная прямоугольная микросхема в центре платы - это Phison Electronics PS8006 контроллер NAND.

• Над док-разъемом находится 8-килобитная микросхема Atmel AT88SC0808CA микросхема EEPROM CryptoMemory.

• На левой стороне (с логотипом синусоиды) находится Wolfson Micro WM8352 аудиокодек.

• Как видно из надписи на док-разъеме, Zune на самом деле изготовлен компанией Foxconn, той же самой, которая производит iPod для Apple.

Комментарии к шагу

Foxconn производит множество типов разъемов.

Наличие разъема производства Foxconn не означает, что устройство было произведено или собрано компанией Foxconn.

Что касается памяти toshiba, то Toshiba также выпускает 32 ГБ флэш-памяти NAND, которая, как я полагаю, подойдет вместо этих. Можно ли вынуть их и легко заменить, и будет ли это работать?

https://s1.guide-images.Делаете.ру/igi/34... очевидно, это 16 ГБ памяти, а вот 32 ГБ. https://thefutureofthings.com/upload/item...

Итак, теперь мне нужно препарировать 16 ГБ Zune HD, который я недавно выиграл у MS, и посмотреть, есть ли там пустое место или нет. Если да, то можно ли его обновить, учитывая, что я умею паять поверхностный монтаж? :)

Определенно нет, там должно быть 500 или более паяных соединений, а контроллер флэш-памяти рассчитан на ту память, которая установлена в данный момент.

Шаг 17

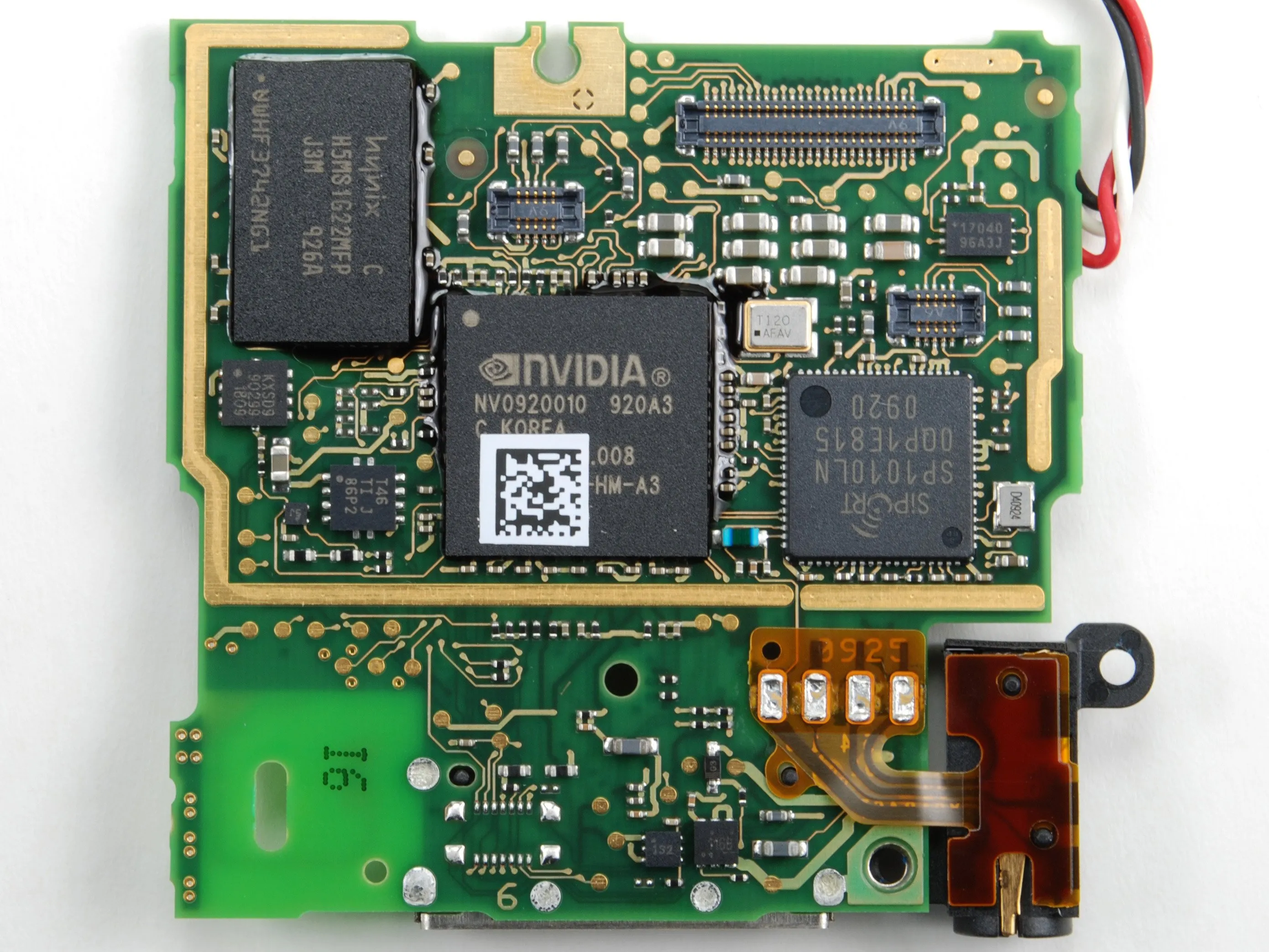

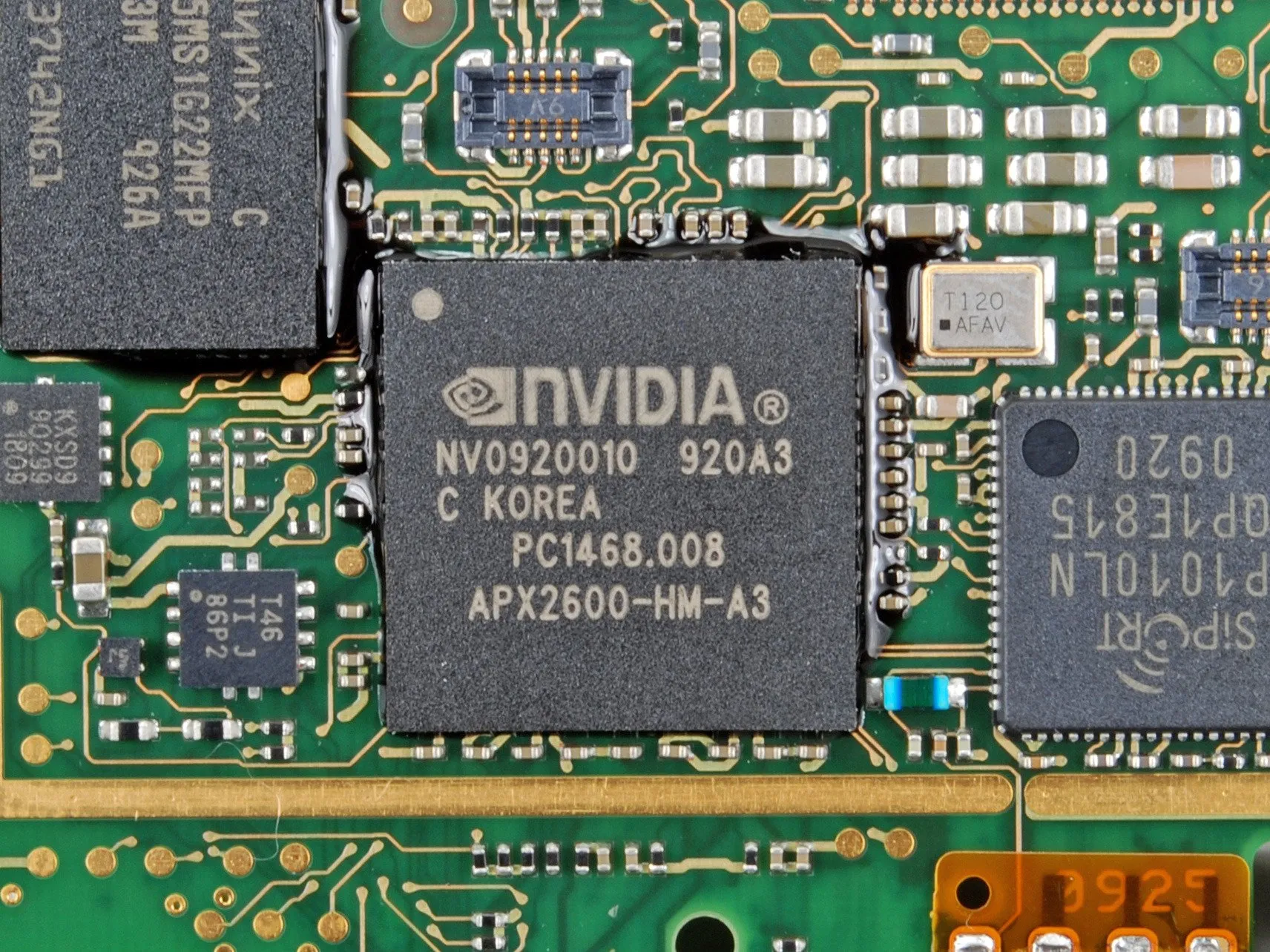

• Процессор NVIDIA Tegra APX2600.

• APX2600 оснащен ядром ARM11 с частотой 600 МГц.

• NVIDIA называет это 'компьютером-на-чипе'. Tegra объединяет CPU, GPU, северный и южный мосты, а также контроллер памяти в единый корпус.

Шаг 18

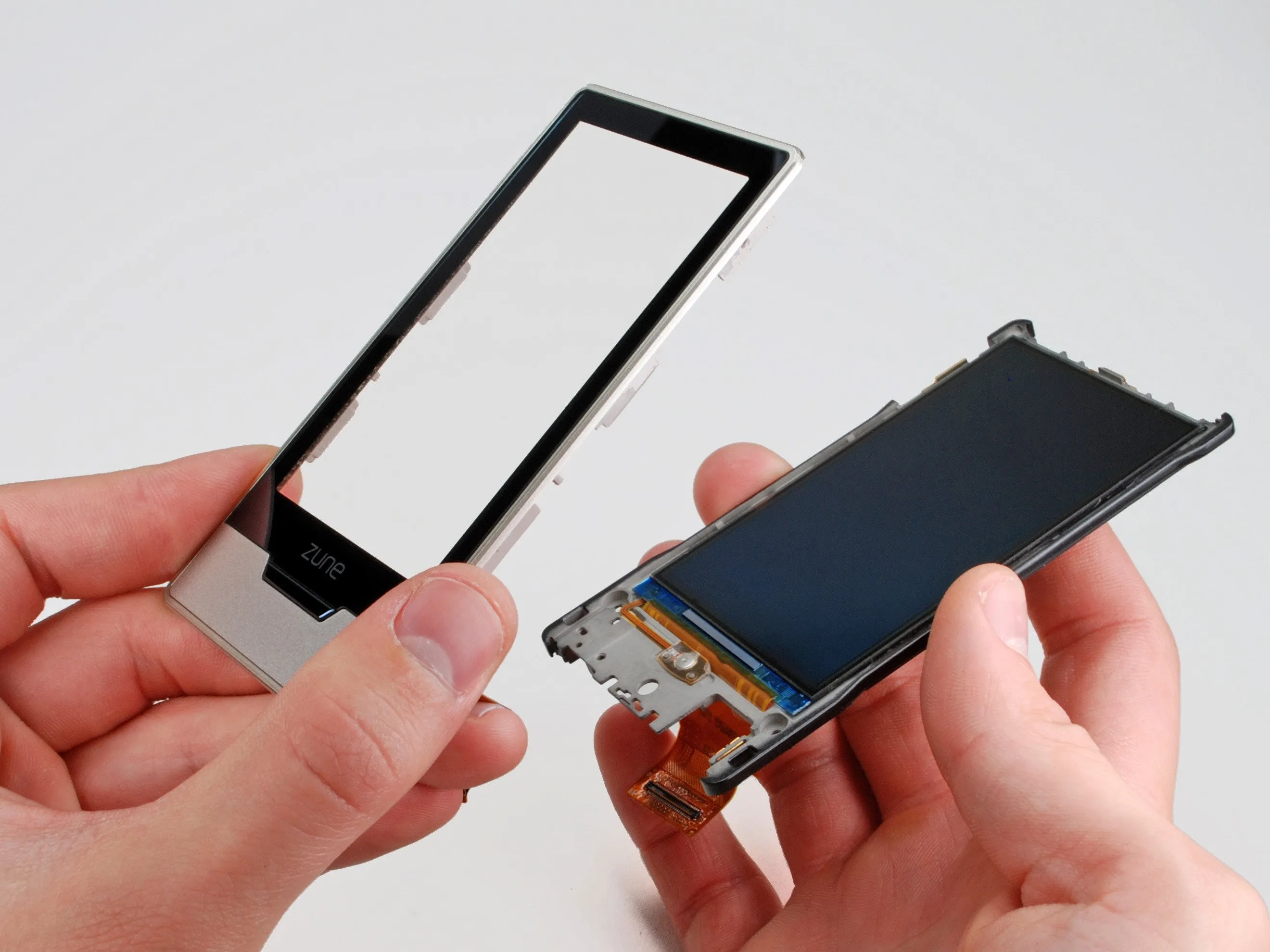

• Отделение OLED-дисплея от стекла и дигитайзера.

• OLED-экран невероятно тонкий (1 мм) и кажется более прочным, чем традиционная ЖК-панель.

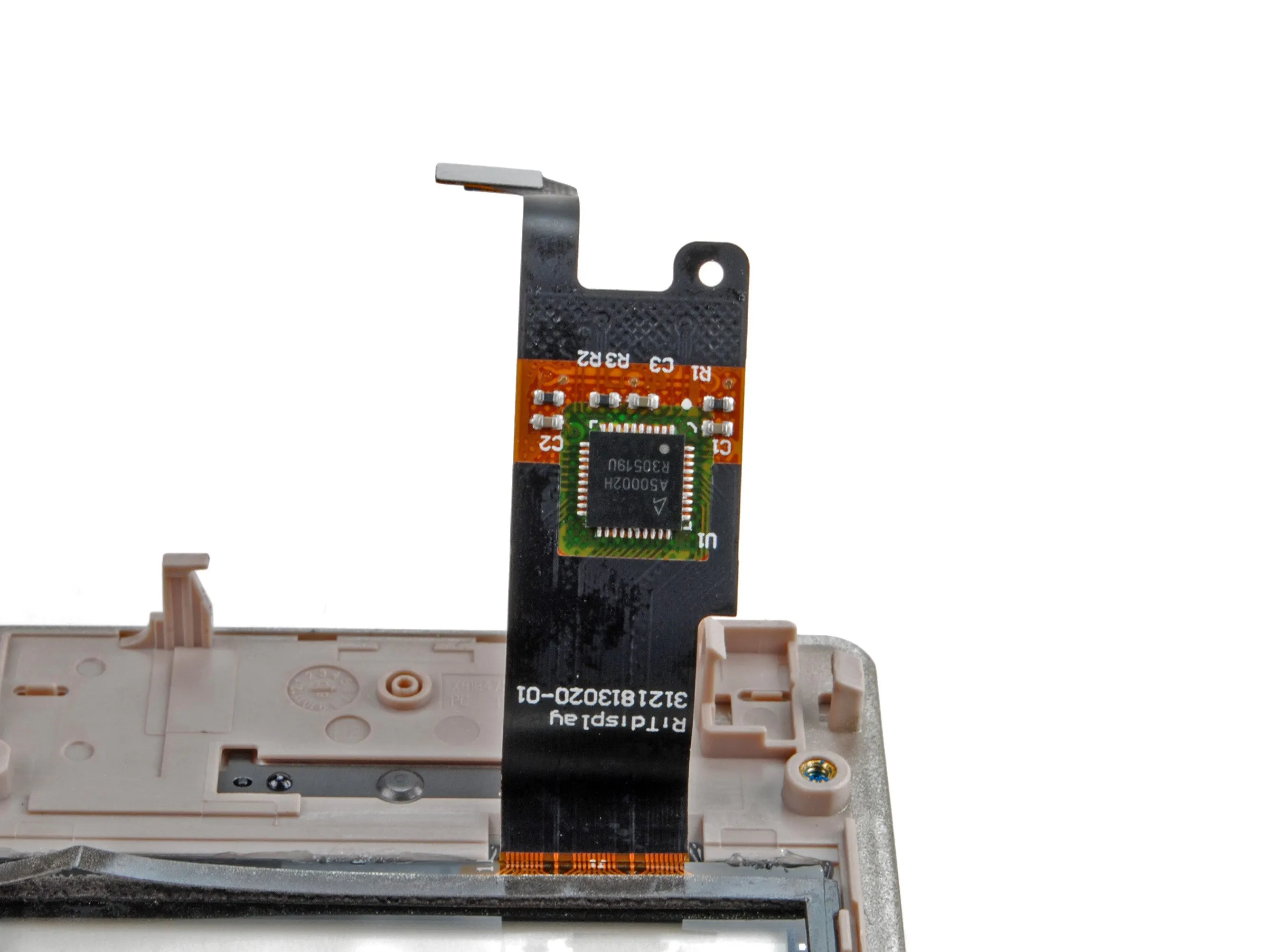

• Похоже, что дигитайзер может быть из RiT Displayа контроллер - от компании Avago.

Шаг 19

• Дисплей Samsung - это модель AMS326FA05. Интересно, что код даты на этом OLED-дисплее - четырехмесячной давности, так что, возможно, они запаслись ими на некоторое время, чтобы иметь достаточно для запуска Zune.

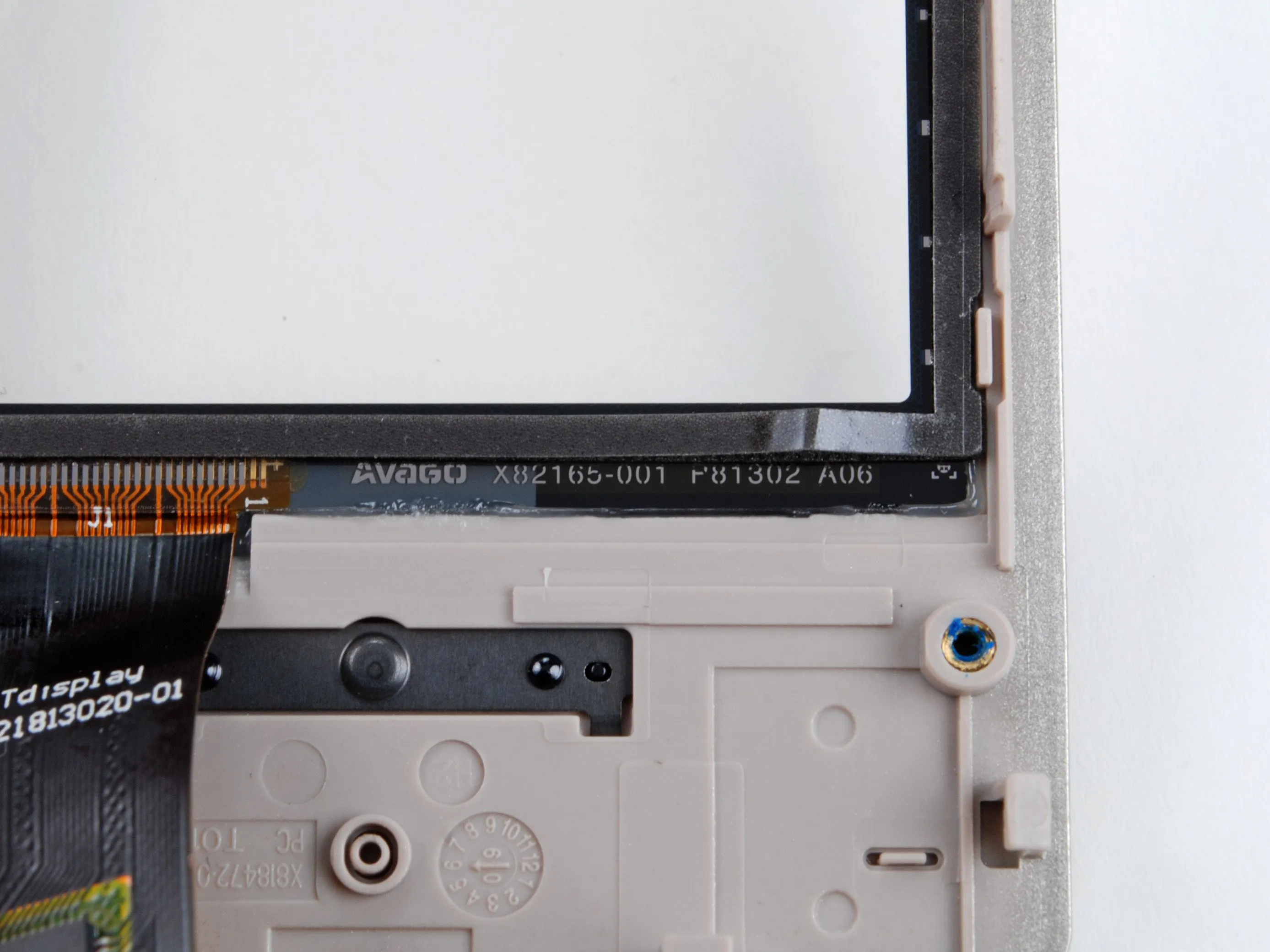

• На стекле имеется маркировка Avago X82165-001 P81302 A06.

• Будет интересно посмотреть, насколько хорошо Zune HD выдержит падение. К счастью, Zune был разработан таким образом, что ремонт разбитого переднего стекла будет возможен.

Шаг 20

• Мы отпаяли экран EMI, чтобы посмотреть, что под ним...

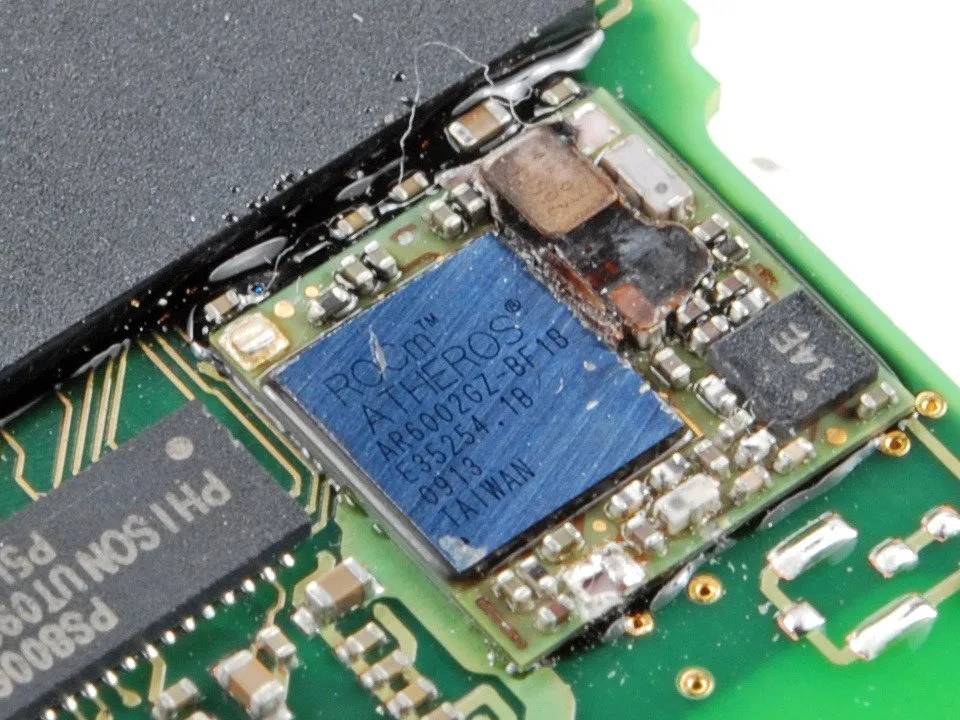

• Это Atheros AR6002. В отличие от нового iPod touch, этот чип не поддерживает 802.11n.

• Atheros утверждает, что этот чип очень энергоэффективен: 'Энергоэффективность AR6002 значительно увеличивает время автономной работы. На самом деле AR6002 потребляет на 70 % меньше энергии в активном режиме по сравнению с конкурирующими решениями и практически не потребляет энергии в режиме ожидания'.

Шаг 21

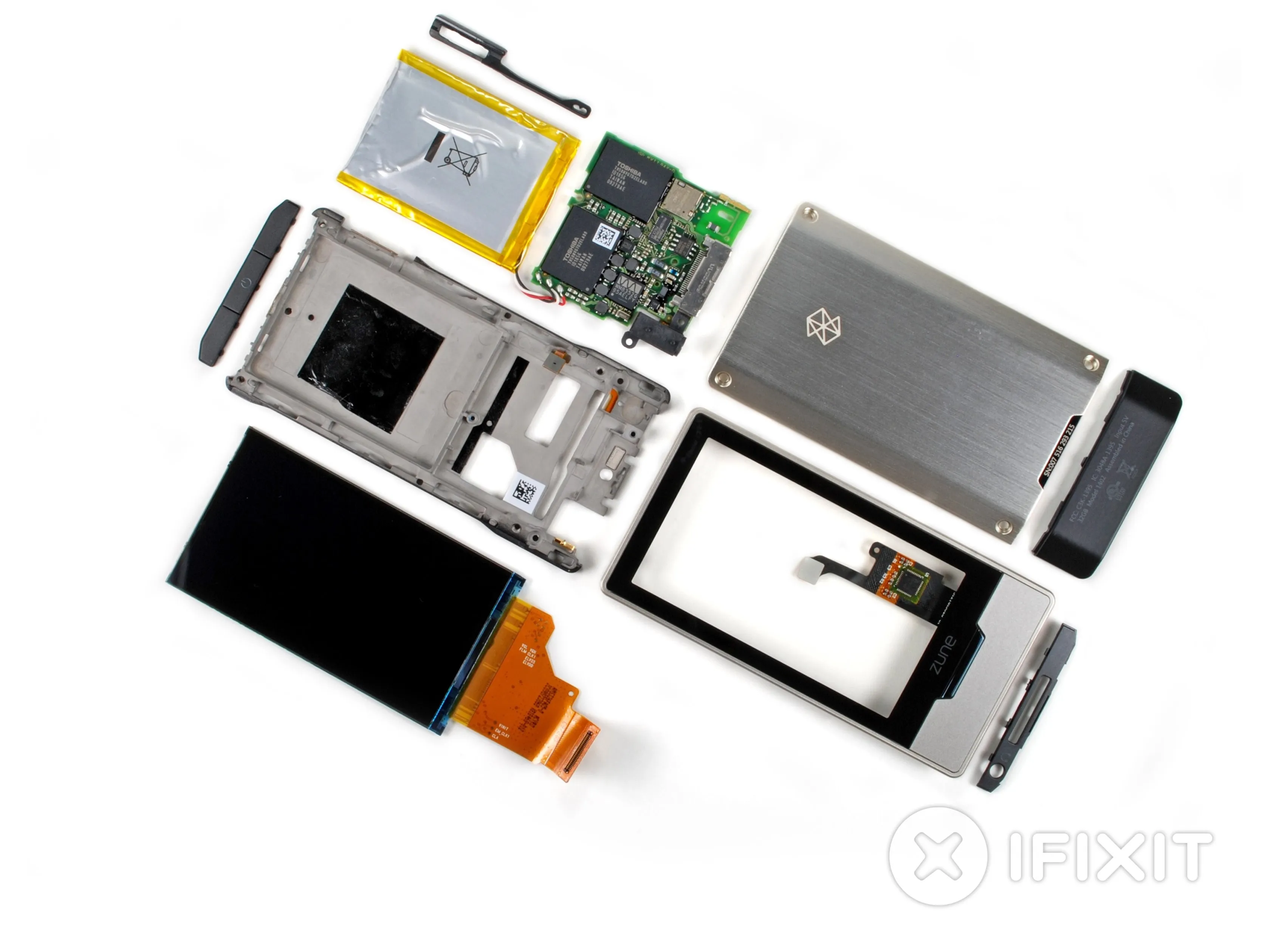

• Zune HD, собранный из девяти простых в сборке частей!

• Внутри мы нашли компоненты от Atheros, Atmel, Avago, Kionix, Phison Electronics, RiT Display, Samsung, Toshiba, Foxxcon и Wolfsom Micro. Мы что-то пропустили? Сообщите нам об этом.

Комментарии к шагу

Вы забыли nvidia :D

Вау, это была глупая ошибка...
