Разборка микроволновой печи

Введение

Моя старшая проектная группа EE получила задание провести реверс-инжиниринг электрического изделия, и вот документация этого процесса.

Найдите просторный стол или верстак, чтобы выполнить эту разборку, поскольку внутри духовки много компонентов.

Что вам понадобится

Инструменты

•

  Посмотреть

•

Шаг 1 Снятие тарелки и поворотного стола

• Прежде чем приступить к разборке, откройте дверцу микроволновой печи и снимите тарелку с едой и поворотный стол, на котором она стоит, чтобы они не скользили во время остальной части разборки.

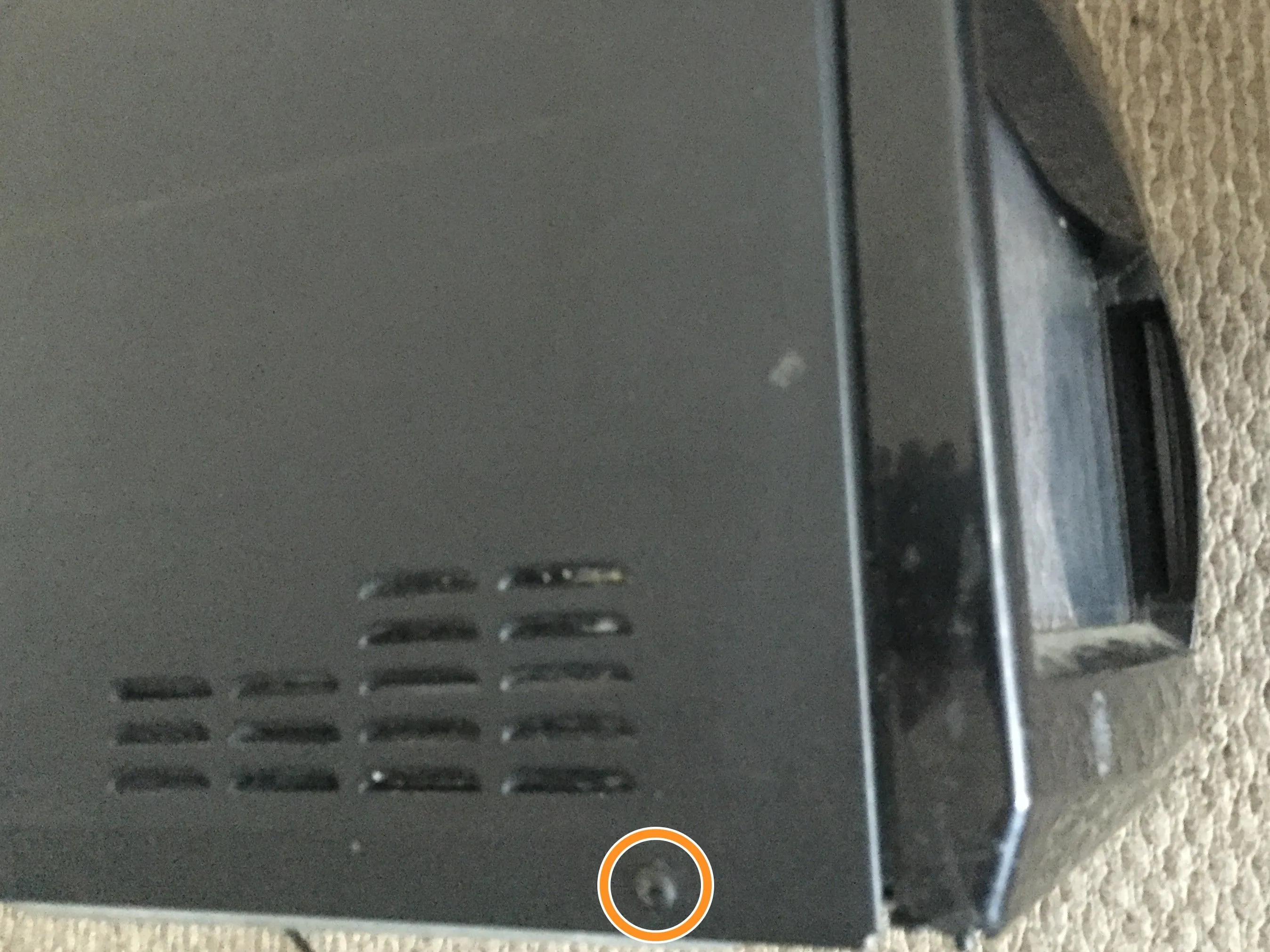

Шаг 2 Открутите винты с боковых стенок микроволновой печи

• На ЛЕВОЙ стороне печи есть один черный крестообразный винт, который нужно открутить.

• С ПРАВОЙ стороны есть два одинаковых черных винта; выкрутите и их.

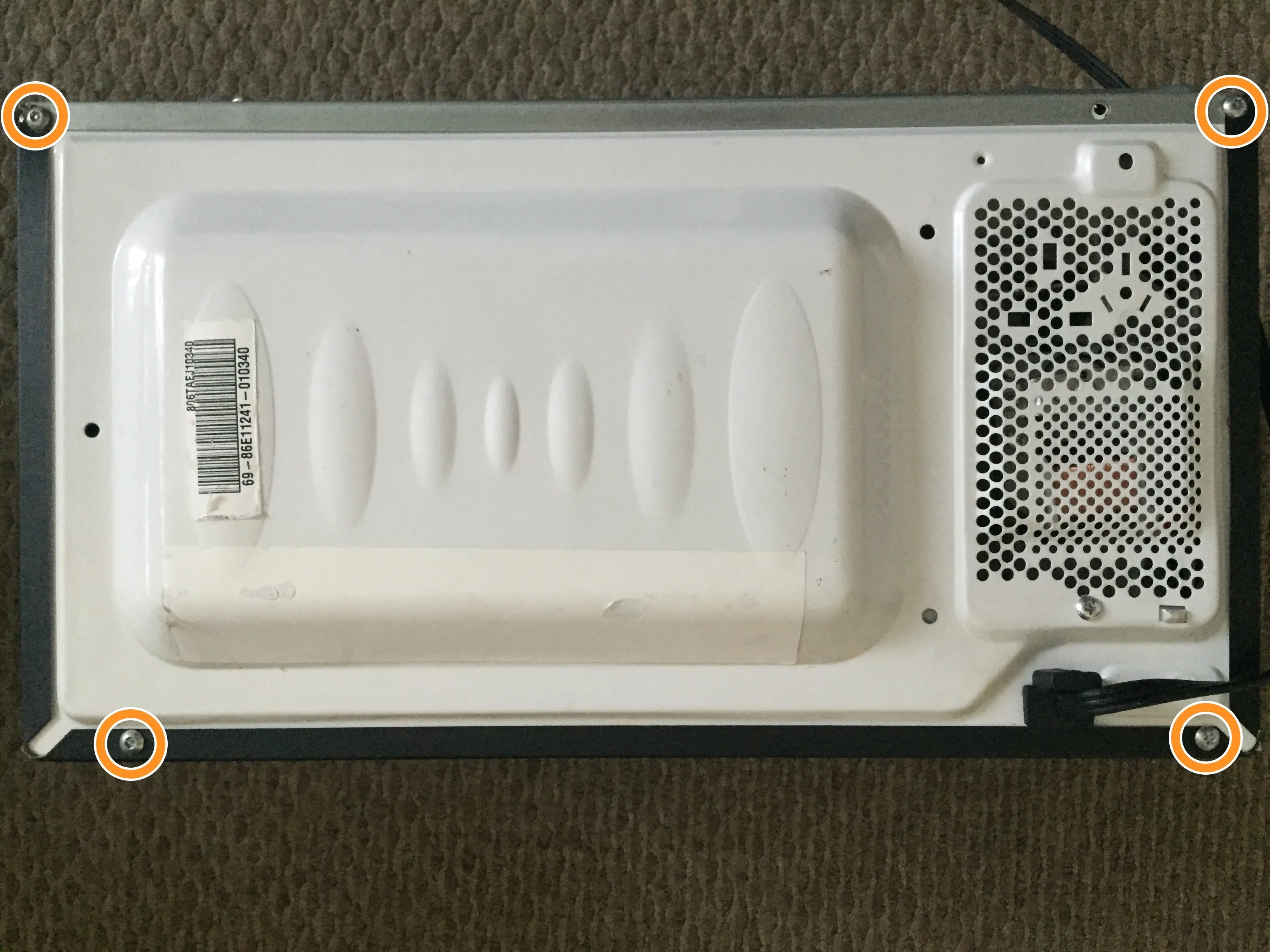

Шаг 3 Открутите винты с задней панели микроволновой печи

• На ЗАДНЕЙ стороне печи вы найдете по винту T8 torx на каждом углу; выкрутите все четыре.

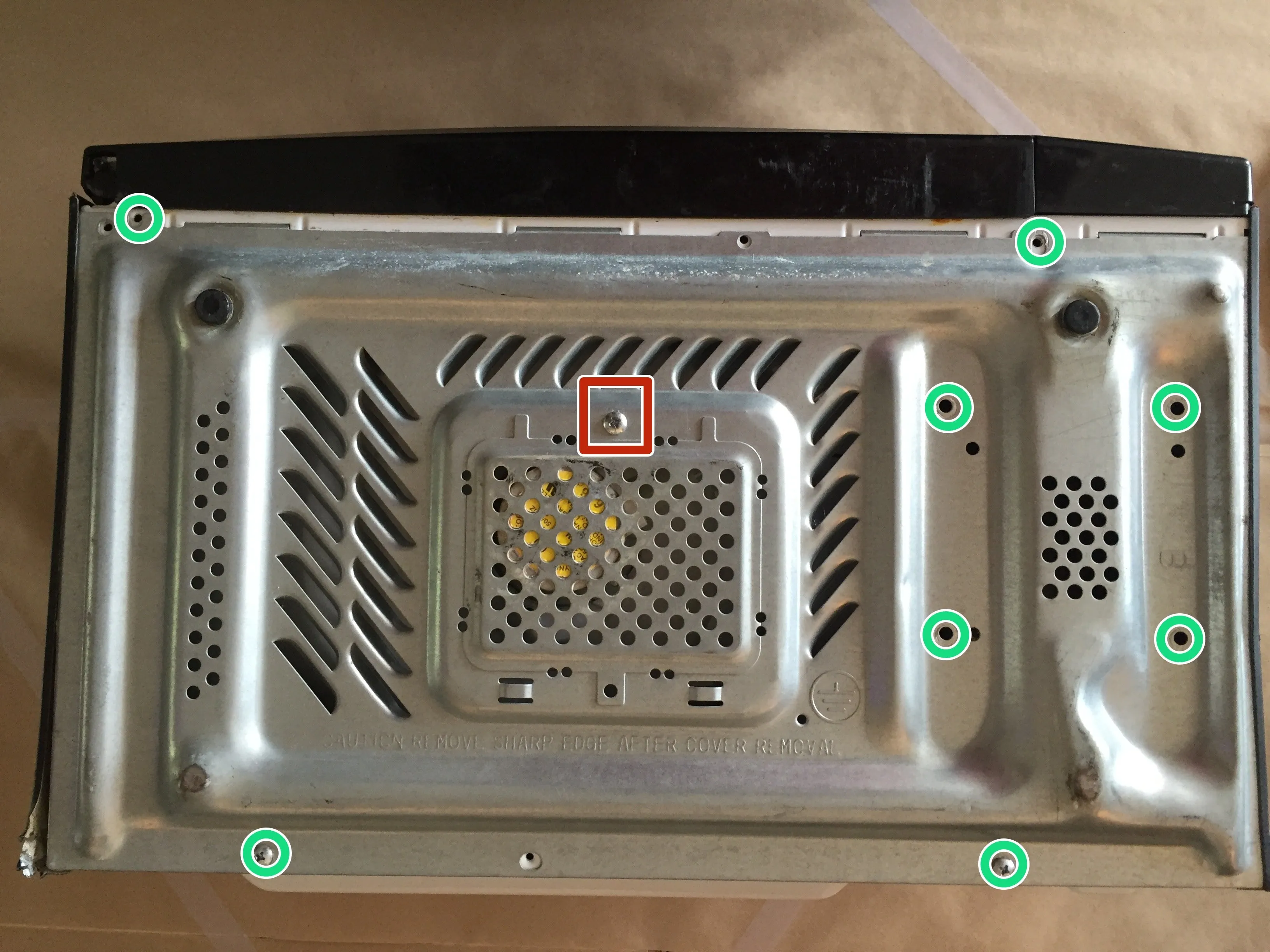

Шаг 4 Выкрутите винты из нижней части микроволновой печи

• В нижней части микроволновой печи вы найдете еще 9 винтов с крестообразными головками. Открутите четыре сверху и снизу корпуса, а также еще четыре с правой стороны, которые крепят трансформатор к внутренней части корпуса. Оставьте последний винт, который находится в приподнятом прямоугольнике в середине нижней панели,

Шаг 5 Снимите нижнюю панель

• Поднимите вентилируемую металлическую пластину с задней стороны под углом, пока зажимы на передней стороне у дверцы печи не перестанут удерживать пластину. Отложите нижнюю пластину в сторону, и содержимое духовки станет доступным.

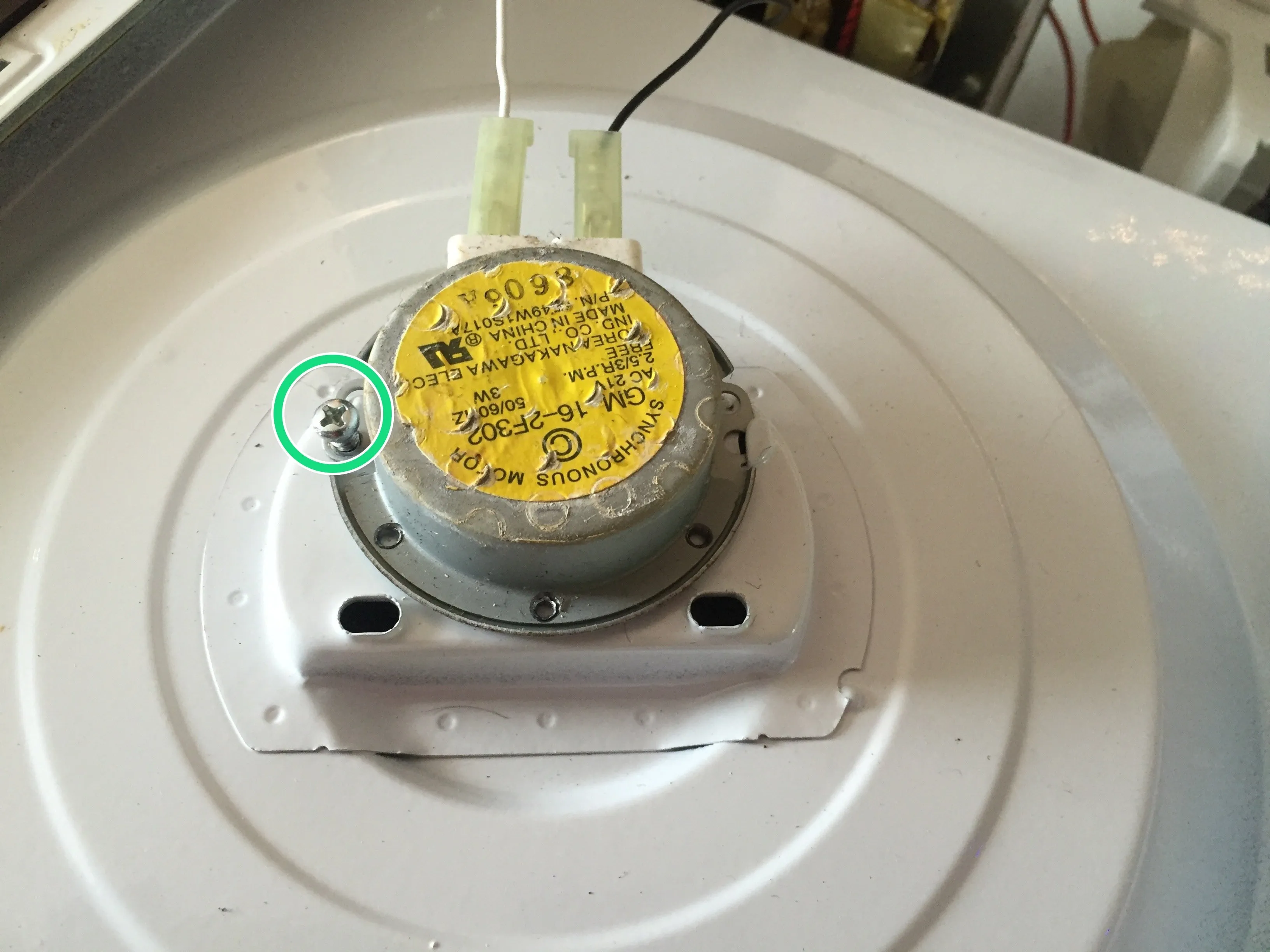

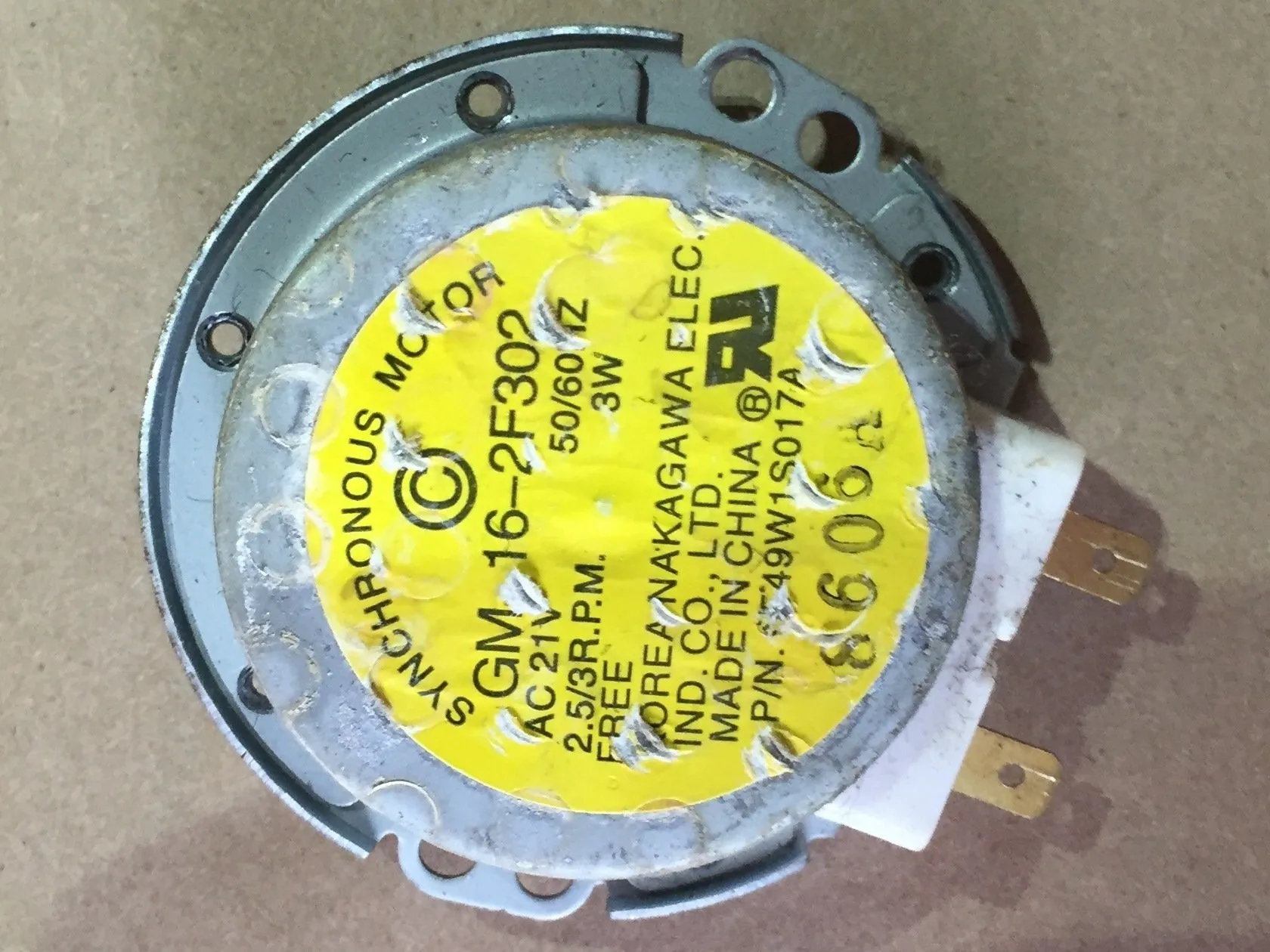

Шаг 6 Отсоедините двигатель поворотного стола

• Отсоедините два провода питания мотора с желтой наклейкой на нем.

• Отсоедините один крестообразный винт на моторе, снимите мотор с белого крепления микроволновой печи и отложите в сторону.

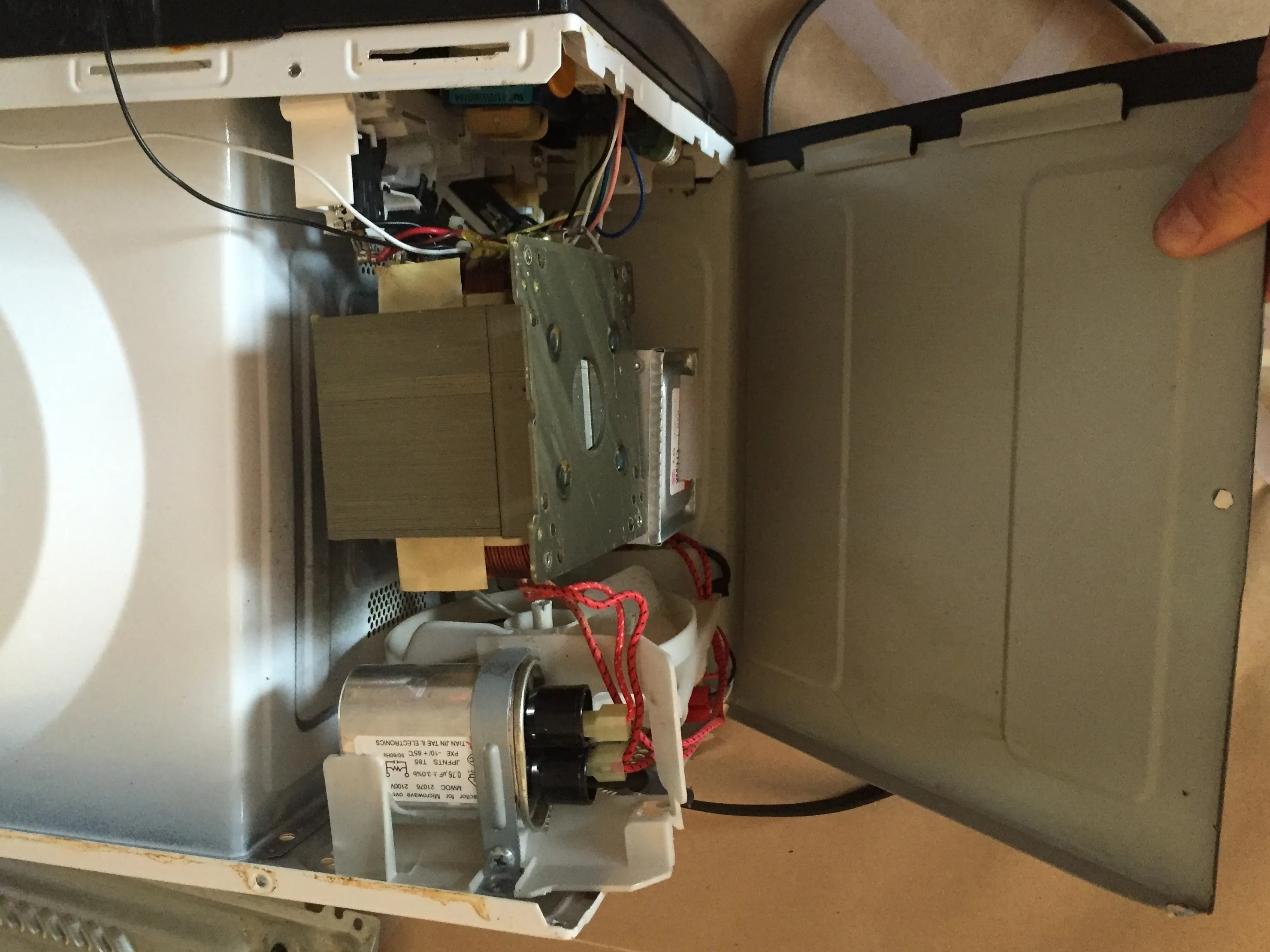

Шаг 7 Откройте правую сторону печи

• Согните правую сторону металлического листа вокруг боковых выступов на передней панели. Для этого приложите среднее усилие, пока металлический лист не выйдет из пазов кронштейна.

• Осторожно отогните металлический лист вниз на рабочую поверхность, чтобы обеспечить полный доступ к внутренней электронике.

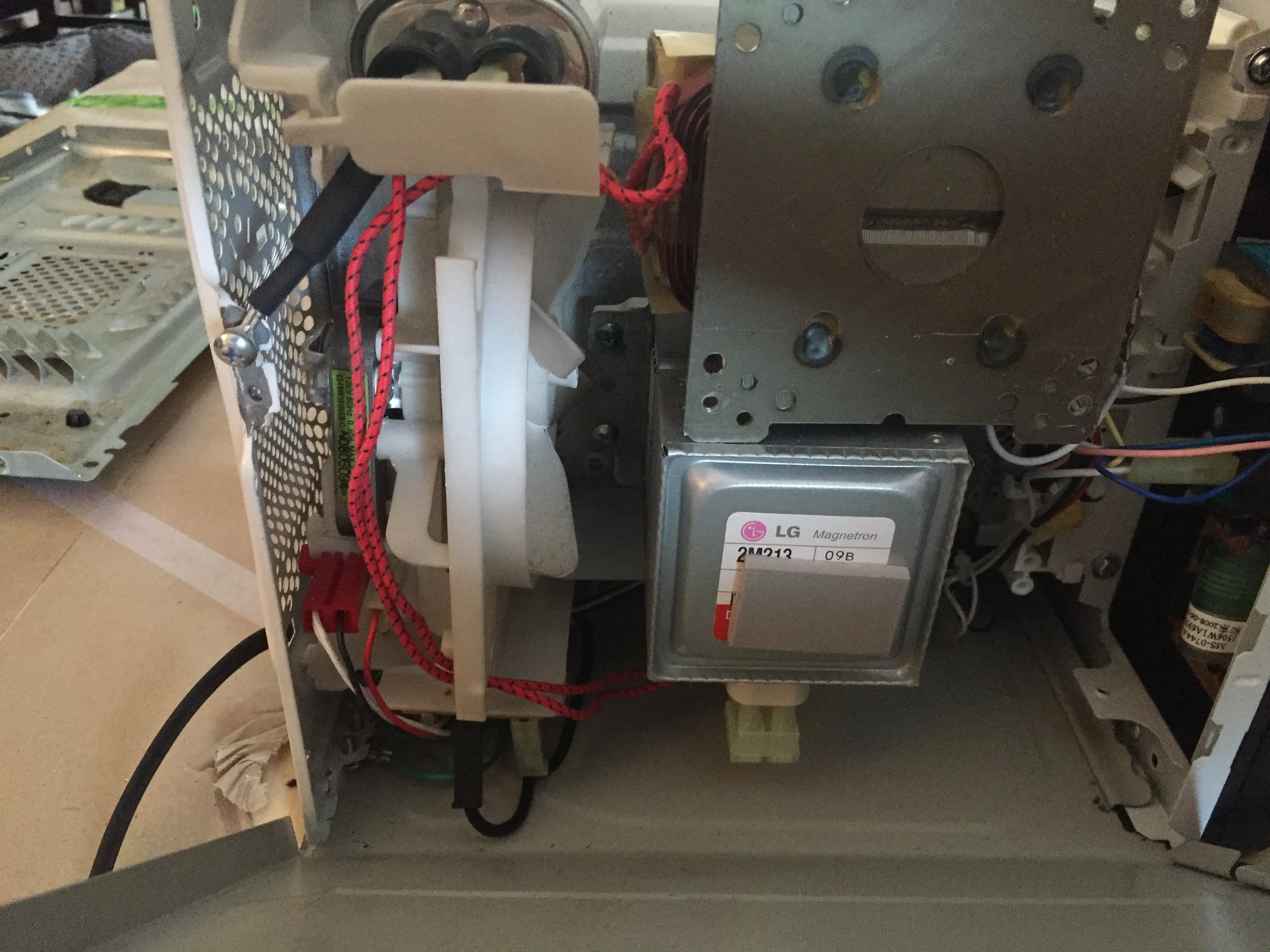

Шаг 8 Разрядите высоковольтный конденсатор

• Осторожно: Наша микроволновая печь не использовалась в течение шести месяцев, поэтому мы были уверены, что конденсатор не был заряжен. Однако при извлечении этого конденсатора следует соблюдать крайнюю осторожность. Мы не рекомендуем прикасаться к нему, не зная, как безопасно его разрядить.

• Высоковольтный конденсатор расположен в верхнем левом углу на виде сбоку.

Шаг 9. Извлечение высоковольтного конденсатора

• Для этого шага рекомендуется надеть перчатки, чтобы обеспечить дополнительную безопасность.

• Уберите с дороги свободный пластиковый жгут, который удерживает красные провода на месте.

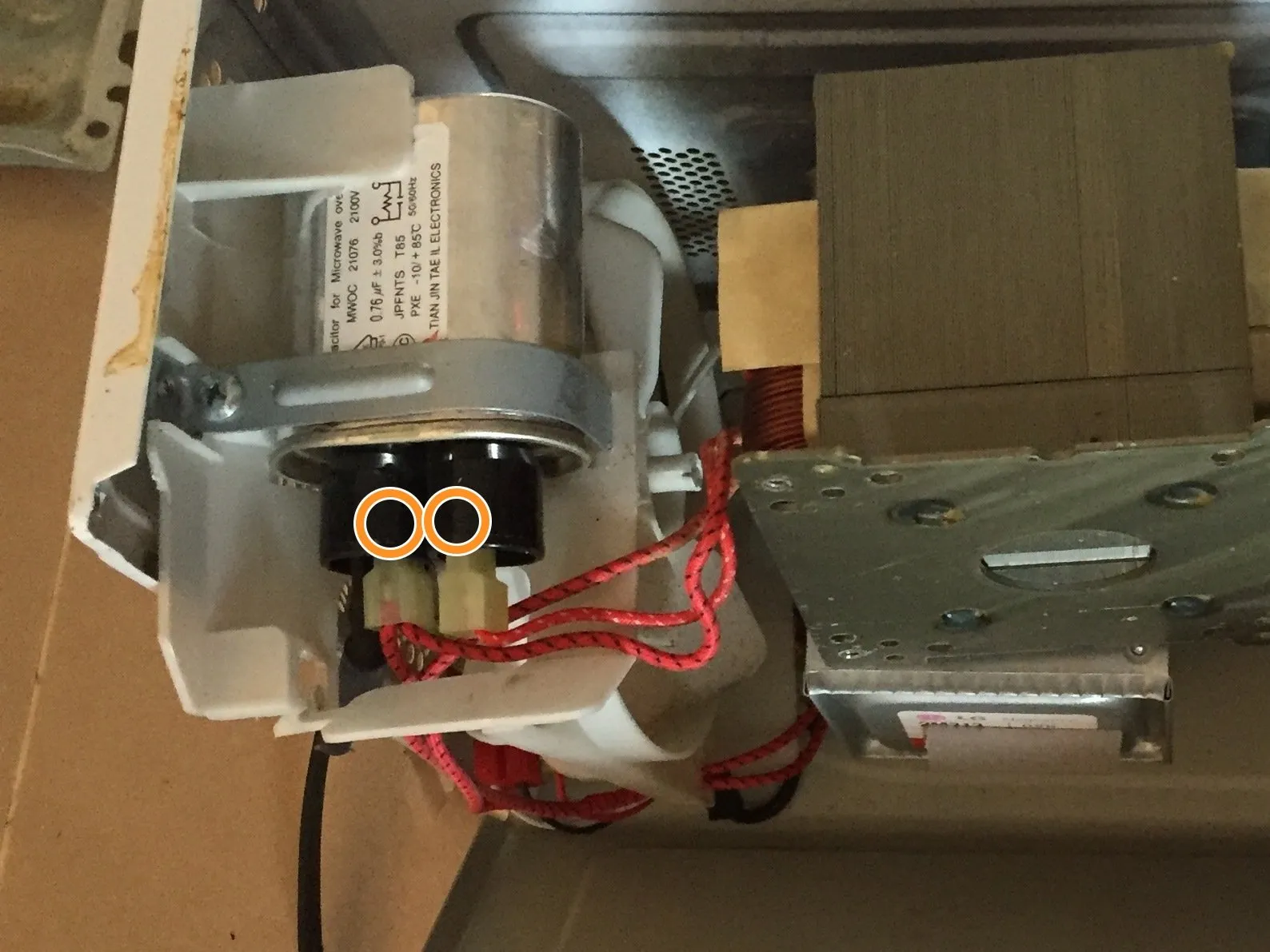

• Отсоедините два штекера с красными проводами от конденсатора.

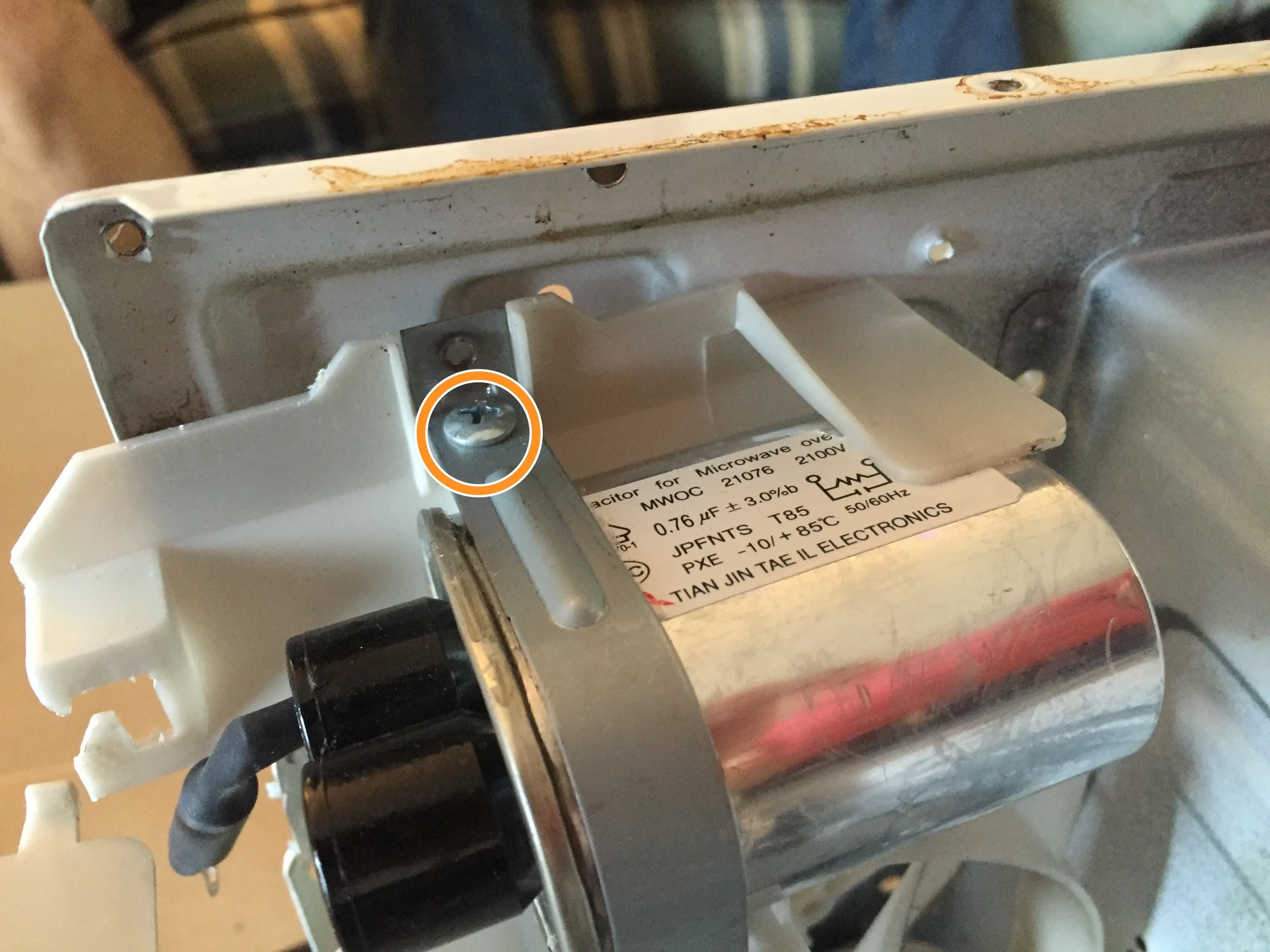

• Выкрутите крестообразный винт металлического кронштейна, удерживающего конденсатор на месте, и снимите кронштейн.

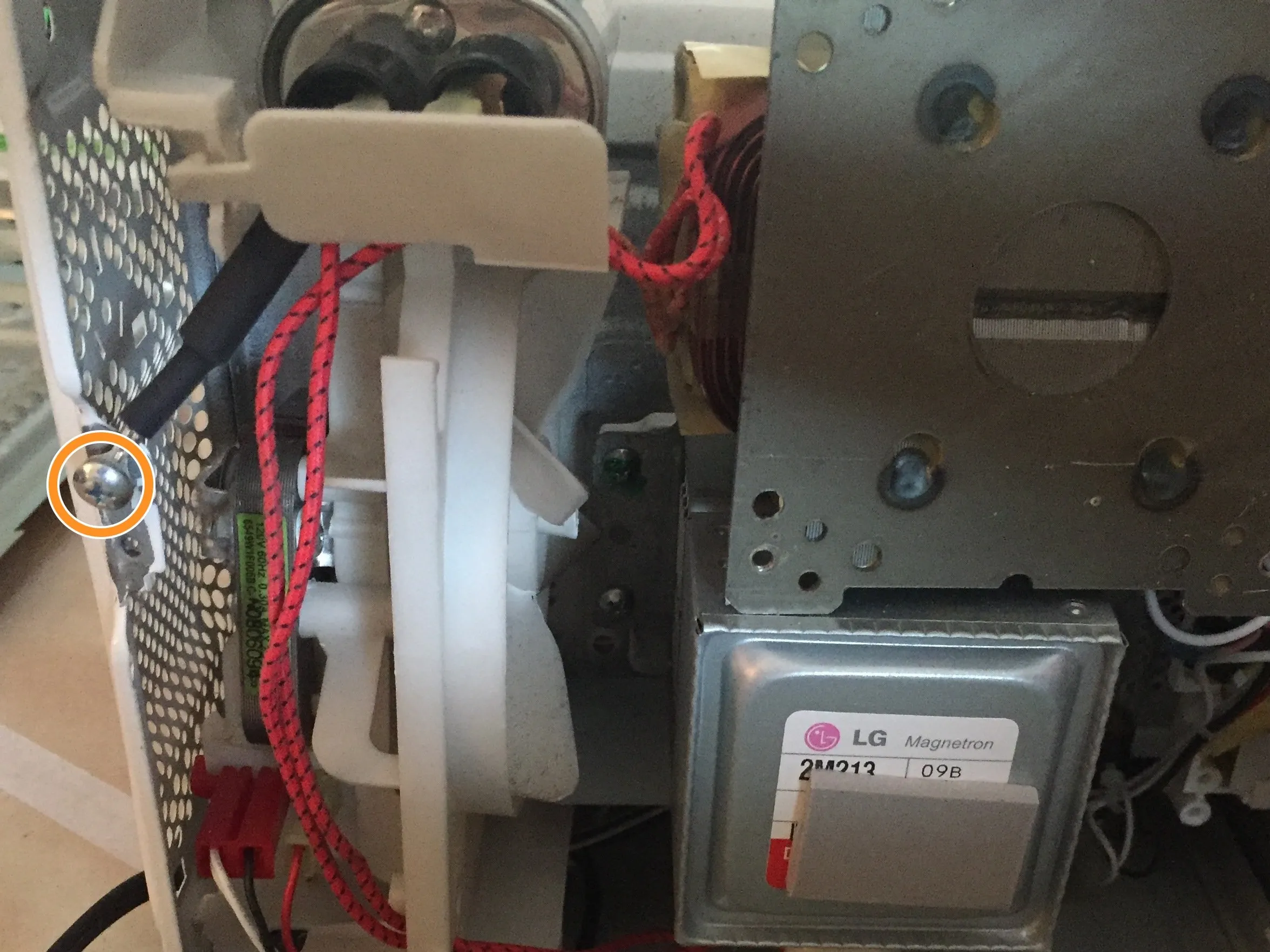

Шаг 10 Отсоедините провод заземления шасси конденсатора

• Выкрутите винт, удерживающий конденсатор заземления на левой стороне печи. и отложите конденсатор в сторону.

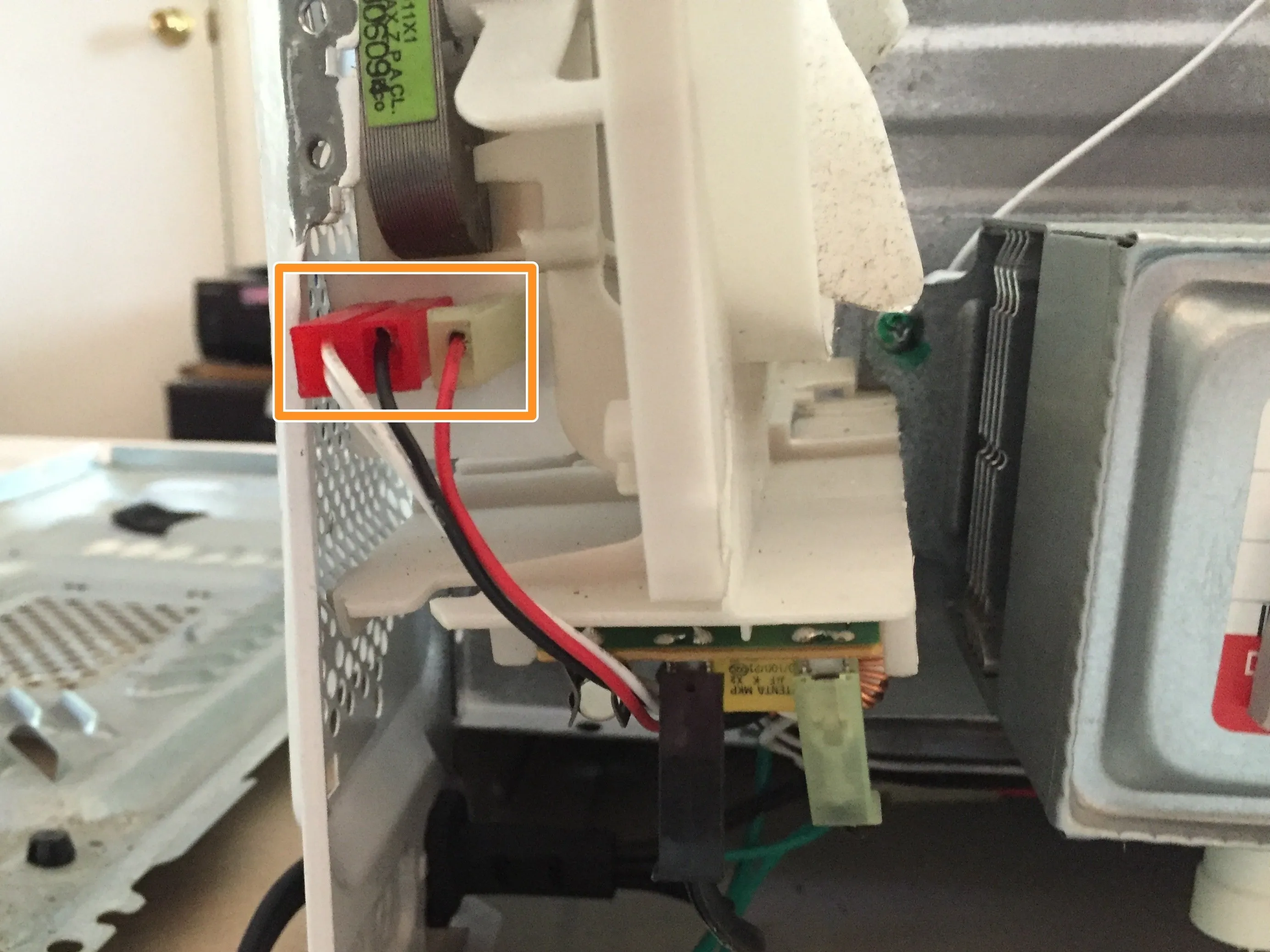

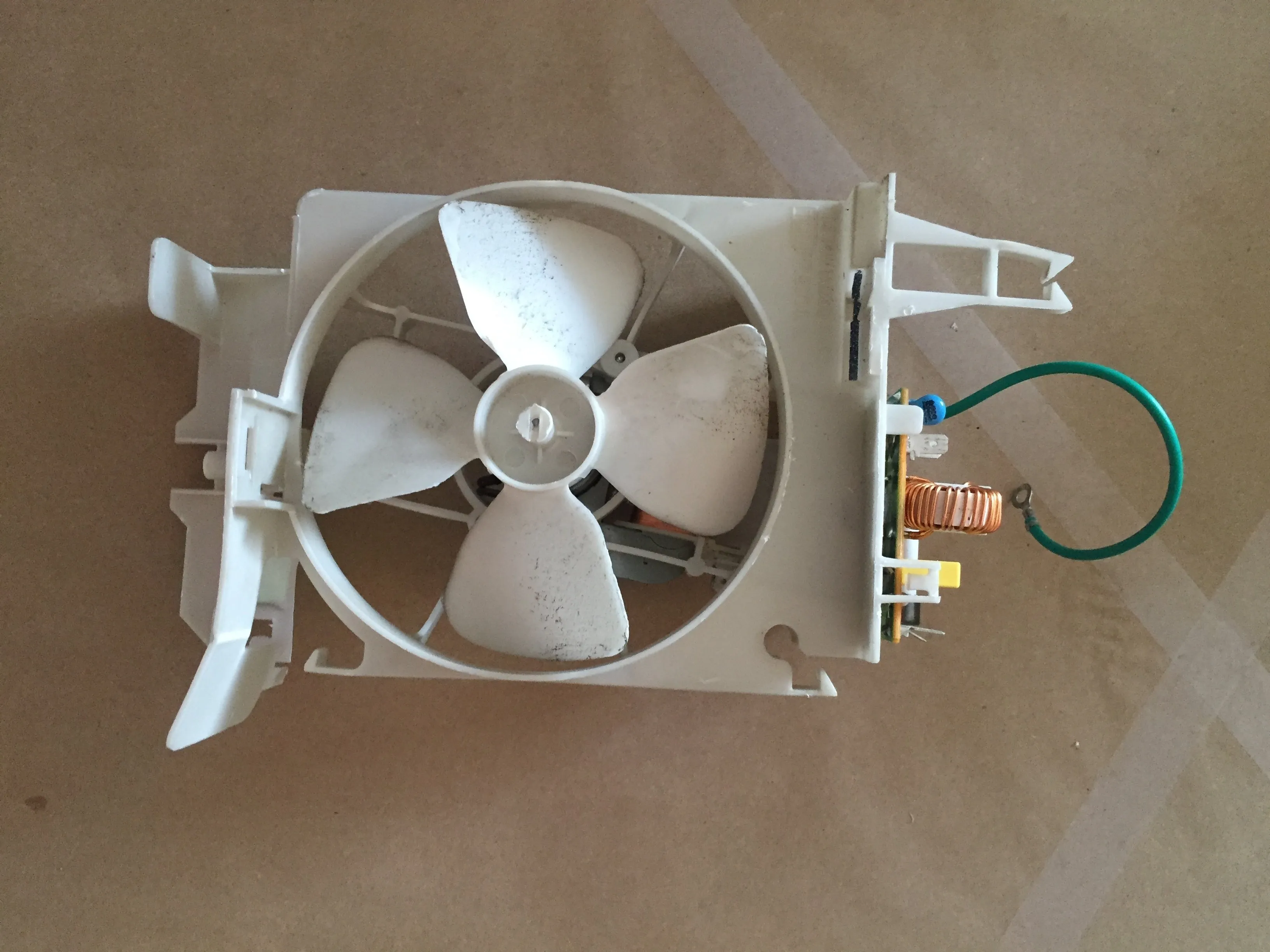

Шаг 11 Снимите вентилятор

• Отсоедините три штекера в передней части вентилятора.

• Отсоедините два разъема питания на печатной плате в нижней части вентилятора.

• Выкрутите два крестообразных винта, крепящих провода заземления, и отложите систему вентиляторов в сторону.

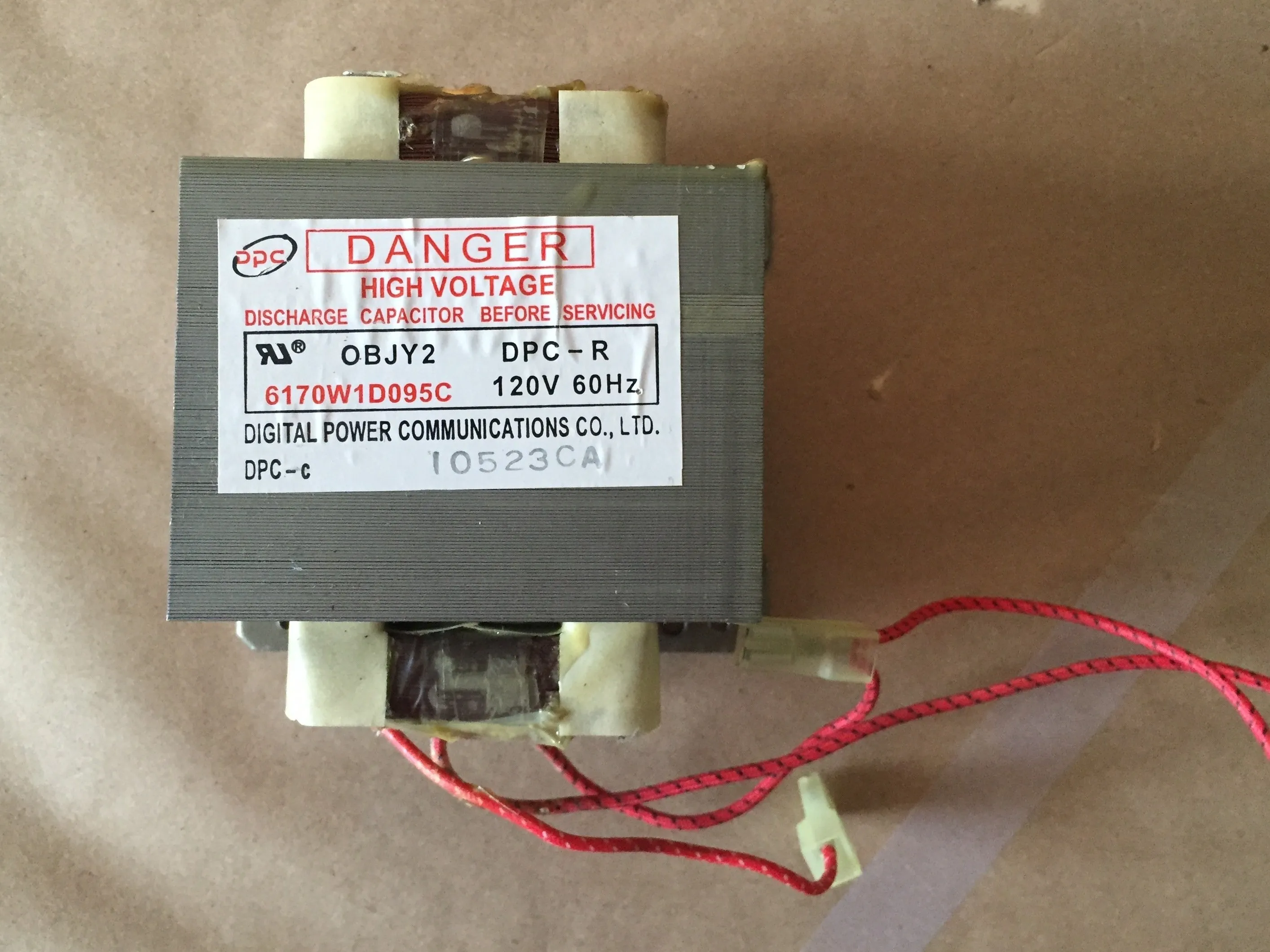

Шаг 12 Снимите трансформатор

• На трансформаторе красными буквами написано 'Опасность высокого напряжения', и он уже отсоединен от нижней решетки печи, которая была снята в шагах 4 и 5.

• Два красных проводных разъема идут к магнетрону, который находится прямо под трансформатором. Отсоедините их и отложите трансформатор в сторону.

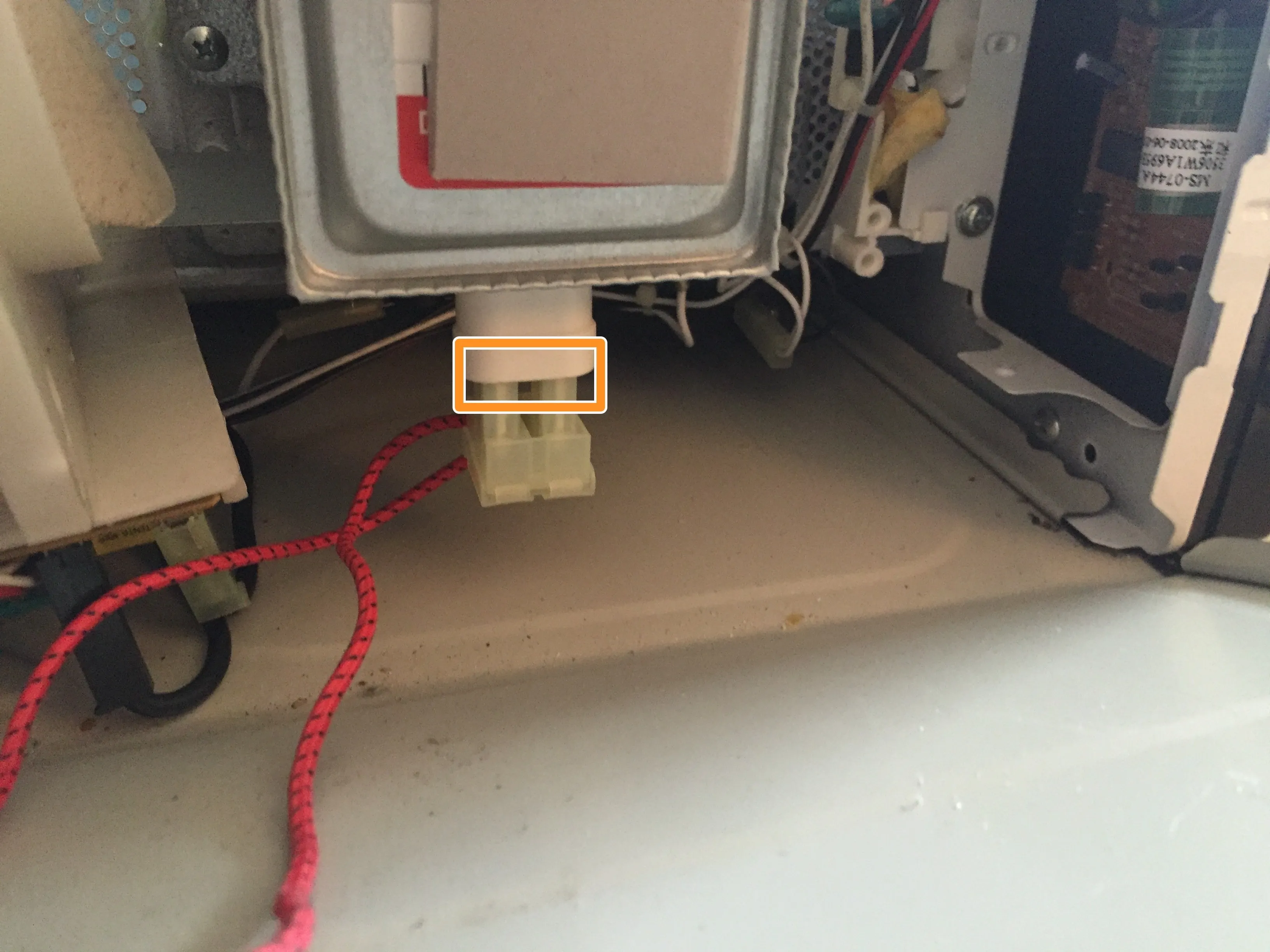

Шаг 13 Извлечение магнетрона

• Магнетрон - это сердце микроволновой печи, поскольку в конечном итоге он преобразует напряжение в микроволны.

• Отсоедините красный проводной разъем, выступающий из нижней части магнетрона.

• Выкрутите 4 крестообразных винта, крепящих магнетрон к отсеку для продуктов. Отложите магнетрон в сторону.

Шаг 14 Клавиатура и интерфейс дисплея

• Печатная плата для клавиатуры и светодиодного дисплея имеет два крестообразных винта, спрятанных между компонентами платы. На плате также есть несколько разъемов, которые невозможно надежно извлечь, не нарушив функциональность печи, поэтому рекомендуется оставить плату подключенной, если ее не нужно заменять.
