Введение

Разборка мини фонаря Maglite LED AA. Длина: 5 3/4 дюйма 146 мм, Вес: 3,78 унции 107,16 г, Время работы: 5 ч 15 мин, 14 люмен, дальность луча 96 м.

Шаг 1 Снятие крышки хвостовой части и батареек

Mini Maglite LED AA Teardown, снятие хвостовой крышки и батарей: шаг 1, изображение 1 из 3
Мини Maglite LED AA Teardown, снятие крышки хвостовой части и батареек: шаг 1, изображение 1 из 3 | Источник - ifixit.com

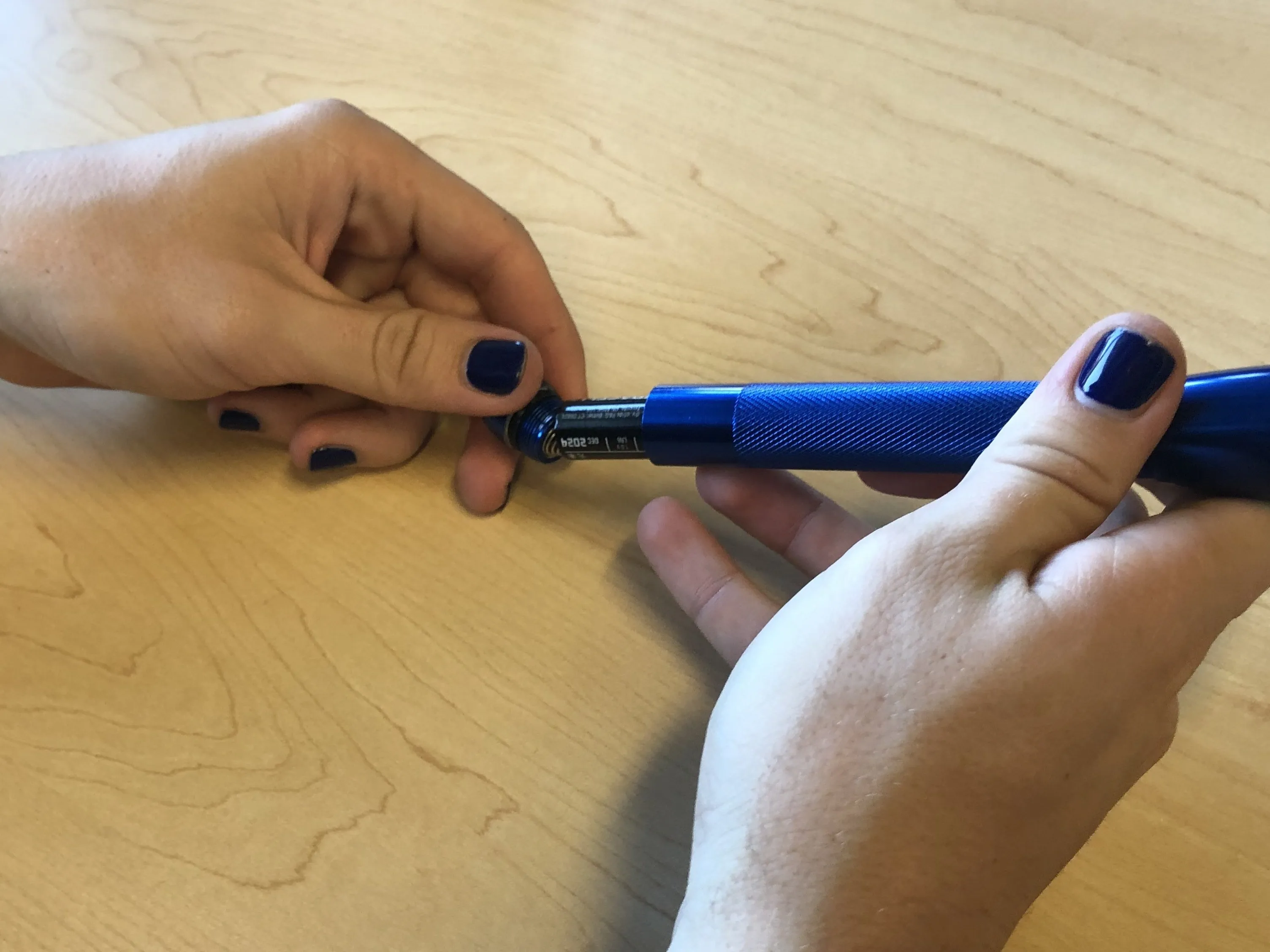

Мини Maglite LED AA Teardown, снятие крышки хвостовой части и батарей: шаг 1, изображение 2 из 3
Мини Maglite LED AA Teardown, снятие крышки хвостовой части и батарей: шаг 1, изображение 2 из 3 | Источник - ifixit.com

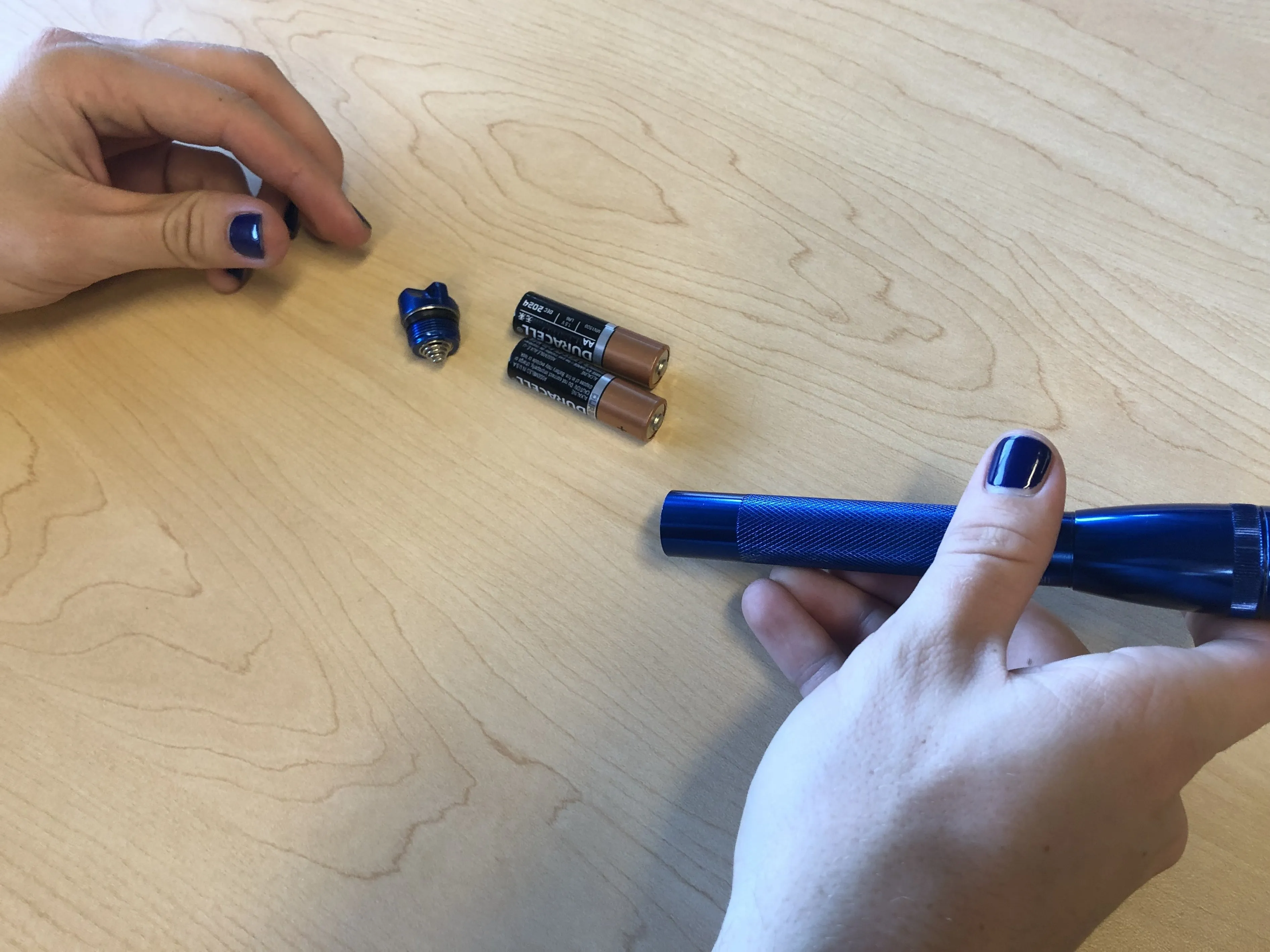

Мини Maglite LED AA Разборка, снятие крышки хвостовой части и батарей: шаг 1, изображение 3 из 3
Мини Maglite LED AA Разборка, снятие крышки хвостовой части и батарей: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Поверните хвостовой колпачок против часовой стрелки, пока он полностью не освободится.

  • Медленно снимите крышку хвостовой части, чтобы освободить батареи из ствола фонаря.

Шаг 2 Снятие пружины батарейки

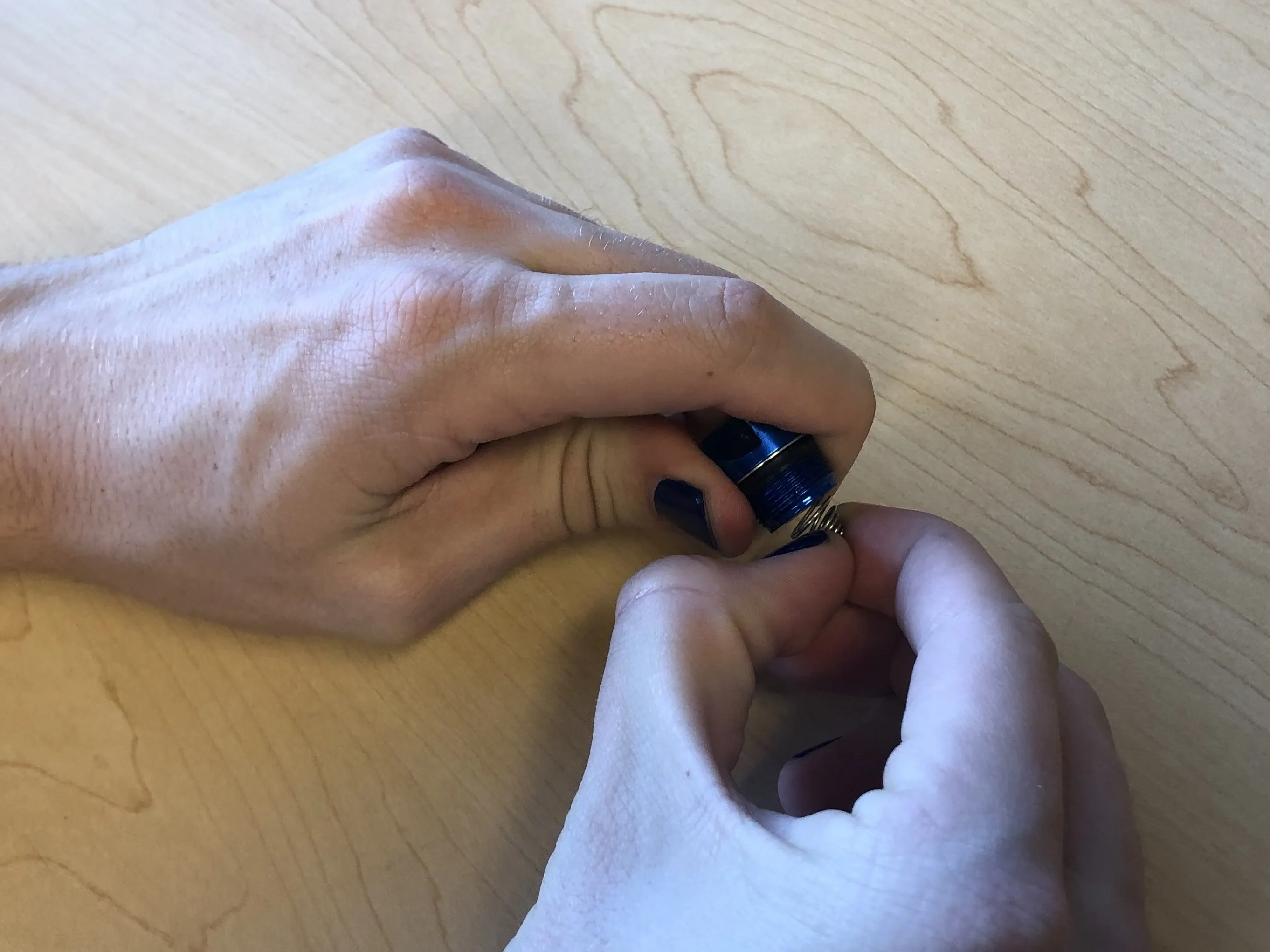

Мини Maglite LED AA Teardown, снятие пружины аккумулятора: шаг 2, изображение 1 из 2
Разборка мини фонаря Maglite LED AA, снятие пружины аккумулятора: шаг 2, изображение 1 из 2 | Источник - ifixit.com

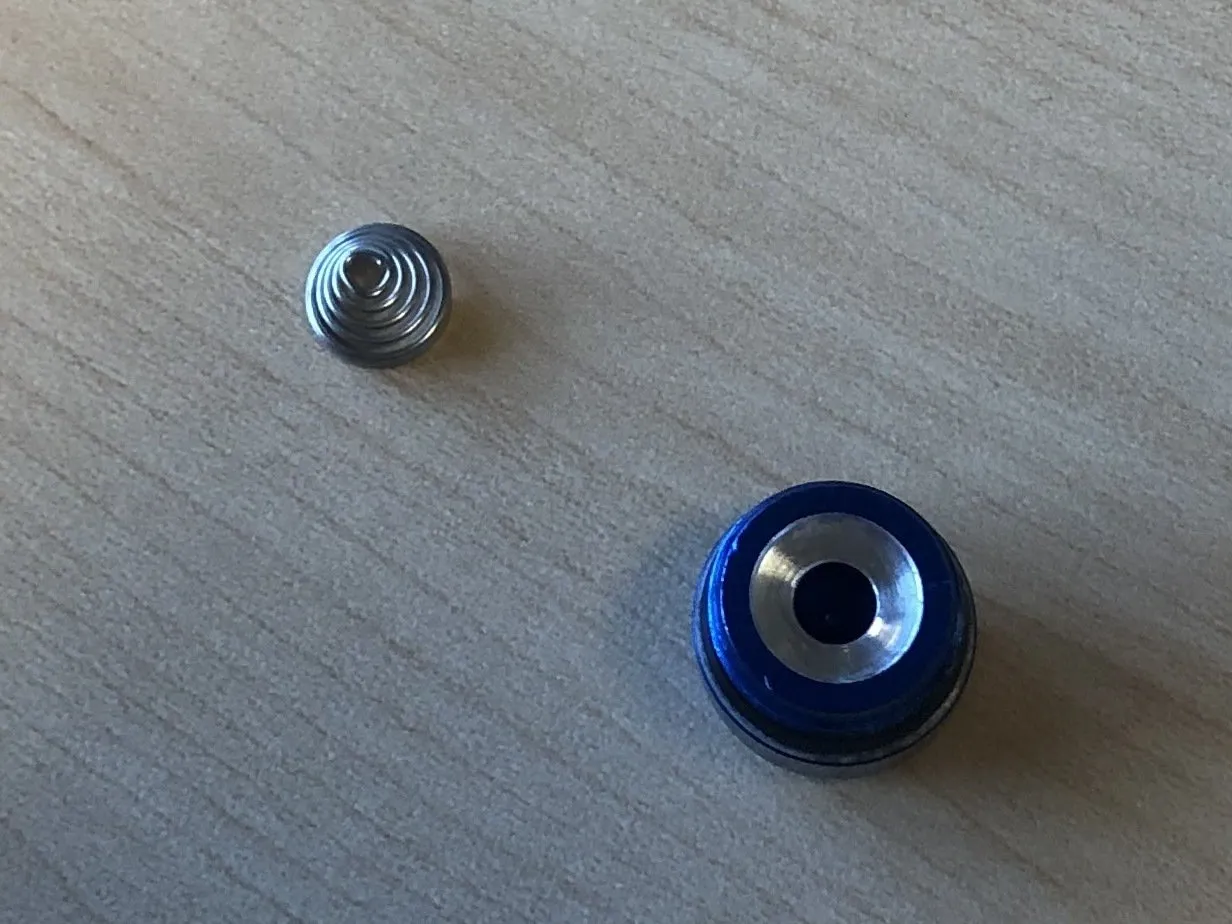

Мини Maglite LED AA Разборка, снятие пружины аккумулятора: шаг 2, изображение 2 из 2
Мини Maglite LED AA разборка, снятие пружины батареи: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Аккуратно извлеките пружину аккумулятора из хвостовой крышки, медленно потянув из стороны в сторону за основание пружины, пока она не выйдет за край хвостовой крышки.

  • Пружина может выскочить из рук после снятия, поэтому будьте внимательны и держите пружину в крепких точках во время снятия.

Шаг 3 Снятие головной крышки

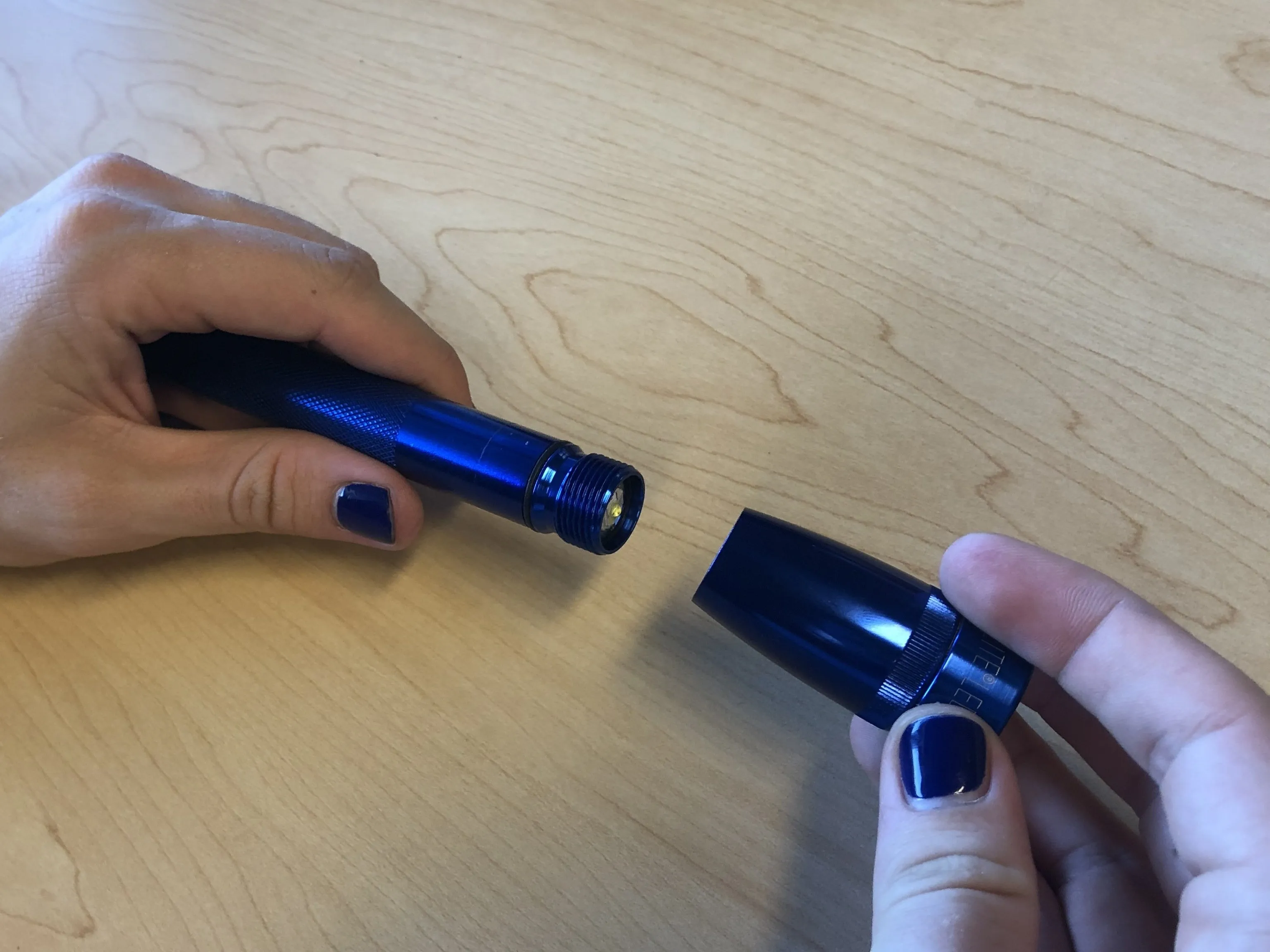

Мини-фонарь Maglite LED AA Teardown, снятие головной крышки: шаг 3, изображение 1 из 2
Разборка светодиодного фонаря Mini Maglite LED AA, снятие крышки головки: шаг 3, изображение 1 из 2 | Источник - ifixit.com

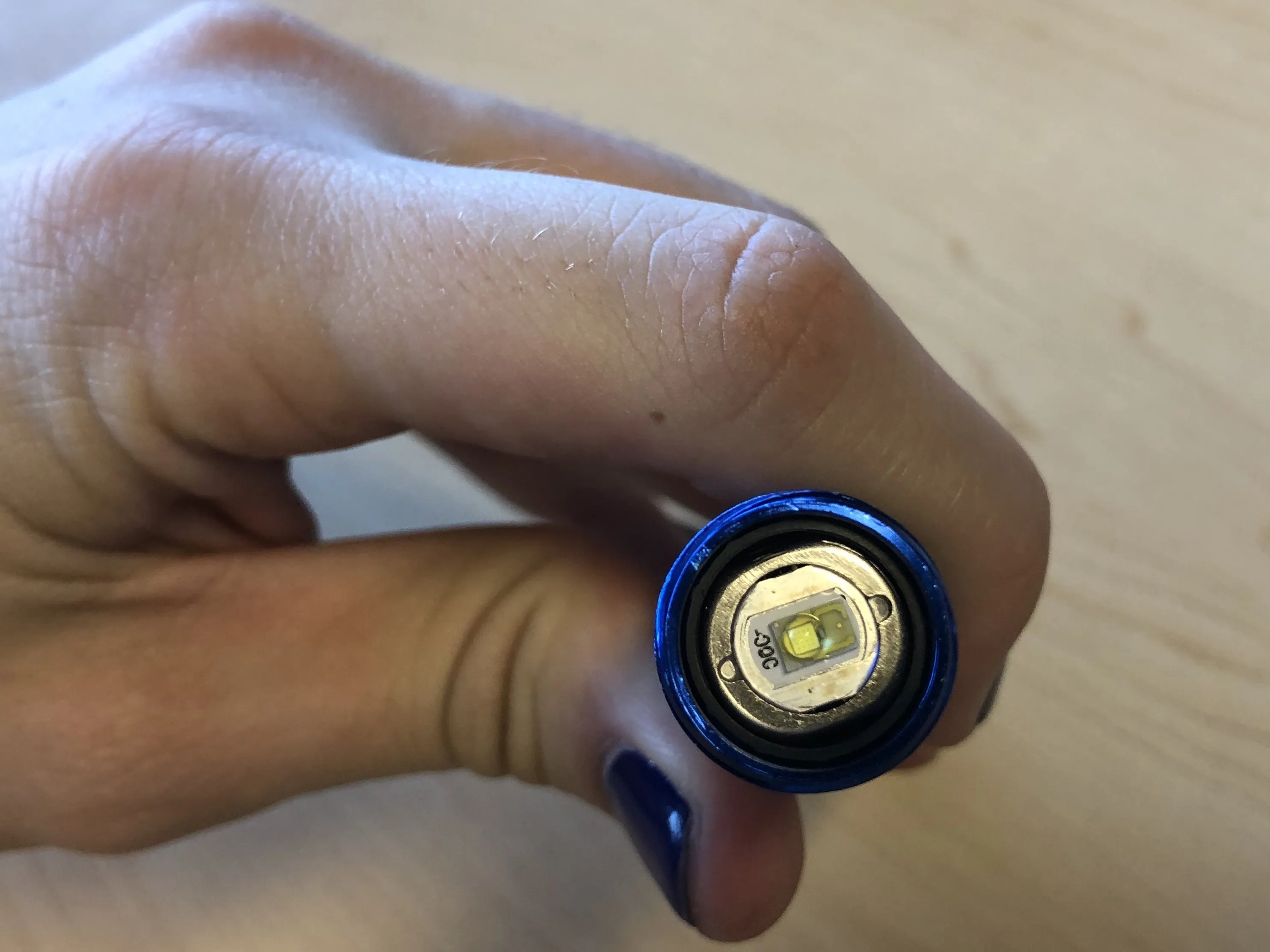

Мини Maglite LED AA Разборка, снятие головной крышки: шаг 3, изображение 2 из 2
Мини Maglite LED AA Разборка, снятие головной крышки: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Поворачивайте головной колпачок против часовой стрелки, пока он полностью не отсоединится от ствола фонаря.

  • Потяните головную крышку из ствола фонаря, открывая лампу.

Комментарии к шагу

что делать с лампой в сборе?!

. . . Наверное, они называют ее выключателем.

Шаг 4 Разборка головной крышки

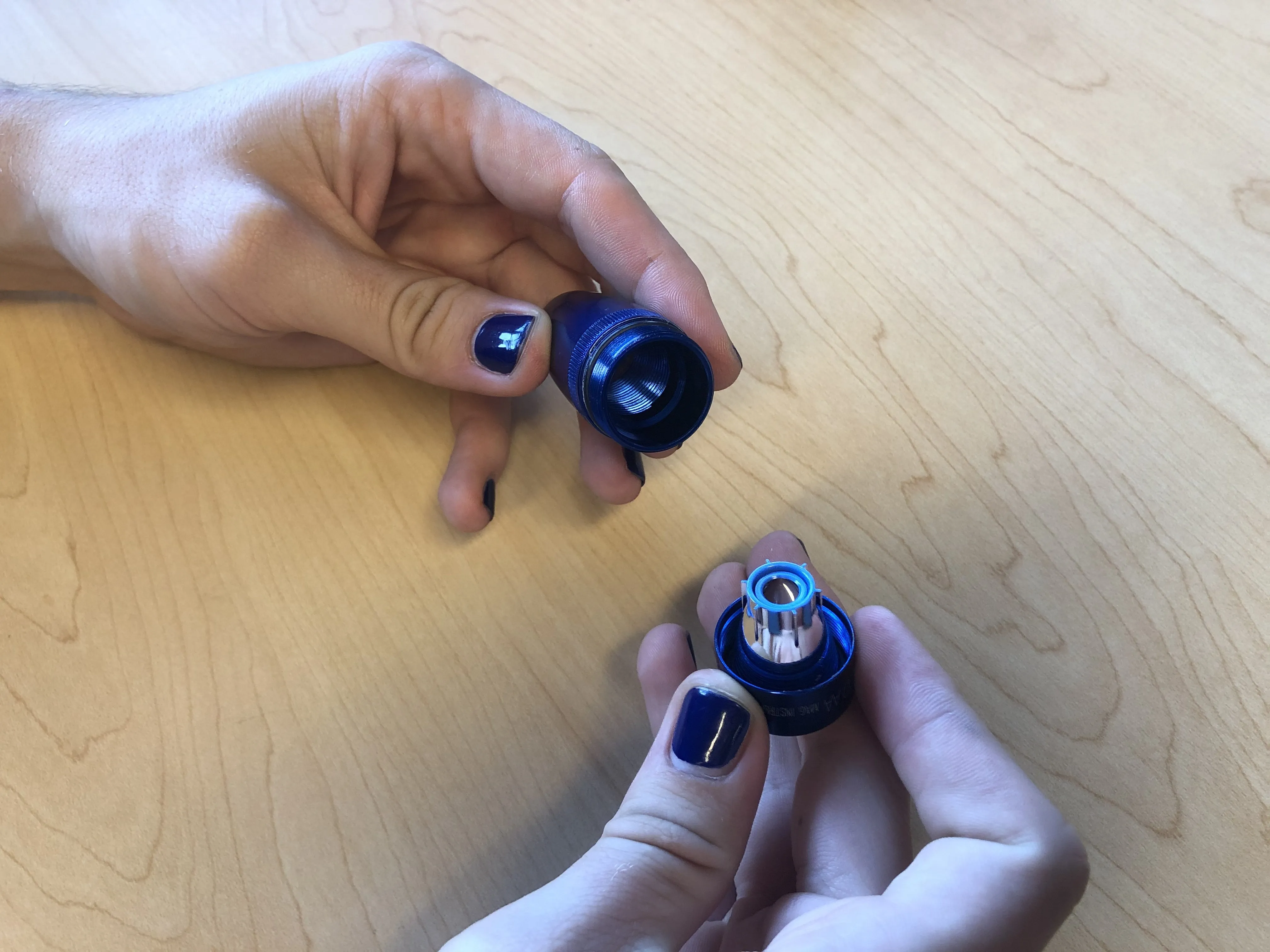

Mini Maglite LED AA Teardown, Head Cap Disassembly: шаг 4, изображение 1 из 2
Разборка светодиодного фонаря Mini Maglite AA, разборка крышки головки: шаг 4, изображение 1 из 2 | Источник - ifixit.com

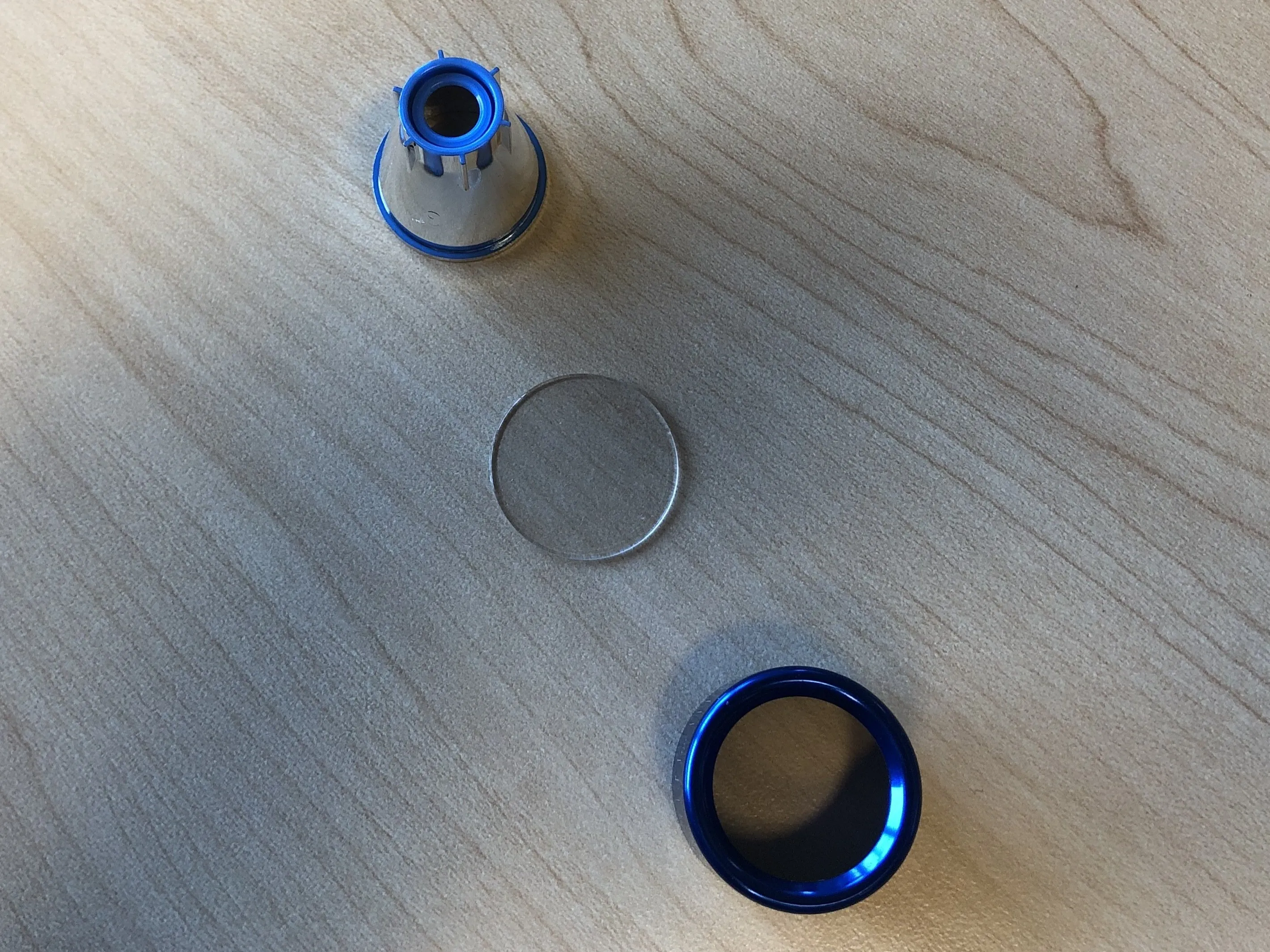

Мини Maglite LED AA Разборка, разборка головной части: шаг 4, изображение 2 из 2
Мини Maglite LED AA Разборка, разборка головной части: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Поворачивайте лицевую крышку против часовой стрелки, пока она полностью не отсоединится от головной крышки.

  • После снятия лицевой крышки с головного колпачка можно снять отражатель и объектив с головного колпачка.

  • Отражатель и объектив являются незакрепленными элементами и могут выпасть после снятия лицевого колпачка!
