Разборка беспроводного приемника Mipro ACT-707S

Введение

Одноканальный разностный приемник Mipro ACT-707S уже здесь! Вот что находится внутри металлической коробки:

-стандарт EIA ½ -размер стойки

- Цветная ЖК-панель

-FB-71 Комплект для монтажа в стойку для 1 полустоечного приемника ACT

-FBC-71 Комплект антенн для приемников ACT с задней и передней стороны

-ACT-707SD MIPRO PC-control Interface software

-AD-707 4-канальная система антенного делителя

-AT-70+ Удлинительная антенна с антенным усилителем.

-AT-70B+MS-10 AT-90T Широкополосная пассивная направленная антенна

-AT-90R Широкополосная активная направленная антенна

Для беспроводного приемника предусмотрены следующие ключевые функции:

-Channel ScanTM и ACTTM (Automatic Channel Targeting) - первые в мире технологии от MIPRO. Одно нажатие кнопки Scan быстро сканирует канал в поисках свободной от помех частоты. Одно нажатие кнопки ACT автоматически загружает эту частоту в передатчик.

-Позволяет быстро переключать каналы, обеспечивает выбор канала без помех и исключает наводки.

-Размер устройства 1/2 стойки по стандарту EIA.

-Первая в мире цветная ЖК-панель.

-Полное управление с ПК и мониторинг до 64 каналов одновременно.

-Прочный и долговечный металлический корпус приемника.

-Двойная схема защиты 'Pilo Tone & Noise Lock' предотвращает помехи.

-Предустановленная структура усиления точно соответствует чувствительности микрофонного капсюля.

-Переключаемый блок питания обеспечивает стабильное питание системы.

Шаг 1 Разборка беспроводного приемника Mipro ACT-707S

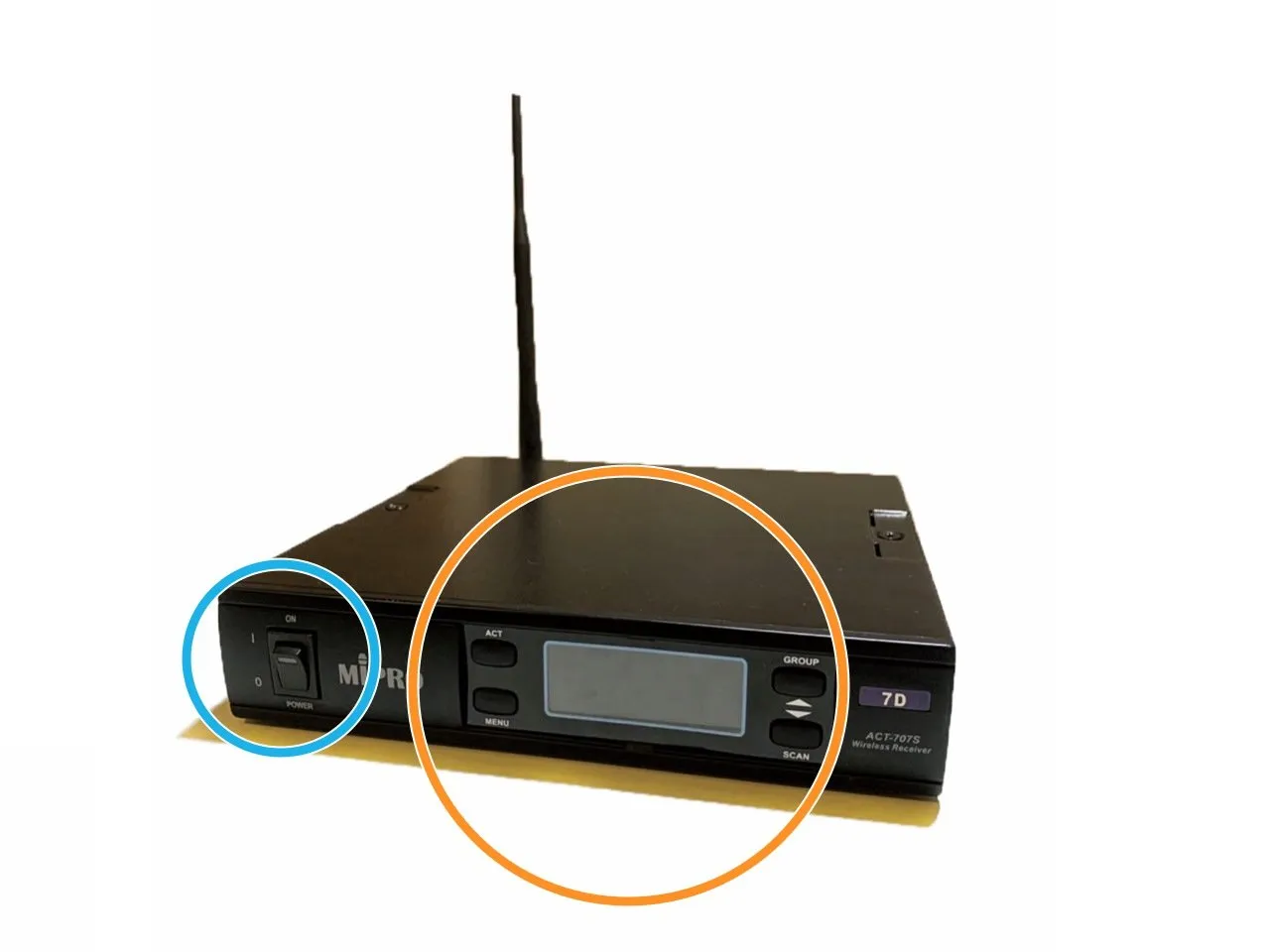

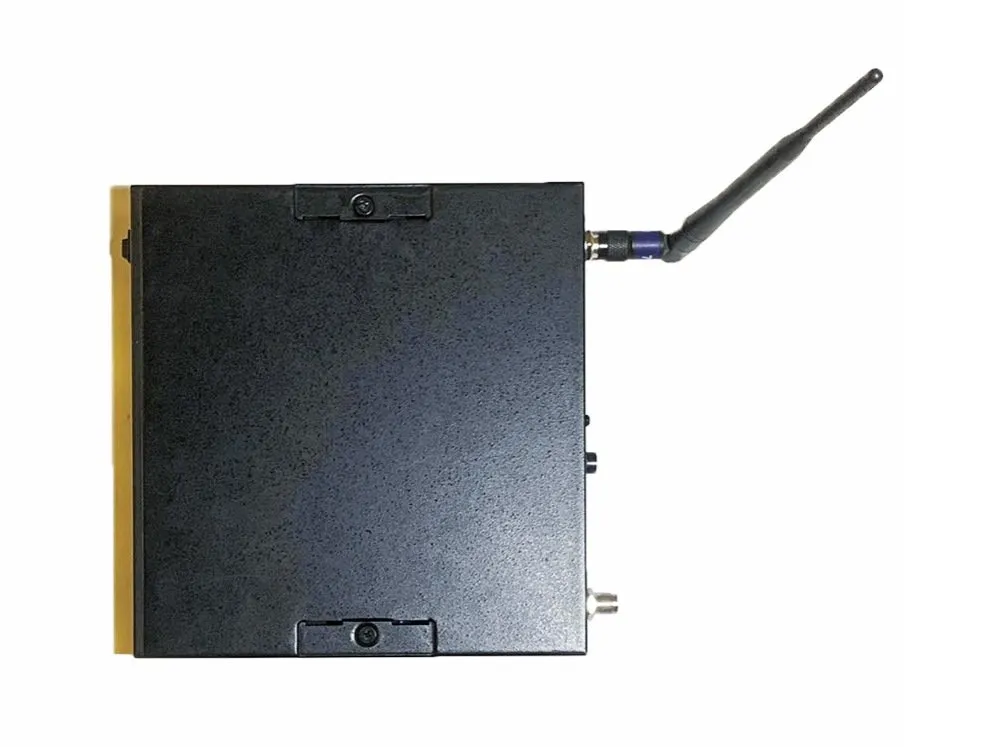

• Прежде чем мы погрузимся в слепую, давайте посмотрим на панель приемника:

• Передняя панель: Выключатель питания и индикатор: Когда переключатель включен, загорается красный индикатор, обозначающий нормальное состояние питания.

• Панель приемника: Цветная ЖК-панель.

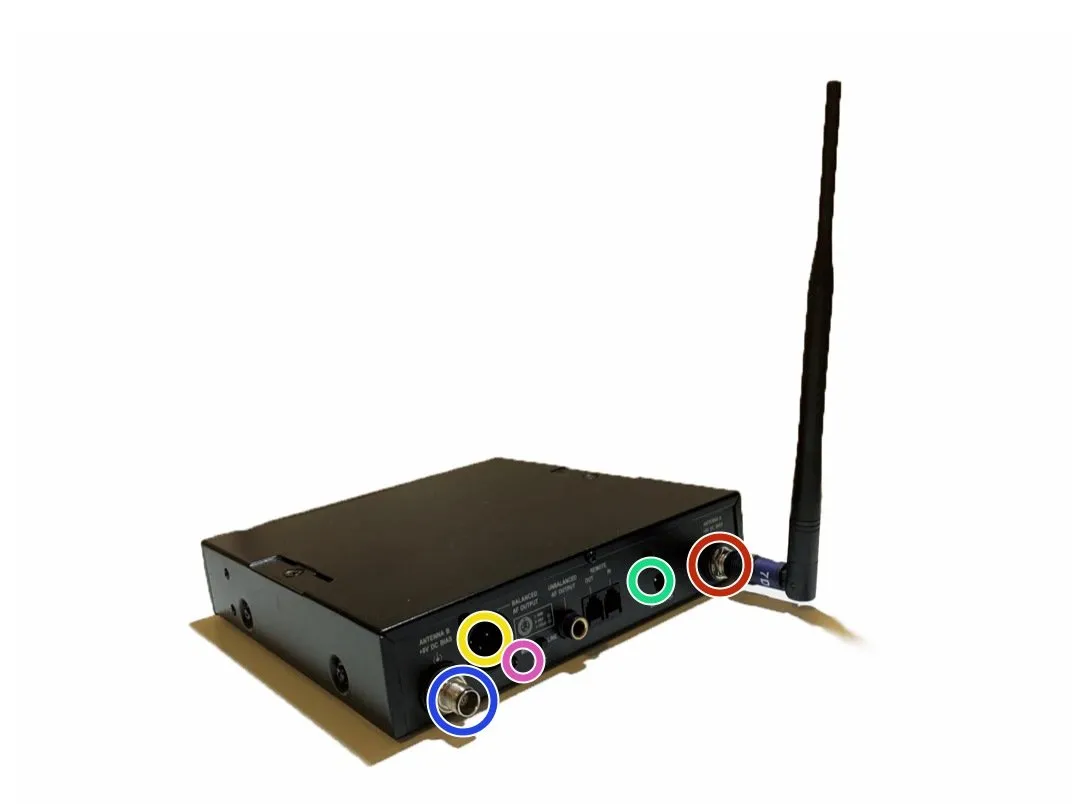

• На задней панели: Входной разъем задней антенны B: Разъем антенны B может быть установлен непосредственно с антенной и обеспечивает питание для антенного усилителя.

• Входной разъем задней антенны A: A Антенный разъем может быть установлен с антенной напрямую и обеспечивает питание для антенного усилителя.

• Балансный выходной аудиоразъем: с разъемом типа Cannon / XLR обеспечивает подачу балансного выходного аудиосигнала с этого разъема на усилитель.

• Переключатель уровня небаланса: 'Выбор 'MIC' предназначен для выхода на уровне микрофона. Выбор 'LINE' - для выхода уровня 'Line-out'.

• Входное гнездо постоянного тока: Входное гнездо для питания 12 В постоянного тока. Обратите внимание, что полярность центрального контакта в гнезде положительная (+).

Шаг 2

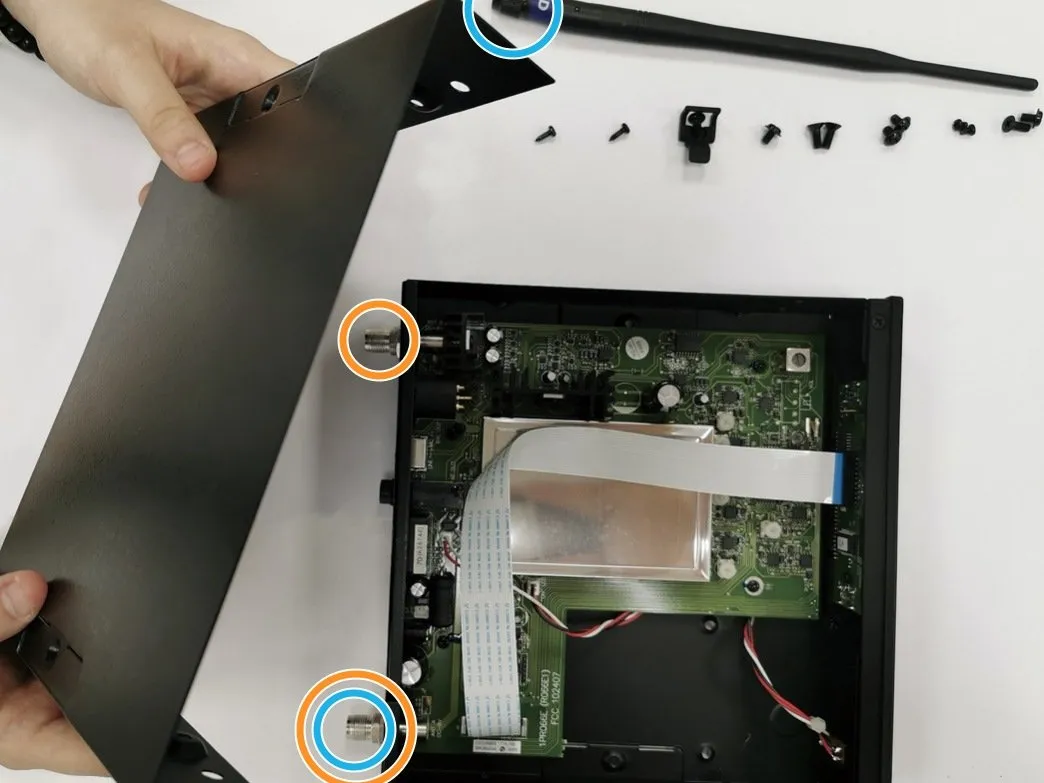

• Сначала снимаем с приемника антенну, которая соединена с основным корпусом при помощи резьбы. Повернув антенну, ее можно легко снять с основного корпуса.

• Этот винт перемещает участок резьбы с внешней крышки на основной корпус.

• Чтобы снять крышку приемника, нужно открутить все винты снаружи. Снять крышку немного сложно, поскольку крышка крепится к коробке как винтами, так и фасками. Возможно, будет легче снять крышку, если открыть ее с угла.

• Весь корпус ствольной коробки, включая крышку, выполнен из металла. Он покрыт черным напылением и изготовлен путем сгибания и сварки. На корпусе есть несколько отверстий для крепления печатной платы, экрана и кнопок.

• Антенна сделана из пластика и металла. Часть для подключения приемника сделана из металла и имеет резьбу внутри, остальная часть антенны сделана из пластика. Пластиковая оболочка защищает провода внутри антенны, а пространство внутри слишком мало, чтобы его открыть.

Шаг 3

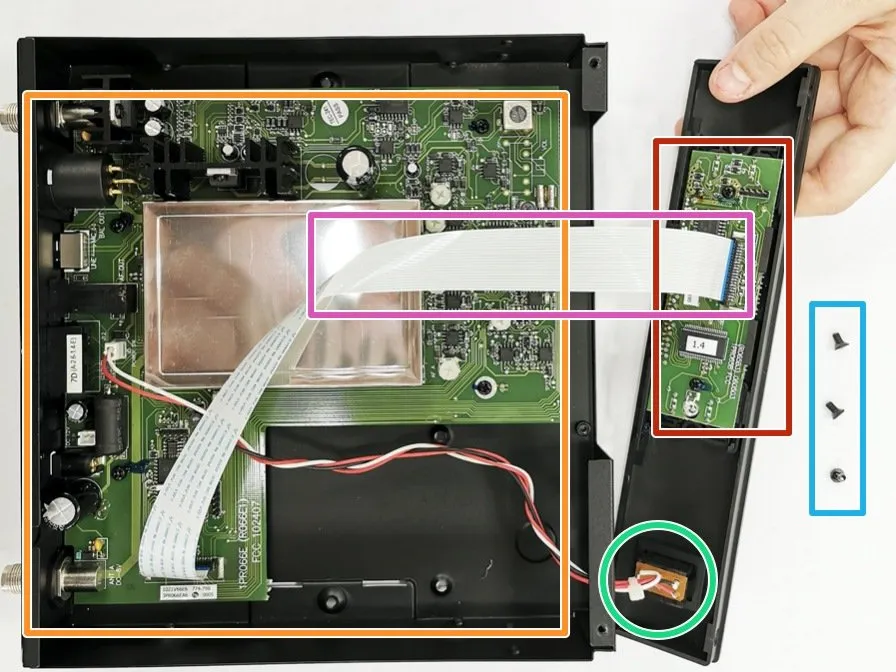

• Сняв металлическую крышку, мы можем увидеть внутреннюю структуру черной коробки!

• Большая печатная плата в форме буквы 'L' прикреплена к дну коробки гайками.

• Маленькая печатная плата прямоугольной формы крепится к экрану с помощью винтов.

• Обе печатные платы соединены гибкой печатной схемой.

• Большая печатная плата соединена с кнопкой питания на передней панели приемника тремя электрическими проводами.

• Снимите боковую панель для экрана и кнопок, открутив три винта снаружи.

• Печатная плата имеет медные провода внутри и паяльную маску снаружи. На ней приварены все детали и компоненты. На печатные платы нанесена шелкография. 1PR066E(R066E1) FCC 102407 находится на большой печатной плате в форме буквы 'L'. (R065B3)060603 1PR065B FCC находится на меньшей печатной плате.

Шаг 4

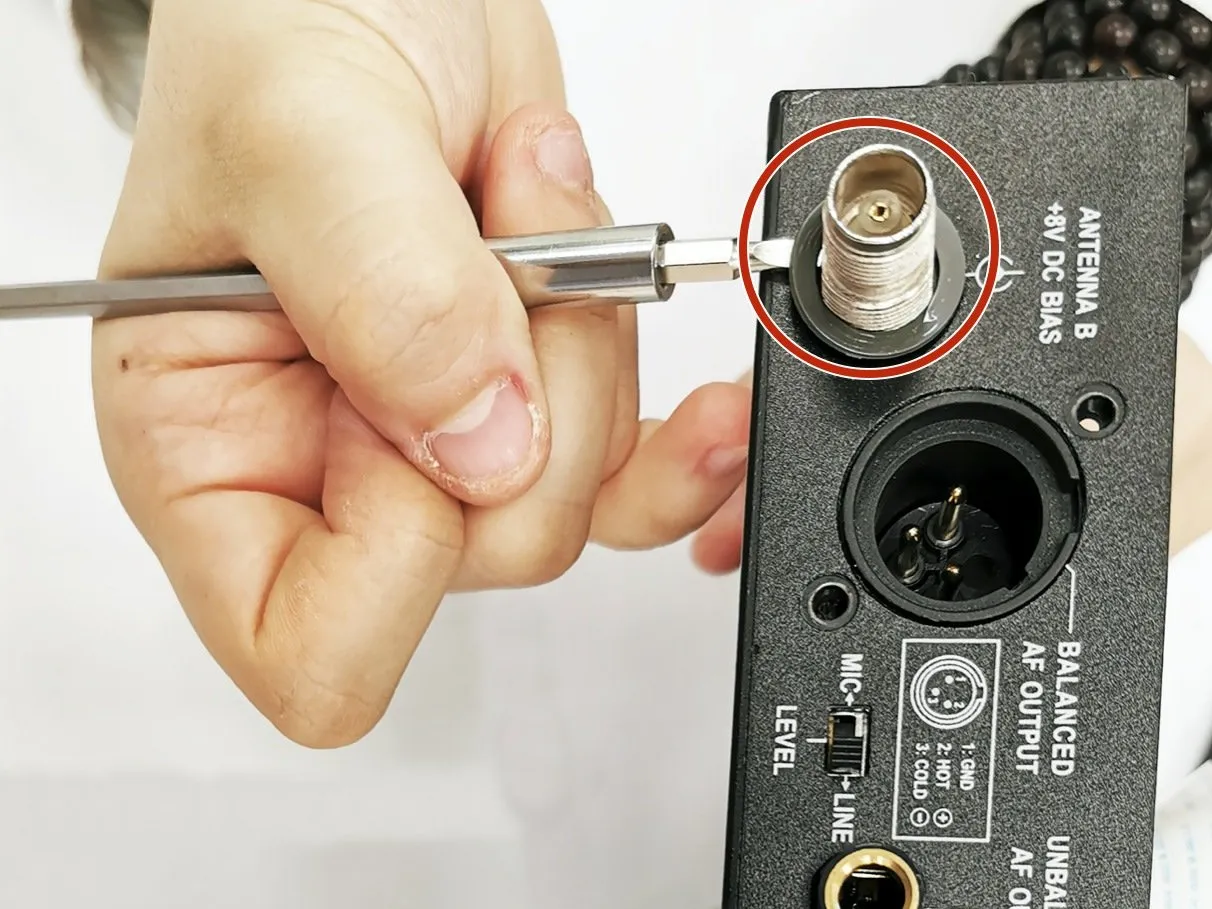

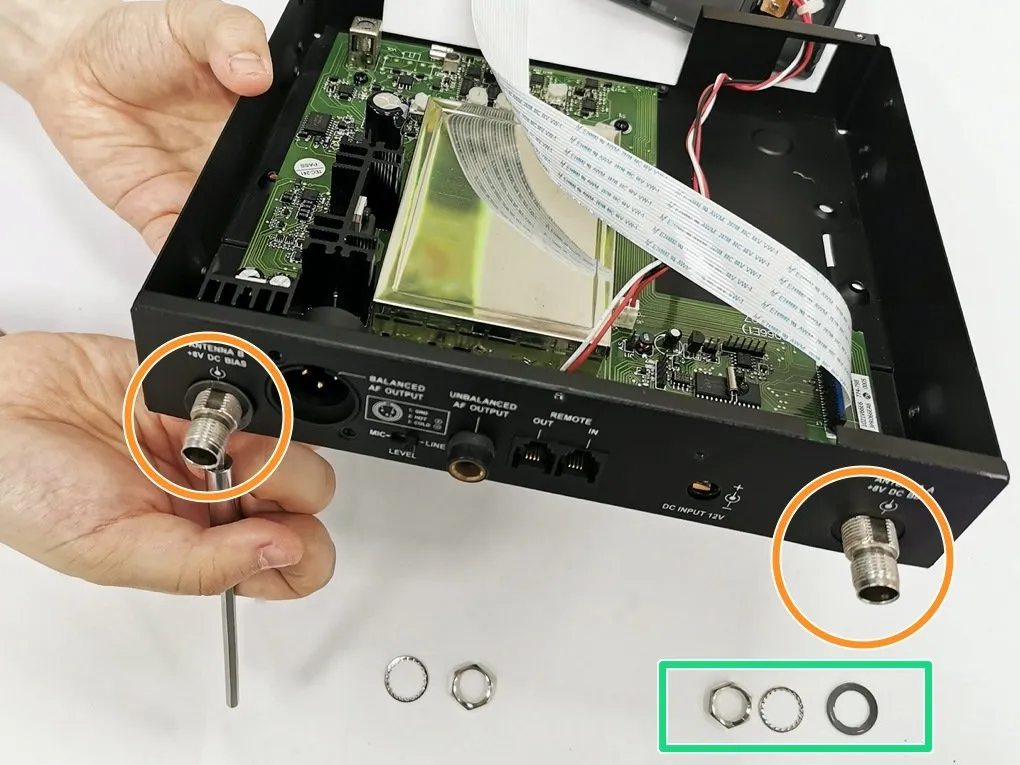

• Большая печатная плата крепится к задней стороне приемника двумя винтами.

• Каждый винт имеет три различных металлических кольца и одно пластиковое кольцо (гайки).

• Гайки изготовлены методом литья под давлением.

• Снимите кольца с помощью шлицевой отвертки.

• Выньте большую печатную плату.

Шаг 5

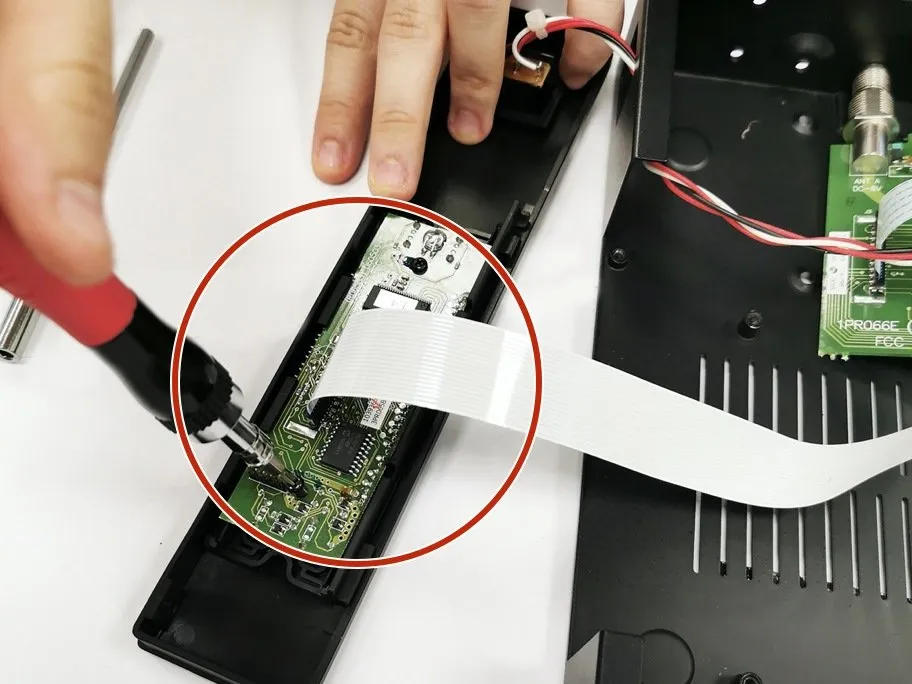

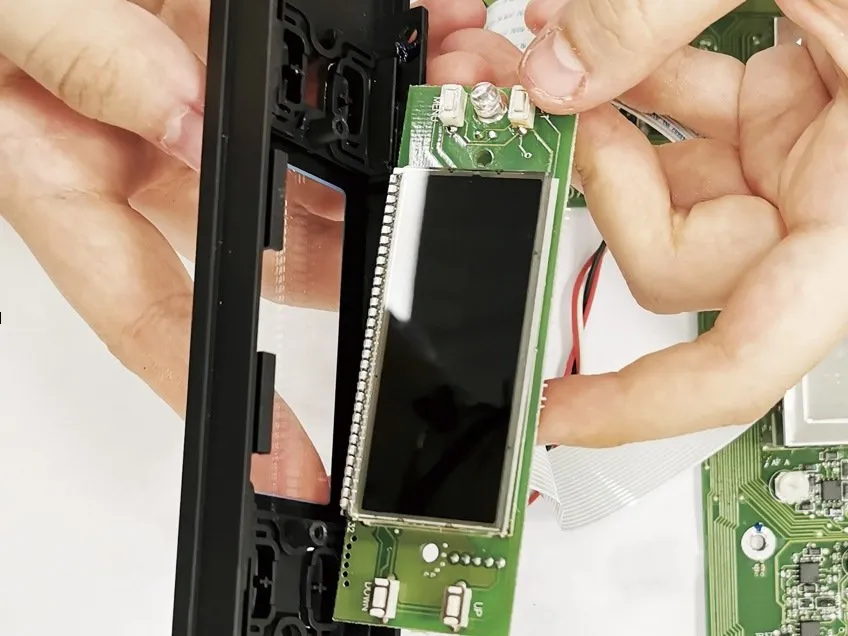

• С помощью отвертки снимаем печатную плату передней крышки{(R065B3)060603 1PR065B FCC} с дисплеем (LCD) и сигнальными лампочками.（примечание: винты, соединяющие печатную плату и переднюю крышку, очень маленькие, будьте осторожны, чтобы не повредить детали на печатной плате при разборке).

• После разборки мы получили переднюю крышку, защитную оболочку дисплея, ЖК-дисплей и 2X2 оболочки кнопок, два железных винта, сигнальные лампы, две пружины, один переключатель.

Шаг 6

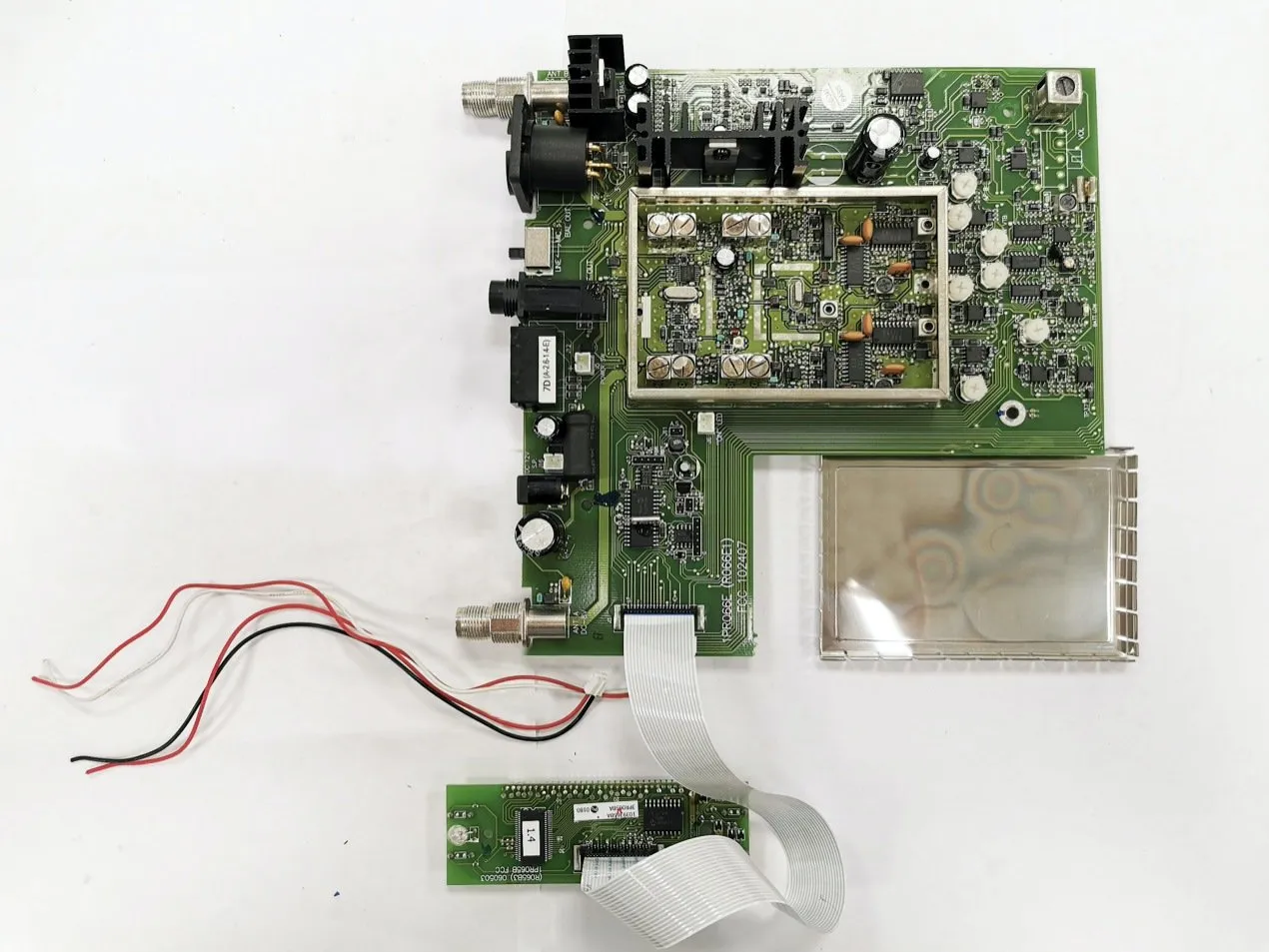

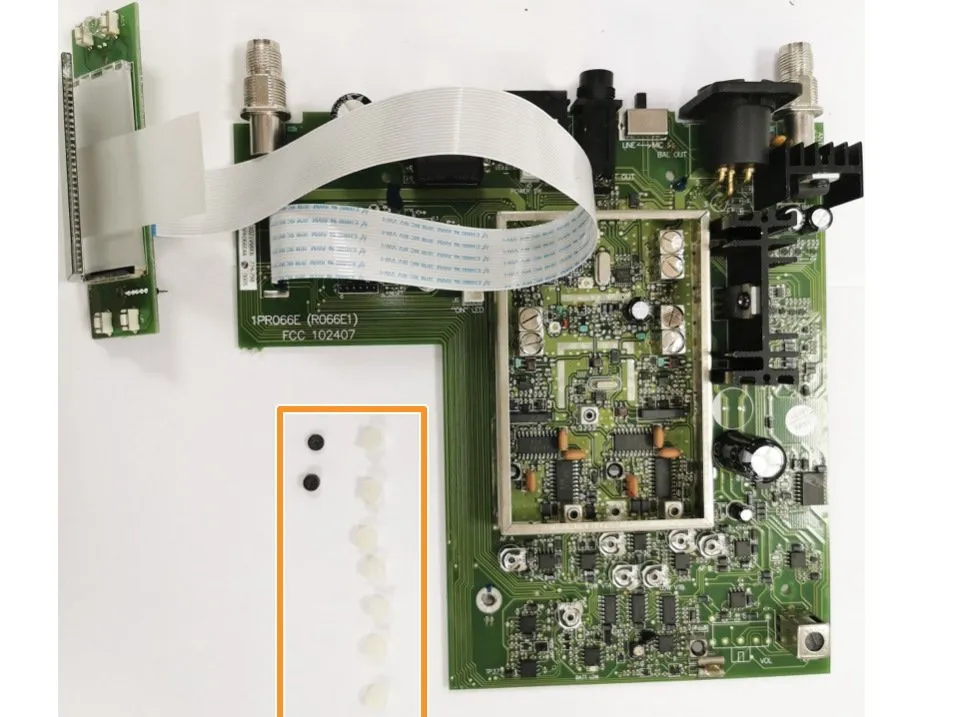

• Затем мы сняли главную печатную плату.

• Мы видим, что это печатная плата, состоящая из множества резисторов и электронных компонентов. Здесь есть два железных винта и семь пластиковых застежек.

Шаг 7

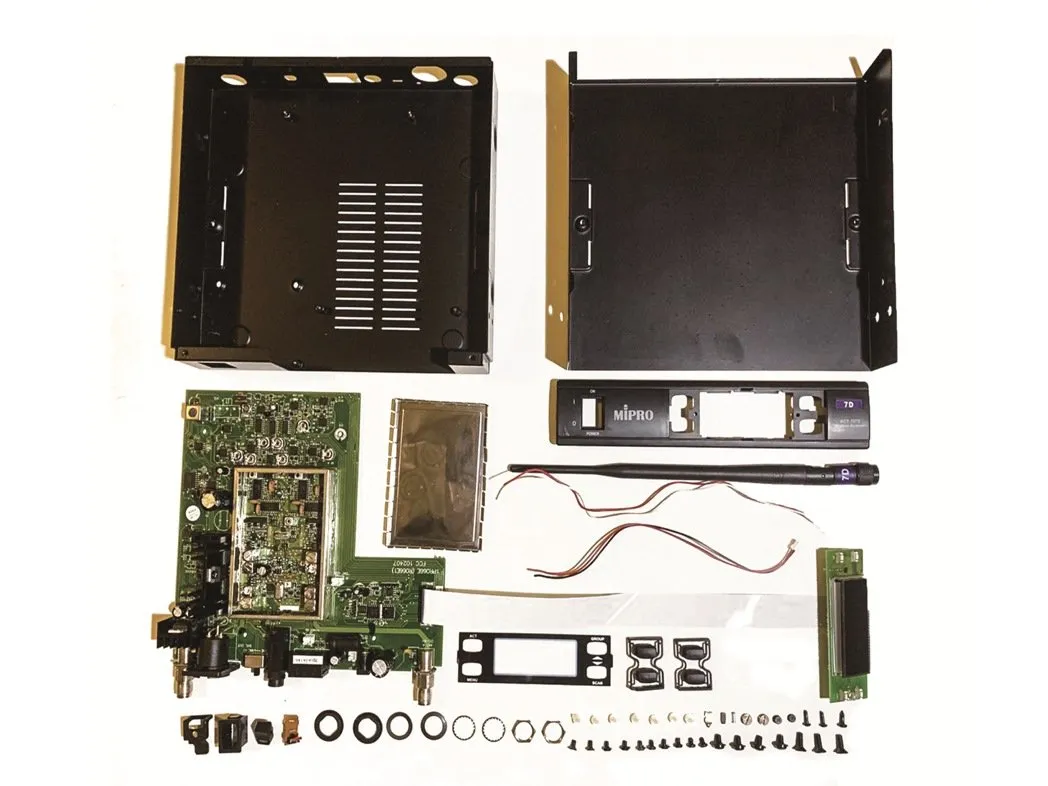

• Вот все детали, которые мы разобрали.

• Мы надеемся, что вам понравилось блюдо из 7 кусков. Мы нашли его очень питательным. Для нас это немного сложно - разбирать машину в первый раз.

• Наконец, позвольте нам снова представить этот Mipro ACT-707S 2005 года.

• В то время это была одна из самых передовых машин. Слово ACT означает, что машина оснащена функцией автоматической блокировки каналов. Серию ACT можно разделить на жидкокристаллические панели LCD и люминесцентные панели VFD.

• Номер 707 относится к серии жидкокристаллических панелей LCD, а 707S - это одночастотный чистый автоматический прием ЖК-дисплея. Одна из люксовых версий устройства.
