Введение

Оригинальный misfit vapor, это руководство является частью разрушительной попытки, но предлагает руководство по неразрушительной попытке.

Что вам понадобится

Инструменты

  • Вид
  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Назад.

Misfit Vapor Teardown, сзади.: шаг 1, изображение 1 из 3
Misfit Vapor Teardown, Back.: шаг 1, изображение 1 из 3 | Источник - ifixit.com

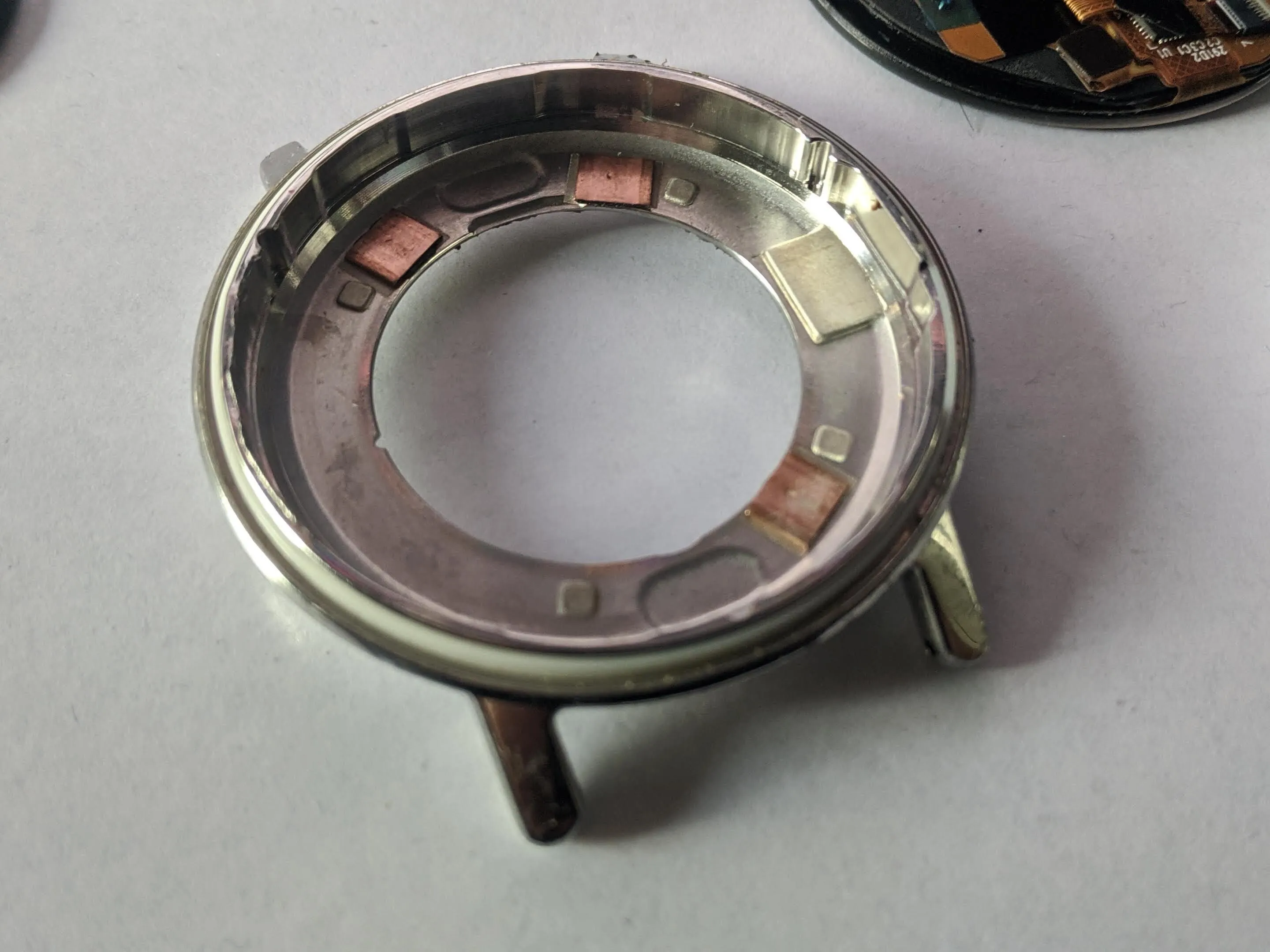

Misfit Vapor Teardown, сзади.: шаг 1, изображение 2 из 3
Misfit Vapor Teardown, сзади.: шаг 1, изображение 2 из 3 | Источник - ifixit.com

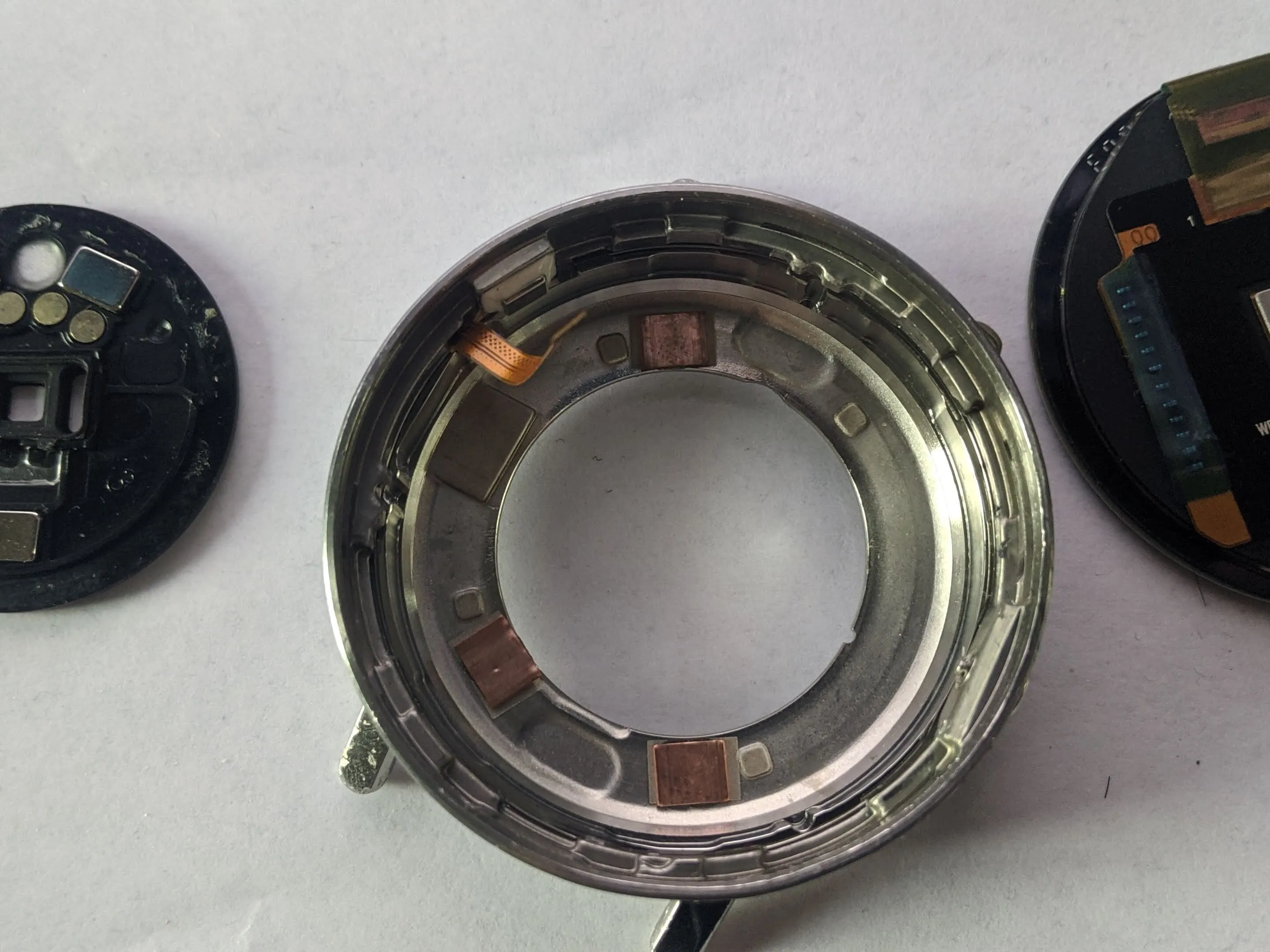

Misfit Vapor Teardown, сзади.: шаг 1, изображение 3 из 3
Misfit Vapor Teardown, сзади.: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Для того чтобы открыть эти часы, вам понадобится инструмент для вскрытия часов. Обычно они называются 'Jaxa'. Он нужен для того, чтобы зафиксировать среднюю рамку, пока вы будете поддевать заднюю крышку. Это потребует усилий, так как там есть резиновое уплотнение, и оно плотно прилегает.

Шаг 2

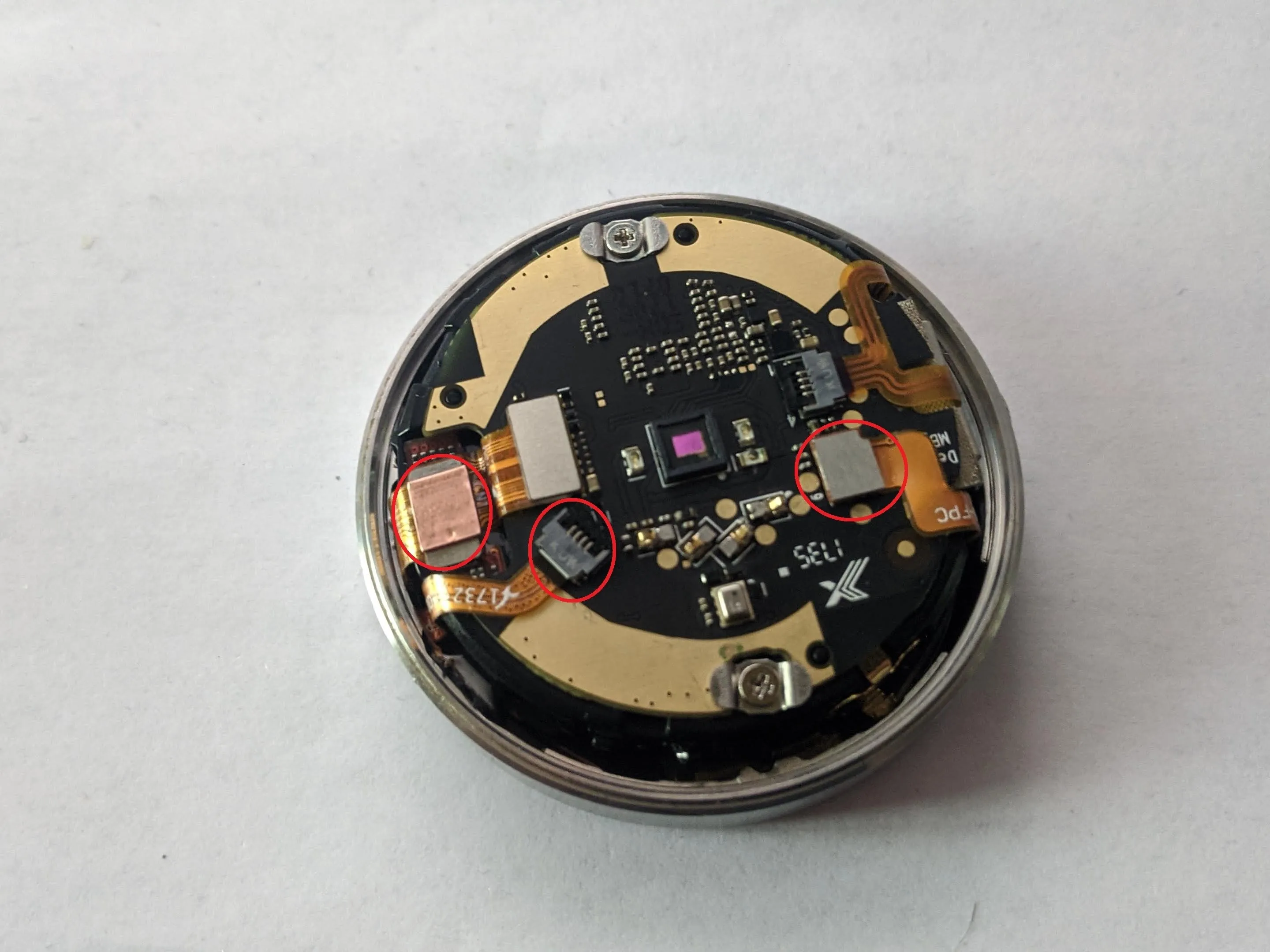

Misfit Vapor Teardown: шаг 2, изображение 1 из 1
Разборка Misfit Vapor: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Отсоедините ленты от печатной платы, отмеченной на фото

Шаг 3

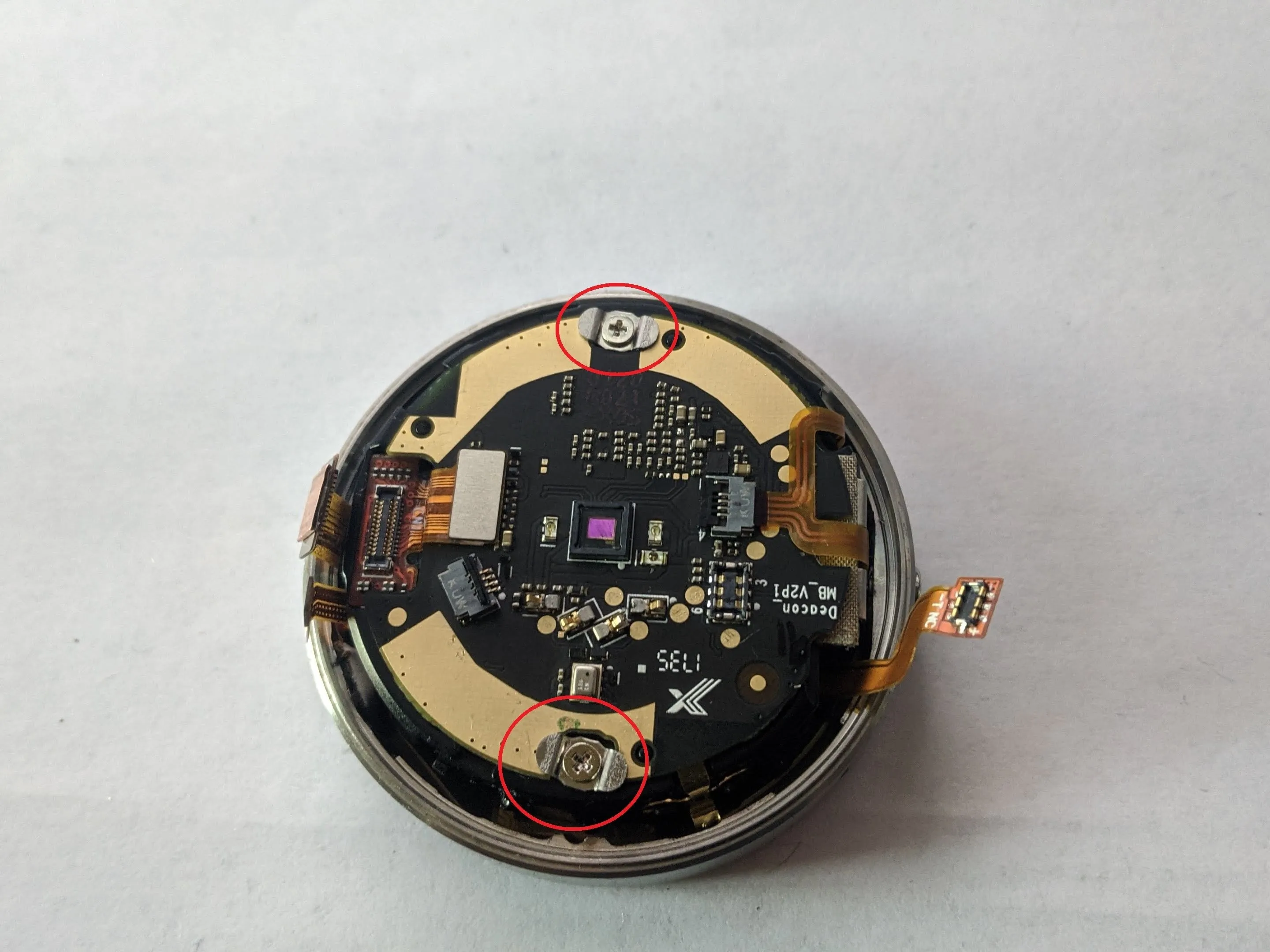

Разборка Misfit Vapor: шаг 3, изображение 1 из 2
Разборка Misfit Vapor: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Misfit Vapor Teardown: шаг 3, изображение 2 из 2
Разборка Misfit Vapor: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Открутите винты, крепящие плату к пластиковой средней рамке. Вы можете отделить среднюю рамку от корпуса и получить доступ ко всем компонентам.

Шаг 4

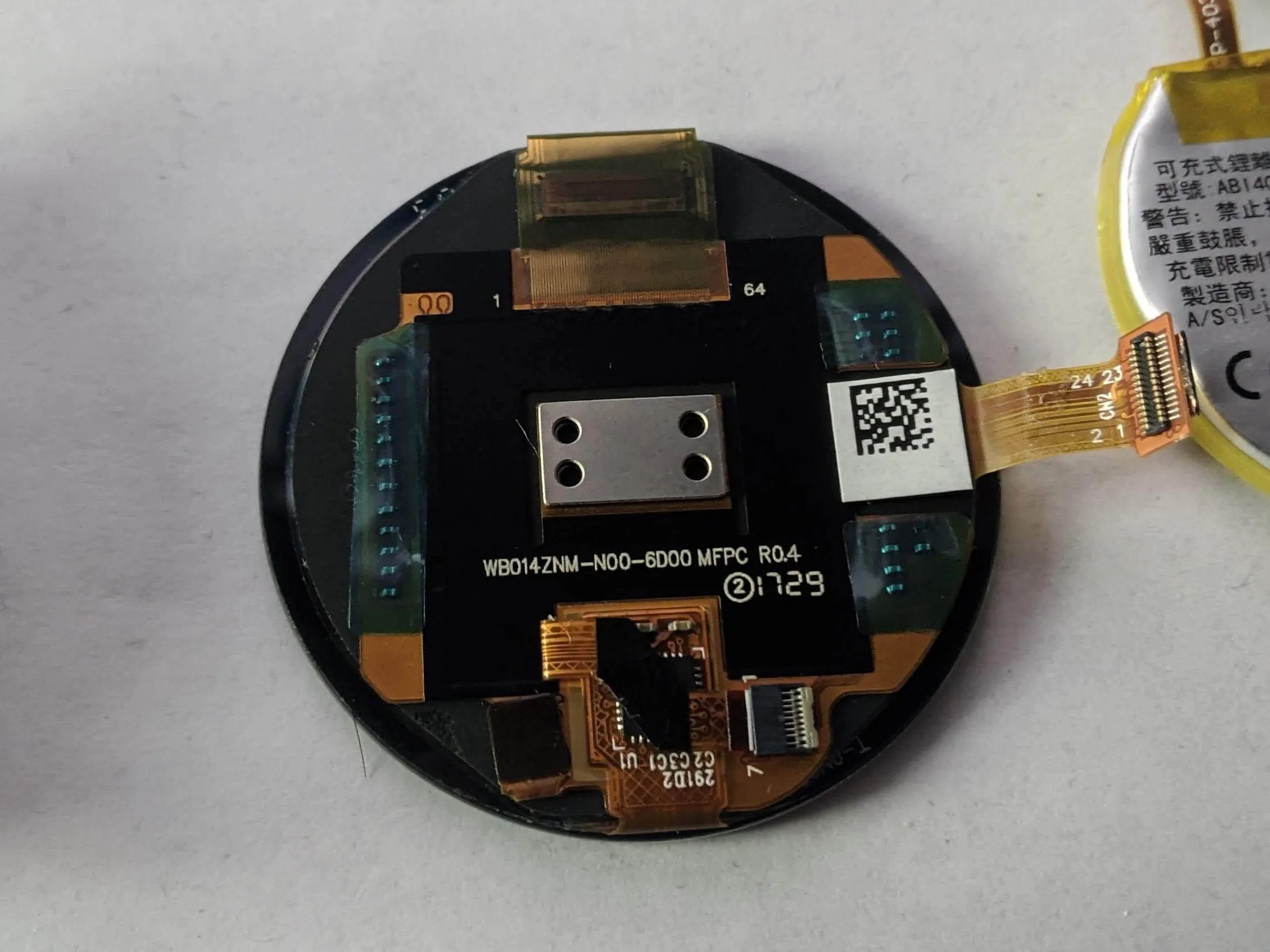

Разборка Misfit Vapor: шаг 4, изображение 1 из 1
Разборка Misfit Vapor: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Номера деталей экрана и дигитайзера обозначены как WB014ZNM-N00-6D00 MFPC R0.4

Шаг 5

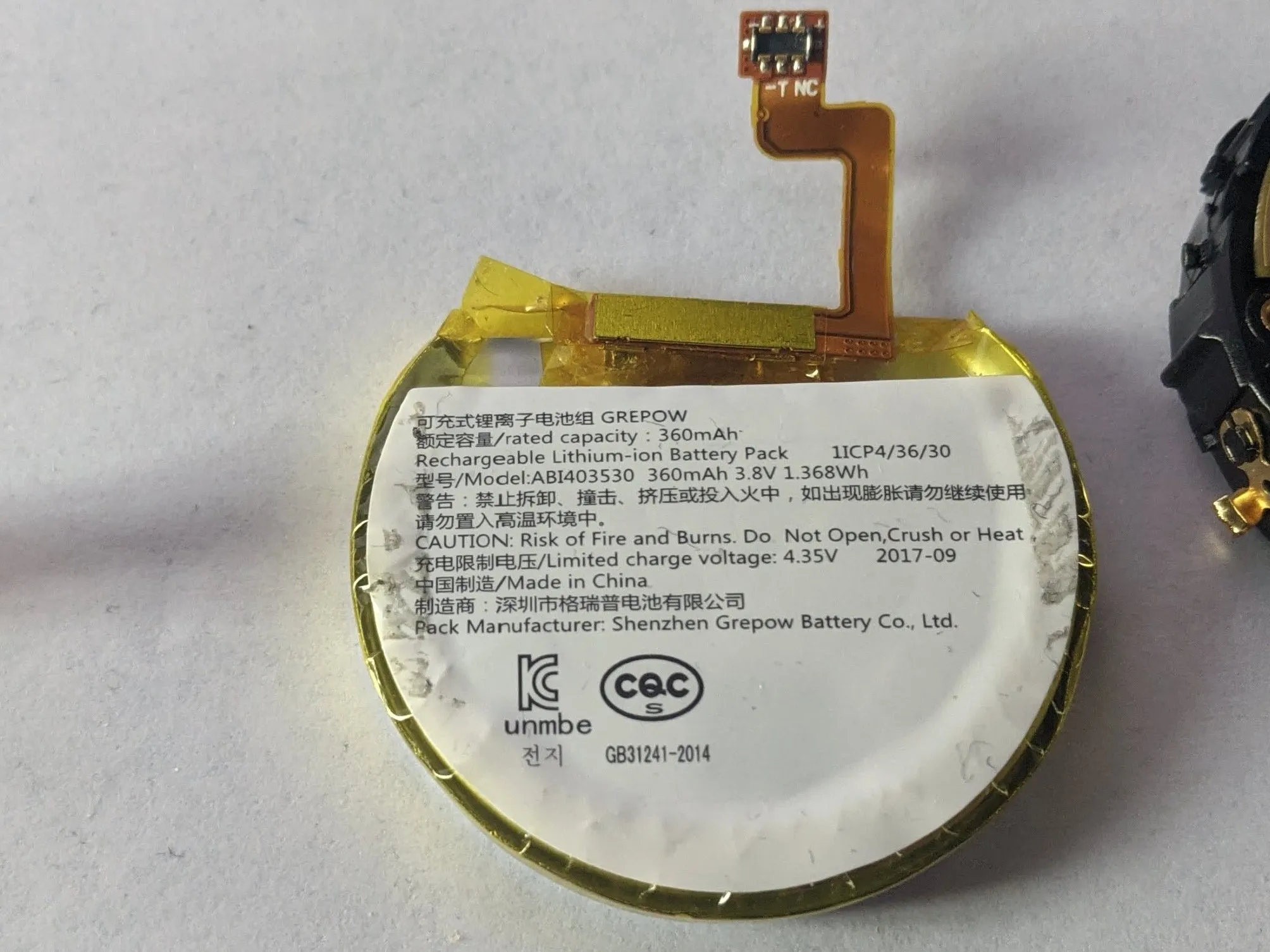

Разборка Misfit Vapor: шаг 5, изображение 1 из 2
Misfit Vapor Teardown: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Misfit Vapor Teardown: шаг 5, изображение 2 из 2
Misfit Vapor Teardown: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Аккумулятор - странная круглая батарея производства Grepow. Номер детали - ABI403530 360Mah 3.8V . Ближайший аналог - GRP4035030, вероятно, с изготовленным на заказ разъемом.
