Введение

Полная разборка винной открывалки MODAL WORCSS6 дает пользователю доступ ко многим важным внутренним компонентам устройства для облегчения ремонта и замены.

Что вам понадобится

Инструменты

  • Джимми
    Джимми | Источник - ifixit.com

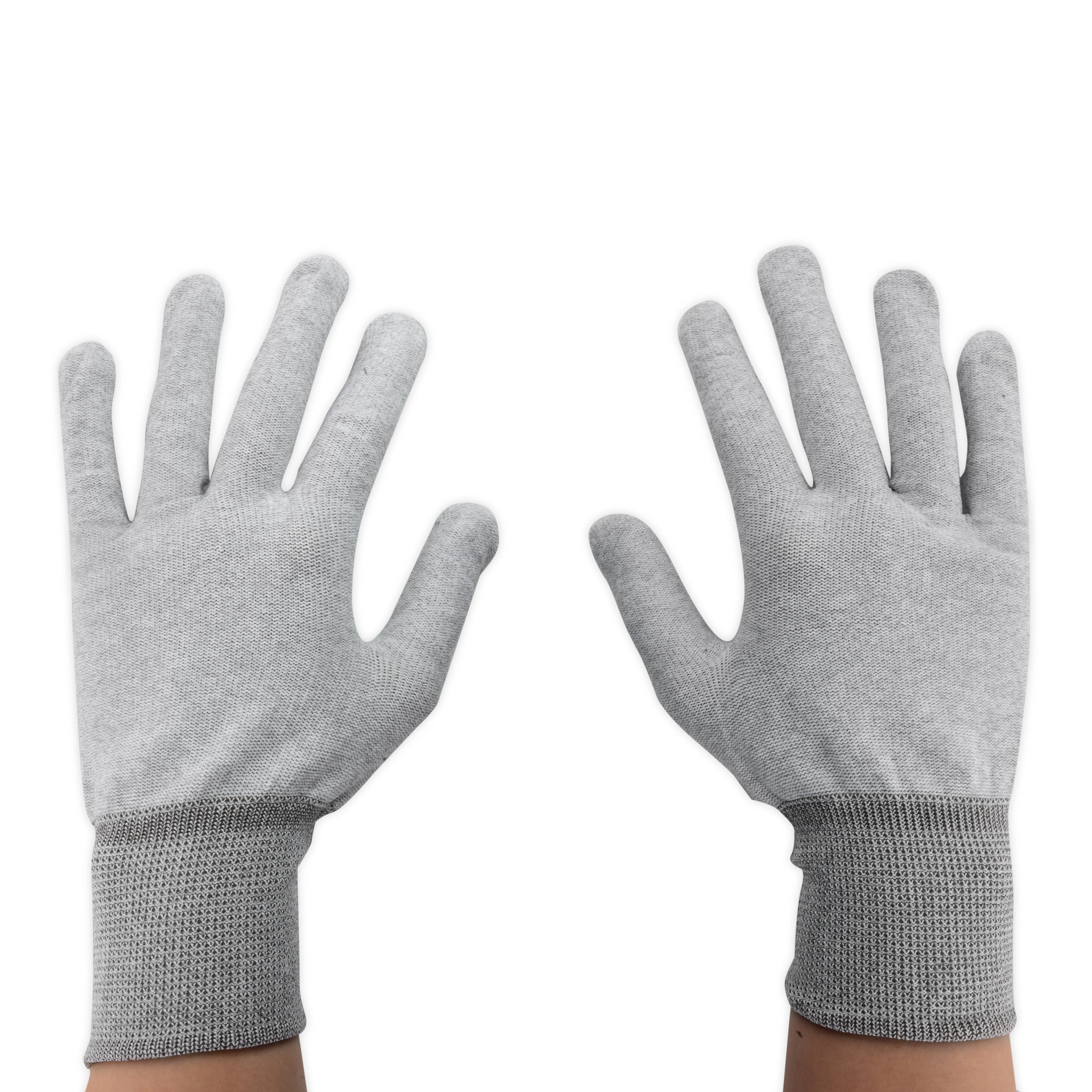

  • Перчатки ESD
    Перчатки ESD | Источник - ifixit.com
  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Руководство по разборке Modal MD-WORCSS6

Modal MD-WORCSS6 Teardown Guide, Modal MD-WORCSS6 Teardown Guide: шаг 1, изображение 1 из 2
Modal MD-WORCSS6 Teardown Guide, Modal MD-WORCSS6 Teardown Guide: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Руководство по разборке Modal MD-WORCSS6, руководство по разборке Modal MD-WORCSS6: шаг 1, изображение 2 из 2
Руководство по разборке Modal MD-WORCSS6, руководство по разборке Modal MD-WORCSS6: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Наденьте браслет от электростатического разряда (ESD). Держите устройство так, чтобы прозрачный пластиковый корпус находился сверху.

  • С помощью инструмента джимми аккуратно подденьте черное пластиковое кольцо.

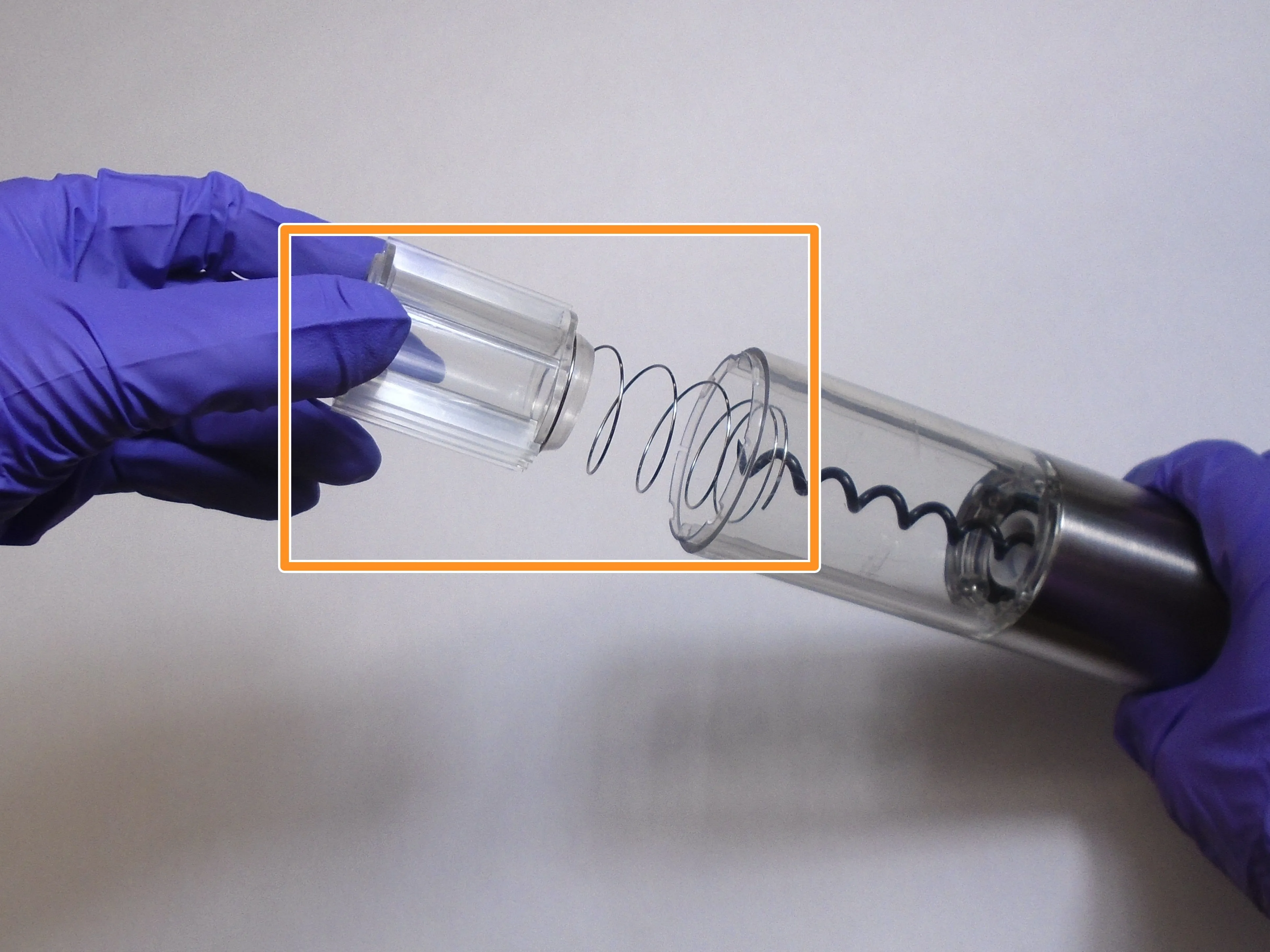

  • Извлеките пружинный блок из прозрачной пластиковой трубки.

Шаг 2

Руководство по разборке Modal MD-WORCSS6: шаг 2, изображение 1 из 2
Руководство по разборке Modal MD-WORCSS6: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Руководство по разборке Modal MD-WORCSS6: шаг 2, изображение 2 из 2
Руководство по разборке Modal MD-WORCSS6: шаг 2, изображение 2 из 2 | Источник - ifixit.com

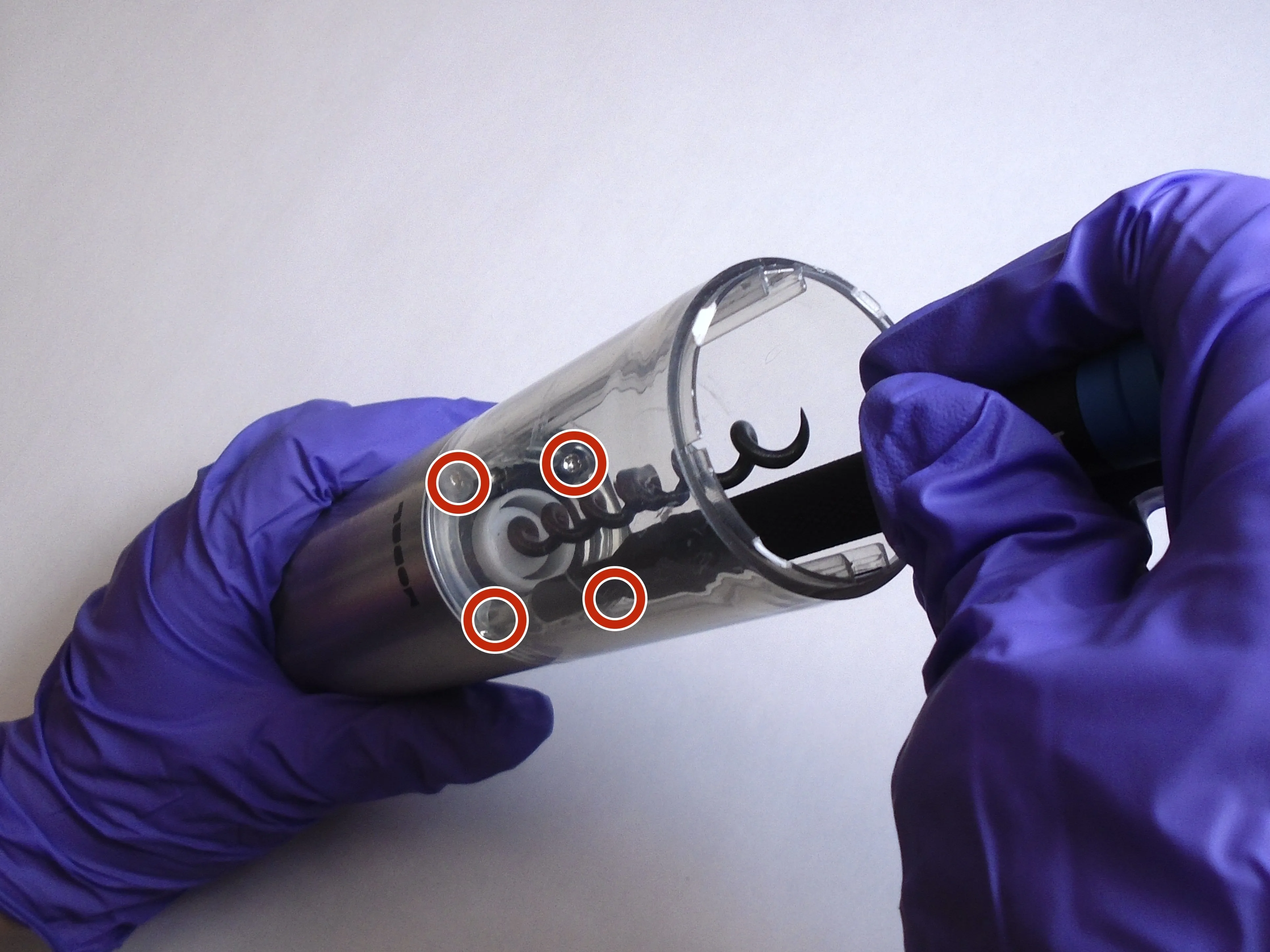

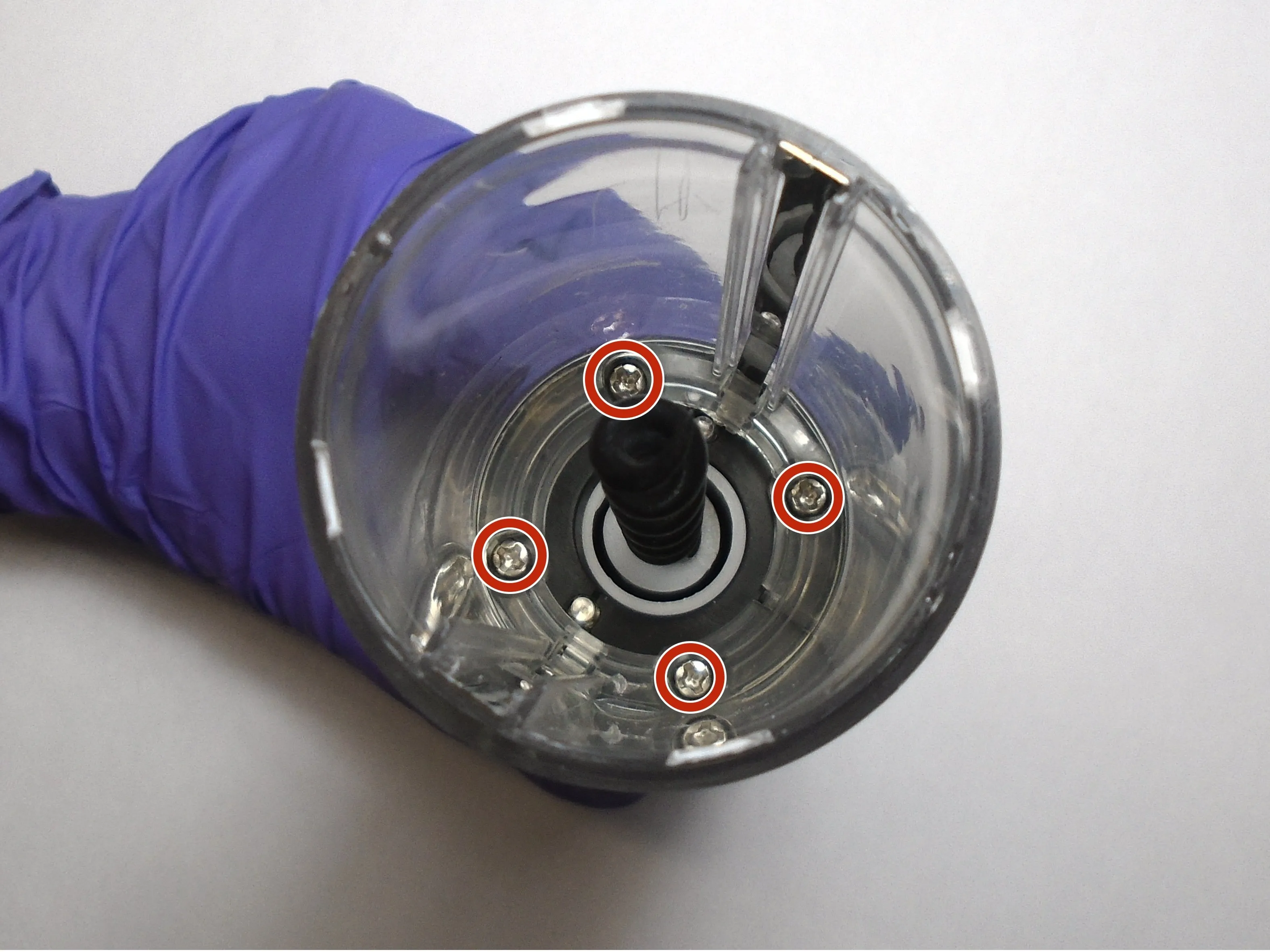

  • С помощью крестообразной отвертки №1 открутите каждый из четырех винтов диаметром 12,7 мм внутри и в нижней части пластиковой трубки.

  • Снимите пластиковую трубку с металлического корпуса.

Шаг 3

Руководство по разбору Modal MD-WORCSS6: шаг 3, изображение 1 из 2
Modal MD-WORCSS6 Teardown Guide: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Руководство по разборке Modal MD-WORCSS6: шаг 3, изображение 2 из 2
Руководство по разборке Modal MD-WORCSS6: шаг 3, изображение 2 из 2 | Источник - ifixit.com

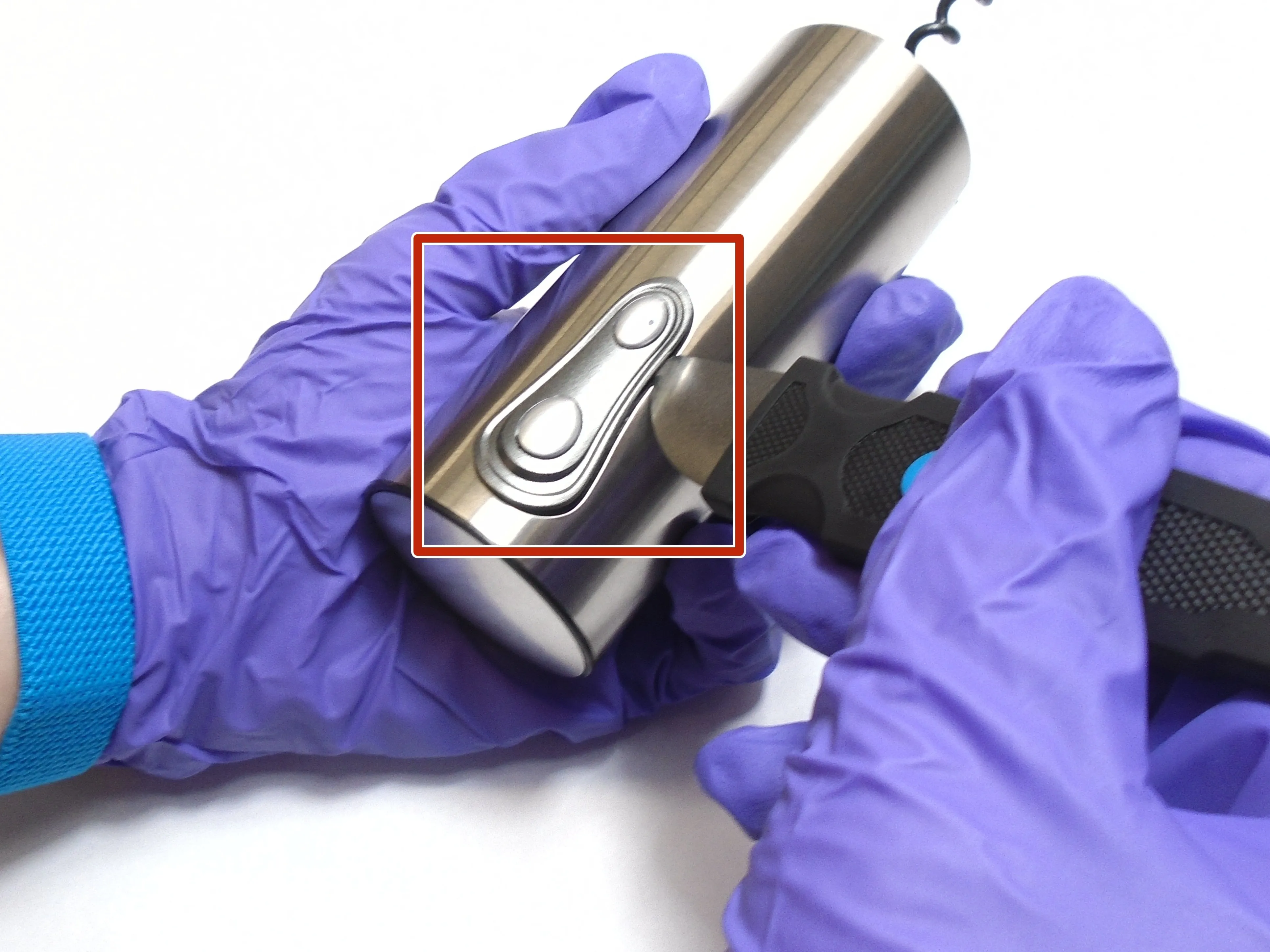

  • Поместите лезвие джимми-инструмента между узлом кнопки и металлическим корпусом. Аккуратно подденьте блок кнопок; он должен выскочить.

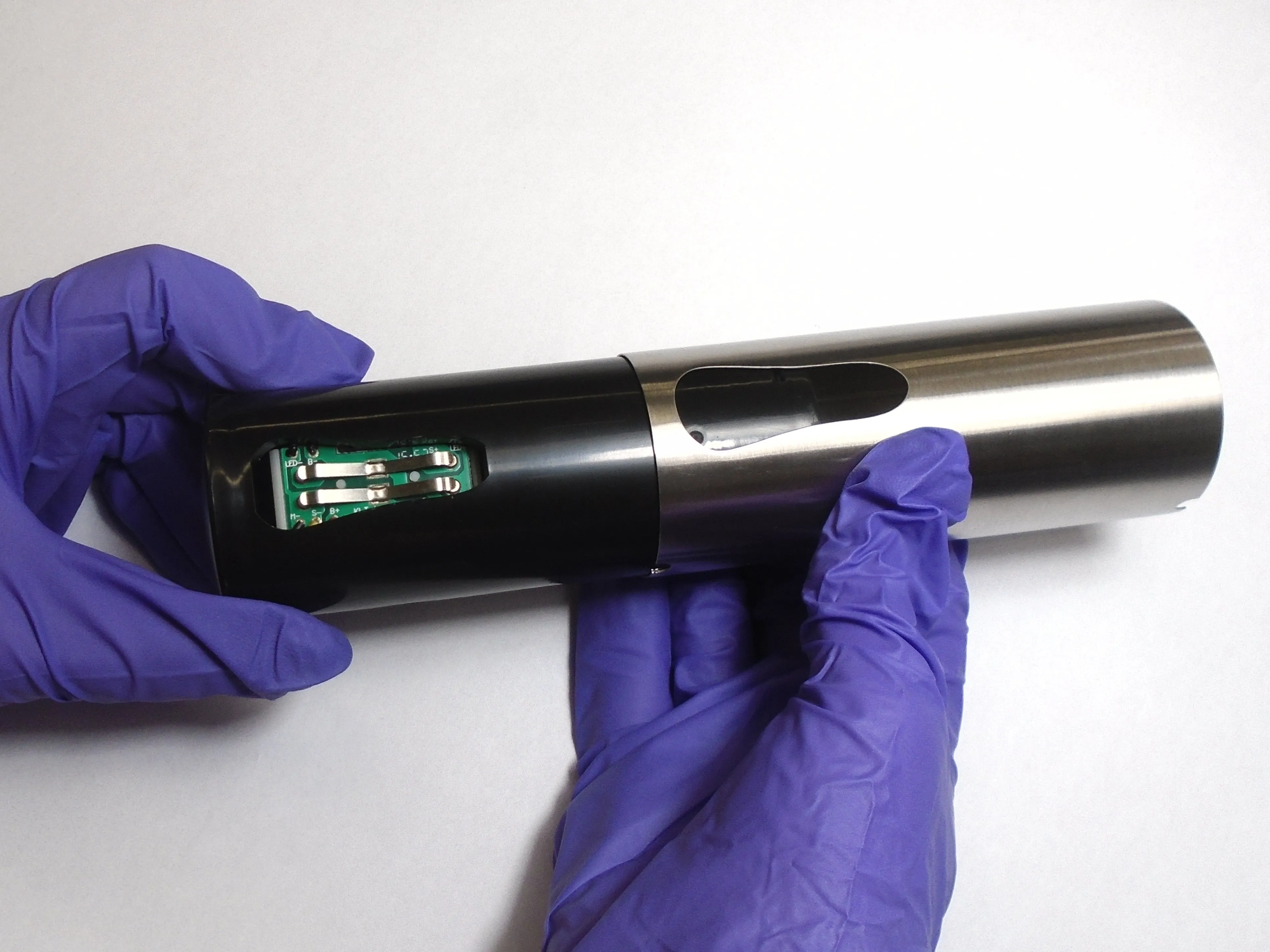

  • Сняв блок кнопок, сдвиньте металлический корпус.

Шаг 4

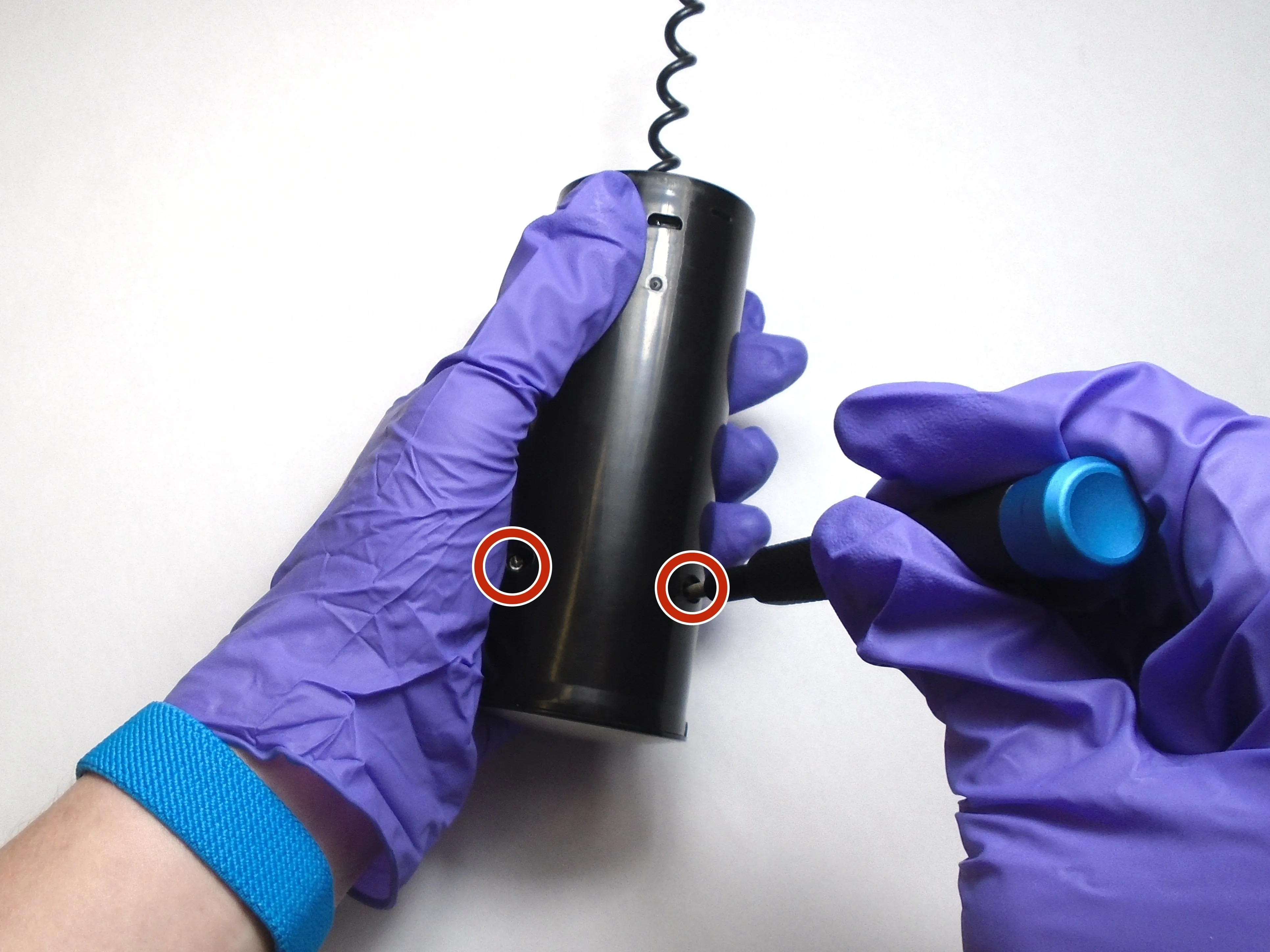

Руководство по разборке Modal MD-WORCSS6: шаг 4, изображение 1 из 3
Руководство по разборке Modal MD-WORCSS6: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Руководство по разборке Modal MD-WORCSS6: шаг 4, изображение 2 из 3
Modal MD-WORCSS6 Teardown Guide: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Руководство по разборке Modal MD-WORCSS6: шаг 4, изображение 3 из 3
Руководство по разборке Modal MD-WORCSS6: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Открутите два винта диаметром 6,4 мм в черном пластиковом корпусе с помощью отвертки Phillips #1.

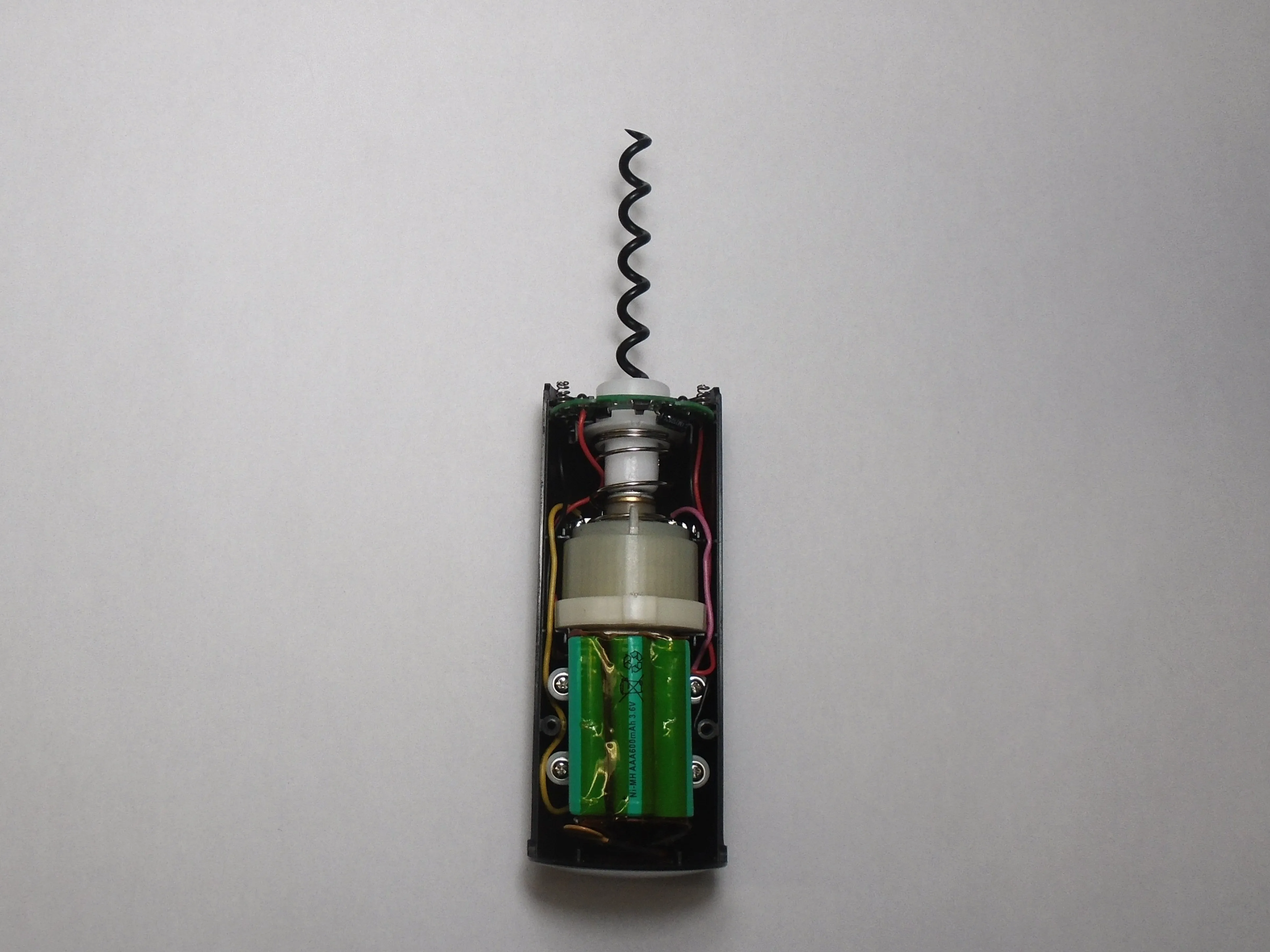

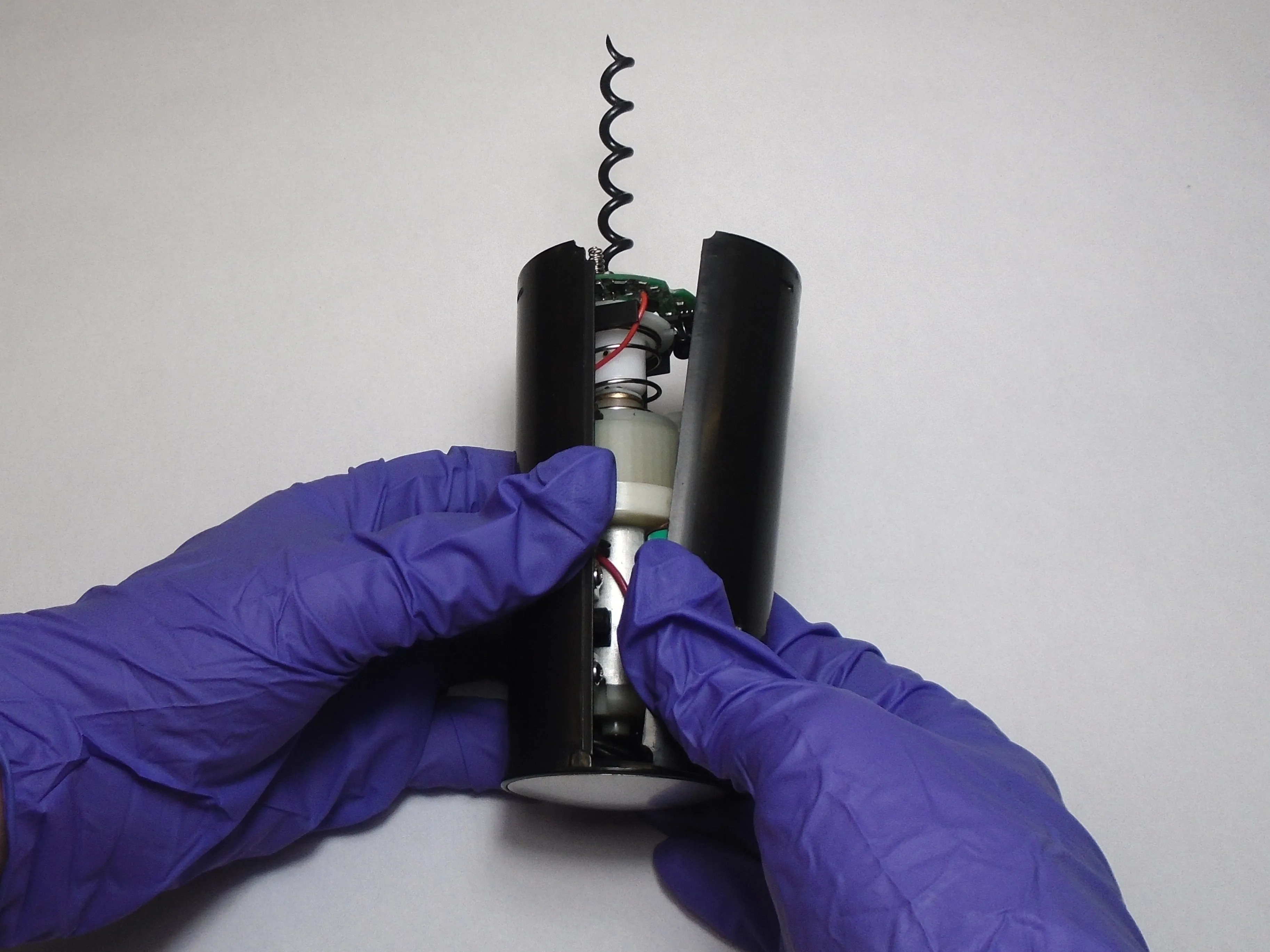

  • Разделите две половины пластикового корпуса. Держите ту половину, в которой находится двигатель, лицевой стороной вверх.

Шаг 5

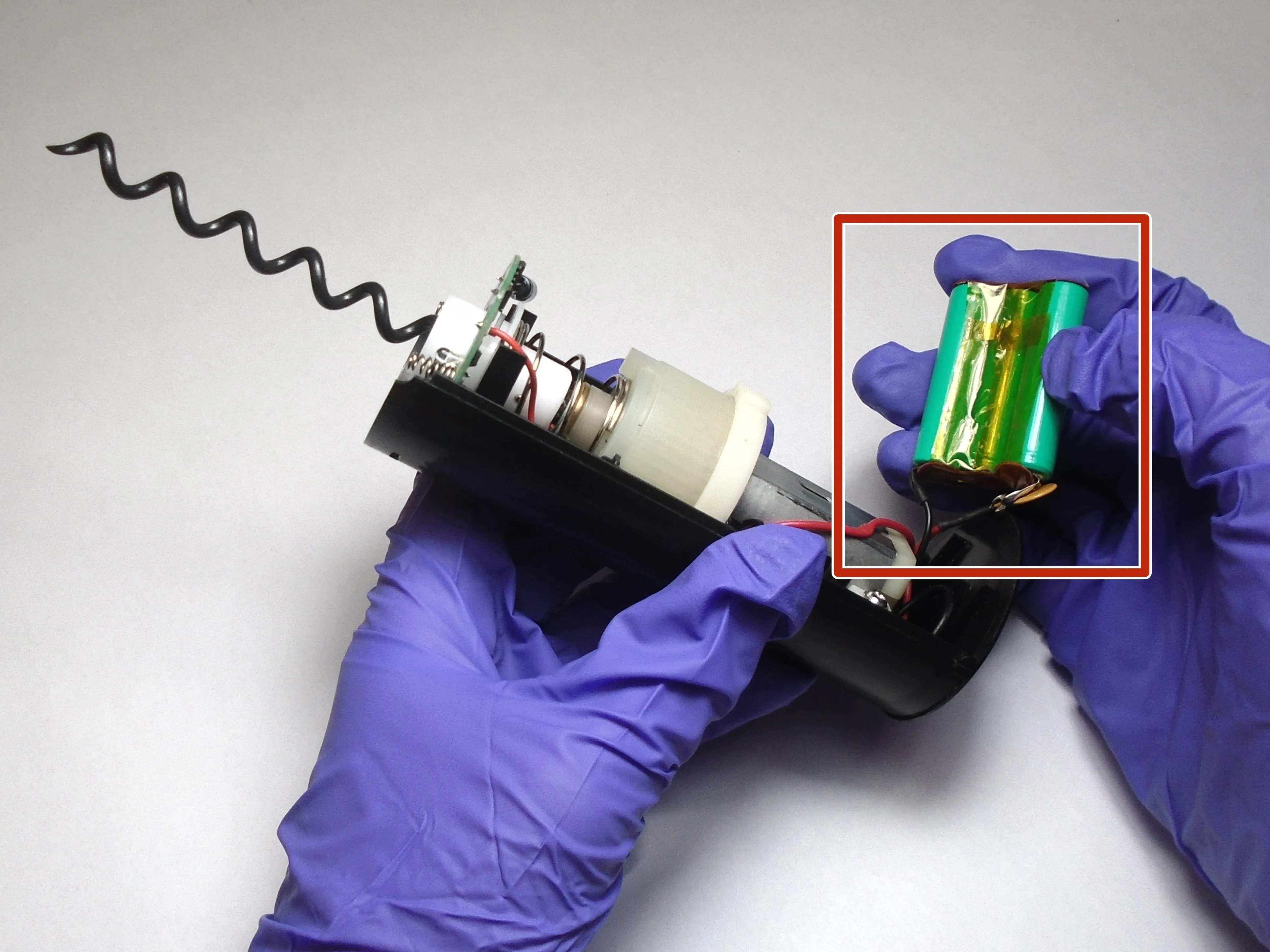

Руководство по разборке Modal MD-WORCSS6: шаг 5, изображение 1 из 3
Руководство по разборке Modal MD-WORCSS6: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Руководство по разборке Modal MD-WORCSS6: шаг 5, изображение 2 из 3
Modal MD-WORCSS6 Teardown Guide: шаг 5, изображение 2 из 3 | Источник - ifixit.com

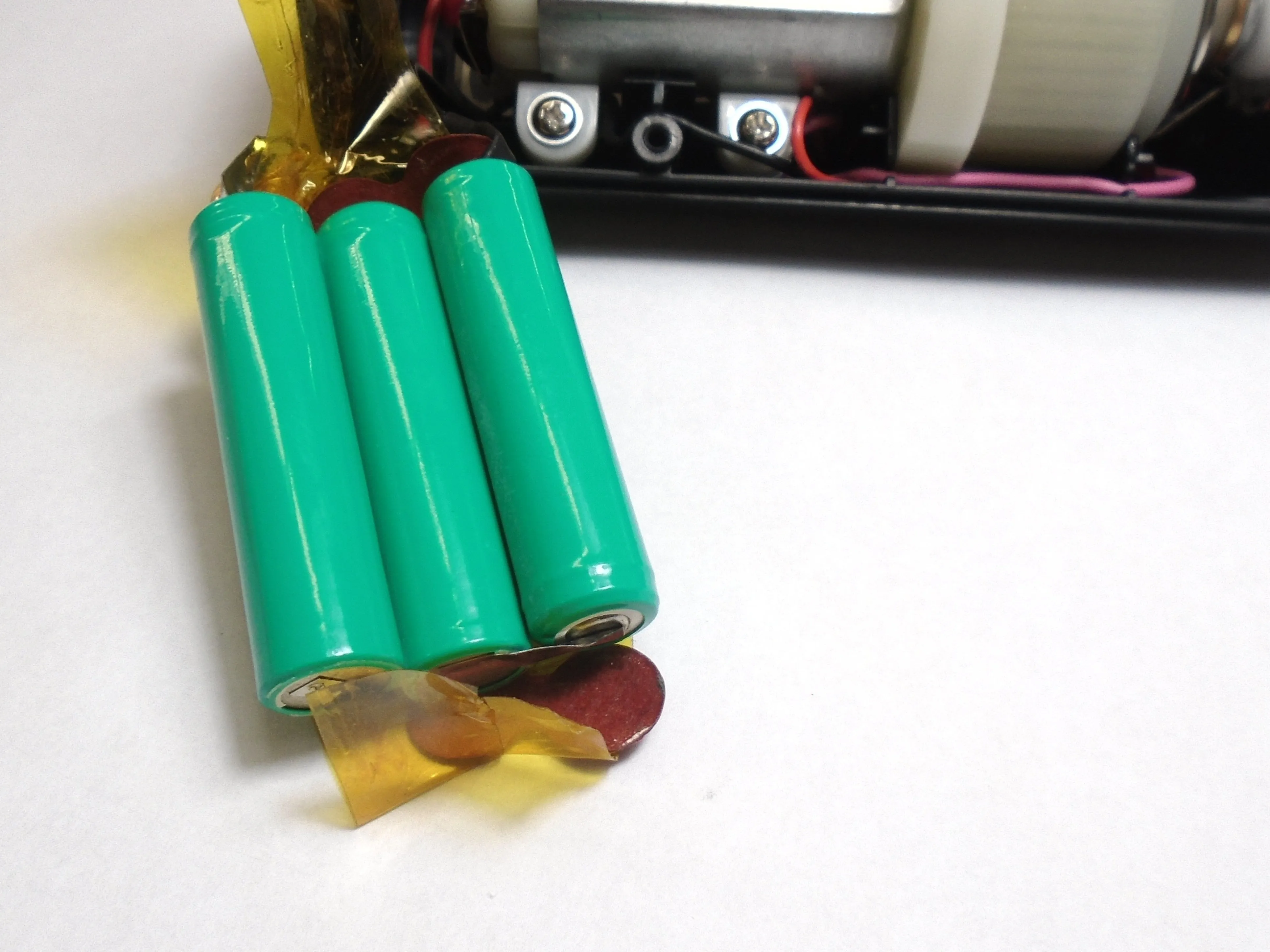

Руководство по разборке Modal MD-WORCSS6: шаг 5, изображение 3 из 3
Руководство по разбору Modal MD-WORCSS6: шаг 5, изображение 3 из 3 | Источник - ifixit.com

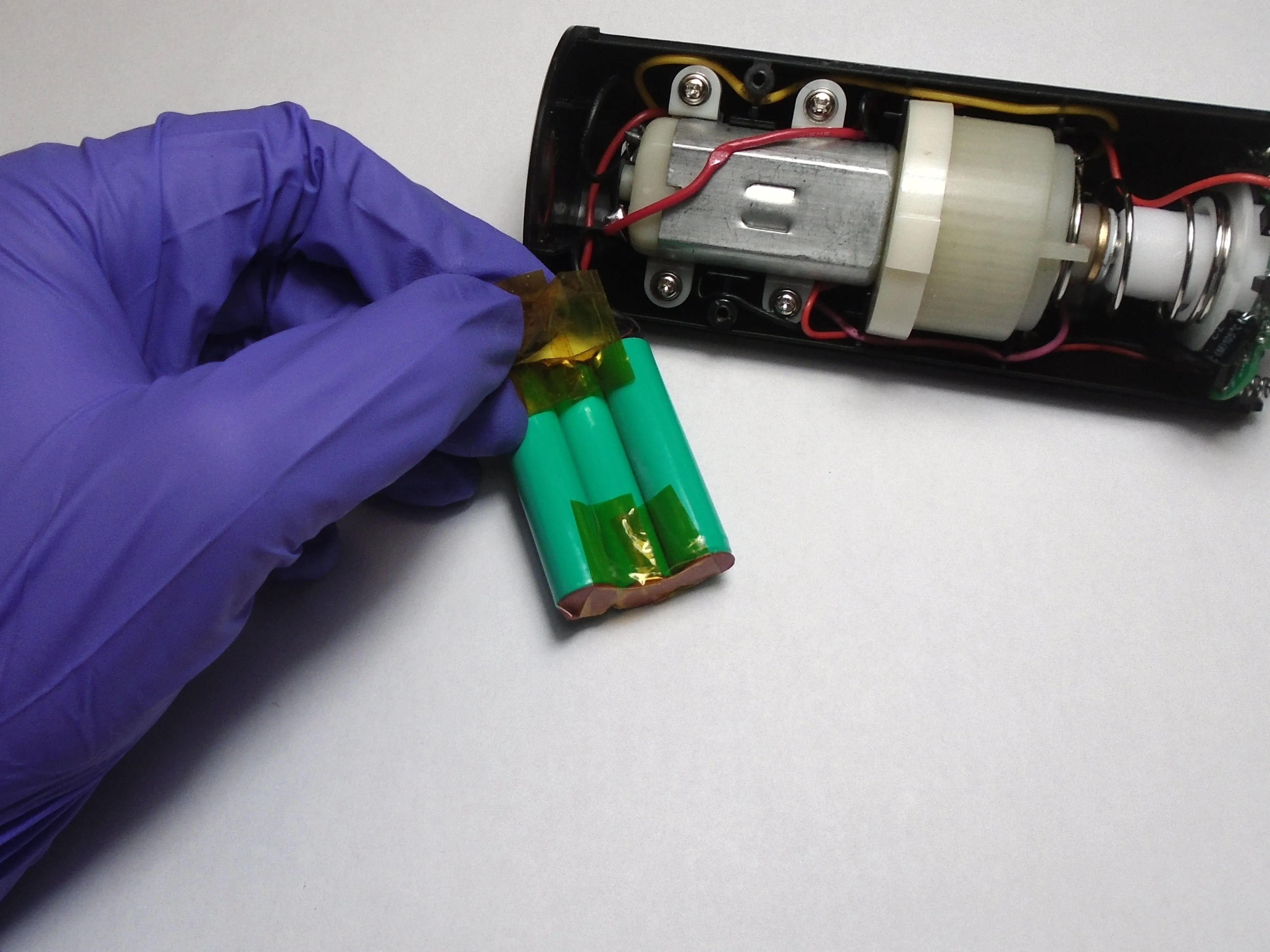

  • Осторожно отклейте пленку достаточно далеко, чтобы извлечь 3 батарейки.
