Разборка модели CVS124A

Введение

Фен - это электромеханическое устройство, которое обдувает влажные волосы горячим воздухом, чтобы ускорить испарение воды и высушить волосы. Разработан в начале 1920-х годов в Германии. После десятилетий развития фен стал повседневным прибором для сушки волос и укладки.

Что вам понадобится

Инструменты

Отвертка Phillips #00 | Источник - ifixit.com
Посмотреть

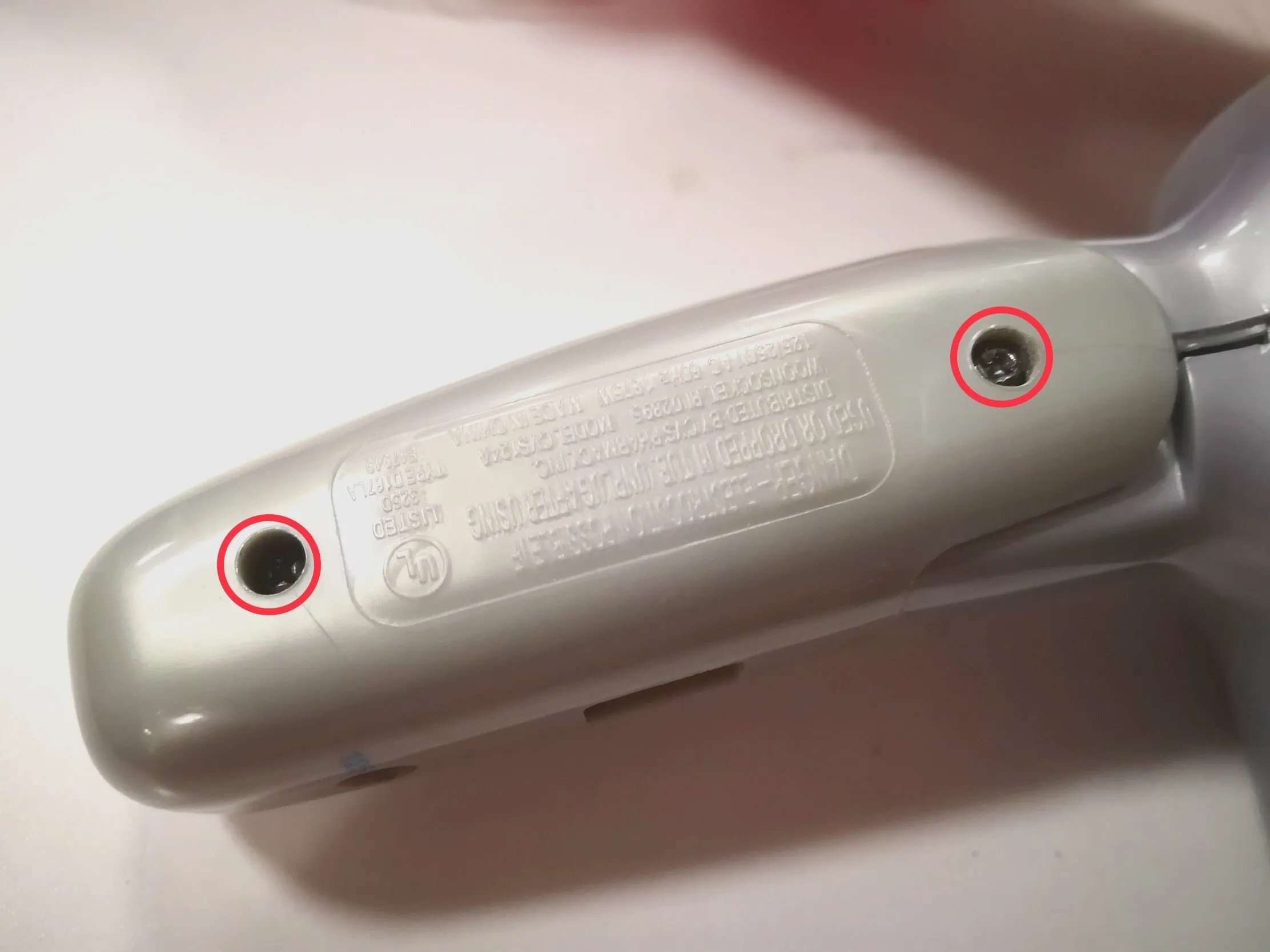

Шаг 1. Удаление винтов

Модель CVS124A Разборка, удаление винтов: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Найдите винты на ручке и выкрутите их с помощью крестовой отвертки.
Все компоненты фена держатся вместе с помощью этих двух винтов. После удаления винтов детали могут быстро разъединиться.

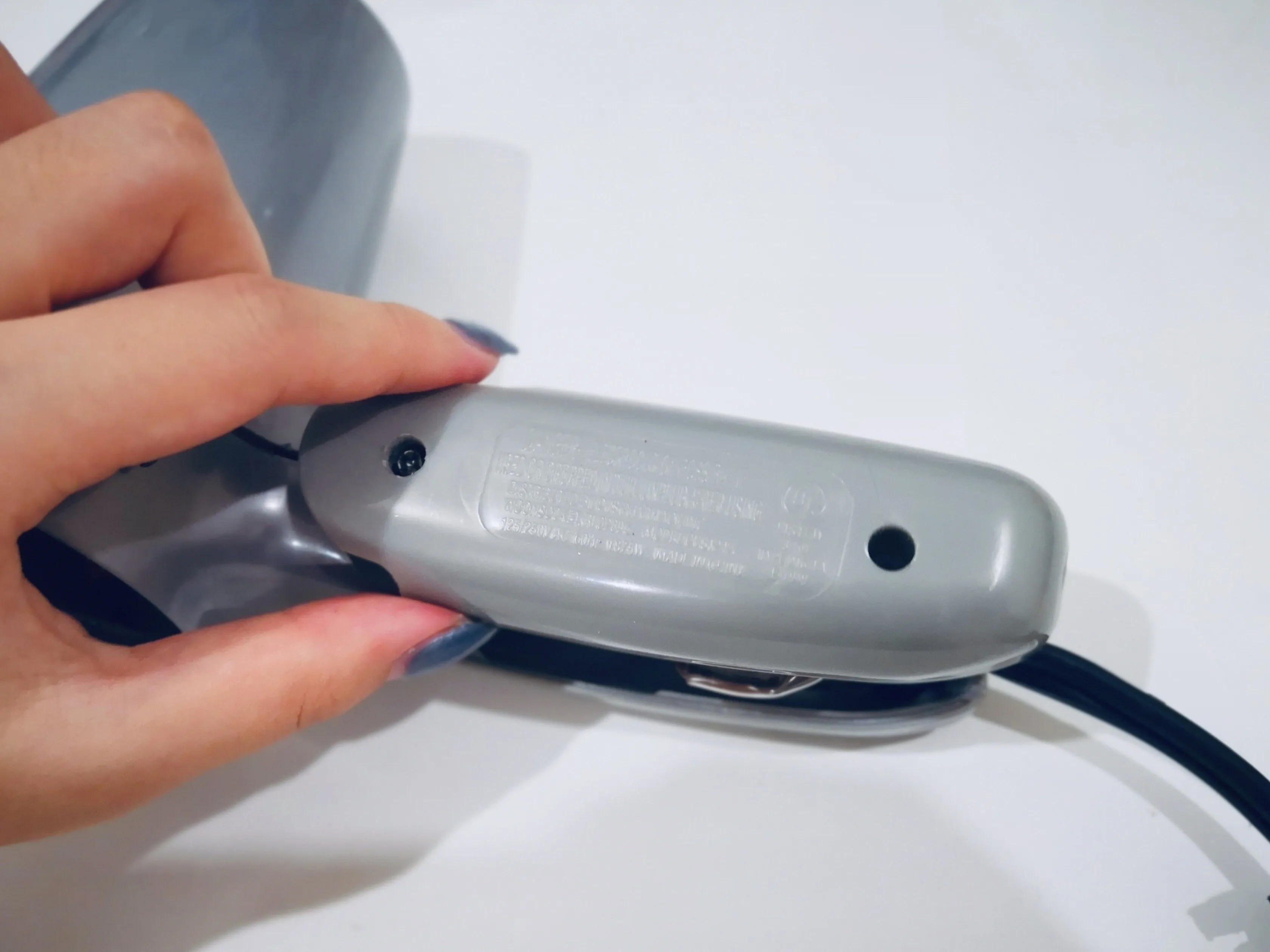

Шаг 2 Снятие ручки (сверху)

Разборка модели CVS124A, снятие ручки (сверху): шаг 2, изображение 1 из 2 — Модель CVS124A Разборка, снятие рукоятки (сверху): шаг 2, изображение 1 из 2 | Источник - ifixit.com

Модель CVS124A Разборка, снятие рукоятки (сверху): шаг 2, изображение 2 из 2 | Источник - ifixit.com

Снимите верхнюю часть ручки.
На верхней части выгравирована информация о модели и предупреждения.

Шаг 3 Снятие выключателя

Модель CVS124A Разборка, снятие выключателя: шаг 3, изображение 1 из 1 — Модель CVS124A Разборка, снятие переключателя: шаг 3, изображение 1 из 1 | Источник - ifixit.com

Снимите переключатель настроек, подняв его прямо вверх.

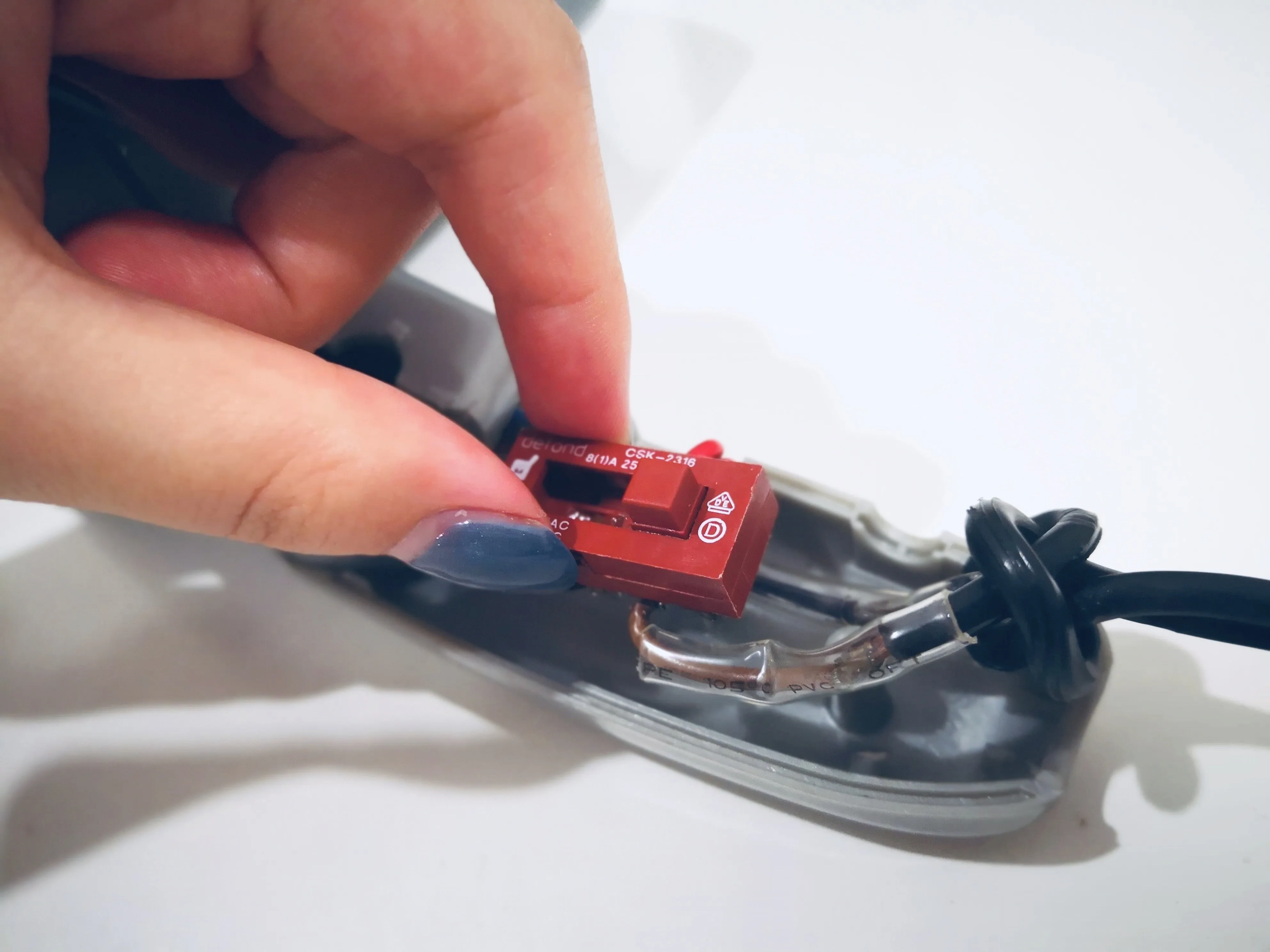

Шаг 4 Снятие внутренних компонентов

Модель CVS124A Разборка, удаление внутренних компонентов: шаг 4, изображение 1 из 1 | Источник - ifixit.com

Снимите внутренний переключатель с задней части ручки.

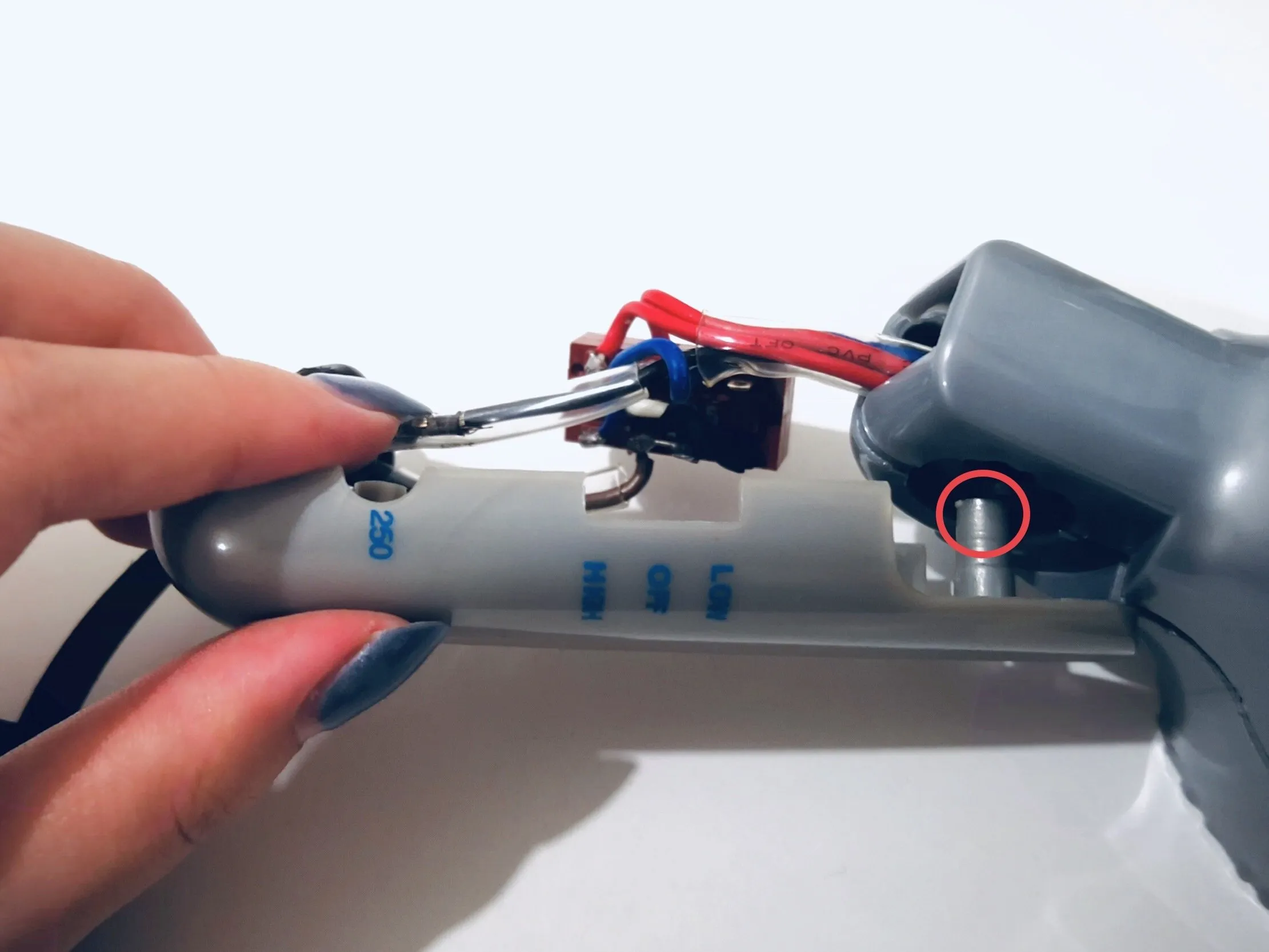

Шаг 5 Снятие ручки (нижняя часть)

Модель CVS124A Разборка, снятие рукоятки (нижняя часть): шаг 5, изображение 1 из 1 | Источник - ifixit.com

Снимите нижнюю часть ручки, выдвинув штифт из паза в верхней части ручки.

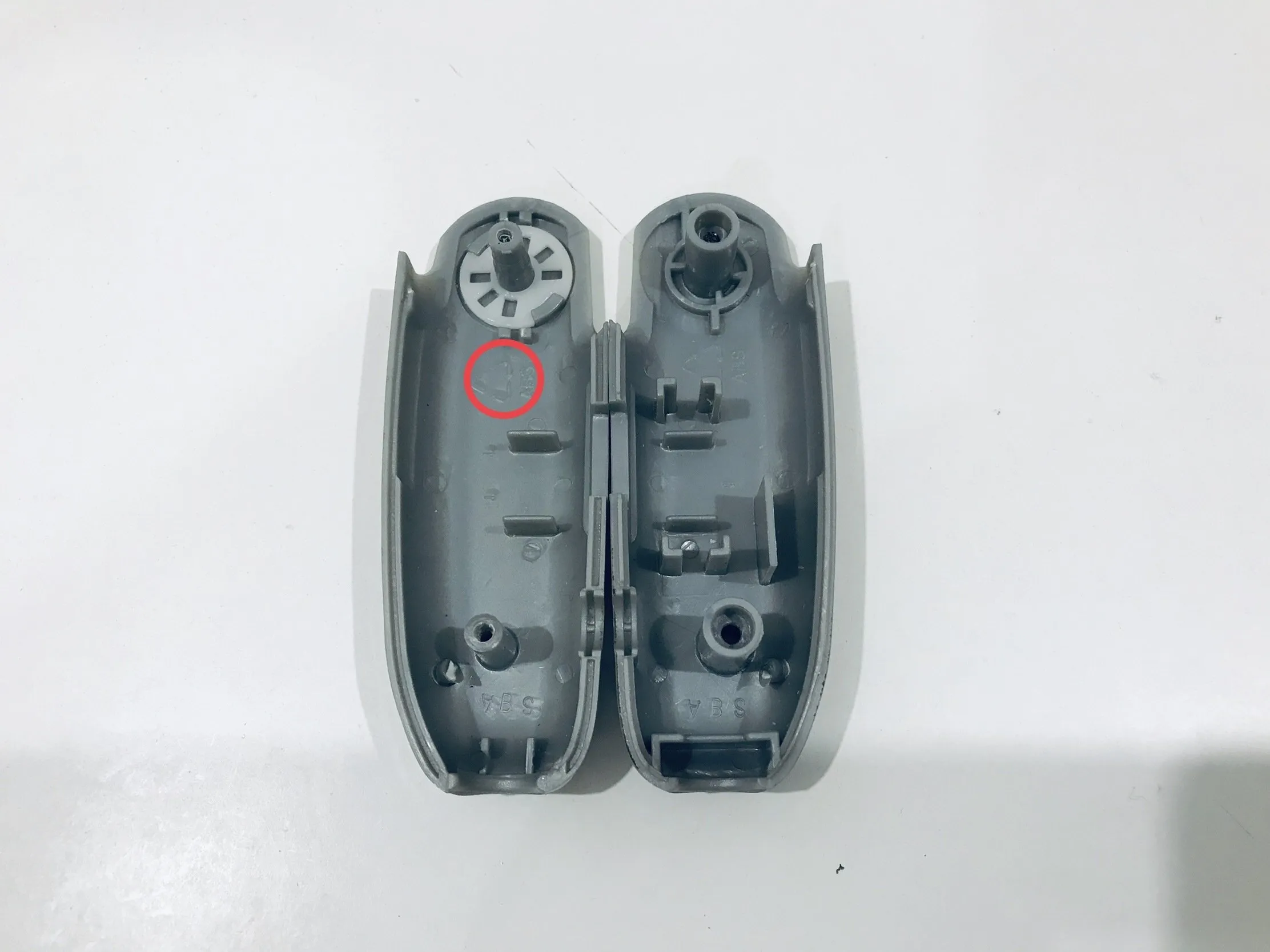

Шаг 6 Материал ручки

Модель CVS124A Разборка, материал ручки: шаг 6, изображение 1 из 1 | Источник - ifixit.com

Ручка - литье под давлением из ABS

Шаг 7

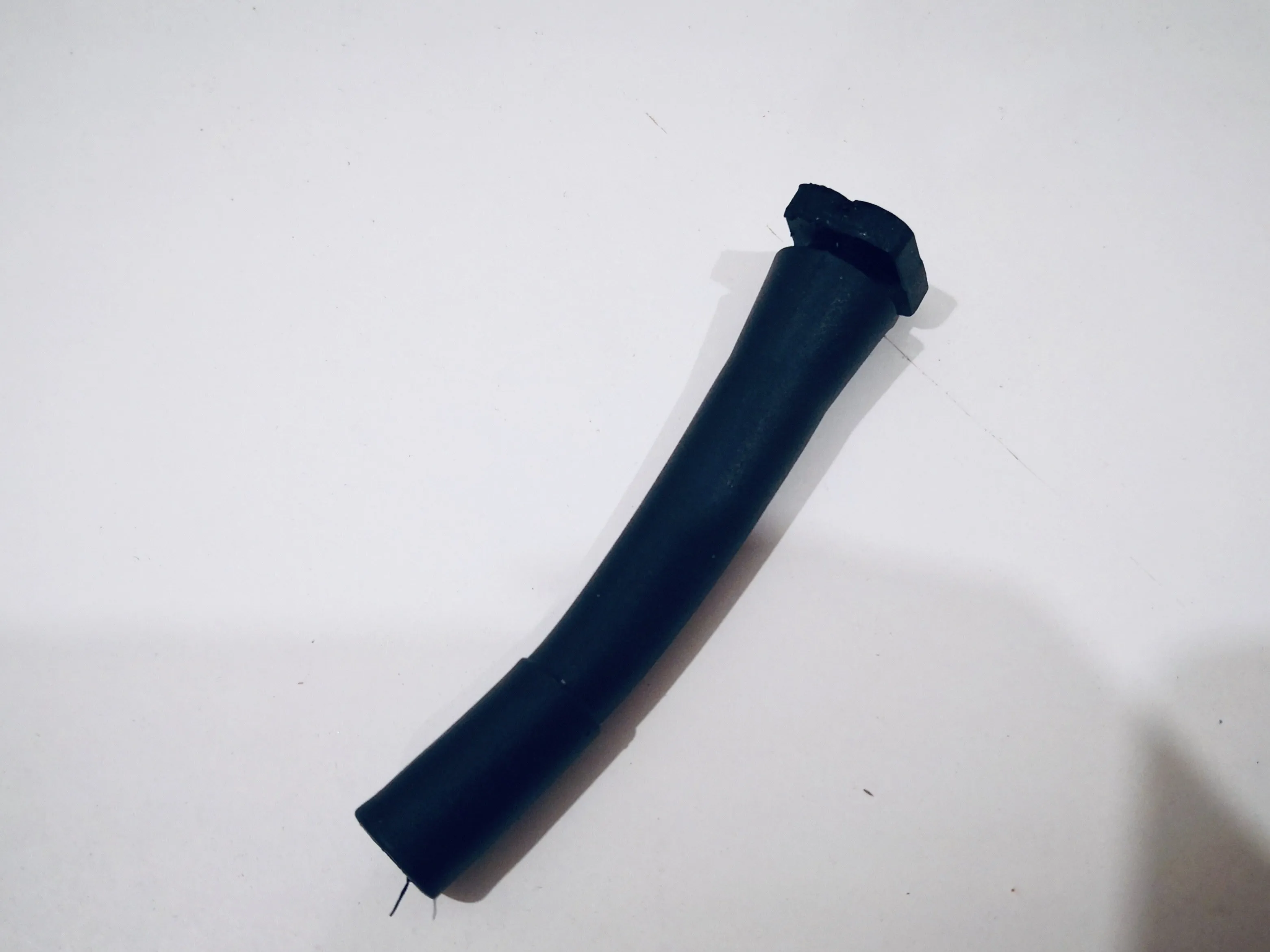

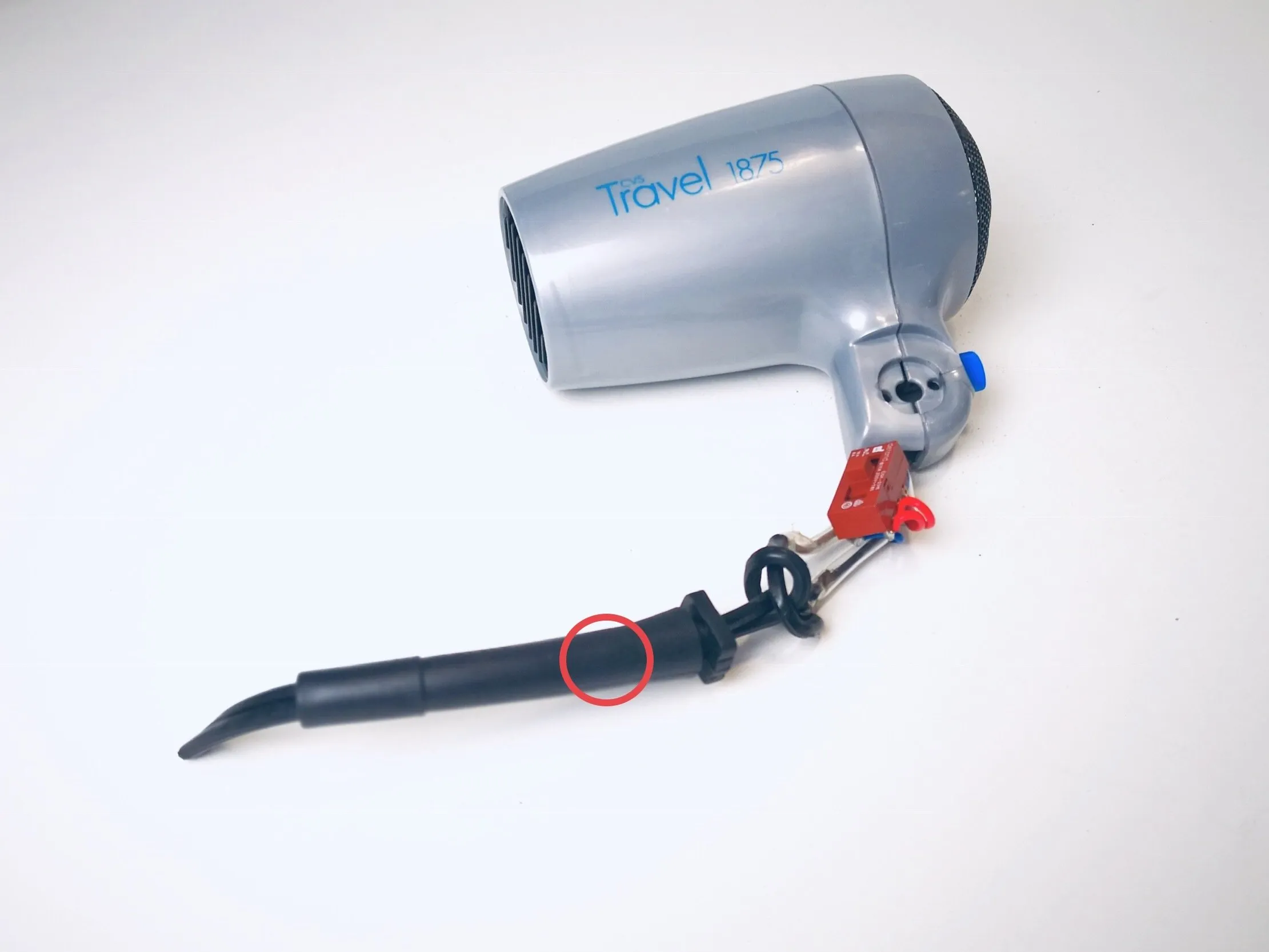

Снимите защитную оболочку с провода.

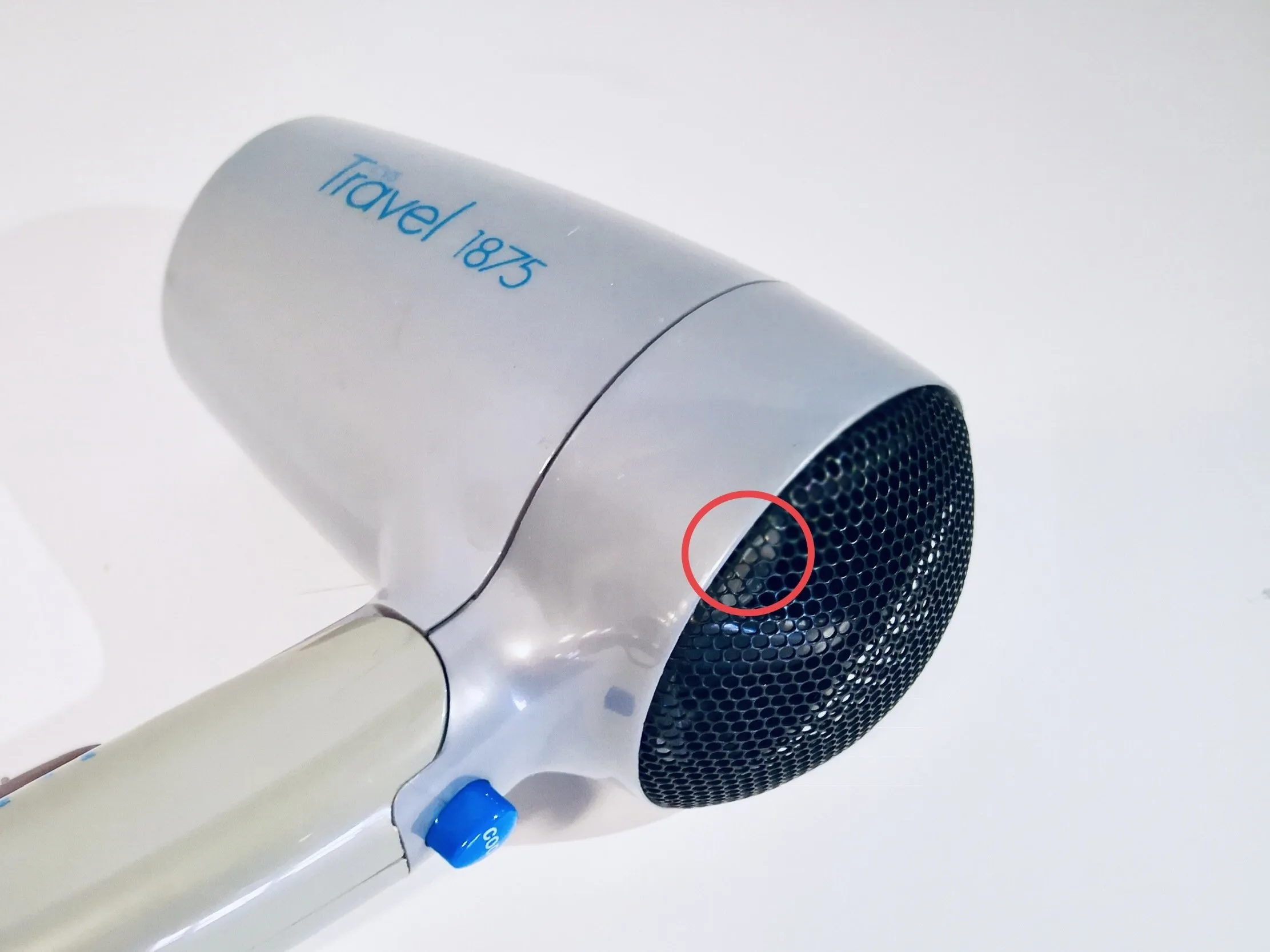

Шаг 8

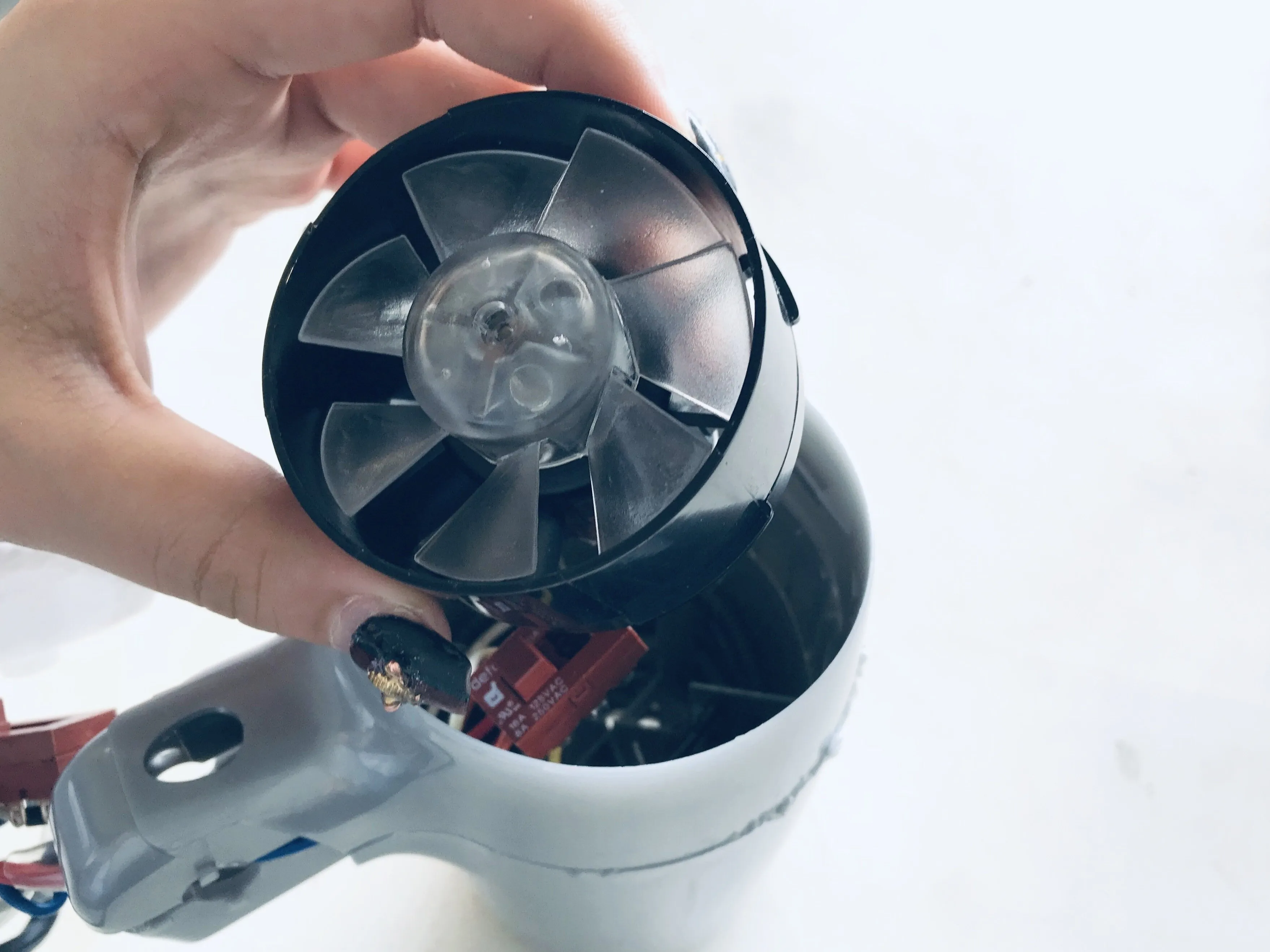

Отделите железный корпус от задней панели с помощью плоской отвертки 6,5 мм. После отделения снимите вентилятор.
Потяните за заднюю часть двигателя вентилятора, чтобы аккуратно извлечь его из фена.

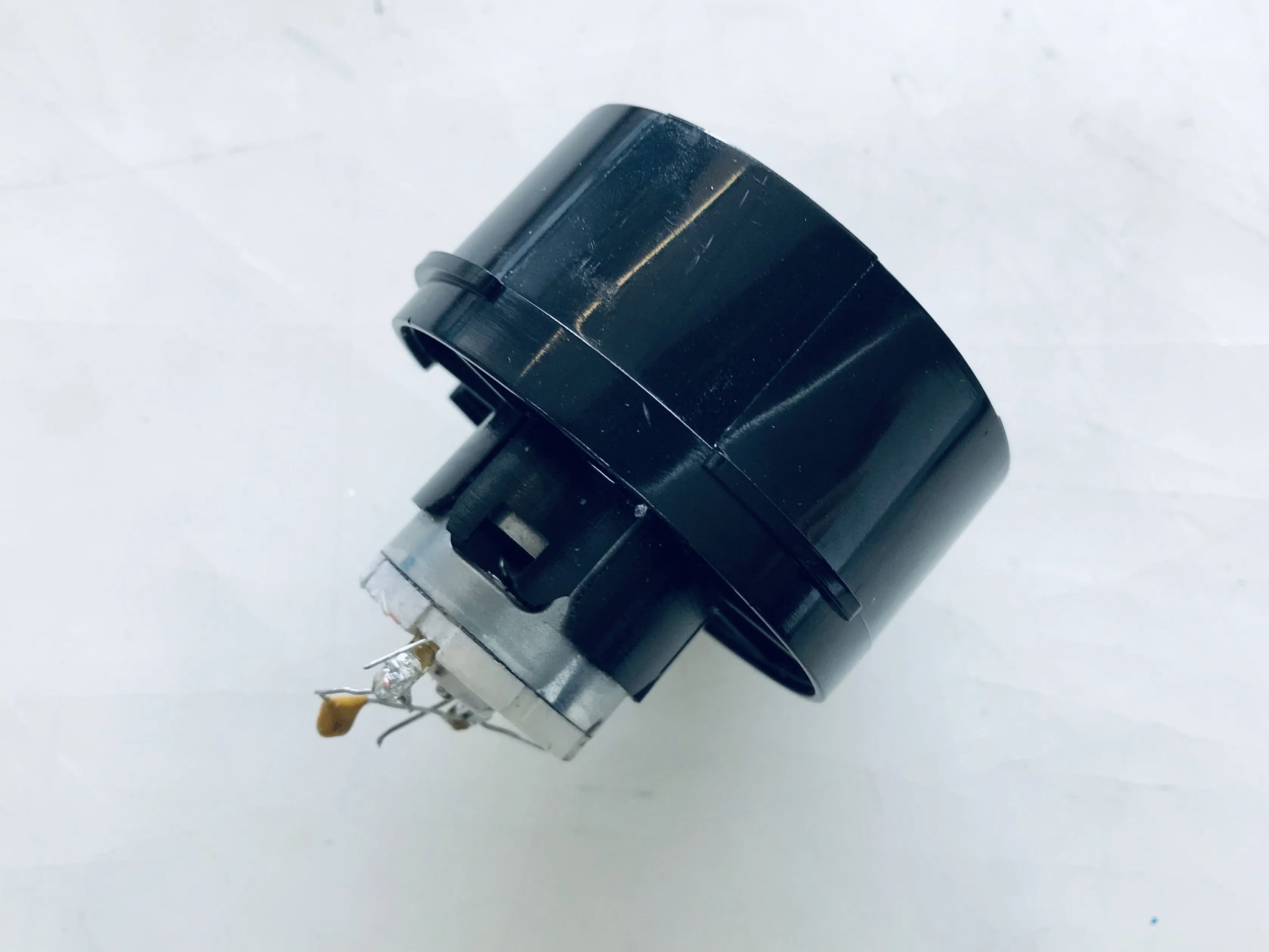

Шаг 9

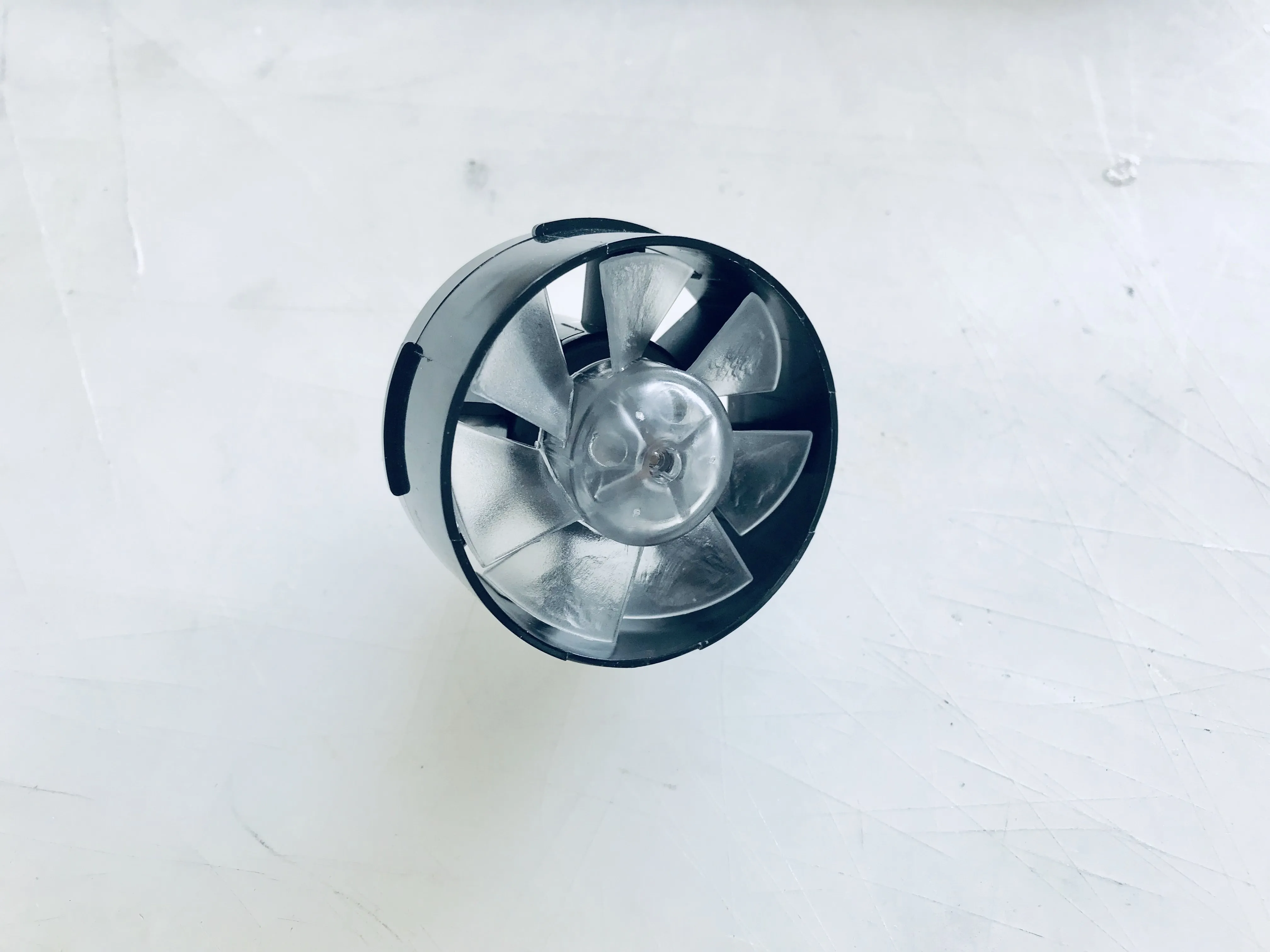

Двигатель вентилятора

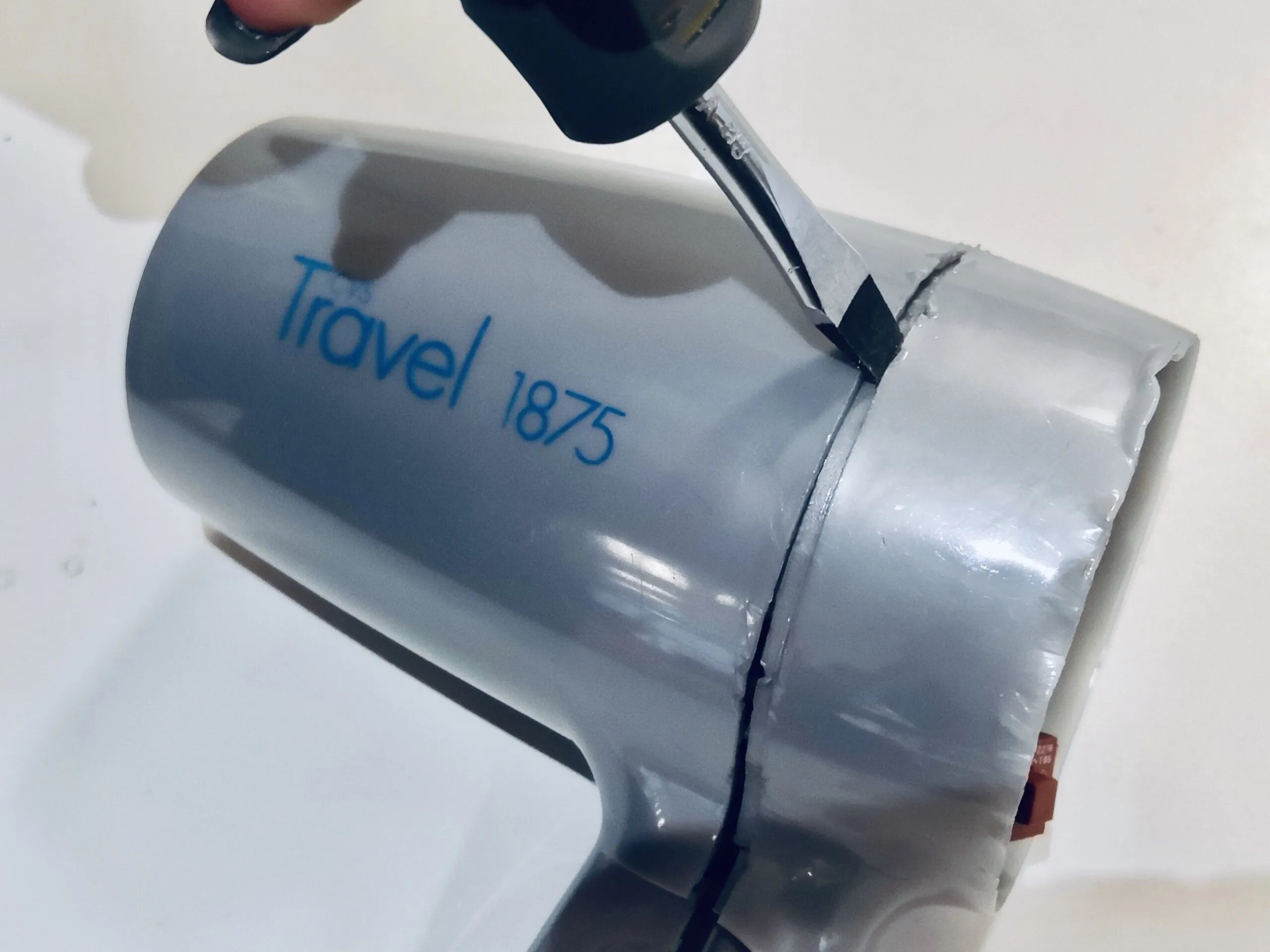

Шаг 10 Разделите два корпуса

Модель CVS124A Разборка, Разделение двух корпусов: шаг 10, изображение 1 из 1 | Источник - ifixit.com

Отделите задний и передний корпуса, используя плоскую отвертку 6,5 мм.

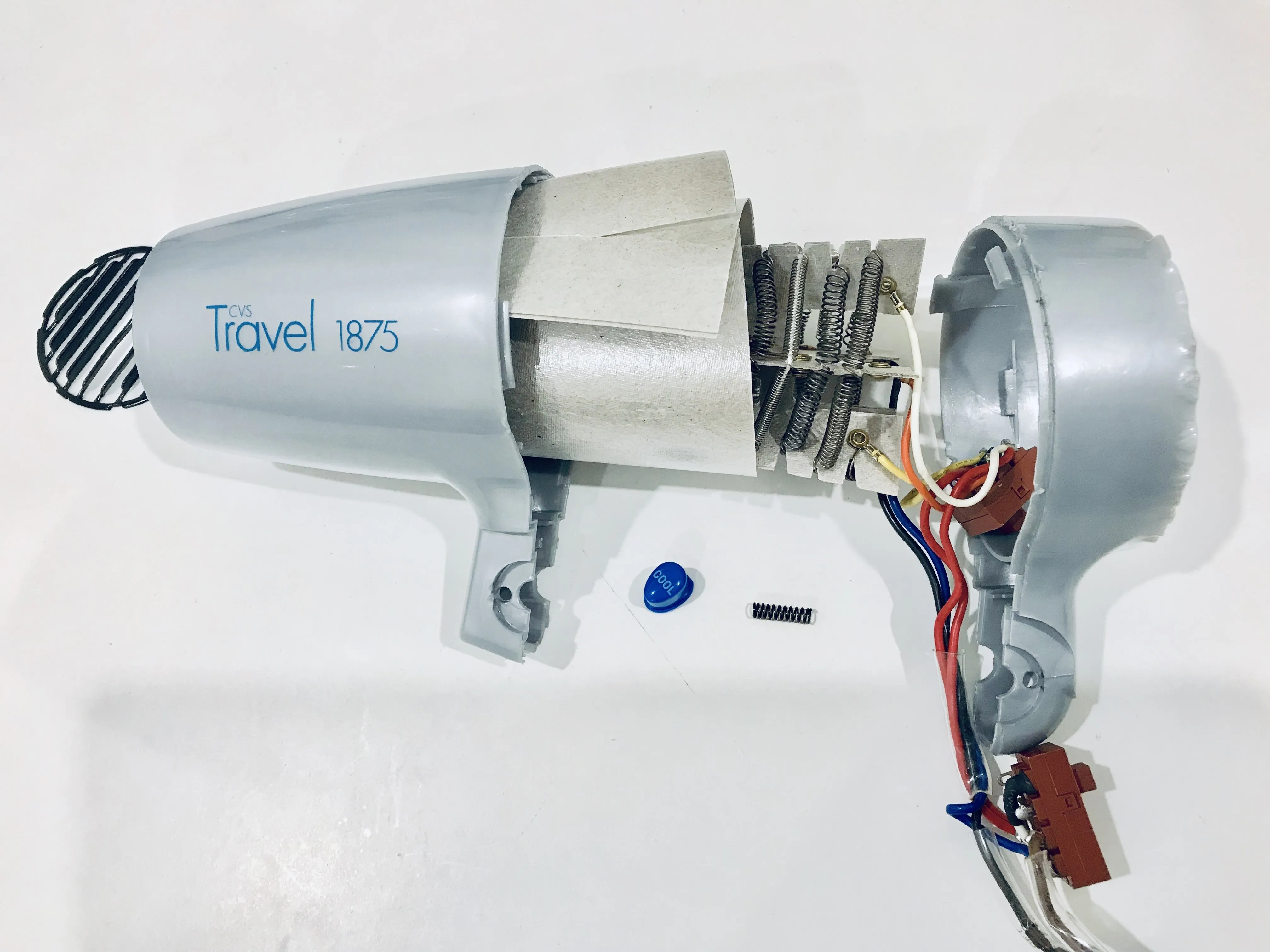

Шаг 11

На этом этапе вы можете извлечь весь электронный блок из переднего корпуса.

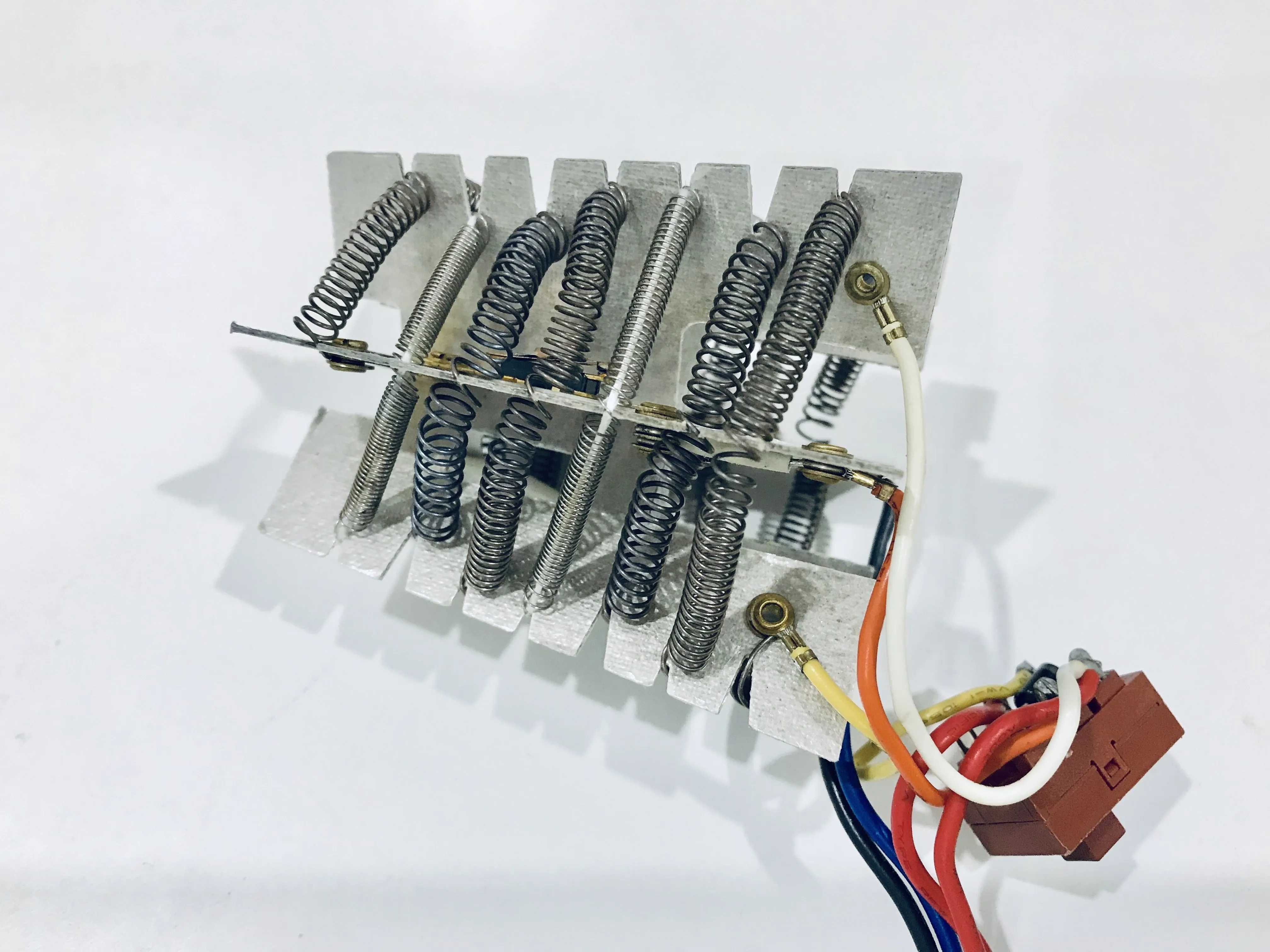

Катушки

Шаг 12

Все детали после разборки.
